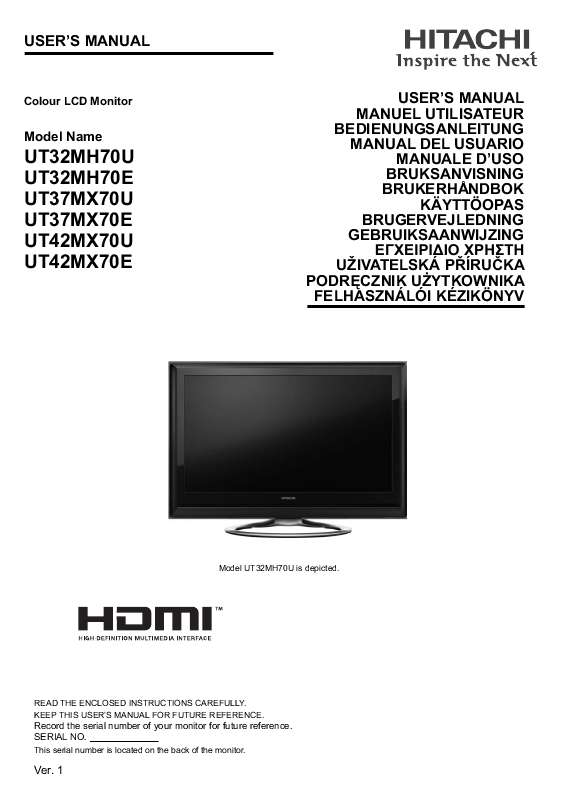

Käyttöoppaasi. HITACHI UT32MH70E

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Lue huolella KAIKKI ohjeet, erityisesti "TÄRKEÄT TURVAOHJEET" ja "TURVAVAROITUKSET", ja noudata niitä, jotta osaat käyttää laitetta oikein. Säilytä tämä käyttöopas tallessa myöhempää käyttöä varten. Ver. 1 SUOMI SISÄLTÖ TÄRKEÄT TURVAOHJEET JOHDANTO....2 Tietoja tästä Tietoja Euroopan unionin maissa asuville Puhdistus ja huolto Pääyksikön asentaminen Kaatumisen estotoimet.. 8 TIETOJA NESTEKIDEPANEELISTA...9 Nestekidepaneelille ominaisia piirteitä TOIMITETUT LISÄVARUSTEET (ja valinnaisvarusteet) OSIEN NIMET...

3 .11 Pääyksikkö Kaukosäädin. 12 VALMISTELU Kaukosäätimen paristojen asennus Kaukosäätimen käsitteleminen Siirrä pääyksikköä varovasti.. 13 LIITTÄMINEN Liitä virtajohto takapaneeliin Liitä ulkoiset laitteet (jos käytössä) laitteeseen Liittäminen HDMI- tai DVI-lähtöliitännällisiin laitteisiin...

4 .. 14 Liittäminen laitteisiin, joissa on videon lähtöliitäntä Liittäminen tietokoneeseen Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi Liitä virtapistoke pistorasiaan.. 17 PERUSTOIMINNOT.18 Virran kytkentä ja katkaisu Äänenvoimakkuus ylös/alas Mykistys Tulon vaihto: HDMI ja RGB...

5 Tulon signaalinäyttö ASETUKSET. 21 Ruutunäyttöjärjestelmän käyttö Kielen valitseminen Päävalikkoluettelo HDMI-/komposiittitulon kuvien katselu Kuvan säätöjen asettaminen Kohinan vähentäminen Liikkuvan kuvan sulavoittaminen.. 26 Lisäasetukset...

6 .. 27 Tietokoneen kuvien katselu Kuvan säätöjen asettaminen Lisäasetukset TOIMINNOT..30 Koon vaihtaminen HDMI-/komposiittisignaalitulo.. 30 Näytön koko Aseman säätö...

7 RGB-signaalitulo Näytön koko Virransäästötila.. 32 Kun HDMI-/komposiittitulo on valittu Kun RGB-tulo on valittu VIANMÄÄRITYS Kun seuraavat viestit tulevat näyttöön.. 33 Ongelma- ja tarkastusluettelo TUOTTEEN TEKNISET TIEDOT Signaalitulo..

8 . 37 Suositeltujen signaalien luettelo TÄRKEÄT TURVAOHJEET Lue nämä ohjeet huolellisesti. Säilytä nämä ohjeet tallessa myöhempää käyttöä varten. Huomioi kaikki varoitukset ja turvaohjeet mahdollisten vaaratilanteiden ehkäisemiseksi. Noudata kaikkia ohjeita. Virheellinen käyttö saattaa aiheuttaa henkilövahinkoja ja/tai vahingoittaa laitetta vakavasti ja lyhentää sen käyttöikää. Älä tuki tuuletusaukkoja. Asenna tuote valmistajan ohjeiden mukaisesti. Ennen kuin otat yhteyttä tekniseen tukeen tai huoltohenkilöön, lue "VIANMÄÄRITYS" ( ) oireiden määrittämiseksi, jos tuotteen asennuksen tai käytön aikana esiintyy ongelmia. Jos vakavia ongelmia esiintyy (kuten laitteen savuaminen tai epänormaali haju), irrota virtajohto ja ota sitten välittömästi yhteys paikalliseen jälleenmyyjään. 1 JOHDANTO Kiitämme sinua Hitachin nestekidenäytön ostamisesta. Toivomme, että nautit tämän tuotteen mahtavasta suorituskyvystä. Tämä nestekidenäyttö on suunniteltu kansainvälisten turvastandardien mukaisesti. Laite saattaa kuitenkin virheellisesti käsiteltynä aiheuttaa henkilö- ja omaisuusvahinkoja. Huomioi seuraavat ohjeet asentaessasi, käyttäessäsi ja puhdistaessasi tuotetta potentiaalisten vaaratilanteiden ehkäisemiseksi ja suurimman hyödyn saamiseksi tuotteesta. Säilytä tämä käyttöopas myöhempää käyttöä varten, ja kirjoita muistiin laitteen sarjanumero sille varattuun paikkaan tämän oppaan kansilehdellä. Tietoja tästä käyttöoppaasta Tämän käyttöoppaan tiedot saattavat muuttua ilman ennakkoilmoitusta. Tämä käyttöopas on valmistettu huolella. Pyydämme sinua esittämään käyttöoppaaseen liittyvät kommentit ja kysymykset paikalliselle jälleenmyyjälle tai asiakaspalvelukeskukseen. Ennen tämän laitteen käyttöä sinun on ymmärrettävä täysin sen välttämättömät edellytykset, kuten laitteiston ja ohjelmiston määritykset tai rajoitukset. Emme ole vastuussa emmekä korvausvelvollisia mistään häviöstä, vahingosta tai vammasta, joka on aiheutunut virheellisestä käytöstä. Tämän käyttöoppaan täydellinen tai osittainen monistaminen, kopiointi, muokkaus ja/tai välitys ilman valmistajalta saatua kirjallista lupaa on kielletty. Kaikki tässä käyttöoppaassa käytetyt muut tuotteiden ja yritysten nimet ovat niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tavaramerkkioikeudet VGA ja XGA ovat International Business Machines Corporationin tavaramerkkejä. VESA on Video Electronics Standard Associationin rekisteröity tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Vaikkei yritystä ja tavaramerkkiä olisikaan esitetty erikseen, tavaramerkkioikeuksia kunnioitetaan täysin. Ohjelmisto Tähän tuotteeseen asennetun ohjelmiston muuttaminen, muokkaaminen, hajottaminen osiin, salauksen poistaminen tai sen muulla tavoin uudelleen kääntäminen on kielletty lailla. Tietoja Euroopan unionin maissa asuville käyttäjille Jos tuotteessa tai sen pakkauksessa on tämä symboli, se tarkoittaa, että kyseiset sähköiset ja elektroniset laitteet pitää hävittää niiden käytön loputtua erillään kotitalousjätteistä. EU:ssa on erillisiä keräysjärjestelmiä. Jos haluat lisätietoja, ota yhteyttä paikallisiin viranomaisiin tai tuotteen myyjään. Ominaisuudet Ultraohut nestekidenäyttö Suurikokoinen ja tarkkapiirtoinen nestekidepaneeli Suurtarkkuusnäyttö (32 tuuman malli: 1366 (vaaka) 768 (pysty) kuvapistettä; toinen koko: 1920 (vaaka) 1080 (pysty) kuvapistettä) Parannettu digitaalinen signaaliprosessori Korkealaatuinen ääni, jossa syvemmät, rikkaammat ja dynaamisemmat bassoäänet Digitaalisen tulolaitteen käyttömahdollisuus HDMI-liitännän avulla Tietokoneen kuva suuressa, teräväpiirtoisessa nestekidenäytössä Kaukosäätimellä toimiva helppokäyttöinen ruutunäyttöjärjestelmä Alhainen virrankulutus virransäästöominaisuuden ansiosta 2 SUOMI TURVAOHJEET Lue oman turvallisuutesi vuoksi huolellisesti seuraavat varoitukset ennen tämän tuotteen käyttöä.

9 Virheellinen käyttö saattaa aiheuttaa vakavia henkilövahinkoja ja/tai vahingoittaa omaisuuttasi tai tätä tuotetta. Symbolien selitykset Seuraavassa esitellään tässä käyttöohjeessa käytetyt symbolit, jotka on myös kiinnitetty itse laitteeseen. Sinun on ymmärrettävä täysin näiden symbolien merkitys, ennen kuin luet tämän osan ohjeet. VAROITUS VARO Älä koskaan jätä ohjetta huomioimatta. Käyttäjä on vaarassa saada vakavia vammoja tai jopa kuolla. Älä jätä ohjetta huomioimatta. Henkilö- ja/tai omaisuusvahingot ovat mahdollisia. Muut symbolit Kuvan ohessa olevan kolmion tarkoitus on varoittaa käyttäjää tulipalon, räjähdyksen tai korkean lämpötilan vaaroista, mikäli tuotetta käsitellään virheellisesti. Kolmion ohessa on kuva, joka määrittää sisällön yksityiskohtaisesti. (Vasemmalla oleva kuva on esimerkki.) Ympyrä, jossa on vino lävistäjä ja kuvitus, esittää kiellettyä toimintaa. (Tässä esimerkissä osoitetaan, että purkaminen on kielletty. ) Tämä symboli osoittaa pakollista toimintaa. Sisältö osoitetaan selvästi kuvassa tai läheisessä tekstissä. (Vasemmalla oleva symboli osoittaa, että virtajohto on irrotettava virtalähteestä.) 3 TURVAOHJEET (jatkuu) Tulipalon, sähköiskun tai vakavan vahingoittumisen vaara Irrota virtapistoke välittömästi vakavan ongelman sattuessa. Vakavia ongelmia ovat mm.: tuotteesta lnot tai paneelin pinta vaurioituvat ja voivat aiheuttaa laite- tai henkilövahinkoja. Jos pudotat laitteen tai kotelo vahingoittuu, irrota virtajohto ja ota välittömästi yhteys jälleenmyyjään. Tuotteen käyttäminen yllämainituissa olosuhteissa saattaa aiheuttaa tulipalon tai sähköiskun. Puhdista pöly ja metalli virtapistokkeen piikeistä ja niiden ympäristöstä säännöllisesti. Tuotteen käyttämisen jatkaminen yllämainituissa olosuhteissa saattaa aiheuttaa tulipalon tai sähköiskun. Irrota aina virtajohto, ennen kuin puhdistat pistokkeen piikit kuivalla liinalla. Älä sijoita laitetta epävakaalle pinnalle. Epävakaisia paikkojauottavia laitteita. Älä altista laitetta suoralle auringonvalolle. Se saattaa kohottaa laitteen lämpötilaa ja aiheuttaa vikoja. Katseluohjeita Laitteen katseluympäristön valaistuksen tulisi olla sopiva. Liian kirkas tai pimeä ympäristö ei ole hyväksi silmille. Lepuuta silmiäsi silloin tällöin. Kun käytät tätä tuotetta, katsele näyttöä etäisyydeltä, joka vastaa 37 näytön korkeutta. Tämä on paras katseluetäisyys suojaamaan silmiä rasitukselta. Säädä ääni soveliaalle tasolle, erityisesti yöaikaan. Tuotteen kuljettaminen Kun tuotetta on siirrettävä muuton tai korjauksen vuoksi, käytä sen alkuperäistä pahvilaatikkoa ja pakkausmateriaaleja. Kuljeta tuotetta aina pystyasennossa, muutoin laitteen lasipaneeli saattaa vaurioitua tai paneelin fosfori vähentyä. Pidä radiot etäällä laitteesta, kun se on käytössä. Tämä laite on suunniteltu kansainvälisten EMI-standardien mukaisesti radiohäiriöiden estämiseksi. Laite saattaa kuitenkin aiheuttaa radiossa häiriöääntä. Jos radiosta kuuluu häiriöääniä, koeta seuraavia toimia. Säädä radion antennin suuntaa, niin ettei se vastaanota häiriötä laitteesta. Pidä radio etäällä laitteesta. Infrapuna-kommunikaatiolaitteet Infrapuna-kommunikaatiolaitteet, kuten langattomat mikrofonit tai langattomat kuulokkeet, eivät ehkä toimi kunnolla laitteen lähellä. Tämä johtuu viestiyhteyden katkeamisesta. Huomaa, ettei tämä ole laitevika. Kun hävität tämän tuotteen sen käyttöiän loputtua, noudata paikallisia hävitysohjeita. Lisätietojen saamiseksi ota yhteys paikallisviranomaisiin tai liikkeeseen, josta ostit tuotteen. Puhdistus ja huolto Irrota virtapistoke ennen laitteen puhdistusta. Laitteen nestekidepaneelin puhdistaminen. Paneelin pinta ei vaurioidu, kun paneelia pyyhitään kuivalla ja nukkaamattomalla liinalla. Älä käytä kemikaaleja sisältäviä liinoja tai puhdistusaineita. Jotkin aineet saattavat aiheuttaa värimuutoksia tai vaurioittaa paneelin pintaa. Älä pyyhi kovalla kankaalla tai hieromalla voimakkaasti. Tämä voi vahingoittaa paneelin pinnoitetta. Jos paneelissa on rasvaisia tahroja, kuten sormenjälkiä, pyyhi nukkaamattomalla kankaalla, joka on kostutettu laimealla, neutraalilla pesuaineliuoksella (1 osa pesuainetta 100 osaan vettä), ja pyyhi sitten pehmeällä ja kuivalla liinalla. Älä käytä suihkutettavia puhdistusaineita. Ne saattavat aiheuttaa laitevikoja. Laitteen kotelon puhdistaminen. Seuraavat toimet saattavat aiheuttaa pinnan rakoilua ja vikoja sekä maalin lohkeilua. Älä pyyhi koteloa bentseenillä, ohenteilla tai muilla kemikaaleilla. Älä ruiskuta kotelolle haihtuvia liuoksia, kuten hyönteismyrkkyä. Älä anna muovi- tai kumiesineiden olla kosketuksessa kotelon kanssa pitkiä aikoja. Älä käytä kemikaaleja sisältäviä liinoja, puhdistusaineita tai vahaa. Ainesosista riippuen ne saattavat aiheuttaa rakoilua ja vikoja. Pyyhi laitteen kotelo ja ohjauspaneeli nukkaamattomalla (esim. lasinpuhdistukseen käytettävällä) liinalla. Pahempi lika voidaan pyyhkiä pois pehmeällä liinalla, joka on kostutettu laimennetulla neutraalilla pesuaineliuoksella, ja sitten käyttämällä pehmeää ja kuivaa liinaa. Älä koskaan käytä seuraavia pesuaineita. Ne voivat aiheuttaa rakoilua, värimuutoksia ja naarmuja. happopitoisia tai emäksisiä pesuaineita, alkoholipitoisia pesuaineita, hankaavia puhdistusaineita, pulverisaippuoita, sähköisyyden estoaineita, autovahaa, lasinpesuaineita yms. 7 TURVAOHJEET (jatkuu) Pääyksikön asentaminen Kun asennat pääyksikköä, muista käyttää erityisiä kiinnitystarvikkeita parhaan suorituskyvyn saavuttamiseksi ja turvallisuuden takaamiseksi. Emme ole vastuussa emmekä korvausvelvollisia mistään henkilö- tai omaisuusvahingosta, jotka johtuvat muiden kiinnitystarvikkeiden käytöstä tai epäasianmukaisesta asennuksesta.

10 Kun asennat pöytäjalustaa, käytä mukana toimitettua pöytäjalustaa TS70T32KE mallille UT32MH70U/E, pöytäjalustaa TS70T37KE mallille UT37MX70U/E tai pöytäjalustaa TS70T42KE mallille UT42MX70U/E. Lue käyttöoppaasta tietoja pöytäjalustasta erittäin huolellisesti ennen asennusta. * Tämän käyttöoppaan kuvituksessa pöytäjalusta on kiinnitetty näyttöön. Jos haluat asentaa laitteen seinään tai kattoon, ota yhteys paikalliseen jälleenmyyjään ja pyydä ammattiasentajaa asentamaan laite paikoilleen. Älä koskaan yritä tehdä sitä itse. Se voi aiheuttaa vammoja tai vahinkoja. Huolehdi, että laitteen ympärillä on riittävästi tilaa ylikuumenemisen ehkäisemiseksi. Varmista, ettei tuuletusaukkoja tukita. Älä asenna laitetta pieneen tilaan, kuten hyllyyn, komeroon tai laatikkoon. Jätä vähintään 10 cm:n väli laitteen kummallekin puolelle ja 30 cm laitteen yläpäästä seinään. 10 cm tai enemmän 30 cm tai enemmän 10 cm tai enemmän 10 cm tai enemmän 10 cm tai enemmän Kaatumisen estotoimet Asenna vakaalle paikalle ja ota huomioon varotoimet näytön kaatumisen estämiseksi. Kiinnittäminen pöytään Kiinnitä pöytään pöytäjalustan asentamisen jälkeen. Kiinnitä hihna tiukasti pöytään mukana toimitetulla puuruuvilla.* * Kiinnityshihna ja puuruuvi ovat samassa pakkauksessa pöytäjalustan kanssa. Puuruuvi 4 20 mm, 1 kpl HUOMAUTUS Kiinnitä hihna pöytäjalustaan ennen pöytäjalustan asentamista näyttöön. Katso pöytäjalustan kiinnitysohjeita käyttöoppaasta. Kiinnittäminen kattoon tai seinään Käytä erityisiä kiinnitysvälineitä laitteen kiinnittämiseksi kattoon tai seinään. HUOMAUTUS Ota yhteys jälleenmyyjään saadaksesi lisätietoja laitteen kiinnittämisestä. Asenna laite järkevään paikkaan, jossa sen kulmiin ei voi törmätä (käsillä, päällä, kasvoilla, jne.) henkilövahinkojen estämiseksi. 8 SUOMI TIETOJA NESTEKIDEPANEELISTA Nestekidepaneelille ominaisia piirteitä Seuraavassa on nestekidepaneelille ominaisia ilmiöitä, joka johtuvat sen rakenteesta. Huomaa, että ne eivät ole laitevikoja. Viallisia täpliä paneelissa Nestekidepaneeli on valmistettu huipputarkkuustekniikalla. Paneelissa saattaa kuitenkin näkyä joitakin mm. pimeitä, muita kirkkaampia tai erivärisiä pisteitä. Paneelin pinta Nestekidepaneelin kuva muodostuu sisäisistä vilkkuvista loistelampuista. Näytön pinnan lämpötila saattaa tästä syystä nousta. Nestekidepaneelin pintaa ei saa kolhia, sillä se on valmistettu ohuesta lasista. Käyttö alhaisissa lämpötiloissa Nestekidepaneelin rakenteesta johtuen sen vasteaika hidastuu ympäristön lämpötilan laskiessa liian alhaiseksi. Jäännöskuvia saattaa joskus näkyä. Jäännöskuvat häviävät itsestään lämpötilan palatessa normaaliksi. 9 TOIMITETUT LISÄVARUSTEET (ja valinnaisvarusteet) Tarkasta mukana toimitetut lisävarusteet ennen asennusta. Jos jotakin puuttuu tai on vahingoittunut, ota välittömästi yhteys jälleenmyyjään. Käyttöopas Kaukosäädin 12 ja 13 2 kpl AA-koon paristoja 13 Virtajohto 14 ja 17 Pikaopas / Kuvaruutunäytön (OSD) suomennos Vain Isossa-Britanniassa Ei Isossa-Britanniassa * Mukana toimitetun pistokkeen muoto vaihtelee mallin mukaan. HDMIkaapeli 14, 16 ja 17 HDMI-pehmuste 16 Ohjauspaneelin etiketti 11 Liitäntälokeron kansi 17 Pöytäjalusta TS70T32KE (mallille UT32MH70U/E), TS70T37KE (mallille UT37MX70U/E) tai TS70T42KE (mallille UT42MX70U/E) Katso pöytäjalustan asennusohjeita käyttöoppaasta. Valinnaisvaruste: 15-nastainen D-subkomposiittikaapeli (TP-RGBCV02 S) 15 Valinnaisvaruste: 15-nastainen D-subjatkokaapeli (TP-ATRGB02) SUOMI OSIEN NIMET Pääyksikkö Etupaneeli q w y e r t q w e r t y u Kotelo Paneeli Kaukosäätimen vastaanotin Merkkivalo Kaiutin Etupaneelin valo Pöytäjalusta u Ohjauspaneeli (alapuoli) Esimerkki 32 tuuman malli ; ( )( l kjhg f ds a o i OK) ( ) ( ) ( ) ( ) i o a s d f Virtakytkin Ohjausliitäntä* Vain huoltokäyttöön Äänen analoginen PC (RGB)- / DVI-tuloliitäntä Tietokoneen 15-nastainen D-sub-liitäntä Palautus-painike ( 33 ) g h j k l ; -painike -painike Äänenvoimakkuus ylös- / -painike Äänenvoimakkuus alas- / -painike Tulon valinta- / OK-painike Valikko-/Paluu-painike * Laitteeseen voidaan linkittää ohjausliitännällä Hitachin mediatoistin, jossa on ohjausliitäntä ja Ohjauspaneelin etiketti Oheisen ohjauspaneelin etiketin avulla saat tarvittaessa selville painikkeiden toiminnot helposti. -logo. q Asetu näytön etupaneelin eteen ja irrota ohjauspaneelin etiketti arkista, mutta varo liimaamasta sitä näyttöön, ennen kuin olet varma oikeasta paikasta. w Kohdista etiketti kotelon alareunan kanssa ja sitten etiketin merkinnät ohjauspaneelin painikkeiden kanssa. Kiinnitä etiketti painamalla sitä lujasti. Tarkasta oikea paikka edellä olevasta ohjauspaneelin kuvasta. 11 OSIEN NIMET (jatkuu) Pääyksikkö (jatkuu) Takapaneeli q Virtajohdon pistoke w HDMI-tuloliitäntä wq Katso tarkempia tietoja liitännöistä sivuilta Kaukosäädin Virran kytkentä/katkaisu Siirrä näyttö valmiustilaan tai valmiustilasta painamalla tätä painiketta. Virran katkaisu Siirrä näyttö valmiustilasta painamalla tätä painiketta. RGB-tulon valinta Valitse RGB-tulo (tai komposiittitulo) painamalla tätä painiketta. Valikko Kohdistin OK Virran kytkentä Kytke näyttöön virta painamalla tätä painiketta. Äänenvoimakkuus ylös/alas Mykistä HDMI-tulon valinta Valitse HDMI-tulo painamalla tätä painiketta. Palautus Näytä tulosignaalin tila painamalla tätä painiketta. Tulon valinta Muuta tulotilaa painamalla tätä painiketta. HDMI RGB (/Composite) Auto Adjust (Automaattinen säätö) Säädä kuvaa automaattisesti RGBtilassa painamalla tätä painiketta.

11 Paluu Palaa edelliseen valikkoon painamalla tätä painiketta. Picture Mode (Kuvatila) Picture Mode voidaan muuttaa tätä painiketta painamalla seuraavassa järjestyksessä: Dynamic Natural Cinema Koko Muuta kuvan kokoa painamalla tätä painiketta. 12 SUOMI VALMISTELU Kaukosäätimen paristojen asennus Kaukosäätimessä käytetään kahta AA-paristoa. Kaukosäätimen käsitteleminen Käytä kaukosäädintä enintään noin viiden metrin päästä laitteen kaukosäätimen ilmaisimesta ja enintään 30 asteen kulmassa kummaltakin reunalta. 1. Avaa paristolokeron kansi Liu'uta kaukosäätimen takapuolella olevan paristokotelon kantta nuolen suuntaan ja poista kansi. 2. Aseta paristot paikalleen Asenna kaksi oheista AA-paristoa ja varmista, että navat vastaavat kotelon sisällä olevia merkkejä. 3. Sulje paristolokeron kansi Varmista, että ulkonevat kohdat ovat reikien kohdalla ja liu'uta kantta, kunnes se napsahtaa kiinni. Enintään 30 astetta Noin 3 m Enintään 30 astetta Noin 3 m Noin 5 m VARO Syöpymistä tai pariston vuotoa voi tapahtua, mikä saattaa johtaa henkilövahinkoihin ja/tai omaisuusvahinkoihin sekä tulipaloon. Älä käytä laitteessa uusia ja vanhoja paristoja yhdessä. Vaihda kaikki laitteen paristot samaan aikaan. Poista paristot, mikäli kaukosäädintä ei käytetä pitkään aikaan. Mahdollisten toimintahäiriöiden välttämiseksi noudata ohjeita ja käsittele kaukosäädintä asianmukaisesti. Älä pudota kaukosäädintä tai altista sitä iskuille. Älä läikytä kaukosäätimelle vettä tai muita nesteitä. Älä aseta kaukosäädintä kostealle pinnalle. Älä sijoita kaukosäädintä kirkkaaseen auringonvaloon tai lähelle kuumaa lämmönlähdettä. Siirrä pääyksikköä varovasti Kun laitetta joudutaan siirtämään, sen turvalliseen kuljettamiseen tarvitaan kaksi henkilöä. Kun laitetta siirretään, sitä tulee nostaa eteenpäin pitämällä kiinni sen päältä ja pohjasta kummaltakin puolelta tasapainon säilyttämiseksi. 13 LIITTÄMINEN Laitteessa on monia eri liitäntämahdollisuuksia. Tee liitäntä noudattamalla seuraavia vaiheita. Virtajohto on irrotettava seinäpistorasiasta ennen ulkoisten laitteiden liittämistä. 1. Liitä virtajohto takapaneeliin. 2. Liitä laitteeseen ulkoiset laitteet (jos käytössä). 3. Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi. 4. Liitä virtapistoke pistorasiaan. 1. Liitä virtajohto takapaneeliin Liitä virtajohto laitteeseen. Sähköpistoketta ei saa liittää seinäpistorasiaan, ennen kuin kaikki muut liitännät on tehty. 2. Liitä ulkoiset laitteet (jos käytössä) laitteeseen Liittäminen HDMI- tai DVI-lähtöliitännällisiin laitteisiin HDMI-liittimeen voidaan yhdistää laitteita, joissa on HDMI-lähtö. Jos ulkoisessa laitteessa on DVI-lähtö, liitäntä voidaan tehdä HDMI-DVI-kaapelilla. Jos HDMI-DVI-kaapelia käytetään, yhdistä analoginen äänisignaali analogisen PC (RGB)- / DVI -äänitulon liitäntään. HDMI-kaapelin ympärillä on käytettävä oheista pehmustetta. Katso 16. Esimerkki DVD-soitin SISÄÄN ULOS Digisovitin HDMI HDMI tai HDMI Videokamera Esimerkki 32 tuuman malli AUDIO HDMI DVI Kotivideopelijärjestelmä ÄÄNI Tietoja HDMI (High Definition Multimedia Interface) on I/O-multimedialiitäntä. Liitännän tekeminen on helppoa, sillä kaikki video-/ääni-/ohjaussignaalit lähetetään käyttäen vain yhtä kaapelia. Lisäksi nämä digitaaliset signaalit kykenevät tuottamaan korkealaatuista dataa täysin ilman häviötä. Jos ulkoisessa laitteessa on HDMI-liitäntä, sen käyttöä suositellaan paremman kuvanlaadun saavuttamiseksi. HUOMAUTUS Äänen analoginen PC (RGB)- / DVI-tuloliitäntä Tätä liitäntää voidaan käyttää vain jommassakummassa seuraavassa tapauksessa: q Ulkoinen laite on liitetty näytössä tietokoneen liitäntään. w Ulkoisen laitteen DVI-lähtö on liitetty HDMI-liitäntään HDMIDVI-kaapelilla. Varmista, että videon ja äänen liittimet on liitetty samaan ulkoiseen laitteeseen. Katso lisätietoja ulkoisen laitteen lähtömuodosta kohdasta "Suositeltujen signaalien luettelo" sivulla 38. Emme takaa, että kaikki kuvat näkyvät oikein DVI-liitännällä. HDMI-liitäntä Äänen analoginen PC (RGB)- / DVItuloliitäntä Tietokoneen liitäntä 14 SUOMI LIITTÄMINEN (jatkuu) 2. Liitä ulkoiset laitteet (jos käytössä) laitteeseen (jatkuu) Liittäminen HDMI- tai DVI-lähtöliitännällisiin laitteisiin (jatkuu) HDMI-liitännäinen järjestelmä "HDMI Control" -toiminnolla voit luoda yhteyden liitettäviin laitteisiin HDMI-liitännän kautta automaattisesti, jos liitetyt laitteet vastaavat "HDMI CEC (Consumer Electronics Control)" -standardia. 1. Paina -painiketta. 2. Valitse "Function"-valikko. 3. Valitse "HDMI Control". 4. Valitse "Auto Input Change" tai "System Standby". Function HDMI Control Auto Input Change Off System Standby Off Select Return Exit Off Auto Input Change On Off System Standby On Olosuhteet: Kun näyttö on valmiustilassa. Kun liitetty laite käynnistetään (esim. DVD-levyn toisto aloitetaan tai levy asetetaan laitteeseen), näytön virta kytketään automaattisesti, ja kuvassa ja äänessä käytetään HDMI-tuloa. Olosuhteet: Kun näytön virta on kytketty päälle. Kun näytön virta katkaistaan tai laite siirretään valmiustilaan, myös liitetyn laitteen virta katkaistaan tai laite siirretään valmiustilaan. HUOMAUTUS Jos HDMI-DVI-kaapelia käytetään, tämä HDMI-liitäntäjärjestelmä ei ole käytettävissä. Toiminnoissa saattaa esiintyä viivettä (esim. kytkettäessä/katkaistaessa näytön tai liitettyjen laitteiden virtaa), kun "HDMI control" -toimintoa käytetään.

12 Tarkasta, tukeeko liitetty laite HDMI CEC -standardia ja varmista, että tämä toiminto on otettu käyttöön liitetyssä laitteessa ennen "HDMI Control" -toiminnon käyttämistä. Liittäminen laitteisiin, joissa on videon lähtöliitäntä Näyttö voidaan liittää 15-nastaisella D-sub-komposiittikaapelilla laitteisiin, joissa on videolähtö. SISÄÄN Esimerkki * 15-nastainen D-sub-liitäntä AUDIO ULOS Videonauhuri DVD-soitin Digisovitin ÄÄNI tai Videokamera *15-nastainen D-sub-komposiittikaapeli (valinnaisvaruste) Esimerkki 32 tuuman malli Kotivideopelijärjestelmä HUOMAUTUS Katso lisätietoja RGB- ja komposiittitilan vaihtamisesta sivulta LIITTÄMINEN (jatkuu) 2. Liitä ulkoiset laitteet (jos käytössä) laitteeseen (jatkuu) Liittäminen tietokoneeseen Tietokoneen liitin (15-nastainen D-sub-liitin) ja analoginen äänen PC (RGB)- / DVI-tuloliitin liitetään tietokoneeseen, jolloin luodaan analoginen RGB-signaali. SISÄÄN 15-nastainen D-sub-liitäntä AUDIO ULOS Esimerkki ÄÄNI tai Esimerkki 32 tuuman malli Liitäntä ohjauspaneelin (alapuolen) liitännöistä ulkoiseen laitteeseen Aseta 15-nastainen D-sub-liitin paikalleen kallistamalla näyttöä eteenpäin ja tuomalla liitännät näkyviin. Näytön pitämiseen kiinni ja 15-nastaisen D-sub-liittimen asettamiseen paikalleen tarvitaan kaksi henkilöä. Varo vahingoittamasta paneelia. * [Esimerkki: Liittäminen tietokoneeseen] * [Esimerkki 32 tuuman malli] * Voit jättää ylimääräisen 15-nastaisen D-sub-jatkokaapelin kiinni liitäntään tulevien liitäntöjen tekemisen helpottamiseksi. 3. Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi 1 Aseta mukana toimitettu pehmuste HDMI-kaapelin ympärille. Pehmuste (mukana toimitettu lisävaruste) HDMI-kaapeli Kiinnitä pehmuste HDMIkaapelin ympärille liikkumisen estämiseksi. 2 Avaa pidikkeet ja liitä HDMI-kaapeli ja sähköjohto näyttöön avoimien pidikkeiden läpi. Pidikkeet HDMI-kaapeli Virtajohto 16 SUOMI LIITTÄMINEN (jatkuu) 3. Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi (jatkuu) 3 Kiinnitä HDMI-kaapeli ja sähköjohto pidikkeillä. Pidikkeet 4 Aseta liitäntälokeron kansi paikalleen. Aseta koukut ensin paikalleen, kun kiinnität liitäntälokeron kantta. HUOMAUTUS Liitäntäkotelon kannen poistaminen Koukut Liitäntälokeron kansi Aseta sormet liitäntäkotelon kannen alle ja nosta sitä itseäsi päin. 4. Liitä virtapistoke pistorasiaan Liitä virtajohto kaikkien muiden liitäntöjen jälkeen. (Pistoke saattaa erota näistä piirustuksista joissakin maissa.) Vain Isossa-Britanniassa Ei Isossa-Britanniassa VARO Käytä vain mukana toimitettua virtajohtoa. Älä käytä muuta kuin tässä mainittua jännitettä ( V:n vaihtovirta, 50 Hz). Seurauksena saattaa olla tulipalo tai sähköisku. Nestekidenäytössä käytetään kolmijohdinsähköjohtoa, jossa on maadoitusliitäntä turvallisuuden varmistamiseksi. Varmista aina, että yhdistät virtajohdon maadoitettuun pistorasiaan, ja että johto on kunnolla maadoitettu. Jos käytät virtalähteen muunninpistoketta, käytä pistorasiaa, jossa on maadoitusliitäntä, ja ruuvaa kiinni maadoitusjohto. Pidä huoli, että virtajohdon molemmat päät ovat helposti tavoitettavissa. Jos joudut vaihtamaan virtajohdon, käytä vain sertifioitua johtoa, joka on alueesi turvallisuusstandardien mukainen. 17 PERUSTOIMINNOT Virran kytkentä ja katkaisu Kytke laitteeseen virta. Laitteen virran kytkeminen: 1. Paina laitteen virtakytkintä. Merkkivaloon syttyy vihreä valo ja etupaneelin valoon sininen valo. Kuva tulee näyttöön. Etupaneelin valo Merkkivalo 2. Kun virtakytkintä on painettu, laitteen virta voidaan katkaista/kytkeä painamalla kaukosäätimestä virtapainiketta (kytkentä/katkaisu, kytkentä tai katkaisu). Virtakytkin (alapuolella) Etupuoli Laitteen virran katkaiseminen: 1. Paina kaukosäätimestä virtapainiketta (kytkentä/katkaisu tai katkaisu). Kuva saattaa auttaa ongelmien saattaa ääni tarvittaessa asettaa tilan etukäteen. 1. Paina -painiketta. 2. Valitse "Setup"-valikko RGB- tai komposiittitilassa. 3. Valitse "RGB Valitse kohde painamalla -painiketta. Valittu kohde korostetaan keltaisella. 3. Tee valinta painamalla OK -painiketta. Valittu valikkosivu näkyy näytössä. valinta painamalla OK -painiketta. -painiketta. päävalikosta "Language"-valikkoon. 2. Valitse luettelosta haluamasi kieli -painikkeella. Valittu kohde korostetaan keltaisella. 3. Tee valinta painamalla Contrast Brightness Colour Picture (RGB) Hue Colour Temperature Colour Temp. Adjust Back Light Reset Treble Bass Balance Surround Audio Bass Boost Clear Voice Perfect Volume Speakers Reset System Function Auto Input Change HDMI Control System Standby Video Power Save Setup (HDMI/Composite) RGB Input Colour System Auto Adjust Horizontal Position Vertical Position Horizontal Clock Setup (RGB) Clock Phase Reset Frequency Display WXGA Mode RGB Input Language HUOMAUTUS Sivu Valitse jokin kolmesta kuvatilasta valaistusolosuhteista riippuen. Suurenna tai pienennä kuvan kontrastia säätämällä tätä. Vaalenna tai tummenna kuvaa säätämällä tätä. Suurenna tai pienennä värin tiheyttä säätämällä tätä. Terävöitä tai pehmennä kuvaa säätämällä tätä. Saat aikaan luonnollisen ihonvärin säätämällä tätä. Valitse haluamasi värisävy kolmesta asetuksesta. Suurenna tai pienennä nestekidenäytön taustavalon kirkkautta säätämällä tätä.

13 kuvan värin syvyyttä. Valitse haluamasi asetus kolmesta kontrastitilasta. Säädä haluamasi kuvan sävy, värin tiheys ja kirkkaus. Säädä mustan tason korjausta. Poista kuvasignaalin kohinaa. Vähennä kuvan ääriviivakohinaa. Vähennä värillisten kuvapisteiden sekoittumisesta aiheutuvaa kohinaa. Vähennä liikkuvan kuvan nopeuden aikaviivettä television pelitilassa. Sulavoita liikkuvaa kuvaa säätämällä tätä. Tuota puhtaampi väri vähentämällä värin sumeutta. säädöt kussakin kolmessa värin lämpötilan tilassa. Suurenna tai pienennä kuvan kontrastia säätämällä tätä. Vaalenna tai tummenna kuvaa säätämällä tätä. Suurenna tai pienennä värin tiheyttä säätämällä tätä. Saat aikaan luonnollisen ihonvärin säätämällä tätä. Valitse haluamasi värisävy kolmesta asetuksesta. Aseta säädöt kussakin kolmessa värin lämpötilan tilassa. Suurenna tai pienennä nestekidenäytön taustavalon kirkkautta säätämällä tätä. bassoääniä (Off/On). äänenvoimakkuutta sopivasti (Off/On). toiminto ei ole käytettävissä. käytettävä signaali. Valitse värijärjestelmä. näytön vaakasuuntaista asemointia. Säädä näytön pystysuuntaista asemointia. Minimoi näytön pystysuoria raitoja. Minimoi kirjainten ja raitojen sumeutta vaakarivissä. tarkkuus, kun vastaanotetaan WXGA-signaalia. Valitse käytettävä signaali. Jotkin valikkojen sisällöt vaihtelevat mallin mukaan. Katso lisätietoja seuraavilta sivuilta kohdasta "Asetusvihje". Valikkoasetukset voidaan tallentaa kullekin tulotilalle paitsi "Picture Mode" -tilalle. 22 SUOMI ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu 1. Kytke ulkoisiin laitteisiin. (Katso lisätietoja sivuilta 14 ja 15. ) 2. Siirry HDMI-tilaan painamalla - tai -painiketta. Siirry komposiittitilaan painamalla 3. Paina -painiketta. - tai -painiketta. Kuvan säätöjen asettaminen Voit säätää näyttöolosuhteita, kuten väriasetuksia. Valitse valikkoluettelosta "Picture". Picture Picture Mode Contrast Brightness Colour Sharpness Hue Colour Temperature Back Light Reset Select OK Set Picture Dynamic Normal +20 Reset Return Deep Colour Contrast Mode 3D Colour Management Black Enhancement DNR MPEG NR Cross Colour NR Game Mode Film Mode 3D Comb Filter Reset Select OK Set Dynamic Off Normal Off Off Off Off Off Off Off Off Reset Return Picture Colour Temp. Adjust Select OK Set Dynamic Return * Kuvaruutunäyttö saattaa vaihdella mallin mukaan. Valitut kohteet Dynamic Picture Mode Natural Cinema Asetusvihje Voit valita parhaan vaihtoehdon kolmesta tilasta valoolosuhteista ja käyttötarkoituksesta riippuen. Dynamic: Soveltuu kirkkaisiin olosuhteisiin. Natural: Soveltuu normaaleihin valo-olosuhteisiin. Cinema: Soveltuu elokuvien katseluun. Kontrastia voidaan säätää ympäristön valo-olosuhteiden mukaan -painiketta painamalla. Enimmäisarvo +40 saavutetaan painamalla -painiketta pitempään kuin kahden sekunnin ajan arvon ollessa +31. Arvot alueella näytetään punaisella. Koska tämä on erityisominaisuus tummia kuvia varten, suositeltu arvo normaaliolosuhteissa on alle +31. Säädä kirkkautta haluamaasi asetukseen Säädä väriä haluamaasi asetukseen Contrast (+32+40) Brightness Colour Sharpness painikkeella. -painikkeella. Haluttua terävyyttä voidaan säätää painamalla painiketta, kun halutaan pehmentää kuvaa, tai painamalla -painiketta, kun halutaan terävöittää kuvaa. -painikkeen painamisella tehostetaan punaista ja -painikkeella taas heikennetään vihreää, kun heikennetään punaista ja tehostetaan vihreää. Säätöjä kannattaa tehdä realistisen ihonvärin saavuttamiseksi. Voit valita jonkin kolmesta asetuksesta väriolosuhteiden mukaan. Hue Cool Colour Temperature Normal Warm Back Light Reset painikkeella Tämä ei ole käytettävissä, kun kohdan "Deep Colour" valintana on HDMI-tilassa "On". Säädä taustavalon kirkkautta näkyvyyden parantamiseksi. Kaikki tämän valikkonäytön kohteet voidaan palauttaa tehdasasetuksiin OK -painiketta painamalla. ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu (jatkuu) Kuvan säätöjen asettaminen (jatkuu) SUOMI Asetusvihje Off Deep Colour On Paranna kuvan värin syvyyttä HDMI-tulon aikana. Tämä ei ole käytettävissä mallissa UT32MH70U/E. Tarkasta, tukeeko liitetty laite Deep Colour -ominaisuutta, ja varmista, että tämä toiminto on otettu käyttöön liitetyssä laitteessa ennen tämän toiminnon käyttämistä. Voit valita jonkin kolmesta tilasta. Dynamic: Paranna kontrastin tuntua terävöittämällä sävyasteikkoa. Normal: Tuota todenmukainen sävyasteikko parantamalla kontrastin tuntua. Linear: Tuota mahdollisimman todenmukainen sävyasteikko. Tämä ei ole käytettävissä, kun kohdan "Deep Colour" valintana on HDMI-tilassa "On". On: Säätää automaattisesti sopivan kuvan sävyn, värin tiheyden ja kirkkauden. Off: Valitse tämä asetus, jos kuva ei näytä luonnolliselta. Tämä ei ole käytettävissä, kun kohdan "Deep Colour" valintana on HDMI-tilassa "On". Säätää mustan tason korjausta. Tämä ei ole käytettävissä, kun kohdan "Deep Colour" valintana on HDMI-tilassa "On". Voit vähentää nopeuden aikaviivettä liikkuvassa kuvassa television pelitilan aikana. Tämä toiminto ei ole käytettävissä mallissa UT32MH70U/E. Tämä on saatavilla vain käytettäessä 15-nastaista D-subkomposiittikaapelia. Tällä vähennetään piste- ja värisumeutta kuvan tarkoissa yksityiskohdissa ja tuotetaan puhtaampi väri. Tämä ei ole käytettävissä NTSC4.

14 43-, PAL60-, SECAM-, PAL-N- tai PAL-M-järjestelmässä. Tämä on käytettävissä vain vastaanotettaessa NTSC/ PAL-komposiittisignaalia. Kaikki tämän valikkonäytön kohteet voidaan palauttaa tehdasasetuksiin OK -painiketta painamalla. Amplitude Red Green Colour Temp. Adjust On Blue Cut Off Red Green Blue Off On: Aseta tarkat säädöt kussakin kolmessa värin lämpötilan tilassa. Voit säätää amplitudia ja rajaa. Asetukset vaikuttavat värin lämpötilaan. Amplitude: Pehmennä värejä (punaista, vihreää ja sinistä) kirkkaammissa kohdissa (-630). Cut Off: Pehmennä värejä (punaista, vihreää ja sinistä) tummemmissa kohdissa (-31+31). Off: Pysyy oletusasetuksena. Tämä ei ole käytettävissä, kun kohdan "Deep Colour" valintana on HDMI-tilassa "On". 24 Valitut kohteet Dynamic Contrast Mode Normal Linear Off 3D Colour Management On Off Black Enhancement Low Middle High Off Game Mode On Off Low 3D Comb Filter Middle High Reset ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu (jatkuu) Kohinan vähentäminen Voit vähentää kuvan häiriöitä. Valitse valikkoluettelosta "Picture". Picture Deep Colour Contrast Mode 3D Colour Management Black Enhancement DNR MPEG NR Cross Colour NR Game Mode Film Mode 3D Comb Filter Reset Select OK Set Dynamic Off Normal Off Off Off Off Off Off Off Off Reset Return * Kuvaruutunäyttö saattaa vaihdella mallin mukaan. Valitut kohteet Off DNR Low Middle High Off MPEG NR Low High Off Cross Colour NR Low High Tämä on MPEGkuvasignaalien kohinanvaimennusjärjestelmä (esim. ääriviivakohinaa ja pikselöintiä vastaan). Tämä vähentää viereisten värikuvapisteiden sekoittumisesta aiheutuvaa kohinaa. Tämä ei ole käytettävissä, kun "Game Mode" -tila on käytössä. Tämä ei ole käytettävissä mallissa UT32MH70U/E. Tämä on kuvasignaalien kohinanvaimennusjärjestelmä. Asetusvihje 25 ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu (jatkuu) Liikkuvan kuvan sulavoittaminen Tämän toiminnon avulla liikkuvasta kuvasta saadaan tasaisempi. Valitse valikkoluettelosta "Picture". Picture Deep Colour Contrast Mode 3D Colour Management Black Enhancement DNR MPEG NR Cross Colour NR Game Mode Film Mode 3D Comb Filter Reset Select OK Set Dynamic Off Normal Off Off Off Off Off Off Off Off Reset Return * Kuvaruutunäyttö saattaa vaihdella mallin mukaan. Vain UT32MH70U/E: Valitut kohteet Off Film Mode On Asetusvihje On: Tunnistaa elokuvan automaattisesti ja toistaa alkuperäiset filmikuvat muuttumattomina. Off: Valitse tämä asetus, jos kuva ei näytä luonnolliselta. Tämä on käytettävissä vain vastaanotettaessa NTSC-, 480i-, PAL-, SECAM-, 576i- tai 1080itulosignaalia. Malli UT MX70U/E: Valitut kohteet Off Asetusvihje Tämän ominaisuuden avulla liikkuvasta kuvasta saadaan tasainen. Original: Tunnistaa automaattisesti elokuvan lähteen (3:2tai 2:2-alasveto) ja toistaa elokuvan alkuperäiset kuvat muuttumattomina. Smooth1: Tunnistaa automaattisesti elokuvan lähteen (3:2- tai 2:2-alasveto) ja toistaa liikkeet tasaisina. Smooth2: Toistaa liikkuvan kuvan tarkasti, kun tulosignaali on 50 Hz tai 60 Hz. Off: Valitse tämä asetus, jos kuva ei näytä luonnolliselta. Tämä ominaisuus ei ole käytettävissä seuraavissa tapauksissa: Kuvaruutunäyttö on esillä. "Game Mode" -tila on käytössä. Original Film Mode Smooth1 Smooth2 HUOMAUTUS Tietoja "Film Mode" -tilasta Kuva ei ehkä näytä luonnolliselta kuvan sisällöstä riippuen. Mahdollisia ilmiöitä ovat: q Kun siirrytään elokuvan tai kuvien tekstitykseen, kuvassa näkyy ohuita vaakasuuntaisia juovia. w Kun siirrytään otoksiin, kuten mainoksiin tai piirrettyihin ohjelmiin, kuvassa näkyy ohuita vaakasuuntaisia juovia. e Kun näytetään uutispalkki tai tekstitys, kuvan tekstin laatu huononee (laskostuu). r Kun katsellaan kuvaa komposiittitilassa ja käytössä on ulkoinen laite, ulkoisen laitteen kuvaruutunäytössä näkyy ohuita vaakasuuntaisia juovia. Nämä ilmiöt johtuvat kuvan muuntomenetelmästä. Huomaa, että tämä ei ole laitevika. Jos ne häiritsevät katselua, vaihda asetukseksi "Off". Tämän valikon toiminta saattaa lisäksi riippua kokoasetuksesta. (Katso sivu 30.) Tällä ei välttämättä ole vaikutusta kuvan otoksesta riippuen. 26 SUOMI ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu (jatkuu) Lisäasetukset Valitse valikkoluettelosta "Setup". Setup Video Power Save RGB Input Colour System Select On/Off Off Composite Auto Return VC Esimerkki Valitut kohteet Video Power Save Off On RGB RGB Input Composite Auto PAL SECAM Colour System NTSC NTSC 3.58 PAL60 PAL-M PAL-N Valitsee värijärjestelmän tulosignaalin mukaan. Signaalit vastaanotetaan yleensä käyttäen asetusta Auto. Jos tulosignaali sisältää liikaa häiriöitä, signaalitaso on liian alhainen tai toiminnossa on ongelmia Autoasetuksella, valitse järjestelmä tulosignaalin värijärjestelmän mukaan. Vain komposiittitulossa Valitse käytettävä signaali. Katso lisätietoja sivulta 32. Asetusvihje HUOMAUTUS Katselu 15-nastaisen D- sub-komposiittikaapelin (valinnaisvaruste) kautta Ellei ulkoisissa laitteissa ole HDMI- tai DVI-liitäntää, voit katsella kuvia niistä valinnaisen, 15-nastaisen D- subkomposiittikaapelin kautta. 1. Liitä ulkoinen laite valinnaisen, 15-nastaisen D-sub-komposiittikaapelin avulla. (Katso sivua 2. Siirry RGB-tuloon painamalla 3. Paina - tai -painiketta. 15.) -painiketta ja valitse valikkoluettelosta "Setup". 4. Valitse "RGB Input" -kohdasta "Composite". HUOMAUTUS Ohjelmistoversion tarkastaminen Setup Video Power Save RGB Input Colour System Select On/Off Off Composite Auto Return VC Ohjelmiston versio näytetään Setup-valikossa (HDMI-/Composite). Ohjelmistoversio Esimerkki 27 ASETUKSET (jatkuu) Tietokoneen kuvien katselu 1. Liitä näyttö tietokoneeseen. (Katso lisätietoja tietokoneeseen liittämisestä sivulta 16. ) 2. Siirry RGB-tuloon painamalla 3. Paina -painiketta. Picture Contrast +31 Brightness 31 Colour 0 Hue +31 Colour Temperature Normal Colour Temp.

15 Adjust Back Light +20 Reset Reset Select OK Set Return - tai -painiketta. Kuvan säätöjen asettaminen Voit säätää näyttöolosuhteita, kuten asemaa ja väriasetuksia. q "Picture"-valikko Valitse valikkoluettelosta "Picture". Valitut kohteet Asetusvihje Kontrastia voidaan säätää ympäristön valo-olosuhteiden mukaan -painiketta painamalla. Enimmäisarvo +40 saavutetaan painamalla -painiketta pitempään kuin kahden sekunnin ajan arvon ollessa +31. Arvot alueella näytetään punaisella. Koska tämä on erityisominaisuus tummia kuvia varten, suositeltu arvo normaaliolosuhteissa on alle +31. Säädä kirkkautta haluamaasi asetukseen Säädä väriä haluamaasi asetukseen Contrast (+32+40) Brightness Colour painikkeella. -painikkeella. Hue painikkeella tehostetaan punaista ja heikennetään -painikkeella taas heikennetään punaista vihreää, kun ja tehostetaan vihreää. Näitä säätämällä saadaan realistinen ihonväri. Cool Colour Temperature Normal Warm Amplitude Red Green Blue Cut Off Red Green Blue On: Aseta tarkat säädöt kussakin kolmessa värin lämpötilan tilassa. Voit säätää amplitudia ja rajaa. Asetukset vaikuttavat värin lämpötilaan. Amplitude: Pehmentää värejä (punaista, vihreää ja sinistä) kirkkaammissa kohdissa (-630). Cut Off: Pehmentää värejä (punaista, vihreää ja sinistä) tummemmissa kohdissa (-31+31). Off: Pysyy oletusasetuksena. Säätää taustavalon kirkkautta näkyvyyden parantamiseksi. Kaikki "Picture"-valikon kohteet voidaan palauttaa alkuperäisiin tehdasasetuksiin OK -painiketta painamalla. 28 Voit valita jonkin kolmesta asetuksesta -painikkeella. Colour Temp. Adjust On Off Back Light Reset SUOMI ASETUKSET (jatkuu) Tietokoneen kuvien katselu (jatkuu) Kuvan säätöjen asettaminen (jatkuu) w "Setup"-valikko Valitse valikkoluettelosta "Setup". Setup Auto Adjust Adjust Horizontal Position 0 Vertical Position +31 Horizontal Clock 20 Clock Phase +10 Reset Reset Select Return Exit Valitut kohteet tarvittaessa automaattinen säätö painamalla OK -painiketta. Viesti "Auto Adjusting" tulee näkyviin. Kuvaa ei välttämättä säädetä parhaaksi mahdolliseksi signaalityypeistä riippuen. Säädä tässä tapauksessa jokaista kohdetta manuaalisesti. Säätää näytön vaakasuoraa asemointia. Kun arvo ylittää mahdollisen alueen, se näytetään punaisella. Säätää näytön pystysuoraa asemointia. Kun arvo ylittää mahdollisen alueen, se näytetään punaisella. Minimoi näytön pystysuoria raitoja. Minimoi kirjainten ja raitojen sumeutta vaakarivissä. Muista säätää Horizontal Clock (vaakasuuntaista kelloa) ennen Clock Phase (kellovaiheen) säätämistä. Kun arvo ylittää mahdollisen alueen, se näytetään punaisella. Kaikki "Setup"-valikon kohteet voidaan palauttaa alkuperäisiin tehdasasetuksiin OK -painiketta painamalla. Auto Adjust Horizontal Position Vertical Position Horizontal Clock Clock Phase 0+63 Reset Lisäasetukset Valitse valikkoluettelosta "Setup" ja siirry seuraavalle sivulle. Setup Frequency Display WXGA Mode RGB Input Select On/Off Off Off RGB Return * Kuvaruutunäyttö saattaa vaihdella mallin mukaan. Valitut kohteet Frequency Display Off On Off 1280X X768 RGB RGB Input Composite Valitsee käytettävän signaalin. tarkkuuden, kun vastaanotetaan WXGA-signaalia. WXGA Mode 29 TOIMINNOT Koon vaihtaminen Ruudun näyttökoko muuttuu tietyssä järjestyksessä ja tila näytetään näytön alareunassa aina, kun kaukosäätimen -painiketta painetaan. Koko-painike HDMI-/komposiittisignaalitulo Näytön koko Normaalipiirtokuvien katselu (480i, 480p, 576i, 576p ja komposiitti): 4:3 Panoramic 1 Panoramic 2 Zoom 1 Full Zoom 2 Teräväpiirtokuvien katselu (720p, 1080i ja 1080p): Full 1 Full 2 Zoom Voit näyttää kuvan sen parhaassa mahdollisessa tilassa valitsemalla näyttökoon nykyisen lähtökuvan mukaan, kuten seuraavassa. Tulosignaali Näyttöruutu Näytön koko Sopivan näytön näyttäminen Katseltaessa normaalipiirtokuvia: 4:3 Toistaa 4:3-kuvan näytössä muuttumattomana. Mustat palkit näkyvät kummallakin puolella. Toistaa 4:3-kuvan siten, että keskiosan vaaka- ja pystysuora koko on suurentunut saman verran ja kummatkin reunat näyttävät paljon leveämmiltä. Panoramic 1 -koon pystysuora koko on pienentynyt siten, että koko kuva on näkyvissä, mukaan lukien mahdollinen tekstitys, joka ei muutoin välttämättä näkyisi näytössä kokonaisuudessaan. Toistaa 16:9-kuvan 4:3-kehyksessä (Vista-koko) muuttumattomana. *Joissakin tapauksissa mustia palkkeja saattaa jonkin verran näkyä ylä- ja alareunassa. Toistaa 21:9-kuvan 4:3-kehyksessä (Cinema-koko) laajentuneena pystysuoraan. *Joissakin tapauksissa mustia palkkeja saattaa jonkin verran näkyä ylä- ja alareunassa. Toistaa 4:3-kuvan muuttumattomana vakiokoossa pystysuoraan ja kutistettuna vaakasuoraan. Panoramic 1 4:3-signaali Panoramic 2 Zoom 1 Vista Zoom 2 Cinema Full Squeeze Katseltaessa teräväpiirtokuvia: Full 1 Toistaa 16:9-kuvan muuttumattomana näyttäen 95 % sen koosta. Toistaa 16:9-kuvan muuttumattomana näyttäen 100 % sen koosta. *Joissakin tapauksissa ruutunäytön reunoissa on mustia palkkeja tai häiriöitä. Toistaa 4:3-kuvan 16:9-kehyksessä suurentamalla 4:3-kuvan ja täyttäen 16:9-näytön. 16:9-signaali Full 2 Zoom 4:3-kuva 16:9kehyksessä 30 SUOMI TOIMINNOT (jatkuu) Koon vaihtaminen (jatkuu) HDMI-/komposiittisignaalitulo (jatkuu) Aseman säätö Kuvan pystysuoraa asemaa on mahdollista säätää tiloille Panoramic 1, Zoom 1 ja Zoom 2 seuraavalla tavalla: 1. Paina -painiketta kuvakoon näytön ollessa esillä. 2. "Position"-näyttö avautuu. -painikkeella. 3. Säädä asemaa Kunkin kuvakoon säätöalueet ovat seuraavat: Näytön koko Panoramic 1 Zoom 1 ja Zoom 2 Säätöalue Position + 31 Paina Position - 31 Paina VARO Laajakuvanäytön käyttö Näyttö sisältää näyttötilan valintavaihtoehdon.

16 Powered by TCPDF ( Jos väärä näyttötila on valittu jonkin ohjelmiston toistamiseen, kuten katseltaessa televisio-ohjelmia, kuva näkyy erilaisena alkuperäiseen verrattuna. Ota tämä huomioon näyttötilavalintoja tehtäessä. Laajakuvaominaisuuden käyttäminen ja suurennettujen kuvien näyttäminen kahviloissa, hotelleissa tai muissa kaupallisissa ja yleisissä tiloissa saattaa olla vastoin tekijänoikeuslakeja. Kun tavallista 4:3-kuvaa (ei laajakuvaa) näytetään koko näytön kokoisena Panoramic-tilassa, kuvan laita-alueet saattavat joissakin tapauksissa osittain kadota ja/tai näkyä vääristyneinä. Käytä 4:3-tilaa, kun näytät kuvia, jotka oli alunperin tarkoitettu näytettäväksi 4:3-tilassa. RGB-signaalitulo Näytön koko Voit valita sopivan koon tarkkuudesta riippuen: Normal Full Real* * "Real"-tilassa kuva on saman muotoinen kuin miltä se näyttää tietokoneen näytössä (ei kutistumista tai venymistä). Tätä tilaa ei voi käyttää mallissa UT32MH70U/E, jos tulosignaalina on (SXGA). Näyttöalueen valintakaavio Tarkkuus Näyttö (VGA) (SVGA) (XGA) (SXGA) (VGA) (WXGA) (WXGA) Tulosignaali Täysi näyttö Full Pyöreä näyttö Normal Real* 31 TOIMINNOT (jatkuu) Virransäästötila Kun HDMI-/komposiittitulo on valittu Voit säästää virtaa, kun HDMI-/komposiittitulon signaalia ei havaita. Valitse asetusvalikon kohdasta "Video Power Save" vaihtoehto "On", jonka jälkeen voidaan valita virransäästötila. 1. Paina HDMI-/komposiittitulossa 2. Valitse "Setup"-valikko ja paina 3. Valitse "Video Power Save". Video Power Save Off On Kun signaali lähetetään ja "On" on valittu kohdasta "Video Power Save" Otetaan käyttöön automaattisesti. OK Setup Video Power Save RGB Input Colour System Select On/Off Off Composite Auto Return -painiketta. -painiketta. Kun signaalia ei havaita Olosuhteet Virransäästö Merkkivalo Oranssi Kun RGB-tulo on valittu Kun näyttö on liitetty VESA DPMS -tietokoneeseen, virransäästötila (valintana "Off") voidaan asettaa siten, että se käynnistyy automaattisesti virrankulutuksen säästämiseksi, kun tietokonetta ei käytetä. RGBtahdistussignaali Vaakasuuntainen Pystysuuntainen Kyllä Kyllä Aktiivinen (tavallinen näyttö) Päällä Vihreä Ei Kyllä Kyllä Ei Tyhjä (ei näyttöä) Pois Oranssi Ei Ei Tietokoneen signaali Käyttötila Merkkivalo Siirry takaisin toimintatilaan käyttämällä tietokonetta tai painamalla joko ohjauspaneelin Tulon valinta -painiketta tai kaukosäätimen - tai -painiketta. 32 SUOMI VIANMÄÄRITYS Tarkasta seuraavat taulukot, ennen kuin otat yhteyttä huoltoon. Ellet voi ratkaista ongelmaa ehdotetuilla toimilla, ota yhteys paikalliseen jälleenmyyjään. Älä KOSKAAN yritä korjata tuotetta itse, sillä saatat vaarantaa oman turvallisuutesi. Kun seuraavat viestit tulevat näyttöön Viesti Power Save Olosuhteet/toiminta Tämä ilmoittaa, että laite on virransäästötilassa (HDMI-/RGB-/komposiittitulossa). Tämä viesti tulee näkyviin viisi sekuntia ennen virransäästötilan alkamista. Merkkivaloon syttyy oranssi valo. Laite ei havaitse signaaleja mistään tuloliitännöistä. Tarkasta, että kaapeli on liitetty oikein ja kunnolla. Tarkasta, että ulkoisten laitteiden virta on kytketty. Tarkasta, että valittu tulo vastaa liitäntää. Tarkasta, onko tietokone virransäästötilassa. Laite vastaanottaa signaaleja, joita ei tueta. Tarkasta, että kaapeli on liitetty oikein ja kunnolla. Tarkasta, että tulosignaali on yhdenmukainen näytön määritysten kanssa. Tämä osoittaa, että valittu toiminto ei ole käytettävissä. Tämä ilmoittaa, että laite suorittaa automaattisia säätöjä (RGB-tilassa) Sivu 32 No Sync. Signal 32 16, Invalid Scan Freq. Not Available Auto Adjusting 36, 38 Ongelma- ja tarkastusluettelo Ongelma Tarkastusluettelo Tarkasta merkkivalon tila (sammunut, punainen, vihreä tai oranssi). Tarkasta virtajohdon ja/tai muiden kaapeleiden liitännät. Tarkasta, että laitteen tai ulkoisten laitteiden virta on kytketty. Tarkasta, että oikea tila on valittu. Tarkasta, onko laite valmius- tai virransäästötilassa. Säädä "Picture"- ja "Audio" -valikon arvoja. Sivu 14 Ei kuvaa tai ääntä 18, 20, 32 Useita kuvia, normaali ääni Tarkasta kytkennät ulkoisiin laitteisiin Ajoittaisia häiriöitä Tarkasta, että häiriön lähde on suojattu oikein. Siirrä tällaiset sähkölaitteet etäälle laitteesta. Tarkasta äänenvoimakkuuden taso. -painiketta painettu. Tarkasta, onko Tarkasta kytkennät ulkoisiin laitteisiin. Liitä analogiseen PC (RGB)- / DVI-äänitulon liitäntään, jos tulosignaalinäytössä näkyy "DVI", kun -painiketta painetaan. Tarkasta, onko "Audio"-valikon kohdan "Speakers" valintana "On". Tarkasta "Picture"-valikosta "Contrast"- ja "Brightness" -taso. Tarkasta kytkennät ulkoisiin laitteisiin. Tarkasta "Setup"-valikon "RGB Input" -asetus RGB- tai komposiittitulossa. Tarkasta, että paristot on asetettu oikein. Paristot ovat ehkä kuluneet loppuun. Vaihda ne. Poista kaikki laitteen tunnistinikkunan edessä olevat esteet. Tarkasta, että ohjauspaneelin painikkeet toimivat. Irrota virtajohto ja kiinnitä se uudelleen. Pidä ohjauspaneelin Reset-painiketta painettuna pitempään kuin sekunnin ajan. Normaali kuva, mutta ei ääntä 19, , 29 Ei kuvaa, normaali ääni 23, 27 Kaukosäädin ei toimi. 12, 13 Kaukosäätimen tai ohjauspaneelin painikkeet eivät toimi VIANMÄÄRITYS (jatkuu) Ongelma- ja tarkastusluettelo (jatkuu) Ongelma Tarkastusluettelo Tarkasta kytkennät ulkoisiin laitteisiin. Tarkasta "Colour System" komposiittitulossa. Tarkasta, että virtajohto on kytketty pistorasiaan kunnolla.
