Turvatikas-tuotteet Asennus- ja käyttöohjeet

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "25.2.2015 Turvatikas-tuotteet Asennus- ja käyttöohjeet"

Transkriptio

1 Turvatikas-tuotteet Asennus- ja käyttöohjeet

2 1 (16) TURVATIKAS-TUOTTEET ASENNUS JA KÄYTTÖOHJEET 1 NOUSUPROFIILIN B ASENNUS TIKKAISIIN 1. Tikkaan leveyden tulee olla min. 350 mm, että jaloille jää riittävä tila turvakiskon (nousuprofiili B) ja tikaspaarteiden väliin. 2. Kiinnitysvälit: kiinnitysväli max 2,5 m kahden ylimmän kiinnikkeen kiinnitysväli max 1 m käytettäessä poistumiskaarta: kts. kohta 3 varmistauduttava myös tikkaiden luotettavasta kiinnityksestä 3. Asennus suoritetaan ylhäältä alas ja apuna käytetään esim. ylös asennettua köysipyörää ja köyttä, jolla turvakiskoelementit nostetaan paikoilleen. Turvakiskon asennus voidaan suorittaa myös vaakatasossa, esim. mastoon ennen sen nostoa. Jos tikkailta halutaan irrottautua tikkaiden yläpäässä (kattotapaus), on tikkaan ylimmäksi osaksi asennettava poistumiskaari (kts. kohta 3). Jos poistumiskaarta ei asenneta, tulee ylimmän turvakiskoelementin olla min. 3 m pitkä. Huom! Katso kohta Kiinnitä jatkosmuhvi no 70 löysästi turvakiskoelementin päähän. Turvakiskoa ei voi asentaa väärin päin, sillä se on symmetrinen. 5. Ensimmäinen turvakiskoelementti nostetaan tikasta vasten ja kiinnitetään poistumiskaaren alle jatkosmuhvin varaan (vaakaasennuksessa kiskoa ei saa jättää roikkumaan jatkosmuhvin varaan). Tarkistetaan, että turvakisko asettuu tikkaan keskelle. 6. Turvakisko kiinnitetään tikkaaseen käyttäen kiinnikkeitä no 10 tai no 20. Katso kohta Seuraavat turvakiskoelementit nostetaan kuten edellä edellisten alle ja kiinnitetään samoin kuin edelliset. 8. Jatkosmuhvia no 70 kiristettäessä on otettava huomioon, että profiilin ura ei saa tulla kapeammaksi kuin 14 mm. Uran leveys ei saa muuttua jatkoksessa. Uran leveyttä voidaan säätää jatkosmuhvin kiristysruuvilla. Profiilin päätä voidaan myös muotoilla esim. raskaalla kumivasaralla. 9. Vaunun tahaton ulostulo turvakiskon päässä estetään käyttämällä vaunuesteitä no 85 tai no 89. Jos poistumiskaarta ei käytetä, on ylös asennettava vaunueste no 89 tai vaunueste no 85. Jos turvakiskon etäisyys maasta on yli 60 cm, asennetaan myös alas vaunueste (katso kohta 5 - Vaunuesteet) 10. Kiipeä tikkaan koko pituus ja tarkista vaunun moitteeton kulku erityisesti jatkoskohdissa (katso kohta 11 - Käyttöönottotarkastus).

3 2 (16) 2 TURVATIKKAAN TBA, PTBK/J TAI PTBR ASENNUS 1. Kiinnitysvälit: kiinnitysvälin tulee olla 300 mm:n kerrannainen (1500 mm/ 1800 mm/ 2100 mm max) että mikään kiinnike ei osu tikasaskelman kohdalle kahden ylimmän kiinnikkeen kiinnitysväli max 1 m tikkaan PTBR paarteet ovat kantavia ja maksimi väliksi riittää kiinnitys sekä yläettä alapäästä, jos tikas kiinnitetään paarteista esim. U-ruuveilla. tikkaan ja maan väliin jätetään vähintään 150 mm:n vapaa tila, että vaunu voidaan pujottaa turvakiskoon käytettäessä poistumiskaarta, kts. kohta Asennus suoritetaan ylhäältä alaspäin. aspäin. Ristikkomastoissa tai vastaavissa voidaan asennus usein suorittaa ristikolta käsin käyttäen apuna ylös sijoitettua köysipyörää ja köyttä, millä tikaselementit nostetaan ylös. Asennus pylväisiin, seiniin tms. edellyttää yleensä telineiden, nostolava-auton tms. käyttöä. Huom! Katso kohta 5.2 Turvatikkaan asennus voidaan myös vaihtoehtoisesti suorittaa vaakatasossa, esim. mastoon ennen sen nostoa. Turvatikas voidaan myös asentaa esim. piippuun muurauksen edistymisen myötä. Tällöin tulee aina ylin tikas kiinnittää väliaikaisesti kahdella kiinnikkeellä, jotka ovat metrin välein, kuten edellä. 3. Turvatikkaan kiinnitys suoritetaan kiinnikkeillä no 15, no 20, no 21, no 22, no 30, no 31/35 tai no 40. (kts. kohta 4 - kiinnikkeiden asennus.) 4. Asennus suoritetaan an muilta osin noudattaen kohdissa 1.4, annettuja ohjeita. 3 POISTUMISKAARIEN ASENNUS Poistumiskaari nousuprofiilille - B 50. Paarretikkaan yläpää poistumiskaarineen - PTBK 59. Poistumiskaari kaartuu ylätasanteelle varmistaen tasanteelle siirtymisen sen ennen turvakiskosta irrottautumista. 1. Kaari B 50 asetetaan n. 80 cm korkeudelle tasanteesta ja kiinnitetään ylimpään tikaspuolaan sekä n. metrin etäisyydellä toiseen tikaspuolaan. 2. Paarretikkaan kaari PTBK 59 kiinnitetään siten, että ylin tikasaskelma on ylätasanteen kohdalla. Ylin kiinnike asennetaan mahdollisimman ylös ja seuraava n. metriä alemmaksi. Irtokäsijohteet kiinnitetään ensin tasoon ja sitten puristuskiinnikkeillä tikaspaarteisiin.

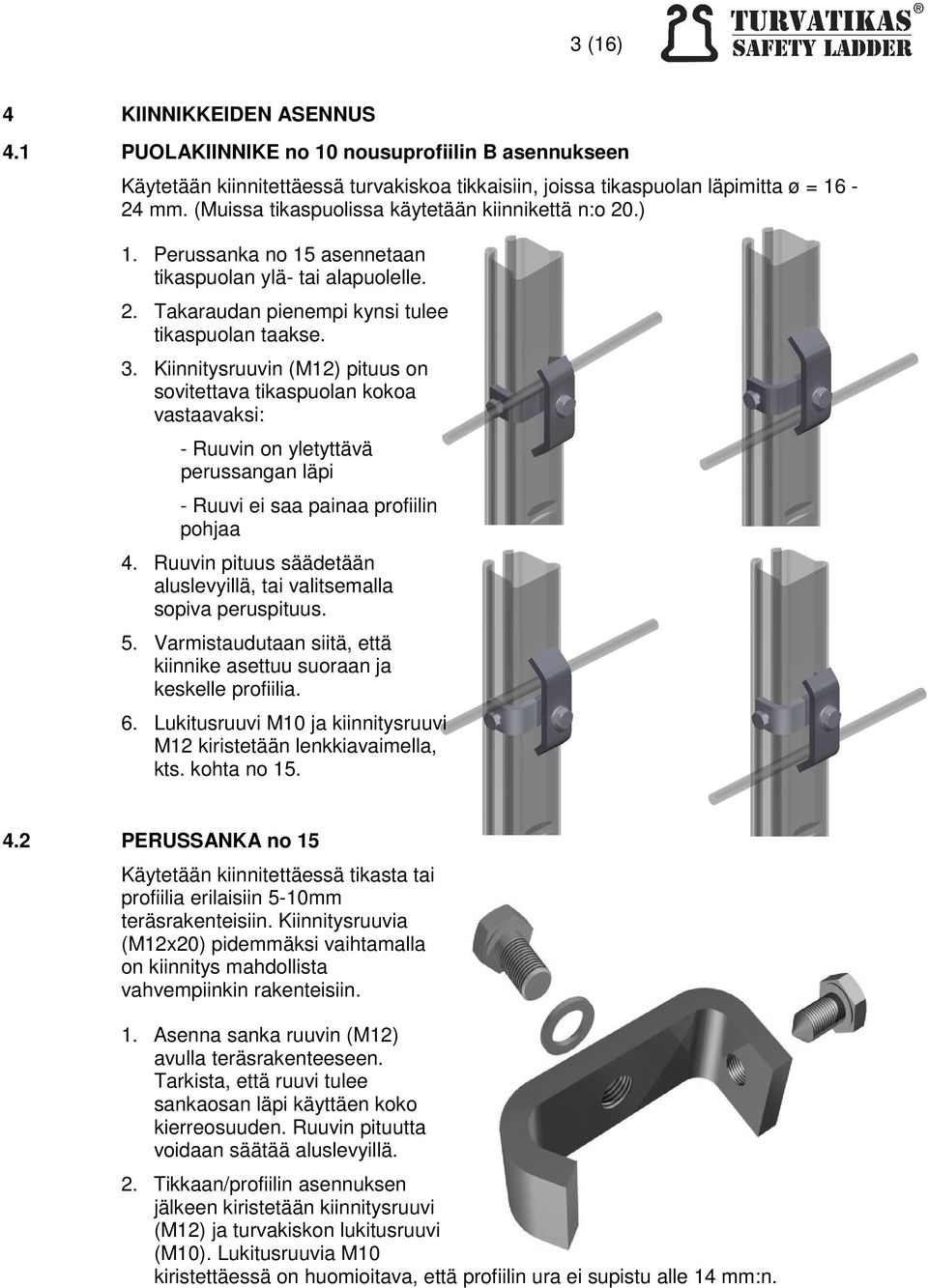

4 3 (16) 4 KIINNIKKEIDEN ASENNUS 4.1 PUOLAKIINNIKE no 10 nousuprofiilin B asennukseen Käytetään kiinnitettäessä turvakiskoa tikkaisiin, joissa tikaspuolan läpimitta ø = mm. (Muissa tikaspuolissa käytetään kiinnikettä n:o 20.) 1. Perussanka no 15 asennetaan tikaspuolan ylä- tai alapuolelle. 2. Takaraudan pienempi kynsi tulee tikaspuolan taakse. 3. Kiinnitysruuvin (M12) pituus on sovitettava tikaspuolan kokoa vastaavaksi: - Ruuvin on yletyttävä perussangan läpi - Ruuvi ei saa painaa profiilin pohjaa 4. Ruuvin pituus säädetään aluslevyillä, tai valitsemalla sopiva peruspituus. 5. Varmistaudutaan siitä, että kiinnike asettuu suoraan ja keskelle profiilia. 6. Lukitusruuvi M10 ja kiinnitysruuvi M12 kiristetään lenkkiavaimella, kts. kohta no PERUSSANKA no 15 Käytetään kiinnitettäessä tikasta tai profiilia erilaisiin 5-10mm teräsrakenteisiin. Kiinnitysruuvia (M12x20) pidemmäksi vaihtamalla on kiinnitys mahdollista vahvempiinkin rakenteisiin. 1. Asenna sanka ruuvin (M12) avulla teräsrakenteeseen. Tarkista, että ruuvi tulee sankaosan läpi käyttäen koko kierreosuuden. Ruuvin pituutta voidaan säätää aluslevyillä. 2. Tikkaan/profiilin asennuksen jälkeen kiristetään kiinnitysruuvi (M12) ja turvakiskon lukitusruuvi (M10). Lukitusruuvia M10 kiristettäessä on huomioitava, että profiilin ura ei supistu alle 14 mm:n.

5 4 (16) 4.3 YLEISKIINNIKE no 20, no 21 ja no 22 turvakiskon ja turvatikkaiden asennuksiin Käytetään kiinnitettäessä: Turvakiskoa suuriin tai kulmikkaisiin tikaspuoliin. Turvatikasta mastoristikoihin, -diagonaaleihin tms. teräsrakenteisiin. Kiinnikkeen koko valitaan teräsrakenteiden poikkileikkausta vastaavaksi: Kiinnike n:o 20: L = mm, H = 80 mm Kiinnike n:o 21: L = mm, H = 110 mm Kiinnike n:o 22: L = mm, H = 170 mm 1. Vaarnaruuvien lyhyempi kierreosa kierretään perussankoihin siten, että ruuvien pää tulee pari mm perussangan läpi. 2. Perussanka "kierrätetään" profiilin päälle molemmin puolin ko. kiinnityskohdan mastoristikkoa, -diagonaalia, tikaspuolaa tms. Ylemmän perussangan on sijaittava ko. teräsrakenteen päällä ja alempi on kiinnikkeeseen kuuluvan takaraudan etäisyydellä ylemmästä. (Mitta H). 3. Turvakiskon lukitusruuvit (M10) kiristetään lenkkiavaimella. Ks. myös kohta no Alempaan vaarnaruuviin kierretään vastamutteri suunnilleen teräsrakenteen vahvuutta vastaavaan kohtaan. 5. Kiinnikkeen takarauta asetetaan paikalleen ja mutterit (M12) kiristetään lenkkiavaimella.

6 5 (16) 4.4 PYLVÄSKIINNIKE no 31 turvatikkaiden TBA/PTBK asennuksissa pylväisiin Käytetään kiinnitettäessä turvatikasta pyöreisiin pylväisiin (ø max. = 600 mm). Suuremmissa pylväissä on käytettävä seinäkiinnikettä no 35 tarpeellisen jalkatilan saavuttamiseksi. 1. Kannatinuloke asennetaan pystysuoraan. Huom: Kiinnikevälin tulee olla 300 mm:n kerrannainen (1500/ 1800/ 2100 mm) ettei mikään kiinnikeistä osu tikasaskelman kohdalle. 2. Kannatinulokkeet kiinnitetään: - betonipintoihin kiila-ankkuriruuveilla (G3) 16x115, tai vastaavalla ankkuroinnilla - metallipintoihin M16 ruuviliitoksella 3. Metallipylväisiin voidaan myös hitsata kannatinuloke 60 mm x 8 mm lattateräksestä, johon porataan ø = 13 mm reikä perussangan ruuville. 4. Perussanka "kierrätetään" profiilin päälle oikeaan tikaspuolaväliin. 5. Kannatinulokkeen ja perussangan kiinnitysruuvi (M12) ja perussangan sivuruuvi (M10) kiristetään lenkkiavaimella. (Ks. myös no 15). 4.5 SEINÄKIINNIKE no 35 turvatikkaiden (TBA/PTBK) asennuksissa seiniin, rakennuksiin tms. Käytetään kiinnitettäessä turvatikas seinäpintoihin, suuriin pylväisiin tms. Varvastila tikaspuolalta seinään 200 mm. 1. Kannatinulokeet on edullisinta asentaa vuorotellen vaaka- ja pystysuoraan. Huom: Kiinnikevälin tulee olla 300 mm:n kerrannainen (1500/ 1800/ 2100 mm), ettei mikään kiinnikkeistä osu tikasaskelman kohdalle. 2. Kannatinulokkeet kiinnitetään: tiili- tai betonipintoihin kiila-ankkuriruuveilla (G3) 16 x 115 mm, tai vastaavalla ankkuroinnilla metallipintoihin M16 ruuviliitoksella. 3. Metallipintoihin voidaan myös hitsata kannatinuloke lattateräksestä 60 x 8 mm, jonka pintaan porataan reikä ø = 13 mm perussangan ruuville. 4. Perussanka "kierrätetään" profiilin päälle oikeaan tikaspuolaväliin. 5. Kannatinulokkeen ja perussangan kiinnitysruuvi (M12) ja perussangan sivuruuvi (M10) kiristetään lenkkiavaimella.

7 6 (16) 4.6 PUTKIMASTOKIINNIKE no 40 Käytetään kiinnitettäessä tikasta tai turvakiskoa erilaisiin putkirakenteisiin. Kiinnikkeet valmistetaan annettujen mittojen D ja L mukaisesti. 1. Asenna kiinnikkeen sangat putken ympärille kiristämällä kiinnitysruuvit ja -mutterit (M12) 2. Perussanka no 15 asennetaan löysästi paikalleen. Profiilin tai tikkaan asentamisen jälkeen kiristetään perussangan kiinnitysruuvi (M12) ja sivussa oleva profiilin lukitusruuvi (M10), kts. erill. as.ohje kohta 4, perussanka no SEINÄKIINNITYSJALKA no Käytetään tikasulkonemille cm. Pituus valittavissa 10 cm välein. Esim. rakennusten tikkaiden tulee olla min. 20 cm etäisyydellä rakennuksen uloimmasta osasta, useimmiten räystäästä. 1. Jalat kiinnitetään seinärakenteisiin luotettavasti. Tiili- ja betonipintoihin kiilaankkureilla ja puurakenteisiin läpiruuvauksella. Min. 10 mm ruuvit. 2. Jalat kiinnitetään puristuskiinnikkeillä tikkaan paarteisiin. 3. Jalat asennetaan max. 3 m välein, kuitenkin niin, että jokaisessa tikaselementissä on vähintään yksi kiinnikepari ja alimmaisessa elementissä kaksi kiinnikeparia.

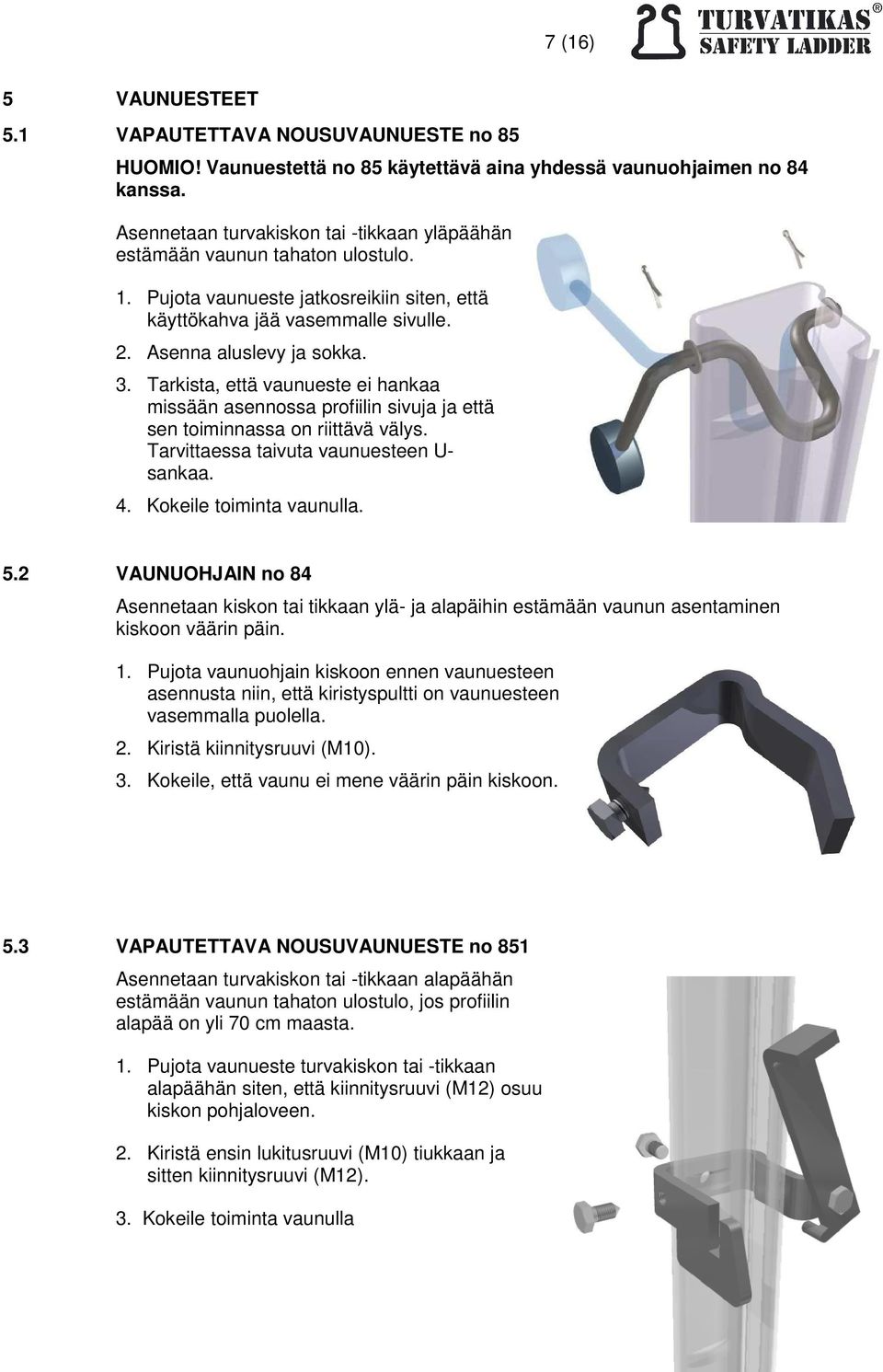

8 7 (16) 5 VAUNUESTEET 5.1 VAPAUTETTAVA NOUSUVAUNUESTE no 85 HUOMIO! Vaunuestettä no 85 käytettävä aina yhdessä vaunuohjaimen no 84 kanssa. Asennetaan turvakiskon tai -tikkaan yläpäähän estämään vaunun tahaton ulostulo. 1. Pujota vaunueste jatkosreikiin siten, että käyttökahva jää vasemmalle sivulle. 2. Asenna aluslevy ja sokka. 3. Tarkista, että vaunueste ei hankaa missään asennossa profiilin sivuja ja että sen toiminnassa on riittävä välys. Tarvittaessa taivuta vaunuesteen U- sankaa. 4. Kokeile toiminta vaunulla. 5.2 VAUNUOHJAIN no 84 Asennetaan kiskon tai tikkaan ylä- ja alapäihin estämään vaunun asentaminen kiskoon väärin päin. 1. Pujota vaunuohjain kiskoon ennen vaunuesteen asennusta niin, että kiristyspultti on vaunuesteen vasemmalla puolella. 2. Kiristä kiinnitysruuvi (M10). 3. Kokeile, että vaunu ei mene väärin päin kiskoon. 5.3 VAPAUTETTAVA NOUSUVAUNUESTE no 851 Asennetaan turvakiskon tai -tikkaan alapäähän estämään vaunun tahaton ulostulo, jos profiilin alapää on yli 70 cm maasta. 1. Pujota vaunueste turvakiskon tai -tikkaan alapäähän siten, että kiinnitysruuvi (M12) osuu kiskon pohjaloveen. 2. Kiristä ensin lukitusruuvi (M10) tiukkaan ja sitten kiinnitysruuvi (M12). 3. Kokeile toiminta vaunulla

9 8 (16) 5.4 LUKKOESTE no 89 Asennetaan vaunun kiinteäksi kulkuesteeksi turvakiskon yläpäähän. 1. Asenna turvakiskon päälle ja kiristä ruuvi (M10) lenkkiavaimella. 2. Turvakiskossa oltava väh. 50 mm vapaata päätä lukkoestettä varten. 5.5 VAPAUTETTAVA VAAKAVAUNUESTE no 86 Vaakavaunueste no 86 asennetaan vaakaprofiiliin VB estämään vaakavaunun tahaton ulostulo. Vaunueste no 86 toimii profiileissa, joiden ura on sivulle. Jos ura on alaspäin, on käytettävä vaunuestettä no Asenna vaunueste no 86:n sankaosa profiilin yläpuolelle. 2. Kiristä lukitusruuvi ja tarkista esteen toiminta.

10 9 (16) 6 LEPOTASO no 105 Lepotaso asennetaan turvakiskoon tikasaskelmien väliin heti askelman alapuolelle. Lepotaso ei estä kiipeämistä ja sillä voidaan istua vaunua irrottamatta. 1. Lepotaso "kierrätetään" turvakiskoon tikkaan etupuolelle ja lukitaan paikoilleen kiristämällä molemmat lukitusruuvit. 2. Korkeissa nousuissa suositellaan asennusväliksi n m. 7 VAAKASUORA KÄYTTÖ, SEKÄ KAARTEET JA VAIHTEET 1. Turvakisko (vaakaprofiili VB) voidaan asentaa vaakasuoraan joko profiilin ura sivulle tai alaspäin suunnattuna. Turvakisko kiinnitetään max. 3 m välein edellä selostetuilla kiinnikkeillä. Vaakaprofiilin ura asennetaan aina vetosuoraan, ts. siihen suuntaan, mihin vetorasitus kohdistuu mahdollisessa putoamistilanteessa. 2. Kiinnikkeet asennetaan n. 3 m:n välein suorilla osuuksilla. Kiskoja ei kuitenkaan jätetä jatkosten varaan, vaan kiinnike tulee aina jatkoksen molemmille puolille Käytännössä 3-metriseen kiskoon tulee 2 kiinnikettä, yksi molempiin päihin. 6- metriseen tulee 3 kiinnikettä, yksi molempiin päihin ja yksi keskelle. 3. Turvaköyden tulee olla normin EN 359 mukainen köysi, jossa on pituuden säätö. Pituus on säädettävä siten, että vapaa pudotusmatka jää kaikissa tilanteissa mahdollisimman lyhyeksi. Vaakasuorassa asennuksessa voidaan käyttää: Kiipeilyturvavaunua no 930/931/932 (Esim. lyhyet poikittaissiirtymät mastoissa). Vaakasuoran käytön turvavaunua no 950/951 Turvavaunu no 950/951 kiinnitetään valjasvyöhön turvaköydellä, ja se seuraa henkilöä vapaasti profiilissa liikkuen ja lukkiintumatta. Huom! Turvavaunua no 950/951 ei saa käyttää kiipeämiseen. 4. Kaarteiden ja vaihteiden tekeminen on mahdollista. Tarvittaessa ottakaa yhteys valmistajaan. 5. Erityistä huomiota on kiinnitettävä siihen, että kaikkien kiskojen päissä on päätyesteet.

11 10 (16) 8 SUOJAUS JÄÄTYMISTÄ VASTAAN Säänsuojakumeilla no 60 voidaan turvakisko tarvittaessa suojata jäätymistä vastaan. Minkäänlainen lämmitys ei ole tarpeellista. "Savupiippuvaikutus" pitää kondensioveden poissa profiilin sisältä. Kiivettäessä turvavaunu murtaa säänsuojakumilippojen avulla kevyesti useankin sentin vahvuisen jääkuoren turvakiskon päältä. Mm. Suomen Lapissa saatujen kokemusten perusteella toiminta on varmaa myös erittäin ankarissa olosuhteissa. (VTT:n tutkimusselostus MET 98118/79 - Jäätymiskokeet.) On todettu, että säänsuojakumilippojen käyttö on usein tarpeetonta, sillä tavanomainen lumi ja jää eivät estä toimintaa. Tällöin voi säänsuojakumilipat jättää ensiasennuksessa pois ja asentaa ne tarpeen vaatiessa myöhemmin. 1. Säänsuojakumin asennus suoritetaan ylhäältä alas painamalla kumiprofiilin "lohenpyrstö" profiilin uraan molemmin puolin. Apuna voi käyttää kevyttä puu- tai kumivasaraa. Profiilin huullos liukastetaan esim. astianpesuaineella n. 0,5 m matkalta, jonka jälkeen kumi painetaan tai naputellaan uraan ennen liukastusaineen kuivumista. Öljypohjaista liukastusainetta ei saa käyttää, sillä se vahingoittaa kumia. 2. Turvakiskon yläpäähän asennetaan päätykappale no 80. Päätykappale menee painamalla paikoilleen. Poistumiskaareen ei asenneta päätykappaletta. Huom! Vaakaprofiileissa ei käytetä säänsuojakumeja. 9 TURVATASON ASENNUS 9.1 Lapekiinnikkeen no 650 asennus (pelti-, huopa- tms. katot) Mikäli kyseeseen tulee liikkuminen molemmilla kattolappeilla kiinnittyneenä köydellä turvatasoon, kiinnitetään taso mahdollisimman lähelle harjaa siten, että harjan puoleisen turvakiskon ura on suunnilleen harjan korkeudella. Muissa tapauksissa haetaan sopivin linja, jota mahdollisimman vähän än katkaisevat piiput, ilmastointi tms. Kun tason paikka on valittu, merkitään se linjalangan avulla. Kiinnike kiinnitetään kahdella läpimenevällä pultilla joko kattotuolin läpi, tai ruodelaudoituksen kohdalle siten, että katon alle asennetaan esim. 50 x 100 x n. 0,8 m mittainen apuklossi, jonka läpi pulttaus suoritetaan M8 tai M10 pultein. Jalan ja katon (peltihuopakatto) väliin asennetaan tiivistyskumiprikka ja mutterin alle iso ø 30 x 3 prikka. Pultit kiristetään huolellisesti. On pyrittävä käyttämään mahdollisimman kuivaa puumateriaalia, sillä kostea puu kuivuessaan saattaa aiheuttaa läpivientitiivistyksen heikkenemisen. Perusrakenne on säädettävissä kaltevuuksille 0 35 º tai 0-1:1,45. Suuremman kaltevuuden ollessa kyseessä on tämä mainittava tilattaessa, jolloin toimitetaan vastaavasti pidempi kaltevuuden säätörauta. 9.2 Lapekiinnikkeen no 650 asennus (tiilikatot) Tasokohdan alle asennetaan min. 50 x 100 tiilikattoruoteet. Nämä naulataan lujasti kattotuoleihin ja jatkokset vahvistetaan apuklossilla. Jalan an asennuskohdasta jätetään

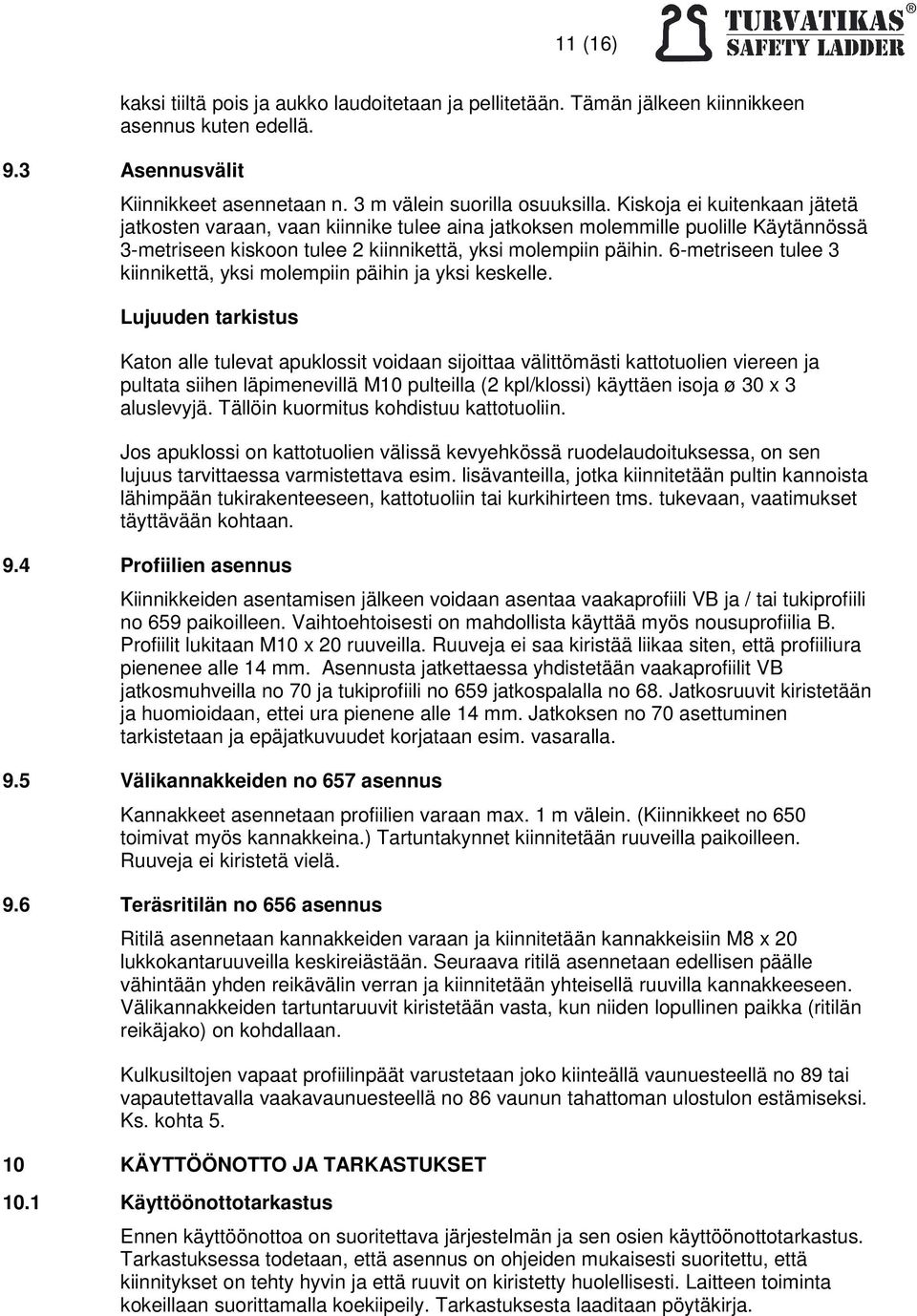

12 11 (16) kaksi tiiltä pois ja aukko laudoitetaan ja pellitetään. Tämän jälkeen kiinnikkeen asennus kuten edellä. 9.3 Asennusvälit Kiinnikkeet asennetaan n. 3 m välein suorilla osuuksilla. Kiskoja ei kuitenkaan jätetä jatkosten varaan, vaan kiinnike tulee aina jatkoksen molemmille puolille Käytännössä 3-metriseen kiskoon tulee 2 kiinnikettä, yksi molempiin päihin. 6-metriseen tulee 3 kiinnikettä, yksi molempiin päihin ja yksi keskelle. Lujuuden tarkistus Katon alle tulevat apuklossit voidaan sijoittaa välittömästi kattotuolien viereen ja pultata siihen läpimenevillä M10 pulteilla (2 kpl/klossi) käyttäen isoja ø 30 x 3 aluslevyjä. Tällöin kuormitus kohdistuu kattotuoliin. Jos apuklossi on kattotuolien välissä kevyehkössä ruodelaudoituksessa, on sen lujuus tarvittaessa varmistettava esim. lisävanteilla, jotka kiinnitetään pultin kannoista lähimpään tukirakenteeseen, kattotuoliin tai kurkihirteen tms. tukevaan, vaatimukset täyttävään kohtaan. 9.4 Profiilien asennus Kiinnikkeiden asentamisen jälkeen voidaan asentaa vaakaprofiili VB ja / tai tukiprofiili no 659 paikoilleen. Vaihtoehtoisesti on mahdollista käyttää myös nousuprofiilia B. Profiilit lukitaan M10 x 20 ruuveilla. Ruuveja ei saa kiristää liikaa siten, että profiiliura pienenee alle 14 mm. Asennusta jatkettaessa yhdistetään vaakaprofiilit VB jatkosmuhveilla no 70 ja tukiprofiili no 659 jatkospalalla no 68. Jatkosruuvit kiristetään ja huomioidaan, ettei ura pienene alle 14 mm. Jatkoksen no 70 asettuminen tarkistetaan ja epäjatkuvuudet korjataan esim. vasaralla. 9.5 Välikannakkeiden no 657 asennus Kannakkeet asennetaan profiilien varaan max. 1 m välein. (Kiinnikkeet no 650 toimivat myös kannakkeina.) Tartuntakynnet kiinnitetään ruuveilla paikoilleen. Ruuveja ei kiristetä vielä. 9.6 Teräsritilän no 656 asennus Ritilä asennetaan kannakkeiden varaan ja kiinnitetään kannakkeisiin M8 x 20 lukkokantaruuveilla keskireiästään. Seuraava ritilä asennetaan edellisen päälle vähintään yhden reikävälin verran ja kiinnitetään yhteisellä ruuvilla kannakkeeseen. Välikannakkeiden tartuntaruuvit kiristetään vasta, kun niiden lopullinen paikka (ritilän reikäjako) on kohdallaan. Kulkusiltojen vapaat profiilinpäät varustetaan joko kiinteällä vaunuesteellä no 89 tai vapautettavalla vaakavaunuesteellä no 86 vaunun tahattoman ulostulon estämiseksi. Ks. kohta KÄYTTÖÖNOTTO JA TARKASTUKSET 10.1 Käyttöönottotarkastus Ennen käyttöönottoa on suoritettava järjestelmän ja sen osien käyttöönottotarkastus. Tarkastuksessa todetaan, että asennus on ohjeiden mukaisesti suoritettu, että kiinnitykset on tehty hyvin ja että ruuvit on kiristetty huolellisesti. Laitteen toiminta kokeillaan suorittamalla koekiipeily. Tarkastuksesta laaditaan pöytäkirja.

13 12 (16) Järjestelmän osia ei saa korvata muilla kun saman valmistajan vastaavilla osilla Käyttäjän silmämääräinen tarkastus Käyttäjän tulee ennen jokaista käyttöä suorittaa osien ja järjestelmän silmämääräinen tarkastus. Tällöin on kiinnitettävä huomiota seuraaviin asioihin: turvavyö / valjas on kunnossa kuten sitä koskevissa määräyksissä edellytetään turvavaunu on kunnossa. Jos vaunussa havaitaan erityitä kulumista, vaunun kieleen vaikuttava jousivoima katoaa (kieli ei automaattisesti ulkona) tai joustovaimentimen yli 10 mm aukeaminen on se heti toimitettava valmistajalle tai jälleenmyyjälle tarkastettavaksi ja korjattavaksi. Turvatikasrakenteet, samoin kuin rakenteet joihin turvatikasjärjestelmä on kiinnitetty, ovat ehjät ja kunnossa. kiinnikkeiden ja jatkosten ruuvit ovat luotettavasti kiinni. Havaituista puutteista on heti tehtävä kirjallinen ilmoitus ko. laitoksen tai yrityksen työsuojeluorganisaatiolle. Ennen käyttöä on jokainen havaittu vika korjattava Järjestelmän ja sen osien määräaikaistarkastus Rakenteiden määräaikaistarkastus suoritetaan toimittajan valtuuttaman henkilön toimesta vähintään 12 kk välein, tai aina välittömästi käyttäjän ilmoitettua edellisen kohdan mukaisesti jostain havaitsemastaan puutteesta tai viasta. Tarkastuksessa kiinnitetään erityistä huomiota seuraaviin asioihin: että turvatikasrakenteet samoin kuin rakenteet, joihin turvatikasjärjestelmä on kiinnitetty ovat ehjät, hitsisaumat kunnossa eikä merkittäviä korroosiovaurioita ole. että tuotemerkinnät rakenteissa ja osissa ovat luettavissa Nousuprofiili B: - tuotemerkki TURVATIKAS SAFETY LADDER - CE0403 tuotteen valvontavaiheeseen osallistuvan laitoksen numero - SFS EN 353-1= käytetty standardi - No 930 CE / No 931 CE = tämä tarkoittaa, että kiskoa saa käyttää vain turvavaunulla No 930/931/932 CE. että kiinnikkeiden, jatkosten ym. pultit ovat oikein säädetyt (ei kynnyksiä jatkoksissa) ja kireällä. että vaunuesteet, mahdolliset lepotasot ym. lisävarusteet ovat paikallaan ja ehjät. suoritetaan koekiipeily Mikäli tarkastuksessa havaitaan puutteita, asetetaan ko. järjestelmä käyttökieltoon, kunnes puutteet on korjattu. Tarkastuksesta laaditaan pöytäkirja. Tarkastukset on merkittävä asennusohjeen liitteenä olevaan tuoterekisteriin.

14 13 (16) 10.4 Henkilökohtaisten varusteiden tarkastus Henkilökohtaisten varusteiden perustarkastus (turvavaunut) suoritetaan muiden henkilökohtaisten varusteiden (turvavyöt ja - köydet) vuositarkastusten yhteydessä. Tarkasta että tuotemerkinnät ovat lukukelpoisia. Jos vaunussa havaitaan erityistä kulumista, jousen katkeaminen tai joustovaimentimen yli 10 mm avautuminen, on vaunu heti poistettava käytöstä ja toimitettava Eltel Networks Oy:lle tarkastettavaksi ja korjattavaksi. Tarkastuksesta laaditaan pöytäkirja. Vaunua ei ehdottomasti saa ruveta korjaamaan itse vaan se on toimitettava Eltel Networks Oy:lle korjattavaksi. Vaunu on tarkastettava, mikäli sen varaan on pudottu. Tarkasta tuotemerkinnät turvavaunun käyttöohjeesta Tyyppihyväksyntä ja laadunvarmistus 11 HUOLTO Turvavaunu / turvakisko -yhdistelmä on testattu standardin EN 353-1:2002, pren 353-1:2008 ja metodin CNB/P/ mukaisesti ja se täyttää EU:n henkilönsuojaindirektiivin 89/686/EEC vaatimukset. Tyyppihyväksyntätodistuksen on myöntänyt Työterveyslaitos, ilmoitettu laitos no Työterveyslaitos valvoo myös tuotannon tasalaatuisuutta. Vaakavaunu / -kisko -yhdistelmä on testattu standardiehdotuksen pren 795:1995 mukaisesti Turvavaunujen rakenteet ovat ruostumatonta terästä, teflonia tai pronssia, joten ne eivät ole korroosiolle tai säälle alttiita. Vaunuissa ei ole niveliä tai tarkkoja sovitteita. Niitä ei tarvitse öljytä eikä rasvata. Vaunut kestävät karkeatakin käsittelyä ja niiden säilytykselle tai huollolle ei ole erityisvaatimuksia. Järjestelmän kiinteät teräsrakenteet eivät myöskään tarvitse erityistä huoltoa tai säilytystä.

15 14 (16) 12 KÄYTTÖOHJEET JA TOIMINTA 1. Turvavyön tulee olla CE hyväksytty standardin EN 361 mukainen kokovaljas, esim. valjasvyö no 632.Valjaan etupuolella on oltava vaunun kiinnittämiseen tarkoitettu D-lenkki, tai muu hyväksytty kiinnitypiste (A tai 1/2A). Vaunu kiinnitetään em. pisteeseen vaunun mukana tulevalla karbiinihaalla. Lisäksi mastokäytössä valjasmallisessa turvavyössä on oltava kaksi kiinteää köyttä, joista toisessa on säädettävä pituus (liukusäädin). Noudata turvavyön ja -köyden omaa käyttöohjetta tarkasti. Varmista aina, että turvavaunu on yhteensopiva turvakiskon kanssa. (kts. kohta 10.3) 2. Pystykäytössä turvavyön ja -vaunun välinen etäisyys säädetään sellaiseksi, että nojauskulma on mahdollisimman pieni. (Pienet vyön kireyden muutokset ovat tässä merkittäviä.) Tällöin vyöhön kohdistuva rasitus on pienimmillään. Polvet eivät saa kuitenkaan ottaa kiivettäessä kiinni tikasaskelmiin. Työskenneltäessä tai levätessä kiinnitys varmistetaan apuköydellä. 3. Kiivettäessä nojataan turvavyöhön. Vaunun jousi/jouset antavat tällöin periksi ja vaunu kulkee esteettömästi. Käsiä tarvitaan pääasiassa vain kiipeämisen ohjaamiseen. Jalkalihakset suorittavat työn ja nousu on helppoa. 4. Jos vaunuun kohdistuva ulospäin suuntautuva voima lakkaa vaikuttamasta - esim. pudotessa - niin turvavaunu lukkiutuu profiilin seuraavaan pohjakynnykseen max. 15 cm matkalla. 5. Vaakasuoran käytön turvavaunuja ei saa milloinkaan käyttää pystysuoraan kiipeämiseen. Vaunujen toiminnalla on väljät toleranssit ja niiden rakenteet ovat ruostumatonta terästä tms. korroosion kestävää materiaalia. Vaunujen rakenne on kehitetty raskaaseen käyttöön, siksi pitkäaikainenkaan raskas käyttö huonoissa olosuhteissa ei estä vaunujen varmaa toimintaa. 6. Turvakiskoa voi käyttää useampi henkilö kerrallaan mutta silloin on huolehdittava että yhdellä kiinnikevälillä on enintään 2 henkilöä 7. PELASTUSTOIMI Pelastussuunnitelma on tehtävä ennen jokaista käyttöä ja nopeasti toteutettavat pelastuskeinot on oltava käytettävissä, jos järjestelmän käytössä ilmenee ongelmia.

16 15 (16) 13 KILVET 8. Turvatikas varustetaan selvästi näkyvälle paikalle kiinnitetyllä ohjekilvellä, jossa neuvotaan käyttämään turvavaunua ja turvavyötä aina tikkaille noustessa. Lisäkilvellä ilmoitetaan missä turvalaitteita säilytetään. 9. Katolla olevien turvakiskojen kulkukohteet varustetaan selvästi näkyvälle paikalle kiinnitetyllä ohjekilvellä, jossa neuvotaan käyttämään vaakavaunua ja turvaköyttä aina katolla liikuttaessa. Lisäkilvellä ilmoitetaan missä turvalaitteita säilytetään.

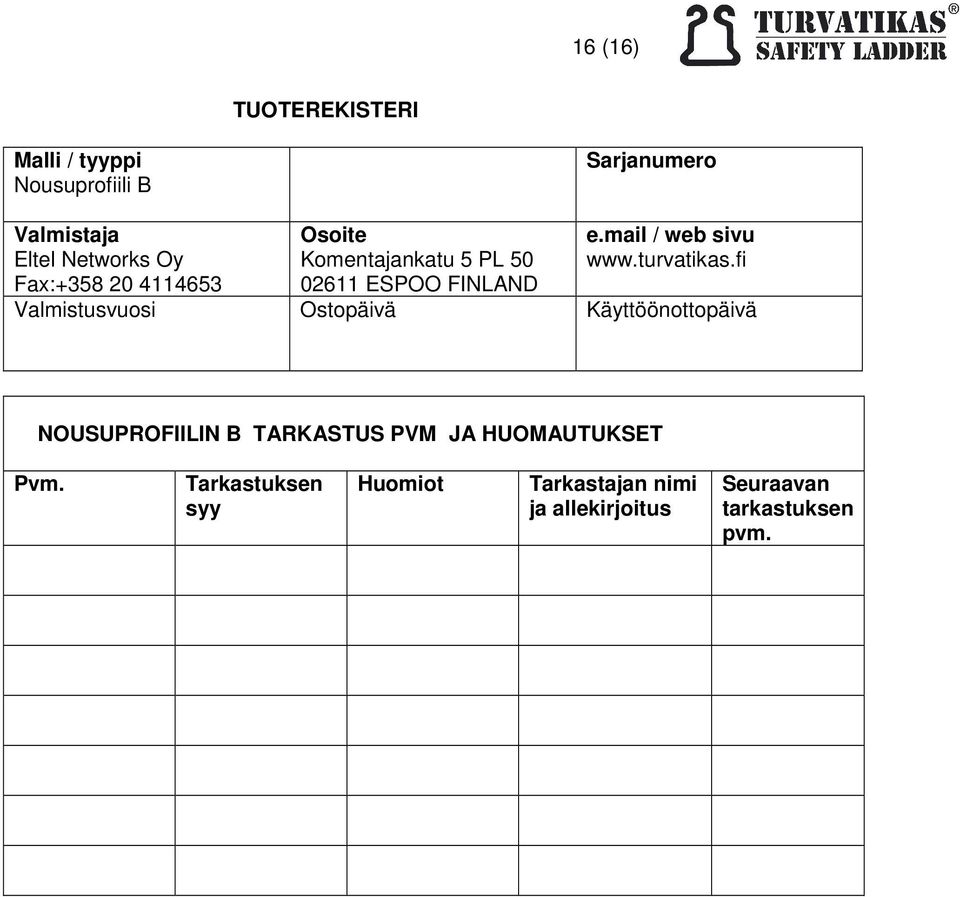

17 16 (16) TUOTEREKISTERI Malli / tyyppi Nousuprofiili B Sarjanumero Valmistaja Eltel Networks Oy Fax: Osoite Komentajankatu 5 PL ESPOO FINLAND e.mail / web sivu Valmistusvuosi Ostopäivä Käyttöönottopäivä NOUSUPROFIILIN B TARKASTUS PVM JA HUOMAUTUKSET Pvm. Tarkastuksen syy Huomiot Tarkastajan nimi ja allekirjoitus Seuraavan tarkastuksen pvm.
