1 KASKENLINNAN SAIRAALA SUUNNITTELUSTA TOTEUTUKSEEN

2

3 TAUSTAA Tätä vanhusten sairaalaa on Odotettu 20 Vuotta Private Public Partnership sopimus Turun kaupungin ja yksityisen Ruissalo Säätiön kanssa mahdollisti sairaalan toteutumisen Yhdessä viereisen yksityisen palvelutalon Kaskenniityn kanssa Kaskenlinnan sairaala muodostaa yhden Suomen Suurimmista Vanhustenhuollon Kokonaisuuksista Arkkitehtisuunnittelun lähtökohtina olivat Arkkitehtisuunnittelun lähtökohtina olivat Hankesuunnitelma ja Tilaohjelma

4 HENKISET LÄHTÖKOHDAT TEESIT Nyt suunnitellaan Tulevaisuuden Sairaalaa, jossa Hyvän hoidon takaa toimiva, terve ja turvallinen hoitoympäristö, jossa Tärkein asia on Potilaslähtöisyys ja Pyrkimys elämänläheiseen virikkeelliseen sairaalaympäristöön sekä Hoitajien Ajansäästö työergonomian keinoin, jolloin Säästynyt aika saadaan Potilaiden Hoiva-ajaksi Sairaalan oltava myös Houkutteleva Työpaikka

5 KEINOT Osastojen jakaminen Pienryhmiin ja Kotialueisiin Tuttu kotialue tukee vanhuksen kykyä Hallita Ympäristöään ja Kokea Turvallisuutta Vanhuksen kuntoisuuden tukeminen Viihtyisin Kodinomaisin Tiloin, jolloin Vanhus voi keskittyä Lepoon, Ruokailuun ja TV:n katsomiseen Erilaisten Avarien Viihtyisien Kodinomaisten Yhteistilojen luominen, jotka Tukevat Yhdessäoloa sekä Omaisten ja Vieraiden Tapaamista ja Näiden Osallistumista Vanhuksen Hoitamiseen Rauhan ja Yksityisyyden Turvaaminen vanhukselle sairaalassa viimeisessä kodissaan Tiukka budjetti 25,55 milj.

6 TILALLISET TAVOITTEET Potilasosastoja 7kpl, potilaspaikkoja 200kpl Pääasiassa 2-hengen mutta myös 1-hengen huonein Lisäksi saattohoitopaikkoja 7kpl eli yksi kullakin osastolla Varautuminen poikkeusoloissa potilasmäärän tuplaamiseen Tilapäisesti sairaalaan oli mahduttava yli 400 potilasta Infektiosairauksiin varautumien kohorttiosastoilla eristettävin Infektiosairauksiin varautumien kohorttiosastoilla eristettävin ja jopa paineistettavin huonein

7 TILALLISET TAVOITTEET Kahdelle potilashuoneelle yhteinen pieni WC-SH jossa suihkutuolin käyttömahdollisuus Tilojen myöhempi muunneltavuus Pyykki- ja jätehuoltoa varten esim. pieni tavarahissi ja jätekylmiöt Liittyminen viereiseen yksityiseen Kaskenniityn palvelutaloon sekä fyysisesti että henkisesti eli kumppanuussuhde Synergiaetuina kumppanuussuhteesta esim. palvelutalosta kahviopalvelut ja sisä- ja ulkouima-allastilojen käyttö sairaalan henkilöstölle sekä sairaalasta taas kappelin ja kokoustilojen käyttö palvelutalolle

8 SAIRAALAN KAPPELI

9 PALVELUTALON SISÄUIMA-ALLAS, JOSTA VOI UIDA

10 ULOS ULKOUIMA-ALTAASEEN

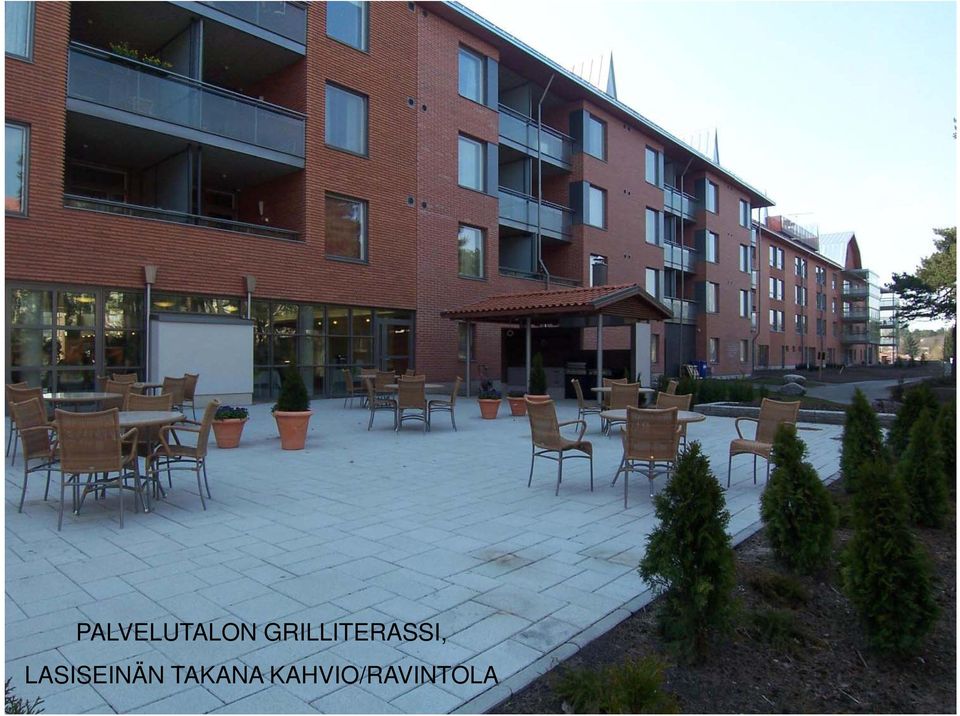

11 PALVELUTALON GRILLITERASSI, LASISEINÄN TAKANA KAHVIO/RAVINTOLA

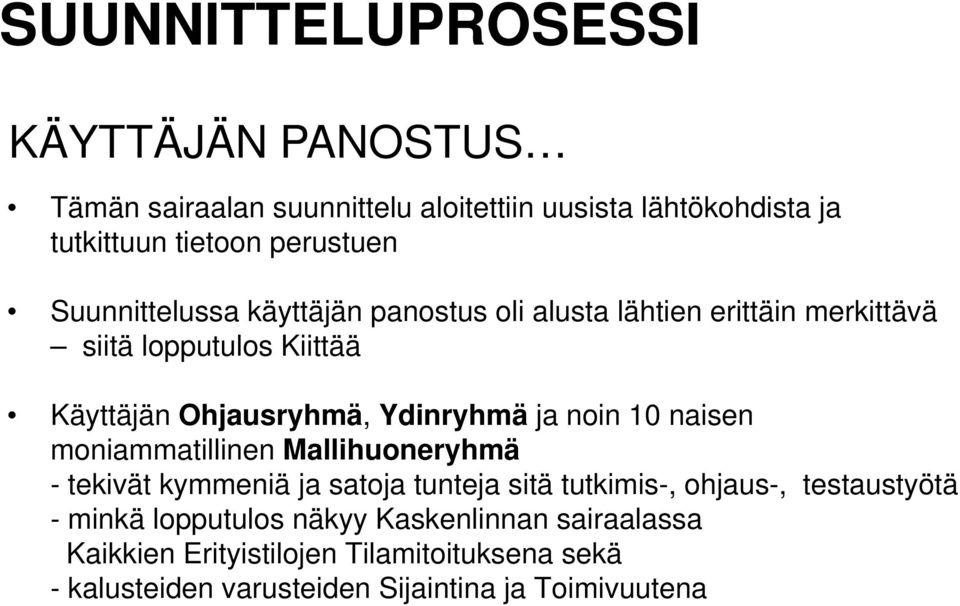

12 SUUNNITTELUPROSESSI KÄYTTÄJÄN PANOSTUS Tämän sairaalan suunnittelu aloitettiin uusista lähtökohdista ja tutkittuun tietoon perustuen Suunnittelussa käyttäjän panostus oli alusta lähtien erittäin merkittävä siitä lopputulos Kiittää Käyttäjän Ohjausryhmä, Ydinryhmä ja noin 10 naisen moniammatillinen Mallihuoneryhmä - tekivät kymmeniä ja satoja tunteja sitä tutkimis-, ohjaus-, testaustyötä - minkä lopputulos näkyy Kaskenlinnan sairaalassa Kaikkien Erityistilojen Tilamitoituksena sekä - kalusteiden varusteiden Sijaintina i ja Toimivuutena i

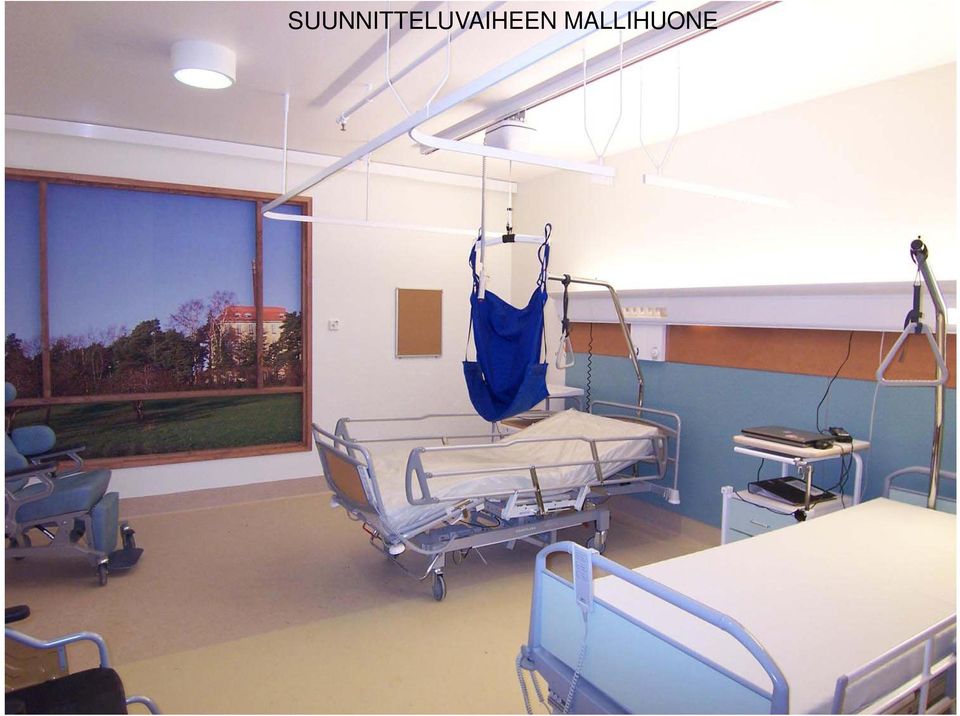

13 SUUNNITTELUVAIHEEN MALLIHUONE

14 KÄYTTÄJÄN PANOSTUS Mallihuoneita Potilashuone-WC/SH kokonaisuudesta tehtiin kolme kertaa - Aivan alussa pelkkä rajaustila matalin seinäkkein tilamitoituksen lähtötietojen tarkistamiseksi Suunnittelun edetessä tehtiin ensimmäinen varsinainen Mallihuone 1-1 kokoon ja kaikin seinä- kattopinnoin kalustein varustein ja toimivin tekniikoin Rakentamisen aikana tehtiin heti kun oli mahdollista Mallihuone - jossa vielä hiottiin varusteiden, tekniikoinen sijaintia ja toimivuutta - ja joka toimi sitten myös rakentamisen mallihuoneena Kaikista mallihuoneista saadut tulokset ja kehitykset vietiin aina heti suunnitelmiin

15 IDEAT JA PARANNUKSET Potilaspaikkoja suunnitelmiin ujutettiin lisää 14kpl nyt sairaalassa on jopa 214 potilaspaikkaa Varastoista osa suunniteltiin Potilashuoneiksi kooltaan ja varauksiltaan muuntojousto potilastarpeen kasvaessa Potilashuoneiden Väljentäminen, nyt 1-hengen huoneeseen mahtuu tarvittaessa lisävuode Sairaalakaasujärjestelmän asentaminen kaikkiin potilashuoneisiin Potilashuoneen pienen WC/SH -tilan suurentaminen nyt sinne pääsee Pesusängyllä suoraan huoneesta, eikä potilasta tarvitse kuljetella pitkin käytäviä pesulle eli Potilaan Huomioiminen sekä hoitajien ajan ja rahan säästö

16 SUUNNITTELUVAIHEEN MALLIHUONEEN SH-WC

17 KAKSI 2HH-POTILASHUONETTA JA YHTEINEN SH-WC

18 IDEAT JA PARANNUKSET Sähkötoimiset Vuoteet potilasmukavuus ja hoitajien ajansäästö Vuoteiden yläpuolelle modernit Akkukäyttöiset Nostolaitteet potilassiirtojen helpottaminen Potilashuoneoveen Kapea Ikkuna hoitaja voi vilkaista i jo käytävältä ältä potilaan tilanteent

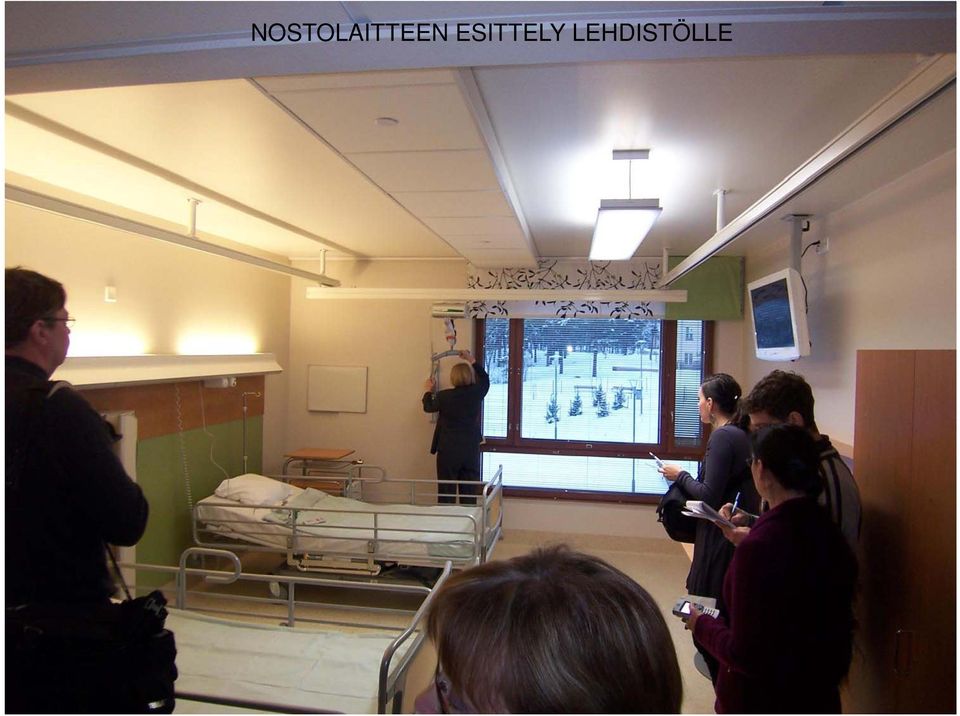

19 NOSTOLAITTEEN ESITTELY LEHDISTÖLLE

20 HOITAJAKUTSULAITTEIDEN ESITTELY LEHDISTÖLLE

21 SUUNNITTELUNAIKAINEN MALLIHUONE, MM. IKKUNA OVESSA

22 IDEAT JA PARANNUKSET Parvekkeiden määrän moninkertaistaminen ja suunnittelu niin tilaviksi että niihin pääsee sängylläkin nauttimaan ulkoilmasta ja kukkivan puutarhan maisemista Parvekkeiden lisääminen myös henkilökuntaa varten taukotilojen yhteyteen

23 OLESKELUTILA JA SEN ISO PARVEKE

24 KAIKISSA PARVEKKEISSA PUULATTIA JA LASIKAITEET

25 IDEAT JA PARANNUKSET Toisen henkilöhissin muutos potilashissiksi eli saatiin 2 potilashissiä ja 1 henkilöhissi Ikkunan lisääminen hissiin hoitaja näkee jo käytävältä jos dementikko on unohtunut hissiin Liittyminen sairaala-alueeseenalueeseen maanalaisen huoltotunnelin kautta jota pitkin kulkevat ruoka- ja muu huolto sekä potilaat kuvantamis- ja laboratoriopalveluihin Potilas huomioidaan tässäkin helppona vuodesiirtona lämpimän sisätilan kautta Huoltotunneli on samalla 130m pituinen VSS siinäkin monikäyttöisyydessä myös rahansäästö

26 MAANALAINEN HUOLTOTUNNELI-VSS

27 HUOLTOTUNNELIN SEINÄLLÄ SAIRAALAN PERSPEKTIIVIKUVA

28 IDEAT JA PARANNUKSET Tulevaisuuden potilas-hoitajakutsujärjestelmä, eli Hoitajakutsut suoraan hoitajan taskuun siis dectiin eli taskupuhelimeen säästää hoitajan askelia, helpottaa ja nopeuttaa yhteydenpitoa Dectillä hoitaja voi myös tiedustella helposti potilaan vointia jo ennen huoneeseen ehtimistä Hoitajakutsut myös käytävänäyttöihin ja merkkivalot käytäville Induktiosilmukat kaikkiin kokoustiloihin Huuhteluhuoneiden jako puhdas- ja likainen -huoneisiin hygienisyys yy vaikka tilantarve kasvoikin

29 IDEAT JA PARANNUKSET Tulevaisuuden Pyykki- ja Jätehuolto Pyykki- ja jätehuolto on Automatisoitu - säkit suhahtavat osastoilta putkipostina 25m sekuntivauhdilla - jätteet puristimen kautta jätekonttiin ja pyykit pyykkihuoneeseen - jossa Robotti nostelee pyykkisäkit kuljetushäkkeihin - jotka vedetään sitten Trukilla pesulaan 10 häkin letkoissa Pyykki ja jätesäkit vain pudotetaan osastoilla kuiluun - jonka luukku on ergonomisesti lattianrajassa ja pysyy yy aukiasennossa - jolloin yksi henkilö voi rasittumatta tuupata säkin kuiluun

30 luukku on ergonomisesti lattianrajassa ja pysyy aukiasennossa

31 IDEAT JA PARANNUKSET Luukun matala sijainti epäilytti monia, sanottiin ettei työsuojelu hyväksy sitä Mutta kaikki on mahdollista kun uskoo ideaansa ja vie systemaattisesti eteenpäin niitä asioita mitä pitää projektissa tärkeinä Työsuojelutarkastaja kiittäen hyväksyi putkipostikuljetuksen ja erityisesti luukun lattiarajan sijainnin Kaikki sairaalan tekniikka onkin alan viimeistä huippua Tekniikan huoltokin tapahtuu käytäville avautuvista hormeista - potilasta häiritsemättä

32 MITÄ TOTEUTUKSESSA SAATIIN

33 SAATIIN YKSI SUOMEN SUURIMMISTA VANHUSTENHUOLLON KOKONAISUUKSISTA

34 PARHAALLA SIJAINNILLA TURUSSA LÄHELLÄ TOIMENPIDESAIRAALOITA

35 SAATIIN PUUTARHA SAIRAALAN YMPÄRILLE

36 MITÄ TOTEUTUKSESSA SAATIIN POTILASLÄHTÖISYYS Sairaalan Tärkein Huone on Potilashuone Potilaan yksityisyys turvattu 1-2 hengen Tilavin potilashuonein, joissa Kullekin potilaalle lukollinen kaappi omia tavaroita varten Viihtyisyys huoneessa saavutettu Puupinnoilla, Väritehosteilla, Kalusteilla - mm. tauluhyllyt potilaan omille tauluille Potilashuoneen Dynaamisella Valaisimella Potilashuoneen Dynaamisella Valaisimella, - minkä kodinomaisen valaistuksen hoitaja voi - lääkärikäynnin ajaksi muuntaa tehokkaaksi toimenpidevalaistukseksi

37 2HH-POTILASHUONE

38 2HH-POTILASHUONE

39 POTILASLÄHTÖISYYS Potilaalle ajankulua antaa potilashuoneen Taulu-TV ja Miellyttävyyttä luo Lattialämmitys joka - Patterittomana on myös hygieninen ja - Siivousta helpottaessaan - Ergonominenkin ratkaisu Potilaalle viihtyisyyttä ja mielenkiintoa ulkomaailmaan luo - potilashuoneen suuri arkkitehtoninen Matalalle Ulottuva Ikkuna - josta sängystäkin näkee ulos kukkivaan puutarhaan - Päivänvalon Kierron Näkyminen kaikkialla rakennuksessa

40 PÄIVÄNVALON KIERRON NÄKYMINEN KAIKKIALLA

41 POTILASLÄHTÖISYYS Potilaan hemmottelua varten on Kampaamo- ja Jalkahoitohuone Saattohoitohuoneissa on omaisilla mahdollisuus myös Yöpyä Omaisilla on mahdollisuus virkistää vanhusta kierroksella Palvelutalon Talvipuutarhassa

42 PALVELUTALON TALVIPUUTARHAA

43 TALVIPUUTARHAA TALVIPUUTARHAA VESIALTAINEEN

44 TURVALLISUUS, TYÖN SÄÄSTÄMINEN JA HELPOTTAMINEN Paloturvallisuus on huippuluokkaa: Koko sairaala on varustettu Sprinklerillä Pelastautumistilanteessa erityinen Pakoreitti Vaakatasossa viereiseen Kaskenniityn palvelutaloon Osoitteelliset Paloilmaisimet, Palopeltijärjestelyt Kulunvalvonta ja Turvakamerat Dementiakontrolli Dementikkojen ja heikkonäköisten huomioiminen mm. pesutilojen värimaailmassa Tehostevärein

45 POTILASHUONEEN SH-WC

46 TURVALLISUUS, TYÖN SÄÄSTÄMINEN JA HELPOTTAMINEN Potilaiden Turvallisuuden Huomioiminen Kaikkialla mm. potilashuoneen WC:n wc-istuimen tukikaiteesta voi lähettää hälytyksen langattomasti hoitajille Langaton tietoverkko t ja siihen tukeutuva t varmennusteknologia koko sairaalassa Liikuteltavat Mobiilityöpisteet potilastietojen kirjaamiseen hoidon yhteydessä ajan säästö Uusinta uutta on Pyykin ja Jätteen Putkipostikuljetus, joka - säästää hoitajien voimia, aikaa ja askelia, sekä - pyykki-jätekuilun hormiluukun sijoitus, mikä tekee toiminnasta ergonomisen ja turvallisen Tärkein säästökohde oli Toisarvoisen Työn Vähentäminen ja siten hoitajien ajan säästö

47 YHTEENVETO Parhaimmillaan onnistuneet Arkkitehtoniset ja Toiminnalliset ratkaisut Luovat Rauhan, Yksityisyyden ja Viihtyvyyden vanhukselle sairaalassa viimeisessä kodissaan Rohkaisevat ja tukevat t Omaisten sekä Ystävien Vierailua il Jopa Potilaan Virkistymistä, sekä Säästävät Hoitajien askelia aikaa ja rahaa, sekä Luovat sairaalasta Houkuttelevan Työpaikan

48 Toiminta aikaa myöten näyttää onko Kaskenlinnan sairaalan ratkaisuissa onnistuttu Turussa Jouni Laitala Schauman Arkkitehdit Oy
