1 Uusi Lastensairaala Tulevaisuuden sairaala Kari Kaleva Granlund Oy

2 Uusi Lastensairaala Rakennuttaja/omistaja Kiinteistö Oy Uusi lastensairaala Bruttopinta-ala n brm 2 Tilavuus n m 3 Kustannusarvio 160 M Hankkeen suunnittelijat: Rakennuttajatehtävät Arkkitehtisuunnittelu Rakennesuunnittelu Palotekninen suunnittelu LVIA-suunnittelu SPR-suunnittelu Sähkö- tele-, ICT- ja turvasuunnittelu Haahtela-rakennuttaminen Oy Arkkitehtitoimisto Sarc Oy Arkkitehtiryhmä Reino Koivula Oy Ramboll Finland Oy L2 Paloturvallisuus Oy Ramboll Finland Oy Granlund Oy Granlund Oy

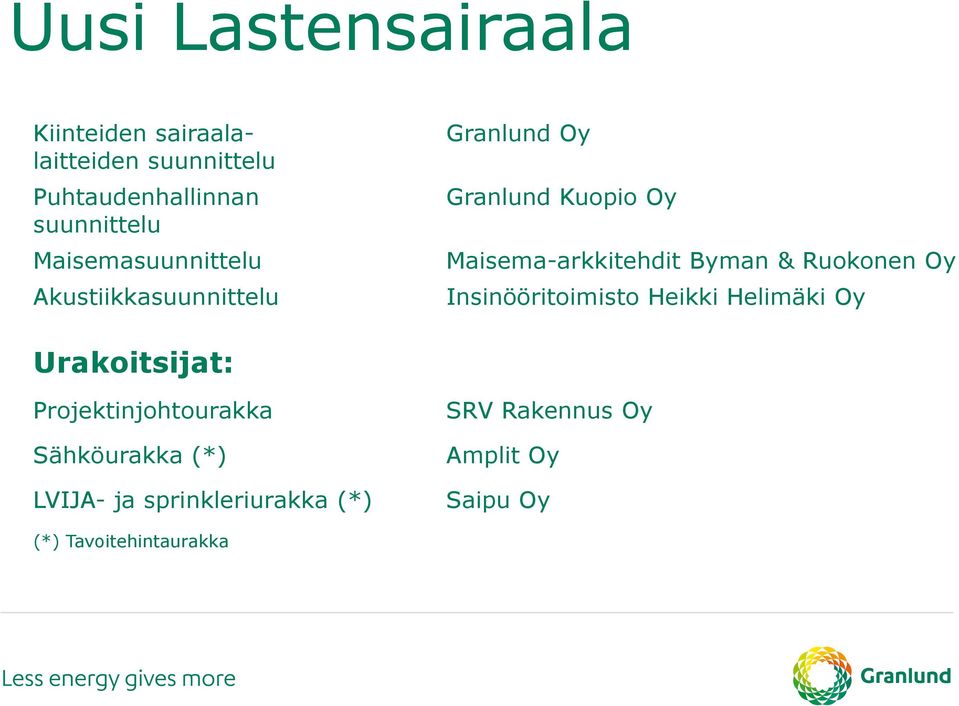

3 Uusi Lastensairaala Kiinteiden sairaalalaitteiden suunnittelu Puhtaudenhallinnan suunnittelu Maisemasuunnittelu Akustiikkasuunnittelu Granlund Oy Granlund Kuopio Oy Maisema-arkkitehdit Byman & Ruokonen Oy Insinööritoimisto Heikki Helimäki Oy Urakoitsijat: Projektinjohtourakka Sähköurakka (*) LVIJA- ja sprinkleriurakka (*) SRV Rakennus Oy Amplit Oy Saipu Oy (*) Tavoitehintaurakka

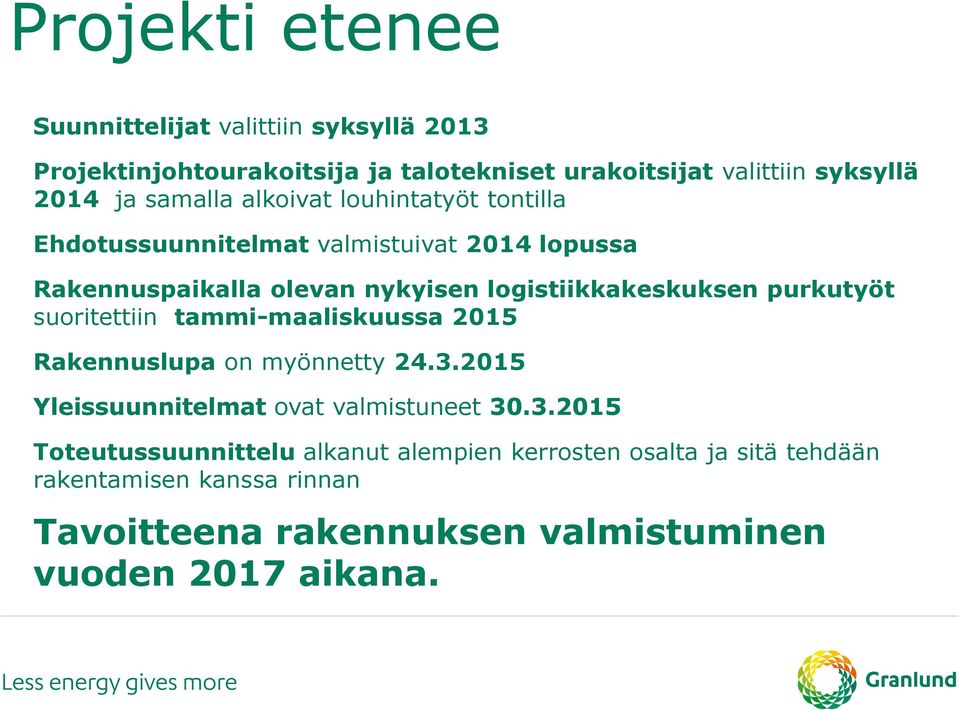

4 Projekti etenee Suunnittelijat valittiin syksyllä 2013 Projektinjohtourakoitsija ja talotekniset urakoitsijat valittiin syksyllä 2014 ja samalla alkoivat louhintatyöt tontilla Ehdotussuunnitelmat valmistuivat 2014 lopussa Rakennuspaikalla olevan nykyisen logistiikkakeskuksen purkutyöt suoritettiin tammi-maaliskuussa 2015 Rakennuslupa on myönnetty Yleissuunnitelmat ovat valmistuneet Toteutussuunnittelu alkanut alempien kerrosten osalta ja sitä tehdään rakentamisen kanssa rinnan Tavoitteena rakennuksen valmistuminen vuoden 2017 aikana.

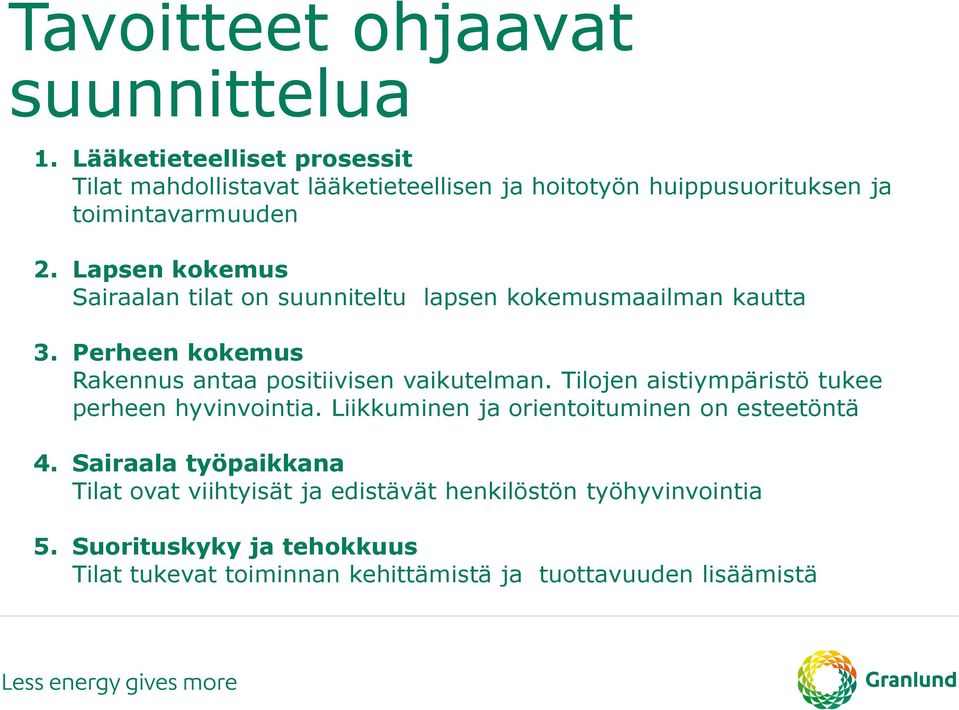

5 Tavoitteet ohjaavat suunnittelua 1. Lääketieteelliset prosessit Tilat mahdollistavat lääketieteellisen ja hoitotyön huippusuorituksen ja toimintavarmuuden 2. Lapsen kokemus Sairaalan tilat on suunniteltu lapsen kokemusmaailman kautta 3. Perheen kokemus Rakennus antaa positiivisen vaikutelman. Tilojen aistiympäristö tukee perheen hyvinvointia. Liikkuminen ja orientoituminen on esteetöntä 4. Sairaala työpaikkana Tilat ovat viihtyisät ja edistävät henkilöstön työhyvinvointia 5. Suorituskyky ja tehokkuus Tilat tukevat toiminnan kehittämistä ja tuottavuuden lisäämistä

6 Tavoitteet ohjaavat suunnittelua 6. Turvallisuus Sairaala on teknisesti turvallinen ja siellä on hyvät sisäolosuhteet 7. Toimintavarmuus Talotekniset ratkaisut varmistavat tilojen yleiset ja erityiset olosuhteet sekä käyttövarmuuden (varajärjestelmät) 8. Muuntojoustavuus Talotekniikkajärjestelmät tukevat toiminnan elinkaaritavoitteita Standardirakenteet mahdollistavat muuntojoustavuuden 9. Energiatehokkuus Kiinteistön kokonaisenergiankulutus BREEAM Excellent -tasoa 10.Tehtävä / rooli yhteiskunnassa Kiinteistölle ei ole määritelty näitä tehtäviä

7 Tavoitteet ohjaavat suunnittelua 2. Lapsen kokemus Sairaalan tilat on suunniteltu lapsen kokemusmaailman kautta. 3. Perheen kokemus Rakennus antaa positiivisen vaikutelman. Tilojen aistiympäristö tukee perheen hyvinvointia. Liikkuminen ja orientoituminen on esteetöntä.

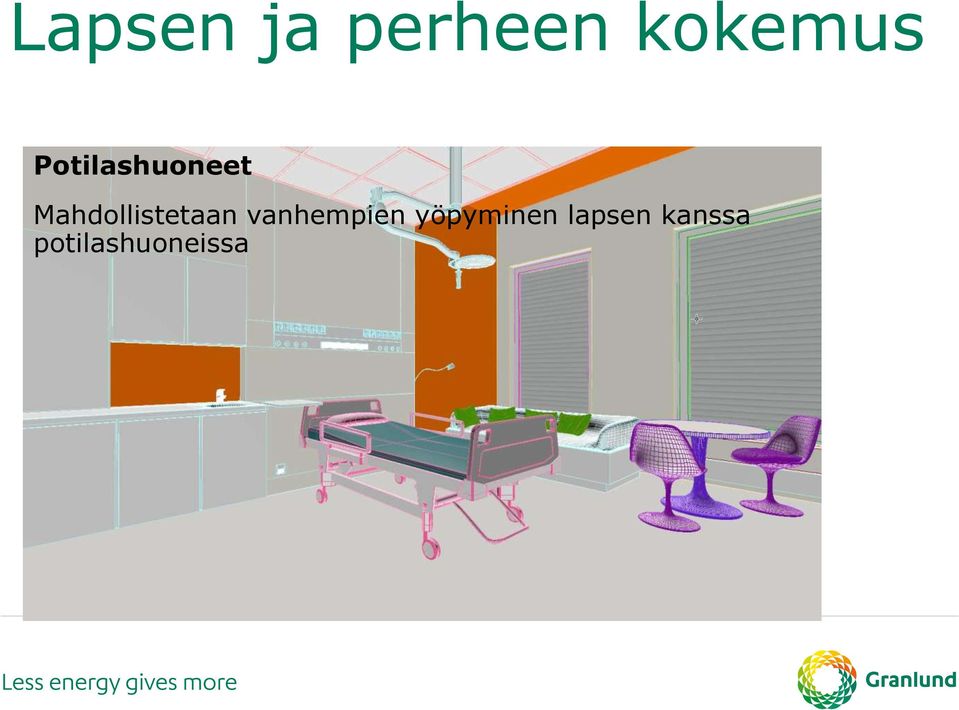

8 Lapsen ja perheen kokemus Potilashuoneet Mahdollistetaan vanhempien yöpyminen lapsen kanssa potilashuoneissa

9 Lapsen ja perheen kokemus Potilashuoneet: Potilashuoneen ilmettä voidaan muuttaa säädettävän valaistuksen keinoin Potilashuone päivätilanne

10 Lapsen ja perheen kokemus Potilashuoneet: Potilashuoneen ilmettä voidaan muuttaa säädettävän valaistuksen keinoin Potilashuone iltatilanne

11 Lapsen ja perheen kokemus Potilashuoneet: Potilashuoneen ilmettä voidaan muuttaa säädettävän valaistuksen keinoin Potilashuone yötilanne

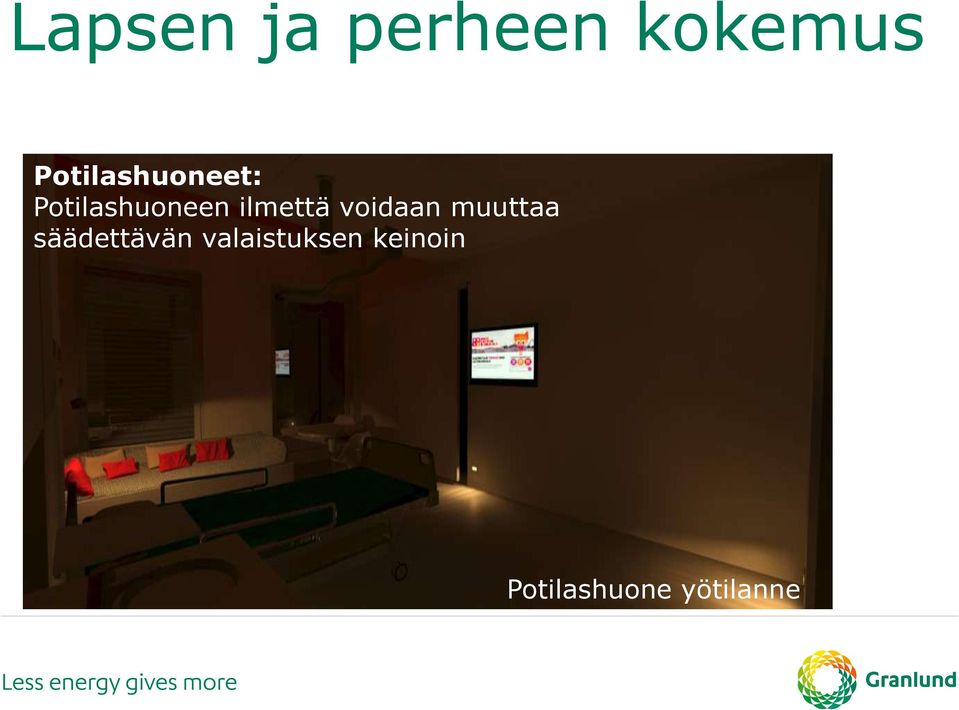

12 Lapsen ja perheen kokemus Potilashuoneet: Potilashuoneen ilmettä voidaan muuttaa säädettävän valaistuksen keinoin Potilashuone yötilanne

13 Lapsen ja perheen kokemus Potilashuoneet: Voidaanko valaistuksen keinoin lisätä viihtyvyyttä ja kiinnittää potilaan huomiota pois hoitotilanteesta? Värivalaistus mahdollistaa potilashuoneen ilmeen voimakkaat muutokset. Sairaat lapset voivat jopa kommunikoida värien avulla. Tabletin tai kännykän avulla voi valita tilaan joko staattisen tai valosävyjen avulla muuttuvan tilanteen.

14 Lapsen ja perheen kokemus Potilashuone: Voidaanko helpottaa potilaan yhteydenpitoa omaisiinsa? Langattomat verkot potilaiden ja vanhempien käyttöön mahdollistavat: vanhempien etätyöskentelyn potilaan yhteydenpidon omaisiin potilaiden viihde- ja peliharrastukset Toteutetaan potilaiden oman tai osastolta lainattavan tabletin avulla Tavoitteena on saada potilaan ajatukset pois sairaudesta ja hoitotapahtumista.

15 Lapsen ja perheen kokemus Toiminnalliset tilat: Voidaanko tuoda lapsen kokemusta helpottavia ratkaisuja tiloihin? Sairaalassa hygieenisyys on tärkeää, valaistuksen keinoin on mahdollista huolehtia riittävästä käsien pesusta. Kuvaustilanteet ovat pelottavia. Värien ja muuttuvan valaistuksen keinoin voidaan kiinnittää lapsen huomiota pois tilanteesta.

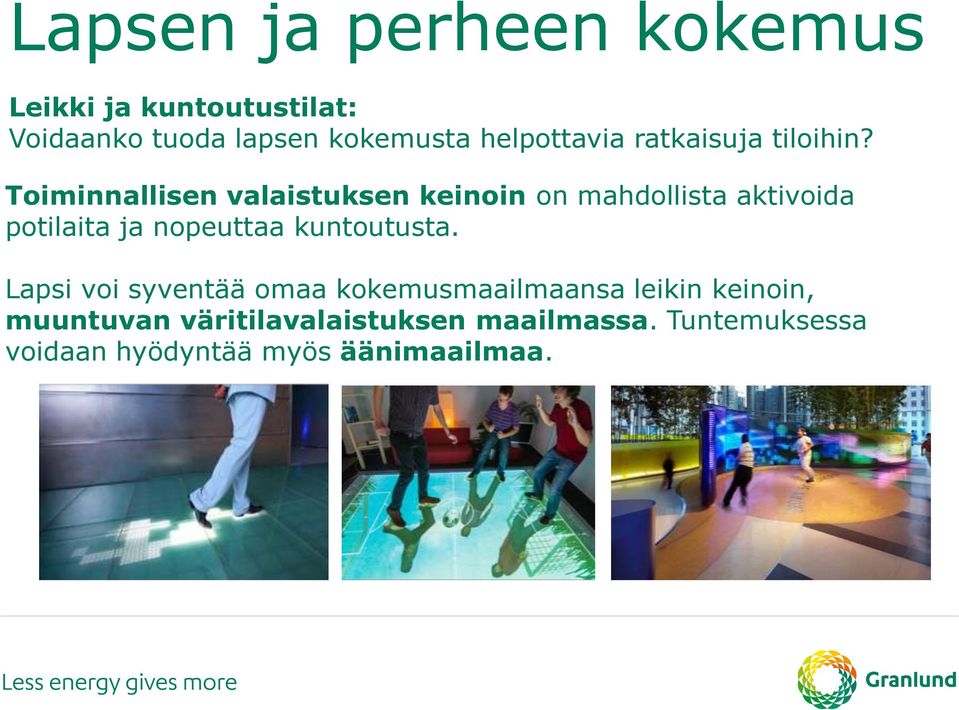

16 Lapsen ja perheen kokemus Leikki ja kuntoutustilat: Voidaanko tuoda lapsen kokemusta helpottavia ratkaisuja tiloihin? Toiminnallisen valaistuksen keinoin on mahdollista aktivoida potilaita ja nopeuttaa kuntoutusta. Lapsi voi syventää omaa kokemusmaailmaansa leikin keinoin, muuntuvan väritilavalaistuksen maailmassa. Tuntemuksessa voidaan hyödyntää myös äänimaailmaa.

17 Tavoitteet ohjaavat suunnittelua 5. Suorituskyky ja tehokkuus Tilat tukevat toiminnan kehittämistä ja tuottavuuden lisäämistä

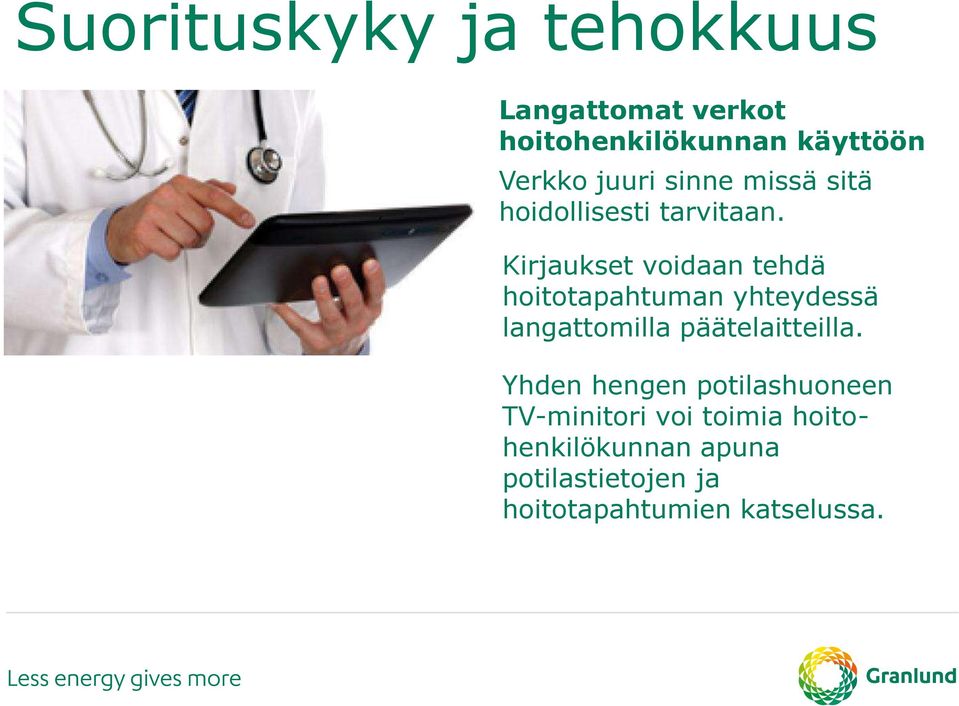

18 Suorituskyky ja tehokkuus Langattomat verkot hoitohenkilökunnan käyttöön Verkko juuri sinne missä sitä hoidollisesti tarvitaan. Kirjaukset voidaan tehdä hoitotapahtuman yhteydessä langattomilla päätelaitteilla. Yhden hengen potilashuoneen TV-minitori voi toimia hoitohenkilökunnan apuna potilastietojen ja hoitotapahtumien katselussa.

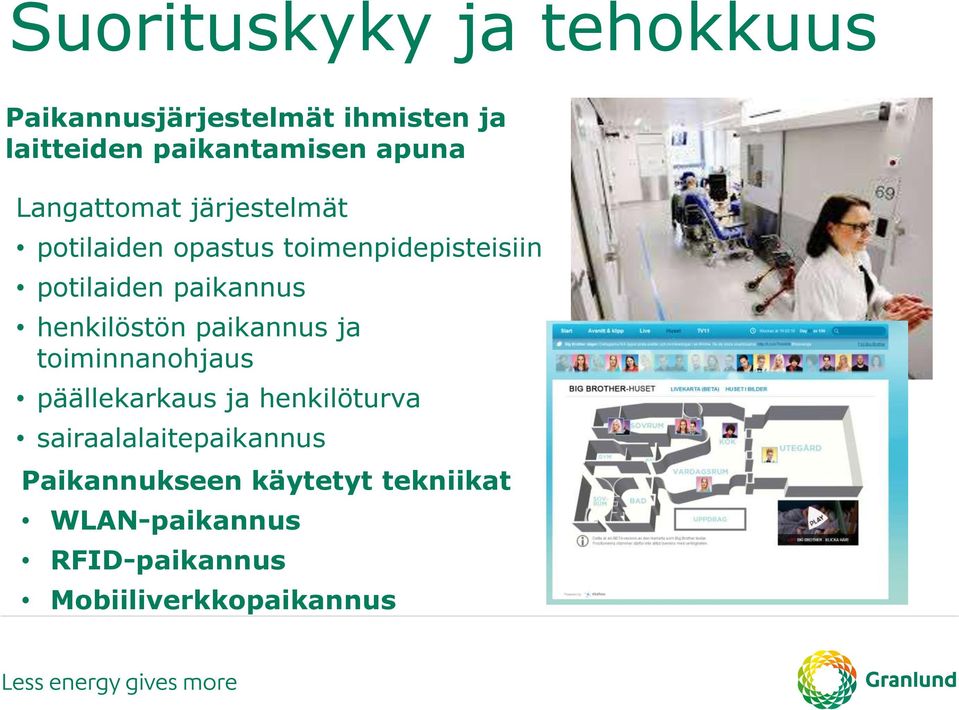

19 Suorituskyky ja tehokkuus Paikannusjärjestelmät ihmisten ja laitteiden paikantamisen apuna Langattomat järjestelmät potilaiden opastus toimenpidepisteisiin potilaiden paikannus henkilöstön paikannus ja toiminnanohjaus päällekarkaus ja henkilöturva sairaalalaitepaikannus Paikannukseen käytetyt tekniikat WLAN-paikannus RFID-paikannus Mobiiliverkkopaikannus

20 Tavoitteet ohjaavat suunnittelua 9.Energiatehokkuus Kiinteistön kokonaisenergiankulutus BREEAM Excellent -tasoa

21 Energiatehokkuus Energiatehokkuus suunnitteluratkaisuissa: Haetaan BREEAM Excellent -tasoinen ympäristöluokitus, joka osaltaan ohjaa energiatehokkaisiin ratkaisuihin. Ohje Energiatehokkuus HUS:n rakennushankkeissa Ympäristöluokitus tuo sähkösuunnitteluun vaatimuksia energiamittaroinnille ja valaistuksen ominaistehoille ja ohjausratkaisuille. Vaihtoehtoina tutkitaan mm. loisteputki- ja LED-valolähteiden sekä älykkäiden ohjausratkaisuiden vaikutusta Hukkalämmön talteenotto Muuntajien ja tietoliikenneservereiden tuottama hukkalämpö hyödynnetään lämpimän käyttöveden esilämmityksessä

22 Energiatehokkuus Uudet valonlähteet Potilashuoneet Muut tilat Valonlähde W/m2 Valonlähde W/m2 Loisteputki 12,47 LED 6,95 Säästö ominaistehossa / energiassa -44 % Loisteputki 11,42 LED 6,04 Säästö ominaistehossa / energiassa -53 % Tilanneohjattu säädettävä valaistus tuo lisäsäästöjä arviolta 10-20%

23 Kiitos!
