Havainnekuva. Jätkäsaari HELIKSI 1/6

Transkriptio

1 Havainnekuva HELIKSI 1/6

2 Asemapiirustus/maantasokerros 1:500 Heliksi AJONEUVOLIIKENNE ULOS Rakennus tehdään kahden päällekkäisen spiraalin muotoon siten, että joka toinen kerros on varattu asunnoille ja joka toinen on monikäyttöistä avotilaa, joka on mitoitettu pysäköinnin vaatimusten mukaan. Rakennus on kokonaan esteetön ja tasot ovat 1: :33 kaltevia. Katutason liiketilaa 600 m² Kaikki ajoneuvoliikenne on yksisuuntaista. Ylös vievä kaista kulkee pysäköintivyöhykkeiden keskellä ja molemmilla puolin sisäpihaa on ajotason yhdistämät luiskat joita pitkin pääsee takaisin alas. Pysäköintipaikkojen haltijat voivat käyttää tilaa oman mielensä mukaan verstaana, varastona, bändikämppänä tai liikennevälineen pysäköntiin. Myöhemmin pysäköintitilaa voidaan ottaa joustavasti asuinkäyttöön joko uusina asuntoina tai laajennuksina vanhoihin, jolloin tilat voidaan yhdistää portaalla. AJONEUVOLIIKENNE SISÄÄN SISÄPIHA JALANKULKU ASUINKERROKSEEN käynti asuinkerrokseen LÄPIKULKU Kattotasolla on puutarha, jonne voidaan ajaa ramppia pitkin tarvittaessa vaikka polkupyörällä ja jossa on taloyhtiön saunoja, viljelyspalstoja ja kasvihuone. Reitti kattopuutarhaan on kokonaisuudessaan esteetön ja yhteensä noin kilometrin pituinen, mutta ylös on mahdollista mennä myös hissillä tai alaspäin tulevien ajoneuvoluiskien päällä kulkevia henkilöluiskia pitkin. Maantasokerroksessa on liiketiloja, varastoja ja väestönsuoja, korttelin sisäpihalla on viheraluetta, yhteisiä leikkipaikkoja ja huleveden imeytys ja se liittyy ympäröivään katutilaan läpikulkuväylien kautta. Myös rakennuksen viherkatto toimii sadeveden viivytyksessä. Maanalaisia tiloja on mahdollisimman vähän maaperän mahdollisten myrkkyjen ja merenpinnan läheisyyden vuoksi. Talon kantavat rakenteet toimivat myös tekniikan pystyreitteinä ja runkolinjat tehdään helposti huollettaviksi siten, että rakennuksen ylläpito helpottuu. Kaltevat välipohjat mahdollistavat helpot viemäreiden vaakasiirtymät. LÄPIKULKU Asuntoihin käydään luhtikäytävän kautta. Käytävä kiertää rakennuksen ja johtaa lopulta kattotasanteelle jossa on asukkaiden yhteinen puutarha ja kasvihuoneet, sekä muita yhteistiloja. Yhteistiloja ja varastoa 500 m² (sisältää VSS ja Lämpökeskus) Katutason liiketilaa 600 m² Asuntojen kerrosala m² Bruttoala m² Tilavuus m ³ Parkkipaikat 351 kpl Liiketilaa m² m HELIKSI 2/6

3 Pohjapiirustukset 1:500 74,5 m² 74,5 m² 66,0 m² 66,0 m² (vaakaleikkauksessa on esitetty kaltevan kerrostason molemmat puoliskot) 74,5 m² 66,0 m² 51,0 m² 51,0 m² 51,0 m² 53,5 m² 53,5 m² 53,5 m² 50,0 m² 50,0 m² 50,0 m² 55,0 m² YHTESKÄYTTÖTASO YLÖS AJONEUVOLIIKENNE ALAS 55,0 m² 55,0 m² LUHTIKÄYTÄVÄ YLÖS JALANKULKU ALAS LUHTIKÄYTÄVÄ YLÖS 53,0 m² 53,0 m² JALANKULKU ALAS AJONEUVOLIIKENNE ALAS YHTEISKÄYTTTÖTASO YLÖS 53,0 m² 75,0 m² 75,0 m² 70,0 m² 75,0 m² 70,0 m² 70,0 m² HELIKSI 3/6

4 Kasvihuone - ympärivuotinen viljely Kattopuutarha - hyötykasvien viljely - sadeveden viivytys - mehiläispesiä Yhteistiloja - sauna - kaupunkiviljely Kasvihuone - ympärivuotinen viljely Sisäpiha - yhteys kadulle - leikkipaikka - kaupunkiviljelmät Asuinkerros - kolme kierrosta - luhtikäytävät - parvekkeet Monikäyttökerros - pysäköinti - bändikämpät - varasto - verstas - toimisto - viljelmä Katutason liiketilaa - Voivat hyödyntää ajoneuvolla saavutettavaa monikäyttökerrosta Leikkaus pitkittäin1:500 Leikkaus poikittain 1:500 KASVIHUONE ASUINKERROS MONITOIMIKERROS ASUINKERROS MONITOIMIKERROS MONITOIMIKERROS HELIKSI 4/6

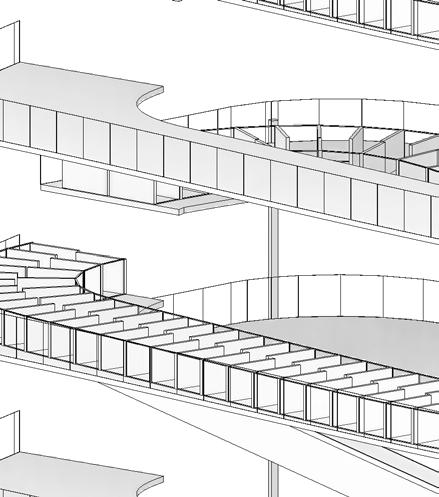

5 var. var. var. Ajoneuvoliikenteen periaate Asuinkerros 1:100 Asuntojen lattiat tehdään vaakatasoon ja porrastetaan suhteessa toisiinsa PP PP kuormapyörät varastot LVIhuolto esim. verstas kaltevuus ~1:40 esteetön esim. pajatila esim. studio 46,5 m2 PP Monikäyttökerros 1: HELIKSI 5/6

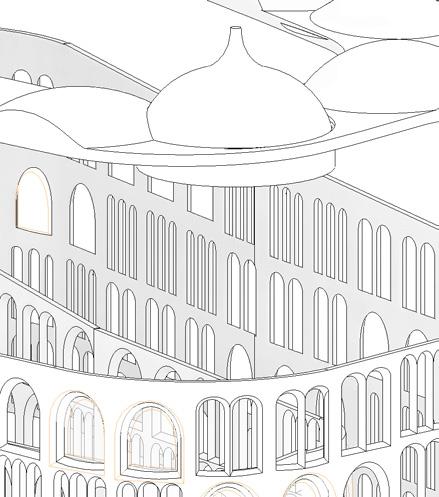

6 Julkisivuote Havainnekuva Julkisivut 1:1000 Julkisivu koilliseen 1:500 Julkisivu kaakkoon 1: leikkaus HELIKSI 6/6
