TeleWell TW-IA300B PCI
|
|
- Ilona Annikki Karvonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

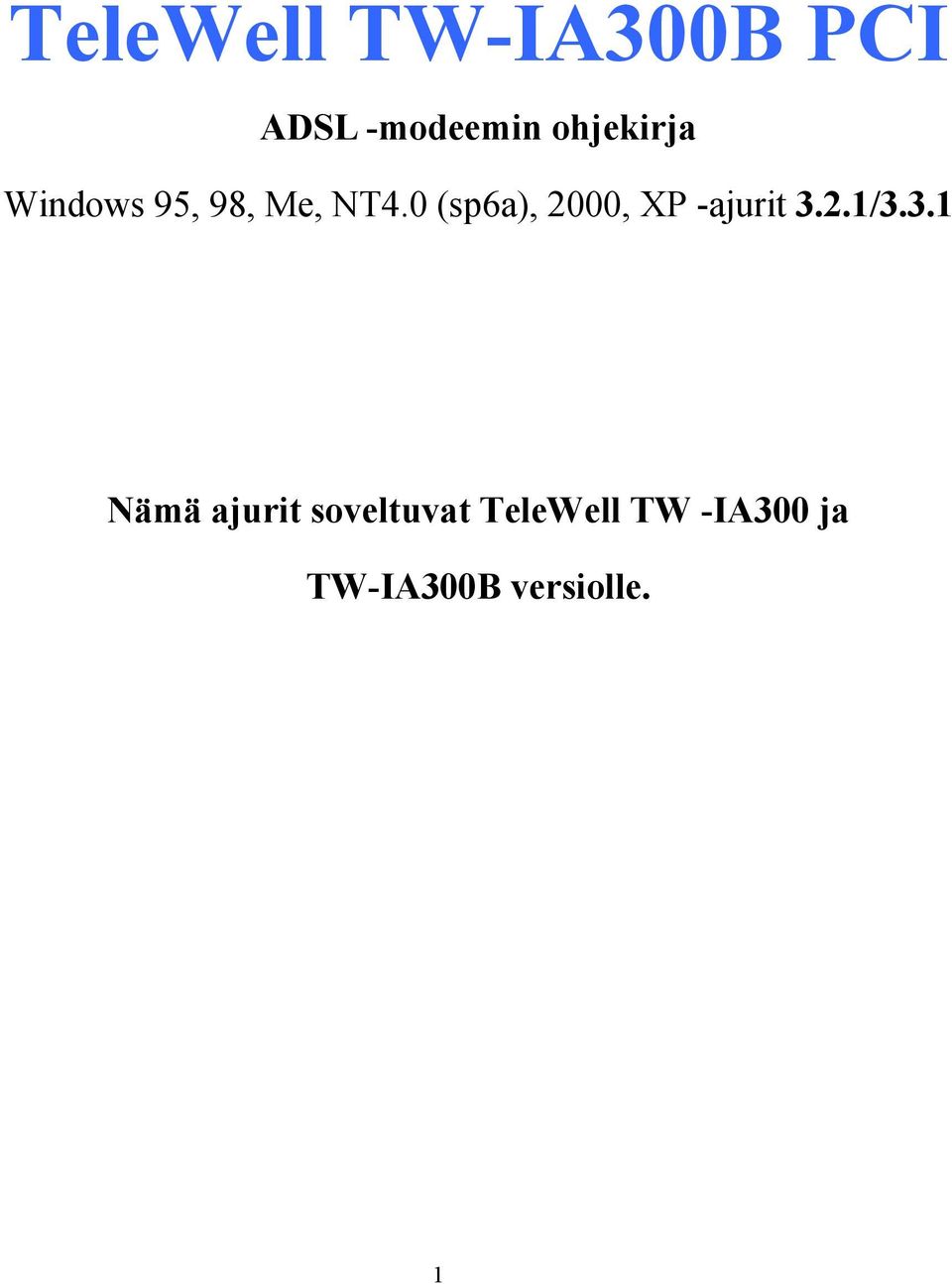

1 TeleWell TW-IA300B PCI ADSL -modeemin ohjekirja Windows 95, 98, Me, NT4.0 (sp6a), 2000, XP -ajurit 3.2.1/3.3.1 Nämä ajurit soveltuvat TeleWell TW -IA300 ja TW-IA300B versiolle. 1

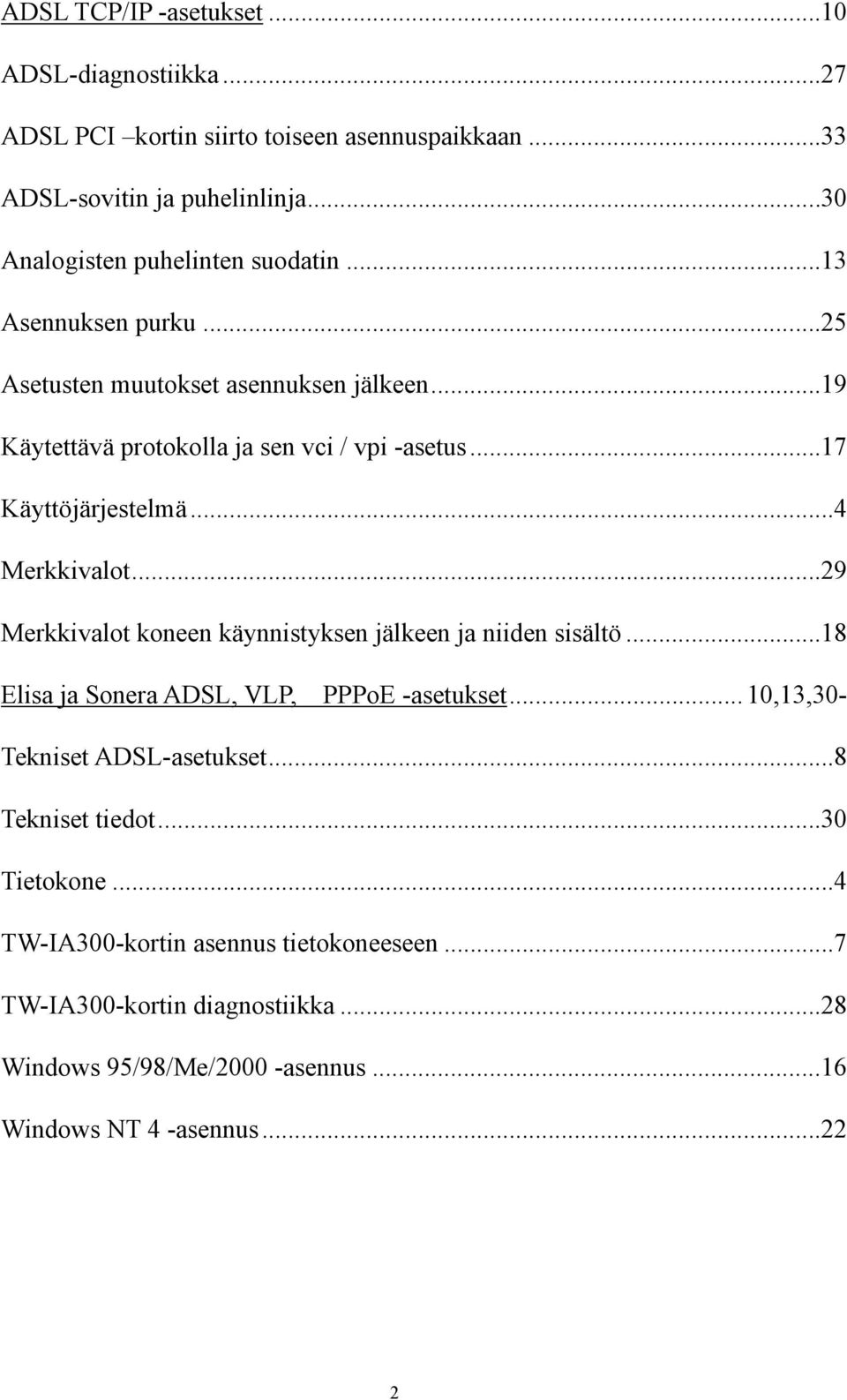

2 ADSL TCP/IP -asetukset...10 ADSL-diagnostiikka...27 ADSL PCI kortin siirto toiseen asennuspaikkaan...33 ADSL-sovitin ja puhelinlinja...30 Analogisten puhelinten suodatin...13 Asennuksen purku...25 Asetusten muutokset asennuksen jälkeen...19 Käytettävä protokolla ja sen vci / vpi -asetus...17 Käyttöjärjestelmä...4 Merkkivalot...29 Merkkivalot koneen käynnistyksen jälkeen ja niiden sisältö...18 Elisa ja Sonera ADSL, VLP, PPPoE -asetukset... 10,13,30- Tekniset ADSL-asetukset...8 Tekniset tiedot...30 Tietokone...4 TW-IA300-kortin asennus tietokoneeseen...7 TW-IA300-kortin diagnostiikka...28 Windows 95/98/Me/2000 -asennus...16 Windows NT 4 -asennus

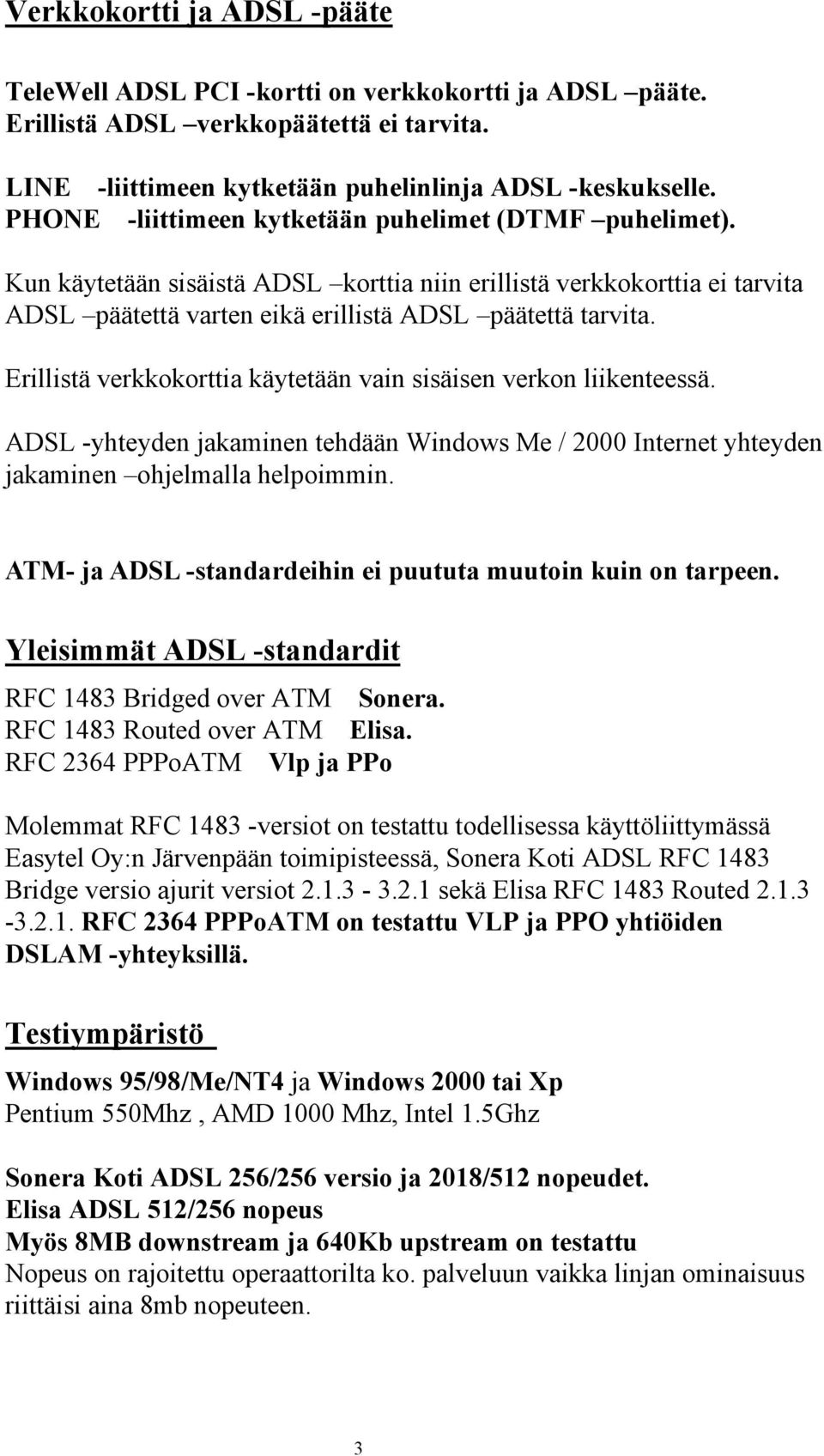

3 Verkkokortti ja ADSL -pääte TeleWell ADSL PCI -kortti on verkkokortti ja ADSL pääte. Erillistä ADSL verkkopäätettä ei tarvita. LINE -liittimeen kytketään puhelinlinja ADSL -keskukselle. PHONE -liittimeen kytketään puhelimet (DTMF puhelimet). Kun käytetään sisäistä ADSL korttia niin erillistä verkkokorttia ei tarvita ADSL päätettä varten eikä erillistä ADSL päätettä tarvita. Erillistä verkkokorttia käytetään vain sisäisen verkon liikenteessä. ADSL -yhteyden jakaminen tehdään Windows Me / 2000 Internet yhteyden jakaminen ohjelmalla helpoimmin. ATM- ja ADSL -standardeihin ei puututa muutoin kuin on tarpeen. Yleisimmät ADSL -standardit RFC 1483 Bridged over ATM Sonera. RFC 1483 Routed over ATM Elisa. RFC 2364 PPPoATM Vlp ja PPo Molemmat RFC versiot on testattu todellisessa käyttöliittymässä Easytel Oy:n Järvenpään toimipisteessä, Sonera Koti ADSL RFC 1483 Bridge versio ajurit versiot sekä Elisa RFC 1483 Routed RFC 2364 PPPoATM on testattu VLP ja PPO yhtiöiden DSLAM -yhteyksillä. Testiympäristö Windows 95/98/Me/NT4 ja Windows 2000 tai Xp Pentium 550Mhz, AMD 1000 Mhz, Intel 1.5Ghz Sonera Koti ADSL 256/256 versio ja 2018/512 nopeudet. Elisa ADSL 512/256 nopeus Myös 8MB downstream ja 640Kb upstream on testattu Nopeus on rajoitettu operaattorilta ko. palveluun vaikka linjan ominaisuus riittäisi aina 8mb nopeuteen. 3

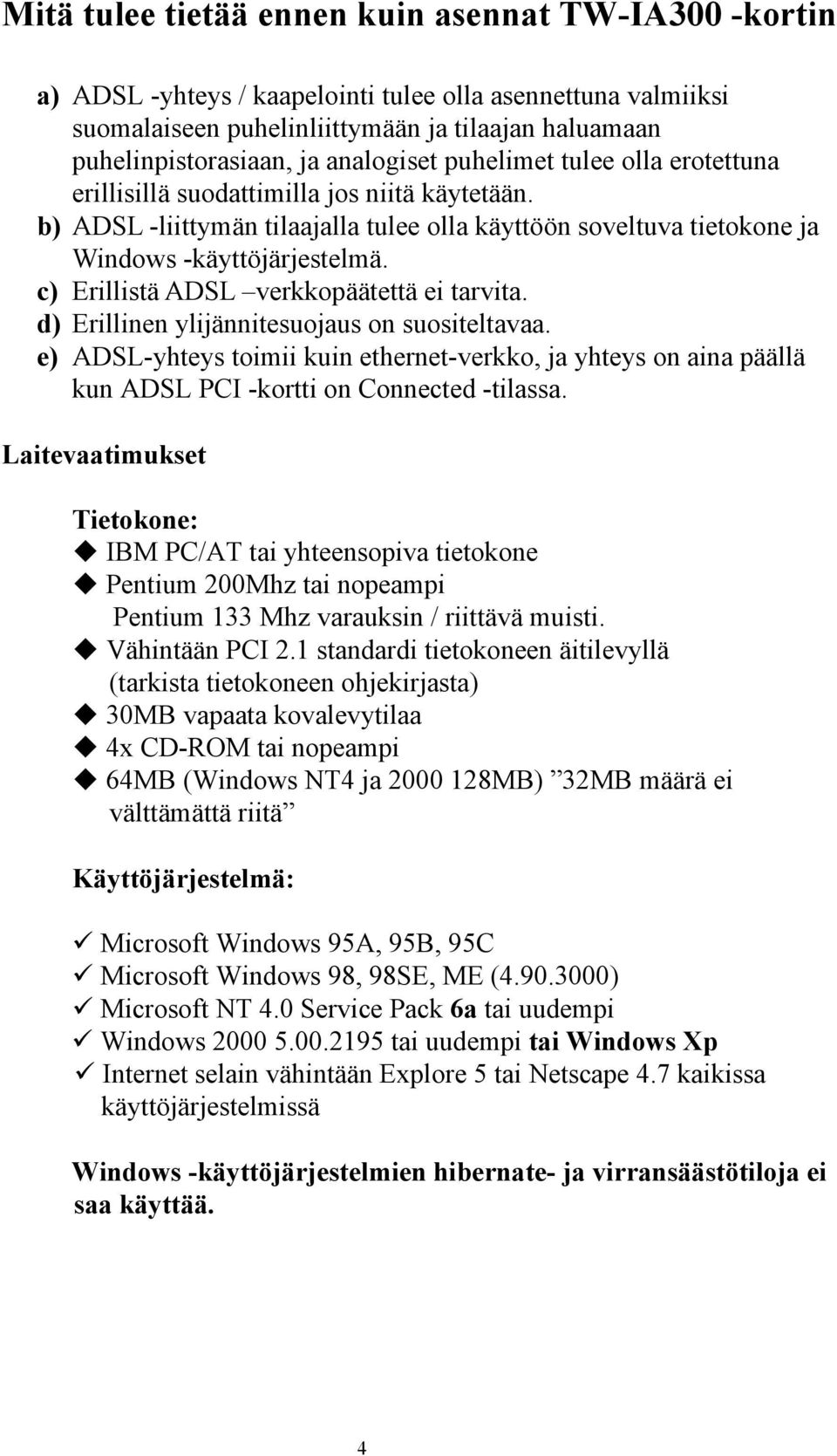

4 Mitä tulee tietää ennen kuin asennat TW-IA300 -kortin a) ADSL -yhteys / kaapelointi tulee olla asennettuna valmiiksi suomalaiseen puhelinliittymään ja tilaajan haluamaan puhelinpistorasiaan, ja analogiset puhelimet tulee olla erotettuna erillisillä suodattimilla jos niitä käytetään. b) ADSL -liittymän tilaajalla tulee olla käyttöön soveltuva tietokone ja Windows -käyttöjärjestelmä. c) Erillistä ADSL verkkopäätettä ei tarvita. d) Erillinen ylijännitesuojaus on suositeltavaa. e) ADSL-yhteys toimii kuin ethernet-verkko, ja yhteys on aina päällä kun ADSL PCI -kortti on Connected -tilassa. Laitevaatimukset Tietokone: IBM PC/AT tai yhteensopiva tietokone Pentium 200Mhz tai nopeampi Pentium 133 Mhz varauksin / riittävä muisti. Vähintään PCI 2.1 standardi tietokoneen äitilevyllä (tarkista tietokoneen ohjekirjasta) 30MB vapaata kovalevytilaa 4x CD-ROM tai nopeampi 64MB (Windows NT4 ja MB) 32MB määrä ei välttämättä riitä Käyttöjärjestelmä: Microsoft Windows 95A, 95B, 95C Microsoft Windows 98, 98SE, ME ( ) Microsoft NT 4.0 Service Pack 6a tai uudempi Windows tai uudempi tai Windows Xp Internet selain vähintään Explore 5 tai Netscape 4.7 kaikissa käyttöjärjestelmissä Windows -käyttöjärjestelmien hibernate- ja virransäästötiloja ei saa käyttää. 4

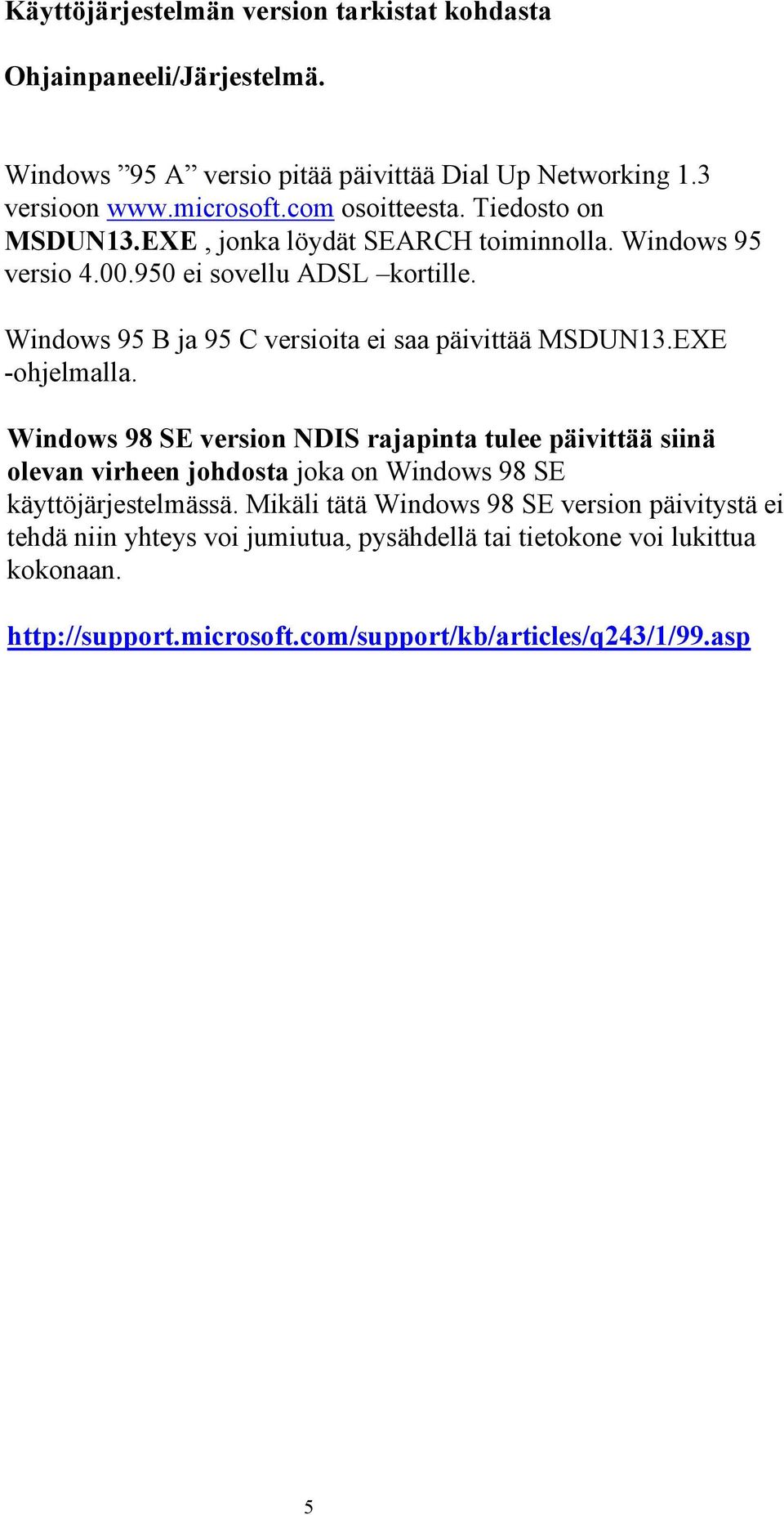

5 Käyttöjärjestelmän version tarkistat kohdasta Ohjainpaneeli/Järjestelmä. Windows 95 A versio pitää päivittää Dial Up Networking 1.3 versioon osoitteesta. Tiedosto on MSDUN13.EXE, jonka löydät SEARCH toiminnolla. Windows 95 versio ei sovellu ADSL kortille. Windows 95 B ja 95 C versioita ei saa päivittää MSDUN13.EXE -ohjelmalla. Windows 98 SE version NDIS rajapinta tulee päivittää siinä olevan virheen johdosta joka on Windows 98 SE käyttöjärjestelmässä. Mikäli tätä Windows 98 SE version päivitystä ei tehdä niin yhteys voi jumiutua, pysähdellä tai tietokone voi lukittua kokonaan. 5

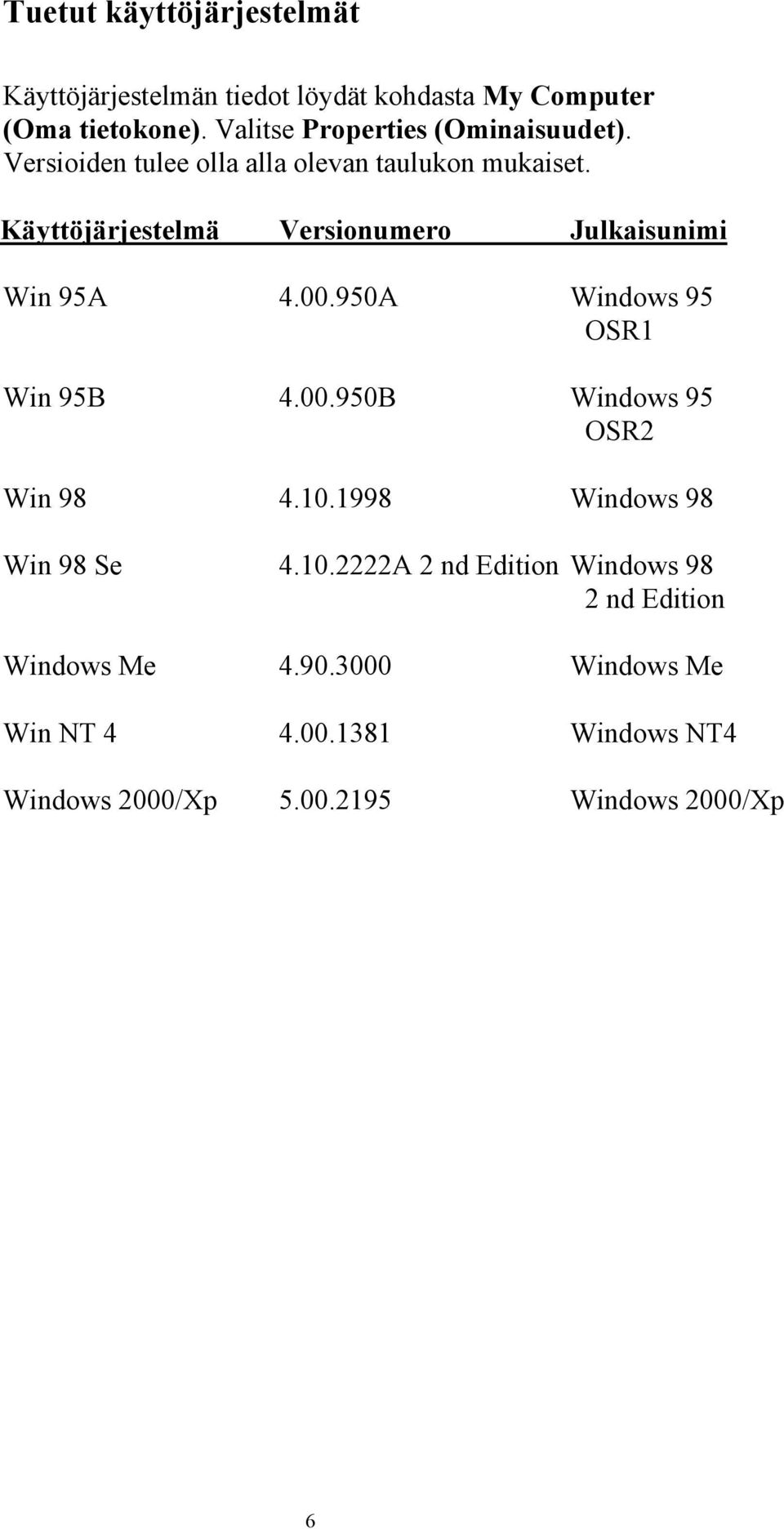

6 Tuetut käyttöjärjestelmät Käyttöjärjestelmän tiedot löydät kohdasta My Computer (Oma tietokone). Valitse Properties (Ominaisuudet). Versioiden tulee olla alla olevan taulukon mukaiset. Käyttöjärjestelmä Versionumero Julkaisunimi Win 95A A Windows 95 OSR1 Win 95B B Windows 95 OSR2 Win Windows 98 Win 98 Se A 2 nd Edition Windows 98 2 nd Edition Windows Me Windows Me Win NT Windows NT4 Windows 2000/Xp Windows 2000/Xp 6

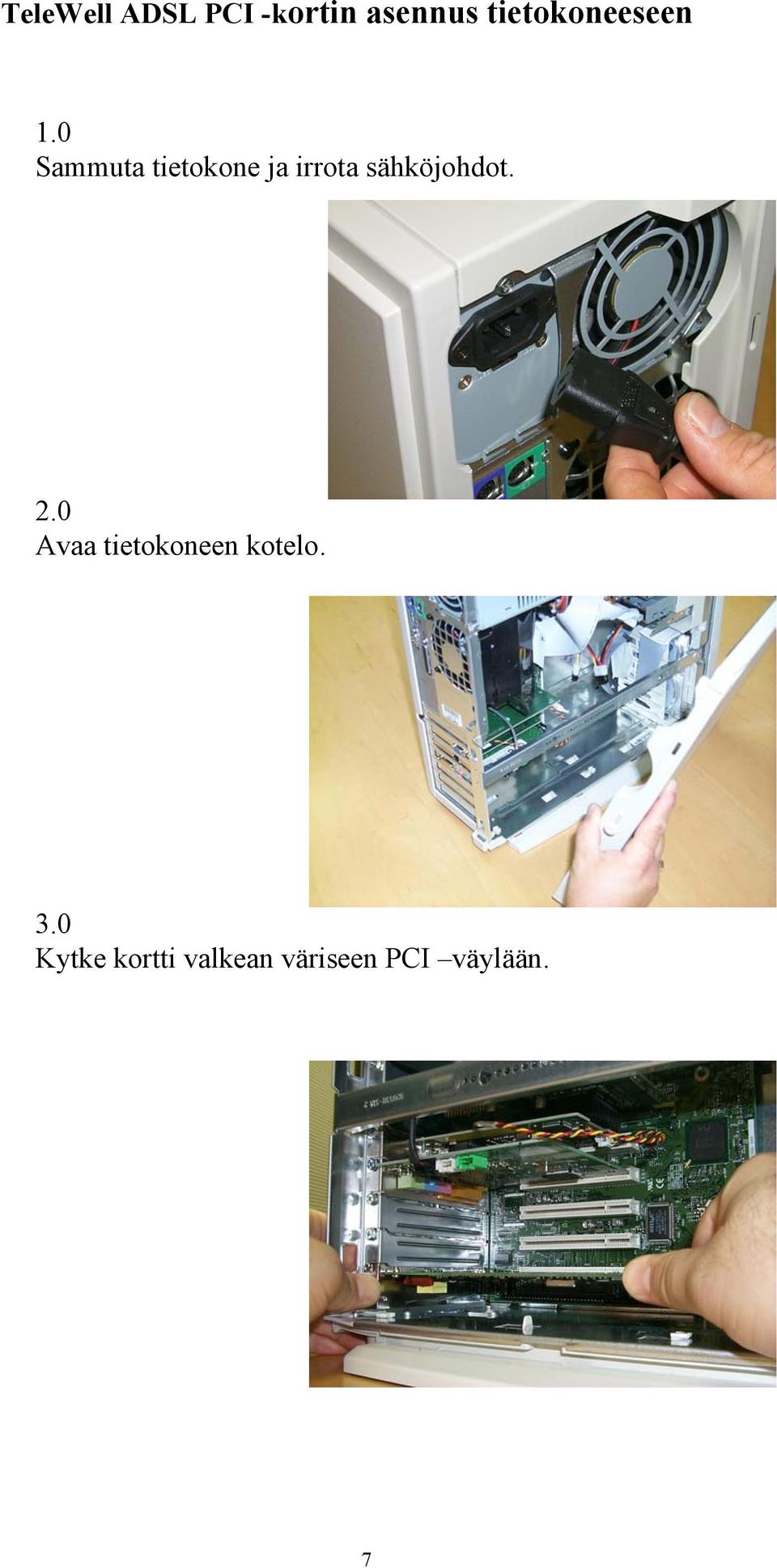

7 TeleWell ADSL PCI -kortin asennus tietokoneeseen 1.0 Sammuta tietokone ja irrota sähköjohdot. 2.0 Avaa tietokoneen kotelo. 3.0 Kytke kortti valkean väriseen PCI väylään. 7

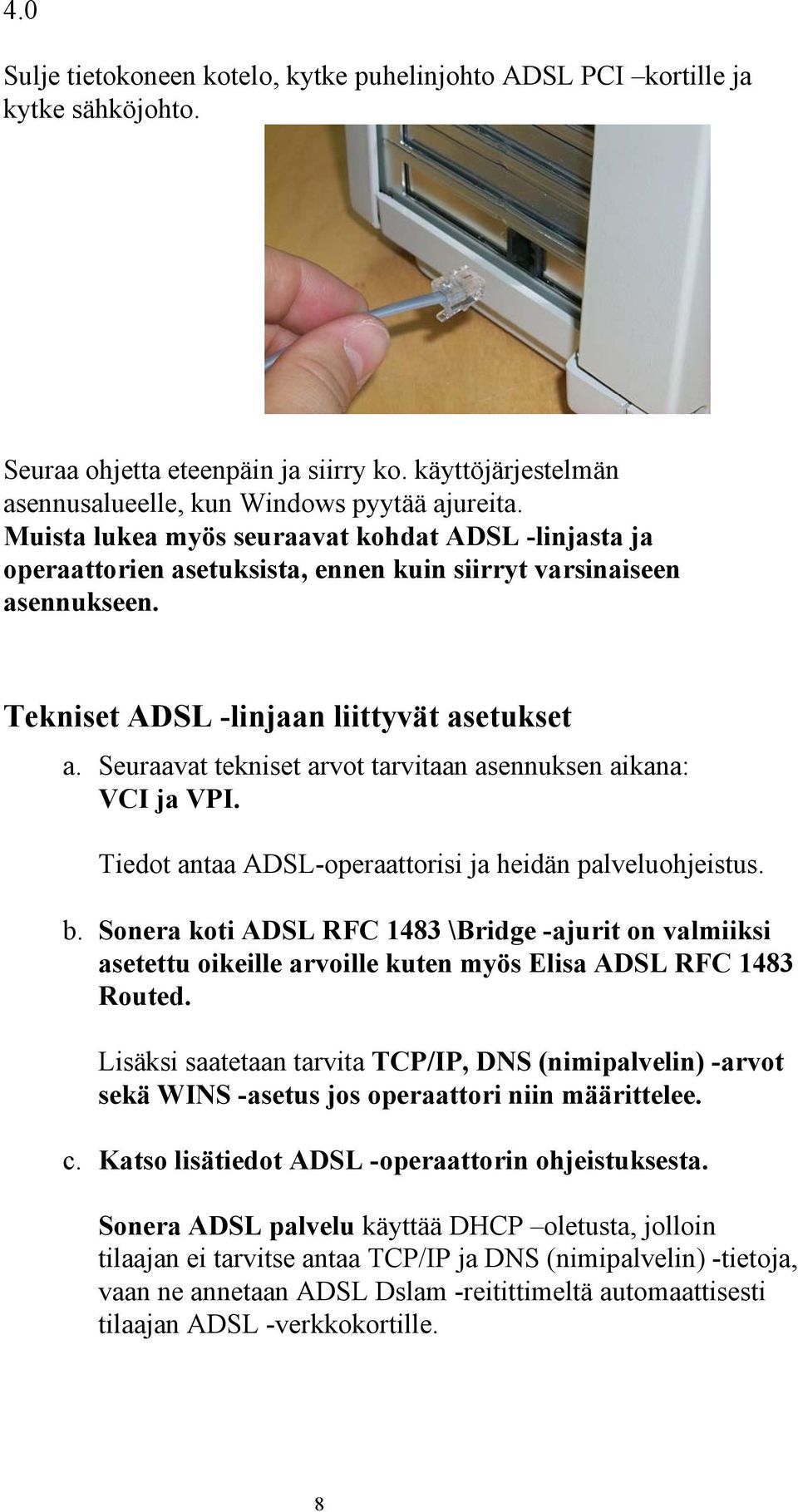

8 4.0 Sulje tietokoneen kotelo, kytke puhelinjohto ADSL PCI kortille ja kytke sähköjohto. Seuraa ohjetta eteenpäin ja siirry ko. käyttöjärjestelmän asennusalueelle, kun Windows pyytää ajureita. Muista lukea myös seuraavat kohdat ADSL -linjasta ja operaattorien asetuksista, ennen kuin siirryt varsinaiseen asennukseen. Tekniset ADSL -linjaan liittyvät asetukset a. Seuraavat tekniset arvot tarvitaan asennuksen aikana: VCI ja VPI. Tiedot antaa ADSL-operaattorisi ja heidän palveluohjeistus. b. Sonera koti ADSL RFC 1483 \Bridge -ajurit on valmiiksi asetettu oikeille arvoille kuten myös Elisa ADSL RFC 1483 Routed. Lisäksi saatetaan tarvita TCP/IP, DNS (nimipalvelin) -arvot sekä WINS -asetus jos operaattori niin määrittelee. c. Katso lisätiedot ADSL -operaattorin ohjeistuksesta. Sonera ADSL palvelu käyttää DHCP oletusta, jolloin tilaajan ei tarvitse antaa TCP/IP ja DNS (nimipalvelin) -tietoja, vaan ne annetaan ADSL Dslam -reitittimeltä automaattisesti tilaajan ADSL -verkkokortille. 8

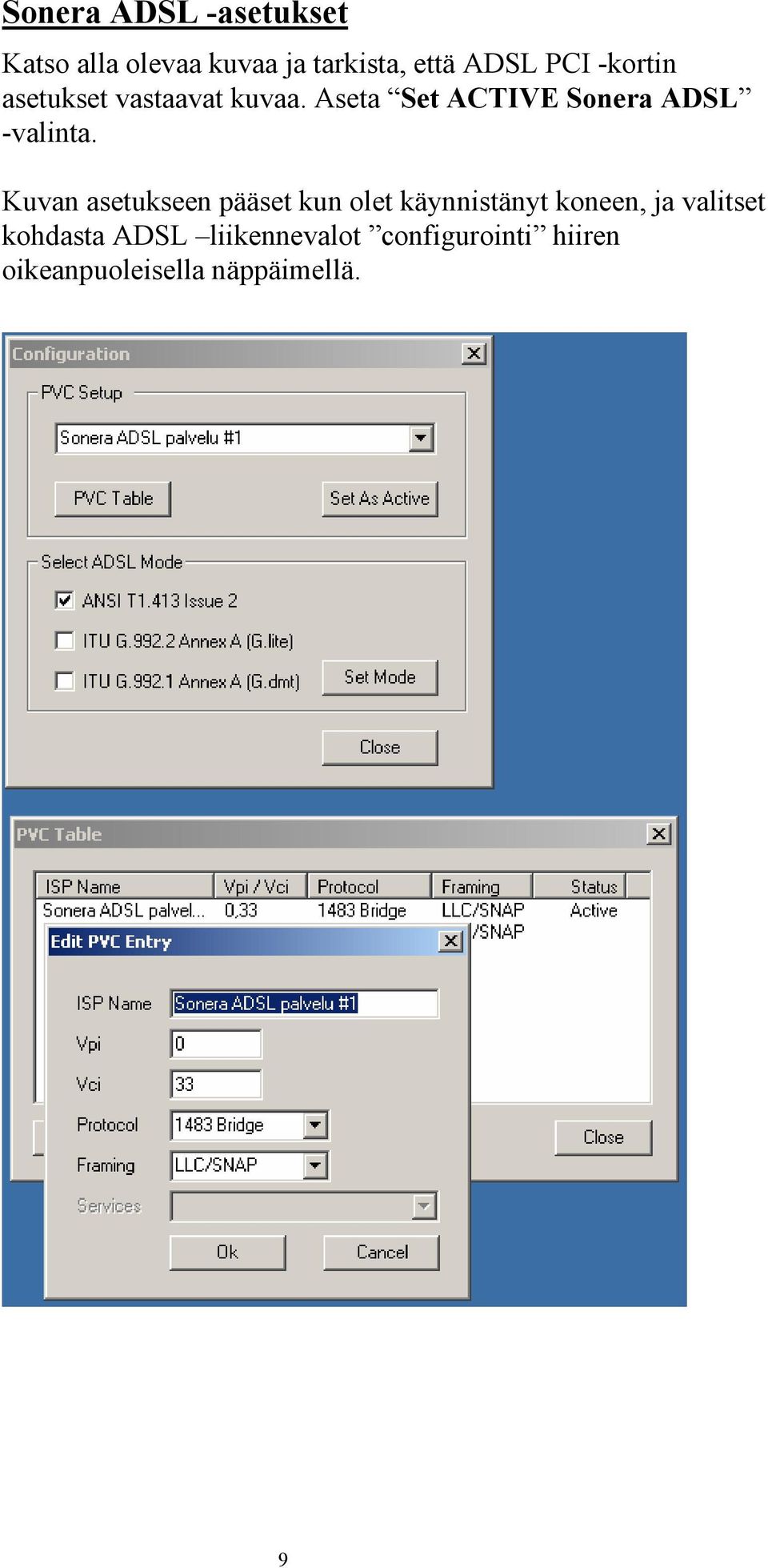

9 Sonera ADSL -asetukset Katso alla olevaa kuvaa ja tarkista, että ADSL PCI -kortin asetukset vastaavat kuvaa. Aseta Set ACTIVE Sonera ADSL -valinta. Kuvan asetukseen pääset kun olet käynnistänyt koneen, ja valitset kohdasta ADSL liikennevalot configurointi hiiren oikeanpuoleisella näppäimellä. 9

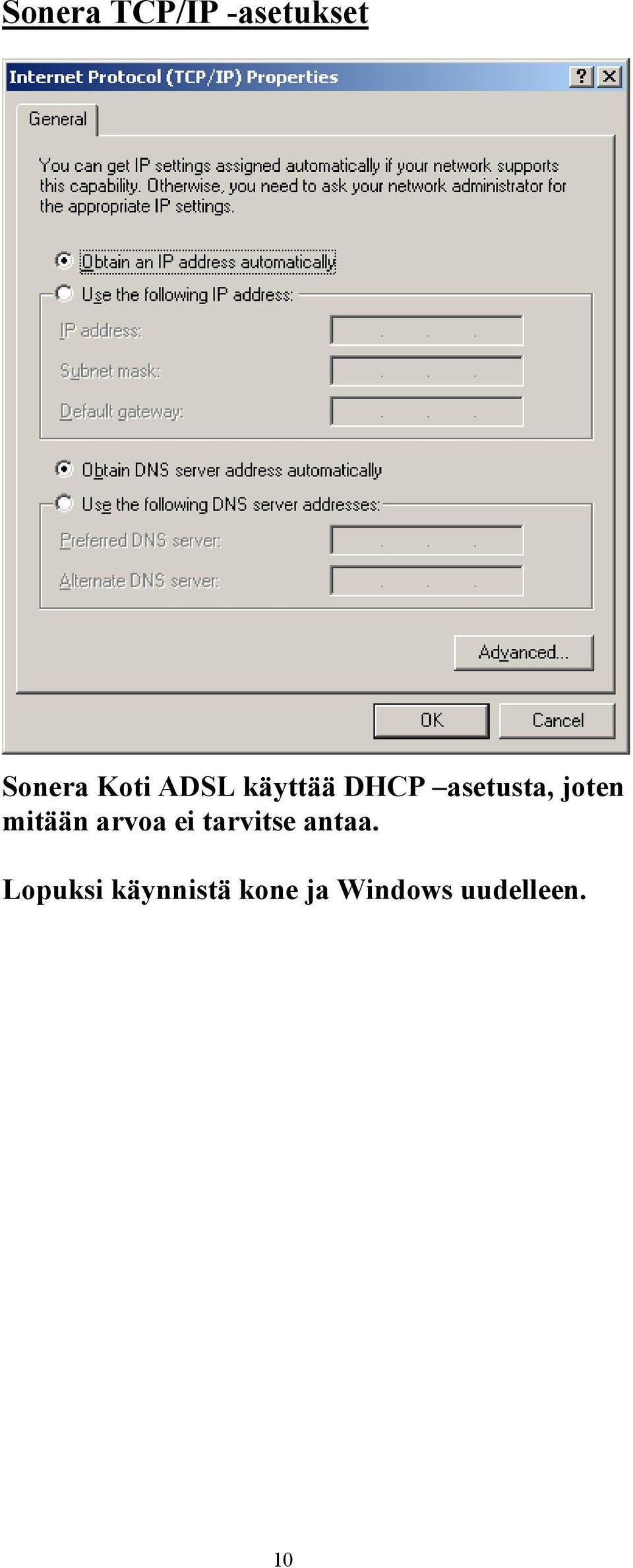

10 Sonera TCP/IP -asetukset Sonera Koti ADSL käyttää DHCP asetusta, joten mitään arvoa ei tarvitse antaa. Lopuksi käynnistä kone ja Windows uudelleen. 10

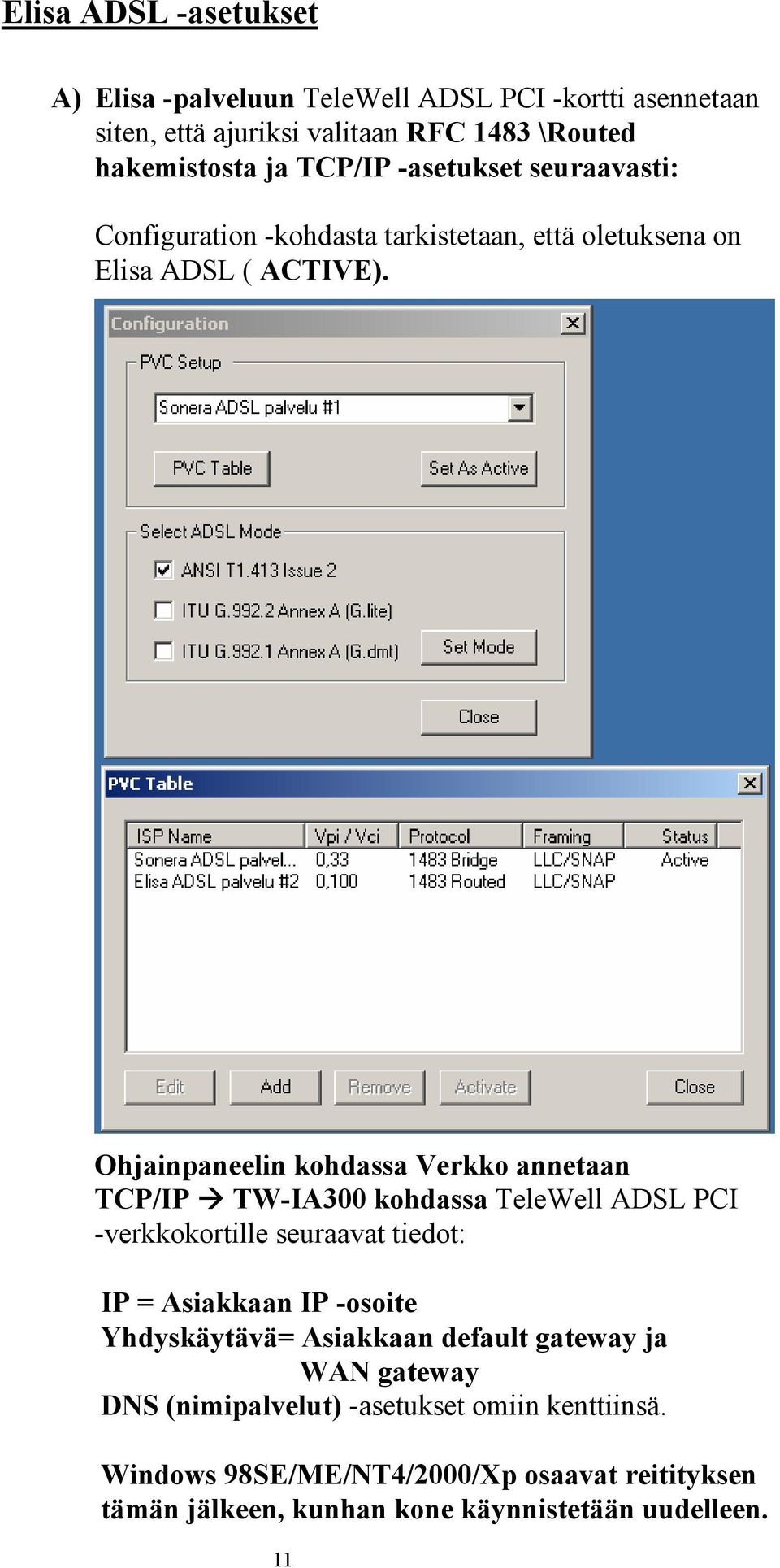

11 Elisa ADSL -asetukset A) Elisa -palveluun TeleWell ADSL PCI -kortti asennetaan siten, että ajuriksi valitaan RFC 1483 \Routed hakemistosta ja TCP/IP -asetukset seuraavasti: Configuration -kohdasta tarkistetaan, että oletuksena on Elisa ADSL ( ACTIVE). Ohjainpaneelin kohdassa Verkko annetaan TCP/IP TW-IA300 kohdassa TeleWell ADSL PCI -verkkokortille seuraavat tiedot: IP = Asiakkaan IP -osoite Yhdyskäytävä= Asiakkaan default gateway ja WAN gateway DNS (nimipalvelut) -asetukset omiin kenttiinsä. Windows 98SE/ME/NT4/2000/Xp osaavat reitityksen tämän jälkeen, kunhan kone käynnistetään uudelleen. 11

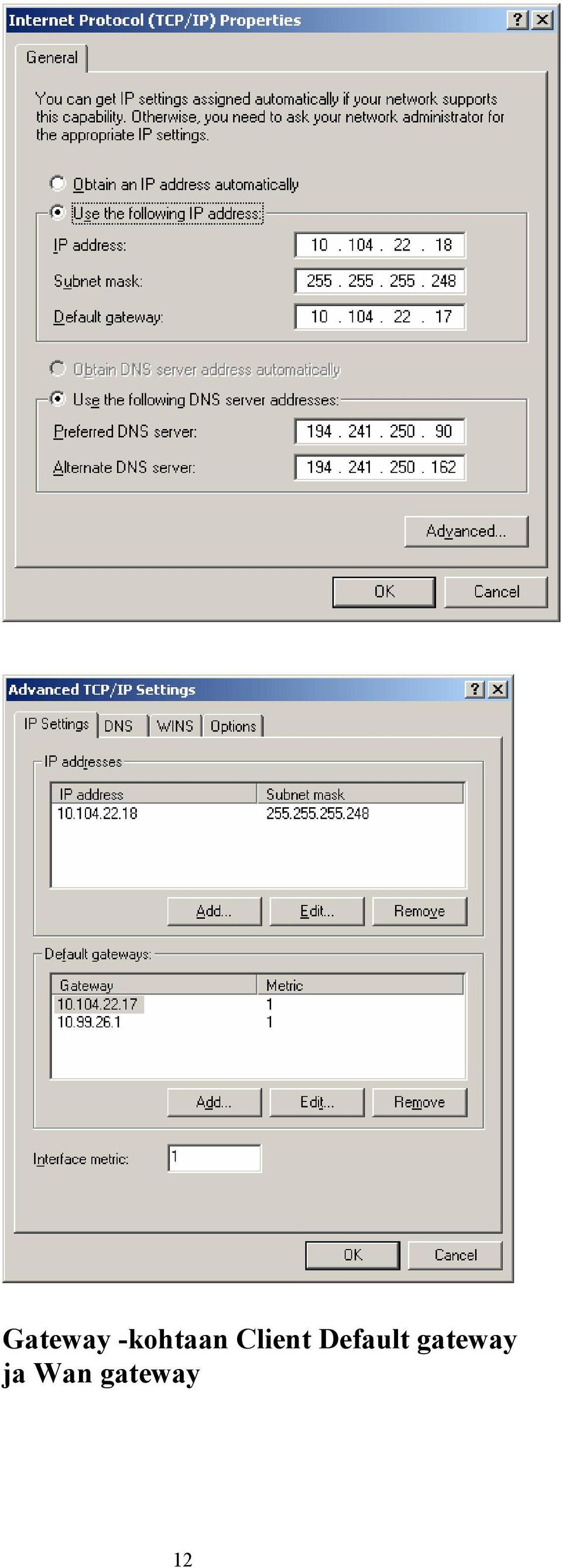

12 Gateway -kohtaan Client Default gateway ja Wan gateway 12
13 Analogisten puhelinten suodatin Jos tarvitset samaan liittymään analogisten laitteiden tuen, niin erillinen TeleWell suodatin tarvitaan erottamaan ADSL- linja ja puhelinlaitteet toisistaan. Jokainen analoginen puhelinlaite tarvitsee oman suodattimensa. ADSL sovittimen asennuksessa oletetaan, että asiakas tuntee tietokoneen perustiedot ja käyttöjärjestelmän perustiedot. Tiedustele analogisten puhelinten suodattimia jälleenmyyjältäsi tai EASYTEL Oy:n myynnistä. TW-IA300B versiossa on vakiona analogisten puhelinten suodatin ja siihen voidaan kytkeä maksimissaan 2 puhelinta. 13
14 Windows 95/ 98/ Me/ 2000 /Xp -asennus (RFC 1483\ Bridget ethernet over ATM tai RFC 1483\ Routed -versio) TeleWell ADSL PCI -kortin tekninen asennus on suoritettu, ja kone sekä Windows on käynnistetty uudelleen. Asennuksen aikana pitää olla järjestelmänvalvojan oikeudet. Kun Windows -käyttöjärjestelmä tiedustelee ADSL PCI ajureita, niin osoita oikeaa asennuspolkua ajureille ajureiden sijainti -taulukon mukaisesti. Osoita oikea asennuspolku ajureille. Windows 95 -versioissa valitse valinta Muu Hakemisto, Windows 98 /Me/ versioissa selaa levyltä oikea hakemisto. Muista tehdä valinta tarkkaan Bridge ja Bridge ROUTED versioiden välillä operaattorin mukaan. Katso seuraavan sivun kuvaa PVC setup, jossa valitset operaattorin. Ajureiden asennushakemistot Nämä ajurit sisältävät RFC 1483 molemmat protokollat. Sonera RFC 1483 on aktiivinen versio ja sitä muutetaan kohdassa asetetaan seuraavan sivun kuvan mukaisessa valintataulussa Set As Active = Oletusasetus Sonera Koti ADSL RFC 1483 Bridge. Valitse Elisa ADSL RFC 1483 Routed asetuksen jos käytät Elisa ADSL palvelua. \DRIVERS\Win95\RFC 1483 \DRIVERS\Win98\RFC 1483 \DRIVERS\WinMe\RFC 1483 \DRIVERS\Win2000\RFC 1483 \DRIVERS\NT4\RFC 1483 Windows 95 a, b, c Windows 98/98SE Windows Me Windows 2000/Xp Windows NT4 14

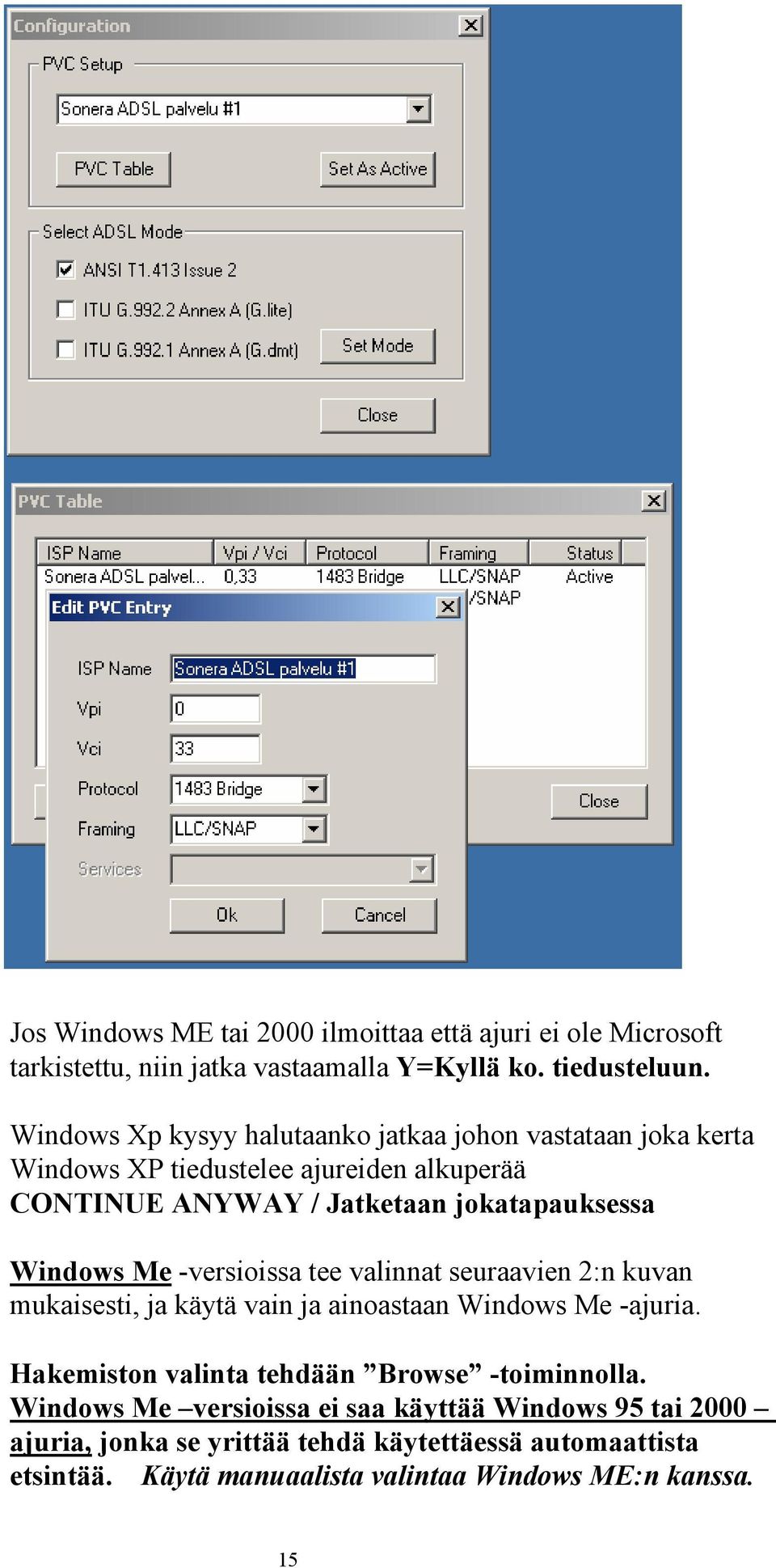

15 Jos Windows ME tai 2000 ilmoittaa että ajuri ei ole Microsoft tarkistettu, niin jatka vastaamalla Y=Kyllä ko. tiedusteluun. Windows Xp kysyy halutaanko jatkaa johon vastataan joka kerta Windows XP tiedustelee ajureiden alkuperää CONTINUE ANYWAY / Jatketaan jokatapauksessa Windows Me -versioissa tee valinnat seuraavien 2:n kuvan mukaisesti, ja käytä vain ja ainoastaan Windows Me -ajuria. Hakemiston valinta tehdään Browse -toiminnolla. Windows Me versioissa ei saa käyttää Windows 95 tai 2000 ajuria, jonka se yrittää tehdä käytettäessä automaattista etsintää. Käytä manuaalista valintaa Windows ME:n kanssa. 15

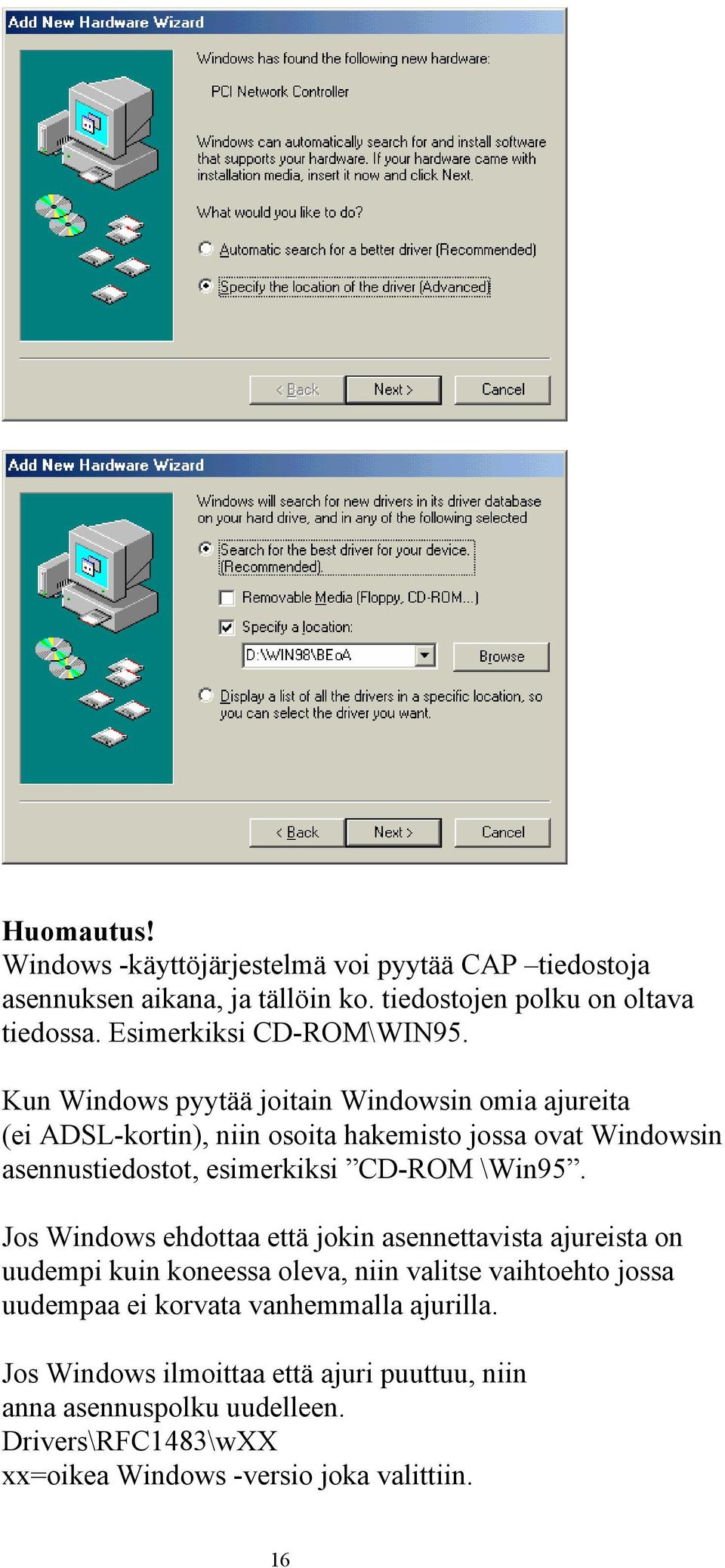

16 Huomautus! Windows -käyttöjärjestelmä voi pyytää CAP tiedostoja asennuksen aikana, ja tällöin ko. tiedostojen polku on oltava tiedossa. Esimerkiksi CD-ROM\WIN95. Kun Windows pyytää joitain Windowsin omia ajureita (ei ADSL-kortin), niin osoita hakemisto jossa ovat Windowsin asennustiedostot, esimerkiksi CD-ROM \Win95. Jos Windows ehdottaa että jokin asennettavista ajureista on uudempi kuin koneessa oleva, niin valitse vaihtoehto jossa uudempaa ei korvata vanhemmalla ajurilla. Jos Windows ilmoittaa että ajuri puuttuu, niin anna asennuspolku uudelleen. Drivers\RFC1483\wXX xx=oikea Windows -versio joka valittiin. 16

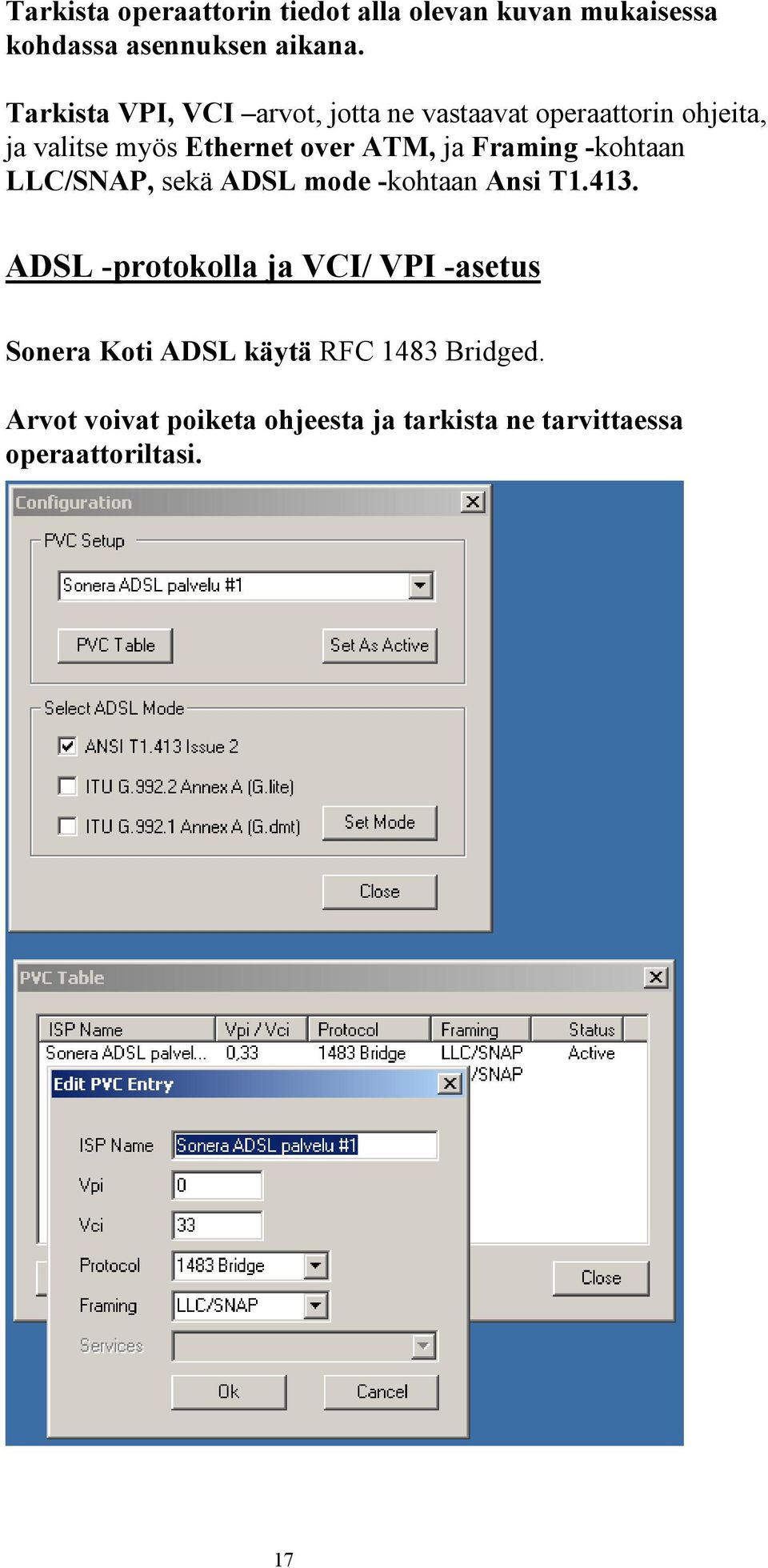

17 Tarkista operaattorin tiedot alla olevan kuvan mukaisessa kohdassa asennuksen aikana. Tarkista VPI, VCI arvot, jotta ne vastaavat operaattorin ohjeita, ja valitse myös Ethernet over ATM, ja Framing -kohtaan LLC/SNAP, sekä ADSL mode -kohtaan Ansi T ADSL -protokolla ja VCI/ VPI -asetus Sonera Koti ADSL käytä RFC 1483 Bridged. Arvot voivat poiketa ohjeesta ja tarkista ne tarvittaessa operaattoriltasi. 17

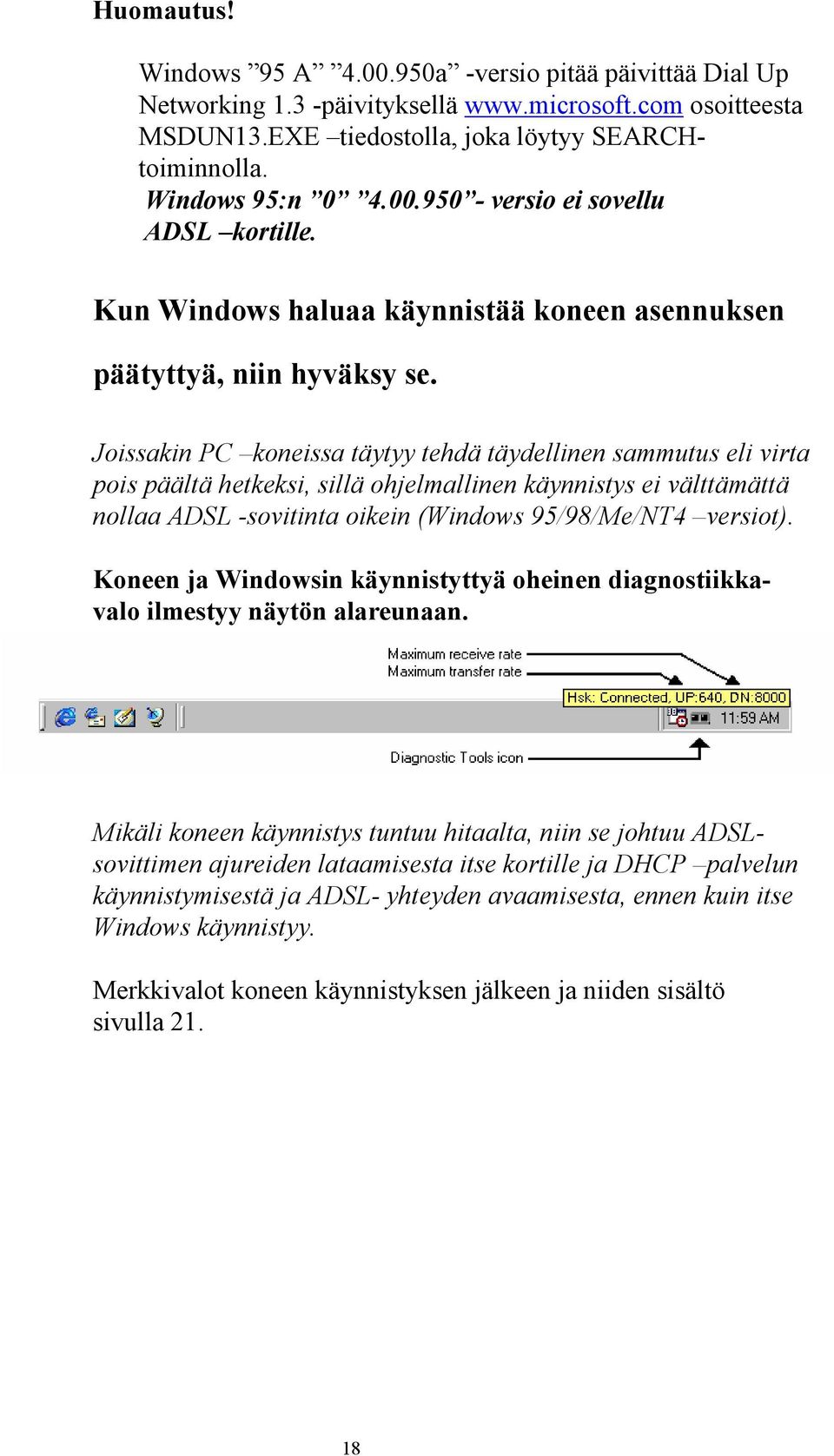

18 Huomautus! Windows 95 A a -versio pitää päivittää Dial Up Networking 1.3 -päivityksellä osoitteesta MSDUN13.EXE tiedostolla, joka löytyy SEARCHtoiminnolla. Windows 95:n versio ei sovellu ADSL kortille. Kun Windows haluaa käynnistää koneen asennuksen päätyttyä, niin hyväksy se. Joissakin PC koneissa täytyy tehdä täydellinen sammutus eli virta pois päältä hetkeksi, sillä ohjelmallinen käynnistys ei välttämättä nollaa ADSL -sovitinta oikein (Windows 95/98/Me/NT4 versiot). Koneen ja Windowsin käynnistyttyä oheinen diagnostiikkavalo ilmestyy näytön alareunaan. Mikäli koneen käynnistys tuntuu hitaalta, niin se johtuu ADSLsovittimen ajureiden lataamisesta itse kortille ja DHCP palvelun käynnistymisestä ja ADSL- yhteyden avaamisesta, ennen kuin itse Windows käynnistyy. Merkkivalot koneen käynnistyksen jälkeen ja niiden sisältö sivulla

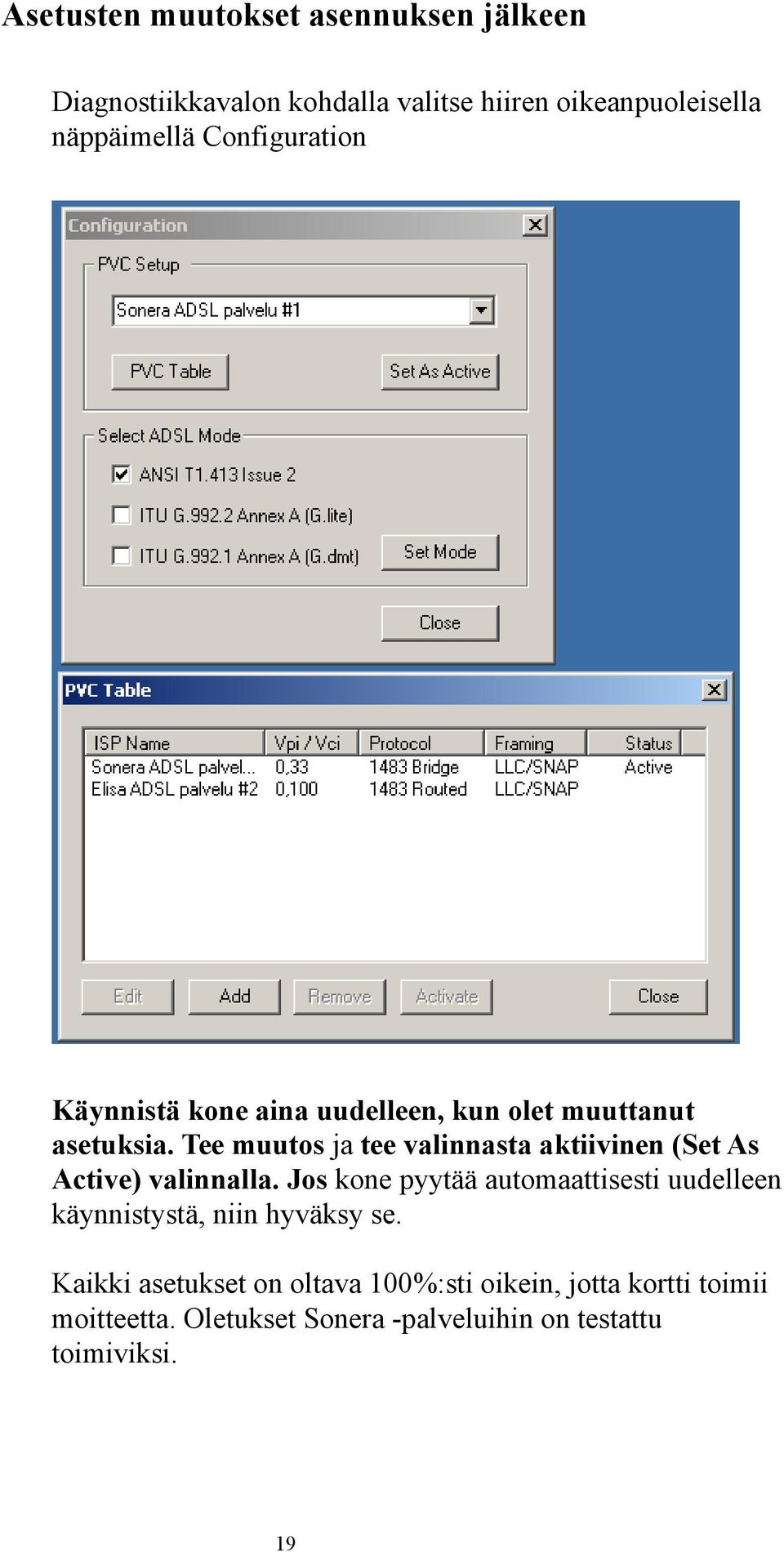

19 Asetusten muutokset asennuksen jälkeen Diagnostiikkavalon kohdalla valitse hiiren oikeanpuoleisella näppäimellä Configuration Käynnistä kone aina uudelleen, kun olet muuttanut asetuksia. Tee muutos ja tee valinnasta aktiivinen (Set As Active) valinnalla. Jos kone pyytää automaattisesti uudelleen käynnistystä, niin hyväksy se. Kaikki asetukset on oltava 100%:sti oikein, jotta kortti toimii moitteetta. Oletukset Sonera -palveluihin on testattu toimiviksi. 19

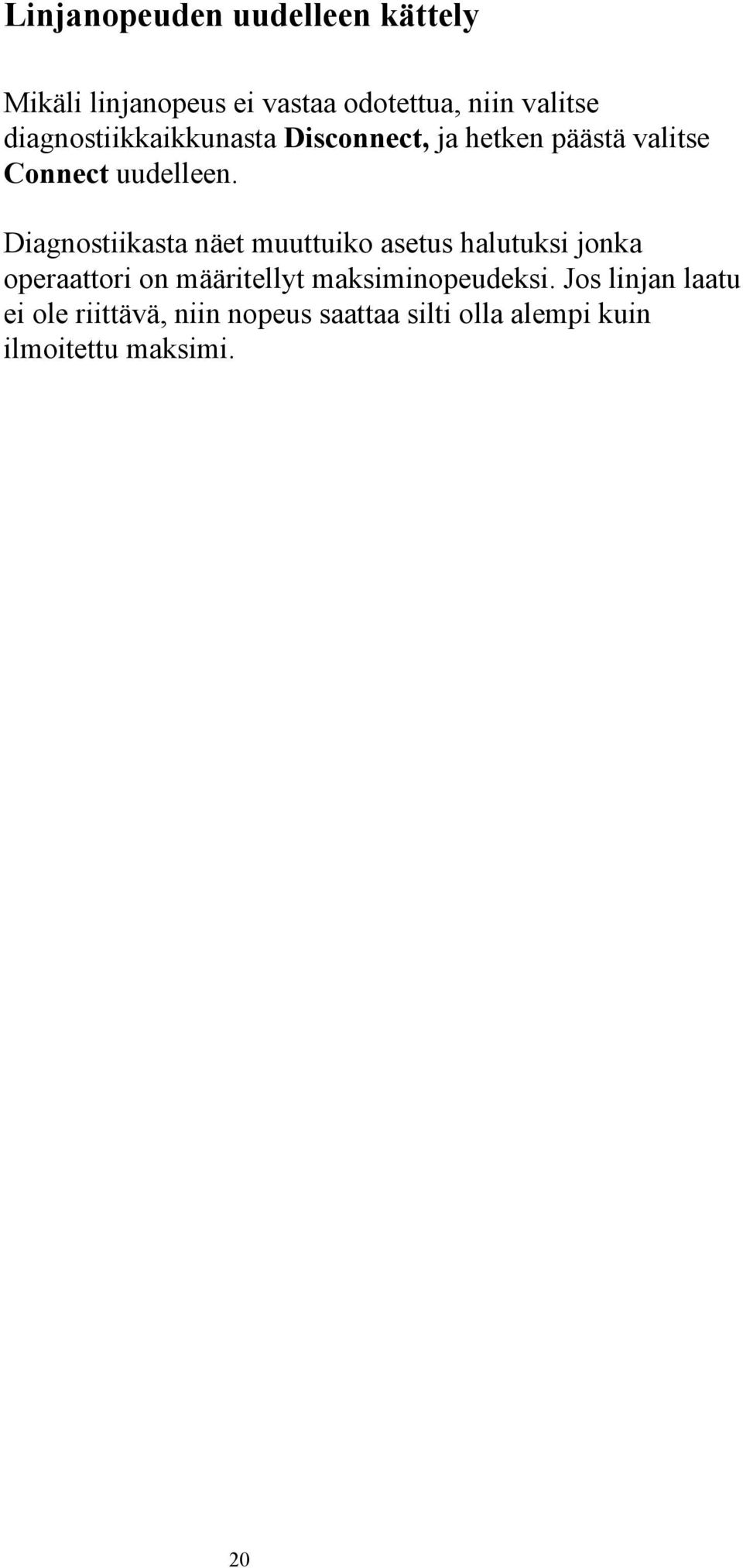

20 Linjanopeuden uudelleen kättely Mikäli linjanopeus ei vastaa odotettua, niin valitse diagnostiikkaikkunasta Disconnect, ja hetken päästä valitse Connect uudelleen. Diagnostiikasta näet muuttuiko asetus halutuksi jonka operaattori on määritellyt maksiminopeudeksi. Jos linjan laatu ei ole riittävä, niin nopeus saattaa silti olla alempi kuin ilmoitettu maksimi. 20
21 Merkkivalot Väri (vasen, oikea) Punainen, Punainen Musta, keltainen Musta, Musta Musta, Vihreä Vihreä, Musta Vihreä, Vihreä Ø Tarkoitus ADSL-yhteys ei ole kytkettynä tai kaapelit ovat viallisia. ADSL-kättely menossa, yhteys ei ole vielä valmis. ADSL-yhteys päällä Ei liikennettä ADSL-yhteys päällä Tiedon vastaanotto (TX/pois päältä, RX/päällä) ADSL-yhteys päällä Tiedon lähetys (TX/päällä, RX/pois päältä) ADSL-yhteys päällä Tietoa lähetetään ja vastaanotetaan Yhteys katkaistu operaattorin puolelta, tai kaapelit viallisia, tai ajurit asennettu virheellisesti. Tarkista kaapelit, ja asenna kortti tarvittaessa uudelleen. Nopeus on sen mukainen mikä asetus on operaattorin päässä lähetykselle ja vastaanotolle. Nopeutta ei voi muuttaa asiakkaan päästä. Nopeuteen vaikuttaa myös linjan laatu, jonka takia nopeus voi olla alle operaattorin ilmoittaman maksiminopeuden. Jos nopeus ei vastaa operaattorin ilmoittamaa tasoa, on puhelinkaapelointi tarkistettava operaattorin toimesta, ja samalla varmistuttava siitä että sisäverkko on asianmukaisessa kunnossa. 21
22 Windows NT 4 -asennus (RFC1483 Bridget ethernet over ATM ja RFC 1483 Bridge Routed) Asennuksen aikana tulee olla järjestelmänvalvojan valtuudet. TCP/IP -protokolla tulee olla asennettuna ennen kuin ADSL -korttia asennetaan. Oletetaan, että TeleWell ADSL PCI -kortti on teknisesti asennettu koneeseen. a) Siirry kohtaan ohjainpaneeli/verkko. b) Valitse toiminto Lisää uusi/verkkosovitin c) Valitse ajureiden asennuskohteeksi LEVY d) Valitse levyltä asennuspoluksi \DRIVERS\RFC1483NT40 Muista tehdä tarkka valinta operaattorin ohjeen mukaiselle standardille. RFC 1483 Sonera koti ADSL ja Elisa ADSL Valitse PVC setup table kohdasta joko Elisa tai Sonera, kun käytät RFC 1483 palvelua. \DRIVERS\Win95\RFC 1483 Windows 95 a,b,c \DRIVERS\Win98\RFC 1483 Windows 98/98SE \DRIVERS\WinMe\RFC 1483 Windows Me \DRIVERS\Win2000\RFC 1483 Windows 2000 \DRIVERS\NT4\RFC 1483 Windows NT4 22
23 Valitse yllä olevasta asetuksesta haluttu operaattori Set As active -valinnalla. e) Valitse OEM-optio TeleWell ADSL PCI, ja hyväksy valinta OK-painikkeella. f) Valitse Service Optio -ikkunasta Advanced -vaihtoehto. g) Valitse kohta Network Protocol ja PVC setting, ja valitse Ethernet over ATM, ja tarkista halutun operaattorin VPI ja VCI -arvot. Oletukset ovat oikeat Sonera palveluihin. 23
24 Valitse myös haluttu ADSL -standardi G.DMT ja kuittaa OK-valinnalla. Sonera Koti ADSL RFC 1483 h) Palaat edelliseen Service Option -ikkunaan. i) Valitse Next ja Network-ikkuna aukeaa, valitse Close (sulje). j) Seuraavaksi avautuu TCP/IP Properties (ominaisuudet) -kohta, johon täytetään ADSL -operaattorin antamat tiedot (DHCP, IP ja DNS, Subnet mask, Domain name). Sonera käyttää DHCP palvelua. k) Kuittaa OK-painikkeella kun olet tehnyt kaikki valinnat. l) Kone ja Windows pitää käynnistää uudelleen, jotta asetukset tulevat voimaan. m) Käynnistyksen jälkeen ADSL-linja aukeaa ja selain voidaan ottaa käyttöön. 24
25 Asennuksen purku tai ADSL-kortin vaihto Käytä ADSL NIC Unistall -ohjelmaa ohjelmat-ryhmästä tai toimi seuraavan ohjeen mukaisesti. Suosittelemme manuaalista poistoa. WINDOWS 95, 98/98SE/Me 1. Katkaise yhteys Disconnect-toiminnolla ADSL-kortin kontrolliohjelmasta. 2. Poista verkkoasetuksista TeleWell -laiterivi ja käynnistä kone uudelleen. 3. Jos olet vaihtanut korttia fyysisesti, niin tällöin Mac osoite kortissa muuttuu, ja asennus tehdään uudelleen. WINDOWS NT4.0 Käyttäjällä tulee olla järjestelmänvalvojan oikeudet, jotta ADSL-sovitin voidaan poistaa verkkoasetuksista. 1. Katkaise yhteys Disconnect-toiminnolla ADSL-kortin kontrolliohjelmasta. 2. Valitse verkkoasetukset ohjainpaneelin kohdasta verkko, ja siirry Sovittimet-alueelle, ja poista TeleWell-sovitin. 3. Käynnistä kone ja Windows uudelleen, niin asetus tulee voimaan. 4. Jos olet vaihtanut korttia fyysisesti, niin tällöin Mac osoite kortissa muuttuu, ja asennus tehdään uudelleen. 25
26 Windows 2000 /Xp Käyttäjällä tulee olla järjestelmänvalvojan oikeudet. 1. Katkaise yhteys Disconnect-toiminnolla ADSL-kortin kontrolliohjelmasta. 2. Käynnistä Windows 2000 vikasietotilaan kun Windows 2000 käynnistyy. 3. Sulje Diagnostiikkaikkuna jos se on käynnissä. 4. Poista ADSL PCI -sovitin kohdasta ohjainpaneeli /Lisää poista laitteita. 5. Valitse Poista / Uninstall -vaihtoehto. 6. Laitteet näkyvät listana. Valitse optio näytä piilotetut laitteet, jotta näet kaikki listan laitteet. Poista kaikki rivit joissa on TeleWell -tekstiä. 7. Toista kohta 4 ja 5 niin monta kertaa kuin on tarpeen, jotta Windows 2000 on varmuudella siivottu. 8. Poista hakemistosta \Windows\INF tiedostot, joiden nimen alkuosassa on OEM*.* eli OEM plus jotain. 9. Käynnistä kone uudelleen ilman korttia, jos et halua asentaa sitä uudelleen. 10. Jos olet vaihtanut korttia fyysisesti, niin tällöin Mac osoite kortissa muuttuu, ja asennus on tehtävä uudelleen. 26
27 ADSL -diagnostiikka Oheisessa kuvassa esitetään kuva diagnostiikasta, mikäli halutaan tarkkailla ADSL-linjaa. Oleellisia tietoja ovat: FEC Count CRC Count ATM Hec Counts Bad Received Packets Kenttien selitykset seuraavalla sivulla Jos näissä ilmenee satunnaista laskurin kasvamista, niin se on normaalia, ja voi olla välillä suurtakin JOHTUEN YLEENSÄ PUHELINVERKON häiriöistä ja liian suuresta linjanopeudesta linjan laatuun nähden. Jos tilanne jatkuu useita tunteja niin puhelinyhtiön on syytä tarkistaa kaapelointi. Mikäli koneen käynnistys tuntuu hitaalta, niin se johtuu ADSL-sovittimen ajureiden lataamisesta itse kortille ja DHCP palvelun käynnistymisestä. Jos jokin edellä esitetyistä laskureista alkaa muuttua useisiin kymmeniin, niin on syytä käydä tilanne läpi operaattorin kanssa edellyttäen, että tilanne on toistuva ilmiö päivittäin. Yleensä kyseiset tiedot kertovat joko liian suuresta linjanopeudesta puhelinjohdon laatuun nähden, tai kaapelivioista edellyttäen, että operaattorin järjestelmä ja asetukset vastaavat toisiaan PVC setup -ikkunan mukaisesti. 27
28 Jos tietokoneessa on liian vähän keskusmuistia tai se on yksinkertaisesti liian hidas, niin samaiset virhelaskurit saattavat kasvaa. ADSL käyttää Reed Solomon (RS) -virheentarkistusta. FEC Count seuraa korjattuja virheitä. CRC Count seuraa virheenkorjauksen täsmällisyyttä 17msec välein. ATM HEC Count (otsikko virheiden tarkistus) virheet tallennetaan tietona ATM-pakettien virheettömyydestä. Packet Errors lasketaan ja verrataan saapuneiden pakettien kokonaismäärää. ( total number of Packets Received) Virheprosentti alle 0.1% on kohtuullinen hyvissä ADSLolosuhteissa. TeleWell ADSL PCI -kortin diagnostiikka Linjavalojen alta löytyy painike, josta voidaan tutkia kortin virheetön toiminta -kohta. Sulje kaikki ylimääräiset sovellukset, ja lopeta yhteydet kohdasta Disconnect. Valitse Diagnostic Tool -ikkuna, ja sitten valitse Diagnostic optio. Tuotteen tiedot ja ajuriversiot esitetään Product Info -valinnalla. Valitsemalla Diagnostics ADSL PCI -kortti testataan, ja oheinen taulukko ilmestyy näytölle. ADSL bridge - PCI I/O Test I90188 chip test Pass I90135 Register Test I90135 chip test Pass I90135 Memory Test I90135 chip test Pass ADSL Bridge Loopback I90188 Fast data path Trial 20, Pass 20 Interleave data path Trial 20, Pass Utopia Loopback I90135 Fast data path Trial 20, Pass 20 Interleave datapath Trial 20, Pass 20 Kaikkiin kohtiin pitää tulla vastaukseksi Pass!, ja jos näin tapahtuu niin mahdollinen ADSL-linjan vika ei johdu itse kortista. Neljään alimpaan 28
29 pitää tulla myös Trial 20, Pass 20, jotta kortti on kunnossa. Virheet voivat johtua itse kortista, tai viallisesta PCI väylästä. Kortti on syytä kokeilla myös toisessa koneessa, jotta voidaan tarvittaessa eliminoida turhat korttien vaihdot. Merkkivalot TeleWell TW-IA300B -laitteessa on merkkivalot diagnostiikan helpottamiseksi. PWR = virta, ERR=linjahäiriöt, DATA=tiedonsiirto, SYNC=linja Merkkivalojen toiminnot (kortin takapaneelissa) SYNC -merkkivalo vilkkuu kun laite etsii ADSL keskusta, ja palaa kiinteästi kun linja on kunnossa. ERR -merkkivalo palaa kun linjassa on vikaa tai linja häiriöilee, ei merkitystä ellei SYNC valo vilku jatkuvasti. PWR -merkkivalo palaa kun PC:ssä on virta päällä. DATA merkkivalo vilkkuu kun tietoa siirtyy. 29
30 ADSL -sovitin ja puhelinlinja ADSL PCI -kortti käyttää tavallista RJ-11 liitintä, josta keskimmäiset johdot (3,4) ovat käytössä. Mikäli ADSL-sovitinta käytetään analogisten puhelinten rinnalla, niin jokaisella puhelimella tulee olla ADSL-suodatin kytkettynä ennen puhelinta. ADSL / analogisen puhelimen suodattimet ovat erikseen ostettavia tuotteita. Tekniset tiedot Sähkövaatimukset PCI-väylässä 0.75A +5V +- 5%, 0.1A + 12V, +- 5% Käyttöympäristön vaatimukset Tietokoneen sisäinen lämpötila ei saa ylittää 70 C kun käytetään jatkuvaa puhallinjäähdytystä. Tarvittaessa on lisättävä puhallustehoa tietokoneen sisälle. Korttia ei saa käyttää seuraavien lämpötilojen alueilla alle: 0 C Tai yli +70 C Suhteellinen kosteus: 10% - 90% tiivistymätön Kansainväliset standardit CE -hyväksytty 30
31 Internet -asetukset Sonera käyttää DHCP-asetusta ja mitään erikoista ei tarvita verkkoasetuksiin. Elisa-tiedot seuraavalla sivulla. Valitse Internet Explorer -ohjelmassa Internet optiot -kohta ja Aseta valinta Älä koskaan käytä puhelinverkkoyhteyttä päälle, sekä verkkoasetuksen kohtaan Lähiverkko; automaattinen asetusten haku. Tarkista ohjainpaneelin kohdasta verkko / TCP/IP TW-IA300, että olet asentanut operaattorin antamat IP tiedot oikeisiin kenttiin. Ajurien oletuspolut (Elisa ja Sonera) \DRIVERS\Win95\ RFC1483 Windows 95 a,b,c \DRIVERS\Win98\RFC 1483 Windows 98/98SE \DRIVERS\WinMe\RFC 1483 Windows Me \DRIVERS\Win2000\RFC 1483 Windows 2000 \DRIVERS\NT4\RFC 1483 Windows NT4 31
32 Elisa ADSL Premium palvelun asennustiedot Käytetään RFC 1483 \ Routed ajuria, ja valitaan Configuration taulusta asennuksen jälkeen Elisa ADSL Active tilaan. Ohjainpaneeli verkko IP osoite Subnet mask Gateway Gateway asetus TCP/IP TW-IA300 Client IP Client Subnet mask arvo Elisa Client Gateway ja Wan gateway samaan kohtaan Yhdyskäytävä DNS arvot (ja jokin nimi omalle koneelle) Elisa DNS Kun kaikki on annettu niin kone pitää käynnistää uudelleen. Ensimmäisellä Internet-yhteyskerralla osoite on portti.arenanet.fi ja tunnukset portti,portti. 32
33 ADSL PCI -kortin siirto toiseen asennuspaikkaan Jos lopetat ADSL-yhteyden käytön tai siirrät saman ADSL-kortin toiseen liittymään, niin muista vapauttaa IP osoitteet. MS-DOS propt: Windows 95/98/NT4/2000 IPCONFIG / RELEASE IPCONFIG /RENEW Windows Me IPCONFIG / RELEASE_ALL IPCONFIG /RENEW_ALL Elisa ADSL Powered by Kolumbus palvelussa valitaan kyseinen palvelu asennuksen yhteydessä RFC 1483 hakemiston ajuri. Windows hakee TCP/IP tiedot automaattisesti PPPoE Muita palveluita joita voidaan käyttää ovat esimerkiksi PPPoE \Drivers\WinXXX\RFC 2516 ajuria mm. Pohjanmaan Puhelin, Vasan Läänin Puhelin, Oulun Puhelin. Tarkista asennuksen jälkeen VCI/VPI asetukset ja lisää soittoasetuksiin käyttäjätunnus ja salasanat 33
34 TeleWell asiakastuki: Alkuasennustuki annetaan tarvittaessa puh: ark (Käyttöjärjestelmän koulutus ei kuulu asiakastuen piiriin.) Asennustuki edellyttää, että asiakas on tutustunut ohjeeseen ja ensin itse yrittänyt asentaa tuotteen. Muu tuki puh ark Tarkista tuenhinta / maksu tuki alueelta per min + pvm Asiakastuessa edellytetään, että Windows käyttöjärjestelmä on ADSL-sovitinta asennettaessa alkuperäisessä asennustilassa. Windows käyttöjärjestelmien Beeta versioita ei tueta. ADSL tuki / Internet tuki: ADSL palveluntarjoaja VCI, VPI, DNS (nimipalvelin), IP ja Wins -asetukset Takuu on 12 kk materiaali- ja valmistusvioille. 34
