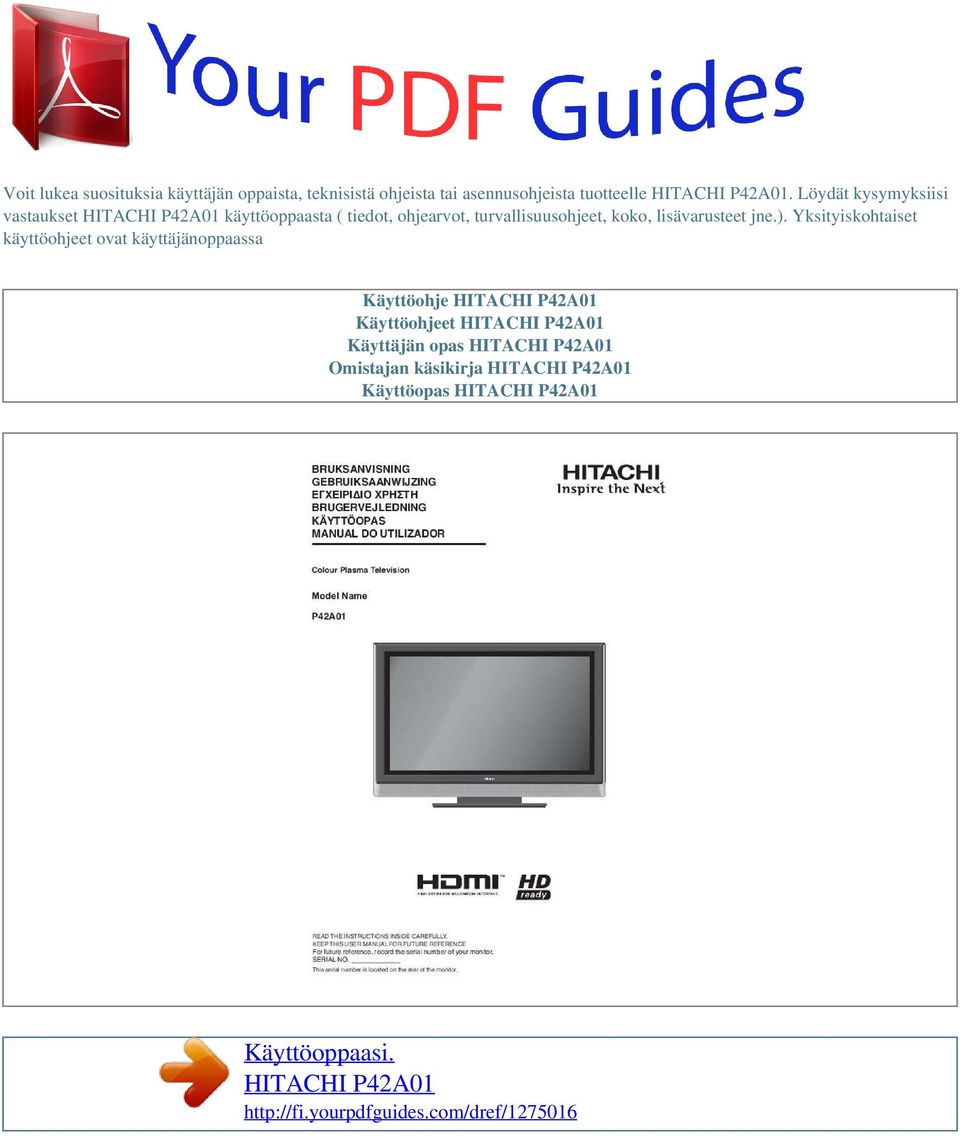

Käyttöoppaasi. HITACHI P42A01

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

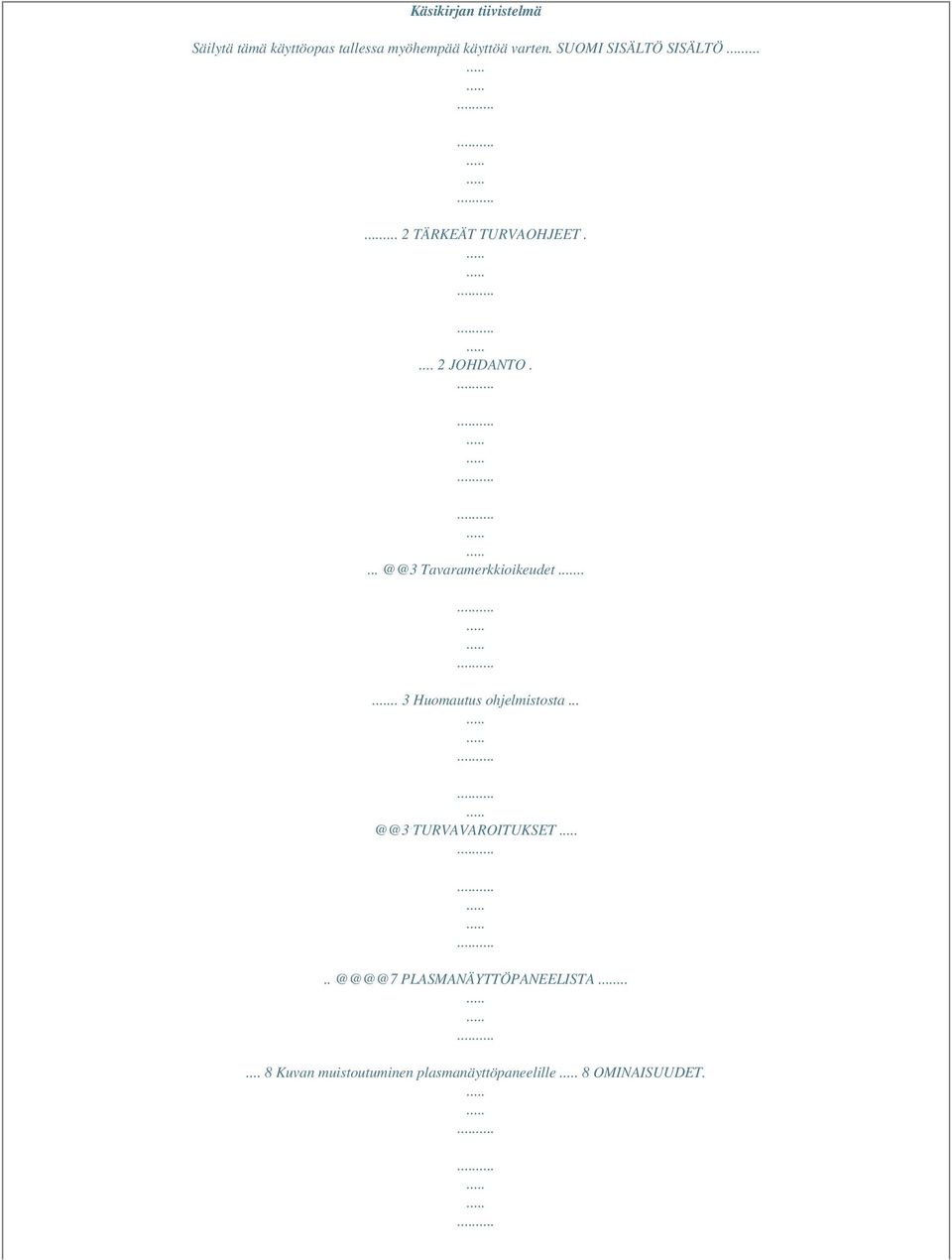

2 Käsikirjan tiivistelmä Säilytä tämä käyttöopas tallessa myöhempää käyttöä varten. SUOMI SISÄLTÖ SISÄLTÖ TÄRKEÄT TURVAOHJEET Tavaramerkkioikeudet Huomautus PLASMANÄYTTÖPANEELISTA Kuvan muistoutuminen plasmanäyttöpaneelille 8 OMINAISUUDET.

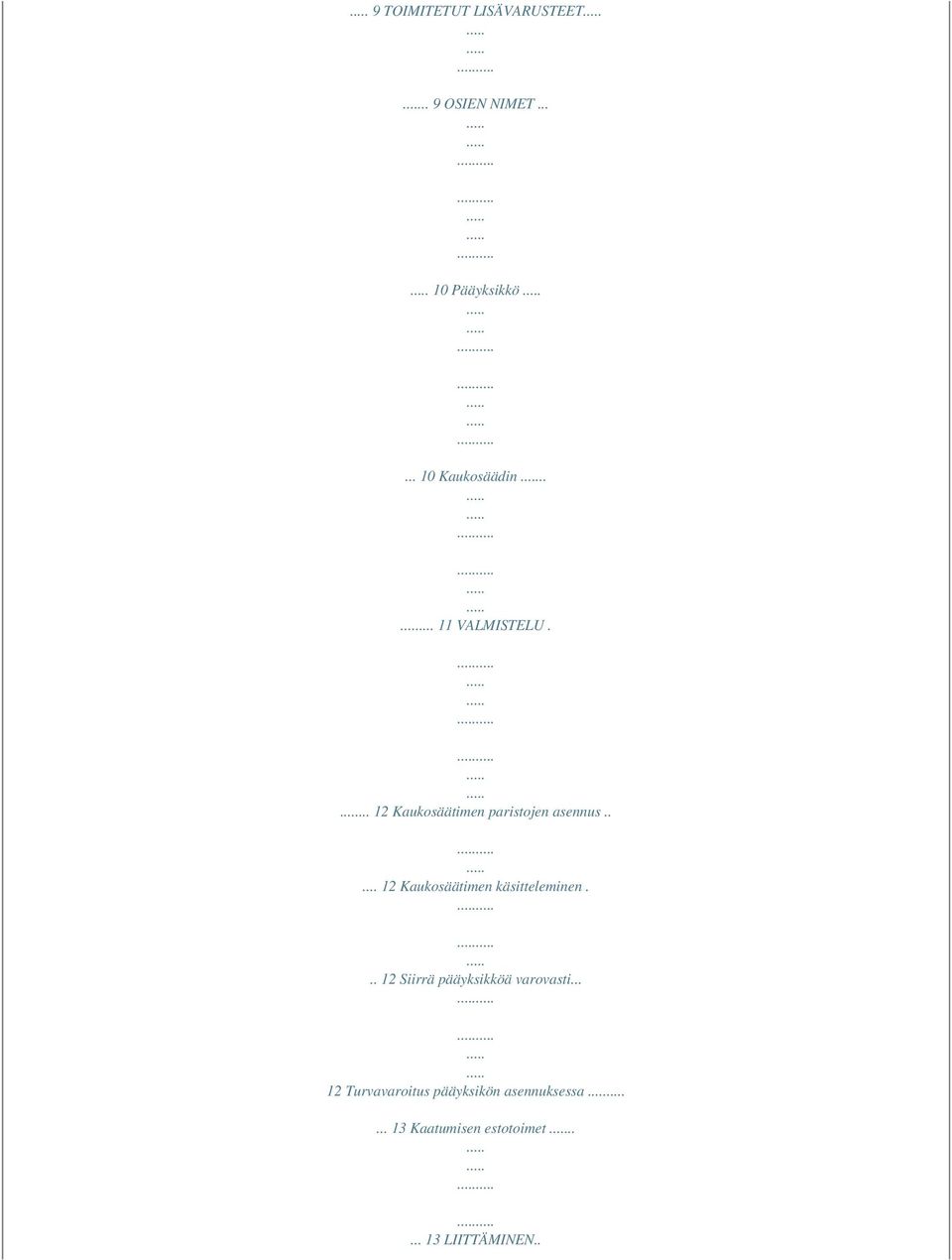

3 9 TOIMITETUT LISÄVARUSTEET.. 9 OSIEN NIMET Pääyksikkö Kaukosäädin VALMISTELU Kaukosäätimen paristojen asennus Kaukosäätimen käsitteleminen Siirrä pääyksikköä varovasti Turvavaroitus pääyksikön asennuksessa Kaatumisen estotoimet LIITTÄMINEN..

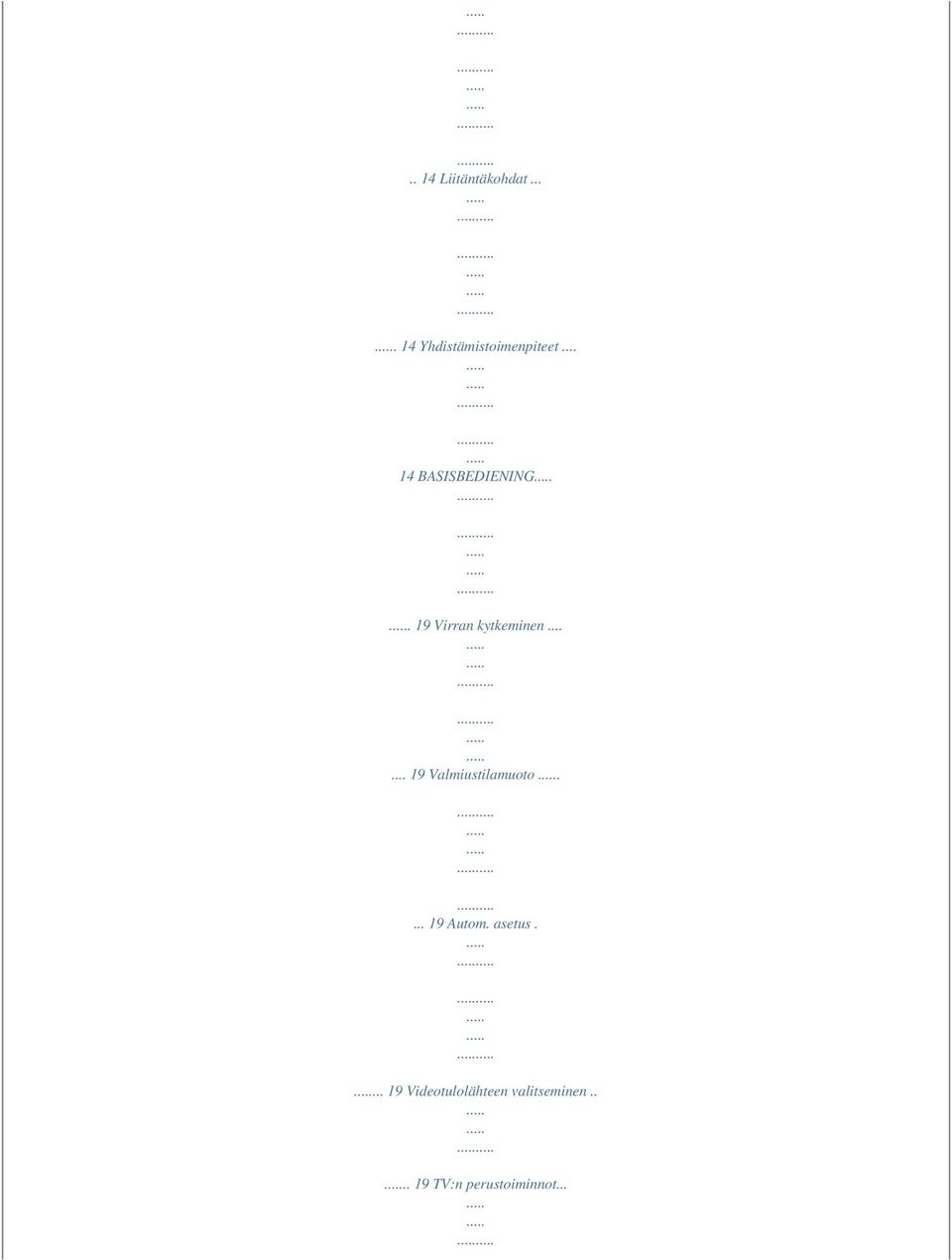

4 .. 14 Liitäntäkohdat Yhdistämistoimenpiteet BASISBEDIENING. 19 Virran kytkeminen Valmiustilamuoto Autom. asetus Videotulolähteen valitseminen TV:n perustoiminnot...

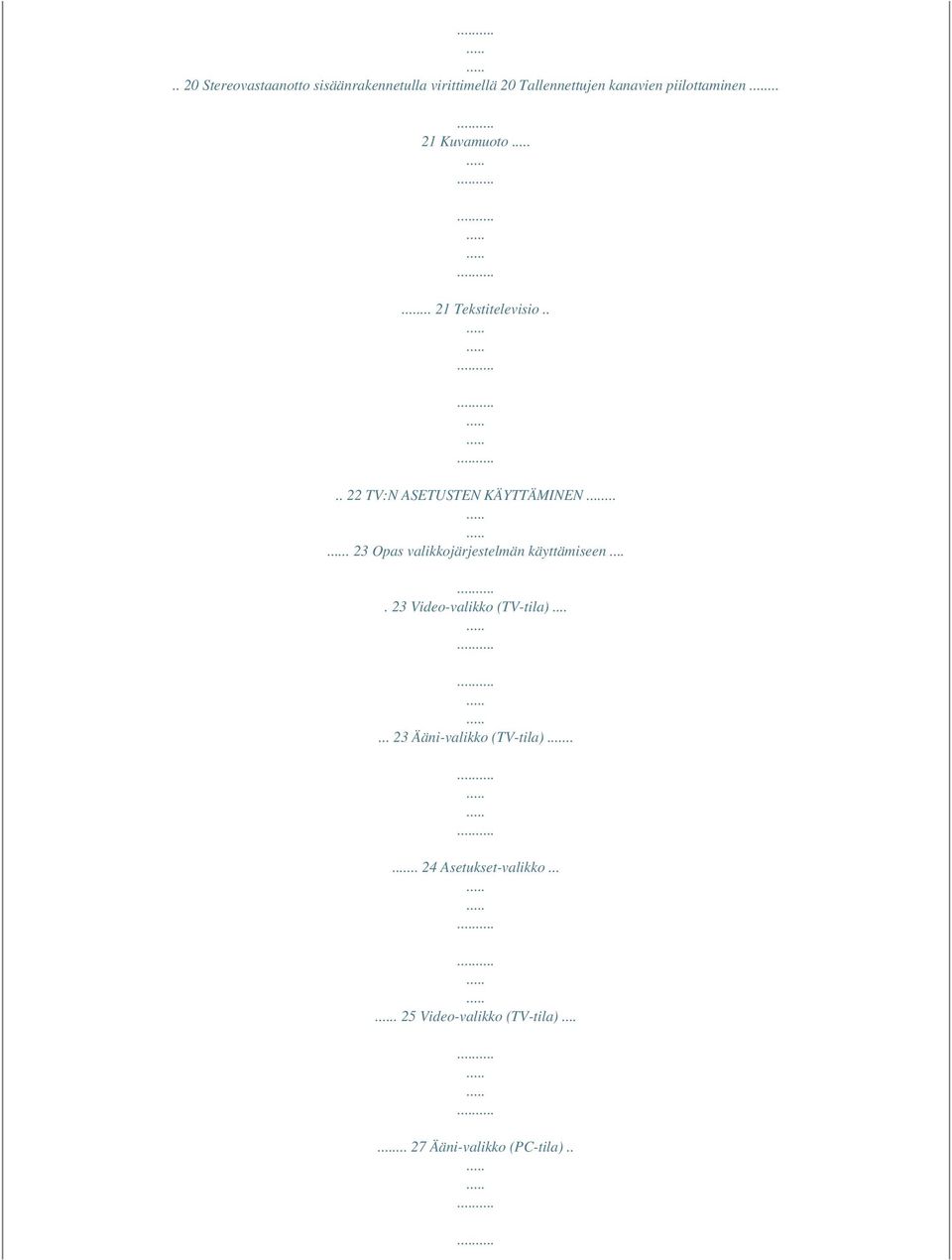

5 .. 20 Stereovastaanotto sisäänrakennetulla virittimellä 20 Tallennettujen kanavien piilottaminen Kuvamuoto Tekstitelevisio TV:N ASETUSTEN KÄYTTÄMINEN Opas valikkojärjestelmän käyttämiseen Video-valikko (TV-tila) Ääni-valikko (TV-tila) Asetukset-valikko Video-valikko (TV-tila) Ääni-valikko (PC-tila)..

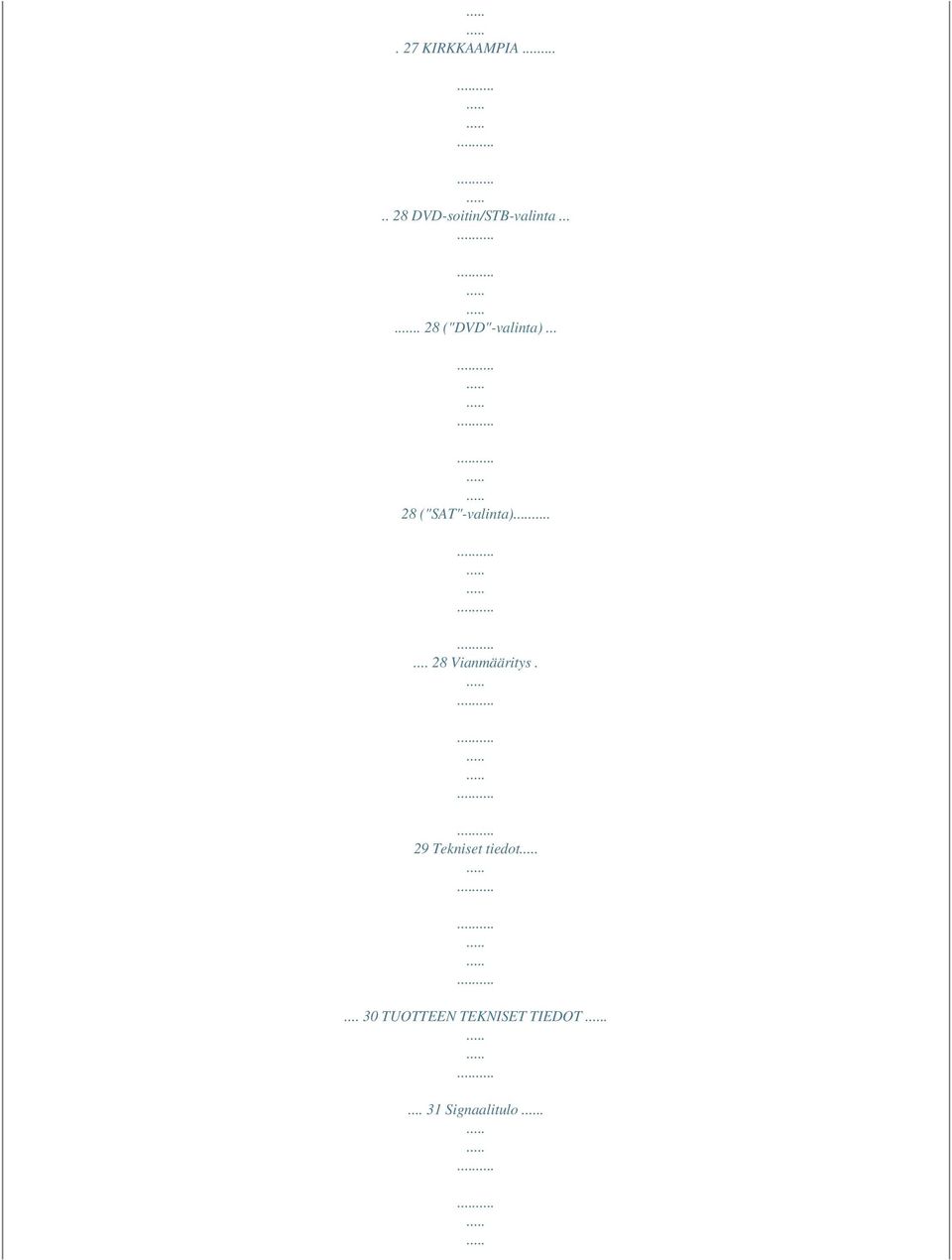

6 . 27 KIRKKAAMPIA DVD-soitin/STB-valinta ("DVD"-valinta) ("SAT"-valinta) Vianmääritys. 29 Tekniset tiedot TUOTTEEN TEKNISET TIEDOT Signaalitulo.

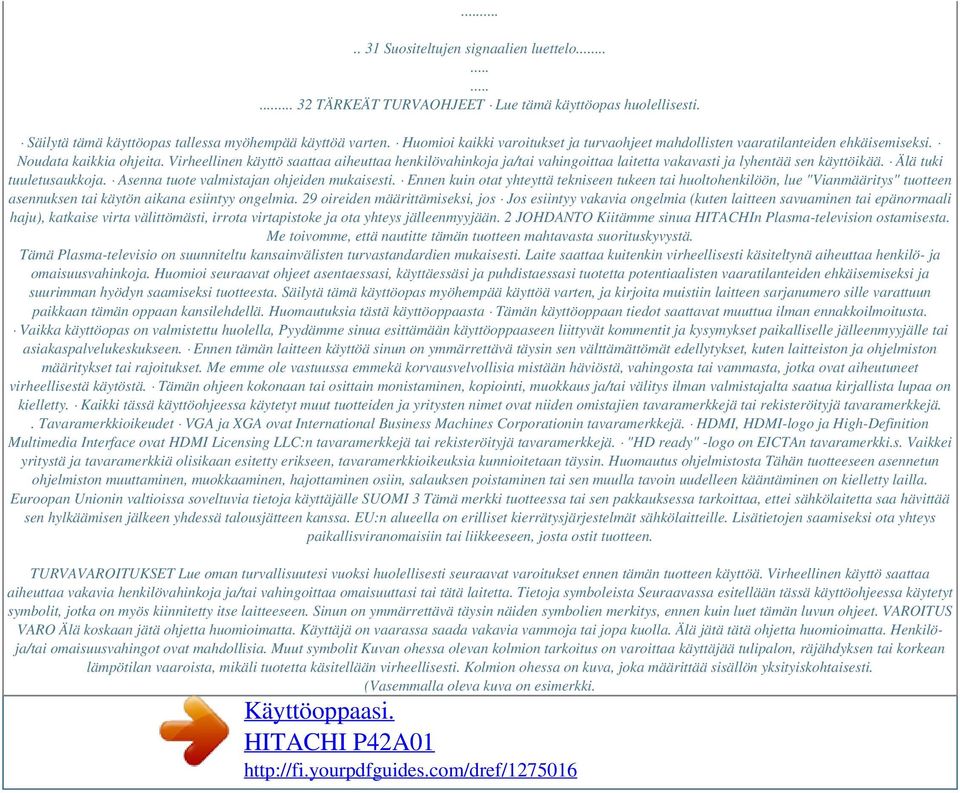

7 .. 31 Suositeltujen signaalien luettelo TÄRKEÄT TURVAOHJEET Lue tämä käyttöopas huolellisesti. Säilytä tämä käyttöopas tallessa myöhempää käyttöä varten. Huomioi kaikki varoitukset ja turvaohjeet mahdollisten vaaratilanteiden ehkäisemiseksi. Noudata kaikkia ohjeita. Virheellinen käyttö saattaa aiheuttaa henkilövahinkoja ja/tai vahingoittaa laitetta vakavasti ja lyhentää sen käyttöikää. Älä tuki tuuletusaukkoja. Asenna tuote valmistajan ohjeiden mukaisesti. Ennen kuin otat yhteyttä tekniseen tukeen tai huoltohenkilöön, lue "Vianmääritys" tuotteen asennuksen tai käytön aikana esiintyy ongelmia. 29 oireiden määrittämiseksi, jos Jos esiintyy vakavia ongelmia (kuten laitteen savuaminen tai epänormaali haju), katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. 2 JOHDANTO Kiitämme sinua HITACHIn Plasma-television ostamisesta. Me toivomme, että nautitte tämän tuotteen mahtavasta suorituskyvystä. Tämä Plasma-televisio on suunniteltu kansainvälisten turvastandardien mukaisesti. Laite saattaa kuitenkin virheellisesti käsiteltynä aiheuttaa henkilö- ja omaisuusvahinkoja. Huomioi seuraavat ohjeet asentaessasi, käyttäessäsi ja puhdistaessasi tuotetta potentiaalisten vaaratilanteiden ehkäisemiseksi ja suurimman hyödyn saamiseksi tuotteesta. Säilytä tämä käyttöopas myöhempää käyttöä varten, ja kirjoita muistiin laitteen sarjanumero sille varattuun paikkaan tämän oppaan kansilehdellä. Huomautuksia tästä käyttöoppaasta Tämän käyttöoppaan tiedot saattavat muuttua ilman ennakkoilmoitusta. Vaikka käyttöopas on valmistettu huolella, Pyydämme sinua esittämään käyttöoppaaseen liittyvät kommentit ja kysymykset paikalliselle jälleenmyyjälle tai asiakaspalvelukeskukseen. Ennen tämän laitteen käyttöä sinun on ymmärrettävä täysin sen välttämättömät edellytykset, kuten laitteiston ja ohjelmiston määritykset tai rajoitukset. Me emme ole vastuussa emmekä korvausvelvollisia mistään häviöstä, vahingosta tai vammasta, jotka ovat aiheutuneet virheellisestä käytöstä. Tämän ohjeen kokonaan tai osittain monistaminen, kopiointi, muokkaus ja/tai välitys ilman valmistajalta saatua kirjallista lupaa on kielletty. Kaikki tässä käyttöohjeessa käytetyt muut tuotteiden ja yritysten nimet ovat niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä.. Tavaramerkkioikeudet VGA ja XGA ovat International Business Machines Corporationin tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. "HD ready" -logo on EICTAn tavaramerkki.s. Vaikkei yritystä ja tavaramerkkiä olisikaan esitetty erikseen, tavaramerkkioikeuksia kunnioitetaan täysin. Huomautus ohjelmistosta Tähän tuotteeseen asennetun ohjelmiston muuttaminen, muokkaaminen, hajottaminen osiin, salauksen poistaminen tai sen muulla tavoin uudelleen kääntäminen on kielletty lailla. Euroopan Unionin valtioissa soveltuvia tietoja käyttäjälle SUOMI 3 Tämä merkki tuotteessa tai sen pakkauksessa tarkoittaa, ettei sähkölaitetta saa hävittää sen hylkäämisen jälkeen yhdessä talousjätteen kanssa. EU:n alueella on erilliset kierrätysjärjestelmät sähkölaitteille. Lisätietojen saamiseksi ota yhteys paikallisviranomaisiin tai liikkeeseen, josta ostit tuotteen. TURVAVAROITUKSET Lue oman turvallisuutesi vuoksi huolellisesti seuraavat varoitukset ennen tämän tuotteen käyttöä. Virheellinen käyttö saattaa aiheuttaa vakavia henkilövahinkoja ja/tai vahingoittaa omaisuuttasi tai tätä laitetta. Tietoja symboleista Seuraavassa esitellään tässä käyttöohjeessa käytetyt symbolit, jotka on myös kiinnitetty itse laitteeseen. Sinun on ymmärrettävä täysin näiden symbolien merkitys, ennen kuin luet tämän luvun ohjeet. VAROITUS VARO Älä koskaan jätä ohjetta huomioimatta. Käyttäjä on vaarassa saada vakavia vammoja tai jopa kuolla. Älä jätä tätä ohjetta huomioimatta. Henkilöja/tai omaisuusvahingot ovat mahdollisia. Muut symbolit Kuvan ohessa olevan kolmion tarkoitus on varoittaa käyttäjää tulipalon, räjähdyksen tai korkean lämpötilan vaaroista, mikäli tuotetta käsitellään virheellisesti. Kolmion ohessa on kuva, joka määrittää sisällön yksityiskohtaisesti. (Vasemmalla oleva kuva on esimerkki.

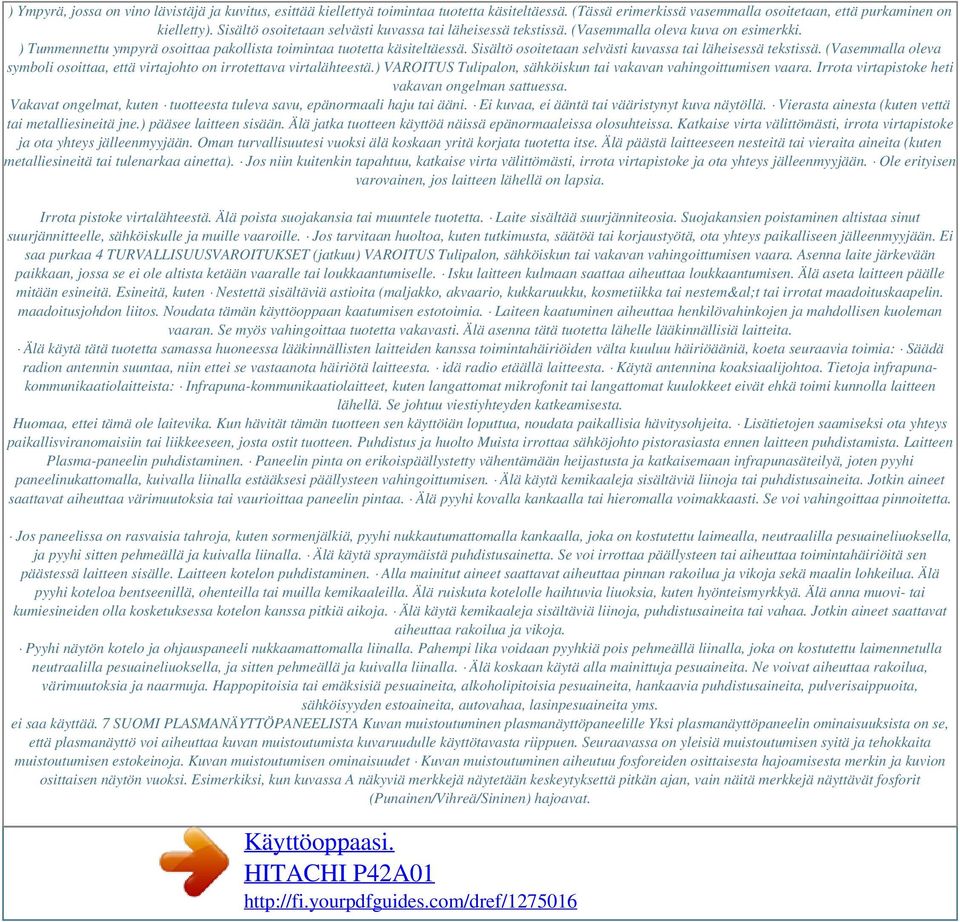

8 ) Ympyrä, jossa on vino lävistäjä ja kuvitus, esittää kiellettyä toimintaa tuotetta käsiteltäessä. (Tässä erimerkissä vasemmalla osoitetaan, että purkaminen on kielletty). Sisältö osoitetaan selvästi kuvassa tai läheisessä tekstissä. (Vasemmalla oleva kuva on esimerkki. ) Tummennettu ympyrä osoittaa pakollista toimintaa tuotetta käsiteltäessä. Sisältö osoitetaan selvästi kuvassa tai läheisessä tekstissä. (Vasemmalla oleva symboli osoittaa, että virtajohto on irrotettava virtalähteestä.) VAROITUS Tulipalon, sähköiskun tai vakavan vahingoittumisen vaara. Irrota virtapistoke heti vakavan ongelman sattuessa. Vakavat ongelmat, kuten tuotteesta tuleva savu, epänormaali haju tai ääni. Ei kuvaa, ei ääntä tai vääristynyt kuva näytöllä. Vierasta ainesta (kuten vettä tai metalliesineitä jne.) pääsee laitteen sisään. Älä jatka tuotteen käyttöä näissä epänormaaleissa olosuhteissa. Katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. Oman turvallisuutesi vuoksi älä koskaan yritä korjata tuotetta itse. Älä päästä laitteeseen nesteitä tai vieraita aineita (kuten metalliesineitä tai tulenarkaa ainetta). Jos niin kuitenkin tapahtuu, katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. Ole erityisen varovainen, jos laitteen lähellä on lapsia. Irrota pistoke virtalähteestä. Älä poista suojakansia tai muuntele tuotetta. Laite sisältää suurjänniteosia. Suojakansien poistaminen altistaa sinut suurjännitteelle, sähköiskulle ja muille vaaroille. Jos tarvitaan huoltoa, kuten tutkimusta, säätöä tai korjaustyötä, ota yhteys paikalliseen jälleenmyyjään. Ei saa purkaa 4 TURVALLISUUSVAROITUKSET (jatkuu) VAROITUS Tulipalon, sähköiskun tai vakavan vahingoittumisen vaara. Asenna laite järkevään paikkaan, jossa se ei ole altista ketään vaaralle tai loukkaantumiselle. Isku laitteen kulmaan saattaa aiheuttaa loukkaantumisen. Älä aseta laitteen päälle mitään esineitä. Esineitä, kuten Nestettä sisältäviä astioita (maljakko, akvaario, kukkaruukku, kosmetiikka tai nestem&al;t tai irrotat maadoituskaapelin. maadoitusjohdon liitos. Noudata tämän käyttöoppaan kaatumisen estotoimia. Laiteen kaatuminen aiheuttaa henkilövahinkojen ja mahdollisen kuoleman vaaran. Se myös vahingoittaa tuotetta vakavasti. Älä asenna tätä tuotetta lähelle lääkinnällisiä laitteita. Älä käytä tätä tuotetta samassa huoneessa lääkinnällisten laitteiden kanssa toimintahäiriöiden välta kuuluu häiriöääniä, koeta seuraavia toimia: Säädä radion antennin suuntaa, niin ettei se vastaanota häiriötä laitteesta. idä radio etäällä laitteesta. Käytä antennina koaksiaalijohtoa. Tietoja infrapunakommunikaatiolaitteista: Infrapuna-kommunikaatiolaitteet, kuten langattomat mikrofonit tai langattomat kuulokkeet eivät ehkä toimi kunnolla laitteen lähellä. Se johtuu viestiyhteyden katkeamisesta. Huomaa, ettei tämä ole laitevika. Kun hävität tämän tuotteen sen käyttöiän loputtua, noudata paikallisia hävitysohjeita. Lisätietojen saamiseksi ota yhteys paikallisviranomaisiin tai liikkeeseen, josta ostit tuotteen. Puhdistus ja huolto Muista irrottaa sähköjohto pistorasiasta ennen laitteen puhdistamista. Laitteen Plasma-paneelin puhdistaminen. Paneelin pinta on erikoispäällystetty vähentämään heijastusta ja katkaisemaan infrapunasäteilyä, joten pyyhi paneelinukattomalla, kuivalla liinalla estääksesi päällysteen vahingoittumisen. Älä käytä kemikaaleja sisältäviä liinoja tai puhdistusaineita. Jotkin aineet saattavat aiheuttaa värimuutoksia tai vaurioittaa paneelin pintaa. Älä pyyhi kovalla kankaalla tai hieromalla voimakkaasti. Se voi vahingoittaa pinnoitetta. Jos paneelissa on rasvaisia tahroja, kuten sormenjälkiä, pyyhi nukkautumattomalla kankaalla, joka on kostutettu laimealla, neutraalilla pesuaineliuoksella, ja pyyhi sitten pehmeällä ja kuivalla liinalla. Älä käytä spraymäistä puhdistusainetta. Se voi irrottaa päällysteen tai aiheuttaa toimintahäiriöitä sen päästessä laitteen sisälle. Laitteen kotelon puhdistaminen. Alla mainitut aineet saattavat aiheuttaa pinnan rakoilua ja vikoja sekä maalin lohkeilua. Älä pyyhi koteloa bentseenillä, ohenteilla tai muilla kemikaaleilla. Älä ruiskuta kotelolle haihtuvia liuoksia, kuten hyönteismyrkkyä. Älä anna muovi- tai kumiesineiden olla kosketuksessa kotelon kanssa pitkiä aikoja. Älä käytä kemikaaleja sisältäviä liinoja, puhdistusaineita tai vahaa. Jotkin aineet saattavat aiheuttaa rakoilua ja vikoja. Pyyhi näytön kotelo ja ohjauspaneeli nukkaamattomalla liinalla. Pahempi lika voidaan pyyhkiä pois pehmeällä liinalla, joka on kostutettu laimennetulla neutraalilla pesuaineliuoksella, ja sitten pehmeällä ja kuivalla liinalla. Älä koskaan käytä alla mainittuja pesuaineita. Ne voivat aiheuttaa rakoilua, värimuutoksia ja naarmuja. Happopitoisia tai emäksisiä pesuaineita, alkoholipitoisia pesuaineita, hankaavia puhdistusaineita, pulverisaippuoita, sähköisyyden estoaineita, autovahaa, lasinpesuaineita yms. ei saa käyttää. 7 SUOMI PLASMANÄYTTÖPANEELISTA Kuvan muistoutuminen plasmanäyttöpaneelille Yksi plasmanäyttöpaneelin ominaisuuksista on se, että plasmanäyttö voi aiheuttaa kuvan muistoutumista kuvaruudulle käyttötavasta riippuen. Seuraavassa on yleisiä muistoutumisen syitä ja tehokkaita muistoutumisen estokeinoja. Kuvan muistoutumisen ominaisuudet Kuvan muistoutuminen aiheutuu fosforeiden osittaisesta hajoamisesta merkin ja kuvion osittaisen näytön vuoksi. Esimerkiksi, kun kuvassa A näkyviä merkkejä näytetään keskeytyksettä pitkän ajan, vain näitä merkkejä näyttävät fosforit (Punainen/Vihreä/Sininen) hajoavat.

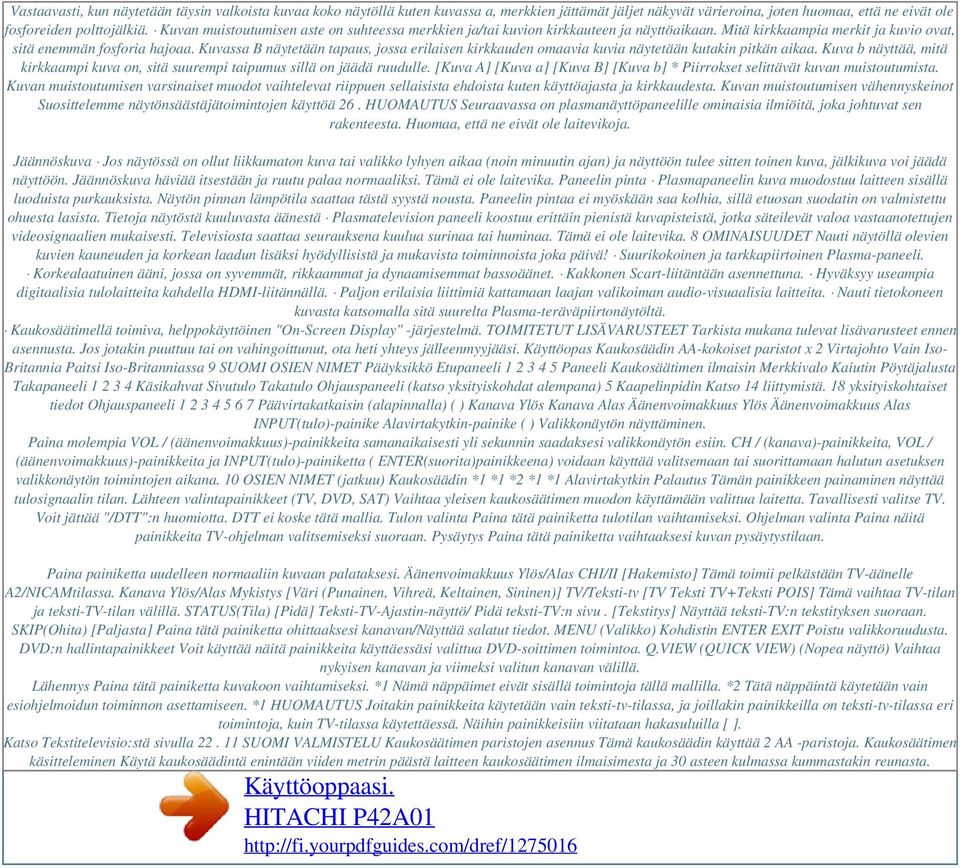

9 Vastaavasti, kun näytetään täysin valkoista kuvaa koko näytöllä kuten kuvassa a, merkkien jättämät jäljet näkyvät värieroina, joten huomaa, että ne eivät ole fosforeiden polttojälkiä. Kuvan muistoutumisen aste on suhteessa merkkien ja/tai kuvion kirkkauteen ja näyttöaikaan. Mitä kirkkaampia merkit ja kuvio ovat, sitä enemmän fosforia hajoaa. Kuvassa B näytetään tapaus, jossa erilaisen kirkkauden omaavia kuvia näytetään kutakin pitkän aikaa. Kuva b näyttää, mitä kirkkaampi kuva on, sitä suurempi taipumus sillä on jäädä ruudulle. [Kuva A] [Kuva a] [Kuva B] [Kuva b] * Piirrokset selittävät kuvan muistoutumista. Kuvan muistoutumisen varsinaiset muodot vaihtelevat riippuen sellaisista ehdoista kuten käyttöajasta ja kirkkaudesta. Kuvan muistoutumisen vähennyskeinot Suosittelemme näytönsäästäjätoimintojen käyttöä 26. HUOMAUTUS Seuraavassa on plasmanäyttöpaneelille ominaisia ilmiöitä, joka johtuvat sen rakenteesta. Huomaa, että ne eivät ole laitevikoja. Jäännöskuva Jos näytössä on ollut liikkumaton kuva tai valikko lyhyen aikaa (noin minuutin ajan) ja näyttöön tulee sitten toinen kuva, jälkikuva voi jäädä näyttöön. Jäännöskuva häviää itsestään ja ruutu palaa normaaliksi. Tämä ei ole laitevika. Paneelin pinta Plasmapaneelin kuva muodostuu laitteen sisällä luoduista purkauksista. Näytön pinnan lämpötila saattaa tästä syystä nousta. Paneelin pintaa ei myöskään saa kolhia, sillä etuosan suodatin on valmistettu ohuesta lasista. Tietoja näytöstä kuuluvasta äänestä Plasmatelevision paneeli koostuu erittäin pienistä kuvapisteistä, jotka säteilevät valoa vastaanotettujen videosignaalien mukaisesti. Televisiosta saattaa seurauksena kuulua surinaa tai huminaa. Tämä ei ole laitevika. 8 OMINAISUUDET Nauti näytöllä olevien kuvien kauneuden ja korkean laadun lisäksi hyödyllisistä ja mukavista toiminnoista joka päivä! Suurikokoinen ja tarkkapiirtoinen Plasma-paneeli. Korkealaatuinen ääni, jossa on syvemmät, rikkaammat ja dynaamisemmat bassoäänet. Kakkonen Scart-liitäntään asennettuna. Hyväksyy useampia digitaalisia tulolaitteita kahdella HDMI-liitännällä. Paljon erilaisia liittimiä kattamaan laajan valikoiman audio-visuaalisia laitteita. Nauti tietokoneen kuvasta katsomalla sitä suurelta Plasma-teräväpiirtonäytöltä. Kaukosäätimellä toimiva, helppokäyttöinen "On-Screen Display" -järjestelmä. TOIMITETUT LISÄVARUSTEET Tarkista mukana tulevat lisävarusteet ennen asennusta. Jos jotakin puuttuu tai on vahingoittunut, ota heti yhteys jälleenmyyjääsi. Käyttöopas Kaukosäädin AA-kokoiset paristot x 2 Virtajohto Vain Iso- Britannia Paitsi Iso-Britanniassa 9 SUOMI OSIEN NIMET Pääyksikkö Etupaneeli Paneeli Kaukosäätimen ilmaisin Merkkivalo Kaiutin Pöytäjalusta Takapaneeli Käsikahvat Sivutulo Takatulo Ohjauspaneeli (katso yksityiskohdat alempana) 5 Kaapelinpidin Katso 14 liittymistä. 18 yksityiskohtaiset tiedot Ohjauspaneeli Päävirtakatkaisin (alapinnalla) ( ) Kanava Ylös Kanava Alas Äänenvoimakkuus Ylös Äänenvoimakkuus Alas INPUT(tulo)-painike Alavirtakytkin-painike ( ) Valikkonäytön näyttäminen. Paina molempia VOL / (äänenvoimakkuus)-painikkeita samanaikaisesti yli sekunnin saadaksesi valikkonäytön esiin. CH / (kanava)-painikkeita, VOL / (äänenvoimakkuus)-painikkeita ja INPUT(tulo)-painiketta ( ENTER(suorita)painikkeena) voidaan käyttää valitsemaan tai suorittamaan halutun asetuksen valikkonäytön toimintojen aikana. 10 OSIEN NIMET (jatkuu) Kaukosäädin *1 *1 *2 *1 *1 Alavirtakytkin Palautus Tämän painikkeen painaminen näyttää tulosignaalin tilan. Lähteen valintapainikkeet (TV, DVD, SAT) Vaihtaa yleisen kaukosäätimen muodon käyttämään valittua laitetta. Tavallisesti valitse TV. Voit jättää "/DTT":n huomiotta. DTT ei koske tätä mallia. Tulon valinta Paina tätä painiketta tulotilan vaihtamiseksi. Ohjelman valinta Paina näitä painikkeita TV-ohjelman valitsemiseksi suoraan. Pysäytys Paina tätä painiketta vaihtaaksesi kuvan pysäytystilaan. Paina painiketta uudelleen normaaliin kuvaan palataksesi. Äänenvoimakkuus Ylös/Alas CHI/II [Hakemisto] Tämä toimii pelkästään TV-äänelle A2/NICAMtilassa. Kanava Ylös/Alas Mykistys [Väri (Punainen, Vihreä, Keltainen, Sininen)] TV/Teksti-tv [TV Teksti TV+Teksti POIS] Tämä vaihtaa TV-tilan ja teksti-tv-tilan välillä. STATUS(Tila) [Pidä] Teksti-TV-Ajastin-näyttö/ Pidä teksti-tv:n sivu. [Tekstitys] Näyttää teksti-tv:n tekstityksen suoraan. SKIP(Ohita) [Paljasta] Paina tätä painiketta ohittaaksesi kanavan/näyttää salatut tiedot. MENU (Valikko) Kohdistin ENTER EXIT Poistu valikkoruudusta. DVD:n hallintapainikkeet Voit käyttää näitä painikkeita käyttäessäsi valittua DVD-soittimen toimintoa. Q.VIEW (QUICK VIEW) (Nopea näyttö) Vaihtaa nykyisen kanavan ja viimeksi valitun kanavan välillä. Lähennys Paina tätä painiketta kuvakoon vaihtamiseksi. *1 Nämä näppäimet eivät sisällä toimintoja tällä mallilla. *2 Tätä näppäintä käytetään vain esiohjelmoidun toiminnon asettamiseen. *1 HUOMAUTUS Joitakin painikkeita käytetään vain teksti-tv-tilassa, ja joillakin painikkeilla on teksti-tv-tilassa eri toimintoja, kuin TV-tilassa käytettäessä. Näihin painikkeisiin viitataan hakasuluilla [ ]. Katso Tekstitelevisio:stä sivulla SUOMI VALMISTELU Kaukosäätimen paristojen asennus Tämä kaukosäädin käyttää 2 AA -paristoja. Kaukosäätimen käsitteleminen Käytä kaukosäädintä enintään viiden metrin päästä laitteen kaukosäätimen ilmaisimesta ja 30 asteen kulmassa kummastakin reunasta.

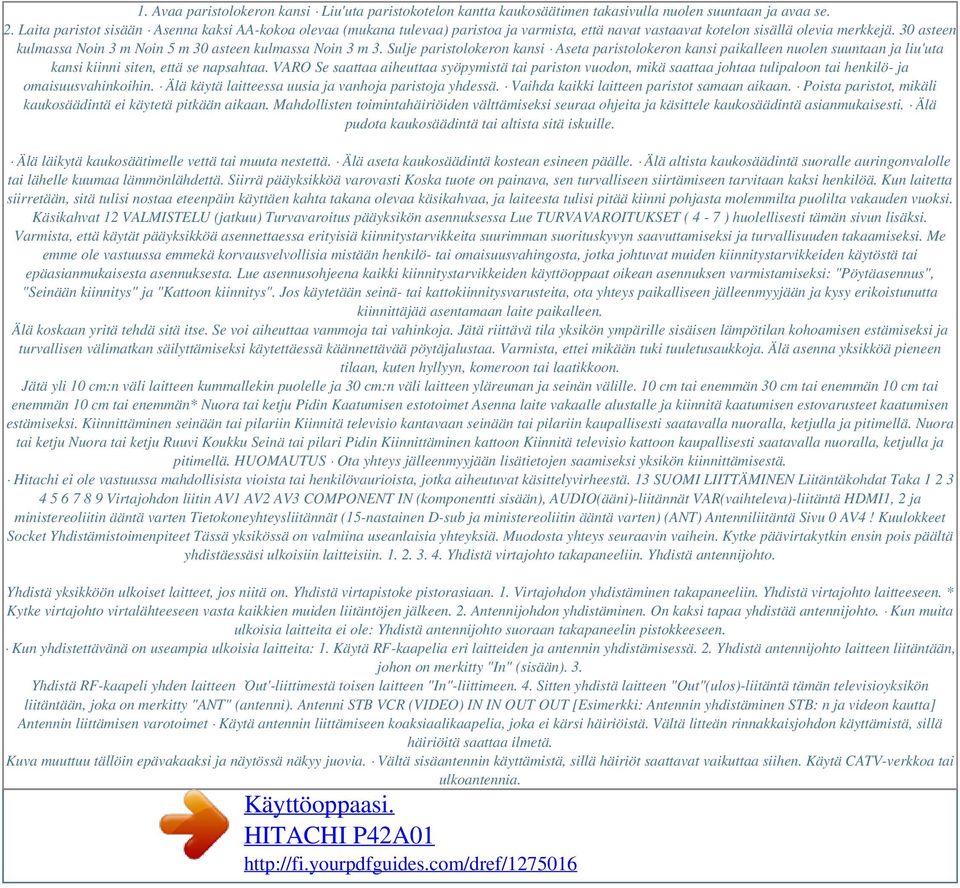

10 1. Avaa paristolokeron kansi Liu'uta paristokotelon kantta kaukosäätimen takasivulla nuolen suuntaan ja avaa se. 2. Laita paristot sisään Asenna kaksi AA-kokoa olevaa (mukana tulevaa) paristoa ja varmista, että navat vastaavat kotelon sisällä olevia merkkejä. 30 asteen kulmassa Noin 3 m Noin 5 m 30 asteen kulmassa Noin 3 m 3. Sulje paristolokeron kansi Aseta paristolokeron kansi paikalleen nuolen suuntaan ja liu'uta kansi kiinni siten, että se napsahtaa. VARO Se saattaa aiheuttaa syöpymistä tai pariston vuodon, mikä saattaa johtaa tulipaloon tai henkilö- ja omaisuusvahinkoihin. Älä käytä laitteessa uusia ja vanhoja paristoja yhdessä. Vaihda kaikki laitteen paristot samaan aikaan. Poista paristot, mikäli kaukosäädintä ei käytetä pitkään aikaan. Mahdollisten toimintahäiriöiden välttämiseksi seuraa ohjeita ja käsittele kaukosäädintä asianmukaisesti. Älä pudota kaukosäädintä tai altista sitä iskuille. Älä läikytä kaukosäätimelle vettä tai muuta nestettä. Älä aseta kaukosäädintä kostean esineen päälle. Älä altista kaukosäädintä suoralle auringonvalolle tai lähelle kuumaa lämmönlähdettä. Siirrä pääyksikköä varovasti Koska tuote on painava, sen turvalliseen siirtämiseen tarvitaan kaksi henkilöä. Kun laitetta siirretään, sitä tulisi nostaa eteenpäin käyttäen kahta takana olevaa käsikahvaa, ja laiteesta tulisi pitää kiinni pohjasta molemmilta puolilta vakauden vuoksi. Käsikahvat 12 VALMISTELU (jatkuu) Turvavaroitus pääyksikön asennuksessa Lue TURVAVAROITUKSET ( 4-7 ) huolellisesti tämän sivun lisäksi. Varmista, että käytät pääyksikköä asennettaessa erityisiä kiinnitystarvikkeita suurimman suorituskyvyn saavuttamiseksi ja turvallisuuden takaamiseksi. Me emme ole vastuussa emmekä korvausvelvollisia mistään henkilö- tai omaisuusvahingosta, jotka johtuvat muiden kiinnitystarvikkeiden käytöstä tai epäasianmukaisesta asennuksesta. Lue asennusohjeena kaikki kiinnitystarvikkeiden käyttöoppaat oikean asennuksen varmistamiseksi: "Pöytäasennus", "Seinään kiinnitys" ja "Kattoon kiinnitys". Jos käytetään seinä- tai kattokiinnitysvarusteita, ota yhteys paikalliseen jälleenmyyjään ja kysy erikoistunutta kiinnittäjää asentamaan laite paikalleen. Älä koskaan yritä tehdä sitä itse. Se voi aiheuttaa vammoja tai vahinkoja. Jätä riittävä tila yksikön ympärille sisäisen lämpötilan kohoamisen estämiseksi ja turvallisen välimatkan säilyttämiseksi käytettäessä käännettävää pöytäjalustaa. Varmista, ettei mikään tuki tuuletusaukkoja. Älä asenna yksikköä pieneen tilaan, kuten hyllyyn, komeroon tai laatikkoon. Jätä yli 10 cm:n väli laitteen kummallekin puolelle ja 30 cm:n väli laitteen yläreunan ja seinän välille. 10 cm tai enemmän 30 cm tai enemmän 10 cm tai enemmän 10 cm tai enemmän* Nuora tai ketju Pidin Kaatumisen estotoimet Asenna laite vakaalle alustalle ja kiinnitä kaatumisen estovarusteet kaatumisen estämiseksi. Kiinnittäminen seinään tai pilariin Kiinnitä televisio kantavaan seinään tai pilariin kaupallisesti saatavalla nuoralla, ketjulla ja pitimellä. Nuora tai ketju Nuora tai ketju Ruuvi Koukku Seinä tai pilari Pidin Kiinnittäminen kattoon Kiinnitä televisio kattoon kaupallisesti saatavalla nuoralla, ketjulla ja pitimellä. HUOMAUTUS Ota yhteys jälleenmyyjään lisätietojen saamiseksi yksikön kiinnittämisestä. Hitachi ei ole vastuussa mahdollisista vioista tai henkilövaurioista, jotka aiheutuvat käsittelyvirheestä. 13 SUOMI LIITTÄMINEN Liitäntäkohdat Taka Virtajohdon liitin AV1 AV2 AV3 COMPONENT IN (komponentti sisään), AUDIO(ääni)-liitännät VAR(vaihteleva)-liitäntä HDMI1, 2 ja ministereoliitin ääntä varten Tietokoneyhteysliitännät (15-nastainen D-sub ja ministereoliitin ääntä varten) (ANT) Antenniliitäntä Sivu 0 AV4! Kuulokkeet Socket Yhdistämistoimenpiteet Tässä yksikössä on valmiina useanlaisia yhteyksiä. Muodosta yhteys seuraavin vaihein. Kytke päävirtakytkin ensin pois päältä yhdistäessäsi ulkoisiin laitteisiin Yhdistä virtajohto takapaneeliin. Yhdistä antennijohto. Yhdistä yksikköön ulkoiset laitteet, jos niitä on. Yhdistä virtapistoke pistorasiaan. 1. Virtajohdon yhdistäminen takapaneeliin. Yhdistä virtajohto laitteeseen. * Kytke virtajohto virtalähteeseen vasta kaikkien muiden liitäntöjen jälkeen. 2. Antennijohdon yhdistäminen. On kaksi tapaa yhdistää antennijohto. Kun muita ulkoisia laitteita ei ole: Yhdistä antennijohto suoraan takapaneelin pistokkeeseen. Kun yhdistettävänä on useampia ulkoisia laitteita: 1. Käytä RF-kaapelia eri laitteiden ja antennin yhdistämisessä. 2. Yhdistä antennijohto laitteen liitäntään, johon on merkitty "In" (sisään). 3. Yhdistä RF-kaapeli yhden laitteen `Out'-liittimestä toisen laitteen "In"-liittimeen. 4. Sitten yhdistä laitteen "Out"(ulos)-liitäntä tämän televisioyksikön liitäntään, joka on merkitty "ANT" (antenni). Antenni STB VCR (VIDEO) IN IN OUT OUT [Esimerkki: Antennin yhdistäminen STB: n ja videon kautta] Antennin liittämisen varotoimet Käytä antennin liittämiseen koaksiaalikaapelia, joka ei kärsi häiriöistä. Vältä litteän rinnakkaisjohdon käyttämistä, sillä häiriöitä saattaa ilmetä. Kuva muuttuu tällöin epävakaaksi ja näytössä näkyy juovia. Vältä sisäantennin käyttämistä, sillä häiriöt saattavat vaikuttaa siihen. Käytä CATV-verkkoa tai ulkoantennia.

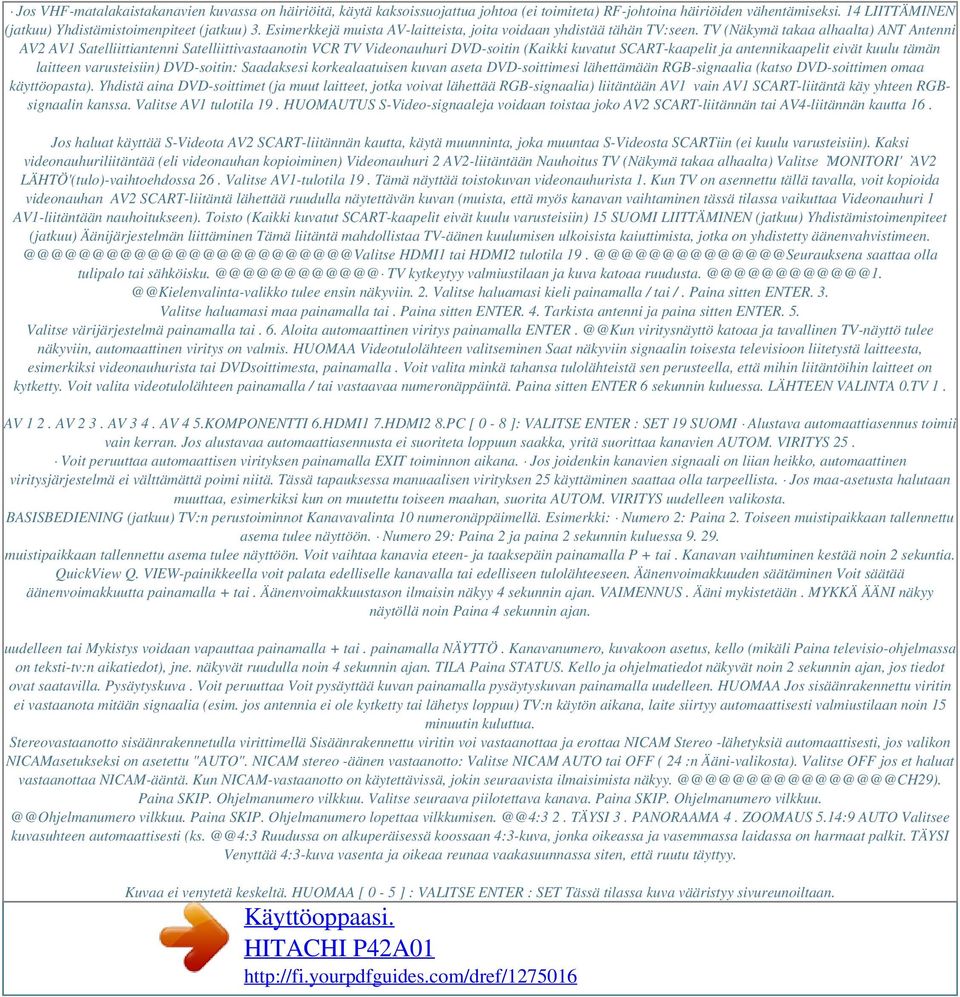

11 Jos VHF-matalakaistakanavien kuvassa on häiriöitä, käytä kaksoissuojattua johtoa (ei toimiteta) RF-johtoina häiriöiden vähentämiseksi. 14 LIITTÄMINEN (jatkuu) Yhdistämistoimenpiteet (jatkuu) 3. Esimerkkejä muista AV-laitteista, joita voidaan yhdistää tähän TV:seen. TV (Näkymä takaa alhaalta) ANT Antenni AV2 AV1 Satelliittiantenni Satelliittivastaanotin VCR TV Videonauhuri DVD-soitin (Kaikki kuvatut SCART-kaapelit ja antennikaapelit eivät kuulu tämän laitteen varusteisiin) DVD-soitin: Saadaksesi korkealaatuisen kuvan aseta DVD-soittimesi lähettämään RGB-signaalia (katso DVD-soittimen omaa käyttöopasta). Yhdistä aina DVD-soittimet (ja muut laitteet, jotka voivat lähettää RGB-signaalia) liitäntään AV1 vain AV1 SCART-liitäntä käy yhteen RGBsignaalin kanssa. Valitse AV1 tulotila 19. HUOMAUTUS S-Video-signaaleja voidaan toistaa joko AV2 SCART-liitännän tai AV4-liitännän kautta 16. Jos haluat käyttää S-Videota AV2 SCART-liitännän kautta, käytä muunninta, joka muuntaa S-Videosta SCARTiin (ei kuulu varusteisiin). Kaksi videonauhuriliitäntää (eli videonauhan kopioiminen) Videonauhuri 2 AV2-liitäntään Nauhoitus TV (Näkymä takaa alhaalta) Valitse `MONITORI' `AV2 LÄHTÖ'(tulo)-vaihtoehdossa 26. Valitse AV1-tulotila 19. Tämä näyttää toistokuvan videonauhurista 1. Kun TV on asennettu tällä tavalla, voit kopioida videonauhan AV2 SCART-liitäntä lähettää ruudulla näytettävän kuvan (muista, että myös kanavan vaihtaminen tässä tilassa vaikuttaa Videonauhuri 1 AV1-liitäntään nauhoitukseen). Toisto (Kaikki kuvatut SCART-kaapelit eivät kuulu varusteisiin) 15 SUOMI LIITTÄMINEN (jatkuu) Yhdistämistoimenpiteet (jatkuu) Äänijärjestelmän liittäminen Tämä liitäntä mahdollistaa TV-äänen kuulumisen ulkoisista kaiuttimista, jotka on yhdistetty HDMI1 tai HDMI2 tulotila saattaa olla tulipalo tai TV kytkeytyy valmiustilaan ja kuva tulee ensin näkyviin. 2. Valitse haluamasi kieli painamalla / tai /. Paina sitten ENTER. 3. Valitse haluamasi maa painamalla tai. Paina sitten ENTER. 4. Tarkista antenni ja paina sitten ENTER. 5. Valitse värijärjestelmä painamalla tai. 6. Aloita automaattinen viritys painamalla viritysnäyttö katoaa ja tavallinen TV-näyttö tulee näkyviin, automaattinen viritys on valmis. HUOMAA Videotulolähteen valitseminen Saat näkyviin signaalin toisesta televisioon liitetystä laitteesta, esimerkiksi videonauhurista tai DVDsoittimesta, painamalla. Voit valita minkä tahansa tulolähteistä sen perusteella, että mihin liitäntöihin laitteet on kytketty. Voit valita videotulolähteen painamalla / tai vastaavaa numeronäppäintä. Paina sitten ENTER 6 sekunnin kuluessa. LÄHTEEN VALINTA 0.TV 1. AV 1 2. AV 2 3. AV 3 4. AV 4 5.KOMPONENTTI 6.HDMI1 7.HDMI2 8.PC [ 0-8 ]: VALITSE ENTER : SET 19 SUOMI Alustava automaattiasennus toimii vain kerran. Jos alustavaa automaattiasennusta ei suoriteta loppuun saakka, yritä suorittaa kanavien AUTOM. VIRITYS 25. Voit peruuttaa automaattisen virityksen painamalla EXIT toiminnon aikana. Jos joidenkin kanavien signaali on liian heikko, automaattinen viritysjärjestelmä ei välttämättä poimi niitä. Tässä tapauksessa manuaalisen virityksen 25 käyttäminen saattaa olla tarpeellista. Jos maa-asetusta halutaan muuttaa, esimerkiksi kun on muutettu toiseen maahan, suorita AUTOM. VIRITYS uudelleen valikosta. BASISBEDIENING (jatkuu) TV:n perustoiminnot Kanavavalinta 10 numeronäppäimellä. Esimerkki: Numero 2: Paina 2. Toiseen muistipaikkaan tallennettu asema tulee näyttöön. Numero 29: Paina 2 ja paina 2 sekunnin kuluessa muistipaikkaan tallennettu asema tulee näyttöön. Voit vaihtaa kanavia eteen- ja taaksepäin painamalla P + tai. Kanavan vaihtuminen kestää noin 2 sekuntia. QuickView Q. VIEW-painikkeella voit palata edelliselle kanavalla tai edelliseen tulolähteeseen. Äänenvoimakkuuden säätäminen Voit säätää äänenvoimakkuutta painamalla + tai. Äänenvoimakkuustason ilmaisin näkyy 4 sekunnin ajan. VAIMENNUS. Ääni mykistetään. MYKKÄ ÄÄNI näkyy näytöllä noin Paina 4 sekunnin ajan. uudelleen tai Mykistys voidaan vapauttaa painamalla + tai. painamalla NÄYTTÖ. Kanavanumero, kuvakoon asetus, kello (mikäli Paina televisio-ohjelmassa on teksti-tv:n aikatiedot), jne. näkyvät ruudulla noin 4 sekunnin ajan. TILA Paina STATUS. Kello ja ohjelmatiedot näkyvät noin 2 sekunnin ajan, jos tiedot ovat saatavilla. Pysäytyskuva. Voit peruuttaa Voit pysäyttää kuvan painamalla pysäytyskuvan painamalla uudelleen. HUOMAA Jos sisäänrakennettu viritin ei vastaanota mitään signaalia (esim. jos antennia ei ole kytketty tai lähetys loppuu) TV:n käytön aikana, laite siirtyy automaattisesti valmiustilaan noin 15 minuutin kuluttua. Stereovastaanotto sisäänrakennetulla virittimellä Sisäänrakennettu viritin voi vastaanottaa ja erottaa NICAM Stereo -lähetyksiä automaattisesti, jos valikon NICAMasetukseksi on asetettu "AUTO". NICAM stereo -äänen vastaanotto: Valitse NICAM AUTO tai OFF ( 24 :n Ääni-valikosta). Valitse OFF jos et haluat vastaanottaa NICAM-ääntä. Kun NICAM-vastaanotto on käytettävissä, jokin seuraavista ilmaisimista Paina SKIP. Ohjelmanumero vilkkuu. Valitse seuraava piilotettava kanava. Paina SKIP. Ohjelmanumero vilkkuu. Paina SKIP. Ohjelmanumero lopettaa 2. TÄYSI 3. PANORAAMA 4. ZOOMAUS 5.14:9 AUTO Valitsee kuvasuhteen automaattisesti Ruudussa on alkuperäisessä koossaan 4:3-kuva, jonka oikeassa ja vasemmassa laidassa on harmaat palkit. TÄYSI Venyttää 4:3-kuva vasenta ja oikeaa reunaa vaakasuunnassa siten, että ruutu täyttyy. Kuvaa ei venytetä keskeltä. HUOMAA [ 0-5 ] : VALITSE ENTER : SET Tässä tilassa kuva vääristyy sivureunoiltaan.

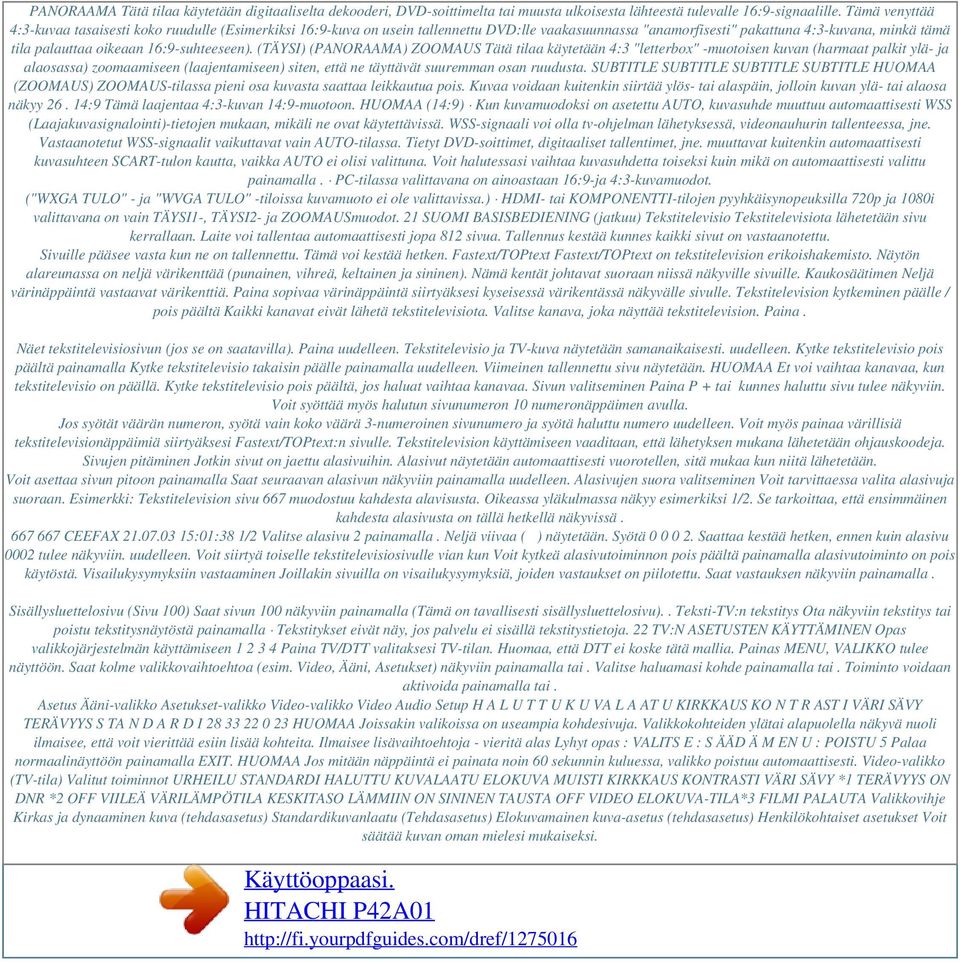

12 PANORAAMA Tätä tilaa käytetään digitaaliselta dekooderi, DVD-soittimelta tai muusta ulkoisesta lähteestä tulevalle 16:9-signaalille. Tämä venyttää 4:3-kuvaa tasaisesti koko ruudulle (Esimerkiksi 16:9-kuva on usein tallennettu DVD:lle vaakasuunnassa "anamorfisesti" pakattuna 4:3-kuvana, minkä tämä tila palauttaa oikeaan 16:9-suhteeseen). (TÄYSI) (PANORAAMA) ZOOMAUS Tätä tilaa käytetään 4:3 "letterbox" -muotoisen kuvan (harmaat palkit ylä- ja alaosassa) zoomaamiseen (laajentamiseen) siten, että ne täyttävät suuremman osan ruudusta. SUBTITLE SUBTITLE SUBTITLE SUBTITLE HUOMAA (ZOOMAUS) ZOOMAUS-tilassa pieni osa kuvasta saattaa leikkautua pois. Kuvaa voidaan kuitenkin siirtää ylös- tai alaspäin, jolloin kuvan ylä- tai alaosa näkyy :9 Tämä laajentaa 4:3-kuvan 14:9-muotoon. HUOMAA (14:9) Kun kuvamuodoksi on asetettu AUTO, kuvasuhde muuttuu automaattisesti WSS (Laajakuvasignalointi)-tietojen mukaan, mikäli ne ovat käytettävissä. WSS-signaali voi olla tv-ohjelman lähetyksessä, videonauhurin tallenteessa, jne. Vastaanotetut WSS-signaalit vaikuttavat vain AUTO-tilassa. Tietyt DVD-soittimet, digitaaliset tallentimet, jne. muuttavat kuitenkin automaattisesti kuvasuhteen SCART-tulon kautta, vaikka AUTO ei olisi valittuna. Voit halutessasi vaihtaa kuvasuhdetta toiseksi kuin mikä on automaattisesti valittu painamalla. PC-tilassa valittavana on ainoastaan 16:9-ja 4:3-kuvamuodot. ("WXGA TULO" - ja "WVGA TULO" -tiloissa kuvamuoto ei ole valittavissa.) HDMI- tai KOMPONENTTI-tilojen pyyhkäisynopeuksilla 720p ja 1080i valittavana on vain TÄYSI1-, TÄYSI2- ja ZOOMAUSmuodot. 21 SUOMI BASISBEDIENING (jatkuu) Tekstitelevisio Tekstitelevisiota lähetetään sivu kerrallaan. Laite voi tallentaa automaattisesti jopa 812 sivua. Tallennus kestää kunnes kaikki sivut on vastaanotettu. Sivuille pääsee vasta kun ne on tallennettu. Tämä voi kestää hetken. Fastext/TOPtext Fastext/TOPtext on tekstitelevision erikoishakemisto. Näytön alareunassa on neljä värikenttää (punainen, vihreä, keltainen ja sininen). Nämä kentät johtavat suoraan niissä näkyville sivuille. Kaukosäätimen Neljä värinäppäintä vastaavat värikenttiä. Paina sopivaa värinäppäintä siirtyäksesi kyseisessä värikentässä näkyvälle sivulle. Tekstitelevision kytkeminen päälle / pois päältä Kaikki kanavat eivät lähetä tekstitelevisiota. Valitse kanava, joka näyttää tekstitelevision. Paina. Näet tekstitelevisiosivun (jos se on saatavilla). Paina uudelleen. Tekstitelevisio ja TV-kuva näytetään samanaikaisesti. uudelleen. Kytke tekstitelevisio pois päältä painamalla Kytke tekstitelevisio takaisin päälle painamalla uudelleen. Viimeinen tallennettu sivu näytetään. HUOMAA Et voi vaihtaa kanavaa, kun tekstitelevisio on päällä. Kytke tekstitelevisio pois päältä, jos haluat vaihtaa kanavaa. Sivun valitseminen Paina P + tai kunnes haluttu sivu tulee näkyviin. Voit syöttää myös halutun sivunumeron 10 numeronäppäimen avulla. Jos syötät väärän numeron, syötä vain koko väärä 3-numeroinen sivunumero ja syötä haluttu numero uudelleen. Voit myös painaa värillisiä tekstitelevisionäppäimiä siirtyäksesi Fastext/TOPtext:n sivulle. Tekstitelevision käyttämiseen vaaditaan, että lähetyksen mukana lähetetään ohjauskoodeja. Sivujen pitäminen Jotkin sivut on jaettu alasivuihin. Alasivut näytetään automaattisesti vuorotellen, sitä mukaa kun niitä lähetetään. Voit asettaa sivun pitoon painamalla Saat seuraavan alasivun näkyviin painamalla uudelleen. Alasivujen suora valitseminen Voit tarvittaessa valita alasivuja suoraan. Esimerkki: Tekstitelevision sivu 667 muodostuu kahdesta alavisusta. Oikeassa yläkulmassa näkyy esimerkiksi 1/2. Se tarkoittaa, että ensimmäinen kahdesta alasivusta on tällä hetkellä näkyvissä CEEFAX :01:38 1/2 Valitse alasivu 2 painamalla. Neljä viivaa ( ) näytetään. Syötä Saattaa kestää hetken, ennen kuin alasivu 0002 tulee näkyviin. uudelleen. Voit siirtyä toiselle tekstitelevisiosivulle vian kun Voit kytkeä alasivutoiminnon pois päältä painamalla alasivutoiminto on pois käytöstä. Visailukysymyksiin vastaaminen Joillakin sivuilla on visailukysymyksiä, joiden vastaukset on piilotettu. Saat vastauksen näkyviin painamalla. Sisällysluettelosivu (Sivu 100) Saat sivun 100 näkyviin painamalla (Tämä on tavallisesti sisällysluettelosivu).. Teksti-TV:n tekstitys Ota näkyviin tekstitys tai poistu tekstitysnäytöstä painamalla Tekstitykset eivät näy, jos palvelu ei sisällä tekstitystietoja. 22 TV:N ASETUSTEN KÄYTTÄMINEN Opas valikkojärjestelmän käyttämiseen Paina TV/DTT valitaksesi TV-tilan. Huomaa, että DTT ei koske tätä mallia. Painas MENU, VALIKKO tulee näyttöön. Saat kolme valikkovaihtoehtoa (esim. Video, Ääni, Asetukset) näkyviin painamalla tai. Valitse haluamasi kohde painamalla tai. Toiminto voidaan aktivoida painamalla tai. Asetus Ääni-valikko Asetukset-valikko Video-valikko Video Audio Setup H A L U T T U K U VA L A AT U KIRKKAUS KO N T R AST I VÄRI SÄVY TERÄVYYS S TA N D A R D I HUOMAA Joissakin valikoissa on useampia kohdesivuja. Valikkokohteiden ylätai alapuolella näkyvä nuoli ilmaisee, että voit vierittää esiin lisää kohteita. Ilmaisee lisävaihtoehtoja - vieritä alas Lyhyt opas : VALITS E : S ÄÄD Ä M EN U : POISTU 5 Palaa normaalinäyttöön painamalla EXIT. HUOMAA Jos mitään näppäintä ei painata noin 60 sekunnin kuluessa, valikko poistuu automaattisesti. Video-valikko (TV-tila) Valitut toiminnot URHEILU STANDARDI HALUTTU KUVALAATU ELOKUVA MUISTI KIRKKAUS KONTRASTI VÄRI SÄVY *1 TERÄVYYS ON DNR *2 OFF VIILEÄ VÄRILÄMPÖTILA KESKITASO LÄMMIIN ON SININEN TAUSTA OFF VIDEO ELOKUVA-TILA*3 FILMI PALAUTA Valikkovihje Kirkas ja dynaaminen kuva (tehdasasetus) Standardikuvanlaatu (Tehdasasetus) Elokuvamainen kuva-asetus (tehdasasetus) Henkilökohtaiset asetukset Voit säätää kuvan oman mielesi mukaiseksi.

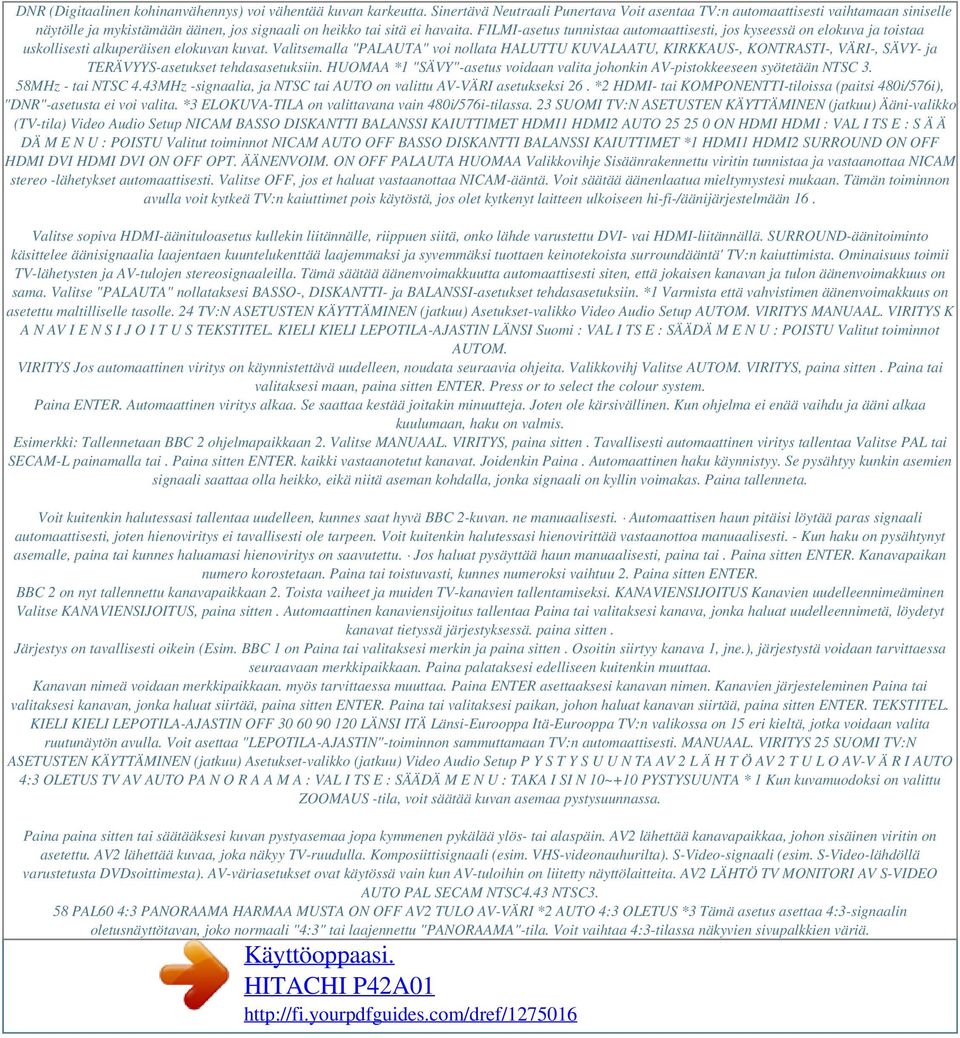

13 DNR (Digitaalinen kohinanvähennys) voi vähentää kuvan karkeutta. Sinertävä Neutraali Punertava Voit asentaa TV:n automaattisesti vaihtamaan siniselle näytölle ja mykistämään äänen, jos signaali on heikko tai sitä ei havaita. FILMI-asetus tunnistaa automaattisesti, jos kyseessä on elokuva ja toistaa uskollisesti alkuperäisen elokuvan kuvat. Valitsemalla "PALAUTA" voi nollata HALUTTU KUVALAATU, KIRKKAUS-, KONTRASTI-, VÄRI-, SÄVY- ja TERÄVYYS-asetukset tehdasasetuksiin. HUOMAA *1 "SÄVY"-asetus voidaan valita johonkin AV-pistokkeeseen syötetään NTSC 3. 58MHz - tai NTSC 4.43MHz -signaalia, ja NTSC tai AUTO on valittu AV-VÄRI asetukseksi 26. *2 HDMI- tai KOMPONENTTI-tiloissa (paitsi 480i/576i), "DNR"-asetusta ei voi valita. *3 ELOKUVA-TILA on valittavana vain 480i/576i-tilassa. 23 SUOMI TV:N ASETUSTEN KÄYTTÄMINEN (jatkuu) Ääni-valikko (TV-tila) Video Audio Setup NICAM BASSO DISKANTTI BALANSSI KAIUTTIMET HDMI1 HDMI2 AUTO ON HDMI HDMI : VAL I TS E : S Ä Ä DÄ M E N U : POISTU Valitut toiminnot NICAM AUTO OFF BASSO DISKANTTI BALANSSI KAIUTTIMET *1 HDMI1 HDMI2 SURROUND ON OFF HDMI DVI HDMI DVI ON OFF OPT. ÄÄNENVOIM. ON OFF PALAUTA HUOMAA Valikkovihje Sisäänrakennettu viritin tunnistaa ja vastaanottaa NICAM stereo -lähetykset automaattisesti. Valitse OFF, jos et haluat vastaanottaa NICAM-ääntä. Voit säätää äänenlaatua mieltymystesi mukaan. Tämän toiminnon avulla voit kytkeä TV:n kaiuttimet pois käytöstä, jos olet kytkenyt laitteen ulkoiseen hi-fi-/äänijärjestelmään 16. Valitse sopiva HDMI-äänituloasetus kullekin liitännälle, riippuen siitä, onko lähde varustettu DVI- vai HDMI-liitännällä. SURROUND-äänitoiminto käsittelee äänisignaalia laajentaen kuuntelukenttää laajemmaksi ja syvemmäksi tuottaen keinotekoista surroundääntä' TV:n kaiuttimista. Ominaisuus toimii TV-lähetysten ja AV-tulojen stereosignaaleilla. Tämä säätää äänenvoimakkuutta automaattisesti siten, että jokaisen kanavan ja tulon äänenvoimakkuus on sama. Valitse "PALAUTA" nollataksesi BASSO-, DISKANTTI- ja BALANSSI-asetukset tehdasasetuksiin. *1 Varmista että vahvistimen äänenvoimakkuus on asetettu maltilliselle tasolle. 24 TV:N ASETUSTEN KÄYTTÄMINEN (jatkuu) Asetukset-valikko Video Audio Setup AUTOM. VIRITYS MANUAAL. VIRITYS K A N AV I E N S I J O I T U S TEKSTITEL. KIELI KIELI LEPOTILA-AJASTIN LÄNSI Suomi : VAL I TS E : SÄÄDÄ M E N U : POISTU Valitut toiminnot AUTOM. VIRITYS Jos automaattinen viritys on käynnistettävä uudelleen, noudata seuraavia ohjeita. Valikkovihj Valitse AUTOM. VIRITYS, paina sitten. Paina tai valitaksesi maan, paina sitten ENTER. Press or to select the colour system. Paina ENTER. Automaattinen viritys alkaa. Se saattaa kestää joitakin minuutteja. Joten ole kärsivällinen. Kun ohjelma ei enää vaihdu ja ääni alkaa kuulumaan, haku on valmis. Esimerkki: Tallennetaan BBC 2 ohjelmapaikkaan 2. Valitse MANUAAL. VIRITYS, paina sitten. Tavallisesti automaattinen viritys tallentaa Valitse PAL tai SECAM-L painamalla tai. Paina sitten ENTER. kaikki vastaanotetut kanavat. Joidenkin Paina. Automaattinen haku käynnistyy. Se pysähtyy kunkin asemien signaali saattaa olla heikko, eikä niitä aseman kohdalla, jonka signaali on kyllin voimakas. Paina tallenneta. Voit kuitenkin halutessasi tallentaa uudelleen, kunnes saat hyvä BBC 2-kuvan. ne manuaalisesti. Automaattisen haun pitäisi löytää paras signaali automaattisesti, joten hienoviritys ei tavallisesti ole tarpeen. Voit kuitenkin halutessasi hienovirittää vastaanottoa manuaalisesti. - Kun haku on pysähtynyt asemalle, paina tai kunnes haluamasi hienoviritys on saavutettu. Jos haluat pysäyttää haun manuaalisesti, paina tai. Paina sitten ENTER. Kanavapaikan numero korostetaan. Paina tai toistuvasti, kunnes numeroksi vaihtuu 2. Paina sitten ENTER. BBC 2 on nyt tallennettu kanavapaikkaan 2. Toista vaiheet ja muiden TV-kanavien tallentamiseksi. KANAVIENSIJOITUS Kanavien uudelleennimeäminen Valitse KANAVIENSIJOITUS, paina sitten. Automaattinen kanaviensijoitus tallentaa Paina tai valitaksesi kanava, jonka haluat uudelleennimetä, löydetyt kanavat tietyssä järjestyksessä. paina sitten. Järjestys on tavallisesti oikein (Esim. BBC 1 on Paina tai valitaksesi merkin ja paina sitten. Osoitin siirtyy kanava 1, jne.), järjestystä voidaan tarvittaessa seuraavaan merkkipaikkaan. Paina palataksesi edelliseen kuitenkin muuttaa. Kanavan nimeä voidaan merkkipaikkaan. myös tarvittaessa muuttaa. Paina ENTER asettaaksesi kanavan nimen. Kanavien järjesteleminen Paina tai valitaksesi kanavan, jonka haluat siirtää, paina sitten ENTER. Paina tai valitaksesi paikan, johon haluat kanavan siirtää, paina sitten ENTER. TEKSTITEL. KIELI KIELI LEPOTILA-AJASTIN OFF LÄNSI ITÄ Länsi-Eurooppa Itä-Eurooppa TV:n valikossa on 15 eri kieltä, jotka voidaan valita ruutunäytön avulla. Voit asettaa "LEPOTILA-AJASTIN"-toiminnon sammuttamaan TV:n automaattisesti. MANUAAL. VIRITYS 25 SUOMI TV:N ASETUSTEN KÄYTTÄMINEN (jatkuu) Asetukset-valikko (jatkuu) Video Audio Setup P Y S T Y S U U N TA AV 2 L Ä H T Ö AV 2 T U L O AV-V Ä R I AUTO 4:3 OLETUS TV AV AUTO PA N O R A A M A : VAL I TS E : SÄÄDÄ M E N U : TAKA I SI N 10~+10 PYSTYSUUNTA * 1 Kun kuvamuodoksi on valittu ZOOMAUS -tila, voit säätää kuvan asemaa pystysuunnassa. Paina paina sitten tai säätääksesi kuvan pystyasemaa jopa kymmenen pykälää ylös- tai alaspäin. AV2 lähettää kanavapaikkaa, johon sisäinen viritin on asetettu. AV2 lähettää kuvaa, joka näkyy TV-ruudulla. Komposiittisignaali (esim. VHS-videonauhurilta). S-Video-signaali (esim. S-Video-lähdöllä varustetusta DVDsoittimesta). AV-väriasetukset ovat käytössä vain kun AV-tuloihin on liitetty näyttölaitteita. AV2 LÄHTÖ TV MONITORI AV S-VIDEO AUTO PAL SECAM NTSC4.43 NTSC3. 58 PAL60 4:3 PANORAAMA HARMAA MUSTA ON OFF AV2 TULO AV-VÄRI *2 AUTO 4:3 OLETUS *3 Tämä asetus asettaa 4:3-signaalin oletusnäyttötavan, joko normaali "4:3" tai laajennettu "PANORAAMA"-tila. Voit vaihtaa 4:3-tilassa näkyvien sivupalkkien väriä.

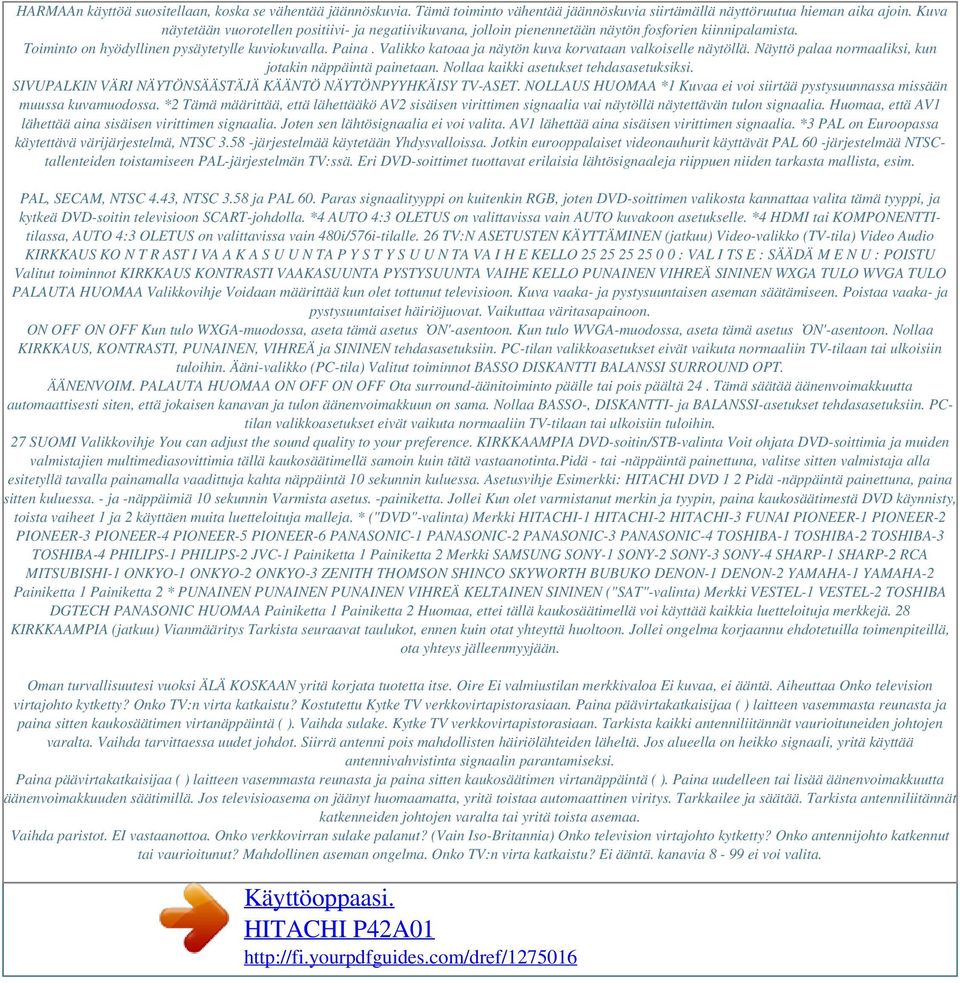

14 HARMAAn käyttöä suositellaan, koska se vähentää jäännöskuvia. Tämä toiminto vähentää jäännöskuvia siirtämällä näyttöruutua hieman aika ajoin. Kuva näytetään vuorotellen positiivi- ja negatiivikuvana, jolloin pienennetään näytön fosforien kiinnipalamista. Toiminto on hyödyllinen pysäytetylle kuviokuvalla. Paina. Valikko katoaa ja näytön kuva korvataan valkoiselle näytöllä. Näyttö palaa normaaliksi, kun jotakin näppäintä painetaan. Nollaa kaikki asetukset tehdasasetuksiksi. SIVUPALKIN VÄRI NÄYTÖNSÄÄSTÄJÄ KÄÄNTÖ NÄYTÖNPYYHKÄISY TV-ASET. NOLLAUS HUOMAA *1 Kuvaa ei voi siirtää pystysuunnassa missään muussa kuvamuodossa. *2 Tämä määrittää, että lähettääkö AV2 sisäisen virittimen signaalia vai näytöllä näytettävän tulon signaalia. Huomaa, että AV1 lähettää aina sisäisen virittimen signaalia. Joten sen lähtösignaalia ei voi valita. AV1 lähettää aina sisäisen virittimen signaalia. *3 PAL on Euroopassa käytettävä värijärjestelmä, NTSC järjestelmää käytetään Yhdysvalloissa. Jotkin eurooppalaiset videonauhurit käyttävät PAL 60 -järjestelmää NTSCtallenteiden toistamiseen PAL-järjestelmän TV:ssä. Eri DVD-soittimet tuottavat erilaisia lähtösignaaleja riippuen niiden tarkasta mallista, esim. PAL, SECAM, NTSC 4.43, NTSC 3.58 ja PAL 60. Paras signaalityyppi on kuitenkin RGB, joten DVD-soittimen valikosta kannattaa valita tämä tyyppi, ja kytkeä DVD-soitin televisioon SCART-johdolla. *4 AUTO 4:3 OLETUS on valittavissa vain AUTO kuvakoon asetukselle. *4 HDMI tai KOMPONENTTItilassa, AUTO 4:3 OLETUS on valittavissa vain 480i/576i-tilalle. 26 TV:N ASETUSTEN KÄYTTÄMINEN (jatkuu) Video-valikko (TV-tila) Video Audio KIRKKAUS KO N T R AST I VA A K A S U U N TA P Y S T Y S U U N TA VA I H E KELLO : VAL I TS E : SÄÄDÄ M E N U : POISTU Valitut toiminnot KIRKKAUS KONTRASTI VAAKASUUNTA PYSTYSUUNTA VAIHE KELLO PUNAINEN VIHREÄ SININEN WXGA TULO WVGA TULO PALAUTA HUOMAA Valikkovihje Voidaan määrittää kun olet tottunut televisioon. Kuva vaaka- ja pystysuuntaisen aseman säätämiseen. Poistaa vaaka- ja pystysuuntaiset häiriöjuovat. Vaikuttaa väritasapainoon. ON OFF ON OFF Kun tulo WXGA-muodossa, aseta tämä asetus `ON'-asentoon. Kun tulo WVGA-muodossa, aseta tämä asetus `ON'-asentoon. Nollaa KIRKKAUS, KONTRASTI, PUNAINEN, VIHREÄ ja SININEN tehdasasetuksiin. PC-tilan valikkoasetukset eivät vaikuta normaaliin TV-tilaan tai ulkoisiin tuloihin. Ääni-valikko (PC-tila) Valitut toiminnot BASSO DISKANTTI BALANSSI SURROUND OPT. ÄÄNENVOIM. PALAUTA HUOMAA ON OFF ON OFF Ota surround-äänitoiminto päälle tai pois päältä 24. Tämä säätää äänenvoimakkuutta automaattisesti siten, että jokaisen kanavan ja tulon äänenvoimakkuun on sama. Nollaa BASSO-, DISKANTTI- ja BALANSSI-asetukset tehdasasetuksiin. PCtilan valikkoasetukset eivät vaikuta normaaliin TV-tilaan tai ulkoisiin tuloihin. 27 SUOMI Valikkovihje You can adjust the sound quality to your preference. KIRKKAAMPIA DVD-soitin/STB-valinta Voit ohjata DVD-soittimia ja muiden valmistajien multimediasovittimia tällä kaukosäätimellä samoin kuin tätä vastaanotinta.pidä - tai -näppäintä painettuna, valitse sitten valmistaja alla esitetyllä tavalla painamalla vaadittuja kahta näppäintä 10 sekunnin kuluessa. Asetusvihje Esimerkki: HITACHI DVD 1 2 Pidä -näppäintä painettuna, paina sitten kuluessa. - ja -näppäimiä 10 sekunnin Varmista asetus. -painiketta. Jollei Kun olet varmistanut merkin ja tyypin, paina kaukosäätimestä DVD käynnisty, toista vaiheet 1 ja 2 käyttäen muita luetteloituja malleja. * ("DVD"-valinta) Merkki HITACHI-1 HITACHI-2 HITACHI-3 FUNAI PIONEER-1 PIONEER-2 PIONEER-3 PIONEER-4 PIONEER-5 PIONEER-6 PANASONIC-1 PANASONIC-2 PANASONIC-3 PANASONIC-4 TOSHIBA-1 TOSHIBA-2 TOSHIBA-3 TOSHIBA-4 PHILIPS-1 PHILIPS-2 JVC-1 Painiketta 1 Painiketta 2 Merkki SAMSUNG SONY-1 SONY-2 SONY-3 SONY-4 SHARP-1 SHARP-2 RCA MITSUBISHI-1 ONKYO-1 ONKYO-2 ONKYO-3 ZENITH THOMSON SHINCO SKYWORTH BUBUKO DENON-1 DENON-2 YAMAHA-1 YAMAHA-2 Painiketta 1 Painiketta 2 * PUNAINEN PUNAINEN PUNAINEN VIHREÄ KELTAINEN SININEN ("SAT"-valinta) Merkki VESTEL-1 VESTEL-2 TOSHIBA DGTECH PANASONIC HUOMAA Painiketta 1 Painiketta 2 Huomaa, ettei tällä kaukosäätimellä voi käyttää kaikkia luetteloituja merkkejä. 28 KIRKKAAMPIA (jatkuu) Vianmääritys Tarkista seuraavat taulukot, ennen kuin otat yhteyttä huoltoon. Jollei ongelma korjaannu ehdotetuilla toimenpiteillä, ota yhteys jälleenmyyjään. Oman turvallisuutesi vuoksi ÄLÄ KOSKAAN yritä korjata tuotetta itse. Oire Ei valmiustilan merkkivaloa Ei kuvaa, ei ääntä. Aiheuttaa Onko television virtajohto kytketty? Onko TV:n virta katkaistu? Kostutettu Kytke TV verkkovirtapistorasiaan. Paina päävirtakatkaisijaa ( ) laitteen vasemmasta reunasta ja paina sitten kaukosäätimen virtanäppäintä ( ). Vaihda sulake. Kytke TV verkkovirtapistorasiaan. Tarkista kaikki antenniliitännät vaurioituneiden johtojen varalta. Vaihda tarvittaessa uudet johdot. Siirrä antenni pois mahdollisten häiriölähteiden läheltä. Jos alueella on heikko signaali, yritä käyttää antennivahvistinta signaalin parantamiseksi. Paina päävirtakatkaisijaa ( ) laitteen vasemmasta reunasta ja paina sitten kaukosäätimen virtanäppäintä ( ). Paina uudelleen tai lisää äänenvoimakkuutta äänenvoimakkuuden säätimillä. Jos televisioasema on jäänyt huomaamatta, yritä toistaa automaattinen viritys. Tarkkailee ja säätää. Tarkista antenniliitännät katkenneiden johtojen varalta tai yritä toista asemaa. Vaihda paristot. EI vastaanottoa. Onko verkkovirran sulake palanut? (Vain Iso-Britannia) Onko television virtajohto kytketty? Onko antennijohto katkennut tai vaurioitunut? Mahdollinen aseman ongelma. Onko TV:n virta katkaistu? Ei ääntä. kanavia 8-99 ei voi valita.

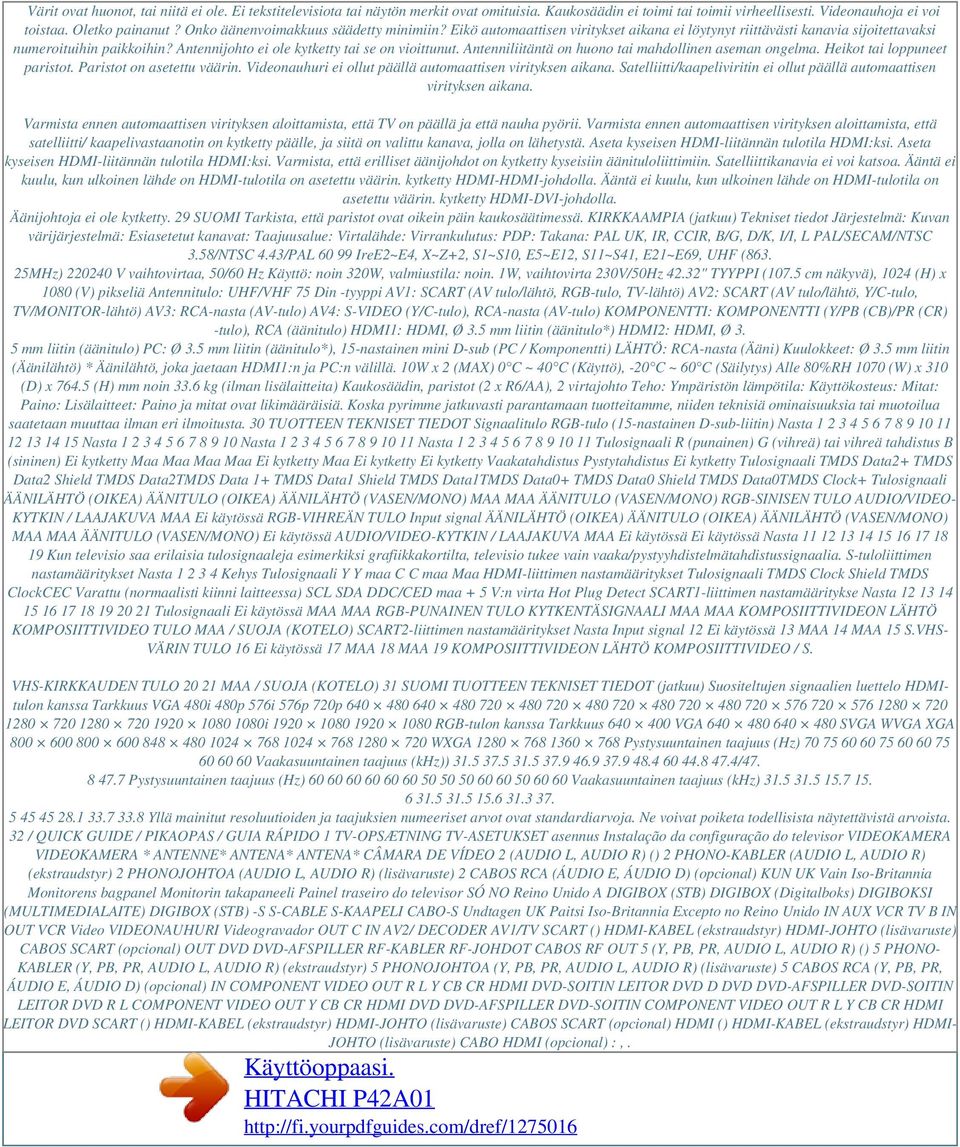

15 Powered by TCPDF ( Värit ovat huonot, tai niitä ei ole. Ei tekstitelevisiota tai näytön merkit ovat omituisia. Kaukosäädin ei toimi tai toimii virheellisesti. Videonauhoja ei voi toistaa. Oletko painanut? Onko äänenvoimakkuus säädetty minimiin? Eikö automaattisen viritykset aikana ei löytynyt riittävästi kanavia sijoitettavaksi numeroituihin paikkoihin? Antennijohto ei ole kytketty tai se on vioittunut. Antenniliitäntä on huono tai mahdollinen aseman ongelma. Heikot tai loppuneet paristot. Paristot on asetettu väärin. Videonauhuri ei ollut päällä automaattisen virityksen aikana. Satelliitti/kaapeliviritin ei ollut päällä automaattisen virityksen aikana. Varmista ennen automaattisen virityksen aloittamista, että TV on päällä ja että nauha pyörii. Varmista ennen automaattisen virityksen aloittamista, että satelliitti/ kaapelivastaanotin on kytketty päälle, ja siitä on valittu kanava, jolla on lähetystä. Aseta kyseisen HDMI-liitännän tulotila HDMI:ksi. Aseta kyseisen HDMI-liitännän tulotila HDMI:ksi. Varmista, että erilliset äänijohdot on kytketty kyseisiin äänituloliittimiin. Satelliittikanavia ei voi katsoa. Ääntä ei kuulu, kun ulkoinen lähde on HDMI-tulotila on asetettu väärin. kytketty HDMI-HDMI-johdolla. Ääntä ei kuulu, kun ulkoinen lähde on HDMI-tulotila on asetettu väärin. kytketty HDMI-DVI-johdolla. Äänijohtoja ei ole kytketty. 29 SUOMI Tarkista, että paristot ovat oikein päin kaukosäätimessä. KIRKKAAMPIA (jatkuu) Tekniset tiedot Järjestelmä: Kuvan värijärjestelmä: Esiasetetut kanavat: Taajuusalue: Virtalähde: Virrankulutus: PDP: Takana: PAL UK, IR, CCIR, B/G, D/K, I/I, L PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL IreE2~E4, X~Z+2, S1~S10, E5~E12, S11~S41, E21~E69, UHF ( MHz) V vaihtovirtaa, 50/60 Hz Käyttö: noin 320W, valmiustila: noin. 1W, vaihtovirta 230V/50Hz 42.32" TYYPPI (107.5 cm näkyvä), 1024 (H) x 1080 (V) pikseliä Antennitulo: UHF/VHF 75 Din -tyyppi AV1: SCART (AV tulo/lähtö, RGB-tulo, TV-lähtö) AV2: SCART (AV tulo/lähtö, Y/C-tulo, TV/MONITOR-lähtö) AV3: RCA-nasta (AV-tulo) AV4: S-VIDEO (Y/C-tulo), RCA-nasta (AV-tulo) KOMPONENTTI: KOMPONENTTI (Y/PB (CB)/PR (CR) -tulo), RCA (äänitulo) HDMI1: HDMI, Ø 3.5 mm liitin (äänitulo*) HDMI2: HDMI, Ø 3. 5 mm liitin (äänitulo) PC: Ø 3.5 mm liitin (äänitulo*), 15-nastainen mini D-sub (PC / Komponentti) LÄHTÖ: RCA-nasta (Ääni) Kuulokkeet: Ø 3.5 mm liitin (Äänilähtö) * Äänilähtö, joka jaetaan HDMI1:n ja PC:n välillä. 10W x 2 (MAX) 0 C ~ 40 C (Käyttö), -20 C ~ 60 C (Säilytys) Alle 80%RH 1070 (W) x 310 (D) x (H) mm noin 33.6 kg (ilman lisälaitteita) Kaukosäädin, paristot (2 x R6/AA), 2 virtajohto Teho: Ympäristön lämpötila: Käyttökosteus: Mitat: Paino: Lisälaitteet: Paino ja mitat ovat likimääräisiä. Koska pyrimme jatkuvasti parantamaan tuotteitamme, niiden teknisiä ominaisuuksia tai muotoilua saatetaan muuttaa ilman eri ilmoitusta. 30 TUOTTEEN TEKNISET TIEDOT Signaalitulo RGB-tulo (15-nastainen D-sub-liitin) Nasta Nasta Nasta Nasta Tulosignaali R (punainen) G (vihreä) tai vihreä tahdistus B (sininen) Ei kytketty Maa Maa Maa Maa Ei kytketty Maa Ei kytketty Ei kytketty Vaakatahdistus Pystytahdistus Ei kytketty Tulosignaali TMDS Data2+ TMDS Data2 Shield TMDS Data2TMDS Data 1+ TMDS Data1 Shield TMDS Data1TMDS Data0+ TMDS Data0 Shield TMDS Data0TMDS Clock+ Tulosignaali ÄÄNILÄHTÖ (OIKEA) ÄÄNITULO (OIKEA) ÄÄNILÄHTÖ (VASEN/MONO) MAA MAA ÄÄNITULO (VASEN/MONO) RGB-SINISEN TULO AUDIO/VIDEO- KYTKIN / LAAJAKUVA MAA Ei käytössä RGB-VIHREÄN TULO Input signal ÄÄNILÄHTÖ (OIKEA) ÄÄNITULO (OIKEA) ÄÄNILÄHTÖ (VASEN/MONO) MAA MAA ÄÄNITULO (VASEN/MONO) Ei käytössä AUDIO/VIDEO-KYTKIN / LAAJAKUVA MAA Ei käytössä Ei käytössä Nasta Kun televisio saa erilaisia tulosignaaleja esimerkiksi grafiikkakortilta, televisio tukee vain vaaka/pystyyhdistelmätahdistussignaalia. S-tuloliittimen nastamääritykset Nasta Kehys Tulosignaali Y Y maa C C maa Maa HDMI-liittimen nastamääritykset Tulosignaali TMDS Clock Shield TMDS ClockCEC Varattu (normaalisti kiinni laitteessa) SCL SDA DDC/CED maa + 5 V:n virta Hot Plug Detect SCART1-liittimen nastamääritykse Nasta Tulosignaali Ei käytössä MAA MAA RGB-PUNAINEN TULO KYTKENTÄSIGNAALI MAA MAA KOMPOSIITTIVIDEON LÄHTÖ KOMPOSIITTIVIDEO TULO MAA / SUOJA (KOTELO) SCART2-liittimen nastamääritykset Nasta Input signal 12 Ei käytössä 13 MAA 14 MAA 15 S.VHS- VÄRIN TULO 16 Ei käytössä 17 MAA 18 MAA 19 KOMPOSIITTIVIDEON LÄHTÖ KOMPOSIITTIVIDEO / S. VHS-KIRKKAUDEN TULO MAA / SUOJA (KOTELO) 31 SUOMI TUOTTEEN TEKNISET TIEDOT (jatkuu) Suositeltujen signaalien luettelo HDMItulon kanssa Tarkkuus VGA 480i 480p 576i 576p 720p i RGB-tulon kanssa Tarkkuus VGA SVGA WVGA XGA WXGA Pystysuuntainen taajuus (Hz) Vaakasuuntainen taajuus (khz)) / Pystysuuntainen taajuus (Hz) Vaakasuuntainen taajuus (khz) Yllä mainitut resoluutioiden ja taajuksien numeeriset arvot ovat standardiarvoja. Ne voivat poiketa todellisista näytettävistä arvoista. 32 / QUICK GUIDE / PIKAOPAS / GUIA RÁPIDO 1 TV-OPSÆTNING TV-ASETUKSET asennus Instalação da configuração do televisor VIDEOKAMERA VIDEOKAMERA * ANTENNE* ANTENA* ANTENA* CÂMARA DE VÍDEO 2 (AUDIO L, AUDIO R) () 2 PHONO-KABLER (AUDIO L, AUDIO R) (ekstraudstyr) 2 PHONOJOHTOA (AUDIO L, AUDIO R) (lisävaruste) 2 CABOS RCA (ÁUDIO E, ÁUDIO D) (opcional) KUN UK Vain Iso-Britannia Monitorens bagpanel Monitorin takapaneeli Painel traseiro do televisor SÓ NO Reino Unido A DIGIBOX (STB) DIGIBOX (Digitalboks) DIGIBOKSI (MULTIMEDIALAITE) DIGIBOX (STB) -S S-CABLE S-KAAPELI CABO-S Undtagen UK Paitsi Iso-Britannia Excepto no Reino Unido IN AUX VCR TV B IN OUT VCR Video VIDEONAUHURI Videogravador OUT C IN AV2/ DECODER AV1/TV SCART () HDMI-KABEL (ekstraudstyr) HDMI-JOHTO (lisävaruste) CABOS SCART (opcional) OUT DVD DVD-AFSPILLER RF-KABLER RF-JOHDOT CABOS RF OUT 5 (Y, PB, PR, AUDIO L, AUDIO R) () 5 PHONO- KABLER (Y, PB, PR, AUDIO L, AUDIO R) (ekstraudstyr) 5 PHONOJOHTOA (Y, PB, PR, AUDIO L, AUDIO R) (lisävaruste) 5 CABOS RCA (Y, PB, PR, ÁUDIO E, ÁUDIO D) (opcional) IN COMPONENT VIDEO OUT R L Y CB CR HDMI DVD-SOITIN LEITOR DVD D DVD DVD-AFSPILLER DVD-SOITIN LEITOR DVD R L COMPONENT VIDEO OUT Y CB CR HDMI DVD DVD-AFSPILLER DVD-SOITIN COMPONENT VIDEO OUT R L Y CB CR HDMI LEITOR DVD SCART () HDMI-KABEL (ekstraudstyr) HDMI-JOHTO (lisävaruste) CABOS SCART (opcional) HDMI () HDMI-KABEL (ekstraudstyr) HDMI- JOHTO (lisävaruste) CABO HDMI (opcional) :,.
