1 Käyttö- ja asennusohje Liesituuletin Lue ehdottomasti liesituulettimen käyttö- ja asennusohje ennen laitteen asennusta, liitäntöjen tekemistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. fi-fi M.-Nr

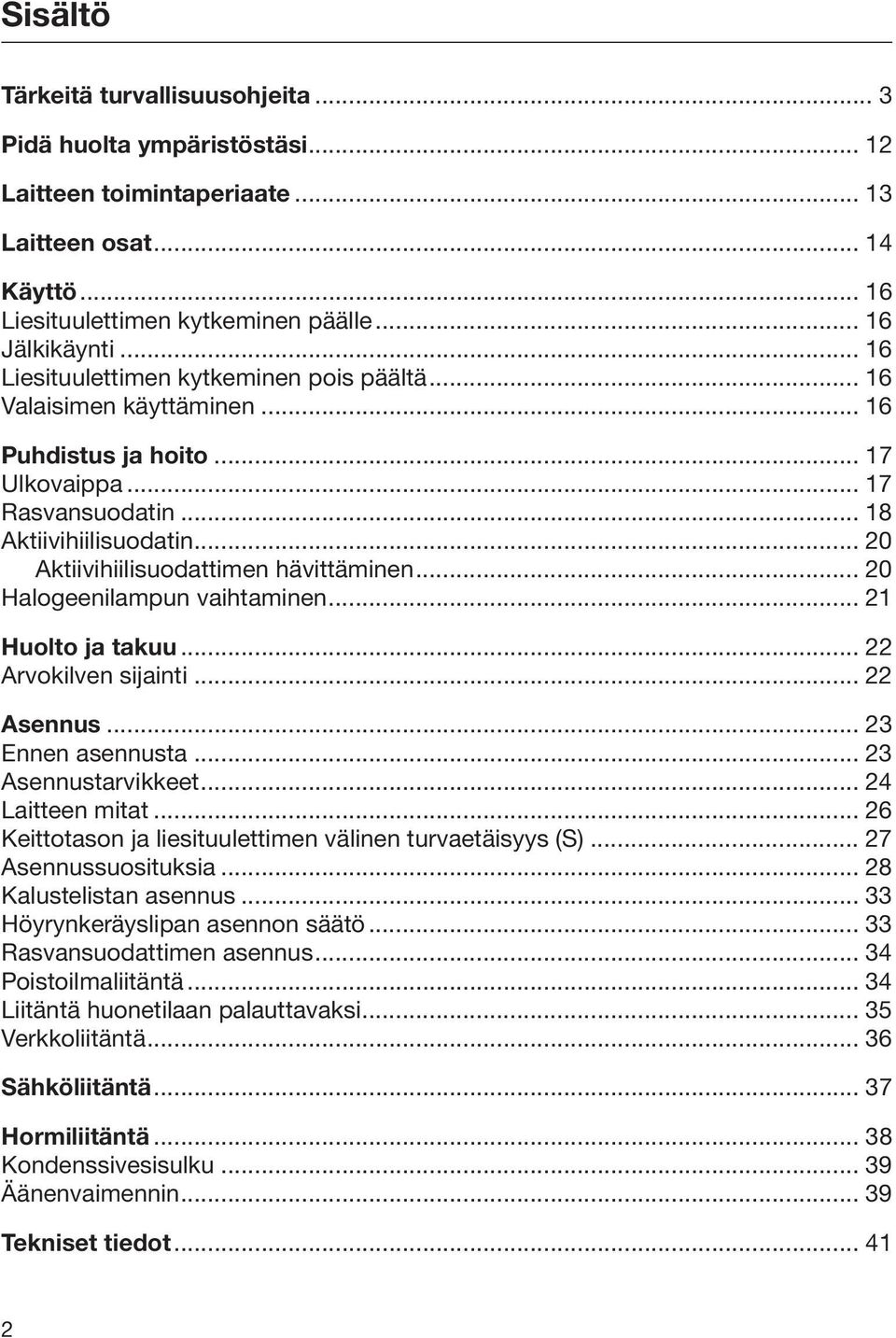

2 Sisältö Tärkeitä turvallisuusohjeita... 3 Pidä huolta ympäristöstäsi Laitteen toimintaperiaate Laitteen osat Käyttö Liesituulettimen kytkeminen päälle Jälkikäynti Liesituulettimen kytkeminen pois päältä Valaisimen käyttäminen Puhdistus ja hoito Ulkovaippa Rasvansuodatin Aktiivihiilisuodatin Aktiivihiilisuodattimen hävittäminen Halogeenilampun vaihtaminen Huolto ja takuu Arvokilven sijainti Asennus Ennen asennusta Asennustarvikkeet Laitteen mitat Keittotason ja liesituulettimen välinen turvaetäisyys (S) Asennussuosituksia Kalustelistan asennus Höyrynkeräyslipan asennon säätö Rasvansuodattimen asennus Poistoilmaliitäntä Liitäntä huonetilaan palauttavaksi Verkkoliitäntä Sähköliitäntä Hormiliitäntä Kondenssivesisulku Äänenvaimennin Tekniset tiedot

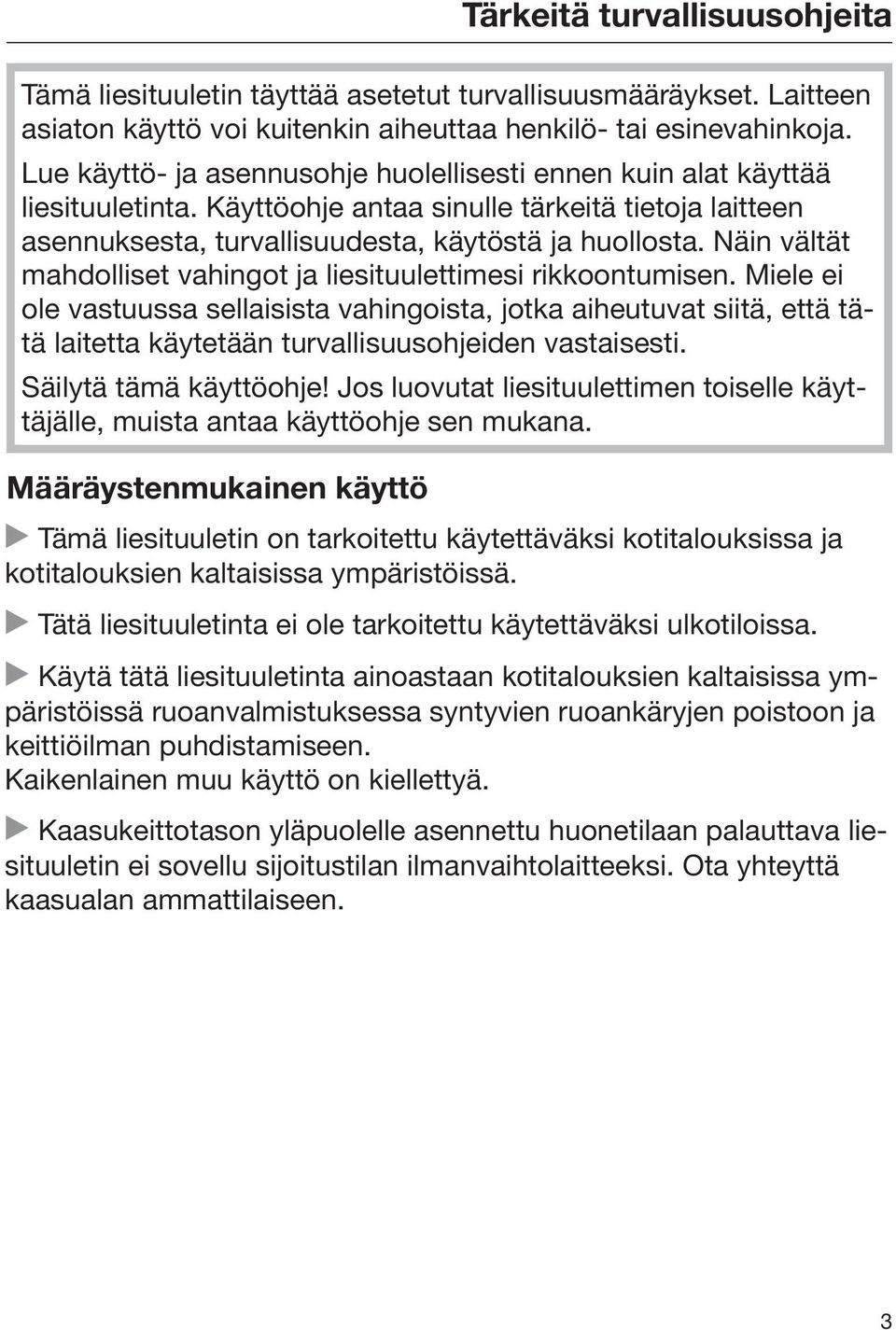

3 Tärkeitä turvallisuusohjeita Tämä liesituuletin täyttää asetetut turvallisuusmääräykset. Laitteen asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja. Lue käyttö- ja asennusohje huolellisesti ennen kuin alat käyttää liesituuletinta. Käyttöohje antaa sinulle tärkeitä tietoja laitteen asennuksesta, turvallisuudesta, käytöstä ja huollosta. Näin vältät mahdolliset vahingot ja liesituulettimesi rikkoontumisen. Miele ei ole vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä laitetta käytetään turvallisuusohjeiden vastaisesti. Säilytä tämä käyttöohje! Jos luovutat liesituulettimen toiselle käyttäjälle, muista antaa käyttöohje sen mukana. Määräystenmukainen käyttö Tämä liesituuletin on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä. Tätä liesituuletinta ei ole tarkoitettu käytettäväksi ulkotiloissa. Käytä tätä liesituuletinta ainoastaan kotitalouksien kaltaisissa ympäristöissä ruoanvalmistuksessa syntyvien ruoankäryjen poistoon ja keittiöilman puhdistamiseen. Kaikenlainen muu käyttö on kiellettyä. Kaasukeittotason yläpuolelle asennettu huonetilaan palauttava liesituuletin ei sovellu sijoitustilan ilmanvaihtolaitteeksi. Ota yhteyttä kaasualan ammattilaiseen. 3

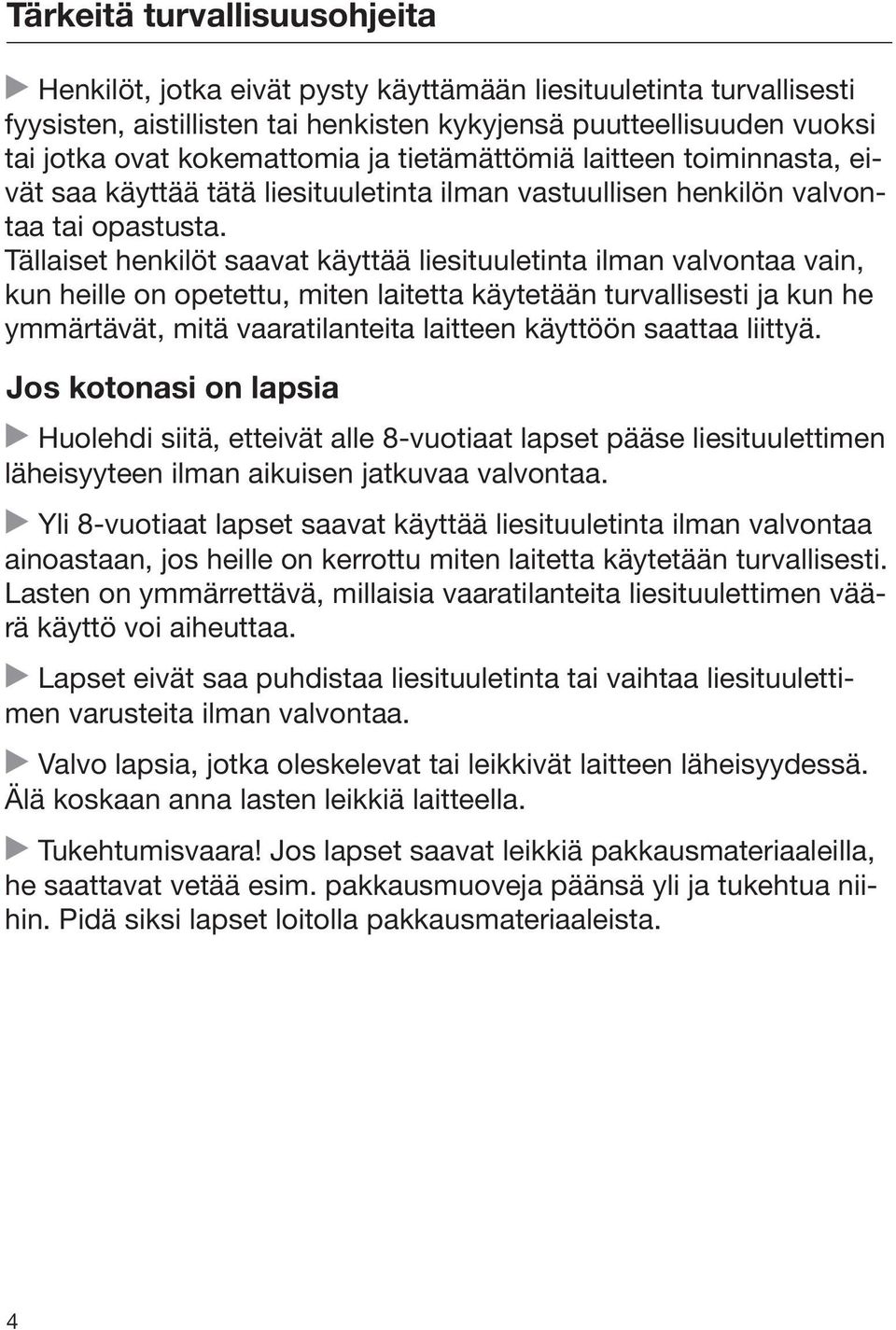

4 Tärkeitä turvallisuusohjeita Henkilöt, jotka eivät pysty käyttämään liesituuletinta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä laitteen toiminnasta, eivät saa käyttää tätä liesituuletinta ilman vastuullisen henkilön valvontaa tai opastusta. Tällaiset henkilöt saavat käyttää liesituuletinta ilman valvontaa vain, kun heille on opetettu, miten laitetta käytetään turvallisesti ja kun he ymmärtävät, mitä vaaratilanteita laitteen käyttöön saattaa liittyä. Jos kotonasi on lapsia Huolehdi siitä, etteivät alle 8-vuotiaat lapset pääse liesituulettimen läheisyyteen ilman aikuisen jatkuvaa valvontaa. Yli 8-vuotiaat lapset saavat käyttää liesituuletinta ilman valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita liesituulettimen väärä käyttö voi aiheuttaa. Lapset eivät saa puhdistaa liesituuletinta tai vaihtaa liesituulettimen varusteita ilman valvontaa. Valvo lapsia, jotka oleskelevat tai leikkivät laitteen läheisyydessä. Älä koskaan anna lasten leikkiä laitteella. Tukehtumisvaara! Jos lapset saavat leikkiä pakkausmateriaaleilla, he saattavat vetää esim. pakkausmuoveja päänsä yli ja tukehtua niihin. Pidä siksi lapset loitolla pakkausmateriaaleista. 4

5 Tekninen turvallisuus Tärkeitä turvallisuusohjeita Asiattomat asennus-, huolto- ja korjaustyöt saattavat aiheuttaa vaaratilanteita laitteen käyttäjälle. Siksi asennus-, huolto- ja korjaustyöt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäviksi. Vahingoittunut liesituuletin voi vaarantaa turvallisuutesi. Tarkasta laite näkyvien vaurioiden varalta. Älä koskaan ota käyttöön vahingoittunutta liesituuletinta. Liesituulettimen sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Asennuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava. Liesituulettimen luotettava ja varma toiminta on taattu ainoastaan silloin, kun se on liitetty julkiseen sähköverkkoon. Varmista ennen liesituulettimen liittämistä sähköverkkoon, että käyttämäsi sähköliitännän tiedot vastaavat laitteen arvokilvessä mainittuja tietoja (sähköverkon taajuus ja jännite), muuten laite voi vahingoittua. Kysy tarvittaessa neuvoa sähköasentajalta. Jatkojohdot ja haaroituspistorasiat eivät takaa riittävää sähköturvallisuutta (tulipalon vaara). Älä siksi liitä liesituuletinta sähköverkkoon jatkojohdon tai haaroituspistorasian välityksellä. 5

6 Tärkeitä turvallisuusohjeita Käytä liesituuletinta vain paikalleen asennettuna. Vain tällöin laitteen turvallinen toiminta on taattu. Tätä liesituuletinta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). Jos kosket liesituulettimen sisällä oleviin jännitteisiin osiin tai jos muutat laitteen elektronisia ja mekaanisia rakenteita, voit aiheuttaa itsellesi ja laitteen käyttäjälle vakavan vaaratilanteen. Lisäksi laite voi vahingoittua toimintakelvottomaksi. Liesituulettimen ulkokotelon saa avata vain asennus- ja puhdistusohjeissa mainittuja toimia varten. Älä koskaan avaa liesituulettimen ulkokoteloa mitään muuta tarkoitusta varten. Takuuaikana tehtävät korjaukset on jätettävä ainoastaan Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei ole enää voimassa. Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain tällaisista varaosista Miele voi taata, että ne täyttävät vaaditut turvallisuusmääräykset. Vahingoittuneen verkkoliitäntäjohdon saa vaihtaa vain valtuutettu huoltoliike. Liesituuletin täytyy irrottaa sähköverkosta aina asennus-, huoltoja korjaustöiden ajaksi. Liesituuletin on kytketty pois sähköverkosta vasta, kun: laitteen automaattisulake on kytketty pois päältä, laitteen keraaminen sulake on kierretty irti sulaketaulusta tai laitteen pistotulppa (jos sellainen on) on vedetty pistorasiasta. Älä vedä tällöin verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan. 6

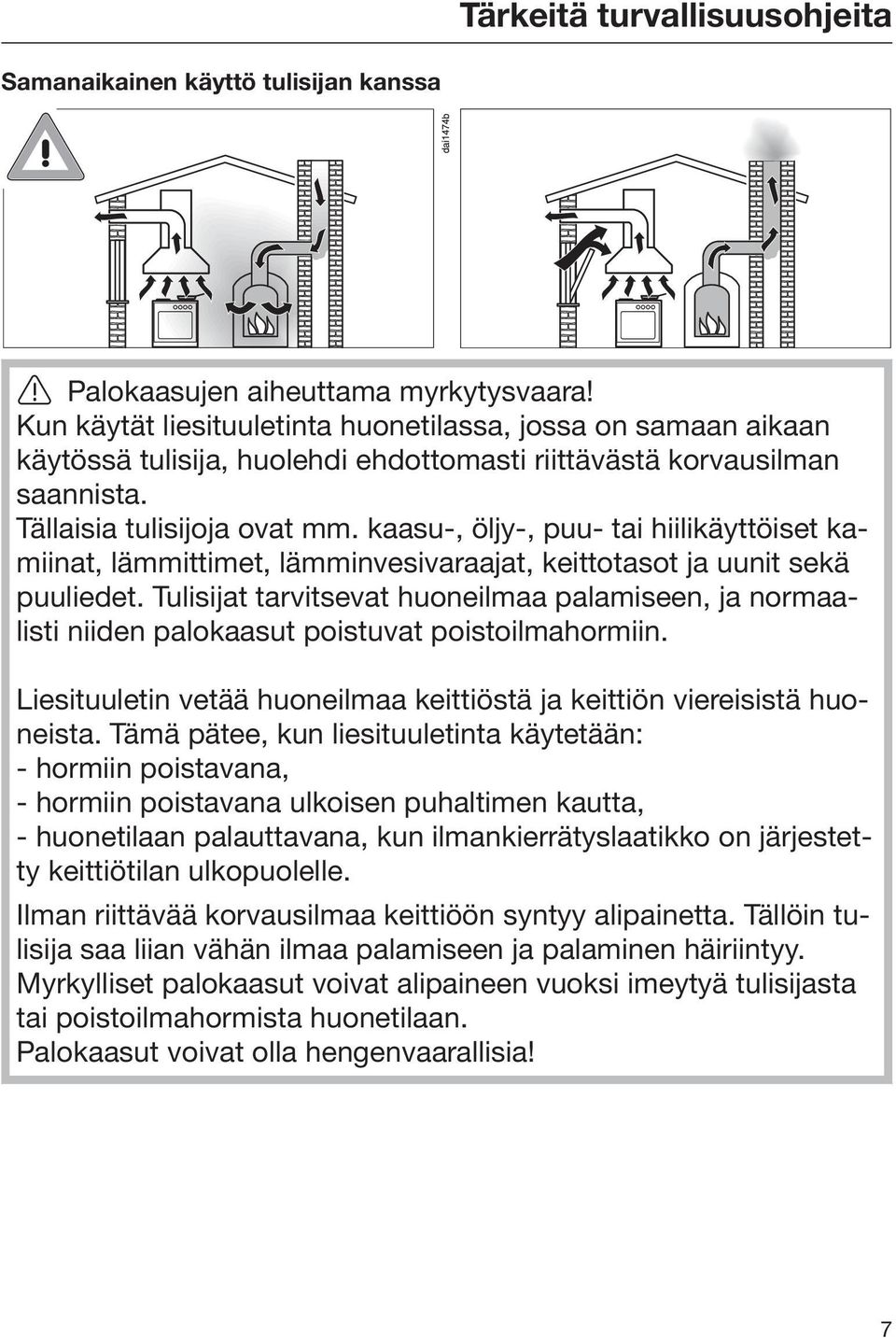

7 Tärkeitä turvallisuusohjeita Samanaikainen käyttö tulisijan kanssa Palokaasujen aiheuttama myrkytysvaara! Kun käytät liesituuletinta huonetilassa, jossa on samaan aikaan käytössä tulisija, huolehdi ehdottomasti riittävästä korvausilman saannista. Tällaisia tulisijoja ovat mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet, lämminvesivaraajat, keittotasot ja uunit sekä puuliedet. Tulisijat tarvitsevat huoneilmaa palamiseen, ja normaalisti niiden palokaasut poistuvat poistoilmahormiin. Liesituuletin vetää huoneilmaa keittiöstä ja keittiön viereisistä huoneista. Tämä pätee, kun liesituuletinta käytetään: - hormiin poistavana, - hormiin poistavana ulkoisen puhaltimen kautta, - huonetilaan palauttavana, kun ilmankierrätyslaatikko on järjestetty keittiötilan ulkopuolelle. Ilman riittävää korvausilmaa keittiöön syntyy alipainetta. Tällöin tulisija saa liian vähän ilmaa palamiseen ja palaminen häiriintyy. Myrkylliset palokaasut voivat alipaineen vuoksi imeytyä tulisijasta tai poistoilmahormista huonetilaan. Palokaasut voivat olla hengenvaarallisia! 7

8 Tärkeitä turvallisuusohjeita Liesituulettimen ja tulisijan samanaikainen käyttö on vaaratonta, jos huonetilaan ei synny yli 4 Pa:n (0,04 mbaarin) alipainetta. Tällöin palokaasut eivät pääse imeytymään takaisin huoneilmaan. Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa korvausilmaa, esimerkiksi ilmanvaihtokanavasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaihtoputki seinässä ei takaa riittävää korvausilman saantia. Ota arvioinnissa huomioon koko asunnon ilmanvaihto. Jos olet epävarma korvausilman saannin riittävyydestä, ota yhteys paikkakuntasi nuohoojaan. Jos liesituuletin asennetaan huonetilaan palauttavaksi siten, että palautusilma palautuu takaisin keittiöön, edellä mainittuja rajoituksia ei tarvitse ottaa huomioon. 8

9 Asianmukainen käyttö Tärkeitä turvallisuusohjeita Avoliekit aiheuttavat palovaaran! Älä koskaan liekitä liesituulettimen alla äläkä käytä avotulta grillatessasi. Toiminnassa oleva liesituuletin imee liekit rasvansuodattimiin. Suodattimiin kertynyt rasva voi tällöin syttyä palamaan. Jos käytät kaasutasoa liesituulettimen alla voimakkaalla liekillä, kova kuumuus voi vahingoittaa liesituuletinta. Älä koskaan anna kaasutason kaasuliekin palaa ilman liekin päälle asetettua astiaa. Sammuta kaasuliekki myös silloin, kun nostat keittoastian pois liekiltä vain hetkeksi. Valitse valmistusastia, joka vastaa keittoalueen kokoa. Säädä kaasuliekkiä siten, ettei se missään tapauksessa tule esiin keittoastian reunojen alta. Vältä valmistusastian ylikuumentamista (esim. wok-pannua käyttäessäsi). Ruoasta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi aiheuttaa ajan mittaan korroosiovaurioita laitteeseen. Kytke liesituuletin päälle aina, kun käytät keittotasoa, niin kondenssivettä ei pääse kertymään. Ylikuumenneet rasvat ja öljyt voivat syttyä palamaan, jolloin myös liesituuletin voi syttyä tuleen. Ole varovainen, kun käytät ruoanlaitossa öljyjä ja rasvoja tai kun käytät rasvakeitintä. Älä myöskään käytä sähkögrilliä liesituulettimen alla ilman jatkuvaa valvontaa. 9

10 Tärkeitä turvallisuusohjeita Liesituulettimen sisäosiin kertyvä rasva ja lika heikentävät liesituulettimen toimintaa. Älä koskaan käytä liesituuletinta ilman rasvansuodattimia. Muuten laite ei pysty suodattamaan ruoankäryjä keittiöilmasta. Rasvoittuneet suodattimet voivat aiheuttaa palovaaran! Puhdista tai vaihda suodattimet säännöllisesti! Huomaa, että ruoanlaitosta säteilevä lämpö voi kuumentaa liesituuletinta käytön aikana. Anna liesituulettimen rungon ja rasvansuodattimien jäähtyä ennen kuin kosket niihin esim. puhdistusta varten. Laitteen asiallinen asentaminen Tarkista ensin käyttämäsi keittotason valmistajan tiedot, saako laitteen yläpuolelle asentaa liesituulettimen. Liesituuletinta ei saa asentaa puulieden yläpuolelle. Liian lyhyt etäisyys keittotason ja liesituulettimen välillä voi vahingoittaa liesituuletinta. Jos keittotason valmistaja ei ole määrännyt suurempaa turvaetäisyyttä, liesituuletin on asennettava sellaiselle korkeudelle kuin kappaleessa "Asennus" on ilmoitettu. Jos liesituulettimen alla käytetään monia erityyppisiä keittotasoja ja laitteita, joilla on erilaiset vähimmäisturvaetäisyydet, noudata asennuksessa aina suurinta ilmoitettua vähimmäisturvaetäisyyttä. Kun kiinnität liesituuletinta paikalleen, noudata kappaleessa "Asennus" annettuja asennusohjeita. Käytä vain tulenkestävästä materiaalista valmistettuja poistoilmaputkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä. Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tulisija. 10

11 Tärkeitä turvallisuusohjeita Jos johdat poistoilman savukanavaan tai hormiin, joka ei ole käytössä, noudata paikkakuntasi nuohoojan antamia määräyksiä. Puhdistus ja hoito Älä koskaan käytä laitteen puhdistukseen höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteen sähköä johtaviin osiin ja aiheuttaa oikosulun. Lisävarusteet Käytä ainoastaan Mielen alkuperäisiä lisävarusteita ja varaosia. Jos laitteeseen asennetaan muita osia, laitteen takuuaika, takuu ja/tai tuotevastuu raukeavat. 11

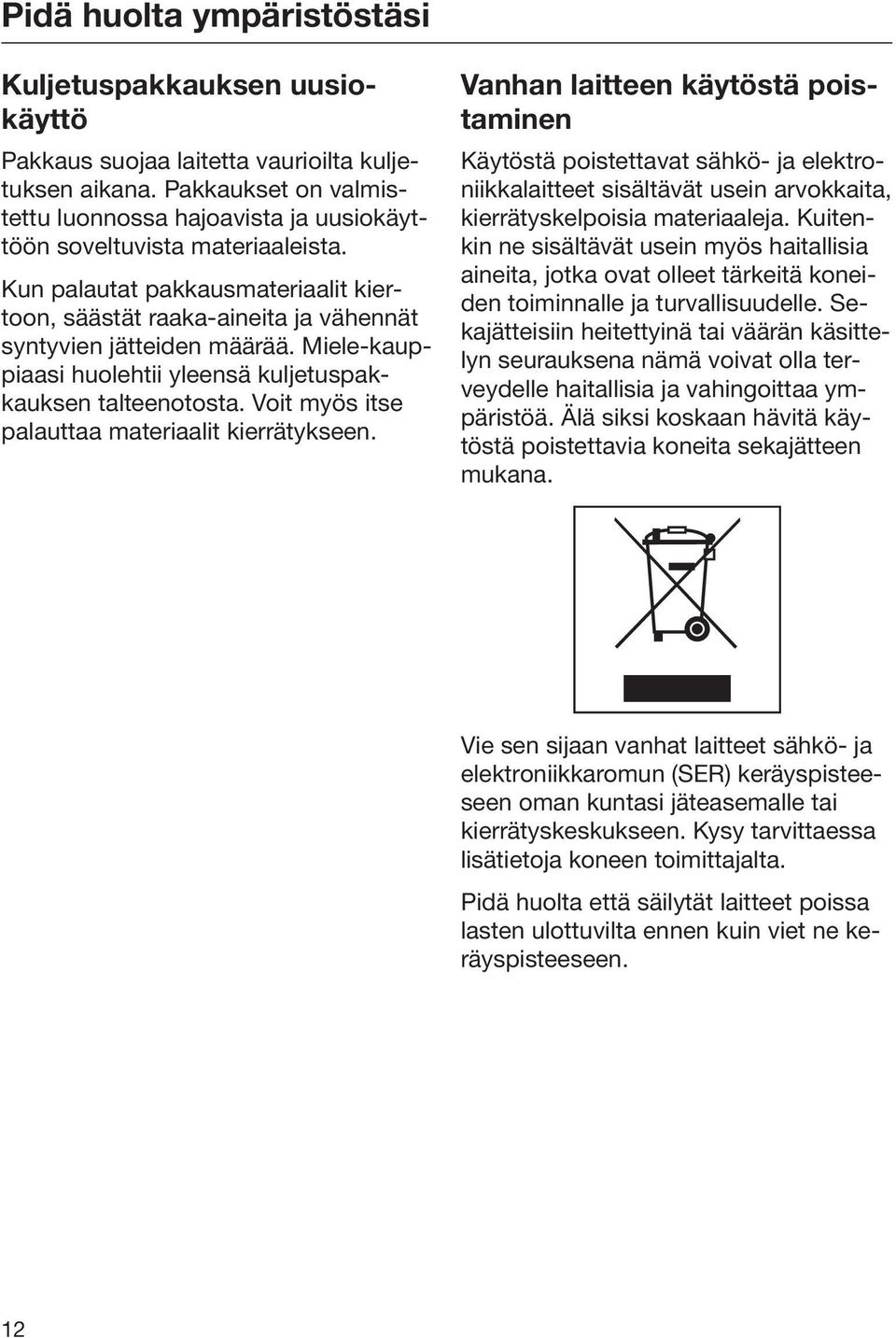

12 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa laitetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen. Vanhan laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä koneiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia koneita sekajätteen mukana. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Kysy tarvittaessa lisätietoja koneen toimittajalta. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. 12

13 Laitteen toimintaperiaate Liesituulettimen varustuksen mukaan laitetta voidaan käyttää seuraavilla tavoilla: Hormiin poistavana Huonetilaan palauttavana (lisävarusteena saatavan muuntosarjan ja aktiivihiilisuodattimen avulla, ks. kohtaa "Tekniset tiedot") Liesituulettimen imemä ilma kulkee rasvansuodattimen läpi ja virtaa poistohormin kautta ulos. Sulkuläppä Poistoilmajärjestelmän sulkuläppä huolehtii siitä, ettei ulkoilma pääse virtaamaan sisään laitteeseen, kun liesituuletin ei ole toiminnassa. Sulkuläppä on kiinni aina, kun liesituuletin ei ole toiminnassa. Tällöin ulkoilma ei pääse virtaamaan sisään. Kun liesituuletin kytketään päälle, sulkuläppä avautuu automaattisesti, jolloin keittiökäryt pääsevät virtaamaan esteittä ulos. Siltä varalta, ettei poistohormissa ole valmiiksi asennettuna sulkuläppää, liesituulettimen mukana toimitetaan sulkuläppä. Se asennetaan moottoriyksikön liitäntäkaulukseen. Liesituulettimen imemä ilma kulkee rasvansuodattimen lisäksi myös erillisen aktiivihiilisuodattimen läpi. Tämän jälkeen ilma johdetaan takaisin keittiöön. 13

14 Laitteen osat 14

15 Laitteen osat a Poistoilmaliitäntäkaulus hormiin poistamista/huonetilaan palauttamista varten b Käyttövalitsimet c Rasvansuodatin d Ulosvedettävä höyrynkeräyslippa e Valaisin f Aktiivihiilisuodatin Erikseen ostettava lisävaruste huonetilaan palauttavaksi asentamista varten g Valaisinkytkin (liukukytkin) h Liesituulettimen virtakytkin (liukukytkin) i Auki taitettava kalustelista Höyrynkeräyslipan etureuna voidaan varustaa keittiökalusteiden mukaisella kalustelistalla (tähän tarvitaan Asennussarja DML 400, erikseen ostettava lisävaruste). 15

16 Käyttö Liesituulettimen kytkeminen päälle Normaaliin ruoanvalmistukseen riittävät imutehot 1-3. Paistamisen aikana ja voimakasta käryä aiheuttavien ruokien valmistuksessa voit valita hetkeksi intensiivisen imutehon IS. Vedä höyrynkeräyslippa ulos. Vedä se ulos kokonaan, niin imuteho on tehokkaimmillaan ja käyntiääni mahdollisimman hiljainen. Kytke liesituuletin päälle virtakytkimellä ja valitse haluamasi teho. Valaisimen käyttäminen Liesituulettimen valaisin kytkeytyy päälle ja päältä pois yhtä aikaa liesituulettimen kanssa, mutta voit käyttää sitä myös liesituulettimen ollessa pois päältä. Kytke liesituulettimen valaisin päälle asettamalla valaisinkytkin asentoon (1) ja pois päältä asettamalla se asentoon (0). Jälkikäynti Suosittelemme, että annat liesituulettimen olla päällä vielä muutaman minuutin ruoanvalmistuksen jälkeen. Näin keittiöön ei jää käryä eikä ylimääräisiä hajuja. Liesituulettimen kytkeminen pois päältä Kytke liesituuletin pois päältä työntämällä höyrynkeräyslippa sisään. Kun seuraavan kerran vedät höyrynkeräyslipan ulos, liesituuletin käynnistyy viimeksi valitulla teholla, tai Aseta liesituulettimen virtakytkin asentoon 0. 16

17 Puhdistus ja hoito Ulkovaippa Yleistä Liesituulettimen pintoihin ja käyttövalitsimiin tulee helposti naarmuja ja viiltoja. Noudata siksi seuraavia puhdistusohjeita. Pyyhi kaikki liesituulettimen pinnat ja käyttövalitsimet pelkällä kuumaan astianpesuaineveteen kastetulla liinalla. Älä päästä kuitenkaan vettä liesituulettimen sisäosiin. Pyyhi erityisesti käyttövalitsimien alue vain kostealla liinalla. Kuivaa lopuksi kaikki pinnat kuivalla, pehmeällä liinalla. Älä käytä puhdistukseen soodaa, happoa, klooria tai liuottimia sisältäviä puhdistusaineita, hankaavia puhdistusaineita, kuten hankausjauheita ja -nesteitä, tai hankaavia puhdistusvälineitä, kuten patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäänteitä. Erityisohjeita teräspintoja varten (ei koske käyttövalitsimia!) Noudata tämän kappaleen yleisiä puhdistusohjeita. Teräspinnat voit puhdistaa myös hankaamattomalla ruostumattoman teräksen puhdistusaineella. Erityiset ruostumattoman teräksen hoitoaineet vähentävät teräspintojen likaantumista (näitä voit hankkia mm. Miele-huollosta). Levitä ainetta ohut, tasainen kerros pehmeän liinan avulla. Erityisohjeita käyttövalitsimia varten Älä jätä likaantumia pinnoille pitkiksi ajoiksi. Käyttövalitsimet voivat värjäytyä tai muuttua. Poista siksi kaikki likaantumat mahdollisimman pian. Noudata tämän kappaleen yleisiä puhdistusohjeita. Älä käytä käyttövalitsimien puhdistukseen teräksisten pintojen puhdistusaineita. 17

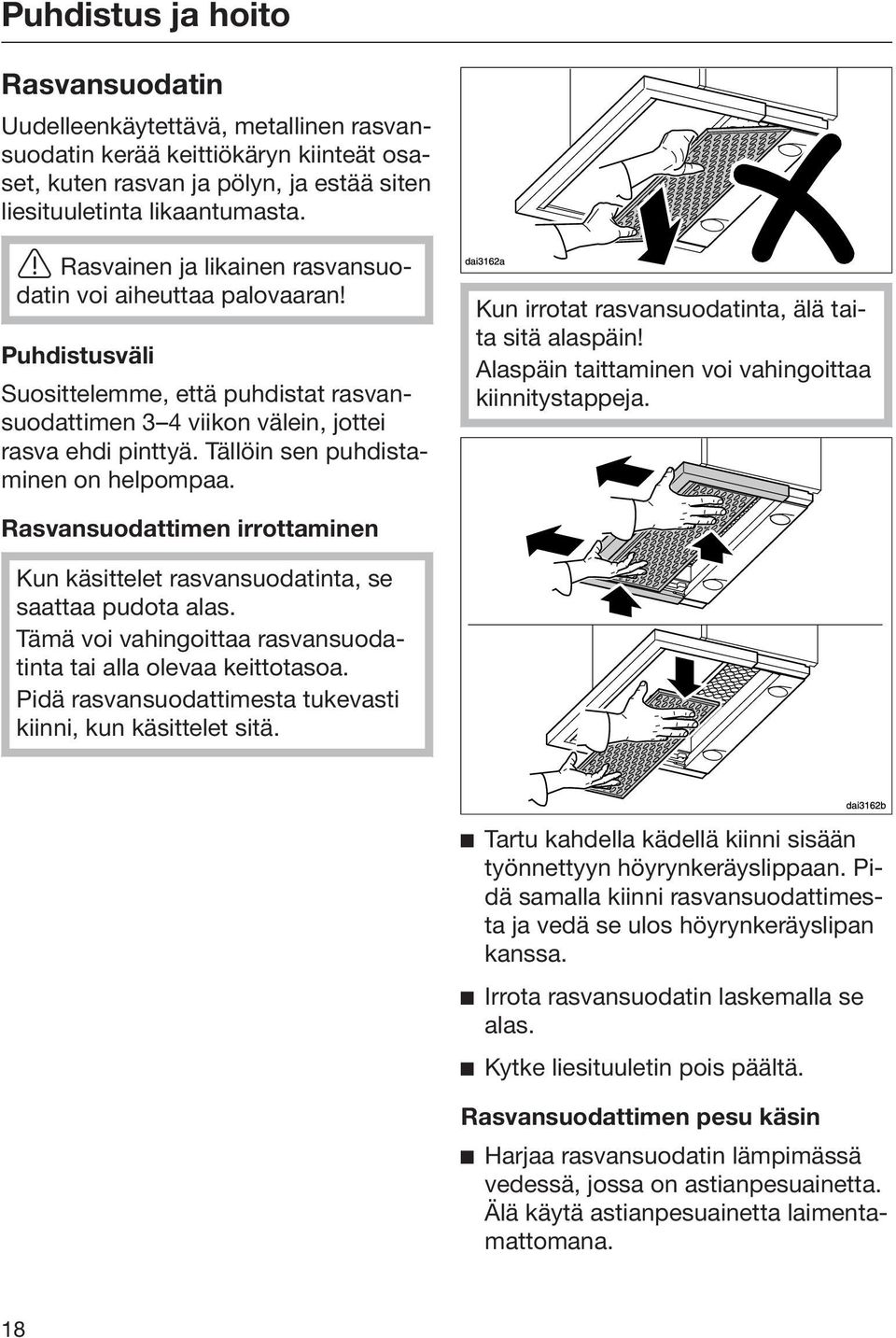

18 Puhdistus ja hoito Rasvansuodatin Uudelleenkäytettävä, metallinen rasvansuodatin kerää keittiökäryn kiinteät osaset, kuten rasvan ja pölyn, ja estää siten liesituuletinta likaantumasta. Rasvainen ja likainen rasvansuodatin voi aiheuttaa palovaaran! Puhdistusväli Suosittelemme, että puhdistat rasvansuodattimen 3 4 viikon välein, jottei rasva ehdi pinttyä. Tällöin sen puhdistaminen on helpompaa. Kun irrotat rasvansuodatinta, älä taita sitä alaspäin! Alaspäin taittaminen voi vahingoittaa kiinnitystappeja. Rasvansuodattimen irrottaminen Kun käsittelet rasvansuodatinta, se saattaa pudota alas. Tämä voi vahingoittaa rasvansuodatinta tai alla olevaa keittotasoa. Pidä rasvansuodattimesta tukevasti kiinni, kun käsittelet sitä. Tartu kahdella kädellä kiinni sisään työnnettyyn höyrynkeräyslippaan. Pidä samalla kiinni rasvansuodattimesta ja vedä se ulos höyrynkeräyslipan kanssa. Irrota rasvansuodatin laskemalla se alas. Kytke liesituuletin pois päältä. Rasvansuodattimen pesu käsin Harjaa rasvansuodatin lämpimässä vedessä, jossa on astianpesuainetta. Älä käytä astianpesuainetta laimentamattomana. 18

19 Puhdistus ja hoito Älä käytä puhdistukseen... Sopimattomat puhdistusaineet voivat vahingoittaa suodatinpintoja pitempään käytettäessä. Älä siksi käytä seuraavia puhdistusaineita: kalkkia irrottavia puhdistusaineita hankausjauheita tai -nesteitä voimakkaita yleispesuaineita tai rasvaa irrottavia puhdistusainesuihkeita uuninpuhdistusaineita. Rasvansuodattimen pesu astianpesukoneessa Aseta rasvansuodatin astianpesukoneen alakoriin mahdollisimman pystysuoraan asentoon. Tarkista ennen pesuohjelman käynnistämistä, että astianpesukoneen suihkuvarret pääsevät pyörimään vapaasti. Käytä mietoja koneastianpesuaineita, älä tiivisteitä. Valitse pesuohjelma, jonka pesulämpötila on vähintään 50 C ja enintään 65 C. Käyttämäsi astianpesuaineen mukaan rasvansuodattimen sisäpinta voi värjäytyä laikulliseksi. Värjäytymillä ei kuitenkaan ole vaikutusta rasvansuodattimen toimintaan. Muista puhdistaa myös liesituulettimen sisäosat ennen kuin asetat rasvansuodattimen takaisin paikalleen. Näin ehkäiset palovaaran. Rasvansuodattimen asettaminen paikalleen Aseta rasvansuodatin paikalleen niin, että sen punaiset muoviohjaimet osoittavat eteen ja ylös. Aseta rasvansuodatin edestäpäin höyrynkeräyslippaan, paina sitä ylöspäin ja työnnä se liesituulettimeen höyrynkeräyslipan kanssa. Se liukuu kiinnitystappien sisään. Paina lopuksi rasvansuodatinta vielä hieman taaksepäin. Puhdistuksen jälkeen Anna rasvansuodattimen kuivua pesun jälkeen imukykyisellä alustalla, ennen kuin asetat sen paikalleen. 19

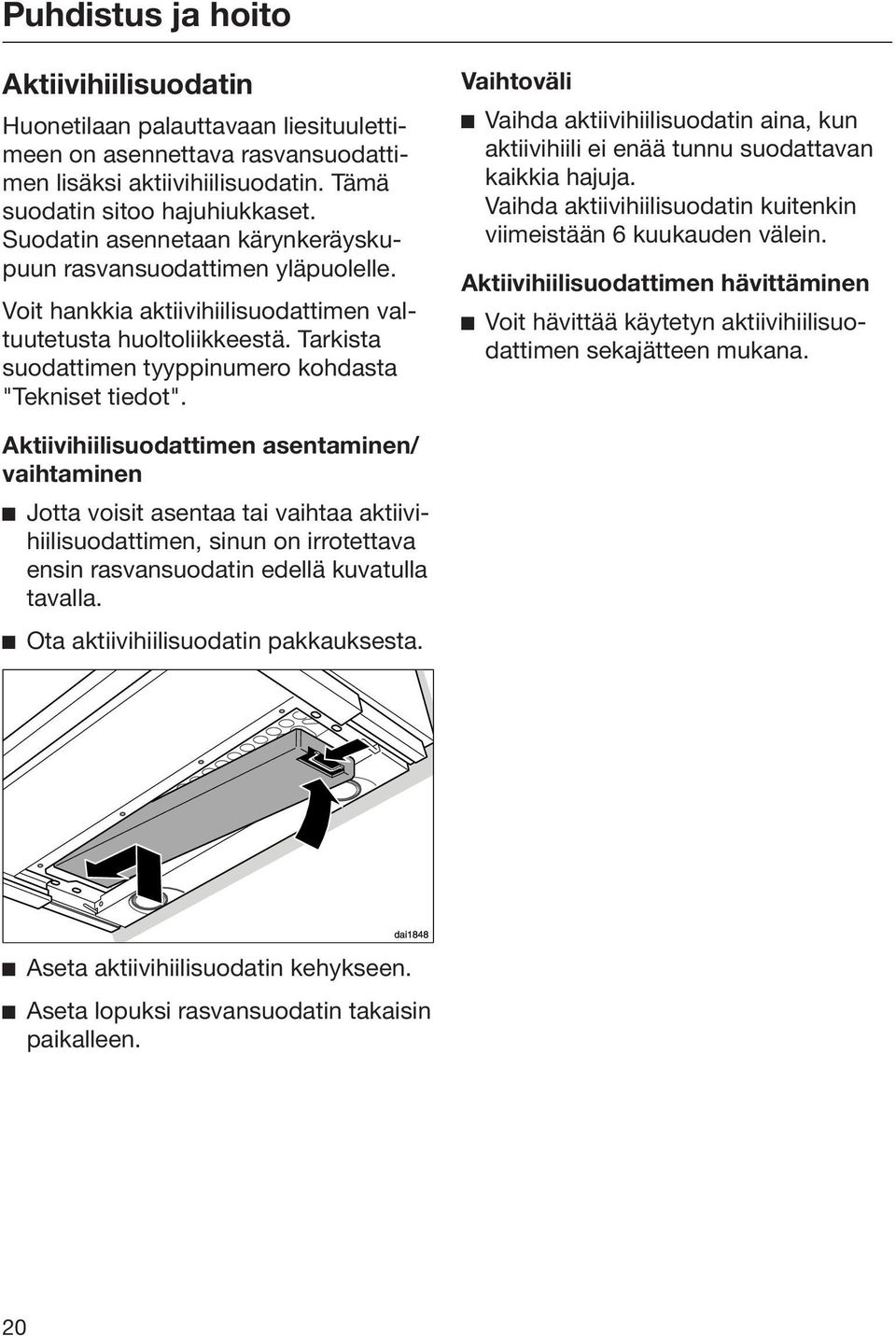

20 Puhdistus ja hoito Aktiivihiilisuodatin Huonetilaan palauttavaan liesituulettimeen on asennettava rasvansuodattimen lisäksi aktiivihiilisuodatin. Tämä suodatin sitoo hajuhiukkaset. Suodatin asennetaan kärynkeräyskupuun rasvansuodattimen yläpuolelle. Voit hankkia aktiivihiilisuodattimen valtuutetusta huoltoliikkeestä. Tarkista suodattimen tyyppinumero kohdasta "Tekniset tiedot". Vaihtoväli Vaihda aktiivihiilisuodatin aina, kun aktiivihiili ei enää tunnu suodattavan kaikkia hajuja. Vaihda aktiivihiilisuodatin kuitenkin viimeistään 6 kuukauden välein. Aktiivihiilisuodattimen hävittäminen Voit hävittää käytetyn aktiivihiilisuodattimen sekajätteen mukana. Aktiivihiilisuodattimen asentaminen/ vaihtaminen Jotta voisit asentaa tai vaihtaa aktiivihiilisuodattimen, sinun on irrotettava ensin rasvansuodatin edellä kuvatulla tavalla. Ota aktiivihiilisuodatin pakkauksesta. Aseta aktiivihiilisuodatin kehykseen. Aseta lopuksi rasvansuodatin takaisin paikalleen. 20

21 Puhdistus ja hoito Halogeenilampun vaihtaminen Käytä vain alkuperäisen kaltaisia lamppuja: Valmistaja... EGLO Kanta... GU10 Tyyppi Teho... 3 W Lamppuja saa Miele-huollosta tai alan liikkeistä. Vedä höyrynkeräyslippa ulos ja irrota rasvansuodatin edellä kuvatulla tavalla. Kytke liesituuletin ja valaisin pois päältä. Halogeenilamput tulevat hyvin kuumiksi käytön aikana. Ne pysyvät jonkin aikaa kuumina myös sen jälkeen, kun olet sammuttanut ne. Odota muutama minuutti ennen halogeenilampun vaihtamista. Jos liesituulettimessa on aktiivihiilisuodatin, irrota myös se. Tee liesituuletin ensin jännitteettömäksi (ks. kappale Tärkeitä turvallisuusohjeita). Työnnä sormesi suojaritilän aukon läpi ja paina lamppuyksikköä hieman alaspäin, ks. kuvaa. Kierrä lamppua vastapäivään ja vedä se alaspäin ulos. Kierrä uusi lamppu paikalleen ja paina se ylös. Noudata lamppuvalmistajan ohjeita. Aseta rasvansuodatin ja mahdollinen aktiivihiilisuodatin takaisin paikoilleen. 21

22 Huolto ja takuu Jos laitteessa on toimintahäiriö, jota et voi itse korjata, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen. Tietoja lähimmästä valtuutetusta Mielehuoltoliikkeestä saat käyttöohjeen takasivulla olevasta puhelinnumerosta. Huolto tarvitsee liesituulettimen tyyppija valmistusnumerot. Molemmat tiedot löydät liesituulettimen arvokilvestä. Arvokilven sijainti Arvokilpi tulee näkyviin, kun irrotat rasvansuodattimen. Takuuaika ja takuuehdot Tälle laitteelle on myönnetty kahden (2) vuoden takuu. Lisätietoja takuuehdoista löydät laitteen mukana toimitetusta erillisestä takuuvihkosesta. 22

23 Asennus Ennen asennusta Ennen kuin asennat liesituulettimen, ota huomioon seuraavien sivujen ohjeet sekä kappaleen "Tärkeitä turvallisuusohjeita" ohjeet. 23

24 Asennus Asennustarvikkeet 24

25 Asennus a 1 liitäntäkaulus 150 mm:n poistoilmaputkille. b 1 sovitinkappale 125 mm:n poistoilmaputkille. c 1 sulkuläppä asennettavaksi moottoriyksikön liitäntäkaulukseen (ei huonetilaan palauttavana). d 2 kiinnityskulmaa liesituulettimen kiinnittämiseksi yläkaappiin. e 1 peiteprofiili laitteen takareunan ja takaseinän väliin jäävän raon peittämistä varten. f Muuntosarja huonetilaan palauttavaksi (ei sisälly vakiotoimitukseen, erikseen ostettava lisävaruste, ks. kohta Tekniset tiedot). Muuntosarja sisältää poistoilmaritilän, alumiiniputken ja letkunkiristimet g Asennussarja DML 400 erillisen kalustelistan asentamieen sisältää avautuvat kulmaraudat ja kiinnitysruuvit kalustelistan asentamiseksi (ei sisälly vakiotoimitukseen, erikseen ostettava lisävaruste). 14 ruuvia 4 x 15 mm liesituulettimen kiinnittämiseksi yläkaappiin. 8 ruuvia M4 x 12 mm liesituulettimen kiinnittämiseksi kiinnityskulmiin. Muoviniittien sijaan voit kiinnittää peiteprofiilin neljällä ruuvilla. 4 muoviniittiä peiteprofiilin asentamista varten. 25

26 Asennus Laitteen mitat a Liesituuletinkaapin etuosassa on oltava yhtenäinen pohjalevy, joka ulottuu kaapin väliseinään saakka. Jos laite asennetaan tätä taaemmas, esim. kalustelistan asennuksen vuoksi, myös pohjalevyn täytyy ulottua vastaavasti taaemmas. b Liesituuletinkaapin väliseinän on oltava irrotettavissa. c Käyttö hormiin poistavana: kun mittaat liesituuletinkaapin korkeutta ja aukkojen leikkauskohtia, ota huomioon mahdollisten lisävarusteiden (esim. äänenvaimennin) vaatima tila. d Käyttö huonetilaan palauttavana muuntosarjan DUU 151 kanssa. e Jos käytät alasvetokehystä DAR 3000, huomaa yläkaapin poikkeavat mitat (ks. mittapiirros DAR 3000). 26

27 Keittotason ja liesituulettimen välinen turvaetäisyys (S) Asennus Ota huomioon keittotason tai muun keittolaitteen valmistajan ohjeet, kun määrittelet keittolaitteen ja liesituulettimen väliin jätettävää etäisyyttä. Jos suurempaa turvaetäisyyttä ei ole määritetty, noudata asennuksessa seuraavia vähimmäisturvaetäisyyksiä. Noudata myös kappaleen "Tärkeitä turvallisuusohjeita" ohjeita. Keittolaite Sähköliesi/-keittotaso Sähkögrilli, rasvakeitin (sähkö) Monipolttiminen kaasukeittotaso kokonaisteho 12,6 kw, yhdenkään yksittäisen polttimen teho > 4,5 kw Monipolttiminen kaasukeittotaso, kokonaisteho > 12,6 kw ja 21,6 kw, yhdenkään yksittäisen polttimen teho > 4,8 kw. Monipolttiminen kaasukeittotaso, kokonaisteho > 21,6 kw, tai jonkin polttimen teho > 4,8 kw. Yhden polttimen kaasutaso, jonka teho 6 kw Yhden polttimen kaasutaso, jonka teho > 6 kw ja 8,1 kw Yhden polttimen kaasutaso, jonka teho > 8,1 kw Etäisyys S vähintään 450 mm 650 mm 650 mm 760 mm ei mahdollinen 650 mm 760 mm ei mahdollinen Jos asennat liesituulettimeen puisen tai muovisen kaluste-/peitelistan, noudata keittotason tai muun ruoanvalmistuslaitteen valmistajan ohjeita laitteen käytöstä helposti syttyvien materiaalien läheisyydessä. 27

28 Asennus Asennussuosituksia Huomaa, että liesituulettimen tulisi peittää keittotason koko pinta-ala, jotta laite pystyisi poistamaan käryn ja hajut mahdollisimman tehokkaasti. Liesituuletin on asennettava keittotason keskiosan kohdalle, ei sivulle eikä taakse. Keittotason tulisi mieluiten olla hieman liesituuletinta kapeampi ja se saisi olla enintään liesituulettimen levyinen. Asennuspaikkaan pitäisi olla vapaa pääsy myös asennuksen jälkeen. Myös mahdollisia huoltotoimia varten liesituulettimeen pitäisi päästä helposti käsiksi ja laite tulisi olla helppo irrottaa. Ota tämä huomioon erityisesti, kun asennat kaapistoja, hyllyjä tai katto- ja seinäkoristeita liesituulettimen läheisyyteen. 28

29 Asennus a Esimerkki: Höyrynkeräyslippaan ei asenneta kalustelistaa. Sisään työnnetyn lipan etureuna tulee tällöin kaapin rungon etureunan tasalle. Kaapin alapohjan on oltava vähintään 95 mm:ä syvä. b Esimerkki: Höyrynkeräyslippaan asennetaan kalustelista. Sisääntyönnetyn lipan etureuna jää tällöin kalustelistan paksuuden b plus kiinnityskulman DML 400 (5 mm) verran edemmäs. Kaapin alapohjan syvyyden tulee olla tämän verran suurempi. Kaapin pohjan asennusaukon syvyys saa olla enintään 180 mm. Jos näin ei ole, asenna laite kauemmas taakse, jolloin mitta T jää vastaavasti pienemmksi. Tällöin voit säätää höyrynkeräyslipan asentoa syvyyssuunnassa jopa 35 mm eteenpäin. Leikkaa seuraavaksi liesituulettimen ja seinän väliin tuleva peiteprofiili T sopivan kokoiseksi ja asenna se paikalleen: T= kalusterungon syvyys K miinus laitteen syvyys G Lyhennä peiteprofiili mittaan T. Käytä terävää veistä ja leikkaa lähinnä pienimmän valmiiksi merkityn katkaisulinjan kohdalta. 29

30 Asennus Ruuvaa lyhennetty peiteprofiili molemmilta sivuilta kalusterungon sivuseinien alle siten, että sen takareuna tulee kiinni seinään. Piirrä kalusterungon sisäseiniin, vasemmalle ja oikealle puolelle, pystysuora viiva peiteprofiilin etureunan kohdalle. Kiinnityskulmat on tarkoitettu 16 tai 19 mm paksuille kalusteseinille. Aseta kiinnityskulmat niin päin, että sivu, johon on merkitty käyttämäsi kaapin kalusteseinän paksuus tulee kaapin seinää vasten. Ruuvaa kiinnityskulmat kaapin kumpaankin reunaan niin, että kulman takareuna tulee kaapin seiniin äsken piirtämäsi viivan kohdalle ja alareuna kaapin alareunan tasalle. 30

31 Asennus Irrota laitteen rungon ja höyrynkeräyslipan välinen tarrapaperisuojus vasta, kun olet asentanut liesituulettimen paikalleen yläkaappiin. Näin vältät höyrynkeräyslipan naarmuuntumisen. Rasvansuodatin ei saa olla paikoillaan, kun asennat liesituuletinta kaappiin. Jos se on, irrota se kohdassa Puhdistus ja hoito annettujen ohjeiden mukaisesti. Nosta liesituuletin alhaaltapäin kaappiin niin, että laitteen sivuilla olevat kiinnitysjouset napsahtavat kiinni kiinnityskulmiin. Työnnä liesituuletinta taaksepäin peiteprofiiliin asti. Neuvo liesituulettimen irrottamista varten: Kun ruuvaat irti molemmat liesituulettimen rungon sisäpuolella vasemmalla ja oikealla olevat ruuvit, kiinnitysjouset löystyvät ja voit vetää liesituulettimen ulos liesituuletinkaapista. 31

32 Asennus Kiinnitä liesituuletin seuraavaksi kiinnityskulmiin. Käytä molemmilla puolilla kahta ruuvia. Kiinnitä peiteprofiili takaa päin neljällä muoviniitillä laitteen takaseinään. Vedä höyrynkeräyslippa ulos ja poista tarrapaperisuojus lipan ja laitteen rungon välistä. Kiinnitä liesituuletin seuraavaksi neljällä (90 cm leveät laitteen kuudella) ruuvilla alakautta yläkaapin pohjaan. Tarkista, että kaikki kiinnitysruuvit kiertyvät suoraan, ja upota ruuvien kannat. Näin ruuvien kannat eivät ota missään tilanteessa kiinni höyrynkeräyslippaan, kun vedät tai työnnät sitä. 32

33 Asennus Kalustelistan asennus Höyrynkeräyslipan etureunaan voidaan asentaa keittiökalusteiden mukainen kalustelista. Lista saa painaa enintään 1300 g. Tämä koskee listoja, joiden syvyys on enintään 30 mm. Jos lista on tätä paksumpi tai painavampi, sitä on kevennettävä esim. höyläämällä sitä ohuemmaksi takapuolelta. Kalustelistan asennukseen tarvitaan asennussarja DML 400. Se on erikseen ostettava lisävaruste. Höyrynkeräyslipan asennon säätö Voit säätää höyrynkeräyslipan asentoa sen oikeassa ja vasemmassa reunassa olevilla säätöruuveilla enintään 35 mm eteenpäin. Näin saat lipan halutessasi samaan linjaan viereisten kaappien peitelistojen kanssa. Noudata asennussarjan mukana toimitettavaa asennusohjetta. Säädä höyrynkeräyslippa haluamaasi asentoon kiertämällä säätöruuveja ruuvitaltalla. 33

34 Asennus Rasvansuodattimen asennus Poistoilmaliitäntä Irrota rasvansuodatinkehyksen suojakalvo. Käytä tarvittaessa sulkuläppää. Varmista, että läppä avautuu helposti ja sulkeutuu automaattisesti Aseta rasvansuodatin paikalleen niin, että sen punaiset muoviohjaimet osoittavat eteen ja ylös. Aseta rasvansuodatin edestäpäin höyrynkeräyslippaan, paina sitä ylöspäin ja työnnä se liesituulettimeen höyrynkeräyslipan kanssa. Se liukuu kiinnitystappien sisään. Paina lopuksi rasvansuodatinta vielä hieman taaksepäin. dai2699 Kiinnitä poistoilmaputki poistoilmaaukon liitäntäkaulukseen. Kiinnitä taipuisa putki letkunkiristimen avulla (erikseen ostettava lisävaruste). Jos käytät 125 mm:n poistoilmaputkea, asenna mukana toimitettu kavennuskappale poistoilmaliitäntäkaulukseen (ks. myös kappaletta "Hormiliitäntä"). 34

35 Asennus Asenna lopuksi poistoilmaputki liesituulettimen poistoilmaliitäntäkaulukseen. Tee muut hormiliitäntään liittyvät asennustyöt (ks. kappaletta "Hormiliitäntä"). Liitäntä huonetilaan palauttavaksi Jos liesituuletinta ei voida rakenteellisten syiden vuoksi asentaa hormiin poistavaksi, se on muutettava huonetilaan palauttavaksi. Tätä varten tarvitset muuntosarjan DUU 151, jonka voit hankkia valtuutetusta Miele-huoltoliikkeestä. Lisäksi tarvitset aktiivihiilisuodattimen (ks. kappale Tekniset tiedot). Asenna muuntosarja sarjan mukana toimitetun asennusohjeen mukaisesti. Huomaa, että poistoilmaritilä on asennettava siten, ettei se missään tapauksessa suuntaa poistoilmaa seinää tai kattoa kohti, vaan huoneen keskiosaa kohti. 35

36 Asennus Sulkuläppää ei tarvita, jos liesituuletin asennetaan huonetilaan palauttavaksi. Asenna aktiivihiilisuodatin (ks. Puhdistus ja hoito). Verkkoliitäntä Lue kappaleet "Sähköliitäntä" ja "Tärkeitä turvallisuusohjeita" ennen sähköliitännän tekemistä ja noudata annettuja ohjeita. Työnnä pistotulppa pistorasiaan. 36

37 Sähköliitäntä Liesituulettimen saa liittää vain asianmukaiseen sukopistorasiaan AC 230 V ~ 50Hz. Sähköliitännän on oltava normin VDE0100 mukainen! Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 ma (DIN VDE 0664). Käytä mahdollisuuksien mukaan pistotulppaliitäntää (normin VDE 0701 mukaan), koska se helpottaa laitteen huoltoa. Liitä liesituuletin pistorasiaan, josta pistotulppa on tarvittaessa helppo irrottaa. Mikäli liesituulettimen pistorasiaan ei pääse käsiksi asennuksen jälkeen tai mikäli liesituuletin asennetaan kiinteästi sähköverkkoon, asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava yli 3 mm. Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (EN 60335). Tarvittavat sähköliitäntätiedot löydät laitteen arvokilvestä (ks. kappaletta "Huolto ja takuu"). Tarkista, että arvokilvessä ilmoitetut jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. 37

38 Hormiliitäntä Kun käytät liesituuletinta samanaikaisesti samaan huonetilaan sijoitetun tulisijan kanssa, voi syntyä myrkytysvaara! Noudata myös kappaleen "Tärkeitä turvallisuusohjeita" ohjeita. Jos olet epävarma, anna varmuuden vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista. Käytä ainoastaan tulenkestävästä materiaalista valmistettuja sileitä tai taipuisia poistoputkia. Noudata seuraavia ohjeita mahdollisimman suuren imutehon ja mahdollisimman hiljaisen ilmanpoistoäänen takaamiseksi: Poistoilmaputken halkaisija ei saisi olla pienempi kuin 150 mm. Mikäli käytät litteitä hormikanavia, hormikanavan poikkipinta-ala ei saa olla pienempi kuin ilmanpoistoaukon liitäntäkauluksen poikkipinta-ala. Poistoilmaputken on oltava mahdollisimman lyhyt ja suora. Käytä vain loivakaarteisia mutkakappaleita. Poistoilmaputki ei saa olla taittunut eikä se saa olla painunut kasaan. Varmista että kaikki liitokset on tehty kunnolla ja tiiviisti. Jos haluat johtaa poistoilman suoraan ulos, käytä asennukseen erityistä kierresaumaputkea tai kattoliitäntää (erikseen ostettavia lisävarusteita). Jos johdat poistoilman hormikanavaan, käännä putken ilmanpoistokaulus ilmavirtauksen suuntaisesti. Jos vedät poistoilmaputkea vaakasuoraan, putkessa on oltava vähintään 1 cm:n kaato jokaista putkimetriä kohti. Näin vältetään mahdollisen kondenssiveden valuminen poistoilmaputkea pitkin liesituulettimeen. Jos johdat poistoputken kylmiin tiloihin, esim. katolle tai ullakon kautta, lämpötilaerot putkiston eri osissa voivat muodostua suuriksi. Poistoilmaputki on eristettävä, jos lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin. Ota huomioon, että ilmavirtauksen kaikenlainen pienentäminen heikentää liesituulettimen imutehoa ja voimistaa laitteen käytöstä syntyviä ääniä. 38

39 Hormiliitäntä Kondenssivesisulku Äänenvaimennin Poistoilmaputken eristyksen lisäksi joissain tapauksissa on suositeltavaa asentaa kondenssivesisulku, joka kerää poistoputkeen syntyneen kondenssiveden ja haihduttaa sen. Näitä erikseen ostettavia kondenssivesisulkuja on kahdenkokoisia, 125 mm:n ja 150 mm:n poistoputkia varten. Kun asennat kondenssivesisulkua, tarkista että se tulee pystysuoraan ja mahdollisimman lähelle liesituulettimen poistoilmaputken liitäntäkaulusta. Kondenssivesisulun kotelossa oleva nuoli osoittaa, mihin suuntaan poistoilma ohjautuu. Voit asentaa poistoilmaputkeen äänenvaimentimen (erikseen ostettava lisävaruste). Se vähentää poistoilmaliitäntään liittyvää melua. Hormiin poistavana Äänenvaimennin vaimentaa poistoilmaputken kautta ulos kantautuvaa puhaltimen ääntä, mutta myös poistoilmaputken kautta ulkoa keittiöön kuuluvaa melua (esim. katumelua). Tätä varten äänenvaimennin tulee asentaa mahdollisimman lähelle ulkoilma-aukkoa. 39

40 Hormiliitäntä Huonetilaan palauttavana Asenna äänenvaimennin poistoilmaliitäntäkauluksen ja poistoilmaritilän väliin. Vaadittava asennustila on tarkistettava tapauskohtaisesti. 40

41 Tekniset tiedot Puhallinmoottori Valaisin Kokonaisliitäntäteho Jännite, taajuus Sulake Verkkoliitäntäjohdon pituus Paino 110 W 2 x 3 W 116 W AC 230 V, 50 Hz 10 A 1,5 m 12 kg Käyttö huonetilaan palauttavana erikseen ostettavan lisävarusteen avulla: Muuntosarja DUU 151 ja aktiivihiilisuodatin DKF

42
