1 Käyttö- ja asennusohje Liesituuletin DA 2050 Lue ehdottomasti tämä fi-fi käyttöohje ennen liesituulettimen asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. M.-Nr

2 Sisällysluettelo Pidä huolta ympäristöstäsi...3 Tärkeitä turvallisuusohjeita...4 Laitteen toimintaperiaate...9 Laitteen osat Liesituulettimen käyttö...11 Valaistuksen kytkeminen päälle / pois päältä Liesituulettimen kytkeminen päälle...11 Tehon säätäminen...11 Intensiivinen teho...11 Liesituulettimen kytkeminen pois päältä...11 Puhdistus ja hoito...12 Liesituulettimen runko...12 Rasvansuodatin...12 Aktiivihiilisuodattimien asentaminen/vaihtaminen...14 Halogeenilamppujen vaihtaminen...15 Asennusmitat...16 Keittotason ja liesituulettimen välinen turvaetäisyys (S) Asennusohjeet...18 Sulkuläpän asentaminen...18 Liesituulettimen asennus...18 Valmistelu hormiliitäntää varten Sähköliitäntä Hormiliitäntä...21 Kondenssivesisulku...22 Äänenvaimennin...23 Sähköliitäntä Huolto...25 Tekniset tiedot

3 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen, mikäli paikkakunnallasi on pahvin ja muovin keräyspiste. Pakkausmateriaalit (esim. muovipussit, styroksi) voivat olla vaarallisia joutuessaan lasten käsiin. Tukehtumisen vaara! Säilytä pakkausmateriaalit lasten ulottumattomissa ja hävitä materiaalit mahdollisimman pian. Vanhan laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. 3

4 Tärkeitä turvallisuusohjeita Tämä liesituuletin täyttää voimassa olevat turvallisuusmääräykset. Liesituulettimen asiaton käyttö saattaa kuitenkin aiheuttaa henkilö- ja esinevahinkoja. Lue tämä käyttöohje huolellisesti ennen kuin alat käyttää liesituuletinta. Käyttöohje antaa sinulle tärkeitä tietoja liesituulettimen asennuksesta, turvallisuudesta, käytöstä ja huollosta. Perehtymällä käyttöohjeeseen vältät mahdolliset vahingot ja liesituulettimesi rikkoontumisen. Säilytä tämä käyttöohje! Jos luovutat liesituulettimen toiselle käyttäjälle, muista antaa käyttöohje sen mukana! Asianmukainen käyttö Tämä liesituuletin on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä, esimerkiksi: myymälät, toimistot ja pienyritysten työtilat. maatilat. Tätä liesituuletinta ei ole tarkoitettu käytettäväksi ulkotiloissa. Kaikenlainen muu käyttö on kiellettyä. Miele ei vastaa liesituulettimen asiattomasta tai väärästä käytöstä aiheutuneista vahingoista. Henkilöt, jotka eivät pysty käyttämään laitetta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä laitteen toiminnasta, eivät saa käyttää tätä laitetta ilman vastuullisen henkilön valvontaa tai opastusta. Jos kotonasi on lapsia Valvo lapsia, jotka oleskelevat tai leikkivät laitteen läheisyydessä. Älä anna lasten leikkiä laitteella. Huolehdi siitä, etteivät alle 8-vuotiaat lapset pääse liesituulettimen läheisyyteen ilman aikuisen jatkuvaa valvontaa. Yli 8-vuotiaat lapset saavat käyttää liesituuletinta ilman valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita liesituulettimen väärä käyttö voi aiheuttaa. hotellit, aamiaismajoituspaikat, asuntolat yms. asuintilat, joissa laite tarjotaan yksittäisten asiakkaiden käyttöön. Käytä tätä liesituuletinta ainoastaan kotitalouksien kaltaisissa ympäristöissä ruoanvalmistuksessa syntyvien ruoankäryjen poistoon ja keittiöilman puhdistamiseen. 4

5 Tärkeitä turvallisuusohjeita Huomaa että liesituulettimen halogeenilamput tulevat erittäin kuumiksi käytön aikana ja pysyvät kuumina vielä jonkin aikaa käytön jälkeenkin. Pidä siksi lapset loitolla liesituulettimen valaisimista, kunnes ne ovat jäähtyneet ja niihin voi koskea turvallisesti. Tekninen turvallisuus Tarkista liesituuletin kuljetusvaurioiden varalta ennen laitteen asennusta. Vahingoittunutta laitetta ei saa asentaa eikä ottaa käyttöön. Vahingoittunut laite voi aiheuttaa vaaratilanteita! Ennen kuin liität liesituulettimen sähköverkkoon, tarkista ehdottomasti, että laitteen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Näiden tietojen on ehdottomasti vastattava toisiaan, muuten laite voi vahingoittua. Kysy epäselvissä tapauksissa neuvoa sähköasentajalta. Liesituulettimen sähköturvallisuus on taattu ainoastaan silloin, kun laite on liitetty määräysten mukaisesti maadoitettuun sähköliitäntään. Asennuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava. Valmistaja ei vastaa vahingoista (esim. sähköiskuista), jotka johtuvat puuttuvasta tai viallisesta maadoitusjohtimesta. Liesituuletinta saa käyttää vain paikalleen asennettuna, jotta sen turvallinen käyttö olisi taattu. Liesituulettimen ulkokoteloa saa avata vain asennus- ja puhdistusohjeissa mainittuja toimia varten. Älä koskaan avaa liesituulettimen ulkokoteloa mitään muuta tarkoitusta varten. Jos kosket liesituulettimen sisällä oleviin jännitteisiin osiin tai jos muutat laitteen elektronisia ja mekaanisia rakenteita, voit aiheuttaa itsellesi ja laitteen käyttäjälle vakavan vaaratilanteen. Lisäksi laite voi vahingoittua toimintakelvottomaksi. Laitteen asennus-, huolto- ja korjaustyöt on jätettävä valtuutetun huoltoliikkeen tehtäviksi. Asiattomat korjaukset saattavat aiheuttaa vaaratilanteita käyttäjälle! Miele ei vastaa asiattomista korjauksista aiheutuneista vahingoista. Tässä liesituulettimessa saa käyttää vain Mielen alkuperäisiä lisävarusteita ja varaosia. Vain näitä varusteita käytettäessä Miele voi taata, että liesituuletin toimii turvallisuusmääräysten mukaisesti. Liesituuletin täytyy irrottaa sähköverkosta aina asennus-, huolto- ja korjaustöiden ajaksi. Liesituuletin on kytketty pois sähköverkosta vasta, kun: sulake on irrotettu sulaketaulusta. mahdollinen automaattisulake on kytketty pois päältä. pistotulppa on vedetty pois pistorasiasta. Kun irrotat pistotulppaa pistorasiasta, älä vedä liitäntäjohdosta, vaan tartu pistotulppaan. 5

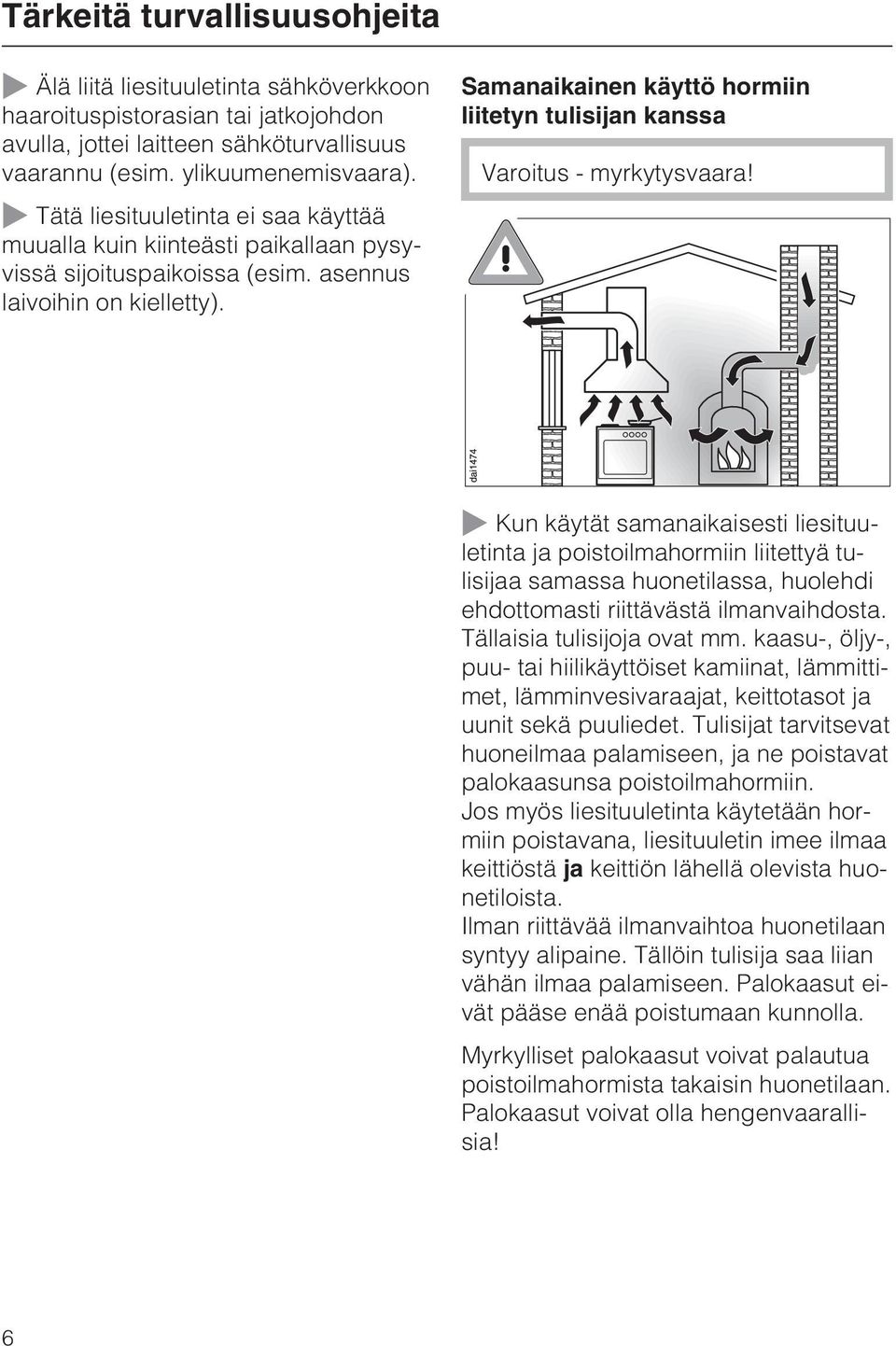

6 Tärkeitä turvallisuusohjeita Älä liitä liesituuletinta sähköverkkoon haaroituspistorasian tai jatkojohdon avulla, jottei laitteen sähköturvallisuus vaarannu (esim. ylikuumenemisvaara). Tätä liesituuletinta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). Samanaikainen käyttö hormiin liitetyn tulisijan kanssa Varoitus - myrkytysvaara! Kun käytät samanaikaisesti liesituuletinta ja poistoilmahormiin liitettyä tulisijaa samassa huonetilassa, huolehdi ehdottomasti riittävästä ilmanvaihdosta. Tällaisia tulisijoja ovat mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet, lämminvesivaraajat, keittotasot ja uunit sekä puuliedet. Tulisijat tarvitsevat huoneilmaa palamiseen, ja ne poistavat palokaasunsa poistoilmahormiin. Jos myös liesituuletinta käytetään hormiin poistavana, liesituuletin imee ilmaa keittiöstä ja keittiön lähellä olevista huonetiloista. Ilman riittävää ilmanvaihtoa huonetilaan syntyy alipaine. Tällöin tulisija saa liian vähän ilmaa palamiseen. Palokaasut eivät pääse enää poistumaan kunnolla. Myrkylliset palokaasut voivat palautua poistoilmahormista takaisin huonetilaan. Palokaasut voivat olla hengenvaarallisia! 6

7 Tärkeitä turvallisuusohjeita Liesituulettimen ja tulisijan samanaikainen käyttö on vaaratonta, jos huonetilaan ei synny yli 4 Pa:n (0,04 mbaarin) alipainetta. Tällöin palokaasut eivät pääse palautumaan takaisin huoneilmaan. Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa ilmaa, esimerkiksi ilmanvaihtokanavasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaihtoputki seinässä ei takaa riittävää ilmanvaihtoa. Ota kuitenkin huomioon koko asunnon ilmanvaihto. Epävarmassa tapauksessa ota yhteys paikkakuntasi nuohoojaan. Jos liesituuletin asennetaan huonetilaan palauttavaksi, edellä mainittuja rajoituksia ei tarvitse ottaa huomioon. Laitteen asiallinen käyttö Älä koskaan liekitä liesituulettimen alla äläkä käytä avotulta grillatessasi. Toiminnassa oleva liesituuletin imee liekit rasvansuodattimeen, joka voi tällöin syttyä palamaan! Älä koskaan anna kaasukeittotason kaasuliekin palaa ilman liekin päälle asetettua astiaa. Sammuta kaasuliekki myös silloin, kun nostat keittoastian pois liekiltä vain hetkeksi. Säädä kaasuliekkiä siten, ettei se missään tapauksessa tule esiin keittoastian reunojen alta. Vältä kuumentamasta valmistusastiaa liian kuumaksi (esim. wok-pannua käyttäessäsi). Liesituuletin voi vahingoittua liian korkeista lämpötiloista. Kytke liesituuletin päälle aina, kun käytät keittotasoa. Jos liesituuletinta ei kytketä päälle, ruoasta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi aiheuttaa ajan mittaan korroosiovaurioita laitteeseen. Ole varovainen, kun käytät ruoanlaitossa öljyjä ja rasvoja tai kun käytät rasvakeitintä. Älä myöskään koskaan jätä sähkögrilliä toimimaan ilman valvontaa. Ylikuumenneet rasvat ja öljyt voivat syttyä palamaan, jolloin myös liesituuletin voi syttyä tuleen. 7

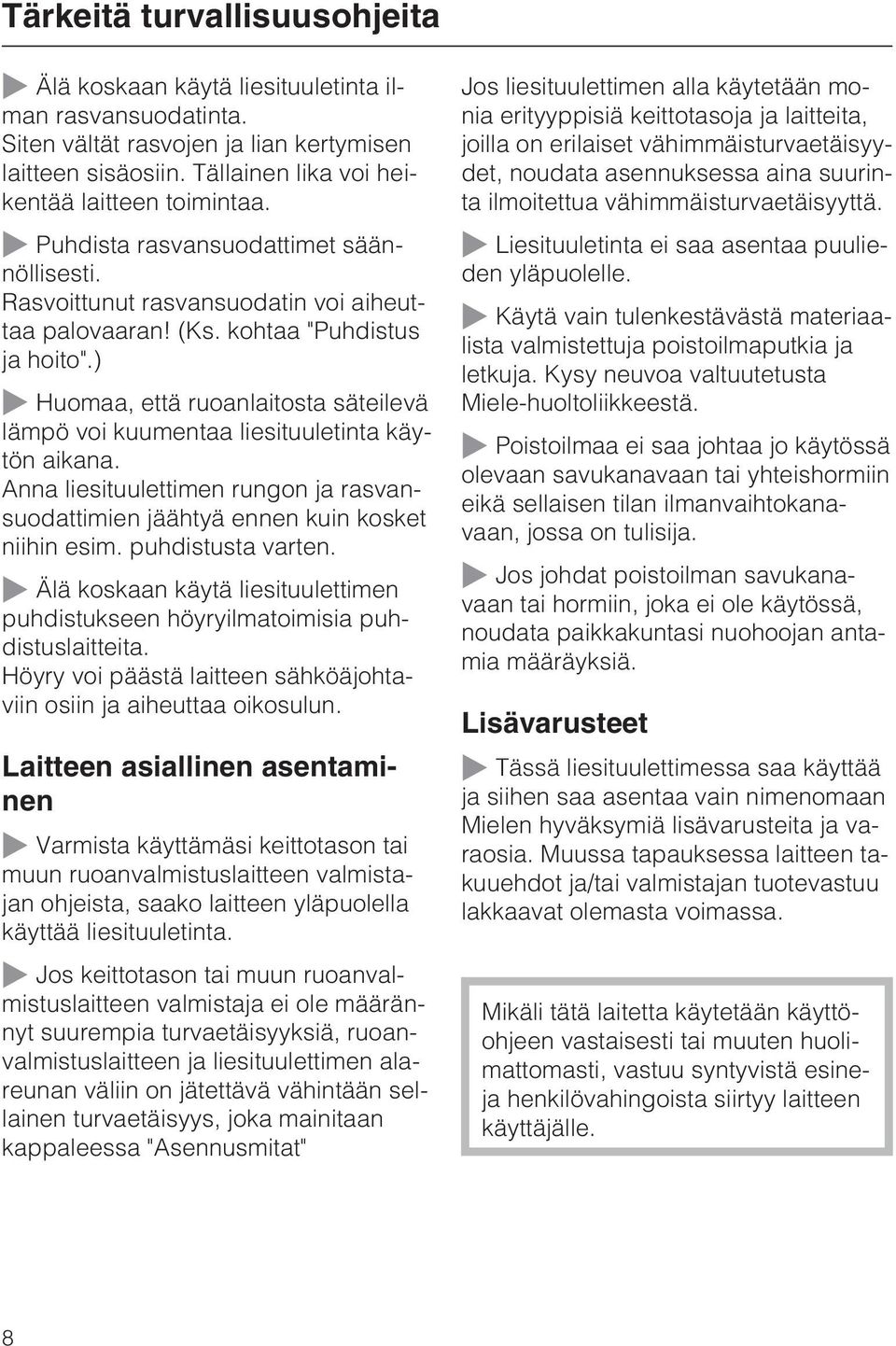

8 Tärkeitä turvallisuusohjeita Älä koskaan käytä liesituuletinta ilman rasvansuodatinta. Siten vältät rasvojen ja lian kertymisen laitteen sisäosiin. Tällainen lika voi heikentää laitteen toimintaa. Puhdista rasvansuodattimet säännöllisesti. Rasvoittunut rasvansuodatin voi aiheuttaa palovaaran! (Ks. kohtaa "Puhdistus ja hoito".) Huomaa, että ruoanlaitosta säteilevä lämpö voi kuumentaa liesituuletinta käytön aikana. Anna liesituulettimen rungon ja rasvansuodattimien jäähtyä ennen kuin kosket niihin esim. puhdistusta varten. Älä koskaan käytä liesituulettimen puhdistukseen höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteen sähköäjohtaviin osiin ja aiheuttaa oikosulun. Laitteen asiallinen asentaminen Varmista käyttämäsi keittotason tai muun ruoanvalmistuslaitteen valmistajan ohjeista, saako laitteen yläpuolella käyttää liesituuletinta. Jos keittotason tai muun ruoanvalmistuslaitteen valmistaja ei ole määrännyt suurempia turvaetäisyyksiä, ruoanvalmistuslaitteen ja liesituulettimen alareunan väliin on jätettävä vähintään sellainen turvaetäisyys, joka mainitaan kappaleessa "Asennusmitat" Jos liesituulettimen alla käytetään monia erityyppisiä keittotasoja ja laitteita, joilla on erilaiset vähimmäisturvaetäisyydet, noudata asennuksessa aina suurinta ilmoitettua vähimmäisturvaetäisyyttä. Liesituuletinta ei saa asentaa puulieden yläpuolelle. Käytä vain tulenkestävästä materiaalista valmistettuja poistoilmaputkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä. Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tulisija. Jos johdat poistoilman savukanavaan tai hormiin, joka ei ole käytössä, noudata paikkakuntasi nuohoojan antamia määräyksiä. Lisävarusteet Tässä liesituulettimessa saa käyttää ja siihen saa asentaa vain nimenomaan Mielen hyväksymiä lisävarusteita ja varaosia. Muussa tapauksessa laitteen takuuehdot ja/tai valmistajan tuotevastuu lakkaavat olemasta voimassa. Mikäli tätä laitetta käytetään käyttöohjeen vastaisesti tai muuten huolimattomasti, vastuu syntyvistä esineja henkilövahingoista siirtyy laitteen käyttäjälle. 8

9 Laitteen toimintaperiaate Tämä liesituuletin toimii... hormiin poistavana: Liesituulettimen imemä ilma kulkee rasvansuodattimen läpi ja virtaa poistohormin kautta ulos. Liesituulettimen poistoilmaputken liitäntäkaulukseen on asennettu sulkuläppä. Sulkuläppä on kiinni aina, kun liesituuletin ei ole toiminnassa. Tällöin ulkoilma ei pääse virtaamaan sisään. Kun liesituuletin kytketään päälle, sulkuläppä avautuu automaattisesti, jolloin poistoilma pääsee virtaamaan esteittä ulos.... huonetilaan palauttavana: (lisävarusteena saatavan muuntosarjan ja kahden aktiivihiilisuodattimen avulla, ks. kohtaa "Tekniset tiedot") Liesituulettimen imemä ilma kulkee rasvansuodattimen lisäksi myös kahden erillisen aktiivihiilisuodattimen läpi. Puhdistettu ilma johdetaan poistoilmaritilän kautta takaisin keittiöön. Jos käytät liesituuletinta huonetilaan palauttavana, tarkista ennen ensimmäistä käyttökertaa, että aktiivihiilisuodattimet on asennettu paikoilleen (ks. kohtaa "Puhdistus ja hoito"). 9

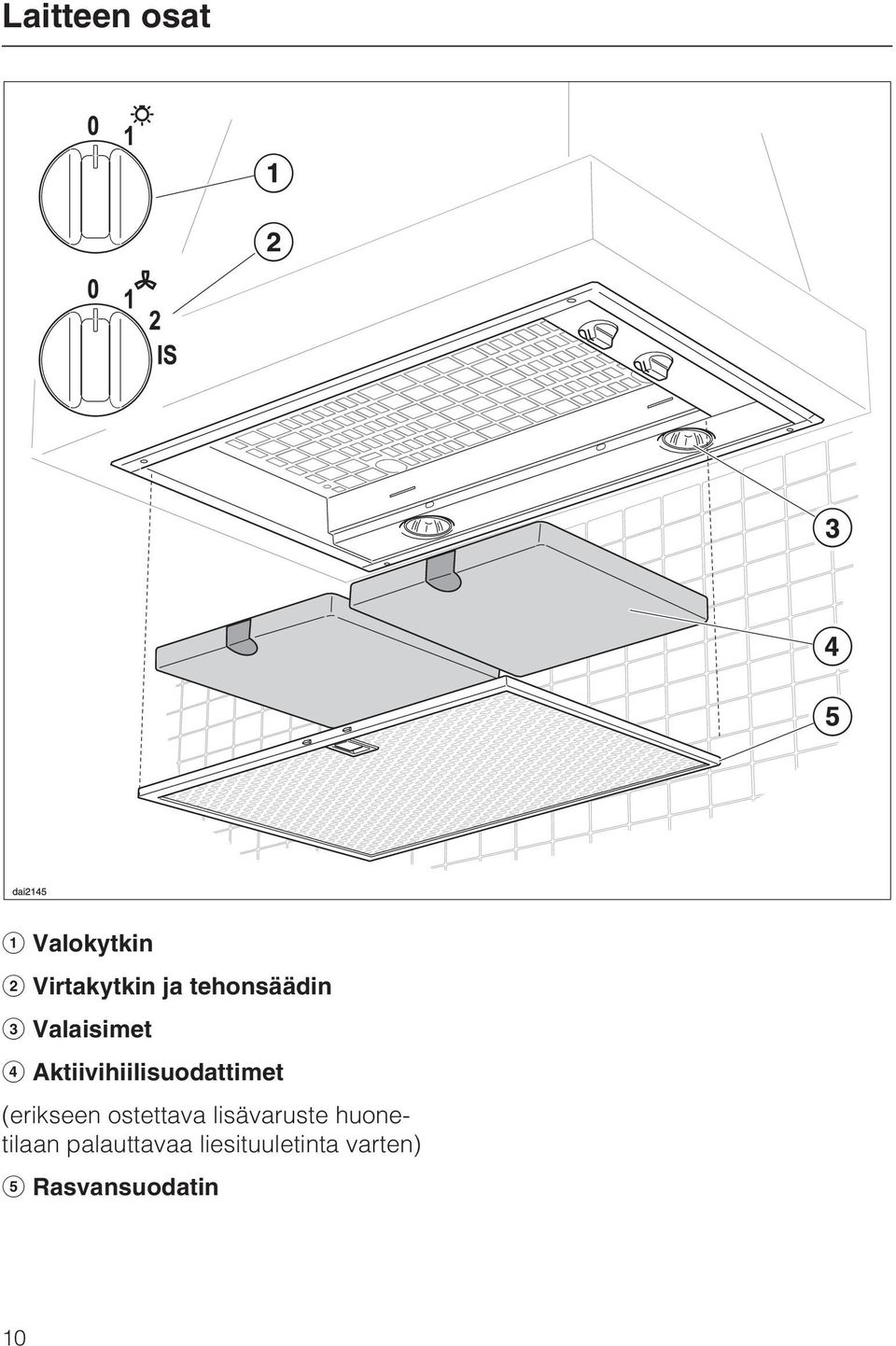

10 Laitteen osat Valokytkin Virtakytkin ja tehonsäädin Valaisimet Aktiivihiilisuodattimet (erikseen ostettava lisävaruste huonetilaan palauttavaa liesituuletinta varten) Rasvansuodatin 10

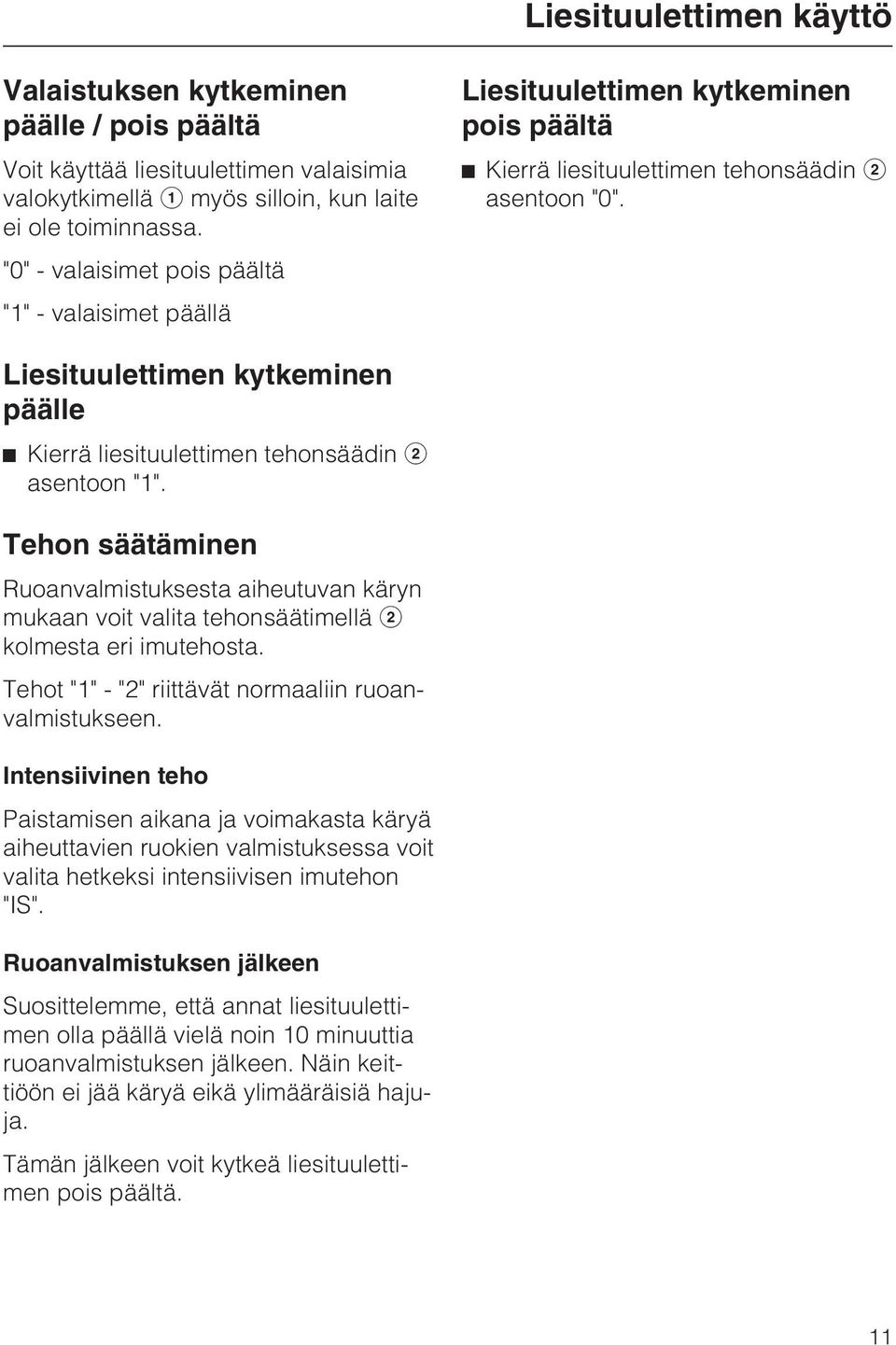

11 Liesituulettimen käyttö Valaistuksen kytkeminen päälle / pois päältä Voit käyttää liesituulettimen valaisimia valokytkimellä myös silloin, kun laite ei ole toiminnassa. "0" - valaisimet pois päältä "1" - valaisimet päällä Liesituulettimen kytkeminen pois päältä Kierrä liesituulettimen tehonsäädin asentoon "0". Liesituulettimen kytkeminen päälle Kierrä liesituulettimen tehonsäädin asentoon "1". Tehon säätäminen Ruoanvalmistuksesta aiheutuvan käryn mukaan voit valita tehonsäätimellä kolmesta eri imutehosta. Tehot "1" - "2" riittävät normaaliin ruoanvalmistukseen. Intensiivinen teho Paistamisen aikana ja voimakasta käryä aiheuttavien ruokien valmistuksessa voit valita hetkeksi intensiivisen imutehon "IS". Ruoanvalmistuksen jälkeen Suosittelemme, että annat liesituulettimen olla päällä vielä noin 10 minuuttia ruoanvalmistuksen jälkeen. Näin keittiöön ei jää käryä eikä ylimääräisiä hajuja. Tämän jälkeen voit kytkeä liesituulettimen pois päältä. 11

12 Puhdistus ja hoito Tee liesituuletin jännitteettömäksi aina ennen kuin alat puhdistaa tai huoltaa sitä. Toimi jollain seuraavista tavoista: - irrota pistotulppa pistorasiasta, - kierrä sulake irti sulaketaulusta tai - kytke automaattisulake pois päältä. Halogeenilamput tulevat hyvin kuumiksi käytön aikana. Ne pysyvät jonkin aikaa kuumina myös sen jälkeen, kun olet sammuttanut ne. Palovamman vaara! Kuumat lamput voivat myös mennä rikki, jos pyyhit niitä kostealla. Anna lamppujen siksi jäähtyä muutamia minuutteja ennen kuin alat puhdistaa niitä. Liesituulettimen runko hankaavia puhdistusaineita, kuten hankausjauheita ja -nesteitä, tai hankaavia puhdistusvälineitä, kuten patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäänteitä. Rasvansuodatin Uudelleenkäytettävä, metallinen rasvansuodatin kerää keittiökäryn kiinteät osaset, kuten rasvan ja pölyn, ja estää siten liesituuletinta likaantumasta. Puhdista rasvansuodatin viimeistään silloin, kun se näyttää likaiselta tai kun sen suodatusteho heikkenee. Suosittelemme, että puhdistat rasvansuodattimen 3-4 viikon välein, jottei rasva ehdi pinttyä. Rasvainen ja likainen rasvansuodatin voi aiheuttaa palovaaran! Liesituulettimen pinnat ja käyttövalitsimet ovat arkoja naarmuille ja viilloille. Noudata siksi seuraavia puhdistusohjeita. Pyyhi kaikki liesituulettimen pinnat ja käyttövalitsimet pelkällä kuumaan astianpesuaineveteen kastetulla liinalla. Kuivaa pinnat lopuksi pehmeällä, kuivalla liinalla. Älä käytä puhdistukseen soodaa, happoa, klooria tai liuottimia sisältäviä puhdistusaineita, 12 Avaa rasvansuodattimen lukitus, laske suodatin noin 45 :n kulmaan alaspäin, napsauta suodatin irti takaa ja nosta se pois liesituulettimesta. Pidä rasvansuodattimesta tukevasti kiinni, kun irrotat sitä, niin se ei pääse putoamaan vahingossa keittotasolle.

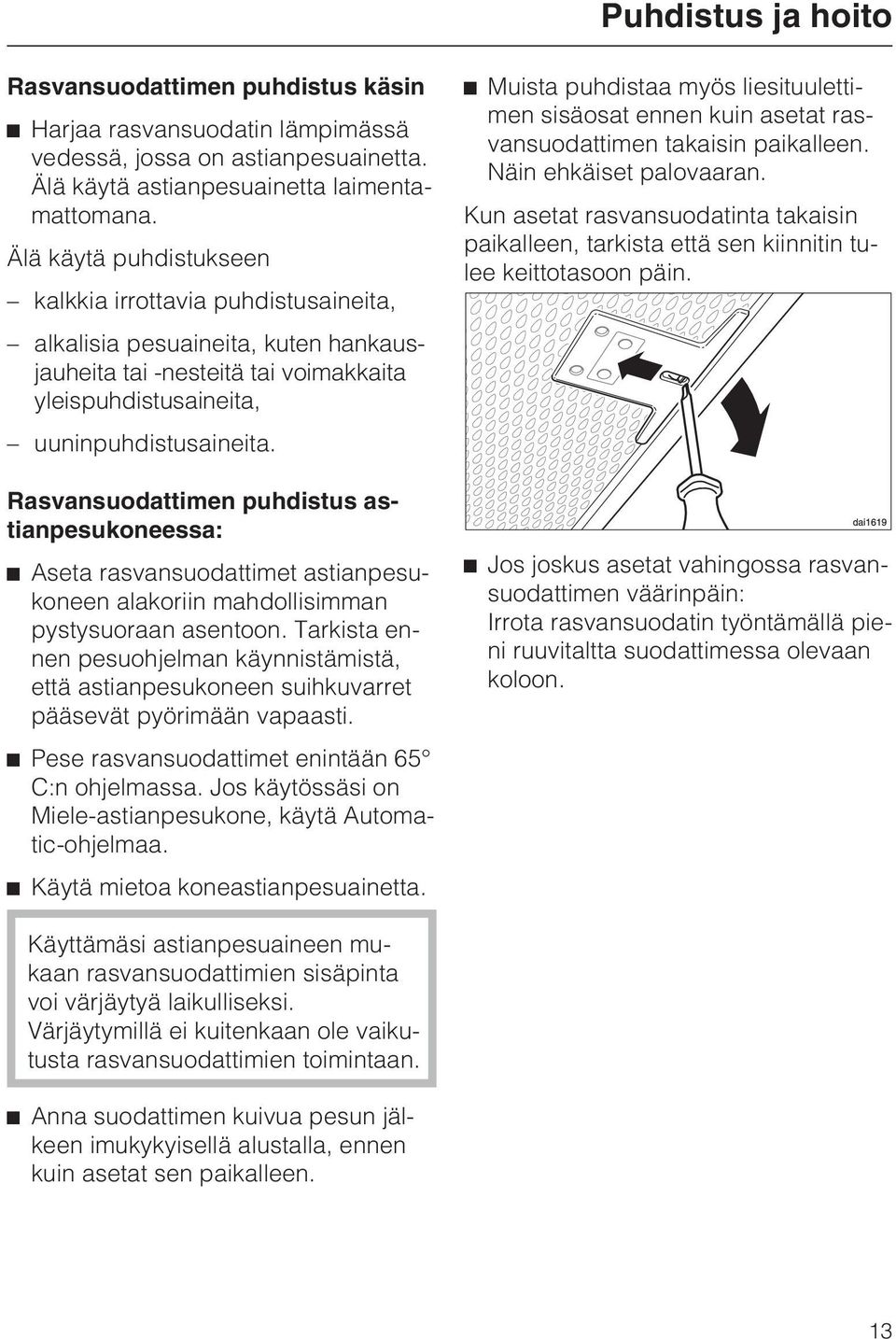

13 Puhdistus ja hoito Rasvansuodattimen puhdistus käsin Harjaa rasvansuodatin lämpimässä vedessä, jossa on astianpesuainetta. Älä käytä astianpesuainetta laimentamattomana. Älä käytä puhdistukseen kalkkia irrottavia puhdistusaineita, alkalisia pesuaineita, kuten hankausjauheita tai -nesteitä tai voimakkaita yleispuhdistusaineita, uuninpuhdistusaineita. Rasvansuodattimen puhdistus astianpesukoneessa: Aseta rasvansuodattimet astianpesukoneen alakoriin mahdollisimman pystysuoraan asentoon. Tarkista ennen pesuohjelman käynnistämistä, että astianpesukoneen suihkuvarret pääsevät pyörimään vapaasti. Pese rasvansuodattimet enintään 65 C:n ohjelmassa. Jos käytössäsi on Miele-astianpesukone, käytä Automatic-ohjelmaa. Käytä mietoa koneastianpesuainetta. Muista puhdistaa myös liesituulettimen sisäosat ennen kuin asetat rasvansuodattimen takaisin paikalleen. Näin ehkäiset palovaaran. Kun asetat rasvansuodatinta takaisin paikalleen, tarkista että sen kiinnitin tulee keittotasoon päin. Jos joskus asetat vahingossa rasvansuodattimen väärinpäin: Irrota rasvansuodatin työntämällä pieni ruuvitaltta suodattimessa olevaan koloon. Käyttämäsi astianpesuaineen mukaan rasvansuodattimien sisäpinta voi värjäytyä laikulliseksi. Värjäytymillä ei kuitenkaan ole vaikutusta rasvansuodattimien toimintaan. Anna suodattimen kuivua pesun jälkeen imukykyisellä alustalla, ennen kuin asetat sen paikalleen. 13

14 Puhdistus ja hoito Aktiivihiilisuodattimien asentaminen/vaihtaminen Kun asennat liesituulettimen huonetilaan palauttavaksi, siihen on rasvansuodattimen lisäksi asennettava kaksi aktiivihiilisuodatinta. Nämä suodattimet sitovat hajuhiukkaset. Suodattimet asennetaan kärynkeräyskupuun rasvansuodattimen yläpuolelle. Vaihda aktiivihiilisuodattimet aina, kun aktiivihiili ei enää tunnu suodattavan kaikkia hajuja. Vaihda aktiivihiilisuodattimet kuitenkin viimeistään 6 kuukauden välein. Voit hävittää käytetyt aktiivihiilisuodattimet sekajätteen mukana. Voit hankkia aktiivihiilisuodattimia valtuutetusta huoltoliikkeestä. Tarkista suodattimien tyyppinumero kohdasta "Tekniset tiedot". Jotta voisit asentaa tai vaihtaa aktiivihiilisuodattimet, sinun on irrotettava ensin rasvansuodatin edellä kuvatulla tavalla. Ota aktiivihiilisuodattimet pakkauksesta. Aseta aktiivihiilisuodattimet paikoilleen. Aseta lopuksi rasvansuodatin takaisin paikalleen. 14

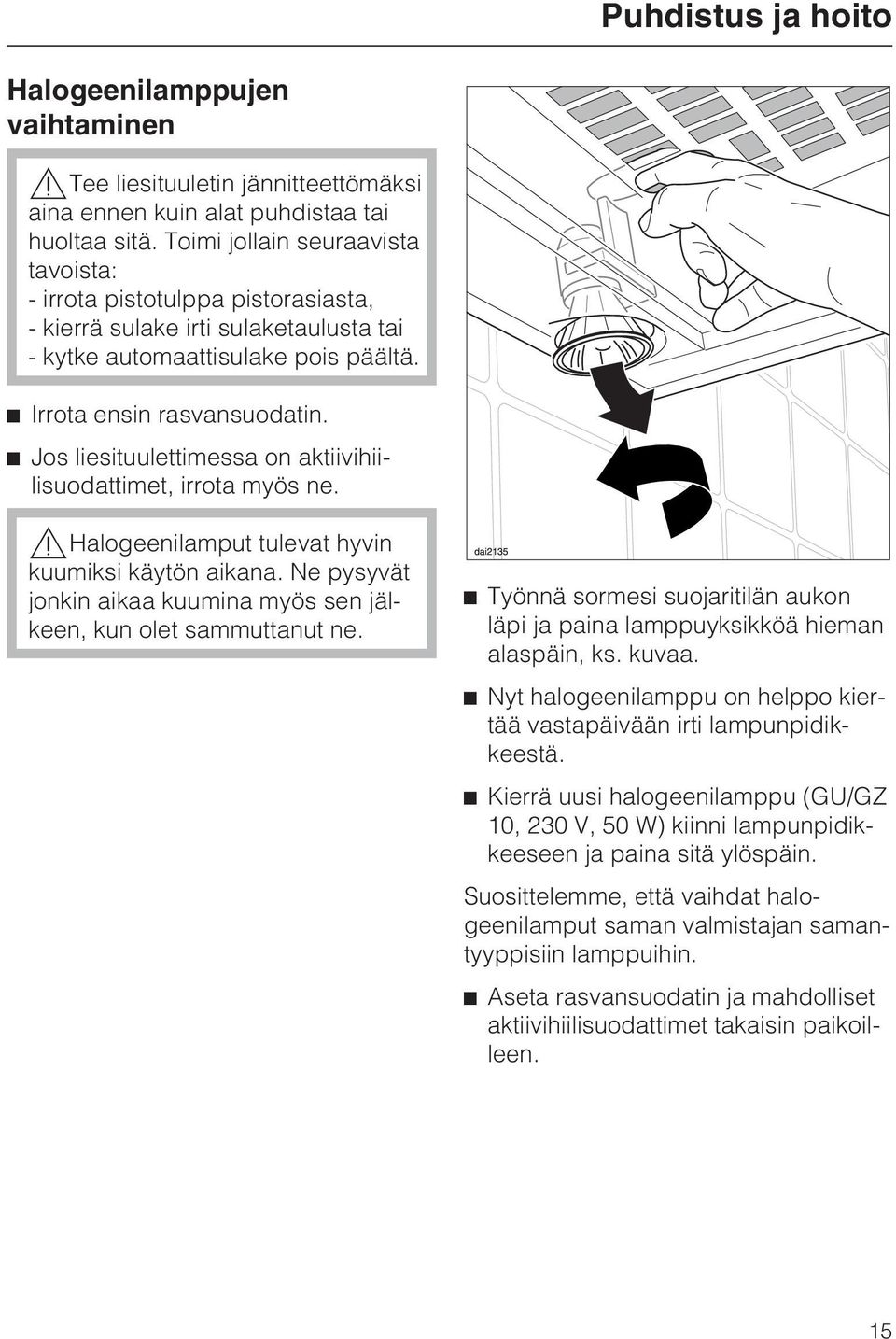

15 Puhdistus ja hoito Halogeenilamppujen vaihtaminen Tee liesituuletin jännitteettömäksi aina ennen kuin alat puhdistaa tai huoltaa sitä. Toimi jollain seuraavista tavoista: - irrota pistotulppa pistorasiasta, - kierrä sulake irti sulaketaulusta tai - kytke automaattisulake pois päältä. Irrota ensin rasvansuodatin. Jos liesituulettimessa on aktiivihiilisuodattimet, irrota myös ne. Halogeenilamput tulevat hyvin kuumiksi käytön aikana. Ne pysyvät jonkin aikaa kuumina myös sen jälkeen, kun olet sammuttanut ne. Työnnä sormesi suojaritilän aukon läpi ja paina lamppuyksikköä hieman alaspäin, ks. kuvaa. Nyt halogeenilamppu on helppo kiertää vastapäivään irti lampunpidikkeestä. Kierrä uusi halogeenilamppu (GU/GZ 10, 230 V, 50 W) kiinni lampunpidikkeeseen ja paina sitä ylöspäin. Suosittelemme, että vaihdat halogeenilamput saman valmistajan samantyyppisiin lamppuihin. Aseta rasvansuodatin ja mahdolliset aktiivihiilisuodattimet takaisin paikoilleen. 15

16 Asennusmitat Keittotason ja liesituulettimen välinen turvaetäisyys (S) Jos keittotason tai muun ruoanvalmistuslaitteen valmistaja ei ole määrännyt suurempia turvaetäisyyksiä, kyseessä olevan laitteen ja liesituulettimen alareunan väliin on jätettävä seuraavat vähimmäisturvaetäisyydet: *Sijoitusaukon mitat Asennuskehyksen takaosan syvyyden T on oltava vähintään 25 mm. Keittolaite Sähköliesi/-keittotaso Sähkögrilli Rasvakeitin (sähkötoiminen) Kaasutaso, jossa on useampi poltin, kun kokonaisteho on enint. 12,6 kw ja kun yksittäisen polttimen teho ei ole yli 4,5 kw. Kaasutaso, jossa on useampi poltin, kun kokonaisteho on yli 12,6 kw tai kun yksittäisen polttimen teho on yli 4,5 kw Yhden polttimen kaasutaso, jonka teho enintään 6kW Yhden polttimen kaasutaso, jonka teho yli 6 kw Etäisyys S 450 mm 650 mm 650 mm 650 mm 760 mm 650 mm 760 mm Katso myös kappaletta "Tärkeitä turvallisuusohjeita". 16

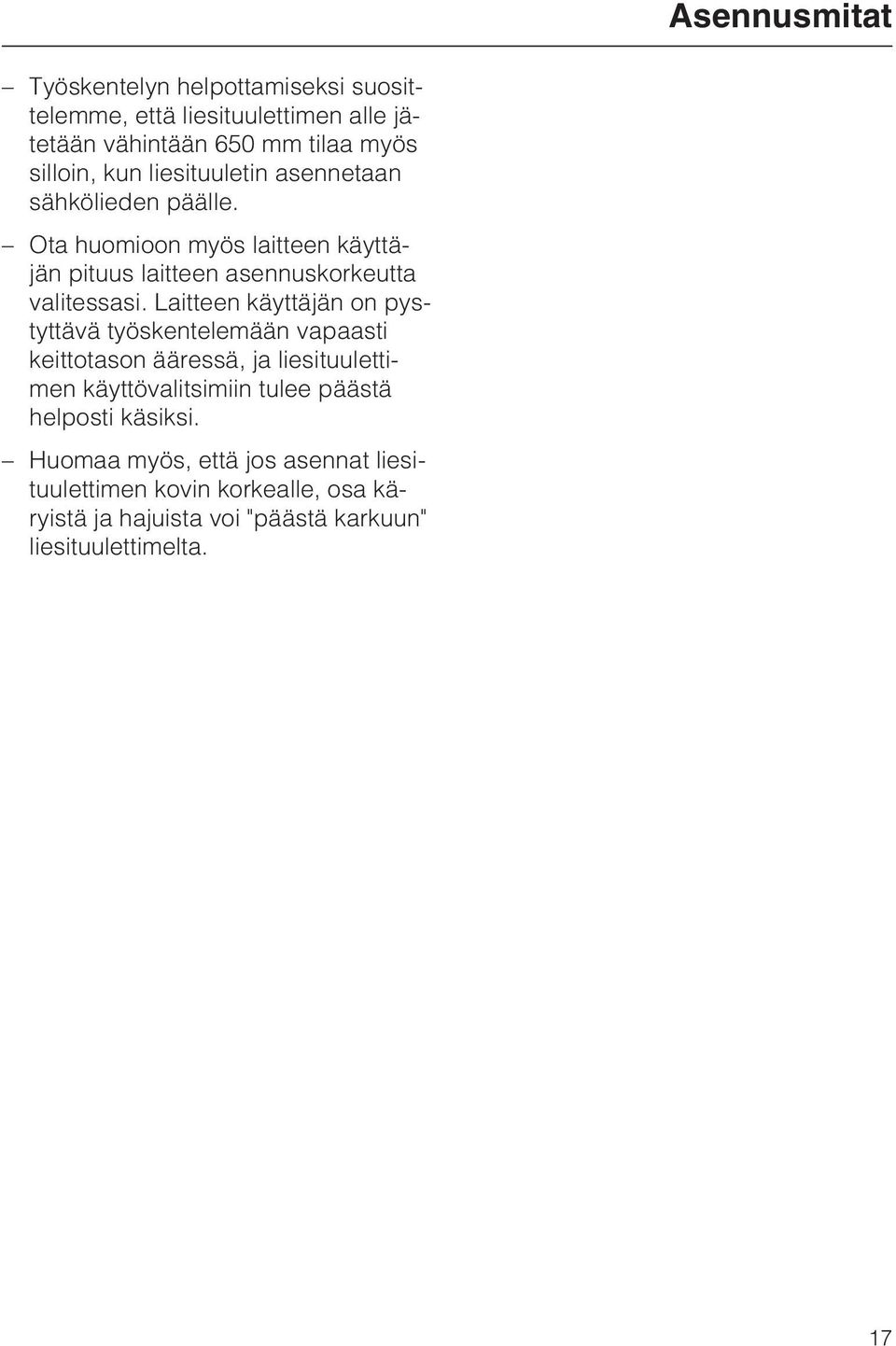

17 Asennusmitat Työskentelyn helpottamiseksi suosittelemme, että liesituulettimen alle jätetään vähintään 650 mm tilaa myös silloin, kun liesituuletin asennetaan sähkölieden päälle. Ota huomioon myös laitteen käyttäjän pituus laitteen asennuskorkeutta valitessasi. Laitteen käyttäjän on pystyttävä työskentelemään vapaasti keittotason ääressä, ja liesituulettimen käyttövalitsimiin tulee päästä helposti käsiksi. Huomaa myös, että jos asennat liesituulettimen kovin korkealle, osa käryistä ja hajuista voi "päästä karkuun" liesituulettimelta. 17

18 Asennusohjeet Sulkuläpän asentaminen (vain hormiin poistavana) Jos rakennuksen hormiliitännässä ei ole jo valmiina sulkuläppää, aseta mukana toimitettu sulkuläppä liesituulettimen liitäntäkauluksen päälle siten, että sen läpät voivat avautua ylöspäin. Liesituulettimen asennus Liesituuletin on tarkoitettu asennettavaksi yläkaapin sisään, liesikupuun tai keittosaarekkeeseen. Tarkista ennen asennusta, pääseekö liesituulettimen yläosaan käsiksi myös asennuksen jälkeen. Jos tämä ei ole mahdollista, kiinnitä poistoilmaputki ja valmistele sähköliitäntä jäljempänä mainitulla tavalla jo ennen liesituulettimen asentamista. Aseta liesituuletin sijoitusaukkoon alhaaltapäin ja suorista laite. Kiinnitä liesituuletin 3,5 x 16 mm:n ruuveilla sijoitusaukon kehykseen. Irrota rasvansuodatin liesituulettimesta ennen ensimmäistä käyttökertaa, ja irrota suodatinkehyksen suojakalvo. Aseta lopuksi rasvansuodatin takaisin paikalleen. 18

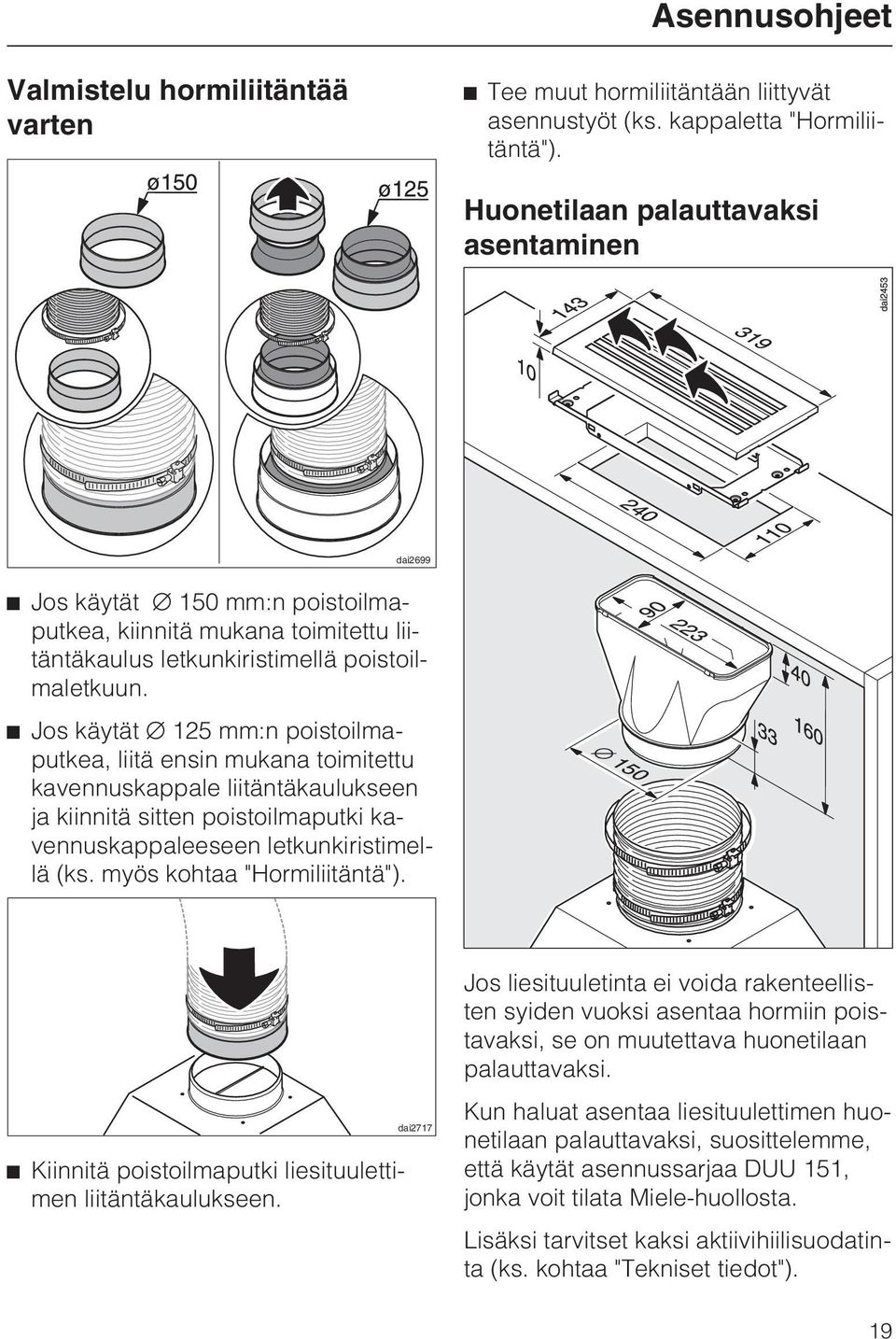

19 Asennusohjeet Valmistelu hormiliitäntää varten Tee muut hormiliitäntään liittyvät asennustyöt (ks. kappaletta "Hormiliitäntä"). Huonetilaan palauttavaksi asentaminen dai2699 Jos käytät 150 mm:n poistoilmaputkea, kiinnitä mukana toimitettu liitäntäkaulus letkunkiristimellä poistoilmaletkuun. Jos käytät 125 mm:n poistoilmaputkea, liitä ensin mukana toimitettu kavennuskappale liitäntäkaulukseen ja kiinnitä sitten poistoilmaputki kavennuskappaleeseen letkunkiristimellä (ks. myös kohtaa "Hormiliitäntä"). Kiinnitä poistoilmaputki liesituulettimen liitäntäkaulukseen. dai2717 Jos liesituuletinta ei voida rakenteellisten syiden vuoksi asentaa hormiin poistavaksi, se on muutettava huonetilaan palauttavaksi. Kun haluat asentaa liesituulettimen huonetilaan palauttavaksi, suosittelemme, että käytät asennussarjaa DUU 151, jonka voit tilata Miele-huollosta. Lisäksi tarvitset kaksi aktiivihiilisuodatinta (ks. kohtaa "Tekniset tiedot"). 19

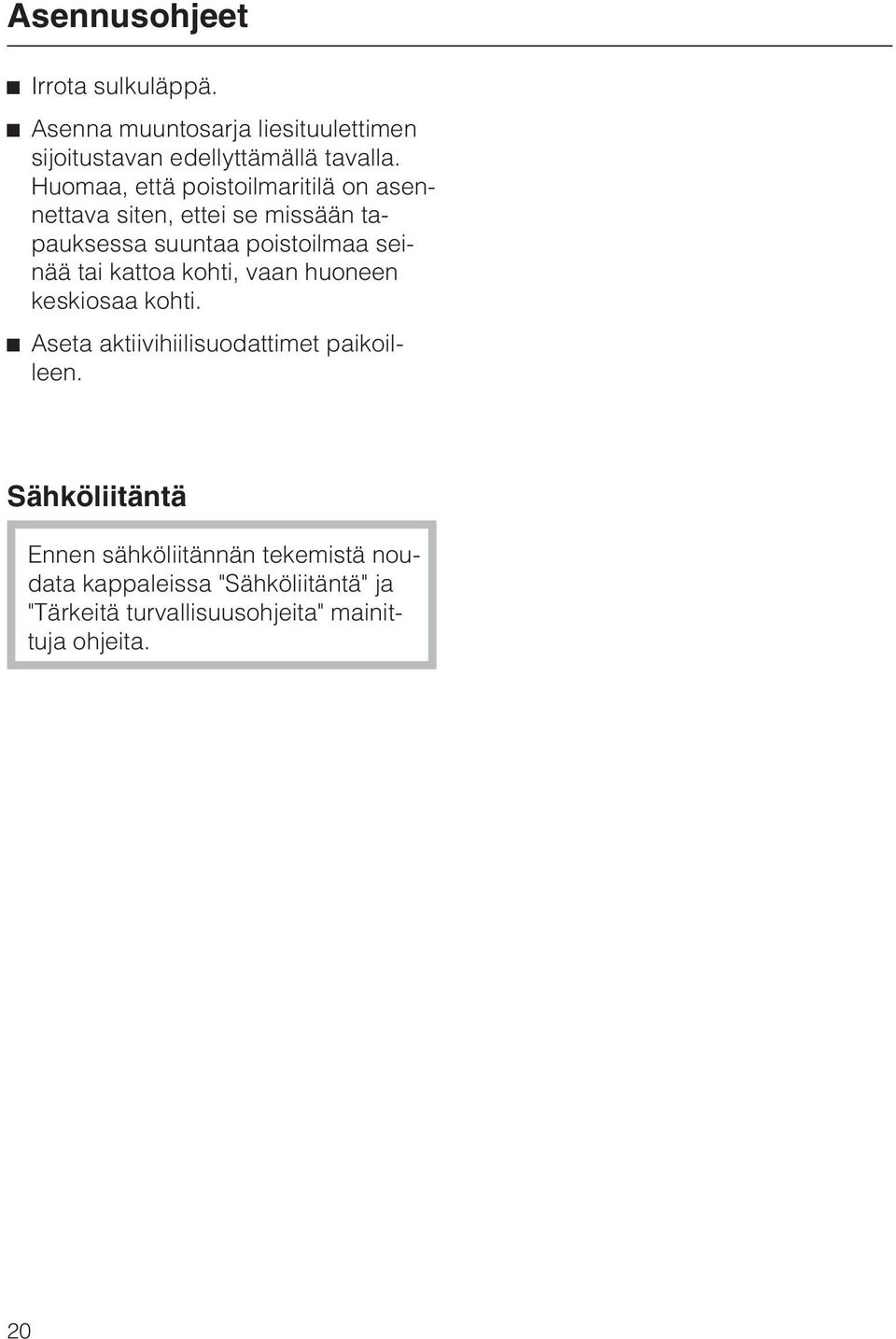

20 Asennusohjeet Irrota sulkuläppä. Asenna muuntosarja liesituulettimen sijoitustavan edellyttämällä tavalla. Huomaa, että poistoilmaritilä on asennettava siten, ettei se missään tapauksessa suuntaa poistoilmaa seinää tai kattoa kohti, vaan huoneen keskiosaa kohti. Aseta aktiivihiilisuodattimet paikoilleen. Sähköliitäntä Ennen sähköliitännän tekemistä noudata kappaleissa "Sähköliitäntä" ja "Tärkeitä turvallisuusohjeita" mainittuja ohjeita. 20

21 Hormiliitäntä Noudata ehdottomasti kohdan "Tärkeitä turvallisuusohjeita" neuvoja. Erityisesti tilanteessa, jossa käytät liesituuletinta samanaikaisesti samaan huonetilaan sijoitetun tulisijan kanssa, voi syntyä vakava myrkytysvaara! Anna varmuuden vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista. Käytä ainoastaan tulenkestävästä materiaalista valmistettuja sileitä tai taipuisia poistoputkia. Noudata seuraavia ohjeita mahdollisimman suuren imutehon ja mahdollisimman hiljaisen ilmanpoistoäänen takaamiseksi: Poistoilmaputken halkaisija ei saisi olla pienempi kuin 150 mm. Mikäli käytät litteitä hormikanavia, hormikanavan poikkipinta-ala ei saa olla pienempi kuin ilmanpoistoaukon liitäntäkauluksen poikkipinta-ala. Poistoilmaputken on oltava mahdollisimman lyhyt ja suora. Käytä vain loivakaarteisia mutkakappaleita. Poistoilmaputki ei saa olla taittunut eikä se saa olla painunut kasaan. Varmista että kaikki liitokset on tehty kunnolla ja tiiviisti. Jos vedät poistoilmaputkea vaakasuoraan, putkessa on oltava vähintään 1 cm:n kaato jokaista putkimetriä kohti. Näin vältetään mahdollisen kondenssiveden valuminen poistoilmaputkea pitkin liesituulettimeen. Jos haluat johtaa poistoilman suoraan ulos, käytä asennukseen erityistä kierresaumaputkea tai kattoliitäntää. Jos johdat poistoilman hormikanavaan, käännä putken ilmanpoistokaulus ilmavirtauksen suuntaisesti (ks. kuvaa). Tärkeää! Jos johdat poistoputken kylmiin tiloihin, esim. katolle tai ullakon kautta, lämpötilaerot putkiston eri osissa voivat muodostua suuriksi. Poistoilmaputki on eristettävä, jos lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin. 21

22 Hormiliitäntä Kondenssivesisulku (erikseen hankittava lisävaruste) Poistoilmaputken eristyksen lisäksi joissain tapauksissa on suositeltavaa asentaa kondenssivesisulku, joka kerää poistoputkeen syntyneen kondenssiveden ja haihduttaa sen. Kondenssivesisulkuja on kahdenkokoisia, 125 mm:n ja 150 mm:n poistoputkia varten. Kun asennat kondenssivesisulkua, tarkista että se tulee pystysuoraan ja mahdollisimman lähelle liesituulettimen poistoilmaputken liitäntäkaulusta. Kondenssivesisulun kotelossa oleva nuoli osoittaa, mihin suuntaan poistoilma ohjautuu. 22

23 Hormiliitäntä Äänenvaimennin (erikseen hankittava lisävaruste) Voit asentaa poistoilmaputkeen äänenvaimentimen. Se vähentää melua, kun......liesituuletin on hormiin poistava: Äänenvaimennin vaimentaa poistoilmaputken kautta ulos kantautuvaa puhaltimen ääntä, mutta myös poistoilmaputken kautta ulkoa keittiöön kuuluvaa melua (esim. katumelua). Tätä varten äänenvaimennin tulee asentaa mahdollisimman lähelle ulkoilma-aukkoa....liesituuletin on huonetilaan palauttava: Asenna äänenvaimennin poistoilma-aukon ja poistoilmaritilän väliin. Vaadittava asennustila on tarkistettava tapauskohtaisesti. Kaikilla käyttötavoilla voit parantaa äänenvaimennustehoa entisestään asentamalla kaksi äänenvaimenninta peräkkäin. 23

24 Sähköliitäntä Liesituulettimen saa liittää sähköverkkoon vain valtuutettu sähköasentaja, joka tuntee paikalliset sähköturvallisuusmääräykset ja noudattaa niitä. Asiattomista asennus- ja liitäntätöistä voi aiheutua laitteen käyttäjälle vaaratilanteita, joista valmistaja ei voi olla vastuussa. Tarvittavat sähköliitäntätiedot löydät arvokilvestä, joka näkyy, kun irrotat rasvansuodattimen. Tarkista, että arvokilvessä ilmoitetut jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Liesituulettimen saa liittää vain asianmukaiseen sukopistorasiaan AC230V~50Hz. Sähköliitännän on oltava normin VDE 0100 mukainen! Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 ma (DIN VDE 0664). Käytä mahdollisuuksien mukaan pistotulppaliitäntää (normin VDE 0701 mukaan), koska se helpottaa laitteen huoltoa. Liitä liesituuletin pistorasiaan, josta pistotulppa on tarvittaessa helppo irrottaa. Mikäli liesituulettimen pistorasiaan ei pääse käsiksi asennuksen jälkeen tai mikäli liesituuletin asennetaan kiinteästi sähköverkkoon, asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava yli 3 mm. Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (EN 60335). 24

25 Huolto Jos liesituulettimeen tulee häiriö, jota et saa itse poistetuksi, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoon. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takakannessa olevasta puhelinnumerosta. Huollon kannalta tärkeät tyyppi- ja valmistusnumerotiedot löydät liesituulettimen arvokilvestä. Arvokilpi löytyy liesituulettimen sisäpuolelta, ja se näkyy, kun irrotat rasvansuodattimet. Takuuaika ja takuuehdot Tälle kodinkoneelle on myönnetty kahden (2) vuoden takuu. Tarkemmat takuuehdot löytyvät kodinkoneen mukana toimitetusta takuuvihkosesta. 25

26 Tekniset tiedot Kokonaisliitäntäteho...185W - Puhallinmoottori W - Valaisin...2x50W Verkkojännite Vvaihtovirta Taajuus... 50Hz Sulake....10A Verkkoliitäntäjohdon pituus...1,5m Paino....8kg Imuteho Hormiin poistavana, normin EN mukaan: Hormiliitäntä 150 mm: Teho I...150m 3 /h Teho II...280m 3 /h Intensiivinen teho...400m 3 /h Huonetilaan palauttavana, aktiivihiilisuodattimen kanssa: Teho I...120m 3 /h Teho II...230m 3 /h Intensiivinen teho...360m 3 /h Lisävarusteet huonetilaan palauttavaksi asentamista varten: Muuntosarja DUU 151 Mielen aktiivihiilisuodatinsarja DKF 15-1 (sisältää 2 suodatinta) 26

27 27

28 Oikeus muutoksiin pidätetään / 3313 M.-Nr / 00
