1 Käyttö- ja asennusohje Liesituuletin Lue ehdottomasti liesituulettimen käyttö- ja asennusohje ennen laitteen asennusta, liitäntöjen tekemistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. fi-fi M.-Nr

2 Sisältö Tärkeitä turvallisuusohjeita... 4 Pidä huolta ympäristöstäsi Laitteen toimintaperiaate Con@ctivity 2.0-toiminto Laitteen osat Käyttö (automaattikäyttö) Käyttö Con@ctivity 2.0-toiminnon kanssa (automaattikäyttö) Automaattikäytöstä poistuminen väliaikaisesti Palaaminen automaattikäyttöön Käyttö (käsikäyttö) Käyttö ilman Con@ctivity 2.0-toimintoa (käsikäyttö) Käyttö kaukosäätimellä Liesituulettimen kytkeminen päälle Tehon säätäminen Jälkikäyntiajan valinta Liesituulettimen kytkeminen pois päältä Valaisimien käyttäminen Virransäästö Käyttö (automaatti- ja käsikäyttö) Käyttötuntilaskuri Rasvansuodattimien käyttötuntimäärän muuttaminen Aktiivihiilisuodattimien käyttötuntilaskurin ottaminen käyttöön/muuttaminen Käyttötuntien tarkistaminen Puhdistus ja hoito Ulkovaippa Rasvansuodattimet ja reunaimupaneelit Aktiivihiilisuodattimet Aktiivihiilisuodattimien käyttötuntilaskurin nollaus Aktiivihiilisuodattimien hävittäminen Käyttö kaukosäätimellä Kaukosäätimen puhdistus Pariston vaihto Huolto ja takuu Arvokilven sijainti

3 Sisältö Asennus Ennen asennusta Asennuskaavio Laitteen mitat Keittotason ja liesituulettimen välinen turvaetäisyys (S) Asennussuosituksia Hormiliitäntä Äänenvaimennin Sähköliitäntä toiminnon ottaminen käyttöön tikun asentaminen toiminnon ottaminen käyttöön Liesituulettimen kirjaaminen Keittotason kirjaaminen Jos aktivointi epäonnistui toiminnon poistaminen käytöstä Kaukosäätimen sisään-/uloskirjaaminen Tekniset tiedot Vaatimustenmukaisuusvakuutus

4 Tärkeitä turvallisuusohjeita Tämä liesituuletin täyttää asetetut turvallisuusmääräykset. Laitteen asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja. Lue käyttö- ja asennusohje huolellisesti ennen kuin alat käyttää liesituuletinta. Käyttöohje antaa sinulle tärkeitä tietoja laitteen asennuksesta, turvallisuudesta, käytöstä ja huollosta. Näin vältät mahdolliset vahingot ja liesituulettimesi rikkoontumisen. Miele ei ole vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä laitetta käytetään turvallisuusohjeiden vastaisesti. Säilytä tämä käyttöohje! Jos luovutat liesituulettimen toiselle käyttäjälle, muista antaa käyttöohje sen mukana. Määräystenmukainen käyttö Tämä liesituuletin on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä. Tätä liesituuletinta ei ole tarkoitettu käytettäväksi ulkotiloissa. Käytä tätä liesituuletinta ainoastaan kotitalouksien kaltaisissa ympäristöissä ruoanvalmistuksessa syntyvien ruoankäryjen poistoon ja keittiöilman puhdistamiseen. Kaikenlainen muu käyttö on kiellettyä. Kaasukeittotason yläpuolelle asennettu huonetilaan palauttava liesituuletin ei sovellu sijoitustilan ilmanvaihtolaitteeksi. Ota yhteyttä kaasualan ammattilaiseen. 4

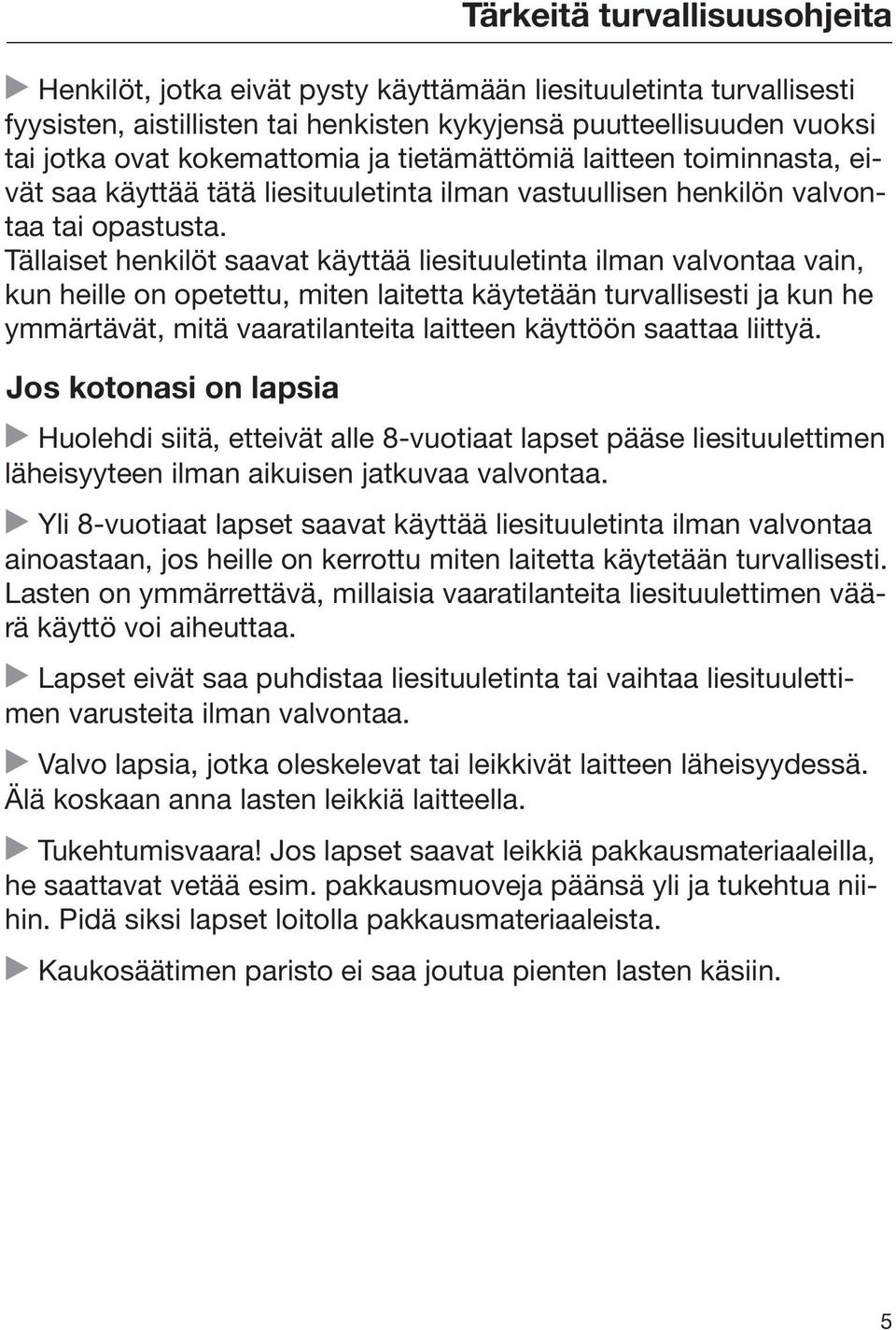

5 Tärkeitä turvallisuusohjeita Henkilöt, jotka eivät pysty käyttämään liesituuletinta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä laitteen toiminnasta, eivät saa käyttää tätä liesituuletinta ilman vastuullisen henkilön valvontaa tai opastusta. Tällaiset henkilöt saavat käyttää liesituuletinta ilman valvontaa vain, kun heille on opetettu, miten laitetta käytetään turvallisesti ja kun he ymmärtävät, mitä vaaratilanteita laitteen käyttöön saattaa liittyä. Jos kotonasi on lapsia Huolehdi siitä, etteivät alle 8-vuotiaat lapset pääse liesituulettimen läheisyyteen ilman aikuisen jatkuvaa valvontaa. Yli 8-vuotiaat lapset saavat käyttää liesituuletinta ilman valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita liesituulettimen väärä käyttö voi aiheuttaa. Lapset eivät saa puhdistaa liesituuletinta tai vaihtaa liesituulettimen varusteita ilman valvontaa. Valvo lapsia, jotka oleskelevat tai leikkivät laitteen läheisyydessä. Älä koskaan anna lasten leikkiä laitteella. Tukehtumisvaara! Jos lapset saavat leikkiä pakkausmateriaaleilla, he saattavat vetää esim. pakkausmuoveja päänsä yli ja tukehtua niihin. Pidä siksi lapset loitolla pakkausmateriaaleista. Kaukosäätimen paristo ei saa joutua pienten lasten käsiin. 5

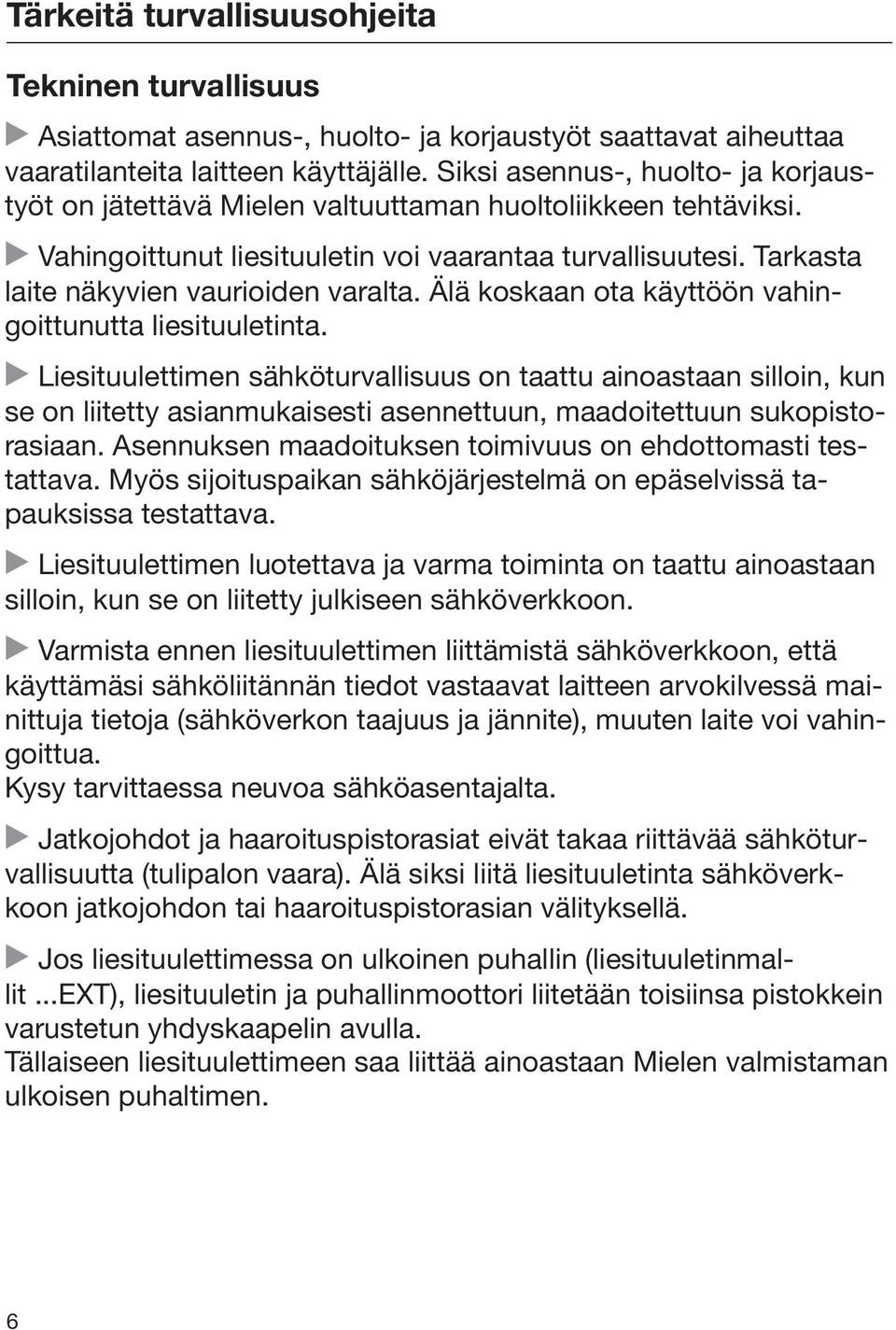

6 Tärkeitä turvallisuusohjeita Tekninen turvallisuus Asiattomat asennus-, huolto- ja korjaustyöt saattavat aiheuttaa vaaratilanteita laitteen käyttäjälle. Siksi asennus-, huolto- ja korjaustyöt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäviksi. Vahingoittunut liesituuletin voi vaarantaa turvallisuutesi. Tarkasta laite näkyvien vaurioiden varalta. Älä koskaan ota käyttöön vahingoittunutta liesituuletinta. Liesituulettimen sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Asennuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava. Liesituulettimen luotettava ja varma toiminta on taattu ainoastaan silloin, kun se on liitetty julkiseen sähköverkkoon. Varmista ennen liesituulettimen liittämistä sähköverkkoon, että käyttämäsi sähköliitännän tiedot vastaavat laitteen arvokilvessä mainittuja tietoja (sähköverkon taajuus ja jännite), muuten laite voi vahingoittua. Kysy tarvittaessa neuvoa sähköasentajalta. Jatkojohdot ja haaroituspistorasiat eivät takaa riittävää sähköturvallisuutta (tulipalon vaara). Älä siksi liitä liesituuletinta sähköverkkoon jatkojohdon tai haaroituspistorasian välityksellä. Jos liesituulettimessa on ulkoinen puhallin (liesituuletinmallit...ext), liesituuletin ja puhallinmoottori liitetään toisiinsa pistokkein varustetun yhdyskaapelin avulla. Tällaiseen liesituulettimeen saa liittää ainoastaan Mielen valmistaman ulkoisen puhaltimen. 6

7 Tärkeitä turvallisuusohjeita Käytä liesituuletinta vain paikalleen asennettuna. Vain tällöin laitteen turvallinen toiminta on taattu. Tätä liesituuletinta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). Jos kosket liesituulettimen sisällä oleviin jännitteisiin osiin tai jos muutat laitteen elektronisia ja mekaanisia rakenteita, voit aiheuttaa itsellesi ja laitteen käyttäjälle vakavan vaaratilanteen. Lisäksi laite voi vahingoittua toimintakelvottomaksi. Liesituulettimen ulkokotelon saa avata vain asennus- ja puhdistusohjeissa mainittuja toimia varten. Älä koskaan avaa liesituulettimen ulkokoteloa mitään muuta tarkoitusta varten. Takuuaikana tehtävät korjaukset on jätettävä ainoastaan Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei ole enää voimassa. Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain tällaisista varaosista Miele voi taata, että ne täyttävät vaaditut turvallisuusmääräykset. Liesituuletin täytyy irrottaa sähköverkosta aina asennus-, huoltoja korjaustöiden ajaksi. Liesituuletin on kytketty pois sähköverkosta vasta, kun: laitteen automaattisulake on kytketty pois päältä, laitteen keraaminen sulake on kierretty irti sulaketaulusta tai laitteen pistotulppa (jos sellainen on) on vedetty pistorasiasta. Älä vedä tällöin verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan. 7

8 Tärkeitä turvallisuusohjeita Samanaikainen käyttö tulisijan kanssa Palokaasujen aiheuttama myrkytysvaara! Kun käytät liesituuletinta huonetilassa, jossa on samaan aikaan käytössä tulisija, huolehdi ehdottomasti riittävästä korvausilman saannista. Tällaisia tulisijoja ovat mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet, lämminvesivaraajat, keittotasot ja uunit sekä puuliedet. Tulisijat tarvitsevat huoneilmaa palamiseen, ja normaalisti niiden palokaasut poistuvat poistoilmahormiin. Liesituuletin vetää huoneilmaa keittiöstä ja keittiön viereisistä huoneista. Tämä pätee, kun liesituuletinta käytetään: - hormiin poistavana, - hormiin poistavana ulkoisen puhaltimen kautta, - huonetilaan palauttavana, kun ilmankierrätyslaatikko on järjestetty keittiötilan ulkopuolelle. Ilman riittävää korvausilmaa keittiöön syntyy alipainetta. Tällöin tulisija saa liian vähän ilmaa palamiseen ja palaminen häiriintyy. Myrkylliset palokaasut voivat alipaineen vuoksi imeytyä tulisijasta tai poistoilmahormista huonetilaan. Palokaasut voivat olla hengenvaarallisia! 8

9 Tärkeitä turvallisuusohjeita Liesituulettimen ja tulisijan samanaikainen käyttö on vaaratonta, jos huonetilaan ei synny yli 4 Pa:n (0,04 mbaarin) alipainetta. Tällöin palokaasut eivät pääse imeytymään takaisin huoneilmaan. Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa korvausilmaa, esimerkiksi ilmanvaihtokanavasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaihtoputki seinässä ei takaa riittävää korvausilman saantia. Ota arvioinnissa huomioon koko asunnon ilmanvaihto. Jos olet epävarma korvausilman saannin riittävyydestä, ota yhteys paikkakuntasi nuohoojaan. Jos liesituuletin asennetaan huonetilaan palauttavaksi siten, että palautusilma palautuu takaisin keittiöön, edellä mainittuja rajoituksia ei tarvitse ottaa huomioon. 9

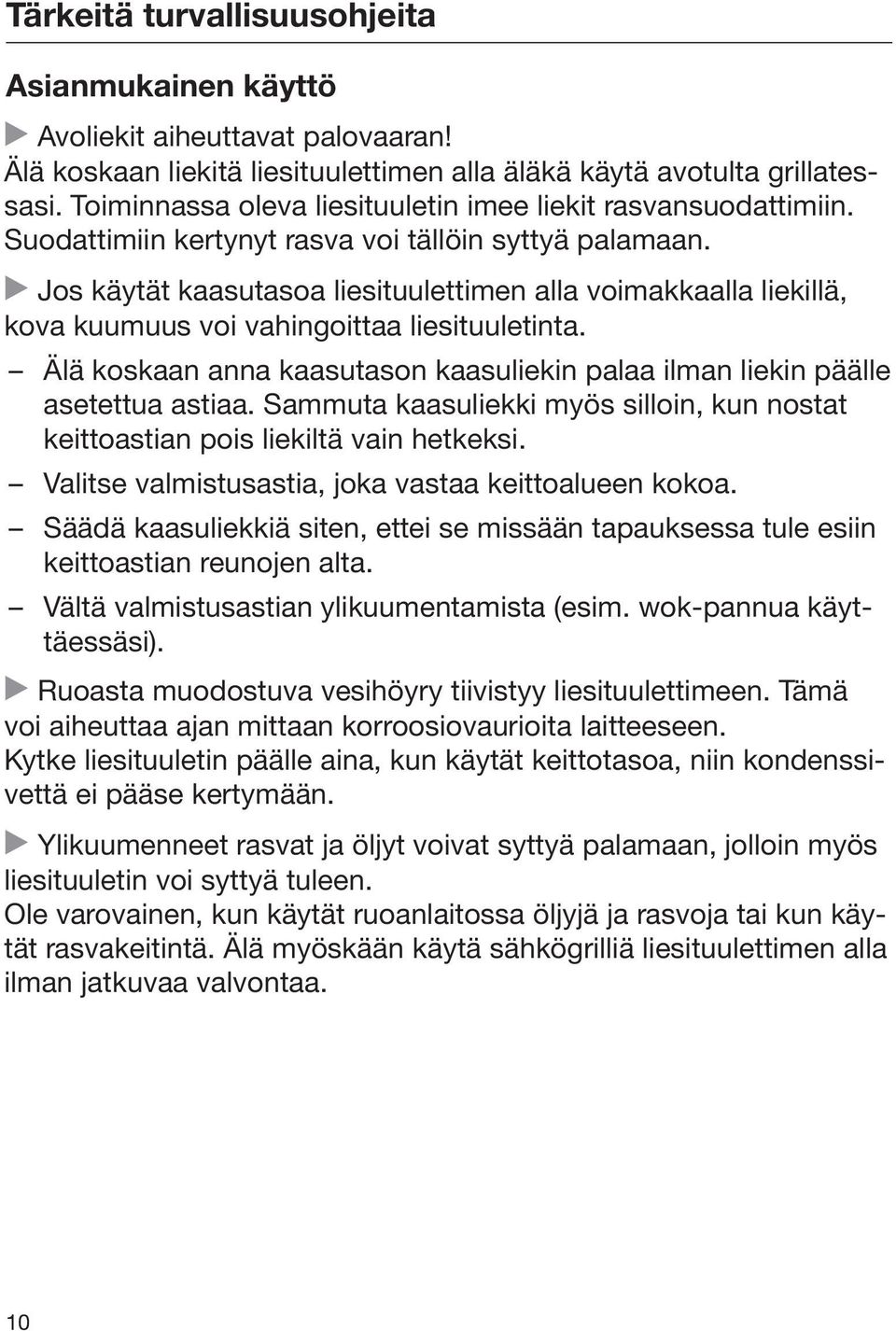

10 Tärkeitä turvallisuusohjeita Asianmukainen käyttö Avoliekit aiheuttavat palovaaran! Älä koskaan liekitä liesituulettimen alla äläkä käytä avotulta grillatessasi. Toiminnassa oleva liesituuletin imee liekit rasvansuodattimiin. Suodattimiin kertynyt rasva voi tällöin syttyä palamaan. Jos käytät kaasutasoa liesituulettimen alla voimakkaalla liekillä, kova kuumuus voi vahingoittaa liesituuletinta. Älä koskaan anna kaasutason kaasuliekin palaa ilman liekin päälle asetettua astiaa. Sammuta kaasuliekki myös silloin, kun nostat keittoastian pois liekiltä vain hetkeksi. Valitse valmistusastia, joka vastaa keittoalueen kokoa. Säädä kaasuliekkiä siten, ettei se missään tapauksessa tule esiin keittoastian reunojen alta. Vältä valmistusastian ylikuumentamista (esim. wok-pannua käyttäessäsi). Ruoasta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi aiheuttaa ajan mittaan korroosiovaurioita laitteeseen. Kytke liesituuletin päälle aina, kun käytät keittotasoa, niin kondenssivettä ei pääse kertymään. Ylikuumenneet rasvat ja öljyt voivat syttyä palamaan, jolloin myös liesituuletin voi syttyä tuleen. Ole varovainen, kun käytät ruoanlaitossa öljyjä ja rasvoja tai kun käytät rasvakeitintä. Älä myöskään käytä sähkögrilliä liesituulettimen alla ilman jatkuvaa valvontaa. 10

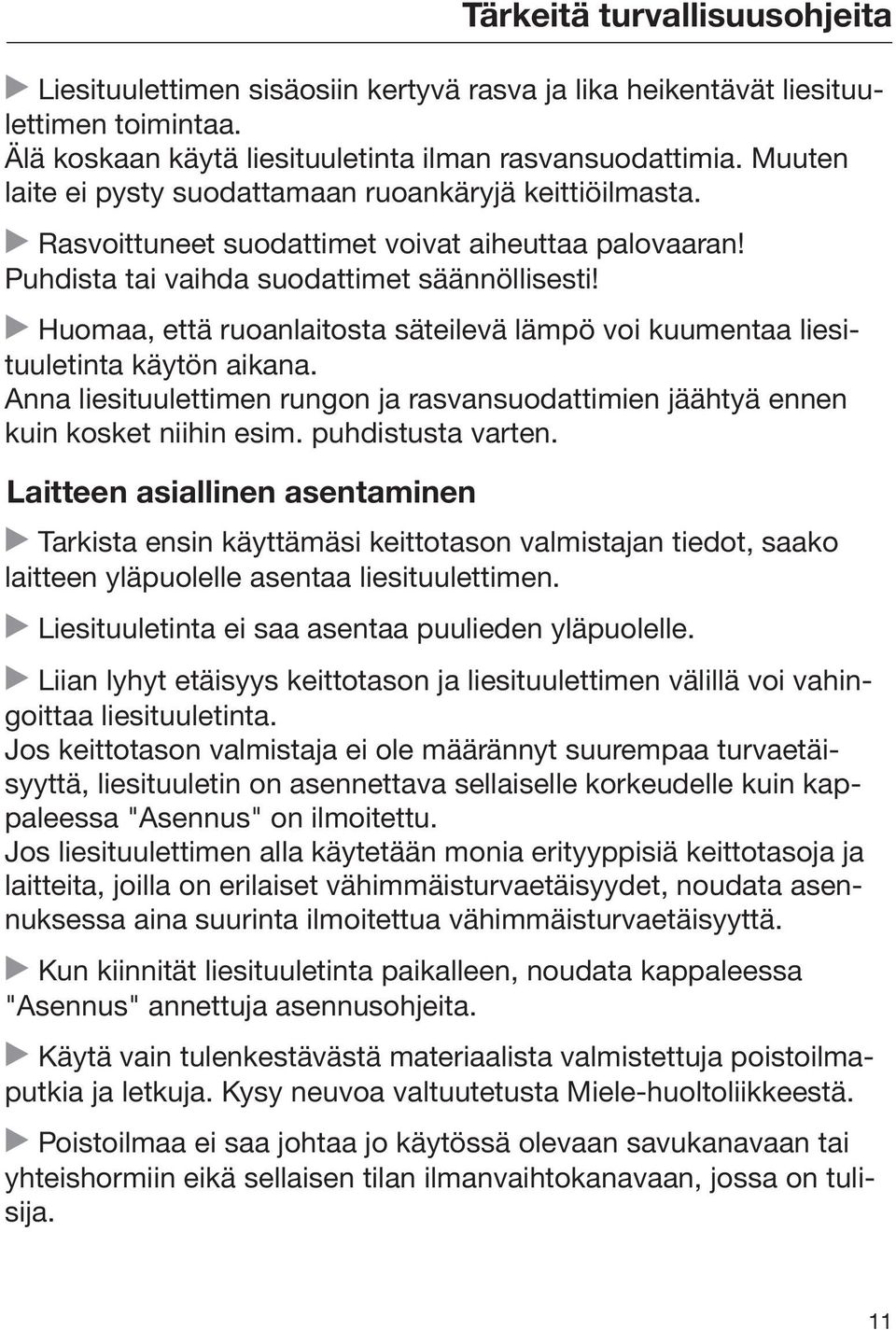

11 Tärkeitä turvallisuusohjeita Liesituulettimen sisäosiin kertyvä rasva ja lika heikentävät liesituulettimen toimintaa. Älä koskaan käytä liesituuletinta ilman rasvansuodattimia. Muuten laite ei pysty suodattamaan ruoankäryjä keittiöilmasta. Rasvoittuneet suodattimet voivat aiheuttaa palovaaran! Puhdista tai vaihda suodattimet säännöllisesti! Huomaa, että ruoanlaitosta säteilevä lämpö voi kuumentaa liesituuletinta käytön aikana. Anna liesituulettimen rungon ja rasvansuodattimien jäähtyä ennen kuin kosket niihin esim. puhdistusta varten. Laitteen asiallinen asentaminen Tarkista ensin käyttämäsi keittotason valmistajan tiedot, saako laitteen yläpuolelle asentaa liesituulettimen. Liesituuletinta ei saa asentaa puulieden yläpuolelle. Liian lyhyt etäisyys keittotason ja liesituulettimen välillä voi vahingoittaa liesituuletinta. Jos keittotason valmistaja ei ole määrännyt suurempaa turvaetäisyyttä, liesituuletin on asennettava sellaiselle korkeudelle kuin kappaleessa "Asennus" on ilmoitettu. Jos liesituulettimen alla käytetään monia erityyppisiä keittotasoja ja laitteita, joilla on erilaiset vähimmäisturvaetäisyydet, noudata asennuksessa aina suurinta ilmoitettua vähimmäisturvaetäisyyttä. Kun kiinnität liesituuletinta paikalleen, noudata kappaleessa "Asennus" annettuja asennusohjeita. Käytä vain tulenkestävästä materiaalista valmistettuja poistoilmaputkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä. Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tulisija. 11

12 Tärkeitä turvallisuusohjeita Jos johdat poistoilman savukanavaan tai hormiin, joka ei ole käytössä, noudata paikkakuntasi nuohoojan antamia määräyksiä. Puhdistus ja hoito Älä koskaan käytä laitteen puhdistukseen höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteen sähköä johtaviin osiin ja aiheuttaa oikosulun. Tärkeitä tietoja kaukosäätimen paristosta: Älä aseta paristoa oikosulkuun, älä yritä ladata sitä äläkä heitä sitä avotuleen. Räjähdysvaara! Vie käytetty paristo paristojen keräyspisteeseen. Älä hävitä sitä talousjätteiden mukana. Lisävarusteet Käytä ainoastaan Mielen alkuperäisiä lisävarusteita ja varaosia. Jos laitteeseen asennetaan muita osia, laitteen takuuaika, takuu ja/tai tuotevastuu raukeavat. 12

13 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa laitetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen. Vanhan laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä koneiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia koneita sekajätteen mukana. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Kysy tarvittaessa lisätietoja koneen toimittajalta. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. 13

14 Laitteen toimintaperiaate Liesituulettimen varustuksen mukaan laitetta voidaan käyttää seuraavilla tavoilla: Hormiin poistavana Liesituuletin poistaa ruoanlaitosta syntyvät höyryt ja hajut. Ilma ohjautuu liesituulettimen reunaimupaneelien ja rasvansuodattimien läpi ja puhdistuu. Tämän jälkeen ilma johdetaan ulos. Sulkuläppä Poistoilmajärjestelmän sulkuläppä huolehtii siitä, ettei ulkoilma pääse virtaamaan sisään laitteeseen, kun liesituuletin ei ole toiminnassa. Sulkuläppä on kiinni aina, kun liesituuletin ei ole toiminnassa. Tällöin ulkoilma ei pääse virtaamaan sisään. Kun liesituuletin kytketään päälle, sulkuläppä avautuu automaattisesti, jolloin keittiökäryt pääsevät virtaamaan esteittä ulos. Siltä varalta, ettei poistohormissa ole valmiiksi asennettuna sulkuläppää, liesituulettimen mukana toimitetaan sulkuläppä. Se asennetaan moottoriyksikön liitäntäkaulukseen. Huonetilaan palauttavana (muuntosarjan DUU 2900 kanssa) Reunaimupaneelit ja rasvansuodattimet puhdistavat liesituulettimen imemän ilman, minkä jälkeen se menee ilmankierrätysyksikköön, jossa olevat aktiivihiilisuodattimet puhdistavat sitä edelleen. Lopulta ilma johdetaan takaisin keittiöön. Ulkoiseen puhaltimeen liitettynä (vain liesituuletinmallit...ext) Ulkoiseen puhaltimeen liitettävät liesituulettimet liitetään Miele-puhallinmoottoriin, joka sijoitetaan muualle kuin keittiötilaan, esimerkiksi ullakolle. Ulkoinen puhallinmoottori liitetään liesituulettimeen pistokkein varustetun yhdyskaapelin avulla, ja puhallinta käytetään 2.0-toiminnon avulla, kaukosäätimellä tai liesituulettimen käyttövalitsimilla. 14

15 Laitteen toimintaperiaate 2.0-toiminto Automaattinen ohjaus Tässä liesituulettimessa on tiedonsiirtomoduuli. Tämän ansiosta liesituuletin toimii automaattisesti samaan järjestelmään kirjatun Mielen keittotason toimintatilan mukaan. Keittotaso välittää liesituulettimelle tietoa toiminnastaan langattomasti. Kun kytket jonkin keittoalueen päälle, liesituulettimen valaisimet syttyvät automaattisesti ja hetken kuluttua myös liesituulettimen puhallin käynnistyy. Ruoanvalmistuksen aikana liesituuletin vaihtaa imutehoa automaattisesti. Imuteho vaihtelee päälle kytkettyjen keittoalueiden ja niille valittujen tehojen mukaan. Ruoanvalmistuksen päätyttyä liesituulettimen puhallin ja valaisimet sammuvat automaattisesti tietyn jälkikäyntiajan jälkeen. Tarkempia tietoja toiminnosta löydät kappaleesta "Käyttö". Tiedonsiirron edellytyksenä on, että myös keittotasoon on asennettu oma 2.0-tikku. Tarkista 2.0-tikun asennusohjeesta, onko liitäntä mahdollista tehdä. Jotta voit käyttää 2.0-toimintoa, keittotason ja liesituulettimen välille on luotava langaton yhteys (ks. 2.0-toiminnon ottaminen käyttöön"). 15

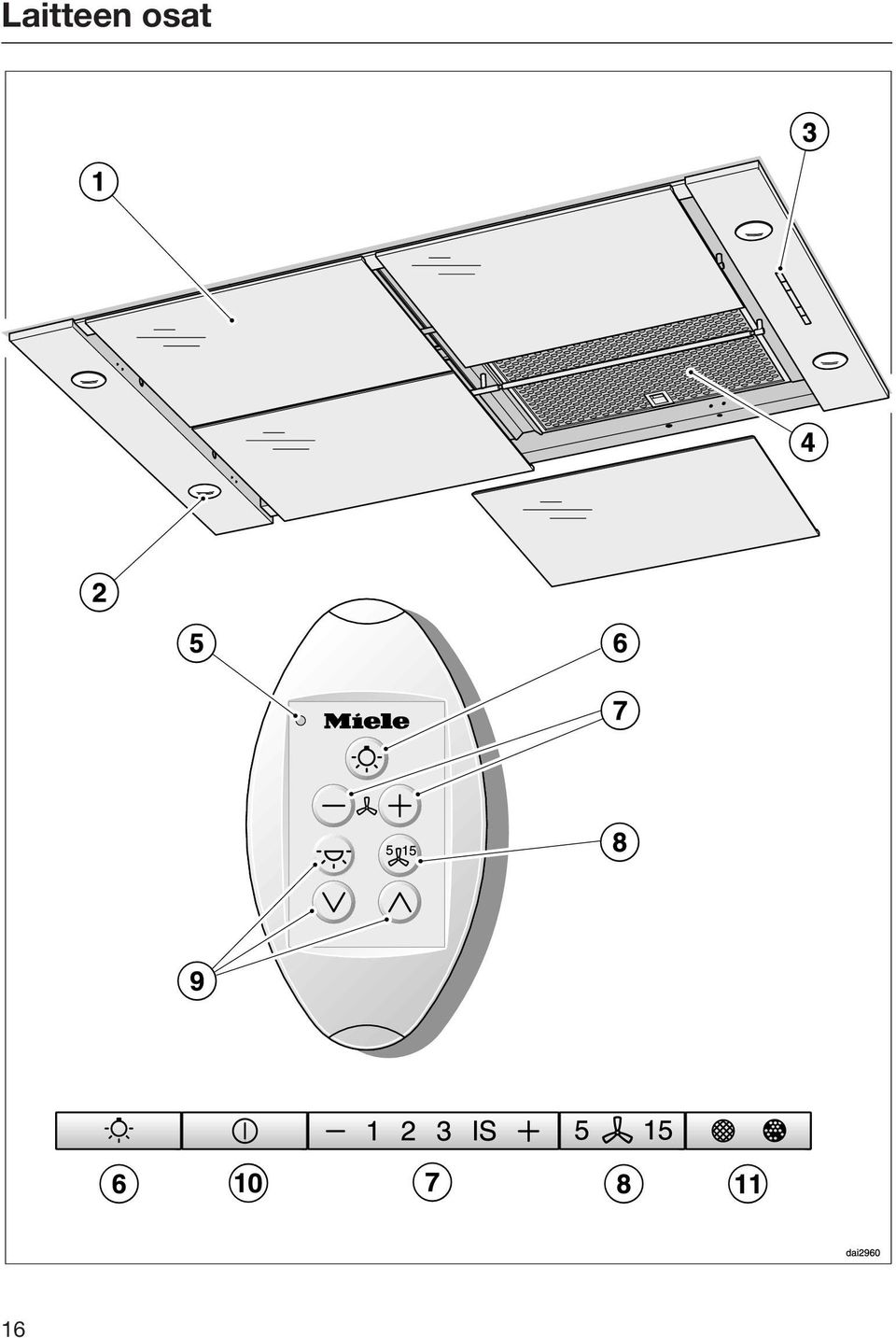

16 Laitteen osat 16

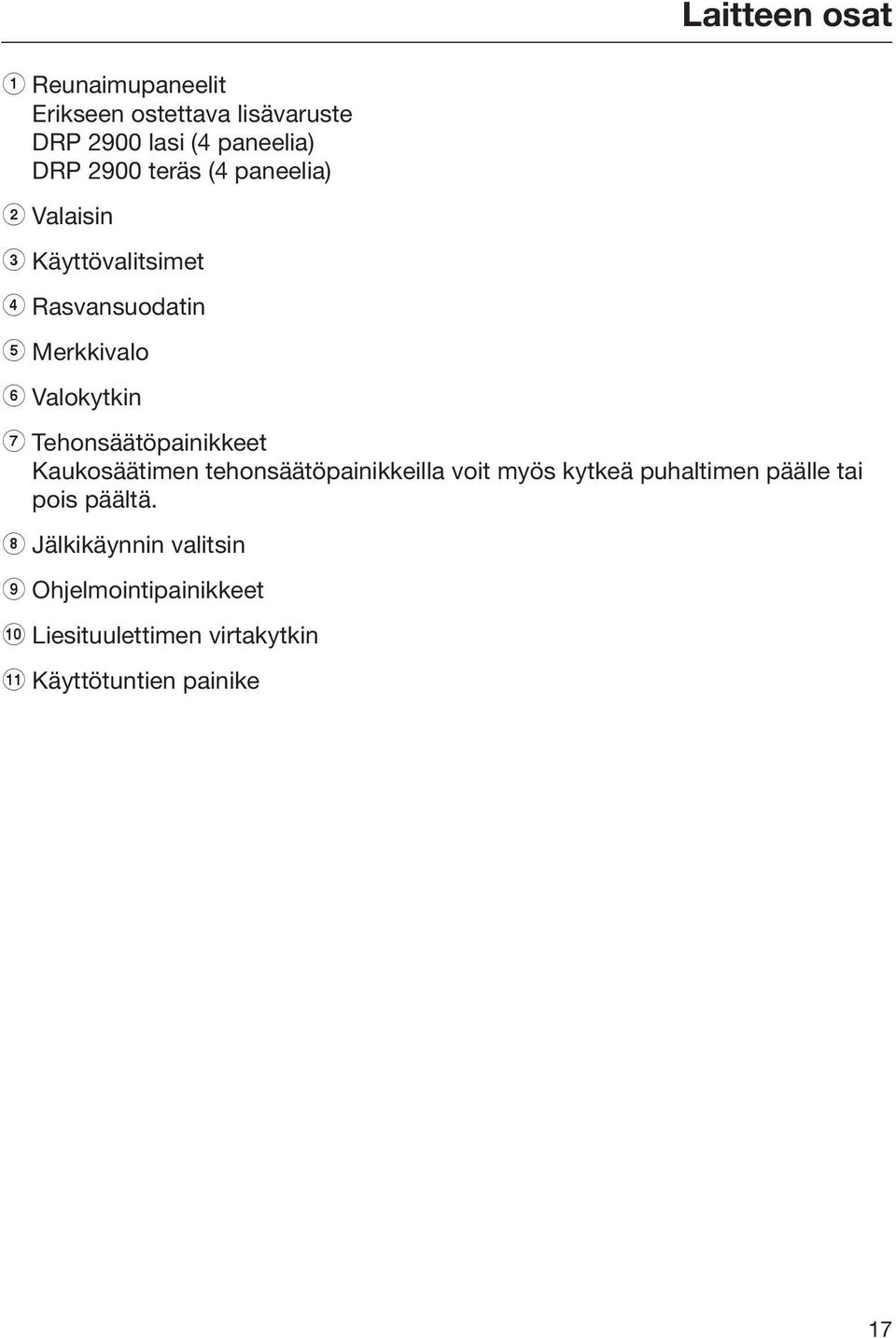

17 Laitteen osat a Reunaimupaneelit Erikseen ostettava lisävaruste DRP 2900 lasi (4 paneelia) DRP 2900 teräs (4 paneelia) b Valaisin c Käyttövalitsimet d Rasvansuodatin e Merkkivalo f Valokytkin g Tehonsäätöpainikkeet Kaukosäätimen tehonsäätöpainikkeilla voit myös kytkeä puhaltimen päälle tai pois päältä. h Jälkikäynnin valitsin i Ohjelmointipainikkeet j Liesituulettimen virtakytkin k Käyttötuntien painike 17

18 Käyttö (automaattikäyttö) Kun 2.0 on otettu käyttöön, liesituuletin toimii aina automaattikäytöllä (ks. 2.0-toiminnon ottaminen käyttöön"). Jos haluat käyttää liesituuletinta käsin, ks. kohtaa "Käyttö ilman 2.0-toimintoa". Käyttö 2.0-toiminnon kanssa (automaattikäyttö) Kytke jokin keittotason keittoalueista päälle haluamallesi teholle. Liesituulettimen valaisimet syttyvät. Muutaman sekunnin kuluttua puhallin kytkeytyy päälle, aluksi hetkeksi teholle 2 ja heti tämän jälkeen teholle 1. Ruoanvalmistuksen aikana liesituuletin vaihtaa imutehoa automaattisesti. Imuteho vaihtelee päälle kytkettyjen keittoalueiden määrän ja keittoalueille valittujen tehojen mukaan, eli liesituuletin säätää imutehon keittoalueiden yhteenlasketun tehon mukaan. Jos valitset keittoalueelle suuremman tehon tai kytket päälle useampia keittoalueita, myös liesituuletin alkaa toimia suuremmalla teholla. Jos alennat keittoalueen tehoa tai kytket jonkin keittoalueen pois päältä, liesituuletin alentaa imutehoa vastaavasti. Esimerkkejä imutehoista 1-4 Reaktioaika Liesituuletin reagoi viiveellä, koska keittoalueen tehon muuttaminen ei vaikuta välittömästi syntyvän höyryn ja käryn määrään. Koska keittotaso lähettää tietoja liesituulettimelle vain tietyin aikavälein, tämäkin voi aiheuttaa viivettä liesituulettimen reagointiin. Joka tapauksessa liesituuletin reagoi muutoksiin muutaman sekunnin tai muutaman minuutin kuluttua. 18

19 Käyttö (automaattikäyttö) Ruokien paistaminen Jos kytket jonkin keittoalueen ensin suurimmalle teholle ja alennat tehoa noin sekunnin* kuluttua, liesituuletin tunnistaa sinun paistavan jotain. (*60 sekunnista 5 minuuttiin, jos käytät Highlight-keittoaluetta.) Liesituuletin kytkeytyy automaattisesti päälle. Kun alennat keittoalueen tehoa, liesituuletin kytkeytyy imuteholle 3 ja pysyy tällä imuteholla noin 5 minuuttia. Tämän jälkeen imuteho määräytyy Con@ctivity-toiminnon perusteella. Voit tietenkin myös vaihtaa liesituulettimen tehoa manuaalisesti. Kytkeminen pois päältä Kytke kaikki keittoalueet pois päältä. Liesituulettimen puhallin alentaa pikkuhiljaa tehoaan seuraavien minuuttien aikana, kunnes se lopulta kytkeytyy kokonaan pois päältä. Aikaviive on tarpeen keittiöilmassa jäljellä olevien käryjen ja hajujen poistamiseksi. Jos liesituuletin toimii intensiivisellä teholla IS, se alentaa tehon välittömästi teholle 3. Jos liesituuletin toimii teholla 3, se alentaa tehon noin 1 minuutin kuluttua teholle 2. Tehosta 2 liesituuletin kytkeytyy teholle 1 noin 2 minuutin kuluttua. Käytyään 2 minuuttia teholla 1 liesituulettimen puhallin kytkeytyy lopuksi pois päältä. Noin 30 sekunnin kuluttua tästä myös liesituulettimen valaisimet sammuvat. Ruoanlaitto keittotasolla on nyt päättynyt. 19

20 Käyttö (automaattikäyttö) Automaattikäytöstä poistuminen väliaikaisesti Voit siirtyä väliaikaisesti pois liesituulettimen automaattikäytöstä ruoanlaiton aikana, kun valitset jonkin toisen imutehon manuaalisesti tai kytket liesituulettimen pois päältä käsin tai kytket päälle liesituulettimen jälkikäyntitoiminnon. Puhallin kytkeytyy pois päältä vasta valitsemasi jälkikäyntiajan kuluttua, liesituulettimen valaisimet palavat edelleen. Nyt voit käyttää liesituuletinta käsin (ks. "Käyttö ilman 2.0-toimintoa"). Palaaminen automaattikäyttöön Liesituuletin palaa takaisin automaattikäyttöön, kun: et käytä liesituuletinta noin 5 minuuttiin sen jälkeen, kun olet valinnut imutehon manuaalisesti, tai manuaalisesti valitsemasi imuteho vastaa jälleen automaattikäytön käyttämää tehoa, tai kytket liesituulettimen ja keittotason pois päältä vähintään 30 sekunnin ajaksi. Kun kytket keittotason päälle seuraavan kerran, liesituuletin toimii taas automaattiohjauksella. Jos haluat käyttää liesituuletinta pelkästään käsikäyttöisenä, kytke liesituuletin päälle ennen kuin kytket keittotason päälle. Jos sekä liesituuletin että keittotaso on ollut pois päältä vähintään 30 sekuntia, liesituuletin toimii taas automaattiohjauksella seuraavalla kerralla, kun kytket keittotason päälle. 20

21 Käyttö (käsikäyttö) Käyttö ilman 2.0- toimintoa (käsikäyttö) Voit käyttää liesituuletinta käsin, kun seuraavat edellytykset täyttyvät: 2.0-toiminto ei ole kytketty päälle. Olet poistanut 2.0-toiminnon väliaikaisesti pois käytöstä (ks. "Automaattikäytöstä poistuminen väliaikaisesti "). Käyttö kaukosäätimellä Voit käyttää liesituulettimen perustoimintoja sekä liesituulettimen käyttövalitsimilla että kaukosäätimellä. Kun valitset jonkin toiminnon kaukosäätimellä, kaukosäätimen merkkivalo syttyy hetkeksi. Kaukosäätimen suurin kantama on noin 10 m. Huoneistossa olevat esteet voivat lyhentää kantamaa (esim. suuret huonekalut, seinät). Kaukosäätimen takapuolella on magneetti. Siksi se on helppo kiinnittää useimpiin metallisiin pintoihin. Liesituulettimen kytkeminen päälle Paina liesituulettimen virtakytkintä. Liesituuletin käynnistyy imuteholla 2. Virran merkkivalo ja tehon merkkivalo 2 palavat. Tehon säätäminen Normaaliin ruoanvalmistukseen riittävät imutehot 1-3. Paistamisen aikana ja voimakasta käryä aiheuttavien ruokien valmistuksessa voit valita hetkeksi intensiivisen imutehon IS. Valitse pienempi imuteho painamalla painiketta " " ja suurempi imuteho painamalla painiketta " ". Intensiiviteholta poistuminen automaattisesti Jos virransäästötoiminto on otettu käyttöön (vakioasetus), liesituuletin kytkeytyy 5 minuutin kuluttua automaattisesti takaisin teholle 3. 21

22 Käyttö (käsikäyttö) Jälkikäyntiajan valinta Suosittelemme, että annat liesituulettimen olla päällä vielä muutaman minuutin ajan ruoanvalmistuksen jälkeen. Aikaviive on tarpeen keittiöilmassa jäljellä olevien käryjen ja hajujen poistamiseksi. Voit kytkeä päälle automaattisen jälkikäyntitoiminnon, jolloin liesituuletin kytkeytyy automaattisesti pois päältä tietyn ajan kuluttua. Valitse haluamasi jälkikäyntiaika liesituulettimen ollessa käynnissä painamalla jälkikäyntitoiminnon valitsinta kerran: liesituuletin toimii vielä 5 minuuttia (5 palaa). 2 kertaa: liesituuletin toimii vielä 15 minuuttia (15 palaa). Kun painat jälkikäyntitoiminnon valitsinta 5 15 vielä kerran, liesituuletin jää päälle (5 15 sammuu). Liesituulettimen kytkeminen pois päältä Kytke liesituuletin pois päältä painamalla liesituulettimen virtakytkintä. Merkkivalo sammuu. Valaisimien käyttäminen Voit käyttää liesituulettimen valaisimia myös silloin, kun laite ei ole toiminnassa. Paina tällöin valokytkintä. Kun valaisimet on kytketty päälle, merkkivalo palaa. 22

23 Käyttö (käsikäyttö) Virransäästö Liesituulettimessa on virransäästötoiminto. Se säästää energiaa. Virransäästötoiminnon ansiosta liesituuletin kytkeytyy automaattisesti alemmalle teholle ja lopuksi kokonaan pois päältä. Myös valaisimet kytkeytyvät tällöin pois päältä. Jos liesituuletin käy intensiivisellä teholla, teho alenee automaattisesti 5 minuutin kuluttua teholle 3. Jos liesituuletin käy tehoilla 3, 2 tai 1, teho alenee portaittain alemmalle teholle aina 2 tunnin välein, jonka jälkeen liesituuletin kytkeytyy kokonaan pois päältä 30 minuutin kuluttua. Liesituulettimen valaisimet sammuvat automaattisesti 12 tunnin kuluttua. Voit myös ottaa virransäästötoiminnon pois käytöstä. Sen voi tehdä vain liesituulettimen omilla käyttövalitsimilla. Huomaa kuitenkin, että toiminnon poistaminen käytöstä saattaa lisätä laitteen energiankulutusta. Virransäästön kytkeminen päälle/ pois päältä Voit myös ottaa virransäästötoiminnon pois käytöstä. Huomaa kuitenkin, että tämä saattaa lisätä laitteen energiankulutusta. Kytke liesituuletin ja valaisimet pois päältä. Paina jälkikäyntitoiminnon valitsinta 5 15 noin 10 sekunnin ajan, kunnes imutehon 1 merkkivalo syttyy. Paina tämän jälkeen peräjälkeen valokytkintä, tehonsäätöpainiketta " " ja uudelleen valokytkintä. Jos virransäästö on käytössä, merkkivalot 1 ja IS palavat yhtäjaksoisesti. Jos se ei ole käytössä, merkkivalot 1 ja IS vilkkuvat. Ota virransäästö pois käytöstä painamalla painiketta. Merkkivalot 1 ja IS vilkkuvat. Ota virransäästö käyttöön painamalla painiketta " ". Merkkivalot 1 ja IS palavat yhtäjaksoisesti. Vahvista valintasi painamalla jälkikäyntitoiminnon valitsinta Kaikki merkkivalot sammuvat. Jollet vahvista valintaasi 4 minuutin kuluessa, valintasi peruuntuu ja vanha asetus jää voimaan. 23

24 Käyttö (automaatti- ja käsikäyttö) Käyttötuntilaskuri Käyttötuntilaskurit laskevat jatkuvasti aikaa, jonka liesituuletin on käytössä. Käyttötuntilaskurit ilmoittavat, milloin rasvansuodattimet on puhdistettava (merkkivalo syttyy) ja aktiivihiilisuodatin vaihdettava (merkkivalo syttyy). Tarkempia tietoja suodattimien puhdistamisesta ja vaihdosta sekä käyttötuntilaskureiden nollauksesta löydät kappaleesta "Puhdistus ja hoito". Seuraavassa kuvattuja käyttötuntilaskurin asetuksia voi muuttaa vain liesituulettimen omilla käyttövalitsimilla, ei kaukosäätimellä. Rasvansuodattimien käyttötuntimäärän muuttaminen Voit milloin tahansa muuttaa käyttötuntilaskuriin ohjelmoitua enimmäiskäyttötuntimäärää omien käyttötottumustesi mukaan. Vakioasetuksena laskurin käyttötuntimääräksi on ohjelmoitu 30 tuntia. Valitse lyhyempi 20 tunnin käyttötuntimäärä, kun paistat tai friteeraat usein ruokia liesituulettimen alla. Jos käytät yleensäkin keittotasoa vain harvoin, sinun kannattaa valita lyhyt käyttötuntimäärä. Muuten rasvansuodattimiin tarttunut rasva pinttyy ajan mittaan ja rasvansuodattimia on hankalampi puhdistaa. Jos valmistat rasvapitoisia ruokia vain harvoin, voit valita pitemmän 40 tai 50 tunnin käyttötuntimäärän. Kytke liesituuletin pois päältä painamalla liesituulettimen virtakytkintä. Paina samanaikaisesi jälkikäyntitoiminnon valitsinta 5 15 ja käyttötuntien painiketta. Rasvansuodattimien merkkivalo ja jokin imutehojen merkkivaloista alkavat vilkkua. Merkkivalot 1 - IS osoittavat säätämääsi käyttötuntimäärää seuraavasti: merkkivalo tuntia merkkivalo tuntia merkkivalo tuntia merkkivalo IS tuntia Valitse haluamasi käyttötuntimäärä: painiketta " " painamalla tuntimäärä lyhenee ja painikkeella " " pitenee. Vahvista käyttötuntimäärä painamalla käyttötuntien painiketta. Kaikki merkkivalot sammuvat. Jollet vahvista valintaasi 4 minuutin kuluessa, valintasi peruuntuu ja vanha asetus jää voimaan. 24

25 Käyttö (automaatti- ja käsikäyttö) Aktiivihiilisuodattimien käyttötuntilaskurin ottaminen käyttöön/muuttaminen Aktiivihiilisuodattimia tarvitaan, kun liesituuletinta käytetään huonetilaan palauttavana. Aktiivihiilisuodattimien käyttötuntilaskuri on otettava käyttöön ensimmäisellä kerralla ja käyttötuntimäärä valittava omien käyttötottumustesi mukaan. Kytke liesituuletin pois päältä koskettamalla liesituulettimen virtakytkintä. Paina samanaikaisesti symbolia " " ja käyttötuntien painiketta. Aktiivihiilisuodattimien merkkivalo ja jokin imutehojen merkkivaloista alkavat vilkkua. Merkkivalot 1 - IS osoittavat valitsemaasi käyttötuntimäärää seuraavasti: merkkivalo tuntia merkkivalo tuntia merkkivalo tuntia merkkivalo IS... pois käytöstä Valitse haluamasi käyttötuntimäärä: painiketta " " painamalla tuntimäärä lyhenee ja painikkeella " " pitenee. Vahvista käyttötuntimäärä painamalla käyttötuntien painiketta. Kaikki merkkivalot sammuvat. Jollet vahvista valintaasi 4 minuutin kuluessa, valintasi peruuntuu ja vanha asetus jää voimaan. Käyttötuntien tarkistaminen Voit milloin tahansa tarkistaa, miten monta prosenttia asetetusta käyttötuntimäärästä on käytetty. Kytke liesituuletin päälle painamalla liesituulettimen virtakytkintä. Paina ja pidä painettuna käyttötuntien painiketta kerran, kun tarkistat rasvansuodattimien käyttötunteja. Rasvansuodattimien merkkivalo palaa. kahdesti, kun tarkistat aktiivihiilisuodattimen käyttötunteja. Aktiivihiilisuodattimen merkkivalo palaa. Samalla yksi tai useampi imutehon merkkivaloista palaa. Vilkkuvien merkkivalojen määrä osoittaa, miten monta prosenttia asetetusta käyttötuntimäärästä on kulunut. merkkivalo % merkkivalot 1 ja % merkkivalot % merkkivalot 1 - IS % Käyttötuntilaskuri ei nollaudu, vaikka liesituuletin olisi poissa päältä tai vaikka huoneistossa olisi ollut sähkökatko. 25

26 Puhdistus ja hoito Ulkovaippa Yleistä Noudata seuraavia ohjeita liesituulettimen puhdistuksessa: Varmista, että käyttämäsi tikkaat ovat tukevat. Asetu tikkaille huolellisesti. Älä kurottele keittotason yli. Älä astu työtasolle tai keittotasolle. Liesituulettimen pintoihin ja käyttövalitsimiin tulee helposti naarmuja ja viiltoja. Noudata siksi seuraavia puhdistusohjeita. Pyyhi kaikki liesituulettimen pinnat ja käyttövalitsimet pelkällä kuumaan astianpesuaineveteen kastetulla liinalla. Älä päästä kuitenkaan vettä liesituulettimen sisäosiin. Pyyhi erityisesti käyttövalitsimien alue vain kostealla liinalla. Kuivaa lopuksi kaikki pinnat kuivalla, pehmeällä liinalla. Älä käytä puhdistukseen soodaa, happoa, klooria tai liuottimia sisältäviä puhdistusaineita, hankaavia puhdistusaineita, kuten hankausjauheita ja -nesteitä, tai hankaavia puhdistusvälineitä, kuten patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäänteitä. 26

27 Puhdistus ja hoito Erityisohjeita teräspintoja varten (ei koske käyttövalitsimia!) Noudata tämän kappaleen yleisiä puhdistusohjeita. Teräspinnat voit puhdistaa myös hankaamattomalla ruostumattoman teräksen puhdistusaineella. Erityiset ruostumattoman teräksen hoitoaineet vähentävät teräspintojen likaantumista (näitä voit hankkia mm. Miele-huollosta). Levitä ainetta ohut, tasainen kerros pehmeän liinan avulla. Erityisohjeita käyttövalitsimia varten Älä jätä likaantumia pinnoille pitkiksi ajoiksi. Käyttövalitsimet voivat värjäytyä tai muuttua. Poista siksi kaikki likaantumat mahdollisimman pian. Noudata tämän kappaleen yleisiä puhdistusohjeita. Älä käytä käyttövalitsimien puhdistukseen teräksisten pintojen puhdistusaineita. Rasvansuodattimet ja reunaimupaneelit Höyrynkeräyslipan rasvaimupaneelit ja uudelleenkäytettävät, metalliset rasvansuodattimet keräävät keittiökäryn kiinteät osaset, kuten rasvan ja pölyn, ja estävät siten liesituuletinta likaantumasta. Rasvainen ja likainen rasvansuodatin voi aiheuttaa palovaaran! Puhdistusväli Pinnoille kertynyt rasva kovettuu ja pinttyy ajan mittaan. Siksi suosittelemme, että puhdistat reunaimupaneelit ja rasvansuodattimet 3 4 viikon välein. Käyttötuntilaskuri muistuttaa sinua merkkivalolla siitä, että reunaimupaneelit ja rasvansuodattimet on puhdistettava säännöllisesti. Voit muuttaa käyttötuntilaskuriin ohjelmoitua enimmäiskäyttötuntimäärää omien käyttötottumustesi mukaan (ks. kappale "Käyttö"). 27

28 Puhdistus ja hoito Reunaimupaneelien ja rasvansuodattimien irrottaminen Irrota reunaimupaneelit ja rasvansuodattimet puhdistusta varten. Paneeleihin kertyy keittotason käytön aikana kosteutta, mikä haihtuu itsestään. Jos et halua, että paneeleihin kertynyt kondenssivesi tippuu ympäriinsä, irrota paneelit vasta, kun viime keittämiskerrasta on kulunut kaksi tuntia, niin vesi on ehtinyt haihtua. Varo, ettet pudota paneeleja ja rasvansuodattimia käsitellessäsi niitä. Ne voivat vahingoittua tai vaurioittaa keittotasoa pudotessaan. Pidä siksi paneeleista ja rasvansuodattimista aina tukevasti kiinni. Avaa rasvansuodattimen lukitus, tartu suodattimeen takaosasta, laske suodatinta vähän alaspäin, napsauta suodatin irti etupuolelta ja nosta se pois liesituulettimesta. Paneelien puhdistus käsin Noudata kohdassa "Ulkovaippa" annettuja ohjeita. Rasvansuodattimien puhdistus käsin Harjaa rasvansuodattimet lämpimässä vedessä, jossa on astianpesuainetta. Älä käytä astianpesuainetta laimentamattomana. Tartu paneeliin sivulta, vedä se alaspäin irti etupidikkeistä, vapauta sitten takakannattimet ja ota paneeli pois. Älä käytä puhdistukseen... Sopimattomat puhdistusaineet voivat vahingoittaa suodatinpintoja pitempään käytettäessä. Älä siksi käytä seuraavia puhdistusaineita: kalkkia irrottavia puhdistusaineita hankausjauheita tai -nesteitä voimakkaita yleispesuaineita tai rasvaa irrottavia puhdistusainesuihkeita uuninpuhdistusaineita. 28

29 Puhdistus ja hoito Paneelien ja rasvansuodattimien puhdistus astianpesukoneessa Aseta paneelit ja rasvansuodattimet astianpesukoneen alakoriin mahdollisimman pystysuoraan asentoon. Tarkista ennen pesuohjelman käynnistämistä, että astianpesukoneen suihkuvarret pääsevät pyörimään vapaasti. Käytä mietoja koneastianpesuaineita, älä tiivisteitä. Valitse pesuohjelma, jonka pesulämpötila on vähintään 50 C ja enintään 65 C. Käyttämäsi astianpesuaineen mukaan rasvansuodattimien sisäpinta voi värjäytyä laikulliseksi. Värjäytymillä ei kuitenkaan ole vaikutusta rasvansuodattimien toimintaan. Puhdistuksen jälkeen Anna rasvansuodattimien kuivua pesun jälkeen imukykyisellä alustalla, ennen kuin asetat ne paikoilleen. Muista puhdistaa myös liesituulettimen sisäosat ennen kuin asetat paneelit ja rasvansuodattimet takaisin paikoilleen. Näin ehkäiset palovaaran. Aseta rasvansuodattimet takaisin paikoilleen. Varmista samalla, että niiden kiinnittimet tulevat keittotasoon päin. Jos joskus asetat vahingossa rasvansuodattimen väärinpäin, voit avata lukituksen työntämällä pienen ruuvitaltan suodattimessa oleviin koloihin. Ota paneelista kahdella kädellä tukevasti kiinni ja ripusta se takareunasta pidiketankoon. Nosta paneelia edestä ylös ja napsauta se kiinni etupidikkeisiin. 29

30 Puhdistus ja hoito Rasvansuodattimien käyttötuntilaskurin nollaus Kun olet puhdistanut rasvansuodattimet, niiden käyttötuntilaskuri on nollattava. Kytke liesituuletin päälle ja paina käyttötuntien painiketta noin 3 sekunnin ajan, kunnes ainoastaan merkkivalo 1 vilkkuu. Rasvansuodattimien merkkivalo sammuu. Jos olet puhdistanut rasvansuodattimet jo ennen kuin käyttötuntilaskuriin asetettu tuntimäärä on kulunut: Kytke liesituuletin päälle ja paina käyttötuntien painiketta noin 6 sekunnin ajan, kunnes ainoastaan merkkivalo 1 vilkkuu. Aktiivihiilisuodattimet Jos liesituuletinta käytetään huonetilaan palauttavana, siihen on asennettava rasvansuodattimien lisäksi kaksi aktiivihiilisuodatinta. Aktiivihiilisuodattimet sitovat hajuhiukkaset. Ne asennetaan erilliseen ilmankierrätysyksikköön. Ota aktiivihiilisuodattimen käyttötuntilaskuri käyttöön, kun käytät suodatinta ensimmäistä kertaa (ks. kappaletta "Käyttö"). Vaihtoväli Vaihda aktiivihiilisuodattimet aina, kun aktiivihiili ei enää tunnu suodattavan kaikkia hajuja. Vaihda aktiivihiilisuodattimet kuitenkin vähintään 6 kuukauden välein. Käyttötuntilaskuri muistuttaa sinua merkkivalolla siitä, että aktiivihiilisuodattimet on vaihdettava. Tätä varten aktiivihiilisuodattimien käyttötuntilaskuri on otettava käyttöön ensimmäisellä kerralla (ks. kappaletta "Käyttö"). Aktiivihiilisuodattimien käyttötuntilaskurin nollaus Kun käyttötuntilaskuri on käytössä ja kun vaihdat suodattimet uuteen, laskuri on nollattava. Kytke liesituuletin päälle, paina käyttötuntien painiketta kaksi kertaa ja pidä sitä painettuna noin 3 sekunnin ajan, kunnes ainoastaan merkkivalo 1 vilkkuu. Aktiivihiilisuodattimien merkkivalo sammuu. Jos olet vaihtanut aktiivihiilisuodattimet jo ennen kuin käyttötuntilaskuriin asetettu tuntimäärä on kulunut: Paina käyttötuntien painiketta kaksi kertaa ja pidä sitä painettuna noin 6 sekunnin ajan, kunnes ainoastaan merkkivalo 1 vilkkuu. Aktiivihiilisuodattimien hävittäminen Voit hävittää käytetyt aktiivihiilisuodattimet sekajätteen mukana. Käyttö kaukosäätimellä Kaukosäätimen puhdistus Puhdista pinta pelkällä kostealla liinalla. Älä käytä liikaa vettä, jottei vettä pääse laitteen sisään. 30

31 Puhdistus ja hoito Pariston vaihto Käytä vain mainitun kaltaisia paristoja. Älä missään tapauksessa käytä ladattavia paristoja. Kaukosäätimen mukana toimitetaan yksi nappiparisto 3 V, CR Vaihda paristo uuteen, kun kaukosäätimellä ei enää voi ohjata liesituulettimen toimintoja. Kun painat jotain painiketta, kaukosäätimen merkkivalo ei syty tai palaa vain heikosti. Voit kuitenkin käyttää liesituuletinta sen omilla käyttövalitsimilla. Ruuvaa auki kaukosäätimen takapuolella olevat kaksi ruuvia ja irrota paristolokeron kansi. Poista vanha paristo ja aseta tilalle uusi. Tarkista että navat tulevat oikeinpäin. Aseta kansi takaisin paikalleen. Vie vanha paristo paristojen keräyspisteeseen. 31

32 Huolto ja takuu Jos laitteessa on toimintahäiriö, jota et voi itse korjata, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen. Tietoja lähimmästä valtuutetusta Mielehuoltoliikkeestä saat käyttöohjeen takasivulla olevasta puhelinnumerosta. Huolto tarvitsee liesituulettimen tyyppija valmistusnumerot. Molemmat tiedot löydät liesituulettimen arvokilvestä. Arvokilven sijainti Arvokilpi tulee näkyviin, kun irrotat rasvansuodattimet. Takuuaika ja takuuehdot Tälle laitteelle on myönnetty kahden (2) vuoden takuu. Lisätietoja takuuehdoista löydät laitteen mukana toimitetusta erillisestä takuuvihkosesta. 32

33 Asennus Ennen asennusta Ennen kuin asennat liesituulettimen, ota huomioon seuraavien sivujen ohjeet sekä kappaleen "Tärkeitä turvallisuusohjeita" ohjeet. Asennuskaavio Liesituulettimen asennus on kuvattu erillisessä asennuskaaviossa. 33

34 Asennus Laitteen mitat 34

35 Asennus a Imupuoli b Kääntyvä puhallin, poistoilmaliitäntäkauluksen voi liittää päälle tai mille tahansa sivulle. c Puhallinyksikön voi sijoittaa vapaasti. Se liitetään laitteeseen poistoilmaputkella ja yhdyskaapelilla. Yhdyskaapelin pituus: enint mm. d Jos liesituuletin asennetaan lähelle seinää, seinän ja laitteen väliin on jätettävä vähintään 50 mm tilaa, jotta reunaimupaneelien ja rasvansuodattimien irrotus onnistuu ongelmitta. e Liesituuletin kiinnitetään kiinnittimillä upotusaukkoon. Katon on oltava riittävän tukeva, esim. puuta. Varmista, että rakenteiden kantavuus on riittävä. Kiinnittimien kohdalla muiden rakenneosien, kuten tukipalkkien tai sähköjohtojen on oltava vähintään 40 mm:n etäisyydellä upotusaukon reunasta. Poikkeavat mitat, DA 2906 EXT 35

36 Asennus Keittotason ja liesituulettimen välinen turvaetäisyys (S) Ota huomioon keittotason tai muun keittolaitteen valmistajan ohjeet, kun määrittelet keittolaitteen ja liesituulettimen väliin jätettävää etäisyyttä. Jos suurempaa turvaetäisyyttä ei ole määritetty, noudata asennuksessa seuraavia vähimmäisturvaetäisyyksiä. Noudata myös kappaleen "Tärkeitä turvallisuusohjeita" ohjeita. Keittolaite Sähköliesi/-keittotaso Sähkögrilli, rasvakeitin (sähkö) Monipolttiminen kaasukeittotaso kokonaisteho 12,6 kw, yhdenkään yksittäisen polttimen teho > 4,5 kw Monipolttiminen kaasukeittotaso, kokonaisteho > 12,6 kw ja 21,6 kw, yhdenkään yksittäisen polttimen teho > 4,8 kw. Monipolttiminen kaasukeittotaso, kokonaisteho > 21,6 kw, tai jonkin polttimen teho > 4,8 kw. Yhden polttimen kaasutaso, jonka teho 6 kw Yhden polttimen kaasutaso, jonka teho > 6 kw ja 8,1 kw Yhden polttimen kaasutaso, jonka teho > 8,1 kw Etäisyys S vähintään 450 mm 650 mm 650 mm 760 mm ei mahdollinen 650 mm 760 mm ei mahdollinen 36

37 Asennus Asennussuosituksia Suositeltava etäisyys keittotasosta on vähintään 700 mm ja enintään 1300 mm. Huomaa myös, että jos asennat liesituulettimen kovin korkealle, osa käryistä ja hajuista voi "päästä karkuun" liesituulettimelta. Huomaa, että liesituulettimen tulisi peittää keittotason koko pinta-ala, jotta laite pystyisi poistamaan käryn ja hajut mahdollisimman tehokkaasti. Liesituuletin on asennettava keittotason keskiosan kohdalle, ei sivulle eikä taakse. Keittotason tulisi mieluiten olla hieman liesituuletinta kapeampi ja se saisi olla enintään liesituulettimen levyinen. Jos liesituuletin asennetaan alaslaskettuun kattoon, alaslasketun osan tulee joka suunnassa olla vähintään 300 mm liesituuletinta suurempi. Asennuspaikkaan pitäisi olla vapaa pääsy myös asennuksen jälkeen. Myös mahdollisia huoltotoimia varten liesituulettimeen pitäisi päästä helposti käsiksi ja laite tulisi olla helppo irrottaa. Ota tämä huomioon erityisesti, kun asennat kaapistoja, hyllyjä tai katto- ja seinäkoristeita liesituulettimen läheisyyteen. 37

38 Hormiliitäntä Kun käytät liesituuletinta samanaikaisesti samaan huonetilaan sijoitetun tulisijan kanssa, voi syntyä myrkytysvaara! Noudata myös kappaleen "Tärkeitä turvallisuusohjeita" ohjeita. Jos olet epävarma, anna varmuuden vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista. Ota huomioon, että ilmavirtauksen kaikenlainen pienentäminen heikentää liesituulettimen imutehoa ja voimistaa laitteen käyntiääntä. Jos haluat johtaa poistoilman suoraan ulos, käytä asennukseen erityistä kierresaumaputkea tai kattoliitäntää. Käytä ainoastaan tulenkestävästä materiaalista valmistettuja sileitä tai taipuisia poistoputkia. Jos liität liesituulettimen ulkoiseen puhallinmoottoriin, varmista että poistoilmaputki on riittävän tukeva voimakasta puhallinmoottoria varten. Ulkoinen puhallinmoottori saattaa aiheuttaa poistoilmaputkeen voimakkaan alipaineen, jolloin poistoilmaputki saattaa painua kasaan. Noudata seuraavia ohjeita mahdollisimman suuren imutehon ja mahdollisimman hiljaisen ilmanpoistoäänen takaamiseksi: Poistoilmaputken halkaisija ei saisi olla pienempi kuin 150 mm. Mikäli käytät litteitä hormikanavia, hormikanavan poikkipinta-ala ei saa olla pienempi kuin ilmanpoistoaukon liitäntäkauluksen poikkipinta-ala. Poistoilmaputken on oltava mahdollisimman lyhyt ja suora. Jos johdat poistoilman hormikanavaan, käännä putken ilmanpoistokaulus ilmavirtauksen suuntaisesti (ks. kuvaa). Jos vedät poistoilmaputkea vaakasuoraan, putkessa on oltava vähintään 1 cm:n kaato jokaista putkimetriä kohti. Näin vältetään mahdollisen kondenssiveden valuminen poistoilmaputkea pitkin liesituulettimeen. Jos johdat poistoputken kylmiin tiloihin, esim. katolle tai ullakon kautta, lämpötilaerot putkiston eri osissa voivat muodostua suuriksi. Poistoilmaputki on eristettävä, jos lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin. Käytä vain loivakaarteisia mutkakappaleita. Poistoilmaputki ei saa olla taittunut eikä se saa olla painunut kasaan. Varmista että kaikki liitokset on tehty kunnolla ja tiiviisti. 38

39 Hormiliitäntä Äänenvaimennin Hormiin poistavana / ulkoinen moottori Voit asentaa poistoilmaputkeen äänenvaimentimen (erikseen ostettava lisävaruste). Se vähentää poistoilmaliitäntään liittyvää melua. Hormiin poistavana Jotta puhallinmoottorin ääni ei kantautuisi keittiöön, asenna äänenvaimennin ihan ulkoisen puhaltimen eteen. Jos poistoilmaputki on pitkä, äänenvaimennin kannattaa kuitenkin asentaa liesituulettimen poistoilmakauluksen lähelle. Kun käytät talon sisälle asennettua ulkoista puhallinta, voit asentaa toisen äänenvaimentimen puhallinmoottorin taakse vaimentamaan poistoilmaputkesta ulos kantautuvaa puhaltimen käyntiääntä. Äänenvaimennin vaimentaa poistoilmaputken kautta ulos kantautuvaa puhaltimen ääntä, mutta myös poistoilmaputken kautta ulkoa keittiöön kuuluvaa melua (esim. katumelua). Tätä varten äänenvaimennin tulee asentaa mahdollisimman lähelle ulkoilma-aukkoa. 39

40 Sähköliitäntä Asiattomat korjaukset saattavat aiheuttaa vaaratilanteita käyttäjälle! Miele ei vastaa asiattomista korjauksista aiheutuneista vahingoista. Liesituulettimen saa liittää sähköverkkoon vain valtuutettu sähköasentaja, joka tuntee paikalliset sähköturvallisuusmääräykset ja noudattaa niitä. Jos liität liesituulettimen sähköverkkoon joustavalla verkkoliitäntäjohdolla, liitäntäjohdon yksittäisten johtimien halkaisijan tulee olla väliltä 0,75 mm² - 1,5 mm². Liesituulettimen saa liittää vain asianmukaisesti maadoitettuun sähköliitäntään. Sähköliitännän on oltava normin VDE 0100 mukainen! Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 ma (DIN VDE 0664). Asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava yli 3 mm. Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (EN 60335). Tarvittavat sähköliitäntätiedot löydät laitteen arvokilvestä (ks. kappaletta "Huolto ja takuu"). Tarkista, että arvokilvessä ilmoitetut jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. 40

41 2.0-toiminnon ottaminen käyttöön 2.0-tikun asentaminen Jotta voisit käyttää 2.0-toimintoa, keittotasoon on asennettava 2.0-tikku. Noudata tikun asennuksessa 2.0-tikun asennusohjeita. 2.0-toiminnon ottaminen käyttöön Jotta voisit käyttää 2.0-toimintoa, sinun on luotava langaton yhteys keittotason ja liesituulettimen välille. Edellytyksenä on, että molemmat laitteet on asennettu toimintavalmiiksi. Sinun on luotava langaton yhteys liesituulettimen ja keittotason välille samanaikaisesti. Liesituulettimen kirjaaminen järjestelmään on selitetty seuraavassa. Keittotason kirjaaminen on selitetty kyseisen keittotason käyttö- ja asennusohjeessa. Tutustu toimintaohjeisiin jo etukäteen. Kirjaudu järjestelmään ensin liesituulettimesta, sitten keittotasosta. Liesituulettimen kirjaaminen (liesituulettimen omilla käyttövalitsimilla, ei kaukosäätimellä) Sekä keittotason että liesituulettimen täytyy olla pois päältä. Paina jälkikäyntitoiminnon valitsinta 5 15 noin 10 sekunnin ajan, kunnes imutehon 1 merkkivalo syttyy. Paina tämän jälkeen peräjälkeen painiketta " ", sitten painiketta " ", ja sitten valokytkintä. Jos langaton yhteys kaukosäätimeen on jo käytössä, merkkivalot 2 ja 3 palavat yhtäjaksoisesti. Jos langatonta yhteyttä ei ole vielä luotu, merkkivalot 2 ja 3 vilkkuvat samanaikaisesti. Ota Con@ctivity 2.0-toiminto käyttöön painamalla painiketta " ". Laite alkaa etsiä langatonta yhteyttä. Kirjaa tällä välin keittotaso järjestelmään. 41

42 2.0-toiminnon ottaminen käyttöön Keittotason kirjaaminen Sillä välin kun liesituuletin etsii langatonta yhteyttä, aloita keittotason kirjaaminen järjestelmään. Tarkempia tietoja löydät keittotason käyttöohjeesta. Kun keittotasolta tulee vahvistus, että se on kirjautunut järjestelmään, vahvista langattoman yhteyden muodostuminen painamalla liesituulettimen jälkikäynnin valitsinta Kaikki merkkivalot sammuvat. Vahvista myös keittotason kirjautuminen. Tämän jälkeen Con@ctivity 2.0-toiminto on käyttövalmis. Jollet vahvista kirjautumisia neljän ensimmäisen minuutin aikana, kirjautumiset peruuntuvat. Laitteet kirjataan järjestelmään vain kerran. Vaikka laitteet myöhemmin irrotettaisiin sähköverkosta tai esim. sähkökatkon jälkeen laitteet pysyvät edelleen kirjattuina järjestelmään. Jos aktivointi epäonnistui Jollei liesituulettimen ja keittotason välille muodostu langatonta yhteyttä, vaikka olet kirjannut molemmat laitteet järjestelmään, molemmat laitteet täytyy ensin kirjata ulos ja sitten takaisin sisään järjestelmään. Con@ctivity 2.0-toiminnon poistaminen käytöstä Voit kirjata liesituulettimen ulos järjestelmästä samalla tavalla kuin kirjasit sen sisään. Paina tällöin sisään-/uloskirjaustilassa painikkeen " " sijaan painiketta " ". Kirjaa keittotaso ulos järjestelmästä keittotason käyttöohjeen mukaisesti. Huomaa, että kun katkaiset langattoman yhteyden, myös yhteys liesituulettimen kaukosäätimeen katkeaa ja se on luotava uudelleen. 42

43 Kaukosäätimen sisään-/uloskirjaaminen Jos kaukosäätimen langaton yhteys liesituulettimeen on katkennut, kaukosäädin on kirjattava uudelleen järjestelmään. Tätä varten sekä kaukosäädin että liesituuletin on kirjattava ensin ulos järjestelmästä ja sitten takaisin sisään. Sinun on tehtävä liesituulettimen ja kaukosäätimen ulos- ja sisäänkirjaus samanaikaisesti. Valitse ensin kirjautumistoiminto liesituulettimesta, sitten kaukosäätimestä. Kirjautumistoiminnon valinta liesituulettimesta Paina jälkikäyntitoiminnon valitsinta 5 15 noin 10 sekunnin ajan, kunnes imutehon 1 merkkivalo syttyy. Paina tämän jälkeen peräjälkeen painiketta " ", sitten painiketta " ", ja sitten valokytkintä. Valitse heti tämän jälkeen kirjautumistoiminto kaukosäätimestä. Kirjautumistoiminnon valinta kaukosäätimestä Paina molempia nuolipainikkeita samanaikaisesti noin 5 sekuntia, kunnes kaukosäätimen merkkivalo vilkkuu. Paina valokytkintä. Kirjautuminen ulos järjestelmästä Kun kirjautumistoiminto on valittuna, paina ensin liesituulettimesta ja sitten kaukosäätimestä painiketta " ". Kaukosäätimen merkkivalo vilkkuu tasaisesti. Noin 10 sekunnin kuluttua kaukosäätimen merkkivalo vilkkuu jaksoittain kaksi kertaa peräkkäin, kaukosäädin on kirjattu ulos järjestelmästä. Hetken kuluttua merkkivalo sammuu kokonaan. 43

44 Kaukosäätimen sisään-/uloskirjaaminen Vahvista liesituulettimen uloskirjautuminen painamalla jälkikäyntitoiminnon valitsinta Kaikki merkkivalot sammuvat. Tämän jälkeen kirjautumistoimet on suoritettava uudelleen. Ensiksi sekä liesituuletin että kaukosäädin on kirjattava ulos järjestelmästä. Huomaa, että kun katkaiset yhteyden kaukosäätimen ja liesituulettimen väliltä, myös Con@ctivity 2.0-toiminto kytkeytyy pois käytöstä ja se on otettava uudelleen käyttöön. Sisäänkirjaaminen Kun kirjautumistoiminto on valittuna, paina ensin liesituulettimesta ja sitten kaukosäätimestä painiketta " ". Laitteet alkavat etsiä langatonta yhteyttä. Kaukosäätimen merkkivalo vilkkuu tasaisesti. Noin 30 sekunnin kuluttua kaukosäätimen merkkivalo vilkkuu 4 kertaa lyhyin aikavälein. Langaton yhteys on nyt luotu. Hetken kuluttua merkkivalo sammuu kokonaan. Vahvista liesituulettimen kirjautuminen painamalla jälkikäyntitoiminnon valitsinta Kaikki merkkivalot sammuvat. Nyt voit käyttää kaukosäädintä. Jollet vahvista kirjautumisia neljän ensimmäisen minuutin aikana, kirjautumiset peruuntuvat. Kirjautumistoiminnon lopettaminen Jos kirjautuminen ei onnistu, voit lopettaa kirjautumistoiminnon painamalla jälkikäyntitoiminnon valitsinta 5 15 liesituulettimesta ja kaukosäätimestä. 44
