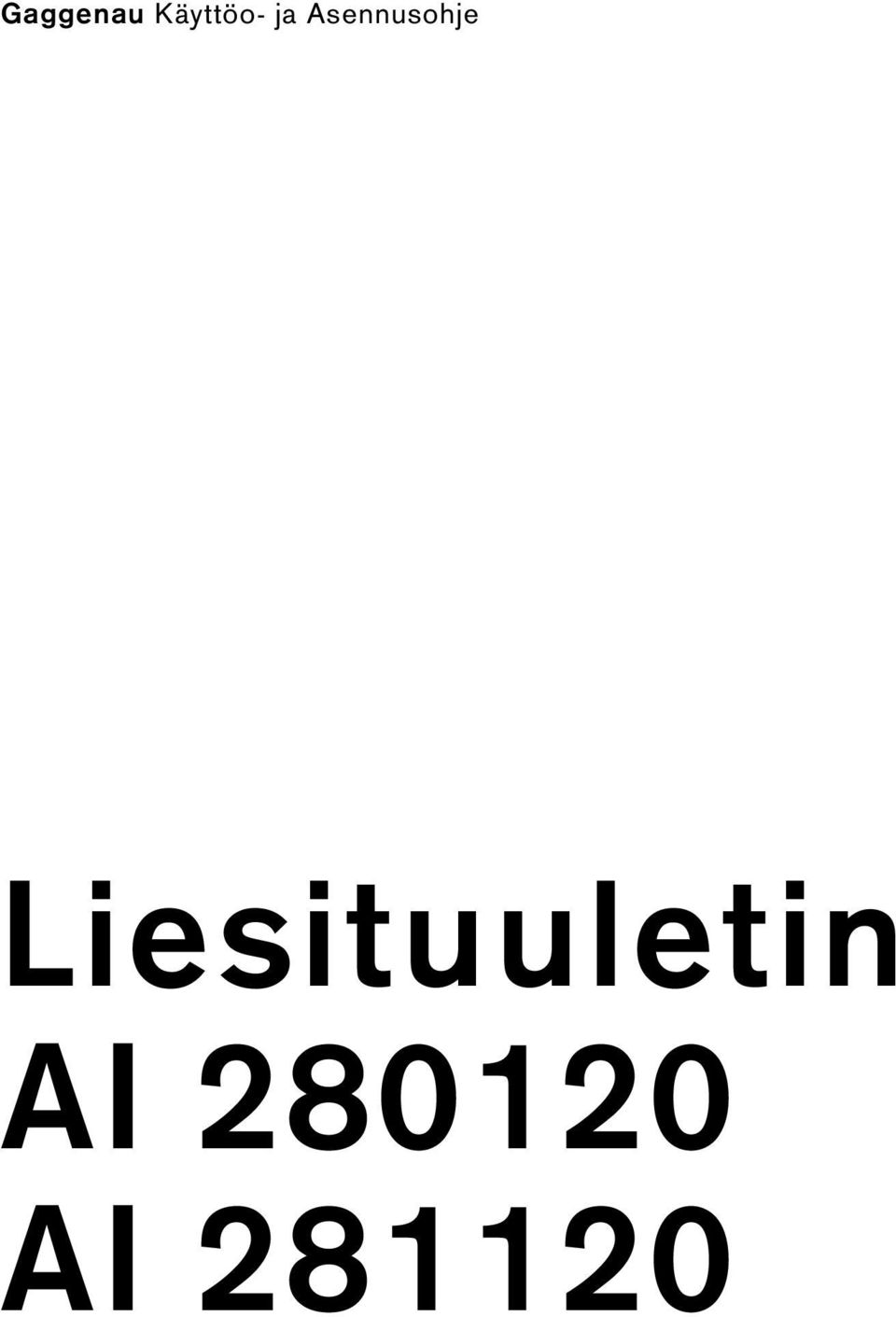

1 Gaggenau Käyttöo- ja Asennusohje Liesituuletin AI AI

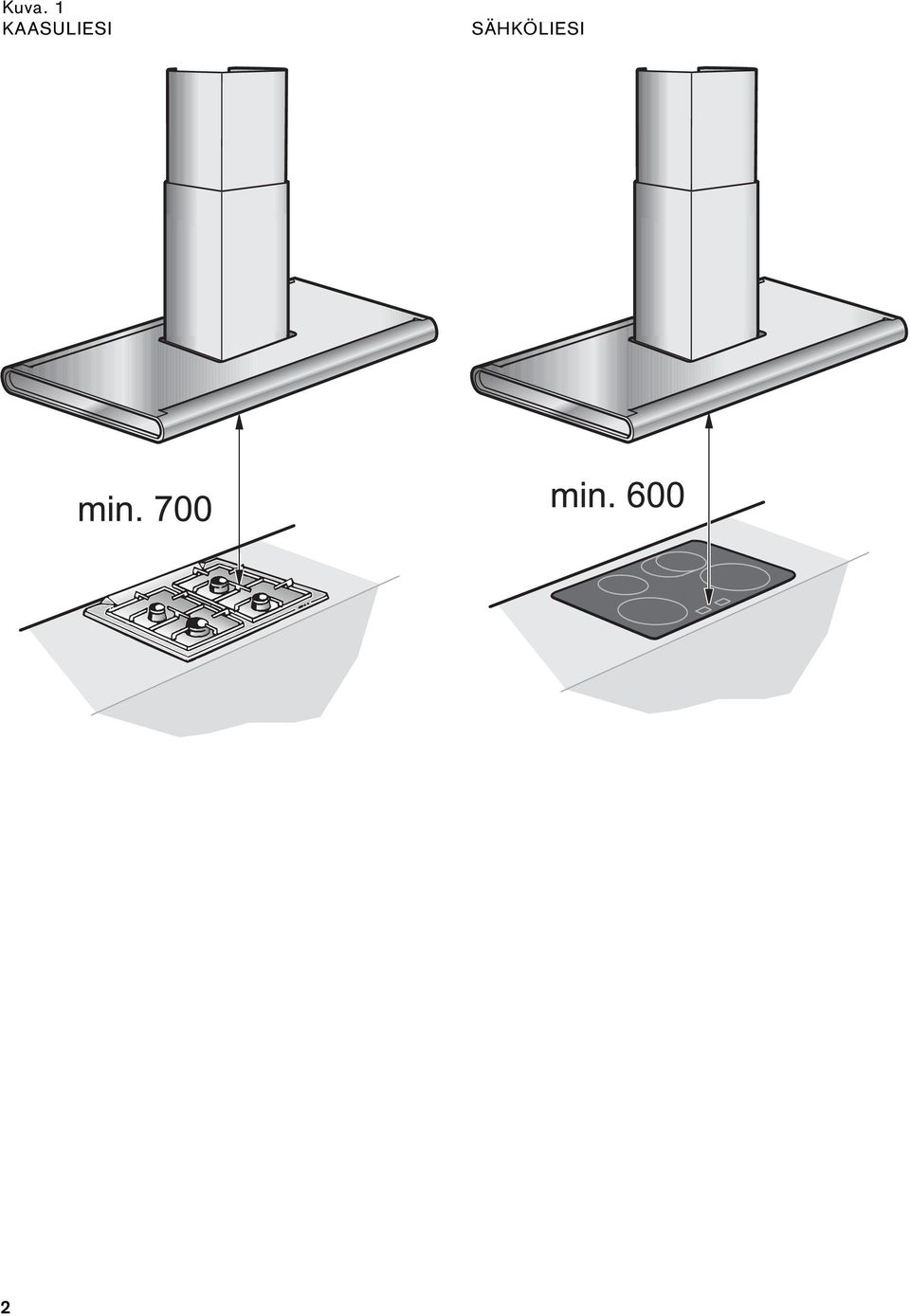

2 Kuva. 1 KAASULIESI Abb. 1 SÄHKÖLIESI 2

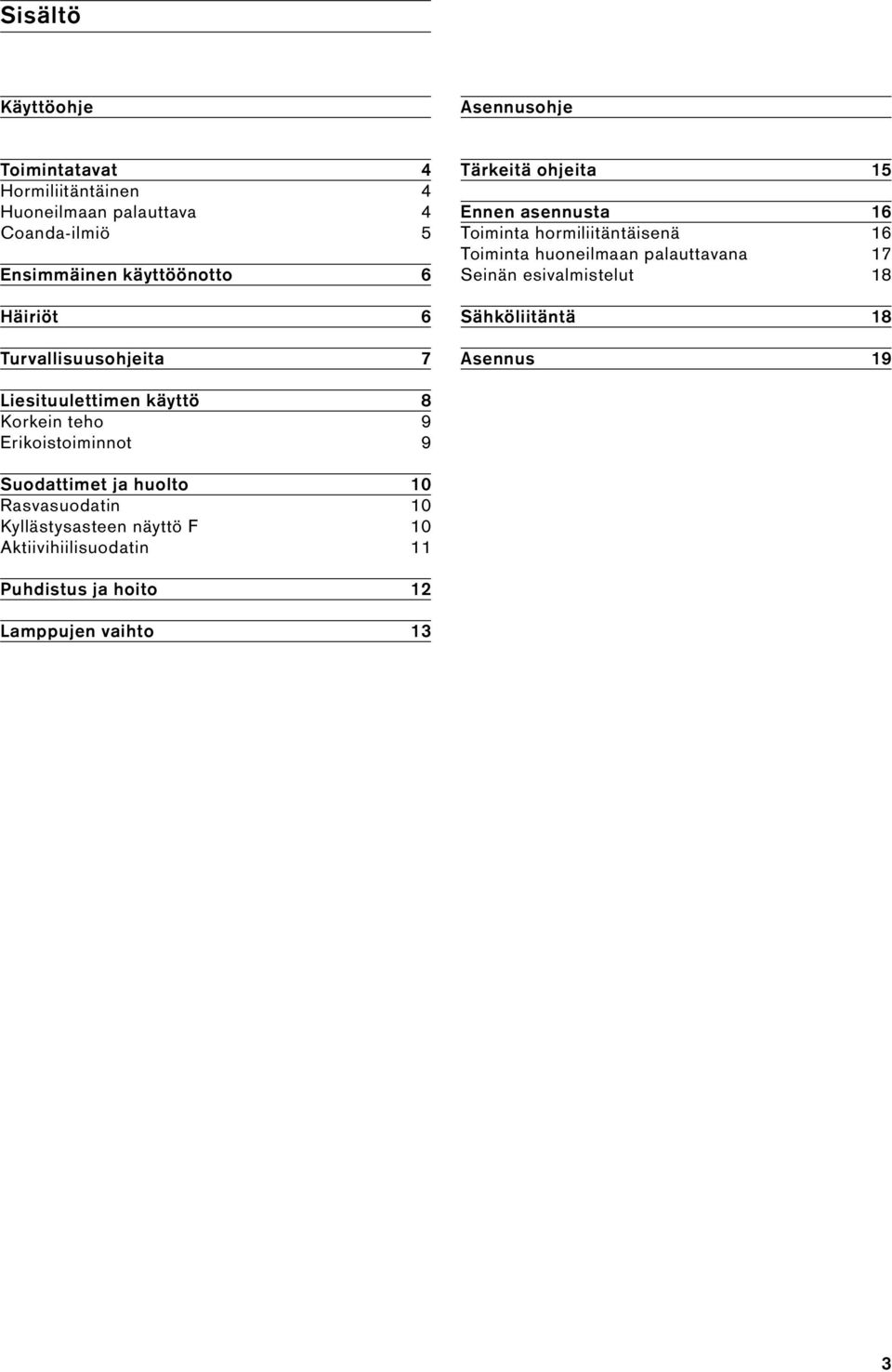

3 Sisältö Käyttöohje Asennusohje Toimintatavat 4 Hormiliitäntäinen 4 Huoneilmaan palauttava 4 Coanda-ilmiö 5 Ensimmäinen käyttöönotto 6 Häiriöt 6 Turvallisuusohjeita 7 Tärkeitä ohjeita 15 Ennen asennusta 16 Toiminta hormiliitäntäisenä 16 Toiminta huoneilmaan palauttavana 17 Seinän esivalmistelut 18 Sähköliitäntä 18 Asennus 19 Liesituulettimen käyttö 8 Korkein teho 9 Erikoistoiminnot 9 Suodattimet ja huolto 10 Rasvasuodatin 10 Kyllästysasteen näyttö F 10 Aktiivihiilisuodatin 11 Puhdistus ja hoito 12 Lamppujen vaihto 13 3

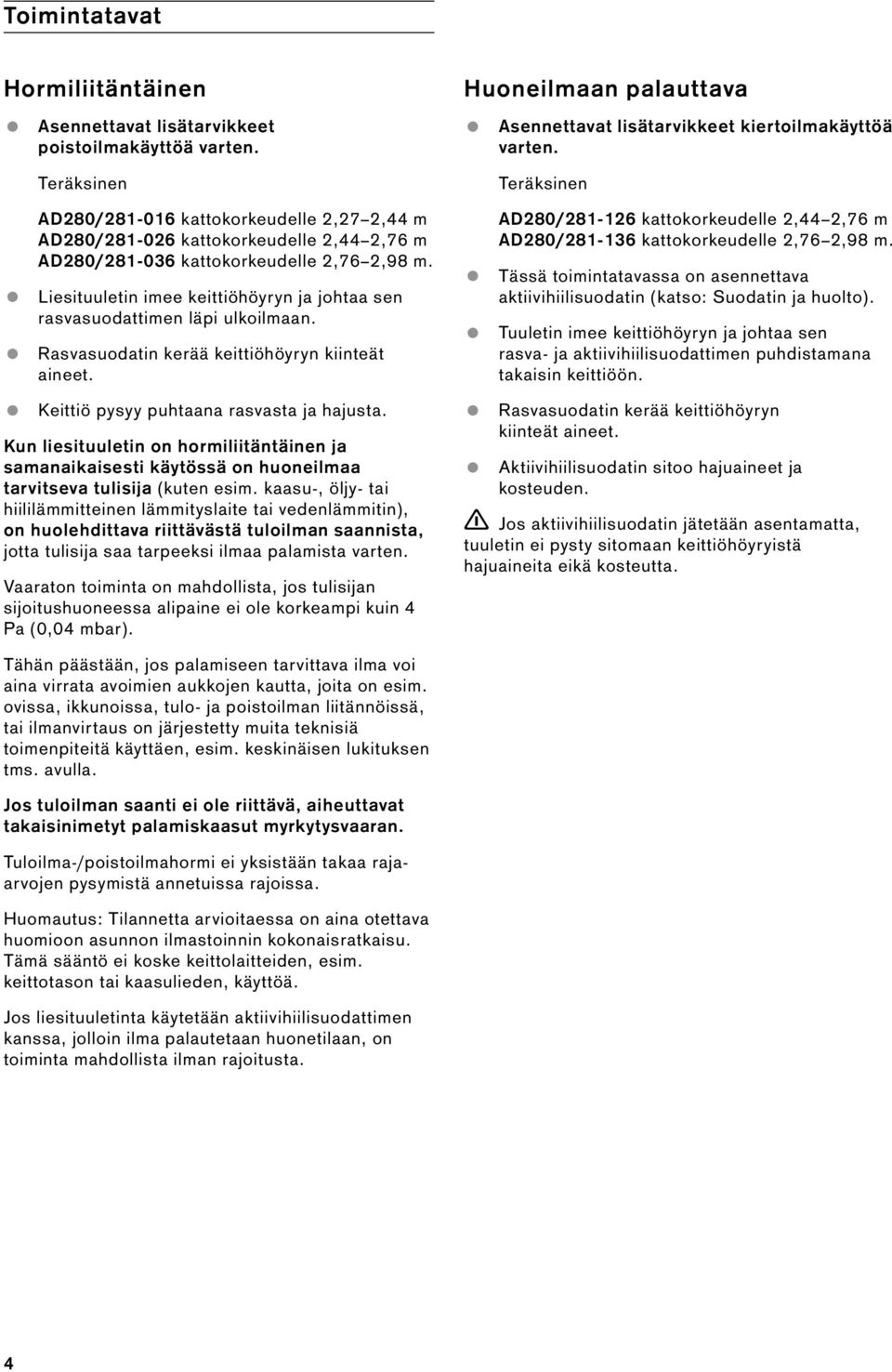

4 Toimintatavat Hormiliitäntäinen Asennettavat lisätarvikkeet poistoilmakäyttöä varten. Teräksinen AD280/ kattokorkeudelle 2,27 2,44 m AD280/ kattokorkeudelle 2,44 2,76 m AD280/ kattokorkeudelle 2,76 2,98 m. Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan. Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. Keittiö pysyy puhtaana rasvasta ja hajusta. Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar). Huoneilmaan palauttava Asennettavat lisätarvikkeet kiertoilmakäyttöä varten. Teräksinen AD280/ kattokorkeudelle 2,44 2,76 m AD280/ kattokorkeudelle 2,76 2,98 m. Tässä toimintatavassa on asennettava aktiivihiilisuodatin (katso: Suodatin ja huolto). Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihiilisuodattimen puhdistamana takaisin keittiöön. Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. Aktiivihiilisuodatin sitoo hajuaineet ja kosteuden. Jos aktiivihiilisuodatin jätetään asentamatta, tuuletin ei pysty sitomaan keittiöhöyryistä hajuaineita eikä kosteutta. Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran. Tuloilma-/poistoilmahormi ei yksistään takaa rajaarvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä. Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta. 4

5 Coanda-ilmiö Coanda-ilmiö toimii ilman aktivointia. Coandailmavirtaus on aina aktiivinen kaikilla tuuletustehoilla. Ilmavirtauksen vaikutuksesta keittiöhöyryt poistuvat erittäin hyvin keittotason etualueelta. Coanda-ilmiön ansiosta voit käyttää liesituuletinta alhaisemmalla ja hiljaisemmalla teholla kuin mihin olet tottunut. Coanda-ilmavirta poistuu ylöspäin liesituulettimen etureunasta. Älä aseta mitään esineitä liesituulettimen päälle, jotta Coandailmiö voi vaikuttaa häiriöittä. 5

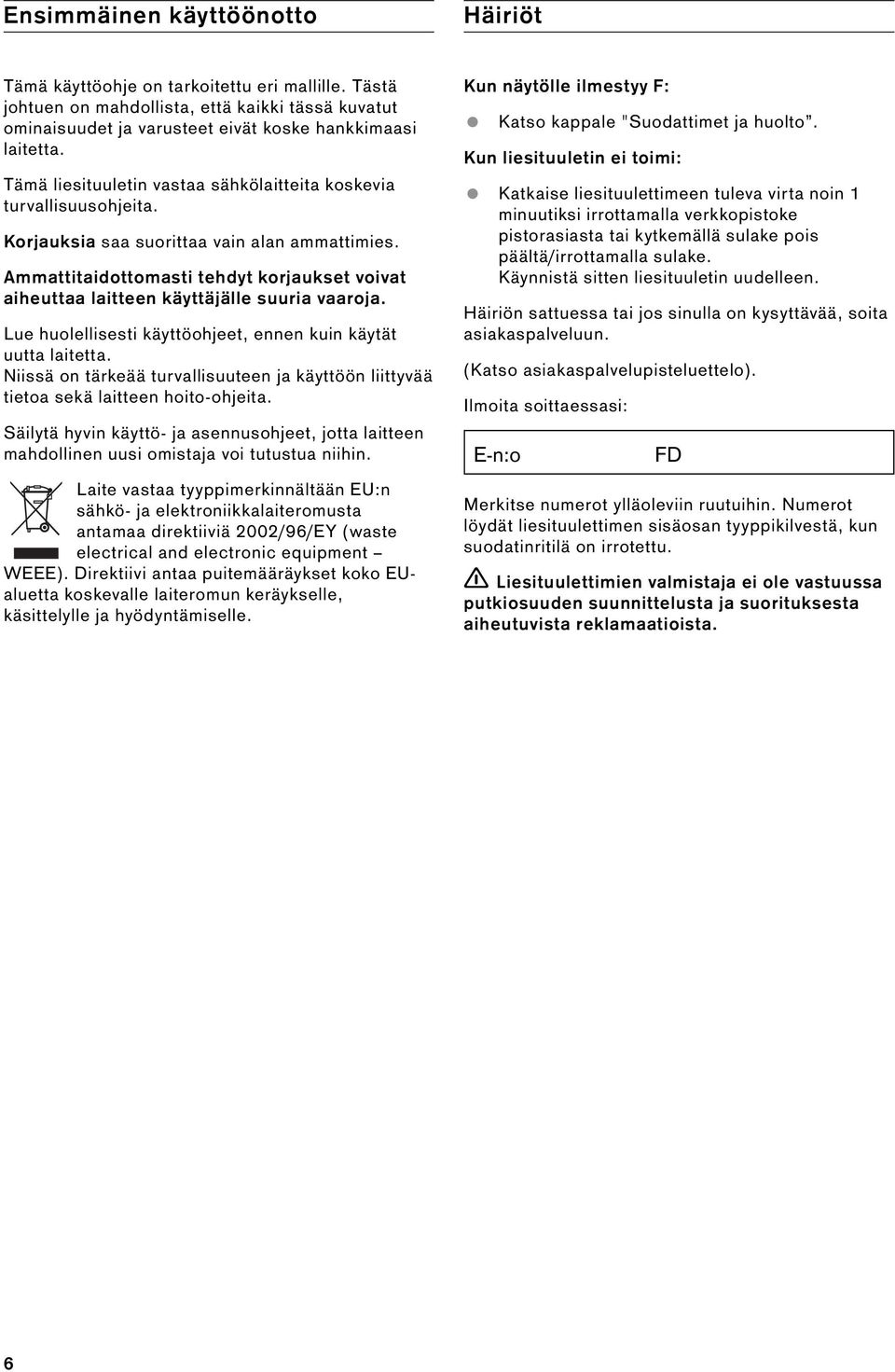

6 Ensimmäinen käyttöönotto Häiriöt Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta. Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita. Korjauksia saa suorittaa vain alan ammattimies. Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja. Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita. Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin. Laite vastaa tyyppimerkinnältään EU:n sähkö- ja elektroniikkalaiteromusta antamaa direktiiviä 2002/96/EY (waste electrical and electronic equipment WEEE). Direktiivi antaa puitemääräykset koko EUaluetta koskevalle laiteromun keräykselle, käsittelylle ja hyödyntämiselle. Kun näytölle ilmestyy F: Katso kappale "Suodattimet ja huolto. Kun liesituuletin ei toimi: Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. Käynnistä sitten liesituuletin uudelleen. Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi: E-n:o FD Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu. Liesituulettimien valmistaja ei ole vastuussa putkiosuuden suunnittelusta ja suorituksesta aiheutuvista reklamaatioista. 6

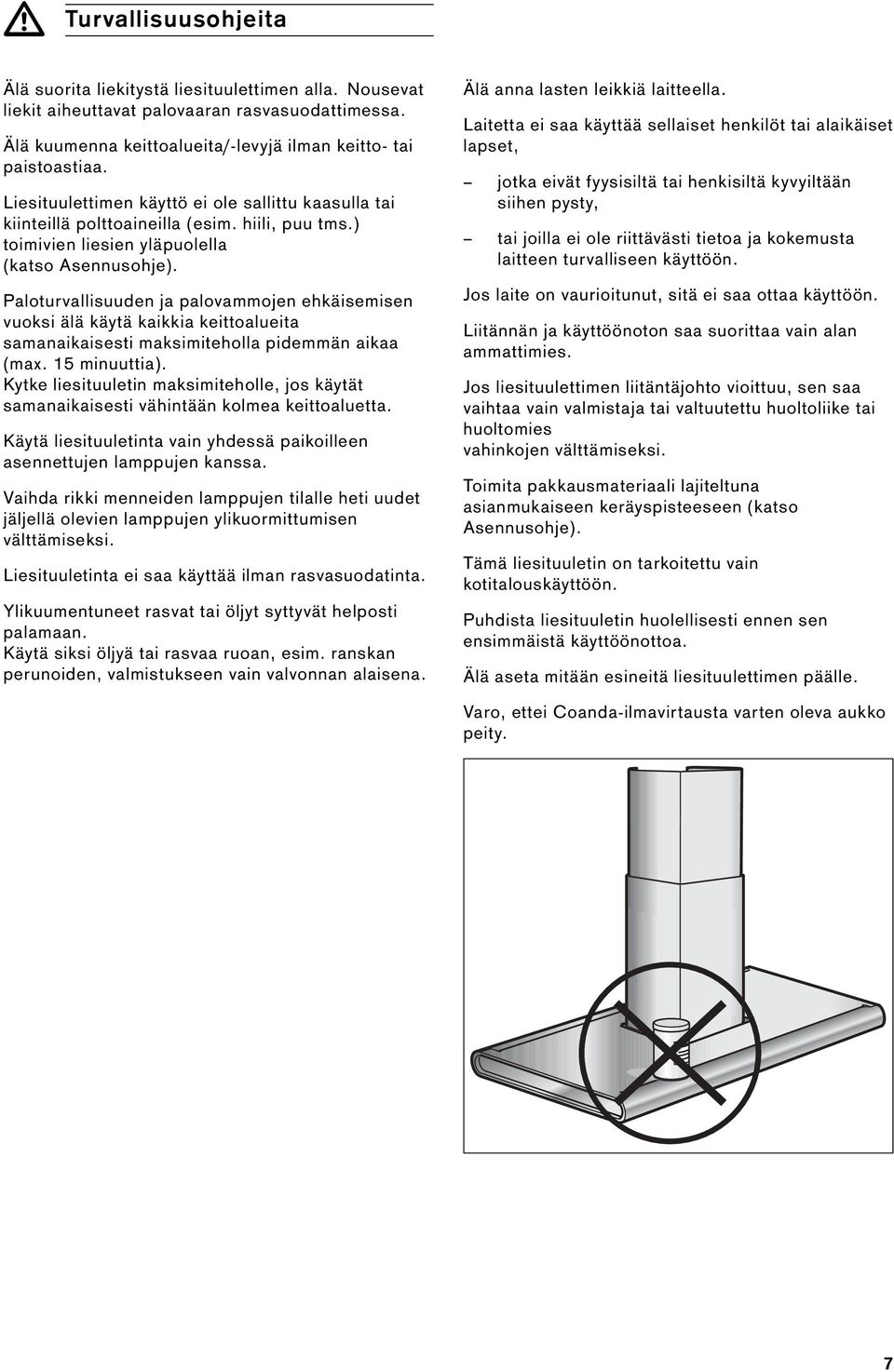

7 $ Turvallisuusohjeita Älä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa. Älä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa. Liesituulettimen käyttö ei ole sallittu kaasulla tai kiinteillä polttoaineilla (esim. hiili, puu tms.) toimivien liesien yläpuolella (katso Asennusohje). Paloturvallisuuden ja palovammojen ehkäisemisen vuoksi älä käytä kaikkia keittoalueita samanaikaisesti maksimiteholla pidemmän aikaa (max. 15 minuuttia). Kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea keittoaluetta. Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa. Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi. Liesituuletinta ei saa käyttää ilman rasvasuodatinta. Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena. Älä anna lasten leikkiä laitteella. Laitetta ei saa käyttää sellaiset henkilöt tai alaikäiset lapset, jotka eivät fyysisiltä tai henkisiltä kyvyiltään siihen pysty, tai joilla ei ole riittävästi tietoa ja kokemusta laitteen turvalliseen käyttöön. Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön. Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje). Tämä liesituuletin on tarkoitettu vain kotitalouskäyttöön. Puhdista liesituuletin huolellisesti ennen sen ensimmäistä käyttöönottoa. Älä aseta mitään esineitä liesituulettimen päälle. Varo, ettei Coanda-ilmavirtausta varten oleva aukko peity. 7

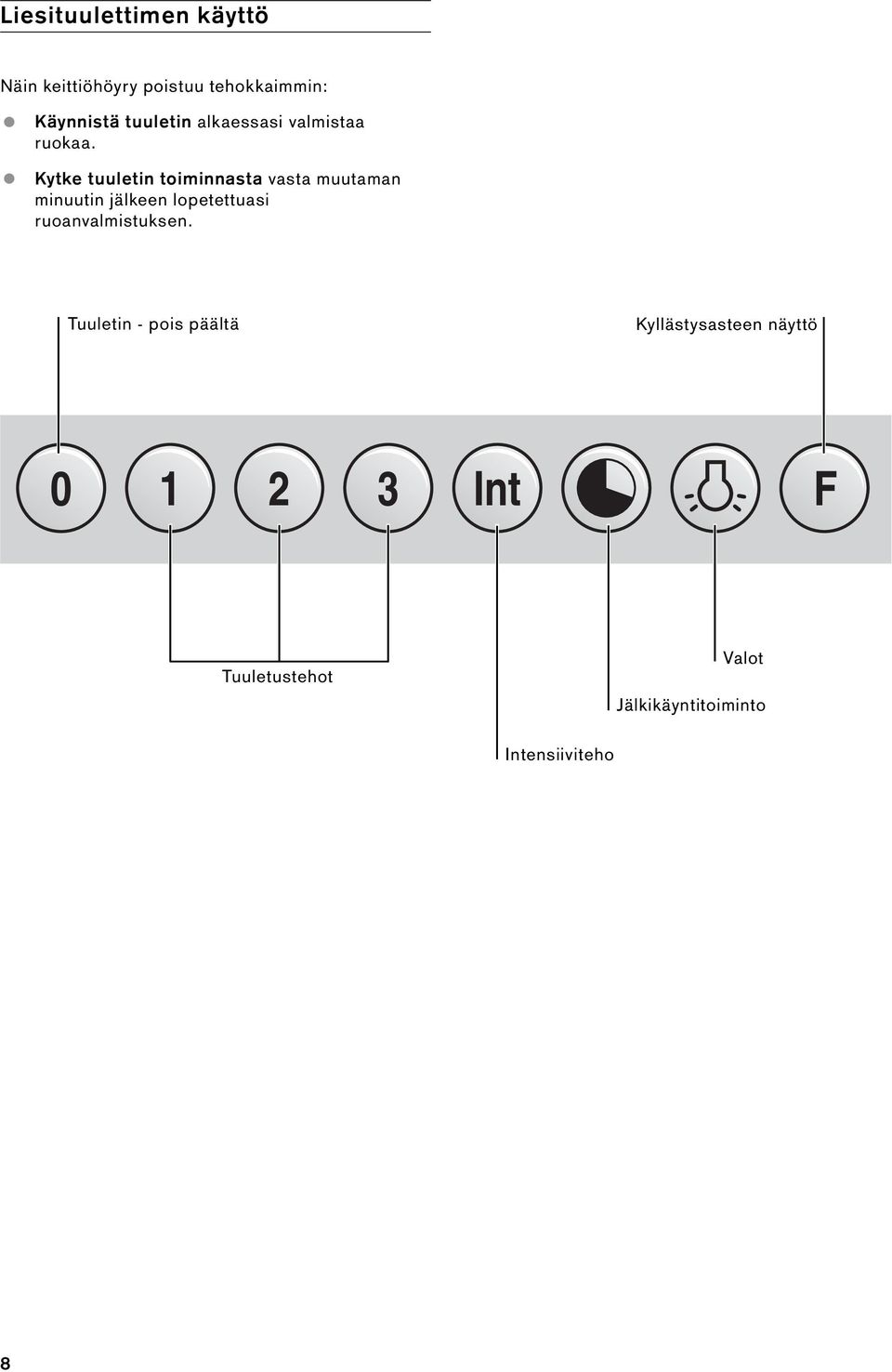

8 Liesituulettimen käyttö Näin keittiöhöyry poistuu tehokkaimmin: Käynnistä tuuletin alkaessasi valmistaa ruokaa. Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen. Tuuletin - pois päältä Kyllästysasteen näyttö Tuuletustehot Valot Jälkikäyntitoiminto Intensiiviteho 8

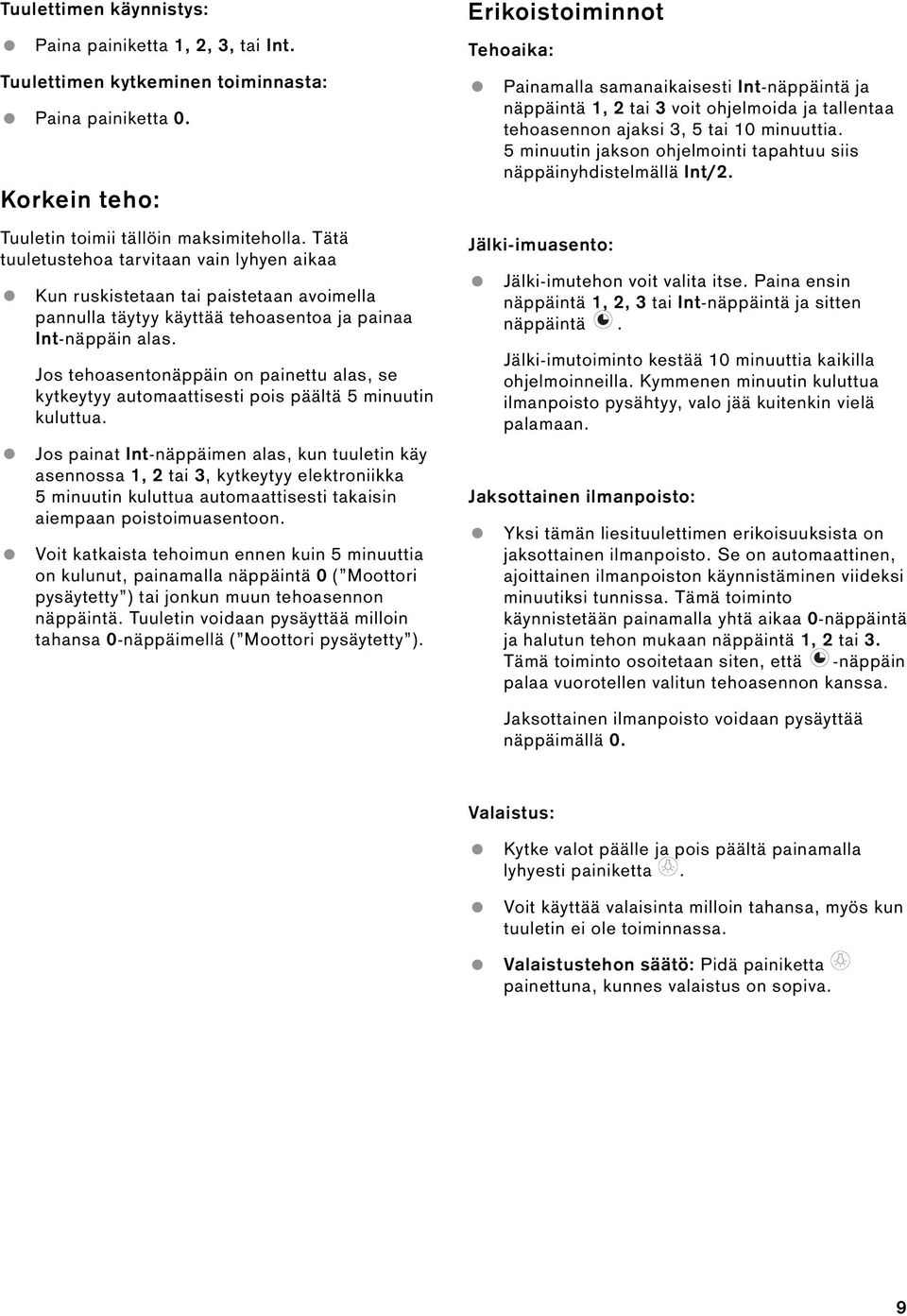

9 Tuulettimen käynnistys: Paina painiketta 1, 2, 3, tai Int. Tuulettimen kytkeminen toiminnasta: Paina painiketta 0. Korkein teho: Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa Kun ruskistetaan tai paistetaan avoimella pannulla täytyy käyttää tehoasentoa ja painaa Int-näppäin alas. Jos tehoasentonäppäin on painettu alas, se kytkeytyy automaattisesti pois päältä 5 minuutin kuluttua. Jos painat Int-näppäimen alas, kun tuuletin käy asennossa 1, 2 tai 3, kytkeytyy elektroniikka 5 minuutin kuluttua automaattisesti takaisin aiempaan poistoimuasentoon. Voit katkaista tehoimun ennen kuin 5 minuuttia on kulunut, painamalla näppäintä 0 ( Moottori pysäytetty ) tai jonkun muun tehoasennon näppäintä. Tuuletin voidaan pysäyttää milloin tahansa 0-näppäimellä ( Moottori pysäytetty ). Erikoistoiminnot Tehoaika: Painamalla samanaikaisesti Int-näppäintä ja näppäintä 1, 2 tai 3 voit ohjelmoida ja tallentaa tehoasennon ajaksi 3, 5 tai 10 minuuttia. 5 minuutin jakson ohjelmointi tapahtuu siis näppäinyhdistelmällä Int/2. Jälki-imuasento: Jälki-imutehon voit valita itse. Paina ensin näppäintä 1, 2, 3 tai Int-näppäintä ja sitten näppäintä. Jälki-imutoiminto kestää 10 minuuttia kaikilla ohjelmoinneilla. Kymmenen minuutin kuluttua ilmanpoisto pysähtyy, valo jää kuitenkin vielä palamaan. Jaksottainen ilmanpoisto: Yksi tämän liesituulettimen erikoisuuksista on jaksottainen ilmanpoisto. Se on automaattinen, ajoittainen ilmanpoiston käynnistäminen viideksi minuutiksi tunnissa. Tämä toiminto käynnistetään painamalla yhtä aikaa 0-näppäintä ja halutun tehon mukaan näppäintä 1, 2 tai 3. Tämä toiminto osoitetaan siten, että -näppäin palaa vuorotellen valitun tehoasennon kanssa. Jaksottainen ilmanpoisto voidaan pysäyttää näppäimällä 0. Valaistus: Kytke valot päälle ja pois päältä painamalla lyhyesti painiketta. Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa. Valaistustehon säätö: Pidä painiketta painettuna, kunnes valaistus on sopiva. 9

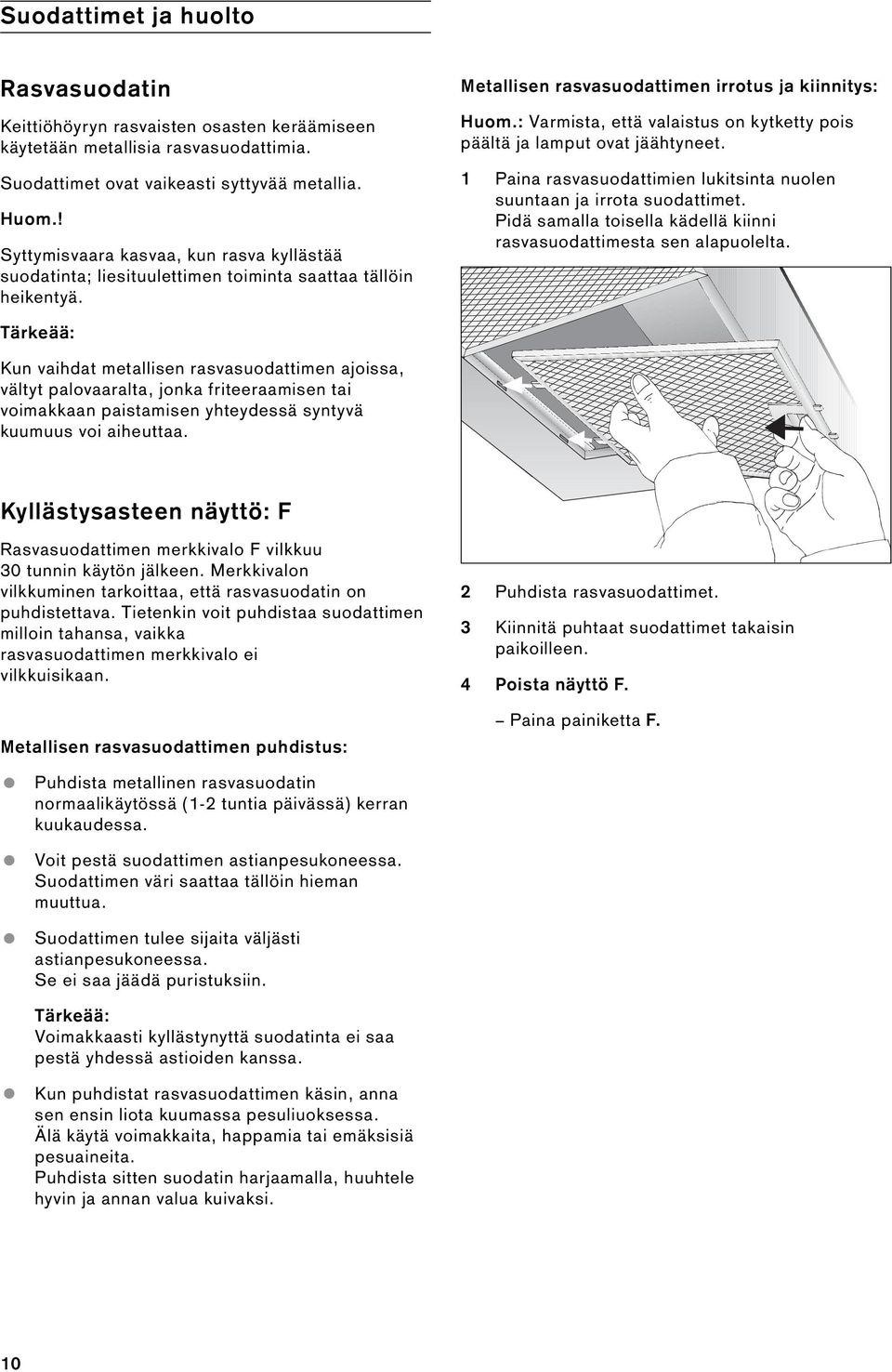

10 Suodattimet ja huolto Rasvasuodatin Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia. Suodattimet ovat vaikeasti syttyvää metallia. Huom.! Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä. Metallisen rasvasuodattimen irrotus ja kiinnitys: Huom.: Varmista, että valaistus on kytketty pois päältä ja lamput ovat jäähtyneet. 1 Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet. Pidä samalla toisella kädellä kiinni rasvasuodattimesta sen alapuolelta. Tärkeää: Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa. Kyllästysasteen näyttö: F Rasvasuodattimen merkkivalo F vilkkuu 30 tunnin käytön jälkeen. Merkkivalon vilkkuminen tarkoittaa, että rasvasuodatin on puhdistettava. Tietenkin voit puhdistaa suodattimen milloin tahansa, vaikka rasvasuodattimen merkkivalo ei vilkkuisikaan. Metallisen rasvasuodattimen puhdistus: Puhdista metallinen rasvasuodatin normaalikäytössä (1-2 tuntia päivässä) kerran kuukaudessa. Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua. Suodattimen tulee sijaita väljästi astianpesukoneessa. Se ei saa jäädä puristuksiin. 2 Puhdista rasvasuodattimet. 3 Kiinnitä puhtaat suodattimet takaisin paikoilleen. 4 Poista näyttö F. Paina painiketta F. Tärkeää: Voimakkaasti kyllästynyttä suodatinta ei saa pestä yhdessä astioiden kanssa. Kun puhdistat rasvasuodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Älä käytä voimakkaita, happamia tai emäksisiä pesuaineita. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja annan valua kuivaksi. 10

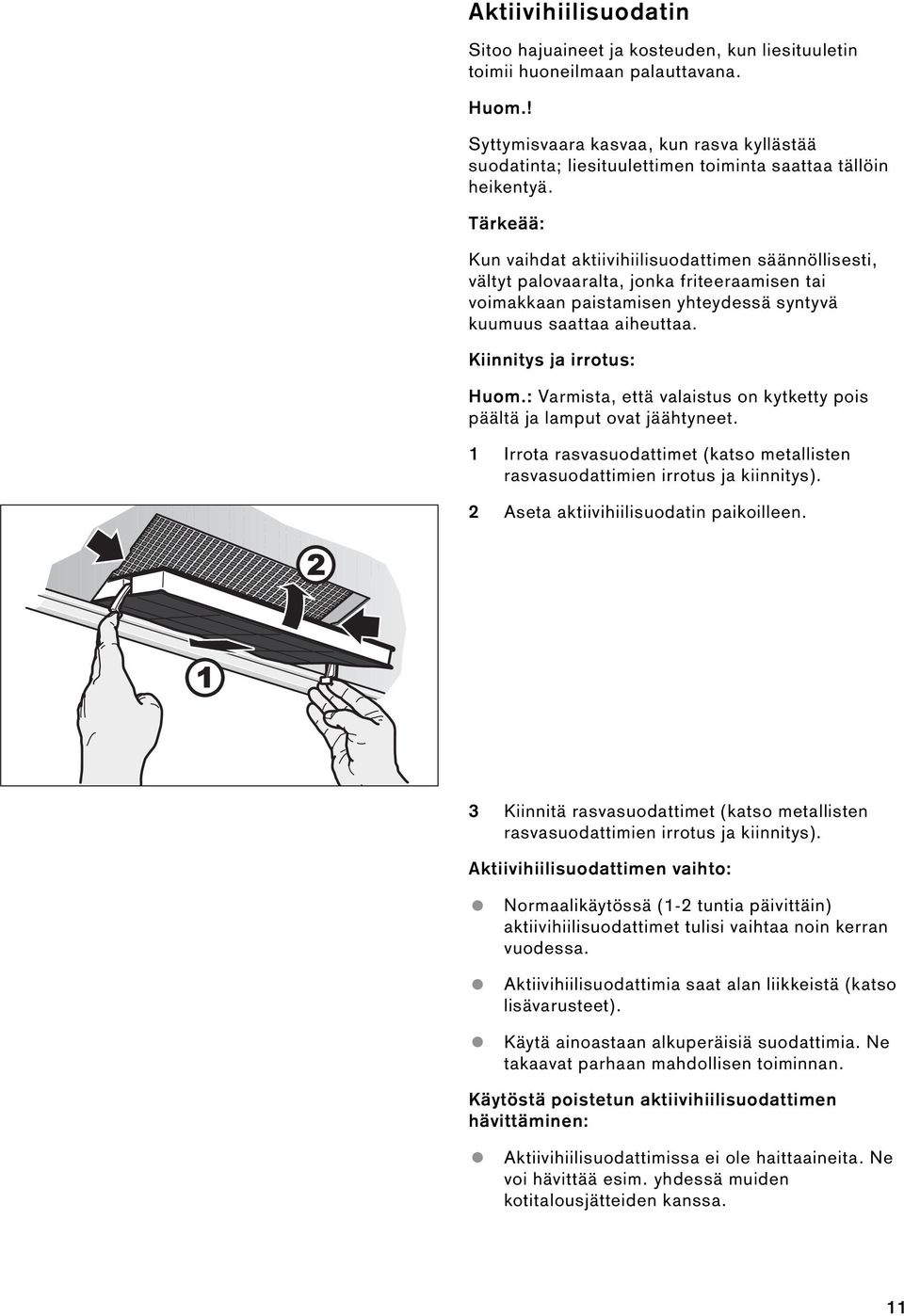

11 Aktiivihiilisuodatin Sitoo hajuaineet ja kosteuden, kun liesituuletin toimii huoneilmaan palauttavana. Huom.! Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä. Tärkeää: Kun vaihdat aktiivihiilisuodattimen säännöllisesti, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus saattaa aiheuttaa. Kiinnitys ja irrotus: Huom.: Varmista, että valaistus on kytketty pois päältä ja lamput ovat jäähtyneet. 1 Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys). 2 Aseta aktiivihiilisuodatin paikoilleen. 3 Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys). Aktiivihiilisuodattimen vaihto: Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa. Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet). Käytä ainoastaan alkuperäisiä suodattimia. Ne takaavat parhaan mahdollisen toiminnan. Käytöstä poistetun aktiivihiilisuodattimen hävittäminen: Aktiivihiilisuodattimissa ei ole haittaaineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa. 11

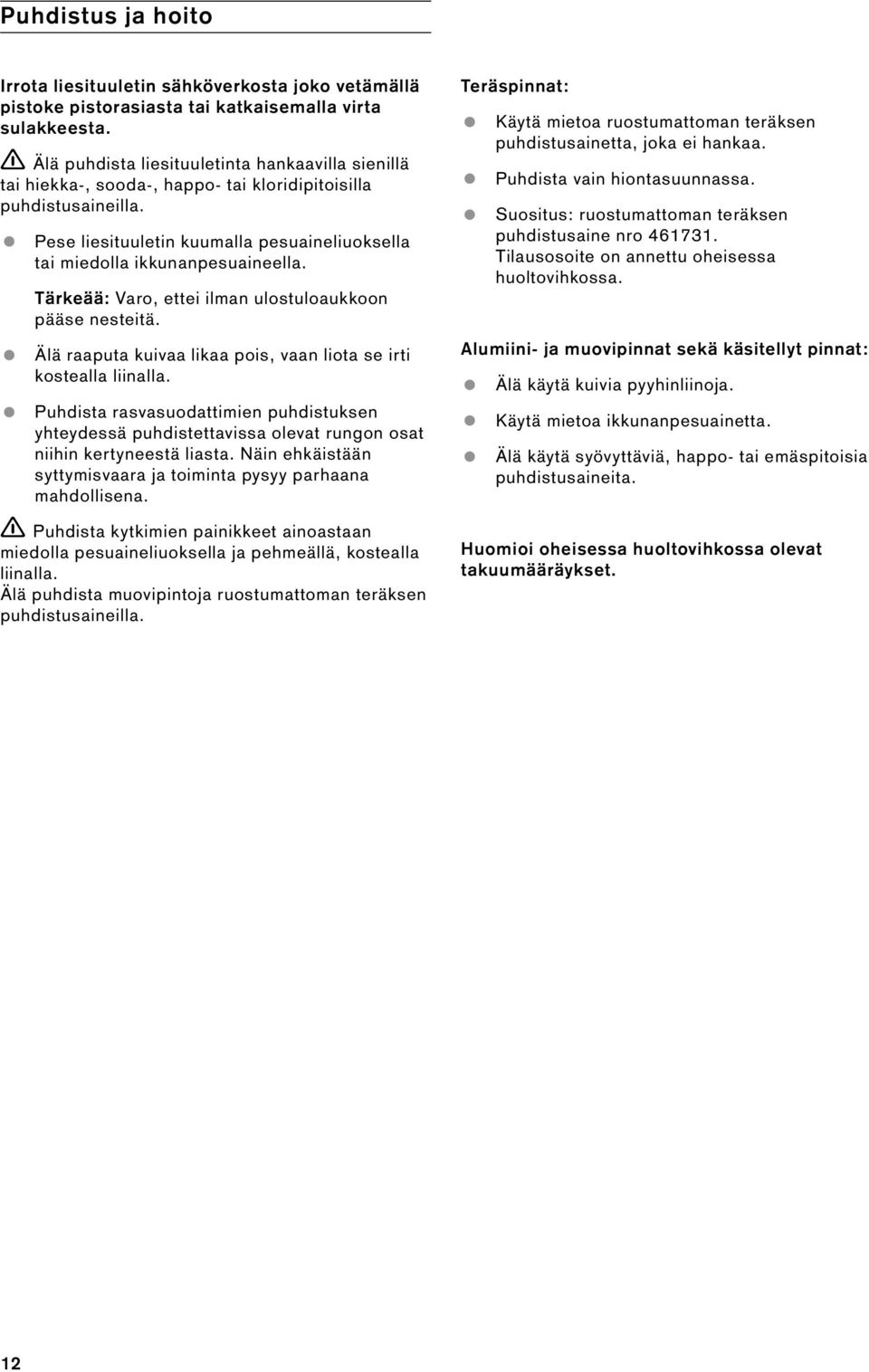

12 Puhdistus ja hoito Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta. Älä puhdista liesituuletinta hankaavilla sienillä tai hiekka-, sooda-, happo- tai kloridipitoisilla puhdistusaineilla. Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella. Tärkeää: Varo, ettei ilman ulostuloaukkoon pääse nesteitä. Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla. Teräspinnat: Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. Puhdista vain hiontasuunnassa. Suositus: ruostumattoman teräksen puhdistusaine nro Tilausosoite on annettu oheisessa huoltovihkossa. Alumiini- ja muovipinnat sekä käsitellyt pinnat: Älä käytä kuivia pyyhinliinoja. Käytä mietoa ikkunanpesuainetta. Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. Huomioi oheisessa huoltovihkossa olevat takuumääräykset. 12

13 Lamppujen vaihto 1 Kytke liesituuletin pois toiminnasta ja irrota se sähköverkosta vetämällä verkkopistotulppa pistorasiasta tai irrottamalla sulake tai kytkemällä sitä vastaava automaattisulake pois päältä. Loistelamput tulevat hyvin kuumiksi käytön aikana. Vaikka virta on katkaistu, on vielä jonkin aikaa palovamman vaara. 2 Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys). 3 Avaa pidikekiskojen ruuvit. 4 Irrota varovasti lasilevyt. 5 Irrota loistelamppujen pidikkeet. 6 Vaihda loistelamput (tavalliset loistelamput, 36 W / 840 Cool White, kanta 2 G 11. Särkymisvaara! 13

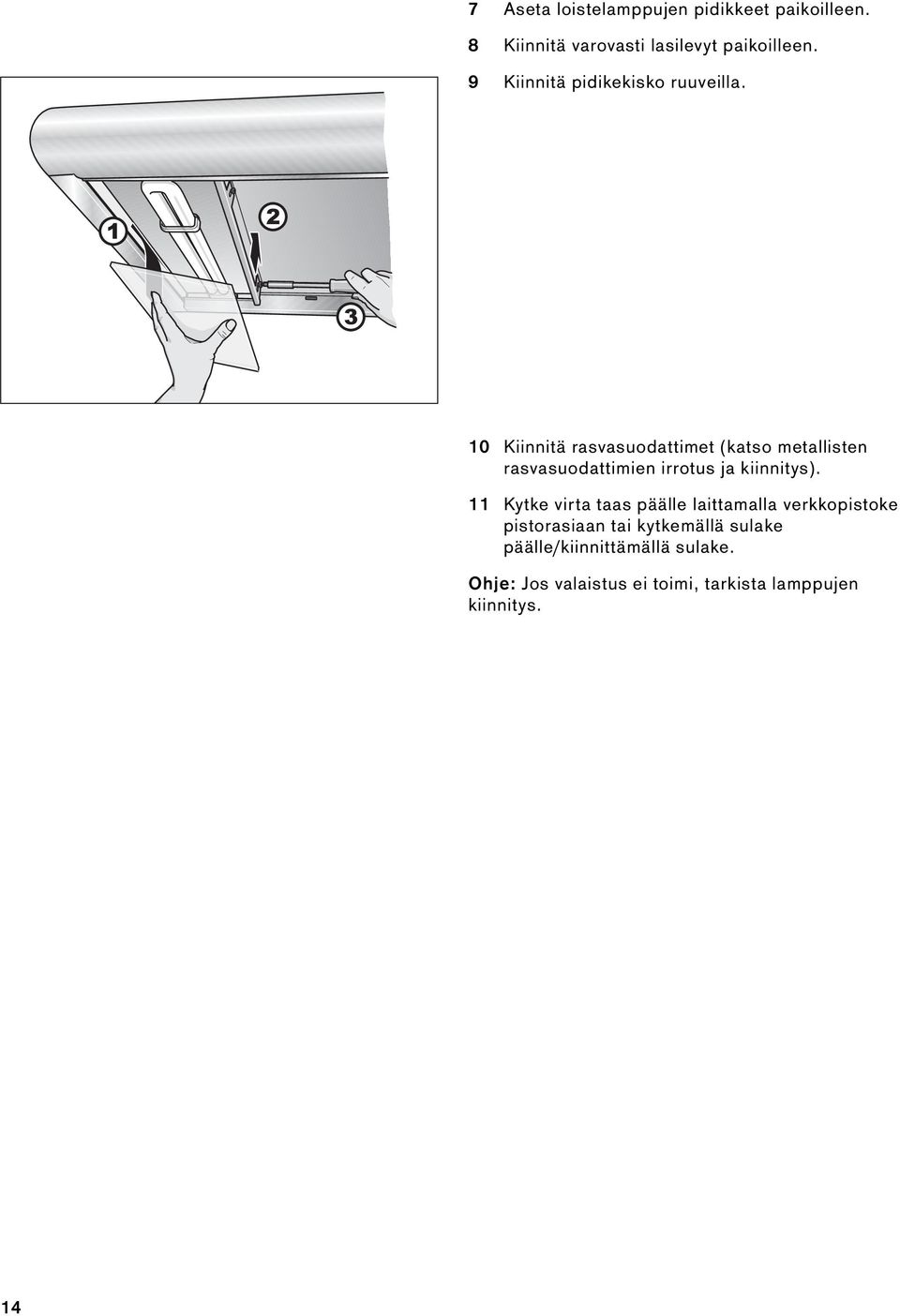

14 7 Aseta loistelamppujen pidikkeet paikoilleen. 8 Kiinnitä varovasti lasilevyt paikoilleen. 9 Kiinnitä pidikekisko ruuveilla. 10 Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys). 11 Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake. Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys. 14

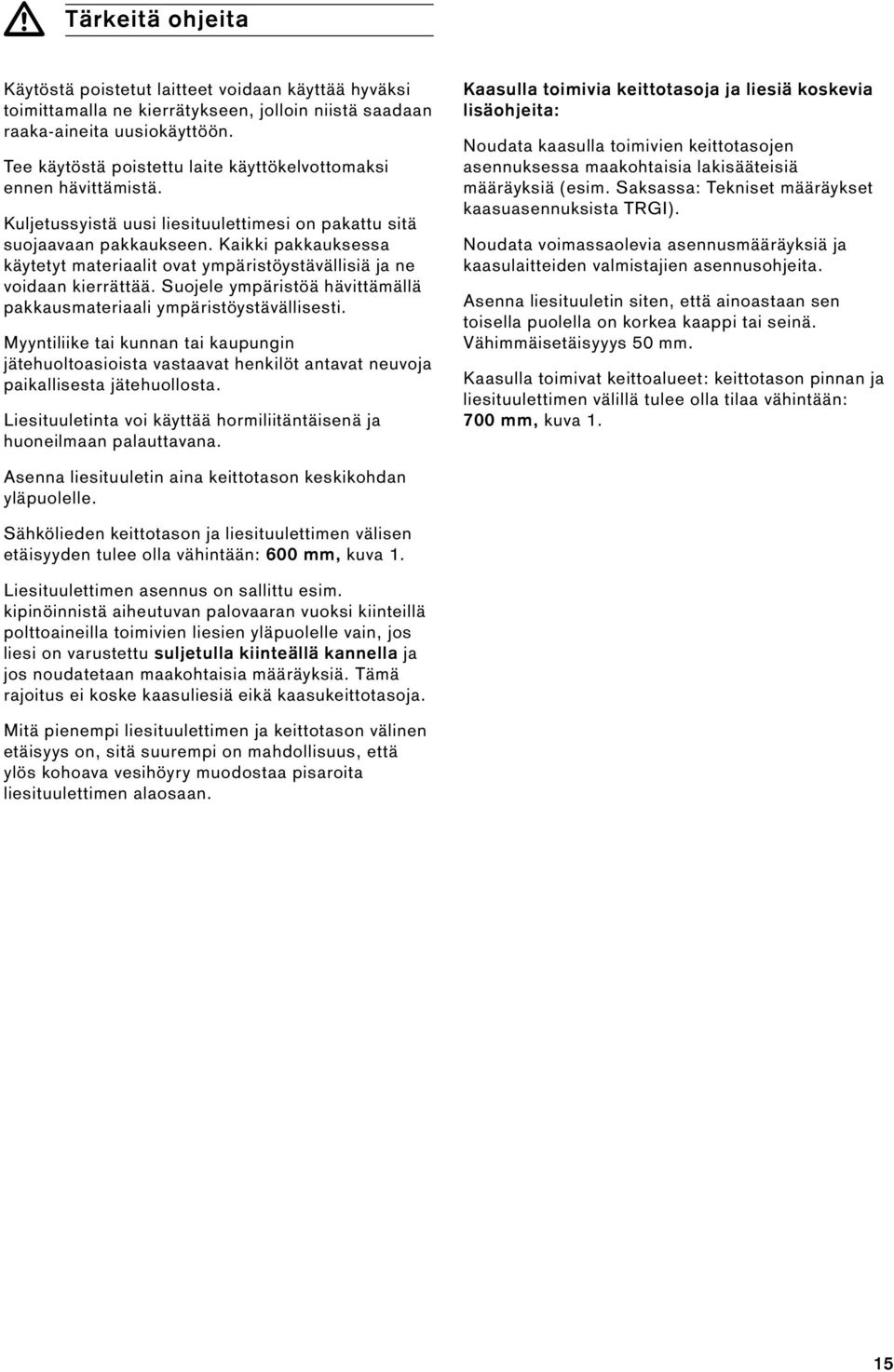

15 $ Tärkeitä ohjeita Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön. Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä. Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta. Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana. Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita: Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI). Noudata voimassaolevia asennusmääräyksiä ja kaasulaitteiden valmistajien asennusohjeita. Asenna liesituuletin siten, että ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm. Kaasulla toimivat keittoalueet: keittotason pinnan ja liesituulettimen välillä tulee olla tilaa vähintään: 700 mm, kuva 1. Asenna liesituuletin aina keittotason keskikohdan yläpuolelle. Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 600 mm, kuva 1. Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja. Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan. 15

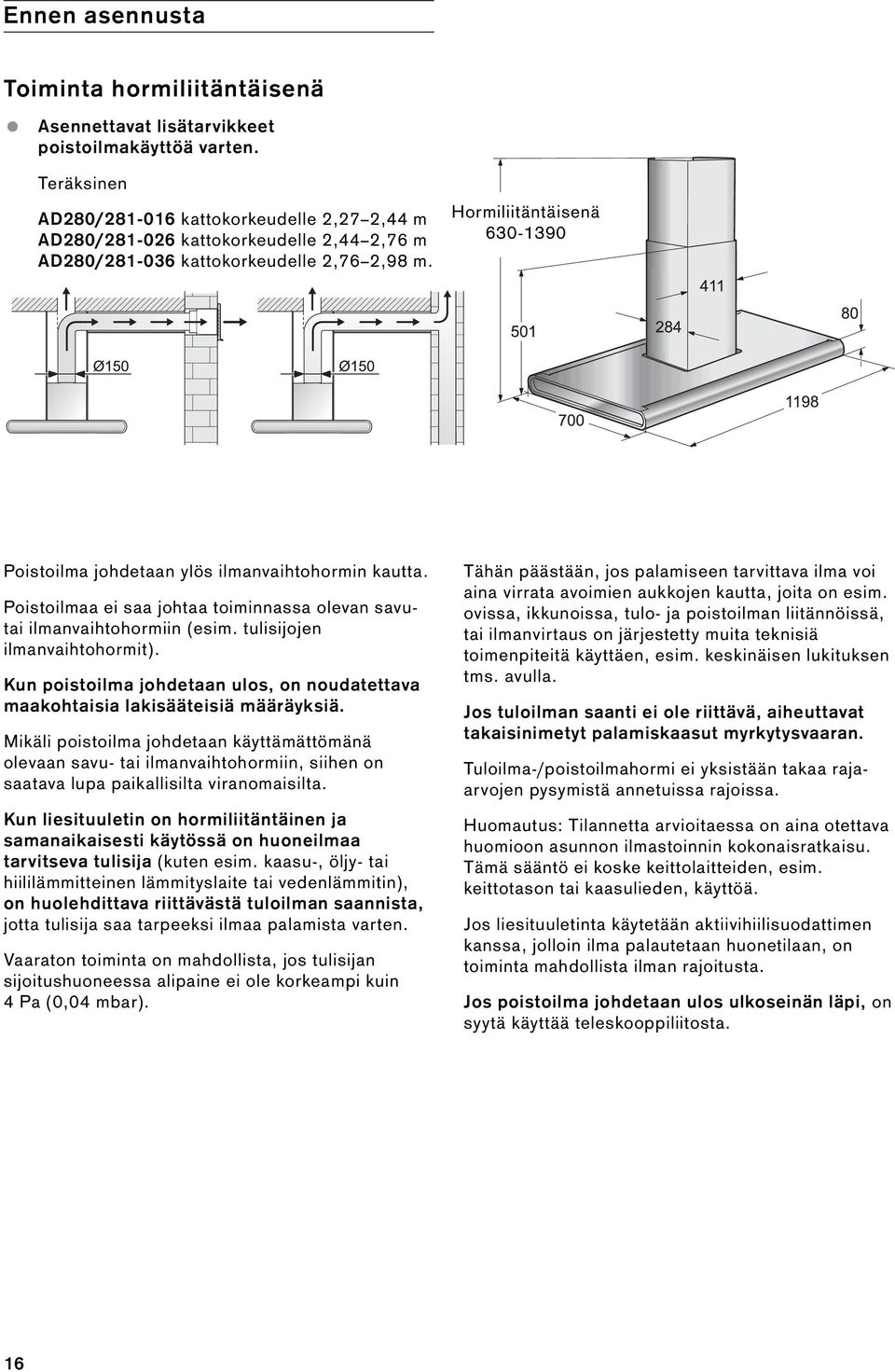

16 Ennen asennusta Toiminta hormiliitäntäisenä Asennettavat lisätarvikkeet poistoilmakäyttöä varten. Teräksinen AD280/ kattokorkeudelle 2,27 2,44 m AD280/ kattokorkeudelle 2,44 2,76 m AD280/ kattokorkeudelle 2,76 2,98 m. Hormiliitäntäisenä Poistoilma johdetaan ylös ilmanvaihtohormin kautta. Poistoilmaa ei saa johtaa toiminnassa olevan savutai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit). Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä. Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta. Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4Pa (0,04 mbar). Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran. Tuloilma-/poistoilmahormi ei yksistään takaa rajaarvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä. Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta. Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta. 16

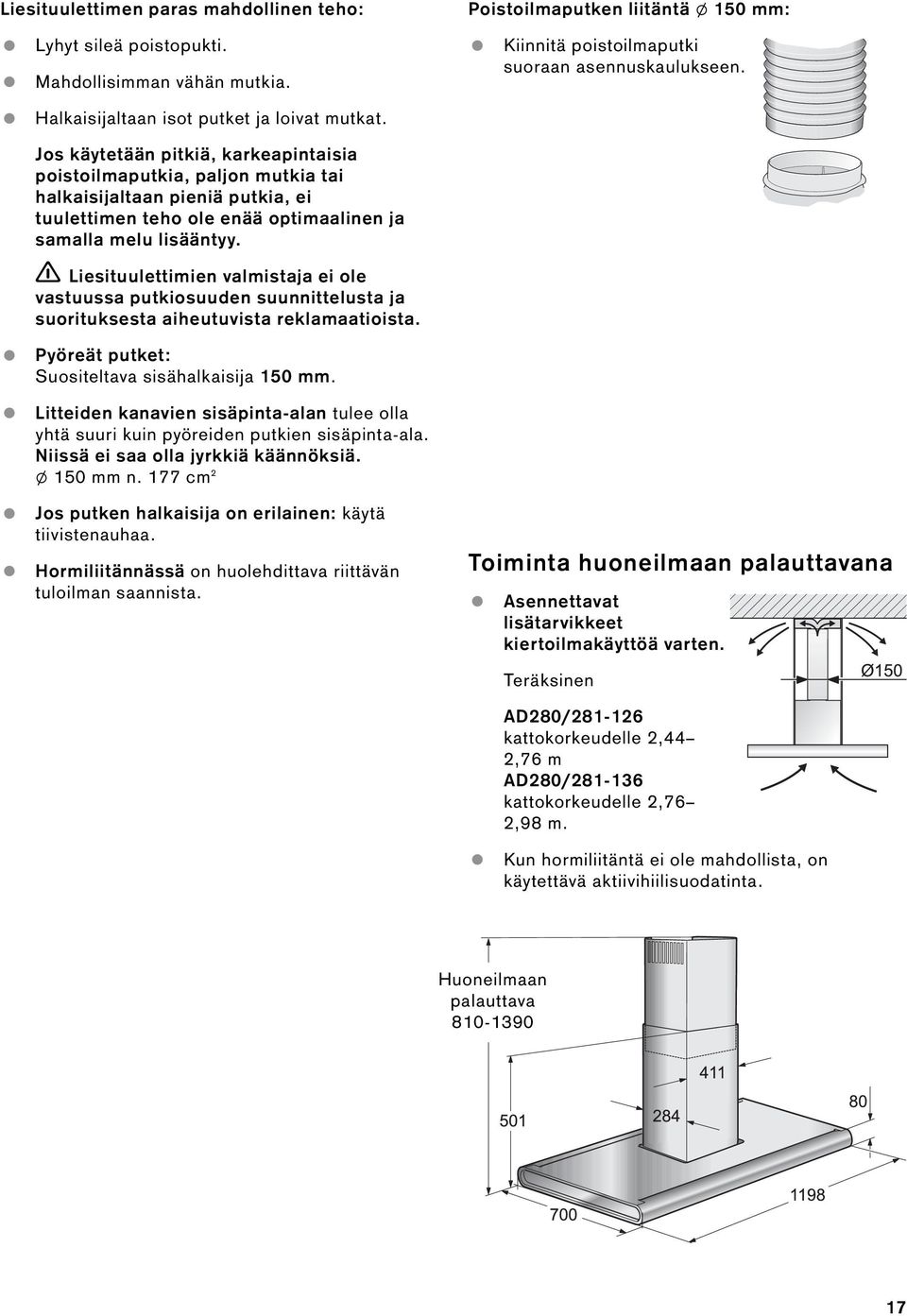

17 Liesituulettimen paras mahdollinen teho: Lyhyt sileä poistopukti. Mahdollisimman vähän mutkia. Halkaisijaltaan isot putket ja loivat mutkat. Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy. Liesituulettimien valmistaja ei ole vastuussa putkiosuuden suunnittelusta ja suorituksesta aiheutuvista reklamaatioista. Pyöreät putket: Suositeltava sisähalkaisija 150 mm. Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala. Niissä ei saa olla jyrkkiä käännöksiä. l 150 mm n. 177 cm 2 Jos putken halkaisija on erilainen: käytä tiivistenauhaa. Hormiliitännässä on huolehdittava riittävän tuloilman saannista. Poistoilmaputken liitäntä l 150 mm: Kiinnitä poistoilmaputki suoraan asennuskaulukseen. Toiminta huoneilmaan palauttavana Asennettavat lisätarvikkeet kiertoilmakäyttöä varten. Teräksinen AD280/ kattokorkeudelle 2,44 2,76 m AD280/ kattokorkeudelle 2,76 2,98 m. Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihiilisuodatinta. Huoneilmaan palauttava

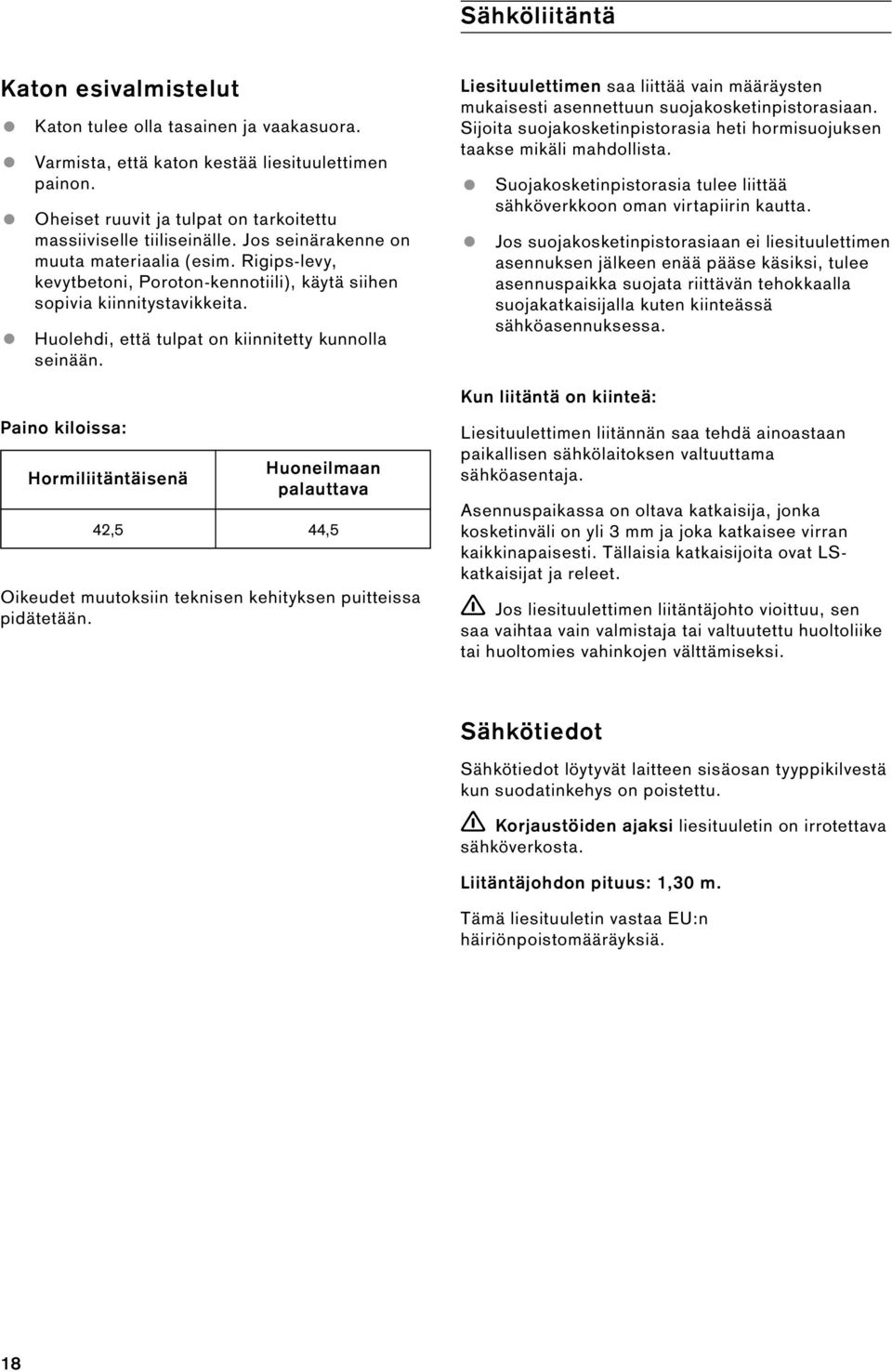

18 Sähköliitäntä Katon esivalmistelut Katon tulee olla tasainen ja vaakasuora. Varmista, että katon kestää liesituulettimen painon. Oheiset ruuvit ja tulpat on tarkoitettu massiiviselle tiiliseinälle. Jos seinärakenne on muuta materiaalia (esim. Rigips-levy, kevytbetoni, Poroton-kennotiili), käytä siihen sopivia kiinnitystavikkeita. Huolehdi, että tulpat on kiinnitetty kunnolla seinään. Paino kiloissa: Hormiliitäntäisenä Huoneilmaan palauttava 42,5 44,5 Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään. Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista. Suojakosketinpistorasia tulee liittää sähköverkkoon oman virtapiirin kautta. Jos suojakosketinpistorasiaan ei liesituulettimen asennuksen jälkeen enää pääse käsiksi, tulee asennuspaikka suojata riittävän tehokkaalla suojakatkaisijalla kuten kiinteässä sähköasennuksessa. Kun liitäntä on kiinteä: Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja. Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LSkatkaisijat ja releet. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Sähkötiedot Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistettu. Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta. Liitäntäjohdon pituus: 1,30 m. Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä. 18

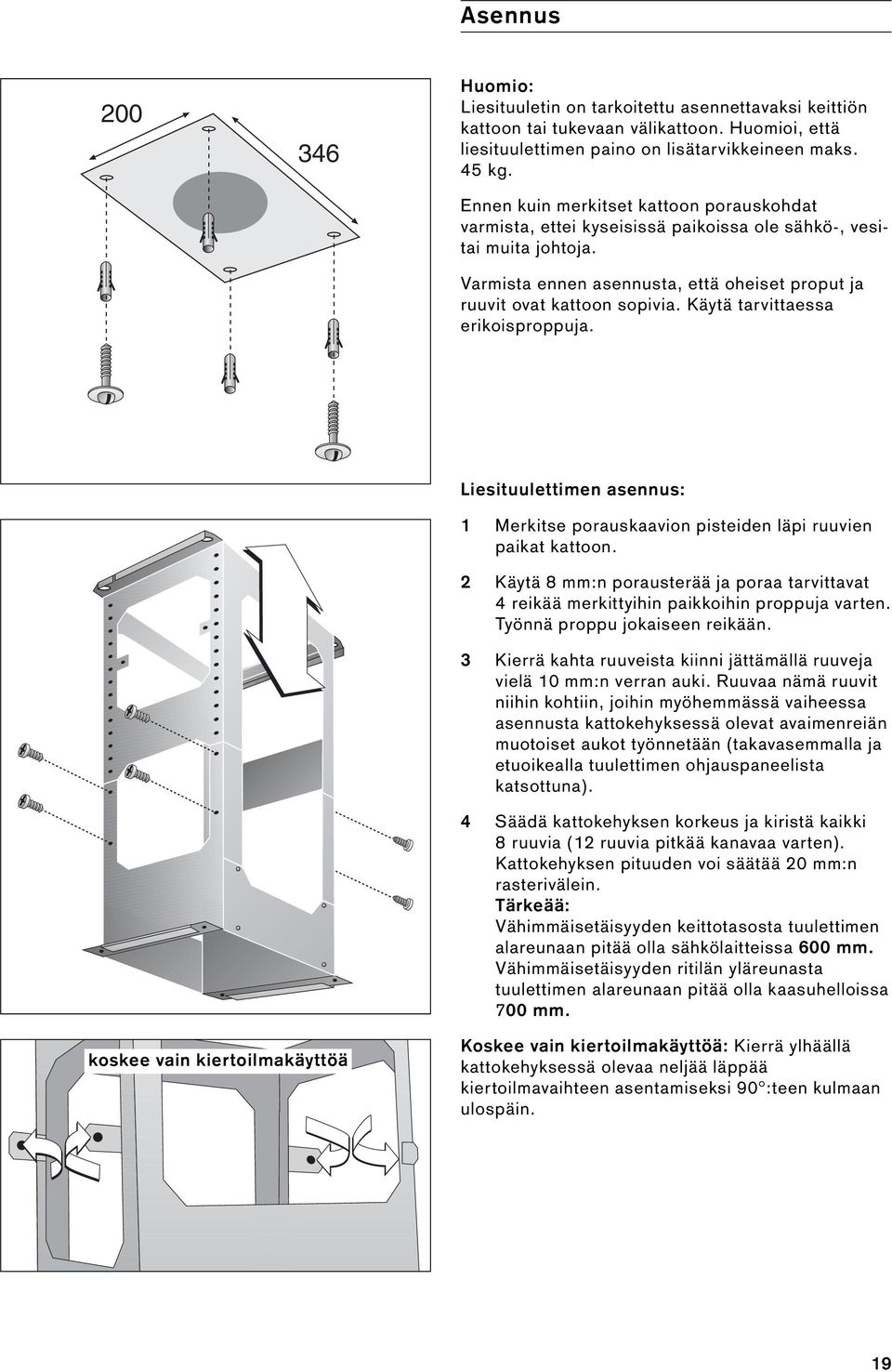

19 Asennus Huomio: Liesituuletin on tarkoitettu asennettavaksi keittiön kattoon tai tukevaan välikattoon. Huomioi, että liesituulettimen paino on lisätarvikkeineen maks. 45 kg. Ennen kuin merkitset kattoon porauskohdat varmista, ettei kyseisissä paikoissa ole sähkö-, vesitai muita johtoja. Varmista ennen asennusta, että oheiset proput ja ruuvit ovat kattoon sopivia. Käytä tarvittaessa erikoisproppuja. Liesituulettimen asennus: 1 Merkitse porauskaavion pisteiden läpi ruuvien paikat kattoon. 2 Käytä 8 mm:n porausterää ja poraa tarvittavat 4reikää merkittyihin paikkoihin proppuja varten. Työnnä proppu jokaiseen reikään. 3 Kierrä kahta ruuveista kiinni jättämällä ruuveja vielä 10 mm:n verran auki. Ruuvaa nämä ruuvit niihin kohtiin, joihin myöhemmässä vaiheessa asennusta kattokehyksessä olevat avaimenreiän muotoiset aukot työnnetään (takavasemmalla ja etuoikealla tuulettimen ohjauspaneelista katsottuna). 4 Säädä kattokehyksen korkeus ja kiristä kaikki 8ruuvia (12 ruuvia pitkää kanavaa varten). Kattokehyksen pituuden voi säätää 20 mm:n rasterivälein. Tärkeää: Vähimmäisetäisyyden keittotasosta tuulettimen alareunaan pitää olla sähkölaitteissa 600 mm. Vähimmäisetäisyyden ritilän yläreunasta tuulettimen alareunaan pitää olla kaasuhelloissa 700 mm. koskee vain kiertoilmakäyttöä Koskee vain kiertoilmakäyttöä: Kierrä ylhäällä kattokehyksessä olevaa neljää läppää kiertoilmavaihteen asentamiseksi 90 :teen kulmaan ulospäin. 19

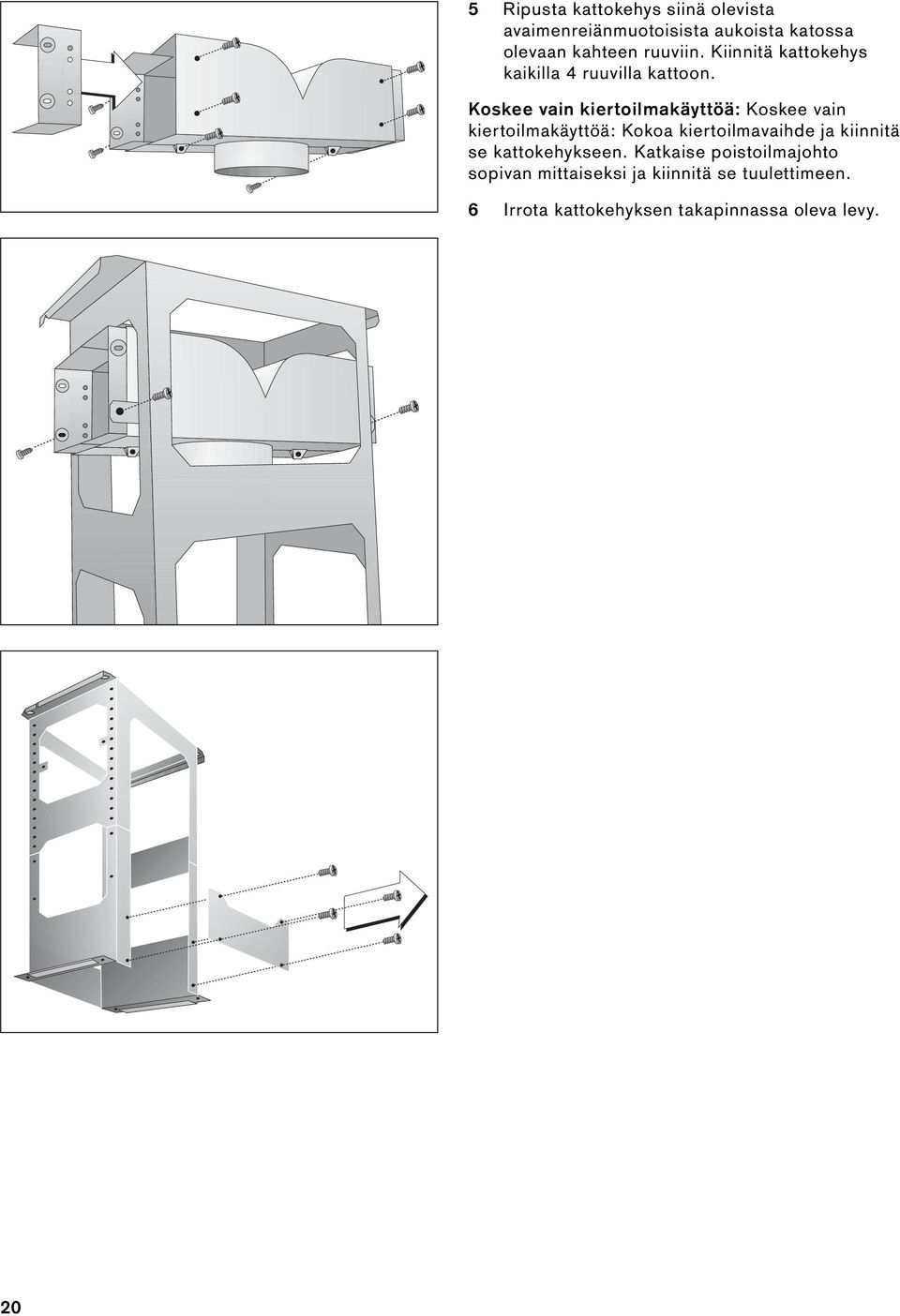

20 5 Ripusta kattokehys siinä olevista avaimenreiänmuotoisista aukoista katossa olevaan kahteen ruuviin. Kiinnitä kattokehys kaikilla 4 ruuvilla kattoon. Koskee vain kiertoilmakäyttöä: Koskee vain kiertoilmakäyttöä: Kokoa kiertoilmavaihde ja kiinnitä se kattokehykseen. Katkaise poistoilmajohto sopivan mittaiseksi ja kiinnitä se tuulettimeen. 6 Irrota kattokehyksen takapinnassa oleva levy. 20

21 7 Työnnä liesituuletin kattokehyksen sivuissa oleviin vipuihin (huomio: varo ettei liitosjohto jää väliin) ja kiinnitä tuuletin heti 4 ruuvilla. 8 Ruuvaa irroittamasi levy takaisin kattokehyksen takapintaan. Levyn on tarkoitus vakauttaa kattokehystä. 9 Kiinnitä poistoilmaputki liesituulettimeen ja katossa olevaan poistoilmaliitokseen, kiertoilmakäytön ollessa kyseessä kiertoilmavaihteeseen. 10 Liitä laite sähköverkkoon. 11 Poista kanavasuojuksen pinnasta siinä mahdollisesti oleva suojakalvo. 12 Kanavasuojusta asennettaessa on varottava naarmuttamasta niiden arkoja ulkopintoja. 13 Kiinnitä ylempi kanavayksikkö, jossa ei ole magneettinauhaa 2 ruuvilla kattokehyksen yläreunaan. 14 Levitä ylempää kanavayksikköä (jossa on magneettinauha) hieman ja työnnä se ensimmäisen kanavayksikön päälle, vaatraa yksiköt (älä jätä rakoja) ja ruuvaa ne kattokehykseen 2 ruuvilla. 15 Aseta alempi kanavayksikkö (jossa ei ole magneettinauhaa) tuulettimeen. Levitä alempaa kanavayksikköä (jossa on magneettinauha) hieman, työnnä se ensimmäisen kanavayksikön päälle ja vaatraa yksiköt (älä jätä rakoja!). 16 Koskee vain kiertoilmakäyttöä: Aseta aktiivihiilisuodatin paikalleen (katso sivu 11). Aktiivihiilisuodatin ei kuulu laitteen vakiotoimitukseen. 17 Tarkista, että laite toimii kunnolla. Vihje: Kanavayksiköt tulee irrottaa tarvittaessa toisistaan käsin. Älä käytä mitään työkaluja, etteivät kanavayksiköt vahingoittuisi. 21

22 22

23 KF

24 Gaggenau Hausgeräte GmbH Carl-Wery-Straße 34 D München EB 8710 fi
