1 Opel Zafira Tourer Ohjekirja

2 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

3 2 Johdanto Johdanto

4 Johdanto 3 Autokohtaiset tiedot Merkitse autosi tiedot edelliselle sivulle helposti saataville. Nämä tiedot löytyvät luvuista "Huolto ja kunnossapito" ja "Tekniset tiedot" sekä auton tyyppikilvestä. Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Opel Service Partnerin puoleen. Kaikki Opel Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Opelin kouluttamat ammattihenkilöt työskentelevät Opelin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käsikirjan käyttö Tässä käsikirjassa kuvaillaan kaikki tähän malliin saatavina olevat toiminnot ja ominaisuudet. Tietyt kuvaukset, esim. näyttöä ja valikkotoimintoja koskevat, eivät ehkä koske autoasi malliversion, maakohtaisten teknisten ominaisuuksien, erikoisvarusteiden tai lisävarusteiden takia. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja kussakin luvussa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa esitettävissä autoissa on ohjauspyörä vasemmalla puolella. Toiminnot autoissa, joissa ohjauspyörä on oikealla puolella, ovat käytännössä samanlaiset. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat luvussa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näyttötekstejä ei ole välttämättä saatavina äidinkielelläsi. Näyttöilmoitukset ja sisätilojen tarrojen tekstit on kirjoitettu lihavoiduin kirjaimin.

5 4 Johdanto Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Monia miellyttäviä ajokokemuksia toivottaa. Adam Opel AG 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen.

6 Johdanto 5

7 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen Istuimen säätö Istuimen sijoitus Avaa ovien ja tavaratilan lukitus painamalla painiketta c. Avaa ovet vetämällä kahvoista. Avaa takaluukku painamalla kahvan alapuolella olevaa kosketuskytkintä. Kauko-ohjain 3 19, keskuslukitus 3 21, tavaratila Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen asento 3 36, Istuimen säätö Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti.

8 Käyttö lyhyesti 7 Istuinten selkänojat Istuinkorkeus Istuimen kaltevuus Vedä vivusta, säädä kallistus ja vapauta vipu. Anna istuimen lukittua kuuluvasti. Istuimen asento 3 36, Istuimen säätö Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee Istuimen asento 3 36, Istuimen säätö Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Istuimen asento 3 36, Istuimen säätö 3 36.

9 8 Käyttö lyhyesti Pääntuen säätö Turvavyö Peilin säätö Sisätaustapeili Paina painiketta, säädä korkeus ja lukitse. Pääntuet Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojia ei saa kallistaa liian paljon taakse (enintään n. 25 ). Vyö avataan painamalla lukon punaista nappia. Istuimen asento 3 36, Turvavyöt 3 47, Turvatyynyjärjestelmä Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Sisätaustapeili 3 29, automaattisesti himmenevä sisätaustapeili 3 29.

10 Käyttö lyhyesti 9 Ulkopeilit Ohjauspyörän säätö Valitse kyseinen ulkopeili ja säädä se. Kuperat ulkopeilit 3 28, Sähkötoiminen säätö 3 28, Taittuvat ulkopeilit 3 28, Ulkopeilien lämmitys Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 51, virtalukon asennot

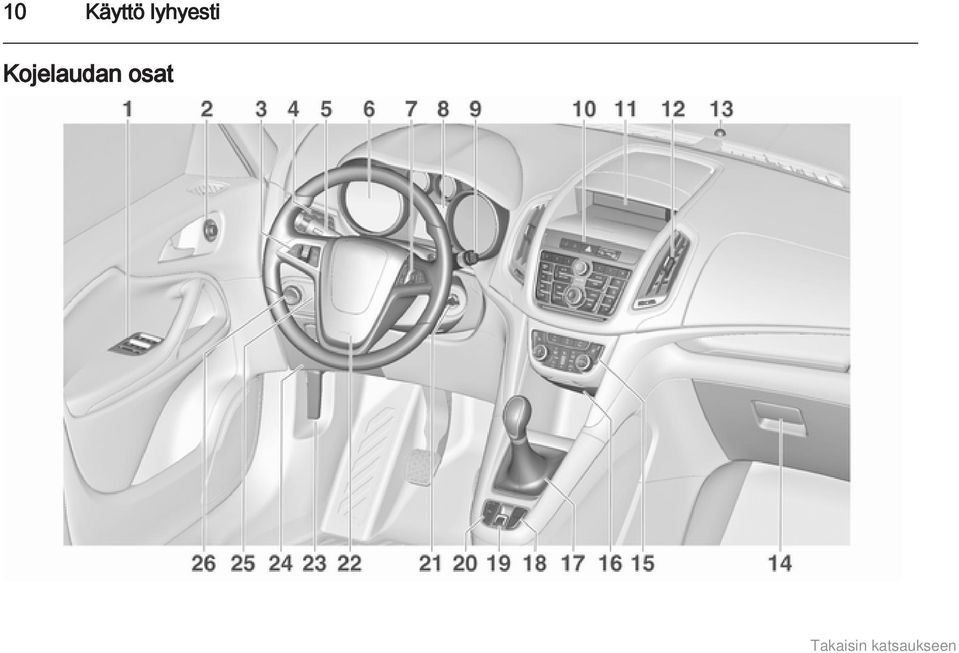

11 10 Käyttö lyhyesti Kojelaudan osat

12 Käyttö lyhyesti 11 1 Sähkötoimiset ikkunat Ulkopeilit Vakionopeussäädin Nopeudenrajoitin Mukautuva vakionopeussäädin Etutörmäyksen varoitus Sivutuuletussuulakkeet Suunta- ja kaistanvaihtovilkut, kaukovalovilkku, lähi- ja kaukovalot Poistumisvalot Seisontavalot Kuljettajan tietokeskus Mittaristo Ohjauspyörän kaukoohjaimet Kuljettajan tietokeskus Tuulilasinpyyhkimet, tuulilasin pesulaite, ajovalojen pesulaite, takapyyhin Keskuslukitus Varoitusvilkut SPORT-toiminto Mukavuusajotila Polttoaineen valintapainike. 101 Turvatyynyn poiskytkennän merkkivalo Etumatkustajan turvavyön merkkivalo Infonäyttö Keskituuletussuulakkeet Murtohälytysjärjestelmän tila-led Käsinelokero Ilmastointiautomatiikka AUX-liitäntä, USB-liitäntä, SD-korttipaikka Virtapistoke Valintavipu, käsivaihteisto Automaattivaihteisto Luistonestojärjestelmä Elektroninen ajonvakautusjärjestelmä Kaistavahti Sähkötoiminen seisontajarru Pysäköintitutka Kehittynyt pysäköintiavustin Stop-start-painike Virtalukko ja ohjauslukko Äänitorvi Kuljettajan turvatyyny Konepellin avauskahva Säilytyslokero, sulakerasia Ohjauspyörän säätö Ajovalokytkin Ajovalojen kantaman säätö 131 Etusumuvalot Takasumuvalo Mittaristovalot

13 12 Käyttö lyhyesti Ulkovalot Kaukovalovilkku, kauko- ja lähivalot Kierrä ajovalokytkintä: 7 = Valot pois 8 = Sivuvalot 9 = Ajovalot Automaattinen valojen ohjaus AUTO = Automaattinen valojen ohjaus: Ajovalot kytkeytyvät päälle ja pois automaattisesti m = Valoautomatiikan kytkeminen päälle tai pois 8 = Sivuvalot 9 = Ajovalot Sumuvalot Paina ajovalokytkintä: > = Etusumuvalot r = Takasumuvalo Valaistus Kaukovalovilkku = Vedä vivusta Kaukovalot = Paina vipua Lähivalot = Paina tai vedä vipua Valoautomatiikka 3 130, Kaukovalot 3 130, Kaukovaloapu 3 130, Kaukovalovilkku 3 131, Kääntyvät ajovalot

14 Käyttö lyhyesti 13 Suunta- ja kaistanvaihtovilkut Varoitusvilkut Äänitorvi Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Suunta- ja kaistanvaihtovilkut 3 136, seisontavalot Käyttö painikkeella. Varoitusvilkut Paina j.

15 14 Käyttö lyhyesti Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin ja ajovalojen pesulaitteet Takalasinpyyhin ja takalasin pesulaite 2 = nopea 1 = hidas P = taukopyyhintä tai automaattinen pyyhintä sadetunnistimella = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Tuulilasinpyyhkimet 3 95, pyyhinsulan vaihto Vedä vivusta. Tuulilasin ja ajovalojen pesulaite 3 95, pesuneste Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = jatkuva toiminta ala-asento = jaksottainen toiminta keskiasento = pois Takalasin pyyhin/pesulaite 3 97.

16 Käyttö lyhyesti 15 Ilmastointi Takalasin lämmitin, peilien lämmitin Ikkunoiden kuivaus ja sulatus Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Lämmitys kytketään painamalla Ü painiketta. Takalasin lämmitin Paina painiketta V. Aseta lämpötilansäädin korkeimpaan tasoon. Kytke jäähdytys n. Takalasin lämmitin Ü päällä. Ilmastointiautomatiikka

17 16 Käyttö lyhyesti Vaihteisto Käsivalintainen vaihteisto Automaattivaihteisto Automaattivaihteisto Peruutusvaihde: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vipu vapaa-asentoon, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto P = pysäköintiasento R = peruutusvaihde N = vapaa-asento D = ajoasento Käsinvaihtotila: siirrä valitsinvipu asennosta D vasemmalle. < = suurempi vaihde ] = pienempi vaihde Vaihdevipu voidaan siirtää pois asennosta P vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta.

18 Käyttö lyhyesti 17 Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 228, 3 259, moottoriöljyn määrä ja nestemäärät 3 207, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, peilien, istuimien ja turvavöiden moitteeton toiminta 3 28, 3 36, 3 48, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen Käännä avain asentoon 1 Liikuta ohjauspyörää hieman vapauttaaksesi ohjauslukon Käytä kytkintä ja jarrua Automaattivaihteisto P- tai N- asennossa Älä paina kaasupoljinta Dieselmoottorit: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu Käännä avain asentoon 3 ja vapauta se Moottorin käynnistäminen

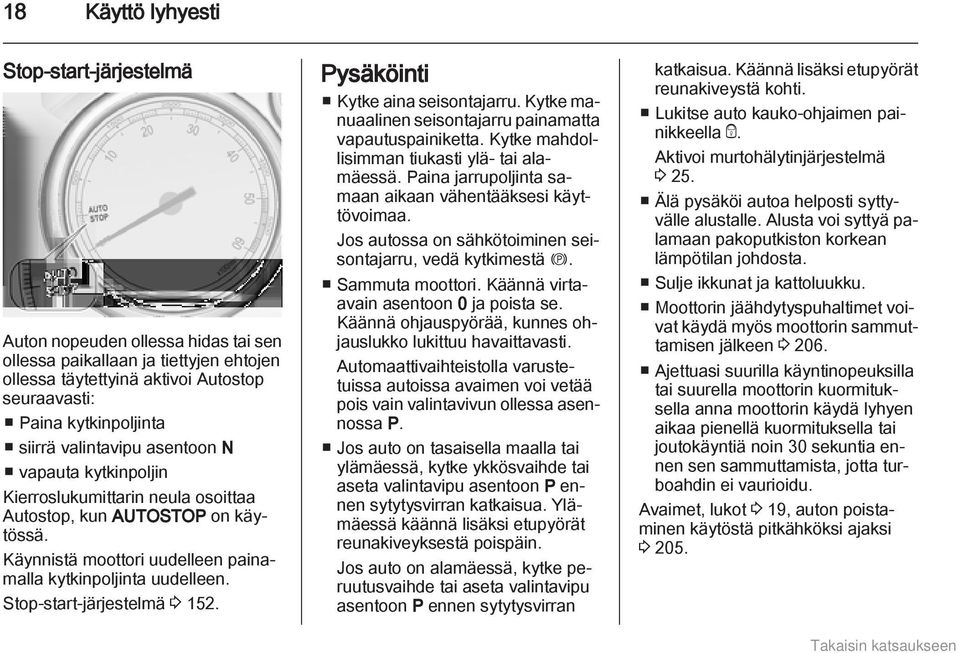

19 18 Käyttö lyhyesti Stop-start-järjestelmä Auton nopeuden ollessa hidas tai sen ollessa paikallaan ja tiettyjen ehtojen ollessa täytettyinä aktivoi Autostop seuraavasti: Paina kytkinpoljinta siirrä valintavipu asentoon N vapauta kytkinpoljin Kierroslukumittarin neula osoittaa Autostop, kun AUTOSTOP on käytössä. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Stop-start-järjestelmä Pysäköinti Kytke aina seisontajarru. Kytke manuaalinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Jos autossa on sähkötoiminen seisontajarru, vedä kytkimestä m. Sammuta moottori. Käännä virtaavain asentoon 0 ja poista se. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu havaittavasti. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto kauko-ohjaimen painikkeella e. Aktivoi murtohälytinjärjestelmä Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Sulje ikkunat ja kattoluukku. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäyntiä noin 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukot 3 19, auton poistaminen käytöstä pitkähköksi ajaksi

20 Avaimet, ovet ja ikkunat 19 Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Katto Avaimet, lukot Avaimet Avaimen uusiminen Avaimen numero on ilmoitettu autopassissa tai irrotettavassa lipukkeessa. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Autopassi Autopassi sisältää turvallisuuteen liittyviä auton tietoja, ja se on säilytettävä turvallisessa paikassa. Korjaamon puoleen käännyttäessä tiettyjen töiden suorittamiseen tarvitaan näitä auton tietoja. Radiokauko-ohjain

21 20 Avaimet, ovet ja ikkunat Ohjaa seuraavia: Keskuslukitus Murtosuojauslukitus Murtohälytin Sähkötoimiset ikkunat Radiokauko-ohjaimen kantama on noin 20 metriä. Ulkoiset tekijät voivat lyhentää kantamaa. Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta huolellisesti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: kantama on ylitetty pariston jännite on liian alhainen kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. Kauko-ohjain on synkronoitava keskuslukitusta on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi toisen, tehokkaamman radiolähettimen aiheuttama häiriö Lukituksen avaus Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjaimen toiminta alkaa heikentyä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Käännä avaimen kieliosa esiin ja avaa kauko-ohjain. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston asento. Sulje kauko-ohjain ja synkronoi se. Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon jälkeen asettamalla avain kuljettajan oven lukkoon. Kauko-ohjain tahdistuu, kun sytytysvirta kytketään.

22 Avaimet, ovet ja ikkunat 21 Tallennetut asetukset Kun avain poistetaan virtalukosta, avain muistaa automaattisesti seuraavat asetukset: Valaistus Infotainment-järjestelmä Keskuslukitus Sport-toiminnon asetukset Mukavuusasetukset Tallennetut asetukset otetaan automaattisesti käyttöön, kun sama avain laitetaan virtalukkoon ja käännetään asentoon Edellytys tälle on se, että Kuljettajan aset. personointi on aktivoitu graafisen infonäytön henkilökohtaisissa asetuksissa. Aktivointi on tehtävä jokaiselle käytettävälle avaimelle. Jos autossa on värillinen infonäyttö, personointi on pysyvästi aktivoituna. Auton räätälöinti Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Kukin ovi avataan lukituksesta vetämällä sen sisäkahvasta. Kahvan vetäminen uudelleen avaa oven. Huomautus Jos turvatyynyt tai turvavöiden esikiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaattisesti. Huomautus Kun lukituksen avaamisesta kaukosäätimellä on kulunut hetki, ovet lukitaan automaattisesti, jos mitään ovea ei ole avattu. Lukituksen avaus Paina painiketta c. Kaksi asetusta on valittavissa: Avaa vain kuljettajan ovi, tavaratilan kansi ja polttoaineen täyttöaukon kansi lukituksesta painamalla painiketta c kerran. Avaa kaikki ovet lukituksesta painamalla painiketta c kahdesti tai paina painiketta c kerran avataksesi kaikki ovet, tavaratilan kannen ja polttoaineen täyttöaukon kannen lukituksen

23 22 Avaimet, ovet ja ikkunat Tämä asetus voidaan muuttaa infonäytön valikossa Asetukset. Auton personalisointi Asetus voidaan tallentaa käytettävän avaimen osalta. Muistiin tallennetut asetukset Takaluukun lukituksen avaaminen ja takaluukun avaaminen Lukitseminen Sulje ovet, tavaratila ja polttoainesäiliön luukku. Lukitse painamalla painiketta e. Avaa lukitus painamalla painiketta c. Paina painiketta c sytytysvirran ollessa katkaistu. Takaluukku vapautetaan avaamista varten painamalla kahvan alapuolella olevaa kosketuskytkintä. Paina painiketta e. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Keskuslukituspainikkeet Lukitsevat tai avaavat kaikkien ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukituksen matkustamosta käsin.

24 Avaimet, ovet ja ikkunat 23 Vika kauko-ohjaimen järjestelmässä Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Kytke sytytysvirta ja paina keskuslukituspainiketta c avataksesi lukituksesta kaikki ovet, tavaratilan ja polttoainesäiliön täyttöaukon luukun. Kun sytytysvirta kytketään, murtosuojauslukitus kytkeytyy pois käytöstä. Lukitseminen Lukitse kuljettajan ovi käsin kääntämällä avainta lukossa. Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata vetämällä sisäkahvasta kaksi kertaa. Tavaratilaa ja polttoainesäiliön täyttöaukon luukkua ei voida avata. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Lukitseminen Paina kaikkien muiden paitsi kuljettajan oven sisäpuolen lukitusnuppia. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita. Automaattinen lukitus Tämä turvatoiminto voidaan määrittää lukitsemaan kaikki ovet, tavaratila ja polttoainesäiliön luukku automaattisesti heti tietyn nopeuden ylityttyä. Lisäksi se voidaan määrittää avaamaan kuljettajan oven tai kaikkien ovien lukitus sytytysvirran katkaisemisen ja virta-avaimen poistamisen jälkeen (käsivaihteisto) tai kun valintavipu on siirretty P-asentoon (automaattivaihteisto). Asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Lapsilukot

25 24 Avaimet, ovet ja ikkunat 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Käännä takaoven lapsilukko avaimella tai sopivalla ruuvitaltalla vaakaasentoon. Ovea ei voida avata sisältä käsin. Poista lapsilukko käytöstä kääntämällä se pystyasentoon. Ovet Tavaratila Takaluukku Avaaminen Sulkeminen Kun olet avannut lukituksen, paina takaluukun listan alapuolella olevaa kosketuskytkintä ja avaa takaluukku. Keskuslukitus Käytä sisäpuolen kahvaa. Älä paina takaluukun listan alla olevaa kosketuskytkintä sulkemisen yhteydessä, koska tällöin takaluukun lukitus avautuu uudelleen. Keskuslukitus 3 21.

26 Avaimet, ovet ja ikkunat 25 Yleisiä vinkkejä takaluukun käytöstä 9 Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja, joita ei voi nähdä eikä haistaa, voi tällöin päästä auton sisään. Seurauksena voi olla tajuttomuus ja jopa kuolema. Huomio Ennen kuin avaat takaluukun, tarkista, onko sen yläpuolella esteitä, esimerkiksi autotallin ovi, jotta takaluukku ei vaurioidu. Tarkista aina liikealue takaluukun yläpuolella ja takana. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki. Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, on kuljettajan ovi avattava ja suljettava kerran, jotta auto saadaan suojatuksi. Avattaessa auton lukitus mekaaninen murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskuslukituspainikkeen avulla. Päällekytkentä Paina radiokauko-ohjaimen painiketta e kahdesti 15 sekunnin sisällä. Murtohälytinjärjestelmä Murtohälytin on yhdistetty murtosuojauslukituksen järjestelmään. Se valvoo: Ovia, takaluukkua, konepeltiä Matkustamoa siihen liittyvä tavaratila mukaan lukien Auton kallistumaa esim. nostettaessa Sytytystä

27 26 Avaimet, ovet ja ikkunat Päällekytkentä Aktivoituu itsestään 30 sekunnin kuluttua auton lukitsemisesta (järjestelmän alustus) Päällekytkentä sisätilan valvonta ja auton kallistuman valvonta poiskytkettyinä 3. Sulje ovet. 4. Kytke murtohälytin valmiustilaan. Tilaviesti näytetään kuljettajan tietokeskuksessa. Tila-LED Suoraan painamalla radiokaukoohjaimen painiketta e vielä kerran lukitsemisen jälkeen Huomautus Sisätilassa tehdyt muutokset, esim. istuinpäällisten kiinnittäminen ja ikkunoiden tai kattoluukun avaaminen, voivat haitata sisätilan valvontaa. Kytke sisätilan ja auton kallistuman valvonta pois päältä, kun autoon jätetään eläimiä, kovaäänisten ultraäänisignaalien tai hälytyksen laukaisevien liikkeiden takia. Kytke pois päältä myös auton ollessa lautassa tai junassa. 1. Sulje takaluukku, konepelti, ikkunat ja kattoluukku. 2. Paina painiketta o. Painikkeen o LED syttyy enintään 10 minuutiksi. Tila-LED on integroitu kojelaudan päällä olevaan tunnistimeen.

28 Avaimet, ovet ja ikkunat 27 Tila ensimmäisten 30 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED = testi, valmiustilan kyt palaa LED vilkkuu nopeasti kentäviive. = ovia, takaluukkua tai konepeltiä ei ole suljettu kunnolla tai järjestelmässä on vika. Tila järjestelmän valmiustilaan kytkemisen jälkeen: LED vilkkuu hitaasti = järjestelmä on valmiustilassa. Häiriötapauksissa käänny korjaamon puoleen. Poiskytkentä Auton lukituksen avaaminen kytkee murtohälytinjärjestelmän pois päältä. Hälytys Hälytyksen lauettua erillisellä akkuvarmistetulla hälytyssireenillä annetaan äänimerkki ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai kytkemällä sytytysvirta. Murtohälytinjärjestelmä voidaan poistaa käytöstä vain painamalla painiketta c tai kytkemällä sytytysvirta. Lauennut hälytys, jota kuljettaja ei ole keskeyttänyt, ilmaistaan varoitusvilkuilla. Ne vilkkuvat nopeasti kolme kertaa, kun auton lukitus seuraavan kerran avataan kauko-ohjaimella. Lisäksi varoitusviesti tai varoituskoodi näkyy kuljettajan tietokeskuksessa sytytysvirran kytkemisen jälkeen. Auton viestit Ajonestin Järjestelmä on osa virtalukkoa ja se tarkistaa, saako auton käynnistää käytettävällä avaimella. Ajonestin aktivoidaan automaattisesti, kun avain on poistettu virtakytkimestä. Jos merkkivalo d vilkkuu sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu edelleen, yritä käynnistää moottori vara-avaimella ja käänny korjaamon puoleen. Huomautus Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina poistuessasi auton luota 3 21, Merkkivalo d

29 28 Avaimet, ovet ja ikkunat Ulkopeilit Kupera muoto Kuperassa ulkopeilissä on asfäärinen alue ja se vähentää kuolleita kohtia. Peilin muodon johdosta kohteet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Kuolleen kulman varoitus Sähkötoiminen säätö Valitse kyseinen ulkopeili kääntämällä säädintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä säätääksesi peiliä. Asennossa 0 mitään peiliä ei ole valittu. Kääntäminen Sähkötoiminen kääntäminen Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Käännä säädin asentoon 0 ja paina säädin sitten alas. Molemmat ulkopeilit kääntyvät autoa vasten. Paina säädin uudelleen alas molemmat ulkopeilit palaavat alkuperäiseen asentoonsa. Jos autoa vasten sähkötoimisesti käännetty peili on käännetty käsin ulos, niin painettaessa käyttösäädin alas vain toinen peili kääntyy ulos sähkötoimisesti.

30 Avaimet, ovet ja ikkunat 29 Lämmitys Sisäpeilit Käsikäyttöinen häikäisyn esto Automaattinen häikäisyn esto Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Takaa tulevien autojen aiheuttama häikäisy yöllä ajettaessa vähenee automaattisesti.

31 30 Avaimet, ovet ja ikkunat Ikkunat Tuulilasi Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon säteilyn tuulilasista poispäin. Myös tietosignaalit esim. tiemaksupisteistä voivat heijastua takaisin tuulilasista. Sisäpeilin takana olevilla tuulilasiin merkityillä alueilla ei ole pinnoitetta. Näille alueille on kiinnitettävä tietojen elektroniseen tallennukseen ja maksujen maksuun tarkoitetut laitteet. Muussa tapauksessa tietojen tallennuksessa voi esiintyä häiriöitä. Käsikäyttöiset ikkunat Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Jos takaistuimilla on lapsia, kytke takaikkunoiden sähkötoiminen lapsilukitus. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kytke sytytysvirta sähkötoimisten ikkunoiden käyttämiseksi. Viivästetty virrankatkaisu Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta. Painaminen tai vetäminen varovasti ensimmäiseen vasteeseen asti: ikkuna liikkuu ylös- tai alaspäin niin kauan kuin katkaisinta käytetään. Lujempi työntäminen tai vetäminen toiseen vasteeseen asti ja vapautus: ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa käytössä. Pysäytä liike käyttämällä katkaisinta vielä kerran samaan suuntaan.

32 Avaimet, ovet ja ikkunat 31 Turvatoiminto Automaattinen nostotoiminto on varmistettu turvatoiminnolla, joka pysäyttää ja avaa uudelleen yli puolivälin nousseen ikkunan, jos se osuu esteeseen. Turvatoiminnon ohittaminen Jos sulkemisessa ilmenee ongelmia jäätymisen tai vastaavan syyn takia, kytke sytytysvirta ja vedä kytkin ensimmäiseen asentoon ja pidä se siinä. Ikkuna liikkuu ylöspäin ilman käytössä olevaa turvatoimintoa. Keskeytä liike vapauttamalla katkaisin. Takaikkunoiden lapsilukitus Poista takaovien sähkötoimiset ikkunat käytöstä painamalla katkaisinta z, LED palaa. Aktivoi painamalla uudelleen z. Ikkunoiden käyttö ulkopuolelta Ikkunoita voidaan etäkäyttää auton ulkopuolelta käsin. Paina pitkään painiketta c avataksesi ikkunat. Paina pitkään painiketta e sulkeaksesi ikkunat. Vapauta painike pysäyttääksesi ikkunan liikkeen. Jos ikkunat avataan tai suljetaan kokonaan, varoitusvilkut vilkkuvat kahdesti. Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö poistetaan joksikin aikaa toiminnasta.

33 32 Avaimet, ovet ja ikkunat Sähkötoimisten ikkunoiden alustaminen Jos ikkunoita ei voida sulkea automaattisesti (esim. akun irtikytkennän jälkeen), kuljettajan tietokeskuksessa näytetään varoitusviesti tai varoituskoodi. Auton viestit Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Vedä katkaisimesta, kunnes ikkuna on kiinni, ja jatka vetämistä vielä 2 sekuntia. 4. Toista kaikkien ikkunoiden kohdalla. Takalasin lämmitys Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Moottorityypistä riippuen dieselhiukkassuodattimen puhdistuksen aikana takalasin lämmitin kytkeytyy automaattisesti päälle. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana. Häikäisysuojan taustapuolella on lipukkeenpidin. Rullaverhot Vedä häikäisysuojaa ylöspäin kahvaa käyttäen auringonvalon vähentämiseksi toisen istuinrivin istuimilla ja kiinnitä se ovikehyksen yläreunaan.

34 Avaimet, ovet ja ikkunat 33 Katto Panoraamakatto Turvatoiminto Jos aurinkosuojarullaverho kohtaa vastusta automaattisen sulkeutumisen aikana, se pysäytetään heti ja avataan uudelleen. Toimintavalmius Virtalukon asennossa 1 aurinkosuojarullaverhoa voidaan käyttää Painike G = avaaminen H = sulkeminen Alustus virtakatkoksen jälkeen Virtakatkon jälkeen aurinkosuojarullaverhoa voidaan ehkä käyttää vain rajoitetusti. Pyydä korjaamoa alustamaan järjestelmä. Vedä liukukytkintä panoraamakaton suojuksen avaamiseksi. Paina liukukytkintä panoraamakaton suojuksen sulkemiseksi. Aurinkosuojarullaverho Aurinkosuojarullaverho takaistuimien yläpuolella on sähkökäyttöinen. Paina painike G tai H kevyesti ensimmäiseen pykälään asti: aurinkosuojarullaverho avautuu tai sulkeutuu niin kauan kuin painiketta painetaan. Paina painike G tai H napakasti toiseen pykälään asti ja vapauta se: aurinkosuojarullaverho avautuu tai sulkeutuu automaattisesti. Pysäytä liike käyttämällä katkaisinta vielä kerran.

35 34 Istuimet, turvajärjestelmät Istuimet, turvajärjestelmät Pääntuet Etuistuimet Takaistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Säätö Etuistuinten pääntuet Korkeuden säätö Paina painiketta, säädä korkeus ja lukitse. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkälle henkilölle pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa.

36 Istuimet, turvajärjestelmät 35 Vaakasäätö Takaistuinten pääntuet Aktiiviset pääntuet Aktiivisten pääntukien etuosat liikkuvat peräänajokolarissa hieman eteenpäin. Näin päätä tuetaan siten, että retkahdusvammojen riski pienenee. Huomautus Hyväksyttyjä lisävarusteita saa kiinnittää vain, jos istuin ei ole käytössä. Voit säätää pääntukea vaakasuunnassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin. Palauta se takimmaiseen asentoon vetämällä kokonaan eteen ja vapauttamalla. Korkeuden säätö Vedä pääntukea ylöspäin tai vapauta pidätysjouset painamalla ja työnnä pääntukea alaspäin. Irrotus Paina molempia pidätysjousia, vedä pääntukea ylöspäin ja irrota se.

37 36 Istuimet, turvajärjestelmät Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse. Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistuskulma siten, että yletyt helposti ohjauspyörään käsivarret hieman koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Säädä reisituki niin, että istuimen reunan ja polvitaipeen väliin jää n. kahden sormen levyinen tila. Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista muotoa. Istuimen säätö Aja vain istuimien ja selkänojien ollessa lukittuina paikoilleen. 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti.

38 Istuimet, turvajärjestelmät 37 9 Varoitus Älä koskaan säilytä mitään esineitä istuimien alla. Istuimen sijoitus Istuinten selkänojat Istuinkorkeus Vedä kahvasta, siirrä istuinta, vapauta kahva. Vedä vivusta, säädä kallistus ja vapauta vipu. Anna selkänojan lukittua kuuluvasti. Matkustajan istuimen selkänojan kääntäminen Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee

39 38 Istuimet, turvajärjestelmät Istuimen kaltevuus Ristiselän tuki Säädettävä reisituki Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Säädä ristiselän tuki nelitoimikytkimellä sinulle sopivaan asentoon. Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin. Tuen lisääminen tai vähentäminen: työnnä käyttökytkintä eteen- tai taaksepäin. Vedä vivusta ja siirrä reisitukea.

40 Istuimet, turvajärjestelmät 39 Kyynärnoja Perustason kyynärnoja FlexConsole-kyynärnoja Kyynärnojaa voidaan siirtää eteenpäin. Kyynärnojan alla on säilytyslokero. Kyynärnojan säilytyslokero Kyynärnojaa voidaan siirtää keskikonsolissa. Vedä kahvasta kyynärnojan siirtämiseksi. Kyynärnojan konsolissa on kaksi säilytystilaa, säilytyslokero ja siirrettävä mukinpidin. Kyynärnojan säilytyslokero Kyynärnojan irrottaminen FlexConsole-kyynärnoja voidaan irrottaa. Paina kiinnikkeitä sisään ja taita kyynärnojan takaosassa oleva lukitusmekanismi alas.

41 40 Istuimet, turvajärjestelmät Vedä kyynärnojan etuosan kahvasta ja liu'uta kyynärnojaa taaksepäin irti konsolista. Asennus päinvastaisessa järjestyksessä. Lämmitys Paina kyseisen istuimen painiketta ß haluamasi lämmitystehon mukaan yhden tai useamman kerran. Tilan ilmaisevat painikkeen merkkivalot. Jos jollakulla autossa olijoista on herkkä iho, emme suosittele suurimman lämmitystehon käyttöä jatkuvasti. Istuinlämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Takaistuimet Toisen istuinrivin istuimet 9 Varoitus Kun toisen tai kolmannen istuinrivin istuimia säädetään tai käännetään, pidä kädet ja jalat poissa liikealueelta. Älä koskaan säilytä mitään esineitä istuimien alla. Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti. Aja vain istuimien ja selkänojien ollessa lukittuina paikalleen. Perustason istuimet Istuimen sijoitus Jokaista toisen istuinrivin istuinta voidaan siirtää erikseen eteen- tai taaksepäin.

42 Istuimet, turvajärjestelmät 41 Sisään astumista helpottava toiminto Kolmannelle istuinriville pääsyn helpottamiseksi toisen istuinrivin ulompien istuimien selkänojia voidaan taittaa. Vedä vapautusvipua, taita selkänojaa ja siirrä istuin eteen. Vedä kahvasta, siirrä istuinta, vapauta kahva ja anna istuimen lukittua. Istuimet voidaan lukita väliasentoihin. Istuinten selkänojat Jokaisen istuimen selkänojan kallistus voidaan säätää erikseen johonkin kolmesta asennosta. Vedä hihnasta, säädä kallistus, vapauta hihna ja anna selkänoja lukkiutua. 9 Varoitus Käytä selkänojan pystyasentoa tavaratilan lisäämiseen eikä istuimen käyttöasentona. Tavaratila, selkänojien kääntäminen alas Istuimen palautus pääsyä helpottavasta asennosta Siirrä ensin istuin haluttuun asentoon ja nosta selkänoja. Varmista, että istuin on lukkiutunut paikalleen.

43 42 Istuimet, turvajärjestelmät Lounge-istuimet Istuimia voidaan käyttää kahdella tavalla: Normaaliasennossa kaikki kolme istuinta ovat käytössä ja säädettävissä erikseen. Lounge-asennossa vain ulommat istuimet ovat käytössä, mutta säädöt ovat mukavammat. Istuimen sijoitus Normaaliasennossa toisen istuinrivin kolmea istuinta voidaan siirtää erikseen pituussuunnassa. Vedä istuimen alla olevasta kahvasta, siirrä istuinta, vapauta kahva ja anna istuimen lukittua. Vaihto normaaliasennosta loungeasentoon Paina keskimmäisen istuimen pääntuki alas painaen salpaa Lounge-asennossa ulompia istuimia voidaan lisäksi siirtää poikittaissuunnassa keskimmäisen istuimen selkänojan ollessa käännettynä kyynärnojaksi. Istuimet voidaan lukita väliasentoihin. Käännä keskimmäinen selkänoja alas vetämällä hihnasta.

44 Istuimet, turvajärjestelmät 43 Paina vasenta ja oikeaa painiketta keskimmäisen pääntuen lähellä ja käännä ulommat selkänojan osat käytettäväksi kyynärnojana. Varmista että selkänojan osat lukkiutuvat kyynärnoja-asentoon. Vedä kahvasta kummankin ulomman istuimen alla ja siirrä istuimia taaksepäin. Taka-alueella istuimet siirtyvät poikittaissuunnassa. Varmista istuimen lukkiutuminen. Tämä on mukavin asento uloimmilla istuimilla. Huomio Istuimet lounge-asennossa: Älä käytä autoon astumista helpottavaa toimintoa Älä käännä uloimpien istuimien selkänojia. Älä käännä keskimmäistä selkänojaa ylös. Älä käännä kolmannen istuinrivin istuimia ylös tai alas Tämä vaurioittaisi istuimia. 9 Varoitus Siirrä istuimet lounge-asentoon vain, jos kolmannen istuinrivin istuimilla ei ole matkustajia. Vaihto lounge-asennosta normaaliasentoon Vedä kummankin ulomman istuimen alla olevasta kahvasta ja siirrä istuimia eteenpäin.

45 44 Istuimet, turvajärjestelmät Varmista, että kaikki istuimet ovat lukkiutuneet hyvin paikalleen. Istuinten selkänojat Selkänojan kallistus voidaan säätää erikseen johonkin kolmesta asennosta. Tavaratila, selkänojien kääntäminen alas Sisään astumista helpottava toiminto Kolmannelle istuinriville pääsyn helpottamiseksi toisen istuinrivin ulompien istuimien selkänojia voidaan taittaa. Vedä vapautusvipua, taita selkänojaa ja siirrä istuin eteen. Paina vasenta ja oikeaa painiketta keskimmäisen pääntuen lähellä ja käännä molemmat kyynärnojan osat takaisin niin, että niistä tulee keskimmäinen selkänoja. Käännä keskimmäinen selkänoja ylös. Säädä asentoa vetämällä hihnasta. Huomio Varmista ennen keskimmäisen selkänojan kääntämistä ylös, että kyynärnojan osat on käännetty alas. Vedä hihnasta, säädä kallistus, vapauta hihna ja anna selkänoja lukkiutua. 9 Varoitus Käytä selkänojan pystyasentoa tavaratilan lisäämiseen eikä istuimen käyttöasentona.

46 Istuimet, turvajärjestelmät 45 Huomio Istuimet lounge-asennossa: Älä käytä autoon astumista helpottavaa toimintoa. Älä vedä hihnasta selkänojan kallistuksen säätämiseksi. Tämä vaurioittaisi istuimia. Istuimen palautus pääsyä helpottavasta asennosta Siirrä ensin istuin haluttuun asentoon ja nosta selkänoja. Varmista, että istuin on lukkiutunut paikalleen. Kolmannen istuinrivin istuimet 9 Varoitus Kun toisen tai kolmannen istuinrivin istuimia säädetään tai käännetään, pidä kädet ja jalat poissa liikealueelta. Älä koskaan säilytä mitään esineitä istuimien alla. Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti. Aja vain istuimien ja selkänojien ollessa lukittuina paikalleen. Huomio Ennen istuimien kääntämistä kaikki osat tulee irrottaa sivukiskoista ja kiinnityssilmukoista. Kiinnityssilmukoiden tulee olla säilytysasennossa. Kolmannen istuinrivin istuimet voidaan taittaa alas auton lattiaan, jos niitä ei tarvita tai jos tarvitaan enemmän tavaratilaa. Kolmannen istuinrivin istuimia voidaan käyttää vain, jos toisen istuinrivin istuimet eivät ole lounge-asennossa. Istuinten nosto pystyasentoon Käännä sisätilan suojamatto 3 80 ja irrota tavaratilan suoja 3 78.

47 46 Istuimet, turvajärjestelmät Laita turvavyön lukkokieleke molemmilla puolilla vyöhön kiinnitettyyn taskuun. Vedä istuinta ylähihnasta ylös, käännä esiin ja anna istuimen kiinnittyä pystyasentoon. Istuimien kääntäminen alas auton lattiaan Paina pääntukea alas painaen salpaa Laita turvavyön lukkokieleke molemmilla puolilla vyöhön kiinnitettyyn taskuun. Vedä alahihnaa ja käännä samalla selkänojaa eteenpäin, kunnes istuin on laskettu auton lattiaan. Asenna sisätilan suojamatto 3 80 ja tavaratilan suoja 3 78.

48 Istuimet, turvajärjestelmät 47 Turvavyöt Turvavyöt lukkiutuvat auton voimakkaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Siksi vammautumisen vaara on olennaisesti pienempi. 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Turvavyöt on suunniteltu vain yhden henkilön käytettäväksi kerrallaan. Ne eivät sovellu alle 150 cm:n pituisille henkilöille. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavöiden esikiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa. Turvavyömuistutus Jokainen istuin on varustettu turvavyömuistuttimella, etuistuimien kohdalla ilmaisimena toimii merkkivalo X kierroslukumittarissa ja takaistuimien kohdalla symboli X tai > kuljettajan tietokeskuksessa Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimentamalla vyön voimaa vapautettaessa sitä asteittain. Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen.

49 48 Istuimet, turvajärjestelmät 9 Varoitus Virheellinen käsittely (esim. vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristimet. Turvavöiden esikiristinten lauettua merkkivalo v palaa jatkuvasti Vaihdata lauenneet turvavöiden esikiristimet korjaamolla. Turvavöiden esikiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna tarvikkeita, jotka voivat häiritä turvavöiden esikiristimien toimintaa. Turvavöiden esikiristimien komponentteihin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Kiinnitys Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin. 9 Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli. Turvavyömuistutin X, > ja 3 112

50 Istuimet, turvajärjestelmät 49 Korkeuden säätö Irrottaminen 1. Vedä vyötä hieman ulospäin. 2. Paina painiketta. 3. Säädä korkeus ja lukitse. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana. Vyö avataan painamalla lukon punaista nappia. Toisen istuinrivin keskimmäinen turvavyö Keskipaikalla on erityinen kolmipisteturvavyö. Vedä lukkokielekkeet ja vyö ulos katon vyönpitimestä.

51 50 Istuimet, turvajärjestelmät Työnnä katossa olevaan turvavyön pitimeen siten, että alempi salpalevy osoittaa eteenpäin. Kolmannen istuinrivin turvavyöt Kolmannella istuinrivillä on kolmipisteturvavyöt. Irrota alempi lukkokieleke pidikkeestä ja kiinnitä se vasempaan vyölukkoon (1) keskimmäisellä istuimella. Aseta ylempi lukkokieleke ja vyö olkapään ja vartalon yli (älä kierrä) ja kiinnitä oikeanpuoleiseen vyölukkoon (2) keskimmäisellä istuimella. Irrota turvavyö painamalla ensin oikeanpuoleisen lukon (2) painiketta ja irrottamalla ylempi lukkokieleke. Paina sitten vasemmanpuoleisen lukon (1) painiketta ja irrota alempi lukkokieleke. Turvavyö kelautuu itsestään takaisin kelalle. Työnnä ylempi salpalevy pitimeen. Käännä yhteen lukitut salpalevyt turvavyötä vasten. Laita turvavyön lukkokieleke molemmilla puolilla vyöhön kiinnitettyyn taskuun, kun turvavyöt eivät ole käytössä tai istuimet käännetään. Jos toisen istuinrivin keskipaikalla on matkustaja ja turvavyö on kiinnitetty, vain korkeintaan 150 cm pitkät henkilöt saavat käyttää kolmannen istuinrivin vasemmanpuoleista istuinta.

52 Istuimet, turvajärjestelmät 51 Keskimmäisen turvavyön taustapuolella on kolmannen istuinrivin vasemmanpuoleisen istuimen matkustajaa varten varoitustarra, joka näkyy, kun vyö vedetään ulos. Turvavöiden käyttö raskauden aikana 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta. Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useista yksittäisistä järjestelmistä varusteiden kattavuudesta riippuen. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti.

53 52 Istuimet, turvajärjestelmät Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöiden esikiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Lisäksi on mahdollisesti vaihdatettava ohjauspyörä, kojelauta, paneloinnin osia, ovitiivisteet, kahvat ja istuimet. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Turvatyynyjen täyttyessä vapautuvat kuumat kaasut voivat aiheuttaa palovammoja. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Ne tunnistaa sanasta AIRBAG. Matkustajan puolen aurinkosuojarullaverhossa on myös varoitustarra. Etuturvatyynyjärjestelmä laukeaa tietyn asteisessa etutörmäyksessä. Sytytysvirran on oltava kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät etumatkustajien ylävartalon ja pään vammautumisvaaraa huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii.

54 Istuimet, turvajärjestelmät 53 Sivuturvatyynyjen järjestelmä Turvatyynyverhojen järjestelmä Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhojärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä. Sivuturvatyynyjärjestelmä koostuu molempien etuistuimien selkänojissa sijaitsevista turvatyynyistä. Ne tunnistaa sanasta AIRBAG. Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivutörmäyksessä huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät pään vammautumisvaaraa sivutörmäyksessä huomattavasti.

55 54 Istuimet, turvajärjestelmät Turvatyynyverhojen järjestelmä ei suojaa kolmannen istuinrivin matkustajia. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä. Turvatyynyjen poiskytkentä Etumatkustajan turvatyynyjärjestelmä on kytkettävä pois toiminnasta, jos tälle istuimelle asennetaan lasten turvaistuin. Sivuturvatyynyt ja turvatyynyverhot, turvavöiden esikiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Etumatkustajan turvatyynyjärjestelmä voidaan kytkeä pois päältä kojelaudan oikealla puolella olevalla kytkimellä. Valitse asento virta-avaimella: OFF* = etumatkustajan turvatyyny on poissa käytöstä eikä laukea törmäyksessä. Merkkivalo OFF* palaa jatkuvasti keskikonsolissa. Lasten turvajärjestelmä voidaan asentaa taulukon Lastenistuimen asennuspaikat mukaisesti Aikuinen ei saa istua etumatkustajan istuimella. ONV = etumatkustajan turvatyyny on käytössä. Lasten turvajärjestelmä ei saa olla asennettuna. 9 Vaara Lapsi on hengenvaarassa, jos lastenistuinta käytetään etumatkustajan istuimella, jonka turvatyyny on toimintavalmiudessa. Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istuimella turvatyynyn ollessa pois toimintavalmiudesta.

56 Istuimet, turvajärjestelmät 55 Niin kauan kuin merkkivalo OFF* ei pala, etumatkustajan turvatyynyjärjestelmä laukeaa törmäyksessä. Jos molemmat merkkivalot palavat samaan aikaan, järjestelmässä on häiriö. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei saa istua etumatkustajan istuimella. Käänny välittömästi korjaamon puoleen. Käänny välittömästi korjaamon puoleen, jos kumpikaan kahdesta merkkivalosta ei pala. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila pysyy samana seuraavaan muutokseen asti. Turvatyynyn poiskytkennän merkkivalo Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme Opelin lasten turvajärjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi. Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. 9 Varoitus Käytettäessä lasten turvajärjestelmää etumatkustajan istuimella ko. istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen aiheuttaa lapselle hengenvaaran. Tämä koskee etenkin etumatkustajan istuimelle selkä menosuuntaan asennettuja lastenistuimia.

57 56 Istuimet, turvajärjestelmät Oikean järjestelmän valinta Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikkoon selkärankaan kohdistuu vähemmän rasitusta törmäystilanteessa. Alle 12-vuotiaat ja alle 150 cm:n pituiset lapset saavat matkustaa vain lapselle soveltuvassa lasten turvajärjestelmässä. Normit ECE tai ECE täyttävät turvajärjestelmät ovat soveltuvia. Koska turvavyön oikea käyttöasento on harvoin mahdollinen alle 150 cm:n pituisen lapsen kohdalla, suosittelemme painokkaasti soveltuvan lasten turvajärjestelmän käyttämistä, vaikka lainsäädäntö ei tätä lapsen iän huomioiden enää edellyttäisi. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava.

58 Istuimet, turvajärjestelmät 57 Lastenistuimen asennuspaikat Sallitut lastenistuimen kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai noin 10 kk Ryhmä 0+: enintään 13 kg tai noin 2 vuotta Ryhmä I: 9 18 kg tai noin 8 kk 4 vuotta Ryhmä II: kg tai noin 3 7 vuotta Ryhmä III: kg tai noin 6 12 vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Toisen istuinrivin ulkopaikoilla Toisen istuinrivin keskimmäisellä istuinpaikalla X U 1 U 2 X U X U 1 U 2 X U X U 1 U 2 X U X X U X U X X U X U Kolmannen istuinrivin istuinpaikoilla 1 = Ainoastaan, jos etumatkustajan istuimen turvatyynyjärjestelmä on poistettu käytöstä. Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä. 2 = Saatavana ISOFIX- ja Top-Tether-kiinnikkeillä varustettu istuin U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

59 58 Istuimet, turvajärjestelmät Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Toisen istuinrivin ulkopaikoilla Toisen istuinrivin keskimmäisellä istuinpaikalla Ryhmä 0: enintään 10 kg E ISO/R1 X IL X X Ryhmä 0+: enintään 13 kg E ISO/R1 X IL X X D ISO/R2 X IL X X C ISO/R3 X IL X X Ryhmä I: 9 18 kg D ISO/R2 X IL X X C ISO/R3 X IL X X B ISO/F2 X IL, IUF X X B1 ISO/F2X X IL, IUF X X A ISO/F3 X IL, IUF X X Kolmannen istuinrivin istuinpaikoilla IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

60 Istuimet, turvajärjestelmät 59 ISOFIX-kokoluokka ja turvalaitteen kiinnitys A ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 13 kg:n painoluokan yläpäässä. D ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 13 kg:n painoluokassa. E ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

61 60 Istuimet, turvajärjestelmät Lasten ISOFIXturvajärjestelmät Kiinnitä autoa varten hyväksytyt lasten ISOFIX-turvajärjestelmät ISOFIXkiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL. ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä. Säädä pääntuki käyttöasentoon ennen lasten turvaistuimen kiinnittämistä Käytettäessä ISOFIX-kiinnikkeillä varustettua lasten turvajärjestelmää toisessa istuinrivissä, suosittelemme säätämään vastaavan ulomman istuimen kolmanteen pykälään takimmaisesta asennosta, tämä koskee perusistuimia. Lounge-istuimen tulee olla normaalissa asennossa, jos kuuluu varustukseen Top-Tetherkiinnityssilmukat Top-tether-kiinnityssilmukat on merkitty symbolilla : lasten turvaistuinta varten. Kiinnitä ISOFIX-kiinnityksen lisäksi Top-Tether -hihna Top-Tether -kiinnityssilmukoihin. Sen vyön tulee tällöin kulkea pääntuen johdetankojen välistä. Yleiskelpoiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IUF.

62 Säilytys 61 Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat Kojelaudan säilytystilat Käsinelokero Kojelaudassa infonäytön edessä on säilytystila. Paina kannen avaamiseksi. Matkustajan puolella on kaksi käsinelokeroa. Avaa ylempi käsinelokero painamalla painiketta avoimen säilytystilan vasemmalla puolella. Avaa alempi käsinelokero vetämällä kahvasta. Käsinelokeroiden on oltava kiinni ajon aikana.

63 62 Säilytys Mukinpitimet Irrota mukinpidin Etummaiset mukinpitimet Mukinpitimet sijaitsevat keskikonsolissa etuistuimien välissä. Siirrettävä mukinpidin FlexConsole-kyynärnojassa Mukinpidintä voidaan siirtää Flex Console-kyynärnojan ohjainkiskoissa tai se voidaan irrottaa kokonaan. Paina kahvaa mukinpitimen edessä sen liikuttamiseksi. Kyynärnoja Vedä mukinpitimen edessä olevasta kahvasta ja irrota se konsolista pystysuunnassa. Asennus päinvastaisessa järjestyksessä. Huomautus Asenna mukiteline kuvassa esitettyyn suuntaan. Muussa tapauksessa mukiteline ei ehkä lukitu oikein.

64 Säilytys 63 Takaosan mukinpidin Etusäilytyslokero Aurinkolasikotelo Kolmannen istuinrivin istuimien välissä on lisää mukinpitimiä. Pulloteline Etu- ja takaovien ovitaskuissa voidaan säilyttää pulloja. Ohjauspyörän vieressä on säilytyslokero. Ovipaneelin säilytyslokero Etuoven paneelissa on pieniä taskuja esim. matkapuhelimille. Käännä alas ja avaa. Älä sijoita aurinkolasikoteloon painavia esineitä.

65 64 Säilytys Kattokonsoli Säilytyslokero istuimen alla Säilytyslokero Säilytyslokero istuimen alla Paina painiketta säilytyslokeron avaamiseksi. Laatikkoon saa laittaa enintään 0,2 kg painosta tavaraa. Matkustajan istuimen alla on säilytyslokero. Siirrä lukitsinta säilytyslaatikon avaamiseksi tai sulkemiseksi. Suurin sallittu kuormitus: 1,5 kg. Paina syvennyksessä olevaa painiketta ja vedä laatikko ulos. Maksimikuormitus: 3 kg. Sulje painamalla kiinni ja lukitse paikalleen.

66 Säilytys 65 Kyynärnojan säilytystila Perustason kyynärnojan säilytyslokero FlexConsole-kyynärnojan säilytyslokerot Kyynärnojan alla on säilytyslokero. Avaa se vetämällä ulos. Kyynärnojakonsolissa on säilytyslokero. Avaa siirtämällä kyynärnojaa eteenpäin. Paina painiketta kyynärnojan säilytyslokeron avaamiseksi. Kyynärnojan takana on toinen säilytyslokero. Siirrä kantta sen avaamiseksi.

67 66 Säilytys Keskikonsolin säilytystila Keskikonsoli Takakonsoli Takakuljetusjärjestelmä Takakuljetusjärjestelmä neljälle polkupyörälle Säilytyslokerossa voidaan säilyttää pieniä esineitä. Siirrä kantta taaksepäin sen avaamiseksi. FlexConsole-konsolin takaosassa on säilytyslokero. Avaa se vetämällä ulos. Huomio Älä käytä tuhkaa varten. Takakuljetusjärjestelmä (Flex-Fix-järjestelmä) mahdollistaa kahden polkupyörän kiinnittämisen auton lattiaan asennettuun ulos vedettävään telineeseen. Vielä kaksi polkupyörää voidaan kiinnittää sovittimeen. Muita esineitä ei saa kuljettaa. Takakuljetusjärjestelmän maksimikuormitus on 80 kg sovittimen ollessa kiinnitettynä ja 60 kg ilman kiinnitettyä

68 Säilytys 67 sovitinta. Polkupyöräkohtainen maksimikuormitus ulos vedettävällä telineellä on 30 kg. Tämä mahdollistaa sähkökäyttöisten polkupyörien kiinnittämisen ulos vedettävään telineeseen. Polkupyöräkohtainen maksimikuormitus sovittimessa on 20 kg. Kun telinettä ei käytetä, se täytyy työntää takaisin auton lattiaan. Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksessa. Huomio Jos takakuljetusjärjestelmä on laajennettuna ja auto on täysin kuormattu, korin maavara on pienempi. Aja varovasti aina kun tiessä on voimakas kallistus tai ajaessasi rampin, töyssyn jne. yli. Huomio Kysy neuvoja polkupyörämyyjältäsi, ennen kuin kiinnität hiilikuiturunkoisia polkupyöriä. Polkupyörät voivat vahingoittua. Vetäminen ulos Avaa takaluukku. 9 Varoitus Takatelinejärjestelmän ojentumisalueella ei saa oleskella, loukkaantumisvaara. Vedä vapautusvivusta ylöspäin. Järjestelmä vapautuu ja ojentuu nopeasti ulos puskurista. Vedä kuljetusteline kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että kuljetustelinettä ei voida työntää sisään vetämättä uudelleen vapautusvivusta.

69 68 Säilytys 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen. Rekisterikilven pitimen kääntäminen ylös Takavalojen kääntäminen ulos Käännä molemmat pidinvivut sivulle niin pitkälle kuin ne menevät. Muutoin turvallinen toiminta ei ole taattu. Pyöräsyvennysten kääntäminen ulos Käännä molemmat takavalot ulos. Takaosan kuljetustelineen lukitus Käännä molemmat pyöräsyvennykset ulos. Nosta rekisterikilven pidintä ja käännä se taaksepäin.

70 Säilytys 69 Polkupyörätelineen kokoaminen Ensimmäisen polkupyörän kiinnittäminen Nosta telinettä takaa (1) ja vedä sitä taaksepäin. Käännä teline ylös (2). Paina telinettä alas (1) ja käännä kahvaa (2) taaksepäin sen lukitsemiseksi. 1. Käännä polkimet paikalleen kuvan mukaisesti ja aseta polkupyörä etummaisiin pyöräsyvennyksiin. Varmista, että polkupyörä on asetettu pyöräsyvennysten keskelle.

71 70 Säilytys 3. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiinnikkeisiin. 4. Tarkista, että polkupyörä on tukevasti paikallaan. Sovittimen kiinnittäminen Kuljetettaessa useampaa kuin kahta polkupyörää sovitin on kiinnitettävä ennen toisen polkupyörän kiinnittämistä. 2. Kiinnitä lyhyt kiinnike polkupyörän runkoon. Käännä nuppia myötäpäivään sen kiinnittämiseksi. 2. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan, laske sitten sovitinta (2) takaa. 3. Vapauta vipu ja tarkista, että sovitin on hyvin kiinnittynyt. 1. Aseta sovitin takakuljetusjärjestelmään kuvan mukaisesti.

72 Säilytys Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiinnittämistä. Käytä pitkää kiinnikettä kiinnittääksesi toisen polkupyörän telineeseen. Käytä pidempää lisävarustekiinnikettä kiinnittääksesi kolmannen polkupyörän telineeseen. 4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän kääntövivun alta. Kiinnitä hihna. Useampien polkupyörien kiinnittäminen Useampien polkupyörien kiinnittäminen tapahtuu samalla tavalla kuin ensimmäisen polkupyörän. Lisäksi tulee ottaa huomioon seuraavat seikat: 1. Ennen polkupyörän asettamista telineeseen käännä aina tarvittaessa pyöräsyvennykset auki seuraavaa polkupyörää varten. 3. Aseta polkupyörät takakuljetusjärjestelmään suunnattuina vuorotellen vasemmalle ja oikealle. 4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään nähden. Polkupyörien pyörännavat eivät saa koskettaa toisiaan. 5. Kiinnitä polkupyörät kiinnikkeillä ja hihnoilla samoin kuin ensimmäisen polkupyörän kohdalla. Kiinnikkeet tulee kiinnittää rinnakkain. Käytä lyhyttä lisävarustekiinnikettä neljännen polkupyörän kiinnittämiseen. Kiinnike tulee kiinnittää kolmannen ja neljännen polkupyörän runkojen väliin.

73 72 Säilytys Ilman kiinnitettyä sovitinta: On suositeltavaa kiinnittää varoitusmerkki takimmaiseen polkupyörään havaittavuuden parantamiseksi. Takakuljetusjärjestelmän kääntäminen taaksepäin Takakuljetusjärjestelmä voidaan kääntää taaksepäin haluttaessa päästä tavaratilaan. Paina vapautusvipua (1) ja pidä sitä paikallaan. Vedä telinettä (2) taaksepäin takakuljetusjärjestelmän kääntämiseksi. Sovittimen ollessa kiinnitettynä: 9 Varoitus Ole varovainen vapauttaessasi takakuljetusjärjestelmää, koska se kallistuu taaksepäin. Loukkaantumisvaara. Pidä takimmaisen polkupyörän rungosta (1) kiinni yhdellä kädellä ja vedä silmukasta (2) telineen vapauttamiseksi. Pidä takimmaisesta polkupyörästä kiinni molemmin käsin ja käännä takakuljetusjärjestelmä taaksepäin. Havaittavuuden parantamiseksi auton takavalot ovat päällä, kun takakuljetusjärjestelmä on käännettynä taakse.

74 Säilytys 73 9 Varoitus Käännettäessä takakuljetusjärjestelmää takaisin eteen on varmistettava, että järjestelmä lukkiutuu kunnolla. Polkupyörien irrottaminen Avaa polkupyörän molempien renkaiden kiinnityshihnat. Käännä nuppia vastapäivään ja irrota kiinnikkeet. Sovittimen irrottaminen Irrota sovitin ennen kuin poistat viimeisen polkupyörän takakuljetusjärjestelmästä. 1. Käännä pyöräsyvennykset sisään. 2. Avaa hihna. 3. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan. 4. Nosta sovitinta (2) takaa ja irrota se. Polkupyörätelineen purkaminen Aseta kiinnikkeet kuvan mukaisesti. Käännä kahvaa (1) eteen vapauttamista varten ja nosta telinettä (2).

75 74 Säilytys Takakuljetusjärjestelmän lukituksen avaaminen Käännä telinettä taaksepäin ja työnnä sitä sitten eteenpäin niin pitkälle kuin se menee (1). Paina telinettä takaosasta alaspäin (2). Pyöräsyvennysten kääntäminen sisään Käännä molemmat pyöräsyvennykset sisään. Aseta hihnapidikkeet oikein säilytysasentoon. Käännä molemmat pidinvivut sisään niin pitkälle kuin ne menevät. Takavalojen kääntäminen sisään Käännä molemmat takavalot sisään. Rekisterikilven pitimen kääntäminen sisään Nosta rekisterikilven pidintä ja käännä sitä eteenpäin.

76 Säilytys 75 Takaosan kuljetustelineen työntäminen sisään Huomio Varmista, että kaikki kääntyvät osat kuten pyöräsyvennykset tai kiinnikkeet säilytetään oikealla tavalla. Muuten takakuljetusjärjestelmä voi vaurioitua, kun yrität asettaa sen takaisin. Vedä vapautusvipua ylös ja työnnä takakuljetusjärjestelmää puskuriin, kunnes kuulet sen lukkiutuvan. 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen. Tavaratila Kolmannen istuinrivin istuimet voidaan taittaa erikseen alas auton lattiaan. Toisen istuinrivin selkänojat voidaan kääntää alas erikseen. Lisäksi matkustajan istuimen selkänoja voidaan kääntää alas. Täysin tasainen tavaratila saadaan kääntämällä alas kaikki takaistuimet ja selkänojat ja matkustajan istuimen selkänoja. Kuormauksesta riippuen voidaan kääntää alas vain yksittäisiä istuimia tai selkänojia. Tavaratilan lattian suojalevy Varoitus Kun istuimia säädetään tai käännetään, pidä kädet ja jalat poissa liikealueelta. Älä koskaan säilytä mitään esineitä istuimien alla. Aja vain istuimien ja selkänojien ollessa lukittuina paikalleen.

77 76 Säilytys Huomio Ennen istuimien kääntämistä kaikki osat tulee irrottaa sivukiskoista ja kiinnityssilmukoista. Kiinnityssilmukoiden tulee olla säilytysasennossa. Vedä alahihnaa ja käännä samalla selkänojaa eteenpäin, kunnes istuin on laskettu auton lattiaan. Asenna lattiamatto 3 80 ja tavaratilan suoja 3 78 tarvittaessa. Istuinten nosto pystyasentoon Vedä istuinta ylähihnasta ylös, käännä esiin ja anna istuimen kiinnittyä pystyasentoon. Laita turvavyön lukkokieleke molemmilla puolilla vyöhön kiinnitettyyn taskuun. Toisen istuinrivin istuimien selkänojien kääntäminen Irrota tavaratilan suoja tarvittaessa Paina pääntukia alas painaen salpaa Siirrä etumatkustajan istuin asentoon, jossa se ei kosketa käännettyjen selkänojien pääntukiin. Kolmannen istuinrivin istuimien kääntäminen alas Paina pääntukea alas painaen salpaa 3 34.

78 Säilytys 77 Vedä hihnasta ja käännä selkänoja alas istuimen päälle. Huomio Älä käännä alas ulompia selkänojia istuimien ollessa loungeasennossa Älä vedä autoon astumista helpottavan toiminnon vapautusvipua selkänojan ollessa käännettynä alas. Istuimet saattaisivat vaurioitua. Vaihtoehtoisesti vedä hihnasta ja säädä selkänoja pystyasentoon tavaratilan suurentamiseksi. 9 Varoitus Käytä selkänojan pystyasentoa tavaratilan lisäämiseen eikä istuimen käyttöasentona. Selkänojan nostaminen ylös Nosta selkänoja pystyasentoon. Säädä kallistus vetämällä hihnasta. Varmista, että kaikki istuimet ovat lukkiutuneet hyvin paikalleen. 9 Varoitus Aja autolla vain, jos selkänojat on lukittu pitävästi paikoilleen. Muussa tapauksessa henkilöitä saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jarrutuksessa tai törmäyksessä. Etumatkustajan istuimen selkänojan kääntäminen Jos auto on varustettu etumatkustajan istuimen vapautusmekanismilla, istuimen selkänoja voidaan kääntää alas vaaka-asentoon, esim. hyvin pitkien tavaroiden kuljettamista varten.

79 78 Säilytys Selkänojan nostaminen ylös Vedä vivusta ja nosta istuimen selkänoja haluttuun asentoon, vapauta sitten vipu. Anna selkänojan lukittua kuuluvasti. Säädä istuin ja pääntuki. Lattian säilytystilat Takasäilytystila Tavaratilan molemmilla puolilla on säilytyshyllyt. Paina pääntukea alas painaen salpaa Siirrä etumatkustajan istuin asentoon, jossa pääntuki ei kosketa kojelautaa. Vedä vivusta ja käännä istuimen selkänoja alas, vapauta sitten vipu. Selkänoja voidaan lukita kahteen asentoon ennen vaaka-asentoa. Anna selkänojan lukittua kuuluvasti. Avaa vapauttamalla suojus sivuverhoilulevyssä ja irrottamalla se. Versiossa, joissa ei ole kolmatta istuinriviä, lattian suojalevyn alla on säilytyslokeroita. Avaa suojalevy nostamalla se ylös. Tavaratilan suoja Älä aseta painavia tai teräviä esineitä tavaratilan suojan päälle.

80 Säilytys 79 Sulkeminen Avaaminen Laita turvavyön lukkokieleke molemmilla puolilla vyöhön kiinnitettyyn taskuun ennen tavaratilan suojan käyttämistä. Vedä tavaratilan suojaa kahvasta taaksepäin ja kiinnitä sivuilla oleviin kiinnikkeisiin. Irrota tavaratilan suoja sivukiinnikkeistä. Pidä suojasta kiinni ja ohjaa sitä kunnes se on kelautunut kokonaan sisään.

81 80 Säilytys Irrottaminen Avaa tavaratilan suoja. Vedä vapautusvipua ylöspäin ja pidä sitä paikallaan. Nosta tavaratilan suojaa oikealta ja ota se pois kiinnityskohdistaan. Säilytys tavaratilassa Jos tavaratilan suojaa ei käytetä, säilytä sitä tavaratilan lattian säilytystilassa. Avaa säilytystilan kansi takaluukun edessä. Laita suoja ylösalaisin ja vapautusvipu vasemmalle suunnattuna sovittimeen säilytystilan oikealla puolella. Kiinnitä tavaratilan suoja säilytystilaan tarranauhalla. Asennus Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvipua ylöspäin ja pidä sitä paikallaan, aseta tavaratilan suojan oikea puoli kiinnityskohtaansa ja lukitse. Tavaratilan lattian suojalevy Lattian suojalevy

82 Säilytys 81 Versioissa, joissa ei ole kolmatta istuinriviä, lattian suojalevyn alla on säilytyslokeroita. Avaa suojalevy nostamalla se ylös ja kääntämällä se pystyyn takaistuimien taakse. Sisätilan suojamatto Suojamatto suojaa tavaratilaa peittäen sen ja sitä käytetään, kun kaikki tai joitakin istuimia/selkänojia on käännetty alas. Taittamalla ja levittämällä mattoa sitä voidaan käyttää monella tavalla. Sisätilan suojamatto on saatavana kahtena versiona: Vakiosuojamatto peittää alueen takaluukun ja toisen istuinrivin välissä, kun kolmas istuinrivi on täydellinen tai kun yksi istuin on käännettynä alas. Flex cover -suojamatto on kaksi kertaa suurempi kuin vakiosuojamatto, se yhdistetään vetoketjulla. Se peittää tavaratilan kokonaan, kun kaikki tai osa kolmannen ja toisen istuinrivin istuimista on käännettynä alas. Suojamatto voidaan taittaa pituussuunnassa 4 osaan (vakio) tai 8 osaan (Flex cover) vetoketjun ollessa keskellä ja poikittaissuunnassa 4 osaan. Seuraavassa kuvataan vain joitakin esimerkkejä maton käytöstä. Ennen maton taittamista ja levittämistä kaikki osat tulee irrottaa sivukiskoista ja kiinnityssilmukoista. Kiinnityssilmukoiden tulee olla säilytysasennossa. Tavaratilan peittäminen takaluukun ja toisen istuinrivin välillä mahdollista sekä vakiosuojamatolla että Flex cover -suojamatolla, joka taitetaan vetoketjun kohdalta puoleen normaalista koosta (kaksi kerrosta). Matto on nelinkertaisesti taiteltuna yläasennossa olevien kolmannen istuinrivin istuimien takana. Käännä kolmannen istuinrivin istuimet alas.

83 82 Säilytys Levitä maton taitetut osat siten, että ensimmäinen osa on ylösnostettuna toisen istuinrivin selkänojan kohdalla. Käännettäessä alas toisen istuinrivin selkänojia matto laajenee automaattisesti ja peittää tilan molempien istuinrivien välissä. Pitääksesi yhden kolmannen istuinrivin istuimen ylhäällä taita matto puoliksi pituussuunnassa. Vedä mattoa hiukan ulos suojataksesi tavaratilan kynnystä raskaiden esineiden kuormauksen yhteydessä. Nosta matto pois kynnykseltä ennen takaluukun sulkemista. Tavaratilan peittäminen etuistuimien selkänojiin asti mahdollista vain Flex cover - suojamatolla, joka taitetaan vetoketjun kohdalta puoleen normaalista koosta (kaksi kerrosta). Mattoa levitetään toisen istuinrivin istuimiin saakka yllä kuvatun mukaisesti. Käännä toisen istuinrivin selkänojat alas. Levitä kaksikerroksisen maton yläosat siten, että tavaratila peittyy kokonaan. Maton ensimmäinen osa on nyt ylhäällä etuistuimien selkänojien kohdalla.

84 Säilytys 83 Käännä maton kynnyksen päällä oleva takaosa maton alle ennen takaluukun sulkemista. Tavaratilan peittäminen osittain mahdollista vain Flex cover - suojamatolla, joka taitetaan vetoketjun kohdalta puoleen normaalista koosta (kaksi kerrosta). esim. vasen ulompi selkänoja ei ole käännettynä alas Mattoa levitetään toisen istuinrivin istuimiin saakka ensimmäisessä osassa kuvatun mukaisesti. Käännä alas peitettävät selkänojat. Avaa vetoketju ylhäällä olevan selkänojan takana. Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lattialla. Nosta pituussuunnassa vetoketjulla avattua osaa ja käännä se keskelle. Levitä kaksikerroksisen maton yläosat käännettyjen selkänojien yli. Käännä maton kynnyksen päällä oleva takaosa maton alle ennen takaluukun sulkemista. Toimi samalla tavalla, kun yksi ulompi ja keskimmäinen selkänoja ovat yläasennossa. esim. vain keskimmäinen selkänoja on käännetty alas Mattoa levitetään toisen istuinrivin istuimiin saakka ensimmäisessä osassa kuvatun mukaisesti.

85 84 Säilytys Käännä alas peitettävä keskimmäinen selkänoja. Avaa vetoketju molemmilta puolilta vasemman ja oikean selkänojan takaa. Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lattialla. Nosta pituussuunnassa molempia vetoketjulla avattuja osia ja käännä ne keskelle. Levitä nyt kaksikerroksisen maton pieni yläosa keskimmäisen selkänojan yli. Käännä maton kynnyksen päällä oleva takaosa maton alle ennen takaluukun sulkemista. Seuraavissa kuvissa näkyy joitakin lisäesimerkkejä: Esimerkki pitkiä ja kapeita tavaroita, esim. suksia varten. Esimerkki sivusuojauksesta.

86 Säilytys 85 Tavaratilan kiskot ja koukut Kiinnityssilmukat Esimerkki toisen istuinrivin alas käännetyn selkänojan ja yhden kolmannen istuinrivin alas käännetyn istuimen peittämisestä. Asenna koukut haluamiisi kohtiin kiskoihin: työnnä koukku kiskon yläuraan ja paina alauraan. Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko. Tavaratilan kiinnitysjärjestelmä FlexOrganizer on joustava järjestelmä tavaratilan jakamiseksi osiin. Järjestelmään sisältyy: sovittimet, verkkotaskut,

87 86 Säilytys koukut, muunneltava tavaraverkko. Komponentit asennetaan sivuseinissä sijaitseviin kahteen kiskoon sovittimia ja hakasia käyttämällä. Sovittimien asennus kiskoihin Muunneltava tavaraverkko Verkkotasku Käännä tartuntalevy auki, aseta sovitin kiskon ylä- ja alauraan ja siirrä se oikeaan kohtaan. Käännä tartuntalevy ylös, jotta sovitin lukittuu paikalleen. Irrota kääntämällä tartuntalevyä alaspäin ja siirtämällä se pois kiskosta. Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puolikkaat yhteen. Asenna työntämällä tankoja hiukan yhteen ja aseta ne soveltuviin sovittimien aukkoihin. Irrota painamalla verkkotankoja yhteen ja irrota ne sovittimista. Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripustaa sovittimiin.

88 Säilytys 87 Koukkujen asennus kiskoihin Takaluukun edessä oleva väliverkko Turvaverkko Turvaverkko voidaan asentaa toisen istuinrivin istuimien tai etuistuimien taakse. Henkilöiden kuljettaminen turvaverkon takana on kielletty. Asennus toisen istuinrivin istuimien taakse Työnnä koukku halutussa kohdassa ensin kiskon yläuraan ja paina se sitten alauraan. Irrota vetämällä ensin pois yläurasta. Asennus suoraan takaluukun eteen. Paina ennen asennusta verkon tangon neljä päätyosaa sisään kiertämällä niitä vastapäivään. Asenna painamalla verkon tankoja yhteen ja asettamalla takaluukun kehyksen aukkoihin. Pitempi tanko täytyy asettaa ylös. Irrotus: paina verkkotankoa kokoon ja poista se. Kattokehyksessä toisen istuinrivin yläpuolella on molemmilla puolilla asennusaukot: kiinnitä verkon tanko toiselta puolelta, paina sitten tankoa kokoon ja kiinnitä se toiselta puolelta.

89 88 Säilytys Asennus etuistuinten taakse Kiinnitä turvaverkon hihnojen koukut etukiinnityssilmukoihin tavaratilan molemmilla puolilla. Kiristä molemmat hihnat vetämällä löysästä päästä. Kattokehyksessä etuistuimien yläpuolella on molemmilla puolilla asennusaukot: kiinnitä verkon tanko toiselta puolelta, paina sitten tankoa kokoon ja kiinnitä se toiselta puolelta. Kiinnitä turvaverkon hihnojen koukut lattian kiinnityssilmukoihin molemmilla puolilla istuimien edessä. Kiristä molemmat hihnat vetämällä löysästä päästä.

90 Säilytys 89 Irrotus Varoituskolmio Paina kiristimen painiketta vapauttaaksesi hihnan molemmilla puolilla. Irrota koukut lenkeistä. Irrota turvaverkon tangot kattokehyksen kannattimista. Rullaa verkko ylös ja kiinnitä se hihnalla. Säilytys Avaa tavaratilan lattiassa takaluukun edessä oleva säilytystilan kansi. Aseta turvaverkko säilytystilaan ja sulje kansi. Taitettava pöytätaso Sijaitsevat etuistuinten selkänojissa. Avaa vetämällä ylöspäin lukittumiseen asti. Taita kokoon painamalla alas vasteen yli. Älä laita raskaita esineitä taitettavalle pöytätasolle. Säilytä varoituskolmio säilytystilassa tavaratilan lattiassa takaluukun edessä. Ensiapupakkaus Varastoi ensiapupakkaus ja heijastinliivi kuljettajan istuimen alle.

91 90 Säilytys Käytä hihnoja kiinnittämiseen. Toisessa versiossa ensiapupakkaus sijaitsee säilytyslaatikossa kuljettajan istuimen alla. Siirrä lukitsinta säilytyslaatikon avaamiseksi tai sulkemiseksi. Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Kattotelineen asennus Kattokaiteilla varustetut autot Kiinnitä kattoteline asettamalla asennuspultit kuvassa näkyviin reikiin.

92 Säilytys 91 Autot ilman kattokaiteita Kiinnittääksesi kattotelineen avaa katossa olevien kiinnikkeiden suojakannet. Aseta asennuskiinnikkeet ohjeiden mukaisesti kuvassa näkyviin pitimiin. Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Irralliset esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä kuljeta mitään esineitä tavaratilan suojan äläkä kojelaudan päällä. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. 9 Varoitus Varmista aina, että auton kuorma on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla auton sisätiloissa aiheuttaen vammoja tai kuorman tai auton vaurioitumisen. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 248) ja EY-normin mukaisen omamassan erotus. Laske kantavuus kirjoittamalla autosi paino tämän käyttöoppaan alussa olevaan Painot-taulukkoon.

93 92 Säilytys EY-omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90 %:n täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu kattokuorma on 75 kg autoissa ilman kattokaiteita ja 100 kg kattokaiteilla varustetuissa autoissa. Kattokuorma muodostuu kattotelineen ja kuorman yhteenlasketusta painosta.

94 Mittarit ja käyttölaitteet 93 Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Tietonäytöt Auton viestit Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kaukoohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Infotainment-järjestelmää, joitakin kuljettajan apujärjestelmiä ja kytkettyä matkapuhelinta voidaan käyttää ohjauspyörän säätimillä. Lisäohjeita on Infotainmentjärjestelmän ohjekirjassa. Kuljettajan apujärjestelmät

95 94 Mittarit ja käyttölaitteet Lämmitettävä ohjauspyörä Äänitorvi Lämmitys kytketään painamalla * painiketta. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Ohjauspyörän suositeltavat tarttumakohdat lämmitetään nopeammin ja korkeampaan lämpötilaan kuin muut alueet. Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Paina j.

96 Mittarit ja käyttölaitteet 95 Tuulilasin pyyhin-/ pesulaite Tuulilasinpyyhkimet Säädettävä pyyhintäväli Pyyhinautomatiikka sadetunnistimella 2 = nopea 1 = hidas P = tihkupyyhintä = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Pyyhinvipu asennossa P. Säädä haluamasi pyyhintäväli säätöpyörällä: lyhyt = käännä säätöpyörää väli pitkä väli ylöspäin = käännä säätöpyörää alaspäin P = Pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta. Jos pyyhkimien taajuus on yli 20 sekuntia, pyyhkimen varsi siirtyy hieman alaspäin lepoasentoon.

97 96 Mittarit ja käyttölaitteet Sadetunnistimen säädettävä herkkyys Tuulilasin ja ajovalojen pesulaitteet Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Säädä herkkyys säätöpyörällä: pieni = käännä säätöpyörää herkkyys alaspäin suuri = käännä säätöpyörää herkkyys ylöspäin Vedä vivusta. Tuulilasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Jos ajovalot ovat päällä, pesunestettä suihkuaa myös ajovaloille, edellyttäen että vipu on vedettynä riittävän pitkälle. Sen jälkeen ajovalojen pesujärjestelmä on toimimatta 5 pesujakson ajan kunnes moottori tai ajovalot on sammutettu ja kytketty päälle uudelleen.

98 Mittarit ja käyttölaitteet 97 Takalasin pyyhin/pesulaite Takalasin pesulaite poistetaan käytöstä, kun neste on vähissä. Ulkolämpötila Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = jatkuva toiminta ala-asento = jaksottainen toiminta keskiasento = pois Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Älä käytä tätä toimintoa takalasin ollessa jäässä. Kytke pois pesulinjoilla. Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen.

99 98 Mittarit ja käyttölaitteet Jos ulkolämpötila laskee 3 C:een, kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näkyy varoitusviesti. 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä. Kello Kellonaika ja päivämäärä esitetään infonäytössä. Kellonajan ja päivämäärän asetus Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Valitse Aika & päivämäärä. Valittavissa olevat asetusvalinnat: Kellonajan asetus: Muuttaa näytössä näkyvän ajan. Päiväyksen asetus: Muuttaa näytössä näkyvän päivämäärän. Aikaformaatin asetus: Muuttaa tuntien näytön välillä 12 tuntia ja 24 tuntia. Päiväyksen formaatin asetus: Muuttaa päivämäärän näytön välillä KK/PP/VVVV ja PP.KK.VVVV. Kellonajan näyttö: Kytkee ajan näytön päälle/pois. RDS ajan synkronointi: Useimpien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDSajan synkronointi saattaa kestää joitakin minuutteja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suosittelemme automaattisen aikasynkronoinnin poistamista käytöstä. Auton räätälöinti

100 Mittarit ja käyttölaitteet 99 Virtapistokkeet Lisää 12 voltin pistorasioita on takakonsolissa Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Vääräntyyppiset pistokkeet voivat vaurioittaa pistorasiaa. Stop-start-järjestelmä Savukkeensytytin 12 voltin virtapistoke sijaitsee etukonsolissa. Käännä kansi alaspäin. ja tavaratilan vasemmassa sivuseinässä. Suurin tehonkulutus saa olla enintään 120 wattia. Kun sytytysvirta on katkaistu, virtapistokkeet ovat poissa käytöstä. Lisäksi virtapistokkeet poistetaan käytöstä, mikäli akkujännite on alhainen. Pistorasioihin kytkettävien laitteiden tulee täyttää sähkömagneettista yhteensopivuutta koskevan normin DIN VDE vaatimukset. Savukkeensytytin sijaitsee etukonsolissa. Käännä kansi alaspäin. Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan. Vedä sytytin ulos.

101 100 Mittarit ja käyttölaitteet Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille. Varoitusvalot, mittarit ja ilmaisimet Mittaristo Joissakin malleissa mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään. Nopeusmittari Matkamittari Tuhkakuppirasia voidaan asettaa mukinpitimiin. Ilmoittaa ajonopeuden. Näyttää autolla ajetun kokonaismatkan alarivillä kilometreinä. Osamatkamittari Näyttää nollauksen jälkeen tallennetun etäisyyden ylärivillä. Mittari nollataan pitämällä asetusnuppia muutaman sekunnin ajan painettuna sytytysvirran ollessa kytkettynä.

102 Mittarit ja käyttölaitteet 101 Kierroslukumittari Polttoainemittari Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen valintapainike Näyttää moottorin kierrosluvun. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Huomio Neulan ollessa punaisessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa. Näyttää polttoaineen määrän tai kaasunpaineen säiliössä käyttötavasta riippuen. Merkkivalo i palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi, jos merkkivalo vilkkuu. Maakaasukäytön aikana järjestelmä vaihtaa automaattisesti bensiinikäyttöön, ja päinvastoin Älä aja säiliötä tyhjäksi. Painiketta Y painamalla voidaan valita bensiini- ja maakaasukäytön välillä. LEDin 1 tila näyttää kulloisenkin toimintatavan.

103 102 Mittarit ja käyttölaitteet 1 off = maakaasukäyttö. 1 palaa = bensiinikäyttö. 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut. Kun maakaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Maakaasukäytön polttoaine Moottorin jäähdytysnesteen lämpömittari Huomio Jos moottorin jäähdytysnesteen lämpötila on liian korkea, pysäytä auto ja sammuta moottori. Moottori on vaarassa. Tarkasta jäähdytysnesteen määrä. Huoltonäyttö Moottoriöljyn valvontajärjestelmä ilmoittaa, koska moottoriöljy ja suodatin on vaihdettava. Ajo-olosuhteista riippuen öljyn ja suodattimen vaihtoväli voi vaihdella huomattavastikin. Näyttää jäähdytysnesteen lämpötilan. vasen alue = moottori ei ole vielä toimintalämpötilassa keskialue = normaali toi oikeanpuoleinen alue mintalämpötila = lämpötila liian korkea

104 Mittarit ja käyttölaitteet 103 Ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä jäljellä oleva öljyn käyttöikä näytetään valikossa Asetukset. Vaakanäytössä näytetään moottoriöljyn jäljellä oleva käyttöikä merkkivalon I avulla, tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sammutettuna. Valikko ja toiminto voidaan valita suuntavilkkuvivun painikkeilla. Öljyn jäljellä olevan käyttöiän näyttö: Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Valitse Öljyn jäljellä oleva käyttöikä kääntämällä säätöpyörää. Järjestelmä on nollattava aina moottoriöljyn vaihdon yhteydessä, jotta se toimii oikein. Käänny korjaamon puoleen. Nollaa painamalla SET/CLRpainiketta. Tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sammutettuna. Kun järjestelmä on laskenut moottoriöljyn käyttöiän lyhentyneen, kuljettajan tietokeskukseen tulee Vaihda moottorin öljy tai varoituskoodi. Vaihdata moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n jälkeen (sen mukaan kumpi ensin täyttyy). Kuljettajan tietokeskus Huoltotiedot Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Merkkivalojen sijainti saattaa vaihdella laitteiston mukaan. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vah Sininen vistus = Päällekytkennän vahvistus Valkoinen = Päällekytkennän vahvistus

105 104 Mittarit ja käyttölaitteet Mittariston merkkivalot

106 Mittarit ja käyttölaitteet 105 Keskikonsolin merkkivalot Suuntavilkku O palaa tai vilkkuu vihreänä. Syttyy hetkeksi Seisontavalot ovat käytössä. Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat käytössä. Nopea vilkkuminen: suuntavilkku tai sen sulake on viallinen, perävaunun suuntavilkku ei toimi. Lampun vaihto 3 213, sulakkeet Suuntavalot Turvavyömuistutin Etuistuinten turvavyömuistutus X kuljettajan tai matkustajan istuinta varten palaa tai vilkkuu punaisena. Palaa Sytytysvirran kytkemisen jälkeen kunnes turvavyö on kiinnitetty. Merkkivalo vilkkuu Moottorin käynnistämisen jälkeen enintään 100 sekunnin ajan, ennen kuin turvavyö on kiinnitetty. Turvavyön kiinnitys Takaistuinten turvavöiden tila > tai X kuljettajan tietokeskuksessa vilkkuu tai palaa. Palaa Sytytysvirran kytkemisen jälkeen vähintään 35 sekunnin ajan, ennen kuin turvavyö on kiinnitetty. Jos kiinnittämätön turvavyö kiinnitetään ajon aikana. Merkkivalo vilkkuu Liikkeellelähdön jälkeen, kun turvavyö on kiinnittämättä. Turvavyön kiinnitys 3 48.

107 106 Mittarit ja käyttölaitteet Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kytkettäessä sytytysvirta merkkivalo palaa n. 4 sekuntia. Jos se ei syty, sammu 4 sekunnin kuluttua tai jos se syttyy ajon aikana, turvatyynyjärjestelmässä on toimintahäiriö. Käänny korjaamon puoleen. Turvatyynyt ja turvavöiden esikiristimet eivät ehkä laukea onnettomuudessa. Turvavöiden esikiristimien tai turvatyynyjen lauettua v palaa jatkuvasti. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvavöiden esikiristimet, turvatyynyjärjestelmä 3 47, Turvatyynyn poistaminen käytöstä ON V palaa keltaisena. Etumatkustajan turvatyyny on aktivoituna. OFF * palaa keltaisena. Etumatkustajan turvatyyny on poiskytketty Vaara Lapsen kuolemaan johtavan henkilövahingon vaara, jos lasten turvalaitetta käytetään etuistuimella etumatkustajan turvatyynyn ollessa aktivoituna. Aikuisen kuolemaan johtavan henkilövahingon vaara istuttaessa etuistuimella etumatkustajan turvatyynyn ollessa poiskytkettynä. Latausjärjestelmä p palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Jarrutehostin voi lakata vaikuttamasta. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestelmässä. Sallitut päästöarvot voivat ylittyä. Käänny välittömästi korjaamon puoleen. Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin vaurioitumiseen. Vähennä kaasua, kunnes vilkkuminen lakkaa. Käänny välittömästi korjaamon puoleen. Huolla auto pian g palaa keltaisena.

108 Mittarit ja käyttölaitteet 107 Lisäksi saattaa näkyä varoitusviesti tai -koodi. Auto on huollettava. Käänny korjaamon puoleen. Auton viestit Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnesteen taso & palaa punaisena. Jarru- ja kytkinnesteen taso on liian alhainen Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Se palaa sytytysvirran kytkemisen jälkeen, kun käsikäyttöinen seisontajarru on kytketty Käytä poljinta - palaa tai vilkkuu keltaisena. Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjestelmä Palaa Jarrupoljinta on painettava sähkötoimisen seisontajarrun vapauttamiseksi Merkkivalo vilkkuu Kytkinpoljinta on käytettävä moottorin käynnistämiseksi Sähkötoiminen seisontajarru m palaa tai vilkkuu punaisena. Palaa Sähkötoiminen seisontajarru on kytketty Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kytke sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin vapauttamalla ja sitten kytkemällä sähkötoiminen seisontajarru. Jos m vilkkuu edelleen, älä jatka matkaa, vaan käänny korjaamon puoleen. Sähkötoimisen seisontajarrun vika j palaa tai vilkkuu keltaisena. Palaa Sähkötoimisen seisontajarrun toimintakyky on huonontunut Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huoltotilassa. Pysäytä auto, kytke sähkötoiminen seisontajarru ja vapauta se sitten nollataksesi.

109 108 Mittarit ja käyttölaitteet 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se syttyy ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto ei toimi. Lukkiutumaton jarrujärjestelmä Vaihto ylös [ palaa vihreänä tai näkyy symbolina kuljettajan tietokeskuksen näytössä ylemmän tason näytön tai ylemmän tason yhdistelmänäytön yhteydessä. Symbolin [ lähellä saattaa näkyä merkki osoituksena siitä, mikä vaihde tulisi valita. Vaihtamista ylöspäin suositellaan polttoaineen säästämiseksi. Ohjaustehostin c palaa keltaisena. Syttyy, kun ohjaustehostusta on vähennetty Ohjaustehostusta vähennetään järjestelmän ylikuumenemisen vuoksi. Merkkivalo sammuu, kun järjestelmä on jäähtynyt. Stop-start-järjestelmä Syttyy, kun ohjaustehostus on poistettu käytöstä Ohjaustehostusjärjestelmän vika. Käänny korjaamon puoleen. Kaistavahti ) palaa vihreänä tai keltaisena tai vilkkuu keltaisena. Palaa vihreänä Järjestelmä on käytössä ja toimintavalmis. Palaa keltaisena Kaistamerkintää ei havaita. Vilkkuu keltaisena Järjestelmä havaitsee tahattoman kaistanvaihdon. Ultraäänipysäköintitutka r palaa keltaisena. Häiriö järjestelmässä tai Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen tai Ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Korjauta järjestelmän häiriön syy korjaamolla. Ultraäänipysäköintitutka

110 Mittarit ja käyttölaitteet 109 Elektroninen ajonvakautusjärjestelmä pois päältä n palaa keltaisena. Järjestelmä on pois toiminnasta. Elektroninen ajonvakautusjärjestelmä ja luistonestojärjestelmä b palaa tai vilkkuu keltaisena. Palaa Järjestelmässä on vika. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Järjestelmä on aktiivisesti toiminnassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Elektroninen ajovakauden hallintajärjestelmä 3 164, luistonestojärjestelmä Luistonestojärjestelmä pois päältä k palaa keltaisena. Järjestelmä on pois toiminnasta. Hehkutus! palaa keltaisena. Hehkutus on toiminnassa. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena. Dieselhiukkassuodatin on puhdistettava. Jatka ajamista kunnes % sammuu. Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle 2000 r/min. Palaa Dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. Merkkivalo vilkkuu Suodattimen suurin täyttöaste on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Dieselhiukkassuodatin 3 155, Stopstart-järjestelmä Rengaspaineiden valvontajärjestelmä w palaa tai vilkkuu keltaisena. Palaa Rengaspaineiden aleneminen. Pysähdy heti ja tarkasta rengaspaineet. Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia (esim. varapyörä). Merkkivalo palaa jatkuvasti sekunnin kuluttua. Käänny korjaamon puoleen. Moottorin öljynpaine I palaa punaisena.

111 110 Mittarit ja käyttölaitteet Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. 1. Paina kytkinpoljin pohjaan. 2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta. 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Autostop-toiminnon aikana jarrutehostin toimii normaalisti. Älä poista avainta ennen kuin auto on paikallaan, muuten ohjauslukko voi lukkiutua odottamattomasti. Tarkista öljymäärä, ennen kuin käännyt korjaamon puoleen Polttoaine vähissä i palaa tai vilkkuu keltaisena. Palaa Polttoainesäiliössä on liian vähän polttoainetta. Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa välittömästi. Älä aja säiliötä tyhjäksi. Katalysaattori Ilman poisto dieselpolttoainejärjestelmästä Ajonestin d vilkkuu keltaisena. Vika ajonestojärjestelmässä. Moottoria ei voida käynnistää. Alennettu moottorin teho # palaa keltaisena. Moottorin teho on rajoitettu. Käänny korjaamon puoleen. Ulkovalot 8 palaa vihreänä. Ulkovalot ovat päällä Kaukovalot C palaa sinisenä. Palaa kaukovalojen ollessa käytössä ja kaukovalovilkkua käytettäessä

112 Mittarit ja käyttölaitteet 111 Kaukovaloapu l palaa vihreänä. Kaukovaloapu aktivoituu Kääntyvät ajovalot f palaa tai vilkkuu keltaisena. Palaa Häiriö järjestelmässä. Käänny korjaamon puoleen. Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille lähivaloille. Merkkivalon f vilkkuminen n. 4 sekunnin ajan sytytysvirran kytkemisen jälkeen muistuttaa siitä, että järjestelmä on aktivoitu Automaattinen valojen ohjaus Päiväajovalot V palaa vihreänä. Päiväajovalot ovat käytössä. Sumuvalot > palaa vihreänä. Etusumuvalot ovat käytössä Takasumuvalo r palaa keltaisena. Takasumuvalo on päällä Alhainen pesunestetaso G palaa keltaisena. Pesunesteen määrä on alhainen. Pesulaitteen neste Vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Määrätty nopeus on tallennettu. Vakionopeussäädin Mukautuva vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Määrätty nopeus ja etäisyys edellä ajavaan autoon tallennetaan. Mukautuva vakionopeussäädin Auto havaittu edessä A palaa vihreänä. Edessä on havaittu auto samalla kaistalla. Mukautuva vakionopeussäädin 3 169, Etutörmäyksen varoitus Ovi auki h palaa punaisena. Ovi tai takaluukku on auki.

113 112 Mittarit ja käyttölaitteet Tietonäytöt Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyntinopeusmittarin välissä. Se on saatavana sekä keskitason, ylemmän tason että ylemmän tason yhdistelmänäyttöä varten Ylemmän tason näytössä voidaan valita seuraavat päävalikot Menu-painikkeella: Asetukset Ajotietokone Ylemmän tason yhdistelmänäytössä valikot voidaan valita Menu-painikkeella, ne ilmaistaan symboleilla näytön ylärivillä: X = Asetukset W = Ajotietokone Jotkut näytetyistä toiminnoista ovat erilaisia ajon aikana ja auton ollessa paikallaan, ja jotkut toiminnot ovat käytettävissä vain ajon aikana. Auton räätälöinti Muistiin tallennetut asetukset 3 21.

114 Mittarit ja käyttölaitteet 113 Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Paina SET/CLR-painiketta valitaksesi toiminnon tai vahvistaaksesi viestin. Asetukset Paina MENU-painiketta valitaksesi Asetukset, tai valitse ylemmän tason yhdistelmänäytössä X. Valitse jokin alavalikoista kääntämällä säätöpyörää. Vahvista painamalla SET/CLR-painiketta. Korosta valikkovaihtoehto tai aseta numeroarvo kääntämällä säätöpyörää. Paina MENU-painiketta vaihtaaksesi valikoiden välillä tai palataksesi alavalikosta yhden valikkotason ylöspäin. Noudata alavalikoissa annettuja ohjeita.

115 114 Mittarit ja käyttölaitteet Mahdolliset alavalikot seuraaville toiminnoille: Unit (yksikkö): näyttöyksiköt voidaan vaihtaa Tire pressure (rengaspaine): kaikkien pyörien rengaspaineen tarkistus ajon aikana Remaining Oil Life (öljyn jäljellä oleva käyttöaika): Speed Warning (nopeusvaroitus): jos ennalta asetettu nopeus ylittyy, kuuluu varoitusääni Following Distance Indication (etäisyyden osoitus edessä olevaan kohteeseen): Adaptive Cruise Control (mukautuva vakionopeussäädin): Traffic Sign Assistant (liikennemerkkiapu): Valinta ja näyttö voivat olla erilaisia keskitason, ylemmän tason ja ylemmän tason yhdistelmänäytöissä. Ajotietokone Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä. Valitse jokin alavalikoista kääntämällä säätöpyörää. Vahvista painamalla SET/CLR-painiketta. Osamatkamittari 1 Osamatkamittari 2 Digitaalinen nopeus Osamatkamittari 2 ja digitaalinen nopeus ovat saatavana vain ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Ajotietokoneella varustetuissa autoissa on käytettävänä enemmän alavalikoita. Ajotietokone Liikennemerkkiapu

116 Mittarit ja käyttölaitteet 115 Graafinen infonäyttö, värillinen infonäyttö Auton kokoonpanosta riippuen autossa on graafinen tai värillinen infonäyttö. Infonäyttö sijaitsee kojelaudassa Infotainment-järjestelmän yläpuolella. Värillinen infonäyttö Graafinen infonäyttö Infotainment-järjestelmästä riippuen graafinen infonäyttö on saatavana kahtena versiona. Graafinen infonäyttö näyttää: ajan 3 98 ulkolämpötilan 3 97 päivämäärän 3 98 Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän käyttöoppaasta auton räätälöinnin asetukset Värillinen infonäyttö näyttää värillisenä: ajan 3 98 ulkolämpötilan 3 97 päivämäärän 3 98 Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän käyttöoppaasta navigointi, katso kuvaus Infotainment-järjestelmän käyttöoppaasta takakamera järjestelmän asetukset

117 116 Mittarit ja käyttölaitteet auton viestit auton räätälöinnin asetukset Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja asetuksista. Valikoiden ja asetusten valinta Valikoihin ja asetuksiin pääsee näytön kautta. Valinnat tehdään: valikoista toimintopainikkeilla ja Infotainmentjärjestelmän monitoimisäätimellä Valinta Infotainment-järjestelmällä Valitse toiminto Infotainment-järjestelmän painikkeiden avulla. Valitun toiminnon valikko tulee näyttöön. Monitoimisäätimellä valitaan jokin kohta ja vahvistetaan valinta. Monitoimisäädin Monitoimisäädin on keskeisin valikoiden ohjainlaite: Käännä Merkitse valikkovalinta Aseta numeerinen arvo tai näytä valikkovalinta Paina (ulompi rengas) Valitse tai aktivoi merkitty valinta Vahvista asetettu arvo Kytke järjestelmän toiminto päälle/ pois BACK-painike Paina painiketta: poistuaksesi valikosta muuttamatta asetuksia palataksesi alavalikosta ylemmälle valikkotasolle poistaa merkkijonon viimeisen merkin Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syötetyt tiedot. Auton räätälöinti Muistiin tallennetut asetukset 3 21.

118 Mittarit ja käyttölaitteet 117 Auton viestit Viestit näytetään pääosin kuljettajan tietokeskuksessa (DIC), joissakin tapauksissa yhdessä varoituksen ja äänimerkin kanssa. Paina painiketta SET/CLR tai MENU tai käännä säätöpyörää viestin vahvistamiseksi. Auton viestit keskitason näytössä Auton viestit näytetään koodinumeroina. Nro Auton viesti 2 Radiokauko-ohjainta ei ole havaittu, paina kytkinpoljinta käynnistääksesi uudelleen 3 Moottorin jäähdytysneste vähissä 4 Ilmastointi pois päältä 5 Ohjauspyörä on lukittu Nro Auton viesti 6 Paina jarrupoljinta vapauttaaksesi sähkötoimisen seisontajarrun 7 Käännä ohjauspyörää, katkaise sytytysvirta ja kytke se 9 Käännä ohjauspyörää, käynnistä moottori uudelleen 12 Auto ylikuormitettu 13 Kompressori ylikuumentunut 15 Lisäjarruvalo ei toimi 16 Jarruvalot eivät toimi 17 Ajovalojen korkeudensäädön toimintavika 18 Vasen lähivalo ei toimi 19 Oikea sumuvalo ei toimi 20 Oikea lähivalo ei toimi 21 Vasemman sivuvalon vika 22 Oikean sivuvalon vika 23 Peruutusvalo ei toimi 24 Rekisterikilven valo ei toimi 25 Vasen etusuuntavilkku ei toimi

119 118 Mittarit ja käyttölaitteet Nro Auton viesti 26 Vasen takasuuntavilkku ei toimi 27 Oikea etusuuntavilkku ei toimi 28 Oikea takasuuntavilkku ei toimi 29 Tarkista perävaunun jarruvalo 30 Tarkista perävaunun peruutusvalo 31 Tarkista perävaunun vasen suuntavilkku 32 Tarkista perävaunun oikea suuntavilkku 33 Tarkista perävaunun takasumuvalo 34 Tarkista perävaunun takavalo 35 Vaihda radiokauko-ohjaimen paristo 48 Puhdista kuolleen kulman hälytysjärjestelmä 49 Kaistavahti ei käytettävissä 50 Aktivoitu jalankulkijan suojausjärjestelmä, palauta konepelti 53 Kiristä kaasukorkki Nro Auton viesti 54 Vettä dieselpolttoaineen suodattimessa 55 Dieselhiukkassuodatin on täynnä Rengaspaineet epätasapainossa etuakselilla 57 Rengaspaineet epätasapainossa taka-akselilla 58 Havaittu renkaat, joissa ei ole TPMS-antureita 59 Avaa ja sulje sitten kuljettajan ikkuna 60 Avaa ja sulje sitten etumatkustajan ikkuna 61 Avaa ja sulje sitten vasen takaikkuna 62 Avaa ja sulje sitten oikea takaikkuna 65 Varkausyritys 66 Huolla murtohälytin 67 Huolla ohjauslukko 68 Huolla ohjaustehostin Nro Auton viesti 69 Huolla jousitusjärjestelmä 70 Huolla korkeudensäätöjärjestelmä 71 Huolla taka-akseli 74 Huolla AFL 75 Huolla ilmastointilaite 76 Huolla kuolleen kulman hälytysjärjestelmä 77 Huolla kaistavahti 78 Huolla jalankulkijoiden suojausjärjestelmä 79 Lisää moottoriöljyä 81 Huolla vaihteisto 82 Vaihda moottoriöljy pian 83 Huolla sopeutuva vakionopeussäädin 84 Moottorin teho on alentunut 94 Vaihda P-asentoon ennen poistumista 95 Huolla turvatyyny 128 Konepelti auki

120 Mittarit ja käyttölaitteet 119 Nro Auton viesti 134 Pysäköintitutkan häiriö, puhdista puskuri 136 Huolla pysäköintitutka 145 Tarkista lasinpesunesteen määrä 174 Akun virta vähissä 258 Pysäköintitutka pois päältä Auton viestit ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä Auton viestit näytetään tekstinä. Noudata viesteissä annettuja ohjeita. Järjestelmä näyttää viestejä seuraavista aiheista: Nestemäärät Murtohälytin Jarrut Vetojärjestelmät Alustanohjausjärjestelmät Vakionopeussäädin Mukautuva vakionopeussäädin Etutörmäyksen varoitus Törmäystä edeltävä jarrutustoiminto Pysäköintiapujärjestelmät Valaistus, polttimon vaihto Kääntyvät ajovalot Pyyhin-/pesulaitejärjestelmä Ovet, ikkunat Kuolleen kulman varoitus Liikennemerkkiapu Kaistavahti Kauko-ohjaus Turvavyöt Turvatyynyjärjestelmät Moottori ja vaihteisto Rengaspaine Dieselhiukkassuodatin Akku Auton viestit värillisessä infonäytössä Jotkut tärkeät viestit näkyvät lisäksi värillisessä infonäytössä. Paina monitoimisäädintä vahvistaaksesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan. Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana Vain yksi varoitusääni kuuluu kerrallaan. Kiinnittämättömien turvavöiden varoitusäänellä on etusija suhteessa kaikkiin muihin varoitusääniin.

121 120 Mittarit ja käyttölaitteet Jos turvavyötä ei ole kiinnitetty. Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdettäessä. Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä. Jos mukautuva vakionopeussäädin kytkeytyy automaattisesti pois päältä. Jos ajetaan liian lähellä edessä olevaa autoa. Jos ohjelmoitu nopeus tai nopeusrajoitus ylitetään. Jos kuljettajan tietokeskukseen ilmestyy varoitusviesti tai-koodi. Jos pysäköintitutka havaitsee esteen. Jos tapahtuu tarkoittamaton kaistanvaihto. Jos kuolleen kulman varoitus tunnistaa auton. Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu. Jos dieselhiukkassuodattimen maksimitaso on saavutettu. Kun auto pysäköidään ja/tai kuljettajan ovi avataan virta-avaimen ollessa virtalukossa ulkovalojen palaessa Autostopin aikana Jos kuljettajan ovi avataan. Pariston jännite Kun akkujännite on alhainen, varoitusviesti tai varoitus code 174 tulee näkyviin kuljettajan tietokeskuksessa. 1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista ajoa varten, kuten istuinlämmitys, takaikkunan lämmitys ja muut tärkeimmät sähkön kuluttajat. 2. Lataa akkua ajamalla jatkuvasti hetken aikaa tai käyttämällä latauslaitetta. Varoitusviesti tai varoituskoodi poistuu näytöstä, kun moottori on käynnistetty kaksi kertaa peräkkäin ilman jännitteen alenemista. Jos akkua ei voi ladata, anna korjaamon etsiä korjata vika.

122 Mittarit ja käyttölaitteet 121 Ajotietokone Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä. Ajotietokone ylemmän tason näytössä Valitse jokin alavalikoista kääntämällä säätöpyörää: Osamatkamittari 1 Osamatkamittari 2 Toimintasäde Keskikulutus Hetkellinen kulutus Keskinopeus Digitaalinen nopeus Ajotietokone ylemmän tason yhdistelmänäytössä Valitse alavalikoita kääntämällä säätöpyörää: Osamatkamittari 1 Keskikulutus

123 122 Mittarit ja käyttölaitteet Keskinopeus Osamatkamittari 2 Keskikulutus Keskinopeus Digitaalinen nopeus Toimintasäde Hetkellinen kulutus Ajotietokone 1 ja 2 Kummankin ajotietokoneen tiedot voidaan nollata erikseen kussakin tilassa, jolloin on mahdollista näyttää eri ajomatkojen pituuksia. Nollaa painamalla palautuspainiketta tai SET/CLR-painiketta muutaman sekunnin ajan. Osamatkamittari Osamatkamittari näyttää edellisen nollauksen jälkeen tallennetun matkan. Kaksi osamatkamittaria, jotka tallentavat tietoja erikseen, voidaan valita. Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Kun auto on tankattava välittömästi, keskitason ja ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa näkyy varoituskoodi tai varoitusviesti. Lisäksi polttoainemittarin merkkivalo i palaa tai vilkkuu

124 Mittarit ja käyttölaitteet 123 Keskikulutus Keskikulutuksen näyttö. Mittaus voidaan nollata milloin tahansa ja aloittaa alusta oletusarvosta. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Hetkellinen kulutus Hetkellisen kulutuksen näyttö. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Digitaalinen nopeus Hetkellisen nopeuden digitaalinen näyttö. Liikennemerkkiapu Näyttää havaitut liikennemerkit nykyisen reittiosuuden varrella Erillinen ilmoitus maakaasukäyttöisissä autoissa: Toimintasäde Toimintasäde ilmaistaan bensiinikäyttöä ja maakaasukäyttöä varten. Molemmat tilat voidaan ilmaista yhteenlaskettuna. Keskikulutus Keskikulutus ilmaistaan aina valitussa tilassa. Maakaasutila = kg/100 km Bensiinitila = l/100 km Polttoaineen valintapainike Hetkellinen kulutus Hetkellinen kulutus ilmaistaan aina valitussa tilassa. Maakaasutila = kg/100 km Bensiinitila = l/100 km Polttoaineen valintapainike Auton räätälöinti Auton toimintoja voidaan personoida muuttamalla infonäytön asetuksia. Jotkut eri kuljettajien henkilökohtaisista asetuksista voidaan tallentaa yksilöllisesti kuhunkin auton avaimeen. Muistiin tallennetut asetukset Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Jotkut toiminnot ovat näkyvissä tai aktiivisia vain moottorin käydessä.

125 124 Mittarit ja käyttölaitteet Henkilökohtaiset asetukset graafisessa infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Urheilutilan asetukset Kielet (Languages) Aika Päiväys Radioasetukset Puhelinasetukset Ajoneuvoasetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Urheilutilan asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen ripustus: Vaimennus muuttuu jäykemmäksi. Urheilul. voimansiirron suorituskyky: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Vaihda päämittariston taustavaloa: Mittariston valaistuksen värin vaihtaminen. Kielet (Languages) Halutun kielen valinta. Aika Päiväys Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta.

126 Mittarit ja käyttölaitteet 125 Ajoneuvoasetukset Ilmastoinnin ja ilman laatu Autom. tuulettimen nopeus: Muuttaa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen, kun sytytysvirta kytketään pois ja uudelleen päälle. Ilmastointi: Jäähdytysjärjestelmän päälle- tai poiskytkentä aina sytytysvirran kytkemisen yhteydessä tai viimeksi valitun asetuksen käyttö. Automaat. huurteenpoisto: Tehostaa tuulilasin kuivumista valitsemalla automaattisesti tarvittavat asetukset ja ilmastoinnin automaattitoiminnon. Autom. takalasin huurteenp.: Automaattisen takalasin lämmityksen käyttöönotto. Mukavuusasetukset Äänimerkin voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Kuljettajan aset. personointi: Räätälöintitoiminnon käyttöönotto tai käytöstä poistaminen. Auton takal. pyyh. taaksep.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäystunnistin Pysäköintiavustaja: Ultraäänipysäköintitutkan käyttöönotto tai poistaminen käytöstä. Frontkollisjon-varsel: Etutörmäyksen varoitusjärjestelmän asetusten muuttaminen. Kollisjonsberedskap: Törmäystä edeltävän jarrutustoiminnon asetusten muuttaminen. Dødvinkelvarsling: Kuolleen kulman varoitusjärjestelmän asetusten muuttaminen. Lähestymisvalot Kesto ajoneuvosta poist.: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Lähestymisvalojen aktivointi: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä.

127 126 Mittarit ja käyttölaitteet Ovien keskuslukitus Autom. ovien avaus: Ovien lukituksen automaattisen avauksen käyttöönotto tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Ovien keskuslukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Ovien viiv. keskuslukitus: Viivästetyn ovien lukituksen käyttöönotto tai poistaminen käytöstä. Etälukitus, avaus, käynnistys Kaukoavauksen ilmaisin: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Ovien avaus kauko-ohj.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Ovien autom. uudelleenluk.: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Palauta tehdasasetukset Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin. Henkilökohtaiset asetukset värillisessä infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Sport Mode -asetukset Kielet Aika & päivämäärä Radioasetukset Puhelinasetukset Navigointiasetukset Ajoneuvoasetukset Näytön asetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia:

128 Mittarit ja käyttölaitteet 127 Sport Mode -asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen alusta: Vaimennus muuttuu jäykemmäksi. Urheilullinen moottoriteho: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Kojetaulun valaistuksen värinvaihto: Mittariston valaistuksen värin vaihtaminen. Kielet Halutun kielen valinta. Aika & päivämäärä Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Navigointiasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Ajoneuvoasetukset Ilmastointi ja ilmanlaatu Tuulettimen ohjaus: Muuttaa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen, kun sytytysvirta kytketään pois ja uudelleen päälle. Ilmastointilaite: Jäähdytysjärjestelmän päälle- tai poiskytkentä aina sytytysvirran kytkemisen yhteydessä tai viimeksi valitun asetuksen käyttö. Autom. huurteen poisto: Tehostaa tuulilasin kuivumista valitsemalla automaattisesti tarvittavat asetukset ja ilmastoinnin automaattitoiminnon. Autom. takalasin lämmitys: Automaattisen takalasin lämmityksen käyttöönotto. Mukavuustoiminnot Merkkiäänten äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Autom. takalasinpyyh. peruutuks.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai

129 128 Mittarit ja käyttölaitteet käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäyksenesto Pysäköintiapu: Ultraäänipysäköintitutkan ottaminen käyttöön tai poistaminen käytöstä. Kulkutien valaistus Kesto ajoneuvosta poistuttaessa: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Ajoneuvon paikannusvalot: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Oven elektr. lukitus Oven automaattinen avaus: Ovien lukituksen automaattisen avauksen käyttöönotto tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Oven automaattinen lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Etälukitus / -avaus / -käynnistys Ilmoitus kaukosäätimellä avauksesta: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Oven avaus kaukos.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Oven autom. uud.lukitus kaukosäätimellä: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Tehtaan asetuksien palauttaminen Tehtaan asetuksien palauttaminen: Kaikkien toimintojen palautus lähtöasetuksiin. Näytön asetukset Valittavissa olevat näyttöasetukset: Päivätila: Optimointi päivävalaistukseen. Yötila: Optimointi pimeisiin olosuhteisiin. Automaattinen: Näytön tila vaihtuu, kun auton valot kytketään päälle/ pois. Peruutuskamera: Takakameran asetusten muuttaminen. Valokuvakehys: Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta.

130 Valaistus 129 Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Valokytkin valoautomatiikalla Kierrä ajovalokytkintä: 7 = valot pois 8 = Sivuvalot 9 = Ajovalot Merkkivalo Kierrä ajovalokytkintä: AUTO = Automaattinen valojen ohjaus: Ajovalot kytketään päälle ja pois automaattisesti ulkovalaistuksesta riippuen. m = Valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO. 8 = Sivuvalot 9 = Ajovalot

131 130 Valaistus Kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näytetään senhetkinen kulloinenkin tila. Kun sytytysvirta kytketään, valoautomatiikka on aktiivinen. Kun ajovalot ovat päällä, 8 syttyy. Merkkivalo Takavalot Takavalot palavat yhdessä ajo- ja sivuvalojen kanssa. Valoautomatiikka Kun valoautomatiikka on kytketty päälle ja moottori on käynnissä, järjestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä automaattisesti ulkovalon määrästä ja sadetunnistinjärjestelmän antamista tiedoista riippuen. Päiväajovalot Päiväajovalot parantavat auton erottumista päivänvalossa. Kun päiväajovalot ovat käytössä, takavalot ovat päällä tai pois päältä maakohtaisesta versiosta riippuen. Automaattisten ajovalojen aktivointi Huonoissa valaistusolosuhteissa ajovalot kytkeytyvät päälle. Lisäksi ajovalot sytytetään, jos tuulilasinpyyhkimet ovat pyyhkäisseet useamman kerran. Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkeytyvät päälle ilman viivettä. Mukautuvat ajovalot Kaukovalot Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovaloapu Tämä toiminto sallii kaukovalojen käytön pääajovaloina yöllä ja ajonopeuden ollessa yli 40 km/h.

132 Valaistus 131 Se vaihtaa lähivaloille kun: kamera tuulilasissa havaitsee vastaantulevan tai edellä ajavan auton valot auton nopeus on alle 20 km/h on sumuista tai sataa lunta ajetaan kaupunkialueella Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Päällekytkentä Kaukovaloapu aktivoidaan painamalla suuntavilkkuvipua kahdesti auton nopeuden ollessa yli 40 km/h. Vihreä merkkivalo l palaa jatkuvasti, kun apujärjestelmä aktivoidaan, sininen 7 syttyy, kun kaukovalot ovat käytössä. Merkkivalo l Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa päällä, kaukovaloapu aktivoituu. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa poissa päältä, kaukovaloapu pysyy aktivoituna. Kaukovaloavun viimeisin asetus pysyy käytössä, kun sytytysvirta kytketään uudelleen. Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua. Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä säätöpyörä? oikeaan asentoon. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila.

133 132 Valaistus Dynaaminen automaattinen ajovalojen korkeussäätö Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulijoiden häikäistymisen estämiseksi. Halogeenivaloilla varustetut autot Ajovaloja ei tarvitse säätää. Ksenonvaloilla varustetut autot 1. Avain virtalukossa. 2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku). 3. Kytke sytytysvirta. 4. Noin 5 sekunnin kuluttua merkkivalo f alkaa vilkkua ja kuuluu äänimerkki. Merkkivalo f Aina kun sytytysvirta kytketään, f vilkkuu muistutuksena n. 4 sekuntia. Poista käytöstä samalla menettelytavalla kuin yllä on kuvattu. f ei vilku, kun toiminto poistetaan käytöstä. Mukautuvat ajovalot Mukautuvat ajovalot ovat saatavina vain bi-ksenon-ajovalojen yhteydessä. Valojen kantama, jakautuminen ja voimakkuus muuttuvat valaistusolosuhteiden, sään ja tien tyypin mukaan. Valokytkimen ollessa asennossa AUTO kaikki valaistustoiminnot ovat käytettävissä. Seuraavat toiminnot ovat myös käytettävissä valokytkimen ollessa asennossa 9: Dynaamiset kaarrevalot Kulmavalot Peruutustoiminto Dynaaminen automaattinen ajovalojen korkeussäätö

134 Valaistus 133 Pihakatuvalot Aktivoituvat automaattisesti alhaisella, enintään noin 30 km/h:n ajonopeudella. Valokeila kääntyy 8 kulmassa tien reunaa kohti. Kaupunkivalot Aktivoituvat automaattisesti ajonopeusalueella n km/h ja kun valotunnistin havaitsee katuvaloja. Valon jakaminen laajemmalle vähentää valojen kantamaa. Maaseutuvalot Aktivoituvat automaattisesti ajonopeusalueella n km/h. Valokeila ja kirkkaus ovat erilaiset vasemmalla ja oikealla puolella. Moottoritievalot Aktivoituvat automaattisesti yli n. 115 km/h nopeuksilla, kun ohjauspyörää käännetään hyvin vähän. Ne kytkeytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimakkaasti. Valokeila on pitempi ja kirkkaampi. Huonon sään valot Aktivoituvat automaattisesti n. 70 km/h nopeuteen asti, kun sadetunnistin havaitsee kosteutta tai pyyhkimet toimivat jatkuvasti. Valon kantamaa, jakautumista ja voimakkuutta säädetään näkyvyydestä riippuen. Dynaamiset kaarrevalot (1) Valokeila kääntyy ohjauspyörän kulman ja nopeuden mukaan parantaen valaistusta kaarteissa. Merkkivalo f Kulmavalot (2) Tiukoissa mutkissa tai käännyttäessä sivutielle kytkeytyy päälle ohjauskulmasta tai suuntavilkusta riippuen vasen tai oikea lisävalo, joka valaisee tietä oikeassa kulmassa ajosuuntaan nähden. Se on aktivoituna enintään 40 km/h nopeuteen asti. Merkkivalo f Peruutustoiminto Jos ajovalot ovat päällä ja peruutusvaihde kytketään, molemmat kulmavalot kytkeytyvät päälle. Ne palavat vielä 20 sekuntia peruutusvaihteen poiskytkemisen jälkeen tai kunnes eteenpäinajovaihteella ajetaan nopeammin kuin 17 km/h. Kaukovaloapu Tämä toiminto sallii kaukovalojen käytön pääajovaloina yöllä ja ajonopeuden ollessa yli 40 km/h. Se vaihtaa lähivaloille kun: kamera tuulilasissa havaitsee vastaantulevan tai edellä ajavan auton valot auton nopeus on alle 20 km/h

135 134 Valaistus on sumuista tai sataa lunta ajetaan kaupunkialueella Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Päällekytkentä Kaukovaloapu aktivoidaan painamalla suuntavilkkuvipua kahdesti auton nopeuden ollessa yli 40 km/h. Vihreä merkkivalo l palaa jatkuvasti, kun apujärjestelmä aktivoidaan, sininen 7 syttyy, kun kaukovalot ovat käytössä. Merkkivalo l Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa päällä, kaukovaloapu aktivoituu. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa poissa päältä, kaukovaloapu pysyy aktivoituna. Kaukovaloavun viimeisin asetus pysyy käytössä, kun sytytysvirta kytketään uudelleen. Älykäs ajovalojen kantaman säätötoiminto automaattisella kaukovalojen aktivoinnilla Älykäs ajovalojen suuntaustoiminto käyttää kaksoisksenon-ajovalojen ominaisuuksia pidentääkseen lähivalojen kantamaa enintään 400 metriin ja aktivoi lisäksi kaukovalot automaattisesti häikäisemättä tai häiritsemättä vastaantulevaa tai edellä ajavaa liikennettä. Heti kun tuulilasin etukamera tunnistaa edellä ajavan tai vastaantulevan auton tai siirryttäessä kaupunkialueelle tai sään ollessa sumuinen tai luminen, kaukovalot kytkeytyvät pois päältä ja lähivalojen kantamaa lyhennetään häikäisyn estämiseksi. Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Kun järjestelmä on aktiivinen, etukamera tarkkailee aina auton edessä olevaa aluetta ja säätää valonjakauman aina optimaaliseksi, jotta kuljettaja näkee aina parhaalla mahdollisella tavalla lähes kaikissa valaistusolosuhteissa. Älykäs ajovalojen kantaman säätötoiminto automaattisella kaukovalojen aktivoinnilla pienentää näin eroa tavallisten lähi- ja kaukovalojen välillä ilman merkittäviä muutoksia valojen kantamaan, jakaumaan ja kirkkauteen.

136 Valaistus 135 Erityinen topografinen arviointitoiminto havaitsee edellä ajavat autot mäissä tai kaltevilla pinnoilla tunnistamalla edessä liikkuvat takavalot. Järjestelmä säätää valojen korkeutta edellä olevan tien optimaalisen valaistuksen varmistamiseksi ilman häikäisyä. Päällekytkentä Älykäs ajovalojen kantaman säätötoiminto aktivoidaan painamalla suuntavilkkuvipua kahdesti nopeuden ollessa yli 55 km/h. Automaattiset kaukovalot ovat toiminnassa yli 40 km/h nopeudella. Vihreä merkkivalo l palaa jatkuvasti toiminnon ollessa aktivoituna, sininen 7 syttyy, kun kaukovalot ovat käytössä. Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Tämän toiminnon päälle- tai poiskytkentäasetus voidaan tehdä infonäytön valikossa Asetukset. Auton räätälöinti Dynaaminen automaattinen ajovalojen korkeussäätö Jotta vastaantuleva liikenne ei häikäisty, ajovalojen korkeutta säädetään automaattisesti etu- ja takaakselilta mitattujen kallistustietojen, kiihdytyksen tai hidastuksen sekä ajonopeuden perusteella. Vika mukautuvien ajovalojen järjestelmässä Kun järjestelmä havaitsee vian mukautuvissa ajovaloissa, se siirtyy esiohjelmoituun asentoon välttääkseen häikäisemästä vastaantulevaa liikennettä. Jos tämä ei ole mahdollista, viallinen ajovalo kytketään automaattisesti pois päältä. Joka tapauksessa yksi ajovalo palaa edelleen. Kuljettajan tietokeskuksessa näytetään varoitus.

137 136 Valaistus Varoitusvilkut Käyttö painikkeella. Turvatyynyn täyttyessä onnettomuustilanteessa varoitusvilkut aktivoituvat automaattisesti. Suunta- ja kaistanvaihtovilkut Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Jos vipu siirretään vastuksen ohi, suuntavilkku kytkeytyy kestotoimintaan. Ohjauspyörän palautuessa suuntavilkku kytkeytyy automaattisesti pois päältä. Vilkuttaminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se. Kun perävaunu on kytketty, suuntavilkut vilkkuvat kuusi kertaa, kun painat vipua vastukseen asti ja sitten vapautat vivun. Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asentoonsa. Etusumuvalot Käyttö painikkeella >.

138 Valaistus 137 Valokytkin asennossa AUTO: etusumuvalojen sytyttäminen kytkee ajovalot automaattisesti päälle. Takasumuvalot Käyttö painikkeella r. Valokytkin asennossa AUTO: takasumuvalon sytyttäminen kytkee ajovalot automaattisesti päälle. Valokytkin asennossa 8: takasumuvalo voidaan kytkeä päälle vain etusumuvalojen kanssa. Auton takasumuvalot kytkeytyvät pois käytöstä perävaunua vedettäessä. Seisontavalot Pysäköitäessä auto voidaan kytkeä toisen puolen seisontavalo: 1. Katkaise sytytysvirta. 2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (vasen pysäköintivalo) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo. Peruutusvalot Peruutusvalot palavat, kun sytytysvirta on kytketty ja peruutusvaihde valittu. Huurtuneet lamppujen suojukset Valokotelon sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle.

139 138 Valaistus Sisävalot Kojelaudan valaistuksen säätö Autoissa, joissa on valoanturi, kirkkautta voidaan säätää ainoastaan, kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet. Sisävalot Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja sammuvat viivästetysti. Huomautus Turvatyynyjen täyttyessä onnettomuustilanteessa sisävalot syttyvät automaattisesti. Etumainen sisävalo Keinukytkimen käyttö: w paina u = päälle paina v = pois Takasisävalot = automaattinen päälleja poiskytkentä Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: Kojelaudan valaistus Infonäyttö Valaistut kytkimet ja käyttölaitteet. Käännä säätöpyörää A ja pidä paikallaan, kunnes kirkkaus on haluamallasi tasolla. Palavat yhdessä etusisävalon kanssa keinukytkimen asennosta riippuen.

140 Valaistus 139 Lukuvalot Käytetään etu- ja takasisävalojen painikkeilla s ja t. Häikäisysuojien valot Palavat, kun suojus avataan. Valaistusominaisuudet Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalo syttyy, kun ajovalot kytketään päälle. Sisääntulovalot Tervetuliaisvalot Ajovalot, takavalot, peruutusvalot, rekisterikilven valot, kojelaudan valot, sisävalot, valoputket ovissa ja Flex Console-konsolissa ja lätäkkövalot kytkeytyvät päälle lyhyeksi aikaa, kun auton lukitus avataan kauko-ohjaimella. Tämä toiminto toimii vain pimeällä ja sen avulla auto voidaan löytää. Valot sammuvat heti, kun virta-avain käännetään asentoon Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Myös seuraavat valot syttyvät, kun kuljettajan ovi avataan: Kaikki käyttökytkimet Kuljettajan tietokeskus Ovitaskujen valot Valoputket ovissa ja FlexConsolekonsolissa Poistumisvalot Seuraavat valot syttyvät, jos avain poistetaan virtalukosta: Sisävalot Kojelaudan valo (vain pimeällä) Valoputket ovissa ja FlexConsolekonsolissa Lätäkkövalot Ne sammuvat automaattisesti viiveen jälkeen ja syttyvät uudelleen, jos kuljettajan ovi avataan. Ajovalot, takavalot, peruutusvalot ja rekisterikilven valot valaisevat ympäröivää aluetta säädettävän pituisen ajan autosta poistumisen jälkeen.

141 140 Valaistus Päällekytkentä Tämän toiminnon aktivointia, käytöstä poistamista ja kestoa voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Akun purkautumisen esto Jotta akku ei purkaudu, kun sytytysvirta on katkaistu, jotkut sisävalot sammutetaan automaattisesti jonkin ajan kuluttua. 1. Katkaise sytytysvirta. 2. Poista virta-avain lukosta. 3. Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua. Jos suuntavalovivusta vedetään kuljettajan oven ollessa auki, poistumisvalot sammuvat heti.

142 Ilmastointi 141 Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Kuivaus ja sulatus Takalasin lämmitin Ü Lämpötila Punainen = lämmintä Sininen = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus l = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Kuivaus ja sulatus Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

143 142 Ilmastointi Ilmastointilaite Lämmitys- ja tuuletusjärjestelmän lisäksi ilmastointilaitteessa on säätimet seuraavia toimintoja varten: n = Jäähdytys 4 = sisäkierto Jäähdytys n Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Sisäkierto 4 Käyttö painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huuruuntuu ulkopuolelta, käytä tuulilasinpyyhkimiä ja poista l käytöstä. Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti. Kytke jäähdytys n. Sisäkierto 4 päällä. Paina ilmanjakopainiketta M. Aseta lämpötila alimmilleen. Aseta puhallin suurimmalle nopeudelle. Avaa kaikki suulakkeet.

144 Ilmastointi 143 Ikkunoiden kuivaus ja sulatus V Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Kytke jäähdytys n päälle. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomautus Jos kuivaus- ja sulatusasetukset on valittu, Autostop-toiminto estetään. Jos kuivaus- ja sulatusasetukset valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Elektroninen ilmastointiautomatiikka Kaksivyöhykkeinen ilmastointi mahdollistaa eri lämpötilasäädöt kuljettajan ja etumatkustajan puolella. Säätimet seuraaville: Lämpötila kuljettajan puolella Ilman suuntaus Puhaltimen nopeus Lämpötila etumatkustajan puolella n = Jäähdytys AUTO = automaattitoiminta 4 = käsivalintainen ilman sisäkierto V = kuivaus ja sulatus Takalasin lämmitys Ü 3 32, Istuinlämmitys ß 3 40, Lämmitettävä ohjauspyörä * Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen nopeus ja ilman suuntaus säätelevät automaattisesti ilman virtausta. Järjestelmää voidaan mukauttaa käsin käyttämällä ilman suuntauksen ja virtauksen käyttösäätimiä.

145 144 Ilmastointi Jokainen asetuksiin tehty muutos näytetään muutaman sekunnin ajan infonäytössä. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä. Automaattitoiminta AUTO Perussäätö parhaimman mukavuuden saamiseksi: Paina AUTO-painiketta, ilmansuuntaus ja puhaltimen nopeus säätyvät automaattisesti. Avaa kaikki tuuletussuulakkeet. Paina n kytkeäksesi jäähdytyksen päälle. Aseta kuljettajan ja etumatkustajan esivalitut lämpötilat vasemmalla ja oikealla kiertosäätimellä asentoon 22 C. Puhaltimen nopeuden säätöä automaattitilassa voidaan muuttaa valikossa Asetukset. Auton räätälöinti Kaikkia tuuletussuuttimia käytetään automaattisesti automaattitilassa. Tuuletussuuttimien on siksi oltava aina auki. Lämpötilan esivalinta Lämpötilat voidaan asettaa haluttuun arvoon.

146 Ilmastointi 145 Jos vähimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla jäähdytysteholla. Jos enimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla lämmitysteholla. Huomautus Jos lämpötila laskee 2 C tai enemmän moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Ikkunoiden kuivaus ja sulatus V Paina painiketta V. Paina jäähdytyspainiketta n. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suurella nopeudella. Kytke takalasin lämmitin Ü toimintaan. Paluu automaattitoimintaan: paina painiketta V tai AUTO. Huomautus Jos V-painiketta painetaan moottorin käydessä, Autostop-toiminto on estettynä kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja kiertosäätimiä seuraavasti: Asetuksen muuttaminen poistaa automaattitilan käytöstä. Puhaltimen nopeus Voit pienentää puhaltimen nopeutta painamalla alempaa painiketta tai suurentaa nopeutta painamalla ylempää painiketta kuvassa esitetyllä tavalla. Puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä. Alemman painikkeen pitkä painallus: puhallin ja jäähdytys kytkeytyvät pois päältä. Ylemmän painikkeen pitkä painallus: puhallin toimii enimmäisnopeudella. Palaaminen automaattitoimintaan: Paina painiketta AUTO.

147 146 Ilmastointi Ilman suuntaus l, M, K Paina l, M tai K haluamasi säädön mukaan. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. l = tuulilasiin ja etusivuikkunoihin. M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta. K = jalkatilaan. Kaikki yhdistelmät ovat mahdollisia. Paluu automaattiseen ilman suuntaukseen: Poista kyseinen asetus käytöstä tai paina painiketta AUTO. Jäähdytys n Ota käyttöön tai poista käytöstä n- painikkeella. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta tietystä ulkolämpötilasta alkaen. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Näytössä näkyy ACON jäähdytyksen ollessa toiminnassa tai ACOFF jäähdytyksen ollessa poissa päältä. Ilman sisäkiertotila 4 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huuruuntuu ulkopuolelta, käytä tuulilasinpyyhkimiä ja poista l käytöstä. Paina painiketta 4 kerran käsivalintaisen ilman sisäkierron aktivoimiseksi. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti

148 Ilmastointi 147 Lisälämmitin Ilman lämmitin Quickheat on sähkötoiminen lisäilmanlämmitin, joka lämmittää auton sisätilat automaattisesti nopeammin. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Ainakin yhden tuuletussuulakkeen tulee olla auki jäähdytyksen ollessa käytössä. Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja. Avaa tuuletussuulake kääntämällä säätöpyörä asentoon B. Säädä suulakkeesta tulevan ilman määrää kääntämällä säätöpyörää.

149 148 Ilmastointi Sulje tuuletussuulake kääntämällä säätöpyörä asentoon 7. Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Tuuletussuulakkeet takamatkustajille ovat vasemmalla ja oikealla puolella etuistuimien takana. 9 Varoitus Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara. Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Matkustamon ilmansuodatin poistaa tuuletussuuttimista sisään tulevasta ilmasta pölyn, noen, siitepölyn ja itiöt.

150 Ilmastointi 149 Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on liian alhainen. Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien: toiminta- ja painekoe, lämmityksen toiminta, tiiviyskoe, käyttöhihnan tarkastus, lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus.

151 150 Ajaminen ja käyttö Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Jarrut Alustanohjausjärjestelmät Kuljettajan apujärjestelmät Polttoaine Vetäminen Ajo-ohjeita Auton hallinta Älä koskaan aja vaihde vapaalla, jos moottori ei käy (paitsi Autostop-toiminnon aikana) Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Kaikki järjestelmät toimivat Autostop-toiminnon aikana, mutta ohjaustehostimen toimintaa rajoitetaan ja auton käyntinopeutta alennetaan. Stop-start-järjestelmä Nopea joutokäynti Jos akun tila edellyttää akun lataamista, laturin tehoa on suurennettava. Tämä saavutetaan nopealla joutokäynnillä, joka saattaa aiheuttaa ääntä. Autoissa, joissa on ylemmän tason näyttö tai ylemmän tason yhdistelmänäyttö, kuljettajan tietokeskukseen tulee viesti. Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa.

152 Ajaminen ja käyttö 151 Käynnistys ja käyttö Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Ensimmäisen ajon aikana pakoputkistossa voi syntyä savua vahan ja öljyn höyrystyessä. Ensimmäisen ajon jälkeen auton on annettava seistä ulkoilmassa jonkin aikaa. Höyryjen hengittämistä on vältettävä. Totutuskäytön aikana polttoaineen ja moottoriöljyn kulutus voi olla kohonnut ja dieselhiukkassuodattimen puhdistus voi tapahtua useammin. Autostop-toiminto voi olla estettynä akun latauksen varmistamiseksi. Dieselmoottorin hiukkassuodatin Virtalukon asennot 0 = Sytytysvirta pois 1 = Ohjaus vapaa, sytytysvirta pois 2 = Sytytysvirta kytketty, dieselmoottori: hehkutus 3 = Käynnistäminen Viivästetty virran katkaisu Seuraavat elektroniset järjestelmät voivat edelleen toimia, kunnes kuljettajan ovi avataan tai enintään 10 minuuttia sen jälkeen, kun sytytysvirta on katkaistu: Sähkötoimiset ikkunat Virtapistokkeet Virransyöttö Infotainment-järjestelmään jatkuu 30 minuuttia tai kunnes avain poistetaan virtalukosta, riippumatta siitä avataanko mitään ovea. Moottorin käynnistäminen Käsivaihteisto: käytä kytkintä. Automaattivaihteisto: käytä jarrua ja siirrä valintavipu asentoon P tai N. Älä paina kaasupoljinta.

153 152 Ajaminen ja käyttö Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain hetkeksi asentoon 3 ja vapauta se: automaattinen toiminto käyttää käynnistintä lyhyellä viiveellä kunnes moottori käy, katso Automaattinen käynnistimen ohjaus. Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta. Auton käynnistäminen alhaisissa lämpötiloissa Moottori voidaan käynnistää ilman lisälämmittimiä, kun pakkasta on enintään -25 C (dieselmoottori) tai -30 C (bensiinimoottori). Vaatimuksia ovat moottoriöljyn oikea viskositeetti, oikeanlainen polttoaine, tehdyt huollot ja riittävän täyteen ladattu akku. Alle -30 C:n lämpötiloissa automaattivaihteisto tarvitsee noin 5 minuutin lämmitysjakson. Valintavivun täytyy olla asennossa P. Automaattinen käynnistimen ohjaus Tämä toiminto ohjaa moottorin käynnistymistä. Kuljettajan ei tarvitse pitää avainta asennossa 3. Kun avainta on kerran käännetty, järjestelmä käynnistää automaattisesti, kunnes moottori käy. Tarkistustoimenpiteen takia moottori käynnistyy pienellä viiveellä. Mahdollisia syitä moottorin käynnistymättömyyteen: Kytkinpoljinta ei käytetä (käsivaihteisto) Jarrupoljinta ei käytetä tai valintavipu ei ole P- tai N-asennossa (automaattivaihteisto) Tapahtui aikakatkaisu Turbomoottorin lämmityskäyttö Käynnistettäessä moottorin vääntömomentti voi olla hetken aikaa rajoitettu, etenkin jos moottori on kylmä. Rajoituksella annetaan voitelujärjestelmälle aikaa moottorin suojaamiseksi. Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun nopeus laskee tai auto pysähtyy, esim. liikennevalojen tai ruuhkan takia. Se käynnistää moottorin automaattisesti heti kun kytkintä painetaan. Akun anturi varmistaa, että Autostop toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten. Päällekytkentä Stop-start-järjestelmä on käytettävissä heti kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät.

154 Ajaminen ja käyttö 153 Poiskytkentä Kytke Stop-start-järjestelmä pois käsin painamalla eco-painiketta. Poiskytkennän osoituksena painikkeessa oleva LED-valo sammuu. Autostop Kun nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta aseta vaihdevipu vapaa-asentoon vapauta kytkinpoljin Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Autostop-toiminnon ollessa aktivoituna lämmitys- ja jarrujärjestelmän suorituskyky säilyy ennallaan. Huomio Ohjaustehostus voi olla heikompaa Autostop-toiminnon aikana. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista. Muussa tapauksessa Autostop-toiminto estetään. Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta konepelti on täysin suljettu kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty akun varaus on riittävä ja sen kunto on hyvä moottori on käyttölämmin moottorin jäähdytysnesteen lämpötila ei ole liian korkea moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin voimakkaan ajokuormituksen jälkeen ulkolämpötila ei ole liian alhainen ilmastointiautomatiikka ei estä Autostop-toimintoa jarrujen alipaine on riittävä

155 154 Ajaminen ja käyttö dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen auto on liikkunut viimeisen Autostop-tapahtuman jälkeen Lähellä nollaa oleva ulkolämpötila voi estää Autostop-toiminnon käytön. Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso lisätietoja ilmastointia koskevasta luvusta. Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Akun tyhjentymisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-start-järjestelmään on kehitetty useita akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet kuten sähkötoiminen lisälämmitin tai takalasin lämmitin poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmän puhaltimen nopeutta vähennetään virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kierroslukumittarin osoittimen siirtyminen joutokäyntiasentoon osoittaa moottorin käynnistymisen. Jos valintavipu siirretään pois vapaaasennosta ennen kuin kytkintä painetaan, merkkivalo - syttyy tai näkyy symbolina kuljettajan tietokeskuksessa. Merkkivalo Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun on oltava vapaalla, jotta automaattinen uudelleen käynnistys voi tapahtua. Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen. Stop-start-järjestelmä kytketään käsin pois toiminnasta konepelti avataan kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan moottorin lämpötila on liian alhainen akku on purkautunut jarrujen alipaine ei ole riittävä auto alkaa liikkua ilmastointiautomatiikka vaatii moottorin käynnistämistä ilmastointilaite on kytketty manuaalisesti toimintaan Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti. Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä virtapistokkeeseen, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku.

156 Ajaminen ja käyttö 155 Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke aina seisontajarru. Kytke käsikäyttöinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto seisoo tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto seisoo alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Huomautus Jos tapahtuu onnettomuus ja turvatyyny laukeaa, moottori sammutetaan automaattisesti, jos auto pysähtyy tietyn ajan sisällä. Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti ilman mitään tiedotusta. Suodatin puhdistetaan säännöllisesti polttamalla kiinni jääneet nokihiukkaset

157 156 Ajaminen ja käyttö korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää enintään 25 minuuttia. Normaalisti se kestää 7-12 minuuttia. Autostop ei ole käytettävissä ja polttoaineenkulutus voi olla suurempi tänä aikana. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Jos suodatin on puhdistettava, eivätkä aiemmat ajo-olosuhteet ole mahdollistaneet puhdistusta, tämä ilmaistaan merkkivalolla %. Samanaikaisesti Dieselhiukkassuod. on täynnä, jatka ajamista tai varoituskoodi 55 näkyy kuljettajan tietokeskuksessa. % syttyy kun dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. % vilkkuu, kun dieselhiukkassuodattimen maksimitaso on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Puhdistusmenettely Aktivoi puhdistusmenettely jatkamalla ajamista ja pitämällä moottorin käyntinopeutena yli 2000 r/min. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Jos g syttyy myös, puhdistus ei ole mahdollista. Ota yhteyttä korjaamoon. Huomio Jos puhdistusmenettely keskeytetään, moottori saattaa vaurioitua vakavasti. Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella. Merkkivalo % sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Katalysaattori Katalysaattori vähentää pakokaasujen haitallisia aineita.

158 Ajaminen ja käyttö 157 Huomio Muut kuin sivuilla 3 196, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Automaattivaihteisto Automaattivaihteisto sallii automaattisen vaihtamisen (automaattitoiminto) tai manuaalisen vaihtamisen (käsivalintatoiminto). Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä. Valintavipu P = pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty R = peruutusvaihde, kytke vain auton ollessa paikallaan N = vapaa-asento D = automaattitoiminto kaikilla vaihteilla Valintavipu on lukittu asennossa P ja sitä voidaan siirtää vain sytytysvirran ollessa kytketty ja jarrupoljinta painettaessa.

159 158 Ajaminen ja käyttö Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Manuaalinen tila Jos jarrupoljinta ei paineta, merkkivalo j palaa. Jos valintavipu ei ole P-asennossa katkaistaessa sytytysvirta, merkkivalot j ja P vilkkuvat. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta. Moottori voidaan käynnistää vain vivun ollessa asennossa P tai N. Kun asento N on valittu, paina jarrupoljinta tai kytke seisontajarru ennen käynnistämistä. Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle, katso käsivalintatoiminto. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru ja P. Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P- asennossa. Siirrä valintavipu D-asennosta vasemmalle ja sitten eteen- tai taaksepäin. < = Vaihto suuremmalle vaihteelle ] = Vaihto pienemmälle vaihteelle Jos valitaan ajonopeuteen nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Tämä saattaa aiheuttaa kuljettajan infonäyttöön viestin. Käsivalintatoiminnossa suurilla moottorin kierrosluvuilla automaattista vaihtoa suuremmalle ajoalueelle ei tapahdu.

160 Ajaminen ja käyttö 159 Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Automaattinen vapaa-asennon kytkentä kytkee automaattisesti joutokäynnin, kun auto pysäytetään ajovaihteen ollessa käytössä ja jarrupoljinta painetaan. Sport-toiminnon ollessa kytkettynä vaihto tapahtuu suuremmilla käyntinopeuksilla (paitsi jos vakionopeudensäädin on kytketty toimintaan). Sport-toiminto Erikoisohjelmat mukauttavat vaihtamispisteet automaattisesti ajettaessa ylä- tai alamäkeen. Pakkovaihto Jos kaasupoljin painetaan pohjaan automaattitilassa, vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Vika Häiriötilanteessa palaa g. Lisäksi kuljettajan tietokeskuksessa näytetään koodinumero tai auton viesti. Auton viestit Vaihteisto ei vaihda enää automaattisesti. Ajamista voidaan jatkaa manuaalisesti vaihtaen. Vain suurin vaihde on valittavissa. Käsivalintatoiminnossa saattaa häiriöstä riippuen olla käytettävissä myös 2. vaihde. Vaihda vain auton ollessa paikallaan. Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Virtaavainta ei voida poistaa virtalukosta. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos akku ei ole vian syy, vapauta valintavipu. 1. Kytke seisontajarru. 2. Vapauta valintavivun verhous keskikonsolin etuosasta, taita se ylös ja käännä se vasemmalle.

161 160 Ajaminen ja käyttö 3. Työnnä ruuvitaltta aukkoon vasteeseen asti ja siirrä valintavipu pois P- tai N-asennosta. Jos P tai N kytketään uudelleen, valintavipu lukittuu jälleen paikalleen. Korjauta virtakatkoksen syy korjaamolla. 4. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikalleen. Käsivaihteisto Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla. Peruutusvaihteen kytkeminen: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vipu vapaa-asentoon, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

162 Ajaminen ja käyttö 161 Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Merkkivalo & Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen. Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo u Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat kaikki kolme jarruvaloa ABS-säädön ajan. Ohjeita häiriötilanteen varalta 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla.

163 162 Ajaminen ja käyttö Seisontajarru Manuaalinen seisontajarru Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo & Sähkötoiminen seisontajarru Kytkeminen auton ollessa paikallaan Vedä käyttökytkimestä m, sähkötoiminen seisontajarru toimii automaattisesti riittävällä voimalla. Kytkeytymisvoima maksimoidaan esim. pysäköitäessä perävaunun kanssa tai mäkeen vetämällä kytkimestä m kaksi kertaa. Sähkötoiminen seisontajarru on kytkettynä, kun merkkivalo m syttyy Sähkötoiminen seisontajarru voidaan aina aktivoida, myös sytytysvirran ollessa katkaistu. Älä käytä sähkötoimista seisontajarrua liian usein moottorin ollessa sammutettu, koska tällöin akku purkautuu. Ennen kuin poistut autosta, tarkista sähkötoimisen seisontajarrun tila. Merkkivalo m Vapauttaminen Kytke sytytysvirta. Pidä jarrupoljinta painettuna ja paina sitten käyttökytkintä m. Liikkeellelähtötoiminto Kun kytkinpoljinta painetaan (käsivaihteisto) tai ajovaihde kytketään (automaattivaihteisto) ja tämän jälkeen kaasupoljinta painetaan, sähkötoiminen seisontajarru vapautuu automaattisesti. Tämä ei ole mahdollista, jos samalla vedetään katkaisimesta. Tämä toiminto helpottaa myös liikkeellelähtöä mäessä. Aggressiivinen ajotapa voi lyhentää kuluvien osien käyttöikää.

164 Ajaminen ja käyttö 163 Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytkimestä m vedetään, sähkötoiminen seisontajarru hidastaa auton nopeutta, mutta ei kytkeydy pysyvästi. Kun käyttökytkin m vapautetaan, dynaaminen jarrutus loppuu. Ohjeita häiriötilanteen varalta Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodinumerolla tai auton viestinä kuljettajan tietokeskuksessa. Auton viestit Kytke sähkötoiminen seisontajarru: vedä käyttökytkimestä m yli 5 sekunnin ajan. Jos merkkivalo m palaa, sähkötoiminen seisontajarru on kytketty. Vapauta sähkötoiminen seisontajarru: pidä käyttökytkintä m painettuna yli 2 sekunnin ajan. Jos merkkivalo m sammuu, sähkötoiminen seisontajarru on vapautettu. Merkkivalo m vilkkuu: sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kun se vilkkuu jatkuvasti, vapauta sähkötoiminen seisontajarru ja yritä kytkeä se uudelleen. Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Mäkilähtöapu Järjestelmä auttaa estämään auton tahattoman liikkumisen lähdettäessä liikkeelle mäestä. Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät päälle vielä kahdeksi sekunniksi. Jarrut vapautuvat automaattisesti, kun auton nopeus alkaa kasvaa. Mäkilähtöapu ei ole käytössä Autostop-toiminnon aikana. Alustanohjausjärjestelmät Luistonestojärjestelmä Luistonestojärjestelmä (Traction Control system, TC) on osa elektronista ajonvakautusjärjestelmää. TC parantaa tarvittaessa ajovakautta tienpinnan tyypistä tai renkaiden pidosta riippumatta estämällä vetävien pyörien luistamisen. Heti kun vetävät pyörät alkavat luistaa, moottorin tehoa alennetaan ja eniten luistavaa pyörää jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. TC on toiminnassa heti merkkivalon b sammuttua. Kun TC on aktiivinen, b vilkkuu.

165 164 Ajaminen ja käyttö 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä TC voidaan kytkeä pois toiminnasta, kun vetopyörien on voitava luistaa: paina painiketta b lyhyesti. Merkkivalo k palaa. TC aktivoidaan uudelleen painamalla uudelleen painiketta b. TC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Elektroninen ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös vetävien pyörien luistamisen. Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESC on toiminnassa heti merkkivalon b sammuttua. Kun ESC on aktiivinen, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä Erittäin suorituskykyistä ajoa varten ESC voidaan poistaa käytöstä: paina painiketta b noin 7 sekuntia. Merkkivalo n palaa.

166 Ajaminen ja käyttö 165 ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TCjärjestelmä poistettiin aiemmin käytöstä, sekä TC että ESC aktivoidaan uudelleen. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Interaktiivinen ajojärjestelmä Flex Ride Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajotavasta. SPORT-tila: paina painiketta SPORT, LED syttyy. TOUR-tila: paina painiketta TOUR, LED syttyy. Normaali tila: painikkeita SPORT ja TOUR ei paineta, LEDit eivät syty. Poista SPORT- ja TOUR-tilat käytöstä painamalla kyseistä painiketta uudelleen. Kummassakin ajotilassa Flex Ride verkottaa seuraavat elektroniset järjestelmät: Elektroninen iskunvaimenninten säätö. Kaasupolkimen ohjaus. Ohjauksen ohjaus. Automaattivaihteisto. SPORT-toiminto Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan: Iskunvaimentimien vaimennus toimii jäykemmin, jotta kosketus tienpintaan paranee. Moottori reagoi nopeammin kaasupolkimeen. Ohjausta tehostetaan vähemmän. Automaattivaihteiston vaihteensiirrot tapahtuvat myöhemmin. Kun SPORT-tila on aktivoitu, mittariston valaistus muuttuu valkoisesta punaiseksi. TOUR-tila

167 166 Ajaminen ja käyttö Järjestelmien asetukset mukautetaan mukavuusajotapaan: Iskunvaimentimien vaimennus reagoi pehmeämmin. Kaasupoljin reagoi vakioasetuksilla. Ohjauksen tehostus on vakiotilassa. Automaattivaihteiston vaihteensiirrot tapahtuvat mukavuustilassa. Mittariston valaistus on valkoinen. Normaalitila Kaikki järjestelmien asetukset sopeutetaan vakioarvoihin. Ajotilan valinta Jokaisessa käsin valitussa ajotilassa: SPORT, TOUR tai normaali, ajotilan valinta (DMC) havaitsee ja analysoi jatkuvasti todellisia ajo-ominaisuuksia, kuljettajan reaktioita ja auton aktiivista dynaamista tilaa. Tarvittaessa DMC:n ohjausyksikkö muuttaa automaattisesti asetuksia valitussa ajotilassa tai jos se tunnistaa suurempia vaihteluita, ajotilaa vaihdetaan vaihtelun ajaksi. Jos esim. Normal-tila on valittu ja DMC havaitsee urheilullisen ajotavan, DMC muuttaa useat normaalitilan asetukset urheilullisiksi asetuksiksi. DMC vaihtaa Sport-tilaan, jos ajotapa on hyvin urheilullinen. Jos esimerkiksi TOUR-tila on valittu ja ajettaessa kiemurtelevalla tiellä on äkkiä jarrutettava voimakkaasti, DMC havaitsee auton dynaamisen olotilan ja muuttaa jousituksen SPORT-tilaan lisätäkseen auton ajovakautta. Kun ajo-ominaisuudet tai auton dynaaminen tila palaa aikaisempaan tilaan, DMC vaihtaa esivalitun ajotavan asetuksiin. Sport-tilan kuljettajakohtaiset asetukset Kuljettaja voi valita SPORT-tilan toiminnot painamalla SPORT-painiketta. Näitä asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kuljettajan apujärjestelmät 9 Varoitus Kuljettajan apujärjestelmät on kehitetty kuljettajan tueksi, ei korvaamaan hänen tarkkaavaisuuttaan. Kuljettajalla on autoa ajaessaan täysi vastuu. Käyttäessäsi kuljettajan apujärjestelmiä tarkkaile aina liikennetilanteita. Vakionopeussäädin Vakionopeudensäädin voi tallentaa ja ylläpitää n km/h nopeuksia. Tallennetuista nopeuksista voidaan poiketa ajettaessa ylä- tai alamäkeen. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Aktivointi ensimmäisellä vaihteella ei ole mahdollista.

168 Ajaminen ja käyttö 167 Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa. Merkkivalo m Päällekytkentä Paina painiketta m, merkkivalo m mittaristossa syttyy valkoisena. Päällekytkentä Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, kulloinenkin nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m mittaristossa syttyy vihreänä. Kaasupoljin voidaan vapauttaa. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Vakionopeussäädin pysyy toiminnassa vaihdetta vaihdettaessa. Nopeuden lisääminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa RES/+ tai käännä sitä toistuvasti asentoon RES/+: nopeus kasvaa jatkuvasti tai askeleittain. Voit myös kiihdyttää haluamaasi nopeuteen ja tallentaa sen kääntämällä asentoon SET/-. Nopeuden vähentäminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa SET/- tai käännä sitä toistuvasti asentoon SET/-: nopeus laskee jatkuvasti tai askeleittain. Poiskytkentä Paina painiketta y, merkkivalo m mittaristossa syttyy valkoisena. Vakionopeussäädin on poissa käytöstä. Viimeksi käytetty asetus tallennetaan muistiin, jotta siihen voidaan myöhemmin palata. Automaattinen pois kytkeytyminen: ajonopeus alle n. 30 km/h, ajonopeus yli n. 200 km/h, jarrupoljinta painettaessa, painettaessa kytkinpoljinta muutaman sekunnin ajan, valintavipu on asennossa N, moottorin kierrosluku hyvin alhainen, luistonestojärjestelmä tai elektroninen ajonvakautusjärjestelmä toimii. Tallennettuun nopeuteen palaaminen Käännä säätöpyörää kohti RES/+ yli 30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön.

169 168 Ajaminen ja käyttö Poiskytkentä Paina painiketta m, merkkivalo m mittaristossa sammuu. Tallennettu nopeus on poistettu. Painikkeen L painaminen nopeusrajoittimen aktivoimiseksi tai sytytysvirran kytkeminen pois päältä kytkee myös vakionopeussäätimen pois päältä ja poistaa tallennetun nopeuden. Nopeusrajoitin Nopeusrajoitin estää autoa ylittämästä esiasetettua maksiminopeutta. Maksiminopeudeksi voidaan asettaa yli 25 km/h nopeus. Kuljettaja voi kiihdyttää vain esiasetettuun nopeuteen asti. Rajoitetusta nopeudesta saatetaan poiketa ajettaessa alamäkeen. Asetettu nopeusrajoitus näkyy myös kuljettajan tietokeskuksen ylärivillä järjestelmän ollessa aktiivinen. Päällekytkentä Paina painiketta L. Jos vakionopeussäädin tai mukautuva vakionopeussäädin on aktivoitu aiemmin, se kytkeytyy pois päältä, kun nopeusrajoitin aktivoidaan ja merkkivalo m sammuu. Nopeusrajoituksen asetus Pidä nopeusrajoittimen ollessa aktiivinen säätöpyörää asennossa RES/ + tai käännä se toistuvasti asentoon RES/+, kunnes haluttu maksiminopeus näkyy kuljettajan tietokeskuksessa. Vaihtoehtoisesti kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä hetkellisesti asentoon SET/-: nykyinen nopeus tallennetaan maksiminopeudeksi. Nopeusrajoitus näkyy kuljettajan tietokeskuksessa. Nopeusrajoituksen muuttaminen Käännä nopeusrajoittimen ollessa aktiivinen säätöpyörä asentoon RES/ + maksiminopeuden nostamiseksi tai asentoon SET/- sen alentamiseksi.

170 Ajaminen ja käyttö 169 Nopeusrajoituksen ylittäminen Hätätilanteessa nopeusrajoitus voidaan ylittää painamalla kaasupoljinta voimakkaasti ohi vastuskohdan. Nopeusrajoitus vilkkuu kuljettajan tietokeskuksessa ja merkkiääni kuuluu tänä aikana. Kun kaasupoljin vapautetaan, nopeudenrajoitustoiminto aktivoituu uudelleen, kun nopeus laskee asetetun rajan alapuolelle. Poiskytkentä Paina painiketta y: nopeusrajoitin kytkeytyy pois päältä ja autolla voidaan ajaa ilman nopeusrajoitusta. Nopeusrajoitus tallennetaan ja vastaava viesti näkyy kuljettajan tietokeskuksessa. Rajoitettuun nopeuteen palaaminen Käännä säätöpyörä asentoon RES/ +. Tallennettuun rajoitusnopeuteen siirrytään. Poiskytkentä Paina painiketta L, nopeusrajoituksen ilmaisin kuljettajan tietokeskuksessa sammuu. Tallennettu nopeus on poistettu. Nopeusrajoitin kytketään pois päältä ja tallennettu nopeus poistetaan myös painettaessa painiketta m vakionopeussäätimen tai mukautuvan vakionopeussäätimen aktivoimiseksi tai kytkettäessä sytytysvirta pois päältä. Mukautuva vakionopeussäädin Mukautuva vakionopeussäädin on kehittyneempi versio perinteisestä vakionopeussäätimestä, se säilyttää määrätyn etäisyyden edellä ajavaan autoon. Mukautuva vakionopeussäädin hidastaa automaattisesti autoa, kun edessä havaitaan hitaampi auto. Se säätää sitten auton nopeuden edellä ajavan auton mukaan säilyttäen valitun etäisyyden. Auton nopeus nousee tai laskee edellä ajavan auton mukaan, mutta se ei ylitä asetettua nopeutta. Järjestelmä voi käyttää jarruja rajoitetusti, tällöin jarruvalot aktivoituvat. Mukautuva vakionopeussäädin voi tallentaa ja ylläpitää yli n. 50 km/h nopeuksia ja se jarruttaa edessä ajavan auton nopeuden mukaan 40 km/h miniminopeuteen. Mukautuva vakionopeussäädin käyttää tutkatunnistinta edessä olevien autojen havaitsemiseen. Jos edessä ei ole autoa, mukautuva vakionopeussäädin toimii kuten tavallinen vakionopeussäädin. Turvallisuussyistä järjestelmää ei voida aktivoida, ennen kuin jarrupoljinta on painettu kerran sytytysvirran kytkemisen jälkeen. Aktivointi ykkösvaihteella ei ole mahdollista.

171 170 Ajaminen ja käyttö Mukautuvaa vakionopeussäädintä suositellaan käytettäväksi lähinnä pitkillä suorilla teillä kuten moottoriteillä ja maanteillä, joilla liikenne on tasaista. Älä käytä järjestelmää, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Merkkivalo A 3 111, m Päällekytkentä 9 Varoitus Kuljettajan tulee aina keskittyä täysin ajamiseen käytettäessä mukautuvaa vakionopeussäädintä. Auto pysyy täysin kuljettajan hallinnassa, koska jarrupolkimella, kaasupolkimella ja peruutuskytkimellä on etusija mukautuvan vakionopeussäätimen toimintaan nähden. Paina painiketta C kytkeäksesi mukautuvan vakionopeussäätimen päälle. Merkkivalo m syttyy valkoisena. Aktivointi asettamalla nopeus Mukautuva vakionopeussäädin voidaan aktivoida nopeuksilla 50 km/h km/h, Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, kulloinenkin nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m syttyy vihreänä. Mukautuvan vakionopeussäätimen symboli, etäisyysasetus ja asetettu nopeus näkyvät kuljettajan tietokeskuksen ylärivillä. Kaasupoljin voidaan vapauttaa. Mukautuva vakionopeussäädin pysyy toiminnassa vaihdetta vaihdettaessa.

172 Ajaminen ja käyttö 171 Paina MENU-painiketta suuntavilkkuvivussa mukautuvan vakionopeussäätimen ohjaussivun näyttämiseksi kuljettajan tietokeskuksessa ja valitse sivu kääntämällä säätöpyörää. Asetetun nopeuden ohittaminen Nopeutta voidaan aina lisätä asetettua suuremmaksi painamalla kaasupoljinta. Kun kaasupoljin vapautetaan, järjestelmä palaa asetetulle etäisyydelle, jos hitaampi auto on edelleen edessä. Muuten se palaa asetettuun nopeuteen. Kun järjestelmä on aktiivinen, mukautuva vakionopeussäädin hidastaa tai jarruttaa havaitessaan edessä hitaamman tai asetettua etäisyyttä lähempänä olevan auton. Nopeuden lisääminen Pidä säätöpyörä asennossa RES/+ mukautuvan vakionopeussäätimen ollessa aktiivinen: nopeus nousee jatkuvasti pienin askelin. Tai aktivoi RES/+ toistuvasti: nopeus nousee pienin askelin. Jos autolla ajetaan huomattavasti asetettua nopeutta suuremmalla nopeudella mukautuvan vakionopeussäätimen ollessa aktiivinen, esimerkiksi kaasupolkimen painamisen yhteydessä, nykyinen nopeus voidaan valita kääntämällä säätöpyörä asentoon SET/-. Nopeuden vähentäminen Pidä säätöpyörä asennossa SET/- mukautuvan vakionopeussäätimen ollessa aktiivinen: nopeus laskee jatkuvasti pienin askelin. Tai aktivoi SET/- toistuvasti: nopeus laskee pienin askelin. Jos autolla ajetaan huomattavasti asetettua nopeutta alhaisemmalla nopeudella mukautuvan vakionopeussäätimen ollessa aktiivinen, esimerkiksi edessä olevan hitaamman auton takia, nykyinen nopeus voidaan valita kääntämällä säätöpyörä asentoon SET/-. Tallennettuun nopeuteen palaaminen Jos järjestelmä on päällä mutta ei aktiivinen, käännä säätöpyörä asentoon RES/+ yli 50 km/h nopeudella palataksesi tallennettuun nopeuteen. Etäisyyden asettaminen edellä ajavaan autoon Kun mukautuva vakionopeussäädin havaitsee hitaammin liikkuvan auton ajosuunnassa, se säätää auton nopeutta kuljettajan valitseman etäisyyden säilyttämiseksi edellä ajavaan autoon. Etäisyydeksi edellä ajavaan autoon voidaan valita lähietäisyys, keskipitkän etäisyys tai pitkä etäisyys.

173 172 Ajaminen ja käyttö 9 Varoitus On täysin kuljettajan vastuulla pitää riittävä etäisyys edellä ajavaan autoon liikennetilanteen, sääolosuhteiden ja näkyvyyden edellyttämällä tavalla. Edessä olevan auton havaitseminen Paina painiketta E, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta E uudelleen etäisyyden vaihtamiseksi. Asetus näkyy myös kuljettajan tietokeskuksen ylärivillä. Valittu etäisyys ilmaistaan etäisyyspalkeilla mukautuvan vakionopeussäätimen sivulla. Huomaa, että etäisyysasetus on yhteinen etutörmäyksen varoituksen herkkyysasetuksen kanssa. Esimerkki: Jos asetus 3 (pitkä) on valittuna, kuljettajaa varoitetaan aikaisemmin mahdollisesta törmäyksestä myös silloin, kun mukautuva vakionopeussäädin ei ole aktiivinen tai on pois päältä. Edessä havaittu auto -merkkivalo A syttyy vihreänä nopeusmittarissa, kun järjestelmä havaitsee edessä ajosuunnassa olevan auton.

174 Ajaminen ja käyttö 173 Poiskytkentä Kuljettaja kytkee mukautuvan vakionopeussäätimen pois päältä, kun: painiketta y painetaan, jarrupoljinta painetaan, kytkinpoljinta painetaan yli neljän sekunnin ajan, automaattivaihteiston valintavipu siirretään asentoon N. Järjestelmä kytkeytyy myös automaattisesti pois päältä, kun: auton nopeus laskee alle 45 km/h tai nousee yli 190 km/h, Luistonestojärjestelmä on toiminnassa yli 20 sekunnin ajan, Elektroninen ajonvakautusjärjestelmä on toiminnassa, moneen minuuttiin ei ole liikennettä eikä mitään havaita tien reunassa. Tässä tilanteessa tutkakaikuja ei ole ja tunnistin saattaa ilmoittaa olevansa tukossa, törmäystä edeltävä jarrutustoiminto käyttää jarruja, tutkan tunnistin on jään tai vesikalvon peitossa, tutkassa, moottorissa tai jarruissa havaitaan häiriö. Kun mukautuva vakionopeussäädin kytketään automaattisesti pois päältä, merkkivalo m syttyy valkoisena ja varoitussymboli näkyy ponnahdusikkunassa kuljettajan tietokeskuksessa. Tallennettu nopeus ylläpidetään. 9 Varoitus Kun mukautuva vakionopeussäädin on poiskytkettynä, kuljettajan täytyy hoitaa jarruttaminen ja moottorin ohjaus. Poiskytkentä Paina painiketta C kytkeäksesi mukautuvan vakionopeussäätimen pois päältä. Merkkivalo m sammuu. Tallennettu nopeus on poistettu. Sytytysvirran kytkeminen pois päältä kytkee myös mukautuvan vakionopeussäätimen pois päältä ja poistaa tallennetun nopeuden. Kuljettajan keskittyminen ajamiseen Käytä mukautuvaa vakionopeussäädintä varovasti ajaessasi mutkaisilla tai mäkisillä teillä, koska järjestelmä voi kadottaa edessä olevan auton ja tarvita aikaa sen havaitsemiseen uudestaan.

175 174 Ajaminen ja käyttö Älä käytä järjestelmää liukkailla teillä, koska se voi saada aikaan nopeita muutoksia renkaiden pidossa (pyörien luistaminen) ja voisit menettää auton hallinnan. Älä käytä mukautuvaa vakionopeussäädintä sateessa, lumessa tai likaisissa olosuhteissa, koska tutkan tunnistin voi peittyä vesikalvoon, pölyyn, jäähän tai lumeen. Tämä alentaa näkyvyyttä tai estää sen kokonaan. Jos tunnistin tukkeutuu, puhdista sen suojus. Järjestelmän rajoitukset Järjestelmän automaattinen jarrutusteho ei mahdollista voimakkaita jarrutuksia eikä jarrutusteho välttämättä riitä törmäyksen estämiseen. Äkillisen kaistanvaihdon jälkeen järjestelmä tarvitsee jonkin verran aikaa seuraavan edessä olevan auton havaitsemiseen. Joten uuden auton tilanteessa järjestelmä voi lisätä nopeutta jarruttamisen sijaan. Mukautuva vakionopeussäädin ei huomioi vastaantulevaa liikennettä. Mukautuva vakionopeussäädin ei jarruta pysähtyneiden autojen, jalankulkijoiden tai eläimien kohdalla. Kaarteet Mukautuva vakionopeussäädin laskee ennakoidun reitin keskipakovoiman avulla. Tämä ennakoitu reitti ottaa huomioon senhetkiset kaarteen ominaisuudet, mutta se ei voi ennakoida sen tulevaa suuntaa. Järjestelmä saattaa kadottaa edessä olevan auton tai huomioida toisen auton, joka ei ole reitillä. Näin voi tapahtua ajettaessa kaarteeseen tai poistuttaessa kaarteesta tai kaarteen muuttuessa jyrkemmäksi tai loivemmaksi. Jos järjestelmä ei enää havaitse edessä olevaa autoa, merkkivalo A sammuu. Jos keskipakovoima on kaarteessa liian suuri, järjestelmä hidastaa autoa hiukan. Tätä jarrutustehoa ei ole suunniteltu estämään luisumista ulos kaarteessa. Kuljettaja on vastuussa nopeuden alentamisesta ennen kaarteeseen ajamista ja yleisesti nopeuden sovittamisesta tieolosuhteiden ja nopeusrajoitusten mukaiseksi. Moottoritiet Mukauta moottoritiellä asetettu nopeus tilanteen ja sään mukaan. Ota aina huomioon, että mukautuvan vakionopeussäätimen kantama on rajoitettu ja jarrutusteho rajallinen ja että reitillä olevan auton havaitsemiseen menee jonkin verran aikaa. Mukautuva vakionopeussäädin ei ehkä kykene jarruttamaan autoa ajoissa törmäyksen välttämiseksi huomattavasti hitaamman auton kanssa tai kaistanvaihdon jälkeen. Näin on erityisesti

176 Ajaminen ja käyttö 175 ajettaessa suurella nopeudella tai näkyvyyden ollessa huono sääolosuhteiden takia. Saavuttaessa moottoritielle tai poistuttaessa moottoritieltä mukautuva vakionopeussäädin voi kadottaa edessä olevan auton ja kiihdyttää asetettuun nopeuteen. Alenna tästä syystä asetettua nopeutta ennen moottoritielle saapumista tai moottoritieltä poistumista. Auton suunnanmuutokset Jos toinen auto siirtyy ajoreitillesi, mukautuva vakionopeussäädin ottaa sen huomioon sen siirtyessä kokonaan eteesi. Ole valmis toimenpiteisiin ja painamaan jarrupoljinta, jos tarvitaan nopeampaa jarrutusta. Ajaminen mäissä ja perävaunun vetäminen Järjestelmän toiminta ajettaessa mäissä ja vedettäessä perävaunua riippuu auton nopeudesta, kuormituksesta, liikenneolosuhteista ja tien kunnosta. Se ei ehkä havaitse edessä olevaa autoa ajettaessa mäessä. Jyrkässä mäessä sinun täytyy ehkä käyttää kaasupoljinta auton nopeuden ylläpitämiseen. Ajaessasi alamäkeen, erityisesti vetäessäsi perävaunua, sinun täytyy ehkä jarruttaa nopeuden ylläpitämiseksi tai alentamiseksi. Huomaa, että jarruttaminen kytkee järjestelmän pois päältä. Mukautuvan vakionopeussäätimen käyttämistä ei suositella ajettaessa jyrkissä mäissä tai vedettäessä perävaunua. Tutkayksikkö Tutkayksikkö sijaitsee jäähdyttimen säleikön takana merkkilogon alla.

177 176 Ajaminen ja käyttö 9 Varoitus Tutkayksikkö on kohdistettu huolellisesti valmistajan tehtaalla. Älä käytä järjestelmää etutörmäyksen jälkeen. Vaikka etupuskuri näyttäisi olevan ehjä, sen takana oleva tunnistin voi olla poissa paikaltaan ja reagoida virheellisesti. Anna aina onnettomuuden jälkeen korjaamon tarkistaa ja korjata mukautuvan vakionopeussäätimen tunnistimen asento. Ohjeita häiriötilanteen varalta Jos mukautuva vakionopeussäädin ei toimi tilapäisten ongelmien johdosta (esim. jään tukkima) tai järjestelmässä ilmenee pysyvä vika, viesti näkyy kuljettajan tietokeskuksessa. Auton viestit Etutörmäyksen varoitus Etutörmäyksen varoitus voi auttaa välttämään etutörmäyksen tai pienentämään sen vakavuutta. Jos auto lähestyy liian nopeasti edellä ajavaa autoa, kuuluu varoitusääni ja kuljettajan tietokeskuksessa näkyy hälytys. Edessä havaittu auto -symboli A syttyy vihreänä nopeusmittarissa, kun järjestelmä on havainnut ajosuunnassa olevan auton. Edellytyksenä on, että etutörmäyksen varoitus on aktivoitu auton räätälöintivalikossa eikä sitä ole kytketty pois toiminnasta painikkeella V. Auton varusteista riippuen etutörmäyksen varoitusjärjestelmä on saatavana kahtena eri versiona: Tutkajärjestelmään perustuva etutörmäyksen varoitus mukautuvalla vakionopeussäätimellä varustetuissa autoissa

178 Ajaminen ja käyttö 177 Etukamerajärjestelmään perustuva etutörmäyksen varoitus tavallisella vakionopeussäätimellä varustetuissa autoissa ja autoissa, joissa ei ole vakionopeussäädintä. Tutkajärjestelmään perustuva etutörmäyksen varoitus Järjestelmä käyttää tutkatunnistinta jäähdyttimen säleikön takana havaitakseen suoraan edessä ajosuunnassa olevan auton enintään 150 metrin etäisyydeltä. Päällekytkentä Etutörmäyksen varoitus toimii automaattisesti auton nopeuden ylittäessä kävelyvauhdin, jos sitä ei ole kytketty pois toiminnasta auton räätälöintivalikossa Hälytysherkkyyden valinta Hälytysherkkyydeksi voidaan valita lähietäisyys, keskipitkä etäisyys tai pitkä etäisyys. Paina painiketta E, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta E uudelleen hälytysherkkyyden vaihtamiseksi. Asetus näkyy myös kuljettajan tietokeskuksen ylärivillä. Huomaa, että hälytyksen herkkyysasetus on yhteinen mukautuvan vakionopeussäätimen etäisyysasetuksen kanssa. Hälytysherkkyysasetuksen muuttaminen muuttaa siis myös mukautuvan vakionopeussäätimen etäisyysasetusta.

179 178 Ajaminen ja käyttö Kuljettajan hälyttäminen Päällekytkentä Etutörmäyksen varoitus toimii automaattisesti auton nopeuden ylittäessä kävelyvauhdin, jos sitä ei ole kytketty pois toiminnasta painikkeella V, katso alla. Hälytysherkkyyden valinta Hälytysherkkyydeksi voidaan valita lähietäisyys, keskipitkä etäisyys tai pitkä etäisyys. Lähestyttäessä toista autoa liian nopeasti törmäyksen varoitussivu näkyy kuljettajan tietokeskuksessa. Samanaikaisesti kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaatiessa. Etukamerajärjestelmään perustuva etutörmäyksen varoitus Etutörmäyksen varoitus käyttää auton tuulilasin etukamerajärjestelmää havaitakseen suoraan edessä ajosuunnassa olevan auton noin 60 metrin etäisyydeltä. Paina painiketta V, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta V uudelleen hälytysherkkyyden vaihtamiseksi. Kuljettajan hälyttäminen

180 Ajaminen ja käyttö 179 Lähestyttäessä toista autoa liian nopeasti törmäyksen varoitussivu näkyy kuljettajan tietokeskuksessa. Samanaikaisesti kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaatiessa. Poiskytkentä Järjestelmän voi kytkeä pois päältä. Paina painiketta V toistuvasti kunnes seuraava viesti näkyy kuljettajan tietokeskuksessa. Yleisiä tietoja etutörmäyksen varoituksen molemmista versioista 9 Varoitus Etutörmäyksen varoitus on vain varoitusjärjestelmä eikä se käytä jarruja. Lähestyttäessä edellä olevaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa törmäyksen välttämiseen. On täysin kuljettajan vastuulla pitää riittävä etäisyys edellä ajavaan autoon liikennetilanteen, sääolosuhteiden ja näkyvyyden edellyttämällä tavalla. Kuljettajan tulee aina keskittyä täysin ajamiseen. Hänen tulee olla aina valmiina toimimaan ja jarruttamaan. Järjestelmän rajoitukset Järjestelmä on suunniteltu varoittamaan vain autoista, mutta se voi reagoida myös muihin metalliesineisiin. Seuraavissa tapauksissa etutörmäyksen varoitus ei ehkä havaitse edessä olevaa autoa tai tunnistimen toimintakyky on rajoitettu: ajettaessa mutkaisilla teillä, sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi, jos tunnistin on peittynyt lumeen, jäähän, mutaan, loskaan tai likaan tai tuulilasi on vaurioitunut. Etäisyyden osoitus edessä olevaan kohteeseen Etäisyyden osoitus edessä olevaan kohteeseen näyttää etäisyyden edessä ajavaan autoon. Järjestelmä käyttää auton varustuksesta riippuen joko jäähdyttimen säleikön takana olevaa tutkaa tai tuulilasin etukameraa tunnistaakseen etäisyyden suoraan edessä olevaan autoon. Se on aktiivinen yli 40 km/h nopeudella. Kun edessä ajava auto havaitaan, etäisyys näytetään sekunteina kuljettajan tietokeskuksessa Paina

181 180 Ajaminen ja käyttö MENU-painiketta suuntavilkkuvivussa valitaksesi Asetukset X ja käännä säätöpyörää valitaksesi seuraavan etäisyysnäyttösivun. Pienin näytetty etäisyys on 0,5 s. Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s. Törmäystä edeltävä jarrutustoiminto Törmäystä edeltävä jarrutustoiminto voi auttaa pienentämään vaurioita törmättäessä suoraan edessä olevaan autoon tai esteeseen, kun törmäystä ei voi enää estää manuaalisella jarrutuksella tai ohjaamalla. Ennen kuin törmäystä edeltävä jarrutustoiminto aktivoituu, etutörmäyksen varoitus varoittaa kuljettajaa, Toiminto käyttää eri kanavia (esim. tutkatunnistin, jarrupaine, auton nopeus) etutörmäyksen todennäköisyyden laskemiseen. Törmäystä edeltävä jarrutustoiminto toimii automaattisesti auton nopeuden ylittäessä kävelyvauhdin, jos se on aktivoitu auton räätälöintivalikosta Järjestelmään kuuluu: Jarrujen valmiusjärjestelmä Automaattinen hätäjarrutus Eteenpäin suuntautunut jarrutusapu 9 Varoitus Järjestelmää ei ole tarkoitettu korvaamaan kuljettajan vastuuta ajamisesta ja liikenteen seuraamisesta. Se on tarkoitettu vain tukitoiminnoksi. Kuljettajan tulee painaa jarrupoljinta niin pitkään kuin liikennetilanne edellyttää. Jarrujen valmiusjärjestelmä Lähestyttäessä edessä olevaa autoa niin nopeasti, että törmäys on todennäköinen, jarrujen valmiusjärjestelmä paineistaa jarruja hiukan. Tämä pienentää vasteaikaa tarvittaessa manuaalista tai automaattista jarrutusta. Jarrujärjestelmä on valmiina, jolloin jarrutus tapahtuu nopeammin. Automaattinen hätäjarrutus Jarrujen valmiustilaan asettamisen jälkeen ja juuri ennen törmäystä tämä toiminto jarruttaa automaattisesti rajoitetulla teholla törmäysnopeuden alentamiseksi.

182 Ajaminen ja käyttö 181 Eteenpäin suuntautunut jarrutusapu Jarrujen valmiusjärjestelmän ja automaattisen hätäjarrutuksen lisäksi eteenpäin suuntautunut jarrutusapu tekee jarrutusavusta herkemmän. Näin saadaan painamalla poljinta hiukan voimakkaampi jarrutus. Tämä toiminto auttaa kuljettajaa jarruttamaan nopeammin ja voimakkaammin ennen törmäystä. 9 Varoitus Törmäystä edeltävää jarrutustoimintoa ei ole suunniteltu jarruttamaan itsenäisesti tai välttämään törmäystä automaattisesti. Se on suunniteltu alentamaan auton nopeutta ennen törmäystä. Se ei ehkä reagoi paikallaan oleviin autoihin, jalankulkijoihin tai eläimiin. Äkillisen kaistanvaihdon jälkeen järjestelmä tarvitsee määrätyn ajan seuraavan edessä olevan auton havaitsemiseen. Kuljettajan tulee aina keskittyä täysin ajamiseen. Kuljettajan tulee olla aina valmiina toimimaan ja jarruttamaan tai ohjaamaan törmäyksen välttämiseksi. Järjestelmä on suunniteltu toiminaan kaikkien autossa matkustavien käyttäessä turvavöitä. Järjestelmän rajoitukset Törmäystä edeltävä jarrutustoiminto toimii rajoitetusti tai ei lainkaan sateessa, lumessa tai likaisissa olosuhteissa, koska tutkan tunnistin voi peittyä vesikalvoon, pölyyn, jäähän tai lumeen. Jos tunnistin tukkeutuu, puhdista sen suojus. Joissakin harvinaisissa tapauksissa törmäystä edeltävä jarrutustoiminto voi jarruttaa lyhyesti tilanteissa, joissa se on tarpeetonta, esimerkiksi kaarteessa olevista liikennemerkeistä tai toisella kaistalla olevista autoista johtuen. Tämä on normaalia toimintaa eikä auto ole huollon tarpeessa. Paina kaasupoljinta voimakkaasti ohittaaksesi automaattisen jarrutuksen. Poiskytkentä Törmäystä edeltävän jarrutustoiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Ohjeita häiriötilanteen varalta Jos järjestelmä on huollon tarpeessa, kuljettajan tietokeskuksessa näytetään viesti. Jos järjestelmä ei toimi niin kuin sen pitäisi, auton viestit näytetään kuljettajan tietokeskuksessa. Auton viestit

183 182 Ajaminen ja käyttö Pysäköintitutka Pysäköintitutka helpottaa pysäköintiä mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerkkejä. Vastuu pysäköinnistä on kuitenkin täysin kuljettajalla. Järjestelmä koostuu neljästä ultraäänipysäköintianturista sekä etu- että takapuskurissa. Merkkivalo r Painike D Pysäköintitutka kytketään päälle ja pois painamalla pysäköintitutkan painiketta D. Jos auto on varustettu pysäköintitutkalla ja kehittyneellä pysäköintiavustimella 3 183, molempia käytetään samalla painikkeella. Paina painiketta D kerran lyhyesti pysäköintitutkan kytkemiseksi päälle tai pois. Paina painiketta D noin sekunnin ajan kehittyneen pysäköintiavustimen kytkemiseksi päälle tai pois. Jos toinen järjestelmä on aktiivinen, molempien järjestelmien välillä voidaan vaihtaa painamalla painiketta lyhyesti tai pidempään. Päällekytkentä Kun peruutusvaihde kytketään, järjestelmä aktivoituu automaattisesti. Alhaisella nopeudella etupysäköintitutka voidaan kytkeä päälle myös painamalla pysäköintitutkan painiketta D lyhyesti. Pysäköintitutkan painikkeessa palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa. Esteestä ilmoitetaan äänimerkillä. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle 30 cm äänimerkki on jatkuva. Poiskytkentä Kytke järjestelmä pois päältä painamalla pysäköintitutkan painiketta D lyhyesti. Painikkeen LED sammuu ja kuljettajan tietonäytössä näytetään Pysäköintitutka pois päältä. Järjestelmä kytkeytyy automaattisesti pois toiminnasta määrätyn nopeuden ylittyessä.

184 Ajaminen ja käyttö 183 Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Jos järjestelmä ei toimi tilapäisten ongelmien, kuten lumen peittämien tunnistimien takia, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Auton viestit Kehittynyt pysäköintiavustin Kehittynyt pysäköintiavustin ohjaa kuljettajan pysäköintipaikkaan antamalla ohjeita kuljettajan tietokeskuksessa sekä äänimerkkejä. Kuljettajalla on kuitenkin täysi vastuu pysäköinnistä järjestelmän ehdottamaan paikkaan sekä pysäköinnin ohjausliikkeistä. Järjestelmä käyttää pysäköintitutkan tunnistimia ja kahta lisätunnistinta etupuskurin ja takapuskurin molemmilla puolilla. Painike D Kehittynyttä pysäköintiavustinta ja pysäköintitutkaa käytetään samalla painikkeella. Paina painiketta kerran lyhyesti pysäköintitutkan kytkemiseksi päälle tai pois. Paina painiketta D noin sekunnin ajan kehittyneen pysäköintiavustimen kytkemiseksi päälle tai pois. Jos toinen järjestelmä on aktiivinen, molempien järjestelmien välillä voidaan vaihtaa painamalla painiketta lyhyesti tai pidempään. Päällekytkentä Etsittäessä pysäköintipaikkaa järjestelmä on aktivoitava painamalla painiketta D noin sekunnin ajan. Järjestelmä voidaan aktivoida enintään 30 km/h nopeudella ja järjestelmä etsii pysäköintipaikkaa enintään 30 km/h nopeudella. Suurin sallittu etäisyys auton kyljen ja pysäköityjen autojen rivin välillä on 1,8 m.

185 184 Ajaminen ja käyttö Huomautus Ennen kuin kehittynyttä pysäköintiavustinta käytetään ensimmäistä kertaa, autolla tulee ajaa ainakin 40 km järjestelmän kalibroimiseksi. Toiminta Kun autolla ajetaan pysäköityjen autojen rivin ohi ja järjestelmä on toiminnassa, kehittynyt pysäköintiavustin alkaa etsiä sopivaa pysäköintipaikkaa. Kun soveltuva pysäköintipaikka löytyy, kuljettajan tietokeskuksessa näkyy visuaalinen palaute ja kuuluu äänisignaali. Järjestelmän ehdotus pysäköintipaikaksi hyväksytään, kun kuljettaja pysäyttää auton 10 metrin päähän kohdasta, jossa ilmoitus annettiin. Järjestelmä laskee parhaan reitin pysäköintipaikkaan. Sitten se ohjaa kuljettajan paikkaan antamalla tarkkoja ohjeita. Ohjeissa näytetään: huomautus ajettaessa yli 30 km/h nopeudella, käsky pysäyttää auto, kun pysäköintipaikka havaitaan, ajosuunta pysäköinnin aikana, ohjauspyörän asento pysäköinnin aikana, joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova palkki. Onnistunut pysäköinti ilmoitetaan valmis-symbolilla.

186 Ajaminen ja käyttö 185 Jos kuljettaja ei pysäytä autoa 10 metrin sisällä ehdotetusta pysäköintipaikasta, järjestelmä alkaa etsiä toista sopivaa pysäköintipaikkaa. Pysäköinnin puolen vaihto Järjestelmä on ohjelmoitu havaitsemaan pysäköintipaikat matkustajan puolella. Etsiäksesi pysäköintipaikkaa kuljettajan puolelta, kytke kuljettajan puoleinen suuntavilkku. Näytön esitysjärjestys Kehittyneen pysäköintiavustimen aktivoinnin jälkeen kuljettajan tietokeskukseen tulee viesti. Tärkeysjärjestyksen kärjessä olevat viestit, kuten auton viestit 3 117, näytetään. Kun viesti on hyväksytty painamalla painiketta SET/CLR, pysäköintiavun viestit palaavat näyttöön ja pysäköintiä voidaan jatkaa. Poiskytkentä Järjestelmä kytketään pois toiminnasta: painamalla painiketta D noin sekunnin ajan pysäköinnin päättyessä onnistuneesti ajettaessa yli 30 km/h nopeudella katkaistaessa sytytysvirta Jos kuljettaja tai järjestelmä katkaisee käytön pysäköinnin aikana, asiasta ilmoitetaan kuljettajan tietokeskuksessa viestillä Pysäköinti lopetettu. Ohjeita häiriötilanteen varalta Kuljettajan tietokeskukseen tulee viesti, kun: järjestelmässä on vika kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun järjestelmä ei toimi

187 186 Ajaminen ja käyttö Jos pysäköintiohjeita annettaessa havaitaan este, kuljettajan tietokeskukseen tulee viesti Pysähdy. Esteen poistaminen palauttaa pysäköintitoiminnon. Jos estettä ei poisteta, järjestelmä poistuu toiminnasta. Aktivoi järjestelmä uuden pysäköintipaikan etsimistä varten painamalla painiketta D noin sekunnin ajan. Tärkeitä ohjeita pysäköintiapujärjestelmien käytöstä 9 Varoitus Tietyissä olosuhteissa, heijastavien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lähellä, järjestelmä ei ehkä tunnista estettä. Huomio Anturin, joka on esim. jään tai lumen peitossa, toiminta voi olla huonontunut. Raskas kuormitus voi huonontaa pysäköintitutkajärjestelmien toimintaa. Korkeat ajoneuvot (esim. maastoautot, minipakettiautot, pakettiautot jne.) ovat erikoistapauksia. Esteiden havaitsemista näiden autojen yläosassa ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, kuten kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutka ei vältä törmäystä anturien havainnointialueen ulkopuolella olevien esineiden kanssa. Huomautus Pysäköintitutkajärjestelmä havaitsee automaattisesti tehdasasennetut vetolaitteet. Se on pois käytöstä, kun liitin on kytkettynä. Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta havaita olemattoman kohteen (kaikuhäiriö). Pysäköintiapujärjestelmä ei ehkä reagoi pysäköintipaikassa tapahtuviin muutoksiin aloitettuaan ensimmäisen pysäköintiliikkeen.

188 Ajaminen ja käyttö 187 Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä havaitsee ja ilmaisee kohteet auton kummallakin puolella "kuolleen kulman" alueella. Järjestelmä näyttää visuaalisen varoituksen molemmissa sivutaustapeileissä havaitessaan kohteen, joka ei ehkä näy auton sisäja ulkopeileissä. Järjestelmän tunnistimet sijaitsevat puskurissa auton vasemmalla ja oikealla puolella. 9 Varoitus Kuolleen kulman varoitus ei korvaa kuljettajan tarkkaavaisuutta. Järjestelmä ei havaitse: Nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella alueella. Jalankulkijoita, polkupyöräilijöitä tai eläimiä. Tarkista tilanne aina ennen kaistan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suuntavilkkua. Kun järjestelmä havaitsee auton kuolleen kulman alueella ajettaessa eteenpäin riippumatta siitä, oletko itse ohittamassa vai onko joku muu ohittamassa sinua, oranssi varoitussymboli B syttyy vastaavassa ulkopeilissä. Jos kuljettaja sitten aktivoi suuntavilkun, varoitussymboli B alkaa vilkkua oranssina ja merkkiääni kuuluu varoituksena siitä, ettei kaistaa pidä vaihtaa. Kuolleen kulman varoitus on toiminnassa 10 km/h km/h nopeuksilla. Nopeammin ajaminen kytkee järjestelmän pois päältä, himmeät varoitussymbolit B ilmaisevat tämän molemmissa ulkopeileissä. Nopeuden alentaminen tämän rajan alle uudelleen sammuttaa varoitussymbolit. Jos auto sitten havaitaan kuolleen kulman alueella, varoitussymbolit B syttyvät normaalisti asianmukaisella puolella. Kun auto käynnistetään, molempien ulkopeilien näytöt syttyvät hetkeksi osoituksena siitä, että järjestelmä on toiminnassa.

189 188 Ajaminen ja käyttö Järjestelmä voidaan kytkeä päälle tai pois infonäytön valikossa Asetukset, auton räätälöinti Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa. Havaintovyöhykkeet Järjestelmän tunnistimet kattavat noin 3,0 metrin alueen auton molemmilla puolilla. Tämä vyöhyke alkaa molemmista sivupeileistä ja ulottuu taaksepäin noin 3,0 metriä. Vyöhykkeen korkeus on noin 0,5 metrin ja 2,0 metrin välillä maasta mitattuna. Havaintovyöhykkeet eivät muutu, jos autolla vedetään perävaunua. Kuolleen kulman varoitusjärjestelmä on suunniteltu jättämään huomiotta paikallaan olevat esineet kuten kaiteet, tolpat, reunakivet, seinät ja palkit. Pysäköityjä tai vastaantulevia autoja ei tunnisteta. Ohjeita häiriötilanteen varalta Ajoittaisia vääriä hälytyksiä voi aiheutua normaaleissa olosuhteissa ja ne lisääntyvät kosteissa olosuhteissa. Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma on mudan, lian, lumen, jään tai loskan peitossa eikä voimakkaassa sateessa. Puhdistusohjeet Jos järjestelmässä ilmenee häiriö tai järjestelmä ei toimi tilapäisistä olosuhteista johtuen, kuljettajan tietokeskuksessa näkyy viesti. Käänny korjaamon puoleen. Takakamera Takakamera auttaa kuljettajaa peruutettaessa näyttämällä kuvan auton takana olevasta alueesta. Kameran kuva näkyy värillisessä infonäytössä. 9 Varoitus Takakamera ei korvaa kuljettajan tarkkaavaisuutta. Huomaa, että kameran ja kehittyneen pysäköintiavustimen tunnistimien havaintoalueen ulkopuolella olevia esineitä, esim. puskurin alapuolella tai auton alla, ei näytetä. Älä peruuta autoa ainoastaan infonäytön varassa, tarkista tilanne auton takana ja ympärillä aina ennen peruuttamista. Päällekytkentä Takakamera aktivoituu automaattisesti, kun peruutusvaihde kytketään. Toiminta Kamera on asennettu takaluukun kahvaan ja sen katselukulma on 130.

190 Ajaminen ja käyttö 189 Valitse opasviivojen Staattinen, Dynaaminen tai Pois välillä asetuksista valikossa Asetukset infonäytössä. Auton räätälöinti Staattiset opasviivat näkyvät suoraan auton takana. Näyttöasetukset Kameran korkeasta sijainnista johtuen takapuskuri näkyy kuvassa, jolloin saadaan parempi käsitys tilanteesta. Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä. Opasviivat Opasviivat ovat vaakasuuntaisia 1 metrin välein näkyviä viivoja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys näytettyihin kohteisiin. Dynaamiset opasviivat näyttävät auton suunnan ohjauskulman mukaan. Varoitussymbolit Varoitussymbolit ilmaistaan kolmioina { kuvassa, ne osoittavat kehittyneen pysäköintiavustimen takatunnistimien havaitsemat esteet. Kirkkaus säädetään monitoimisäätimen ylös/alas-painikkeilla. Kontrasti säädetään monitoimisäätimen vasen/oikea-painikkeilla. Poiskytkentä Kamera kytkeytyy pois päältä määrätyn nopeuden ylittyessä eteenpäin ajossa tai jos peruutusvaihde ei ole kytkettynä noin 10 sekuntiin. Takakameran päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti

191 190 Ajaminen ja käyttö Ohjeita häiriötilanteen varalta Vikaviestit näkyvät symbolin 9 kanssa infonäytössä ylärivillä. Takakamera ei ehkä toimi oikein, kun: ympärillä on pimeää, aurinko tai ajovalot osuvat suoraan kameran linssiin, jää, lumi, muta tai jokin muu peittää kameran linssin. Puhdista linssi, huuhtele se vedellä ja pyyhi se pehmeällä kankaalla, takaluukkua ei ole suljettu oikein, auton takaosaan on kohdistunut törmäys, tapahtuu äärimmäisiä lämpötilan vaihteluita. Liikennemerkkien tunnistus Toiminta Liikennemerkkiapu havaitsee tietyt liikennemerkit etukameran avulla ja näyttää ne kuljettajan tietokeskuksessa. Liikennemerkit, jotka tunnistetaan, ovat Rajoitus- ja ohituskieltomerkit nopeusrajoitus ohituskielto nopeusrajoituksen päättyminen ohituskiellon päättyminen Liikennemerkit moottoritie alkaa moottoritie päättyy A-tiet pihakadut Lisäkilvet lisäohjeita koskien liikennemerkkejä kosteusvaroitus jäävaroitus suuntanuolet Nopeusrajoitusmerkit näkyvät kuljettajan tietokeskuksessa, kunnes seuraava nopeusrajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun määrätty aika on kulunut. Useampia merkkejä voi näkyä näytössä yhtä aikaa.

192 Ajaminen ja käyttö 191 Näyttöilmoitus Ruudussa oleva huutomerkki osoittaa, että on havaittu lisämerkki, jota järjestelmä ei pysty tunnistamaan. Järjestelmä on aktiivinen yli 14 km/h näytetyllä nopeudella enintään 200 km/h nopeuteen asti valaistusolosuhteista riippuen. Yöllä järjestelmä on aktiivinen 160 km/h nopeuteen asti. Kun nopeus laskee 55 km/h:n alapuolelle, näyttö nollataan ja liikennemerkkisivun sisältö poistetaan. Seuraava tunnistettu nopeusrajoitus näkyy näytössä. Liikennemerkit näytetään sivulla Liikennemerkkien tunnistus valikossa Ajotietokone, joka valitaan suuntavilkkuvivun säätöpyörällä Kun jokin muu toiminto kuljettajan tietokeskuksen valikosta on ollut valittuna ja Liikennemerkkien tunnistus - sivu valitaan uudelleen, viimeksi tunnistettu liikennemerkki näytetään. Jos järjestelmä poistetaan toiminnasta, liikennemerkkisivu tyhjennetään ja merkkinä näytetään seuraava symboli: Liikennemerkkisivu voidaan tyhjentää myös ajettaessa painamalla suuntavilkkuvivun painiketta SET/ CLR pidempään.

193 192 Ajaminen ja käyttö Ponnahdustoiminto Nopeusrajoitukset ja ohituskieltomerkit näytetään ponnahdusikkunoina kullakin valikon sivulla. Ponnahdustoiminto voidaan poistaa käytöstä liikennemerkkisivulla painamalla suuntavilkkuvivun SET/CLR - painiketta. Kun asetussivu on näytössä, poista ponnahdustoiminto käytöstä valitsemalla Pois. Aktivoidaan uudelleen valitsemalla Päällä. Kun sytytysvirta kytketään, ponnahdustoiminto on poiskytkettynä. Ponnahdusilmoitus näkyy noin 8 sekunnin ajan kuljettajan tietokeskuksessa. Liikennemerkkien tunnistus navigointijärjestelmän yhteydessä Jos auto on varustettu navigointijärjestelmällä, seuraavat toiminnot voivat olla käytettävissä: kaupungin rajojen tunnistus nopeusrajoitusten jatkuva näyttö nopeusrajoitusten näyttö heti poistuttaessa pääreitiltä Ohjeita häiriötilanteen varalta Liikennemerkkiapu ei ehkä toimi oikein, kun: tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on viesti Ei liikennemerkki havaintoa. Johtuen säästä liikennemerkit on asennettu väärin tai ne ovat vaurioituneet

194 Ajaminen ja käyttö 193 liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopimusta (Wiener Übereinkommen über Straßenverkehrszeichen) Huomio Järjestelmän tarkoitus on auttaa kuljettajaa määritetyllä nopeusalueella erottamaan tietyt liikennemerkit. Älä jätä huomioimatta liikennemerkkejä, joita järjestelmä ei näytä. Järjestelmä ei erota mitään muita kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa nopeusrajoituksen. Älä omaksu riskejä ottavaa ajotapaa tästä erityistoiminnosta huolimatta. Sopeuta ajonopeus aina tieolosuhteisiin. Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täydestä vastuusta auton käsittelyssä. Kaistavahti Kaistavahtijärjestelmä tarkkailee etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä havaitsee kaistanvaihdot ja varoittaa kuljettajaa tahattomasta kaistanvaihdosta näkyvällä varoituksella ja äänimerkillä. Edellytykset tahattoman kaistanvaihdon havaitsemiselle ovat: suuntavilkkuja ei käytetä jarrupoljinta ei paineta kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä ohjausliikkeitä ei tehdä Jos kuljettaja tekee toimenpiteitä, varoitusta ei anneta. Päällekytkentä Kaistavahti aktivoidaan painamalla )-painiketta. Painikkeessa palava LED on merkki siitä, että järjestelmä on toiminnassa. Kun mittariston merkkivalo ) palaa vihreänä, järjestelmä on toimintavalmiudessa. Järjestelmää voidaan käyttää vain yli 60 km/h:n ajonopeuksilla kaistamerkintöjen ollessa havaittavissa. Kun järjestelmä havaitsee tahattoman kaistanvaihdon, merkkivalo ) vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.

195 194 Ajaminen ja käyttö Poiskytkentä Järjestelmä poistetaan käytöstä painamalla )-painiketta. Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa. Alle 60 km/h:n nopeuksilla järjestelmää ei voida käyttää. Ohjeita häiriötilanteen varalta Kaistavahtijärjestelmä ei ehkä toimi oikein, kun: tuulilasi ei ole puhdas ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot kaistamerkintöjä ei havaita Jos kaistavahti havaitsee jonkin näistä olosuhteista, merkkivalo ) palaa keltaisena. Lisäksi kuljettajan tietokeskuksessa näytetään varoituskoodi tai varoitusviesti. Rengaspaineiden valvontajärjestelmä Rengaspaineiden valvontajärjestelmä valvoo tietystä ajonopeudesta alkaen kaikkien neljän pyörän painetta kerran minuutissa. Kaikissa pyörissä on oltava paineanturit ja renkaissa on oltava ohjeiden mukainen rengaspaine. Senhetkiset rengaspaineet voidaan näyttää kuljettajan tietokeskuksen valikossa Asetukset. Valikko voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset X.

196 Ajaminen ja käyttö 195 Käännä säätöpyörää valitaksesi rengaspaineiden valvontajärjestelmän. Järjestelmän tila ja pienet paine-erot näytetään varoitusviestinä ja kyseisen renkaan vilkkumisena kuljettajan tietokeskuksessa. Lisäksi huomattavat paine-erot saman akselin renkaissa näytetään varoitusviestinä kuljettajan tietokeskuksessa. Suuret paine-erot osoitetaan lisäksi merkkivalolla w. Merkkivalo w Auton viestit Jos rengaspainetta on pienennettävä tai suurennettava, katkaise sytytysvirta. Jos autoon on asennettu rengassarja, jossa ei ole tunnistimia (esim. neljä talvirengasta), kuljettajan tietokeskuksessa näytetään viesti. Rengaspaineiden valvontajärjestelmä ei ole toimintavalmiudessa. Anturit voidaan jälkiasennuttaa. Varapyörässä tai tilapäisessä varapyörässä ei ole painetunnistimia. Rengaspaineiden valvontajärjestelmä ei ole toiminnassa näiden pyörien osalta. Merkkivalo w palaa. Kolmen muun pyörän kohdalla järjestelmä pysyy toimintavalmiudessa. Nestemäisten korjaussarjojen käyttö saattaa haitata järjestelmän toimintaa. Tehtaan hyväksymiä korjaussarjoja voidaan käyttää. Ulkoiset suuritehoiset radiolaitteet voivat häiritä rengaspaineiden valvontajärjestelmän toimintaa. Rengaspaineiden valvontajärjestelmän venttililuistit ja tiivisterenkaat on vaihdettava aina renkaiden vaihdon yhteydessä. Sopeutuvan kynnyksen toiminto Rengaspaineiden valvontajärjestelmä havaitsee automaattisesti, ajetaanko autolla enintään 3 henkilön kuormitusta tai täyskuormitusta vastaavilla rengaspaineilla. Jos rengaspainetta on pienennettävä, katkaise sytytysvirta ennen pienentämistä. Automaattinen oppimistoiminto Pyörien vaihtamisen jälkeen auton on oltava paikallaan n. 20 minuuttia, ennen kuin järjestelmä tekee uuden laskemistoimituksen. Seuraavaan uudelleenoppimisprosessiin tarvitaan enintään 10 minuutin ajomatka vähintään 20 km/h:n ajonopeudella. Tässä tapauksessa kuljettajan tietokeskuksessa voi näkyä $ tai painearvot voivat vaihtua. Jos uudelleenoppimisen aikana esiintyy ongelmia, kuljettajan tietokeskuksessa näytetään varoitusviesti.

197 196 Ajaminen ja käyttö Lämpötilan tasaus Kylmissä renkaissa rengaspaine on matalampi, lämpimissä korkeampi. Rengaspaineiden valvontajärjestelmä huomioi tämän antaessaan varoitusviestejä. Kuljettajan tietokeskuksessa näytetty rengaspainearvo ilmoittaa todellisen rengaspaineen. Siksi rengaspaine on tärkeää tarkistaa kylmistä renkaista. Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijyttömiä normin EN 228 mukaisia polttoaineita. Vastaavia standardoituja polttoaineita, joiden etanolipitoisuus on enintään 10 tilavuusprosenttia, voidaan käyttää. Käytä tässä tapauksessa vain normin E DIN mukaista polttoainetta. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Jos käytetään muuta kuin EN 228 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja takuun raukeaminen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain lyijyttömiä normin EN 590 mukaisia dieselpolttoaineita. Euroopan Unionin ulkopuolisissa maissa tulee käyttää Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio ja takuun raukeaminen.

198 Ajaminen ja käyttö 197 Älä käytä meridieselöljyjä, lämmitysöljyjä, Aquazolea tai muita vastaavia dieselöljy-vesiemulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Polttoaine maakaasukäytössä Käytettävän maakaasun metaanipitoisuuden on oltava n %. L- kaasun (Low) pitoisuus on n % ja H-kaasun (High) n %. Voidaan käyttää myös saman metaanipitoisuuden biokaasua, jos se on kemiallisesti puhdistettua ja siitä on poistettu rikki. Käytä vain maakaasua tai biokaasua, joka täyttää normin DIN Nestekaasua ei saa käyttää. Polttoaineen valintapainike Painiketta Y painamalla voidaan valita bensiini- ja maakaasukäytön välillä. Vaihtaminen ei ole mahdollista suurella kuormituksella (esim. voimakas kiihdytys, käyttö täydellä kaasulla). LEDin tila näyttää kulloisenkin toimintatavan. 1 off = maakaasukäyttö. 1 palaa = bensiinikäyttö. 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut. Kun maakaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Jos maakaasusäiliöitä ei täytetä, on seuraavan kerran moottori käynnistettäessä kytkettävä bensiinikäyttö manuaalisesti toimintaan. Se on välttämätöntä, jotta katalysaattori ei vaurioidu (epätasainen polttoaineen syöttö aiheuttaa ylikuumenemisen). Jos valintapainiketta käytetään monta kertaa lyhyen ajan kuluessa, aktivoituu vaihdonestin. Moottori säilyttää käyttötapansa. Vaihdonestin on toiminnassa sytytysvirran katkaisuun asti. Bensiinikäytössä on odotettavissa vähäistä tehon ja vääntömomentin heikentymistä. Sovita ajotapa (esim. ohittaessasi) ja ajoneuvon kuormitus (esim. perävaunu) sen mukaan. Bensiinisäiliö on ajettava kuuden kuukauden välein tyhjäksi niin, että merkkivalo Y syttyy, ja tankattava uudelleen. Tämä on tarpeen,

199 198 Ajaminen ja käyttö jotta bensiinikäytössä välttämätön järjestelmän toiminta ja polttoaineen laatu pysyvät kunnossa. Auto on tankattava säännöllisin väliajoin täyteen, jotta säiliö ei syövy. Tankkaaminen 9 Vaara Ennen kuin tankkaat, sammuta moottori ja mahdolliset palotilalla varustetut lisälämmittimet. Katkaise matkapuhelimista virta. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. 9 Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana oikealla. Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttöaukon luukku painamalla sitä. Avataan kiertämällä korkkia hitaasti vasemmalle.

200 Ajaminen ja käyttö 199 Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Laita pumpun suutin kokonaan täyttöaukkoon ja kytke se päälle tankkausta varten. Automaattisen katkaisun jälkeen voidaan lisätä enintään kaksi annosta polttoainetta. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta. Suljetaan kiertämällä polttoaineen täyttöaukon korkkia oikealle, kunnes se naksahtaa. Sulje luukku ja varmista sen lukkiutuminen. Maakaasun tankkaus Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttöaukon luukku painamalla sitä. 9 Varoitus Kaasua saa tankata vain enintään 250 baarin paineella. Käytä vain lämpötilakompensoituja tankkauspaikkoja. Suorita maakaasutankkaus täysin loppuun, esim. ilmaa täyttöputki. Maakaasusäiliön täyttyminen riippuu ulkolämpötilasta, täyttöpaineesta ja säiliölaitteiston tyypistä. Sulje luukku ja varmista sen lukkiutuminen. Sana "maakaasuajoneuvot" eri kielillä: Saksa Erdgasfahrzeuge Englanti NGVs = Natural Gas Vehicles Ranska Véhicules au gaz naturel or Véhicules GNV Italia Metano auto Sana "maakaasu" eri kielillä:

201 200 Ajaminen ja käyttö Saksa Erdgas Englanti CNG = Compressed Natural Gas Ranska GNV = Gaz Naturel (pour) Véhicules - tai - CGN = carburantgaz naturel Italia Metano (per auto) Polttoainesäiliön täyttöaukon korkki Käytä vain alkuperäistä polttoainesäiliön täyttöaukon korkkia. Dieselmoottorilla varustetuissa autoissa on erityismallinen täyttöaukon korkki. Polttoaineenkulutus CO 2 -päästöt Bensiini Polttoaineenkulutus on alueella kaupunki: 6,2-9,7 l/100 km, maantie: 4,5-5,8 l/100 km, yhdistetty: 5,2-7,2 l/100 km. CO 2 -päästöt ovat alueella g/km. Maakaasu Kaasunkulutus on kaupunki: 6,1 l/100 km, maantie: 3,9 l/100 km, yhdistetty: 4,7 l/100 km. CO 2 -päästöt ovat alueella g/km. Yleisiä tietoja Katso omaa autoasi koskevat arvot auton mukana toimitetusta ETY:n yhdenmukaisuusvakuutuksesta tai muista kansallisista rekisteröintiasiakirjoista. Polttoaineenkulutuksen määrittelyä ohjaa direktiivi R (EY) nro 715/2007 (aina uusin versio). Asetuksen mukaan on myös CO 2 -päästöt ilmoitettava. Normin mukaan mitatut kulutusarvot eivät takaa auton todellista polttoaineenkulutusta. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajotavasta sekä tie- ja liikenneolosuhteista. Kaikki arvot perustuvat vakiovarusteiseen EU-perusmalliin. Polttoaineenkulutuksen laskennassa huomioidaan auton omamassa, joka on määritetty määräysten mukaisesti. Lisävarusteet saattavat lisätä polttoaineenkulutusta ja CO 2 -päästöjä sekä pienentää huippunopeutta. Maakaasu Polttoaineenkulutustiedot on määritetty käyttäen referenssipolttoainetta G20 (metaanipitoisuus mooliprosenttia) säädetyissä ajo-olosuhteissa. Alhaisemman metaanipitoisuuden maakaasua käytettäessä polttoaineenkulutus voi poiketa ilmoitetuista arvoista.

202 Ajaminen ja käyttö 201 Vetäminen Yleisiä tietoja Käytä vain autoon hyväksyttyä perävaunun vetolaitetta. Maakaasumoottorilla varustetuissa autoissa tarvitaan erityinen hinauslaitteisto. Anna jälkiasennus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjärjestelmään, lämpökilpiin tai muihin laitteisiin kohdistuvia muutoksia. Polttimoiden sähkökatkosten tunnistustoiminto perävaunun jarruvaloille ei voi havaita osittaista sähkökatkosta. Esim. 4x5 W:n tapauksessa se havaitsee katkoksen vain, kun yksi 5 W:n lamppu palaa tai yksikään lamppu ei pala. Vetolaitteen asennus voi peittää hinaussilmukan aukon. Jos näin käy, käytä hinaamiseen vetolaitteen kuulatankoa. Pidä vetolaitteen kuulatanko aina mukana autossa. Tehdasasenteisen vetokoukun asennusmitat Ajo-ominaisuudet ja perävaunun veto-ohjeita Voitele kuula ennen perävaunun kytkemistä, Paitsi käytettäessä kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaisliikettä. Jos perävaunun ajovakaus on huono tai asuntovaunun suurin sallittu kokonaismassa on yli 1300 kg, vakaimen käyttöä suositellaan ehdottomasti ajettaessa yli 80 km/h nopeudella. Jos perävaunu alkaa heilahdella voimakkaasti, hidasta nopeutta, älä suorita vastaohjausliikkeitä, hätätilanteessa jarruta voimakkaasti. Käytä alamäkeen ajaessasi samaa vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeudella. Säädä rengaspaineet täyden kuorman arvoon Perävaunun vetäminen Perävaunun massa Sallitut perävaunumassat ovat autoja moottorikohtaisia enimmäisarvoja, joita ei saa ylittää. Todellinen perävaunumassa on perävaunun todellisen kokonaismassan ja todellisen aisakuorman välinen erotus perävaunun ollessa kytkettynä. Auton sallitut perävaunumassat on merkitty auton asiapapereihin. Yleisesti ottaen ne pätevät enintään 12 %:n nousuihin asti. Autosi sallitut perävaunumassat pätevät enintään ilmoitettuun nousuun asti ja enintään 1000 m merenpinnan yläpuolelle. Koska moottorin teho laskee ilman tiheyden pienentyessä korkeuden kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin sallittu yhdistelmän kokonaismassa pienenee 10 % jokaista aloitettua 1000 metrin korkeudenlisäystä kohden. Ajettaessa teillä, joissa ei ole suuria nousuja (alle 8 %, esim. moottoritie), ei ajoneuvoyhdistelmän kokonaismassaa tarvitse alentaa.

203 202 Ajaminen ja käyttö Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistelmämassa on merkitty auton tyyppikilpeen Aisakuorma Aisakuorma on voima, joka kohdistuu perävaunusta vetokuulaan. Sitä voidaan muuttaa siirtämällä kuormaa perävaunussa. Vetoauton suurin sallittu aisakuorma (75 kg) on ilmoitettu vetolaitteen tyyppikilvessä ja auton asiapapereissa. Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun ollessa raskas. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Taka-akselikuormitus Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa ylittää 60 kg:lla, suurimman sallitun kokonaismassan saa ylittää 60 kg:lla. Jos suurin sallittu taka-akselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h. Hinauslaitteisto Huomio Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava. Kuulatangon säilytys Vetokoukkua säilytetään tavaratilan lattiassa. Laita hihna kiinnityslenkin läpi, kierrä kaksi kertaa ympäri ja kiristä hihna pussin kiinnittämiseksi paikalleen. Kuulatangon kiinnitys Paina kiinnikkeitä sisäänpäin ja irrota suojus. Vapauta pistorasia ja käännä se alas. Irrota kuulatangon kiinnitysaukon suojatulppa ja aseta se talteen.

204 Ajaminen ja käyttö 203 Kuulatangon tiukkuuden tarkastus Vie kiristetty kuulatanko kiinnitysreikään ja paina sitä voimakkaasti ylöspäin, kunnes se lukittuu kuuluvasti. Kiertokahva kääntyy itsestään takaisin alkuasentoon ja jää kiinni kuulatankoon ilman rakoa. Punaisen merkinnän kiertokahvassa tulee osoittaa vetokoukussa olevaan vihreään merkintään päin. Kääntönupin ja kuulatangon välisen välin on oltava noin 6 mm. Avaimen tulee olla asennossa c. Muuten kuulatanko on kiristettävä ennen paikalleen asettamista: Avaa kuulatangon lukitus kääntämällä avain asentoon c. Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Kuulatangon asennus 9 Varoitus Älä koske kiertokahvaan sen paikalleen asetuksen aikana. Lukitse kuulatanko kääntämällä avain asentoon e. Poista avain ja sulje suojaläppä.

205 204 Ajaminen ja käyttö Varmistusvaijerin silmukka Kiinnitä jarrujen varmistusvaijeri silmukkaan. Varmista, että kuulatanko on oikein asennettu Vihreän merkinnän kiertokahvassa tulee osoittaa vetokoukussa olevaan vihreään merkintään päin. kiertokahvan ja kuulatangon välissä ei saa olla rakoa. kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon. kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois. 9 Varoitus Perävaunua saa vetää vain oikein asennetun kuulatangon kanssa. Jos kuulatankoa ei saa asennettua oikein, käänny korjaamon puoleen. Kuulatangon irrotus Avaa suojaläppä ja käännä avain asentoon c kuulatangon lukituksen avaamiseksi. Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuulatanko alakautta pois. Aseta suojatulppa kiinnitysaukkoon. Käännä pistorasia takaisin. Perävaunun vakautusjärjestelmä Jos järjestelmä havaitsee heiluntaliikkeen, moottorin tehoa alennetaan ja yhdistelmää jarrutetaan tavoitteellisesti, kunnes heiluntaliike lakkaa. Järjestelmän toimiessa ohjauspyörä on pidettävä mahdollisimman tiukasti paikallaan. Perävaunun vakautusjärjestelmä (TSA) on elektronisen ajonvakautusjärjestelmän toiminto.

206 Auton hoito 205 Auton hoito Yleisiä tietoja Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleisiä tietoja Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta emme voi - vaikka niillä olisi viranomaisen antama tai muu hyväksyntä - arvioida emmekä vastata niiden sopivuudesta. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Kun autoa kuljetetaan junassa tai hinausajoneuvossa, roiskeläpät voivat vaurioitua. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto poistetaan käytöstä useaksi kuukaudeksi: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö kokonaan. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Aseta pyörien eteen kiilat, jotta auto ei lähde liikkeelle. Älä kytke seisontajarrua.

207 206 Auton hoito Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Maakaasuautojen kierrätys on annettava siihen valtuutetun huoltokeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna.

208 Auton hoito Vaara Sytytysjärjestelmässä ja ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Konepelti Avaaminen Vedä vapautuskahvasta ja palauta se alkuasentoonsa. Työnnä salpaa oikealle ja avaa konepelti. Konepelti pysyy auki automaattisesti nostimen avulla. Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Sulkeminen Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen. Moottoriöljy Tarkista moottoriöljyn määrä säännöllisesti itse, jotta moottori ei vaurioidu. Käytä oikeantyyppistä öljyä. Neste- ja voiteluainesuositukset Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 5 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä. Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta.

209 208 Auton hoito Öljynmittatikut ovat erilaisia moottorista riippuen. Lisää öljyä, jos öljymäärä on MINmerkin alapuolella. Suosittelemme saman moottoriöljyluokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Joissakin moottoreissa tarvitaan suppiloa moottoriöljyn lisäämiseen. Suppilo sijaitsee tavaratilan oikeanpuoleisessa säilytystilassa. Käytä suppiloa moottoriöljyn lisäämiseen täyttöaukkoon. Laita suppilo öljyn lisäämisen jälkeen muovipussiin ja säilytä se säilytystilassa. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Täyttötilavuudet Aseta korkki paikalleen suoraan ja kierrä se kiinni.

210 Auton hoito 209 Moottorin jäähdytysneste Jäähdytysneste suojaa pakkaselta noin -28 C:een saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:een saakka. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnestehäviön syy korjaamolla. Pesulaitteen neste Huomio Käytä vain hyväksyttyä pakkasnestettä. Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen. Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä. 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Täytä 1:1 seoksella jäähdytysnestetiivistettä ja puhdasta hanavettä. Jos jäähdytysnestetiivistettä ei ole saatavana, käytä puhdasta hanavettä. Täytä puhtaalla vedellä ja jäätymisenestoainetta sisältävällä pesunesteellä. Katso oikea sekoitussuhde pesunestesäiliöstä.

211 210 Auton hoito Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta. Jarrut Kun jarrupalat ovat kuluneet minimipaksuuteen, jarrutuksen aikana kuuluu kitisevää ääntä. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Nestettä lisättäessä on noudatettava mitä suurinta siisteyttä, koska jarrunesteen epäpuhtauksista voi seurata jarrulaitteiston toimintahäiriöitä. Korjauta jarrunestehukan syy korjaamolla. Käytä vain autoon hyväksyttyä tehokasta jarrunestettä. Jarru- ja kytkinneste Akku Auton akku ei vaadi huoltoa, jos ajoprofiili mahdollistaa akun riittävän latauksen. Lyhyiden etäisyyksien ajo ja toistuvat moottorin käynnistykset voivat tyhjentää akun. Vältä tarpeettomien sähkönkuluttajien käyttöä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. Akun purkautumisen esto

212 Auton hoito 211 Akun vaihto Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Akkua vaihdettaessa on varmistettava, että plusnavan läheisyydessä ei ole avattuja tuuletusreikiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinusnavan läheisyydessä oleva tuuletusreikä on avattava. Käytä vain akkuja, joiden yläpuolelle voidaan asentaa sulakerasia. Stop-Start-järjestelmällä varustetuissa autoissa on varmistettava, että AGM (Absorptive Glass mat, imeytetty lasikuitumatto) -akkua vaihdettaessa käytetään uudelleen AGM-akkua. AGM-akku voidaan tunnistaa akussa olevasta tarrasta. Suosittelemme alkuperäisen Opel-akun käyttöä. Huomautus Jos käytetään alkuperäisestä Opelakusta poikkeavaa AGM-akkua, Stop-start-järjestelmän suorituskyky voi huonontua. Suosittelemme, että vaihdatat akun korjaamolla. Stop-start-järjestelmä Akun lataus 9 Varoitus Stop-start-järjestelmällä varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten akku voi vaurioitua. Käynnistys apukaapeleilla Varoitustarra

213 212 Auton hoito Symbolien merkitys: Kipinät, avotuli ja tupakointi kielletty. Suojaa aina silmät. Räjähdysherkät kaasut voivat aiheuttaa sokeutumisen tai loukkaantumisen. Säilytä akku lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen tai vakavia palovammoja. Katso ohjekirjasta lisätietoa. Akun läheisyydessä saattaa olla räjähdysherkkää kaasua. Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmästä on poistettava ilma. Kytke sytytysvirta kolme kertaa peräkkäin 15 sekunniksi kerrallaan. Käynnistä moottoria enintään 40 sekuntia. Toista toimenpide aikaisintaan 5 sekunnin kuluttua. Jos moottori ei tällöin käynnisty, käänny korjaamon puoleen. Pyyhkimen sulan vaihto Nosta pyyhkimen varsi ylösnostettuun asentoon, paina painiketta irrottaaksesi pyyhkimen sulan ja poista se. Kiinnitä pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhkijän varsi varovasti alas. Takalasinpyyhkimen sulka Nosta pyyhkimen vartta. Irrota pyyhkimen sulka kuvan mukaisesti. Kiinnitä pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhkijän varsi varovasti alas.

214 Auton hoito 213 Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihda ajovalojen polttimot moottoritilasta käsin. Halogeeniajovalot Kaksoishalogeeniajovalot (1) yhdellä lähivalo- ja yhdellä kaukovalopolttimolla. Etusuuntavilkku (2). Sivuvalot/päiväajovalot (3). Lähi/kaukovalo (1) 1. Käännä suojusta (1) vastapäivään ja irrota se. 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. 3. Irrota polttimon pidin johtoliittimestä painamalla pidinkielekettä. 4. Vaihda polttimo ja kytke polttimon pidin johtoliittimeen. 5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 6. Asenna suojus ja kierrä myötäpäivään.

215 214 Auton hoito Etusuuntavilkku (2) Sivuvalot/päiväajovalot (3) 1. Kierrä polttimon kantaa (2) vastapäivään vapauttaaksesi sen. Irrota polttimon kanta heijastimesta. 2. Irrota polttimo kannasta kiertämällä vastapäivään. 3. Vaihda polttimo, aseta uusi polttimo kantaan kiertämällä myötäpäivään. 4. Työnnä polttimon kanta heijastimeen ja kierrä myötäpäivään. 1. Kierrä polttimon kantaa (3) vastapäivään vapauttaaksesi sen. Irrota polttimon kanta heijastimesta.

216 Auton hoito Irrota polttimo kannasta vetämällä. 3. Vaihda polttimo, aseta uusi polttimo kantaan. 4. Työnnä polttimon kanta heijastimeen ja kierrä myötäpäivään. Kääntyvät ajovalot 9 Vaara Kääntyvissä ajovaloissa käytetään ksenon-ajovaloja. Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata lamput korjaamolla. Etusuuntavilkkujen ja kulmavalojen polttimot voidaan vaihtaa. Sivuvalot/päiväajovalot ovat LED-valoja eikä niitä voi vaihtaa. Kulmavalot (1) 1. Käännä suojusta (1) vastapäivään ja irrota se. 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. Kulmavalot (1). Etusuuntavilkku (2).

217 216 Auton hoito Etusuuntavilkku (2) 3. Irrota polttimo johtoliittimestä vetämällä. 4. Vaihda polttimo ja kytke polttimon pidin johtoliittimeen. 5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 6. Asenna suojus ja kierrä myötäpäivään. 1. Kierrä polttimon kantaa (2) vastapäivään vapauttaaksesi sen. Irrota polttimon kanta heijastimesta. 2. Irrota polttimo kannasta kiertämällä vastapäivään. 3. Vaihda polttimo, aseta uusi polttimo kantaan kiertämällä myötäpäivään. 4. Työnnä polttimon kanta heijastimeen ja kierrä myötäpäivään. Sumuvalot Polttimoihin pääsee käsiksi auton alta käsin.

218 Auton hoito Käännä kansi pois. Kierrä polttimon kantaa vastapäivään ja irrota se heijastimesta. Takavalot 1. Irrota suojuksen ulommat, nuolella merkityt ruuvit. 3. Irrota polttimon kanta johtoliittimestä painamalla pidinkielekettä. 4. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin. 5. Asenna polttimon kanta heijastimeen, kierrä myötäpäivään ja lukitse paikalleen. 6. Asenna suojus ruuveilla. 1. Irrota ruuvin suojus. 2. Irrota nuolilla merkityt ruuvit.

219 218 Auton hoito 5. Irrota ja vaihda polttimo kiertämällä polttimon kantaa. Suuntavilkku (1) Takavalot (2) Jarruvalo (3) 7. Kohdista valoasennelma pidintappeihin ja kiinnitä se ruuveilla. 8. Kiinnitä ruuvin suojus. Takaluukun peruutusvalot (4) 3. Vedä valoasennelma varovasti irti kiinnitystapeista ja poista se. 4. Irrota johtoliitin valoasennelmasta. Takavalot LED-takavaloilla ja jarruvaloilla. Vain suuntavilkku (1) voidaan vaihtaa. Irrota ja vaihda polttimo kiertämällä polttimon kantaa. 6. Kytke johtoliitin valoasennelmaan. 1. Avaa takaluukku ja irrota suojus.

220 Auton hoito Vaihda polttimo, aseta uusi polttimo kantaan. 5. Työnnä polttimon kanta heijastimeen ja kierrä myötäpäivään. 6. Asenna suojus. Takasumuvalo Polttimoihin pääsee käsiksi auton alta käsin. 2. Käännä polttimon pidintä vastapäivään ja irrota se heijastimesta. 3. Irrota polttimo kannasta vetämällä. 1. Kierrä polttimon kantaa vastapäivään ja irrota se heijastimesta. 2. Irrota polttimo kannasta kiertämällä vastapäivään. 3. Vaihda polttimo, aseta uusi polttimo kantaan kiertämällä myötäpäivään. 4. Asenna polttimon kanta heijastimeen, kierrä myötäpäivään ja lukitse paikalleen. Polttimoiden tarkastus Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. Kylkisuuntavilkut Vaihdata lamput korjaamolla.

221 220 Auton hoito Rekisterikilven valo Kojelaudan valaistus Vaihdata lamput korjaamolla. 1. Laita ruuvitaltta suojuksen syvennykseen, paina sivulle ja vapauta jousi. Irrota kansi. 2. Irrota polttimo kannasta vetämällä. 3. Vaihda polttimo ja aseta se kantaan. 4. Paina kansi koteloon. Sisävalot Sisävalot, lukuvalot Vaihdata lamput korjaamolla. Tavaratilan valo Vaihdata lamput korjaamolla.

222 Auton hoito 221 Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kolme sulakerasiaa: moottoritilassa vasemmalla edessä, vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana tai oikealla ajettavissa autoissa käsinelokeron takana, tavaratilan vasemmalla puolella suojuksen takana. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin.

223 222 Auton hoito Moottoritilan sulakerasia Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois. Sulakerasia on moottoritilassa edessä vasemmalla. Vapauta kansi, nosta sitä ylöspäin ja irrota se.

224 Auton hoito 223 Nro Virtapiiri 1 Moottorin ohjausyksikkö 2 Lambda-anturi 3 Polttoaineenruiskutus, sytytysjärjestelmä 4 Polttoaineenruiskutus, sytytysjärjestelmä 5 6 Peilien lämmitys 7 Puhaltimen ohjaus 8 Lambda-anturi, moottori 9 Takaikkunan anturi 10 Akkuanturi 11 Takaluukun vapautus 12 Mukautuvien ajovalojen yksikkö Takalasin pyyhin 15 Moottorin ohjausyksikkö 16 Käynnistin 17 Vaihteiston ohjausyksikkö 18 Takalasin lämmitin Nro Virtapiiri 19 Sähkötoimisten etusivuikkunoiden ikkunannostimet 20 Sähkötoimisten takasivuikkunoiden ikkunannostimet 21 ABS 22 Vasen kaukovalo (halogeeni) 23 Ajovalojen pesulaite 24 Oikea lähivalo (Xenon) 25 Vasen lähivalo (Xenon) 26 Sumuvalot 27 Dieselpolttoaineen lämmitin 28 Stop/start-järjestelmä 29 Sähkötoiminen seisontajarru 30 ABS 31 Stop/Start-järjestelmä, mukautuva vakionopeussäädin, lisälämmitin 32 Turvatyyny 33 Kääntyvät ajovalot 34 Jäähdytysnestepumppu Nro Virtapiiri 35 Sähkötoimiset ikkunat 36 Ilmastoinnin kompressori 37 Hiilisäiliön tuuletussolenoidi 38 Alipainepumppu 39 Polttoainejärjestelmän ohjausyksikkö 40 Tuulilasin pesin, takalasin pesin 41 Oikea kaukovalo (halogeeni) 42 Jäähdytyspuhallin 43 Tuulilasinpyyhkimet 44 Pyyhinjärjestelmä 45 Jäähdytyspuhallin Äänitorvi 48 Jäähdytyspuhallin 49 Polttoainepumppu 50 Ajovalojen korkeudensäätö 51 Ilmaläppä 52 Dieselmoottorin lisälämmitin

225 224 Auton hoito Nro Virtapiiri 53 Vaihteiston ohjausyksikkö, moottorin ohjausyksikkö 54 Johtojen valvonta Kun vialliset sulakkeet on vaihdettu, sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu. Jos sulakerasian kantta ei ole suljettu oikein, seurauksena saattaa olla toimintahäiriö. Kojelaudan sulakerasia Vasemmalta ohjattavissa autoissa sulakerasia on kojelaudan säilytystilan takana. Avaa säilytystila ja paina vasemmalle sen avaamiseksi. Käännä säilytyslokero alas ja poista se. Oikealta ohjattavissa autoissa sulakerasia sijaitsee kannen takana käsinelokerossa. Avaa hansikaslokero, avaa sitten kansi ja käännä se alas. Nro Virtapiiri 1 Vakionopeussäädin, nopeusrajoitin, mukautuva vakionopeussäädin, ohjauspyörän säätimet 2 Korielektroniikan ohjausyksikkö 3 Korielektroniikan ohjausyksikkö 4 Radio 5 Infotainment-järjestelmä, mittarit 6 Savukkeensytytin 7 Virtapistoke 8 Korielektroniikan ohjausyksikkö

226 Auton hoito 225 Nro Virtapiiri 9 Turvatyyny-yksikkö 10 Korielektroniikan ohjausyksikkö 11 Matkustamon puhaltimen tila Vianmääritysliitin 15 Turvatyyny-yksikkö 16 Tavaratilan virtapistoke 17 Ilmastointilaite 18 Stop/start-järjestelmä 19 Jarruvalot, takavalot, sisävalot 20 Korielektroniikan ohjausyksikkö 21 Mittaristo 22 Virtalukko 23 Korielektroniikan ohjausyksikkö 24 Korielektroniikan ohjausyksikkö Tavaratilan sulakerasia Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana. Irrota kansi. Jos auto on varustettu renkaankorjaussarjalla, irrota koko rasia.

227 226 Auton hoito Sulakkeet Nro Virtapiiri 1 Perävaunumoduuli 2 Perävaunun ulostulo 3 Pysäköintitutka Etuistuin 8 Murtohälytin Perävaunumoduuli, perävaunun pistoke Perävaunun ulostulo Peilien kääntäminen, sadetunnistin, kaukovaloapu 16 Sisäpeili 17 Virtapistoke 18 Nro Virtapiiri 19 Ohjauspyörän lämmitys 20 Kattoluukku/-suojus 21 Istuimen lämmitys Mukautuva vakionopeussäädin, kuolleen kulman varoitus Vahvistin, subwoofer 32 Aktiivinen iskunvaimennus, kaistavahti

228 Auton hoito 227 Auton työkalut Työkalut Renkaankorjaussarjalla varustetut autot Työkalut ja auton nostovarusteet ovat säilytystilassa tavaratilan lattiassa takaluukun edessä. Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Rengaskoot 215/60 R 16 ja 225/50 R 17 on sallittu käytettäväksi talvirenkaina. Kokojen 225/45 R 18, 235/45 R 18 ja 235/40 R 19 renkaita ei saa käyttää talvirenkaina. Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. Rengasmerkinnät esim. 215/60 R H 215 = Renkaan leveys, mm 60 = Renkaan profiili(renkaan korkeuden suhde renkaan leveyteen, %) R RF = Vyörakenne: vyörengas = Rakenne: RunFlat, turvarakenne 16 = Vanteen halkaisija, tuumaa 95 = Kantavuusindeksi, esim. 95 vastaa 690 kg:aa H = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h

229 228 Auton hoito Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden valvonnalla varustettuja autoja. Kierrä venttiilin suojus irti. Rengaspaine ja vasemman oven kehyksessä olevassa kilvessä. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvontajärjestelmällä varustetussa autossa, katkaise sytytysvirta. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Kuviourien sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulumisvaroittimien sijainti on merkitty renkaan sivuun. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, vaihda eturenkaat taakse ajoittain. Tarkista, että pyörät pyörivät samaan suuntaan kuin aikaisemmin.

230 Auton hoito 229 Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein. Rengas- ja vannekoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari ja renkaiden nimellispaine on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Lumiketjut Lumiketjuja saa käyttää vain etupyörissä. Käytä pienilenkkisiä lumiketjuja, joiden ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enintään 10 mm. 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. Lumiketjuja saa käyttää vain koon 215/60 R 16 ja 225/50 R17 renkaissa.

231 230 Auton hoito Kokojen 225/45 R 18, 235/45 R 18 ja 235/40 R 19 renkaissa ei saa käyttää lumiketjuja. Tilapäisvarapyörässä ei saa käyttää lumiketjuja. Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Suurin sallittu ajonopeus on 80 km/h. Tämä ei ole pitkäaikainen ratkaisu. Ohjattavuus ja ajo-ominaisuudet voivat huonontua. Rengasrikon sattuessa: Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Renkaankorjaussarja sijaitsee tavaratilassa vasemmalla puolella kannen takana. 1. Ota renkaankorjaussarja lokerosta. 2. Poista kompressori. 3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista säilytyslokeroista.

232 Auton hoito Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään. 5. Asenna tiivisteainepullo kompressorissa olevaan pitimeen. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo on pystyssä. 9. Liitä kompressorin pistoke pistorasiaan tai savukkeensytyttimen liitäntään. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 13. Säädetty rengaspaineen ohjearvo on saavutettava 10 minuutin sisällä. Rengaspaine Kun paine on oikea, kytke kompressori pois päältä. 6. Avaa viallisen renkaan venttiilihattu. 7. Ruuvaa täyttöletku rengasventtiiliin. 8. Kompressorin kytkin on asetettava asentoon J. 10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tiivisteaineella. 11. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Tämän jälkeen paine alkaa laskea. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen

233 232 Auton hoito mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista liika rengaspaine painemittarin yläpuolella olevalla painikkeella. Älä käytä kompressoria 10 minuuttia kauempaa. 14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Ruuvaa renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. 16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 17. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 km:n (korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaine. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut alle 1,3 bariin, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 18. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan. Huomautus Korjatun renkaan ajo-ominaisuudet ovat voimakkaasti huonontuneet, rengas on siksi vaihdettava. Jos kompressorista kuuluu epänormaalia ääntä tai jos se kuumenee voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi. Sisäänrakennettu ylipaineventtiili avautuu 7 baarin kohdalla. Huomaa korjaussarjan parasta ennen-päiväys. Tämän päivämäärän jälkeen tiivistyskyky ei ole enää taattu. Huomioi tiivistysainepullossa olevat säilytystiedot. Vaihda käytetty tiivisteainepullo uuteen. Hävitä pullo voimassa olevien määräysten mukaisesti. Kompressoria ja tiivisteainetta voidaan käyttää n. -30 C lämpötilasta lähtien. Mukana olevia sovittimia voidaan käyttää esim. rantapallojen, ilmapatjojen, kumiveneiden ym. täyttöön. Ne sijaitsevat kompressorin alapinnalla. Poista ne ruuvaamalla kompressorin ilmaletku paikalleen ja poistamalla sovitin. Pyörän vaihto Varapyörän sijasta varusteena voi olla renkaankorjaussarja

234 Auton hoito 233 Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja kytke ykköstai peruutusvaihde tai siirrä valintavipu asentoon P. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Pehmeällä alustalla aseta nosturin alle tukeva aluskappale (enint. 1 cm paksu). Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle. Älä käynnistä moottoria auton ollessa nosturin varassa. Puhdista pyöränmutterit ja kierteet puhtaalla kankaalla ennen pyörän asentamista. 9 Varoitus Älä rasvaa pyöränpultteja, pyöränmuttereita tai kartiomuttereita. 1. Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Irrota pölykapseli koukulla. Auton työkalut Kevytmetallivanteet: Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi pehmeä riepu. 2. Käännä pyöränavain ulos ja asenna se varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta.

235 234 Auton hoito 4. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan alle. 3. Joissakin versioissa voi olla suojuksella varustetut nostokohdat. Vedä suojus ulos sivusuuntaan. 5. Aseta nosturi tarvittavalle korkeudelle. Aseta se suoraan nostokohdan alapuolelle siten, että se ei luiskahda paikaltaan. Kiinnitä pyöränmutterin avain, tarkista, että nosturi on kohtisuorassa, ja kierrä pyöränmutterin avainta, kunnes pyörä on irti maasta. 6. Kierrä pyöränmutterit irti. 7. Vaihda pyörä. Varapyörä Kierrä pyöränmutterit paikoilleen. 9. Laske auto alas. 10. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristikkäin. Kiristysmomentti on 140 Nm. 11. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan

236 Auton hoito 235 venttiilin kohdalle ennen asennusta. Asenna pyöränmutterien suojukset. 12. Asenna nostokohdan suojus. 13. Aseta vaihdettu pyörä ja työkalut säilytyspaikkoihinsa. 14. Tarkista autoon asennetun pyörän rengaspaine ja pyöränmutterien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Nostokohdat nostoalustaa varten Nostoalustan takimmainen varsi alapalkin syvennyksen kohdalle. Nostoalustan etummainen varsi alustaan. Varapyörä Varapyörän sijasta varusteena voi olla renkaankorjaussarja. Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on teräsvanne.

237 236 Auton hoito Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajoominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Varapyörä on sijoitettu ajoneuvon lattian alle. 1. Avaa tavaratilan säilytyslokero Irrota molemmat suojukset kuusiopulttien päältä. 4. Jatka samalla tavalla toisen kuusiopultin kohdalla. 7. Irrota varmistusvaijeri. 5. Nosta varapyörän pidin ja avaa molemmat salvat. 6. Laske varapyörän pidin. 3. Aseta pyöränmutteriavain yhteen kuusiopulttiin ja kierrä sitä vastapäivään kunnes tuntuu vastusta. 8. Laske varapyörä täysin alas ja ota se pois.

238 Auton hoito Vaihda pyörä. Vaurioitunut pyörä on kiinnitettävä tavaratilaan, katso alla. 10. Nosta tyhjää varapyörän pidintä ja kiinnitä varmistusvaijeri. 11. Nosta varapyörän pidintä lisää ja lukitse molemmat salvat. Salpojen avoimet puolet on kohdistettava ajosuuntaan. 12. Sulje varapyörän pidin kiertämällä molempia kuusiopultteja myötäpäivään pyöränmutteriavaimella. 13. Asenna suojukset kummankin kuusiopultin päälle. 14. Säilytä pyöränmutteriavain ja nosturi säilytystilassa takaluukun edessä. 15. Sulje tavaratilan säilytyslokeron peite. Asettaessasi varapyörää takaisin varapyörän pitimeen varmista, että pyörä on asetettu siten, että venttiili on syvennyksen yläpuolella. Vaurioituneen pyörän säilyttäminen tavaratilassa Varapyörän pidintä ei ole suunniteltu muun kokoisille pyörille kuin varapyörälle. Vaurioitunut varapyörää leveämpi pyörä tulee säilyttää tavaratilassa ja kiinnittää hihnalla. Auton työkalut Kolmannen istuinrivin istuimet tulee taittaa alas Sijoita pyörä lähelle tavaratilan vasenta sivuseinää. 2. Kiinnitä hihnan silmukalla varustettu pää vasemman puolen etukiinnityslenkkiin. 3. Kiinnitä hihnan koukulla varustettu pää silmukkaan ja vedä siitä, kunnes hihna on hyvin kiinnitetty kiinnityslenkkiin. 4. Laita hihna pyörän puolien välitse kuvan mukaisesti. 5. Asenna koukku vasemmanpuoleiseen takakiinnityslenkkiin. 6. Kiristä hihna ja kiinnitä se soljella.

239 238 Auton hoito 9 Varoitus Tunkin, pyörän tai muun laitteen säilyttäminen tavaratilassa voi aiheuttaa loukkaantumisia, jos niitä ei kiinnitetä kunnolla. Äkkinäisessä pysähdyksessä tai törmäyksessä irtoesineet saattavat osua ihmisiin. Säilytä tunkkia ja työkaluja aina omissa säilytyslokeroissaan ja kiinnitä ne pitävästi. Vaurioitunut pyörä tulee aina kiinnittää tavaratilaan hihnalla. Tilapäisvarapyörä Tilapäisvarapyörää käytettäessä auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteisiin alhaisella nopeudella. Älä käytä tilapäisvarapyörää pitkään. Jos auton takarengas tyhjenee, kun hinaat toista autoa, kiinnitä tilapäisvarapyörä eteen ja täysikokoinen pyörä taakse. Lumiketjut Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä. Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa.

240 Auton hoito 239 Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa alhaisempi kuin purkautuneen akun. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle apukaapeleilla käynnistyksen aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru, käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan. 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Liitä mahdollisimman kauas, kuitenkin vähintään 60 cm:n päähän, tyhjentyneestä akusta. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä. 4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin.

241 240 Auton hoito Vetäminen Auton hinaaminen Työnnä ruuvitaltta kuvun lyhyen alareunan koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa sivulle. Vaurioiden estämiseksi on suositeltavaa laittaa kangas ruuvitaltan ja kehyksen väliin. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Kytke molempien autojen varoitusvilkut päälle. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Automaattivaihteistolla varustetut autot: Autoa saa hinata eteenpäin enintään 80 km/h nopeudella enintään 100 km. Kaikissa muissa tapauksissa ja vaihteiston ollessa vaurioitunut etuakseli on nostettava irti maasta. Käänny korjaamon puoleen. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen alhaalta ja sulje se.

242 Auton hoito 241 Toisen ajoneuvon hinaaminen Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen alhaalta ja lukitse se. Työnnä ruuvitaltta kuvun alareunan koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Vaurioiden estämiseksi on suositeltavaa laittaa kangas ruuvitaltan ja kehyksen väliin. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaukseen. Kiinnitä hinausköysi, tai mieluummin hinaustanko, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa.

243 242 Auton hoito Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä. Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään silloin, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta. Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu.

244 Auton hoito 243 Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Panoraamakatto Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä panoraamakattoon vahaa tai kiillotusaineita. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen phneutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Alusta Alusta on osittain suojattu PVC-alustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros. Maakaasulaitteisto Älä kohdista höyry- tai korkeapainesuihkua maakaasulaitteiston osiin. Suojaa erityisesti maakaasusäiliöt ja auton alustassa ja moottoritilassa rintapellissä sijaitsevat paineventtiilit. Näitä osia ei saa käsitellä kemiallisilla puhdistusaineilla eikä suoja-aineilla. Puhdistuta maakaasulaitteiston osat maakaasuautojen huoltoon valtuutetulla korjaamolla. Vetolaite Älä pese kuulatankoa höyry- tai painepesurilla. Takaosan kuljetusteline Puhdista takakuljetusjärjestelmä höyry- tai painepesurilla vähintään kerran vuodessa. Käytä takakuljetusjärjestelmää silloin tällöin, jos se ei ole säännöllisesti käytössä, erityisesti talviaikaan. Ilmaläppä Puhdista etupuskurin suljinjärjestelmä sen oikean toiminnan varmistamiseksi. Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista nahkaverhous puhtaalla vedellä ja pehmeällä liinalla. Jos siinä on hyvin likainen, käytä nahanhoitoainetta.

245 244 Auton hoito Puhdista mittariston lasi vain kostealla, pehmeällä kankaalla. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella. Huomio Sulje vaatteiden tarranauhakiinnitykset, koska ne saattavat vaurioittaa istuinverhoilua. Sama koskee vaatteita, joissa on teräväreunaisia osia, kuten vetoketjuja, vöitä tai farkkujen koristeniittejä. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

246 Huolto ja ylläpito 245 Huolto ja ylläpito Yleistä tietoa Neste-, voiteluaine- ja varaosasuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Tarkka, ajantasainen huolto-ohjelma autoasi varten on saatavana korjaamosta. Huoltoilmoitus Eurooppalaiset huoltovälit Auto on huollettava aina km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytössä toisin neuvota. Eurooppalaiset huoltovälit ovat voimassa seuraavissa maissa: Alankomaat, Andorra, Belgia, Bosnia-Herzegovina, Bulgaria, Espanja, Grönlanti, Iso-Britannia, Islanti, Irlanti, Israel, Italia, Itävalta, Kreikka, Kroatia, Kypros, Latvia, Liettua, Luxemburg, Makedonia, Malta, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tsekin tasavalta, Unkari, Viro. Huoltoilmoitus Kansainväliset huoltovälit Auto on huollettava aina km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytössä toisin neuvota. Kansainvälisiä huoltovälejä sovelletaan maissa, joita ei ole lueteltu eurooppalaisten huoltovälien kohdalla. Huoltoilmoitus Huoltotöiden kirjaaminen Huollot kirjataan huolto- ja takuuvihkoon. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus. Tarkista, että huolto- ja takuuvihko täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellinen esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä.

247 246 Huolto ja ylläpito Huoltoväli ja moottoriöljyn jäljellä oleva kestoaika Huoltoväli perustuu useaan käytöstä riippuvaan parametriin. Huoltonäytöstä näet, koska on aika vaihtaa moottoriöljy. Huoltoilmoitus Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain suositeltuja erittelyjä vastaavia tuotteita. Takuu ei kata näistä erittelyistä poikkeavien tuotteiden käytöstä aiheutuneita vahinkoja. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Öljylaatu vaikuttaa mm. moottorin puhtauteen, kulumiskestävyyteen ja öljyn käyttöikään, viskositeettiluokka antaa tietoa öljyn paksuudesta tietyllä lämpötilaalueella. Dexos on uusin moottoriöljylaatu, joka antaa parhaan suojan bensiinija dieselmoottoreille. Jos sitä ei ole saatavana, muiden lueteltujen laatujen moottoriöljyjä voidaan käyttää. Bensiinimoottoreille annetut suositukset koskevat myös maakaasulla (CNG), nestekaasulla (LPG) ja etanolilla (E85) käyviä moottoreita. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos ne ovat laatuvaatimuksen mukaisia laadun ja viskositeetin puolesta. Vain ACEA A1/B1- tai vain A5/B5 -öljylaatujen käyttö on kielletty, koska niiden käyttö saattaisi tietyissä olosuhteissa aiheuttaa moottorivaurion. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella

248 Huolto ja ylläpito 247 Moottoriöljyn lisäaineet Moottoriöljyn lisäaineiden käyttö voi aiheuttaa vaurioita ja mitätöidä takuun. Moottoriöljyn viskositeettiluokat SAE-viskositeettiluokitus antaa tietoa öljyn paksuudesta. Moniasteöljy on ilmoitettu kahdella numerolla, esim. SAE 5W-30. Ensimmäinen numero, jota seuraa W-kirjain, ilmoittaa viskositeetin alhaisissa ja toinen numero korkeissa lämpötiloissa. Valitse soveltuva viskositeettiaste alimman ulkolämpötilan mukaan Kaikki suositellut viskositeettiluokat soveltuvat korkeisiin ulkolämpötiloihin. Jäähdytysneste ja pakkasneste Käytä vain silikaatitonta pitkäikäistä jäähdytysnestettä (LLC) ja pakkasnestettä. Järjestelmä on täytetty tehtaalla erinomaisen korroosiosuojan antavalla jäähdytysnesteellä, joka suojaa pakkaselta noin -28 C:een saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:een saakka. Tämä pitoisuus on syytä säilyttää vuoden ympäri. Jäähdytysnesteen lisäaineet, jotka on tarkoitettu antamaan parempi korroosiosuojaus tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista. Jarru- ja kytkinneste Käytä vain erittäin suorituskykyistä, autoon hyväksyttyä jarrunestettä, käänny korjaamon puoleen. Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jarrunestettä on säilytettävä umpinaisessa säiliössä veden absorption välttämiseksi. Varmista, että jarruneste ei pääse likaantumaan.

249 248 Tekniset tiedot Tekniset tiedot Auton tunnistus Auton tiedot Auton tunnistus Auton tunnistenumero ja myös lattiassa etumatkustajan puolella suojuksen alla. Auton valmistenumero näkyy tuulilasin läpi Tyyppikilpi

250 Tekniset tiedot 249 Tyyppikilpi on kiinnitetty vasemman etuoven kehykseen. Tyyppikilven tiedot: 1 = Valmistaja 2 = Tyyppihyväksyntänumero 3 = Auton valmistenumero 4 = Suurin sallittu kokonaismassa kg 5 = Suurin sallittu yhdistelmämassa kg 6 = Suurin sallittu etuakselin kuormitus kg 7 = Suurin sallittu taka-akselin kuormitus kg 8 = Auto- tai maakohtaiset tiedot Tyyppikilpi Venäjää varten: 1 = Tyyppihyväksyntänumero 2 = Valmistaja 3 = Mallinimi 4 = Auton valmistenumero 5 = Ympäristöluokitus 6 = Moottorin tyyppi 7 = Suurin sallittu kokonaismassa kg 8 = Suurin sallittu yhdistelmämassa kg 9 = Suurin sallittu etuakselin kuormitus kg 10 = Suurin sallittu taka-akselin kuormitus kg 11 = Värin tyyppi 12 = Värin numero 13 = Verhoilukoodi Etu- ja taka-akselikuormitukset eivät yhteenlaskettuna saa ylittää auton suurinta sallittua kokonaismassaa. Esim. jos etuakselikuormitus on suurin sallittu, taka-akselia ei saa kuormittaa niin paljon, että suurin sallittu kokonaismassa ylittyy. Auton tekniset tiedot on määritelty EY-normien mukaisesti. Valmistaja pidättää oikeuden tehdä muutoksia. Auton asiapaperien tiedot pätevät ensisijaisesti ohjekirjaan nähden.

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 65 Mittarit ja käyttölaitteet... 95 Valaistus... 138

Lisätiedot

OPEL Astra Ohjekirja

OPEL Astra Ohjekirja OPEL Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 138 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 54 Mittarit ja käyttölaitteet... 93 Valaistus... 128 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 40 Säilytys... 60 Mittarit ja käyttölaitteet... 73 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Meriva 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 109 Ilmastointi...

Lisätiedot

OPEL INSIGNIA Ohjekirja

OPEL INSIGNIA Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 46 Säilytys... 70 Mittarit ja käyttölaitteet... 85 Valaistus... 130 Ilmastointi...

Lisätiedot

OPEL VIVARO Ohjekirja

OPEL VIVARO Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 66 Mittarit ja käyttölaitteet... 73 Valaistus... 94 Ilmastointi...

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 52 Mittarit ja käyttölaitteet... 60 Valaistus... 90 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL COMBO. Ohjekirja

OPEL COMBO. Ohjekirja OPEL COMBO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 29 Säilytys... 44 Mittarit ja käyttölaitteet... 50 Valaistus... 67 Ilmastointi...

Lisätiedot

OPEL COMBO-D. Ohjekirja

OPEL COMBO-D. Ohjekirja OPEL COMBO-D Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 48 Mittarit ja käyttölaitteet... 55 Valaistus... 81 Ilmastointi...

Lisätiedot

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu) F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Movano 07/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 61 Valaistus... 80 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER. Ohjekirja

OPEL ZAFIRA TOURER. Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 64 Mittarit ja käyttölaitteet... 95 Valaistus... 136

Lisätiedot

Opel Insignia Ohjekirja

Opel Insignia Ohjekirja Opel Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 61 Mittarit ja käyttölaitteet... 75 Valaistus... 110 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 78 Valaistus... 118 Ilmastointi...

Lisätiedot

OPEL Insignia Ohjekirja

OPEL Insignia Ohjekirja OPEL Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 70 Mittarit ja käyttölaitteet... 86 Valaistus... 127 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 76 Valaistus... 114 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 22 Istuimet, turvajärjestelmät... 39 Säilytys... 61 Mittarit ja käyttölaitteet... 101 Valaistus... 139 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 58 Mittarit ja käyttölaitteet... 98 Valaistus... 136 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 67 Mittarit ja käyttölaitteet... 82 Valaistus... 122 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 141 Ilmastointi...

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 40 Säilytys... 65 Mittarit ja käyttölaitteet... 74 Valaistus... 118 Ilmastointi...

Lisätiedot

OPEL Cascada Ohjekirja

OPEL Cascada Ohjekirja OPEL Cascada Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 44 Säilytys... 68 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

Opel Astra Ohjekirja

Opel Astra Ohjekirja Opel Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 53 Mittarit ja käyttölaitteet... 91 Valaistus... 125 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 37 Säilytys... 53 Mittarit ja käyttölaitteet... 63 Valaistus... 95 Infotainment-järjestelmä... 102

Lisätiedot

OPEL ZAFIRA. Ohjekirja

OPEL ZAFIRA. Ohjekirja OPEL ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 26 Istuimet, turvajärjestelmät... 43 Säilytys... 66 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista.

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. F I A T 5 0 0 P I K A O P A S Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalojen hallinta

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Astra 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 47 Säilytys... 67 Mittarit ja käyttölaitteet... 85 Valaistus... 116 Ilmastointi...

Lisätiedot

838E Hands Free Varashälytin

838E Hands Free Varashälytin 838E Hands Free Varashälytin Huom! - Järjestelmän saa asentaa vain ammattilainen. - Älä anna laitteen tai vastaanottimen kastua. - Lue käyttöohje kokonaan ennen laitteen asennusta. - Tämän laitteen tarkoitus

Lisätiedot

VOLVO XC90 quick guide

VOLVO XC90 quick guide VOLVO XC90 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 68 Valaistus... 98 Ilmastointi...

Lisätiedot

OPEL MERIVA. Ohjekirja

OPEL MERIVA. Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 110 Ilmastointi...

Lisätiedot

VOLVO V50 quick guide

VOLVO V50 quick guide VOLVO V50 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Corsa 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 94 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 36 Säilytys... 53 Mittarit ja käyttölaitteet... 59 Valaistus... 77 Infotainment-järjestelmä... 83

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 51 Mittarit ja käyttölaitteet... 58 Valaistus... 88 Ilmastointi...

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Ampera 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 50 Mittarit ja käyttölaitteet... 54 Valaistus... 91 Ilmastointi...

Lisätiedot

OPEL MERIVA Ohjekirja

OPEL MERIVA Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 60 Mittarit ja käyttölaitteet... 80 Valaistus... 119 Ilmastointi...

Lisätiedot

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80 VOLVO S80 Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! Uuteen autoon tutustuminen on jännittävä kokemus. Käykää tämä pikaopas läpi, jotta opitte nopeasti ja helposti joitakin tavallisimmista toiminnoista.

Lisätiedot

VOLVO C70 quick Guide

VOLVO C70 quick Guide VOLVO C70 quick Guide TERvETUlOA UUTEEN volvoonne! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION VOLVO XC90 Quick Guide WEB EDITION TERVETULO UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

OPEL MOVANO. Ohjekirja

OPEL MOVANO. Ohjekirja OPEL MOVANO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 34 Säilytys... 56 Mittarit ja käyttölaitteet... 63 Valaistus... 82 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Spark Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 54 Mittarit ja käyttölaitteet... 60 Valaistus... 80 Infotainment-järjestelmä...

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...45 Säilytystilat...77 Mittaristo ja hallintalaitteet...87 Valaistus...123 Infotainment-järjestelmä...133

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä ESPACE KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 62 Mittarit ja käyttölaitteet... 101 Valaistus... 143 Ilmastointi...

Lisätiedot

Opel Vivaro Ohjekirja

Opel Vivaro Ohjekirja Opel Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

Renault MEGANE. Käyttöopas

Renault MEGANE. Käyttöopas Renault MEGANE Käyttöopas parastasuorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 31 Säilytys... 50 Mittarit ja käyttölaitteet... 56 Valaistus... 73 Infotainment-järjestelmä... 78

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 67 Mittarit ja käyttölaitteet... 96 Valaistus... 133 Ilmastointi...

Lisätiedot

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22 Installation instructions, accessories Ohje nro 30664283 Versio 1.0 Osa nro Yhdennetty puhelin Volvo Car Corporation Yhdennetty puhelin- 30664283 - V1.0 Sivu 1 / 22 Varuste A0000162 A0000163 A0000161 A0801178

Lisätiedot

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 67 Mittarit ja käyttölaitteet... 98 Valaistus... 136

Lisätiedot

Vehicle Security System VSS3 - Alarm system remote

Vehicle Security System VSS3 - Alarm system remote Vehicle Security System VSS3 - Alarm system remote Hälytysjärjestelmän kauko-ohjain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan käyttöön

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 43 Säilytys... 68 Mittarit ja käyttölaitteet... 78 Valaistus... 101 Ilmastointi...

Lisätiedot

E1-100 SARJA K-03 KÄYTTÖOHJEET KASO KASSAKAAPIN INSTRUCTIONS

E1-100 SARJA K-03 KÄYTTÖOHJEET KASO KASSAKAAPIN INSTRUCTIONS KASO KASSAKAAPIN E1-100 SARJA K-03 KÄYTTÖOHJEET KASO E1-100 SAFE SERIES K-03 INSTRUCTIONS Kaso Oy Lyhtytie 2, PO Box 27, FI-00751 Helsinki, Finland telephone +358 10 271 3700, fax +358 9 386 0021 sales@kaso.fi,

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...35 Säilytystilat...59 Mittaristo ja hallintalaitteet...71 Valaistus...107 Infotainment-järjestelmä...115

Lisätiedot

Diesel-käyttöinen suurteho imurikontti

Diesel-käyttöinen suurteho imurikontti Diesel-käyttöinen suurteho imurikontti Käyttöohje Luettava huolellisesti ennen käyttöä Vers.1 8/13 Diesel-käyttöinen suurteho imurikontti. Sisällys Laitteen esittely ja tekniset tiedot Laite tutuksi Käyttö:

Lisätiedot

QUICK GUIDE TERVETULOA UUTEEN VOLVOONNE! VOLVO C70 WEB EDITION

QUICK GUIDE TERVETULOA UUTEEN VOLVOONNE! VOLVO C70 WEB EDITION VOLVO C70 QUICK GUIDE WE EDITION TERVETULO UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Orlando Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 59 Mittarit ja käyttölaitteet... 65 Valaistus... 98 Infotainment-järjestelmä...

Lisätiedot

Takaje vakuumilaitteen käyttö- ja huolto-ohje

Takaje vakuumilaitteen käyttö- ja huolto-ohje Takaje vakuumilaitteen käyttö- ja huolto-ohje Vakuumilaiteen saa asentaa ja sitä käyttää kerrallaan vain yksi henkilö. Sitä ei ole suunniteltu monelle yhtäaikaiselle käyttäjälle. Laitteen osat 1. Virtajohto

Lisätiedot

Navigointijärjestelmä, RTI

Navigointijärjestelmä, RTI Installation instructions, accessories Ohje nro 30660446 Versio 1.0 Osa nro Navigointijärjestelmä, RTI Volvo Car Corporation Navigointijärjestelmä, RTI- 30660446 - V1.0 Sivu 1 / 28 Varuste A0000162 A0000161

Lisätiedot

VDS iloft- NÄYTTÖ OSD- VALIKOLLA KÄYTTÖOHJE

VDS iloft- NÄYTTÖ OSD- VALIKOLLA KÄYTTÖOHJE VDS iloft- NÄYTTÖ OSD- VALIKOLLA KÄYTTÖOHJE Käyttöohje Onneksi olkoon, olet hankkinut ensiluokkaisen näytön! iloft VDS- laitteessa on handsfree- toiminto, sen värinäytön avulla voit kommunikoida ovipuhelimen

Lisätiedot

Multimedianäyttö DVD-soittimella, Kaksi näyttöä

Multimedianäyttö DVD-soittimella, Kaksi näyttöä Installation instructions, accessories Ohje nro 30756560 Versio 1.2 Osa nro 30756177 Multimedianäyttö DVD-soittimella, Kaksi näyttöä Volvo Car Corporation Multimedianäyttö DVD-soittimella, Kaksi näyttöä-

Lisätiedot

SPACE STAR OMISTAJAN KÄSIKIRJA

SPACE STAR OMISTAJAN KÄSIKIRJA SPACE STAR - FINNISH - SPACE STAR OMISTAJAN KÄSIKIRJA SPACE STAR - FINNISH - Alkusanat E09200105914 Kiitos, että olet valinnut uudeksi autoksesi SPACE STAR. Tämä omistajan käsikirja auttaa sinua ymmärtämään

Lisätiedot

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Ajoneuvon alkuperäinen kaukosäädinavain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 72 Valaistus... 105 Ilmastointi...

Lisätiedot

6:2 6:3 6:4 6:5 7:1 7:2

6:2 6:3 6:4 6:5 7:1 7:2 Manuaali Zitzi Flipper Pro FI1101-1 TM Zitzi Flipper Pro Kaasujousi Zitzi Flipper Pro Sähköinen Sisällysluettelo Zitzi Flipper Pro Alue nr 1 Manufaturer: 2010-03-26 2:1 Korkeussäätö - Kaasujousi 6:2 Yhteenveto

Lisätiedot

250 arkin vakiolokeron täyttäminen

250 arkin vakiolokeron täyttäminen Pikaopas Paperin ja erikoismateriaalin lisääminen Tässä osassa kerrotaan, miten 250 ja 550 arkin lokerot sekä käsinsyöttölokero täytetään.lisäksi siinä on tietoja Paperikoko- ja Paperilaji-asetuksista.

Lisätiedot

OPEL MOKKA Ohjekirja

OPEL MOKKA Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 106 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 71 Mittarit ja käyttölaitteet... 90 Valaistus... 135 Ilmastointi...

Lisätiedot

OPEL ASTRA GTC. Ohjekirja

OPEL ASTRA GTC. Ohjekirja OPEL ASTRA GTC Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 52 Mittarit ja käyttölaitteet... 63 Valaistus... 99 Ilmastointi...

Lisätiedot

Baby-Merc lastenvaunut Käyttöohjeet

Baby-Merc lastenvaunut Käyttöohjeet Baby-Merc lastenvaunut Käyttöohjeet Kiitos, että olet valinnut tuotteemme! Olemme varmoja, että tulet olemaan tyytyväinen lastenvaunuihimme. Ennen kuin käytät lastenrattaita, on erittäin suositeltavaa

Lisätiedot

ASX OMISTAJAN KÄSIKIRJA

ASX OMISTAJAN KÄSIKIRJA ASX - FINNISH - ASX OMISTAJAN KÄSIKIRJA ASX - FINNISH - Alkusanat Kiitos, että olet valinnut uudeksi autoksesi ASX:n. E09200105783 Tämä omistajan käsikirja auttaa sinua ymmärtämään tämän auton monia hienoja

Lisätiedot

OPEL Vivaro Ohjekirja

OPEL Vivaro Ohjekirja OPEL Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 41 Säilytys... 65 Mittarit ja käyttölaitteet... 72 Valaistus... 91 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto OPEL Adam Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 51 Mittarit ja käyttölaitteet... 70 Valaistus... 101 Ilmastointi...

Lisätiedot

OPEL CORSA Ohjekirja

OPEL CORSA Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 75 Valaistus... 115 Ilmastointi...

Lisätiedot

Turvatyynyadapterin liittäminen

Turvatyynyadapterin liittäminen Turvatyynyadapterin liittäminen vw-wi://rl/a.fi-fi.a00.5a40.04.wi::36486095.xml?xsl=3 Page 1 of 2 Turvatyynyadapterin liittäminen Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Turvatyynyadapteri

Lisätiedot

Aurinko-C20 asennus ja käyttöohje

Aurinko-C20 asennus ja käyttöohje Aurinko-C20 laitetelineen asennus ja käyttö Laitetelineen osat ja laitteet:. Kääntyvillä pyörillä varustettu laiteteline. Laitteet on kiinnitetty ja johdotettu telineeseen (toimitetaan akut irrallaan).

Lisätiedot

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 VOLVO XC90 Quick Guide WEB EDITION TERVETULO UUTEEN VOLVOONNE! Uuteen autoon tutustuminen on jännittävä kokemus. Käykää tämä pikaopas läpi, jotta opitte nopeasti ja helposti joitakin tavallisimmista toiminnoista.

Lisätiedot

QASHQAI. 16" & 17" 5,7 / 18" & 19" 5,9 l/100 km

QASHQAI. 16 & 17 5,7 / 18 & 19 5,9 l/100 km QASHQAI Malli: Moottori: VARUSTETASO: 4x4 dci 130 BUSINESS 360 KORIMALLI Korimalli Viistoperä 5-ovinen MOOTTORI Sylinterien määrä, moottorityyppi 4 rivissä Venttiileitä sylinteriä kohden 4 Puristussuhde

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Cruze Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 38 Säilytys... 57 Mittarit ja käyttölaitteet... 67 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

KÄSIKIRJAN TÄYDENNYSOSA

KÄSIKIRJAN TÄYDENNYSOSA KÄSIKIRJAN TÄYDENNYSOSA Seuraavat tiedot on luettava Range Roverin omistajan käsikirjan (LRL 33 02 61 131) yhteydessä. Näissä ohjeissa viitataan lisätietoihin, jotka eivät olleet saatavana Range Roverin

Lisätiedot

Käyttötarkoitus. Mallit. Toimituksen sisältö. Korkeuden säätökahvat

Käyttötarkoitus. Mallit. Toimituksen sisältö. Korkeuden säätökahvat R Rollaattorin osat 1 Kahva 2 Korkeussäädettävä kahvan tanko 3 Jarru 4 Kahvan korkeuden säätövipu 5 Takapyörä 6 Runko 7 Etupyörä 8 Kori 9 Istuin 10 Tarjotin 11 Jarruvaijeri 12 Kepinpidike 2 Käyttötarkoitus

Lisätiedot

Asennus- ja käyttöohje EB 8310 FI. Pneumaattinen toimilaite Tyyppi 3271. Tyyppi 3271. Tyyppi 3271, varustettu käsisäädöllä.

Asennus- ja käyttöohje EB 8310 FI. Pneumaattinen toimilaite Tyyppi 3271. Tyyppi 3271. Tyyppi 3271, varustettu käsisäädöllä. Pneumaattinen toimilaite Tyyppi 3271 Tyyppi 3271 Tyyppi 3271-5 Tyyppi 3271, varustettu käsisäädöllä Tyyppi 3271-52 Kuva 1 Tyypin 3271 toimilaitteet Asennus- ja käyttöohje EB 8310 FI Painos: lokakuu 2004

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

X-TRE Power Box. 1. Asennus

X-TRE Power Box. 1. Asennus X-TRE Power Box Asennus ja käyttöohje Malli XT-S01 Tuote käy seuraaviin SUZUKIN moottoripyöriin: GSX-R600 (2006-2010), GSX-R750 (2006-2010), GSX-R1000 (2005-2010), GSX1300R Hayabusa (2008-2010), B-King

Lisätiedot

OPEL Combo Ohjekirja

OPEL Combo Ohjekirja OPEL Combo Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 61 Valaistus... 88 Ilmastointi...

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 98 Ilmastointi...

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

***TÄRKEÄÄ***TÄRKEÄÄ***TÄRKEÄÄ***

***TÄRKEÄÄ***TÄRKEÄÄ***TÄRKEÄÄ*** ***TÄRKEÄÄ***TÄRKEÄÄ***TÄRKEÄÄ*** Lue tämä käyttöohje huolellisesti ennenkuin käytät tuotetta ensimmäistä kertaa ja säilytä tämä käyttöohje mahdollista tulevaa tarvetta varten. Jos käyttöohjeita ei noudateta

Lisätiedot

DEFENDER OMISTAJAN KÄSIKIRJA. Julkaisunumero LRL 33 02 51 151

DEFENDER OMISTAJAN KÄSIKIRJA. Julkaisunumero LRL 33 02 51 151 DEFENDER OMISTAJAN KÄSIKIRJA Julkaisunumero LRL 33 02 51 151 Johdanto TIETOJA TÄSTÄ KÄSIKIRJASTA Tutustu kaikkiin auton mukana toimitettuihin käyttöohjeisiin mahdollisimman pian. TÄRKEÄÄ Tässä käsikirjassa

Lisätiedot

Side decor -sarja, Running board

Side decor -sarja, Running board Installation instructions, accessories Ohje nro Versio 31399042 1.10 Osa nro 39836514, 39836505, 39836478, 39836469, 39836460, 39836451, 31439050, 39836541, 39836532, 39836523, 39836487, 39836442, 39836686

Lisätiedot

ILMASTOINTILAITTEEN KAUKO-OHJAIMEN KÄYTTÖ OHJE

ILMASTOINTILAITTEEN KAUKO-OHJAIMEN KÄYTTÖ OHJE ILMASTOINTILAITTEEN KAUKO-OHJAIMEN KÄYTTÖ OHJE Kiitos, että hankit ilmastointilaitteemme. Ole hyvä ja lue tämä käyttöohje huolella ennen ilmastointilaitteen käyttöä. SISÄLTÖ Kauko-ohjaimen käsittely...2

Lisätiedot

ASENNUSOHJE TVM110 MetaTrak

ASENNUSOHJE TVM110 MetaTrak 5040XXXXXX ASENNUSOHJE TVM110 MetaTrak SARJA SISÄLTÄÄ FI TVM110 KESKUSYKSIKKÖ JOHTOSARJA IRROTA AJONEUVON AKKU GPS ANTENNI GSM ANTENNI KIIHTYVYYSANTURI TARVIKEPUSSI TEKNISET TIEDOT Mitat...104 x 75 x 27

Lisätiedot

Quick GUIDE Web edition

Quick GUIDE Web edition C30 Quick GUIDE Web edition TERVETULO UUTEEN VOLVOONNE! Uuteen autoonsa tutustuminen on jännittävä kokemus. Käykää tämä Quick-Guide läpi, jotta opitte nopeasti ja helposti joitakin tavallisimmista toiminnoista.

Lisätiedot

Elev - Övre kroppen 1

Elev - Övre kroppen 1 Elev - Övre kroppen 1 Kirjoita ohje tähän 1. Polkupyöräergometri Säädä penkin korkeus niin että polvi on ala-asennossa pienessä koukussa Käynnistä laite ja säädä vastus laitteen ohjeiden mukaan Aloita

Lisätiedot
