1 OPEL INSIGNIA Ohjekirja

2

3 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

4 2 Johdanto Johdanto

5 Johdanto 3 Autokohtaiset tiedot Merkitse autosi tiedot edelliselle sivulle helposti saataville. Nämä tiedot löytyvät luvuista "Huolto ja ylläpito" ja "Tekniset tiedot" sekä auton tyyppikilvestä. Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Opel Service Partnerin puoleen. Kaasukäyttöisten autojen huoltamiseen suosittelemme valtuutettua Opel korjaamoa. Kaikki Opel Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Opelin kouluttamat ammattihenkilöt työskentelevät Opelin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käsikirjan käyttö Tässä käsikirjassa selostetaan kaikki tähän malliin saatavat lisävarusteet ja ominaisuudet. Joidenkin toimintojen, mukaan lukien näyttöja valikkotoiminnot, selostukset eivät ehkä sovellu autoosi malli- tai maakohtaisten erojen, erikoisvarusteiden tai lisävarusteiden takia. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja kussakin luvussa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa esitettävissä autoissa on ohjauspyörä vasemmalla puolella. Toiminnot autoissa, joissa ohjauspyörä on oikealla puolella, ovat käytännössä samanlaiset. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat luvussa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näytöt eivät ehkä tue omaa kieltäsi. Näyttöilmoitukset ja sisätilan tarrojen tekstit on kirjoitettu lihavoiduin kirjaimin.

6 4 Johdanto Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Monia miellyttäviä ajokokemuksia toivottaa. Adam Opel AG 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen.

7 Johdanto 5

8 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen Istuimen säätö Istuimen sijoitus Avaa ovien ja tavaratilan lukitus painamalla painiketta c. Avaa ovet vetämällä kahvoista. Avaa takaluukku vetämällä takaluukun listan alla olevaa painiketta. Painettaessa painiketta x vain tavaratilan lukitus avautuu ja kansi avautuu. Kauko-ohjain 3 19, keskuslukitus 3 21, tavaratila Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen asento 3 43, istuimen säätö Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti.

9 Käyttö lyhyesti 7 Istuinten selkänojat Istuinkorkeus Istuimen kaltevuus Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti. Istuimen asento 3 43, istuimen säätö Paina katkaisinta ylhäältä = istuin nousee alhaalta = istuin laskee Istuimen asento 3 43, istuimen säätö Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Istuimen asento 3 43, istuimen säätö 3 43.

10 8 Käyttö lyhyesti Sähkötoimisen istuimen säätö Pääntuen säätö Turvavyö Käytä kytkimiä. sijoitus = siirrä kytkintä (1) eteen/ taaksepäin korkeus = siirrä kytkintä (1) ylös/ alaspäin kallistus = siirrä kytkintä (1) ylös/ alaspäin edestä selkänoja = käännä kytkintä (2) eteen/taaksepäin Paina vapautuspainiketta, säädä korkeus, lukitse. Pääntuet Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojaa ei saa kallistaa liikaa taakse (enimmäiskulma n. 25 ). Vyö avataan painamalla lukon punaista nappia. Istuimen asento 3 43, Turvavyöt 3 49, Turvatyynyjärjestelmä 3 52.

11 Käyttö lyhyesti 9 Peilin säätö Sisätaustapeili Ulkopeilit Ohjauspyörän säätö Säädä alapuolen vipua, jotta häikäisy vähenee. Sisätaustapeili 3 34, automaattisesti himmenevä sisätaustapeili Valitse kyseinen ulkopeili ja säädä. Kuperat ulkopeilit 3 32, sähkötoiminen säätö 3 32, käännettävät ulkopeilit 3 32, ulkopeilien lämmitys Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 52, virtalukon asennot

12 10 Käyttö lyhyesti Kojelaudan osat

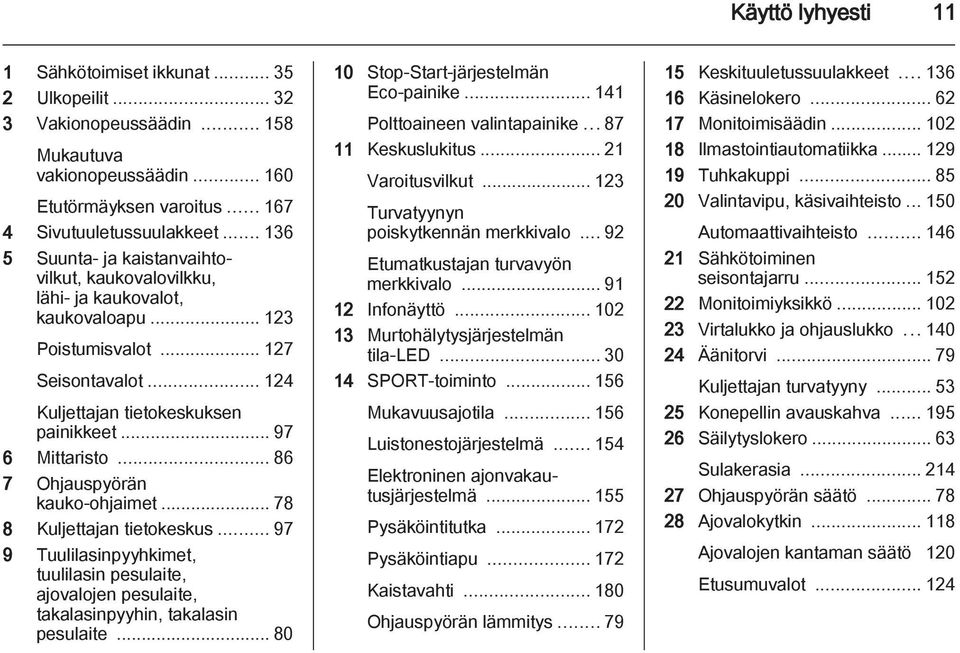

13 Käyttö lyhyesti 11 1 Sähkötoimiset ikkunat Ulkopeilit Vakionopeussäädin Mukautuva vakionopeussäädin Etutörmäyksen varoitus Sivutuuletussuulakkeet Suunta- ja kaistanvaihtovilkut, kaukovalovilkku, lähi- ja kaukovalot, kaukovaloapu Poistumisvalot Seisontavalot Kuljettajan tietokeskuksen painikkeet Mittaristo Ohjauspyörän kauko-ohjaimet Kuljettajan tietokeskus Tuulilasinpyyhkimet, tuulilasin pesulaite, ajovalojen pesulaite, takalasinpyyhin, takalasin pesulaite Stop-Start-järjestelmän Eco-painike Polttoaineen valintapainike Keskuslukitus Varoitusvilkut Turvatyynyn poiskytkennän merkkivalo Etumatkustajan turvavyön merkkivalo Infonäyttö Murtohälytysjärjestelmän tila-led SPORT-toiminto Mukavuusajotila Luistonestojärjestelmä Elektroninen ajonvakautusjärjestelmä Pysäköintitutka Pysäköintiapu Kaistavahti Ohjauspyörän lämmitys Keskituuletussuulakkeet Käsinelokero Monitoimisäädin Ilmastointiautomatiikka Tuhkakuppi Valintavipu, käsivaihteisto Automaattivaihteisto Sähkötoiminen seisontajarru Monitoimiyksikkö Virtalukko ja ohjauslukko Äänitorvi Kuljettajan turvatyyny Konepellin avauskahva Säilytyslokero Sulakerasia Ohjauspyörän säätö Ajovalokytkin Ajovalojen kantaman säätö 120 Etusumuvalot

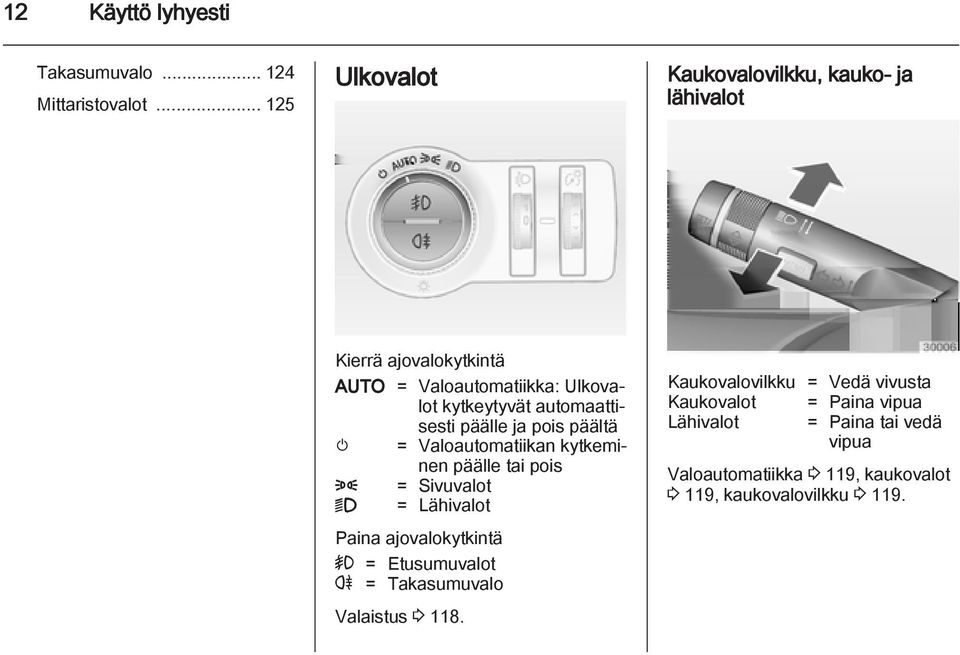

14 12 Käyttö lyhyesti Takasumuvalo Mittaristovalot Ulkovalot Kaukovalovilkku, kauko- ja lähivalot Kierrä ajovalokytkintä AUTO = Valoautomatiikka: Ulkovalot kytkeytyvät automaattisesti päälle ja pois päältä m = Valoautomatiikan kytkeminen päälle tai pois 8 = Sivuvalot 9 = Lähivalot Paina ajovalokytkintä > = Etusumuvalot r = Takasumuvalo Valaistus Kaukovalovilkku = Vedä vivusta Kaukovalot = Paina vipua Lähivalot = Paina tai vedä vipua Valoautomatiikka 3 119, kaukovalot 3 119, kaukovalovilkku

15 Käyttö lyhyesti 13 Suunta- ja kaistanvaihtovilkut Varoitusvilkut Äänitorvi Siirrä vipua ylöspäin Siirrä vipua alaspäin = oikea suuntavilkku = vasen suuntavilkku Suunta- ja kaistanvaihtovilkut 3 123, seisontavalot Käyttö painikkeella. Varoitusvilkut Paina j.

16 14 Käyttö lyhyesti Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin ja ajovalojen pesulaitteet Takalasin pyyhin 2 = nopea 1 = hidas P = taukopyyhintä tai automaattinen pyyhintä sadetunnistimella = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Tuulilasinpyyhkimet 3 80, pyyhinsulan vaihto Vedä vivusta. Tuulilasin ja ajovalojen pesulaite 3 80, pesuneste Käynnistä takalasin pyyhin painamalla keinukytkintä: ylempi kytkin = jatkuva toiminta alempi kytkin = jaksottainen toiminta keskiasento = pois

17 Käyttö lyhyesti 15 Takalasin pesulaite Ilmastointi Takalasin lämmitin, peilien lämmitin Ikkunoiden kuivaus ja sulatus Paina vipua. Takalasille suihkuaa pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Takalasin pyyhin/pesulaite Lämmitys kytketään painamalla Ü-painiketta. Takalasin lämmitin Paina painiketta V. Aseta lämpötila korkeimmilleen. Kytke jäähdytys n. Takalasin lämmitin Ü päällä. Ilmastointiautomatiikka

18 16 Käyttö lyhyesti Vaihteisto Käsivalintainen vaihteisto Peruutusvaihde: auton ollessa paikallaan paina kytkinpoljinta, paina valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto Automaattivaihteisto P = pysäköintiasento R = peruutusvaihde N = vapaa-asento D = ajoasento Käsinvaihtotila: siirrä valitsinvipu asennosta D vasemmalle. < = suurempi vaihde ] = pienempi vaihde Vaihdevipu voidaan siirtää pois asennosta P vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan. Kytke P tai R painaen vapautuspainiketta. Automaattivaihteisto Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 218, 3 265, moottoriöljyn määrä ja nestemäärät 3 195, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, peilien, istuimien ja turvavöiden moitteeton toiminta 3 32, 3 43, 3 50, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla.

19 Käyttö lyhyesti 17 Moottorin käynnistäminen Moottorin käynnistäminen Stop-start-järjestelmä Käännä avain asentoon 1 Liikuta ohjauspyörää hieman vapauttaaksesi ohjauslukon Käytä kytkintä ja jarrua Automaattivaihteisto P- tai N- asennossa Älä paina kaasupoljinta Dieselmoottorit: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu Käännä avain asentoon 3 ja vapauta se Kun nopeus on alhainen tai auto on paikallaan ja tietyt ehdot täyttyvät, ota Autostop käyttöön seuraavasti: paina kytkinpoljinta kytke vaihdevipu vapaa-asentoon vapauta kytkinpoljin Kierroslukumittarin osoitin on AUTOSTOP -asennossa, kun Autostop on toiminnassa. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Stop-start-järjestelmä

20 18 Käyttö lyhyesti Pysäköinti Kytke aina seisontajarru. Kytke manuaalinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sähkötoimisella seisontajarrulla varustetuissa autoissa katkaisinta m tulee vetää noin yhden sekunnin ajan. Sammuta moottori. Käännä virtaavain asentoon 0 ja poista se. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu havaittavasti. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu P-asentoon ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu P-asentoon ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto kauko-ohjaimen painikkeella e. Aktivoi murtohälytinjärjestelmä Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Sulje ikkunat ja kattoluukku. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäynnillä n. 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukot 3 19, auton poistaminen käytöstä pitkähköksi ajaksi

21 Avaimet, ovet ja ikkunat 19 Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Katto Avaimet, lukot Avaimet Avaimen uusiminen Avaimen numero on ilmoitettu autopassissa tai irrotettavassa lipukkeessa. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Autopassi Autopassi sisältää turvallisuuteen liittyviä auton tietoja, ja se on säilytettävä turvallisessa paikassa. Korjaamon puoleen käännyttäessä tiettyjen töiden suorittamiseen tarvitaan näitä auton tietoja. Radiokauko-ohjain

22 20 Avaimet, ovet ja ikkunat Ohjaa seuraavia: Keskuslukitus Murtosuojauslukitus Murtohälytin Takaluukku Sähkötoimiset ikkunat Kattoluukku Radiokauko-ohjaimen kantama on 50 metriä. Ulkoiset tekijät voivat lyhentää kantamaa. Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta huolellisesti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: Kantama on ylitetty Pariston jännite on liian alhainen Kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. kauko-ohjain on synkronoitava Keskuslukitusta on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi Toisen, tehokkaamman radiolähettimen aiheuttama häiriö Lukituksen avaus Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjaimen toiminta alkaa heikentyä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Käännä avaimen kieliosa esiin ja avaa kauko-ohjain. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston oikea asento. Sulje kauko-ohjain ja synkronoi se. Tallennetut asetukset Kun avain poistetaan virtalukosta, avain muistaa automaattisesti seuraavat asetukset: Elektroninen ilmastointiautomatiikka Valaistus

23 Avaimet, ovet ja ikkunat 21 Infotainment-järjestelmä Keskuslukitus Sport-toiminnon asetukset Mukavuusasetukset Tallennetut asetukset otetaan automaattisesti käyttöön, kun sama avain laitetaan virtalukkoon ja käännetään asentoon Edellytys tälle on se, että Kuljettajan aset. personointi on aktivoitu graafisen infonäytön henkilökohtaisissa asetuksissa. Aktivointi on tehtävä jokaiselle käytettävälle avaimelle. Jos autossa on värillinen infonäyttö, personointi on pysyvästi aktivoituna. Kuljettajan istuimen ja ulkopeilien säädöt tallentuvat muistiin myös muistipaikoista riippumatta Sähkötoiminen istuin siirtyy automaattisesti tallennettuun asentoon, kun kuljettajan oven lukitus ja itse ovi avataan muistiin tallennetulla avaimella ja Tall. asetuksien etätarkistus värillisessä infonäytössä on aktivoitu. Auton räätälöinti Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Kukin ovi avataan lukituksesta vetämällä sen sisäkahvasta. Kahvan vetäminen uudelleen avaa oven. Huomautus Jos turvatyynyt tai turvavöiden esikiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaattisesti. Lukituksen avaus Paina painiketta c. Kaksi asetusta on valittavissa: Avaa vain kuljettajan ovi, tavaratilan kansi ja polttoaineen täyttöaukon kansi lukituksesta painamalla painiketta c kerran. Avaa kaikki ovet lukituksesta painamalla painiketta c kahdesti tai paina painiketta c kerran avataksesi kaikki ovet, tavaratilan kannen ja polttoaineen täyttöaukon kannen lukituksen Tämä asetus voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetus voidaan tallentaa käytettävän avaimen osalta. Muistiin tallennetut asetukset Lukitseminen Sulje ovet, tavaratila ja polttoainesäiliön luukku.

24 22 Avaimet, ovet ja ikkunat Takaluukun lukituksen avaaminen ja takaluukun avaaminen 4-ovinen sedan, Sports Tourer sähkökäyttöisellä takaluukulla Paina painiketta e. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Auton räätälöinti Paina painiketta c sytytysvirran ollessa katkaistu. Takaluukku vapautetaan avaamista varten painamalla takaluukun listan alla olevaa kosketuskytkintä. Paina painiketta x sytytysvirran ollessa katkaistuna kunnes takaluukku avautuu automaattisesti. Kaikki muut ovet pysyvät lukittuina. Sähkökäyttöinen takaluukku Keskuslukituspainikkeet Lukitsevat tai avaavat kaikkien ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukituksen matkustamosta käsin.

25 Avaimet, ovet ja ikkunat 23 Lukitse painamalla painiketta e. Avaa lukitus painamalla painiketta c. Vika radiokaukoohjainjärjestelmässä Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Kytke sytytysvirta ja paina keskuslukituspainiketta c avataksesi lukituksesta kaikki ovet, tavaratilan ja polttoainesäiliön täyttöaukon luukun. Kun sytytysvirta kytketään, murtosuojauslukitus kytkeytyy pois käytöstä. Lukitseminen Lukitse kuljettajan ovi käsin kääntämällä avainta lukossa. Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata vetämällä sisäkahvasta kaksi kertaa. Tavaratilaa ja polttoainesäiliön täyttöaukon luukkua ei voida avata. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Lukitseminen Paina kaikkien ovien paitsi kuljettajan oven sisälukitusnuppia. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita.

26 24 Avaimet, ovet ja ikkunat Automaattinen lukitus Automaattinen lukitus liikkeellelähdön jälkeen Tämä turvatoiminto voidaan ohjelmoida lukitsemaan automaattisesti kaikki ovet, tavaratilan ja polttoainesäiliön täyttöaukon luukun sen jälkeen, kun auto on lähtenyt liikkeelle ja tietty nopeus on ylitetty. Auton pysähdyttyä ajon jälkeen auton lukot avautuvat automaattisesti heti, kun avain poistetaan virtalukosta. Automaattisen lukituksen päälle- tai poiskytkentä voidaan asettaa infonäytön valikossa Asetukset. Auton räätälöinti Asetus voidaan tallentaa käytettävän avaimen osalta Automaattinen uudelleenlukitus lukituksen avauksen jälkeen Tämä ominaisuus voidaan ohjelmoida lukitsemaan automaattisesti kaikki ovet, tavaratilan ja polttoaineen täyttöaukon luukun lyhyen ajan kuluttua lukituksen avaamisesta kaukoohjaimella, jos mitään ovea ei ole avattu. Automaattisen uudelleenlukituksen päälle- tai poiskytkentä voidaan asettaa infonäytön valikossa Asetukset. Auton räätälöinti Asetus voidaan tallentaa käytettävän avaimen osalta Lapsilukot 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Käännä takaoven lapsilukko avaimella tai sopivalla ruuvitaltalla vaakaasentoon. Ovea ei voida avata sisältä käsin. Poista lapsilukko käytöstä kääntämällä se pystyasentoon.

27 Avaimet, ovet ja ikkunat 25 Ovet Tavaratila Takaluukku Avaaminen 5-ovinen viistoperä, Sports Tourer Sulkeminen Paina radiokauko-ohjaimen painiketta x, kunnes takaluukku avautuu automaattisesti, tai vedä takaluukun listan alla olevasta painikkeesta lukituksen avauksen jälkeen. Keskuslukitusjärjestelmä Käytä sisäpuolen kahvaa. Älä sulkiessasi vedä listan alla olevasta painikkeesta, jottei takaluukun lukitus avaudu uudelleen. Keskuslukitusjärjestelmä Vedä lukituksen avaamisen jälkeen takaluukun listan alla olevaa painiketta avataksesi takaluukun manuaalisesti. 4-ovinen sedan

28 26 Avaimet, ovet ja ikkunat Sähkökäyttöinen takaluukku 9 Varoitus Ole varovainen käyttäessäsi sähkökäyttöistä takaluukkua. Loukkaantumisvaara erityisesti lapsille. Tarkkaile liikkuvaa takaluukkua huolellisesti käyttäessäsi sitä. Tarkista, että mitään ei jää väliin sen toimiessa ja että sen liikealueella ei seiso ketään. Sähkökäyttöistä takaluukkua käytetään: Kauko-ohjaimen painikkeella x Kuljettajan oven ovipaneelin kytkimellä G Takaluukun kosketuskytkimellä ja painikkeella G. Automaattivaihteistolla varustetuissa autoissa takaluukku voidaan avata vain auton ollessa paikallaan, seisontajarrun ollessa kytkettynä ja automaattivaihteiston ollessa asennossa P. Takavalot vilkkuvat ja äänimerkki kuuluu sähkökäyttöisen takaluukun toimiessa. Huomautus Sähkökäyttöisen takaluukun käyttö ei käytä keskuslukitusjärjestelmää. Takaluukun lukituksen avaamiseksi kauko-ohjaimella ei auton lukitusta tarvitse avata. Avaa auton lukitus käyttämällä kosketuskytkintä tai kuljettajan oven kytkintä. Lukitse auto sulkemisen jälkeen. Keskuslukitusjärjestelmä Käyttö radiokauko-ohjaimella Paina painiketta x, kunnes takaluukku alkaa avautua tai sulkeutua. Käyttö kuljettajan oven käyttökytkimellä Paina painiketta G, kunnes takaluukku alkaa avautua tai sulkeutua.

29 Avaimet, ovet ja ikkunat 27 Käyttö takaluukun käyttökytkimillä Toimintatilat Sähkökäyttöisellä takaluukulla on kolme toimintatilaa, joita ohjataan kuljettajan oven käyttökytkimellä. Tilaa vaihdetaan kääntämällä kytkintä: Avaa takaluukku painamalla takaluukun listan alla olevaa kosketuskytkintä, kunnes takaluukku alkaa liikkua. Sulje painamalla avoimen takaluukun painiketta G, kunnes takaluukku alkaa liikkua. Pysäyttäminen tai liikkeen suunnan vaihtaminen Painettaessa painiketta x tai G tai kosketuskytkintä takaluukun liikkuessa takaluukku pysähtyy kulloiseenkin asentoon. Painettaessa painiketta x tai G uudelleen liikkeen suunta vaihtuu. Normaalitila о: sähkökäyttöinen takaluukku avautuu täyteen korkeuteensa Välikäyttötila $: sähkökäyttöinen takaluukku avautuu alennettuun korkeuteen, joka on säädettävissä Tila Off: takaluukku voidaan avata vain käsin.

30 28 Avaimet, ovet ja ikkunat Alennetun avautumiskorkeuden säätö välikäyttötilassa 1. Käännä toimintatilan kytkin asentoon о tai $ 2. Avaa sähkökäyttöinen takaluukku jollain käyttökytkimellä 3. Pysäytä liike haluttuun korkeuteen painamalla jotain käyttökytkintä. Siirrä pysähtynyt takaluukku tarvittaessa käsin haluttuun asentoon 4. Paina avoimen takaluukun sisäpuolella olevaa painiketta 3 sekuntia. Merkkiääni vahvistaa uuden asetuksen. Kun kuljettajan oven säätöpyörä käännetään välikäyttötilaan $, sähkökäyttöinen takaluukku pysäyttää avautumisen uuteen määritettyyn asentoon. Takaluukku voidaan pitää auki vain, jos minimikorkeus ylittyy (minimi avauskulma 30 :sta). Avautumiskorkeudeksi ei voida ohjelmoida tätä korkeutta pienempää arvoa. Turvatoiminto Jos sähkökäyttöisen takaluukun tiellä on este avautumisen tai sulkeutumisen aikana, liikesuunta vaihtuu automaattisesti ja luukku avautuu tai sulkeutuu hieman. Useampi este yhden virrankytkentäjakson aikana poistaa toiminnon käytöstä. Tässä tapauksessa takaluukku täytyy sulkea tai avata käsin. Sähkökäyttöisen takaluukun sivureunoissa on väliinjäämisanturit. Jos anturit havaitsevat esteitä takaluukun ja auton rungon välillä, takaluukku avautuu, kunnes se aktivoidaan uudelleen tai suljetaan käsin. Turvatoiminnon merkiksi kuuluu merkkiääni. Poista kaikki esteet ennen normaaliin toimintaan palaamista. Jos auto on varustettu tehtaalla asennetulla vetolaitteella ja perävaunun sähköjohdot on kytketty, sähkökäyttöinen takaluukku voidaan avata vain kosketuskytkimellä ja se voidaan sulkea vain avoimen takaluukun painikkeella G. Varmista, että sen liikealueella ei ole esteitä. Yleisiä vinkkejä takaluukun käytöstä 9 Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja, joita ei voi nähdä eikä haistaa, voi tällöin päästä auton sisään. Seurauksena voi olla tajuttomuus ja jopa kuolema.

31 Avaimet, ovet ja ikkunat 29 Huomio Ennen kuin avaat takaluukun, tarkista sen vaurioitumisen välttämiseksi, onko yläpuolella esteitä, esim. autotallin ovi. Tarkista aina avautumistila takaluukun yläpuolella ja takana. Huomautus Sähkökäyttöinen takaluukku: Jos avatun takaluukun hydraulinostimien paine laskee, takavalot vilkkuvat ja äänimerkki kuuluu. Takaluukku pysyy hetken auki ja sulkeutuu sitten hitaasti. Käänny korjaamon puoleen. Huomautus Sähkökäyttöinen takaluukku on poissa käytöstä akun latauksen ollessa alhainen. Tässä tapauksessa takaluukkua voidaan käyttää käsin. Huomautus Kun takaluukun sähkökäyttö poistetaan käytöstä ja kaikkien ovien lukitus avataan, takaluukkua voidaan käyttää käsin. Tällöin takaluukun sulkemiseen käsin tarvitaan huomattavasti enemmän voimaa. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki. Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, on kuljettajan ovi avattava ja suljettava kerran, jotta auto saadaan suojatuksi. Avattaessa auton lukitus mekaaninen murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskuslukituspainikkeen avulla.

32 30 Avaimet, ovet ja ikkunat Aktivointi Paina radiokauko-ohjaimen painiketta e kahdesti 5 sekunnin sisällä. Murtohälytinjärjestelmä Murtohälytin sisältää mekaanisen murtosuojauslukituksen, ja sitä käytetään yhdessä sen kanssa. Se valvoo: Ovia, takaluukkua, konepeltiä Matkustamoa siihen liittyvä tavaratila mukaan lukien Auton kallistumaa esim. sitä nostettaessa Sytytystä Aktivointi Aktivoituu automaattisesti 30 sekuntia sen jälkeen, kun auto lukitaan painamalla e radiokaukoohjaimessa (järjestelmän alustus) suoraan painamalla radiokaukoohjaimen painiketta e vielä kerran lukitsemisen jälkeen, Huomautus Sisätilassa tehdyt muutokset, esim. istuinpäällisten kiinnittäminen ja ikkunoiden tai kattoluukun avaaminen, voivat haitata sisätilan valvontaa. Päällekytkentä sisätilan valvonta ja auton kallistuman valvonta poiskytkettyinä Kytke sisätilan ja auton kallistuman valvonta pois päältä, kun autoon jätetään eläimiä, kovaäänisten ultraäänisignaalien tai hälytyksen laukaisevien liikkeiden takia. Kytke pois päältä myös auton ollessa lautassa tai junassa. 1. Sulje takaluukku, konepelti, ikkunat ja kattoluukku. 2. Paina painiketta o. Painikkeen o LED syttyy enintään 10 minuutiksi.

33 Avaimet, ovet ja ikkunat Sulje ovet. 4. Kytke murtohälytin valmiustilaan. Tilaviesti näytetään kuljettajan tietokeskuksessa. Tila-LED Tila-LED on integroitu kojelaudan päällä olevaan tunnistimeen. Tila ensimmäisten 30 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED = testi, valmiustilan kyt palaa LED vilkkuu nopeasti kentäviive. = ovia, takaluukkua tai konepeltiä ei ole suljettu kunnolla tai järjestelmässä on vika. Tila järjestelmän valmiustilaan kytkemisen jälkeen: LED vilkkuu hitaasti = järjestelmä on valmiustilassa. Häiriötapauksissa käänny korjaamon puoleen. Poiskytkentä Kun auton lukitus avataan radiokauko-ohjaimella, murtohälytinjärjestelmä kytkeytyy pois käytöstä. Järjestelmä ei kytkeydy pois, kun kuljettajan ovi avataan avaimella. Hälytys Hälytyksen lauettua erillisellä akkuvarmistetulla hälytyssireenillä annetaan äänimerkki ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Murtohälytinjärjestelmä voidaan poistaa käytöstä vain painamalla painiketta c tai kytkemällä sytytysvirta. Lauennut hälytys, jota kuljettaja ei ole keskeyttänyt, ilmaistaan varoitusvilkuilla. Ne vilkahtavat nopeasti kolme kertaa, kun auton lukitus seuraavan kerran avataan kauko-ohjaimella. Lisäksi varoitusviesti tai varoituskoodi näkyy kuljettajan tietokeskuksessa sytytysvirran kytkemisen jälkeen. Auton viestit Ajonestin Järjestelmä on osa virtalukkoa ja se tarkistaa, saako auton käynnistää käytettävällä avaimella. Ajonestin aktivoidaan automaattisesti, kun avain on poistettu virtakytkimestä.

34 32 Avaimet, ovet ja ikkunat Jos merkkivalo d vilkkuu sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu edelleen, yritä käynnistää moottori vara-avaimella ja käänny korjaamon puoleen. Huomautus Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina poistuessasi auton luota 3 21, Merkkivalo d Ulkopeilit Kupera muoto Kuperassa ulkopeilissä on asfäärinen alue ja se vähentää kuolleita kohtia. Peilin muodon johdosta kohteet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Sähkötoiminen säätö Asennossa 0 mitään peiliä ei ole valittu. Kääntäminen Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Valitse kyseinen ulkopeili kääntämällä säädintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä säätääksesi peiliä.

35 Avaimet, ovet ja ikkunat 33 Sähkötoiminen kääntäminen Peilien kääntäminen ulkopuolelta Asetukset tallentuvat automaattisesti käytössä olevalle avaimelle Sähkötoimiset ikkunat Lämmitys Käännä säädin asentoon 7 ja paina säädin sitten alas. Molemmat ulkopeilit kääntyvät autoa vasten. Paina säädin uudelleen alas molemmat ulkopeilit palaavat alkuperäiseen asentoonsa. Jos autoa vasten sähkötoimisesti käännetty peili on käännetty käsin ulos, niin painettaessa käyttösäädin alas vain toinen peili kääntyy ulos sähkötoimisesti. Käännä peilit autoa vasten painamalla e lyhyesti. Käännä peilit ulospäin painamalla c lyhyesti. Jos peilit käännettiin sisäänpäin autoa kohti kuljettajan oven käyttökytkimellä, ne eivät käänny ulos painamalla c. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Pysäköintitutka Jos peileissä on asentomuisti, matkustajan puolen ulkopeili kohdistetaan automaattisesti takarenkaita

36 34 Avaimet, ovet ja ikkunat kohti pysäköinnin tueksi valittaessa peruutusvaihde, paitsi jos autolla vedetään perävaunua. Asentomuisti Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Sisäpeilit Käsikäyttöinen häikäisyn esto Automaattinen häikäisynesto Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Perässä ajavien autojen aiheuttamaa häikäisyä vähennetään automaattisesti.

37 Avaimet, ovet ja ikkunat 35 Ikkunat Tuulilasi Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon säteilyn tuulilasista poispäin. Myös tietosignaalit esim. tiemaksupisteistä voivat heijastua takaisin tuulilasista. Tuulilasin merkittyjä alueita ei ole päällystetty pinnoitteella. Näille alueille on kiinnitettävä tietojen elektroniseen tallennukseen ja maksujen maksuun tarkoitetut laitteet. Muussa tapauksessa tietojen tallennuksessa voi esiintyä häiriöitä. Tuulilasin tarrat Älä kiinnitä tarroja, kuten tiemaksutarroja tms. tuulilasiin taustapeilin alueelle. Tämä saattaisi rajoittaa anturin havaintoaluetta ja peilikoteloon sijoitetun kameran kuvakenttää. Käsikäyttöiset ikkunat Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Jos takaistuimilla on lapsia, kytke takaikkunoiden sähkötoiminen lapsilukitus. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kytke sytytysvirta sähkötoimisten ikkunoiden käyttämiseksi. Viivästetty virrankatkaisu Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta. Painaminen tai vetäminen varovasti ensimmäiseen vasteeseen asti: ikkuna liikkuu ylös- tai alaspäin niin kauan kuin katkaisinta käytetään.

38 36 Avaimet, ovet ja ikkunat Lujempi työntäminen tai vetäminen toiseen vasteeseen asti ja vapautus: ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa käytössä. Pysäytä liike käyttämällä katkaisinta vielä kerran samaan suuntaan. Sähkötoimiset ikkunat voivat toimia, kunnes kuljettajan ovi avataan, tai enintään 10 minuuttia sen jälkeen, kun sytytysvirta on katkaistu. Turvatoiminto Automaattinen nostotoiminto on varmistettu turvatoiminnolla, joka pysäyttää ja avaa uudelleen yli puolivälin nousseen ikkunan, jos se osuu esteeseen. Turvatoiminnon ohittaminen Jos sulkeminen on vaikeaa esim. jään takia, katkaise sytytysvirta, vedä katkaisin ensimmäiseen vasteeseen asti ja pidä siinä. Ikkuna liikkuu ylöspäin ilman käytössä olevaa turvatoimintoa. Keskeytä liike vapauttamalla katkaisin. Takaikkunoiden lapsilukitus Poista takaovien sähkötoimiset ikkunat käytöstä painamalla katkaisinta z; LED palaa. Aktivoi painamalla uudelleen z. Ikkunoiden käyttö ulkopuolelta Ikkunoita voidaan etäkäyttää auton ulkopuolelta käsin. Paina pitkään painiketta c avataksesi ikkunat. Paina pitkään painiketta e sulkeaksesi ikkunat. Vapauta painike pysäyttääksesi ikkunan liikkeen. Jos ikkunat avataan tai suljetaan kokonaan, varoitusvilkut vilkahtavat kahdesti. Kääntäminen Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö katkaistaan joksikin aikaa.

39 Avaimet, ovet ja ikkunat 37 Sähkötoimisten ikkunoiden alustaminen Jos ikkunoita ei voida sulkea automaattisesti (esim. akun irtikytkennän jälkeen), kuljettajan tietokeskuksessa näytetään varoitusviesti tai -koodi. Auton viestit Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Vedä kytkimestä kunnes ikkuna on sulkeutunut ja vielä 2 sekuntia tämän jälkeen. 4. Toista kaikkien ikkunoiden kohdalla. Takalasin lämmitys Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Moottorityypistä riippuen dieselhiukkassuodattimen puhdistuksen aikana takalasin lämmitin kytkeytyy automaattisesti päälle. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana. Rullaverhot Vedä häikäisysuojaa ylöspäin kahvaa käyttäen auringonvalon vähentämiseksi takaistuimilla ja kiinnitä se ovikehyksen yläreunaan.

40 38 Avaimet, ovet ja ikkunat Katto Kattoluukku 9 Varoitus Ole varovainen käyttäessäsi kattoluukkua. Loukkaantumisvaara erityisesti lapsille. Tarkkaile liikkuvia osia tarkasti käyttäessäsi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kattoluukku, 5-ovinen viistoperä/4-ovinen sedan Avaa tai sulje Paina p tai r kevyesti ensimmäiseen vasteeseen asti: kattoluukkua avataan tai suljetaan turvatoiminnon ollessa toiminnassa niin kauan kuin katkaisinta käytetään. Paina p tai r lujasti toiseen vasteeseen asti ja vapauta: kattoluukku avataan tai suljetaan automaattisesti turvatoiminnon ollessa toiminnassa. Pysäytä liike käyttämällä katkaisinta vielä kerran. Nosta tai sulje Paina q tai r: kattoluukkua nostetaan tai se suljetaan automaattisesti turvatoiminnon ollessa toiminnassa. Jos kattoluukkua on nostettu, se voidaan avata yhdessä vaiheessa painamalla p. Aurinkosuojarullaverho Aurinkosuojarullaverho on käsikäyttöinen. Sulje tai avaa aurinkosuojarullaverho liu'uttamalla sitä. Kun kattoluukku on auki, aurinkosuojarullaverho on aina avoinna.

41 Avaimet, ovet ja ikkunat 39 Kattoluukku, Sports Tourer Avaaminen Paina p kevyesti ensimmäiseen vasteeseen asti: kattoluukku nousee takareunastaan ylös. Paina p lujasti toiseen vasteeseen asti ja vapauta: kattoluukku avataan automaattisesti turvatoiminnon ollessa toiminnassa. Pysäytä liike käyttämällä katkaisinta vielä kerran. Sulkeminen Paina r kevyesti ensimmäiseen vasteeseen asti: kattoluukku suljetaan täysin avoimesta tai spoileriasennosta turvatoiminnon ollessa toiminnassa niin kauan kuin katkaisinta käytetään. Paina r lujasti toiseen vasteeseen asti ja vapauta: kattoluukku suljetaan automaattisesti kokonaan turvatoiminnon ollessa toiminnassa. Pysäytä liike käyttämällä katkaisinta vielä kerran. Aurinkosuojarullaverho Aurinkosuojarullaverho on sähkökäyttöinen. Sulje tai avaa aurinkosuojarullaverho painamalla katkaisinta H tai G. Yleisiä vinkkejä Toimintavalmius Kytke sytytysvirta ja käytä kattoluukkua. Turvatoiminto Jos kattoluukku tai aurinkosuojarullaverho kohtaa vastusta automaattisen sulkeutumisen aikana, se pysäytetään heti ja avataan uudelleen. Turvatoiminnon ohittaminen Jos pakkanen tms. aiheuttaa sulkemisvaikeuksia, pidä katkaisinta r painettuna toiseen pykälään asti. Kattoluukku sulkeutuu ilman turvatoimintoa. Keskeytä liike vapauttamalla katkaisin. Kattoluukun sulkeminen ulkopuolelta käsin Kattoluukku voidaan sulkea auton ulkopuolelta käsin kauko-ohjauksella.

42 40 Avaimet, ovet ja ikkunat Paina pitkään painiketta e sulkeaksesi kattoluukun. Vapauta painike pysäyttääksesi liikkeen. Alustaminen virtakatkon jälkeen Virtakatkoksen jälkeen kattoluukkua voidaan ehkä avata vain rajallisesti. Anna järjestelmän alustaminen korjaamon tehtäväksi.

43 Istuimet, turvajärjestelmät 41 Istuimet, turvajärjestelmät Pääntuet Etuistuimet Takaistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Säätö Etuistuinten pääntuet Korkeuden säätö Paina vapautuspainiketta, säädä korkeus, lukitse. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkälle henkilölle pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa.

44 42 Istuimet, turvajärjestelmät Takaistuinten pääntuet Huomautus Hyväksyttyjä lisävarusteita saa kiinnittää vain, jos istuin ei ole käytössä. Kallistuksen säätö Siirrä pääntuen alaosaa eteenpäin haluttuun asentoon. Pääntukea voidaan siirtää taaksepäin, kun se on saavuttanut etummaisen asentonsa. Korkeuden säätö Vedä pääntukea ylöspäin tai vapauta pidätysjouset painamalla ja työnnä pääntukea alaspäin. Aktiiviset pääntuet Aktiivisten pääntukien etuosat liikkuvat peräänajokolarissa hieman eteenpäin. Näin päätä tuetaan siten, että retkahdusvammojen riski pienenee.

45 Istuimet, turvajärjestelmät 43 Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse. Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistuskulma siten, että yletyt helposti ohjauspyörään käsivarret hieman koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Säädä reisituki niin, että istuimen reunan ja polvitaipeen väliin jää n. kahden sormen levyinen tila. Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista muotoa. Istuimen säätö 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti.

46 44 Istuimet, turvajärjestelmät Istuimen sijoitus Istuinten selkänojat Istuinkorkeus Vedä kahvasta, siirrä istuinta, vapauta kahva. Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna selkänojan lukittua kuuluvasti. Paina katkaisinta ylhäältä = istuin nousee alhaalta = istuin laskee

47 Istuimet, turvajärjestelmät 45 Istuimen kaltevuus Ristiselän tuki Säädettävä reisituki Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Säädä ristiselän tuki nelitoimikytkimellä itsellesi sopivaan asentoon. Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin. Tuen lisääminen tai vähentäminen: työnnä käyttökytkintä eteen- tai taaksepäin. Vedä vivusta ja siirrä reisitukea.

48 46 Istuimet, turvajärjestelmät Sähkötoimisen istuimen säätö 9 Varoitus Sähkötoimisia istuimia käytettäessä on oltava varovainen. Loukkaantumisvaara, joka koskee erityisesti lapsia. Esineitä saattaa jäädä väliin. Tarkkaile istuimia tiukasti säätäessäsi niitä. Auton matkustajille on kerrottava asiasta. Istuimen sijoitus Liikuta käyttökytkimen etuosaa eteen-/taaksepäin. Istuinkorkeus Siirrä käyttökytkintä ylös-/alaspäin. Istuimen kaltevuus Siirrä kytkimen etuosaa ylös-/alaspäin. Istuinten selkänojat Sähkötoimisen istuimen ja ulkopeilien säädön muistitoiminto Kahdet eri kuljettajan istuin- ja peiliasetukset voidaan tallentaa. Muistiin tallennetut asetukset 3 20, auton räätälöinti Käännä käyttökytkintä eteen-/taaksepäin.

49 Istuimet, turvajärjestelmät 47 Muistipaikkojen tallentaminen painikkeilla 1 ja 2 Säädä kuljettajan istuin ja sitten ulkopeilit haluttuun asentoon. Pidä painikkeita MEM ja 1 painettuna samanaikaisesti, kunnes merkkiääni kuuluu. Toista vaiheet toiselle kuljettajalle painamalla painiketta 2. Muistipaikkojen kutsuminen Pidä asentopainiketta 1 tai 2 painettuna, kunnes istuin ja ulkopeilit on säädetty tallennettuihin asentoihin. Jos painike vapautetaan, kutsutoiminto keskeytyy. Asentojen tallentaminen kaukoohjaimella Radiokauko-ohjain tallentaa automaattisesti kuljettajan istuimen ja ulkopeilien nykyiset asennot aina, kun sytytysvirta katkaistaan. Nämä tallennetut asennot eivät ole riippuvaisia asentopainikkeilla 1 ja 2 tallennetuista muistipaikoista, katso edellä. Tallennetut asennot otetaan käyttöön automaattisesti, kun kuljettajan oven lukitus avataan muistiin tallennetulla radiokauko-ohjaimella ja kuljettajan ovi avataan. Jos ovi on jo auki, aktivoi kutsu painamalla kauko-ohjaimen painiketta c. Voit keskeyttää liikkeen painamalla yhtä muistipainikkeista tai käyttämällä sähkötoimisten peilien tai istuimien säätimiä. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Helppo poistumistoiminto Sähkötoiminen kuljettajan istuin liikkuu taaksepäin, kun auto on paikallaan, ulospääsyn helpottamiseksi. Aktivoi toiminto katkaisemalla sytytysvirta, poistamalla avain virtalukosta ja avaamalla kuljettajan ovi. Jos ovi on jo auki, aktivoi kutsu katkaisemalla sytytysvirta. Voit keskeyttää liikkeen painamalla yhtä muistipainikkeista tai käyttämällä sähkötoimisten istuimien säätimiä. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Turvatoiminto Liike voi pysähtyä myös, jos kuljettajan istuimeen kohdistuu vastusta liikkeen aikana. Kun este on poistettu, pidä sähkötoimisen istuimen asianmukaista painiketta painettuna kaksi sekuntia muistipaikan manuaalista valintaa varten. Yritä kutsua muistissa oleva asento uudelleen. Jos kutsu ei toimi, ota yhteys korjaamoon. Ylikuormitus Jos istuimen säätö on ylikuormittunut sähköisesti, virransyöttö katkaistaan automaattisesti lyhyeksi ajaksi. Huomautus Jos turvatyynyt ovat lauenneet onnettomuudessa, kuhunkin asentopainikkeeseen tallennetut asetukset poistetaan käytöstä.

50 48 Istuimet, turvajärjestelmät Kyynärnoja Lämmitys Tuuletus Paina painiketta ja käännä kyynärnoja ylös. Kyynärnojan alla on säilytyslokero. Lisälaitteet, katso Infotainment-järjestelmän ohjekirja Paina kyseisen istuimen painiketta ß haluamasi lämmitystehon mukaan yhden tai useamman kerran. Painikkeen tai näytön merkkivalo ilmoittaa asetuksen. Jos jollakulla autossa olijoista on herkkä iho, emme suosittele suurimman lämmitystehon käyttöä jatkuvasti. Istuinlämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Säädä tuuletus haluamaasi asetukseen painamalla kyseisen istuimen painiketta A yhden tai useamman kerran. Painikkeen tai näytön merkkivalo ilmoittaa asetuksen. Istuintuuletus toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä

51 Istuimet, turvajärjestelmät 49 Takaistuimet Kyynärnoja Turvavyöt 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Käännä kyynärnoja alas. Kyynärnoja sisältää mukinpitimet ja säilytyslokeron. Turvavyöt lukkiutuvat auton voimakkaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Vammautumisen vaara pienenee näin olennaisesti. Turvavyöt on suunniteltu vain yhden henkilön käytettäväksi kerrallaan. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden, epäpuhtauksien ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavöiden esikiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa.

52 50 Istuimet, turvajärjestelmät Turvavyömuistutin Jokainen istuin on varustettu turvavyömuistuttimella, etuistuimien kohdalla ilmaisimena toimivat merkkivalot X ja k ja takaistuimien kohdalla symboli X kuljettajan tietokeskuksessa Turvavyön voiman rajoittimet Ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimentamalla vyön voimaa vapautettaessa sitä asteittain. Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen. 9 Varoitus Virheellinen käsittely (esim. vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristimet. Turvavöiden esikiristinten lauettua merkkivalo v palaa jatkuvasti Vaihdata lauenneet turvavöiden esikiristimet korjaamolla. Turvavöiden esikiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna tarvikkeita, jotka voivat häiritä turvavöiden esikiristimien toimintaa. Turvavöiden esikiristimien komponentteihin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Kiinnitys Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin.

53 Istuimet, turvajärjestelmät 51 9 Varoitus Korkeuden säätö Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli. Turvavyömuistutin X, k Insignia OPC 1. Vedä vyötä hieman ulospäin. 2. Paina painiketta. 3. Säädä korkeus ja lukitse. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana. Syötä turvavyö selkänojassa olevan ohjaimen läpi vyötä kiinnitettäessä.

54 52 Istuimet, turvajärjestelmät Irrottaminen Vyö avataan painamalla lukon punaista nappia. Insignia OPC Syötä turvavyö selkänojassa olevan ohjaimen läpi vyön avaamisen jälkeen. Takaistuinten turvavyöt Takaistuimen keskipaikan turvavyö voidaan vetää ulos kelaltaan vain selkänojan ollessa takimmaisessa asennossa. Turvavyön käyttö raskauden aikana 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta. Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useista yksittäisistä järjestelmistä varusteiden kattavuudesta riippuen. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöiden esikiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla.

55 Istuimet, turvajärjestelmät 53 Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Lisäksi on mahdollisesti vaihdatettava ohjauspyörä, kojelauta, paneloinnin osia, ovitiivisteet, kahvat ja istuimet. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Turvatyynyjen täyttyessä vapautuvat kuumat kaasut voivat aiheuttaa palovammoja. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Ne tunnistaa sanasta AIRBAG. Lisäksi kojelaudan sivussa on varoituskilpi, joka näkyy etumatkustajan oven ollessa auki. Varoituskilpi voi olla myös etumatkustajan häikäisysuojassa. Etuturvatyynyjärjestelmä laukeaa tietyn asteisessa etutörmäyksessä. Sytytysvirran on oltava kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät etumatkustajien ylävartalon ja pään vammautumisvaaraa huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii.

56 54 Istuimet, turvajärjestelmät Sivuturvatyynyjen järjestelmä Turvatyynyverhojen järjestelmä Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhojärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran tulee olla kytkettynä. Sivuturvatyynyjen järjestelmä koostuu turvatyynystä kummankin etuistuimen selkänojassa ja takaistuinpenkin ulkopaikkojen selkänojissa. Ne tunnistaa sanasta AIRBAG. Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran tulee olla kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivutörmäyksessä huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät pään vammautumisvaaraa sivutörmäyksessä huomattavasti.

57 Istuimet, turvajärjestelmät 55 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä. Turvatyynyjen poiskytkentä Etumatkustajan istuimen etu- ja sivuturvatyynyt on poistettava käytöstä, jos istuimelle aiotaan asentaa lasten turvajärjestelmä. Turvatyynyverhot, turvavöiden esikiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Etumatkustajan turvatyynyjärjestelmä voidaan kytkeä pois päältä kojelaudan oikealla puolella olevalla kytkimellä. Valitse asento virta-avaimella: * = etumatkustajan turvatyynyt ovat poissa käytöstä eivätkä laukea törmäyksessä. Merkkivalo * palaa jatkuvasti. Lasten turvajärjestelmä voidaan asentaa taulukon Lastenistuimen asennuspaikat mukaisesti Aikuinen ei saa istua etumatkustajan istuimella. V = etumatkustajan turvatyynyt ovat käytössä. Lasten turvajärjestelmä ei saa olla asennettuna. 9 Vaara Lapsi on hengenvaarassa, jos lastenistuinta käytetään etumatkustajan istuimella, jonka turvatyyny on toimintavalmiudessa. Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istuimella turvatyynyn ollessa pois toimintavalmiudesta.

58 56 Istuimet, turvajärjestelmät Niin kauan kuin merkkivalo * ei pala, etumatkustajan istuimen turvatyynyt laukeavat törmäyksessä. Jos molemmat merkkivalot palavat samaan aikaan, järjestelmässä on häiriö. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei saa istua etumatkustajan istuimella. Käänny välittömästi korjaamon puoleen. Käänny välittömästi korjaamon puoleen, jos kumpikaan kahdesta merkkivalosta ei pala. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila pysyy samana seuraavaan muutokseen asti. Turvatyynyn poiskytkennän merkkivalo Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme Opelin lasten turvajärjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi. Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä.

59 Istuimet, turvajärjestelmät 57 9 Vaara Kun etumatkustajan istuimella käytetään lasten turvajärjestelmää, etumatkustajan istuimen turvatyynyt on kytkettävä pois käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen vaarantaa lapsen hengen. Tämä pitää paikkansa erityisesti silloin, kun etumatkustajan istuimella käytetään selkä menosuuntaan olevaa lasten turvajärjestelmää. Oikean järjestelmän valinta Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikko selkäranka ei joudu mahdollisessa onnettomuustilanteessa niin kovan rasituksen kohteeksi. Soveltuvia turvajärjestelmiä ovat sellaiset, jotka täyttävät normin ECE tai ECE vaatimukset. Tarkista lasten turvaistuimien pakollista käyttöä koskevat paikalliset lait ja säädökset. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava.

60 58 Istuimet, turvajärjestelmät Lastenistuimen asennuspaikat Sallitut lasten turvajärjestelmän kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai n. 10 kk Ryhmä 0+: enintään 13 kg tai n. 2 vuotta Ryhmä I: 9 18 kg tai n. 8 kk 4 vuotta Ryhmä II: kg tai n. 3 7 vuotta Ryhmä III: kg tai n vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla X U 1 U 2 U 2 X U 1 U 2 U 2 X U 1 U 2 U 2 X X U U X X U U Takapenkin keskipaikalla 1 = Ainoastaan, jos etumatkustajan istuimen turvatyynyjärjestelmä on poistettu käytöstä. Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä. 2 = Saatavana ISOFIX- ja Top-Tether -kiinnityskaarilla varustettu istuin. U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

61 Istuimet, turvajärjestelmät 59 Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Takapenkin ulkopaikoilla Ryhmä 0: enintään 10 kg E ISO/R1 X IL IL Ryhmä 0+: enintään 13 kg E ISO/R1 X IL IL D ISO/R2 X IL IL C ISO/R3 X IL IL Ryhmä I: 9 18 kg D ISO/R2 X IL IL C ISO/R3 X IL IL Takapenkin keskipaikalla B ISO/F2 X IL, IUF IL, IUF B1 ISO/F2X X IL, IUF IL, IUF A ISO/F3 X IL, IUF IL, IUF IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

62 60 Istuimet, turvajärjestelmät ISOFIX-kokoluokka ja kiinnitys A ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 13 kg:n painoluokan yläpäässä. D ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 13 kg:n painoluokassa. E ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

63 Istuimet, turvajärjestelmät 61 Lasten ISOFIXturvajärjestelmät Top-Tetherkiinnityssilmukat Top-Tether-kiinnityssilmukat on merkitty symbolilla : lasten turvaistuinta varten. Kiinnitä autoa varten hyväksytyt lasten ISOFIX-turvajärjestelmät ISOFIXkiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL. Takaistuimelle ei saa samanaikaisesti asentaa useampaa kuin kaksi ISOFIX lasten turvajärjestelmää, eikä niitä saa asentaa vierekkäisille paikoille. ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä. Avaa tarvittavan kiinnityssilmukan läppä, jossa on turvaistuinsymboli. Kiinnitä ISOFIX-kiinnityksen lisäksi Top-Tether -hihna Top-Tether -kiinnityssilmukoihin. Sen vyön tulee tällöin kulkea pääntuen johdetankojen välistä. Yleiskelpoiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IUF.

64 62 Säilytys Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat Käsinelokero Mukinpitimet Käsinelokerossa on kynänpidin ja kolikkopidike. Käsinelokeron on oltava kiinni ajon aikana. Mukinpitimet sijaitsevat keskikonsolissa.

65 Säilytys 63 Lisämukinpitimet sijaitsevat takakyynärnojassa. Taita kyynärnoja alas. Etusäilytystila Aurinkolasikotelo Kyynärnojan säilytystila Etukyynärnojan säilytystila Säilytyslokero sijaitsee ohjauspyörän vieressä. Avaa kääntämällä alas. Älä sijoita aurinkolasikoteloon painavia esineitä. Käännä kyynärnoja ylös painamalla painiketta.

66 64 Säilytys Takakyynärnojan säilytystila Käännä kyynärnoja alas ja avaa kansi. Sulje kansi, ennen kuin käännät kyynärnojan ylös. Tavaratila Takaistuinten selkänojien kääntäminen alas Takaistuimen selkänoja on jaettu kahteen osaan. Molemmat osat voidaan kääntää alas. Irrota tavaratilan suoja tarvittaessa. Paina salpaa ja paina sitten pääntuet alas. Käännä takakyynärnoja ylös. Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä selkänojat alas istuintyynyille. Käännä ylös nostamalla selkänojia ja ohjaamalla ne pystyasentoon, kunnes ne lukittuvat kuuluvasti. Tarkista, että ulkopaikkojen turvavyöt ovat vastaavissa vyöohjaimissa. Aseta ulkopaikkojen turvavyöt vyöohjaimiin.

67 Säilytys 65 Selkänojat on lukittu oikein vain silloin, kun kumpikaan punainen merkintä lähellä vapautusvipua ei ole enää näkyvissä. 9 Varoitus Aja autolla vain, jos selkänojat on lukittu pitävästi paikoilleen. Muussa tapauksessa henkilöitä saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jarrutuksessa tai törmäyksessä. Keskimmäisen istuimen turvavyö saattaa jäädä väliin, jos selkänoja nostetaan liian nopeasti. Avaa kelauslaitteen lukitus painamalla turvavyötä sisään tai vetämällä sitä ulos noin 20 mm ja päästämällä sitten irti. Takaistuimen keskipaikan suksiluukun avaaminen Käännä takakyynärnoja alas. Vedä kahvasta ja avaa kansi. Soveltuu pitkien ja kapeiden esineiden lastaamiseen. Tarkista, että kansi lukittuu käännettyäsi sen ylös.

68 66 Säilytys 5-ovinen viistoperä Suojan irrotus Suljettu kansi voidaan lukita tavaratilan puolelta. Kierrä nuppia 90 : nuppi vaakasuorassa nuppi pystysuorassa = kansi on lukittu eikä sitä voida avata sisätilasta käsin = kansi on lukitsematon Tavaratilan säilytystilat Varustuksesta riippuen tavaratilan suojan alla on säilytyslokeroita. Tavaratilan suoja Älä aseta esineitä suojan päälle. Irrota kiinnityshihnat takaluukusta. Vedä suoja pois sivuohjaimista. Suojan kiinnitys Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat takaluukkuun. Sports Tourer Suojan sulkeminen Vedä suojaa kahvan avulla takaosaa kohti, kunnes se kiinnittyy sivukiinnikkeisiin.

69 Säilytys 67 Suojan avaaminen Suojan irrotus Takaluukun häikäisysuoja Paina suojan päässä oleva kahva alas. Se kelautuu automaattisesti. Avaa tavaratilan suoja. Vedä oikealla puolella ylhäällä olevasta vapautusvivusta ja pidä sitä paikallaan. Nosta tavaratilan suojaa ensin oikealta ja ota se pois kiinnityskohdistaan. Irrotettua suojaa voidaan säilyttää tavaratilan lattian alla Suojan asennus Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvipua ylöspäin ja pidä sitä paikallaan, aseta tavaratilan suojan oikea puoli kiinnityskohtaansa ja lukitse. Jotta häikäisysuoja kattaa koko tavaratilan, asenna se neljään kiinnityspisteeseen takaluukun sisäpuolelle. Tavaratilan lattian suojalevy Liukuva lattiapaneeli (FlexFloor) Tavaratilan lattiapaneeli voidaan vetää ulos, jolloin kuormaaminen on helpompaa.

70 68 Säilytys Lattiapaneelin vetäminen ulos Nosta lattiapaneelia kahvasta hieman, kunnes jouset ponnahtavat ylös kummallakin puolella. Paina kahvan alla olevaa painiketta ja vedä lattiapaneelia ulos, kunnes se kiinnittyy paikalleen. Kuormaa tavaratila tässä asennossa. Lattiapaneelin siirtäminen taakse tavaratilassa Paina kahvan alla olevaa painiketta ja siirrä lattiapaneelia, kunnes se kiinnittyy paikalleen pääteasentoon. Jätä lattiapaneeli kohotettuun asentoon, kun tavaratilassa on kuormaa. Lattiapaneelin palauttaminen takaisin alkuperäiseen asentoon kuorman poistamisen jälkeen Nosta lattiapaneelia kahvasta hieman ja paina jouset käsin alas kummassakin reunassa. Kummankin jousen täytyy lukkiutua paikalleen. Laske lattiapaneeli. Ulos vedetylle lattiapaneelille voidaan asettaa enintään 120 kg kuormaa. Lattiapaneelissa on varoitustarra. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Lastaustietoa Varoitus Älä kuormaa tavaratilaa tai poista kuormaa käyttäen liukuvaa lattiapaneelia auton ollessa pysäköitynä kaltevalle pinnalle. Lattiapaneeli voi siirtyä hallitsemattomasti pääteasentoihinsa. Nosta lattiapaneeli ylös tai laske se alas vain sen ollessa ilman kuormaa. Henkilövahingon vaara.

71 Säilytys 69 Päästäksesi käsiksi varapyörään tai renkaankorjaussarjaan nosta lattiapaneeli ja kiinnitä kiinnityshihna takaluukun syvennyksen yläreunaan. Paneeli voidaan nostaa ylös ja kiinnittää vain ilman kuormaa. Kiinnityssilmukat Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko. Tavaratilan kiinnitysjärjestelmä FlexOrganizer on joustava järjestelmä tavaratilan jakamiseksi osiin. Järjestelmään sisältyy sovittimet, verkkotaskut, koukut, huoltolaatikko, hihnasarja. Komponentit asennetaan sivuseinissä sijaitseviin kahteen kiskoon sovittimia ja hakasia käyttämällä. Sovittimien asennus kiskoihin Käännä tartuntalevy auki, aseta sovitin kiskon ylä- ja alauraan ja siirrä se oikeaan kohtaan. Käännä tartuntalevy ylös, jotta sovitin lukittuu paikalleen. Irrota kääntämällä tartuntalevyä alaspäin ja siirtämällä se pois kiskosta.

72 70 Säilytys Muunneltava tavaraverkko Verkkotasku Koukkujen asennus kiskoihin Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puolikkaat yhteen. Asenna työntämällä tankoja hiukan yhteen ja aseta ne soveltuviin sovittimien aukkoihin. Irrota painamalla verkkotankoja yhteen ja irrota ne sovittimista. Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripustaa sovittimiin. Työnnä koukku halutussa kohdassa ensin kiskon yläuraan ja paina se sitten alauraan. Irrota vetämällä ensin pois yläurasta.

73 Säilytys 71 Huoltolaatikko Hihnasarja Asenna kaksi koukkua yläkiskoon. Työnnä laatikon yläkannattimet ylhäältä päin koukkuihin. Voit myös asentaa molemmat koukut alakiskoon. Työnnä laatikon alakannattimet ylhäältä päin alakoukkuihin. Työnnä hihnasarjan sovittimet kiskoon. Varmista, että hihna ei ole kiertynyt. Hihnasarjassa on kaksi avattavaa lukkoa. Hihna voidaan kiristää. Turvaverkko Etu- tai takaistuinten taakse voidaan asentaa kaksi erilaista turvaverkkoa. Henkilöiden kuljettaminen turvaverkon takana on kielletty.

74 72 Säilytys Turvaverkko etuistuinten takana Paina takaistuinten pääntuet alas ja taita takaistuimen selkänojat alas Turvaverkkokasetti takaistuinten takana Etuasennusaukot kattorungossa: lukitse verkon tanko toisella puolella, paina tanko kokoon ja lukitse toisella puolella. Asenna pienten hihnojen koukut Top- Tether-asennussilmukoihin alaskäännettyjen takaistuinten selkänojien taustapuolelle. Asenna leveämpien hihnojen koukut takaistuinten selkänojien lukituslaitteisiin. Vedä verkko ulos kasetista ja lukitse verkon tanko toisella puolella kattorungon taka-asennusaukkoon. Paina tankoa kokoon ja lukitse toisella puolella. Kasetin irrotus Anna turvaverkon kelautua sisään. Irrota tavaratilan suoja 3 66.

75 Säilytys 73 Vapauta kasetti kääntämällä sitä hieman taaksepäin ja irrota se yläkautta pidikkeistä. Kasetin asennus Irrota tavaratilan suoja. Työnnä kasetti pidikkeisiin vasemmalla ja oikealla puolella. Huomaa kasetin merkinnät L (vasen puoli) ja R (oikea puoli), jotka toimivat asennusvihjeenä. Käännä kasettia hieman eteenpäin lukitaksesi sen. Turvaverkkojen ja tavaratilan suojan säilytys Takaturvaverkon kasetti voidaan varastoida yhdessä tavaratilan suojan ja rullatun turvaverkon kanssa tavaratilan lattian alle. Avaa tavaratilan lattia vetämällä kahvasta. Käännä ja aseta lattia takaistuinten taakse.

76 74 Säilytys Laita tavaratilan suoja syvennykseen yläpuoli alaspäin ja vapautusvivun ollessa oikeassa etukulmassa. Varoituskolmio 5-ovinen viistoperä/4-ovinen sedan Sports Tourer Ensiapupakkaus 5-ovinen viistoperä/4-ovinen sedan Säilytä varoituskolmiota hihnan takana olevassa tilassa tavaratilan oikealla puolella. Säilytä varoituskolmiota hihnojen takana olevassa tilassa takaluukun sisäpuolella. Säilytä ensiapupakkausta verkon takana tavaratilan vasemmalla puolella.

77 Säilytys 75 Sports Tourer Säilytä ensiapupakkausta takaluukun sisäpuolella hihnalla kiinnitettynä. Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Kattotelineen asennus 5-ovinen viistoperä/4-ovinen sedan Asennuspisteet sijaitsevat auton korissa kussakin ovikehyksessä. Irrota suojukset asennuspisteistä ja kiinnitä kattoteline mukana toimitetuilla ruuveilla. Sports Tourer kattokiskoilla Kiinnitä kattoteline asettamalla asennuspultit kuvassa näkyviin aukkoihin. Avaa kaikki ovet.

78 76 Säilytys Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat ovat hyvin paikallaan, ts. punaiset merkinnät sivussa vapautusvivun lähellä eivät ole enää näkyvissä. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Irralliset esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle äläkä peitä kojelaudan yläosassa olevaa tunnistinta. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. 9 Varoitus Varmista aina, että auton kuorma on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla auton sisätiloissa aiheuttaen vammoja tai kuorman tai auton vaurioitumisen. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 240) ja EY-normin mukaisen omamassan erotus. Kantavuus voidaan laskea merkitsemällä auton tiedot tämän ohjekirjan alussa olevaan painotaulukkoon. EY-omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90 %:n täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu ajonopeus on 120 km/h.

79 Suurin sallittu kattokuorma on 100 kg. Kattokuorma muodostuu kattotelineen ja kuorman yhteenlasketusta painosta. Säilytys 77

80 78 Mittarit ja käyttölaitteet Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Tietonäytöt Auton viestit Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kauko-ohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Infotainment-järjestelmää, joitakin kuljettajan apujärjestelmiä ja kytkettyä matkapuhelinta voidaan käyttää ohjauspyörän säätimillä. Lisätietoa löytyy Infotainmentohjekirjasta. Kuljettajan apujärjestelmät

81 Mittarit ja käyttölaitteet 79 Lämmitettävä ohjauspyörä Äänitorvi Lämmitys kytketään painamalla * painiketta. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Ohjauspyörän suositeltavat tarttumakohdat lämmitetään nopeammin ja korkeampaan lämpötilaan kuin muut alueet. Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Paina j.

82 80 Mittarit ja käyttölaitteet Tuulilasin pyyhin-/ pesulaite Tuulilasinpyyhkimet Säädettävä pyyhintäväli Pyyhinautomatiikka sadetunnistimella 2 = nopea 1 = hidas P = taukopyyhintä = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Pyyhinvipu asennossa P. Säädä haluamasi pyyhintäväli säätöpyörällä: lyhyt = käännä säätöpyörää väli pitkä väli ylöspäin = käännä säätöpyörää alaspäin P = Pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta.

83 Mittarit ja käyttölaitteet 81 Sadetunnistimen säädettävä herkkyys Tuulilasin ja ajovalojen pesulaitteet Säädä herkkyys kääntämällä säätöpyörää: pieni = käännä säätöpyörää herkkyys suuri herkkyys alaspäin = käännä säätöpyörää ylöspäin Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Vedä vivusta. Tuulilasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Jos ajovalot ovat päällä, pesunestettä suihkuaa myös ajovaloille, edellyttäen että vipu on vedettynä riittävän pitkälle. Sen jälkeen ajovalojen pesujärjestelmä on toimimatta 5 pesujakson ajan kunnes moottori tai ajovalot on sammutettu ja kytketty päälle uudelleen.

84 82 Mittarit ja käyttölaitteet Takalasin pyyhin/pesulaite Takalasin pesulaite poistetaan käytöstä, kun neste on vähissä. Ulkolämpötila Paina keinukytkintä aktivoidaksesi takalasinpyyhkimen: yläasento = jatkuva toiminta ala-asento = ajoittainen toiminta keskiasento = pois Työnnä vivusta. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Älä käytä tätä toimintoa takalasin ollessa jäässä. Kytke pois pesulinjoilla. Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen.

85 Mittarit ja käyttölaitteet 83 Jos ulkolämpötila laskee 3 C:een, kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näkyy varoitusviesti. 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä. Kello Kellonaika ja päivämäärä esitetään infonäytössä. Kellonajan ja päivämäärän asetus Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Valitse Aika & päivämäärä. Valittavissa olevat asetusvalinnat: Kellonajan asetus: Muuttaa näytössä näkyvän ajan. Päiväyksen asetus: Muuttaa näytössä näkyvän päivämäärän. Aikaformaatin asetus: Muuttaa tuntien näytön välillä 12 tuntia ja 24 tuntia. Päiväyksen formaatin asetus: Muuttaa päivämäärän näytön välillä KK/PP/VVVV ja PP.KK.VVVV. Kellonajan näyttö: Kytkee ajan näytön päälle/pois. RDS ajan synkronointi: Useimpien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDSajan synkronointi saattaa kestää joitakin minuutteja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suosittelemme automaattisen aikasynkronoinnin poistamista käytöstä. Auton räätälöinti

86 84 Mittarit ja käyttölaitteet Virtapistokkeet 12 voltin virtapistokkeet sijaitsevat keskikonsolissa edessä ja takana. Suurin tehonkulutus ei saa ylittää 120 wattia. 230 voltin virtapistoke sijaitsee keskikonsolissa takana. Jos sytytysvirta on kytketty ja laite liitetty pistokkeeseen, pistokkeen LED palaa vihreänä. Suurin tehonkulutus ei saa ylittää 150 wattia. 9 Vaara Virtapistoke toimii korkealla sähköjännitteellä! Kun sytytysvirta on katkaistu, virtapistokkeet ovat poissa käytöstä. Lisäksi virtapistokkeet poistetaan käytöstä, mikäli akkujännite on alhainen. Pistorasioihin kytkettävien laitteiden tulee täyttää sähkömagneettista yhteensopivuutta koskevan normin DIN VDE vaatimukset. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Vääräntyyppiset pistokkeet voivat vaurioittaa pistorasioita. Stop-start-järjestelmä

87 Mittarit ja käyttölaitteet 85 Savukkeensytytin Savukkeensytytin sijaitsee tuhkakupin kannen alla. Paina tuhkakupin kantta sen avaamiseksi. Paina savukkeensytytin sisään. Se kytkeytyy automaattisesti pois päältä, kun elementti alkaa hehkua. Vedä savukkeensytytin ulos. Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille. Avaa painamalla tuhkakupin kantta.

88 86 Mittarit ja käyttölaitteet Tyhjennä tarttumalla tuhkakupin sisäosaan molemmilta puolilta ja irrottamalla se. Varoitusvalot, mittarit ja ilmaisimet Nopeusmittari Matkamittari Ilmoittaa ajonopeuden. Näyttää autolla ajetun kokonaismatkan kilometreinä alarivillä. Osamatkamittari Näyttää nollauksen jälkeen tallennetun etäisyyden ylärivillä. Nollaa järjestelmä pitämällä suuntavilkkuvivun painiketta SET/CLR painettuna muutaman sekunnin ajan tai painamalla nopeusmittarin ja kuljettajan tietokeskuksen välissä olevaa nollausnuppia sytytysvirran ollessa kytkettynä 3 97.

89 Mittarit ja käyttölaitteet 87 Osamatkamittari laskee matkan 2000 kilometriin saakka ja aloittaa sitten nollasta. Kierroslukumittari Polttoainemittari Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen valintapainike Näyttää moottorin kierrosluvun. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Huomio Neulan ollessa punaisessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa. Näyttää polttoaineen tai kaasun määrän säiliössä käyttötavasta riippuen. Merkkivalo i palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi, jos merkkivalo vilkkuu. Nestekaasukäytön aikana järjestelmä vaihtaa automaattisesti bensiinikäyttöön säiliön tyhjentyessä Älä aja säiliötä tyhjäksi. Painiketta LPG painamalla voidaan vaihtaa bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloisenkin toimintatavan.

90 88 Mittarit ja käyttölaitteet 1 off = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliö on tyhjä, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Nestekaasukäytön polttoaine Moottorin jäähdytysnesteen lämpömittari Huomio Jos moottorin jäähdytysnesteen lämpötila on liian korkea, pysäytä auto ja sammuta moottori. Moottori on vaarassa. Tarkasta jäähdytysnesteen määrä. Huoltonäyttö Moottoriöljyn valvontajärjestelmä ilmoittaa, koska moottoriöljy ja suodatin on vaihdettava. Ajo-olosuhteista riippuen öljyn ja suodattimen vaihtoväli voi vaihdella huomattavastikin. Näyttää jäähdytysnesteen lämpötilan. vasen alue = moottori ei ole vielä toimintalämpötilassa keskialue = normaali toi oikeanpuoleinen alue mintalämpötila = lämpötila liian korkea

91 Mittarit ja käyttölaitteet 89 Ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä jäljellä oleva öljyn käyttöikä näytetään valikossa Asetukset. Keskitason näytössä jäljellä oleva öljyn käyttöikä näytetään merkkivalolla I. Sytytysvirran on oltava kytketty, mutta moottorin sammuksissa. Valikko ja toiminto voidaan valita suuntavilkkuvivun painikkeilla. Öljyn jäljellä olevan käyttöiän näyttö: Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Käännä säätöpyörää valitaksesi Öljyn jäljellä oleva käyttöikä. Järjestelmä täytyy nollata aina öljynvaihdon yhteydessä sen oikean toiminnan varmistamiseksi. Käänny korjaamon puoleen. Nollaa painamalla SET/CLRpainiketta. Sytytysvirran on oltava kytketty, mutta moottorin sammuksissa. Kun järjestelmä on laskenut moottoriöljyn käyttöiän lyhentyneen, kuljettajan tietokeskukseen tulee Vaihda moottorin öljy tai varoituskoodi. Vaihdata moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n jälkeen (sen mukaan kumpi ensin täyttyy). Kuljettajan tietokeskus Huoltotiedot Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Varustuksesta riippuen merkkivalojen sijainti voi vaihdella. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vah Sininen vistus = Päällekytkennän vahvistus Valkoinen = Päällekytkennän vahvistus

92 90 Mittarit ja käyttölaitteet Mittariston merkkivalot

93 Mittarit ja käyttölaitteet 91 Keskikonsolin merkkivalot Suuntavilkku O palaa tai vilkkuu vihreänä. Palaa hetken aikaa Seisontavalot on kytketty päälle. Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut on aktivoitu. Nopea vilkkuminen: suuntavilkku tai sen sulake on viallinen, perävaunun suuntavilkku ei toimi. Lampun vaihto 3 201, sulakkeet Suuntavalot Turvavyömuistutin Etuistuinten turvavyömuistutus Kuljettajan istuimen X palaa tai vilkkuu punaisena kierroslukumittarissa. Etumatkustajan istuimen symboli k palaa tai vilkkuu punaisena keskikonsolissa, kun istuin on käytössä. Palaa Sytytysvirran kytkemisen jälkeen kunnes turvavyö on kiinnitetty. Merkkivalo vilkkuu Moottorin käynnistämisen jälkeen enintään 100 sekunnin ajan, ennen kuin turvavyö on kiinnitetty. Takaistuinten turvavöiden tila X vilkkuu tai palaa kuljettajan tietokeskuksessa. Palaa Sytytysvirran kytkemisen jälkeen, kun turvavyö on kiinnitetty. Merkkivalo vilkkuu Liikkeellelähdön jälkeen, kun turvavyö on kiinnittämättä. Turvavyön kiinnitys Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kytkettäessä sytytysvirta merkkivalo palaa n. 4 sekuntia. Jos se ei syty, sammu 4 sekunnin kuluttua tai jos se syttyy ajon aikana, turvatyynyjärjestelmässä on toimintahäiriö. Käänny korjaamon puoleen. Turvatyynyt ja turvavöiden esikiristimet eivät ehkä laukea onnettomuudessa. Turvavöiden esikiristimien tai turvatyynyjen lauettua v palaa jatkuvasti.

94 92 Mittarit ja käyttölaitteet 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvavöiden esikiristimet, turvatyynyjärjestelmä 3 49, Turvatyynyn poistaminen käytöstä V palaa keltaisena. Etumatkustajan turvatyyny on käytössä. * palaa keltaisena. Etumatkustajan turvatyyny on poissa käytöstä Vaara Lapsen kuolemaan johtavan henkilövahingon vaara, jos lasten turvalaitetta käytetään etuistuimella etumatkustajan turvatyynyn ollessa aktivoituna. Aikuisen kuolemaan johtavan henkilövahingon vaara istuttaessa etuistuimella etumatkustajan turvatyynyn ollessa poiskytkettynä. Latausjärjestelmä p palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Jarrutehostin voi lakata vaikuttamasta. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestelmässä. Sallitut päästöarvot voivat ylittyä. Käänny välittömästi korjaamon puoleen. Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin vaurioitumiseen. Vähennä kaasua, kunnes vilkkuminen lakkaa. Käänny välittömästi korjaamon puoleen. Huolla auto pian g palaa keltaisena. Lisäksi saattaa näkyä varoitusviesti tai -koodi. Auto on huollettava. Käänny korjaamon puoleen. Auton viestit Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä R palaa punaisena. Jarru- ja kytkinnestettä on liian vähän

95 Mittarit ja käyttölaitteet 93 9 Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Se palaa sytytysvirran kytkemisen jälkeen, kun käsikäyttöinen seisontajarru on kytketty Käytä poljinta - palaa tai vilkkuu keltaisena. Palaa Jarrupoljinta on painettava sähkötoimisen seisontajarrun vapauttamiseksi Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjestelmä Merkkivalo vilkkuu Kytkinpoljinta on käytettävä moottorin käynnistämiseksi Sähkötoiminen seisontajarru m palaa tai vilkkuu punaisena. Palaa Sähkötoiminen seisontajarru on kytketty Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Paina jarrupoljinta ja yritä nollata järjestelmä ensin vapauttamalla ja sitten kytkemällä sähkötoiminen seisontajarru. Jos m vilkkuu edelleen, älä jatka matkaa, vaan käänny korjaamon puoleen. Sähkötoimisen seisontajarrun vika j palaa tai vilkkuu keltaisena. Palaa Sähkötoimisen seisontajarrun toimintakyky on huonontunut Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huoltotilassa. Pysäytä auto, kytke sähkötoiminen seisontajarru ja vapauta se sitten nollataksesi. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Lukkiutumaton jarrujärjestelmä

96 94 Mittarit ja käyttölaitteet Vaihto ylös [ syttyy vihreänä merkkivalona tai näkyy symbolina ylemmän tason näytöllä varustetussa kuljettajan tietokeskuksessa tai ylemmän tason yhdistelmänäytössä, kun vaihtaminen ylöspäin on suositeltavaa polttoaineen säästämiseksi. Joissakin versioissa vaihteen ylösvaihtosuositus näkyy kokonaisena ponnahdussivuna kuljettajan tietokeskuksessa. EcoFlex-ajoavustaja Muuttuvan voiman ohjaus c palaa keltaisena. Vika muuttuvan voiman ohjausjärjestelmässä. Seurauksena saattaa olla suurempi tai pienempi ohjausvoiman tarve. Käänny korjaamon puoleen. Kaistavahti ) palaa vihreänä tai vilkkuu keltaisena. Palaa vihreänä Järjestelmä on käytössä ja toimintavalmis. Vilkkuu keltaisena Järjestelmä havaitsee tahattoman kaistanvaihdon. Ultraäänipysäköintitutka r palaa keltaisena. Häiriö järjestelmässä tai Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen tai Ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Korjauta järjestelmän häiriön syy korjaamolla. Ultraäänipysäköintitutka Elektroninen ajovakauden hallintajärjestelmä pois päältä n palaa keltaisena. Järjestelmä on poissa päältä. Elektroninen ajonvakautusjärjestelmä ja luistonestojärjestelmä b palaa tai vilkkuu keltaisena. Palaa Järjestelmässä on vika. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Järjestelmä on kytkeytynyt aktiivisesti toimintaan. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Elektroninen ajovakauden hallintajärjestelmä 3 155, luistonestojärjestelmä

97 Mittarit ja käyttölaitteet 95 Luistonestojärjestelmä pois päältä k palaa keltaisena. Järjestelmä on poissa päältä. Hehkutus! palaa keltaisena. Hehkutus on toiminnassa. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena. Dieselhiukkassuodatin on puhdistettava. Jatka ajamista kunnes % sammuu. Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle 2000 r/min. Palaa Dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. Merkkivalo vilkkuu Suodattimen suurin täyttöaste on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Dieselhiukkassuodatin Stop-Start-järjestelmä Rengaspaineiden valvontajärjestelmä w palaa tai vilkkuu keltaisena. Palaa Rengaspaineiden aleneminen. Pysähdy heti ja tarkasta rengaspaineet. Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia (esim. varapyörä) sekunnin kuluttua merkkivalo palaa jatkuvasti. Käänny korjaamon puoleen. Moottorin öljynpaine I palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. 1. Paina kytkinpoljin pohjaan. 2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta.

98 96 Mittarit ja käyttölaitteet 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Autostop-toiminnon aikana jarrutehostin toimii normaalisti. Älä poista avainta ennen kuin auto on paikallaan, muuten ohjauslukko voi lukkiutua odottamattomasti. Tarkista öljymäärä ennen korjaamon puoleen kääntymistä Polttoaine vähissä i palaa tai vilkkuu keltaisena. Palaa Polttoainesäiliössä on liian vähän polttoainetta. Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa välittömästi. Älä aja säiliötä tyhjäksi. Katalysaattori Ilman poisto dieselpolttoainejärjestelmästä Ajonestin d vilkkuu keltaisena. Vika ajonestojärjestelmässä. Moottoria ei voi käynnistää. Ulkovalot 8 palaa vihreänä. Ulkovalot ovat päällä Kaukovalot C palaa sinisenä. Se palaa kaukovalojen ollessa kytkettyinä tai kaukovalovilkkua käytettäessä Kaukovaloapu l palaa vihreänä. Kaukovaloapu on käytössä, katso mukautuvat ajovalot Kääntyvät ajovalot f palaa tai vilkkuu keltaisena. Palaa Häiriö järjestelmässä. Käänny korjaamon puoleen. Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille lähivaloille. Merkkivalon f vilkkuminen n. 4 sekunnin ajan sytytysvirran kytkemisen jälkeen muistuttaa siitä, että järjestelmä on aktivoitu Valoautomatiikka Sumuvalot > palaa vihreänä. Etusumuvalot ovat päällä Takasumuvalo r palaa keltaisena. Takasumuvalo on päällä

99 Mittarit ja käyttölaitteet 97 Alhainen pesunestetaso G palaa keltaisena. Pesunesteen määrä on alhainen. Pesuneste Vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Vakionopeussäädin on toiminnassa. Vakionopeussäädin Mukautuva vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Mukautuva vakionopeussäädin on toiminnassa. Mukautuva vakionopeussäädin Auto havaittu edessä A palaa vihreänä. Edessä on havaittu auto samalla kaistalla. Mukautuva vakionopeussäädin 3 160, Etutörmäyksen varoitus Ovi auki h palaa punaisena. Ovi tai takaluukku on auki. Tietonäytöt Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyntinopeusmittarin välissä. Se on saatavana sekä keskitason, ylemmän tason että ylemmän tason yhdistelmänäyttöä varten. Keskitason näyttö näyttää: kokonaismatkamittarin osamatkamittarin joitakin merkkivaloja auton tiedot

100 98 Mittarit ja käyttölaitteet osamatka-/polttoainetiedot auton viestit koodinumeroina Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Ylemmän tason näytössä voidaan valita seuraavat päävalikot painamalla MENU-painiketta: Asetukset Ajotietokone Kilpailu Ylemmän tason yhdistelmänäytössä voidaan valita valikkosivut painamalla MENU-painiketta. Valikkosymbolit näkyvät näytön ylärivillä: X Asetukset W Ajotietokone s ECO-tietovalikko C Kilpailu Jotkin näytetyistä toiminnoista vaihtelevat sen mukaan, onko auto liikkeellä vai paikallaan. Osa toiminnoista on käytettävissä vain, kun autolla ajetaan. Auton räätälöinti Muistiin tallennetut asetukset Paina MENU-painiketta vaihtaaksesi valikoiden välillä tai palataksesi alavalikosta yhden valikkotason ylöspäin.

101 Mittarit ja käyttölaitteet 99 Korosta valikkovaihtoehto tai aseta numeroarvo kääntämällä säätöpyörää. Paina SET/CLR-painiketta valitaksesi toiminnon tai vahvistaaksesi viestin. Asetukset Paina MENU-painiketta valitaksesi Asetukset, tai valitse ylemmän tason yhdistelmänäytössä X. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Noudata alavalikoissa annettuja ohjeita. Versiosta riippuen näytössä voi näkyä seuraavat alavalikot: Unit (yksikkö): näyttöyksiköt voidaan vaihtaa Language (kieli): näytetty kieli voidaan vaihtaa, jos autoa ei ole varustettu radiolla Tyre pressure (rengaspaine): kaikkien pyörien rengaspaineen tarkistus ajon aikana Remaining Oil Life (moottoriöljyn jäljellä oleva käyttöaika): ilmaisee milloin moottoriöljy ja suodatin on vaihdettava 3 88

102 100 Mittarit ja käyttölaitteet Speed Warning (nopeusvaroitus): jos ennalta asetettu nopeus ylittyy, kuuluu varoitusääni Traffic Sign Assistant (liikennemerkkien tunnistus): näyttää havaitut liikennemerkit nykyisellä reittiosiolla Following Distance Indication (etäisyyden osoitus edessä olevaan kohteeseen): näyttää etäisyyden edessä ajavaan autoon Valinta ja näyttö voivat olla erilaisia keskitason, ylemmän tason ja ylemmän tason yhdistelmänäytöissä. Ajotietokone Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Osamatkamittari 1 Osamatkamittari 2 Digitaalinen nopeus Osamatkamittari 2 ja digitaalinen nopeus ovat saatavana vain ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Nollaa osamatkamittari pitämällä suuntavilkkuvivun painiketta SET/ CLR painettuna muutaman sekunnin ajan tai painamalla nopeusmittarin ja kuljettajan tietokeskuksen välissä olevaa nollausnuppia sytytysvirran ollessa kytkettynä. Autoissa, joissa on ajotietokone, on käytettävissä enemmän alavalikoita. Valinta ja näyttö voivat olla erilaisia keskitason, ylemmän tason ja ylemmän tason yhdistelmänäytöissä. Ajo-/polttoainetietojen valikko, ajotietokone ECO-tietovalikko Valitse MENU painamalla s-painiketta ylemmän tason yhdistelmänäytön ylärivillä. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta.

103 Mittarit ja käyttölaitteet 101 Alavalikot ovat: Vaihteen ylösvaihdon merkkivalo: Nykyinen vaihde näkyy nuolen sisällä. Yläpuolella näkyvä merkki on osoitus ylösvaihtosuosituksesta polttoaineen säästämiseksi. Eco-hakemistonäyttö: Nykyinen polttoaineenkulutus näkyy palkkinäytössä. Taloudellista ajoa varten kaikki täytetyt palkit tulee pitää Ecoalueella. Mitä enemmän palkkeja näkyy täytettynä, sitä suurempi on polttoaineenkulutus. Nykyinen polttoaineenkulutusarvo näkyy näytössä samanaikaisesti. Suurkuluttajat: Käytössä olevien mukavuuslaitteiden luettelo näkyy laskevassa virrankulutusjärjestyksessä. Mahdollinen polttoainesäästö näkyy näytössä. Jos jokin luettelossa oleva laite sammutetaan, se poistuu luettelosta ja kulutusarvo päivitetään. Eco-suuntaus: Näyttää kulutuksen keskimääräisen kehityksen 50 km:n matkalta. Täydet palkit näyttävät kulutuksen 5 km:n askelin sekä osoittavat maaston ja ajotyylin vaikutuksen polttoaineenkulutukseen.

104 102 Mittarit ja käyttölaitteet Kilpailu Paina MENU-painiketta valitaksesi Kilpailu tai valitse C ylemmän tason yhdistelmänäytössä. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Alavalikot ovat: Öljynläm.: Öljyn lämpötilan näyttö. Öljynpai.: Öljynpaineen näyttö. Ahdinpaine: Ahtopaineen näyttö. Kierros ajastin: Kierrosaikojen, huippunopeuden, keskinopeuden ja keskimääräisen ajan näyttö. Noudata alavalikossa annettuja ohjeita. Jääh.neste lämpö.: Jäähdytysnesteen lämpötilan näyttö. Akun jännite: Akkujännitteen näyttö. Graafinen infonäyttö, värillinen infonäyttö Auton kokoonpanosta riippuen autossa on graafinen tai värillinen infonäyttö. Infonäyttö sijaitsee kojelaudassa Infotainment-järjestelmän yläpuolella. Graafinen infonäyttö Infotainment-järjestelmästä riippuen graafinen infonäyttö on saatavana kahtena versiona.

105 Mittarit ja käyttölaitteet 103 Värillinen infonäyttö auton viestit auton räätälöinnin asetukset Näytettävä informaatio ja sen esitystapa riippuu ajoneuvon varustelusta ja asetuksista. Valikoiden ja asetusten valinta Valikoihin ja asetuksiin pääsee näytön kautta. Graafinen infonäyttö näyttää: ajan 3 83 ulkolämpötilan 3 82 päivämäärän 3 83 Infotainment-järjestelmä, katso Infotainment-järjestelmän ohjekirja auton räätälöinnin asetukset Värillinen infonäyttö näyttää värillisenä: ajan 3 83 ulkolämpötilan 3 82 päivämäärän 3 83 Infotainment-järjestelmä, katso Infotainment-järjestelmän ohjekirja navigointi, katso Infotainment-järjestelmän ohjekirja järjestelmän asetukset

106 104 Mittarit ja käyttölaitteet Valinnat tehdään: valikoista toimintopainikkeilla ja Infotainmentjärjestelmän monitoimisäätimellä toimintopainikkeilla ja keskikonsolin monitoimiyksikön monitoimisäätimellä. Valinta Infotainment-järjestelmällä Valitse toiminto Infotainment-järjestelmän painikkeiden avulla. Valitun toiminnon valikko tulee näyttöön. Monitoimisäätimellä valitaan jokin kohta ja vahvistetaan valinta. Valinta monitoimiyksiköllä Valitse toiminto monitoimiyksikön painikkeilla. Valitun toiminnon valikko tulee näyttöön. Monitoimisäätimellä valitaan jokin kohta ja vahvistetaan valinta. Monitoimisäädin Monitoimisäädin on keskeisin valikoiden ohjainlaite: Käännä Merkitse valikkovalinta Aseta numeerinen arvo tai näytä valikkovalinta Paina (ulompi rengas) Valitse tai aktivoi merkitty valinta Vahvista asetettu arvo Kytke järjestelmän toiminto päälle/ pois BACK-painike Paina painiketta: poistuaksesi valikosta muuttamatta asetuksia palataksesi alavalikosta ylemmälle valikkotasolle poistaaksesi merkkijonon viimeisen merkin Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syötetyt tiedot. Auton räätälöinti 3 111, tallennetut asetukset 3 20.

107 Mittarit ja käyttölaitteet 105 Älypuhelimen ohjausyksikkö Älypuhelimen ohjausyksikön avulla auton tietoja voidaan käyttää puhelimen kautta WLAN- tai Bluetooth-yhteyden avulla. Näitä tietoja voidaan sitten näyttää ja analysoida älypuhelimessa. Auton viestit Viestit näytetään pääosin kuljettajan tietokeskuksessa (DIC), joissakin tapauksissa yhdessä varoituksen ja äänimerkin kanssa. Auton viestit vaakanäytössä Paina painiketta SET/CLR tai MENU tai käännä säätöpyörää viestin vahvistamiseksi. Auton viestit näytetään koodinumeroina. Nro Auton viesti 2 Radiokauko-ohjainta ei ole havaittu, paina kytkinpoljinta käynnistääksesi uudelleen 3 Moottorin jäähdytysneste vähissä 4 Ilmastointi pois päältä 5 Ohjauspyörä on lukittu

108 106 Mittarit ja käyttölaitteet Nro Auton viesti 6 Paina jarrupoljinta vapauttaaksesi sähkötoimisen seisontajarrun 7 Käännä ohjauspyörää, katkaise sytytysvirta ja kytke se 9 Käännä ohjauspyörää, käynnistä moottori uudelleen 12 Auto ylikuormitettu 13 Kompressori ylikuumentunut 15 Lisäjarruvalo ei toimi 16 Jarruvalovika 17 Ajovalojen korkeudensäädön toimintavika 18 Vasen lähivalo ei toimi 19 Oikea sumuvalo ei toimi 20 Oikea lähivalo ei toimi 21 Vasemman sivuvalon vika 22 Oikean sivuvalon vika 23 Peruutusvalo ei toimi 24 Rekisterikilven valo ei toimi 25 Vasen etusuuntavilkku ei toimi Nro Auton viesti 26 Vasen takasuuntavilkku ei toimi 27 Oikea etusuuntavilkku ei toimi 28 Oikea takasuuntavilkku ei toimi 29 Tarkista perävaunun jarruvalo 30 Tarkista perävaunun peruutusvalo 31 Tarkista perävaunun vasen suuntavilkku 32 Tarkista perävaunun oikea suuntavilkku 33 Tarkista perävaunun takasumuvalo 34 Tarkista perävaunun takavalo 35 Vaihda radiokauko-ohjaimen paristo 48 Puhdista kuolleen kulman hälytysjärjestelmä 49 Kaistavahti ei käytettävissä 53 Kiristä kaasukorkki 54 Vettä dieselpolttoaineen suodattimessa Nro Auton viesti 55 Dieselhiukkassuodatin on täynnä Rengaspaineet epätasapainossa etuakselilla 57 Rengaspaineet epätasapainossa taka-akselilla 58 Havaittu renkaat, joissa ei ole TPMS-antureita 59 Avaa ja sulje sitten kuljettajan ikkuna 60 Avaa ja sulje sitten etumatkustajan ikkuna 61 Avaa ja sulje sitten vasen takaikkuna 62 Avaa ja sulje sitten oikea takaikkuna 65 Varkausyritys 66 Huolla murtohälytin 67 Huolla ohjauslukko 68 Huolla ohjaustehostin 69 Huolla jousitusjärjestelmä

109 Mittarit ja käyttölaitteet 107 Nro Auton viesti 70 Huolla korkeudensäätöjärjestelmä 71 Huolla taka-akseli 73 Huolla jokapyörävedon järjestelmä 74 Huolla AFL 75 Huolla ilmastointilaite 76 Huolla kuolleen kulman hälytysjärjestelmä 77 Huolla kaistavahti 78 Huolla jalankulkijoiden suojausjärjestelmä 79 Lisää moottoriöljyä 81 Huolla vaihteisto 82 Vaihda moottoriöljy pian 83 Huolla sopeutuva vakionopeussäädin 84 Moottorin teho on alentunut 94 Vaihda P-asentoon ennen poistumista 95 Huolla turvatyyny Nro Auton viesti 128 Avaa konepelti 134 Pysäköintitutkan vika, puhdista puskuri 136 Huolla pysäköintitutka 145 Tarkista lasinpesunesteen määrä 174 Akkujännite alhainen 258 Pysäköintitutka pois käytöstä Auton viestit ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä Auton viestit näytetään tekstinä. Noudata viesteissä annettuja ohjeita. Järjestelmä näyttää viestejä seuraavista aiheista: Nestemäärät Murtohälytin Jarrut Vetojärjestelmät Alustanohjausjärjestelmät Vakionopeussäädin Esteiden havaitsemisjärjestelmät Valaistus, polttimon vaihto Pyyhin-/pesulaitejärjestelmä Ovet, ikkunat radiokauko-ohjaimella Turvavyöt Turvatyynyjärjestelmät Moottori ja vaihteisto Rengaspaine Dieselhiukkassuodatin

110 108 Mittarit ja käyttölaitteet Auton viestit värillisessä infonäytössä Jotkut tärkeät viestit näkyvät lisäksi värillisessä infonäytössä. Paina monitoimisäädintä vahvistaaksesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan. Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana Vain yksi varoitusääni kuuluu kerrallaan. Turvavöiden kiinnittämisestä muistuttava varoitusääni on etusijalla muihin varoitusääniin nähden. Jos turvavyötä ei ole kiinnitetty. Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdettäessä. Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä. Jos ohjelmoitu nopeus ylitetään. Jos kuljettajan tietokeskukseen ilmestyy varoitusviesti tai -koodi. Jos pysäköintitutka havaitsee esteen. Jos dieselhiukkassuodattimen maksimitaso on saavutettu. Kun auto pysäköidään ja/tai kuljettajan ovi avataan Virta-avaimen ollessa virtalukossa Ulkovalojen palaessa Jos perävaunun vetolaitetta ei ole kytketty. Akun jännite Kun akkujännite on alhainen, näkyy varoitusviesti tai varoituskoodi 174 kuljettajan tietokeskuksessa. 1. Kytke välittömästi pois päältä sellaiset sähkönkuluttajat, jotka eivät ole tarpeen turvallisen ajon kannalta, kuten lämmitys, takalasin lämmitin ja muut suuret kuluttajat. 2. Lataa akku ajamalla keskeytyksettä jonkin aikaa tai käyttämällä laturia. Varoitusviesti tai varoituskoodi häviää, kun moottori on käynnistetty kaksi kertaa ilman jännitehäviötä. Jos akkua ei voida ladata uudelleen, korjauta häiriön syy korjaamolla.

111 Mittarit ja käyttölaitteet 109 Ajotietokone Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä. Ajotietokone ylemmän tason näytössä Valitse jokin alavalikoista kääntämällä säätöpyörää: Osamatkamittari 1 Osamatkamittari 2 Toimintasäde Keskikulutus Hetkellinen kulutus Keskinopeus Digitaalinen nopeus Liikennemerkkiapu Kohdeopastus Ajotietokone ylemmän tason yhdistelmänäytössä Valitse alavalikoita kääntämällä säätöpyörää:

112 110 Mittarit ja käyttölaitteet Osamatkamittari 2 Keskikulutus 2 Keskinopeus 2 Osamatkamittari 1 Keskikulutus 1 Keskinopeus 1 Digitaalinen nopeus Toimintasäde Hetkellinen kulutus Kohdeopastus Ajotietokone 1 ja 2 Kahden ajotietokoneen tiedot voidaan nollata erikseen matkamittarin, keskikulutuksen ja keskinopeuden osalta painamalla painiketta SET/ CLR, tämä mahdollistaa eri ajotietokonetietojen näytön eri kuljettajille. Osamatkamittari Osamatkamittari näyttää edellisen nollauksen jälkeen tallennetun matkan. Osamatkamittari laskee matkan 2000 kilometriin saakka ja aloittaa sitten nollasta. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin.

113 Mittarit ja käyttölaitteet 111 Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Kun auto on tankattava välittömästi, keskitason ja ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa näkyy varoituskoodi tai varoitusviesti. Lisäksi polttoainemittarin merkkivalo i palaa tai vilkkuu Keskikulutus Keskikulutuksen näyttö. Mittaus voidaan nollata milloin tahansa ja se alkaa lähtöasetuksen mukaan. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Hetkellinen kulutus Hetkellisen kulutuksen näyttö. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Digitaalinen nopeus Hetkellisen nopeuden digitaalinen näyttö. Liikennemerkkiapu Näyttää havaitut liikennemerkit nykyisen reittiosuuden varrella Kohdeopastus Värillisen infonäytön navigointitietojen lisäksi reittiopastus näytetään kuljettajan tietokeskuksessa. Auton räätälöinti Auton toimintoja voidaan räätälöidä muuttamalla infonäytön asetuksia. Jotkut eri kuljettajien henkilökohtaisista asetuksista voidaan tallentaa yksilöllisesti kuhunkin auton avaimeen. Muistiin tallennetut asetukset Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Jotkut toiminnot ovat näkyvissä tai aktiivisia vain moottorin käydessä.

114 112 Mittarit ja käyttölaitteet Henkilökohtaiset asetukset graafisessa infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Urheilutilan asetukset Kielet (Languages) Aika Päiväys Radioasetukset Puhelinasetukset Ajoneuvoasetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Urheilutilan asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen ripustus: Vaimennus muuttuu jäykemmäksi. Urheilul. voimansiirron suorituskyky: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Neliveto-urheilumalli: Moottorin vääntömomenttia jaetaan enemmän taka-akselille. Vaihda päämittariston taustavaloa: Mittariston valaistuksen värin vaihtaminen. Kielet (Languages) Halutun kielen valinta. Aika Päiväys Katso Kello Radioasetukset Katso Infotainment-järjestelmän käyttöopas. Puhelinasetukset Katso Infotainment-järjestelmän käyttöopas.

115 Mittarit ja käyttölaitteet 113 Ajoneuvoasetukset Ilmastoinnin ja ilman laatu Autom. tuulettimen nopeus: Muuttaa puhaltimen ohjausta. Lämpöt.vyöh. ajon. käynnist.: Vaihtaminen yksi- tai kaksivyöhykkeisen lämpötila-asetuksen välillä. Ilmastointi: Jäähdytyksen kytkentä päälle tai pois tai edellisten asetusten valinta. Automaat. huurteenpoisto: Tehostaa tuulilasin kuivumista valitsemalla automaattisesti tarvittavat asetukset ja ilmastoinnin automaattitoiminnon. Autom. takalasin huurteenp.: Takalasin lämmityksen automaattinen aktivointi. Mukavuusasetukset Äänimerkin voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Helppo poist. kulj. istuimelta: Sähkötoimisen istuimen helpon poistumistoiminnon ottaminen käyttöön tai poistaminen käytöstä. Autom. peil. taitto taaksep.: Matkustajan puolen ulkopeilin pysäköintiaputoiminnon ottaminen käyttöön tai poistaminen käytöstä. Peil.taitto muk.lukituksessa.: Kauko-ohjatun ulkopeilien kääntämisen käyttöönotto tai poistaminen käytöstä. Kuljettajan aset. personointi: Räätälöintitoiminnon ottaminen käyttöön tai poistaminen käytöstä. Auton takal. pyyh. taaksep.: Takalasinpyyhkimen automaattisen käynnistyksen ottaminen käyttöön tai poistaminen käytöstä kytkettäessä peruutusvaihde. Pysäköintiapu/törmäystunnistin Pysäköintiavustaja: Ultraäänipysäköintitutkan ottaminen käyttöön tai poistaminen käytöstä. Törmäyksen valmistelu: Vaihtaa tai aktivoi/poistaa käytöstä mukautuvan vakionopeussäätimen, etutörmäyksen varoituksen ja törmäystä edeltävän jarrutusjärjestelmän asetukset. Lähestymisvalot Kesto ajoneuvosta poist.: Poistumisvalojen ottaminen käyttöön tai poistaminen käytöstä ja toiminnon keston muuttaminen.

116 114 Mittarit ja käyttölaitteet Lähestymisvalojen aktivointi: Lähestymisvalojen ottaminen käyttöön tai poistaminen käytöstä. Ovien keskuslukitus Ovien keskuslukitus: Ovien lukituksen automaattisen avauksen ottaminen käyttöön tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Ovien automaattilukituksen ottaminen käyttöön tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöön ottaminen tai poistaminen käytöstä jonkin oven ollessa auki. Ovien viiv. keskuslukitus: Viivästetyn ovien lukituksen käyttöön ottaminen tai poistaminen käytöstä. Etälukitus, avaus, käynnistys Kaukoavauksen ilmaisin: Varoitusvilkkujen välähtämisen ottaminen käyttöön tai käytöstä poistaminen lukituksen avauksen yhteydessä. Ovien avaus kauko-ohj.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Ovien autom. uudelleenluk.: Automaattisen uudelleenlukituksen käyttöön ottaminen tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Palauta tehdasasetukset Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin. Henkilökohtaiset asetukset värillisessä infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Sport Mode -asetukset Kielet Aika & päivämäärä Radioasetukset Puhelinasetukset Navigointiasetukset Ajoneuvoasetukset Näytön asetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia:

117 Mittarit ja käyttölaitteet 115 Sport Mode -asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen alusta: Vaimennus muuttuu jäykemmäksi. Urheilullinen moottoriteho: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Urheilullinen nelipyöräveto: Moottorin vääntömomenttia jaetaan enemmän taka-akselille. Kojetaulun valaistuksen värinvaihto: Mittariston valaistuksen värin vaihtaminen. Kielet Halutun kielen valinta. Aika & päivämäärä Katso Kello Radioasetukset Katso Infotainment-järjestelmän käyttöopas. Puhelinasetukset Katso Infotainment-järjestelmän käyttöopas. Navigointiasetukset Katso Infotainment-järjestelmän käyttöopas. Ajoneuvoasetukset Ilmastointi ja ilmanlaatu Tuulettimen ohjaus: Muuttaa puhaltimen ohjausta. Lämpötilavyöhykkeet käynnistyks.: Vaihtaminen yksi- tai kaksivyöhykkeisen lämpötila-asetuksen välillä. Ilmastointilaite: Jäähdytyksen kytkentä päälle tai pois tai edellisten asetusten valinta. Autom. huurteen poisto: Tehostaa tuulilasin kuivumista valitsemalla automaattisesti tarvittavat asetukset ja ilmastoinnin automaattitoiminnon. Autom. takalasin lämmitys: Takalasin lämmityksen automaattinen aktivointi. Mukavuustoiminnot Merkkiäänten äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen.

118 116 Mittarit ja käyttölaitteet Istuinsäätö poist. helpottamiseksi: Sähkötoimisen istuimen helpon poistumistoiminnon ottaminen käyttöön tai poistaminen käytöstä. Ajoasennon kutsumiseksi muistista Tall. asetuksien etätarkistus -toiminnon pitää olla aktivoituna. Takapeilin kallistus peruutuks.: Matkustajan puolen ulkopeilin pysäköintiaputoiminnon ottaminen käyttöön tai poistaminen käytöstä. Peil.taitto muk.lukituksessa.: Peilien automaattisen kääntämisen käyttöön ottaminen tai poistaminen käytöstä auton lukitsemisen jälkeen. Autom. takalasinpyyh. peruutuks.: Takalasinpyyhkimen automaattisen käynnistyksen ottaminen käyttöön tai poistaminen käytöstä kytkettäessä peruutusvaihde. Pysäköintiapu/törmäyksenesto Pysäköintiapu: Ultraäänipysäköintitutkan ottaminen käyttöön tai poistaminen käytöstä. Törmäyksen valmistelu: Vaihtaa tai aktivoi/poistaa käytöstä mukautuvan vakionopeussäätimen, etutörmäyksen varoituksen ja törmäystä edeltävän jarrutusjärjestelmän asetukset. Kulkutien valaistus Kesto ajoneuvosta poistuttaessa: Poistumisvalojen ottaminen käyttöön tai poistaminen käytöstä ja toiminnon keston muuttaminen. Ajoneuvon paikannusvalot: Lähestymisvalojen ottaminen käyttöön tai poistaminen käytöstä. Oven elektr. lukitus Oven automaattinen lukitus: Ovien lukituksen automaattisen avauksen ottaminen käyttöön tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Ovien automaattilukituksen ottaminen käyttöön tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöön ottaminen tai poistaminen käytöstä jonkin oven ollessa auki. Oven viivästetty lukitus: Viivästetyn ovien lukituksen käyttöön ottaminen tai poistaminen käytöstä. Etälukitus / -avaus / -käynnistys Ilmoitus kaukosäätimellä avauksesta: Varoitusvilkkujen välähtämisen ottaminen käyttöön tai käytöstä poistaminen lukituksen avauksen yhteydessä. Oven avaus kaukos.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Oven autom. uud.lukitus kaukosäätimellä: Automaattisen uudelleenlukituksen käyttöön ottaminen tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Tall. asetuksien etätarkistus: Sähkötoimisen istuimen ja ulkopeilien säätöjen tallennettujen asetusten käyttöön ottaminen tai poistaminen käytöstä. Tehtaan asetuksien palauttaminen Tehtaan asetuksien palauttaminen: Kaikkien toimintojen palautus lähtöasetuksiin.

119 Näytön asetukset Valittavissa olevat näyttöasetukset: Päivätila: Optimointi päivävalaistukseen. Yötila: Optimointi pimeisiin olosuhteisiin. Automaattinen: Näytön tila vaihtuu, kun auton valot kytketään päälle/ pois. Mittarit ja käyttölaitteet 117

120 118 Valaistus Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Kierrä ajovalokytkintä: AUTO = Valoautomatiikka: Ulkovalot kytkeytyvät päälle ja pois päältä automaattisesti ulkovalaistusolosuhteista riippuen m = Valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO 8 = Sivuvalot 9 = Lähivalot Kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näytetään senhetkinen kulloinenkin tila. Kun sytytysvirta kytketään, valoautomatiikka on aktiivinen. Merkkivalo Takavalot Takavalot syttyvät yhdessä lähi-/kaukovalojen ja sivuvalojen kanssa. Takavalot Sports Tourer -mallissa Lisätakavalot, tavalliset takavalot ja varoitusvilkut sijaitsevat takaluukun kehyksessä. Ne syttyvät, kun takaluukku avataan. Lisätakavalot on tarkoitettu vain seisontavaloiksi takaluukun ollessa auki, ei käytettäviksi ajon aikana.

121 Valaistus 119 Valoautomatiikka Kaukovalot Valoautomatiikan toiminta Kun valoautomatiikka on kytketty päälle ja moottori on käynnissä, järjestelmä vaihtaa päiväajovalojen ja tavallisten lähi-/kaukovalojen välillä automaattisesti ulkovalon määrästä ja sadetunnistinjärjestelmän antamista tiedoista riippuen. Päiväajovalot Päiväajovalot parantavat auton erottumista päivänvalossa. Automaattinen lähivalojen päällekytkentä Huonoissa valaistusolosuhteissa lähivalot kytkeytyvät päälle. Lisäksi lähivalot sytytetään, jos tuulilasinpyyhkimet ovat pyyhkäisseet useamman kerran. Tunnelin tunnistus Ajettaessa tunneliin lähivalot kytkeytyvät päälle ilman viivettä. Mukautuvat ajovalot Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua.

122 120 Valaistus Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä säätöpyörä? oikeaan asentoon. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila Dynaaminen automaattinen ajovalojen korkeussäätö Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Halogeenivaloilla varustetut autot Suunnata ajovalot korjaamolla. Ksenonvaloilla varustetut autot 1. Käännä avain asentoon Vedä suuntavilkkuvipua ja pidä sitä vedettynä. 3. Kytke sytytysvirta. 4. Noin 5 sekunnin kuluttua merkkivalo f alkaa vilkkua ja kuuluu äänimerkki. Merkkivalo f Aina kun sytytysvirta kytketään, f vilkkuu muistutuksena n. 4 sekuntia. Poista käytöstä samalla menettelytavalla kuin yllä on kuvattu. f ei vilku, kun toiminto poistetaan käytöstä.

123 Valaistus 121 Mukautuvat ajovalot Mukautuvat ajovalot ovat saatavina vain bi-ksenon-ajovalojen yhteydessä. Valojen kantama, jakautuminen ja voimakkuus muuttuvat valaistusolosuhteiden, sään ja tien tyypin mukaan. Valokytkimen ollessa asennossa AUTO kaikki valaistustoiminnot ovat käytettävissä. Seuraavat toiminnot ovat myös käytettävissä valokytkimen ollessa asennossa 9: Dynaamiset kaarrevalot Kulmavalot Peruutustoiminto Dynaaminen automaattinen ajovalojen korkeussäätö Pihakatuvalot Aktivoituvat automaattisesti alhaisella, enintään noin 30 km/h:n ajonopeudella. Valokeila kääntyy 8 kulmassa tien reunaa kohti. Kaupunkivalot Aktivoituvat automaattisesti ajonopeusalueella n km/h ja kun valotunnistin havaitsee katuvaloja. Valon jakaminen laajemmalle vähentää valojen kantamaa. Maaseutuvalot Aktivoituvat automaattisesti ajonopeusalueella n km/h. Valokeila ja kirkkaus ovat erilaiset vasemmalla ja oikealla puolella. Moottoritievalot Aktivoituvat automaattisesti yli n. 115 km/h nopeuksilla, kun ohjauspyörää käännetään hyvin vähän. Ne kytkeytyvät päälle viiveellä tai välittömästi, kun nopeutta kiihdytetään voimakkaasti. Valokeila on pitempi ja kirkkaampi. Huonon sään valot Aktivoituvat automaattisesti n. 70 km/h nopeuteen asti, kun sadetunnistin havaitsee kosteutta tai pyyhkimet toimivat jatkuvasti. Valon kantamaa, jakautumista ja voimakkuutta säädetään näkyvyydestä riippuen. Dynaamiset kaarrevalot Valokeila kääntyy ohjauspyörän kulman ja nopeuden mukaan parantaen valaistusta kaarteissa. Merkkivalo f Kulmavalot Tiukoissa mutkissa tai käännöksissä kytkeytyy päälle ohjauskulmasta tai suuntavilkusta riippuen vasen tai oikea lisävalo, joka valaisee tietä oikeassa kulmassa ajosuuntaan nähden. Se on aktivoituna enintään 40 km/h nopeuteen asti.

124 122 Valaistus Merkkivalo f Peruutustoiminto Jos ajovalot ovat päällä ja peruutusvaihde kytketään, molemmat kulmavalot kytkeytyvät päälle. Ne palavat vielä 20 sekuntia peruutusvaihteen poiskytkemisen jälkeen tai kunnes eteenpäinajovaihteella ajetaan nopeammin kuin 7 km/h. Kaukovaloapu Tämä toiminto sallii kaukovalojen käytön pääajovaloina yöllä ja ajonopeuden ollessa yli 40 km/h. Se vaihtaa lähivaloille kun: kamera tuulilasissa havaitsee vastaantulevan tai edellä ajavan auton valot auton nopeus on alle 20 km/h on sumuista tai sataa lunta ajetaan kaupunkialueella Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Aktivointi Kaukovaloapu aktivoidaan painamalla suuntavilkkuvipua kahdesti auton nopeuden ollessa yli 40 km/h. Vihreä merkkivalo l palaa jatkuvasti, kun apujärjestelmä aktivoidaan, sininen 7 syttyy, kun kaukovalot ovat käytössä. Merkkivalo l Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa päällä, kaukovaloapu aktivoituu. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa poissa päältä, kaukovaloapu pysyy aktivoituna. Kaukovaloapu pysyy edellisessä asetuksessa, kun sytytysvirta kytketään päälle. Dynaaminen automaattinen ajovalojen korkeussäätö Jotta vastaantuleva liikenne ei häikäisty, ajovalojen korkeutta säädetään automaattisesti etu- ja takaakselilta mitattujen kallistustietojen, kiihdytyksen tai hidastuksen sekä ajonopeuden perusteella.

125 Valaistus 123 Vika mukautuvien ajovalojen järjestelmässä Kun järjestelmä havaitsee vian mukautuvissa ajovaloissa, se siirtyy esiohjelmoituun asentoon välttääkseen häikäisemästä vastaantulevaa liikennettä. Jos tämä ei ole mahdollista, viallinen ajovalo kytketään automaattisesti pois päältä. Joka tapauksessa yksi ajovalo palaa edelleen. Kuljettajan tietokeskuksessa näytetään varoitus. Varoitusvilkut Turvatyynyn täyttyessä onnettomuustilanteessa varoitusvilkut aktivoituvat automaattisesti. Suunta- ja kaistanvaihtovilkut Jos vipu siirretään vastuksen ohi, suuntavilkku kytkeytyy kestotoimintaan. Ohjauspyörän palautuessa suuntavilkku kytkeytyy automaattisesti pois päältä. Vilkkuminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se. Kun perävaunu on kytkettynä, suuntavilkku vilkkuu kuusi kertaa, kun vipua painetaan tuntuvaan vastukseen asti ja sitten vapautetaan. Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asentoonsa. Siirrä vipua ylöspäin Siirrä vipua alaspäin = oikea suuntavilkku = vasen suuntavilkku Käyttö painikkeella.

126 124 Valaistus Etusumuvalot Takasumuvalot Seisontavalot Käyttö painikkeella >. Valokytkin asennossa AUTO: etusumuvalojen sytyttäminen kytkee ajovalot automaattisesti päälle. Käyttö painikkeella r. Valokytkin asennossa AUTO: takasumuvalon sytyttäminen kytkee ajovalot automaattisesti päälle. Valokytkin asennossa 8: takasumuvalo voidaan kytkeä päälle vain etusumuvalojen kanssa. Auton takasumuvalot kytkeytyvät pois käytöstä perävaunua vedettäessä. Pysäköitäessä auto voidaan kytkeä toisen puolen seisontavalo: 1. Katkaise sytytysvirta. 2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (vasen pysäköintivalo) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo.

127 Valaistus 125 Peruutusvalot Peruutusvalot palavat, kun sytytysvirta on kytketty ja peruutusvaihde valittu. Huurtuneet lamppujen suojukset Valokotelon sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle. Sisävalot Kojelaudan valaistuksen säätö Autoissa, joissa on valoanturi, kirkkautta voidaan säätää ainoastaan, kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet. Sisävalot Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja sammuvat viivästetysti. Huomautus Turvatyynyjen täyttyessä onnettomuustilanteessa sisävalot syttyvät automaattisesti. Etumainen sisävalo Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: Kojelaudan valaistus Infonäyttö Valaisee katkaisimet ja käyttösäätimet Käännä säätöpyörää A ja pidä paikallaan, kunnes kirkkaus on haluamallasi tasolla.

128 126 Valaistus Keinukytkimen käyttö: w paina u = päälle. paina v = pois. Takasisävalot = automaattinen päälleja poiskytkentä. Palavat yhdessä etusisävalon kanssa keinukytkimen asennosta riippuen. Lukuvalot Käytetään etu- ja takasisävalojen painikkeilla s ja t. Häikäisysuojien valot Palavat, kun suojus avataan. Valaistusominaisuudet Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalo syttyy, kun ajovalot kytketään päälle. Sisääntulovalot Tervetuliaisvalot Ajovalot, takavalot, rekisterikilven valot, kojelaudan valot, sisävalot ja lätäkkövalot kytkeytyvät päälle lyhyeksi aikaa, kun auton lukitus avataan kauko-ohjaimella. Tämä toiminto toimii vain pimeällä ja sen avulla auto voidaan löytää. Valot sammuvat heti, kun virta-avain käännetään asentoon 1. Liikkeellelähtö Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta 3 20.

129 Valaistus 127 Myös seuraavat valot syttyvät, kun kuljettajan ovi avataan: Kaikki käyttökytkimet Kuljettajan tietokeskus Ovitaskujen valot Poistumisvalot Seuraavat valot syttyvät, jos avain poistetaan virtalukosta: Sisävalot Kojelaudan valot Lätäkkövalot Kytkeytyvät automaattisesti pois päältä viiveen jälkeen. Tämä toiminto toimii vain pimeällä. Automaattisesti himmenevät sisävalot kytkeytyvät päälle, jos kuljettajan ovi avataan tänä aikana. Ajovalot, takavalot ja rekisterikilven valot valaisevat ympäröivää aluetta säädettävän pituisen ajan autosta poistumisen jälkeen. Päällekytkentä 1. Katkaise sytytysvirta. 2. Poista virta-avain lukosta. 3. Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua. Jos suuntavalovivusta vedetään kuljettajan oven ollessa auki, poistumisvalot sammuvat heti. Tämän toiminnon aktivointia, käytöstä poistoa ja kestoa voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Akun purkautumisen esto Akun lataustason toiminto Toiminto takaa akun pisimmän mahdollisen käyttöiän säädettävällä antoteholla varustetun laturin ja optimoidun tehonjaon ansiosta. Jotta akku ei purkaudu ajettaessa, seuraavien järjestelmien toimintaa vähennetään automaattisesti kahdessa vaiheessa, kunnes ne kytketään pois päältä: Lisälämmitin Takalasin ja peilien lämmitys Istuinlämmitys Puhallin

130 128 Valaistus Toisessa vaiheessa kuljettajan tietokeskuksessa näytetään viesti, joka vahvistaa akun purkautumisen eston aktivoinnin. Sähkövalojen poiskytkentä Jotta akku ei purkaudu, kun sytytysvirta on katkaistu, jotkut sisävalot sammutetaan automaattisesti jonkin ajan kuluttua.

131 Ilmastointi 129 Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin Z haluamallesi nopeudelle. Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Takalasin lämmitin Ü Lämpötila Punainen = lämmintä Sininen = kylmää

132 130 Ilmastointi Ilmastointilaite Lämmitys- ja tuuletusjärjestelmän lisäksi ilmastointilaitteessa on: n = Jäähdytys 4 = Sisäkierto V = Kuivaus ja sulatus Istuinlämmitys 3 48, Istuimien tuuletus Jäähdytys n Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Sisäkierto 4 Käyttö painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huuruuntuu ulkopuolelta, käytä tuulilasinpyyhkimiä ja poista s käytöstä. Ilmanjako asentoon s: Sisäkierto kytkeytyy pois toiminnasta. Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti. Kytke jäähdytys n. Kytke sisäkierto 4 päälle. Paina ilmanjakopainiketta M. Aseta lämpötila alimmilleen. Aseta puhallin Z suurimmalle nopeudelle. Avaa kaikki suulakkeet.

133 Ilmastointi 131 Ikkunoiden kuivaus ja sulatus V Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Kytke jäähdytys n päälle. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomautus Jos V-painiketta painetaan moottorin käydessä, Autostop-toiminto on estettynä kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Elektroninen ilmastointiautomatiikka Ilmastoinnista on olemassa kaksi versiota: yksi- tai kaksivyöhykkeinen lämpötila-asetus. Kaksivyöhykkeinen ilmastointi mahdollistaa eri lämpötilasäädöt kuljettajan ja etumatkustajan puolella. Yksivyöhykkeisen ilmastoinnin säädöt: Lämpötila Ilman suuntaus Puhaltimen nopeus n = Jäähdytys AUTO = Automaattitoiminta 4 = Sisäkierto V = Kuivaus ja sulatus

134 132 Ilmastointi Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen nopeus ja ilman suuntaus säätelevät automaattisesti ilman virtausta. Järjestelmää voidaan mukauttaa käsin käyttämällä ilman suuntauksen ja virtauksen käyttösäätimiä. Kaksivyöhykkeisen ilmastoinnin säädöt: Lämpötila kuljettajan puolella Ilman suuntaus Puhaltimen nopeus Lämpötila etumatkustajan puolella n = Jäähdytys AUTO = Automaattitoiminta 4 = Sisäkierto V = Kuivaus ja sulatus Takalasin lämmitin Ü Lämmitetyt istuimet ß Lämmitettävä ohjauspyörä * Tiedot näytetään ilmastointinäytössä. Ne saattavat näyttää erilaisilta riippuen siitä, onko kyse yksi- vai kaksivyöhykkeisestä ilmastoinnista. Jokainen asetuksiin tehty muutos näkyy muutaman sekunnin ajan infonäytössä. Ilmastointilaitteen asetukset tallennetaan avaimeen, jolla auto on lukittu. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä.

135 Ilmastointi 133 Automaattitoiminta AUTO Lämpötilan esivalinta Perussäätö parhaimman mukavuuden saamiseksi: Paina painiketta AUTO, ilmastointilaite aktivoidaan automaattisesti. Ilman suuntaus ja puhaltimen nopeus säädetään automaattisesti. Avaa kaikki tuuletussuulakkeet. Yksivyöhykkeinen ilmastointi: Aseta esivalittu lämpötila vasemmalla kiertosäätimellä. Suositeltava mukavuusasetus on 22 C. Kaksivyöhykkeinen ilmastointi: Aseta kuljettajan ja etumatkustajan esivalitut lämpötilat vasemmalla ja oikealla kiertosäätimellä. Puhaltimen nopeuden säätöä automaattitilassa voidaan muuttaa valikossa Asetukset. Auton räätälöinti Kaikkia tuuletussuuttimia käytetään automaattisesti automaattitilassa. Tuuletussuuttimien on siksi oltava aina auki. Aseta lämpötilat haluttuun arvoon.

136 134 Ilmastointi Jos minimilämpötila on asetettu, ilmastointijärjestelmä toimii suurimmalla jäähdytysteholla, jos jäähdytys n kytketään päälle. Jos enimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla lämmitysteholla. Kaksivyöhykkeinen ilmastointi: aseta yhteinen lämpötila-asetus valikossa Asetukset. Huomautus Miellyttävän sisäilman varmistamiseksi Autostop voidaan estää tai moottori käynnistyy uudelleen automaattisesti, kun jäähdytys kytketään päälle. Stop-start-järjestelmä Ikkunoiden kuivaus ja sulatus V Paina painiketta V. Paina jäähdytyspainiketta n. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suurella nopeudella. Kytke takalasin lämmitin Ü toimintaan. Edelliseen tilaan palaaminen: paina V, automaattitoimintaan palaaminen: paina AUTO. Takalasin automaattisen lämmityksen asetusta voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Huomautus Jos V-painiketta painetaan moottorin käydessä, Autostop-toiminto on estettynä kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja kiertosäätimiä seuraavasti: Asetuksen muuttaminen poistaa automaattitilan käytöstä. Yksivyöhykkeisen ilmastoinnin puhallinnopeus Z Käännä oikeaa kiertosäädintä. Valittu puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä. Jos puhallin kytketään pois toiminnasta, myös ilmastointilaitteen toiminta katkaistaan. Palaaminen automaattitoimintaan: Paina painiketta AUTO.

137 Ilmastointi 135 Kaksivyöhykkeisen ilmastoinnin puhallinnopeus Z Paina vasenta painiketta Z lisätäksesi tai oikeaa painiketta Z alentaaksesi puhaltimen nopeutta. Puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä. Painettaessa vasenta painiketta pitempään puhallin ja jäähdytys kytkeytyvät pois päältä. Painettaessa oikeaa painiketta pitempään: puhallin toimii suurimmalla nopeudella. Palaaminen automaattitoimintaan: Paina painiketta AUTO. Ilman suuntaus s, M, K Paina vastaavaa painiketta haluttua säätöä varten. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta. K = jalkatilaan Yhdistelmät ovat mahdollisia. Paluu automaattiseen ilman suuntaukseen: Poista kyseinen asetus käytöstä tai paina painiketta AUTO. Jäähdytys n Ota käyttöön tai poista käytöstä n- painikkeella. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta tietystä ulkolämpötilasta alkaen. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Poikkeus: jos huurteenpoistojärjestelmä on aktivoitu ja ulkolämpötila yli 0 C, järjestelmä pyytää uudelleenkäynnistyksen. Kaksivyöhykkeisen ilmastoinnin automaattinen ilman sisäkierto Automaattisessa ilman sisäkiertojärjestelmässä on ilmankosteustunnistin, joka vaihtaa automaattisesti ulkoilman käyttöön, jos sisäilman kosteus on liian korkea. Käsivalintainen ilman sisäkierto 4 Käyttö painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille.

138 136 Ilmastointi Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huuruuntuu ulkopuolelta, käytä tuulilasinpyyhkimiä ja poista s käytöstä. Paina painiketta 4 kerran käsivalintaisen ilman sisäkierron aktivoimiseksi. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lisälämmitin Ilman lämmitin Quickheat on sähkötoiminen lisäilmanlämmitin, joka lämmittää auton sisätilat automaattisesti nopeammin. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Avaa tuuletussuulake kääntämällä säätöpyörä asentoon B. Säädä suulakkeesta tulevan ilman määrää kääntämällä säätöpyörää. Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja. Sulje tuuletussuulake kääntämällä säätöpyörä asentoon 7. 9 Varoitus Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara.

139 Ilmastointi 137 Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Matkustamon ilmansuodatus Hiukkassuodatin puhdistaa matkustamon ilmaa pölystä, noesta, siitepölystä ja itiöistä. Aktiivihiilisuodatin Hiukkassuodattimen lisäksi aktiivihiilisuodatin poistaa hajuja. Suodatin tulee vaihtaa määräaikaishuollon yhteydessä. Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on liian alhainen.

140 138 Ilmastointi Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien: toiminta- ja painekoe, lämmityksen toiminta, tiiviyskoe, käyttöhihnan tarkastus, lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus.

141 Ajaminen ja käyttö 139 Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Vetojärjestelmät Jarrut Alustanohjausjärjestelmät Kuljettajan apujärjestelmät Polttoaine Vetäminen Ajo-ohjeita Auton hallinta Älä koskaan aja vaihde vapaalla, jos moottori ei käy (paitsi Autostop-toiminnon aikana) Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Kaikki järjestelmät ovat käytössä Autostop-toiminnan aikana, mutta ohjaustehostuksen teho voi olla hallitusti alennettu ja auton nopeus laskettu. Stop-start-järjestelmä Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa. Käynnistys ja käyttö Uuden auton totutuskäyttö Älä jarruta tarpeettoman voimakkaasti ensimmäisten ajomatkojen aikana. Ensimmäisen ajomatkan aikana saattaa esiintyä savua, koska pakojärjestelmästä haihtuu vahaa ja öljyä. Pysäköi auto joksikin aikaa ulkotilaan ensimmäisen ajon jälkeen ja vältä höyryjen hengittämistä. Totutuskäytön aikana polttoaineen ja moottoriöljyn kulutus voi olla suurempi ja dieselhiukkassuodattimen puhdistusprosessi voi toistua useammin. Dieselhiukkassuodatin

142 140 Ajaminen ja käyttö Virtalukon asennot 0 = Sytytysvirta pois 1 = Ohjaus vapaa, sytytysvirta pois 2 = Sytytysvirta kytketty, dieselmoottori: hehkutus 3 = Käynnistäminen Viivästetty virrankatkaisu Seuraavat elektroniset järjestelmät voivat toimia, kunnes kuljettajan ovi avataan, tai enintään 10 minuuttia sen jälkeen, kun sytytysvirta on katkaistu. Sähkötoimiset ikkunat Kattoluukku Virtapistokkeet Infotainment-järjestelmä saa virtaa vielä 30 minuuttia tai kunnes avain poistetaan virtalukosta, riippumatta siitä, avataanko mikään ovi. Moottorin käynnistäminen Käsivaihteisto: käytä kytkintä. Automaattivaihteisto: käytä jarrua ja siirrä valintavipu asentoon P tai N. Älä paina kaasupoljinta. Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain hetkeksi asentoon 3 ja vapauta se: automaattinen toimenpide käyttää käynnistintä lyhyellä viiveellä kunnes moottori käy, ks. Automaattinen käynnistimen ohjaus. Käännä avain takaisin asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta.

143 Ajaminen ja käyttö 141 Auton käynnistys alhaisissa lämpötiloissa Moottorin käynnistys ilman lisälämmittimiä on mahdollista -25 С:een saakka dieselmoottorien kohdalla ja -30 C:een saakka bensiinimoottorien kohdalla. Edellytyksenä on, että käytetään viskositeetiltaan oikeaa öljyä ja oikeaa polttoainetta, että huollot on suoritettu ja että akun varaus on riittävä. Kun lämpötila on alle -30 С, automaattivaihteistoa on lämmitettävä noin 5 minuuttia. Valintavivun täytyy olla asennossa P. Automaattinen käynnistimen ohjaus Tämä toiminto ohjaa moottorin käynnistymistä. Kuljettajan ei tarvitse pitää avainta asennossa 3. Kun avainta on kerran käännetty, järjestelmä jatkaa käynnistämistä automaattisesti, kunnes moottori käy. Tarkistustoimenpiteen takia moottori käynnistyy pienellä viiveellä. Mahdollisia syitä, miksi moottori ei käynnisty: Kytkinpoljinta ei käytetä (käsivaihteisto) Jarrupoljinta ei käytetä tai valintavipu ei ole P- tai N-asennossa (automaattivaihteisto) Tapahtui aikakatkaisu Turbomoottorin lämmityskäyttö Käynnistettäessä moottorin vääntömomentti voi olla hetken aikaa rajoitettu, etenkin jos moottori on kylmä. Rajoituksella annetaan voitelujärjestelmälle aikaa moottorin suojaamiseksi. Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun nopeus laskee tai auto pysähtyy, esim. liikennevalojen tai ruuhkan takia. Se käynnistää moottorin automaattisesti heti kun kytkintä painetaan. Akun anturi varmistaa, että Autostop toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten. Aktivointi Stop-start-järjestelmä on käytettävissä heti kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät.

144 142 Ajaminen ja käyttö Poiskytkentä Kytke Stop-start-järjestelmä pois käsin painamalla eco-painiketta. Poiskytkentä osoitetaan painikkeessa olevan LED-valon sammumisella. Autostop Kun nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: paina kytkinpoljinta kytke vaihdevipu vapaa-asentoon vapauta kytkinpoljin Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Kierroslukumittarin osoitin on AUTOSTOP -asennossa, kun Autostop on toiminnassa. Autostop-toiminnon ollessa aktivoituna lämmitys- ja jarrujärjestelmän suorituskyky säilyy ennallaan. Huomio Ohjaustehostus voi olla heikompaa Autostop-toiminnon aikana. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista. Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta konepelti on täysin suljettu kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty akun varaus on riittävä ja sen kunto on hyvä moottori on käyttölämmin moottorin jäähdytysnesteen lämpötila ei ole liian korkea moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin voimakkaan ajokuormituksen jälkeen ulkolämpötila on yli 5 C ilmastointijärjestelmä sallii Autostop-toiminnon jarrujen alipaine on riittävä dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen autolla ajettiin kävelynopeudella edellisen Autostop-toiminnon jälkeen Muussa tapauksessa Autostop-toiminto estetään.

145 Ajaminen ja käyttö 143 Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso lisätietoja ilmastointia koskevasta luvusta Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Akun tyhjentymisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-start-järjestelmään on kehitetty useita akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet kuten lisälämmitin tai takalasin lämmitin poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmän puhaltimen nopeutta vähennetään virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kierroslukumittarin osoittimen siirtyminen joutokäyntiasentoon osoittaa moottorin käynnistymisen. Jos valintavipu siirretään pois vapaaasennosta ennen kuin kytkintä painetaan, merkkivalo - syttyy tai näkyy symbolina kuljettajan tietokeskuksessa. Merkkivalo Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun on oltava vapaa-asennossa, jotta automaattinen uudelleenkäynnistys voi tapahtua. Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen: stop-start-järjestelmä kytketään käsin pois toiminnasta konepelti avataan kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan moottorin lämpötila on liian alhainen akun varaustaso on määritetyn tason alapuolella jarrujen alipaine ei ole riittävä autolla ajetaan kävelynopeudella ilmastointiautomatiikka vaatii moottorin käynnistämistä ilmastointilaite on kytketty manuaalisesti toimintaan Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti. Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä pistorasiaan, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku. Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke aina seisontajarru. Kytke käsikäyttöinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai

146 144 Ajaminen ja käyttö alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sähkötoimisella seisontajarrulla varustetuissa autoissa katkaisinta m on pidettävä vedettynä noin yhden sekunnin ajan. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto seisoo tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto seisoo alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Huomautus Jos tapahtuu onnettomuus ja turvatyyny laukeaa, moottori sammutetaan automaattisesti, jos auto pysähtyy tietyn ajan sisällä. Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti ilman mitään tiedotusta. Suodatin puhdistetaan säännöllisesti polttamalla kiinni jääneet nokihiukkaset

147 Ajaminen ja käyttö 145 korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää enintään 25 minuuttia. Normaalisti se kestää 7-12 minuuttia. Tänä aikana polttoaineenkulutus saattaa kasvaa. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Jos suodatin on puhdistettava, eivätkä aiemmat ajo-olosuhteet ole mahdollistaneet puhdistusta, tämä ilmaistaan merkkivalolla % ja CodE 55 kuljettajan tietokeskuksessa. Pystynäytöllä tai pysty-yhdistelmänäytöllä varustetuissa autoissa näytössä näkyy varoitusviesti. % syttyy kun dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. % vilkkuu ja varoitusääni kuuluu useita kertoja, kun dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Puhdistusmenettely Aktivoi puhdistusmenettely jatkamalla ajamista ja pitämällä moottorin käyntinopeutena yli 2000 r/min. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Jos g syttyy lisäksi tai pystynäytössä tai pysty-yhdistelmänäytössä näkyy varoitusviesti, puhdistaminen ei ole mahdollista. Käänny korjaamon puoleen. Huomio Jos puhdistusmenettely keskeytetään, moottori saattaa vaurioitua vakavasti. Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella. Älä sammuta moottoria, ennen kuin puhdistusmenettely on valmis. Tämä ilmenee merkkivalon % sammumisesta. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita.

148 146 Ajaminen ja käyttö Huomio Muut kuin sivuilla 3 181, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Automaattivaihteisto Automaattivaihteisto sallii automaattisen vaihtamisen (automaattitoiminto) tai manuaalisen vaihtamisen (käsivalintatoiminto). Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä. Valintavipu P = pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty R = peruutusvaihde, kytke vain auton ollessa paikallaan N = vapaa-asento D = automaattitoiminto kaikilla vaihteilla Valintavipu on lukittu asennossa P ja sitä voidaan siirtää vain sytytysvirran ollessa kytketty ja jarrupoljinta painettaessa.

149 Ajaminen ja käyttö 147 Jos jarrupoljinta ei paineta, merkkivalo j palaa. Jos valintavipu ei ole P-asennossa katkaistaessa sytytysvirta, merkkivalot j ja P vilkkuvat. Kytke P tai R painamalla vapautuspainiketta. Moottori voidaan käynnistää vain vivun ollessa asennossa P tai N. Kun asento N on valittu, paina jarrupoljinta tai kytke seisontajarru ennen käynnistämistä. Älä paina kaasupoljinta vaihtaessasi vaihdetta. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle, katso käsivalintatoiminto. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru ja P. Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P asennossa. Manuaalinen tila Valintavipu Siirrä valintavipu D-asennosta vasemmalle ja sitten eteen- tai taaksepäin. < = Vaihto suuremmalle vaihteelle ] = Vaihto pienemmälle vaihteelle

150 148 Ajaminen ja käyttö Ohjauspyörän vaihteenvalitsin Siirrä valintavipu D-asennosta vasemmalle. M tai valittuna olevan vaihteen numero näkyy vaihteistonäytössä. Käytä ohjauspyörän vaihteenvalitsimia valitaksesi vaihteet manuaalisesti. < = oikea valitsin, vedä vaihtaaksesi ylöspäin. ] = vasen valitsin, vedä vaihtaaksesi alaspäin. Yleistä Jos valitaan ajonopeuteen nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Tämä saattaa aiheuttaa kuljettajan tietokeskukseen viestin. Käsivalintatoiminnossa suurilla moottorin kierrosluvuilla automaattista vaihtoa suuremmalle ajoalueelle ei tapahdu. Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Automaattinen vapaa-asennon kytkentä kytkee automaattisesti joutokäynnin, kun auto pysäytetään ajovaihteen ollessa käytössä ja jarrupoljinta painetaan. SPORT-toiminnon ollessa kytkettynä vaihto tapahtuu suuremmilla käyntinopeuksilla (paitsi jos vakionopeudensäädin on kytketty toimintaan). SPORT-toiminto Erikoisohjelmat mukauttavat vaihtamispisteet automaattisesti ajettaessa ylä- tai alamäkeen. Lähdettäessä liikkeelle lumessa, jäällä tai muulla liukkaalla alustalla, elektroninen vaihteiston ohjausyksikkö valitsee automaattisesti suuremman vaihteen. Pakkovaihto Jos kaasupoljin painetaan täysin pohjaan automaattitoiminnossa, vaihteisto vaihtaa alemmalle vaihteelle moottorin käyntinopeudesta riippuen. Ylikuumenemissuoja Jos vaihteisto ylikuumenee korkean ulkolämpötilan tai urheilullisen ajotavan takia, vääntömomenttia ja moottorin enimmäiskierroslukua voidaan rajoittaa väliaikaisesti. Vika Häiriötilanteessa palaa g. Lisäksi kuljettajan tietokeskuksessa näytetään koodinumero tai viesti. Auton viestit

151 Ajaminen ja käyttö 149 Vaihteisto ei vaihda enää automaattisesti. Ajamista voidaan jatkaa manuaalisesti vaihtaen. Vain suurin vaihde on valittavissa. Käsivalintatoiminnossa saattaa häiriöstä riippuen olla käytettävissä myös kakkosvaihde. Vaihda vain auton ollessa paikallaan. Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Virtaavainta ei voida poistaa virtalukosta. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos vika ei johdu akusta, vapauta valintavipu ja poista virta-avain virtalukosta. Vapauta valintavipu 1. Kytke seisontajarru. 2. Irrota valintavivun verhous keskikonsolista takaa, käännä ylös ja kierrä vasemmalle. 3. Ota erikoistyökalu käsinelokeron kannen sisäpuolelta. 4. Työnnä se aukkoon vasteeseen asti ja siirrä valintavipu pois P- tai N-asennosta. Jos P tai N kytketään uudelleen, valintavipu lukittuu jälleen paikalleen. Korjauta virtakatkoksen syy korjaamolla. 5. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikalleen. Poista virta-avain virtalukosta 1. Ota erikoistyökalu käsinelokeron kannen sisäpuolelta.

152 150 Ajaminen ja käyttö 3. Käännä erikoistyökalua etuosaa kohti ja poista avain virtalukosta. Avaimen poistamista on ehkä yritettävä useampaan kertaan. Käsivaihteisto 2. Työnnä erikoistyökalu virtalukon alla olevaan aukkoon niin pitkälle kuin se menee ja käännä sitä hieman. Kytke peruutusvaihde auton seistessä paikallaan painamalla valintavivun vapautuspainiketta ja kytkemällä vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

153 Ajaminen ja käyttö 151 Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla. Vetojärjestelmät Jokapyöräveto Jokapyöräveto parantaa ajoominaisuuksia ja vakautta ja auttaa saavuttamaan parhaan mahdollisen ajettavuuden maanpinnan koostumuksesta riippumatta. Järjestelmä on aina aktiivinen eikä sitä voida poistaa käytöstä. Vääntömomentti jaetaan portaattomasti etu- ja taka-akselin pyörien välillä ajo-olosuhteista riippuen. Lisäksi vääntömomentti jaetaan takapyörien kesken tienpinnasta riippuen. Jotta järjestelmä toimii optimaalisesti, auton renkaat eivät saa olla kuluneet eri tavalla. Jos kuljettajan tietokeskuksessa näytetään huoltoviesti, järjestelmän toiminta saattaa olla rajoitettua (tai kokonaan poissa toiminnasta, ts. auto vaihtaa etuvetoon). Käänny korjaamon puoleen. Auton hinaaminen Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Merkkivalo R Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen.

154 152 Ajaminen ja käyttö Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo u Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat kaikki kolme jarruvaloa ABS-säädön ajan. Vika 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla. Seisontajarru Manuaalinen seisontajarru Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo R 3 92.

155 Ajaminen ja käyttö 153 Sähkötoiminen seisontajarru Kytkeminen auton ollessa paikallaan Vedä kytkintä m noin yksi sekunti, sähkötoiminen seisontajarru toimii automaattisesti riittävällä voimalla. Kytkeytymisvoima maksimoidaan esim. pysäköitäessä perävaunun kanssa tai mäkeen vetämällä kytkimestä m kaksi kertaa. Sähkötoiminen seisontajarru on kytkettynä, kun merkkivalo m syttyy Sähkötoiminen seisontajarru voidaan aina aktivoida, myös sytytysvirran ollessa katkaistu. Älä käytä sähkötoimista seisontajarrua liian usein moottorin ollessa sammutettu, koska tällöin akku purkautuu. Ennen kuin poistut autosta, tarkista sähkötoimisen seisontajarrun tila. Merkkivalo m Vapauttaminen Kytke sytytysvirta. Pidä jarrupoljinta painettuna ja paina sitten käyttökytkintä m. Liikkeellelähtötoiminto Kun kytkinpoljinta painetaan (käsivaihteisto) tai ajovaihde kytketään (automaattivaihteisto) ja tämän jälkeen kaasupoljinta painetaan, sähkötoiminen seisontajarru vapautuu automaattisesti. Tämä ei ole mahdollista, jos kytkintä vedetään samaan aikaan. Tämä toiminto helpottaa myös liikkeellelähtöä mäessä. Aggressiivinen ajotapa voi lyhentää kuluvien osien käyttöikää. Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytkimestä m vedetään, sähkötoiminen seisontajarru hidastaa auton nopeutta, mutta ei kytkeydy pysyvästi. Kun käyttökytkin m vapautetaan, dynaaminen jarrutus loppuu. Toiminnan tarkastus Kun auto ei liiku, sähkötoiminen seisontajarru voidaan kytkeä automaattisesti. Tämä tehdään järjestelmän tarkastamiseksi. Ohjeita häiriötilanteen varalta Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodinumerona tai auton viestinä kuljettajan tietokeskuksessa. Auton viestit Kytke sähkötoiminen seisontajarru: vedä käyttökytkimestä m yli 5 sekunnin ajan. Jos merkkivalo m palaa, sähkötoiminen seisontajarru on kytketty.

156 154 Ajaminen ja käyttö Vapauta sähkötoiminen seisontajarru: pidä käyttökytkintä m painettuna yli 2 sekunnin ajan. Jos merkkivalo m sammuu, sähkötoiminen seisontajarru on vapautettu. Merkkivalo m vilkkuu: sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kun se vilkkuu jatkuvasti, vapauta sähkötoiminen seisontajarru ja yritä kytkeä se uudelleen. Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Jarrutusavun toiminnan voi havaita jarrupolkimen värähtelystä ja suuremmasta vastuksesta jarrupoljinta painettaessa. Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Mäkilähtöapu Järjestelmä auttaa estämään auton tahattoman liikkumisen lähdettäessä liikkeelle mäestä. Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät päälle vielä kahdeksi sekunniksi. Jarrut vapautuvat automaattisesti, kun auton nopeus alkaa kasvaa. Mäkilähtöapu ei ole aktiivinen Autostop-toiminnon aikana. Alustanohjausjärjestelmät Luistonestojärjestelmä Luistonestojärjestelmä (Traction Control system, TC) on osa elektronista ajonvakautusjärjestelmää. TC parantaa tarvittaessa ajovakautta tienpinnan tyypistä tai renkaiden pidosta riippumatta estämällä vetävien pyörien luistamisen. Heti kun vetävät pyörät alkavat luistaa, moottorin tehoa alennetaan ja eniten luistavaa pyörää jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. TC on toiminnassa heti merkkivalon b sammuttua. Kun TC on aktiivinen, b vilkkuu.

157 Ajaminen ja käyttö Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä TC voidaan kytkeä pois toiminnasta, kun vetopyörien on voitava luistaa: paina painiketta b lyhyesti. Merkkivalo k palaa. TC aktivoidaan uudelleen painamalla uudelleen painiketta b. TC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Elektroninen ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös vetävien pyörien luistamisen. Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESC on toiminnassa heti merkkivalon b sammuttua. Kun ESC on aktiivinen, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä Erittäin suorituskykyistä ajoa varten ESC voidaan poistaa käytöstä: paina painiketta b n. 7 sekuntia. Merkkivalo n palaa.

158 156 Ajaminen ja käyttö ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TCjärjestelmä poistettiin aiemmin käytöstä, sekä TC että ESC aktivoidaan uudelleen. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Interaktiivinen ajojärjestelmä Flex Ride Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajotavasta. SPORT-tila: paina painiketta SPORT, LED syttyy. TOUR-tila: paina painiketta TOUR, LED syttyy. NORMAL-tila: kumpikaan painikkeista SPORT ja TOUR ei ole painettuna, mikään LED ei pala. Poista SPORT- ja TOUR-tilat käytöstä painamalla kyseistä painiketta uudelleen. Kummassakin ajotilassa Flex Ride verkottaa seuraavat elektroniset järjestelmät: Elektroninen iskunvaimenninten säätö. Kaasupolkimen ohjaus. Ohjauksen ohjaus. Jokapyöräveto. Elektroninen ajonvakautusjärjestelmä (ESC). Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta (CBC). Automaattivaihteisto. SPORT-toiminto Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan: Iskunvaimentimien vaimennus toimii jäykemmin, jotta kosketus tienpintaan paranee. Moottori reagoi nopeammin kaasupolkimeen. Ohjausta tehostetaan vähemmän. Jokapyörävedossa moottorin vääntömomenttia ohjataan enemmän taka-akselille. Automaattivaihteiston vaihteensiirrot tapahtuvat myöhemmin. Kun SPORT-tila on aktivoitu, mittariston valaistus muuttuu valkoisesta punaiseksi. TOUR-tila Järjestelmien asetukset mukautetaan mukavuusajotapaan: Iskunvaimentimien vaimennus reagoi pehmeämmin. Kaasupoljin reagoi vakioasetuksilla. Ohjauksen tehostus on vakiotilassa.

159 Ajaminen ja käyttö 157 Jokapyörävedossa moottorin vääntömomenttia ohjataan pääasiassa etuakselille. Automaattivaihteiston vaihteensiirrot tapahtuvat mukavuustilassa. Mittariston valaistus on valkoinen. Normaalitila Kaikki järjestelmien asetukset sopeutetaan vakioarvoihin. Ajotilan valinta Jokaisessa ajotilassa ajotilan ohjain (DMC) havaitsee ja analysoi jatkuvasti todellisia ajo-ominaisuuksia, kuljettajan reaktioita ja auton aktiivista dynaamista tilaa. Tarvittaessa DMC:n ohjausyksikkö muuttaa automaattisesti asetuksia valitussa ajotilassa tai jos se tunnistaa suurempia vaihteluita, ajotilaa vaihdetaan vaihtelun ajaksi. Jos esim. NORMAL-tila on aktiivinen ja DMC havaitsee urheilullisen ajotavan, DMC muuttaa useat normaalitilan asetukset urheilullisiksi asetuksiksi. DMC vaihtaa SPORT-tilaan, jos ajotapa on hyvin urheilullinen. Jos, tässä on toinen esimerkki, TOUR-tila on aktiivinen ja ajettaessa kiemurtelevalla tiellä on äkkiä jarrutettava voimakkaasti, DMC havaitsee auton dynaamisen käyttäytymisen ja muuttaa jousituksen SPORT-tilaan lisätäkseen auton ajovakautta. Kun ajo-ominaisuudet tai auton dynaaminen tila palaa aikaisempaan tilaan, DMC vaihtaa esivalitun ajotavan asetuksiin. SPORT-toiminnon kuljettajakohtaiset asetukset Kuljettaja voi valita SPORT-tilan toiminnot painamalla SPORT-painiketta. Näitä asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Flex Ride - OPC-versio Flex Ride -järjestelmän OPC-versio toimii kuten vakio Flex Ride -järjestelmä sillä erolla, että toiminnoilla on urheilullisempi luonne. OPC Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajotavasta. OPC-tila: paina painiketta OPC, LED syttyy. SPORT-tila: paina painiketta SPORT, LED syttyy. NORMAL-tila: ei SPORT- eikä OPC-painike ole painettuna, mikään LED ei pala. Poista SPORT- ja OPC-tilat käytöstä painamalla kyseistä painiketta uudelleen.

160 158 Ajaminen ja käyttö Kummassakin ajotilassa OPC Flex Ride verkottaa seuraavat elektroniset järjestelmät: Elektroninen iskunvaimenninten säätö. Kaasupolkimen ohjaus. Ohjauksen ohjaus. Jokapyöräveto. Elektroninen ajonvakautusjärjestelmä (ESC). Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta (CBC). Automaattivaihteisto. NORMAL-tila NORMAL-tilassa, kun ei SPORTeikä OPC-painike ole painettuna, kaikki järjestelmän asetukset mukautetaan vakioarvoihin. SPORT-toiminto Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan. OPC-tila Ajon dynaamiset ominaisuudet mukautetaan korkean suorituskyvyn asetuksiin. Tässä tilassa mittariston valaistus muuttuu punaiseksi. OPC-tilan kuljettajakohtaiset asetukset Kuljettaja voi valita OPC-tilan toiminnot painamalla OPC-painiketta. Näitä asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kuljettajan apujärjestelmät 9 Varoitus Kuljettajan apujärjestelmät on kehitetty kuljettajan tueksi, ei korvaamaan hänen tarkkaavaisuuttaan. Kuljettajalla on autoa ajaessaan täysi vastuu. Vallitsevat liikenneolosuhteet on aina huomioitava kuljettajan apujärjestelmiä käytettäessä. Vakionopeussäädin Vakionopeudensäädin voi tallentaa ja ylläpitää n km/h nopeuksia. Tallennetuista nopeuksista voidaan poiketa ajettaessa ylä- tai alamäkeen. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Aktivointi ykkösvaihteella ei ole mahdollista.

161 Ajaminen ja käyttö 159 Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa. Merkkivalo m Päällekytkentä Paina painiketta m, merkkivalo m mittaristossa syttyy valkoisena. Aktivointi Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-: senhetkinen nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m syttyy vihreänä. Kaasupoljin voidaan vapauttaa. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Vakionopeussäädin pysyy toiminnassa vaihteiden vaihtamisen aikana. Nopeuden lisääminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa RES/+ tai käännä sitä toistuvasti asentoon RES/+: nopeus kasvaa jatkuvasti tai askeleittain. Voit myös kiihdyttää haluamaasi nopeuteen ja tallentaa sen kääntämällä asentoon SET/-. Nopeuden vähentäminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa SET/- tai käännä sitä toistuvasti asentoon SET/-: nopeus laskee jatkuvasti tai askeleittain. Poiskytkentä Paina painiketta y, merkkivalo m mittaristossa syttyy valkoisena. Vakionopeussäädin on poissa käytöstä. Viimeksi käytetty asetettu nopeus tallennetaan muistiin, jotta siihen voidaan myöhemmin palata. Automaattinen pois kytkeytyminen: ajonopeus alle n. 30 km/h, ajonopeus yli n. 200 km/h, jarrupoljinta painettaessa, kytkinpoljinta painettaessa muutaman sekunnin ajan, valintavipu on asennossa N, moottorin kierrosluku hyvin alhainen, luistonestojärjestelmä tai elektroninen ajonvakautusjärjestelmä toimii. Palaaminen tallennettuun nopeuteen Käännä säätöpyörää kohti RES/+ yli 30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön.

162 160 Ajaminen ja käyttö Poiskytkentä Paina painiketta m, merkkivalo m mittaristossa sammuu. Tallennettu nopeus poistetaan. Sytytysvirran kytkeminen pois päältä kytkee myös vakionopeussäätimen pois päältä ja poistaa tallennetun nopeuden. Mukautuva vakionopeussäädin Mukautuva vakionopeussäädin on kehittyneempi versio perinteisestä vakionopeussäätimestä, se säilyttää määrätyn etäisyyden edellä ajavaan autoon. Mukautuva vakionopeussäädin hidastaa automaattisesti autoa, kun edessä havaitaan hitaampi auto. Se säätää sitten auton nopeuden edellä ajavan auton mukaan säilyttäen valitun etäisyyden. Auton nopeus nousee tai laskee edellä ajavan auton mukaan, mutta se ei ylitä asetettua nopeutta. Järjestelmä voi käyttää jarruja rajoitetusti, tällöin jarruvalot aktivoituvat. Mukautuva vakionopeussäädin voi tallentaa ja ylläpitää yli n. 25 km/h nopeuksia ja se jarruttaa automaattisesti edessä ajavan auton nopeuden mukaan 15 km/h miniminopeuteen. Mukautuva vakionopeussäädin käyttää tutkatunnistinta edessä olevien autojen havaitsemiseen. Jos edessä ei ole autoa, mukautuva vakionopeussäädin toimii kuten tavallinen vakionopeussäädin. Turvallisuussyistä järjestelmää ei voida aktivoida, ennen kuin jarrupoljinta on painettu kerran sytytysvirran kytkemisen jälkeen. Aktivointi ykkösvaihteella ei ole mahdollista. Mukautuvaa vakionopeussäädintä suositellaan käytettäväksi lähinnä pitkillä suorilla teillä kuten moottoriteillä ja maanteillä, joilla liikenne on tasaista. Älä käytä järjestelmää, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Merkkivalo A 3 97, m Varoitus Kuljettajan tulee aina keskittyä täysin ajamiseen käytettäessä mukautuvaa vakionopeussäädintä. Auto pysyy täysin kuljettajan hallinnassa, koska jarrupolkimella, kaasupolkimella ja peruutuskytkimellä on etusija mukautuvan vakionopeussäätimen toimintaan nähden.

163 Ajaminen ja käyttö 161 Päällekytkentä Paina painiketta C kytkeäksesi mukautuvan vakionopeussäätimen päälle. Merkkivalo m syttyy valkoisena. Aktivointi asettamalla nopeus Mukautuva vakionopeussäädin voidaan aktivoida nopeuksilla 25 km/h km/h. Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, senhetkinen nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m syttyy vihreänä. Mukautuvan vakionopeussäätimen symboli, etäisyysasetus ja asetettu nopeus näkyvät kuljettajan tietokeskuksen ylärivillä. Kaasupoljin voidaan vapauttaa. Mukautuva vakionopeussäädin pysyy toiminnassa vaihteiden vaihtamisen aikana. Paina MENU-painiketta suuntavilkkuvivussa mukautuvan vakionopeussäätimen ohjaussivun näyttämiseksi kuljettajan tietokeskuksessa ja valitse sivu kääntämällä säätöpyörää. Asetetun nopeuden ohittaminen Nopeutta voidaan aina lisätä asetettua suuremmaksi painamalla kaasupoljinta. Kun kaasupoljin vapautetaan, auto palaa halutulle etäisyydelle, jos hitaampi auto on edelleen edessä. Muuten se palaa asetettuun nopeuteen.

164 162 Ajaminen ja käyttö Kun järjestelmä on aktiivinen, mukautuva vakionopeussäädin hidastaa tai jarruttaa havaitessaan edessä hitaamman tai asetettua etäisyyttä lähempänä olevan auton. 9 Varoitus Kuljettajan jarruttaessa jarrutus järjestelmän toimesta passivoituu. Tämä näytetään varoituksena ponnahdusikkunassa kuljettajan tietokeskuksessa. Nopeuden lisääminen Pidä säätöpyörä asennossa RES/+ mukautuvan vakionopeussäätimen ollessa aktiivinen: nopeus nousee jatkuvasti suurin askelin. Tai aktivoi RES/+ toistuvasti: nopeus nousee pienin askelin. Jos autolla ajetaan huomattavasti asetettua nopeutta suuremmalla nopeudella mukautuvan vakionopeussäätimen ollessa aktiivinen, esimerkiksi kaasupolkimen painamisen yhteydessä, nykyinen nopeus voidaan tallentaa ja pitää yllä kääntämällä säätöpyörä asentoon SET/-. Nopeuden vähentäminen Pidä säätöpyörä asennossa SET/- mukautuvan vakionopeussäätimen ollessa aktiivinen: nopeus pienenee jatkuvasti suurin askelin. Tai aktivoi RES/+ toistuvasti: nopeus pienenee pienin askelin. Jos autolla ajetaan huomattavasti asetettua nopeutta hitaammalla nopeudella mukautuvan vakionopeussäätimen ollessa aktiivinen, esimerkiksi edessä olevan hitaamman auton vuoksi, nykyinen nopeus voidaan tallentaa ja pitää yllä kääntämällä säätöpyörä asentoon SET/-. Palaaminen tallennettuun nopeuteen Jos järjestelmä on päällä mutta ei aktiivinen, käännä säätöpyörä asentoon RES/+ yli 25 km/h nopeudella palataksesi tallennettuun nopeuteen. Etäisyyden asettaminen edellä ajavaan autoon Kun mukautuva vakionopeussäädin havaitsee hitaammin liikkuvan auton ajosuunnassa, se säätää auton nopeutta kuljettajan valitseman etäisyyden säilyttämiseksi edellä ajavaan autoon. Etäisyydeksi edellä ajavaan autoon voidaan valita lähietäisyys, keskipitkän etäisyys tai pitkä etäisyys. Paina painiketta E, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta E uudelleen etäisyyden vaihtamiseksi. Asetus näkyy myös kuljettajan tietokeskuksen ylärivillä.

165 Ajaminen ja käyttö 163 Valittu etäisyys ilmaistaan etäisyyspalkeilla mukautuvan vakionopeussäätimen sivulla. Huomaa, että etäisyysasetus on yhteinen etutörmäyksen varoituksen herkkyysasetuksen kanssa. Esimerkki: Jos asetus 3 (pitkä) on valittuna, kuljettajaa varoitetaan aikaisemmin mahdollisesta törmäyksestä myös silloin, kun mukautuva vakionopeussäädin ei ole aktiivinen tai on pois päältä. 9 Varoitus On täysin kuljettajan vastuulla pitää riittävä etäisyys edellä ajavaan autoon liikennetilanteen, sääolosuhteiden ja näkyvyyden edellyttämällä tavalla. Edessä olevan auton havaitseminen Edessä havaittu auto -merkkivalo A syttyy vihreänä nopeusmittarissa, kun järjestelmä havaitsee ajosuunnassa olevan auton. Jos tämä symboli ei näy tai näkyy hetken, mukautuva vakionopeussäädin ei reagoi edessä oleviin autoihin. Poiskytkentä Kuljettaja kytkee mukautuvan vakionopeussäätimen pois päältä, kun: painiketta y painetaan, jarrupoljinta painetaan, kytkinpoljinta painetaan yli neljän sekunnin ajan, automaattivaihteiston valintavipu siirretään asentoon N. Järjestelmä kytkeytyy myös automaattisesti pois päältä, kun: auton nopeus nousee yli 190 km/h tai laskee alle 15 km/h lukemaan, luistonestojärjestelmä on toiminnassa yli 20 sekunnin ajan, elektroninen ajonvakautusjärjestelmä on toiminnassa, moneen minuuttiin ei ole liikennettä eikä mitään havaita tien reunassa. Tässä tilanteessa tutkakaikuja ei ole ja tunnistin saattaa ilmoittaa olevansa tukossa,

166 164 Ajaminen ja käyttö törmäystä edeltävä jarrutustoiminto käyttää jarruja, tutkan tunnistin on jään tai vesikalvon peitossa, tutkassa, moottorissa tai jarruissa havaitaan häiriö. Kun mukautuva vakionopeussäädin kytketään automaattisesti pois päältä, merkkivalo m syttyy valkoisena ja varoitussymboli näkyy ponnahdusikkunassa kuljettajan tietokeskuksessa. Tallennettu nopeus ylläpidetään. 9 Varoitus Kun mukautuva vakionopeussäädin on poiskytkettynä, kuljettajan täytyy hoitaa jarruttaminen ja moottorin ohjaus. Poiskytkentä Paina painiketta C kytkeäksesi mukautuvan vakionopeussäätimen pois päältä. Merkkivalo m sammuu. Tallennettu nopeus poistetaan. Sytytysvirran kytkeminen pois päältä kytkee myös mukautuvan vakionopeussäätimen pois päältä ja poistaa tallennetun nopeuden. Kuljettajan keskittyminen ajamiseen Käytä mukautuvaa vakionopeussäädintä varovasti ajaessasi mutkaisilla tai mäkisillä teillä, koska järjestelmä voi kadottaa edessä olevan auton ja tarvita aikaa sen uudelleen havaitsemiseen. Älä käytä järjestelmää liukkailla teillä, koska se voi saada aikaan nopeita muutoksia renkaiden pidossa (pyörien luistaminen) ja voisit menettää auton hallinnan. Älä käytä mukautuvaa vakionopeussäädintä sateessa, lumessa tai likaisissa olosuhteissa, koska tutkan tunnistin voi peittyä vesikalvoon, pölyyn, jäähän tai lumeen. Tämä alentaa näkyvyyttä tai estää sen kokonaan. Jos tunnistin tukkeutuu, puhdista sen suojus. Järjestelmän rajoitukset Järjestelmän automaattinen jarrutusteho ei mahdollista voimakkaita jarrutuksia eikä jarrutusteho välttämättä riitä törmäyksen estämiseen. Äkillisen kaistanvaihdon jälkeen järjestelmä tarvitsee jonkin verran aikaa seuraavan edessä olevan auton havaitsemiseen. Joten uuden auton havaitsemisen yhteydessä järjestelmä voi lisätä nopeutta jarruttamisen sijaan.

167 Ajaminen ja käyttö 165 Mukautuva vakionopeussäädin ei huomioi vastaantulevaa liikennettä. Mukautuva vakionopeussäädin ei jarruta jalankulkijoiden, eläinten tai muiden esteiden vuoksi. Mutkat Mukautuva vakionopeussäädin laskee ennakoidun reitin keskipakovoiman avulla. Tämä ennakoitu reitti ottaa huomioon senhetkisen mutkan ominaisuudet, mutta se ei voi ennakoida mutkan tulevaa suuntaa. Järjestelmä saattaa kadottaa edessä olevan auton tai huomioida toisen auton joka ei ole reitillä. Näin voi tapahtua ajettaessa mutkaan, poistuttaessa mutkasta tai mutkan muuttuessa jyrkemmäksi tai loivemmaksi. Jos järjestelmä ei enää havaitse edessä olevaa autoa, merkkivalo A sammuu. Jos keskipakovoima on mutkassa liian suuri, järjestelmä hidastaa autoa hieman. Tätä jarrutustehoa ei ole suunniteltu estämään luisumista ulos mutkassa. Kuljettaja on vastuussa nopeuden alentamisesta ennen mutkaan ajamista ja yleisesti nopeuden sovittamisesta tieolosuhteiden ja nopeusrajoitusten mukaiseksi. Moottoritiet Mukauta moottoritiellä asetettu nopeus tilanteen ja sään mukaan. Ota aina huomioon, että mukautuvan vakionopeussäätimen kantama on rajoitettu ja jarrutusteho rajallinen ja että reitillä olevan auton havaitsemiseen menee jonkin verran aikaa. Mukautuva vakionopeussäädin ei ehkä kykene jarruttamaan autoa ajoissa törmäyksen välttämiseksi huomattavasti hitaamman auton kanssa tai kaistanvaihdon jälkeen. Näin on erityisesti ajettaessa suurella nopeudella tai näkyvyyden ollessa huono sääolosuhteiden takia. Saavuttaessa moottoritielle tai poistuttaessa moottoritieltä mukautuva vakionopeussäädin voi kadottaa edessä olevan auton ja kiihdyttää asetettuun nopeuteen. Alenna tästä syystä asetettua nopeutta ennen moottoritielle saapumista tai moottoritieltä poistumista. Auton suunnanmuutokset Jos toinen auto siirtyy ajoreitillesi, mukautuva vakionopeussäädin ottaa sen huomioon sen siirtyessä kokonaan eteesi. Ole valmis toimenpiteisiin ja painamaan jarrupoljinta, jos tarvitaan nopeampaa jarrutusta.

168 166 Ajaminen ja käyttö Ajaminen mäissä ja perävaunun vetäminen Järjestelmän toiminta ajettaessa mäissä ja vedettäessä perävaunua riippuu auton nopeudesta, kuormituksesta, liikenneolosuhteista ja tien kaltevuudesta. Se ei ehkä havaitse edessä olevaa autoa ajettaessa mäessä. Jyrkässä mäessä sinun täytyy ehkä käyttää kaasupoljinta auton nopeuden ylläpitämiseen. Ajaessasi alamäkeen, erityisesti vetäessäsi perävaunua, sinun täytyy ehkä jarruttaa nopeuden ylläpitämiseksi tai alentamiseksi. Huomaa, että jarruttaminen kytkee järjestelmän pois päältä. Mukautuvan vakionopeussäätimen käyttämistä ei suositella ajettaessa jyrkissä mäissä tai vedettäessä perävaunua. Tutkayksikkö Tutkayksikkö sijaitsee jäähdyttimen säleikön takana merkkilogon alla. 9 Varoitus Tutkayksikkö on kohdistettu huolellisesti tehtaalla. Tästä syystä älä käytä järjestelmää etutörmäyksen jälkeen. Etupuskuri saattaa vaikuttaa ehjältä, mutta sen takana oleva tunnistin voi olla poissa paikaltaan ja reagoida virheellisesti. Anna onnettomuuden jälkeen korjaamon tarkistaa ja korjata mukautuvan vakionopeussäätimen tunnistimen asento. Asetukset Asetuksia voidaan muuttaa Törmäyksen valmistelu-valikossa auton räätälöintivalikossa Ohjeita häiriötilanteen varalta Jos mukautuva vakionopeussäädin ei toimi tilapäisten ongelmien johdosta (esim. jään tukkima) tai järjestelmässä ilmenee pysyvä vika, viesti näkyy kuljettajan tietokeskuksessa.

169 Ajaminen ja käyttö 167 Auton viestit Etutörmäyksen varoitus Etutörmäyksen varoitus voi auttaa välttämään etutörmäyksen tai pienentämään sen vakavuutta. Jos auto lähestyy liian nopeasti edellä ajavaa autoa, kuuluu varoitusääni ja kuljettajan tietokeskuksessa näkyy hälytys. Edessä havaittu auto -symboli A syttyy vihreänä nopeusmittarissa, kun järjestelmä on havainnut ajosuunnassa olevan auton. Edellytyksenä on, että etutörmäyksen varoitus on aktivoitu auton räätälöintivalikossa tai sitä ei ole kytketty pois toiminnasta painikkeella V (järjestelmästä riippuen, katso seuraava kohta). Auton varusteista riippuen etutörmäyksen varoitusjärjestelmä on saatavana kahtena eri versiona: Tutkajärjestelmään perustuva etutörmäyksen varoitus mukautuvalla vakionopeussäätimellä varustetuissa autoissa Etukamerajärjestelmään perustuva etutörmäyksen varoitus tavallisella vakionopeussäätimellä varustetuissa autoissa ja autoissa, joissa ei ole vakionopeussäädintä. Tutkajärjestelmään perustuva etutörmäyksen varoitus Järjestelmä käyttää jäähdyttimen säleikön takana olevaa tutkatunnistinta havaitakseen suoraan edessä ajosuunnassa olevan auton enintään 150 metrin etäisyydeltä. Aktivointi Etutörmäyksen varoitus toimii automaattisesti auton nopeuden ylittäessä kävelyvauhdin, jos Törmäyksen valmistelu-asetusta ei ole poistettu käytöstä auton räätälöintivalikosta Hälytysherkkyyden valinta Hälytysherkkyydeksi voi asettaa pienen, keskipitkän tai pitkän etäisyyden.

170 168 Ajaminen ja käyttö Paina painiketta E, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta E uudelleen hälytysherkkyyden vaihtamiseksi. Asetus näkyy myös kuljettajan tietokeskuksen ylärivillä. Huomaa, että hälytyksen herkkyysasetus on yhteinen mukautuvan vakionopeussäätimen etäisyysasetuksen kanssa. Hälytysherkkyysasetuksen muuttaminen muuttaa siis myös mukautuvan vakionopeussäätimen etäisyysasetusta. Kuljettajan hälyttäminen Lähestyttäessä toista autoa liian nopeasti törmäyksen varoitussivu näkyy kuljettajan tietokeskuksessa. Samalla kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaatiessa. Asetukset Asetuksia voidaan muuttaa Törmäyksen valmistelu-valikossa auton räätälöintivalikossa Etukamerajärjestelmään perustuva etutörmäyksen varoitus Etutörmäyksen varoitus käyttää auton tuulilasin etukamerajärjestelmää havaitakseen suoraan edessä ajosuunnassa olevan auton noin 60 metrin etäisyydeltä. Aktivointi Etutörmäyksen varoitus toimii automaattisesti auton nopeuden ylittäessä 40 km/h, jos sitä ei ole kytketty pois toiminnasta painikkeella V, katso alla. Hälytysherkkyyden valinta Hälytysherkkyydeksi voi asettaa pienen, keskipitkän tai pitkän etäisyyden.

171 Ajaminen ja käyttö 169 Kuljettajan hälyttäminen Paina painiketta V, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta V uudelleen hälytysherkkyyden vaihtamiseksi. Lähestyttäessä toista autoa liian nopeasti törmäyksen varoitussivu näkyy kuljettajan tietokeskuksessa. Samalla kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaatiessa. Poiskytkentä Järjestelmä voidaan kytkeä pois päältä Paina painiketta V toistuvasti kunnes seuraava viesti näkyy kuljettajan tietokeskuksessa.

172 170 Ajaminen ja käyttö Yleisiä tietoja etutörmäyksen varoituksen molemmista versioista 9 Varoitus Etutörmäyksen varoitus on vain varoitusjärjestelmä eikä se käytä jarruja. Lähestyttäessä edellä olevaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa törmäyksen välttämiseen. On täysin kuljettajan vastuulla pitää riittävä etäisyys edellä ajavaan autoon liikennetilanteen, sääolosuhteiden ja näkyvyyden edellyttämällä tavalla. Kuljettajan tulee aina keskittyä täysin ajamiseen. Hänen tulee olla aina valmiina toimimaan ja jarruttamaan. Järjestelmän rajoitteet Järjestelmä on suunniteltu varoittamaan vain autoista, mutta se voi reagoida myös muihin metalliesineisiin. Seuraavissa tapauksissa etutörmäyksen varoitus ei ehkä havaitse edessä olevaa autoa tai tunnistimen toimintakyky on rajoitettu: ajettaessa mutkaisilla teillä, sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi, jos tunnistin on peittynyt lumeen, jäähän, mutaan, loskaan tai likaan tai tuulilasi on vaurioitunut. Etäisyyden osoitus edessä olevaan kohteeseen Etäisyyden osoitus edessä olevaan kohteeseen näyttää etäisyyden edellä liikkuvaan autoon. Järjestelmä käyttää auton varustuksesta riippuen joko jäähdyttimen säleikön takana olevaa tutkaa tai tuulilasin etukameraa tunnistaakseen etäisyyden suoraan edessä olevaan autoon. Se on aktiivinen yli 40 km/h ajonopeuksilla. Kun edessä oleva auto havaitaan, etäisyys näytetään sekunteina kuljettajan tietokeskuksen sivulla Paina MENU-painiketta suuntavilkkuvivussa valitaksesi kohdan Asetukset X ja käännä säätöpyörää valitaksesi Etäisyyden osoitus edessä olevaan kohteeseen -sivun. Pienin näytetty etäisyys on 0,5 s. Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s. Aktiivinen hätäjarrutus Aktiivinen hätäjarrutustoiminto voi auttaa pienentämään vaurioita törmättäessä suoraan edessä olevaan autoon tai esteeseen, kun törmäystä ei voi enää estää manuaalisella jarrutuksella tai ohjaamalla. Ennen kuin

173 Ajaminen ja käyttö 171 aktiivinen hätäjarrutus aktivoituu, etutörmäyksen varoitus varoittaa kuljettajaa Toiminto käyttää eri kanavia (esim. tutkatunnistin, jarrupaine, auton nopeus) etutörmäyksen todennäköisyyden laskemiseen. Aktiivinen hätäjarrutus toimii automaattisesti auton nopeuden ylittäessä kävelyvauhdin, jos Törmäyksen valmistelu-asetusta ei ole poistettu käytöstä auton räätälöintivalikossa Järjestelmään kuuluu: Jarrujen valmiusjärjestelmä Automaattinen hätäjarrutus Eteenpäin suuntautunut jarrutusapu 9 Varoitus Järjestelmää ei ole tarkoitettu korvaamaan kuljettajan vastuuta ajamisesta ja liikenteen seuraamisesta. Se on tarkoitettu vain tukitoiminnoksi. Kuljettajan tulee painaa jarrupoljinta niin pitkään kuin liikennetilanne edellyttää. Jarrujen valmiusjärjestelmä Lähestyttäessä edessä olevaa autoa niin nopeasti, että törmäys on todennäköinen, jarrujen valmiusjärjestelmä paineistaa jarruja hieman. Tämä pienentää vasteaikaa tarvittaessa manuaalista tai automaattista jarrutusta. Jarrujärjestelmä on valmiina, jolloin jarrutus tapahtuu nopeammin. Automaattinen hätäjarrutus Jarrujen valmiustilaan asettamisen jälkeen ja juuri ennen törmäystä tämä toiminto jarruttaa automaattisesti rajoitetulla teholla törmäysnopeuden alentamiseksi. Eteenpäin suuntautunut jarrutusapu Jarrujen valmiusjärjestelmän ja automaattisen hätäjarrutuksen lisäksi eteenpäin suuntautunut jarrutusapu tekee jarrutusavusta herkemmän. Näin saadaan painamalla poljinta hieman voimakkaampi jarrutus. Tämä toiminto auttaa kuljettajaa jarruttamaan nopeammin ja voimakkaammin ennen törmäystä. 9 Varoitus Aktiivista hätäjarrutusta ei ole suunniteltu jarruttamaan itsenäisesti tai välttämään törmäystä automaattisesti. Se on suunniteltu alentamaan auton nopeutta ennen törmäystä. Se ei ehkä reagoi paikallaan oleviin autoihin, jalankulkijoihin tai eläimiin. Äkillisen kaistanvaihdon jälkeen järjestelmä tarvitsee määrätyn ajan seuraavan edessä olevan auton havaitsemiseen. Kuljettajan tulee aina keskittyä täysin ajamiseen. Kuljettajan tulee olla aina valmiina toimimaan, jarruttamaan ja ohjaamaan törmäyksen välttämiseksi. Järjestelmä on suunniteltu toiminaan kaikkien autossa matkustavien käyttäessä turvavöitä.

174 172 Ajaminen ja käyttö Järjestelmän rajoitteet Aktiivinen hätäjarrutus toimii rajoitetusti tai ei lainkaan sateessa, lumessa tai hyvin likaisissa olosuhteissa, koska tutkan tunnistin voi peittyä vesikalvoon, pölyyn, jäähän tai lumeen. Jos tunnistin tukkeutuu, puhdista sen suojus. Joissakin harvinaisissa tapauksissa aktiivinen hätäjarrutus voi jarruttaa lyhyesti tilanteissa, joissa se on tarpeetonta, esimerkiksi kaarteessa olevista liikennemerkkien tai toisella kaistalla olevien autojen takia. Tämä on normaalia toimintaa eikä auto ole huollon tarpeessa. Paina kaasupoljinta voimakkaasti ohittaaksesi automaattisen jarrutuksen. Asetukset Asetuksia voidaan muuttaa Törmäyksen valmistelu-valikossa auton räätälöintivalikossa Ohjeita häiriötilanteen varalta Jos järjestelmä tarvitsee huoltoa, kuljettajan tietokeskuksessa näytetään viesti. Jos järjestelmä ei toimi niin kuin sen pitäisi, auton viestit näytetään kuljettajan tietokeskuksessa. Auton viestit Pysäköintitutka Pysäköintitutka helpottaa pysäköintiä mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerkkejä. Vastuu pysäköinnistä on kuitenkin täysin kuljettajalla. Järjestelmään kuuluu neljä ultraäänianturia sekä etu- että takapuskurissa. Järjestelmä käyttää kahta eri taajuutta etu- ja taka-antureita varten ja kussakin on eri ääni. Merkkivalo r 3 94.

175 Ajaminen ja käyttö 173 Aktivointi Kun peruutusvaihde kytketään, järjestelmä aktivoituu automaattisesti. Alhaisella nopeudella etupysäköintitutka voidaan kytkeä päälle myös painamalla painiketta r. Pysäköintitutkan painikkeessa palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa. Merkkiääni Järjestelmä varoittaa kuljettajaa merkkiäänellä auton edessä tai takana olevista esteistä. Kuulet summeriäänen sen mukaan, mikä anturi on lähempänä estettä. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle 30 cm äänimerkki on jatkuva. Joissakin versioissa esteen etäisyys ilmaistaan myös palkkeina kuljettajan tietokeskuksessa Näytössä näkyvä etäisyys voi poistua näkyvistä, jos esiin tulee tärkeämpi viesti. Jos auton viesti korvaa etäisyysnäytön, etäisyyttä ei näytetä ennen kuin pysäköintitutka aktivoidaan uudelleen. Poiskytkentä Jos järjestelmä on kytkettävä pois, paina painiketta r. Painikkeen LED sammuu ja kuljettajan tietonäytössä näytetään Pysäköintitutka pois päältä. Järjestelmä kytkeytyy automaattisesti pois päältä tietyn nopeuden ylittyessä. Jos r -painiketta painetaan kerran sytytyskierron aikana, etupysäköintitutka aktivoituu automaattisesti uudelleen, kun ajonopeus alittaa tietyn arvon. Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Jos järjestelmä ei toimi tilapäisten ongelmien, kuten lumen peittämien tunnistimien takia, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Auton viestit

176 174 Ajaminen ja käyttö Kehittynyt pysäköintiavustin Aktivointi Toiminta Kehittynyt pysäköintiavustin ohjaa kuljettajan pysäköintipaikkaan antamalla ohjeita kuljettajan tietokeskuksessa sekä äänimerkkejä. Kuljettajalla on kuitenkin täysi vastuu pysäköinnistä järjestelmän ehdottamaan paikkaan sekä pysäköinnin ohjausliikkeistä. Järjestelmä käyttää pysäköintitutkan tunnistimia ja kahta lisätunnistinta etupuskurin molemmilla puolilla. Etsittäessä pysäköintipaikkaa järjestelmä on aktivoitava painamalla painiketta (. Järjestelmä toimii enintään 30 km/h ajonopeudella. Suurin sallittu etäisyys auton kyljen ja pysäköityjen autojen rivin välillä on 1,8 m. Kun autolla ajetaan pysäköityjen autojen rivin ohi ja järjestelmä on toiminnassa, kehittynyt pysäköintiavustin alkaa etsiä sopivaa pysäköintipaikkaa. Kun sopiva paikka löytyy, kuljettajan tietokeskuksessa annetaan näkyvä ilmoitus ja äänimerkkejä.

177 Ajaminen ja käyttö 175 Järjestelmän ehdotus hyväksytään, kun kuljettaja pysäyttää auton 10 metrin päässä kohdasta, jossa ilmoitus annettiin. Järjestelmä laskee parhaan reitin pysäköintipaikkaan. Sitten se ohjaa kuljettajan paikkaan antamalla tarkkoja ohjeita. Ohjeissa näytetään: huomautus ajettaessa yli 30 km/h nopeudella, käsky pysäyttää auto, kun pysäköintipaikka havaitaan, ajosuunta pysäköinnin aikana, ohjauspyörän asento pysäköinnin aikana, joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova palkki. Onnistunut pysäköinti ilmoitetaan kohdesymbolilla. Jos kuljettaja ei pysäytä autoa 10 metrin sisällä ehdotetusta pysäköintipaikasta, järjestelmä alkaa etsiä toista sopivaa pysäköintipaikkaa. Pysäköinnin puolen vaihto Järjestelmä on ohjelmoitu havaitsemaan pysäköintipaikat matkustajan puolella. Kuljettajan puoleisten pysäköintipaikkojen löytämiseksi on painettava painiketta ( n. 2 sekuntia. Näytön esitysjärjestys Kehittyneen pysäköintiavustimen aktivoinnin jälkeen kuljettajan tietokeskukseen tulee viesti. Tärkeysjärjestyksen kärjessä olevat viestit, kuten

178 176 Ajaminen ja käyttö Auton viestit 3 105, näytetään. Kun viesti on hyväksytty painamalla painiketta SET/CLR, pysäköintiavustimen viestit palaavat näyttöön ja pysäköintiä voidaan jatkaa. Poiskytkentä Järjestelmä kytketään pois toiminnasta: painamalla painiketta ( pysäköinnin päättyessä onnistuneesti ajettaessa yli 30 km/h nopeudella katkaistaessa sytytysvirta Jos kuljettaja tai järjestelmä katkaisee käytön pysäköinnin aikana, asiasta ilmoitetaan kuljettajan tietokeskuksessa viestillä Pysäköinti lopetettu. Ohjeita häiriötilanteen varalta Kuljettajan tietokeskukseen tulee viesti, kun: järjestelmässä on vika kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun järjestelmä ei toimi Jos pysäköintiohjeita annettaessa havaitaan este, kuljettajan tietokeskukseen tulee viesti STOP. Esteen poistaminen palauttaa pysäköintitoiminnon. Jos estettä ei poisteta, järjestelmä poistuu toiminnasta. Aktivoi järjestelmä uuden pysäköintipaikan etsimistä varten painamalla painiketta (. Tärkeitä ohjeita pysäköintiapujärjestelmien käytöstä 9 Varoitus Tietyissä olosuhteissa, heijastavien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lähellä, järjestelmä ei ehkä tunnista estettä. Erityistä huomiota tulee kiinnittää mataliin esteisiin, jotka voivat vaurioittaa puskurin alaosaa. Huomio Anturin, joka on esim. jään tai lumen peitossa, toiminta voi olla huonontunut. Raskas kuormitus voi huonontaa pysäköintitutkajärjestelmän toimintaa.

179 Ajaminen ja käyttö 177 Korkeat ajoneuvot (esim. maastoautot, minipakettiautot, pakettiautot jne.) ovat erikoistapauksia. Esteiden havaitsemista näiden autojen yläosassa ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, kuten kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutka ei tunnista havaintoalueensa ulkopuolella olevia esteitä. Huomautus Pysäköintitutkajärjestelmä havaitsee automaattisesti tehdasasennetut vetolaitteet. Se on pois käytöstä, kun liitin on kytkettynä. Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta havaita olemattoman kohteen (kaikuhäiriö). Pysäköintiapujärjestelmä ei ehkä reagoi pysäköintipaikassa tapahtuviin muutoksiin aloitettuaan ensimmäisen pysäköintiliikkeen. Liikennemerkkien tunnistus Toiminta Liikennemerkkiapu havaitsee tietyt liikennemerkit etukameran avulla ja näyttää ne kuljettajan tietokeskuksessa. Liikennemerkit, jotka tunnistetaan, ovat: Rajoitus- ja ohituskieltomerkit nopeusrajoitus ohituskielto nopeusrajoituksen päättyminen ohituskiellon päättyminen Liikennemerkit seuraavien alussa ja lopussa: moottoritiet A-tiet pihakadut Lisäkilvet lisävihjeet liikennemerkkien osalta perävaunun vetämisrajoitukset varoitus kosteudesta varoitus jäästä suuntanuolet Nopeusrajoitusmerkit näkyvät kuljettajan tietokeskuksessa kunnes seuraava nopeusrajoitusmerkki tai nopeusrajoituksen päättymismerkki havaitaan tai tapahtuu aikakatkaisu määrätyn ajan kuluttua.

180 178 Ajaminen ja käyttö Lisää merkkejä voi näkyä näytössä. Järjestelmä on toiminnassa 200 km/h nopeuteen asti valaistusolosuhteista riippuen. Yöllä järjestelmä on aktiivinen 160 km/h nopeuteen asti. Heti kun nopeus laskee alle 55 km/h, näyttö nollataan ja liikennemerkkisivun sisältö poistetaan. Seuraava tunnistettu nopeusrajoitus näkyy näytössä. Näyttöilmoitus Kun toinen toiminto kuljettajan tietokeskuksen valikosta valittiin ja Liikennemerkkien tunnistus -sivu valitaan uudelleen, viimeksi tunnistettu liikennemerkki näytetään. Jos järjestelmä kytkeytyy itse pois toiminnasta, liikennemerkkisivu tyhjennetään (paitsi jos autossa on navigointijärjestelmä) ja osoituksena näytetään seuraava symboli: Ruudussa oleva huutomerkki osoittaa, että on havaittu lisämerkki, jota järjestelmä ei pysty tunnistamaan. Liikennemerkit näytetään sivulla Liikennemerkkien tunnistus kuljettajan tietokeskuksessa, valitaan suuntavilkkuvivun säätöpyörällä Liikennemerkkisivu voidaan tyhjentää myös ajon aikana painamalla suuntavilkkuvivun painiketta SET/ CLR pidemmän aikaa.

181 Ajaminen ja käyttö 179 Ponnahdustoiminto Nopeusrajoitukset ja ohituskieltomerkit näkyvät ponnahduskuvina kuljettajan tietokeskuksessa. Ponnahdustoiminto voidaan poistaa käytöstä liikennemerkkisivulla painamalla suuntavilkkuvivun SET/CLR - painiketta. Kun asetussivu on näytössä, poista ponnahdustoiminto käytöstä valitsemalla Pois. Aktivoi uudelleen valitsemalla Päällä. Kytkettäessä sytytysvirtaa ponnahdustoiminto on poissa päältä. Ponnahdusilmoitus näkyy noin 8 sekunnin ajan kuljettajan tietokeskuksessa. Liikennemerkkien tunnistus navigointijärjestelmän yhteydessä Jos auto on varustettu navigointijärjestelmällä, seuraavat toiminnot voivat olla käytettävissä: nopeusrajoitusten jatkuva näyttö ankarissa sääoloissa nopeusrajoitusten navigointitiedot näkyvät Ohjeita häiriötilanteen varalta Liikennemerkkiapu ei ehkä toimi oikein, kun: tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on viesti Ei liikennemerkki havaintoa. Johtuen säästä.

182 180 Ajaminen ja käyttö liikennemerkit on asennettu väärin tai ne ovat vaurioituneet liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopimusta (Wiener Übereinkommen über Straßenverkehrszeichen) Huomio Järjestelmän tarkoitus on auttaa kuljettajaa määritetyllä nopeusalueella erottamaan tietyt liikennemerkit. Älä jätä huomioimatta liikennemerkkejä, joita järjestelmä ei näytä. Järjestelmä ei erota mitään muita kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa nopeusrajoituksen. Älä omaksu riskejä ottavaa ajotapaa tästä erityistoiminnosta huolimatta. Sopeuta ajonopeus aina tieolosuhteisiin. Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täydestä vastuusta auton käsittelyssä. Kaistavahti Kaistavahtijärjestelmä tarkkailee etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä havaitsee kaistanvaihdot ja varoittaa kuljettajaa tahattomasta kaistanvaihdosta näkyvällä varoituksella ja äänimerkillä. Edellytykset tahattoman kaistanvaihdon havaitsemiselle ovat: suuntavilkkuja ei käytetä jarrupoljinta ei paineta kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä ohjausliikkeitä ei tehdä Jos kuljettaja tekee toimenpiteitä, varoitusta ei anneta. Aktivointi Kaistavahti aktivoidaan painamalla )-painiketta. Painikkeessa palava LED on merkki siitä, että järjestelmä on toiminnassa. Kun mittariston merkkivalo ) palaa vihreänä, järjestelmä on toimintavalmiudessa. Järjestelmää voidaan käyttää vain yli 56 km/h ajonopeuksilla kaistamerkintöjen ollessa havaittavissa. Kun järjestelmä havaitsee tahattoman kaistanvaihdon, merkkivalo ) vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.

183 Ajaminen ja käyttö 181 Poiskytkentä Järjestelmä poistetaan käytöstä painamalla )-painiketta, painikkeen LED-merkkivalo sammuu. Alle 56 km/h nopeuksilla järjestelmä ei ole toiminnassa. Ohjeita häiriötilanteen varalta Kaistavahtijärjestelmä ei ehkä toimi oikein, kun: tuulilasi ei ole puhdas ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot Järjestelmä ei pysty toimimaan, jos kaistamerkintää ei havaita. Polttoaine Bensiinimoottorien polttoaine Käytä vain eurooppalaisen standardin EN 228 tai E DIN vaatimukset täyttävää tai vastaavaa lyijytöntä polttoainetta. Moottorissa voidaan käyttää nämä standardit täyttävää E10-polttoainetta. E10-polttoaine sisältää enintään 10 % bioetanolia. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Älä käytä polttoaineita tai polttoaineen lisäaineita, jotka sisältävät metalliyhdisteitä, esimerkiksi mangaanipohjaisia lisäaineita. Se saattaisi aiheuttaa moottorivaurioita.

184 182 Ajaminen ja käyttö Huomio Jos käytetään muuta kuin EN 228- tai E DIN standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja se voi vaikuttaa takuuseen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain normin EN 590 mukaisia dieselpolttoaineita. EU:n ulkopuolisissa maissa on käytettävä eurodiesel-polttoainetta, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio ja se voi vaikuttaa takuuseen. Älä käytä merimoottoreiden dieselöljyjä, lämmitysöljyjä, Aquazolea tai vastaavia veden ja dieselöljyn emulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Polttoaine nestekaasukäytössä Nestekaasusta käytetään lyhennettä LPG (Liquefied Petroleum Gas) tai ranskalaista nimikettä GPL (Gaz de Pétrole Liquéfié). Nestekaasu tunnetaan myös nimellä Autogas. Nestekaasu koostuu lähinnä propaanista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaaniosuudesta. Nestekaasu säilytetään nestemäisenä noin 5-10 baarin paineessa. Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön paineessa se on välillä -42 C (puhdas propaani) ja -0,5 C (puhdas butaani). Huomio Järjestelmä toimii noin -8 C C ulkolämpötiloissa. Nestekaasujärjestelmän täysi toiminta voidaan taata vain nestekaasulla, joka täyttää normin DIN EN 589 minimivaatimukset.

185 Ajaminen ja käyttö 183 Polttoaineen valintapainike Paina LPG-painiketta vaihtaaksesi bensiini- ja nestekaasukäytön välillä heti, kun vaaditut parametrit (jäähdytysnesteen lämpötila, kaasun lämpötila ja moottorin minimikäyntinopeus) on saavutettu. Vaatimukset täyttyvät yleensä noin 60 sekunnissa (riippuen ulkolämpötilasta) ja ensimmäisen voimakkaamman kaasupolkimen painamisen jälkeen. LEDin tila näyttää kulloisenkin toimintatavan. 1 off = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliö on tyhjä, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Bensiinisäiliö on ajettava kuuden kuukauden välein tyhjäksi niin, että merkkivalo i syttyy, ja täytettävä sitten uudelleen. Tämä auttaa ylläpitämään polttoaineen laadun ja järjestelmän toiminnan bensiinikäytössä. Auto on tankattava säännöllisin väliajoin täyteen, jotta säiliö ei syövy. Viat ja korjaustoimenpiteet Jos kaasukäyttö ei ole mahdollista, tarkista seuraavat: Onko kaasua riittävästi? Onko bensiiniä riittävästi käynnistystä varten? Äärimmäisistä lämpötiloista ja kaasun koostumuksesta johtuen saattaa kestää hieman pidempään, ennen kuin järjestelmä vaihtaa bensiinikäytöstä kaasukäyttöön. Äärimmäisissä olosuhteissa järjestelmä saattaa myös vaihtaa takaisin bensiinitoimintoon, jos minimivaatimukset eivät täyty. Käänny kaikissa muissa häiriötapauksissa korjaamon puoleen. Huomio Nestekaasujärjestelmän turvallisuuden ja takuun säilyttämiseksi vain koulutetut asiantuntijat saavat tehdä järjestelmään korjaus- ja säätötöitä. Nestekaasulla on ominainen haju (hajuste), jotta vuodot voidaan havaita helposti.

186 184 Ajaminen ja käyttö 9 Varoitus Jos havaitset kaasun hajua autossa tai sen lähellä, vaihda välittömästi bensiinikäyttöön. Tupakointi on kielletty. Ei avotulta tai syttyviä materiaaleja. Jos mahdollista, sulje moniventtiilin manuaalinen sulkuventtiili. Moniventtiili sijaitsee nestekaasusäiliössä tavaratilassa, takalattian suojuksen alla. Jos kaasun hajua ei enää ole havaittavissa, kun manuaalinen sulkuventtiili on kiinni, autoa voi käyttää bensiinitilassa. Jos kaasun hajua ilmenee edelleen, älä käynnistä moottoria. Korjauta häiriön syy korjaamolla. Maanalaisissa pysäköintilaitoksissa tulee noudattaa pysäköintilaitoksen ylläpitäjän ohjeita ja paikallista lainsäädäntöä. Huomautus Kytke onnettomuustilanteessa sytytysvirta pois ja sammuta valot. Sulje moniventtiilin manuaalinen sulkuventtiili. Tankkaaminen 9 Vaara Ennen kuin tankkaat, sammuta moottori ja mahdolliset palotilalla varustetut lisälämmittimet. Katkaise matkapuhelimista virta. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Käännä säätöpyörää myötäpäivään.

187 Ajaminen ja käyttö Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana oikealla. Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vedä läpästä syvennyksen kohdalta ja avaa se. Avataan kiertämällä korkkia hitaasti vasemmalle. Bensiinin ja dieselin tankkaaminen Avataan kiertämällä korkkia hitaasti vasemmalle. Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Laita pumpun suutin kokonaan täyttöaukkoon ja kytke se päälle tankkausta varten. Automaattisen katkaisun jälkeen voidaan lisätä enintään kaksi annosta polttoainetta. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta.

188 186 Ajaminen ja käyttö Suljetaan kiertämällä polttoaineen täyttöaukon korkkia oikealle, kunnes se naksahtaa. Sulje luukku ja varmista sen lukkiutuminen. E85-polttoaineen tankkaaminen Avataan kiertämällä polttoainesäiliön täyttöaukon korkkia neljänneskierros vasemmalle. Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Laita pumpun suutin kokonaan täyttöaukkoon ja kytke se päälle tankkausta varten. Automaattisen katkaisun jälkeen voidaan lisätä enintään kaksi annosta polttoainetta. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta. Suljetaan kiertämällä polttoainesäiliön täyttöaukon korkkia oikealle (myötäpäivään), kunnes kuuluu kolme naksahdusta, noin neljänneskierros. Sulje luukku ja varmista sen lukkiutuminen. Nestekaasun tankkaaminen Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Nestekaasun täyttöventtiili sijaitsee polttoaineen täyttöaukon luukun takana. Irrota suojakorkki täyttöaukosta. Aseta tarvittava sovitin.

189 Ajaminen ja käyttö 187 ACME-sovitin: Ruuvaa täyttösuuttimen mutteri sovittimeen. Paina täyttösuuttimen lukitusvipu alas. DISH-täyttöaukko (Italia): Aseta täyttösuutin sovittimeen. Paina täyttösuuttimen lukitusvipu alas. Bajonettitäyttöaukko: Aseta täyttösuutin sovittimeen ja käännä neljänneskierrosta vasemmalle tai oikealle. Paina täyttösuuttimen lukitusvipu täysin alas. EURO-täyttöaukko: Paina täyttösuutinta sovittimeen kunnes se lukkiutuu. Paina nestekaasun syöttöpisteen painiketta. Täyttöjärjestelmä pysähtyy tai siirtyy hitaaseen toimintoon, kun säiliöstä on 80 % täynnä (maksimi täyttötaso). Vapauta täyttöjärjestelmän painike, jolloin täyttöprosessi lakkaa. Vapauta lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa ulos. Irrota sovitin ja säilytä se autossa. Kiinnitä suojakorkki estääksesi vieraiden esineiden pääsyn täyttöaukkoon ja järjestelmään. 9 Varoitus Järjestelmän rakenteesta johtuen lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran. Vältä sen hengittämistä. 9 Varoitus Nestekaasusäiliön voi turvallisuussyistä täyttää vain 80 %:iin sen vetoisuudesta. Nestekaasusäiliön moniventtiili rajoittaa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suosittelemme ettei autoa pidetä auringossa, ennen kuin ylimenevä määrä on käytetty. Täyttösovitin Koska täyttöjärjestelmiä ei ole standardoitu, on käytettävä erilaisia sovittimia, joita on saatavana Opel Partnereilta ja Opel Service Partnereilta. ACME-sovitin: Belgia, Saksa, Irlanti, Luxemburg, Sveitsi

190 188 Ajaminen ja käyttö Bajonettisovitin: Alankomaat, Norja, Espanja, Yhdistynyt kuningaskunta EURO-sovitin: Espanja DISH-sovitin (Italia): Bosnia-Hertsegovina, Bulgaria, Tanska, Viro, Ranska, Kreikka, Italia, Kroatia, Latvia, Liettua, Makedonia, Itävalta, Puola, Portugali, Romania, Ruotsi, Sveitsi, Serbia, Slovakia, Slovenia, Tsekin tasavalta, Turkki, Ukraina, Unkari Polttoainesäiliön täyttöaukon korkki Käytä vain alkuperäistä polttoainesäiliön täyttöaukon korkkia. Diesel- ja etanolimoottoriautoissa on erityiset polttoainesäiliön täyttöaukon korkit. Polttoaineenkulutus CO 2 -päästöt Opel Insignia -mallin polttoaineen kulutus (yhdistetty) on 4,3-11,3 l/ 100 km. CO 2 -päästöt (yhdistetty) ovat g/km. Katso omaa autoasi koskevat arvot auton mukana toimitetusta ETY:n yhdenmukaisuusvakuutuksesta tai muista kansallisista rekisteröintiasiakirjoista. Yleisiä tietoja Virallinen polttoaineen kulutus ja ilmoitetut tarkat CO 2 -päästöluvut koskevat vakiovarusteltua EU-perusmallia. Polttoaineen kulutuksen tiedot ja CO 2 -päästötiedot määräytyvät asetuksen R (EY) nro 715/2007 (sovellettava versio) mukaisesti ottaen huomioon auton painon ajokunnossa asetuksessa määritetyllä tavalla.

191 Ajaminen ja käyttö 189 Tiedot annetaan vain eri autoversioiden vertailua varten, eikä niitä tule pitää takuuna tietyn auton todellisesta polttoaineen kulutuksesta. Lisävarusteet saattavat aiheuttaa hieman ilmoitettua kulutusta ja CO 2 -lukuja suurempia tuloksia. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajotavasta sekä tie- ja liikenneolosuhteista. Vetäminen Yleisiä tietoja Tehtaalla asennettu vetolaite taitetaan takapuskurin listan alle. Anna jälkiasennus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjärjestelmään, lämpökilpiin tai muihin laitteisiin kohdistuvia muutoksia. Käytä vain autoon hyväksyttyä perävaunun vetolaitetta. Auton vaurioitumisen välttämiseksi sähkökäyttöistä takaluukkua ei voida käyttää radiokauko-ohjaimella, kun perävaunu on kytketty sähköisesti autoon. Vetolaitteen asennus saattaa peittää hinaussilmukan aukon. Käytä tällöin kuulatankokytkentää perävaunun vetämiseen. Tehdasasenteisen vetokoukun asennusmitat Ajo-ominaisuudet ja perävaunun veto-ohjeita Voitele kuula ennen perävaunun kytkemistä, paitsi käytettäessä kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaisliikettä. Jos perävaunun ajovakaus on huono tai sen suurin sallittu kokonaismassa on yli 1400 kg, vakaimen käyttöä suositellaan ehdottomasti ajettaessa yli 80 km/h nopeudella. Jos perävaunu alkaa heilahdella voimakkaasti, hidasta nopeutta, älä suorita vastaohjausliikkeitä, hätätilanteessa jarruta voimakkaasti. Käytä alamäkeen ajaessasi samaa vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeudella. Säädä rengaspaineet täyden kuorman arvoon

192 190 Ajaminen ja käyttö Perävaunun vetäminen Perävaunun massa Sallitut perävaunumassat ovat autoja moottorikohtaisia enimmäisarvoja, joita ei saa ylittää. Todellinen perävaunumassa on perävaunun todellisen kokonaismassan ja todellisen aisakuorman välinen erotus perävaunun ollessa kytkettynä. Auton sallitut perävaunumassat on merkitty auton asiapapereihin. Yleisesti ottaen ne pätevät enintään 12 %:n nousuihin asti. Autosi sallitut perävaunumassat pätevät enintään ilmoitettuun nousuun asti ja enintään 1000 m merenpinnan yläpuolelle. Koska moottorin teho laskee ilman tiheyden pienentyessä korkeuden kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin sallittu yhdistelmän kokonaismassa pienenee 10 % jokaista aloitettua 1000 metrin korkeudenlisäystä kohden. Ajettaessa teillä, joissa ei ole suuria nousuja (alle 8 %, esim. moottoritie), ei ajoneuvoyhdistelmän kokonaismassaa tarvitse alentaa. Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistelmämassa on merkitty auton tyyppikilpeen Aisakuorma Aisakuorma on voima, joka kohdistuu perävaunusta vetokuulaan. Sitä voidaan muuttaa siirtämällä kuormaa perävaunussa. Vetoauton suurin sallittu aisakuorma (85 kg) on ilmoitettu vetolaitteen tyyppikilvessä ja auton asiapapereissa. Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun ollessa raskas. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Taka-akselikuormitus Kun perävaunu on kytketty ja vetoauto täysin kuormattu, suurin sallittu taka-akselikuormitus (ks. valmistekilpi tai auton paperit) voidaan ylittää 90 kg:lla 5-ovisessa viistoperämallissa/4-ovisessa sedan-mallissa ja 85 kg:lla Sports Tourer -mallissa, ajoneuvon suurin sallittu paino 65 kg:lla 5-ovisessa viistoperämallissa/4-ovisessa sedan-mallissa ja 60 kg:lla Sports Tourer -mallissa. Jos suurin sallittu taka-akselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h. Hinauslaitteisto Huomio Taitettavaa kuulatankoa ei voida poistaa autosta. Ajettaessa ilman perävaunua kuulatanko on taitettava kokoon.

193 Ajaminen ja käyttö Varoitus Kuulatangon varastointi Tarkista, että kuulatangon kääntymisalueella ei ole ketään. Loukkaantumisvaara. Vapauttaessasi kuulatankoa kuljetusasennosta varmista, että seisot kahvan vasemmalla puolella. Kuulatangon vapautus kuljetusasennosta Äänimerkki kuuluu varoituksena, kun vapautuskahva vedetään ulos ja kuulatangon kaula vapautetaan. Tartu vapautettuun kuulatankoon ja nosta sitä, kunnes se lukittuu. Varmista, että kuulatanko on lukittu oikein ja vapautettu kahva ohjattu takaisin alkuperäiseen piilossa olevaan paikkaansa, muussa tapauksessa äänimerkki ei lopu. Vedä rekisterikilven vasemmalla puolella takapuskurin alla olevasta kahvasta noin 45 kulmassa suhteessa maanpintaan. Vedä rekisterikilven vasemmalla puolella takapuskurin alla olevasta kahvasta noin 45 kulmassa suhteessa maanpintaan.

194 192 Ajaminen ja käyttö Käännä vapautettua kuulatankoa käsin oikealle, kunnes se kiinnittyy lattian alle. Varmista, että vapautuskahva on takaisin alkuperäisessä piilossa olevassa paikassaan, muussa tapauksessa äänimerkki ei lopu. 9 Varoitus Järjestelmän toimiessa ohjauspyörä on pidettävä mahdollisimman tiukasti paikallaan. Perävaunun vakautusjärjestelmä (TSA) on elektronisen ajonvakautusjärjestelmän toiminto. Äänimerkki kuuluu varoituksena, kun vapautuskahva vedetään ulos ja kuulatangon kaula vapautetaan. Perävaunua saa vetää vain oikein asennetun kuulatangon kanssa. Jos kuulatanko ei lukitu oikein tai jos vapautuskahvaa ei saada vietyä piiloon alkuasentoonsa koteloon tai jos äänimerkki kuuluu kuulatangon lukitsemisen jälkeen, käänny korjaamon puoleen. Varmistusvaijerin silmukka Kiinnitä jarrujen varmistusvaijeri silmukkaan. Perävaunun vakautusjärjestelmä Jos järjestelmä havaitsee heiluntaliikkeen, moottorin tehoa alennetaan ja yhdistelmää jarrutetaan tavoitteellisesti, kunnes heiluntaliike lakkaa.

195 Auton hoito 193 Auton hoito Yleistä tietoa Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta emme voi vaikka niillä olisi viranomaisen antama tai muu hyväksyntä arvioida emmekä vastata niiden sopivuudesta. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Kun autoa kuljetetaan junassa tai hinausajoneuvossa, roiskeläpät voivat vaurioitua. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto poistetaan käytöstä useaksi kuukaudeksi: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö kokonaan. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Aseta pyörien eteen kiilat, jotta auto ei lähde liikkeelle. Älä kytke seisontajarrua.

196 194 Auton hoito Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkötoimisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Kaasuautojen kierrätys on annettava siihen valtuutetun huoltokeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna.

197 Auton hoito Vaara Sytytysjärjestelmässä ja ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Konepelti Avaaminen Vedä vapautuskahvasta ja palauta se alkuasentoonsa. Työnnä salpaa oikealle ja avaa konepelti. Konepelti pysyy automaattisesti auki. Ilmanottoritilät Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Sulkeminen Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen. Moottoriöljy Tarkista moottoriöljy manuaalisesti säännöllisin väliajoin moottorin vaurioitumisen estämiseksi. Varmista laatuvaatimuksen mukaisen öljyn käyttö. Neste- ja voiteluainesuositukset Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 5 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä. Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Huomio Omistajan vastuulla on huolehtia oikean laatuisen öljyn riittävästä määrästä moottorissa.

198 196 Auton hoito Lisää öljyä, jos öljymäärä on MINmerkin alapuolella. Aseta korkki paikalleen suoraan ja kierrä se kiinni. Öljynmittatikut ovat erilaisia moottorista riippuen. Suosittelemme saman moottoriöljyluokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Täyttötilavuudet 3 264, Moottoriöljyn laatu/viskositeetti Moottorin jäähdytysneste Jäähdytysnesteen pakkaskestävyys on n. -28 C. Huomio Käytä vain hyväksyttyä pakkasnestettä. Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen.

199 Auton hoito 197 Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä. Toisessa versiossa täyttöviivan merkintä on täyttöaukon sisäpuolella. Tarkista avaamalla korkki. Turbomoottorin lisäjäähdytyspiiri Jäähdytysnestesäiliö on kiinnitetty ilmanpuhdistinkoteloon. Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä. Yleistä 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti.

200 198 Auton hoito Täytä 1:1 seoksella jäähdytysnestetiivistettä ja puhdasta hanavettä. Jos jäähdytysnestetiivistettä ei ole saatavana, käytä puhdasta hanavettä. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnestehäviön syy korjaamolla. Pesulaitteen neste Täytä puhtaalla vedellä ja oikean määrän jäätymisenestoainetta sisältävällä pesunesteellä. Katso oikea sekoitussuhde pesunestesäiliöstä. Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta. Jarrut Jos jarrupalat ovat kuluneet minimipaksuuteen, jarrutettaessa kuuluu kirskuvaa ääntä. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Käytä vain erittäin suorituskykyistä, autoon hyväksyttyä jarrunestettä, käänny korjaamon puoleen Akku Auton akku ei vaadi huoltoa, jos ajoprofiili mahdollistaa akun riittävän latauksen. Lyhyiden etäisyyksien ajo ja toistuvat moottorin käynnistykset voivat tyhjentää akun. Vältä tarpeettomien sähkölaitteiden käyttöä.

201 Auton hoito 199 Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. Akun purkautumisen esto Akun vaihto Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Akkua vaihdettaessa on varmistettava, että plusnavan läheisyydessä ei ole avattuja tuuletusreikiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinusnavan läheisyydessä oleva tuuletusreikä on avattava. Käytä vain akkuja, joiden yläpuolelle voidaan asentaa sulakerasia. Jos autossa on Start-Stop-järjestelmä, varmista, että AGM (Absorptive Glass Mat) -akku vaihdetaan jälleen AGM -akkuun. AGM-akku voidaan tunnistaa akussa olevasta tarrasta. Suosittelemme alkuperäisen Opel-akun käyttöä. Huomautus Jos käytetään alkuperäisestä Opelakusta poikkeavaa AGM-akkua, Stop-start-järjestelmän suorituskyky voi huonontua. Suosittelemme, että vaihdatat akun korjaamolla. Stop-start-järjestelmä Akun lataus 9 Varoitus Stop-start-järjestelmällä varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten akku voi vaurioitua. Käynnistys apukaapeleilla

202 200 Auton hoito Varoitustarra Symbolien merkitys: Kipinät, avotuli ja tupakointi kielletty. Suojaa aina silmät. Räjähdysherkät kaasut voivat aiheuttaa sokeutumisen tai loukkaantumisen. Säilytä akku lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen tai vakavia palovammoja. Katso ohjekirjasta lisätietoa. Akun läheisyydessä saattaa olla räjähdysherkkää kaasua. Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmästä on poistettava ilma. Kytke sytytysvirta kolme kertaa peräkkäin 15 sekunniksi kerrallaan. Käynnistä moottoria enintään 40 sekuntia. Toista toimenpide aikaisintaan 5 sekunnin kuluttua. Jos moottori ei tällöin käynnisty, käänny korjaamon puoleen. Pyyhkimen sulan vaihto Tuulilasinpyyhkimien sulkien vaihto Nosta pyyhinvartta, avaa kiinnityspidike.

203 Auton hoito 201 Vapauta pyyhkimen sulka ja irrota se. Takalasinpyyhkimen sulka Nosta pyyhkimen vartta. Purista pyyhkimen varren kumpaakin lukitsinta, vapauta pyyhinsulka ja vedä se pois. Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihda ajovalojen polttimot moottoritilasta käsin. Halogeeniajovalot

204 202 Auton hoito Ajovaloissa on eri järjestelmät kaukovaloja 2 (sisemmät lamput) ja lähivaloja 1 (ulommat lamput) varten. Lähivalot/päiväajovalot 2. Vapauta lampun kannatin kääntämällä sitä vastapäivään. Vedä lampun kannatin irti heijastimesta. 3. Irrota lamppu kannattimesta ja vaihda se uuteen. 4. Aseta lampun kannatin heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 5. Kierrä lampun kantaa myötäpäivään vasteeseen asti. 6. Asenna suojus ja kierrä myötäpäivään. Kaukovalot 1. Käännä suojusta 1 vastapäivään ja irrota se. 1. Käännä suojusta 2 vastapäivään ja irrota se. 2. Irrota johtoliitin lampusta.

205 Auton hoito 203 Sivuvalo 2. Paina salpoja ja vedä lampun kannatin pois heijastimesta. 3. Irrota kiinnitysjousi kielekkeistä etukautta ja käännä alas. 4. Vedä lamppu pois heijastimesta. 5. Aseta uusi lamppu heijastimeen siten, että lampun kiinnityssakarat osuvat heijastimen aukkoihin, ja kiinnitä lampun kiinnitysjousi. 6. Asenna johtoliitin lamppuun. 7. Asenna suojus ja kierrä myötäpäivään. 1. Käännä suojusta vastapäivään ja irrota se. 3. Irrota lamppu kannasta ja vaihda se uuteen. 4. Työnnä kanta heijastimeen. Asenna suojus ja kierrä myötäpäivään.

206 204 Auton hoito Etusuuntavilkku 1. Käännä lampun kannatinta vastapäivään ja vapauta se. 2. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 3. Aseta lampun kannatin heijastimeen ja lukitse kiertämällä myötäpäivään. Ksenonvalot 9 Vaara Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata lamput korjaamolla. Etusuuntavilkku 1. Käännä lampun kannatinta vastapäivään ja vapauta se.

207 Auton hoito Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 3. Aseta lampun kannatin heijastimeen ja lukitse kiertämällä myötäpäivään. Sivuvalot Sivuvalot on suunniteltu LED-valoiksi. Jos niiissä on vikaa, vaihdata LED-valot korjaamossa. Sumuvalot Polttimoihin pääsee käsiksi auton alta käsin. 1. Käännä polttimon pidintä vastapäivään ja irrota se heijastimesta. 2. Irrota polttimon pidin johtoliittimestä painamalla pidinkielekettä. 3. Irrota polttimon pidin ja vaihda polttimo. 4. Kiinnitä johtoliitin. 5. Laita polttimon pidin heijastimeen. 6. Kierrä polttimon pidintä myötäpäivään ja lukitse se paikalleen. Takavalot 5-ovinen viistoperä/4-ovinen sedan 1. Vapauta suojus ja irrota se.

208 206 Auton hoito 3. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää paikalleen. Irrota johtoliitin polttimon pitimestä. 2. Ruuvaa kaksi muovista kiinnitysmutteria sisäpuolelta käsin irti. 4. Avaa ruuvit ja irrota polttimon pidin. 5. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. Takavalon/jarruvalon lamppu (1) Suuntavilkun lamppu (2) Takavalo (3) Peruutus-/takasumuvalo, saattaa olla vain toisella puolella (4)

209 Auton hoito Työnnä polttimon pidin takavaloon ja ruuvaa paikalleen. Liitä johdinpistoke. Asenna takavalokokonaisuus koriin ja kiristä kiinnitysmutterit. Sulje ja lukitse kansi. 7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. 3. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää paikalleen. Irrota johtoliitin polttimon pitimestä. Sports Tourer 2. Kierrä kolme muovista kiinnitysmutteria käsin irti. 1. Vapauta ja avaa takaluukun suojus. 4. Takavaloissa on kaksi polttimoa. Vaihtaaksesi toisen polttimon kierrä muovimutteria (1) vastapäivään ja irrota se polttimon pitimestä. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. Työnnä muovimutteri polttimon pitimeen ja kierrä myötäpäivään.

210 208 Auton hoito 5. Vaihda muut lamput avaamalla ruuvit ja irrottamalla polttimon pidin. 6. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. Takavalo (1) Suuntavilkun lamppu (2) Jarruvalo (3) Peruutus-/takasumuvalo, saattaa olla vain toisella puolella (4) 7. Työnnä polttimon pidin takavaloon ja ruuvaa paikalleen. Liitä johdinpistoke. Asenna takavalokokonaisuus takaluukkuun ja kiristä kiinnitysmutterit. Sulje ja lukitse kansi. 8. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. Takaluukun kehyksen lisätakavalot 1. Avaa takaluukku. 2. Vapauta suojus sivuverhoilulevyssä ja irrota se. 3. Paina lamppukotelo sisäpuolelta ulos sivuverhoilulevystä.

211 Auton hoito 209 Kylkisuuntavilkut Vaihdata lamput korjaamolla. Rekisterikilven valo 4. Kierrä muovimutteria vastapäivään ja irrota se polttimon pitimestä. 5. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. Työnnä muovimutteri polttimon pitimeen kiertämällä myötäpäivään. Takavalo (1) Suuntavilkun lamppu (2) 6. Työnnä polttimon pidin takaluukun kehykseen. Sulje sivuverhouslevyssä oleva suojus. 1. Työnnä ruuvitaltta lamppukoteloon, paina sivulle ja vapauta jousi. 2. Ota lamppukotelo alakautta pois, älä vedä johdosta. 3. Nosta kielekettä ja irrota johtoliitin lampun kannasta.

212 210 Auton hoito 4. Kierrä lampun kantaa vastapäivään vapauttaaksesi sen. 5. Irrota lamppu kannasta ja vaihda se uuteen. 6. Aseta lampun kanta lamppukoteloon ja kierrä myötäpäivään. 7. Kiinnitä johtoliitin lampun kantaan. 8. Aseta lamppukotelo paikalleen ja lukitse se. Sisävalot Sisävalo, lukuvalot Vaihdata lamput korjaamolla. Tavaratilan valo 1. Väännä valaisin syvennyksestään ruuvitaltalla. 2. Paina lamppua kevyesti jousta vasten ja poista. 3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu. Kojelaudan valaistus Vaihdata lamput korjaamolla.

213 Auton hoito 211 Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kolme sulakerasiaa: moottoritilassa vasemmalla edessä, vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana tai oikealla ajettavissa autoissa käsinelokeron takana, tavaratilan vasemmalla puolella suojuksen takana. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin.

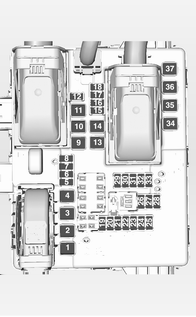

214 212 Auton hoito Moottoritilan sulakerasia Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois. Sulakerasia on moottoritilassa edessä vasemmalla. Vapauta kansi, nosta sitä ylöspäin ja irrota se.

215 Auton hoito 213 Nro Virtapiiri 1 Vaihteiston ohjausyksikkö 2 Moottorin ohjausyksikkö Sytytys, vaihteiston ohjausyksikkö, moottorin ohjausyksikkö 6 Tuulilasinpyyhkimet 7-8 Polttoaineenruiskutus, sytytysjärjestelmä 9 Polttoaineenruiskutus, sytytysjärjestelmä 10 Moottorin ohjausyksikkö 11 Lambda-anturi 12 Käynnistin 13 Kaasuläpän lämmityksen anturi 14 Valaistus 15 Takalasin pyyhin 16 Alipainepumppu, ilmamassamittari, vettä polttoaineessa - anturi, DC-muunnin Nro Virtapiiri 17 Sytytys, turvatyyny 18 Kääntyvät ajovalot 19 Kääntyvät ajovalot 20 Polttoainepumppu 21 Sähkötoimisten takasivuikkunoiden ikkunannostimet 22 ABS 23 Muuttuvan voiman ohjaus 24 Sähkötoimisten etusivuikkunoiden ikkunannostimet 25 Virtapistokkeet 26 ABS 27 Sähkötoiminen seisontajarru 28 Takalasin lämmitin 29 Vasen sähkötoiminen istuin 30 Oikea sähkötoiminen istuin 31 Ilmastointilaite 32 Korielektroniikan ohjausyksikkö 33 Lämmitetyt etuistuimet 34 Kattoluukku Nro Virtapiiri 35 Infotainment-järjestelmä Oikea kaukovalo 38 Vasen kaukovalo Alipainepumppu 42 Jäähdytyspuhallin 43 Akku, DC-muunnin (vain Stop- Start-järjestelmällä varustetuissa autoissa) 44 Ajovalojen pesulaite 45 Jäähdytyspuhallin 46 Liitäntänapa 87, päärele 47 Lambda-anturi 48 Sumuvalot 49 Oikea lähivalo 50 Vasen lähivalo 51 Äänitorvi 52 Sytytystä

216 214 Auton hoito Nro Virtapiiri 53 Sytytys, tuuletetut etuistuimet 54 Sytytystä 55 Sähkötoimiset istuimet, peilien kääntäminen 56 Tuulilasin pesulaite Dieselpolttoaineen lämmitys, päästöjenhallintajärjestelmä 60 Peilien lämmitys 61 Peilien lämmitys Takaikkunan anturi 64 Kääntyvät ajovalot 65 Lisäpumppu (vain Stop-Startjärjestelmällä varustetuissa autoissa) 66 Takalasin pesulaitteisto 67 Polttoainejärjestelmän ohjausyksikkö 68 - Nro Virtapiiri 69 Akkuanturi 70 Sadetunnistin 71 Akkuanturi Vaihdettuasi vialliset sulakkeet sulje sulakerasian kansi ja paina se kiinni siten, että se lukkiutuu. Jos sulakerasian kantta ei ole suljettu oikein, seurauksena saattaa olla toimintahäiriöitä. Kojelaudan sulakerasia Vasemmalta ohjattavissa autoissa sulakerasia on kojelaudan säilytystilan takana. Avaa lokero, purista lukituskielekkeet kokoon, käännä lokero alas ja poista se. Oikealta ohjattavissa autoissa sulakerasia sijaitsee kannen takana käsinelokerossa. Avaa käsinelokero ja irrota kansi.

217 Auton hoito 215 Nro Virtapiiri 1 Infotainment-järjestelmä, infonäyttö 2 Korielektroniikan ohjausyksikkö 3 Korielektroniikan ohjausyksikkö 4 Infotainment-järjestelmä, infonäyttö 5 Infotainment-järjestelmä, infonäyttö 6 Savukkeensytytin 7 Virtapistoke 8 Korielektroniikan ohjausyksikkö Nro Virtapiiri 9 Korielektroniikan ohjausyksikkö 10 Korielektroniikan ohjausyksikkö 11 Sisätilan puhallin Vianmääritysliitin 15 Turvatyyny 16 Keskuslukitus, takaluukku 17 Ilmastointilaite 18 Kuljetussulake 19 Muisti Mittaristo 22 Sytytystä 23 Korielektroniikan ohjausyksikkö 24 Korielektroniikan ohjausyksikkö Tavaratilan virtapistoke Sähkötoimisissa istuimissa, nrot 12 ja 13, on ylikuormitussuoja. Virtapiiri sulkeutuu uudelleen jäähtymisen jälkeen. Tavaratilan sulakerasia Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana. Irrota kansi.

218 216 Auton hoito Nro Virtapiiri 1 Keskuslukitus, sähkökäyttöinen takaluukku 2 Perävaunumoduuli 3 Perävaunumoduuli 4-5 Perävaunun pistorasia 6 Ohjauspyörän lämmitys 7 Sähkötoimisten takasivuikkunoiden ikkunannostimet 8 Perävaunun pistorasia 9 Kattoluukku 10 Keskuslukitus, takaluukku Ilmastointilaite Sähkötoimisen takaluukun lukko 16 Ilmastointilaite 17 - Nro Virtapiiri 18 Sähkötoimisen takaluukun lukko 19 Esteen havaitseminen sivulla 20 Esteen havaitseminen sivulla, tuuletetut etuistuimet 21 Aktiivinen iskunvaimennus, kaukovaloapu, vakionopeussäädin, liikennemerkkiapu, kaistavahti, perävaunumoduuli 22 Murtohälytin 23 Jokapyöräveto, murtohälytinjärjestelmä 24 Vasen sivuvalo 25 Oikea sivuvalo Perävaunumoduuli, kuljetussulake 30 Esteen havaitseminen sivulla

219 Auton hoito 217 Nro Virtapiiri 31 Aktiivinen iskunvaimennus, kaukovaloapu, vakionopeussäädin, liikennemerkkiapu, kaistavahti 32 Esteen havaitseminen sivulla 33 Jokapyöräveto 34 Kattoluukku Auton työkalut Työkalut Renkaankorjaussarjalla varustetut autot Työkalut ja hinaussilmukka sijaitsevat renkaankorjaussarjan kanssa työkalurasiassa tavaratilan lattian peitteen alla. Varapyörällä varustetut autot Nosturi ja pyöränmutteriavain, työkalut, jatkopultti vaurioituneen pyörän kiinnitystä varten ja hinaussilmukka sijaitsevat työkalurasiassa varapyörän alla tavaratilassa. Varapyörä

220 218 Auton hoito Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Renkaat Rengaskokoja 235/45 R 18 tulee käyttää vain talvirenkaina. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. Rengasmerkinnät esim. 215/60 R H 215 = Renkaan leveys, mm 60 = Renkaan profiili (renkaan korkeuden suhde renkaan leveyteen, %) R RF = Vyörakenne: Vyörengas = Rakenne: RunFlat, turvarakenne 16 = Vanteen halkaisija, tuumaa 95 = Kantavuusindeksi, esim. 95 vastaa 690 kg:aa H = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden valvonnalla varustettuja autoja. Kierrä venttiilin suojus irti. Rengaspaine ja vasemman tai oikean etuoven kehyksessä olevassa tarrassa. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille.

221 Auton hoito 219 Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvontajärjestelmällä varustetussa autossa, katkaise sytytysvirta. Rengaspaineiden valvontajärjestelmä Rengaspaineiden valvontajärjestelmä valvoo tietystä ajonopeudesta alkaen kaikkien neljän pyörän painetta kerran minuutissa. Kaikissa pyörissä on oltava paineanturit ja renkaissa on oltava ohjeiden mukainen rengaspaine. Senhetkiset rengaspaineet voidaan näyttää kuljettajan tietokeskuksen valikossa Asetukset. Valikko voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Käännä säätöpyörää valitaksesi rengaspaineiden valvontajärjestelmän. Järjestelmän tila ja pienet paine-erot näytetään varoitusviestinä ja kyseisen renkaan vilkkumisena kuljettajan tietokeskuksessa. Lisäksi huomattavat paine-erot saman akselin renkaissa näytetään varoitusviestinä kuljettajan tietokeskuksessa. Suuret paine-erot osoitetaan lisäksi merkkivalolla w. Merkkivalo w 3 95.

222 220 Auton hoito Auton viestit Jos rengaspainetta on pienennettävä tai suurennettava, katkaise sytytysvirta. Jos autoon on asennettu rengassarja, jossa ei ole tunnistimia (esim. neljä talvirengasta), kuljettajan tietokeskuksessa näytetään viesti. Rengaspaineiden valvontajärjestelmä ei ole toimintavalmiudessa. Anturit voidaan jälkiasennuttaa. Varapyörässä tai tilapäisessä varapyörässä ei ole painetunnistimia. Rengaspaineiden valvontajärjestelmä ei ole toiminnassa näiden pyörien osalta. Merkkivalo w palaa. Kolmen muun pyörän kohdalla järjestelmä pysyy toimintavalmiudessa. Nestemäisten korjaussarjojen käyttö saattaa haitata järjestelmän toimintaa. Tehtaan hyväksymiä korjaussarjoja voidaan käyttää. Ulkoiset suuritehoiset radiolaitteet voivat häiritä rengaspaineiden valvontajärjestelmän toimintaa. Rengaspaineiden valvontajärjestelmän venttililuistit ja tiivisterenkaat on vaihdettava aina renkaiden vaihdon yhteydessä. Sopeutuvan kynnyksen toiminto Rengaspaineiden valvontajärjestelmä havaitsee automaattisesti, ajetaanko autolla enintään 3 henkilön kuormitusta tai täyskuormitusta vastaavilla rengaspaineilla. Jos rengaspainetta on pienennettävä, katkaise sytytysvirta ennen pienentämistä. Automaattinen oppimistoiminto Pyörien vaihtamisen jälkeen auton on oltava paikallaan n. 20 minuuttia, ennen kuin järjestelmä tekee uuden laskemistoimituksen. Seuraavaan uudelleenoppimisprosessiin tarvitaan enintään 10 minuutin ajomatka vähintään 20 km/h:n ajonopeudella. Tässä tapauksessa kuljettajan tietokeskuksessa voidaan näyttää $ tai painearvot voivat vaihtua. Jos uudelleenoppimisen aikana esiintyy ongelmia, kuljettajan tietokeskuksessa näytetään varoitusviesti. Lämpötilan tasaus Kylmissä renkaissa rengaspaine on matalampi, lämpimissä korkeampi. Rengaspaineiden valvontajärjestelmä huomioi tämän antaessaan varoitusviestejä. Kuljettajan tietokeskuksessa näytetty rengaspainearvo ilmoittaa todellisen rengaspaineen. Siksi rengaspaine on tärkeää tarkistaa kylmistä renkaista. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä on suositeltavaa, että saman akselin renkaiden kuviourien syvyys ei vaihtele yli 2 mm.

223 Auton hoito 221 Kuviourien sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulumisvaroittimien sijainti on merkitty renkaan sivuun. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, vaihda eturenkaat taakse ajoittain. Tarkista, että pyörät pyörivät samaan suuntaan kuin aikaisemmin. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein. Rengas- ja pyöräkoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari ja renkaiden nimellispaine on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Rengaskoon 245/35 R20 renkaissa on erityismallinen pölykapseli. Irrota kapseli irrotetusta pyörästä vapauttamalla varret ensin yksi kerrallaan. Paina pölykapselia sitten takaapäin sen keskeltä ja irrota se. Asenna säätämällä pölykapselia ensin siten, että kohdistusvarsi sopii syvennykseen.

224 222 Auton hoito Lumiketjut Lumiketjuja saa käyttää vain eturenkaissa. Käytä aina ketjuja, joissa on pienet silmukat, jotka eivät lisää renkaan kulutuspinnan ja sisäsivun mittoja enempää kuin 10 mm (mukaan lukien ketjulukko). 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. Lumiketjuja saa käyttää vain seuraavissa renkaissa: 205/60 R 16, 215/55 R 17, 215/60 R 16, 225/45 R 18, 225/50 R 17 ja 235/45 R 18. Lumiketjuja ei saa käyttää seuraavissa renkaissa: 225/55 R 17, 245/45 R 18, 245/40 R 19, 245/35 R 20 ja 255/35 R 20. Lumiketjuja ei saa käyttää tilapäisessä varapyörässä. Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Älä aja yli 80 km/h nopeudella. Älä käytä pitkäaikaisesti. Ohjattavuus ja käsiteltävyys voivat muuttua. Rengasrikon sattuessa: Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Renkaankorjaussarja on tavaratilan lattian peitteen alla olevassa lokerossa.

225 Auton hoito Ota renkaankorjaussarja lokerosta. 2. Poista kompressori. 3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista säilytyslokeroista. 4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään. 5. Asenna tiivisteainepullo kompressorissa olevaan pitimeen. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo on pystyssä. 6. Avaa viallisen renkaan venttiilihattu. 7. Ruuvaa täyttöletku rengasventtiiliin. 8. Kompressorin kytkin on asetettava asentoon J. 9. Liitä kompressorin pistoke pistorasiaan tai savukkeensytyttimen liitäntään. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi.

226 224 Auton hoito 10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tiivisteaineella. 11. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Sitten paine alkaa laskea. 12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 13. Säädetty rengaspaineen ohjearvo on saavutettava 10 minuutin sisällä. Rengaspaine Kun paine on oikea, kytke kompressori pois päältä. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista liika rengaspaine painemittarin yläpuolella olevalla painikkeella. Älä käytä kompressoria 10 minuuttia kauempaa. 14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Kierrä renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. 16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 17. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 km:n (korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin.

227 Auton hoito 225 Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 18. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan. Huomautus Korjatun renkaan ajo-ominaisuudet ovat voimakkaasti huonontuneet. Sen takia rengas on vaihdettava. Jos kompressorista kuuluu epänormaalia ääntä tai jos se kuumenee voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi. Sisäänrakennettu ylipaineventtiili avautuu 7 baarin kohdalla. Huomaa korjaussarjan parasta ennen -päiväys. Tämän päivämäärän jälkeen tiivistyskyky ei ole enää taattu. Huomioi tiivistysainepullossa olevat säilytystiedot. Vaihda käytetty tiivisteainepullo uuteen. Hävitä pullo voimassa olevien määräysten mukaisesti. Kompressoria ja tiivisteainetta voidaan käyttää n. -30 C:n lämpötilasta lähtien. Mukana olevia sovittimia voidaan käyttää esim. rantapallojen, ilmapatjojen, kumiveneiden ym. täyttöön. Ne sijaitsevat kompressorin alapinnalla. Poista ne ruuvaamalla kompressorin ilmaletku paikalleen ja poistamalla sovitin. Pyörän vaihto Varapyörän sijasta varusteena voi olla renkaankorjaussarja Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint. 1 cm paksu). Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle.

228 226 Auton hoito Älä käynnistä moottoria auton ollessa nosturin varassa. Puhdista pyöränmutterit ja kierteet puhtaalla liinalla ennen pyörän asennusta. Kevytmetallivanteet: Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi pehmeä riepu. 9 Varoitus Älä rasvaa pyöränpultteja, pyöränmuttereita tai kartiomuttereita. 3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan alle. 2. Käännä pyöränavain ulos ja asenna se varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. 1. Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Irrota pölykapseli koukulla. Auton työkalut

229 Auton hoito Aseta nosturi oikeaan korkeuteen. Aseta se suoraan nostokohdan alle siten, että se ei pääse liukumaan. Kiinnitä pyöränmutterin avain, tarkista, että nosturi on kohtisuorassa, ja kierrä pyöränmutterin avainta, kunnes pyörä on irti maasta. 5. Kierrä pyöränmutterit irti. 6. Vaihda pyörä. Varapyörä Kierrä pyöränmutterit paikoilleen. 8. Laske auto alas. 9. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristikkäin. Kiristysmomentti on 150 Nm. 10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan venttiilin kohdalle ennen asennusta. Asenna pyöränmutterien suojukset. Asenna nostokohdan suojus. 11. Aseta vaihdettu pyörä ja työkalut säilytyspaikkoihinsa. 12. Tarkista autoon asennetun pyörän rengaspaine ja pyöränmutterien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Nostoalustan nostokohdat Nostoalustan taemman varren nostokohta alustassa.

230 228 Auton hoito Nostoalustan etummaisen varren nostokohta alustassa. Varapyörä Varapyörän sijasta varusteena voi olla renkaankorjaussarja. Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on teräsvanne. Huomio Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Irrottaminen: 1. Avaa lattian suojus. 2. Varapyörä on kiinnitetty siipimutterilla. Käännä siipimutteria vastapäivään ja irrota varapyörä. Varapyörän alla on laatikko, jossa ovat auton työkalut. 3. Jos varapyörän syvennykseen ei laiteta pyörää pyöränvaihdon jälkeen, kiinnitä työkalurasia kääntämällä siipimutteria oikealle ja sulje lattian peite. Täysikokoisen pyörän varastointi varapyörän syvennykseen Varapyörän syvennystä ei ole suunniteltu kaikille sallituille rengaskoille. Jos varapyörää leveämpi pyörä on varastoitava varapyörän syvennykseen, pyörän kiinnitykseen käytettävä kierrepultti on vaihdettava jatkopulttiin, joka löytyy työkalurasiasta Pultin vaihto: Poista työkalurasia varapyörän syvennyksestä. Asenna pyöränmutteriavaimen kuusioavain ja varmista, että se osuu turvallisesti pulttiin.

231 Auton hoito 229 Löysää pultti kääntämällä pyöränmutteriavainta vastapäivään. Irrota pultti. Irrota jatkopultti työkalurasiasta ja kierrä se käsitiukkuuteen pyöränmutteriavaimen kuusioavaimella. Laita työkalurasia ja vaurioitunut pyörä ulkopuoli ylöspäin varapyörän syvennykseen ja kiinnitä ne paikalleen kääntämällä siipimutteria myötäpäivään pultissa. Lattian peite voidaan laittaa pyörän päälle. Kun laitat varapyörän takaisin syvennykseen, kun viallinen rengas on korjattu, käytä taas lyhyttä pulttia. Vaihda pultti samalla tavalla. 9 Varoitus Tunkin, pyörän tai muun laitteen säilyttäminen tavaratilassa voi aiheuttaa loukkaantumisia, jos niitä ei kiinnitetä kunnolla. Äkkinäisessä pysähdyksessä tai törmäyksessä irtoesineet saattavat osua ihmisiin. Säilytä pyörä, nosturi ja työkalut aina alkuperäisissä säilytyspaikoissaan ja kiinnitä ne kunnolla. Tilapäisvarapyörä Huomio Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteisiin alhaisella nopeudella. Älä käytä tilapäisvarapyörää pitkään. Jos auton takarengas tyhjenee hinattaessa toista autoa, asenna tilapäisvarapyörä eteen ja täysikokoinen pyörä taakse. Lumiketjut Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä.

232 230 Auton hoito Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa. Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru. Käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan.

233 Auton hoito Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä akusta kuin mahdollista, vähintään 60 cm etäisyydelle. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä. 4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin. Vetäminen Auton hinaaminen Vapauta kupu alhaalta ja poista se alakautta.

234 232 Auton hoito Insignia OPC: Aseta ruuvitaltta kuvun yläkaaren kohdalla olevaan loveen. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Vaurioiden estämiseksi on suositeltavaa laittaa kangas ruuvitaltan ja kehyksen väliin. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Varoitusvilkut on kytkettävä päälle kummassakin autossa. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Käsivaihteistolla ja jokapyörävedolla varustetut autot: Jos autoa hinataan kaikki neljä pyörää maassa, hinausnopeudelle ja-matkalle ei ole teknisiä rajoituksia. Jos vain yksi akseli on nostettu ylös, enimmäisnopeus on 50 km/h. Hinausmatkaa ei ole rajoitettu. Automaattivaihteistolla ja etuvedolla varustetut autot: Autoa saa hinata eteenpäin enintään 80 km/h nopeudella enintään 100 km. Kaikissa muissa tapauksissa ja vaihteiston ollessa viallinen etuakseli on nostettava irti maasta.

235 Auton hoito 233 Automaattivaihteistolla ja jokapyörävedolla varustetut autot: Autoa on hinattava eteenpäin. Jos autoa hinataan kaikki neljä pyörää maassa, suurin nopeus on 50 km/h ja pisin hinausmatka 50 km. Jos etuakseli on nostettu ylös, suurin nopeus on 50 km/h. Hinausmatkaa ei ole rajoitettu. Käänny korjaamon puoleen. Kierrä hinaussilmukka irti hinauksen jälkeen. Laita suojus paikalleen alhaalta, kierrä hiukan myötäpäivään ja sulje suojus. Insignia OPC: Aseta suojus niin että alalaippa tulee syvennykseen. Paina suojus puskuriin. Toisen ajoneuvon hinaaminen Vapauta kupu alhaalta ja poista se alakautta. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaukseen. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa.

236 234 Auton hoito Kierrä hinaussilmukka irti hinauksen jälkeen. Laita suojus paikalleen alhaalta, kierrä hiukan myötäpäivään ja lukitse suojus paikalleen. Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Huomio Käytä aina puhdistusainetta, jonka ph-arvo on 4-9. Älä käytä puhdistusaineita kuumille pinnoille. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä.

237 Auton hoito 235 Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta. Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Kattoluukku Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. maalinpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä laita kattoluukkuun vahaa tai kiillotusaineita. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen phneutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Alusta Alusta on osittain suojattu PVCalustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros.

238 236 Auton hoito Nestekaasujärjestelmä 9 Vaara Nestekaasu on ilmaa raskaampaa ja sitä voi kerääntyä matalla oleviin kohtiin. Ole varovainen tehdessäsi alustatöitä huoltosyvennyksessä. Nestekaasusäiliö tulee irrottaa maalaustöitä varten ja jos kuivaustilassa käytetään yli 60 C:n lämpötiloja. Älä tee mitään muutoksia nestekaasujärjestelmään. Vetolaite Älä pese kuulatankoa höyry- tai painepesurilla. Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista nahkaverhous puhtaalla vedellä ja pehmeällä liinalla. Jos siinä on hyvin likainen, käytä nahanhoitoainetta. Puhdista mittariston lasi vain kostealla, pehmeällä kankaalla. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Kangasverhoilu ei ehkä ole värinpitävä. Tämä saattaa aiheuttaa näkyviä värimuutoksia, erityisesti vaaleaan verhoiluun. Poistettavissa olevat tahrat ja värjäytymät tulee puhdistaa ensi tilassa. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella. Huomio Sulje vaatteiden tarranauhakiinnitykset, koska ne saattavat vaurioittaa istuinverhoilua. Sama koskee vaatteita, joissa on teräväreunaisia osia, kuten vetoketjuja, vöitä tai farkkujen koristeniittejä. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

239 Huolto ja ylläpito 237 Huolto ja ylläpito Yleistä tietoa Neste-, voiteluaine- ja varaosasuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Yksityiskohtainen, ajan tasalla oleva huolto-ohjelma autoasi varten on saatavana korjaamosta. Huoltonäyttö Eurooppalaiset huoltovälit Auto on huollettava km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytöstä ilmene muuta. Eurooppalaiset huoltovälit ovat voimassa seuraavissa maissa: Alankomaat, Andorra, Belgia, Bosnia-Herzegovina, Bulgaria, Espanja, Grönlanti, Iso-Britannia, Islanti, Irlanti, Italia, Itävalta, Kreikka, Kroatia, Kypros, Latvia, Liettua, Luxemburg, Makedonia, Malta, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tshekin tasavalta, Unkari, Viro. Huoltonäyttö Kansainväliset huoltovälit Auto on huollettava km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytöstä ilmene muuta. Kansainvälisiä huoltovälejä sovelletaan maissa, joita ei ole lueteltu eurooppalaisten huoltovälien kohdalla. Huoltonäyttö Huoltotöiden kirjaaminen Huollot kirjataan huolto- ja takuuvihkoon. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus. Tarkista, että huolto- ja takuuvihko täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellinen esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä.

240 238 Huolto ja ylläpito Huoltoväli ja jäljellä oleva moottoriöljyn käyttöikä Huoltoväli perustuu useisiin parametreihin käytöstä riippuen. Huoltonäyttö ilmoittaa, kun moottoriöljy on vaihdettava. Huoltonäyttö Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain suositusten mukaisia tuotteita. Takuu ei kata muiden kuin näiden suositusten mukaisten tuotteiden käytöstä aiheutuneita vaurioita. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Öljyn laatu varmistaa mm. moottorin puhtauden, kulumissuojan ja öljyn ikääntymisen valvonnan, kun taas viskositeettiluokka antaa tietoa öljyn paksuudesta tietyllä lämpötila-alueella. Dexos on uusin moottoriöljylaatu, joka antaa parhaan suojan bensiinija dieselmoottoreille. Jos sitä ei ole saatavana, muiden lueteltujen laatujen moottoriöljyjä voidaan käyttää. Bensiinimoottoreille annetut suositukset koskevat myös maakaasulla (CNG), nestekaasulla (LPG) ja etanolilla (E85) käyviä moottoreita. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos niiden laatu ja viskositeetti ovat laatuvaatimuksen mukaisia. Vain ACEA A1/B1- tai vain A5/B5-öljylaatujen käyttö on kielletty, koska niiden käyttö saattaisi tietyissä olosuhteissa aiheuttaa moottorivaurion. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella

241 Huolto ja ylläpito 239 Moottoriöljyn lisäaineet Moottoriöljyn lisäaineiden käyttö voi aiheuttaa vaurioita ja mitätöidä takuun. Moottoriöljyn viskositeettiluokat SAE-viskositeettiluokka kertoo öljyn paksuudesta. Moniasteöljy on ilmoitettu kahdella numerolla, esim. SAE 5W-30. Ensimmäinen numero, jota seuraa W-kirjain, ilmoittaa viskositeetin alhaisissa ja toinen numero korkeissa lämpötiloissa. Valitse soveltuva viskositeettiaste alimman ulkolämpötilan mukaan Kaikki suositellut viskositeettiluokat soveltuvat korkeisiin ulkolämpötiloihin. Jäähdytysneste ja pakkasneste Käytä vain silikaatitonta pitkäikäistä jäähdytysnestettä (LLC) ja pakkasnestettä. Järjestelmä on tehtaalla täytetty jäähdytysnesteellä, jonka korroosiosuoja on erinomainen ja pakkaskestävyys n. -28 C. Tätä pitoisuutta on ylläpidettävä vuoden ympäri. Sellaisten jäähdytysnesteen lisäaineiden käyttö, jotka on tarkoitettu antamaan parempi korroosiosuojaus tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista. Jarru- ja kytkinneste Käytä vain erittäin suorituskykyistä, autoon hyväksyttyä jarrunestettä, käänny korjaamon puoleen. Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jarrunestettä on säilytettävä umpinaisessa säiliössä veden absorption välttämiseksi. Varmista, että jarruneste ei pääse likaantumaan.

242 240 Tekniset tiedot Tekniset tiedot Auton tunnistus Auton tiedot Auton tunnistus Auton tunnistenumero Tyyppikilpi Auton tunnistenumero näkyy tuulilasin läpi. Tyyppikilpi on kiinnitetty vasemman etuoven kehykseen.

OPEL Astra Ohjekirja

OPEL Astra Ohjekirja OPEL Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 138 Ilmastointi...

Lisätiedot

OPEL INSIGNIA Ohjekirja

OPEL INSIGNIA Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 46 Säilytys... 70 Mittarit ja käyttölaitteet... 85 Valaistus... 130 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 40 Säilytys... 60 Mittarit ja käyttölaitteet... 73 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

Opel Insignia Ohjekirja

Opel Insignia Ohjekirja Opel Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 61 Mittarit ja käyttölaitteet... 75 Valaistus... 110 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 76 Valaistus... 114 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 54 Mittarit ja käyttölaitteet... 93 Valaistus... 128 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 65 Mittarit ja käyttölaitteet... 95 Valaistus... 138

Lisätiedot

Opel Zafira Tourer Ohjekirja

Opel Zafira Tourer Ohjekirja Opel Zafira Tourer Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 61 Mittarit ja käyttölaitteet... 93 Valaistus... 129

Lisätiedot

OPEL Insignia Ohjekirja

OPEL Insignia Ohjekirja OPEL Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 70 Mittarit ja käyttölaitteet... 86 Valaistus... 127 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 67 Mittarit ja käyttölaitteet... 82 Valaistus... 122 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Meriva 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 109 Ilmastointi...

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 40 Säilytys... 65 Mittarit ja käyttölaitteet... 74 Valaistus... 118 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 22 Istuimet, turvajärjestelmät... 39 Säilytys... 61 Mittarit ja käyttölaitteet... 101 Valaistus... 139 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 141 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 58 Mittarit ja käyttölaitteet... 98 Valaistus... 136 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER. Ohjekirja

OPEL ZAFIRA TOURER. Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 64 Mittarit ja käyttölaitteet... 95 Valaistus... 136

Lisätiedot

Opel Astra Ohjekirja

Opel Astra Ohjekirja Opel Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 53 Mittarit ja käyttölaitteet... 91 Valaistus... 125 Ilmastointi...

Lisätiedot

OPEL VIVARO Ohjekirja

OPEL VIVARO Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 66 Mittarit ja käyttölaitteet... 73 Valaistus... 94 Ilmastointi...

Lisätiedot

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista.

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. F I A T 5 0 0 P I K A O P A S Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalojen hallinta

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 52 Mittarit ja käyttölaitteet... 60 Valaistus... 90 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 37 Säilytys... 53 Mittarit ja käyttölaitteet... 63 Valaistus... 95 Infotainment-järjestelmä... 102

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 68 Valaistus... 98 Ilmastointi...

Lisätiedot

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu) F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+

Lisätiedot

OPEL Cascada Ohjekirja

OPEL Cascada Ohjekirja OPEL Cascada Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 44 Säilytys... 68 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Astra 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 47 Säilytys... 67 Mittarit ja käyttölaitteet... 85 Valaistus... 116 Ilmastointi...

Lisätiedot

OPEL MERIVA. Ohjekirja

OPEL MERIVA. Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 110 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 36 Säilytys... 53 Mittarit ja käyttölaitteet... 59 Valaistus... 77 Infotainment-järjestelmä... 83

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 51 Mittarit ja käyttölaitteet... 58 Valaistus... 88 Ilmastointi...

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

OPEL COMBO. Ohjekirja

OPEL COMBO. Ohjekirja OPEL COMBO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 29 Säilytys... 44 Mittarit ja käyttölaitteet... 50 Valaistus... 67 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL ZAFIRA. Ohjekirja

OPEL ZAFIRA. Ohjekirja OPEL ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 26 Istuimet, turvajärjestelmät... 43 Säilytys... 66 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Corsa 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 94 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Ampera 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 50 Mittarit ja käyttölaitteet... 54 Valaistus... 91 Ilmastointi...

Lisätiedot

OPEL COMBO-D. Ohjekirja

OPEL COMBO-D. Ohjekirja OPEL COMBO-D Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 48 Mittarit ja käyttölaitteet... 55 Valaistus... 81 Ilmastointi...

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Movano 07/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 61 Valaistus... 80 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Spark Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 54 Mittarit ja käyttölaitteet... 60 Valaistus... 80 Infotainment-järjestelmä...

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 62 Mittarit ja käyttölaitteet... 101 Valaistus... 143 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 31 Säilytys... 50 Mittarit ja käyttölaitteet... 56 Valaistus... 73 Infotainment-järjestelmä... 78

Lisätiedot

OPEL MOVANO. Ohjekirja

OPEL MOVANO. Ohjekirja OPEL MOVANO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 34 Säilytys... 56 Mittarit ja käyttölaitteet... 63 Valaistus... 82 Ilmastointi...

Lisätiedot

Opel Vivaro Ohjekirja

Opel Vivaro Ohjekirja Opel Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...45 Säilytystilat...77 Mittaristo ja hallintalaitteet...87 Valaistus...123 Infotainment-järjestelmä...133

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 71 Mittarit ja käyttölaitteet... 90 Valaistus... 135 Ilmastointi...

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...35 Säilytystilat...59 Mittaristo ja hallintalaitteet...71 Valaistus...107 Infotainment-järjestelmä...115

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 43 Säilytys... 68 Mittarit ja käyttölaitteet... 78 Valaistus... 101 Ilmastointi...

Lisätiedot

838E Hands Free Varashälytin

838E Hands Free Varashälytin 838E Hands Free Varashälytin Huom! - Järjestelmän saa asentaa vain ammattilainen. - Älä anna laitteen tai vastaanottimen kastua. - Lue käyttöohje kokonaan ennen laitteen asennusta. - Tämän laitteen tarkoitus

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 67 Mittarit ja käyttölaitteet... 96 Valaistus... 133 Ilmastointi...

Lisätiedot

OPEL ASTRA GTC. Ohjekirja

OPEL ASTRA GTC. Ohjekirja OPEL ASTRA GTC Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 52 Mittarit ja käyttölaitteet... 63 Valaistus... 99 Ilmastointi...

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 72 Valaistus... 105 Ilmastointi...

Lisätiedot

OPEL MOKKA Ohjekirja

OPEL MOKKA Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 106 Ilmastointi...

Lisätiedot

Turvatyynyadapterin liittäminen

Turvatyynyadapterin liittäminen Turvatyynyadapterin liittäminen vw-wi://rl/a.fi-fi.a00.5a40.04.wi::36486095.xml?xsl=3 Page 1 of 2 Turvatyynyadapterin liittäminen Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Turvatyynyadapteri

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Cruze Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 38 Säilytys... 57 Mittarit ja käyttölaitteet... 67 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

Vehicle Security System VSS3 - Alarm system remote

Vehicle Security System VSS3 - Alarm system remote Vehicle Security System VSS3 - Alarm system remote Hälytysjärjestelmän kauko-ohjain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan käyttöön

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto OPEL Adam Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 51 Mittarit ja käyttölaitteet... 70 Valaistus... 101 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 67 Mittarit ja käyttölaitteet... 98 Valaistus... 136

Lisätiedot

OPEL Vivaro Ohjekirja

OPEL Vivaro Ohjekirja OPEL Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 41 Säilytys... 65 Mittarit ja käyttölaitteet... 72 Valaistus... 91 Ilmastointi...

Lisätiedot

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Ajoneuvon alkuperäinen kaukosäädinavain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan

Lisätiedot

click! a b c d e f g Käyttöopas i j > 25 cm k l Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04

click! a b c d e f g Käyttöopas i j > 25 cm k l Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04 1 3 click! a b c d e f g Käyttöopas 4 h i j k l > 25 cm 2 5 Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04 8 9 Kiitos kun valitsit BeSafe izi Go -istuimen On tärkeää, että luet tämän käyttöoppaan

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 98 Ilmastointi...

Lisätiedot

VOLVO XC90 quick guide

VOLVO XC90 quick guide VOLVO XC90 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

VOLVO V50 quick guide

VOLVO V50 quick guide VOLVO V50 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

2012 Omistajan ohjekirja Chevrolet Malibu M

2012 Omistajan ohjekirja Chevrolet Malibu M 2012 Omistajan ohjekirja Chevrolet Malibu M Avaimet, ovet ja ikkunat... 1-1 Avaimet ja lukot................ 1-1 Ovet.............1-11 Auton suojaus........1-12 Ulkopeilit..................... 1-15 Sisäpeilit.......1-17

Lisätiedot

OPEL MOVANO Ohjekirja

OPEL MOVANO Ohjekirja OPEL MOVANO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 39 Säilytys... 66 Mittarit ja käyttölaitteet... 74 Valaistus... 97 Ilmastointi...

Lisätiedot

C A N A L A R M. Bruksanvisning Käyttöohje Brugervejledning User Manual. www.defa.com

C A N A L A R M. Bruksanvisning Käyttöohje Brugervejledning User Manual. www.defa.com C A N A L A R M Bruksanvisning Käyttöohje Brugervejledning User Manual www.defa.com FIN Sisältö Näin käytät DEFA autohälytintä: Hälyttimen PÄÄLLE KYTKENTÄ s. 17 Hälyttimen POIS KYTKENTÄ s. 18 Hätäpoiskytkentä

Lisätiedot

VOLVO C70 quick Guide

VOLVO C70 quick Guide VOLVO C70 quick Guide TERvETUlOA UUTEEN volvoonne! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80 VOLVO S80 Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! Uuteen autoon tutustuminen on jännittävä kokemus. Käykää tämä pikaopas läpi, jotta opitte nopeasti ja helposti joitakin tavallisimmista toiminnoista.

Lisätiedot

sisältö Johdanto... 2

sisältö Johdanto... 2 Johdanto......................... 2 sisältö Käyttö lyhyesti................... 5 Avaimet, ovet ja ikkunat........ 17 Istuimet ja turvajärjestelmät..... 29 Säilytystilat..................... 49 Mittarit

Lisätiedot

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01 GRP 0 0 9 kk 0 10 kg Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! U10714 rev 01 VAROITUKSIA 1. Lue ohjeet huolellisesti ennen kuin kiinnität istuimen autoon.

Lisätiedot

Käyttö-ja huolto-ohje Ajastin 1533 3-aikaa FIN

Käyttö-ja huolto-ohje Ajastin 1533 3-aikaa FIN Ajastin 1533 FIN 1 Kellonaika tai jäljellä oleva lämmitysaika 2 Tuuletuksen merkki 3 Ajan siirto eteen (kellonajan näyttö) 4 Ohjelmointi 5 Muistipaikan tunnus 6 Manuaalikäynnistys 7 Kellonajan asetuksen/kyselyn

Lisätiedot

ComfortControl 01 KEINUN LUKITUS 02 KEINUN VASTUS 05 SELKÄNOJAN KORKEUS 03 ISTUINSYVYYS 06 SELKÄNOJAN KALLISTUS 04 ISTUINKORKEUS 07 KÄSINOJAT KORKEUS

ComfortControl 01 KEINUN LUKITUS 02 KEINUN VASTUS 05 SELKÄNOJAN KORKEUS 03 ISTUINSYVYYS 06 SELKÄNOJAN KALLISTUS 04 ISTUINKORKEUS 07 KÄSINOJAT KORKEUS Vaihe 1: Avaa tuolisi lukitus. 01 KEINUN LUKITUS Vaihe 2: Säädä tuoli kehosi mukaan. 02 KEINUN VASTUS 03 ISTUINSYVYYS 04 ISTUINKORKEUS Vaihe 3: Säädä tuoli työsi mukaan. 05 SELKÄNOJAN KORKEUS 06 SELKÄNOJAN

Lisätiedot

OPEL MERIVA Ohjekirja

OPEL MERIVA Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 60 Mittarit ja käyttölaitteet... 80 Valaistus... 119 Ilmastointi...

Lisätiedot

Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 9254826/1

Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 9254826/1 Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 1 2 3 4 9254826/1 5 7 6 8 9 10 SUOMI 2006 Nokia. Kaikki oikeudet pidätetään. Nokia ja Nokia Connecting People ovat Nokia Oyj:n rekisteröityjä tavaramerkkejä.

Lisätiedot

OPEL Meriva Ohjekirja

OPEL Meriva Ohjekirja OPEL Meriva Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 35 Säilytys... 61 Mittarit ja käyttölaitteet... 82 Valaistus... 117 Ilmastointi...

Lisätiedot

Lada Priora Sedan 1,6 8-v (21701) standart (00) (010) turvalliset sisustusmateriaalit, 9 jarrutehostin, jäähdytetyt etujarrulevyt, sävypeilit,

Lada Priora Sedan 1,6 8-v (21701) standart (00) (010) turvalliset sisustusmateriaalit, 9 jarrutehostin, jäähdytetyt etujarrulevyt, sävypeilit, Lada Priora Sedan 1,6 8-v (21701) standart (00) (010) turvalliset sisustusmateriaalit, 9 jarrutehostin, jäähdytetyt etujarrulevyt, sävypeilit, sähkösäätöiset ajovalot, kuljettajan turvatyyny, etuturvavöiden

Lisätiedot

RENAULT suosittelee ELF:

RENAULT suosittelee ELF: KADJAR KÄYTTÖOPAS parastasuorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä TRAFIC KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

CROSSLAND X Ohjekirja

CROSSLAND X Ohjekirja CROSSLAND X Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 42 Säilytys... 64 Mittarit ja käyttölaitteet... 73 Valaistus... 108 Ilmastointi...

Lisätiedot

Käyttöohje. Keezone ECE R44 / 04. Syöttötuoli 15-25 kg. Korokeistuin 15-36 kg. Testattu ja hyväksytty

Käyttöohje. Keezone ECE R44 / 04. Syöttötuoli 15-25 kg. Korokeistuin 15-36 kg. Testattu ja hyväksytty Käyttöohje Keezone Syöttötuoli 15-25 kg Korokeistuin 15-36 kg Testattu ja hyväksytty ECE R44 / 04 TÄRKEÄÄ TIETOA Kiitos, että olet valinnut tämän Axon Kids lastenistuimen. Lasten turvaistuimia kehittävällä

Lisätiedot

Selkänoja menosuuntaan. Käyttöopas. Ryhmä Paino Ikä. 0+ 0-13 kg 0-12 m

Selkänoja menosuuntaan. Käyttöopas. Ryhmä Paino Ikä. 0+ 0-13 kg 0-12 m Selkänoja menosuuntaan Käyttöopas ECE R44 04 Ryhmä Paino Ikä 0+ 0-13 kg 0-12 m 1 Kiitos, että valitsit BeSafe izi Sleep ISOfix -istuimen BeSafe on kehittänyt tämän istuimen erittäin huolellisesti, jotta

Lisätiedot

OPEL CORSA Ohjekirja

OPEL CORSA Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 76 Valaistus... 111 Ilmastointi...

Lisätiedot

Finnish. Osien nimet. Tarkistuslaiteyksikkö. Sähkökaapelin tarkistuslaite. Vaihtokytkimen tarkistuslaite SM-EC79 HAKEMISTO

Finnish. Osien nimet. Tarkistuslaiteyksikkö. Sähkökaapelin tarkistuslaite. Vaihtokytkimen tarkistuslaite SM-EC79 HAKEMISTO SM-EC79 HAKEMISTO Tarkistuslaitteen käyttö Ongelman sijainnin määritys tarkistuslaitteella 136 Ongelma etuvaihtajassa tai takavaihtajassa 137 Ongelma SM-EW79A + ST-7970:n toiminnassa 139 SM-EW79A tarkistus

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä ESPACE KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 51 Mittarit ja käyttölaitteet... 70 Valaistus... 106 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 56 Mittarit ja käyttölaitteet... 74 Valaistus... 113 Ilmastointi...

Lisätiedot

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION VOLVO XC90 Quick Guide WEB EDITION TERVETULO UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Asennus. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava VAARA. Irralliset osat. Asennusohjeet

Asennus. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava VAARA. Irralliset osat. Asennusohjeet Form No. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava Mallinro: 132-6774 3405-657 Rev B Asennusohjeet VAARA KALIFORNIA Lakiesityksen 65 mukainen varoitus Tämä tuote sisältää kemikaaleja,

Lisätiedot

CITROËN C8 TEKNISET TIEDOT

CITROËN C8 TEKNISET TIEDOT CITROËN C8 TEKNISET TIEDOT JA VAKIOVARUSTEET lokakuu 2011 CITROËN C8 TEKNISET TIEDOT Moottori Sylinteriluku/venttilien lkm Iskutilavuus cm 3 Syl halkaisija/iskun pituus mm Suurin teho kw / rpm Suurin teho

Lisätiedot

Kannettava DVD soitin Daewoo DPC-7200PD

Kannettava DVD soitin Daewoo DPC-7200PD Kannettava DVD soitin Daewoo DPC-7200PD Laitteeseen tutustuminen: Yläkuva laitteesta 1. LCD panelin sammutus kytkin 2. Laajakuva 3. Pysäytys 4. Edellinen 5. Seuraava 6. Toista 7. Valikko painike Nuolinäppäimet:

Lisätiedot

VOLVO S80 quick guide

VOLVO S80 quick guide VOLVO S80 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Nokia teline HH-20 ja CR-122

Nokia teline HH-20 ja CR-122 Nokia teline HH-20 ja CR-122 B 1 D C E A 2.0. painos A C D 2 F E G B 4 4 3 3 5 7 8 6 2010 Nokia. Kaikki oikeudet pidätetään. Nokia, Nokia Connecting People ja Nokia Original Accessories -logo ovat Nokia

Lisätiedot

Käyttöohje. Aura Remote App v1.6.0

Käyttöohje. Aura Remote App v1.6.0 Käyttöohje Aura Remote App v0 Kirjautuminen Applikaation version numero Mahdollisuus testata sovelluksen Demo versiota. Tähän voit syöttää koodin, jonka löydät Aura Remoten keskusyksikön takaa. Valitse

Lisätiedot

TERVETULOA UUTEEN VOLVOONNE! VOLVO V70 & XC70 Quick Guide

TERVETULOA UUTEEN VOLVOONNE! VOLVO V70 & XC70 Quick Guide VOLVO V70 & XC70 Quick Guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

OPEL COMBO Ohjekirja

OPEL COMBO Ohjekirja OPEL COMBO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 58 Mittarit ja käyttölaitteet... 67 Valaistus... 97 Ilmastointi...

Lisätiedot

Renault MEGANE. Käyttöopas

Renault MEGANE. Käyttöopas Renault MEGANE Käyttöopas parastasuorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin

Lisätiedot

6:2 6:3 6:4 6:5 7:1 7:2

6:2 6:3 6:4 6:5 7:1 7:2 Manuaali Zitzi Flipper Pro FI1101-1 TM Zitzi Flipper Pro Kaasujousi Zitzi Flipper Pro Sähköinen Sisällysluettelo Zitzi Flipper Pro Alue nr 1 Manufaturer: 2010-03-26 2:1 Korkeussäätö - Kaasujousi 6:2 Yhteenveto

Lisätiedot

LANGATON RENGASPAINEEN JA LÄMPÖTILAN VALVONTAJÄRJESTELMÄ

LANGATON RENGASPAINEEN JA LÄMPÖTILAN VALVONTAJÄRJESTELMÄ LANGATON RENGASPAINEEN JA LÄMPÖTILAN VALVONTAJÄRJESTELMÄ TPMS Käyttöohjekirja Malli n:o: CL-M2+SO 1 SISÄLLYSLUETTELO 1. TPMS:n PÄÄTOIMINNOT... 1 2. TUOTTEEN OMINAISUUDET...1 3. JÄRJESTELMÄN KOMPONENTIT...1-2

Lisätiedot
