OPEL CORSA Ohjekirja

Transkriptio

1 OPEL CORSA Ohjekirja

2

3 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

4 2 Johdanto Johdanto

5 Johdanto 3 Autokohtaiset tiedot Merkitse autosi tiedot edelliselle sivulle helposti saataville. Nämä tiedot löytyvät luvuista "Huolto ja ylläpito" ja "Tekniset tiedot" sekä auton tyyppikilvestä. Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Tämän ohjekirjan tietojen jättäminen huomiotta saattaa vaikuttaa takuun voimassaoloon. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Opel Service Partnerin puoleen. Kaasukäyttöisten autojen huoltamiseen suosittelemme valtuutettua Opel-korjaamoa. Kaikki Opel Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Opelin kouluttamat ammattihenkilöt työskentelevät Opelin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käsikirjan käyttö Tässä käsikirjassa selostetaan kaikki tähän malliin saatavat lisävarusteet ja ominaisuudet. Joidenkin toimintojen, mukaan lukien näyttö- ja valikkotoiminnot, selostukset eivät ehkä sovellu autoosi malli- tai maakohtaisten erojen, erikoisvarusteiden tai lisävarusteiden takia. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja kussakin luvussa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa esitettävissä autoissa on ohjauspyörä vasemmalla puolella. Toiminnot autoissa, joissa ohjauspyörä on oikealla puolella, ovat käytännössä samanlaiset. Ohjekirjassa käytetään moottorin tyyppimerkintää. Vastaava myynnissä käytettävä merkintä ja suunnittelukoodi ovat kappaleessa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näytöt eivät ehkä tue omaa kieltäsi. Näyttöilmoitukset ja sisätilan tarrojen tekstit on kirjoitettu lihavoiduin kirjaimin.

6 4 Johdanto Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. 9 Varoitus Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Sivuviitteet ja hakemistokohdat viittaavat luvun sisällysluettelon sisennettyihin kohtiin. Monia miellyttäviä ajokokemuksia toivottaa. Adam Opel AG Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen.

7 Johdanto 5

8 6 Käyttö lyhyesti Käyttö lyhyesti Auton lukituksen avaaminen Tärkeimmät tiedot ensimmäistä ajoa varten Avaa ovien ja tavaratilan lukitus painamalla c. Avaa ovet vetämällä kahvoista. Avaa takaluukku painamalla merkkitunnuksen alapuolella olevaa kosketuskytkintä. Kauko-ohjain 3 21, keskuslukitus 3 22, tavaratila 3 25.

9 Istuimen säätö Pituussuuntainen säätö Selkänojan kallistus Istuinkorkeus Käyttö lyhyesti 7 Vedä kahvasta, siirrä istuinta, vapauta kahva. Yritä liikuttaa istuinta edestakaisin varmistaaksesi, että se on lukkiutunut paikalleen. Istuimen asento 3 35, istuimen säätö Käännä säätöpyörää. Älä nojaa selkänojaan säädön aikana. Istuimen asento 3 35, Istuimen säätö 3 36, Istuimen kääntäminen eteen 3 37, Sport-istuin Vivun pumppausliike ylöspäin : istuin nousee alaspäin : istuin laskee Istuimen asento 3 35, istuimen säätö 3 36.

10 8 Käyttö lyhyesti Pääntuen säätö Turvavyö Peilin säätö Sisätaustapeili Manuaalisesti himmennettävä sisätaustapeili Paina vapautuspainiketta, säädä korkeus, lukitse. Pääntuet Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojia ei saa kallistaa liian paljon taakse (enintään n. 25 ). Vyö avataan painamalla lukon punaista nappia. Istuimen asento 3 35, turvavyöt 3 39, turvatyynyjärjestelmä Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Sisätaustapeili Automaattisesti himmentyvä sisätaustapeili Versiosta riippuen autossa saattaa olla automaattisesti himmentyvä sisätaustapeili.

11 Käyttö lyhyesti 9 Ulkopeilit Ohjauspyörän säätö Perässä ajavien autojen aiheuttamaa häikäisyä vähennetään automaattisesti. Automaattinen häikäisyn estävä sisäpeili Valitse haluttu ulkopeili keinukytkimellä ja säädä peili säätimellä :. Kuperat ulkopeilit 3 28, Sähkötoiminen säätö 3 28, Kääntyvät ulkopeilit Ulkopeilien lämmitin Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 42, virtalukon asennot

12 10 Käyttö lyhyesti Kojelaudan osat

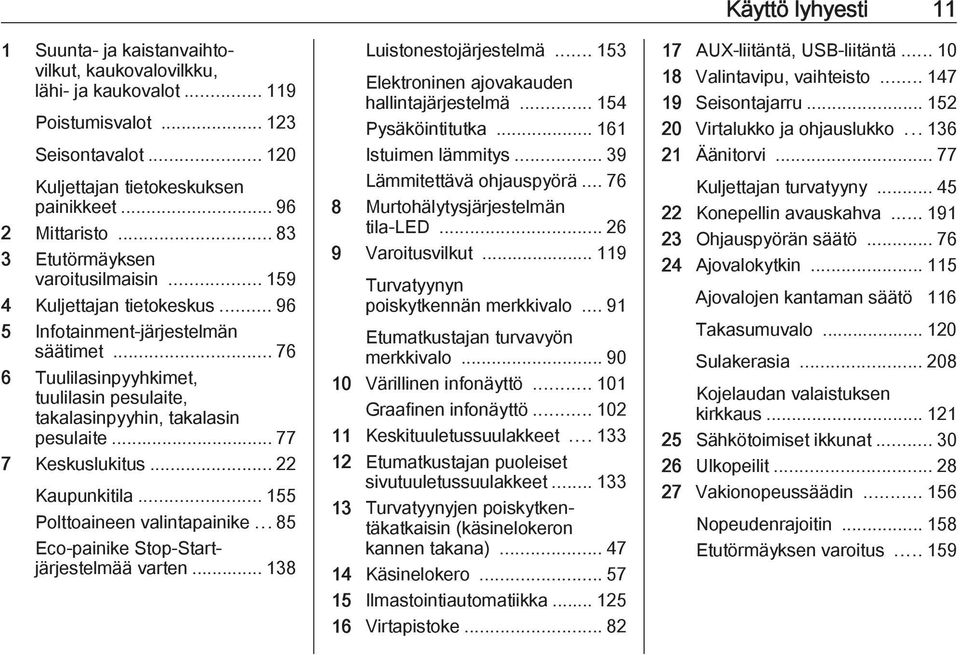

13 1 Suunta- ja kaistanvaihtovilkut, kaukovalovilkku, lähi- ja kaukovalot Poistumisvalot Seisontavalot Kuljettajan tietokeskuksen painikkeet Mittaristo Etutörmäyksen varoitusilmaisin Kuljettajan tietokeskus Infotainment-järjestelmän säätimet Tuulilasinpyyhkimet, tuulilasin pesulaite, takalasinpyyhin, takalasin pesulaite Keskuslukitus Kaupunkitila Polttoaineen valintapainike Eco-painike Stop-Startjärjestelmää varten Luistonestojärjestelmä Elektroninen ajovakauden hallintajärjestelmä Pysäköintitutka Istuimen lämmitys Lämmitettävä ohjauspyörä Murtohälytysjärjestelmän tila-led Varoitusvilkut Turvatyynyn poiskytkennän merkkivalo Etumatkustajan turvavyön merkkivalo Värillinen infonäyttö Graafinen infonäyttö Keskituuletussuulakkeet Etumatkustajan puoleiset sivutuuletussuulakkeet Turvatyynyjen poiskytkentäkatkaisin (käsinelokeron kannen takana) Käsinelokero Ilmastointiautomatiikka Virtapistoke Käyttö lyhyesti AUX-liitäntä, USB-liitäntä Valintavipu, vaihteisto Seisontajarru Virtalukko ja ohjauslukko Äänitorvi Kuljettajan turvatyyny Konepellin avauskahva Ohjauspyörän säätö Ajovalokytkin Ajovalojen kantaman säätö 116 Takasumuvalo Sulakerasia Kojelaudan valaistuksen kirkkaus Sähkötoimiset ikkunat Ulkopeilit Vakionopeussäädin Nopeudenrajoitin Etutörmäyksen varoitus

14 12 Käyttö lyhyesti Ulkovalot Ajovalokytkin Valokytkin valoautomatiikalla Kaukovalovilkku, kauko- ja lähivalot Kierrä ajovalokytkintä: 7 : Valot pois 8 : Sivuvalot 9 : Ajovalot Sumuvalot Paina valokytkimen painikkeita > : Etusumuvalot r : Takasumuvalo AUTO : Valoautomatiikka: ulkovalot sytytetään ja sammutetaan automaattisesti m : Valoautomatiikan kytkeminen päälle tai pois 8 : Sivuvalot 9 : Ajovalot Automaattinen valojen ohjaus Kaukovalovilkku Kaukovalot Lähivalot : Vedä vivusta : Paina vipua : Paina tai vedä vipua Kaukovalot 3 116, Kaukovalovilkku 3 116, Kaukovaloapu

15 Suunta- ja kaistanvaihtovilkut Varoitusvilkut Äänitorvi Käyttö lyhyesti 13 Siirrä vipua ylöspäin Siirrä vipua alaspäin : oikea suuntavilkku : vasen suuntavilkku Suunta- ja kaistanvaihtovilkut 3 119, seisontavalot Käytetään painamalla. Varoitusvilkut Paina j.

16 14 Käyttö lyhyesti Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin pesulaite Takalasin pyyhin HI : nopea LO : hidas INT : taukopyyhintä tai pyyhinautomatiikka sadetunnistimella OFF : pois Kertapyyhkäisy, kun pyyhkimet eivät ole päällä: paina vipua alaspäin asentoon 1x. Tuulilasinpyyhkimet Vedä vivusta. Tuulilasin pesulaite 3 77, Pesuneste 3 194, Pyyhkimen sulan vaihto Käynnistä takalasin pyyhin painamalla keinukytkintä: kytkimen : jatkuva toiminta yläosa kytkimen : jaksottainen toiminta alaosa keskiasento : pois

17 Takalasin pesulaite Ilmastointi Takalasin lämmitin Käyttö lyhyesti 15 Ikkunoiden kuivaus ja sulatus Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Takalasin pyyhin/pesulaite Lämmitystä käytetään painamalla Ü. Takalasin lämmitys 3 31, tuulilasin lämmitys Peilien lämmitin Painikkeen Ü painaminen aktivoi myös ulkopeilien lämmityksen. Ulkopeilien lämmitin Aseta ilmansuuntauksen käyttösäädin asentoon l. Paina V. Aseta lämpötila korkeimmilleen. Aseta puhallin suurimmalle nopeudelle. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Ilmastointiautomatiikka

18 16 Käyttö lyhyesti Vaihteisto Käsivalintainen vaihteisto Automaattivaihteisto Automatisoitu käsivaihteisto Peruutusvaihde: auton ollessa paikallaan paina kytkinpoljinta ja paina valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vipu vapaa-asentoon, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto P : pysäköintiasento R : peruutusvaihde N : vapaa-asento D : ajoasento M : käsivalintatoiminto < : vaihda suuremmalle käsivalintatoiminnossa painamalla tätä ] : vaihda pienemmälle käsivalintatoiminnossa painamalla tätä Vaihdevipu voidaan siirtää pois asennosta P vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta. Automaattivaihteisto R : peruutus, kytke vain auton ollessa paikallaan N : vapaa-asento D : automaattitoiminta M : käsivalintatoiminto < : ylösvaihto käsivalintatoiminnossa ] : alasvaihto käsivalintatoiminnossa Automatisoitu käsivaihteisto

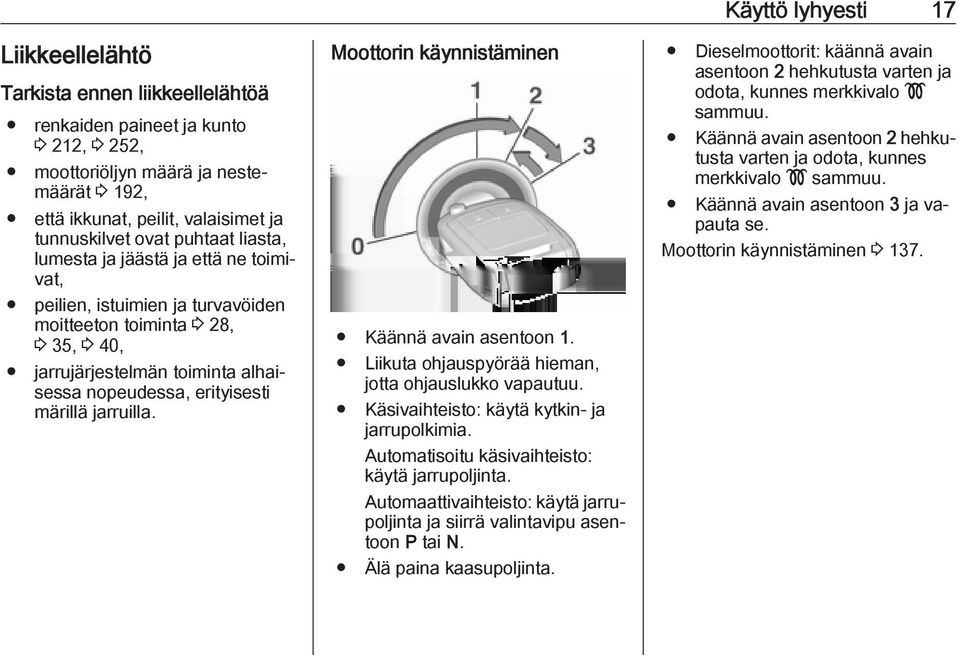

19 Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 212, 3 252, moottoriöljyn määrä ja nestemäärät 3 192, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, peilien, istuimien ja turvavöiden moitteeton toiminta 3 28, 3 35, 3 40, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen Käännä avain asentoon 1. Liikuta ohjauspyörää hieman, jotta ohjauslukko vapautuu. Käsivaihteisto: käytä kytkin- ja jarrupolkimia. Automatisoitu käsivaihteisto: käytä jarrupoljinta. Automaattivaihteisto: käytä jarrupoljinta ja siirrä valintavipu asentoon P tai N. Älä paina kaasupoljinta. Käyttö lyhyesti 17 Dieselmoottorit: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain asentoon 3 ja vapauta se. Moottorin käynnistäminen

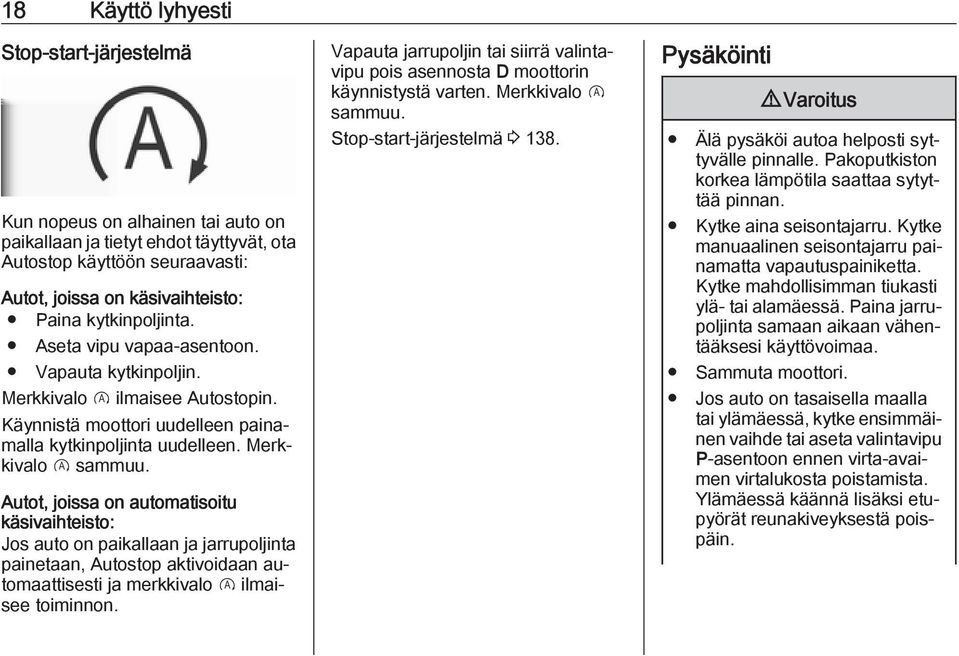

20 18 Käyttö lyhyesti Stop-start-järjestelmä Kun nopeus on alhainen tai auto on paikallaan ja tietyt ehdot täyttyvät, ota Autostop käyttöön seuraavasti: Autot, joissa on käsivaihteisto: Paina kytkinpoljinta. Aseta vipu vapaa-asentoon. Vapauta kytkinpoljin. Merkkivalo D ilmaisee Autostopin. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Merkkivalo D sammuu. Autot, joissa on automatisoitu käsivaihteisto: Jos auto on paikallaan ja jarrupoljinta painetaan, Autostop aktivoidaan automaattisesti ja merkkivalo D ilmaisee toiminnon. Vapauta jarrupoljin tai siirrä valintavipu pois asennosta D moottorin käynnistystä varten. Merkkivalo D sammuu. Stop-start-järjestelmä Pysäköinti 9 Varoitus Älä pysäköi autoa helposti syttyvälle pinnalle. Pakoputkiston korkea lämpötila saattaa sytyttää pinnan. Kytke aina seisontajarru. Kytke manuaalinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori. Jos auto on tasaisella maalla tai ylämäessä, kytke ensimmäinen vaihde tai aseta valintavipu P-asentoon ennen virta-avaimen virtalukosta poistamista. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin.

21 Käyttö lyhyesti 19 Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu P-asentoon ennen virtaavaimen virtalukosta poistamista. Käännä lisäksi etupyörät reunakiveystä kohti. Sulje ikkunat ja kattoluukku. Poista virta-avain virtalukosta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu havaittavasti. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Automatisoidulla käsivaihteistolla varustetuissa autoissa avain voidaan poistaa virtalukosta vain seisontajarrun ollessa kytkettynä. Lukitse auto painamalla kaukoohjaimen e-painiketta. Aktivoi murtohälytinjärjestelmä Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Huomio Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäynnillä n. 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukot 3 20, auton poistaminen käytöstä pitkähköksi ajaksi

22 20 Avaimet, ovet ja ikkunat Avaimet, ovet ja ikkunat Avaimet, lukot Avaimet Autopassi Radiokauko-ohjain Tallennetut asetukset Keskuslukitusjärjestelmä Automaattinen lukitus Lapsilukot Ovet Tavaratila Auton suojaus Murtosuojauslukitus Murtohälytinjärjestelmä Ajonestin Ulkopeilit Kupera muoto Sähkötoiminen säätö Kääntyvät peilit Peilien lämmitys Sisäpeilit Käsikäyttöinen häikäisyn esto...29 Automaattinen häikäisyn esto...29 Ikkunat Tuulilasi Käsikäyttöiset ikkunat Sähkötoimiset ikkunat Takalasin lämmitys Tuulilasin lämmitys Häikäisysuojat Katto Kattoluukku Avaimet, lukot Avaimet Huomio Älä kiinnitä painavia tai suuria esineitä virta-avaimeen. Avaimen uusiminen Avaimen numero on ilmoitettu autopassissa tai irrotettavassa lipukkeessa. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Pyörien lukkopulttien sovittimen koodinumero mainitaan kortilla. Se on mainittava uutta sovitinta tilattaessa. Pyörän vaihto

23 Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Autopassi Autopassi sisältää turvallisuuteen liittyviä auton tietoja, ja se on säilytettävä turvallisessa paikassa. Korjaamon puoleen käännyttäessä tiettyjen töiden suorittamiseen tarvitaan näitä auton tietoja. Radiokauko-ohjain Ohjaa seuraavia: keskuslukitusjärjestelmä murtosuojauslukitus murtohälytinjärjestelmä Kauko-ohjaimen kantama on n. 20 metriä. Ulkoiset tekijät voivat lyhentää kantamaa. Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta huolellisesti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Avaimet, ovet ja ikkunat 21 Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: Kantama on ylitetty. Pariston jännite on liian alhainen. Kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. Kauko-ohjain on synkronoitava. Keskuslukitusjärjestelmää on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi. Toisen, tehokkaamman radiolähettimen aiheuttama häiriö. Lukituksen avaus Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytössä. Auton räätälöinti

24 22 Avaimet, ovet ja ikkunat Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjaimen toiminta alkaa heikentyä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Käännä avaimen kieliosa esiin ja avaa yksikkö sivulle. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston oikea asento. Sulje kauko-ohjain ja synkronoi se. Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon jälkeen asettamalla avain kuljettajan oven lukkoon. Radion kauko-ohjain synkronoidaan, kun sytytysvirta kytketään päälle. Tallennetut asetukset Kun avain poistetaan virtalukosta, sen osalta tallentuvat muistiin automaattisesti seuraavat asetukset: valaistus elektroninen ilmastointiautomatiikka Infotainment-järjestelmän esivalinnat keskuslukitusjärjestelmä mukavuusasetukset Tallennetut asetukset otetaan automaattisesti käyttöön, kun sama avain laitetaan virtalukkoon ja käännetään asentoon Edellytys tälle on se, että Kuljettajan aset. Personointi on aktivoitu infonäytön henkilökohtaisissa asetuksissa. Aktivointi on tehtävä jokaiselle käytettävälle avaimelle. Auton räätälöinti Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Kukin ovi avataan lukituksesta vetämällä sen sisäkahvasta. Kahvan vetäminen uudelleen avaa oven. Huomautus Jos turvatyynyt tai turvavöiden esikiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaattisesti.

25 Huomautus Kun lukituksen avaamisesta kaukosäätimellä on kulunut kolme minuuttia, ovet lukitaan uudelleen automaattisesti, jos mitään ovea ei ole avattu. Lukituksen avaus painamalla c kerran. Avaa kaikkien ovien lukitus painamalla c kahdesti. Avaa ovien, tavaratilan kannen ja polttoaineen täyttöaukon kannen lukitus painamalla c kerran. Auton räätälöinti Asetus voidaan tallentaa käytettävän avaimen osalta. Muistiin tallennetut asetukset Takaluukun lukituksen avaaminen ja takaluukun avaaminen Lukitseminen Sulje ovet, tavaratila ja polttoainesäiliön luukku. Avaimet, ovet ja ikkunat 23 Paina e. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Keskuslukituspainikkeet Lukitsevat tai avaavat ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukituksen matkustamon sisältä. Paina c. Info-näytössä on valittavissa kaksi asetusta: Avaa ainoastaan kuljettajan ovi, tavaratilan kansi ja polttoaineen täyttöaukon luukku lukituksesta Paina e lukitusta varten. Paina c lukituksen avausta varten. Lukitusviive Sammuta moottori ja poista avain lukosta. Kun painat e ainakin yhden oven ollessa avattuna, kuuluu kolme merkkiääntä. Kun viimeinen ovi

26 24 Avaimet, ovet ja ikkunat suljetaan, auton kaikki ovet lukkiutuvat automaattisesti viiden sekunnin kuluttua ja palaute annetaan. Kymmenen minuutin kuluttua auton kaikki ovet lukkiutuvat automaattisesti, vaikka ovi olisi vielä auki. Tämän toiminnon voi kytkeä päälle tai pois infonäytössä. Auton räätälöinti Vika radiokaukoohjainjärjestelmässä Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Kytke sytytysvirta ja paina keskuslukituspainiketta c avataksesi kaikkien muiden ovien, tavaratilan ja polttoainesäiliön täyttöaukon luukun lukituksen. Kun sytytysvirta kytketään, murtosuojauslukitus kytkeytyy pois käytöstä. Lukitseminen Lukitse kuljettajan ovi käsin kääntämällä avainta lukossa. Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata vetämällä sisäkahvasta kaksi kertaa. Tavaratilaa ja polttoainesäiliön täyttöaukon luukkua ei voida avata. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Lukitseminen Paina kaikkien ovien paitsi kuljettajan oven sisäpuolista lukitusnuppia. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita. Automaattinen lukitus Tämä turvatoiminto voidaan määrittää lukitsemaan ovet, tavaratila ja polttoainesäiliön luukku automaattisesti heti tietyn nopeuden ylityttyä. Lisäksi se voidaan määrittää avaamaan kuljettajan oven tai kaikkien ovien lukitus sytytysvirran katkaisemisen ja virta-avaimen poistamisen jälkeen (käsivaihteisto) tai kun valintavipu on siirretty P-asentoon (automaattivaihteisto). Asetuksia voidaan muuttaa infonäytössä. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Lapsilukot 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla.

27 Ovet Tavaratila Takaluukku Avaimet, ovet ja ikkunat 25 Sulkeminen Avaaminen Käännä takaoven lukon kytkin vaakaasentoon avaimella tai sopivalla ruuvitaltalla. Ovea ei voi avata sisäpuolelta. Avaa takaluukku painamalla merkkitunnuksen alapuolella olevaa kosketuskytkintä. Käytä sisäpuolen kahvaa. Älä paina kosketuskytkintä sulkiessasi takaluukkua, koska tällöin takaluukun lukitus avautuu uudelleen. Keskuslukitusjärjestelmä 3 22.

28 26 Avaimet, ovet ja ikkunat Yleisiä vinkkejä takaluukun käytöstä 9 Vaara Älä aja takaluukku auki tai raollaan esimerkiksi pitkiä tavaroita kuljettaessasi, koska tällöin auton sisään voi päästä myrkyllisiä pakokaasuja, joita ei voi nähdä eikä haistaa. Seurauksena voi olla tajuttomuus ja jopa kuolema. Huomio Ennen kuin avaat takaluukun, tarkista sen vaurioitumisen välttämiseksi, onko yläpuolella esteitä, esim. autotallin ovi. Tarkista aina liikealue takaluukun yläpuolella ja takana. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki. Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, on kuljettajan ovi avattava ja suljettava kerran, jotta auto saadaan suojatuksi. Avattaessa auton lukitus mekaaninen murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskuslukituspainikkeen avulla. Aktivointi Paina radiokauko-ohjaimen painiketta e kahdesti 5 sekunnin kuluessa. Murtohälytinjärjestelmä Murtohälytin on yhdistetty murtosuojauslukituksen järjestelmään. Se valvoo: ovia, takaluukkua, konepeltiä sytytystä

29 Päällekytkentä Aktivoituu itse 30 sekunnin kuluttua auton lukitsemisesta, kun e- painiketta painetaan kerran. Suoraan painamalla e kahdesti viiden sekunnin sisällä. Tila-LED Tila-LED on integroitu kojelaudan päällä olevaan tunnistimeen. Tila ensimmäisten 30 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED : testi, valmiustilan kyt palaa LED vilkkuu nopeasti kentäviive : ovia, takaluukkua tai konepeltiä ei ole suljettu kunnolla tai järjestelmässä on vika Tila järjestelmän valmiustilaan kytkemisen jälkeen: LED vilkkuu hitaasti : järjestelmä on valmiustilassa Häiriötapauksissa käänny korjaamon puoleen. Poiskytkentä Auton lukituksen avaaminen painamalla painiketta c poistaa murtohälytinjärjestelmän toiminnasta. Järjestelmä ei poistu käytöstä, kun kuljettajan oven lukitus avataan avaimella tai matkustamossa olevalla keskuslukituspainikkeella. Avaimet, ovet ja ikkunat 27 Hälytys Hälytyksen lauetessa äänitorvi hälyttää ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai kytkemällä sytytysvirta. Murtohälytinjärjestelmä voidaan kytkeä pois päältä vain painamalla kauko-ohjaimessa c tai kytkemällä sytytysvirta. Lauennut hälytys, jota kuljettaja ei ole keskeyttänyt, ilmaistaan varoitusvilkuilla. Ne vilkkuvat nopeasti kolme kertaa, kun auton lukitus avataan kauko-ohjaimella. Auton viestit Ajonestin Järjestelmä on osa virtalukkoa ja se tarkistaa, saako auton käynnistää käytettävällä avaimella. Ajonestin aktivoidaan automaattisesti, kun avain on poistettu virtakytkimestä.

30 28 Avaimet, ovet ja ikkunat Jos merkkivalo d vilkkuu sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu edelleen, yritä käynnistää moottori vara-avaimella ja käänny korjaamon puoleen. Huomautus Ajonestin ei lukitse ovia. Lukitse auto aina poistuessasi sen luota. Kytke murtohälytinjärjestelmä päälle 3 22, Merkkivalo d Ulkopeilit Kupera muoto Kuperassa ulkopeilissä on asfäärinen alue ja se vähentää kuolleita kohtia. Peilin muodon vaikutuksesta esineet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Sähkötoiminen säätö Keinukytkin keskiasennossa: peiliä ei ole valittu säätöä varten. Kääntyvät peilit Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Valitse kyseinen ulkopeili painamalla keinukytkintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä : säätääksesi peiliä. Pysäköintiasento Ulkopeilit voidaan kääntää autoa vasten esim. ahtaissa pysäköintitiloissa painamalla niitä kevyesti kotelon ulkoreunasta.

31 Peilien lämmitys Sisäpeilit Käsikäyttöinen häikäisyn esto Avaimet, ovet ja ikkunat 29 Automaattinen häikäisyn esto Käytetään painamalla Ü. Peilien lämmitys toimii moottorin käydessä. Se kytkeytyy automaattisesti pois päältä kuuden minuutin jälkeen. Jos painiketta Ü painetaan useammin kuin kerran saman sytytysjakson aikana, lämmitys toimii vielä kolmen minuutin ajan. Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Perässä ajavien autojen aiheuttamaa häikäisyä vähennetään automaattisesti.

32 30 Avaimet, ovet ja ikkunat Ikkunat Tuulilasi Tuulilasin tarrat Älä kiinnitä tarroja, esim. tiemaksutarroja tai vastaavia tuulilasiin taustapeilin alueelle. Tällöin peilikotelossa olevan tunnistimen havaitsemisalue voisi pienentyä. Tuulilasin vaihto Huomio Jos auton edessä on kameran anturi kuljettajan apujärjestelmiä varten, on hyvin tärkeää, että mahdollinen tuulilasin vaihto suoritetaan tarkasti Opelin erittelyjen mukaan. Muuten nämä järjestelmät eivät ehkä toimi kunnolla, ja on olemassa vaara että nämä järjestelmät toimivat odottamattomalla tavalla ja/tai lähettävät odottamattomia viestejä. Käsikäyttöiset ikkunat Takaovien ikkunat voidaan avata tai sulkea käsin ikkunakampien avulla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Ole varovainen sulkiessasi ikkunoita. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Toimii sytytysvirran ollessa kytkettynä (asento 2) Viivästetty virrankatkaisu Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta ovipaneelissa. Avaaminen Lyhyt painallus: ikkuna avautuu askeleittain. Pitkä painallus: ikkuna avautuu automaattisesti kokonaan. Pysäytä liike painamalla kytkintä vielä kerran. Sulkeminen Vetäminen lyhyesti: ikkuna sulkeutuu askeleittain.

33 Vetäminen pidempään: ikkuna sulkeutuu automaattisesti kokonaan. Pysäytä liike painamalla kytkintä vielä kerran. Turvatoiminto Automaattinen nostotoiminto on varmistettu turvatoiminnolla, joka pysäyttää ja avaa uudelleen yli puolivälin nousseen ikkunan, jos se osuu esteeseen. Turvatoiminnon ohittaminen Jos ikkuna liikkuu raskaasti esim. ollessaan jäätynyt, kytke sytytysvirta ja vedä kytkintä useita kertoja ikkunoiden sulkemiseksi vaiheittain. Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö katkaistaan joksikin aikaa. Ohjeita häiriötilanteen varalta Jos ikkunat eivät avaudu tai sulkeudu automaattisesti, aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Sulje ikkuna täysin ja käytä painiketta vielä vähintään viiden sekunnin ajan. 4. Avaa ikkuna kokonaan ja käytä painiketta vielä yhden sekunnin ajan. 5. Toista tämä menettely kaikkien ikkunoiden kohdalla. Avaimet, ovet ja ikkunat 31 Takalasin lämmitys Käytetään painamalla Ü. Takalasin lämmitys toimii moottorin käydessä. Se kytkeytyy automaattisesti pois päältä kuuden minuutin jälkeen. Jos painiketta Ü painetaan useammin kuin kerran saman sytytysjakson aikana, lämmitys toimii vielä kolmen minuutin ajan.

34 32 Avaimet, ovet ja ikkunat Tuulilasin lämmitys Käytetään painamalla Ü. Tuulilasin lämmitys toimii yhdessä takalasin lämmityksen kanssa moottorin ollessa käynnissä. Se kytkeytyy automaattisesti pois päältä kuuden minuutin jälkeen. Jos painiketta Ü painetaan useammin kuin kerran saman sytytysjakson aikana, lämmitys toimii vielä kolmen minuutin ajan. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Niissä olevien peilien tulee olla suljettuina ajon aikana. Häikäisysuojan taustapuolella on lipukkeenpidin. Katto Kattoluukku 9 Varoitus Ole varovainen käyttäessäsi kattoluukkua. Loukkaantumisvaara erityisesti lapsille. Tarkkaile liikkuvia osia tarkasti käyttäessäsi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Käytettävissä keinukytkimellä sytytysvirran ollessa kytkettynä (asento 2) Viivästetty virrankatkaisu

35 Nostaminen Pidä kytkintä ü painettuna kunnes kattoluukku on noussut takaa. Avaaminen Kun se on nostetussa asennossa, paina kytkintä ü ja vapauta se: kattoluukku avautuu automaattisesti kokonaan. Pysäytä liike ennen pääteasentoa painamalla kytkintä vielä kerran. Sulkeminen Pidä kytkintä d painettuna missä tahansa kohdassa, kunnes kattoluukku on kokonaan sulkeutunut. Kytkimen vapauttaminen pysäyttää liikkeen missä tahansa kohdassa. Huomio Kattotelinettä käytettäessä kattoluukun esteetön liikkuminen on tarkistettava vaurioiden välttämiseksi. Kattoluukkua saa vain nostaa. Huomautus Jos katon päällä on vettä, kallista kattoluukkua, anna veden valua pois ja avaa kattoluukku sitten. Älä kiinnitä kattoluukkuun tarroja. Aurinkosuojarullaverho Aurinkosuojarullaverho on käsikäyttöinen. Sulje tai avaa aurinkosuojarullaverho liu'uttamalla sitä. Aurinkosuojarullaverhoa voidaan käyttää kaikissa kattoluukun asennoissa. Avaimet, ovet ja ikkunat 33 Ylikuormitus Jos järjestelmä on ylikuormittunut sähköisesti, virransyöttö katkaistaan automaattisesti lyhyeksi ajaksi. Järjestelmä on suojattu sulakerasiassa olevilla sulakkeilla Kattoluukun alustaminen Jos kattoluukkua ei voida käyttää, aktivoi elektroniikka seuraavasti: sulje kattoluukku sytytysvirran ollessa kytkettynä ja paina d ainakin kymmenen sekuntia. Käänny korjaamon puoleen korjauttaaksesi vian syyn.

36 34 Istuimet, turvajärjestelmät Istuimet, turvajärjestelmät Pääntuet Asento Säätö Etupääntukien korkeussäätö Pääntuet Etuistuimet Istuimen asento Istuimen säätö Istuimen kääntäminen eteen Lämmitys Turvavyöt Kolmipisteturvavyö Turvatyynyjärjestelmä Etuturvatyynyjen järjestelmä Sivuturvatyynyjen järjestelmä Turvatyynyverhojen järjestelmä Turvatyynyjen poiskytkentä Lasten turvaistuimet Lasten turvajärjestelmät Lastenistuimen asennuspaikat Lasten ISOFIXturvajärjestelmät Top-Tether-kiinnityssilmukat Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkälle henkilölle pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa. Paina vapautuspainiketta, säädä korkeus, lukitse.

37 Takapääntukien korkeussäätö Istuimet, turvajärjestelmät 35 Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Vedä pääntukea ylöspäin ja anna sen lukittua. Siirrä alaspäin painamalla salpaa ja painamalla pääntukea alaspäin. Takapääntuen irrotus Esim. käytettäessä lasten turvajärjestelmää Paina molempia pidätysjousia, vedä pääntukea ylöspäin ja irrota se. Aseta pääntuki verkkopussiin ja kiinnitä pussin alaosa tarrakiinnikkeillä tavaratilan lattiaan. Sopivan verkkopussin saat korjaamosta. 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti.

38 36 Istuimet, turvajärjestelmät Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistuskulma siten, että yletyt helposti ohjauspyörään käsivarret hieman koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjauspyörän päällä käden ollessa täysin ojennettuna pisimpään asentoon ja olkapäiden ollessa kiinni selkänojassa. Ohjauspyörän säätö Pituussuuntainen säätö Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa, kun polkimet painetaan pohjaan. Siirrä etumatkustajan istuin mahdollisimman kauas taakse. Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Istuimen säätö Aja vain istuimien ja selkänojien ollessa lukittuina paikoilleen. Vedä kahvasta, siirrä istuinta, vapauta kahva. Yritä liikuttaa istuinta edestakaisin varmistaaksesi, että se on lukkiutunut paikalleen.

39 Selkänojan kallistus Istuinkorkeus Istuimet, turvajärjestelmät 37 Istuimen kääntäminen eteen Vakioistuimen kääntäminen eteen Säädä kallistusta kääntämällä säätöpyörää. Älä nojaa selkänojaan säädön aikana. Vivun pumppausliike ylöspäin : istuin nousee alaspäin : istuin laskee Vedä vapautusvipu eteen ja käännä selkänoja eteenpäin. Työnnä istuinta sitten eteenpäin niin pitkälle kuin se menee. Palauta istuin takaisin työntämällä istuinta taaksepäin niin pitkälle kuin se menee. Nosta selkänoja pystyasentoon käyttämättä vapautusvipua. Anna selkänojan lukittua.

40 38 Istuimet, turvajärjestelmät 9 Varoitus Varmista istuimen ylös kääntämisen yhteydessä ennen liikkeelle lähtemistä, että se on lukkiutunut hyvin paikalleen. Jos istuin ei ole kunnolla lukkiutunut, seurauksena saattaa olla henkilövahinkoja voimakkaan jarrutuksen tai törmäyksen yhteydessä. Muistitoiminnon avulla istuin voidaan lukita alkuperäiseen asentoonsa kääntämisen jälkeen. Älä käytä selkänojan kallistuksen säätöpyörää selkänojan ollessa käännettynä eteenpäin. Huomio Kun istuin on ylimmässä asennossaan, paina pääntuet alas ja käännä häikäisysuojat ylös ennen selkänojan taittamista eteenpäin. Urheiluistuimen kääntäminen eteen Irrota turvavyö selkänojan vyönpitimestä. Vedä selkänojassa olevaa vapautusvipua, kallista selkänoja eteen ja vapauta vipu. Liu'uta istuinta eteenpäin niin pitkälle kuin se menee. Palauta istuin takaisin työntämällä istuinta taaksepäin niin pitkälle kuin se menee. Nosta selkänoja pystyasentoon käyttämättä vapautusvipua. Anna selkänojan lukittua. 9 Varoitus Varmista istuimen ylös kääntämisen yhteydessä ennen liikkeelle lähtemistä, että se on lukkiutunut hyvin paikalleen. Jos istuin ei ole kunnolla lukkiutunut, seurauksena saattaa olla henkilövahinkoja voimakkaan jarrutuksen tai törmäyksen yhteydessä. Muistitoiminnon avulla istuin voidaan lukita alkuperäiseen asentoonsa kääntämisen jälkeen. Älä käytä selkänojan säätöpyörää selkänojan ollessa kallistettuna eteen.

41 Lämmitys Turvavyöt Istuimet, turvajärjestelmät 39 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Käynnistä istuimen lämmitys painamalla kyseisen etuistuimen ß-painiketta. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Kytke istuimen lämmitys pois päältä painamalla ß vielä kerran. Istuinlämmitys toimii moottorin käydessä. Autostop-toiminnon aikana myös istuinlämmitys on toiminnassa. Stop-start-järjestelmä Turvavyöt lukkiutuvat auton voimakkaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Siksi vammautumisen vaara on olennaisesti pienempi. Turvavyöt on suunniteltu vain yhden henkilön käytettäväksi kerrallaan. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden, likaantumisen ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavöiden esikiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa.

42 40 Istuimet, turvajärjestelmät Turvavyömuistutin Kussakin istuimessa on turvavyömuistutin, jonka ilmaisin kuljettajan istuinta varten on merkkivalo X kierroslukumittarissa 3 90 ja etumatkustajan istuinta varten merkkivalo k keskikonsolissa Takaistuinten turvavyömuistuttimien ilmaisimia ovat symbolit X kuljettajan tietokeskuksessa Turvavyön voiman rajoittimet Etuistuimilla ja takaistuimen ulommilla istuinpaikoilla ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vapauttamalla vyön voimaa asteittain. Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen. 9 Varoitus Virheellinen käsittely (esim. vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristimet. Turvavöiden esikiristinten lauettua merkkivalo v palaa jatkuvasti Vaihdata lauenneet turvavöiden esikiristimet korjaamolla. Turvavöiden esikiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna tarvikkeita, jotka voivat häiritä turvavöiden esikiristimien toimintaa. Turvavöiden esikiristimien komponentteihin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Kiinnitys Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Sport-istuin: Syötä turvavyö selkänojassa olevan ohjaimen läpi vyötä kiinnitettäessä.

43 Istuimet, turvajärjestelmät 41 Korkeuden säätö Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin. 9 Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli. Turvavyömuistutin X Vedä vyötä hieman ulospäin. 2. Siirrä korkeuden säätöä ylöspäin tai avaa salpa painamalla painiketta ja työnnä korkeuden säätöä alaspäin. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana.

44 42 Istuimet, turvajärjestelmät Irrottaminen Turvavyön käyttö raskauden aikana Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useista yksittäisistä järjestelmistä varusteiden kattavuudesta riippuen. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. Vyö avataan painamalla lukon punaista nappia. 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöiden esikiristimien ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään esineitä turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Lisäksi on

45 Istuimet, turvajärjestelmät 43 mahdollisesti vaihdatettava ohjauspyörä, kojelauta, paneloinnin osia, ovitiivisteet, kahvat ja istuimet. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kun turvatyynyt täyttyvät, poistuvat kuumat kaasut voivat aiheuttaa palovammoja. Ohjeita häiriötilanteen varalta Jos turvatyynyjärjestelmässä on vika, merkkivalo v syttyy ja kuljettajan tietokeskukseen tulee asiaa koskeva viesti tai varoituskoodi. Järjestelmä ei toimi. Korjauta häiriön syy korjaamolla. Turvatyynyjärjestelmän merkkivalo Lasten turvajärjestelmät turvatyynyjärjestelmällä varustetulla etumatkustajan istuimella EN: NEVER use a rearward-facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it; DEATH or SERIOUS INJURY to the CHILD can occur. DE: Nach hinten gerichtete Kindersitze NIEMALS auf einem Sitz verwenden, der durch einen davor befindlichen AKTIVEN AIRBAG geschützt ist, da dies den TOD oder SCHWERE VERLETZUNGEN DES KINDES zur Folge haben kann. FR: NE JAMAIS utiliser un siège d'enfant orienté vers l'arrière sur un siège protégé par un COUSSIN GONF LABLE ACTIF placé devant lui, sous peine d'infliger des BLESSURES GRAVES, voire MORTELLES à l'en FANT. ES: NUNCA utilice un sistema de retención infantil orientado hacia atrás en un asiento protegido por un AIR BAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES para el NIÑO. RU: ЗАПРЕЩАЕТСЯ устанавливать детское удерживающее устройство лицом назад на сиденье автомобиля, оборудованном фронтальной подушкой безопасности, если ПОДУШКА НЕ ОТКЛЮЧЕНА! Это может привести к СМЕРТИ или СЕРЬЕЗНЫМ ТРАВМАМ РЕБЕНКА. NL: Gebruik NOOIT een achterwaarts gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.

46 44 Istuimet, turvajärjestelmät DA: Brug ALDRIG en bagudvendt autostol på et forsæde med AKTIV AIR BAG, BARNET kan komme i LIVS FARE eller komme ALVORLIGT TIL SKADE. SV: Använd ALDRIG en bakåtvänd barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG. DÖDSFALL eller ALLVARLIGA SKA DOR kan drabba BARNET. FI: ÄLÄ KOSKAAN sijoita taaksepäin suunnattua lasten turvaistuinta istuimelle, jonka edessä on AKTIIVINEN TURVATYYNY, LAPSI VOI KUOLLA tai VAMMAUTUA VAKAVASTI. NO: Bakovervendt barnesikringsutstyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE SKADER. PT: NUNCA use um sistema de retenção para crianças voltado para trás num banco protegido com um AIRBAG ACTIVO na frente do mesmo, poderá ocorrer a PERDA DE VIDA ou FERIMENTOS GRAVES na CRIANÇA. IT: Non usare mai un sistema di sicurezza per bambini rivolto all'indietro su un sedile protetto da AIRBAG AT TIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il BAMBINO! EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ. PL: NIE WOLNO montować fotelika dziecięcego zwróconego tyłem do kierunku jazdy na fotelu, przed którym znajduje się WŁĄCZONA PO DUSZKA POWIETRZNA. Niezastosowanie się do tego zalecenia może być przyczyną ŚMIERCI lub POWAŻ NYCH OBRAŻEŃ u DZIECKA. TR: Arkaya bakan bir çocuk emniyet sistemini KESİNLİKLE önünde bir AKTİF HAVA YASTIĞI ile korunmakta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞE KİLDE YARALANABİLİR. UK: НІКОЛИ не використовуйте систему безпеки для дітей, що встановлюється обличчям назад, на сидінні з УВІМКНЕНОЮ ПОДУШКОЮ БЕЗПЕКИ, інакше це може призвести до СМЕРТІ чи СЕРЙОЗНОГО ТРАВМУВАННЯ ДИТИНИ. HU: SOHA ne használjon hátrafelé néző biztonsági gyerekülést előlről AKTÍV LÉGZSÁKKAL védett ülésen, mert a GYERMEK HALÁLÁT vagy KOMOLY SÉRÜLÉSÉT okozhatja. HR: NIKADA nemojte koristiti sustav zadržavanja za djecu okrenut prema natrag na sjedalu s AKTIVNIM ZRAČ NIM JASTUKOM ispred njega, to bi moglo dovesti do SMRTI ili OZBILJN JIH OZLJEDA za DIJETE. SL: NIKOLI ne nameščajte otroškega varnostnega sedeža, obrnjenega v nasprotni smeri vožnje, na sedež z AKTIVNO ČELNO ZRAČNO BLA ZINO, saj pri tem obstaja nevarnost RESNIH ali SMRTNIH POŠKODB za OTROKA.

47 Istuimet, turvajärjestelmät 45 SR: NIKADA ne koristiti bezbednosni sistem za decu u kome su deca okrenuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred sedišta zato što DETE može da NAST RADA ili da se TEŠKO POVREDI. MK: НИКОГАШ не користете детско седиште свртено наназад на седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него, затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО. BG: НИКОГА не използвайте детска седалка, гледаща назад, върху седалка, която е защитена чрез АКТИВНА ВЪЗДУШНА ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на ДЕТЕТО. RO: Nu utilizaţi NICIODATĂ un scaun pentru copil îndreptat spre partea din spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa; acest lucru poate duce la DECESUL sau VĂTĂMAREA GRAVĂ a COPI LULUI. CS: NIKDY nepoužívejte dětský zádržný systém instalovaný proti směru jízdy na sedadle, které je chráněno před sedadlem AKTIVNÍM AIR BAGEM. Mohlo by dojít k VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ DÍTĚTE. SK: NIKDY nepoužívajte detskú sedačku otočenú vzad na sedadle chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo VÁŽ NYM ZRANENIAM DIEŤAŤA. LT: JOKIU BŪDU nemontuokite atgal atgręžtos vaiko tvirtinimo sistemos sėdynėje, prieš kurią įrengta AKTYVI ORO PAGALVĖ, nes VAIKAS GALI ŽŪTI arba RIMTAI SUSIŽALOTI. LV: NEKĀDĀ GADĪJUMĀ neizmantojiet uz aizmuguri vērstu bērnu sēdeklīti sēdvietā, kas tiek aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪ BAS SPILVENU, jo pretējā gadījumā BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ. ET: ÄRGE kasutage tahapoole suunatud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kaitstud iste, sest see võib põhjustada LAPSE SURMA või TÕSISE VI GASTUSE. MT: QATT tuża trażżin għat-tfal li jħares lejn in-naħa ta wara fuq sit protett b AIRBAG ATTIV quddiemu; dan jista jikkawża l-mewt jew ĠRIEĦI SERJI lit-tfal. Standardin ECE R94.02 edellyttämän varoituksen lisäksi kasvot ajosuuntaan olevaa lasten turvajärjestelmää saa turvallisuuden vuoksi käyttää ainoastaan taulukoissa 3 51 mainittujen ohjeiden ja rajoitusten mukaisesti. Turvatyynyn tarra sijaitsee etumatkustajan häikäisysuojan molemmilla puolilla. Turvatyynyn poistaminen käytöstä Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Sijainnin tunnistaa sanasta AIRBAG.

48 46 Istuimet, turvajärjestelmät Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät etumatkustajien ylävartalon ja pään vammautumisvaaraa huomattavasti. Sivuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä laukeaa tietyn asteisessa etutörmäyksessä. Sytytysvirran on oltava kytkettynä. 9 Varoitus Suojaus on optimaalinen vain istuimen ollessa oikeassa asennossa. Istuimen asento Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii. Sivuturvatyynyjärjestelmä käsittää kummankin etuistuimen selkänojassa sijaitsevat turvatyynyt. Sijainnin tunnistaa sanasta AIRBAG. Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä.

49 Istuimet, turvajärjestelmät 47 Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivutörmäyksessä huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. Turvatyynyverhojen järjestelmä Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Sijainnin tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhojärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät pään vammautumisvaaraa sivutörmäyksessä huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä. Turvatyynyjen poiskytkentä Etumatkustajan turvatyynyjärjestelmän tulee olla poiskytkettynä taulukoiden 3 51 ohjeiden mukaisesti, kun lasten turvajärjestelmä sijoitetaan etuistuimelle. Muut turvatyynyt, turvavöiden esikiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa.

50 48 Istuimet, turvajärjestelmät Valitse kytkimen asento virta-avaimella: *OFF : etumatkustajan turvatyyny on poissa käytöstä eikä laukea törmäyksessä. Merkkivalo *OFF palaa jatkuvasti keskikonsolissa VON : etumatkustajan turvatyyny on käytössä 9 Vaara Poista matkustajan turvatyyny pois käytöstä vain lasten turvajärjestelmän käytön yhteydessä taulukoiden 3 51 ohjeiden ja rajoitusten mukaisesti. Muuten etumatkustajan istuimella istuva henkilö on hengenvaarassa turvatyynyn ollessa poissa toiminnasta. Jos molemmat merkkivalot palavat samaan aikaan, järjestelmässä on häiriö. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei saa istua etumatkustajan istuimella. Käänny välittömästi korjaamon puoleen. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila pysyy samana seuraavaan muutokseen asti. Turvatyynyn poiskytkennän merkkivalo Jos merkkivalo V palaa noin 60 sekuntia sytytysvirran katkaisemisen jälkeen, etumatkustajan turvatyyny täyttyy törmäyksessä.

51 Istuimet, turvajärjestelmät 49 Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme Opelin lasten turvajärjestelmien käyttämistä, koska ne on nimenomaisesti räätälöity autoasi varten. Seuraavia lasten turvajärjestelmiä suositellaan seuraaville painoluokille: Ryhmä 0, ryhmä 0+ Maxi Cosi Cabriofix plus Easyfix, enintään 13 kg:n painoisille lapsille Ryhmä I OPEL Duo, kg:n painoisille lapsille tässä ryhmässä Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Tarkista lasten turvaistuimien pakollista käyttöä koskevat paikalliset lait ja säädökset. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. 9 Vaara Jos taaksepäin suunnattua lasten turvajärjestelmää käytetään etumatkustajan istuimella, etumatkustajan istuimen turvatyynyjärjestelmä tulee kytkeä pois toiminnasta. Tämä koskee myös määrättyjä eteenpäin suunnattuja lasten turvajärjestelmiä taulukoiden 3 51 mukaan. Turvatyynyn poistaminen käytöstä Turvatyynyn tarra Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikko selkäranka ei joudu mahdollisessa onnettomuustilanteessa niin kovan rasituksen kohteeksi. Oikean järjestelmän valinta Käytä vain soveltuvia lasten turvajärjestelmiä, esim. sellaisia, jotka täyttävät voimassa olevien UN ECE-standardien vaatimukset. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Katso tarkempia tietoja seuraavien sivujen taulukoista, lasten turvajärjestelmän mukana toimitetuista ohjeista ja muiden kuin yleismallisten lasten turvajärjestelmien autotyyppiluettelosta. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle, katso seuraavat taulukot. Lapset saavat nousta autoon ja poistua autosta vain pientareen tai jalkakäytävän puolelta. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Lasten turvajärjestelmät voidaan kiinnittää ISOFIX-kiinnikkeillä, Top-tether-hihnalla (jos käytettävissä) ja/tai kolmipisteturvavyöllä. Katso tarkempia tietoja seuraavista taulukoista.

52 50 Istuimet, turvajärjestelmät Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava.

53 Istuimet, turvajärjestelmät 51 Lastenistuimen asennuspaikat Sallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai n. 10 kk Ryhmä 0+: enintään 13 kg tai n. 2 vuotta Ryhmä I: 9 18 kg tai n. 8 kk 4 vuotta Ryhmä II: kg tai n. 3 7 vuotta Ryhmä III: kg tai n vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla Takapenkin keskipaikalla X U 1,2 U/L 3 X X U 1,2 U/L 3 X X U 1,2 U/L 3,4 X U 1,2 X U/L 3,4 X U 1,2 X U/L 3,4 X U : yleiskelpoinen kolmipisteturvavyön yhteydessä L : soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa) X : tässä painoluokassa ei saa käyttää lasten turvajärjestelmää 1 : siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä 2 : säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta

54 52 Istuimet, turvajärjestelmät 3 : siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista 4 : säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 67, säädä vastaavaa pääntukea tarpeen mukaan tai poista se tarvittaessa 3 34 Sallitut lasten turvajärjestelmän ISOFIX-kiinnitysmahdollisuudet Painoluokka Ryhmä 0: enintään 10 kg tai n. 10 kk Ryhmä 0+: enintään 13 kg tai n. 2 vuotta Ryhmä I: 9 18 kg tai n. 8 kk 4 vuotta Kokoluokka Kiinnitys Etumatkustajan istuimella 5 turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla E ISO/R1 X IL IL 3 X E ISO/R1 X IL IL 3 X D ISO/R2 X IL IL 3 X C ISO/R3 X IL IL 3 X D ISO/R2 X IL IL 3,4 X C ISO/R3 X IL IL 3,4 X B ISO/F2 X IL/IUF IL, IUF 3,4 X B1 ISO/F2X X IL/IUF IL, IUF 3,4 X A ISO/F3 X IL/IUF IL, IUF 3,4 X Takapenkin keskipaikalla

55 Istuimet, turvajärjestelmät 53 Painoluokka Ryhmä II: kg tai n. 3 7 vuotta Ryhmä III: kg tai n vuotta Kokoluokka Kiinnitys Etumatkustajan istuimella 5 turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla IL 1,2 X IL 3,4 X IL 1,2 X IL 3,4 X Takapenkin keskipaikalla IL : soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-turvajärjestelmille. (ISOFIX/ Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istuimille). ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa) IUF : soveltuu tässä painoluokassa käytettäväksi hyväksytyille yleismallisille eteenpäin suunnatuille ISOFIX-turvajärjestelmille (ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istuimille) X : tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä 1 : siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä 2 : säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta 3 : siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista 4 : säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 67, säädä vastaavaa pääntukea tarpeen mukaan tai poista se tarvittaessa : ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella (ei saatavilla Sport-istuimille)

56 54 Istuimet, turvajärjestelmät ISOFIX-kokoluokka ja kiinnitys A ISO/F3 B ISO/F2 B1 ISO/F2X C ISO/R3 D ISO/R2 E ISO/R1 : kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä : kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg : kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg : selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluokan yläpäässä : selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n painoluokassa : selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa

57 Istuimet, turvajärjestelmät 55 Lasten ISOFIXturvajärjestelmät Kiinnitä autoa varten hyväksytyt lasten ISOFIX-turvajärjestelmät ISOFIXkiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL. Auton selkänojissa on ohjaimet lasten turvajärjestelmän asentamista varten. Lasten ISOFIX-turvajärjestelmät takaistuimella Avaa ohjainten läpät ennen lasten turvajärjestelmän asentamista. Sulje läpät, kun olet irrottanut lasten turvajärjestelmän. Lasten ISOFIX-turvajärjestelmät etumatkustajan istuimella Top-Tetherkiinnityssilmukat Kiinnitä ISOFIX-kiinnityksen lisäksi Top-tether-hihna Top-tether-kiinnityssilmukoihin. Yleismallisten lasten ISOFIX-turvajärjestelmien paikat on merkitty taulukkoon merkinnällä IUF. Top-Tether-kiinnityssilmukat takaistuimella Autossa on takaistuinten taustapuolella kaksi kiinnityssilmukkaa. Top-tether-kiinnityssilmukat on merkitty symbolilla : lasten turvaistuinta varten. Aseta lasten turvajärjestelmä istuimen keskelle ja paina taaksepäin. Varmista, että lasten turvajärjestelmä on kunnolla kiinnitetty. ISOFIX-kiinnityspisteet takaistuimissa on merkitty selkänojassa olevalla ISOFIX-logolla.

58 56 Istuimet, turvajärjestelmät Top-Tether-kiinnityssilmukka etumatkustajan istuimella Lisäkiinnityspiste sijaitsee matkustajan istuimen kiskossa takajalkatilassa.

59 Säilytys Säilytystilat Käsinelokero Mukinpitimet Etusäilytyslokero Säilytyslokero istuimen alla Takakuljetusjärjestelmä Tavaratila Tavaratilan suoja Tavaratilan lattian suojalevy Kiinnityssilmukat Varoituskolmio Ensiapupakkaus Kattotelinejärjestelmä Kattoteline Lastaustietoa Säilytystilat 9 Varoitus Älä säilytä raskaita tai teräviä esineitä säilytystiloissa. Muuten säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen käännöksen tai onnettomuuden yhteydessä ja auton matkustajat voivat saada vammoja sinkoutuvista esineistä. Käsinelokero Säilytys 57 Avaa käsinelokeron kansi vetämällä vivusta. Käsinelokerossa on kolikkopidin ja pyörien lukkopulttien avainsovitin. Käsinelokeron on oltava kiinni ajon aikana. Mukinpitimet Mukinpitimet sijaitsevat keskikonsolissa.

60 58 Säilytys Valintavivun edessä olevassa säilytyslokerossa on liikutettava kumipanta. Vedä panta ulos mukin tai tuhkakupin kiinnittämistä varten. Etusäilytyslokero Takasivupaneeleissa on lisää pullonpitimiä. Joustava mukinpitimen panta Säilytystiloja on valokytkimen alapuolella, keskikonsolissa, ovilokeroissa ja sivupaneeleissa takaistuinten lähellä. Ovilokerot on suunniteltu pullojen säilyttämistä varten.

61 Säilytyslokero istuimen alla Nosta etureunan syvennyksestä ja vedä ulos. Suurin sallittu kuormitus: 1,5 kg. Sulje painamalla kiinni ja lukitse paikalleen. Takakuljetusjärjestelmä Auton lattiaan integroituun takaosan ulosvedettävään kuljetustelineeseen (Flex-Fix-järjestelmä) voidaan kiinnittää polkupyöriä. Muita esineitä ei saa kuljettaa. Suurin sallittu takakuljetusjärjestelmän kuorma on 40 kg. Suurin sallittu kuorma polkupyörää kohden on 20 kg. Polkupyörän akseliväli ei saa ylittää 1,2 metriä. Muuten polkupyörää ei voi kiinnittää turvallisesti. Kun telinettä ei käytetä, sen voi työntää takaisin auton lattiaan. Säilytys 59 Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksessa. Huomio Älä kiinnitä hiilikuituisilla poljinkammilla varustettuja polkupyöriä pyöräkannattimiin. Polkupyörät voivat vahingoittua. Vetäminen ulos Avaa takaluukku. 9 Varoitus Takaosan kuljetustelineen ojentumisalueella ei saa olla henkilöitä, loukkaantumisvaara.

62 60 Säilytys Vedä kuljetusteline kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että kuljetustelinettä ei voida työntää sisään vetämättä uudelleen vapautusvivusta. Ota ensin taempi (1), sitten etumainen (2) takavalo pois syvennyksistä. Vedä vapautusvivusta ylöspäin. Järjestelmä vapautuu ja ojentuu nopeasti ulos puskurista. 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen. Takavalojen asennus Avaa takavalon takana oleva lampun kannatin täysin siten, että se lukkiutuu.

63 Säilytys 61 Tarkista johtojen ja lamppujen asennot varmistaaksesi, että ne on asennettu oikein ja lujasti paikoilleen. Takaosan kuljetustelineen lukitus Poljintelineiden kääntäminen esiin Paina kiristysvipua alas ja paina sitten lampun kannatin pitimeen siten, että se lukkiutuu. Tee tämä toimenpide molemmille takavaloille. Käännä ensin vasen (1), sen jälkeen oikea kiristysvipu (2) taakse niin pitkälle kuin se menee. Molempien kiristysvipujen täytyy osoittaa taaksepäin, muutoin käyttö ei ole turvallista. Huomautus Sulje takaluukku. Käännä toista tai molempia poljintelineitä ylöspäin, kunnes vinotuki lukittuu.

64 62 Säilytys Paina vapautusvipua ja vedä pyöräkiinnikkeet ulos. Polkupyörän valmistelu kiinnitystä varten Ota poljinpidikkeet pois poljintelineistä. Takaosan kuljetustelineen sovitus polkupyörän mukaan Paina kiinnityshihnan vapautusvipua ja irrota kiinnityshihna. Huomautus Suurin poljinkammen leveys on 38,3 mm ja suurin syvyys on 14,4 mm. Käännä vasen poljin (ei ketjupyörää) alas pystysuoraan asentoon. Vasemman polkimen poljinkumin on oltava vaaka-asennossa. Etumaisen polkupyörän etupyörän on oltava vasemmalla. Taemman polkupyörän etupyörän on oltava oikealla.

65 Säilytys 63 Polkupyörän kiinnitys takaosan kuljetustelineeseen Aseta polkupyörä telineelle. Polkimen varsi on asetettava poljintelineen kanavaan kuvan mukaisesti. Huomio Varmista, että poljin ei kosketa takakuljetusjärjestelmän pintaa. Muuten kampisarja voi vaurioitua kuljetuksen aikana. Sovita säädettävä poljinalusta poljintelineen kiertokahvalla suurin piirtein poljinvarren kaareen. Jos polkupyörässä on suorat poljinvarret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva. Jos polkupyörässä on kaarevat poljinvarret, kierrä poljinalusta täysin sisään (asento 1), ks. kuva. Aseta poljinvarren kiinnike kummankin poljinvarren syvennyksen ulompaan kiskoon yläpuolelta ja liu'uta sitä alaspäin ainakin lovien alapuolelle.

66 64 Säilytys Kiinnitä poljinvarsi pidikkeeseen kiertämällä kiinnitysruuvia. Sijoita pyöräkiinnikkeet siten, että polkupyörä on suurin piirtein vaakasuorassa. Polkimien ja takaluukun välisen etäisyyden pitäisi olla vähintään 5 cm. Polkupyörän molempien renkaiden on oltava pyöräkiinnikkeissä. Huomio Varmista, että pyöräkiinnikkeet on vedetty tarpeeksi pitkälle, jotta polkupyörän molemmat renkaat voidaan asettaa kiinnikkeisiin. Muussa tapauksessa polkupyörän vaakasuuntainen kiinnitys ei ole varma. Huomiotta jättäminen saattaa aiheuttaa polkupyörän pyörien vahingoittumisen kuumista pakokaasuista. Kohdista polkupyörä auton pitkittäissuunnassa: Löysää polkimen pidikettä hieman. Aseta polkupyörä pystyasentoon poljintelineen kiertokahvalla. Jos polkupyörät ovat toistensa tiellä, niiden kulmaa voidaan muuttaa säätämällä pyöräkiinnikkeitä tai poljintelineen kiertokahvaa, kunnes ne eivät enää kosketa toisiaan. Varmista, että auton ja polkupyörien väliin jää riittävästi tilaa.

67 Kiristä poljinlaakerin pidikkeen kiinnitysruuvi käsin tiukimmilleen. Kiinnitä polkupyörän molemmat renkaat kiinnityshihnoilla pyöräkiinnikkeisiin. Varmista, että polkupyörä on tukevasti paikallaan. Huomio Varmista, että polkupyörän ja auton välissä on ainakin 5 cm tilaa. Löysää ohjaustankoa tarvittaessa ja käännä se sivulle. Pyöräkiinnikkeiden ja poljintelineen kiertokahvan säätöarvot on merkittävä muistiin ja tallennettava kunkin polkupyörän osalta. Oikea esisäätö helpottaa polkupyörän seuraavaa asennusta telineeseen. Huomautus On suositeltavaa kiinnittää takimmaiseen polkupyörään varoitusmerkki sen näkyvyyden parantamiseksi. Polkupyörän poistaminen kuljetustelineestä Avaa polkupyörän molempien renkaiden kiinnityshihnat. Säilytys 65 Pidä polkupyörästä kiinni, löysää poljinlaakerin pidikkeen kiristysruuvi ja nosta pidike yläkautta pois. Takaosan kuljetustelineen työntäminen sisään Paina poljinvarren pidikkeet poljintelineen kanavaan kuvan mukaisesti.

68 66 Säilytys Paina vapautusvipua ja työnnä polkupyöräkiinnikkeet sisään niin pitkälle kuin ne menevät. Työnnä kiinnityshihna sisään ja kiristä alaspäin mahdollisimman pitkälle. Vapauta lukitusvipu vinotuesta ja käännä molemmat poljintelineet alas. 9 Varoitus Väliinjäämisvaara. Käännä ensin oikea (1), sitten vasen kiristysvipu (2) eteen vasteeseen asti ja lukitse.

69 Paina kiristysvipu alas ja vedä molemmat valot ulos koloista. Tavaratila Säilytys 67 Tavaratilan suurentaminen Takaistuimen selkänoja voidaan lukita kahteen asentoon. Lukitse se pystyasentoon, kun kuljetat paljon tilaa vieviä tavaroita. Taita lamppukannattimet takavalojen taustapuolelle. Aseta ensin etummainen takavalo (1), sitten taempi takavalo (2) syvennykseen ja paina alas mahdollisimman pitkälle. Työnnä johdot kokonaan kaikkiin ohjaimiin vaurioiden välttämiseksi. Avaa takaluukku. Työnnä vapautusvipua ylöspäin ja pidä sitä paikallaan. Nosta järjestelmää hieman ja työnnä sitä puskuriin päin, kunnes se lukkiutuu. Vapautusvivun täytyy palata alkuperäiseen asentoon. 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen. Jaettu selkänoja Vedä vapautuskahvasta kyseisellä puolella, vedä selkänoja eteenpäin pystyasentoon ja lukitse se. Yksiosainen selkänoja Vedä vapautuskahvasta molemmilla puolilla, vedä selkänoja eteenpäin pystyasentoon ja lukitse se.

70 68 Säilytys Lukitusta avattaessa vapautusvivun viereen tulee punainen merkintä. Selkänoja on lukittu oikein vain silloin, kun punaiset merkinnät molemmilla puolilla lähellä vapautusvipua eivät ole enää näkyvissä. Takaselkänojien kääntäminen alas Irrota tavaratilan suoja tarvittaessa. Paina pääntuet alas painamalla salpaa. Jaettu selkänoja Vedä vapautuskahvasta kyseisellä puolella ja käännä se alas istuintyynyn päälle. Yksiosainen selkänoja Vedä vapautuskahvasta molemmilla puolilla ja käännä se alas istuintyynyn päälle. Tarkista, että ulkopaikkojen turvavyöt ovat vastaavissa vyöohjaimissa. Ohjaa turvavyöt sivutukien läpi niiden suojaamiseksi vaurioilta. Vedä selkänojaa taitettaessa turvavyöt sen mukana. Jos autoa kuormataan takaoven kautta, ota turvavyö pois selkänojan ohjaimesta ja aseta lukkokieleke syvennykseen kuvan mukaisesti. Käännä ylös nostamalla selkänojaa ja ohjaamalla se pystyasentoon, kunnes se lukittuu kuuluvasti. Selkänoja on lukittu oikein vain silloin, kun punaiset merkinnät molemmilla puolilla lähellä vapautusvipua eivät ole enää näkyvissä. 9 Varoitus Aja autolla vain, kun selkänojat on lukittu pitävästi paikoilleen. Muussa tapauksessa henkilöitä saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jarrutuksessa tai törmäyksessä.

71 Säilytys 69 3-ovinen/5-ovinen viistoperä Irrottaminen Pakettiauto Tavaratilan suojassa on neljä osiota, jotka voidaan poistaa ja asentaa erikseen. Irrottaminen Keskipaikan turvavyö voi lukkiutua, jos selkänoja käännetään ylös liian nopeasti. Avaa kelauslaitteen lukitus painamalla turvavyötä sisään tai vetämällä sitä ulos noin 20 mm ja irrottamalla otteen. Tavaratilan suoja Älä aseta esineitä suojan päälle. Irrota kiinnityshihnat takaluukusta. Nosta suojusta takaa ja työnnä sitä ylöspäin edestä. Irrota kansi. Säilytys Kun tavaratila on täysin kuormattu, säilytä tavaratilan suoja takaistuimilla tai poista se autosta. Kiinnittäminen Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat takaluukkuun. Irrota tavaratilan suoja irrottamalla kiinnityshihnat takaluukusta. Nosta suojusta takaa ja työnnä sitä ylöspäin edestä. Irrota kansi.

72 70 Säilytys Tavaratilan lattian suojalevy Takalattian suojus Tavaratilan kaksinkertainen lattia Tavaratilan kaksinkertainen lattia voidaan asentaa tavaratilaan kahteen asentoon: Muut kolme osiota (1-3) poistetaan nostamalla takaosasta, vapauttamalla, kääntämällä ja poistamalla. Kiinnittäminen Asenna osiot järjestyksessä 3-1. Kiinnitä osiot sivuilla oleviin koloihin. Suljettuina osiot ovat liitoskohdistaan limittäin toistensa kanssa. Asenna tavaratilan suoja kiinnittämällä suoja sivuohjaimiin ja kääntämällä alaspäin. Kiinnitä kiinnityshihnat takaluukkuun. Nosta tavaratilan lattian suojalevy ylös päästäksesi käsiksi hätätilanteessa tarvittaviin varusteisiin. Työkalut Autoissa, joissa on renkaankorjaussarja tavaratilan oikealla puolella, varapyöräsyvennystä voidaan käyttää lisäsäilytystilana. Renkaanpaikkaussarja heti varapyörän syvennyksen suojan tai lattian peitteen yläpuolelle tai tavaratilan yläaukkoihin Irrota nostamalla tavaratilan lattiaa syvennyksen avulla ja vetämällä taaksepäin. Asenna tavaratilan lattia työntämällä sitä eteenpäin ohjaimessaan ja laskemalla alas.

73 Yläasentoon asennettuna tavaratilan lattian ja varapyörän syvennyksen suojan välistä tilaa voidaan käyttää säilytystilana. Jos takaistuinten selkänojat käännetään eteenpäin tässä asennossa, saadaan aikaan lähes tasainen kuormatilan lattia. Kaksinkertainen tavaratilan lattia kestää enintään 100 kg:n painon. Alaasennossa tavaratilan kaksinkertainen lattia kestää suurimman sallitun kuorman. Yleinen vinkki 9 Varoitus Säilytä turvallisuussyistä kaikki osat omilla paikoillaan tavaratilassa, aja aina takalattian suojus suljettuna ja mahdollisuuksien mukaan takaselkänojat nostettuina ylös. Muuten esineet saattavat sinkoutua voimakkaan jarrutuksen, äkillisen käännöksen tai onnettomuuden yhteydessä ja auton matkustajat voivat saada vammoja näistä esineistä. Kiinnityssilmukat 3-ovinen/5-ovinen viistoperä Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko. Pakettiauto Säilytys 71 Kuormat voi kiinnittää neljällä tavaratilassa olevalla kiinnityssilmukalla

74 72 Säilytys Varoituskolmio Varoituskolmio on tavaratilassa takaluukun alapuolella. Ensiapupakkaus Säilytä ensiapupakkausta tavaratilan vasemmassa sivuseinässä olevassa lokerossa. Avaa lokero vapauttamalla kansi ja avaamalla se. Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Ota lisätietoja varten yhteys korjaamoon. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Asennus malliin, jossa ei ole kattoluukkua Paina kattotelineen kiinnikkeiden suojukset alas ja työnnä taaksepäin venttiilihattuavaimella

75 Asennus malliin, jossa on kattoluukku Vapauta kattotelineen kiinnikkeiden suojukset työntämällä liukukappaleita nuolen suuntaan ja irrota ylöspäin. Sulje kattotelineen kiinnikkeet asettamalla suojukset paikoilleen ensin edestä ja kytkemällä liukukappaleet sitten takaa. Kiinnitä kattoteline oikeista kohdista, ks. oheiset kattotelinejärjestelmän ohjeet. Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Ripusta ostoskassit tavaratilan oikean sivuseinän koukkuun. Maksimikuormitus: 5 kg. Säilytys 73 Irralliset esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle äläkä peitä kojelaudan yläosassa olevaa tunnistinta. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. 9 Varoitus Varmista aina, että auton kuorma on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää auton sisätiloissa ja aiheuttaa vammoja tai kuorman tai auton vaurioitumisen.

76 74 Säilytys Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 240) ja EY-normin mukaisen omamassan erotus. Laske kantavuus kirjoittamalla autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon. EY-omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (polttoainesäiliön 90 % täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu ajonopeus on 120 km/h. Suurin sallittu kattokuorma on 75 kg. Kattokuorma muodostuu kattotelineen ja kuorman yhteenlasketusta painosta.

77 Mittarit ja käyttölaitteet Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kauko-ohjaus Lämmitettävä ohjauspyörä Äänitorvi Tuulilasin pyyhin-/pesulaite Takalasin pyyhin/pesulaite Ulkolämpötila Kello Virtapistokkeet Savukkeensytytin Tuhkakupit Varoitusvalot, mittarit ja ilmaisimet Mittaristo Nopeusmittari Matkamittari Osamatkamittari Kierroslukumittari Polttoainemittari Polttoaineen valintapainike Moottorin jäähdytysnesteen lämpömittari Huoltonäyttö Merkkivalot Suuntavilkku Turvavyömuistutin Turvatyynyt ja turvavyönkiristimet Turvatyynyn poistaminen käytöstä Latausjärjestelmä Toimintavian merkkivalo Huolla auto pian Jarru- ja kytkinjärjestelmä Polkimen käyttö Lukkiutumaton jarrujärjestelmä (ABS) Vaihteensiirto Ohjaustehostin Kaistavahti Ultraäänipysäköintitutka Elektroninen ajonvakautusjärjestelmä pois päältä Elektroninen ajonvakautusjärjestelmä ja luistonestojärjestelmä Luistonestojärjestelmä pois päältä Hehkutus Dieselhiukkassuodatin Rengaspaineiden valvontajärjestelmä Moottorin öljynpaine Mittarit ja käyttölaitteet 75 Polttoaine vähissä Ajonestin Alennettu moottorin teho Autostop Ulkovalot Kaukovalot Kaukovaloapu Sumuvalot Takasumuvalo Vakionopeussäädin Auto havaittu edessä Nopeusrajoitin Liikennemerkkien tunnistus Ovi auki Tietonäytöt Kuljettajan tietokeskus Värillinen infonäyttö Graafinen infonäyttö Auton viestit Varoitusäänet Pariston jännite Auton räätälöinti OnStar

78 76 Mittarit ja käyttölaitteet Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kauko-ohjaus Lämmitettävä ohjauspyörä Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Vakionopeussäädintä, nopeusrajoitinta, etutörmäyksen varoituksen asetuksia, Infotainment-järjestelmää ja kytkettyä matkapuhelinta voidaan käyttää ohjauspyörän säätimillä. Kuljettajan apujärjestelmät Lisäohjeita on Infotainment-ohjekirjassa. Lämmitys kytketään painamalla *. Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

79 Ohjauspyörän korostetut tarttumakohdat lämmitetään nopeammin ja korkeampaan lämpötilaan kuin muut alueet. Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Äänitorvi Tuulilasin pyyhin-/pesulaite Tuulilasinpyyhkimet Mittarit ja käyttölaitteet 77 Säädettävä pyyhintäväli Paina j. HI : nopea LO : hidas INT : taukopyyhintä tai pyyhinautomatiikka sadetunnistimella OFF : pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin asentoon 1x. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Pyyhinvipu asennossa INT. Säädä haluamasi pyyhintäväli säätöpyörällä: lyhyt väli : käännä säätöpyörää ylöspäin pitkä väli : käännä säätöpyörää alaspäin

80 78 Mittarit ja käyttölaitteet Pyyhinautomatiikka sadetunnistimella Sadetunnistimen säädettävä herkkyys INT : pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta. Jos pyyhkimien taajuus on yli 20 sekuntia, pyyhkimen varsi siirtyy hieman alaspäin lepoasentoon. Säädä herkkyys säätöpyörällä: pieni herkkyys : käännä säätöpyörää alaspäin suuri herkkyys : käännä säätöpyörää ylöspäin Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Tuulilasin pesulaite

81 Mittarit ja käyttölaitteet 79 Vedä vivusta. Tuulilasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Pesulaitteen neste Ulkolämpötila Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen. Alle 3 C lämpötilat vilkkuvat näytössä. Takalasin pyyhin/pesulaite Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento : jatkuva toiminta ala-asento : jaksottainen toiminta keskiasento : pois Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Älä käytä tätä toimintoa takalasin ollessa jäässä. Kytke pois pesulinjoilla. Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Pesulaitteen neste Auton räätälöinti Kuvassa on graafinen infonäyttö.

82 80 Mittarit ja käyttölaitteet Jos ulkolämpötila laskee 3 C:een, kuljettajan tietokeskuksessa näkyy varoitusviesti. Aseta aika Kuvassa on värillinen infonäyttö. Ylätason näyttö 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä. Kello Graafinen infonäyttö Paina CONFIG avataksesi Asetukset-valikon. Selaa luetteloa ja avaa kyseinen alavalikko näyttöön valitsemalla valikkokohta Aika Päiväys. Siirry Aseta aika-alavalikkoon painamalla MENU-TUNE-painiketta. Käännä MENU-TUNE-nuppia muuttaaksesi ensimmäisen asetuksen kulloistakin arvoa. Paina MENU-TUNE-nuppia vahvistaaksesi asetetun arvon. Kohdistin vaihtaa sitten seuraavaan arvoon. Jos kaikki arvot on määritetty, palaat automaattisesti seuraavaksi korkeammalle valikkotasolle. Aseta päiväys Huomautus Katso yksityiskohtaista kuvausta valikoiden käytöstä Infotainment-ohjekirjasta.

83 Siirry Aseta päiväys-alavalikkoon painamalla MENU-TUNE-painiketta. Käännä MENU-TUNE-nuppia muuttaaksesi ensimmäisen asetuksen kulloistakin arvoa. Paina MENU-TUNE-nuppia vahvistaaksesi asetetun arvon. Kohdistin vaihtaa sitten seuraavaan arvoon. Jos kaikki arvot on määritetty, palaat automaattisesti seuraavaksi korkeammalle valikkotasolle. Aseta aika näyttö Vaihda mahdollisten vaihtoehtojen välillä painamalla toistuvasti MENU-TUNE-nuppia. Aseta päivämäärä näyttö Vaihda mahdollisten vaihtoehtojen välillä painamalla toistuvasti MENU-TUNE-nuppia. RDS-kellon synkronointi Useimpien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDS-ajan synkronointi saattaa kestää joitakin minuutteja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suosittelemme automaattisen aikasynkronoinnin poistamista käytöstä. Vaihda vaihtoehtojen Päällä ja Päältä välillä painamalla toistuvasti MENU-TUNE-nuppia. Värillinen infonäyttö Paina ; ja valitse sitten Asetuksetnäyttöpainike. Avaa kyseinen alavalikko näyttöön valitsemalla Aika ja päivämäärä. Huomautus Katso yksityiskohtaista kuvausta valikoiden käytöstä Infotainment-ohjekirjasta. Mittarit ja käyttölaitteet 81 Aseta kellonajan muoto Valitse haluamasi aikaformaatti napauttamalla näyttöpainiketta 12 h tai 24 h. Aseta päivämäärän muoto Valitse haluamasi päiväysformaatti napauttamalla näyttöpainikkeita < ja > ja valitsemalla haluamasi mahdollisista vaihtoehdoista. Aseta aika ja päivämäärä Säädä aika- ja päiväysasetuksia napauttamalla näyttöpainikkeita H ja I.

84 82 Mittarit ja käyttölaitteet RDS ajan synkronointi Useimpien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDS-ajan synkronointi saattaa kestää joitakin minuutteja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suosittelemme automaattisen aikasynkronoinnin poistamista käytöstä. Ota RDS ajan synkronointi käyttöön tai poista se käytöstä napauttamalla näyttöpainiketta Päällä tai Pois. Virtapistokkeet 12 voltin pistorasia sijaitsee keskikonsolissa. Suurin tehonkulutus ei saa ylittää 120 wattia. Kun sytytysvirta on katkaistu, virtapistoke on poissa käytöstä. Lisäksi pistorasia poistetaan käytöstä, mikäli auton akun jännite on alhainen. Pistorasioihin kytkettävien laitteiden tulee täyttää sähkömagneettista yhteensopivuutta koskevan normin DIN VDE vaatimukset. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Vääräntyyppiset pistokkeet voivat vaurioittaa pistorasiaa. Stop-start-järjestelmä Savukkeensytytin Savukkeensytytin sijaitsee keskikonsolissa. Paina savukkeensytytin sisään. Se kytkeytyy automaattisesti pois päältä, kun elementti alkaa hehkua. Vedä savukkeensytytin ulos. Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille.

85 Varoitusvalot, mittarit ja ilmaisimet Mittaristo Mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään. Mittarit ja käyttölaitteet 83 Matkamittari Nopeusmittari Tuhkakuppirasia voidaan asettaa mukinpitimiin. Näyttää autolla ajetun kokonaismatkan kilometreinä alarivillä. Ilmoittaa ajonopeuden. Osamatkamittari Näyttää nollauksen jälkeen tallennetun matkan. Osamatkamittari laskee enintään 9999 km:iin saakka ja aloittaa sitten nollasta.

86 84 Mittarit ja käyttölaitteet Perustason ja keskitason näyttö Ylätason näyttö Kierroslukumittari Nollaa painamalla suuntavilkkuvivussa SET/CLR muutaman sekunnin ajan Voit valita eri matkoja varten kaksi osamatkamittaria. Valitse valikko Ajotietokone ; painamalla suuntavilkkuvivussa Menu. Käännä suuntavilkkuvivun säätöpyörää ja valitse Välimatka 1 tai Välimatka 2. Kukin osamatkamittari voidaan nollata erikseen painamalla suuntavilkkuvivussa SET/CLR muutaman sekunnin ajan kyseisessä valikossa. Näyttää moottorin kierrosluvun. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Huomio Neulan ollessa punaisessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa.

87 Polttoainemittari LEDien määrä ilmaisee polttoainesäiliössä olevan polttoaineen määrän. 8 LEDiä : polttoainesäiliö on täynnä. Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee. Nestekaasukäytön aikana säiliössä oleva kaasumäärä näkyy näytössä. Merkkivalo Y palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi, jos merkkivalo vilkkuu. Nestekaasukäytön aikana järjestelmä vaihtaa automaattisesti bensiinikäyttöön säiliön tyhjentyessä Älä aja koskaan polttoainesäiliötä tyhjäksi. Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen valintapainike Painiketta LPG painamalla voidaan valita bensiini- ja nestekaasukäytön välillä. Painikkeen LED-merkkivalo osoittaa kulloisenkin käyttötavan. Mittarit ja käyttölaitteet 85 LED ei pala LED vilkkuu LED palaa LED vilkkuu viisi kertaa ja sammuu sitten : bensiinikäyttö : tarkistaa täyttyvätkö ehdot nestekaasun käyttöön siirtymiselle. Palaa kiinteänä, jos ehdot täyttyvät. : nestekaasukäyttö : nestekaasusäiliö on tyhjä tai nestekaasujärjestelmässä on vika. Kuljettajan tietokeskuksessa näkyy viesti. Kun nestekaasusäiliö on tyhjä, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Nestekaasukäytön polttoaine

88 86 Mittarit ja käyttölaitteet Moottorin jäähdytysnesteen lämpömittari LEDien määrä näyttää jäähdytysnesteen lämpötilan. enintään 3 : moottori ei ole LEDiä vielä toimintalämpötilassa 4-6 LEDiä : normaali toimintalämpötila yli 6 LEDiä : lämpötila liian korkea Huomio Jos moottorin jäähdytysnesteen lämpötila on liian korkea, pysäytä auto ja sammuta moottori. Moottori on vaarassa. Tarkasta jäähdytysnesteen määrä. Huoltonäyttö Moottoriöljyn valvontajärjestelmä ilmoittaa, koska moottoriöljy ja suodatin on vaihdettava. Ajo-olosuhteista riippuen öljyn ja suodattimen vaihtoväli voi vaihdella huomattavastikin. Käytä suuntavilkkuvivun painikkeita näyttääksesi moottoriöljyn jäljellä olevan käyttöajan: Valitse Asetukset? painamalla MENU. Käännä säätöpyörää valitaksesi Öljyn jäljellä oleva käyttöikä.

89 Mittarit ja käyttölaitteet 87 Moottoriöljyn jäljellä oleva käyttöikä näkyy prosentteina kuljettajan tietokeskuksessa. Nollaus Paina suuntavilkkuvivussa SET/CLR usean sekunnin ajan nollausta varten. Moottoriöljyn jäljellä oleva käyttöaika -valikon tulee olla aktiivinen. Kytke sytytysvirta, mutta älä käynnistä moottoria. Järjestelmä on nollattava aina moottoriöljyn vaihdon yhteydessä, jotta se toimii oikein. Käänny korjaamon puoleen. Seuraava huolto Kun järjestelmä on laskenut moottoriöljyn käyttöiän lyhentyneen, kuljettajan tietokeskuksessa näkyy varoitusviesti. Vaihdata moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n jälkeen (sen mukaan kumpi ensin täyttyy). Kuljettajan tietokeskus Huoltotiedot Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Varustuksesta riippuen merkkivalojen sijainti voi vaihdella. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen : Vaara, tärkeä muistutus Keltainen : Varoitus, ohje, häiriö Vihreä : Päällekytkennän vahvis Sininen tus : Päällekytkennän vahvistus Valkoinen : Päällekytkennän vahvistus

90 88 Mittarit ja käyttölaitteet Mittariston merkkivalot

91 Keskikonsolin merkkivalot Yleiskuvaus O Suuntavilkku 3 89 X Turvavyömuistutin 3 90 v V Turvatyynyt ja turvavyönkiristimet 3 90 Turvatyynyn poistaminen käytöstä 3 91 p Latausjärjestelmä 3 91 Z Toimintahäiriön merkkivalo 3 91 g Huolla auto pian 3 91 R Jarru- ja kytkinjärjestelmä Polkimen käyttö 3 92 u Lukkiutumaton jarrujärjestelmä (ABS) 3 92 R Vaihteensiirto 3 92 c Ohjaustehostin 3 92 ) Kaistavahti 3 92 r Ultraäänipysäköintitutka 3 92 n b k Elektroninen ajonvakautusjärjestelmä pois päältä 3 93 Elektroninen ajonvakautusjärjestelmä ja luistonestojärjestelmä 3 93 Luistonestojärjestelmä pois päältä 3 93! Esilämmitys 3 93 % Dieselhiukkassuodatin 3 93 w Rengaspaineiden valvontajärjestelmä 3 94 I Moottorin öljynpaine 3 94 Y Polttoaine vähissä 3 94 Mittarit ja käyttölaitteet 89 d Ajonestin 3 94 # Alennettu moottorin teho 3 95 D Autostop Ulkovalot 3 95 C Kaukovalot 3 95 l Kaukovaloapu 3 95 > Sumuvalot 3 95 r Takasumuvalo 3 95 m Vakionopeussäädin 3 95 A Auto havaittu edessä 3 95 L Nopeudenrajoitin 3 95 L Liikennemerkkien tunnistus 3 95 h Ovi auki 3 95 Suuntavilkku O palaa tai vilkkuu vihreänä. Palaa hetken aikaa Seisontavalot on kytketty päälle.

92 90 Mittarit ja käyttölaitteet Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut on aktivoitu. Nopea vilkkuminen: suuntavilkun lamppu tai sulake on viallinen. Lampun vaihto 3 197, sulakkeet Suuntavalot Turvavyömuistutin Etuistuinten turvavyömuistutus Kuljettajan istuimen X palaa tai vilkkuu punaisena kierroslukumittarissa. Etumatkustajan istuimen symboli k palaa tai vilkkuu punaisena keskikonsolissa kun istuin on käytössä. Palaa Sytytysvirran kytkemisen jälkeen, kunnes turvavyö on kiinnitetty. Merkkivalo vilkkuu Moottorin käynnistämisen jälkeen enintään 100 sekunnin ajan, kunnes turvavyö on kiinnitetty. Turvavyön kiinnitys Takaistuinten turvavöiden tila X kuljettajan tietokeskuksessa vilkkuu tai palaa. Palaa Moottorin käynnistämisen jälkeen vähintään 35 sekunnin ajan, kunnes turvavyö on kiinnitetty. Syttyy myös, jos kiinnittämätön turvavyö kiinnitetään ajon aikana. Merkkivalo vilkkuu Liikkeellelähdön jälkeen, kun turvavyö on kiinnittämättä. Turvavyön kiinnitys Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kun sytytysvirta kytketään, merkkivalo palaa n. neljä sekuntia. Jos se ei syty, jos se ei sammu neljän sekunnin kuluttua tai jos se syttyy ajon aikana, turvatyynyjärjestelmässä on toimintahäiriö. Käänny korjaamon puoleen. Turvatyynyt ja turvavöiden esikiristimet eivät ehkä laukea onnettomuudessa. Turvavöiden esikiristimien tai turvatyynyjen lauettua v palaa jatkuvasti.

93 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvavöiden esikiristimet, turvatyynyjärjestelmä 3 39, Turvatyynyn poistaminen käytöstä V palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen noin 60 sekuntia. Etumatkustajan turvatyyny on käytössä. * palaa keltaisena. Etumatkustajan turvatyyny on poiskytketty Vaara Lapsen kuolemaan johtavan henkilövahingon vaara, jos lasten turvalaitetta käytetään etuistuimella etumatkustajan turvatyynyn ollessa aktivoituna. Aikuisen kuolemaan johtavan henkilövahingon vaara istuttaessa etuistuimella etumatkustajan turvatyynyn ollessa poiskytkettynä. Latausjärjestelmä p palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Jarrutehostin voi lakata vaikuttamasta. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Mittarit ja käyttölaitteet 91 Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestelmässä. Sallitut päästöarvot voivat ylittyä. Käänny välittömästi korjaamon puoleen. Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin vaurioitumiseen. Vähennä kaasua, kunnes vilkkuminen lakkaa. Käänny välittömästi korjaamon puoleen. Huolla auto pian g palaa keltaisena. Lisäksi kuljettajan tietokeskuksessa näkyy varoitusviesti. Auto on huollettava. Käänny korjaamon puoleen. Auton viestit Jarru- ja kytkinjärjestelmä R palaa punaisena. Jarru- ja kytkinnesteen taso on liian alhainen, kun käsikäyttöistä seisontajarrua ei kytketä

94 92 Mittarit ja käyttölaitteet 9 Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Syttyy, kun käsikäyttöinen seisontajarru kytketään ja sytytysvirta on kytkettynä Polkimen käyttö - palaa tai vilkkuu keltaisena. Palaa Kytkinpoljinta tulee painaa moottorin käynnistämiseksi Autostop-tilassa. Stop-start-järjestelmä Merkkivalo vilkkuu Kytkinpoljinta tulee painaa moottorin käynnistystä varten 3 17, Joissakin versioissa polkimen käyttöä koskeva viesti näkyy kuljettajan tietokeskuksen näytössä Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Lukkiutumaton jarrujärjestelmä Vaihteensiirto Näytössä näkyy R ja seuraavaksi ylemmän vaihteen numero, kun ylösvaihtoa suositellaan polttoaineen säästämiseksi. Ohjaustehostin c palaa keltaisena. Syttyy, kun ohjaustehostus on poistettu käytöstä Ohjaustehostusjärjestelmän vika. Käänny korjaamon puoleen. Merkkivalot c ja b palavat yhtaikaa Ohjaustehostinjärjestelmä täytyy kalibroida, järjestelmän kalibrointi Kaistavahti ) palaa vihreänä tai vilkkuu keltaisena. Palaa vihreänä Järjestelmä on käytössä ja toimintavalmis. Vilkkuu keltaisena Järjestelmä havaitsee tahattoman kaistanvaihdon. Kaistavahti Ultraäänipysäköintitutka r palaa keltaisena.

95 Häiriö järjestelmässä tai Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen tai Ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Korjauta järjestelmän häiriön syy korjaamolla. Ultraäänipysäköintitutka Elektroninen ajonvakautusjärjestelmä pois päältä t palaa keltaisena. Järjestelmä on pois toiminnasta. Elektroninen ajonvakautusjärjestelmä ja luistonestojärjestelmä b vilkkuu tai palaa keltaisena. Merkkivalo vilkkuu Järjestelmä on aktiivisesti toiminnassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Palaa Järjestelmässä on vika. Kuljettajan tietokeskukseen ilmestyy varoitusviesti tai -koodi. Ajoa voidaan jatkaa. Järjestelmä ei toimi. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Elektroninen ajovakauden hallintajärjestelmä 3 154, luistonestojärjestelmä Luistonestojärjestelmä pois päältä k palaa keltaisena. Järjestelmä on pois toiminnasta. Hehkutus! palaa keltaisena. Mittarit ja käyttölaitteet 93 Dieselmoottorin hehkutus on aktivoitu. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena. Dieselhiukkassuodatin on puhdistettava. Jatka ajamista kunnes % sammuu. Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle 2000 r/min. Palaa Dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. Merkkivalo vilkkuu Suodattimen suurin täyttöaste on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Dieselhiukkassuodatin 3 142, Stopstart-järjestelmä

96 94 Mittarit ja käyttölaitteet Rengaspaineiden valvontajärjestelmä w palaa tai vilkkuu keltaisena. Palaa Rengaspaineiden aleneminen. Pysähdy heti ja tarkasta rengaspaineet. Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia (esim. varapyörä) sekunnin kuluttua merkkivalo palaa jatkuvasti. Käänny korjaamon puoleen. Rengaspaineiden valvontajärjestelmä Moottorin öljynpaine I palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. 1. Paina kytkinpoljinta. 2. Aseta vaihdevipu vapaa-asentoon. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta. 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Autostop-toiminnon aikana jarrutehostin toimii normaalisti. Älä poista avainta, ennen kuin auto on paikallaan, koska muutoin ohjauslukko saattaa lukittua odottamatta. Tarkista öljymäärä, ennen kuin käännyt korjaamon puoleen Polttoaine vähissä Y palaa tai vilkkuu keltaisena. Palaa Polttoainesäiliössä on liian vähän polttoainetta. Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa välittömästi. Älä aja koskaan polttoainesäiliötä tyhjäksi. Tankkaaminen Katalysaattori Ilman poisto dieselpolttoainejärjestelmästä Ajonestin d vilkkuu keltaisena.

97 Vika ajonestojärjestelmässä. Moottoria ei voi käynnistää. Alennettu moottorin teho # palaa keltaisena. Moottorin teho on rajoitettu. Käänny korjaamon puoleen. Autostop Autostop aktiivinen D palaa punaisena tai valkoisena. Moottori on Autostop-tilassa. Stop-start-järjestelmä Ulkovalot 8 palaa vihreänä. Ulkovalot ovat päällä Kaukovalot C palaa sinisenä. Se palaa kaukovalojen ollessa kytkettyinä tai kaukovalovilkkua käytettäessä Kaukovaloapu l palaa vihreänä. Kaukovaloapu on aktivoitu Sumuvalot > palaa vihreänä. Etusumuvalot ovat käytössä Takasumuvalo r palaa keltaisena. Takasumuvalo on päällä Vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Vakionopeussäädin on käytössä. Vakionopeussäädin Auto havaittu edessä A palaa vihreänä. Mittarit ja käyttölaitteet 95 Edessä on havaittu auto samalla kaistalla. Etutörmäyksen varoitus Nopeusrajoitin L syttyy kuljettajan tietokeskuksessa nopeusrajoittimen ollessa aktiivinen. Asetettu nopeus näytetään L-symbolin vieressä. Nopeudenrajoitin Liikennemerkkien tunnistus L näyttää havaitut liikennemerkit merkkivaloina. Liikennemerkkiapu Ovi auki h palaa. Ovi tai takaluukku on auki.

98 96 Mittarit ja käyttölaitteet Tietonäytöt Kuljettajan tietokeskus Kuljettajan tietokeskus sijaitsee mittaristossa. Versiosta ja varustelusta riippuen kuljettajan tietokeskus on saatavana perustason näyttönä, keskitason näyttönä tai ylätason näyttönä. Seuraavat valikot voidaan valita kuljettajan tietokeskuksessa suuntavilkkuvivun painikkeilla: osamatkamittari 3 83 auton tiedot ja asetukset, katso alla matka-/polttoainetiedot, katso alla kulutustiedot, katso alla navigoinnin tiedot Seuraavat näkyvät tarvittaessa: varoitusviestit vaihteen ilmaisin 3 92 ajotilan ilmaisin 3 143, rengaspainevaroitus turvavyömuistuttimen ilmaisin 3 90 Autostop-ilmaisin huoltotiedot 3 91 Perustason näyttö Valitse alivalikot kääntämällä suuntavilkkuvivun säätöpyörää. Valittavissa olevat alivalikot ovat: moottoriöljyn jäljellä olevan käyttöiän ilmaisin rengaspaineiden ilmaisin renkaiden kuormitus yksikköasetus kieliasetus, jos Infotainment-järjestelmä ei ole käytettävissä kello, jos Infotainment-järjestelmä ei ole käytettävissä ulkolämpötila, jos Infotainmentjärjestelmä ei ole käytettävissä Jotkin näytetyistä toiminnoista vaihtelevat sen mukaan, onko auto liikkeellä vai paikallaan. Keskitason näyttö Keskitason näytön valikkosivut valitaan painamalla suuntavilkun vivun painiketta MENU.

99 Valittavat valikkosivut keskitason näytössä ovat: Ajotietokone-valikko, katso kuvaus alla Asetukset-valikko, katso kuvaus alla Jotkin näytetyistä toiminnoista vaihtelevat sen mukaan, onko auto liikkeellä vai paikallaan. Osa toiminnoista on käytettävissä vain, kun autolla ajetaan. Ylätason näyttö Ylätason näytön valikkosivut valitaan painamalla suuntavilkun vivun painiketta MENU. Päävalikon symbolit näkyvät näytön ylärivillä: Ajotietokone, osoitus ;, ks. kuvaus alla Asetukset, osoitus?, ks. kuvaus alla ECO-tietovalikko, ks. kuvaus alla Jotkin näytetyistä toiminnoista vaihtelevat sen mukaan, onko auto liikkeellä vai paikallaan. Osa toiminnoista on käytettävissä vain, kun autolla ajetaan. Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Mittarit ja käyttölaitteet 97 Vaihda päävalikoiden välillä tai palaa alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU. Valitse päävalikon alivalikko tai aseta numeroarvo kääntämällä säätöpyörää. Valitse ja vahvista toiminto painamalla SET/CLR-painiketta. Auton ilmoitukset ja huoltoilmoitukset tulevat tarvittaessa näkyviin kuljettajan tietokeskukseen. Vahvista ilmoitukset painamalla painiketta SET/CLR. Auton viestit

100 98 Mittarit ja käyttölaitteet Ajotietokone Valitse Ajotietokone-tietosivu ; painamalla MENU. Valitse alavalikko kääntämällä säätöpyörää. Seuraavassa luettelossa on kaikki mahdolliset Ajotietokone-sivut. Jotkin näistä eivät ehkä ole käytettävissä autossasi. Noudata alavalikoissa annettuja ohjeita. osamatkamittari 1 osamatkamittari 2 keskikulutus 1 keskikulutus 2 digitaalinen nopeus toimintasäde toimintasäde, LPG-versio polttoainetaso, LPG-versio hetkellinen kulutus keskinopeus kello lämpötila tyhjä sivu Valinta ja tietojen näyttäminen eroavat keski- ja ylätason näytöissä. Osamatkamittari 1 ja 2 Osamatkamittari näyttää edellisen nollauksen jälkeen tallennetun matkan. Osamatkamittari laskee etäisyyden 2000 km:iin saakka ja aloittaa sitten uudelleen nollasta. Käännä säätöpyörää valitaksesi osamatkamittareiden 1 ja 2 välillä. Nollaa painamalla SET/CLR muutaman sekunnin ajan ollessasi tällä sivulla. Keskikulutustiedot 1 ja 2 näytetään samanaikaisesti osamatkamittarien 1 ja 2 kanssa. Osamatkasivujen 1 ja 2 tiedot voidaan nollata erikseen kyseisen näytön ollessa aktiivinen. Keskikulutus 1 ja 2 Keskikulutuksen näyttö. Mittaus voidaan nollata milloin tahansa ja se alkaa lähtöasetuksen mukaan. Nollaa painamalla SET/CLR muutaman sekunnin ajan ollessasi tällä sivulla. Osamatkatiedot 1 ja 2 näytetään samanaikaisesti keskikulutuksen 1 ja 2 kanssa. Osamatkasivujen 1 ja 2 tiedot voidaan nollata erikseen kyseisen näytön ollessa aktiivinen. LPG-moottorilla varustetuissa autoissa: Keskikulutus ilmoitetaan valittuna olevalle tilalle (LPG tai bensiini). Digitaalinen nopeus Hetkellisen nopeuden digitaalinen näyttö. Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Kun polttoainetaso säiliössä on alhainen, näyttöön tulee ilmoitus ja polttoainemittarin merkkivalo Y syttyy. Kun säiliö on täytettävä heti, näyttöön tulee varoitus, joka jää näyttöön. Lisäksi merkkivalo Y vilkkuu polttoainemittarissa 3 94.

101 Toimintasäde, LPG-versio Näyttää kunkin polttoainesäiliön (LPG ja bensiini) arvioidun kokonaistoimintasäteen. Jonkin säiliön alhainen polttoainetaso ilmaistaan vastaavassa osassa olevalla Alhainen-kuvakkeella. Polttoainetaso, LPG-versio Polttoainetason näyttö prosenttiosuuksina polttoainetyypille, joka ei sillä hetkellä ole käytössä, esimerkiksi bensiinitilassa näytetään LPG:n polttoainetaso. Hetkellinen kulutus Hetkellisen kulutuksen näyttö. LPG-moottorilla varustetuissa autoissa: Hetkellinen kulutus ilmoitetaan valittuna olevalle tilalle; LPG tai bensiini. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla SET/CLR muutaman sekunnin ajan ollessasi tällä sivulla. Kello Kulloisenkin ajan näyttö. Näkyy vain, jos Infotainment-järjestelmä ei ole käytettävissä. Lämpötila Kulloisenkin ulkolämpötilan näyttö. Näkyy vain, jos Infotainment-järjestelmä ei ole käytettävissä. Tyhjä sivu Näyttää tyhjän sivun, jolla ei ole mitään tietoja. Mittarit ja käyttölaitteet 99 Asetukset Valitse Asetukset? painamalla MENU. Valitse alavalikko kääntämällä säätöpyörää. Seuraavassa luettelossa on kaikki mahdolliset Asetukset-sivut. Jotkin näistä eivät ehkä ole käytettävissä autossasi. Noudata alavalikoissa annettuja ohjeita. yksikkö nopeusvaroitus jäljellä oleva öljyn käyttöikä rengaspaine renkaiden kuormitus etäisyyden osoitus edessä kulkevaan autoon liikennemerkkien tunnistus kieli Valinta ja tietojen näyttäminen eroavat keski- ja ylätason näytöissä.

102 100 Mittarit ja käyttölaitteet Yksikkö Paina painiketta SET/CLR, kun sivu näkyy näytössä. Valitse brittiläiset (yksikkö 1) tai metriset (yksikkö 3) kääntämällä säätöpyörää. Aseta yksikkö painamalla SET/CLR. Nopeusvaroitus Nopeusvaroitustoiminto varoittaa kuljettajaa, kun asetettu nopeus ylitetään. Aseta nopeusvaroitus painamalla SET/CLR, kun sivu on näytössä. Käännä säätöpyörää valitaksesi arvon. Aseta nopeus painamalla SET/CLR. Jos valittu nopeus ylitetään, kuuluu varoitusääni. Kun nopeus on asetettu, tämän toiminnon voi poistaa käytöstä painamalla SET/CLR tätä sivua tarkasteltaessa. Jäljellä oleva öljyn käyttöikä Näyttää arvion öljyn jäljellä olevasta käyttöiästä. Prosenttiluku ilmaisee öljyn jäljellä oleva käyttöiän ja osoittaa, milloin moottoriöljy ja suodatin tulee vaihtaa Rengaspaine Kaikkien renkaiden paineet näkyvät tällä sivulla ajon aikana Renkaiden kuormitus Rengaspaineluokka voidaan valita täytettyjen paineiden mukaan Etäisyyden osoitus edessä olevaan kohteeseen Näyttää sekunteina etäisyyden edellä ajavaan autoon Liikennemerkkiapu Näyttää havaitut liikennemerkit nykyisen reittiosuuden varrella Kieli Valitse haluttu kieli näyttökieleksi. Käytettävissä vain, jos Infotainmentjärjestelmä ei kuulu varustukseen. ECO-tietovalikko Valitse painamalla MENU. Valitse alavalikko kääntämällä säätöpyörää. Noudata alavalikoissa annettuja ohjeita. taloudellisuustrendi taloudellisuusindeksi suurimmat kuluttajat

103 Mittarit ja käyttölaitteet 101 Taloudellisuustrendi Tällä sivulla näkyy kaavio 10 viimeisestä tallennetusta keskikulutuslukemasta per 100 km. Täydet palkit näyttävät kulutuksen 5 km:n askelin sekä osoittavat maaston ja ajotyylin vaikutuksen polttoaineenkulutukseen. Kaavio voidaan nollata painamalla SET/CLR. Taloudellisuusindeksi Nykyinen polttoaineenkulutus näkyy segmenttinäytössä. Pidä taloudellista ajoa varten ajotyylisi sellaisena, että täytetyt segmentit ovat Eco-alueella. Mitä enemmän segmenttejä on täytettynä, sitä suurempi on auton polttoaineenkulutus. Nykyinen kulutusarvo näkyy näytössä samanaikaisesti. Suurimmat kuluttajat Käytössä olevien mukavuuslaitteiden luettelo näkyy laskevassa virrankulutusjärjestyksessä. Mahdollinen polttoainesäästö näkyy näytössä. Jos jokin luettelossa oleva laite sammutetaan, se poistuu luettelosta ja kulutusarvo päivitetään. Virrankuluttajien luettelo vaihtelee malliversiosta riippuen. Joissakin ajoittaisissa ajo-olosuhteissa moottori aktivoi takalasin lämmityksen automaattisesti moottorin kuormituksen lisäämiseksi. Tällöin takaikkunan lämmityksen ilmoitetaan olevan yksi suurimmista tehon kuluttajista ilman kuljettajan suorittamaa aktivointia. Värillinen infonäyttö Auton kokoonpanosta riippuen siinä saattaa olla värillinen infonäyttö kosketusnäyttötoiminnolla. Kosketusnäyttötoiminnolla varustettu värillinen infonäyttö näyttää väreissä: ajan 3 80 ulkolämpötilan 3 79 päivämäärän 3 80 takakameran ilmaisin pysäköintitutkan ja kehittyneen pysäköintiavustimen ohjeet elektronisen ilmastointiautomatiikan asetukset Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta järjestelmän ilmoitukset

104 102 Mittarit ja käyttölaitteet auton viestit auton räätälöinnin asetukset Tietojen tyyppi ja niiden näyttämistapa riippuvat valituista asetuksista. Valikoiden ja asetusten valinta Valikot ja asetukset valitaan kosketusnäytön kautta. Paina ;: Home-sivu avautuu näyttöön. Napauta näyttökuvaketta Asetukset: Valikkosivu Asetukset avautuu näyttöön. Valitse asetus napauttamalla. Vahvista asetus tai arvo napauttamalla valintaa vielä kerran. Poistu valikosta tai asetuksesta tekemättä muutoksia tai poista merkkirivin viimeinen merkki painamalla näyttöpainiketta q. Poistu Asetukset-valikosta painamalla näyttöpainiketta q toistuvasti tai painamalla ; vahvistettuasi muutokset. Auton räätälöinti Muistiin tallennetut asetukset Graafinen infonäyttö Auton kokoonpanosta riippuen siinä saattaa olla graafinen infonäyttö. Graafinen infonäyttö näyttää: ajan 3 80 ulkolämpötilan 3 79 päivämäärän 3 80 elektronisen ilmastointiautomatiikan asetukset Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta auton räätälöinnin asetukset Valikoiden ja asetusten valinta Valikoihin ja asetuksiin pääsee näytön kautta.

105 Paina CONFIG: Valikkosivu Asetukset avautuu näyttöön. Valitse asetus tai arvo kääntämällä MENU-TUNE-nuppia. Vahvista asetus tai arvo painamalla MENU-TUNE-nuppia. Poistu valikosta tai asetuksesta tekemättä muutoksia tai poista merkkirivin viimeinen merkki painamalla BACK. Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syötetyt tiedot. Poistu Asetukset-valikosta painamalla BACK toistuvasti tai painamalla CONFIG vahvistettuasi muutokset. Auton räätälöinti Muistiin tallennetut asetukset Auton viestit Viestit näytetään pääosin kuljettajan tietokeskuksessa, joissakin tapauksissa yhdessä varoituksen ja äänimerkin kanssa. Vahvista viesti painamalla SET/CLR tai MENU tai kiertämällä säädintä. Mittarit ja käyttölaitteet 103 Auton viestit perustason ja keskitason näytössä Auton viestit näytetään koodinumeroina. Nro Auton viesti 1 Moottoriöljyn vaihto 3 Moottorin jäähdytysneste vähissä 4 Ilmastointi pois päältä 5 Ohjauspyörä on lukittu 7 Käännä ohjauspyörää, katkaise sytytysvirta ja kytke se

106 104 Mittarit ja käyttölaitteet Nro Auton viesti 9 Käännä ohjauspyörää, käynnistä moottori uudelleen 12 Auto ylikuormitettu 13 Kompressori ylikuumentunut 15 Lisäjarruvalo ei toimi 16 Jarruvalovika 17 Ajovalojen korkeudensäädön toimintavika 18 Vasen lähivalo ei toimi 19 Oikea sumuvalo ei toimi 20 Oikea lähivalo ei toimi 21 Vasemman sivuvalon vika 22 Oikean sivuvalon vika 23 Peruutusvalo ei toimi 24 Rekisterikilven valo ei toimi 25 Vasen etusuuntavilkku ei toimi 26 Vasen takasuuntavilkku ei toimi 27 Oikea etusuuntavilkku ei toimi 28 Oikea takasuuntavilkku ei toimi 29 Tarkista perävaunun jarruvalo Nro Auton viesti 30 Tarkista perävaunun peruutusvalo 31 Tarkista perävaunun vasen suuntavilkku 32 Tarkista perävaunun oikea suuntavilkku 33 Tarkista perävaunun takasumuvalo 34 Tarkista perävaunun takavalo 35 Vaihda radiokauko-ohjaimen paristo 48 Puhdista kuolleen kulman varoitusjärjestelmä 49 Kaistavahti ei käytettävissä 53 Kiristä polttoainesäiliön täyttöaukon korkki 54 Vettä dieselpolttoaineen suodattimessa 55 Dieselhiukkassuodatin on täynnä Rengaspaineet epätasapainossa etuakselilla Nro Auton viesti 57 Rengaspaineet epätasapainossa taka-akselilla 58 Havaittu renkaat, joissa ei ole TPMS-antureita 59 Avaa ja sitten sulje kuljettajan ikkuna 60 Avaa ja sitten sulje etumatkustajan ikkuna 65 Varkausyritys 66 Huolla murtohälytin 67 Huolla ohjauslukko 68 Huolla ohjaustehostin 75 Huolla ilmastointilaite 76 Huolla kuolleen kulman varoitusjärjestelmä 79 Lisää moottoriöljyä 81 Huolla vaihteisto 82 Vaihda moottoriöljy pian 84 Moottorin teho on alentunut 89 Huoltokehotus

107 Nro Auton viesti 94 Vaihda P-asentoon ennen poistumista 95 Huolla turvatyyny 128 Konepelti auki 134 Pysäköintitutkan vika, puhdista puskuri 136 Huolla pysäköintitutka 145 Tarkista lasinpesunesteen määrä 174 Auton akkujännite alhainen 258 Pysäköintitutka pois käytöstä Auton viestit ylätason näytössä Auton viestit näytetään tekstinä. Noudata viesteissä annettuja ohjeita. Järjestelmä näyttää viestejä seuraavista aiheista: huoltoviestit nestemäärät murtohälytinjärjestelmä jarrut alustanohjausjärjestelmät vakionopeussäädin, nopeudenrajoitin etutörmäyksen varoitus pysäköintiapujärjestelmät valaistus, polttimon vaihto pyyhin/pesulaitejärjestelmä ovet, ikkunat kuolleen kulman varoitus liikennemerkkien tunnistus kaistavahti radiokauko-ohjain turvavyöt turvatyynyjärjestelmät moottori ja vaihteisto rengaspaine dieselhiukkassuodatin auton akun tila Auton viestit värillisessä infonäytössä Lisäksi värilliseen infonäyttöön tulee joitakin tärkeitä ilmoituksia. Jotkut ilmoitukset näkyvät vain muutaman sekunnin ajan. Mittarit ja käyttölaitteet 105 Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana Vain yksi varoitusääni kuuluu kerrallaan. Kiinnittämättömien turvavöiden varoitusäänellä on etusija suhteessa kaikkiin muihin varoitusääniin. Jos turvavyötä ei ole kiinnitetty. Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdettäessä. Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä. Jos ohjelmoitu nopeus ylitetään. Jos kuljettajan tietokeskuksessa tai infonäytössä näkyy varoitusviesti. Jos pysäköintitutka havaitsee esteen. Jos tapahtuu tarkoittamaton kaistanvaihto.

108 106 Mittarit ja käyttölaitteet Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu. Jos dieselhiukkassuodattimen maksimitaso on saavutettu. Kun auto pysäköidään ja/tai kuljettajan ovi avataan Ulkovalojen palaessa. Autostop-toiminnon aikana Jos kuljettajan ovi avataan. Pariston jännite Ylätason näyttö Kun auton akkujännite on alhainen, varoitusviesti tulee näkyviin kuljettajan tietokeskuksessa. Perustason ja keskitason näyttö Kun auton akkujännite on alhainen, kuljettajan tietokeskuksessa näkyy varoituskoodi Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista ajoa varten, esim. istuinlämmitys, tuuli- ja takalasien lämmitys ja muut tärkeimmät sähkön kuluttajat. 2. Lataa auton akkua ajamalla jatkuvasti jonkin aikaa tai käyttämällä latauslaitetta. Varoitusviesti tai varoituskoodi poistuu näytöstä, kun moottori on käynnistetty kaksi kertaa peräkkäin ilman jännitteen alenemista. Jos auton akkua ei voi ladata, korjauta syyn aiheuttaja korjaamolla. Auton räätälöinti Auton toimintoja voidaan personoida muuttamalla infonäytön asetuksia. Jotkut eri kuljettajien henkilökohtaisista asetuksista voidaan tallentaa yksilöllisesti kuhunkin auton avaimeen. Muistiin tallennetut asetukset Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Jotkut toiminnot ovat näkyvissä tai aktiivisia vain moottorin käydessä. Omat asetukset Graafinen infonäyttö Avaa Asetukset-valikko painamalla CONFIG. Käännä MENU-TUNE-säädintä siirtyäksesi haluttuun asetusvalikkoon ja paina sitten MENU-TUNE.

109 Mittarit ja käyttölaitteet 107 Seuraavat asetukset voidaan valita: Kielet (Languages) Aika Päiväys Radioasetukset Puhelinasetukset Ajoneuvoasetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Kielet (Languages) Halutun kielen valinta. Aika Päiväys Katso "Kello" Radioasetukset Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. Puhelinasetukset Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. Ajoneuvoasetukset Ilmastoinnin ja ilman laatu Autom. tuulettimen nopeus: Muuttaa ohjaamon ilmavirtauksen tasoa ilmastointilaitteen ollessa automaattitoiminnassa. Ilmastoinnin tila: Ohjaa jäähdytyskompressorin tilaa käynnistettäessä auto. Viimeinen asetus (suositus) tai käynnistettäessä auto on joko aina PÄÄLLÄ tai aina POIS. Autom. takalasin huurteenp.: Automaattisen takalasin lämmityksen käyttöönotto. Mukavuusasetukset Äänimerkin voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Kuljettajan aset. Personointi: Räätälöintitoiminnon käyttöönotto tai käytöstä poistaminen. Auton takal. pyyh. taaksep.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäystunnistin Pysäköintiavustaja: Ultraäänipysäköintitutkan käyttöönotto tai poistaminen käytöstä. Käyttöönoton voi valita ilman perävaunun vetolaitetta tai sen kanssa. Kuolleen sivukulman hälytys: Kuolleen kulman varoitusjärjestelmän asetusten muuttaminen. Lähestymisvalot Lähestymisvalojen aktivointi: Ottaa sisääntulovalot käyttöön tai poistaa ne käytöstä. Kesto ajoneuvosta poist.:

110 108 Mittarit ja käyttölaitteet Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Ovien keskuslukitus Ovien keskuslukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä sytytysvirran kytkemisen jälkeen. Estä avoimen oven lukitus: Ovien lukitustoiminnon käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Ovien viiv. Keskuslukitus: Viivästetyn ovien lukituksen käyttöönotto tai poistaminen käytöstä. Tämä valikkokohta näkyy, kun Estä avoimen oven lukitus on pois käytöstä. Keskuslukitusjärjestelmä Etälukitus, avaus, käynnistys Kaukoavauksen ilmaisin: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Passivoi ovien avaus: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Ovien autom. uudelleenluk.: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin. Omat asetukset Värillinen infonäyttö Kun ääni kytketään päälle, paina ; säädinpaneelissa. Paina Asetukset. Seuraavat asetukset voidaan valita: Aika ja päivämäärä Radion asetukset Yhteysasetukset Auton asetukset Kielet Tekstin vieritys Näppäinääni Ääni käynnistyessä maks. Järjestelmäversio DivX(R) VOD Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia:

111 Mittarit ja käyttölaitteet 109 Aika ja päivämäärä Katso "Kello" Radion asetukset Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. Yhteysasetukset Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. Auton asetukset Ilmastointi ja ilmanlaatu Automaattinen puhallinnopeus: Muuttaa ohjaamon ilmavirtauksen tasoa ilmastointilaitteen ollessa automaattitoiminnassa. Ilmastointitila: Ohjaa jäähdytyskompressorin tilaa käynnistettäessä auto. Viimeinen asetus (suositus) tai käynnistettäessä auto on joko aina PÄÄLLÄ tai aina POIS. Automaattinen huurteenpoisto takaa: Käynnistää takalasin lämmityksen automaattisesti. Mukavuus ja soveltuvuus Merkkiäänen voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Kuljettajan asetusvalinnat: Räätälöintitoiminnon käyttöönotto tai käytöstä poistaminen. Automaattinen peruutuspyyhintä: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Törmäys / tunnistus Pysäköintiavustin: Ultraäänipysäköintitutkan käyttöönotto tai poistaminen käytöstä. Käyttöönoton voi valita ilman perävaunun vetolaitetta tai sen kanssa. Sivukatvetunnistimen varoitus: Kuolleen kulman varoitusjärjestelmän asetusten muuttaminen. Valot Poistumisvalot: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Auton paikanninvalot: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Ovien keskuslukitus Automaattinen ovien lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä sytytysvirran kytkemisen jälkeen. Avatun oven lukituksenesto poissa: Ovien lukitustoiminnon käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Viivästetty ovilukitus: Viivästetyn ovien lukituksen käyttöönotto tai poistaminen käytöstä. Tämä valikkokohta näkyy, kun Avatun oven lukituksenesto poissa on pois käytöstä. Keskuslukitusjärjestelmä Lukitus ja avaus Etäavauksen kuittaus valoin: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Ovien etäavaus: Konfiguraation muuttaminen siten, että joko vain

112 110 Mittarit ja käyttölaitteet kuljettajan oven tai koko auton lukitus avautuu. Lukitsemattomien ovien etälukitus: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Ajoneuvon tehdasasetukset: Palauttaa asetusten arvot takaisin tehtaan oletusarvoihin. Kielet Halutun kielen valinta. Tekstin vieritys Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. Näppäinääni Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. Ääni käynnistyessä maks. Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. Järjestelmäversio Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. DivX(R) VOD Katso lisätietoa Infotainment-järjestelmän käyttöoppaasta. OnStar OnStar on henkilökohtainen yhteysja mobiiliassistentti integroidulla Wi-Fi-tukiasemalla. OnStar-palvelu on käytettävissä 24 tuntia vuorokaudessa viikon kaikkina päivinä. Huomautus OnStar ei ole saatavana kaikilla markkina-alueilla. Ota lisätietoja varten yhteys korjaamoon. Huomautus Jotta OnStar on käytettävissä ja toimii, on oltava voimassa oleva OnStar-tilaus, autossa on oltava kytketty sähköjärjestelmä, mobiilipalvelu ja GPS-satelliittiyhteys. Paina Z ja puhu OnStar-asiakaspalvelijan kanssa aktivoidaksesi OnStarpalvelut ja ottaaksesi käyttöön tilin. Auton varustelusta riippuen saatavana ovat seuraavat palvelut: OnStar-hätätilannepalvelut ja tuki häiriötilanteiden yhteydessä Wi-Fi-tukiasema OnStar-älypuhelinsovellus

113 OnStar-etäpalvelut, esim. auton paikannus, äänitorven ja valojen aktivointi, keskuslukitusjärjestelmän käyttö Autovarkauspalvelu Auton kuntotarkastus Määränpään lataus Huomautus Kaikkia toimintoja, jotka vaativat datayhteyttä autoon, ei ole enää saatavilla, jos auton sytytysvirta on ollut poiskytkettynä kymmenen päivää. OnStar-painikkeet Yksityisyyspainike Paina j kunnes kuuluu ääniviesti auton sijainnin lähettämisen aktivointia tai poiskytkentää varten. Paina j vastataksesi puheluun tai lopettaaksesi puhelun OnStar-asiakaspalvelijan kanssa. Paina j siirtyäksesi Wi-Fi-asetuksiin. OnStar-painike Paina Z muodostaaksesi yhteyden OnStar-asiakaspalvelijaan. SOS-painike Paina [ muodostaaksesi priorisoidun hätäyhteyden asiakaspalvelijaan, joka on saanut erityiskoulutuksen hätätilanteita varten. Tilan merkkivalo Vihreä: Järjestelmä on toimintavalmis. Vihreä vilkkuu: Järjestelmä soittaa puhelua. Punainen: On ilmennyt häiriö. Poissa päältä: Järjestelmä on poissa päältä. Mittarit ja käyttölaitteet 111 Punainen / vihreä vilkkuu lyhyen ajan: Auton sijainnin lähetys on kytketty pois päältä. OnStar-palvelut OnStar-hätätilannepalvelut OnStar-hätätilannepalvelu tarjoaa hätätilanteita varten erikoiskoulutuksen saaneita asiakaspalvelijoita, jotka voivat antaa apua ja tietoja hätätilanteen sattuessa. Jos ilmenee hätätilanne, mukaan lukien auton vikatilanne, tyhjentynyt rengas tai polttoainesäiliö, paina [ puhuaksesi asiakaspalvelijan kanssa. Asiakaspalvelija ottaa sitten yhteyttä pelastuspalveluun tai tienvarsipalveluun ja ohjaa heidät autosi luokse. Jos turvatyynyt tai turvavöiden esikiristimet aktivoituvat hätätilanteessa, järjestelmä soittaa hätäpuhelun automaattisesti. Yhteys asiakaspalvelijaan muodostetaan automaattisesti sen tarkistamiseksi, tarvitaanko tilanteessa apua.

114 112 Mittarit ja käyttölaitteet OnStar Wi-Fi-tukiasema Auton Wi-Fi-tukiasema tarjoaa internetyhteyden 4G/LTE-matkapuhelinverkon kautta. Huomautus Wi-Fi-yhteyspistetoiminnallisuus ei ole saatavana kaikilla markkina-alueilla. Yhteyspisteeseen voidaan yhdistää enintään seitsemän laitetta. Mobiililaitteen yhdistäminen On-Star Wi-Fi-tukiasemaan: 1. Paina j ja valitse sitten Wi-Fiasetukset infonäytössä. Näytettäviin asetuksiin sisältyy Wi-Fi-tukiaseman nimi (SSID), salasana ja yhteystyyppi. 2. Aloita Wi-Fi-verkon haku mobiililaitteellasi. 3. Valitse auton yhteyspiste (SSID) luettelosta. 4. Kun saat kehotteen, syötä salasana mobiililaitteeseen. Huomautus Muuta SSID tai salasana valitsemalla Z ja puhumalla OnStar-asiakaspalvelijan kanssa tai kirjautumalla tilillesi. Jos haluat kytkeä Wi-Fi-tukiaseman pois päältä, paina Z ottaaksesi yhteyttä OnStar-asiakaspalvelijaan. Älypuhelinsovellus Joitakin auton toimintoja voidaan käyttää älypuhelimella myopel-älypuhelinsovelluksen avulla. Seuraavat toiminnot ovat valittavissa: Ovien lukitseminen tai avaaminen lukituksesta. Äänitorven soittaminen tai valojen vilkuttaminen. Polttoaineen määrän, öljyn käyttöiän ja rengaspaineiden (vain rengaspaineiden valvontajärjestelmällä varustetut autot) tarkistaminen. Navigointikohteen lähettäminen autoon, jos autossa on sisäänrakennettu navigointijärjestelmä. Auton paikallistaminen kartalta. Wi-Fi-asetusten hallinta. Lataa sovellus käyttämästäsi sovelluskaupasta käyttääksesi näitä toimintoja. Etäpalvelut Haluttaessa voit soittaa millä tahansa puhelimella OnStar-asiakaspalvelijalle, joka voi etäkäyttää määrättyjä auton toimintoja. OnStar-puhelinnumeron löydät maakohtaiselta verkkosivustoltamme. Seuraavat toiminnot ovat valittavissa: Ovien lukitseminen tai avaaminen lukituksesta. Auton sijaintia koskevien tietojen antaminen. Äänitorven soittaminen tai valojen vilkuttaminen. Autovarkauspalvelu Jos auto varastetaan, OnStar Autovarkauspalvelu voi tarjota tukea auton etsimisessä ja takaisinsaannissa. Varashälytys Kun murtohälytinjärjestelmä laukeaa, OnStarille lähetetään ilmoitus. Saat tiedon tästä tapahtumasta tekstiviestillä tai sähköpostitse.

115 Raportoi tarvittaessa varkaus viranomaisille ja pyydä OnStar Autovarkauspalvelua. Voit soittaa OnStarasiakaspalvelijalle millä tahansa puhelimella. OnStar-puhelinnumeron löydät maakohtaiselta verkkosivustoltamme. Virtalukon käytön esto etätoimintona OnStar voi etäsignaalien avulla estää sytytyssyklin ja siten auton uudelleenkäynnistyksen sen jälkeen, kun moottori on sammutettu. Vianetsintä pyydettäessä Jos autossa näkyy esim. huoltoa koskeva ilmoitus, paina Z ottaaksesi yhteyttä OnStar-asiakaspalvelijaan ja pyytääksesi täydellistä reaaliaikaista diagnostiikkaa ongelman paikantamiseksi. Tuloksesta riippuen asiakaspalvelija tarjoaa lisätukea. Kuukausittainen auton vianetsintä Auto lähettää automaattisesti diagnoositiedot OnStarille, joka lähettää kuukausittaisen sähköpostiraportin sinulle ja valitsemallesi korjaamolle. Huomautus Korjaamon ilmoitustoiminto voidaan poistaa käytöstä tililläsi. Raportti sisältää tiedot auton keskeisten järjestelmien kuten moottorin, vaihteiston, turvatyynyjen ja lukkiutumattomien jarrujen tilasta. Se sisältää myös tietoja mahdollisista ylläpitoa tarvitsevista kohteista ja rengaspaineista (vain rengaspaineiden valvontajärjestelmällä varustetut autot). Valitse sähköpostissa oleva linkki ja kirjaudu tilillesi katsoaksesi tietoja tarkemmin. Määränpään lataus Haluttu kohde voidaan ladata suoraan navigointijärjestelmään. Paina Z soittaaksesi OnStar-asiakaspalvelijalle ja kuvaile kohde tai erikoiskohde. OnStar-asiakaspalvelija voi etsiä minkä tahansa osoitteen tai erikoiskohteen ja ladata kohteen suoraan auton sisäänrakennettuun navigointijärjestelmään. Mittarit ja käyttölaitteet 113 OnStar-asetukset OnStar PIN Täydellinen pääsy kaikkiin OnStarpalveluihin edellyttää nelinumeroista PIN-koodia. PIN-koodi tulee personoida, kun otat ensimmäistä kertaa yhteyttä OnStar-asiakaspalvelijaan. Jos haluat vaihtaa PIN-koodin, paina Z ottaaksesi yhteyttä OnStar-asiakaspalvelijaan. Tilitiedot OnStar-käyttäjällä on tili, jonne kaikki tiedot tallennetaan. Voit tehdä tilitietoja koskevan muutospyynnön painamalla Z ja puhumalla OnStar-asiakaspalvelijan kanssa tai kirjautumalla tilillesi. Jos OnStar-palvelua käytetään toisessa autossa, paina Z ja pyydä, että tili siirretään uuteen autoon. Huomautus Joka tapauksessa, jos auto hävitetään, myydään tai muuten siirretään pois, muutoksista tulee ilmoittaa OnStarille välittömästi ja OnStarpalvelut tällä autolle tulee lopettaa.

116 114 Mittarit ja käyttölaitteet Auton sijainti Auton sijaintitiedot lähetetään OnStarille, kun palvelua pyydetään tai se aktivoituu. Infonäytössä näkyy tätä tietojen lähetystä koskeva viesti. Kytke auton sijaintitietojen lähettäminen päälle tai pois päältä painamalla j, kunnes kuuluu ääniviesti. Tilan merkkivalo vilkkuu lyhyen aikaa punaisena ja vihreänä osoituksena poiskytkennästä, se vilkkuu myös aina kun auto käynnistetään. Huomautus Jos auton sijaintitiedon lähettäminen on kytketty pois, kaikki palvelut eivät ole saatavilla. Huomautus Auton sijaintitieto on aina OnStarin saatavilla hätätilanteessa. Yksityisyyttä koskevat periaatteet löydät tililtäsi. Nämä päivitykset saattavat liittyä yksityisyyttä koskeviin asioihin. Yksityisyyttä koskevat periaatteet löydät tililtäsi. Ohjelmistopäivitykset OnStar voi tehdä ohjelmiston etäpäivityksiä ilman erillistä ilmoitusta tai suostumusta. Näiden päivitysten tarkoituksena on parantaa tai ylläpitää auton toiminnan turvallisuutta.

117 Valaistus Ulkovalot Valokytkin Valoautomatiikka Kaukovalot Kaukovalovilkku Ajovalojen kantaman säätö Ajovalot ajettaessa ulkomailla. 117 Päiväajovalot Ksenonvalojärjestelmä Varoitusvilkut Suunta- ja kaistanvaihtovilkut Etusumuvalot Takasumuvalo Seisontavalot Peruutusvalot Huurtuneet lamppujen suojukset Sisävalot Kojelaudan valaistuksen säätö 121 Lukuvalot Valaistusominaisuudet Sisääntulovalot Poistumisvalot Akun purkautumisen esto Ulkovalot Valokytkin Ajovalokytkin Kierrä ajovalokytkintä: 7 : Valot pois 8 : Sivuvalot 9 : Ajovalot Merkkivalo Valaistus 115 Valokytkin valoautomatiikalla Kierrä ajovalokytkintä: AUTO : valoautomatiikka: ajovalot kytkeytyvät päälle ja pois automaattisesti ulkovalaistusolosuhteista riippuen m : valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO 8 : sivuvalot 9 : ajovalot Valoautomatiikan kulloinenkin tila näytetään kuljettajan tietokeskuksessa. Kun sytytysvirta kytketään, valoautomatiikka on aktiivinen.

118 116 Valaistus Ajovaloja käytettäessä merkkivalo 8 palaa. Merkkivalo Takavalot Takavalot palavat yhdessä ajo- ja sivuvalojen kanssa. Valoautomatiikka Automaattisten ajovalojen aktivointi Huonoissa valaistusolosuhteissa ajovalot kytkeytyvät päälle. Lisäksi ajovalot sytytetään, jos tuulilasinpyyhkimet ovat pyyhkäisseet useamman kerran. Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkeytyvät välittömästi päälle. Kaukovalot Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovaloapu Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua. Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Kun valoautomatiikka on kytketty päälle ja moottori on käynnissä, järjestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä automaattisesti ulkovalon määrästä ja sadetunnistinjärjestelmän antamista tiedoista riippuen. Päiväajovalot Vaihda lähivaloilta kaukovaloille painamalla vipua. Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä säätöpyörä? oikeaan asentoon.

119 0 : matkustajat etuistuimilla 1 : matkustajat kaikilla istuimilla 2 : matkustajat kaikilla istuimilla ja täysi tavaratila 3 : kuljettaja istuimellaan ja täysi tavaratila Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Kummassakin ajovalokotelossa on kaksi säätöelementtiä. Käännä molempia säätöelementtejä kummassakin ajovalokotelossa 1 / 2 kierrosta koon kuusi kuusioavaimella vastapäivään asettaaksesi valot oikeanpuoleista liikennettä varten. Aseta avain ohjaimeen kuvan mukaisesti. Vaihtoehtoisesti asetuksen tekemiseen voidaan käyttää koon kolme ristipääruuvitalttaa. Palauta takaisin vasemmanpuoleiseen liikenteeseen kääntämällä säätöelementtejä 1 / 2 kierrosta myötäpäivään. Valaistus 117 Päiväajovalot Päiväajovalot parantavat auton erottumista päivänvalossa. Ne kytkeytyvät päälle automaattisesti, kun sytytysvirta on kytkettynä. Valoautomatiikalla varustetut versiot Järjestelmä vaihtaa automaattisesti päiväajovalojen ja tavallisten ajovalojen välillä ulkovalon määrän ja sadetunnistinjärjestelmän antamien tietojen mukaan. Automaattinen valojen ohjaus Ksenonvalojärjestelmä Ksenonvalojärjestelmä sisältää: ksenonvalot lähi- ja kaukovaloilla kaukovaloavun kulmavalot peruutustoiminnon Ksenonajovalot Ksenonvalot kauko- ja lähivaloilla varmistavat paremman näkyvyyden kaikissa olosuhteissa. Niitä käytetään samalla tavalla kuin halogeeniajovaloja. Valokytkin 3 115, kaukovalot 3 116, kaukovalovilkku 3 116, ajovalojen kantaman säätö 3 116, ajovalot ajettaessa ulkomailla Automaattinen valojen ohjaus

120 118 Valaistus Kaukovaloapu Tämä toiminto sallii ksenonkaukovalojen käytön pääajovaloina yöllä ja ajonopeuden ollessa yli 40 km/h. Se vaihtaa automaattisesti lähivaloille, kun: Tuulilasissa oleva kamera havaitsee vastaantulevien tai edellä ajavien autojen valot. Ajonopeus laskee nopeuden 20 km/h alle. On sumuista tai sataa lunta. Ajetaan taajamissa. Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Päällekytkentä Kaukovaloapu aktivoidaan painamalla suuntavilkkuvipua kahdesti auton nopeuden ollessa yli 40 km/h. Vihreä merkkivalo l palaa jatkuvasti, kun apujärjestelmä aktivoidaan, sininen 7 syttyy, kun kaukovalot ovat käytössä. Merkkivalo l Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa päällä, kaukovaloapu aktivoituu. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa pois päältä, kaukovaloapu pysyy aktivoituna. Kaukovaloavun viimeisin asetus pysyy käytössä, kun sytytysvirta kytketään uudelleen. Kulmavalot Tiukoissa mutkissa tai sivutielle käännyttäessä päälle kytkeytyy ohjauskulmasta tai suuntavilkusta riippuen vasen tai oikea lisävalo, joka valaisee tietä ajosuunnassa. Se on aktivoituna enintään 40 km/h nopeuteen asti.

121 Peruutustoiminto Jos lähivalot ovat päällä ja peruutusvaihde kytketään, molemmat kulmavalot kytkeytyvät päälle. Ne palavat 20 sekuntia peruutusvaihteen poiskytkennän jälkeen. Varoitusvilkut Suunta- ja kaistanvaihtovilkut Valaistus 119 Kun perävaunu on kytkettynä, suuntavilkku vilkkuu kuusi kertaa ja äänimerkin taajuus muuttuu, kun vipua painetaan tuntuvaan vastukseen asti ja sitten vapautetaan. Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asentoonsa. Etusumuvalot Käytetään painamalla. Turvatyynyn täyttyessä onnettomuustilanteessa varoitusvilkut aktivoituvat automaattisesti. Siirrä vipua ylöspäin Siirrä vipua alaspäin : oikea suuntavilkku : vasen suuntavilkku Jos vipu siirretään vastuksen ohi, suuntavilkku kytkeytyy kestotoimintaan. Ohjauspyörän palautuessa suuntavilkku kytkeytyy automaattisesti pois päältä. Vilkuttaminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se. Käytetään painamalla >.

122 120 Valaistus Valokytkin asennossa AUTO: etusumuvalojen sytyttäminen kytkee lähivalot automaattisesti päälle. Takasumuvalo Käytetään painamalla r. Valokytkin asennossa AUTO: takasumuvalon sytyttäminen kytkee ajovalot automaattisesti päälle. Seisontavalot Pysäköitäessä auto voidaan kytkeä toisen puolen seisontavalo: 1. Katkaise sytytysvirta. 2. Siirrä suuntavilkkuvipu ylimpään (oikeat seisontavalot) tai alimpaan (vasemmat seisontavalot) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo. Peruutusvalot Peruutusvalot palavat, kun on kytketty sytytysvirta ja valittu peruutusvaihde. Huurtuneet lamppujen suojukset Valokotelon sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle.

123 Sisävalot Kojelaudan valaistuksen säätö Käännä säätöpyörää A ja pidä paikallaan, kunnes kirkkaus on haluamallasi tasolla. Autoissa, joissa on valoautomatiikka, kirkkautta voidaan säätää ainoastaan ulkovalojen ollessa päällä ja valoanturin havaitessa yöolosuhteet. Sisävalot Etumainen sisävalo Keinukytkimen käyttö: keskiasento w paina I paina 0 Valaistus 121 : automaattinen päällekytkentä, kun ovi avataan. Sammuu viiveellä : palaa jatkuvasti : jatkuvasti sammuksissa Etuosan sisävalo lukuvaloilla Kun ovi avataan, sisävalo syttyy automaattisesti ja sammuu sitten viiveellä. Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: kojelaudan valaistus kattovalo tunnelmavalot Infonäyttö kytkimien ja käyttösäätimien valaistus Kytkimen c painaminen kytkee sisävalon päälle tai pois. Sytytysvirran kytkeminen päälle sammuttaa sisävalon.

124 122 Valaistus Kun ulkovalot ovat olleet päällä aiemmin, sisävalo syttyy, kun sytytysvirta kytketään pois päältä. Huomautus Turvatyynyjen täyttyessä onnettomuustilanteessa sisävalot syttyvät automaattisesti. Takasisävalot Vasemman- ja oikeanpuoleisia valoja käytetään erikseen. Keinukytkimien käyttö: keskiasento : automaattinen päällekytkentä, kun ovi avataan. Sammuu viiveellä paina I paina 0 Kattovalo : palaa jatkuvasti : jatkuvasti sammuksissa Sisäpeilin koteloon sijoitettu kohdevalo syttyy, kun ajovalot kytketään päälle. Kattovalo valaisee vaihteenvaihtokonsolin epäsuorasti. Tunnelmavalot Tunnelmavalot koostuvat kohdistamattomista punaisista valoista ovissa ja matkustajan jalkatilassa. Ne voidaan himmentää säätöpyörällä A yhdessä kojelaudan valaistuksen kanssa Tunnelmavalot syttyvät automaattisesti, kun sytytysvirta katkaistaan, ja sammuvat oven avaamisen jälkeen. Lukuvalot Käytetään painamalla 2 vasemmalle ja oikealle puolelle.

125 Valaistusominaisuudet Sisääntulovalot Tervetuliaisvalot Seuraavat valot syttyvät hetkeksi, kun auton lukitus avataan kauko-ohjaimella: ajovalot takavalot rekisterikilven valot kojelaudan valot sisävalot Joitakin toimintoja voidaan käyttää vain pimeällä auton löytämiseksi. Valot sammuvat heti, kun virta-avain käännetään asentoon Tämän toiminnon kytkeytymistä päälle tai pois voidaan muuttaa infonäytössä. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Myös seuraavat valot syttyvät, kun kuljettajan ovi avataan: kaikki käyttökytkimet Kuljettajan tietokeskus Poistumisvalot Seuraavat valot syttyvät, jos avain poistetaan virtalukosta: sisävalot mittariston valot (vain pimeällä) Ne sammuvat automaattisesti viiveen jälkeen ja syttyvät uudelleen, jos kuljettajan ovi avataan. Poistumistien valaistus Ajovalot, takavalot ja rekisterikilven valot valaisevat ympäröivää aluetta säädettävän pituisen ajan autosta poistumisen jälkeen. Aktivointi Valaistus Katkaise sytytysvirta. 2. Poista virta-avain virtalukosta. 3. Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua. Jos suuntavalovivusta vedetään kuljettajan oven ollessa auki, poistumisvalot sammuvat heti. Tämän toiminnon aktivointi, passivointi ja sen kesto ovat vaihdettavissa infonäytöltä. Auton räätälöinti

126 124 Valaistus Asetukset voidaan tallentaa käytettävän avaimen osalta Akun purkautumisen esto Auton akun lataustason toiminto Toiminto takaa auton akun pisimmän mahdollisen käyttöiän säädettävällä antoteholla varustetun laturin ja optimoidun tehonjaon ansiosta. Jotta auton akku ei purkaudu ajettaessa, seuraavien järjestelmien toimintaa vähennetään automaattisesti kahdessa vaiheessa, kunnes ne kytketään pois päältä: lisälämmitin takalasin lämmitin tuulilasin lämmitin lämmitettävät peilit lämpiävät istuimet puhallin Toisessa vaiheessa kuljettajan tietokeskuksessa näytetään viesti, joka vahvistaa auton akun purkautumisen eston aktivoinnin. Sähkövalojen poiskytkentä Jotta auton akku ei purkaudu, kun sytytysvirta on katkaistu, jotkut sisävalot sammutetaan automaattisesti jonkin ajan kuluttua.

127 Ilmastointi Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Ilmastointilaite Elektroninen ilmastointiautomatiikka Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Kiinteät tuuletussuulakkeet Ylläpito Ilmanotto Matkustamon ilmansuodatin Ilmastointilaitteen säännöllinen käyttö Huolto Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Säätimet seuraaville: lämpötila puhaltimen nopeus ilmansuuntaus Takalasin lämmitin Ü Tuulilasin lämmitin Lämmitetyt istuimet ß ß Lämmitettävä ohjauspyörä * Lämpötila Punainen : lämmintä Sininen : kylmää Ilmastointi 125 Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Ilman suuntaus M : pään korkeudelle L : pään korkeudelle ja jalkatilaan K : jalkatilaan J : tuulilasiin, etusivuikkunoihin ja jalkatilaan l : tuulilasiin ja etusivuikkunoihin Väliasentoja on mahdollista käyttää.

128 126 Ilmastointi Ikkunoiden kuivaus ja sulatus Aseta lämpötila korkeimmilleen. Aseta puhallin suurimmalle nopeudelle. Aseta ilmansuuntauksen käyttösäädin asentoon l. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Jalkatilan lämmittämiseksi samanaikaisesti aseta ilmansuuntauksen käyttösäädin asentoon J. Ilmastointilaite Säätimet seuraaville: lämpötila puhaltimen nopeus ilmansuuntaus n : Jäähdytys 4 : Sisäkierto Ü : Takalasin lämmitin 3 31 Tuulilasin lämmitin Lämmitetyt istuimet ß Lämmitettävä ohjauspyörä * Lämpötila Punainen : lämmintä Sininen : kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Ilman suuntaus M : pään korkeudelle L : pään korkeudelle ja jalkatilaan K : jalkatilaan J : tuulilasiin, etusivuikkunoihin ja jalkatilaan l : tuulilasiin ja etusivuikkunoihin (ilmastointi aktivoituu taustalla ikkunoiden pitämiseksi kuivina) Väliasentoja on mahdollista käyttää.

129 Jäähdytys n Paina n kytkeäksesi jäähdytyksen päälle. Aktivointi osoitetaan painikkeessa olevan LED-valon syttymisellä. Jäähdytys on toiminnassa vain moottorin käydessä ja ilmastointilaitteen puhaltimen ollessa toiminnassa. Kytke jäähdytys pois päältä painamalla n uudelleen. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun viilennystä tai kuivausta ei tarvita, säästä polttoainetta poistamalla ilmastointi käytöstä. Käytössä oleva jäähdytys saattaa estää automaattisen sammutuksen. Stop-start-järjestelmä Sisäkierto 4 Käynnistä sisäkiertotila painamalla 4. Aktivointi osoitetaan painikkeessa olevan LED-valon syttymisellä. Kytke sisäkiertotila pois päältä painamalla 4 uudelleen. Ilmastointi Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huuruuntuu ulkopuolelta, käytä tuulilasinpyyhkimiä ja poista l käytöstä. Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti.

130 128 Ilmastointi Ikkunoiden kuivaus ja sulatus l Huomautus Jos ilmanjakotila l valitaan moottorin käydessä, Autostop-toiminto estetään, kunnes toinen ilmanjakotapa on valittu. Jos ilmanjakotila l valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Kytke jäähdytys n päälle. Sisäkierto 4 päällä. Aseta lämpötila alimmilleen. Aseta puhallin suurimmalle nopeudelle. Aseta ilmansuuntauksen käyttösäädin asentoon M. Avaa kaikki suulakkeet. Aseta lämpötila korkeimmilleen. Aseta puhallin suurimmalle nopeudelle. Aseta ilmansuuntauksen käyttösäädin asentoon l. Kytke takalasin lämmitin Ü toimintaan. Elektroninen ilmastointiautomatiikka Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

131 Säätimet seuraaville: puhaltimen nopeus lämpötila ilmansuuntaus n : jäähdytys AUTO : automaattitoiminta 4 : käsivalintainen ilman sisäkierto V : kuivaus ja sulatus Ü : takalasin lämmitin 3 31 Tuulilasin lämmitin Lämmitetyt istuimet ß Lämmitettävä ohjauspyörä * Automaattisessa tilassa lämpötilaa, puhaltimen nopeutta ja ilman jakoa säädetään automaattisesti. Ilmastoinnin asetukset näkyvät infonäytössä. Asetusmuutokset näkyvät hetkellisinä ponnahdusikkunoina näytössä olevan valikon päällä. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä. Ilmastointi 129 Automaattitoiminta AUTO Perussäätö parhaimman mukavuuden saamiseksi: Paina AUTO, ilmansuuntaus ja puhaltimen nopeus säätyvät automaattisesti. Aktivointi osoitetaan painikkeessa olevan LEDvalon syttymisellä. Avaa kaikki tuuletussuulakkeet ilman jaon optimoimiseksi automaattisessa tilassa.

132 130 Ilmastointi Paina n kytkeäksesi päälle optimaalisen jäähdytyksen ja kuivauksen. Aktivointi osoitetaan painikkeessa olevan LED-valon syttymisellä. Aseta esivalittu lämpötila keskimmäistä kiertosäädintä käyttäen. Suositeltu lämpötila on 22 C. Lämpötilan esivalinta Aseta lämpötila kääntämällä keskimmäinen kiertosäädin haluamaasi arvoon. Se näytetään säätimen näytössä. Muuta lämpötilaa mukavuussyistä vain vähän kerrallaan. Jos minimilämpötila Lo on asetettu, ilmastointijärjestelmä toimii suurimmalla jäähdytysteholla, jos jäähdytys n kytketään päälle. Jos enimmäislämpötila Hi asetetaan, ilmastointilaite käy suurimmalla lämmitysteholla. Huomautus Jos n on käytössä, ohjaamoon asetetun lämpötilan alentaminen voi aiheuttaa moottorin käynnistymisen Autostop-tilasta tai estää Autostoptoiminnon. Ikkunoiden kuivaus ja sulatus V Paina V. Aktivointi osoitetaan painikkeessa olevan LED-valon syttymisellä. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suurella nopeudella. Kytke takalasin lämmitin Ü toimintaan. Edelliseen tilaan palaaminen: paina V, automaattitoimintaan palaaminen: paina AUTO. Takalasin automaattisen lämmityksen asetusta voidaan muuttaa infonäytössä. Auton räätälöinti Huomautus Jos painiketta V painetaan moottorin käydessä, Autostop-toiminto on estettynä, kunnes painiketta V painetaan uudelleen. Jos painiketta s painetaan puhaltimen ollessa päällä ja moottorin käydessä, Autostop-toiminto on estettynä, kunnes painiketta s painetaan uudelleen tai puhallin sammutetaan.

133 Jos painiketta V painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Jos painiketta s painetaan puhaltimen ollessa toiminnassa ja moottorin ollessa Autostop-tilassa moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja kiertosäätimiä seuraavasti. Asetuksen muuttaminen poistaa automaattitilan käytöstä. Puhaltimen nopeus Z Nosta tai laske puhaltimen nopeutta kääntämällä vasenta kiertosäädintä. Puhaltimen nopeus näytetään infonäytössä. Säätimen kääntäminen kohtaan $: puhallin ja jäähdytys kytketään pois käytöstä. Palaaminen automaattitoimintaan: Paina AUTO. Ilman suuntaus Ilmastointi 131 Käännä oikea kiertosäädin haluamasi asetuksen kohdalle. Asetus näytetään infonäytössä. K : jalkatilaan 9 : tuulilasiin, etusivuikkunoihin ja jalkatilaan s : tuulilasiin ja etusivuikkunoihin (ilmastointi aktivoituu taustalla ikkunoiden pitämiseksi kuivina) M : pään korkeudelle säädettävien tuuletussuulakkeiden kautta L : pään korkeudelle ja jalkatilaan Paluu automaattiseen ilman suuntaukseen: paina AUTO.

134 132 Ilmastointi Jäähdytys n Paina n kytkeäksesi jäähdytyksen päälle. Aktivointi osoitetaan painikkeessa olevan LED-valon syttymisellä. Jäähdytys on toiminnassa vain moottorin käydessä ja ilmastointilaitteen puhaltimen ollessa toiminnassa. Kytke jäähdytys pois päältä painamalla n uudelleen. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun viilennystä tai kuivausta ei tarvita, säästä polttoainetta poistamalla ilmastointi käytöstä. Kun ilmastointilaite on poistettu toiminnasta, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Poikkeus: jos huurteenpoistojärjestelmä on aktivoitu ja ulkolämpötila yli 0 C, järjestelmä pyytää uudelleenkäynnistyksen. Jäähdytyksen toimintatila näytetään infonäytössä. Jäähdytyksen päälle- tai poiskytkentää moottorin käynnistämisen jälkeen voidaan muuttaa infonäytössä. Auton räätälöinti Ilman sisäkiertotila 4 Käynnistä sisäkiertotila painamalla 4. Aktivointi osoitetaan painikkeessa olevan LED-valon syttymisellä. Kytke sisäkiertotila pois päältä painamalla 4 uudelleen. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat

135 voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi höyrystyy ulkopuolelta, käynnistä tuulilasinpyyhkimet ja poista s toiminnasta. Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytössä. Auton räätälöinti Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Ainakin yhden tuuletussuulakkeen tulee olla auki jäähdytyksen ollessa käytössä. Säädä ilmanvirtauksen määrä tuuletussuulakkeen säätöpyörän avulla. Tuuletussuulake sulkeutuu, kun säätöpyörä käännetään oikeaan tai vasempaan reunaan. Ilmastointi 133 Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja. 9 Varoitus Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara. Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa.

136 134 Ilmastointi Ylläpito Ilmanotto Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Matkustamon ilmansuodatin poistaa tuuletussuuttimista sisään tulevasta ilmasta pölyn, noen, siitepölyn ja itiöt. Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on liian alhainen. Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien: toiminta- ja painekoe lämmityksen toiminta tiiviyskoe käyttöhihnojen tarkastus lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus tehon tarkastus

137 Ajaminen ja käyttö Ajo-ohjeita Auton hallinta Käynnistys ja käyttö Uuden auton totutuskäyttö Virtalukon asennot Viivästetty virran katkaisu Moottorin käynnistäminen Polttoaineensyötön katkaisu moottorijarrutuksessa Stop-Start-järjestelmä Pysäköinti Moottorin pakokaasu Dieselmoottorin hiukkassuodatin Katalysaattori Automaattivaihteisto Vaihteistonäyttö Valintavipu Manuaalinen tila Elektroniset ajo-ohjelmat Vika Virransyötön keskeyttäminen..146 Käsivaihteisto Automatisoitu käsivaihteisto Vaihteistonäyttö Moottorin käynnistäminen Valintavipu Käsinkäyttötila Elektroniset ajo-ohjelmat Vika Jarrut Lukkiutumaton jarrujärjestelmä Seisontajarru Jarrutusapu Mäkilähtöapu Alustanohjausjärjestelmät Luistonestojärjestelmä Elektroninen ajonvakautusjärjestelmä Kaupunkitila Kuljettajan apujärjestelmät Vakionopeussäädin Nopeusrajoitin Etutörmäyksen varoitus Etäisyyden osoitus edessä olevaan kohteeseen Pysäköintitutka Kuolleen kulman varoitus Takakamera Liikennemerkkien tunnistus Kaistavahti Ajaminen ja käyttö 135 Polttoaine Bensiinimoottorien polttoaine..177 Dieselmoottorien polttoaine Polttoaine nestekaasukäytössä Tankkaaminen Polttoaineenkulutus CO 2 - päästöt Perävaunun vetokoukku Yleisiä tietoja Ajo-ominaisuudet ja perävaunun veto-ohjeita Perävaunun vetäminen Hinauslaitteisto Perävaunun vakautusjärjestelmä

138 136 Ajaminen ja käyttö Ajo-ohjeita Auton hallinta Älä pysäytä moottoria ajon aikana Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Kaikki järjestelmät toimivat Autostoptoiminnon aikana. Stop-start-järjestelmä Nopea joutokäynti Jos auton akun tila edellyttää akun lataamista, laturin tehoa on nostettava. Tämä saavutetaan nopealla joutokäynnillä, joka saattaa aiheuttaa ääntä. Kuljettajan tietokeskukseen tulee viesti. Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa. Käytä vain hyvin sopivia ja kuljettajan puolella kiinnikkeillä kiinnitettyjä lattiamattoja. Ajaminen alamäkeen Kytke vaihde ajaessasi alamäkeen, jotta varmistat riittävän jarrupaineen säilymisen. Käynnistys ja käyttö Uuden auton totutuskäyttö Älä jarruta tarpeettoman voimakkaasti ensimmäisten ajomatkojen aikana. Ensimmäisen ajomatkan aikana saattaa esiintyä savua, koska pakojärjestelmästä haihtuu vahaa ja öljyä. Pysäköi auto joksikin aikaa ulkotilaan ensimmäisen ajon jälkeen ja vältä höyryjen hengittämistä. Totutuskäytön aikana polttoaineen ja moottoriöljyn kulutus voi nousta. Lisäksi dieselhiukkassuodattimen puhdistus voi tapahtua useammin. Dieselhiukkassuodatin Autostop-toiminto saattaa olla estettynä auton akun latausta varten. Virtalukon asennot Käännä avainta:

139 Ajaminen ja käyttö : sytytysvirta katkaistuna: Jotkin toiminnot jäävät käyttöön, kunnes virta-avain poistetaan tai kuljettajan ovi avataan, jos sytytysvirta oli aiemmin päällä 1 : lisävarustevirtatila: Ohjauslukko vapautetaan, jotkin sähköiset toiminnot ovat käytettävissä, sytytysvirta ei ole päällä 2 : sytytysvirtatila: Sytytysvirta on päällä, dieselmoottoria esilämmitetään. Merkkivalot palavat ja useimpia sähkötoimintoja voidaan käyttää 3 : moottorin käynnistys: Vapauta avain, kun käynnistys alkaa Ohjauslukko Poista avain virtalukosta ja käännä ohjauspyörää, kunnes lukko kytkeytyy. Viivästetty virran katkaisu Seuraavat elektroniset järjestelmät ovat käytettävissä, kunnes kuljettajan ovi avataan, tai enintään kymmenen minuuttia sytytysvirran katkaisun jälkeen: sähkötoimiset ikkunat virtapistorasiat sähkötoiminen kattoluukku Virransyöttö Infotainment-järjestelmään jatkuu 30 minuuttia tai kunnes avain poistetaan virtalukosta, riippumatta siitä, avataanko mitään ovea. Moottorin käynnistäminen Käännä avain asentoon 1 vapauttaaksesi ohjauslukon. Käsivaihteisto: käytä kytkin- ja jarrupolkimia. Automatisoitu käsivaihteisto: käytä jarrupoljinta. Automaattivaihteisto: käytä jarrupoljinta ja siirrä valintavipu asentoon P tai N. Älä paina kaasupoljinta. Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu.

140 138 Ajaminen ja käyttö Käännä avain hetkeksi asentoon 3 ja vapauta se: automaattinen toimenpide käyttää käynnistintä lyhyellä viiveellä, kunnes moottori käy. Katso Automaattinen käynnistimen ohjaus. Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta. Auton käynnistys alhaisissa lämpötiloissa Dieselmoottorit Moottorin voi käynnistää ilman lisälämmittimiä -25 С lämpötilaan asti. Bensiinimoottorit Moottorin voi käynnistää ilman lisälämmittimiä -30 С lämpötilaan asti. Vaatimuksia ovat moottoriöljyn oikea viskositeetti, oikeanlainen polttoaine, tehdyt huollot ja riittävän täyteen ladattu auton akku. Kun lämpötila on alle -30 C, automaattivaihteistoa on lämmitettävä noin viisi minuuttia. Valintavivun on oltava asennossa P. Automaattinen käynnistimen ohjaus Tämä toiminto ohjaa moottorin käynnistymistä. Kuljettajan ei tarvitse pitää avainta asennossa 3. Kun avainta on kerran käännetty, järjestelmä jatkaa käynnistämistä automaattisesti, kunnes moottori käy. Tarkistustoimenpiteen takia moottori käynnistyy pienellä viiveellä. Mahdollisia syitä, miksi moottori ei käynnisty: kytkinpoljinta ei paineta (käsivaihteisto) jarrupoljinta ei paineta tai valintavipu ei ole P- tai N-asennossa (automaattivaihteisto) tapahtui aikakatkaisu Turbomoottorin lämmityskäyttö Käynnistettäessä moottorin vääntömomentti voi olla hetken aikaa rajoitettu, etenkin jos moottori on kylmä. Rajoituksella annetaan voitelujärjestelmälle aikaa moottorin suojaamiseksi. Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun nopeus laskee tai auto pysähtyy, esim. liikennevalojen tai ruuhkan takia. Käsivalintaisella vaihteistolla varustetuissa autoissa moottori käynnistyy automaattisesti heti, kun kytkintä painetaan. Automatisoidulla käsivaihteistolla varustetuissa autoissa moottori käynnistyy automaattisesti heti, kun jarrupoljin vapautetaan.

141 Auton akun anturi varmistaa, että Autostop toimii vain, jos auton akun varaus on riittävä uudelleen käynnistystä varten. Päällekytkentä Stop-start-järjestelmä on käytettävissä heti kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät. Poiskytkentä Kytke Stop-start-järjestelmä pois manuaalisesti painamalla eco. Poiskytkennän osoituksena painikkeessa oleva LED-valo sammuu. Autostop Autot, joissa on käsivaihteisto Kun auton nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta. Kytke vaihdevipu vapaa-asentoon. Vapauta kytkinpoljin. Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Autot, joissa on automatisoitu käsivaihteisto Jos auto on paikallaan ja jarrupoljinta painetaan, Autostop aktivoidaan automaattisesti. Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Stop-Start-järjestelmä kytkeytyy pois päältä ajettaessa 15 % kaltevissa tai jyrkemmissä mäissä. Ajaminen ja käyttö 139 Äänimerkki Merkkivalo D ilmaisee Autostopin. Autostop-toiminnon ollessa aktivoituna lämmitys- ja jarrujärjestelmän suorituskyky säilyy ennallaan. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista: Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta. Konepelti on täysin suljettu. Kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty. Auton akun varaus on riittävä ja sen kunto on hyvä. Moottori on käyttölämmin. Moottorin jäähdytysnesteen lämpötila ei ole liian korkea.

142 140 Ajaminen ja käyttö Moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin voimakkaan ajokuormituksen jälkeen. Ulkolämpötila on yli -5 C. Ilmastointijärjestelmä sallii Autostop-toiminnon. Jarrujen alipaine on riittävä. Dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen. Autolla on ajettu ainakin kävelyvauhtia edellisen Autostopin jälkeen. Muussa tapauksessa Autostop-toiminto estetään. Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso ilmastointijärjestelmää koskevaa lukua lisätietoja varten Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Auton akun purkautumisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-Start-järjestelmään on kehitetty useita auton akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet, esim. takalasin lämmitin, poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmän puhaltimen nopeutta vähennetään virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Autot, joissa on käsivaihteisto Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kun moottori käynnistetään uudelleen, kuljettajan tietokeskuksen merkkivalo D sammuu. Jos valintavipu siirretään pois vapaaasennosta ennen kuin kytkinpoljinta painetaan, merkkivalo - syttyy tai näkyy symbolina kuljettajan tietokeskuksessa. Merkkivalo Autot, joissa on automatisoitu käsivaihteisto Vapauta jarrupoljin tai siirrä valintavipu pois asennosta D moottorin käynnistystä varten. Kun moottori käynnistetään uudelleen, kuljettajan tietokeskuksen merkkivalo D sammuu. Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun täytyy olla vapaalla, jotta automaattinen uudelleen käynnistys voi tapahtua. Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen: Stop-start-järjestelmä kytketään käsin pois toiminnasta. Konepelti avataan. Kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan. Moottorin lämpötila on liian alhainen. Auton akun varaustaso on määritetyn tason alapuolella.

143 Ajaminen ja käyttö 141 Jarrujen alipaine ei ole riittävä. Autolla ajetaan ainakin kävelyvauhtia. Ilmastointiautomatiikka vaatii moottorin käynnistämistä. Ilmastointilaite on kytketty manuaalisesti toimintaan. Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti. Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä virtapistokkeeseen, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku. Pysäköinti 9 Varoitus Älä pysäköi autoa helposti syttyvälle pinnalle. Pakoputkiston korkea lämpötila saattaa sytyttää pinnan. Kytke aina seisontajarru. Kytke manuaalinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori. Jos auto on tasaisella maalla tai ylämäessä, kytke ensimmäinen vaihde tai aseta valintavipu P-asentoon ennen virta-avaimen virtalukosta poistamista. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu P-asentoon ennen virtaavaimen virtalukosta poistamista. Käännä lisäksi etupyörät reunakiveystä kohti. Sulje ikkunat ja kattoluukku. Poista virta-avain virtalukosta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu havaittavasti. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Automatisoidulla käsivaihteistolla varustetuissa autoissa avain voidaan poistaa virtalukosta vain seisontajarrun ollessa kytkettynä. Lukitse auto. Kytke murtohälytin valmiustilaan. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Huomio Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäynnillä n. 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Huomautus Jos tapahtuu onnettomuus ja turvatyyny laukeaa, moottori sammutetaan automaattisesti, jos auto pysähtyy tietyn ajan sisällä.

144 142 Ajaminen ja käyttö Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti ilman mitään tiedotusta. Suodatin puhdistetaan säännöllisesti polttamalla kiinni jääneet nokihiukkaset korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää enintään 25 minuuttia. Normaalisti se kestää seitsemästä 12 minuuttiin. Autostoptoiminto ei ole käytettävissä ja polttoaineenkulutus saattaa olla tämän jakson aikana normaalia korkeampi. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Jos suodatin on puhdistettava, eivätkä aiemmat ajo-olosuhteet ole mahdollistaneet puhdistusta, tämä ilmaistaan merkkivalolla %. Kuljettajan tietokeskuksessa näkyy samanaikaisesti varoitusviesti tai varoituskoodi. % syttyy kun dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. % vilkkuu, kun dieselhiukkassuodattimen maksimitaso on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Puhdistusmenettely Aktivoi puhdistusmenettely jatkamalla ajamista ja pitämällä moottorin käyntinopeutena yli 2000 r/min. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Jos g syttyy myös, puhdistus ei ole mahdollista. Ota yhteyttä korjaamoon. Huomio Jos puhdistusmenettely keskeytetään, moottori saattaa vaurioitua vakavasti. Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella.

145 Merkkivalo % sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita. Huomio Muut kuin sivuilla 3 177, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Ajaminen ja käyttö 143 Automaattivaihteisto Automaattivaihteisto sallii automaattisen vaihtamisen (automaattitoiminto) tai manuaalisen vaihtamisen (käsivalintatoiminto). Käsin vaihtaminen on mahdollista käsivalintatoiminnossa painamalla valintavivussa < tai ] Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä.

146 144 Ajaminen ja käyttö Automaattitoiminnossa ajo-ohjelman ilmaisee D kuljettajan tietokeskuksessa. Manuaalitoiminnossa näytössä näkyy M ja valittuna olevan vaihteen numero. R tarkoittaa peruutusvaihdetta. N tarkoittaa vapaa-asentoa. P tarkoittaa P-asentoa. Valintavipu P : pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty R : peruutusvaihde, kytke vain auton ollessa paikallaan N : vapaa-asento D : automaattitoiminto M : käsivalintatoiminto < : vaihda suuremmalle käsivalintatoiminnolla painamalla tätä ] : vaihda pienemmälle käsivalintatoiminnolla painamalla tätä Valintavipu on lukittu asennossa P ja sitä voidaan siirtää vain sytytysvirran ollessa kytketty ja jarrupoljinta painettaessa. Jos jarrupoljinta ei paineta, merkkivalo j palaa. Jos valintavipu ei ole P-asennossa, kun sytytysvirta katkaistaan, merkkivalo j vilkkuu. Asennon P, R tai M kytkemiseksi on painettava vapautuspainiketta. Moottori voidaan käynnistää vain vivun ollessa asennossa P tai N. Kun asento N on valittu, paina jarrupoljinta tai kytke seisontajarru ennen käynnistämistä. Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle, katso käsivalintatoiminto.

147 Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru ja P. Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P-asennossa. Manuaalinen tila Siirrä valintavipu asentoon M. Paina < valintavivussa vaihtaaksesi suuremmalle vaihteelle. Paina ] valintavivussa vaihtaaksesi pienemmälle vaihteelle. Jos valitaan ajonopeuteen nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Tämä saattaa aiheuttaa kuljettajan tietokeskukseen viestin. Käsivalintatoiminnossa suurilla moottorin kierrosluvuilla automaattista vaihtoa suuremmalle ajoalueelle ei tapahdu. Ajaminen ja käyttö 145 Vaihteen ilmaisin Symboli R ja numero sen vierellä näytetään suositeltaessa vaihtamista suuremmalle vaihteelle polttoaineen säästämiseksi. Vaihtamisilmaisin näkyy vain käsivalintatoiminnossa. Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Automaattinen vapaa-asennon kytkentä kytkee automaattisesti joutokäynnin, kun auto pysäytetään ajovaihteen ollessa käytössä ja jarrupoljinta painetaan.

148 146 Ajaminen ja käyttö Erikoisohjelmat mukauttavat vaihtamispisteet automaattisesti ajettaessa ylä- tai alamäkeen. Lähdettäessä liikkeelle lumisissa tai jäisissä olosuhteissa tai muulla liukkaalla alustalla elektroninen vaihteiston ohjaus valitsee automaattisesti suuremman vaihteen. Pakkovaihto Jos kaasupoljin painetaan pohjaan automaattitilassa, vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Vika Merkkivalo g syttyy häiriötilanteessa. Lisäksi kuljettajan tietokeskuksessa näytetään varoitusviesti. Auton viestit Vaihteisto ei vaihda enää automaattisesti. Ajamista voidaan jatkaa manuaalisesti vaihtaen. Vain suurin vaihde on valittavissa. Käsivalintatoiminnossa saattaa häiriöstä riippuen olla käytettävissä myös kakkosvaihde. Vaihda vain auton ollessa paikallaan. Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Virtaavainta ei voida poistaa virtalukosta. Jos auton akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos auton akku ei ole vian syy, vapauta valintavipu. 1. Kytke seisontajarru. 2. Vapauta valintavivun verhous keskikonsolista; paina sormella nahkaosaa valintavivun edessä ja paina verhousta etuosasta ylöspäin kuvan mukaan. Kierrä verhousta vasemmalle.

149 Ajaminen ja käyttö 147 Käsivaihteisto Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla. Vaihteen ilmaisin Stop-start-järjestelmä Paina vapautusvipu alas ja siirrä valintavipu pois asennosta P tai N. Jos nämä asennot kytketään uudelleen, valintavipu lukkiutuu jälleen paikalleen. Korjauta virtakatkoksen syy korjaamolla. 4. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikalleen. Kytke peruutusvaihde painamalla kytkinpoljinta ja painamalla sitten valintavivun vapautuspainiketta ja kytkemällä vaihde. Jos vaihde ei mene päälle, aseta vipu vapaa-asentoon, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

150 148 Ajaminen ja käyttö Automatisoitu käsivaihteisto Automatisoitu käsivaihteisto sallii manuaalisen vaihtamisen (käsivalintatoiminto) tai automaattisen vaihtamisen (automaattitoiminto), molemmat automaattisella kytkimen hallinnalla. Manuaalinen vaihtaminen on mahdollista asettamalla valintavipu käsivalintatoimintoon. Huomautus Lukituksen avauksen tai auton oven avauksen yhteydessä hydraulijärjestelmästä saattaa kuulua ääni. Vaihteistonäyttö Automaattitoiminnossa ajo-ohjelman ilmaisee D kuljettajan tietokeskuksessa. Manuaalitoiminnossa näytössä näkyy M ja valittuna olevan vaihteen numero. R tarkoittaa peruutusvaihdetta. N tarkoittaa vapaa-asentoa. Moottorin käynnistäminen Käynnistä moottori painamalla jarrupoljinta, jos vaihteisto ei ole asennossa N. Vaihteisto vaihtaa käynnistettäessä automaattisesti asentoon N. Tällöin saattaa esiintyä pieni viive. Jos mikään jarruvalo ei toimi, ei käynnistäminen myöskään ole mahdollista. Stop-Start-järjestelmä Autostop Jos auto on paikallaan ja jarrupoljinta painetaan, Autostop aktivoituu automaattisesti. Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Merkkivalo D ilmaisee Autostopin. Autostart Vapauta jarrupoljin tai siirrä valintavipu pois asennosta D moottorin käynnistystä varten.

151 Kun moottori käynnistetään uudelleen, kuljettajan tietokeskuksen merkkivalo D sammuu. Stop-Start-järjestelmä kytkeytyy pois päältä ajettaessa 15 % kaltevissa tai jyrkemmissä mäissä. Stop-Start-järjestelmä Valintavipu Siirrä valintavipu valitsemaasi suuntaan aina vasteeseen asti. Vipu palaa vapautettaessa itsestään keskiasentoon. N D/ M : vapaa-asento : vaihto automaattitoiminnon (D) ja käsivalintatoiminnon (M) välillä. Vaihteiston näytössä näkyy joko D tai M ja valittuna oleva vaihde < : ylösvaihto käsivalintatoiminnossa ] : alasvaihto käsivalintatoiminnossa R : peruutusvaihde. Saa kytkeä vain auton seistessä paikallaan Jos valintavipu siirretään asennosta R vasemmalle, D kytkeytyy suoraan. Jos valintavipu siirretään asennosta D asentoon < tai ], käsivalintatoiminto M on valittu ja vaihteisto vaihtaa vaihdetta. Liikkeellelähtö Paina jarrupoljinta ja siirrä valintavipu asentoon D/M tai R. Jos D on valittu, vaihteisto on automaattitoiminnossa ja ykkösvaihde on kytkettynä. Kun R valitaan, kytkeytyy peruutusvaihde. Kun jarrupoljin vapautetaan, auto lähtee liikkeelle. Ajaminen ja käyttö 149 Lähteäksesi liikkeelle painamatta jarrupoljinta paina kaasupoljinta heti vaihteen kytkemisen jälkeen niin kauan kuin D tai R vilkkuu. Jos kaasu- tai jarrupoljinta ei paineta, mikään vaihde ei kytkeydy, ja ilmoitus D tai R vilkkuu lyhyen aikaa. Auton pysäyttäminen Asennossa D ykkösvaihde on kytkettynä ja kytkin irrottaa, kun auto pysähtyy. Asennossa R peruutusvaihde jää kytketyksi. Moottorijarrutus Automaattitoiminta Alamäkeen ajettaessa automatisoitu käsivaihteisto vaihtaa suuremmalle vaihteelle vasta korkeammilla käyntinopeuksilla. Jarrutettaessa se vaihtaa hyvissä ajoin pienemmälle vaihteelle. Käsivalintatoiminto Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle. Vaihtaminen käsivalintatoimintoon on mahdollista vain moottorin käydessä tai Autostopin aikana.

152 150 Ajaminen ja käyttö Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen R ja D välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Viimeksi kytketty vaihde (katso vaihteiston näyttö) pysyy kytkettynä, kun sytytysvirta kytketään pois päältä. Asennossa N mikään vaihde ei ole kytkettynä. Kytke siksi aina seisontajarru, kun kytket sytytysvirran pois päältä. Jos seisontajarrua ei ole kytketty, P vilkkuu vaihteiston näytössä eikä avainta voi poistaa virtalukosta. P lakkaa vilkkumasta vaihteistonäytössä heti, kun seisontajarru on kytketty. Sytytysvirran katkaisun jälkeen vaihteisto ei enää reagoi valintavipuun. Rengaspaineiden valvontajärjestelmä Rengaspaineiden valvontajärjestelmän anturien täsmäytysprosessin aloittamiseksi valintavivun tulee olla asennossa N viiden sekunnin ajan. P syttyy vaihteistonäytössä osoituksena siitä, että anturien täsmäytysprosessin voi aloittaa. Rengaspaineiden valvontajärjestelmä Käsinkäyttötila Jos valitaan moottorin kierroslukuun nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Siten estetään moottorin rasittaminen liian alhaisella tai korkealla käyntinopeudella. Kuljettajan tietokeskuksessa näkyy varoitusviesti. Auton viestit Jos moottorin käyntinopeus on liian alhainen, vaihteisto kytkee automaattisesti pienemmän vaihteen. Jos moottorin käyntinopeus on liian suuri, vaihteisto kytkee vain pakkovaihdolla suuremman vaihteen. Vaihteisto siirtyy käsivalintatoimintoon ja vaihtaa sen mukaan, miten automaattitoiminnossa valitaan + tai -. Vaihteen ilmaisin Symboli R ja numero sen vierellä näytetään suositeltaessa vaihtamista suuremmalle vaihteelle polttoaineen säästämiseksi. Vaihtamisilmaisin näkyy vain käsivalintatoiminnossa. Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Sopeutusohjelmat sovittavat vaihdot ajo-olosuhteisiin esim. ajettaessa suurella kuormalla tai mäkisessä maastossa.

153 Pakkovaihto Jos kaasupoljin painetaan pohjaan automaattitilassa, vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Vika Automatisoidun käsivaihteiston vaurioitumisen estämiseksi kytkin kytkeytyy automaattisesti kytkimen lämpötilan ollessa hyvin korkea. Merkkivalo g syttyy häiriötilanteessa. Lisäksi kuljettajan tietokeskuksessa näkyy varoitusviesti. Auton viestit Ajamista voidaan jatkaa rajoitetusti tai ei lainkaan, viasta riippuen. Korjauta häiriön syy korjaamolla. Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Merkkivalo R Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen. Ajaminen ja käyttö 151 Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo u Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat kaikki kolme jarruvaloa ABS-säädön ajan.

154 152 Ajaminen ja käyttö Ohjeita häiriötilanteen varalta 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla. Seisontajarru Manuaalinen seisontajarru 9 Varoitus Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo R Jarrutusapu Jos jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutus tapahtuu automaattisesti maksimilla jarrutusteholla (täysjarrutus). Paina jarrupoljinta tasaisesti niin pitkään kuin täysjarrutus on tarpeen. Maksimijarrutusteho vähenee automaattisesti kun jarrupoljinta vapautetaan. Mäkilähtöapu Järjestelmä auttaa estämään auton tahattoman liikkumisen lähdettäessä liikkeelle mäestä. Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät päälle vielä kahdeksi sekunniksi. Jarrut vapautuvat automaattisesti heti auton lähtiessä liikkeelle tai kahden sekunnin pitoajan jälkeen. Mäkilähtöapu ei ole aktiivinen Autostop-toiminnon aikana.

155 Alustanohjausjärjestelmät Luistonestojärjestelmä Luistonestojärjestelmä (TC) on osa elektronista ajonvakautusjärjestelmää (ESC). Luistonestojärjestelmä (TC) parantaa tarvittaessa ajovakautta tienpinnan tyypistä tai renkaiden pidosta riippumatta estämällä vetävien pyörien luistamisen. Heti kun vetävät pyörät alkavat luistaa, moottorin tehoa alennetaan ja eniten luistavaa pyörää jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. TC on toiminnassa moottorin käynnistämisen jälkeen heti, kun merkkivalo b sammuu. b vilkkuu TC:n toiminnan yhteydessä. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Poiskytkentä TC voidaan kytkeä pois toiminnasta, kun vetopyörien on voitava luistaa: paina b lyhyesti. Ajaminen ja käyttö 153 Kun TC on poiskytkettynä, kuljettajan tietokeskuksessa näkyy tilaa koskeva viesti. Merkkivalo k palaa. Kun TC on poiskytkettynä, ESC pysyy aktiivisena, mutta sen kontrollikynnys on korkeampi. TC aktivoidaan uudelleen painamalla b. Kun TC aktivoidaan uudelleen, kuljettajan tietokeskuksessa näkyy tilaa koskeva viesti. TC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, merkkivalo b palaa jatkuvasti ja kuljettajan tietokeskukseen tulee asiaa koskeva viesti tai varoituskoodi. Järjestelmä ei toimi.

156 154 Ajaminen ja käyttö Korjauta häiriön syy korjaamolla. Elektroninen ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. ESC toimii yhdessä luistonestojärjestelmän (TC) kanssa. Se estää vetävien pyörien luistamisen. ESC on toiminnassa moottorin käynnistämisen jälkeen heti, kun merkkivalo b sammuu. b vilkkuu ESC:n toiminnan yhteydessä. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä ESC ja TC voidaan kytkeä pois päältä: paina b vähintään viiden sekunnin ajan: ESC ja TC kytkeytyvät molemmat pois päältä. k ja n syttyvät ja kuljettajan tietokeskuksessa näkyy tilaa koskeva viesti. Paina b lyhyesti kytkeäksesi vain luistonestojärjestelmän pois päältä: TC on pois päältä mutta ESC on aktiivinen korkeammalla kontrollikynnyksellä, k syttyy. Kun TC on poiskytkettynä, kuljettajan tietokeskuksessa näkyy tilaa koskeva viesti. ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TCjärjestelmä on aiemmin ollut pois käytöstä, sekä TC että ESC otetaan uudelleen käyttöön. k ja n sammuvat, kun TC ja ESC otetaan uudelleen käyttöön.

157 ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, merkkivalo b palaa jatkuvasti ja kuljettajan tietokeskukseen tulee asiaa koskeva viesti tai varoituskoodi. Järjestelmä ei toimi. Korjauta häiriön syy korjaamolla. Kaupunkitila Kaupunkitila on toiminto, joka voi lisätä ohjauksen tehostusta alhaisilla nopeuksilla, kuten kaupunkiliikenteessä tai pysäköitäessä. Ohjaustehostusta lisätään käyttömukavuuden parantamiseksi. Päällekytkentä Paina moottorin käydessä B. Järjestelmä toimii pysähdyksistä enintään 35 km/h nopeuteen asti ja myös peruutusvaihteella. Tämän nopeuden yläpuolella järjestelmä vaihtaa normaalitilaan. Kun se on aktivoituna, kaupunkitila kytkeytyy automaattisesti alle 35 km/h nopeudessa. Kaupunkitila-painikkeessa palava LED-merkkivalo osoittaa järjestelmän olevan aktiivinen ja kuljettajan tietonäytössä näkyy ilmoitus. Kaupunkitila pysyy aktiivisena Autostop-toiminnon aikana, mutta se toimii vain moottorin käydessä. Ajaminen ja käyttö 155 Stop-start-järjestelmä Poiskytkentä Paina B; painikkeen LED-merkkivalo sammuu ja kuljettajan tietokeskukseen tulee ilmoitus. Aina moottorin käynnistyessä kaupunkitila on pois käytöstä. Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, merkkivalo c syttyy ja kuljettajan tietokeskuksessa näytetään viesti. Auton viestit Järjestelmän kalibrointi Jos merkkivalot c ja b palavat yhtaikaa, ohjaustehostinjärjestelmä on kalibroitava. Näin voi käydä esim. käännettäessä ohjauspyörää yksi kierros

158 156 Ajaminen ja käyttö sytytysvirta katkaistuna. Tällöin sytytysvirta on kytkettävä ja ohjauspyörää käännettävä kerran ääriasennosta toiseen. Jos merkkivalot c ja b eivät sammu kalibroinnin jälkeen, käänny korjaamon puoleen. Kuljettajan apujärjestelmät 9 Varoitus Kuljettajan apujärjestelmät on kehitetty kuljettajan tueksi, ei korvaamaan kuljettajan tarkkaavaisuutta. Kuljettajalla on autoa ajaessaan täysi vastuu. Vallitsevat liikenneolosuhteet on aina huomioitava kuljettajan apujärjestelmiä käytettäessä. Vakionopeussäädin Vakionopeudensäädin kykenee tallentamaan nopeuksia n km/h ja pitämään ne vakiona. Ylä- ja alamäissä on mahdollista, että tallennetusta nopeudesta poiketaan. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Aktivointi ykkösvaihteella ei ole mahdollista. Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Automaattivaihteistolla tai automatisoidulla käsivaihteistolla varustetut autot Aktivoi vakionopeussäädin vain automaattitilassa. Merkkivalo m 3 95.

159 Päällekytkentä Paina m: merkkivalo m mittaristossa syttyy valkoisena. Päällekytkentä Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, senhetkinen nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m mittaristossa syttyy vihreänä. Kaasupoljin voidaan vapauttaa. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Vakionopeussäädin pysyy toiminnassa vaihteiden vaihtamisen aikana. Nopeuden lisääminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa RES/+ tai käännä sitä toistuvasti asentoon RES/+: nopeus kasvaa jatkuvasti tai askeleittain. Voit myös kiihdyttää haluamaasi nopeuteen ja tallentaa sen kääntämällä asentoon SET/-. Nopeuden vähentäminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa SET/- tai käännä sitä toistuvasti asentoon SET/-: nopeus laskee jatkuvasti tai askeleittain. Ajaminen ja käyttö 157 Poiskytkentä Paina y: merkkivalo m mittaristossa syttyy valkoisena. Vakionopeussäädin on poissa käytöstä. Viimeksi tallennettu nopeus säilyy muistissa myöhempää käyttöä varten. Automaattinen pois kytkeytyminen: Ajonopeus on alle n. 30 km/h. Ajonopeus yli n. 200 km/h. Jarrupoljinta painettaessa. Painettaessa kytkinpoljinta muutaman sekunnin ajan. Valintavipu on asennossa N. Moottorin käyntinopeus on hyvin alhainen. Luistonestojärjestelmä tai elektroninen ajonvakautusjärjestelmä on toiminnassa. Palaaminen tallennettuun nopeuteen Käännä säätöpyörää kohti RES/+ yli 30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön.

160 158 Ajaminen ja käyttö Poiskytkentä Paina m: merkkivalo m mittaristossa sammuu. Tallennettu nopeus poistetaan. Painikkeen L painaminen nopeusrajoittimen aktivoimiseksi tai sytytysvirran kytkeminen pois päältä kytkee myös vakionopeussäätimen pois päältä ja poistaa tallennetun nopeuden. Nopeusrajoitin Nopeusrajoitin estää autoa ylittämästä esiasetettua maksiminopeutta. Maksiminopeudeksi voidaan asettaa yli 25 km/h nopeus. Kuljettaja voi kiihdyttää vain esiasetettuun nopeuteen asti. Rajoitetusta nopeudesta saatetaan poiketa ajettaessa alamäkeen. Asetettu nopeusrajoitus näkyy myös kuljettajan tietokeskuksessa järjestelmän ollessa aktiivinen. Päällekytkentä Paina L. Jos vakionopeussäädin on aktivoitu aiemmin, se kytkeytyy pois päältä, kun nopeusrajoitin aktivoidaan ja merkkivalo m sammuu. Nopeusrajoituksen asetus Pidä nopeusrajoittimen ollessa aktiivinen säätöpyörää asennossa RES/+ tai käännä se toistuvasti asentoon RES/+, kunnes haluttu maksiminopeus näkyy kuljettajan tietokeskuksessa. Vaihtoehtoisesti kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä hetkellisesti asentoon SET/-: nykyinen nopeus tallennetaan maksiminopeudeksi. Nopeusrajoitus näkyy kuljettajan tietokeskuksessa. Nopeusrajoituksen muuttaminen Käännä nopeusrajoittimen ollessa aktiivinen säätöpyörä asentoon RES/+ maksiminopeuden nostamiseksi tai asentoon SET/- sen alentamiseksi. Nopeusrajoituksen ylittäminen Hätätilanteessa nopeusrajoitus voidaan ylittää painamalla kaasupoljinta voimakkaasti ohi vastuskohdan. Nopeusrajoitus vilkkuu kuljettajan tietokeskuksessa ja merkkiääni kuuluu tänä aikana. Kun kaasupoljin vapautetaan, nopeudenrajoitustoiminto aktivoituu uudelleen, kun nopeus laskee asetetun rajan alapuolelle.

161 Poiskytkentä Paina y: nopeusrajoitin kytkeytyy pois päältä ja autolla voidaan ajaa ilman nopeusrajoitusta. Nopeusrajoitus tallennetaan ja ilmaistaan suluissa kuljettajan tietokeskuksessa. Lisäksi näytössä näkyy vastaava viesti. Rajoitettuun nopeuteen palaaminen Käännä säätöpyörä asentoon RES/+. Tallennettuun rajoitusnopeuteen siirrytään. Poiskytkentä Paina L, nopeusrajoituksen ilmaisin kuljettajan tietokeskuksessa sammuu. Tallennettu nopeus poistetaan. Nopeusrajoitin kytketään pois päältä ja tallennettu nopeus poistetaan myös painettaessa m vakionopeussäätimen aktivoimiseksi. Kun sytytysvirta katkaistaan, myös nopeusrajoitin kytkeytyy pois toiminnasta, mutta asetettu nopeusrajoitus tallennetaan nopeusrajoittimen seuraavaa käyttökertaa varten. Etutörmäyksen varoitus Etutörmäyksen varoitus voi auttaa välttämään etutörmäyksen tai pienentämään sen vakavuutta. Etutörmäyksen varoitus käyttää auton tuulilasin etukamerajärjestelmää havaitakseen suoraan edessä ajosuunnassa olevan auton noin 60 metrin etäisyydeltä. Edessä olevasta autosta ilmaistaan merkkivalolla A. Jos auto lähestyy liian nopeasti edellä ajavaa autoa, kuuluu varoitusääni ja tuulilasilla näkyy hälytys. Tämän edellytys on, että etutörmäyksen varoitusta ei ole poistettu käytöstä painamalla V. Ajaminen ja käyttö 159 Päällekytkentä Etutörmäyksen varoitus toimii automaattisesti auton nopeuden ylittäessä 40 km/h, jos sitä ei ole passivoitu painamalla V, katso alla. Hälytysherkkyyden valinta Hälytysherkkyydeksi voidaan valita lähietäisyys, keskipitkä etäisyys tai pitkä etäisyys. Paina V, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina V uudelleen hälytysherkkyyden muuttamiseksi.

162 160 Ajaminen ja käyttö Kuljettajan hälyttäminen Edessä havaittu auto -merkkivalo A syttyy vihreänä mittaristossa, kun järjestelmä on havainnut ajosuunnassa olevan auton. Kun etäisyys edessä olevaan liikkuvaan autoon on liian pieni tai kun toista autoa lähestytään liian nopeasti ja törmäysvaara on ilmeinen, vilkkuva punainen LED-varoitusvalo heijastuu tuulilasiin kuljettajan näkökenttään. Samanaikaisesti kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaatiessa. Poiskytkentä Järjestelmän voi kytkeä pois päältä. Paina V toistuvasti, kunnes seuraava viesti näkyy kuljettajan tietokeskuksessa. Yleisiä tietoja 9 Varoitus Etutörmäyksen varoitus on vain varoitusjärjestelmä eikä se käytä jarruja. Lähestyttäessä edellä olevaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa törmäyksen välttämiseen. Riittävän etäisyyden pitäminen edellä ajavaan autoon liikennetilanteen, sääolosuhteiden ja näkyvyyden edellyttämällä tavalla on ainoastaan kuljettajan vastuulla.

163 Kuljettajan tulee aina keskittyä täysin ajamiseen. Kuljettajan on aina oltava valmiina toimimaan ja jarruttamaan. Järjestelmän rajoitukset Järjestelmä on suunniteltu varoittamaan vain ajoneuvoista, mutta se voi reagoida myös muihin esineisiin. Seuraavissa tapauksissa etutörmäyksen varoitus ei ehkä havaitse edessä olevaa autoa tai tunnistimen toimintakyky on rajoitettu: ajettaessa mutkaisilla teillä sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi jos tunnistin on peittynyt lumeen, jäähän, mutaan, loskaan tai likaan tai tuulilasi on vaurioitunut Etäisyyden osoitus edessä olevaan kohteeseen Etäisyyden osoitus edessä olevaan kohteeseen näyttää etäisyyden edessä ajavaan autoon. Tuulilasin etukameraa käytetään tunnistamaan etäisyys suoraan auton kulkureitillä olevaan autoon. Se on aktiivinen yli 40 km/h ajonopeuksilla. Kun edessä ajava auto havaitaan, etäisyys näytetään sekunteina kuljettajan tietokeskuksessa Paina MENU suuntavilkkuvivussa valitaksesi Asetukset? ja käännä säätöpyörää valitaksesi seuraavan etäisyysnäyttösivun. Pienin näytetty etäisyys on 0,5 sekuntia. Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- sec. Ajaminen ja käyttö 161 Pysäköintitutka Takapysäköintitutka 9 Varoitus Kuljettaja on täysin vastuussa pysäköintitapahtumasta. Tarkista aina ympäröivä alue peruuttaessasi ja käyttäessäsi pysäköintitutkaa. Takapysäköintitutka helpottaa auton pysäköimistä mittaamalla etäisyyden auton ja takana olevan esteen välillä. Se opastaa ja varoittaa kuljettajaa äänimerkeillä ja näytön avulla.

164 162 Ajaminen ja käyttö Järjestelmässä on neljä takapuskurissa olevaa ultraäänianturia. Päällekytkentä Kun peruutusvaihde kytketään, järjestelmä on valmis toimimaan automaattisesti. Pysäköintitutkan painikkeessa r palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa. Äänimerkki Järjestelmä varoittaa kuljettajaa äänimerkeillä mahdollisista auton takana enintään 1,5 metrin etäisyydellä olevista vaarallisista esteistä. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle noin 30 cm äänimerkki on jatkuva. Lisäksi etäisyys takana oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokeskuksessa 3 96 tai varustelusta riippuen värillisessä infonäytössä Etäisyyden osoitus voi estyä, jos esiin tulee tärkeämpi viesti. Kun viesti on kuitattu painamalla suuntavilkkuvivussa SET/CLR, etäisyyden ilmoitus tulee jälleen näyttöön. Poiskytkentä Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde kytketään pois päältä. Se voidaan kytkeä pois toiminnasta myös käsin painamalla pysäköintitutkan painiketta r. Molemmissa tapauksissa painikkeen LED-valo sammuu. Ohjeita häiriötilanteen varalta Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään ulkomelun tai muiden häiritsevien tekijöiden takia, painikkeen LED-valo vilkkuu kolme sekuntia ja sammuu sitten. Merkkivalo r syttyy mittaristossa 3 92 tai kuljettajan tietokeskuksessa näytetään ilmoitus. Etu- ja takapysäköintitutka 9 Varoitus Kuljettaja on täysin vastuussa pysäköintitapahtumasta. Tarkista aina ympäröivä alue peruuttaessasi tai ajaessasi eteenpäin, kun käytät pysäköintitutkaa. Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä auton edessä ja takana. Se opastaa ja varoittaa kuljettajaa äänimerkeillä ja näytön avulla. Se käyttää etu- ja takavalvonta-alueilla kahta erilaista äänimerkkiä, joiden äänitaajuus eroaa toisistaan.

165 Järjestelmässä on neljä ultraäänianturia sekä etu- että takapuskurissa. Päällekytkentä Kun peruutusvaihde kytketään, järjestelmä on valmis toimimaan automaattisesti. Pysäköintitutkan painikkeessa r palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa. Etupysäköintitutka voidaan aktivoida myös enintään 11 km/h nopeudella painamalla pysäköintitutkan painiketta lyhyesti. Jos r kytketään päälle kerran sytytysjakson aikana, etupysäköintitutka poistuu toiminnasta yli 11 km/h nopeudella. Se aktivoituu uudelleen, jos auton nopeus ei ole ylittänyt aiemmin 25 km/h. Jos auton nopeus on jo ylittänyt 25 km/h, etupysäköintitutka pysyy poissa toiminnasta, kun nopeus laskee alle 11 km/h. Ajaminen ja käyttö 163 Kun järjestelmä poistetaan toiminnasta, painikkeen LED-valo sammuu ja kuljettajan tietokeskukseen tulee ilmoitus Pysäköintitutka pois päältä. Äänimerkki Järjestelmä varoittaa kuljettajaa äänimerkeillä mahdollisesti vaarallisista esteistä auton takana enintään 1,5 metrin ja edessä enintään 1,2 metrin etäisyydellä. Riippuen siitä, kumpi auton puoli on lähempänä estettä, autossa kuuluu varoitussignaaleja vastaavalla puolella. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle noin 30 cm äänimerkki on jatkuva. Lisäksi etäisyys takana ja edessä oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokeskuksessa 3 96 tai varustelusta riippuen värillisessä infonäytössä

166 164 Ajaminen ja käyttö Etäisyys takana ja edessä oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokeskuksessa Etäisyyden osoitus voi estyä, jos esiin tulee tärkeämpi viesti. Kun viesti on kuitattu painamalla suuntavilkkuvivussa SET/CLR, etäisyyden ilmoitus tulee jälleen näyttöön. Etäisyys esteisiin näytetään värillisessä infonäytössä värillisillä vyöhykkeillä auton edessä tai takana Poiskytkentä Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää 25 km/h. Se voidaan kytkeä pois toiminnasta myös käsin painamalla pysäköintitutkan painiketta r. Kun järjestelmä poistetaan toiminnasta, painikkeen LED-valo sammuu ja kuljettajan tietokeskukseen tulee ilmoitus Pysäköintitutka pois päältä. Ohjeita häiriötilanteen varalta Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään ulkomelun tai muiden häiritsevien tekijöiden takia, kuljettajan tietokeskuksessa näkyy viesti. Auton viestit Kehittynyt pysäköintiavustin 9 Varoitus Kuljettaja on täysin vastuussa järjestelmän ehdottaman pysäköintipaikan hyväksymisestä ja pysäköintitapahtumasta. Tarkista aina ympärillä oleva alue kaikkiin suuntiin, kun käytät kehittynyttä pysäköintiavustinta. Kehittynyt pysäköintiavustin mittaa pysäköintipaikan pituuden ohittaessaan sen, laskee liikeradan ja ohjaa automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan. Ohjeet annetaan kuljettajan tietokeskuksessa 3 96 tai versiosta riippuen värillisessä infonäytössä ja niitä tukevat äänimerkit.

167 Kuljettajan täytyy painaa kaasua, jarruttaa ja vaihtaa vaihdetta, ohjaus tapahtuu automaattisesti. Kehittynyt pysäköintiavustin on aina yhdistetty etu- ja takapysäköintitutkaan. Molemmat järjestelmät käyttävät samoja etu- ja takapuskurin antureita. Järjestelmässä on kuusi ultraäänianturia sekä etu- että takapuskurissa. Pysäköintitutkan painike D ja sen käyttö Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka kytketään päälle ja pois samalla painikkeella: D-painikkeen lyhyt painallus ottaa pysäköintitutkan käyttöön tai poistaa sen käytöstä. D-painikkeen pitkä painallus (noin yhden sekunnin ajan) kytkee kehittyneen pysäköintiavustimen päälle ja pois päältä, katso erillistä kuvausta alla. Painiketta D painamalla järjestelmiä käytetään seuraavasti: Jos etu- ja takapysäköintitutka on aktiivinen, lyhyt painallus poistaa sen käytöstä. Jos etu-takapysäköintitutka on aktiivinen, pitkä painallus aktivoi kehittyneen pysäköintiavustimen. Jos kehittynyt pysäköintiavustin on aktiivinen ja järjestelmä on pysäköintipaikan etsintätilassa, lyhyt painallus aktivoi etu-takapysäköintitutkan. Jos kehittynyt pysäköintiavustin on aktiivinen ja järjestelmä on pysäköinnin opastustilassa, lyhyt painallus poistaa kehittyneen pysäköintiavustimen käytöstä. Ajaminen ja käyttö 165 Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painallus poistaa sen ja etu- ja takapysäköintitutkan toiminnasta. Jos eteenpäinajovaihde tai vapaa vaihdeasento on valittu, lyhyt painallus ottaa etupysäköintitutkan käyttöön tai poistaa sen käytöstä. Jos peruutusvaihde on valittu, lyhyt painallus ottaa etu- ja takapysäköintitutkan käyttöön tai poistaa sen käytöstä. Etu- ja takapysäköintitutkan aktivointi Kun peruutusvaihde on kytketty, etuja takapysäköintitutka on toimintavalmis.

168 166 Ajaminen ja käyttö Pysäköintitutkan painikkeessa D palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa. Etu- ja takapysäköintitutka voidaan aktivoida myös enintään 11 km/h nopeudella painamalla pysäköintitutkan painiketta lyhyesti. Jos D kytketään päälle kerran sytytysjakson aikana, etupysäköintitutka poistuu toiminnasta yli 11 km/h nopeudella. Se aktivoituu uudelleen, jos auton nopeus ei ole ylittänyt aiemmin 25 km/h. Jos auton nopeus on jo ylittänyt 25 km/h, etupysäköintitutka pysyy poissa toiminnasta, kun nopeus laskee alle 11 km/h. Kun järjestelmä poistetaan toiminnasta, painikkeen LED-valo sammuu ja kuljettajan tietokeskukseen tulee ilmoitus Pysäköintitutka pois päältä. Äänimerkki Järjestelmä varoittaa kuljettajaa äänimerkeillä mahdollisesti vaarallisista esteistä auton takana enintään 1,5 metrin ja edessä enintään 1,2 metrin etäisyydellä. Riippuen siitä, kumpi auton puoli on lähempänä estettä, autossa kuuluu varoitussignaaleja vastaavalla puolella. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle noin 30 cm äänimerkki on jatkuva. Lisäksi etäisyys takana ja edessä oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokeskuksessa 3 96 tai varustelusta riippuen värillisessä infonäytössä Etäisyys takana ja edessä oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokeskuksessa Etäisyyden osoitus voi estyä, jos esiin tulee tärkeämpi viesti. Kun viesti on kuitattu painamalla suuntavilkkuvivussa SET/CLR, etäisyyden ilmoitus tulee jälleen näyttöön.

169 Ajaminen ja käyttö 167 Toiminta Pysäköintipaikan hakutila Autot, joissa ilmoitus näytetään kuljettajan tietokeskuksessa Etäisyys esteisiin näytetään värillisessä infonäytössä värillisillä vyöhykkeillä auton edessä tai takana Kehittyneen pysäköintiavustimen aktivointi Kehittynyt pysäköintiavustin voidaan kytkeä toimintaan vain ajettaessa eteenpäin. Etsittäessä pysäköintipaikkaa järjestelmä on toimintavalmiudessa, kun D on painettu pitkään. Järjestelmä tunnistaa ja muistaa kymmenen metriä suuntaispysäköinnissä tai kuusi metriä kohtisuoraan pysäköitäessä pysäköintitutkatilassa. Järjestelmä voidaan aktivoida enintään 30 km/h nopeudella ja järjestelmä etsii pysäköintipaikkaa enintään 30 km/h nopeudella. Suurin sallittu rinnakkaisetäisyys auton ja pysäköityjen autojen rivin välillä on 1,8 metriä suuntaispysäköinnissä ja 2,5 metriä kohtisuorassa pysäköinnissä.

170 168 Ajaminen ja käyttö Valitse rinnakkainen tai kohtisuorassa sijaitseva pysäköintipaikka kuljettajan tietokeskuksesta painamalla SET/CLR. Kun pysäköintipaikka löytyy, kuljettajan tietokeskuksessa näkyy visuaalinen palaute ja kuuluu äänisignaali. Autot, joissa ilmoitus näytetään värillisessä infonäytössä Valitse rinnakkainen tai kohtisuorassa sijaitseva pysäköintipaikka koskettamalla kuvaketta 6 tai 7 värillisessä infonäytössä. Kun pysäköintipaikka löytyy, värillisessä infonäytössä näkyy visuaalinen palaute ja kuuluu äänisignaali. Jos kuljettaja ei pysäytä autoa kymmenen metrin sisällä suuntaispysäköinnissä tai kuuden metrin sisällä kohtisuorassa pysäköinnissä ehdotetun pysäköintipaikan jälkeen, järjestelmä alkaa etsiä seuraavaa sopivaa pysäköintipaikkaa. Pysäköinnin opastustila Järjestelmän ehdotus pysäköintipaikasta hyväksytään, kun kuljettaja pysäyttää auton kymmenen metrin sisällä suuntaispysäköinnissä tai kuuden metrin sisällä kohtisuorassa pysäköinnissä Pysähdy-viestin jälkeen. Järjestelmä laskee parhaan tien pysäköintipaikkaan. Ohjauspyörän hetkellinen värinä peruutusvaihteen kytkennän jälkeen on merkki siitä, että järjestelmä käyttää ohjausta. Tällöin auto ohjataan pysäköintipaikkaan automaattisesti antamalla kuljettajalle yksityiskohtaisia ohjeita jarrutuksen, kaasupolkimen painamisen ja vaihteenvaihdon suhteen. Kuljettajan tulee pitää kädet poissa ohjauspyörästä.

171 Kuuntele aina etu- ja takapysäköintitutkan äänimerkkiä. Jatkuva äänimerkki tarkoittaa, että etäisyys esteeseen alittaa noin 30 cm. Jos kuljettajan täytyy jostakin syystä ottaa ohjaus hallintaansa, pidä ohjauspyörästä kiinni vain sen ulkoreunasta. Tässä tapauksessa automaattinen ohjaus perutaan. Pysäköinnin puolen vaihto Järjestelmä on oletusarvoisesti ohjelmoitu havaitsemaan pysäköintipaikat matkustajan puolella. Jos haluat etsiä pysäköintipaikkaa kuljettajan puolelta, kytke suuntavilkku kuljettajan puolella etsimisen ajaksi. Heti kun suuntavilkku kytketään pois, järjestelmää etsii pysäköintipaikkoja jälleen matkustajan puolelta. Näyttöilmoitus Näytössä näytetään seuraavat ohjeet: Yleiset vinkit ja varoitusviestit. Ilmoitus ajettaessa yli 30 km/h:n nopeudella pysäköintipaikan etsinnän aikana tai yli 8 km/h:n nopeudella opastustilassa. Käsky pysäyttää auto, kun pysäköintipaikka havaitaan. Ajosuunta pysäköinnin aikana. Kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle. Kehotus painaa kaasu- tai jarrupoljinta. Joidenkin ohjeiden kohdalla kuljettajan tietokeskuksessa näkyy edistymispalkki. Pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla ja äänimerkillä. Pysäköinnin peruminen. Näytön esitysjärjestys Kuljettajan tietokeskuksessa näkyvä kehittyneen pysäköintiavustimen ilmoitus voi poistua näkyvistä, jos esiin tulee tärkeämpi viesti. Kun ilmoitus on kuitattu painamalla suuntavilkkuvivussa SET/CLR, kehittyneen pysäköintiavustimen ohjeet tulevat uudelleen näyttöön ja pysäköintiä voidaan jatkaa. Ajaminen ja käyttö 169 Poiskytkentä Järjestelmä kytketään pois toiminnasta: painamalla pitkään D pysäköinnin päättyessä onnistuneesti ajettaessa yli 30 km/h:n nopeudella pysäköintipaikan haun aikana ajettaessa yli 8 km/h:n nopeudella pysäköintiopastuksen aikana havaittaessa kuljettajan tarttuvan ohjauspyörään vaihteensiirtojen enimmäismäärän ylittyessä: kahdeksan jaksoa suuntaispysäköinnissä tai viisi jaksoa kohtisuorassa pysäköinnissä katkaistaessa sytytysvirta Jos kuljettaja tai järjestelmä katkaisee käytön pysäköinnin aikana, asiasta ilmoitetaan näytössä Pysäköinti lopetettu. Lisäksi kuuluu merkkiääni.

172 170 Ajaminen ja käyttö Ohjeita häiriötilanteen varalta Viesti näkyy, kun: Järjestelmässä on häiriö. Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun. Järjestelmä ei toimi. Jokin yllä olevista poiskytkennän syistä esiintyy. Jos pysäköintiohjeita annettaessa havaitaan este, näyttöön tulee viesti Pysähdy. Esteen poistaminen palauttaa pysäköintitoiminnon. Jos estettä ei poisteta, järjestelmä poistuu toiminnasta. Aktivoi järjestelmä uuden pysäköintipaikan etsimistä varten painamalla pitkään D. Pysäköintitutkajärjestelmiä koskevia perusohjeita 9 Varoitus Tietyissä olosuhteissa, heijastavien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lähellä, järjestelmä ei ehkä tunnista estettä. Erityistä huomiota tulee kiinnittää mataliin esteisiin, jotka voivat vaurioittaa puskurin alaosaa. Huomio Esimerkiksi jään tai lumen peitossa olevan järjestelmän toiminta saattaa heikentyä. Raskas kuormitus voi huonontaa pysäköintitutkajärjestelmän toimintaa. Korkeiden ajoneuvojen lähellä (esimerkiksi maastoautot, pikkubussit, tavara-autot) on joitakin rajoituksia. Esteiden havaitsemista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, esim. kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutkajärjestelmät eivät havaitse havaitsemisalueen ulkopuolella olevia esineitä. Huomautus Tunnistin saattaa erehtyä ja varoittaa kohteista, jotka aiheutuvatkin ulkoisen melun aiheuttamasta kaiunnasta tai mekaanisista häiriöistä (ajoittain saatetaan antaa vääriä varoituksia). Varmista, että etummainen rekisterikilpi on asennettu oikein (ei taipunut eikä vasemmalla tai oikealla puolella ole rakoja puskuriin nähden) ja että tunnistimet ovat kunnolla paikoillaan. Pysäköintiapujärjestelmä ei ehkä reagoi käytettävissä olevassa pysäköintipaikassa tapahtuviin muutoksiin aloitettuaan ensimmäisen pysäköintiliikkeen. Järjestelmä saattaa erehtyä pitämään sisäänkäyntiä, porttikäytävää, pihaa tai jopa risteystä pysäköintipaikkana. Kun peruutusvaihde on valittu, järjestelmä aloittaa pysäköinnin. Varmista, että ehdotettu pysäköintipaikka on käytettävissä. Järjestelmä ei havaitse pinnan epätasaisuuksia esim. tietyöalueilla. Vastuu on kuljettajalla.

173 Huomautus Jos jokin eteenpäinajovaihde kytketään ja tietty nopeus ylitetään, takapysäköintitutka poistuu toiminnasta, kun takakuljetusjärjestelmä on ojennettuna. Jos kytketään ensin peruutusvaihde, pysäköintitutka havaitsee takakuljetusjärjestelmän ja antaa äänimerkin. Poista pysäköintitutka käytöstä painamalla lyhyesti r tai D. Huomautus Valmistuksen jälkeen järjestelmä on kalibroitava. Optimaalista pysäköintiavustusta varten tarvitaan ainakin 10 km:n ajomatka, joka sisältää joitakin kaarteita. Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä havaitsee ja ilmaisee kohteet auton kummallakin puolella "kuolleen kulman" alueella. Järjestelmä hälyttää visuaalisesti molemmissa ulkopeileissä, kun se havaitsee kohteita, jotka eivät ehkä näy sisä- tai ulkopeileissä. Kuolleen kulman varoitus käyttää joitakin kehittyneen pysäköintiavustimen tunnistimia, jotka sijaitsevat etuja takapuskurissa auton molemmilla puolilla. 9 Varoitus Kuolleen kulman varoitus ei korvaa kuljettajan tarkkaavaisuutta. Järjestelmä ei havaitse: nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella alueella jalankulkijoita, pyöräilijöitä tai eläimiä Tarkista tilanne aina ennen kaistan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suuntavilkkua. Ajaminen ja käyttö 171 Kun järjestelmä havaitsee auton kuolleen kulman alueella ajettaessa eteenpäin joko autoa ohitettaessa tai oltaessa itse ohitettavana, keltainen varoitussymboli B syttyy vastaavassa ulkopeilissä. Jos kuljettaja sitten aktivoi suuntavilkun, varoitussymboli B alkaa vilkkua keltaisena varoituksena siitä, ettei kaistaa pidä vaihtaa. Kuolleen kulman varoitus on toiminnassa 10 km/h km/h nopeuksilla. Ajaminen yli 140 km/h:n nopeudella kytkee järjestelmän pois päältä, himmeät varoitussymbolit B ilmaisevat tämän molemmissa ulkopeileissä. Nopeuden alentaminen takaisin tämän rajan alapuolelle sammuttaa varoitussymbolit. Jos sen jälkeen havaitaan auto kuolleen kulman alueella, varoitussymbolit B syttyvät normaalisti vastaavalla puolella.

174 172 Ajaminen ja käyttö Kun auto käynnistetään, molempien ulkopeilien näytöt syttyvät hetkeksi osoituksena siitä, että järjestelmä on toiminnassa. Järjestelmä voidaan kytkeä päälle tai pois infonäytössä, auton räätälöinti Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa. Havaintovyöhykkeet Havaintovyöhykkeet alkavat takapuskurista ja ulottuvat noin kolme metriä taaksepäin ja sivuille. Vyöhykkeen korkeus on noin 0,5 metrin ja kahden metrin välillä maasta mitattuna. Kuolleen kulman varoitusjärjestelmä on suunniteltu jättämään huomiotta paikallaan olevat kohteet, kuten kaiteet, tolpat, reunakivet, seinät ja palkit. Pysäköityjä tai vastaantulevia autoja ei tunnisteta. Ohjeita häiriötilanteen varalta Ajoittaisia vääriä hälytyksiä voi aiheutua normaaleissa olosuhteissa ja ne lisääntyvät kosteissa olosuhteissa. Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma on mudan, lian, lumen, jään tai loskan peitossa eikä voimakkaassa sateessa. Puhdistusohjeet Jos järjestelmässä ilmenee häiriö tai järjestelmä ei toimi tilapäisistä olosuhteista johtuen, kuljettajan tietokeskuksessa näkyy viesti. Käänny korjaamon puoleen. Takakamera Takakamera auttaa kuljettajaa peruutettaessa näyttämällä kuvan auton takana olevasta alueesta. Kameran kuva näkyy värillisessä infonäytössä. 9 Varoitus Takakamera ei korvaa kuljettajan tarkkaavaisuutta. Huomaa, että kameran ja kehittyneen pysäköintiavustimen tunnistimien havaintoalueen ulkopuolella olevia esineitä, esim. puskurin alapuolella tai auton alla, ei näytetä. Älä peruuta autoa ainoastaan infonäytön varassa, vaan tarkista tilanne auton takana ja ympärillä aina ennen peruuttamista. Päällekytkentä Takakamera aktivoituu automaattisesti, kun peruutusvaihde kytketään. Toiminta Kamera on asennettu rekisterikilven valojen väliin ja sen kuvakulma on 130.

175 Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä. Varoitussymbolit Varoitussymbolit ilmaistaan kolmioina 9 kuvassa, ne osoittavat kehittyneen pysäköintiavustimen takatunnistimien havaitsemat esteet. Näyttöasetukset Kirkkautta ja kontrastia voidaan säätää napauttamalla kosketusnäyttöä takakameran ollessa aktiivinen. Poiskytkentä Kamera kytkeytyy pois päältä määrätyn nopeuden ylittyessä eteenpäin ajossa tai jos peruutusvaihde ei ole kytkettynä noin kymmeneen sekuntiin. Visuaalisten opastusviivojen ja hälytyssymbolien aktivointi ja poiskytkentä voidaan asettaa infonäytön asetusvalikossa. Auton räätälöinti Ohjeita häiriötilanteen varalta Vikaviestit näkyvät symbolin 9 kanssa infonäytössä ylärivillä. Takakamera ei ehkä toimi oikein, kun: Ympärillä on pimeää. Auringonvalo tai toisen auton ajovalot osuvat suoraan kameran linssiin. Jää, lumi, muta tai jokin muu peittää kameran linssin. Puhdista linssi, huuhtele se vedellä ja pyyhi kuivaksi pehmeällä liinalla. Ajaminen ja käyttö 173 Auton takaosaan on kohdistunut törmäys. Tapahtuu äärimmäisiä lämpötilan vaihteluita. Liikennemerkkien tunnistus Toiminta Liikennemerkkiapu havaitsee tietyt liikennemerkit etukameran avulla ja näyttää ne kuljettajan tietokeskuksessa. Liikennemerkit, jotka tunnistetaan, ovat:

176 174 Ajaminen ja käyttö Rajoitus- ja ohituskieltomerkit nopeusrajoitus ohituskielto nopeusrajoituksen päättyminen ohituskiellon päättyminen Liikennemerkit Seuraavien alkaminen ja päättyminen: moottoritiet A-tiet pihakadut Lisämerkit lisäohjeita koskien liikennemerkkejä perävaunun vetämistä koskevat rajoitukset traktorirajoitteet kosteusvaroitus jäävaroitus suuntanuolet Nopeusrajoitusmerkit ja ohituskieltomerkit näkyvät kuljettajan tietokeskuksessa, kunnes seuraava nopeusrajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun määrätty aika on kulunut. Näytössä voidaan näyttää useita merkkejä. Ruudussa oleva huutomerkki osoittaa, että on havaittu lisäksi merkki, jota järjestelmä ei pysty tunnistamaan. Järjestelmä on aktiivinen nopeuteen 200 km/h asti valaistusolosuhteista riippuen. Kun auton nopeus laskee 55 km/h:n alapuolelle, näyttö nollataan ja liikennemerkkisivun sisältö poistetaan, esimerkiksi tultaessa kaupunkialueelle. Seuraava tunnistettu nopeusrajoitus näkyy näytössä. Näyttöilmoitus Liikennemerkit näytetään sivulla Liikennemerkkien tunnistus kuljettajan tietokeskuksessa. Valitse Asetukset? valitsemalla ensin MENU ja valitse Liikennemerkkien tunnistus suuntavilkkuvivun säätöpyörän avulla Kun jokin muu sivu kuljettajan tietokeskuksen valikosta on ollut valittuna ja sitten Liikennemerkkien tunnistussivu valitaan uudelleen, viimeksi tunnistettu liikennemerkki näytetään.

177 Varoitustoiminto Kun toiminto on käytössä, nopeusrajoitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina kuljettajan tietokeskuksessa. Varoitustoiminnon voi kytkeä päälle tai pois liikennemerkkien tunnistussivun asetusvalikosta painamalla suuntavilkkuvivussa SET/CLR. Ajaminen ja käyttö 175 Kun asetussivu on näytössä, ota ponnahdushälytys käyttöön valitsemalla Hälyt. PÄÄLLÄ. Poista käytöstä valitsemalla Hälytykset POIS. Kun sytytysvirta kytketään, varoitustoiminto on poiskytkettynä. Ponnahdusvaroitus näkyy noin kahdeksan sekunnin ajan kuljettajan tietokeskuksessa. Järjestelmän nollaaminen Liikennemerkkien tunnistuksen muisti voidaan tyhjentää liikennemerkkien tunnistussivun asetusvalikosta valitsemalla Nollaa tulokset ja vahvistamalla painamalla suuntavilkkuvivussa SET/CLR pitkään. Onnistuneen nollauksen jälkeen kuuluu merkkiääni ja seuraava symboli näkyy näytössä, kunnes seuraava liikennemerkki havaitaan.

178 176 Ajaminen ja käyttö Joissakin tapauksissa järjestelmä tyhjentää liikennemerkkien tunnistuksen muistin automaattisesti. Ohjeita häiriötilanteen varalta Liikennemerkkiapu ei ehkä toimi oikein, kun: Tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas. Liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita. Ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on viesti Ei liikennemerkki havaintoa. Johtuen säästä. Liikennemerkit on asennettu väärin tai ne ovat vaurioituneet. Liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopimusta (Wiener Übereinkommen über Straßenverkehrszeichen). Huomio Järjestelmän tarkoitus on auttaa kuljettajaa määritetyllä nopeusalueella erottamaan tietyt liikennemerkit. Älä jätä huomioimatta liikennemerkkejä, joita järjestelmä ei näytä. Järjestelmä ei erota mitään muita kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa nopeusrajoituksen. Älä omaksu riskejä ottavaa ajotapaa tästä erityistoiminnosta huolimatta. Sopeuta ajonopeus aina tieolosuhteisiin. Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täydestä vastuusta auton käsittelyssä. Kaistavahti Kaistavahtijärjestelmä tarkkailee etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä havaitsee kaistanvaihdot ja varoittaa kuljettajaa tahattomasta kaistanvaihdosta näkyvällä varoituksella ja äänimerkillä. Edellytykset tahattoman kaistanvaihdon havaitsemiselle ovat: Suuntavilkkuja ei käytetä. Jarrupoljinta ei paineta. Kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä. Ohjausliikkeitä ei tehdä. Jos kuljettaja tekee näitä toimenpiteitä, varoitusta ei anneta. Päällekytkentä

179 Kaistavahti aktivoidaan painamalla ). Painikkeessa palava LED on merkki siitä, että järjestelmä on toiminnassa. Kun mittariston merkkivalo ) palaa vihreänä, järjestelmä on toimintavalmiudessa. Järjestelmää voidaan käyttää vain yli 56 km/h:n ajonopeuksilla kaistamerkintöjen ollessa havaittavissa. Kun järjestelmä havaitsee tahattoman kaistanvaihdon, merkkivalo ) vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki. Poiskytkentä Järjestelmä passivoidaan painamalla ), jolloin painikkeen LED sammuu. Alle 56 km/h:n nopeuksilla järjestelmää ei voida käyttää. Ohjeita häiriötilanteen varalta Kaistavahtijärjestelmä ei ehkä toimi oikein, kun: Tuulilasi ei ole puhdas. Ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot. Järjestelmä ei voi toimia, jos kaistamerkintöjä ei havaita. Ajaminen ja käyttö 177 Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijytöntä polttoainetta, joka täyttää eurooppalaisen standardin EN 228 tai E DIN vaatimukset tai vastaavaa. Moottorissa voi käyttää enintään 10 % etanolia sisältävää polttoainetta (esim. E10). Käytä suositellun oktaaniluvun polttoainetta Huomio Älä käytä polttoaineita tai polttoaineen lisäaineita, jotka sisältävät metalliyhdisteitä, esimerkiksi mangaanipohjaisia lisäaineita. Se saattaisi aiheuttaa moottorivaurioita.

180 178 Ajaminen ja käyttö Huomio Jos käytetään muuta kuin EN 228 tai E DIN standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain normin EN 590 mukaista dieselpolttoainetta. Euroopan Unionin ulkopuolisissa maissa tulee käyttää Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio. Älä käytä meridieselöljyjä, lämmitysöljyjä, Aquazolea tai vastaavia dieselöljy-vesiemulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Polttoaine nestekaasukäytössä Nestekaasusta käytetään lyhennettä LPG (Liquefied Petroleum Gas) tai ranskalaista nimikettä GPL (Gaz de Pétrole Liquéfié). Nestekaasu tunnetaan myös nimellä Autogas. Nestekaasu koostuu lähinnä propaanista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaaniosuudesta. Nestekaasu säilytetään nestemäisenä noin viidestä kymmeneen baarin paineessa. Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön paineessa se on välillä -42 C (puhdas propaani) ja -0,5 C (puhdas butaani). Huomio Järjestelmä toimii noin -8 C C ulkolämpötiloissa. Nestekaasujärjestelmän täysi toiminta voidaan taata vain nestekaasulla, joka täyttää normin DIN EN 589 minimivaatimukset. Polttoaineen valintapainike Kun LPG painetaan, bensiini- ja nestekaasukäytön välillä vaihdetaan heti, kun vaaditut parametrit (jäähdytysnesteen lämpötila, kaasun lämpötila ja moottorin minimikäyntinopeus) on saavutettu. Vaatimukset täyttyvät

181 yleensä n. 60 sekunnissa (riippuen ulkolämpötilasta) ja ensimmäisen voimakkaamman kaasupolkimen painamisen jälkeen. LEDin tila näyttää kulloisenkin toimintatavan. LED ei pala LED vilkkuu LED palaa LED vilkkuu viisi kertaa ja sammuu sitten : bensiinikäyttö : tarkistaa täyttyvätkö ehdot nestekaasun käyttöön siirtymiselle. Palaa kiinteänä, jos ehdot täyttyvät. : nestekaasukäyttö : nestekaasusäiliö on tyhjä tai nestekaasujärjestelmässä on vika. Kuljettajan tietokeskuksessa näkyy viesti. Jos polttoainesäiliö on tyhjä, moottori ei käynnisty. Valittu polttoainetila tallentuu ja se aktivoituu edellytysten salliessa seuraavan käynnistyssyklin yhteydessä. Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Bensiinisäiliö on ajettava kuuden kuukauden välein tyhjäksi niin, että merkkivalo Y syttyy, ja täytettävä sitten uudelleen. Tämä auttaa ylläpitämään polttoaineen laadun ja järjestelmän toiminnan bensiinikäytössä. Auto on tankattava säännöllisin väliajoin täyteen, jotta säiliö ei syövy. Viat ja korjaustoimenpiteet Jos kaasukäyttö ei ole mahdollista, tarkista seuraavat: Onko kaasua riittävästi? Onko bensiiniä riittävästi käynnistystä varten? Äärimmäisistä lämpötiloista ja kaasun koostumuksesta johtuen saattaa kestää hieman pidempään, ennen kuin järjestelmä vaihtaa bensiinikäytöstä kaasukäyttöön. Äärimmäisissä olosuhteissa järjestelmä saattaa myös vaihtaa takaisin bensiinitoimintoon, jos minimivaatimukset eivät täyty. Jos edellytykset sallivat, voidaan nestekaasukäyttö kytkeä manuaalisesti takaisin. Ajaminen ja käyttö 179 Käänny kaikissa muissa häiriötapauksissa korjaamon puoleen. Huomio Nestekaasujärjestelmän turvallisuuden ja takuun säilyttämiseksi vain koulutetut asiantuntijat saavat tehdä järjestelmään korjaus- ja säätötöitä. Nestekaasulla on ominainen haju (hajuste), jotta vuodot voidaan havaita helposti. 9 Varoitus Jos havaitset kaasun hajua autossa tai sen lähellä, vaihda välittömästi bensiinikäyttöön. Tupakointi on kielletty. Ei avotulta tai syttyviä materiaaleja. Jos kaasun hajua ilmenee edelleen, älä käynnistä moottoria. Korjauta häiriön syy korjaamolla. Maanalaisissa pysäköintilaitoksissa tulee noudattaa pysäköintilaitoksen ylläpitäjän ohjeita ja paikallista lainsäädäntöä.

182 180 Ajaminen ja käyttö Huomautus Kytke onnettomuustilanteessa sytytysvirta pois ja sammuta valot. Tankkaaminen 9 Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. 9 Vaara Ennen kuin tankkaat, katkaise sytytysvirta ja sammuta mahdolliset palotilalla varustetut ulkopuoliset lämmittimet. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana oikealla. Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttöaukon luukku painamalla sitä. Avaa kiertämällä korkkia hitaasti vastapäivään.

183 Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Laita pumpun suutin kokonaan täyttöaukkoon ja kytke se päälle tankkausta varten. Automaattisen katkaisun jälkeen voidaan lisätä enintään kaksi annosta polttoainetta. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta. Suljetaan kiertämällä polttoaineen täyttöaukon korkkia myötäpäivään, kunnes se naksahtaa. Sulje luukku ja varmista sen lukkiutuminen. Nestekaasun tankkaaminen Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Nestekaasun täyttöventtiili sijaitsee polttoaineen täyttöaukon luukun takana. Irrota suojakorkki täyttöaukosta. Kiinnitä tarvittava sovitin käsitiukkuuteen täyttöaukkoon. Ajaminen ja käyttö 181 ACME-sovitin: Ruuvaa täyttösuuttimen mutteri sovittimeen. Paina täyttösuuttimen lukitusvipu alas. DISH-täyttöaukko: Aseta täyttösuutin sovittimeen. Paina täyttösuuttimen lukitusvipu alas. Bajonettitäyttöaukko: Aseta täyttösuutin sovittimeen ja käännä neljänneskierrosta vasemmalle tai oikealle. Vedä täyttösuuttimen lukitusvipua. EURO-täyttöaukko: Paina täyttösuutinta sovittimeen, kunnes se lukkiutuu.

184 182 Ajaminen ja käyttö Paina nestekaasun syöttöpisteen painiketta. Täyttöjärjestelmä pysähtyy tai siirtyy hitaaseen toimintoon, kun säiliöstä on 80 % täynnä (maksimi täyttötaso). Vapauta täyttöjärjestelmän painike, jolloin täyttöprosessi lakkaa. Vapauta lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa ulos. Irrota sovitin ja säilytä se autossa. Kiinnitä suojakorkki estääksesi vieraiden esineiden pääsyn täyttöaukkoon ja järjestelmään. 9 Varoitus Järjestelmän rakenteesta johtuen lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran. Vältä sen hengittämistä. Nestekaasusäiliön moniventtiili rajoittaa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suosittelemme ettei autoa pidetä auringossa ennen kuin ylimenevä määrä on käytetty. Täyttösovitin Koska täyttöjärjestelmiä ei ole standardoitu, on käytettävä erilaisia sovittimia, joita on saatavana Opel Partnereilta ja Opel Service Partnereilta. Bajonettisovitin: Alankomaat, Norja, Espanja, Yhdistynyt kuningaskunta 9 Varoitus Nestekaasusäiliön voi turvallisuussyistä täyttää vain 80 %:iin sen vetoisuudesta. ACME-sovitin: Belgia, Saksa, Irlanti, Luxemburg, Sveitsi EURO-sovitin: Espanja

185 DISH-sovitin: Bosnia-Hertsegovina, Bulgaria, Tanska, Viro, Ranska, Kreikka, Italia, Kroatia, Latvia, Liettua, Makedonia, Itävalta, Puola, Portugali, Romania, Ruotsi, Sveitsi, Serbia, Slovakia, Slovenia, Tsekin tasavalta, Turkki, Ukraina, Unkari Polttoainesäiliön täyttöaukon korkki Käytä vain alkuperäisiä polttoainesäiliön täyttöaukon korkkeja. Dieselmoottorilla varustetuissa autoissa on erityismallinen täyttöaukon korkki. Polttoaineenkulutus CO 2 - päästöt Opel Corsan polttoaineenkulutus (yhdistetty) on välillä 7,5-3,1 l/100 km. CO 2 -päästöt (yhdistetty) ovat välillä g/km. Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuksesta tai muista kansallisista rekisteriasiakirjoista omaa autoasi koskevat arvot. Yleisiä tietoja Viralliset polttoaineenkulutustiedot ja CO 2 -päästöarvot koskevat EU-perusmallia vakiovarusteilla. Polttoaineenkulutustiedot ja CO 2 - päästötiedot määritetään säädöksen R (EC) nro 715/2007 mukaisesti (viimeisimmän soveltuvan version mukaan), ottaen huomioon auton paino käyttökunnossa säädöksen mukaisesti. Ilmoitetut luvut on tarkoitettu vain eri mallien vertailuun eikä niitä pidä pitää takuuna tietyn auton todellisesta kulutuksesta. Lisävarusteet voivat lisätä Ajaminen ja käyttö 183 polttoaineenkulutusta ja CO 2 -päästöjä jonkin verran ilmoitettuihin arvoihin nähden. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajotavasta sekä tie- ja liikenneolosuhteista.

186 184 Ajaminen ja käyttö Perävaunun vetokoukku Yleisiä tietoja Käytä vain autoon hyväksyttyä perävaunun vetolaitetta. Anna jälkiasennus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjärjestelmään, lämpökilpiin tai muihin laitteisiin kohdistuvia muutoksia. Perävaunun jarruvalojen polttimoiden sähkökatkosten tunnistustoiminto ei voi havaita osittaista sähkökatkosta, esim. neljä kertaa viiden watin polttimon tapauksessa se havaitsee katkoksen vain, jos vain yksi viiden watin lamppu palaa tai yksikään lamppu ei pala. Vetolaitteen asennus voi peittää hinaussilmukan aukon. Jos näin käy, käytä vetolaitteen kuulatankoa hinaamiseen. Säilytä vetolaitteen kuulatanko aina autossa, kun se ei ole käytössä. Ajo-ominaisuudet ja perävaunun veto-ohjeita Voitele kuula ennen perävaunun kytkemistä. Paitsi käytettäessä kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaisliikettä. Vedettäessä vähemmän vakaita perävaunuja ja matkailuvaunuja, joiden suurin sallittu kokonaismassa on yli 1000 kg, ajonopeutta 80 km/h ei saa ylittää; vakaajan käyttöä suositellaan ehdottomasti. Jos perävaunu alkaa heilahdella voimakkaasti, hidasta nopeutta, älä suorita vastaohjausliikkeitä, hätätilanteessa jarruta voimakkaasti. Käytä alamäkeen ajaessasi samaa vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeudella. Säädä rengaspaineet täyden kuorman arvoon Perävaunun vetäminen Perävaunun massa Sallitut perävaunumassat ovat autoja moottorikohtaisia enimmäisarvoja, joita ei saa ylittää. Todellinen perävaunumassa on perävaunun todellisen kokonaismassan ja todellisen aisakuorman välinen erotus perävaunun ollessa kytkettynä. Auton sallitut perävaunumassat on merkitty auton asiapapereihin. Yleisesti ottaen painot pätevät enintään 12 %:n nousuihin asti Autosi sallitut perävaunumassat pätevät enintään ilmoitettuun nousuun asti ja enintään 1000 m merenpinnan yläpuolelle. Koska moottorin teho laskee ilman tiheyden pienentyessä korkeuden kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin sallittu yhdistelmän kokonaismassa pienenee 10 % jokaista 1000 metrin korkeudenlisäystä kohden. Ajettaessa teillä, joissa ei ole suuria nousuja (alle 8 %, esim. moottoritiet), ei ajoneuvoyhdistelmän kokonaismassaa tarvitse alentaa.

187 Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistelmämassa on merkitty auton tyyppikilpeen Aisakuorma Aisakuorma on voima, joka kohdistuu perävaunusta vetokuulaan. Sitä voidaan muuttaa siirtämällä kuormaa perävaunussa. Bensiini- ja dieselmoottorit Suurin sallittu aisakuorma (55 kg) on ilmoitettu vetolaitteen tyyppikilvessä ja auton asiapapereissa. Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun ollessa raskas. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Moottori B14XEL LPG Suurin sallittu aisakuorma (45 kg) on ilmoitettu vetolaitteen tyyppikilvessä ja auton asiapapereissa. Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun ollessa raskas. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Taka-akselikuormitus Bensiini- ja dieselmoottorit Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa henkilöautoissa ylittää 70 kg:lla 5-ovisissa autoissa ja 60 kg:lla 3-ovisissa autoissa ja suurimman sallitun kokonaismassan 55 kg:lla. Moottori B14XEL LPG Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa henkilöautoissa ylittää 70 kg:lla 5-ovisissa autoissa ja 70 kg:lla 3-ovisissa autoissa ja suurimman sallitun kokonaismassan 45 kg:lla. Pakettiauto Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa henkilöautoissa ylittää 60 kg:lla ja suurimman sallitun kokonaismassan 55 kg:lla. Ajaminen ja käyttö 185 Yleistä Jos suurin sallittu taka-akselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h. Jos maan lainsäädännössä on määritelty alhaisemmat nopeusrajoitukset perävaunua vedettäessä, niitä on noudatettava. Hinauslaitteisto Huomio Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava. Kuulatangon säilytys Kuulatankoa on varastoitu pussissa varapyörän syvennykseen ja kiinnitetty tavaratilan kuormankiinnityslenkkeihin.

188 186 Ajaminen ja käyttö Vapauta pistorasia ja käännä se alas. Irrota kuulatangon kiinnitysaukon suojatulppa ja aseta se talteen. Kuulatangon tiukkuuden tarkastus Kun asetat sitä paikalleen, asenna suojus avaimella kiertokahvan päälle. Aseta avain lukkoon ja avaa kuulatangon lukitus. Kuulatangon kiinnitys Kiertokahva sijaitsee kuulatangolla. Paina kiertokahva kuulatangolle ja kierrä oikealle painaen sitä samalla, kunnes se lukittuu. Avain jää lukkoon. Kiertokahvan vihreä merkintä ei ole näkyvissä. Kuulatangon päällä oleva lukitustappi on asetettu sisään. Avain on lukossa. Muussa tapauksessa kuulatanko on kiristettävä, ennen kuin se asennetaan kytkentäkoteloon:

189 Ajaminen ja käyttö 187 Kuulatangon asennus Vie kiristetty kuulatanko kiinnitysreikään ja paina sitä voimakkaasti ylöspäin, kunnes se lukittuu kuuluvasti. Kiertokahva kääntyy itsestään takaisin alkuasentoon ja jää kiinni kuulatankoon ilman rakoa. 9 Varoitus Älä koske kiertonuppiin sen paikalleen asetuksen aikana. Kiertokahvan vihreä merkintä on näkyvissä. Lukitse kuulatanko ja ota avain pois. Varmistusvaijerin silmukka Kiinnitä jarrujen varmistusvaijeri silmukkaan. Varmista, että kuulatanko on oikein asennettu Kiertokahvan vihreä merkintä on näkyvissä. Kiertokahvan ja kuulatangon välissä ei saa olla rakoa. Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon. Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois. 9 Varoitus Perävaunua saa vetää vain oikein asennetun kuulatangon kanssa. Jos kuulatankoa ei saa asennettua oikein, käänny korjaamon puoleen.

190 188 Ajaminen ja käyttö Kuulatangon irrotus Perävaunun vakautusjärjestelmä Jos järjestelmä havaitsee heiluntaliikkeen, moottorin tehoa alennetaan ja yhdistelmää jarrutetaan tavoitteellisesti, kunnes heiluntaliike lakkaa. Järjestelmän toimiessa ohjauspyörä on pidettävä mahdollisimman tiukasti paikallaan. Perävaunun vakautusjärjestelmä on elektronisen ajonvakautusjärjestelmän toiminto. Työnnä avain lukkoon ja avaa kuulatangon lukitus. Paina kiertokahva kuulatangolle ja kierrä oikealle painaen sitä samalla, kunnes se lukittuu. Vedä kuulatanko alakautta pois. Työnnä sulkutulppa kuulatangon aukkoon. Käännä pistorasia takaisin.

191 Auton hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Auton poistaminen käytöstä Auton romutus ja kierrätys Auton tarkistukset Töiden tekeminen Konepelti Moottoriöljy Moottorin jäähdytysneste Pesulaitteen neste Jarrut Jarruneste Auton akku Dieselpolttoainejärjestelmän ilmaus Pyyhkimen sulan vaihto Polttimon vaihto Halogeeniajovalot Ksenonvalot Sumuvalot Etusuuntavilkut Takavalot Kylkisuuntavilkut Lisäjarruvalo Rekisterikilven valo Sisävalot Kojelaudan valaistus Sähköjärjestelmä Sulakkeet Moottoritilan sulakerasia Kojelaudan sulakerasia Auton työkalut Työkalut Vanteet ja renkaat Talvirenkaat Rengasmerkinnät Rengaspaine Rengaspaineiden valvontajärjestelmä Kuviourien syvyys Rengas- ja vannekoon muuttaminen Pölykapselit Lumiketjut Renkaankorjaussarja Pyörän vaihto Varapyörä Käynnistys apukaapeleilla Vetäminen Auton hinaaminen Toisen ajoneuvon hinaaminen 231 Auton hoito 189 Ulkopintojen hoito Ulkopinnan hoito Sisätilojen hoito

192 190 Auton hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta emme voi vaikka niillä olisi viranomaisen antama tai muu hyväksyntä arvioida emmekä vastata niiden sopivuudesta. Älä tee sähköjärjestelmään mitään muutoksia, esim. kajoa elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Kun autoa kuljetetaan junassa tai hinausajoneuvossa, roiskeläpät voivat vaurioitua. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto poistetaan käytöstä useaksi kuukaudeksi: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö kokonaan. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykköstai peruutusvaihde tai siirrä valintavipu asentoon P. Aseta pyörien eteen kiilat, jotta auto ei lähde liikkeelle. Älä kytke seisontajarrua. Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkötoimisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi.

193 Kaasuautojen kierrätys on annettava siihen valtuutetun huoltokeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen Auton hoito Vaara Sytytysjärjestelmässä ja ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Konepelti Avaaminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna. Vedä vapautuskahvasta ja palauta se alkuasentoonsa.

194 192 Auton hoito Työnnä varmistussalpaa ylöspäin ja avaa konepelti. Kiinnitä konepellin tuki. Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Sulkeminen Paina ennen konepellin sulkemista tuki pitimeensä. Laske konepelti alas ja anna sen pudota salpaan matalalta (20-25 cm). Tarkista lukkiutuminen. Huomio Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja. Moottoriöljy Tarkista moottoriöljyn määrä säännöllisesti itse, jotta moottori ei vaurioidu. Käytä oikeantyyppistä öljyä. Neste- ja voiteluainesuositukset Moottoriöljyn maksimikulutus on 0,6 l 1000:tta kilometriä kohti. Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään viisi minuuttia sammutettuna. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä. Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Öljynmittatikut ovat erilaisia moottorista riippuen. Lisää öljyä, jos öljymäärä on MINmerkin alapuolella.

195 Auton hoito 193 Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Moottorin jäähdytysneste Jäähdytysneste suojaa pakkaselta noin -28 C:seen saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:seen saakka. Suosittelemme saman moottoriöljylaadun käyttöä kuin edellisessä öljynvaihdossa käytettiin. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Täyttötilavuudet 3 251, Moottoriöljyn laatu/viskositeetti Aseta korkki paikalleen suoraan ja kierrä se kiinni. Huomio Käytä vain hyväksyttyä pakkasnestettä. Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen. Jäähdytysnestesäiliöt ovat erilaisia moottoriversiosta riippuen.

196 194 Auton hoito Jos määrä on alhainen, nestettä on lisättävä. jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnestehäviön syy korjaamolla. Pesulaitteen neste Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Täytä 1:1-seoksella jäähdytysnestetiivistettä ja puhdasta hanavettä. Jos jäähdytysnestetiivistettä ei ole saatavana, käytä puhdasta hanavettä. Asenna korkki tiukasti. Tarkastuta Täytä puhtaalla vedellä ja jäätymisenestoainetta sisältävällä hyväksytyllä pesunesteellä. Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta.

197 Jarrut Jos jarrupalat ovat kuluneet minimipaksuuteen, jarrutettaessa kuuluu kirskuvaa ääntä. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Jos nestetaso on MIN-merkin alapuolella, käänny korjaamon puoleen. Jarru- ja kytkinneste Auton akku Auton akku on huoltovapaa edellyttäen, että ajoprofiili mahdollistaa sen riittävän latautumisen. Lyhyiden matkojen ajo ja toistuvat moottorin käynnistykset voivat tyhjentää auton akun. Vältä tarpeettomien sähkölaitteiden käyttöä. Auton hoito 195 Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli neljäksi viikoksi, auton akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. Akun purkautumisen esto Auton akun vaihto Huomautus Jos jotakin tässä osiossa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Auton akkua vaihdettaessa on varmistettava, että plusnavan läheisyydessä ei ole avattuja tuuletusreikiä. Jos avattuja tuuletusreikiä on, ne on

198 196 Auton hoito suljettava umpikannella ja miinusnavan läheisyydessä oleva tuuletusreikä on avattava. Käytä vain sellaisia auton akkuja, joiden yläpuolelle voidaan asentaa sulakerasia. Autoissa joiden akku on AGM (Absorptive Glass mat, imeytetty lasikuitumatto), on varmistettava että akkua vaihdettaessa käytetään toista AGMakkua. AGM-akku voidaan tunnistaa akussa olevasta tarrasta. Suosittelemme alkuperäisen Opel-akun käyttöä. Huomautus Jos käytetään alkuperäisestä Opelakusta poikkeavaa AGM-akkua, suorituskyky voi huonontua. Suosittelemme, että vaihdatat auton akun korjaamolla. Stop-start-järjestelmä Auton akun lataaminen 9 Varoitus Stop-Start-järjestelmällä varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten auton akku voi vaurioitua. Käynnistys apukaapeleilla Varoitustarra Symbolien merkitys: Ei kipinöitä, avotulta tai tupakointia. Suojaa aina silmät. Räjähtävät kaasut voivat aiheuttaa sokeutta tai vamman. Säilytä auton akku lasten ulottumattomissa. Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen tai vakavia palovammoja. Katso ohjekirjasta lisätietoa. Akun läheisyydessä saattaa olla räjähdysherkkää kaasua.

199 Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmä on ilmattava. Kytke sytytysvirta kolmesti 15 sekunniksi kerrallaan. Käynnistä moottoria enintään 40 sekuntia. Toista tämä menettely vähintään viiden sekunnin kuluttua. Jos moottori ei käynnisty, käänny korjaamon puoleen. Pyyhkimen sulan vaihto Nosta pyyhkimen vartta, kunnes se pysyy yläasennossa. Paina salpoja molemmilla puolilla, käännä pyyhkimen sulka 90 :n kulmaan suhteessa pyyhkimen varteen ja irrota se vetämällä ylöspäin. Asenna päinvastaisessa järjestyksessä. Laske pyyhinvarsi varovasti alas. Takalasinpyyhkimen sulka Nosta pyyhkimen vartta. Irrota pyyhkimen sulka kuvan mukaisesti. Kiinnitä pyyhkimen sulka vinosti tuulilasinpyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhinvarsi varovasti alas. Auton hoito 197 Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihda ajovalojen polttimot moottoritilasta käsin. Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen sytytysvirta ja tarkista valojen toiminta. Halogeeniajovalot Halogeeniajovalot erillisillä polttimoilla sivuvaloja, lähivaloja ja kaukovaloja varten.

200 198 Auton hoito Lähivalot 2. Vapauta polttimon pidin painamalla pidikettä. Irrota lampun kanta heijastimesta. Sivuvalo/päiväajovalo (1) Lähivalo (2) Kaukovalo (3) Etusuuntavilkut Käännä suojusta (2) vastapäivään ja irrota se. 3. Irrota polttimo pitimestä ja vaihda se. 4. Työnnä polttimon pidin sisään pidike alaspäin ja kiinnitä se heijastimeen siten, että se napsahtaa. 5. Asenna suojus.

201 Kaukovalot 2. Vapauta polttimon pidin painamalla pidikettä. Irrota lampun kanta heijastimesta. Auton hoito 199 Sivuvalot/päiväajovalot polttimoilla 1. Käännä suojusta (3) vastapäivään ja irrota se. 3. Irrota polttimo pitimestä ja vaihda se. 4. Työnnä polttimon pidin sisään pidike alaspäin ja kiinnitä se heijastimeen siten, että se napsahtaa. 5. Asenna suojus. 1. Kierrä polttimon kantaa (1) vastapäivään vapauttaaksesi sen.

202 200 Auton hoito 2. Paina molemmat pitimet yhteen ja irrota polttimon kanta ajovalokotelosta. 3. Irrota polttimo kannasta vetämällä. 4. Vaihda polttimo, aseta uusi polttimo kantaan. 5. Työnnä polttimon kanta ajovalokoteloon ja kierrä myötäpäivään. Sivuvalot/päiväajovalot LEDvaloilla Sivuvalot ja päiväajovalot ovat LEDvaloja eikä niitä voi vaihtaa. Jos jokin LED-valo rikkoutuu, käänny korjaamon puoleen. Ksenonvalot 9 Vaara Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata lamput korjaamolla. Sivuvalot/päiväajovalot ovat LED-valoja eikä niitä voi vaihtaa. Kulmavalojen polttimot voidaan vaihtaa. Etusuuntavilkut Kulmavalot 1. Käännä suojusta (3) vastapäivään ja irrota se. 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta.

203 Auton hoito Irrota polttimo johtoliittimestä avaamalla kiinnitys ja vetämällä. 4. Vaihda lamppu. Kytke polttimon pidin johtoliittimeen. 5. Työnnä polttimon pidin heijastimeen ja kierrä myötäpäivään sen kiinnittämiseksi. 6. Asenna suojus ja kierrä myötäpäivään. Sumuvalot Polttimoihin pääsee käsiksi auton alapuolelta. 1. Käännä polttimon pidintä vastapäivään ja irrota se heijastimesta. 2. Irrota polttimon kanta johtoliittimestä painamalla pidinkielekettä. 3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin. 4. Asenna polttimon kanta heijastimeen kiertämällä myötäpäivään ja lukitse paikalleen. Etusuuntavilkut Etusuuntavilkuissa on pitkäkestoiset polttimot, joita ei voida vaihtaa. Jos jokin pitkäkestoinen polttimo rikkoutuu, käänny korjaamon puoleen. Takavalot 1. Vapauta suojus tavaratilassa kyseisellä puolella ja irrota se.

204 202 Auton hoito 2. Kierrä molemmat muoviset kiinnitysmutterit sisäpuolelta käsin irti. 4. Paina pidinkielekkeitä ja irrota polttimon kannatin valoasennelmasta. Peruutusvalo/takasumuvalo Vasemmalta ohjattavat mallit Peruutusvalo sijaitsee takaluukussa oikeanpuoleisessa ja takasumuvalo vasemmanpuoleisessa asennelmassa. Molempia valoja koskevat samat polttimonvaihto-ohjeet. 3. Vedä takavaloasennelma syvennyksistä ja irrota se. 5. Irrota polttimo ja aseta uusi polttimo paikalleen painamalla se kantaan ja kiertämällä vastapäivään: Takavalon/jarruvalon lamppu (1) Suuntavilkun lamppu (2) 6. Asenna polttimo takavaloasennelmaan ja kierrä vastapäivään. Kiinnitä valoasennelma pitimillä auton korissa oleviin syvennyksiin ja kiristä muoviset kiinnitysmutterit tavaratilan sisäpuolelta käsin. Sulje ja lukitse kansi. 1. Irrota ruuvi takaluukusta.

205 Auton hoito 203 Kylkisuuntavilkut Irrota lamppukotelo polttimon vaihtamiseksi: 2. Siirrä valoasennelmaa hiukan ulkopuolelle ja irrota se takaluukusta. 4. Irrota polttimo painamalla sitä kevyesti kantaan ja kiertämällä vastapäivään. Vaihda lamppu. 5. Työnnä polttimon kanta asennelmaan ja kiinnitä se paikalleen kiertämällä. 6. Kiinnitä valoasennelma takaluukkuun ja kiinnitä ruuvilla. 1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä. 3. Irrota polttimon pidin kääntämällä.

206 204 Auton hoito 4. Aseta polttimon pidin paikalleen ja käännä sitä myötäpäivään. 5. Laita lampun vasen pää paikalleen, liu'uta sitä vasemmalle ja aseta oikea pää paikalleen. Lisäjarruvalo Vaihdata LEDit korjaamolla. Rekisterikilven valo 2. Käännä polttimon pidintä vastapäivään ja irrota se kotelosta. 2. Ota lamppu alakautta pois, älä vedä johdosta. 3. Vedä polttimo pitimestään ja vaihda se. 1. Laita ruuvitaltta suojuksen syvennykseen, paina sivulle ja vapauta jousi. 3. Irrota polttimon pidin lamppukotelosta kääntämällä vastapäivään.

207 4. Vedä polttimo pitimestään ja vaihda se. 5. Työnnä polttimon pidin lamppukoteloon ja käännä myötäpäivään. 6. Työnnä lamppu puskuriin ja anna lukittua. Sisävalot Sisävalo, lukuvalot Vaihdata lamput korjaamolla. Tavaratilan valo Vaihdata lamput korjaamolla. Kattovalo Vaihdata lamput korjaamolla. Kojelaudan valaistus Vaihdata lamput korjaamolla. Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kaksi sulakerasiaa: moottoritilassa vasemmalla edessä vasemmalta ohjattavissa autoissa ajovalokytkimen takana tai oikealla ajettavissa autoissa käsinelokeron takana Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Auton hoito 205 Autossa on erilaisia sulakkeita. Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sulaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin.

208 206 Auton hoito Sulakerasia on moottoritilassa edessä vasemmalla. Irrota kansi ja käännä sitä ylös niin pitkälle kuin se menee. Irrota kansi pystysuoraan ylöspäin. Aseta sulakkeen irrotin ylhäältä päin sulakkeen päälle ja vedä sulake pois. Moottoritilan sulakerasia

209 Nro Virtapiiri 1 Perävaunun liitäntämoduuli, takakuljetusjärjestelmä 2 3 Akkuanturi 4 Alustan ohjausyksikkö, polttoainepumppu 5 ABS 6 Lähivalot ja päiväajovalot vasen, ksenon-kaukovalojen suljin vasen ja oikea 7 8 MTA-vaihteiston ohjausyksikkö, LPG-ohjausyksikkö 9 Korielektroniikan ohjausyksikön jännitteen tunnistus 10 Ajovalojen korkeudensäätö 11 Takalasin pyyhin 12 Takalasin lämmitin 13 Lähivalot ja päiväajovalot, oikea 14 Ulkopeilin lämmitin 15 Nro Virtapiiri 16 Jarrutehostinsarja 17 Sytytysvirta, käynnistyspyörityksen virta 18 Moottorin ohjausyksikkö 19 Polttoainepumppu Moottorin solenoidit, moottorin anturit Ruiskutusjärjestelmä 24 Pesulaitteisto Moottorin tunnistimet 27 Lämmittimen sulkuventtiili 28 Moottorin ohjausyksikkö 29 Moottorin ohjausyksikkö 30 Moottorin ohjausyksikkö 31 Kaukovalo vasen, ksenon-lähivalo vasen 32 Kaukovalo oikea, ksenon-lähivalo oikea Nro Virtapiiri Auton hoito Moottorin ohjausyksikkö 34 Äänitorvi 35 Ilmastoinnin kompressorin kytkin 36 Etusumuvalot

210 208 Auton hoito Nro Virtapiiri 1 ABS-pumppu 2 Tuulilasinpyyhkimet 3 Puhallin 4 Kojetaulu 5 6 Dieselpolttoaineen lämmitin 7 Vaihteisto 8 Jäähdytyspuhaltimen hidas asento 9 Jäähdytyspuhaltimen nopea asento 10 Jäähdytyspuhallin 11 Käynnistin Sulakerasia sijaitsee valokytkimen takana kojelaudassa. Ota kahvasta kiinni ja vedä sitten valokytkimestä ja käännä se alas. Kun vialliset sulakkeet on vaihdettu, sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu. Jos sulakerasian kantta ei ole suljettu oikein, seurauksena saattaa olla toimintahäiriö. Kojelaudan sulakerasia Vasemmalta ohjattavat autot

211 Auton hoito 209 Nro Virtapiiri Sähkötoimiset ikkunat 4 Jännitemuunnin 5 Korielektroniikan ohjausyksikkö 1 6 Korielektroniikan ohjausyksikkö 2 7 Korielektroniikan ohjausyksikkö 3 8 Korielektroniikan ohjausyksikkö 4 9 Korielektroniikan ohjausyksikkö 5 10 Korielektroniikan ohjausyksikkö 6 11 Korielektroniikan ohjausyksikkö 7 12 Korielektroniikan ohjausyksikkö Takaluukku Nro Virtapiiri 15 Turvatyynyjärjestelmä 16 Datalinkkiliitäntä 17 Sytytystä 18 Ilmastointilaite 19 Kattoluukku 20 Pysäköintitutka/sadetunnistin/ etukamera 21 Jarrukytkin 22 Audiojärjestelmä 23 Näyttö Lisälaiteliitin 26 Kojetaulu 27 Kuljettajan istuimen lämmitys Kojelauta/istuinlämmitys/Flex Dock 31 Äänitorvi 32 Etumatkustajan istuimen lämmitys

212 210 Auton hoito Nro Virtapiiri 33 Lämmitettävä ohjauspyörä Renkaankorjaussarja Takalasin pyyhin 38 Savukkeensytytin 39 Sähkötoimiset ikkunat/kattoluukku/automaattivaihteiston näyttö 40 Auton työkalut Työkalut Renkaankorjaussarjalla varustetut autot Työkalut sijaitsevat tavaratilan lattian suojuksen alla yhdessä hinaussilmukan ja renkaankorjaussarjan kanssa. OPC- tai LPG-versiossa tai takakuljetusjärjestelmällä tai kaksinkertaisella tavaratilan lattialla varustetuissa versioissa työkalut sijaitsevat tavaratilan oikealla puolella olevassa lokerossa yhdessä hinaussilmukan ja renkaankorjaussarjan kanssa.

213 Varapyörällä varustetut autot Nosturi, pyöränpulttiavain ja osa työkaluista on tavaratilan oikealla puolella olevassa lokerossa suojuksen alla Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Suosittelemme, että etu- ja takapyöriä ei vaihdeta keskenään, koska se saattaisi vaikuttaa ajovakauteen. Käytä vähemmän kuluneita renkaita aina taka-akselilla. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Kaikkia rengaskokoja saa käyttää talvirenkaina Auton hoito 211 Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. Rengasmerkinnät esim. 195/55 R H 195 : renkaan leveys, mm 55 : renkaan poikkileikkaussuhde (renkaan korkeuden suhde renkaan leveyteen), prosentteina R : vyörakenne: Vyörengas RF : tyyppi: RunFlat, turvarakenne 16 : vanteen halkaisija, tuumaa 95 : kantavuusindeksi, esim. 95 vastaa 690 kg:aa H : nopeusluokan kirjainmerkintä Nopeusluokkien merkinnät: Q : enintään 160 km/h S : enintään 180 km/h T : enintään 190 km/h H : enintään 210 km/h V : enintään 240 km/h W : enintään 270 km/h Valitse auton maksiminopeuteen soveltuva rengas.

214 212 Auton hoito Maksiminopeus on saavutettavissa omamassalla kuljettajan kanssa (75 kg) plus 125 kg:n hyötykuormalla. Lisävarusteet voivat alentaa auton maksiminopeutta. Suorituskyky Pyörimissuunnan merkinnällä varustetut renkaat Pyörimissuunnan merkinnällä varustetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan. Oikean pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden valvonnalla varustettuja autoja. Kierrä venttiilin suojus irti. Rengaspaine Oikean etuoven kehykseen kiinnitettyyn rengaspainetietotarraan on merkitty auton alkuperäisiä renkaita koskevat tekniset tiedot sekä vastaavat rengaspainetiedot. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. Rengaspaineet vaihtelevat eri vaihtoehtojen mukaan. Varmista oikea rengaspaine alla olevan menettelyn avulla: Määritä moottorin tunnistekoodi. Moottoritiedot Määritä kyseessä oleva rengas. Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset rengasyhdistelmät Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuksesta tai muista kansallisista rekisteriasiakirjoista omaa autoasi varten hyväksyttyjä renkaita koskevat arvot. Kuljettaja vastaa rengaspaineiden oikeasta säädöstä.

215 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta. Säädettyäsi rengaspaineen kytke sytytysvirta ja valitse vastaava asetus sivulla Renkaiden kuormitus kuljettajan tietokeskuksessa Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpötilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotarrassa ja rengaspainetaulukossa annetut rengaspainearvot koskevat kylmiä renkaita, mikä tarkoittaa lämpötilaa 20 C. Paine kasvaa lähes 10 kpa jokaista 10 C lämpötilan nousua kohden. Tämä on otettava huomioon tarkistettaessa lämpimiä renkaita. Kuljettajan tietokeskuksessa näytetty rengaspainearvo ilmoittaa todellisen rengaspaineen. Jäähtyneen renkaan arvo on pienempi, eikä se tarkoita ilmavuotoa. Rengaspaineiden valvontajärjestelmä Rengaspaineiden valvontajärjestelmä valvoo tietystä ajonopeudesta alkaen kaikkien neljän renkaan painetta kerran minuutissa. Huomio Rengaspaineiden valvontajärjestelmä varoittaa vain alhaisesta rengaspaineesta. Se ei korvaa kuljettajan tekemää säännöllistä rengashuoltoa. Kaikissa pyörissä on oltava paineanturit ja renkaissa on oltava ohjeiden mukainen rengaspaine. Auton hoito 213 Huomautus Maissa, joissa lainsäädäntö edellyttää rengaspaineiden valvontajärjestelmän käyttöä, auton tyyppihyväksyntä on voimassa vain käytettäessä paineantureilla varustettuja vanteita. Senhetkiset rengaspaineet voidaan näyttää kuljettajan tietokeskuksen valikossa Asetukset?. Valikko voidaan valita painamalla suuntavilkkuvivun painikkeita. Valitse Asetukset? painamalla MENU. Käännä säätöpyörää valitaksesi rengaspaineiden valvontajärjestelmän. Perustason näyttö ja keskitason näyttö:

216 214 Auton hoito Kunkin renkaan paine näkyy omalla sivullaan. Ylätason näyttö: Kaikkien renkaiden paineet näkyvät samalla sivulla. Järjestelmän tila ja painevaroitukset näytetään kuljettajan tietokeskuksessa viestinä, joka ilmaisee kyseisen renkaan. Järjestelmä ottaa renkaan lämpötilan huomioon varoituksissa. Riippuvuus lämpötilasta Havaitusta alhaisesta rengaspaineesta ilmoittaa merkkivalo w Jos w syttyy, pysäytä auto mahdollisimman pian ja täytä renkaat ohjepaineeseen Järjestelmässä on vika, jos w vilkkuu sekunnin ajan ja jää sitten palamaan jatkuvasti. Käänny korjaamon puoleen. Täyttämisen jälkeen autolla on ehkä ajettava jonkin verran, ennen kuin rengaspainearvot päivittyvät kuljettajan tietokeskukseen. Tällöin w saattaa syttyä. Jos w syttyy alhaisissa lämpötiloissa ja sammuu, kun autolla on ajettu jonkun matkaa, se voi olla merkki rengaspaineen alenemisesta. Rengaspaineiden tarkastus. Auton viestit Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta. Asenna vain painetunnistimilla varustettuja renkaita, muutoin rengaspainetta ei näytetä ja w palaa jatkuvasti. Varapyörässä tai tilapäisessä varapyörässä ei ole painetunnistimia. Rengaspaineiden valvontajärjestelmä ei valvo näitä renkaita. Merkkivalo w palaa. Kolmen muun renkaan kohdalla järjestelmä pysyy toiminnallisena. Nestemäisten renkaankorjaussarjojen käyttö saattaa haitata järjestelmän toimintaa. Tehtaan hyväksymiä korjaussarjoja voidaan käyttää.

217 Auton hoito 215 Elektronisten laitteiden käyttö tai vastaavia taajuuksia käyttävien laitteiden läheisyys voi häiritä rengaspaineiden valvontajärjestelmän toimintaa. Aina kun renkaat vaihdetaan, rengaspaineiden valvontajärjestelmän anturit on irrotettava ja huollettava. Ruuvattava anturi; vaihda venttiilin sisäosa ja tiivisterengas. Paikalleen painettava anturi; vaihda koko venttiilinvarsi. Auton kuormitustila Säädä rengaspaineet kuormituksen mukaisesti rengastietotarran tai rengaspainetaulukon mukaisesti ja valitse sopiva asetus valikosta Renk. Kuorma kuljettajan tietokeskuksessa Asetukset? Tätä asetusta käytetään rengaspaineen varoitusten viitearvona. Renk. Kuorma-valikko tulee näkyviin ainoastaan, jos auto on paikallaan ja seisontajarru on käytössä. Automaattivaihteistolla varustetuissa autoissa valintavivun täytyy olla P-asennossa. Perustason näyttö ja keskitason näyttö: Valitse LO, jolloin rengaspaineet ovat mukavimmillaan enintään kolmelle henkilölle. ECO, jolloin rengaspaineet ovat Eco-asetuksessa, enintään kolmelle henkilölle. Hi enimmäiskuormitusta varten. Ylätason näyttö: Valitse Kevyt, jolloin rengaspaineet ovat mukavimmillaan enintään kolmelle henkilölle. Eco, jolloin rengaspaineet ovat Eco-asetuksessa, enintään kolmelle henkilölle. Maksimi enimmäiskuormitusta varten. Rengaspaineanturien täsmäytysprosessi Jokaisessa TPMS-anturissa on yksilöllinen tunnuskoodi. Tunnistuskoodi on täsmäytettävä vanteen uuteen sijaintiin renkaiden kiertovaihdon tai

218 216 Auton hoito kaikkien vanteiden vaihdon jälkeen ja jos vähintään yksi rengaspaineanturi vaihdetaan. Rengaspaineanturin täsmäytysprosessi tulee myös suorittaa aina, kun varapyörän tilalle on vaihdettu varsinainen pyörä, jossa on rengaspaineanturi. Toimintahäiriön merkkivalon w ja varoitusviestin tai -koodin tulee sammua seuraavan käynnistyssyklin yhteydessä. Anturit täsmäytetään renkaan/ vanteen sijainnin kanssa ohjelmointityökalulla seuraavassa järjestyksessä: vasen etupyörä, oikea etupyörä, oikea takapyörä ja vasen takapyörä. Aktiivisen paikan suuntavilkku palaa, kunnes anturi on täsmäytetty. Ota yhteys korjaamoon huoltoa varten tai osta ohjelmointityökalu. Ensimmäisen pyörän paikan täsmäyttämiseen on aikaa 2 minuuttia ja yhteensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa 5 minuuttia. Jos tämä aika ei riitä, täsmäytys päättyy ja se on aloitettava uudelleen. Rengaspaineanturien täsmäytysprosessi on seuraava: 1. Kytke seisontajarru. 2. Kytke sytytysvirta. 3. Automaattivaihteistolla varustetut autot: aseta valintavipu asentoon P. Autot, joissa on automatisoitu käsivaihteisto: Pidä jarrupoljinta painettuna. Siirrä valintavipu asentoon N ja pidä se siinä viisi sekuntia, kunnes kuljettajan tietokeskuksessa näkyy P. P osoittaa, että rengaspaineanturien täsmäytysprosessi voidaan aloittaa. Käsivaihteistolla varustetut autot: kytke vaihde vapaalle. 4. Käytä MENU suuntavilkkuvivussa valitaksesi Asetukset? kuljettajan tietokeskuksessa. 5. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää. Perustason näyttö ja keskitason näyttö: Ylätason näyttö:

219 6. Paina SET/CLR aloittaaksesi anturin täsmäytysprosessin. Näytössä tulee näkyä viesti, jossa pyydetään hyväksyntää prosessia varten. 7. Paina SET/CLR uudelleen vahvistaaksesi valinnan. Äänitorvi soi kahdesti osoituksena siitä, että vastaanotin on ohjelmointitilassa. 8. Aloita vasemmasta etupyörästä. 9. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle renkaan venttiiliä. Paina sitten painiketta aktivoidaksesi rengaspaineanturin. Auton äänitorvesta kuuluu viserrysmerkkiääni vahvistuksena siitä, että anturin tunnistuskoodi on täsmäytetty tälle pyöräpaikalle. 10. Siirry oikeaan etupyörään ja toista vaiheen 9 mukainen menettely. 11. Siirry oikeaan takapyörään ja toista vaiheen 9 mukainen menettely. 12. Siirry vasempaan takapyörään ja toista vaiheen 9 menettely. Auton äänitorvi antaa kaksi äänimerkkiä osoituksena siitä, että anturin tunnistuskoodi on täsmäytetty vasemmalle takapyörälle ja että rengaspaineanturien täsmäytys on päättynyt. 13. Katkaise sytytysvirta. 14. Säädä kaikkien neljän renkaan paine rengaspainetarran suosituksen mukaiseksi. 15. Varmista, että renkaiden kuormitustila on asetettu valitun paineen mukaan Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien syvyydessä ei olisi yli 2 mm eroja. Auton hoito 217 Kuviourien sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulumisvaroittimien sijainti on merkitty renkaan sivuun. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa kuuden vuoden välein. Rengas- ja vannekoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen rengaskokoja, nopeusmittari ja renkaiden nimellispaine on

220 218 Auton hoito mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. Huomio Jos autoon vaihdetaan 14-tuumaiset vanteet, maavara laskee. Tämä tulee ottaa huomioon esteiden yli ajettaessa. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Teräsvanteet: Jos käytetään lukittavia pyöränmuttereita, pölykapseleita ei saa asentaa. Lumiketjut Lumiketjuja saa käyttää vain eturenkaissa. Käytä aina ketjuja, joissa on pienet silmukat, jotka eivät lisää renkaan kulutuspinnan ja sisäsivun mittoja enempää kuin 10 mm (mukaan lukien ketjulukko). 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen.

221 Lumiketjuja saa käyttää kokojen 175/70 R14, 185/70 R14, 185/65 R15 ja 205/45 R17 renkaissa. Lumiketjuja saa käyttää koon 195/55 R16 renkaissa. Sallitut vannekoot ovat 16 x 6 ja 16 x 6,5, jälkimmäinen vain yhdessä rajoitetun ohjauskulman kanssa. Käänny korjaamon puoleen. Lumiketjuja ei saa käyttää kokojen 215/45 R17 ja 215/40 R18 renkaissa. Lumiketjuja ei saa käyttää tilapäisessä varapyörässä. Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat vanteen lähellä renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Älä aja yli 80 km/h nopeudella. Älä käytä pitkäaikaisesti. Ohjattavuus ja käsiteltävyys voivat muuttua. Rengasrikon sattuessa: Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Renkaankorjaussarja on sijoitettu tavaratilaan. Varustelusta riippuen renkaankorjaussarja sijaitsee oikeassa sivuseinässä olevassa lokerossa tai lattian peitteen alla olevassa lokerossa. Auton hoito 219 Autot, joissa renkaankorjaussarja sijaitsee lattian peitteen alla 1. Ota renkaankorjaussarja lokerosta. 2. Poista kompressori.

222 220 Auton hoito 5. Asenna tiivisteainepullo kompressorissa olevaan pitimeen. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo on pystyssä. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista säilytyslokeroista. 4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään. 6. Avaa viallisen renkaan venttiilihattu. 7. Ruuvaa täyttöletku rengasventtiiliin. 8. Kompressorin kytkin on asetettava asentoon J. 9. Liitä kompressorin pistoke pistorasiaan tai savukkeensytyttimen liitäntään. 10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tiivisteaineella. 11. Kompressorin painemittari näyttää hetkellisesti enintään kuusi baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Tämän jälkeen paine alkaa laskea. 12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla.

223 13. Säädetty rengaspaineen ohjearvo tulisi saavuttaa kymmenen minuutin sisällä. Rengaspaine Kun paine on oikea, kytke kompressori pois päältä. Jos ohjeen mukaista rengaspainetta ei saavuteta kymmenen minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä kymmenen minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista liika rengaspaine painemittarin yläpuolella olevalla painikkeella. Älä käytä kompressoria kymmentä minuuttia kauempaa. 14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Kierrä renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. 16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 17. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 kilometrin (korkeintaan kymmenen minuutin) ajomatkan jälkeen ja tarkasta rengaspaine. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Auton hoito 221 Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 18. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan.

224 222 Auton hoito Autot, joissa renkaankorjaussarja sijaitsee sivuseinässä 1. Ota tiivistysainepullo ja pidin ilmaletkuineen lokerosta. 3. Aseta tiivistysainepullo pitimeen. Varmista, että pullo ei kaadu. Avaa lokero vapauttamalla kansi ja avaamalla se. 2. Kierrä ilmaletku pitimestä irti ja ruuvaa se kiinni tiivistysainepullon liittimeen. 4. Avaa viallisen renkaan venttiilihattu. 5. Kiinnitä renkaantäyttöletku venttiiliin. 6. Kierrä ilmaletku kompressorin liittimeen. 7. Kytke sytytysvirta. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi.

225 8. Paina kompressorin päälle/poiskytkintä. Rengas täyttyy tiivisteaineella. 9. Kompressorin painemittari näyttää hetkellisesti enintään kuusi baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Tämän jälkeen paine alkaa laskea. 10. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 11. Säädetty rengaspaineen ohjearvo tulisi saavuttaa kymmenen minuutin sisällä. Rengaspaine Kun oikea paine on saavutettu, kytke kompressori pois päältä painamalla uudelleen päälle/pois-kytkintä. Jos ohjeen mukaista rengaspainetta ei saavuteta kymmenen minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä kymmenen minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista ylimääräinen rengaspaine käyttäen ]. Älä käytä kompressoria kymmentä minuuttia kauempaa. 12. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Kierrä renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 13. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. Auton hoito Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 15. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 kilometrin (korkeintaan kymmenen minuutin) ajomatkan jälkeen ja tarkasta rengaspaine. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 16. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan.

226 224 Auton hoito Yleisiä tietoja Huomautus Korjatun renkaan ajo-ominaisuudet ovat voimakkaasti huonontuneet, rengas on siksi vaihdettava. Jos kompressorista kuuluu epänormaalia ääntä tai jos se kuumenee voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi. Sisäänrakennettu ylipaineventtiili avautuu seitsemän baarin kohdalla. Huomaa korjaussarjan parasta ennen-päiväys. Tämän päivämäärän jälkeen tiivistyskyky ei ole enää taattu. Huomioi tiivistysainepullossa olevat säilytystiedot. Vaihda käytetty tiivisteainepullo uuteen. Hävitä pullo voimassa olevien määräysten mukaisesti. Kompressoria ja tiivisteainetta voidaan käyttää n. -30 C lämpötilasta lähtien. Mukana toimitettujen sovittimien avulla voidaan täyttää muita esineitä ilmalla, esim. jalkapalloja, ilmapatjoja, täytettäviä kumiveneitä jne. Sovittimet sijaitsevat kompressorin alapuolella. Poista ne ruuvaamalla kompressorin ilmaletku paikalleen ja poistamalla sovitin. Pyörän vaihto Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Auton nosturi on huoltovapaa. Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint. 1 cm paksu). Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa nosturilla. Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle. Älä käynnistä moottoria auton ollessa nosturin varassa. Ennen pyöränpulttien kiinnittämistä pultit on puhdistettava ja jokaisen pultin kartio on rasvattava ohuesti tavallisella voitelurasvalla. 9 Varoitus Älä laita rasvaa pyöränpulttien kierteisiin. 1. Teräsvanteet: Vedä pyöränsuojus irti. Pulttien suojuksilla varustetut kevytmetallivanteet: Vapauta pyöränpulttien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi pehmeä riepu.

227 Auton hoito 225 Keskisuojuksella varustetut kevytmetallivanteet: Aseta ulosvetäjä keskisuojuksen avoimeen aukkoon ja vedä suojus irti vanteesta. Auton työkalut Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränpulttia puoli kierrosta. Pyörät on saatettu suojata lukkopulteilla. Näiden erikoispulttien löysäämiseksi on pultin kantaan ensin kiinnitettävä lukittuvien pyöränpulttien sovitin ennen pyörän avaimen asentamista. Sovitin sijaitsee käsinelokerossa. 3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan alle. Autoissa, joissa on helmasarja tai jälkiasennettu helmasarja, ei saa käyttää tunkkia. Auto saattaa vaurioitua.

228 226 Auton hoito 4. Aseta nosturi oikeaan korkeuteen. Aseta se suoraan nostokohdan alle siten, että se ei pääse liukumaan. Kiinnitä nosturin kampi, tarkista, että nosturi on kohtisuorassa, ja kierrä kammesta, kunnes pyörä on irti maasta. 5. Kierrä pyöränpultit irti. 6. Vaihda pyörä. 7. Kierrä pyöränpultit paikoilleen. 8. Laske auto alas. 9. Aseta pyöränpulttiavain tiukasti pulteille ja kiristä pultit ristikkäin. Kiristysmomentti on 110 Nm. 10. Teräsvanteen pölykapselissa oleva venttiilin reikä on kohdistettava renkaan venttiilin kohdalle ennen asennusta. Asenna pyöränpulttien suojukset tai keskisuojus kevytmetallivanteeseen. 11. Asenna nostokohdan suojus. 12. Aseta ja kiinnitä säilytyspaikkoihinsa vaihdettu pyörä, auton työkalut ja lukittuvien pyöränpulttien sovitin Tarkista autoon asennetun pyörän rengaspaine ja pyöränpulttien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Nostoalustan nostokohdat Nostoalustan takimmainen varsi alapalkin syvennyksen kohdalle keskelle.

229 Auton hoito 227 Huomio Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. 3-ovinen/5-ovinen viistoperä Poista varapyörä avaamalla siipimutteri, nostamalla varapyörää, siirtämällä se pystyasentoon ja poistamalla yläkautta. Kun säilytät vaihdettua pyörää tai tilapäistä varapyörää varapyöräsyvennyksessä, kiinnitä se aina siipimutterilla. Pakettiauto Nostoalustan etummaisen varren nostokohta alustassa. Varapyörä Jos asennetaan muista pyöristä poikkeava varapyörä, tämä pyörä saatetaan luokitella tilapäisvarapyöräksi, jolloin sitä koskevat vastaavat nopeusrajoitukset, vaikka tämä ei ilmene mistään merkinnästä. Käänny korjaamon puoleen soveltuvan nopeusrajoituksen tarkistamiseksi. Varapyörässä on teräsvanne. Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty siipimutterilla. Kaksinkertainen tavaratilan lattia asennetaan tässä tapauksessa yläasentoon Irrota tavaratilan lattia. Varapyörä on kiinnitetty pultilla tavaratilan lattiaan. Kierrä siipimutteri auki ja nosta tavaratilan lattia.

230 228 Auton hoito Tilapäisvarapyörä Huomio Tilapäisvarapyörää käytettäessä auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä. Irrota varapyörän yläpuolella oleva välike, nosta pyörää, siirrä se pystyasentoon ja poista yläkautta. Kun säilytät vaihdettua pyörää tai tilapäistä varapyörää varapyöräsyvennyksessä, käytä aina sovitinta ja kiinnitä tavaratilan lattia siipimutterilla. Joissakin viallisissa vaihdetuissa pyörissä välike voidaan tarvittaessa jättää pois tai pyörä pultata kiinni ilman lattian peitettä. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu nopeus tilapäisvarapyörän merkinnässä koskee vain tehtaalla asennettua rengaskokoa. Jos auton takarengas tyhjenee hinattaessa toista autoa, asenna tilapäisvarapyörä eteen ja täysikokoinen pyörä taakse. Lumiketjut Varapyörä, jossa on pyörimissuunta Mikäli mahdollista, asenna pyörimissuunnalla varustetut renkaat siten, että ne pyörivät ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli).

231 Auton hoito 229 Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt auton akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru. Käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Avaa molempien autojen akkujen plusnapojen suojukset. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa. Älä irrota tyhjentynyttä auton akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan.

232 230 Auton hoito 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä auton akusta kuin mahdollista, vähintään 60 cm:n etäisyydelle. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä viiden minuutin kuluttua toinen moottori. Käynnistysyritykset saavat kestää vain 15 sekuntia kerrallaan ja käynnistysten välillä on pidettävä vähintään yhden minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin kolme minuuttia kaapelit kytkettyinä. 4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin. Vetäminen Auton hinaaminen Työnnä ruuvitaltta kuvun alaosan koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Hinaussilmukka on auton työkaluissa

233 Auton hoito 231 Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Automaattivaihteistolla varustetut autot: autoa saa hinata vain eteenpäin, enintään 80 km/h:nnopeudella ja enintään 100 km:n matkan. Kaikissa muissa tapauksissa ja vaihteiston ollessa viallinen etuakseli on nostettava irti maasta. Automatisoidulla käsivaihteistolla varustetut autot: autoa saa hinata vain eteenpäin etuakselin ollessa nostettuna irti maasta. Käänny korjaamon puoleen. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen ylhäältä alaspäin ja lukitse se. Toisen ajoneuvon hinaaminen Työnnä ruuvitaltta kuvun alataitteen koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Hinaussilmukka on auton työkaluissa

234 232 Auton hoito Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaukseen. Kiinnitä hinausköysi, tai mieluummin hinaustanko, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen ylhäältä alaspäin ja lukitse se. Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Rajoitukset koskien kalvopäällysteisiä tai mattamaalattuja korin osia tai koristeteippejä, katso "Kiillotus ja vahaus". Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita.

235 Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Puhdista kirkkaat metallilistat alumiinille hyväksytyllä puhdistusliuoksella vaurioiden välttämiseksi. Huomio Käytä aina puhdistusainetta, jonka ph-arvo on neljän ja yhdeksän välillä. Älä käytä puhdistusaineita kuumille pinnoille. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä. Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auton maalatut osat säännöllisesti (viimeistään silloin, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Auton hoito 233 Älä käsittele korin maalaamattomia muoviosia vahoilla äläkä kiillotusaineilla. Mattakalvopäällysteisiä korin osia tai koristeteippauksia ei saa kiillottaa, koska ne voivat muuten muuttua kiiltäviksi. Älä käytä automaattipesun kuumavahaohjelmia, jos autossa on tällaisia osia. Mattamaalattuja koristeosia, esim. peilien koteloita, ei saa kiillottaa. Muuten nämä osat alkavat kiiltää tai väri haalistuu. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta. Kun puhdistat takalasia sisäpuolelta, pyyhi aina lämmitinelementtien suuntaisesti vaurioiden välttämiseksi. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla.

236 234 Auton hoito Poista likajäämät tahraavista pyyhkimen sulista pehmeällä kankaalla ja ikkunanpesuaineella. Varmista myös, että poistat vahan ja hyönteisten jäämien kaltaiset epäpuhtaudet ikkunasta. Jää, saasteet ja kuivien ikkunoiden jatkuva pyyhkimen vahingoittavat pyyhkimen sulkia tai jopa rikkoa ne täysin. Kattoluukku Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä kattoluukkuun vahaa tai kiillotusaineita. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen phneutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Alusta Alusta on osittain suojattu PVC-alustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros. Nestekaasujärjestelmä 9 Vaara Nestekaasu on ilmaa raskaampaa ja sitä voi kerääntyä matalla oleviin kohtiin. Ole varovainen tehdessäsi alustatöitä huoltosyvennyksessä. Nestekaasusäiliö tulee irrottaa maalaustöitä varten ja jos kuivaustilassa käytetään yli 60 C:n lämpötiloja. Älä tee mitään muutoksia nestekaasujärjestelmään. Vetolaite Älä pese kuulatankoa höyry- tai painepesurilla. Takaosan kuljetusteline Puhdista takakuljetusjärjestelmä höyry- tai painepesurilla vähintään kerran vuodessa. Käytä takakuljetusjärjestelmää aina joskus, jos se muuten ei ole säännöllisessä käytössä, erityisesti talviaikaan.

237 Auton hoito 235 Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista nahkaverhous puhtaalla vedellä ja pehmeällä liinalla. Jos siinä on hyvin likainen, käytä nahanhoitoainetta. Puhdista mittaristo ja näytöt hieman kostealla, pehmeällä kankaalla. Käytä tarvittaessa mietoa saippualiuosta. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Kangasverhoilu ei ehkä ole värinpitävä. Tämä saattaa aiheuttaa näkyviä värimuutoksia, erityisesti vaaleaan verhoiluun. Poistettavissa olevat tahrat ja värjäytymät tulee puhdistaa ensi tilassa. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella. Huomio Sulje vaatteiden tarranauhakiinnitykset, koska ne saattavat vaurioittaa istuinverhoilua. Sama koskee vaatteita, joissa on teräväreunaisia osia, kuten vetoketjuja, vöitä tai farkkujen koristeniittejä. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

238 236 Huolto ja ylläpito Huolto ja ylläpito Yleistä tietoa Huoltotiedot Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Yksityiskohtainen, ajan tasalla oleva huolto-ohjelma autoasi varten on saatavana korjaamosta. Huoltonäyttö Eurooppalaiset huoltovälit Auto on huollettava aina kilometrin tai yhden vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytössä osoiteta toisin. Huoltoväli voi olla lyhyempi raskaassa käytössä olevien autojen kohdalla, esimerkiksi taksit ja poliisiautot. Eurooppalaiset huoltovälit ovat voimassa seuraavissa maissa: Alankomaat, Andorra, Belgia, Bosnia-Herzegovina, Bulgaria, Espanja, Grönlanti, Iso-Britannia, Islanti, Irlanti, Italia, Itävalta, Kreikka, Kroatia, Kypros, Latvia, Liechtenstein, Liettua, Luxemburg, Makedonia, Malta, Monaco, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, San Marino, Serbia, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tshekin tasavalta, Unkari, Viro. Huoltonäyttö Kansainväliset huoltovälit Auto on huollettava aina kilometrin tai yhden vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytössä osoiteta toisin. Kansainvälisiä huoltovälejä sovelletaan maissa, joita ei ole lueteltu eurooppalaisten huoltovälien kohdalla. Huoltonäyttö Huoltotöiden kirjaaminen Huollot kirjataan huolto- ja takuuvihkoon. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus.

239 Tarkista, että huolto- ja takuuvihko täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellinen esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä. Huoltoväli ja jäljellä oleva moottoriöljyn käyttöikä Huoltoväli perustuu useisiin parametreihin käytöstä riippuen. Huoltonäyttö ilmoittaa, kun moottoriöljy on vaihdettava. Huoltonäyttö Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain suositusten mukaisia tuotteita. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Öljyn laatu varmistaa esim. moottorin puhtauden, kulumissuojan ja öljyn ikääntymisen valvonnan, kun taas viskositeettiluokka antaa tietoa öljyn paksuudesta tietyllä lämpötila-alueella. Huolto ja ylläpito 237 Dexos on uusin moottoriöljylaatu, joka antaa parhaan suojan bensiinija dieselmoottoreille. Jos sitä ei ole saatavana, on käytettävä muita mainittuja moottoriöljyjä. Bensiinimoottoreille annetut suositukset koskevat myös maakaasulla (CNG), nestekaasulla (LPG) ja etanolilla (E85) käyviä moottoreita. Valitse sopiva moottoriöljy laatuluokan ja alimman ympäristölämpötilan mukaan Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos ne ovat laatuvaatimuksen mukaisia laadun ja viskositeetin puolesta. Vain ACEA A1/B1- tai vain A5/B5-öljylaatujen käyttö on kielletty, koska niiden käyttö saattaisi tietyissä olosuhteissa aiheuttaa moottorivaurion. Valitse sopiva moottoriöljy laatuluokan ja alimman ympäristölämpötilan mukaan

240 238 Huolto ja ylläpito Moottoriöljyn lisäaineet Moottoriöljyn lisäaineiden käyttö voi aiheuttaa vaurioita ja mitätöidä takuun. Moottoriöljyn viskositeettiluokat SAE-viskositeettiluokitus antaa tietoa öljyn paksuudesta. Moniasteöljy on ilmoitettu kahdella numerolla, esim. SAE 5W-30. Ensimmäinen numero, jota seuraa W-kirjain, ilmoittaa viskositeetin alhaisessa ja toinen numero korkeassa lämpötilassa. Valitse oikea viskositeettiluokka ympäristön alimman lämpötilan mukaan Kaikki suositellut viskositeettiluokat soveltuvat korkeisiin ulkolämpötiloihin. Käytä vain silikaatitonta pitkäikäistä jäähdytysnestettä (LLC) ja pakkasnestettä. Käänny korjaamon puoleen. Järjestelmä on täytetty tehtaalla erinomaisen korroosiosuojan antavalla jäähdytysnesteellä, joka suojaa pakkaselta noin -28 C:een saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:een saakka. Tämä pitoisuus on syytä säilyttää vuoden ympäri. Jäähdytysnesteen lisäaineet, jotka on tarkoitettu antamaan paremman korroosiosuojan tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista. Jarru- ja kytkinneste Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jäähdytysneste ja pakkasneste

241 Tekniset tiedot Auton tunnistus Auton tunnistenumero Tyyppikilpi Moottorin tunniste Auton tiedot Neste- ja voiteluainesuositukset Moottorin tiedot Suorituskyky Auton paino Auton mitat Täyttötilavuudet Rengaspaineet Auton tunnistus Auton tunnistenumero Auton valmistenumero on merkitty tyyppikilpeen ja auton lattiaan lattiapäällysteen alla olevan peitelevyn alle. Tekniset tiedot 239 Auton valmistenumero on saatettu merkitä kojetauluun, jolloin se näkyy tuulilasin läpi, tai moottoritilaan oikeanpuoleiseen koripaneeliin.

242 240 Tekniset tiedot Tyyppikilpi Tyyppikilpi on kiinnitetty vasemman tai oikean oven kehykseen. Tyyppikilven tiedot: 1 : valmistaja 2 : tyyppihyväksyntänumero 3 : auton tunnistenumero 4 : suurin sallittu kokonaismassa kg 5 : suurin sallittu yhdistelmämassa kg 6 : suurin sallittu etuakselin kuormitus kg 7 : suurin sallittu taka-akselin kuormitus kg 8 : auto- tai maakohtaiset tiedot Etu- ja taka-akselikuormitukset eivät yhteenlaskettuna saa ylittää auton suurinta sallittua kokonaismassaa. Esim. jos etuakselikuormitus on suurin sallittu, taka-akselia ei saa kuormittaa niin paljon, että suurin sallittu kokonaismassa ylittyy. Auton tekniset tiedot on määritelty EY-normien mukaisesti. Valmistaja pidättää oikeuden tehdä muutoksia. Auton asiapaperien tiedot pätevät ensisijaisesti ohjekirjaan nähden. Moottorin tunniste Teknisten tietojen taulukoissa käytetään moottorin tyyppimerkintää. Moottorin tietotaulukossa näytetään lisäksi suunnittelukoodi. Moottoritiedot Katso moottorin tyyppi autosi mukana toimitetusta ETY-vaatimustenmukaisuusvakuutuksesta tai muista kansallisista rekisteriasiakirjoista. Vaatimustenmukaisuusvakuutus sisältää moottorin tyyppimerkinnän, muissa kansallisissa julkaisuissa saattaa olla suunnittelukoodi. Tunnista kulloinenkin moottori tarkistamalla iskutilavuus ja moottorin teho.

243 Tekniset tiedot 241 Auton tiedot Neste- ja voiteluainesuositukset Eurooppalainen huolto-ohjelma Moottoriöljyn laatuvaatimus Moottoriöljyn laatu Kaikki Euroopan maat, joissa on eurooppalainen huoltoväli Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 dexos 2 Jos dexos-laatua ei ole saatavana, voit käyttää enintään 1 litran ACEA C3 -laadun mukaista moottoriöljyä kerran kunkin öljynvaihdon välillä. Moottoriöljyn viskositeettiluokat Ulkolämpötila Kaikki Euroopan maat, joissa on eurooppalainen huoltoväli Bensiini- ja dieselmoottorit pakkasta enintään -25 C SAE 5W-30 tai SAE 5W-40 pakkasta yli -25 C SAE 0W-30 tai SAE 0W-40

244 242 Tekniset tiedot Kansainvälinen huolto-ohjelma Moottoriöljyn laatuvaatimus Moottoriöljyn laatu Kaikki maat, joissa on kansainvälinen huoltoväli Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 (jos saatavana) dexos 2 Jos Dexos-laatua ei ole saatavana, voidaan käyttää alla lueteltuja öljylaatuja: Moottoriöljyn laatu Kaikki maat, joissa on kansainvälinen huoltoväli Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit GM-LL-A-025 GM-LL-B-025 Moottoriöljyn laatu Kaikki maat, joissa on kansainvälinen huoltoväli Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit ACEA A3/B3 ACEA A3/B4 ACEA C3

245 Tekniset tiedot 243 Kaikki maat, joissa on kansainvälinen huoltoväli API SM API SN resource conserving (polttoaineen säästö) Moottoriöljyn viskositeettiluokat Kaikki maat, joissa on kansainvälinen huoltoväli Ulkolämpötila Bensiini- ja dieselmoottorit pakkasta enintään -25 C SAE 5W-30 tai SAE 5W-40 pakkasta yli -25 C SAE 0W-30 tai SAE 0W-40 pakkasta enintään -20 C SAE 10W-30 1) tai SAE 10W-40 1) Sallittu, mutta suosittelemme dexos-laatuisen öljyn SAE 5W-30 tai SAE 5W-40 käyttöä.

246 244 Tekniset tiedot Moottorin tiedot Moottorin tyyppimerkintä B10XFL B10XFT B12XEL B14XEJ B14XEL B14NEJ Tyyppimerkintä Suunnittelukoodi B10XFT B10XFT B12XER B14XER B14XER B14NEL Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Bensiini Bensiini Bensiini Bensiini Bensiini Bensiini Oktaaniluku (RON) suositeltu mahdollinen mahdollinen Kaasu

247 Tekniset tiedot 245 Moottorin tyyppimerkintä B14XEL B14NEH B16LER Tyyppimerkintä 1.4 LPG 1.4 Turbo OPC Suunnittelukoodi B14XER B14NET B16LER Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] 130 2) käyntinopeudella Polttoainelaji Nestekaasu/bensiini Bensiini Bensiini Oktaaniluku (RON) suositeltu mahdollinen mahdollinen 91 Kaasu LPG 2) Nestekaasukäyttö: 124.

248 246 Tekniset tiedot Moottorin tyyppimerkintä B13DTC B13DTE B13DTE B13DTR Tyyppimerkintä Suunnittelukoodi B13DTC B13DTE B13DTE B13DTR Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Diesel Diesel Diesel Diesel Kaasu Suorituskyky Moottori B10XFL B10XFT B12XEL B14XEJ B14XEL B14NEJ Huippunopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto 175 Automaattivaihteisto 170

249 Tekniset tiedot 247 Moottori B14XEL LPG B14NEH B16LER Huippunopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto Moottori Huippunopeus [km/h] B13DTC B13DTE 55kW B13DTE 70kW Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto B13DTR

250 248 Tekniset tiedot Auton paino Omapaino, 5-ovinen auto, perusmalli ilman lisävarusteita ilman ilmastointilaitetta / ilmastointilaitteella [kg] ilman ilmastointilaitetta / ilmastointilaitteella [kg] Erikois- ja lisävarusteet nostavat omamassaa. Lastaustietoa Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto B10XFL 1199 / 1214 B10XFT 1199 / 1214 B12XEL 1163 / 1178 B14XEJ 1163 / 1178 B14XEL 1163 / / / 1214 B14XEL LPG 1237 / 1252 B14NEJ 1237 / 1252 B14NEH 1259 / 1274 B13DTC 1237 / 1252 B13DTE 1237 / / 1331 B13DTR 1259 / 1274

251 Tekniset tiedot 249 Omapaino, 3-ovinen auto ja pakettiauto, perusmalli ilman lisävarusteita ilman ilmastointilaitetta / ilmastointilaitteella [kg] ilman ilmastointilaitetta / ilmastointilaitteella [kg] Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto B10XFL 1163 / 1178 B10XFT 1163 / 1178 B12XEL 1120 / 1135 B14XEJ 1141 / 1156 B14XEL 1141 / / / 1178 B14XEL LPG 1199 / 1214 B14NEJ 1199 / 1214 B14NEH 1199 / 1214 B16LER 1278 / 1293 B13DTC 1199 / 1214 B13DTE 1199 / / 1214 B13DTR 1237 / 1252 Erikois- ja lisävarusteet nostavat omamassaa. Lastaustietoa 3 73.

252 250 Tekniset tiedot Auton mitat 5-ovinen auto 3-ovinen auto OPC Pituus [mm] Leveys ilman ulkopeilejä [mm] Leveys kahden ulkopeilin kanssa [mm] Korkeus (ilman antennia) [mm] 3) Tavaratilan pituus lattiassa [mm] Tavaratilan pituus takaistuinten ollessa käännettyinä eteen [mm] Tavaratilan leveys [mm] Tavaratilan korkeus suojuksen kanssa [mm] Tavaratilan korkeus ilman suojusta [mm] Akseliväli [mm] Kääntöympyrän halkaisija [m] 4) 11,0-11,9 11,0-11,9 11,0-11,9 3) Lisävarusteista riippuen. 4) Kori- ja varustelumallimuunnoksesta riippuen.

253 Täyttötilavuudet Moottoriöljy Moottori B10XFL B10XFT B12XEL B14XEJ B14NEJ B14XEL B14NEH Tekniset tiedot 251 B14XEL LPG B16LER B13DTC B13DTE B13DTR sis. suodattimen [I] 4,0 4,0 4,0 4,0 4,0 3,5 merkkien MIN ja MAX välissä [l] 1,0 1,0 1,0 1,0 1,0 1,0 Polttoainesäiliö Moottori B10XFL B10XFT B12XEL B14XEJ B14NEJ B14XEL B14NEH B14XEL LPG B16LER B13DTC B13DTE B13DTR Bensiini/diesel, täyttömäärä [l] LPG, täyttömäärä [l] 34

254 252 Tekniset tiedot Rengaspaineet Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana B12XEL, B14XEL, B14XEL LPG, B14XEJ B10XFL, B10XFT, B14NEJ [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 175/70 R14, 210/2,1 (31) 210/2,1 (31) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) 185/70 R14, 185/65 R15, 195/55 R16, 215/45 R17 185/65 R15, 230/2,3 (34) 230/2,3 (34) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) 195/55 R16, 215/45 R17 B10XFT SPORT 195/55 R16 230/2,3 (34) 230/2,3 (34) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) B13DTC, B13DTE, B13DTR B14NEH 195/55 R16, 215/45 R17 215/45 R17 240/2,4 (35) 240/2,4 (35) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) 185/65 R15, 230/2,3 (34) 230/2,3 (34) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) 195/55 R16, 215/45 R17 230/2,3 (34) 230/2,3 (34) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46)

255 Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Tekniset tiedot 253 Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) B14NEH SPORT 195/55 R16 230/2,3 (34) 230/2,3 (34) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) B16LER 205/45 R17, 215/45 R17 215/45 R17 240/2,4 (35) 240/2,4 (35) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) 240/2,4 (35) 240/2,4 (35) 270/2,7 (39) 250/2,5 (37) 260/2,6 (38) 320/3,2 (46) 215/40 R18 240/2,4 (35) 240/2,4 (35) 270/2,7 (39) 250/2,5 (37) 280/2,8 (41) 320/3,2 (46)

256 254 Tietoa asiakkaalle Tietoa asiakkaalle Tietoa asiakkaalle Vaatimustenmukaisuusvakuutus Törmäysvaurioiden korjaus Ohjelmiston hyväksyntä Auton tietojen merkitseminen muistiin ja tietosuoja Tapahtumamuistit Radiotaajuinen tunnistus (RFID, Radio Frequency Identification) Tietoa asiakkaalle Vaatimustenmukaisuusvakuutus Radiolähetysjärjestelmät Tässä autossa on järjestelmiä, jotka lähettävät ja/tai vastaanottavat radioaaltoja direktiivin 1999/5/EY mukaisesti. Nämä järjestelmät täyttävät direktiivin 1999/5/EY olennaiset vaatimukset. Kopioita alkuperäisistä vaatimustenmukaisuusvakuutuksista saa verkkosivuiltamme.

257 Nosturi Tietoa asiakkaalle 255
