1 OPEL MERIVA Ohjekirja

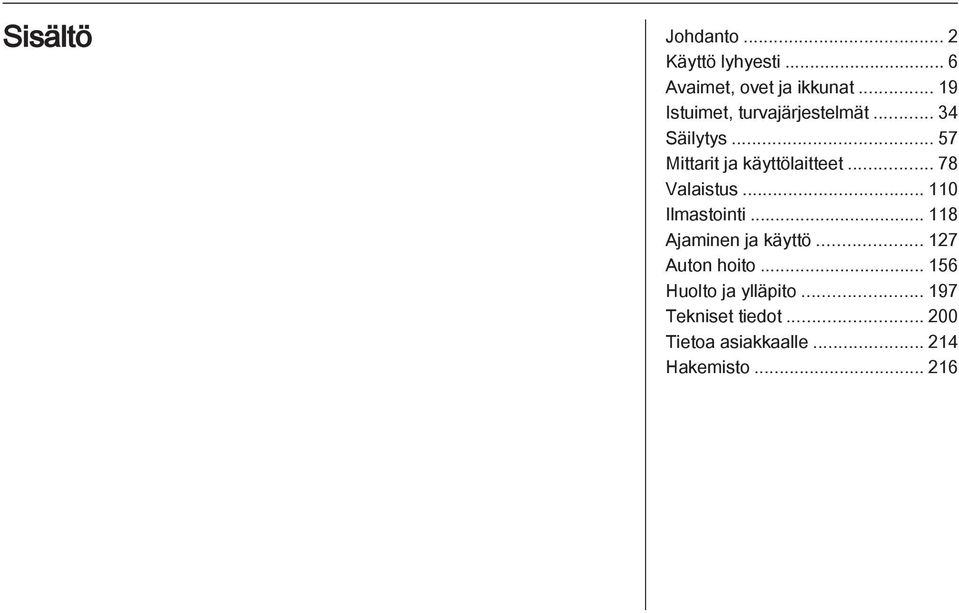

2 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

3 2 Johdanto Johdanto

4 Johdanto 3 Autokohtaiset tiedot Merkitse autosi tiedot edelliselle sivulle helposti saataville. Nämä tiedot löytyvät luvuista "Huolto ja kunnossapito" ja "Tekniset tiedot" sekä auton tyyppikilvestä. Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Opel Service Partnerin puoleen. Kaasukäyttöisten autojen huoltamiseen suosittelemme valtuutettua Opel-korjaamoa. Kaikki Opel Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Opelin kouluttamat ammattihenkilöt työskentelevät Opelin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käsikirjan käyttö Tässä käsikirjassa selostetaan kaikki tähän malliin saatavat lisävarusteet ja ominaisuudet. Joidenkin toimintojen, mukaan lukien näyttöja valikkotoiminnot, selostukset eivät ehkä sovellu autoosi mallitai maakohtaisten erojen, erikoisvarusteiden tai lisävarusteiden takia. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja yksittäisissä kappaleissa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa esitettävissä autoissa on ohjauspyörä vasemmalla puolella. Toiminnot autoissa, joissa ohjauspyörä on oikealla puolella, ovat käytännössä samanlaiset. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat kappaleessa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näytöt eivät ehkä tue omaa kieltäsi. Näyttöilmoitukset ja sisätilan tarrojen tekstit on kirjoitettu lihavoiduin kirjaimin.

5 4 Johdanto Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Monia miellyttäviä ajokokemuksia toivottaa. Adam Opel AG 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen.

6 Johdanto 5

7 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen Istuimen säätö Istuimen sijoitus Avaa ovien ja tavaratilan lukitus painamalla painiketta c. Avaa ovet vetämällä kahvoista. Avaa takaluukku painamalla takaluukun listan alla olevaa kosketuskytkintä. Kauko-ohjain 3 19, keskuslukitus 3 21, tavaratila Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen asento 3 36, istuimen säätö Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti.

8 Käyttö lyhyesti 7 Istuinten selkänojat Istuinkorkeus Istuimen kaltevuus Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti. Istuimen asento 3 36, istuimen säätö Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee Istuimen asento 3 36, istuimen säätö Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Istuimen asento 3 36, istuimen säätö 3 36.

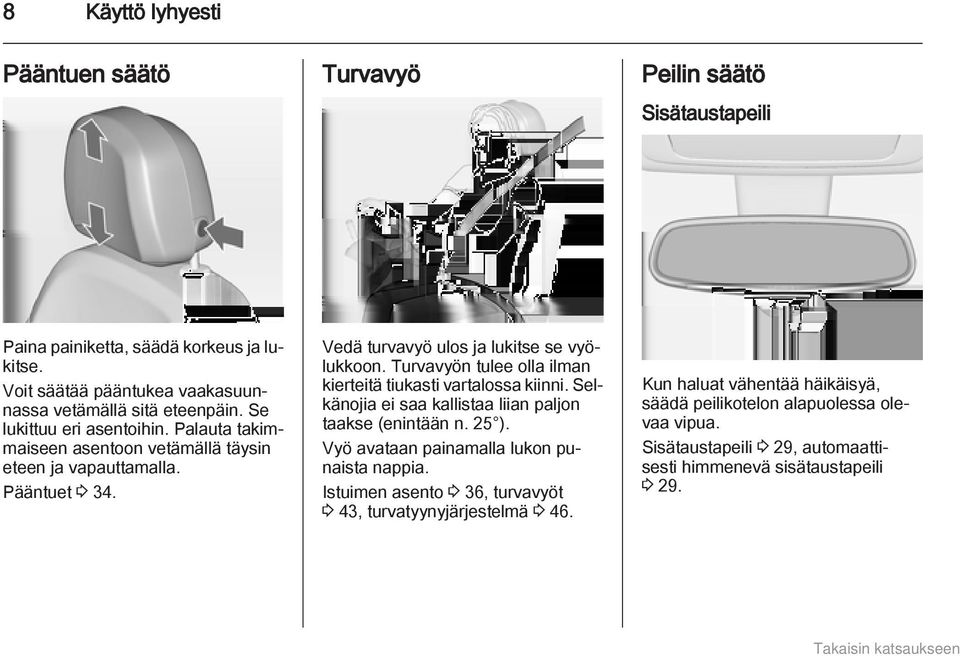

9 8 Käyttö lyhyesti Pääntuen säätö Turvavyö Peilin säätö Sisätaustapeili Paina painiketta, säädä korkeus ja lukitse. Voit säätää pääntukea vaakasuunnassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin. Palauta takimmaiseen asentoon vetämällä täysin eteen ja vapauttamalla. Pääntuet Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojia ei saa kallistaa liian paljon taakse (enintään n. 25 ). Vyö avataan painamalla lukon punaista nappia. Istuimen asento 3 36, turvavyöt 3 43, turvatyynyjärjestelmä Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Sisätaustapeili 3 29, automaattisesti himmenevä sisätaustapeili 3 29.

10 Käyttö lyhyesti 9 Ulkopeilit Ohjauspyörän säätö Valitse kyseinen ulkopeili ja säädä se. Kuperat ulkopeilit 3 28, sähkötoiminen säätö 3 28, käännettävät ulkopeilit 3 28, ulkopeilien lämmitys Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 46, virtalukon asennot

11 10 Käyttö lyhyesti Kojelaudan osat

12 Käyttö lyhyesti 11 1 Sähkötoimiset ikkunat Ulkopeilit Vakionopeussäädin Sivutuuletussuulakkeet Suunta- ja kaistanvaihtovilkut, kaukovalovilkku, lähi- ja kaukovalot Poistumisvalot Seisontavalot Kuljettajan tietokeskus Mittaristo Ohjauspyörän kaukoohjaimet Kuljettajan tietokeskus Tuulilasinpyyhkimet, tuulilasin pesulaite, takalasinpyyhin, takalasin pesulaite Keskituuletussuulakkeet Keskuslukitus Varoitusvilkut Turvatyynyn poiskytkennän merkkivalo Infonäyttö Elektronisen ilmastointiautomatiikan tunnistin Käsinelokero Luistonestojärjestelmä Elektroninen ajonvakautusjärjestelmä Ultraäänipysäköintitutka Eco-painike Polttoaineen valintapainike Ilmastointiautomatiikka Valintavipu, käsivaihteisto Automaattivaihteisto Sähkötoiminen seisontajarru Virtalukko ja ohjauslukko Äänitorvi Kuljettajan turvatyyny Konepellin avauskahva Säilytyslokero Sulakerasia Ohjauspyörän säätö Ajovalokytkin Ajovalojen kantaman säätö 111 Etusumuvalot Takasumuvalo Mittaristovalot

13 12 Käyttö lyhyesti Ulkovalot Valaistus Kaukovalovilkku, kauko- ja lähivalot Kierrä ajovalokytkintä AUTO = Valoautomatiikka: Ajovalot kytketään päälle ja pois automaattisesti m = Valoautomatiikan kytkeminen päälle tai pois 8 = Sivuvalot 9 = Ajovalot Autot ilman valoautomatiikkaa: 7 = Pois Paina ajovalokytkintä > = Etusumuvalot r = Takasumuvalo Kaukovalovilkku = Vedä vivusta Kaukovalot = Paina vipua Lähivalot = Paina tai vedä vipua Valoautomatiikka 3 110, kaukovalot 3 111, kaukovalovilkku

14 Käyttö lyhyesti 13 Suunta- ja kaistanvaihtovilkut Varoitusvilkut Äänitorvi Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Suunta- ja kaistanvaihtovilkut 3 113, seisontavalot Käyttö painikkeella. Varoitusvilkut Paina j.

15 14 Käyttö lyhyesti Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin pesulaite Takalasinpyyhin ja takalasin pesulaite 2 = nopea 1 = hidas P = taukopyyhintä tai automaattinen pyyhintä sadetunnistimella = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Tuulilasinpyyhkimet 3 80, pyyhinsulan vaihto Vedä vivusta. Tuulilasin pesulaite 3 80, pesulaitteen neste Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = lyhyt väli ala-asento = pitkä väli keskiasento = pois

16 Käyttö lyhyesti 15 Ilmastointi Takalasin lämmitin, peilien lämmitin Ikkunoiden kuivaus ja sulatus Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Takalasin pyyhin/pesulaite Lämmitys kytketään painamalla Ü painiketta. Takalasin lämmitin Paina painiketta V. Aseta lämpötilansäädin korkeimpaan tasoon. Kytke jäähdytys n. Takalasin lämmitin Ü päällä. Ilmastointiautomatiikka

17 16 Käyttö lyhyesti Vaihteisto Käsivalintainen vaihteisto Automaattivaihteisto Automaattivaihteisto Peruutusvaihde: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen ja paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vipu vapaa-asentoon, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto P = pysäköintiasento R = peruutusvaihde N = vapaa-asento D = ajoasento Käsinvaihtotila: siirrä valitsinvipu asennosta D vasemmalle. < = suurempi vaihde ] = pienempi vaihde Vaihdevipu voidaan siirtää pois asennosta P vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta.

18 Käyttö lyhyesti 17 Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 180, 3 210, moottoriöljyn määrä ja nestemäärät 3 158, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, peilien, istuimien ja turvavöiden moitteeton toiminta 3 28, 3 36, 3 44, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen Käännä avain asentoon 1 Liikuta ohjauspyörää hieman vapauttaaksesi ohjauslukon Käytä kytkintä ja jarrua Automaattivaihteisto P- tai N- asennossa Älä paina kaasupoljinta Dieselmoottorit: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu Käännä avain asentoon 3 ja vapauta se Moottorin käynnistäminen

19 18 Käyttö lyhyesti Stop-start-järjestelmä Kun nopeus on alhainen tai auto on paikallaan ja tietyt ehdot täyttyvät, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta aseta vaihdevipu vapaa-asentoon vapauta kytkinpoljin Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Stop-start-järjestelmä Pysäköinti Kytke aina seisontajarru. Vedä katkaisimesta m. Sammuta moottori. Käännä virtaavain asentoon 0 ja poista se. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu havaittavasti. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto kauko-ohjaimen painikkeella e. Aktivoi murtohälytinjärjestelmä Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Sulje ikkunat. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäyntiä n. 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukot 3 19, auton poistaminen käytöstä pitkähköksi ajaksi

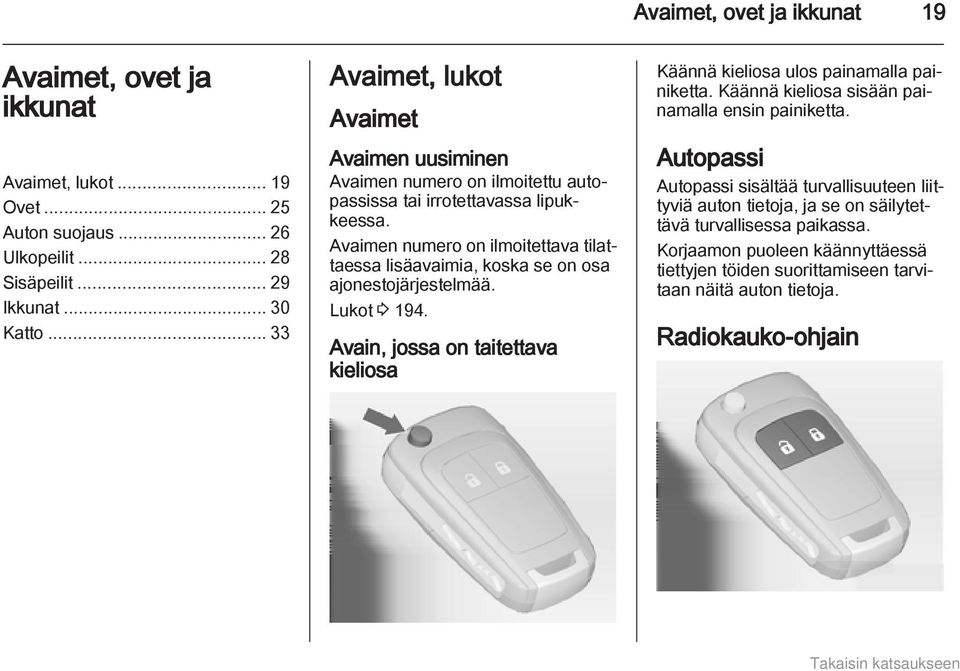

20 Avaimet, ovet ja ikkunat 19 Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Katto Avaimet, lukot Avaimet Avaimen uusiminen Avaimen numero on ilmoitettu autopassissa tai irrotettavassa lipukkeessa. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Autopassi Autopassi sisältää turvallisuuteen liittyviä auton tietoja, ja se on säilytettävä turvallisessa paikassa. Korjaamon puoleen käännyttäessä tiettyjen töiden suorittamiseen tarvitaan näitä auton tietoja. Radiokauko-ohjain

21 20 Avaimet, ovet ja ikkunat Ohjaa seuraavia: Keskuslukitus Murtosuojauslukitus Murtohälytin Sähkötoimiset ikkunat Kauko-ohjaimen toimintasäde on enintään n. 5 metriä. Ulkoiset tekijät voivat lyhentää kantamaa. Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta huolellisesti, suojaa kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: kantama on ylitetty pariston jännite on liian alhainen kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. Kauko-ohjain on synkronoitava keskuslukitusta on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi toisen, tehokkaamman radiolähettimen aiheuttama häiriö Lukituksen avaus Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjaimen toiminta alkaa heikentyä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Käännä avaimen kieliosa esiin ja avaa kauko-ohjain. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston asento. Sulje kauko-ohjain ja synkronoi se. Avain, jossa on kiinteä kieliosa Vaihdata paristo korjaamolla. Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon jälkeen asettamalla avain kuljettajan oven lukkoon. Radion kauko-ohjain synkronoidaan, kun sytytysvirta kytketään päälle.

22 Avaimet, ovet ja ikkunat 21 Tallennetut asetukset Kun avain poistetaan virtalukosta, avain muistaa automaattisesti seuraavat asetukset: Valaistus Infotainment-järjestelmä (vain CD 400) Keskuslukitus Mukavuusasetukset Tallennetut asetukset otetaan automaattisesti käyttöön, kun sama avain laitetaan virtalukkoon ja käännetään asentoon Edellytys tälle on se, että Kuljettajan aset. personointi on aktivoitu graafisen infonäytön henkilökohtaisissa asetuksissa. Aktivointi on tehtävä jokaiselle käytettävälle avaimelle. Jos autossa on värillinen infonäyttö, personointi on pysyvästi aktivoituna. Auton räätälöinti Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Kukin ovi avataan lukituksesta vetämällä sen sisäkahvasta. Kahvan vetäminen uudelleen avaa oven. Huomautus Jos turvatyynyt tai turvavöiden esikiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaattisesti. Lukituksen avaus Paina painiketta c. Kaksi asetusta on valittavissa: Avaa vain kuljettajan ovi ja polttoaineen täyttöaukon kansi lukituksesta painamalla painiketta c kerran. Avaa kaikki ovet ja tavaratila lukituksesta painamalla painiketta c kahdesti tai paina painiketta c kerran avataksesi kaikki ovet, tavaratilan kannen ja polttoaineen täyttöaukon kannen lukituksen. Tämä asetus voidaan muuttaa infonäytön valikossa Asetukset. Auton personalisointi Asetus voidaan tallentaa käytettävän avaimen osalta. Muistiin tallennetut asetukset Lukitseminen Sulje ovet, tavaratila ja polttoainesäiliön luukku.

23 22 Avaimet, ovet ja ikkunat Takaluukun lukituksen avaaminen ja takaluukun avaaminen Paina painiketta e. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Paina painiketta c sytytysvirran ollessa katkaistu kaikkien ovien avaamiseksi lukituksesta. Takaluukku vapautetaan ja avataan painamalla takaluukun listan alla olevaa kosketuskytkintä. Keskuslukituspainike Lukitsevat tai avaavat kaikkien ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukituksen matkustamosta käsin. Paina keskuslukituspainiketta: ovet lukitaan tai avataan lukituksesta. Jos ovet on lukittu, painikkeen merkkivalo palaa. Kauko-ohjaimella lukitsemisen jälkeen painikkeen merkkivalo palaa n. 2 minuuttia.

24 Avaimet, ovet ja ikkunat 23 Vika radiokaukoohjainjärjestelmässä Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Kytke sytytysvirta ja paina keskuslukituspainiketta avataksesi kaikkien ovien, tavaratilan ja polttoainesäiliön täyttöaukon luukun lukituksen. Kytkemällä sytytysvirta murtosuojauslukitus poistetaan käytöstä Lukitseminen Sulje kuljettajan ovi, avaa etumatkustajan ovi, paina keskuslukituspainiketta. Auto lukitaan. Sulje matkustajan ovi. Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata vetämällä sisäkahvasta kaksi kertaa. Tavaratilaa ja polttoainesäiliön täyttöaukon luukkua ei voida avata. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Lukitseminen Työnnä avain oven sisäpuolella lukon yläpuolella olevaan aukkoon ja käytä lukkoa painamalla, kunnes se naksahtaa. Sulje ovi. Menettely on suoritettava jokaiselle ovelle. Kuljettajan ovi voidaan lukita myös ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita.

25 24 Avaimet, ovet ja ikkunat Automaattinen lukitus Automaattinen lukitus liikkeellelähdön jälkeen Auto lukittuu automaattisesti, kun ajonopeus 4 km/h ylittyy. Ovia ei voida avata ulkopuolelta. Lisäksi takaovia ei voida avata sisäpuolelta, kun ajonopeus on yli 4 km/h. Vihreät merkkivalot ilmoittavat, että avaaminen sisäpuolelta on mahdollista: Tartu takaoven sisäkahvaan aktivoidaksesi läheisyysanturin ja vedä kahvasta. Kun ajonopeus on alle 4 km/h, ovet voidaan avata ulkopuolelta, kun: jokin ovi on avattu sisäpuolelta käsin keskuslukituspainiketta c on painettu Huomio Automaattinen lukitus toimii vain sytytysvirran ollessa kytketty. Automaattisen lukitusjärjestelmän vika Järjestelmävian tapauksessa ^ palaa mittaristossa ja varoitusääni kuuluu merkiksi siitä, että takaovien avaamista ei ole estetty. Kehota matkustajia olemaan koskematta ovenkahvoihin. Pysäytä välittömästi ja aktivoi molempien takaovien lapsilukot. Jos lapsilukko on jo aktivoitu, poista se ensin käytöstä ja aktivoi sitten uudelleen. Vihreät merkkivalot sammuvat ja varoitusääni lakkaa kuulumasta, kun molemmat lapsilukot on aktivoitu. Vedä takaovien sisäkahvoista tarkistaaksesi, onko ne lukittu sisäpuolelta. Käänny korjaamon puoleen. Automaattinen uudelleenlukitus lukituksen avauksen jälkeen Lyhyen ajan kuluttua siitä, kun lukitus on avattu kauko-ohjaimella, kaikki ovet, tavaratila ja polttoaineen täyttöaukon luukku lukitaan automaattisesti, jos mitään ovea ei ole avattu. Lapsilukot

26 Avaimet, ovet ja ikkunat 25 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Käännä takaoven lapsilukko avaimella tai sopivalla ruuvitaltalla vaakaasentoon. Vihreä merkkivalo sammuu. Ovea ei voida avata sisältä käsin. Poista lapsilukko käytöstä kääntämällä se pystyasentoon. Ovet Takaovet 9 Varoitus Varo muita henkilöitä, kun sekä auton etu- että takaistuimille astutaan tai autosta poistutaan yhtä aikaa. Käytä vain tarkoitukseen varattua tartuntakahvaa. Takaovissa on automaattinen lukitustoiminto Tavaratila Takaluukku Avaaminen Avattuasi lukituksen paina takaluukun listan alla olevaa kosketuskytkintä ja avaa takaluukku. Keskuslukitus 3 21.

27 26 Avaimet, ovet ja ikkunat Sulkeminen Käytä jotakin sisäkahvoista. Älä paina listan alla olevaa kosketuskytkintä sulkemisen yhteydessä, koska tällöin takaluukun lukitus avautuu uudelleen. Keskuslukitus Yleisiä vinkkejä takaluukun käytöstä 9 Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja, joita ei voi nähdä eikä haistaa, voi tällöin päästä auton sisään. Seurauksena voi olla tajuttomuus ja jopa kuolema. Huomio Ennen kuin avaat takaluukun, tarkista, onko sen yläpuolella esteitä, esimerkiksi autotallin ovi, jotta takaluukku ei vaurioidu. Tarkista aina liikealue takaluukun yläpuolella ja takana. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki. Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, on kuljettajan ovi avattava ja suljettava kerran, jotta auto saadaan suojatuksi. Avattaessa auton lukitus mekaaninen murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskuslukituspainikkeen avulla.

28 Avaimet, ovet ja ikkunat 27 Päällekytkentä Paina radiokauko-ohjaimen painiketta e kahdesti 10 sekunnin sisällä. Murtohälytinjärjestelmä Murtohälytin sisältää mekaanisen murtosuojauslukituksen, ja sitä käytetään yhdessä sen kanssa. Se valvoo: Ovia, takaluukkua, konepeltiä Sytytystä Avattaessa auton lukitus molemmat järjestelmät kytkeytyvät pois päältä. Tila-LED Tilan merkkivalo on integroitu keskuslukituspainikkeeseen. Tila ensimmäisten 10 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED = testi, valmiustilan kyt palaa LED vilkkuu nopeasti kentäviive. = ovia, takaluukkua tai konepeltiä ei ole suljettu kunnolla tai järjestelmässä on vika. Tila järjestelmän valmiustilaan kytkemisen jälkeen: LED vilkkuu hitaasti = järjestelmä on valmiustilassa. Häiriötapauksissa käänny korjaamon puoleen. Hälytys Hälytyksen lauetessa äänitorvi hälyttää ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai kytkemällä sytytysvirta. Murtohälytinjärjestelmä voidaan poistaa käytöstä vain painamalla painiketta c tai kytkemällä sytytysvirta. Laukaistusta hälytyksestä, jota kuljettaja ei ole keskeyttänyt, ilmoitetaan kuljettajan tietokeskuksessa varoitusviestinä tai -koodina sytytysvirran kytkemisen jälkeen. Auton viestit

29 28 Avaimet, ovet ja ikkunat Ajonestin Järjestelmä on osa virtalukkoa ja se tarkistaa, saako auton käynnistää käytettävällä avaimella. Ajonestin aktivoidaan automaattisesti, kun avain on poistettu virtakytkimestä. Jos merkkivalo d vilkkuu sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu edelleen, yritä käynnistää moottori vara-avaimella ja käänny korjaamon puoleen. Huomautus Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina poistuessasi auton luota 3 21, Merkkivalo d Ulkopeilit Kupera muoto Kuperassa ulkopeilissä on asfäärinen alue ja se vähentää kuolleita kohtia. Peilin muodon johdosta kohteet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Sähkötoiminen säätö Asennossa 0 mitään peiliä ei ole valittu. Kääntäminen Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Valitse kyseinen ulkopeili kääntämällä säädintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä säätääksesi peiliä.

30 Avaimet, ovet ja ikkunat 29 Lämmitys Sisäpeilit Käsikäyttöinen häikäisyn esto Automaattinen häikäisyn esto Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Perässä ajavien autojen aiheuttamaa häikäisyä vähennetään automaattisesti.

31 30 Avaimet, ovet ja ikkunat Ikkunat Tuulilasi Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon säteilyn tuulilasista poispäin. Myös tietosignaalit esim. tiemaksupisteistä voivat heijastua takaisin tuulilasista. Sisäpeilin takana olevilla tuulilasiin merkityillä alueilla ei ole pinnoitetta. Näille alueille on kiinnitettävä tietojen elektroniseen tallennukseen ja maksujen maksuun tarkoitetut laitteet. Muussa tapauksessa tietojen tallennuksessa voi esiintyä häiriöitä. Käsikäyttöiset ikkunat Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Jos takaistuimilla on lapsia, kytke takaikkunoiden sähkötoiminen lapsilukitus. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Sähkötoimisia ikkunoita voidaan käyttää: sytytysvirta kytkettynä 10 minuutin sisällä sytytysvirran katkaisusta 5 minuutin sisällä oven avaamisesta tai sulkemisesta Sytytysvirran katkaisun jälkeen ikkunoita ei voida käyttää sen jälkeen, kun auto on lukittu kauko-ohjaimella. Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta.

32 Avaimet, ovet ja ikkunat 31 Työntäminen tai vetäminen varovasti ensimmäiseen pykälään asti: ikkuna liikkuu ylös- tai alaspäin niin kauan kuin katkaisinta käytetään. Lujempi työntäminen tai vetäminen toiseen vasteeseen asti ja vapautus: ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa käytössä. Pysäytä liike käyttämällä katkaisinta vielä kerran samaan suuntaan. Turvatoiminto Automaattinen nostotoiminto on varmistettu turvatoiminnolla, joka pysäyttää ja avaa uudelleen yli puolivälin nousseen ikkunan, jos se osuu esteeseen. Turvatoiminnon ohittaminen Jos sulkeminen on vaikeaa esim. jään takia, katkaise sytytysvirta, vedä katkaisin ensimmäiseen vasteeseen asti ja pidä siinä. Ikkuna liikkuu ylöspäin ilman käytössä olevaa turvatoimintoa. Keskeytä liike vapauttamalla katkaisin. Takaikkunoiden lapsilukitus Poista takaovien sähkötoimiset ikkunat käytöstä painamalla katkaisinta z, LED palaa. Aktivoi painamalla uudelleen z. Ikkunoiden käyttö ulkopuolelta Ikkunoita voidaan etäkäyttää auton ulkopuolelta käsin. Paina pitkään painiketta c avataksesi ikkunat. Paina pitkään painiketta e sulkeaksesi ikkunat. Vapauta painike pysäyttääksesi ikkunan liikkeen. Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö katkaistaan joksikin aikaa.

33 32 Avaimet, ovet ja ikkunat Sähkötoimisten ikkunoiden alustaminen Jos ikkunoita ei voida sulkea automaattisesti (esim. akun irtikytkennän jälkeen), kuljettajan tietokeskuksessa näytetään varoitusviesti tai -koodi. Auton viestit Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Vedä katkaisimesta, kunnes ikkuna on kiinni, ja jatka vetämistä vielä 2 sekuntia. 4. Toista kaikkien ikkunoiden kohdalla. Takalasin lämmitys Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Moottorityypistä riippuen dieselhiukkassuodattimen puhdistuksen aikana takalasin lämmitin kytkeytyy automaattisesti päälle. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana. Häikäisysuojan taustapuolella on lipukkeenpidin.

34 Avaimet, ovet ja ikkunat 33 Katto Panoraamakatto Älä kiinnitä kattoon tarroja. Älä peitä autoa pressulla. Aurinkosuojarullaverho Aurinkosuojarullaverho on sähkötoiminen. Paina painike G tai H napakasti toiseen pykälään asti ja vapauta se: aurinkosuojarullaverho avautuu tai sulkeutuu automaattisesti. Pysäytä liike käyttämällä katkaisinta vielä kerran. Turvatoiminto Jos aurinkosuojarullaverho kohtaa vastusta automaattisen sulkeutumisen aikana, se pysäytetään heti ja avataan uudelleen. Toimintavalmius Virtalukon asennossa 1 aurinkosuojarullaverhoa voidaan käyttää Alustaminen virtakatkon jälkeen Virtakatkon jälkeen aurinkosuojarullaverhoa voidaan ehkä käyttää vain rajoitetusti. Anna järjestelmän alustaminen korjaamon tehtäväksi. Paina painike G tai H kevyesti ensimmäiseen pykälään asti: aurinkosuojarullaverho avautuu tai sulkeutuu niin kauan kuin painiketta painetaan.

35 34 Istuimet, turvajärjestelmät Istuimet, turvajärjestelmät Pääntuet Etuistuimet Takaistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Säätö Etuistuinten pääntuet Korkeuden säätö Paina painiketta, säädä korkeus ja lukitse. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkälle henkilölle pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa.

36 Istuimet, turvajärjestelmät 35 Säätö vaakasuunnassa Takaistuinten pääntuet Huomautus Hyväksyttyjä lisävarusteita saa kiinnittää vain, jos istuin ei ole käytössä. Voit säätää pääntukea vaakasuunnassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin. Palauta takimmaiseen asentoon vetämällä täysin eteen ja vapauttamalla. Korkeuden säätö Vedä pääntukea ylöspäin tai vapauta molemmat pidätysjouset painamalla ja työnnä pääntukea alaspäin. Aktiiviset pääntuet Aktiivisten pääntukien etuosat liikkuvat peräänajokolarissa hieman eteenpäin. Näin päätä tuetaan siten, että retkahdusvammojen riski pienenee.

37 36 Istuimet, turvajärjestelmät Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse. Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistuskulma siten, että yletyt helposti ohjauspyörään käsivarret hieman koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Säädä reisituki niin, että istuimen reunan ja polvitaipeen väliin jää n. kahden sormen levyinen tila. Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista muotoa. Istuimen säätö 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti.

38 Istuimet, turvajärjestelmät 37 Istuimen sijoitus Istuinten selkänojat Istuinkorkeus Vedä kahvasta, siirrä istuinta, vapauta kahva. Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna selkänojan lukittua kuuluvasti. Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee

39 38 Istuimet, turvajärjestelmät Istuimen kaltevuus Ristiselän tuki Säädettävä reisituki Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Säädä ristiselän tuki nelitoimikytkimellä sinulle sopivaan asentoon. Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin. Tuen lisääminen tai vähentäminen: työnnä käyttökytkintä eteen- tai taaksepäin. Vedä vivusta ja siirrä reisitukea.

40 Istuimet, turvajärjestelmät 39 Kyynärnoja Kyynärnojan asentaminen Irrotettava kyynärnoja Kyynärnojassa on säilytyslokero. Säilytyslokero Paina taempaa painiketta ja työnnä takaohjaintapit ylempiin ohjainkiskoihin. Vapauta painike. Laske kyynärnojaa edestä. Vedä napakasti etukahvasta ja työnnä etuohjaintapit ylempiin ohjainkiskoihin. Vapauta kahva. Siirrä kyynärnojaa, kunnes se lukittuu kuuluvasti. Huomautus Asenna kyynärnoja kuvassa esitettyyn suuntaan. Muussa tapauksessa kyynärnoja ei ehkä lukitu oikein.

41 40 Istuimet, turvajärjestelmät Kyynärnojan siirtäminen Mukinpitimet Kyynärnojan irrottaminen Vedä napakasti etukahvasta ja nosta kyynärnojaa edestä. Paina takapainiketta ja irrota kyynärnoja. Lämmitys Jos jollakulla autossa olijoista on herkkä iho, emme suosittele suurimman lämmitystehon käyttöä jatkuvasti. Istuinlämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Vedä etukahvasta hieman ja siirrä kyynärnoja haluttuun asentoon. Vapauta kahva. Siirrä kyynärnojaa, kunnes se lukittuu kuuluvasti. Jos alempaan ohjainkiskoon on asennettu mukinpidin, varmista, että mukinpitimen kehys on alkuasennossa. Huomautus Jos kyynärnojalle asetetaan liikaa painoa, sen lukitus saattaa avautua. Esteetön liikkuvuus ei ehkä ole taattu. Nosta kyynärnojaa hieman lukitaksesi sen uudelleen. Kyynärnojan säilytyslokero Paina kyseisen istuimen painiketta ß haluamasi lämmitystehon mukaan yhden tai useamman kerran. Tilan ilmaisevat painikkeen merkkivalot.

42 Istuimet, turvajärjestelmät 41 Takaistuimet Istuimen säätö 9 Varoitus Ajettaessa ulompien istuinten on oltava lukittuneina ohjainkiskoihin. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti. Takaistuimen ulkopaikkojen istuimia voidaan siirtää yksitellen eteen- tai taaksepäin. Istuimia voidaan siirtää pituus- ja poikittaissuunnassa. Pituussuunnassa istuimet voidaan lukita väliasentoihin. Vedä kahvasta, siirrä istuinta, vapauta kahva ja anna istuimen lukittua. Flexible Seat System (FlexSpace, joustava istuinjärjestelmä) asennossa 1, tai kolmea istuinta asennossa 2. Asennossa 1 keskimmäinen istuin on laskettuna alas. Ulkopaikkojen istuimet voidaan siirtää eteenpäin asentoon 3. Istuinten siirtäminen asentoon 1 Vedä hihnasta ja käännä keskimmäinen istuin alas. Takaistuinrivillä voidaan käyttää joko kahta istuinta, jotka tarjoavat suurimman mahdollisen istumistilan

43 42 Istuimet, turvajärjestelmät Istuinten siirtäminen asentoon 2 Vedä kahvasta ja siirrä istuin poikittain taaksepäin asentoon 1. Istuinta ohjataan automaattisesti sisäänpäin. Vapauta kahva ja anna istuimen lukittua paikalleen. Vedä kahvasta ja siirrä istuin poikittain eteenpäin asentoon 2. Istuinta ohjataan automaattisesti ulospäin. Vapauta kahva ja anna istuimen lukittua paikalleen. Vedä hihnasta ja nosta keskimmäistä istuinta. Keskimmäinen istuin ei ole käytettävissä, jos ulommat istuimet siirretään eteenpäin asentoon 3.

44 Istuimet, turvajärjestelmät 43 Turvavyöt Turvavyöt lukkiutuvat auton voimakkaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Siksi vammautumisen vaara on olennaisesti pienempi. 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Turvavyöt on suunniteltu vain yhden henkilön käytettäväksi kerrallaan. Ne eivät sovellu alle 150 cm:n pituisille henkilöille. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden, epäpuhtauksien ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavöiden esikiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa. Turvavyömuistutin X Turvavyön voiman rajoittimet Ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimentamalla vyön voimaa vapautettaessa sitä asteittain. Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen. 9 Varoitus Virheellinen käsittely (esim. vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristimet. Turvavöiden esikiristinten lauettua merkkivalo v palaa jatkuvasti 3 90.

45 44 Istuimet, turvajärjestelmät Vaihdata lauenneet turvavöiden esikiristimet korjaamolla. Turvavöiden esikiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna tarvikkeita, jotka voivat häiritä turvavöiden esikiristimien toimintaa. Turvavöiden esikiristimien komponentteihin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Turvavyön kiinnitys Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Turvavyömuistutin Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli. Korkeuden säätö Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin. 1. Vedä vyötä hieman ulospäin. 2. Paina painiketta. 3. Säädä korkeus ja lukitse.

46 Istuimet, turvajärjestelmät 45 Turvavyön irrottaminen Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana. Vyö avataan painamalla lukon punaista nappia. Takaistuinten turvavyöt Keskipaikalla on erityinen kolmipisteturvavyö. Vedä salpalevyt pois katon vyönpitimestä. Napsauta alempi salpalevy keskimmäisen istuimen oikeanpuoleiseen solkeen (1). Irrota ylempi salpalevy pitimestä, vie se vyön kanssa olkapään ja lantion yli (älä kierrä) ja napsauta keskimmäisen istuimen vasemmanpuoleiseen solkeen (2). Irrota turvavyö painamalla ensin vasemmanpuoleisen soljen (2) painiketta ja irrottamalla ylempi salpalevy. Paina sitten oikeanpuoleisen soljen (1) painiketta ja irrota alempi salpalevy. Turvavyö kelautuu itsestään takaisin kelalle.

47 46 Istuimet, turvajärjestelmät Työnnä katossa olevaan turvavyön pitimeen siten, että alempi salpalevy osoittaa eteenpäin. Turvavyön käyttö raskauden aikana Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useista yksittäisistä järjestelmistä varusteiden kattavuudesta riippuen. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. Työnnä ylempi salpalevy pitimeen. Käännä yhteen lukitut salpalevyt turvavyötä vasten. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta.

48 Istuimet, turvajärjestelmät 47 Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöiden esikiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Lisäksi on mahdollisesti vaihdatettava ohjauspyörä, kojelauta, paneloinnin osia, ovitiivisteet, kahvat ja istuimet. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kun turvatyynyt täyttyvät, poistuvat kuumat kaasut voivat aiheuttaa palovammoja. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Ne tunnistaa sanasta AIRBAG. Myös häikäisysuojan molemmin puolin on sijoitettu varoitusmerkinnät etumatkustajan puolella. Etuturvatyynyjärjestelmä laukeaa tietyn asteisessa etutörmäyksessä. Sytytysvirran on oltava kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät etumatkustajien ylävartalon ja pään vammautumisvaaraa huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii.

49 48 Istuimet, turvajärjestelmät Sivuturvatyynyjen järjestelmä Turvatyynyverhojen järjestelmä Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhojärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä. Sivuturvatyynyjärjestelmä käsittää kummankin etuistuimen selkänojassa sijaitsevat turvatyynyt. Ne tunnistaa sanasta AIRBAG. Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivutörmäyksessä huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät pään vammautumisvaaraa sivutörmäyksessä huomattavasti.

50 Istuimet, turvajärjestelmät 49 9 Varoitus Turvatyynyn täyttymisalue on pidettävä esteettömänä. Kattorungon koukut soveltuvat vain kevyiden vaatekappaleiden ripustukseen ilman vaateripustimia. Älä säilytä vaatteissa mitään esineitä. Turvatyynyjen poiskytkentä Etumatkustajan turvatyynyjärjestelmä täytyy kytkeä pois toiminnasta, jos tälle istuimelle asennetaan lasten turvaistuin. Sivuturvatyynyt ja turvatyynyverhot, turvavöiden esikiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Etumatkustajan turvatyynyjärjestelmä voidaan kytkeä pois päältä kojelaudan oikealla puolella olevalla kytkimellä. Valitse asento virta-avaimella: * = etumatkustajan turvatyyny on poissa käytöstä eikä laukea törmäyksessä. Merkkivalo * palaa jatkuvasti keskikonsolissa. Lasten turvajärjestelmä voidaan asentaa taulukon Lastenistuimen asennuspaikat mukaisesti Aikuinen ei saa istua etumatkustajan istuimella. V = etumatkustajan turvatyyny on käytössä. Lasten turvajärjestelmä ei saa olla asennettuna. 9 Vaara Lapsi on hengenvaarassa, jos lastenistuinta käytetään etumatkustajan istuimella, jonka turvatyyny on toimintavalmiudessa. Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istuimella turvatyynyn ollessa pois toimintavalmiudesta.

51 50 Istuimet, turvajärjestelmät Jos merkkivalo V palaa noin 60 sekuntia sytytysvirran katkaisemisen jälkeen, etumatkustajan turvatyyny täyttyy törmäyksessä. Jos molemmat merkkivalot palavat samaan aikaan, järjestelmässä on häiriö. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei saa istua etumatkustajan istuimella. Käänny välittömästi korjaamon puoleen. Muuta tilaa vain auton ollessa paikallaan ja sytytysvirran katkaistuna. Tila pysyy samana seuraavaan muutokseen asti. Turvatyynyn poiskytkennän merkkivalo Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme Opelin lasten DUO - turvajärjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi. Käytettäessä Opelin lasten DUO -turvajärjestelmää takapenkin ulkopaikat on siirrettävä asentoon Suosittelemme Opelin lasten DUO -turvajärjestelmän kiinnittämistä käyttäen seuraavien kiinnitysjärjestelmien yhdistelmää: ISOFIX

52 Istuimet, turvajärjestelmät 51 Kolmipisteturvavyö Top-Tether Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. 9 Varoitus Käytettäessä lasten turvajärjestelmää etumatkustajan istuimella ko. istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen aiheuttaa lapselle hengenvaaran. Tämä koskee etenkin etumatkustajan istuimelle selkä menosuuntaan asennettuja lastenistuimia. Oikean järjestelmän valinta Lasten turvajärjestelmä on asennettavissa parhaiten takaistuimille. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikko selkäranka ei joudu mahdollisessa onnettomuustilanteessa niin kovan rasituksen kohteeksi. Alle 12-vuotiaat ja alle 150 cm:n pituiset lapset saavat matkustaa vain lapselle soveltuvassa lasten turvajärjestelmässä. Normit ECE tai ECE täyttävät turvajärjestelmät ovat soveltuvia. Koska turvavyön oikea käyttöasento on harvoin mahdollinen alle 150 cm pituisen lapsen kohdalla, suosittelemme painokkaasti soveltuvan lasten turvajärjestelmän käyttämistä, vaikka lainsäädäntö ei tätä lapsen iän huomioiden enää edellyttäisi. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta.

53 52 Istuimet, turvajärjestelmät Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava.

54 Istuimet, turvajärjestelmät 53 Lastenistuimen asennuspaikat Sallitut lasten turvajärjestelmän kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai n. 10 kk Ryhmä 0+: enintään 13 kg tai n. 2 vuotta Ryhmä I: 9 18 kg tai n. 8 kk 4 vuotta Ryhmä II: kg tai n. 3 7 vuotta Ryhmä III: kg tai n vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla X U 1 U 2, 4 U 3 X U 1 U 2, 4 U 3 X U 1 U 2, 4 U 3 X X U 4 U 3 X X U 4 U 3 Takapenkin keskipaikalla

55 54 Istuimet, turvajärjestelmät 1 = Sallittu, jos etumatkustajan istuimen turvatyyny on poistettu käytöstä. Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. 2 = Saatavana ISOFIX- ja Top-Tether -kiinnityskaarilla varustettu istuin. 3 = Vain, jos ulommat istuimet ovat samalla tasolla keskimmäisen istuimen kanssa (asento 2, 3 41). 4 = Vain, jos ulommat istuimet ovat asennossa 1 tai 2, U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä paino- ja ikäluokassa ei saa käyttää lasten turvajärjestelmää. Sallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Takapenkin ulkopaikoilla 1, 2 Ryhmä 0: enintään 10 kg E ISO/R1 X IL X Ryhmä 0+: enintään 13 kg E ISO/R1 X IL X D ISO/R2 X IL X C ISO/R3 X IL X Ryhmä I: 9 18 kg D ISO/R2 X IL X C ISO/R3 X IL X B ISO/F2 X IL, IUF X B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X Takapenkin keskipaikalla

56 Istuimet, turvajärjestelmät 55 IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä. 1 = Vain, jos ulommat istuimet ovat asennossa 1 tai 2, = Vain Opelin lasten DUO -turvajärjestelmä: Jos istuin kiinnitetään suosituksen mukaisesti 3 50, takapenkin ulkopaikkojen on oltava asennossa ISOFIX -kokoluokka ja kiinnitys A ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 13 kg:n painoluokan yläpäässä. D ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 13 kg:n painoluokassa. E ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

57 56 Istuimet, turvajärjestelmät Lasten ISOFIXturvajärjestelmät Top-Tetherkiinnityssilmukat Top-tether-kiinnityssilmukat on merkitty symbolilla : lasten turvaistuinta varten. Kiinnitä autoa varten hyväksytyt lasten ISOFIX-turvajärjestelmät ISOFIXkiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL. ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä. Kiinnitä ISOFIX-kiinnityksen lisäksi Top-tether-hihna Top-tether-kiinnityssilmukoihin. Sen vyön tulee tällöin kulkea pääntuen johdetankojen välistä. Yleiskelpoiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IUF.

58 Säilytys 57 Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat Käsinelokero Mukinpitimet Käsinelokerossa on kynänpidin ja kolikkopidike. Käsinelokeron sisällä on lokero omistajan käsikirjaa varten. Avaa lokero vetämällä liuskasta. Käsinelokeron on oltava kiinni ajon aikana. Mukinpitimet sijaitsevat keskikonsolissa. Irrotettava mukinpidin Mukinpidin voidaan kiinnittää joko etukonsolin ylempiin tai alempiin ohjainkiskoihin.

59 58 Säilytys Mukinpitimen asentaminen Mukinpitimen siirtäminen Käännä kehys pois alkuasennosta ennen käyttöä. Huomautus Jos mukinpidin on asennettu alempaan ohjainkiskoon ja irrotettava kyynärnoja ylempään, varmista ennen jonkin osan liikuttamista, että runko on käännetty takaisin alkuasentoon. Muussa tapauksessa kyynärnoja ja mukinpidin voivat vaurioitua, kun ne siirretään toistensa päälle. Kyynärnoja Paina edessä ja takana olevia painikkeita ja työnnä ohjaintapit ylempiin tai alempiin ohjainkiskoihin. Etupainiketta on painettava napakasti. Vapauta painikkeet ja siirrä mukinpidintä, kunnes se lukittuu kuuluvasti. Huomautus Asenna mukiteline kuvassa esitettyyn suuntaan. Muussa tapauksessa mukiteline ei ehkä lukitu oikein. Paina etupainiketta hieman ja siirrä mukinpidin haluamaasi asentoon. Vapauta painike ja siirrä mukinpidintä, kunnes se lukittuu kuuluvasti. Mukinpitimen irrottaminen Paina edessä ja takana olevia painikkeita ja irrota mukinpidin. Etupainiketta on painettava napakasti.

60 Säilytys 59 Etusäilytyslokero Aurinkolasikotelo Säilytyslokero istuimen alla Ohjauspyörän vieressä on säilytyslokero. Avaa kääntämällä alas. Älä sijoita aurinkolasikoteloon painavia esineitä. Nosta lokeroa etureunan syvennyksestä ja vedä ulos. Maksimikuormitus: 3 kg. Sulje työntämällä lokero kiinni ja lukitse paikalleen.

61 60 Säilytys Kyynärnojan säilytystila Irrotettavan kyynärnojan säilytystila Paina painiketta ja käännä kyynärnojan kansi ylös. Kyynärnojassa on säilytyslokero. Takakuljetusjärjestelmä Takakuljetusjärjestelmä (Flex-Fixjärjestelmä) mahdollistaa polkupyörien kiinnittämisen auton lattiaan asennettuun ulos vedettävään telineeseen. Muita esineitä ei saa kuljettaa. Suurin sallittu takakuljetusjärjestelmän kuorma on 40 kg. Suurin sallittu kuorma polkupyörää kohden on 20 kg. Kun telinettä ei käytetä, sen voi työntää takaisin auton lattiaan. Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksessa. Huomio Älä kiinnitä hiilikuituisilla poljinkammilla varustettuja polkupyöriä pyöräkannattimiin. Polkupyörät voivat vahingoittua. Vetäminen ulos Avaa takaluukku. 9 Varoitus Takatelinejärjestelmän ojentumisalueella ei saa oleskella, loukkaantumisvaara.

62 Säilytys 61 Vedä vapautusvivusta ylöspäin. Järjestelmä vapautuu ja ojentuu nopeasti ulos puskurista. 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen. Takavalojen asennus Avaa takavalon takana oleva lampun tuki kokonaan. Vedä kuljetusteline kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että kuljetustelinettä ei voida työntää sisään vetämättä uudelleen vapautusvivusta Ota ensin taempi (1), sitten etumainen (2) takavalo pois syvennyksistä.

63 62 Säilytys Paina kiristysvipua alas ja paina sitten lampun kannatin pitimeen siten, että se lukkiutuu. Tee tämä toimenpide molemmille takavaloille. Takaosan kuljetustelineen lukitus Tarkista johtojen ja lamppujen asennot varmistaaksesi, että ne on asennettu oikein ja lujasti paikoilleen. Käännä oikeaa kiristysvipua (1) ensin ja käännä sitten vasenta kiristysvipua (2), kunnes tunnet selkeän vastuksen. Takakuljetusjärjestelmä on lukittu, kun lukitusvipuja käännetään noin 50. Muussa tapauksessa turvallista toimintaa ei voida taata. Huomautus Sulje takaluukku.

64 Säilytys 63 Rekisterikilven pitimen kääntäminen ylös Poljintelineiden kääntäminen esiin Ota poljinpidikkeet pois poljintelineistä. Käännä rekisterikilven pidin ylös. Kiinnitä rekisterikilpi ennen takakuljetusjärjestelmän ensimmäistä käyttöä. Käännä toista tai molempia poljintelineitä ylöspäin, kunnes vinotuki lukittuu.

65 64 Säilytys Takaosan kuljetustelineen sovitus polkupyörän mukaan Polkupyörän valmistelu kiinnitystä varten Paina kiinnityshihnan vapautusvipua ja irrota kiinnityshihna. Paina vapautusvipua ja vedä pyöräkiinnikkeet ulos. Huomautus Suurin poljinkammen leveys on 38,3 mm ja suurin syvyys on 14,4 mm. Käännä vasen poljin (ilman ketjuhammaspyörää) pystysuuntaan alaspäin. Vasemman polkimen poljinkumin on oltava vaaka-asennossa. Etumaisen polkupyörän etupyörän on oltava vasemmalla. Taemman polkupyörän etupyörän on oltava oikealla.

66 Säilytys 65 Polkupyörän kiinnitys takaosan kuljetustelineeseen Aseta polkupyörä telineelle. Polkimen varsi on asetettava poljintelineen kanavaan kuvan mukaisesti. Huomio Varmista, että poljin ei kosketa takakuljetusjärjestelmän pintaa. Muuten kampisarja voi vaurioitua kuljetuksen aikana. Sovita säädettävä poljinalusta poljintelineen kiertokahvalla suurin piirtein poljinvarren kaareen. Jos polkupyörässä on suorat poljinvarret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva. Jos polkupyörässä on kaarevat poljinvarret, kierrä poljinalusta täysin sisään (asento 1), ks. kuva. Aseta poljinvarren kiinnike kummankin poljinvarren syvennyksen ulompaan kiskoon yläpuolelta ja liu'uta sitä alaspäin ainakin lovien alapuolelle.

67 66 Säilytys Aseta pyöräkiinnikkeet siten, että polkupyörä on suurin piirtein vaakaasennossa. Tässä polkimien ja takaluukun välisen etäisyyden tulee olla ainakin 5 cm. Polkupyörän molempien renkaiden on oltava pyöräkiinnikkeissä. Kohdista polkupyörä auton pitkittäissuunnassa: Löysää polkimen pidikettä hieman. Aseta polkupyörä pystyasentoon poljintelineen kiertokahvalla. Jos polkupyörät ovat toistensa tiellä, niiden kulmaa voidaan muuttaa säätämällä pyöräkiinnikkeitä tai poljintelineen kiertokahvaa, kunnes ne eivät enää kosketa toisiaan. Varmista, että etäisyys autosta on riittävän suuri. Kiinnitä poljinvarsi pidikkeeseen kiertämällä kiinnitysruuvia. Kiristä poljinlaakerikotelon kiinnitysruuvi käsin maksimitiukkuuteen. Kiinnitä polkupyörän molemmat renkaat kiinnityshihnoilla pyöräkiinnikkeisiin. Tarkista, että polkupyörä on tukevasti paikallaan. Huomio Varmista, että polkupyörän ja auton välissä on ainakin 5 cm tilaa.

68 Säilytys 67 Pyöräkiinnikkeiden ja poljintelineen kiertokahvan säätöarvot on merkittävä muistiin ja tallennettava kunkin polkupyörän osalta. Oikea esisäätö helpottaa polkupyörän seuraavaa asennusta telineeseen. Huomautus On suositeltavaa kiinnittää takimmaiseen polkupyörään varoitusmerkki sen näkyvyyden parantamiseksi. Polkupyörän poistaminen kuljetustelineestä Pidä polkupyörästä kiinni, löysää poljinlaakerin pidikkeen kiristysruuvi ja nosta pidike yläkautta pois. Takaosan kuljetustelineen työntäminen sisään Työnnä kiinnityshihna sisään ja kiristä alaspäin mahdollisimman pitkälle. Paina poljinvarren pidikkeet poljintelineen kanavaan kuvan mukaisesti. Avaa polkupyörän molempien renkaiden kiinnityshihnat.

69 68 Säilytys Paina vapautusvipua ja työnnä polkupyöräkiinnikkeet sisään niin pitkälle kuin ne menevät. Paina kiristysvipu alas ja vedä molemmat valot ulos koloista. Vapauta lukitusvipu vinotuesta ja käännä molemmat poljintelineet alas. 9 Varoitus Väliinjäämisvaara. Irrota rekisterikilpi ja käännä rekisterikilven pidin alas. Käännä ensin vasenta (1) ja sitten oikeaa lukitusvipua (2) taakse niin pitkälle kuin ne menevät. Taita lamppukannattimet takavalojen taustapuolelle. Aseta ensin etummainen takavalo (1), sitten taempi takavalo (2) syvennykseen ja paina alas mahdollisimman pitkälle. Työnnä johdot kokonaan kaikkiin ohjaimiin vaurioiden välttämiseksi.

70 Säilytys 69 Tavaratila Takaistuinten selkänojien kääntäminen alas Takaistuimen selkänoja on jaettu kolmeen osaan. Kaikki osat voidaan kääntää alas ja laskea erikseen tavaratilan koon suurentamiseksi. Irrota tavaratilan suoja tarvittaessa Paina pääntuet alas painamalla molempia salpoja. Avaa takaluukku. Vedä vapautusvipu ylös ja työnnä järjestelmää puskuriin, kunnes se lukittuu. Vapautusvivun täytyy palata alkuperäiseen asentoon. 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen. 9 Varoitus Älä varastoi esineitä istuinten alle tai taakse. Esineet saattavat vaurioitua ja estää ohjainkiskojen moitteettoman lukittumisen. Tavaratilan lattiasta saadaan aivan tasainen, jos takaistuimen selkänojat käännetään alas. Huomio Älä käännä ulompien istuinpaikkojen selkänojia istuinten ollessa sisemmässä asennossa. Istuimet saattaisivat vaurioitua. Ota turvavyö pois selkänojan pidikkeestä.

71 70 Säilytys Vedä selkänojan etupuolella olevasta kahvasta ja käännä selkänoja alas istuintyynyn päälle. Istuin laskeutuu automaattisesti alas. Selkänojat voidaan kääntää alas myös tavaratilasta käsin. Vedä selkänojan taustapuolella olevasta kahvasta ja käännä selkänoja alas. Käännä ylös vetämällä kahvasta ja nostamalla selkänojia pystyasentoon, kunnes ne lukittuvat kuuluvasti. 9 Varoitus Selkänojien ollessa ylös käännettyinä varmista ennen liikkeelle lähtemistä, että ne ovat lukkiutuneet hyvin paikalleen. Tämän noudattamatta jättäminen voi johtaa henkilövahinkoihin tai kuorman tai auton vaurioitumiseen voimakkaan jarrutuksen tai törmäyksen yhteydessä. Takasäilytystila Tavaratilan vasemmalla puolella on säilytystila.

72 Säilytys 71 Käännä kiinnitintä vastapäivään ja käännä kansi alas. Tavaratilan suoja Älä aseta esineitä suojan päälle. Suojan irrottaminen Irrota kiinnityshihnat takaluukusta. Nosta kantta takaosasta ja työnnä sitä ylöspäin etuosasta. Irrota kansi. Suojan varastoiminen Irrota kiinnityshihnat takaluukusta. Nosta kantta takaosasta ja työnnä sitä ylöspäin etuosan sivuohjaimista. Pane suojakansi talteen takaistuinten taakse. Suojan asentaminen Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat takaluukkuun.

73 72 Säilytys Tavaratilan lattian suojalevy Tavaratilan lattian suojalevyä voidaan nostaa. Taita se ylös ja nosta tavaratilan suojaa hieman. Vedä tavaratilan vasemman sivuseinän koukku ulos, jotta takalattian suoja pysyy pystyssä. Tavaratilan kaksinkertainen lattia Tavaratilan kaksinkertainen lattia voidaan asentaa tavaratilaan kahteen asentoon: heti varapyörän syvennyksen suojan tai takalattian peitteen yläpuolelle, tavaratilan yläaukkoihin. Irrota nostamalla tavaratilan lattiaa syvennyksen avulla ja vetämällä taaksepäin. Asenna tavaratilan lattia työntämällä sitä eteenpäin ohjaimessaan ja laskemalla alas. Yläasentoon asennettuna tavaratilan lattian ja varapyörän syvennyksen suojan välistä tilaa voidaan käyttää säilytystilana. Jos takaistuinten selkänojat käännetään eteenpäin tässä asennossa, saadaan aikaan lähes tasainen kuormatilan lattia. Yläasennossa tavaratilan kaksinkertainen lattia kestää enintään 100 kg kuorman. Ala-asennossa tavaratilan kaksinkertainen lattia kestää suurimman sallitun kuorman. Renkaankorjaussarjalla varustetuissa malleissa varapyörän syvennystä voidaan käyttää lisäsäilytystilana. Renkaanpaikkaussarja

74 Säilytys 73 Kiinnityssilmukat Asentaminen Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko. Turvaverkko Turvaverkko voidaan asentaa etuistuinten taakse. Matkustajia ei saa kuljettaa turvaverkon takana. Kattorungossa on kaksi asennusaukkoa: työnnä verkon tanko aukkoon toisella puolella, työnnä eteenpäin ja lukitse. Pidennä tanko, työnnä aukkoon toisella puolella, työnnä eteenpäin ja lukitse. Kiinnitä verkon kiristyshihnojen koukut etuistuinten takana oleviin silmukoihin. Kiristä verkko vetämällä hihnan vapaana olevasta päästä. Kiinnitä ja kiristä molemmilla puolilla. Irrotus Kallista verkon kiristyshihnojen pituussäädintä ylöspäin ja irrota hihnat molemmilta puolilta. Vapauta ylempi tanko toisella puolella, vapauta toinen puoli ja poista aukoista.

75 74 Säilytys Varastointi Vieritä ylempi verkkotanko alas noin keskikohdan yläpuolelle. Aseta ylempi verkkotanko kiristyshihnojen päälle alemman verkkotangon viereen. Ylemmän verkkotangon koukkujen täytyy osoittaa poispäin alemmasta verkkotangosta. Taitettava pöytätaso Asennettu etuistuinten selkänojiin. Avaa vetämällä ylöspäin lukittumiseen asti. Taita pois käytöstä työntämällä alaspäin vastuksen ohi. Taitettavalle pöytätasolle ei saa asettaa mitään raskasta esinettä. Varoituskolmio Aseta kiristyshihnat kuvan mukaisesti ja kohdista ne verkon suuntaisesti. Kiinnitä tarranauha tiukasti verkon ympärille pituussäätimien viereen. Pituussäätimien ja verkkotankojen on oltava tasaisesti vierekkäin. Varastoi turvaverkko tavaratilan kaksinkertaisen lattian välissä olevaan tilaan. Tavaratilan lattian suojalevy Säilytä varoituskolmiota tavaratilan takasivulla olevassa tilassa.

76 Säilytys 75 Ensiapupakkaus Varastoi ensiapupakkaus ja heijastinliivi kuljettajan istuimen alle. Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Ota lisätietoja varten yhteys korjaamoon. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Käytä hihnoja. Autosta riippuen kuljettajan istuimen alla voi olla laatikko. Vedä kahvasta ja käännä kansi alas. Suurin sallittu kuormitus: 1,5 kg. Irrota suojus kustakin asennuspisteestä.

77 76 Säilytys Lastaustietoa Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Ripusta ostoskassit tavaratilan vasemman sivuseinän koukkuun. Vedä koukku ulos. Maksimikuormitus: 3 kg. Irralliset esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle äläkä peitä kojelaudan yläosassa olevaa tunnistinta. 9 Varoitus Varmista aina, että auton kuorma on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää auton sisätiloissa ja aiheuttaa vammoja tai kuorman tai auton vaurioitumisen. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 201) ja EY-normin mukaisen omamassan erotus. Laske kantavuus kirjoittamalla autosi paino tämän käyttöoppaan alussa olevaan Painot-taulukkoon. EY-omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90 %:n täyttöaste) painon.

78 Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu ajonopeus on 120 km/h. Suurin sallittu kattokuorma on 60 kg. Kattokuorma muodostuu kattotelineen ja kuorman yhteenlasketusta painosta. Säilytys 77

79 78 Mittarit ja käyttölaitteet Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Tietonäytöt Auton viestit Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kauko-ohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Infotainment-järjestelmää, vakionopeussäädintä ja kytkettyä matkapuhelinta voidaan käyttää ohjauspyörän säätimillä. Lisätietoa löytyy Infotainmentohjekirjasta. Vakionopeussäädin

80 Mittarit ja käyttölaitteet 79 Lämmitettävä ohjauspyörä Äänitorvi Lämmitys kytketään painamalla * painiketta. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Ohjauspyörän suositeltavat tarttumakohdat lämmitetään nopeammin ja korkeampaan lämpötilaan kuin muut alueet. Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Paina j.

81 80 Mittarit ja käyttölaitteet Tuulilasin pyyhin-/ pesulaite Tuulilasinpyyhkimet Säädettävä pyyhintäväli Pyyhinautomatiikka sadetunnistimella 2 = nopea 1 = hidas P = tihkupyyhintä = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Pyyhinvipu asennossa P. Säädä haluamasi pyyhintäväli säätöpyörällä: lyhyt = käännä säätöpyörää väli pitkä väli ylöspäin = käännä säätöpyörää alaspäin P = Pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta.

82 Mittarit ja käyttölaitteet 81 Sadetunnistimen säädettävä herkkyys Vedä vivusta. Tuulilasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Takalasin pyyhin/pesulaite Säädä herkkyys säätöpyörällä: pieni = käännä säätöpyörää herkkyys alaspäin suuri = käännä säätöpyörää herkkyys ylöspäin Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Tuulilasin pesulaite Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = lyhyt väli ala-asento = pitkä väli keskiasento = pois päältä

83 82 Mittarit ja käyttölaitteet Ulkolämpötila Jos ulkolämpötila laskee alle 3 C:een, ylemmän varustelutason näytöllä varustetussa autossa kuljettajan tietokeskuksessa näytetään varoitusviesti. Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen. 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä. Kello Kellonaika ja päivämäärä esitetään infonäytössä. Kellonajan ja päivämäärän asetus Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Valitse Aika & päivämäärä.

84 Mittarit ja käyttölaitteet 83 Valittavissa olevat asetusvalinnat: Kellonajan asetus: Muuttaa näytössä näkyvän ajan. Päiväyksen asetus: Muuttaa näytössä näkyvän päivämäärän. Aikaformaatin asetus: Muuttaa tuntien näytön välillä 12 tuntia ja 24 tuntia. Päiväyksen formaatin asetus: Muuttaa päivämäärän näytön välillä KK/PP/VVVV ja PP.KK.VVVV. Kellonajan näyttö: Kytkee ajan näytön päälle/pois. RDS ajan synkronointi: Useimpien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDSajan synkronointi saattaa kestää joitakin minuutteja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suosittelemme automaattisen aikasynkronoinnin poistamista käytöstä. Auton räätälöinti Virtapistokkeet 12 V:n virtapistoke sijaitsee etukonsolissa. Toinen 12 V:n virtapistoke sijaitsee takakonsolissa. Suurin tehonkulutus ei saa ylittää 120 wattia. Kun sytytysvirta on katkaistu, virtapistokkeet ovat poissa käytöstä. Lisäksi virtapistokkeet poistetaan käytöstä, mikäli akkujännite on alhainen. Pistorasioihin kytkettävien laitteiden tulee täyttää sähkömagneettista yhteensopivuutta koskevan normin DIN VDE vaatimukset. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua.

85 84 Mittarit ja käyttölaitteet Vääräntyyppiset pistokkeet voivat vaurioittaa pistorasiaa. Stop-start-järjestelmä Savukkeensytytin Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille. Varoitusvalot, mittarit ja ilmaisimet Mittaristo Joissakin malleissa mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään. Nopeusmittari Savukkeensytytin sijaitsee etukonsolissa. Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan. Vedä sytytin ulos. Tuhkakuppirasia voidaan asettaa mukinpitimiin. Ilmoittaa ajonopeuden.

86 Mittarit ja käyttölaitteet 85 Matkamittari Kierroslukumittari Polttoainemittari Näyttää autolla ajetun kokonaismatkan kilometreinä alarivillä. Osamatkamittari Näyttää nollauksen jälkeen tallennetun etäisyyden ylärivillä. Mittari nollataan pitämällä asetusnuppia muutaman sekunnin ajan painettuna sytytysvirran ollessa kytkettynä. Näyttää moottorin kierrosluvun. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Huomio Neulan ollessa punaisessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa. Näyttää polttoaineen tai kaasun määrän säiliössä käyttötavasta riippuen. Merkkivalo i palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi, jos merkkivalo vilkkuu. Nestekaasukäytön aikana järjestelmä vaihtaa automaattisesti bensiinikäyttöön kaasusäiliöiden tyhjentyessä Älä aja säiliötä tyhjäksi.

87 86 Mittarit ja käyttölaitteet Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen valintapainike 1 pois = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Polttoaine nestekaasukäytössä Moottorin jäähdytysnesteen lämpömittari Painiketta LPG painamalla voidaan vaihtaa bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloisenkin toimintatavan. Näyttää jäähdytysnesteen lämpötilan. vasen alue = moottori ei ole vielä toimintalämpötilassa keskialue = normaali toi oikeanpuoleinen alue mintalämpötila = lämpötila liian korkea

88 Mittarit ja käyttölaitteet 87 Huomio Jos moottorin jäähdytysnesteen lämpötila on liian korkea, pysäytä auto ja sammuta moottori. Moottori on vaarassa. Tarkasta jäähdytysnesteen määrä. Huoltonäyttö Moottoriöljyn valvontajärjestelmä ilmoittaa, koska moottoriöljy ja suodatin on vaihdettava. Ajo-olosuhteista riippuen öljyn ja suodattimen vaihtoväli voi vaihdella huomattavastikin. Ylätason näytössä jäljellä oleva öljyn käyttöikä näytetään valikossa Asetukset. Keskitason näytössä jäljellä oleva öljyn käyttöikä näytetään merkkivalolla I. Sytytysvirran on oltava kytketty ja moottorin sammuksissa. Valikko ja toiminto voidaan valita suuntavilkkuvivun painikkeilla. Öljyn jäljellä olevan käyttöiän näyttö: Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Valitse Öljyn jäljellä oleva käyttöikä kääntämällä säätöpyörää. Järjestelmä on nollattava aina moottoriöljyn vaihdon yhteydessä, jotta se toimii oikein. Käänny korjaamon puoleen. Nollaa painamalla SET/CLRpainiketta. Sytytysvirran on oltava kytketty ja moottorin sammuksissa. Kun järjestelmä on laskenut moottoriöljyn käyttöiän lyhentyneen, kuljettajan tietokeskukseen tulee Vaihda moottorin öljy tai varoituskoodi. Vaihdata moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n jälkeen (sen mukaan kumpi ensin täyttyy). Kuljettajan tietokeskus Huoltotiedot Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Varustelusta riippuen merkkivalojen sijainti voi vaihdella. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä.

89 88 Mittarit ja käyttölaitteet Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vah Sininen vistus = Päällekytkennän vahvistus Valkoinen = Päällekytkennän vahvistus

90 Mittariston merkkivalot Mittarit ja käyttölaitteet 89

91 90 Mittarit ja käyttölaitteet Keskikonsolin merkkivalot Suuntavilkku O palaa tai vilkkuu vihreänä. Syttyy hetkeksi Seisontavalot ovat käytössä. Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat käytössä. Nopea vilkkuminen: suuntavilkku tai sen sulake on viallinen, perävaunun suuntavilkku ei toimi. Lampun vaihto 3 163, sulakkeet Suuntavalot Turvavyömuistutin Etuistuinten turvavyömuistutus X palaa tai vilkkuu punaisena. Palaa Sytytysvirran kytkemisen jälkeen kunnes turvavyö on kiinnitetty. Merkkivalo vilkkuu Moottorin käynnistämisen jälkeen enintään 100 sekunnin ajan, ennen kuin turvavyö on kiinnitetty. Turvavyön kiinnitys Takaistuinten turvavöiden tila > tai X kuljettajan tietokeskuksessa vilkkuu tai palaa. Palaa Sytytysvirran kytkemisen jälkeen vähintään 35 sekunnin ajan, ennen kuin turvavyö on kiinnitetty. Jos kiinnittämätön turvavyö kiinnitetään ajon aikana. Merkkivalo vilkkuu Liikkeellelähdön jälkeen, kun turvavyö on kiinnittämättä. Turvavyön kiinnitys Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kytkettäessä sytytysvirta merkkivalo palaa n. 4 sekuntia. Jos se ei syty, sammu 4 sekunnin kuluttua tai jos se syttyy ajon aikana, turvatyynyjärjestelmässä on toimintahäiriö. Käänny korjaamon puoleen. Turvatyynyt ja turvavöiden esikiristimet eivät ehkä laukea onnettomuudessa. Turvavöiden esikiristimien tai turvatyynyjen lauettua v palaa jatkuvasti.

92 Mittarit ja käyttölaitteet 91 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvavöiden esikiristimet, turvatyynyjärjestelmä 3 43, Turvatyynyn poistaminen käytöstä V palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen noin 60 sekuntia. Etumatkustajan turvatyyny on aktivoituna. * palaa keltaisena. Etumatkustajan turvatyyny on poiskytketty Vaara Lapsen kuolemaan johtavan henkilövahingon vaara, jos lasten turvalaitetta käytetään etuistuimella etumatkustajan turvatyynyn ollessa aktivoituna. Aikuisen kuolemaan johtavan henkilövahingon vaara istuttaessa etuistuimella etumatkustajan turvatyynyn ollessa poiskytkettynä. Latausjärjestelmä p palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Jarrutehostin voi lakata vaikuttamasta. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestelmässä. Sallitut päästöarvot voivat ylittyä. Käänny välittömästi korjaamon puoleen. Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin vaurioitumiseen. Vähennä kaasua, kunnes vilkkuminen lakkaa. Käänny välittömästi korjaamon puoleen. Huolla auto pian g palaa keltaisena. Lisäksi saattaa näkyä varoitusviesti tai -koodi. Auto on huollettava. Käänny korjaamon puoleen. Auton viestit Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä & palaa punaisena. Jarru- ja kytkinnestettä on liian vähän

93 92 Mittarit ja käyttölaitteet 9 Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Käytä poljinta - palaa tai vilkkuu keltaisena. Palaa Jarrupoljinta on painettava sähkötoimisen seisontajarrun vapauttamiseksi Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjestelmä Merkkivalo vilkkuu Kytkinpoljinta on käytettävä moottorin käynnistämiseksi Sähkötoiminen seisontajarru m palaa tai vilkkuu punaisena. Palaa Sähkötoiminen seisontajarru on kytketty Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kytke sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin vapauttamalla ja sitten kytkemällä sähkötoiminen seisontajarru. Jos m vilkkuu edelleen, älä jatka matkaa, vaan käänny korjaamon puoleen. Sähkötoimisen seisontajarrun vika j palaa tai vilkkuu keltaisena. Palaa Sähkötoimisen seisontajarrun toimintakyky on huonontunut Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huoltotilassa. Pysäytä auto, kytke sähkötoiminen seisontajarru ja vapauta se sitten nollataksesi. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Lukkiutumaton jarrujärjestelmä Vaihto ylös [ palaa vihreänä tai näytetään symbolina kuljettajan tietokeskuksessa, jossa on ylimmän varustelutason näyttö.

94 Mittarit ja käyttölaitteet 93 Vaihtamista ylöspäin suositellaan polttoaineen säästämiseksi. Muuttuvan voiman ohjaus c palaa keltaisena. Vika muuttuvan voiman ohjausjärjestelmässä. Ohjatessa voidaan tällöin tarvita joko enemmän tai vähemmän voimaa. Käänny korjaamon puoleen. Stop-start-järjestelmä Ultraäänipysäköintitutka r palaa keltaisena. Häiriö järjestelmässä tai Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen tai Ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Korjauta järjestelmän häiriön syy korjaamolla. Ultraäänipysäköintitutka Elektroninen ajovakauden hallintajärjestelmä pois päältä n palaa keltaisena. Järjestelmä on pois toiminnasta. Elektroninen ajovakauden hallintajärjestelmä ja luistonestojärjestelmä b palaa tai vilkkuu keltaisena. Palaa Järjestelmässä on vika. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Järjestelmä on aktiivisesti toiminnassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Elektroninen ajovakauden hallintajärjestelmä 3 141, luistonestojärjestelmä Luistonestojärjestelmä pois päältä k palaa keltaisena. Järjestelmä on pois toiminnasta. Hehkutus! palaa keltaisena. Hehkutus on toiminnassa. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena. Dieselhiukkassuodatin on puhdistettava. Jatka ajamista kunnes % sammuu. Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle 2000 r/min. Palaa Dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa.

95 94 Mittarit ja käyttölaitteet Merkkivalo vilkkuu Suodattimen suurin täyttöaste on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Dieselhiukkassuodatin Stop-start-järjestelmä Rengaspaineiden alenemisen havaitsemisjärjestelmä w palaa tai vilkkuu keltaisena. Palaa Rengaspaineen aleneminen havaittu. Pysähdy heti ja tarkasta rengaspaineet. Merkkivalo vilkkuu Häiriö järjestelmässä. Käänny korjaamon puoleen. Rengaspaineiden alenemisen havaitsemisjärjestelmä Moottorin öljynpaine I palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. 1. Paina kytkinpoljin pohjaan. 2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta. 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Autostop-toiminnon aikana jarrutehostin toimii normaalisti. Älä poista avainta ennen kuin auto on paikallaan, muuten ohjauslukko voi lukkiutua odottamattomasti. Tarkista öljymäärä, ennen kuin käännyt korjaamon puoleen Polttoaine vähissä i palaa tai vilkkuu keltaisena. Palaa Polttoainesäiliössä on liian vähän polttoainetta. Ylemmän tason näytöllä varustetuissa autoissa näytetään lisäksi varoitusviesti.

96 Mittarit ja käyttölaitteet 95 Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa välittömästi. Älä aja säiliötä tyhjäksi. Keski- ja ylemmän tason näytöllä varustetuissa autoissa näytetään lisäksi varoitusviesti. Katalysaattori Ilman poisto dieselpolttoainejärjestelmästä Ajonestin d vilkkuu keltaisena. Häiriö ajonestinjärjestelmässä. Moottoria ei voida käynnistää. Alennettu moottorin teho # palaa keltaisena. Moottorin teho on rajoitettu. Käänny korjaamon puoleen. Ulkovalot 8 palaa vihreänä. Ulkovalot ovat päällä Kaukovalot C palaa sinisenä. Se palaa kaukovalojen ollessa kytkettyinä ja kaukovalovilkkua käytettäessä Kääntyvät ajovalot f palaa tai vilkkuu keltaisena. Palaa Häiriö järjestelmässä. Käänny korjaamon puoleen. Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille lähivaloille. Merkkivalon f vilkkuminen n. 4 sekunnin ajan sytytysvirran kytkemisen jälkeen muistuttaa siitä, että järjestelmä on aktivoitu Automaattinen valojen ohjaus Sumuvalot > palaa vihreänä. Etusumuvalot ovat käytössä Takasumuvalo r palaa keltaisena. Takasumuvalo on päällä Vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Määrätty nopeus on tallennettu. Vakionopeussäädin Ovi auki h palaa punaisena. Ovi tai takaluukku on auki. Automaattinen lukitus ^ palaa keltaisena. Häiriö automaattisessa lukitusjärjestelmässä. Takaovien avaamista ei ehkä ole estetty.

97 96 Mittarit ja käyttölaitteet 9 Varoitus Keskeytä matkanteko välittömästi! Noudata kappaleessa "Automaattisen lukitusjärjestelmän vika" annettuja ohjeita ennen matkan jatkamista Käänny korjaamon puoleen. Tietonäytöt Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyntinopeusmittarin välissä. Se on saatavana sekä keski- että ylätason näyttönä. Seuraavat päävalikot voidaan valita auton kokoonpanosta riippuen: Asetukset Ajotietokone Jotkut näytetyistä toiminnoista ovat erilaisia ajon aikana ja auton ollessa paikallaan, ja jotkut toiminnot ovat käytettävissä vain ajon aikana. Auton räätälöinti 3 105, tallennetut asetukset Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla.

98 Mittarit ja käyttölaitteet 97 Korosta valikkovaihtoehto tai aseta numeroarvo kääntämällä säätöpyörää. Paina MENU-painiketta vaihtaaksesi valikoiden välillä tai palataksesi alavalikosta yhden valikkotason ylöspäin. Paina SET/CLR-painiketta valitaksesi toiminnon tai vahvistaaksesi viestin. Asetukset Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Valitse jokin alavalikoista kääntämällä säätöpyörää. Vahvista painamalla SET/CLR-painiketta. Noudata alavalikoissa annettuja ohjeita. Mahdolliset alavalikot: Yksikkö: Näyttöyksiköt voidaan vaihtaa Autoissa, joissa on keskivarustelutason näyttö, voidaan valita seuraavat asetukset: Yksikkö1: Iso-Britannia Yksikkö2: Yhdysvallat Yksikkö3: Eurooppa Rengaspainejärjestelmä: Öljyn jäljellä oleva käyttöikä: 3 87

99 98 Mittarit ja käyttölaitteet Nopeusvaroitus: Jos ennalta asetettu nopeus ylittyy, kuuluu varoitusääni Kieli: Näytetty kieli voidaan vaihtaa, jos autoa ei ole varustettu radiolla Valinta ja näyttö voivat olla erilaisia keski- ja ylätason näytössä. Ajotietokone Paina MENU-painiketta valitaksesi vaihtoehdon Ajotietokone. Valitse jokin alavalikoista kääntämällä säätöpyörää: Osamatkamittari 1 Osamatkamittari 2 Digitaalinen nopeus Osamatkamittari 2 ja digitaalinen nopeus ovat käytettävissä vain autoissa, joissa on ylemmän tason näyttö. Valinta ja näyttö voivat olla erilaisia keskitason ja ylemmän tason näytössä. Ajotietokoneella varustetuissa autoissa on käytettävänä enemmän alavalikoita. Ajotietokone Graafinen infonäyttö, värillinen infonäyttö Auton kokoonpanosta riippuen autossa on graafinen tai värillinen infonäyttö. Infonäyttö sijaitsee kojelaudassa Infotainment-järjestelmän yläpuolella. Graafinen infonäyttö Infotainment-järjestelmästä riippuen graafinen infonäyttö on saatavana kahtena versiona.

100 Mittarit ja käyttölaitteet 99 Värillinen infonäyttö auton viestit auton räätälöinnin asetukset Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja asetuksista. Valikoiden ja asetusten valinta Valikoihin ja asetuksiin pääsee näytön kautta. Graafinen infonäyttö näyttää: ajan 3 82 ulkolämpötilan 3 82 päivämäärän 3 82 Infotainment-järjestelmä, katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta auton räätälöinnin asetukset Värillinen infonäyttö näyttää värillisenä: ajan 3 82 ulkolämpötilan 3 82 päivämäärän 3 82 Infotainment-järjestelmä, katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta navigointi, katso Infotainment-järjestelmän kuvaus Infotainmentkäyttöoppaasta järjestelmän asetukset Valinnat tehdään: valikoista toimintopainikkeilla ja Infotainmentjärjestelmän monitoimisäätimellä

101 100 Mittarit ja käyttölaitteet Valinta Infotainment-järjestelmällä Valitse toiminto Infotainment-järjestelmän painikkeiden avulla. Valitun toiminnon valikko tulee näyttöön. Monitoimisäätimellä valitaan jokin kohta ja vahvistetaan valinta. Monitoimisäädin Monitoimisäädin on keskeisin valikoiden ohjainlaite: Käännä Merkitse valikkovalinta Aseta numeerinen arvo tai näytä valikkovalinta Paina (ulompi rengas) Valitse tai aktivoi merkitty valinta Vahvista asetettu arvo Kytke järjestelmän toiminto päälle/ pois BACK -painike Paina painiketta: poistuaksesi valikosta muuttamatta asetuksia palataksesi alavalikosta ylemmälle valikkotasolle poistaaksesi merkkijonon viimeisen merkin Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syötetyt tiedot. Auton räätälöinti 3 105, tallennetut asetukset Auton viestit Viestit näytetään pääosin kuljettajan tietokeskuksessa (DIC), joissakin tapauksissa yhdessä varoituksen ja äänimerkin kanssa. Paina painiketta SET/CLR tai MENU tai käännä säätöpyörää viestin vahvistamiseksi.

102 Mittarit ja käyttölaitteet 101 Auton viestit keskitason näytössä Auton viestit näytetään koodinumeroina. Nro Auton viesti 2 Radiokauko-ohjainta ei ole havaittu, paina kytkinpoljinta käynnistääksesi uudelleen 3 Moottorin jäähdytysneste vähissä 4 Ilmastointi pois päältä 5 Ohjauspyörä on lukittu Nro Auton viesti 6 Paina jarrupoljinta vapauttaaksesi sähkötoimisen seisontajarrun 7 Käännä ohjauspyörää, katkaise sytytysvirta ja kytke se 9 Käännä ohjauspyörää, käynnistä moottori uudelleen 12 Auto ylikuormitettu 13 Kompressori ylikuumentunut 15 Lisäjarruvalo ei toimi 16 Jarruvalot eivät toimi 17 Ajovalojen korkeudensäädön toimintavika 18 Vasen lähivalo ei toimi 19 Oikea sumuvalo ei toimi 20 Oikea lähivalo ei toimi 21 Vasemman sivuvalon vika 22 Oikean sivuvalon vika 23 Peruutusvalo ei toimi 24 Rekisterikilven valo ei toimi 25 Vasen etusuuntavilkku ei toimi Nro Auton viesti 26 Vasen takasuuntavilkku ei toimi 27 Oikea etusuuntavilkku ei toimi 28 Oikea takasuuntavilkku ei toimi 29 Tarkista perävaunun jarruvalo 30 Tarkista perävaunun peruutusvalo 31 Tarkista perävaunun vasen suuntavilkku 32 Tarkista perävaunun oikea suuntavilkku 33 Tarkista perävaunun takasumuvalo 34 Tarkista perävaunun takavalo 35 Vaihda radiokauko-ohjaimen paristo 48 Puhdista kuolleen kulman hälytysjärjestelmä 53 Kiristä kaasukorkki 54 Vettä dieselpolttoaineen suodattimessa

103 102 Mittarit ja käyttölaitteet Nro Auton viesti 55 Dieselhiukkassuodatin on täynnä Rengaspaineet epätasapainossa etuakselilla 57 Rengaspaineet epätasapainossa taka-akselilla 58 Havaittu renkaat, joissa ei ole TPMS-antureita 59 Avaa ja sulje sitten kuljettajan ikkuna 60 Avaa ja sulje sitten etumatkustajan ikkuna 61 Avaa ja sulje sitten vasen takaikkuna 62 Avaa ja sulje sitten oikea takaikkuna 65 Varkausyritys 66 Huolla murtohälytin 67 Huolla ohjauslukko 68 Huolla ohjaustehostin 69 Huolla jousitusjärjestelmä Nro Auton viesti 70 Huolla korkeudensäätöjärjestelmä 71 Huolla taka-akseli 74 Huolla AFL 75 Huolla ilmastointilaite 76 Huolla kuolleen kulman hälytysjärjestelmä 78 Huolla jalankulkijoiden suojausjärjestelmä 79 Lisää moottoriöljyä 81 Huolla vaihteisto 82 Vaihda moottoriöljy pian 83 Huolla sopeutuva vakionopeussäädin 84 Moottorin teho on alentunut 94 Vaihda P-asentoon ennen poistumista 95 Huolla turvatyyny 128 Konepelti auki 134 Pysäköintitutkan häiriö, puhdista puskuri Nro Auton viesti 136 Huolla pysäköintitutka 174 Akun virta vähissä 258 Pysäköintitutka pois päältä Auton viestit ylätason näytössä Auton viestit näytetään tekstinä. Noudata viesteissä annettuja ohjeita. Järjestelmä näyttää viestejä seuraavista aiheista: Nestemääriä Murtohälytin Jarrut

104 Mittarit ja käyttölaitteet 103 Vetojärjestelmät Ajojärjestelmät Vakionopeussäädin Esteiden havaitsemisjärjestelmät Valaistus, polttimon vaihto Pyyhin-/pesulaitejärjestelmä Ovet, ikkunat Kauko-ohjaus Turvavyöt Turvatyynyjärjestelmät Moottori ja vaihteisto Rengaspaine Dieselmoottorin hiukkassuodatin Auton viestit värillisessä infonäytössä Jotkut tärkeät viestit näkyvät lisäksi värillisessä infonäytössä. Paina monitoimisäädintä vahvistaaksesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan. Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana Vain yksi varoitusääni kuuluu kerrallaan. Turvavöiden kiinnittämisestä muistuttava varoitusääni on etusijalla muihin varoitusääniin nähden. Jos turvavyötä ei ole kiinnitetty. Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdettäessä. Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä. Jos ohjelmoitu nopeus ylitetään. Jos kuljettajan tietokeskukseen ilmestyy varoitusviesti tai -koodi. Jos pysäköintitutka havaitsee esteen. Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu. Jos automaattisessa lukitusjärjestelmässä havaitaan vika. Jos dieselhiukkassuodattimen maksimitaso on saavutettu. Kun auto pysäköidään ja/tai kuljettajan ovi avataan Virta-avaimen ollessa virtalukossa Ulkovalojen palaessa Autostop-toiminnon aikana Jos kuljettajan ovi avataan. Pariston jännite Kun akkujännite on alhainen, varoitusviesti tai varoitus code 174 tulee näkyviin kuljettajan tietokeskuksessa. 1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista ajoa varten, kuten istuinlämmitys, takaikkunan lämmitys ja muut tärkeimmät sähkön kuluttajat. 2. Lataa akkua ajamalla jatkuvasti hetken aikaa tai käyttämällä latauslaitetta. Varoitusviesti tai varoituskoodi häviää, kun moottori on käynnistetty kaksi kertaa ilman jännitehäviötä. Jos akkua ei voi ladata, anna korjaamon etsiä korjata vika.

105 104 Mittarit ja käyttölaitteet Ajotietokone Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta valitaksesi vaihtoehdon Ajotietokone. Valitse jokin alavalikoista kääntämällä säätöpyörää: Osamatkamittari 1 Osamatkamittari 2 Toimintasäde Keskikulutus Hetkellinen kulutus Keskinopeus Digitaalinen nopeus Osamatkamittari 2 ja digitaalinen nopeus ovat käytettävissä vain autoissa, joissa on ylemmän tason näyttö. Kummankin ajotietokoneen tiedot voidaan nollata erikseen, jolloin on mahdollista näyttää eri ajomatkojen pituuksia. Nollaa painamalla palautuspainiketta tai SET/CLR-painiketta muutaman sekunnin ajan.

106 Mittarit ja käyttölaitteet 105 Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Jos säiliössä on vähän polttoainetta, ylemmän varustelutason näytöllä varustetun auton näyttöön tulee viesti. Kun polttoainetta on lisättävä välittömästi, keski- ja ylemmän tason näytöllä varustetuissa autoissa näytetään varoituskoodi tai -viesti. Lisäksi polttoainemittarin merkkivalo i palaa tai vilkkuu Keskikulutus Keskikulutuksen näyttö. Mittaus voidaan nollata milloin tahansa ja aloittaa alusta oletusarvosta. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Hetkellinen kulutus Hetkellisen kulutuksen näyttö. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Digitaalinen nopeus Hetkellisen nopeuden digitaalinen näyttö. Auton räätälöinti Auton toimintoja voidaan personoida muuttamalla infonäytön asetuksia. Jotkut eri kuljettajien henkilökohtaisista asetuksista voidaan tallentaa yksilöllisesti kuhunkin auton avaimeen. Muistiin tallennetut asetukset Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Jotkut toiminnot ovat näkyvissä tai aktiivisia vain moottorin käydessä.

107 106 Mittarit ja käyttölaitteet Henkilökohtaiset asetukset graafisessa infonäytössä Aika Päiväys Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Kielet (Languages) Aika Päiväys Radioasetukset Puhelinasetukset Ajoneuvoasetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Kielet (Languages) Halutun kielen valinta. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Ajoneuvoasetukset Ilmastoinnin ja ilman laatu Autom. tuulettimen nopeus: Muuttaa puhaltimen ohjausta.

108 Mittarit ja käyttölaitteet 107 Ilmastointi: Jäähdytyksen ottaminen käyttöön tai poistaminen käytöstä. Autom. takalasin huurteenp.: Takalasin lämmityksen automaattinen aktivointi. Mukavuusasetukset Äänimerkin voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Kuljettajan aset. personointi: Räätälöintitoiminnon ottaminen käyttöön tai poistaminen käytöstä. Auton takal. pyyh. taaksep.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäystunnistin Pysäköintiavustaja: Ultraäänipysäköintitutkan ottaminen käyttöön tai poistaminen käytöstä. Lähestymisvalot Kesto ajoneuvosta poist.: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Lähestymisvalojen aktivointi: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Etälukitus, avaus, käynnistys Ovien avaus kauko-ohj.: Muuta konfiguraatiota siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Palauta tehdasasetukset Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin. Henkilökohtaiset asetukset värillisessä infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön.

109 108 Mittarit ja käyttölaitteet Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Kielet Aika & päivämäärä Radioasetukset Puhelinasetukset Navigointiasetukset Ajoneuvoasetukset Näytön asetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Kielet Halutun kielen valinta. Aika & päivämäärä Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Navigointiasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta. Ajoneuvoasetukset Ilmastointi ja ilmanlaatu Tuulettimen ohjaus: Muuttaa puhaltimen ohjausta. Ilmastointilaite: Jäähdytyksen ottaminen käyttöön tai poistaminen käytöstä. Autom. takalasin lämmitys: Takalasin lämmityksen automaattinen aktivointi. Mukavuustoiminnot Merkkiäänten äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Autom. takalasinpyyh. peruutuks.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäyksenesto Pysäköintiapu: Ultraäänipysäköintitutkan ottaminen käyttöön tai poistaminen käytöstä.

110 Mittarit ja käyttölaitteet 109 Kulkutien valaistus Kesto ajoneuvosta poistuttaessa: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Ajoneuvon paikannusvalot: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Tehtaan asetuksien palauttaminen Tehtaan asetuksien palauttaminen: Kaikkien toimintojen palautus lähtöasetuksiin. Näytön tila vaihtuu ulkovalaistuksen mukaan auton ajovaloista riippumatta. Näytön asetukset Valittavissa olevat näyttöasetukset: Päivätila: Optimointi päivävalaistukseen. Yötila: Optimointi pimeisiin olosuhteisiin. Automaattinen: Autot, joissa ei ole valotunnistinta: Näytön tila vaihtuu, kun auton valot kytketään päälle/pois. Autot, joissa on valotunnistin:

111 110 Valaistus Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Kierrä ajovalokytkintä: AUTO = Automaattinen valojen ohjaus: Ajovalot kytketään päälle ja pois automaattisesti ulkovalaistuksesta riippuen m = Valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO 8 = Sivuvalot 9 = Ajovalot Autot ilman valoautomatiikkaa: 7 = pois Kuljettajan tietokeskuksessa (ylätason näyttö) näytetään valoautomatiikan kulloinenkin tila. Kun sytytysvirta kytketään, valoautomatiikka on aktiivinen. Merkkivalo Takavalot Takavalot palavat yhdessä ajo- ja sivuvalojen kanssa. Valoautomatiikka

112 Valaistus 111 Kun valoautomatiikka on käytössä ja moottori käynnissä, järjestelmä vaihtaa päiväajovalojen ja ajovalojen välillä valaistusolosuhteista riippuen. Päiväajovalot Päiväajovalot parantavat auton erottumista päivänvalossa. Kun päiväajovalot ovat käytössä, takavalot ovat päällä tai pois päältä maakohtaisesta versiosta riippuen. Automaattisten ajovalojen aktivointi Huonoissa valaistusolosuhteissa ajovalot kytkeytyvät päälle. Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkeytyvät päälle. Mukautuvat ajovalot Kaukovalot Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua. Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä säätöpyörä? oikeaan asentoon. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila.

113 112 Valaistus Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Autot ilman kääntyviä ajovaloja Säätöruuvit sijaitsevat ajovalojen luona lähivalojen suojusten yläpuolella Poista käytöstä kääntämällä säätöruuveja puoli kierrosta vastapäivään. Huomio Tarkistuta ajovalojen säätö poiskytkennän jälkeen. Suosittelemme ottamaan yhteyttä korjaamoon. Autot kääntyvillä ajovaloilla 1. Avain virtalukossa. 2. Vedä suuntavilkun vipua ja pidä sitä vedettynä (kaukovalovilkku). 3. Kytke sytytysvirta. 4. Noin 5 sekunnin kuluttua merkkivalo f alkaa vilkkua ja kuuluu äänimerkki. Merkkivalo f Aina kun sytytysvirta kytketään, f vilkkuu muistutuksena n. 4 sekuntia. Poista käytöstä samalla menettelytavalla kuin yllä on kuvattu. f ei vilku, kun toiminto poistetaan käytöstä. Mukautuvat ajovalot Kääntyvät ajovalot parantavat kaarteiden, risteysten ja kapeiden mutkien valaistusta. Käännä säätöruuveja ruuvitaltalla puoli kierrosta myötäpäivään.

114 Valaistus 113 Kaarrevalot Peruutustoiminto Jos ajovalot ovat päällä ja peruutusvaihde kytketään, molemmat kulmavalot kytkeytyvät päälle. Ne palavat vielä 20 sekuntia peruutusvaihteen poiskytkemisen jälkeen tai ajettaessa eteenpäin nopeammin kuin 17 km/h. Varoitusvilkut Suunta- ja kaistanvaihtovilkut Valokeila kääntyy ohjauspyörän kulman ja nopeuden mukaan parantaen valaistusta kaarteissa. Kulmavalot Tiukoissa mutkissa tai sivutielle käännyttäessä päälle kytkeytyy ohjauskulmasta tai suuntavilkusta riippuen vasen tai oikea lisävalo, joka valaisee tietä ajosuunnassa. Se on aktivoituna enintään 40 km/h nopeuteen asti. Käyttö painikkeella. Turvatyynyn täyttyessä onnettomuustilanteessa varoitusvilkut aktivoituvat automaattisesti. Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Jos vipu siirretään vastuksen ohi, suuntavilkku kytkeytyy kestotoimintaan. Ohjauspyörän palautuessa suuntavilkku kytkeytyy automaattisesti pois päältä. Vilkkuminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se.

115 114 Valaistus Kun perävaunu on kytkettynä, suuntavilkku vilkkuu kuusi kertaa, kun vipua painetaan tuntuvaan vastukseen asti ja sitten vapautetaan. Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asentoonsa. Etusumuvalot Valokytkin AUTO-asennossa: etusumuvalojen sytyttäminen kytkee ajovalot automaattisesti päälle. Takasumuvalot Seisontavalot Käyttö painikkeella >. Käyttö painikkeella r. Valokytkin AUTO-asennossa: takasumuvalon sytyttäminen kytkee ajovalot automaattisesti päälle. Valokytkin asennossa 8: takasumuvalo voidaan kytkeä päälle vain etusumuvalojen kanssa. Auton takasumuvalot kytkeytyvät pois käytöstä perävaunua vedettäessä. Pysäköitäessä auto voidaan kytkeä toisen puolen seisontavalo: 1. Katkaise sytytysvirta. 2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (vasen pysäköintivalo) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo.

116 Valaistus 115 Peruutusvalot Peruutusvalot palavat, kun on kytketty sytytysvirta ja valittu peruutusvaihde. Huurtuneet lamppujen suojukset Valokotelon sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle. Sisävalot Kojelaudan valaistuksen säätö Jos autossa on valotunnistin, kirkkautta voidaan säätää vain ulkovalojen palaessa ja valotunnistimen havaitessa yöolosuhteet. Sisävalot Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja sammuvat viivästetysti. Huomautus Turvatyynyjen täyttyessä onnettomuustilanteessa sisävalot syttyvät automaattisesti. Etumainen sisävalo Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: Kojelaudan valaistus Infonäyttö Valaisee katkaisimet ja käyttösäätimet Käännä säätöpyörää A, kunnes kirkkaus on haluamallasi tasolla.

117 116 Valaistus Keinukytkimen käyttö: w paina u = päälle paina v = pois Takasisävalot = automaattinen päälleja poiskytkentä Palavat yhdessä etusisävalon kanssa keinukytkimen asennosta riippuen. Lukuvalot Käytetään etu- ja takasisävalojen painikkeilla s ja t. Häikäisysuojien valot Palavat, kun suojus avataan. Valaistusominaisuudet Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalo syttyy, kun ajovalot kytketään päälle. Sisääntulovalot Tervetuliaisvalot Ajovalot, takavalot, peruutusvalot, rekisterikilven valot, kojelaudan valot ja sisävalot kytkeytyvät päälle lyhyeksi aikaa, kun auton lukitus avataan painamalla kauko-ohjaimen lukituksen avauspainiketta c kaksi kertaa. Tämä toiminto toimii vain pimeällä ja sen avulla auto voidaan löytää. Valot sammuvat heti, kun virta-avain käännetään asentoon Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta 3 21.

118 Valaistus 117 Myös seuraavat valot syttyvät, kun kuljettajan ovi avataan: Kaikki käyttökytkimet Kuljettajan tietokeskus Poistumisvalot Seuraavat valot syttyvät, jos avain poistetaan virtalukosta: Sisävalot Kojelaudan valo (vain pimeällä) Kytkeytyvät automaattisesti pois päältä viiveen jälkeen. Molemmat valot syttyvät uudelleen, jos kuljettajan ovi avataan. Lätäkkövalo syttyy, kun kyseinen ovi avataan. Ajovalot, takavalot, peruutusvalot ja rekisterikilven valot valaisevat ympäröivää aluetta säädettävän pituisen ajan autosta poistumisen jälkeen. Päällekytkentä 1. Katkaise sytytysvirta. 2. Poista virta-avain lukosta. 3. Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua. Jos suuntavalovivusta vedetään kuljettajan oven ollessa auki, poistumisvalot sammuvat heti. Tämän toiminnon aktivointia, käytöstä poistamista ja kestoa voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Akun purkautumisen esto Sähkövalojen poiskytkentä Jotta akku ei purkaudu, kun sytytysvirta on katkaistu, jotkut sisävalot sammutetaan automaattisesti jonkin ajan kuluttua.

119 118 Ilmastointi Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Kuivaus ja sulatus Takalasin lämmitin Ü Lämpötila Punainen = lämmintä Sininen = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Kuivaus ja sulatus Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

120 Ilmastointi 119 Huomautus Jos kuivaus- ja sulatusasetukset on valittu, Autostop-toiminto estetään. Jos kuivaus- ja sulatusasetukset valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Ilmastointilaite Lämmitys- ja tuuletusjärjestelmän lisäksi ilmastointilaitteessa on: n = Jäähdytys 4 = sisäkierto Istuinlämmitys ß 3 40, Lämmitettävä ohjauspyörä * Jäähdytys n Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Sisäkierto 4 Käyttö painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huuruuntuu ulkopuolelta, käytä tuulilasinpyyhkimiä ja poista s käytöstä. Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti. Kytke jäähdytys n. Kytke sisäkierto 4 päälle. Paina ilmanjakopainiketta M. Aseta lämpötila alimmilleen.

121 120 Ilmastointi Aseta puhallin suurimmalle nopeudelle. Avaa kaikki suulakkeet. Ikkunoiden kuivaus ja sulatus V Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Kytke jäähdytys n päälle. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomautus Jos kuivaus- ja sulatusasetukset on valittu, Autostop-toiminto estetään. Jos kuivaus- ja sulatusasetukset valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Elektroninen ilmastointiautomatiikka Kaksivyöhykkeinen ilmastointi mahdollistaa eri lämpötilasäädöt kuljettajan ja etumatkustajan puolella. Säätimet seuraaville: Lämpötila kuljettajan puolella Ilman suuntaus Puhaltimen nopeus Lämpötila etumatkustajan puolella AUTO = Automaattitoiminta 4 = käsivalintainen ilman sisäkierto V = kuivaus ja sulatus Takalasin lämmitin Ü Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen nopeus ja ilman suuntaus säätelevät automaattisesti ilman virtausta.

122 Ilmastointi 121 Järjestelmää voidaan mukauttaa käsin käyttämällä ilman suuntauksen ja virtauksen käyttösäätimiä. Automaattitoiminta AUTO Auton räätälöinti Kaikkia tuuletussuuttimia käytetään automaattisesti automaattitilassa. Tuuletussuuttimien on siksi oltava aina auki. Lämpötilan esivalinta Lämpötilat voidaan asettaa haluttuun arvoon. Jokainen asetuksiin tehty muutos näytetään muutaman sekunnin ajan infonäytössä. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä. Perussäätö parhaimman mukavuuden saamiseksi: Paina painiketta AUTO, ilmastointilaite aktivoidaan automaattisesti. Avaa kaikki tuuletussuulakkeet. Aseta kuljettajan ja etumatkustajan esivalitut lämpötilat vasemmalla ja oikealla kiertosäätimellä. Suositeltu mukavuusasento on 22 C. Puhaltimen nopeuden säätöä automaattitilassa voidaan muuttaa valikossa Asetukset. Jos vähimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla jäähdytysteholla. Jos enimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla lämmitysteholla.

123 122 Ilmastointi Huomautus Jos lämpötila-asetus on Lo tai Hi, Autostop-toiminto on estetty. Jos lämpötilaksi on asetettu Lo tai Hi moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Ikkunoiden kuivaus ja sulatus V Paina painiketta V. Paina jäähdytyspainiketta n. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suurella nopeudella. Kytke takalasin lämmitin Ü toimintaan. Paluu aiempaan toimintaan: paina painiketta V. Huomautus Jos V-painiketta painetaan ja puhallin kytkeytyy moottorin käydessä, Autostop-toiminto on estettynä, kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan ja puhallin kytkeytyy moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja kiertosäätimiä seuraavasti: Asetuksen muuttaminen poistaa automaattitilan käytöstä. Vähennä puhaltimen nopeutta painamalla alapainiketta x ja suurenna sitä painamalla yläpainiketta x. Puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä. Paina pitkään alempaa painiketta. Puhallin ja jäähdytys kytkeytyvät pois päältä. Paina pitkään ylempää painiketta: Puhallin toimii suurimmalla nopeudella. Palaaminen automaattitoimintaan: Paina painiketta AUTO.

124 Ilmastointi 123 Ilman suuntaus Paina s, M tai K haluamasi säädön mukaan. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Paluu automaattiseen ilman suuntaukseen: Poista kyseinen asetus käytöstä tai paina painiketta AUTO. Jäähdytys Ota käyttöön tai poista käytöstä n- painikkeella. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta tietystä ulkolämpötilasta alkaen. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Stop-start-järjestelmä Auton varustelusta riippuen näytössä näkyy AC jäähdytyksen ollessa käytössä tai Eco jäähdytyksen ollessa poiskytkettynä. Ilman sisäkierto 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa olosuhteissa tuulilasi voi huuruuntua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huuruuntuu ulkopuolelta, käytä tuulilasinpyyhkimiä ja poista s käytöstä. Paina painiketta 4 kerran käsivalintaisen ilman sisäkierron aktivoimiseksi. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti

125 124 Ilmastointi Lisälämmitin Ilman lämmitin Quickheat on sähkötoiminen lisäilmanlämmitin, joka lämmittää auton sisätilat automaattisesti nopeammin. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Avaa suulake kääntämällä säätöpyörää oikealle. Säädä suulakkeesta tulevan ilman määrää kääntämällä säätöpyörää. Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja. Sulje suulake kääntämällä säätöpyörää vasemmalle. 9 Varoitus Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara.

126 Ilmastointi 125 Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Matkustamon ilmansuodatus Hiukkassuodatin poistaa matkustamon ilmasta pölyä, nokea, siitepölyä ja itiöitä. Aktiivihiilisuodatin Hiukkassuodattimen lisäksi aktiivihiilisuodatin vähentää hajuja. Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on liian alhainen. Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien: toiminta- ja painekoe, lämmityksen toiminta, tiiviyskoe, käyttöhihnan tarkastus,

127 126 Ilmastointi lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus.

128 Ajaminen ja käyttö 127 Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Jarrut Alustanohjausjärjestelmät Vakionopeussäädin Esteiden havaitsemisjärjestelmät Polttoaine Vetäminen Ajo-ohjeita Auton hallinta Älä koskaan aja vaihde vapaalla, jos moottori ei käy (paitsi Autostop-toiminnon aikana) Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Kaikki järjestelmät ovat käytössä Autostop-toiminnan aikana, mutta ohjaustehostuksen teho voi olla hallitusti alennettu ja auton nopeus laskettu. Stop-start-järjestelmä Nopea joutokäynti Jos akun tila edellyttää akun lataamista, laturin tehoa on suurennettava. Tämä saavutetaan nopealla joutokäynnillä, joka saattaa aiheuttaa ääntä. Autoissa, joissa on ylätason näyttö, kuljettajan tietokeskukseen tulee viesti. Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa.

129 128 Ajaminen ja käyttö Käynnistys ja käyttö Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Ensimmäisen ajon aikana pakoputkistossa voi syntyä savua vahan ja öljyn höyrystyessä. Ensimmäisen ajon jälkeen auton on annettava seistä ulkoilmassa jonkin aikaa. Höyryjen hengittämistä on vältettävä. Totutuskäytön aikana polttoaineen ja moottoriöljyn kulutus voi olla kohonnut ja dieselhiukkassuodattimen puhdistus voi tapahtua useammin. Autostop voi olla estetty, jotta akku pystyy latautumaan. Dieselhiukkassuodatin Virtalukon asennot 0 = Sytytysvirta pois 1 = Ohjaus vapaa, sytytysvirta pois 2 = Sytytysvirta kytketty, dieselmoottori: hehkutus 3 = Käynnistäminen Viivästetty virrankatkaisu Seuraavat elektroniset järjestelmät voivat toimia, kunnes kuljettajan ovi avataan, tai enintään 10 minuuttia sytytysvirran katkaisun jälkeen: Sähkötoimiset ikkunat Virtapistokkeet Infotainment-järjestelmä saa virtaa vielä 30 minuuttia tai kunnes avain poistetaan virtalukosta, riippumatta siitä, avataanko mikään ovi. Moottorin käynnistäminen Käsivaihteisto: käytä kytkintä. Automaattivaihteisto: käytä jarrua ja siirrä valintavipu asentoon P tai N. Älä paina kaasupoljinta. Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu.

130 Ajaminen ja käyttö 129 Käännä avain hetkeksi asentoon 3 ja vapauta se: automaattinen toiminto käyttää käynnistintä lyhyellä viiveellä kunnes moottori käy, katso Automaattinen käynnistimen ohjaus. Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta. Auton käynnistäminen alhaisissa lämpötiloissa Moottori voidaan käynnistää ilman lisälämmittimiä, kun pakkasta on enintään -25 C (dieselmoottori) tai -30 C (bensiinimoottori). Vaatimuksia ovat moottoriöljyn oikea viskositeetti, oikeanlainen polttoaine, tehdyt huollot ja riittävän täyteen ladattu akku. Kun lämpötila on alle -30 С, automaattivaihteistoa on lämmitettävä noin 5 minuuttia. Valintavivun täytyy olla asennossa P. Automaattinen käynnistimen ohjaus Tämä toiminto ohjaa moottorin käynnistymistä. Kuljettajan ei tarvitse pitää avainta asennossa 3. Kun avainta on kerran käännetty, järjestelmä käynnistää automaattisesti, kunnes moottori käy. Tarkistustoimenpiteen takia moottori käynnistyy pienellä viiveellä. Mahdollisia syitä moottorin käynnistymättömyyteen: Kytkinpoljinta ei käytetä (käsivaihteisto) Jarrupoljinta ei käytetä tai valintavipu ei ole P- tai N-asennossa (automaattivaihteisto) Tapahtui aikakatkaisu Turbomoottorin lämmityskäyttö Käynnistettäessä moottorin vääntömomentti voi olla hetken aikaa rajoitettu, etenkin jos moottori on kylmä. Rajoituksella annetaan voitelujärjestelmälle aikaa moottorin suojaamiseksi. Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun nopeus laskee tai auto pysähtyy, esim. liikennevalojen tai ruuhkan takia. Se käynnistää moottorin automaattisesti heti kun kytkintä painetaan. Akun anturi varmistaa, että Autostop toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten. Päällekytkentä Stop-start-järjestelmä on käytettävissä heti kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät.

131 130 Ajaminen ja käyttö Poiskytkentä Kytke Stop-start-järjestelmä pois käsin painamalla eco-painiketta. Poiskytkennän osoituksena painikkeessa oleva LED-valo sammuu. Autostop Kun nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta aseta vaihdevipu vapaa-asentoon vapauta kytkinpoljin Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Autostop-toiminnon ollessa aktivoituna lämmitys- ja jarrujärjestelmän suorituskyky säilyy ennallaan. Huomio Ohjaustehostus on heikompaa Autostop-toiminnon aikana. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista. Muussa tapauksessa Autostop-toiminto estetään. Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta konepelti on täysin suljettu kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty akun varaus on riittävä ja sen kunto on hyvä moottori on käyttölämmin moottorin jäähdytysnesteen lämpötila ei ole liian korkea moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin voimakkaan ajokuormituksen jälkeen ulkolämpötila ei ole liian alhainen sulatustoiminnon valinta ei estä Autostop-toimintoa ilmastointiautomatiikka ei estä Autostop-toimintoa jarrujen alipaine on riittävä

132 Ajaminen ja käyttö 131 dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen auto on liikkunut viimeisen Autostop-tapahtuman jälkeen Lähellä nollaa oleva ulkolämpötila voi estää Autostop-toiminnon käytön. Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso lisätietoja ilmastointia koskevasta luvusta. Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Akun tyhjentymisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-start-järjestelmään on kehitetty useita akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet kuten sähkötoiminen lisälämmitin tai takalasin lämmitin poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmän puhaltimen nopeutta vähennetään virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kierroslukumittarin osoittimen siirtyminen joutokäyntiasentoon osoittaa moottorin käynnistymisen. Jos valintavipu siirretään pois vapaaasennosta ennen kuin kytkintä painetaan, merkkivalo - syttyy tai näkyy symbolina kuljettajan tietokeskuksessa. Merkkivalo Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun täytyy olla vapaalla, jotta automaattinen uudelleen käynnistys voi tapahtua. Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen. Stop-start-järjestelmä kytketään käsin pois toiminnasta konepelti avataan kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan moottorin lämpötila on liian alhainen akku on purkautunut jarrujen alipaine ei ole riittävä auto alkaa liikkua ilmastointiautomatiikka vaatii moottorin käynnistämistä ilmastointilaite on kytketty manuaalisesti toimintaan Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti. Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä virtapistokkeeseen, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku.

133 132 Ajaminen ja käyttö Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke aina seisontajarru. Vedä katkaisimesta m. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Huomautus Jos tapahtuu onnettomuus ja turvatyyny laukeaa, moottori sammutetaan automaattisesti, jos auto pysähtyy tietyn ajan sisällä. Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti ilman mitään tiedotusta. Suodatin puhdistetaan säännöllisesti polttamalla kiinni jääneet nokihiukkaset

134 Ajaminen ja käyttö 133 korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää enintään 25 minuuttia. Normaalisti se kestää 7-12 minuuttia. Autostop ei ole käytettävissä ja polttoainetta voi kulua enemmän tänä aikana. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Jos suodatin on puhdistettava, eivätkä aiemmat ajo-olosuhteet ole mahdollistaneet puhdistusta, tämä ilmaistaan merkkivalolla %. Samanaikaisesti Dieselhiukkassuod. on täynnä, jatka ajamista tai varoituskoodi 55 näkyy kuljettajan tietokeskuksessa. % syttyy kun dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. % vilkkuu, kun dieselhiukkassuodattimen maksimitaso on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Puhdistusmenettely Aktivoi puhdistusmenettely jatkamalla ajamista ja pitämällä moottorin käyntinopeutena yli 2000 r/min. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Jos myös g palaa, puhdistus ei ole mahdollista. Käänny korjaamon puoleen. Huomio Jos puhdistusmenettely keskeytetään, moottori saattaa vaurioitua vakavasti. Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella. Merkkivalo % sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita.

135 134 Ajaminen ja käyttö Huomio Muut kuin sivuilla 3 145, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Automaattivaihteisto Automaattivaihteisto sallii automaattisen vaihtamisen (automaattitoiminto) tai manuaalisen vaihtamisen (käsivalintatoiminto). Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä. Valintavipu P = pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty R = peruutusvaihde, kytke vain auton ollessa paikallaan N = vapaa-asento D = automaattitoiminto kaikilla vaihteilla Valintavipu on lukittu asennossa P ja sitä voidaan siirtää vain sytytysvirran ollessa kytketty ja jarrupoljinta painettaessa.

136 Ajaminen ja käyttö 135 Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Manuaalinen tila Jos jarrupoljinta ei paineta, merkkivalo j palaa. Jos valintavipu ei ole P-asennossa katkaistaessa sytytysvirta, merkkivalot j ja P vilkkuvat. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta. Moottori voidaan käynnistää vain vivun ollessa asennossa P tai N. Kun asento N on valittu, paina jarrupoljinta tai kytke seisontajarru ennen käynnistämistä. Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle, katso käsivalintatoiminto. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru ja P. Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P- asennossa. Siirrä valintavipu D-asennosta vasemmalle ja sitten eteen- tai taaksepäin. < = Vaihto suuremmalle vaihteelle ] = Vaihto pienemmälle vaihteelle Jos valitaan ajonopeuteen nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Tämä saattaa aiheuttaa kuljettajan tietokeskukseen viestin.

137 136 Ajaminen ja käyttö Käsivalintatoiminnossa suurilla moottorin kierrosluvuilla automaattista vaihtoa suuremmalle ajoalueelle ei tapahdu. Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Automaattinen vapaa-asennon kytkentä kytkee automaattisesti joutokäynnin, kun auto pysäytetään ajovaihteen ollessa käytössä ja jarrupoljinta painetaan. Erikoisohjelmat mukauttavat vaihtamispisteet automaattisesti ajettaessa ylä- tai alamäkeen. Pakkovaihto Jos kaasupoljin painetaan pohjaan automaattitilassa, vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Vika Häiriötilanteessa palaa g. Lisäksi kuljettajan tietokeskuksessa näytetään koodinumero tai viesti. Auton viestit Vaihteisto ei vaihda enää automaattisesti. Ajamista voidaan jatkaa manuaalisesti vaihtaen. Vain suurin vaihde on valittavissa. Käsivalintatoiminnossa saattaa häiriöstä riippuen olla käytettävissä myös kakkosvaihde. Vaihda vain auton ollessa paikallaan. Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Virtaavainta ei voida poistaa virtalukosta. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos akku ei ole vian syy, vapauta valintavipu. 1. Kytke seisontajarru. 2. Tartu valintavivun verhoukseen merkitystä kohdasta ja vedä vapauttaaksesi takaa. 3. Käännä valintavivun verhous ylös. Vapauta edestä vetämällä. 4. Siirrä valintavivun verhousta vasemmalle. Varmista, että liitin ja johtosarja pohjassa eivät vaurioidu

138 Ajaminen ja käyttö 137 Käsivaihteisto Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla. 5. Työnnä ruuvitaltta niin pitkälle aukkoon kuin se menee ja siirrä valintavipu pois asennosta P tai N. Jos P tai N kytketään uudelleen, valintavipu lukittuu jälleen paikalleen. Korjauta virtakatkoksen syy korjaamolla. 6. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikalleen. Peruutusvaihteen kytkeminen: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vipu vapaa-asentoon, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

139 138 Ajaminen ja käyttö Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Merkkivalo R Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen. Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo u Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat kaikki kolme jarruvaloa ABS-säädön ajan. Vika 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla.

140 Ajaminen ja käyttö 139 Seisontajarru Sähkötoiminen seisontajarru Kytkeminen auton ollessa paikallaan Vedä käyttökytkimestä m, sähkötoiminen seisontajarru toimii automaattisesti riittävällä voimalla. Kytkeytymisvoima maksimoidaan esim. pysäköitäessä perävaunun kanssa tai mäkeen vetämällä kytkimestä m kaksi kertaa. Sähkötoiminen seisontajarru on kytkettynä, kun merkkivalo m syttyy Sähkötoiminen seisontajarru voidaan aina aktivoida, myös sytytysvirran ollessa katkaistu. Älä käytä sähkötoimista seisontajarrua liian usein moottorin ollessa sammutettu, koska tällöin akku purkautuu. Ennen kuin poistut autosta, tarkista sähkötoimisen seisontajarrun tila. Merkkivalo m Vapauttaminen Kytke sytytysvirta. Pidä jarrupoljinta painettuna ja paina sitten käyttökytkintä m. Liikkeellelähtötoiminto Kun kytkinpoljinta painetaan (käsivaihteisto) tai D kytketään (automaattivaihteisto) ja tämän jälkeen kaasupoljinta painetaan, sähkötoiminen seisontajarru vapautuu automaattisesti. Tämä ei ole mahdollista, jos samalla vedetään katkaisimesta. Tämä toiminto helpottaa myös liikkeellelähtöä mäessä. Aggressiivinen ajotapa voi lyhentää kuluvien osien käyttöikää. Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytkimestä m vedetään, sähkötoiminen seisontajarru hidastaa auton nopeutta, mutta ei kytkeydy pysyvästi. Kun käyttökytkin m vapautetaan, dynaaminen jarrutus loppuu. Ohjeita häiriötilanteen varalta Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodinumerolla tai auton viestinä kuljettajan tietokeskuksessa. Auton viestit Kytke sähkötoiminen seisontajarru: vedä käyttökytkimestä m yli 5 sekunnin ajan. Jos merkkivalo m palaa, sähkötoiminen seisontajarru on kytketty. Vapauta sähkötoiminen seisontajarru: pidä käyttökytkintä m painettuna yli 2 sekunnin ajan. Jos merkkivalo m sammuu, sähkötoiminen seisontajarru on vapautettu.

141 140 Ajaminen ja käyttö Merkkivalo m vilkkuu: sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kun se vilkkuu jatkuvasti, vapauta sähkötoiminen seisontajarru ja yritä kytkeä se uudelleen. Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Mäkilähtöapu Järjestelmä auttaa estämään auton tahattoman liikkumisen lähdettäessä liikkeelle mäestä. Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät päälle vielä kahdeksi sekunniksi. Jarrut vapautuvat automaattisesti, kun auton nopeus alkaa kasvaa. Mäkilähtöapu ei ole aktiivinen Autostop-toiminnon aikana. Alustanohjausjärjestelmät Luistonestojärjestelmä Luistonestojärjestelmä (TC) on elektronisen ajonvakautusjärjestelmän osa. TC parantaa tarvittaessa ajovakautta tienpinnan tyypistä tai renkaiden pidosta riippumatta estämällä vetävien pyörien luistamisen. Heti kun vetävät pyörät alkavat luistaa, moottorin tehoa alennetaan ja eniten luistavaa pyörää jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. TC on toiminnassa heti merkkivalon b sammuttua. Kun TC on aktiivinen, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä TC voidaan kytkeä pois toiminnasta, kun vetopyörien on voitava luistaa: paina painiketta b lyhyesti. Merkkivalo k palaa.

142 Ajaminen ja käyttö 141 TC aktivoidaan uudelleen painamalla uudelleen painiketta b. TC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Elektroninen ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös vetävien pyörien luistamisen. Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESC on toiminnassa heti merkkivalon b sammuttua. Kun ESC on aktiivinen, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä Erittäin suorituskykyistä ajoa varten ESC voidaan poistaa käytöstä: paina painiketta b n. 7 sekuntia. Merkkivalo n palaa. ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TCjärjestelmä poistettiin aiemmin käytöstä, sekä TC että ESC aktivoidaan uudelleen. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä.

143 142 Ajaminen ja käyttö Vakionopeussäädin Vakionopeudensäädin voi tallentaa ja ylläpitää n km/h nopeuksia. Tallennetuista nopeuksista voidaan poiketa ajettaessa ylä- tai alamäkeen. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Aktivointi ensimmäisellä vaihteella ei ole mahdollista. Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa. Merkkivalo m Päällekytkentä Paina keinutkatkaisinta m sen yläpäästä, merkkivalo m palaa valkoisena. Aktivointi Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, kulloinenkin nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m syttyy vihreänä. Kaasupoljin voidaan vapauttaa. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Nopeuden lisääminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa RES/+ tai käännä sitä toistuvasti asentoon RES/+: nopeus kasvaa jatkuvasti tai askeleittain. Voit myös kiihdyttää haluamaasi nopeuteen ja tallentaa sen kääntämällä asentoon RES/+. Nopeuden vähentäminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa SET/- tai käännä sitä toistuvasti asentoon SET/-: nopeus laskee jatkuvasti tai askeleittain. Poiskytkentä Paina painiketta y, merkkivalo m palaa valkoisena. Vakionopeussäädin on poissa käytöstä. Tallennettu nopeus on muistissa. Automaattinen pois kytkeytyminen: ajonopeus alle n. 30 km/h, jarrupoljinta painettaessa, kytkinpoljinta painettaessa, valintavipu on asennossa N,

144 Ajaminen ja käyttö 143 moottorin kierrosluku hyvin alhainen, luistonestojärjestelmä tai elektroninen ajonvakautusjärjestelmä toimii. Palaaminen tallennettuun nopeuteen Käännä säätöpyörää kohti RES/+ yli 30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön. Poiskytkentä Paina keinutkatkaisinta m sen alapäästä, merkkivalo m sammuu. Tallennettu nopeus on poistettu. Myös sytytysvirran katkaisu poistaa tallennetun nopeuden. Esteiden havaitsemisjärjestelmät Pysäköintitutka Pysäköintitutka helpottaa pysäköintiä mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerkkejä. Vastuu pysäköinnistä on kuitenkin täysin kuljettajalla. Järjestelmä koostuu neljästä takapuskurissa olevasta ultraäänianturista. Jos auto on varustettu etupysäköintitutkalla, järjestelmään kuuluu myös neljä ultraäänianturia etupuskurissa. Merkkivalo r Päällekytkentä Kun peruutusvaihde kytketään, järjestelmä aktivoituu automaattisesti. Alhaisella nopeudella etupysäköintitutka voidaan kytkeä päälle myös painamalla painiketta r. Pysäköintitutkan painikkeessa palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.

145 144 Ajaminen ja käyttö Esteestä ilmoitetaan äänimerkillä. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle 30 cm äänimerkki on jatkuva. Jos r -painiketta painetaan kerran sytytyskierron aikana, etupysäköintitutka aktivoituu aina uudelleen, kun ajonopeus ylittää tietyn arvon. Poiskytkentä Jos järjestelmä on kytkettävä pois, paina painiketta r. Painikkeen LED sammuu ja kuljettajan tietonäytössä näytetään Pysäköintitutka pois päältä. Järjestelmä kytkeytyy automaattisesti pois toiminnasta määrätyllä nopeudella. Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Lisäksi r syttyy tai kuljettajan tietokeskuksessa näkyy viesti, jos järjestelmän toimintahäiriön havaitaan johtuvan väliaikaisista olosuhteista, kuten anturien peittymisestä lumeen. Auton viestit Tärkeitä ohjeita pysäköintiapujärjestelmien käytöstä 9 Varoitus Tietyissä olosuhteissa erilaiset esineiden tai vaatteiden heijastavat pinnat ja ulkoiset melunlähteet saattavat estää järjestelmää havaitsemasta esineitä. Erityistä huomiota tulee kiinnittää mataliin esteisiin, jotka voivat vaurioittaa puskurin alaosaa. Jos tällaiset esteet katoavat anturien havainnoimisalueelta auton lähestyessä niitä, kuuluu jatkuva varoitusääni. Huomio Anturin, joka on esim. jään tai lumen peitossa, toiminta voi olla huonontunut. Raskas kuormitus voi huonontaa pysäköintitutkajärjestelmien toimintaa. Korkeat ajoneuvot (esim. maastoautot, minipakettiautot, pakettiautot jne.) ovat erikoistapauksia. Esteiden havaitsemista näiden autojen yläosassa ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, kuten kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutka ei vältä törmäystä anturien havainnointialueen ulkopuolella olevien esineiden kanssa. Huomautus Pysäköintitutkajärjestelmä havaitsee automaattisesti tehdasasennetut vetolaitteet. Se on pois käytöstä, kun liitin on kytkettynä. Anturi saattaa virheellisesti havaita esteen (kaikuhäiriö) ulkoisten akustisten tai mekaanisten häiriöiden vaikutuksesta.

146 Ajaminen ja käyttö 145 Huomautus Pysäköintitutka kytketään pois toiminnasta, kun takakuljetusteline on ojennettuna. Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijyttömiä normin EN 228 mukaisia polttoaineita. Vastaavia standardoituja polttoaineita, joiden etanolipitoisuus on enintään 10 tilavuusprosenttia, voidaan käyttää. Käytä tässä tapauksessa vain polttoainetta, joka täyttää normin E DIN vaatimukset. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Jos käytetään muuta kuin EN 228 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja takuun raukeaminen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain normin EN 590 mukaisia dieselpolttoaineita. Euroopan Union ulkopuolisissa maissa tulee käyttää Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio ja takuun raukeaminen.

147 146 Ajaminen ja käyttö Älä käytä merimoottoreiden dieselöljyjä, lämmitysöljyjä, Aquazolea tai vastaavia veden ja dieselöljyn emulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Polttoaine nestekaasukäytössä Nestekaasusta käytetään lyhennettä LPG (Liquefied Petroleum Gas) tai ranskalaista nimikettä GPL (Gaz de Pétrole Liquéfié). Nestekaasu tunnetaan myös nimellä Autogas. Nestekaasu koostuu lähinnä propaanista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaaniosuudesta. Nestekaasu säilytetään nestemäisenä noin 5-10 baarin paineessa. Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön paineessa se on välillä -42 C (puhdas propaani) ja -0,5 C (puhdas butaani). Huomio Järjestelmä toimii noin -8 C C ulkolämpötiloissa. Nestekaasujärjestelmän täysi toiminta voidaan taata vain nestekaasulla, joka täyttää normin DIN EN 589 minimivaatimukset. Polttoaineen valintapainike LPG-painikkeen painaminen vaihtaa bensiini- ja nestekaasukäytön välillä heti, kun vaaditut parametrit (jäähdytysnesteen lämpötila, kaasun lämpötila ja moottorin minimikäyntinopeus) on saavutettu. Vaatimukset täyttyvät yleensä noin 60 sekunnissa (riippuen ulkolämpötilasta) ja ensimmäisen voimakkaamman kaasupolkimen painamisen jälkeen. LEDin tila näyttää kulloisenkin toimintatavan. 1 off = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Bensiinisäiliö on ajettava kuuden kuukauden välein tyhjäksi niin, että merkkivalo i syttyy, ja sitten täytettävä uudelleen. Tämä auttaa ylläpitämään polttoaineen laadun ja järjestelmän toiminnan bensiinikäytössä. Auto on tankattava säännöllisin väliajoin täyteen, jotta säiliö ei syövy.

148 Ajaminen ja käyttö 147 Viat ja korjaustoimenpiteet Jos kaasukäyttö ei ole mahdollista, tarkista seuraavat: Onko kaasua riittävästi? Onko bensiiniä riittävästi käynnistystä varten? Äärimmäisistä lämpötiloista ja kaasun koostumuksesta johtuen saattaa kestää hieman pidempään, ennen kuin järjestelmä vaihtaa bensiinikäytöstä kaasukäyttöön. Äärimmäisissä olosuhteissa järjestelmä saattaa myös vaihtaa takaisin bensiinikäyttöön, jos minimivaatimukset eivät täyty. Käänny kaikissa muissa häiriötapauksissa korjaamon puoleen. Huomio Nestekaasujärjestelmän turvallisuuden ja takuun säilyttämiseksi vain koulutetut asiantuntijat saavat tehdä järjestelmään korjaus- ja säätötöitä. Nestekaasulla on ominainen haju (hajuste), jotta vuodot voidaan havaita helposti. 9 Varoitus Jos havaitset kaasun hajua autossa tai sen lähellä, vaihda välittömästi bensiinikäyttöön. Tupakointi on kielletty. Ei avotulta tai syttyviä materiaaleja. Jos mahdollista, sulje moniventtiilin manuaalinen sulkuventtiili. Moniventtiili sijaitsee nestekaasusäiliössä tavaratilassa, takalattian suojuksen alla. Käännä säätöpyörää myötäpäivään. Jos kaasun hajua ei enää ole havaittavissa, kun manuaalinen sulkuventtiili on kiinni, autoa voidaan käyttää bensiinitilassa. Jos kaasun hajua ilmenee edelleen, älä käynnistä moottoria. Korjauta häiriön syy korjaamolla. Maanalaisissa pysäköintilaitoksissa tulee noudattaa pysäköintilaitoksen ylläpitäjän ohjeita ja paikallista lainsäädäntöä. Huomautus Kytke onnettomuustilanteessa sytytysvirta pois ja sammuta valot. Sulje moniventtiilin manuaalinen sulkuventtiili.

149 148 Ajaminen ja käyttö Tankkaaminen 9 Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. 9 Vaara Ennen kuin tankkaat, sammuta moottori ja mahdolliset palotilalla varustetut lisälämmittimet. Katkaise matkapuhelimista virta. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana oikealla. Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vedä läpästä syvennyksen kohdalta ja avaa se.

150 Ajaminen ja käyttö 149 Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta. Nestekaasun tankkaaminen Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Nestekaasun täyttöventtiili sijaitsee polttoaineen täyttöaukon luukun takana. Irrota suojakorkki täyttöaukosta. Aseta tarvittava sovitin. ACME-sovitin: Ruuvaa täyttösuuttimen mutteri sovittimeen. Paina täyttösuuttimen lukitusvipu alas. DISH-täyttöaukko (Italia): Aseta täyttösuutin sovittimeen. Paina täyttösuuttimen lukitusvipu alas. Bajonettitäyttöaukko: Aseta täyttösuutin sovittimeen ja käännä neljänneskierrosta vasemmalle tai oikealle. Paina täyttösuuttimen lukitusvipu täysin alas. EURO-täyttöaukko: Paina täyttösuutinta sovittimeen kunnes se lukkiutuu. Paina nestekaasun syöttöpisteen painiketta. Täyttöjärjestelmä pysähtyy tai siirtyy hitaaseen toimintoon, kun säiliöstä on 80 % täynnä (maksimi täyttötaso). Vapauta täyttöjärjestelmän painike, jolloin täyttöprosessi lakkaa. Vapauta lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa ulos. Irrota sovitin ja säilytä se autossa. Kiinnitä suojakorkki estääksesi vieraiden esineiden pääsyn täyttöaukkoon ja järjestelmään.

151 150 Ajaminen ja käyttö 9 Varoitus Järjestelmän rakenteesta johtuen lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran. Vältä sen hengittämistä. 9 Varoitus Nestekaasusäiliön voi turvallisuussyistä täyttää vain 80 %:iin sen vetoisuudesta. Nestekaasusäiliön moniventtiili rajoittaa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suosittelemme ettei autoa pidetä auringossa, ennen kuin ylimenevä määrä on käytetty. Täyttösovitin Koska täyttöjärjestelmiä ei ole standardoitu, on käytettävä erilaisia sovittimia, joita on saatavana Opel Partnereilta ja Opel Service Partnereilta. ACME-sovitin: Belgia, Saksa, Irlanti, Luxemburg, Sveitsi EURO-sovitin: Espanja Bajonettisovitin: Alankomaat, Norja, Espanja, Yhdistynyt kuningaskunta

152 Ajaminen ja käyttö 151 DISH-sovitin (Italia): Bosnia-Hertsegovina, Bulgaria, Tanska, Viro, Ranska, Kreikka, Italia, Kroatia, Latvia, Liettua, Makedonia, Itävalta, Puola, Portugali, Romania, Ruotsi, Sveitsi, Serbia, Slovakia, Slovenia, Tsekin tasavalta, Turkki, Ukraina, Unkari Polttoainesäiliön täyttöaukon korkki Käytä vain alkuperäistä polttoainesäiliön täyttöaukon korkkia. Dieselmoottorilla varustetuissa autoissa on erityismallinen täyttöaukon korkki. Polttoaineenkulutus CO 2 -päästöt Bensiini Opel Merivan polttoaineenkulutus (yhdistetty) on alueella 4,5-6,7 l/100 km. CO 2 -päästöt ovat g/km. Katso omaa autoasi koskevat arvot auton mukana toimitetusta ETY:n yhdenmukaisuusvakuutuksesta tai muista kansallisista rekisteröintiasiakirjoista. Nestekaasu Opel Merivan kaasunkulutus (yhdistetty) on 7,6 l/100 km. CO 2 -päästöt ovat 124 g/km. Yleisiä tietoja Viralliset polttoaineenkulutustiedot ja CO 2 -päästöarvot koskevat EU-perusmallia vakiovarusteilla. Polttoaineenkulutustiedot ja CO 2 - päästötiedot määritetään säädöksen R (EC) nro 715/2007 mukaisesti (soveltuvan version mukaan), ottaen huomioon auton paino käyttökunnossa säädöksen mukaisesti. Ilmoitetut luvut on tarkoitettu vain eri mallien väliseen vertailuun, eikä niitä pidä pitää takuuna tietyn auton todellisesta kulutuksesta. Lisävarusteet voivat lisätä polttoaineenkulutusta ja CO 2 -päästöjä jonkin verran ilmoitettuihin arvoihin nähden. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajotavasta sekä tie- ja liikenneolosuhteista.

153 152 Ajaminen ja käyttö Vetäminen Yleisiä tietoja Käytä vain autoon hyväksyttyä perävaunun vetolaitetta. Anna jälkiasennus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjärjestelmään, lämpökilpiin tai muihin laitteisiin kohdistuvia muutoksia. Vetolaitteen asennus saattaa peittää hinaussilmukan aukon. Käytä tällöin kuulatankokytkentää perävaunun vetämiseen. Säilytä kuulatanko aina autossa. Tehdasasenteisen vetokoukun asennusmitat Ajo-ominaisuudet ja perävaunun veto-ohjeita Voitele kuula ennen perävaunun kytkemistä, paitsi käytettäessä kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaisliikettä. Ajovakaudeltaan huonoille perävaunuille tai asuntovaunuille, joiden suurin sallittu kokonaismassa on yli 1100 kg, vakaimen käyttöä suositellaan ehdottomasti ajettaessa yli 80 km/h nopeudella. Jos perävaunu alkaa heilahdella voimakkaasti, hidasta nopeutta, älä suorita vastaohjausliikkeitä, hätätilanteessa jarruta voimakkaasti. Käytä alamäkeen ajaessasi samaa vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeudella. Säädä rengaspaineet täyden kuorman arvoon Perävaunun vetäminen Perävaunun massa Sallitut perävaunumassat ovat autoja moottorikohtaisia enimmäisarvoja, joita ei saa ylittää. Todellinen perävaunumassa on perävaunun todellisen kokonaismassan ja todellisen aisakuorman välinen erotus perävaunun ollessa kytkettynä. Auton sallitut perävaunumassat on merkitty auton asiapapereihin. Yleisesti ottaen ne pätevät enintään 12 %:n nousuihin asti. Autosi sallitut perävaunumassat pätevät enintään ilmoitettuun nousuun asti ja enintään 1000 m merenpinnan yläpuolelle. Koska moottorin teho laskee ilman tiheyden pienentyessä korkeuden kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin sallittu yhdistelmän kokonaismassa pienenee 10 % jokaista aloitettua 1000 metrin korkeudenlisäystä kohden. Ajettaessa teillä, joissa ei ole suuria nousuja (alle 8 %, esim. moottoritie), ei ajoneuvoyhdistelmän kokonaismassaa tarvitse alentaa. Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistelmämassa on merkitty auton tyyppikilpeen Aisakuorma Aisakuorma on voima, joka kohdistuu perävaunusta vetokuulaan. Sitä voidaan muuttaa siirtämällä kuormaa perävaunussa.

154 Ajaminen ja käyttö 153 Suurin sallittu aisakuorma (75 kg) on ilmoitettu hinauslaitteiston tyyppikilvessä ja auton asiakirjoissa. Tähtää aina enimmäiskuormitukseen, erityisesti jos perävaunu on painava. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Taka-akselikuormitus Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa ylittää 80 kg:lla (nestekaasujärjestelmällä varustetut autot: 110 kg), suurimman sallitun kokonaismassan saa ylittää 70 kg:lla (nestekaasujärjestelmällä varustetut autot: 95 kg). Jos suurin sallittu takaakselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h. Hinauslaitteisto Huomio Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava. Irrotettavan vetokoukun varastointi Vetokoukkua säilytetään tavaratilan lattiassa. Työnnä hihna kiinnityssilmukan läpi ja kiinnitä laukku kiristämällä hihna. Irrotettavan vetokoukun kiinnitys Vapauta pistorasia ja käännä se alas. Irrota kuulatangon kiinnitysaukon suojatulppa ja aseta se talteen.

155 154 Ajaminen ja käyttö Kuulatangon tiukkuuden tarkastus Vie kiristetty kuulatanko kiinnitysreikään ja paina sitä voimakkaasti ylöspäin, kunnes se lukittuu kuuluvasti. Kiertokahva kääntyy itsestään takaisin alkuasentoon ja jää kiinni kuulatankoon ilman rakoa. Punaisen merkinnän kiertokahvassa tulee osoittaa vetokoukussa olevaan vihreään merkintään päin. Kiertokahvan ja vetokoukun välisen raon tulee olla noin 5 millimetriä. Muuten kuulatanko on kiristettävä ennen paikalleen asettamista: käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Kuulatangon asennus 9 Varoitus Älä koske kiertokahvaan sen paikalleen asetuksen aikana. Lukitse vetokoukku kääntämällä avainta myötäpäivään. Poista avain ja sulje suojaläppä.

156 Ajaminen ja käyttö 155 Varmistusvaijerin silmukka 9 Varoitus Perävaunua saa vetää vain oikein asennetun kuulatangon kanssa. Jos kuulatankoa ei saa asennettua oikein, käänny korjaamon puoleen. Irrotettavan vetokoukun irrottaminen Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuulatanko alakautta pois. Aseta suojatulppa kiinnitysaukkoon. Käännä pistorasia takaisin. Kiinnitä jarrujen varmistusvaijeri silmukkaan. Varmista, että kuulatanko on oikein asennettu Vihreän merkinnän kiertokahvassa tulee osoittaa vetokoukussa olevaan vihreään merkintään päin. Kiertokahvan ja kuulatangon välissä ei saa olla rakoa. Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon. Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois. Avaa suojalevy ja avaa vetokoukun lukitus kääntämällä avainta myötäpäivään.

157 156 Auton hoito Auton hoito Yleisiä tietoja Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleisiä tietoja Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta emme voi vaikka niillä olisi viranomaisen antama tai muu hyväksyntä arvioida emmekä vastata niiden sopivuudesta. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Kun autoa kuljetetaan junassa tai hinausajoneuvossa, roiskeläpät voivat vaurioitua. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto poistetaan käytöstä useaksi kuukaudeksi: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö kokonaan. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös- tai peruutusvaihde tai aseta valintavipu asentoon P. Estä auton vieriminen. Älä kytke seisontajarrua. Avaa konepelti, sulje kaikki ovet ja lukitse auto.

158 Auton hoito 157 Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkötoimisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Kaasuautojen kierrätys on annettava siihen valtuutetun huoltokeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna. 9 Vaara Sytytysjärjestelmässä käytetään erittäin korkeaa jännitettä. Älä koske. Konepelti Avaaminen Vedä vapautuskahvasta ja palauta se alkuasentoonsa.

159 158 Auton hoito Paina turvasalpaa ja avaa konepelti. Tue konepelti. Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Sulkeminen Paina tuki pitimeensä ennen konepellin sulkemista. Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen. Moottoriöljy Tarkista moottoriöljyn määrä manuaalisesti säännöllisin väliajoin moottorin vaurioitumisen estämiseksi. Varmista laatuvaatimuksen mukaisen öljyn käyttö. Neste- ja voiteluainesuositukset Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 5 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä. Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Öljynmittatikut ovat erilaisia moottorista riippuen.

160 Auton hoito 159 Suosittelemme saman moottoriöljyluokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Huomio Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen. Liika moottoriöljy on valutettava tai imettävä pois. Lisää öljyä, jos öljymäärä on MINmerkin alapuolella. Täyttötilavuudet Aseta korkki paikalleen suoraan ja kierrä se kiinni. Moottorin jäähdytysneste Jäähdytysnesteen pakkaskestävyys on n. -28 C. Huomio Käytä vain hyväksyttyä pakkasnestettä. Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä.

161 160 Auton hoito 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Täytä 1:1 seoksella hyväksyttyä jäähdytysnestetiivistettä ja puhdasta hanavettä. Jos jäähdytysnestetiivistettä ei ole saatavana, käytä puhdasta hanavettä. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnestehäviön syy korjaamolla. Pesulaitteen neste Täytä puhtaalla vedellä ja jäätymisenestoainetta sisältävällä pesunesteellä. Katso oikea sekoitussuhde pesunestesäiliöstä. Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta. Jarrut Jos jarrupalat ovat kuluneet minimipaksuuteen, jarrutettaessa kuuluu kirskuvaa ääntä. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille.

162 Auton hoito 161 Akku Auton akku ei vaadi huoltoa, jos ajoprofiili mahdollistaa akun riittävän latauksen. Lyhyiden etäisyyksien ajo ja toistuvat moottorin käynnistykset voivat tyhjentää akun. Vältä tarpeettomien sähkölaitteiden käyttöä. Akun vaihto Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Jos autossa on Start-Stop-järjestelmä, varmista, että AGM (Absorptive Glass Mat) -akku vaihdetaan jälleen AGM -akkuun. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Nestettä lisättäessä on noudatettava mitä suurinta siisteyttä, koska jarrunesteen epäpuhtauksista voi seurata jarrulaitteiston toimintahäiriöitä. Korjauta jarrunestehukan syy korjaamolla. Käytä vain autoon hyväksyttyä tehokasta jarrunestettä. Jarru- ja kytkinneste Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. Akun purkautumisen esto AGM-akku voidaan tunnistaa akussa olevasta tarrasta. Suosittelemme alkuperäisen Opel-akun käyttöä.

163 162 Auton hoito Huomautus Jos käytetään alkuperäisestä Opelakusta poikkeavaa AGM-akkua, Stop-start-järjestelmän suorituskyky voi huonontua. 9 Varoitus Asennettaessa akku, jonka pituus poikkeaa alkuperäisen akun pituudesta, vaimennusosa on ehdottomasti asennettava asianmukaisesti. Suosittelemme, että vaihdatat akun korjaamolla. Stop-start-järjestelmä Akun lataus 9 Varoitus Stop-start-järjestelmällä varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten akku voi vaurioitua. Käynnistys apukaapeleilla Varoitustarra Symbolien merkitys: Kipinät, avotuli ja tupakointi kielletty. Suojaa aina silmät. Räjähdysherkät kaasut voivat aiheuttaa sokeutumisen tai loukkaantumisen. Säilytä akku lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen tai vakavia palovammoja. Katso ohjekirjasta lisätietoa. Akun läheisyydessä saattaa olla räjähdysherkkää kaasua. Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmästä on poistettava ilma. Kytke sytytysvirta kolme kertaa peräkkäin 15 sekunniksi kerrallaan. Käynnistä moottoria enintään 40 sekuntia. Toista toimenpide aikaisintaan 5 sekunnin kuluttua. Jos moottori ei tällöin käynnisty, käänny korjaamon puoleen.

164 Auton hoito 163 Pyyhkimen sulan vaihto Tuulilasinpyyhkimien sulkien vaihto Nosta pyyhkimen vartta, paina painiketta sulan irrottamiseksi ja irrota sulka. Kiinnitä pyyhkimen sulka vinosti tuulilasinpyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhinvarsi varovasti alas. Takalasinpyyhkimen sulka Nosta pyyhkimen vartta. Irrota pyyhkimen sulka kuvan mukaisesti. Kiinnitä pyyhkimen sulka vinosti tuulilasinpyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhinvarsi varovasti alas. Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihda ajovalojen polttimot moottoritilasta käsin. Halogeeniajovalot

165 164 Auton hoito Ajovaloissa on eri järjestelmät lähivaloja 1 (ulommat polttimot) ja kaukovaloja 2 (sisemmät polttimot) varten. Lähivalot 4. Laita polttimon pidin heijastimeen. 5. Asenna suojus ja kierrä myötäpäivään. Kaukovalot 2. Paina polttimon pidintä ylöspäin ja vedä se pois heijastimesta. 1. Käännä suojusta 1 vastapäivään ja irrota se. 1. Käännä suojusta 2 vastapäivään ja irrota se. 2. Irrota liitin polttimosta. 3. Irrota polttimo pitimestä ja vaihda se.

166 Auton hoito Käännä jousipidintä eteenpäin ja lukitse. 6. Kiinnitä liitin polttimoon. 7. Asenna suojus ja kierrä myötäpäivään. Sivuvalot/päiväajovalot 3. Irrota jousipidin ja käännä sitä sitten taaksepäin. 2. Irrota polttimo pitimestään ja vaihda se. 3. Työnnä polttimon pidin heijastimeen ja kierrä myötäpäivään. 1. Kierrä polttimonpidintä vastapäivään ja irrota se. 4. Irrota ja vaihda polttimo.

167 166 Auton hoito Etusuuntavilkku 2. Kierrä polttimoa vastapäivään ja irrota polttimon pitimestä. 3. Vaihda polttimo. 4. Työnnä polttimon pidin heijastimeen ja kierrä myötäpäivään. Kääntyvät ajovalot Lähi-/kaukovalot 1. Kierrä polttimonpidintä vastapäivään ja irrota se. 1. Käännä suojusta 1 vastapäivään ja irrota se. Ajovaloissa on eri järjestelmät lähi- ja kaukovaloja 1 (ulommat polttimot) sekä lisäkaukovaloja 2 (sisemmät polttimot) varten. Myös kaarrevalo sijaitsee lisäkaukovalon suojuksen takana.

168 Auton hoito Paina polttimon pidintä alaspäin ja vedä se pois heijastimesta. Lisäkaukovalot 2. Paina salpaa ja vedä polttimon pidin pois heijastimesta. 3. Irrota polttimo pitimestä ja vaihda se. 4. Laita polttimon pidin heijastimeen. 5. Asenna suojus ja kierrä myötäpäivään. 1. Kierrä suojakantta 2 vastapäivään ja irrota se. 3. Irrota ja vaihda polttimo. 4. Paina salpaa ja työnnä polttimon pidin heijastimeen. 5. Asenna suojus ja kierrä myötäpäivään. Kaarrevalot 1. Kierrä suojakantta 2 vastapäivään ja irrota se. 2. Irrota liitin polttimosta.

169 168 Auton hoito 5. Käännä jousipidintä eteenpäin ja lukitse. 6. Kiinnitä liitin polttimoon. 7. Asenna suojus ja kierrä myötäpäivään. Sumuvalot 3. Irrota jousipidin ja käännä sitä sitten taaksepäin. 1. Käännä polttimon pidintä vastapäivään ja irrota se heijastimesta. Polttimoihin pääsee käsiksi auton alapuolelta. 4. Irrota ja vaihda polttimo. 2. Irrota polttimon pidin johtoliittimestä painamalla pidinkielekettä.

170 Auton hoito Irrota polttimon pidin ja vaihda polttimo. 4. Kiinnitä johtoliitin. 5. Laita polttimon pidin heijastimeen. 6. Kierrä polttimon pidintä myötäpäivään ja lukitse se paikalleen. 3. Vedä valoasennelma varovasti irti kiinnitystapeista ja poista se. Varmista, että johtokanava jää paikalleen. 4. Irrota johtoliitin polttimon kannattimesta. Takavalot 2. Ruuvaa kaksi muovista kiinnitysmutteria sisäpuolelta käsin irti. 5. Vapauta neljä kiinnityskielekettä ja irrota polttimon kannatin. 1. Vapauta suojus ja irrota se.

171 170 Auton hoito Takaluukun kehyksen takavalot 2. Paina kiinnityskielekettä ja irrota polttimon kannatin alakautta. 6. Irrota ja vaihda polttimo. Taka- ja jarruvalot (1) Takavalot (2) Suuntavilkun lamppu (3) 7. Asenna polttimon kannatin takavaloasennelmaan. Liitä johtopistoke. Asenna valoasennelma kiinnitystapeille ja kiristä kiinnitysmutterit. Sulje ja lukitse kansi. 8. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. 1. Avaa takaluukku ja irrota kansi ruuvitaltalla. 3. Vaihda peruutusvalopolttimo (1) irrottamalla ja vaihtamalla polttimo Vaihda takavalopolttimo (2) painamalla polttimoa hiukan kantaansa, kiertämällä vastapäivään, irrottamalla ja vaihtamalla polttimon. 4. Työnnä polttimon kannatin pitimeen. 5. Kiinnitä kansi. 6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.

172 Auton hoito 171 Noudata samaa menettelyä takavalopolttimon ja takasumuvalon polttimon vaihtamiseksi oikealla puolella. Kylkisuuntavilkut Vaihdata lamput korjaamolla. Tavaratilan valo Vaihdata lamput korjaamolla. Lätäkkövalot Rekisterikilven valo 3. Vapauta pidinkieleke ja irrota polttimon pidin johdosta. 4. Irrota polttimon pidin ja vaihda polttimo. 5. Kytke johtoliitin polttimon pitimeen. 6. Paina polttimon pidin koteloon ja sulje suojus. 1. Vapauta kotelo alhaalta ja poista se. 1. Laita ruuvitaltta suojuksen syvennykseen, paina sivulle ja vapauta jousi. Irrota kansi. 2. Ota polttimon pidin alakautta pois, älä vedä johdosta. Sisävalot Sisävalo, lukuvalot Vaihdata lamput korjaamolla.

173 172 Auton hoito 2. Paina kiinnityskielekettä ja vedä liitin pois. 3. Kierrä polttimonpidintä myötäpäivään ja irrota se. 4. Vedä polttimo pois polttimonpitimestä ja vaihda se. 5. Työnnä polttimonpidin koteloon ja käännä sitä vastapäivään. 6. Liitä liitin. 7. Kiinnitä kotelo. Kojelaudan valaistus Vaihdata lamput korjaamolla. Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kolme sulakerasiaa: moottoritilassa vasemmalla edessä, vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana tai oikealla ajettavissa autoissa käsinelokeron takana, tavaratilan vasemmalla puolella suojuksen takana. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa.

174 Auton hoito 173 Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin.

175 174 Auton hoito Moottoritilan sulakerasia Sulakerasia on moottoritilassa edessä vasemmalla. Vapauta kansi, nosta sitä ylöspäin ja irrota se. Kun vialliset sulakkeet on vaihdettu, sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu. Jos sulakerasian kantta ei ole suljettu oikein, seurauksena saattaa olla toimintahäiriöitä. Nro Virtapiiri 1 Käynnistin 2 3 Polttoainesuodatin, jäähdytys 4 Äänitorvi 5 Napa 30 6 Moottorin ohjauslaite, vaihteiston ohjauslaite 7 Sumuvalot 8 Moottorin jäähdytys 9 Moottorin jäähdytys 10 Alipainepumppu 11 Sytytys, hehkutus 12 Ajovalojen korkeudensäätö 13 Ilmastointilaite, napa Vaihteiston ohjauslaite 15 Oikea kaukovalo 16 Vasen kaukovalo 17 Moottorin ohjausyksikkö 18 Moottorin ohjausyksikkö, napa 15

176 Auton hoito 175 Nro Virtapiiri 19 Turvatyyny 20 Moottorin ohjausyksikkö 21 Moottorin ohjausyksikkö, napa 87 Nro Virtapiiri 22 Sähkötoiminen seisontajarru 23 Renkaankorjaussarja 24 Polttoainepumppu 25 ABS 26 Takalasin lämmitin 27 ABS 28 Sisätilan puhallin 29 Savukkeensytytin 30 Ilmastointilaite 31 Sähkökäyttöinen etuikkuna, vasen 32 Sähkökäyttöinen etuikkuna, oikea 33 Peilien lämmitys 34 ABS 35 Turvatyyny

177 176 Auton hoito Kojelaudan sulakerasia Vasemmalta ohjattavissa autoissa sulakerasia on kojelaudan säilytystilan takana. Avaa lokero, purista lukituskielekkeet kokoon, käännä lokero alas ja poista se. Oikealta ohjattavissa autoissa sulakerasia sijaitsee kannen takana käsinelokerossa. Avaa käsinelokero, vedä kantta ylöspäin ja irrota se. Nro Virtapiiri 1 Radio 2 Näyttö, mittaristo, puhelin 3 Radio 4 Virtalukko, ajonestin 5 Tuulilasin pesulaite, takalasin pesulaite 6 Keskuslukitus, takaluukku 7 Keskuslukitus 8 Näyttö, mittaristo, puhelin 9 Ohjauspyörän lämmitys 10 Vasemman takaoven lukituksen avaus 11 Oikean takaoven lukituksen avaus 12 Sisävalo 13 Sadetunnistin, sisäpeili, ulkopeilit 14 -

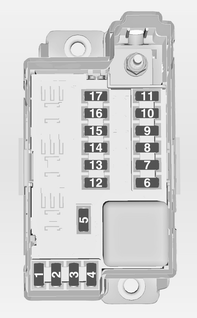

178 Auton hoito 177 Tavaratilan sulakerasia Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana. Irrota kansi. Vapauta neljä kiinnityspidikettä ja irrota kansi.

179 178 Auton hoito Nro Virtapiiri 1 Kääntyvät ajovalot Sähkökäyttöinen takaikkuna, oikea 7 Kääntyvät ajovalot 8 Perävaunumoduuli, perävaunun pistoke 9 Istuin, ristiselän tuki, vasen 10 Sähkökäyttöinen takaikkuna, vasen 11 Pysäköintitutka 12 Sähkötoiminen aurinkoverho Lämmitetyt etuistuimet 15 Perävaunumoduuli 16 Istuin, ristiselän tuki, oikea 17 Auton työkalut Työkalut Varapyörällä varustetut autot Tunkki ja auton työkalut ovat tavaratilassa varapyörän syvennyksessä. Renkaankorjaussarjalla varustetut autot Avaa lokero vapauttamalla kansi ja avaamalla se.

180 Auton hoito 179 Auton työkalut ovat tavaratilassa oikeanpuoleisessa lokerossa yhdessä renkaankorjaussarjan kanssa. Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. Rengasmerkinnät Esim. 195/65 R H 195 = Renkaan leveys, mm 65 = Renkaan profiili (renkaan korkeuden suhde renkaan leveyteen, %) R RF = Vyörakenne: Vyörengas = Rakenne: RunFlat, turvarakenne 15 = Vanteen halkaisija, tuumaa 91 = Kantavuusindeksi, esim. 91 vastaa 615 kg:aa H = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h

181 180 Auton hoito Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden valvonnalla varustettuja autoja. Kierrä venttiilin suojus irti. Rengaspaine ja matkustajan ovessa olevassa kilvessä. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvontajärjestelmällä varustetussa autossa, katkaise sytytysvirta. Rengaspaineiden alenemisen valvontajärjestelmä Rengaspaineiden alenemisen havaitsemisjärjestelmä valvoo jatkuvasti kaikkien neljän pyörän pyörimisnopeutta. Jos jonkin renkaan paine laskee, merkkivalo w palaa keltaisena ja kuljettajan tietokeskuksessa (ylätason näyttö) näytetään varoitusviesti. Pysäytä välittömästi ja tarkista rengaspaine. Merkkivalo w Järjestelmän alustus Rengaspaineen korjauksen tai pyörän vaihdon jälkeen järjestelmä on alustettava: 1. Kytke sähkötoiminen seisontajarru. 2. Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. 3. Valitse Rengaspainejärjestelmä kääntämällä säätöpyörää.

182 Auton hoito Paina SET/CLR-painiketta valitaksesi järjestelmän nollaamisen. Keskitason näytöllä varustetuissa autoissa SET/CLR-painikkeen pidempi painallus käynnistää järjestelmän alustuksen. 5. Ylemmän tason näytöllä varustetuissa autoissa valinta vahvistetaan ponnahdusviestillä. Vahvista käynnistääksesi järjestelmän alustuksen. Valinta ja näyttö voivat olla erilaisia keskitason ja ylemmän tason näytössä. Jos järjestelmä on jälleen käyttövalmis, kuljettajan tietokeskuksessa (ylätason näyttö) näytetään viesti. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien syvyydessä ei olisi yli 2 mm eroja. Kuviopinnan sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulumisvaroittimien sijainti on merkitty renkaan sivuun. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, vaihda eturenkaat taakse ajoittain. Tarkista, että pyörien pyörimissuunta on sama kuin aikaisemmin. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein. Rengas- ja vannekoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari ja renkaiden nimellispaine on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava.

183 182 Auton hoito 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Lumiketjut Lumiketjuja saa käyttää vain etupyörissä. Käytä pienilenkkisiä lumiketjuja, joiden ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enintään 10 mm. 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. Lumiketjuja saa käyttää vain kokojen 195/65 R 15, 205/55 R 16 ja 225/45 R 17 renkaissa. 225/40 R 18 -kokoisiin renkaisiin ei saa asentaa lumiketjuja. Tilapäisvarapyörässä ei saa käyttää lumiketjuja. Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat vanteen lähellä renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Älä aja yli 80 km/h nopeudella. Älä käytä pitkäaikaisesti. Ohjattavuus ja käsiteltävyys voivat muuttua.

184 Auton hoito 183 Rengasrikon sattuessa: Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Renkaankorjaussarja sijaitsee tavaratilassa olevassa säilytyslokerossa. 2. Kierrä ilmaletku pitimestä irti ja ruuvaa se kiinni tiivistysainepullon liittimeen. 1. Ota tiivistysainepullo ja pidin ilmaletkuineen lokerosta. 3. Aseta tiivistysainepullo pitimeen. Varmista, että pullo ei kaadu. Avaa lokero vapauttamalla kansi ja avaamalla se.

185 184 Auton hoito 4. Avaa viallisen renkaan venttiilihattu. 5. Kiinnitä renkaantäyttöletku venttiiliin. 6. Kierrä ilmaletku kompressorin liittimeen. 7. Kytke sytytysvirta. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 8. Paina kompressorin päälle/poiskytkintä. Rengas täyttyy tiivisteaineella. 9. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Sitten paine alkaa laskea. 10. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 11. Säädetty rengaspaineen ohjearvo on saavutettava 10 minuutin sisällä. Rengaspaine Kun oikea paine on saavutettu, kytke kompressori pois päältä painamalla uudelleen päälle/pois-kytkintä. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Alenna liian korkeaa rengaspainetta painikkeella ]. Älä käytä kompressoria 10 minuuttia kauempaa. 12. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Ruuvaa renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 13. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.

186 Auton hoito Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 15. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 km:n (korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut alle 1,3 baariin, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 16. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan. Huomautus Korjatun renkaan ajokäytös muuttuu merkittävästi huonommaksi, vaihdata siksi rengas uuteen. Jos kuuluu outoja ääniä tai kompressori kuumenee, kytke se pois päältä ainakin 30 minuutin ajaksi. Sisäänrakennettu varoventtiili avautuu 7 barin paineessa. Huomioi sarjan voimassaoloaika. Voimassaoloajan päätyttyä paikkausominaisuutta ei voida enää taata. Huomioi paikkausainepullon säilytystiedot. Vaihda käytetty paikkausainepullo uuteen. Hävitä pullo soveltuvien määräysten mukaisesti. Kompressoria ja paikkausainetta voidaan käyttää yli -30 C:n lämpötiloissa. Mukana toimitettujen sovittimien avulla voidaan täyttää muita esineitä, esim. jalkapalloja, ilmapatjoja, kumiveneitä jne. Ne sijaitsevat kompressorin alapuolella. Irrota kiertämällä kompressorin ilmaletku irti ja poistamalla sovitin. Pyörän vaihto Varapyörän sijasta varusteena voi olla renkaankorjaussarja Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Pehmeällä alustalla aseta nosturin alle tukeva aluskappale (enint. 1 cm paksu). Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle.

187 186 Auton hoito Älä käynnistä moottoria auton ollessa nosturin varassa. Puhdista pyöränpultit ennen kiinnittämistä ja rasvaa niiden kartiot kevyesti yleisrasvalla. ruuvitaltan väliin suojaksi pehmeä riepu. 2. Vaihtoehto 1: 1. Irrota pölykapseli koukulla. Auton työkalut Pölykapseleille, joissa pyöränpultit ovat näkyvillä: Kapseli voi olla kiinni pyörässä. Älä irrota pidinrenkaita pyöränpulteista. Kevytmetallivanteet: Vapauta pyöränpulttien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränpulttia puoli kierrosta. Vaihtoehto 2: Käännä pyöränavain ulos ja asenna se varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta.

188 Auton hoito Tarkista, että nosturi on asetettu oikein auton nostokohtiin. Auton nostaminen lavanosturille: Aseta nosturi tarvittavalle korkeudelle. Aseta se suoraan nostokohdan alapuolelle siten, että se ei luiskahda paikaltaan. Aseta lavanosturin takavarsi alustaa vasten. Aseta lavanosturin etuvarsi alustaa vasten. 4. Vaihtoehto 1: Kiinnitä nosturin kampi, tarkista, että nosturi on kohtisuorassa, ja kierrä kammesta, kunnes pyörä on irti maasta. Vaihtoehto 2:

189 188 Auton hoito Aseta nosturi tarvittavalle korkeudelle. Aseta se suoraan nostokohdan alapuolelle siten, että se ei luiskahda paikaltaan. Kiinnitä pyöränmutterin avain, tarkista, että nosturi on kohtisuorassa, ja kierrä pyöränmutterin avainta, kunnes pyörä on irti maasta. 5. Kierrä pyöränpultit irti. 6. Vaihda pyörä. 7. Kierrä pyöränpultit paikoilleen. 8. Laske auto alas. 9. Aseta pyöränpulttiavain tiukasti pulteille ja kiristä pultit ristikkäin. Kiristysmomentti on 110 Nm. 10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan venttiilin kohdalle ennen asennusta. Asenna pyöränpulttien suojukset. 11. Aseta vaihdettu pyörä ja työkalut säilytyspaikkoihinsa. 12. Tarkista autoon asennetun pyörän rengaspaine ja pyöränpulttien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas. Varapyörä Varapyörän sijasta varusteena voi olla renkaankorjaussarja. Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on teräsvanne. Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian.

190 Auton hoito 189 Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty siipimutterilla. Varapyörän syvennystä ei ole suunniteltu kaikille sallituille rengaskoille. Jos tavaratilaan on varastoitava pyörä, joka on varapyörää leveämpi, se on kiinnitettävä hihnalla tai mahdollisella jatketangolla (malliversiosta riippuen). Vaihdetun pyörän varastointi tavaratilaan hihnan avulla Käytä työkalulaatikkoon sijoitettua hihnaa. Auton työkalut Aseta pyörä tavaratilan lattialle lähelle tavaratilan toista sivuseinää. Aseta hihnan silmukalla varustettu pää kyseisen puolen etukiinnityslenkkiin. Aseta hihnan koukulla varustettu pää silmukkaan ja vedä siitä, kunnes hihna on hyvin kiinnitetty kiinnityslenkkiin. Laita hihna pyörän puolien välitse kuvan mukaisesti. Asenna koukku takakiinnityslenkkiin. Kiristä hihna ja kiinnitä se soljella. Vaihdetun pyörän varastointi tavaratilaan jatketangon avulla Käytä työkalulaatikkoon sijoitettua jatketankoa. Auton työkalut Käännä siipimutteria vastapäivään ja irrota tilapäinen varapyörä.

191 190 Auton hoito Ota jatketanko työkalulaatikosta ja ruuvaa se pultille. Aseta vaihdettu pyörä paikalleen ja kiinnitä se kääntämällä siipimutteria myötäpäivään. Lattian peite voidaan asettaa ulos työntyvän pyörän päälle. Irrota jatketanko ennen varapyörän asettamista syvennykseen pyörän vaihdon tai korjauksen jälkeen. 9 Varoitus Tunkin, pyörän tai muun laitteen säilyttäminen tavaratilassa voi aiheuttaa loukkaantumisia, jos niitä ei kiinnitetä kunnolla. Äkkinäisessä pysähdyksessä tai törmäyksessä irtoesineet saattavat osua ihmisiin. Säilytä tunkkia ja työkaluja aina omissa säilytyslokeroissaan ja kiinnitä ne pitävästi. Aseta viallinen pyörä aina tavaratilaan ja kiinnitä se hihnalla, tai varapyörän syvennykseen ja kiinnitä se siipimutterilla. Tilapäisvarapyörä Tilapäisvarapyörää käytettäessä auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteisiin alhaisella nopeudella. Älä käytä tilapäisvarapyörää pitkään. Jos auton rengas puhkeaa, kun hinaat toista ajoneuvoa, asenna tilapäinen rengas eteen ja täysikokoinen rengas taakse. Lumiketjut Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä.

192 Auton hoito 191 Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa. Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru. Käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan. 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan.

193 192 Auton hoito 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä akusta kuin mahdollista, vähintään 60 cm:n etäisyydelle. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä. 4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin. Vetäminen Auton hinaaminen Vapauta kupu alhaalta ja poista se alakautta. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Huomio Aktivoi molempien takaovien lapsilukot, jos takaistuimilla on matkustajia. Lapsilukot 3 24.

194 Auton hoito 193 Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Kytke molempien autojen varoitusvilkut päälle. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Automaattivaihteistolla varustetut autot: Autoa saa hinata eteenpäin enintään 80 km/h nopeudella enintään 100 km. Kaikissa muissa tapauksissa ja vaihteiston ollessa viallinen etuakseli on nostettava irti maasta. Käänny korjaamon puoleen. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen alhaalta ja sulje se. Toisen ajoneuvon hinaaminen Vapauta suojus alhaalta ja poista se alakautta. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaukseen. Kiinnitä hinausköysi, tai mieluummin hinaustanko, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke molempien autojen varoitusvilkut päälle.

195 194 Auton hoito Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen alhaalta ja lukitse se. Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Huomio Käytä aina puhdistusainetta, jonka ph-arvo on 4-9. Älä käytä puhdistusaineita kuumille pinnoille. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä.

196 Auton hoito 195 Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään silloin, kun vesi ei enää helmeile auton pinnalla). Muussa tapauksessa maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta. Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Panoraamakatto Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä panoraamakaton keskiosaan vahaa tai kiillotusaineita. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen phneutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Alusta Alusta on osittain suojattu PVC-alustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros.
