1 OPEL CORSA Ohjekirja

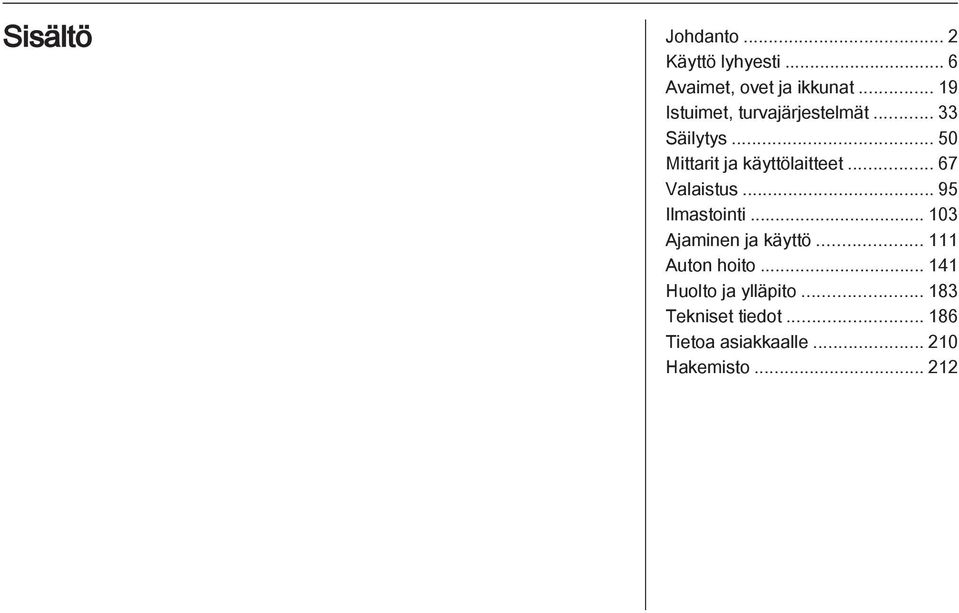

2 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

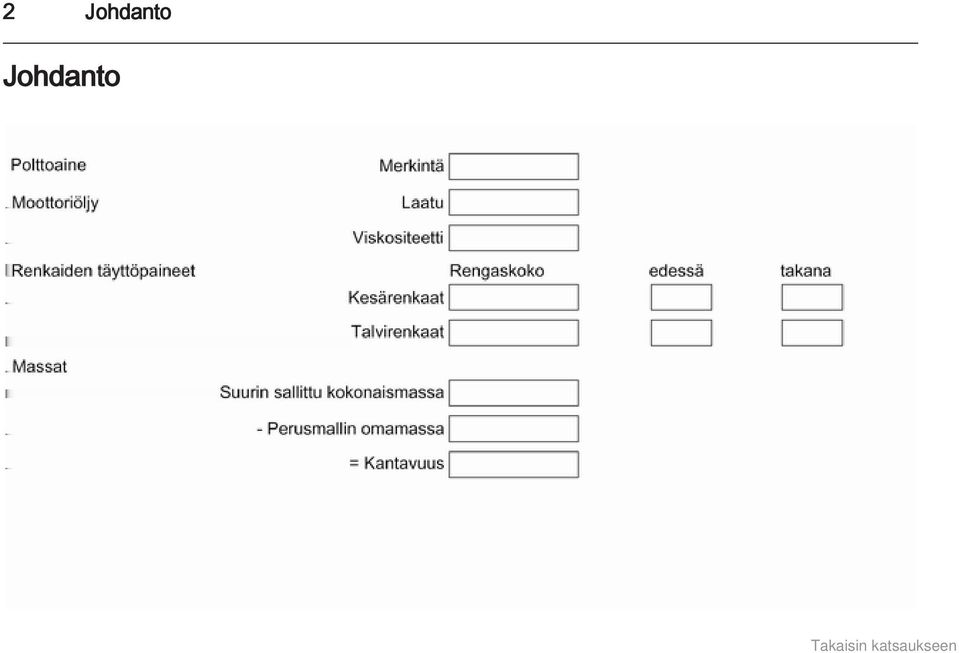

3 2 Johdanto Johdanto

4 Johdanto 3 Autokohtaiset tiedot Merkitse autosi tiedot edelliselle sivulle helposti saataville. Nämä tiedot löytyvät luvuista "Huolto ja ylläpito" ja "Tekniset tiedot" sekä auton tyyppikilvestä. Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Opel Service Partnerin puoleen. Kaasukäyttöisten autojen huoltamiseen suosittelemme valtuutettua Opel-korjaamoa. Kaikki Opel Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Opelin kouluttamat ammattihenkilöt työskentelevät Opelin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käyttöoppaan käyttö Tässä käyttöoppaassa kuvaillaan kaikki tähän malliin saatavana olevat valinnaisvarusteet ja ominaisuudet. Kaikki kuvaukset, mm. näyttö- ja valikkotoimintoja koskevat, eivät ehkä koske juuri sinun autoasi sen malliversion, maakohtaisten vaatimusten, erikoisvarustelun tai lisävarusteiden takia. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja kussakin luvussa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa esitettävissä autoissa on ohjauspyörä vasemmalla puolella. Toiminnot autoissa, joissa ohjauspyörä on oikealla puolella, ovat käytännössä samanlaiset. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat luvussa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näyttötekstejä ei ole välttämättä saatavina äidinkielelläsi. Tässä käyttöoppaassa näyttöilmoitukset ja sisätilojen tarrojen tekstit on kirjoitettu lihavoiduin kirjaimin.

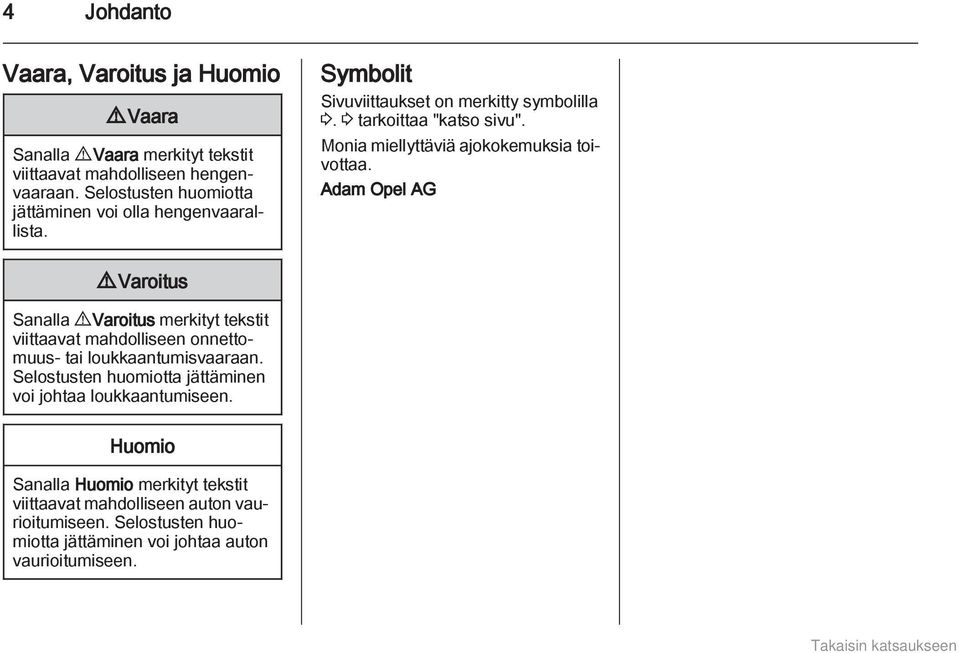

5 4 Johdanto Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Monia miellyttäviä ajokokemuksia toivottaa. Adam Opel AG 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen.

6 Johdanto 5

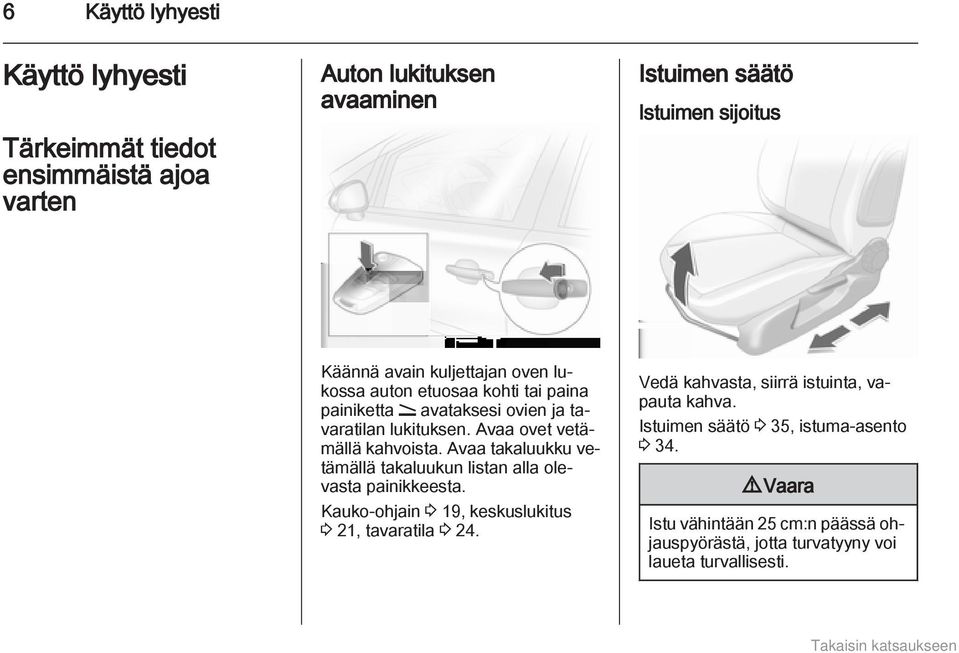

7 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen Istuimen säätö Istuimen sijoitus Käännä avain kuljettajan oven lukossa auton etuosaa kohti tai paina painiketta q avataksesi ovien ja tavaratilan lukituksen. Avaa ovet vetämällä kahvoista. Avaa takaluukku vetämällä takaluukun listan alla olevasta painikkeesta. Kauko-ohjain 3 19, keskuslukitus 3 21, tavaratila Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen säätö 3 35, istuma-asento Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti.

8 Käyttö lyhyesti 7 Istuinten selkänojat Istuinkorkeus Pääntuen säätö Käännä säätöpyörää. Älä nojaa selkänojaan säädön aikana. Istuimen säätö 3 35, istuma-asento 3 34, etumatkustajan istuimen selkänojan kääntäminen alas Vivun pumppausliike ylöspäin = ylemmäs alaspäin = alemmas Istuimet 3 35, istuma-asento Paina vapautuspainiketta, säädä korkeus, lukitse. Pääntuet 3 33.

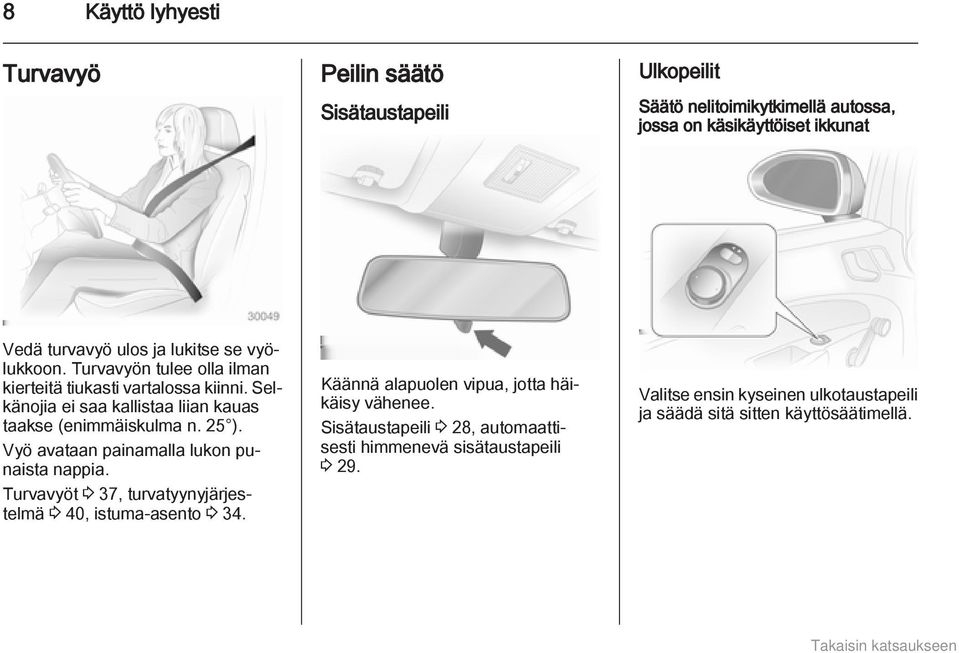

9 8 Käyttö lyhyesti Turvavyö Peilin säätö Sisätaustapeili Ulkopeilit Säätö nelitoimikytkimellä autossa, jossa on käsikäyttöiset ikkunat Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojia ei saa kallistaa liian kauas taakse (enimmäiskulma n. 25 ). Vyö avataan painamalla lukon punaista nappia. Turvavyöt 3 37, turvatyynyjärjestelmä 3 40, istuma-asento Käännä alapuolen vipua, jotta häikäisy vähenee. Sisätaustapeili 3 28, automaattisesti himmenevä sisätaustapeili Valitse ensin kyseinen ulkotaustapeili ja säädä sitä sitten käyttösäätimellä.

10 Käyttö lyhyesti 9 Säätö nelitoimikytkimellä autossa, jossa on sähkökäyttöiset ikkunat Ohjauspyörän säätö Valitse ensin kyseinen ulkotaustapeili ja säädä sitä sitten käyttösäätimellä. Sähkötoiminen säätö 3 26, kuperat taustapeilit 3 26, ulkopeilien kääntö sisään 3 27, lämmitettävät ulkopeilit Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 40, virtalukon asennot

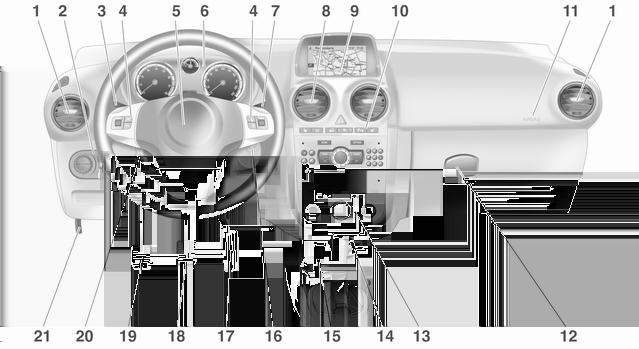

11 10 Käyttö lyhyesti Kojelaudan osat

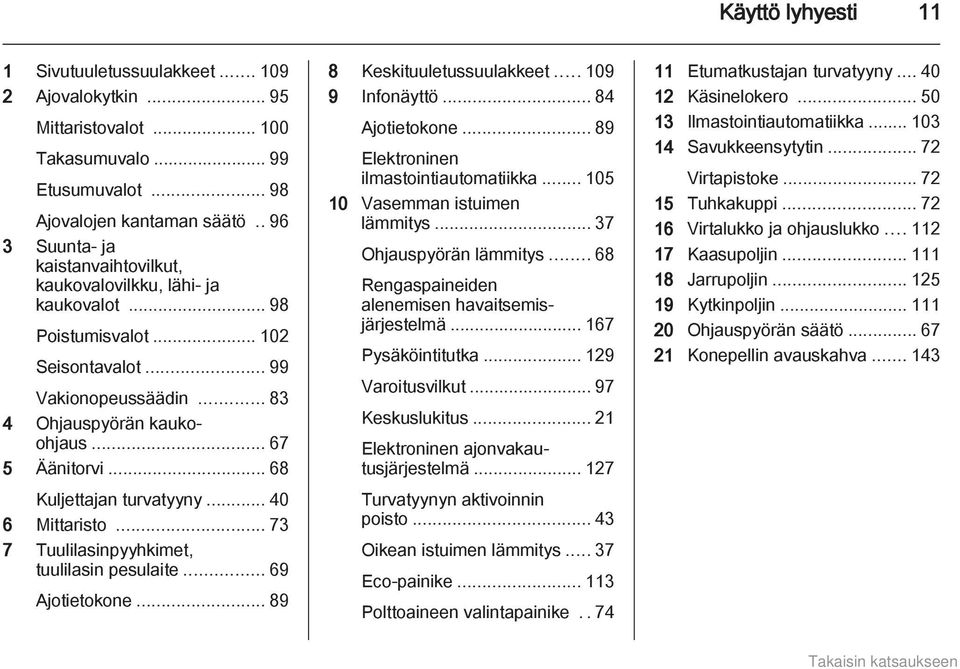

12 Käyttö lyhyesti 11 1 Sivutuuletussuulakkeet Ajovalokytkin Mittaristovalot Takasumuvalo Etusumuvalot Ajovalojen kantaman säätö Suunta- ja kaistanvaihtovilkut, kaukovalovilkku, lähi- ja kaukovalot Poistumisvalot Seisontavalot Vakionopeussäädin Ohjauspyörän kaukoohjaus Äänitorvi Kuljettajan turvatyyny Mittaristo Tuulilasinpyyhkimet, tuulilasin pesulaite Ajotietokone Keskituuletussuulakkeet Infonäyttö Ajotietokone Elektroninen ilmastointiautomatiikka Vasemman istuimen lämmitys Ohjauspyörän lämmitys Rengaspaineiden alenemisen havaitsemisjärjestelmä Pysäköintitutka Varoitusvilkut Keskuslukitus Elektroninen ajonvakautusjärjestelmä Turvatyynyn aktivoinnin poisto Oikean istuimen lämmitys Eco-painike Polttoaineen valintapainike Etumatkustajan turvatyyny Käsinelokero Ilmastointiautomatiikka Savukkeensytytin Virtapistoke Tuhkakuppi Virtalukko ja ohjauslukko Kaasupoljin Jarrupoljin Kytkinpoljin Ohjauspyörän säätö Konepellin avauskahva

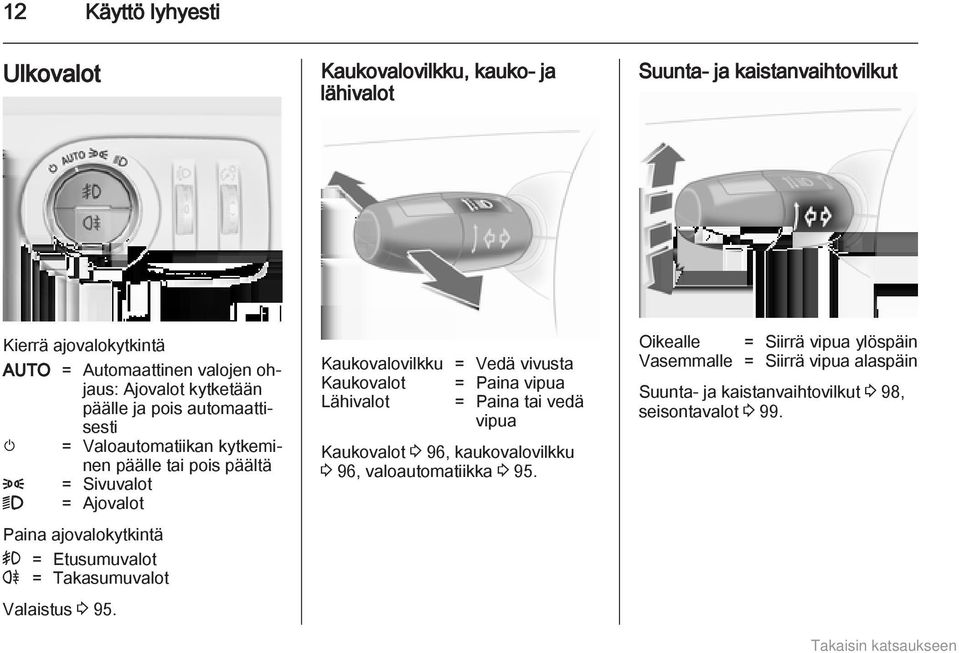

13 12 Käyttö lyhyesti Ulkovalot Kaukovalovilkku, kauko- ja lähivalot Suunta- ja kaistanvaihtovilkut Kierrä ajovalokytkintä AUTO = Automaattinen valojen ohjaus: Ajovalot kytketään päälle ja pois automaattisesti m = Valoautomatiikan kytkeminen päälle tai pois päältä 8 = Sivuvalot 9 = Ajovalot Paina ajovalokytkintä > = Etusumuvalot r = Takasumuvalot Valaistus Kaukovalovilkku = Vedä vivusta Kaukovalot = Paina vipua Lähivalot = Paina tai vedä vipua Kaukovalot 3 96, kaukovalovilkku 3 96, valoautomatiikka Oikealle = Siirrä vipua ylöspäin Vasemmalle = Siirrä vipua alaspäin Suunta- ja kaistanvaihtovilkut 3 98, seisontavalot 3 99.

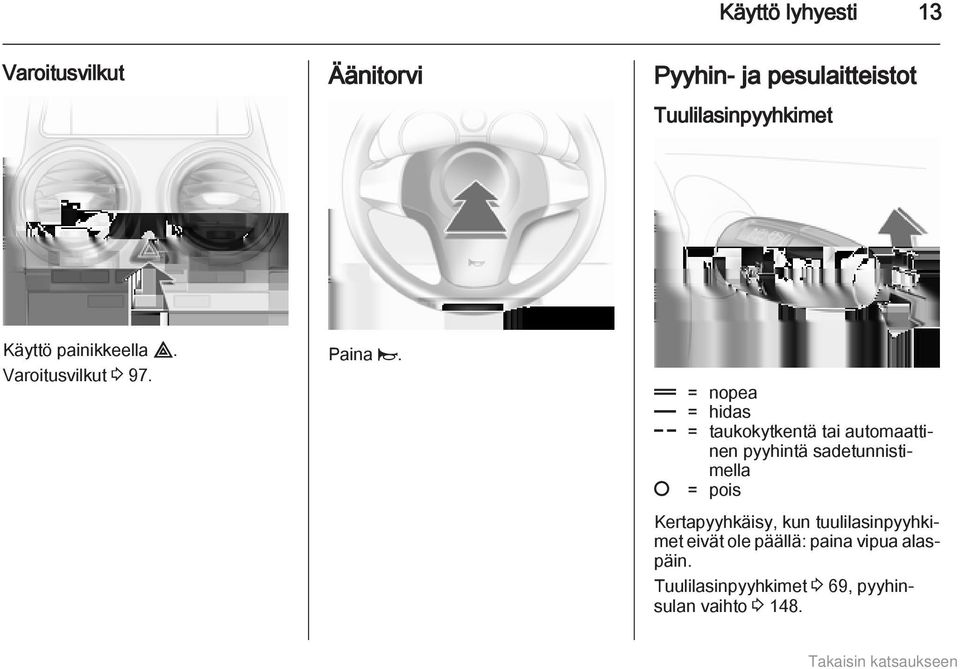

14 Käyttö lyhyesti 13 Varoitusvilkut Äänitorvi Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Käyttö painikkeella. Varoitusvilkut Paina j. & = nopea % = hidas $ = taukokytkentä tai automaattinen pyyhintä sadetunnistimella = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Tuulilasinpyyhkimet 3 69, pyyhinsulan vaihto

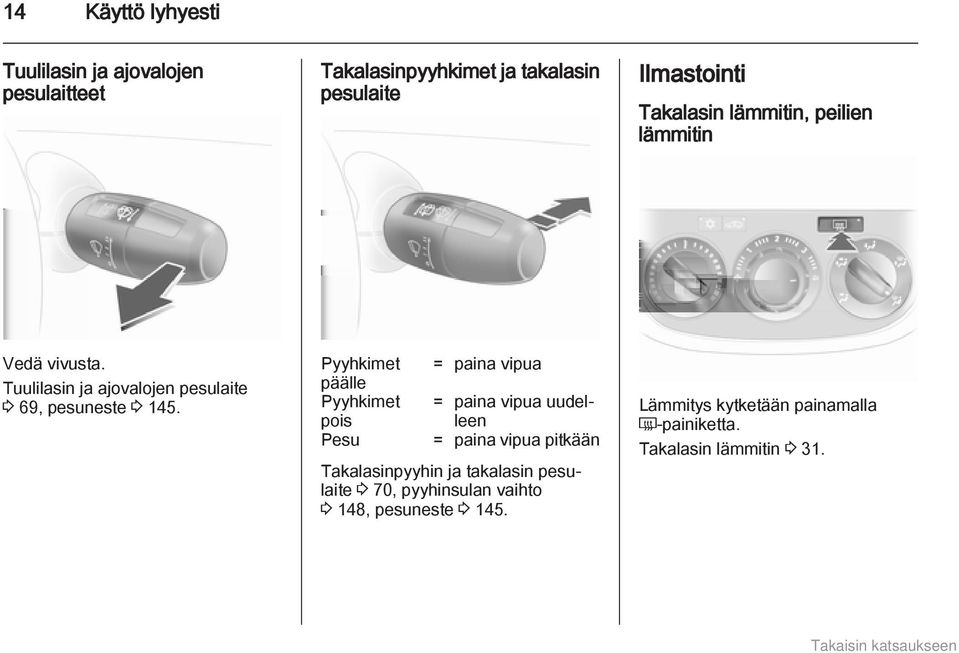

15 14 Käyttö lyhyesti Tuulilasin ja ajovalojen pesulaitteet Takalasinpyyhkimet ja takalasin pesulaite Ilmastointi Takalasin lämmitin, peilien lämmitin Vedä vivusta. Tuulilasin ja ajovalojen pesulaite 3 69, pesuneste Pyyhkimet päälle Pyyhkimet pois Pesu = paina vipua = paina vipua uudelleen = paina vipua pitkään Takalasinpyyhin ja takalasin pesulaite 3 70, pyyhinsulan vaihto 3 148, pesuneste Lämmitys kytketään painamalla Ü painiketta. Takalasin lämmitin 3 31.

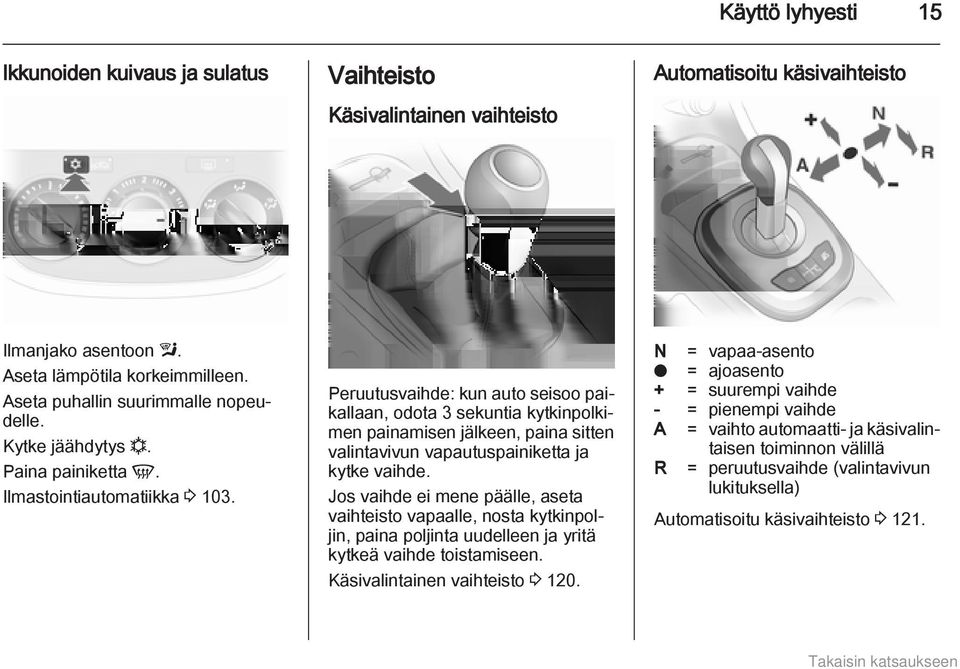

16 Käyttö lyhyesti 15 Ikkunoiden kuivaus ja sulatus Vaihteisto Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Ilmanjako asentoon l. Aseta lämpötila korkeimmilleen. Aseta puhallin suurimmalle nopeudelle. Kytke jäähdytys n. Paina painiketta V. Ilmastointiautomatiikka Peruutusvaihde: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto N = vapaa-asento o = ajoasento + = suurempi vaihde - = pienempi vaihde A = vaihto automaatti- ja käsivalintaisen toiminnon välillä R = peruutusvaihde (valintavivun lukituksella) Automatisoitu käsivaihteisto

17 16 Käyttö lyhyesti Automaattivaihteisto P = pysäköintiasento R = peruutusvaihde N = vapaa-asento D = ajoasento Valintavipu voidaan siirtää pois P- tai N-asennosta vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan (valintavivun lukko). Kytke P tai R painaen valintavivun vapautuspainiketta. Automaattivaihteistosta on saatavissa kaksi mallia Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 167, 3 202, moottoriöljyn määrä ja nestemäärät 3 144, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, peilien, istuimien ja turvavöiden moitteeton toiminta 3 26, 3 34, 3 38, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen Käännä avain asentoon 1 Liikuta ohjauspyörää hieman vapauttaaksesi ohjauslukon Käytä kytkintä ja jarrua, jos kytkinpoljinta ei paineta, moottori ei ehkä käynnisty ja merkkivalo - voi syttyä Automaattivaihteisto P- tai N- asennossa Älä paina kaasupoljinta

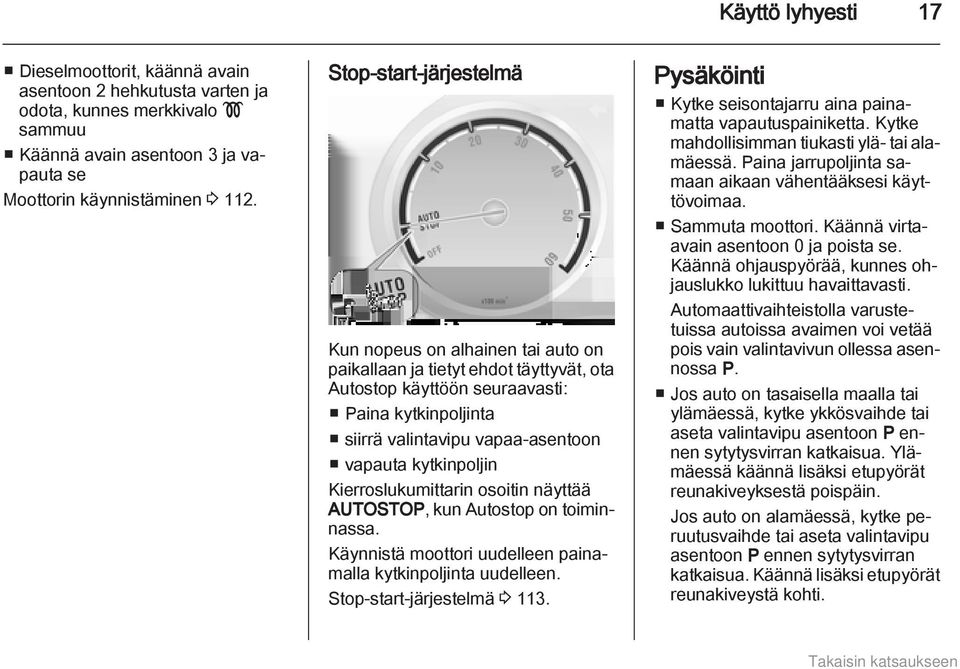

18 Käyttö lyhyesti 17 Dieselmoottorit, käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu Käännä avain asentoon 3 ja vapauta se Moottorin käynnistäminen Stop-start-järjestelmä Kun nopeus on alhainen tai auto on paikallaan ja tietyt ehdot täyttyvät, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta siirrä valintavipu vapaa-asentoon vapauta kytkinpoljin Kierroslukumittarin osoitin näyttää AUTOSTOP, kun Autostop on toiminnassa. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Stop-start-järjestelmä Pysäköinti Kytke seisontajarru aina painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori. Käännä virtaavain asentoon 0 ja poista se. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu havaittavasti. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti.

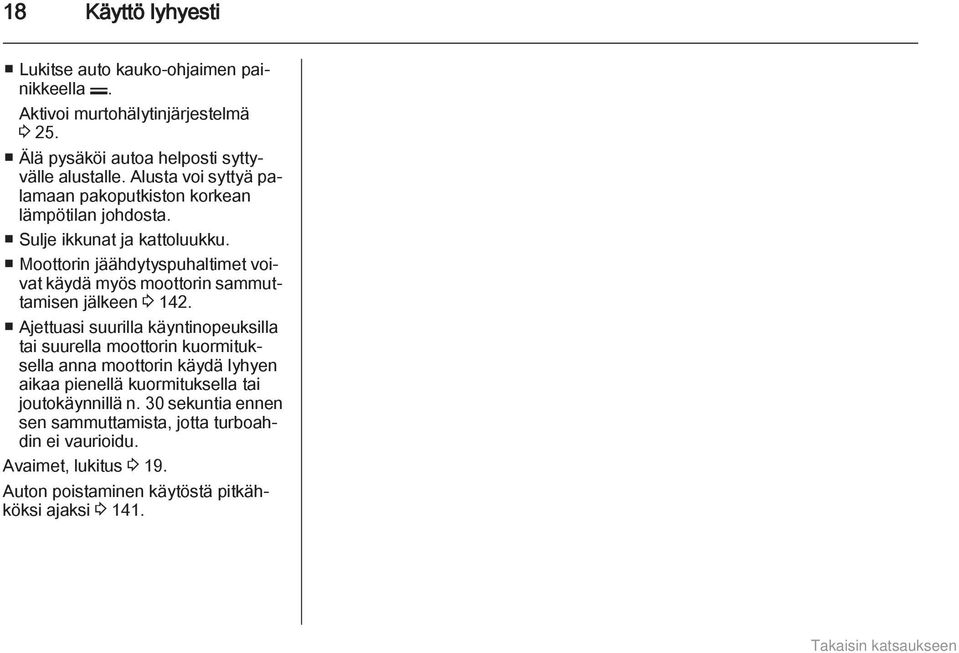

19 18 Käyttö lyhyesti Lukitse auto kauko-ohjaimen painikkeella p. Aktivoi murtohälytinjärjestelmä Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Sulje ikkunat ja kattoluukku. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäynnillä n. 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukitus Auton poistaminen käytöstä pitkähköksi ajaksi

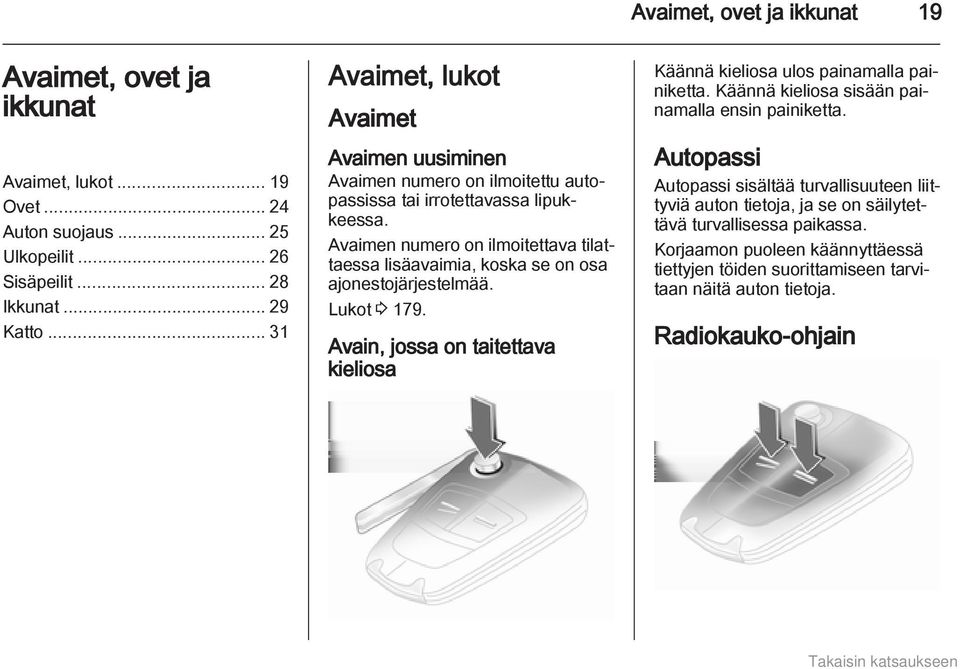

20 Avaimet, ovet ja ikkunat 19 Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Katto Avaimet, lukot Avaimet Avaimen uusiminen Avaimen numero on ilmoitettu autopassissa tai irrotettavassa lipukkeessa. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Autopassi Autopassi sisältää turvallisuuteen liittyviä auton tietoja, ja se on säilytettävä turvallisessa paikassa. Korjaamon puoleen käännyttäessä tiettyjen töiden suorittamiseen tarvitaan näitä auton tietoja. Radiokauko-ohjain

21 20 Avaimet, ovet ja ikkunat Ohjaa seuraavia: Keskuslukitusjärjestelmä, Murtosuojauslukitus, Murtohälytinjärjestelmä, Sähkötoimiset ikkunat. Radiokauko-ohjaimen kantama on noin 5 metriä. Ulkoiset tekijät voivat vaikuttaa kantamaan. Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta huolellisesti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Vika Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: Kantama on ylitetty, Pariston jännite on liian alhainen, Kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. kauko-ohjain on synkronoitava, Keskuslukitusta on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi, Toisen, tehokkaamman radiolähettimen aiheuttama häiriö. Lukituksen avaus Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjaimen kantama pienenee huomattavasti. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Käännä avaimen kieliosa esiin ja avaa kauko-ohjain. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston oikea asento. Sulje kauko-ohjain ja synkronoi se. Avain, jossa on kiinteä kieliosa Vaihdata paristo korjaamolla. Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon jälkeen asettamalla avain kuljettajan oven lukkoon. Kauko-ohjain tahdistuu, kun sytytysvirta kytketään.

22 Avaimet, ovet ja ikkunat 21 Tallennetut asetukset Aina kun auto lukitaan, seuraavat asetukset tallentuvat automaattisesti muistiin käytettävän avaimen kohdalla: Elektroninen ilmastointiautomatiikka, Info-Display, Infotainment-järjestelmä, Kojelaudan valaistus. Avattaessa lukitus ko. avaimella seuraavan kerran tallennettuja asetuksia käytetään automaattisesti. Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Kun vedetään oven sisäkahvasta, koko auton lukitus avautuu ja ovi aukeaa. Huomautus Auton lukitus avautuu onnettomuustilanteessa tietystä törmäysvoimasta alkaen automaattisesti. Huomautus Kun lukituksen avaamisesta kaukosäätimellä on kulunut hetki, ovet lukitaan automaattisesti, jos mitään ovea ei ole avattu. Lukituksen avaus Keskuslukitusjärjestelmän aktivointi avaimella Käännä avain kuljettajan oven lukossa auton etuosaa kohti. Keskuslukitusjärjestelmän aktivointi kauko-ohjaimella Paina painiketta q. Kahta asetusta voidaan käyttää: ainoastaan kuljettajan oven lukitus avataan painamalla painiketta q kerran, koko auton lukitus avataan painamalla painiketta q kahdesti. Avaa koko auton lukitus painamalla painiketta q kerran. Asetuksia voidaan muuttaa kuljettajan tietokeskuksessa. Auton räätälöinti 3 93.

23 22 Avaimet, ovet ja ikkunat Lukitseminen Sulje ovet, tavaratila ja polttoainesäiliön luukku. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Keskuslukitusjärjestelmän aktivointi avaimella Keskuslukitusjärjestelmän aktivointi kauko-ohjaimella Keskuslukituspainike Käännä avain kuljettajan oven lukossa auton takaosaa kohti. Paina painiketta p. Paina painiketta m: ovet lukittuvat tai avautuvat lukituksesta. Painikkeen m LED palaa kauko-ohjaimella lukitsemisen jälkeen n. 2 minuutin ajan. Jos ovet lukitaan sisältä päin ajon aikana, LED jää palamaan.

24 Avaimet, ovet ja ikkunat 23 Kauko-ohjaimen häiriö Lukituksen avaus Käännä avain kuljettajan oven lukossa ääriasentoonsa. Koko auton lukitus avautuu, kun kuljettajan ovi avataan. Avaa muut ovet lukituksesta kytkemällä sytytysvirta ja painamalla keskuslukituspainiketta. Lukitseminen Sulje kuljettajan ovi, avaa matkustajan ovi, paina keskuslukituspainiketta m. Auto lukitaan. Sulje matkustajan ovi. Vika keskuslukituksessa Lukituksen avaus Käännä avain kuljettajan oven lukossa ääriasentoonsa. Muut ovet voidaan avata vetämällä sisäkahvasta (paitsi jos murtosuojauslukitus on aktivoitu). Tavaratila ja polttoainesäiliön täyttöaukon luukku pysyvät lukittuina. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Lukitseminen Aseta avain oven sisäpinnalla lukon yläpuolella olevaan aukkoon ja käytä lukkoa nostamalla, niin että kuuluu ääni. Sulje ovi. Menettely on suoritettava jokaiselle ovelle. Kuljettajan ovi voidaan lukita myös ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita. Automaattinen lukitus Tämä turvatoiminto voidaan määrittää sulkemaan kaikki ovet, tavaratila ja polttoainesäiliön täyttöaukon luukku automaattisesti heti, kun autolla on lähdetty liikkeelle. Auton räätälöinti 3 93.

25 24 Avaimet, ovet ja ikkunat Lapsilukot Ovet Tavaratila Avaaminen Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki. Sulkeminen 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Käännä takaoven lukon painike vaaka-asentoon avaimella tai sopivalla ruuvitaltalla. Ovea ei voi avata sisäpuolelta. Vedä listan alla olevasta painikkeesta. 9 Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja voi tällöin päästä auton sisään. Käytä sisäpuolen kahvaa. Älä sulkiessasi kosketa listan alla olevaa painiketta, jottei takaluukun lukitus avaudu uudelleen.

26 Avaimet, ovet ja ikkunat 25 Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, on kuljettajan ovi avattava ja suljettava kerran, jotta auto saadaan suojatuksi. Avattaessa auton lukitus mekaaninen murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskuslukituspainikkeen avulla. Päällekytkentä kaukoohjaimella Paina p uudelleen viimeistään 10 sekunnin kuluttua lukitsemisesta. Murtohälytinjärjestelmä Murtohälytin sisältää mekaanisen murtosuojauslukituksen, ja sitä käytetään yhdessä sen kanssa. Se valvoo: ovia, tavaratilaa, konepeltiä, sytytystä. Avattaessa auton lukitus molemmat järjestelmät kytkeytyvät pois päältä. Valodiodi (LED) Ensimmäisten 10 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED = testi, päällekytkennän palaa LED vilkkuu nopeasti viivästys, = ovi, tavaratila tai konepelti auki tai järjestelmävika. Noin 10 sekunnin kuluttua murtohälyttimen aktivoinnista: LED = järjestelmä aktiivinen. vilkkuu hitaasti

27 26 Avaimet, ovet ja ikkunat Häiriötapauksissa käänny korjaamon puoleen. Hälytys Lauennut hälytys antaa äänimerkin (äänitorvi) ja näkyvän varoituksen (varoitusvilkut). Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Hälytyssireeni voidaan hiljentää painamalla jotakin kauko-ohjaimen painiketta tai kytkemällä sytytysvirta. Tällöin myös murtohälytin kytkeytyy pois toiminnasta. Ajonestin Järjestelmä tarkistaa, voidaanko auto käynnistää käytettävällä avaimella. Jos avaimen transponderi tunnistetaan oikeaksi, moottori voidaan käynnistää. Ajonestin aktivoituu automaattisesti, kun avain on poistettu virtalukosta. Jos merkkivalo A vilkkuu sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu edelleen, yritä käynnistää moottori vara-avaimella ja käänny korjaamon puoleen. Jos merkkivalo palaa moottorin käynnistämisen jälkeen, moottorin tai vaihteiston ohjauksessa on häiriö 3 79, 3 119, 3 124, tai dieselpolttoaineen suodattimessa on vettä Huomautus Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina poistuessasi auton luota 3 21, Ulkopeilit Kupera muoto Kuperassa ulkotaustapeilissä on kupera alue, joka pienentää kuolleita kulmia. Peilin muodon vaikutuksesta esineet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Sähkötoiminen säätö Säätö nelitoimikytkimellä autossa, jossa on käsikäyttöiset ikkunat

28 Avaimet, ovet ja ikkunat 27 Valitse ensin kyseinen ulkotaustapeili ja säädä sitä sitten käyttösäätimellä. Kääntäminen Säätö nelitoimikytkimellä autossa, jossa on sähkökäyttöiset ikkunat Valitse ensin kyseinen ulkotaustapeili ja säädä sitä sitten käyttösäätimellä. Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Corsa OPC: jalankulkijoiden turvallisuuden parantamiseksi Corsa OPC:n ulkopeilit irtoavat pitimistä niihin kohdistuvan iskun vaikutuksesta. Asenna peilikotelo pitimeen lukituskielekkeillä ja kiinnitä lyömällä kevyesti.

29 28 Avaimet, ovet ja ikkunat Käsin Lämmitys Sisäpeilit Käsikäyttöinen häikäisyn esto Ulkopeilit voidaan kääntää sisään painamalla niitä kevyesti peilikotelon ulkoreunasta. Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä. Se kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua.

30 Avaimet, ovet ja ikkunat 29 Automaattinen häikäisyn esto Ikkunat Tuulilasi Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon säteilyä. Myös datasignaalit, esim. tulliasemilta, voivat heijastua. Käsikäyttöiset ikkunat Takaa tulevien autojen aiheuttama häikäisy yöllä ajettaessa vähenee automaattisesti. Merkityissä tuulilasin kohdissa sisäpeilin takana ei ole tätä pinnoitetta. Elektroniset tiedontallennuslaitteet ja maksulaitteet on kiinnitettävä näihin kohtiin. Muuten tiedon tallennuksessa voi esiintyä häiriöitä. Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin.

31 30 Avaimet, ovet ja ikkunat Sähkötoimisia ikkunoita voidaan käyttää: sytytysvirran ollessa kytkettynä, 5 minuutin kuluessa sytytysvirran katkaisemisesta, 5 minuutin kuluessa virta-avaimen kääntämisestä asentoon 1. Sytytysvirran katkaisun jälkeen ikkunoita ei voida käyttää, kun kuljettajan ovi on avattu, suljettu ja lukittu. Avaa tai sulje ikkuna käyttösäätimellä. Jos ikkunoissa on automaattinen nostotoiminto, pysäytä ikkunan liike vetämällä tai painamalla käyttökytkintä uudelleen. Turvatoiminto Jos ikkunalasi osuu esteeseen automaattisen sulkeutumisen aikana, se pysähtyy välittömästi ja avautuu uudelleen. Jos ikkuna liikkuu raskaasti esim. ollessaan jäätynyt, käytä käyttökytkintä useita kertoja, kunnes ikkuna on sulkeutunut. Ikkunoiden käyttö ulkopuolelta Auton varustuksesta riippuen ikkunat voidaan avata ja sulkea ulkoa kaukoohjaimella. Paina q tai p, kunnes kaikki ikkunat ovat auki tai kiinni. Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö katkaistaan joksikin aikaa. Ohjeita häiriötilanteen varalta Jos ikkunat eivät avaudu tai sulkeudu automaattisesti, aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Sulje ikkuna täysin ja käytä painiketta vielä 5 sekunnin ajan.

32 Avaimet, ovet ja ikkunat Avaa ikkuna kokonaan ja käytä painiketta vielä 1 sekunnin ajan. 5. Toista tämä kaikkien ikkunoiden kohdalla. Takalasin lämmitys Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana. Katto Kattoluukku 9 Varoitus Ole varovainen käyttäessäsi kattoluukkua. Loukkaantumisvaara erityisesti lapsille. Tarkkaile liikkuvia osia tarkasti käyttäessäsi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kattoluukkua voidaan käyttää sytytysvirran ollessa kytketty. Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Moottorityypistä riippuen dieselhiukkassuodattimen puhdistuksen aikana takalasin lämmitin kytkeytyy automaattisesti päälle.

33 32 Avaimet, ovet ja ikkunat Käyttö kattokonsolin keinukytkimellä. Paina painiketta lyhyesti vaiheittaista aktivointia varten. Paina painiketta pidempään automaattista avausta varten. Nostaminen Paina kattoluukun ollessa suljettuna ü. Kattoluukkua nostetaan sen takaosasta. Avaaminen Paina ü uudelleen kattoluukun ollessa nostettuna ylös. Kattoluukku avautuu automaattisesti pääteasentoonsa asti. Sulkeminen: paina d. Huomio Kattotelinettä käytettäessä kattoluukun esteetön liikkuminen on tarkistettava vaurioiden välttämiseksi. Kattoluukkua saa vain nostaa. Huomautus Jos katon päällä on vettä, kallista kattoluukkua, anna veden valua pois ja avaa kattoluukku sitten. Älä kiinnitä kattoluukkuun tarroja. Sulkeminen Pidä d painettuna, kunnes kattoluukku on täysin kiinni. Aurinkosuojarullaverho Aurinkosuojarullaverho on käsikäyttöinen. Sulje tai avaa aurinkosuojarullaverho liu'uttamalla sitä. Kun kattoluukku on auki, aurinkosuojarullaverho on aina avoinna. Ylikuormitus Jos järjestelmä on ylikuormittunut sähköisesti, virransyöttö katkaistaan automaattisesti lyhyeksi ajaksi. Järjestelmä on suojattu sulakerasiassa olevilla sulakkeilla Kattoluukun alustaminen Jos kattoluukkua ei voida käyttää, aktivoi elektroniikka seuraavasti: sulje kattoluukku sytytysvirran ollessa kytkettynä ja paina d ainakin 10 sekuntia. Käänny korjaamon puoleen korjauttaaksesi vian syyn.

34 Istuimet, turvajärjestelmät 33 Istuimet, turvajärjestelmät Pääntuet Etuistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Säätö Etuistuinten pääntuet Paina painiketta, säädä korkeus ja lukitse. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkälle henkilölle pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa.

35 34 Istuimet, turvajärjestelmät Takaistuinten pääntuet Aktiiviset pääntuet Aktiiviset pääntuet kääntyvät peräänajokolarissa hieman eteenpäin. Pääntuki tukee päätä tehokkaammin, ja kaularankavamman riski on pienempi. Huomautus Etumatkustajan istuimen pääntukeen saa kiinnittää vain hyväksyttyjä lisävarusteita vain istuimen ollessa tyhjä. Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Pääntuet voidaan säätää kahdelle eri korkeudelle. Säädä ensimmäiselle korkeudelle vetämällä pääntukea ylöspäin, toiselle korkeudelle painamalla kuvaan merkittyä jousta ja työntämällä pääntuki ylös asti. Säädä alaspäin painamalla kuvaan merkittyä jousta ja painamalla pääntukea alaspäin. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse.

36 Istuimet, turvajärjestelmät 35 Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Aseta selkänoja sellaiseen kulmaan, että ohjauspyörään ylettyy vaivattomasti käsivarret hiukan koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuin niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Istuimen säätö 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti. Istuimen sijoitus Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuinten selkänojat Käännä säätöpyörää. Älä nojaa selkänojaan säädön aikana.

37 36 Istuimet, turvajärjestelmät Istuinkorkeus Istuimen kääntäminen eteen Älä säädä selkänojaa säätöpyörällä sen ollessa kallistettuna eteenpäin. Corsa OPC Vivun pumppausliike ylöspäin = ylemmäs alaspäin = alemmas Nosta vapautusvipua ja kallista selkänoja eteenpäin. Laske vapautusvipu alas, jolloin selkänoja lukittuu alas laskettuun asentoon. Työnnä istuinta eteenpäin. Nostettaessa selkänoja pystyyn se lukittuu alkuperäiseen asentoonsa. Nosta vapautusvipua, siirrä selkänoja takaisin pystyasentoon, laske vipu, selkänoja lukittuu. Selkänoja voidaan kääntää eteenpäin vain sen ollessa pystyasennossa. Irrota turvavyö selkänojan vyönpitimestä. Vedä selkänojan takapuolella olevasta vapautusvivusta, kallista selkänoja eteen ja vapauta vipu. Työnnä istuinta eteenpäin. Nosta selkänoja pystyasentoon työntämällä istuin taakse, vetämällä vapautuskahvasta ja siirtämällä selkänoja pystyyn. Vapauta vipu, selkänoja lukkiutuu paikalleen.

38 Istuimet, turvajärjestelmät 37 Selkänoja voidaan kääntää eteenpäin vain sen ollessa pystyasennossa. Älä säädä selkänojaa säätöpyörällä sen ollessa kallistettuna eteenpäin. Lämmitys Kytke lämmitys toimintaan painamalla istuimen ß -painiketta sytytysvirran ollessa kytketty. Painikkeen ß LED palaa: kyseisen etuistuimen lämmitys on toiminnassa. Istuinlämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Turvavyöt Vyöt lukkiutuvat matkustajien suojaamiseksi, kun autoa kiihdytetään tai jarrutetaan voimakkaasti. 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Turvavyöt on tarkoitettu vain yhden henkilön käytettäviksi kerrallaan. Ne eivät sovellu alle 12-vuotiaille eivätkä alle 150 cm:n pituisille henkilöille. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden, likaantumisen ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavyönkiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa. Turvavyömuistutin X Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimentamalla vyön voimaa vapautettaessa sitä asteittain.

39 38 Istuimet, turvajärjestelmät Turvavyön kiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen. 9 Varoitus Turvavyöjärjestelmien epäasianmukaisesta käsittelystä (esim. vöiden irrotuksesta tai asennuksesta) voi seurata turvavyönkiristimien laukeaminen ja loukkaantumisvaara. Turvavyönkiristinten lauettua merkkivalo v palaa Vaihdata lauenneet turvavyönkiristimet korjaamolla. Turvavyönkiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna lisävarusteita tai muita esineitä, jotka saattavat häiritä turvavyönkiristimien toimintaa. Turvavyönkiristimien osiin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Turvavyön kiinnitys Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Corsa OPC: vie turvavyö selkänojan turvavyöpidikkeen läpi kiinnittäessäsi turvavyötä. Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin.

40 Istuimet, turvajärjestelmät 39 9 Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli. Korkeuden säätö Turvavyötä ei saa säätää ajon aikana. Turvavyön irrotus Turvavyön käyttö raskauden aikana 1. Vedä vyötä hieman ulospäin. 2. Paina painiketta. 3. Säädä korkeus ja lukitse kuuluvasti. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Vyö avataan painamalla lukon punaista nappia. Takaistuinten ulkopaikkojen turvavyöt Kun turvavyötä ei käytetä tai takaistuimen selkänojat on käännettävä alas, vie turvavyöt vyönpitimen läpi. 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta.

41 40 Istuimet, turvajärjestelmät Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useasta erillisestä järjestelmästä. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöiden esikiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Lisäksi on mahdollisesti vaihdatettava ohjauspyörä, kojelauta, paneloinnin osia, ovitiivisteet, kahvat ja istuimet. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Turvatyynyjen täyttyessä vapautuvat kuumat kaasut voivat aiheuttaa palovammoja. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Ne tunnistaa sanasta AIRBAG.

42 Istuimet, turvajärjestelmät 41 Sivuturvatyynyjen järjestelmä Lisäksi kojelaudan sivussa on varoituskilpi, joka näkyy etumatkustajan oven ollessa auki. Etuturvatyynyjärjestelmä laukeaa tietyn asteisessa törmäyksessä. Sytytysvirran on oltava kytkettynä. Edessä istuvien liike eteenpäin hidastuu, jolloin ylävartalon ja pään loukkaantumisriski pienenee huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii. Sivuturvatyynyjen järjestelmä koostuu turvatyynystä kummankin etuistuimen selkänojassa ja takaistuinpenkin ulkopaikkojen selkänojissa. Ne tunnistaa sanasta AIRBAG. Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa törmäyksessä. Sytytysvirran on oltava kytkettynä.

43 42 Istuimet, turvajärjestelmät Turvatyynyverhojen järjestelmä Ylävartalon ja lantion loukkaantumisriski sivutörmäyksessä pienenee huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhojärjestelmä laukeaa tietyn asteisessa törmäyksessä. Sytytysvirran on oltava kytkettynä. Täten pään loukkaantumisriski sivutörmäyksessä pienenee huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä.

44 Istuimet, turvajärjestelmät 43 Turvatyynyjen poiskytkentä Etumatkustajan istuimen etu- ja sivuturvatyynyt on poistettava käytöstä, jos istuimelle aiotaan asentaa lasten turvajärjestelmä. Turvatyynyverhot, turvavyönkiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Etumatkustajan turvatyynyjärjestelmät ovat aktiivisia auton luovutustilassa. Merkkivalo W ja painikkeen LEDit eivät pala: Etumatkustajan turvatyynyjärjestelmät ovat aktiiviset. Lastenistuimia ei voida kiinnittää istuimelle. Merkkivalo W ja painikkeen LEDit palavat: Etumatkustajan turvatyynyt ovat poissa käytöstä eivätkä laukea törmäyksessä. Istuimelle voidaan asentaa taulukon Lastenistuimen asennuspaikat mukainen lasten turvaistuin Vaara Lapsi on hengenvaarassa, jos lastenistuinta käytetään etumatkustajan istuimella, jonka turvatyyny on toimintavalmiudessa. Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istuimella turvatyynyn ollessa pois toimintavalmiudesta. Poiskytkentä: kytke sytytysvirta, merkkivalo W vilkkuu, paina painiketta W 15 sekunnin sisällä ja pidä painettuna, noin 2 sekunnin kuluttua kuulet vahvistusäänimerkin. Vapauta painike W viimeistään seuraavien 4 sekunnin kuluttua. Aktivointi: kytke sytytysvirta, merkkivalo W vilkkuu, paina painiketta W 15 sekunnin sisällä ja pidä painettuna,

45 44 Istuimet, turvajärjestelmät noin 2 sekunnin kuluttua kuulet vahvistusäänimerkin. Vapauta painike W viimeistään seuraavien 4 sekunnin kuluttua. Etumatkustajan istuimen turvatyynyt laukeavat törmäyksessä vain, jos merkkivalo ei syty. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila säilyy seuraavaan muutokseen asti. Turvatyynyn poiskytkennän merkkivalo Moottorin käynnistys lopettaa asetuksen muutoksen. Tällöin asetusta voidaan muuttaa vain, jos sytytysvirta on katkaistu ja kytketty uudelleen. Lasten turvaistuimet Lasten turvajärjestelmät Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. 9 Varoitus Käytettäessä lasten turvajärjestelmää etumatkustajan istuimella ko. istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen aiheuttaa lapselle hengenvaaran. Tämä koskee etenkin etumatkustajan istuimelle selkä menosuuntaan asennettuja lastenistuimia. Oikean järjestelmän valinta Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikkoon selkärankaan kohdistuu vähemmän rasitusta törmäystilanteessa. Alle 12-vuotiaat ja alle 150 cm:n pituiset lapset saavat matkustaa vain lapselle soveltuvassa lasten turvajärjestelmässä. Normin ECE tai ECE täyttävät turvajärjestelmät ovat soveltuvia. Koska turvavyön oikea käyttöasento on harvoin mahdollinen alle 150 cm:n pituisen lapsen kohdalla, suosittelemme painokkaasti soveltuvan lasten turvajärjestelmän käyttämistä vaikka lainsäädäntö ei tätä lapsen iän huomioiden enää edellyttäisi. Älä koskaan pidä lasta sylissäsi matkustaessanne autossa. Törmäyksessä lapsesta tulee liian raskas pideltäväksi paikallaan. Kuljettaessasi lapsia käytä lapsen painoon sopivia turvavarusteita.

46 Istuimet, turvajärjestelmät 45 Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava.

47 46 Istuimet, turvajärjestelmät Lastenistuimen asennuspaikat Sallitut lasten turvajärjestelmän kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai n. 10 kk Ryhmä 0+: enintään 13 kg tai n. 2 vuotta Ryhmä I: 9 18 kg tai n. 8 kk 4 vuotta Ryhmä II: kg tai n. 3 7 vuotta Ryhmä III: kg tai n vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla X U 1 U 2 X X U 1, 2 U 2 X X U 1, 2 U 2 X X X U X X X U X Takapenkin keskipaikalla 1 = Sallittu, jos etumatkustajan istuimen turvatyynyt on poistettu käytöstä. Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. 2 = Saatavana istuin, jossa on ISOFIX- ja Top-Tether-asennuskiinnikkeet (ei saatavana Corsa OPC:n etumatkustajan istuimelle). U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

48 Istuimet, turvajärjestelmät 47 Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Takapenkin ulkopaikoilla Ryhmä 0: enintään 10 kg E ISO/R1 IL IL X Ryhmä 0+: enintään 13 kg E ISO/R1 IL IL X D ISO/R2 X X X C ISO/R3 X X X Ryhmä I: 9 18 kg D ISO/R2 X X X C ISO/R3 X X X B ISO/F2 IL, IUF IL, IUF X B1 ISO/F2X IL, IUF IL, IUF X A ISO/F3 X X X Takapenkin keskipaikalla IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

49 48 Istuimet, turvajärjestelmät ISOFIX-kokoluokka ja kiinnitys A ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 13 kg:n painoluokan yläpäässä. D ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 13 kg:n painoluokassa. E ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

50 Istuimet, turvajärjestelmät 49 Lasten Isofixturvajärjestelmät Lasten Top-Tetherturvajärjestelmät Kiinnitä autoon hyväksytyt lasten ISOFIX-turvajärjestelmät kiinnityskaariin. ISOFIX -kiinnityksiä käytettäessä saa käyttää yleisesti hyväksyttyjä lasten ISOFIX-turvajärjestelmiä. ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä. Noudata huolellisesti ISOFIX-turvajärjestelmän mukana toimitettuja asennusohjeita. Kiinnitä lasten Top-Tether-turvajärjestelmät kiinnityssilmukoihin takaistuimen taustapuolella ja takajalkatilassa olevaan etumatkustajan istuinkiskoon. Sen vyön tulee tällöin kulkea pääntuen johdetankojen välistä. Takakaton pilarin verhouksessa ja kiinnityspisteissä on symbolit merkkinä kiinnityssilmukoista, joihin lasten turvajärjestelmä asennetaan. Top-Tether-kiinnityksiä käytettäessä saa käyttää yleisesti hyväksyttyjä lasten Top-tether-turvajärjestelmiä. Noudata huolellisesti Top-tether-turvajärjestelmän mukana toimitettuja asennusohjeita.

51 50 Säilytys Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat Käsinelokero Mukinpitimet Käsinelokerossa on: luottokorttipidin kynänpidin taskulampun pidin. Käsinelokeron on oltava kiinni ajon aikana. Keskikonsolin etuosassa on mukinpidin. 3-ovisessa henkilöautossa myös takaistuimen sivussa on mukinpidin.

52 Säilytys 51 Säilytyslokero istuimen alla Nosta etureunan syvennyksestä ja vedä ulos. Suurin sallittu kuormitus: 1,5 kg. Sulje työntämällä sisään ja lukitsemalla. Takakuljetusjärjestelmä Auton lattiaan integroituun takaosan ulosvedettävään kuljetustelineeseen (Flex-Fix-järjestelmä) voidaan kiinnittää polkupyöriä. Muita esineitä ei saa kuljettaa. Suurin sallittu takakuljetusjärjestelmän kuorma on 40 kg.suurin sallittu kuorma polkupyörää kohden on 20 kg. Kun telinettä ei käytetä, sen voi työntää takaisin auton lattiaan. Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksessa. Huomio Älä kiinnitä hiilikuituisilla poljinkammilla varustettuja polkupyöriä pyöräkannattimiin. Polkupyörät voivat vahingoittua. Vetäminen ulos Avaa takaluukku. 9 Varoitus Takaosan kuljetustelineen ojentumisalueella ei saa olla henkilöitä, loukkaantumisvaara.

53 52 Säilytys Vedä vapautusvivusta ylöspäin. Järjestelmä vapautuu ja ojentuu nopeasti ulos puskurista. 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen. Takavalojen asennus Vedä kuljetusteline kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että kuljetustelinettä ei voida työntää sisään vetämättä uudelleen vapautusvivusta. Avaa takavalon takana oleva lampun kannatin täysin siten, että se lukkiutuu. Ota ensin taempi (1), sitten etumainen (2) takavalo pois syvennyksistä.

54 Säilytys 53 Paina kiristysvipua alas ja paina sitten lampun kannatin pitimeen siten, että se lukkiutuu. Tee tämä toimenpide molemmille takavaloille. Takaosan kuljetustelineen lukitus Poljintelineiden kääntäminen esiin Tarkista johtojen ja lamppujen asennot varmistaaksesi, että ne on asennettu oikein ja lujasti paikoilleen. Käännä ensin vasen (1), sen jälkeen oikea kiristysvipu (2) taakse niin pitkälle kuin se menee. Molempien kiristysvipujen täytyy osoittaa taaksepäin, muutoin käyttö ei ole turvallista. Huomautus Sulje takaluukku. Käännä toista tai molempia poljintelineitä ylöspäin, kunnes vinotuki lukittuu.

55 54 Säilytys Takaosan kuljetustelineen sovitus polkupyörän mukaan Ota poljinpidikkeet pois poljintelineistä. Paina kiinnityshihnan vapautusvipua ja irrota kiinnityshihna. Paina vapautusvipua ja vedä pyöräkiinnikkeet ulos.

56 Säilytys 55 Polkupyörän valmistelu kiinnitystä varten Polkupyörän kiinnitys takaosan kuljetustelineeseen Huomautus Suurin poljinkammen leveys on 38,3 mm ja suurin syvyys on 14,4 mm. Käännä vasen poljin (ei ketjupyörää) alas pystysuoraan asentoon. Vasemman polkimen poljinkumin on oltava vaaka-asennossa. Etumaisen polkupyörän etupyörän on oltava vasemmalla. Taemman polkupyörän etupyörän on oltava oikealla. Sovita säädettävä poljinalusta poljintelineen kiertokahvalla suurin piirtein poljinvarren kaareen. Jos polkupyörässä on suorat poljinvarret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva. Jos polkupyörässä on kaarevat poljinvarret, kierrä poljinalusta täysin sisään (asento 1), ks. kuva.

57 56 Säilytys Aseta polkupyörä telineelle. Polkimen varsi on asetettava poljintelineen kanavaan kuvan mukaisesti. Huomio Varmista, että poljin ei kosketa takakuljetusjärjestelmän pintaa. Muuten kampisarja voi vaurioitua kuljetuksen aikana. Aseta pyöräkiinnikkeet siten, että polkupyörä on suurin piirtein vaakaasennossa. Polkimien ja takaluukun välisen etäisyyden pitäisi olla vähintään 5 cm. Polkupyörän molempien renkaiden on oltava pyöräkiinnikkeissä. Kiinnitä poljinvarsi pidikkeeseen kiertämällä kiinnitysruuvia. Aseta poljinvarren kiinnike kummankin poljinvarren syvennyksen ulompaan kiskoon yläpuolelta ja liu'uta sitä alaspäin ainakin lovien alapuolelle. Kohdista polkupyörä auton pitkittäissuunnassa: Löysää polkimen pidikettä hieman. Aseta polkupyörä pystyasentoon poljintelineen kiertokahvalla.

58 Säilytys 57 Jos polkupyörät ovat toistensa tiellä, niiden kulmaa voidaan muuttaa säätämällä pyöräkiinnikkeitä tai poljintelineen kiertokahvaa, kunnes ne eivät enää kosketa toisiaan. Tarkista, että auton ja polkupyörien väliin jää riittävästi tilaa. Kiristä poljinlaakerin pidikkeen kiinnitysruuvi käsin tiukimmilleen. Kiinnitä polkupyörän molemmat renkaat kiinnityshihnoilla pyöräkiinnikkeisiin. Tarkista, että polkupyörä on tukevasti paikallaan. Huomio Varmista, että polkupyörän ja auton välissä on ainakin 5 cm tilaa. Pyöräkiinnikkeiden ja poljintelineen kiertokahvan säätöarvot on merkittävä muistiin ja tallennettava kunkin polkupyörän osalta. Oikea esisäätö helpottaa polkupyörän seuraavaa asennusta telineeseen. Huomautus On suositeltavaa kiinnittää takimmaiseen polkupyörään varoitusmerkki sen näkyvyyden parantamiseksi. Polkupyörän poistaminen kuljetustelineestä Avaa polkupyörän molempien renkaiden kiinnityshihnat. Pidä polkupyörästä kiinni, löysää poljinlaakerin pidikkeen kiristysruuvi ja nosta pidike yläkautta pois.

59 58 Säilytys Takaosan kuljetustelineen työntäminen sisään Paina vapautusvipua ja työnnä polkupyöräkiinnikkeet sisään niin pitkälle kuin ne menevät. Työnnä kiinnityshihna sisään ja kiristä alaspäin mahdollisimman pitkälle. Paina poljinvarren pidikkeet poljintelineen kanavaan kuvan mukaisesti. Vapauta lukitusvipu vinotuesta ja käännä molemmat poljintelineet alas. 9 Varoitus Väliinjäämisvaara.

60 Säilytys 59 Paina kiristysvipu alas ja vedä molemmat valot ulos koloista. Käännä ensin oikea (1), sitten vasen kiristysvipu (2) eteen vasteeseen asti ja lukitse. Taita lamppukannattimet takavalojen taustapuolelle. Aseta ensin etummainen takavalo (1), sitten taempi takavalo (2) syvennykseen ja paina alas mahdollisimman pitkälle. Työnnä johdot kokonaan kaikkiin ohjaimiin vaurioiden välttämiseksi. Avaa takaluukku. Vedä vapautusvipu ylös ja työnnä järjestelmää puskuriin, kunnes se lukittuu. Vapautusvivun täytyy palata alkuperäiseen asentoon. 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen.

61 60 Säilytys Tavaratila Tavaratilan suurentaminen Yksi- tai useampiosainen takaistuimen selkänoja voidaan lukita pystyasentoon tilaa vievien esineiden kuljettamista varten. Jos selkänoja on kaksiosainen, vapauta lukitus kulloiseltakin puolelta. Yksiosainen takaistuin vapautetaan molemmilta puolilta. Takaselkänojien kääntäminen alas Irrota tavaratilan suoja tarvittaessa. Paina pääntuet alas painamalla salpaa. Vedä vapautuskahvasta, vedä selkänoja eteenpäin pystyasentoon ja lukitse. Lukitusta avattaessa vapautusvivun viereen tulee punainen merkintä. Selkänoja on lukittu oikein, kun punainen salpa ei työnny enää ulos. Vie turvavyöt sivupidikkeiden läpi suojataksesi niitä vaurioilta. Selkänojia käännettäessä turvavyöt on vedettävä niiden mukana. Vapauta selkänoja (yksi- tai kaksiosainen) vapautusvipua käyttäen ja käännä se istuintyynylle. Jos selkänoja on kaksiosainen, vapauta lukitus kulloiseltakin puolelta. Yksiosainen takaistuin vapautetaan molemmilta puolilta. Jos autoon lastataan tavaroita takaoven kautta, ota turvavyö pois istuimen selkänojan ohjaimesta, kelaa se rullalle ja työnnä lukituslevy sivukehyksen pidikkeeseen.

62 Säilytys 61 9 Varoitus Aja autolla vain, jos selkänojat on lukittu pitävästi paikoilleen. Muussa tapauksessa henkilöitä saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jarrutuksessa tai törmäyksessä. Tavaratilan suoja Älä aseta esineitä suojan päälle. 5-ovinen henkilöauto Siirrä takaistuimen selkänojat pystyasentoon ja anna lukitusmekanismien lukittua kuuluvasti molemmilla puolilla. Kun selkänojat on lukittu, punainen merkki ei saa enää näkyä. Takaistuimen selkänojat voidaan lukita kahteen asentoon. Älä jätä turvavyötä puristuksiin nostaessasi selkänojaa pystyasentoon. Asenna tavaratilan suoja. Keskimmäisen istuimen turvavyö saattaa jäädä väliin, jos selkänoja nostetaan liian nopeasti. Avaa kelauslaitteen lukitus painamalla turvavyötä sisään tai vetämällä sitä ulos noin 20 mm ja päästämällä sitten irti. Nosta suojaa taaksepäin, kunnes se vapautuu, ja irrota se. Asenna päinvastaisessa järjestyksessä.

63 62 Säilytys 3-ovinen henkilöauto Pakettiauto Nosta suojaa taaksepäin, kunnes se vapautuu, aseta kulmittain ja irrota. Asenna päinvastaisessa järjestyksessä. Säilytys Kun tavaratila on täynnä, säilytä tavaratilan suojaa takaistuimen selkänojien takana: Nosta suojaa taaksepäin, kunnes se vapautuu, ja työnnä se sitten alas ohjaimiin istuimen selkänojien takana. Tavaratilan suojassa on neljä osiota, jotka voidaan poistaa ja asentaa erikseen. Takaosio (1) toimii samalla tavalla (irrotus ja asennus) kuin 3-ovisessa henkilöautossa Muut kolme osiota (2-4) poistetaan nostamalla takaosasta, vapauttamalla, kääntämällä ja poistamalla. Asenna osiot järjestyksessä 4-1. Kiinnitä osiot sivuilla oleviin koloihin. Suljettuina osiot ovat liitoskohdistaan limittäin toistensa kanssa.

64 Säilytys 63 Tavaratilan lattian suojalevy Kiinnityssilmukat Tavaratilan kaksoislattia voidaan asettaa tavaratilaan kahteen asentoon: heti varapyörän syvennyksen peitteen tai lattian peitteen alapuolelle, tai tavaratilan yläaukkoihin. Nosta tavaratilan lattia pois käyttämällä vipua ja vetämällä taaksepäin. Aseta tavaratilan lattia paikalleen työntämällä se eteenpäin vastaavaan ohjaimeen ja laske se sitten alas. Jos se asennetaan yläasentoon, tavaratilan lattian ja varapyörän syvennyksen peitteen välistä tilaa voidaan käyttää säilytystilana. Jos takaistuimen selkänojat käännetään tässä asennossa eteen, kuormatilasta tulee lähes tasainen. Tavaratilan kaksoislattia kestää enintään 100 kg:n painon. Renkaankorjaussarjalla varustetuissa malleissa varapyörän syvennystä voidaan käyttää lisäsäilytyslokerona. Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko.

65 64 Säilytys Varoituskolmio Ensiapupakkaus Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Varoituskolmion säilytys tavaratilan takaseinässä: aseta varoituskolmio ensin vasemmalla olevaan syvennykseen ja sitten oikealla olevaan ohjaimeen. Poista varoituskolmio nostamalla oikealta ja vetämällä ulos oikealle. Säilytä ensiapupakkausta (-tyynyä) tavaratilan vasemmassa sivuseinässä olevassa lokerossa. Avaa lokero vapauttamalla kansi ja avaamalla se. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Asennus malliin, jossa ei ole kattoluukkua Paina kattotelineen kiinnikkeiden suojukset alas ja työnnä taaksepäin venttiilihattuavaimella

66 Säilytys 65 Asennus malliin, jossa on kattoluukku Vapauta kattotelineen kiinnikkeiden suojukset työntämällä liukukappaleita nuolen suuntaan (esim. kolikolla) ja irrota ylöspäin. Sulje kattotelineen kiinnikkeet asettamalla suojukset paikoilleen ensin edestä ja kytkemällä liukukappaleet sitten takaa. Kiinnitä kattoteline oikeista kohdista, ks. oheiset kattotelinejärjestelmän ohjeet. Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla. Irralliset esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle äläkä peitä kojelaudan yläosassa olevaa tunnistinta. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. 9 Varoitus Varmista aina, että auton kuorma on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla auton sisätiloissa aiheuttaen vammoja tai kuorman tai auton vaurioitumisen. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 186)

67 66 Säilytys ja EY-normin mukaisen omamassan erotus. Kantavuus voidaan laskea merkitsemällä auton tiedot tämän ohjekirjan alussa olevaan painotaulukkoon. EY-omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90 %:n täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu ajonopeus on 120 km/h. Suurin sallittu kattokuorma on 75 kg. Kattokuorma muodostuu kattotelineen ja kuorman yhteenlasketusta painosta.

68 Mittarit ja käyttölaitteet 67 Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Tietonäytöt Auton viestit Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kaukoohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Infotainment-järjestelmän ja Info-Display-näytön toimintoja voidaan käyttää ohjauspyörän säätimillä. Lisäohjeita on Infotainmentjärjestelmän ohjekirjassa.

69 68 Mittarit ja käyttölaitteet Lämmitettävä ohjauspyörä Äänitorvi Aktivoi lämmitys yhdessä istuinlämmityksen kanssa painamalla ß * - painiketta kerran tai useampaan kertaan sytytysvirran ollessa kytketty. LED ß palaa: kuljettajan istuimen lämmitys on toiminnassa. LED ß ja * palaa: kuljettajan istuimen ja ohjauspyörän lämmitykset ovat toiminnassa. LED * palaa: ohjauspyörän lämmitys on toiminnassa. Ohjauspyörän kuvan osoittamia alueita lämmitetään moottorin käydessä ja Autostop-toiminnon aikana. Paina j.

70 Mittarit ja käyttölaitteet 69 Tuulilasin pyyhin-/ pesulaite Tuulilasinpyyhkimet Vipu palaa aina käytön jälkeen lepoasentoon. & = nopea % = hidas $ = taukopyyhintä = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Eri pyyhintänopeudet kytkeytyvät päälle, kun vipu painetaan ko. vastuksen yli ja pidetään paikallaan. Asennossa kuuluu äänimerkki. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Säädettävä pyyhintäväli Pyyhintävälin säätö 2 ja 15 sekunnin välille: Kytke sytytysvirta, siirrä vipu alas asennosta, odota haluamasi pyyhintävälin aika ja siirrä vipu asentoon $. Sytytysvirran kytkennän jälkeen vivun ollessa asennossa $ jaksoväli on 6 sekuntia. Pyyhinautomatiikka sadetunnistimella $ = Pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta.

71 70 Mittarit ja käyttölaitteet Vedä vivusta. Tuulilasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Takalasin pyyhin/pesulaite Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Toiminnon aktivointia ja passivointia voidaan muuttaa. Auton räätälöinti Ulkolämpötila Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Tuulilasin pesulaite Paina vipua eteenpäin. Takalasin pyyhin toimii jaksoittain. Kytke pyyhin pois toiminnasta painamalla vipua uudelleen eteenpäin. Älä käytä tätä toimintoa takalasin ollessa jäässä. Kytke pois pesulinjoilla. Jos vipua pidetään eteenpäin painettuna, lasille lisäksi suihkuaa pesunestettä. Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen.

72 Mittarit ja käyttölaitteet 71 Jos ulkolämpötila laskee 3 C:een, symboli : palaa Triple-Info-Displaytai Board-Info-Display-näytöllä varoituksena liukkaasta kelistä. : palaa, kunnes lämpötila nousee vähintään 5 C:een. Autoissa, joissa on Graphic-Info-Display- tai Color-Info-Display-näyttö, näytölle ilmestyy liukkaan kelin varoitus. Lämpötilan ollessa alle -5 C varoitusta ei näytetä. 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä. Kello Kellonaika ja päivämäärä esitetään Info-Display-näytössä. Graphic-Info-Display, Color-Info-Display Kellonajan ja päivämäärän asetus Triple-Info-Displaynäytössä Infotainment-järjestelmän tulee olla pois kytkettynä. Asetustilaan päästään painamalla painiketta Ö n. 2 sekunnin ajan. Painikkeella ; asetetaan vilkkuva arvo. Painikkeella Ö vaihdetaan seuraavaan arvoon ja asetustilan lopetukseen. Automaattinen aikasynkronointi Useimpien ULA-asemien RDS-signaali asettaa kellonajan automaattisesti, josta on näytössä merkkinä }. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin on järkevää poistaa automaattinen aikasynkronointi käytöstä. Mene asetustilaan ja siirry vuosien asetukseen. Pidä painiketta Ö n. 3 sekunnin ajan painettuna, kunnes näytössä vilkkuu } ja ilmoitus "RDS TIME" tulee näyttöön Painikkeella ; kytketään toiminto päälle (RDS TIME 1) ja pois (RDS TIME 0). Asetustilasta poistutaan painamalla painiketta Ö.

73 72 Mittarit ja käyttölaitteet Virtapistokkeet Virtapistoke sijaitsee keskikonsolissa. Huomio Vääräntyyppinen pistoke voi vaurioittaa pistorasiaa. Jos moottori ei käy sähkötoimisten lisävarusteiden ollessa kytkettyinä, akku purkautuu. Suurin tehonkulutus ei saa ylittää 120 wattia. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Pistorasioihin kytkettävien laitteiden tulee täyttää sähkömagneettista yhteensopivuutta koskevan normin DIN VDE vaatimukset. Jos renkaankorjaussarja on toiminnassa, lisäpistokkeeseen ei saa liittää virrankuluttajia. Stop-start-järjestelmä Savukkeensytytin Savukkeensytytin sijaitsee keskikonsolissa. Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan. Vedä sytytin ulos. Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille. Tuhkakuppirasia

74 Mittarit ja käyttölaitteet 73 Tuhkakuppirasia voidaan asettaa mukinpitimiin. Avaa kansi käyttääksesi sitä. Varoitusvalot, mittarit ja ilmaisimet Mittaristo Joissakin malleissa mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään. Nopeusmittari Nopeusvaroitus Avaimen räätälöintitoiminnolla P6 kullekin auton avaimelle voidaan määrittää tietty huippunopeus. Kun tämä nopeus ylitetään, kuuluu varoitusäänimerkki. Auton räätälöinti Matkamittari Ilmoittaa ajonopeuden. Näyttää autolla ajetun kokonaismatkan alarivillä.

75 74 Mittarit ja käyttölaitteet Osamatkamittari Näyttää nollauksen jälkeen tallennetun etäisyyden ylärivillä. Mittari nollataan pitämällä asetusnuppia muutaman sekunnin ajan painettuna sytytysvirran ollessa kytkettynä. Kierroslukumittari Huomio Neulan ollessa punaisessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa. Polttoainemittari Nestekaasukäytön aikana järjestelmä vaihtaa automaattisesti bensiinikäyttöön säiliön tyhjentyessä Älä aja säiliötä tyhjäksi. Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen valintapainike Näyttää moottorin kierrosluvun. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Vaihda ylöspäin, kun niin osoitetaan merkkivalolla [ Näyttää polttoaineen tai kaasun määrän säiliössä käyttötavasta riippuen. Merkkivalo Y palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi, jos merkkivalo vilkkuu.

76 Mittarit ja käyttölaitteet 75 Painiketta LPG painamalla voidaan vaihtaa bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloisenkin toimintatavan. 1 off = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Nestekaasukäytön polttoaine Huoltonäyttö Huoltotöiden ollessa ajankohtaiset näyttöön tulee ilmoitus InSP. Lisäohjeita Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä. P = Automaattivaihteiston pysäköintiasento R = Peruutusvaihde N = Vapaa-asento A = Automatisoidun käsivaihteiston automaattitila D = Ajoasento 1, 2, 3 = Automaattivaihteiston valittu vaihde 1-5 = Automatisoidun käsivaihteiston kulloinenkin vaihde käsinkäyttötilassa

77 76 Mittarit ja käyttölaitteet Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vahvistus Sininen = Päällekytkennän vahvistus

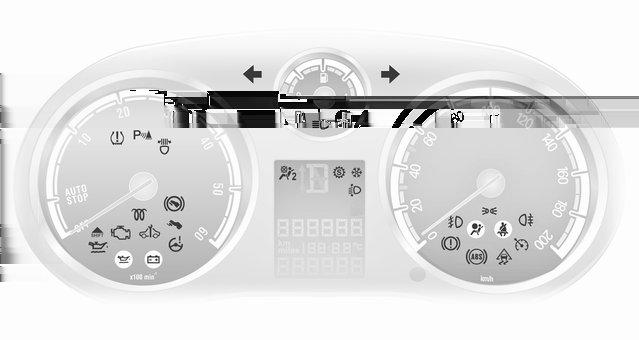

78 Mittariston merkkivalot Mittarit ja käyttölaitteet 77

79 78 Mittarit ja käyttölaitteet Suuntavilkku O palaa tai vilkkuu vihreänä. Palaa Merkkivalo palaa lyhyen aikaa seisontavalojen ollessa kytkettyinä. Merkkivalo vilkkuu Merkkivalo vilkkuu suuntavalojen tai varoitusvilkkujen ollessa kytkettyinä. Nopea vilkkuminen: suuntavilkku tai sen sulake on viallinen, perävaunun suuntavilkku ei toimi. Lampun vaihto Sulakkeet Suuntavalot Turvavyömuistutin X palaa tai vilkkuu punaisena. Palaa Sytytysvirran kytkemisen jälkeen, kunnes turvavyö kiinnitetään. Merkkivalo vilkkuu Liikkeellelähdön jälkeen, kunnes turvavyö kiinnitetään. Turvavyön kiinnitys Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kytkettäessä sytytysvirta merkkivalo palaa n. 4 sekuntia. Jos valo ei syty lainkaan tai jos se ei sammu 4 sekunnin kuluttua tai jos se palaa ajon aikana, turvavyönkiristimissä tai turvatyynyjärjestelmässä on häiriö. Tällöin myös painikkeen W LEDit vilkkuvat.turvatyynyt ja turvavyönkiristimet eivät ehkä laukea onnettomuudessa. Turvavyönkiristimien tai turvatyynyjen lauettua v palaa jatkuvasti. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvatyynyjärjestelmä, turvavyönkiristimet 3 40, Turvatyynyn poistaminen käytöstä W palaa yhdessä painikkeen W LE Dien kanssa: turvatyyny poistettu käytöstä3 43. W vilkkuu: järjestelmä voidaan aktivoida tai passivoida 15 sekunnin sisällä sytytysvirran kytkemisestä Latausjärjestelmä p palaa tai vilkkuu punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Dieselmoottorilla varustetussa autossa jarrutusta ei ehkä tehosteta. Käänny korjaamon puoleen.

80 Mittarit ja käyttölaitteet 79 Vilkkuu moottorin käynnistyksen aikana tai sen jälkeen Pariston jännite on liian alhainen. Tarkistuta sähköjärjestelmä korjaamolla. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestelmässä. Sallitut päästöarvot voivat ylittyä. Käänny välittömästi korjaamon puoleen. Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin vaurioitumiseen. Vähennä kaasua, kunnes vilkkuminen lakkaa. Käänny välittömästi korjaamon puoleen. Huolla auto pian A palaa tai vilkkuu keltaisena. Palaa moottorin käydessä Häiriö moottorin tai vaihteiston ohjauksessa. Ohjaus kytkeytyy hätäkäyttöohjelmalle. Polttoaineenkulutus voi lisääntyä ja auton ajettavuus huonontua. Jos häiriö ei poistu uudelleen käynnistämällä, käänny korjaamon puoleen. Palaa yhdessä huoltonäytön InSP4-ilmoituksen kanssa Poistata vesi dieselpolttoaineen suodattimesta korjaamolla. Merkkivalo vilkkuu sytytysvirran ollessa kytkettynä Vika ajonestojärjestelmässä. Moottoria ei voi käynnistää Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä R palaa punaisena. Syttyy, kun seisontajarru vapautetaan, jos jarru- ja kytkinnesteen määrä on liian alhainen Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Se palaa sytytysvirran kytkemisen jälkeen, kun seisontajarru on kytketty Kytke seisontajarru R vilkkuu punaisena. Automatisoidulla käsivaihteistolla varustetuissa autoissa R vilkkuu muutamia sekunteja sytytysvirran pois kytkemisen jälkeen, jos seisontajarru ei ole kytkettynä. Automatisoidulla käsivaihteistolla varustetuissa autoissa R vilkkuu, jos kuljettajan ovea avattaessa mikään vaihde ja seisontajarru eivät ole kytkettyinä. Paina kytkinpoljinta - palaa keltaisena. Kytkinpoljinta on painettava moottorin käynnistämiseksi.

81 80 Mittarit ja käyttölaitteet Stop-start-järjestelmä Lukkiutumaton jarrujärjestelmä (ABS) u palaa punaisena. Palaa muutaman sekunnin ajan sytytysvirran kytkennän jälkeen. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Jarrujen lukkiutumisenesto Vaihto ylös [ palaa vihreänä. Moottorin suuren käyntinopeuden takia ylös vaihtamista suositellaan polttoaineen säästämiseksi. Sport-toiminto 1 palaa keltaisena. Symboli palaa Sport-toiminnon ollessa kytkettynä Talviohjelma T palaa keltaisena. Symboli palaa talviohjelman ollessa kytkettynä 3 118, Ohjaustehostin p palaa keltaisena. Vika ohjaustehostinjärjestelmässä. Ohjaustehostin saattaa olla epäkunnossa. Autoa voidaan ohjata, mutta siihen tarvitaan huomattavasti enemmän voimaa. Käänny korjaamon puoleen. Ultraäänipysäköintitutka r palaa tai vilkkuu keltaisena. Palaa Häiriö järjestelmässä. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen. tai ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Ultraäänipysäköintitutka Elektroninen ajonvakautusjärjestelmä v vilkkuu tai palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Merkkivalo vilkkuu ajon aikana Järjestelmä on aktivoitunut toimintaan. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti Merkkivalo palaa ajon aikana Järjestelmä on kytketty pois tai siinä on häiriö. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen.

82 Mittarit ja käyttölaitteet 81 Korjauta häiriön syy korjaamolla. Elektroninen ajonvakautusjärjestelmä Moottorin jäähdytysnesteen lämpötila W palaa punaisena. Palaa moottorin käydessä Pysäytä, sammuta moottori. Huomio Jäähdytysnesteen lämpötila on liian korkea. Tarkasta jäähdytysnesteen määrä heti Jos jäähdytysnestettä on riittävästi, käänny korjaamon puoleen. Hehkutus ja dieselhiukkassuodatin! palaa tai vilkkuu keltaisena. Palaa Hehkutusjärjestelmä on kytkeytynyt päälle. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Merkkivalo vilkkuu (autot, joissa on dieselmoottorin hiukkassuodatin). Jos suodatin tarvitsee puhdistusta ja viimeisimmät ajo-olosuhteet eivät sallineet sen suoritusta automaattisesti, merkkivalo! vilkkuu. Jatka ajoa äläkä anna, mikäli mahdollista, moottorin käyntinopeuden laskea 2000 r/min alle. Merkkivalo! sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Dieselmoottorin hiukkassuodatin 3 116, Stop-start-järjestelmä Rengaspaineiden alenemisen valvontajärjestelmä w palaa punaisena tai keltaisena. Palaa punaisena Rengaspaineen aleneminen havaittu. Pysähdy heti ja tarkasta rengaspaineet. Palaa keltaisena Häiriö järjestelmässä. Käänny korjaamon puoleen. Rengaspaineiden alenemisen havaitsemisjärjestelmä Moottorin öljynpaine I palaa punaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat.

83 82 Mittarit ja käyttölaitteet 1. Paina kytkinpoljin pohjaan. 2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta. 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä (paitsi Autostop-toiminnon aikana). Älä poista avainta ennen kuin auto on paikallaan, muuten ohjauslukko voi lukkiutua odottamattomasti. Tarkista öljymäärä, ennen kuin käännyt korjaamon puoleen Alhainen moottoriöljyn taso S palaa keltaisena. Moottoriöljyn määrä tarkistetaan automaattisesti. Palaa moottorin käydessä Alhainen moottoriöljyn määrä. Tarkista moottoriöljyn määrä ja lisää tarvittaessa Polttoaine vähissä Y palaa tai vilkkuu keltaisena. Palaa Polttoainesäiliön täyttöaste on pieni. Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa välittömästi. Älä aja säiliötä tyhjäksi. Epäsäännöllinen polttoaineensyöttö voi aiheuttaa katalysaattorin ylikuumenemisen Ilman poisto dieselpolttoainejärjestelmästä Paina jarrupoljinta j palaa keltaisena. Automatisoidulla käsivaihteistolla varustetun auton moottori voidaan käynnistää vain silloin, kun jarrupoljinta painetaan. Jos jarrupoljinta ei paineta, merkkivalo palaa Ulkovalot 8 palaa vihreänä. Palaa ulkopuolisten valojen ollessa kytkettyinä Kaukovalot P palaa sinisenä. Se palaa kaukovalojen ollessa kytkettyinä ja kaukovalovilkkua käytettäessä Kääntyvät ajovalot B palaa keltaisena. Palaa moottorin käydessä Häiriö järjestelmässä. Käänny korjaamon puoleen.

84 Mittarit ja käyttölaitteet 83 Palaa sytytysvirran kytkemisen jälkeen Merkkivalo B palaa n. 4 sekuntia toimintatestinä. Merkkivalo B palaa n. 8 sekuntia muistuttaen, että ajovalot on asetettu symmetrisille lähivaloille Sumuvalot > palaa vihreänä. Palaa etusumuvalojen ollessa kytkettyinä Takasumuvalo r palaa keltaisena. Palaa, kun takasumuvalo on käytössä Vakionopeussäädin m palaa tai vilkkuu vihreänä. Palaa Palaa järjestelmän ollessa kytkettynä toimintaan Merkkivalo vilkkuu Vakionopeussäädin otettiin käyttöön painamatta ensin jarrupoljinta. Tietonäytöt Kolmitoiminäyttö Näyttää kellonajan, ulkolämpötilan ja päivämäärän tai Infotainmentjärjestelmän (jos kytkettynä toimintaan). Kellonaika, päivämäärä ja ulkolämpötila saadaan näyttöön sytytysvirran ollessa katkaistuna painamalla lyhyesti jompaakumpaa näytön alla olevaa painiketta.

85 84 Mittarit ja käyttölaitteet Graafinen infonäyttö, värillinen infonäyttö Toimintojen valinta Näytön avulla käytetään Infotainment-järjestelmän toimintoja ja säädetään sen asetuksia, samoin elektronisen ilmastointiautomatiikan asetuksia. Valinnat tehdään painikkeilla valikoista tai ohjauspyörän vasemmalla säätöpyörällä. Valinta Infotainment-järjestelmän painikkeiden avulla Poistu valikosta painamalla oikeaa tai vasenta nuolipainiketta, kunnes näyttöön tulee Takaisin tai Main, ja valitse. Valinta ohjauspyörän vasemmalla säätöpyörällä Näyttää kellonajan, ulkolämpötilan ja päivämäärän tai Infotainmentjärjestelmän (jos kytkettynä toimintaan) sekä elektronisen ilmastointiautomatiikan. Color-Info-Display näyttää tiedot värillisinä. Näytettävä informaatio ja sen esitystapa riippuu ajoneuvon varustelusta ja asetuksista. Valitse valikkokohdat valikoista Infotainment-järjestelmän painikkeilla. OK-painikkeella valitaan merkitty kohta tai vahvistetaan käsky. Valitse valikkokohta kiertämällä. Tee merkinnän valinta ja käskyjen vahvistus säätöpyörää painamalla.

86 Mittarit ja käyttölaitteet 85 Toimintoalueet Järjestelmän asetukset Kellonajan ja päivämäärän asetus Jokaisella toimintoalueella on pääsivu (Main), joka valitaan näytön yläreunasta (vain ajotietokoneen ja matkapuhelinportaalin kanssa): audio, puhelin, ajotietokone. Paina Infotainment-järjestelmän Settings-painiketta. Infotainment-järjestelmässä CD 30 ei saa mikään valikko olla valittuna. Valitse valikkokohta Kello, Päivä valikosta Asetukset. Valitse haluamasi valikkokohdat ja tee asetukset. Aika-asetuksen muuttaminen muuttaa myös navigointijärjestelmän ajan asetusta. Automaattinen aikasynkronointi Useimpien ULA-asemien RDS-signaali asettaa kellonajan automaattisesti.

87 86 Mittarit ja käyttölaitteet Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin on järkevää poistaa automaattinen aikasynkronointi käytöstä. Toiminto aktivoidaan korostamalla valintamerkki kohdan Autom. ajan synkronointi eteen valikossa Kello, Päivä. Mittayksiköiden asettaminen Kielen valinta Tehty valinta osoitetaan merkillä 6 valikkokohdan edessä. Kun näyttökielen asetusta on muutettu, järjestelmä kysyy, muutetaanko myös matkapuhelinportaalin puheilmoitusten kieli, katso Infotainmentjärjestelmän käyttöopas. Valitse valikkokohta Yksiköt valikosta Asetukset. Valitse haluamasi yksikkö. Tehty valinta osoitetaan merkillä o valikkokohdan edessä. Joidenkin toimintojen näyttökieli voidaan valita. Valitse valikkokohta Kieli valikosta Asetukset. Valitse haluamasi kieli.

88 Mittarit ja käyttölaitteet 87 Kontrastin säätö (Graphic-Info-Display) Valitse valikkokohta Kontrasti valikosta Asetukset. Vahvista haluttu asetus. Näyttötilan asetus Näytön kirkkaus riippuu auton valaistuksesta. Lisäksi voidaan tehdä seuraavia asetuksia: Valitse valikkokohta Päivä/Yö valikosta Asetukset. Automaattinen värien sovitus auton valaistuksen mukaan. Aina päiväsäätö musta tai värillinen teksti vaalealla taustalla. Aina yösäätö valkoinen tai värillinen teksti tummalla taustalla. Tehty valinta osoitetaan merkillä o valikkokohdan edessä. Käynnistyslogiikka Katso Infotainment-järjestelmän käyttöopas. Auton viestit Ilmoituksia annetaan mittariston näytössä ja varoitus- ja merkkiääninä. Check-Control antaa ilmoitukset Info-Display-näytöllä. Osa niistä näkyy tekstilyhenteinä. Kuittaa varoitusviestit monitoimipainikkeella Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana jos turvavyötä ei ole kiinnitetty jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdettäessä jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä ylitettäessä tehtaalla ohjelmoitu nopeus automatisoidulla käsivaihteistolla varustetuissa autoissa kuljettajan ovi avattaessa, jos moottorin käydessä vaihde on kytkettynä eikä jarrupoljinta paineta

89 88 Mittarit ja käyttölaitteet varoitussignaali kuuluu kolme kertaa, jos takaosan kuljetusteline on ojennettu käyttövalmiiksi ja peruutusvaihde valitaan Kun auto pysäköidään ja kuljettajan ovi avataan virta-avaimen ollessa virtalukossa ulkovalojen palaessa automatisoidulla käsivaihteistolla varustetuissa autoissa, jos moottorin ollessa pysäytettynä mikään vaihde ja seisontajarru eivät ole kytkettyinä Autostop-toiminnon aikana Jos kuljettajan ovi avataan. Pariston jännite Kauko-ohjaimen pariston alhainen jännite. Check-Controlilla varustamattomissa autoissa mittariston näyttöön tulee ilmoitus InSP3. Vaihda paristo Jarruvalokytkin Jarruvalot eivät pala jarrutettaessa. Korjauta häiriön syy viipymättä korjaamolla. Dieselpolttoaineen suodattimen tyhjennys Jos dieselpolttoaineen suodattimessa on vettä, mittariston näyttöön tulee ilmoitus InSP4. Joissakin malleissa mittaristossa näkyy InSP4 yhdessä merkin A kanssa. Käänny korjaamon puoleen. Valaistus Ulkopuolen valojen tärkeitä lamppuja, johdot ja sulakkeet mukaan lukien, valvotaan. Perävaunua vedettäessä valvotaan myös sen valoja. LEDvaloilla varustetuissa perävaunuissa on oltava toiminto, joka mahdollistaa samanlaisen valvonnan kuin tavanomaisia hehkulamppuja käytettäessä. Vikaantuneet valot ilmoitetaan infonäytössä, tai mittariston näyttöön tulee ilmoitus InSP2.

90 Mittarit ja käyttölaitteet 89 Ajotietokone Ajotietokone näyttää ajoa koskevia tietoja, joita tallennetaan ja arvioidaan jatkuvasti elektronisesti. Toiminnot voidaan valita pyyhinvivun painikkeilla. Valitse kääntämällä säätöpyörää: Toimintasäde Hetkellinen kulutus Ajettu matka Keskinopeus Todellinen kulutus Keskikulutus Sekuntikello Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti. Vahvista varoitusviesti painamalla pyyhinvivussa 7. Hetkellinen kulutus Hetkellisen kulutuksen näyttö. Alhaisilla nopeuksilla näytetään kulutus tuntia kohden. Ajettu matka Ajettujen kilometrien määrän näyttö. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Todellinen kulutus Kulutetun polttoaineen määrän näyttö.

91 90 Mittarit ja käyttölaitteet Keskikulutus Keskikulutuksen näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Sekuntikello Käyttöönoton ja käytöstä poistamisen välillä kuluvan ajan mittaus. Käynnistä ja pysäytä mittaus painamalla 7-painiketta. Ajotietokoneen nollaaminen Ajotietokoneen seuraavien tietojen mittaus tai laskenta voidaan käynnistää uudelleen: osamatka keskinopeus todellinen kulutus keskikulutus Valitse haluamasi toiminto. Nollaa arvo painamalla painiketta 7 yli kolme sekuntia. Nollaa kaikki toiminnot painamalla painiketta 7 yli 6 sekuntia. Ajotietokone graafisessa tai värinäytössä Ajotietokoneen pääsivulla (Main) kerrotaan: n ilmoittama ajettavissa oleva matka, hetkellinen kulutus ja keskikulutus BC 1. Ajotietokoneen muiden ajotietojen näyttöä varten paina Infotainment-järjestelmän BC-painiketta, valitse näytössä ajotietokoneen valikko tai paina ohjauspyörän vasenta säätöpyörää. Valitse ajotietokoneen valikosta BC 1 tai BC 2. Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti Toimintasäde. Kun polttoainesäiliö on lähes tyhjä, näyttöön tulee viesti Tankkaa.

92 Mittarit ja käyttölaitteet 91 Hetkellinen kulutus Näyttää hetkellisen kulutuksen. Alhaisilla nopeuksilla näytetään kulutus tuntia kohden. Osamatka Ajettujen kilometrien määrän näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Ajon keskeytyksiä, jolloin sytytysvirta katkaistaan, ei lasketa mukaan. Todellinen kulutus Näyttää kulutetun polttoaineen. Mittaus voidaan käynnistää uudelleen milloin tahansa. Keskikulutus Näyttää keskikulutuksen. Mittaus voidaan käynnistää uudelleen milloin tahansa. Ajotietokoneen käynnistäminen uudelleen Ajotietokoneen seuraavien tietojen mittaus tai laskenta voidaan käynnistää uudelleen: osamatka keskinopeus todellinen kulutus keskikulutus Valitse BC 1 tai BC 2 valikosta Ajotietokone. Kummankin ajotietokoneen tiedot voidaan nollata erikseen, jolloin on mahdollista analysoida eri aikajaksojen tietoja. Valitse haluamasi ajotietokoneen tiedot ja vahvista.

93 92 Mittarit ja käyttölaitteet Sekuntikello Ajoaika pysähdysajat muk. Auton liikkeelläoloajan mittaus. Lisäksi huomioidaan ajotauot, joiden aikana sytytysvirta on kytkettynä. Ajoaika Tällä mitataan käsin valittavien vaihtoehtojen Start ja Palauta välillä kuluva aika. Nollaa kaikki ajotietokoneen tiedot valitsemalla kohta Kaikki arvot. Valitse valikkokohta Sekuntikello valikosta Ajotietokone. Käynnistä valitsemalla Start. Pysäytä valitsemalla Stop. Nollaa valitsemalla Palauta. Valikossa Valinnat voidaan valita ajastimen kulloinenkin näyttömuoto: Ajoaika ilman pysähdysaik. Auton liikkeelläoloajan mittaus. Ajotaukoja ei huomioida.

94 Mittarit ja käyttölaitteet 93 Auton räätälöinti Autokohtaiset toiminnot P1 - P7 voidaan aktivoida tai poistaa käytöstä. Valittu asetus tallennetaan automaattisesti käytettävästä auton avaimesta riippuen. Kuhunkin auton avaimeen tallennetaan eri asetukset. Tietyn avaimen käyttö aktivoi siihen liittyvät asetukset. Autoa kohti voidaan ohjelmoida enintään viisi avainta. Ohjelmointi luo kyseisen toiminnon tekniset edellytykset. Katso ohjeita toimintojen aktivoinnista ja passivoinnista sekä niiden määrittämisestä kyseisistä kappaleista. Ohjelmointi Katkaise sytytysvirta, avaimen on oltava virtalukossa. Vedä suuntavilkku- ja pyyhinvipua yhtä aikaa ohjauspyörää kohti, kunnes kuulet vahvistussignaalin (n. 3 sekuntia). Kilometrinäyttö näyttää P1. Työnnä suuntavilkkuvipua (vasen) ylös tai alas ja valitse haluamasi toiminto P1 - P7.

95 94 Mittarit ja käyttölaitteet Työnnä pyyhinvipua (oikea) ylös tai alas ja valitse tila On tai OFF tai anna nopeusarvo (P6) tai äänenvoimakkuuden arvo (P7). Vedä suuntavilkkuvipua (vasen) ja pyyhinvipua (oikea) yhtä aikaa ohjauspyörää kohti, kunnes kuulet vahvistussignaalin (n. 3 sekuntia). Valitut asetukset on nyt tallennettu virtalukossa olevaan avaimeen. Katso ohjeita toimintojen aktivoinnista ja passivoinnista sekä valittujen toimintojen määrittämisestä kyseisistä kappaleista. Toista toimenpide ohjelmoidaksesi lisää avaimia. P4: Automaattinen lukitus P5: Valikoiva lukituksen avaus P6: Nopeusvaroitus P7: Suuntavilkun äänimerkin äänenvoimakkuus Ohjelmoitavat toiminnot P1: Ulkopuolen valojen sytyttäminen kauko-ohjaimella (sisääntulovalaistus). Sisääntulovalaistus P2: Automaattinen takalasin pyyhin valittaessa peruutusvaihde. Takalasin pyyhin/pesulaite P3: Kaistanvaihtovilkku: kolme vilkutusta, kun vipua liikutetaan hieman. Suunta- ja kaistanvaihtovilkut 3 98.

96 Valaistus 95 Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Merkkivalo Takavalot Takavalot palavat yhdessä ajo- ja sivuvalojen kanssa. Valoautomatiikka Kierrä ajovalokytkintä: AUTO = Valoautomatiikka: Ajovalot kytkeytyvät päälle ja pois automaattisesti m = Valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO 8 = Sivuvalot 9 = Ajovalot Valoautomatiikka on käytössä, kun sytytysvirta kytketään. Kun valoautomatiikkatoiminto on käytössä ja moottori on käynnissä, järjestelmä vaihtaa päiväajovalojen ja ajovalojen välillä valaistusolosuhteista riippuen.

97 96 Valaistus Päiväajovalot Päiväajovalot parantavat auton havaittavuutta päiväsaikaan. Takavalot eivät ole päällä. Automaattiset ajovalot Ajovalot kytkeytyvät päälle heikossa ulkovalaistuksessa. Tunnelin tunnistus Tunneliin ajettaessa ajovalot syttyvät. Mukautuvat ajovalot Kaukovalot Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua. Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen auton kuorman mukaan, jotta vastaantulijat eivät häikäisty: Käännä säätöpyörää?, kunnes haluttu asetus näkyy kilometrinäytössä. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Halogeenivaloilla varustetut autot Suunnata ajovalot korjaamolla.

98 Valaistus 97 Autot, joissa on kääntyvät ajovalot Ajovalokeilan kohdistuksen muuttaminen: 1. Vedä kaukovalovilkkuvipua. 2. Kytke sytytysvirta. 3. Pidä kaukovalovilkkuvipu paikallaan. Noin 5 sekunnin kuluttua merkkivalo B alkaa vilkkua ja kuuluu äänimerkki. Merkkivalo B Aina kun sytytysvirta kytketään, B vilkkuu n. 8 sekuntia. Poista käytöstä samalla menettelytavalla kuin yllä on kuvattu. B palaa n. 4 sekuntia, kun toiminto poistetaan käytöstä. Mukautuvat ajovalot Kääntyvät ajovalot parantavat kaarteiden, risteysten ja kapeiden mutkien valaistusta. Kaarrevalot Valokeila kääntyy ohjauspyörän asennosta ja nopeudesta riippuen. Kulmavalot Tiukoissa mutkissa tai sivutielle käännyttäessä päälle kytkeytyy ohjauskulmasta tai suuntavilkusta riippuen vasen tai oikea lisävalo, joka valaisee tietä ajosuunnassa. Se on aktivoituna enintään 40 km/h nopeuteen asti. Peruutustoiminto Jos valot ovat päällä, peruutusvaihde kytketty ja suuntavilkku käytössä, vastaavan puolen kaarrevalo kytkeytyy päälle. Kaarrevalo palaa 15 sekuntia suuntavilkun käytön katkaisemisen jälkeen. Merkkivalo B Varoitusvilkut Käyttö painikkeella. Varoitusvilkut kytkeytyvät päälle automaattisesti turvatyynyjen lauetessa.

99 98 Valaistus Suunta- ja kaistanvaihtovilkut Siirrä vipua ylöspäin Siirrä vipua alaspäin = oikea suuntavilkku = vasen suuntavilkku Vipu palaa aina käytön jälkeen lepoasentoon. Jos vipu siirretään vastuksen ohi, suuntavilkku kytkeytyy kestotoimintaan. Ohjauspyörän palautuessa suuntavilkku kytkeytyy automaattisesti pois päältä. Vilkkuminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se. Tämä toiminto voidaan aktivoida tai poistaa käytöstä käytettävästä avaimesta riippuen Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke suuntavilkku pois päältä siirtämällä vipua hieman. Suuntavilkun äänimerkki Suuntavilkun äänimerkin voimakkuutta voidaan säätää. Tämä toiminto voidaan ohjelmoida käytettävästä avaimesta riippuen Etusumuvalot Käyttö painikkeella >. Valokytkin asennossa AUTO: etusumuvalojen sytyttäminen kytkee ajovalot automaattisesti päälle.

100 Valaistus 99 Takasumuvalot Käyttö painikkeella r. Valokytkin asennossa AUTO: etusumuvalojen sytyttäminen kytkee ajovalot automaattisesti päälle. Takasumuvalot voidaan kytkeä vain, kun sytytysvirta on kytkettynä ja ajotai sivuvalot (etusumuvalojen kanssa) ovat päällä. Auton takasumuvalot kytkeytyvät pois käytöstä perävaunua vedettäessä. Seisontavalot Pysäköitäessä voidaan kytkeä toisen puolen seisontavalo: 1. Aseta valokytkin asentoon m tai AUTO. 2. Sytytysvirta pois. 3. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (vasen pysäköintivalo) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo. Pysäköintivalo kytketään pois kytkemällä sytytysvirta tai siirtämällä suuntavalon vipua vastakkaiseen suuntaan. Peruutusvalot Peruutusvalot palavat, kun on kytketty sytytysvirta ja valittu peruutusvaihde. Huurtuneet lamppujen suojukset Lamppujen suojusten sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle.

101 100 Valaistus Sisävalot Kojelaudan valaistuksen säätö Sisävalot Etumainen ja keskimmäinen sisävalo syttyvät sisään ja ulos astuttaessa automaattisesti ja sammuvat viivästetysti. Etumainen sisävalo Etuosan sisävalo lukuvaloilla Käytetään c -painikkeella ovien ollessa kiinni. Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: Kojelaudan valaistus Infonäyttö Katkaisimien ja käyttösäätimien valaistus Käännä säätöpyörää A, kunnes haluttu kirkkausaste on saavutettu. Kytkimen keskiasento: automaattiset sisävalot. Käsinkäyttö ovien ollessa kiinni: Päälle = Kytkimen asento I Pois = Kytkimen asento 0

102 Valaistus 101 Takasisävalot Käytetään katkaisimella. I = Päälle 0 = Pois keskellä = automaattinen Tavaratilan valaistus Valaistus syttyy avattaessa. Lukuvalot Käytetään a -painikkeilla sytytysvirta kytkettynä. Valaistusominaisuudet Keskikonsolin valaistus Kohdevalo sisätaustapeilin kotelossa. Ulkovalaistuksesta riippuvainen automaattisesti säätyvä keskikonsolin valaistus. Sisääntulovalot Auton lukituksen avauksen jälkeen mittaristovalot, etu- ja takajalkatilojen valot ja tietonäyttö syttyvät muutamaksi sekunniksi. Liikkeellelähtö Ympäristön valaistus Ajovalot syttyvät n. 30 sekunniksi. Aktivoi painamalla kauko-ohjaimen painiketta q kahdesti auton ollessa lukittu. Maakohtainen sovellus: Kytke toiminto käyttöön painamalla kaukoohjaimen painiketta q kerran auton ollessa lukittu.

103 102 Valaistus Sytytysvirran kytkentä tai kauko-ohjaimen painikkeen p painaminen poistaa toiminnon käytöstä. Tämä toiminto voidaan aktivoida ja poistaa käytöstä käytettävästä avaimesta riippuen. Auton räätälöinti Poistumisvalot Päällekytkennän ja kuljettajan oven sulkemisen jälkeen ajovalot syttyvät n. 30 sekunniksi. Aktivointi 1. Katkaise sytytysvirta. 2. Poista virta-avain lukosta. 3. Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua. Valot sammutetaan välittömästi, jos avain asetetaan virtalukkoon tai suuntavilkkuvivusta vedetään kuljettajan oven ollessa auki. Akun purkautumisen esto Akun suojaamiseksi purkautumiselta kaikki sisävalot sammuvat automaattisesti 5 minuutin kuluttua sytytysvirran katkaisemisesta.

104 Ilmastointi 103 Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Säätimet seuraaville: Lämpötila Puhaltimen nopeus Ilman suuntaus Takalasin lämmitin Ü Lämpötila Punainen = lämmintä Sininen = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Ilman suuntaus M = pään korkeudelle L = pään korkeudelle ja jalkatilaan K = jalkatilaan J = tuulilasiin, etusivuikkunoihin ja jalkatilaan l = tuulilasiin ja etusivuikkunoihin Väliasentoja on mahdollista käyttää. Ikkunoiden kuivaus ja sulatus Aseta lämpötila korkeimmilleen. Aseta puhallin suurimmalle nopeudelle. Aseta ilmansuuntauksen käyttösäädin asentoon l. Kytke takalasin lämmitin Ü toimintaan.

105 104 Ilmastointi Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Jalkatilan lämmittämiseksi samanaikaisesti aseta ilmansuuntauksen käyttösäädin asentoon J. Huomautus Jos kuivaus- ja sulatusasetukset on valittu, Autostop-toiminto estetään. Jos kuivaus- ja sulatusasetukset valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Ilmastointilaite Lämmitys- ja tuuletusjärjestelmän lisäksi ilmastointilaitteessa on: n = Jäähdytys 4 = Sisäkierto Istuinlämmitys ß 3 37, Lämmitettävä ohjauspyörä * Jäähdytys n Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun ilmastointilaite on poistettu toiminnasta, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Huomautus Jos ilmastointi asetetaan maksimijäähdytykselle ulkolämpötilan ollessa korkea, Autostop-toiminto voidaan estää kunnes matkustamoon on saatu haluttu lämpötila. Jos ilmastointi asetetaan maksimijäähdytykselle moottorin ollessa Autostop-tilassa, moottori voi käynnistyä uudelleen automaattisesti. Stop-start-järjestelmä Sisäkierto 4 Sisäkierto kytketään päälle painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille.

106 Ilmastointi 105 Ilmanjako asentoon l: Sisäkierto kytkeytyy pois toiminnasta. Kun ympäristön ilma on lämmintä ja hyvin kosteaa, tuulilasi saattaa höyrystyä ulkopuolelta suunnattaessa siihen kylmää ilmaa. Jos tuulilasi höyrystyy ulkopuolelta, käynnistä tuulilasinpyyhkimet ja poista stoiminnasta. Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti. Kytke jäähdytys n. Kytke sisäkierto 4 päälle. Aseta lämpötila alimmilleen. Aseta puhallin suurimmalle nopeudelle. Aseta ilmansuuntauksen käyttösäädin asentoon M. Avaa kaikki suulakkeet. Ikkunoiden kuivaus ja sulatus Kytke jäähdytys n. Aseta lämpötila korkeimmilleen. Aseta puhallin suurimmalle nopeudelle. Aseta ilmansuuntauksen käyttösäädin asentoon l. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomautus Jos kuivaus- ja sulatusasetukset on valittu, Autostop-toiminto estetään. Jos kuivaus- ja sulatusasetukset valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Elektroninen ilmastointiautomatiikka Säätimet seuraaville: Lämpötila Ilman suuntaus ja valikkovalinnat Puhaltimen nopeus AUTO = Automaattitoiminta 4 = Ilman sisäkierto V = Kuivaus ja sulatus

107 106 Ilmastointi Takalasin lämmitin Ü Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen nopeus ja ilman suuntaus säätelevät automaattisesti ilman virtausta. Järjestelmää voidaan mukauttaa käsin käyttämällä ilman suuntauksen ja virtauksen käyttösäätimiä. Tiedot näytetään Info-Displaynäytössä. Asetuksiin tehdyt muutokset näkyvät hetken aikaa Info-Display-näytössä avoinna olevan valikon päällä. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä. Automaattitoiminta Perussäätö parhaimman mukavuuden saamiseksi: Paina painiketta AUTO. Avaa kaikki tuuletussuulakkeet. Ilmastointi päälle. Aseta haluamasi lämpötila. Lämpötilan esivalinta Lämpötilat voidaan asettaa haluttuun arvoon. Muuta lämpötilaa mukavuussyistä vain vähän kerrallaan. Jos alin lämpötila on valittu, näyttöön tulee Lo, ja elektroninen ilmastointilaite käy suurimmalla jäähdytysteholla. Jos ylin lämpötila on valittu, näyttöön tulee Hi, ja elektroninen ilmastointilaite käy suurimmalla lämmitysteholla. Huomautus Jos lämpötila-asetus on Lo tai Hi, Autostop-toiminto on estetty. Jos lämpötilaksi on asetettu Lo tai Hi moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Puhaltimen nopeus Valittu puhaltimen nopeus näytetään näytössä merkinnällä x ja numerolla. Jos puhallin kytketään pois toiminnasta, myös ilmastointilaitteen toiminta katkaistaan. Palaaminen automaattitoimintaan: Paina painiketta AUTO. Ikkunoiden kuivaus ja sulatus Paina painiketta V, näyttöön tulee V. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suurella nopeudella. Palaaminen automaattitoimintaan: Paina painiketta V tai AUTO.

108 Ilmastointi 107 Kytke takalasin lämmitin Ü toimintaan. Huomautus Jos V-painiketta painetaan ja puhallin kytkeytyy moottorin käydessä, Autostop-toiminto on estettynä, kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan ja puhallin kytkeytyy moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Manuaaliset asetukset valikossa Sisäilma Ilmastointiautomatiikan asetuksia voidaan muuttaa keskimmäisellä säätimellä, painikkeilla ja näytössä näkyvien valikoiden kautta. Näytä valikko painamalla keskimmäistä säädintä. Näyttöön tulee valikko sisäilma. Yksittäiset valikkokohdat merkitään kääntämällä keskimmäistä säädintä ja valitaan painamalla sitä. Poistu valikosta kääntämällä keskimmäistä säädintä, kunnes näyttöön tulee Takaisin tai Main, ja valitse. Ilman suuntaus Käännä keskimmäistä säädintä. Ilmanjako -valikko aktivoituu ja näyttää mahdolliset ilman suuntauksen asetukset: Ylhäällä = tuulilasiin ja etusivuikkunoihin Keskellä = auton matkustajiin Alhaalla = jalkatilaan. Valikko Ilmanjako voidaan kutsua myös valikosta sisäilma. Paluu automaattiseen ilman suuntaukseen: Poista kyseinen asetus käytöstä tai paina painiketta AUTO. Jäähdytys Valitse valikosta sisäilma valikkokohta AC ja kytke jäähdytys päälle tai pois. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta tietystä ulkolämpötilasta alkaen. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei tarvita kytke AC pois polttoaineen säästämiseksi. Kun ilmastointilaite on poistettu toiminnasta, lämmityksen ja

109 108 Ilmastointi ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Auton varustetason mukaan näytössä näkyy AC jäähdytyksen ollessa käytössä tai Eco jäähdytyksen ollessa poiskytkettynä. Stop-start-järjestelmällä varustetuissa autoissa on käytettävissä kaksi ilmastointijärjestelmän asetusta Autostop-toiminnon aikana. Valitse valikkokohta ecomode. Valitse haluamasi asetus: Max AutoStop: Tässä tilassa elektroninen ilmastointiautomatiikka toimii keskittyen polttoainetehokkuuteen. Autostop-toiminnon kestoaikaa ei rajoiteta. AC tila: Tässä tilassa elektroninen ilmastointiautomatiikka toimii keskittyen ilmasto-olosuhteisiin. Autostop-tilan kestoa voidaan rajoittaa haluttujen ilmastointiolosuhteiden ylläpitämiseksi. Asetuksiin tehdyt muutokset näytetään lyhyesti ponnahdusikkunoina. Tehty valinta osoitetaan merkillä o valikkokohdan edessä. Kummassakin tilassa Autostop on käytettävissä sen jälkeen, kun matkustamon lämpötila on jäähtynyt riittävästi. Stop-start-järjestelmä Puhaltimen toiminta automaattitoiminnolla Puhaltimen toimintaa automaattitoiminnalla voidaan mukauttaa. Valitse kohta Auto. puhallin valikosta sisäilma ja valitse haluamasi toiminta. Käsivalintainen ilman sisäkierron tila Käsivalintainen ilman sisäkierto kytketään painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Kun ympäristön ilma on lämmintä ja hyvin kosteaa, tuulilasi saattaa höyrystyä ulkopuolelta suunnattaessa siihen kylmää ilmaa. Jos tuulilasi höyrystyy ulkopuolelta, käynnistä tuulilasinpyyhkimet ja poista s toiminnasta.

110 Ilmastointi 109 Lisälämmitin Ilman lämmitin Quickheat on sähkötoiminen lisäilmanlämmitin, joka lämmittää auton sisätilat automaattisesti nopeammin. Jäähdytysnesteen lämmitin Dieselmoottorilla varustetuissa autoissa on polttoainekäyttöinen lisälämmitin. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Jäähdytyksen toimiessa on vähintään yhden tuuletussuulakkeen oltava auki höyrystimen jäätymisen estämiseksi. Sulje suulake kääntämällä säätöpyörä vasemmalle tai oikealle niin pitkälle kuin se menee. 9 Varoitus Säädä ilman virtaussuuntaa kääntämällä säätöpyörä oikealta vasemmalle ja nostamalla tai laskemalla vaakaritilöitä. Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara.

111 110 Ilmastointi Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Matkustamon ilmansuodatin poistaa tuuletussuuttimista sisään tulevasta ilmasta pölyn, noen, siitepölyn ja itiöt. Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on liian alhainen. Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien: toiminta- ja painekoe, lämmityksen toiminta, tiiviyskoe, käyttöhihnan tarkastus, lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus.

112 Ajaminen ja käyttö 111 Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Automatisoitu käsivaihteisto Jarrut Alustanohjausjärjestelmät Vakionopeussäädin Esinetutkat Polttoaine Vetäminen Ajo-ohjeita Auton hallinta Älä koskaan aja vaihde vapaalla, jos moottori ei käy (paitsi Autostop-toiminnon aikana) Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Kaikki järjestelmät toimivat Autostop-toiminnon aikana, mutta ohjaustehostuksen tehoa on hallitusti alennettu ja auton nopeutta laskettu. Stop-start-järjestelmä Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa. Käynnistys ja käyttö Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Ensimmäisen ajon aikana pakoputkistossa voi syntyä savua vahan ja öljyn höyrystyessä. Ensimmäisen ajon jälkeen auton on annettava seistä ulkoilmassa jonkin aikaa. Höyryjen hengittämistä on vältettävä. Totutusajovaiheessa polttoaineen ja moottoriöljyn kulutus voi olla suurempi ja dieselmoottorin hiukkassuodattimen puhdistusprosessi voi toistua useammin. Autostop-toiminto voi olla estettynä, jotta akku voi latautua. Dieselhiukkassuodatin

113 112 Ajaminen ja käyttö Virtalukon asennot 0 = Sytytysvirta pois 1 = Ohjaus vapaa, sytytysvirta pois 2 = Sytytysvirta kytketty, dieselmoottori: hehkutus 3 = Käynnistäminen Moottorin käynnistäminen Käytä kytkintä ja jarrua, jos kytkinpoljinta ei paineta, moottori ei ehkä käynnisty ja merkkivalo - voi syttyä. Automaattivaihteisto asennossa P tai N. Älä paina kaasupoljinta. Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain lyhyesti asentoon 3 ja vapauta. Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta. Auton käynnistäminen matalissa lämpötiloissa Moottorin voi käynnistää ilman lisälämmittimiä aina -25 С lämpötilaan (dieselmoottorit) ja -30 С lämpötilaan (bensiinimoottorit) asti. Tämä edellyttää viskositeetiltaan oikeaa moottoriöljyä, oikeaa polttoainetta, suoritettuja huoltoja ja riittävästi ladattua akkua. Kun lämpötila on alle -30 С, automaattivaihteistoa on lämmitettävä noin 5 minuuttia. Valintavivun on oltava asennossa P. Turbo-moottorin lämmitys Käynnistyksen jälkeen moottorista saatava teho voi olla lyhyen aikaa rajoitettu erityisesti silloin, kun moottori on kylmä. Rajoituksen tarkoituksena on taata voitelujärjestelmän täysi suoja moottorille.

114 Ajaminen ja käyttö 113 Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Polttoaineensyötön katkaisu moottorijarrutuksessa poistetaan toiminnasta, jos katalysaattorin lämpötila on korkea. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun nopeus laskee tai auto pysähtyy, esim. liikennevalojen tai ruuhkan takia. Se käynnistää moottorin automaattisesti heti kun kytkintä painetaan. Akun anturi varmistaa, että Autostop toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten. Päällekytkentä Stop-start-järjestelmä on käytettävissä heti kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät. Poiskytkentä Kytke Stop-start-järjestelmä pois käsin painamalla eco-painiketta. Poiskytkennän osoituksena painikkeessa oleva LED-valo sammuu. Autostop Kun auton nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta siirrä valintavipu vapaa-asentoon vapauta kytkinpoljin Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Kierroslukumittarin osoitin näyttää AUTOSTOP, kun Autostop on toiminnassa.

115 114 Ajaminen ja käyttö Autostop-toiminnon aikana lämmityslaitteen toiminta sekä ohjauksen ja jarrujen tehostus säilyvät ennallaan. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista. Muussa tapauksessa Autostop-toiminto estetään. Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta konepelti on täysin suljettu kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty akun varaus on riittävä ja sen kunto on hyvä moottori on käyttölämmin moottorin jäähdytysnesteen lämpötila ei ole liian korkea moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin voimakkaan ajokuormituksen jälkeen ulkolämpötila ei ole liian alhainen huurteenpoistotoiminto ei ole aktivoituna ilmastointiautomatiikka ei estä Autostop-toimintoa jarrujen alipaine on riittävä dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen auto on liikkunut viimeisen Autostop-tapahtuman jälkeen Autostop-toiminto ei ehkä aina ole käytettävissä ulkolämpötilan lähestyessä nollaa. Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso lisätietoja ilmastointia koskevasta luvusta. Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Akun purkautumisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-start-järjestelmään on kehitetty useita akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet kuten takalasin lämmitin poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmään puhaltimen nopeutta voidaan vähentää virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kierroslukumittarin osoittimen siirtyminen joutokäyntiasentoon osoittaa moottorin käynnistymisen. Jos valintavipu siirretään pois vapaaasennosta painamatta ensin kytkintä, merkkivalo - syttyy. Merkkivalo Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun on oltava N-asennossa, jotta automaattinen uudelleen käynnistys voi tapahtua.

116 Ajaminen ja käyttö 115 Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen. Stop-start-järjestelmä kytketään käsin pois toiminnasta konepelti avataan kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan moottorin lämpötila on liian alhainen akku on purkautunut jarrujen alipaine ei ole riittävä auto alkaa liikkua huurteenpoistotoiminto aktivoidaan ilmastointiautomatiikka vaatii moottorin käynnistämistä ilmastointilaite on kytketty manuaalisesti toimintaan Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti. Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä virtapistokkeeseen, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku. Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke seisontajarru aina painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto seisoo tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto seisoo alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja kytke murtosuojauslukitus ja murtohälytin toimintaan.

117 116 Ajaminen ja käyttö Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti. Suodatin puhdistetaan polttamalla kiinni jääneet nokihiukkaset korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää enintään 25 minuuttia. Tänä aikana polttoaineenkulutus saattaa kasvaa. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Kun suodatin on puhdistettava eivätkä viimeisimmät ajo-olosuhteet salli sitä automaattisesti, merkkivalo! vilkkuu. Jatka ajamista, moottorin käyntinopeuden ollessa yli 2000 r/min. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Suosittelemme, ettei puhdistuksen aikana keskeytetä ajoa eikä sammuteta moottoria. Huomio Jos puhdistus keskeytetään useammin kuin kerran, moottorin vakavan vaurioitumisen riski kasvaa.

118 Ajaminen ja käyttö 117 Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella. Merkkivalo! sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Jos A syttyy myös, puhdistus ei ole mahdollista. Ota yhteyttä korjaamoon. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita. Huomio Muut kuin sivuilla 3 130, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Automaattivaihteisto Automaattivaihteisto mahdollistaa automaattisen vaihteensiirron. Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä.

119 118 Ajaminen ja käyttö Valintavipu P = pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty R = peruutusvaihde, kytke vain auton ollessa paikallaan N = vapaa-asento D = automaattitoiminto kaikilla vaihteilla. Valintavipu on lukittu asennossa P ja sitä voidaan siirtää vain sytytysvirran ollessa kytketty ja jarrupoljinta painettaessa. Kytke P tai R painamalla valintavivun vapautuspainiketta. Moottori voidaan käynnistää vain vivun ollessa asennossa P tai N. Kun asento N on valittu, paina jarrupoljinta tai kytke seisontajarru ennen käynnistämistä. Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Vaihteet 3, 2, 1 3, 2, 1 = Vaihteisto ei vaihda valittua ajoaluetta suuremmalle ajoalueelle. Kytkeäksesi 3- tai 1-asennon paina valintavivun nupista. Valitse 3, 2 tai 1 vain silloin, kun haluat estää automaattisen ylöspäin vaihtamisen tai tehostaa jarrutusta moottorin avulla. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru ja P. Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P asennossa. Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla.

120 Ajaminen ja käyttö 119 Automaattinen vapaan kytkentä kytkee joutokäynnin, kun eteenpäin liikuttaessa pysähdytään. Sopeutusohjelmat sovittavat vaihdot ajo-olosuhteisiin esim. ajettaessa suurella kuormalla tai mäkisessä maastossa. Talviohjelma T Liikkeellelähdön ollessa hankalaa liukkaalla tienpinnalla kytke talviohjelma toimintaan. Päällekytkentä Paina painiketta T valintavivun ollessa asennossa P, R, N, D tai 3. Auto lähtee liikkeelle 3. vaihteella. Poiskytkentä Talviohjelma kytkeytyy pois: painettaessa uudelleen T-painiketta, valittaessa manuaalisesti 2 tai 1, katkaistaessa sytytysvirta, vaihteistoöljyn lämpötilan ollessa liian korkea. Pakkovaihto Painettaessa kaasupoljin pohjaan vastuksen ohitse vaihteisto vaihtaa pienemmälle vaihteelle moottorin käyntinopeudesta riippuen. Vika Häiriötilanteessa palaa A. Vaihteisto ei vaihda enää automaattisesti. Ajamista voidaan jatkaa manuaalisesti vaihtaen. Kakkosvaihde ei ole käytettävissä. Manuaalinen vaihto: 1 = 1. vaihde 2 = 3. vaihde 3, D = 4. vaihde Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen

121 120 Ajaminen ja käyttö Jos syy ei ole purkautunut akku, vapauta valintavivun lukitus: 1. Kytke seisontajarru. Käsivaihteisto 2. Irrota valintavivun verhous keskikonsolista edessä, käännä ylös ja kierrä vasemmalle. 3. Paina keltaista salpaa eteenpäin ruuvitaltalla ja siirrä valintavipu pois P-asennosta. Jos P-asento kytketään uudelleen, valintavipu lukittuu jälleen asentoonsa. Korjauta virtakatkoksen syy korjaamolla. 4. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikalleen. Peruutusvaihteen kytkeminen: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

122 Ajaminen ja käyttö 121 Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla. Automatisoitu käsivaihteisto Automatisoitu käsivaihteisto Easytronic mahdollistaa vaihtamisen käsivalintaisesti (käsivalintatoiminto) tai automaattisesti (automaattitoiminto), molemmat automaattiseen kytkimen käyttöön yhdistettynä. Vaihteistonäyttö Näyttö vilkkuu muutaman sekunnin, jos moottorin käydessä ja jarrupolkimen ylhäällä ollessa valitaan A, M tai R. Moottorin käynnistäminen Paina jarrupoljinta käynnistäessäsi moottoria. Jos jarrupoljinta ei paineta, mittaristossa palaa j, samanaikaisesti vaihteistonäytössä vilkkuu "N", moottoria ei voida käynnistää. Jos mikään jarruvalo ei toimi, ei käynnistäminen myöskään ole mahdollista. Kun jarrupoljinta painetaan, vaihteisto kytkeytyy käynnistettäessä automaattisesti N-asentoon. Tällöin saattaa esiintyä pieni viive. Tilan ja kytketyn vaihteen näyttö.

123 122 Ajaminen ja käyttö Valintavipu Siirrä valintavipu valitsemaasi suuntaan aina vasteeseen asti. Vipu palaa vapautettaessa itsestään keskiasentoon. N = Vapaa-asento. A = Vaihto automaatti- ja käsivalintaisen toiminnon välillä. Vaihteistonäyttö näyttää A tai M. R = Peruutusvaihde. Saa kytkeä vain auton seistessä paikallaan. + = Vaihto suuremmalle vaihteelle. - = Vaihto pienemmälle vaihteelle. Liikkeellelähtö Paina jarrupoljinta ja siirrä valintavipu asentoon A, + tai -. Vaihteisto on automaattitoiminnossa ja ykkösvaihde on kytkettynä. Valittaessa R kytkeytyy peruutusvaihde. Kun jarrupoljin vapautetaan, auto lähtee liikkeelle. Auto lähtee liikkeelle jarrupoljinta painamatta, kun heti vaihteen kytkennän jälkeen painetaan kaasua. Jos kaasu- tai jarrupoljinta ei paineta, mikään vaihde ei kytkeydy, ja ilmoitus A tai R vilkkuu näytössä lyhyen aikaa. Auton pysäyttäminen Pysäytettäessä asennossa A ykkösvaihde kytkeytyy ja kytkin irrottaa. Asennossa R peruutusvaihde jää kytketyksi. Moottorijarrutus Automaattitoiminta Alamäkeen ajettaessa automatisoitu käsivaihteisto vaihtaa suuremmalle vaihteelle vasta korkeammilla käyntinopeuksilla. Jarrutettaessa se vaihtaa hyvissä ajoin pienemmälle vaihteelle. Käsivalintatoiminto Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen R ja A (tai + ja -) välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru. Viimeksi kytketty vaihde (näkyy vaihteistonäytössä) pysyy kytkettynä. Asennossa N mikään vaihde ei ole kytkettynä. Sytytysvirran katkaisun jälkeen vaihteisto ei enää reagoi valintavipuun.

124 Ajaminen ja käyttö 123 Käsinkäyttötila Jos valitaan moottorin kierroslukuun nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Siten estetään moottorin rasittaminen liian alhaisella tai korkealla käyntinopeudella. Jos moottorin käyntinopeus on liian alhainen, vaihteisto kytkee automaattisesti pienemmän vaihteen. Jos moottorin käyntinopeus on liian suuri, vaihteisto kytkee vain pakkovaihdolla suuremman vaihteen. Vaihteisto siirtyy käsivalintatoimintoon ja vaihtaa sen mukaan, miten automaattitoiminnossa valitaan + tai -. Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Sopeutusohjelmat sovittavat vaihdot ajo-olosuhteisiin esim. ajettaessa suurella kuormalla tai mäkisessä maastossa. SPORT-toiminto Vaihteensiirtoajat lyhenevät Sporttoiminnon ollessa käytössä, ja vaihteita vaihdetaan korkeammilla moottorin käyntinopeuksilla paitsi vakionopeussäätimen ollessa toiminnassa. Aktivointi Paina S-painiketta. Merkkivalo Poiskytkentä Sport-toiminto kytketään pois: painamalla uudelleen S-painiketta katkaistaessa sytytysvirta aktivoimalla talviohjelma T Talviohjelma T Liikkeellelähdön ollessa hankalaa liukkaalla tienpinnalla kytke talviohjelma toimintaan.

125 124 Ajaminen ja käyttö Aktivointi Paina T-painiketta. Vaihteisto vaihtaa automaattitoimintoon. Auto lähtee liikkeelle 2. vaihteella. Sport -toiminto kytkeytyy pois. Poiskytkentä Talviohjelma kytketään pois: painettaessa uudelleen T-painiketta katkaistaessa sytytysvirta vaihdettaessa käsivalintatoimintoon (vaihdettaessa takaisin automaattitoimintoon talviohjelma kytkeytyy jälleen päälle) kytkimen lämpötilan ollessa liian korkea Pakkovaihto Painettaessa kaasupoljin pohjaan vastuksen ohitse vaihteisto vaihtaa pienemmälle vaihteelle moottorin käyntinopeudesta riippuen. Vika Automatisoidun käsivaihteiston vaurioitumisen estämiseksi kytkin kytkeytyy automaattisesti kytkimen lämpötilan ollessa hyvin korkea. Häiriötilanteessa palaa A. Ajoa voidaan jatkaa. Käsivalintatoimintoa ei voida enää käyttää vaihtamiseen. Jos näytöllä esitetään lisäksi F, ajamista ei voida jatkaa. Korjauta häiriön syy korjaamolla. Virtakatkos Jos tapahtuu virtakatkos ja vaihde on kytkettynä, kytkin ei vapaudu. Autoa ei voida liikuttaa. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos virtakatkoksen syy ei ole akun tyhjentyminen, käänny korjaamon puoleen.

126 Ajaminen ja käyttö 125 Jos auto on siirrettävä pois liikennevirrasta, irrota kytkin seuraavasti: 1. Kytke seisontajarru ja katkaise sytytysvirta. 2. Avaa konepelti Puhdista vaihteiston suojakannen ympäristö, jotta suojakannen poiston jälkeen vaihteistoon ei pääse likaa. 4. Kierrä suojakansi irti ja nosta se yläkautta pois. 5. Kierrä kannen alla olevaa säätöruuvia oikealle tasakärkisellä ruuvitaltalla, kunnes tuntuu selvä vastus. Kytkin on nyt irrotettu. 6. Asenna puhdistettu kansi takaisin. Kannen on kosketettava kokonaisuudessaan koteloa. Huomio Älä kierrä ruuvia vastuksen yli, sillä vaihteisto saattaa vaurioitua. Huomio Auton hinaaminen ja moottorin käynnistäminen ei ole sallittua kytkimen ollessa irrotettuna tällä tavoin, mutta autoa voi siirtää lyhyen matkan. Käänny viipymättä korjaamon puoleen. Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Tällöin jarrutus alkaa kuitenkin vasta, kun poljin on aivan pohjassa. Voimaa on käytettävä huomattavasti enemmän. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Merkkivalo R Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen.

127 126 Ajaminen ja käyttö Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo u Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat kaikki kolme jarruvaloa ABS-säädön ajan. Vika 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla. Seisontajarru Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo R Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Mäkilähtöapu Järjestelmä auttaa estämään tahattomia liikkeitä lähdettäessä liikkeelle mäistä.

128 Ajaminen ja käyttö 127 Kun auto on pysäköitynä mäkeen ja jalkajarru päästetään ylös, jarrut pysyvät päällä vielä kaksi sekuntia. Jarrut vapautuvat automaattisesti heti, kun auto alkaa kiihdyttää. Mäkilähtöapu ei ole aktiivinen Autostop-toiminnon aikana. Alustanohjausjärjestelmät Elektroninen ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjestelmä (ESP Plus ) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös vetävien pyörien luistamisen. Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESP Plus on toimintavalmis, kun merkkivalo v sammuu. ESP Plus -järjestelmän aktivoituessa toimintaan merkkivalo v vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo v Poiskytkentä ESP Plus voidaan poistaa käytöstä painamalla v-painiketta.

129 128 Ajaminen ja käyttö Kun ESP Plus poistetaan käytöstä, merkkivalo v palaa. Huoltonäyttöön ilmestyy myös tieto ESPoff. 9 Varoitus Jos hätäkäyttöominaisuuksilla varustettu rengas on paineeton, älä kytke ESP Plus -järjestelmää pois toiminnasta. Kun painiketta v painetaan, ESP Plus kytkeytyy jälleen päälle. Lisäksi huoltonäyttöön ilmestyy ESPon. Myös sytytysvirran seuraavan kytkennän yhteydessä ESP Plus kytkeytyy uudelleen päälle. Vakionopeussäädin Vakionopeudensäädin kykenee tallentamaan nopeuksia n km/h ja pitämään ne vakiona. Ylä- ja alamäissä on mahdollista, että tallennetusta nopeudesta poiketaan. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Autossa, jossa on automaattivaihteisto tai automatisoitu käsivaihteisto, vakionopeudensäädin tulee kytkeä päälle vain automaattitoiminnossa. Merkkivalo m Päällekytkentä Käännä kytkin m ylös ja vapauta: kulloinenkin nopeus tallennetaan ja sitä ylläpidetään. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Nopeus säilyy muistissa sytytysvirran katkaisuun asti. Palaa tallennettuun nopeuteen kääntämällä kytkin g alaspäin yli 30 km/h:n nopeudella. Nopeuden nostaminen Kun vakionopeussäädin on toiminnassa, käännä kytkin m ylöspäin ja pidä paikallaan tai käännä lyhyesti useaan kertaan: nopeutta nostetaan jatkuvasti tai pienin askelin.

130 Ajaminen ja käyttö 129 Kun kytkin m vapautetaan, kulloinenkin nopeus tallennetaan ja sitä ylläpidetään. Nopeuden alentaminen Kun vakionopeussäädin on toiminnassa, käännä kytkintä g alaspäin ja pidä paikallaan tai käännä lyhyesti useaan kertaan: nopeutta lasketaan jatkuvasti tai pienin askelin. Kun kytkin g vapautetaan, kulloinenkin nopeus tallennetaan ja sitä ylläpidetään. Poiskytkentä Kosketa painiketta : vakionopeudensäädin kytkeytyy pois toiminnasta. Automaattinen pois kytkeytyminen: Ajonopeus alle n. 30 km/h Jarrupoljinta painettaessa Kytkinpoljinta painetaan Valintavipu on asennossa N. Nollaa tallennettu nopeus kääntämällä kytkin g alaspäin. Esinetutkat Pysäköintitutka Pysäköintitutka helpottaa auton pysäköimistä mittaamalla etäisyyden auton ja esteen välillä. Vastuu pysäköinnistä on kuitenkin kuljettajalla. Järjestelmä koostuu neljästä etu- ja takapuskurissa olevasta ultraäänipysäköintianturista. Merkkivalo r Huomautus Havaitsemisalueelle asennetut osat voivat aiheuttaa järjestelmän toimintahäiriöitä. Päällekytkentä Järjestelmä kytkeytyy automaattisesti toimintaan peruutusvaihde kytkettäessä. Esteestä ilmoitetaan äänimerkeillä. Äänimerkkijaksojen väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle 30 cm äänimerkki on jatkuva.

131 130 Ajaminen ja käyttö 9 Varoitus Tietyissä olosuhteissa, heijastavien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lähellä, järjestelmä ei ehkä tunnista estettä. Poiskytkentä Jos järjestelmä on kytkettävä pois, paina painiketta r. Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde kytketään pois päältä. Vetolaite Järjestelmä havaitsee automaattisesti autoon tehtaalla asennetun vetokoukun. Perävaunua vedettäessä takapysäköintianturit kytkeytyvät pois toiminnasta. Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijyttömiä normin EN 228 mukaisia polttoaineita. Vastaavia standardoituja polttoaineita, joiden etanolipitoisuus on enintään 10 tilavuusprosenttia, voidaan käyttää. Käytä tässä tapauksessa vain polttoainetta, joka täyttää normin E DIN vaatimukset. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Jos käytetään muuta kuin EN 228 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja takuun raukeaminen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain normin EN 590 mukaista dieselpolttoainetta. Käytä Euroopan Unionin ulkopuolisissa maissa Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio ja takuun raukeaminen.

132 Ajaminen ja käyttö 131 Älä käytä meridieselöljyjä, lämmitysöljyjä, Aquazolea tai vastaavia dieselöljy-vesiemulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Polttoaine nestekaasukäytössä Nestekaasusta käytetään lyhennettä LPG (Liquefied Petroleum Gas) tai ranskalaista nimikettä GPL (Gaz de Pétrole Liquéfié). Nestekaasu tunnetaan myös nimellä Autogas. Nestekaasu koostuu lähinnä propaanista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaaniosuudesta. Nestekaasu säilytetään nestemäisenä noin 5-10 baarin paineessa. Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön paineessa se on välillä -42 C (puhdas propaani) ja -0,5 C (puhdas butaani). Huomio Järjestelmä toimii noin -8 C C ulkolämpötiloissa. Nestekaasujärjestelmän täysi toiminta voidaan taata vain nestekaasulla, joka täyttää normin DIN EN 589 minimivaatimukset. Polttoaineen valintapainike LPG-painikkeen painaminen vaihtaa bensiini- ja nestekaasukäytön välillä heti, kun vaaditut parametrit (jäähdytysnesteen lämpötila, kaasun lämpötila ja moottorin minimikäyntinopeus) on saavutettu. Vaatimukset täyttyvät yleensä noin 60 sekunnissa (riippuen ulkolämpötilasta) ja ensimmäisen voimakkaamman kaasupolkimen painamisen jälkeen. LEDin tila näyttää kulloisenkin toimintatavan. 1 off = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Bensiinisäiliö on ajettava kuuden kuukauden välein tyhjäksi niin, että merkkivalo Y syttyy, ja täytettävä sitten uudelleen. Tämä auttaa ylläpitämään polttoaineen laadun ja järjestelmän toiminnan bensiinikäytössä. Auto on tankattava säännöllisin väliajoin täyteen, jotta säiliö ei syövy.

133 132 Ajaminen ja käyttö Viat ja korjaustoimenpiteet Jos kaasukäyttö ei ole mahdollista, tarkista seuraavat: Onko kaasua riittävästi? Onko bensiiniä riittävästi käynnistystä varten? Äärimmäisistä lämpötiloista ja kaasun koostumuksesta johtuen saattaa kestää hieman pidempään, ennen kuin järjestelmä vaihtaa bensiinikäytöstä kaasukäyttöön. Äärimmäisissä olosuhteissa järjestelmä saattaa myös vaihtaa takaisin bensiinitoimintoon, jos minimivaatimukset eivät täyty. Käänny kaikissa muissa häiriötapauksissa korjaamon puoleen. Huomio Nestekaasujärjestelmän turvallisuuden ja takuun säilyttämiseksi vain koulutetut asiantuntijat saavat tehdä järjestelmään korjaus- ja säätötöitä. Nestekaasulla on ominainen haju (hajuste), jotta vuodot voidaan havaita helposti. 9 Varoitus Jos havaitset kaasun hajua autossa tai sen lähellä, vaihda välittömästi bensiinikäyttöön. Tupakointi on kielletty. Ei avotulta tai syttyviä materiaaleja. Jos mahdollista, sulje moniventtiilin manuaalinen sulkuventtiili. Moniventtiili sijaitsee nestekaasusäiliössä tavaratilassa, takalattian suojuksen alla. Käännä säätöpyörää myötäpäivään. Jos kaasun hajua ei enää ole havaittavissa, kun manuaalinen sulkuventtiili on kiinni, autoa voi käyttää bensiinitilassa. Jos kaasun hajua ilmenee edelleen, älä käynnistä moottoria. Korjauta häiriön syy korjaamolla. Maanalaisissa pysäköintilaitoksissa tulee noudattaa pysäköintilaitoksen ylläpitäjän ohjeita ja paikallista lainsäädäntöä. Huomautus Kytke onnettomuustilanteessa sytytysvirta pois ja sammuta valot. Sulje moniventtiilin manuaalinen sulkuventtiili.

134 Ajaminen ja käyttö 133 Tankkaaminen 9 Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. 9 Vaara Sammuta moottori ja palotilalla varustetut lisälämmittimet (tunnistettavissa polttoainesäiliön täyttöaukon kannessa olevasta tarrasta) ennen tankkausta. Kytke matkapuhelimista virta pois. Katkaise matkapuhelimista virta. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana oikealla. Jos autossa on kauko-ohjaimella varustettu keskuslukitusjärjestelmä, polttoainesäiliön luukun lukitus avataan yhtä aikaa ovien kanssa. Avaa polttoainesäiliön täyttöaukon luukku. Avaa täyttöaukon luukun lukitus virtaavaimella, kierrä irti ja poista. Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta. Nestekaasun tankkaaminen Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita.

135 134 Ajaminen ja käyttö Nestekaasun täyttöventtiili sijaitsee polttoaineen täyttöaukon luukun takana. Irrota suojakorkki täyttöaukosta. Aseta tarvittava sovitin. ACME-sovitin: Ruuvaa täyttösuuttimen mutteri sovittimeen. Paina täyttösuuttimen lukitusvipu alas. DISH-täyttöaukko (Italia): Aseta täyttösuutin sovittimeen. Paina täyttösuuttimen lukitusvipu alas. Bajonettitäyttöaukko Aseta täyttösuutin sovittimeen ja käännä neljänneskierrosta vasemmalle tai oikealle. Vedä täyttösuuttimen lukitusvipua. EURO-täyttöaukko: Paina täyttösuutinta sovittimeen, kunnes se lukkiutuu. Paina nestekaasun syöttöpisteen painiketta. Täyttöjärjestelmä pysähtyy tai siirtyy hitaaseen toimintoon, kun säiliöstä on 80 % täynnä (maksimi täyttötaso). Vapauta täyttöjärjestelmän painike, jolloin täyttöprosessi lakkaa. Vapauta lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa ulos. Irrota sovitin ja säilytä se autossa. Kiinnitä suojakorkki estääksesi vieraiden esineiden pääsyn täyttöaukkoon ja järjestelmään. 9 Varoitus Järjestelmän rakenteesta johtuen lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran. Vältä sen hengittämistä. 9 Varoitus Nestekaasusäiliön voi turvallisuussyistä täyttää vain 80 %:iin sen vetoisuudesta.

136 Ajaminen ja käyttö 135 Nestekaasusäiliön moniventtiili rajoittaa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suosittelemme ettei autoa pidetä auringossa ennen kuin ylimenevä määrä on käytetty. Täyttösovitin Koska täyttöjärjestelmiä ei ole standardoitu, on käytettävä erilaisia sovittimia, joita on saatavana Opel Partnereilta ja Opel Service Partnereilta. ACME-sovitin: Belgia, Saksa, Irlanti, Luxemburg, Sveitsi Bajonettisovitin: Alankomaat, Norja, Espanja, Yhdistynyt kuningaskunta EURO-sovitin: Espanja DISH-sovitin (Italia): Bosnia-Hertsegovina, Bulgaria, Tanska, Viro, Ranska, Kreikka, Italia, Kroatia, Latvia, Liettua, Makedonia, Itävalta, Puola, Portugali, Romania, Ruotsi, Sveitsi, Serbia, Slovakia, Slovenia, Tsekin tasavalta, Turkki, Ukraina, Unkari Polttoainesäiliön täyttöaukon korkki Käytä vain alkuperäisiä polttoainesäiliön täyttöaukon korkkeja. Dieselmoottorilla varustetuissa autoissa on erityismallinen täyttöaukon korkki.

137 136 Ajaminen ja käyttö Polttoaineenkulutus CO 2 -päästöt Opel Corsan polttoaineenkulutus (yhdistetty) on alueella 3,5-7,3 l/100 km. CO 2 -päästöt (yhdistetty) ovat g/km. Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuksesta tai muista kansallisista rekisteriasiakirjoista omaa autoasi koskevat arvot. Yleisiä tietoja Viralliset polttoaineenkulutustiedot ja CO 2 -päästöarvot koskevat EU-perusmallia vakiovarusteilla. Polttoaineenkulutustiedot ja CO 2 - päästötiedot määritetään säädöksen R (EC) no. 715/2007 mukaisesti (soveltuvan version mukaan), ottaen huomioon auton paino käyttökunnossa säädöksen mukaisesti. Ilmoitetut luvut on tarkoitettu vain eri mallien vertailuun eikä niitä pidä pitää takuuna tietyn auton todellisesta kulutuksesta. Lisävarusteet voivat lisätä polttoaineenkulutusta ja CO 2 -päästöjä jonkin verran ilmoitettuihin arvoihin nähden. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajotavasta sekä tie- ja liikenneolosuhteista. Vetäminen Yleisiä tietoja Käytä vain autoon hyväksyttyä perävaunun vetolaitetta. Anna jälkiasennus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjärjestelmään, lämpökilpiin tai muihin laitteisiin kohdistuvia muutoksia. Vetolaitteen asennus voi peittää hinaussilmukan aukon. Jos näin käy, käytä vetolaitteen kuulatankoa hinaamiseen. Pidä vetolaitteen kuulatankoa aina mukana autossa. Tehdasasenteisen vetokoukun asennusmitat Ajo-ominaisuudet ja perävaunun veto-ohjeita Voitele kuula ennen perävaunun kytkemistä, paitsi käytettäessä kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaisliikettä. Vedettäessä vähemmän vakaita perävaunuja ja matkailuvaunuja, joiden suurin sallittu kokonaismassa on yli

138 Ajaminen ja käyttö kg, ajonopeutta 80 km/h ei saa ylittää; vakaajan käyttöä suositellaan ehdottomasti. Jos perävaunu alkaa heilahdella voimakkaasti, hidasta nopeutta, älä suorita vastaohjausliikkeitä, hätätilanteessa jarruta voimakkaasti. Käytä alamäkeen ajaessasi samaa vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeudella. Säädä rengaspaineet täyden kuorman arvoon Perävaunun vetäminen Perävaunun massa Sallitut perävaunumassat ovat autoja moottorikohtaisia enimmäisarvoja, joita ei saa ylittää. Todellinen perävaunumassa on perävaunun todellisen kokonaismassan ja todellisen aisakuorman välinen erotus perävaunun ollessa kytkettynä. Auton sallitut perävaunumassat on merkitty auton asiapapereihin. Yleisesti ottaen massat pätevät enintään 12 %:n nousuihin asti. Autosi sallitut perävaunumassat pätevät enintään ilmoitettuun nousuun asti ja enintään 1000 m merenpinnan yläpuolelle. Koska moottorin teho laskee ilman tiheyden pienentyessä korkeuden kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin sallittu yhdistelmän kokonaismassa pienenee 10 % jokaista aloitettua 1000 metrin korkeudenlisäystä kohden. Ajettaessa teillä, joissa ei ole suuria nousuja (alle 8 %, esim. moottoritie), ei ajoneuvoyhdistelmän kokonaismassaa tarvitse alentaa. Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistelmämassa on merkitty auton tyyppikilpeen Aisakuorma Aisakuorma on voima, joka kohdistuu perävaunusta vetokuulaan. Sitä voidaan muuttaa siirtämällä kuormaa perävaunussa. Suurin sallittu aisakuorma (1.2-moottorilla varustetut autot: 45 kg, muut moottorit: 55 kg) on merkitty vetolaitteen tyyppikilpeen ja auton papereihin. Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun ollessa raskas. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Taka-akselikuormitus Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa henkilöautoissa ylittää 45 kg:lla ja suurimman sallitun kokonaismassan 50 kg:lla (autot joissa on 1.2-moottori ja tietty takaakselirakenne: 30 kg). Pakettiautomalleissa suurimman sallitun taka-akselikuormituksen saa ylittää 25 kg:lla. Suurin sallittu kokonaiskuormitus voidaan ylittää seuraavilla määrillä alla lueteltujen moottorien kohdalla:

139 138 Ajaminen ja käyttö A10XEP A12XEL, A12XER, Z12XEP Z13DTH, A13DTR Z13DTJ, Z13DTE, A13DTE, A13DTC = 30 kg = 25 kg = 40 kg = 35 kg Perävaunua ei saa vetää pakettiautomalleilla, joiden rengaskoko on 215/45 R 17. Jos suurin sallittu taka-akselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h. Jos maan lainsäädännössä on määritelty alhaisemmat nopeusrajoitukset perävaunua vedettäessä, niitä on noudatettava. Hinauslaitteisto Huomio Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava. Kuulatangon säilytys Kuulatankoa on varastoitu pussissa varapyörän syvennykseen ja kiinnitetty tavaratilan kuormankiinnityslenkkeihin. Kun asetat sitä paikalleen, asenna suojus avaimella kiertokahvan päälle. Kuulatangon kiinnitys Paina molempia salpoja sisäänpäin ja irrota suojus puskurista.

140 Ajaminen ja käyttö 139 Vapauta pistorasia ja käännä se alas. Irrota kuulatangon kiinnitysaukon suojatulppa ja aseta se talteen. Kuulatangon asennus Kuulatangon tiukkuuden tarkastus Kiertokahva sijaitsee kuulatangolla. Kiertokahvan vihreä merkintä ei ole näkyvissä. Kuulatangon päällä oleva lukitustappi on asetettu sisään. Avain on lukossa. Muussa tapauksessa kuulatanko on kiristettävä, ennen kuin se asennetaan kytkentäkoteloon: Aseta avain lukkoon ja avaa kuulatangon lukitus. Paina kiertokahva kuulatangolle ja kierrä oikealle painaen sitä samalla, kunnes se lukittuu. Avain jää lukkoon. Vie kiristetty kuulatanko kiinnitysreikään ja paina sitä voimakkaasti ylöspäin, kunnes se lukittuu kuuluvasti. Kiertokahva kääntyy itsestään takaisin alkuasentoon ja jää kiinni kuulatankoon ilman rakoa. 9 Varoitus Älä koske kiertonuppiin sen paikalleen asetuksen aikana.

141 140 Ajaminen ja käyttö Kiertokahvan vihreä merkintä on näkyvissä Lukitse kuulatanko ja ota avain pois. Varmistusvaijerin silmukka Kiinnitä jarrujen varmistusvaijeri silmukkaan. Varmista, että kuulatanko on oikein asennettu Kiertokahvan vihreä merkintä on näkyvissä Kiertokahvan ja kuulatangon välissä ei saa olla rakoa Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois 9 Varoitus Perävaunua saa vetää vain oikein asennetun kuulatangon kanssa. Jos kuulatankoa ei saa asennettua oikein, käänny korjaamon puoleen. Kuulatangon irrotus Työnnä avain lukkoon ja avaa kuulatangon lukitus. Paina kiertokahva kuulatangolle ja kierrä oikealle painaen sitä samalla, kunnes se lukittuu. Vedä kuulatanko alakautta pois. Työnnä sulkutulppa kuulatangon aukkoon. Käännä pistorasia takaisin. Aseta suojus puskuriin ja työnnä molempia salpoja ulospäin.

142 Auton hoito 141 Auton hoito Yleistä tietoa Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja -lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta emme voi vaikka niillä olisi viranomaisen antama tai muu hyväksyntä arvioida emmekä vastata niiden sopivuudesta. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Kun autoa kuljetetaan junassa tai hinausajoneuvossa, roiskeläpät voivat vaurioitua. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto on poistettava käytöstä useammaksi kuukaudeksi, seuraavat työt on tehtävä: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö täyteen. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Aseta pyörien eteen kiilat, jotta auto ei lähde liikkeelle. Älä kytke seisontajarrua.

143 142 Auton hoito Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Tee seuraavat toimenpiteet ennen auton uudelleen käyttöön ottamista: Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Kaasuautojen kierrätys on annettava siihen valtuutetun huoltokeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna.

144 Auton hoito Vaara Sytytysjärjestelmässä ja ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vedä vapautuskahvasta ja palauta se alkuasentoonsa. Tunnistamisen helpottamiseksi moottoriöljyn, jäähdytysnesteen ja pesunesteen täyttöaukkojen kannet ja öljyn mittatikun kahva ovat keltaiset. Konepelti Avaaminen Nosta varmistussalpaa ja avaa konepelti. Ilmanottoritilät Tue konepelti. Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Sulkeminen Paina tuki pitimeensä ennen konepellin sulkemista. Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen.

145 144 Auton hoito Moottoriöljy Tarkista moottoriöljyn määrä manuaalisesti säännöllisin väliajoin moottorin vaurioitumisen estämiseksi. Käytä oikeantyyppistä öljyä. Neste- ja voiteluainesuositukset Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 5 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä. Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Öljynmittatikut ovat erilaisia moottorista riippuen. Lisää öljyä, jos öljymäärä on MINmerkin alapuolella. Suosittelemme käyttämään lisätessä samaa moottoriöljyä kuin mitä moottorissa on. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Täyttötilavuudet

146 Auton hoito 145 Aseta korkki paikalleen suoraan ja kierrä se kiinni. Moottorin jäähdytysneste Jäähdytysnesteen pakkaskestävyys on n. -28 C. Lisää jäätymisenestoainetta. Jos jäätymisenestoainetta ei ole saatavana, käytä puhdasta kraanavettä tai tislattua vettä. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnesteen häviämisen syy korjaamolla. Pesulaitteen neste Huomio Käytä vain hyväksyttyä pakkasnestettä. Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen. Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman KALT/COLD-merkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä. 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Täytä puhtaalla vedellä ja jäätymisenestoainetta sisältävällä pesunesteellä. Katso oikea sekoitussuhde pesunestesäiliöstä.

147 146 Auton hoito Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta. Jarrut Kirskuva ääni on merkki siitä, että jarrupalat ovat kuluneet minimimittaansa. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Nestettä lisättäessä on noudatettava mitä suurinta siisteyttä, koska jarrunesteen epäpuhtauksista voi seurata jarrulaitteiston toimintahäiriöitä. Korjauta jarrunestehukan syy korjaamolla. Käytä vain autoon hyväksyttyä suurtehojarrunestettä, jarru- ja kytkinneste Akku Auton akku on huoltovapaa edellyttäen, että ajoprofiili mahdollistaa sen riittävän latautumisen. Lyhyet ajomatkat ja toistuvat käynnistykset voivat tyhjentää akun. Vältä tarpeettomien sähkölaitteiden käyttöä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu.

148 Auton hoito 147 Varoitustarra Symbolien merkitys: Ei kipinöitä, avotulta tai tupakointia. Suojaa aina silmät. Räjähtävät kaasut voivat aiheuttaa sokeutta tai vamman. Säilytä akku lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa sokeutta tai vakavia palovammoja. Katso ohjekirjasta lisätietoja. Akun lähellä voi olla räjähtäviä kaasuja. Akun vaihto Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Akkua vaihdettaessa on varmistettava, että plusnavan läheisyydessä ei ole avattuja tuuletusreikiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinusnavan läheisyydessä oleva tuuletusreikä on avattava. Käytä vain akkuja, joiden yläpuolelle voidaan asentaa sulakerasia. Autoissa joiden akku on AGM (Absorptive Glass mat, imeytetty lasikuitumatto), on varmistettava että akkua vaihdettaessa käytetään AGM-akkua. AGM-akku voidaan tunnistaa akussa olevasta tarrasta. Suosittelemme alkuperäisen Opel-akun käyttöä. Huomautus Jos käytetään alkuperäisestä Opelakusta poikkeavaa AGM-akkua, Stop-start-järjestelmän suorituskyky voi huonontua. Suosittelemme, että vaihdatat akun korjaamolla. Stop-start-järjestelmä

149 148 Auton hoito Akun lataus 9 Varoitus AGM-akulla varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten akku voi vaurioitua. Käynnistys apukaapeleilla Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmästä on poistettava ilma. Kytke sytytysvirta kolme kertaa peräkkäin 15 sekunniksi kerrallaan. Pyöritä moottoria sitten käynnistimellä enintään 40 sekuntia (teknisistä syistä vain 30 sekuntia on mahdollista moottoreilla A 17 DTS varustetuissa autoissa). Toista toimenpide aikaisintaan 5 sekunnin kuluttua. Jos moottori ei tällöin käynnisty, käänny korjaamon puoleen. Pyyhkimen sulan vaihto Tuulilasinpyyhkimien huoltoasento Katkaise sytytysvirta, mutta älä vedä virta-avainta pois äläkä avaa kuljettajan ovea. Paina pyyhinvipua alaspäin 4 sekunnin kuluessa ja vapauta pyyhinvipu, kun lasinpyyhkimet ovat pystyasennossa. Tuulilasinpyyhkimien sulkien vaihto Nosta pyyhinvartta, kallista pyyhinsulkaa 90 pyyhinvarteen nähden ja irrota sivulle päin.

150 Auton hoito 149 Takalasinpyyhkimen sulka Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihdettaessa polttimoa vasemmalla puolella sulakerasian kansi on irrotettava ja tuulilasin pesulaitteen pesunestesäiliön täyttökaula poistettava yläkautta. Pesunestettä voi valua ulos, jos säiliö on aivan täynnä. Halogeeniajovalot Nosta pyyhkimen varsi. Irrota sulka kuvassa esitetyllä tavalla. Kiinnitä pyyhinsulka hieman vinosti pyyhkimen varteen ja työnnä, kunnes se lukittuu. Laske pyyhkijän varsi varovasti alas. Moottoritilasta käsin tapahtuvaa lampun vaihtoa varten on oikealla puolella vedettävä ilmaletku irti ilmansuodattimesta. OPC-mallissa suosittelemme lamppujen vaihdattamista korjaamolla. Ajovaloissa on erilliset järjestelmät lähivalolle 1 (ulompi lamppu), kaukovalolle 2 (sisempi lamppu) päivä-ajo/sivuvalolle 3.

151 150 Auton hoito Lähivalot 2. Paina kantaa sivulle ja poista lamppu heijastimesta. Kaukovalot 1. Irrota lankapidike ja poista suojus Irrota pistoliitin lampusta. 4. Aseta uusi lamppu heijastimeen siten, että lampunpitimen kohdistuskieleke on heijastimen kolon kohdalla. 5. Kiinnitä lamppu. 6. Asenna liitin lamppuun. 7. Aseta suojus paikalleen ja kiinnitä lankapidike. 1. Kierrä suojusta 2 vastapäivään ja irrota se. 2. Irrota johtopistoke lampusta.

152 Auton hoito Uutta lamppua asennettaessa kielekkeet työnnetään heijastimen koloihin. 6. Asenna jousipidike, pistoliitin lamppuun. 7. Asenna suojakansi. Päiväajovalo/sivuvalo 3. Irrota jousipidike kiinnittimestä liikuttamalla ja kääntämällä sivuun. 4. Poista lamppu heijastimesta. 1. Vapauta lampunkanta 3 vastapäivään kiertämällä. Vedä sivuvalon lampunpidin pois heijastimesta. 2. Irrota lamppu kannasta ja aseta tilalle uusi lamppu. 3. Aseta lamppu heijastimen pitimeen siten, että lampunpitimen kohdistuskieleke on heijastimen kolon kohdalla. 4. Kiinnitä myötäpäivään kiertämällä. Etusuuntavilkku Etusuuntavilkuissa on pitkän käyttöiän takaavat lamput. Jos lamppu on tarpeen vaihtaa, vaihdata se korjaamossa.

153 152 Auton hoito Kääntyvät ajovalot Lähi/kaukovalo 2. Kierrä lampun kantaa vastapäivään vapauttaaksesi sen. Vedä lampunpidin pois heijastimesta. Ajovaloissa on erilliset järjestelmät lähi- ja kaukovaloille 1 (ulompi lamppu), kaarrevalolle 2 (sisempi lamppu) päivä-ajo/sivuvalolle Irrota lankapidike ja poista suojus Aseta uusi lamppu heijastimeen siten, että lampunpitimen kohdistuskieleke on heijastimen kolon kohdalla. 4. Kiinnitä lampunkanta myötäpäivään kiertämällä. 5. Aseta suojus paikalleen ja kiinnitä lankapidike.

154 Auton hoito 153 Päiväajovalo/sivuvalo Kaarrevalo 1. Vapauta lampunkanta 3 vastapäivään kiertämällä. Vedä lampunpidin pois heijastimesta. 2. Irrota lamppu kannasta ja aseta tilalle uusi lamppu. 3. Aseta lamppu heijastimen pitimeen siten, että lampunpitimen kohdistuskieleke on heijastimen kolon kohdalla. 4. Kiinnitä myötäpäivään kiertämällä. 1. Kierrä suojusta 2 vastapäivään ja irrota se.

155 154 Auton hoito 2. Irrota johtopistoke lampusta. Etusuuntavilkku 2. Kierrä lampun kantaa vastapäivään vapauttaaksesi sen. Vedä lampunpidin pois heijastimesta. 3. Irrota jousipidike kiinnittimestä liikuttamalla ja kääntämällä sivuun. 4. Poista lamppu heijastimesta. 5. Uutta lamppua asennettaessa kielekkeet työnnetään heijastimen koloihin. 6. Asenna jousipidike, pistoliitin lamppuun. 7. Asenna suojakansi. 1. Irrota lankapidike ja poista suojus Paina lamppua hieman sisään kantaan, kierrä vastapäivään ja vedä ulos. 4. Aseta uusi lamppu painamalla hieman ja kiertämällä. 5. Aseta lampunkanta heijastimeen ja kiinnitä kiertämällä myötäpäivään. 6. Aseta suojus paikalleen ja kiinnitä lankapidike.

156 Auton hoito 155 Sumuvalot Polttimoihin pääsee käsiksi auton alapuolelta. Takavalot 5-ovinen henkilöauto 1. Käännä polttimon pidintä vastapäivään ja irrota se heijastimesta. 2. Irrota polttimon pidin johtoliittimestä painamalla pidinkielekettä. 3. Irrota polttimon pidin ja vaihda polttimo. 4. Kiinnitä johtoliitin. 5. Laita polttimon pidin heijastimeen. 6. Kierrä polttimon pidintä myötäpäivään ja lukitse se paikalleen. 1. Avaa sivukansi. Vaihtaessasi polttimoa oikealla puolella poista ensin työkalut ja nosturi tai renkaankorjaussarja, poista sitten työkalulaatikko.

157 156 Auton hoito 5. Paina varovasti kolmea lukituskielekettä lampunpitimen ulkopuolella ulospäin ja irrota lampunpidin. 2. Irrota pistoliitin painamalla lampunpitimen kielekettä. 3. Pidä lamppukotelosta ulkopuolelta kiinni ja avaa kaksi kiinnitysmutteria. 4. Irrota lamppukotelo takaosaa kohti. 6. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. Takasumuvalo, saattaa olla vain toisella puolella (1) Peruutusvalon lamppu (2) Suuntavilkun lamppu (3) Takavalon/sivuvalon lamppu (4) Takavalon/jarruvalon lamppu (5)

158 Auton hoito Kiinnitä lampunpidin lamppukoteloon tarkistaen, että se lukittuu oikein. 3-ovinen henkilöauto, pakettiauto 8. Tarkista, että lampunpitimen tiiviste on sijoitettu kuvan mukaisesti. 9. Työnnä lamppukotelo auton koriin, kiristä kiinnitysmutterit käsin. Kiinnitä pistoliitin. Sulje kansi. Tarkasta takavalojen toiminta lampun vaihdon jälkeen: kytke sytytysvirta, paina jarrupoljinta, kytke sivuvalot. 1. Avaa sivukansi. Vaihtaessasi polttimoa oikealla puolella poista ensin työkalut ja nosturi tai renkaankorjaussarja, poista sitten työkalulaatikko.

159 158 Auton hoito 5. Paina varovasti kolmea lukituskielekettä lampunpitimen ulkopuolella ulospäin ja irrota lampunpidin. 2. Irrota pistoliitin painamalla lampunpitimen kielekettä. 3. Pidä lamppukotelosta ulkopuolelta kiinni ja avaa kaksi kiinnitysmutteria. 4. Irrota takavalokokonaisuus. 6. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. Peruutusvalo (oikea puoli), takasumuvalo (vasen puoli) (1) Takavalo (2) Suuntavilkun lamppu (3) Takavalon/jarruvalon lamppu (4) Takavalo (5)

160 Auton hoito Kiinnitä lampunpidin lamppukoteloon tarkistaen, että se lukittuu oikein. Kylkisuuntavilkut Vaihdata lamput korjaamolla. Rekisterikilven valo 8. Tarkista, että lampunpitimen tiiviste on sijoitettu kuvan mukaisesti. Asenna pyöreä tiiviste kiinnityspultille. 9. Työnnä lamppukotelo auton koriin ja kiristä kiinnitysmutterit käsin. Kiinnitä pistoliitin. Sulje ja lukitse kansi. Tarkasta takavalojen toiminta lampun vaihdon jälkeen: kytke sytytysvirta, paina jarrupoljinta, kytke sivuvalot. 1. Työnnä ruuvitaltta lamppukoteloon, paina sivulle ja vapauta jousi. 2. Ota lamppukotelo alakautta pois, älä vedä johdosta. 3. Nosta kielekettä ja irrota johtoliitin lampun kannasta.

161 160 Auton hoito 4. Kierrä lampun kantaa vastapäivään vapauttaaksesi sen. 5. Irrota lamppu kannasta ja vaihda se uuteen. 6. Aseta lampun kanta lamppukoteloon ja kierrä myötäpäivään. 7. Kiinnitä johtoliitin lampun kantaan. 8. Aseta lamppukotelo paikalleen ja lukitse se. Sisävalot Etumainen sisävalo 1. Vapauta ja irrota linssi kuvan kohdasta ruuvitaltalla. 2. Irrota lamppu kannasta. 3. Aseta uusi lamppu paikalleen. 4. Asenna linssi ja lukitse paikalleen. Etuosan sisävalo, lukuvalot Käsinelokeron valaistus, jalkatilan valaistus 1. Väännä valaisin syvennyksestään ruuvitaltalla. 1. Vapauta lasi, paina sitä hieman alas ja vedä vinosti alaspäin irti. 2. Irrota lamppu ja vaihda se uuteen. 3. Kiinnitä lasi. Takaosan sisävalo ja lukuvalot Vaihdata lamput korjaamolla.

162 Auton hoito Paina lamppua kevyesti jousta vasten ja poista. 3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu. Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kolme sulakerasiaa: moottoritilassa vasemmalla edessä, sisätilassa ajovalokytkimen takana tai oikealla ajettavissa autoissa käsinelokeron takana, tavaratilan vasemmalla puolella suojuksen takana. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa.

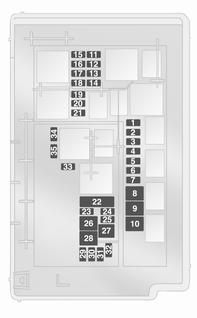

163 162 Auton hoito Moottoritilan sulakerasia Sulakerasia on moottoritilassa edessä vasemmalla. Vapauta kansi, nosta sitä ylöspäin ja irrota se. Nro Virtapiiri 1 Käynnistin 2 Ilmastointilaite 3 Dieselpolttoaineen suodattimen lämmitin 4 Äänitorvi 5 Automatisoitu käsivaihteisto, automaattivaihteisto 6 Moottorin ohjausyksikkö 7 Sumuvalot 8 Moottorin jäähdytys 9 Moottorin jäähdytys 10 Automatisoitu käsivaihteisto 11 Hehkutulpat, sytytysjärjestelmä 12 Ajovalojen kantaman säätö, kääntyvät ajovalot 13 Ilmastointilaite 14 Automatisoitu käsivaihteisto 15 Kaukovalo (oikea) 16 Kaukovalo (vasen) 17 Päärele

164 Auton hoito 163 Nro Virtapiiri 18 Moottorin ohjausyksikkö 19 Turvatyynyt 20 Päärele 21 Päärele 22 Keskusohjausyksikkö 23 Renkaankorjaussarja 24 Polttoainepumppu 25 ABS 26 Takalasin lämmitin 27 ABS 28 Sisätilan puhallin 29 Savukkeensytytin 30 Ilmastointilaite 31 Sähkötoiminen ikkuna (vasen) 32 Sähkötoiminen ikkuna (oikea) 33 Peilien lämmitin Kojelaudan sulakerasia Sulakerasia on ajovalokytkimen takana. Vedä paneelin yläreunasta ja käännä alas. Oikealta ohjattavissa autoissa sulakerasia sijaitsee kannen takana käsinelokerossa. Avaa käsinelokero ja irrota kansi. Sulje asettamalla suojus ensin paikalleen ja lukitsemalla se sitten paikkaansa.

165 164 Auton hoito Nro Virtapiiri 12 ABS, jarruvalot 13 Ohjauspyörän lämmitys 14 Pysäköintitutka, sadetunnistin, sisäpeili Tavaratilan sulakerasia Nro Virtapiiri 1 2 Mittaristo, info-näyttö 3 Radio 4 Virtalukko 5 Tuulilasin pesulaite 6 Keskuslukitus, takaluukku 7 Keskuslukitus 8 9 Sisävalo 10 Sähkötoiminen ohjaustehostin 11 Ajovalokytkin, jarruvalot Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana. Irrota kansi. Nro Virtapiiri 1 Kääntyvät ajovalot 2 3 Istuimen lämmitys (vasen) 4 Istuimen lämmitys (oikea) Takaosan kuljetusteline, vetolaite 9

166 Auton hoito 165 Nro Virtapiiri Takaosan kuljetusteline, vetolaite Kattoluukku Auton työkalut Työkalut Avaa lokero vapauttamalla kansi ja avaamalla se. Varapyörällä varustetut autot Nosturi ja auton työkalut ovat tavaratilassa oikeanpuoleisessa lokerossa.

167 166 Auton hoito Renkaankorjaussarjalla varustetut autot Auton työkalut ovat tavaratilassa oikeanpuoleisessa lokerossa yhdessä renkaankorjaussarjan kanssa. Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Renkaat Rengaskoon 185/60 R 15 renkaita saa käyttää vain talvirenkaina. Rengaskoon 185/65 R 15 renkaita saa käyttää vain talvirenkaina urheilullisella alustalla varustetuissa autoissa. Suosittelemme, että käännyt korjaamon puoleen saadaksesi selville, onko autossasi urheilullinen alusta. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Rengaskoot 185/60 R 15, 185/65 R 15, 185/70 R 14, 195/55 R 16 ja 205/50 R 16 on sallittu käytettäväksi talvirenkaina. Kokojen 195/60 R 15, 215/45 R 17 1) ja 225/35 R 18 renkaita ei saa käyttää talvirenkaina. Hätäkäyttöominaisuuksilla varustettuja talvirenkaita saa käyttää vain tehtaan hyväksymien kevytmetallivanteiden kanssa. Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. Rengasmerkinnät Esim. 185/65 R T 185 = Renkaan leveys, mm 65 = Renkaan profiili (renkaan korkeuden suhde renkaan leveyteen, %) 1) Corsa OPC: voidaan käyttää talvirenkaina ilman lumiketjuja.

168 Auton hoito 167 R RF = Vyörakenne: Vyörengas = Rakenne: RunFlat, turvarakenne 15 = Vanteen halkaisija, tuumaa 88 = Kantavuusindeksi, esim. 88 vastaa 567 kg:aa T = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden valvonnalla varustettuja autoja. Ota venttiilihatun avain polttoainesäiliön täyttöaukon luukusta ja ruuvaa venttiilihatut sillä irti. Rengaspaineet ja polttoainesäiliön täyttöaukon luukun sisäpinnan tarrassa. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Rengaspaineiden alenemisen valvontajärjestelmä Rengaspaineiden alenemisen havaitsemisjärjestelmä valvoo jatkuvasti kaikkien neljän pyörän pyörimisnopeutta. Renkaan paineen aletessa merkkivalo w palaa punaisena. Pysähdy heti ja tarkasta rengaspaineet. Merkkivalo w 3 81.

169 168 Auton hoito Järjestelmän alustus Rengaspaineen korjauksen tai pyörän vaihdon jälkeen järjestelmä on alustettava: kytke sytytysvirta, paina painiketta DDS n. 4 sekunnin ajan, merkkivalo w vilkkuu kolme kertaa. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien syvyydessä ei olisi yli 2 mm eroja. Kuviourien sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulumisvaroittimien sijainti on merkitty renkaan sivuun. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, vaihda eturenkaat taakse ajoittain. Tarkista, että pyörien pyörimissuunta on sama kuin aikaisemmin. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein. Rengas- ja pyöräkoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä.

170 Auton hoito 169 Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Lumiketjut Lumiketjuja saa käyttää vain eturenkaissa. Käytä aina ketjuja, joissa on pienet silmukat, jotka eivät lisää renkaan kulutuspinnan ja sisäsivun mittoja enempää kuin 10 mm (mukaan lukien ketjulukko). 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. Lumiketjuja saa käyttää vain seuraavissa renkaissa: 175/70 R 14, 185/60 R 15, 185/65 R 15 2), 185/70 R 14, 195/55 R 16 2) ja 205/50 R16. Lumiketjuja saa käyttää vain koon 185/60 R 15 renkaissa autoissa, joissa on urheilullinen alusta. Suosittelemme, että käännyt korjaamon puoleen saadaksesi selville, onko autossasi urheilullinen alusta. Lumiketjuja ei saa käyttää kokojen 195/60 R 15, 215/45 R 17 ja 225/35 R18 renkaissa. Lumiketjuja ei saa käyttää tilapäisessä varapyörässä. Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. 2) Ei sallittu käytettäessä talvirenkaina.

171 170 Auton hoito Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat vanteen lähellä renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Renkaankorjaussarja sijaitsee tavaratilassa olevassa säilytyslokerossa. Avaa lokero vapauttamalla kansi ja avaamalla se. Älä aja yli 80 km/h nopeudella. Älä käytä pitkäaikaisesti. Ohjattavuus ja käsiteltävyys voivat muuttua. Rengasrikon sattuessa: Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. 1. Ota tiivistysainepullo ja pidin ilmaletkuineen lokerosta. 2. Kierrä ilmaletku pitimestä irti ja ruuvaa se kiinni tiivistysainepullon liittimeen.

172 Auton hoito Aseta tiivistysainepullo pitimeen. Varmista, että pullo ei kaadu. 4. Avaa viallisen renkaan venttiilihattu. 5. Kiinnitä renkaantäyttöletku venttiiliin. 6. Kierrä ilmaletku kompressorin liittimeen. 7. Kytke sytytysvirta. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 8. Paina kompressorin päälle/poiskytkintä. Rengas täyttyy tiivisteaineella. 9. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Tämän jälkeen paine alkaa laskea. 10. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 11. Säädetty rengaspaineen ohjearvo on saavutettava 10 minuutin sisällä. Rengaspaine Kun oikea paine on saavutettu, kytke kompressori pois päältä painamalla uudelleen päälle/pois-kytkintä. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Alenna liian korkeaa rengaspainetta painikkeella ]. Älä käytä kompressoria 10 minuuttia kauempaa. 12. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Kierrä renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 13. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.

173 172 Auton hoito 14. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 15. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 km:n (korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 16. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan. Huomautus Korjatun renkaan ajo-ominaisuudet ovat voimakkaasti huonontuneet. Sen takia rengas on vaihdettava. Jos kompressorista kuuluu epänormaalia ääntä tai jos se kuumenee voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi. Sisäänrakennettu ylipaineventtiili avautuu 7 baarin kohdalla. Huomaa korjaussarjan parasta ennen -päiväys. Tämän päivämäärän jälkeen tiivistyskyky ei ole enää taattu. Huomioi tiivistysainepullossa olevat säilytystiedot. Vaihda käytetty tiivisteainepullo uuteen. Hävitä pullo voimassa olevien määräysten mukaisesti. Kompressoria ja tiivisteainetta voidaan käyttää n. -30 C:n lämpötilasta lähtien. Mukana olevia sovittimia voidaan käyttää esim. rantapallojen, ilmapatjojen, kumiveneiden ym. täyttöön. Ne sijaitsevat kompressorin alapinnalla. Poista ne ruuvaamalla kompressorin ilmaletku paikalleen ja poistamalla sovitin. Pyörän vaihto Varapyörän sijasta varusteena voi olla renkaankorjaussarja Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint. 1 cm paksu). Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle. Älä käynnistä moottoria auton ollessa nosturin varassa.

174 Auton hoito 173 Ennen pyöränpulttien kiinnittämistä pultit on puhdistettava ja jokaisen pultin kartio on rasvattava ohuesti tavallisella voitelurasvalla. 3. Tarkista, että nosturi on asetettu oikein auton nostokohtiin. Corsa OPC -malleissa, joissa on kynnyslevyt tai jälkiasennetut kynnyslevyt, nosturia ei saa käyttää. Auto saattaa vaurioitua. 2. Paina pyöränpulttiavain tiukasti pulteille ja löysää pyöränpultteja puoli kierrosta. 1. Irrota pölykapseli koukulla. Auton työkalut Jos pölykapseleissa on näkyvät pyöränpultit: kapselit voidaan jättää paikoilleen. Pyöränpulttien lukitusrenkaita ei saa poistaa. Kevytmetallivanteet: Vapauta pyöränpulttien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi pehmeä riepu. 4. Aseta nosturi oikeaan korkeuteen. Aseta se suoraan nostokohdan alle siten, että se ei pääse liukumaan. Vaihtoehto 1:

175 174 Auton hoito Vaihtoehto 2: Kiinnitä nosturin kampi, tarkista, että nosturi on kohtisuorassa, ja kierrä kammesta, kunnes pyörä on irti maasta. 5. Kierrä pyöränpultit irti. 6. Vaihda pyörä. 7. Kierrä pyöränpultit kiinni. 8. Laske auto alas. 9. Aseta pyöränpulttiavain tiukasti pulteille ja kiristä pultit ristikkäin. Kiristysmomentti on 110 Nm. 10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan venttiilin kohdalle ennen asennusta. Asenna pyöränpulttien suojukset. 11. Aseta vaihdettu pyörä ja työkalut säilytyspaikkoihinsa. 12. Tarkista autoon asennetun pyörän rengaspaine ja pyöränpulttien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas. Varapyörä Varapyörän sijasta varusteena voi olla renkaankorjaussarja. Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on teräsvanne. Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajoominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty siipimutterilla.

176 Auton hoito 175 Corsan pakettiautomallissa varapyörä on ruuvattu kiinni yhdessä lattian peitteen kanssa. Nosta peitettä irrottamalla muovinen mutteri. Varapyörän ja lattiapäällysteen välissä on välike. Varapyörän syvennystä ei ole suunniteltu kaikille sallituille rengaskoille. Jos varapyörää leveämpi pyörä on varastoitava varapyörän syvennykseen pyörän vaihdon jälkeen, lattian peite nojaa yli työntyvää pyörää vasten. Pakettiautomalleissa välike voidaan tarvittaessa jättää pois tai pyörä pultata kiinni ilman lattian peitettä. Kaksinkertainen tavaratilan lattia asennetaan tässä tapauksessa yläasentoon Poista varapyörä nostamalla sitä, siirtämällä pystyasentoon ja poistamalla yläkautta. Tilapäisvarapyörä Tilapäisvarapyörää käytettäessä auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteisiin alhaisella nopeudella. Älä käytä tilapäisvarapyörää pitkään. Jos auton takarengas tyhjenee hinattaessa toista autoa, asenna tilapäisvarapyörä eteen ja täysikokoinen pyörä taakse. Lumiketjut Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä. Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa.

177 176 Auton hoito Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Akkuneste sisältää rikkihappoa, joka voi läikkyessään aiheuttaa vammoja ja vaurioita. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru. Käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan. Positiivinen napa on peitetty suojuksella. Avaa suojus pois positiivisen navan tieltä. 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä akusta kuin mahdollista, vähintään 60 cm etäisyydelle.

178 Auton hoito Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin. 6. Sulje positiivisen navan suojus. Vetäminen Auton hinaaminen Sijoita kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä. Työnnä ruuvitaltta kuvun alataitteen koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Corsa OPC: Vapauta ja irrota kupu painamalla kuvun alaosaa.

179 178 Auton hoito Hinaussilmukka on auton työkaluissa Hinaussilmukka sijaitsee syvennyksessä. Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Automaattivaihteistolla varustettua autoa saa hinata vain eteenpäin, enintään 80 km/h:nnopeudella ja enintään 100 km:n matkan. Kaikissa muissa tapauksissa ja vaihteiston ollessa viallinen etuakseli on nostettava irti maasta. Käänny korjaamon puoleen. Automatisoitu käsivaihteisto Hinauksen päätyttyä kierrä hinaussilmukka irti ja paina suojus paikalleen. Varoitusvilkut on kytkettävä päälle kummassakin autossa. Toisen ajoneuvon hinaaminen

180 Auton hoito 179 Vapauta kupu alhaalta ja poista se alakautta. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaukseen. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Hinauksen päätyttyä kierrä hinaussilmukka irti ja paina suojus paikalleen. Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin

181 180 Auton hoito pois päältä. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Huomio Käytä aina puhdistusainetta, jonka ph-arvo on 4-9. Älä käytä puhdistusaineita kuumille pinnoille. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä. Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään silloin, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta. Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Kattoluukku Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä kattoluukkuun vahaa tai kiillotusaineita. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen phneutraalia puhdistusainetta.

182 Auton hoito 181 Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Alusta Alusta on osittain suojattu PVC-alustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros. Nestekaasujärjestelmä 9 Vaara Nestekaasu on ilmaa raskaampaa ja sitä voi kerääntyä matalla oleviin kohtiin. Ole varovainen tehdessäsi alustatöitä huoltosyvennyksessä. Nestekaasusäiliö tulee irrottaa maalaustöitä varten ja jos kuivaustilassa käytetään yli 60 C lämpötiloja. Älä tee mitään muutoksia nestekaasujärjestelmään. Vetolaite Älä pese kuulatankoa höyry- tai painepesurilla. Takaosan kuljetusteline Puhdista takakuljetusjärjestelmä höyry- tai painepesurilla vähintään kerran vuodessa. Käytä takakuljetusjärjestelmää aina joskus, jos se muuten ei ole säännöllisessä käytössä, erityisesti talviaikaan. Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista nahkaverhous puhtaalla vedellä ja pehmeällä liinalla. Jos siinä on hyvin likainen, käytä nahanhoitoainetta. Puhdista mittaristo ja näytöt hieman kostealla, pehmeällä kankaalla. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella.

183 182 Auton hoito Huomio Sulje vaatteiden tarranauhakiinnitykset, koska ne saattavat vaurioittaa istuinverhoilua. Sama koskee vaatteita, joissa on teräväreunaisia osia, kuten vetoketjuja, vöitä tai farkkujen koristeniittejä. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

184 Huolto ja ylläpito 183 Huolto ja ylläpito Yleistä tietoa Neste-, voiteluaine- ja varaosasuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Yksityiskohtainen, ajan tasalla oleva huolto-ohjelma autoasi varten on saatavana korjaamosta. Eurooppalaiset huoltovälit Huolto on tehtävä km:n tai 1 vuoden välein riippuen siitä, kumpi ensin saavutetaan. Eurooppalainen huolto-ohjelma koskee seuraavia maita: Alankomaat, Andorra, Belgia, Bosnia-Herzegovina, Bulgaria, Espanja, Grönlanti, Iso-Britannia, Islanti, Irlanti, Israel, Italia, Itävalta, Kreikka, Kroatia, Kypros, Latvia, Liettua, Luxemburg, Makedonia, Malta, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tsekin tasavalta, Unkari, Viro. Kansainväliset huoltovälit Huolto on tehtävä km:n tai 1 vuoden välein riippuen siitä, kumpi ensin saavutetaan. Kansainvälisiä huoltovälejä sovelletaan maissa, joita ei ole lueteltu eurooppalaisten huoltovälien kohdalla. Huoltotöiden kirjaaminen Huollot kirjataan huolto- ja takuuvihkoon. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus. Tarkista, että huolto- ja takuuvihko täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellinen esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä.

185 184 Huolto ja ylläpito Kiinteä huoltoväli Huollon ollessa ajankohtainen matkamittarin näyttöön ilmestyy sytytysvirran kytkemisen jälkeen n. 10 sekunniksi ilmoitus InSP. Teetä huoltotyöt korjaamolla viikon tai 500 kilometrin kuluessa (sen mukaan, kumpi ensin saavutetaan). Joustava huoltoväli Huoltoväli perustuu useisiin parametreihin käytöstä riippuen ja se lasketaan näitä parametreja käyttäen. Jos jäljellä oleva ajomatka on alle 1500 km, näyttöön tulee sytytysvirran kytkemisen ja katkaisun jälkeen InSP sekä jäljellä oleva ajomatka 1000 km. Jos matkaa on jäljellä alle 1000 km, InSP esitetään näytössä usean sekunnin ajan. Teetä huoltotyöt korjaamolla viikon tai 500 kilometrin kuluessa (sen mukaan, kumpi ensin saavutetaan). Jäljellä olevan ajomatkan näyttö: 1. Katkaise sytytysvirta. 2. Paina osamatkamittarin nollauspainiketta lyhyesti. Kilometrinäyttö ilmestyy. 3. Paina nollauspainiketta uudelleen n. 2 sekunnin ajan. Näyttöön tulee InSP ja jäljellä oleva ajomatka. Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain testattuja ja hyväksyttyjä tuotteita. Takuu ei kata hyväksymättömien materiaalien käytöstä aiheutuneita vahinkoja. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Öljylaatu vaikuttaa mm. moottorin puhtauteen, kulumiskestävyyteen ja öljyn käyttöikään, viskositeettiluokka antaa tietoa öljyn paksuudesta tietyllä lämpötilaalueella.

186 Huolto ja ylläpito 185 Dexos on uusin moottoriöljylaatu, joka antaa parhaan suojan bensiinija dieselmoottoreille. Jos sitä ei ole saatavana, on käytettävä muita mainittuja moottoriöljyjä. Bensiinimoottoreiden suositukset ovat voimassa myös maakaasua (CNG) ja nestekaasua (LPG) sekä etanolipolttoainetta (E85) käyttäville moottoreille. Valitse sopiva moottoriöljy laatuluokan ja alimman ympäristölämpötilan mukaan Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos ne ovat laatuvaatimuksen mukaisia laadun ja viskositeetin puolesta. Vain ACEA A1/B1- tai vain A5/B5-öljylaatujen käyttö on kielletty, koska niiden käyttö saattaisi tietyissä olosuhteissa aiheuttaa moottorivaurion. Valitse sopiva moottoriöljy laatuluokan ja alimman ympäristölämpötilan mukaan Moottoriöljyn lisäaineet Moottoriöljyn lisäaineiden käyttö voi aiheuttaa vaurioita ja mitätöidä takuun. Moottoriöljyn viskositeettiluokat SAE-viskositeettiluokitus antaa tietoa öljyn paksuudesta. Moniasteöljyt merkitään kahdella luvulla, esim. SAE 5W-30. Ensimmäinen luku, jonka jäljessä on W-kirjain, ilmaisee alemman viskositeettilämpötilan ja toinen luku ylemmän viskositeettilämpötilan. Valitse oikea viskositeettiluokka ympäristön alimman lämpötilan mukaan Kaikki suositellut viskositeettiluokat soveltuvat korkeisiin ulkolämpötiloihin. Jäähdytysneste ja pakkasneste Käytä vain silikaatitonta pitkäikäistä jäähdytysnestettä (LLC) ja pakkasnestettä. Järjestelmä on tehtaalla täytetty jäähdytysnesteellä, jonka korroosiosuoja on erinomainen ja pakkaskestävyys n. -28 C. Tätä pitoisuutta on ylläpidettävä vuoden ympäri. Jäähdytysnesteen lisäaineet, jotka on tarkoitettu antamaan paremman korroosiosuojan tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista. Jarru- ja kytkinneste Käytä vain erittäin suorituskykyistä, autoon hyväksyttyä jarrunestettä, käänny korjaamon puoleen. Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jarrunestettä on säilytettävä umpinaisessa säiliössä veden absorption välttämiseksi. Varmista, että jarruneste ei pääse likaantumaan.

187 186 Tekniset tiedot Tekniset tiedot Auton tunnistus Auton tiedot Auton tunnistus Auton tunnistenumero Tyyppikilpi Auton valmistenumero on merkitty tyyppikilpeen ja auton lattiaan lattiapäällysteen alla olevan peitelevyn alle. Auton valmistenumero voi olla myös painettu kojelautaan siten, että sen näkee tuulilasin läpi. Tyyppikilpi on kiinnitetty oikean etuoven kehykseen.

188 Tekniset tiedot 187 Tyyppikilven tiedot: 1 = Valmistaja 2 = Tyyppihyväksyntänumero 3 = Auton tunnistenumero 4 = Suurin sallittu kokonaismassa kg 5 = Suurin sallittu yhdistelmämassa kg 6 = Suurin sallittu etuakselin kuormitus kg 7 = Suurin sallittu taka-akselin kuormitus kg 8 = Auto- tai maakohtaiset tiedot Etu- ja taka-akselikuormitukset eivät yhteenlaskettuna saa ylittää auton suurinta sallittua kokonaismassaa. Esim. jos etuakselikuormitus on suurin sallittu, taka-akselia ei saa kuormittaa niin paljon, että suurin sallittu kokonaismassa ylittyy. Auton tekniset tiedot on määritelty EY-normien mukaisesti. Valmistaja pidättää oikeuden tehdä muutoksia. Auton asiapaperien tiedot pätevät ensisijaisesti ohjekirjaan nähden.

189 188 Tekniset tiedot Auton tiedot Neste- ja voiteluainesuositukset Eurooppalainen huolto-ohjelma Vaadittu moottoriöljyn laatu Kaikki Euroopan maat (paitsi Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki) Moottoriöljyn laatu Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit Vain Israel Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 dexos 2 Jos dexos-laatua ei ole saatavana, voit käyttää korkeintaan 1 litran ACEA C3:n mukaista moottoriöljyä kerran yhden öljynvaihtovälin aikana. Moottoriöljyn viskositeettiluokat Kaikki Euroopan maat ja Israel (paitsi Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki) Ulkolämpötila Bensiini- ja dieselmoottorit -25 C:een saakka SAE 5W-30 tai SAE 5W-40 alle -25 C SAE 0W-30 tai SAE 0W-40

190 Tekniset tiedot 189 Kansainvälinen huolto-ohjelma Vaadittu moottoriöljyn laatu Moottoriöljyn laatu Euroopan ulkopuoliset maat paitsi Israel Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 dexos 2 Jos dexos-laatua ei ole saatavana, voit käyttää alla lueteltuja öljylaatuja: Moottoriöljyn laatu Euroopan ulkopuoliset maat paitsi Israel Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit GM-LL-A-025 GM-LL-B-025

191 190 Tekniset tiedot Moottoriöljyn laatu Euroopan ulkopuoliset maat paitsi Israel Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit ACEA A3/B3 ACEA A3/B4 ACEA C3 API SM API SN Resource Conserving Moottoriöljyn viskositeettiluokat Kaikki Euroopan ulkopuoliset maat (paitsi Israel) mukaan lukien Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Ulkolämpötila Bensiini- ja dieselmoottorit -25 C:een saakka SAE 5W-30 tai SAE 5W-40 alle -25 C SAE 0W-30 tai SAE 0W C:een saakka SAE 10W-30 1) tai SAE 10W-40 1) 1) Sallittu, mutta SAE 5W-30 tai SAE 5W-40 dexos-laatua suositellaan.

192 Tekniset tiedot 191 Moottorin tiedot Tyyppimerkintä Moottorin tyyppimerkintä A10XEP A12XEL A12XER A14XEL Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Bensiini Bensiini Bensiini/nestekaasu Bensiini Oktaaniluku (RON) suositeltu mahdollinen mahdollinen Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6

193 192 Tekniset tiedot Tyyppimerkintä OPC 1.6 OPC Cup 1.6 Moottorin tyyppimerkintä A14XER A16LER A16LES A16LEL Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Bensiini Bensiini Bensiini Bensiini Oktaaniluku (RON) suositeltu mahdollinen mahdollinen Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6 Tyyppimerkintä 1.3 CDTI 1.3 CDTI 1.3 CDTI 1.3 CDTI 1.3 CDTI 1.7 CDTI Moottorin tyyppimerkintä Z13DTJ Z13DTH A13DTE A13DTC A13DTR A17DTS Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw]

194 Tekniset tiedot 193 Tyyppimerkintä 1.3 CDTI 1.3 CDTI 1.3 CDTI 1.3 CDTI 1.3 CDTI 1.7 CDTI Moottorin tyyppimerkintä Z13DTJ Z13DTH A13DTE A13DTC A13DTR A17DTS käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Diesel Diesel Diesel Diesel Diesel Diesel Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6 0,6 0,6 Suorituskyky 5-ovinen auto Moottori A10XEP A12XEL A12XER A14XEL A14XER A16LEL Maksiminopeus 2) [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto 172 Automaattivaihteisto 172 2) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n hyötykuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta.

195 194 Tekniset tiedot Moottori Z13DTJ Z13DTH A13DTC A13DTR A13DTE A17DTS Maksiminopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto 172 Automaattivaihteisto 3-ovinen auto Moottori A10XEP A12XEL A12XER A14XEL A14XER Maksiminopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto 172 Automaattivaihteisto 172 Moottori A16LEL A16LER A16LES A13DTE Z13DTH Maksiminopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto 172 Automaattivaihteisto

196 Tekniset tiedot 195 Moottori Z13DTJ A13DTC A13DTR A17DTS Maksiminopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto Pakettiauto Moottori A10XEP A12XEL A12XER Z13DTJ Maksiminopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto 172 Automaattivaihteisto Moottori Z13DTH A13DTC A13DTR Maksiminopeus [km/h] Käsivalintainen vaihteisto Automatisoitu käsivaihteisto 172 Automaattivaihteisto

197 196 Tekniset tiedot Auton paino Omapaino, 5-ovinen auto, perusmalli ilman lisävarusteita Corsa Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto ilmastointilaitteella/ilman [kg] ilmastointilaitteella/ilman [kg] A10XEP 1145/1165 A12XEL 1163/1178 A12XER ) /1178 3) A14XEL 1163/ /1208 A14XER 1163/1178 A16LEL 1280/1295 A13DTC 1235/1255 Z13DTJ 1235/1255 Z13DTH 1265/ /1285 A13DTE ECO 1199/ /1209 A13DTR 1265/ /1285 A17DTS 1320/1340 3) LPG-moottori lisää painoa 36 kg.

198 Tekniset tiedot 197 Omapaino, 5-ovinen auto, perusmalli kaikilla lisävarusteilla Corsa Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto ilmastointilaitteella/ilman [kg] ilmastointilaitteella/ilman [kg] A10XEP /1280 A12XEL /1278 A12XER /1278 4) A14XEL /1278 5) /1317 A14XER /1278 5) A16LEL /1356 A13DTC /1365 Z13DTJ /1365 Z13DTH /1396 /1396 A13DTE ECO /1318 /1318 A13DTR /1396 /1396 A17DTS /1424 4) LPG-moottori lisää painoa 40 kg. 5) Takakuljetusjärjestelmä lisää painoa 40 kg.

199 198 Tekniset tiedot Omapaino, 3-ovinen auto, perusmalli ilman lisävarusteita Corsa Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto ilmastointilaitteella/ilman [kg] ilmastointilaitteella/ilman [kg] A10XEP 1100/1120 A12XEL 1120/1135 A12XER ) /1135 6) A14XEL 1141/1156 A14XER 1141/ /1185 A16LER 1278/1293 A16LES 1278/1293 A13DTC ) /1173 8) Z13DTJ 1205/1225 Z13DTH 1235/ /1255 A13DTE ECO 1163/ /1173 A13DTR 1235/ /1255 A17DTS 1278/1298 6) LPG-moottori lisää painoa 43 kg. 7) Stop-start-järjestelmä lisää painoa 42 kg. 8) Stop-start-järjestelmä lisää painoa 52 kg.

200 Tekniset tiedot 199 Omapaino, 3-ovinen auto, perusmalli kaikilla lisävarusteilla Corsa Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto ilmastointilaitteella/ilman [kg] ilmastointilaitteella/ilman [kg] A10XEP /1235 A12XEL /1259 A12XER /1259 9) A14XEL /1278 A14XER /1278 /1299 A16LER /1318 A16LES /1318 A13DTC / ) Z13DTJ /1339 Z13DTH /1371 /1371 A13DTE ECO /1278 /1278 A13DTR /1371 /1371 A17DTS /1387 9) LPG-moottori lisää painoa 19 kg. 10) Stop-start-järjestelmä lisää painoa 21 kg.

201 200 Tekniset tiedot Omapaino, pakettiauto, perusmalli ilman lisävarusteita Corsa Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto ilmastointilaitteella/ilman [kg] A10XEP 1125/1145 A12XEL ) / ) A12XER ) / ) ) / ) Z13DTJ ) / ) A13DTC ) / ) A13DTR ) / ) Omapaino, pakettiauto, perusmalli kaikilla lisävarusteilla Corsa Moottori Käsivalintainen vaihteisto Automatisoitu käsivaihteisto Automaattivaihteisto ilmastointilaitteella/ilman [kg] A10XEP /1230 A12XEL / ) A12XER / ) / ) Z13DTJ / ) A13DTC / ) A13DTR / ) 11) 17" vanteita käytettäessä paino lisääntyy 20 kg. 12) 17" vanteita käytettäessä paino alenee 15 kg.

202 Tekniset tiedot 201 Auton mitat 5-ovinen auto 3-ovinen auto OPC Pakettiauto Pituus [mm] Leveys ilman ulkopeilejä [mm] Leveys kahden ulkopeilin kanssa [mm] Korkeus (ilman antennia) [mm] Tavaratilan pituus lattiassa [mm] Tavaratilan pituus takaistuinten ollessa käännettyinä eteen [mm] Tavaratilan leveys [mm] Tavaratilan korkeus [mm] Akseliväli [mm] Kääntöympyrän halkaisija [m] 10,2 10,2 10,2 10,2 Täyttötilavuudet Moottoriöljy Moottori A10XEP A12XEL, A12XER A14XEL, A14XER A16LEL, A16LER, A16LES Z13DTJ, Z13DTH A17DTS sis. suodattimen [I] 3,0 4,0 4,0 4,5 3,2 5,4 3,2 merkkien MIN ja MAX välissä [l] 1,0 1,0 1,0 1,0 1,0 1,0 1,0 A13DTE, A13DTC, A13DTR

203 202 Tekniset tiedot Polttoainesäiliö Moottori A10XEP, A12XEL, A12XER A14XEL, A14XER A16LEL, A16LER, A16LES Z13DTJ, Z13DTH A17DTS A13DTE Bensiini/diesel, nimellisvetoisuus [l] Nestekaasu, nimellisvetoisuus [l] 42 13) Rengaspaineet Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla 14) Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A13DTC, A13DTR [kpa/bar] ([psi]) A10XEP 185/70 R14, 200/2,0 (29) 180/1,8 (26) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 185/65 R15, 185/60 R15 15), 195/60 R15, 195/55 R16 16) 13) Täyttöaste 80 % tilavuudesta. 14) Pienimmän mahdollisen polttoaineenkulutuksen saavuttamiseksi. 15) Sallittu vain talvirenkaina. 16) Ei ECO-painetta RunFlat-renkaiden yhteydessä.

204 Tekniset tiedot 203 Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla 14) Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana A12XEL, A12XER, A14XEL, A14XER [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 185/70 R14, 200/2,0 (29) 180/1,8 (26) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 185/65 R15 17), 185/60 R15 15), 195/60 R15, 195/55 R16 16), 215/45 R17 18) A16LEL 195/55 R16 19), 240/2,4 (34) 220/2,2 (32) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 205/50 R16 15), 215/45 R17 17) Sallittu vain talvirenkaina autoissa, joissa on tietty taka-akselirakenne sekä rajoitettu ohjauskulma ja urheilualusta. Suosittelemme kääntymistä korjaamon puoleen. 15) Sallittu vain talvirenkaina. 16) Ei ECO-painetta RunFlat-renkaiden yhteydessä. 18) Vain autoihin, joissa on tietty taka-akselirakenne sekä rajoitettu ohjauskulma ja urheilualusta. Suosittelemme kääntymistä korjaamon puoleen. 19) Sallittu vain talvirenkaina. Lumiketjuja ei saa käyttää.

205 204 Tekniset tiedot Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla 14) Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A16LER 195/55 R16 19), 240/2,4 (34) 220/2,2 (32) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 205/50 R16 15), 215/45 R17 225/35 R18 260/2,6 (38) 240/2,4 (34) 280/2,8 (41) 320/3,2 (46) A16LES 205/45 R17 15) 240/2,4 (34) 220/2,2 (32) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 225/35 R18 260/2,6 (38) 240/2,4 (34) 280/2,8 (41) 320/3,2 (46) 19) Sallittu vain talvirenkaina. Lumiketjuja ei saa käyttää. 15) Sallittu vain talvirenkaina.

206 Tekniset tiedot 205 Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla 14) Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A13DTC 185/65 R15 20) 200/2,0(29) 180/1,8 (26) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 185/70 R14 23), 215/45 R17 21) 195/60 R15 21) 195/55 R16 16), 185/60 R15 22), 220/2,2 (32) 180/1,8 (26) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) A13DTE 175/70 R14 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 320/3,2 (46) 185/60 R15 22) 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 320/3,2 (46) 185/65 R15 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 320/3,2 (46) 185/70 R14 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 250/2,5 (36) 270/2,7 (39) 320/3,2 (46) 20) Käytettäessä talvirenkaina lumiketjujen käyttö ei ole sallittua. 23) Ei yhdessä rajoitetun ohjauskulman ja urheilualustan kanssa. Sallittu vain määrättyjen jarrujärjestelmien kanssa. Suosittelemme kääntymistä korjaamon puoleen. 21) Ei sallittu talvirenkaina. Lumiketjuja ei saa käyttää. 16) Ei ECO-painetta RunFlat-renkaiden yhteydessä. 22) Sallittu vain talvirenkaina.

207 206 Tekniset tiedot Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla 14) Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A13DTR 185/60 R15 240/2,4 (34) 200/2,0 (29) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 185/65 R15 220/2,2 (32) 200/2,0 (29) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 195/55 R16 16) 220/2,2 (32) 200/2,0 (29) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 195/60 R15 220/2,2 (32) 200/2,0 (29) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 215/45 R17 220/2,2 (32) 200/2,0 (29) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 16) Ei ECO-painetta RunFlat-renkaiden yhteydessä.

208 Tekniset tiedot 207 Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla 14) Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) Z13DTJ 185/70 R 14 23), 200/2,0 (29) 180/1,8 (26) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 185/65 R15 24), 195/60 R15, 195/55 R16 16), 215/45 R17 25) 185/60 R15 15) 220/2,2 (32) 180/1,8 (26) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) Z13DTH 185/65 R15 24), 220/2,2 (32) 200/2,0 (29) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 195/60 R15, 195/55 R16 16), 215/45 R17 25) 23) Ei yhdessä rajoitetun ohjauskulman ja urheilualustan kanssa. Sallittu vain määrättyjen jarrujärjestelmien kanssa. Suosittelemme kääntymistä korjaamon puoleen. 24) Sallittu vain talvirenkaina autoissa, joissa on rajoitettu ohjauskulma tai urheilualusta. Suosittelemme kääntymistä korjaamon puoleen. 16) Ei ECO-painetta RunFlat-renkaiden yhteydessä. 25) Autoihin, joissa on rajoitettu ohjauskulma tai urheilualusta. Suosittelemme kääntymistä korjaamon puoleen. 15) Sallittu vain talvirenkaina.

209 208 Tekniset tiedot Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla 14) Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 185/60 R15 15) 240/2,4 (35) 200/2,0 (29) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) A17DTS 185/65 R15 24), 240/2,4 (35) 220/2,2 (32) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) 195/60 R15, 195/55 R16 16), 215/45 R17 25) 185/60 R15 15) 260/2,6 (38) 220/2,2 (32) 270/2,7 (39) 250/2,5 (36) 260/2,6 (38) 320/3,2 (46) kaikki Tilapäisvarapyörä 420/4,2 (61) 420/4,2 (61) 420/4,2 (61) 420/4,2 (61) 15) Sallittu vain talvirenkaina. 24) Sallittu vain talvirenkaina autoissa, joissa on rajoitettu ohjauskulma tai urheilualusta. Suosittelemme kääntymistä korjaamon puoleen. 16) Ei ECO-painetta RunFlat-renkaiden yhteydessä. 25) Autoihin, joissa on rajoitettu ohjauskulma tai urheilualusta. Suosittelemme kääntymistä korjaamon puoleen.

210 Vetolaitteen asennusmitat Tekniset tiedot 209

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Corsa 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 94 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 54 Mittarit ja käyttölaitteet... 93 Valaistus... 128 Ilmastointi...

Lisätiedot

OPEL Astra Ohjekirja

OPEL Astra Ohjekirja OPEL Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 138 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 40 Säilytys... 60 Mittarit ja käyttölaitteet... 73 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

OPEL COMBO. Ohjekirja

OPEL COMBO. Ohjekirja OPEL COMBO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 29 Säilytys... 44 Mittarit ja käyttölaitteet... 50 Valaistus... 67 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Meriva 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 109 Ilmastointi...

Lisätiedot

Opel Zafira Tourer Ohjekirja

Opel Zafira Tourer Ohjekirja Opel Zafira Tourer Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 61 Mittarit ja käyttölaitteet... 93 Valaistus... 129

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 37 Säilytys... 53 Mittarit ja käyttölaitteet... 63 Valaistus... 95 Infotainment-järjestelmä... 102

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL VIVARO Ohjekirja

OPEL VIVARO Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 66 Mittarit ja käyttölaitteet... 73 Valaistus... 94 Ilmastointi...

Lisätiedot

OPEL COMBO-D. Ohjekirja

OPEL COMBO-D. Ohjekirja OPEL COMBO-D Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 48 Mittarit ja käyttölaitteet... 55 Valaistus... 81 Ilmastointi...

Lisätiedot

Opel Astra Ohjekirja

Opel Astra Ohjekirja Opel Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 53 Mittarit ja käyttölaitteet... 91 Valaistus... 125 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 65 Mittarit ja käyttölaitteet... 95 Valaistus... 138

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Movano 07/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 61 Valaistus... 80 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 22 Istuimet, turvajärjestelmät... 39 Säilytys... 61 Mittarit ja käyttölaitteet... 101 Valaistus... 139 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 141 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 58 Mittarit ja käyttölaitteet... 98 Valaistus... 136 Ilmastointi...

Lisätiedot

OPEL INSIGNIA Ohjekirja

OPEL INSIGNIA Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 46 Säilytys... 70 Mittarit ja käyttölaitteet... 85 Valaistus... 130 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 36 Säilytys... 53 Mittarit ja käyttölaitteet... 59 Valaistus... 77 Infotainment-järjestelmä... 83

Lisätiedot

Opel Insignia Ohjekirja

Opel Insignia Ohjekirja Opel Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 61 Mittarit ja käyttölaitteet... 75 Valaistus... 110 Ilmastointi...

Lisätiedot

OPEL MERIVA. Ohjekirja

OPEL MERIVA. Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 110 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 76 Valaistus... 114 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 31 Säilytys... 50 Mittarit ja käyttölaitteet... 56 Valaistus... 73 Infotainment-järjestelmä... 78

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Spark Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 54 Mittarit ja käyttölaitteet... 60 Valaistus... 80 Infotainment-järjestelmä...

Lisätiedot

OPEL ZAFIRA. Ohjekirja

OPEL ZAFIRA. Ohjekirja OPEL ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 26 Istuimet, turvajärjestelmät... 43 Säilytys... 66 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 68 Valaistus... 98 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 78 Valaistus... 118 Ilmastointi...

Lisätiedot

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu) F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+

Lisätiedot

OPEL ZAFIRA TOURER. Ohjekirja

OPEL ZAFIRA TOURER. Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 64 Mittarit ja käyttölaitteet... 95 Valaistus... 136

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Astra 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 47 Säilytys... 67 Mittarit ja käyttölaitteet... 85 Valaistus... 116 Ilmastointi...

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 40 Säilytys... 65 Mittarit ja käyttölaitteet... 74 Valaistus... 118 Ilmastointi...

Lisätiedot

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista.

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. F I A T 5 0 0 P I K A O P A S Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalojen hallinta

Lisätiedot

OPEL Insignia Ohjekirja

OPEL Insignia Ohjekirja OPEL Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 70 Mittarit ja käyttölaitteet... 86 Valaistus... 127 Ilmastointi...

Lisätiedot

Opel Vivaro Ohjekirja

Opel Vivaro Ohjekirja Opel Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL MOVANO. Ohjekirja

OPEL MOVANO. Ohjekirja OPEL MOVANO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 34 Säilytys... 56 Mittarit ja käyttölaitteet... 63 Valaistus... 82 Ilmastointi...

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 52 Mittarit ja käyttölaitteet... 60 Valaistus... 90 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 67 Mittarit ja käyttölaitteet... 82 Valaistus... 122 Ilmastointi...

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 51 Mittarit ja käyttölaitteet... 58 Valaistus... 88 Ilmastointi...

Lisätiedot

Turvatyynyadapterin liittäminen

Turvatyynyadapterin liittäminen Turvatyynyadapterin liittäminen vw-wi://rl/a.fi-fi.a00.5a40.04.wi::36486095.xml?xsl=3 Page 1 of 2 Turvatyynyadapterin liittäminen Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Turvatyynyadapteri

Lisätiedot

OPEL Cascada Ohjekirja

OPEL Cascada Ohjekirja OPEL Cascada Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 44 Säilytys... 68 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...35 Säilytystilat...59 Mittaristo ja hallintalaitteet...71 Valaistus...107 Infotainment-järjestelmä...115

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Ampera 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 50 Mittarit ja käyttölaitteet... 54 Valaistus... 91 Ilmastointi...

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...45 Säilytystilat...77 Mittaristo ja hallintalaitteet...87 Valaistus...123 Infotainment-järjestelmä...133

Lisätiedot

click! a b c d e f g Käyttöopas i j > 25 cm k l Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04

click! a b c d e f g Käyttöopas i j > 25 cm k l Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04 1 3 click! a b c d e f g Käyttöopas 4 h i j k l > 25 cm 2 5 Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04 8 9 Kiitos kun valitsit BeSafe izi Go -istuimen On tärkeää, että luet tämän käyttöoppaan

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Cruze Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 38 Säilytys... 57 Mittarit ja käyttölaitteet... 67 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01 GRP 0 0 9 kk 0 10 kg Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! U10714 rev 01 VAROITUKSIA 1. Lue ohjeet huolellisesti ennen kuin kiinnität istuimen autoon.

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 98 Ilmastointi...

Lisätiedot

Selkä menosuuntaan. Käyttöohje. 0+ 0-13 kg 0-12 m. Ryhmä Paino Ikä

Selkä menosuuntaan. Käyttöohje. 0+ 0-13 kg 0-12 m. Ryhmä Paino Ikä Selkä menosuuntaan Käyttöohje ECE R44 04 Ryhmä Paino Ikä 0+ 0-13 kg 0-12 m 1 Kiitos, että valitsit BeSafe izi Go ISOfix -istuimen BeSafe on kehittänyt tämän istuimen huolellisesti, jotta se suojelee lastasi

Lisätiedot

Selkänoja menosuuntaan. Käyttöopas. Ryhmä Paino Ikä. 0+ 0-13 kg 0-12 m

Selkänoja menosuuntaan. Käyttöopas. Ryhmä Paino Ikä. 0+ 0-13 kg 0-12 m Selkänoja menosuuntaan Käyttöopas ECE R44 04 Ryhmä Paino Ikä 0+ 0-13 kg 0-12 m 1 Kiitos, että valitsit BeSafe izi Sleep ISOfix -istuimen BeSafe on kehittänyt tämän istuimen erittäin huolellisesti, jotta

Lisätiedot

VOLVO V50 quick guide

VOLVO V50 quick guide VOLVO V50 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

838E Hands Free Varashälytin

838E Hands Free Varashälytin 838E Hands Free Varashälytin Huom! - Järjestelmän saa asentaa vain ammattilainen. - Älä anna laitteen tai vastaanottimen kastua. - Lue käyttöohje kokonaan ennen laitteen asennusta. - Tämän laitteen tarkoitus

Lisätiedot

VOLVO XC90 quick guide

VOLVO XC90 quick guide VOLVO XC90 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

FOCUS 650 KÄYTTÖOHJE

FOCUS 650 KÄYTTÖOHJE FOCUS 650 KÄYTTÖOHJE Oikeus teknisiin muutoksiin pidätetään Z oom työtelineet ovat paljon enemmän kuin pelkkä työteline. Telineen kiinniytspaloja voidaan liikuttaa portaattomasti pöytäurissa ja pöydän

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto OPEL Adam Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 51 Mittarit ja käyttölaitteet... 70 Valaistus... 101 Ilmastointi...

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

Vehicle Security System VSS3 - Alarm system remote

Vehicle Security System VSS3 - Alarm system remote Vehicle Security System VSS3 - Alarm system remote Hälytysjärjestelmän kauko-ohjain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan käyttöön

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

Nokia teline HH-20 ja CR-122

Nokia teline HH-20 ja CR-122 Nokia teline HH-20 ja CR-122 B 1 D C E A 2.0. painos A C D 2 F E G B 4 4 3 3 5 7 8 6 2010 Nokia. Kaikki oikeudet pidätetään. Nokia, Nokia Connecting People ja Nokia Original Accessories -logo ovat Nokia

Lisätiedot

Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 9254826/1

Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 9254826/1 Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 1 2 3 4 9254826/1 5 7 6 8 9 10 SUOMI 2006 Nokia. Kaikki oikeudet pidätetään. Nokia ja Nokia Connecting People ovat Nokia Oyj:n rekisteröityjä tavaramerkkejä.

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 72 Valaistus... 105 Ilmastointi...

Lisätiedot

Navigointijärjestelmä, RTI

Navigointijärjestelmä, RTI Installation instructions, accessories Ohje nro 30660446 Versio 1.0 Osa nro Navigointijärjestelmä, RTI Volvo Car Corporation Navigointijärjestelmä, RTI- 30660446 - V1.0 Sivu 1 / 28 Varuste A0000162 A0000161

Lisätiedot

OPEL MOKKA Ohjekirja

OPEL MOKKA Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 106 Ilmastointi...

Lisätiedot

OPEL Vivaro Ohjekirja

OPEL Vivaro Ohjekirja OPEL Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 41 Säilytys... 65 Mittarit ja käyttölaitteet... 72 Valaistus... 91 Ilmastointi...

Lisätiedot

MULTI-TECH II Britax MULTI-TECH II. User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi

MULTI-TECH II Britax MULTI-TECH II. User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi MULTI-TECH II Britax MULTI-TECH II GB DK SE NO FI DE FR User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi FI Tärkeää! 9-5 kg, ryhmä - (n. 9 vuotta

Lisätiedot

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22 Installation instructions, accessories Ohje nro 30664283 Versio 1.0 Osa nro Yhdennetty puhelin Volvo Car Corporation Yhdennetty puhelin- 30664283 - V1.0 Sivu 1 / 22 Varuste A0000162 A0000163 A0000161 A0801178

Lisätiedot

CITROËN C8 TEKNISET TIEDOT

CITROËN C8 TEKNISET TIEDOT CITROËN C8 TEKNISET TIEDOT JA VAKIOVARUSTEET lokakuu 2011 CITROËN C8 TEKNISET TIEDOT Moottori Sylinteriluku/venttilien lkm Iskutilavuus cm 3 Syl halkaisija/iskun pituus mm Suurin teho kw / rpm Suurin teho

Lisätiedot

Käyttöopas. izi Modular RF: SELKÄMENOSUUNTAAN ASENNETTAVA. Lapsen pituus 61-105 cm. Lapsen pituus 88-105 cm. Enimmäispaino 18 kg.

Käyttöopas. izi Modular RF: SELKÄMENOSUUNTAAN ASENNETTAVA. Lapsen pituus 61-105 cm. Lapsen pituus 88-105 cm. Enimmäispaino 18 kg. a f d e b c i Käyttöopas g h 4 > 5 cm izi Modular: Asennettavissa selkä- & kasvotmenosuuntaan izi Modular RF: SELKÄMENOSUUNTAAN ASENNETTAVA 5 Lapsen pituus 6-05 cm Lapsen pituus 88-05 cm Enimmäispaino

Lisätiedot

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Ajoneuvon alkuperäinen kaukosäädinavain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan

Lisätiedot

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80 VOLVO S80 Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! Uuteen autoon tutustuminen on jännittävä kokemus. Käykää tämä pikaopas läpi, jotta opitte nopeasti ja helposti joitakin tavallisimmista toiminnoista.

Lisätiedot

Käyttöohje. Keezone ECE R44 / 04. Syöttötuoli 15-25 kg. Korokeistuin 15-36 kg. Testattu ja hyväksytty

Käyttöohje. Keezone ECE R44 / 04. Syöttötuoli 15-25 kg. Korokeistuin 15-36 kg. Testattu ja hyväksytty Käyttöohje Keezone Syöttötuoli 15-25 kg Korokeistuin 15-36 kg Testattu ja hyväksytty ECE R44 / 04 TÄRKEÄÄ TIETOA Kiitos, että olet valinnut tämän Axon Kids lastenistuimen. Lasten turvaistuimia kehittävällä

Lisätiedot

Perävaunun käyttöohje

Perävaunun käyttöohje Perävaunun käyttöohje Ennen ajoa tarkistakaa: vetolaitteen ja sen kiinnitysosien kunto perävaunun ja auton kiinnityksen varmuus, perävaunun turvavaijerin tulee olla kiinnitetty autoon valojen kunto pyörien

Lisätiedot

RENAULT suosittelee ELF:

RENAULT suosittelee ELF: KADJAR KÄYTTÖOPAS parastasuorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

ComfortControl 01 KEINUN LUKITUS 02 KEINUN VASTUS 05 SELKÄNOJAN KORKEUS 03 ISTUINSYVYYS 06 SELKÄNOJAN KALLISTUS 04 ISTUINKORKEUS 07 KÄSINOJAT KORKEUS

ComfortControl 01 KEINUN LUKITUS 02 KEINUN VASTUS 05 SELKÄNOJAN KORKEUS 03 ISTUINSYVYYS 06 SELKÄNOJAN KALLISTUS 04 ISTUINKORKEUS 07 KÄSINOJAT KORKEUS Vaihe 1: Avaa tuolisi lukitus. 01 KEINUN LUKITUS Vaihe 2: Säädä tuoli kehosi mukaan. 02 KEINUN VASTUS 03 ISTUINSYVYYS 04 ISTUINKORKEUS Vaihe 3: Säädä tuoli työsi mukaan. 05 SELKÄNOJAN KORKEUS 06 SELKÄNOJAN

Lisätiedot

Käyttötarkoitus. Mallit. Toimituksen sisältö. Korkeuden säätökahvat

Käyttötarkoitus. Mallit. Toimituksen sisältö. Korkeuden säätökahvat R Rollaattorin osat 1 Kahva 2 Korkeussäädettävä kahvan tanko 3 Jarru 4 Kahvan korkeuden säätövipu 5 Takapyörä 6 Runko 7 Etupyörä 8 Kori 9 Istuin 10 Tarjotin 11 Jarruvaijeri 12 Kepinpidike 2 Käyttötarkoitus

Lisätiedot

STIGA PARK PRO 20 PRO 16 ROYAL PRESIDENT COMFORT EXCELLENT 8211-0278-08

STIGA PARK PRO 20 PRO 16 ROYAL PRESIDENT COMFORT EXCELLENT 8211-0278-08 STIGA PARK PRO 20 PRO 16 ROYAL PRESIDENT COMFORT EXCELLENT 8211-0278-08 1 2 3 4 5 2 6 K 7 J G H J I 8 9 S R T Q 10 11 C D E, F A F J B K 3 FI SUOMI 1 YLEISTÄ Tämä kuvake tarkoittaa VAROITUS. Ohjeita on

Lisätiedot

CD-vaihtaja, 10:lle CD-levylle, vaakasuora asennus

CD-vaihtaja, 10:lle CD-levylle, vaakasuora asennus Ohje nro Versio Osa nro 30889512 1.0 CD-vaihtaja, 10:lle CD-levylle, vaakasuora asennus H3902978 Sivu 1 / 9 Varuste A0000162 A0000175 H8802684 Sivu 2 / 9 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista.

Lisätiedot

OPEL MOVANO Ohjekirja

OPEL MOVANO Ohjekirja OPEL MOVANO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 39 Säilytys... 66 Mittarit ja käyttölaitteet... 74 Valaistus... 97 Ilmastointi...

Lisätiedot

sisältö Johdanto... 2

sisältö Johdanto... 2 Johdanto......................... 2 sisältö Käyttö lyhyesti................... 5 Avaimet, ovet ja ikkunat........ 17 Istuimet ja turvajärjestelmät..... 29 Säilytystilat..................... 49 Mittarit

Lisätiedot

2012 Omistajan ohjekirja Chevrolet Malibu M

2012 Omistajan ohjekirja Chevrolet Malibu M 2012 Omistajan ohjekirja Chevrolet Malibu M Avaimet, ovet ja ikkunat... 1-1 Avaimet ja lukot................ 1-1 Ovet.............1-11 Auton suojaus........1-12 Ulkopeilit..................... 1-15 Sisäpeilit.......1-17

Lisätiedot

KUNERT. Professional. KUNERT lastenvaunut Käyttöohjeet

KUNERT. Professional. KUNERT lastenvaunut Käyttöohjeet KUNERT Professional KUNERT lastenvaunut Käyttöohjeet Suojakaari Istuin on varustettu suojakaarella. Kiinnitä kaari liittämällä se käsinojen kummaltakin puolelta löytyviin kiinnikkeisiin (kuva 21.) Poistaaksesi

Lisätiedot

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION VOLVO XC90 Quick Guide WEB EDITION TERVETULO UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

VOLVO C70 quick Guide

VOLVO C70 quick Guide VOLVO C70 quick Guide TERvETUlOA UUTEEN volvoonne! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Merkkikohtainen asennusohje AP-550 GoldCruiselle joka on suunniteltu: Nissan Almera Tino 2003 > (vaijerikäyttöinen) Osa B

Merkkikohtainen asennusohje AP-550 GoldCruiselle joka on suunniteltu: Nissan Almera Tino 2003 > (vaijerikäyttöinen) Osa B AP-550 Servon asennusohje Merkkikohtainen asennusohje AP-550 GoldCruiselle joka on suunniteltu: Nissan Almera Tino 2003 > (vaijerikäyttöinen) Osa B B1 Johdanto GoldCruise on laatutuote jonka Gold Automotive

Lisätiedot

MASADOOR. autotallinovet. Asennusohje

MASADOOR. autotallinovet. Asennusohje MASADOOR autotallinovet Asennusohje Tämä asennusohje on tehty ammattitaitoisen asentajan käyttöön. Ohjeessa on piirroksia, joissa on komponentteja, joita ei aina oveen asenneta. Ennen asennuksen aloittamista

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä TRAFIC KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

Polttoainetoimisen lämmittimen kaukokäynnistin

Polttoainetoimisen lämmittimen kaukokäynnistin Installation instructions, accessories Ohje nro 30756897 Versio 1.3 Osa nro 30790208, 31324389 Polttoainetoimisen lämmittimen kaukokäynnistin IMG-320785 Volvo Car Corporation Polttoainetoimisen lämmittimen

Lisätiedot

Baby-Merc lastenvaunut Käyttöohjeet

Baby-Merc lastenvaunut Käyttöohjeet Baby-Merc lastenvaunut Käyttöohjeet Kiitos, että olet valinnut tuotteemme! Olemme varmoja, että tulet olemaan tyytyväinen lastenvaunuihimme. Ennen kuin käytät lastenrattaita, on erittäin suositeltavaa

Lisätiedot

Käyttöopas. Sandero Logan Logan MCV

Käyttöopas. Sandero Logan Logan MCV Käyttöopas Sandero Logan Logan MCV ELF, DACIAN YHTEISTYÖKUMPPANI YKSINOIKEUDELLA DACIA SUOSITTELEE ELF-VOITELUAINEITA Tervetuloa uuteen autoosi Tähän käyttöohjekirjaan on koottu tietoja, joiden avulla:

Lisätiedot

Käyttöohje. Kidzofix ECE R44 / 04. Kasvot menosuuntaan kiinnitys turvavyöllä 9-18 kiloa. Selkä menosuuntaan Isofix kiinnitys 9-18 kiloa
