1 Spark Ohjekirja

2

3 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Infotainment-järjestelmä Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

4 2 Johdanto Johdanto

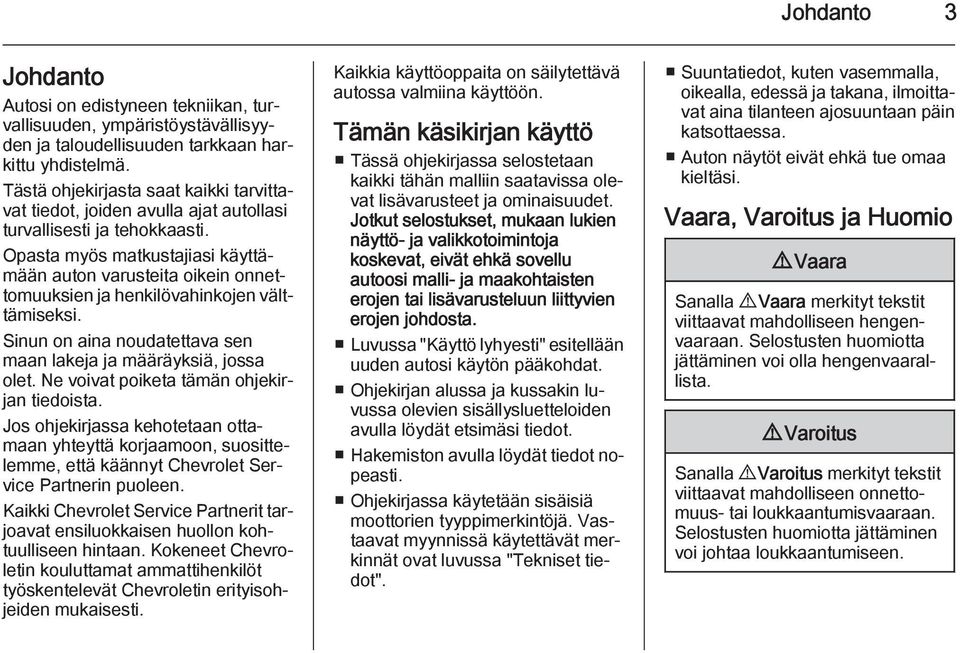

5 Johdanto 3 Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Chevrolet Service Partnerin puoleen. Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Chevroletin kouluttamat ammattihenkilöt työskentelevät Chevroletin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käsikirjan käyttö Tässä ohjekirjassa selostetaan kaikki tähän malliin saatavissa olevat lisävarusteet ja ominaisuudet. Jotkut selostukset, mukaan lukien näyttö- ja valikkotoimintoja koskevat, eivät ehkä sovellu autoosi malli- ja maakohtaisten erojen tai lisävarusteluun liittyvien erojen johdosta. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja kussakin luvussa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat luvussa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näytöt eivät ehkä tue omaa kieltäsi. Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen.

6 4 Johdanto Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen. Monia miellyttäviä ajokokemuksia toivottaa Chevrolet

7 Johdanto 5

8 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen Radiokauko-ohjaimella Istuimen säätö Istuimen sijoitus Paina painiketta c. Avaa kaikkien ovien lukituksen. Varoitusvilkut vilkkuvat kahdesti. Radiokauko-ohjain 3 20, Keskuslukitusjärjestelmä Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen asento 3 35, istuimen säätö 3 36.

9 Käyttö lyhyesti 7 Istuinten selkänojat Istuinkorkeus Pääntuen säätö Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti. Istuimen asento 3 35, istuimen säätö Käännä säätöpyörää istuintyynyn ulkoreunassa kunnes istuintyyny on säädetty haluttuun asentoon. Istuimen asento 3 35, istuimen säätö Vedä pääntukea ylöspäin. Siirrä alaspäin painamalla salpaa ja työntämällä pääntukea alaspäin. Pääntuet 3 34.

10 8 Käyttö lyhyesti Turvavyö Peilin säätö Sisätaustapeili Ulkopeilit Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja kiinnitä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Istuimen asento 3 35, turvavyöt 3 37, turvatyynyjärjestelmä Kun haluat vähentää häikäisyä, vedä peilikotelon alapinnalla olevasta vivusta. Sisätaustapeili Liikuta vain säätövipua haluttuun suuntaan peilin kulman säätämiseksi. Kuperat ulkopeilit 3 28, sähkötoiminen säätö 3 29, käännettävät ulkopeilit 3 29, ulkopeilien lämmitys 3 29.

11 Käyttö lyhyesti 9 Ohjauspyörän säätö Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Älä säädä ohjauspyörää, ellei auto ole paikallaan. Turvatyynyjärjestelmä 3 40, virtalukon asennot

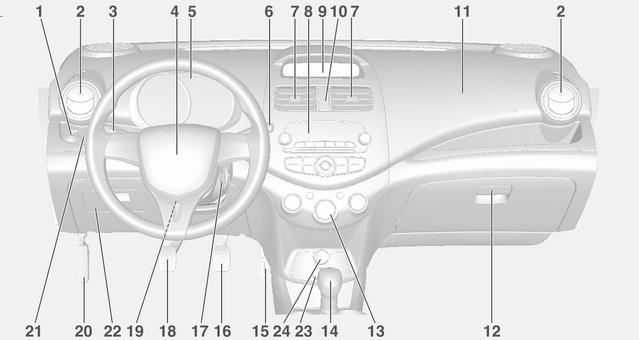

12 10 Käyttö lyhyesti Kojelaudan osat Rakenne 1

13 Käyttö lyhyesti 11 1 Sähkösäätöiset peilit Sivutuuletussuulakkeet Ulkovalot Äänitorvi Kuljettajan turvatyyny Mittaristo Pyyhin- ja pesinjärjestelmä Keskituuletussuulakkeet Infotainment-järjestelmä Merkkivalot Varoitusvilkut Etumatkustajan turvatyyny Käsinelokero Ilmastointiautomatiikka Valintavipu, käsivaihteisto Automaattivaihteisto Kaasupoljin Jarrupoljin Virtalukko Kytkinpoljin Ohjauspyörän säätö Konepellin avauskahva Ajovalojen kantaman säätö... 81

14 12 Käyttö lyhyesti Rakenne 2

15 Käyttö lyhyesti 13 1 Sähkösäätöiset peilit Sivutuuletussuulakkeet Ulkovalot Äänitorvi Kuljettajan turvatyyny Mittaristo Pyyhin- ja pesinjärjestelmä Keskituuletussuulakkeet Infotainment-järjestelmä Merkkivalot Varoitusvilkut Etumatkustajan turvatyyny Käsinelokero Ilmastointiautomatiikka Valintavipu, käsivaihteisto Valintavipu, automaattivaihteisto Kaasupoljin Jarrupoljin Virtalukko Kytkinpoljin Ohjauspyörän säätö Konepellin avauskahva Ajovalojen kantaman säätö Sulakekansi AUX-liitäntä, USB-liitäntä Virtapistoke Ulkovalot Kierrä ajovalokytkintä OFF = Kaikki valot ovat sammutettuna. 8 = Takavalot, rekisterikilven valot ja kojelaudan valot syttyvät. 9 = Lähivalot ja kaikki yllä mainitut valot syttyvät. Valaistus 3 80.

16 14 Käyttö lyhyesti Kaukovalovilkku, kauko- ja lähivalot Varoitusvilkut Suunta- ja kaistanvaihtovilkut Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovalot 3 80, Kaukovalovilkku Käyttö painikkeella. Varoitusvilkut Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikealle = Vasemmalle Suunta- ja kaistanvaihtovilkut 3 82.

17 Käyttö lyhyesti 15 Äänitorvi Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin pesulaite Paina j. OFF = Järjestelmä poissa päältä. INT = Jaksottaistoiminto. LO = Jatkuva pyyhintä, hidas nopeus. HI = Jatkuva pyyhintä, suuri nopeus. Liikuta vipua kevyesti kohti INT-asentoa ja vapauta se kertapyyhkäisyä varten pyyhinten ollessa poissa toiminnasta. Tuulilasinpyyhkimet Vedä vivusta. Tuulilasin pesulaite 3 61, pesuneste

18 16 Käyttö lyhyesti Ilmastointi Takalasin lämmitin, peilien lämmitin Rakenne 1 Rakenne 2 Ikkunoiden kuivaus ja sulatus Rakenne 1 Lämmitys kytketään painamalla Ü- painiketta. Peilien lämmitys 3 29, Takalasin lämmitys Rakenne 2

19 Käyttö lyhyesti 17 Käännä säädin asentoon V. Tuulilasin huurteenpoisto 3 137, Tuulilasin kosteudenpoisto Vaihteisto Käsivalintainen vaihteisto Automaattivaihteisto Peruutusvaihde: paina kytkinpoljinta auton ollessa paikallaan ja kytke vaihde. Jos vaihde ei mene päälle, nosta kytkinpoljin joutokäyntiasennossa, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto P (PARK, pysäköinti): Lukitsee etupyörät. Valitse P vain auton seistessä ja seisontajarrun ollessa kytkettynä. R (REVERSE, peruutus): Valitse R vain auton ollessa paikallaan. N (NEUTRAL, vapaa): Vaihteisto on vapaalla. D: Tämä ajoasento on normaaleja ajo-olosuhteita varten. Se sallii vaihteiston vaihtaa kaikille neljälle ajovaihteelle. Neljäs vaihde on ylivaihde, joka alentaa moottorin käyntinopeutta ja melutasoa ja parantaa polttoainetaloutta.

20 18 Käyttö lyhyesti 2: Sallii vaihteiston vaihtaa 1. vaihteelta 2. vaihteelle ja estää automaattisen vaihtamisen 3. tai 4. vaihteelle. 1: Tämä asento lukitsee vaihteiston ykkösvaihteelle. Automaattivaihteisto Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto, moottoriöljyn määrä ja nestemäärät, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, että istuimien, peilien ja turvavöiden asento on oikea, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen Käännä avain asentoon 1, vapauta ohjauslukko liikuttamalla ohjauspyörää hieman Käsivaihteisto: käytä kytkintä Automaattivaihteisto: siirrä valintavipu P- tai N-asentoon. Älä paina kaasupoljinta Käännä avain asentoon 3 painaen kytkinpoljinta ja jarrupoljinta ja vapauta se moottorin käynnistyessä Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi.

21 Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke seisontajarru aina painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Sulje ikkunat. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Avaimet Käyttö lyhyesti 19

22 20 Avaimet, ovet ja ikkunat Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Avaimet, lukot Avaimet Avaimen uusiminen Avainnumero ilmenee irrotettavasta lipukkeesta. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä se takaisin painamalla painiketta ja kääntämällä kieliosaa käsin. Radiokauko-ohjain Ohjaa seuraavia: Keskuslukitusjärjestelmä Murtohälytinjärjestelmä Auton paikannin/paniikkihälytysjärjestelmä Radiokauko-ohjaimen kantama on noin 20 metriä. Ulkoiset tekijät voivat vaikuttaa tähän kantamaan.

23 Avaimet, ovet ja ikkunat 21 Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta varovasti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: Kantama on ylitetty Pariston jännite on liian alhainen Kauko-ohjainta on käytetty monta kertaa sen kantaman ulkopuolella ja se on synkronoitava Keskuslukitusta on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi Toisen, tehokkaamman radiolähettimen aiheuttama häiriö Kauko-ohjaimen pariston vaihto Vaihda paristo heti kun kantama on selvästi pienentynyt. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Huomautus Käytä vaihdossa CR2032-paristoa (tai vastaavaa). 1. Avaa lähettimen kuori. 2. Poista käytetty paristo. Vältä kosketusta piirilevyn ja muiden komponenttien välillä. 3. Asenna uusi paristo. Varmista, että negatiivinen puoli (-) osoittaa alas kantaa kohti. 4. Sulje lähettimen kuori. 5. Tarkista lähettimen toiminta. Kiinteä avain Huomio Vältä koskemasta pariston tasaisiin pintoihin paljain sormin. Niiden koskettaminen lyhentää pariston käyttöikää. Huomautus Käytetyt litiumparistot ovat vaarallisia ympäristölle. Noudata pariston hävityksessä paikallisia kierrätyssäädöksiä. Älä hävitä talousjätteen seassa.

24 22 Avaimet, ovet ja ikkunat Huomautus Pidä lähetin käyttökunnossa noudattamalla näitä ohjeita: Vältä lähettimen pudottamista. Älä aseta painavia esineitä lähettimen päälle. Pidä lähetin poissa veden läheltä ja suorasta auringonpaisteesta. Jos lähetin kastuu, pyyhi se pehmeällä pyyhkeellä. Keskuslukitusjärjestelmä Voit aktivoida keskuslukitusjärjestelmän kuljettajan ovesta. Tämän järjestelmän avulla voit lukita ja avata kaikki ovet kuljettajan ovesta joko avaimella tai kauko-ohjaimella (ulkopuolelta) tai oven lukituspainikkeella (sisäpuolelta). Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Keskuslukituspainike Lukitsee tai avaa lukituksesta kaikki ovet ja takaluukun. Lukitse painamalla painiketta e. Avaa lukitus painamalla painiketta c. Jos kuljettajan ovi on auki, kuljettajan ovea ja polttoaineen täyttöaukon luukkua ei voi lukita. Lukituksen avaus Radiokauko-ohjaimella Paina painiketta c. Avaa kaikkien ovien lukituksen. Varoitusvilkut vilkkuvat kahdesti.

25 Avaimet, ovet ja ikkunat 23 Lukitseminen Radiokauko-ohjaimella Auton paikannin/paniikkihälytin Vika radiokaukoohjainjärjestelmässä Lukituksen avaus Paina painiketta e. Lukitsee kaikki ovet. Varoitusvilkut vilkkuvat kerran. Paina painiketta! ja vapauta se paikantaaksesi auton. Ulkovalot vilkkuvat ja äänitorvi soi. Paina ja pidä painettuna painiketta! 3 sekunnin ajan paniikkihälytystä varten. Äänitorvi soi ja suuntavilkut vilkkuvat 30 sekuntia, kunnes, painiketta painetaan uudelleen tai virtalukko siirretään asentoon ACC tai ON. Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Lukitseminen Sulje kuljettajan ovi ja lukitse se ulkopuolelta avaimella.

26 24 Avaimet, ovet ja ikkunat Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata käyttämällä sisäkahvaa. Lukitseminen Paina kaikkien ovien paitsi kuljettajan oven sisälukitusnuppia. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Lapsilukot Huomio Älä vedä oven sisäkahvasta, kun lapsilukko on asetettu LOCKasentoon. Tämä saattaa vahingoittaa oven sisäkahvaa. 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Sulkeaksesi lapsilukon siirrä vipua ylös lukitusasentoon. Avaa takaovi, jonka lapsilukko on aktivoitu, avaamalla lukitus sisäpuolelta ja ovi ulkopuolelta. Poista oven lapsilukitus kääntämällä vipu avausasentoon. Ovet Tavaratila Takaluukku, avaaminen Rakenne 1 Avaa takaluukku asettamalla avain avaimenreikään ja kiertämällä sitä vastapäivään ja vetämällä sitten pitkästä kahvasta. Rakenne 2 Takaluukku lukkiutuu tai avautuu lukituksesta, kun kaikki ovet lukitaan tai avataan lukituksesta avaimella tai

27 Avaimet, ovet ja ikkunat 25 kauko-ohjaimella. Kun takaluukun lukitus on avattu, vedä pitkästä kahvasta sen avaamiseksi. 9 Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja voi tällöin päästä auton sisään. Takaluukku, sulkeminen Rakenne 1 Varmista takaluukkua sulkiessasi, että omiasi tai muiden henkilöiden käsiä tai muita kehon osia ei jää kannen väliin. Huomio Ennen kuin avaat takaluukun, tarkista, onko sen yläpuolella esteitä, esim. autotallin ovi, jotta takaluukku ei vaurioidu. Tarkista aina liikealue takaluukun yläpuolella ja takana. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki. Takaluukku suljetaan painamalla sitä alas niin, että se lukkiutuu. Aseta sitten avain avaimenreikään ja kierrä sitä myötäpäivään. Rakenne 2 Takaluukku suljetaan painamalla sitä alas niin, että se lukkiutuu. Se lukkiutuu automaattisesti, kun kaikki ovet lukitaan.

28 26 Avaimet, ovet ja ikkunat Auton suojaus Murtohälytinjärjestelmä Murtohälytinjärjestelmä valvoo: Ovia, takaluukkua, konepeltiä Sytytystä Aktivointi Tilan ilmaisin <Tyyppi 1> <Tyyppi 2> Suoraan painamalla painiketta e. Turvamerkkivalo vilkkuu osoituksena siitä, että murtohälytinjärjestelmä on toiminnassa. Se sammuu, kun ovien lukitus avataan kauko-ohjaimella. Se syttyy, kun ovet lukitaan kaukoohjaimella.

29 Avaimet, ovet ja ikkunat 27 Poiskytkentä tilaan. Jos järjestelmä ei toimi yllä kuvatulla tavalla, tarkastuta se valtuutetussa korjaamossa. Ajonestin Ajonestojärjestelmän merkkivalo <Tyyppi 1> <Tyyppi 2> Auton lukituksen avaaminen painamalla painiketta c poistaa murtohälytinjärjestelmän toiminnasta. Hälytysääni Järjestelmä hälyttää, kun jokin ovi, takaluukku tai konepelti avataan painamatta kauko-ohjaimen avauspainiketta. Lopeta hälytys painamalla kauko-ohjaimen lukitus- tai avauspainiketta. Muuten hälytys lakkaa automaattisesti 28 sekunnin kuluttua ja murtohälytin palautuu takaisin aktivoituun Jos käytetään väärää avainta, merkkivalo vilkkuu eikä autoa voi käynnistää. Automaattinen ovien lukitseminen Jos ovea ei avata tai virta-avainta käännetä ACC- tai ON-asentoon 30 sekunnin kuluessa ovien lukituksen avaamisesta kauko-ohjaimella, ovet lukkiutuvat automaattisesti uudelleen.

30 28 Avaimet, ovet ja ikkunat Ajonestojärjestelmä Ajonestin tarjoaa lisävarkaussuojan ja estää auton luvattoman käynnistämisen. Oikea avain ajonestojärjestelmän yhteydessä on virta-avain, jossa on elektronisesti koodattu integroitu lähetin. Lähetin on sijoitettu virtaavaimeen näkymättömästi. Moottori voidaan käynnistää vain oikealla virta-avaimella. Ainoastaan ovet voidaan avata väärillä avaimilla. Moottorin käynnistys estetään automaattisesti sen jälkeen, kun avain on käännetty LOCK- asentoon ja poistettu virtalukosta. Ajonestimen merkkivalo voi toimia seuraavissa tilanteissa: Jos ajonestimessä on häiriö (mukaan lukien avaimen automaattinen ohjelmointitoiminto), kun virtalukko siirretään asentoon ON tai START, ajonestimen merkkivalo vilkkuu tai palaa jatkuvasti. Joissakin Euroopan maissa autoon asennetaan lisäajonestin turvatason nostamiseksi. Jos yksikkö vaihdetaan uuteen, autoa ei voi käynnistää. Jos autoa ei voi käynnistää tai ajonestimen merkkivalo vilkkuu tai palaa, tarkastuta järjestelmä valtuutetussa korjaamossa. Ulkopeilit Kupera muoto Kuperan ulkotaustapeilin ansiosta kuollut kulma pienenee. Peilin muodon vaikutuksesta esineet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Käsinsäätö Säädä ulkopuolella olevat taustapeilit siten, että näet auton molemmat sivut, sekä auton takana olevan tien molemmat puolet.

31 Avaimet, ovet ja ikkunat 29 Liikuta vain säätövipua haluttuun suuntaan peilin kulman säätämiseksi. Sähkötoiminen säätö Kääntäminen Lämmitys Rakenne 1 Valitse kyseinen ulkopeili kääntämällä säädintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä säätääksesi peiliä. Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. 9 Varoitus Pidä peilit aina oikein säädettyinä ja käytä niitä ajaessasi, jolloin havaitset paremmin ympärilläsi olevat kohteet ja muut ajoneuvot. Älä aja, jos jommankumman puolen peili on taittuneena taakse. Rakenne 2

32 30 Avaimet, ovet ja ikkunat Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja se kytkeytyy automaattisesti pois päältä muutaman minuutin kuluttua tai kun painiketta painetaan uudelleen. Sisäpeilit Käsikäyttöinen häikäisyn esto Ole erityisen huolellinen käyttäessäsi sisäpuolen taustapeiliä, kun se on säädetty yökäyttöä varten. Jos näkyvyys taaksepäin on rajoitettu ajon aikana, seurauksena saattaa olla onnettomuus, josta voi aiheutua henkilö- ja/tai omaisuusvahinkoja. Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. 9 Varoitus Näkyvyys peilin kautta saattaa menettää selkeyttään, kun peili on säädetty yökäyttöä varten.

33 Avaimet, ovet ja ikkunat 31 Ikkunat Käsikäyttöiset ikkunat Jos takaistuimilla on lapsia, kytke takaikkunoiden sähkötoiminen lapsilukitus. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. <Tyyppi 1> <Tyyppi 2> Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Sähkökäyttöiset ikkunat voidaan avata ja sulkea sytytysvirran ollessa kytkettynä. Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta. Käyttö Virtalukon ollessa ON-asennossa voit käyttää sähkökäyttöisiä ikkunoita painamalla kunkin ovipaneelin sähköikkunapainikkeita. Sulje ikkuna vetämällä kytkintä ylöspäin.

34 32 Avaimet, ovet ja ikkunat Avaa ikkuna painamalla kytkintä alaspäin. Vapauta kytkin, kun ikkuna on halutussa kohdassa. 9 Varoitus Ulkopuolelle työntyvät kehonosat voivat iskeytyä ohittaviin kohteisiin. Pidä kehosi aina kokonaan auton sisäpuolella. Lapset voivat käyttää sähkökäyttöisiä ikkunoita ja jäädä puristuksiin. Älä jätä avaimia tai lapsia autoon ilman valvontaa. Sähkökäyttöisten ikkunoiden väärästä käytöstä voi seurata henkilövahinkoja tai hengenvaara. Takaikkunoiden lapsilukitus <Tyyppi 1> <Tyyppi 2> Paina kytkintä z kytkeäksesi takaovien sähkötoimiset ikkunat pois toiminnasta. Aktivoi painamalla uudelleen z.

35 Avaimet, ovet ja ikkunat 33 Takalasin lämmitys Rakenne 1 Rakenne 2 Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja se kytkeytyy automaattisesti pois päältä muutaman minuutin kuluttua tai kun painiketta painetaan uudelleen. Huomio Älä käytä teräviä esineitä tai hankaavia lasinpuhdistusaineita auton takalasiin. Älä naarmuta tai vaurioita lämmittimen vastuskuviota, kun puhdistat takalasia tai työskentelet lasin vieressä. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana. 9 Varoitus Älä aseta häikäisysuojaa siten, että se häiritsee näkyvyyttä tielle, liikenteeseen tai muihin kohteisiin.

36 34 Istuimet, turvajärjestelmät Istuimet, turvajärjestelmät Pääntuet Etuistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Irrotettu tai väärin säädetty pääntuki voi aiheuttaa vakavia pään ja niskan vammoihin törmäystilanteessa. Varmista, että pääntuki säädetään uudelleen ennen ajamista. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkille henkilöille pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa. Etuistuinten pääntuet Korkeuden säätö Vedä pääntukea ylöspäin. Siirrä alaspäin painamalla salpaa ja työntämällä pääntukea alaspäin. Irrottaminen Paina salpoja ja vedä pääntukea ylös.

37 Istuimet, turvajärjestelmät 35 Takaistuinten pääntuet Korkeuden säätö Vedä pääntukea ylöspäin. Siirrä alaspäin painamalla salpaa ja työntämällä pääntukea alaspäin. Irrottaminen Paina salpoja ja vedä pääntukea ylös. Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse. Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistuskulma siten, että yletyt helposti ohjauspyörään käsivarret hieman koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö 3 38.

38 36 Istuimet, turvajärjestelmät Istuimen säätö 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti. Istuimen sijoitus Vedä kahvasta, siirrä istuinta, vapauta kahva. 9 Varoitus Kun säädät istuimen asentoa, varmista että käytät vapautustangon keskellä olevaa otekohtaa. Istuinten selkänojat Istuinkorkeus Käännä säätöpyörää istuintyynyn ulkoreunassa kunnes istuintyyny on säädetty haluttuun asentoon. Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti. Älä nojaa selkänojaan säädön aikana.

39 Istuimet, turvajärjestelmät 37 Lämmitys Rakenne 1 Rakenne 2 Istuinlämmittimien painikkeet sijaitsevat etukonsolissa. Istuimen lämmittäminen: 1. Kytke sytytysvirta. 2. Paina sen istuimen istuinlämmittimen painiketta, jonka haluat lämmittää. Painikkeen merkkivalo syttyy. 3. Sammuta istuimen lämmitin painamalla painiketta uudelleen. Jos jollakulla autossa olijoista on herkkä iho, emme suosittele suurimman lämmitystehon käyttöä jatkuvasti. Istuinlämmitys toimii moottorin käydessä. Turvavyöt Vyöt lukkiutuvat matkustajien suojaamiseksi, kun autoa kiihdytetään tai jarrutetaan voimakkaasti. 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa.

40 38 Istuimet, turvajärjestelmät Turvavyöt on tarkoitettu vain yhden henkilön käytettäviksi kerrallaan. Ne eivät sovellu alle 150 cm:n pituisille henkilöille. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavöiden esikiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa. Turvavyömuistutin X Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimentamalla vyön voimaa vapautettaessa sitä asteittain. Turvavöiden esikiristimet Etuistuinten turvavyöt kiristyvät etu-, sivu- ja takatörmäyksissä tietystä törmäysvoimasta alkaen. 9 Varoitus Turvavyöjärjestelmien epäasianmukaisesta käsittelystä (esim. vöiden irrotuksesta tai asennuksesta) voi seurata turvavyönkiristimien laukeaminen ja loukkaantumisvaara. Turvavöiden esikiristinten lauettua merkkivalo v palaa Vaihdata lauenneet turvavöiden esikiristimet korjaamolla. Turvavöiden esikiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna tarvikkeita, jotka voivat häiritä turvavöiden esikiristimien toimintaa. Turvavöiden esikiristimien komponentteihin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Kiinnitys

41 Istuimet, turvajärjestelmät 39 Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Turvavyömuistutin Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli. Korkeuden säätö Irrottaminen Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin. 1. Paina painiketta. 2. Säädä korkeus ja lukitse. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana. Vyö avataan painamalla lukon punaista nappia. Takaistuinten turvavyöt Takaistuimen keskipaikan turvavyö voidaan vetää ulos kelaltaan vain selkänojan ollessa takimmaisessa asennossa.

42 40 Istuimet, turvajärjestelmät Turvavyön käyttö raskauden aikana 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta. Turvavyöt soveltuvat kaikille, myös raskaana oleville naisille. Kuten kaikilla matkustajilla, myös raskaana olevilla naisilla on suurempi riski loukkaantua vakavasti, jos he eivät käytä turvavöitä. Lisäksi turvavöiden oikea käyttö parantaa syntymättömän lapsen mahdollisuuksia selvitä mahdollisessa törmäyksessä. Parhaan mahdollisen turvan saamiseksi raskaana olevan naisen tulee käyttää kolmipisteturvavyötä. Raskaana olevan naisen tulee sijoittaa turvavyön lantiovyö niin alas kuin mahdollista. Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useasta erillisestä järjestelmästä. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. Kuljettajan tulee istua mahdollisimman takana, mutta siten että auton kaikki hallintalaitteet ovat hyvin hänen ulottuvillaan. Jos istut liian lähellä turvatyynyä, laukeamisen seurauksena voi olla jopa kuolemaan johtava vakava loukkaantuminen Jotta suoja olisi kaikentyyppisissä törmäyksissä maksimaalinen, täytyy kaikkien autossa matkustavien

43 Istuimet, turvajärjestelmät 41 ja myös kuljettajan käyttää turvavöitään. Tämä minimoi vakavan loukkaantumisen tai kuoleman vaaran törmäyksessä. Älä istu tai nojaa tarpeettoman lähellä turvatyynyä, kun auto liikkuu. Turvatyyny voi aiheuttaa naarmuja kasvoihin tai vartaloon, rikkoutuneet lasit voivat aiheuttaa vammoja tai räjähdys voi aiheuttaa palovammoja turvatyynyn täyttyessä. Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavyönkiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Jos jokin turvatyynyistä on lauennut, ohjauspyörän, kojelaudan, kaikkien sisäverhousten, ovien tiivisteiden ja kahvojen sekä istuimien vaihto on jätettävä korjaamon tehtäväksi. Turvatyynyn lauetessa voi kuulua voimakas paukahdus ja muodostua savua. Nämä ovat normaaleja ilmiöitä ja sinänsä vaarattomia, mutta voivat aiheuttaa matkustajalle ihoärsytystä. Jos ärsytys jatkuu pitkään, käänny lääkärin puoleen. 9 Vaara Älä koskaan salli lasten, vauvojen, raskaana olevien naisten tai vanhojen ja heikkojen ihmisten istua turvatyynyillä varustetulla etumatkustajan istuimella. Älä myöskään aja, kun lasten turvaistuin on kiinnitetty sen päälle. Onnettomuuden sattuessa laukeavan turvatyynyn isku voi aiheuttaa kasvovaurion tai jopa kuoleman. Huomio Jos autolla ylitetään suuria kuoppia tai esteitä päällystämättömällä tiellä tai jalkakäytävällä, turvatyynyt voivat laueta. Aja hitaasti tienpinnoilla, joita ei ole tarkoitettu autoliikenteelle, jotta turvatyynyt eivät laukeaisi tahattomasti. Turvatyynyjen täyttyessä vapautuvat kuumat kaasut voivat aiheuttaa palovammoja. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Ne tunnistaa sanasta AIRBAG.

44 42 Istuimet, turvajärjestelmät Sivuturvatyynyjen järjestelmä Etuturvatyynyt laukeavat osoitetulta vaikutusalueelta tapahtuvassa törmäyksessä tietystä törmäysvoimasta alkaen. Sytytysvirran on oltava kytkettynä. Edessä istuvien liike eteenpäin hidastuu, jolloin ylävartalon ja pään loukkaantumisriski pienenee huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii. Sivuturvatyynyjärjestelmä käsittää kummankin etuistuimen selkänojassa sijaitsevat turvatyynyt. Ne tunnistaa sanasta AIRBAG.

45 Istuimet, turvajärjestelmät 43 Ylävartalon ja lantion loukkaantumisriski sivutörmäyksessä pienenee huomattavasti. Turvatyynyverhojen järjestelmä Sivuturvatyynyt laukeavat törmäyksessä tietystä törmäysvoimasta alkaen. Sytytysvirran on oltava kytkettynä. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. 9 Varoitus Sivuturvatyynyn täyttyminen aiheuttaa loukkaantumis- tai hengenvaaran lähellä istuvalle lapselle erityisesti silloin, jos lapsen pää, niska tai rintakehä on lähellä turvatyynyä sen lauetessa. Älä koskaan anna lapsen nojata oveen tai lähelle sivuturvatyynyyksikköä. Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG.

46 44 Istuimet, turvajärjestelmät Täten pään loukkaantumisriski sivutörmäyksessä pienenee huomattavasti. 9 Varoitus Turvatyynyverhot laukeavat törmäyksessä tietystä törmäysvoimasta alkaen. Sytytysvirran on oltava kytkettynä. Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä. Turvatyynyjen poiskytkentä Etumatkustajan turvatyynyjärjestelmä on kytkettävä pois toiminnasta, jos tälle istuimelle asennetaan lasten turvaistuin. Sivuturvatyynyt ja turvatyynyverhot, turvavöiden kiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Etumatkustajan turvatyynyt voidaan poistaa käytöstä kojelaudan päädyssä olevalla katkaisimella, joka näkyy etumatkustajan oven ollessa auki. 9 Varoitus Poista etumatkustajan istuimen turvatyynyt käytöstä, kun istuimella istuu lapsi. Aktivoi etumatkustajan istuimen turvatyynyt, kun istuimella istuu aikuinen.

47 Istuimet, turvajärjestelmät 45 Valitse asento virta-avaimella: cpois = etumatkustajan turvatyyny on poissa käytöstä eikä laukea törmäyksessä. Merkkivalo coff palaa jatkuvasti. Lasten turvajärjestelmä voidaan asentaa taulukon mukaisesti. dpäälle = etumatkustajan turvatyyny on käytössä. Lastenistuinta ei voida kiinnittää istuimelle. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila pysyy samana seuraavaan muutokseen asti. Turvatyynyn poiskytkennän merkkivalo Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme GM:n lasten turvalaitetta, joka on suunniteltu erityisesti autoasi varten. Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. Niin kauan kuin merkkivalo offc ei pala, etumatkustajan turvatyynyjärjestelmä laukeaa törmäyksessä.

48 46 Istuimet, turvajärjestelmät 9 Varoitus ÄLÄ KOSKAAN käytä taaksepäin suunnattua lasten turvaistuinta istuimella, jonka edessä oleva TUR VATYYNY ON AKTIIVINEN, se saattaisi aiheuttaa LAPSEN KUO LEMAN tai VAKAVAN VAMMAU TUMISEN. 9 Varoitus Kun etumatkustajan istuimella käytetään lasten turvajärjestelmää, ko. istuimen turvatyynyt on kytkettävä pois käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen vaarantaa lapsen hengen. Tämä pitää paikkansa erityisesti silloin, kun etumatkustajan istuimella käytetään selkä menosuuntaan asennettavaa lasten turvajärjestelmää. Turvatyynyn poistaminen käytöstä Oikean järjestelmän valinta Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikkoon selkärankaan kohdistuu vähemmän rasitusta törmäystilanteessa. Alle 12-vuotiaat ja alle 150 cm:n pituiset lapset saavat matkustaa vain lapselle soveltuvassa lasten turvajärjestelmässä. Normit ECE tai ECE täyttävät turvajärjestelmät ovat soveltuvia. Koska turvavyön oikea käyttöasento on harvoin mahdollinen alle 150 cm:n pituisen lapsen kohdalla, suosittelemme painokkaasti soveltuvan lasten turvajärjestelmän käyttämistä, vaikka lainsäädäntö ei tätä lapsen iän huomioiden enää edellyttäisi. Tarkista lasten turvaistuimien pakollista käyttöä koskevat paikalliset lait ja säädökset. Älä koskaan pidä lasta sylissäsi matkustaessanne autossa. Törmäyksessä lapsesta tulee liian raskas pideltäväksi paikallaan. Kuljettaessasi lapsia käytä lapsen painoon sopivia turvavarusteita. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava. Varmista, että vauvat ja lapset istuvat takaistuimella lasten turvajärjestelmissä.

49 Siihen asti kun lapset voivat käyttää turvavöitä, valitse sopiva turvajärjestelmä lapsen iän mukaan ja varmista, että lapsi käyttää sitä. Katso kyseisen lasten turvajärjestelmän ohjeita. Istuimet, turvajärjestelmät 47

50 48 Istuimet, turvajärjestelmät Lastenistuimen asennuspaikat Sallitut lasten turvajärjestelmän kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai n. 10 kk Ryhmä 0+: enintään 13 kg tai n. 2 vuotta Ryhmä I: 9 18 kg tai n. 8 kk 4 vuotta Ryhmä II: kg tai n. 3 7 vuotta Ryhmä III: kg tai n vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla X U 1 U 2 U X U 1 U 2 U X U 1 U 2 U X X U U X X U U Takapenkin keskipaikalla 1 = Sallittu, jos etumatkustajan istuimen turvatyynyt on poistettu käytöstä. Jos turvaistuin kiinnitetään kolmipisteturvavyöllä, varmista että auton turvavyö kulkee eteenpäin yläkiinnityspisteestä. 2 = Saatavana ISOFIX- ja Top-Tether-kiinnityskaarilla varustettu istuin. U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

51 Istuimet, turvajärjestelmät 49 Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Takapenkin ulkopaikoilla Ryhmä 0: enintään 10 kg E ISO/R1 X IL 1) X Ryhmä 0+: enintään 13 kg E ISO/R1 X IL 1) X D ISO/R2 X IL 1) X C ISO/R3 X IL 1) X Ryhmä I: 9 18 kg D ISO/R2 X IL 1) X C ISO/R3 X IL 1) X B ISO/F2 X IL, IUF X B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X Takapenkin keskipaikalla 1) Siirrä etuistuin etummaiseen asentoonsa tai siirrä eteenpäin, kunnes lasten turvajärjestelmä ei enää kosketa etuistuimen selkänojaa. IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

52 50 Istuimet, turvajärjestelmät ISOFIX-kokoluokka ja kiinnitys A ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille enintään 18 kg:n painoluokassa. D ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n painoluokassa. E - ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

53 Istuimet, turvajärjestelmät 51 Lasten ISOFIXturvajärjestelmät Aikaisemmin turvaistuimet kiinnitettiin auton istuimeen turvavöillä. Tästä johtuen turvaistuimet kiinnitettiin usein väärin tai liian löysälle lapsen turvallisuuden takaamiseksi. Autossasi on nyt ISOFIX-alakiinnityspisteet takaistuimen molemmilla ulommilla paikoilla ja Top-tether-kiinnityspisteet takapalkin molemmilla puolilla tavaratilassa, joiden avulla lasten turvaistuimet voidaan kiinnittää takaistuimiin. Noudata ISOFIX-alakiinikkeillä ja Top-tether-yläkiinnikkeillä varustetun lasten turvaistuimen asennuksessa turvaistuimen mukana toimitettuja ohjeita. Lue huolellisesti seuraavien sivujen ohjeet ja turvaistuimen mukana tulleet ohjeet ja noudata niitä. Lapsesi turvallisuus riippuu siitä! Jos sinulla on kysyttävää tai epäilet, oletko asentanut turvaistuimen oikein, ota yhteyttä turvaistuimen valmistajaan. Jos sinulla on edelleen vaikeuksia turvaistuimen asentamisessa autoosi, suosittelemme että otat yhteyttä valtuutettuun korjaamoon. Lasten ISOFIX-turvajärjestelmien asennus: 1. Asenna turvaistuin takaistuimen ulompaan istuinpaikkaan. 2. Etsi kaksi alakiinnityspistettä. Alakiinnikkeiden sijainti ilmenee kummankin takaistuimen selkänojan alaosassa olevasta ympyrämerkistä. 3. Varmista, ettei alakiinnikkeiden kohdalla ole vieraita esineitä, mukaan lukien turvavyön soljet ja turvavyöt. Vieraat esineet voivat häiritä turvaistuimen kiinnittymistä kiinnikkeisiin.

54 52 Istuimet, turvajärjestelmät 4. Aseta lasten turvaistuin istuinpaikalle kahden alakiinnityspisteen päälle ja kiinnitä se niihin noudattaen turvaistuimen mukana tulleita ohjeita. 5. Säädä ja kiristä turvaistuin turvaistuimen mukana tulleiden ohjeiden mukaisesti. Huomio Käyttämätön turvaistuin saattaa liikkua eteenpäin. Irrota turvaistuin kun se ei ole käytössä, tai kiinnitä se istuimen turvavyöllä. Huomautus Koska turvavyö tai turvaistuin saattaa kuumentua suljetussa autossa ollessaan, tarkista istuimen pinta ja soljet ennen kuin asetat siihen lapsen. 9 Varoitus Käytä kaikkia ISOFIX alakiinnitysja ylähihnakiinnityspisteitä vain niille suunniteltuun tarkoitukseen. ISOFIX alakiinnitys- ja ylähihnakiinnityspisteet on suunniteltu käytettäviksi vain ala- ja yläkiinnikkeillä varustettujen turvaistuinten kiinnittämiseen. Älä käytä ISOFIX alakiinnitys- ja ylähihnakiinnityspisteitä aikuisten turvavöiden, valjaiden tai muiden autossa olevien varusteiden pidikkeinä. ISOFIX alakiinnitys- ja ylähihnakiinnityspisteiden käyttäminen aikuisten turvavöiden, valjaiden tai muiden autossa olevien varusteiden pidikkeinä ei anna riittävää suojaa törmäystilanteessa ja saattaa johtaa vakaviin vammoihin tai jopa kuolemaan. 9 Varoitus Lapsen turvaistuimen asettaminen etuistuimelle voi aiheuttaa vakavia vammoja tai kuoleman. Älä koskaan asenna taaksepäin suunnattua lasten turvaistuinta etuistuimelle, jos autossa on etumatkustajan turvatyyny. Etuistuimelle taaksepäin suunnattuun lasten turvaistuimeen sijoitettu lapsi saattaa vammautua vakavasti etumatkustajan turvatyynyn täyttyessä. Kiinnitä taaksepäin suunnattu lasten turvaistuin takaistuimelle. Eteenpäin suunnattu lasten turvaistuin tulee kiinnittää takaistuimelle aina, kun se on mahdollista. Jos turvaistuin sijoitetaan etuistuimelle, siirrä istuin mahdollisimman kauas taakse.

55 Istuimet, turvajärjestelmät 53 Huomio Täysikokoinen taaksesuunnattu lasten turvaistuin ei ehkä sovi asennettavaksi. Ota yhteys jälleenmyyjään ja pyydä lisätietoja sopivista lasten turvaistuimista. ISOFIX -alakiinnikkeillä kiinnikkeillä ja ylähihnakiinnikkeillä varustetun lasten turvaistuimen asentaminen. Top-Tetherkiinnityssilmukat Päästäksesi käsiksi Top-tether-kiinnityskohtiin, toimi seuraavasti: 1. Irrota tavaratilan suoja. 2. Kiinnitä lasten turvaistuimen yläkiinnityshihnan kiinnike Top-tether-kiinnityspisteeseen, varmistaen että kiinnityshihna ei ole kiertynyt. Jos kyseisellä istuinpaikalla on säädettävä pääntuki ja käytät kaksoishihnaa, aseta hihna pääntuen ympärille. Jos kyseisellä istuinpaikalla on säädettävä pääntuki ja käytät yhtä hihnaa, nosta pääntukea ja vedä hihna pääntuen alta siten että se kulkee tankojen välistä. 3. Kiristä turvaistuimen kiinnityshihna turvaistuimen mukana toimitettujen ohjeiden mukaisesti. 4. Työnnä ja vedä turvaistuinta asennuksen jälkeen turvaistuimen oikean kiinnityksen varmistamiseksi. 9 Varoitus Varmista, että turvaistuimen kiinnityshihna on hyvin kiinnitetty yläkiinnityspisteeseen. Väärä kiinnitystapa saattaa estää kiinnityshihnaa ja yläkiinnityspistettä pitämästä turvaistuinta paikallaan.

56 54 Säilytys Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat 9 Varoitus Älä säilytä raskaita tai teräviä esineitä säilytystiloissa. Muuten säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen käännöksen tai onnettomuuden yhteydessä ja auton matkustajat voivat saada vammoja sinkoutuvista esineistä. Kojelaudan säilytyslokero Säilytyslokero kojelaudan alla Rakenne 1

57 Säilytys 55 Rakenne 2 Kolikkolokero Käsinelokero Säilytyslokeroa käytetään pieniä esineitä varten yms. Kolikoiden säilytystä varten. Avaa vetämällä kahvasta. 9 Varoitus Loukkaantumisvaaran vähentämiseksi onnettomuuden tai äkkipysähdyksen yhteydessä käsinelokeron luukku on aina pidettävä kiinni ajon aikana.

58 56 Säilytys Mukinpitimet Rakenne 1 Älä aseta kuumaa nestettä sisältäviä, peittämättömiä mukeja mukipitimiin, kun auto liikkuu. Roiskuva kuuma neste voi aiheuttaa palovammoja. Kuljettajalle sellainen palovamma voi johtaa auton hallinnan menettämiseen. Vähentääksesi henkilövahinkojen vaaraa äkkipysäyksessä tai törmäystilanteessa älä laita kannettomia tai huonosti suljettuja pulloja, laseja, tölkkejä jne. mukinpitimiin auton liikkuessa. Aurinkolasikotelo Mukipidikkeet sijaitsevat etukonsolissa ja keskikonsolin takaosassa. Rakenne 2 9 Varoitus Avaa kääntämällä alas. Älä sijoita aurinkolasikoteloon painavia esineitä.

59 Säilytys 57 Tavaratila Takaselkänojien kääntäminen alas 9 Varoitus Kuorma ei saa ylettyä etuistuimien selkänojien yläpuolelle. Älä anna matkustajien istua taitetulla selkänojalla, kun auto liikkuu. Kiinnittämätön kuorma tai matkustajat, jotka istuvat taitetun selkänojan päällä, voivat sinkoutua hallitsemattomasti auton sisällä tai pudota autosta äkillisesti pysähdyttäessä tai onnettomuudessa. Tästä voi seurata vakavia vammoja tai jopa kuolema. Jos haluat taittaa takaistuimen selkänojan erikseen: 1. Vedä takaistuintyynyn etuosasta sen vapauttamiseksi. Jos autosi on varustettu takaistuimen pääntuilla, ne tulee irrottaa. 2. Siirrä vapautettu takaistuintyyny pystyasentoon. Huomautus Varmistaaksesi että takaistuimen istuintyynyn liikuttamiseen on riittävästi tilaa, liu'uta etuistuinta eteenpäin ja säädä etuistuimen selkänoja pystyasentoon. 3. Vedä takaistuimen selkänojan vapautusnappia ylöspäin ja käännä selkänoja eteen ja alas. 4. Säädä etuistuimet haluttuun asentoon. Palauttaaksesi selkänojan pystyasentoon nosta se ylös ja paina tukevasti paikalleen. Varmista, että turvavyöt eivät jää puristuksiin. Palauttaaksesi takaistuintyynyn paikalleen aseta sen takaosa alkuperäiseen asentoonsa varmistaen samalla, etteivät turvavyöt jää väliin tai

60 58 Säilytys kierteelle, ja paina sitten istuintyynyn etuosaa lujasti alas kunnes se lukkiutuu paikalleen. Huomio Kun palautat takaistuimen selkänojan pystyasentoon, aseta takaistuimien turvavyöt ja lukot takaistuimen selkänojien välistä ja yhdelle istuinosalle. Tarkista, että takaistuimien turvavyöt ja lukot eivät jää puristukseen takaistuimen istuinosan alle. Varmistu, etteivät turvavyöt ole kierteellä tai selkänojan välissä, ja että ne ovat oikein paikallaan. 9 Varoitus Varmista, että takaistuimen selkänojat on käännetty kokonaan taakse ja lukittu paikoilleen, ennen kuin otat takaistuimille matkustajia. Älä vedä selkänojan päällä olevista vapautusnupeista, kun auto liikkuu. Se saattaisi johtaa henkilövahinkoihin. Huomio Jos takaistuimen selkänoja taitetaan turvavöiden ollessa vielä kiinnitettyinä, istuin tai turvavyöt voivat vaurioitua. Avaa aina turvavyöt ja aseta ne normaaliin säilytysasentoon ennen takaistuimen selkänojan taittamista. 9 Varoitus Älä koskaan salli matkustajien istua alas taitetun selkänojien päällä auton liikkuessa, koska se ei ole varsinainen istuinpaikka eikä turvavyötä ole käytettävissä. Tämä saattaisi johtaa vakavaan vammautumiseen tai kuolemaan onnettomuustilanteessa tai äkillisessä pysähdyksessä. Alas taitetun selkänojan päällä kuljetettavien esineiden korkeus ei saa ulottua etuistuimien selkänojien yläreunaa ylemmäksi. Muutoin kuorma voi äkkinäisessä pysäytyksessä liukua eteenpäin ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja. Apuverkko Voit kuljettaa pieniä kuormia lisävarusteena saatavan apuverkon sisällä. Asenna verkko ripustamalla verkon yläkulmien silmukat takapaneelin kiinnityskohtiin. Huomio Mukavuusverkko on tarkoitettu pienille kuormille. Älä kanna raskaita kuormia mukavuusverkossa.

61 Säilytys 59 Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Jos yrität kuljettaa auton katolla kattotelinettä pidempää tai leveämpää esinettä, tuuli voi tarttua siihen ajon aikana. Tämä saattaa aiheuttaa auton hallinnan menetyksen. Kuljettamasi esine saattaa repeytyä irti ja aiheuttaa sinulle tai muille kuljettajille törmäyksen, ja tietysti vaurioittaa autoasi. Älä koskaan kuljeta mitään kattotelinettä pidempää tai leveämpää auton katolla. Kattotelineen maksimikuormitus on 50 kg (laske mukaan kattotelineen tankojen paino). Älä ylitä ajoneuvoa kuormatessasi auton suurinta kuormauskapasiteettia. Poista kattokiskot tai matkatavarat automaattipesua varten, jos kattotelineellä on kiskot tai matkatavaroita. Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle äläkä peitä kojelaudan yläosassa olevaa tunnistinta. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 215) ja omamassan erotus. Katso lisätietoja omamassasta tekniset tiedot -osiosta. Omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90%:n täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa.

62 60 Mittarit ja käyttölaitteet Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Huomio Jos ohjauspylvääseen kohdistuu voimakas isku ohjauspyörää säädettäessä tai vipu lukitaan, se voi vaurioittaa ohjauspyörään liittyviä osia. Ohjauspyörän kaukoohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Infotainment-järjestelmää voidaan käyttää ohjauspyörän säätimillä 3 87.

63 Mittarit ja käyttölaitteet 61 Äänitorvi Paina j. Tuulilasin pyyhin-/ pesulaite Tuulilasinpyyhkimet Tuulilasinpyyhkimien käyttö: kytke sytytysvirta ON ja nosta pyyhkimien/ pesulaitteen kytkinvipua ylöspäin. OFF = Järjestelmä poissa päältä. INT = Jaksottaistoiminto. LO = Jatkuva pyyhintä, hidas nopeus. HI = Jatkuva pyyhintä, suuri nopeus. Liikuta vipua kevyesti kohti INT-asentoa ja vapauta se kertapyyhkäisyä varten pyyhinten ollessa poissa toiminnasta. Kun vapautat vivun, se palaa automaattisesti lepoasentoon. Pyyhkimet pyyhkäisevät yhden kerran. Kertapyyhkäisy Kertapyyhkäisy kevyessä sateessa tai sumussa: siirrä pyyhkimien/pesulaitteen kytkinvipua kevyesti kohti INT-asentoa ja vapauta vipu. Kun vapautat vivun, se palaa automaattisesti lepoasentoon. Pyyhkimet pyyhkäisevät yhden kerran. Huomio Esteistä kuljettajan näkökentässä saattaa aiheutua onnettomuus, josta saattaa seurata henkilö- tai omaisuusvahinkoja. Älä käytä tuulilasinpyyhkimiä, jos tuulilasi on kuiva tai siinä on lunta, jäätä tai muita esteitä. Pyyhkimien käyttäminen tuulilasilla, jossa on

64 62 Mittarit ja käyttölaitteet liikettä haittaavia esteitä voi vaurioittaa pyyhkimien sulkia, pyyhkimien moottoria ja lasia. Tarkista kylmässä säässä ennen käyttöä, etteivät sulat ole jäätyneet kiinni tuulilasiin. Pyyhkimien käyttäminen sulan ollessa kiinni jäätyneenä, voi rikkoa pyyhkimien moottorin. Tuulilasin pesulaite Huomio Älä käytä tuulilasin pesulaitetta muutamaa sekuntia pidempään, äläkä käytä sitä lainkaan, jos pesunestesäiliö on tyhjä. Näiden seurauksena pesulaitteen moottori voi ylikuumentua, mistä seuraa kallis korjaus. 9 Varoitus Älä suihkuta pesunestettä tuulilasille pakkassäällä. Pesunesteen ruiskuttaminen lasiin ja pyyhkimien käyttäminen pakkasessa saattaa aiheuttaa onnettomuuden, koska pesuneste muodostaa jäätyneen tuulilasin pintaan jäätä, joka estää näkyvyyden. Takalasin pyyhin/pesulaite Paina vipua kojelaudan suuntaan käyttääksesi takalasin pyyhintä ja pesintä. Yksi painallus: pyyhkimet toimivat jatkuvasti alhaisella nopeudella. Suihkuta pesunestettä painamalla vipua uudelleen. Vedä vivusta. Pesunestettä suihkuaa laseille ja pyyhkimet pyyhkäisevät muutaman kerran.

65 Mittarit ja käyttölaitteet 63 Huomio Esteistä kuljettajan näkökentässä saattaa aiheutua onnettomuus, josta saattaa seurata henkilö- tai omaisuusvahinkoja. Älä käytä takalasinpyyhintä, jos takalasi on kuiva tai takaluukun lasissa on lunta, jäätä tai muita esteitä. Pyyhkimien käyttäminen tukkeutuneessa takaikkunassa voi vaurioittaa pyyhkimien sulkia, pyyhkimien moottoria tai ikkunalasia. Tarkista kylmässä säässä ennen käyttöä, ettei sulka ole jäätyneet kiinni takaikkunaan. Näin estät pyyhkimen moottorin vaurioitumisen. Ruiskuta pakkassäällä takalasiin pesunestettä vasta, kun takaikkuna on lämmennyt. Pesuneste voi muodostaa jäätä jäätyneeseen takaikkunaan ja siten haitata näkyvyyttä. Huomio Älä käytä tuulilasin pesulaitetta muutamaa sekuntia pidempään. Älä käytä lainkaan, jos pesunestesäiliö on tyhjä. Näiden seurauksena pesulaitteen moottori voi ylikuumentua, mistä seuraa kallis korjaus. Kello <Tyyppi 1> <Tyyppi 2> Kellonaika näkyy mittaristossa. Jos mittaristossa ei ole kelloa, aika näkyy tietonäytössä. Aseta aika <Tyyppi 1> Paina CLOCK-painiketta mittaristossa yli 1 sekunnin ajan. Kun tuntinäyttö vilkkuu, säädä tuntinäyttö CLOCK-painikkeella.

66 64 Mittarit ja käyttölaitteet Noin 1 sekunnin kuluttua minuuttinäyttö alkaa automaattisesti vilkkua, säädä minuuttinäyttö CLOCK-painikkeella. Asetukset ovat valmiit muutaman sekunnin kuluttua ilman muita toimenpiteitä. <Tyyppi 2> Paina painiketta MENU, kunnes näytön alaosa vilkkuu. Paina painiketta SET/CLR yli 2 sekunnin ajan, jolloin järjestelmä siirtyy asetustilaan. Kun tuntinäyttö vilkkuu, valitse tuntiasetus painikkeella { tai } (jos tuntinäyttö vilkkuu yli 30 sekuntia ilman, että mitään toimintoja käytetään, ajan asetus palautuu asetustilan käyttöönottohetken asetukseen) Paina painiketta SET/CLR säädettyäsi tuntiasetuksen, jolloin minuuttinäyttö alkaa vilkkua. Valitse minuutit painikkeella { tai } (jos minuuttinäyttö vilkkuu yli 30 sekuntia ilman, että mitään toimintoja käytetään, ajan asetus palautuu asetustilan käyttöönottohetken asetukseen). Paina painiketta SET/CLR, kun minuuttiasetus on valmis. Virtapistokkeet Rakenne 1 Rakenne 2 12 voltin pistorasia sijaitsee etukonsolissa. Suurin tehonkulutus ei saa ylittää 120 wattia. Kun sytytysvirta on katkaistu, virtapistokkeet ovat poissa käytöstä. Lisäksi virtapistokkeet poistetaan käytöstä, mikäli akkujännite on alhainen. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Vääräntyyppiset pistokkeet voivat vaurioittaa pistorasiaa.

67 Mittarit ja käyttölaitteet 65 Savukkeensytytin Rakenne 1 Rakenne 2 Käyttääksesi savukkeensytytintä käännä virta-avain asentoon ACC tai ON ja paina savukkeensytytin kokonaan sisään. Savukkeensytytin ponnahtaa automaattisesti ulos, kun se on valmis käytettäväksi. Huomio Savukkeensytyttimen liiallinen kuumentaminen voi vaurioittaa kuumennuselementtiä ja sytytintä. Älä paina sytytintä, kun se on kuumenemassa. Tämä voi johtaa sytyttimen ylikuumentumiseen. Viallisen savukkeensytyttimen käyttäminen voi olla vaarallista. Jos kuumentunut savukkeensytytin ei ponnahda esiin 25 sekunnin sisällä, vedä se ulos ja pyydä huoltokorjaamoa korjaamaan vika. Se voi aiheuttaa henkilövahinkoja tai vaurioita autoosi. 9 Varoitus Jos jätät kesäaikana autoon herkästi syttyvän esineen kuten irrallisen savukkeensytyttimen, se voi räjähtää ja aiheuttaa tulipalon auton matkustamon ja tavaratilan korkean sisälämpötilan johdosta. Varmista, että autossa ei säilytetä herkästi syttyviä aineita. Huomio Savukkeensytyttimen istukkaa pitää käyttää vain savukkeensytyttimelle. Jos savukkeensytyttimen istukkaan kytketään 12 V jänniteadaptereita, saattaa seurauksena olla sulakkeenpalaminen tai mahdollinen kuumenemista johtuva vika.

68 66 Mittarit ja käyttölaitteet Huomio Toiminnassa olevan savukkeensytyttimen holkki voi kuumentua voimakkaasti. Älä kosketa savukkeensytyttimen holkkia äläkä anna lasten käyttää savukkeensytytintä tai leikkiä sillä. Kuuma metalli voi aiheuttaa loukkaantumisia ja vaurioita autolle tai muulle omaisuudelle. Tuhkakupit Huomio Savukkeet ja muut tupakointivälineet voivat aiheuttaa tulipalon. Älä laita paperia tai muuta tulenarkaa materiaalia tuhkakuppiin. Tulipalo tuhkakupissa voi aiheuttaa henkilö- tai omaisuusvahinkoja. Siirrettävä tuhkakuppi voidaan asettaa mukinpitimiin. Avaa tuhkakuppi nostamalla varovasti sen kansi. Sulje kansi huolellisesti käytön jälkeen. Irrota tuhkakuppi puhdistusta varten kiertämällä sen yläosaa hieman vastapäivään ja nostamalla sitä. Varoitusvalot, mittarit ja ilmaisimet Nopeusmittari <Tyyppi 1>

69 Mittarit ja käyttölaitteet 67 <Tyyppi 2> Matkamittari <Tyyppi 1> <Tyyppi 2> Ilmoittaa ajonopeuden. Matkamittari osoittaa auton ajomäärän kilometreinä tai maileina. Autossa on kaksi toisistaan riippumatonta osamatkamittaria, jotka mittaavat autolla ajetun matkan viimeisestä nollauksesta alkaen. Tyyppi 1: Näyttöä matkamittarin, osamatkamittarin A ja osamatkamittarin B välillä voidaan vaihtaa painamalla TRIP-painiketta. Tyyppi 2: Paina painiketta MENU, kunnes näytön ylempi osa vilkkuu. Matkamittarin ja osamatkamittareiden A ja B välillä voidaan vaihtaa

70 68 Mittarit ja käyttölaitteet painamalla ylös/alas-painikkeita { tai } mittariston oikealla puolella. Huomautus Nollaa kumpikin osamatkamittari painamalla mittariston TRIP-painiketta yli 2 sekunnin ajan. Kierroslukumittari <Tyyppi 1> <Tyyppi 2> Polttoainemittari <Tyyppi 1> Näyttää moottorin kierrosluvun kierroksina minuutissa. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta.

71 Mittarit ja käyttölaitteet 69 <Tyyppi 2> 9 Vaara Pysäytä auto ja sammuta moottori ennen polttoaineen tankkausta. Näyttää polttoainesäiliössä olevan polttoaineen määrän. Älä aja säiliötä tyhjäksi. Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen liike polttoainesäiliössä aiheuttaa polttoainemittarin neulan liikkeen jarrutettaessa, kiihdytettäessä ja käännyttäessä. Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vahvistus Sininen = Päällekytkennän vahvistus

72 70 Mittarit ja käyttölaitteet Mittariston merkkivalot (tyyppi 1)

73 Mittariston merkkivalot (tyyppi 2) Mittarit ja käyttölaitteet 71

74 72 Mittarit ja käyttölaitteet Keskikonsolin merkkivalot Suuntavilkku O vilkkuu vihreänä. Merkkivalo vilkkuu Merkkivalo vilkkuu suuntavalojen tai varoitusvilkkujen ollessa kytkettyinä. Nopea vilkkuminen: suuntavilkun tai siihen liittyvän sulakkeen toimintavika. Polttimon vaihto 3 178, Sulakkeet 3 183, Suuntavilkut Turvavyömuistutin Etuistuinten turvavyömuistutus Kuljettajan istuimen symboli X palaa tai vilkkuu punaisena. Etumatkustajan istuimen symboli k palaa tai vilkkuu punaisena, kun istuin on käytössä. 1. Kun sytytysvirta on kytketty, merkkivalo palaa kunnes turvavyö kiinnitetään. 2. Kun moottori käynnistetään, merkkivalo vilkkuu 100 sekunnin ajan ja palaa sitten tasaisesti kunnes turvavyö kiinnitetään. 3. Jos autolla ajetaan yli 250 m tai auton nopeus ylittää 22 km/h eikä turvavyötä ole kiinnitetty, merkkivalo vilkkuu ja äänimerkki kuuluu 100 sekunnin ajan. 100 sekunnin jälkeen merkkivalo palaa, kunnes turvavyö kiinnitetään, ja äänimerkki lakkaa kuulumasta. Takaistuinten turvavöiden tila Takaistuinten symboli X palaa tai vilkkuu punaisena. 1. Kun moottori on käynnissä, kaikki ovet on suljettu ja auton nopeus on alle 10 km/h, takaistuimen turvavöiden merkkivalot palavat kunnes turvavyöt on kiinnitetty. Näin tapahtuu, vaikka kukaan ei istuisi istuimella. 2. Jos auton nopeus on yli 10 km/h kaikkien ovien ollessa suljettuina, kiinnittämättömien takaistuimen turvavöiden merkkivalot syttyvät 35 sekunniksi ja sammuvat sitten riippumatta siitä, istuuko istuimella matkustaja vai ei. Jos takaistuimen turvavyö kiinnitetään, toisen kiinnittämättömän turvavyön merkkivalo syttyy uudelleen 35 sekunniksi ja sammuu sitten. 3. Jos jokin takaistuimen turvavöistä avataan auton nopeuden ollessa yli 10 km/h ja kaikkien ovien ollessa suljettuina, turvavöiden merkkivalo vilkkuu kunnes turvavyö kiinnitetään ja äänimerkki kuuluu 4 kertaa. Kolmipisteturvavyö 3 38.

75 Mittarit ja käyttölaitteet 73 Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kytkettäessä sytytysvirta merkkivalo palaa muutaman sekunnin ajan. Jos valo ei syty tai jos se ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, turvatyynyjärjestelmässä on häiriö. Käänny korjaamon puoleen. Järjestelmät eivät ehkä laukea onnettomuudessa. Häiriötilanteessa tai turvavyönkiristimien tai turvatyynyjen lauettua v palaa jatkuvasti. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvavöiden esikiristimet, turvatyynyjärjestelmä 3 37, Turvatyynyn poistaminen käytöstä d palaa keltaisena. Kun merkkivalo palaa, etumatkustajan turvatyyny on toimintavalmiudessa. c palaa keltaisena. Kun merkkivalo palaa, etumatkustajan turvatyyny ei ole toimintavalmiudessa. Turvatyynyn poistaminen käytöstä Latausjärjestelmä p palaa punaisena. Se syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Se syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Jarrujärjestelmä 4 syttyy punaisena (tyyppi 1). R syttyy punaisena (tyyppi 2). Palaa, kun seisontajarru vapautetaan, jos jarru- ja kytkinnestetaso on liian alhainen tai jos jarrujärjestelmässä on vika. Jarruneste Varoitus Älä aja autolla jarrujärjestelmän varoitusvalon palaessa. Tämä tarkoittaa, että jarrut eivät toimi oikein. Ajaminen autolla, jonka jarruissa on toimintahäiriö, saattaa aiheuttaa onnettomuuden, jonka seurauksena saattaa olla henkilö- tai omaisuusvahinkoja. Se palaa sytytysvirran kytkemisen jälkeen, jos käsikäyttöinen seisontajarru on kytketty. Seisontajarru

76 74 Mittarit ja käyttölaitteet Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Lukkiutumaton jarrujärjestelmä Vaihteisto Vaihteistonäyttö (tyyppi 1) A/T palaa punaisena. Kun sytytysvirta kytketään, valo syttyy noin 3 sekunniksi, jonka jälkeen sen tulee sammua vahvistuksena siitä, että vaihteisto on toiminnassa. Huomio Jos valo ei syty tai sammu noin 3 sekunnin kuluttua, tai valo syttyy kesken ajon, järjestelmässä on toimintahäiriö. Auto tulee viedä ensi tilassa valtuutettuun korjaamoon. Ylivaihde poissa päältä X palaa keltaisena. Tämä merkkivalo syttyy, kun ylivaihdetoiminto kytketään pois päältä. Ylivaihteen painikkeen painaminen valintavivun sivussa sammuttaa ylivaihteen OFF-merkkivalon ja aktivoi ylivaihdetoiminnon. Elektroninen ajovakauden hallintajärjestelmä b palaa tai vilkkuu keltaisena. Palaa Järjestelmässä on vika. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Järjestelmä on aktiivinen. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Elektroninen ajonvakauden hallintajärjestelmä Elektroninen ajovakauden hallintajärjestelmä pois päältä a vilkkuu keltaisena. Järjestelmä on pois toiminnasta. Jäähdytysnesteen lämpötila W palaa punaisena. Tämä valo osoittaa, että moottorin jäähdytysneste on ylikuumentunut. Jos olet käyttänyt autoa normaaleissa ajo-olosuhteissa, aja tien sivuun, pysäytä auto ja anna moottorin käydä joutokäynnillä muutaman minuutin ajan.

77 Mittarit ja käyttölaitteet 75 Jos valo ei sammu, sinun tulee sammuttaa moottori ja ottaa ensi tilassa yhteys korjaamoon. Suosittelemme, että otat yhteyttä valtuutettuun korjaamoon. Moottorin öljynpaine I palaa punaisena. Se syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. Jos moottorin öljynpaineen varoitusvalo syttyy ajon aikana, aja tien sivuun, pysäytä moottori ja tarkista öljymäärä. 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Älä poista avainta, ennen kuin auto on paikallaan, koska muutoin ohjauslukko saattaa lukittua odottamatta. Tarkista öljymäärä, ennen kuin käännyt korjaamon puoleen. Moottoriöljy Polttoaine vähissä Y palaa keltaisena. Palaa, kun polttoainesäiliössä on liian vähän polttoainetta. Huomio Älä aja polttoainesäiliötä tyhjäksi. Se saattaa vaurioittaa katalysaattoria. Katalysaattori Kaukovalot C palaa sinisenä. Se palaa kaukovalojen ollessa kytkettyinä ja kaukovalovilkkua käytettäessä. Kaukovalot /lähivalot Sumuvalot > palaa vihreänä. Palaa etusumuvalojen ollessa kytkettyinä Takasumuvalo r palaa keltaisena. Palaa, kun takasumuvalo on käytössä Ovi auki b syttyy punaisena (tyyppi 1). ( syttyy punaisena (tyyppi 2). Se palaa oven tai takaluukun ollessa auki.

78 76 Mittarit ja käyttölaitteet Ajotietokone <Tyyppi 1> <Tyyppi 2> olevalla polttoainemäärällä ajettava matka Tyyppi 2: Paina painiketta MENU, kunnes näytön alaosa vilkkuu. Käytä painiketta { tai } selataksesi valikkokohtia. Jäljellä olevalla polttoainemäärällä ajettava matka Ajotietokone antaa kuljettajalle ajotietoja, kuten jäljellä olevalla polttoaineella ajettavan matkan, ulkolämpötilan, keskinopeuden ja ajoajan. Tyyppi 1: Joka kerta kun painat MODE-painiketta mittaristossa, näyttö vaihtuu seuraavassa järjestyksessä: Jäljellä olevalla polttoainemäärällä ajettava matka Keskinopeus Ajoaika Ulkolämpötila Jäljellä Tämä toiminto näyttää, kuinka pitkälle jäljellä olevalla polttoainemäärällä voi ajaa. Matkan näyttöalue on 50~999 km.

79 Mittarit ja käyttölaitteet 77 Tämä ajotietokoneen näyttö toimii, kun säiliössä on vähintään 4 litraa polttoainetta. Jos tankkaat autoon polttoainetta auton ollessa kallistuneena tai akun ollessa kytkettynä irti, ajotietokone ei voi lukea todellista arvoa. Kun jäljellä olevalla polttoainemäärällä ajettava matka on alle 50 km, "---" vilkkuu näytössä. Matka voi vaihdella riippuen ajotottumuksista. Huomautus Lisävarusteena saatavan ajotietokoneen jäljellä olevalla polttoainemäärällä ajettavan todellisen matkan lukema saattaa vaihdella olosuhteiden mukaan. Jäljellä olevalla polttoainemäärällä ajettava matka voi vaihdella kuljettajasta, tiestä ja auton nopeudesta johtuvista syistä, koska se lasketaan muuttuvan polttoainetehokkuuden mukaan. Keskinopeus <Tyyppi 1> <Tyyppi 2> Tämä toiminto näyttää keskinopeuden. Keskinopeuden laskentaan luetaan mukaan aika, jonka moottori on käynnissä, vaikka autolla ei ajeta. Keskinopeusalue on 0~180 km/h. Keskinopeuden nollaaminen: Tyyppi 1: Paina painiketta MODE yli 1 sekunnin ajan. Tyyppi 2: Paina painiketta SET/CLR yli 1 sekunnin ajan.

80 78 Mittarit ja käyttölaitteet Ajoaika Ulkolämpötila todellisesta tilanteesta ajo-olosuhteista, ajotavasta tai auton nopeudesta riippuen. Tämä toiminto näyttää kokonaisajoajan. Ajoajan nollaaminen: Tyyppi 1: Paina painiketta MODE yli 1 sekunnin ajan. Tyyppi 2: Paina painiketta SET/CLR yli 1 sekunnin ajan. Ajoaikaan luetaan mukaan aika, jonka moottori on käynnissä, vaikka autolla ei ajeta. Ajoaika siirtyy lukemaan 0:00 lukeman 99:59 jälkeen. Tämä toiminto näyttää ulkolämpötilan. Lämpötila-alue on -30~70 C. Ulkolämpötila ei vaihdu välittömästi yleisen lämpömittarin tavoin, ettei se aiheuta häiriötä ajon aikana. Ulkolämpötila saattaa poiketa todellisesta lämpötilasta ajo-olosuhteista riippuen. Huomautus Jäljellä olevalla polttoainemäärällä ajettavan matkan, keskinopeuden ja ulkolämpötilan näyttö saattaa erota

81 Mittarit ja käyttölaitteet 79 Auton räätälöinti Auton toimintoja voidaan räätälöidä muuttamalla Info-näytön asetuksia. Auton varustelusta riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Paina CONFIG-painiketta sytytysvirran ollessa kytkettynä ja Infotainment-järjestelmän aktivoituna. Asetusvalikot näkyvät näytössä. Vaihda asetusvalikoita kiertämällä MENU-nuppia. Valitse asetusvalikko painamalla MENU-painiketta. Sulje tai palaa edelliseen painamalla BACK-painiketta. Seuraavat valikot voidaan näyttää: Kielet Ajan näyttö Radion asetukset Palauta tehdasasetukset Kieliasetukset Vaihda kieltä. Ajan ja päivämäärän asetukset Infotainment-järjestelmä Radion asetukset Infotainment-järjestelmä Palauta tehdasasetukset Kaikki asetukset palautuvat tehdasasetuksiin.

82 80 Valaistus Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Ulkovalojen ohjaus Ajovalot sammuvat automaattisesti, kun kuljettajan ovi avataan sen jälkeen, kun virtalukko on käännetty asentoon LOCK. Kaukovalot Kytke ajo- ja takavalot päälle ja pois kääntämällä monitoimivivun päätä. Valokytkimessä on kolme asentoa, jotka aktivoivat eri toimintoja seuraavasti: OFF: Kaikki valot on sammutettu. 8: Takavalot, rekisterikilven valot ja kojelaudan valot syttyvät. 9: Lähivalot ja kaikki yllä mainitut valot syttyvät. Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Huomautus Kaukovalojen merkkivalo palaa, kun kaukovalot on sytytetty.

83 Valaistus 81 9 Varoitus Vaihda aina kaukovaloilta lähivaloille lähestyessäsi vastaantulevia tai edellä ajavia autoja. Kaukovalot voivat sokaista toiset kuljettajat hetkellisesti, jolloin seurauksena saattaa olla törmäys. Kaukovalovilkku Vipu palaa normaaliasentoon kun vapautat sen. Kaukovalot palavat niin kauan kun vedät monitoimivipua itseesi päin. Ajovalojen kantaman säätö Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä nuppi? oikeaan asentoon. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Suunnata ajovalot korjaamolla. Päiväajovalot Päiväajovalot parantavat auton näkyvyyttä päiväsaikaan. Takavalot eivät pala.

84 82 Valaistus Varoitusvilkut Suunta- ja kaistanvaihtovilkut Etusumuvalot Käyttö painikkeella. Kytke hätävilkut painamalla painiketta. Sammuta hätävilkut painamalla painiketta uudestaan. Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Jos vipu siirretään vastuksen ohi, kytkeytyvät suuntavalot kestotoimintaan. Ohjauspyörän palautuessa kytkeytyvät suuntavalot automaattisesti pois päältä. Kytkeäksesi sumuvalot varmista, että lähivalot palavat. Käännä sitten suuntavalon kytkinvivun keskellä oleva rengas asentoon ON. Sammuta sumuvalot kääntämällä kytkinvivun rengas asentoon OFF.

85 Valaistus 83 Takasumuvalot Sisävalot Sisävalo 9 Varoitus Vältä kattovalon käyttämistä ajaessasi pimeässä. Valaistu matkustajatila heikentää näkyvyyttä pimeässä ja saattaa aiheuttaa törmäyksen. Kytke takasumuvalo kiertämällä tuulilasinpyyhkimien vivun päätä lähivalojen ollessa päällä. Kytke takasumuvalo pois päältä kiertämällä vivun päätä uudelleen. Peruutusvalot Peruutusvalot palavat, kun sytytysvirta on kytketty ja peruutusvaihde valittu. Keinukytkimen käyttö: = aina päällä kunnes kytketään pois käsin. w = automaattinen päällekytkentä, kun ovi avataan ja poiskytkentä, kun ovet suljetaan. = aina poissa päältä, vaikka ovet olisivat auki. Huomautus Akku saattaa purkautua, jos valot on jätetty pitkäksi ajaksi palamaan.

86 84 Valaistus Valaistusominaisuudet Akun purkautumisen esto Sähkövalojen poiskytkentä Akun purkautumisen estämiseksi jotkut valot kytketään automaattisesti pois päältä, jos avaat kuljettajan oven virtalukon ollessa asennossa LOCK tai ACC. Tämä toiminto ei koske sisävaloja.

87 Infotainment-järjestelmä 85 Infotainmentjärjestelmä Johdanto Radio Audiosoittimet Puhelin Johdanto Yleistä tietoa Infotainment-järjestelmä tarjoaa autoosi viimeisintä viihde- ja informaatioteknologiaa. Radiota voidaan helposti käyttää tallentamalla enintään 36 AM/FM tai DAB (vain tyyppi A) -asemaa esivalintapainikkeisiin [1~6] jokaiselle kuudelle sivulle. Integroitu CD-soitin voi toistaa audio- CD- ja MP3 (WMA) -levyjä ja USBsoitin voi toistaa kytketyn USB-tallennuslaitteen tai ipod-tuotteita. Bluetooth-puhelinyhteystoiminto mahdollistaa langattomat hands-freepuhelut ja puhelimen musiikkisoittimen käytön. Yhdistä kannettava musiikkisoitin ulkoisen äänilähteen liitäntään ja nauti Infotainment-järjestelmän hyvästä äänentoistosta. Digitaalinen ääniprosessori tarjoaa useita esiasetettuja taajuuskorjaintiloja äänen optimoimiseksi. Maksimi lähtöteho: 25 W x 4 kanavaa Kaiuttimen impedanssi: 4 ohmia Järjestelmää voidaan helposti säätää huolellisesti suunnitellulla säätölaitteella, älykkäällä näytöllä ja monitoimisella valikkosäätimellä. "Yleiskuva"-osio tarjoaa yksinkertaisen yleiskuvan Infotainment-järjestelmän toiminnoista ja tiivistelmän kaikista säätölaitteista. "Käyttö"-osiossa selostetaan Infotainment-järjestelmän perustoiminnot. Näyttö

88 86 Infotainment-järjestelmä Näyttö voi poiketa ohjekirjan näytöstä, koska useimmat näytöt ovat erilaisia riippuen laitteen asetuksista ja auton varustelutasosta.

89 Käyttösäätimet, yleiskuva Infotainment-järjestelmä 87

90 88 Infotainment-järjestelmä Tyyppi A: Radio/DAB + CD/MP3 + USB/iPod + AUX + Bluetooth Tyyppi B: Radio + CD/MP3 + USB/ ipod + AUX + Bluetooth 1. Näyttö Näyttö toiston/vastaanoton/valikon tilaa ja tietoja varten. 2. VIRTAPAINIKE [m] ja ÄÄNENVOIMAKKUUDEN säädin Kytke virta päälle tai pois painamalla tätä painiketta. Käännä säädintä äänenvoimakkuuden säätämiseksi. 3. Esivalintapainikkeet [1-6] Pidä jotakin näistä painikkeista painettuna lisätäksesi nykyisen radioaseman nykyiselle suosikkisivulle. Paina jotakin näistä painikkeista valitaksesi tähän painikkeeseen liitetyn aseman. 4. LEVYN POISTO [d] Paina tätä painiketta levyn poistamiseksi soittimesta. 5. Levyaukko CD-levyt asetetaan tähän aukkoon ja poistetaan siitä. 6. SUOSIKIT [FAV1-2-3]-painike Paina tätä painiketta valitaksesi tallennettujen suosikkiasemien sivun. 7. TIEDOT [INFO]-painike Paina tätä painiketta katsoaksesi tiedostotietoja käyttäessäsi CD/MP3- tai USB/iPod-toistotilaa. Katso tietoja radioasemasta ja parhaillaan toistettavasta kappaleesta käyttäessäsi radiotoimintoa. 8. fseeke-painikkeet Paina näitä painikkeita käyttäessäsi radio- tai DAB (digitaalinen radiolähetys: vain tyyppi A) -toimintoa hakeaksesi automaattisesti hyvin kuuluvia asemia. Voit asettaa lähetystaajuuden manuaalisesti painamalla näitä painikkeita. Paina näitä painikkeita käyttäessäsi CD/MP3- tai USB/ ipod-toistotiloja toistaaksesi heti edellisen tai seuraavan kappaleen. Voit painaa näitä painikkeita siirtyäksesi nopeasti taaksepäin/eteenpäin toistettavassa kappaleessa. 9. CD/AUX-painike Paina tätä painiketta valitaksesi CD/MP3-, USB/iPod- tai AUX-audiotoiminnon. 10. RADIO BAND-painike Vaihda AM/FM- tai DAB-toiminnon (digitaalinen radiolähetys: vain tyyppi A) välillä. 11. TP-painike Kytke FM RDS-toiminnon aikana TP (Traffic Programme) -toiminto päälle tai pois. 12. CONFIG-painike Paina tätä painiketta siirtyäksesi järjestelmän asetusvalikkoon. 13. TONE-painike Paina tätä painiketta säätääksesi/ valitaksesi ääniasetustilan.

91 Infotainment-järjestelmä MENU-painike / TUNE-säädin Paina tätä painiketta näyttääksesi käytössä olevan valikon tai valitaksesi/tehdäksesi asetusmuutoksia ja asetusarvoja. Käännä säädintä siirtyäksesi/ vaihtaaksesi asetuksia tai asetusarvoja. 15. PBACK-painike Peruuta syötetty tieto tai palaa edelliseen valikkoon. 16. PUHELIN [y] / MYKISTYS Paina tätä painiketta aktivoidaksesi Bluetooth-tilan/soittaaksesi. Pidä painiketta painettuna kytkeäksesi mykistystoiminnon päälle tai pois. Ohjauspyörään sijoitetut radion säätimet: valinta 1. Äänenvoimakkuus [+/-] Paina painikkeita äänenvoimakkuuden lisäämiseksi/vähentämiseksi asteittain. Pidä painikkeita painettuna äänenvoimakkuuden lisäämiseksi/vähentämiseksi nopeasti. 2. aseekb Paina painiketta vaihtaaksesi tallennettuja radioasemia tai toistettavaa kappaletta. Pidä painiketta painettuna hakeaksesi nopeasti taajuutta ylöspäin tai siirtyäksesi eteenpäin toistettavissa kappaleissa. 3. Soittopainike [y] Paina tätä painiketta soittaaksesi. 4. Lopeta puhelu c/mykistys Paina tätä painiketta lopettaaksesi puhelun. Pidä tätä painettuna missä tahansa musiikkitilassa kytkeäksesi mykistystoiminnon päälle/ pois.

92 90 Infotainment-järjestelmä Käyttö Painikkeet ja hallintalaitteet Infotainment-järjestelmää käytetään toimintopainikkeiden, monitoimisäätimen ja näytössä näkyvän valikon avulla. Järjestelmän painikkeet ja hallintalaitteet ovat seuraavat: Infotainment-järjestelmän painikkeet ja säätimet Ohjauspyörän audiosäätimet Järjestelmän kytkeminen päälle/pois Paina VIRTA [m]-painiketta järjestelmän kytkemiseksi päälle. Kun virta kytketään päälle, viimeksi valitun aseman tai kappaleen toisto alkaa. Paina VIRTA [m]-painiketta järjestelmän kytkemiseksi pois päältä. Äänenvoimakkuuden säätö Käytä ohjauspyörän audiosäätimiä [+/-] äänenvoimakkuuden säätämiseen. Nykyinen äänenvoimakkuus näkyy näytössä. Infotainment-järjestelmän kytkeminen päälle asettaa äänenvoimakkuustason edelliseen valintaan (kun se on alle suurimman käynnistysvoimakkuuden). Äänenvoimakkuuden rajoitus korkean lämpötilan johdosta Jos radion sisälämpötila on hyvin korkea, Infotainment-järjestelmä rajoittaa suurinta äänenvoimakkuutta. Tarvittaessa äänenvoimakkuus laskee automaattisesti. Käännä [VOL]-säädintä äänenvoimakkuuden säätämiseksi.

93 Infotainment-järjestelmä 91 Äänensävyn asetukset Äänensävyn asetukset-valikosta äänitoimintoasetukset voidaan tehdä erikseen FM/AM-radiolle ja DAB-audiolle (vain tyyppi A) ja kullekin audiosoittimelle. Paina TONE-painiketta halutessasi käyttää vastaavaa toimintatilaa. Käännä TUNE-säädintä valitaksesi halutun äänensäätötilan ja paina sitten MENU-painiketta. Käännä TUNE-säädintä valitaksesi halutun arvon ja paina sitten MENUpainiketta. On mahdollista alustaa valittuna oleva kohta painamalla pitkään MENU-painiketta äänensävyn säätötilassa tai alustaa kaikki äänensävyn säätökohdat painamalla pitkään TONE-painiketta. Äänensävyn asetukset -valikko Basso: Säädä bassotasoa välillä Keskiäänet: Säädä keskiäänitasoa välillä Diskantti: Säädä diskanttitasoa välillä Etu/taka-säätö: Säädä etu/takakaiuttimien tasapainoa välillä etu 15 - taka 15 auton kuuden kaiuttimen järjestelmässä. Vasen/oikea-säätö: Säädä vasemman ja oikean puolen kaiuttimien tasapainoa välillä vasen 15 - oikea 15. EQ (taajuuskorjain): Valitse tai kytke pois äänityyli (POIS Pop Rock Klassinen Puhe Country).

94 92 Infotainment-järjestelmä Valitse toiminto FM/AM-radio tai DAB (vain tyyppi A) CD/MP3/USB/iPod-audio tai ulkoisen äänilähteen (AUX) liitäntä Paina RADIO BAND-painiketta valitaksesi AM/FM-radion tai DAB-toiminnon (vain tyyppi A). Paina MENU-painiketta avataksesi FM-valikon/AM-valikon tai DABvalikon, joka sisältää lähetysasemien valinnat. Paina toistuvasti CD/AUX-painiketta vaihtaaksesi audiosoitintoimintojen, CD/MP3-levyjen CD-toiminnon tai yhdistetyn USB/iPod-soittimen välillä. (CD/MP3 AUX USB/iPod CD/ MP3...) Paina MENU-painiketta avataksesi toimintokohtaisen valikon tai halutun laitteen valikon.

95 Infotainment-järjestelmä 93 Bluetooth hands-free-puhelin Paina PUHELIN [y] -painiketta valitaksesi Bluetooth handsfree -puhelintoiminnon. Paina MENU-painiketta avataksesi Bluetooth-valikon halutulle toiminnolle. Räätälöinti Pääpainikkeet/säätimet Asetuksissa käytetään seuraavia painikkeita ja säädintä. (12) CONFIG-painike Paina tätä painiketta siirtyäksesi Asetukset-valikkoon. (14) MENU-painike / TUNE-säädin Käännä säädintä siirtyäksesi valikkoon tai asetuskohtaan. Paina painiketta valitaksesi/syöttääksesi yksityiskohtaisen ohjausnäytön nykyisen valikon tai asetuskohdan osalta. (15) P BACK-painike Peruuta syötetty kohta tai palaa edelliseen näyttöön/valikkoon. Asetusvalikon käyttäminen räätälöintiin Asetusvalikot ja toiminnot voivat vaihdella automallikohtaisesti. Viite: Tietotaulukko Asetukset-valikkoa varten alla.

96 94 Infotainment-järjestelmä [Esimerkki] Asetukset Aika Päiväys Aseta päivä: Toukokuu Paina CONFIG-painiketta siirtyäksesi Asetukset-valikkoon. Katsottuasi alla olevaa Asetukset-valikon tietotaulukkoa käännä TUNEsäädintä siirtyäksesi haluttuun asetusvalikkoon ja paina sitten MENU-painiketta. Näyttää yksityiskohtaisen listan kyseisen asetusvalikon tai toimintatilan kohdalla. Jos saatavana on vielä toinen yksityiskohtainen lista, voit toistaa tämän toiminnon. Käännä TUNE-säädintä valitaksesi halutun asetusarvon tai toimintatilan ja paina sitten MENU-painiketta.

97 Infotainment-järjestelmä 95 Tietotaulukko järjestelmän asetusvalikkoa varten [Kielet] [Ajan näyttö] Jos kyseinen yksityiskohtainen lista koostuu useista kohdista, toista tämä toimenpide. Aseta/syötä haluttu asetusarvo tai toimintatila muuttuu. Valitse haluamasi kieli. Aseta aika: Aseta manuaalisesti nykyisen kellonajan tunnit ja minuutit. Aseta päiväys: Aseta manuaalisesti nykyinen vuosi/kuukausi/päivä. Aseta aikaformaatti: Valitse 12 h tai 24 h aikanäyttö. Aseta päiväysformaatti: Aseta näytettävä päiväyksen formaatti. VVVV.KK.PP: 2013 toukokuu 23 PP/KK/VVVV: 23. toukokuu 2013 KK/PP/VVVV: Toukokuu RDS kellon synkronointi: Valitse Päällä tai Pois

98 96 Infotainment-järjestelmä [Radion asetukset] Suurin äänenvoimakkuus käynnistettäessä: Aseta manuaalisesti suurin äänenvoimakkuus käynnistettäessä. Radiosuosikit: Aseta suosikkisivunumerot manuaalisesti. RDS-valinnat: Aseta RDS-valinnat. RDS: Päällä/pois (kytkee RDS-toiminnon päälle tai pois). Aluetoiminto: - Päällä/pois (kytkee aluetoiminnon päälle tai pois). Tekstivierityksen pysäytys: Päällä/ pois (kytkee tekstin vieritystoiminnon päälle tai pois). TA-äänenvoimakkuus: Aseta TAäänenvoimakkuus. DAB-asetukset (vain tyyppi A): Aseta RDS-valinnat. Automaattinen ryhmälinkitys: Päällä/pois (kytkee automaattinen ryhmälinkitys -toiminnon päälle tai pois). Automaattinen DAB-FM-linkitys: Päällä/pois (kytkee automaattinen DAB-FM-linkitys -toiminnon päälle tai pois). - Dynaaminen äänenmukautus: Päällä/pois (kytkee dynaaminen äänenmukautus -toiminnon päälle tai pois). Taajuusalueen valinta: Aseta Molemmat, L-taajuusalue tai Taajuusalue III. Palauta tehdasasetukset: Palauta kaikki toiminnot oletusasetuksiin. [Bluetooth-asetukset] Bluetooth: Siirry Bluetoothasetuksiin. Aktivointi: Valitse Päällä tai Pois. Laiteluettelo: Valitse haluttu laite ja valitse/yhdistä/erota tai poista. Yhdistä laite: Yritä yhdistää uusi Bluetooth-laite. Vaihda Bluetooth-koodi: Vaihda/ aseta Bluetooth-koodi manuaalisesti. Palauta tehdasasetukset: Palauta alkuperäiset lähtöasetusarvot.

99 Infotainment-järjestelmä 97 Radio AM-FM radio Ennen AM-FM-radion ja DAB:in käyttöä (vain tyyppi A) Pääpainikkeet/säätimet (10) RADIO BAND-painike Vaihda FM- ja AM-radion tai DAB-toiminnon (digitaalinen radiolähetys: vain tyyppi A) välillä. (14) MENU-painike / TUNE-säädin Käännä tätä säädintä etsiäksesi lähetystaajuuden manuaalisesti. Paina tätä painiketta siirtyäksesi nykytilasta valikkonäyttöön. (15) P BACK-painike Peruuta syötetty kohta tai palaa edelliseen näyttöön/valikkoon. (8) fseeke-painikkeet Paina tätä painiketta radio- tai DAB-asemien (vain tyyppi A) automaattihakua varten. Pidä tätä painiketta painettuna vaihtaaksesi radiotaajuutta ja vapauta painike pysähtyäksesi senhetkisen taajuuden kohdalle. (6) SUOSIKIT [FAV1-2-3]-painike Paina tätä painiketta siirtyäksesi tallennettujen radio- tai DAB- suosikkiasemasivujen läpi. (3) Esivalintapainikkeet [1 ~ 6] Pidä jotakin näistä esivalintapainikkeista painettuna tallentaaksesi nykyisen radio- tai DAB-aseman kyseiseen painikkeeseen. Paina tätä painiketta valitaksesi siihen tallennetun aseman. (7) TIEDOT [INFO]-painike Katso lähettävän radio- tai DAB-aseman tietoja. (11) TP-painike Kytke FM RDS-toiminnon aikana TP (Traffic Programme) -toiminto päälle tai pois. (16) MYKISTYS Pidä painiketta painettuna kytkeäksesi mykistystoiminnon päälle tai pois. Radio- tai DAB-aseman (vain tyyppi A) kuuntelu Radio- tai DAB-tilan valinta Paina toistuvasti painiketta RADIO BAND vaihtaaksesi FM-, AMtai DAB-taajuusalueiden välillä. Viimeksi valittuna ollut asema alkaa kuulua.

100 98 Infotainment-järjestelmä Radioaseman automaattihaku DAB-komponentin automaattihaku (vain tyyppi A) Radioasemien haku Paina fseeke-painikkeita hakeaksesi automaattisesti hyvin kuuluvia radioasemia. Paina painikkeita fseeke DAB-palvelukomponentin automaattihakua varten nykyisestä ryhmästä. Siirry edelliseen/seuraavaan ryhmään painamalla painikkeita fseeke. Pidä fseeke-painikkeita painettuna vaihtaaksesi nopeasti taajuutta ja vapauta painike halutun taajuuden kohdalla.

101 Infotainment-järjestelmä 99 DAB-ryhmän haku (vain tyyppi A) DAB-palvelun linkitys (vain tyyppi A) [DAB-DAB päällä/dab-fm pois] [DAB-DAB päällä/dab-fm päällä] Paina painikkeita fseeke hyvän vastaanoton omaavan DAB-palvelukomponentin automaattihakua varten. [DAB-DAB pois/dab-fm päällä] Kun asetat automaattisen DAB-FMlinkityksen päälle, Infotainment-järjestelmä vastaanottaa automaattisesti linkitetyn palvelukomponentin, jos DAB-signaali on heikko. [Katso Asetukset (paina CONFIG-painiketta) Radion asetukset DABasetukset automaattinen DAB-FMlinkitys].

102 100 Infotainment-järjestelmä Radioasemien viritys manuaalisesti DAB-asemien manuaalinen viritys (vain tyyppi A) DAB-asemaluettelon käyttö (vain tyyppi A) Käännä TUNE-säädintä etsiäksesi halutun lähetystaajuuden manuaalisesti. Paina DAB-tilassa MENU-painiketta siirtyäksesi DAB-valikkoon. Käännä TUNE-säädintä valitaksesi DAB:n manuaalivirityksen ja paina sitten MENU-painiketta. Käännä TUNE-säädintä etsiäksesi manuaalisesti halutun lähetystaajuuden ja paina sitten painiketta MENU. Käännä TUNE-säädintä näyttääksesi DAB-asemaluettelon. Asemaluettelotiedot näytetään. Jos asemaluettelo on tyhjä, DABasemaluettelon päivitys aloitetaan automaattisesti. Käännä TUNE-säädintä valitaksesi halutun luettelon ja paina sitten MENU-painiketta vastaanottaaksesi haluttua asemaa.

103 Infotainment-järjestelmä 101 DAB-tietojen näyttö (vain tyyppi A) Paina toistuvasti TIEDOT [INFO] -painiketta valitaksesi halutun DAB-asematietojen näyttötilan. Esivalintapainikkeiden käyttö Tallennus esivalintapainikkeisiin Paina SUOSIKIT [FAV1-2-3]-painiketta valitaksesi halutun tallennettujen suosikkiasemien sivun. Pidä jotakin esivalintapainiketta [1 ~ 6] painettuna tallentaaksesi nykyisen radio- tai DAB-aseman valitun suosikkisivun tähän painikkeeseen. Enintään 3 suosikkisivua voidaan tallentaa kuhunkin voidaan tallentaa enintään kuusi radio- tai DABasemaa. On mahdollista määrittää käytettävien suosikkisivujen määrä kohdassa Järjestelmäasetukset Radion asetukset Radiosuosikit (suosikkisivujen maksimimäärä). Jos uusi radioasema tallennetaan jo aiemmin ohjelmoituun esivalintapainikkeeseen [1 ~ 6], sen aiempi sisältö poistetaan ja korvataan uudella tallennettavalla asemalla. Esivalintapainikkeeseen tallennetun aseman kuunteleminen suoraan Paina toistuvasti SUOSIKIT [FAV1-2-3]-painiketta valitaksesi halutun FAV (suosikit) -esivalintasivun.

104 102 Infotainment-järjestelmä Näytössä näkyy valitulla esiasetetulla FAV-suosikkisivulla lähettävän aseman numero 1. Paina esivalintapainiketta [1 ~ 6] kuunnellaksesi suoraan tähän asemaan tallennettua radio- tai DAB-asemaa. Radio- tai DAB-valikon (vain tyyppi A) käyttö Käännä TUNE-säädintä siirtyäksesi haluttuun valikkokohtaan ja paina sitten MENU-painiketta valitaksesi halutun kohdan tai näyttääksesi kohdan tarkemman valikon. AM/FM tai DAB (vain tyyppi A) - valikko suosikkiluettelo Käännä TUNE-säädintä siirtyäksesi haluttuun suosikkiluetteloon ja paina sitten MENU-painiketta vastaanottaaksesi haluttua asemaa. AM/FM-valikko FM/AM-asemaluettelo Paina MENU-painiketta näyttääksesi radio- tai DAB-valikon. Käännä FM-valikossa/AM-valikossa tai DAB-valikossa TUNE-säädintä siirtyäksesi suosikkiluetteloon ja paina sitten MENU-painiketta. Suosikkiluettelon tiedot näytetään. Käännä FM-valikossa/AM-valikossa TUNE-säädintä siirtyäksesi FMasemaluetteloon/AMasemaluetteloon ja paina sitten MENU-painiketta. Asemaluettelotiedot näytetään.

105 Infotainment-järjestelmä 103 Käännä TUNE-säädintä siirtyäksesi haluttuun luetteloon ja paina sitten MENU-painiketta vastaanottaaksesi haluttua asemaa. FM- tai DAB-valikko (vain tyyppi A) FM- tai DAB-kategorialuettelo Käännä TUNE-säädintä siirtyäksesi haluttuun luetteloon ja paina sitten MENU-painiketta vastaanottaaksesi haluttua taajuutta. DAB-valikko DAB-ilmoitukset (vain tyyppi A) AM/FM tai DAB (vain tyyppi A) - valikko Päivitä FM/AM- tai DABasemaluettelo Käännä FM-valikossa tai DABvalikossa TUNE-säädintä siirtyäksesi FM-kategorialuetteloon tai DABkategorialuetteloon ja paina sitten MENU-painiketta. FM-kategorialuettelo tai DABkategorialuettelo näkyy näytössä. Käännä DAB-valikossa TUNE-säädintä siirtyäksesi DAB-ilmoituksiin ja paina sitten MENU-painiketta. DAB-ilmoitusluettelo näkyy näytössä. Käännä TUNE-säädintä valitaksesi halutun luettelon ja paina sitten MENU-painiketta vastaanottaaksesi haluttua taajuutta. Käännä FM-valikossa/AM-valikossa tai DAB-valikossa TUNE-säädintä siirtyäksesi kohtaan Päivitä FMasemaluettelo/Päivitä AMasemaluettelo tai Päivitä DABasemaluettelo ja paina sitten painiketta MENU.

106 104 Infotainment-järjestelmä FM-asemaluettelo/AMasemaluettelo tai DABasemaluettelo päivitetään. Paina FM-asemaluettelon/AMasemaluettelon tai DABasemaluettelon päivityksen aikana painiketta MENU tai P BACK estääksesi muutosten tallennuksen. Radio data system (RDS) Radio data system (RDS) on FM-asemien palvelu, joka helpottaa hyvin kuuluvien asemien etsintää. RDS-asemat on merkitty ohjelmanimillä ja lähetystaajuudella. Katso RDS-lähetystietoja Paina RDS-lähetystä vastaanotettaessa TIEDOT [INFO]-painiketta tarkistaaksesi, että RDS-tietoja vastaanotetaan. RDS:n konfigurointi RDS:n kytkeminen päälle ja pois Aseta RDS-valinta päälle tai pois. RDS:n aktivointi antaa seuraavat edut: Näytössä näkyy asetetun aseman ohjelman nimi sen taajuuden sijasta. Infotainment-järjestelmä virittäytyy aina parhaalle määritetyn aseman vastaanottotaajuudelle AF:ää (Alternative Frequency, vaihtoehtoinen taajuus) käyttäen. Paina CONFIG-painiketta näyttääksesi Asetukset-valikon. Käännä TUNE-säädintä siirtyäksesi radion asetuksiin ja paina sitten MENU-painiketta. Käännä TUNE-säädintä valitaksesi RDS-valinnat ja paina sitten MENUpainiketta.

107 Infotainment-järjestelmä 105 Käännä RDS-valinnat-valikossa MENU-TUNE-säädintä siirtyäksesi RDS pois -tilaan ja paina sitten MENU-TUNE-painiketta kytkeäksesi RDS-toiminnon päälle. Aluetoiminnon kytkeminen päälle ja pois RDS:n on oltava toiminnassa alueellisten asemien kuuntelua varten. Tiettyinä aikoina jotkut RDS-asemat lähettävät erilaista alueellista ohjelmaa eri taajuuksilla. Aseta Aluetoiminto (REG) päälle tai pois. Järjestelmä valitsee vain vaihtoehtoisia taajuuksia (AF) samoilla alueellisilla ohjelmilla. Jos alueellisten asemien kuuntelu on pois käytöstä, asemien vaihtoehtoiset taajuudet valitaan huomioimatta alueellisia ohjelmia. Käännä RDS-valinnat -valikossa TUNE-säädintä siirtyäksesi Aluetoiminto pois -tilaan ja paina sitten MENU-painiketta kytkeäksesi aluetoiminnon päälle. Tekstin vierityksen pysäytystoiminnon kytkeminen päälle ja pois Kytke tekstin vierityksen pysäytys - toiminto (ohjelmatietojen näyttäminen) päälle tai pois: Käännä RDS-valinnat -valikossa TUNE-säädintä siirtyäksesi tekstinvierityksen pysäytys pois -tilaan ja paina sitten MENU-painiketta kytkeäksesi tekstinvierityksen pysäytystoiminnon päälle. Liikennetiedotusten (TA) äänenvoimakkuus Liikennetiedotusten (TA) pienin äänenvoimakkuus voidaan määrittää ennalta. Liikennetiedotusten pienintä äänenvoimakkuutta voidaan voimistaa tai hiljentää verrattuna normaaliin audiolaitteen äänenvoimakkuuteen.

108 106 Infotainment-järjestelmä Käännä RDS-valinnat -valikossa TUNE-säädintä siirtyäksesi TAäänenvoimakkuuteen ja paina sitten MENU-painiketta. Käännä TUNE-säädintä säätääksesi TA-äänenvoimakkuutta ja paina sitten MENU-painiketta. Radion liikennetiedotukset TP = liikennetiedotusohjelma Radion liikennetiedotusasemat ovat liikennetiedotuksia lähettäviä RDSasemia. Infotainment-järjestelmän liikennetiedotusten valmiustilan kytkeminen päälle tai pois: Paina TP-painiketta kytkeäksesi liikennetiedotukset päälle tai pois. Jos radion liikennetiedotukset ovat käytössä, radion päävalikossa näytetään [ ]. Jos kuunneltava asema ei ole radion liikennetiedotusasema, seuraavan liikennetiedotusaseman haku käynnistyy automaattisesti. Kun liikennetiedotusasema on löydetty, [TP] näkyy radion päävalikossa. Jos radion liikennetiedotuspalvelu on käytössä, CD/MP3/USB/iPod/ Bluetooth-musiikin toisto tai AUXtoisto keskeytyy liikennetiedotuksen ajaksi.

109 Infotainment-järjestelmä 107 Liikennetiedotusten estäminen Liikennetiedotusten estäminen esim. CD/MP3-toiston tai radion kuuntelun aikana: Parhaillaan kuuluvien liikennetiedotusten estäminen Liikennetiedotusten estäminen esim. TA-aseman kuuntelun aikana: Kiinteä mastoantenni Vain tyyppi A Paina TP-painiketta. Kytke radion liikennetiedotukset toimintaan ja hiljennä Infotainment-järjestelmän äänenvoimakkuus täysin. Liikennetiedotus keskeytetään, mutta radion liikennetiedotukset pysyvät käytössä. Paina TP-painiketta.

110 108 Infotainment-järjestelmä Vain tyyppi B Poista kattoantenni kiertämällä sitä vastapäivään. Asenna kattoantenni kiertämällä sitä myötäpäivään. Huomio Muista irrottaa antenni, ennen kuin ajat matalaan tilaan, ettei se vaurioidu. Jos auto ajetaan automaattiseen autonpesulinjaan antenni paikallaan, saattavat antenni tai kattopelti vahingoittua. Muista irrottaa anteni, ennen kuin ajat auton automaattiseen autonpesulinjaan. Varmista, että antenni on hyvin kiristetty ja täysin pystyasennossa parasta mahdollista vastaanottoa varten. Audiosoittimet CD-soitin Tämän järjestelmän CD/MP3-soitin voi toistaa audio-cd- ja MP3 (WMA) -levyjä. Ennen CD-soittimen käyttöä Tärkeää tietoa CD ja MP3 (WMA) - levyistä Huomio Älä missään tapauksessa laita tähän CD/MP3 (WMA) -soittimeen DVD-levyjä, pieniä 8 cm levyjä tai levyjä, joiden pinta poikkeaa normaalista. Älä laita tarroja levyn pintaan. Tällaiset levyt voisivat juuttua CDsoittimeen ja vaurioittaa sitä. Tällöin laite olisi korjattava korkein kustannuksin.

111 Infotainment-järjestelmä 109 Audio-CD, jossa on antipiratismitoiminto vailla yhteensopivuutta audio-cd-standardin kanssa, ei ehkä toimi oikein tai lainkaan. Manuaalisesti tallennettuja CD-Rja CD-RW-levyjä on helpompi käsitellä huolimattomasti kuin alkuperäisiä CD-levyjä. Manuaalisesti tallennettuja CD-R- ja CD-RW-levyjä tulee käsitellä erityisen huolellisesti. Huomioi seuraavat tiedot. Manuaalisesti tallennetut CD-R- ja CD-RW-levyt eivät ehkä toimi oikein tai ne eivät ehkä toimi lainkaan. Tällöin kyseessä ei ole laitteen häiriö. Varo levyjä vaihtaessasi, ettei toistopintaan tule tahroja tai sormenjälkiä. Kun olet poistanut levyn CD/MP3- soittimesta, laita se heti takaisin levykoteloon estääksesi sitä vaurioitumasta tai likaantumasta. Jos levyyn pääsee likaa tai nestettä, tämä voi aiheuttaa ongelmia likaamalla CD/MP3-soittimen linssin laitteen sisällä. Suojaa levy kuumuudelta ja suoralta auringonvalolta. Käytettävä levytyyppi Tämä laite voi toistaa audio-cd/ MP3 (WMA) -levyjä. CD-DA: CD-R/CD-RW MP3 (WMA): CD-R/CD-RW/CD- ROM Alla olevia MP3 (WMA) -tiedostoja ei voida toistaa. MP3i- (MP3 interactive) tai MP3 PRO -standardin mukaan koodatut tiedostot Standardien mukaan koodaamattomat MP3 (WMA) -tiedostot Muut kuin MPEG1 Layer3 -formaatissa olevat MP3-tiedostot Levyjen käyttöä koskevat huomautukset Älä käytä mitään alla kuvatuista levyistä. Näiden levyjen liiallinen käyttö soittimessa voi aiheuttaa ongelmia. Levyt, joihin on kiinnitetty tarroja, merkintöjä tai suojus Levyt, joihin on kiinnitetty mustesuihkutulostimella tulostettu tarra Levyt, joille on tallennettu standardikapasiteetin ylittävä datamäärä Haljenneet tai naarmuuntuneet tai vääntyneet levyt eivät soi kunnolla 8 cm levy tai muu kuin pyöreä levy (neliö, viisikulmio, ovaali) Älä laita levyaukkoon muuta kuin levyjä, koska se voisi aiheuttaa ongelmia tai vaurioita. Levysoitin ei ehkä toimi oikein jos lämmitin kytketään päälle kylmällä säällä, koska laitteen sisään kertyy tällöin kosteutta. Jos tämä ongelma

112 110 Infotainment-järjestelmä ilmenee, anna laitteen olla pois päältä noin tunnin ajan ennen käyttöä. Toisto saattaa keskeytyä, jos auto tärisee epätasaisella tiellä. Älä ota väkisin levyä ulos tai syötä sitä sisään tai estä sen työntymistä ulos soittimesta sitä poistettaessa. Syötä levy etikettipuoli ylöspäin. Levyä ei voida toistaa, jos se syötetään ylösalaisin. Älä koske kädellä tallennuspintaan käsitellessäsi levyjä (puoli, jossa ei ole tekstiä tai koristeita). Aseta muut kuin käytössä olevat levyt koteloihinsa ja säilytä ne suojattuna suoralta valolta ja korkeilta lämpötiloilta. Levyn päälle ei saa joutua mitään kemiallisia aineita. Puhdista levyt kostealla, pehmeällä liinalla pyyhkien keskeltä reunoille päin. Huomautuksia koskien CD-R/RWlevyjen käyttöä Käytettäessä CD-R/CD-RW-levyjä saa käyttää vain "viimeisteltyjä" levyjä. PC:llä tehdyt levyt eivät ehkä toimi riippuen sovellusohjelman asetuksista ja ympäristöstä. CD-R/CD-RW-levyt, erityisesti irtotavarana ostetut, eivät ehkä toimi, jos ne altistuvat suoralle valolle tai korkeille lämpötiloille tai jos niitä säilytetään pitkiä aikoja autossa. Tässä laitteessa ei ehkä näytetä CD-R/CD-RW-levylle tallennettuja nimike- ja muita tietoja. CD-RW-levyjen latausaika voi olla pidempi kuin CD- tai CD-R-levyjen. Vaurioituneita musiikkitiedostoja ei voida toistaa tai niiden toisto voi keskeytyä. Joitakin antipiratismilevyjä ei voida toistaa. MP3 (WMA) -levyjen suurin kapasiteetti on 512 tiedostoa kullakin 10:llä kansiotasolla ja enintään 999 tiedostoa voidaan toistaa. Tämä järjestelmä tunnistaa vain MP3 (WMA)-levyjä, jotka on tehty ISO-9660 taso 1/2 tai Joliet-tiedostojärjestelmässä. (Se ei tue UDFtiedostojärjestelmää.) MP3/WMA-tiedostot eivät ole yhteensopivia pakettikirjoitusdatasiirron kanssa. MP3/WMA-tiedostoja ja audiodataa (CDDA) sisältäviä levyjä ei ehkä voida toistaa, jos kyseessä on CD- Extra tai Mixed-Mode CD. Seuraavia tiedosto-/kansionimiä voidaan käyttää tallennuksessa, mukaan lukien nelimerkkiset tiedostonimipäätteet (.mp3). ISO 9660 taso 1: enintään 12 merkkiä ISO 9660 taso 2: enintään 31 merkkiä Joliet: Enintään 64 merkkiä (1 tavu) Windowsin pitkä tiedostonimi: Enintään 128 merkkiä (1 tavu)

113 Infotainment-järjestelmä 111 Huomautuksia koskien MP3/WMAmusiikkitiedostojen käyttöä Tämä tuote voi toistaa MP3 (WMA) -tiedostoja, joiden päätteenä on mp3,.wma (pienet kirjaimet) ja.mp3 tai.wma (isot kirjaimet). Tällä laitteella voidaan toistaa seuraavia MP3-tiedostoja: Bittinopeus: 8 kbps ~ 320 kbps Näytetaajuus: 48 khz, 44,1 khz, 32 khz (MPEG-1), 24 khz, 22,05 khz, 16 khz (MPEG-2) Tällä laitteella voidaan toistaa tiedostoja, joiden bittinopeus on 8 kbps ~ 320 kbps, mutta korkealaatuinen äänenlaatu saavutetaan yli 128 kbps bittinopeudella. Tämä tuote voi näyttää ID3 Tag - tiedot (Versio 1.0, 1.1, 2.2, 2.3, 2.4) albumista, artistista jne. koskien MP3-tiedostoja. Albumin (levyn nimi), kappaleen (kappaleen nimi) ja artistin (kappaleen esittäjä) tietojen näyttämistä varten tiedoston tulee olla yhteensopiva ID3 Tag V1 ja V2 -formaattien kanssa. Tämä tuote voi toistaa MP3 VBR - tiedostoja. Kun VBR-tyyppistä MP3-tiedostoa toistetaan, näytetty jäljellä oleva aika voi poiketa todellisesta. Musiikkitiedostojen toistojärjestys

114 112 Infotainment-järjestelmä CD:n/MP3:n toistaminen Pääpainikkeet/säätimet (9) CD/AUX-painike Valitse CD/MP3-soitin. (14) MENU-painike / TUNE-säädin Käännä TUNE-säädintä siirtyäksesi kappaleluetteloon, valikkoon tai MP3 (WMA) -kappaleen tietoihin. Paina MENU-painiketta näyttääksesi nykyisen kohdan tai tilan valikkonäytön. (8) fseeke-painikkeet Paina näitä painikkeita toistaaksesi edellisen tai seuraavan kappaleen. Pidä näitä painikkeita painettuna siirtyäksesi nopeasti taaksepäin tai eteenpäin kappaleessa ja vapauta painike palataksesi normaalinopeuteen. (4) POISTO [d]-painike Poista levy. (7) TIEDOT [INFO]-painike Näyttää toistettavan kappaleen tiedot. (15) P BACK-painike Peruuta syötetty kohta tai palaa edelliseen näyttöön/valikkoon. (16) MYKISTYS Paina painiketta kytkeäksesi mykistystoiminnon päälle tai pois. Syötä levy Syötä toistettava levy etikettipuoli ylöspäin levyaukkoon. Kun levyn tiedot on luettu, sen toisto alkaa automaattisesti kappaleesta 1. Jos laitteeseen kytketään lukukelvoton levy, näytössä näkyy virheilmoitus ja levy poistetaan automaattisesti, minkä jälkeen järjestelmä palaa edelliseen käytössä olleeseen toimintoon tai FM-radiotoimintoon. Kun toistettava levy on jo syötetty, paina toistuvasti CD/AUX-painiketta valitaksesi CD/MP3-toiston.

115 Infotainment-järjestelmä 113 Jos toistettavaa levyä ei ole, CD:tä ei syötetty näkyy näytössä eikä toimintoa valita. Aiemmin toistettua kappaletta toistetaan automaattisesti. Poista levy Kun levy työntyy ulos, Infotainmentjärjestelmä siirtyy automaattisesti aiemmin käytössä olleeseen toimintoon tai FM-radioon. Levy vedetään automaattisesti takaisin, jos sitä ei poisteta lyhyen ajan kuluessa. Kappaleen vaihtaminen Tai käännä TUNE-säädintä siirtyäksesi toistettavien kappaleiden luetteloon ja paina sitten MENU-painiketta sen muuttamiseksi. Toistokohdan vaihtaminen Poista levy painamalla POISTO [d]- painiketta. Paina fseeke- painikkeita toistotilassa toistaaksesi edellisen tai seuraavan kappaleen. Kappaleita voidaan vaihtaa helposti kiertämällä ohjauspyörän audiosäätimissä lähdesäädintä [dsrcc]. Pidä fseeke -painikkeita painettuna toistotilassa siirtyäksesi nopeasti eteen- tai taaksepäin kappaleessa. Vapauta painike palataksesi normaaliin toistonopeuteen. Äänenvoimakkuus alenee hieman pikasiirtymisen aikana ja toistoaika näkyy näytössä.

116 114 Infotainment-järjestelmä Katso kappaleen toiston tietoja Paina TIEDOT [INFO]-painiketta toistotilassa nähdäksesi tietoja toistettavasta kappaleesta. Jos toistettavassa kappaleessa ei ole audio-cd-tietoja, järjestelmä näyttää Ei tietoja. MP3 (WMA) -kappaleiden osalta lisätietoja voidaan katsoa kääntämällä TUNE-säädintä kappaleen tietonäytössä. Näytettäviin tietoihin sisältyvät tiedostonimi, kansion nimi ja kappaleen yhteydessä tallennetut ID3 Tag -tiedot. Jos vääriä ID3 Tag -tietoja (esim. artisti, kappaleen nimi) lisätään MP3 (WMA) -tiedostoihin ennen niiden polttamista levylle, Infotainment-järjestelmä näyttää nämä tiedot sellaisenaan. Infotainment-järjestelmä ei voi muuttaa tai korjata vääriä ID3 Tag - tietoja (ID3 Tag -tiedot voidaan korjata vain PC:llä). Erikoissymboleita tai muita kuin tuettuja kieliä sisältävät kappaletiedot voidaan näyttää merkinnällä --- tai niitä ei näytetä lainkaan. CD-valikon käyttö Toistotilan vaihtaminen Paina CD/MP3-toistotilassa MENUpainiketta CD-valikon näyttämiseksi.

117 Infotainment-järjestelmä 115 CD-valikko Kappaleluettelo CD-valikko Kansiot Käännä TUNE-säädintä valitaksesi satunnaissoitto- tai uudelleentoistotoiminnon ja paina sitten MENU-painiketta kytkeäksesi halutun toiminnon päälle tai pois. Käännä audio-cd-levyjen kohdalla TUNE-säädintä CD-valikossa siirtyäksesi kappaleluetteloon ja paina sitten MENU-painiketta. Käännä TUNE-säädintä etsiäksesi halutun kappaleluettelon ja paina sitten MENU-painiketta valitun kappaleen toistamiseksi. Käännä MP3 (WMA) -levyjen kohdalla TUNE-säädintä CD-valikossa siirtyäksesi kansioihin ja paina sitten MENU-painiketta. Käännä TUNE-säädintä siirtyäksesi haluttuun kansioon ja paina sitten MENU-painiketta. Käännä TUNE-säädintä etsiäksesi halutun kappaleen ja paina sitten MENU-painiketta valitun kappaleen toistamiseksi valitusta kansiosta.

118 116 Infotainment-järjestelmä CD-valikko Haku... Käännä MP3 (WMA) -levyjen kohdalla TUNE-säädintä CD-valikossa siirtyäksesi hakuun... ja paina sitten MENU-painiketta. Kun järjestelmä on lukenut levyn tiedot, soittolistan [ip] ensimmäinen kappale näkyy näytössä. Jos soittolistassa [ip] ei ole musiikkitiedostoja, kunkin artistin [ia] ensimmäinen kappale näkyy näytössä. Levyn lukeminen saattaa kuitenkin kestää jonkin aikaa musiikkitiedostojen määrästä riippuen. Paina MENU-painiketta uudelleen ja käännä näytetystä hakukohdasta TUNE-säädintä valitaksesi halutun hakukohteen. Soittolistassa näkyy kyseisten kappaleiden määrä [ip]/artistin [ia]/albumin [il]/kappaleen nimen [is]/lajityypin [ig] mukaan. Käännä TUNE-säädintä siirtyäksesi haluttuun luokituskohtaan ja paina sitten MENU-painiketta.

119 Infotainment-järjestelmä 117 Käännä TUNE-säädintä etsiäksesi halutun kappaleen/otsikon ja paina sitten MENU-painiketta valitun kappaleen toistamiseksi. Lisälaitteet USB-soitin Voit käyttää AUX- ja USB-liitäntää audiolisälaitteiden kytkentään. USB-laitteiden käyttöä koskevat huomautukset Toimintaa ei voida taata, jos HDD:n sisäinen USB-massamuistilaite tai CF- tai SD-muistikortti yhdistetään käyttäen USB-sovitinta. Käytä USB- tai flash-muistityyppistä tallennuslaitetta. Varo staattista sähköpurkausta yhdistäessäsi tai irrottaessasi USB:n. Jos yhdistäminen ja irrottaminen toistetaan useita kertoja lyhyen ajan sisällä, tämä voi aiheuttaa ongelmia laitteessa. Irrota USB-laite valitsemalla USBvalikko Irrota USB ja käyttämällä MENU-painiketta/TUNE-säädintä. Toimintaa ei taata, jos USB-laitteen liitin ei ole metallinen. i-stick-tyyppisten USB-tallennuslaitteiden yhdistäminen ei ehkä toimi johtuen auton värinästä, joten niiden toimintaa ei voida taata. Varo koskemasta USB-liittimeen esineellä tai millään kehosi osalla. USB-tallennuslaite voidaan tunnistaa vain, kun se on formatoitu FAT16/32-formaattiin. Vain laitteita, joiden yksikkökoko on määritetty 512 tavua/sektori tai 2048 tavua/sektori, voidaan käyttää. NTFS:ää ja muita tiedostojärjestelmiä ei voida tunnistaa. UBS-tallennuslaitteen tyypistä ja kapasiteetista ja tallennetun tiedoston tyypistä riippuen tunnistamiseen kuluva aika voi vaihdella. Tämä ei ole osoitus tuotteen ongelmasta, odota että tiedostot on käsitelty. Joidenkin USB-tallennuslaitteiden tiedostoja ei voida tunnistaa yhteensopivuusongelmien takia eikä yhteyksiä muistikortinlukijaan tai USB HUB:iin tueta. Tarkista laitteen toiminta autossa ennen käyttöä. Kun laitteita kuten MP3-soitin, matkapuhelin tai digikamera on yhdistetty mobiililevyn kautta, ne eivät ehkä toimi normaalisti. Älä irrota USB-tallennuslaitetta sen ollessa toiminnassa. Se saattaisi vahingoittaa tuotetta tai USB-laitteen toimintaa.

120 118 Infotainment-järjestelmä Irrota yhdistetty USB-tallennuslaite, kun auton sytytysvirta on kytketty pois. Jos sytytysvirta kytketään USB-tallennuslaitteen ollessa yhdistettynä, USB-tallennuslaite voi vaurioitua tai se ei ehkä toimi oikein. Huomio USB-tallennuslaitteita voidaan kytkeä tähän laitteeseen vain musiikkitiedostojen toistamista varten. Tämän tuotteen USB-liitintä ei tule käyttää USB-laitteiden lataamiseen, koska USB-liittimen lämpeneminen voi heikentää suorituskykyä tai vaurioittaa tuotetta. Kun looginen asema erotetaan USB-tallennuslaitteesta, vain loogisen pääaseman tiedostoja voidaan toistaa USB-musiikkitiedostoina. Tästä syystä toistettavat musiikkitiedostot tulisi tallentaa laitteen yläasemaan. Joissakin USB-tallennuslaitteissa olevat musiikkitiedostot eivät ehkä toimi normaalisti, jos sovellus on ladattu jakamalla erillinen asema USB-laitteen sisällä. DRM (Digital Right Management) - musiikkitiedostoja ei voida toistaa. Tämä tuote voi tukea USB-tallennuslaitteita, joiden kapasiteetti on enintään 16 gigatavua, rajoittuen 999 tiedostoon, 512 kansioon ja 10- vaiheiseen kansiorakenteeseen. Tämän rajan ylittävien tallennuslaitteiden normaalia toimintaa ei voida taata. USB-musiikkitiedostojen käyttöä koskeva huomautus Vaurioituneiden musiikkitiedostojen toisto saattaa keskeytyä tai niitä ei ehkä voida toistaa ollenkaan. Kansiot ja musiikkitiedostot näytetään järjestyksessä Symboli Numero Kieli Enintään 64 merkkiä voidaan tunnistaa kansio- ja tiedostonimissä, jotka on kirjoitettu Joliet-tiedostojärjestelmässä. Tietoa MP3 (WMA) - musiikkitiedostoista Seuraavia MP3-tiedostoja voidaan toistaa. Bittinopeus: 8 kbps ~ 320 kbps Näytetaajuus: 48 khz, 44,1 khz, 32 khz (MPEG-1) 24 khz, 22,05 khz, 16 khz (MPEG-2) Tämä tuote näyttää MP3 (WMA) - tiedostot, joiden päätteenä on mp3,.wma (pienet kirjaimet) tai.mp3 tai.wma (isot kirjaimet). Tämä tuote voi näyttää ID3 Tag - tiedot (Versio 1.0, 1.1, 2.2, 2.3, 2.4) albumista, artistista jne. koskien MP3-tiedostoja. Seuraavia tiedosto-/kansionimiä voidaan käyttää tallennuksessa, mukaan lukien nelimerkkiset tiedostonimipäätteet (.mp3). ISO 9660 taso 1: enintään 12 merkkiä ISO 9660 taso 2: enintään 31 merkkiä

121 Infotainment-järjestelmä 119 Joliet: Enintään 64 merkkiä (1 tavu) Windows pitkä tiedostonimi: enintään 128 merkkiä (1 tavu) Tämä tuote voi toistaa MP3-tiedostoja, jotka käyttävät VBR:ää. Kun VBR-tyyppistä MP3-tiedostoa toistetaan, näytetty jäljellä oleva aika voi poiketa todellisesta. Pääpainikkeet/säätimet Seuraavia pääpainikkeita ja säätimiä käytetään USB-musiikkitiedostojen toistamiseen. (9) CD/AUX-painike Paina painiketta toistuvasti USB-laitteen ollessa yhdistettynä valitaksesi USB-toistotilan. (14) MENU-painike / TUNE-säädin Käännä säädintä siirtyäksesi kappaleluetteloon, valikkoon tai MP3 (WMA) -kappaleen tietoihin. Paina painiketta näyttääksesi nykyisen kohdan tai tilan valikkonäytön. (8) fseeke-painikkeet Paina näitä painikkeita toistaaksesi edellisen tai seuraavan kappaleen. Pidä näitä painikkeita painettuna siirtyäksesi nopeasti eteen- tai taaksepäin ja vapauta sitten toistaaksesi normaalilla nopeudella. (7) TIEDOT [INFO]-painike Näyttää toistettavan kappaleen tiedot. (15) P BACK-painike Peruuta syötetty kohta tai palaa edelliseen valikkoon. (16) MYKISTYS Pidä painiketta painettuna kytkeäksesi mykistystoiminnon päälle tai pois. USB-tallennuslaitteen kytkeminen Kytke toistettavat musiikkitiedostot sisältävä USB-tallennuslaite USB-liitäntään.

122 120 Infotainment-järjestelmä Kun laite on lukenut USB-tallennuslaitteen tiedot, se toistaa musiikkia automaattisesti. Jos laitteeseen kytketään lukukelvoton USB-tallennuslaite, näytössä näkyy virheilmoitus ja laite siirtyy automaattisesti edelliseen käytössä olleeseen toimintoon tai FMradiotoimintoon. Jos toistettava USB-tallennuslaite on kytketty, paina toistuvasti CD/AUXpainiketta valitaksesi USB-soittimen. Se jatkaa toistoa automaattisesti edellisestä toistokohdasta. Myöhemmin USB-soittimen toimintoja käytetään samalla tavalla kuin CD/MP3-toistossa. USB-musiikkitiedostojen toiston lopettaminen Paina RADIO BAND- tai CD/AUXpainiketta valitaksesi muita toimintoja. Lopeta toisto ja irrota USB-tallennuslaite, käytä USB-valikko Irrota USB -toimintoa USB-laitteen poistamiseksi turvallisesti. USB-valikon käyttö Ohjeet satunnaistoistolle / uudelleentoistolle / kansioille / haulle... USB-valikossa ovat vastaavat kuin CD/MP3-soittimen CDvalikossa; vain kohta Irrota USB on lisätty. Katso CD/MP3-soittimen toimintoja CD-valikosta. USB-valikko Irrota USB Paina MENU-painiketta toistotoiminnossa näyttääksesi USB-valikon. Käännä TUNE-säädintä siirtyäksesi Irrota USB -toimintoon ja paina sitten MENU-painiketta näyttääksesi viestin, jossa sanotaan että USB-laitteen irrottaminen on turvallista. Irrota USB-laite USB-liittimestä. Palaa edelliseen toimintoon.

123 Infotainment-järjestelmä 121 ipod-soitin Pääpainikkeet/säätimet Seuraavia pääpainikkeita ja säätimiä käytetään ipod-musiikkitiedostojen toistamiseen. (9) CD/AUX-painike Paina painiketta toistuvasti ipod-laitteen ollessa yhdistettynä valitaksesi ipod-toistotilan. (14) MENU-painike / TUNE-säädin Käännä säädintä siirtyäksesi ja näyttääksesi toistettavan kappaleluettelon. Paina painiketta näyttääksesi nykyisen kohdan tai tilan valikkonäytön. (8) fseeke-painikkeet Paina näitä painikkeita toistaaksesi edellisen tai seuraavan kappaleen. Pidä näitä painikkeita painettuna siirtyäksesi nopeasti eteen- tai taaksepäin ja vapauta sitten toistaaksesi normaalilla nopeudella. (7) TIEDOT [INFO]-painike Näyttää toistettavan kappaleen tiedot. (15) P BACK-painike Peruuta edellinen kohta tai palaa edelliseen valikkoon. (16) MYKISTYS Pidä painiketta painettuna kytkeäksesi mykistystoiminnon päälle tai pois. ipod-soittimen kytkeminen Kytke toistettavat musiikkitiedostot sisältävä ipod USB-liitäntään. Joitakin ipod/iphone-malleja ei ehkä tueta. Kytke ipod tähän laitteeseen vain ipod-tuotteen mukana toimitetuilla johdoilla. Muita johtoja ei voi käyttää. Joissakin tapauksissa ipod-tuote voi vaurioitua, jos sytytysvirta kytketään pois päältä sen ollessa kytkettynä laitteeseen. Kun ipod-tuotetta ei käytetä, pidä se irrotettuna tästä laitteesta auton sytytysvirran ollessa poiskytkettynä.

124 122 Infotainment-järjestelmä Kun laite on lukenut ipod-laitteen tiedot, se toistaa musiikkia automaattisesti. Jos laitteeseen kytketään lukukelvoton ipod-laite, näytössä näkyy virheilmoitus ja laite siirtyy automaattisesti edelliseen käytössä olleeseen toimintoon tai FM-radiotoimintoon. ipod-soittimen toistotoiminnot ja näytöt voivat tämän soittimen kanssa käytettynä olla erilaisia kuin ipodissa toistojärjestyksen, menetelmän ja näytettyjen tietojen suhteen. Katso seuraavasta taulukosta ipod-tuotteen hakutoimintoon liittyviä tietoja. ipod-valikon käyttö ipod-valikon ohjeet satunnaistoistolle / uudelleentoistolle / kansioille / haulle... (mukaan lukien audiokirjat ja säveltäjät) ovat vastaavat kuin CD/ MP3-soittimen CD-valikossa; vain kohta Poista ipod on lisätty. Katso vastaavaa CD/MP3-ohjetta. ipod-valikko Irrota ipod Jos toistettava ipod-laite on kytketty, paina toistuvasti CD/AUX-painiketta valitaksesi ipod-soittimen. Se jatkaa toistoa automaattisesti edellisestä toistokohdasta. Myöhemmin ipodin toistotoiminnot vastaavat CD/MP3-toistoa. ipod-toiston lopettaminen Lopeta toisto painamalla RADIO BAND- tai CD/AUX-painiketta valitaksesi muita toimintoja. Paina MENU-painiketta toistotoiminnossa näyttääksesi ipod-valikon.

125 Infotainment-järjestelmä 123 Käännä TUNE-säädintä siirtyäksesi Irrota ipod -toimintoon ja paina sitten MENU-painiketta näyttääksesi viestin, jossa sanotaan että laitteen irrottaminen on turvallista. Irrota ipod-laite USB-liittimestä. Palaa edelliseen toimintoon. Ulkoisen äänilähteen (AUX) liitäntä Pääpainikkeet/säätimet Seuraavia pääpainikkeita ja säätimiä käytetään Infotainment-järjestelmän äänentoiston hyödyntämiseen ulkoisen äänilähteen yhteydessä. (9) CD/AUX-painike Kun ulkoinen äänilähde on kytketty, paina painiketta toistuvasti valitaksesi ulkoisen äänilähteen (AUX) toiminnon. (2) ÄÄNENVOIMAKKUUS [VOL]- säädin Käännä säädintä äänenvoimakkuuden säätämiseksi. (16) MYKISTYS Pidä painiketta painettuna kytkeäksesi mykistystoiminnon päälle tai pois. Ulkoisen äänilähteen kytkeminen Kytke ulkoisen äänilähteen audiolähtö AUX-liitäntään. Infotainment-järjestelmä vaihtaa automaattisesti ulkoisen äänilähteen (AUX) tilaan, kun ulkoinen äänilähde on kytketty. Paina CD/AUX-painiketta vaihtaaksesi ulkoisen äänilähteen tilaan, jos ulkoinen äänilähde on jo kytketty. Käännä VOL-säädintä äänenvoimakkuuden säätämiseksi.

126 124 Infotainment-järjestelmä Puhelin Bluetooth Pääpainikkeet/säätimet Seuraavilla pääpainikkeilla ja säätimillä ohjataan musiikkitiedostojen toistoa ja käytetään soittotoimintoja Bluetooth-laitteen kautta. (9) CD/AUX-painike Kun musiikkisoitintoiminnolla varustettu Bluetooth-laite on kytketty, paina tätä painiketta toistuvasti valitaksesi Bluetooth-audiotoistotilan. (14) MENU-painike / TUNE-säädin Paina painiketta Bluetooth-puhelintilassa näyttääksesi valikkonäytön. Käännä säädintä siirtyäksesi valikkoon tai asetusarvoon. (15) PBACK Peruuta syötetty kohta tai palaa edelliseen näyttöön/valikkoon. (8) fseeke-painikkeet Paina näitä painikkeita Bluetoothaudiotoistotilassa toistaaksesi edellisen tai seuraavan kappaleen. Pidä näitä painikkeita painettuna siirtyäksesi nopeasti eteen- tai taaksepäin ja vapauta toistaaksesi normaalilla nopeudella. (16) PUHELIN [y] / MYKISTYS Paina tätä painiketta Bluetooth-tilan aktivointia varten. Pidä painiketta painettuna kytkeäksesi mykistystoiminnon päälle tai pois. Bluetoothin kytkentä Bluetooth-laitteen rekisteröinti Rekisteröi Bluetooth-laite yhdistettäväksi Infotainment-järjestelmään. Aseta ensin kytkettävä Bluetoothlaite Bluetooth-asetukset-valikossa näkymään muiden laitteiden Bluetooth-haussa. Paina CONFIG-painiketta ja käytä MENU-painiketta/TUNE-säädintä siirtyäksesi kohtaan Asetukset Bluetooth-asetukset Bluetooth Lisää laite ja paina sitten MENU-painiketta. Bluetooth-laitteet voidaan rekisteröidä CONFIG-painikkeen lisäksi myös kohdassa Puhelinvalikko Bluetooth-asetukset Bluetooth Lisää laite.

127 Infotainment-järjestelmä 125 Jos Infotainment-järjestelmään on jo kytketty Bluetooth-laite, Bluetooth on varattu näkyy näytössä. Yhteysvalmius näkyy viestin ja turvakoodin kanssa. (Alkuarvo on 0000, se voidaan muuttaa kohdassa Asetukset Bluetoothasetukset Bluetooth Vaihda Bluetooth-koodi.) Infotainment-järjestelmä löytyy etsimällä yhdistettävää Bluetooth-laitetta. Syötä Infotainment-järjestelmän turvakoodi Bluetooth-laitteen kautta. Jos Infotainment-järjestelmään yhdistettävän laitteen rekisteröinti onnistuu, Bluetooth-laitteen tiedot näkyvät näytössä. Infotainment-järjestelmään voidaan rekisteröidä enintään viisi Bluetooth-laitetta. Joidenkin Bluetooth-laitteiden käyttö on mahdollista vian kun Yhdistä aina -kohta on valittu. Bluetooth-laitteiden yhdistäminen/ poistaminen/erottaminen Huomio Jos Bluetooth-laite on jo yhdistetty, laitteen yhteys on ensin katkaistava. Aseta ensin yhdistettävä Bluetoothlaite Bluetooth-asetusvalikossa näkymään muiden laitteiden Bluetoothhaussa. Paina CONFIG-painiketta ja käytä MENU-painiketta/TUNE-säädintä siirtyäksesi kohtaan Asetukset Bluetooth-asetukset Bluetooth Laiteluettelo ja paina sitten MENUpainiketta. Käytä MENU-painiketta/TUNE-säädintä siirtyäksesi rekisteröidystä Bluetooth-laitteesta yhdistettävään laitteeseen ja paina sitten MENU-painiketta.

128 126 Infotainment-järjestelmä Voit rekisteröidä siirtymällä MENUpainikkeella/TUNE-säätimellä kohdevalintaan, sitten poistettavaan kohtaan ja painamalla sitten MENU-painiketta. Irrottaaksesi kytketyn Bluetooth-laitteen, valitse kytketty laite laiteluettelonäytöstä, jossa näkyy Irrota ja paina sitten MENU-painiketta. Bluetooth-rekisteröintiä/yhdistämistä koskevat huomautukset Jos Bluetoothin kytkeminen ei ole mahdollista, poista koko laiteluettelo yhdistettävästä Bluetooth-laitteesta ja yritä uudelleen. Jos koko laiteluettelon poistaminen ei auta, asenna akku uudelleen ja yhdistä uudelleen. Jos Bluetooth-laitteen kytkemisen jälkeen ilmenee ongelma, käytä MENU-painiketta/TUNE-säädintä seuraavasti: Asetukset Bluetooth-asetukset Palauta tehdasasetukset. Alusta laite, jossa ongelma ilmeni kytkettäessä Bluetooth-laitetta Infotainment-järjestelmään. Joskus Bluetooth voidaan yhdistää vain hands-freen tai Bluetooth-audiotoistotoiminnon kautta, vaikka stereokuulokkeet on kytketty. Yritä tässä tapauksessa kytkeä Infotainment-järjestelmä uudelleen käyttäen Bluetooth-laitetta. Bluetooth-audiotoistotoimintoa ei voida käyttää laitteissa, jotka eivät tue stereokuulokkeita. Musiikin kuunteleminen Bluetoothaudion kautta ei ole mahdollista, jos iphone on kytketty USB-liittimen kautta. Tämä johtuu matkapuhelimen ominaisuuksista.

129 Infotainment-järjestelmä 127 Bluetooth-audio Bluetooth-audion toistaminen Tuotteeseen tulee olla rekisteröity ja yhdistetty matkapuhelin tai Bluetooth-laite, joka tukee A2DP:tä (Advanced Audio Distribution Profile), versio 1.2 tai uudempi. Etsi matkapuhelimesta tai Bluetooth-laitteesta yhdistettävän Bluetooth-laitteen tyyppi/yhdistä kohde stereokuulokkeena. Musiikkinuottikuvake [n] näkyy näytön oikeassa alareunassa, jos stereokuulokkeet on oikein yhdistetty. Älä kytke matkapuhelinta Bluetooth-liitäntään. Saattaa tapahtua virhe, jos se yhdistetään CD/MP3- tai Bluetooth-audiotoistotilan aikana. Bluetooth-audion toistaminen Paina CD/AUX-painiketta toistuvasti valitaksesi yhdistetyn Bluetooth-audiotoistotilan. Jos Bluetooth-laitetta ei ole yhdistetty, tätä toimintoa ei voi valita. Matkapuhelimen tai Bluetooth-laitteen aktivointi toistaa musiikkitiedostoja. Bluetooth-laitteen audiotoisto kuuluu Infotainment-järjestelmän kautta. Jotta Bluetooth-audio toimii, musiikki tulee toistaa ainakin kerran matkapuhelimen tai Bluetooth-laitteen kautta stereokuulokkeiden yhdistämisen jälkeen. Kun sitä on toistettu ainakin kerran, musiikkisoitin toistaa automaattisesti toistotoimintoon siirryttäessä ja lopettaa automaattisesti, kun musiikkisoitintila päättyy. Jos matkapuhelin tai Bluetooth-laite ei ole odotusnäyttötilassa, jotkin laitteet eivät toista automaattisesti Bluetooth-audiotoistotilassa. Paina fseeke -painikkeita vaihtaaksesi edelliseen tai seuraavaan kappaleeseen tai pidä näitä painikkeita painettuna siirtyäksesi kappaleessa nopeasti eteen- tai taaksepäin. Tämä toiminto toimii vain Bluetooth-laitteissa, jotka tukevat AVRCP:n (Audio Video Remote Control Profile), versiota 1.0 tai uudempaa. (Riippuen Bluetooth-laitteen asetuksista jotkut laitteet voivat näyttää AVRCP:n olevan yhdistetty alkuperäistä yhteyttä varten.) Soivan kappaleen ja kappaleen kohdan tiedot näkyvät Infotainment-järjestelmän näytössä.

130 128 Infotainment-järjestelmä Bluetooth-audion toistamista koskevat huomautukset Älä vaihda kappaletta liian nopeasti toistaessasi Bluetooth-audiota. Tietojen siirtäminen matkapuhelimesta Infotainment-järjestelmään kestää jonkin aikaa. Jos matkapuhelin tai Bluetoothlaite ei ole odotusnäyttötilassa, se ei ehkä toista automaattisesti vaikka toisto aktivoidaan Bluetoothaudiotoistotilassa. Jos Bluetooth-audiotoisto ei toimi, tarkista onko matkapuhelin odotusnäyttötilassa. Joskus ääni voi katketa Bluetoothaudiotoiston aikana. Infotainmentjärjestelmä toistaa audiota matkapuhelimesta tai Bluetooth-laitteesta sitä mukaa kun sitä siirretään. Bluetooth-virheilmoitukset ja toimenpiteet Bluetooth poiskytketty Tarkista, onko Bluetoothin aktivointiasetus Päällä. Bluetooth-toimintoa voidaan käyttää, kun Bluetooth on aktivoitu. Bluetooth on varattu Tarkista, onko Bluetooth-laitteita yhdistetty. Yhdistääksesi uuden laitteen irrota yhdistetyt laitteet ja yhdistä uudelleen. Laiteluettelo on täynnä. Tarkista, onko rekisteröityjä laitteita alle 5. Enintään 5 laitetta voidaan rekisteröidä. Puhelinmuistiota ei saatavana Tämä viesti näkyy, jos matkapuhelin ei tue yhteystietojen siirtoa. Jos tämä viesti näkyy usean yrityksen jälkeen, laite ei tue yhteystietojen siirtoa. Huomautus Viesti näytetään, jos yhteystietojen siirtoa tuetaan mutta myös tieto laitevirheestä lähetetään. Päivitä laite uudelleen, jos näin tapahtuu. Puhelinmuistio on tyhjä Tämä viesti näkyy jos matkapuhelimeen ei ole tallennettu puhelinnumeroita. Tämä näkyy myös, jos puhelinlokin siirtoa tuetaan mutta sellaisella tavalla, jota Infotainmentjärjestelmä ei tue. Handsfree-puhelin Puheluihin vastaaminen Kun saapuva puhelu tulee yhdistetyn Bluetooth-puhelimen kautta, toistettava kappale keskeytyy ja puhelin soi asianmukaisten tietojen näkyessä näytössä.

131 Infotainment-järjestelmä 129 Huomio On mahdollista siirtää soittoäänet matkapuhelimen mallista riippuen. Säädä matkapuhelimen soittoäänen voimakkuutta, jos se on liian alhainen. Vastaa puheluun painamalla ohjauspyörän audiosäätimien soittopainiketta tai käännä TUNE-säädintä siirtyäksesi vastaustoimintoon ja paina sitten MENU-painiketta. Hylkää puhelu painamalla ohjauspyörän audiosäätimien painiketta Lopeta puhelu/mykistä-painiketta tai käytä MENU-painiketta/TUNEsäädintä ja valitse Hylkää. Puhelun aikana lähetetyn äänen voi estää valitsemalla Mykistä mikrofoni -kohdan MENU-painikkeella/TUNE-säätimellä. Pidä keskustelun aikana ohjauspyörän audiopainiketta painettuna vaihtaaksesi yksityissoittotilaan (jotkin puhelimet eivät ehkä tue yksityissoittotilaa puhelimen ominaisuuksista riippuen). Kun puhelu vastaanotetaan Infotainment-järjestelmällä ja Bluetooth on kytkettynä, jotkin puhelimet eivät siirry automaattisesti yksityistilaan. Tämä riippuu kunkin puhelimen ominaisuuksista.

132 130 Infotainment-järjestelmä Kun on mahdollista käyttää kolmannen osapuolen keskustelua viestintäpalveluiden tarjoajan sovelluksen kautta, puheluita voidaan soittaa Infotainment-järjestelmän puhelun aikana. Keskusteluissa kolmannen tai useamman osapuolen kanssa näytettävä sisältö voi poiketa todellisesta. Puhelun lopettaminen Lopeta puhelu painamalla ohjauspyörän audiosäätimien Lopeta puhelu/ mykistä-painiketta tai käännä TUNEsäädintä siirtyäksesi kohtaan Lopeta puhelu ja paina sitten painiketta MENU. Uudelleensoitto Paina soittopainiketta ohjauspyörän audiosäätimistä saadaksesi uudelleensoiton ohjauksen näyttöön tai pidä painiketta painettuna näyttääksesi soittajalokinäytön. Käännä TUNE-säädintä valitaksesi Kyllä tai yhteystiedot ja paina sitten MENU-painiketta tai soittopainiketta [g] puhelun soittamiseksi. Jos matkapuhelin ei ole odotustilassa, puhelin ei ehkä tue uudelleensoittotoimintoa. Tämä riippuu matkapuhelimen ominaisuuksista.

133 Infotainment-järjestelmä 131 Kun numeroon soitetaan uudelleen, yhdistetyn puhelimen numeroa ei näytetä. Riippuen matkapuhelimesta puhelu saatetaan tehdä soittohistorian tai vastaanotettujen tai vastaamattomien puheluiden eikä uudelleensoittotilan kautta. Tämä riippuu matkapuhelimen ominaisuuksista. Käytä MENU-painiketta/TUNE-säädintä käyttääksesi toimintoja näyttöön tulevassa valikossa. Pidä ohjauspyörän audiosäätimien soittopainiketta [g] painettuna puhelun aikana vaihtaaksesi yksityistilaan. Soittaminen syöttämällä numero Paina MENU-painiketta puhelimen ollessa kytkettynä näyttääksesi kytkentätoiminnot yllä olevan mukaisesti. Soittaaksesi puhelun syötä puhelinnumero, paina MENU-painiketta ja käännä säädintä TUNE valitaksesi numeron syöttötilan ja paina sitten MENU-painiketta. Käännä TUNE-säädintä valitaksesi halutut kirjaimet ja paina sitten MENU-painiketta syöttääksesi numeron. Toista tämä kohta kaikkien numeroiden syöttämiseksi. Paina P BACK -painiketta poistaaksesi syötetyt merkit yksi kerrallaan tai pidä painiketta painettuna poistaaksesi kaikki syötetyt tiedot. Katso seuraavia kohtia syötettyjen tietojen muokkaamista varten. 1. Siirrä [_ 6]: siirrä syöttökohtaa 2. Poista [ ]: poista syötetty merkki

134 132 Infotainment-järjestelmä 3. Puhelinmuistio [d]: hae yhteystiedot (käytettävissä puhelinnumeroiden päivityksen jälkeen) 4. Soita [y]: aloita soitto Puhelinvalikon käyttö Puhelinvalikko Puhelinmuistio Haku Käännä TUNE-säädintä valitaksesi etunimen tai sukunimen ja paina sitten MENU-painiketta. Kun puhelinnumero on syötetty kokonaan, käännä TUNE-säädintä aloittaaksesi soiton [y] ja paina sitten MENU-painiketta/TUNE-säädintä soittaaksesi. Lopeta puhelu valitsemalla TUNEsäätimellä Lopeta puhelu ja paina sitten painiketta MENU. Paina MENU-painiketta, käännä TUNE-säädintä valitaksesi puhelinmuistion ja paina sitten MENU-painiketta. Näytössä näkyy huomautus ilman yhteystietoja ja palaat edelliseen valikkoon. Käännä TUNE-säädintä valitaksesi hakutoiminnon ja paina sitten MENUpainiketta. Käännä TUNE-säädintä valitaksesi hakuehdot/alueen ja paina sitten -painiketta MENU.

135 Infotainment-järjestelmä 133 Soita haluttuun numeroon painamalla MENU-painiketta. Katso lisätietoja kohdasta puhelun soittaminen. Puhelinvalikko Puhelinmuistio Päivitys Käännä TUNE-säädintä hakutulosnäytössä valitaksesi halutun kohdan ja paina sitten MENU-painiketta katsoaksesi tämän kohdan tietoja. Päivitä kytketyn matkapuhelimen yhteystiedot järjestelmän yhteystietoihin. Valitse MENU-painikkeen/TUNEsäätimen avulla Puhelinvalikko Puhelinmuistio Päivitys ja paina sitten MENU-painiketta. Käännä TUNE-säädintä valitaksesi Kyllä tai Ei ja paina sitten MENU-painiketta aktivoidaksesi tai peruuttaaksesi päivityksen. Ilmoitus koskien yhteystietojen päivitystä Tätä toimintoa voidaan käyttää matkapuhelimissa, jotka tukevat yhteystietojen päivitystä ja soittohistorian siirtotoimintoa. (Jos tuote on kytketty matkapuhelimeen, joka ei tue näitä toimintoja, soittohistoria voidaan näyttää Infotainment-järjestelmässä.) Päivitystä ei tueta useammalle kuin 1000 yhteystiedolle.

136 134 Infotainment-järjestelmä Huomaa, että hands-free- ja Bluetooth-audiotoisto keskeytyy yhteystietojen päivityksen aikana (muita toimintoja kuin hands-freetä tai Bluetooth-audiotoistoa voidaan käyttää.) Yhteystietojen päivitystä varten voidaan pyytää yhteystietojen siirron varmistusta. Jos odotusnäyttö ei muutu pitkään aikaan, voit tarkistaa pyytääkö matkapuhelin varmistusta. Pyydettäessä matkapuhelimen varmistusta kaikki Bluetoothyhteydet katkaistaan, ellei niitä ole hyväksytty, jonka jälkeen laite yhdistetään uudelleen. Soittohistoriaa vastaanotettaessa voidaan pyytää soittohistorian siirron varmistusta matkapuhelimesta. Jos odotusnäyttö ei muutu pitkään aikaan, tarkista pyytääkö matkapuhelin varmistusta. Pyydettäessä matkapuhelimen varmistusta, kaikki Bluetooth-yhteydet katkaistaan, ellei niitä ole hyväksytty, jonka jälkeen laite yhdistetään uudelleen. Jos matkapuhelimeen tallennetuissa tiedoissa on ongelma, yhteystietoja ei voi päivittää. Infotainment-järjestelmä käyttää vain UTF-8-formaattiin koodattuja tietoja. Jos muita toimintoja (pelit, karttahaku, navigointi jne.) aktivoidaan yhteystietojen päivityksen tai soittohistorian siirron aikana, päivitys/ siirto ei ehkä toimi. Tämä johtuu siitä, että matkapuhelimen muut toiminnot voivat häiritä tiedonsiirtoa. Kun yhteystietojen päivitys tai soittohistorian siirto on valmis, kaikki hands-free- ja Bluetooth-audiosoittotilat kytkeytyvät automaattisesti pois, jonka jälkeen ne kytketään takaisin. Jos Infotainment-järjestelmä kytketään pois päältä puhelun aikana, puhelu siirtyy matkapuhelimeen. Joissakin puhelimissa puhelun siirtoasetus tulee tehdä etukäteen puhelimen ominaisuuksista riippuen. Jos käyttäjä katkaisee yhteyden (Infotainment-järjestelmän tai matkapuhelimen avulla), automaattitoimintoa ei suoriteta. Auto-yhteys: Tämä toiminto etsii ja yhdistää automaattisesti viimeksi kytketyn laitteen. Yhteystiedoissa ei aina näy kaikkia puhelimen listoja. Infotainment-järjestelmä näyttää vain sen, mitä on siirretty matkapuhelimesta. Yhteystietojen päivityksessä voidaan siirtää vain neljä numeroa yhteystietoa kohden (matkapuhelin, työ, koti ja muu). Kieliasetuksen muuttaminen yhteystietojen päivityksen aikana poistaa kaikki aiemmat päivitykset. Jos matkapuhelimeen ei ole asetettu odotusnäyttöä, tähän Infotainment-järjestelmään ei voi soittaa. Jos matkapuhelimen käyttöjärjestelmä päivitetään, puhelimen Bluetooth-toiminto voi muuttua. Erikoismerkit ja muut kuin tuetut kielet näytetään merkinnällä.

137 Infotainment-järjestelmä 135 Yhteystietoihin ilman nimeä merkityt puhelut osoitetaan viestillä Ei numeroa yhteystiedossa. Infotainment-järjestelmä näyttää yhteystiedot, soittohistorian ja uudelleensoiton tiedot, kun ne lähetetään matkapuhelimesta. Käännä TUNE-säädintä valitaksesi Kyllä tai Ei ja paina sitten MENU-painiketta poistaaksesi kaikki yhteystiedot tai peruuttaaksesi. Puhelinvalikko Soittoluettelot Puhelinvalikko Puhelinmuistio Poista kaikki Kaikki järjestelmään tallennetut yhteystiedot poistetaan. Valitse MENU-painikkeen/TUNEsäätimen avulla Puhelinvalikko Puhelinmuistio Poista kaikki ja paina sitten MENU-painiketta. Yhteystietojen tarkistus, käyttö tai poisto. Valitse MENU-painikkeen/TUNEsäätimen avulla Puhelinvalikko Soittoluettelot ja paina sitten MENUpainiketta. Valitse TUNE-säätimen avulla yksityiskohtainen soittohistoria ja paina sitten MENU-painiketta. Käännä TUNE-säädintä tarkistaaksesi soittohistorian ja soittaaksesi puhelun. Paina MENU-painiketta soittaaksesi valittuun soittohistorian numeroon. Jos Odota-näyttö näkyy pitkään soittolokin valitsemisen jälkeen, tarkista pyytääkö matkapuhelin varmistusta numeroiden siirrolle. Kun matkapuhelimen varmistusmenettelyt on suoritettu, yhteystiedot ja soittoloki siirtyvät Infotainment-järjestelmään. Matkapuhelimen soittoloki ja Infotainment-järjestelmässä näkyvä soittoloki voivat olla erilaiset. Tämä

138 136 Infotainment-järjestelmä Infotainment-järjestelmä näyttää matkapuhelimesta siirretyt tiedot sellaisenaan. Puhelinvalikko Bluetooth-asetukset Bluetooth-toiminnon asetukset. Valitse MENU-painikkeen/TUNEsäätimen avulla Puhelinvalikko Bluetooth-asetukset ja paina sitten MENU-painiketta. Aktivoi Bluetooth-toiminto, rekisteröi/ yhdistä/poista Bluetooth-laite tai vaihda Bluetooth-koodi valitsemalla Bluetooth MENU-painikkeen/TUNEsäätimen avulla ja käytä sitten MENU-painiketta/TUNE-säädintä halutun asetuksen tekemiseksi. Määritä soittoääni ja sen äänenvoimakkuus Bluetooth-toiminnolle valitsemalla MENU-painikkeen/TUNEsäätimen avulla Äänet & signaali ja tee halutut asetukset MENU-painikkeella/TUNE-säätimellä. On mahdollista, että nykyiset soittoäänet siirretään Infotainment-järjestelmään, matkapuhelimesta riippuen. Tällaisten matkapuhelimien kohdalla valittua soittoääntä ei voi käyttää. Soittoäänet siirtävissä matkapuhelimissa soittoäänen voimakkuus riippuu matkapuhelimesta siirretystä äänenvoimakkuudesta. Säädä matkapuhelimen äänenvoimakkuutta, jos äänenvoimakkuus on liian alhainen. Palauta Bluetooth-asetukset lähtöasetuksiin valitsemalla MENU-painikkeen/TUNE-säätimen avulla lähtöasetusten palautuskohta ja valitse sitten Kyllä MENU-painikkeella.

139 Ilmastointi 137 Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Rakenne 1 Rakenne 2 Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Lämmitys Tuulilasin huurteenpoisto Sisäkierto 4 Takalasin lämmitin Ü Lämpötila Säädä lämpötilaa kääntämällä nuppia.

140 138 Ilmastointi Punainen Sininen = lämmintä = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus Valitse ilmansuuntaus kiertämällä keskinuppia. L = pään korkeudelle ja jalkatilaan. K = jalkatilaan, pieni määrä ilmaa tuulilasille, etuovien ikkunoille ja sivutuuletussuulakkeille. M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta. J = tuulilasille ja jalkatilaan, pieni määrä ilmaa etuovien ikkunoille ja sivutuuletussuulakkeille. V = tuulilasille ja etuovien ikkunoille, pieni määrä ilmaa sivutuuletussuulakkeille. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Lämmitys Normaali lämmitys 1. Tyyppi 1: Siirrä sisäkiertovipua oikealle sisäkiertotoimintoon. Tyyppi 2: Paina sisäkiertopainiketta sisäkiertotoiminnon kytkemiseksi. Merkkivalo syttyy osoituksena siitä, että sisäkiertotoiminto on päällä. 2. Käännä ilmansuuntausnuppia. 3. Käännä tuulettimen säätönuppi haluamallesi nopeudelle. Tehokkain lämmitys Käytä tehokkainta lämmitystä matkustamon nopeaan lämmittämiseen. Älä käytä sitä pitkään yhtäjaksoisesti. Se saattaisi aiheuttaa onnettomuuden, koska sisäilmaan kertyy kosteutta ja lasit saattavat huurtua häiriten kuljettajan näkyvyyttä. Ikkunoiden huurteenpoisto: Tyyppi 1: Kuivaa lasit kääntämällä ilmansuuntausnuppi asentoon V ja siirtämällä sisäkiertovipua vasemmalle, jolloin sisälle tulee enemmän raitista ilmaa. Tyyppi 2: Kuivaa lasit kääntämällä ilmansuuntausnuppi asentoon V ja asettamalla sisäkiertotila raitisilmatilaan, jolloin sisälle tulee raitista ilmaa. Tehokkain lämmitys: 1. Tyyppi 1: Siirrä sisäkiertovipua oikealle sisäkiertotoimintoon. Tyyppi 2: Paina sisäkiertopainiketta sisäkiertotoiminnon kytkemiseksi. Merkkivalo syttyy osoituksena siitä, että sisäkiertotoiminto on päällä. 2. Käännä lämpötilan säätönuppi kokonaan punaiselle alueelle lämmitystä varten. 3. Käännä tuulettimen säätönuppi suurimmalle nopeudelle.

141 Ilmastointi 139 Tuulilasin huurteenpoisto Rakenne 1 Rakenne 2 1. Tyyppi 1: Siirrä sisäkierto raitisilmatilaan ja käännä ilmansuuntausnuppi asentoon HUURTEEN POISTO V. Tyyppi 2: Käännä ilmansuuntausnuppi asentoon HUURTEEN POISTO V, tällöin sisäkiertotoiminto muutetaan raitisilma-asentoon automaattisesti. Ilmastointilaite on toiminnassa mutta merkkivalon tila ei muutu. 2. Käännä lämpötilan säätönuppi punaiselle alueelle, jotta lämmintä ilmaa alkaa virrata. 3. Nopeaa huurteenpoistoa tarvittaessa aseta tuulettimen säätönuppi suurimmalle nopeudelle. 4. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomio Ulkoilman ja tuulilasin lämpötilaero saattaa saada ikkunat huurtumaan, mikä rajoittaa näkyvyyttä eteen. Älä käytä LATTIA/HUURTEEN POISTO-J tai HUURTEEN POISTO V-asentoa erittäin kostealla säällä, kun lämpötilan säätönuppi on asetettu siniselle alueelle. Tämä voi aiheuttaa onnettomuuden, josta saattaa seurata henkilötai omaisuusvahinkoja. Sisäkierto 4 Rakenne 1 Sisäkierto kytketään päälle vivulla 4.

142 140 Ilmastointi Rakenne 2 Sisäkierto kytketään päälle painikkeella 4. Merkkivalo syttyy osoituksena siitä, että sisäkiertotoiminto on päällä. * Käytettäessä HUURTEENPOISTOtilassa sisäkiertotoiminnon tulee olla raitisilmatilassa, jotta tuulilasin huurteenpoisto on tehokasta. 9 Varoitus Ajaminen sisäkiertotoiminto käytössä pitkän aikaa voi alkaa unettaa. Vaihda säännöllisin väliajoin ulkoilmatoiminnolle saadaksesi raitista ilmaa. Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Takalasin lämmitin Takalasin lämmitystä käytetään Ü- painikkeella. Merkkivalo syttyy osoituksena siitä, että toiminto on päällä. Takalasin lämmitin Ilmastointilaite 9 Varoitus Älä nuku autossa, jos sen ilmastointi tai lämmitysjärjestelmä on päällä. Seurauksena saattaa olla vakava loukkaantuminen tai kuolema, koska happipitoisuus ja/tai kehon lämpötila laskee. Rakenne 1

143 Ilmastointi 141 Rakenne 2 Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Kosteuden- ja huurteenpoisto Sisäkierto 4 Jäähdytys n Takalasin lämmitin Lämpötila Säädä lämpötilaa kääntämällä nuppia. Punainen Sininen = lämmintä = kylmää Ilman suuntaus Valitse ilmansuuntaus kiertämällä keskinuppia. L = pään korkeudelle ja jalkatilaan. K = jalkatilaan, pieni määrä ilmaa tuulilasille, etuovien ikkunoille ja sivutuuletussuulakkeille. M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta. J = tuulilasille ja jalkatilaan, pieni määrä ilmaa etuovien ikkunoille ja sivutuuletussuulakkeille. V = tuulilasille ja etuovien ikkunoille, pieni määrä ilmaa sivutuuletussuulakkeille. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Tuulilasin kosteudenpoisto Rakenne 1

144 142 Ilmastointi Rakenne 2 3. Valitse haluttu lämpötila. 4. Käännä tuulettimen säätönuppi haluamallesi nopeudelle. Sisäkierto 4 Rakenne 1 Rakenne 2 1. Tyyppi 1: Siirrä sisäkierto raitisilmatilaan ja käännä ilmansuuntausnuppi asentoon HUURTEEN POISTO V. Tyyppi 2: Käännä ilmansuuntausnuppi asentoon HUURTEEN POISTO V, tällöin sisäkiertotoiminto muutetaan raitisilma-asentoon automaattisesti. 2. Tyyppi 1: Kytke jäähdytys n päälle. Tyyppi 2: Ilmastointilaite on toiminnassa, mutta merkkivalon tila ei muutu. Sisäkierto kytketään päälle vivulla 4. Sisäkierto kytketään päälle painikkeella 4. Merkkivalo syttyy osoituksena siitä, että sisäkiertotoiminto on päällä. * Käytettäessä HUURTEENPOISTOtilassa sisäkiertotoiminnon tulee olla raitisilmatilassa, jotta tuulilasin huurteenpoisto on tehokasta.

145 Ilmastointi Varoitus Ajaminen sisäkiertotoiminto käytössä pitkän aikaa voi alkaa unettaa. Vaihda säännöllisin väliajoin ulkoilmatoiminnolle saadaksesi raitista ilmaa. Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Jäähdytys n Rakenne 1: Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Rakenne 2: Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Merkkivalo syttyy osoituksena siitä, että ilmastointi on päällä. * Käytettäessä huurteenpoistotilassa ilmastoinnin kytkin kytkeytyy ja sen tulee kytkeytyä ilmastointi päällä -tilaan ilman että merkkivalon tila muuttuu. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. \Kun viilennystä tai kuivausta ei tarvita, ilmastointi kannattaa poistaa toiminnasta, jolloin polttoainetta säästyy. Ilmastointi ei toimi, kun tuuletin on sammutettu tuulettimen säätönupilla. Vaikka ilmastointilaite on päällä, lämmityslaite tuottaa lämmintä ilmaa, jos lämpötilan säädin on punaisella alueella. Kytke ilmastointijärjestelmä pois päältä asettamalla puhaltimen nuppi asentoon 0. Huomio Käytä vain oikeantyyppistä kylmäainetta. 9 Varoitus Ilmastointijärjestelmiä saa huoltaa yksinomaan valtuutetut erikoiskoulutuksen saaneet henkilöt. Vääristä huoltomenetelmistä voi seurata henkilövahinkoja. Normaali jäähdytys 1. Käytä ilmastointijärjestelmää. 2. Käännä lämpötilan säätönuppi siniselle alueelle jäähdytystä varten. 3. Käännä ilmansuuntausnuppia. 4. Käännä tuulettimen säätönuppi haluamallesi nopeudelle.

146 144 Ilmastointi Tehokkain jäähdytys Rakenne 1 Rakenne 2 Tehokkaimman jäähdytyksen saavuttaminen kuumalla säällä, ja kun autosi on ollut pitkään auringossa: 1. Käytä ilmastointijärjestelmää. 2. Tyyppi 1: Siirrä sisäkiertovipua oikealle sisäkiertotoimintoon. Tyyppi 2: Paina sisäkiertopainiketta sisäkiertotoiminnon kytkemiseksi. 3. Käännä lämpötilan säätönuppi kokonaan siniselle alueelle jäähdytystä varten. 4. Käännä tuulettimen säätönuppi suurimmalle nopeudelle. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Jäähdytyksen toimiessa on vähintään yhden tuuletussuulakkeen oltava auki höyrystimen jäätymisen estämiseksi. Keskisuulake ei sulkeudu kokonaan. Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja.

147 Ilmastointi 145 Kiinteät tuuletussuulakkeet Lisää tuuletussuuttimia on tuulilasin ja sivulasien alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Paina kunkin suulakkeen kantta avataksesi suulakkeen ja kierrä sitä haluamaasi suuntaan. Jos et halua ilmavirtaa, sulje suulakkeen kansi. 9 Varoitus Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara. Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Suodatin poistaa tuuletussuuttimien kautta matkustamoon tulevasta ilmasta pölyn, noen ja siitepölyn.

148 146 Ilmastointi Suodattimen vaihtaminen: 1. Irrota hansikaslokero. Irrota hansikaslokero avaamalla kansi ja nostamalla lokeroa kummaltakin puolelta. 2. Irrota suodattimen kansi vetämällä sitä ylös. 3. Vaihda matkustamon ilmansuodatin. 4. Asenna suodattimen kansi ja hansikaslokero päinvastaisessa järjestyksessä Huomautus Suosittelemme, että otat yhteyttä valtuutettuun huoltokorjaamoon suodattimen vaihtoa varten. Huomio Matkustamon ilmansuodatin tulee huoltaa useammin ajettaessa pölyisillä tai päällystämättömillä teillä tai runsaasti ilmansaasteita sisältävillä alueilla. Suodattimen teho laskee, millä on haitallinen vaikutus keuhkoille. Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on alhainen. Huolto Optimaalista toimintaa varten suosittelemme lämmitys- ja ilmastointijärjestelmän tarkastamista vuosittain: Toiminta- ja painekoe, lämmityksen toiminta,

149 Ilmastointi 147 tiiviyskoe, käyttöhihnan tarkastus, lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus. Huomio Käytä vain oikeantyyppistä kylmäainetta. 9 Varoitus Ilmastointijärjestelmiä saa huoltaa yksinomaan valtuutetut erikoiskoulutuksen saaneet henkilöt. Vääristä huoltomenetelmistä voi seurata henkilövahinkoja.

150 148 Ajaminen ja käyttö Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Jarrut Alustanohjausjärjestelmät Esinetutkat Polttoaine Ajo-ohjeita Auton hallinta Älä pysäytä moottoria ajon aikana Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa. Käynnistys ja käyttö Uuden auton totutuskäyttö Noudata seuraavia varotoimenpiteitä ensimmäisten muutaman sadan kilometrin aikana, jotta auton suorituskyky ja taloudellisuus paranee ja sen käyttöikä pitenee: Vältä liikkeellelähtöä täydellä kaasulla. Älä nosta moottorin käyntinopeutta äkillisesti. Vältä voimakkaita jarrutuksia muuten kuin hätätilanteissa. Tällöin jarrut mukautuvat oikein käyttöä varten. Vältä äkkinäisiä lähtöjä, äkillisiä kiihdytyksiä ja jatkuvaa suurella nopeudella ajoa, jotta moottori ei vaurioidu ja polttoainetta säästyy. Vältä kiihdytystä täydellä kaasulla pienellä vaihteella. Älä hinaa mitään muuta ajoneuvoa.

151 Ajaminen ja käyttö 149 Virtalukon asennot 9 Vaara Älä käännä avainta asentoon 0 tai 1 ajon aikana. Auto ja hätäjarrutustehostin eivät toimisi, ja seurauksena olisi auton vaurioituminen, henkilövahinko tai hengenvaara. Moottorin käynnistäminen Moottorin käynnistäminen virtalukolla 0 (LOCK) = Sytytysvirta pois 1 (ACC) = Sytytysvirta katkaistu, ohjauslukko vapautettu 2(ON) = Sytytysvirta päällä 3 (START) = Käynnistäminen Huomio Älä jätä avainta asentoon 1 tai 2 pitkiksi ajoiksi moottorin ollessa sammutettuna. Muuten akku tyhjenee. Käännä avain asentoon 1, vapauta ohjauslukko liikuttamalla ohjauspyörää hieman Käsivaihteisto: käytä kytkintä. Automaattivaihteisto: siirrä valintavipu P- tai N-asentoon. Älä paina kaasupoljinta. Käännä avain asentoon 3 painaen kytkinpoljinta ja jarrupoljinta ja vapauta se moottorin käynnistyessä

152 150 Ajaminen ja käyttö Käännä avain asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Huomio Älä käytä käynnistysmoottoria kauempaa kuin 10 sekuntia kerrallaan. Jos moottori ei käynnisty, odota 10 sekuntia ennen kuin yrität uudelleen. Tämä estää käynnistysmoottorin vaurioitumisen. Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke seisontajarru aina painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita.

153 Ajaminen ja käyttö 151 Huomio Muut kuin sivuilla 3 161, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Automaattivaihteisto Automaattivaihteisto on elektronisesti ohjattu 4-vaihteinen vaihteisto. 4. vaihde on ylivaihde. Moottorin käynnistäminen 1. Kun moottori lämpenee, jatka jarrupolkimen painamista, kun siirrät valintavivun asentoon R, D, 2 tai 1. Huomio Älä siirrä valitsinta D-asennon (ajo) ja R-asennon (peruutus) tai P-asennon (pysäköinti) välillä, kun auto liikkuu. Tämä voi aiheuttaa vaihteiston rikkoutumisen ja myös henkilövahinkoja. 2. Vapauta seisontajarru ja päästä jarrupoljin ylös. 3. Paina kaasupoljinta hitaasti saadaksesi auton liikkeelle. Valintavipu P (PARK, pysäköinti): Lukitsee etupyörät. Valitse P vain auton seistessä ja seisontajarrun ollessa kytkettynä. R (REVERSE, peruutus): Valitse R vain auton ollessa paikallaan. N (NEUTRAL, vapaa): Vaihteisto on vapaalla. D: Tämä ajoasento on normaaleja ajo-olosuhteita varten. Automaattivaihteisto hyödyntää kaikkia neljää eteenpäinajon vaihdetta. Neljäs vaihde on ylivaihde, joka alentaa moottorin käyntinopeutta ja melutasoa ja parantaa polttoainetaloutta.

154 152 Ajaminen ja käyttö 2: Sallii vaihteiston vaihtaa 1. vaihteelta 2. vaihteelle ja estää automaattisen vaihtamisen 3. tai 4. vaihteelle. Ajoalueen 2 valitseminen antaa enemmän tehoa mäkien nousuun ja myös moottorijarrutukseen ajettaessa alamäissä. 1: Tämä asento lukitsee vaihteiston ykkösvaihteelle. Asento 1 antaa voimakkaimman moottorijarrutuksen ajettaessa jyrkkiä laskuja. Huomio Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Älä käytä P-asentoa (pysäköinti) seisontajarrun asemasta. Sammuta moottori, lukitse käsijarru ja ota virta-avain mukaasi, kun poistut autosta. Älä koskaan poistu autosta, kun moottori käy. Siirtyminen vaihteiston asennosta toiseen Valintavivun siirtäminen tiettyjen asentojen välillä vaatii vapautuspainikkeen painamista. Noudata nuolin merkittyjä ohjeita, kun siirrät vaihteen valintavivun asennosta toiseen. Paina vapautuspainiketta ennen vivun siirtämistä. Näillä nuolilla merkityissä vaihdoissa vapautuspainiketta ei tarvitse painaa.

155 Ajaminen ja käyttö 153 Paina jarrupoljinta ja vapautuspainiketta, kun siirrät vaihteen valintavipua. Vapautuspainikkeen painamista vaativat salintavivun siirrot on merkitty nuolilla. Siirrä vapaasti. 9 Varoitus Noudata seuraavia varotoimia, joilla estetään vaihteiston vaurioituminen: Älä paina kaasupoljinta, kun siirrät valitsinvipua asennosta P tai N asentoon R, D, 2 tai 1. Niin tehdessäsi et vioita vain vaihteistoa vaan saatat menettää autosi hallinnan. Käytä D-asentoa mahdollisimman paljon. Älä koskaan siirrä valitsinvipua asentoon P tai R, kun auto liikkuu. Kun pysäytät auton ylämäkeen, älä pidä autoa paikallaan kaasupoljinta painamalla. Käytä jalkajarrua. Paina jarrupoljinta, kun siirrät valitsinvivun asennosta P tai N asentoon R tai johonkin eteenpäinajoasentoon. Muutoin vaihteisto voi vaurioitua tai auto liikkua odottamatta, jolloin kuljettaja voi menettää auton hallinnan. Seurauksena voi olla loukkaantumisia ja vaurioita autolle tai muulle omaisuudelle. Moottorijarrutus Käytä moottorijarrutusta jarrutuksen apuna, kun ajat pitkiä mäkiä alaspäin. Valitse tarvittaessa automaattivaihteiston alue "2" tai "1". Moottorijarrutus on tehokkain alueella "1". Jos nopeus on liian suuri, kun alue "1" valitaan, vaihteisto säilyttää senhetkisen asennon, kunnes auton nopeus laskee riittävästi. Valitse alue "2", kun haluat tavanomaisen moottorijarrutuksen. Vielä suurempi hidastuvuus saavutetaan valitsemalla alue "1". Huomautus Moottorijarrutuksen käyttäminen pitkissä vuoristolaskuissa voi pidentää jarrujesi käyttöikää. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta.

156 154 Ajaminen ja käyttö Pysäköinti Kun olet pysäyttänyt auton painamalla jarrupoljinta, kytke P-asento ja vedä valintavipua voimakkaasti ylöspäin. Ota sen jälkeen virta-avain pois virtalukosta. Pakkovaihto Jos haluat nopeuttaa kiihdytystä, paina kaasupoljin täysin pohjaan ja pidä siellä. Vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Ylivaihteen poistaminen käytöstä Automaattivaihteistosi neljäs vaihde on ylivaihde. Voit estää ylivaihteen toiminnan painamalla ylivaihteen painiketta. Tällöin näyttöruutuun syttyy O/D OFF -merkkivalo. Ylivaihteen käytöstäpoistoa voi käyttää, kun automatiikan vaihtoa neljännelle vaihteelle ei haluta esimerkiksi pitkissä jyrkissä nousuissa. Huomautus Aja normaaleissa ajo-olosuhteissa ylivaihde aktivoituna, jolloin polttoainetalous paranee. Vika Toimintahäiriön sattuessa syttyy toimintahäiriön merkkivalo tai automaattivaihteiston varoitusvalo. Vaihteisto ei enää vaihda automaattisesti eikä käsin vaihdettaessa, koska se on lukittu tietylle vaihteelle. Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Jos akku on tyhjä, käytä auton moottorin käynnistämiseen apukäynnistyskaapeleita. Jos vika ei johdu akusta, vapauta valintavipu ja poista virta-avain virtalukosta.

157 Ajaminen ja käyttö 155 Vapauta valintavipu Autosi jarrujen ja vaihteen valintavivun välillä toimii BTSI-lukitus (Brake- Transmission Shift Interlock). Ennen kuin valintavipu voidaan siirtää pysäköintiasennosta (P), täytyy virta-avaimen olla ON-asennossa ja jarrupolkimen painettuna kokonaan alas. Jos et voi siirtää valintavipua pois P-asennosta, kun virta-avain on ON-asennossa ja jalka painaa jarrupoljinta: 1. Katkaise sytytysvirta. 2. Paina ja pidä jarrupoljinta alhaalla samalla, kun lukitset pysäköintijarrun. 3. Avaa kansi. 4. Työnnä ruuvitaltta reikään niin pitkälle kuin se menee ja siirrä valitavipu pois P-asennosta. Käynnistä moottori ja siirrä valintavipu haluamaasi asentoon. Jos P-asento kytketään uudestaan, valintavipu lukittuu jälleen paikalleen paikalleen. 5. Sulje kansi. 6. Korjauta autosi mahdollisimman pian. Käsivaihteisto Jos vaihde ei mene päälle, nosta kytkinpoljin joutokäyntiasennossa, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella. Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla.

158 156 Ajaminen ja käyttö Moottorijarrutus Käsivalinteisessa autossa tulee vaihtaa pienemmälle vaihteelle oikeassa järjestyksessä. 9 Varoitus Älä vaihda kerralla käsivaihteiston vaihteita kahta tai useampaa vaihdetta alaspäin. Näin estetään vaihteistoa vahingoittumasta tai auton hallinnan menetys, josta voi seurata henkilövahinkoja. Huomautus Moottorijarrutuksen käyttäminen pitkissä vuoristolaskuissa voi pidentää jarrujesi käyttöikää. Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Huomio Jos toinen piireistä rikkoutuu, jarrupoljinta pitää painaa voimakkaammin ja jarrutusmatka voi pidentyä. Tarkastuta ja korjauta jarrujärjestelmä korjaamossa välittömästi. Suosittelemme, että otat yhteyttä valtuutettuun huoltokorjaamoon. Jos jarrupoljin painuu alemmas kuin normaalisti, jarrut saattavat olla korjauksen tarpeessa. Käänny ensi tilassa korjaamon puoleen. Suosittelemme, että otat yhteyttä valtuutettuun huoltokorjaamoon. Huomio Älä lepuuta jalkaasi ajon aikana jarrupolkimella. Tämä voi nopeuttaa jarrunosien kulumista. Jarrut saattavat myös ylikuumentua, jonka seurauksena jarrutusmatkat pitenevät ja ajoturvallisuus heikenee.

159 Ajaminen ja käyttö Varoitus Jos olet ajanut syvän lätäkön yli, pessyt auton tai jarruttanut runsaasti jyrkissä alamäissä, jarrutusteho voi hetkellisesti häipyä. Tämä voi johtua jarrunosien kastumisesta tai ylikuumenemisesta. Jos jarrujesi jarrutusteho hetkellisesti heikkenee ylikuumenemisen vuoksi: Ryhdy käyttämään pienempää vaihdetta, kun laskeudut jyrkkiä mäkiä. Älä paina jarrupoljinta kaiken aikaa. Jos jarrusi menettävät tehonsa väliaikaisesti jarruosien kastumisen takia, palauta jarrujen normaali teho seuraavalla tavalla: 1. Tarkista, ettei takanasi ole muita autoja. 2. Aja turvallisella nopeudella eteenpäin siten, että takana ja molemmilla sivuilla on paljon tilaa. 3. Paina jarrua varovasti, kunnes normaali teho palautuu. Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen. Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Älä vähennä jarrutukseen käytettävää voimaa. Kun sytytysvirran kytkemisen jälkeen käynnistät moottorin, kuuluu yksi mekaaninen naksahdus. Tämä on normaalia ja ilmaisee ABS:n toimintavalmiuden. Merkkivalo u Ohjeita häiriötilanteen varalta 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla. Seisontajarru

160 158 Ajaminen ja käyttö Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Alustanohjausjärjestelmät Elektroninen ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös vetävien pyörien luistamisen. Havaitessaan auton erkaantuvan kuljettajan tahtomasta ajolinjasta (ali- tai yliohjautuminen), järjestelmä laskee moottoritehoa ja jarruttaa pyöriä yksittäin. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESC on toiminnassa heti merkkivalon b sammuttua. Kun ESC on aktiivinen, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä Haluttaessa ajaa urheilullisesti ESC voidaan poistaa toiminnasta painamalla painiketta a. Merkkivalo a palaa.

161 Ajaminen ja käyttö 159 ESC aktivoidaan uudelleen painamalla uudelleen painiketta a. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Kun ESC-järjestelmä parantaa aktiivisesti auton ajovakautta, on syytä laskea auton nopeutta ja kiinnittää erityistä huomiota keli- ja tieolosuhteisiin. ESC-järjestelmä on ainoastaan auton hallintaa täydentävä laite. Kun auton nopeus ylittää fysiikan rajat, ajoa ei voi enää hallita. Sen vuoksi tämän järjestelmän kykyihin ei saa luottaa liiaksi. Noudata joka hetki turvallista ajotapaa. Esinetutkat Pysäköintitutka Pysäköintitutka on kuljettajan apulaite, joka peruutuksen aikana antaa varoitusääniä, kun se havaitsee auton takana esteen. Automatiikka kytkee tämän järjestelmän toimintaan, kun virta-avain on ON-asennossa ja vaihteiston valintavipu siirretään R -asentoon. Järjestelmä poistuu toiminnasta, kun auton nopeus on suurin piirtein 5 km/h. Varoitusääni voi kuulua, kun valintavipu siirretään R -asentoon, mikä on normaalin toiminnan merkki. Tällöin voit määrittää etäisyyden auton ja esteen välillä hälytysäänen avulla. Sitä ei pidä kuitenkaan sekoittaa ääneen, joka kuuluu jatkuvana, kun auto on 40 cm päässä esteestä. Huomio Seuraava varoitus ilmaisee pysäköintitutkajärjestelmän toimintahäiriötä. Varoitusääni kuuluu 3 kertaa jatkuvasti, kun takapuskurin ympärillä ei ole esteitä. Käänny mahdollisimman pian korjaamon puoleen. Suosittelemme valtuutetun merkkikorjaamon käyttämistä.

162 160 Ajaminen ja käyttö Hälytys- ja tunnistusetäisyydet Hälytysääni 1. hälytys --piip-- noin 0,8 ~ 1,5 m takapuskurista piip-- 2. hälytys noin 80 cm sisällä takapuskurista 3. hälytys noin. 20 ~ 40 cm takapuskurista Huomio --piip piip piip piip Hälytys on jatkuva Pysäköintitutkaa tulee pitää ainoastaan täydentävänä toimintona. Kuljettajan täytyy tarkistaa auton takana oleva alue. Varoitusääni vaihtelee esteen mukaan. Varoitusääni ei ehkä aktivoidu, jos tunnistimessa on jäätä, likaa tai mutaa. Älä paina tai naarmuta antureiden pintaa. Hyvin todennäköisesti se vioittaa peitteen. Pysäköintitutka ei ehkä toimi normaalisti ajettaessa epätasaisilla pinnoilla kuten metsässä, sorateillä, huonopintaisilla tiellä tai mäissä. Pysäköintitutka ei ehkä tunnista teräviä esineitä, paksut talvivaatteet tai muut paksut ja pehmeät materiaalit saattavat häiritä toimintaa. Huomio Vastaanotettaessa muita ultraäänisignaaleja (metalliääni tai ilmajarrujen ääni raskaista ajoneuvoista) pysäköintitutka ei ehkä toimi kunnolla. Puhdista likaiset anturit pehmeällä sienellä ja puhtaalla vedellä. Järjestelmä ei ehkä havaitse kohteita hyvin läheltä (noin 25 cm) eikä noin 1 m etäisyydeltä. Silloin tulee jatkaa peilien seuraamista ja pään kääntämistä taaksepäin. Peruutettaessa pitää noudattaa normaaleja varotoimia. Älä paina antureita tai kohdista niihin painepesurin suihkua autoa pestessäsi, jotta ne eivät vaurioituisi. Huomio Este voi osua auton yläosaan ennen pysäköintitutkan varoitusta, tarkista ulkopeileistä ja katsomalla taakse pysäköinnin aikana. Pysäköintitutka toimii oikealla tavalla tasaisilla alueilla.

163 Ajaminen ja käyttö 161 Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijyttömiä normin EN 228 mukaisia polttoaineita. Myös muita vastaavia normitettuja polttoaineita voidaan käyttää, kunhan etanolipitoisuus ei ylitä 10 %. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Jos käytetään muuta kuin EN 228- tai E DIN standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja se voi vaikuttaa takuuseen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Tankkaaminen Huomio Jos käytät sopimatonta polttoainelaatua tai vääriä polttoaineen lisäaineita, moottori ja katalysaattori voivat vaurioitua vakavasti. Katso aina tarkkaan, että tankkaat autosi mukaan oikeaa polttoainetta (bensiiniä tai dieseliä). Jos tankkaat bensiinikäyttöiseen autoon dieseliä, autosi saattaa vaurioitua vakavasti. Turvallisuussyistä polttoainesäiliöiden, pumppujen ja letkujen täytyy olla aina kunnollisesti maadoitettuina. Staattinen sähkö voi sytyttää bensiinihöyryn. Tällöin voit saada palovammoja tai autosi voi vaurioitua. 9 Vaara Ennen kuin tankkaat, sammuta moottori ja mahdolliset palotilalla varustetut lisälämmittimet. Katkaise matkapuhelimista virta. Matkapuhelimen sähkömagneettiset aallot tai virta voivat sytyttää polttoainehöyryt palamaan.

164 162 Ajaminen ja käyttö Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Pura staattinen sähkövaraus käsistäsi koskettamalla johonkin sähköä johtavaa esineeseen, ennen kuin avaat tai tartut polttoainesäiliön täyttöaukon tulppaan tai täyttöpistooliin. Älä tee polttoaineen tankkauksen aikana mitään sellaisia toimenpiteitä, jotka voisivat synnyttää staattista sähkövarausta, kuten auton sisällä käynti kesken tankkauksen. Staattinen sähkövaraus voi sytyttää polttoainehöyryt palamaan. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. 1. Pysäytä moottori. 2. Vedä polttoainesäiliön luukun vapautusvivusta, joka on lattialla, kuljettajan istuimen edessä vasemmalla. 3. Kierrä polttoaineen täyttötulppaa hitaasti vastapäivään. Jos kuulet sihinää, odota sen loppumista ennen kuin avaat tulpan kokonaan. Polttoaineen täyttöluukku on auton oikealla puolella takana sivussa. 4. Irrota tulppa. Tulppa on narulla kiinni autossa. 5. Kun olet tankannut, kiiinnitä tulppa. Kierrä sitä myötäpäivään, kunnes kuulet pari naksahdusta. 6. Paina polttoainesäiliön luukku kiinni kunnes se lukittuu. Huomautus Jos kylmässä säässä polttoaineen täyttöluukku ei aukea, kopauta luukkuun kevyesti. Yritä uudestaan avata se.

165 Ajaminen ja käyttö 163 Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta. Polttoaineenkulutus CO 2 -päästöt Spark-mallin polttoaineenkulutus (yhdistetty) on alueella 4,8-6,3 l/100 km. CO 2 -päästöt (yhdistetty) ovat alueella g/km. Katso oman autosi tietoja mukana toimitetusta ETY-vaatimustenmukaisuustodistuksesta tai muista kansallisista rekisteröintiasiakirjoista. Yleisiä tietoja Ilmoitetut viralliset polttoaineenkulutus- ja CO 2 -päästöarvot koskevat vakiovarusteltua EU-perusmallia. Polttoaineen kulutustiedot ja CO 2 - päästötiedot määritetään asetuksen R (EY) nro 715/2007 mukaisesti (soveltuvan version mukaan), ottaen huomioon auton paino käyttökunnossa asetuksessa määritetyn mukaisesti. Luvut on tarkoitettu vain eri automallien väliseen vertailuun eivätkä ne ole takuu määrätyn auton todellisesta polttoaineenkulutuksesta. Lisävarusteet voivat nostaa polttoaineenkulutus- ja CO 2 -lukemia jonkin verran ilmoitettuja suuremmiksi. Lisäksi polttoaineenkulutus riippuu henkilökohtaisesta ajotyylistä ja tie- ja liikenneolosuhteista.

166 164 Auton hoito Auton hoito Yleistä tietoa Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja-lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muita osia emme voi arvioida emmekä vastata niiden luotettavuudesta - vaikka niillä olisi viranomaisen antama tai muu hyväksyntä. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Älä tee koskaan muutoksia autoosi. Ne voivat vaikuttaa auton suorituskykyyn, kestävyyteen ja turvallisuuteen eikä takuu ehkä kata muutostöistä aiheutuneita ongelmia. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto on poistettava käytöstä useammaksi kuukaudeksi, seuraavat työt on tehtävä: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Täytä polttoainesäiliö täyteen. Tiivistekumien puhdistus ja voitelu. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkösvaihde tai peruutusvaihde. Estä auton vieriminen. Älä kytke seisontajarrua.

167 Auton hoito 165 Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Sulje konepelti. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkötoimisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna. 9 Vaara Sytytysjärjestelmässä käytetään erittäin korkeaa jännitettä. Älä koske. Konepelti Avaaminen Rakenne 1

168 166 Auton hoito Rakenne 2 1. Vedä vapautuskahvasta ja palauta se alkuasentoonsa. 2. Työnnä tuulihakaa ylöspäin ja avaa konepelti. 9 Varoitus Kosketa vain konepellin tukitangon kahvan vaahtomuovipehmustetta, kun moottori on kuuma. 3. Vedä tukitankoa hieman ylös pitimestä. Kiinnitä se sitten moottoritilan vasempaan sivukoukkuun. Sulkeminen Paina tuki pitimeensä ennen konepellin sulkemista. Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen. 9 Varoitus Huomio aina seuraavat varotoimenpiteet: Varmista ennen ajoon lähtöä, että konepelti on lukkiutunut kunnolla, koettamalla nostaa konepellin etureunasta. Älä vedä konepellin avauskahvasta, kun auto liikkuu. Älä siirrä autoasi, kun konepelti on avattuna. Avattu konepelti estää kuljettajaa näkemästä eteenpäin. Ajaminen konepellin ollessa auki saattaa aiheuttaa onnettomuuden, jonka seurauksena saattaa olla henkilö- tai omaisuusvahinkoja, jopa kuolema.

169 Auton hoito 167 Kuva moottoritilasta Bensiinimoottori <Tyyppi 1>

170 168 Auton hoito <Tyyppi 2>

171 Auton hoito Moottorin jäähdytysnesteen säiliö 2. Moottoriöljyn korkki 3. Jarrunestesäiliö 4. Akku 5. Sulakerasia 6. Moottorin ilmansuodatin 7. Moottorin öljytason mittatikku 8. Pesunestesäiliö 9. Ohjaustehostimen nestesäiliö 10. Automaattivaihteistoöljyn mittatikku Moottoriöljy Suosittelemme manuaalista tarkastusta ennen pitkälle matkalle lähtöä. Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 5 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä. Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Lisää moottoriöljyä, jos taso on laskenut MIN-merkin kohdalle. Suosittelemme saman moottoriöljyluokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä.

172 170 Auton hoito Moottoriöljyn täyttökorkki on nokkaakselin kannessa. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Täyttötilavuudet ja viskositeetit 3 221, Varoitus Moottoriöljy on ärsyttävä aine joka voi nieltäessä aiheuttaa sairaskohtauksen tai kuoleman. Säilytä lasten ulottumattomissa. Vältä toistuvaa tai jatkuvaa ihokosketusta. Pese altistuneet alueet vedellä ja saippualla tai käsienpesuaineella. Ole erittäin varovainen valuttaessasi öljyä, koska se voi olla polttavan kuumaa! Automaattivaihteiston öljy Automaattivaihteiston oikean toiminnan, tehokkuuden ja kestävyyden vuoksi vaihteistoöljyn määrän täytyy olla aina oikea. Liian suuri tai pieni öljymäärä voivat aiheuttaa ongelmia. Tarkasta öljytaso moottorin käydessä ja vaihteen valintavivun ollessa P- asennossa (pysäköinti). Moottorin lämpötilan tulee olla normaali käyntilämpötila ja auton täytyy olla suoralla maalla. Nesteen normaali lämpötila (70 ~ 80 C) saavutetaan ajon jälkeen. Automaattivaihteiston öljymäärän tarkastaminen Jos tarkastuksen jälkeen öljy on likaantunutta tai väri muuttunut, vaihda automaattivaihteiston öljy. Käytä ainoastaan tämän käsikirjan öljysuositustaulukossa mainittua öljyä. Öljymäärän vähentyminen on automaattivaihteiston vuodon merkki. Jos huomaat öljyn vähentyneen, kerro ongelmasta mahdollisimman pian korjaamolle. Suosittelemme valtuutetun merkkikorjaamon käyttämistä. Huomio Ole tarkka, ettei vaihteistoöljyn sekaan pääse likaa tai vieraita aineita. Likaantunut öljy aiheuttaa automaattivaihteiston toimintahäiriöitä, jotka johtavat kalliisiin korjauksiin.

173 Auton hoito Käynnistä moottori. 2. Anna automaattivaihteiston lämmetä, kunnes automaattivaihteiston öljyn lämpötila on n. 70 ~ 80 C. 3. Siirrä vaihteiston valintavipu "P"- asennosta "1"-asentoon ja takaisin "P"-asentoon. Odota kussakin asennossa muutama sekunti, kunnes valitut vaihteet ehtivät kytkeytyä täysin. 4. Vedä öljytikku ulos ja pyyhi puhtaaksi. 5. Työnnä öljytikku takaisin pohjaan saakka. Tällä kertaa tikku ei saa koskettaa mihinkään muuhun osaan. 6. Vedä öljytikku uudestaan ulos. 7. Tarkasta, ettei tikussa näkyvä öljy ole likaantunutta. Huomio Työnnä mittatikku pohjaan saakka. Tällä kertaa tikku ei saa koskettaa muihin osiin. 8. Tarkasta öljyn korkeus. Öljyn täytyy ulottua kuvan mukaisesti öljytikun MIN- ja MAX-merkkien välille. 9. Jos öljytaso on MIN-merkin alapuolella, lisää sen verran ATF-öljyä, että taso ulottuu lähelle MAXmerkkiä. Älä lisää öljyä yli MAXmerkin. Huomio Liian suuri öljymäärä alentaa auton suorituskykyä. Älä lisää liikaa automaattivaihteistoöljyä. Tämä voi vahingoittaa vaihteistoa.

174 172 Auton hoito Moottorin ilmansuodatin Rakenne 1 1. Löysää ilmansuodattimen kannen kiinnikkeet ja avaa kansi. 2. Vaihda ilmansuodatin. 3. Lukitse kansi kiinnikkeillä. Rakenne 2 1. Irrota ruuvit ja nosta kansi pois. 2. Tarkasta tai vaihda moottorin ilmanpuhdistin/suodatin. 3. Laita kansi tiukasti takaisin paikalleen ja kiristä ruuvit. Huomio Moottori tarvitsee puhdasta ilmaa toimiakseen kunnolla. Älä käytä autoa ilman ilmansuodatinta. Autolla ajaminen ilman oikein asennettua ilmansuodatinta voi vaurioittaa moottoria. Moottorin jäähdytysneste Leudon ilmaston maissa jäähdytysnesteen pakkaskesto on n. -35 C. Kylmän ilmaston maissa jäähdytysnesteen pakkaskesto on n. -50 C. Pidä jäätymissuoja oikealla tasolla. Huomio Käytä vain hyväksyttyjä pakkasnesteitä. Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen.

175 Auton hoito 173 Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä. 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Jos nestettä on lisättävä, käytä tislatun veden ja autoon hyväksytyn pakkasnesteen liuosta. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnesteen häviämisen syy korjaamolla. Huomautus Jos jäähdytysnesteen määrä laskee viivamerkinnän alapuolelle, täytä jäähdytin sekoituksella, jossa on 50/50 tislattua vettä ja jäähdytysnestettä jossa on fosfaattia. Talviajo edellyttää autossa käytettäväksi jäähdytysnesteliuosta, joka sisältää 40 % vettä ja 60 % pakkasnestettä. Huomio Pelkän veden tai väärän sekoitussuhteen käyttö voi vaurioittaa jäähdytysjärjestelmää. Älä käytä jäähdytysjärjestelmässä pelkkää vettä, alkoholia tai metanolipakkasnestettä. Moottori voi ylikuumentua tai jopa syttyä tuleen. Huomio Jäähdytysneste saattaa olla vaarallista ainetta. Vältä toistuvaa tai jatkuvaa kosketusta jäähdytysnesteen kanssa. Puhdista iho ja kynnet vedellä ja saippualla, jos ne ovat joutuneet kosketuksiin jäähdytysnesteen kanssa. Säilytä lasten ulottumattomissa. Jäähdytysneste voi ärsyttää ihoa ja aiheuttaa nieltäessä sairauskohtauksen tai kuoleman. Huomio Jäähdytysnestettä ei tarvitse lisätä suositeltua useammin. Jos joudut lisäämään jäähdytysnestettä usein, saattaa moottorisi olla huollon tarpeessa. Suosittelemme, että otat yhteyttä valtuutettuun huoltokorjaamoon.

176 174 Auton hoito Ohjaustehostimen neste Huomio Älä käytä autoa liian vähäisellä ohjaustehostimen nestemäärällä. Seurauksena saattaa olla ohjaustehostimen vaurioituminen, josta aiheutuu kallis korjaus. Pesulaitteen neste Avaa korkki ja poista se. Ohjaustehostimen nesteen pinnan on oltava merkkien MIN ja MAX välissä. Jos määrä on vähäisempi, nestettä on lisättävä. Huomio Erittäin pienet likahiukkaset voivat aiheuttaa ohjausjärjestelmälle vahinkoa ja estää sen oikean toiminnan. Estä lian pääsy säiliön korkin/ mittatikun öljypuolelle ja säiliöön. 9 Varoitus Öljyn ylivuotaminen saattaa aiheuttaa öljyn palamista tai maalipintaa värivirheitä. Älä täytä säiliötä liian täyteen. Moottoripalo voi aiheuttaa henkilötai omaisuusvahinkoja. Täytä puhtaalla vedellä ja jäätymisenestoainetta sisältävällä pesunesteellä. Katso oikea sekoitussuhde pesunestesäiliöstä. Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta.

177 Auton hoito 175 Tuulilasin pesunestesäiliön täyttäminen: Käytä vain yleisesti saatavana olevia käyttövalmiita pesunesteitä. Älä käytä vesijohtovettä. Vesijohtoveden mineraalit voivat tukkia tuulilasin pesimen letkut. Jos ilman lämpötilan lasku jäätymispisteen alapuolelle on todennäköistä, tulee käyttää riittävän vahvaa pakkasen kestävää pesunestettä. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Nestettä lisättäessä on noudatettava mitä suurinta siisteyttä, koska jarrunesteen epäpuhtauksista voi seurata jarrulaitteiston toimintahäiriöitä. Korjauta jarrunestehukan syy korjaamolla. Käytä vain autoon hyväksyttyä jarruja kytkinnestettä Huomio Muista puhdistaa jarrunestesäiliön korkki huolellisesti ennen korkin irrottamista. Jarrunestejärjestelmän likaantuminen voi vaikuttaa järjestelmän toimintaan ja aiheuttaa kalliita korjauksia. Jarrunesteen vuoto moottorin päälle voi aiheuttaa nesteen syttymisen. Älä täytä säiliötä liian täyteen. Moottoripalo voi aiheuttaa henkilötai omaisuusvahinkoja. Huomio Huonolaatuisen jarrunesteen käyttö voi aiheuttaa korroosiota jarrujärjestelmän sisäisissä osissa, tämä voi johtaa jarrujärjestelmän tehon heikkenemiseen, mikä vaikuttaa turvallisuuteen.

178 176 Auton hoito Käytä aina korkealaatuista, automalliisi hyväksyttyä jarrunestettä. Suosittelemme GM:n alkuperäistä jarrunestettä. Huomio Älä hävitä käytettyä jarrunestettä talousjätteen seassa. Käytä paikallista, viranomaisten hyväksymää jätteenhävityslaitosta. Käytetty jarruneste ja niiden säiliöt tai astiat aiheuttavat vaaraa. Ne voivat vahingoittaa terveyttäsi ja ympäristöä. Jarruneste on voimakasta ja voi ärsyttää ihoa ja silmiä. Varo jarrunesteen pääsyä iholle tai silmiin. Jos näin käy, huuhtele kohtaa välittömästi runsaalla saippuavedellä tai käsienpesuaineella. Akku Autossa on lyijyakku. Auton akku on huoltovapaa edellyttäen, että ajoprofiili mahdollistaa sen riittävän latautumisen. Lyhyet ajomatkat ja toistuvat käynnistykset voivat tyhjentää akun. Vältä tarpeetonta sähkölaitteiden käyttöä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. 9 Varoitus Pidä hehkuvat materiaalit kaukana akusta räjähdysten välttämiseksi. Akun räjähtäminen voi vaurioittaa autoa ja aiheuttaa vakavan loukkaantumisen tai kuoleman. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Akkuneste sisältää rikkihappoa, joka voi läikkyessään aiheuttaa vammoja ja vaurioita. Jos sitä pääsee iholle, puhdista alue vedellä ja hakeudu välittömästi lääkäriin. Säilytä lasten ulottumattomissa. Älä kallista avointa akkua. Akun purkautumisen esto 3 84.

179 Auton hoito 177 Varoitustarra Symbolien merkitykset: Kipinät, avotuli ja tupakointi kielletty. Käytä aina silmäsuojusta. Räjähdysherkät kaasut voivat aiheuttaa sokeutumisen tai loukkaantumisen. Säilytä akku lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen tai vakavia palovammoja. Katso lisätietoa ohjekirjasta. Akun lähellä saattaa esiintyä räjähdysherkkiä kaasuja. Pyyhkimen sulan vaihto Nosta pyyhkimen varsi. Paina vapautusvipua ja irrota pyyhkimen sulka. Moitteettomasti toimivat tuulilasinpyyhkimet ovat esteettömän näkyvyyden ja ajoturvallisuuden kannalta ensiarvoisen tärkeät. Tarkasta pyyhinsulkien kunto säännöllisesti. Vaihda sulat, jos ne ovat kovettuneet, haurastuneet tai lohkeilleet tai levittävät tuulilasiin likaa. Tuulilasissa tai pyyhinsulissa olevat vieraat aineet voivat heikentää pyyhkimien tehokkuutta. Jos sulat eivät pyyhi kunnollisesti, puhdista sekä tuulilasi että pyyhinsulat hyvällä lasinpuhdistusaineella tai miedolla astianpesuvedellä. Huuhdo osat hyvin vedellä. Tee tarvittaessa puhdistus uudestaan. Silikonitahrojen poistaminen lasista on hyvin vaikeaa. Sen vuoksi silikonia sisältäviä kiillotusaineita ei saa päästää auton tuulilasille. Muutoin lasiin tulee kuljettajan näkyvyyttä heikentäviä raitoja. Älä käytä pyyhkimien puhdistamiseen liuottimia, bensiiniä, kerosiinia tai ohentimia. Aineet ovat voimakkaita ja turmelevat niin pyyhinsulkia kuin maalipintaakin.

180 178 Auton hoito Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihda ajovalojen polttimot moottoritilasta käsin. Huomautus Ajettuasi kovassa sateessa tai auton pesun jälkeen jotkin ajovalojen linssit voivat vaikuttaa huuruisilta. Tämä johtuu valon sisä- ja ulkopuolen välisestä lämpötilaerosta. Tämä on vastaava ilmiö kuin auton ikkunoiden kondensoituminen sisäpuolelta sateella, eikä se ole osoitus autossa olevasta häiriöstä. Jos vettä vuotaa valon polttimon johtoihin, tarkastuta auto valtuutetussa huoltokorjaamossa. Ajovalot Lähi- ja kaukovalot 1. Irrota pistoliitin lampusta. 2. Irrota suojakansi. 3. Paina jousipidikettä, irrota se. 4. Poista lamppu heijastimesta.

181 Auton hoito Kun asennat uutta lamppua, kiinnitä kielekkeet heijastimen syvennyksiin. 6. Kytke jousipidike. 7. Aseta ajovalon suojakansi paikalleen ja sulje se. 8. Kiinnitä liitin lamppuun. Ajovalojen suuntaus Lähivalot voi suunnata ajovalon yläpuolella olevasta ruuvista. Huomio Jos ajovalojen suuntausta on säädettävä, on suositeltavaa antaa toimenpide valtuutetun huoltokorjaamon tehtäväksi, koska kyse on turvallisuuteen vaikuttavasta asiasta. Seisontavalot 1. Irrota pistoliitin lampusta. 2. Irrota suojakansi. 3. Irrota sivuvalon lampunpidin heijastimesta. 4. Irrota lamppu kannasta. 5. Aseta uusi lamppu paikalleen. 6. Työnnä kanta heijastimeen. 7. Aseta ajovalon suojakansi paikalleen ja sulje se. 8. Kiinnitä liitin lamppuun. Sumuvalot Vaihdata lamput korjaamolla. Sumuvalojen suuntaus Sumuvalot voi suunnata sumuvalon yläpuolella olevasta ruuvista.

182 180 Auton hoito Huomio Takavalot Jos sumuvalojen suuntausta on säädettävä, on suositeltavaa antaa toimenpide valtuutetun huoltokorjaamon tehtäväksi, koska kyse on turvallisuuteen vaikuttavasta asiasta. Etusuuntavilkut 2. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 3. Aseta lampun kanta heijastimeen ja lukitse kiertämällä myötäpäivään. 1. Irrota molemmat ruuvit. 2. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää paikalleen. 1. Kierrä lampun kantaa vastapäivään ja vapauta se.

183 Auton hoito Takavalon/jarruvalon lamppu (1) Suuntavilkun lamppu (2) Peruutusvalo (matkustajan puolella) / takasumuvalo (kuljettajan puolella) (3) 4. Kierrä lampun pidintä vastapäivään. 5. Irrota lampun pidin. Paina lamppua hieman sisään kantaan, kierrä vastapäivään, vedä ulos ja vaihda uuteen. 6. Työnnä polttimon pidin takavaloon ja ruuvaa paikalleen. Liitä johdinpistoke. Asenna takavalokokonaisuus koriin ja kiristä ruuvit. Sulje ja lukitse suojukset. 7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. Kylkisuuntavilkut 1. Työnnä valoa auton takaosaa kohti ja irrota se. 2. Kierrä lampun pidintä vastapäivään. 3. Vedä lamppu pois lampun pitimestä ja vaihda se uuteen. 4. Asenna takaisin päinvastaisessa järjestyksessä.

184 182 Auton hoito Lisäjarruvalo <Polttimon tyyppi> 1. Avaa takaluukku. 2. Irrota kaksi ruuvia ja valokotelo. Avaa johtosarjaliitin ennen valokotelon irrottamista. 3. Irrota kaksi ruuvia ja heijastinasennelma. 4. Irrota lamppu vetämällä se suoraan ulos lampunpitimestä. 5. Asenna uusi lamppu. 6. Asenna valaisin takaisin paikalleen. <LED-valon tyyppi> Vaihdata lamput korjaamolla. Rekisterikilven valo 1. Irrota molemmat ruuvit. 2. Ota lamppukotelo alakautta pois, älä vedä johdosta. Kierrä lampun kantaa vastapäivään vapauttaaksesi sen. 3. Irrota lamppu kannasta ja vaihda se uuteen. 4. Aseta lampun kanta lamppukoteloon ja kierrä myötäpäivään. 5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen. Sisävalot 1. Kampea se irti tasakärkisellä ruuvitaltta valokytkimen vastakkaiselta puolelta. (Varo naarmuttamasta osia.) 2. Poista lamppu. 3. Vaihda lamppu. 4. Asenna valo takaisin.

185 Auton hoito 183 Tavaratilan valo 1. Väännä valaisin syvennyksestään ruuvitaltalla. 2. Irrota polttimo. 3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu. Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Akun plusnavan yläpuolella olevassa rasiassa on muutama pääsulake. Ne on vaihdatettava korjaamolla. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin. Kiinnitä sulakkeenirrotin ylhäältä tai sivulta sulakkeen päälle ja vedä sulake pois.

186 184 Auton hoito Moottoritilan sulakerasia Sulakerasia on moottoritilassa. Vapauta kansi, nosta sitä ylöspäin ja irrota se. Huomautus Kaikki tämän käyttöoppaan sisältämät sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Kun tarkistat sulakerasiaa, katso siinä olevaa tarraa.

187 Auton hoito 185

188 186 Auton hoito Nro Virtapiiri 1 Polttoainepumppu 2 Seisontavalojen rele 3 Puhaltimen hitaan nopeuden rele 4 Puhallin, suuri nopeus 5 Ilmastointi 6 Puhaltimen suuren nopeuden rele 7 Ilmastoinnin rele 8 ABS 2 9 Vasen seisontavalo 10 Oikea seisontavalo 11 Etusumuvalot 12 Puhallin, hidas nopeus 13 ABS 1 14 Etusumuvalojen rele 15 Polttoainepumpun rele 16 Varasulake 17 Kaukovalojen rele 18 Kaukovalot Nro Virtapiiri 19 Vasen lähivalo 20 Oikea lähivalo 21 Varasulake 22 Varasulake 23 Sytytys 2 / käynnistysmoottori 24 Sytytys 1 / varusteet 25 Varoitusvilkut 26 Äänitorvi 27 Lähivalojen rele 28 Äänimerkin rele 29 Moottorin päärele 30 Sytytystä 31 EMS 1 32 EMS 2 33 Kojelauta, akku Etuikkuna 36 Etuikkunan rele 37 Moottorin ohjausyksikkö Nro Virtapiiri Varasulake Kojelaudan sulakerasia Rakenne 1

189 Auton hoito 187 Tyyppi 2 Matkustamon sulakerasia sijaitsee kojelaudan alla kuljettajan puolella. 1. Avaa sulakepaneelin luukku vetämällä yläreunasta. 2. Irrota sulakepaneelin luukku vinosti. Nro Virtapiiri 1 Takalasinpyyhin 2 Peilit/ulkotaustapeilit 3 Ajovalo 4 Sähköinen OSRVM 5 Oven lukko 6 Tuulilasin pyyhinlaite 7-8 Peruutusvalot 9 Suuntavalot 10 Takalasin lämmitin 11 Takasumuvalot 12 Mittaristo 13 Puhaltimen moottorin ohjausyksikkö 14 Turvatyyny 15 Varkaussuoja / tiedonsiirtoliitin 16 Vaihteiston ohjausyksikkö 17 Sähkötoimisten takasivuikkunoiden ikkunannostimet

190 188 Auton hoito Nro Virtapiiri 18 Radio / avaimeton lukitus / lukituksen kauko-ohjain 19 Moottorin ohjausyksikkö (ECM) / varkaudenesto 20 Lämmitinelementti 21 Savukkeensytytin 22 Jarruvalo 23 Käynnistin 24 Radio / kello / avaimeton lukitus 25 Turvatyyny 26 Sisävalot Auton työkalut Työkalut Renkaankorjaussarjalla varustetut autot Työkalut ja renkaankorjaussarja ovat tavaratilan lattian peitteen alla olevassa säilytyslokerossa. Varapyörällä varustetut autot Nosturi ja työkalut ovat tavaratilassa varapyörän yläpuolella olevassa säilytyslokerossa. Täysikokoinen varapyörä Hätäapuvarapyörä

191 Auton hoito 189 Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Rengasmerkinnät esim. 215/60 R H 215 = Renkaan leveys, mm 60 = Renkaan profiili(renkaan korkeuden suhde renkaan leveyteen, %) R = Vyörakenne: vyörengas RF = Rakenne: RunFlat, turvarakenne 16 = Vanteen halkaisija, tuumaa 95 = Kantavuusindeksi, esim. 95 vastaa 690 kg:aa H = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Kierrä venttiilin suojus irti. Rengaspaineet ja kuljettajan oven kehyksen tarrassa. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista.

192 190 Auton hoito 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat tulee vaihtaa uusiin, kun urien kuviosyvyys on 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien syvyydessä ei olisi yli 2 mm eroja. Laissa vaadittu urien vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Niiden sijainti on ilmoitettu renkaan kyljen merkinnöillä. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, vaihda eturenkaat taakse. Tarkista, että pyörät pyörivät samaan suuntaan kuin aikaisemmin. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein. Rengas- ja vannekoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari ja renkaiden nimellispaine on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. 9 Varoitus Älä käytä sekaisin erikokoisia tai - tyyppisiä renkaita ja vanteita. Käytä ainoastaan osia, jotka vastaavat alkuperäisiä. Tällä voi olla vaikutusta auton turvallisuuteen ja suorituskykyyn. Se saattaa johtaa

193 Auton hoito 191 hallintavirheeseen tai auton ympäri pyörähtämiseen, josta voi seurata vakava henkilövahinko. Varmista aina renkaita vaihdattaessasi, että kaikki neljä rengasta ja vannetta ovat samaa kokoa, tyyppiä, sarjaa, tuotemerkkiä, ja että niiden kantokyky on sama. Muun tyyppisen tai kokoisen renkaan käyttäminen voi aiheuttaa vakavia muutoksia ajoon, hallintaan, maavaraan, jarrutusmatkoihin, korin korkeuteen ja nopeusmittarin luotettavuuteen. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Lumiketjut Lumiketjuja saa käyttää vain etupyörissä. Käytä pienilenkkisiä lumiketjuja, joiden ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enintään 10 mm. 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. Renkaankorjaussarja Renkaan kulutuspinnan ja kyljen pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Yli 4 mm suuruisia rengasvaurioita tai vaurioita, jotka ovat renkaan kyljessä reunan lähellä, ei voi korjata renkaankorjaussarjalla. 9 Varoitus Suurin sallittu ajonopeus on 80 km/h. Tämä ei ole pitkäaikainen ratkaisu. Ohjattavuus ja ajo-ominaisuudet voivat huonontua. Rengasrikon sattuessa:

194 192 Auton hoito Lukitse seisontajarru ja kytke ykköstai peruutusvaihde. Renkaankorjaussarja on tavaratilan lattian peitteen alla olevassa lokerossa. 1. Ota renkaankorjaussarja lokerosta. 2. Ota esiin kompressori ja tiivistysainepullo. 3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista säilytyslokeroista. 4. Kompressorin kytkin on asetettava asentoon. 5. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään. 6. Kytke kompressorin pistoke lisälaitepistorasiaan. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 7. Asenna tiivisteainepullo kompressorissa olevaan pitimeen. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo on pystyssä. 8. Avaa viallisen renkaan venttiilihattu. 9. Ruuvaa täyttöletku rengasventtiiliin.

195 Auton hoito Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tiivisteaineella. 11. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (n. 30 sekuntia). Sitten paine alkaa laskea. 12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 13. Rengaspaineen tulisi nousta ohjeiden mukaiseksi (noin 2,2 baaria 10 minuutin kuluessa. Kun paine on oikea, kytke kompressori pois päältä. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista liika rengaspaine painemittarin yläpuolella olevalla painikkeella. Älä käytä kompressoria 10 minuuttia kauempaa. 14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Kierrä renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. 16. Kiinnitä tiivistysainepullon mukana toimitettu muistutustarra kuljettajan näkökenttään. Tarraan on merkitty suurin sallittu ajonopeus (noin 80 km/h). 17. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy n. 10 km:n (korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon (noin 2,2 baaria). Toista työvaihe (kohta 17), kunnes paine ei enää laske. Jos rengaspaine on laskenut alle 1,3 baariin, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 18. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan.

196 194 Auton hoito Huomautus Korjatun renkaan ajomukavuus on voimakkaasti huonontunut. Sen takia rengas on vaihdettava. Jos kuuluu outoja ääniä tai kompressori kuumenee, kytke se pois päältä ainakin 30 minuutin ajaksi. Huomioi sarjan voimassaoloaika. Voimassaoloajan päätyttyä paikkausominaisuutta ei voida enää taata. Huomioi paikkausainepullon säilytystiedot. Vaihda käytetty paikkausainepullo uuteen. Hävitä pullo soveltuvien määräysten mukaisesti. Kompressoria ja paikkausainetta voidaan käyttää -30 ~70 C lämpötiloissa. Pyörän vaihto Erityyppisten renkaiden yhdistäminen saattaa johtaa auton hallinnan menettämiseen. Sekarengastus, jossa käytetään eri kokoisia, merkkisiä tai tyyppisiä (vyötai ristikudos) renkaita sekaisin, voi haitata auton hallintaa ja aiheuttaa kolarin. Eri kokoisten, merkkisten tai tyyppisten renkaiden käyttäminen vai myös aiheuttaa vahinkoa autollesi. Varmistu, että autosi kaikki renkaat ovat oikeaa ja samaa kokoa, merkkiä ja tyyppiä. Varapyörän sijasta varusteena voi olla renkaankorjaussarja Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Aja tien sivuun turvalliseen paikkaan, jossa ei ole liikennettä. Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Lukitse seisontajarru ja kytke ykkös- tai peruutusvaihde. Sammuta moottori ja irrota virtaavain. Sytytä hätävilkku. Aseta vierintäesteet vaihdettavan renkaan vastapuolella kulmittain olevan renkaan eteen ja taakse. Puupalikat ja kivet käyvät. Kaikkien matkustajien täytyy tulla ulos autosta. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle. Älä käynnistä moottoria auton ollessa nosturin varassa. Puhdista pyöränmutterit ja kierteet ennen pyörän asennusta. 9 Varoitus Olemme suunnitelleet tunkin käytettäväksi ainoastaan sinun autossasi. Älä käytä autosi mukana toimitettua tunkkia muissa autoissa. Älä koskaan ylitä tunkin suurinta sallittua kuormaa.

197 Auton hoito 195 Tämän tunkin käyttäminen muihin autoihin, saattaa vioittaa toisia autoja tai tunkkiasi, mikä voi johtaa henkilövahinkoon. 1. Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. 2. Käännä pyöränavain ulos ja asenna se varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. 3. Kierrä nosturin kahvaa nostaaksesi nostopäätä hiukan ja aseta nosturi pystysuoraan puoliympyrällä merkittyyn kohtaan.

198 196 Auton hoito 4. Kiinnitä nosturin kahva nosturiin ja kiinnitä vääntöavain nosturin kahvaan oikealla tavalla. Nosta sitten nosturia siten, että nostopää asettuu tukevasti nostokohtaan. 5. Kierrä avainta kunnes pyörä on irti maasta tarkistaen samalla, että nosturi on oikeassa asennossa. 6. Kierrä pyöränmutterit irti. 7. Vaihda pyörä. 8. Kierrä pyöränmutterit paikoilleen. 9. Laske auto alas. 10. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristikkäin. Kiristysmomentti on 120 Nm. 11. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan venttiilin kohdalle ennen asennusta. Asenna pyöränmutterien suojukset. 12. Aseta vaihdettu pyörä ja työkalut säilytyspaikkoihinsa. Kun palautat tunkin säilytyspaikkaansa, kierrä ruuvinkanta siten, että tunkin yläja alaosa ovat työkalukotelossa täysin kokoon puristuneina. Näin estää työkaluja kolisemasta. Tarkasta tällöin, ettei tunkki kosketa muita työkaluja. Työkalut Tarkista autoon asennetun pyörän rengaspaine ja pyöränmutterien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas. 9 Varoitus Vanteessa tai sen kiinnitysosissa oleva ruoste tai lika voi saada pyöränmutterit vähitellen löystymään. Pyörä saattaisi irrota ja aiheuttaa onnettomuuden. Puhdista pyörää vaihtaessasi ruoste tai lika pinnoista, joissa vanne koskettaa autoa. Hätätilanteessa voidaan käyttää liinaa tai paperipyyhettä; puhdista kuitenkin myöhemmin kaikki ruoste tai lika kaapimella tai teräsharjalla. Laita pyörännavan keskiöön kevyesti laakerirasvaa pyörän vaihdon yhteydessä korroosion tai ruosteen kertymisen estämiseksi. Älä laita rasvaa tasaiseen vanteen kiinnityspintaan tai pyöränmuttereihin tai -pultteihin.

199 Auton hoito 197 Varapyörä Hätäapuvarapyörä Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on teräsvanne. Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajoominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty syvennykseen siipimutterilla. Varapyörän syvennystä ei ole suunniteltu kaikille sallituille rengaskoille. Jos varapyörää leveämpi pyörä on varastoitava varapyörän syvennykseen pyörän vaihdon jälkeen, lattian peite voidaan asettaa yli työntyvän pyörän päälle. Huomio Tämä vanteen ja renkaan yhdistelmä on tarkoitettu vain väliaikaiseen hätäkäyttöön. Vaihda sen tilalle normaali pyörä mahdollisimman pian. Älä käytä lumiketjuja. Älä asenna näille vanteille alkuperäisestä renkaasta poikkeavaa renkaita. Älä asenna sitä muihin autoihin. Aseta kevytmetallivanne ulkopuoli ylöspäin. Aseta teräsvanne ulkopuoli alaspäin. Tilapäisvarapyörä Tilapäisvarapyörää käytettäessä auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteissa hitaasti. Älä käytä tilapäisvarapyörää pitkään. Lumiketjut Täysikokoinen varapyörä Jos varapyöränä käytetty pyörä ei ole samanlainen kuin auton muut pyörät tai autossa on talvirenkaat, auton ajoominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian.

200 198 Auton hoito Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Suurin sallittu ajonopeus on 80 km/h. Aja erityisen varovasti kostealla säällä ja lumikelillä. Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty syvennykseen siipimutterilla. Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa.

201 Auton hoito 199 Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V): Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2. Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Lukitse seisontajarru, kun käsivalintaisen vaihteiston vaihdevipu on vapaalla ja automaattivaihteiston valintavipu P-asennossa. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan. 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä akusta kuin mahdollista, vähintään 60 cm:n etäisyydelle. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä.

202 200 Auton hoito 4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin. Vetäminen Auton hinaaminen Jos autosi tarvitsee hinausta, käänny huoltoverkostomme tai muun ammattimaisen hinauspalvelun puoleen. Paras tapa kuljetuttaa auto on käyttää hinausautoa. Jos autoa hinataan 2 pyörää kohotettuna, tulee nostaa vetävät etupyörät ja lukita ne hinausauton vetohaarukkaan.

203 Auton hoito 201 Ota huomioon seuraavat hinausta koskevat seikat: Hinauksen aikana autossa ei saa olla matkustajia. Vapauta hinattavan auton seisontajarru ja aseta vaihdevipu vapaalle. Sytytä auton hätävilkku. Noudata nopeusrajoituksia. Jos autoasi ei voi hinata hinausautolla, toimi seuraavasti: Avaa suojakansi painamalla nuolen kohdalta (A - perusmalli / B - erikoismalli) ja ota suojakansi pois. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa.

204 202 Auton hoito Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Automaattivaihteistolla varustettu auto: Älä hinaa autoa hinaussilmukan avulla. Hinausköydellä hinaaminen voi vaurioittaa automaattivaihteistoa vakavasti. Automaattivaihteistolla varustettua autoa hinattaessa käytä lavettia tai pyörien nostolaitetta. Käsivaihteistolla varustettu auto: Autoa saa hinata eteenpäin enintään 88 km/h nopeudella. Kaikissa muissa tapauksissa tai vaihteiston ollessa viallinen etuakseli on nostettava ylös maasta. Käänny korjaamon puoleen. Kierrä hinaussilmukka irti hinauksen jälkeen. A (perusmalli): aseta suojakannen vasen reuna paikalleen ja paina kiinni. A (erikoismalli): aseta suojakannen alareuna paikalleen ja paina kiinni. Paras tapa kuljetuttaa auto on käyttää hinausautoa. Toisen ajoneuvon hinaaminen Takahinaussilmukka sijaitsee takapuskurin alla. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Jos autosi takapuskurin takahinaussilmukan edessä on suojakansi, irrota kaksi suojakannen pidintä. Ota suojakansi pois taaksepäin vetämällä. Asenna hinauksen jälkeen suojakansi tukevasti paikalleen. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa.

205 Auton hoito 203 Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Lukitse auto, jotta polttoaineen täyttöaukon luukkua ei voida avata. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä. Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Autoon kiinnitetyt tarrat Älä pese autoa 72 tuntiin luovutuksen jälkeen, jotta tarrat ehtivät tarttua riittävän lujasti. Jos käytät puhdistukseen painepesuria tai höyrypesuria, varmista että etäisyys on ainakin 20 cm äläkä kohdista suihkua samaan kohteeseen yli 1 sekunnin ajaksi. Muuten tarra voi vaurioitua. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä käytä jääraappaa. Poistaessasi hyönteistahroja, rasvatahroja tai pikeä valoista tai linsseistä, käytä vain haaleaa vettä, pehmeää liinaa ja autonpesuainetta. Voimakas puhdistus kovalla kankaalla voi vaurioittaa valojen suojuksia. Älä puhdista voimakkaalla autonpesuaineella. Vältä vaarallisten puhdistusaineiden käyttöä. Ne voivat aiheuttaa linssin halkeamisen kemiallisen reaktion takia.

206 204 Auton hoito Huomautus Katso auton pesuohjetta ja käytä vain mietoja pesuaineita ajovalojen linssien vaurioitumisen estämiseksi. Älä koskaan käytä seuraavia aineita sisältävää puhdistusnestettä: Asetoni Bentseeni Tolueeni Ksyleeni Ohenteet Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta. Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen ph-neutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Erikoispakkaus ja korisarja Varo hinauksen aikana, ettei hinausköysi aiheuta vaurioita. Irrota puskurin aukon peite ennen hinausta. Maavara ja korkeat esteet. Aja hitaasti ramppien, kuoppien ja jalkakäytävien yli. Käytä nostimen alla tukea, kun nostat autoa. Kun autoa siirretään, on suositeltavaa nostaa se kokonaan hinausauton lavalle. Näin estetään korin vaurioita ja auton rikkoutumista. Alusta Tiesuola, kura ja maantiepöly voivat kerääntyä autosi alustaan. Alustanpesun unohtaminen saattaa kiihdyttää korin ja alustan ruostumista. Huuhtele nämä aineet säännöllisesti auton alustasta.

207 Auton hoito 205 Muista huolehtia myös kaikkein sellaisten kohtien puhdistamisesta, joihin kura ja muu lika voivat kerääntyä. Poista näistä kohdista kaikki pakkaantunut aines ennen kuin huuhdot ne vedellä. Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista mittariston lasi vain kostealla, pehmeällä kankaalla. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Kangasverhoilu ei ehkä ole värinpitävä. Tämä saattaa aiheuttaa näkyviä värimuutoksia, erityisesti vaaleaan verhoiluun. Poistettavissa olevat tahrat ja värjäytymät tulee puhdistaa ensi tilassa. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella. Huomio Vaatteiden avatut tarrakiinnittimet voivat vahingoittaa istuinpäällystettä. Sulje tarrakiinnittimet. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

208 206 Huolto ja ylläpito Huolto ja ylläpito Yleistä tietoa Huolto-ohjelma Neste-, voiteluaine- ja varaosasuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Huoltotöiden kirjaaminen Huollon vahvistus merkitään huollon käsikirjaan. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus. Tarkista, että huollon käsikirja täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellisen tärkeä esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä.

209 Huolto ja ylläpito 207 Huolto-ohjelma Huolto-ohjelmat Huoltovälit 1 vuosi / km (sen mukaan, kumpi raja täyttyy ensin) Huolto I: Huolto I tulee tehtäväksi auton ensimmäisenä huoltona ja aina, kun edellisenä huoltona on tehty Huolto II. Huolto II: Huolto II tulee tehtäväksi aina, kun edellisenä huoltona on tehty Huolto I. Huoltoon sisältyvät työt Huolto I Huolto II Moottoriöljyn ja öljynsuodattimen vaihto. 1) R R Silmämääräinen tarkastus, vuotokohtia tai vaurioita ei saa näkyä. 2) I I Moottorin ilmansuodattimen tarkastus. 3) I I Rengaspaineiden ja renkaiden kuluneisuuden tarkastus. I I Jarrujärjestelmän tarkastus. 4) I I Moottorin jäähdytysnesteen ja lasinpesunesteen määrän tarkastus ja tarvittaessa lisäys. I I Jousituksen ja ohjauksen komponenttien tarkastus. 5) I I Lasinpyyhkimien sulkien tarkastus. 6) I I Apulaitehihnojen tarkastus. I I Mahdollisesti tarvittavien lisähuoltojen suorittaminen - katso kyseisestä kohdasta. I I Ajokäytöksen tarkastaminen. I I Jarrunesteen vaihto. 7) - R

210 208 Huolto ja ylläpito Huoltoon sisältyvät työt Huolto I Huolto II Moottorin jäähdytysjärjestelmän tarkastus. 8) I Turvatyynyjen ja turvavöiden tarkastus. 9) I Moottori/vaihteiston ja voimansiirron komponenttein tarkastus. I Korin komponenttien voitelu. 10) I 1) Jos auton käyttöolosuhteet ovat olleet raskaat: lyhyitä ajomatkoja, paljon joutokäyntiä tai ajoa pölyisissä olosuhteissa, moottoriöljy ja suodatin voi olla syytä vaihtaa useammin. 2) Nesteen vuotaminen mistä tahansa auton järjestelmästä voi kertoa tulevasta ongelmasta. Järjestelmä, jossa näkyy vuodon merkkejä, täytyy tarkastuttaa ja korjauttaa ensitilassa. Sitä ennen nestemäärä tulee tarkastaa ja palauttaa tarvittaessa oikeaksi. 3) Jos autolla ajetaan säännöllisesti pölyisissä olosuhteissa, suodatin tule tarkastaa säännöllisesti ja suodattimen vaihto saattaa olla tarpeen useammin. 4) Silmämääräinen tarkastus käsittää jarruputkien ja -letkujen tarkastuksen. Niissä ei saa olla tarttumisen tai vuodon merkkejä, murtumia, hankaumia tms. Myös on tarkastettava jarrupalojen kuluneisuus ja jarrulevyjen kitkapinnat. Rumpujarruista tulee tarkastaa kitkapinnat ja jarrukengät. Niissä ei saa olla murtumia. Muita tarkastettavia jarrunosia ovat jarrurummut, pyöränsylinterit, jarrusatulat, pysäköintijarru jne. 5) Silmämääräinen tarkastus käsittää etu- ja takajousituksen sekä ohjauksen komponenttien tarkastuksen. Osissa ei saa olla vaurioita, löysyyttä tai kulumisen merkkejä, eikä mitään osia saa puuttua. Ohjaustehostimen komponenteista tulee tarkastaa, ettei niissä ole tarttumisen merkkejä, murtumia, hankaumia tms. 6) Pyyhinsulista tulee tarkastaa, ettei niissä ole liian suurta kulumaan, lohkeamia tai tarttunutta likaa. Likaantunut tuulilasi ja pyyhinsulat pitää puhdistaa. Kuluneet tai vioittuneet pyyhinsulat vaihdetaan. 7) Ajo raskaissa olosuhteissa: ajo mäkisessä tai vuoristoisessa ympäristössä tai usein toistuva perävaunukuorman vetäminen, saattaa vaatia jarrunesteen vaihtamisen tavallista useammin. 8) Silmämääräinen tarkastus käsittää letkujen tarkastuksen ja vaihdon, jos letkuissa näkyy murtumia. pullistumia tai pehkaantumista. Kaikki putket, kiinnikkeet ja kiristimet tarkastetaan ja viallisen tilalle saa vaihtaa vain alkuperäisosan. Järjestelmän toiminta tarkastetaan jäähdytysjärjestelmän painetestillä. Suositeltavaa on myös tarkastaa painetulppa ja puhdistaa jäähdytinkenno sekä ilmastointilaitteen lauhdutinkenno ulkopuolelta. 9) Turvavyön käyttömuistuttimen merkkivalon ja turvavöiden toimintakunto tulee tarkastaa. Turvavyöjärjestelmässä ei saa näkyä löysiä tai vioittuneita osia. Jos huomataan mitä tahansa seikkoja, jotka saattavat estää turvavöiden oikean toiminnan, asia pitää korjauttaa välittömästi. Repeytyneet tai rispaantuneet turvavyöt pitää vaihdattaa. 10) Voideltavia osia ovat: kaikki lukkosylinterit, ovien saranat ja lukkosalvat, konepellin saranat, takaluukun saranat ja lukkosalpa. Voitelua tarvitaan useammin ajettaessa korroosiolle altistavassa ympäristössä (teiden suolaus tms.). Silikoninesteen siveleminen puhtaalla pyyhkeellä tiivisteisiin saa ne kestämään pidempään ja tiivistämään paremmin. Käsittely estää myös kiinni jäätymisen ja kitinän. I: Tarkasta nämä seikat ja niihin liittyvät osat. Tarpeen mukaan korjaa, puhdista, täytä, säädä tai vaihda osia. R: Vaihda osa tai öljy/neste.

211 Huolto ja ylläpito 209 Huoltoon sisältyvät työt Sisäilmansuodattimen vaihto. 3) Ilmansuodattimen vaihto. Sytytystulppien vaihto. Sytytyskaapelien vaihto (elektronisella ajovakauden hallintajärjestelmällä varustetut autot). Moottorin jäähdytysnesteen vaihto. Käsivaihteiston öljyn vaihto. Automaattivaihteiston öljyn vaihto. Apulaitehihnan vaihto. 11) Jakoketjun vaihto. Venttiilivälysten tarkastus, säätö tarvittaessa. Tarkista kytkimen & jarrupolkimen vapaaliike Huoltoväli km / 1 vuosi km / 4 vuotta km / 2 vuotta km / 3 vuotta km / 5 vuotta Tarkastusväli km / 10 vuotta Tarkastusväli km / 1 vuosi. Raskaissa olosuhteissa vaihto km välein. Vaihtoväli km / 10 vuotta Tarkastusväli km / 10 vuotta km / 1 vuosi 3) Jos autolla ajetaan säännöllisesti pölyisissä olosuhteissa, suodatin tule tarkastaa säännöllisesti ja suodattimen vaihto saattaa olla tarpeen useammin. 11) Vaihdon jälkeen hihna täytyy tarkastaa ja sen kireys säätää 6 kuukauden / km välein.

212 210 Huolto ja ylläpito Yleiset huoltokohteet Kohde Huoltoon sisältyvät työt Kaikki Automaattivaihteisto Vyöt Renkaiden kunto & ilmanpaine Pyörien suuntaus Kaikista järjestelmistä täytyy tarkastaa, etteivät ne häiritse tai tartu muihin osiin. Niistä ei saa puuttua osia eikä niissä saa olla vaurioita. Osien vaihto tarpeen mukaan. Kaikki liian kuluneet osat tulee vaihtaa. Automaattivaihteiston öljy ja suodatin vaihdetaan, jos auton käyttöön liittyy yksi tai useampi seuraavista olosuhteista: Ruuhkaliikenteessä ajo, kun ulkolämpötila on 32 C tai korkeampi. Mäkisessä tai vuoristoisessa maastossa ajo. Usein toistuva perävaunukuorman veto. Erityiskäyttö kuten, taksi-, poliisi- ja jakeluajo. Silmämääräisessä tarkastuksessa katsotaan, ettei hihnassa ole rispaantumista, isoja lohkeamia tai muita selviä vaurioita. Hihna tulee vaihtaa tarvittaessa. Renkaiden kunto tulee tarkastaa ennen ajoa ja rengaspaineet tulee tarkastaa aina tankkauksen yhteydessä tai vähintään kerran kuukaudessa rengaspainemittarilla. Kierrätä ja tasapainota pyörät tarvittaessa.

213 Huolto ja ylläpito 211 Lisähuollot Vaativat käyttöolosuhteet Käyttöolosuhteet ovat vaativat, jos ainakin yksi seuraavista tilanteista esiintyy usein: Toistuva alle 10 km matkojen ajo. Pitkäaikaista joutokäyntiä ja/tai hidasta ajoa liikenteessä, jossa pitää jatkuvasti pysähtyä. Pölyisillä teillä ajoa. Ajoa mäkisessä tai vuoristoisessa maastossa. Perävaunun hinausta. Ajo ruuhkaisessa kaupunkiliikenteessä ulkolämpötilan ollessa säännöllisesti 32 C tai korkeampi. Käyttö taksi-, poliisi- tai jakeluautona. Jatkuva ajaminen ulkolämpötilan ollessa nollapisteen alapuolella. Myös poliisiautot, taksit ja autokoulujen opetusautot luokitellaan käytettäviksi vaativissa käyttöolosuhteissa. Vaativissa käyttöolosuhteissa tietyt määräaikaiset huoltotyöt on mahdollisesti tarpeen teettää useammin kuin huolto-ohjelmassa ilmoitetaan. Kysy tekniseltä asiantuntijalta neuvoa erityisistä käyttöolosuhteista riippuvista huoltotarpeista. Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain testattuja ja hyväksyttyjä tuotteita. Takuu ei kata hyväksymättömien materiaalien käytöstä aiheutuneita vahinkoja. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Käytä vain Dexos TM -laatuvaatimuksen mukaan hyväksyttyä öljyä tai vastaavaa oikean viskositeettiluokan moottoriöljyä. Jos et ole varma, onko käyttämäsi öljy dexos -laatuvaatimuksen mukaista, kysy asiasta palveluntarjoajaltasi.

214 212 Huolto ja ylläpito Muut mahdolliset moottoriöljyt, jos Dexos-öljyä ei ole saatavana: Jos Dexosin hyväksymää moottoriöljyä ei ole saatavana öljyn vaihtoa tai lisäämistä varten, voit käyttää alla mainittujen laatujen mukaista korvaavaa moottoriöljyä. Sellaisten öljyjen käyttö, jotka eivät täytä Dexosin laatuvaatimusta, voi kuitenkin huonontaa moottorin suorituskykyä ja vaurioittaa moottoria tietyissä olosuhteissa. Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Oikean moottoriöljyn valinta Oikean moottoriöljyn valinta riippuu sekä öljyn laatuvaatimuksesta että viskositeettiluokasta. Moottoriöljyn laatuvaatimus dexos1, dexos2 API SM, ACEA-A3/B3: valinnainen Gen1-moottorissa (ei käytetä Gen2-moottorissa) Laatuvaatimukset Käytä hyväksyttyjä moottoriöljyjä, joissa on dexos -sertifiointimerkki. Autolle soveltuvissa moottoriöljyissä tulee olla dexos -sertifiointimerkki. Tämä sertifiointimerkki on osoituksena siitä, että öljy on hyväksytty dexos -laatuvaatimusten mukaisesti. Autosi moottori on täytetty tehtaalla dexos -hyväksynnällä varustetulla moottoriöljyllä. Käytä vain dexos -laatuvaatimuksen mukaan hyväksyttyä öljyä tai vastaavaa oikean viskositeettiluokan moottoriöljyä. Sellaisten öljyjen käyttö, jotka eivät täytä Dexosin laatuvaatimusta, voi kuitenkin huonontaa moottorin suorituskykyä ja vaurioittaa moottoria tietyissä olosuhteissa. Jos et ole varma, onko käyttämäsi öljy dexos -laatuvaatimuksen mukaista, kysy asiasta palveluntarjoajaltasi. Jos et tiedä autosi moottorin tyyppiä, kysy valtuutetulta korjaamolta. Moottoriöljyn viskositeetti SAE-viskositeettiluokitus antaa tietoa öljyn paksuudesta. Moniasteöljyn osoittaa kaksi merkkiä: Ensimmäinen merkki, jonka perässä on W, ilmoittaa alhaisen lämpötilan viskositeetin ja toinen merkki korkean lämpötilan viskositeetin. SAE-viskositeettiluokitus määrittelee öljyn virtauskyvyn. Kylmän öljyn viskositeetti on suurempi kuin lämpimän. Moottoriöljyn viskositeettiluokitus moottoreille 1.0D, 1.2D Gen1 SAE 5W-30 on paras viskositeettiluokka autoasi varten. Älä käytä muiden viskositeettiluokkien öljyjä, kuten SAE 20W-50. Käyttö kylmissä olosuhteissa moottoreissa 1.0D, 1.2D Gen1 Lämpötilaan -25 C asti ja sen alle: 0W-30, 0W-40 Lämpötilaan -25 C asti: 5W-30, 5W-40 Lämpötilaan -20 C asti: 10W-30, 10W-40

215 Huolto ja ylläpito 213 Moottoriöljyn viskositeettiluokitus moottorille 1.2D Gen2 SAE 5W-20 on paras viskositeettiluokka autoasi varten. Älä käytä muiden viskositeettiluokkien öljyjä, kuten esim. SAE 10W-30, 10W-40 tai 20W-50. Käyttö kylmissä olosuhteissa moottorissa 1.2D Gen2 Jos autoa käytetään erittäin kylmissä olosuhteissa, joissa lämpötila on alle -25 C, tulee käyttää viskositeettiluokan SAE 0W-xx moottoriöljyä. Tämän viskositeettiluokan öljy parantaa moottorin kylmäkäynnistymistä erittäin alhaisissa lämpötiloissa. Valittaessa oikean viskositeettiluokan mukaista öljyä on aina valittava öljy, joka täyttää dexos -laatuvaatimuksen. Lämpötilaan -25 C asti ja sen alle: 0W-20, 0W-30. Lämpötilaan -25 C asti: 5W-20, 5W-30. Moottoriöljyn lisäaineet/ moottoriöljyjärjestelmän huuhtelut Älä lisää mitään moottoriöljyyn. Suositellut dexos-laatuvaatimukset täyttävät ja dexos-merkinnällä varustetut moottoriöljyt riittävät hyvän suorituskyvyn ja moottorin suojauksen varmistamiseen. Moottoriöljyjärjestelmän huuhtelua ei suositella ja se saattaisi aiheuttaa moottorivaurion, joka ei kuulu takuun piiriin. Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos ne täyttävät moottoriöljyn vaatimukset (laadun ja viskositeetin osalta). Jos laatuvaatimuksen mukaista öljyä ei ole saatavana, voidaan käyttää enintään 1 litra API SM/SN, ACEA A3/B4-, ACEA A3/B3 tai ACEA C3 -luokituksen mukaista öljyä (vain kerran kunkin öljynvaihdon välillä). Viskositeetin tulee olla oikea. Pelkän ACEA A1/B1- tai ACEA A5/B5-laadun mukaisen moottoriöljyn käyttö on ehdottomasti kielletty, koska se voi aiheuttaa pitkällä aikavälillä tietyissä olosuhteissa moottorivaurioita. Jäähdytysneste ja pakkasneste Käytä vain orgaanista Long Life Coolant (LLC) -jäähdytysnestettä. Leudon ilmaston maissa jäähdytysnesteen pakkaskesto on n. -35 C. Kylmän ilmaston maissa jäähdytysnesteen pakkaskesto on n. -50 C. Tämä liuos tulee säilyttää ympärivuotisesti. Pidä jäätymissuoja oikealla tasolla. Jäähdytysnesteen lisäaineet, jotka on tarkoitettu antamaan parempi korroosiosuojaus tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista.

216 214 Huolto ja ylläpito Jarruneste Käytä vain tähän autoon hyväksyttyä jarrunestettä (DOT 4). Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jarrunestettä on säilytettävä umpinaisessa säiliössä veden absorption välttämiseksi. Varmista, että jarruneste ei pääse likaantumaan. Käsivalintaisen vaihteiston öljy Käytä vain XGP SAE75W85W -öljyä. Automaattivaihteistoöljy Käytä vain ESSO JWS3317-öljyä. Huomio Huonolaatuisen jarrunesteen käyttö voi aiheuttaa korroosiota jarrujärjestelmän sisäisissä osissa, tämä voi johtaa jarrujärjestelmän tehon heikkenemiseen, mikä vaikuttaa turvallisuuteen. Käytä aina korkealaatuista, automalliisi hyväksyttyä jarrunestettä. Suosittelemme GM:n alkuperäistä jarrunestettä. Ohjaustehostimen neste Käytä vain Dexron VI -nestettä.

217 Tekniset tiedot 215 Tekniset tiedot Auton tunnistus Auton tiedot Auton tunnistus Auton tunnistenumero Tyyppikilpi Rakenne 1 Auton valmistenumero sijaitsee takaistuintyynyn alla. Kilpi on kiinnitetty lähelle kuljettajan oven lukkosalpaa.

218 216 Tekniset tiedot Rakenne 2 Kilpi on kiinnitetty lähelle etumatkustajan oven lukkosalpaa.

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 31 Säilytys... 50 Mittarit ja käyttölaitteet... 56 Valaistus... 73 Infotainment-järjestelmä... 78

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 54 Mittarit ja käyttölaitteet... 93 Valaistus... 128 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 37 Säilytys... 53 Mittarit ja käyttölaitteet... 63 Valaistus... 95 Infotainment-järjestelmä... 102

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 40 Säilytys... 60 Mittarit ja käyttölaitteet... 73 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Meriva 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 109 Ilmastointi...

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...35 Säilytystilat...59 Mittaristo ja hallintalaitteet...71 Valaistus...107 Infotainment-järjestelmä...115

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 36 Säilytys... 53 Mittarit ja käyttölaitteet... 59 Valaistus... 77 Infotainment-järjestelmä... 83

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

OPEL Astra Ohjekirja

OPEL Astra Ohjekirja OPEL Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 138 Ilmastointi...

Lisätiedot

OPEL COMBO. Ohjekirja

OPEL COMBO. Ohjekirja OPEL COMBO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 29 Säilytys... 44 Mittarit ja käyttölaitteet... 50 Valaistus... 67 Ilmastointi...

Lisätiedot

OPEL COMBO-D. Ohjekirja

OPEL COMBO-D. Ohjekirja OPEL COMBO-D Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 48 Mittarit ja käyttölaitteet... 55 Valaistus... 81 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

Opel Astra Ohjekirja

Opel Astra Ohjekirja Opel Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 53 Mittarit ja käyttölaitteet... 91 Valaistus... 125 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Corsa 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 94 Ilmastointi...

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 68 Valaistus... 98 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

Opel Zafira Tourer Ohjekirja

Opel Zafira Tourer Ohjekirja Opel Zafira Tourer Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 61 Mittarit ja käyttölaitteet... 93 Valaistus... 129

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 58 Mittarit ja käyttölaitteet... 98 Valaistus... 136 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 65 Mittarit ja käyttölaitteet... 95 Valaistus... 138

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Movano 07/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 61 Valaistus... 80 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 22 Istuimet, turvajärjestelmät... 39 Säilytys... 61 Mittarit ja käyttölaitteet... 101 Valaistus... 139 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 141 Ilmastointi...

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...45 Säilytystilat...77 Mittaristo ja hallintalaitteet...87 Valaistus...123 Infotainment-järjestelmä...133

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 51 Mittarit ja käyttölaitteet... 58 Valaistus... 88 Ilmastointi...

Lisätiedot

Opel Insignia Ohjekirja

Opel Insignia Ohjekirja Opel Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 61 Mittarit ja käyttölaitteet... 75 Valaistus... 110 Ilmastointi...

Lisätiedot

OPEL MERIVA. Ohjekirja

OPEL MERIVA. Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 110 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 76 Valaistus... 114 Ilmastointi...

Lisätiedot

click! a b c d e f g Käyttöopas i j > 25 cm k l Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04

click! a b c d e f g Käyttöopas i j > 25 cm k l Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04 1 3 click! a b c d e f g Käyttöopas 4 h i j k l > 25 cm 2 5 Ryhmä 0+ Enimmäispaino 18 kg. Ikä 0-12 m ECE R44-04 8 9 Kiitos kun valitsit BeSafe izi Go -istuimen On tärkeää, että luet tämän käyttöoppaan

Lisätiedot

OPEL VIVARO Ohjekirja

OPEL VIVARO Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 66 Mittarit ja käyttölaitteet... 73 Valaistus... 94 Ilmastointi...

Lisätiedot

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista.

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. F I A T 5 0 0 P I K A O P A S Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalojen hallinta

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 78 Valaistus... 118 Ilmastointi...

Lisätiedot

OPEL INSIGNIA Ohjekirja

OPEL INSIGNIA Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 46 Säilytys... 70 Mittarit ja käyttölaitteet... 85 Valaistus... 130 Ilmastointi...

Lisätiedot

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu) F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+

Lisätiedot

OPEL ZAFIRA TOURER. Ohjekirja

OPEL ZAFIRA TOURER. Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 64 Mittarit ja käyttölaitteet... 95 Valaistus... 136

Lisätiedot

OPEL MOVANO. Ohjekirja

OPEL MOVANO. Ohjekirja OPEL MOVANO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 34 Säilytys... 56 Mittarit ja käyttölaitteet... 63 Valaistus... 82 Ilmastointi...

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 40 Säilytys... 65 Mittarit ja käyttölaitteet... 74 Valaistus... 118 Ilmastointi...

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 52 Mittarit ja käyttölaitteet... 60 Valaistus... 90 Ilmastointi...

Lisätiedot

Opel Vivaro Ohjekirja

Opel Vivaro Ohjekirja Opel Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Ampera 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 50 Mittarit ja käyttölaitteet... 54 Valaistus... 91 Ilmastointi...

Lisätiedot

OPEL ZAFIRA. Ohjekirja

OPEL ZAFIRA. Ohjekirja OPEL ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 26 Istuimet, turvajärjestelmät... 43 Säilytys... 66 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01 GRP 0 0 9 kk 0 10 kg Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! U10714 rev 01 VAROITUKSIA 1. Lue ohjeet huolellisesti ennen kuin kiinnität istuimen autoon.

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 67 Mittarit ja käyttölaitteet... 82 Valaistus... 122 Ilmastointi...

Lisätiedot

OPEL Insignia Ohjekirja

OPEL Insignia Ohjekirja OPEL Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 70 Mittarit ja käyttölaitteet... 86 Valaistus... 127 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Astra 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 47 Säilytys... 67 Mittarit ja käyttölaitteet... 85 Valaistus... 116 Ilmastointi...

Lisätiedot

Selkä menosuuntaan. Käyttöohje. 0+ 0-13 kg 0-12 m. Ryhmä Paino Ikä

Selkä menosuuntaan. Käyttöohje. 0+ 0-13 kg 0-12 m. Ryhmä Paino Ikä Selkä menosuuntaan Käyttöohje ECE R44 04 Ryhmä Paino Ikä 0+ 0-13 kg 0-12 m 1 Kiitos, että valitsit BeSafe izi Go ISOfix -istuimen BeSafe on kehittänyt tämän istuimen huolellisesti, jotta se suojelee lastasi

Lisätiedot

Selkänoja menosuuntaan. Käyttöopas. Ryhmä Paino Ikä. 0+ 0-13 kg 0-12 m

Selkänoja menosuuntaan. Käyttöopas. Ryhmä Paino Ikä. 0+ 0-13 kg 0-12 m Selkänoja menosuuntaan Käyttöopas ECE R44 04 Ryhmä Paino Ikä 0+ 0-13 kg 0-12 m 1 Kiitos, että valitsit BeSafe izi Sleep ISOfix -istuimen BeSafe on kehittänyt tämän istuimen erittäin huolellisesti, jotta

Lisätiedot

Käyttöohje. Keezone ECE R44 / 04. Syöttötuoli 15-25 kg. Korokeistuin 15-36 kg. Testattu ja hyväksytty

Käyttöohje. Keezone ECE R44 / 04. Syöttötuoli 15-25 kg. Korokeistuin 15-36 kg. Testattu ja hyväksytty Käyttöohje Keezone Syöttötuoli 15-25 kg Korokeistuin 15-36 kg Testattu ja hyväksytty ECE R44 / 04 TÄRKEÄÄ TIETOA Kiitos, että olet valinnut tämän Axon Kids lastenistuimen. Lasten turvaistuimia kehittävällä

Lisätiedot

Turvatyynyadapterin liittäminen

Turvatyynyadapterin liittäminen Turvatyynyadapterin liittäminen vw-wi://rl/a.fi-fi.a00.5a40.04.wi::36486095.xml?xsl=3 Page 1 of 2 Turvatyynyadapterin liittäminen Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Turvatyynyadapteri

Lisätiedot

OPEL Cascada Ohjekirja

OPEL Cascada Ohjekirja OPEL Cascada Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 44 Säilytys... 68 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

MULTI-TECH II Britax MULTI-TECH II. User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi

MULTI-TECH II Britax MULTI-TECH II. User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi MULTI-TECH II Britax MULTI-TECH II GB DK SE NO FI DE FR User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi FI Tärkeää! 9-5 kg, ryhmä - (n. 9 vuotta

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Cruze Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 38 Säilytys... 57 Mittarit ja käyttölaitteet... 67 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

Nokia teline HH-20 ja CR-122

Nokia teline HH-20 ja CR-122 Nokia teline HH-20 ja CR-122 B 1 D C E A 2.0. painos A C D 2 F E G B 4 4 3 3 5 7 8 6 2010 Nokia. Kaikki oikeudet pidätetään. Nokia, Nokia Connecting People ja Nokia Original Accessories -logo ovat Nokia

Lisätiedot

Vehicle Security System VSS3 - Alarm system remote

Vehicle Security System VSS3 - Alarm system remote Vehicle Security System VSS3 - Alarm system remote Hälytysjärjestelmän kauko-ohjain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan käyttöön

Lisätiedot

ESIPUHE. Autosi huolletaan parhaiten valtuutetussa Chevrolet-huoltoliikkeessä, joka tuntee autosi parhaiten ja tarjoaa ensiluokkaista huoltopalvelua.

ESIPUHE. Autosi huolletaan parhaiten valtuutetussa Chevrolet-huoltoliikkeessä, joka tuntee autosi parhaiten ja tarjoaa ensiluokkaista huoltopalvelua. ESIPUHE Tämä ohjekirja opastaa sinua uuden henkilöautosi käytössä ja ylläpidossa. Se sisältää myös tärkeitä tietoja turvallisuudesta. Lukemalla ohjekirjan huolellisesti ja noudattamalla sen suosituksia

Lisätiedot

838E Hands Free Varashälytin

838E Hands Free Varashälytin 838E Hands Free Varashälytin Huom! - Järjestelmän saa asentaa vain ammattilainen. - Älä anna laitteen tai vastaanottimen kastua. - Lue käyttöohje kokonaan ennen laitteen asennusta. - Tämän laitteen tarkoitus

Lisätiedot

Käyttöopas. Sandero Logan Logan MCV

Käyttöopas. Sandero Logan Logan MCV Käyttöopas Sandero Logan Logan MCV ELF, DACIAN YHTEISTYÖKUMPPANI YKSINOIKEUDELLA DACIA SUOSITTELEE ELF-VOITELUAINEITA Tervetuloa uuteen autoosi Tähän käyttöohjekirjaan on koottu tietoja, joiden avulla:

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 72 Valaistus... 105 Ilmastointi...

Lisätiedot

Käyttöohje. Kidzofix ECE R44 / 04. Kasvot menosuuntaan kiinnitys turvavyöllä 9-18 kiloa. Selkä menosuuntaan Isofix kiinnitys 9-18 kiloa

Käyttöohje. Kidzofix ECE R44 / 04. Kasvot menosuuntaan kiinnitys turvavyöllä 9-18 kiloa. Selkä menosuuntaan Isofix kiinnitys 9-18 kiloa Käyttöohje Kidzofix Selkä menosuuntaan Isofix kiinnitys 9-18 kiloa Kasvot menosuuntaan kiinnitys turvavyöllä 9-18 kiloa Selkä menosuuntaan kiinnitys turvavyöllä 9-25 kiloa Testattu ja hyväksytty ECE R44

Lisätiedot

Käyttöopas. izi Modular RF: SELKÄMENOSUUNTAAN ASENNETTAVA. Lapsen pituus 61-105 cm. Lapsen pituus 88-105 cm. Enimmäispaino 18 kg.

Käyttöopas. izi Modular RF: SELKÄMENOSUUNTAAN ASENNETTAVA. Lapsen pituus 61-105 cm. Lapsen pituus 88-105 cm. Enimmäispaino 18 kg. a f d e b c i Käyttöopas g h 4 > 5 cm izi Modular: Asennettavissa selkä- & kasvotmenosuuntaan izi Modular RF: SELKÄMENOSUUNTAAN ASENNETTAVA 5 Lapsen pituus 6-05 cm Lapsen pituus 88-05 cm Enimmäispaino

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä TWINGO KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Ajoneuvon alkuperäinen kaukosäädinavain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 98 Ilmastointi...

Lisätiedot

RENAULT suosittelee ELF:

RENAULT suosittelee ELF: KADJAR KÄYTTÖOPAS parastasuorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

OPEL MOKKA Ohjekirja

OPEL MOKKA Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 106 Ilmastointi...

Lisätiedot

Perävaunun käyttöohje

Perävaunun käyttöohje Perävaunun käyttöohje Ennen ajoa tarkistakaa: vetolaitteen ja sen kiinnitysosien kunto perävaunun ja auton kiinnityksen varmuus, perävaunun turvavaijerin tulee olla kiinnitetty autoon valojen kunto pyörien

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto OPEL Adam Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 51 Mittarit ja käyttölaitteet... 70 Valaistus... 101 Ilmastointi...

Lisätiedot

Lapset autossa Näin suojelet lastasi

Lapset autossa Näin suojelet lastasi Lapset autossa Näin suojelet lastasi Information på finska VAROITUS! Lasten ei koskaan pidä istua paikalla, jossa on turvatyyny! Tämä koskee kaikkia alle 140 cm:n pituisia henkilöitä. Täyttyvän turvatyynyn

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

Käyttöopas. Dacia Duster

Käyttöopas. Dacia Duster Käyttöopas Dacia Duster ELF, DACIAN YHTEISTYÖKUMPPANI YKSINOIKEUDELLA DACIA SUOSITTELEE ELF-VOITELUAINEITA Tervetuloa uuteen autoosi Tähän käyttöohjekirjaan on koottu tietoja, joiden avulla: tutustut autosi

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä TRAFIC KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

OPEL ASTRA GTC. Ohjekirja

OPEL ASTRA GTC. Ohjekirja OPEL ASTRA GTC Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 52 Mittarit ja käyttölaitteet... 63 Valaistus... 99 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 43 Säilytys... 68 Mittarit ja käyttölaitteet... 78 Valaistus... 101 Ilmastointi...

Lisätiedot

RECARO fix ECE-Gruppe 0 - I bis 18 kg bis ca. 4,5 Jahre ECE-Group 0 - I up to 18 kg up to approx. 4.5 years

RECARO fix ECE-Gruppe 0 - I bis 18 kg bis ca. 4,5 Jahre ECE-Group 0 - I up to 18 kg up to approx. 4.5 years RECA fix ECE-Gruppe 0 - I bis 18 kg bis ca. 4,5 Jahre ECE-Group 0 - I up to 18 kg up to approx. 4.5 years DE GB FR NL DK EE RU CZ RECA fix AsennusFR NL DE GBja käyttöohje Ryhmä I (9-18 kg) seuraavien turvaistuinten

Lisätiedot

1-Suuntainen Moottoripyörähälytin. Käyttö- ja asennusohje

1-Suuntainen Moottoripyörähälytin. Käyttö- ja asennusohje 1-Suuntainen Moottoripyörähälytin Käyttö- ja asennusohje Sisällysluettelo Käyttöohje 2. Huomattavaa 2. Tekniset tiedot 3. Tärkeimmät ominaisuudet 3. Pikaohje 4. Toiminnot Asennusohje 7. Asennusopas 9.

Lisätiedot

OWNER'S MANUAL. Operation Maintenance. Specifications OMISTAJAN KÄSIKIRJA. Käyttö A030A01FC-GAT Huolto. Erittelyt

OWNER'S MANUAL. Operation Maintenance. Specifications OMISTAJAN KÄSIKIRJA. Käyttö A030A01FC-GAT Huolto. Erittelyt OWNER'S MANUAL OMISTAJAN KÄSIKIRJA Käyttö A030A01FC-GAT Huolto Operation Maintenance Erittelyt Specifications HFC2072 Kaikki tämän kirjan tiedot olivat ajantasalla painatuksen ajankohtana. Hyundai pidättää

Lisätiedot

ASENNETTAVISSA SELKÄ- & KASVOTMENOSUUNTAAN ECE R44 04. 0+/1 0-18 kg 6m-4v

ASENNETTAVISSA SELKÄ- & KASVOTMENOSUUNTAAN ECE R44 04. 0+/1 0-18 kg 6m-4v ASENNETTAVISSA SELKÄ- & KASVOTMENOSUUNTAAN Käyttöopas ECE R44 04 Ryhmä Paino Ikä 0+/1 0-18 kg 6m-4v 1 Kiitos kun valitsit BeSafe izi Combi ISOfix -istuimen BeSafe on kehittänyt tämän istuimen huolella,

Lisätiedot

Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 9254826/1

Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 9254826/1 Nokia Holder Easy Mount HH-12 & Nokia Mobile Holder CR-81 1 2 3 4 9254826/1 5 7 6 8 9 10 SUOMI 2006 Nokia. Kaikki oikeudet pidätetään. Nokia ja Nokia Connecting People ovat Nokia Oyj:n rekisteröityjä tavaramerkkejä.

Lisätiedot

VOLVO XC90 quick guide

VOLVO XC90 quick guide VOLVO XC90 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

RENAULT suosittelee ELFiä

RENAULT suosittelee ELFiä CLIO KÄYTTÖOPAS RENAULT suosittelee ELFiä ELF on kehittänyt RENAULTILLE täydellisen voiteluainevalikoiman: moottoriöljyt mekaanisten vaihteistojen ja automaattivaihteistojen öljyt Huomaa: moottorin toiminnan

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

DEUTSCH ENGLISH FRANÇAIS ESPAÑOL ITALIANO PORTUGUÊS NEDERLANDS NORSK DANSK SUOMI

DEUTSCH ENGLISH FRANÇAIS ESPAÑOL ITALIANO PORTUGUÊS NEDERLANDS NORSK DANSK SUOMI DEUTSCH ENGLISH FRANÇAIS ESPAÑOL ITALIANO PORTUGUÊS NEDERLANDS NORSK DANSK SUOMI 03 29 55 81 107 133 159 185 211 237 Norm ECE R44 04 standard ECE R44 04 norme ECE R44 04 norma ECE R44 04 szabvány ECE R44

Lisätiedot

Asennus. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava VAARA. Irralliset osat. Asennusohjeet

Asennus. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava VAARA. Irralliset osat. Asennusohjeet Form No. Johdinsarja Workman HDX-D -työajoneuvo, nelipyöräveto ja lava Mallinro: 132-6774 3405-657 Rev B Asennusohjeet VAARA KALIFORNIA Lakiesityksen 65 mukainen varoitus Tämä tuote sisältää kemikaaleja,

Lisätiedot

VAROITUS: HYUNDAI AUTOSI MUUTTAMINEN

VAROITUS: HYUNDAI AUTOSI MUUTTAMINEN Omistajan käsikirja VAROITUS: HYUNDAI AUTOSI MUUTTAMINEN Hyundai - autoasi ei pidä muuttaa millään tavalla. Muutokset voivat vaikuttaa Hyundai - autosi suorituskykyyn, turvallisuuteen tai kestävyyteen

Lisätiedot

the Grab-and-Go Booster

the Grab-and-Go Booster the Grab-and-Go Booster 4-2-vuotiaille Ryhmä 2/3 (15-36kg) Hyväksytty ECE R44.04: mukaan P/N - 1096 Rev A FI Onnittelut istuinkorokkeen mifold Grab-and- GO valitsemisesta. mifold on markkinoiden pisimmälle

Lisätiedot

FOCUS 650 KÄYTTÖOHJE

FOCUS 650 KÄYTTÖOHJE FOCUS 650 KÄYTTÖOHJE Oikeus teknisiin muutoksiin pidätetään Z oom työtelineet ovat paljon enemmän kuin pelkkä työteline. Telineen kiinniytspaloja voidaan liikuttaa portaattomasti pöytäurissa ja pöydän

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 62 Mittarit ja käyttölaitteet... 101 Valaistus... 143 Ilmastointi...

Lisätiedot

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22 Installation instructions, accessories Ohje nro 30664283 Versio 1.0 Osa nro Yhdennetty puhelin Volvo Car Corporation Yhdennetty puhelin- 30664283 - V1.0 Sivu 1 / 22 Varuste A0000162 A0000163 A0000161 A0801178

Lisätiedot

Renault MEGANE. Käyttöopas

Renault MEGANE. Käyttöopas Renault MEGANE Käyttöopas parastasuorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin

Lisätiedot

the Grab-and-Go Booster

the Grab-and-Go Booster the Grab-and-Go Booster 4-2-vuotiaille Ryhmä 2/3 (15-36kg) Hyväksytty ECE R44.04: mukaan P/N - 1096 Rev A FI Onnittelut istuinkorokkeen mifold Grab-and- GO valitsemisesta. mifold on markkinoiden pisimmälle

Lisätiedot

ESIPUHE. Autosi huolletaan parhaiten valtuutetussa Chevrolet-huoltoliikkeessä, joka tuntee autosi parhaiten ja tarjoaa ensiluokkaista huoltopalvelua.

ESIPUHE. Autosi huolletaan parhaiten valtuutetussa Chevrolet-huoltoliikkeessä, joka tuntee autosi parhaiten ja tarjoaa ensiluokkaista huoltopalvelua. ESIPUHE Tämä ohjekirja opastaa sinua uuden henkilöautosi käytössä ja ylläpidossa. Se sisältää myös tärkeitä tietoja turvallisuudesta. Lukemalla ohjekirjan huolellisesti ja noudattamalla sen suosituksia

Lisätiedot

VOLVO V50 quick guide

VOLVO V50 quick guide VOLVO V50 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä ESPACE KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

2012 Omistajan ohjekirja Chevrolet Malibu M

2012 Omistajan ohjekirja Chevrolet Malibu M 2012 Omistajan ohjekirja Chevrolet Malibu M Avaimet, ovet ja ikkunat... 1-1 Avaimet ja lukot................ 1-1 Ovet.............1-11 Auton suojaus........1-12 Ulkopeilit..................... 1-15 Sisäpeilit.......1-17

Lisätiedot

STIGA PARK PRO 20 PRO 16 ROYAL PRESIDENT COMFORT EXCELLENT 8211-0278-08

STIGA PARK PRO 20 PRO 16 ROYAL PRESIDENT COMFORT EXCELLENT 8211-0278-08 STIGA PARK PRO 20 PRO 16 ROYAL PRESIDENT COMFORT EXCELLENT 8211-0278-08 1 2 3 4 5 2 6 K 7 J G H J I 8 9 S R T Q 10 11 C D E, F A F J B K 3 FI SUOMI 1 YLEISTÄ Tämä kuvake tarkoittaa VAROITUS. Ohjeita on

Lisätiedot

ComfortControl 01 KEINUN LUKITUS 02 KEINUN VASTUS 05 SELKÄNOJAN KORKEUS 03 ISTUINSYVYYS 06 SELKÄNOJAN KALLISTUS 04 ISTUINKORKEUS 07 KÄSINOJAT KORKEUS

ComfortControl 01 KEINUN LUKITUS 02 KEINUN VASTUS 05 SELKÄNOJAN KORKEUS 03 ISTUINSYVYYS 06 SELKÄNOJAN KALLISTUS 04 ISTUINKORKEUS 07 KÄSINOJAT KORKEUS Vaihe 1: Avaa tuolisi lukitus. 01 KEINUN LUKITUS Vaihe 2: Säädä tuoli kehosi mukaan. 02 KEINUN VASTUS 03 ISTUINSYVYYS 04 ISTUINKORKEUS Vaihe 3: Säädä tuoli työsi mukaan. 05 SELKÄNOJAN KORKEUS 06 SELKÄNOJAN

Lisätiedot

sisältö Johdanto... 2

sisältö Johdanto... 2 Johdanto......................... 2 sisältö Käyttö lyhyesti................... 5 Avaimet, ovet ja ikkunat........ 17 Istuimet ja turvajärjestelmät..... 29 Säilytystilat..................... 49 Mittarit

Lisätiedot

TÄRKEITÄ HUOMIOITA Kiitos, että valitsit Casa Bugatin UMA keittövaa'an. Kuten kaikkia elektronisia laitteita, myös tätä vaakaa tulee käyttää huolellisesti ja ohjeiden mukaan vammojen ja laitteen vaurioitumisen

Lisätiedot

KÄYTTÖOPAS. ver. 1.2

KÄYTTÖOPAS. ver. 1.2 KÄYTTÖOPAS ver. 1.2 VAROITUS Tätä tuotetta ei ole tarkoitettu alle kolme (3) vuotiaille lapsille. VAROITUS Emme kanna mitään vastuuta mahdollisista onnettomuuksista tai vahingoista, jotka johtuvat laiminlyönnistä

Lisätiedot

KUNERT. Professional. KUNERT lastenvaunut Käyttöohjeet

KUNERT. Professional. KUNERT lastenvaunut Käyttöohjeet KUNERT Professional KUNERT lastenvaunut Käyttöohjeet Suojakaari Istuin on varustettu suojakaarella. Kiinnitä kaari liittämällä se käsinojen kummaltakin puolelta löytyviin kiinnikkeisiin (kuva 21.) Poistaaksesi

Lisätiedot
