1 OPEL ASTRA Ohjekirja

2 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

3 2 Johdanto Johdanto

4 Johdanto 3 Autokohtaiset tiedot Merkitse autosi tiedot edelliselle sivulle helposti saataville. Nämä tiedot löytyvät luvuista "Huolto ja kunnossapito" ja "Tekniset tiedot" sekä auton tyyppikilvestä. Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Opel Service Partnerin puoleen. Kaasukäyttöisten autojen huoltamiseen suosittelemme valtuutettua Opel-korjaamoa. Kaikki Opel Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Opelin kouluttamat ammattihenkilöt työskentelevät Opelin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käsikirjan käyttö Tässä käsikirjassa selostetaan kaikki tähän malliin saatavat lisävarusteet ja ominaisuudet. Joidenkin toimintojen, mukaan lukien näyttöja valikkotoiminnot, selostukset eivät ehkä sovellu autoosi malli- tai maakohtaisten erojen, erikoisvarusteiden tai lisävarusteiden takia. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja yksittäisissä kappaleissa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa esitettävissä autoissa on ohjauspyörä vasemmalla puolella. Toiminnot autoissa, joissa ohjauspyörä on oikealla puolella, ovat käytännössä samanlaiset. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat kappaleessa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näytöt eivät ehkä tue omaa kieltäsi. Näyttöilmoitukset ja sisätilan tarrojen tekstit on kirjoitettu lihavoiduin kirjaimin.

5 4 Johdanto Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Monia miellyttäviä ajokokemuksia toivottaa. Adam Opel AG 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen.

6 Johdanto 5

7 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen Istuimen säätö Istuimen sijoitus Avaa ovien ja tavaratilan lukitus painamalla painiketta c. Avaa ovet vetämällä kahvoista. Avaa takaluukku painamalla kahvan alapuolella olevaa kosketuskytkintä. Kauko-ohjain 3 19, keskuslukitus 3 21, tavaratila Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen asento 3 37, istuimen säätö Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti.

8 Käyttö lyhyesti 7 Istuinten selkänojat Istuinkorkeus Istuimen kaltevuus Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti. Istuimen asento 3 37, istuimen säätö Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee Istuimen asento 3 37, istuimen säätö Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Istuimen asento 3 37, istuimen säätö 3 37.

9 8 Käyttö lyhyesti Pääntuen säätö Turvavyö Peilin säätö Sisätaustapeili Paina painiketta, säädä korkeus ja lukitse. Pääntuet Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojia ei saa kallistaa liian paljon taakse (enintään n. 25 ). Vyö avataan painamalla lukon punaista nappia. Istuimen asento 3 37, turvavyöt 3 41, turvatyynyjärjestelmä Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Sisätaustapeili 3 29, automaattisesti himmenevä sisätaustapeili 3 29.

10 Käyttö lyhyesti 9 Ulkopeilit Ohjauspyörän säätö Valitse kyseinen ulkopeili ja säädä se. Kuperat ulkopeilit 3 27, Sähkötoiminen säätö 3 27, Taittuvat ulkopeilit 3 28, Ulkopeilien lämmitys Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 44, virtalukon asennot

11 10 Käyttö lyhyesti Kojelaudan osat

12 Käyttö lyhyesti 11 1 Sähkötoimiset ikkunat Ulkopeilit Vakionopeussäädin Sivutuuletussuulakkeet Suunta- ja kaistanvaihtovilkut, kaukovalovilkku, lähi- ja kaukovalot Poistumisvalot Seisontavalot Kuljettajan tietokeskus Mittaristo Ohjauspyörän kaukoohjaus Kuljettajan tietokeskus Tuulilasinpyyhin, tuulilasin pesulaite, ajovalojen pesulaite, takalasinpyyhin, takalasin pesulaite Keskuslukitusjärjestelmä Varoitusvilkut Turvatyynyn poiskytkennän merkkivalo Etumatkustajan turvavyön merkkivalo Polttoaineen valintapainike Infonäyttö Murtohälytysjärjestelmän tila-led Keskituuletussuulakkeet Käsinelokero SPORT-toiminto Mukavuusajotila Luistonestojärjestelmä Elektroninen ajovakauden hallintajärjestelmä Pysäköintitutka Kaistavahti Eco-painike Stop-Startjärjestelmää varten Ilmastointiautomatiikka AUX-liitäntä, USB-liitäntä Virtapistoke Valintavipu, käsivaihteisto Automaattivaihteisto Virtalukko ja ohjauslukko Äänitorvi Kuljettajan turvatyyny Konepellin avauskahva Säilytyslokero, sulakerasia Ohjauspyörän säätö Valokytkin Ajovalojen kantaman säätö 130 Etusumuvalot Takasumuvalo Mittaristovalot

13 12 Käyttö lyhyesti Ulkovalot Kaukovalovilkku, kauko- ja lähivalot Kierrä ajovalokytkintä: 7 = Valot pois 8 = Sivuvalot 9 = Ajovalot Automaattinen valojen ohjaus AUTO = Valoautomatiikka: Ajovalot kytketään päälle ja pois automaattisesti m = Valoautomatiikan kytkeminen päälle tai pois 8 = Sivuvalot 9 = Ajovalot Sumuvalot Paina ajovalokytkintä: > = Etusumuvalot r = Takasumuvalo Valaistus Kaukovalovilkku = Vedä vivusta Kaukovalot = Paina vipua Lähivalot = Paina tai vedä vipua Valoautomatiikka 3 129, Kaukovalot 3 129, Kaukovalovilkku 3 129, Mukautuvat ajovalot

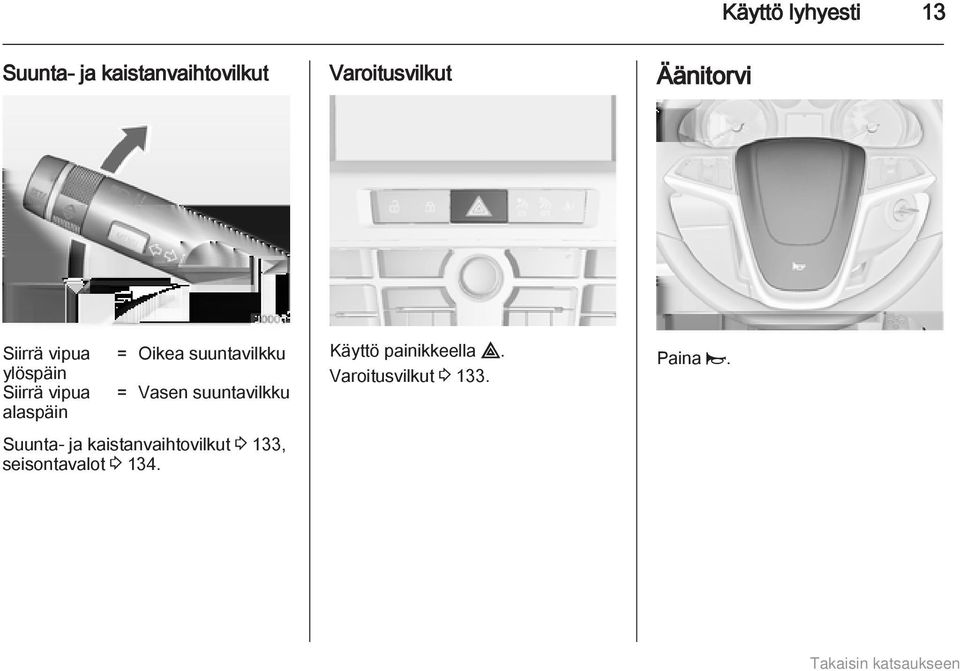

14 Käyttö lyhyesti 13 Suunta- ja kaistanvaihtovilkut Varoitusvilkut Äänitorvi Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Suunta- ja kaistanvaihtovilkut 3 133, seisontavalot Käyttö painikkeella. Varoitusvilkut Paina j.

15 14 Käyttö lyhyesti Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin ja ajovalojen pesulaitteet Takalasinpyyhin ja takalasin pesulaite 2 = nopea 1 = hidas P = taukopyyhintä tai automaattinen pyyhintä sadetunnistimella = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Tuulilasinpyyhkimet 3 95, pyyhinsulan vaihto Vedä vivusta. Tuulilasin ja ajovalojen pesulaite 3 95, pesuneste Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = jatkuva toiminta ala-asento = jaksottainen toiminta keskiasento = pois Takalasin pyyhin/pesulaite 3 97.

16 Käyttö lyhyesti 15 Ilmastointi Takalasin lämmitin, peilien lämmitin Ikkunoiden kuivaus ja sulatus Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Lämmitys kytketään painamalla Ü painiketta. Takalasin lämmitin Paina painiketta V. Aseta lämpötilansäädin korkeimpaan tasoon. Kytke jäähdytys n. Takalasin lämmitin Ü päällä. Ilmastointijärjestelmä

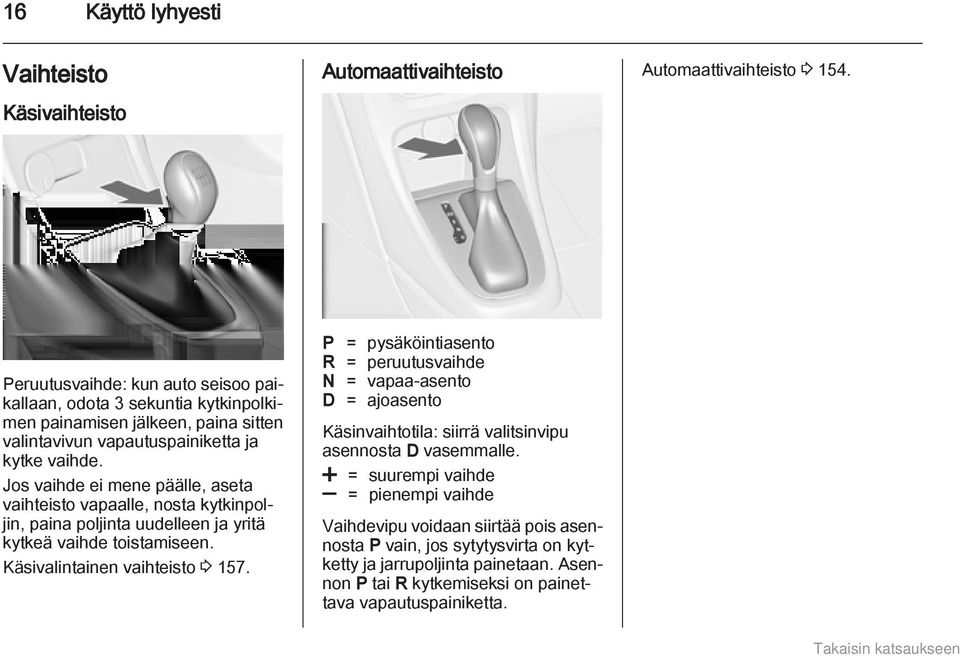

17 16 Käyttö lyhyesti Vaihteisto Käsivaihteisto Automaattivaihteisto Automaattivaihteisto Peruutusvaihde: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto P = pysäköintiasento R = peruutusvaihde N = vapaa-asento D = ajoasento Käsinvaihtotila: siirrä valitsinvipu asennosta D vasemmalle. < = suurempi vaihde ] = pienempi vaihde Vaihdevipu voidaan siirtää pois asennosta P vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta.

18 Käyttö lyhyesti 17 Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 208, 3 244, moottoriöljyn määrä ja nestemäärät 3 185, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, peilien, istuimien ja turvavöiden moitteeton toiminta 3 27, 3 37, 3 42, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen Käännä avain asentoon 1 Liikuta ohjauspyörää hieman vapauttaaksesi ohjauslukon Käytä kytkintä ja jarrua Automaattivaihteisto P- tai N- asennossa Älä paina kaasupoljinta Dieselmoottorit: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu Käännä avain asentoon 3 ja vapauta se Moottorin käynnistäminen

19 18 Käyttö lyhyesti Stop-start-järjestelmä Kun nopeus on alhainen tai auto on paikallaan ja tietyt ehdot täyttyvät, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta Aseta vipu vapaa-asentoon Vapauta kytkinpoljin Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Stop-start-järjestelmä Pysäköinti Kytke aina seisontajarru. Kytke manuaalinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Jos autossa on sähkötoiminen seisontajarru, vedä kytkimestä m. Sammuta moottori. Käännä virtaavain asentoon 0 ja poista se. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu havaittavasti. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto kauko-ohjaimen painikkeella e. Aktivoi murtohälytinjärjestelmä Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Sulje ikkunat ja kattoluukku. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäyntiä noin 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukot 3 19, auton poistaminen käytöstä pitkähköksi ajaksi

20 Avaimet, ovet ja ikkunat 19 Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Katto Avaimet, lukot Avaimet Avaimen uusiminen Avaimen numero on ilmoitettu autopassissa tai irrotettavassa lipukkeessa. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Autopassi Autopassi sisältää turvallisuuteen liittyviä auton tietoja, ja se on säilytettävä turvallisessa paikassa. Korjaamon puoleen käännyttäessä tiettyjen töiden suorittamiseen tarvitaan näitä auton tietoja. Radiokauko-ohjain

21 20 Avaimet, ovet ja ikkunat Ohjaa seuraavia: Keskuslukitusjärjestelmä Murtosuojauslukitus Murtohälytinjärjestelmä Sähkötoimiset ikkunat Kattoluukku Radiokauko-ohjaimen kantama on noin 20 metriä. Ulkoiset tekijät voivat lyhentää kantamaa. Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta huolellisesti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Vika Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: Kantama on ylitetty Pariston jännite on liian alhainen Kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. kauko-ohjain on synkronoitava Keskuslukitusta on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi Toisen, tehokkaamman radiolähettimen aiheuttama häiriö Lukituksen avaus Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjaimen toiminta alkaa heikentyä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Käännä avaimen kieliosa esiin ja avaa kauko-ohjain. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston asento. Sulje kauko-ohjain ja synkronoi se. Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon jälkeen asettamalla avain kuljettajan oven lukkoon. Kauko-ohjain tahdistuu, kun sytytysvirta kytketään.

22 Avaimet, ovet ja ikkunat 21 Tallennetut asetukset Kun avain poistetaan virtalukosta, avain muistaa automaattisesti seuraavat asetukset: Valaistus Infotainment-järjestelmä Keskuslukitusjärjestelmä Sport-toiminnon asetukset Mukavuusasetukset Tallennetut asetukset otetaan automaattisesti käyttöön, kun sama tallennettu avain laitetaan virtalukkoon ja käännetään asentoon Edellytyksenä on, että Kuljettajan aset. personointi on aktivoitu henkilökohtaisissa asetuksissa graafisessa tietonäytössä. Tämä on tehtävä kunkin käytettävän avaimen kohdalla. Värillisellä infonäytöllä varustetuissa autoissa räätälöinti on jatkuvasti aktivoituna. Auton räätälöinti Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Kukin ovi avataan lukituksesta vetämällä sen sisäkahvasta. Kahvan vetäminen uudelleen avaa oven. Huomautus Jos turvatyynyt tai turvavöiden esikiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaattisesti. Huomautus Kun lukituksen avaamisesta kaukosäätimellä on kulunut hetki, ovet lukitaan automaattisesti, jos mitään ovea ei ole avattu. Lukituksen avaus Paina painiketta c. Kaksi asetusta on valittavissa: Avaa vain kuljettajan ovi, tavaratilan kansi ja polttoaineen täyttöaukon kansi lukituksesta painamalla painiketta c kerran. Avaa kaikki ovet lukituksesta painamalla painiketta c kahdesti tai paina painiketta c kerran avataksesi kaikki ovet, tavaratilan kannen ja polttoaineen täyttöaukon kannen lukituksen

23 22 Avaimet, ovet ja ikkunat Tämä asetus voidaan muuttaa infonäytön valikossa Asetukset. Auton personalisointi Asetus voidaan tallentaa käytettävän avaimen osalta. Muistiin tallennetut asetukset Lukitseminen Sulje ovet, tavaratila ja polttoainesäiliön luukku. Keskuslukituspainikkeet Lukitsevat tai avaavat kaikkien ovien, tavaratilan ja polttoaineen täyttöaukon luukun lukituksen matkustamosta käsin. Vika radiokaukoohjainjärjestelmässä Lukituksen avaus Paina painiketta e. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Lukitse painamalla painiketta e. Avaa lukitus painamalla painiketta c. Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Kytke sytytysvirta ja paina keskuslukituspainiketta c avataksesi kaikkien ovien, tavaratilan ja polttoainesäiliön täyttöaukon luukun lukituksen. Murtosuojauslukitus poistetaan käytöstä, kun sytytysvirta kytketään päälle. Lukitseminen Lukitse kuljettajan ovi käsin kääntämällä avainta lukossa.

24 Avaimet, ovet ja ikkunat 23 Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata vetämällä sisäkahvasta kaksi kertaa. Tavaratilaa ja polttoainesäiliön täyttöaukon luukkua ei voida avata. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Lukitseminen Paina kaikkien ovien paitsi kuljettajan oven sisälukitusnuppia. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita. Automaattinen lukitus Tämä turvatoiminto voidaan määrittää lukitsemaan kaikki ovet, tavaratila ja polttoainesäiliön luukku automaattisesti heti tietyn nopeuden ylityttyä. Lisäksi se voidaan määrittää avaamaan kuljettajan oven tai kaikkien ovien lukitus sytytysvirran katkaisemisen ja virta-avaimen poistamisen jälkeen (käsivaihteisto) tai kun valintavipu on siirretty P-asentoon (automaattivaihteisto). Asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Lapsilukot 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Käännä takaoven lapsilukko avaimella tai sopivalla ruuvitaltalla vaakaasentoon. Ovea ei voida avata sisältä käsin. Poista lapsilukko käytöstä kääntämällä se pystyasentoon.

25 24 Avaimet, ovet ja ikkunat Ovet Tavaratila Takaluukku Avaaminen Sulkeminen Yleisiä vinkkejä takaluukun käytöstä 9 Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja, joita ei voi nähdä eikä haistaa, voi tällöin päästä auton sisään. Seurauksena voi olla tajuttomuus ja jopa kuolema. 5-ovinen viistoperä Avattuasi lukituksen paina kosketuskytkintä ja avaa takaluukku. Sports Tourer Kun olet avannut lukituksen, paina takaluukun listan alapuolella olevaa kosketuskytkintä ja avaa takaluukku. Keskuslukitus Käytä jotakin sisäkahvoista. Älä paina kahvan alapuolella olevaa kosketuskytkintä sulkemisen yhteydessä, koska tällöin takaluukun lukitus avautuu uudelleen. Keskuslukitus Huomio Ennen kuin avaat takaluukun, tarkista, onko sen yläpuolella esteitä, esimerkiksi autotallin ovi, jotta takaluukku ei vaurioidu. Tarkista aina liikealue takaluukun yläpuolella ja takana. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki.

26 Avaimet, ovet ja ikkunat 25 Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, on kuljettajan ovi avattava ja suljettava kerran, jotta auto saadaan suojatuksi. Avattaessa auton lukitus mekaaninen murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskuslukituspainikkeen avulla. Päällekytkentä Paina radiokauko-ohjaimen painiketta e kahdesti 15 sekunnin sisällä. Murtohälytinjärjestelmä Murtohälytin on yhdistetty murtosuojauslukituksen järjestelmään. Se valvoo: Ovia, takaluukkua, konepeltiä Matkustamoa siihen liittyvä tavaratila mukaan lukien Auton kallistumaa esim. nostettaessa Sytytystä Päällekytkentä Aktivoituu itsestään 30 sekunnin kuluttua auton lukitsemisesta (järjestelmän alustus) Suoraan painamalla radiokaukoohjaimen painiketta e vielä kerran lukitsemisen jälkeen Huomautus Sisätilassa tehdyt muutokset, esim. istuinpäällisten kiinnittäminen ja ikkunoiden tai kattoluukun avaaminen, voivat haitata sisätilan valvontaa.

27 26 Avaimet, ovet ja ikkunat Päällekytkentä sisätilan valvonta ja auton kallistuman valvonta poiskytkettyinä Kytke sisätilan ja auton kallistuman valvonta pois päältä, kun autoon jätetään eläimiä, kovaäänisten ultraäänisignaalien tai hälytyksen laukaisevien liikkeiden takia. Kytke pois päältä myös auton ollessa lautassa tai junassa. 1. Sulje takaluukku, konepelti, ikkunat ja kattoluukku. 2. Paina painiketta o. Painikkeen o LED syttyy enintään 10 minuutiksi. 3. Sulje ovet. 4. Kytke murtohälytin valmiustilaan. Tilaviesti näytetään kuljettajan tietokeskuksessa. Tila-LED Tila-LED on integroitu kojelaudan päällä olevaan tunnistimeen. Tila ensimmäisten 30 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED = testi, valmiustilan kyt palaa LED vilkkuu nopeasti kentäviive. = ovia, takaluukkua tai konepeltiä ei ole suljettu kunnolla tai järjestelmässä on vika. Tila järjestelmän valmiustilaan kytkemisen jälkeen: LED vilkkuu hitaasti = järjestelmä on valmiustilassa. Häiriötapauksissa käänny korjaamon puoleen. Poiskytkentä Auton lukituksen avaaminen kytkee murtohälytinjärjestelmän pois päältä.

28 Avaimet, ovet ja ikkunat 27 Hälytys Hälytyksen lauettua erillisellä akkuvarmistetulla hälytyssireenillä annetaan äänimerkki ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai kytkemällä sytytysvirta. Murtohälytinjärjestelmä voidaan poistaa käytöstä vain painamalla painiketta c tai kytkemällä sytytysvirta. Lauennut hälytys, jota kuljettaja ei ole keskeyttänyt, ilmaistaan varoitusvilkuilla. Ne vilkkuvat nopeasti kolme kertaa, kun auton lukitus seuraavan kerran avataan kauko-ohjaimella. Lisäksi varoitusviesti tai varoituskoodi näkyy kuljettajan tietokeskuksessa sytytysvirran kytkemisen jälkeen. Auton viestit Ajonestin Järjestelmä on osa virtalukkoa ja se tarkistaa, saako auton käynnistää käytettävällä avaimella. Ajonestin aktivoidaan automaattisesti, kun avain on poistettu virtakytkimestä. Jos merkkivalo d vilkkuu sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu edelleen, yritä käynnistää moottori vara-avaimella ja käänny korjaamon puoleen. Huomautus Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina poistuessasi auton luota 3 21, Merkkivalo d Ulkopeilit Kupera muoto Kuperassa ulkopeilissä on asfäärinen alue ja se vähentää kuolleita kohtia. Peilin muodon johdosta kohteet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Sähkötoiminen säätö Valitse kyseinen ulkopeili kääntämällä säädintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä säätääksesi peiliä.

29 28 Avaimet, ovet ja ikkunat Asennossa 0 mitään peiliä ei ole valittu. Kääntäminen Sähkötoiminen kääntäminen Lämmitys Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Käännä säädin asentoon 0 ja paina säädin sitten alas. Molemmat ulkopeilit kääntyvät autoa vasten. Paina säädin uudelleen alas molemmat ulkopeilit palaavat alkuperäiseen asentoonsa. Jos autoa vasten sähkötoimisesti käännetty peili on käännetty käsin ulos, niin painettaessa käyttösäädin alas vain toinen peili kääntyy ulos sähkötoimisesti. Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua.

30 Avaimet, ovet ja ikkunat 29 Sisäpeilit Käsikäyttöinen häikäisyn esto Automaattinen häikäisynesto Ikkunat Tuulilasi Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon säteilyn tuulilasista poispäin. Myös tietosignaalit esim. tiemaksupisteistä voivat heijastua takaisin tuulilasista. Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Perässä ajavien autojen aiheuttamaa häikäisyä vähennetään automaattisesti. Sisäpeilin takana olevilla tuulilasiin merkityillä alueilla ei ole pinnoitetta. Näille alueille on kiinnitettävä tietojen

31 30 Avaimet, ovet ja ikkunat elektroniseen tallennukseen ja maksujen maksuun tarkoitetut laitteet. Muussa tapauksessa tietojen tallennuksessa voi esiintyä häiriöitä. Käsikäyttöiset ikkunat Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Jos takaistuimilla on lapsia, kytke takaikkunoiden sähkötoiminen lapsilukitus. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kytke sytytysvirta sähkötoimisten ikkunoiden käyttämiseksi. Viivästetty virrankatkaisu Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta. Painaminen tai vetäminen varovasti ensimmäiseen vasteeseen asti: ikkuna liikkuu ylös- tai alaspäin niin kauan kuin katkaisinta käytetään. Lujempi työntäminen tai vetäminen toiseen vasteeseen asti ja vapautus: ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa käytössä. Pysäytä liike käyttämällä katkaisinta vielä kerran samaan suuntaan. Turvatoiminto Automaattinen nostotoiminto on varmistettu turvatoiminnolla, joka pysäyttää ja avaa uudelleen yli puolivälin nousseen ikkunan, jos se osuu esteeseen. Turvatoiminnon ohittaminen Jos sulkemisessa ilmenee ongelmia jäätymisen tai vastaavan syyn takia, kytke sytytysvirta ja vedä kytkin ensimmäiseen asentoon ja pidä se siinä. Ikkuna liikkuu ylöspäin ilman käytössä olevaa turvatoimintoa. Keskeytä liike vapauttamalla katkaisin.

32 Avaimet, ovet ja ikkunat 31 Takaikkunoiden lapsilukitus Poista takaovien sähkötoimiset ikkunat käytöstä painamalla katkaisinta z, LED palaa. Aktivoi painamalla uudelleen z. Ikkunoiden käyttö ulkopuolelta Ikkunoita voidaan etäkäyttää auton ulkopuolelta käsin. Paina pitkään painiketta c avataksesi ikkunat. Paina pitkään painiketta e sulkeaksesi ikkunat. Vapauta painike pysäyttääksesi ikkunan liikkeen. Jos ikkunat avataan tai suljetaan kokonaan, varoitusvilkut vilkkuvat kahdesti. Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö poistetaan joksikin aikaa toiminnasta. Sähkötoimisten ikkunoiden alustaminen Jos ikkunoita ei voida sulkea automaattisesti (esim. akun irtikytkennän jälkeen), kuljettajan tietokeskuksessa näytetään varoitusviesti tai varoituskoodi. Auton viestit Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Vedä katkaisimesta, kunnes ikkuna on kiinni, ja jatka vetämistä vielä 2 sekuntia. 4. Toista kaikkien ikkunoiden kohdalla.

33 32 Avaimet, ovet ja ikkunat Takalasin lämmitys Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Moottorityypistä riippuen dieselhiukkassuodattimen puhdistuksen aikana takalasin lämmitin kytkeytyy automaattisesti päälle. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana. Häikäisysuojan taustapuolella on lipukkeenpidin. Katto Kattoluukku 9 Varoitus Ole varovainen käyttäessäsi kattoluukkua. Loukkaantumisvaara erityisesti lapsille. Tarkkaile liikkuvia osia tarkasti käyttäessäsi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kytke sytytysvirta ja käytä kattoluukkua.

34 Avaimet, ovet ja ikkunat 33 Avaa tai sulje Paina p tai r kevyesti ensimmäiseen vasteeseen asti: kattoluukkua avataan tai suljetaan turvatoiminnon ollessa toiminnassa niin kauan kuin katkaisinta käytetään. Paina p tai r lujasti toiseen vasteeseen asti ja vapauta: kattoluukku avataan tai suljetaan automaattisesti turvatoiminnon ollessa toiminnassa. Pysäytä liike käyttämällä katkaisinta vielä kerran. Nosta tai sulje Paina q tai r: kattoluukkua nostetaan tai se suljetaan automaattisesti turvatoiminnon ollessa toiminnassa. Jos kattoluukkua on nostettu, se voidaan avata yhdessä vaiheessa painamalla p. Aurinkosuojarullaverho Aurinkosuojarullaverho on käsikäyttöinen. Sulje tai avaa aurinkosuojarullaverho liu'uttamalla sitä. Kun kattoluukku on auki, aurinkosuojarullaverho on aina avoinna. Yleisiä vinkkejä Turvatoiminto Jos kattoluukku kohtaa vastusta automaattisen sulkeutumisen aikana, se pysäytetään heti ja avataan uudelleen. Turvatoiminnon ohittaminen Jos pakkanen tms. aiheuttaa sulkemisvaikeuksia, pidä katkaisinta r painettuna toiseen pykälään asti. Kattoluukku sulkeutuu ilman käytössä olevaa turvatoimintoa. Keskeytä liike vapauttamalla katkaisin. Kattoluukun sulkeminen ulkopuolelta käsin Kattoluukku voidaan sulkea auton ulkopuolelta käsin kauko-ohjauksella. Paina pitkään painiketta e sulkeaksesi kattoluukun. Vapauta painike pysäyttääksesi liikkeen.

35 34 Avaimet, ovet ja ikkunat Alustus virtakatkoksen jälkeen Virtakatkoksen jälkeen kattoluukkua voidaan ehkä avata vain rajallisesti. Pyydä korjaamoa alustamaan järjestelmä.

36 Istuimet, turvajärjestelmät 35 Istuimet, turvajärjestelmät Pääntuet Etuistuimet Takaistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Säätö Etuistuinten pääntuet Korkeuden säätö Paina painiketta, säädä korkeus ja lukitse. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkälle henkilölle pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa.

37 36 Istuimet, turvajärjestelmät Vaakasäätö Takaistuinten pääntuet Aktiiviset pääntuet Aktiivisten pääntukien etuosat liikkuvat peräänajokolarissa hieman eteenpäin. Näin päätä tuetaan siten, että retkahdusvammojen riski pienenee. Huomautus Hyväksyttyjä lisävarusteita saa kiinnittää vain, jos istuin ei ole käytössä. Voit säätää pääntukea vaakasuunnassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin. Palauta se takimmaiseen asentoon vetämällä kokonaan eteen ja vapauttamalla. Korkeuden säätö Vedä pääntukea ylöspäin tai vapauta pidätysjouset painamalla ja työnnä pääntukea alaspäin. Irrotus Paina molempia pidätysjousia, vedä pääntukea ylöspäin ja irrota se.

38 Istuimet, turvajärjestelmät 37 Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse. Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistuskulma siten, että yletyt helposti ohjauspyörään käsivarret hieman koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Säädä reisituki niin, että istuimen reunan ja polvitaipeen väliin jää n. kahden sormen levyinen tila. Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista muotoa. Istuimen säätö 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti.

39 38 Istuimet, turvajärjestelmät 9 Varoitus Älä koskaan säilytä mitään esineitä istuimien alla. Aja vain istuimien ja selkänojien ollessa lukittuina paikoilleen. Istuimen sijoitus Istuinten selkänojat Istuinkorkeus Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna selkänojan lukittua kuuluvasti. Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee Vedä kahvasta, siirrä istuinta, vapauta kahva.

40 Istuimet, turvajärjestelmät 39 Istuimen kaltevuus Ristiselän tuki Säädettävä reisituki Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Säädä ristiselän tuki nelitoimikytkimellä sinulle sopivaan asentoon. Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin. Tuen lisääminen tai vähentäminen: työnnä käyttökytkintä eteen- tai taaksepäin. Vedä vivusta ja siirrä reisitukea.

41 40 Istuimet, turvajärjestelmät Kyynärnoja Lämmitys Takaistuimet Kyynärnoja Kyynärnojaa voidaan siirtää 10 cm eteenpäin. Kyynärnojan alla on säilytyslokero. Kyynärnojan säilytyslokero Paina kyseisen istuimen painiketta ß haluamasi lämmitystehon mukaan yhden tai useamman kerran. Tilan ilmaisevat painikkeen merkkivalot. Jos jollakulla autossa olijoista on herkkä iho, emme suosittele suurimman lämmitystehon käyttöä jatkuvasti. Istuinlämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Käännä kyynärnoja alas. Kyynärnoja sisältää mukinpitimet ja säilytyslokeron.

42 Istuimet, turvajärjestelmät 41 Turvavyöt Turvavyöt lukkiutuvat auton voimakkaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Vammautumisen vaara pienenee näin olennaisesti. 9 Varoitus Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Turvavyöt on suunniteltu vain yhden henkilön käytettäväksi kerrallaan. Ne eivät sovellu alle 150 cm:n pituisille henkilöille. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden, epäpuhtauksien ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavöiden esikiristimet on vaihdatettava korjaamolla. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa. Turvavyömuistutus Etuistuimet on varustettu turvavyömuistuttimella, jonka ilmaisin kuljettajan istuinta varten on merkkivalo X kierroslukumittarissa ja matkustajan istuinta varten keskikonsolissa Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimentamalla vyön voimaa vapautettaessa sitä asteittain. Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen.

43 42 Istuimet, turvajärjestelmät 9 Varoitus Virheellinen käsittely (esim. vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristimet. Turvavöiden esikiristinten lauettua merkkivalo v palaa jatkuvasti Vaihdata lauenneet turvavöiden esikiristimet korjaamolla. Turvavöiden esikiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna tarvikkeita, jotka voivat häiritä turvavöiden esikiristimien toimintaa. Turvavöiden esikiristimien komponentteihin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kolmipisteturvavyö Kiinnitys Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin. Turvavyömuistutin X Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli.

44 Istuimet, turvajärjestelmät 43 Korkeuden säätö Irrottaminen 1. Vedä vyötä hieman ulospäin. 2. Paina painiketta. 3. Säädä korkeus ja lukitse. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana. Vyö avataan painamalla lukon punaista nappia. Takaistuinten turvavyöt Takaistuimen keskipaikan turvavyö voidaan vetää ulos kelalta vain selkänojan ollessa lukittuna pystyasentoon.

45 44 Istuimet, turvajärjestelmät Turvavyön käyttö raskauden aikana 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta. Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useista yksittäisistä järjestelmistä varusteiden kattavuudesta riippuen. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöiden esikiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Lisäksi on mahdollisesti vaihdatettava ohjauspyörä, kojelauta, paneloinnin osia, ovitiivisteet, kahvat ja istuimet. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kun turvatyynyt täyttyvät, poistuvat kuumat kaasut voivat aiheuttaa palovammoja. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Ne tunnistaa sanasta AIRBAG.

46 Istuimet, turvajärjestelmät 45 Sivuturvatyynyjen järjestelmä Myös häikäisysuojan molemmin puolin on sijoitettu varoitusmerkinnät etumatkustajan puolella. Etuturvatyynyjärjestelmä laukeaa tietyn asteisessa etutörmäyksessä. Sytytysvirran on oltava kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät etumatkustajien ylävartalon ja pään vammautumisvaaraa huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii. Sivuturvatyynyjärjestelmä koostuu molempien etuistuimien selkänojissa sijaitsevista turvatyynyistä. Ne tunnistaa sanasta AIRBAG. Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä.

47 46 Istuimet, turvajärjestelmät Turvatyynyverhojen järjestelmä Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhojärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivutörmäyksessä huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Turvatyynyjen poiskytkentä Etumatkustajan turvatyynyjärjestelmä on kytkettävä pois toiminnasta, jos tälle istuimelle asennetaan lasten turvaistuin. Sivuturvatyynyt ja turvatyynyverhot, turvavöiden esikiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät pään vammautumisvaaraa sivutörmäyksessä huomattavasti.

48 Istuimet, turvajärjestelmät 47 Etumatkustajan turvatyynyjärjestelmä voidaan kytkeä pois päältä kojelaudan oikealla puolella olevalla kytkimellä. Valitse asento virta-avaimella: *OFF = etumatkustajan turvatyyny on poissa käytöstä eikä laukea törmäyksessä. Merkkivalo *OFF palaa jatkuvasti keskikonsolissa. Lasten turvajärjestelmä voidaan asentaa taulukon Lastenistuimen asennuspaikat mukaisesti Aikuinen ei saa istua etumatkustajan istuimella. VON = etumatkustajan turvatyyny on käytössä. Lasten turvajärjestelmä ei saa olla asennettuna. 9 Vaara Lapsi on hengenvaarassa, jos lastenistuinta käytetään etumatkustajan istuimella, jonka turvatyyny on toimintavalmiudessa. Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istuimella turvatyynyn ollessa pois toimintavalmiudesta. Jos merkkivalo V syttyy noin 60 sekunniksi sytytysvirran katkaisemisen jälkeen, etumatkustajan turvatyyny täyttyy törmäyksessä. Jos molemmat merkkivalot palavat samaan aikaan, järjestelmässä on häiriö. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei saa istua etumatkustajan istuimella. Käänny välittömästi korjaamon puoleen. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila pysyy samana seuraavaan muutokseen asti.

49 48 Istuimet, turvajärjestelmät Turvatyynyn poiskytkennän merkkivalo Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme Opelin lasten turvajärjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi. Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. 9 Varoitus Käytettäessä lasten turvajärjestelmää etumatkustajan istuimella ko. istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen aiheuttaa lapselle hengenvaaran. Tämä koskee etenkin etumatkustajan istuimelle selkä menosuuntaan asennettuja lastenistuimia. Oikean järjestelmän valinta Takaistuimet ovat kätevin paikka lasten turvajärjestelmän kiinnittämistä varten. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikko selkäranka ei joudu mahdollisessa onnettomuustilanteessa niin kovan rasituksen kohteeksi. Alle 12-vuotiaat ja alle 150 cm:n pituiset lapset saavat matkustaa vain lapselle soveltuvassa lasten turvajärjestelmässä. Normit ECE tai ECE täyttävät turvajärjestelmät ovat soveltuvia. Koska turvavyön oikea käyttöasento on harvoin mahdollinen alle 150 cm:n pituisen lapsen kohdalla, suosittelemme painokkaasti soveltuvan lasten turvajärjestelmän käyttämistä, vaikka lainsäädäntö ei tätä lapsen iän huomioiden enää edellyttäisi. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa.

50 Istuimet, turvajärjestelmät 49 Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä. Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava.

51 50 Istuimet, turvajärjestelmät Lastenistuimen asennuspaikat Sallitut lasten turvajärjestelmän kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai noin 10 kk Ryhmä 0+: enintään 13 kg tai noin 2 vuotta Ryhmä I: 9 18 kg tai noin 8 kk 4 vuotta Ryhmä II: kg tai noin 3 7 vuotta Ryhmä III: kg tai noin 6 12 vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla X U 1 U 2 U X U 1 U 2 U X U 1 U 2 U X X U U X X U U Takapenkin keskipaikalla 1 = Ainoastaan, jos etumatkustajan istuimen turvatyynyjärjestelmä on poistettu käytöstä. Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä. 2 = Saatavana ISOFIX- ja Top-Tether-kiinnityskaarilla varustettu istuin. U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

52 Istuimet, turvajärjestelmät 51 Sallitut lasten turvajärjestelmän ISOFIX-kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Takapenkin ulkopaikoilla Ryhmä 0: enintään 10 kg E ISO/R1 X IL X Ryhmä 0+: enintään 13 kg E ISO/R1 X IL X D ISO/R2 X IL X C ISO/R3 X IL X Ryhmä I: 9 18 kg D ISO/R2 X IL X C ISO/R3 X IL X B ISO/F2 X IL, IUF X B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X Takapenkin keskipaikalla IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

53 52 Istuimet, turvajärjestelmät ISOFIX-kokoluokka ja turvalaitteen kiinnitys A - ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B - ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 - ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C - ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 13 kg:n painoluokan yläpäässä. D - ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 13 kg:n painoluokassa. E - ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

54 Istuimet, turvajärjestelmät 53 Lasten ISOFIXturvajärjestelmät Top-Tetherkiinnityssilmukat Top-tether-kiinnityssilmukat on merkitty symbolilla : lasten turvaistuinta varten. Kiinnitä autoa varten hyväksytyt lasten ISOFIX-turvajärjestelmät ISOFIXkiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL. ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä. Kiinnitä ISOFIX-kiinnityksen lisäksi Top-Tether-hihna Top-Tether-kiinnityssilmukoihin. Sen vyön tulee tällöin kulkea pääntuen johdetankojen välistä. Yleiskelpoiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IUF.

55 54 Säilytys Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat Käsinelokero Mukinpitimet Käsinelokerossa on kynäteline, luottokortinpidin ja kolikkoteline. Käsinelokeron on oltava kiinni ajon aikana. Mukinpitimet sijaitsevat keskikonsolissa.

56 Säilytys 55 Versiosta riippuen mukinpitimet sijaitsevat keskikonsolissa kannen alla. Liu'uta kantta taaksepäin. Pulloille on tilaa, kun välihylly on käännetty ylös Etusäilytyslokero Aurinkolasikotelo Lisämukinpitimet on sijoitettu takakyynärnojaan. Käännä kyynärnoja alas. Ohjauspyörän vieressä on säilytyslokero. Avaa kääntämällä alas. Älä sijoita aurinkolasikoteloon painavia esineitä.

57 56 Säilytys Säilytyslokero istuimen alla Kyynärnojan säilytystila Säilytystila etukyynärnojan alla Takakyynärnojan säilytystila Paina syvennyksessä olevaa painiketta ja vedä laatikko ulos. Maksimikuormitus: 3 kg. Sulje painamalla kiinni ja lukitse paikalleen. Versiosta riippuen renkaankorjaussarja sijaitsee laatikossa. Renkaanpaikkaussarja Käännä kyynärnoja ylös painamalla painiketta. Kyynärnojan on oltava takimmaisessa asennossaan. Käännä kyynärnoja alas ja avaa kansi. Sulje kansi, ennen kuin käännät kyynärnojan ylös.

58 Säilytys 57 Keskikonsolin säilytystila Etukonsoli Lisäsäilytystilaa on välihyllyn alla. Käännä välihylly ylös ja kiinnitä se pystyasentoon. Mukinpitimen kehystä voidaan käyttää pullojen säilytystä varten. Takakonsoli Säilytyslokerossa voidaan säilyttää pieniä esineitä. Versiosta riippuen suojuksen alla on säilytystila. Liu'uta kantta taaksepäin. Irrota mukinpitimen kehys painamalla painiketta. Kehys voidaan varastoida käsinelokeroon. Vedä laatikko ulos. Huomio Älä käytä tuhkaa tai muita kuumia esineitä varten.

59 58 Säilytys Takakuljetusjärjestelmä Takakuljetusjärjestelmä kahdelle polkupyörälle Takakuljetusjärjestelmä (Flex-Fix-järjestelmä) mahdollistaa polkupyörien kiinnittämisen auton lattiaan asennettuun ulos vedettävään telineeseen. Muiden esineiden kuljettaminen ei ole sallittua. Takakuljetusjärjestelmän enimmäiskuormitus on 40 kg. Suurin kuorma polkupyörää kohti on 20 kg. Kun telinettä ei käytetä, se täytyy työntää takaisin auton lattiaan. Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksen aikana. Huomio Älä kiinnitä hiilikuituisilla poljinkammilla varustettuja polkupyöriä pyöräkannattimiin. Polkupyörät voivat vahingoittua. Esille otto Avaa takaluukku. 9 Varoitus Takatelinejärjestelmän ojentumisalueella ei saa oleskella, loukkaantumisvaara. Vedä vapautusvipua ylöspäin. Järjestelmän vapautuu lukituksesta ja siirtyy nopeasti ulos puskurista.

60 Säilytys 59 Vedä takakuljetusjärjestelmä kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että takakuljetusjärjestelmää ei voi työntää takaisin sisään vetämättä uudelleen vapautusvivusta. 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen. Takavalojen asennus Irrota ensin takimmainen (1) ja sitten etummainen (2) takavalo syvennyksestä. Avaa takavalon takana oleva lampun tuki kokonaan. Työnnä kiristysvipu alas ja työnnä lampun tukea kiinnittimeen, kunnes se lukittuu. Suorita tämä menettely molempien takavalojen kohdalla.

61 60 Säilytys Takakuljetusjärjestelmän lukitseminen Tarkista johtimet ja lamppujen asento varmistaaksesi, että ne on oikein asennettu ja kunnolla kiinnitetty. Käännä oikeaa kiristysvipua (1) ensin ja käännä sitten vasenta kiristysvipua (2), kunnes tunnet selkeän vastuksen. Takakuljetusjärjestelmä on lukittu, kun lukitusvipuja käännetään noin 50. Muussa tapauksessa turvallista toimintaa ei voida taata. Huomautus Sulje takaluukku.

62 Säilytys 61 Poljinvarsien syvennysten avaaminen Takakuljetusjärjestelmän sovittaminen polkupyörää varten Käännä yksi tai kumpikin poljinvarren syvennys ylös siten, että vinotuki kiinnittyy. Irrota poljinvarsien kiinnikkeet poljinvarsien syvennyksistä. Paina vapautusvipua ja vedä auki pyöräsyvennykset.

63 62 Säilytys Paina hihnakiinnikkeen vapautusvipua ja irrota hihnakiinnike. Polkupyörän valmistelu kiinnitystä varten Takimmaisen polkupyörän etupyörän tulee olla suunnattuna oikealle. Polkupyörän kiinnittäminen takakuljetusjärjestelmään Jos polkupyörässä on kaarevat poljinvarret, ruuvaa poljinvarsiyksikkö kokonaan kiinni (asento 1). Huomautus Suurin poljinkammen leveys on 38,3 mm ja suurin syvyys on 14,4 mm. Käännä vasen poljin (ilman ketjuhammaspyörää) pystysuuntaan alaspäin. Vasemman poljinvarren polkimen tulee olla vaaka-asennossa. Etummaisen polkupyörän etupyörän tulee olla suunnattuna vasemmalle. Sovita poljinvarren syvennyksessä olevan kiertosäätimen avulla säädettävä poljinvarsiyksikkö poljinvarteen. Jos pyörässä on suorat poljinvarret, ruuvaa poljinvarsiyksikkö kokonaan auki (asento 5).

64 Säilytys 63 Aseta polkupyörä paikalleen. Poljinvarsi tulee asettaa poljinvarren syvennykseen kuvan mukaisesti. Huomio Varmista, että poljin ei kosketa takakuljetusjärjestelmän pintaa. Muuten kampisarja voi vaurioitua kuljetuksen aikana. Aseta pyöräsyvennykset siten, että polkupyörä on suunnilleen vaakaasennossa. Tässä polkimien ja takaluukun välisen etäisyyden tulee olla ainakin 5 cm. Molempien polkupyörän pyörien tulee olla syvennyksissä. Kiinnitä poljinvarsi kiertämällä poljinvarren kiinnikkeen kiinnitysruuvia. Aseta poljinvarren kiinnike kummankin poljinvarren syvennyksen ulompaan kiskoon yläpuolelta ja liu'uta sitä alaspäin ainakin lovien alapuolelle. Kohdista polkupyörä siten, että se on auton mittojen sisäpuolelle: Löysää hiukan poljinkiinnitystä. Aseta polkupyörä pystyasentoon poljinvarren syvennyksessä käyttäen kiertosäädintä.

65 64 Säilytys Jos kaksi polkupyörää osuu toisiinsa, niiden keskinäistä asentoa voidaan muuttaa säätämällä pyöräsyvennyksiä ja poljinvarren syvennyksen kiertosäädintä, kunnes polkupyörät eivät enää kosketa toisiaan. Varmista, että etäisyys autosta on riittävän suuri. Huomio Varmista, että polkupyörän ja auton välissä on ainakin 5 cm tilaa. Pyöräsyvennysten ja poljinvarren syvennyksen kiertosäätimen asetukset tulee merkitä muistiin tallentaa kutakin pyörää varten. Oikeat esiasetukset helpottavat polkupyörän seuraavaa kiinnitystä. Polkupyörän irrottaminen takakuljetusjärjestelmästä Kiristä poljinlaakerikotelon kiinnitysruuvi maksimitiukkuuteen käsin. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiinnikkeisiin. Varmista, että polkupyörä on hyvin kiinnitetty. On suositeltavaa kiinnittää varoitusmerkki takimmaiseen polkupyörään havaittavuuden parantamiseksi. Irrota hihnakiinnikkeet polkupyörän molemmista renkaista. Pidä kiinni polkupyörästä, löysää poljinlaakerikotelon kiinnitysruuvia ja nosta sitten poljinlaakeria sen irrottamiseksi.

66 Säilytys 65 Takakuljetusjärjestelmän asettaminen takaisin paikalleen Paina vapautusvipua ja liu'uta pyöräsyvennykset sisään niin pitkälle kuin ne menevät. Työnnä poljinvarsien kiinnikkeet poljinvarsien syvennyksiin kuvassa esitetyllä tavalla. Laita hihnakiinnikkeet paikalleen ja vedä alaspäin niin pitkälle kuin ne menevät. Vapauta vinotuen lukitusvipu ja käännä molemmat poljinvarren syvennykset alas. 9 Varoitus Väliinjäämisvaara.

67 66 Säilytys Paina lukitusvipu alas ja vedä molemmat lampuntuet ulos syvennyksistä. Käännä ensin vasenta (1) ja sitten oikeaa lukitusvipua (2) taakse niin pitkälle kuin ne menevät. Käännä takavalojen takana olevat lamppujen tuet sisään. Aseta ensin etummainen (1) ja sitten takimmainen (2) takavalo syvennykseen ja paina alas niin pitkälle kuin ne menevät. Paina johdot kokonaan ohjaimiin niiden vaurioitumisen estämiseksi. Avaa takaluukku. Vedä vapautusvipua ylös ja työnnä järjestelmä puskuriin siten, että se lukittuu. Vapautusvivun tulee palata alkuperäiseen asentoon. 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen.

68 Säilytys 67 Takakuljetusjärjestelmä neljälle polkupyörälle Takakuljetusjärjestelmä (Flex-Fix-järjestelmä) mahdollistaa kahden polkupyörän kiinnittämisen auton lattiaan asennettuun ulos vedettävään telineeseen. Vielä kaksi polkupyörää voidaan kiinnittää sovittimeen. Muiden esineiden kuljettaminen ei ole sallittua. Takakuljetusjärjestelmän maksimikuormitus on 80 kg sovittimen ollessa kiinnitettynä ja 60 kg ilman kiinnitettyä sovitinta. Polkupyöräkohtainen maksimikuormitus ulos vedettävällä telineellä on 30 kg. Tämä mahdollistaa sähkökäyttöisten polkupyörien kiinnittämisen ulos vedettävään telineeseen. Polkupyöräkohtainen maksimikuormitus sovittimessa on 20 kg. Kun telinettä ei käytetä, se täytyy työntää takaisin auton lattiaan. Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksen aikana. Huomio Jos takakuljetusjärjestelmä on laajennettuna ja auto on täysin kuormattu, korin maavara on pienempi. Aja varovasti aina kun tiessä on voimakas kallistus tai ajaessasi rampin, töyssyn jne. yli. Huomio Kysy neuvoja polkupyörämyyjältäsi, ennen kuin kiinnität hiilikuiturunkoisia polkupyöriä. Polkupyörät voivat vahingoittua. Esille otto Avaa takaluukku. 9 Varoitus Takatelinejärjestelmän ojentumisalueella ei saa oleskella, loukkaantumisvaara. Vedä vapautusvipua ylöspäin. Järjestelmän vapautuu lukituksesta ja siirtyy nopeasti ulos puskurista.

69 68 Säilytys Rekisterikilven pitimen kääntäminen ylös Takavalojen kääntäminen ulos Vedä takakuljetusjärjestelmä kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että kuljetustelinettä ei voida työntää sisään vetämättä uudelleen vapautusvivusta. 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen. Nosta rekisterikilven pidintä ja käännä se taaksepäin. Käännä molemmat takavalot ulos.

70 Säilytys 69 Takakuljetusjärjestelmän lukitseminen Pyöräsyvennysten kääntäminen ulos Polkupyörätelineen kokoaminen Käännä molemmat pidinvivut sivulle niin pitkälle kuin ne menevät. Muutoin turvallinen toiminta ei ole taattu. Käännä molemmat pyöräsyvennykset ulos. Nosta telinettä takaa (1) ja vedä sitä taaksepäin. Käännä teline ylös (2).

71 70 Säilytys Ensimmäisen polkupyörän kiinnittäminen Paina telinettä alas (1) ja käännä kahvaa (2) taaksepäin sen lukitsemiseksi. 1. Käännä polkimet paikalleen kuvan mukaisesti ja aseta polkupyörä etummaisiin pyöräsyvennyksiin. Varmista, että polkupyörä on asetettu pyöräsyvennysten keskelle. 2. Kiinnitä lyhyt kiinnike polkupyörän runkoon. Käännä nuppia myötäpäivään sen kiinnittämiseksi.

72 Säilytys Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiinnikkeisiin. 4. Varmista, että polkupyörä on hyvin kiinnitetty. 1. Aseta sovitin takakuljetusjärjestelmään kuvan mukaisesti. Huomio Varmista, että polkupyörän ja auton välissä on ainakin 5 cm tilaa. Sovittimen kiinnittäminen Kuljetettaessa useampaa kuin kahta polkupyörää sovitin on kiinnitettävä ennen toisen polkupyörän kiinnittämistä. 2. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan, laske sitten sovitinta (2) takaa. 3. Vapauta vipu ja tarkista, että sovitin on hyvin kiinnittynyt. 4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän kääntövivun alta. Kiinnitä hihna. Useampien polkupyörien kiinnittäminen Useampien polkupyörien kiinnittäminen tapahtuu samalla tavalla kuin ensimmäisen polkupyörän. Lisäksi tulee ottaa huomioon seuraavat seikat: 1. Ennen polkupyörän asettamista telineeseen käännä aina tarvittaessa pyöräsyvennykset auki seuraavaa polkupyörää varten.

73 72 Säilytys 2. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiinnittämistä. Käytä pitkää kiinnikettä kiinnittääksesi toisen polkupyörän telineeseen. Käytä pidempää lisävarustekiinnikettä kiinnittääksesi kolmannen polkupyörän telineeseen. 3. Aseta polkupyörät takakuljetusjärjestelmään suunnattuina vuorotellen vasemmalle ja oikealle. 4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään nähden. Polkupyörien pyörännavat eivät saa koskettaa toisiaan. 5. Kiinnitä polkupyörät kiinnikkeillä ja hihnoilla samoin kuin ensimmäisen polkupyörän kohdalla. Kiinnikkeet tulee kiinnittää rinnakkain. Käytä lyhyttä lisävarustekiinnikettä neljännen polkupyörän kiinnittämiseen. Kiinnike tulee kiinnittää kolmannen ja neljännen polkupyörän runkojen väliin. 6. Kiinnitä lisäksi neljännen polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiinnikkeisiin.

74 Säilytys 73 On suositeltavaa kiinnittää varoitusmerkki takimmaiseen polkupyörään havaittavuuden parantamiseksi. Takakuljetusjärjestelmän kääntäminen taaksepäin Takakuljetusjärjestelmä voidaan kääntää taaksepäin haluttaessa päästä tavaratilaan. Ilman kiinnitettyä sovitinta: Paina vapautusvipua (1) ja pidä sitä paikallaan. Vedä telinettä (2) taaksepäin takakuljetusjärjestelmän kääntämiseksi. Sovittimen ollessa kiinnitettynä: 9 Varoitus Ole varovainen vapauttaessasi takakuljetusjärjestelmää, koska se kallistuu taaksepäin. Loukkaantumisvaara. Pidä takimmaisen polkupyörän rungosta (1) kiinni yhdellä kädellä ja vedä silmukasta (2) telineen vapauttamiseksi. Pidä takimmaisesta polkupyörästä kiinni molemmin käsin ja käännä takakuljetusjärjestelmä taaksepäin. Havaittavuuden parantamiseksi auton takavalot ovat päällä, kun takakuljetusjärjestelmä on käännettynä taakse. 9 Varoitus Käännettäessä takakuljetusjärjestelmää takaisin eteen on varmistettava, että järjestelmä lukkiutuu kunnolla. Polkupyörien irrottaminen Irrota hihnakiinnikkeet polkupyörän molemmista renkaista. Käännä nuppia vastapäivään ja irrota kiinnikkeet. Sovittimen irrottaminen Irrota sovitin ennen kuin poistat viimeisen polkupyörän takakuljetusjärjestelmästä. 1. Käännä pyöräsyvennykset sisään.

75 74 Säilytys 3. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan. 4. Nosta sovitinta (2) takaa ja irrota se. Polkupyörätelineen purkaminen 2. Avaa hihna. Käännä telinettä taaksepäin ja työnnä sitä sitten eteenpäin niin pitkälle kuin se menee (1). Paina telinettä takaosasta alaspäin (2). Aseta kiinnikkeet kuvan mukaisesti. Käännä kahvaa (1) eteen vapauttamista varten ja nosta telinettä (2). Pyöräsyvennysten kääntäminen sisään Käännä molemmat pyöräsyvennykset sisään.

76 Säilytys 75 Takakuljetusjärjestelmän lukituksen avaaminen Takakuljetusjärjestelmän asettaminen takaisin paikalleen Huomio Varmista, että kaikki kääntyvät osat kuten pyöräsyvennykset tai kiinnikkeet säilytetään oikealla tavalla. Muuten takakuljetusjärjestelmä voi vaurioitua, kun yrität asettaa sen takaisin. Aseta hihnapidikkeet oikein säilytysasentoon. Käännä molemmat pidinvivut sisään niin pitkälle kuin ne menevät. Takavalojen kääntäminen sisään Käännä molemmat takavalot sisään. Rekisterikilven pitimen kääntäminen sisään Nosta rekisterikilven pidintä ja käännä sitä eteenpäin. Vedä vapautusvipua ylös ja työnnä takakuljetusjärjestelmää puskuriin, kunnes kuulet sen lukkiutuvan.

77 76 Säilytys 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen. Tavaratila Takaistuimen selkänoja on jaettu kahteen osaan. Molemmat osat voidaan kääntää alas. Tavaratilan laajennus, 5-ovinen viistoperä Irrota tavaratilan suoja tarvittaessa. Paina salpaa ja paina sitten pääntuet alas. Käännä takakyynärnoja ylös. Ohjaa turvavyöt sivutukien läpi niiden suojaamiseksi vaurioilta. Vedä selkänojia taitettaessa turvavyöt niiden mukana. Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä selkänojat alas istuintyynyille. Jos autoa kuormataan takaoven kautta, ota turvavyö pois selkänojan ohjaimesta ja aseta se pitimen taakse kuvan mukaisesti. Käännä ylös nostamalla selkänojia ja ohjaamalla ne pystyasentoon, kunnes ne lukittuvat kuuluvasti.

78 Säilytys 77 Tarkista, että ulkopaikkojen turvavyöt ovat vastaavissa vyöohjaimissa. 9 Varoitus Selkänojien ollessa ylös käännettyinä varmista ennen liikkeelle lähtemistä, että ne ovat lukkiutuneet hyvin paikalleen. Tämän noudattamatta jättäminen voi johtaa henkilövahinkoihin tai kuorman tai auton vaurioitumiseen voimakkaan jarrutuksen tai törmäyksen yhteydessä. painamalla turvavyötä sisään tai vetämällä sitä ulos noin 20 mm ja päästämällä sitten irti. Tavaratilan laajennus, Sports Tourer Takaselkänojien kääntäminen alas Irrota tavaratilan suoja tarvittaessa. Paina salpaa ja paina sitten pääntuet alas. Käännä takakyynärnoja ylös. Selkänojat on lukittu oikein vain silloin, kun punaiset merkinnät molemmilla puolilla lähellä vapautusvipua eivät ole enää näkyvissä. Keskipaikan turvavyö voi lukkiutua, jos selkänoja käännetään ylös liian nopeasti. Avaa kelauslaitteen lukitus Ohjaa turvavyöt sivutukien läpi niiden suojaamiseksi vaurioilta. Vedä selkänojia taitettaessa turvavyöt niiden mukana.

79 78 Säilytys Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä selkänojat alas istuintyynyille. Autoissa, joissa on sähköisesti eteen kääntyvät istuimet, takaistuimet voidaan kääntää eteen myös tavaratilasta. 9 Varoitus Toimi varovasti, kun käytät sähköisesti eteen kääntyviä takaistuimia Takaistuimen selkänoja kääntyy eteen varsin voimakkaasti. Loukkaantumisvaara erityisesti lapsille. Varmista, että takapenkille ei ole kiinnitetty mitään tai istuintyynyllä ei ole mitään. Käännä ylös nostamalla selkänojia ja ohjaamalla ne pystyasentoon, kunnes ne lukittuvat kuuluvasti. Tarkista, että ulkopaikkojen turvavyöt ovat vastaavissa vyöohjaimissa. Vedä tavaratilan vasemmalla tai oikealla seinällä olevaa kytkintä takaistuimen vastaavan osan kääntämiseksi eteen. Jos autoa kuormataan takaoven kautta, ota turvavyö pois selkänojan ohjaimesta ja aseta se pitimen taakse kuvan mukaisesti. Selkänojat on lukittu oikein vain silloin, kun punaiset merkinnät molemmilla puolilla lähellä vapautusvipua eivät ole enää näkyvissä.

80 Säilytys 79 9 Varoitus Aja autolla vain, jos selkänojat on lukittu pitävästi paikoilleen. Muussa tapauksessa henkilöitä saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jarrutuksessa tai törmäyksessä. Nosta istuintyyny ja käännä selkänoja eteen Istuintyynyn irrottaminen Keskipaikan turvavyö voi lukkiutua, jos selkänoja käännetään ylös liian nopeasti. Avaa kelauslaitteen lukitus painamalla turvavyötä sisään tai vetämällä sitä ulos noin 20 mm ja päästämällä sitten irti. Vedä toisen tai kummankin istuintyynyn hihnaa ja nosta tyynyn takaosaa eteenpäin. Työnnä takaistuinten pääntukia taaksepäin. Saat tavaratilan tasaiseksi vetämällä takaistuimen toisella tai kummallakin puolella olevaa vapautusvipua ja kääntämällä selkänojan eteen istuintyynylle. Voit jatkaa tavaratilaa työntämällä kumpaakin vipua eteenpäin ja irrottamalla istuintyynyn.

81 80 Säilytys Kiinnitä tyyny sovittamalla se kuvassa esitetyllä tavalla ja lukitsemalla molemmat vivut. Takaistuimen keskipaikan suksiluukun avaaminen Käännä takakyynärnoja alas. Vedä kahvasta ja avaa kansi. Soveltuu pitkien ja kapeiden esineiden lastaamiseen. Tarkista, että kansi lukittuu käännettyäsi sen ylös. Suljettu kansi voidaan lukita tavaratilan puolelta. Käännä nuppia 90 : nuppi vaakasuorassa nuppi pystysuorassa = kansi on lukittu eikä sitä voida avata sisätilasta käsin = kansi on lukitsematon Tavaratilan suoja Älä aseta esineitä suojan päälle.

82 Säilytys 81 5-ovinen viistoperä Irrottaminen Irrota kiinnityshihnat takaluukusta. Nosta suojusta takaa ja työnnä sitä ylöspäin edestä. Irrota kansi. Jos korkeussuunnassa säädettävä suojus on asennettu keski- tai yläasentoon, tavaratilan suoja voidaan varastoida sen alapuolelle. Korkeussuunnassa säädettävä suojus Kiinnittäminen Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat takaluukkuun. Sports Tourer Suojuksen sulkeminen Vedä suojaa kahvan avulla takaosaa kohti, kunnes se kiinnittyy sivukiinnikkeisiin. Suojuksen avaaminen Vedä suojuksen päässä olevaa kahvaa taakse ja alaspäin. Se kelautuu automaattisesti.

83 82 Säilytys Suojus yläasennossa Suojuksen irrottaminen Paina suojan päässä oleva kahva alas. Suojuksen takaosa ohjataan automaattisesti ylöspäin. Avaa tavaratilan suoja. Vedä oikealla puolella ylhäällä olevasta vapautusvivusta ja pidä sitä paikallaan. Nosta tavaratilan suojaa ensin oikealta ja ota se pois kiinnityskohdistaan. Irrotettua suojusta voidaan säilyttää takalattian suojuksen alla kuvassa esitetyllä tavalla. Tavaratilan lattian suojalevy Suojuksen asentaminen Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvipua ylöspäin ja pidä sitä paikallaan, aseta tavaratilan suojan oikea puoli kiinnityskohtaansa ja lukitse.

84 Säilytys 83 Tavaratilan lattian suojalevy Tavaratilan lattian suojalevy, 5-ovinen viistoperä Korkeussuunnassa säädettävä suojus, 5-ovinen viistoperä Huomio Varmista, että korkeussuunnassa säädettävän suojuksen etu- ja takaosa on kiinnitetty samalle korkeudelle. Nostaminen Takalattian suojus voidaan nostaa ja kiinnittää koukkuun silmukalla. Huomio Käytä koukkua vain takalattian suojuksen ja korkeussuunnassa säädettävän suojuksen ripustamiseen. Korkeussuunnassa säädettävä suojus voidaan asentaa kolmeen asentoon: suoraan takalattian suojuksen yläpuolelle (1), keskiasentoon (2) yläasentoon (3). Nostaaksesi suojuksen yläasentoon vedä silmukkaa taaksepäin ja nosta suojuksen takareuna vastaaviin tukiin.

85 84 Säilytys Laskeminen Laskeaksesi suojusta alaspäin vedä hihnaa taaksepäin ja paina samalla suojuksen etuosan keskikohtaa alaspäin. Huomio Älä laske korkeussuunnassa säädettävää suojusta asentoon 1 subwooferilla varustetuissa autoissa. Subwoofer saattaisi vaurioitua. Huomautus Jos se on asennettu asentoon 2 tai 3, tilaa takalattian suojuksen ja korkeussuunnassa säädettävän suojuksen välillä voidaan käyttää säilytystilana. Korkeussuunnassa säädettävä suojus voidaan nostaa ja kiinnittää hihnalla sen ollessa asennossa 1 tai 2. Jos se on asennettu asentoon 2, saadaan lähes tasainen tavaratila taittamalla takaistuimien selkänojat eteen. Korkeussuunnassa säädettävä suojus kestää enintään 100 kg:n kuorman. Sivusuojusten avaaminen (esim. vaihdettaessa takavalopolttimoita) on mahdollista vain korkeussuunnassa säädettävän suojuksen ollessa asennossa 1 tai 2. Tavaratilan lattian suojalevy, Sports Tourer Nosta takalattian suojus vetämällä kahvasta. Käännä suojus ja aseta se takaistuinten taakse. Tavaratilan lattian suojalevyn alapuolella oleva varastotila voidaan jakaa tangolla.

86 Säilytys 85 Kiinnityssilmukat koukut, huoltolaatikko, hihnasarja. Komponentit asennetaan sivuseinissä sijaitseviin kahteen kiskoon sovittimia ja hakasia käyttämällä. Sovittimien asennus kiskoihin Työnnä tanko sivuseinien syvennyksiin. Huomio Työnnä tanko kauimmaiseen syvennykseen, kun kuljetat tavaratilassa painavia esineitä. Muussa tapauksessa takalattian suojus saattaa vahingoittua. Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko. Tavaratilan kiinnitysjärjestelmä FlexOrganizer on joustava järjestelmä tavaratilan jakamiseksi osiin. Järjestelmään sisältyy: sovittimet, verkkotaskut, Käännä tartuntalevy auki, aseta sovitin kiskon ylä- ja alauraan ja siirrä se oikeaan kohtaan. Käännä tartuntalevy ylös, jotta sovitin lukittuu paikalleen. Irrota kääntämällä tartuntalevyä alaspäin ja siirtämällä se pois kiskosta.

87 86 Säilytys Muunneltava tavaraverkko Verkkotasku Koukkujen asennus kiskoihin Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puolikkaat yhteen. Asenna työntämällä tankoja hiukan yhteen ja aseta ne soveltuviin sovittimien aukkoihin. Irrota painamalla verkkotankoja yhteen ja irrota ne sovittimista. Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripustaa sovittimiin. Työnnä koukku halutussa kohdassa ensin kiskon yläuraan ja paina se sitten alauraan. Irrota vetämällä ensin pois yläurasta.

88 Säilytys 87 Huoltolaatikko Hihnasarja Asenna kaksi koukkua yläkiskoon. Työnnä laatikon yläkannattimet ylhäältä päin koukkuihin. Voit myös asentaa molemmat koukut alakiskoon. Työnnä laatikon alakannattimet ylhäältä päin alakoukkuihin. Työnnä hihnasarjan sovittimet kiskoon. Varmista, että hihna ei ole kiertynyt. Hihnasarjassa on kaksi avattavaa lukkoa. Hihna voidaan kiristää. Turvaverkko Sports Toureriin on saatavana turvaverkko, joka voidaan asentaa takaistuinten taakse tai etuistuinten taakse, jos takaistuimet ovat eteen käännettyinä ja istuintyynyt nostettuina.

89 88 Säilytys Henkilöiden kuljettaminen turvaverkon takana on kielletty. Asennus Takaistuinten takana Etuistuinten takana Tangon asennus Kiinnitä alempi koukku aukko taaksepäin suunnattuna lattian oikealla ja vasemmalla puolella oleviin silmukoihin. Voit säätää turvaverkon hihnan pituutta kiinnittämällä ylemmän koukun hihnan silmukoihin. Pidä hihna kireällä tangon asennuksen aikana. Kiinnitä hihna takaistuimen tyynyn alla oleviin silmukoihin. Käännä selkänojat eteen. Saat tasaisen tavaratilan kääntämällä istuintyynyn ennen turvaverkon kiinnittämistä. Siirrä etuistuimia eteenpäin tarvittaessa verkon löysäämiseksi. Kattokehyksessä on kaksi asennusaukkoa: ripusta ja lukitse verkon tanko toiselle puolelle, purista tankoa ja ripusta ja lukitse se toiselle puolelle. Tavaratila Irrotus Irrota turvaverkon tangot kattokehyksen kannattimista. Irrota hihnat silmukoista. Rullaa verkko ylös ja kiinnitä se hihnalla. Irrotettua turvaverkkoa voi säilyttää takalattian suojuksen alla 3 83.

90 Säilytys 89 Varoituskolmio 5-ovinen viistoperä Sports Tourer Ensiapupakkaus 5-ovinen viistoperä Säilytä varoituskolmiota hihnan takana olevassa tilassa tavaratilan oikealla puolella. Taita hihnat alas. Säilytä varoituskolmiota hihnojen takana olevassa tilassa takaluukun sisäpuolella. Säilytä ensiapupakkaus säilytystilassa varoituskolmion takana. Paina ennen ensimmäistä käyttöä sisäverhoilun yläosaa ja rei'ityksen sivuja. Käännä sitten verhoilu ulospäin, jotta voit käyttää säilytystilaa.

91 90 Säilytys Sports Tourer Taita hihna alas. Säilytä ensiapupakkausta takaluukun sisäpuolella hihnalla kiinnitettynä. Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Ota lisätietoja varten yhteys korjaamoon. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Kattotelineen kiinnittäminen 5-ovinen viistoperä Irrota suojus kustakin asennuskohdasta kolikon avulla. Sports Tourer varustettuna kattokaiteilla Kiinnitä kattoteline asettamalla asennuspultit kuvassa näkyviin reikiin.

92 Säilytys 91 Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Kiinnitä korkeussuunnassa säädettävä suojus alimpaan asentoon (1) Ripusta ostoskassit tavaratilan sivuseinien neljään koukkuun. Enimmäiskuormitus: 5 kg /koukku. Sports Tourer: Ripusta ostoskassit tavaratilan sivuseinien koukkuihin. Käännä koukku esiin painamalla sitä. Irralliset esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle äläkä peitä kojelaudan yläosassa olevaa tunnistinta. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. 9 Varoitus Varmista aina, että auton kuorma on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla auton sisätiloissa aiheuttaen vammoja tai kuorman tai auton vaurioitumisen. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 230) ja EY-normin mukaisen omamassan erotus. Laske kantavuus kirjoittamalla autosi paino tämän käyttöoppaan alussa olevaan Painot-taulukkoon.

93 92 Säilytys EY-omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90 %:n täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu ajonopeus on 120 km/h. Suurin sallittu kattokuorma on 75 kg 5-ovisessa viistoperämallissa kohdalla ja 100 kg Sports Tourer - mallissa. Kattokuorma muodostuu kattotelineen ja kuorman yhteenlasketusta painosta.

94 Mittarit ja käyttölaitteet 93 Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Tietonäytöt Auton viestit Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kaukoohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Infotainment-järjestelmää, vakionopeussäädintä ja kytkettyä matkapuhelinta voidaan käyttää ohjauspyörän säätimillä. Lisätietoa löytyy Infotainmentohjekirjasta. Vakionopeussäädin

95 94 Mittarit ja käyttölaitteet Lämmitettävä ohjauspyörä Äänitorvi Lämmitys kytketään painamalla * painiketta. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Ohjauspyörän suositeltavat tarttumakohdat lämmitetään nopeammin ja korkeampaan lämpötilaan kuin muut alueet. Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Paina j.

96 Mittarit ja käyttölaitteet 95 Tuulilasin pyyhin-/pesulaite Tuulilasinpyyhkimet Säädettävä pyyhintäväli Pyyhinautomatiikka sadetunnistimella 2 = nopea 1 = hidas P = tihkupyyhintä = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Pyyhinvipu asennossa P. Säädä haluamasi pyyhintäväli säätöpyörällä: lyhyt = käännä säätöpyörää väli pitkä väli ylöspäin = käännä säätöpyörää alaspäin P = Pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta. Jos pyyhkimien taajuus on yli 20 sekuntia, pyyhkimen varsi siirtyy hieman alaspäin lepoasentoon.

97 96 Mittarit ja käyttölaitteet Sadetunnistimen säädettävä herkkyys Tuulilasin ja ajovalojen pesulaitteet Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Säädä herkkyys säätöpyörällä: pieni = käännä säätöpyörää herkkyys alaspäin suuri = käännä säätöpyörää herkkyys ylöspäin Vedä vivusta. Tuulilasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Jos ajovalot ovat päällä, pesunestettä suihkuaa myös ajovaloille, edellyttäen että vipu on vedettynä riittävän pitkälle. Sen jälkeen ajovalojen pesujärjestelmä on toimimatta 5 pesujakson ajan kunnes moottori tai ajovalot on sammutettu ja kytketty päälle uudelleen.

98 Mittarit ja käyttölaitteet 97 Takalasin pyyhin/pesulaite Takalasin pesulaite poistetaan käytöstä, kun neste on vähissä. Ulkolämpötila Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = jatkuva toiminta ala-asento = jaksottainen toiminta keskiasento = poissa Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Älä kytke päälle takalasin ollessa jäässä. Kytke pois pesulinjoilla. Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen.

99 98 Mittarit ja käyttölaitteet Jos ulkolämpötila laskee 3 C:een, kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näkyy varoitusviesti. 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä. Kello Kellonaika ja päivämäärä esitetään infonäytössä. Kellonajan ja päivämäärän asetus Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Valitse Aika & päivämäärä. Valittavissa olevat asetusvalinnat: Kellonajan asetus: Muuttaa näytössä näkyvän ajan. Päiväyksen asetus: Muuttaa näytössä näkyvän päivämäärän. Aikaformaatin asetus: Muuttaa tuntien näytön välillä 12 tuntia ja 24 tuntia. Päiväyksen formaatin asetus: Muuttaa päivämäärän näytön välillä KK/PP/VVVV ja PP.KK.VVVV. Kellonajan näyttö: Kytkee ajan näytön päälle/pois. RDS ajan synkronointi: Useimpien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDSajan synkronointi saattaa kestää joitakin minuutteja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suosittelemme automaattisen aikasynkronoinnin poistamista käytöstä. Auton räätälöinti

100 Mittarit ja käyttölaitteet 99 Virtapistokkeet 12 voltin virtapistoke sijaitsee etukonsolissa. Toinen 12 voltin virtapistoke sijaitsee takakonsolissa. Käännä kansi alaspäin. Sports Tourer: 12 voltin virtapistoke sijaitsee tavaratilan vasemmassa sivuseinässä. Suurin tehonkulutus saa olla enintään 120 wattia. Kun sytytysvirta on katkaistu, virtapistokkeet ovat poissa käytöstä. Lisäksi virtapistokkeet poistetaan käytöstä, mikäli akkujännite on alhainen. Pistorasioihin kytkettävien laitteiden tulee täyttää sähkömagneettista yhteensopivuutta koskevan normin DIN VDE vaatimukset. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Vääräntyyppiset pistokkeet voivat vaurioittaa pistorasiaa. Stop-start-järjestelmä Savukkeensytytin Savukkeensytytin sijaitsee etukonsolissa. Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan. Vedä sytytin ulos. Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille.

101 100 Mittarit ja käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Mittaristo Joissakin malleissa mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään. Matkamittari Nopeusmittari Siirrettävä tuhkakuppi voidaan sijoittaa mukinpitimiin. Näyttää autolla ajetun kokonaismatkan alarivillä kilometreinä. Ilmoittaa ajonopeuden. Osamatkamittari Näyttää nollauksen jälkeen tallennetun etäisyyden ylärivillä. Mittari nollataan pitämällä asetusnuppia muutaman sekunnin ajan painettuna sytytysvirran ollessa kytkettynä.

102 Mittarit ja käyttölaitteet 101 Kierroslukumittari Polttoainemittari Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen valintapainike Näyttää moottorin kierrosluvun. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Huomio Neulan ollessa punaisessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa. Näyttää polttoaineen tai kaasun määrän säiliössä käyttötavasta riippuen. Merkkivalo i palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi, jos merkkivalo vilkkuu. Nestekaasukäytön aikana järjestelmä vaihtaa automaattisesti bensiinikäyttöön kaasusäiliöiden tyhjentyessä Älä aja säiliötä tyhjäksi. Painiketta LPG painamalla voidaan vaihtaa bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloisenkin toimintatavan.

103 102 Mittarit ja käyttölaitteet 1 pois = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Nestekaasukäytön polttoaine Moottorin jäähdytysnesteen lämpömittari Huomio Jos moottorin jäähdytysnesteen lämpötila on liian korkea, pysäytä auto ja sammuta moottori. Moottori on vaarassa. Tarkasta jäähdytysnesteen määrä. Huoltonäyttö Moottoriöljyn valvontajärjestelmä ilmoittaa, koska moottoriöljy ja suodatin on vaihdettava. Ajo-olosuhteista riippuen öljyn ja suodattimen vaihtoväli voi vaihdella huomattavastikin. Näyttää jäähdytysnesteen lämpötilan. vasen alue = moottori ei ole vielä toimintalämpötilassa keskialue = normaali toi oikeanpuoleinen alue mintalämpötila = lämpötila liian korkea

104 Mittarit ja käyttölaitteet 103 Ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä jäljellä oleva öljyn käyttöikä näytetään valikossa Asetukset. Vaakanäytössä näytetään moottoriöljyn jäljellä oleva käyttöikä merkkivalon I avulla, tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sammutettuna. Valikko ja toiminto voidaan valita suuntavilkkuvivun painikkeilla. Öljyn jäljellä olevan käyttöiän näyttö: Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Valitse Öljyn jäljellä oleva käyttöikä kääntämällä säätöpyörää. Järjestelmä on nollattava aina moottoriöljyn vaihdon yhteydessä, jotta se toimii oikein. Käänny korjaamon puoleen. Nollaa painamalla SET/CLRpainiketta. Tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sammutettuna. Kun järjestelmä on laskenut moottoriöljyn käyttöiän lyhentyneen, kuljettajan tietokeskukseen tulee Vaihda moottorin öljy tai varoituskoodi. Vaihdata moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n jälkeen (sen mukaan kumpi ensin täyttyy). Kuljettajan tietokeskus Huoltotiedot Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Merkkivalojen sijainti saattaa vaihdella laitteiston mukaan. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vah Sininen vistus = Päällekytkennän vahvistus Valkoinen = Päällekytkennän vahvistus

105 104 Mittarit ja käyttölaitteet Mittariston merkkivalot

106 Mittarit ja käyttölaitteet 105 Keskikonsolin merkkivalot Suuntavilkku O palaa tai vilkkuu vihreänä. Syttyy hetkeksi Seisontavalot ovat käytössä. Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat käytössä. Nopea vilkkuminen: suuntavilkku tai sen sulake on viallinen, perävaunun suuntavilkku ei toimi. Lampun vaihto 3 191, sulakkeet Suuntavalot Turvavyömuistutin Etuistuinten turvavyömuistutus Kuljettajan istuimen symboli X palaa tai vilkkuu punaisena. Etumatkustajan istuimen symboli k palaa tai vilkkuu punaisena, kun istuin on käytössä. Palaa Sytytysvirran kytkemisen jälkeen kunnes turvavyö on kiinnitetty. Merkkivalo vilkkuu Moottorin käynnistämisen jälkeen enintään 100 sekunnin ajan, ennen kuin turvavyö on kiinnitetty. Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kun sytytysvirta kytketään, merkkivalo palaa noin 4 sekuntia. Jos se ei syty, sammu 4 sekunnin kuluttua tai jos se syttyy ajon aikana, turvatyynyjärjestelmässä on toimintahäiriö. Käänny korjaamon puoleen. Turvatyynyt ja turvavöiden esikiristimet eivät ehkä laukea onnettomuudessa. Turvavöiden esikiristimien tai turvatyynyjen lauettua v palaa jatkuvasti. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvavöiden esikiristimet, turvatyynyjärjestelmä 3 41, Turvatyynyn poistaminen käytöstä V palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen noin 60 sekuntia. Etumatkustajan turvatyyny on aktivoituna. * palaa keltaisena.

107 106 Mittarit ja käyttölaitteet Etumatkustajan turvatyyny on poiskytketty Vaara Lapsen kuolemaan johtavan henkilövahingon vaara, jos lasten turvalaitetta käytetään etuistuimella etumatkustajan turvatyynyn ollessa aktivoituna. Aikuisen kuolemaan johtavan henkilövahingon vaara istuttaessa etuistuimella etumatkustajan turvatyynyn ollessa poiskytkettynä. Latausjärjestelmä p palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Jarrutehostin voi lakata vaikuttamasta. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestelmässä. Sallitut päästöarvot voivat ylittyä. Käänny välittömästi korjaamon puoleen. Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin vaurioitumiseen. Vähennä kaasua, kunnes vilkkuminen lakkaa. Käänny välittömästi korjaamon puoleen. Huolla auto pian g palaa keltaisena. Lisäksi saattaa näkyä varoitusviesti tai -koodi. Auto on huollettava. Käänny korjaamon puoleen. Auton viestit Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnesteen taso & palaa punaisena. Jarru- ja kytkinnesteen taso on liian alhainen Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Se palaa sytytysvirran kytkemisen jälkeen, kun käsikäyttöinen seisontajarru on kytketty Käytä poljinta - palaa tai vilkkuu keltaisena. Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjestelmä Palaa Jarrupoljinta on painettava sähkötoimisen seisontajarrun vapauttamiseksi

108 Mittarit ja käyttölaitteet 107 Merkkivalo vilkkuu Kytkinpoljinta on käytettävä moottorin käynnistämiseksi Sähkötoiminen seisontajarru m palaa tai vilkkuu punaisena. Palaa Sähkötoiminen seisontajarru on kytketty Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kytke sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin vapauttamalla ja sitten kytkemällä sähkötoiminen seisontajarru. Jos m vilkkuu edelleen, älä jatka matkaa, vaan käänny korjaamon puoleen. Sähkötoimisen seisontajarrun vika j palaa tai vilkkuu keltaisena. Palaa Sähkötoimisen seisontajarrun toimintakyky on huonontunut Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huoltotilassa. Pysäytä auto, kytke sähkötoiminen seisontajarru ja vapauta se sitten nollataksesi. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Lukkiutumaton jarrujärjestelmä Vaihto ylös [ palaa vihreänä tai näytetään symbolina kuljettajan tietokeskuksessa, jossa on ylemmän tason näyttö tai ylemmän tason yhdistelmänäyttö. Vaihtoa ylöspäin suositellaan polttoaineen säästämiseksi. ECO-ajoavustin Ohjaustehostin c palaa keltaisena. Syttyy, kun ohjaustehostusta on vähennetty Ohjaustehostusta vähennetään järjestelmän ylikuumenemisen vuoksi. Merkkivalo sammuu, kun järjestelmä on jäähtynyt. Stop-start-järjestelmä

109 108 Mittarit ja käyttölaitteet Syttyy, kun ohjaustehostus on poistettu käytöstä Ohjaustehostusjärjestelmän vika. Käänny korjaamon puoleen. Kaistavahti ) palaa vihreänä tai vilkkuu keltaisena. Palaa vihreänä Järjestelmä on käytössä ja toimintavalmis. Vilkkuu keltaisena Järjestelmä havaitsee tahattoman kaistanvaihdon. Ultraäänipysäköintitutka r palaa keltaisena. Häiriö järjestelmässä tai Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen tai Ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Korjauta järjestelmän häiriön syy korjaamolla. Ultraäänipysäköintitutka Elektroninen ajovakauden hallintajärjestelmä pois päältä n palaa keltaisena. Järjestelmä on pois toiminnasta. Elektroninen ajovakauden hallintajärjestelmä ja luistonestojärjestelmä b palaa tai vilkkuu keltaisena. Palaa Järjestelmässä on vika. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Järjestelmä on aktiivisesti toiminnassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Elektroninen ajovakauden hallintajärjestelmä 3 161, luistonestojärjestelmä Luistonestojärjestelmä pois päältä k palaa keltaisena. Järjestelmä on pois toiminnasta. Hehkutus! palaa keltaisena. Hehkutus on toiminnassa. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena. Dieselhiukkassuodatin on puhdistettava.

110 Mittarit ja käyttölaitteet 109 Jatka ajamista kunnes % sammuu. Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle 2000 r/min. Palaa Dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. Merkkivalo vilkkuu Suodattimen suurin täyttöaste on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Dieselhiukkassuodatin 3 152, Stopstart-järjestelmä Rengaspaineiden valvontajärjestelmä w palaa tai vilkkuu keltaisena. Palaa Rengaspaineiden aleneminen. Pysähdy heti ja tarkasta rengaspaineet. Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia (esim. varapyörä). Merkkivalo palaa jatkuvasti sekunnin kuluttua. Käänny korjaamon puoleen. Moottorin öljynpaine I palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. 1. Paina kytkinpoljin pohjaan. 2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta. 9 Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Autostop-toiminnon aikana jarrutehostin toimii normaalisti. Älä poista avainta ennen kuin auto on paikallaan, muuten ohjauslukko voi lukkiutua odottamattomasti. Tarkista öljymäärä, ennen kuin käännyt korjaamon puoleen Polttoaine vähissä i palaa tai vilkkuu keltaisena. Palaa Polttoainesäiliössä on liian vähän polttoainetta.

111 110 Mittarit ja käyttölaitteet Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa välittömästi. Älä aja säiliötä tyhjäksi. Katalysaattori Ilman poisto dieselpolttoainejärjestelmästä Ajonestin d vilkkuu keltaisena. Häiriö ajonestinjärjestelmässä. Moottoria ei voida käynnistää. Alennettu moottorin teho # palaa keltaisena. Moottorin teho on rajoitettu. Käänny korjaamon puoleen. Ulkovalot 8 palaa vihreänä. Ulkovalot ovat päällä Kaukovalot C palaa sinisenä. Palaa kaukovalojen ollessa päällä tai kaukovalovilkun käytön yhteydessä tai kun kaukovalot ja kaukovaloapu tai mukautuvat ajovalot ovat päällä Kaukovaloapu l palaa vihreänä. Kaukovaloapu on käytössä, katso Mukautuvat ajovalot Kääntyvät ajovalot f palaa tai vilkkuu keltaisena. Palaa Häiriö järjestelmässä. Käänny korjaamon puoleen. Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille lähivaloille. Merkkivalon f vilkkuminen noin 4 sekunnin ajan sytytysvirran kytkemisen jälkeen muistuttaa siitä, että järjestelmä on aktivoitu Automaattinen valojen ohjaus Sumuvalot > palaa vihreänä. Etusumuvalot ovat käytössä Takasumuvalo r palaa keltaisena. Takasumuvalo on päällä Alhainen pesunestetaso G palaa keltaisena. Pesunesteen määrä on alhainen. Pesuneste Vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Vakionopeussäädin on käytössä. Vakionopeussäädin

112 Mittarit ja käyttölaitteet 111 Ovi auki h palaa punaisena. Ovi tai takaluukku on auki. Tietonäytöt Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyntinopeusmittarin välissä. Se on saatavana sekä keskitason, ylemmän tason että ylemmän tason yhdistelmänäyttöä varten Seuraavat päävalikot voidaan valita auton kokoonpanosta riippuen: Asetukset Ajotietokone

113 112 Mittarit ja käyttölaitteet Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Ylemmän tason yhdistelmänäytössä valikot voidaan valita MENU-painikkeella, ne ilmaistaan symboleilla näytön ylärivillä: X = Asetukset W = Ajotietokone Jotkut näytetyistä toiminnoista ovat erilaisia ajon aikana ja auton ollessa paikallaan, ja jotkut toiminnot ovat käytettävissä vain ajon aikana. Auton räätälöinti Muistiin tallennetut asetukset Paina MENU-painiketta vaihtaaksesi valikoiden välillä tai palataksesi alavalikosta yhden valikkotason ylöspäin. Korosta valikkovaihtoehto tai aseta numeroarvo kääntämällä säätöpyörää.

114 Mittarit ja käyttölaitteet 113 Paina SET/CLR-painiketta valitaksesi toiminnon tai vahvistaaksesi viestin. Asetukset Paina MENU-painiketta valitaksesi Asetukset, tai valitse ylemmän tason yhdistelmänäytössä X. Valitse jokin alavalikoista kääntämällä säätöpyörää. Vahvista painamalla SET/CLR-painiketta. Noudata alavalikoissa annettuja ohjeita. Mahdolliset alavalikot: Yksikkö: Näyttöyksiköt voidaan vaihtaa Rengaspaine: Öljyn jäljellä oleva käyttöikä: Nopeusvaroitus: Jos ennalta asetettu nopeus ylittyy, kuuluu varoitusääni Traffic Sign Assistant (liikennemerkkien tunnistus): näyttää havaitut liikennemerkit nykyisellä reittiosiolla Valinta ja näyttö voivat olla erilaisia keskitason, ylemmän tason ja ylemmän tason yhdistelmänäytöissä. Ajotietokone Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä. Valitse jokin alavalikoista kääntämällä säätöpyörää. Vahvista painamalla SET/CLR-painiketta. Osamatkamittari 1 Osamatkamittari 2 Digitaalinen nopeus Osamatkamittari 2 ja digitaalinen nopeus ovat saatavana vain ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Ajotietokoneella varustetuissa autoissa on käytettävänä enemmän alavalikoita. Ajo-/polttoainetietojen valikko, ajotietokone ECO-ajoavustin

115 114 Mittarit ja käyttölaitteet Graafinen infonäyttö, värillinen infonäyttö Auton kokoonpanosta riippuen autossa on graafinen tai värillinen infonäyttö. Infonäyttö sijaitsee kojelaudassa Infotainment-järjestelmän yläpuolella. Värillinen infonäyttö Graafinen infonäyttö Infotainment-järjestelmästä riippuen graafinen infonäyttö on saatavana kahtena versiona. Graafinen infonäyttö näyttää: ajan 3 98 ulkolämpötilan 3 97 päivämäärän 3 98 Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän käyttöoppaasta auton räätälöinnin asetukset Värillinen infonäyttö näyttää värillisenä: ajan 3 98 ulkolämpötilan 3 97 päivämäärän 3 98 Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän käyttöoppaasta navigointi, katso kuvaus Infotainment-järjestelmän käyttöoppaasta järjestelmän asetukset

116 Mittarit ja käyttölaitteet 115 auton viestit auton räätälöinnin asetukset Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja asetuksista. Valikoiden ja asetusten valinta Valikoihin ja asetuksiin pääsee näytön kautta. Valinnat tehdään: valikoista toimintopainikkeilla ja Infotainmentjärjestelmän monitoimisäätimellä Valinta Infotainment-järjestelmällä Valitse toiminto Infotainment-järjestelmän painikkeiden avulla. Valitun toiminnon valikko tulee näyttöön. Monitoimisäätimellä valitaan jokin kohta ja vahvistetaan valinta. Monitoimisäädin Monitoimisäädin on keskeisin valikoiden ohjainlaite: Käännä Merkitse valikkovalinta Aseta numeerinen arvo tai näytä valikkovalinta Paina (ulompi rengas) Valitse tai aktivoi merkitty valinta Vahvista asetettu arvo Kytke järjestelmän toiminto päälle/ pois BACK-painike Paina painiketta: poistuaksesi valikosta muuttamatta asetuksia palataksesi alavalikosta ylemmälle valikkotasolle poistaa merkkijonon viimeisen merkin Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syötetyt tiedot. Auton räätälöinti Muistiin tallennetut asetukset 3 21.

117 116 Mittarit ja käyttölaitteet Auton viestit Viestit näytetään pääosin kuljettajan tietokeskuksessa (DIC), joissakin tapauksissa yhdessä varoituksen ja äänimerkin kanssa. Paina painiketta SET/CLR tai MENU tai käännä säätöpyörää viestin vahvistamiseksi. Auton viestit vaakanäytössä Auton viestit näytetään koodinumeroina. Nro Auton viesti 2 Radiokauko-ohjainta ei ole havaittu, paina kytkinpoljinta käynnistääksesi uudelleen 3 Moottorin jäähdytysneste vähissä 4 Ilmastointi pois päältä 5 Ohjauspyörä on lukittu Nro Auton viesti 6 Paina jarrupoljinta vapauttaaksesi sähkötoimisen seisontajarrun 7 Käännä ohjauspyörää, katkaise sytytysvirta ja kytke se 9 Käännä ohjauspyörää, käynnistä moottori uudelleen 12 Auto ylikuormitettu 13 Kompressori ylikuumentunut 15 Lisäjarruvalo ei toimi 16 Jarruvalot eivät toimi 17 Ajovalojen korkeudensäädön toimintavika 18 Vasen lähivalo ei toimi 19 Oikea sumuvalo ei toimi 20 Oikea lähivalo ei toimi 21 Vasemman sivuvalon vika 22 Oikean sivuvalon vika 23 Peruutusvalo ei toimi 24 Rekisterikilven valo ei toimi 25 Vasen etusuuntavilkku ei toimi

118 Mittarit ja käyttölaitteet 117 Nro Auton viesti 26 Vasen takasuuntavilkku ei toimi 27 Oikea etusuuntavilkku ei toimi 28 Oikea takasuuntavilkku ei toimi 29 Tarkista perävaunun jarruvalo 30 Tarkista perävaunun peruutusvalo 31 Tarkista perävaunun vasen suuntavilkku 32 Tarkista perävaunun oikea suuntavilkku 33 Tarkista perävaunun takasumuvalo 34 Tarkista perävaunun takavalo 35 Vaihda radiokauko-ohjaimen paristo 48 Puhdista kuolleen kulman hälytysjärjestelmä 49 Kaistavahti ei käytettävissä 53 Kiristä kaasukorkki 54 Vettä dieselpolttoaineen suodattimessa Nro Auton viesti 55 Dieselhiukkassuodatin on täynnä Rengaspaineet epätasapainossa etuakselilla 57 Rengaspaineet epätasapainossa taka-akselilla 58 Havaittu renkaat, joissa ei ole TPMS-antureita 59 Avaa ja sulje sitten kuljettajan ikkuna 60 Avaa ja sulje sitten etumatkustajan ikkuna 61 Avaa ja sulje sitten vasen takaikkuna 62 Avaa ja sulje sitten oikea takaikkuna 65 Varkausyritys 66 Huolla murtohälytin 67 Huolla ohjauslukko 68 Huolla ohjaustehostin 69 Huolla jousitusjärjestelmä Nro Auton viesti 70 Huolla korkeudensäätöjärjestelmä 71 Huolla taka-akseli 74 Huolla AFL 75 Huolla ilmastointilaite 76 Huolla kuolleen kulman hälytysjärjestelmä 77 Huolla kaistavahti 78 Huolla jalankulkijoiden suojausjärjestelmä 79 Lisää moottoriöljyä 81 Huolla vaihteisto 82 Vaihda moottoriöljy pian 83 Huolla sopeutuva vakionopeussäädin 84 Moottorin teho on alentunut 94 Vaihda P-asentoon ennen poistumista 95 Huolla turvatyyny 128 Konepelti auki

119 118 Mittarit ja käyttölaitteet Nro Auton viesti 134 Pysäköintitutkan häiriö, puhdista puskuri 136 Huolla pysäköintitutka 145 Tarkista lasinpesunesteen määrä 174 Akun virta vähissä 258 Pysäköintitutka pois päältä Auton viestit ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä Auton viestit näytetään tekstinä. Noudata viesteissä annettuja ohjeita. Järjestelmä näyttää viestejä seuraavista aiheista: Nestemäärät Murtohälytinjärjestelmä Jarrut Vetojärjestelmät Alustanohjausjärjestelmät Vakionopeussäädin Esinetutkat Valaistus, polttimon vaihto Pyyhin-/pesulaitejärjestelmä Ovet, ikkunat Radiokauko-ohjain Turvavyöt Turvatyynyjärjestelmät Moottori ja vaihteisto Rengaspaine Dieselmoottorin hiukkassuodatin Akku Auton viestit värillisessä infonäytössä Jotkut tärkeät viestit näkyvät lisäksi värillisessä infonäytössä. Paina monitoimisäädintä vahvistaaksesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan. Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana Vain yksi varoitusääni kuuluu kerrallaan. Kiinnittämättömien turvavöiden varoitusäänellä on etusija suhteessa kaikkiin muihin varoitusääniin. Jos turvavyötä ei ole kiinnitetty Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdettäessä Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä. Jos ohjelmoitu nopeus ylitetään. Jos kuljettajan tietokeskukseen ilmestyy varoitusviesti tai-koodi.

120 Mittarit ja käyttölaitteet 119 Jos pysäköintitutka havaitsee esteen. Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu. Jos dieselhiukkassuodattimen maksimitaso on saavutettu. Kun auto pysäköidään ja/tai kuljettajan ovi avataan virta-avaimen ollessa virtalukossa ulkovalojen palaessa Autostopin aikana Jos kuljettajan ovi avataan. Pariston jännite Kun akkujännite on alhainen, varoitusviesti tai varoitus code 174 tulee näkyviin kuljettajan tietokeskuksessa. 1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista ajoa varten, kuten istuinlämmitys, takaikkunan lämmitys ja muut tärkeimmät sähkön kuluttajat. 2. Lataa akkua ajamalla jatkuvasti hetken aikaa tai käyttämällä latauslaitetta. Varoitusviesti tai varoituskoodi poistuu näytöstä, kun moottori on käynnistetty kaksi kertaa peräkkäin ilman jännitteen alenemista. Jos akkua ei voi ladata, anna korjaamon etsiä korjata vika. Ajotietokone Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä.

121 120 Mittarit ja käyttölaitteet Ajotietokone ylemmän tason näytössä Valitse jokin alavalikoista kääntämällä säätöpyörää: Osamatkamittari 1 Osamatkamittari 2 Toimintasäde Keskikulutus Hetkellinen kulutus Keskinopeus Digitaalinen nopeus Liikennemerkkiapu Kohdeopastus Ajotietokone ylemmän tason yhdistelmänäytössä Valitse alavalikoita kääntämällä säätöpyörää: Osamatkamittari 1 Keskikulutus 1 Keskinopeus 1 Osamatkamittari 2 Keskikulutus 2 Keskinopeus 2

122 Mittarit ja käyttölaitteet 121 Digitaalinen nopeus Toimintasäde Hetkellinen kulutus ECO-ajoavustin Kohdeopastus Ajotietokone 1 ja 2 Kahden ajotietokoneen tiedot voidaan nollata erikseen matkamittarin, keskikulutuksen ja keskinopeuden osalta, näin eri kuljettajien kohdalla voidaan näyttää eri tietoja. Nollaa painamalla kussakin tilassa muutama sekunti SET/CLR-painiketta. Osamatkamittari Osamatkamittari näyttää edellisen nollauksen jälkeen tallennetun matkan. Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Kun auto on tankattava välittömästi, keskitason ja ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa näkyy varoituskoodi tai varoitusviesti. Lisäksi polttoainemittarin merkkivalo i palaa tai vilkkuu

123 122 Mittarit ja käyttölaitteet Keskikulutus Keskikulutuksen näyttö. Mittaus voidaan nollata milloin tahansa ja aloittaa alusta oletusarvosta. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Hetkellinen kulutus Hetkellisen kulutuksen näyttö. Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Digitaalinen nopeus Hetkellisen nopeuden digitaalinen näyttö. Liikennemerkkiapu Näyttää havaitut liikennemerkit nykyisen reittiosuuden varrella ECO-ajoavustin Nuoli osoittaa suositeltavan ylösvaihtokohdan polttoaineen säästämiseksi. Lisäksi palkki ilmaisee, onko nykyinen ajotapa taloudellinen. Täysi palkki merkitsee kaikkein taloudellisinta ajotapaa. Kohdeopastus Värillisen infonäytön navigointitietojen lisäksi reittiopastustiedot näkyvät kuljettajan tietokeskuksessa. Auton räätälöinti Auton toimintoja voidaan personoida muuttamalla infonäytön asetuksia. Jotkut eri kuljettajien henkilökohtaisista asetuksista voidaan tallentaa yksilöllisesti kuhunkin auton avaimeen. Muistiin tallennetut asetukset Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Jotkut toiminnot ovat näkyvissä tai aktiivisia vain moottorin käydessä.

124 Mittarit ja käyttölaitteet 123 Henkilökohtaiset asetukset graafisessa infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Urheilutilan asetukset Kielet (Languages) Aika Päiväys Radioasetukset Puhelinasetukset Ajoneuvoasetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Urheilutilan asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen ripustus: Vaimennus muuttuu jäykemmäksi. Urheilul. voimansiirron suorituskyky: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Vaihda päämittariston taustavaloa: Mittariston valaistuksen värin vaihtaminen. Kielet (Languages) Halutun kielen valinta. Aika Päiväys Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta.

125 124 Mittarit ja käyttölaitteet Ajoneuvoasetukset Ilmastoinnin ja ilman laatu Autom. tuulettimen nopeus: Muuttaa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen, kun sytytysvirta kytketään pois ja uudelleen päälle. Ilmastointi: Jäähdytysjärjestelmän päälle- tai poiskytkentä aina sytytysvirran kytkemisen yhteydessä tai viimeksi valitun asetuksen käyttö. Automaat. huurteenpoisto: Tukee tuulilasin huurteenpoistoa valitsemalla automaattisesti tarvittavat asetukset ja automaattisen ilmastoinnin tilan. Autom. takalasin huurteenp.: Automaattisen takalasin lämmityksen käyttöönotto. Mukavuusasetukset Äänimerkin voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Kuljettajan aset. personointi: Räätälöintitoiminnon käyttöönotto tai käytöstä poistaminen. Auton takal. pyyh. taaksep.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäystunnistin Pysäköintiavustaja: Ultraäänipysäköintitutkan käyttöönotto tai poistaminen käytöstä. Lähestymisvalot Kesto ajoneuvosta poist.: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Lähestymisvalojen aktivointi: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Ovien keskuslukitus Autom. ovien avaus: Ovien lukituksen automaattisen avauksen käyttöönotto tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Ovien keskuslukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki.

126 Mittarit ja käyttölaitteet 125 Ovien viiv. keskuslukitus: Viivästetyn ovien lukituksen käyttöönotto tai poistaminen käytöstä. Etälukitus, avaus, käynnistys Kaukoavauksen ilmaisin: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Ovien avaus kauko-ohj.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Ovien autom. uudelleenluk.: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Palauta tehdasasetukset Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin. Henkilökohtaiset asetukset värillisessä infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Sport Mode -asetukset Kielet Aika & päivämäärä Radioasetukset Puhelinasetukset Navigointiasetukset Ajoneuvoasetukset Näytön asetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia:

127 126 Mittarit ja käyttölaitteet Sport Mode -asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen alusta: Vaimennus muuttuu jäykemmäksi. Urheilullinen moottoriteho: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Kojetaulun valaistuksen värinvaihto: Mittariston valaistuksen värin vaihtaminen. Kielet Halutun kielen valinta. Aika & päivämäärä Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Navigointiasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Ajoneuvoasetukset Ilmastointi ja ilmanlaatu Tuulettimen ohjaus: Muuttaa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen, kun sytytysvirta kytketään pois ja uudelleen päälle. Ilmastointilaite: Jäähdytysjärjestelmän päälle- tai poiskytkentä aina sytytysvirran kytkemisen yhteydessä tai viimeksi valitun asetuksen käyttö. Autom. huurteen poisto: Tukee tuulilasin huurteenpoistoa valitsemalla automaattisesti tarvittavat asetukset ja automaattisen ilmastoinnin tilan. Autom. takalasin lämmitys: Automaattisen takalasin lämmityksen käyttöönotto.

128 Mittarit ja käyttölaitteet 127 Mukavuustoiminnot Merkkiäänten äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Autom. takalasinpyyh. peruutuks.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäyksenesto Pysäköintiapu: Ultraäänipysäköintitutkan ottaminen käyttöön tai poistaminen käytöstä. Kulkutien valaistus Kesto ajoneuvosta poistuttaessa: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Ajoneuvon paikannusvalot: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Oven elektr. lukitus Oven automaattinen avaus: Ovien lukituksen automaattisen avauksen käyttöönotto tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Oven automaattinen lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Etälukitus / -avaus / -käynnistys Ilmoitus kaukosäätimellä avauksesta: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Oven avaus kaukos.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Oven autom. uud.lukitus kaukosäätimellä: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Tehtaan asetuksien palauttaminen Tehtaan asetuksien palauttaminen: Kaikkien toimintojen palautus lähtöasetuksiin. Näytön asetukset Valittavissa olevat näyttöasetukset: Päivätila: Optimointi päivävalaistukseen. Yötila: Optimointi pimeisiin olosuhteisiin. Automaattinen: Näytön tila vaihtuu, kun auton valot kytketään päälle/ pois.

129 128 Valaistus Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Valokytkin valoautomatiikalla Kierrä ajovalokytkintä: 7 = Valot pois 8 = Sivuvalot 9 = Ajovalot Merkkivalo Kierrä ajovalokytkintä: AUTO = Valoautomatiikka: Ajovalot kytketään päälle ja pois automaattisesti ulkovalaistuksesta riippuen. m = Valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO. 8 = Sivuvalot 9 = Ajovalot Kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näytetään senhetkinen kulloinenkin tila.

130 Valaistus 129 Kun sytytysvirta kytketään, valoautomatiikka on aktiivinen. Kun ajovalot ovat päällä, 8 syttyy. Merkkivalo Takavalot Takavalot palavat yhdessä ajo- ja sivuvalojen kanssa. Valoautomatiikka Kun valoautomatiikka on kytketty päälle ja moottori on käynnissä, järjestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä automaattisesti ulkovalon määrästä ja sadetunnistinjärjestelmän antamista tiedoista riippuen. Päiväajovalot Päiväajovalot parantavat auton erottumista päivänvalossa. Päiväajovalojen palaessa takavalot kytkeytyvät päälle tai pois riippuen maakohtaisista asetuksista. Automaattisten ajovalojen aktivointi Huonoissa valaistusolosuhteissa ajovalot kytkeytyvät päälle. Lisäksi ajovalot sytytetään, jos tuulilasinpyyhkimet ovat pyyhkäisseet useamman kerran. Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkeytyvät päälle ilman viivettä. Mukautuvat ajovalot Kaukovalot Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua.

131 130 Valaistus Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä säätöpyörä? oikeaan asentoon. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila Dynaaminen automaattinen ajovalojen korkeussäätö Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Halogeenivaloilla varustetut autot Ajovaloja ei tarvitse säätää. Ksenonvaloilla varustetut autot 1. Avain virtalukossa. 2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku). 3. Kytke sytytysvirta. 4. Noin 5 sekunnin kuluttua merkkivalo f alkaa vilkkua ja kuuluu äänimerkki. Merkkivalo f Aina kun sytytysvirta kytketään, f vilkkuu muistutuksena n. 4 sekuntia.

132 Valaistus 131 Poista käytöstä samalla menettelytavalla kuin yllä on kuvattu. f ei vilku, kun toiminto poistetaan käytöstä. Mukautuvat ajovalot Mukautuvat ajovalot ovat saatavina vain bi-ksenon-ajovalojen yhteydessä. Valojen kantama, jakautuminen ja voimakkuus muuttuvat valaistusolosuhteiden, sään ja tien tyypin mukaan. Kun valokatkaisin on asennossa AUTO, kaikki valaistustoiminnot ovat käytettävissä. Seuraavat toiminnot ovat myös käytettävissä valokytkimen ollessa asennossa 9: Dynaamiset kaarrevalot Kaarrevalo Peruutustoiminto Dynaaminen automaattinen ajovalojen korkeussäätö Pihakatuvalot Aktivoituvat automaattisesti alhaisella, enintään noin 30 km/h:n ajonopeudella. Valokeila kääntyy 8 kulmassa tien reunaa kohti. Kaupunkivalot Aktivoituvat automaattisesti ajonopeusalueella n km/h ja kun valotunnistin havaitsee katuvaloja. Valon jakaminen laajemmalle vähentää valojen kantamaa. Maaseutuvalot Aktivoituvat automaattisesti ajonopeusalueella n km/h. Valokeila ja kirkkaus ovat erilaiset vasemmalla ja oikealla puolella. Moottoritievalot Aktivoituvat automaattisesti yli n. 115 km/h nopeuksilla, kun ohjauspyörää käännetään hyvin vähän. Ne kytkeytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimakkaasti. Valokeila on pitempi ja kirkkaampi. Huonon sään valot Aktivoituvat automaattisesti n. 70 km/h nopeuteen asti, kun sadetunnistin havaitsee kosteutta tai pyyhkimet toimivat jatkuvasti. Valon kantamaa, jakautumista ja voimakkuutta säädetään näkyvyydestä riippuen. Dynaamiset kaarrevalot Valokeila kääntyy ohjauspyörän kulman ja nopeuden mukaan parantaen valaistusta kaarteissa. Merkkivalo f Kulmavalot

133 132 Valaistus Tiukoissa mutkissa tai käännyttäessä kytkeytyy, ohjauskulmasta tai suuntavilkusta riippuen, päälle vasen tai oikea lisävalo, joka valaisee tietä oikeassa kulmassa ajosuuntaan nähden. Se on aktivoituna enintään 40 km/h nopeuteen asti. Merkkivalo f Peruutustoiminto Jos ajovalot ovat päällä ja peruutusvaihde kytketään, molemmat kulmavalot kytkeytyvät päälle. Ne palavat vielä 20 sekuntia peruutusvaihteen poiskytkemisen jälkeen tai kunnes eteenpäinajovaihteella ajetaan nopeammin kuin 17 km/h. Kaukovaloapu Tämä toiminto sallii kaukovalojen käytön pääajovaloina yöllä ja ajonopeuden ollessa yli 40 km/h. Se vaihtaa lähivaloille, kun: tuulilasin kamera havaitsee vastaantulevien tai edellä ajavien autojen valot auton nopeus on alle 20 km/h on sumuista tai lumista ajetaan taajamissa Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Aktivointi Kaukovaloapu aktivoidaan painamalla suuntavilkkuvipua kahdesti auton nopeuden ollessa yli 40 km/h. Vihreä merkkivalo l palaa jatkuvasti, kun apujärjestelmä aktivoidaan, sininen 7 syttyy, kun kaukovalot ovat käytössä. Merkkivalo l Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa päällä, kaukovaloapu aktivoituu. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa poissa päältä, kaukovaloapu pysyy aktivoituna. Kaukovaloapu on aina aktiivinen sytytysvirran kytkemisen jälkeen. Dynaaminen automaattinen ajovalojen korkeussäätö Jotta vastaantuleva liikenne ei häikäisty, ajovalojen korkeutta säädetään automaattisesti etu- ja takaakselilta mitattujen kallistustietojen, kiihdytyksen tai hidastuksen sekä ajonopeuden perusteella.

134 Valaistus 133 Vika mukautuvien ajovalojen järjestelmässä Kun järjestelmä havaitsee vian mukautuvissa ajovaloissa, se siirtyy esiohjelmoituun asentoon välttääkseen häikäisemästä vastaantulevaa liikennettä. Jos tämä ei ole mahdollista, viallinen ajovalo kytketään automaattisesti pois päältä. Joka tapauksessa yksi ajovalo palaa edelleen. Kuljettajan tietokeskuksessa näytetään varoitus. Varoitusvilkut Turvatyynyn täyttyessä onnettomuustilanteessa varoitusvilkut aktivoituvat automaattisesti. Suunta- ja kaistanvaihtovilkut Jos vipu siirretään vastuksen ohi, suuntavilkku kytkeytyy kestotoimintaan. Ohjauspyörän palautuessa suuntavilkku kytkeytyy automaattisesti pois päältä. Vilkkuminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se. Kun perävaunu on kytketty, suuntavilkut vilkkuvat kuusi kertaa, kun painat vipua vastukseen asti ja sitten vapautat vivun. Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asentoonsa. Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Käyttö painikkeella.

135 134 Valaistus Etusumuvalot Takasumuvalot Seisontavalot Käyttö painikkeella >. Valokytkin asennossa AUTO: etusumuvalojen sytyttäminen kytkee ajovalot automaattisesti päälle. Käyttö painikkeella r. Valokytkin asennossa AUTO: takasumuvalon sytyttäminen kytkee ajovalot automaattisesti päälle. Valokytkin asennossa 8: takasumuvalo voidaan kytkeä päälle vain etusumuvalojen kanssa. Auton takasumuvalot kytkeytyvät pois käytöstä perävaunua vedettäessä. Pysäköitäessä auto voidaan kytkeä toisen puolen seisontavalo: 1. Katkaise sytytysvirta. 2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (vasen pysäköintivalo) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo.

136 Valaistus 135 Peruutusvalot Peruutusvalot palavat, kun sytytysvirta on kytketty ja peruutusvaihde valittu. Huurtuneet lamppujen suojukset Valokotelon sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle. Sisävalot Kojelaudan valaistuksen säätö Autoissa, joissa on valoanturi, kirkkautta voidaan säätää ainoastaan, kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet. Sisävalot Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja sammuvat viivästetysti. Huomautus Turvatyynyjen täyttyessä onnettomuustilanteessa sisävalot syttyvät automaattisesti. Etumainen sisävalo Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: Kojelaudan valaistus Infonäyttö Valaistut kytkimet ja käyttölaitteet. Käännä säätöpyörää A ja pidä paikallaan, kunnes kirkkaus on haluamallasi tasolla.

137 136 Valaistus Keinukytkimen käyttö: w paina u = päälle paina v = pois Takasisävalot = automaattinen päälleja poiskytkentä Palavat yhdessä etusisävalon kanssa keinukytkimen asennosta riippuen. Lukuvalot Käytetään etu- ja takasisävalojen painikkeilla s ja t. Häikäisysuojien valot Palavat, kun suojus avataan. Valaistusominaisuudet Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalo syttyy, kun ajovalot kytketään päälle. Sisääntulovalot Tervetuliaisvalot Seuraavat valot syttyvät hetkeksi, kun auton lukitus avataan kauko-ohjaimella: ajovalot, takavalot, peruutusvalot, rekisterikilven valot, kojelaudan valot, sisävalot, lätäkkövalot. Jotkut toiminnot toimivat vain pimeällä ja auttavat auton paikallistamisessa. Valot sammuvat heti, kun virta-avain käännetään asentoon

138 Valaistus 137 Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Myös seuraavat valot syttyvät, kun kuljettajan ovi avataan: kaikki käyttökytkimet Kuljettajan tietokeskus ovitaskujen valot Poistumisvalot Seuraavat valot syttyvät, jos avain poistetaan virtalukosta: Sisävalot Kojelaudan valo (vain pimeällä) Lätäkkövalot Ne sammuvat automaattisesti viiveen jälkeen ja syttyvät uudelleen, jos kuljettajan ovi avataan. Ajovalot, takavalot, peruutusvalot ja rekisterikilven valot valaisevat ympäröivää aluetta säädettävän pituisen ajan autosta poistumisen jälkeen. Päällekytkentä 1. Katkaise sytytysvirta. 2. Poista virta-avain lukosta. 3. Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua. Jos suuntavalovivusta vedetään kuljettajan oven ollessa auki, poistumisvalot sammuvat heti. Tämän toiminnon aktivointia, käytöstä poistamista ja kestoa voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Akun purkautumisen esto Akun lataustason toiminto Toiminto takaa akun pisimmän mahdollisen käyttöiän säädettävällä antoteholla varustetun laturin ja optimoidun tehonjaon ansiosta. Jotta akku ei purkaudu ajettaessa, seuraavien järjestelmien toimintaa vähennetään automaattisesti kahdessa vaiheessa, kunnes ne kytketään pois päältä: Lisälämmitin Takalasin ja peilien lämmitys Istuinlämmitys Puhallin

139 138 Valaistus Toisessa vaiheessa kuljettajan tietokeskuksessa näytetään viesti, joka vahvistaa akun purkautumisen eston aktivoinnin. Sähkövalojen poiskytkentä Jotta akku ei purkaudu, kun sytytysvirta on katkaistu, jotkut sisävalot sammutetaan automaattisesti jonkin ajan kuluttua.

140 Ilmastointi 139 Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Kuivaus ja sulatus Takalasin lämmitin Ü Lämpötila Punainen = lämmintä Sininen = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Kuivaus ja sulatus Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

141 140 Ilmastointi Ilmastointilaite Lämmitys- ja tuuletusjärjestelmän lisäksi ilmastointilaitteessa on säätimet seuraavia toimintoja varten: n = Jäähdytys 4 = Sisäkierto Istuinlämmitys ß 3 40, Lämmitettävä ohjauspyörä * Jäähdytys n Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Sisäkierto 4 Käyttö painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa ilmasto-olosuhteissa tuulilasi voi huurustua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huurustuu ulkopuolelta, aktivoi tuulilasinpyyhkimet ja kytke pois s. Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti. Kytke jäähdytys n. Kytke sisäkierto 4 päälle. Paina ilmanjakopainiketta M. Aseta lämpötila alimmilleen. Aseta puhallin suurimmalle nopeudelle. Avaa kaikki suulakkeet.

142 Ilmastointi 141 Ikkunoiden kuivaus ja sulatus V Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Kytke jäähdytys n päälle. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomautus Jos kuivaus- ja sulatusasetukset on valittu, Autostop-toiminto estetään. Jos kuivaus- ja sulatusasetukset valitaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Elektroninen ilmastointiautomatiikka Kaksivyöhykkeinen ilmastointi mahdollistaa eri lämpötilasäädöt kuljettajan ja etumatkustajan puolella. Säätimet seuraaville: Lämpötila kuljettajan puolella Ilman suuntaus Puhaltimen nopeus Lämpötila etumatkustajan puolella n = jäähdytys AUTO = automaattitoiminta 4 = käsivalintainen ilman sisäkierto V = kuivaus ja sulatus Takalasin lämmitys Ü 3 32, Istuinlämmitys ß 3 40, Lämmitettävä ohjauspyörä * Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen nopeus ja ilman suuntaus säätelevät automaattisesti ilman virtausta. Järjestelmää voidaan mukauttaa käsin käyttämällä ilman suuntauksen ja virtauksen käyttösäätimiä.

143 142 Ilmastointi Jokainen asetuksiin tehty muutos näytetään muutaman sekunnin ajan infonäytössä. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä. Automaattitoiminta AUTO Perussäätö parhaimman mukavuuden saamiseksi: Paina AUTO-painiketta, ilmansuuntaus ja puhaltimen nopeus säätyvät automaattisesti. Avaa kaikki tuuletussuulakkeet. Paina n kytkeäksesi jäähdytyksen päälle. Joissakin versioissa jäähdytys aktivoidaan automaattisesti painamalla AUTO-painiketta. Aseta kuljettajan ja etumatkustajan esivalitut lämpötilat vasemmalla ja oikealla kiertosäätimellä asentoon 22 C. Puhaltimen nopeuden säätöä automaattitilassa voidaan muuttaa valikossa Asetukset. Auton räätälöinti Kaikkia tuuletussuuttimia käytetään automaattisesti automaattitilassa. Tuuletussuuttimien on siksi oltava aina auki. Lämpötilan esivalinta Lämpötilat voidaan asettaa haluttuun arvoon. Jos vähimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla jäähdytysteholla.

144 Ilmastointi 143 Jos enimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla lämmitysteholla. Huomautus Jos lämpötila laskee 2 C tai enemmän moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Stop-start-järjestelmä Ikkunoiden kuivaus ja sulatus V Paina painiketta V. Paina jäähdytyspainiketta n. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suurella nopeudella. Kytke takalasin lämmitin Ü toimintaan. Paluu automaattitoimintaan: paina painiketta V tai AUTO. Huomautus Jos V-painiketta painetaan moottorin käydessä, Autostop-toiminto on estettynä kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja kiertosäätimiä seuraavasti: Asetuksen muuttaminen poistaa automaattitilan käytöstä. Puhaltimen nopeus Z Voit pienentää puhaltimen nopeutta painamalla alempaa painiketta tai suurentaa nopeutta painamalla ylempää painiketta kuvassa esitetyllä tavalla. Puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä. Alemman painikkeen pitkä painallus: puhallin ja jäähdytys kytkeytyvät pois päältä. Ylemmän painikkeen pitkä painallus: puhallin toimii enimmäisnopeudella. Palaaminen automaattitoimintaan: Paina painiketta AUTO.

145 144 Ilmastointi Ilman suuntaus s, M, K Paina vastaavaa painiketta haluttua säätöä varten. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Paluu automaattiseen ilman suuntaukseen: Poista kyseinen asetus käytöstä tai paina painiketta AUTO. Jäähdytys n Ota käyttöön tai poista käytöstä n painikkeella. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta tietystä ulkolämpötilasta alkaen. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Näytössä näkyy ACON jäähdytyksen ollessa toiminnassa tai ACOFF jäähdytyksen ollessa poissa päältä. Ilman sisäkiertotila 4 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa ilmasto-olosuhteissa tuulilasi voi huurustua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huurustuu ulkopuolelta, aktivoi tuulilasinpyyhkimet ja kytke pois s. Paina painiketta 4 kerran käsivalintaisen ilman sisäkierron aktivoimiseksi. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti

146 Ilmastointi 145 Lisälämmitin Ilman lämmitin Quickheat on sähkötoiminen lisäilmanlämmitin, joka lämmittää auton sisätilat automaattisesti nopeammin. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Ainakin yhden tuuletussuulakkeen tulee olla auki jäähdytyksen ollessa käytössä. Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja. Sulje suulake kääntämällä säätöpyörää kohti pienempää W-symbolia. 9 Varoitus Avaa suulake kääntämällä säätöpyörää kohti suurempaa W-symbolia. Säädä suulakkeesta tulevan ilman määrää kääntämällä säätöpyörää. Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara.

147 146 Ilmastointi Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Matkustamon ilmansuodatin poistaa tuuletussuuttimista sisään tulevasta ilmasta pölyn, noen, siitepölyn ja itiöt. Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on liian alhainen. Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien: toiminta- ja painekoe, lämmityksen toiminta, tiiviyskoe, käyttöhihnan tarkastus, lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus.

148 Ajaminen ja käyttö 147 Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Jarrut Alustanohjausjärjestelmät Kuljettajan apujärjestelmät Polttoaine Vetäminen Ajo-ohjeita Auton hallinta Älä koskaan aja vaihde vapaalla, jos moottori ei käy (paitsi Autostop-toiminnon aikana) Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, ohjaustehostin). Tällä tavalla ajaminen vaarantaa itsesi ja muut. Kaikki järjestelmät ovat käytössä Autostop-toiminnan aikana, mutta ohjaustehostuksen tehoa on hallitusti alennettu ja auton nopeutta vähennetty. Stop-start-järjestelmä Nopea joutokäynti Jos akun tila edellyttää akun lataamista, laturin tehoa on suurennettava. Tämä saavutetaan nopealla joutokäynnillä, joka saattaa aiheuttaa ääntä. Autoissa, joissa on ylimmän tason näyttö, kuljettajan tietokeskukseen tulee viesti. Polkimet Täyden polkimen liikkeen varmistamiseksi polkimien alle ei saa sijoittaa mattoa.

149 148 Ajaminen ja käyttö Käynnistys ja käyttö Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Ensimmäisen ajon aikana pakoputkistossa voi syntyä savua vahan ja öljyn höyrystyessä. Ensimmäisen ajon jälkeen auton on annettava seistä ulkoilmassa jonkin aikaa. Höyryjen hengittämistä on vältettävä. Totutuskäytön aikana polttoaineen ja moottoriöljyn kulutus voi olla kohonnut ja dieselhiukkassuodattimen puhdistus voi tapahtua useammin. Autostop-toiminto saattaa olla estettynä akun latausta varten. Dieselmoottorin hiukkassuodatin Virtalukon asennot 0 = Sytytysvirta pois 1 = Ohjaus vapaa, sytytysvirta pois 2 = Sytytysvirta kytketty, dieselmoottori: hehkutus 3 = Käynnistäminen Jatkuva virran sammutus Seuraavat elektroniset järjestelmät voivat edelleen toimia, kunnes kuljettajan ovi avataan tai enintään 10 minuuttia sen jälkeen, kun sytytysvirta on katkaistu: Sähkötoimiset ikkunat Kattoluukku Virtapistokkeet Virransyöttö Infotainment-järjestelmään jatkuu 30 minuuttia tai kunnes avain poistetaan virtalukosta, riippumatta siitä avataanko mitään ovea. Moottorin käynnistäminen Käsivaihteisto: käytä kytkintä. Automaattivaihteisto: käytä jarrua ja siirrä valintavipu asentoon P tai N. Älä paina kaasupoljinta.

150 Ajaminen ja käyttö 149 Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain hetkeksi asentoon 3 ja vapauta se: automaattinen toiminto käyttää käynnistintä lyhyellä viiveellä kunnes moottori käy, katso Automaattinen käynnistimen ohjaus. Käännä avain takaisin asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta. Auton käynnistäminen matalissa lämpötiloissa Moottorin voi käynnistää ilman lisälämmittimiä aina -25 С lämpötilaan (dieselmoottorit) ja -30 С lämpötilaan (bensiinimoottorit) asti. Tämä edellyttää viskositeetiltaan oikeaa moottoriöljyä, oikeaa polttoainetta, suoritettuja huoltoja ja riittävästi ladattua akkua. Kun lämpötila on alle -30 С, automaattivaihteistoa on lämmitettävä noin 5 minuuttia. Valintavivun on oltava asennossa P. Automaattinen käynnistimen ohjaus Tämä toiminto ohjaa moottorin käynnistymistä. Kuljettajan ei tarvitse pitää avainta asennossa 3. Kun avainta on kerran käännetty, järjestelmä käynnistää automaattisesti, kunnes moottori käy. Tarkistustoimenpiteen takia moottori käynnistyy pienellä viiveellä. Mahdollisia syitä moottorin käynnistymättömyyteen: Kytkinpoljinta ei käytetä (käsivaihteisto) Jarrupoljinta ei käytetä tai valintavipu ei ole P- tai N-asennossa (automaattivaihteisto) Tapahtui aikakatkaisu Turbo-moottorin lämmittäminen Heti käynnistyksen jälkeen moottorin vääntömomentti voi olla rajoitettu hetken aikaa, erityisesti moottorin ollessa kylmä. Rajoituksen tarkoituksena on varmistaa, että voitelujärjestelmä ehtii suojata moottorin täydellisesti. Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun auton nopeus hidastuu tai se pysähtyy, esim. liikennevalojen tai ruuhkan takia. Se käynnistää moottorin automaattisesti heti kun kytkintä painetaan. Akun anturi varmistaa, että Autostop toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten. Aktivointi Stop-start-järjestelmä on käytettävissä heti, kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät.

151 150 Ajaminen ja käyttö Poiskytkentä Kytke Stop-start-järjestelmä pois käsin painamalla eco-painiketta. Poiskytkennän osoituksena painikkeessa oleva LED-valo sammuu. Autostop Kun nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta aseta vaihdevipu vapaa-asentoon vapauta kytkinpoljin Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Autostop-toiminnon ollessa aktivoituna lämmitys- ja jarrujärjestelmän suorituskyky säilyy ennallaan. Huomio Ohjaustehostus voi olla heikompaa Autostop-toiminnon aikana. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista. Muussa tapauksessa Autostop-toiminto estetään. Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta konepelti on täysin suljettu kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty akun varaus on riittävä ja sen kunto on hyvä moottori on käyttölämmin moottorin jäähdytysnesteen lämpötila ei ole liian korkea moottorin pakokaasujen lämpötila ei ole liian korkea, esim. raskaasti kuormitetulla moottorilla ajon jälkeen ulkolämpötila ei ole liian alhainen ilmastointiautomatiikka ei estä Autostop-toimintoa jarrujen alipaine on riittävä

152 Ajaminen ja käyttö 151 dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen auto on liikkunut viimeisen Autostop-tapahtuman jälkeen Lähellä nollaa oleva ulkolämpötila voi estää Autostop-toiminnon käytön. Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso lisätietoja ilmastointia koskevasta luvusta. Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Akun purkautumisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-start-järjestelmään on kehitetty useita akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet kuten sähkötoiminen lisälämmitin tai takalasin lämmitin poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmän puhaltimen nopeutta vähennetään virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kierroslukumittarin neulan siirtyminen joutokäyntiasentoon osoittaa moottorin käynnistymisen. Jos valintavipu siirretään pois vapaaasennosta ennen kuin kytkintä painetaan, merkkivalo - syttyy tai näkyy symbolina kuljettajan tietokeskuksessa. Merkkivalo Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun on oltava vapaalla, jotta automaattinen uudelleen käynnistys voi tapahtua. Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen. Stop-start-järjestelmä kytketään käsin pois toiminnasta konepelti avataan kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan moottorin lämpötila on liian alhainen akku on purkautunut jarrujen alipaine ei ole riittävä auto alkaa liikkua ilmastointiautomatiikka vaatii moottorin käynnistämistä ilmastointi kytketään pois käsin Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti. Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä virtapistokkeeseen, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku.

153 152 Ajaminen ja käyttö Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke aina seisontajarru. Kytke käsikäyttöinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto seisoo tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto seisoo alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Huomautus Jos tapahtuu onnettomuus ja turvatyyny laukeaa, moottori sammutetaan automaattisesti, jos auto pysähtyy tietyn ajan sisällä. Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti ilman mitään tiedotusta. Suodatin puhdistetaan säännöllisesti polttamalla kiinni jääneet nokihiukkaset

154 Ajaminen ja käyttö 153 korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää enintään 25 minuuttia. Normaalisti se kestää 7-12 minuuttia. Autostop-toiminto ei ole käytettävissä ja polttoaineenkulutus saattaa olla tämän jakson aikana normaalia korkeampi. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Jos suodatin on puhdistettava, eivätkä aiemmat ajo-olosuhteet ole mahdollistaneet puhdistusta, tämä ilmaistaan merkkivalolla %. Samanaikaisesti Dieselhiukkassuod. on täynnä, jatka ajamista tai varoituskoodi 55 näkyy kuljettajan tietokeskuksessa. % syttyy kun dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. % vilkkuu, kun dieselhiukkassuodattimen maksimitaso on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Puhdistusmenettely Aktivoi puhdistusmenettely jatkamalla ajamista ja pitämällä moottorin käyntinopeutena yli 2000 r/min. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Jos g syttyy myös, puhdistus ei ole mahdollista. Ota yhteyttä korjaamoon. Huomio Jos puhdistusmenettely keskeytetään, moottori saattaa vaurioitua vakavasti. Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella. Merkkivalo % sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita.

155 154 Ajaminen ja käyttö Huomio Muut kuin sivuilla 3 171, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Automaattivaihteisto Automaattivaihteisto sallii automaattisen vaihtamisen (automaattitoiminto) tai manuaalisen vaihtamisen (käsivalintatoiminto). Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä. Valintavipu P = pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty R = peruutusvaihde, kytke vain auton ollessa paikallaan N = vapaa-asento D = automaattitoiminto kaikilla vaihteilla Valintavipu on lukittu asennossa P ja sitä voidaan siirtää vain sytytysvirran ollessa kytketty ja jarrupoljinta painettaessa.

156 Ajaminen ja käyttö 155 Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Manuaalinen tila Jos jarrupoljinta ei paineta, merkkivalo j palaa. Jos valintavipu ei ole P-asennossa katkaistaessa sytytysvirta, merkkivalot j ja P vilkkuvat. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta. Moottori voidaan käynnistää vain vivun ollessa asennossa P tai N. Kun asento N on valittu, paina jarrupoljinta tai kytke seisontajarru ennen käynnistämistä. Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle, katso käsivalintatoiminto. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru ja P. Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P- asennossa. Siirrä valintavipu D-asennosta vasemmalle ja sitten eteen- tai taaksepäin. < = Vaihto suuremmalle vaihteelle ] = Vaihto pienemmälle vaihteelle Jos valitaan ajonopeuteen nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Tämä saattaa aiheuttaa kuljettajan infonäyttöön viestin. Käsivalintatoiminnossa suurilla moottorin kierrosluvuilla automaattista vaihtoa suuremmalle ajoalueelle ei tapahdu.

157 156 Ajaminen ja käyttö Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Automaattinen vapaa-asennon kytkentä kytkee automaattisesti joutokäynnin, kun auto pysäytetään ajovaihteen ollessa käytössä ja jarrupoljinta painetaan. SPORT-toiminnon ollessa kytkettynä vaihto tapahtuu suuremmilla käyntinopeuksilla (paitsi jos vakionopeudensäädin on kytketty toimintaan). SPORT-toiminto Erikoisohjelmat mukauttavat vaihtamispisteet automaattisesti ajettaessa ylä- tai alamäkeen. Pakkovaihto Jos kaasupoljin painetaan pohjaan automaattitilassa, vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Vika Häiriötilanteessa palaa g. Lisäksi kuljettajan tietokeskuksessa näytetään koodinumero tai auton viesti. Auton viestit Vaihteisto ei vaihda enää automaattisesti. Ajamista voidaan jatkaa manuaalisesti vaihtaen. Vain suurin vaihde on valittavissa. Käsivalintatoiminnossa saattaa häiriöstä riippuen olla käytettävissä myös 2. vaihde. Vaihda vain auton ollessa paikallaan. Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Virtaavainta ei voida poistaa virtalukosta. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos akku ei ole vian syy, vapauta valintavipu. 1. Kytke seisontajarru. 2. Vapauta valintavivun verhous keskikonsolin etuosasta, taita se ylös ja käännä se vasemmalle.

158 Ajaminen ja käyttö Työnnä ruuvitaltta aukkoon vasteeseen asti ja siirrä valintavipu pois P- tai N-asennosta. Jos P tai N kytketään uudelleen, valintavipu lukittuu jälleen paikalleen. Korjauta virtakatkoksen syy korjaamolla. 4. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikalleen. Käsivaihteisto Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla. Peruutusvaihteen kytkeminen: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

159 158 Ajaminen ja käyttö Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Merkkivalo & Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen. Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo u Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat kaikki kolme jarruvaloa ABS-säädön ajan. Ohjeita häiriötilanteen varalta 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla.

160 Ajaminen ja käyttö 159 Seisontajarru Manuaalinen seisontajarru Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo & Sähkötoiminen seisontajarru Kytkeminen auton ollessa paikallaan Vedä käyttökytkimestä m, sähkötoiminen seisontajarru toimii automaattisesti riittävällä voimalla. Kytkeytymisvoima maksimoidaan esim. pysäköitäessä perävaunun kanssa tai mäkeen vetämällä kytkimestä m kaksi kertaa. Sähkötoiminen seisontajarru on kytkettynä, kun merkkivalo m syttyy Sähkötoiminen seisontajarru voidaan aina aktivoida, myös sytytysvirran ollessa katkaistu. Älä käytä sähkötoimista seisontajarrua liian usein moottorin ollessa sammutettu, koska tällöin akku purkautuu. Ennen kuin poistut autosta, tarkista sähkötoimisen seisontajarrun tila. Merkkivalo m Vapauttaminen Kytke sytytysvirta. Pidä jarrupoljinta painettuna ja paina sitten käyttökytkintä m. Liikkeellelähtötoiminto Kun kytkinpoljinta painetaan (käsivaihteisto) tai ajovaihde kytketään (automaattivaihteisto) ja tämän jälkeen kaasupoljinta painetaan, sähkötoiminen seisontajarru vapautuu automaattisesti. Tämä ei ole mahdollista, jos samalla vedetään katkaisimesta. Tämä toiminto helpottaa myös liikkeellelähtöä mäessä. Aggressiivinen ajotapa voi lyhentää kuluvien osien käyttöikää.

161 160 Ajaminen ja käyttö Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytkimestä m vedetään, sähkötoiminen seisontajarru hidastaa auton nopeutta, mutta ei kytkeydy pysyvästi. Kun käyttökytkin m vapautetaan, dynaaminen jarrutus loppuu. Vika Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodinumerolla tai auton viestinä kuljettajan tietokeskuksessa. Auton viestit Kytke sähkötoiminen seisontajarru: vedä käyttökytkimestä m yli 5 sekunnin ajan. Jos merkkivalo m palaa, sähkötoiminen seisontajarru on kytketty. Vapauta sähkötoiminen seisontajarru: pidä käyttökytkintä m painettuna yli 2 sekunnin ajan. Jos merkkivalo m sammuu, sähkötoiminen seisontajarru on vapautettu. Merkkivalo m vilkkuu: sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kun se vilkkuu jatkuvasti, vapauta sähkötoiminen seisontajarru ja yritä kytkeä se uudelleen. Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Mäkilähtöapu Järjestelmä auttaa estämään auton tahattoman liikkumisen lähdettäessä liikkeelle mäestä. Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät päälle vielä kahdeksi sekunniksi. Jarrut vapautuvat automaattisesti, kun auton nopeus alkaa kasvaa. Mäkilähtöapu ei ole aktiivinen Autostop-toiminnon aikana. Alustanohjausjärjestelmät Luistonestojärjestelmä Luistonestojärjestelmä (Traction Control system, TC) on osa elektronista ajonvakautusjärjestelmää. TC parantaa tarvittaessa ajovakautta tienpinnan tyypistä tai renkaiden pidosta riippumatta estämällä vetävien pyörien luistamisen. Heti kun vetävät pyörät alkavat luistaa, moottorin tehoa alennetaan ja eniten luistavaa pyörää jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. TC on toiminnassa heti merkkivalon b sammuttua. Kun TC on aktiivinen, b vilkkuu.

162 Ajaminen ja käyttö Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä TC voidaan kytkeä pois toiminnasta, kun vetopyörien on voitava luistaa: paina painiketta b lyhyesti. Merkkivalo k palaa. TC aktivoidaan uudelleen painamalla uudelleen painiketta b. TC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Elektroninen ajonvakautuden hallintajärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös vetävien pyörien luistamisen. Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESC on toiminnassa heti merkkivalon b sammuttua. Kun ESC on aktiivinen, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä Erittäin suorituskykyistä ajoa varten ESC voidaan poistaa käytöstä: paina painiketta b noin 7 sekuntia. Merkkivalo n palaa.

163 162 Ajaminen ja käyttö ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TCjärjestelmä poistettiin aiemmin käytöstä, sekä TC että ESC aktivoidaan uudelleen. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Interaktiivinen ajojärjestelmä Flex Ride Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajotavasta. SPORT-tila: paina painiketta SPORT, LED syttyy. TOUR-tila: paina painiketta TOUR, LED syttyy. Normaali tila: painikkeita SPORT ja TOUR ei paineta, LEDit eivät syty. Poista SPORT- ja TOUR-tilat käytöstä painamalla kyseistä painiketta uudelleen. Kummassakin ajotilassa Flex Ride verkottaa seuraavat elektroniset järjestelmät: Elektroninen iskunvaimenninten säätö. Kaasupolkimen ohjaus. Ohjauksen ohjaus. Automaattivaihteisto. SPORT-toiminto Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan: Iskunvaimentimien vaimennus toimii jäykemmin, jotta kosketus tienpintaan paranee. Moottori reagoi nopeammin kaasupolkimeen. Ohjausta tehostetaan vähemmän. Automaattivaihteiston vaihteensiirrot tapahtuvat myöhemmin. Kun SPORT-tila on aktivoitu, mittariston valaistus muuttuu valkoisesta punaiseksi. TOUR-tila Järjestelmien asetukset mukautetaan mukavuusajotapaan: Iskunvaimentimien vaimennus reagoi pehmeämmin. Kaasupoljin reagoi vakioasetuksilla. Ohjauksen tehostus on vakiotilassa.

164 Ajaminen ja käyttö 163 Automaattivaihteiston vaihteensiirrot tapahtuvat mukavuustilassa. Mittariston valaistus on valkoinen. Normaalitila Kaikki järjestelmien asetukset sopeutetaan vakioarvoihin. Ajotilan valinta Jokaisessa käsin valitussa ajotilassa: SPORT, TOUR tai normaali, ajotilan valinta (DMC) havaitsee ja analysoi jatkuvasti todellisia ajo-ominaisuuksia, kuljettajan reaktioita ja auton aktiivista dynaamista tilaa. Tarvittaessa DMC:n ohjausyksikkö muuttaa automaattisesti asetuksia valitussa ajotilassa tai jos se tunnistaa suurempia vaihteluita, ajotilaa vaihdetaan vaihtelun ajaksi. Jos esim. normaalitila on valittu ja DMC havaitsee urheilullisen ajotavan, DMC muuttaa useita normaalitilan asetuksia urheilullisiksi asetuksiksi. DMC vaihtaa SPORT-tilaan, jos ajotapa on hyvin urheilullinen. Jos esimerkiksi TOUR-tila on valittu ja ajettaessa kiemurtelevalla tiellä on äkkiä jarrutettava voimakkaasti, DMC havaitsee auton dynaamisen olotilan ja muuttaa jousituksen SPORT-tilaan lisätäkseen auton ajovakautta. Kun ajo-ominaisuudet tai auton dynaaminen tila palaa aikaisempaan tilaan, DMC vaihtaa esivalitun ajotavan asetuksiin. Sport-tilan kuljettajakohtaiset asetukset Kuljettaja voi valita SPORT-tilan toiminnot painamalla SPORT-painiketta. Näitä asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kuljettajan apujärjestelmät 9 Varoitus Kuljettajan apujärjestelmät on kehitetty kuljettajan tueksi, ei korvaamaan hänen tarkkaavaisuuttaan. Kuljettajalla on autoa ajaessaan täysi vastuu. Käyttäessäsi kuljettajan apujärjestelmiä tarkkaile aina liikennetilanteita. Vakionopeussäädin Vakionopeudensäädin voi tallentaa ja ylläpitää n km/h nopeuksia. Tallennetuista nopeuksista voidaan poiketa ajettaessa ylä- tai alamäkeen. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Aktivointi ykkösvaihteella ei ole mahdollista.

165 164 Ajaminen ja käyttö Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa. Merkkivalo m Päällekytkentä Paina painiketta m, merkkivalo m mittaristossa syttyy valkoisena. Aktivointi Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, senhetkinen nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m syttyy vihreänä. Kaasupoljin voidaan vapauttaa. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Vakionopeussäädin pysyy toiminnassa vaihdetta vaihdettaessa. Nopeuden lisääminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa RES/+ tai käännä sitä toistuvasti asentoon RES/+: nopeus kasvaa jatkuvasti tai askeleittain. Voit myös kiihdyttää haluamaasi nopeuteen ja tallentaa sen kääntämällä asentoon SET/-. Nopeuden vähentäminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa SET/- tai käännä sitä toistuvasti asentoon SET/-: nopeus laskee jatkuvasti tai askeleittain. Poiskytkentä Paina painiketta y, merkkivalo m mittaristossa syttyy valkoisena. Vakionopeussäädin on poissa käytöstä. Viimeksi käytetty asetus tallennetaan muistiin, jotta siihen voidaan myöhemmin palata. Automaattinen pois kytkeytyminen: ajonopeus alle n. 30 km/h, ajonopeus yli n. 200 km/h, jarrupoljinta painettaessa, painettaessa kytkinpoljinta muutaman sekunnin ajan, valintavipu on asennossa N, moottorin käyntinopeus on hyvin alhainen, luistonestojärjestelmä tai elektroninen ajonvakautusjärjestelmä toimii. Palaaminen tallennettuun nopeuteen Käännä säätöpyörää kohti RES/+ yli 30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön.

166 Ajaminen ja käyttö 165 Poiskytkentä Paina painiketta m, merkkivalo m mittaristossa sammuu. Tallennettu nopeus poistetaan. Sytytysvirran kytkeminen pois päältä poistaa myös tallennetun nopeuden. Pysäköintitutka Pysäköintitutka helpottaa pysäköintiä mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerkkejä. Kiinnittämättömien turvavöiden varoitusäänellä on etusija suhteessa kaikkiin muihin äänisignaaleihin Kuljettaja on täysin vastuussa pysäköinnistä myös pysäköintitutkaa käytettäessä. Järjestelmä koostuu neljästä takapuskurissa olevasta ultraäänianturista. Jos auto on varustettu etupysäköintitutkalla, järjestelmään kuuluu myös neljä ultraäänianturia etupuskurissa. Järjestelmä käyttää kahta eri taajuutta etu- ja taka-antureille, kullakin on eri ääni. Merkkivalo r Aktivointi Kun peruutusvaihde kytketään, järjestelmä aktivoituu automaattisesti. Alhaisella nopeudella etupysäköintitutka voidaan kytkeä päälle myös painamalla painiketta r. Pysäköintitutkan painikkeessa palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa. Riippuen siitä mikä anturi on lähempänä estettä, kuulet kyseisen anturin äänimerkin. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle 30 cm äänimerkki on jatkuva.

167 166 Ajaminen ja käyttö Versiosta riippuen etäisyys edessä olevaan esteeseen ilmaistaan kuljettajan tietonäytössä muuttuvilla segmenteillä. Jos r-painiketta painetaan kerran sytytysjakson aikana, etupysäköintitutka kytkeytyy aina uudelleen päälle, kun auton nopeus alittaa tietyn arvon. Poiskytkentä Jos järjestelmä on kytkettävä pois, paina painiketta r. Painikkeen LED sammuu ja kuljettajan tietonäytössä näytetään Pysäköintitutka pois päältä. Järjestelmä kytkeytyy automaattisesti pois toiminnasta määrätyllä nopeudella. Vika Jos järjestelmässä on vika, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Lisäksi r syttyy tai kuljettajan tietokeskuksessa näkyy viesti, jos järjestelmän toimintahäiriön havaitaan johtuvan väliaikaisista olosuhteista, kuten anturien peittymisestä lumeen. Auton viestit Tärkeitä ohjeita pysäköintiapujärjestelmien käytöstä 9 Varoitus Tietyissä olosuhteissa erilaiset esineiden tai vaatteiden heijastavat pinnat ja ulkoiset melunlähteet saattavat estää järjestelmää havaitsemasta esineitä. Erityistä huomiota tulee kiinnittää mataliin esteisiin, jotka voivat vaurioittaa puskurin alaosaa. Jos tällaiset esteet katoavat anturien havainnoimisalueelta auton lähestyessä niitä, kuuluu jatkuva varoitusääni. Huomio Anturin, joka on esim. jään tai lumen peitossa, toiminta voi olla huonontunut. Raskas kuormitus voi huonontaa pysäköintitutkajärjestelmien toimintaa. Korkeat ajoneuvot (esim. maastoautot, minipakettiautot, pakettiautot jne.) ovat erikoistapauksia. Esteiden havaitsemista näiden autojen yläosassa ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, kuten kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutka ei vältä törmäystä anturien havainnointialueen ulkopuolella olevien esineiden kanssa. Huomautus Pysäköintitutkajärjestelmä havaitsee automaattisesti tehdasasennetut vetolaitteet. Se on pois käytöstä, kun liitin on kytkettynä. Anturi saattaa virheellisesti havaita esteen (kaikuhäiriö) ulkoisten akustisten tai mekaanisten häiriöiden vaikutuksesta.

168 Ajaminen ja käyttö 167 Liikennemerkkien tunnistus Toiminta Liikennemerkkiapu havaitsee tietyt liikennemerkit etukameran avulla ja näyttää ne kuljettajan tietokeskuksessa. Liikennemerkit, jotka tunnistetaan, ovat: nopeusrajoitus ohituskielto nopeusrajoituksen päättyminen ohituskiellon päättyminen Nopeusrajoitusmerkit näytetään kuljettajan tietokeskuksessa, kunnes seuraava nopeusrajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan. Ohituskieltomerkeillä on etusija nopeusrajoituksiin nähden. Molemmat merkit voivat näkyä näytössä yhtä aikaa. Ruudussa oleva huutomerkki osoittaa, että on havaittu lisäksi merkki, jota järjestelmä ei pysty tunnistamaan. Järjestelmä on aktiivinen yli 14 km/h näytetyllä nopeudella enintään 200 km/h nopeuteen asti valaistusolosuhteista riippuen. Yöllä järjestelmä on aktiivinen 160 km/h nopeuteen asti. Kun nopeus laskee 55 km/h:n alapuolelle, näyttö nollataan ja liikennemerkkisivun sisältö poistetaan. Seuraava tunnistettu nopeusrajoitus näkyy näytössä.

169 168 Ajaminen ja käyttö Näyttöilmoitus Nopeusrajoitukset ja ohituskieltomerkit näytetään ponnahdusikkunoina kullakin valikon sivulla. Ponnahdustoiminto Liikennemerkit näytetään sivulla Liikennemerkkien tunnistus valikossa Ajotietokone, joka valitaan suuntavilkkuvivun säätöpyörällä Kun toinen toiminto kuljettajan tietokeskuksen valikosta on ollut valittuna ja Liikennemerkkien tunnistus -sivu valitaan uudelleen, viimeksi tunnistettu liikennemerkki näytetään. Jos järjestelmä poistetaan toiminnasta, liikennemerkkisivu tyhjennetään ja merkkinä näytetään seuraava symboli: Liikennemerkkisivu voidaan tyhjentää myös ajettaessa painamalla suuntavilkkuvivun painiketta SET/ CLR. Ponnahdustoiminto voidaan kytkeä pois toiminnasta liikennemerkkisivulla painamalla SET/CLR-painiketta suuntavilkkuvivussa.

170 Ajaminen ja käyttö 169 Kun asetussivu näkyy, valitse Pois kytkeäksesi pois ponnahdustoiminnon. Aktivoi uudelleen valitsemalla Päällä. Kun sytytysvirta kytketään, ponnahdustoiminto on poiskytkettynä. Ponnahdusilmoitus näkyy noin 8 sekunnin ajan kuljettajan tietokeskuksessa. Vika Liikennemerkkiapu ei ehkä toimi oikein, kun: tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on viesti Ei liikennemerkki havaintoa. Johtuen säästä liikennemerkit on asennettu väärin tai ne ovat vaurioituneet liikennemerkit eivät ole liikennemerkkejä koskevan Wienin yleissopimuksen mukaisia Huomio Järjestelmän tarkoitus on auttaa kuljettajaa määritetyllä nopeusalueella erottamaan tietyt liikennemerkit. Älä jätä huomioimatta liikennemerkkejä, joita järjestelmä ei näytä. Järjestelmä ei erota mitään muita kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa nopeusrajoituksen. Älä omaksu riskejä ottavaa ajotapaa tästä erityistoiminnosta huolimatta. Sopeuta ajonopeus aina tieolosuhteisiin. Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täydestä vastuusta auton käsittelyssä. Kaistavahti Kaistavahtijärjestelmä tarkkailee etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä havaitsee kaistanvaihdot ja varoittaa kuljettajaa tahattomasta kaistanvaihdosta näkyvällä varoituksella ja äänimerkillä. Edellytykset tahattoman kaistanvaihdon havaitsemiselle ovat: suuntavilkkuja ei käytetä jarrupoljinta ei paineta

171 170 Ajaminen ja käyttö kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä ohjausliikkeitä ei tehdä Jos kuljettaja tekee toimenpiteitä, varoitusta ei anneta. Aktivointi Järjestelmää voidaan käyttää vain yli 56 km/h:n ajonopeuksilla kaistamerkintöjen ollessa havaittavissa. Kun järjestelmä havaitsee tahattoman kaistanvaihdon, merkkivalo ) vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki. Vika Kaistavahtijärjestelmä ei ehkä toimi oikein, kun: tuulilasi ei ole puhdas ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot Järjestelmä ei voi toimia, jos kaistamerkintöjä ei havaita. Kaistavahti aktivoidaan painamalla )-painiketta. Painikkeessa palava LED on merkki siitä, että järjestelmä on toiminnassa. Kun mittariston merkkivalo ) palaa vihreänä, järjestelmä on toimintavalmiudessa. Poiskytkentä Järjestelmä kytketään pois päältä painamalla painiketta ), painikkeen LED sammuu. Alle 56 km/h:n nopeuksilla järjestelmää ei voida käyttää.

172 Ajaminen ja käyttö 171 Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijyttömiä normin EN 228 mukaisia polttoaineita. Vastaavia standardoituja polttoaineita, joiden etanolipitoisuus on enintään 10 tilavuusprosenttia, voidaan käyttää. Käytä tässä tapauksessa vain normin E DIN mukaista polttoainetta. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Jos käytetään muuta kuin EN 228 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja takuun raukeaminen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain lyijyttömiä normin EN 590 mukaisia dieselpolttoaineita. Euroopan Union ulkopuolisissa maissa tulee käyttää Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -normin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio ja takuun raukeaminen. Älä käytä meridieselöljyjä, lämmitysöljyjä, Aquazolea tai muita vastaavia dieselöljy-vesiemulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Polttoaine nestekaasukäytössä Nestekaasusta käytetään lyhennettä LPG (Liquefied Petroleum Gas) tai ranskalaista nimikettä GPL (Gaz de Pétrole Liquéfié). Nestekaasu tunnetaan myös nimellä Autogas. Nestekaasu koostuu lähinnä propaanista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaaniosuudesta. Nestekaasu säilytetään nestemäisenä noin 5-10 baarin paineessa. Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön paineessa se on välillä -42 C (puhdas propaani) ja -0,5 C (puhdas butaani).

173 172 Ajaminen ja käyttö Huomio Järjestelmä toimii noin -8 C C ulkolämpötiloissa. Nestekaasujärjestelmän täysi toiminta voidaan taata vain nestekaasulla, joka täyttää DIN EN 589 minimivaatimukset. Polttoaineen valintapainike LPG-painikkeen painaminen vaihtaa bensiini- ja nestekaasukäytön välillä heti, kun vaaditut parametrit (jäähdytysnesteen lämpötila, kaasun lämpötila ja moottorin minimikäyntinopeus) on saavutettu. Vaatimukset täyttyvät yleensä noin 60 sekunnissa (riippuen ulkolämpötilasta) ja ensimmäisen voimakkaamman kaasupolkimen painamisen jälkeen. LEDin tila näyttää kulloisenkin toimintatavan. 1 pois = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Bensiinisäiliö on ajettava kuuden kuukauden välein tyhjäksi niin, että merkkivalo i syttyy, ja tankattava sitten uudelleen. Tämä auttaa ylläpitämään polttoaineen laadun ja järjestelmän toiminnan bensiinikäytössä. Auto on tankattava säännöllisin väliajoin täyteen, jotta säiliö ei syövy. Viat ja korjaustoimenpiteet Jos kaasukäyttö ei ole mahdollista, tarkista seuraavat: Onko kaasua riittävästi? Onko bensiiniä riittävästi käynnistystä varten? Äärimmäisistä lämpötiloista ja kaasun koostumuksesta johtuen saattaa kestää hieman pidempään, ennen kuin järjestelmä vaihtaa bensiinikäytöstä kaasukäyttöön. Äärimmäisissä olosuhteissa järjestelmä saattaa myös vaihtaa takaisin bensiinitoimintoon, jos minimivaatimukset eivät täyty. Käänny kaikissa muissa häiriötapauksissa korjaamon puoleen. Huomio Nestekaasujärjestelmän turvallisuuden ja takuun säilyttämiseksi vain koulutetut asiantuntijat saavat tehdä järjestelmään korjaus- ja säätötöitä.

174 Ajaminen ja käyttö 173 Nestekaasulla on ominainen haju (hajuste), jotta vuodot voidaan havaita helposti. 9 Varoitus Jos havaitset kaasun hajua autossa tai sen lähellä, vaihda välittömästi bensiinikäyttöön. Tupakointi on kielletty. Ei avotulta tai syttyviä materiaaleja. Jos mahdollista, sulje moniventtiilin manuaalinen sulkuventtiili. Moniventtiili sijaitsee nestekaasusäiliössä tavaratilassa, takalattian suojuksen alla. Käännä säätöpyörää myötäpäivään. Jos kaasun hajua ei enää ole havaittavissa, kun manuaalinen sulkuventtiili on kiinni, autoa voidaan käyttää bensiinitilassa. Jos kaasun hajua ilmenee edelleen, älä käynnistä moottoria. Korjauta häiriön syy korjaamolla. Maanalaisissa pysäköintilaitoksissa tulee noudattaa pysäköintilaitoksen ylläpitäjän ohjeita ja paikallista lainsäädäntöä. Huomautus Kytke onnettomuustilanteessa sytytysvirta pois ja sammuta valot. Sulje moniventtiilin manuaalinen sulkuventtiili. Tankkaaminen 9 Vaara Ennen kuin tankkaat, sammuta moottori ja mahdolliset palotilalla varustetut lisälämmittimet. Katkaise matkapuhelimista virta. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita.

175 174 Ajaminen ja käyttö 9 Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana oikealla. Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttöaukon luukku painamalla sitä. Avataan kiertämällä korkkia hitaasti vasemmalle. Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Laita pumpun suutin kokonaan täyttöaukkoon ja kytke se päälle tankkausta varten. Automaattisen katkaisun jälkeen voidaan lisätä enintään kaksi annosta polttoainetta. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta.

176 Ajaminen ja käyttö 175 Suljetaan kiertämällä polttoaineen täyttöaukon korkkia oikealle, kunnes se naksahtaa. Sulje luukku ja varmista sen lukkiutuminen. Polttoainesäiliön täyttöaukon korkki Käytä vain alkuperäisiä täyttöaukon korkkeja. Dieselmoottorilla varustetuissa autoissa on erityismallinen täyttöaukon korkki. Nestekaasun tankkaaminen Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Nestekaasun täyttöventtiili sijaitsee polttoaineen täyttöaukon luukun takana. Irrota suojakorkki täyttöaukosta. Aseta tarvittava sovitin. ACME-sovitin: Ruuvaa täyttösuuttimen mutteri sovittimeen. Paina täyttösuuttimen lukitusvipu alas. DISH-täyttöaukko (Italia): Aseta täyttösuutin sovittimeen. Paina täyttösuuttimen lukitusvipu alas. Bajonettitäyttöaukko: Aseta täyttösuutin sovittimeen ja käännä neljänneskierrosta vasemmalle tai oikealle. Vedä täyttösuuttimen lukitusvipua. EURO-täyttöaukko: Paina täyttösuutinta sovittimeen kunnes se lukkiutuu.

177 176 Ajaminen ja käyttö Paina nestekaasun syöttöpisteen painiketta. Täyttöjärjestelmä pysähtyy tai siirtyy hitaaseen toimintoon, kun säiliöstä on 80 % täynnä (maksimi täyttötaso). Vapauta täyttöjärjestelmän painike, jolloin täyttöprosessi lakkaa. Vapauta lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa ulos. Irrota sovitin ja säilytä se autossa. Kiinnitä suojakorkki estääksesi vieraiden esineiden pääsyn täyttöaukkoon ja järjestelmään. 9 Varoitus Järjestelmän rakenteesta johtuen lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran. Vältä sen hengittämistä. Nestekaasusäiliön moniventtiili rajoittaa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suosittelemme ettei autoa pidetä auringossa ennen kuin ylimenevä määrä on käytetty. Täyttösovitin Koska täyttöjärjestelmiä ei ole standardoitu, on käytettävä erilaisia sovittimia, joita on saatavana Opel Partnereilta ja Opel Service Partnereilta. Bajonettisovitin: Alankomaat, Norja, Espanja, Yhdistynyt kuningaskunta 9 Varoitus Nestekaasusäiliön voi turvallisuussyistä täyttää vain 80 %:iin sen vetoisuudesta. ACME-sovitin: Belgia, Saksa, Irlanti, Luxemburg, Sveitsi EURO-sovitin: Espanja

178 Ajaminen ja käyttö 177 DISH-sovitin (Italia): Bosnia-Hertsegovina, Bulgaria, Tanska, Viro, Ranska, Kreikka, Italia, Kroatia, Latvia, Liettua, Makedonia, Itävalta, Puola, Portugali, Romania, Ruotsi, Sveitsi, Serbia, Slovakia, Slovenia, Tsekin tasavalta, Turkki, Ukraina, Unkari Polttoaineenkulutus CO 2 -päästöt Bensiini Opel Astran polttoaineenkulutus (yhdistetty) on 3,9-7,5 l/100 km. CO 2 -päästöt (yhdistetty) ovat g/km. Katso omaa autoasi koskevat arvot auton mukana toimitetusta ETY:n yhdenmukaisuusvakuutuksesta tai muista kansallisista rekisteröintiasiakirjoista. Nestekaasu Opel Astran kaasunkulutustiedot (yhdistetty) eivät olleet saatavana painamishetkellä. CO 2 -päästötiedot (yhdistetty) eivät olleet saatavana painamishetkellä. Yleisiä tietoja Viralliset polttoaineenkulutustiedot ja CO 2 -päästöarvot koskevat EU-perusmallia vakiovarusteilla. Polttoaineenkulutustiedot ja CO 2 - päästötiedot määritetään säädöksen R (EC) nro 715/2007 mukaisesti (soveltuvan version mukaan), ottaen huomioon auton paino käyttökunnossa säädöksen mukaisesti. Ilmoitetut luvut on tarkoitettu vain eri mallien vertailuun eikä niitä pidä pitää takuuna tietyn auton todellisesta kulutuksesta. Lisävarusteet voivat lisätä polttoaineenkulutusta ja CO 2 -päästöjä jonkin verran ilmoitetuista arvoista. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajotavasta sekä tie- ja liikenneolosuhteista.

179 178 Ajaminen ja käyttö Vetäminen Yleisiä tietoja Käytä vain autoon hyväksyttyä perävaunun vetolaitetta. Anna jälkiasennus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjärjestelmään, lämpökilpiin tai muihin laitteisiin kohdistuvia muutoksia. Vetolaitteen asennus voi peittää hinaussilmukan aukon. Jos näin käy, käytä hinaamiseen vetolaitteen kuulatankoa. Pidä vetolaitteen kuulatanko aina mukana autossa. Tehdasasenteisen vetokoukun asennusmitat Ajo-ominaisuudet ja perävaunun veto-ohjeita Voitele kuula ennen perävaunun kytkemistä, paitsi käytettäessä kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaisliikettä. Jos perävaunun ajovakaus on huono tai asuntovaunun suurin sallittu kokonaismassa on yli 1300 kg, vakaimen käyttöä suositellaan ehdottomasti ajettaessa yli 80 km/h nopeudella. Jos perävaunu alkaa heilahdella voimakkaasti, hidasta nopeutta, älä suorita vastaohjausliikkeitä, hätätilanteessa jarruta voimakkaasti. Käytä alamäkeen ajaessasi samaa vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeudella. Säädä rengaspaineet täyden kuorman arvoon Perävaunun vetäminen Perävaunun massa Sallitut perävaunumassat ovat autoja moottorikohtaisia enimmäisarvoja, joita ei saa ylittää. Todellinen perävaunumassa on perävaunun todellisen kokonaismassan ja todellisen aisakuorman välinen erotus perävaunun ollessa kytkettynä. Auton sallitut perävaunumassat on merkitty auton asiapapereihin. Yleisesti ottaen ne pätevät enintään 12 %:n nousuihin asti. Autosi sallitut perävaunumassat pätevät enintään ilmoitettuun nousuun asti ja enintään 1000 m merenpinnan yläpuolelle. Koska moottorin teho laskee ilman tiheyden pienentyessä korkeuden kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin sallittu yhdistelmän kokonaismassa pienenee 10 % jokaista aloitettua 1000 metrin korkeudenlisäystä kohden. Ajettaessa teillä, joissa ei ole suuria nousuja (alle 8 %, esim. moottoritie), ei ajoneuvoyhdistelmän kokonaismassaa tarvitse alentaa. Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistelmämassa on merkitty auton tyyppikilpeen Aisakuorma Aisakuorma on voima, joka kohdistuu perävaunusta vetokuulaan. Sitä voidaan muuttaa siirtämällä kuormaa perävaunussa.

180 Ajaminen ja käyttö 179 Vetoauton suurin sallittu aisakuorma (75 kg) on ilmoitettu vetolaitteen tyyppikilvessä ja auton asiapapereissa. Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun ollessa raskas. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Taka-akselikuormitus Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa ylittää 60 kg:lla, suurimman sallitun kokonaismassan saa ylittää 60 kg:lla. Jos suurin sallittu taka-akselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h. Hinauslaitteisto Huomio Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava. Kuulatangon säilytys Kuulatangon säilytyspussi sijaitsee takasäilytystilassa lattiassa. Laita hihna kiinnityslenkin läpi, kierrä kaksi kertaa ympäri ja kiristä hihna pussin kiinnittämiseksi paikalleen. Kuulatangon kiinnittäminen Paina kiinnikkeitä sisäänpäin ja irrota suojus.

181 180 Ajaminen ja käyttö Vapauta ja taita pistoke alas. Irrota tiivistetulppa kuulatangon aukosta ja laita se säilytykseen. Kuulatangon kiristyksen tarkistaminen Muuten kuulatanko tulee kiristää ennen paikalleen asettamista: Avaa kuulatangon lukitus kääntämällä avain asentoon c. Kuulatangon asettaminen paikalleen Kääntönupin punaisen merkinnän tulee osoittaa kohti kuulatangon vihreää merkintää. Kääntönupin ja kuulatangon välisen välin on oltava noin 6 mm. Avaimen tulee olla asennossa c. Vedä kääntönuppi ulos ja käännä sitä myötäpäivään niin pitkälle kuin se menee. Aseta kiristetty kuulatanko aukkoon ja työnnä ylöspäin kunnes kuulet sen lukittuvan paikalleen. Kääntökahva napsahtaa takaisin alkuperäiseen asentoonsa aivan kuulatankoa vasten siten, ettei niiden välillä ole välystä.

182 Ajaminen ja käyttö Varoitus Älä koske kiertokahvaan sen paikalleen asetuksen aikana. Lukitse kuulatanko kääntämällä avain asentoon e. Irrota avain ja sulje suojaläppä. Varmistusvaijerin silmukka Kiinnitä jarrujen varmistusvaijeri silmukkaan. Tarkista, että kuulatanko on oikein asennettu Kääntönupin vihreän merkinnän tulee osoittaa kohti kuulatangon vihreää merkintää. Kääntökahvan ja kuulatangon välillä ei saa olla rakoa. Kuulatangon tulee olla hyvin kiinni aukossa. Kuulatangon tulee olla lukittu ja avaimen irrotettu. 9 Varoitus Perävaunua saa vetää vain oikein asennetun kuulatangon kanssa. Jos kuulatankoa ei saa asennettua oikein, käänny korjaamon puoleen. Kuulatangon irrottaminen Avaa suojaläppä ja käännä avain asentoon c kuulatangon lukituksen avaamiseksi. Vedä kääntökahva ulos ja käännä sitä myötäpäivään niin pitkälle kuin se menee. Vedä kuulatanko alaspäin pois paikaltaan. Asenna tiivistetulppa aukkoon. Käännä pistoke sisään. Aseta suojus takaisin paikalleen.

183 182 Ajaminen ja käyttö Perävaunun vakautusjärjestelmä Jos järjestelmä havaitsee heiluntaliikkeen, moottorin tehoa alennetaan ja yhdistelmää jarrutetaan tavoitteellisesti, kunnes heiluntaliike lakkaa. Järjestelmän toimiessa ohjauspyörä on pidettävä mahdollisimman tiukasti paikallaan. Perävaunun vakautusjärjestelmä (TSA) on elektronisen ajonvakautusjärjestelmän toiminto.

184 Auton hoito 183 Auton hoito Yleistä tietoa Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta emme voi - vaikka niillä olisi viranomaisen antama tai muu hyväksyntä - arvioida emmekä vastata niiden sopivuudesta. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Kun autoa kuljetetaan junassa tai hinausajoneuvossa, roiskeläpät voivat vaurioitua. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto poistetaan käytöstä useaksi kuukaudeksi: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö kokonaan. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Aseta pyörien eteen kiilat, jotta auto ei lähde liikkeelle. Älä kytke seisontajarrua.

185 184 Auton hoito Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Kaasuautojen kierrätys on annettava siihen valtuutetun huoltokeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna.

186 Auton hoito Vaara Sytytysjärjestelmässä ja ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Konepelti Avaaminen Vedä vapautuskahvasta ja palauta se alkuasentoonsa. Työnnä salpaa oikealle ja avaa konepelti. Tue konepelti. Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Sulkeminen Paina tuki pitimeensä ennen konepellin sulkemista. Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen. Moottoriöljy Tarkista moottoriöljyn määrä säännöllisesti itse, jotta moottori ei vaurioidu. Käytä oikeantyyppistä öljyä. Neste- ja voiteluainesuositukset Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 5 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä.

187 186 Auton hoito Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Suosittelemme saman moottoriöljyluokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Lisää öljyä, jos öljymäärä on MINmerkin alapuolella. Täyttötilavuudet Aseta korkki paikalleen suoraan ja kierrä se kiinni. Öljynmittatikut ovat erilaisia moottorista riippuen. Moottorin jäähdytysneste Jäähdytysneste suojaa pakkaselta noin -28 C:een saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:een saakka. Huomio Käytä vain hyväksyttyä pakkasnestettä.

188 Auton hoito 187 Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen. Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä. 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Täytä 1:1 seoksella jäähdytysnestetiivistettä ja puhdasta hanavettä. Jos jäähdytysnestetiivistettä ei ole saatavana, käytä puhdasta hanavettä. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnestehäviön syy korjaamolla. Pesulaitteen neste Täytä puhtaalla vedellä ja jäätymisenestoainetta sisältävällä pesunesteellä. Katso oikea sekoitussuhde pesunestesäiliöstä. Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta.

189 188 Auton hoito Jarrut Kun jarrupalat ovat kuluneet minimipaksuuteen, jarrutuksen aikana kuuluu kitisevää ääntä. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Nestettä lisättäessä on noudatettava mitä suurinta siisteyttä, koska jarrunesteen epäpuhtauksista voi seurata jarrulaitteiston toimintahäiriöitä. Korjauta jarrunestehukan syy korjaamolla. Käytä ainoastaan autolle hyväksyttyä jarrunestettä. Jarru- ja kytkinneste Akku Auton akku ei vaadi huoltoa, jos ajoprofiili mahdollistaa akun riittävän latauksen. Lyhyiden etäisyyksien ajo ja toistuvat moottorin käynnistykset voivat tyhjentää akun. Vältä tarpeettomien sähkönkuluttajien käyttöä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. Akun purkautumisen esto

190 Auton hoito 189 Akun vaihto Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Akkua vaihdettaessa on varmistettava, että plusnavan läheisyydessä ei ole avattuja tuuletusreikiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinusnavan läheisyydessä oleva tuuletusreikä on avattava. Käytä vain akkuja, joiden yläpuolelle voidaan asentaa sulakerasia. Stop-Start-järjestelmällä varustetuissa autoissa on varmistettava, että AGM (Absorptive Glass mat, imeytetty lasikuitumatto) -akkua vaihdettaessa käytetään uudelleen AGM-akkua. AGM-akku voidaan tunnistaa akussa olevasta tarrasta. Suosittelemme alkuperäisen Opel-akun käyttöä. Huomautus Jos käytetään alkuperäisestä Opelakusta poikkeavaa AGM-akkua, Stop-start-järjestelmän suorituskyky voi huonontua. Suosittelemme, että vaihdatat akun korjaamolla. Stop-start-järjestelmä Akun lataus 9 Varoitus Stop-start-järjestelmällä varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten akku voi vaurioitua. Käynnistys apukaapeleilla Varoitustarra

191 190 Auton hoito Symbolien merkitys: Kipinät, avotuli ja tupakointi kielletty. Suojaa aina silmät. Räjähdysherkät kaasut voivat aiheuttaa sokeutumisen tai loukkaantumisen. Säilytä akku lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen tai vakavia palovammoja. Katso ohjekirjasta lisätietoa. Akun läheisyydessä saattaa olla räjähdysherkkää kaasua. Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmästä on poistettava ilma. Kytke sytytysvirta kolme kertaa peräkkäin 15 sekunniksi kerrallaan. Käynnistä moottoria enintään 40 sekuntia. Toista toimenpide aikaisintaan 5 sekunnin kuluttua. Jos moottori ei tällöin käynnisty, käänny korjaamon puoleen. Pyyhkimen sulan vaihto Nosta pyyhkimen varsi ylösnostettuun asentoon, paina painiketta irrottaaksesi pyyhkimen sulan ja poista se. Kiinnitä pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhkijän varsi varovasti alas. Takalasinpyyhkimen sulka Nosta pyyhkimen vartta. Irrota pyyhkimen sulka kuvan mukaisesti. Kiinnitä pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhkijän varsi varovasti alas.

192 Auton hoito 191 Polttimon vaihto Katkaise sytytysvirta ja kytke vastaava kytkin pois tai sulje ovet. Tartu uuteen lamppuun vain kannasta! Älä koske lampun lasiin paljain käsin. Vaihda vanha lamppu aina samantyyppiseen uuteen lamppuun. Vaihda ajovalojen polttimot moottoritilasta käsin. Halogeeniajovalot Ajovaloissa on eri järjestelmät lähivaloja 1 (ulommat polttimot) ja kaukovaloja 2 (sisemmät polttimot) varten. Lähivalot 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. 1. Käännä suojusta 1 vastapäivään ja irrota se.

193 192 Auton hoito 3. Irrota polttimo pitimestä ja vaihda se. 4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 5. Asenna suojus ja kierrä myötäpäivään. Kaukovalot 3. Irrota polttimo pitimestä ja vaihda se. 4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 5. Asenna suojus ja kierrä myötäpäivään. Sivuvalot/päiväajovalot 2. Paina salpoja yhteen ja vedä polttimon pidin pois heijastimesta. 1. Käännä suojusta 2 vastapäivään ja irrota se. 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. 1. Käännä suojusta vastapäivään ja irrota se. Käytä ruuvitalttaa suojuksen kiertämiseen.

194 Auton hoito Irrota polttimo kannasta ja vaihda se. 4. Laita polttimon pidin heijastimeen. Asenna suojus ja kierrä myötäpäivään. Etusuuntavilkku 3. Irrota polttimon pidin johtoliittimestä painamalla pidinkielekettä. 4. Irrota polttimon pidin ja vaihda polttimo. 5. Kiinnitä johtoliitin. 6. Laita polttimon pidin heijastimeen. 7. Käännä jousipidintä eteenpäin ja lukitse. 1. Irrota jousipidin ja käännä sitä sitten taaksepäin. 2. Vedä polttimon pidin ja polttimo ulos heijastimesta. Ksenonvalot 9 Vaara Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata lamput korjaamolla. Polttimoihin pääsee käsiksi auton alta käsin.

195 194 Auton hoito Sumuvalot 1. Käännä polttimon pidintä vastapäivään ja irrota se heijastimesta. Takavalot Sedan/viistoperä Polttimoihin pääsee käsiksi auton alta käsin. 2. Irrota polttimon pidin johtoliittimestä painamalla pidinkielekettä. 3. Irrota polttimon pidin ja vaihda polttimo. 4. Kiinnitä johtoliitin. 5. Laita polttimon pidin heijastimeen. 6. Kierrä polttimon pidintä myötäpäivään ja lukitse se paikalleen. 1. Vapauta suojus ja irrota se.

196 Auton hoito Ruuvaa muovinen kiinnitysmutteri sisäpuolelta käsin irti. 3. Vedä valoasennelma varovasti irti kiinnitystapeista ja poista se. Varmista, että johtokanava jää paikalleen. 4. Irrota johto pitimestä. 5. Irrota johtoliitin polttimon kannattimesta. 6. Irrota kolme ruuvia kolikolla ja irrota polttimon kannatin. Jarruvalo (2) Suuntavilkun lamppu (3) 8. Työnnä polttimon kannatin takavaloon ja ruuvaa paikalleen. Kytke johtopistoke ja paina johto pitimeen. Asenna valoasennelma kiinnitystapeille ja kiristä kiinnitysmutteri. Sulje ja lukitse kansi. 9. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. Takaluukun takavalot 7. Irrota ja vaihda polttimo. Takavalot (1) 1. Avaa takaluukku ja irrota kolme suojusta. 2. Irrota kolme ruuvia.

197 196 Auton hoito 3. Irrota takavalokokonaisuus. Varmista, että johtokanava jää paikalleen. Noudata samaa menettelyä takaluukun takavalopolttimon ja peruutusvalopolttimon vaihtamiseksi oikealla puolella. Sports Tourer 4. Paina pidinkielekettä ja irrota polttimon kannatin takavaloasennelmasta. 5. Vaihda takavalo (1) irrottamalla ja vaihtamalla polttimo. Vaihda takasumuvalo (2) painamalla polttimoa hiukan kantaansa, kierrä vastapäivään, irrota ja vaihda polttimo. 6. Asenna polttimon kannatin takavaloasennelmaan. Asenna takavalokokonaisuus takaluukkuun ja kiristä ruuvit. Kiinnitä kolme suojusta. 7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. 1. Käännä vasemmalla puolella peite alas ja irrota.

198 Auton hoito Irrota kansi. 4. Irrota takavalokokoonpano varovasti. Tarkista, että johtokanava jää paikalleen. Irrota johtoliitin polttimon pitimestä. 5. Irrota ja vaihda polttimo. Takavalot (1 + 2) Suuntavilkun lamppu (3) Jarruvalo (4) 6. Kytke johtopistoke ja paina johto pitimeen. Asenna takavalokokonaisuus takaluukkuun ja kiristä kiinnitysmutterit. Sulje suojus. 3. Ruuvaa kaksi muovista kiinnitysmutteria sisäpuolelta käsin irti.

199 198 Auton hoito Takaluukun takavalo Paina peite asennuksessa kumiläpivienteihin saadaksesi täyden pidätysvoiman. 7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne. 1. Avaa takaluukku ja irrota suojukset. 2. Löysää ruuvit ja irrota ne. 3. Irrota takavalokokonaisuus. 4. Irrota ja vaihda polttimo. 5. Asenna takavalokokonaisuus takaluukkuun ja kiristä ruuvit. Kiinnitä suojukset. 6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.

200 Auton hoito 199 Takaluukun takasumuvalo / peruutusvalo 2. Takasumuvalon polttimon irrotus ja vaihto. 3. Sulje suojus. Noudata samaa menettelyä peruutusvalopolttimon vaihtamiseksi takaluukun oikealla puolella. Kylkisuuntavilkut Vaihdata lamput korjaamolla. Rekisterikilven valo 2. Ota polttimon pidin alakautta pois, älä vedä johdosta. 1. Irrota kansi. 1. Laita ruuvitaltta suojuksen syvennykseen, paina sivulle ja vapauta jousi. Irrota kansi. 3. Vapauta pidinkieleke ja irrota polttimon pidin johdosta. 4. Irrota polttimon pidin ja vaihda polttimo. 5. Kytke johtoliitin polttimon pitimeen. 6. Paina polttimon pidin koteloon ja sulje suojus. Sisävalot Sisävalo, lukuvalot Vaihdata lamput korjaamolla.

201 200 Auton hoito Tavaratilan valo Vaihdata lamput korjaamolla. Kojelaudan valaistus Vaihdata lamput korjaamolla. Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kolme sulakerasiaa: moottoritilassa vasemmalla edessä, vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana tai oikealla ajettavissa autoissa käsinelokeron takana, tavaratilan vasemmalla puolella suojuksen takana. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin.

202 Auton hoito 201 Moottoritilan sulakerasia Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois. Sulakerasia on moottoritilassa edessä vasemmalla. Irrota kansi ja käännä sitä ylös niin pitkälle kuin se menee. Irrota kansi pystysuoraan ylöspäin.

203 202 Auton hoito Nro Virtapiiri 1 Moottorin ohjausyksikkö 2 Lambda-anturi 3 Polttoaineenruiskutus, sytytysjärjestelmä 4 Polttoaineenruiskutus, sytytysjärjestelmä 5 6 Peilien lämmitys 7 Puhaltimen ohjaus 8 Lambda-anturi, moottori 9 Takaikkunan anturi 10 Akkuanturi 11 Takaluukun vapautus 12 Mukautuvien ajovalojen yksikkö Takalasin pyyhin 15 Moottorin ohjausyksikkö 16 Käynnistin 17 Vaihteiston ohjausyksikkö 18 Takalasin lämmitin Nro Virtapiiri 19 Sähkötoimisten etusivuikkunoiden ikkunannostimet 20 Sähkötoimisten takasivuikkunoiden ikkunannostimet 21 ABS 22 Vasen kaukovalo (halogeeni) 23 Ajovalojen pesulaite 24 Oikea lähivalo (Xenon) 25 Vasen lähivalo (Xenon) 26 Sumuvalot 27 Dieselpolttoaineen lämmitin Sähkötoiminen seisontajarru 30 ABS Turvatyyny 33 Kääntyvät ajovalot Sähkötoimiset ikkunat 36

204 Auton hoito 203 Nro Virtapiiri 37 Hiilisäiliön tuuletussolenoidi 38 Alipainepumppu 39 Polttoainejärjestelmän ohjausyksikkö 40 Tuulilasin pesin, takalasin pesin 41 Oikea kaukovalo (halogeeni) 42 Jäähdytyspuhallin 43 Tuulilasinpyyhkimet Jäähdytyspuhallin Äänitorvi 48 Jäähdytyspuhallin 49 Polttoainepumppu 50 Ajovalojen korkeudensäätö 51 Ilmaläppä 52 Dieselmoottorin lisälämmitin 53 Vaihteiston ohjausyksikkö, moottorin ohjausyksikkö 54 Johtojen valvonta Kun vialliset sulakkeet on vaihdettu, sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu. Jos sulakerasian kantta ei ole suljettu oikein, seurauksena saattaa olla toimintahäiriö. Kojelaudan sulakerasia Vasemmalta ohjattavissa autoissa sulakerasia on kojelaudan säilytystilan takana. Avaa säilytystila ja paina vasemmalle sen avaamiseksi. Käännä säilytyslokero alas ja poista se. Oikealta ohjattavissa autoissa sulakerasia sijaitsee kannen takana käsinelokerossa. Avaa hansikaslokero, avaa sitten kansi ja käännä se alas.

205 204 Auton hoito Nro Virtapiiri 1 Näytöt 2 Ulkopuoliset valot 3 Ulkopuoliset valot 4 Radio 5 Infotainment-järjestelmä, mittarit 6 Virtapistoke edessä 7 Virtapistoke, takaistuin 8 Vasen lähivalo 9 Oikea lähivalo 10 Ovilukot Nro Virtapiiri 11 Sisätilan puhallin Vianmääritysliitin 15 Turvatyyny Ilmastointilaite 18 Esisulake: radio, Infotainment, näytöt 19 Jarruvalot, takavalot, sisävalot Virtalukko 23 Korielektroniikan ohjausyksikkö 24 Korielektroniikan ohjausyksikkö Tavaratilan pistorasia (jos ei tavaratilan sulakerasiaa) (vain Sports Tourer) Tavaratilan sulakerasia 5-ovinen viistoperä Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana. Irrota kansi. Sports Tourer Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana.

206 Auton hoito 205 Käännä peite alas ja irrota se. Irrota kansi. Sulakkeet Nro Virtapiiri 1 Perävaunumoduuli 2 Perävaunun ulostulo 3 Pysäköintitutka Murtohälytinjärjestelmä Perävaunumoduuli, perävaunun pistoke Perävaunun ulostulo

207 206 Auton hoito Nro Virtapiiri 19 Ohjauspyörän lämmitys 20 Kattoluukku 21 Istuimen lämmitys Vahvistin, subwoofer 32 Aktiivinen iskunvaimennus, kaistavahti Paina peite asennuksessa kumiläpivienteihin saadaksesi täyden pidätysvoiman. Auton työkalut Työkalut Renkaankorjaussarjalla varustetut autot Työkalut ja renkaankorjaussarja ovat tavaratilan lattian peitteen alla olevassa säilytyslokerossa.

208 Auton hoito 207 Varapyörällä varustetut autot, vaihtoehto 1 Nosturi, työkalut ja hihna vaurioituneen pyörän kiinnittämistä varten ovat varapyörän alla tavaratilassa olevassa säilytystilassa. Varapyörä Varapyörällä varustetut autot, vaihtoehto 2 Tunkki ja työkalut ovat säilytystilassa tavaratilassa varapyörän alla. Pyöränmutteriavain ja jatkotanko vahingoittuneen pyörän säilyttämiseksi ovat työkalupussissa, joka sijaitsee varapyörän syvennyksessä. Varapyörä Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. 205/55 R 16-, 205/60 R 16-, 205/65 R 16-, 215/50 R 17-, 225/45 R 17- ja 225/50 R 17-kokoiset renkaat sallitaan talvirenkaiksi. Kokojen 235/40 R 19, 235/45 R 18 ja 225/45 R 18 1) renkaita ei saa käyttää talvirenkaina. Koon 215/60 R 16 2) renkaita ei saa käyttää talvirenkaina, jos autossa on moottori A14XEL, A14XER, A14NET, A16XER, A13DTE, A17DTR ja A17DTJ. Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. Rengasmerkinnät Esim. 215/60 R H 215 = Renkaan leveys, mm 60 = Renkaan profiili (renkaan korkeuden suhde renkaan leveyteen, %) R = Vyörakenne: Vyörengas RF = Rakenne: RunFlat, turvarakenne 16 = Vanteen halkaisija, tuumaa 1) Ei sallittu talvirenkaina moottoreille A14NET ja A16XER, joissa on ohjauskulman rajoitus, jatkuvasti reaaliaikaisesti säätyvä vaimennus ja/tai urheilualusta. 2) Sallittu talvirenkaiksi autoihin, joissa on moottorina A16LET ja A20DTH. Ei sallittu talvirenkaiksi autoihin, joissa on moottorina A16LET ja A20DTH ja ohjauskulman rajoitus ja/tai urheilualusta.

209 208 Auton hoito 95 = Kantavuusindeksi, esim. 95 vastaa 690 kg:aa H = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden valvonnalla varustettuja autoja. Kierrä venttiilin suojus irti. Rengaspaine ja vasemman oven kehyksessä olevassa kilvessä. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen. Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvontajärjestelmällä varustetussa autossa, katkaise sytytysvirta. Rengaspaineiden valvontajärjestelmä Rengaspaineiden valvontajärjestelmä valvoo tietystä ajonopeudesta alkaen kaikkien neljän pyörän painetta kerran minuutissa. Kaikissa pyörissä on oltava paineanturit ja renkaissa on oltava ohjeiden mukainen rengaspaine. Senhetkiset rengaspaineet voidaan näyttää kuljettajan tietokeskuksen valikossa Asetukset.

210 Auton hoito 209 Valikko voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Käännä säätöpyörää valitaksesi rengaspaineiden valvontajärjestelmän. Järjestelmän tila ja pienet paine-erot näytetään varoitusviestinä ja kyseisen renkaan vilkkumisena kuljettajan tietokeskuksessa. Lisäksi huomattavat paine-erot saman akselin renkaissa näytetään varoitusviestinä kuljettajan tietokeskuksessa. Suuret paine-erot osoitetaan lisäksi merkkivalolla w. Merkkivalo w Auton viestit Jos rengaspainetta on pienennettävä tai suurennettava, katkaise sytytysvirta. Jos autoon on asennettu rengassarja, jossa ei ole tunnistimia (esim. neljä talvirengasta), kuljettajan tietokeskuksessa näytetään viesti. Rengaspaineiden valvontajärjestelmä ei ole toimintavalmiudessa. Anturit voidaan jälkiasennuttaa. Varapyörässä tai tilapäisessä varapyörässä ei ole painetunnistimia. Rengaspaineiden valvontajärjestelmä ei ole toiminnassa näiden pyörien osalta. Merkkivalo w palaa. Kolmen muun pyörän kohdalla järjestelmä pysyy toimintavalmiudessa. Nestemäisten korjaussarjojen käyttö saattaa haitata järjestelmän toimintaa. Tehtaan hyväksymiä korjaussarjoja voidaan käyttää. Ulkoiset suuritehoiset radiolaitteet voivat häiritä rengaspaineiden valvontajärjestelmän toimintaa. Rengaspaineiden valvontajärjestelmän venttililuistit ja tiivisterenkaat on vaihdettava aina renkaiden vaihdon yhteydessä.

211 210 Auton hoito Sopeutuvan kynnyksen toiminto Rengaspaineiden valvontajärjestelmä havaitsee automaattisesti, ajetaanko autolla enintään 3 henkilön kuormitusta tai täyskuormitusta vastaavilla rengaspaineilla. Jos rengaspainetta on pienennettävä, katkaise sytytysvirta ennen pienentämistä. Automaattinen oppimistoiminto Pyörien vaihtamisen jälkeen auton on oltava paikallaan n. 20 minuuttia, ennen kuin järjestelmä tekee uuden laskemistoimituksen. Seuraavaan uudelleenoppimisprosessiin tarvitaan enintään 10 minuutin ajomatka vähintään 20 km/h:n ajonopeudella. Tässä tapauksessa kuljettajan tietokeskuksessa voi näkyä $ tai painearvot voivat vaihtua. Jos uudelleenoppimisen aikana esiintyy ongelmia, kuljettajan tietokeskuksessa näytetään varoitusviesti. Lämpötilan tasaus Kylmissä renkaissa rengaspaine on matalampi, lämpimissä korkeampi. Rengaspaineiden valvontajärjestelmä huomioi tämän antaessaan varoitusviestejä. Kuljettajan tietokeskuksessa näytetty rengaspainearvo ilmoittaa todellisen rengaspaineen. Siksi rengaspaine on tärkeää tarkistaa kylmistä renkaista. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien syvyydessä ei olisi yli 2 mm eroja. Kuviopinnan sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Niiden sijainti on merkitty renkaan sivuun. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, kierrätä etu- ja takarenkaita säännöllisin välein akseleiden välillä. Tarkista, että pyörät pyörivät samaan suuntaan kuin aikaisemmin. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein.

212 Auton hoito 211 Rengas- ja pyöräkoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari ja renkaiden nimellispaine on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Lumiketjut Lumiketjuja saa käyttää vain etupyörissä. Käytä pienilenkkisiä lumiketjuja, joiden ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enintään 10 mm. 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. Lumiketjuja saa käyttää vain kokojen 205/55 R 16, 205/60 R 16, 215/50 R 17 ja 225/45 R 17 renkaissa. Lumiketjuja ei saa käyttää kokojen 205/65 R 16, 215/60 R 16, 225/45 R 18, 225/50 R 17, 235/40 R 19 ja 235/45 R 18 renkaissa. Tilapäisvarapyörässä ei saa käyttää lumiketjuja.

213 212 Auton hoito Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Suurin sallittu ajonopeus on 80 km/h. Tämä ei ole pitkäaikainen ratkaisu. Ohjattavuus ja ajo-ominaisuudet voivat huonontua. Rengasrikon sattuessa: Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Renkaankorjaussarja on tavaratilan lattian peitteen alla tai istuimen alla olevassa säilytyslokerossa Ota renkaankorjaussarja lokerosta. 2. Poista kompressori. 3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista säilytyslokeroista.

214 Auton hoito Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään. 5. Asenna tiivisteainepullo kompressorissa olevaan pitimeen. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo on pystyssä. 9. Liitä kompressorin pistoke pistorasiaan tai savukkeensytyttimen liitäntään. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 13. Säädetty rengaspaineen ohjearvo on saavutettava 10 minuutin sisällä. Rengaspaine Kun paine on oikea, kytke kompressori pois päältä. 6. Avaa viallisen renkaan venttiilihattu. 7. Ruuvaa täyttöletku rengasventtiiliin. 8. Kompressorin kytkin on asetettava asentoon J. 10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tiivisteaineella. 11. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (noin 30 sekuntia). Sitten paine alkaa laskea. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen

215 214 Auton hoito mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista liika rengaspaine painemittarin yläpuolella olevalla painikkeella. Älä käytä kompressoria 10 minuuttia kauempaa. 14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Ruuvaa renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. 16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 17. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy noin 10 km:n (mutta korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut alle 1,3 baariin, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 18. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan. Huomautus Korjatun renkaan ajo-ominaisuudet ovat voimakkaasti huonontuneet, rengas on siksi vaihdettava. Jos kompressorista kuuluu epänormaalia ääntä tai jos se kuumenee voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi. Sisäänrakennettu ylipaineventtiili avautuu 7 baarin kohdalla. Huomaa korjaussarjan parasta ennen-päiväys. Tämän päivämäärän jälkeen tiivistyskyky ei ole enää taattu. Huomioi tiivistysainepullossa olevat säilytystiedot. Vaihda käytetty tiivisteainepullo uuteen. Hävitä pullo voimassa olevien määräysten mukaisesti. Kompressoria ja tiivisteainetta voidaan käyttää n. -30 C lämpötilasta lähtien. Mukana olevia sovittimia voidaan käyttää esim. rantapallojen, ilmapatjojen, kumiveneiden ym. täyttöön.

216 Auton hoito 215 Ne sijaitsevat kompressorin alapinnalla. Poista ne ruuvaamalla kompressorin ilmaletku paikalleen ja poistamalla sovitin. Pyörän vaihto Varapyörän sijasta varusteena voi olla renkaankorjaussarja Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja kytke ykköstai peruutusvaihde tai siirrä valintavipu asentoon P. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Pehmeällä alustalla aseta nosturin alle tukeva aluskappale (enint. 1 cm paksu). Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle. Älä käynnistä moottoria auton ollessa nosturin varassa. Puhdista pyöränmutterit ja kierteet puhtaalla kankaalla ennen pyörän asentamista. 9 Varoitus Älä rasvaa pyöränpultteja, pyöränmuttereita tai kartiomuttereita. 1. Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Irrota pölykapseli koukulla. Auton työkalut Kevytmetallivanteet: Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi pehmeä riepu. 2. Vaihtoehto 1: Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. Vaihtoehto 2:

217 216 Auton hoito 3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan alle. 4. Vaihtoehto 1: Käännä pyöränavain ulos ja asenna se varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. Aseta nosturi tarvittavalle korkeudelle. Aseta se suoraan nostokohdan alapuolelle siten, että se ei luiskahda paikaltaan. Kiinnitä nosturin kampi, tarkista, että nosturi on kohtisuorassa, ja kierrä kammesta, kunnes pyörä on irti maasta. Vaihtoehto 2:

218 Auton hoito 217 Aseta nosturi tarvittavalle korkeudelle. Aseta se suoraan nostokohdan alapuolelle siten, että se ei luiskahda paikaltaan. Kiinnitä pyöränmutterin avain, tarkista, että nosturi on kohtisuorassa, ja kierrä pyöränmutterin avainta, kunnes pyörä on irti maasta. 5. Kierrä pyöränmutterit irti. 6. Vaihda pyörä. 7. Kierrä pyöränmutterit paikoilleen. 8. Laske auto alas. 9. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristikkäin. Kiristysmomentti on 140 Nm. 10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan venttiilin kohdalle ennen asennusta. Asenna pyöränmutterien suojukset. 11. Aseta vaihdettu pyörä ja työkalut säilytyspaikkoihinsa. 12. Tarkista autoon asennetun pyörän rengaspaine ja pyöränmutterien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas. Nostokohdat nostoalustaa varten Nostoalustan takimmainen varsi alapalkin syvennyksen kohdalle.

219 218 Auton hoito Nostoalustan etummainen varsi alustaan. Varapyörä Varapyörän sijasta varusteena voi olla renkaankorjaussarja. Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on teräsvanne. Huomio Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty siipimutterilla. Varapyörän syvennystä ei ole suunniteltu kaikille sallituille rengaskoille. Jos varapyörää leveämpi pyörä varastoidaan tavaratilaan pyörän vaihdon yhteydessä, se tulee kiinnittää hihnalla tai Sports Tourerissa pitkällä pultilla. Vahingoittuneen pyörän säilyttäminen tavaratilassa, 5-ovinen viistoperä Vaurioitunut pyörä tulee säilyttää tavaratilassa ja kiinnittää hihnalla. Auton työkalut Sijoita pyörä lähelle tavaratilan toisen puolen sivuseinää. 2. Kiinnitä hihnan silmukalla varustettu pää kyseisen puolen etukiinnityslenkkiin.

220 Auton hoito Kiinnitä hihnan koukulla varustettu pää silmukkaan ja vedä siitä, kunnes hihna on hyvin kiinnitetty kiinnityslenkkiin. 4. Laita hihna pyörän puolien välitse kuvan mukaisesti. 5. Asenna koukku takakiinnityslenkkiin. 6. Kiristä hihna ja kiinnitä se soljella. Vahingoittuneen pyörän säilyttäminen varapyörän syvennyksessä, Sports Tourer Käytä työkalupussissa olevaa jatkotankoa. Auton työkalut Pyöritä siipimutteria vastapäivään ja irrota tilapäinen varapyörä ja työkalurasia. Asenna pyöränmutteriavaimen kuusioavain ja varmista, että se osuu turvallisesti pulttiin. Löysää pultti kääntämällä pyöränmutteriavainta vastapäivään. Irrota pultti. Irrota pitkä pultti työkalurasiasta ja kierrä se käsitiukkuuteen pyöränmutteriavaimella. Aseta työkalurasia ja vahingoittunut pyörä säilöön ja kiinnitä ne pyörittämällä siipimutteria myötäpäivään. Lattian suojus voidaan asettaa ulkonevan pyörän päälle. Vaihda pitkä pultti ennen varapyörän kiinnittämistä syvennykseen, kun olet vaihtanut tai korjannut viallisen pyörän. 9 Varoitus Tunkin, pyörän tai muun laitteen säilyttäminen tavaratilassa voi aiheuttaa loukkaantumisia, jos niitä ei kiinnitetä kunnolla. Äkkinäisessä pysähdyksessä tai törmäyksessä irtoesineet saattavat osua ihmisiin. Säilytä tunkkia ja työkaluja aina omissa säilytyslokeroissaan ja kiinnitä ne pitävästi. Aseta viallinen pyörä aina tavaratilaan ja kiinnitä se hihnalla, tai varapyörän syvennykseen ja kiinnitä se siipimutterilla.

221 220 Auton hoito Tilapäisvarapyörä Huomio Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteisiin alhaisella nopeudella. Älä käytä tilapäisvarapyörää pitkään. Jos auton takarengas tyhjenee, kun hinaat toista autoa, kiinnitä tilapäisvarapyörä eteen ja täysikokoinen pyörä taakse. Lumiketjut Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä. Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa.

222 Auton hoito 221 Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru. Käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan. 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä akusta kuin mahdollista, vähintään 60 cm päähän. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä toinen moottori 5 minuutin kuluttua. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä. 4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin.

223 222 Auton hoito Vetäminen Auton hinaaminen Työnnä ruuvitaltta kuvun alataitteen koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Kytke molempien autojen varoitusvilkut päälle. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Automaattivaihteistolla varustetut autot: Autoa saa hinata eteenpäin enintään 80 km/h nopeudella enintään 100 km. Kaikissa muissa tapauksissa ja vaihteiston ollessa vaurioitunut etuakseli on nostettava irti maasta. Käänny korjaamon puoleen. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen alhaalta ja sulje se.

224 Auton hoito 223 Toisen ajoneuvon hinaaminen Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen alhaalta ja lukitse se. Vapauta suojus alhaalta ja poista se alakautta. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaukseen. Kiinnitä hinausköysi, tai mieluummin hinaustanko, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa.

225 224 Auton hoito Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Huomio Käytä aina puhdistusainetta, jonka ph-arvo on 4-9. Älä käytä puhdistusaineita kuumille pinnoille. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä. Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta.

226 Auton hoito 225 Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Kattoluukku Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä kattoluukulle vahaa tai kiillotusaineita. Vanteet ja renkaat Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen phneutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla. Alusta Alusta on osittain suojattu PVCalustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros. Nestekaasujärjestelmä 9 Vaara Nestekaasu on ilmaa raskaampaa ja sitä voi kerääntyä matalla oleviin kohtiin. Ole varovainen tehdessäsi alustatöitä huoltosyvennyksessä. Nestekaasusäiliö tulee irrottaa maalaustöitä varten ja jos kuivaustilassa käytetään yli 60 C lämpötiloja. Älä tee mitään muutoksia nestekaasujärjestelmään. Hinauslaitteisto Älä pese kuulatankoa höyry- tai painepesurilla. Takakuljetusjärjestelmä Puhdista takakuljetusjärjestelmä höyrysuihkulla tai painepesurilla vähintään kerran vuodessa. Käytä takakuljetusjärjestelmää ajoittain, jos sitä ei käytetä säännöllisesti, erityisesti talvella.

227 226 Auton hoito Ilmaläppä Puhdista etupuskurin suljinjärjestelmä sen oikean toiminnan varmistamiseksi. Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista nahkaverhoilu puhtaalla vedellä ja pehmeällä kankaalla. Jos verhoilu on erittäin likainen, käytä nahanhoitoainetta. Puhdista mittariston lasi vain kostealla, pehmeällä kankaalla. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella. Huomio Sulje vaatteiden tarranauhakiinnitykset, koska ne saattavat vaurioittaa istuinverhoilua. Sama koskee vaatteita, joissa on teräväreunaisia osia, kuten vetoketjuja, vöitä tai farkkujen koristeniittejä. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

228 Huolto ja ylläpito 227 Huolto ja ylläpito Yleistä tietoa Neste-, voiteluaine- ja varaosasuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Tarkka, ajantasainen huolto-ohjelma autoasi varten on saatavana korjaamosta. Huoltoilmoitus Eurooppalaiset huoltovälit Auto on huollettava km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytöstä ilmene muuta. Eurooppalaiset huoltovälit ovat voimassa seuraavissa maissa: Alankomaat, Andorra, Belgia, Bosnia-Herzegovina, Bulgaria, Espanja, Grönlanti, Iso-Britannia, Islanti, Irlanti, Israel, Italia, Itävalta, Kreikka, Kroatia, Kypros, Latvia, Liettua, Luxemburg, Makedonia, Malta, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tsekin tasavalta, Unkari, Viro. Huoltoilmoitus Kansainväliset huoltovälit Auto on huollettava km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytöstä ilmene muuta. Kansainvälisiä huoltovälejä sovelletaan maissa, joita ei ole lueteltu eurooppalaisten huoltovälien kohdalla. Huoltoilmoitus Huoltotöiden kirjaaminen Huollot kirjataan huolto- ja takuuvihkoon. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus. Tarkista, että huolto- ja takuuvihko täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellinen esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä.

229 228 Huolto ja ylläpito Huoltoväli ja moottoriöljyn jäljellä oleva kestoaika Huoltoväli perustuu useaan käytöstä riippuvaan parametriin. Huoltonäytöstä näet, koska on aika vaihtaa moottoriöljy. Huoltoilmoitus Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain suositeltuja erittelyjä vastaavia tuotteita. Takuu ei kata näistä erittelyistä poikkeavien tuotteiden käytöstä aiheutuneita vahinkoja. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Öljylaatu vaikuttaa mm. moottorin puhtauteen, kulumiskestävyyteen ja öljyn käyttöikään, viskositeettiluokka antaa tietoa öljyn paksuudesta tietyllä lämpötilaalueella. Dexos on uusin moottoriöljylaatu, joka antaa parhaan suojan bensiinija dieselmoottoreille. Jos sitä ei ole saatavana, muiden lueteltujen laatujen moottoriöljyjä voidaan käyttää. Bensiinimoottoreille annetut suositukset koskevat myös maakaasulla (CNG), nestekaasulla (LPG) ja etanolilla (E85) käyviä moottoreita. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos ne ovat laatuvaatimuksen mukaisia laadun ja viskositeetin puolesta. Vain ACEA A1/B1- tai vain A5/B5 -öljylaatujen käyttö on kielletty, koska niiden käyttö saattaisi tietyissä olosuhteissa aiheuttaa moottorivaurion. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella

230 Huolto ja ylläpito 229 Moottoriöljyn lisäaineet Moottoriöljyn lisäaineiden käyttö voi aiheuttaa vaurioita ja mitätöidä takuun. Moottoriöljyn viskositeettiluokat SAE-viskositeettiluokitus antaa tietoa öljyn paksuudesta. Moniasteöljy on ilmoitettu kahdella numerolla, esim. SAE 5W-30. Ensimmäinen numero, jota seuraa W-kirjain, ilmoittaa viskositeetin alhaisissa ja toinen numero korkeissa lämpötiloissa. Valitse soveltuva viskositeettiaste alimman ulkolämpötilan mukaan Kaikki suositellut viskositeettiluokat soveltuvat korkeisiin ulkolämpötiloihin. Jäähdytysneste ja pakkasneste Käytä vain silikaatitonta pitkäikäistä jäähdytysnestettä (LLC) ja pakkasnestettä. Järjestelmä on täytetty tehtaalla erinomaisen korroosiosuojan antavalla jäähdytysnesteellä, joka suojaa pakkaselta noin -28 C:een saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:een saakka. Tämä pitoisuus on syytä säilyttää vuoden ympäri. Jäähdytysnesteen lisäaineet, jotka on tarkoitettu antamaan parempi korroosiosuojaus tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista. Jarru- ja kytkinneste Käytä vain erittäin suorituskykyistä, autoon hyväksyttyä jarrunestettä, käänny korjaamon puoleen. Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jarrunestettä on säilytettävä umpinaisessa säiliössä veden absorption välttämiseksi. Varmista, että jarruneste ei pääse likaantumaan.

231 230 Tekniset tiedot Tekniset tiedot Auton tunnistus Auton tiedot Auton tunnistus Auton tunnistenumero Tyyppikilpi Auton tunnistenumero näkyy tuulilasin läpi. Tyyppikilpi on kiinnitetty vasemman etuoven kehykseen.

232 Tekniset tiedot 231 Tyyppikilven tiedot: 1 = Valmistaja 2 = Tyyppihyväksyntänumero 3 = Auton tunnistenumero 4 = Suurin sallittu kokonaismassa kg 5 = Suurin sallittu yhdistelmämassa kg 6 = Suurin sallittu etuakselin kuormitus kg 7 = Suurin sallittu taka-akselin kuormitus kg 8 = Auto- tai maakohtaiset tiedot Etu- ja taka-akselikuormitukset eivät yhteenlaskettuna saa ylittää auton suurinta sallittua kokonaismassaa. Esim. jos etuakselikuormitus on suurin sallittu, taka-akselia ei saa kuormittaa niin paljon, että suurin sallittu kokonaismassa ylittyy. Auton tekniset tiedot on määritelty EY-normien mukaisesti. Valmistaja pidättää oikeuden tehdä muutoksia. Auton asiapaperien tiedot pätevät ensisijaisesti ohjekirjaan nähden.

233 232 Tekniset tiedot Auton tiedot Neste- ja voiteluainesuositukset Eurooppalainen huolto-ohjelma Moottoriöljyn laatuvaatimus Kaikki Euroopan maat (paitsi Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki) Moottoriöljyn laatu Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit Vain Israel Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 dexos 2 Jos dexos-laatua ei ole saatavana, voit käyttää enintään 1 litran ACEA C3 -laadun mukaista moottoriöljyä kerran kunkin öljynvaihdon välillä. Moottoriöljyn viskositeettiluokat Ulkolämpötila Kaikki Euroopan maat ja Israel (paitsi Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki) Bensiini- ja dieselmoottorit pakkasta enintään -25 C SAE 5W-30 tai SAE 5W-40 pakkasta yli -25 C SAE 0W-30 tai SAE 0W-40

234 Tekniset tiedot 233 Kansainvälinen huolto-ohjelma Moottoriöljyn laatuvaatimus Kaikki maat Euroopan ulkopuolella paitsi Israel Moottoriöljyn laatu Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 dexos 2 Jos dexos-laatua ei ole saatavana, voit käyttää alla lueteltuja öljylaatuja: Moottoriöljyn laatu Kaikki maat Euroopan ulkopuolella paitsi Israel Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit GM-LL-A-025 GM-LL-B-025

235 234 Tekniset tiedot Moottoriöljyn laatu Kaikki maat Euroopan ulkopuolella paitsi Israel Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit ACEA A3/B3 ACEA A3/B4 ACEA C3 API SM API SN resource conserving (polttoaineen säästö) Moottoriöljyn viskositeettiluokat Ulkolämpötila Kaikki maat Euroopan ulkopuolella (paitsi Israel), mukaan lukien Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiini- ja dieselmoottorit pakkasta enintään -25 C SAE 5W-30 tai SAE 5W-40 pakkasta yli -25 C SAE 0W-30 tai SAE 0W-40 pakkasta enintään -20 C SAE 10W-30 1) tai SAE 10W-40 1) 1) Sallittu, mutta suosittelemme dexos-laatuisen öljyn SAE 5W-30 tai SAE 5W-40 käyttöä.

236 Tekniset tiedot 235 Moottorin tiedot Tyyppimerkintä Moottorin tyyppimerkintä A14XEL A14XER A14NEL A14NET A16XER A16LET Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Bensiini Bensiini Bensiini Bensiini/nestekaasu Bensiini Bensiini Oktaaniluku (RON) suositeltu mahdollinen mahdollinen Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6 0,6 0,6

237 236 Tekniset tiedot Tyyppimerkintä Moottorin tyyppimerkintä A13DTE A17DTE A17DTC A17DTF A17DTS Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Diesel Diesel Diesel Diesel Diesel Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6 0,6 Tyyppimerkintä Turbo Moottorin tyyppimerkintä A 17 DTJ A17DTR A20DTH Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella

238 Tekniset tiedot 237 Tyyppimerkintä Turbo Moottorin tyyppimerkintä A 17 DTJ A17DTR A20DTH Polttoainelaji Diesel Diesel Diesel Öljynkulutus [l/1000 km] 0,6 0,6 0,6 Suorituskyky 5-ovinen viistoperä Moottori A14XEL A14XER A14NEL A14NET A16LET A16XER Huippunopeus 2) [km/h] Käsivalintainen vaihteisto 168 3) 178 3) Automaattivaihteisto Moottori A13DTE A17DTE A17DTC A17DTF A17DTS Huippunopeus 2) [km/h] Käsivalintainen vaihteisto 175 4) 4) 4) 4) Automaattivaihteisto 2) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n lisäkuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta. 3) 4. vaihde 4) Tietoa ei ollut saatavana julkaisun mennessä painoon.

239 238 Tekniset tiedot Moottori A 17 DTJ A 17 DTR A20DTH Huippunopeus 2) [km/h] Käsivalintainen vaihteisto Automaattivaihteisto 209 Sports Tourer Moottori A14XER A14NEL A14NET A16LET A16XER Huippunopeus [km/h] 5) Käsivalintainen vaihteisto Automaattivaihteisto Moottori A13DTE A 17 DTJ A 17 DTR A20DTH Huippunopeus 2) [km/h] Käsivalintainen vaihteisto Automaattivaihteisto 207 2) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n lisäkuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta. 5) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n lisäkuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta.

240 Tekniset tiedot 239 Auton paino Omapaino, perusmalli ilman lisävarusteita 5-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XEL 1373/1388 A14XER 1373/1388 A14NEL 1393/1408 A14NET 1393/1408 /1453 A16LET /1490 /1503 A16XER 1393/1408 /1443 A13DTE 1393/1408 A17DTC 1503/1518 A17DTE 1503/1518 A17DTF 1503/1518 A 17 DTJ 1503/1518 A 17 DTR 1503/1518 A17DTS 1503/1518 A20DTH 1503/1518 /1590 A20DTH 6) 1503/1518 6) Stop-start-toiminolla.

241 240 Tekniset tiedot Omapaino, perusmalli kaikilla lisävarusteilla 5-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XEL /1545 A14XER /1545 A14NEL /1611 A14NET /1611 /1613 A16LET /1613 /1665 A16XER /1578 /1613 A13DTE /1571 A17DTC /1664 A17DTE /1664 A17DTF /1664 A 17 DTJ /1684 A 17 DTR /1689 A17 DTS /1664 A20DTH /1711 /1731 A20DTH 6) /1701 6) Stop-start-toiminolla.

242 Tekniset tiedot 241 Omapaino, perusmalli ilman lisävarusteita Sports Tourer Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XER 1393/1408 A14NEL 1471/1486 /1503 A14NET 1437/1452 /1503 A16LET /1503 /1550 A16XER 1437/ A13DTE 1471/1486 A 17 DTJ 1503/1518 A 17 DTR 1503/1518 A20DTH 1550/1565 /1613 A20DTH 6) 1571/1586 6) Stop-start-toiminolla.

243 242 Tekniset tiedot Omapaino, perusmalli kaikilla lisävarusteilla Sports Tourer Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] Auton mitat A14XER /1571 A14NEL /1664 /1664 A14NET /1664 /1664 A16LET /1664 /1701 A16XER /1613 /1664 A13DTE /1664 A 17 DTJ /1733 A 17 DTR /1733 A20DTH /1733 /1733 A20DTH 6) / ovinen viistoperä Pituus [mm] Leveys ilman ulkopeilejä [mm] Leveys kahden ulkopeilin kanssa [mm] Korkeus (ilman antennia) [mm] Sports Tourer 6) Stop-start-toiminolla.

244 Tekniset tiedot ovinen viistoperä Tavaratilan pituus lattiassa [mm] Tavaratilan pituus takaistuinten ollessa käännettyinä eteen [mm] Tavaratilan leveys [mm] Tavaratilan korkeus [mm] Akseliväli [mm] Kääntöympyrän halkaisija [m] 11,5 11,5 Täyttötilavuudet Moottoriöljy Moottori A14XEL, A14XER A14NEL, A14NET A16LET, A16XER sis. suodattimen [l] 4,0 4,0 4,5 3,2 merkkien MIN ja MAX välissä [l] 1,0 1,0 1,0 1,0 Moottori A17DTE, A17DTC A17DTF, A17DTS A17DTJ, A17DTR sis. suodattimen [l] 4,0 4,0 5,4 4,5 merkkien MIN ja MAX välissä [l] 1,0 1,0 1,0 1,0 Sports Tourer A13DTE ecoflex A20DTH

245 244 Tekniset tiedot Polttoainesäiliö Bensiini/diesel, nimellisvetoisuus [l] 56 7) Nestekaasu, nimellisvetoisuus [l] 8) Rengaspaineet Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana A14XER, A14XEL [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 205/55 R16, 220/2,2 (32) 220/2,2 (32) 270/2,7 (39) 270/2,7 (39) 230/2,3 (33) 270/2,7 (39) 205/60 R16, 215/50 R17, 225/45 R17 7) A13 DTE dieselmoottori stop-start-järestelmällä, pienennetty vetoisuus: 46 litraa. 8) Tietoa ei ollut saatavana julkaisun mennessä painoon.

246 Tekniset tiedot 245 Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana A14NET, A14NEL, A16 XER [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 205/55 R16, 220/2,2 (32) 220/2,2 (32) 270/2,7 (39) 270/2,7 (39) 230/2,3 (33) 270/2,7 (39) 205/60 R16, 215/50 R17, 225/45 R17, 225/45 R18, 235/40 R19 A16LET 205/65 R16, 10)9) 230/2,3 (33) 230/2,3 (33) 270/2,7 (39) 270/2,7 (39) 240/2,4 (35) 280/2,8 (41) 215/60 R16, 9) 225/50 R17, 9) 235/45 R18 235/40 R19 240/2,4 (35) 220/2,2 (32) 250/2,5 (36) 290/2,9 (42) 205/60 R16, 10) 250/2,5 (36) 230/2,3 (33) 260/2,6 (38) 300/3,0 (43) 215/50 R17 10) 10) Sallittu vain talvirenkaina. 9) Ei sallittu lumiketjujen kanssa

247 246 Tekniset tiedot Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A13DTE 205/55 R16, 220/2,2 (32) 220/2,2 (32) 270/2,7 (39) 270/2,7 (39) 230/2,3 (33) 270/2,7 (39) A17DTE, A17DTC, A17DTF, A17DTS 205/60 R16, 215/50 R17, 215/60 R16, 225/45 R17 205/65 R16, 10)11) 230/2,3 (33) 230/2,3 (33) 270/2,7 (39) 270/2,7 (39) 240/2,4 (35) 280/2,8 (41) 215/60 R16, 11) 225/50 R17, 11) 235/45 R18 205/55 R16, 240/2,4 (35) 220/2,2 (32) 250/2,5 (36) 290/2,9 (42) 215/50 R17, 10) 225/45 R17, 235/40 R19 205/60 R16, 10) 250/2,5 (36) 230/2,3 (33) 260/2,6 (38) 300/3,0 (43) 10) Sallittu vain talvirenkaina. 11) Ei sallittu lumiketjujen kanssa

248 Tekniset tiedot 247 Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A 17 DTJ 205/65 R16, 10)9) 230/2,3 (33) 230/2,3 (33) 270/2,7 (39) 270/2,7 (39) 240/2,4 (35) 280/2,8 (41) 215/60 R16, 11) 225/50 R17, 9) 235/45 R18 205/55 R16, 240/2,4 (35) 220/2,2 (32) 250/2,5 (36) 290/2,9 (42) 215/50 R17, 10) 225/45 R17, 235/40 R19, 205/60 R16, 10) 250/2,5 (36) 230/2,3 (33) 260/2,6 (38) 300/3,0 (43) 10) Sallittu vain talvirenkaina. 9) Ei sallittu lumiketjujen kanssa 11) Ei sallittu lumiketjujen kanssa

249 248 Tekniset tiedot Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A 17 DTR 205/65 R16, 10)9) 230/2,3 (33) 230/2,3 (33) 270/2,7 (39) 270/2,7 (39) 240/2,4 (35) 280/2,8 (41) 215/60 R16, 9) 225/50 R17, 235/45 R18 205/55 R16, 240/2,4 (35) 220/2,2 (32) 250/2,5 (36) 290/2,9 (42) 215/50 R17, 10) 225/45 R17, 235/40 R19 205/60 R16 10) 250/2,5 (36) 230/2,3 (33) 260/2,6 (38) 300/3,0 (43) 10) Sallittu vain talvirenkaina. 9) Ei sallittu lumiketjujen kanssa

250 Tekniset tiedot 249 Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A20DTH 205/65 R16, 10)9) 230/2,3 (33) 230/2,3 (33) 270/2,7 (39) 270/2,7 (39) 240/2,4 (35) 280/2,8 (41) 215/60 R16, 225/50 R17, 235/45 R18 235/40 R19 240/2,4 (35) 220/2,2 (32) 250/2,5 (36) 290/2,9 (42) 205/60 R16, 10) 250/2,5 (36) 230/2,3 (33) 260/2,6 (38) 300/3,0 (43) 215/50 R17 10) Kaikki Tilapäisvarapyörä 420/4,2 (61) 420/4,2 (61) 420/4,2 (61) 420/4,2 (61) 10) Sallittu vain talvirenkaina. 9) Ei sallittu lumiketjujen kanssa

251 250 Tekniset tiedot Vetolaitteen asennusmitat 5-ovinen viistoperä

252 Sports Tourer Tekniset tiedot 251

OPEL Astra Ohjekirja

OPEL Astra Ohjekirja OPEL Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 138 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Meriva 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 109 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 40 Säilytys... 60 Mittarit ja käyttölaitteet... 73 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

Opel Zafira Tourer Ohjekirja

Opel Zafira Tourer Ohjekirja Opel Zafira Tourer Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 61 Mittarit ja käyttölaitteet... 93 Valaistus... 129

Lisätiedot

OPEL INSIGNIA Ohjekirja

OPEL INSIGNIA Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 46 Säilytys... 70 Mittarit ja käyttölaitteet... 85 Valaistus... 130 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 65 Mittarit ja käyttölaitteet... 95 Valaistus... 138

Lisätiedot

OPEL VIVARO Ohjekirja

OPEL VIVARO Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 66 Mittarit ja käyttölaitteet... 73 Valaistus... 94 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL VIVARO. Ohjekirja

OPEL VIVARO. Ohjekirja OPEL VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

OPEL COMBO. Ohjekirja

OPEL COMBO. Ohjekirja OPEL COMBO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 29 Säilytys... 44 Mittarit ja käyttölaitteet... 50 Valaistus... 67 Ilmastointi...

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 52 Mittarit ja käyttölaitteet... 60 Valaistus... 90 Ilmastointi...

Lisätiedot

OPEL COMBO-D. Ohjekirja

OPEL COMBO-D. Ohjekirja OPEL COMBO-D Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 48 Mittarit ja käyttölaitteet... 55 Valaistus... 81 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Movano 07/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 61 Valaistus... 80 Ilmastointi...

Lisätiedot

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu) F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 58 Mittarit ja käyttölaitteet... 98 Valaistus... 136 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 22 Istuimet, turvajärjestelmät... 39 Säilytys... 61 Mittarit ja käyttölaitteet... 101 Valaistus... 139 Ilmastointi...

Lisätiedot

OPEL ASTRA. Ohjekirja

OPEL ASTRA. Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 60 Mittarit ja käyttölaitteet... 100 Valaistus... 141 Ilmastointi...

Lisätiedot

Opel Astra Ohjekirja

Opel Astra Ohjekirja Opel Astra Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 53 Mittarit ja käyttölaitteet... 91 Valaistus... 125 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 37 Säilytys... 53 Mittarit ja käyttölaitteet... 63 Valaistus... 95 Infotainment-järjestelmä... 102

Lisätiedot

Opel Insignia Ohjekirja

Opel Insignia Ohjekirja Opel Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 61 Mittarit ja käyttölaitteet... 75 Valaistus... 110 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 78 Valaistus... 118 Ilmastointi...

Lisätiedot

OPEL Insignia Ohjekirja

OPEL Insignia Ohjekirja OPEL Insignia Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 70 Mittarit ja käyttölaitteet... 86 Valaistus... 127 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 41 Säilytys... 62 Mittarit ja käyttölaitteet... 76 Valaistus... 114 Ilmastointi...

Lisätiedot

OPEL INSIGNIA. Ohjekirja

OPEL INSIGNIA. Ohjekirja OPEL INSIGNIA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 67 Mittarit ja käyttölaitteet... 82 Valaistus... 122 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER. Ohjekirja

OPEL ZAFIRA TOURER. Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 64 Mittarit ja käyttölaitteet... 95 Valaistus... 136

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 68 Valaistus... 98 Ilmastointi...

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 40 Säilytys... 65 Mittarit ja käyttölaitteet... 74 Valaistus... 118 Ilmastointi...

Lisätiedot

OPEL MERIVA. Ohjekirja

OPEL MERIVA. Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 78 Valaistus... 110 Ilmastointi...

Lisätiedot

838E Hands Free Varashälytin

838E Hands Free Varashälytin 838E Hands Free Varashälytin Huom! - Järjestelmän saa asentaa vain ammattilainen. - Älä anna laitteen tai vastaanottimen kastua. - Lue käyttöohje kokonaan ennen laitteen asennusta. - Tämän laitteen tarkoitus

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 36 Säilytys... 53 Mittarit ja käyttölaitteet... 59 Valaistus... 77 Infotainment-järjestelmä... 83

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Astra 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 47 Säilytys... 67 Mittarit ja käyttölaitteet... 85 Valaistus... 116 Ilmastointi...

Lisätiedot

OPEL AMPERA. Ohjekirja

OPEL AMPERA. Ohjekirja OPEL AMPERA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 51 Mittarit ja käyttölaitteet... 58 Valaistus... 88 Ilmastointi...

Lisätiedot

OPEL Cascada Ohjekirja

OPEL Cascada Ohjekirja OPEL Cascada Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 44 Säilytys... 68 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Corsa 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 94 Ilmastointi...

Lisätiedot

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista.

Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. F I A T 5 0 0 P I K A O P A S Käänny auton käyttöohjekirjan puoleen ongelmatilanteissa tai saadaksesi lisätietoja erilaisista ominaisuuksista. KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalojen hallinta

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 50 Mittarit ja käyttölaitteet... 67 Valaistus... 95 Ilmastointi...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Opel Ampera 08/2011 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 50 Mittarit ja käyttölaitteet... 54 Valaistus... 91 Ilmastointi...

Lisätiedot

VOLVO XC90 quick guide

VOLVO XC90 quick guide VOLVO XC90 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Spark Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 54 Mittarit ja käyttölaitteet... 60 Valaistus... 80 Infotainment-järjestelmä...

Lisätiedot

OPEL ZAFIRA. Ohjekirja

OPEL ZAFIRA. Ohjekirja OPEL ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 26 Istuimet, turvajärjestelmät... 43 Säilytys... 66 Mittarit ja käyttölaitteet... 76 Valaistus... 108 Ilmastointi...

Lisätiedot

VOLVO V50 quick guide

VOLVO V50 quick guide VOLVO V50 quick guide TERVETULOA UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Tutustukaa tähän Pikaoppaaseen voidaksenne nauttia uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 31 Säilytys... 50 Mittarit ja käyttölaitteet... 56 Valaistus... 73 Infotainment-järjestelmä... 78

Lisätiedot

OPEL MOVANO. Ohjekirja

OPEL MOVANO. Ohjekirja OPEL MOVANO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 34 Säilytys... 56 Mittarit ja käyttölaitteet... 63 Valaistus... 82 Ilmastointi...

Lisätiedot

Opel Vivaro Ohjekirja

Opel Vivaro Ohjekirja Opel Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 58 Valaistus... 77 Ilmastointi...

Lisätiedot

VOLVO C70 quick Guide

VOLVO C70 quick Guide VOLVO C70 quick Guide TERvETUlOA UUTEEN volvoonne! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...35 Säilytystilat...59 Mittaristo ja hallintalaitteet...71 Valaistus...107 Infotainment-järjestelmä...115

Lisätiedot

OPEL MERIVA Ohjekirja

OPEL MERIVA Ohjekirja OPEL MERIVA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 60 Mittarit ja käyttölaitteet... 80 Valaistus... 119 Ilmastointi...

Lisätiedot

Renault MEGANE. Käyttöopas

Renault MEGANE. Käyttöopas Renault MEGANE Käyttöopas parastasuorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin

Lisätiedot

Vehicle Security System VSS3 - Alarm system remote

Vehicle Security System VSS3 - Alarm system remote Vehicle Security System VSS3 - Alarm system remote Hälytysjärjestelmän kauko-ohjain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan käyttöön

Lisätiedot

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80

Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! VOLVO S80 VOLVO S80 Quick Guide WEB EDITION TERVETULOA UUTEEN VOLVOONNE! Uuteen autoon tutustuminen on jännittävä kokemus. Käykää tämä pikaopas läpi, jotta opitte nopeasti ja helposti joitakin tavallisimmista toiminnoista.

Lisätiedot

OPEL ASTRA GTC. Ohjekirja

OPEL ASTRA GTC. Ohjekirja OPEL ASTRA GTC Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 52 Mittarit ja käyttölaitteet... 63 Valaistus... 99 Ilmastointi...

Lisätiedot

OPEL ASTRA Ohjekirja

OPEL ASTRA Ohjekirja OPEL ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 21 Istuimet, turvajärjestelmät... 38 Säilytys... 62 Mittarit ja käyttölaitteet... 101 Valaistus... 143 Ilmastointi...

Lisätiedot

OPEL MOKKA. Ohjekirja

OPEL MOKKA. Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 54 Mittarit ja käyttölaitteet... 72 Valaistus... 105 Ilmastointi...

Lisätiedot

parasta suorituskykyä

parasta suorituskykyä ESPACE KÄYTTÖOPAS parasta suorituskykyä ELF yhteistyökumppaniksi RENAULT suosittelee ELF: Autoalan korkean teknologian taitajat Elf ja Renault yhdistävät huippuosaamisensa niin kilparadalla kuin maanteillä.

Lisätiedot

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION

Quick Guide TERVETULOA UUTEEN VOLVOONNE! VOLVO XC90 WEB EDITION VOLVO XC90 Quick Guide WEB EDITION TERVETULO UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen

Kaikki Chevrolet Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen Sisällysluettelo Johdanto...1 Käyttö lyhyesti...3 Avaimet, ovet ja ikkunat...17 Istuimet, turvalaitteet...45 Säilytystilat...77 Mittaristo ja hallintalaitteet...87 Valaistus...123 Infotainment-järjestelmä...133

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Cruze Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 38 Säilytys... 57 Mittarit ja käyttölaitteet... 67 Valaistus... 102 Infotainment-järjestelmä...

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Ajoneuvon alkuperäinen kaukosäädinavain Asetusopas - Finnish Arvoisa asiakas Tässä oppaassa on tietoja ja ohjeita siitä, miten eräitä toimintoja otetaan

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto OPEL Adam Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 51 Mittarit ja käyttölaitteet... 70 Valaistus... 101 Ilmastointi...

Lisätiedot

OPEL MOKKA Ohjekirja

OPEL MOKKA Ohjekirja OPEL MOKKA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 33 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 106 Ilmastointi...

Lisätiedot

OPEL ADAM. Ohjekirja

OPEL ADAM. Ohjekirja OPEL ADAM Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 18 Istuimet, turvajärjestelmät... 30 Säilytys... 49 Mittarit ja käyttölaitteet... 69 Valaistus... 102 Ilmastointi...

Lisätiedot

OPEL CORSA. Ohjekirja

OPEL CORSA. Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 34 Säilytys... 53 Mittarit ja käyttölaitteet... 70 Valaistus... 98 Ilmastointi...

Lisätiedot

OPEL Combo Ohjekirja

OPEL Combo Ohjekirja OPEL Combo Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 32 Säilytys... 53 Mittarit ja käyttölaitteet... 61 Valaistus... 88 Ilmastointi...

Lisätiedot

Diesel-käyttöinen suurteho imurikontti

Diesel-käyttöinen suurteho imurikontti Diesel-käyttöinen suurteho imurikontti Käyttöohje Luettava huolellisesti ennen käyttöä Vers.1 8/13 Diesel-käyttöinen suurteho imurikontti. Sisällys Laitteen esittely ja tekniset tiedot Laite tutuksi Käyttö:

Lisätiedot

6:2 6:3 6:4 6:5 7:1 7:2

6:2 6:3 6:4 6:5 7:1 7:2 Manuaali Zitzi Flipper Pro FI1101-1 TM Zitzi Flipper Pro Kaasujousi Zitzi Flipper Pro Sähköinen Sisällysluettelo Zitzi Flipper Pro Alue nr 1 Manufaturer: 2010-03-26 2:1 Korkeussäätö - Kaasujousi 6:2 Yhteenveto

Lisätiedot

QUICK GUIDE TERVETULOA UUTEEN VOLVOONNE! VOLVO C70 WEB EDITION

QUICK GUIDE TERVETULOA UUTEEN VOLVOONNE! VOLVO C70 WEB EDITION VOLVO C70 QUICK GUIDE WE EDITION TERVETULO UUTEEN VOLVOONNE! Uuteen autoonne tutustuminen on jännittävä kokemus. Käykää tämä Quick Guide läpi, niin pidätte uudesta Volvostanne vieläkin enemmän. Yksityiskohtaiset

Lisätiedot

Takaje vakuumilaitteen käyttö- ja huolto-ohje

Takaje vakuumilaitteen käyttö- ja huolto-ohje Takaje vakuumilaitteen käyttö- ja huolto-ohje Vakuumilaiteen saa asentaa ja sitä käyttää kerrallaan vain yksi henkilö. Sitä ei ole suunniteltu monelle yhtäaikaiselle käyttäjälle. Laitteen osat 1. Virtajohto

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto Orlando Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 59 Mittarit ja käyttölaitteet... 65 Valaistus... 98 Infotainment-järjestelmä...

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto VIVARO Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 43 Säilytys... 68 Mittarit ja käyttölaitteet... 78 Valaistus... 101 Ilmastointi...

Lisätiedot

E1-100 SARJA K-03 KÄYTTÖOHJEET KASO KASSAKAAPIN INSTRUCTIONS

E1-100 SARJA K-03 KÄYTTÖOHJEET KASO KASSAKAAPIN INSTRUCTIONS KASO KASSAKAAPIN E1-100 SARJA K-03 KÄYTTÖOHJEET KASO E1-100 SAFE SERIES K-03 INSTRUCTIONS Kaso Oy Lyhtytie 2, PO Box 27, FI-00751 Helsinki, Finland telephone +358 10 271 3700, fax +358 9 386 0021 sales@kaso.fi,

Lisätiedot

QASHQAI. 16" & 17" 5,7 / 18" & 19" 5,9 l/100 km

QASHQAI. 16 & 17 5,7 / 18 & 19 5,9 l/100 km QASHQAI Malli: Moottori: VARUSTETASO: 4x4 dci 130 BUSINESS 360 KORIMALLI Korimalli Viistoperä 5-ovinen MOOTTORI Sylinterien määrä, moottorityyppi 4 rivissä Venttiileitä sylinteriä kohden 4 Puristussuhde

Lisätiedot

Käyttötarkoitus. Mallit. Toimituksen sisältö. Korkeuden säätökahvat

Käyttötarkoitus. Mallit. Toimituksen sisältö. Korkeuden säätökahvat R Rollaattorin osat 1 Kahva 2 Korkeussäädettävä kahvan tanko 3 Jarru 4 Kahvan korkeuden säätövipu 5 Takapyörä 6 Runko 7 Etupyörä 8 Kori 9 Istuin 10 Tarjotin 11 Jarruvaijeri 12 Kepinpidike 2 Käyttötarkoitus

Lisätiedot

SPACE STAR OMISTAJAN KÄSIKIRJA

SPACE STAR OMISTAJAN KÄSIKIRJA SPACE STAR - FINNISH - SPACE STAR OMISTAJAN KÄSIKIRJA SPACE STAR - FINNISH - Alkusanat E09200105914 Kiitos, että olet valinnut uudeksi autoksesi SPACE STAR. Tämä omistajan käsikirja auttaa sinua ymmärtämään

Lisätiedot

ASENNUSOHJE TVM110 MetaTrak

ASENNUSOHJE TVM110 MetaTrak 5040XXXXXX ASENNUSOHJE TVM110 MetaTrak SARJA SISÄLTÄÄ FI TVM110 KESKUSYKSIKKÖ JOHTOSARJA IRROTA AJONEUVON AKKU GPS ANTENNI GSM ANTENNI KIIHTYVYYSANTURI TARVIKEPUSSI TEKNISET TIEDOT Mitat...104 x 75 x 27

Lisätiedot

KÄSIKIRJAN TÄYDENNYSOSA

KÄSIKIRJAN TÄYDENNYSOSA KÄSIKIRJAN TÄYDENNYSOSA Seuraavat tiedot on luettava Range Roverin omistajan käsikirjan (LRL 33 02 61 131) yhteydessä. Näissä ohjeissa viitataan lisätietoihin, jotka eivät olleet saatavana Range Roverin

Lisätiedot

VDS iloft- NÄYTTÖ OSD- VALIKOLLA KÄYTTÖOHJE

VDS iloft- NÄYTTÖ OSD- VALIKOLLA KÄYTTÖOHJE VDS iloft- NÄYTTÖ OSD- VALIKOLLA KÄYTTÖOHJE Käyttöohje Onneksi olkoon, olet hankkinut ensiluokkaisen näytön! iloft VDS- laitteessa on handsfree- toiminto, sen värinäytön avulla voit kommunikoida ovipuhelimen

Lisätiedot

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01

GRP 0. Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! 0 9 kk 0 10 kg. U10714 rev 01 GRP 0 0 9 kk 0 10 kg Huom! Älä koskaan asenna vauvakaukaloa (Airbag) turvatyynyllä varustetulle istumapaikalle! U10714 rev 01 VAROITUKSIA 1. Lue ohjeet huolellisesti ennen kuin kiinnität istuimen autoon.

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto ASTRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 45 Säilytys... 71 Mittarit ja käyttölaitteet... 90 Valaistus... 135 Ilmastointi...

Lisätiedot

sisältö Johdanto... 2

sisältö Johdanto... 2 Johdanto......................... 2 sisältö Käyttö lyhyesti................... 5 Avaimet, ovet ja ikkunat........ 17 Istuimet ja turvajärjestelmät..... 29 Säilytystilat..................... 49 Mittarit

Lisätiedot

MULTI-TECH II Britax MULTI-TECH II. User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi

MULTI-TECH II Britax MULTI-TECH II. User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi MULTI-TECH II Britax MULTI-TECH II GB DK SE NO FI DE FR User Instructions Brugsvejledning Bruksanvisning Bruksanvisning Käyttöohje Gebrauchsanleitung Mode démploi FI Tärkeää! 9-5 kg, ryhmä - (n. 9 vuotta

Lisätiedot

OPEL Vivaro Ohjekirja

OPEL Vivaro Ohjekirja OPEL Vivaro Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 41 Säilytys... 65 Mittarit ja käyttölaitteet... 72 Valaistus... 91 Ilmastointi...

Lisätiedot

Turvavyöpinnarit Mitä tapahtuu törmäystestissä, kun turvavyötä ei käytetä

Turvavyöpinnarit Mitä tapahtuu törmäystestissä, kun turvavyötä ei käytetä Testiraportti Turvavyöpinnarit Mitä tapahtuu törmäystestissä, kun turvavyötä ei käytetä ADAC Ajoneuvoturvallisuus Sivu 1 / 18 Yhteenveto... 3 1. Testin tavoite... 7 2. Testin valmistelu ja testausmenetelmä...

Lisätiedot

Aurinko-C20 asennus ja käyttöohje

Aurinko-C20 asennus ja käyttöohje Aurinko-C20 laitetelineen asennus ja käyttö Laitetelineen osat ja laitteet:. Kääntyvillä pyörillä varustettu laiteteline. Laitteet on kiinnitetty ja johdotettu telineeseen (toimitetaan akut irrallaan).

Lisätiedot

ASX OMISTAJAN KÄSIKIRJA

ASX OMISTAJAN KÄSIKIRJA ASX - FINNISH - ASX OMISTAJAN KÄSIKIRJA ASX - FINNISH - Alkusanat Kiitos, että olet valinnut uudeksi autoksesi ASX:n. E09200105783 Tämä omistajan käsikirja auttaa sinua ymmärtämään tämän auton monia hienoja

Lisätiedot

X-TRE Power Box. 1. Asennus

X-TRE Power Box. 1. Asennus X-TRE Power Box Asennus ja käyttöohje Malli XT-S01 Tuote käy seuraaviin SUZUKIN moottoripyöriin: GSX-R600 (2006-2010), GSX-R750 (2006-2010), GSX-R1000 (2005-2010), GSX1300R Hayabusa (2008-2010), B-King

Lisätiedot

2 Johdanto. Johdanto

2 Johdanto. Johdanto ZAFIRA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 19 Istuimet, turvajärjestelmät... 35 Säilytys... 67 Mittarit ja käyttölaitteet... 96 Valaistus... 133 Ilmastointi...

Lisätiedot

250 arkin vakiolokeron täyttäminen

250 arkin vakiolokeron täyttäminen Pikaopas Paperin ja erikoismateriaalin lisääminen Tässä osassa kerrotaan, miten 250 ja 550 arkin lokerot sekä käsinsyöttölokero täytetään.lisäksi siinä on tietoja Paperikoko- ja Paperilaji-asetuksista.

Lisätiedot

Baby-Merc lastenvaunut Käyttöohjeet

Baby-Merc lastenvaunut Käyttöohjeet Baby-Merc lastenvaunut Käyttöohjeet Kiitos, että olet valinnut tuotteemme! Olemme varmoja, että tulet olemaan tyytyväinen lastenvaunuihimme. Ennen kuin käytät lastenrattaita, on erittäin suositeltavaa

Lisätiedot

ILMASTOINTILAITTEEN KAUKO-OHJAIMEN KÄYTTÖ OHJE

ILMASTOINTILAITTEEN KAUKO-OHJAIMEN KÄYTTÖ OHJE ILMASTOINTILAITTEEN KAUKO-OHJAIMEN KÄYTTÖ OHJE Kiitos, että hankit ilmastointilaitteemme. Ole hyvä ja lue tämä käyttöohje huolella ennen ilmastointilaitteen käyttöä. SISÄLTÖ Kauko-ohjaimen käsittely...2

Lisätiedot

Käyttöohje D GB F I E P NL DK FIN N S TR

Käyttöohje D GB F I E P NL DK FIN N S TR Käyttöohje D GB F I E P NL DK FIN N S TR 103 Olet hankkinut Hansaton-Kuulolaitteen Olemme iloisia tekemästäsi valinnasta, sillä Hansaton-kuulolaite on viimeisimmän tekniikan mukainenkorke-alaatuinen tuote.

Lisätiedot

OPEL CORSA Ohjekirja

OPEL CORSA Ohjekirja OPEL CORSA Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 34 Säilytys... 57 Mittarit ja käyttölaitteet... 75 Valaistus... 115 Ilmastointi...

Lisätiedot

OPEL ZAFIRA TOURER Ohjekirja

OPEL ZAFIRA TOURER Ohjekirja OPEL ZAFIRA TOURER Ohjekirja Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat... 20 Istuimet, turvajärjestelmät... 36 Säilytys... 67 Mittarit ja käyttölaitteet... 98 Valaistus... 136

Lisätiedot

Selkä menosuuntaan. Käyttöohje. 0+ 0-13 kg 0-12 m. Ryhmä Paino Ikä

Selkä menosuuntaan. Käyttöohje. 0+ 0-13 kg 0-12 m. Ryhmä Paino Ikä Selkä menosuuntaan Käyttöohje ECE R44 04 Ryhmä Paino Ikä 0+ 0-13 kg 0-12 m 1 Kiitos, että valitsit BeSafe izi Go ISOfix -istuimen BeSafe on kehittänyt tämän istuimen huolellisesti, jotta se suojelee lastasi

Lisätiedot

HYDROSET ENT 20-3 F PINNANVALVONTAJÄRJESTELMÄ YLEISTÄ

HYDROSET ENT 20-3 F PINNANVALVONTAJÄRJESTELMÄ YLEISTÄ YLEISTÄ ENT 20-3F valvontajärjestelmä on tarkoitettu höyrykattiloihin, joiden paine on alle 60 bar ja syöttöveden säätö tapahtuu jaksottaisella syöttövesipumpun käytöllä. Järjestelmä koostuu elektrodilaipasta,

Lisätiedot

ASENNETTAVISSA SELKÄ- & KASVOTMENOSUUNTAAN ECE R44 04. 0+/1 0-18 kg 6m-4v

ASENNETTAVISSA SELKÄ- & KASVOTMENOSUUNTAAN ECE R44 04. 0+/1 0-18 kg 6m-4v ASENNETTAVISSA SELKÄ- & KASVOTMENOSUUNTAAN Käyttöopas ECE R44 04 Ryhmä Paino Ikä 0+/1 0-18 kg 6m-4v 1 Kiitos kun valitsit BeSafe izi Combi ISOfix -istuimen BeSafe on kehittänyt tämän istuimen huolella,

Lisätiedot

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22

Installation instructions, accessories. Yhdennetty puhelin. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22 Installation instructions, accessories Ohje nro 30664283 Versio 1.0 Osa nro Yhdennetty puhelin Volvo Car Corporation Yhdennetty puhelin- 30664283 - V1.0 Sivu 1 / 22 Varuste A0000162 A0000163 A0000161 A0801178

Lisätiedot

Turvatyynyadapterin liittäminen

Turvatyynyadapterin liittäminen Turvatyynyadapterin liittäminen vw-wi://rl/a.fi-fi.a00.5a40.04.wi::36486095.xml?xsl=3 Page 1 of 2 Turvatyynyadapterin liittäminen Tarvittavat erikoistyökalut, testerit ja korjaamolaitteet Turvatyynyadapteri

Lisätiedot

Aurinko-R10 asennus ja käyttöohje

Aurinko-R10 asennus ja käyttöohje EI NÄIN ESIM NÄIN Aurinko-R10 Aurinkopaneelin asennus ja kytkentä Asenna aurinkopaneeli avoimelle paikalle kohti etelää (välillä itä länsi) ja kallista kohti keskipäivän aurinkoa. Tuoton kannalta 25..

Lisätiedot
