1 ISDN User Part - - ISDN User Part /TUP vertailua lisäominaisuudet Merkinantojen yhteensovittaminen on kansainvälinen ja kansallinen verkkomerkinanto puhelujen muodostusta, valvontaa ja purkua varten. Lisäksi se tukee laajaa ISDN lisäpalveluvalikoimaa. Rka/ML -k2001 Tiedonvälitystekniikka I 13-1 Kurssin kuva välitysjärjestelmästä H.323 or SIP IP SIP or CAS, R2 IP HLR PABX ISDN Kytkentäkenttä MAP puhetie YKM AN V5 Ohjaus INAP SCP Rka/ML -k2001 Tiedonvälitystekniikka I 13-2

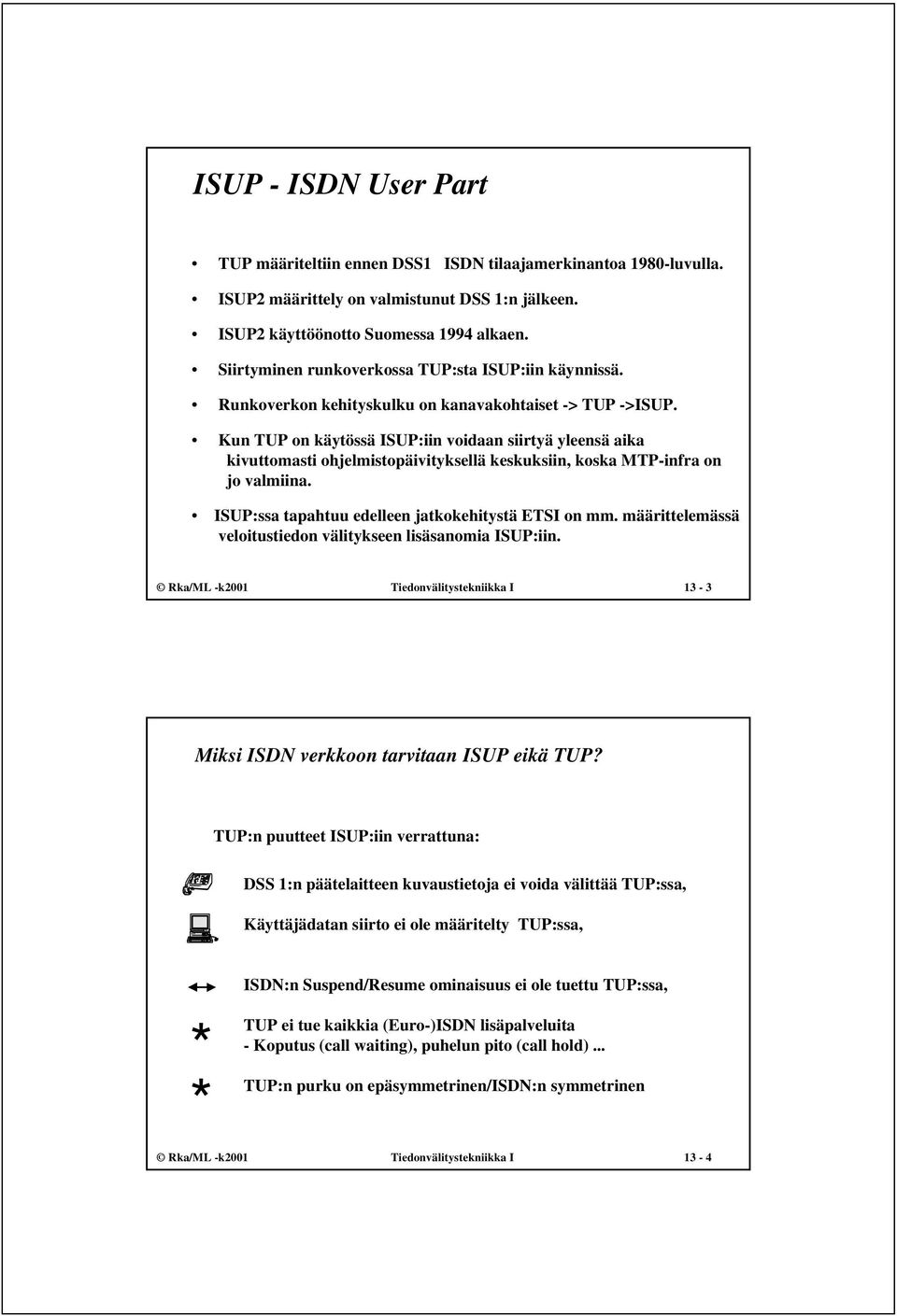

2 Alfaskopm346 - ISDN User Part TUP määriteltiin ennen DSS1 ISDN tilaajamerkinantoa 1980-luvulla. 2 määrittely on valmistunut DSS 1:n jälkeen. 2 käyttöönotto Suomessa 1994 alkaen. Siirtyminen runkoverkossa TUP:sta :iin käynnissä. Runkoverkon kehityskulku on kanavakohtaiset -> TUP ->. Kun TUP on käytössä :iin voidaan siirtyä yleensä aika kivuttomasti ohjelmistopäivityksellä keskuksiin, koska MTP-infra on jo valmiina. :ssa tapahtuu edelleen jatkokehitystä ETSI on mm. määrittelemässä veloitustiedon välitykseen lisäsanomia :iin. Rka/ML -k2001 Tiedonvälitystekniikka I 13-3 Miksi ISDN verkkoon tarvitaan eikä TUP? TUP:n puutteet :iin verrattuna: DSS 1:n päätelaitteen kuvaustietoja ei voida välittää TUP:ssa, Käyttäjädatan siirto ei ole määritelty TUP:ssa, ISDN:n Suspend/Resume ominaisuus ei ole tuettu TUP:ssa, * * TUP ei tue kaikkia (Euro-)ISDN lisäpalveluita - Koputus (call waiting), puhelun pito (call hold)... TUP:n purku on epäsymmetrinen/isdn:n symmetrinen Rka/ML -k2001 Tiedonvälitystekniikka I 13-4

3 Al faskopm346 Alf askopm346 Alf a sko p m346 :n verkkopalvelut puhe (speech) rajoittamaton 64 kbit/s(64 kbit/s unrestricted) 3.1 ja 7 khz audio puheen ja rajoittamattoman 64k vuorottelu (alternate speech / 64 kbit/s unrestricted) alternate 64 kbit/s unrestricted / speech 2 x 64 kbit/s unrestricted 384 kbit/s unrestricted 1536 kbit/s unrestricted 1920 kbit/s unrestricted Eli Elitulevaisuudessa tarjoaa tarjoaalaajennuksia TUP:n TUP:nvalikoimaan. Rka/ML -k2001 Tiedonvälitystekniikka I 13-5 ISDN perusrakenteet ISDN CPE ISDN voice handset ISDN basic access ISDN palvelut ISDN primary access ISDN CPE TA passive bus LE ISDN: verkkopalvelut telepalvelut lisäpalvelut LE 30B+D PBX PC Group 4 fax Yhteistoiminta/Interworking muiden verkkojen kanssa PLMN /GSM PSDN PSTN Rka/ML -k2001 Tiedonvälitystekniikka I 13-6

4 sanoman perusrakenne 2. level 4. level level MTP sanoma F CK SIF SIO LI F I B B FSN I BSN B F the first bit which is sent sanoma 8n bits data 48 route addr. +CIC 4 4 subservice field DCBA service code 0101= 0100=TUP Reittiosoite ja johtokoodi (CIC) Route address and CIC code CIC SLS OPC DPC 4bits 12bits 4bits 14 bits 14 bits CIC 12bits With TUP, SLS = four lowest bits of CIC OPC - Originating Point Code DPC - Destination PC Huom: sanomien koodaustyyli on saman tapainen kuin DSS1, TUP:n ei. Rka/ML -k2001 Tiedonvälitystekniikka I 13-7 Puhelun tunnistus perustuu pakolliseen johtokoodiin ja valinnaiseen puhelutunnukseen Puhelutunnusta suositellaan vain kansalliseen käyttöön. n x 64kbit/s yhteydet rakennetaan aina peräkkäisistä aikaväleistä. n x 64kbit/s -yhteys tunnistetaan pienimmällä käytetyllä johtokoodilla. Johtokoodien käyttö sitoo puhekanavan ja merkinannon - yhtä ei voi olla ilman toista --> eräs seuraus on, että IN:ssä tarvitaan erityinen standardoitu puhelun tilamalli, jonka avulla puhelulle SCP (ohjauspiste = tietokone) voi manipuloida keskuksen (SSP - kykentäpiste) käsittelemää puhelua. Sidonta johtokoodiin on ongelma esim IP -puheen ohjauksessa. Rka/ML -k2001 Tiedonvälitystekniikka I 13-8

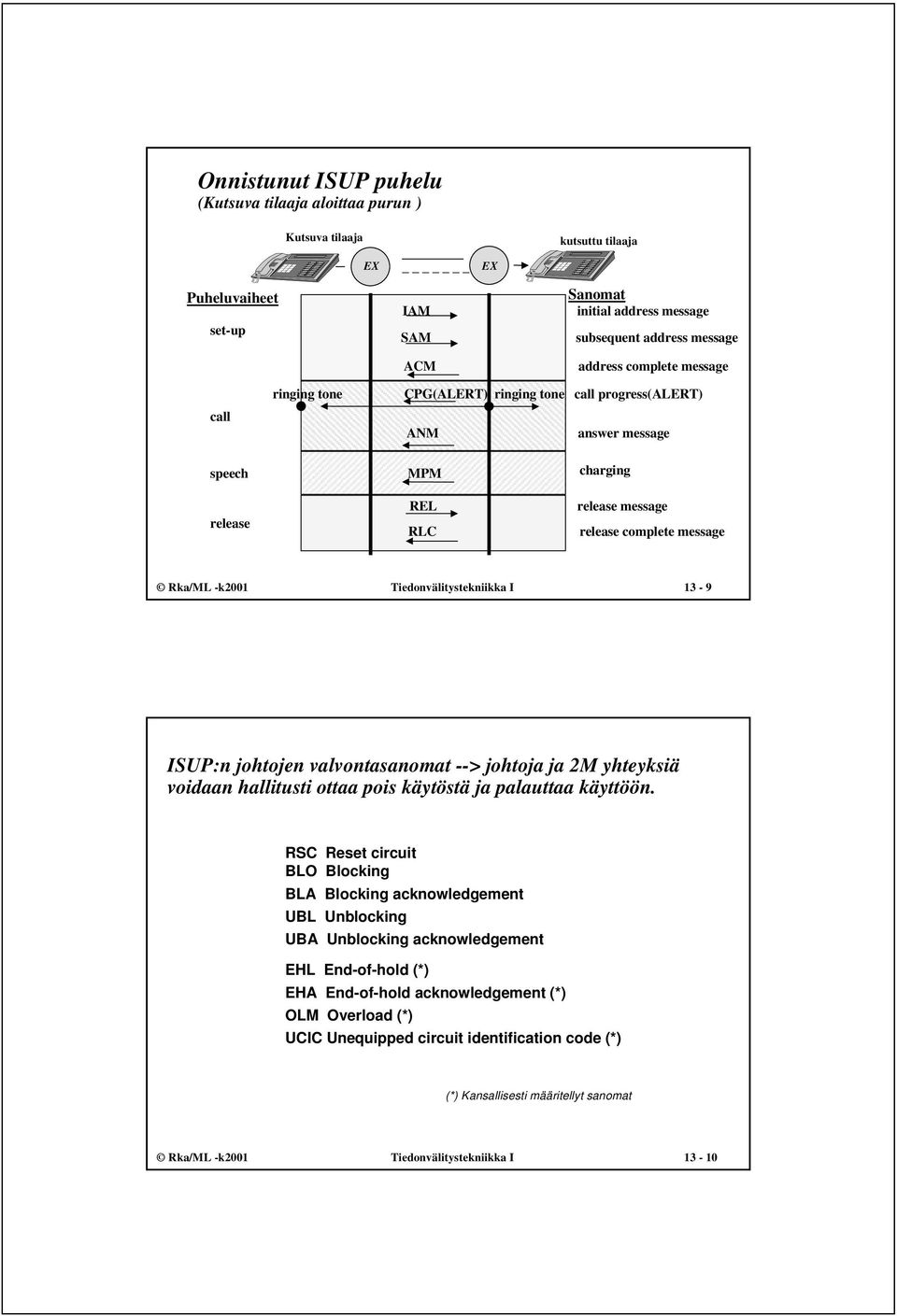

5 Onnistunut puhelu (Kutsuva tilaaja aloittaa purun ) Kutsuva tilaaja kutsuttu tilaaja Puheluvaiheet set-up EX SAM ACM EX Sanomat initial address message subsequent address message address complete message call ringing tone CPG(ALERT) ringing tone call progress(alert) ANM answer message speech release MPM REL RLC charging release message release complete message Rka/ML -k2001 Tiedonvälitystekniikka I 13-9 :n johtojen valvontasanomat --> johtoja ja 2M yhteyksiä voidaan hallitusti ottaa pois käytöstä ja palauttaa käyttöön. RSC Reset circuit BLO Blocking BLA Blocking acknowledgement UBL Unblocking UBA Unblocking acknowledgement EHL End-of-hold (*) EHA End-of-hold acknowledgement (*) OLM Overload (*) UCIC Unequipped circuit identification code (*) (*) Kansallisesti määritellyt sanomat Rka/ML -k2001 Tiedonvälitystekniikka I 13-10

6 Yhteensopivuus (COMPATIBILITY) A B A XXX XXX MESSAGE COMPATIBILITY INFO - TRANSIT AT INTERMEDIATE EXCHANGE INDICATOR, - RELEASE CALL INDICATOR, - SEND NOTIFICATION INDICATOR (CONF), - DISCARD MESSAGE INDICATOR, - PASS ON NOT POSSIBLE INDICATOR, -... sanomien koodaus tukee :n ohjelmistoversiopäivityksiä - vanha ja uusi versio voivat puhua toisilleen! Rka/ML -k2001 Tiedonvälitystekniikka I Versioiden yhteensopivuussäännöt Protokollan proseduureja, sanomia, tietoelementteja, koodausta ei saa muuttaa, paitsi protokollavirheen korjaamiseksi. Olemassa olevien kenttien semantiikkaa ei saa muuttaa Formatointi- ja koodaussääntöjä ei saa muuttaa Sanomien pakolliseen osaan ei saa lisätä parametreja, valinnaiseen osaan voi lisätä parametreja. Vaihtelevan pituisen tietoelementin tietojen järjestystä ei saa muuttaa, loppuun voi lisätä tietoja. Tietokentän arvo= all 0 == ei merkitsevä arvo. Fall-back yms. yhteensopivuus proseduurit. Säännöt voimassa 92 alkaen. Rka/ML -k2001 Tiedonvälitystekniikka I 13-12

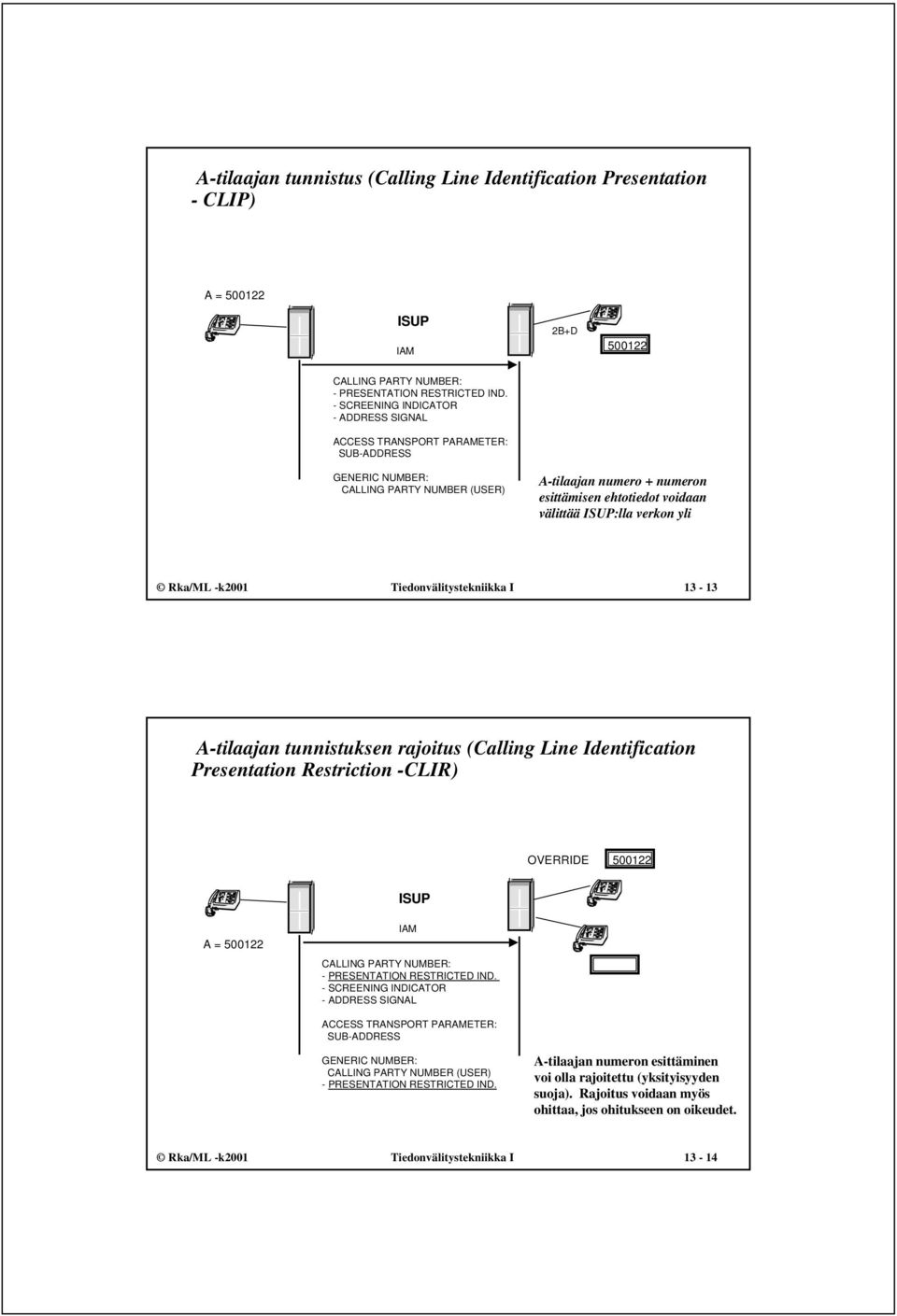

7 A-tilaajan tunnistus (Calling Line Identification Presentation - CLIP) A = CALLING PARTY NUMBER: - PRESENTATION RESTRICTED IND. - SCREENING INDICATOR - ADDRESS SIGNAL ACCESS TRANSPORT PARAMETER: SUB-ADDRESS GENERIC NUMBER: CALLING PARTY NUMBER (USER) A-tilaajan numero + numeron esittämisen ehtotiedot voidaan välittää :lla verkon yli Rka/ML -k2001 Tiedonvälitystekniikka I A-tilaajan tunnistuksen rajoitus (Calling Line Identification Presentation Restriction -CLIR) OVERRIDE A = CALLING PARTY NUMBER: - PRESENTATION RESTRICTED IND. - SCREENING INDICATOR - ADDRESS SIGNAL ACCESS TRANSPORT PARAMETER: SUB-ADDRESS GENERIC NUMBER: CALLING PARTY NUMBER (USER) - PRESENTATION RESTRICTED IND. A-tilaajan numeron esittäminen voi olla rajoitettu (yksityisyyden suoja). Rajoitus voidaan myös ohittaa, jos ohitukseen on oikeudet. Rka/ML -k2001 Tiedonvälitystekniikka I 13-14

8 Kytketyn liittymän tunnistus (Connected Line Identification Presentation -COLP) B = OPTIONAL FORWARD CALL INDICATOR: - CONNECTED LINE IDENTITY REQUEST IND. ACM ANM/CON -CONNECTED NUMBER: PR=00, SI=11 -GENERIC NUMBER: PR=00, SI=00, NQI=101 -ACCESS TRANSPORT PARAM.: SUB-ADDR PR = 00, presentation allowed SI = 11, network provided SI = 00, user provided not verified NQI = 101, additional connected nbr. Rka/ML -k2001 Tiedonvälitystekniikka I Kytketyn liittymän tunnistuksen rajoitus (Connected Line Identification Presentation Restriction - COLR) B = OPTIONAL FORWARD CALL INDICATOR: CONNECTED LINE IDENTITY REQUEST IND. ACM ANM/CON OVERRIDE -CONNECTED NUMBER: PR=01, SI=11 -GENERIC NUMBER: PR=01, SI=00, NQI=101 -ACCESS TRANSPORT PARAM.: SUB-ADDR PR = 01, presentation restricted SI = 11, network provided SI = 00, user provided not verified NQI = 101, additional connected nbr. Rka/ML -k2001 Tiedonvälitystekniikka I 13-16

9 Alfaskopm346 Käyttäjätiedon siirto merkinannossa (User to User Signalling 1-UUS1) (UUI) 30B+D ACM(UUI ) ANM(UUI ) REL(UUI ) RLC IMPLICIT SERVICE UUI = USER-TO-USER INFORMATION Rka/ML -k2001 Tiedonvälitystekniikka I Terminal Portability (TP) - ISDN sallii irrottaa päätelaitteen kesken puhelun ja jatkaa samaa puhelua vaikkapa toisesta päätelaitteesta tai toisesta liittymästä. SUS CONVERSATION STATE RES Rka/ML -k2001 Tiedonvälitystekniikka I 13-18

10 Puhelun siirto - ei vastaa (Call Forwarding No Reply - CFNR) A B C ACM OPT. BACKW. CALL IND: - CALL DIV. MAY OCCUR CPG(*) CPG(ALERT) s ACM ANM ANM (*) CALL DIV. INFO, REDIR. NBR., GENERIC NOTIF. Rka/ML -k2001 Tiedonvälitystekniikka I Merkinantojen yhteensovittaminen tarkastelee tilannetta keskuksessa (tm verkkoelementissä), jossa puhelun kahta päätä hoidetaan eri merkinannoilla Merkinanto X Keskus tms. verkkoelementti Merkinanto Y Englanniksi Interworking of signalling systems Puhutaan myös esim. kahden valmistajan samaa merkinantoa olevien toteutusten yhteensovittamisesta (interworking) vrt. yhteensopivuus. Rka/ML -k2001 Tiedonvälitystekniikka I 13-20

11 DSS1 / -yhteensovitus Tilaaja Setup_ack Setup Keskus Keskus - Initial Address Message Info Call_proceeding Alerting Connect Connect_ack SAM - Subsequent Address Message ACM - Address Complete Message CPG - Call ProGress ANM - ANswer Message Release Puhe tai datasiirto Disconnect REL - Release Message Release_comp RLC - ReLease Complete message Rka/ML -k2001 Tiedonvälitystekniikka I Kullakin merkinannolla on oma merkkivalikoimansa -> yhteensovituksessa katoaa (melkein) aina tietoa. Sujuvan yhteistoiminnan varmistamiseksi yhteensovitukset on määriteltävä huolella. Jos meillä on n merkinantoa, yhteensovituksia on n 2 kappaletta. Yhteensovitusten määrittelyyn standardointielimet käyttävät kahta menetelmää: Kanavakohtaisia merkinantoja varten: tapahtumiin perustuva FITE/BITE -menetelmä. Sanomapohjaisia merkinantoja varten: kerrosajatteluun perustuva menetelmä. Rka/ML -k2001 Tiedonvälitystekniikka I 13-22

12 Tapahtumiin perustuva merkinantojen sovitusmenetelmä FITE - Forward Interworking Telephone Event merkinantoja yhdistäviä. BITE - Backward Interworking Telephone Event SPITE - Switching Processing Interface Telephone Event - järjestelmän sisäisiä. Tulomerkinannon loogiset proseduurit Yhteensovituslogiikka Lähtömerkinannon loogiset proseduurit Eteenpäin merkit FITEs FITEs Taaksepäin merkit BITEs BITEs Tulo- ja lähtömerkinantoja tarkastellaan vain siinä laajuudessa kuin on välttämätöntä sovituksen kannalta. Yhteensovitus määritellään SDL:llä. Rka/ML -k2001 Tiedonvälitystekniikka I Kerrosajatteluun perustuva merkinantojen sovitusmenetelmä Puhelun ohjaus (call control) Indikaatio Indication (1) Vaste Response (4) Pyyntö Request (2) Vahvistus Confirm (3) Tulo- (lähtö-) merkinanto A (esim. DSS1) Lähtö- (tulo-) merkinanto B (esim. ) Numerot ilmaisevat primitiivien järjestystä Rka/ML -k2001 Tiedonvälitystekniikka I 13-24

13 Kerrosajatteluun perustuva merkinantojen sovitusmenetelmä - jatk. Keskus Tulomerkinanto Puhelunohjaus Lähtömerkinanto A Q-ind Q-req B D Q-resp Q-conf C E R-req R-ind G F R-conf R-resp H merkkiääni läpikytkentä molempiin suuntiin Aika läpikytkentä taksepäin läpikytkennän purku läpikytkentä eteenpäin tulo- tai lähtöjohdon varaus, jne... Koska ei käytetä SDL:ää, määrittely ei ole täydellinen --> valmistajat hoitavat loput. Rka/ML -k2001 Tiedonvälitystekniikka I V5 - PSTN prokollassa yhteensovitus tapahtuu osin AN:ssa osin keskuksessa PSTN protokolla AN Analoginen RKa/k97/s38.110/luento L3 protokolla olio Kansallinen AN -osa - autonomisten merkinanto sekvenssien käsittely AN hoitaa: - analogia merkkien ajoitus ja kesto - maksunosoitustaajuudet ja jännitteet - soittojännite - kansallisesti määriteltyjä autonomisia tehtäviä V5.x L3 protokolla olio LE FEkäsittely Kansallinen FEkäsittely protokolla olio FE - function element primitiivit - analogiapiirien tiloista kertovat primitiivit joko AN tai LE sisällä kuvaavat liitännän analogisen tilaajajohdon merkinantoon V5 PSTN protokollan sovitus FE-function Element primitiivien avulla analogisen liittymän ominaisuuksiin. Rka/ML -k2001 Tiedonvälitystekniikka I 13-26

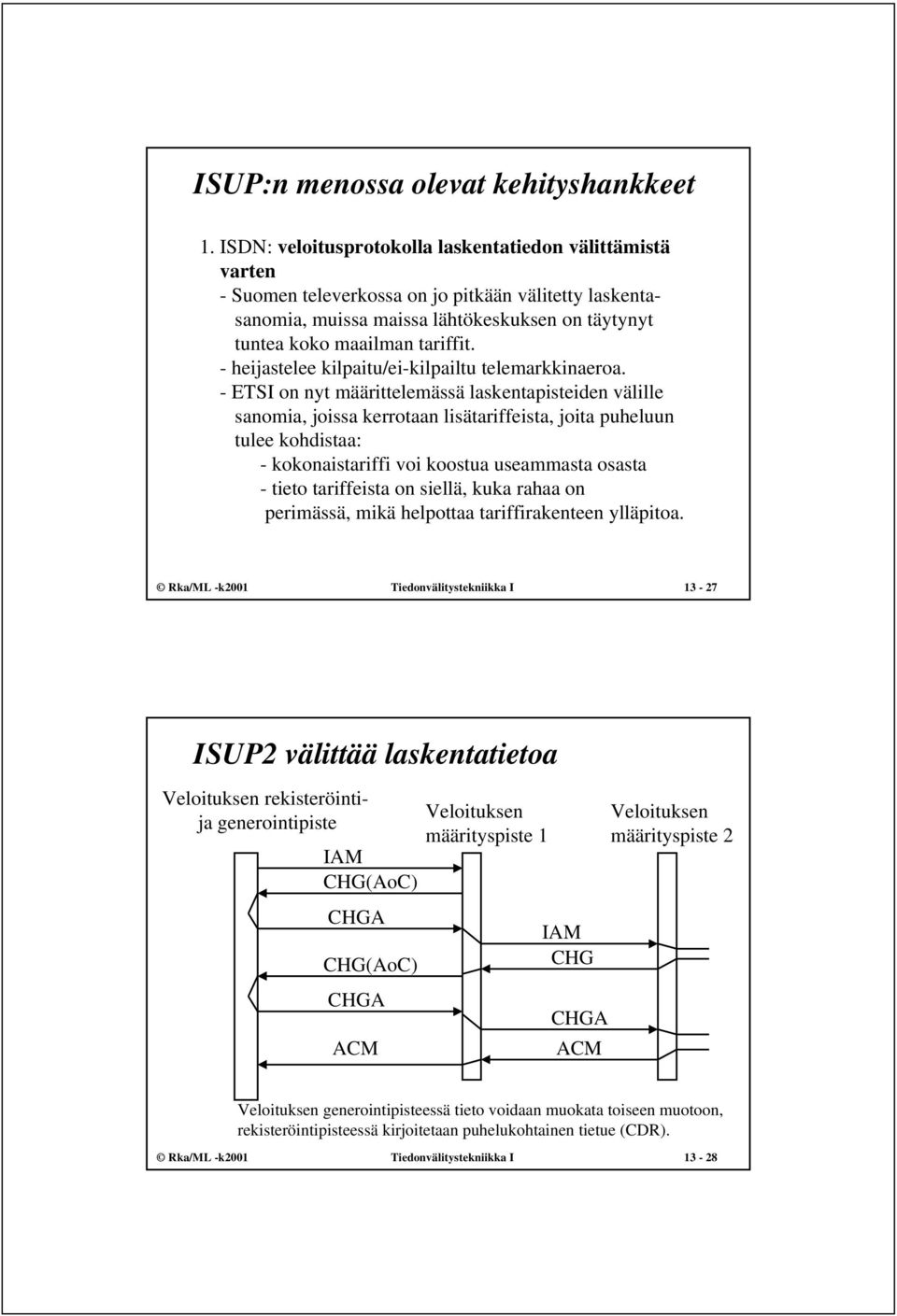

14 :n menossa olevat kehityshankkeet 1. ISDN: veloitusprotokolla laskentatiedon välittämistä varten - Suomen televerkossa on jo pitkään välitetty laskentasanomia, muissa maissa lähtökeskuksen on täytynyt tuntea koko maailman tariffit. - heijastelee kilpaitu/ei-kilpailtu telemarkkinaeroa. - ETSI on nyt määrittelemässä laskentapisteiden välille sanomia, joissa kerrotaan lisätariffeista, joita puheluun tulee kohdistaa: - kokonaistariffi voi koostua useammasta osasta - tieto tariffeista on siellä, kuka rahaa on perimässä, mikä helpottaa tariffirakenteen ylläpitoa. Rka/ML -k2001 Tiedonvälitystekniikka I välittää laskentatietoa Veloituksen rekisteröintija generointipiste CHG(AoC) CHGA CHG(AoC) CHGA ACM Veloituksen määrityspiste 1 CHG CHGA ACM Veloituksen määrityspiste 2 Veloituksen generointipisteessä tieto voidaan muokata toiseen muotoon, rekisteröintipisteessä kirjoitetaan puhelukohtainen tietue (CDR). Rka/ML -k2001 Tiedonvälitystekniikka I 13-28

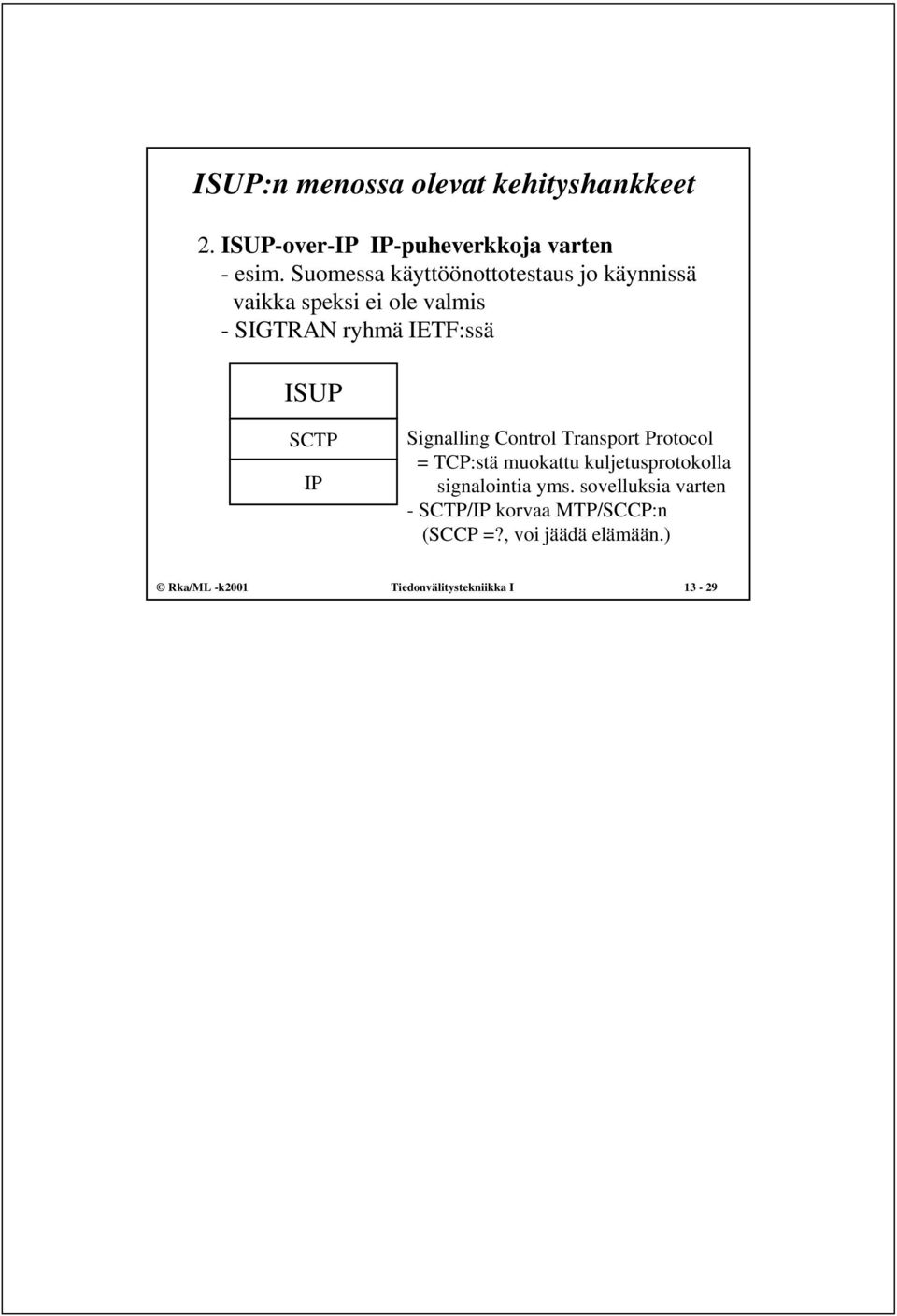

15 :n menossa olevat kehityshankkeet 2. -over-ip IP-puheverkkoja varten - esim. Suomessa käyttöönottotestaus jo käynnissä vaikka speksi ei ole valmis - SIGTRAN ryhmä IETF:ssä SCTP IP Signalling Control Transport Protocol = TCP:stä muokattu kuljetusprotokolla signalointia yms. sovelluksia varten - SCTP/IP korvaa MTP/SCCP:n (SCCP =?, voi jäädä elämään.) Rka/ML -k2001 Tiedonvälitystekniikka I 13-29
