1 1. JOHDANTO AXCARD RC Kortinlukijassa on kaksi potentiali vapaata vaihtokytkintä. Lukijassa on irroitettavat liitinrimat sekä sisääntulot avauspainikkeelle, ovikoskettimelle, kansisuoja, printer/pc, AXNET liitännät, ylimääräinen LED-valo, hälytyksen ylkoinen kuittaus. RC Kortinlukijat käsittelee kulkukortteja ja vieraskortteja sekä hälytyskortteja Lukijoissa on vuosikalenteri 8 kulkuoikeusvyöhykettä, 63 aikakaavaa ja 7 turvatasoa. Lukija osaa myös käsitellä murtohälytystä, paniikkihälytystä ja niissä on myös ovivalvonta. Sarja-22 lukijat voidaan kytkeä järjestelmäksi AXBASE:lla tai ilman. Lukijassa on näppäimistö sekä kolme LED- ja summeri jotka indikoi ohjelmointivaiheessa.. Käyttöjännite voi olla stabiloitua 12-30VDC tai 12-18VAC virrankulutus on enintään. 250mA. Käytä Smart key Oy:n suosittelemia jännitelähteitä. 2. LUKIJAN KÄYNNISTYS Asennuksen jälkeen lukija täytyy alustaa erityisellä koodilla. Tämä koodi valvoo millä kielellä tulostus annetaan. Lisäksi koodi tyhjää muistin, asettaa eräitä maakohtaisia parametrejä kuten aika vyöhykkeitä. Suomen alustuskoodi on ALUSTUS JA LUKIJAN RESETOINTI - Avaa kortinlukija. - Paina RST-painiketta piirilevyllä ja odota lyhyttä äänimerkkiä. - Näppäile Näppäile #. Kuulet 6 lyhyttä äänimerkkiä. Huom! Muisti tyhjentyy! Voidaaksesi ohjelmoida lukijaa ja saada tulostettua tietoa, tarvitset tunnussanan avain. Tämä avaintunnus voi olla 6-numeroinen koodi. Jos toivotaan korkeampaa turvatasoa, voit valita 6-numeroinen koodi + kortti. Tämä estää ulkopuolisia manipuloimasta järjestelmää. VAIHTOEHTO 1. OHJELMOINTIKOODIN ASETUS - Paina RST-nappia - Näppäile 6-numeroinen koodi näppäimistöllä. - Näppäile #. Ohjelmointikoodi on asetettu. - Sulje kansi. Seuraavat koodit eivät ole mahdollisia: ,

2 VAIHTOEHTO.2 TUNNUSSANAN JA OHJELMOINTIKORTIN ASETUS - Paina RST-nappia. - Näppäile 6-numeroinen koodi näppäimillä. - Lueta ohjelmointikortti lukijassa. Huom! Lukija täytyy olla kytkettynä PL7:lle. - Näppäile #. Ohjelmointikortti ja siihen kuuluva tunnussana on voimassa. - Sulje kotelo. Ohjelmointikorttia voidaan käyttää myös kulkukorttina Lisää kortti tarkistaaksesi lukijan toimivuus: - Aseta kortinlukija ohjelmointitilaan ohjelmointikoodillasi/kortillasi. - Näppäile #01 vedä kortti näppäile # * - Vedä kortti ja ovi avautuu. Jos lukija liitetään verkkoon siirry AXNET manuaaliin. RC PIIRIKORTTI Rima PL1 - SYÖTTÖJÄNNITTEELLE ja LUKOLLE. Rima PL2 - ETÄOHJAUKSELLE. Rima PL3 - KANSISUOJALLE. Rima PL4 - TULOSTIMELLE TAI PC. Rima PL5 - KAKSIJOHDINKOMMUNIKAATIOLLE. Rima PL6 ja PL7 LIITÄNTÄ LUKIJATERMINAALEILLE. RST käytetään "ALUSTUKSEEN" ( käynnistys ) ja "OHJELMOINTI KOODIN ASETUKSEEN". NODE kytkimillä asetetaan "LUKIJAOSOITE" kun useampi lukija on liitetty yhteen kaksijohdinkommunikaatiolla. Oikosulkupaloilla TERM päättät ensimmäisen ja viimeisen lukijan verkossa. Päättääksesi verkon aseta oikosulkupalat vasemmalle. LD4 osoittaa väyläliikenettä. 2

3 ASENNUS Lukija asennetaan sisätiloihin nk. Hälytysalueelle ja mahdollisimman lähelle ovea. Etäisyys lukijalle ei saa ylittää 25m mitä lyhyempi etäisyys lukijalle sitä parempi. Lukijan kaapelissa ei saa kulkea muita signaaleja kuin lukijan omat signaalit. Asenna lukija seuraavasti: - Avaa lukijan kotelo. - Kiinnitä kotelo seinään. - Kytke kytkennät kytkentäkaavion mukaisesti. - Sulje ja lukitse kotelo. LED NODE RST VAPAA KANSI LED SUOJA PL AVAUS PAINIKE ULK. HÄLY RELEEN OHJ. ON OVI KOSKETIN OFF PL1 PL ,24V AC/DC OVI RELE V KEY PUN. LED KEL.. LED VIHR. LED BUZZER CLS RCP RDP V KEY PUN LED KELT. LED VIHR. LED BUZZER CLS RCP RDP PL6 PL HÄLYTYS RELE HÄLYTYS LED +12 V PL RxD TxD LED PL5 TERM RS485 # - Säilytä kotelon avain varmassa paikassa. 3

4 ETÄOHJAUS HÄL. LED AXCARD Käyttöjännite tulee kytkeä PL1:1:een ja PL1:2:een. Jos virtaa joudutaan syöttämään sähkölukolle, niin aseta hyppyjohdin PL1:2:en ja PL1:3:en välille. Sähkölukko liitetään PL1:1:een ja PL1:4:een. Lukot, käänteisellä toiminnoilla liitetään PL1:1:een ja PL1:5:een. SÄHKÖLUKKO OVI RELE HÄL. OHITUS RELE Etäohjaus liitetään PL2:25:een ja PL2:26:een. OVIKOSKETIN ULK. MAN. HÄL. RELE OVIKOSKETIN Kansisuojakytkin kytketään PL3:13 ja PL3:14. Kytketty silmukka saa enintään olla max. 30VDC - 100mA. HÄL. KESKUKSELLE KANSI- KYTKIN 4

5 RK-531 kytkentä Rima PL6 ja PL7, RC-426-sarjassa on lukijaterminaalien liittämistä varten. Suurin sallittu etäisyys valvontayksikön/kompaktilukijan ja lukijapäätteen RK-531 on 25m, kaapeli tulee olla häiriösuojattua ja suojus kytketään molempiinkoteloihin. Virrankulutus terminaalle RK-531 on n. 45 ma. NÄPPÄIMET PUN. LED KEL. LED VIH. LED NÄPPÄIMET PUN. LED KEL. LED VIH. LED Huom: Jos kytket yhden RK-531 sisäänkulkua varten valvontayksikköön RC- 426-sarjaan, täytyy se kytkeä rimalle PL7 5

6 SR-521 kytkentä Rima PL6 ja PL7, RC-426-sarjassa on lukijaterminaalien liittämistä varten. Suurin sallittu etäisyys valvontayksikön ja lukijapäätteen SR-521 välillä on 25m, kaapeli tulee olla häiriösuojattua ja suojus kytketään molempiinkoteloihin. Virrankulutus terminaalle RK-531 on n. 45 ma. NÄPPÄIMET PUN. LED KEL. LED VIH. LED PUN. LED VIH. LED Kaapelireitti. Takaa katsottuna KAAPELIN TUOMINEN KOTELOON 6

7 PR-551/PR-543 kytkentä RC-426 sarjan lukijoihin voidaan myös liittää etäkortinlukijoita PR-543 tai näppäimistöllinen PR-551. PR-551 mahdollistaa hälytystoiminon käyttöä PIN-koodilla sekä etäkortilla. Voit myös asettaa lukijan käyttämään ainoastaan koodeja korttien sijaan. Suurin sallittu etäisyys valvontayksikön ja lukijapäätteen välillä on 25m, kaapeli tulee olla häiriösuojattua ja suojus kytketään molempiin koteloihin. Huom. Jos kytket yhden terminaalin PR-551 sisään kulkua varten, täytyy se kytkeä rimalle PL7. Jos kytket kaksi PR-543:ta samaan keskukseen, tulee sinun käyttää ulkoista 12V virransyöttöä (katso alla). Virrankulutus PR-551:lla on 35 ma ja PR- 543:lla 55 ma. 7

8 FR-522 kytkentä RC-426:een voidaan liittää pistolukijaterminaali FR-522. Tämä terminaali löytyy myös FR joka lukee kumpaakin raitaa 2 ja 3 samalta magneettikortti. Tätä käytetään tavallisesti RC :än kanssa jos halutaan lukea pankki/luottokortteja antaakseen kulkuoikeuden pankkiautomaatille. PL PL1 (SPÅR 2) PL3 (SPÅR 3) RCP RDP PL PL2 RC-426 FR VAPAA KANSI- LED SUOJA Jos käytät FR-522:ta sisäänkululle kytketään se PL7 ja ulosluku PL6:een. Jos lukija kytketään RC :een kytketään rimaa PL6. 8

9 Kirjoittimen kytkentä Tulostin tai PC liitetään rima PL4 tai CR-226:ssa erikoiskaapelilla K2:een. Jos sinulla on AXNET verkko liität tulostimen/pc:n masteriin. = signaali maa ( 0 V ) RxD = Data vastaanotto ( till kortläsare ) sisääntulo TxD = Data lähetys ( från kortläsare ) ulostulo 9

10 PC:n kytkentä Jos liität PC:n lukijaan tulee sinun käyttää linjaerotinta LD-232. Tämä sijoitetaan yleensä lukijan läheisyyteen jotta erottimen käyttöjännitejännite voidaan ottaa lukijalta. 10

11 PC ja isolaattorin LD-3K kytkentä ,24V TxD RxD LD1 LD RxD TxD LD2 11

12 ERIKOISPARAMETRIEN OHJELMOINTI Seuraavat kaksi komentoa käytetään ainoastaan -23 lukijatyypissä. Tässä lukijassa on laskuri joka laskee montako korttia on sisällä. Ensimmäistä komentoa käytetään tämän laskurin max. Arvon ohjelmointiin,(aseta autojen määrä hallissa kun lukija käynnistetään. Sinun täytyy myös ohjelmoida # ) # 32 KAPPALEMÄÄRÄN ASETUS LUKIJAAN - Näppäile # 32 - Näppäile määrä sisällä ( xx numeroa) - Paina #. Lukija palaa ohjelmointitilaan. - Paina *. Lukija palaa valmiustilaan. Voit myös saada ilmoituksen kun tietty määrä kortteja on sisällä (halli täynä). Katso myös #39.06 Seuraavia komentoja käytetään ainoastaan muuttaaksesi lukijan toimintoa jota ei normaalisti käyttää. Sillä on myös alakomento Alustuskoodi ei vaikuta näihin asetuksiin. # 33 ASETA HÄLYTYS SISÄLLÄOLEVILLE KORTEILLE - Näppäile # 33 - Näppäile määrä kortteja sisällä ( xx numeroa) hälytyksille. - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. # Korttiparametrien ohjelmointi Tällä komennolla päätät, missä magneettinauhan kohdassa lukeminen aloitetaan ja kuinka monta merkkiä luetaan. - Näppäile # Näppäile aloituskohta ( kaksi numeroa ) - Näppäile merkkien lukumäärä ( kaksi numeroa max 08 ) - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan esim: # # lukee kuusi numeroa kohdasta 5. Axcardissa on oletus asetus # Tämä asetus merkitsee seuraavaa: Jos sinulla on 16 numeroa tai enemmän, lukja lukee kohdasta Jos sinulla on 8-15 numeroa lukee lukija 8 viimeistä numeroa. Jos sinulla on vähemmän kuin 8 12

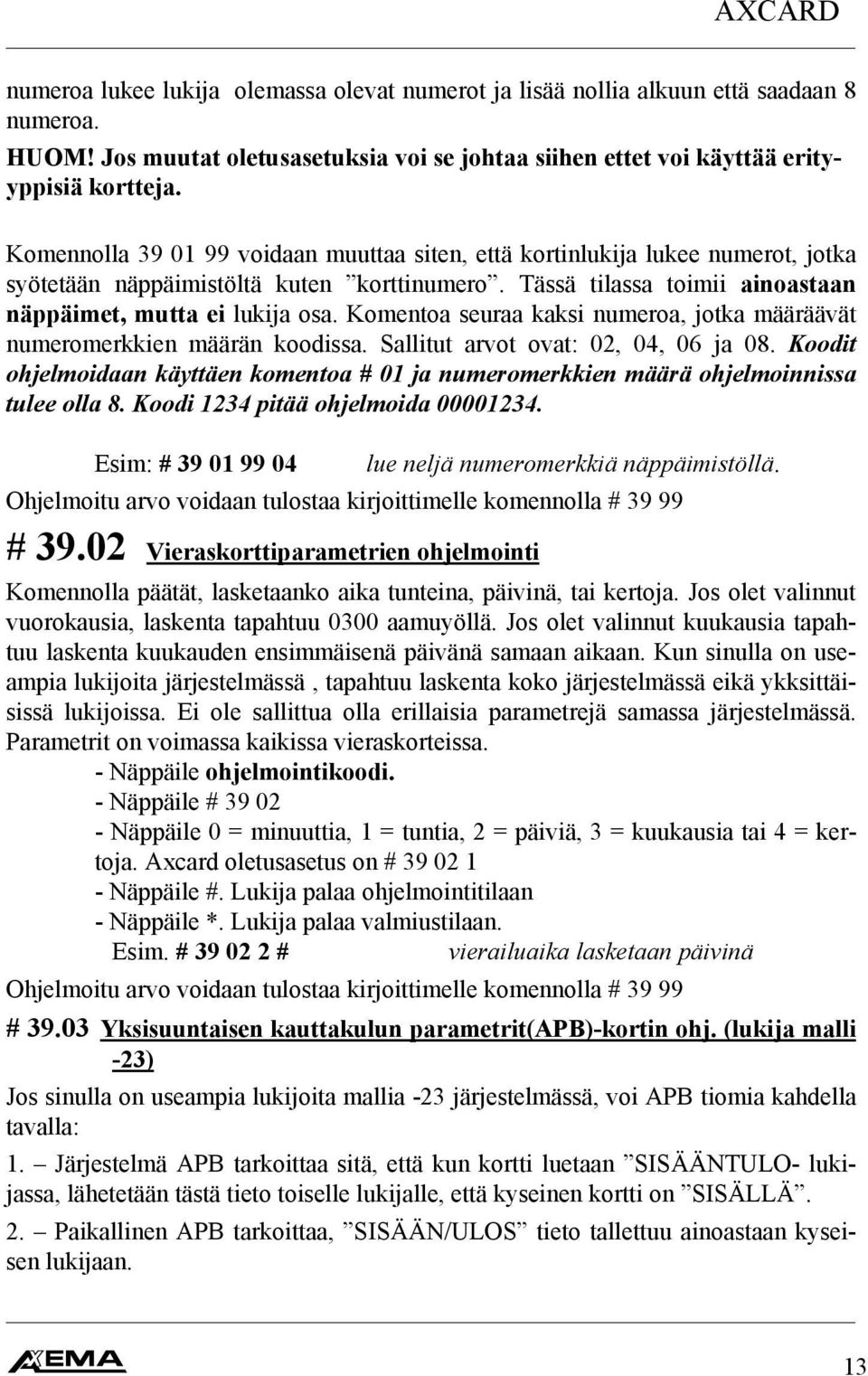

13 numeroa lukee lukija olemassa olevat numerot ja lisää nollia alkuun että saadaan 8 numeroa. HUOM! Jos muutat oletusasetuksia voi se johtaa siihen ettet voi käyttää erityyppisiä kortteja. Komennolla voidaan muuttaa siten, että kortinlukija lukee numerot, jotka syötetään näppäimistöltä kuten korttinumero. Tässä tilassa toimii ainoastaan näppäimet, mutta ei lukija osa. Komentoa seuraa kaksi numeroa, jotka määräävät numeromerkkien määrän koodissa. Sallitut arvot ovat: 02, 04, 06 ja 08. Koodit ohjelmoidaan käyttäen komentoa # 01 ja numeromerkkien määrä ohjelmoinnissa tulee olla 8. Koodi 1234 pitää ohjelmoida Esim: # lue neljä numeromerkkiä näppäimistöllä. Ohjelmoitu arvo voidaan tulostaa kirjoittimelle komennolla # # Vieraskorttiparametrien ohjelmointi Komennolla päätät, lasketaanko aika tunteina, päivinä, tai kertoja. Jos olet valinnut vuorokausia, laskenta tapahtuu 0300 aamuyöllä. Jos olet valinnut kuukausia tapahtuu laskenta kuukauden ensimmäisenä päivänä samaan aikaan. Kun sinulla on useampia lukijoita järjestelmässä, tapahtuu laskenta koko järjestelmässä eikä ykksittäisissä lukijoissa. Ei ole sallittua olla erillaisia parametrejä samassa järjestelmässä. Parametrit on voimassa kaikissa vieraskorteissa. - Näppäile # Näppäile 0 = minuuttia, 1 = tuntia, 2 = päiviä, 3 = kuukausia tai 4 = kertoja. Axcard oletusasetus on # Näppäile #. Lukija palaa ohjelmointitilaan - Näppäile *. Lukija palaa valmiustilaan. Esim. # # vierailuaika lasketaan päivinä Ohjelmoitu arvo voidaan tulostaa kirjoittimelle komennolla # # Yksisuuntaisen kauttakulun parametrit(apb)-kortin ohj. (lukija malli -23) Jos sinulla on useampia lukijoita mallia -23 järjestelmässä, voi APB tiomia kahdella tavalla: 1. Järjestelmä APB tarkoittaa sitä, että kun kortti luetaan SISÄÄNTULO- lukijassa, lähetetään tästä tieto toiselle lukijalle, että kyseinen kortti on SISÄLLÄ. 2. Paikallinen APB tarkoittaa, SISÄÄN/ULOS tieto tallettuu ainoastaan kyseisen lukijaan. 13

14 - Näppäile # Näppäile 1 = järjestelmä APB tai 2 = paikallinen APB. Axcard oletusasetus on # = järjestelmä APB.. - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim: # # paikallinen APB Ohjelmoitu arvo voidaan tulostaa kirjoittimelle komennolla # # Yksisuuntaisen kauttakulun ohjelmointi (lukija malli -22) Tällä komennolla sallit vain SISÄÄN pääsyn yhdellä lukijalla määritettynä aikana. Tämä on mahdollista vain, jos sinulla on lukijat oven molemmin puolin. Jos olet valinnut yksisuuntaisen kauttakulun, koskee tämä vain kortteja. Jotka kuuluvat ryhmään 8. Kortti voi luonnollisesti kuulua tuuhun ryhmään jolla on ulos kirjautumis oikeus muuhun aikaan. Kortti ryhmässä 8 voidaan aina ohjelmoida toimimaan uloskirjautuessa, riippumatta siitä koska kortti on ohjelmoitu toimimaan sisäänkirjautuessa. Voimassaoloaika ryhmälle 8 täytyy ohjelmoida vapailla aikavyöhykkeillä ( Katso käyttöohje). - Näppäile # Näppäile 2 ainoastaan sisäänkirjautuminen ryhmälle 8 tai 3 mikä suo korteille aina uloskirjautumisen riippumatta siitä miten kortti on ohjelmoitu. Axcard oletus on # mikä suo sekä sisään ja ulos kirjautumisen ryhmälle 8. - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla # Huom: Yllä mainitut toiminnot ovat voimassa ainoastaan, kun ulos lukija on kytketty rimalle 6. 14

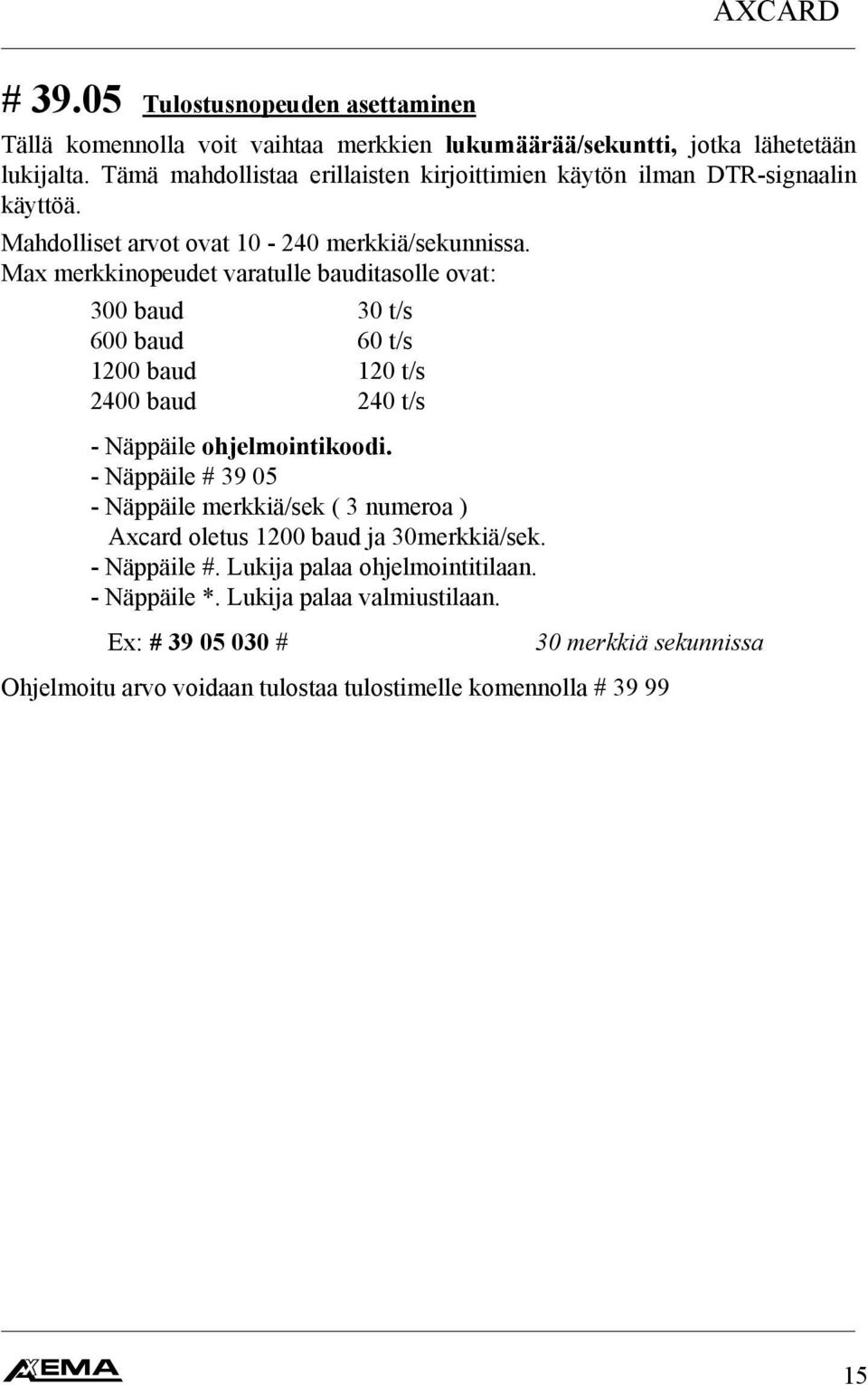

15 # Tulostusnopeuden asettaminen Tällä komennolla voit vaihtaa merkkien lukumäärää/sekuntti, jotka lähetetään lukijalta. Tämä mahdollistaa erillaisten kirjoittimien käytön ilman DTR-signaalin käyttöä. Mahdolliset arvot ovat merkkiä/sekunnissa. Max merkkinopeudet varatulle bauditasolle ovat: 300 baud 30 t/s 600 baud 60 t/s 1200 baud 120 t/s 2400 baud 240 t/s - Näppäile # Näppäile merkkiä/sek ( 3 numeroa ) Axcard oletus 1200 baud ja 30merkkiä/sek. - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Ex: # # 30 merkkiä sekunnissa Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla #

16 # lähdön ohjelmointi (lukijat -22/23) Tällä komennolla voit asettaa ulostulon 9 negatiiviseksi kun "ovihälytys tai paniikkihälytys on aktivoitu. Esim. ulkoinen rele voidaan kytkeä ohjaamaan ulkoista summeria. Ulostulossa ei ole suojadiodia, joten suojadiodi on asennettava rinnan releen kelan yli. - Näppäile # Näppäile 2 "ovihälytys", 3 "paniikkihälytys tai 4 hälytyspiste. Axcard oletusasetus on # mikä asettaa hälytysdiodilähtö. - Näppäile #. Lukija palaa ohjelmointitilaan. Esim. # # Kun sinulla on lukija mallia -23 ja valitsemalla parametrin 4 saadaan lähtö hälyttämään määrätyn sisällä olevan korttimäärän jälkeen. Ohjelmointi tulee täydentää komennolla # 32 ja # 33. Esim. # # Hälytys kun x korttia on sisällä. (parkkipaikka täysi) Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla # # Hälytyksen ulkoisen aktivoinnin esto (lukija malli -22) Tällä komennolla voit muuttaa sisääntulon 27:n toimintoa. Jos 1 ohjelmoidaan, sisääntulo on normaali hälytystulo. Jos 2 ohjelmoidaan, toimii sisääntulo seuraavasti: Korkea taso (nasta avoin) hälytystä ei voida aktivoida. Matala taso (nasta suljettu) Hälytys voidaan aktivoida. Jos 3 ohjelmoidaan, rekisteröi sisääntulo 27 kuin tapahtuma seuraavasti: Korkea taso (nasta avoin) = tulo 27 OFF. Matala taso (nasta suljettu)= tulo 27 ON. - Näppäile # Näppäile 1 normaali toiminto. 2 estolle tai 3 tapahtumarekisteröinti.. Axcards oletusasetus on # Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim. # # 16

17 Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla #

18 # Hälytyksen ohjausparametrien ohjelmointi (lukija malli-22) Tällä komennolla voidaan muuttaa hälytyskortti toimimaan myös ilman PIN-koodia. - Näppäile # Näppäile 1 normaali toiminto. 2 ohjaa hälytystä kortilla ja tähdellä *. Axcard oletusasetus on # Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim: # Programmerat värde kontrolleras genom utskrift # # Hälytyksen ohjaus aikavyöhykkeellä (lukija malli -22) Tällä komennolla voidaan muuttaa hälytysstatuksen tilaa, kun aikavyöhyke loppuu hälytys vaihtaa päivätilaan (hälytys pois päältä). - Näppäile # Näppäile 1 normaali toiminto. 2 hälytys pois aikavyöhykkeellä. Axcard oletusasetus on # Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim: # # Hälytys pois aikavyöhykkeellä. Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla # # Modeemiparametrien ohjelmointi Tällä komennolla voidaan määrätä kuinka monen hälytyssignaalin jälkeen modeemi vastaa. (käytetään vain AXBASE-ohjelman kanssa) - Näppäile # Näppäile 0 normaali toiminto. - Näppäile 1-9 yhdestä yhdeksään soittosignaalia ennen vastausta. Axcard oletusasetus on # Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim: # # modeemi vastaa kolmen soittosignaalin jälkeen Programmerat värde kontrolleras genom utskrift #

19 RC-426: AXCARD Sinun täytyy liittää yksi tai kaksi lukijaykksikköä RC-426-malleihin. Jos liität kaksi ykksikköä asetetaan nämä oven kummallekkin puolelle, näin voidaan ohjata sekä sisään- että ulos- kulkua. Tässä tapauksessa saadaan rekisteröinti kumpaankin kulkusuuntaan. Asettaaksesi mikä on sisään lukija ja mikä on ulos lukija täytyy sinun ohjelmoida parametri. # 64 RINNAKKAISLUKIJAN PARAMETRIEN ASETUS - Näppäile # 64 - Näppäile < 1 > yhdistelmälle ARK-531 PL7:ssä ulkopuolella (SISÄÄN) ASR-521 PL6:ssä sisäpuolella (ULOS) - Näppäile < 2 >yhdistelmälle ARK-531PL7:ssä sisäpuolella (ULOS) ASR-521 PL6:ssä ulkopuolella (SISÄÄN) - Näppäile < 3 > yhdistelmälle ASR -521 PL7:ssä ulkopuolella (SISÄÄN) ASR -521 PL6:ssä sisäpuolella (ULOS) tai ARK-531PL7:ssä ulkopuolella (SISÄÄN) ARK-531 PL6:ssä sisäpuolella (ULOS) - Näppäile < 4 > yhdistelmälle ASR -521 PL7:ssä sisäpuolella (ULOS) ASR -521PL6:ssä ulkopuolella (SISÄÄN) tai ARK -531 PL7:ssä sisäpuolella (ULOS ARK -531PL6:ssäulkopuolella (SISÄÄN) - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla # 89. Turvataso lukijaykksiköillä on normaalisti sama, mutta jos olet liittänyt SR-521 jossa ei ole näppäimiä ts. VAIHTOEHTO. 1 tai 2 ja valinnalla "KORTTI + PIN" tulee SR-521:en avaamaan "KORTILLA". Jos olet alustanut keskuksen, keskuksen näppäimillä tai ykksiköltä joka on asennettu PL7:een tulee vaihtoehto. 1 olemaan asetettuna. Jos näppäilet koodin ykksiköltä joka on asennettu PL6:een asetat vaihtoehdon. 3. Huomioi että SR-521 PL7:ssä ja RK-531 PL6:ssa ei ole sallittu yhdistelmä. 19

20 Näitä asetuksia voidaan myös käyttää jos käytät etälukijoita PR-543 yhdessä KP- 511:en kanssa. 20

21 # 66 ASETA TIEDONSIIRTONOPEUS KIRJOITTIMELLE / PC:lle - Näppäile # 66 - Näppäile< 1200 > = 1200 baud < 2400 > = 2400 baud < 4800 > = 4800 baud - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla # 89. Alustuksen jälkeen nopeus on 1200 baud. # ASETA AIKAVYÖHYKE AVAUSPAINIKKEELLE - Näppäile # Näppäile < mistä aika > < mihin aikaan > < päivätyypit > - Näppäile #. Aikavyöhyketoiminto tallentuu muistiin ja lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim: # #etäohjauspainike toimii maanantaista perjantaihin. Tämä aikavyöhyke on asetettu toimitettaessa aina toimimaan ilman rajoituksia. 21

22 Hälytyksen kytkeminen (RC ) toiminnan kuvaus RC kykenee kontrolloimaan hälytystä kolmella eri tavalla. Rele 2 on sähköteknisesti pulssitoiminen joka ohjelmoimalla voidaan asettaa joko pulssi, pito, sykäystoiminto. 1. Pulssi toiminen Pulssitoimisessa tilassa voi lukija kontrolloida hälytyskeskusta, ts lukulaite voi kytkeä hälytysvyöhykkeen tai koko keskuksen päälle/pois. Hälytys kytkeytyy päälle ohjelmoitavan viiveen jälkeen (1-99 sek). Tänä aikana varoitusäänimerkki soi. Hälytys voidaan aktivoidaan ulkoisella painikkeella (PL2:27, PL2:28). Tämä sisäänmeno tunnistaaainoastaan oikosulun. Kun hälytys on aktivoitu, rele sulkee PL1:6 ja PL1:8. Kun hälytys ei ole aktivoitu, on sulku PL1:6 ja PL1:7 välillä. Pulssitoiminto täytyy yhdistää sisäisellä kuittauksella, ts. Ei takaisin kytkentää hylytys keskukselta. Sisäinen kuittaus täytyy asettaa ohjelmoimalla. 2. Pito toiminen Pito toimisena kortinlukijaa voidaan käyttää hälytyksen ohisulkijana ts. voi ohittaa hälytystunnistimen. Tämä tehdään yksiasentoisella ts. rele vapautetaan tietyn ajan jälkeen, joka voidaan ohjelmoida 10 sek sek. 10 sekunnin jaksoin. Saadakseen varoituksen ennen ohitusajan loppua, käytetään ovi auki -hälytystä. Asettamalla ohitusaika 60 sek. Ja ovihälytys 40 sek. Jolloin saadaan = 20 sekunnin summeriääni ennen hälytyksen uudelleen aktivointia. Tämä edellyttää ovikoskettimen PL2:29:een ja PL2:30:een. Tässä tilassa voidaan ohitus tehdä myös etäohjauspainikkeella (PL2:25 PL2:26). Kun hälytys ei ole ohitettuna rele johtaa PL1:6 ja PL1:8 välillä. Kun hälytys on ohitettuna rele johtaa PL1:6 ja PL1:7 välillä. Pitotoiminto täytyy yhdistää sisäisellä kuittauksella, ts. Ei takaisin kytkentää hylytys keskukselta. Sisäinen kuittaus täytyy asettaa ohjelmoimalla. 3. Sykäys toiminto Tätä toimintoa käytetään usein, kun yksi tai useampi lukija ohjaa hälytyskeskusta. Tässä tapauksessa lukija antaa lyhyen sykäyksen, joko päälle tai pois. Hälytys kytkeytyy päälle ohjelmoidun viiveen jälkeen (1-99sek). Viiveen aikana kuuluu varoitus äänimerkki. Hälytys voidaan aktivoidaan ulkoisella painikkeella (PL2:27, PL2:28). Tämä sisäänmeno tunnistaaainoastaan oikosulun. Normaali tilassa rele johtaa PL1:6 ja PL1:8 välillä. Kun sykäys tulee rele johtaa PL1:6 ja PL1:7 välillä. Sykäys toiminto vaatii kuittauksen hälytyskeskukselta, PL2:31:een ja PL2:32:een. Kuittaussignaalilla täytyy olla pysyvä taso ja kytkettynä oikealla polariteetilla että LEDi optokytkimessä syttyy, kun hälytys aktivoidaan. Lukija tulee ohjelmoida ulkoiselle kuittaukselle. 22

23 Etäohjaus toiminto. Etäohjauspainike toimii aina, riippumatta siitä onko hälytys aktivoitu vai ei. Jos olet valinnu pito toiminnon, toimii kaukoohjauspainike hälytyksen ohisulkijana ts. kytkee hälytysvyöhykkeen tai keskuksen pois. ULKOINEN HÄLYTYKSEN AKTIVOINTI OVIVALVONTAKYTKIN ULKOINEN HÄLYTYKSEN KUITTAUS ETÄOHJAUS ULK. KÄYTTÖ RELE 2 OVIVALVONTA ohm PL2 Hälytyksen tilan osoitus: Edellyttäen että lukijaparametri # (ks. kpl. 6.4) ei ole muutettu osoittaa ulostulo PL1: 9,10 hälytysstatuksen. Ulostulo toimii eri tavoin riippuen siitä, kuinka lukija on ohjelmoitu. Jos olet ohjelmoinut vaihtoehdon 1 tai 2 komennolla # 69 (ks. Kpl. 6.5), sisääntulosignaali PL2:31 PL2:32:ssa näkyy läpinäkyvänä, kuitenkin vaihtoehdossa 2 vain 10 sek. Jos vaihtoehto 3 tai 4 on ohjelmoitu, lukijan sisäinen hälytysstatus näkyy, ja vaihtoehdossa 4 vain 10 sek. Ajan. PL ,24V AC/DC OVI RELE HÄLYTYS RELE RC HÄLYTYS LED +12V PL EXTRA LED 560 ohm RK-431 KANSI- SUOJA Hälytys-LEDi: Kortinlukijassa on myös vapaa LEDi hälytysstatuksen osoittamista varten. LEDi voidaan kytkeä suoraan hälytyskeskukseen tai hälytyksenosoitus ulostuloon. Jos kortinlukija ohjaa hälytys-lediä, sinun tulee liittää PL1:9 ja PL3:12 sekä PL1:10 ja PL3:11: terminaalin ja keskuksen välille. Muussa tapauksessa vapaa LEDi kytketään PL3:11 ja PL3:12 välille. Positiivnen jännite PL3:11 ja negatiivinen PL3:12:een. Jännite tulee olla 12V DC. 560 ohminen vastus on kytketty sarjaan LEDin kanssa. 23

24 KYTKENTÄESIMERKKI HÄLYTYKSEN KANSSA Esimerkkejä tavallisimmista kytkennöistä ja ohjelmoinnista hälytyksen kanssa. HÄLYTYKSENOHJAUS PITOTOIMISESTI. OVIKOSKETIN HÄLYTYSKOSKETIN HÄLYTYSSILMUKKA RK-531/ SR-521 PL3 PL EXTRA LED PL ETÄOHJAUS ULK. MAN. HÄL. OHJAUS OVIKOSKETIN 560 ohm ,24VDC 12,18VAC RC HÄLYTYSLED +12V OVI HÄLYTYS 12 V RELE RELE 24 V Jos sinulla ei ole Axbase:a, ohjelmoit seuraavasti: # sek ohitus. #69 3 Sisäinen kuittaus, sisäinen kiinteä hälytyksen kuittaus. #54 00 Varoitus summeri ei soi #52 04 ovihälytys 40 sek. jälkeen. HÄLYTYKSEN OHJAUS PITOTOIMISESTI Hälytysstatus RK-531/ SR-521 PL3 PL EXTRA LED PL ETÄOHJAUS ULK. MAN HÄL. OHJAUS OVIKOSKETIN ,24VDC 12,18VAC K1 560 ohm RC HÄLYTYSLED +12V OVI HÄLYTYS 12 V RELE RELE 24 V Jos sinulla ei ole Axbase, ohjelmoit seuraavasti: #53 99 Pitotoiminen. #54 30 Varoitussummeri 30 sek. Ennen hälytyksen aktivointia #69 3 Sisäinen kuittaus, ulkoinen hälytysstatuksen osoitus.. 24

25 HÄLYTYSKESKUKSEN OHJAUS PULSSITOIMISESTI. Tätä kytkentää käytetään kun useammalla kortinlukijalla ohjataan samaa hälytyskeskusta. Sisäinen hälytysstatuksen näyttö Ulkoinen hälytyksen kuittaus PL3 PL EXTRA LED ,24VDC 12,18VAC LARMDIOD +12V RK-531 PL ETÄOHJAUS ULK. MAN. HÄL. RELE OVIKOSKETIN 560 ohm OVI HÄLYTYS RELE RELE RC V 24 V Sisäinen hälytysstatuksen näyttö PL3 PL EXTRA LED ,24VDC 12,18VAC LARMDIOD +12V RK-531 PL2 DÖRR LARM RELÄ RELÄ + FJÄRRÖPPNING EXT. MAN. LARMRELÄ DÖRRÖVERVAKNING 560 ohm RC V 24 V Jos sinulla ei ole Axbase, ohjelmoit seuraavasti: #53 98 Pulssitoiminto.. #69 1 Ulkoinen hälytyksen kuittaus, kiinteä osoitus hälytysstatuksen osoitus. 9 ulostulo. Huomioi! Hälytysstatuksen lähtöön hälytyskeskukselta täytyy olla jatkuva. Hälytyskeskus täytyy aktivoitua ja lähettää kuittauksen kun hälytyksen aktivointisilmukka avataa, ei kun silmukka uudelleen suljetaan (voi aiheuttaa ongelmia toisissa hälytyskeskuksissa). Sisäistä hälytysstatuksen osoitus suositellaan jos LED-ulostulo hälytyskeskukselta ei jaksa vetää useampia LED-diodeja. Tarkista että hälytyskeskuksen LED-ulostulo on vähintään 4 V kun hälytys on aktivoitu. Jos toivotaan hälytyksen aktivointia aikaohjauksella, ohjelmoidaan tämä ainoastaan yhdelle lukijalle. 25

26 HÄLYTYSTOIMINTOJEN OHJELMOINTI (RC ) Kuten kappaleessa on kuvattu, lukijaa voidaan käyttää hälytyskeskuksen hallintaan tai hälytyssensorien ohittamiseen. Hälytysrele voidaan ohjelmoida toimimaan 3:lla tavalla: pulssitoimisesti, pitotoimisesti jolloin rele vapautuu ohjelmoitavan ajan jälkeen, sekä sykäystoimisesti, jolloin rele aktivoidaan ainoastaan lyhyeksi ajaksi. Sykäystilassa lukija odottaa kuittaussignaalia hälytyskeskukselta, että hälytys status on muuttunut, jonka jälkeen rele vapautetaan. Jos kuittaus signaalia ei tule 5 sek. Kuluessa, rele vapautuu siitä huolimatta. Sykäystilaa tulee käyttää, kun useampi kuin yksi lukija ohjaa samaa hälytyskeskusta. Tämä tila valitaan ohjelmoimalla # 53. # 53 HÄLYTYS OHJAUKSEN ASETUS - Näppäile # 53 VAI. 1 - PULSSITOIMINEN - Näppäile < > Lukija on asetettu pulssitoimiseksi Aika sekunntia. ( esim: < 03 > = 30 sek. ) ( vaatii myös komennolla # 69 VAI. 3 tai VAI. 4) VAI. 2 - SYKÄYSTOIMINTO - Näppäile < 98 > Lukija on asetettu sykäystoimiseksi( vaatii myös ohjelmoinnin komennolla # 69 ja että lukija saa kuittauksen hälytyskeskukselta. Katso kap. " hälytyksen kytkentä " ) VAI. 3 - PITOTOIMINEN - Näppäile < 99 > Lukija on asetettu pitotoimiseksi ( vaatii myös ohjelmoinni komennolla VAI. 3 tai VAI. 4 # 69) VAI. 4 - EI HÄLYTYSTOIMINTOA - Näppäile < 00 > Hälytystoiminto on poiskytketty - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla # 83. # 54 VAROITUSSUMMERIN VAROITUSAJAN ASETUS - Näppäile # 54 - Näppäile < > - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim: # # Summeri varoittaa 10 sek. Ennen hälytyksen aktivointia.. Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla #

27 Huomioi: Summeri varoittaa ennen hälytyksen aktivointia, jos käytät pitotoimintoa tai sykäystoimintoa. 27

28 # 69 ASETA HÄLYTYS-LEDI ja KUITTAUS PARAMETRIT - Näppäile # 69 VAI. 1 - Näppäile < 1 > = ulkoinen kuittaus kytketty rimalle PL2:31,32. Hälytysstatus näkyy jatkuvasti rimalle PL1:9,10. VAI. 2 - Näppäile < 2 > = ulkoinen kuittaus kytketty rimalle PL2:31,32. Hälytysstatus näkyy 10 sek rimalla PL1:9,10. VAI. 3 - Näppäile< 3 >=sisäinen kuittaus. Hälytysstatus näkyy kiinteästi PL1:9,10. VAI. 4-Näppäile< 4 >=sisäinen kuittaus. Hälytysstatus näkyy 10 s. rimalla PL1:9,10. - Näppäile #. Lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan Ohjelmoitu arvo voidaan tulostaa tulostimelle komennolla # 83. Huomioi: Vaihtoehdot 1 ja 2 käytetään ainoastaan sykäystoiminnoilla. Näissä tiloisa toimii hälytysledi täysin läpinäkyvästi ts. jopa sykkivä signaali hälytyskeskukselta näkyy vilkkuvana ledinä. ( katso kap. 4 "Hälytys kytkentä." ) Vaihtoehdot 3 ja 4 tarkoittaa että lukija itse pitää kirjaa hälytysstatuksesta ja tulee käyttää pulssi- ja pitotoiminnoissa. HUOM! Jos olet valinnut pitotoiminnon tai sykäystoiminnon (katso kap 4) ja hälytys on aktivoitu, turvallisuustaso nousee automaattisesti KORTTI + PIN ja ainoastaan HÄLYTYSKORTIT ovat voimassa. Jos olet valinnut pulssitoiminnon toimii HÄLYTYSKORTTI ilman PIN-koodia, jos olet ohjelmoinut turvatason KORTTI. Pulssitoimisena voit myös valita tason AVAUSKOODI tai AVOINOVI. 28

29 # ASETA AIKAVYÖHYKE HÄLYTYS PÄLLE - Näppäile # Näppäile < mistä aika > < mihin aika> < päivä > - Näppäile #. Aikavyöhyketoiminto tallentuu muistiin ja lukija palaa ohjelmointitilaan. - Näppäile *. Lukija palaa valmiustilaan. Esim: # # hälytys päällä sekä maanantaista - perjantaihin. Aikavyöhyke täydennetään normaalisti vielä lauantai - sunnuntai. Esim: # # Ohjelmoidaksesi lisää hälytysaikavyöhykkeitä, ks. käyttäjänkäsikirja kap. Vapaita aikavyöhykkeitä. Huomioi: Jos hälytys deaktivoidaan aikavyöhykkeen voimassa olo aikana, aktivoituu hälytys automaattisesti 1 tunnin kuluttua. 29

30 EPROM:in VAIHTO Aloita irroittamalla piirilevy kotelosta poistamalla ruuvvi. Käännä kortti ja poista vanha EPROMmi kangoittamalla varovasti ruuvimeisselillä EPROMin ja IC-kannan välistä. Käännä varovasti meisseliä niin että EPROMi irtoaa kannasta. Varo että meisseli ei vahingoita piirilevyä kannan alla. Aseta EPROM kantaan merkitty ykkös jalka ylöspäin. Varmista että kaikki jalat asettuu kunnolla IC-kantaan, eikä taivu EPROM painetaan kantaan. 30

31 Muistiinpanoja. 31

32 TYHJÄ 32
