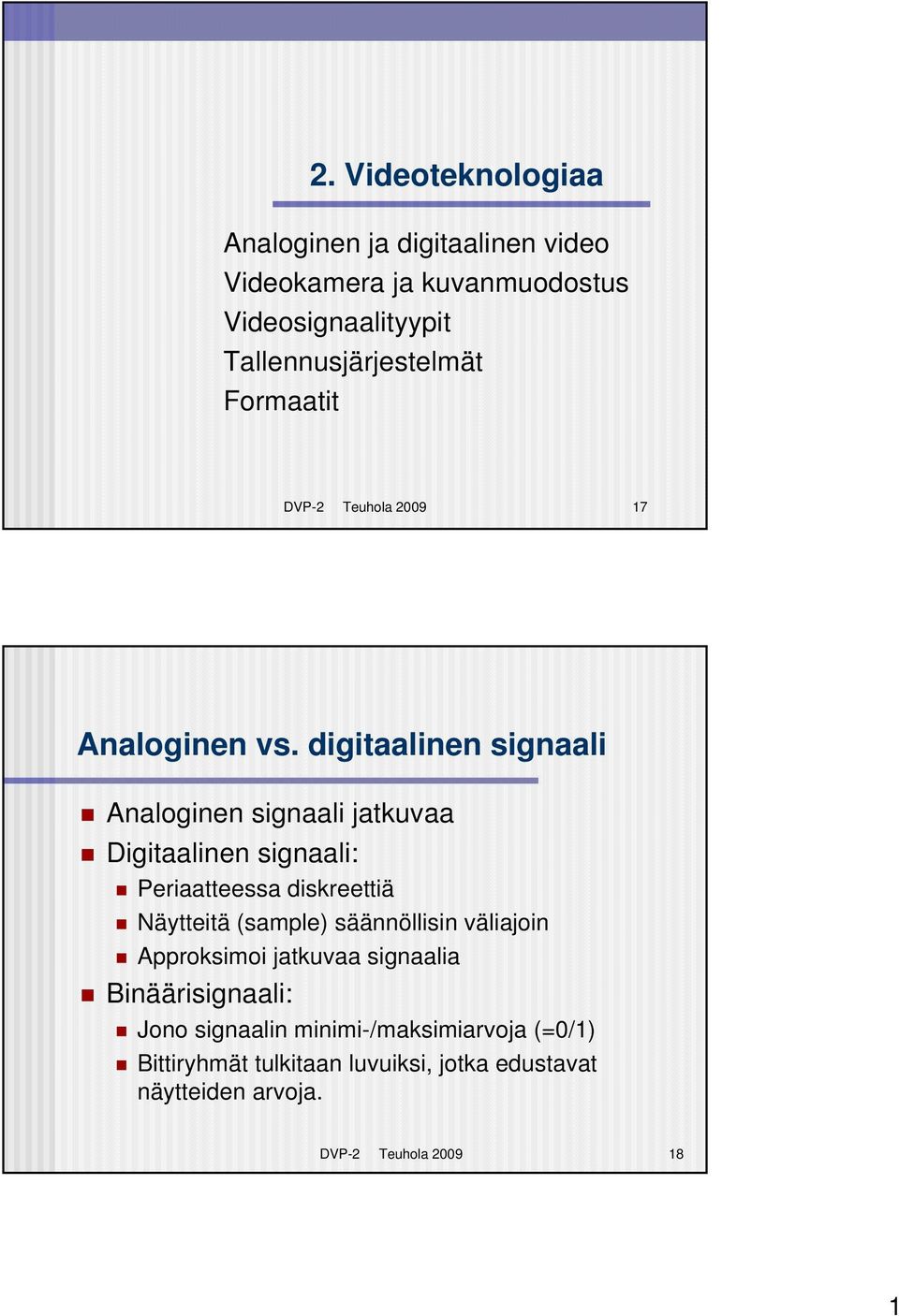

1 2. Videoteknologiaa Analoginen ja digitaalinen video Videokamera ja kuvanmuodostus Videosignaalityypit Tallennusjärjestelmät Formaatit DVP-2 Teuhola Analoginen vs. digitaalinen signaali Analoginen signaali jatkuvaa Digitaalinen signaali: Periaatteessa diskreettiä Näytteitä (sample) säännöllisin väliajoin Approksimoi jatkuvaa signaalia Binäärisignaali: Jono signaalin minimi-/maksimiarvoja (=0/1) Bittiryhmät tulkitaan luvuiksi, jotka edustavat näytteiden arvoja. DVP-2 Teuhola

2 Signaalimuotoja Analoginen Digitaalinen Binäärinen DVP-2 Teuhola Digitaalisuuden edut Analogisessa signaalissa kohinaa (noise) Kohina lisääntyy toistuvassa siirrossa ja kopioinnissa. Digitaalinen signaali voidaan kopioida (periaatteessa) rajattoman monta kertaa; tosin siinäkin tietty virhetodennäköisyys (bitti muuttuu 0 1, tai bittejä katoaa / tulee lisää). Virheitä voidaan havaita ja myös korjata. Digitaalista dataa helppo käsitellä tietokoneella DVP-2 Teuhola

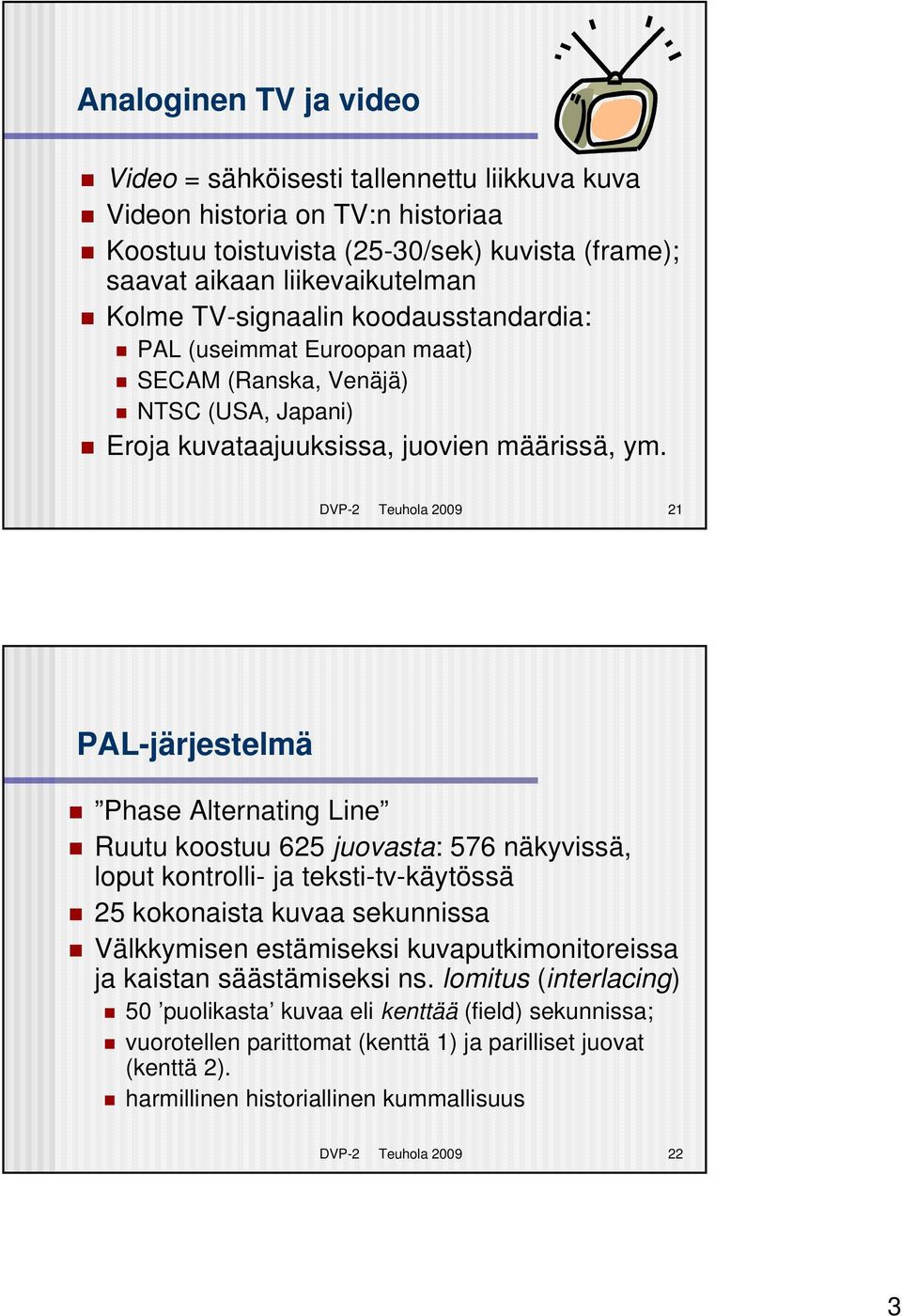

3 Analoginen TV ja video Video = sähköisesti tallennettu liikkuva kuva Videon historia on TV:n historiaa Koostuu toistuvista (25-30/sek) kuvista (frame); saavat aikaan liikevaikutelman Kolme TV-signaalin koodausstandardia: PAL (useimmat Euroopan maat) SECAM (Ranska, Venäjä) NTSC (USA, Japani) Eroja kuvataajuuksissa, juovien määrissä, ym. DVP-2 Teuhola PAL-järjestelmä Phase Alternating Line Ruutu koostuu 625 juovasta: 576 näkyvissä, loput kontrolli- ja teksti-tv-käytössä 25 kokonaista kuvaa sekunnissa Välkkymisen estämiseksi kuvaputkimonitoreissa ja kaistan säästämiseksi ns. lomitus (interlacing) 50 puolikasta kuvaa eli kenttää (field) sekunnissa; vuorotellen parittomat (kenttä 1) ja parilliset juovat (kenttä 2). harmillinen historiallinen kummallisuus DVP-2 Teuhola

4 TV-kuvan kentät Parittomat juovat Parilliset juovat DVP-2 Teuhola Digi-TV Kokeilut Suomessa aloitettiin 1997 (Yle) Analogialähetykset loppuivat elokuussa 2007 Siirtotavat (Euroopassa): Terrestriaalilähetys eli perinteinen langaton (DVB-T) Kaapeli (DVB-C) Satelliitti (DVB-S) Terrestriaalilähetys mobiililaitteisiin (DVB-H) Kuva analogiseksi vasta viime vaiheessa ( digiboksi ; erillinen tai sisäänrakennettu). IPTV: televisiokuvan siirto laajakaistaa pitkin DVP-2 Teuhola

5 Digitaalinen video ja PC:n kehitys Ääntä käsitelty PC:llä jo pitkään Vasta n PC riittävän nopea digitaalisen videon käsittelyyn 200 MHz: neljänneskokoisen kuvan käsittely mahdollista ilman pakkausta. N edulliset koko ruudun kaappauskortit markkinoille. Nykyiset prosessorit riittävät täysikokoisen videokuvan käsittelyyn ja editointiin. DVP-2 Teuhola TV vs. tietokonemonitori Monitorissa progressiivinen piirto: koko kuva kerralla Monitorin taajuus yleensä > 50 kuvaa sekunnissa Videoformaatin valinnassa pitää tietää lopullinen ympäristö (TV, DVD, Web) Tarvittaessa muunnetaan formaatista toiseen. Uudet digi-tv-monitorit tukevat yleensä myös progressiivista piirtoa. DVP-2 Teuhola

6 TV vs. elokuvat Elokuvissa yleensä 24 kuvaa sekunnissa Telecine = elokuvan konversio tv:tä varten PAL: 25 kuvaa sekunnissa; 4 % nopeutus, myös äänen taajuus nousee (korjattavissa) NTSC: 30 (oik ) kuvaa sekunnissa; ratkaisuna on generoida filmikuvista vuorotellen 2 ja 3 kenttää (ns. 3:2 pulldown), yhteensä 12 x x 3 = 60 kenttää sekunnissa eli 30 koko ruutua sekunnissa. DVP-2 Teuhola Kuvasuhde Leveyden suhde korkeuteen; ns. aspect ratio. Normaali: 4:3, laajakuva: 16:9 ( 1.78:1) Laajakangaselokuvissa käytettyjä kuvasuhteita: 1.85:1, 2.35:1 Myös pikseleille voidaan määritellä aspect ratio DVP-2 Teuhola

7 Näytön värijärjestelmä Näyttö käyttää RGB-järjestelmää (Red-Green- Blue), joka on additiivinen värijärjestelmä (yhdistäminen lisää valoisuutta). Kukin kuvapiste koostuu kolmen erivärisen fosforipisteen yhdelmästä. Värikomponenttien voimakkuus määrää lopullisen värin. Muistuttaa ihmissilmän värienhavaitsemismekanismia. DVP-2 Teuhola RGB:n pää- ja välivärit Keltainen Punainen Vihreä Magenta Syaani Sininen DVP-2 Teuhola

8 RGB-värikuutio B Sininen (0,0,255) Syaani (0,255,255) Magenta (255,0,255) Musta (0,0,0) Harmaa Valkoinen (255,255,255) Vihreä (0,255,0) G Punainen (255,0,0) R Keltainen (255,255,0) DVP-2 Teuhola TV-signaalin värijärjestemiä RGB:tä ei yleensä käytetä, koska se sisältää redundanssia (haaskaa kaistaa ). Korjaus: Jaetaan signaali kirkkaus- ja värikomponentteihin: luminanssisignaali (valoisuus) Kaksi krominanssi- eli värisignaalia, jotka vaativat vähemmän kaistaa Käytettyjä järjestelmiä: YUV (PAL/Eurooppa) YIQ (NTSC/Pohjois-Amer.) YCbCr (komponenttivideo, yl. digitaalinen) DVP-2 Teuhola

9 Värijärjestelmien välisiä muunnoksia Oletus: R, G ja B skaalattu välille [0, 1] RGB YUV: Y = 0.299R G B R = Y V U = 0.492(B Y) G = Y 0.395U 0.581V V = 0.877(R Y) B = Y U RGB YCbCr: Y = 0.299R G B R = Y Cr Cb = 0.564(B Y) G = Y 0.344Cb 0.714Cr Cr = 0.713(R Y) B = Y Cb DVP-2 Teuhola Laitteiden kytkennät Analogiset kytkennät (yleensä Scart-liittimellä): RGB-signaali: Yleensä laitteiden sisällä; 3 värijohdinta synkronointijohdinta Komponenttivideo:(= YCbCr-signaali), 3 johdinta S-video (Y/C): 2 johdinta: Y-signaali + yhdistetyt värisignaalit Komposiittivideo: 1 johdin: Y-, U-, ja V-signaalit yhdistetty; huonoin laatu Digitaaliset kytkennät: DVI (Digital Visual Interface): 3 x 1.65 Gb/sek HDMI (High-Definition Multimedia Interface) DVP-2 Teuhola

10 Videon digitointi Perustuu näytteenottoon ja kvantisointiin Analogisen signaalin digitointi ns. videokaappauskortilla (capture card) Tuloksena jono pikselikuvia (bitmapped) PAL-signaalin digitointi 768 x 576 pikseliä (49 juovaa digitoimatta) CCIR 601 standardi: 720 x 576; pikselin aspect-ratio 1:1.067, jotta koko kuvan aspect-ratio = 4:3 = x 720 / 576 (laajakuvalle 16:9 = x 720 / 576) Vastaavat luvut 704 x 576 kuvakoolle: ja DVP-2 Teuhola Videon digitointi (jatk.) YCbCr -koodaustapoja: Näytemäärät 4:ää Y-näytettä kohti: 4:4:4: Eri komponentit yhtä tarkkoja 4:2:2: Värinäyte vain joka toisesta pikselistä; takaa hyvän laadun 4:1:1: Värinäyte vain joka neljännestä pikselistä (NTSC); kohtuullinen laatu ( artefakteja ) 4:2:0: Värinäyte vain joka toisesta pikselistä, joka toiselta riviltä (PAL); kohtuullinen laatu. Värien redusoinnista joskus ongelmia DVP-2 Teuhola

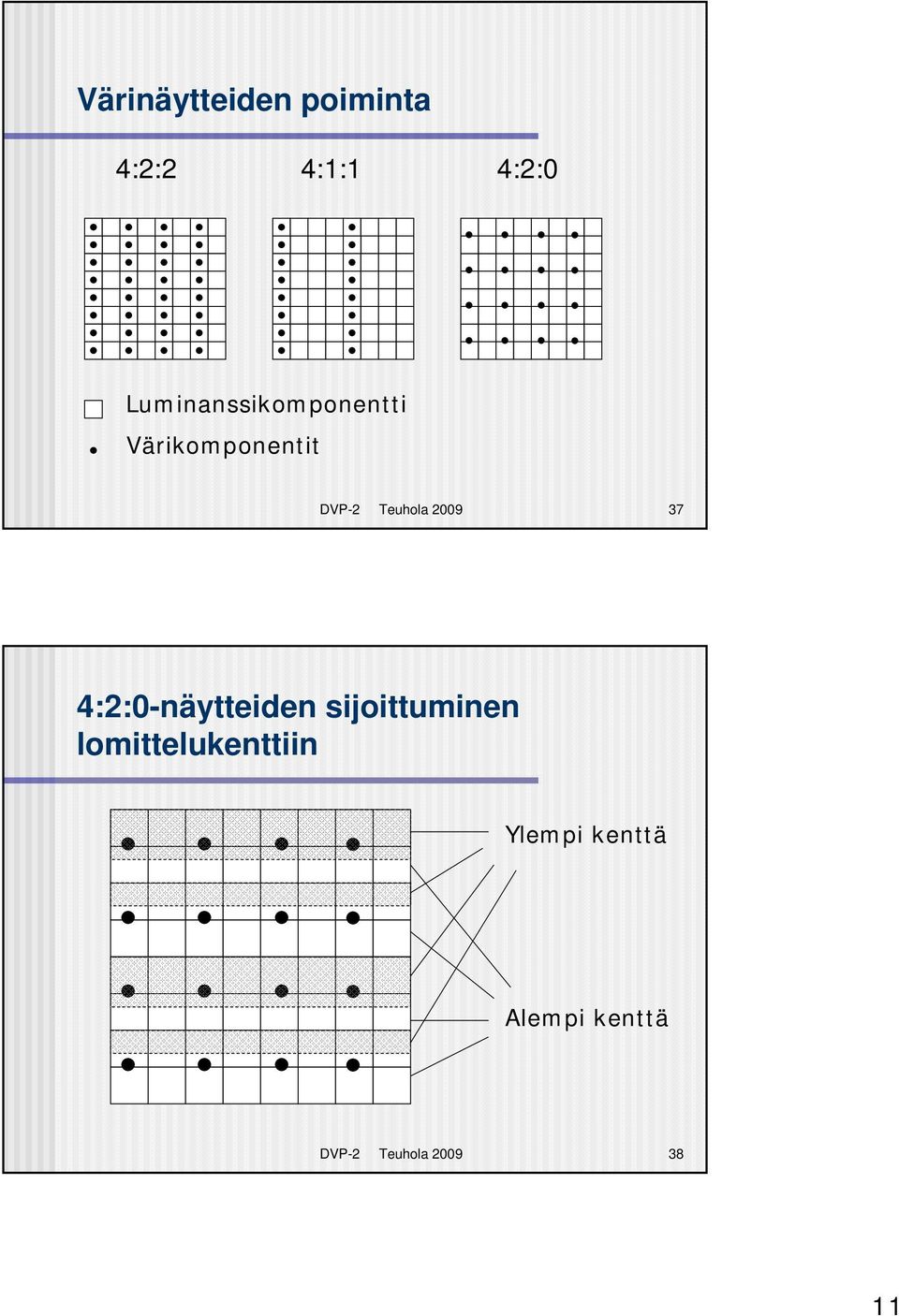

11 Värinäytteiden poiminta 4:2:2 4:1:1 4:2:0 Luminanssikomponentti Värikomponentit DVP-2 Teuhola :2:0-näytteiden sijoittuminen lomittelukenttiin Ylempi kenttä Alempi kenttä DVP-2 Teuhola

12 Datamääristä (25 fps, 4:2:2-otanta) Kuvia sekunnissa: 25; kenttiä sekunnissa: 50 Juovien kokonaismäärä per kuva: 625 Aktiivisia juovia per kuva: 576 Luminanssinäytteitä per juova: 864 Aktiivisia luminanssinäytteitä per juova: 720 Krominanssinäytteitä per juova: 432 Aktiivisia krominanssinäytteitä per juova: 2x360 Bittejä per näyte: 8 Pakkaamaton datamäärä: 216 Mbps (+ audio) DVP-2 Teuhola Kuvakokojen nimityksiä Perustana CIF = Common Interchange format 16CIF = 1408 x CIF = 704 x 576 (TV, DVD) CIF = 352 x 288 (esim. videoneuvottelujärj.) QCIF = 176 x 144 (videoneuvott., mobiililaitteet) Sub-QCIF: 128 x 96 (mobiililaitteet) DVP-2 Teuhola

13 HD-formaateista HD = High Definition = teräväpiirto Kuvasuhde 16:9 Lomitettu (i) tai progressiivinen (p) Kokovaihtoehdot: 1280 x 720 ja 1920 x 1080 Digital cinema: 24 kuvaa sekunnissa 24P, resoluutio 1920 x 1080, progressiivinen piirto 2K (2048 x 1080) 4K (4096 x 2160) DVP-2 Teuhola Äänen digitointi Joko videokortilla tai erillisellä äänikortilla Synkronointi huomioitava Näytteenottotaajuksia: 32 Khz, Hz, 48 Khz, 96 KHz Kvantisointi esim. 16 tai 24 bitillä Yleensä vähintään 2 kanavaa Pakkaamaton ääni esim. 2 x 16 x Mbittiä sekunnissa DVP-2 Teuhola

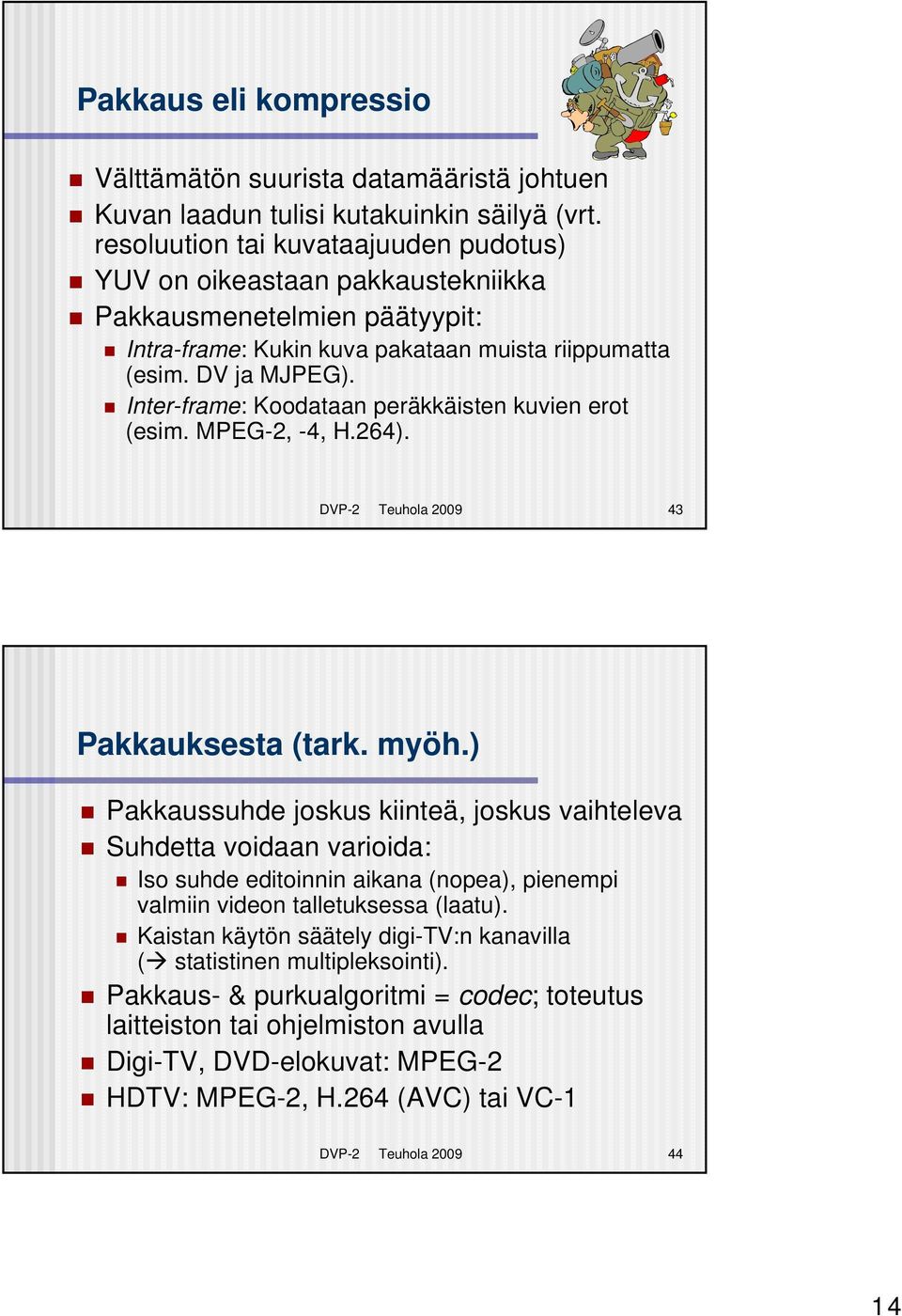

14 Pakkaus eli kompressio Välttämätön suurista datamääristä johtuen Kuvan laadun tulisi kutakuinkin säilyä (vrt. resoluution tai kuvataajuuden pudotus) YUV on oikeastaan pakkaustekniikka Pakkausmenetelmien päätyypit: Intra-frame: Kukin kuva pakataan muista riippumatta (esim. DV ja MJPEG). Inter-frame: Koodataan peräkkäisten kuvien erot (esim. MPEG-2, -4, H.264). DVP-2 Teuhola Pakkauksesta (tark. myöh.) Pakkaussuhde joskus kiinteä, joskus vaihteleva Suhdetta voidaan varioida: Iso suhde editoinnin aikana (nopea), pienempi valmiin videon talletuksessa (laatu). Kaistan käytön säätely digi-tv:n kanavilla ( statistinen multipleksointi). Pakkaus- & purkualgoritmi = codec; toteutus laitteiston tai ohjelmiston avulla Digi-TV, DVD-elokuvat: MPEG-2 HDTV: MPEG-2, H.264 (AVC) tai VC-1 DVP-2 Teuhola

15 Digitaaliset videokamerat Engl. camcorder Kehittyneet nopeasti; tärkeitä askelia: DV-formaatti (Sony 1995) IEEE 1394 ( Firewire ) siirtoväylä (Apple) USB 2.0 -siirtoväylä Helppo kytkentä, laadukas videokuva (parempi kuin vanhat analogiset Hi-8 ja S-VHS) Usein lukee/kirjoittaa myös S-video-liitännän kautta; analogisten VHS-videoiden digitointi kameralla Pieni koko DVP-2 Teuhola Kuvan muodostus: valoherkkä kenno Teknologiat: CCD ja CMOS Alle 1 cm 2 :n kokoinen (vaihtelee kameran koon, laadun ja resoluution mukaan) 1 kenno: halvempi ratkaisu 3 kennoa: värien hajoittaminen prismalla; laadukkaampi ja kalliimpi ratkaisu Pikselimäärät vaihtelevat suurempi määrä ei takaa parempaa laatua. Valontarve vaihtelee, yksikkönä lux (minimi yleensä 3-5 lux; esim. kuutamossa noin 1 lux). DVP-2 Teuhola

16 Videon tallennus kamerassa Tallennusvälineitä: Kiintolevy Gtavua Mini-DV-nauha 13 / 19.5 Gtavua Muistikortti 4-16 Gtavua 8 cm DVD 1.4 / 2.6 Gtavua Formaatteja: DV25 13 Gtavua / h MPEG Gtavua / h M-JPEG 4-5 Gtavua / h DVP-2 Teuhola Videokameran muita toimintoja Tarkennus, valkotasapaino, taustavalon huomiointi Optinen zoom, yleensä vähintään 10 x Digitaalinen zoom, jopa 500 x Suurilla zoom-arvoilla pikselöitymistä eli lohkomaisuutta, sekä stabiilisuusongelmia Still-kuvat; sama (yl. 720 x 576) tai isompi resoluutio kuin videokuville (esim. 2 Mpix) Infrapunakuvat (lux = 0) DVP-2 Teuhola

17 Videokameran muita toimintoja (jatk.) Katselutavat: Perinteinen tähtäin tai esiinkäännettävä LCD-näyttö Stabilointi eli kuvanvakautus: Tarpeen erityisesti käsivaraisessa kuvauksessa Digitaalinen (sähköinen) stabilointi: Vain osa sensorista käytetään kuvaan, loput stabilointiprosessiin (pienentää resoluutiota). Optinen stabilointi: Perustuu liiketunnistimien ja prisman käyttöön (ei pienennä resoluutiota). DVP-2 Teuhola Videokameran muita toimintoja (jatk.) Skannausjärjestys: lomitettu ja/tai progressiivinen (uudemmissa kameroissa) Anamorfinen kuvausmoodi: 16:9-kokoinen kuva litistetään kuvattaessa 4:3-kokoiselle kennolle; esitystilanteessa kuva levennetään taas 16:9-kokoon. Etu: Kaikki pikselit tulevat käytettyä hyväksi; kuvaus suoraan 16:9- suhteeseen käyttää vain 75%. DVP-2 Teuhola

18 Kuvaan liittyvän äänen tallennus Äänen laatu tärkeä; teoriassa CD-tasoa, käytännössä ei (halvat kamerat). Kiinteä mikrofoni ei paras mahdollinen (kameran käyttöäänet kuuluvat). Erilliset mikrofonit parempia; johtojen häiriösuojaus tärkeä Ääntä ei pakata tässä vaiheessa Audion ja videon tulisi olla synkronoitua, esim. 2 x audionäytettä tulee vastata tarkalleen 25 videokuvaa DVP-2 Teuhola Mikä on DV? Ks. Erilaisia merkityksiä: 1. Digitaalinen videonauhaformaatti 2. Pakkausformaatti (voidaan tallettaa muullekin välineelle kuin nauhalle) 3. DV-formaattia ja -pakkausta käyttävä videokamera tai -nauhuri DVP-2 Teuhola

19 Erilaisia DV- tallennustekniikoita Kuluttajille: Standard DV Mini-DV (yleisin) Digital-8 (vanh.) Ammattikäyttöön: DVCAM (Sony) DVCPRO (Panasonic): DVP-2 Teuhola DV25-tallennus/pakkausformaatti Kuvakoko 720 x 576 (PAL), 720 x 480 (NTSC) Pakkaus kiinteä 5:1, perustana DCT (diskreetti kosinimuunnos); videodataa n. 25 Mbittiä/sek, lisäksi audio (n. 1.6 Mb/sek), pariteettidata, ym. DV-kamera tekee pakkauksen ennen nauhatallennusta Väriotanta 4:1:1 (NTSC) tai 4:2:0 (PAL) Audio (pakkaamaton): 12 bittiä & 32 KHz tai 16 bittiä & Hz tai 16 bittiä & 48 KHz (suosit.) DVP-2 Teuhola

20 Virheenkorjaus Reed-Solomon-menetelmä Optimaalinen tietylle pariteettibittimäärälle Pystyy korjaamaan paikallisia virheitä Ei pysty korjaamaan virhepurskeita (burst error) Jos virhe havaitaan, mutta korjaus ei onnistu, laite voi yrittää kätkeä (conceal) sen katsojalta tämä ominaisuus on valmistajakohtainen, ei DV-standardissa. DVP-2 Teuhola HDV Teräväpiirto eli high definition -videon tallennusformaatti Nauhoitus samanlaiselle kasetille kuin DV ( mini tai normaali ) Tukee 720(p) ja 1080(i/p) juovan tarkkuutta MPEG-2-pakkaus Bittinopeus vakio: 19.7 tai 25 Mbittiä/sek Kasetille mahtuu tunti videota (kuten DV) Laitteet yleensä taaksepäin yhteensopivia, eli pystyvät lukemaan DV-nauhoituksia DVP-2 Teuhola

21 DV-formaatin edut Hyvä kuvanlaatu Hyvä äänentoisto (48 MHz, 16 bittiä) Siirto PC:lle editoitavaksi digitaalimuodossa; laatu ei kärsi (MPEG-2 vaikeammin editoitavissa) Virheenkorjaus Pienikokoinen, laadukas nauha DVP-2 Teuhola Digital Video Digital Interface Format (DV-DIF) DV-muotoisen videon siirtoon tarkoitettu standardi Eroaa tallennusformaatista Ei tarvita virheenkorjausta, havaitseminen riittää. Vialliset paketit voidaan lähettää uudelleen. Nopeus Mbps DVP-2 Teuhola

22 Digitaalisen videon siirtoväylät Vaatimus: Siirron pitää pysyä videon katselun tahdissa (streaming) Ongelma: samaa väylää käyttävät usein muutkin laitteet (ketjutettuina tai haarotettuina) Väylän tuettava isokronista siirtoa, eli riittävä kapasiteetti pitää taata (DV:lle n. 30 Mbps) DVP-2 Teuhola Väylästandardit (sarjamuotoiset) Firewire: Applen kehittämä 1986, virall. IEEE 1394 High Performance Serial Bus, 1995 Nopeus 400 / 800 Mbittiä/sek. Tulossa 1.6 / 3.2 Gbittiä/sek USB 2.0 (Universal Serial Bus): Teollisuusstandardi 2001 Nopeus 480 Mbittiä/sek. USB 3.0 määritelty: 4.8 Gbittiä/sek DVP-2 Teuhola
