1 Työasema- ja palvelinarkkitehtuurit IC opintopistettä Petri Nuutinen 5 opintopistettä Petri Nuutinen Tallennusjärjestelmät Tallennusjärjestelmät 1

2 = Small Computer System Interface, markkinoilla jo v Käsiteltäessä suuria datamääriä keskeinen merkitys on datan siirtotien väylänopeudella Kytkee -ohjaimen kautta laitteet keskenään -toteutuksia on useita (=eri standardeja) -väylässä olevalla laitteella tulee olla oma ID-numeronsa. Ohjain itsessään varaa yhden ID-numeron. Väylän muilla laitteilla tulee olla tästä poikkeava ID-numero -väylän päissä päätevastukset (terminaattorit) -väylänopeudet MBs Laitemäärä max. 8/16 Nimitys Väylän leveys (bit) Tiedonsiirtonopeus MB/s Max.laitteita Wide Fast Fast Wide Ultra Ultra Wide Ultra Ultra2 Wide Ultra Ultra Ultra Ultra640 kehitteillä Standardi kehittynyt vuosien saatossa (-1 3/Ultra4) Alaspäin yhteensopivia tietyin rajauksin (nopeudet hitaimman mukaan, ei onnistu HVD LVD ilman konvertteria) Enimmäkseen kiintolevyväylä, sovelletaan myös muuntyyppisiin oheislaitteisiin Riippumaton koneen prosessorista väylän laitteet soveltuvat eri prosessoriarkkitehtuureihin 50/68/80-nastaisia liittimiä. Lisäksi valmistajakohtaisia ratkaisuja sekä liittimet ulkoisille tai sisäisille oheislaitteille 2

laitteella tulee olla oma ID-numeronsa. Ohjain itsessään varaa yhden ID-numeron.

3 Kehitetty myös sarjamuotoinen kaapeli tai valokuitu (FireWire tai Fibre Channel) Sarjamuotoisella -väylällä pidempiin yhteyksiin (>12m). Jopa kymmenen kilometriä. SAS (Serial Attached ) Yleinen kiintolevyväylä nykyisissä palvelimissa (6Gb/s) Ohjataan -komennoin Siirrytty rinnakkaisesta sarjamuotoiseen datan siirtoon Yksilöity liitäntä, ei oletuksena ketjutusta Laajentimin (expanders) tuetaan laitetta Ei terminointia SAS-ohjaimet tukevat SATA-laitteita Viime aikana julkaistu SAS (Serial Attached ) Yleinen kiintolevyväylä nykyisissä palvelimissa Ohjataan -komennoin Siirrytty rinnakkaisesta sarjamuotoiseen datan siirtoon Yksilöity liitäntä, ei oletuksena ketjutusta Laajentimin (expanders) tuetaan laitetta Ei terminointia SAS-ohjaimet tukevat SATA-laitteita 3

ketjutusta Laajentimin (expanders) tuetaan 16.

4 Nearline SAS Uusin tulokas Yhdistelmä SAS-levyjen suorituskykyä (ei täysin) sekä SATA-levyjen kapasiteettiä -komennot SASia alhaisemmat pyörimisnopeudet Tiedostopalvelimet i -komentoja TCP/IP-protokollan sisällä ( over TCP/IP) IP SAN. Sekoitus NASia ja FC SANia Kilpailee tulevaisuuden tallennusjärjestelmänä Liitettävyys olemassa olevaan verkkoon. Liikennöinti voi tapahtua saman verkkokortin kautta kuin normaali verkkoliikenne. Yleensä erillinen verkko. Käytännössä vaatii vähintään gigabitin verkkoyhteyden (10/100GB) Hallittavuus verkosta Etäisyydet ei ole enää ongelmana Haasteena tietoturva. Tietojen salaus ja kryptaus (3DES, AES) TCP/IP hukkaa hyötysuhdetta i Lähde: 4

Liikennöinti voi tapahtua saman verkkokortin kautta kuin normaali verkkoliikenne. Yleensä erillinen verkko.

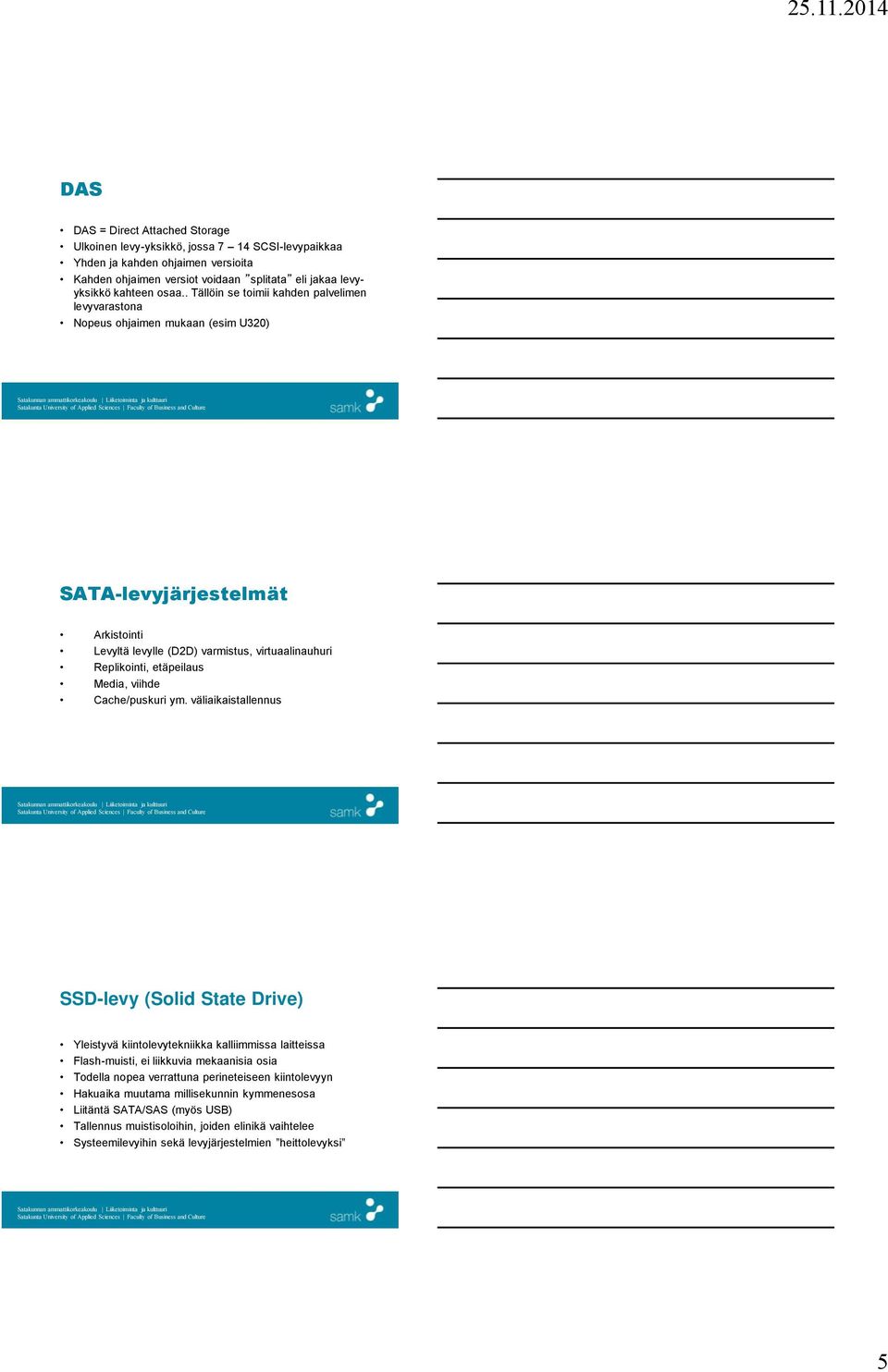

5 DAS DAS = Direct Attached Storage Ulkoinen levy-yksikkö, jossa levypaikkaa Yhden ja kahden ohjaimen versioita Kahden ohjaimen versiot voidaan splitata eli jakaa levyyksikkö kahteen osaa.. Tällöin se toimii kahden palvelimen levyvarastona Nopeus ohjaimen mukaan (esim U320) SATA-levyjärjestelmät Arkistointi Levyltä levylle (D2D) varmistus, virtuaalinauhuri Replikointi, etäpeilaus Media, viihde Cache/puskuri ym. väliaikaistallennus SSD-levy (Solid State Drive) Yleistyvä kiintolevytekniikka kalliimmissa laitteissa Flash-muisti, ei liikkuvia mekaanisia osia Todella nopea verrattuna perineteiseen kiintolevyyn Hakuaika muutama millisekunnin kymmenesosa Liitäntä SATA/SAS (myös USB) Tallennus muistisoloihin, joiden elinikä vaihtelee Systeemilevyihin sekä levyjärjestelmien heittolevyksi 5

6 Lähteet SAN-seminaari, Tomi Moilanen Storage innovaatiot aiemmin, nyt ja kohta, Marko Ikonen IBM 6

org/ SAN-seminaari, Tomi Moilanen Storage
