1 Teknikum Oy Materiaalinsiirtoletkut ja liittimet prosessiteollisuuteen Materiaalinsiirtoletkut ja liittimet prosessiteollisuuteen FI 500 kpl 5/2007

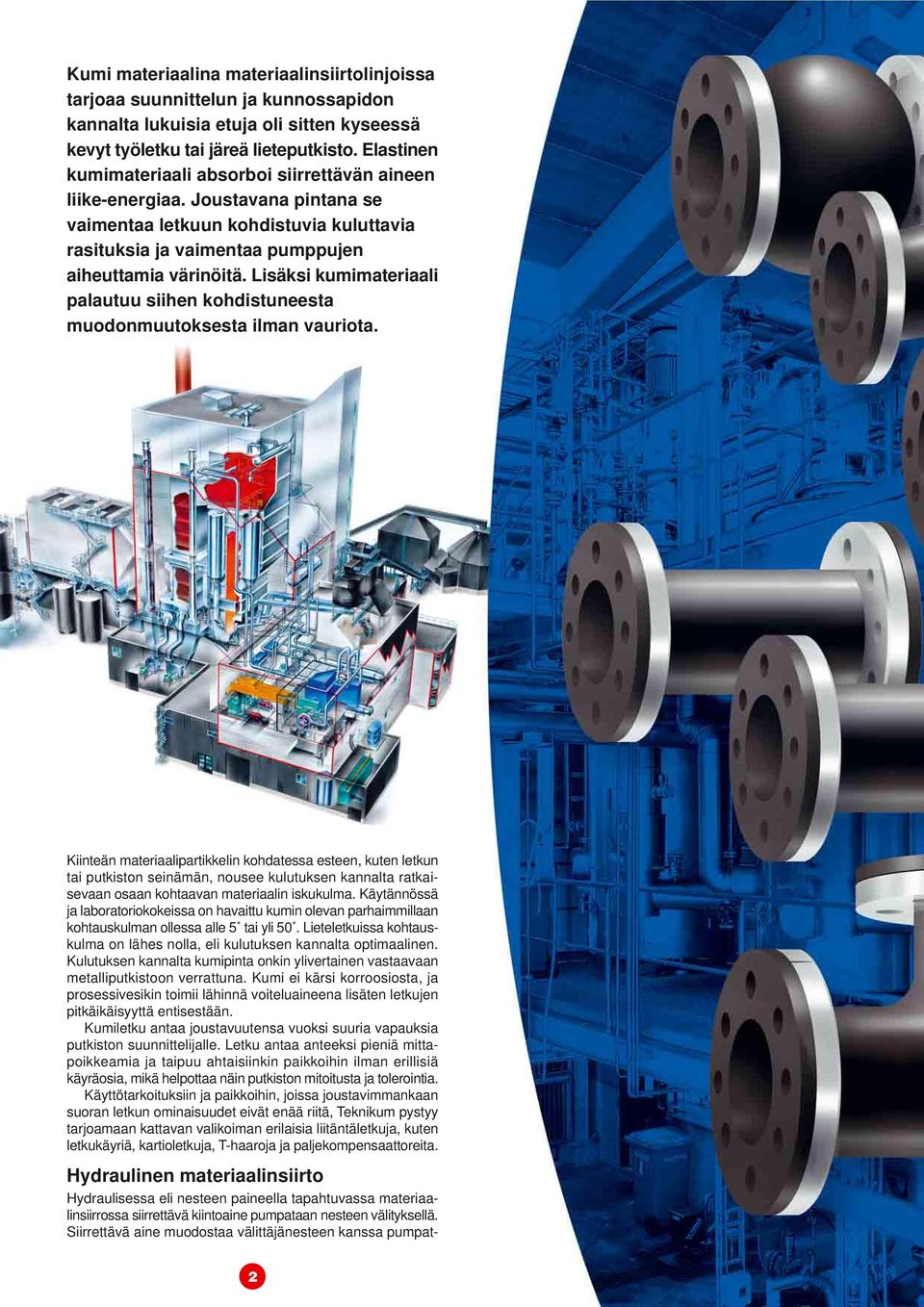

2 Kumi materiaalina materiaalinsiirtolinjoissa tarjoaa suunnittelun ja kunnossapidon kannalta lukuisia etuja oli sitten kyseessä kevyt työletku tai järeä lieteputkisto. Elastinen kumimateriaali asoroi siirrettävän aineen liike-energiaa. Joustavana pintana se vaimentaa letkuun kodistuvia kuluttavia rasituksia ja vaimentaa pumppujen aieuttamia värinöitä. isäksi kumimateriaali palautuu siien kodistuneesta muodonmuutoksesta ilman vauriota. Kiinteän materiaalipartikkelin kodatessa esteen, kuten letkun tai putkiston seinämän, nousee kulutuksen kannalta ratkaisevaan osaan kotaavan materiaalin iskukulma. Käytännössä ja laoratoriokokeissa on avaittu kumin olevan paraimmillaan kotauskulman ollessa alle 5 tai yli 50. ieteletkuissa kotauskulma on läes nolla, eli kulutuksen kannalta optimaalinen. Kulutuksen kannalta kumipinta onkin ylivertainen vastaavaan metalliputkistoon verrattuna. Kumi ei kärsi korroosiosta, ja prosessivesikin toimii läinnä voiteluaineena lisäten letkujen pitkäikäisyyttä entisestään. Kumiletku antaa joustavuutensa vuoksi suuria vapauksia putkiston suunnittelijalle. etku antaa anteeksi pieniä mittapoikkeamia ja taipuu ataisiinkin paikkoiin ilman erillisiä käyräosia, mikä elpottaa näin putkiston mitoitusta ja tolerointia. Käyttötarkoituksiin ja paikkoiin, joissa joustavimmankaan suoran letkun ominaisuudet eivät enää riitä, Teknikum pystyy tarjoamaan kattavan valikoiman erilaisia liitäntäletkuja, kuten letkukäyriä, kartioletkuja, T-aaroja ja paljekompensaattoreita. Hydraulinen materiaalinsiirto Hydraulisessa eli nesteen paineella tapatuvassa materiaalinsiirrossa siirrettävä kiintoaine pumpataan nesteen välityksellä. Siirrettävä aine muodostaa välittäjänesteen kanssa pumpat- 2

3 tavan suspension, lietteen. Välittäjänesteenä käytetään yleisimmin vettä. Pneumaattinen materiaalinsiirto Pneumaattisessa eli ilmanpaineella toimivassa materiaalinsiirrossa kiintoainepartikkelit siirretään ilman mukana joko imu- tai painesovelluksena. Suuri ilmamäärä, suuri nopeus ja kuiva ankaus altistavat letkun pneumaattisessa materiaalinsiirrossa kulumiselle ja edesauttavat staattisen säkön muodostumista. Materiaalin siirtäminen painovoiman avulla Painovoimaan perustuvassa materiaalinsiirrossa materiaali virtaa vapaasti alaspäin viettävässä putkistossa. Säköiset varaukset materiaalinsiirrossa Kontrolloimaton staattinen säkönpurkaus (ESD = Electrostatic discarge) voi jotaa merkittäviin aineellisiin vainkoiin, kuten laitteiden ja komponenttien vaurioitumiseen ja työturvallisuusriskeiin. Suurimpia riskejä ovat staattisten säkönpurkausten aieuttamat räjädykset esim. kemianteollisuudessa. Kemian- ja prosessiteollisuudessa onkin kiinnitettävä entistä enemmän uomiota staattisiin säkönpurkauksiin ja niiden aieuttamiin aittoiin. Muun muassa ATEX-direktiivi (94/9/EY) antaa määräyksiä räjädysvaarallisissa tiloissa käytettävistä koneista ja laitteista. Tyypillisiä teollisuuden koteita, joissa muodostuu staattista säköä: nesteiden pumppaukset ja siirrot putkistossa jauatus, seulonta suodatus jaueiden pneumaattiset siirrot reaktoreiden panostukset pölynpoistot ilmastoinnit näytteenotot Antistaattisuus materiaalinsiirrossa Staattinen säkö purkautuu, kun muodostuneen säkökentän voimakkuus ylittää väliaineen läpilyöntilujuuden. Säköistä varausta kertyy, jos varauksen muodostuminen ja sen purkautuminen eivät ole tasapainossa. Materiaalin jotavuudella on suuri merkitys varauksen kertymiseen: jotava aine ei pysty säilyttämään staattisen säkön varausta ollessaan yteydessä maaan. Teknikumin ANTISTATIC -materiaalinsiirtoletkut on suunniteltu erityisesti pneumaattiseen materiaalinsiirtoon, ja ne on valmistettu kokonaan staattista säköä poistavista elastomeerimateriaaleista (katso taulukko). etkujen ominaisresistanssi on 1x10 3 1x10 6 /m, eli letkut luokitellaan puolijotaviin letkuiin. Myös GRANIT Select ja TITAN select -liitinjärjestelmät on valmistettu staattista säköä poistavasta materiaalista. 3

4 etkut Teknikumin materiaalinsiirtoletkuvalikoimasta löytyy oikea letku läes jokaiseen käyttötarkoitukseen. Kaikki letkut ovat saatavissa joko vaalealla, taraamattomalla NR-sisäkumilla (säköisesti eristävä) tai antistaattisena versiona, jolloin sisäkumi on musta, erittäin yvin kulutusta kestävä SBR (säköä jotava). GRANIT Järeä poimupintainen materiaalinsiirtoletku erittäin kuluttaviin koteisiin. Käyttölämpötila C. Vavikkeina tekstiili ja teräslanka. iitäntäletkut ER 90 laippaletkukäyrät etkuja käytetään putkistojen tärinänvaimentimina. max +70 C Rakenne: pinta- ja Vavikkeet: tekstiili 90 u R u HR/HS Suorat liitäntäletkut Painekäyttöön. HR: max +70 C HS: max +90 C Rakenne: HR: pinta- ja HS: pinta- ja sisäkumi NBR, Vavikkeet: tekstiili TITAN Järeä sileäpintainen materiaalinsiirtoletku vaativiin koteisiin. Käyttölämpötila C. Vavikkeina tekstiili ja teräslanka. CARBON Kevyt ja taipuisa materiaalinsiirtoletku kaikkeen materiaalinsiirtoon sekä imu- että painekäytössä. etku on saatavissa myös pelkkänä imu- tai paineversiona. Käyttölämpötila C. Vavikkeina tekstiili ja teräslanka, maadoitusjoto. CARBON igt Erittäin kevyt ja taipuisa imuletku, jota voidaan käyttää esimeriksi työletkuna teollisuuslaitosten keskusimurijärjestelmissä. Soveltuu myös kevyemmissä koteissa runkoputkiston letkuksi. Käyttölämpötila C. Vavikkeina tekstiili ja teräslanka. FR/FS 45 laippaletkukäyrät etkuja käytetään putkistojen tärinänvaimentimina. FR: max +70 C FS: max +90 C Rakenne: FR: pinta- ja FS: pinta- ja sisäkumi NBR, Vavikkeet: tekstiili Ø du u Ø d 45 R 90 Ø D GR/GS 90 laippaletkukäyrät etkuja käytetään putkistojen tärinänvaimentimina. GR: max +70 C GS: max +90 C Rakenne: GR: pinta- ja GS: pinta- ja sisäkumi NBR, Vavikkeet: tekstiili u IR/IS Suorat liitäntäletkut Alipainekäyttöön. IR: max +70 C IS: max +90 C Rakenne: IR: pintaja IS: pinta- ja sisäkumi NBR,. Vavikkeet: tekstiili ja teräslanka u PR/PS Paljeliitäntäletkut Painekäyttöön. Eliminoi putkistojen itaita ja vääisiä lämpölaajenemisia. PR: max +70 C PS: max +90 C Rakenne: PR: pinta- ja PS: pinta- ja sisäkumi NBR, Vavikkeet: tekstiili 4

5 SR/SS *) Venttiililetkut Käytetään rikastamoissa, paperi- ja selluloosatetaissa annostelu- ja säätöventtiileinä. SR: max +70 C SS: max +90 C Rakenne: SR: pinta- ja sisäkumi NR. SS: pintaja sisäkumi NBR, Vavikkeet: tekstiili GRANIT Select & TITAN Select Kevyt ja kompakti liitin GRANIT- ja TITAN-letkuille. Valmistettu erittäin lujasta, staattista säköä poistavasta materiaalista. Koostuu kadesta liitinrunkopuolikkaasta ja tiivisteestä. GRANIT Plus & TITAN plus Erityisesti vaativiin, korkean käyttöpaineen sovelluksiin suunniteltu liitosjärjestelmä GRANIT- ja TITAN-letkuille. Huom! Tätä liitintyyppiä käytettäessä letku valmistetaan määrämittaisena. Ø d Ø du Ø D u KR Kartioletkut Alipaine- ja painekäyttöön. Voidaan käyttää putkiston supistuskappaleena. max +70 C Rakenne: pinta- ja Vavikkeet: tekstiili CARBON-letkun liittimet CARBON-letkuun ja sen eri versioiin on saatavilla mm. erilaisia kierre-, laippaja Storz-liittimiä. TR/TS aipalliset T-kappaleet etkuja käytetään putkistojen tärinänvaimentimina. TR: max +70 C TS: max + 90 C Rakenne: TR: pintaja TS: pinta- ja sisäkumi NBR, Vavikkeet: tekstiili Erikoismateriaalit On tilanteita ja käyttökoteita, joiin normaalit materiaalinsiirtoletkujen sisäkumisekoitukset eivät sellaisenaan sovellu. Näitä voivat olla mm. prosesseissa esiintyvät voimakkaat kemikaalit, öljyt tai korkea lämpötila. Materiaalinsiirtoletkut voidaan räätälöidä yksilöllisesti kuunkin prosessiin sopiviksi. Alla olevassa taulukossa on mainittu joitakin madollisia sisäkumisekoituksia. Saadaksesi lisätietoja näistä ja muista madollisuuksista, ota yteyttä Teknikum Oy:yn tai paikalliseen jälleenmyyjäämme. Vakiomateriaalit NR Hyvä kulutuskestävyys, kovuus 40±5 SA, väriltään vaalea, taraamaton, säköinen eriste. Maksimilämpötila +80 C. SBR Erinomainen kulutuskestävyys, kovuus 65±5 SA, musta, säköä jotava. Maksimilämpötila +80 C. u UR/US Paljeliitäntäletkut Alipainekäyttöön. Eliminoi putkistojen itaita ja vääisiä lämpölaajenemisia. UR: max +70 C US: max +90 C Rakenne: UR: pinta- ja US: pinta- ja sisäkumi NBR, Vavikkeet: tekstiili ja teräslanka *) Tarvitsevat venttiileinä toimiakseen metallisen kuristuslaitteen. Erikoismateriaalit SBRT Hyvä kulutuskestävyys, yvä kemikaalinkestävyys, kovuus 60±5 SA. Maksimilämpötila +110 C. NBR Hyvä öljyn sekä eläin- että kasvirasvojen kesto. Kovuus 70±5 SA. Maksimilämpötila +90 C. Myös elintarvikelaatu. EPDM Erinomainen otsonin-, UV:n ja kemikaalinkesto. Kovuus 70±5 SA. Maksimilämpötila +110 C, säköä jotava. CSM Erinomainen appojen ja alkalien kesto. Hyvä otsonin-, sään- ja kemikaalien kesto. Kovuus 55±5 SA. Maksimilämpötila +100 C. Ei kovin tulenarka. Erinomainen useiden syövyttävien ja apettavien aineiden kesto. 5

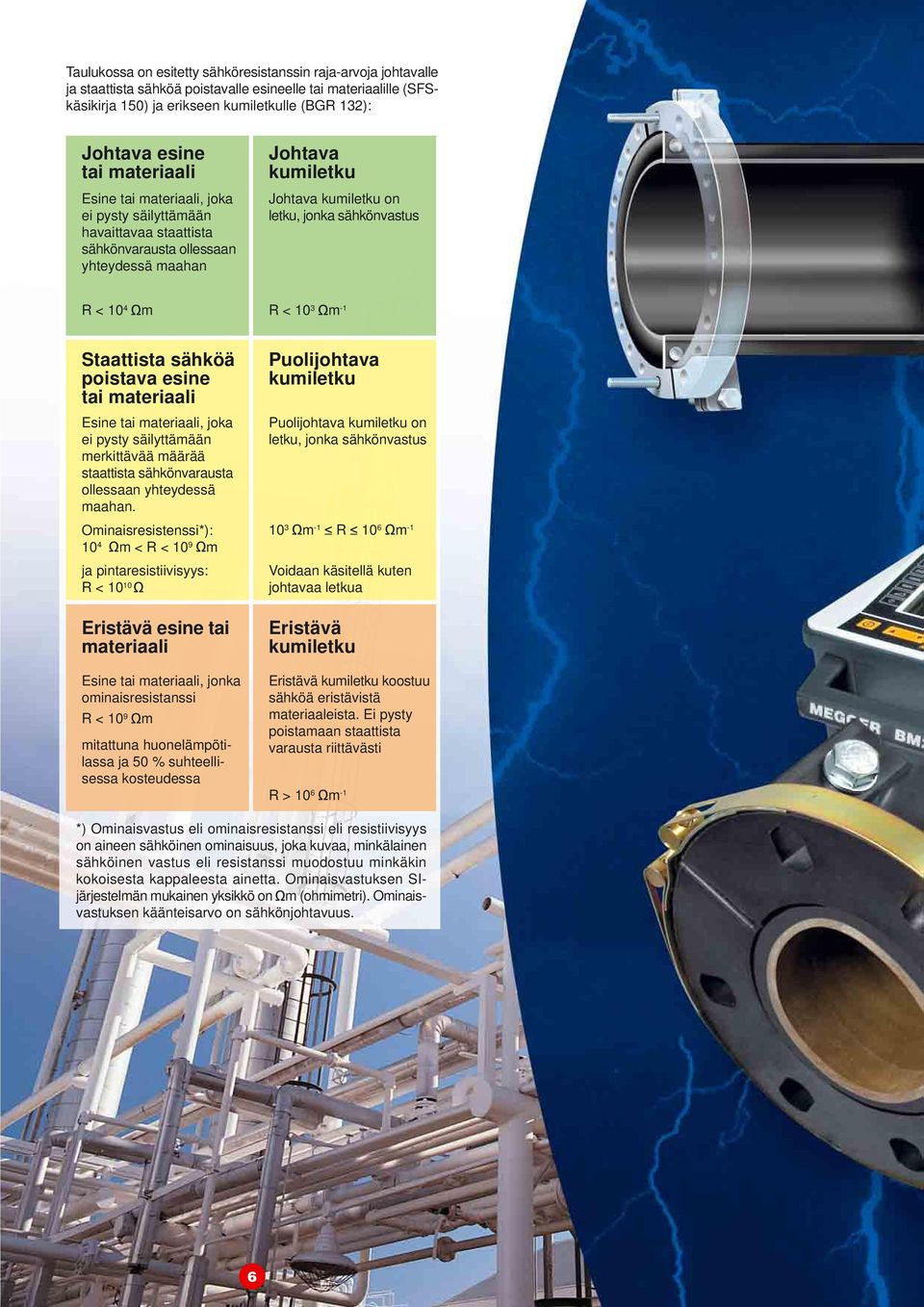

6 Taulukossa on esitetty säköresistanssin raja-arvoja jotavalle ja staattista säköä poistavalle esineelle tai materiaalille (SFSkäsikirja 150) ja erikseen kumiletkulle (BGR 132): Jotava esine tai materiaali Esine tai materiaali, joka ei pysty säilyttämään avaittavaa staattista säkönvarausta ollessaan yteydessä maaan Jotava kumiletku Jotava kumiletku on letku, jonka säkönvastus R < 10 4 m R < 10 3 m -1 Staattista säköä poistava esine tai materiaali Esine tai materiaali, joka ei pysty säilyttämään merkittävää määrää staattista säkönvarausta ollessaan yteydessä maaan. Ominaisresistenssi*): 10 4 m < R < 10 9 m ja pintaresistiivisyys: R < Eristävä esine tai materiaali Esine tai materiaali, jonka ominaisresistanssi R < 10 9 m mitattuna uonelämpötilassa ja 50 % suteellisessa kosteudessa Puolijotava kumiletku Puolijotava kumiletku on letku, jonka säkönvastus 10 3 m -1 R 10 6 m -1 Voidaan käsitellä kuten jotavaa letkua Eristävä kumiletku Eristävä kumiletku koostuu säköä eristävistä materiaaleista. Ei pysty poistamaan staattista varausta riittävästi R > 10 6 m -1 *) Ominaisvastus eli ominaisresistanssi eli resistiivisyys on aineen säköinen ominaisuus, joka kuvaa, minkälainen säköinen vastus eli resistanssi muodostuu minkäkin kokoisesta kappaleesta ainetta. Ominaisvastuksen SIjärjestelmän mukainen yksikkö on m (omimetri). Ominaisvastuksen käänteisarvo on säkönjotavuus. 6

7 Räjädysvaarallisissa tiloissa on käytettävä ainoastaan jotavia tai puolijotavia kumiletkuja. Edellä mainitun lisäksi esimerkiksi kemikaaliletkujen säköisille ominaisuuksille on omat vaatimuksensa. EN standardi jakaa kemikaaliletkut kateen rymään: M-tyypin letkuissa säköiset varaukset poistetaan maadoitusjodon avulla, jolloin säkövastus liittimien välillä ei saa ylittää tyypin letku koostuu säköä jotavista kumimateriaaleista, ja säkövastuksen liittimien välillä pitää olla alle Materiaalinsiirtoletkun kokoonpanon säkövastuksen mittaaminen: TITAN-letku varustettuna TITAN Select liitinjärjestelmällä. etkujen ja liittimien säköiset ominaisuudet mitataan aina tyyppiyväksynnän yteydessä. Tarvittaessa testaamme myös yksittäisen letkun tai letkukokoonpanon ja toimitamme letkun mukana testaustodistuksen. 7

8 jps-mainos.fi etkun taivuttaminen mutkalle Muodostettaessa kiinteitä käyriä tai mutkaosia materiaalinsiirtoputkistoon on tärkeää valita tarkoitukseen riittävä letkun pituus. Vaadittava mitta on laskettavissa seuraavan laskentakaavan mukaan: 360 * 2 * (r+ø/2)= käyrä jossa = aluttu kulma, r = annettu minimi taivutussäde, ø = letkun ulkoalkaisija ja = pituus. Yllä oleva kaava antaa letkun käyräosan pituuden ja käytettävän letkun pituuteen onkin lisättävä käytettävien liitinten viemä pituus. Taivutettavan letkun pituudeksi tulee tällöin: letku = 1,1 * ( käyrä + 2 * liitin ), jossa 1,1 on varmuuskerroin. Taulukossa on esitetty vaadittavat letkupituudet GRANIT- ja TITAN-letkuille 45 ja 90 mutkan muodostamista varten käytettäessä GRANIT tai TITAN Select-liitintä. ID TITAN GRANIT TITAN GRANIT Teknikum Oy P Vammala Pu. (03) Faksi (03)
