LETKUTUOTTEET LETKUTUOTTEET LETKUTUOTTEET LETKUTUOTTEET LETKUTUOTTEET LETKUTUOTTEET LETKUTUOTTEET 107

Transkriptio

1 LETKU LETKU LETKU LETKU LETKU LETKU LETKU 107

2 SISÄLLYSLUETTELO 107 LETKU... 3 Polttoaineletku NBR (suora)... 4 Polttoaineletku POKO... 5 Polttoaineletkusarja POKO... 6 Polttoaineletkut Silikoniletkut... 9 Jäähdytysjärjestelmän letku MUKO Jäähdytysjärjestelmän letkusarja MUKO Lämmityslaiteletkut RADIATOR Pakokaasu-kelaletkut ECOSTAR MUOTOLETKUT Muotoletkujen taulukko NBR -letkumutkat EPDM -letkumutkat Silikoni -letkumutkat NBR -letkumutkat EPDM -letkumutkat EBDM -letkumutkat 90 (eripituiset sivut) U-letkut (EPDM) mutkaiset letkut (EPDM) mutkaiset letkut (EPDM) mutkaiset letkut (EPDM) Letkukartiot - T-letkut Jäähdytysjärjestelmän silikoni-letkut (teräslankavahvike) Jäähdytysjärjestelmän silikoni-letkut (3-4 kangasvahvike) Jäähdytysjärjestelmän letkut YORK (EPDM) Ilmastointiletkut PAP Ilmastointiletkut ALU Ilmastointiletkut ALUFLESS ILmastointiletkusarja (ALUFLESS) Tyhjennysletkut Vesi-imuletkut LIP Taipuisat jäähd.järjest. letkut OPTIHOSE Taipuisat jäähd.järjest. letkusarjat (OPTIHOSE) Kutistesukat LETKUTARVIKKEET Pakokaasuletkukartiot Letkukiristinet Putken kannatinside Liitinputket (letkuliitin T-kappale) Liitinputket (letkuliitin suora) Liitinputket (letkuliitin supistuskappale) Letkuteline + pahvikela Muoviletkut pahvikelalla Letkutuotteiden valintataulukko käyttökohteisiin Emme vastaa luettelossamme mahdollisesti esiintyvistä virheistä. Copyright 2012 Korja-Kumi Oy. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa uudelleen julkaista tai jakaa missään muodossa tai mitään tarkoitusta varten ilman Korja-Kumi Oy:n lupaa.

3 POLTTOAINE -LÄMMITYS -JÄÄHDYTYS -KAASULETKUT 107 LETKU

4 POLTTOAINELETKUT OMINAISUUDET - Bensiinin- ja polttoaineen kestävä kumiletku - Suora, EI taipuisa - Voidaan katkoa haluttuun pituuteen Sisäkumi : Nitriili NBR Ulkokumi : Nitriili NBR Vahvike : Polyesterikudos Seinämävahvuus : ~ 4 mm Pituus : 1,0 m Käyttölämpötila : C Väri : Musta Merkintä : Teksti "NBR + koko" Soveltuvuus : Esim. ajoneuvon polttoainetankin ja täyttöputken väliletkuksi. AINOASTAAN PAINEETTOMAAN KÄYTTÖÖN! TUOTE No TUOTE VAHVIKK. HALK. YKS. PAKKAUS Nitr. letku x Ø 35 mm m 1 m Nitr. letku x Ø 40 mm m 1 m Nitr. letku x Ø 45 mm m 1 m Nitr. letku x Ø 50 mm m 1 m Nitr. letku x Ø 55 mm m 1 m Nitr. letku x Ø 60 mm m 1 m Nitr. letku x Ø 65 mm m 1 m Nitr. letku x Ø 70 mm m 1 m Nitr. letku x Ø 75 mm m 1 m

5 POLTTOAINELETKU POKO OMINAISUUDET - Bensiinin- ja polttoaineen kestävä kumiletku - Taipuisa - Voidaan katkoa haluttuun pituuteen - Toisen pään halkaisija suurennettu seuraavaan isompaan halk.mittaan Kumilaatu : Nitriili NBR, vahvikkeeton Pituus : 1,0 m Käyttölämpötila : C Väri : Musta Merkintä : Teksti "NBR + koko" Soveltuvuus : Esim. ajoneuvon polttoainetankin ja täyttöputken väliletkuksi. AINOASTAAN PAINEETTOMAAN KÄYTTÖÖN! TUOTE No TUOTE HALK. YKS. PAKKAUS Polttoaineletku POKO Ø 25 mm m 1 m Polttoaineletku POKO Ø 32 mm m 1 m Polttoaineletku POKO Ø 35 mm m 1 m Polttoaineletku POKO Ø 38 mm m 1 m Polttoaineletku POKO Ø 45 mm m 1 m Polttoaineletku POKO Ø 51 mm m 1 m Polttoaineletku POKO Ø 57 mm m 1 m Polttoaineletku POKO Ø 64 mm m 1 m

6 LETKU- POLTTOAINELETKUSARJA POKO OMINAISUUDET - Bensiinin- ja polttoaineen kestävä kumiletku - Taipuisa - Voidaan katkoa haluttuun pituuteen - Toisen pään halkaisija suurennettu seuraavaan isompaan halk.mittaan Kumilaatu : Nitriili NBR, vahvikkeeton Pituus : 1,0 m Käyttölämpötila : C Väri : Musta Merkintä : Teksti "NBR + koko" Soveltuvuus : Esim. ajoneuvon polttoainetankin ja täyttöputken väliletkuksi. - Sarjassa 8 eri kokoa Ø mm á 1 kpl. - 7-piikkinen seinäteline 200x600 mm ripustuskoukkuineen. AINOASTAAN PAINEETTOMAAN KÄYTTÖÖN! TUOTE No TUOTE HALK. SISÄLTÖ YKS POKO-letkusarja Ø mm 8x1m + teline kpl

7 POLTTOAINELETKUT 1072 KANGASKUDOSPINTAISET LETKUT TUOTE No TUOTE SISÄ Ø x PITUUS Kangaskudospint. Ø 3,2 mm x 20 m Kangaskudospint. Ø 4,5 mm x 20 m Kangaskudospint. Ø 5,5 mm x 20 m Kangaskudospint. Ø 7,5 mm x 20 m Kangaskudospint. Ø 9,0 mm x 20 m Kangaskudospint. Ø 11,0 mm x 20 m Kangaskudospint. srj. Ø 3,2-11,0 mm + teline 6 rl x 20 m TERÄSKUDOSPINTAISET LETKUT TUOTE No TUOTE SISÄ Ø Teräskudospint. Ø 5,5 mm Teräskudospint. Ø 7,5 mm Teräskudospint. Ø 9,0 mm KIRKKAAT JA MUSTAT LETKUT (PUR) TUOTE No TUOTE SISÄ Ø x PITUUS PUR kirkas Ø 3,0 mm x 25 m PUR kirkas Ø 5,5 mm x 25 m PUR kirkas Ø 8,0 mm x 25 m PUR musta Ø 2,0 mm x 25 m PUR musta Ø 3,5 mm x 25 m PUR musta Ø 4,0 mm x 25 m PUR musta Ø 4,5 mm x 25 m PUR musta Ø 5,5 mm x 25 m PUR musta Ø 7,5 mm x 25 m PUR musta Ø 9,5 mm x 25 m 7

8 POLTTOAINELETKUT 1072 VAHVIKKEELLISET LETKUT (Lyijyttömille polttoaineille) TUOTE No TUOTE SISÄ Ø x PITUUS Vahv. letku (vihreä) Ø 3,2 mm x 20 m Vahv. letku (lyijyttöm.) Ø 4,0 mm x 20 m Vahv. letku (lyijyttöm.) Ø 5,0 mm x 20 m Vahv. letku (lyijyttöm.) Ø 6,0 mm x 20 m X Vahv. letku (lyijyttöm.) Ø 6,0 mm x 50 m Vahv. letku (lyijyttöm.) Ø 8,0 mm x 15 m X Vahv. letku (lyijyttöm.) Ø 6,0 mm x 50 m Vahv. letku (lyijyttöm.) Ø 10,0 mm x 10 m X Vahv. letku (lyijyttöm.) Ø 10,0 mm x 50 m Vahv. letku (lyijyttöm.) Ø 12,0 mm x 10 m X Vahv. letku (lyijyttöm.) Ø 13,0 mm x 50 m Vahv. letku (lyijyttöm.) Ø 16,0 mm x 10 m X Vahv. letku (lyijyttöm.) Ø 16,0 mm x 50 m Vahv. letku (lyijyttöm.) Ø 19,0 mm x 10 m X Vahv. letku (lyijyttöm.) Ø 19,0 mm x 50 m Vahv. letku (lyijyttöm.) Ø 25,0 mm x 10 m X Vahv. letku (lyijyttöm.) Ø 25,0 mm x 50 m Vahv. letku (lyijyttöm.) Ø 3,2-12,0 mm srj. + teline x 8 rullaa

9 SILIKONILETKUT 1072 SILIKONILETKUT (Transparent, vahvikkeeton) Soveltuvuus : Yleiskäyttöön, paineettomiin kohteisiin soveltuva Kumilaatu : Silikoni, 60 ShA ETL (elintarvikelaatu Käyttölämpötila : C Väri : Kirkas Sään kestävyys : Mainio TUOTE No TUOTE SISÄ/ULKO Ø PAKKAUS Silikoniletku Ø 1,0 / 3,0 mm 50 m Silikoniletku Ø 2,0 / 4,0 mm 50 m Silikoniletku Ø 3,0 / 5,0 mm 50 m Silikoniletku Ø 4,0 / 7,0 mm 25 m Silikoniletku Ø 5,0 / 9,0 mm 25 m Silikoniletku Ø 6,0 / 10,0 mm 25 m Silikoniletku Ø 8,0 / 12,0 mm 15 m Silikoniletku Ø 10,0 / 15,0 mm 15 m Silikoniletku Ø 12,0 / 16,0 mm 10 m

10 JÄÄHDYTYSJÄRJ. LETKU MUKO OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäytöön soveltuva - Taipuisa - Voidaan katkoa haluttuun pituuteen - Toisen pään halkaisija suurennettu seuraavaan isompaan halk.mittaan Kumilaatu : EPDM, vahvikkeeton Pituus : 1,0 m Käyttölämpötila : C Väri : Musta Merkintä : Teksti "EPDM + koko" AINOASTAAN PAINEETTOMAAN KÄYTTÖÖN! TUOTE No TUOTE HALK. YKS. PAKKAUS Jäähdytysjärj. letku MUKO Ø 25 mm m 1 m Jäähdytysjärj. letku MUKO Ø 32 mm m 1 m Jäähdytysjärj. letku MUKO Ø 35 mm m 1 m Jäähdytysjärj. letku MUKO Ø 38 mm m 1 m Jäähdytysjärj. letku MUKO Ø 45 mm m 1 m Jäähdytysjärj. letku MUKO Ø 51 mm m 1 m Jäähdytysjärj. letku MUKO Ø 57 mm m 1 m Jäähdytysjärj. letku MUKO Ø 64 mm m 1 m 10

11 JÄÄHDYTYSJÄRJ. LETKUSARJA MUKO OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön - Taipuisa - Voidaan katkoa haluttuun pituuteen - Toisen pään halkaisija suurennettu seuraavaan isompaan halk.mittaan Kumilaatu : EPDM, vahvikkeeton Pituus : 1,0 m Käyttölämpötila : C Väri : Musta Merkintä : Teksti "EPDM + koko" - Sarjassa 8 eri kokoa Ø mm á 1 kpl. - 7-piikkinen seinäteline 200x600 mm ripustuskoukkuineen. AINOASTAAN PAINEETTOMAAN KÄYTTÖÖN! TUOTE No TUOTE HALK. SISÄLTÖ YKS MUKO-letkusarja Ø mm 8x1m + teline kpl 11

12 LÄMMITYSLAITELETKUT RADIATOR OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisin yms. - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 3,5 mm Varmuuskerroin: 2,5:1 Käyttölämpötila : C Väri : Musta TUOTE No SISÄ Ø x PITUUS ULKO Ø TAIV.SÄDE TYÖPAINE PAINO (mm) (mm) (max. bar) (kg/m) Ø 10 mm x 10 m ,21 kg/m Ø 13 mm x 20 m ,27 kg/m Ø 15 mm x 10 m ,30 kg/m Ø 16 mm x 20 m ,31 kg/m Ø 18 mm x 10 m ,35 kg/m Ø 20 mm x 20 m ,38 kg/m Ø 22 mm x 10 m ,41 kg/m Ø 25 mm x 10 m ,46 kg/m 12

13 PAKOKAASU-KELALETKU ECOSTAR PAKOKAASU-KELALETKU - kevyt ja taipuisa - soveltuu kelamekanismeihin, imukanaviin tai lattialle - muotoonsa palautuva - Polyamidi-spiraali letkun ulkopinnan kumikierteen sisällä suojaa letkua kulumiselta ja sään vaikutuksilta - tarvitsee koneellisen poistoimurin OMINAISUUDET Kumilaatu : Sisäkumi, EPDM-kumilla kumitettu kangas Vahvike: Polyamidi-spiraali kumikierteen sisällä Pituus : m Käyttölämpötila : C Väri : Musta / valkea PA-spiraali Soveltuvuus : Ajoneuvojen pakokaasupoistoon Muiden lämpimien kaasujen imupoistoon TUOTE No TUOTE SISÄ Ø x PITUUS TAIV.SÄDE PAINO ECOSTAR 170 Ø 51 mm x 40 m 70 mm 0,54 kg/m ECOSTAR 170 Ø 63 mm x 40 m 80 mm 0,58 kg/m ECOSTAR 170 Ø 76 mm x 40 m 95 mm 0,83 kg/m ECOSTAR 170 Ø 102 mm x 40 m 110 mm 0,98 kg/m ECOSTAR 170 Ø 127 mm x 20 m 130 mm 1,30 kg/m ECOSTAR 170 Ø 152 mm x 20 m 140 mm 1,58 kg/m 13

14 PAKOKAASULETKU MARINE W OMINAISUUDET - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Tekstiili/teräslanka Seinämävahvuus: 3,5 mm Varmuuskerroin: 3:1 Käyttölämpötila : C Käyttöpaine: 0,6 MPa Väri : Musta Soveltuvuus: Veneiden vesijäähdytys PAKOKAASULETKU - Veneiden vesijäähdytykseen soveltuva pakokaasuletku, joka on SAE J2006 R2 standardin vaatimukset täyttävä letku. - Kiristinsuosituksena on puristus liitos tai Kerko-kiristin. TUOTE No TUOTE SISÄ/ULKO Ø x PITUUS TAIV.SÄDE PAINO MARINE W032 Ø 32/45 mm x 40 m 90 mm 1,06 kg/m MARINE W040 Ø 40/53 mm x 40 m 120 mm 1,27 kg/m MARINE W045 Ø 45/58 mm x 40 m 130 mm 1,39 kg/m MARINE W050 Ø 50/63 mm x 40 m 140 mm 1,54 kg/m MARINE W057 Ø 57/72 mm x 40 m 250 mm 1,73 kg/m MARINE W063 Ø 63/78 mm x 40 m 250 mm 1,88 kg/m MARINE W076 Ø 76/91 mm x 40 m 320 mm 2,23 kg/m MARINE W090 Ø 90/106 mm x 40 m 360 mm 2,92 kg/m MARINE W102 Ø 102/118 mm x 40 m 400 mm 3,23 kg/m MARINE W127 Ø 127/143 mm x 20 m 450 mm 4,16 kg/m 14

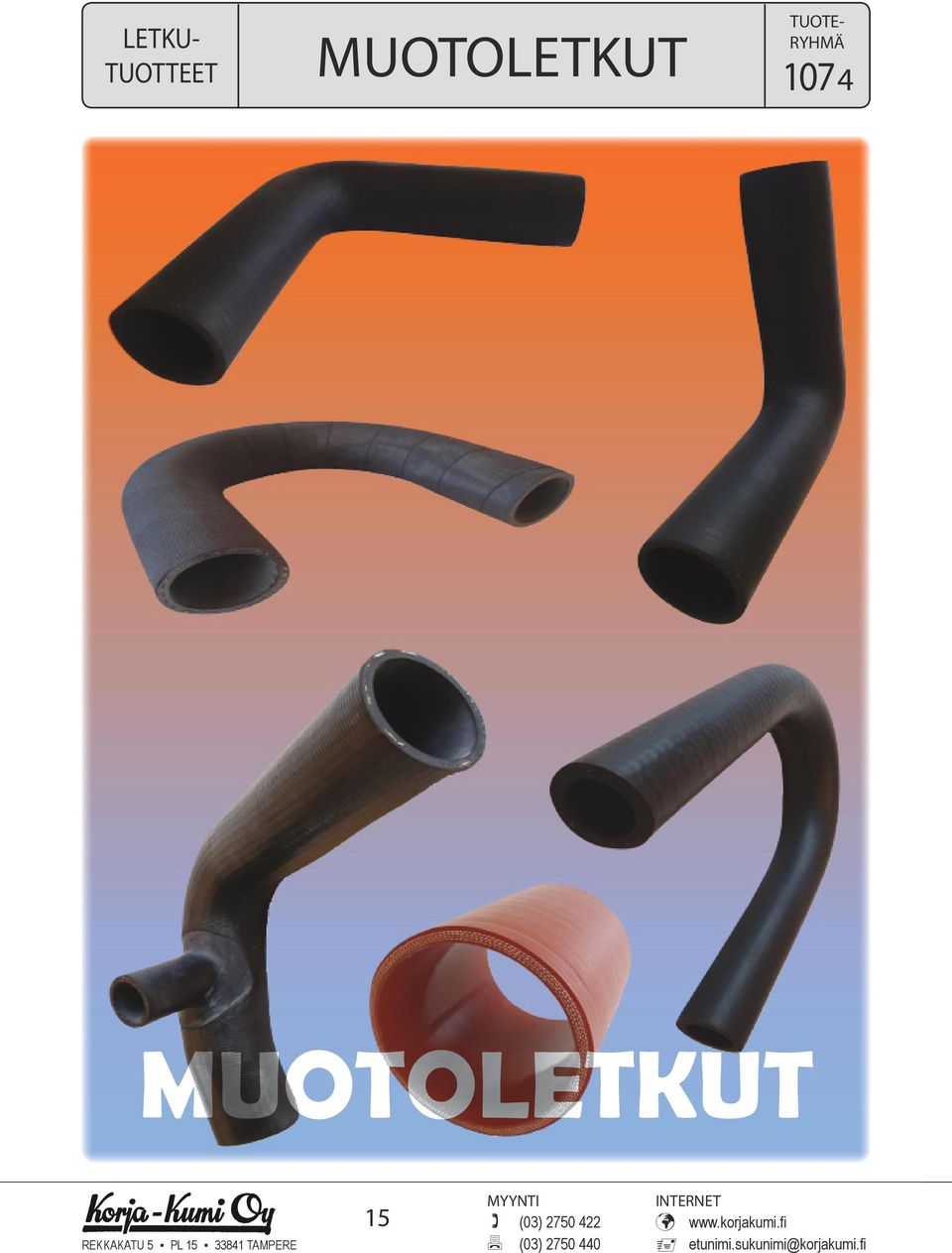

15 MUOTOLETKUT MUOTOLETKUT 15

16 MUOTOLETKUT LETKUMUTKA 90 NBR (Nitriili) Tuote no:t (sivu 18) LETKUMUTKA 90 EPDM Tuote no:t (sivu 19) VÄRI SININEN LETKUMUTKA 90 SILIKONI Tuote no:t (sivu 20) LETKUMUTKA 45 NBR / EPDM Tuote no:t / -560 (sivu 21-22) ERIPIT. LETKUMUTKA 90 EPDM Tuote no:t (sivu 23) U-MUTKA EPDM, vahvikkeellinen Tuote no:t (sivu 24) 16

17 MUOTOLETKUT MUTK. LETKUMUTKA EPDM Tuote no:t (sivu 25) 3-MUTK. LETKUMUTKA EPDM Tuote no:t (sivu 26) 6-MUTK. LETKUMUTKA EPDM Tuote no:t (sivu 27) LETKUKARTIO EPDM Tuote no (sivu 28) T-LETKU EPDM Tuote no (sivu 28) LETKUMUTKA EPDM Tuote no (sivu 28) 17

18 NBR - LETKUMUTKAT L2 OMINAISUUDET - Bensiinin, polttoaineen ja öljyn kestävä Sisäkumi : Nitriili PVC / NBR Ulkokumi : Nitriili PVC / NBR Vahvike: Polyesterikudos Seinämävahvuus: 5-6 mm Sivujen pituus: 200 / 200 mm Käyttölämpötila : C L1 Väri : Merkintä: Musta PVC/NBR R D1 D2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D PVC/NBR -letkumutka Ø 16 Ø PVC/NBR -letkumutka Ø 19 Ø PVC/NBR -letkumutka Ø 22 Ø PVC/NBR -letkumutka Ø 25 Ø PVC/NBR -letkumutka Ø 28 Ø PVC/NBR -letkumutka Ø 32 Ø PVC/NBR -letkumutka Ø 35 Ø PVC/NBR -letkumutka Ø 38 Ø PVC/NBR -letkumutka Ø 40 Ø PVC/NBR -letkumutka Ø 42 Ø PVC/NBR -letkumutka Ø 45 Ø PVC/NBR -letkumutka Ø 50 Ø PVC/NBR -letkumutka Ø 57 Ø PVC/NBR -letkumutka Ø 63 Ø PVC/NBR -letkumutka Ø 70 Ø PVC/NBR -letkumutka Ø 76 Ø PVC/NBR -letkumutka Ø 100 Ø

19 EPDM - LETKUMUTKAT L2 OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisin yms. - Hyvä otsonin ja vanhenemisen kestävyys L1 Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 4-5 mm Sivujen pituus: / mm Käyttölämpötila : C Lyhytaik.lämpötila: C Väri : Musta R D2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D EPDM-letkumutka Ø 10 Ø EPDM-letkumutka Ø 12 Ø EPDM-letkumutka Ø 16 Ø EPDM-letkumutka Ø 19 Ø EPDM-letkumutka Ø 22 Ø EPDM-letkumutka Ø 25 Ø EPDM-letkumutka Ø 28 Ø EPDM-letkumutka Ø 32 Ø EPDM-letkumutka Ø 35 Ø EPDM-letkumutka Ø 38 Ø X EPDM-letkumutka Ø 38 Ø EPDM-letkumutka Ø 40 Ø EPDM-letkumutka Ø 42 Ø EPDM-letkumutka Ø 45 Ø EPDM-letkumutka Ø 50 Ø EPDM-letkumutka 90º Ø 55 Ø EPDM-letkumutka Ø 57 Ø EPDM-letkumutka Ø 63 Ø EPDM-letkumutka Ø 70 Ø EPDM-letkumutka Ø 76 Ø

20 SILIKONI - LETKUMUTKAT OMINAISUUDET L2 - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön - Erityisesti raskaalle kalustolle, kuormaja linja-autot, erilaiset työkoneet - Hyvä lämmönkestävyys - Hyvä otsonin ja vanhenemisen kestävyys L1 Sisäkumi : Silikonikumi Ulkokumi : Silikonikumi Vahvike: 3-4 kertainen polyesterikudos Seinämävahvuus: 4-5 mm Sivujen pituus: 200 / 200 mm Käyttölämpötila : C Väri : Kirkas sininen R D1 D2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D SILIKONI -letkumutka Ø 16 Ø SILIKONI -letkumutka Ø 19 Ø SILIKONI -letkumutka Ø 22 Ø SILIKONI -letkumutka Ø 25 Ø SILIKONI -letkumutka Ø 28 Ø SILIKONI -letkumutka Ø 32 Ø SILIKONI -letkumutka Ø 35 Ø SILIKONI -letkumutka Ø 38 Ø SILIKONI -letkumutka Ø 40 Ø SILIKONI -letkumutka Ø 42 Ø SILIKONI -letkumutka Ø 45 Ø SILIKONI -letkumutka Ø 50 Ø SILIKONI -letkumutka Ø 57 Ø SILIKONI -letkumutka Ø 63 Ø SILIKONI -letkumutka Ø 70 Ø SILIKONI -letkumutka Ø 76 Ø

21 NBR -LETKUMUTKAT OMINAISUUDET D2 D1 - Bensiinin- ja polttoaineen kestävä, moottoriajoneuvoihin, työkoneisin yms. - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : NBR-kumi Ulkokumi : NBR-kumi Vahvike: Polyesterikudos Seinämävahvuus: 5-6 mm Sivujen pituus: 200 / 200 mm Käyttölämpötila : C Väri : Musta L1 L2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D NBR-letkumutka Ø

22 EPDM -LETKUMUTKAT OMINAISUUDET D2 D1 - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisin yms. - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 5-6 mm Sivujen pituus: 200 / 200 mm Käyttölämpötila : C Lyhytaik.lämpötila: C Väri : Musta L1 L2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D EPDM-letkumutka Ø

23 EPDM - LETKUMUTKAT 90 ERIPITUISET SIVUT L2 OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisin yms. - Hyvä otsonin ja vanhenemisen kestävyys L1 Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 4-5 mm Sivujen pituus: / mm Käyttölämpötila : C Väri : Musta D1 D2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D EPDM-letkumutka Ø 13 Ø EPDM-letkumutka Ø 15 Ø EPDM-letkumutka Ø 16 Ø EPDM-letkumutka Ø 19 Ø EPDM-letkumutka Ø 50 Ø EPDM-letkumutka Ø 100 Ø

24 U-LETKUMUTKAT OMINAISUUDET L2 - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisiin yms. - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 4-5 mm Sivujen pituus: 150 / 150 mm Käyttölämpötila : C Lyhytaik.lämpötila: C Väri : Musta L1 D2 D1 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D EPDM U-letkumutka Ø 13 Ø EPDM U-letkumutka Ø 16 Ø EPDM U-letkumutka Ø 19 Ø EPDM U-letkumutka Ø 22 Ø EPDM U-letkumutka Ø 25 Ø EPDM U-letkumutka Ø 28 Ø EPDM U-letkumutka Ø 32 Ø EPDM U-letkumutka Ø 35 Ø EPDM U-letkumutka Ø 38 Ø EPDM U-letkumutka Ø 42 Ø

25 2-MUTKAISET LETKUMUTKAT OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisiin yms. - Hyvä otsonin ja vanhenemisen kestävyys L1 D2 D1 Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 4-5 mm Mutkien määrä: 2 kpl Käyttölämpötila : C Lyhytaik.lämpötila: C Väri : Musta L1 L2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D EPDM 2-mutkaletku Ø 13 Ø EPDM 2-mutkaletku Ø 16 Ø EPDM 2-mutkaletku Ø 19 Ø EPDM 2-mutkaletku Ø 25 Ø EPDM 2-mutkaletku Ø 32 Ø

26 3-MUTKAISET LETKUMUTKAT OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisiin yms. - Hyvä otsonin ja vanhenemisen kestävyys L2 L1 L2 Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 4-5 mm Mutkien määrä: 3 kpl Käyttölämpötila : C Lyhytaik.lämpötila: C Väri : Musta L1 D1 D2 TUOTE No TUOTE MITAT (mm) L1 L2 D1 D EPDM 3-mutkaletku Ø 13 Ø EPDM 3-mutkaletku Ø 16 Ø EPDM 3-mutkaletku Ø 19 Ø

27 6-MUTKAISET LETKUMUTKAT L5 OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisiin yms. - Hyvä otsonin ja vanhenemisen kestävyys L2 Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 4-5 mm Mutkien määrä: 3 kpl Käyttölämpötila : C Lyhytaik.lämpötila: C Väri : Musta L3 L4 L2 D2 D1 L1 TUOTE No TUOTE MITAT (mm) L1 L2 L3 L4 L5 D1 D EPDM 6-mutkaletku Ø 13 Ø EPDM 6-mutkaletku Ø 16 Ø EPDM 6-mutkaletku Ø 19 Ø

28 D1 LETKU- LETKUKARTIOT - T-LETKUT OMINAISUUDET L1 L2 - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisiin yms. - Hyvä otsonin ja vanhenemisen kestävyys D2 Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: Polyesterikudos Seinämävahvuus: 4-5 mm Käyttölämpötila : C Lyhytaik.lämpötila: C Väri : Musta TUOTE No TUOTE MITAT (mm) L1 L2 D1 D EPDM Letkukartio + vahvike Ø 55 Ø EPDM Letkukartio + vahvike Ø 88 Ø 70 T-LETKU TUOTE no Koko: Materiaali: Ominaisuudet: Ø 22x190 / 19x65 mm EPDM-kumi Asuntoautojen ja -vaunujen lämmitysjärjestelmät yms. Hyvä otsonin ja vanhenemisen kestävyys. LETKUMUTKA 90 TUOTE no Koko: Materiaali: Ø 22x115 / 115 mm EPDM-kumi 28

29 JÄÄH.JÄRJEST. SILIKONI-LETKUT TERÄSLANKAVAHVIKE OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön - Erityisesti raskaalle kalustolle, kuormaja linja-autot, erilaiset työkoneet - Hyvä lämmönkestävyys - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : Silikonikumi Ulkokumi : Silikonikumi Vahvike: Teräslanka / polyesterikudos Seinämävahvuus: 4-5 mm Pituus: 4 m Käyttölämpötila : C Väri : Kirkas sininen TUOTE No TUOTE MATER. MITAT Jäähdytysjärjestemän letku Silikoni Ø 16 mm x 4,0 m Jäähdytysjärjestemän letku Silikoni Ø 19 mm x 4,0 m Jäähdytysjärjestemän letku Silikoni Ø 22 mm x 4,0 m Jäähdytysjärjestemän letku Silikoni Ø 25 mm x 4,0 m Jäähdytysjärjestemän letku Silikoni Ø 32 mm x 4,0 m 29

30 JÄÄH.JÄRJEST. SILIKONI-LETKUT OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön - Erityisesti raskaalle kalustolle, kuormaja linja-autot, erilaiset työkoneet - Hyvä lämmönkestävyys - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : Silikonikumi Ulkokumi : Silikonikumi Vahvike: 3-4 kertainen polyesterikudos Seinämävahvuus: 4-5 mm Pituus: 1 m Käyttölämpötila : C Väri : Kirkas sininen TUOTE No TUOTE MATER. MITAT Jäähdytysjärjestemän letku Silikoni Ø 8 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 10 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 13 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 16 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 19 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 22 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 25 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 28 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 30 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 32 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 35 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 38 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 40 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 45 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 50 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 55 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 57 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 60 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 63 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 76 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 80 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 90 mm x 1,0 m X Jäähdytysjärjestemän letku Silikoni Ø 100 mm x 1,0 m Jäähdytysjärjestemän letku Silikoni Ø 127 mm x 1,0 m 30

31 JÄÄHDYTYSJÄRJEST. LETKUT YORK OMINAISUUDET - Jäähdytysjärjestelmä- ja lämmityslaitekäyttöön, moottoriajoneuvoihin, työkoneisiin yms. - Hyvä otsonin ja vanhenemisen kestävyys Sisäkumi : EPDM-kumi Ulkokumi : EPDM-kumi Vahvike: 1-2 kertainen polyesterikudos Seinämävahvuus: 4-5 mm Pituus: 1 m Käyttölämpötila : C Käyttöpaine: max. 3 bar Väri : Musta TUOTE No TUOTE MATER. MITAT Jäähdytysjärjestemän letku EPDM Ø 18 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 22 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 25 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 28 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 30 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 32 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 35 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 38 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 40 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 42 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 45 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 48 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 50 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 55 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 60 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 65 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 70 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 76 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 90 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 100 mm x 1,0 m Jäähdytysjärjestemän letku EPDM Ø 110 mm x 1,0 m 31

32 ILMASTOINTILETKUT PAP OMINAISUUDET - Taipuisa letku lämmitys-/ilmastointilaitekäyttöön ajoneuvoihin, työkoneisiin, veneisiin yms. - Kestää tärinää, lämpöä ja kosteutta. Sisäpinta : Paperi Välikerros: Alumiini Ulkopinta : Paperi Pituus: 5 m ja 20 m Käyttölämpötila : C Leikkaus: Veitsellä Väri : Tumman harmaa TUOTE No TUOTE MITAT Ilmastointiletku PAP Ø 25 mm x 5,0 m X Ilmastointiletku PAP Ø 25 mm x 25,0 m Ilmastointiletku PAP Ø 32 mm x 5,0 m X Ilmastointiletku PAP Ø 32 mm x 20,0 m Ilmastointiletku PAP Ø 35 mm x 5,0 m X Ilmastointiletku PAP Ø 35 mm x 20,0 m Ilmastointiletku PAP Ø 38 mm x 5,0 m X Ilmastointiletku PAP Ø 38 mm x 20,0 m Ilmastointiletku PAP Ø 40 mm x 5,0 m X Ilmastointiletku PAP Ø 40 mm x 20,0 m Ilmastointiletku PAP Ø 42 mm x 5,0 m X Ilmastointiletku PAP Ø 42 mm x 20,0 m Ilmastointiletku PAP Ø 45 mm x 5,0 m X Ilmastointiletku PAP Ø 45 mm x 20,0 m Ilmastointiletku PAP Ø 50 mm x 5,0 m X Ilmastointiletku PAP Ø 50 mm x 20,0 m Ilmastointiletku PAP Ø 55 mm x 5,0 m X Ilmastointiletku PAP Ø 55 mm x 20,0 m Ilmastointiletku PAP Ø 60 mm x 5,0 m X Ilmastointiletku PAP Ø 60 mm x 20,0 m Ilmastointiletku PAP Ø 65 mm x 5,0 m X Ilmastointiletku PAP Ø 65 mm x 20,0 m Ilmastointiletku PAP Ø 70 mm x 5,0 m X Ilmastointiletku PAP Ø 70 mm x 20,0 m Ilmastointiletku PAP Ø 75 mm x 5,0 m X Ilmastointiletku PAP Ø 75 mm x 20,0 m Ilmastointiletku PAP Ø 80 mm x 5,0 m X Ilmastointiletku PAP Ø 80 mm x 20,0 m Ilmastointiletku PAP Ø 90 mm x 5,0 m X Ilmastointiletku PAP Ø 90 mm x 20,0 m Ilmastointiletku PAP Ø 100 mm x 5,0 m X Ilmastointiletku PAP Ø 100 mm x 20,0 m Ilmastointiletku PAP Ø 125 mm x 5,0 m X Ilmastointiletku PAP Ø 125 mm x 20,0 m 32

33 ILMASTOINTILETKUT ALU OMINAISUUDET - Joustava letku lämmitys-/ilmastointilaitekäyttöön ajoneuvoihin, työkoneisiin, veneisiin yms. - Kestää tärinää, lämpöä ja kosteutta. Sisäpinta : Alumiinifolio Ulkopinta : Alumiinifolio Pituus: 5 m ja 20 m Käyttölämpötila : C Paloluokka: DIN normi 4102 Leikkaus: Veitsellä Väri : Hopea TUOTE No TUOTE MITAT Ilmastointiletku ALU Ø 30 mm x 5 m X Ilmastointiletku ALU Ø 30 mm x 20 m Ilmastointiletku ALU Ø 35 mm x 5 m X Ilmastointiletku ALU Ø 35 mm x 20 m X Ilmastointiletku ALU Ø 38 mm x 20 m Ilmastointiletku ALU Ø 40 mm x 5 m X Ilmastointiletku ALU Ø 40 mm x 20 m Ilmastointiletku ALU Ø 42 mm x 5 m X Ilmastointiletku ALU Ø 42 mm x 20 m Ilmastointiletku ALU Ø 45 mm x 5 m X Ilmastointiletku ALU Ø 45 mm x 20 m Ilmastointiletku ALU Ø 50 mm x 5 m X Ilmastointiletku ALU Ø 50 mm x 20 m Ilmastointiletku ALU Ø 55 mm x 5 m X Ilmastointiletku ALU Ø 55 mm x 20 m Ilmastointiletku ALU Ø 60 mm x 5 m X Ilmastointiletku ALU Ø 60 mm x 20 m Ilmastointiletku ALU Ø 65 mm x 5 m X Ilmastointiletku ALU Ø 65 mm x 20 m Ilmastointiletku ALU Ø 70 mm x 5 m X Ilmastointiletku ALU Ø 70 mm x 20 m Ilmastointiletku ALU Ø 80 mm x 5 m X Ilmastointiletku ALU Ø 80 mm x 20 m Ilmastointiletku ALU Ø 90 mm x 5 m X Ilmastointiletku ALU Ø 90 mm x 20 m 33

34 ILMASTOINTILETKUT ALUFLESS OMINAISUUDET - Muotoutuva sekä pituussäädettävä ilmastointiletku ajoneuvoihin, työkoneisiin, veneisiin yms. - Valmistettu useista alumiinikerroksista - Max. pituus 100 cm - Pakattuna laatikossa 34 cm Sisäpinta : Alumiini Ulkopinta : Alumiini Pituus: Max. 100 cm Käyttölämpötila : C Leikkaus: Veitsellä Väri : Hopea TUOTE No TUOTE MITAT Ilmastointiletku ALUFLESS Ø 30 mm x 1 m Ilmastointiletku ALUFLESS Ø 38 mm x 1 m Ilmastointiletku ALUFLESS Ø 40 mm x 1 m Ilmastointiletku ALUFLESS Ø 45 mm x 1 m Ilmastointiletku ALUFLESS Ø 50 mm x 1 m Ilmastointiletku ALUFLESS Ø 55 mm x 1 m Ilmastointiletku ALUFLESS Ø 60 mm x 1 m 34

35 ILMASTOINTILETKU-SARJA ALUFLESS OMINAISUUDET - Muotoutuva sekä pituussäädettävä ilmastointiletku ajoneuvoihin, työkoneisiin, veneisiin yms. - Valmistettu useista alumiinikerroksista - Max. pituus 100 cm - Pakattuna laatikossa 34 cm TUOTE no TELINE + LETKUT Sisäpinta : Alumiini Ulkopinta : Alumiini Pituus: Max. 100 cm Käyttölämpötila : C Leikkaus: Veitsellä Väri : Hopea Halkaisijat: Ø 30 mm x 4 kpl Ø 38 mm x 4 kpl Ø 40 mm x 4 kpl Ø 45 mm x 4 kpl Ø 50 mm x 4 kpl Ø 55 mm x 4 kpl Ø 60 mm x 4 kpl 35

36 TYHJENNYSLETKUT OMINAISUUDET - Kulutusta kestävä, kevyt sekä rullattava tyhjennysletku uppopumppuihin, kasteluja tyhjennysjärjestelmiin - Max. pituus 40 m Sisäpinta : Sileä SBR Ulkopinta : Sileä kääritty SBR Vahvike: Synteettinen kudosvahvike Pituus: Max. 40 m Käyttölämpötila : C Väri : Musta Huom! Täyttää ISO 1307/92 normin TUOTE No MITAT (mm) TYÖ-/RÄJÄHDYSPAINE KIEPPIPITUUS (Ulko/sisä) (bar) (m) Ø 50 (51/57) 5/ Ø 63 (63/69) 5/ Ø 76 (76/81) 5/ Ø 100 (102/108) 5/

37 TYHJENNYSLETKUT OMINAISUUDET - Litteä PVC-letku kasteluun ja uppopumppuihin poistoletkuksi - Sään ja kulutuksen kestävä - Max. pituus 50/100 m Materiaali : Polyester-kudos vahvisteinen PVC Käyttölämpötila : C Väri : Sininen / musta TUOTE No MITAT TYÖ-/RÄJÄHDYSPAINE KIEPPIPITUUS Väri (mm) (bar) (m) Ø 38 5/ Musta Ø 45 5/ Musta Ø 50 4/15 50/100 Sininen Ø 63 4/ Sininen Ø 76 4/15 50/100 Sininen Ø 100 4/ Sininen 37

38 VESI-IMULETKUT LIP OMINAISUUDET - Imu- ja paineletku yleiskäyttöön (vedelle yms.) - Soveltuu esim. loka-autojen ja lietevaunujen letkuiksi - Joustava ja kevyt käsitellä - Sään ja kulutuksen kestävä - Max. pituus 20/40 m Sisäpinta : SBR Ulkopinta : Sään kestävä SBR Vahvike: Tekstiili / teräslanka Pituus: Max. 40 m Käyttölämpötila : C TUOTE No MITAT (mm) KÄYTTÖPAINE ALIPAINE KIEPPI- (Ulko/sisä) (MPa) (Max. MPa) PITUUS (m) Ø 50/61 0,6 0, Ø 63/73 0,6 0, Ø 76/87 0,6 0, Ø 102/114 0,6 0, Ø 127/141 0,6 0,

39 TAIPUISAT JÄÄHDYTYS- JÄRJESTELMÄN LETKUT

40 TAIPUISAT JÄÄHDYTYS- JÄRJESTELMÄN LETKUT 1074 TAIPUISA JÄÄHDYTYSJÄRJESTELMÄN LETKU OPTIHOSE kangaskudosvahvike ja terässpiraali vulkanoitu kumin keskelle ~ 50 mm:n pituiset sileät muhvit molemmissa päissä seinämävahvuus ~ 5 mm käyttölämpötila C kumilaatu EPDM Tilauksesta saatavana myös muita kokoja ja lisäksi erikokoisilla päillä. TUOTE no mm Pituus (mm) TUOTE no mm Pituus (mm)

41 LETKU TAIPUISAT JÄÄHDYTYSJÄRJESTELMÄN LETKUT TUOTE 1074 OPTIHOSE LETKUSARJAT REKKAKATU 5 PL TAMPERE (03) (03) etunimi.sukunimi@korjakumi.fi

42 TAIPUISAT JÄÄHDYTYS- JÄRJESTELMÄN LETKUT 1074 HENKILÖAUTOSARJA kpl / koko 45 letkua / 9 eri -kokoa Pituus TUOTE no mm (mm) Kpl Pituus TUOTE no mm (mm) Kpl

43 TAIPUISAT JÄÄHDYTYS- JÄRJESTELMÄN LETKUT 1074 HENKILÖAUTOSARJA kpl / koko: mm 1 kpl / koko: mm 67 letkua / 9 eri -kokoa teline Pituus TUOTE no mm (mm) Kpl Pituus TUOTE no mm (mm) Kpl

44 TAIPUISAT JÄÄHDYTYS- JÄRJESTELMÄN LETKUT 1074 RASKASKALUSTOSARJA kpl / koko: mm 2 kpl / koko: mm 68 letkua / 9 eri -kokoa teline Pituus TUOTE no mm (mm) Kpl Pituus TUOTE no mm (mm) Kpl

45 TAIPUISAT JÄÄHDYTYS- JÄRJESTELMÄN LETKUT 1074 RASKASKALUSTOSARJA kpl / koko: mm 46 letkua / 4 eri -kokoa Pituus TUOTE no mm (mm) Kpl

46 KUTISTESUKAT 1073 OMINAISUUDET - Taipuisa Polyolefin kutistesukka yleiskäyttöön - UL hyväksytty Käyttölämpötila : C Kutistuslämpötila: +120 C Kutistussuhde: 2:1 Varastoväri : Musta TUOTE No TUOTE HALK. PAKKAUS KUTISTESUKKA Ø 3,2 mm 20 m Mini-Box KUTISTESUKKA Ø 4,8 mm 10 m Mini-Box KUTISTESUKKA Ø 6,4 mm 10 m Mini-Box KUTISTESUKKA Ø 9,5 mm 10 m Mini-Box KUTISTESUKKA Ø 12,7 mm 10 m Mini-Box KUTISTESUKKA Ø 19,0 mm 5 m Mini-Box KUTISTESUKKA Ø 25,4 mm 5 m Mini-Box X KUTISTESUKKA Ø 3,2 mm 200 m pahvikela X KUTISTESUKKA Ø 4,8 mm 100 m pahvikela X KUTISTESUKKA Ø 6,4 mm 100 m pahvikela X KUTISTESUKKA Ø 9,5 mm 100 m pahvikela X KUTISTESUKKA Ø 12,7 mm 50 m pahvikela X KUTISTESUKKA Ø 19,0 mm 50 m pahvikela X KUTISTESUKKA Ø 25,4 mm 50 m pahvikela X KUTISTESUKKA Ø 38,1 mm 31 m pahvikela Toimitusajalla saatavissa myös muita värejä ja kokoja. 46

47 LETKUTARVIKKEET 1078 LETKUTARVIKKEET 47

48 PAKOKAASULETKUKARTIO 1078 TUOTE No D1 (mm) D2 (mm) L (mm) L1 (mm) Ø Ø Ø Ø TUOTE No D1 (mm) D2 (mm) L (mm) L1 (mm) Ø Ø Ø

49 PAKOKAASULETKUKARTIO 1078 TUOTE No D1 (mm) D2 (mm) L (mm) L1 (mm) Ø Ø TUOTE No D1 (mm) D2 (mm) L (mm) L1 (mm) Ø Ø

50 PAKOKAASULETKUKARTIO 1078 TUOTE No D1 (mm) D2 (mm) L (mm) L1 (mm) Ø Ø

51 LETKUKIRISTIMET 1078 ABA Nova (sinkitty) Standard -S20 Ruuvi: Sähkösinkitty. Band: Galvanoitu. Kotelo: Maalattu. TUOTE No Tyyppi Ø (mm) Leveys Avainväli ABA Nova Ø mm 7 mm ABA Nova Ø mm 7 mm ABA Nova Ø mm 7 mm ABA Nova Asid haponkestävä -S50 Kaikki osat on valmistettu SS 2343/AISI 316 ruostumaton teräs. TUOTE No Tyyppi Ø (mm) Leveys Avainväli ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm 51

52 LETKUKIRISTIMET 1078 ABA Ultra Asid haponkestävä -S50 Kaikki osat on valmistettu SS 2343/AISI 316 ruostumatonta terästä, SS 2298 mukaisesti. TUOTE No Tyyppi Ø (mm) Leveys Avainväli ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø 5/ mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm ABA Asid Resistant Ø mm 7 mm 52

53 LETKUKIRISTIMET 1078 ABA Original (vakio) Standard-S20: Sinkitty Ruuvi: Sähkösinkitty. Panta: Alusinkki. Kotelo: Maalattu. TUOTE No Tyyppi Ø (mm) Leveys Avainväli ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm 53

54 LETKUKIRISTIMET 1078 ABA Original ruostumaton teräs -S40 Kaikki osat SS 2333/AISI 304 ruostumatonta terästä. TUOTE No Tyyppi Ø (mm) Leveys Avainväli ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm ABA Original (vakio) Ø mm 7 mm 54

55 LETKUKIRISTIMET 1078 ABA Mini Standard -S10, sähkösinkitty TUOTE No Koko Ø (mm) Leveys Avainväli Mini 8 Ø 7-8,5 9 mm 7 mm Mini 9 Ø 8-9,5 9 mm 7 mm Mini 10 Ø 9-10,5 9 mm 7 mm Mini 11 Ø 9,5-11,5 9 mm 7 mm Mini 12 Ø 10,5-12,5 9 mm 7 mm Mini 13 Ø 11,5-13,5 9 mm 7 mm Mini 14 Ø 12,5-14,5 9 mm 7 mm Mini 15 Ø 13,5-15,5 9 mm 7 mm Mini 16 Ø 14,0-16,5 9 mm 7 mm Mini 17 Ø 15,0-17,5 9 mm 7 mm 55

56 PUTKENKANNATINSITEET 1078 PUTKEN KANNATINSIDE Teräsosa: Sinkitty Kumi: EPDM TUOTE No Tyyppi Putki Ø (mm) Leveys Putken kannatinside Ø 6,0 12,7 mm Putken kannatinside Ø 8,0 12,7 mm Putken kannatinside Ø 10,0 12,7 mm Putken kannatinside Ø 13,0 12,7 mm Putken kannatinside Ø 16,0 12,7 mm Putken kannatinside Ø 19,0 12,7 mm Putken kannatinside Ø 22,0 12,7 mm Putken kannatinside Ø 25,0 12,7 mm Putken kannatinside Ø 30,0 12,7 mm Putken kannatinside Ø 35,0 12,7 mm Putken kannatinside Ø 38,0 12,7 mm Putken kannatinside Ø 45,0 12,7 mm Putken kannatinside Ø 52,0 12,7 mm Putken kannatinside Ø 54,0 12,7 mm 56

57 LIITINPUTKET 1078 LETKULIITIN T-KAPPALEET Materiaali: Messinki Teräs Alumiini TUOTE no Ø D1 Ø D2 L1 L2 aine ,5 5, Mess ,5 7, Mess ,5 8, Mess ,5 10, Alum ,5 12, Alum ,5 14, Teräs ,5 16, Alum ,5 18, Alum ,5 20, Alum ,5 22, Alum ,5 25, Alum. LETKULIITIN T-KAPPALEET Materiaali: Soveltuvuus: Messinki, teräs Polttoaine- ja jäähdytysjärjestelmiin Huom! Ei suositella jarru jahydrauliikka asennuksiin TUOTE no Ø D1 Ø D2 L1 L2 aine ,5 5, Mess ,5 6, Teräs ,5 5, Teräs ,5 6, Teräs ,5 16, Alum. 57

58 LIITINPUTKET 1078 SUORAT LETKULIITINPUTKET Materiaali: Soveltuvuus: Messinki Sähkösinkitty teräs Sähkösinkitty / keltapassivoitu teräs Polttoaine- ja jäähdytysjärjestelmiin Vesi- ja puutarhaletkuihin Ei saa käyttää jarru- ja hydraulilaitteisiin TUOTE no LETKULLE Ø L Aine Ø 4-5 mm 5,5 29 Messinki Ø 6 mm 6,5 30 Messinki Ø 8 mm 8,5 35 Messinki Ø 10 mm 10,5 35 Teräs * Ø mm 13,0 44 Teräs * Ø 14 mm 14,5 45 Teräs * Ø mm 17,5 52 Teräs * Ø mm 21,5 52 Teräs * Ø 25 mm Teräs * Ø 28 mm Teräs ** Ø 30 mm Teräs ** Ø 32 mm Teräs ** Ø 35 mm Teräs ** Ø 38 mm Teräs ** Ø 40 mm Teräs ** Ø 42 mm Teräs ** Ø 45 mm Teräs ** Ø 48 mm 49,5 89 Teräs ** Ø 50 mm 51,5 89 Teräs ** *) sähkösinkitty / keltapassivoitu **) sähkösinkitty 58

59 LIITINPUTKET 1078 LETKULIITISUPISTUSKAPPALEET Materiaali: Passivoitu teräs TUOTE no Ø D1 Ø D2 L Aine ,5 8,0 45 Mess ,5 10,5 45 Teräs ,5 10,5 45 Teräs ,5 12,5 45 Teräs ,5 14,5 45 Teräs ,5 16,5 52 Teräs ,5 18,5 52 Teräs ,5 19,5 52 Teräs ,5 20,5 52 Teräs 59

60 TELINE + PAHVIKELA 1079 LETKUTELINERUNKO TUOTE no Letkutelinerunko soveltuu laitettavaksi hyllylle useampi rinnakkain tai kiinnittää seinäkiskooon. Telineeseen voidaan laittaa kuvan mukainen pahvikela, joissa letkut ovat esillä rinnnakkain tai päällekkäin. Koko: Materiaali: Väri: Ominaisuudet: 400 x 400 x 245 mm Muovi Harmaa Soveltuu pahvikeloille myyntitelineeksi. TUOTE no (VASEN) KELAN PIDIKE TELINERUNKOON TUOTE no (OIKEA) KELAN PIDIKE TELINERUNKOON PAHVIKELA TUOTE no Soveltuu letkutuotteille pahvikelaksi hyllystöihin letkutelinerunkoihin. Koko: Reikä: Materiaali: Väri: Ominaisuudet: Ø 390 x 210 mm Ø 14 mm Aaltopahvi Ruskea Soveltuu muovitelineen kelaksi. 60

61 MUOVILETKUT PAHVIKELALLA 1073 KIRKAS MUOVILETKU (ToppBright letkut) Käyttöalue: Vesiletku teollisuuteen ja kotitalouksiin Materiaali: PVC Väri: Kirkas Rakenne: 1-kerros, kudokseton Käyttölämpötila: C Soveltuvuus: Ei sovi polttoaineille TUOTE no Sisä Ø mm Ulko Ø mm Väri Kelapituus m Pakkaus ,0 5,4 kirkas 400 pahvikela ,0 7,0 kirkas 300 pahvikela ,0 8,2 kirkas 200 pahvikela ,0 9,6 kirkas 150 pahvikela ,0 11,6 kirkas 125 pahvikela ,0 (9,0) 12,6 kirkas 100 pahvikela ,0 15,5 kirkas 50 pahvikela ,0 20,2 kirkas 25 pahvikela ,0 23,6 kirkas 25 pahvikela - MYYDÄÄN VAIN TÄYSIN KELOIN - PAHVIKELA TUOTE no

62 LETKUTUOTTEIDEN VALINTA KÄYTTÖKOHTEESEEN 107 LETKUTUOTTEIDEN VALINTA KÄYTTÖKOHTEESEEN LETKU MATERIAALI KÄYTTÖKOHDE Muoviletkut PVC Vedelle, ilmalle, ei polttoaineille Jäähd. järjestelmäletkut EPDM (max +100 C) (Muko, Optihose, York ) Jäähdytysjärjestelmät Lämmityslaiteletkut EPDM (max +100 C) Jäähdytysjärjestelmät, lämmi- ( Radiator ) tyslaitteet Jäähd.järjestelmäletkut Silikonikumi (max +200 C) Jäähdytysjärjestelmät, lämmityslaitteet, raskaskalusto Pakokaasuletkut EPDM (max +170 C) Pakokaasujen poistoon / lämpimien kaasujen poistoon. Käytettävä poistoimuria Pakokaasuletkut EPDM (max +120 C) Veneisiin vesijäähdytteiseksi (Marine W) pakoputki letkuksi Letkumutkat EPDM (max +100 C) Jäähdytysjärjestelmät, lämmityslaitteet Letkumutkat NBR / PVC Bensiini ja polttoaineet Letkumutkat Silikoni (max +200 C) Jäähdytysjärjestelmät, lämmityslaitteet, raskaskalusto Polttoaineletkut NBR (max +100 C) PUR kirkas/musta Bensiinit ja polttoaineet Polttoaineet Imu- ja paineletkut SBR (max +80 C) Vedelle, lietteille Tyhjennysletkut PVC, SBR (max +60 C) Vedelle, kasteluun, tyhjennysjärjestelmiin Ilmastointiletkut (PAP) Paperi/alumiini (max+130 C) Lämmitys- ja ilmastointilaitteet, kuivat olosuhteet Ilmastointiletkut 2 x Alumiini (max +200 C) Lämmitys- ja ilmastointilaitt. (ALU) kosteat olosuhteet Ilmastointiletkut Alumiini (max +130 C) Ajoneuvot, veneet, kosteat- / (ALUFLESS) kuumat tilat Silikoniletkut Silikoni (max +180 C) Yleiskäyttö, paineettomat koh- (vahvikkeeton) teet, elintarvikelaatu

63 AV/6-12
