1 LETKU- JA KAAPELIKELAT Tehokkaat - Toimivat - Optimaaliset - Kätevät Rapid SCS Safety Control System Patentoitu letkun sisäänkelauksen turvamekanismi, joka hidastaa takaisinkelausnopeuden turvalliselle tasolle. Näin estetään letkun vaarallinen piiskaliike. Lisäksi mekanismi säästää letkua ja kelaa, eikä aiheuta vaurioita ympäristölle.

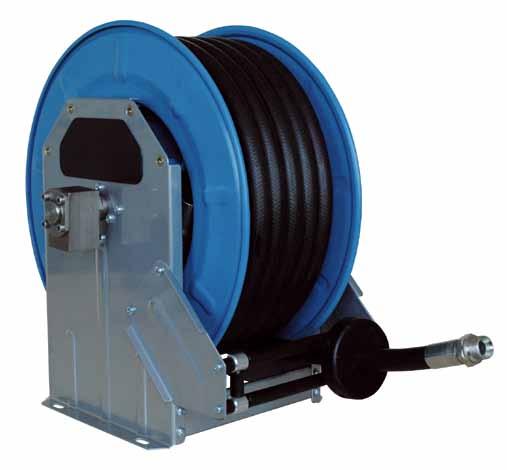

2 Letkukelat paineilmalle Sarja 3 Paineilmalle Pieni alumiinirunkoinen avokela, joka voidaan asentaa seinään tai kattoon. Kelalla vakiona taipuisa PVC-letku max käyttöpaine 15 bar. Lisävarusteena 175º kääntyvä asennusteline seinä- ja kattokiinnitustä varten. Asennustelineen til no WP-3. Tähän kelasarjaan saatavana SCS Sarja 9 Paineilmalle Sarja 9 on tarkoitettu teollisuuden ja korjaamoiden vaativaan käyttöön.kelalla vakiona laadukas öljynkestävä kumiletku. Max käyttöpaine 50 bar Kääntyvä asennusteline til no WP-9. Tähän kelasarjaan saatavana SCS Sarja 9/E Ruostumaton teräs Paineilmalle Kelan materiaali Aisi 304 Ruostumaton teräs. Käyttökohteita elintarvike-, kemian ja prosessiteollisuus. Kelalla vakiona kumiletku, voidaan toimittaa myös tilauksesta EPDM Vesiletku tai Food elintarvikeletku. Kääntyvä asennusteline til no WP-9/E. Tähän kelasarjaan saatavana SCS m 8 mm m 10 mm m 10 mm m 12 mm ½ m 10 mm ½ m 10 mm ½ m 12 mm ½ m 12 mm ½ m 16 mm ¾ E 12 m 10 mm ⅜ E 15 m 12 mm ½ E 20 m 12mm ½ E 10 m 16 mm ¾ Letkukelat paineilmalle ja vedelle Sarja 5 Kelasarja vaativaan teollisuuskäyttöön. Kela toimitetaan ilman letkua. Letku käyttökohteen mukaan esitteen sivulta 6. Max käyttöpaine 50 bar. pituudet 40 m asti m 10 mm m 12 mm ½ m 16 mm ¾ m 16 mm ¾ m 20 mm ¾ Sarja 5/E Ruostumaton teräs Kelan materiaali Ruostumaton teräs Aisi 304. Max käyttöpaine 50 bar pituudet 40 m asti. Elintarvike ja kemianteollisuuden vaativiin kohteisiin. Kela toimitetaan ilman letkua, sopiva letku esitteen sivulta E 40 m 10 mm 5,40.12E 40 m 12 mm ½ E 20 m 16 mm ¾ E 30 m 16 mm ¾ E 20 m 20 mm ¾ Sarja 6 Rapid tehtaan suurin letkukela, kolme palautusjousta. Kelalle voidaan asentaa esim 1 letkua jopa 50 m. Kela toimitetaan ilman letkua, sopiva letku esitteen sivulta 6 Teollisuuden ja liikkuvan kaluston vaativiin käyttökohteisiin m 12 mm ½ m 20 mm ¾ m 20 mm ¾ m 25 mm m 25 mm m 25 mm m 25 mm m 32 mm 1¼ 2

3 Letkukelat paineilmalle ja vedelle Malli: H Malli: HSW Sarja Kelasarja vaativaan teollisuuskäyttöön. Maksimi käyttöpaine 45 bar.toimitetaan ilman letkua, sopiva letku esitteen sivulta 6. Saatavana myös ruostumattomana Aisi 304. Sarja 8 H ja HSW Käsinkelattava malli. Kelalle mahtuu 50 m letkua. Maksimi käyttöpaine 40 bar.toimitetaan ilman letkua, sopiva letku esitteen sivulta 6. Malli HSW Letkukärry, varustettu työntökahvalla ja neljällä pyörällä. Kela on lukittavissa, näin estetään kelan pyöriminen ja letkun purkautuminen kelalta. Sarja 8/E Ruostumaton teräs Käsinkelattava malli pitkille letkuille, mahtuu jopa 80 m ½ letkua.maksimi käyttöpaine 200 bar Toimitetaan ilman letkua, sopiva letku esitteen sivulta 6. Materiaali ruostumaton teräs Aisi m 12 mm ½ m 20 mm ¾ m 25 mm E 25 m 12 mm ½ E 20 m 20 mm ¾ E 15 m 25 mm 1 Letkukelat korkeapainevedelle H 20 m 12 mm ½ H 50 m 10 mm H 50 m 12 mm ½ H 50 m 20 mm ¾ H 50 m 25 mm HSW 50 m 12 mm ½ HSW 50 m 20 mm ¾ HSW 50 m 25 mm HE 80 m 12 mm ½ HE 50 m 20 mm ¾ HE 40 m 25 mm 1 Sarja 9 HD Korkeapainevedelle Käyttöpaine 2 / 150º C Kelalla vakiona halk 8 mm korkeapaineletku.saatavana myös ruostumattomana materiaali Aisi 304. Tähän kelasarjaan saatavana SCS sisäänkelauksen turvamekanismi. Sarja HD Korkeapainevedelle Letkukela vaativaan teollisuuskäyttöön. Kelalle mahtuu 25 m ½ korkeapaineletkua. Toimitetaan ilman letkua, sopiva letku esitteen sivulta 6. Saatavana myös ruostumattomana Aisi 304 Maksimi käyttöpaine 250 bar / 150º C Sarja 5 HD Korkeapainevedelle Korkeapaine letkukela pitkille letkuille, jopa 40m asti. Käyttökohteita esim. raskaankaluston pesuhallit ja ajoneuvot. Saatavana myös ruostumattomana, materiaali Aisi 304 Toimitetaan ilman letkua, sopiva letku esitteen sivulta 6. Maksimi käyttöpaine 2 / 150º C HD 12 m 8 mm HD 20 m 8 mm HDE 12 m 8 mm HDE 20 m 8 mm HD 25 m 12 mm ½ HDE 25 m 12 mm ½ HD 30 m 8 mm HD 40 m 10 mm HD 40 m 12 mm ½ HDE 30 m 8 mm HDE 40 m 10 mm HDE 40 m 12 mm ½ 3

4 Letkukelat rasvoille ja öljyille Elintarviketeollisuuteen Sarja 9-F Rasvoille Erikoiskela rasvoille, maksimi käyttöpaine 400 bar. Kelalla vakiona sisä halk. 6 mm korkeapaineletku.saatavana myös ruostumattomana Aisi 304. Tähän kelasarjaan saatavana SCS m 6 mm ¼ m 6 mm ¼ E 12 m 6 mm ¼ E 20 m 6 mm ¼ Sarja 9-Ö Öljyille Korjaamoiden ja teollisuuden öljykela. Kelalla vakiona öljynkestävä kumiletku. Maksimi käyttöpaine 50 bar + 60º C. Tähän kelasarjaan saatavana lisävarusteena SCS m 10 mm m 12 mm ½ m 12 mm ½ m 16 mm ¾ Sarja 9-FOOD Elintarviketeollisuuteen Ruostumaton letkukela elintarviketeollisuuden käyttöön. Kelalla vakiona sininen elintarvikeletku, FDA hyväksynnät. Käyttölämpötila + 90 º C. Valmistetaan myös ruostumattomana umpikelana typ DGS-E. Tähän kelasarjaan saatavana SCS DE 8 m 12 mm ½ DE 12 m 12 mm ½ DGS-E 8 m 12 mm ½ DGS-E 12 m 12 mm ½ Hydrauliikalle Sarja 9-HY Hydrauliikalle Metallinen avokela hydrauliikalle. Kelalla vakiona kaksoisletku 06/06, 08/08 tai 10/10 mm. Maksimi paine 200 bar. Saatavana myös ruostumattomana Aisi 304. Tähän kelasarjaan saatavana SCS Sarja 9-HY2 Hydrauliikalle Kaksoisletkukela hydrauliikalle. Kelalla vakiona ½ hydrauliikkaletku. Maksimi paine 200 bar. Sastavana myös ruostumattomana Aisi 304. Tähän kelasarjaan saatavana SCS Sarja 9-Alipaine Erikoiskela alipaineelle, kelalla vakiona sisähalkaisija 16 mm tai 19 mm alipaineletku. Tähän kelasarjaan saatavana SCS /6-HY 10 m 6/6 mm /8-HY 10 m 8/8 mm /10-HY 10 m 10/10 mm /6-HYE 10 m 6/6 mm /8-HYE 10 m 6/6 mm /10-HYE 10 m 6/6 mm HY2 10m 12 mm ½ HY2E 10 m 12 mm ½ V 8 m 16 mm ¾ V 8 m 20 mm ¾ VE 8 m 16 mm ¾ VE 8 m 20 mm ¾ 4

5 Letkukelat hitsauskaasuille ja Ex-hyväksytyt kelat. Sarja 9-W Hitsauskaasuille Letkukela hitsauskaasuille joko happi/asetyleeni tai happi/nestekaasu. Toimitetaan täydellisenä letkuineen, pituudet 10 tai 15 m. Tähän kelasarjaan saatavana SCS sisäänkelauksen turvamekanismi /6 10 m 6/6 mm ¼ / /6 15 m 6/6 mm ¼ / Sähkökaapelikelat Sarja 7 Hitsauskaasuille Letkukela hitsauskaasuille joko happi/asetyleeni tai happi/nestekaasu. Toimitetaan täydellisenä letkuineen, pituudet aina 30 m asti /9 20 m 9/9 mm ¼ / /9 30 m 9/9 mm ¼ / Sarja 9-Ex Ex-suojattu Ex-suojattu kelasarja raskaaseen teollisuuskäyttöön. Kelat ovat Atex 94/9/ EC säädöksen mukaan hyväksyttyjä käytettäväksi Ex 1, 2, 21 ja 22 alueilla. Ryhmä II, kategoria 2. Toimiteaan ilman letkua. Ex- letkut tämän esitteen sivulta 6. Ex- keloista saatava erillisesite, tilauksesta myös pitkille letkuille jopa 50 m asti. Saatavana myös E= ruostumattomana Aisi EX 10 m 12 mm ½ EX 15 m 12 mm ½ EXE 10 m 12 mm ½ EXE 15 m 12 mm ½ Sarja EX 40 m 12 mm ½ EX 20 m 20 mm ¾ Sarja EX 20 m 25 mm EX 50 m 25 mm 1 Sarja V Sähkökaapelikela Muovirunkoinen umpikela, mukana kääntyvä asennusteline. Varustettuna tehdasaenteisilla schuko-pistokkeilla. Vakiona lämpökytkin. Koko Jännite /tyyppi m H05VV-F3G 1,5 3X1,5 230V m H05VV-F3G 1,5 3X1,5 230V m H07RN-F3G 2,5 3X2,5 230V Sarja V Sähkökaapelikela Muovirunkoinen umpikela. Maksimi kuormitus 3000W /400 V kaapeli ulosvedettynä. Varustettu lämpökytkimellä ja kääntyvällä asennustelineellä Koko Jännite /tyyppi m H07RN-F5G 1,5 5X1,5 400V m H07RN-F5G 1,5 5X1,5 400V m H07RN-F5G 1,5 5X1,5 400V m H07RN-F5G 2,5 5X2,5 400V Sarja 0- Maadoituskela Muovirunkoinen maadoituskela varustettuna 15 kaapelilla ja maadoitus puristuspihdeillä. Mukana kääntyvä asennusteline. Kaapelin Koko / tyyppi K 15 m HO7V-K 1G 6 mm 5

6 Letkut Kumiletku 2 TE Vaativaan yleiskäyttöön Letku soveltuu vaativaan yleiskäyttöön, paineilmalle, vedelle, öljyt, dieselöljy Käyttölämpötila -40º C + 100º C Vahvikkeet synteettinen tekstiili. EN 854 standardin mukainen. 2 TE 06 6 mm 75 bar 2 TE mm 63 bar 2 TE mm 58 bar 2 TE mm 50 bar 2 TE mm 45 bar 2 TE mm 40 bar 2 TE mm 35 bar EPDM- Vesiletku Letku soveltuu yleiskäyttöön kylmälle ja kuumalle vedelle. Maksimi käyttöpaine 15 bar Käyttölämpötila: -40º C + 80º C TRIX mm 15 bar TRIX mm 15 bar TRIX mm 15 bar TRIX mm 15 bar Elintarvikeletku Elintarvikkeille Sisäkumi, elintarvikelaatuinen valkoinen NBR, pinta sininen lämmönkestävä NBR Käyttölämpötila; vesi: 10 bar 90 C, höyry: 6 bar 164º C. Standardit FDA ja BgVV FOOD mm 10 bar FOOD mm 10 bar FOOD mm 10 bar Korkeapainevesiletku Hitsauskaasuille Sähköäjohtava Ex Korkeapainevesiletku Maksimi käyttöpaine 250 bar + 150º C. Pesuriletku kuumalle vedelle 1 teräskudos. Taipuisa soveltuu hyvin kelakäyttöön. Kaksoisletku hitsauskaasuille Hitsauskaasuille Happi/asetyleeni tai happi/nestekaasu. DIN 8541 / EN 559 standardien mukainen. Ex-letku, sähköä johtava Erikoisletku Erikoisletku vedelle, mineraalliöljylle, kerosiinille, lyijylliselle bensiinille ja miedot hapot. 1 SN 08-HD 8 mm 250 bar 1 SN 10-HD 10 mm 250 bar 1 SN 12-HD 12 mm 200 bar Aine DUO 6/6 6/6 mm Happi/ asetyleeni DUO 6/6 6/6 mm Happi/ nestekaasu DUO 9/9 9/9 mm Happi/ asetyleeni DUO 9/9 9/9 mm Happi/ nestekaasu Max. käyttöpaine GL-E mm GL-E mm GL-E mm GL-E mm GL-E mm 6

7 Kääntyvät seinätelineet WP 3 WP 9 WP 5 WP 6 Kääntyvät seinätelineet Kääntyvät seinätelineet Sopii kelaan WP 3 Sarja 3 WP 9 Sarja 9 WP 9 E sarja 9 Vesipistoolit Sopii kelaan WP Sarja WP E Sarja WP 5 Sarja 5 WP 5 E Sarja 5 WP 6 Sarja 6 Renkaantäyttöpistoolit RFM/D WP 20 WP 12/2 WZP 12 WP 12 RFM/E RFM Vesipistoolit Renkaantäyttöpistoolit Maksimi käyttöpaine WP 12 ½ 30 bar WP 12/2 ½ 4 bar WZP 12 ½ WP 20 ¾ 25 bar RFM E kalibroitu RFM RFM/D digitaalinen Öljypistoolit Korkeapainepistoolit rasvoille ZP 12/K ZP 12/2 ZP 12 FDG 06 P 77 G 77 Öljypistoolit Korkeapainepistoolit rasvoille ZP 12 ZP 12/K ZP 12/2 Moottoriöljylle Jäähdytysaineille Moottoriöljylle G 77 Digitaalinen Max. 500 bar P 77 Vakio Max. 400 bar FDG 06 Nivel ¼ 7
