Liukuovikoneisto EM PSL100. Asennus- ja huolto-ohje Alkuperäiset ohjeet EMfi-FI-5.0 Julkaisu

Transkriptio

1 Liukuovikoneisto EM PSL1 Asennus- ja huolto-ohje Alkuperäiset ohjeet

2 Kaikki oikeudet tähän materiaaliin omistaa Entrematic Group AB. Skannaus, kopiointi, muuttaminen tai muokkaaminen on ehdottomasti kielletty ilman Entrematic Group AB:n kirjallista etukäteen antamaa suostumusta. Oikeus muutoksiin ilman etukäteisilmoitusta pidätetään. Backtrack information: folder:workspace Main, version:a533, Date: time:15:45:51, state: Frozen

3 SISÄLTÖ 1 Päivitys Ohjeita turvalliseen käyttöön Tärkeitä tietoja Käyttötarkoitus Turvallisuusohjeet Sähkölaitteiden häiriönsieto Ympäristövaatimukset Tietoja tästä käyttöohjeesta Ohjelmistojulkistukset ja -versiot Tekniset tiedot Oven paino suhteessa suoritustasoon DIN luokitus Rakenteen ja toiminnan kuvaus Rakenne Toiminto Koneistoon integroidut turvatoiminnot Mikroprosessori tarkkaan ohjaukseen Hätäpoistuminen Mallit Saatavana on kaksi mallia: EM PSL1 2 (pariovi) EM PSL1 O (yksi oikealle avautuva liukuovi) EM PSL1 V (yksi vasemmalle avautuva liukuovi) Osat Vaadittu tila Esiasennus Yleisiä ja turvallisuusvihjeitä Mekaaninen asennus Tarkastus Tarkastus Asennuksen aikana huomioon otettavat esimerkit Kannen asentaminen/irrottaminen, tavallinen kansilukko Kannen asentaminen/irrottaminen, lisävarusteena hankittava kansilukko Sovitekiskon asentaminen ovilehden päälle (muiden valmistajien kehysovet) Tukipalkin asennus Oven kannakkeiden asentaminen sovitekiskojen päälle (muiden valmistajien kehysovet) Ovilehtien ripustaminen ja kiinnittäminen Korkeudensäätö Entrematic Group-lattiaohjaimien asennus (muiden valmistajien kehysovet) Ovilehtien syvyyden säätäminen Osien ja johdotuksen asentaminen Kiristyspyöräasetelman asentaminen Siirtokannakkeen sijainti Hammashihnan kiinnikkeen asentaminen Hihnan kireyden tarkistaminen ja säätäminen Parioven koneistot Oven pysähtymisen säätäminen Reititä johdot ja kiinnitä muoviset johdonpitimet seuraavissa kuvissa näkyvällä tavalla Löysyydenvähentäjän kiinnittäminen Tuotetarran kiinnittäminen Sähköliitännät Verkkoliitäntä

4 12.2 Sähkoiset yksiköt Virtalähdeyksikkö(PSU 75/PSU 150) Käyttöyksikkö (HDD/DD) Pääohjausyksikkö (MCU/MCU-ER) Elektronisia lisäyksiköitä voidaan yhdistää lisätoimintojen saamiseksi Akkuyksikkö 12 V (EEU 12) Akkuyksikkö 24 V (EEU 24) I/O-yksikkö (IOU) Sähköisten yksiköiden yhdistäminen Aktivointi- ja turvallisuusyksiköiden liittäminen Läsnäoloaktivointiyksiköiden yhdistäminen Lisävarusteiden liitäntä Käynnistäminen Erityisten käyttötoimintojen säätäminen ja valitseminen Oppimistoimintona voidaan käyttää yhtä kolmesta tyypistä Näytön testaaminen ja parametrien määrittäminen Tilan ilmaiseminen näytössä Määritettävät parametrit (lajiteltu toiminnon mukaan) Parametrien kuvaus Merkinnät Lisävarusteet Koneistojen yhdistäminen toisiinsa Liitosjohto Laitteistomääritykset keskinäistä yhteyttä varten Laitteistomääritykset keskinäistä yhteyttä varten Sulutus Synkronointi Toimintatilan valitsimet (OMS) Tyypit Toimintatilan valitsimen (OMS) toiminnot Lukko Lukon asentaminen (LD, LDP, LDB) LD-, LDP- ja LDB-liitäntä Kansi Tiivistelistan harjat Liike- ja läsnäolotunnistimet Manuaalinen lukituksen avauslaite MOLD Rajakytkinsarja, LSK Lukituksen ilmaisukytkin, LIS Oven lukituksen osoitin, LDI Pikaliittimet x10 muuntimeen 1x muuntimeen Kannen salpa, vaihtoehtoinen Sähkötoiminen akuilla varustettu hätäavausyksikkö Sähkötoiminen akuilla ja kahdella moottorilla varustettu hätäavausyksikkö Hätäsulkeutuminen toistuvalla sulkeutumisella Paniikkisaranatoiminto PSB Akku UPS Ulkoisen virheen ilmoitus Avainkytkimet (uppo- ja/tai pinta-asennus) Painike Päivitykset Hätäpoistumisreitti EN165:n, DIN 18650:n ja artiklan CO48 mukaisesti: Avaa/Sulje-toiminto Palohälytysliitäntä Sairaahoitajatoiminto Etähallittu poistumistila Hätäavausimpulssi Ongelmanratkaisu Korjauksen tai vaihtamisen jälkeen koneisto on tarkistettava seuraavasti:

5 17 Huolto ja kunnossapito Huolto

6 6

7 1 Päivitys 1 Päivitys Seuraavat sivut on päivitetty: Sivu Versio Lisätty parametri OMS B9 ja OMS C9 Lisätty OMS Standard- ja OMS BLE-kuvaukset parametriin B1. Lisätty OMS Standard- ja OMS BLE-kuvaukset parametriin C1. Lisätty kuvaus parametriin B9. Lisätty kuvaus parametriin C9. Osassa Tyypit: Lisätty tietoja: OMS Standard ja OMS BLE. Osassa Toimintatilan valitsimen (OMS) toiminnot: Muokattu tekstiä ja lisätty uusi Entrematic Door Connect -sovelluksesta kestova osa. Osassa Toimintatilan valitsimen (OMS) toiminta, lisätty yksityiskohtaisia tietoja: OMS Standard ja OMS BLE. 7

8 2 Ohjeita turvalliseen käyttöön 2 Ohjeita turvalliseen käyttöön Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa henkilö- tai omaisuusvahinkoja. Tätä ovikoneistoa saa käyttää vain jalankulkijoille tarkoitetuille oville loukkaantumisvaaran vähentämiseksi. Älä käytä laitteistoa, jos korjausta tai säätöä tarvitaan. Katkaise virransyöttö puhdistamisen tai muun kunnossapidon ajaksi. Yli 8-vuotiaat lapset voivat käyttää ovikoneistoa, jos heidän turvallisuudestaan vastaava henkilö on kouluttanut heidät. Yli 8-vuotiaat lapset voivat käyttää ovikoneistoa, jos heidän turvallisuudestaan vastaava henkilö valvoo heitä. Fyysisesti, sensorisesti tai henkisesti rajoittuneet tai kokemattomat henkilöt voivat käyttää ovikoneistoa, jos heidän turvallisuudestaan vastaava henkilö on kouluttanut heidät. Lapset eivät saa puhdistaa tai huoltaa laitetta. Älä anna kenenkään kiivetä oven päälle tai leikkiä ovella tai sen kiinteillä tai etäohjauslaitteilla. Kun työ on meneillään, jalankulkuliikenne alueella on estettävä ja virransyöttö on katkaistava loukkaantumisten välttämiseksi. Asentajan on maadoitettava ovi kunnolla! Virheellinen maadoittaminen voi aiheutttaa loukkaantumisen vaaran. Virtaliitännän on oltava eristettynä, kunnes johdotus on valmis. Yhdistä virransyöttö tämän jälkeen. Ovet voidaan avata automaattisesti tunnistimien avulla tai käsin aktivointilaitteiden avulla. 8

9 3 Tärkeitä tietoja 3 Tärkeitä tietoja 3.1 Käyttötarkoitus Automaattinen EM PSL1 -liukuovikoneisto on kehitetty helpottamaan kulkua rakennuksiin ja niistä ulos sekä rakennusten sisällä. EM PSL1 on tarkoitettu pinta-asennettavaksi seinälle tai palkkiin. Ovi on helppo asentaa sekä uudisrakennukseen että jälkiasennuksena, ja ovi voidaan sovittaa vastaamaan erilaisia vaatimuksia. Se sopii lähes kaikkiin sisätilojen sisä- ja ulkopuolisiin liukuoviin. Ovi on tarkoitettu jatkuvaan, turvalliseen ja pitkäaikaiseen käyttöön Järjestelmä säätää itseään normaalien sääolosuhteiden sekä esimerkiksi pölyn ja lian aiheuttamien vähäisten kitkamuutosten mukaisesti. Ovet avataa hätätilanteissa automaattisesti, ja ne jäävät auki. Se voidaan myös varustaa paniikkisaranatoiminnolla. Silloin ovilehdet työnnetään auki poistumissuuntaan. Hätäpoistumisreiteissä käytetään kaksoisakkuja ja -moottoreita, kuten todistuksista käy ilmi. Lisätietoja on kohdassa Sähkötoiminen akuilla varustettu hätäavausyksikkö sivulla 108 ja kohdassa Sähkötoiminen akuilla ja kahdella moottorilla varustettu hätäavausyksikkö sivulla 108. Manuaalisesta paniikkisaranatoiminnosta on lisätietoja osassa Paniikkisaranatoiminto PSB sivulla 109. Tämä käyttöohje sisältää tarvittavat yksityiskohdat ja ohjeet Sliding Door Operator EM PSL1 -kääntöovikoneiston asennukseen, ylläpitoon ja huoltoon. Käyttämisestä kerrotaan käyttöohjeessa Säilytä nämä ohjeet myöhempää käyttöä varten. 3.2 Turvallisuusohjeet Tee riskien arviointi ja hyväksyntätesti käyttöpaikalla ennen oven ottamista käyttöön. Tämän käyttöohjeen ohjeita on noudatettava huolellisesti esimerkiksi asennettaessa, säädettäessä, korjattaessa ja huollettaessa, jotta vältytään henkilövahingoilta, materiaalivaurioilta ja tuotteen toimintavirheiltä. Näiden toimenpiteiden tekeminen edellyttää koulutusta. Vain Entrematic Group-koulutuksen saaneet teknikot saavat tehdä nämä toimenpiteet. 3.3 Sähkölaitteiden häiriönsieto Tämä laite voi luoda ja käyttää radiotaajuusenergiaa. Jos laitetta ei asenneta ja käytetä oikein, laite saattaa häiritä radio- ja televisiosignaalien vastaanottamista tai muita radiotaajuudella toimivia järjestelmiä. Jos toista laitetta ei ole suojattu oikein, voi esiintyä häiriöitä. Kuitenkaan ei voida taata, ettei missään yksittäisessä asennuksessa aiheutuisi häiriöitä. Minkään järjestelmän häiriintymättömyyttä ei voida taata. Jos tämä laite häiritsee radio- tai televisiosignaalien vastaanottamista, mikä saadaan selville kytkemälle televisio tai radio päälle ja pois, käyttäjä voi yrittää poistaa häiriön jollakin seuraavista tavoista: Kohdista vastaanottoantenni uudestaan. Sijoita vastaanotin eri paikkaan. Siirrä vastaanotin kauemmaksi laitteesta. Liitä vastaanotin eri pistorasiaan siten, että ovi ja vastaanotin ovat eri piireissä. Tarkista, että maadoitusjohto on liitetty oikein. Tarvittaessa käyttäjä voi kysyä neuvoa jälleenmyyjältä tai kokeneelta elektroniikka-asentajalta. 9

10 3 Tärkeitä tietoja 3.4 Ympäristövaatimukset Entrematic Group-tuotteissa on elektroniikkaa ja mahdollisesti myös akkuja, jotka sisältävät ympäristölle vaarallisia aineita. Katkaise virta ennen elektroniikan ja akun irrottamista. Varmista, että se hävitetään oikein noudattamalla viranomaisten antamia määräyksiä, kuten pakkausmateriaalikin hävitettiin. 10

11 4 Tietoja tästä käyttöohjeesta 4 Tietoja tästä käyttöohjeesta Tässä käyttöohjeessa kuvataan EM PSL1 Sliding Door Operator -ovikoneiston ja ohjelmistoversion 5.0 toiminta. 4.1 Ohjelmistojulkistukset ja -versiot Julkistus Versiot SW 3.0 MCB MC ER IOU OMS SW 3.1 MCB MC ER IOU OMS SW MCB MC ER IOU OMS SW 3.2 MCB MC ER IOU OMS SW 4.0 MCB MC ER IOU OMS SW 5.0 MCB MC ER IOU OMS B OMS S

12 5 Tekniset tiedot 5 Tekniset tiedot Valmistaja: Osoite: Tyyppi: Virransyöttö: Entrematic Group AB Lodjursgatan 10, SE Landskrona, Sweden EM PSL1 1 V AC -10 % 240 V AC +10 %, 50/60 Hz, 10 AT:n sulake (kiinteistö) Virrankulutus: Suojausluokka: Suojausluokka, toimilaitteet: Apujännite: Huomio: Virransyöttöön on asennettava paikallisten määräysten mukainen suojaus ja kaikkien napojen pääkytkin, jolla on luokan III eristyskyky ja jonka koskettimien väli on vähintään 3 mm. Ne on hankittava erikseen. Enintään 250 W IP20 IP54 24 V DC Erinomainen toiminta Poikkeuksellisen tehokas 0,64 A 1 A Oven suositeltu enimmäispaino: Kulkuaukko: Avautumis- ja sulkeutumisnopeus: Avoinnaoloaika: Käyttölämpötila: Suhteellinen kosteus (ei-tiivistyvä): Koneiston paino: Hyväksynnät: Vain sisäkäyttöön. Pariovi ilman paniikkisaranatoimintoa: EM PSL1-2: 2 kg/ovilehti Yksi liukuovi ilman paniikkisaranatoimintoa: EM PSL1-O/V: 240 kg Liike vähäisellä energialla: 150 kg/ovilehti Pariovi: EM PSL1-2: mm Yksi liukuovi: EM PSL1-O/V: 8 30 mm Vaihtelee, enintään noin (EM PSL1-2): Erinomainen toiminta Poikkeuksellisen tehokas 0-60 sek. -20 C +50 C Enintään 85 % 1,4 m/s 1,7 m/s kg kokoonpanon ja avautumisleveyden mukaan Sertifiointilaitokset ovat myöntäneet kolmannen osapuolen hyväksynnät käyttämisen ja poistumisreitin turvallisuudelle. Lisätietoja on -vaatimustenmukaisuusvakuutuksessa. 12

13 5 Tekniset tiedot 5.1 Oven paino suhteessa suoritustasoon Muovipyörät Suoritustaso Pääohjaus Tiivystystyyppi pe Oven paino [kg] Pariovet Hätäpoistuminen Normaali tiivistys 1 x 90 2 x 90 Erinomainen toiminta Ei hätäpoistumista Tehokas tiivistys Normaali tiivistys 1 x 75 1 x 90 2 x 75 2 x 90 Tehokas tiivistys 1 x 90 2 x 90 Hätäpoistuminen Normaali tiivistys 1 x 90 2 x 90 Poikkeuksellisen tehokas Ei hätäpoistumista Tehokas tiivistys Normaali tiivistys 1 x 90 1 x 90 2 x 90 2 x 90 Tehokas tiivistys 1 x 90 2 x 90 Teräspyörät Suoritustaso Pääohjaus Tiivystystyyppi pe Oven paino [kg] Pariovet Hätäpoistuminen Normaali tiivistys 1 x x 125 Erinomainen toiminta Ei hätäpoistumista Tehokas tiivistys Normaali tiivistys 1 x 75 1 x x x 2 Tehokas tiivistys 1 x x 150 Hätäpoistuminen Normaali tiivistys 1 x x 150 Poikkeuksellisen tehokas Ei hätäpoistumista Tehokas tiivistys Normaali tiivistys 1 x x x x 2 Tehokas tiivistys 1 x x

14 5 Tekniset tiedot 5.2 DIN luokitus DIN luokitus Numero 1 Numero 2 Numero 3 Numero 4 Numero 5 Numero 6 Numero 7 Numero ,2,3 1,2 1,2,4 4 Käyttölaitteen tyyppi, numero 1. Käyttölaitteen kestävyys, numero 2. Ovilehden tyyppi, numero 3. Soveltuvuus palosuojaoveksi, numero 4 Käyttölaitteen turvalaitteet, numero 5. Käyttölaitteille, toiminnoille tai kiinnikkeille asetettavat erityisvaatimukset, numero 6 Ovilehden tai -lehtien turvallisuus, numero 7 Vallitseva lämpötila, numero liukuovikoneisto testausjaksoa 4 0 jaksoa/päivä liukuovi Ei sovellu palosuojaoveksi Voimarajoitus Ulkoisten turvajärjestelmien liitäntä energiaa säästävä hätäpoistumisreiteissä. hätäpoistumisreiteissä kun turvaetäisyydet on mitoitettu riittävästi Suojaus sormien murskaantumisen, vahingoittumisen tai sisäänvedon estämiseksi Läsnäolotunnistus Valmistajan määrittämä lämpötila-alue 14

15 6 Rakenteen ja toiminnan kuvaus 6 Rakenteen ja toiminnan kuvaus 6.1 Rakenne 6.2 Toiminto EM PSL1 -liukuovikoneisto toimii sähkömekaanisesti. Moottori, ohjausyksikkö, vaihteisto ja lisävarusteena saatava hätäavausyksikkö ja sähkömekaaninen lukituslaite on kokoonpantu tukipalkkiin, jossa on integroitu kotelo. Moottorin ja vaihteistojen liike välittyy ovilehdille hammashihnan välityksellä. Ovilehti on kiinnitetty sovitekiskoon/kannatinpyörästöön ja se kulkee liukukiskon päällä. Lattiaohjaimet ohjaaavat ovilehden alaosan liikettä. Avautuminen Kun ohjausyksikkö vastaanottaa avautumisimpulssin, moottori käynnistyy ja välittää liikkeen ovilehdille, jotka avautuvat. Sulkeutuminen Sulkeutuminen alkaa, kun avautumisimpulssia ei anneta ja avoinnaoloaika on kulunut umpeen. 6.3 Koneistoon integroidut turvatoiminnot Ovien turvallisen käytön varmistamiseksi ovet vetäytyvät auki, jos sulkeutuvien ovien välissä havaitaan este. Tämän jälkeen ovet sulkeutuvat hitaasti tarkistaen samalla, että este on poistunut. Jos este havaitaan oven avautuessa, ovilehtien liike pysähtyy heti ja ne sulkeutuvat aikaviiveen jälkeen. 6.4 Mikroprosessori tarkkaan ohjaukseen Mikroprosessorissa on itseään tarkkaileva ominaisuus, joka havaitsee oven toiminnassa mahdollisesti esiintyvät häiriöt tai virheelliset signaalit. Ellei tulosignaali vastaa laitteeseen ohjelmoituja tietoja, mikroprosessori tekee automaattisesti tarvittavat toimenpiteet turvallisen toiminnan varmistamiseksi. 6.5 Hätäpoistuminen EM PSL1 voidaan varustaa hätäavausyksiköllä, joka avaa tai sulkee ovet virtakatkoksen aikana. Koneisto voidaan kytkeä myös paloilmoitinjärjestelmään tai savunilmaisimiin. Turvallisuutta voidaan lisätä liittämällä ovilehtiin paniikkisaranatoiminto. Näin mahdollistetaan ovilehtien ja sivurakenteiden avautuminen ulospäin, kun niitä työnnetään määritellyllä voimalla etureunasta. Sairaaloiden, vanhainkotien ja muiden vastaavien rakennusten hätäpoistumisteihin asennettuja ovia ei saa lukita eikä asettaa POIS PÄÄLTÄ -tilaan. 15

16 7 Mallit 7 Mallit 7.1 Saatavana on kaksi mallia: EM PSL1 2; pariovi, joka muodostuu ovilehtiparista, jotka avautuvat keskeltä ja muodostavat yhtenäisen kulkuaukon. EM PSL1 1; yksittäisille liukuoville, joissa on yksi oikealle tai vasemmalle avautuva ovilehti. 7.2 EM PSL1 2 (pariovi) 7.3 EM PSL1 O (yksi oikealle avautuva liukuovi) 7.4 EM PSL1 V (yksi vasemmalle avautuva liukuovi) FW =Kehyksen leveys CL = Kotelon pituus (mukaan lukien päätylevyt 2 x 2 mm COW = Kulkuaukon leveys SW = Sivulasin leveys DW = Ovilehden leveys 16

17 8 Osat 8 Osat Nro Kuvaus Nro Kuvaus 1 Verkkoliitäntä 13 Kiristyspyörä 2 Virtalähde (PSU 75/PSU 150) 14 Oven pysäytin 3 Käyttöyksikkö (HDD/DD) 15 Kansi 4 Pääohjausyksikkö (MCU/MCU-ER) 16 Toimintatilan valitsin (OMS) 5 I/O-yksikkö (IOU) 17 Tukipalkki 6 Akku (EEU 12 / EEU 24) 18 Lukko 7 Oven kannatin 19 Kotelon lukko 8 Sovitekisko 20 Kaapelin sisäänmeno 9 Hihnanpitimen kannake (ylempi) 10 Hihnanpitimen kannake (alempi) 11 Hihnapidike 12 Hammashihna 17

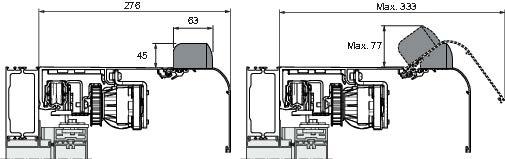

18 9 Vaadittu tila 9 Vaadittu tila Muiden valmistajien kehysovet EM Slim -järjestelmä COH = DH = FFL = Kulkuaukon korkeus Oven korkeus (sis. sovitekiskon) Viimeistelty lattiapinta 18

19 10 Esiasennus 10 Esiasennus 10.1 Yleisiä ja turvallisuusvihjeitä Kun työ on meneillään, jalankulkuliikenne alueella on estettävä ja virransyöttö on katkaistava loukkaantumisten välttämiseksi. Jos johtoja varten poratuissa aukoissa on terävät reunat, tasoita ne, jotta johdot eivät vaurioidu. Ovikoneisto on asennettava mahdollisuuksien mukaan rakennuksen sisään sen suojaamiseksi ja vandalismin estämiseksi. Varmista, että vallitseva lämpötila on alueella, joka on kuvattu osassa.tekniset tiedot. Varmista ennen asennusta, että virta on katkaistu. Varmista, että ovilehti ja seinä on vahvistettu oikein kiinnityskohdista. Poista ovikoneisto pakkauksesta. Varmista, että pakkaus sisältää kaikki lähetysluettelossa luetellut osat ja että ovikoneisto on mekaanisesti hyvässä kunnossa. Varmista, että ovilehdissä on käytetty kunnollista materiaalia ja että teräviä reunoja ei ole. Ulos työntyvät osat eivät saa aiheuttaa vaaraa. Jos käytetään lasia, lasilevyjen paljaat reunat eivät saa osua toisiinsa. On käytettävä karkaistua tai laminoitua lasia. Jos tukipalkin pituus ylittää 5 m, irrota pyörien pitimet ja moottori tai tarvitaan kahta teknikkoa. Estä liikkuvan osan tarttuminen kiinni ympäröiviin kiinteisiin osiin liikkeen vuoksi. Seuraavia etäisyyksiä pidetään riittävinä estämään jonkin kehonosan jääminen kiinni: - Sormia varten tarvitaan yli 25 mm:n tai alle 8 mm:n etäisyys. - Jalkoja varten tarvitaan vähintään 50 mm:n etäisyys. - Päätä varten tarvitaan vähintään 2 mm:n - Koko vartaloa varten tarvitaan vähintään 5 mm:n etäisyys. Vaaralliset kohdat täytyy suojata 2,5 metrin korkeudelle lattiatasosta. Koneistoa ei saa käyttää ovessa, jossa on käyntiovi. EM -koneiston osien tilalle ei voi vaihtaa toisenmerkkisiä osia. 19

20 11 Mekaaninen asennus 11 Mekaaninen asennus 11.1 Tarkastus 20

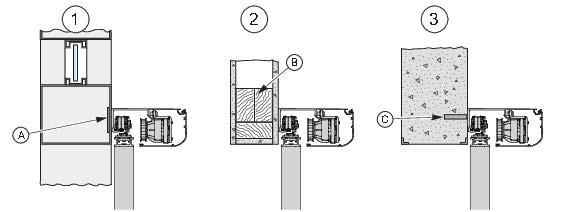

21 11 Mekaaninen asennus Tarkastus Tarkista, että kiinnitysmateriaalissa ja ovilehden yläosassa on tarvittavat vahvikkeet ja että lattiapinta on tasainen ja sileä. Palkin/seinän, johon tukipalkki kiinnitetään, on oltava tasainen ja sileä. Käytä tarvittaessa Entrematic Group-kiinnitysvälilevyjä tukipalkin takana, jotta se pysyy suorassa. Bi-parting Single sliding Area that needs to be reinforced Alumiiniprofiilijärjestelmä Kipsilevyseinä Vahvistettu betoni- ja tiiliseinä A B C Teräs- tai alumiinivahvistus tai niitit Puun vahvistus Paisuntakuoripultti (tiiliseinään vähintään M6x85, UPAT PSEA B 10/25) Runkomateriaali Teräs Alumiini Teräsbetoni Puu Tiiliseinä Seinäprofiilille asetettavat vähimmäisvaatimukset* 5 mm** 6 mm** vähintään 50 mm alapuolelta 50 mm Paisuntakuoripultti, vähintään M6 x 85, UPAT PSEA B10/25 vähintään 50 mm alapuolelta * Entrematic Groupsuositellut vähimmäisvaatimukset. Rakennusmääräyksissä voidaan käyttää erilaisia teknisiä tietoja. * * Ohuemmat seinät (ei alla 2 mm) on vahvistettava niiteillä. Huomio: Pultin kannan korkeus saa olla enintään 5 mm. 21

22 11 Mekaaninen asennus Tarvittavat työkalut Sarja hylsy- ja kiintoavaimia (2 x 10 mm) Vesivaaka Mittanauhatyökalu Porakone ja sarja poranteriä, iskuporakone Kartiopora Torx-ruuvitaltta (T10, T20, T25 ja T30) Pieni taltta-avain johdotusliitäntöjä varten Ristipääruuvitaltta Pistepuikko Johdonkuorija Sivuleikkurit (johtojen katkaisemiseen) Momenttiavain Kaapelikiristin Teräsvaijeria (johtojen vetämiseen) Lyijykynä (merkitsemistä varten) Sieni tai harja (puhdistamista varten) 22

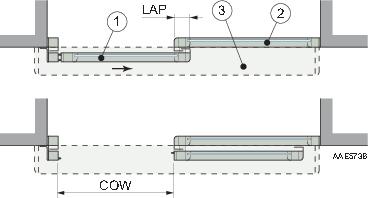

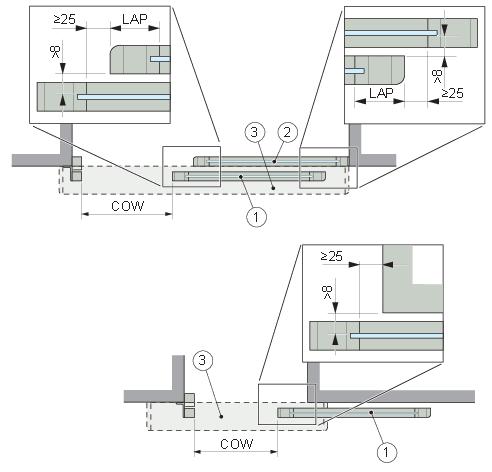

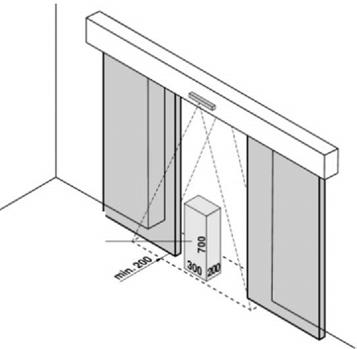

23 11 Mekaaninen asennus 11.2 Asennuksen aikana huomioon otettavat esimerkit Huomio: Tarkista sallittu kulkuaukon vähimmäisleveys asennusmaan rakennusmääräyksistä. Niitä täytyy noudattaa. Asennussuositus (EM PS) Sormien väliinjäämisen riskin pienentämiseksi ovenkarmia käytetään oven sulkeutumisen pysäyttimenä. Ovilehden (1) ja kiinteän lasin (2) välissä käytetään labyrinttitiivisteitä. Ovilehti (1) voi avautua kokonaan ja kohdistua kiinteään lasiin (2), jos sivupieli on 1 mm leveämpi kuin ovi. 1 Ovilehti 2 Kiinteä lasi 3 Koneisto COW = Kulkuaukon leveys LAP = Ylitys (profiilin leveys) Ovijärjestelmän vaihtoehtoinen asennustapa (muut kuin EM PS) Ovilehden (1) lasiruudusta mitattu etäisyys kiinteään ruutuun (2) saa olla enintään 8 mm. Jos etäisyys ylittää 8 mm, ovilehden (1) etureuna ei saa ylittää kiinteän lasin (2) pystykarmia ja oven on pysähdyttävä vähintään 25 mm ennen sitä. 1 Ovilehti 2 Kiinteä lasi 3 Koneisto COW = Kulkuaukon leveys LAP = Ylitys (profiilin leveys) 23

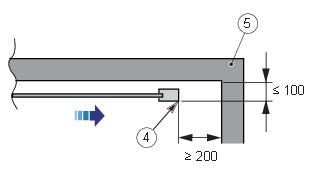

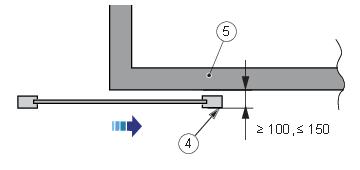

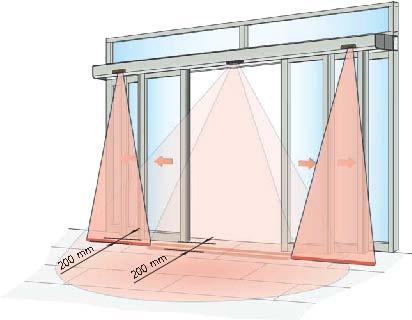

24 11 Mekaaninen asennus Toissijaisen sulkemisreunan (4) ja ympäröivien kiinteiden osien (5) väliset turvaetäisyydet näkyvät seuraavassa kuvassa. Jos oven ja seinän/sivuvalon etäisyys on enintään 1 mm, oven ja vastakkaisen pinnan välissä tulee olla 2 mm:n etäisyys, kun ovi on täysin avoimessa asennossa. Turvallinen etäisyys päästä, tai varusta koneisto sivuläsnäolotunnistimilla tai tasku- ja ruutujärjestelmillä. Jos oven ja seinän/sivuvalon etäisyys ylittää 1 mm, oven ja vastakkaisen pinnan välissä tulee olla 5 mm:n etäisyys, kun ovi on täysin avoimessa asennossa. Turvallinen etäisyys kehosta, tai varusta koneisto sivuläsnäolotunnistimilla tai tasku- ja ruutujärjestelmillä. 4 5 Sulkureuna Kiinteät osat Jos oven ja seinän etäisyys on mm, ovea tulee hidastaa PRA-04:n mukaisesti tai koneisto varustaa sivuläsnäolotunnistimilla tai tasku- ja ruutujärjestelmillä. Tunnistimen säätö Tämä on esimerkki asennettujen tunnistimien säätämisestä. Tunnistimen läsnäolokenttä testataan tällä tavalla, jotta EN 165- ja DIN määräykset täytetään. 24

25 11 Mekaaninen asennus 11.3 Kannen asentaminen/irrottaminen, tavallinen kansilukko Avaa kansi. Kannen suojaaminen ja irrottaminen Varmista ja sulje avoin kansi jäljempänä näkyvässä kuvassa esitetyllä tavalla. [Figure] 1: Vanha irrotussuoja [Figure] 2: Uusi irrotussuoja 25

26 11 Mekaaninen asennus Sulje kansi. Uusi kannen salpa Edellisissä kuvissa näkyy vanha kannen salpa. Seuraavissa kuvissa näkyy uusi kannen salpa ja sen kiinnitys. 26

27 11 Mekaaninen asennus 11.4 Kannen asentaminen/irrottaminen, lisävarusteena hankittava kansilukko Avaa kansi. 27

28 11 Mekaaninen asennus Sulje kansi. 28

29 11 Mekaaninen asennus 11.5 Sovitekiskon asentaminen ovilehden päälle (muiden valmistajien kehysovet) Entrematic Group -ovien sovitekiskot ja oven kannakkeet on asennettu tehtaalla. Jatka sivulle 30. a b Leikkaa sovitekisko (1) tarvittaessa vastaamaan ovilehden leveyttä. Varmista, että ovilehden (2) yläosa on riittävästi vahvistettu. c Aseta sovitekisko (1) ovilehden (2) päälle ja keskelle. Jos ovilehden (2) syvyys on vähintään 50 mm, kohdista sovitekisko (1) oven ulkopintaan. d e f g Merkitse ovilehti (2) esiporattujen pitkittäisreikien mukaisesti. Jokaisessa kolmen ryhmässä on käytettävä yhtä pitkittäisreikää, sillä ovisovitin kantaa koko ovilehden (2) painon. Poraa ja kierteitä ovilehteen reikä M6-pulttia varten tai käytä itseporautuvia ruuveja (Taptite) (2). Sovitekiskon (1) syvyyttä voidaan säätää noin ± 5 mm suhteessa ovilehteen (2). Karkea säätö tehdään, kun sovitekisko (1) on asennettu ovilehteen. Mitta A varmistaa oikean asennussyvyyden. Nämä tiedot toimitetaan ovijärjestelmän mukana. h Kiristä sovitekisko (1). Jos asennetaan paniikkisaranatoiminto, on tilattava erityinen paniikkisaranasovite ja leikkattava se oikean kokoiseksi. Lisätietoja on PSB-mallin asennus- ja huolto-ohjeissa. 1 2 Sovitekisko (vakio) Ovilehti 29

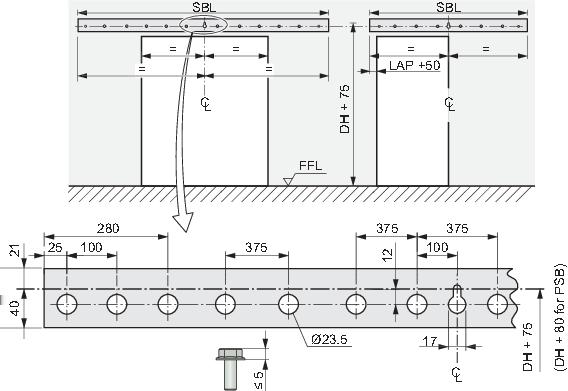

30 11 Mekaaninen asennus 11.6 Tukipalkin asennus Merkintä ja kiinnitys Määritä asennuskorkeus valmiin lattian korkeimmasta pisteestä: a b c d e f g h i Mittaa ovilehden korkeus sovitekisko mukaan lukien.. Lisää 75 mm tai 80 mm, jos on asennettu paniikkisaranatoiminto PSB ja 8 mm pinta-asennettu kynnys- tai lattiaohjain. (Katso myös erillisiä Frame- ja Slim-järjestelmien asennuspiirustuksia sekä PSB-mallin käyttö- ja huolto-ohjetta.) Merkitse asennuskorkeus seinään seuraavassa kuvassa näkyvien kohtien a) ja b) mukaisesti. Poraa reikä avaimenreikäruuvia varten. Aseta tukipalkki avaimenreiän varaan ja kiristä varovaisesti. Varmista, että tukitanko on vaakasuorassa. Korjaa mahdolliset päätyjen painumat. Merkitse muut kiinnitysaukot. Huomaa, että osa aukoista voi olla muiden osien alla. Ne on ensin irrotettava tai työnnettävä syrjään. Huomio: Lukon taakse ei voi asettaa aluslevyjä. Irrota aluslevy ja aseta se toiseen aukkoon. Huomio: Jos kolmen aukon välinen etäisyys alittaa 375 mm, keskimmäistä reikää ei tarvita. Kallista tukipalkkia tai poista se. Poraa reiät ja aseta tappi tai tulppa paikalleen. Jos seinä on epätasainen, kiinnitä välilevyt pulttien ympärille ennen kuin kiristät ne. j Kiinnitä tukipalkki paikalleen pulteilla ja mukana toimitetuilla aluslevyillä (1). Aluslevyn (2) pitkänomaisen aukon avulla voi korjata seinän aukkojen kohdistusvirheet. Kun palkki on kiinnitetty seinään, poista avaimenreikäruuvi. k Puhdista tukipalkki ja liukujohde perusteellisesti. Pariovet Yksittäinen ovi Asennuskorkeus DH + 75 (tai DH + 80 PSB:lle) 1 2 Aluslevy Aluslevyn pitkänomainen aukko SBL = Tukipalkin pituus FFL = Viimeistelty lattiapinta LAP = Ylitys (profiilin leveys) 30

31 11 Mekaaninen asennus Ilman kynnys Kynnys lattialla Kynnys lattiassa Seinä Seinä [Figure] 3: Asennuskorkeus Lisätietoja on sivulla

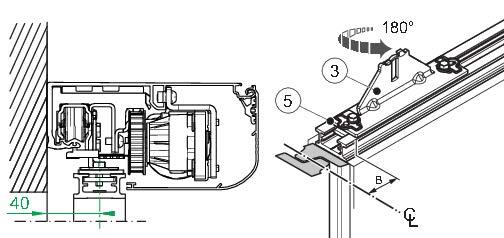

32 11 Mekaaninen asennus 11.7 Oven kannakkeiden asentaminen sovitekiskojen päälle (muiden valmistajien kehysovet) a Irrota korkeudensäätöruuvi (1) ja korkeudensäätönokka (2). Irrota pyörän pidike (4) oven pitimestä (3) Korkeudensäädön kiinnitysruuvi Korkeudensäätönokka Oven kannake Pyörän pidike b Oven pitimiä (3) voidaan kääntää oven tyypin mukaan. Jos ovisovittimen keskusta sijaitsee yli 40 mm:n päässä sivuvalosta tai -seinästä, ovenpidintä (3) täytyy kääntää 180 (Z-sijainti). C-ovisovitin 3 5 Oven kannake Sovitekisko C-sijainti EM Slim-mallille Z-sijainti kolmansien osapuolien ovia varten 32

33 11 Mekaaninen asennus c d Kiinnitä oven kannake (3a) etäisyyden A päähän ovilehden (6) takareunasta, ks. seuraava kuva. Pariovi: Kiinnitä oven kannake (3b) etäisyyden B päähän ovien välisestä arvioidusta keskilinjasta. Yksi ovi: Kiinnitä oven kannake (3b) etäisyyden B päähän ovilehden (6) ja pylvään välisestä arvioidusta keskilinjasta. Huomio: Varmista, että oven kannakkeet (3) ovat linjassa sovitekiskon (5) kanssa Oven kannake Sovitekisko Ovilehti LD, LDP, LDB Normaali pyöränpidin Normaali pyöränpidin Lyhyt pyöränpidin Lyhyt pyöränpidin A (mm) 31 B* (mm) *Bx2 kaksoisliukuoven pitimien välissä. CL on ovien tai oven ja ovipylvään välinen arvioitu keskilinja. **Suurin etäisyys = matka, jonka ovilehti voi liikkua, kun ovi on lukitussa asennossa Suurin etäisyys** (mm)

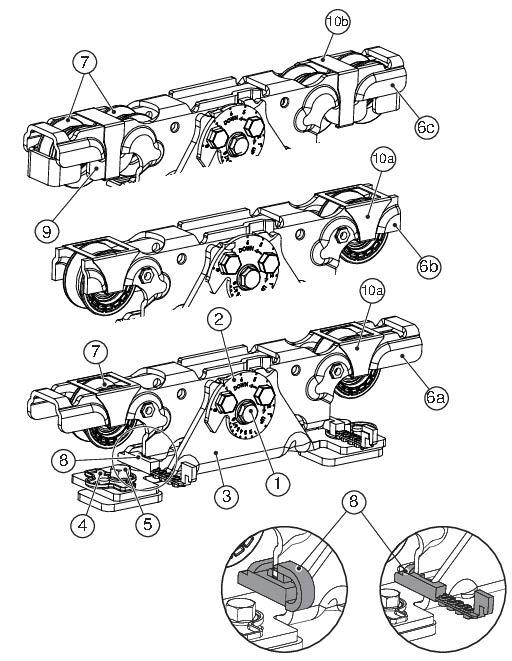

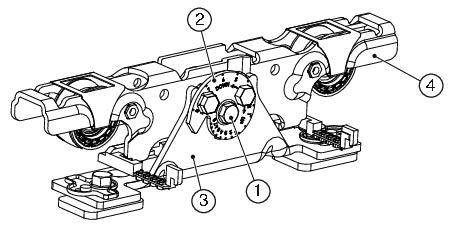

34 11 Mekaaninen asennus Oven kannattimen osien tunnistus 1 Korkeudensäädön kiinnitysruuvi 7 Kannatinpyörästö 2 Korkeudensäätönokka 8 Nousemisenestolaite a 6b 6c Oven kannake Syvyyssäätö Oven kannakkeen kiinnitysruuvi 2 - Pyörän pidike 2 - Pyörän pidike, lyhyt 4 - Pyörän pidike 9 10a 10b vasen kuva, kytketty oikeanpuoleinen kuva, irrotettu Toissijainen teli Kiinnikkeet, yksittäisen pyörän Kiinnikkeet, telipyörien Huomio: Jos oven leveys alittaa 540 mm, koneistossa on lyhyt pyörän pidin. Pyörät Muovi Teräs Oven paino, teli 0-90 kg/ovilehti kg/ovilehti Oven paino, kaksoisteli kg/ovilehti Huomio: Jos oven korkeuden ja leveyden suhde (DH/DW) ylittää 3,5, mukana toimitetaan kaksoistelipyörät. Jos ovilehden paino alittaa 90 kg, toimitetaan muoviset pyörät. Jos ovilehden paino ylittää 90 kg, toimitetaan teräksiset pyörät. 34

35 11 Mekaaninen asennus 11.8 Ovilehtien ripustaminen ja kiinnittäminen a Löysennä ja irrota korkeudensäädön kiinnitysruuvi (1) ja korkeudensäätönokka (2) pyörän pitimistä (5), jotka on asennettu tukipalkkiin. Kun pyörät asetetaan palkkiin (4), nousemisenestolaite täytyy yhdistää. Lisätietoja on sivull34a. Huomio: Jos pyörän pidin (5) on asennettu oven kannakkeeseen (3), palkki (4) voi vaurioitua, jos ovilehdet (6) ripustetaan palkkiin Korkeudensäädön kiinnitysruuvi Korkeudensäätönokka Oven kannake Palkki Pyörän pidike b Nosta ovilehteä (6) ja aseta se varovasti mahdollisen lattiaohjaimen päälle. 5 6 Pyörän pidike Ovilehti c Työnnä pyörien kannekkeita (5) sivusuunnassa, kunnes ne on kohdistettu oven kannakkeisiin. 35

36 11 Mekaaninen asennus d Asenna korkeudensäädön kiinnitysruuvi (1) ja korkeudensäätönokka (2) oven kannakkeisiin (3) ja kiristä varovaisesti Korkeudensäädön kiinnitysruuvi Korkeudensäätönokka Oven kannake e Säädä oven korkeutta, kunnes ovilehti (6) on noin 6-8 mm lattian yläpuolella. Korkeudensäädön kiinnitysruuvin (1) vääntömomentti: 18 Nm Sama arvo 36

37 11 Mekaaninen asennus 11.9 Korkeudensäätö Ovea voidaan säätää vaakatasossa ± 8 mm kiertämällä korkeudensäätönokkaa (2). a Nokasta näkyy millimetreinä, mille korkeudelle ovi on säädetty. b c d Huomio: Nollaan säädetty nokka näkyy seuraavassa kuvassa. Tarkista, että ovet riippuvat pystysuorassa. On erittäin tärkeää, että ovilehdet ovat yhdensuuntaisia kiinteän paneelin kanssa. Voit nostaa ovea korkeussuunnassa kääntämällä nokkaa siinä näkyvän ylänuolen suuntaan. Kun ovilehti on 6-8 mm valmiin lattian tason korkeimman kohden yläpuolella, ovi on säädetty oikein. Kiristä korkeudensäätöruuvi (1) 18 Nm:n vääntömomenttiin. 1 2 Korkeudensäädön kiinnitysruuvi Korkeudensäätönokka e Tarkista, että ovilehti on yhdensuuntainen suljetussa asennossa (ylä- tai alapuolelle ei jää rakoa). 37

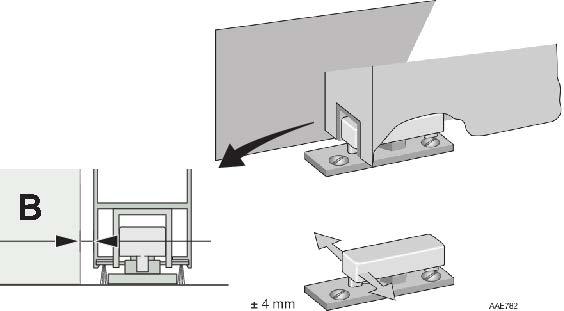

38 11 Mekaaninen asennus Entrematic Group-lattiaohjaimien asennus (muiden valmistajien kehysovet) Lattiaohjaimia voidaan säätää syvyyssuunnassa noin ± 4 mm asennuksen jälkeen käyttämällä muovisen pysäyttimen alla sijaitsevaa epäkeskomutteria. Huomio: Varmista ennen lattiaohjaimen asennusta, että muovinen pysäytin on säädetty keskiasentoon, jossa sitä voidaan säätää täydet ±4 mm. Asentaminen a b Pariovet Paina ovet yhteen ja liu uta niitä, kunnes ne kohtaavat kulkuaukon keskellä. Yksittäiset liukuovet Liu uta ovilehti kiinni. Aseta lattiaohjain siten, että muovinen pysäytin on linjassa ovilehden takareunan kanssa oven ollessa suljettu alla näkyvän kuvan (mitta B) ja valmistajan ohjeiden mukaisesti. c d e f g Merkitse lattiaohjaimen sijainti. Paina ovilehteä sivulle saadaksesi lisää tilaa. Merkitse, poraa ja aseta tulppa kolmeen reikään ja kiinnitä lattiaohjain. Tarkista, että ovi liikkuu vapaasti lattiaohjaimen yli ilman kitkaa. Jos ovilehden alareunassa käytetään harjalistaa, sen tulee koskettaa lattiaa vain kevyesti. 38

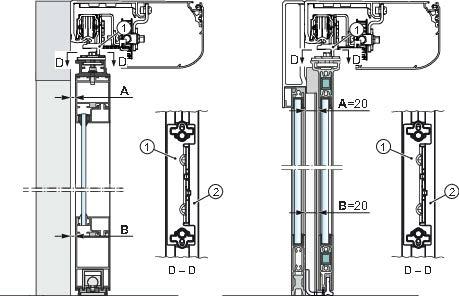

39 11 Mekaaninen asennus Ovilehtien syvyyden säätäminen a b c d Etäisyys A ovilehden (1) yläosan ja kiinteän lasin välillä voidaan säätää löysäämällä kahta ruuvia, jotka kiinnittävät oven kannakkeen sovitekiskoon (2). Oven kannakkeessa (1) on reikiä, joten ovilehteä/sovitekiskoa (2) voidaan säätää ± 7 mm. Etäisyyden A on oltava 22 mm kolmansien osapuolien ovia ja 20 mm EM Slim-järjestelmää varten. Muiden valmistajien kehysovissa etäisyys A on valmistajan asettama. A -etäisyys määräytyy ovilehden paksuuden ja tiivisteiden mukaan. Jos ovilehden ja kiinteän lasin välissä käytetään tiivistettä, sen on tiivistettävä ovi tasaisesti koko korkeudelta. e Huomio: Varmista, että oven kannake (1) on linjassa sovitekiskon (2) kanssa. Huomio: Oven pitimiä (1) voidaan kääntää oven tyypin mukaan. Katso alla näkyvää kuvaa. Etäisyyden B tulee olla yhtä suuri kuin A. Jos EM -FGB- tai GS-lattiaohjainsarjoja käytetään muiden valmistajien kehysovissa, voidaan etäisyyttä B säätää ± 4 mm lattiaohjaimen epäkeskomutterilla. Muiden valmistajien kehysovet EM Slim -järjestelmä 1 2 Oven kannake Sovitekisko (integroitu EM Slim-järjestelmä) 39

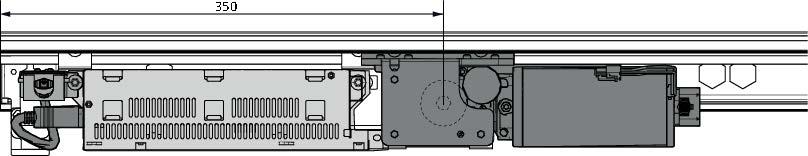

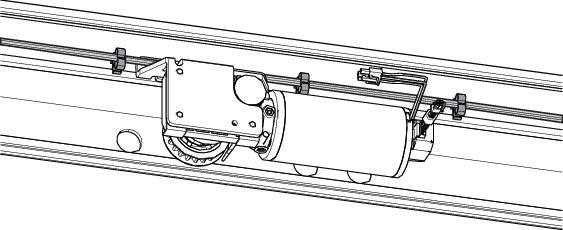

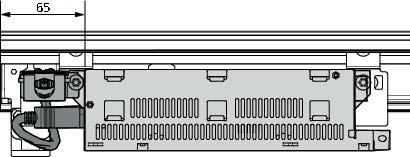

40 11 Mekaaninen asennus Osien ja johdotuksen asentaminen a Aloita koneiston vasemmalta puolelta. Irrota virransyöttöliitäntä ja virtalähde. Siirrä niitä sivulle, jotta virtalähteen vasemmalla puolella sijaitsevan tukipalkin vasemmalle puolelle jää 65 mm tilaa. Kiristä kaksi kiinnitysruuvia (1). 1 Kiinnitysruuvi b Kiinnitä S-kannake (4) käyttöyksikköön ruuvilla (5), holkilla (6), vaimentimella (7) ja aluslevyllä (8) Mutteri Muovinen aluslevy S-kannake Ruuvi Holkki Vaimennin Aluslevy Kiinnitysruuvi 40

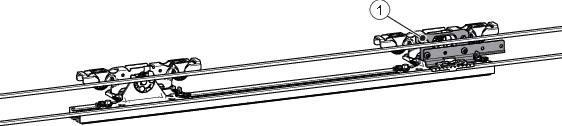

41 11 Mekaaninen asennus c Kiristä S-kannakkeen (4) mutterit (2) käsin. Varmista, että mutterin (2), muovisen aluslevyn (3) ja S-kannakkeen (4) väliin ei jää tilaa Mutteri Muovinen aluslevy S-kannake Ruuvi d Kiristä ruuvit (5) momenttiin 10 Nm. e Asenna käyttöyksikkö siten, että ulos lähtevä varsi tulee tukipalkin vasemmalle puolelle 350 mm:n päähän siitä. Kiristä ruuvit (9) momenttiin 10 Nm. Aloita oikeanpuoleisesta ruuvista. Varmista, että käyttöyksikkö on kiinnitetty palkkiin. Jatka vasemmasta ruuvista. Varmista, että ruuvi on kiinnitetty palkkiin tiukasti. 9 Kiinnitysruuvi f Jatka asentamalla pääohjausyksikkö MCU tai MCU-ER. Jätä käyttölaitteeseen 5 10 mm:n etäisyys. g h Jos on tarkoitus käyttää I/O-yksikköä (IOU), varmista, että liitin yhdistetään MCU/MCU-ER-yksikköön kunnolla. Kiinnitä mahdolliset akut. Huomio: Jos MCU/MCU-ER, IOU tai akut on asennettava kauemmas, jatkojohtoja on saatavana lisävarusteina. 41

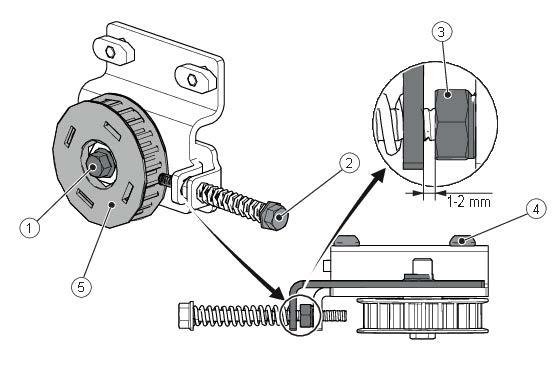

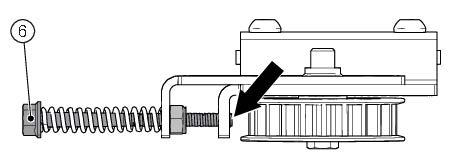

42 11 Mekaaninen asennus Kiristyspyöräasetelman asentaminen a Kiristä hihnankiristysmutterit (1) vain käsin. Mutterin (1), muovisen aluslevyn (2), ruuvin (3) ja kiristysrungon (4) väliin ei saa jäädä tilaa Mutteri Muovinen aluslevy Ruuvi Kiristysrunko b Säätöruuvin (6) aloitusasento. 6 Säätöruuvi c Aseta hihnankiristin mutterien (1) avulla C-kiskoon (5). Kiristä ruuvit (3) varovaisesti. Kiristyspyöräasetelma täytyy voida siirtää sivusuunnassa C-kiskoon (5) Mutteri Ruuvi C-kisko 42

43 11 Mekaaninen asennus Siirtokannakkeen sijainti Pariovet ja vasemmalle avautuvat yksittäiset ovet Alempi siirtokannake täytyy kiinnittää oikeanpuoleisen oven etureunan pyöränkannakkeeseen. Ylempi siirtokannake täytyy kiinnittää vasemmanpuoleisen oven etureunan pyöränkannakkeeseen. 1 2 Alempi vaihteiston kannake Ylempi vaihteiston kannake Yksittäiset oikealle avautuvat ovet Alempi siirtokannake täytyy kiinnittää oven takareunan pyöränkannakkeeseen. 1 Alempi vaihteiston kannake Huomio: Kiristä momenttiin 7 Nm. 43

44 11 Mekaaninen asennus Hammashihnan kiinnikkeen asentaminen a b Hammashihna (1) toimitetaan erikseen oikean pituiseksi leikattuna. Vie hihna (1) käyttölaitteen hammaspyörän (2) ja kiristyspyörän (3) ympäri. Pariovissa ja oikealle avautuvissa yksittäisissä ovissa hihnan päät on yhdistetty hihnan kiinnikkeellä (4) hihnan alaosassa. Vasemmalle avautuvassa yksittäisessä liukuovessa liitos on ylempänä. c Napsauta hihnan kiinnike (4) paikalleen alempaan siirtokannakkeeseen (5). 1 Hammashihna 4 Hihnapidike 2 Käyttöyksikön hammaspyörä 5 Alempi vaihteiston kannake 3 Kiristyspyörä 44

45 11 Mekaaninen asennus Hihnan kireyden tarkistaminen ja säätäminen Jos hihnan kireyttä on korjattava, toimi seuraavasti: a b c Poista mahdollinen löysyydenvähentäjä. Löysennä ruuvi (1) kiristyspyörän (5) keskeltä irrottamatta sitä. Kierrä säätöruuvi (2) uloimpaan asentoon. d Löysennä kiristyspyöräasetelman kiinnitysruuvit (4). e f g h Kiristä hihna vetämällä kiristyspyöräasetelmaa käsin. Kiristä kiristyspyöräasetelman kiinnitysruuvit (4) 10 Nm:n vääntömomenttiin.. Kiristä hihnan kiristysruuvia (2), kunnes lukitusmutterin (3) ja kannakkeen välinen rako on noin 1-2 mm, kuten seuraavassa kuvassa näkyy. Älä kiristä enempää. Älä kiristä liikaa. Muutoin säätöruuvi (2) voi vaurioittaa kiristyspyörää (5). Kiristä kiristyspyörän (5) keskellä sijaitseva säätöruuvi (1) 30 Nm:n vääntömomenttiin. Huomio: Älä tee mitään säätöjä lukkomutteriin (3) Kiinnitysruuvi Säätöruuvi Lukkomutteri Kiristyspyöräasetelman kiinnitysruuvi. Kiristyspyörä 45

46 11 Mekaaninen asennus Parioven koneistot a b c d Siirrä ovet täysin suljettuun asentoon. Varmista, että ovien takareuna on kohdistettu sivuvaloon. Keskitä hihnan kiinnike (4) ylemmän siirtokannakkeen edestä. Kun hihnan kiinnike (4) on keskitetty, napsauta se paikalleen. Tarkista, että ovipaneelit keskittyvät kunnolla täysin avoimessa ja suljetussa asennossa. 1 Hammashihna 4 Hihnapidike 2 Käyttöyksikön hammaspyörä 5 Ylempi vaihteiston kannake 3 Kiristyspyörä 46

47 11 Mekaaninen asennus Oven pysähtymisen säätäminen a b Paina ovet käsin haluamasi kulkuaukon levyisiksi. Kolmansien osapuolien ovien ovilehti voidaan avata kokonaan. Yksittäisissä ovissa sormien ruhjoutumisen vaaraa voidaan vähentää käyttämällä karmia oven pysäyttimenä suljetussa asennossa. Sormien väliin jääminen estetään asentamalla labyrinttitiiviste ovilehden takareunan ja kiinteän sivuruudun väliin. Tarvittavista mitoista on lisätietoja Ovijärjestelmän vaihtoehtoinen asennustapa (muut kuin EM PS) sivulla 23. c Löysää oven pysäyttimiä (1), siirrä ne pyöränpitimiä vasten ja pidä ovea paikallaan palkkia (3) vasten. Kiristä ruuvit (5) tiukasti. d Kiinnitä muovinen kisko (4) kiristämällä yhden ovipysäyttimen (1) ruuvi (2). Jos toisessa ovipysäyttimessä on ruuvi (2), poista se. e Tarkista, että haluttu kulkuaukko ja sormien väliinjäämissuoja on saavutettu. Ks. sivu Oven pysäytin Ruuvi (muovisen kiskon kiinnittämiseksi) Palkki Muovinen kisko Ovenpysäyttimen kiinnitysruuvi 47

48 11 Mekaaninen asennus Reititä johdot ja kiinnitä muoviset johdonpitimet seuraavissa kuvissa näkyvällä tavalla. Johdonpitimet (1) kiinnitetään palkkiin seuraavassa kuvassa näkyvällä tavalla. Johdot voidaan asettaa nuolilla merkittyihin johdonpitimiin. Huomio: Jos johdonpitimissä on liian vähän tilaa, johdot voidaan kiinnittää johdonpitimiin nippusiteillä. 1 Kaapelinpidin Johdot voidaan asettaa paikalleen johdonpitimiin, jotta johdot pysyvät paikallaan käyttöyksikössä, kuten seuraavassa kuvassa näkyy. 48

49 11 Mekaaninen asennus Löysyydenvähentäjän kiinnittäminen Kiinnitä löysyydenvähentäjä hihnan kahdeksannen ja yhdeksännen hampaan väliin matalan vaihteistokiinnikkeen puolelle. Jos tarvitaan kahta löysyydenvähentäjää, aseta toinen löysyydenvähentäjä samalla tavalla ylemmän vaihteistokiinnikkeen alle. Huomio: Koneistot voidaan tarvittaessa varustaa löysyydenvähennysjousilla. Yksittäisovet Jos hihnan pituus ylittää 47 mm, tarvitaan yksi löysyydenvähentäjä. Kaksoisovet Jos hihnan pituus ylittää 57 mm, tarvitaan kaksi löysyydenvähentäjää. Muut tapaukset Muissa tapauksissa koneistossa ei tarvita löysyydenvähentäjää. 49

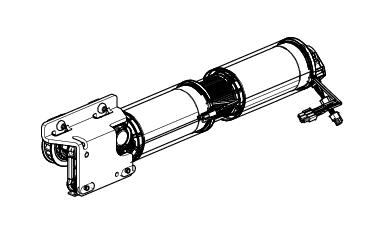

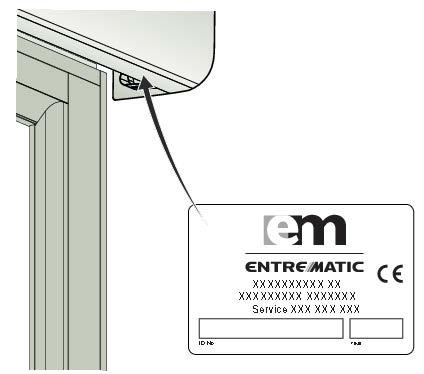

50 11 Mekaaninen asennus Tuotetarran kiinnittäminen Kun asennus- ja säätötyöt on tehty, kiinnitä paikallinen tyyppikilpi koneiston kotelon alaosan oikealle puolelle. 50

51 12 Sähköliitännät 12 Sähköliitännät Huomio: Sähköliitäntöihin liittyvien töiden aikana virransyötön ja sähkötoimisen hätäavausyksikön on oltava kytkettyinä irti.. Sähkökytkin on asennettava helppopääsyiseen paikkaan. Jos käytetään pistoketta, pistorasia on asennettava helppopääsyiseen paikkaan koneiston lähelle. Jos virtajohto on vahingoittunut, se on vaaran välttämiseksi vaihdettava valmistajalla, valmistajan valtuuttamassa huoltokorjaamossa tai valtuutetulla ammattilaisella Verkkoliitäntä Virransyöttö on yksivaiheista 50/60 Hz:n vaihtovirtaa: 1 V -10 % ja 240 V +10 %, sulake 10 AT. Se on yhdistetty pääliitäntään. a Irrota suojakansi (2). b c Liitä verkkovirran tulo (4) jännityksenpoiston (3) kautta liitäntärasiaan (1) alla olevan kuvan mukaisesti. Aseta suojakansi (2) takaisin paikalleen. Asentajan on maadoitettava ovi kunnolla! Virheellinen maadoittaminen voi aiheutttaa loukkaantumisen vaaran. Virransyöttö: voltin vaihtovirta Hz, 10 A Verkkovirran liitäntärasia Suojakansi Jännityksenpoisto Verkkovirta 51

52 12 Sähköliitännät Verkkovirran liitännän (5) on oltava irrotettuna, kunnes johdotus on valmis. Yhdistä virransyöttö (6) tämän jälkeen. 5 6 Liitäntäjohto Virtalähdeyksikkö 12.2 Sähkoiset yksiköt Virtalähdeyksikkö(PSU 75/PSU 150) Käytettävissä on kaksi virransyöttöä: 75 ja 150 wattia. PSU 75 PSU 150 (Merkitty keltaisella tarralla) Käyttöyksikkö (HDD/DD) Käyttölaite on saatavana erilaisina versioina: Suurtehokäyttölaite (HDD) GR 63X55 (Merkitty vihreällä tarralla) Kaksoiskäyttö (DD) 2 X GR 63X55 52

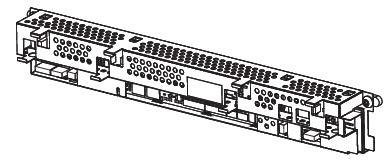

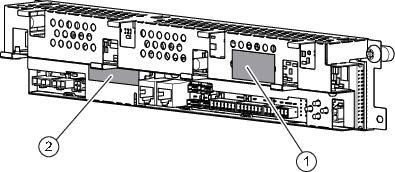

53 12 Sähköliitännät Pääohjausyksikkö (MCU/MCU-ER) Pääohjausyksikössä on liitännät virransyöttöä, käyttölaitetta, toimintatilan valitsinta, aktivointiyksikköjä, sähkömekaanisa lukkoa ja akkuja varten. Toiminto valitaan, säädöt tehdään ja ongelmat ratkaistaan kaksinumeroisesta näytöstä ja neljästä painikkeesta koostuvan asentajan käyttöliittymän avulla. Lisätietoja on sivulla 62. Pääohjaus on saatavana kahtena versiona: MCU-ER käytetään EN165- ja DIN18650-yhteensopivissa hätäpoistumisreiteissä. MCU - käytetään kaikissa muissa sovelluksissa MCU-ER MCU MCU/MCU-ER on varustettu kahdella merkinnällä: laitteistomerkinnällä (1) ja ohjelmistomerkinnällä (2). Laitteistomerkintä viittaa MCU/MCU-ER -laitteeseen ja PCB:hen tai laitteistoon tehtyihin muutoksiin. Ohjelmistomerkintä näyttää ohjelmistoversion. MCU-laitetta varten on kaksi erilaista ohjelmistoversiota. MCU-ER -laittetta varten niitä on kolme. Huomio: Uudempien MCU/MCU-ER-laitteiden kaikkia ohjelmistoversioita ei ilmoiteta. Niiden sijasta ilmoitetaan ohjelmistojulkaisu. 1 2 Laitteistomerkintä Ohjelmistomerkintä 53

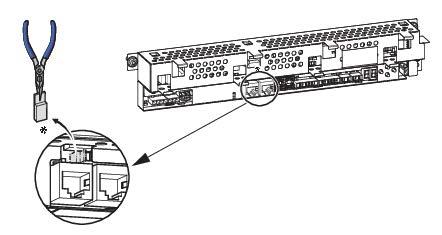

54 12 Sähköliitännät Elektronisia lisäyksiköitä voidaan yhdistää lisätoimintojen saamiseksi. Akkuyksikkö 12 V (EEU 12) Hätäavausta tai palosuojasulkeutumista varten voidaan yhdistää 12 voltin akku, jotta ovi avautuu tai sulkeutuu automaattisesti sähkökatkon sattuessa. Jos nopeus on suurempi, on suositeltavaa käyttää 24 voltin akkua. Viranomaiset vaativat sitä hätäpoistumisreiteille (EN 165 ja DIN 18650). Akkuyksikkö 24 V (EEU 24) Hätäavausta tai palosuojasulkeutumista varten voidaan yhdistää 24 voltin akku, jotta ovi avautuu tai sulkeutuu automaattisesti sähkökatkon sattuessa. Akun avulla voidaan myös jatkaa normaalia toimintaa lyhyiden sähkökatkojen aikana (mukava-tila). Johdinsarjan sulake on 10 AT. 54

55 12 Sähköliitännät I/O-yksikkö (IOU) IOU on varustettu kahdella merkinnällä: laitteistomerkinnällä (3) ja ohjelmistomerkinnällä (4). Laitteistomerkintä viittaa IOU -laitteeseen ja PCB:hen tai laitteistoon tehtyihin muutoksiin. Ohjelmistomerkintä näyttää ohjelmistoversion. Huomio: Uudempien IOU-laitteiden ohjelmistoversioita ei ilmoiteta. Niiden sijasta ilmoitetaan ohjelmistojulkaisu. 3 4 Laitteistomerkintä Ohjelmistomerkintä Lisätoimintoja varten, kuten Sulkemis- tai ryöstöimpulssi Sairaanhoitajatoiminnon impulssi Avaa/sulje-impulssi Hätäavausimpulssi (palomiesavaus) Kaksitoiminen lukko Pitkäsalpalukko Lisävarusteena hankittavan ohjelmanvalitsimen yhdistäminen Tulipaloimpulssi Energiansäästö pois käytöstä Relelähtö ulkoisen virheen tai tilan ilmaisua varten, enintään 15 W, 42 VAC / 30 VDC (SELV), vain resistiivinen kuormitus. Sulutustoiminto pois päältä (toisiinsa yhdistetyt koneistot) Sulutus Toinen valvottu sisempi impulssi Toistuva palosuojasulkeutuminen Apteekki-impulssi 1 ja 2 Toimintatilan valitsimen käytöstäpoistoimpulssi 55

56 12 Sähköliitännät Sähköisten yksiköiden yhdistäminen Verkkoliitäntä Verkkovirta V AC 50/60 Hz, 10 A Käyttöyksikkö Vasemman puolen sivuläsnäolotunnistin Sisempi yhdistelmätunnistin Opettele/poistu Toimintatilan valitsin (OMS) Oikean puolen sivuläsnäolotunnistin Ulompi yhdistelmätunnistin Ylös Valitse Alas Poistuminen* *Jos moottorin suunta vaihdetaan parametrin 12 avulla vastapäivään pyöriväksi, vaihda myös MCU-ER-yksikön hyppyjohtimet vastapäivään-asentoon. Tätä käytetään erittäin harvoin. 56

57 12 Sähköliitännät Lukitusviive, vain LD-hihnan lukitus Lukko (+) Lukko (+) 24 V DC Sisäinen impulssi (-) 0 V DC (+) 24 V DC Läsnäolon ja pysähtymisen valvonta Avainimpulssi** Läsnäoloimpulssi 2 C-kytkimen tai sisäisen/ulkoisen impulssin valvonta Läsnäoloimpulssi 1 (-) 0 V DC (+) 24 V DC Sivuläsnäolon valvonta Ulkoinen impulssi Sivuläsnäoloimpulssi 2 Pysäytysimpulssi Sivuläsnäoloimpulssi 1 (-) 0 V DC Virhe/tila NC Virhe/tila COM Virhe/tila NO Tulipalo Tulipalo Lukko Lukko enintään 15 W 42 V AC / 30 V DC (SELV) vain resistiivinen kuormitus Ulkoinen hälytyssilmukka V DC Puolivakaa tai Pelkkä pitkäsalpalukko (+) 24 V DC Auki Automaattinen osittainen / Apteekki-impulssi 2 Poistu / Apteekki-impulssi 1 Pois Nollaaminen (-) 0 V DC (+) 24 V DC Akun herättely Toiminnonvalinta TB:6 Säästävä käyttötila POIS/Tilanvalitsin käytössä Hätäavaus Toiminnonvalinta TB:4 avaa/sulje-impulssi/sulutus POIS/sisempi impulssi 2 valvonta/sulutus sisään Toiminnonvalitsin TB:3 / Sairaanhoitajatoiminto / LDE ylös / Sulutus ulos Toiminnonvalitsin TB:2 Sulje- tai ryöstöimpulssi / LDE alas / Sisempi impulssi 2 0 V *1-johtiminen valvonta = läsnäolo, pysähtyminen, sisä- ja/tai ulkoimpulssin valvonta **Sähkökatkoksen aikana avainimpulssi voidaan saada aikaan akun avulla. Ovi voi avautua tai sulkeutua. 57

58 12 Sähköliitännät 12.3 Aktivointi- ja turvallisuusyksiköiden liittäminen Asennus- ja säätöohjeet ovat tunnistimen käyttöohjeissa. Suojalaitteen tulee täyttää EN vaatimukset. F B C G A B C G A F G J C E B H A F G J C E B H K L A I G F B E C H A I G F B E C H Avainimpulssi / (hätäavausimpulssi, edellyttää EEU:n käyttöä) *Voidaan valvoa Yhdistä MCU TB:9 -yksikköön vain jos käytössä on vain yksi läsnäolotunnistin. EMSC53-E: Jos impulsseja ei haluta seurata, älä yhdistä G-johtoa. EMSC31-E: Jos impulsseja ei haluta seurata, älä yhdistä K- ja L-johtoa. A = Ruskea B = Vihreä C = Valkoinen D = Oranssi E = Punainen F = Sininen G = Keltainen H = Vaaleanpunainen I = Harmaa J = Musta K = Harmaa/vaaleanpunainen L = Punainen/sininen Sisäinen impulssi Ulkoinen impulssi Läsnäoloimpulssi NO Läsnäoloimpulssi NC Pysäytysimpulssi Yleiset sisätunnistimien DIP-kytkinasetukset, kuvassa näkyvät DIP-kytkimet ovat ON-asennossa: EMSC32-M: 1, 3, 5, 12, (11=NO) EMSC31-M: 1, 3, 5, 8, 9, (7=NO), (15=Lookback) Yleiset ulkotunnistimien DIP-kytkinasetukset, kuvassa näkyvät DIP-kytkimet ovat ON-asennossa: EMSC32-M: 1, 3, 12, (11=NO) EMSC31-M: 1, 3, 8, 9, (7=NO), (15=Lookback) EMSC31-E: 1, 3, 8, 9, (7=NO), (15=Lookback) 58

59 12 Sähköliitännät 12.4 Läsnäoloaktivointiyksiköiden yhdistäminen Sininen muhvi Punainen muhvi Sininen muhvi Punainen muhvi A B C A C A B C A C B C D E A F I C I G B A I G F B E C H A = Ruskea B = Vihreä C = Valkoinen D = Oranssi E = Punainen F = Sininen G = Keltainen H = Vaaleanpunainen I = Harmaa *Voidaan valvoa EN- 165-vaatimusten täyttämiseksi Sisäinen impulssi Ulkoinen impulssi Läsnäoloimpulssi NO Läsnäoloimpulssi NC Pysäytysimpulssi Sivuläsnäoloimpulssi NO Sivuläsnäoloimpulssi NC Jos käytössä on vain yksi sivuläsnäolotunnistin, se täytyy yhdistää MCU TB-2 -yksikköön. Yleiset sivuläsnälotunnistimien DIP-kytkinasetukset, kuvassa näkyvät DIP-kytkimet ovat ON-asennossa: EMSP32-M: 1, 3, 10 59

60 12 Sähköliitännät 12.5 Lisävarusteiden liitäntä Lukko Hihnan lukko LD LDP LDB LDB LSK Toissijaisen sisäisen impulssin valvonta Hätäavaus Toistuva palosuojasulkeutuminen (palomiesavaus) [ei-lukitseva painike] Tulipaloimpulssi Palohälytys Relelähtö Palohälytys Ulostulojännite V DC J J F I A F J B A G C D E F J H M B A C G D I E F tai J C A = Ruskea B = Vihreä C = Valkoinen D = Vaaleanpunainen E = Punainen F = Sininen G = Keltainen H = Harmaa/vaaleanpunainen I = Harmaa J = Musta M = Punainen/sininen N = Sinipunainen Toiminnot *)EMSC31-E-läsnäoloimpulssiksi on määritettävä NC. Yhdistä tunnistimesta 1 (vaaleanpunainen) tunnistimeen 2 (musta). Yhdistä tunnistimesta 1 (musta) MCU-13-yksikköön. Yhdistä tunnistimesta 2 (vaaleanpunainen) MCU-9-yksikköön. MCU:n määritysparametrit: 91 = 3 ja 93 = 3. **)EMSC53-E-läsnäoloimpulssiksi on määritettävä NC. Yhdistä tunnistimesta 1 (vaaleanpunainen) tunnistimeen 2 (sininen). Yhdistä tunnistimesta 1 (sininen) MCU-13-yksikköön. Yhdistä tunnistimesta 2 (vaaleanpunainen) MCU-9-yksikköön. MCU:n määritysparametrit: 91 = 3 ja 93 = 3. 60

61 13 Käynnistäminen 13 Käynnistäminen Käynnistys- ja säätötoimenpiteet on tehtävä seuraavassa järjestyksessä, kun ovikoneisto asennetaan. a b c d e f g h i j k l Yhdistä vain PSU, moottori, lukko, akku ja toimintatilan valitsin. Työnnä virtapistoke ohjausyksikköön. Paina opetuspainiketta ja pidä sitä painettuna 2 sekunnin ajan. Vapauta opettelupainike, kun näytössä vilkkuu L. Kuin opettelupainike vapautetaan, opettelujakso alkaa 2 sekunnin kuluttua. Kun opettelu on valmis, näytössä voi näkyä parametreja, joita ei voitu määrittää automaattisesti opettelujakson aikana. Asentajan täytyy määrittää nämä parametrit. Lisätietoja on sivulla 64. Avaa ovi ja ota käyttöön painamalla avaaminen painamalla ovea. Tarkkaile, että ovi liikkuu oikein. Katkaise virta. Yhdistä kaikki varusteet, kuten oikein säädetyt tunnistimet ja pakotilakytkimet. Työnnä virtapistoke ohjausyksikköön. Tarkista, että tunnistimet ovat valmiustilassa, että ne on passivoitu ja että liikennettä ei ole, kun ovi avautuu. Paina opettelupainiketta ja opeta ovi. Varusteet ja tunnistimet opetetaan ohjausyksikköön toisella opettelukerralla. Tarkista oven liike antamalla impulssi koneistolle. Säädä tarvittaessa oven nopeun parametreillä halutuksi. m Tarkista, että asennus vastaa vallitsevia säännöksiä ja viranomaisten asettamia vaatimuksia. Lisätietoja on sivulla 23. n Jos parametrit täytyy säätää EN 165- ja DIN vaatimusten mukaisesti, katso sivu 109, Hätäpoistumisreitti EN165:n, DIN 18650:n ja artiklan CO48 mukaisesti:. 61

62 13 Käynnistäminen 13.1 Erityisten käyttötoimintojen säätäminen ja valitseminen. Pääohjausyksikössä on kaksinumeroinen näyttö tekstin ja/tai numeroiden näyttämistä varten. Näytön oikealla puolella on neljä painiketta. Näytöstä ja painikkeista käytetään MMI-nimitystä. Näytössä voi näkyä neljä erilaista tilaa: a b c d Parametritila. Parametritilassa näytössä näytetään parametrit C6. Käyttölaitteen toimintaa hallitaan parametrien avulla. Arvotila. Arvotilassa näytössä näytetään arvot 99. Parametrin toiminta valitaan arvon avulla. Virhetila. Virhetilassa näytetään aktiivinen virheryhmä ja virhekoodi. Tilannetila. Tilannetilassa näytetään MCU:ssa aktiiviset impulssit Päällä = toiminto on OK Ylös (siirtyminen ylöspäin parametri- tai arvovalikossa) Valitse (siirtyminen parametri- tai arvovalikkoon ja arvon ohjelmoiminen muistiin) Alas (siirtyminen alaspäin parametri- tai arvovalikossa) Learn/Exit. Opettelutoimintoja on 3: 1 - pikaopettelu, 2 - normaali opettelu ja 3 - oletusasetus. Jos valitset Poistu, poistut arvo- tai parametrivalikosta tallentamatta. Voit siirtyä parametrien ja arvojen välillä Ylös- ja Alas-painikkeilla. Voit valita valmiustilan vaiheet parametritilaan tai parametritilan vaiheet arvonmuuttamistilaan. Jos valitset arvonvaihtamistilassa Select, valittu arvo ohjelmoidaan valittuun parametriin ja palaat parametritilaan. Jos Learn/Exit-painiketta painetaan, ohjausyksikön opettelu alkaa, jos MCU on valmiustilassa. Jos painat Learn/Exit-painiketta, poistut arvon ohjelmointitilasta ja siirryt parametritilaan tallentamatta arvoa. Jos painat Learn/Exit-painiketta, poistut parametritilasta ja siirryt valmiustilaan. Aktiivinen virhe Sormet voivat jäädä kiinni hihnan vaihteistokiinnikkeeseen. Aseta toimintatilan valitsin (OMS) AUKI-asentoon ennen määritysten tekemistä painikkeiden avulla. 62

63 13 Käynnistäminen E1 = vilkkuva E-kirjain, jota seuraava numero näyttää aktiivisen virheen (1-9). Tämä numero näyttää virheen tyypin. Virhe ja kaksinumeroinen luku vuorottelevat näytössä irheen tarkan tyypin näyttämiseksi. Jos aktiivisia virheitä on useita, ne näytetään vuorotellen. Virheet voidaan tyhjentää nollaamalla toimintatilan valitsimen (OMS) avulla tai katkaisemalla virransyöttö ja kytkemällä se. Virheiden kuvaukset ovat kohdassa Ongelmanratkaisu sivulla

64 13 Käynnistäminen 13.2 Oppimistoimintona voidaan käyttää yhtä kolmesta tyypistä. 1 Pidä Opettelu/poistu-painiketta painettuna yli yksi ja vähemmän kuin kaksi sekuntia. Yhdistetyt elektroniset moduulit tunnistetaan. 2 Pidä Opettelu/poistu-painiketta painettuna yli kaksi sekuntia. Näytössä vilkkuu L. Kuin Learn/Exitpainike vapautetaan, täydellinen opettelujakso alkaa 2 sekunnin kuluttua. Kattava opettelujakso sisältää opettelun kohdasta 1 Ensin ovi sulkeutuu, alkaa avautua raolleen ja sulkeutuu uudelleen. Jos sähkömekaaninen lukko on asennettu, se ja sen tyyppi tunnistetaan. Tämän jälkeen ovi avautuu. Järjestelmän kitka lasketaan avautumisen aikana. Ovi pysähtyy täysin avoimessa asennossa. Avautumisleveys tallennetaan. Myös yhdistetyt tunnistimet ja niiden valvonta kirjataan. Ovi sulkeutuu 4-10 sekunnin viipeen jälkeen. Sulkeutumisen aikana oven paino lasketaan automaattisesti. Sulkeutumisnopeus säädetään painon perusteella. Seuraavat varusteet/parametrit tunnistetaan ja määritetään automaattisesti opettelujakson aikana. Varuste/parametri Sulkeutumisnopeuden säätäminen ANSI/BHMA A standardin mukaisesti. Sähkömekaaninen lukko ja sen tyyppi Yhdistettyjen tunnistinlähtöjen ohjaaminen, NO/NC Valvotaanko tunnistimia vai ei Akku ja akun koko Kulkuaukon leveyden mittaaminen Virransyötön tyyppi Oven tyyppi Oven painon laskenta Järjestelmän kitkan laskenta Toinen sisempi impulssi Parametrin numero 02 05, 06, 98 07, 08, 27, 28, 46 09, 16, 29, 66, Kun opettelujakso päättyy, ovi pysyy suljettuna. Jos kaikkia parametreja ei voitu määrittää automaattisesti opettelujakson aikana, ovi avautuu. Näytössä näkyy ensin P ja sen jälkeen parametri, jota ei voitu määrittää, esimerkiksi onko ovi pariovi vai yksittäinen liukuovi (parametri 67: oven tyyppi). Asentajan täytyy määrittää nämä parametrit. 1 Voit aloittaa parametrien muokkaamisen painamalla oikeanpuoleista valintapainiketta. 2 Paina valintapainiketta uudelleen. Tämän parametrin arvo näkyy vilkkuvana. 3 Voit valita oikeanpuoleisen arvon painamalla Ylös- tai Alas-painiketta. 4 Vahvista ja ohjelmoi valittu arvo painamalla Select-painiketta. 5 Määritä muut parametrit, joita ei määritetty opettelun aikana. 6 Pidä Opettelu/poistu-painiketta painettuna yli kaksi sekuntia. Näyttöön tulee On. Ovi sulkeutuu kahden sekunnin kuluttua ja on valmis käyttämistä tai lisäsäätöjen tekemistä varten. 3 Kun Learn/Exit-painiketta pidetään painettuna vähintään 10 sekuntia, tehtaalla asetetut parametrit palautetaan koneistoon. Näytössä alkaa vilkkua L 2 sekunnin kuluttua. 8 sekunnin kuluttua näytössä näkyy de (lyhenne sanasta default (oletus)) ja ohjausyksikköön palautetaan tehdasasetukset. 2 sekunnin kuluttua painikkeen vapauttamisesta näyttö palaa tilaan, jossa se oli ennen oletusasetusten aloittamista. 64

65 13 Käynnistäminen 13.3 Näytön testaaminen ja parametrien määrittäminen a b c d e f g h i Kun näytössä näkyy On, paina valintapainiketta. Kahdessa näytössä näkyy pyörivä testauskuvio. Tarkista, että kaikki kahden näytön seitsemän segmenttiä syttyvät testauksen aikana. Muutoin viallisessa näytössä näkyvät numerot voidaan tulkita väärin. Kun näyttötesti on valmis, näytössä näkyy kaksi ensimmäistä parametriä kuvavaa numeroa. Säädettävän parametrin vo valita painamalla Ylös- tai Alas-painikkeita. Kun painat Select-painiketta uudelleen, näet valitun parametrin arvon. Arvo näkyy kahtena vilkkuvana numerona. Arvoa voi säätää sallitulla alueella painamalla Ylös- tai Alas-painikkeita. Kun oikea arvo on valittu, paina Select-painiketta uudelleen. Arvo ohjelmoidaan MCU-muistiin. Voit poistua arvojen muokkaamisesta tekemättä muutoksia painamalla poistumispainiketta. Voit poistua parametrivalikosta painamalla poistumispainiketta uudelleen. Näyttöön tulee on. Normaaliin toimintaan voidaan myös palata odottamalla kolme minuuttia painamatta mitään painiketta, normaali toiminta palaa käyttöön. Huomio: Arvo ohjelmoidaan MCU-yksikköön, kun painetaan valintapainiketta riippumatta siitä, onko arvoon tehty muutoksia. Jos MCU-yksikköön ohjelmoidaan arvo, kyseistä parametriä ei oteta mukaan opettelujaksoon. Jos opettelu uusitaan, ohjelmoitu parametri pysyy ennallaan. Voit sisällyttää parametreja opettelujaksoon uudelleen MCU-oletusasetuksen avulla (ks. edellä). Näytössä käytettävissä olevat merkit näkyvät alla. Huomaa, että numero 5 ja kirjain S näyttävät samoilta. Näyttö Merkki Merkki Näyttö Merkki Näyttö Merkki Näyttö Merkki Näyttö 0 5 A e S 1 6 b F t 2 7 C n 3 8 d o 4 9 E P 65

66 13 Käynnistäminen 13.4 Tilan ilmaiseminen näytössä Valitse tilan ilmaisu asettamalla parametriksi 5E =. Aktiiviset impulssit näkyvät näytössä. Kun tilan näyttäminen alkaa, St kuvaa tilaa, ja käyttölaitteeseen menevät aktiiviset impulssit kuvataan vähintään yhden numeron avulla. Impulssivaihtoehdot: = = 02 = 03 = 04 = 05 = 06 = 07 = 08 = 09 = 10 = 13 = 14 = 24 = 25 = 28 = 47 = Avainimpulssi Sisäinen impulssi Ulkoinen impulssi Synkronointi-impulssi Sulutus impulssista Läsnäoloimpulssi 1 Läsnäoloimpulssi 2 Sivuläsnäoloimpulssi 1 Sivuläsnäoloimpulssi 2 Pysäytysimpulssi Hätäavausimpulssi Sulje-komento Sairaanhoitajatoiminnon impulssi Push and Go -impulssi Avaa-sulje-impulssi Tulipaloimpulssi Sulutus pois käytöstä 66

67 13 Käynnistäminen 13.5 Määritettävät parametrit (lajiteltu toiminnon mukaan) Toiminto-parametrit Parametri Tunnus MCU 5E MCU 5F IOU 9C MCU 12 MCU 13 MCU 2A MCU 32 MCU 33 MCU 34 MCU 35 MCU 47 MCU 53 MCU 54 MCU 55 MCU 56 MCU 60 MCU 61 MCU 62 MCU 6A MCU 6b MCU 6C MCU 6d MCU 6E MCU 65 MCU 67 IOU 90 IOU 91 IOU 93 IOU 99 Huomio: Tietyt jäljempänä näkyvät parametrit eivät ole käytettävissä, jos oveen on asennettu lisävarusteita. Parametreistä on lisätietoja jäljempänä sivulla 72. Kuvaus Tilan ilmaisin. Pois () / Päällä () Oletusohjelmointi. Pois () / Päällä () Apteekkitoiminto. Pois () / Päällä () Avautumissuunta. Myötäpäivään () / vastapäivään () Pitovoima Sivuläsnäolotunnistuksen toiminta Turvallinen nopeus () / Oven pysäytys () Aktiivinen jarrutus pysäytettäessä. Pois() / Päällä() Sulje painamalla POISTU-tilan valinta. Pois () / Päällä () Pitovoiman valinta POISTU- ja POIS-tilassa. Pois () / Päällä () Vuorottelee toimintatilan valitsinta pysäyttämisen jälkeen. Pois () / Päällä () C-kytkimen määritykset. NO() / NC() Koneiston tyyppi. Liukusäädin () / Mekaaninen hätäavausyksikkö (04) Huoltoa tarvitaan käyttötuntien määrän vuoksi Huoltoa tarvitaan -avausjaksot Huoltoa tarvitaan -lukitusjaksot Oppiminen. Pois () / Päällä () Automaattinen leveys. Pois () / Päällä () Osittainen toiminto. Avattu () / suljettu () Lukitustoiminto. Pois() / Päällä() Synkronointitoiminto. Pois () / Päällä () Ulkoisen väylälaitteen tunnus Pidennetty avoinnaoloaika -toiminto. Pois() / Päällä() MMI-käyttökoodi. 1 painallus (), 4 painallusta () Energiaa säästävä käyttötila. Pois () / Päällä () Oven tyyppi: yksittäinen liukuovi () / pariovi () Toiminnonvalitsin TB:3. Ei toimintoa () / Sairaanhoitajatoiminto () / LDE ylös (02) / sulutus ulos (03) Toiminnonvalitsin TB:4. Ei toimintoa () / Avaa/sulje-toiminto () / Sulutus pois käytöstä (02) / Sisemmän impulssin 2 valvonta (03) / Sulutus sisään (04) Toiminnonvalitsin TB:2. Ei toimintoa () / Sulje-toiminto () / LDE alas (02) / Sisempi impulssi 2 (03) Toiminnonvalitsin TB:6. Ei toimintaa () / Säästö ei käytössä () / Tilanvalitsin ei käytössä (02) Alue -60 N, h x10-50 jaksoa x jaksoa x

68 13 Käynnistäminen Käyttölaiteparametrit Parametri Tunnus MCU-ER A0 MCU 15 MCU 49 MCU 4A MCU 50 MCU 64 MCU 68 MCU 69 MCU 70 MCU 71 Kuvaus Hätäpoistumisreitin moottorin määritykset. 1 moottori () / 2 moottoria (02) Suorita ohjelma. Tasainen () - suurin teho (05) Suurin avausvoima Sulkemisvoima Suurin sulkemisvoima Sähkönsyötön tyyppi. 150 W() / 75 W(02) Oven paino Kitka HÄTÄ-parametrit Parametri Tunnus MCU 10 MCU 36 MCU 37 MCU 38 MCU 39 MCU 3A MCU 40 MCU 41 IOU 94 IOU 95 IOU 96 Moottorin tyyppi. Raskaaseen käyttöön tarkoitettu () / Erittäin raskaaseen käyttöön tarkoitettu (02) Suurin moottoriteho Kuvaus Hätäavausyksikön valvonta. Pois () / Mukavuuden valvonta () / Vikasietoinen valvonta (02) Hätätoiminto. Sulkeminen () / Avaaminen () Hätätoiminto OFF-tilassa. Pois () / Päällä () Mukavuusakku. Pois () / Päällä () Akun herättely. Avaa () / Avaa/sulje () Ovi lukitaan palosulkeutumisen jälkeen. Noudata tilanvalitsinta () / Avaa aina () / Lukitse aina (02) Hätäavausyksikön testausväli Akkutyyppi. Ei akkua () / 12 V () / 24 V (02) Tulipaloimpulssitoiminto (I/O-yksikkö). Pois () / Päällä () Hätäavausimpulssitoiminto (I/O-yksikkö). Pois() / Päällä() Hätäavauspainikkeen määritykset (I/O-yksikkö). NO() / NC() Alue N x N x N x kg x N W x10 Alue tuntia

69 13 Käynnistäminen Toimintatilan valintaparametrit Parametri Tunnus OMS B0 OMS B1 OMS B2 OMS B3 OMS B4 OMS B5 OMS B6 OMS B7 OMS B8 OMS B9 OMS C0 OMS C1 OMS C2 OMS C3 OMS C4 OMS C5 OMS C6 OMS C7 OMS C8 OMS C9 MCU 6F IOU 97 Kuvaus Toimintatilan valitsimen vaihtoehto, OMS-1. 3 painiketta ja POISTU () / 3 painiketta ja AUTOMAATTINEN (02) / 4 painiketta (03) / 5 painiketta (04) Toimintatilan valitsimen avainlukitus, OMS-1. Pois () / Pidä kaksi sekuntia () / Pääsykoodi (02) / Avain (03) Toimintatilan valitsimen huoltotarpeen ilmaisin, OMS-1. Pois () / Päällä () Valitse toimintilan valitsimen OMS-1 ensisijaisuus. Mitä pienempi numero, sitä suurempi ensisijaisuus. Valitse toimintilan valitsimen OMS-1 ryhmä. Valitse toimintilan valitsimen OMS-1 avulla näyttötila. Näytä järjestelmän tila () / Näytä paikallinen tila () Valitse toimintilan valitsimen OMS-1 avulla päätetila. OMS-painikkeet on poistettu käytöstä () / OMS mukautuu järjestelmätilaan () / OMS asettaa toimintatilan (02) Tilanvalitsin, omatoimisen huollon tarpeen ilmaisin, OMS-1. Pois () / Päällä () Tilanvalitsin, avainimpulssi, OMS-1. Ei käytössä () / Sisäänkirjaus vaaditaan () / Käytössä (02) Bluetooth-virtatila, Aina pois käytöstä (), Pois käytöstä POIS-tilassa (), Aina käytössä (02). Oletus (02) Toimintatilan valitsimen vaihtoehto, OMS-2. 3 painiketta ja POISTU () / 3 painiketta ja AUTOMAATTINEN (02) / 4 painiketta (03) / 5 painiketta (04) Toimintatilan valitsimen avainlukitus, OMS-1. Pois () / Pidä kaksi sekuntia () / Pääsykoodi (02) / Avain (03) Toimintatilan valitsimen huoltotarpeen ilmaisin, OMS-2. Pois () / Päällä () Valitse toimintilan valitsimen OMS-2 ensisijaisuus. Mitä pienempi numero, sitä suurempi ensisijaisuus. Valitse toimintilan valitsimen OMS-2 ryhmä. Valitse toimintilan valitsimen OMS-2 avulla näyttötila. Näytä järjestelmän tila () / Näytä paikallinen tila () Valitse toimintilan valitsimen OMS-2 avulla päätetila. OMS-painikkeet on poistettu käytöstä () / OMS mukautuu järjestelmätilaan () / OMS asettaa toimintatilan (02) Tilanvalitsin, omatoimisen huollon tarpeen ilmaisin, OMS-2. Pois () / Päällä () Tilanvalitsin, avainimpulssi, OMS-2. Ei käytössä () / Sisäänkirjaus vaaditaan () / Käytössä (02) Bluetooth-virtatila, Aina pois käytöstä (), Pois käytöstä POIS-tilassa (), Aina käytössä (02). Oletus (02) Valitse I/O-toimintatilan valitsimen ryhmä. Toimintatilan valitsimen toiminto (I/O-yksikkö). Pois () / Päällä () Alue

70 13 Käynnistäminen Toimintatilan valintaparametrit Parametri Tunnus IOU 9A IOU 9B Kuvaus I/O-toimintatilan valitsimen ensisijaisuus. Valitse I/O-toimintatilan valitsimen ryhmä. Alue SÄHKÖMEKAANINEN LUKKO -parametrit Parametri Tunnus MCU 05 MCU 06 MCU 42 MCU 43 MCU 44 MCU 51 MCU 52 IOU 98 Kuvaus Lukitusmääritykset (pääohjaus). Ei lukitusta () / LDP() / LD(02) / LDP vähäisellä energialla (03) / LD vähäisellä energialla (04) / ei käytössä (05) Lukon vapautus. Pois() / Päällä() Jää lukituksi pysähtyneenä. Pois () / Päällä () Lukon avaamisviive Poistumislukitus. Pois () / Päällä () Sulje painamalla. Pois () / Päällä () Sulje painamalla -aikakatkaisu Lukituksen määritykset (I/O-yksikkö). Ei lukitusta () / LDB() / LDE(02) / LDB EMSL(03) Alue sek x 0,1-99 sek x10-03 TUNNISTIN-parametrit Parametri Tunnus MCU 07 MCU 08 MCU 09 MCU 16 MCU 17 MCU 27 MCU 28 MCU 29 MCU 30 MCU 31 MCU 45 MCU 46 MCU 66 IOU 91 IOU 93 Kuvaus Läsnäoloimpulssi 1:n määritys. NO() / NC() Läsnäoloimpulssi 2:n määritys. NO() / NC() Läsnäoloimpulssin valvonta Sisäisen impulssin (liikkeen) valvonta. Pois () / Päällä () Ulkoisen impulssin (liikkeen) valvonta. Pois() / Päällä() Sivuläsnäolotunnistimen tulon 1 määritykset. NO() / NC() Sivuläsnäolotunnistimen tulon 2 määritykset. NO() / NC() Sivuläsnäoloimpulssin valvonta Sivuläsnäolotunnistimen aktivointietäisyys Tunnistimen tyyppi. 1-johtiminen () / 2-johtiminen (), valvonta Pysäytystoiminto. Pois () / Päällä () Lopeta määritykset. NO() / NC() Pysäytysimpulssin valvonta. Pois () / Päällä () Sisäisen impulssin 2 valvonta, ks. sivu 67 Sisäinen impulssi 2, ks. sivu 67 Alue -02 units -02 units -99 dm

71 13 Käynnistäminen AIKA-parametrit Parametri Tunnus MCU 03 MCU 04 MCU 20 MCU 21 MCU 22 MCU 23 MCU 24 MCU 25 MCU 26 IOU 92 Kuvaus Avoinnapitoaika NOPEUS-parametrit Parametri Tunnus MCU MCU MCU 02 Avaimella avoinnaoloaika Osittaisen avoinnaolon aika Painamalla avaamisen avoinnaoloaika Automaattisen leveyden aktivointiaika Automaattisen leveyden palautumisaika Jumiutumispitoaika: Lukituksen käytöstäpoistoaika Läsnäolon tunnistamisen avoinnaoloaika Avaa-/sulje-aikakatkaisu (I/O-yksikkö) Kuvaus Nopea avautuminen Low Speed ASENTO-parametrit Parametri Tunnus MCU 5C MCU 5D MCU 11 MCU 48 MCU 57 MCU 58 MCU 59 MCU 63 Nopea sulkeutuminen Kuvaus Apteekki auki 1 -asento Apteekki auki 2 -asento Osittaisen avautumisen asento C-kytkimen aktivointietäisyys Etäisyys hitaalla nopeudella, avautuminen Hidas nopeus -etäisyys, sulkeutuminen Auki-asento Osittaisen sulkemisen asento Alue -60 sek -60 sek -60 sek -60 sek -60 sek -60 sek -10 sek -60 sek -60 sek -60 min Alue cm/sek cm/sek cm/sek Alue -99 cm -99 cm -99 % -99 dm -99 cm -99 cm -99 dm -30 cm 71

72 13 Käynnistäminen 13.6 Parametrien kuvaus Pääohjauskortin parametrit Nro Parametrin nimi Nopea avautuminen Low Speed 02 Nopea sulkeutuminen 03 Avoinnapitoaika 04 Avaimella avoinnaoloaika 05 Lukitusmääritykset (pääohjaus) Ei lukitusta LDP tai LDB LD LDP LE tai LDB LE LD LE 06 Lukon vapautus Pois On 07 Läsnäoloimpulssi 1:n määritys NO NC 08 Läsnäoloimpulssi 2:n määritys NO NC Arvo Kuvaus Asettaa suurimman avautumisnopeuden. Yksikkö: cm/s Hidas nopeus säätyy automaattisesti optimiarvoonsa, jos tämä parametri on asetettu suurimpaan arvoonsa. Viranomais- tai asennusvaatimusten mukaan hidasta nopeutta ja etäisyyttä hitaalla nopeudella avaamisen ja/tai sulkemisen aikana voidaan edelleen alentaa. Yksikkö: cm/s Asettaa suurimman sulkeutumisnopeuden. Yksikkö: cm/s Yleinen avoinnaoloaika sisemmistä ja ulommista impulsseista. Yksikkö: sekunnit Avainimpulssilla avoinnaoloaika. Yksikkö: sekunnit Eurooppa = matalaenergialukot Älä asenna LD-lukitusta hätäpoistumisreiteille! LDP = lukittu ja virransyöttö (vikaturvallinen) Ei lukitusta LDP = lukittu sähköllä. Käytetään vain yhdessä US- tai hihnalukon kanssa. LD = Lukittu ilman sähköä. Käytetään vain yhdessä US- tai hihnalukon kanssa. LDP LE = Lukittu sähköisesti vähäisellä energialla Käytetään yhdessä EU-lukon kanssa. LDP LE = Lukittu ilman sähköä vähäisellä energialla. Käytetään yhdessä EU-lukon kanssa. Jos lukon vapautus on käytössä, oveen kohdistetaan voimaa lukitussuunnassa, kunnes lukko avataan. Tämä tehdään siksi, että lukko ei juutu lukittuun asentoon, kun ovi avataan. Jos sähkömekaaninenlukko on asennettu, asetuksen on oltava ON. Tämän parametin avulla valitaan, onko läsnäoloimpulssi normaalisti auki (NO) vai normaalisti kiinni (NC). Normaalisti auki Tavallisesti suljettu Tämän parametin avulla valitaan, onko läsnäoloimpulssi normaalisti auki (NO) vai normaalisti kiinni (NC). Normaalisti auki Tavallisesti suljettu 72

73 13 Käynnistäminen Pääohjauskortin parametrit Nro Parametrin nimi 09 Läsnäoloimpulssin valvonta Läsnäoloimpulssia ei valvota. Läsnäoloimpulssi 1 Läsnäoloimpulssi 1 ja 2 10 Hätäavausyksikön valvonta Pois Mukavuuden valvonta Vikasietoinen valvonta 11 Osittaisen avautumisen asento Arvo % Kuvaus EN 165- ja DIN vaatimusten mukaan läsnäoloimpulssin valvonta täytyy ottaa käyttöön, jos ovi liikkuu nopeammin kuin PRA-04:ssa on määritetty. Valitse, jos läsnäoloimpulssitunnistinta ei tarvitse valvoa tai jos läsnäoloimpulssitunnistinta ei ole asennettu. Jos yhtä läsnäoloimpulssin tunnistinta täytyy valvoa, valitse. Jos käytössä on vain yksi tunnistin, se täytyy yhdistää MCU TB:9 -yksikköön läsnäoloimpulssina 1. Valitse 02, jos täytyy valvoa kahta läsnäoloimpulssitunnistinta. Hätäavausyksikkö testataan katkaisemalla virransyöttö MCUyksikköön ja avaamalla ovi hätäavausyksikön avulla. Tätä testiä ei koskaan tehdä, jos toimintatilaksi on valittu AVAA eikä myöskään POIS-tilassa, jos parametriksi 37 Hätätoiminto Pois -tilassa on asetettu Käytössä. Lisätietoja on jäljempänä. Viranomaiset voivat vaatia, että hätäavausyksikköä valvotaan ajoittain. Lisätietoja on jäljempänä parametrin 40 Hätäavausyksikön testausväli -kohdassa. Seuraava ulompi impulssi testaa hätäavauksen puoli tuntia ennen tämän ajan kulumista. Jos seuraavan puolen tunnin aikana ei tule ulompaa impulssia, koneiston ohjausyksikkö aiheuttaa avautumisimpulssin itse (haamuimpulssi). Testi tehdään aina Nollaus-toiminnon ja toimintatilan valinnan vaihtamisen jälkeen asennosta, jossa testiä ei tehty asentoon, jossa testi tehdään. () on yksinkertaistettu yksikanavainen valvonta. Se voidaan tehdä sekä MCU- että MCU-ER-yksikön avulla. Mukavuuden valvontaa voidaan käyttää, kun mukavuusakun parametria 38 valvotaan. Se ilmaisee vain akun tyhjentymisen. (02) on vikasietoinen kaksikanavainen valvonta, jota vaaditaan hätäpoistumisreitissä EN 165:n ja DIN 18650:n mukaan. Vikasietoinen kaksikanavainen valvonta edellyttää MCU-ERohjausyksikköä. Jos koneistossa on MEU, koneiston tulee käyttää MCU-yksikköä. Asettaa osittaisen avautumisen koon Avautumissuunta CW CCW Pitovoima -60 N Huomio: Rakennuksella on tietty COW-sertifiointi. Tiettyä COW-arvoa vaaditaan sen mukaan, kuinka monta henkilöä sallitaan tietyllä alueella. Osittaisen avautumisen asennon tulee olla 80 % sertifioidulla etäisyydellä hätäpoistumisreiteistä. Kulkuaukon leveyden yksikkö-%. Moottori pyörii myötäpäivään. Moottori pyörii vastapäivään. Säädä voimaa, jonka avulla ovi pysyy suljetussa asennossa (ND-moottori enintään 30 N, HD- ja DD-moottori enintään 60 N). Yksikkö: N. 73

74 13 Käynnistäminen Pääohjauskortin parametrit Nro Parametrin nimi Suorita ohjelma Tasainen Suurin teho Sisäisen impulssin (liikkeen) valvonta Pois On Ulkoisen impulssin (liikkeen) valvonta Pois On Osittaisen avoinnaolon aika Painamalla avaamisen avoinnaoloaika Automaattisen leveyden aktivointiaika Automaattisen leveyden palautumisaika Jumiutumispitoaika: Arvo Kuvaus Suorituskyvyn säätäminen. Valitsel, kuinka nopeasti oven nopeutta kiihdytetään tai jarrutetaan. Kevyille oville Painaville oville EN 165- tai DIN vaatimusten mukaan sisäimpulssin valvonnan tulee olla käytössä hätäpoistumisreiteissä. Jos sisemmän impulssin valvonta valitaan, valittu C-kytkin on pois käytöstä. Poistaa valvonnan käytöstä Mahdollistaa valvomisen Jos hätäpoistumisreitti on ulomman tunnistimen suuntainen, EN 165- ja DIN vaatimusten mukaan ulompaa impulssia täytyy valvoa. Jos ulomman impulssin valvonta valitaan, valittu C-kytkin on pois käytöstä. Poistaa valvonnan käytöstä Mahdollistaa valvomisen Avoinnapitoaika sisä- ja ulkoimpulsseille, kun toimintatilaksi on valittu OSITTAINEN ja saadaan sairaanhoitajatoiminnon impulssi. Yksikkö: sekunnit Avoinnaoloaika painamalla avaamisen jälkeen. Yksikkö: sekunnit Automaattinen leveyden aktivointiaika on käytettävissä, jos parametri 61= (automaattinen leveys on valittu). Jos ovi ei ole sulkeutunut automaattisen leveyden aktivointiajan kuluessa ja ovi on auki tai se avautuu, ovi avautuu kokonaan. Yksikkö: sekunnit Jos ovi on sulkeutunut automaattisen leveyden palautumisajan kuluessa, ovi avautuu osittain seuraavasta avautumisimpulssista. Tämä on käytettävissä vain, jos automaattisen leveyden parametri 61 =. Yksikkö: sekunnit Määrittää, kuinka pitkäksi ajaksi ovi pysähtyy, kun tunnistetaan jumiutuminen avautumisen aikana, ja ajan, jonka kuluttua ovi voidaan käynnistää uudelleen pysäytysimpulssin jälkeen. Yksikkö: sekunnit 74

75 13 Käynnistäminen Pääohjauskortin parametrit Nro A Parametrin nimi Lukituksen käytöstäpoistoaika Läsnäolon tunnistamisen avoinnaoloaika Sivuläsnäolotunnistimen tulon 1 määritykset NO NC Sivuläsnäolotunnistimen tulon 2 määritykset NO NC Sivuläsnäoloimpulssin valvonta Läsnäoloimpulssia ei valvota. Sivuläsnäoloimpulssi 1 Sivuläsnäoloimpulssi 1 ja 2 Sivuläsnäolotunnistuksen toiminta Turvallinen nopeus Oven pysäytys Arvo Kuvaus Sulutuksen voimassaoloa hallitaan tämän parametrin avulla. Se on aktiivinen vain, jos sulutustoiminnon parametri 6A =. Sulutuksen toimintaperiaate on kuvattu sivulla Jos ajaksi asetetaan, sulutus on aina aktiivinen. Sulutuksen käytöstäpoistoajan laskeminen alkaa, kun ensimmäisestä ovesta saadaan kelvollinen avausimpulssi aktivoituu. Jos ensimmäinen ovi ei sulkeudu sulutuksen käytöstäpoistoajan kuluessa, sulutus ei vaikuta toiseen oveen, joten sekin avataan. Jos molemmat ovet on suljettu, sulutuksen käytöstäpoistoaika nollataan. Yksikkö: sekunnit Läsnäimpulssien 1 ja 2 avoinnapitoaika. Vähintään 2 sekuntia ANSI-vaatimusten täyttämiseksi. Yksikkö: sekunnit Tämän parametrin avulla valitaan, onko sivuläsnäoloimpulssi normaalisti auki (NO) vai normaalisti kiinni (NC). Normaalisti auki Tavallisesti suljettu Tämän parametrin avulla valitaan, onko sivuläsnäoloimpulssi normaalisti auki (NO) vai normaalisti kiinni (NC). Normaalisti auki Tavallisesti suljettu EN 165- ja DIN vaatimusten mukaan sivuläsnäoloimpulssin valvonta täytyy ottaa käyttöön, jos ovi liikkuu nopeammin kuin PRA-04:ssa on määritetty. Valitse, jos sivuläsnäolon impulssitunnistimia ei tarvita tai jos sivuläsnäolon impulssitunnistimia ei ole asennettu. Jos yhtä läsnäoloimpulssin tunnistinta täytyy valvoa, valitse. Jos käytössä on vain yksi tunnistin, se täytyy yhdistää MCU TB:2 -yksikköön sivuläsnäoloimpulssina 1. Valitse 02, jos täytyy valvoa kahta sivuläsnäoloimpulssitunnistinta. Jos sivuläsnäolon impulssi aktivoituu avaamisen aikana, oven avautumisen täytyy jatkua turvallisella nopeudella (0,1 m/s). Jos sivuläsnäolon impulssi aktivoituu avaamisen aikana, oven täytyy pysähtyä ja pysyä pysähtyneenä läsnäolon tunnistamisen avoinnaoloajan (ks. parametri 26). SW

76 13 Käynnistäminen Pääohjauskortin parametrit Nro Parametrin nimi Sivuläsnäolotunnistimen aktivointietäisyys Tunnistimen tyyppi 1-johtiminen valvonta 2-johtiminen valvonta Aktiivinen jarrutus pysäytettäessä Pois On Sulje painamalla POISTU-tilan valinta Pois On Pitovoiman valinta POISTU- ja POIStilassa Pois On Vuorottelee toimintatilan valitsinta pysäyttämisen jälkeen Pois On Hätätoiminto Sulkeutuminen Avautuminen Hätätoiminto OFF-tilassa. Pois On Arvo Kuvaus Tämä on sivuläsnäolon estosignaali. Ovi toimii parametrin 2A avulla määritetyn arvon mukaan. Arvon tulee vastata paikallista lainsäädäntöä. Hätäpoistumisreitillä sijaitseva oven täytyy avautua 80 prosenttiin sertifioidusta etäisyydestä (ks. parametri 11 sivulla 73) 3 sekunnin kuluessa sisemmästä impulssista. Jos arvoksi valitaan, sivuläsnäoloimpulssi on voimassa täysin suljetusta täysin avoimeen asentoon. Etäisyys lasketaan avoimesta asennosta. Avaamisen aikana sivuläsnäoloimpulssi estetään, kunnes ovi saavuttaa parametrin avulla syötetyn arvon. Yksikkö: desimetri. Valitse yhdistettyjen tunnistinten valvonnan tyyppi. Valitse 1-johtiminen () tai 2-johtiminen () valvonta. 1-johtimista valvontaa käytetään, kun yhdistetyissä tunnistimissa on vain yksi valvontatulo sekä läsnäolon että impulssikentän valvontaa varten. 2-johtimista valvontaa käytetään, kun tunnistimessa on erilliset valvontatulot sekä läsnäoloa että impulssikenttää varten. Jos on valittu 2-johtiminen valvonta ja sisemmän/ulomman impulssin valvonta, C-kytkintoiminto kytketään sisemmän/ulomman impulssin valvontaan (ks. parametrit 16 ja 17 sivulla 74). Ovi liikkuu vapaasti, kunnes se pysähtyy. Koneisto jarruttaa ovia aktiivisesti 1 sekunnin ajan pysäytysimpulssista. Push & GO ei ole aktiivinen, jos on valittu OFF- ja EXIT-tila. Push & GO on ktiivinen, jos on valittu OFF- ja EXIT-tila. Jos oveen on asennettu sähkömekaaninen lukko, pitovoima voi olla tarpeeton. Jos toimintatilaksi on valittu POIS, tila on vaihdettava ennen normaalia toimntaa tai pysäytysimpulssin jälkeen. Palosuojasulkeutuminen tai hätäavaus. Ovi sulkeutuu tulipaloimpulssista tai jos virta katkeaa. Ovi avautuu tulipaloimpulssista tai jos virta katkeaa. Päättää, onko hätätoiminto tehtävä silloinkin, kun tilan valinta on pois käytöstä eli avaa myös yöllä. 76

77 13 Käynnistäminen Pääohjauskortin parametrit Nro A Parametrin nimi Mukavuusakku Pois On Akun herättely Auki Avaa/Sulje Ovi lukitaan palosulkeutumisen jälkeen. Noudata tilanvalitsinta Avaa aina lukitus Lukitse aina Hätäavausyksikön testausväli Akkutyyppi Ei akkua 12 V 24V Jää lukituksi pysähtyneenä Pois On Lukon avaamisviive Poistumislukitus Pois On Arvo Kuvaus Jos täksi parametriksi asetetaan Käytössä () ja käytössä on 24 voltin akku (UPS), koneisto jatkaa toimimista normaalisti, jos sattuu sähkökatkos. Valvonta on käytössä, jos parametriksi 10 on asetettu mukavuuden valvonta (). Ei hyväksytä hätäpoistumisreiteille! Tämän parametrin avulla säädetään, kuinka ovi reagoi avainimpulssiin tai akun herättelyyn, kun tilaksi on valittu POIS eikä virtaa syötetä. Myös Hätätoiminto Pois-tilassa -parametriksi (37) on asetettava Pois (). Jos Akkuherätys-arvoksi on asetettu Avoin (39 = ), impulssi avaa oven, ja ovi jää täysin auki. Jos Akkuherätys-arvoksi on asetettu Avaa/sulje () ja Hätätoiminto-parametriksi (36) on asetettu Avaus (), impulssi avaa oven kokonaan ja ovi jää auki Avaimella avoinnapitoaika -parametrin (04) avulla säädetyksi ajaksi. Tämän jälkeen ovi suljetaan ja lukitaan sekä akku irrotetaan. Tämän parametrin avulla valitaan, kuinka lukko toimii, kun aktiivinen palosulkemisimpulssi aktivoidaan. SW 3.2 Tämän parametrin avulla asetetun ajan avulla säädetään pisin aika hätäpoistumisyksikön seuraavaan automaattiseen testaamiseen saakka. Yksikkö on tunnit. Ovikoneistoon asennettu akku tunnistetaan opettelun aikana. Tämän parametrin avulla valitaan, kuinka lukko toimii, kun pysäytysimpulssi aktivoidaan esimerkiksi paniikkisaranatoiminnon vuoksi. Oven lukitus avautuu, kun pysäytysimpulssi aktivoituu. Lukittu ovi pysyy lukittuna, kun pysäytysimpulssi aktivoituu. Avausaikaa viivästetään (0,0-9,9 sekuntia), kun avausimpulssi annetaan ja toimintatilaksi on valittu POIS ja POISTU. Yksikkö on sekunnit x 0,1. Sähkömekaanista lukkoa ohjataan tämän parametrin avulla POISTU-tilassa. Sähkömekaaninen lukkoa ei ole lukittu EXIT-tilassa. Sähkömekaaninen lukko on lukittu EXIT-tilassa. 77

78 13 Käynnistäminen Pääohjauskortin parametrit Nro A Parametrin nimi Pysäytystoiminto Pois On Lopeta määritykset. NO NC C-kytkimen määritykset NO NC C-kytkimen aktivointietäisyys Suurin avausvoima Sulkemisvoima Suurin sulkemisvoima Sulje painamalla Pois On Sulje painamalla -aikakatkaisu Koneiston tyyppi Liukuovi Liukuoven mekaaninen hätäavausyksikkö Arvo , Kuvaus Jos täksi parametriksi valitaan Käytössä (), pysäytysimpulssi on käytössä. Se on muulloin pois käytöstä. Pysäytysimpulssi pois käytöstä. Pysäytysimpulssi käytössä. Pysäytysimpulssin määritykset. Valitse Normaalisti auki (NO)- tai Normaalisti kiinni (NC) -pysäytysimpulssi. Normaalisti auki Tavallisesti suljettu C-kytkimen (elektroninen rajoituskytkin) lähdön asetus: NO () tai NC (). Normaalisti auki Tavallisesti suljettu C-kytkin on avoin keruulähtö. Tämän parametrin arvon avulla valitaan, kuinka pitkälle yksi ovilehti liikkuu suljetusta asennosta, ennen kuin C-kytkimen tila vaihtuu. Yksikkö: desimetri. Koneistosta ovilehteen avautumisen aikana kohdistuva voima. Ks. myös parametrit 50 Suurin sulkeutumisvoima, 64 Virransyötön tyyppi ja 71 Suurin moottorin teho. Pienintä parametrien avulla säädettyä arvoa käytetään. Raskas käyttö: Enimmäisvoima 190 N. Yksikkö on N x10. Koneistosta ovilehteen sulkeutumisen aikana kohdistuva voima. Raskas käyttö: Enimmäisvoima 190 N. Yksikkö on N x10. SW 3.2 Koneistosta ovilehteen sulkeutumisen aikana kohdistuva voima. Ks. myös parametrit 49 Suurin avautumisvoima, 64 Virransyötön tyyppi ja 71 Suurin moottorin teho. Pienintä parametrien avulla säädettyä arvoa käytetään. Raskas käyttö: Enimmäisvoima 190 N. Yksikkö on N x10. Jos täksi parametriksi on asetettu Käytössä () ja ovi yritetään avata käsin, toimintatiloissa POIS tai POISTU moottori yrittää sulkea oven voimalla, joka on asetettu parametrissa 50 Suurin sulkemisvoima. Sulje työntämällä -toiminto tunnetaan myös köyhän miehen lukkona. Jos ovea yritetään avata voimalla, oven vastusteluajan pituus voidaan säätää. Jos arvo on (), se vastustelee jatkuvasti. Yksikkö on sekunnit x 10. Käytetään yhdessä mekaanisen hätäavausyksikön kanssa SW

79 13 Käynnistäminen Pääohjauskortin parametrit Nro 54 Parametrin nimi Huoltoa tarvitaan käyttötuntien määrän vuoksi Arvo -60 Kuvaus Valitse aika, jonka kuluttua toimintatilan valitsimen keltainen merkkivalo alkaa vilkkua. Voit poistaa palvelun pitämällä MMI:n -painikkeita painettuna samanaikaisesti 5 sekunnin ajan, kun palvelu näkyy näytössä. 5 sekunnin jälkeen näytössä näkyy SE 5 sekunnin ajan. Vapauta ylös- ja alas-painikkeet. Kun näytössä näkyy SE, paina -painiketta. Käyttötunti- ja käyttöjaksolaskurit nollataan. Yksikkö: tunti x Huoltoa tarvitaan -avausjaksot -50 Valitse avautumiskertojen määrä, jonka kuluttua toimintatilan valitsimen keltainen merkkivalo alkaa vilkkua. Voit poistaa palvelun pitämällä MMI:n -painikkeita painettuna samanaikaisesti 5 sekunnin ajan, kun palvelu näkyy näytössä. 5 sekunnin jälkeen näytössä näkyy SE 5 sekunnin ajan. Vapauta ylös- ja alas-painikkeet. Kun näytössä näkyy SE, paina -painiketta. Käyttötunti- ja käyttöjaksolaskurit nollataan. Yksikkö: jaksojen määrä x Huoltoa tarvitaan -lukitusjaksot -50 Valitse lukitsemiskertojen määrä, jonka kuluttua toimintatilan valitsimen keltainen merkkivalo alkaa vilkkua. Tätä parametria ei voi nollata MMI-käyttöliittymässä. Tätä parametria on kasvatettava seuraavaan huoltovälin tasoon. Yksikkö: jaksojen määrä x Etäisyys hitaalla nopeudella, avautuminen -99 Ryömintänopeusetäisyys avaamisen aikana. Yksikkö: senttimetri. 58 Hidas nopeus -etäisyys, sulkeutuminen -99 Ryömintänopeusetäisyys sulkemisen aikana. Yksikkö: senttimetri. 59 Auki-asento -99 Yhden ovilehden avautumisleveys. Tämä parametri voidaan asettaa automaattisesti opettelujakson avulla. Yksikkö: desimetri. 5C Apteekki auki 1 -asento -99 Apteekkitoiminnolla valittua lukkoa ei ole vielä saatavana. Ovi avautuu määritetyllä alueella, jos annetaan apteekkiimpulssi 1. Etäisyys lasketaan yhdelle ovilehdelle. Tämä parametri on aktiivinen, jos apteekkitoimintoparametri (9C) otetaan käyttöön. Yksikkö: senttimetri. 5D Apteekki auki 2 -asento -99 Apteekkitoiminnolla valittua lukkoa ei ole vielä saatavana. Ovi avautuu määritetyllä alueella, jos annetaan apteekkiimpulssi 2. Etäisyys lasketaan yhdelle ovilehdelle. Tämä parametri on aktiivinen, jos apteekkitoimintoparametri (9C) otetaan käyttöön. Yksikkö: senttimetri. 5E Tilan ilmaisin Koneiston tila näkyy MCU-yksikön LED-näytössä. Lisätietoja on sivulla 66. Pois On 79

80 13 Käynnistäminen Pääohjauskortin parametrit Nro Parametrin nimi 5F Oletusohjelmointi Pois On 60 Oppiminen Pois On 61 Automaattinen leveys Pois On 62 Osittainen toiminto Avattu Suljettu 63 Osittaisen sulkemisen asento 64 Sähkönsyötön tyyppi 150 W 75 W 65 Energiaa säästävä käyttötila Pois On 66 Pysäytysimpulssin valvonta Pois On Arvo Kuvaus Oletusohjelmoinnin avulla kaikki parametrit palautetaan tehdasasetuksiksi. Oletusohjelmointia ei voi tehdä MMI:n avulla. Oletusohjelmointi voidaan tehdä MMI:n avulla. Oppimisjakso voidaan toteuttaa. Oppimisjaksoa ei voi tehdä MMI:n avulla. Oppimisjakso voidaan tehdä MMI:n avulla. SW 3.2 Jos tämä toiminto valitaan () ja toimintatilaksi on valittu AUTOMAATTINEN OSITTAINEN, ovi avautuu osittaisen avautumisen leveydestä täyteen avautumisleveyteen, jos annetaan avausimpulssi eikä ovi avautunut parametrissa 22 valitun ajan kuluessa. Tätä ei saa käyttää hätäpoistumisreiteissä. Osittainen avaus. Automaattinen leveys. Tämän toiminnon avulla voidaan valita osittainen avaaminen tai osittainen sulkeminen. Osittainen tai automaattinen avautumisleveys. Osittain suljettu asento (automaattinen ilmanvaihto). Osittain suljettu asento (automaattinen ilmanvaihto) saadaan käyttöön valitsemalla Osittainen toiminto -asetukseksi Suljettu (). Oven ilmanvaihtoasento voidaan asettaa 0-30 senttimetriksi mitattuna yhden ovilehden suljetusta asennosta. Toimintatilaksi on valittava AUTOMAATTINEN OSIT- TAINEN. Tällöin ovien suljettuna asentona toimii osittain suljettu asento. Yksikkö: senttimetri. Virransyöttö 150/75. Ovikoneistolle on valittava virransyöttö halutun suorituskyvyn mukaan. Ks. myös parametrit 49 Suurin avautumisvoima, 50 Suurin sulkeutumisvoima ja 71 Suurin moottorin teho. Pienintä parametrien avulla säädettyä arvoa käytetään. Sähkömekaanista lukkoa ei koskaan lukita Poistu-tilassa, vaikka parametriksi 44 asetettaisiin Päällä (). 24 voltin tasavirran syöttö tunnistimien kaltaisiin varusteisiin katkaistaan, kun tilaksi on valittu Pois ja ovi on suljettu. Moottorin tehoksi rajoitetaan 75 W, vaikka parametrin 71 olisi valittu korkeampi arvo. Valvonta ottaa käyttöön () tai poistaa käytöstä () pysäytysimpulssin valvonnan. Pysäytysimpulssia ei sallita hätäpoistumisreitissa, jos käytettävissä ei ole paniikkisaranajärjestelmää. 80

81 13 Käynnistäminen Pääohjauskortin parametrit Nro Parametrin nimi 67 Door Type Yksittäinen ovi Pariovi 68 Oven paino 69 Kitka 6A Lukitustoiminto Arvo Kuvaus Oven tyyppi täytyy valita, jotta sulkemisnopeudet voidaan mukauttaa UL-säädöksen vaatimalla tavalla. Arvioidaan oppimisen aikana, mutta muutoksia voidaan tehdä käsin. Yksikkö: kg x 10. Kitka oven liikkuessa mitataan automaattisesti opettelemisen aikana. Kitka erilaisilla suorituskykytasoilla: Vakio: enintään 30 N. Suuri: enintään 50 N. Poikkeuksellinen: enintään 70 N. Yksikkö: N. Liitosjohto tai IOU-yksikköä tarvitaan. Koneistojen yhdistäminen toisiinsa Suurin johdon pituus on 5 metriä. Jos johdon pituus ylittää 30 metriä, käytä suoraa suojattua kierrettyä parikaapelia (STP/FTP). Lisätietoja on sivulla 92 Sulutus-kohdassa. Pois On 6b Synkronointitoiminto Liitosjohto tarvitaan. Koneistojen yhdistäminen toisiinsa Suurin johdon pituus on 5 metriä. Jos johdon pituus ylittää 30 metriä, käytä suoraa suojattua kierrettyä parikaapelia (STP/FTP). Lisätietoja on sivulla 93. Pois On 6C Ulkoisen väylälaitteen tunnus -99 Jos useita koneistoja yhdistetään ketjuksi, yhden niistä tulee olla pääasiallinen koneisto. Sen arvoksi tulee. Enintään kaksi toimintatilan valitsinta voidaan yhdistää toisiinsa yhdistettyjen koneistojen ketjuun. Molemmat toimintatilan valitsimet määritetään pääasiallisessa MCU:ssa- Kaikilla muilla toisiinsa yhdistetyillä koneistoilla tulee olla erilaiset tämän parametrin arvot. Tällöin jokaisesta koneistosta tulee yksilöllinen. 6d Pidennetty avoinnaoloaika -toiminto Jos ovi avautuu usein uudelleen sulkemisen aikana, pidennä avoinnaoloaikaa 5 sekunnilla. Pois On 81

82 13 Käynnistäminen Pääohjauskortin parametrit Nro Parametrin nimi 6E MMI-käyttökoodi Yksi painallus Neljä painallusta 6F MCU-OMS-ryhmä Moottorin ohjausparametrit Nro Parametrin nimi 70 Moottorin tyyppi Raskas käyttö Erittäin raskaaseen käyttöön 71 Suurin moottoriteho Arvo -10 Arvo Kuvaus Jos parametriksi on asetettu yksi painallus (), parametreja ei ole lukittu. Kun käyttöön otetaan neljän painalluksen koodi (), parametrien säätäminen edellyttää erityistä käyttöönottokoodia (valitse, opettelu/poistu, opettelu/poistu, valitse), jotta MCU / MCU-ER -parametrejä voidaan muuttaa. Tämän parametrin avulla MCU ryhmitetään yhteen OMSyksiköiden kanssa. Saman arvon omaavat yksiköt kuuluvat samaan ryhmään. Samaan ryhmään kuuluvat yksiköt kuuntelevat toisiaan. Kuvaus Määräytyy halutun suorituskyvyn mukaan. SW 5.0 Suurin moottoriin syötettävä teho. Ks. myös parametrit 49 Suurin avautumisvoima, 50 Suurin sulkeutumisvoima ja 64 Virransyötön tyyppi. Pienintä parametrien avulla säädettyä arvoa käytetään. Yksikkö: paino x

83 13 Käynnistäminen I/O-piirilevyn parametrit Nro Parametrin nimi 90 Toiminnon valinta IOU-TB:3 Ei toimintoa Sairaahoitajatoiminto LDE ylös Lukitus ulos 91 Toiminnon valinta IOU-TB:4 Ei toimintoa Avaa/Sulje-toiminto Lukitustoiminto pois käytöstä Sisäisen impulssin 2 valvonta Lukitus sisään 92 Avaa/sulje-aikakatkaisu 93 Toiminnon valinta IOU-TB:2 Ei toimintoa Sulje-toiminto LDE alas Sisäinen impulssi 2 94 Tulipaloimpulssitoiminto Pois On 95 Hätäavausimpulssitoiminto Pois On 96 Hätäavausimpulssin määritykset NO NC Arvo Kuvaus Ovi avautuu osittain, kun toimintatilaksi on valittu POISTUMI- NEN, AUTOMAATTINEN ja OSITTAINEN AUTOMAATTINEN. Pitkäsalpalukko. LDE-lukkotulo otetaan käyttöön. Aseta parametri 6A arvoksi, kun sulutusta määritetään. Yksi impulssi avaa oven, ja seuraava impulssi sulkee oven. Käytettävisssä OMS-tiloissa POISTO, AUTOMAATTINEN ja OSITTAINEN. Sulutus poistetaan käytöstä. Molemmat ovet voidaan avata samaan aikaan. Asettaa IO-yksikössä sisemmän impulssin 2 valvonnan toista sisempää impulssia varten. Katso myös parametri 93 = 3. Aseta parametri 6A arvoksi, kun sulutusta määritetään. Tämän parametrin avulla asetetun ajan avulla säädetään, koska ovi alkaa sulkeutua automaattisesti, jos Avaa/sulje-impulssi jättää sen auki. minuuttia = ei automaattista sulkeutumista. Yksikkö: minuutit. Sulje-impulssi on valittu. Tämä impulssi sulkee oven heti myös avaamisen aikana. Ovi pysyy suljettuna niin pitkään kuin sulkemisimpulssi on aktiivinen. Sähkömekaaninen lukko lukitsee suljetun oven. Ei saa käyttää hätäpoistumisreitin ovessa. Pitkäsalpalukko. LDE-lukkotulo otetaan käyttöön. Kun käytetään kahta sisempää impulssia. Sisemmän impulssin tuloksi asetetaan 2. Ovi avautuu tai sulkeutuu paloimpulssista Hätätoiminto (36) -määrityksen mukaan. Paloimpulssi ohittaa läsnäoloimpulssin. Kun ovi sulkeutuu, se ei avaudu uudelleen, jos se jää jumiin. Paloimpulssi pois käytöstä. Paloimpulssi käytössä. Palomiesavaus. Määrittää palomiesavauksessa käytettävän painikkeen. Normaalisti auki Tavallisesti suljettu 83

84 13 Käynnistäminen I/O-piirilevyn parametrit Nro A 9B 9C Parametrin nimi Toimintatilan valitsimen toiminta Pois On Lukitusmääritys Ei lukitusta Kaksitoiminen lukko Pitkäsalpalukko Kaksitoiminen lukkoemsl Toiminnon valinta IOU-TB:6 Ei toimintoa Energiaa säästävä pois käytöstä Tilanvalitsin käytössä I/O-toimintatilan valitsimen ensisijaisuus Valitse I/O-toimintatilan valitsimen ryhmä. Apteekkitoiminto Pois On Hätäpoistumisreitin parametrit Nro A0 Parametrin nimi Hätäpoistumisreitin moottorin määritykset 1 moottori 2 moottoria Arvo Arvo Kuvaus Kytkin-, ajastin-, rele- tai vanha-toimintatilan valitsin (5-johtiminen). Ei sallittu hätäpoistumisreiteillä EN 165- ja DIN vaatimusten mukaisesti. LDB = lukittu sähköllä puolivakaasti, LDE = pitkäsalpalukko. Ei lukitusta LDB = lukittu sähköisesti puolivakaasti, SL5 ja hihnalukko LDE = Pitkäsalpalukko LDB = = Lukittu sähköllä puolivakaasti Energiaa säästävä käyttötila tai tilanvalitsin voidaan ottaa käyttöön tämän toiminnon IOU-TB:6:n avulla. Energiaa säästävä käyttötila poistetaan käytöstä. Energiaa säästävä käyttötila voidaan poistaa käytöstä. Koneisto toimii täydellä teholla, kun TB:6 on aktiivinen. Ulkoisella avaimella toimiva tilanvalitsin otetaan käyttöön. Tämä parametri ei vaikuta IOU-tilanvalitsimeen eikä PS-6-osaan. Jos parametrin arvoksi asetetaan 02, OMS on lukittu. Jos IOU TB:6 -impulssi annetaan, OMS-merkkivalo palaa punaisena 15 sekuntia ja tilan valinta voidaan vaihtaa (aseta parametriksi b1/c1 = ). Mitä pienempi numero, sitä suurempi ensisijaisuus. SW 3.2 Näin valitaan, mikä MCU ohjaa kutakin OMS-yksikköä. OMSyksiköt voidaan ryhmittää erilaisiin MCU-yksiköihin. Samalla ryhmänumerolla varustetut MCU ja OMS kuuntelevat toisiaan. Jos arvo valitaan, kaikkia koneistoja ohjataan IOU-tilanvalitsimen avulla. Apteekkitoiminnolla valittua lukkoa ei ole vielä saatavana. Kuvaus Yksi moottori tai kaksi moottoria viranomaisten vaatimusten mukaan. 84

85 13 Käynnistäminen Toimintatilan valitsimen parametrit Nro b0 b1 Parametrin nimi Toimintatilan valitsimen vaihtoehto, OMS-1 3 painiketta ja POISTU 3 automaattipainiketta 4 painiketta 5 painiketta Toimintatilan valitsimen avainlukitus, OMS-1 Arvo Kuvaus Eurooppa = 5 painiketta (04). OMS Standard ja OMS BLE OMS Basic Pois Pidä painettuna 2 sekuntia. Salasana Näppäin OMS Standard ja OMS BLE - toimintatilan valitsimen käyttökoodivaihtoehtoja on neljä: -03 OMS Basic - toimintatilan valitsimen käyttökooditasoja on kolme: -02 Ei pääsykoodia. Käyttäminen on mahdollista pitämällä ylös tai alas osoittavaa nuolta painettuna 2 sekuntia. Valinnainen pääsykoodi voidaan valita painamalla ylös osoittavaa nuolta, alas osoittavaa nuolta, ylös osoittavaa nuolta ja vielä kerran ylös osoittavaa nuolta. Koko koodi on syötettävä 3 sekunnin kuluessa. Pääsykoodi = E MM E. OMS Standard and OMS BLE - Kun pääsy on mahdollinen, pääsykoodi voidaan valita painamalla painikkeita lyhyesti oikeassa järjestyksessä. Koko pääsykoodi on syötettävä 10 sekunnin kuluessa. Pääsykoodi voidaan vaihtaa CT:ssä. OMS Standard- ja OMSBLE-oletuspääsykoodi on: OMS Standard and OMS BLE - Pääsy sallitaan sisäisen/sisäänrakennetun avaimen avulla. SW

86 13 Käynnistäminen Toimintatilan valitsimen parametrit Nro b2 b3 b4 b5 b6 b7 b8 Parametrin nimi Toimintatilan valitsimen huoltotarpeen ilmaisin, OMS-1. Pois On Valitse toimintilan valitsimen OMS- 1 ensisijaisuus. Valitse toimintilan valitsimen ryhmä OMS-1. Valitse toimintilan valitsimen OMS- 1 avulla näyttötila. Näytä järjestelmän tila Näytä paikallinen tila Valitse toimintilan valitsimen avulla päätetila, OMS-1. OMS-painikkeet eivät ole käytössä. OMS-1 mukautuu järjestelmän tilaan. Valittu tila pidetään OMS-1:ssä. Tilanvalitsin, omatoimisen huollon tarpeen ilmaisin, OMS-1. Pois On Tilanvalitsin, avainimpulssi, OMS-1 Arvo Kuvaus Keltaisena vilkkuva huollon merkkivalo. Toimintatilan valitsimen huoltotarpeen ilmaisin. Ei huoltotarpeen ilmaisua (). Huoltotarpeen ilmaisu (). Mitä pienempi numero, sitä suurempi ensisijaisuus. Näin valitaan, mikä MCU ohjaa kutakin OMS-yksikköä. OMSyksiköt voidaan ryhmittää erilaisiin MCU-yksiköihin. Samalla ryhmänumerolla varustetut MCU ja OMS kuuntelevat toisiaan. Jos OMS:ksi asetetaan 0, tämä OMS hallitsee kaikkia silmukkaan yhdistettyjä koneistoja. Näytä paikallinen -tilassa OMS:ssä näkyy edellinen OMS-asetus. Näytä järjestelmä -tilassa OMS:ssä näkyy koneiston asetus. Se näkyy yhtenä välähdyksenä 5 sekunnin välein. Jos OMS vilkkuu 5 sekunnin välein, OMS-tilaa ei voi vaihtaa. Huollon merkkivalo vilkkuu oranssina. Toimintatilan valitsimen omatoimisen huollon tarpeen ilmaisin. Ei omatoimisen huollon tarpeen ilmaisinta. Ilmaisee omatoimisen huollon tarpeen. Koneiston avainimpulssi voidaan muodostaa seuraavilla tavoilla painamalla alla näkyvää symbolia. OMS Basic - SW 3.2 Ei käytössä OMS Standard ja OMS BLE - Mahdollisuus antaa avainimpulssi poistetaan käytöstä. SW 3.2 Edellyttää sisäänkirjautumista Mahdollisuus antaa avainimpulssi edellyttää OMS-sisäänkirjautumista. Sisäänkirjaus määritetään parametrien 99 ja b1 avulla. Käytössä 02 Mahdollisuus antaa aina avainimpulssi otetaan käyttöön. 86

87 13 Käynnistäminen Toimintatilan valitsimen parametrit Nro Parametrin nimi Arvo Kuvaus b9 Bluetooth-virtatila -02 Bluetooth-virtatila voidaan määrittää alueella -02. Oletusarvo on 02. Aina pois käytöstä Pois käytöstä POIS-tilassa Bluetooth-virtatila on pois käytöstä, kunnes käyttöön otetaan toinen tila. Bluetooth-virtatila on pois käytöstä POIS-tilassa. SW 5.0 Aina käytössä 02 Bluetooth-virtatila on käytössä, kunnes käyttöön otetaan toinen tila. (Oletustila) C0 Toimintatilan valitsimen vaihtoehto, OMS-2-04 Eurooppa = 5 painiketta (04). 3 painiketta ja POISTU 3 automaattipainiketta 02 4 painiketta 03 5 painiketta 04 87

88 13 Käynnistäminen Toimintatilan valitsimen parametrit Nro C1 Parametrin nimi Toimintatilan valitsimen avainlukitus, OMS-2 Arvo Kuvaus OMS Standard ja OMS BLE OMS Basic OMS Standard ja OMS BLE - toimintatilan valitsimen käyttökoodivaihtoehtoja on neljä: -03 OMS Basic - toimintatilan valitsimen käyttökooditasoja on kolme: -02 Pois Ei pääsykoodia. Pidä painettuna 2 sekuntia. Käyttäminen on mahdollista pitämällä ylös tai alas osoittavaa nuolta painettuna 2 sekuntia. Salasana 02 Valinnainen pääsykoodi voidaan valita painamalla ylös osoittavaa nuolta, alas osoittavaa nuolta, ylös osoittavaa nuolta ja vielä kerran ylös osoittavaa nuolta. Koko koodi on syötettävä 3 sekunnin kuluessa. Pääsykoodi = E MM E. OMS Standard and OMS BLE - Kun pääsy on mahdollinen, pääsykoodi voidaan valita painamalla painikkeita lyhyesti oikeassa järjestyksessä. SW 5.0 Koko pääsykoodi on syötettävä 10 sekunnin kuluessa. Pääsykoodi voidaan vaihtaa CT:ssä. OMS Standard- ja OMSBLE-oletuspääsykoodi on: Näppäin 03 OMS Standard and OMS BLE - Pääsy sallitaan sisäisen/sisäänrakennetun avaimen avulla. C2 Toimintatilan valitsimen huoltotarpeen ilmaisin, OMS-2. Keltaisena vilkkuva huollon merkkivalo. Toimintatilan valitsimen huoltotarpeen ilmaisin. Ei huoltotarpeen ilmaisua (). Huoltotarpeen ilmaisu (). Pois On C3 Valitse toimintilan valitsimen OMS- 2 ensisijaisuus Valittavissa Mitä pienempi numero, sitä suurempi ensisijaisuus. 88

89 13 Käynnistäminen Toimintatilan valitsimen parametrit Nro C4 C5 C6 C7 C8 Parametrin nimi Valitse toimintilan valitsimen ryhmä OMS-2. Valitse toimintilan valitsimen OMS- 2 avulla näyttötila. Näytä järjestelmän tila Näytä paikallinen tila Valitse toimintilan valitsimen avulla päätetila, OMS-2. OMS-2-painikkeet eivät ole käytössä. OMS-2 mukautuu järjestelmän tilaan. Valittu tila pidetään OMS-2:ssä. Tilanvalitsin, omatoimisen huollon tarpeen ilmaisin, OMS-2. Pois On Tilanvalitsin, avainimpulssi, OMS-2 Arvo Kuvaus Valittavissa - 10 Näin valitaan, mikä MCU ohjaa kutakin OMS-yksikköä. OMSyksiköt voidaan ryhmittää erilaisiin MCU-yksiköihin. Samalla ryhmänumerolla varustetut MCU ja OMS kuuntelevat toisiaan. Jos OMS:ksi asetetaan 0, tämä OMS hallitsee kaikkia silmukkaan yhdistettyjä koneistoja. Näytä paikallinen -tilassa OMS:ssä näkyy edellinen OMS-asetus. Näytä järjestelmä -tilassa OMS:ssä näkyy koneiston asetus. Se näkyy yhtenä välähdyksenä 5 sekunnin välein. Jos OMS vilkkuu 5 sekunnin välein, OMS-tilaa ei voi vaihtaa. Huollon merkkivalo vilkkuu oranssina. Ei omatoimisen huollon tarpeen ilmaisinta. Ilmaisee omatoimisen huollon tarpeen. Koneiston avainimpulssi voidaan muodostaa seuraavilla tavoilla painamalla alla näkyvää symbolia. OMS Basic - SW 3.2 Ei käytössä OMS Standard ja OMS BLE - Mahdollisuus antaa avainimpulssi poistetaan käytöstä. SW 3.2 Edellyttää sisäänkirjautumista Mahdollisuus antaa avainimpulssi edellyttää OMS-sisäänkirjautumista. Sisäänkirjaus määritetään parametrien 99 ja b1 avulla. Käytössä 02 Mahdollisuus antaa aina avainimpulssi otetaan käyttöön. C9 Bluetooth-virtatila -02 Bluetooth-virtatila voidaan määrittää alueella -02. Oletusarvo on 02. Aina pois käytöstä Pois käytöstä POIS-tilassa Bluetooth-virtatila on pois käytöstä, kunnes käyttöön otetaan toinen tila. Bluetooth-virtatila on pois käytöstä POIS-tilassa. SW 5.0 Aina käytössä 02 Bluetooth-virtatila on käytössä, kunnes käyttöön otetaan toinen tila. 89

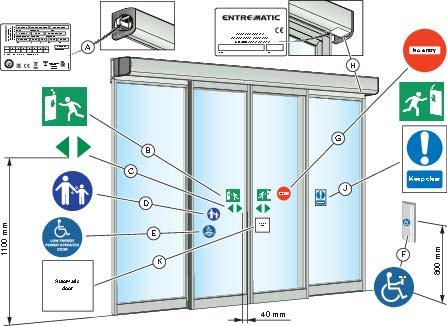

90 14 Merkinnät 14 Merkinnät Tarkista, että kaikki merkinnät ovat paikoillaan ja ehjiä. EU-direktiiveissä ja Euroopan ulkopuolisten maiden kansallisissa lainsäädännöissä edellytetään merkintöjä. Tuotemerkintä: Pakollinen Hätäpoistumisjärjestelmä: Pakollinen, jos ovessa on poistumisreitti. Entrematic Group-ovitarra: Pakollinen Entrematic Group-brandiohjeiden mukaan. EU-direktiiveissä ja Euroopan ulkopuolisten maiden kansallisissa lainsäädännöissä edellytetään lasin merkitsemistä. Lapsesta huolehtiminen (oven molemmilla puolilla) Pakollinen kansallisten määräysten mukaisesti. Suositellaan, jos riskianalyysi osoittaa, että lapset käyttävät. Käyttölaite soveltuu liikuntaesteisille: Suositeltava, jos voidaan asentaa (oven molemmilla puolilla). Liikuntaesteisille tarkoitettu aktivointi: Suositeltava, jos voidaan asentaa. Ei sisäänpääsyä (yksisuuntaisen liikenteen merkki): Jos käytettävissä, pakollinen Iso-Britanniassa ja Yhdysvalloissa, ei sisälly tuotteeseen. Paikallinen tuotetarra Pysy loitolla Automatic door 90

91 15 Lisävarusteet 15 Lisävarusteet 15.1 Koneistojen yhdistäminen toisiinsa Liitosjohto Useita koneistoja ja vähintään yhtä toimintatilan valitsinta (OMS) ohjataan yhdysjohdolla sulutuksen tai synkronoinnin vuoksi. Ovikoneistot voivat olla yhteydessä keskenään, kun ne yhdistetään toisiinsa johdolla. Johtoyhteys: Nasta 1 nastaan Nasta 8 nastaan 8 Toimintatilan valitsin-1 ohjaa toisiinsa yhdistettyjä koneistoja. On mahdollista yhdistää valinnainen toimintatilan valitsin-2. 91

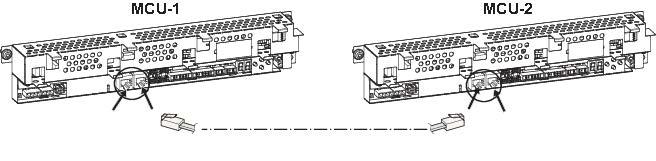

92 15 Lisävarusteet Laitteistomääritykset keskinäistä yhteyttä varten Jos useampi kuin kaksi yksikköä yhdistetään (MCU ja/tai toimintatilan valitsimet (OMS) ulkoiseen väylään, vain kaksi pääty-yksikköä on terminoitava. Tällöin JMP-jumpperi on irrotettava keskimmäisistä MCU-yksiköistä. Kun jumpperi irrotetaan, terminointi poistetaan. Enintään 2 MCU-yksikköä voidaan yhdistää toisiinsa 1 OMS-yksikön avulla. Pääty-yksikkö *Ilman JMP:tä kun JMP Pääty-yksikkö Pääty-yksikkö kun JMP Pääty-yksikkö Suurin mahdollinen johdon pituus on 5 m. Jos pituus ylittää 30 metriä tai esiintyy sähköisiä häiriöitä, käytä suoraa suojattua kierrettyä CAT5/CAT5e-parikaapelia (STP/FTP) Laitteistomääritykset keskinäistä yhteyttä varten 15.2 Sulutus Huomio: Älä yhdistä toimintatilan valitsinta (OMS), ennen kuin kaikissa MCU-yksiköissä on otettu käyttöön määritys 6C. Yhden koneiston tulee olla pääasiallinen MCU (MCU-1). Parametrissä 6C MCU:n arvon tulee olla. Kaikilla muilla toisiinsa yhdistetyillä koneistoilla tulee olla nousevat 6C-parametrin arvot. Kun asetukset on määritetty, katkaise virransyöttö kaikkiin toisiinsa yhdistettyihin ovikoneistoihin. Yhdistä kaikki OMS-yksiköt ja käynnistä virransyöttö. Toimintatilan valitsimien (OMS-1 ja OMS-2) parametrit tallennetaan pääasialliseen MCU-yksikköön. Jos koneistoihin on määritetty sulutus, vain yhden oven voi avata kerrallaan. Avoin ovi täytyy sulkea ennen toisen oven avaamista. Esimerkki: molemmat ovet on suljettu. Jos ovi 1 vastaanottaa impulssin, se avautuu. Jos ovi 2 vastaanottaa impulssin ennen oven 1 sulkemista, ovi 2 pysyy suljettuna. Kun 92

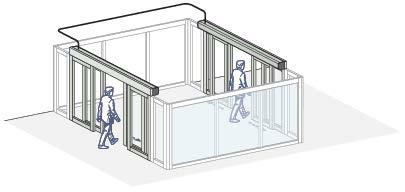

93 15 Lisävarusteet ovi 1 on suljettu, ovi 2 avautuu. Oven 2 ei tarvitse saada toista impulssia avautuakseen. Ensimmäinen impulssi pysyy muistissa, joten ovi avautuu. Tätä toimintoa käytetään tavallisesti ilmalukon saamiseen aikaan vedon ja energiahäviöiden vähentämiseksi sisäänkäynneissä. Sitä ei käytetä turvallisuussyistä. Sulutus toteutetaan seuraavan vaihtoehdon avulla. 1 Suluta koneisto IOU-yksikön kautta. Se on yhteensopivaa EMSL-sulutuksen kanssa. Monia koneistoja voidaan suluttaa. Ota seuraavat parametrit käyttöön kaikissa MCU-yksiköissä: 6A = : sulutustoiminto 90 = 03: sulutus ulos 91 = 04: sulutus sisään Ks. parametri 25, lukituksen käytöstäpoistoaika, sivulla 75 Yhdistä IOU alla näkyvässä kuvassa näkyvällä tavalla. IOU Pääasiallinen ovikoneisto Lukitus sisään Lukitus ulos 0 V Ovikoneisto 2 Ovikoneisto Synkronointi Kaksi koneistoa voidaan synkronoida toimimaan yhdessä. Tällöin ovet avautuvat ja sulkeutuvat samanaikaisesti. Synkronointia käytetään tavallisesti silloin, kun kahden suuren yksittäisen liukuoven avulla saadaan aikaan erittäin leveä kulkuaukko. Vain enintään kaksi koneistoa voidaan synkronoida keskenään. Luvuissa , ja kerrotaan koneistojen yhdistämisestä toisiinsa. Noudata ohjeita. Jos käytössä on synkronointi, aseta parametri 6b arvoksi kaikissa MCU-yksiköissä. Nollaa säätämisen jälkeen. 93

94 15 Lisävarusteet Sivulla 95 on lisää toimintatilan valitsimen määritysesimerkkejä. 94

95 15 Lisävarusteet 15.4 Toimintatilan valitsimet (OMS) Tyypit Toimintatilan valitsimessa on muutama vaihtoehto: OMS Standard ja OMS BLE, L x K 36x142 mm ja 5 -valinnat. OMS Basic, kapea versio, L x K 44x80 mm ja 5 -valinnat. OMS Basic, kaksi neliömäistä versiota, L x K 80x80 tai 55x55 mm ja 5 -valinnat. PS-6, 2-johtominen analoginen tilanvalitsin on yhdistetty MCU-yksikköön. Toimintatilan valitsimet (OMS Basic) voidaan uppoasentaa profiileihin tai seinärasioihin. Toimintatilan valitsimet (OMS Basic) voidaan myös pinta-asentaa seinärasioihin. Huomio: Älä käytä PS-6:ta yhdessä toimintatilan valitsimen (OMS) kanssa. Jos käytössä on PS-6 ja IOU, parametriksi 97 täytyy asettaa, jotta IOU-tilanvalitsin poistetaan käytöstä. PS-6 ei sovellu käytettäväksi yhdistetyssä järjestelmässä. Vain PS-6 voidaan yhdistää MCU-yksikköön. Pinta-asennettuOMS Standard Pinta-asennettu OMS BLE Avaimella Ilman avainta Avaimella Ilman avainta Pinta-asennus OMS Basic 44x80 mm Uppoasennus OMS Basic 44x80 mm Uppoasennus OMS Basic 80x80 mm Uppoasennus OMS Basic 55x55 mm Pinta-asennettu PS-6 95

96 15 Lisävarusteet Toimintatilan valitsimen (OMS) toiminnot Ennen toimintatilan valitsimen (OMS) asetusten määrittämistä tarkista, kuinka toisiinsa yhdistetyt yksiköt asennetaan. Lisätietoja on kohdassa sivulla 91. Kaikki toimintatilan valitsimen (OMS) toiminnot ohjelmoidaan pääasiallisen MCU-1-yksikön MMI:n avulla (parametri 6C = ). MCU ja OMS voidaan määrittää kolmella tavalla. Määritysparametri näyttää, mikä parametri on muutettava oletusasetuksesta, jotta kuvattu toiminto saadaan käyttöön. Suluissa näkyvät parametrit edustavat oletusarvoja. 1 Yksi hallinta Ovikoneistojen ryhmittäminen Kun kaksi MCU-yksikköä yhdistetään, ne täytyy ehkä ryhmittää yhteen. MCU:t ryhmitetään syöttämällä ryhmäparametriin sama arvo: MCU 6F, IOU 9B, OMS-1 B4 tai OMS-2 C4. Yhteen ryhmitetyt yksikot toimivat yhdessä. Jos OMS:n tai IOU:n ryhmän parametriarvo on, näiden yksiköiden avulla ohjataan molempia toisiinsa yhdistettyjä MCU-yksiköitä riippumatta ryhmän arvosta. Yksi MCU ja yksi OMS-1. OMS-1 ohjaa MCU-yksikköä. Määrityksiä ei tarvita. Määritä parametri MCU, b5=0, b6=1 (6F=, b3=40, b4=). 2 3 Yksi ohjaus, I/O-yksikön ohitus Paikallinen pari, yksi ohjaus ja I/O-yksikön ohitus Yksi MCU IOU-yksiköllä ja yksi OMS-1. OMS-1 ohjaa MCU-yksikköä, kun IOU on AUTO-tilassa. Jos IOU ei ole AUTO-tilassa, I/O-yksikkö ohjaa MCU-yksikköä ja OMS- 1 näyttää aktiivisen tilan valinnan. OMS-1 välähtää 5 sekunnin välein merkiksi siitä, että se etäohitetaan. Jos OMS-1 on etäohitettu, sen tilaa ei voi vaihtaa. Määritä parametri MCU, b5=0, b6=1 (6F=, 97=, 9A=30, 9b=, b3=40, b4=). MCU-1-yksikköön on yhdistetty kaksi MCU-yksikköä: yksi OMS-1 ja yksi IOU. OMS-1 ohjaa MCU-1- ja MCU-2-yksikköä, kun IOU on AUTO-tilassa. Jos IOU ei ole AUTO-tilassa, IOU ohjaa sekä MCU-1- että MCU-2-yksikköä. OMS-1 välähtää 5 sekunnin välein merkiksi siitä, että se etäohitetaan. Jos OMS-1 on etäohitettu, sen tilaa ei voi vaihtaa. Määritä parametri MCU-1, b5=0, b6=1 (6C=1, 6F=, 97=, 9A=30, 9b=1, b3=40, b4=). Määritä parametri MCU-2 6C=2, (6F=1). 96

97 15 Lisävarusteet Entrematic Door Connect Jos koneistossa on OMS BLE, tila voidaan vaihtaa sovelluksessa Entrematic Door Connect. Sovelluksen asentaminen Lataa sovellus Entrematic Door Connect kohteesta App Store tai Google Play. Varmista, että sinulla on ovikoodi. Napauta sovelluksessa + Lisää ovi -painiketta. Noudata oven ohjatun asetustoiminnon ohjeita. Ohjattu asetustoiminto ohjaa muodostamaan älypuhelimesta ja ovesta laiteparin. Huomio: Laiteparin muodostaminen edellyttää, että olet korkeintaan 10 metrin päässä ovesta. 97

98 15 Lisävarusteet Toimintatilan valitsimen (OMS) toiminta OMS Basic Toimintatilat valitaan painamalla ylös tai alas osoittavaa nuolta. Kun painiketta painetaan, kuuluu äänimerkki. Toiminnon symbolin tai tekstin vasemmalla puolella näkyvä sininen valo osoittaa valinnan. Jos nuolta ei ole pidetty painettuna 5 sekuntia, käyttö estetään. Oikeassa yläkulmassa voi näkyvä vilkkuva valo. - Joka toinen sekunti välähtävä punainen valo ilmaisee virhettä ovikoneiston MCU-yksikössä. Jos virhe ei korjaannu nollaamalla, tarvitaan huoltoa. Lisätietoja on myös sivulla Jos punainen valo vilkkuu nopeasti 4 kertaa sekunnissa, toimintatilan valitsimessa (OMS) on sisäinen virhe. - Oranssi merkkivalo välähtää joka toinen sekunti merkiksi siitä, että omistaja voi nollata tilan, jos esimerkiksi hätäpoistumisovi on avoinna. - Joka toinen sekunti välähtävä keltainen merkkivalo ilmaisee, että kunnossapitoa tarvitaan. OMS Standard ja OMS BLE Toimintatilat valitaan painamalla niitä vastaavia symboleita. Sininen valo osoittaa kulloisenkin valinnan. Huomio: Kun toimintatilan valitsimen avainlukitus (b1/c1) on asetettu pitoon kahden sekunnin ajaksi (), pääsy lukitaan 5 sekunnin ajaksi painikkeen painamisen jälkeen. Kun toimintatilan valitsimen avainlukitus (b1/c1) on asetettu pääsykooditilaan (02) tai avaintilaan (03), pääsy lukitaan 15 sekunniksi pääsykoodin syöttämisen, avaimen käyttämisen tai uuden tilan valitsemisen vahvistamisen jälkeen. Huomio: Kun toimintatilan valitsimen avainlukitukseksi (b1/c1) on asetettu salasana (02) tai avain (03), toimintatilan valinta on vahvistettava painamalla. Kohteessa voi näkyä merkkivalo. - Punainen merkkivalo ilmaisee virheen. Ks. sivu Joka toinen sekunti välähtävä keltainen merkkivalo ilmaisee, että kunnossapitoa tarvitaan. - Magentanvärinen merkkivalo välähtää joka toinen sekunti merkiksi siitä, että omistaja voi nollata tilan, jos esimerkiksi hätäpoistumisovi on avoinna. - Vihreä merkkivalo osoittaa, että OMS on lukitsematon ja että b1/c1 on määritetty pääsykoodia (02) tai avainta (03) varten. - Vihreä valo välähtää 4 kertaa sekunnissa, kun uusi toimintatila on valittu mutta sitä ei ole vahvistettu. - Kun pääsykoodi syötetään, vihreä merkkivalo välähtää, kun painiketta painetaan. - Vihreä merkkivalo palaa 1 sekuntia, kun annetaan tilanvalintaimpulssi painettuna 2 sekuntia, kun toi- avaimen avulla (esim. pitämällä mintatilana on POIS). 98

99 15 Lisävarusteet Toimintatilan valitsimessa on 5 vaihtoehtoa ja nollaus. Käytettävissä ovat AVAA-, OSITTAIN AUTOMAATTINEN-, AUTOMAATTINEN-, POISTU- ja POIS-toiminnot. 99

100 15 Lisävarusteet Symboli Teksti AVOIN Toiminto Ovi on pysyvästi auki. Ovea voidaan liikuttaa käsin esim. ikkunoiden puhdistamista varten. Kaikki muut impulssilaitteet paitsi hätäavauspainike (jos asennettu) on kytketty pois päältä. AUTO PARTIAL Käytössä on kaksisuuntainen osittain automaattinen kulku. Ovi voidaan avata osittain sisä- ja ulkoaktivointiyksiköillä ja avainkytkimellä (jos asennettu). Hätäavauspainikkeella ovi avautuu kokonaan. AUTO- MAATTI- NEN Kaksisuuntainen kulku, oven normaali toiminta. Ovi voidaan avata sisä- ja ulkoimpulssilaitteilla ja avainkytkimellä tai hätäavauspainikkeella (jos asennettu). POISTU SULJE Kulku vain sisäpuolelta. Ovi on normaalisti lukossa, jos sähkömekaaninen lukituslaite on asennettuna. Ovi voidaan avata vain sisäimpulssilaitteella ja avainkytkimellä tai hätäavauspainikkeella (jos asennettu). Tätä toimintoa voidaan käyttää hätäpoistumisovissa vain, kun on ensin varmistettu, että kaikki ihmiset ovat poistuneet rakennuksesta. Ovea ei voida avata sisä- ja ulkoimpulssilaitteilla. Ovi on lukossa, jos sähkömekaaninen lukituslaite on asennettuna. Ovi voidaan avata avainkytkimellä osittain (jos asennettu). Ovi voidaan avata hätäpainikkeella kokonaan (jos asennettu). Ovi voidaan myös avata toimintatilanvalitsimella osittain pitämällä alaspäin osoittavaa nuolta painettuna 2 sekuntia. Tällöin ei tarvita pääsykoodia. Sininen valo välähtää avautumissymbolin vasemmalla puolella avainimpulssin merkiksi. Tämän jälkeen merkkivalo Pois-symbolin vasemmalla puolella vilkkuu sinisenä 15 sekunnin ajan. OMS Basic - Ovi voidaan avata osittain toimintatilan valitsimella, jos painetaan (perustuu avainimpulssin määrityksiin). AUKI-symbolin vasemmalla puolella lyhyesti palava sininen merkkivalo osoittaa avainimpulssin. Tämä toiminto määräytyy parametrien b1/c1 ja b8/c8 asetusten mukaan. Ks. sivu 85. OMS Standard ja OMS BLE - Ovi voidaan avata osittain toimintatilan NOLLAA valitsimella, jos painetaan (perustuu avainimpulssin määrityksiin). Tämä toiminto määräytyy parametrien b1/c1 ja asetusten b8/c8 mukaan. Ks. sivu 85. Ovikoneisto nollataan ja järjestelmä testataan, kun OMS Basic -yksikön alapuolella oikeassa kulmassa näkyvää pistettä tai OMS Standard/OMS BLE -yksikön alapuolisessa aukossa sijaitsevaa painiketta painetaan lyhyesti terävän esineen kärjellä. Ovi on tämän jälkeen valmis normaaliin käyttöön. NOLLAA Käännä avain myötäpäivään R-asentoon (kello kuuden asentoon). Aseta kapea esine toimintatilan valitsimen pieneen aukkoon ja paina lyhyesti. Käännä avain vastapäivään takaisin tarvittavaan asentoon. Ovikoneisto nollataan ja järjestelmä testataan. Ovi palautuu suljettuun asentoon ja on valmis toimimaan normaalisti, jos toimintatilan valitsimessa ei ole valittu AUKI-vaihtoehtoa tai virhe ei estä tätä. Huomio: Avainta ei voi poistaa R-asennossa. 1

101 15 Lisävarusteet 15.5 Lukko Sähkömekaaninen lukko Ovikoneisto voidaan varustaa seuraavilla lukoilla: Sähköisesti lukittava (LDP), vikasietoinen Lukitus ilman sähköä (LD), vikasuojattu Puolivakaa lukko (LDB) Huomio: Pitkäsalpalukkoa ei saa asentaa hätäpoistumisreiteille Lukon asentaminen (LD, LDP, LDB) x 1 (yksittäinen) x 1 x 2 (pariovi) x 1 (yksittäinen) x 2 (pariovi) Lukko Jousen salpa Jousen salpa, lyhyt Ruuvi [Figure] 4: Vaihda lyhyeeseen jousen salpaan. [Figure] 5: Jousen salvan kiinnityksen vaihtaminen oikealta vasemmalle pyöränpitimessä. a Kiinnitä jousen salvat (4) pyöränpitimeen (6). 4 6 Jousen salpa Pyörän pidike 1

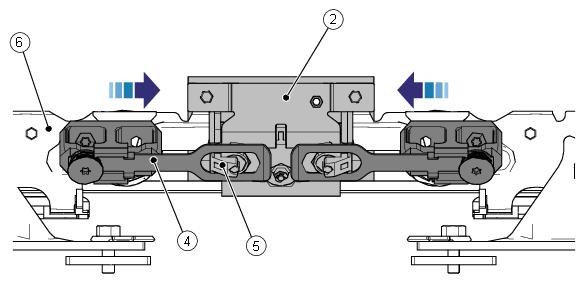

102 15 Lisävarusteet b Aseta lukko (2) oven/ovien etureunan palkkiin (1). Huomio: Lukon taakse ei voi asettaa aluslevyjä. Irrota aluslevy ja aseta se toiseen aukkoon Palkki Lukko Ruuvi c Paina ovi tai ovet kiinni. Kiristä lukon ruuvit (3) varovaisesti Lukko Jousen salpa Muovinen ramppi Pyörän pidike d Jos ovi on pariovi, varmista, että lukko (2) on keskellä ovien välissä vetämällä ovet erilleen, kun lukko on lukittu Lukko Ruuvi e Kun lukko on keskitetty, kiristä lukon (2) ruuvit (3). 102

103 15 Lisävarusteet LD-, LDP- ja LDB-liitäntä LD:n, LDP:n ja LDB suuri käämi yhdistetään: MustaMCU:18 MustaMCU:19 MustaIOU:16 ValkoinenIOU:17 Kaksitoiminen lukko, pieni käämi SininenIOU:16 HarmaaIOU:17 tai 15.6 Kansi MustaIOU:16 ValkoinenIOU:17 Valmistettu värittömästä eloksoidusta alumiinista vakiovarusteena. Maalaus RAL-väreillä tai eloksointi saatavana Tiivistelistan harjat 1 Tiivistelistan harja 15.8 Liike- ja läsnäolotunnistimet Liike- ja läsnäolotunnistimista on lisätietoja erillisissä käyttöohjeissa tai asennuspiirustuksissa sivuilla 58, 59 ja Manuaalinen lukituksen avauslaite MOLD Sähkölukon (LD) tai ilman sähköä lukitun lukon avaamiseksi manuaalisesti (vikasieto). 103

104 15 Lisävarusteet Täydentävän lukon vapautus Runko Toimilaite Puristusjousi Muovinen aluslevy Ruuvi Katso erillinen asennuspiirustus

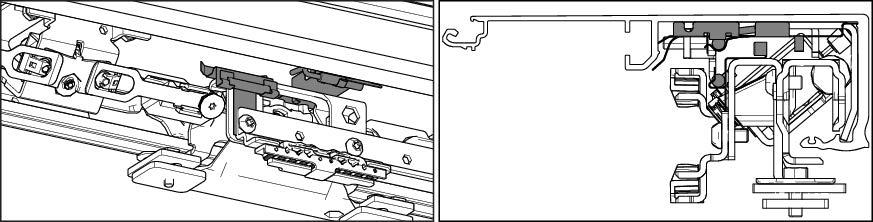

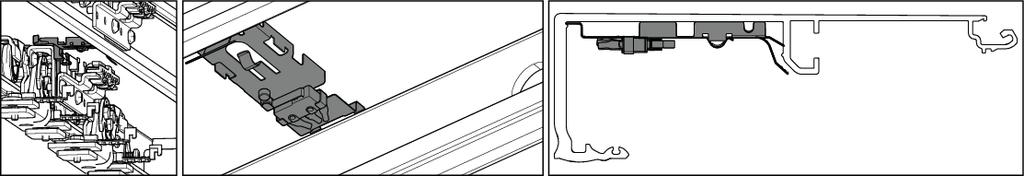

105 15 Lisävarusteet Rajakytkinsarja, LSK Lisätietoja on asennuspiirustuksessa Kaapelinpidin Mikrokytkin Aktivointilevy Lukituksen ilmaisukytkin, LIS Lisätietoja on asennuspiirustuksessa Lukon mikrokytkinsarja Mikrokytkin Ruuvi 105

106 15 Lisävarusteet Oven lukituksen osoitin, LDI Lukitun lukon ja suljetun oven osoittamiseen hälytysjärjestelmään kytkemistä varten. Lisätietoja on asennuspiirustuksessa Kaapelinpidin Magneettikytkin Aktivointilevy Magneettikytkin 106
