1 Helsingin seudun ympäristöpalvelut BLOMINMÄEN JÄTEVEDENPUHDISTAMO TOTEUTUKSEN TILANNERAPORTTI HSY:n hallitus Lisätietoja toimialajohtaja Jukka Piekkari osastonjohtaja Tuomo Heinonen projektinjohtaja Jukka Yli-Kuivila

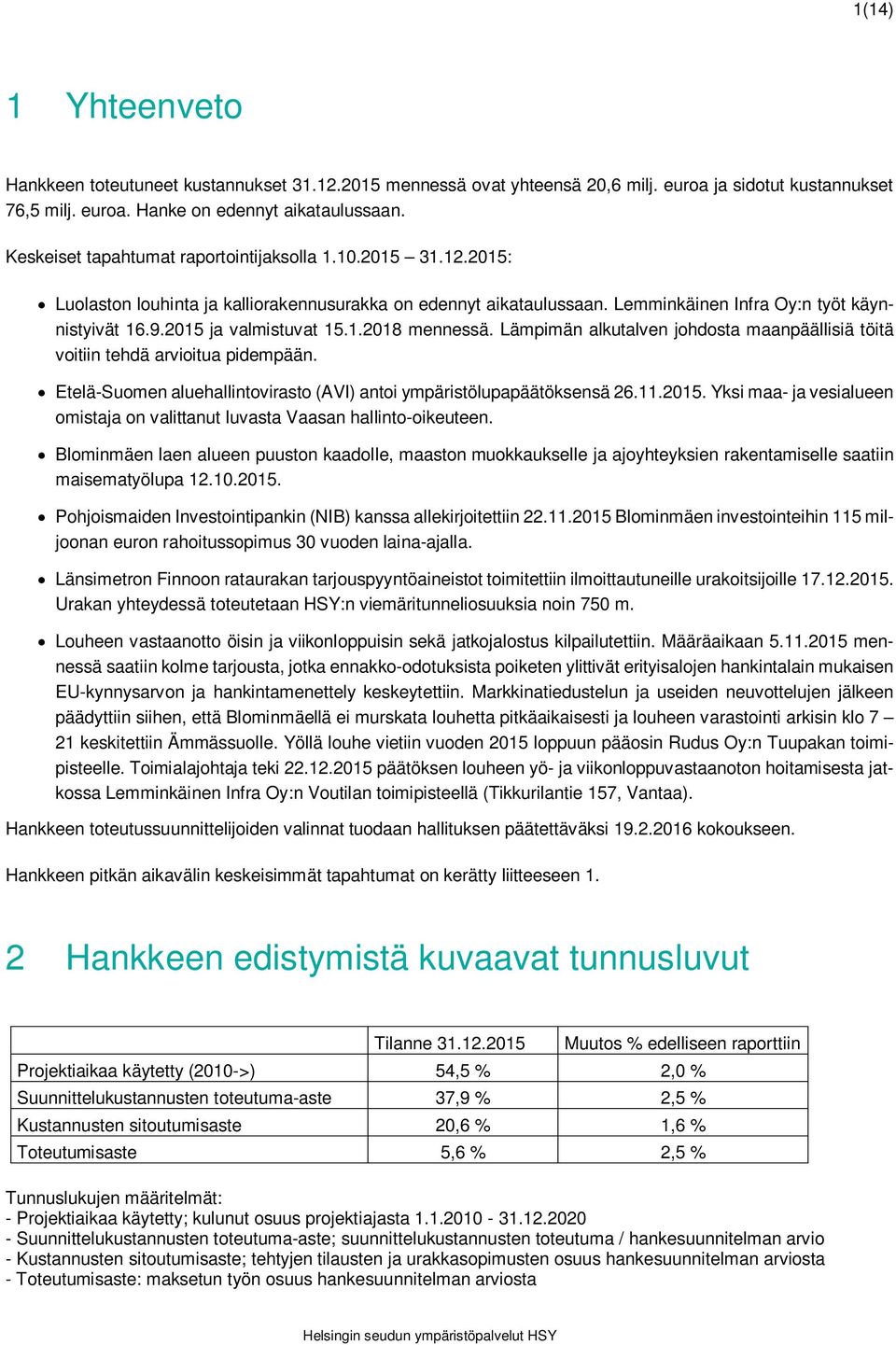

2 1(14) 1 Yhteenveto Hankkeen toteutuneet kustannukset mennessä ovat yhteensä 20,6 milj. euroa ja sidotut kustannukset 76,5 milj. euroa. Hanke on edennyt aikataulussaan. Keskeiset tapahtumat raportointijaksolla : Luolaston louhinta ja kalliorakennusurakka on edennyt aikataulussaan. Lemminkäinen Infra Oy:n työt käynnistyivät ja valmistuvat mennessä. Lämpimän alkutalven johdosta maanpäällisiä töitä voitiin tehdä arvioitua pidempään. Etelä-Suomen aluehallintovirasto (AVI) antoi ympäristölupapäätöksensä Yksi maa- ja vesialueen omistaja on valittanut luvasta Vaasan hallinto-oikeuteen. Blominmäen laen alueen puuston kaadolle, maaston muokkaukselle ja ajoyhteyksien rakentamiselle saatiin maisematyölupa Pohjoismaiden Investointipankin (NIB) kanssa allekirjoitettiin Blominmäen investointeihin 115 miljoonan euron rahoitussopimus 30 vuoden laina-ajalla. Länsimetron Finnoon rataurakan tarjouspyyntöaineistot toimitettiin ilmoittautuneille urakoitsijoille Urakan yhteydessä toteutetaan HSY:n viemäritunneliosuuksia noin 750 m. Louheen vastaanotto öisin ja viikonloppuisin sekä jatkojalostus kilpailutettiin. Määräaikaan mennessä saatiin kolme tarjousta, jotka ennakko-odotuksista poiketen ylittivät erityisalojen hankintalain mukaisen EU-kynnysarvon ja hankintamenettely keskeytettiin. Markkinatiedustelun ja useiden neuvottelujen jälkeen päädyttiin siihen, että Blominmäellä ei murskata louhetta pitkäaikaisesti ja louheen varastointi arkisin klo 7 21 keskitettiin Ämmässuolle. Yöllä louhe vietiin vuoden 2015 loppuun pääosin Rudus Oy:n Tuupakan toimipisteelle. Toimialajohtaja teki päätöksen louheen yö- ja viikonloppuvastaanoton hoitamisesta jatkossa Lemminkäinen Infra Oy:n Voutilan toimipisteellä (Tikkurilantie 157, Vantaa). Hankkeen toteutussuunnittelijoiden valinnat tuodaan hallituksen päätettäväksi kokoukseen. Hankkeen pitkän aikavälin keskeisimmät tapahtumat on kerätty liitteeseen 1. 2 Hankkeen edistymistä kuvaavat tunnusluvut Tilanne Muutos % edelliseen raporttiin Projektiaikaa käytetty (2010->) 54,5 % 2,0 % Suunnittelukustannusten toteutuma-aste 37,9 % 2,5 % Kustannusten sitoutumisaste 20,6 % 1,6 % Toteutumisaste 5,6 % 2,5 % Tunnuslukujen määritelmät: - Projektiaikaa käytetty; kulunut osuus projektiajasta Suunnittelukustannusten toteutuma-aste; suunnittelukustannusten toteutuma / hankesuunnitelman arvio - Kustannusten sitoutumisaste; tehtyjen tilausten ja urakkasopimusten osuus hankesuunnitelman arviosta - Toteutumisaste: maksetun työn osuus hankesuunnitelman arviosta

3 2(14) Kuva 1 Blominmäen investoinnin kustannusjakauma ja kumulatiivinen kertymä asti 3 Suunnittelutilanne 3.1 Puhdistamo Puhdistamon tulevalla piha-alueella ei toteuteta louhinnan aikana murskausta, koska se ei nykyisessä markkinatilanteessa olisi ollut kannattavaa. Ympäristöluvan mukaisesta murskauksesta luopuminen mahdollisti vain rakentamisaikaisiksi suunniteltujen rakenteiden keventämisen. Työnaikainen kallio- ja geotekninen suunnittelu on jatkunut ennalta arvioidusti. 3.2 Viemäritunnelit Viemäritunnelien toteutussuunnittelu on edennyt ja se jatkuu 12/2016 asti. Luonnossuunnittelmat (tarkistettu yleissuunnitelma) ovat viimeisteltävänä ja saadaan projektiryhmän ulkopuoliselle kommenttikierrokselle tammikuun lopulla. Kyseisen suunnitelman pohjalta toimitettiin Eestinmalmintien eteläpuolisille yksityisille kiinteistönomistajille sijoituslupahakemukset Viemäritunneleiden tuulettumisen, tuuletusputkien sijainnin ja hajuhaittojen ennaltaehkäisemisen mallintaminen ei onnistunut konsultin (Elcotec Oy) käytössä olevilla ohjelmistoilla. Joulukuussa konsultti hankki uuden ohjelmalisenssin. 3.3 Järjestelyt Finnoossa Ei kirjattavaa.

4 3(14) 3.4 Suunnitteluriskien hallinta HSY on jo aiemmin hakenut lupia louheen käsittelylle Blominmäessä ja Ämmässuolla. Louheen murskaus Blominmäellä olisi tässä markkinatilanteessa lisännyt hankkeen kustannuksia. Siksi siitä päätettiin luopua. 3.5 Muut suunnitteluun vaikuttavat asiat Espoon kaupuki on tilannut HSY:n viemäritunnelien suunnittelijalta (Kalliosuunnittelu Oy Rockplan Ltd) esiselvityksen lumensulatusjärjestelyjen mahdollisuksista Malminmäen huoltotunnelin yhteydesä. Työ käynnistyi joulukuussa 2015 ja on määrä saada valmiiksi maaliskuussa Toimintojen yhteensovittaminen vaatii suunnitelmamuutoksia myös HSY:n huoltotunneliosuuteen. 4 Toteutus 4.1 Hankkeen johtaminen ja rahoitus Hankkeen johtoryhmä on kokoontunut seurantajakson aikana kolme kertaa. Johtoryhmään osallistuu HSY:n edustajien lisäksi pääsuunnittelijan ja louhintatyötä valvovan konsultin edustajat. Pohjoismaiden Investointipankin (NIB) kanssa allekirjoitettiin Blominmäen investointeihin 115 miljoonan euron rahoitussopimus 30 vuoden laina-ajalla. HSY:n yhtymäkokous teki päätöksen kyseisestä lainasta. Blominmäen projektiorganisaatiota vahvistettiin valitsemalla projektipäälliköksi ins. AMK Timo Jalonen. Hän aloitti työnsä Suunnittelutyö ja valvonta Puhdistamon toteutussuunnittelun tarjoukset ovat laskennassa. Tarjoukset on jätettävä viimeistään Hankkeen toteutussuunnittelijoiden valinnat tuodaan hallituksen päätettäväksi kokoukseen. Projektin puutteellisten henkilöresurssien vuoksi kilpailutusta ei ehditty hoitaa aiemmin suunnitellusti. 4.3 Rakentaminen Puhdistamon louhinnan ja kalliorakentamisen urakoitsijana toimii Lemminkäinen Infra Oy ( ). Louhinnat käynnistyivät Mikkelänkallion ajotunnelin kautta jo syyskuussa. Blominäen puolellakin työt käynnistyivät lokakuussa. Kaikkiaan urakassa on mennessä louhittu luolastoa noin m3ktr ja Blominmäen puolella avolouhintaa noin m3ktr. Louhinnat pääsivät Skanska Infra Oy:n aikaisemman urakan ansiosta heti tehokkaasti käyntiin ja louhittu kokonaisvolyymi lähes kaksinkertaistui tällä laskentajaksolla. Liitteessä 4 on kuva luolaston kattoperien louhintatilanteesta. Lämpimän alkutalven johdosta maanpäällisiä töitä voitiin tehdä arvioitua pidempään. Pääajotunneliin ja piha-ajotunneliin liittyvät avolouhinnat on saatu valmiiksi. Työt ovat käynnissä viidellä pystykuilulla.

5 4(14) Kuva 2 Ajotunnelin pystykuilulla F15 Mikkelässä tehdään työtä höyryten, puhdistamon pihan eteläpään korkeusasema alkaa hahmottua, Blominmäen piha-ajotunnelin edusta on louhittu (tilanne )

6 5(14) Kuva 3 Pääajotunnelin edustan louhinnat on saatu valmiiksi ja pääajotunnelin louhinnat alkuun (tilanteet loppukesä 2015, marraskuu 2015 ja )

7 6(14) Blominmäen louheen vastaanotto öisin ja viikonloppuisin sekä jatkojalostus kilpailutettiin. Määräaikaan mennessä saatiin kolme tarjousta, jotka ennakko-odotuksista poiketen ylittivät erityisalojen hankintalain mukaisen EU-kynnysarvon ja hankintamenettely keskeytettiin. Tarjouksen jättäneiltä ja muilta työstä kiinnostuneilta toimijoilta selvitettiin paremmin molemmille osapuolille soveltuvia toteutusmahdollisuuksia. Näiden markkinatiedustelun ja useiden neuvottelujen jälkeen päädyttiin siihen, että Blominmäellä ei murskata louhetta pitkäaikaisesti ja louheen varastointi arkisin klo 7 21 keskitetään Ämmässuolle. Yöllä louhe vietiin väliaikaisen sopimuksen pohjalta vuoden 2015 loppuun pääosin Rudus Oy:n Tuupakan toimipisteelle. Toimialajohtaja teki päätöksen louheen yöja viikonloppuvastaanoton hoitamisesta jatkossa Lemminkäinen Infra Oy:n Voutilan toimipisteellä (Tikkurilantie 157, Vantaa). Vastaanoton kustannuksiksi (konetyöt yms.) on arvioitu euroa. Kalliorakennusurakan kustannusarvioon on laskettu louheen ajo Ämmässuolle. Noin 10 km pidemmästä ajomatkasta tulee urakoitsijalle hyvitettäviä lisäkustannuksia noin 1,4 miljonaa euroa. Kuva 4 Louheen suunniteltu varastointi ja käsittelyalue Ämmässuolla syvässä kallioleikkauksessa Länsimetro Oy:n Finnoon aseman ja rataosuuden kalliorakennusurakan yhteydessä louhitaan osuuksia Blominmäen viemäritunneleista yhteensä noin 750 metriä. Tämän vaiheen jälkeen voivat länsimetron työt jatkua ilman, että viemäritunneleiden jatkorakentamisesta aiheutuu urakoille olennaista häiriötä. Työmaatukikohta-alue ja ajotunneli tulevat olemaan urakoiden yhteiskäytössä. Tarjouspyyntöaineistot toimitettiin ilmoittautuneille urakoitsijoille ja tarjoukset tulee jättää viimeistään Finnoon aseman ajotunnelin urakka (Destia Oy) on vielä jatkunut. HSY:n louhintaosuudet saatiin valmiiksi.

8 7(14) 4.4 Työturvallisuus Blominmäen ja viemäritunneleiden urakoissa ei ole sattunut työtapaturmia. Lemminkäinen Infra Oy:n urakan MVRmittausten keskiarvo on ollut yli 96 %, mikä on erittäin hyvä. AVI:n työmaan yllätystarkastuksen yhteydessä tekemässä MVR-mittauksessa saavutettiin poikkeuksellisesti täydet 100 %. MVR-mittauksessa havainnoidaan koko työmaa kirjaamalla kunnossa/korjattavaa -havaintoja kuudesta keskeisestä tapaturmiin vaikuttavasta asiasta. Rakentamisen ulkopuolisille aiheuttamia riskejä minimoidaan aktiivisesti. Työmaa-alueet on eristetty ympäristöstä aidalla. Räjäytystyöt on tehty huolellisesti tärinärajoja ja suojaustarpeita noudattaen. 4.5 HSY:n hallituksen päätettäväksi tulevat asiat Puhdistamon toteutussuunnittelun osallistumispyynnöt julkaistiin Laitostekniseen suunnitteluun saatiin määräaikaan mennessä kuusi ilmoittautunutta, samoin rakennustöiden suunnitteluun ja SIA-suunnitteluun saatiin seitsemän ilmoittautunutta. Tarjouspyynnöt lähetettiin laitosteknisen suunnittelun osalta neljälle ilmoittautuneelle, joiden katsottiin täyttävän asetetut kelpoisuusvaatimukset. Vastaavasti rakennustöiden ja SIA-suunnittelun osalta kummassakin viidelle ilmoittatuneelle. Tajoukset tulee jättää viimeistään ja hankintapäätökset (3 kpl) tuodaan hallituksen päätettäviksi Finnoon aseman läheisyyteen tulevia osuuksia viemäritunneleista on kokonaistaloudellista toteuttaa yhteishankkeena Länsimetro Oy:n kanssa ja niiden kilpailutus on käynnissä. Urakoitsijan valintapäätös HSY:n osalta tuodaan hallituksen päätettäväksi Aikataulu Hankkeen päivitetty yleisaikataulu on liitteenä 3. Hanke on tällä hetkellä suunnitellussa kokonaisaikataulussa, joskin toteutussuunnittelun kilpailutukset ovat viivästyneet ja suunnittelulle jää aiottua vähemmän aikaa. Puhdistamon rakentamisaikataulu on edelleen haastava. Louhinnan aikana kallion todellinen laatu on merkittävin aikatauluriskin aiheuttaja. Kattavista ennakkotutkimuksista huolimatta saattavat lujitus- ja tiivistystarpeet ennakoimattomissa kohdissa tai ennakoitua vaikeampina viivästyttää työn etenemistä. Toistaiseksi on pääajotunnelin alun rikkonaisuudesta johtuen jouduttu myöntämään välitavoitteisiin 7 työpäivää lisäaikaa. 5.1 Aikatauluun liittyvien riskien hallinta Blominmäen laen alueen maansiirtotöiden aikatauluriski on saatu hallintaan. Samoin louheen sijoitukseen liittynyt aikatauluriski. Henkilöresurssit hankkeessa ovat olleet ylikuormitettuja koko vuoden Uusi projektipäällikkö aloitti työt vuoden 2016 alusta ja projekti-insinöörin paikka on saakka haettavissa. Näiden rekrytointien arvioidaan helpottavan tilannetta vähitellen. Enenevässä määrin on jatkossa tarpeen käyttää myös osaa muiden vesihuollon investointien ja jätevedenpuhdistuksen henkilöiden työajasta projektille. Tarvittaessa myös HSY:n jätehuollon toimialan rakennuttamisyksikkö tarjoaa resurssejaan projektin käyttöön.

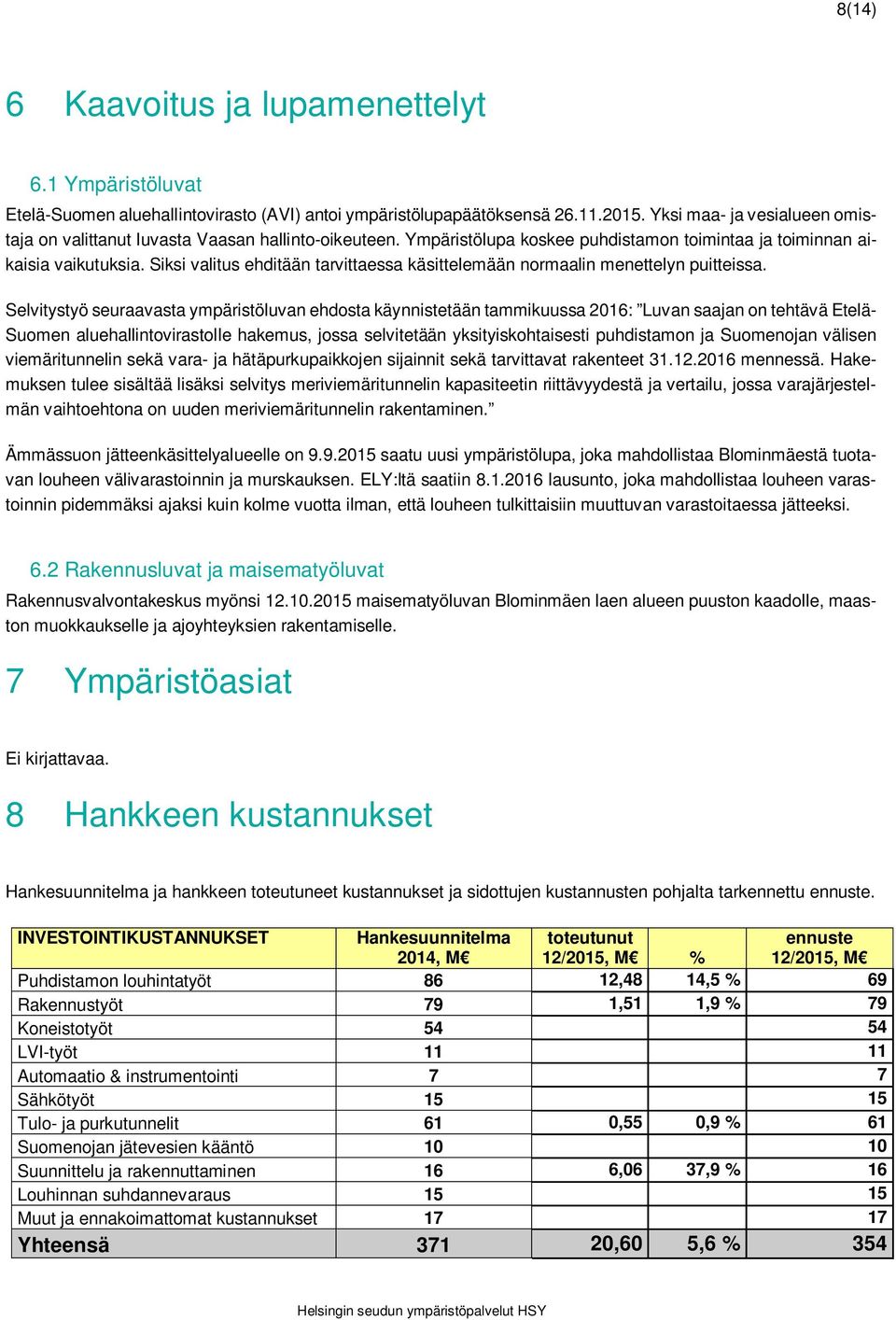

9 8(14) 6 Kaavoitus ja lupamenettelyt 6.1 Ympäristöluvat Etelä-Suomen aluehallintovirasto (AVI) antoi ympäristölupapäätöksensä Yksi maa- ja vesialueen omistaja on valittanut luvasta Vaasan hallinto-oikeuteen. Ympäristölupa koskee puhdistamon toimintaa ja toiminnan aikaisia vaikutuksia. Siksi valitus ehditään tarvittaessa käsittelemään normaalin menettelyn puitteissa. Selvitystyö seuraavasta ympäristöluvan ehdosta käynnistetään tammikuussa 2016: Luvan saajan on tehtävä Etelä- Suomen aluehallintovirastolle hakemus, jossa selvitetään yksityiskohtaisesti puhdistamon ja Suomenojan välisen viemäritunnelin sekä vara- ja hätäpurkupaikkojen sijainnit sekä tarvittavat rakenteet mennessä. Hakemuksen tulee sisältää lisäksi selvitys meriviemäritunnelin kapasiteetin riittävyydestä ja vertailu, jossa varajärjestelmän vaihtoehtona on uuden meriviemäritunnelin rakentaminen. Ämmässuon jätteenkäsittelyalueelle on saatu uusi ympäristölupa, joka mahdollistaa Blominmäestä tuotavan louheen välivarastoinnin ja murskauksen. ELY:ltä saatiin lausunto, joka mahdollistaa louheen varastoinnin pidemmäksi ajaksi kuin kolme vuotta ilman, että louheen tulkittaisiin muuttuvan varastoitaessa jätteeksi. 6.2 Rakennusluvat ja maisematyöluvat Rakennusvalvontakeskus myönsi maisematyöluvan Blominmäen laen alueen puuston kaadolle, maaston muokkaukselle ja ajoyhteyksien rakentamiselle. 7 Ympäristöasiat Ei kirjattavaa. 8 Hankkeen kustannukset Hankesuunnitelma ja hankkeen toteutuneet kustannukset ja sidottujen kustannusten pohjalta tarkennettu ennuste. INVESTOINTIKUSTANNUKSET Hankesuunnitelma toteutunut ennuste 2014, M 12/2015, M % 12/2015, M Puhdistamon louhintatyöt 86 12,48 14,5 % 69 Rakennustyöt 79 1,51 1,9 % 79 Koneistotyöt LVI-työt Automaatio & instrumentointi 7 7 Sähkötyöt Tulo- ja purkutunnelit 61 0,55 0,9 % 61 Suomenojan jätevesien kääntö Suunnittelu ja rakennuttaminen 16 6,06 37,9 % 16 Louhinnan suhdannevaraus Muut ja ennakoimattomat kustannukset Yhteensä ,60 5,6 % 354

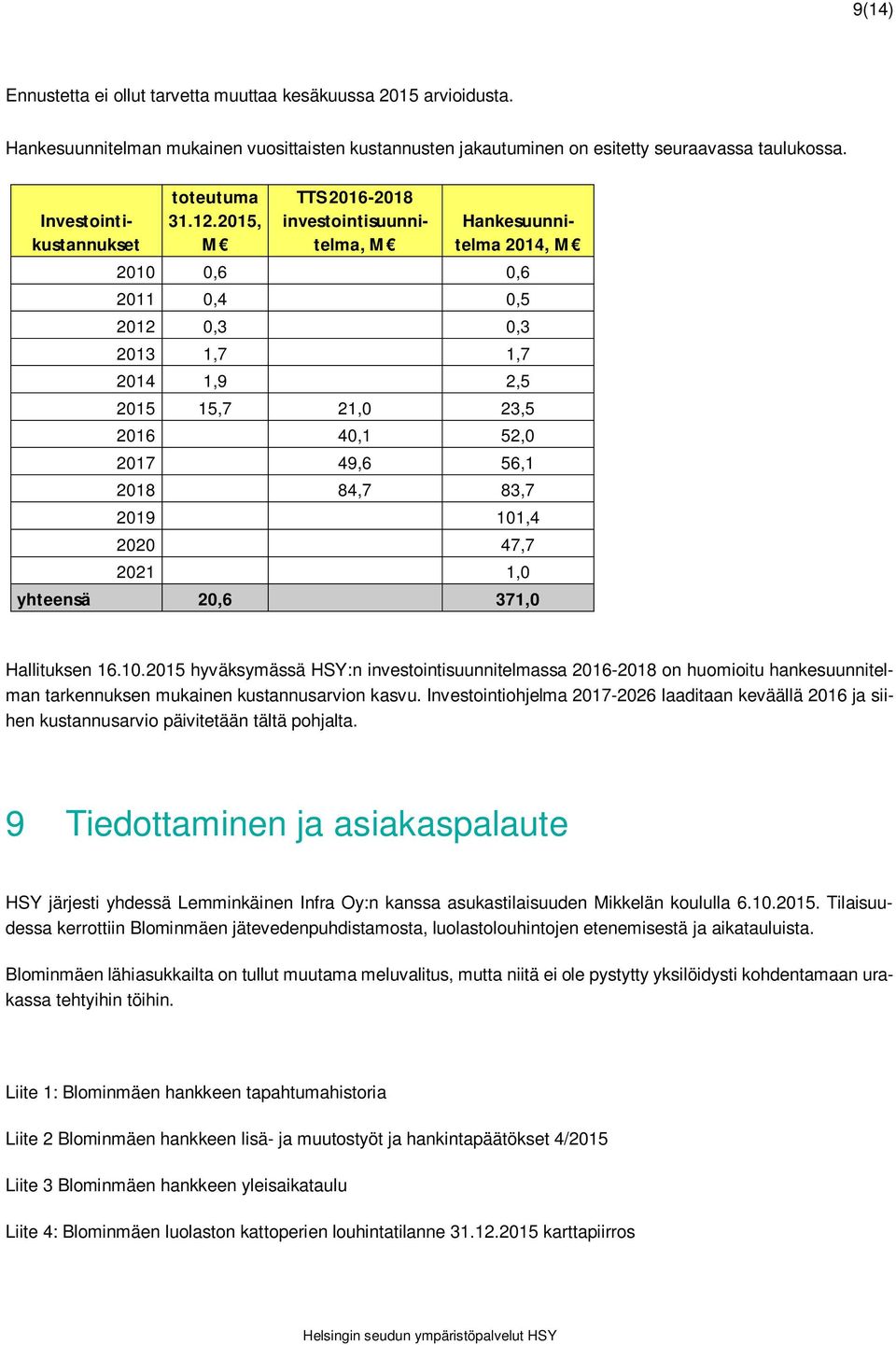

10 9(14) Ennustetta ei ollut tarvetta muuttaa kesäkuussa 2015 arvioidusta. Hankesuunnitelman mukainen vuosittaisten kustannusten jakautuminen on esitetty seuraavassa taulukossa. Investointikustannukset toteutuma , M TTS investointisuunnitelma, M Hankesuunnitelma 2014, M ,6 0, ,4 0, ,3 0, ,7 1, ,9 2, ,7 21,0 23, ,1 52, ,6 56, ,7 83, , , ,0 yhteensä 20,6 371,0 Hallituksen hyväksymässä HSY:n investointisuunnitelmassa on huomioitu hankesuunnitelman tarkennuksen mukainen kustannusarvion kasvu. Investointiohjelma laaditaan keväällä 2016 ja siihen kustannusarvio päivitetään tältä pohjalta. 9 Tiedottaminen ja asiakaspalaute HSY järjesti yhdessä Lemminkäinen Infra Oy:n kanssa asukastilaisuuden Mikkelän koululla Tilaisuudessa kerrottiin Blominmäen jätevedenpuhdistamosta, luolastolouhintojen etenemisestä ja aikatauluista. Blominmäen lähiasukkailta on tullut muutama meluvalitus, mutta niitä ei ole pystytty yksilöidysti kohdentamaan urakassa tehtyihin töihin. Liite 1: Blominmäen hankkeen tapahtumahistoria Liite 2 Blominmäen hankkeen lisä- ja muutostyöt ja hankintapäätökset 4/2015 Liite 3 Blominmäen hankkeen yleisaikataulu Liite 4: Blominmäen luolaston kattoperien louhintatilanne karttapiirros

11 10(14) Liite 1: Blominmäen jätevedenpuhdistamohankkeen keskeiset tapahtumat /2005 Espoon veden ja Espoon geoteknisen yksikön tekemä Suomenojan ympäristön (2,5 km säteellä) kallioresurssikartoitus jätevedenpuhdistamon sijoitusmahdollisuuksien selvittämiseksi Espoon Vesi teetti jätevedenpuhdistusta koskevan pitkän tähtäimen kehittämissuunnitelman, jossa suositeltiin jätevesien käsittelyn siirtämistä Suomanojalta kalliopuhdistamoon, alustavat ympäristöselvitykset kolmesta Länsiväylän pohjoispuolen <4 km kalliosta YVA-prosessi ja sen rinnalla laaja vuorovaikutusprojekti, jossa selvitettiin yli 20 ehdotetun sijoituspaikan mahdollisuudet ja lisättiin YVA-prosessiin 2 lisävaihtoehtoa Uuudenmaan ympäristökeskus antoi yhteysviranomaisena lausunnon jätevedenpuhdistamon sijoitusvaihtehtojen ympäristövaikutusten arviointiselostuksesta (YVA) Espoon kaupunginvaltuusto päätti uuden puhdistamon sijoituspaikaksi Blominmäen Uudenmaan maakuntavaltuusto hyväksyi Blominmäkeä koskevan vaihemaakuntakaavan Pääsuunnittelijaksi valittiin yhteenliittymä FCG Suunnittelu ja tekniikka Oy, Ramboll Finland Oy ja Kalliosuunnittelu Oy Geo- ja kalliotekniseksi suunnittelijaksi valittiin Pöyry Finland Oy Espoon kapunginvaltuusto hyväksyi Blominmäen osayleiskaavan Blominmäen jätevedenpuhdistamon ympäristölupahakemus jätettiin Etelä-Suomen aluehallintovirastolle HSY:n hallitus hyväksyi hankesuunnitelman tarkennuksen siten, että hankkeen kokonaiskustannukset ovat 371 milj. euroa Mikkelänkallion avolouhinnalle ja ajotunnelilouhinnalle saatiin rakennuslupa Blominmäen asemakaava sai lainvoiman Blominmäen luolaston rakennuslupahakemus jätettiin Mikkelänkallion louhintatöiden urakoitsijaksi valittiin Skanska Infra Oy (urakka-aika ) Finnoon ajotunnelin yhteiskäytöstä tehtiin Länsimetron kanssa sopimus Viemäritunnelien toteutussuunnittelijaksi valittiin Kalliosuunnittelu Oy Blominmäen luolastolle saatiin rakennuslupa Luolaston louhintaurakoitsijaksi valittiin Lemminkäinen Infra Oy (urakka-aika ) Louhintojen rakennuttajakonsultiksi valittiin SITO Rakennuttajat Oy Puhdistamon rahoitukseen liittyvä Euroopan Investointipankin (EIB) lainan ensimmäinen 100 milj. euron lainasopimus allekirjoitettiin Puhdistamon rahoitukseen liittyvä Pohjoismaiden Investointipankin (NIB) 115 milj. euron lainasopimus allekirjoitettiin Etelä-Suomen aluehallintovirasto (AVI) myönsi puhdistamolle ympäristöluvan (yksi valitus Vaasan hallinto-oikeuteen)

12 11(14) Liite 2: raportointijaksolla hyväksytyt lisä- ja muutostyöt sekä tehdyt hankintapäätökset (sisältyvät kohdan 8 ennusteen kustannuksiin) hyväksyjä euroa (alv 0%) Lisä- ja muutostyöt: Tilapäinen aggregaatti/ Blominmäki projektinjohtaja Kuilun F15 louhinnan viimeistelytyöt ja lujitustyöt toimialajohtaja Täyttömäen betonijätteiden poisto ja poiskuljetus projektinjohtaja Mikkelän tukikohta-alueen lisätäytöt HSY:n varaston vieressä projektinjohtaja Puunkaato-osaston uudelleen mobilisointi projektinjohtaja 720 N4- luokan suodatinkangas pääajotunnelin massanvaihtoon projektinjohtaja 964 Skanskan tekemän täyttömäen mittaukset projektinjohtaja 780 Ekstensometrireikien ET12 ja ET14 poraukset projektinjohtaja 981 Pääajotunnelin louhintapalkin ja vedenohjausrakenteen korkeusmuutokset projektinjohtaja yhteensä Hankintapäätökset: Blominmäen esittelyvideo osastonjohtaja Täyttömäkialueen maisemoinnin toteutussuunnittelu projektinjohtaja Louheen vastaanoton ja jatkokäsittelyn suunnittelu projektinjohtaja Pääajotunnelin vesihuoltolinjojen toteutussuunnittelu projektinjohtaja Viemäritunnelien ilmanvaihdon suunnittelu projektinjohtaja Louhintaurakan aikaiset tärinämittaukset osastonjohtaja Louhintaurakan etenemisen visualisointi projektinjohtaja Louheen yö- ja viikonloppuvastaanotto toimialajohtaja yhteensä Huom. Louheen yö- ja viikonloppuvastaanotto lentokentän läheisyydessä tulee lisäämään kuljetuskustannuksia n. 1,4 milj. euroa

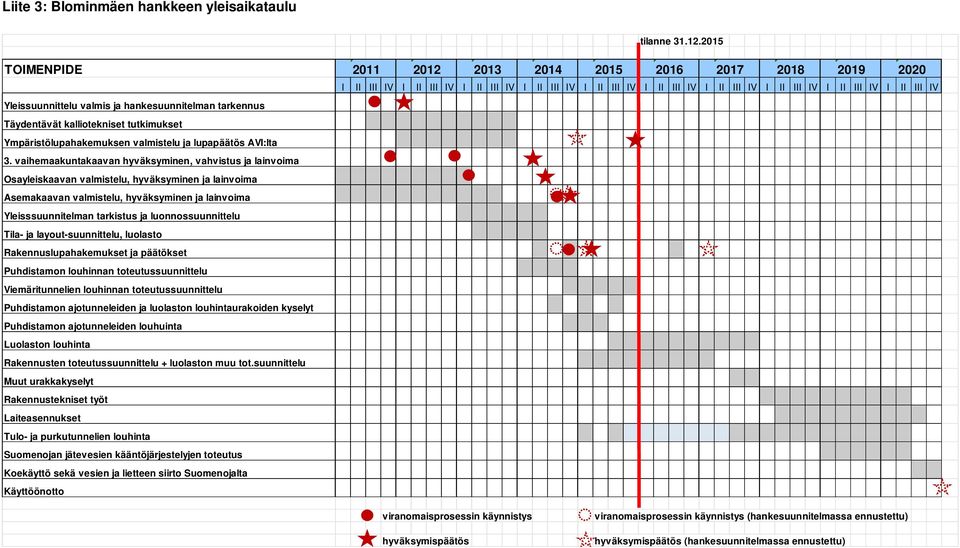

13 Liite 3: Blominmäen hankkeen yleisaikataulu tilanne TOIMENPIDE I II III IV I II III IV I II III IV I II III IV I II III IV I II III IV I II III IV I II III IV I II III IV I II III IV Yleissuunnittelu valmis ja hankesuunnitelman tarkennus Täydentävät kalliotekniset tutkimukset Ympäristölupahakemuksen valmistelu ja lupapäätös AVI:lta 3. vaihemaakuntakaavan hyväksyminen, vahvistus ja lainvoima Osayleiskaavan valmistelu, hyväksyminen ja lainvoima Asemakaavan valmistelu, hyväksyminen ja lainvoima Yleisssuunnitelman tarkistus ja luonnossuunnittelu Tila- ja layout-suunnittelu, luolasto Rakennuslupahakemukset ja päätökset Puhdistamon louhinnan toteutussuunnittelu Viemäritunnelien louhinnan toteutussuunnittelu Puhdistamon ajotunneleiden ja luolaston louhintaurakoiden kyselyt Puhdistamon ajotunneleiden louhuinta Luolaston louhinta Rakennusten toteutussuunnittelu + luolaston muu tot.suunnittelu Muut urakkakyselyt Rakennustekniset työt Laiteasennukset Tulo- ja purkutunnelien louhinta Suomenojan jätevesien kääntöjärjestelyjen toteutus Koekäyttö sekä vesien ja lietteen siirto Suomenojalta Käyttöönotto viranomaisprosessin käynnistys hyväksymispäätös viranomaisprosessin käynnistys (hankesuunnitelmassa ennustettu) hyväksymispäätös (hankesuunnitelmassa ennustettu)

14 Liite 4: Blominmäen luolaston kattoperien louhintatilanne aiemmin louhittu osuus + louhintaurakan eteneminen
