1 + ASENNUSOHJE 1.0 ENERGIAN SÄÄSTÖ ETÄKAMERA INTERNET-KÄYTTÖLIITTYMÄ LÄMPÖTILAHÄLYTYKSET MURTOSUOJAUS OVITURVA PALOTURVA TURVANÄPPÄIMISTÖ ETÄLUKIJALLA VESIVAHINKOJEN EHKÄISY LANGATTOMAT LAAJENNUKSET

2 Lue tämä ohje huolellisesti ja säilytä se laitteen yhteydessä.

3 Asennustodistus Todistus että kiinteistöön on asennettu Telemic Oy:n valmistama HouseControl etähallinta- ja valvontajärjestelmä. Kiinteistön omistaja/haltija Kiinteistön sijaintipaikka Kiinteistö Hälytysjärjestelmän tyyppi Laitteiston sarjanumero SIM-kortin puhelinnumero Palovaroittimen malli Liikeilmaisin malli Ovivalvonnat Etäkamera Turvanäppäimistö Paikallissireeni Asennusliike Vakuutamme - että laitteisto on asennettu valmistajan ohjeiden mukaisesti. - että laitteisto on testattu ja se toimii valmistajan ohjeiden mukaisesti. - että kiinteistön omistajaa on opastettu laitteiston toiminnasta. Paikka ja Pvm. Asennusliikkeen leima / allekirjoitus Vakuutusyhtiöiden maksuhyvityksen hakeminen sekä laitteistovalmistajan tuotetuki edellyttävät täytettyä ja allekirjoitettua asennustodistusta.

4

5 1 1. JOHDANTO VALMISTELU...2 U 2.1 TARVITTAVAT TYÖKALUT TOIMITUSSISÄLTÖ LISÄTARVIKKEET ASENNUS KANNEN AUKAISU HCE+ SISÄLTÄ JOUSIVOIMALIITTIMET KESKUSYKSIKÖN ASENNUS KAMERA SISÄTILAN LÄMPÖTILA-ANTURI ULKOTILAN LÄMPÖTILA-ANTURI VESIPUTKEN LÄMPÖTILA-ANTURI SIREENI OVIKYTKIMET KOSTEUSANTURI LIIKETUNNISTIN PALOVAROITIN TURVANÄPPÄIMISTÖ LÄMMITYKSEN OHJAUS VAPAAVALINTAINEN RELEOHJAUS VIRRANSYÖTTÖ JA AKKUVARMISTUSPAKETTI SIM-KORTIN ASENNUS LANGATTOMAT LAAJENNUKSET KÄYTTÖÖNOTTO JA TESTAUS TESTAUS...13

6 2 HouseControl E+ Asennusohje 1. JOHDANTO Tämä ohje kuvaa Telemic HouseControl E+ kodin turvalaitteen asennuksen. Koska lähes jokainen asennuskohde on erilainen, niin tämä asennusohje on sovellettavissa erilaisiin asennuskohteisiin. Mainittuja ohjeita ja neuvoja tulee soveltaa asennuskohteeseen sopivalla tavalla. Ohjattavien laitteiden ja tunnistimien kytkentä tulee kuitenkin tehdä johdotuskuvan mukaan. Asennusta suunniteltaessa tärkeintä on huomioida talon rakentamisen eri työvaiheissa tapahtuvat valmistelutyöt ja varauksien tekeminen. Varauksilla tarkoitetaan kytkentäkaapelien asentamista rakenteisiin jo runkovaiheessa, jolla helpotetaan järjestelmän asennusta. Laitteeseen voidaan kytkeä kolme kappaletta lämpötila-antureita, sireeni, ovikytkin, kosteusanturi, palohälytin, liiketunnistin, turvanäppäimistö, etäkamera sekä ohjauspaneeli. Tarvittaessa voit kytkeä samaan sisääntuloon useamman liiketunnistimen, ovikytkimen, palohälyttimen sekä kosteusanturin. Laite sisältää kaksi releohjausta 230V/AC (6A ja 10A) ulkoisille toimilaitteille. Näistä 10 A:n releohjaus sisältää lisäksi termostaattitoiminnon. 2. VALMISTELU HCE+:n testaamista ja käyttöä varten tarvitset teleoperaattorilta SIM-kortin ja avatun GSM-liittymän. Kortilta tulee poistaa PIN-koodin kysely ennen kortin laittamista laitteeseen. On suositeltavaa, että asennuksen testaus suoritetaan sillä SIM-kortilla, joka tulee jäämään laitteeseen asennuksen jälkeen. Jos kohteeseen asennetaan kamera, tulisi varmistua siitä, että liittymästä voidaan lähettää MMS-viestejä eli kuvia sisältäviä viestejä. Jotkin palveluntarjoajat vaativat MMS-viestitoimintojen aktivoinnin. Aktivoinnin voi tehdä asettamalla SIM-kortin MMS-yhteensopivaan puhelimeen ja avaamalla palvelun tekstiviestillä. Tarkemmat ohjeet saat palveluntarjoajaltasi. Ennen SIM-kortin asettamista laitteeseen kannattaa varmistaa omalla puhelimella, että liittymästä voi todellakin lähettää MMS-viestejä. Laitteessa käytettävän liittymän numero kannattaa asettaa salaiseksi, jotta sitä ei saa selville numerotiedustelusta. Oman numeron lähetys tulee kuitenkin sallia. 2.1 Tarvittavat työkalut Asennukseen tarvitset esimerkiksi seuraavia työkaluja: Sivuleikkurit kaapelien katkaisemiseen Kärkipihdit johtojen asentamiseksi liittimiin Sähköporakone sekä erikokoisia poranteriä Ristipääruuvimeisseli

7 VALMISTELU Toimitussisältö Laitteen toimituspaketti Akkuvarmistuspaketti Lämpötila-anturit Akku Varmista että toimituspaketissa on mukana seuraavat osat: Keskusyksikkö Kosteusnauha Uppoasennettava ovikytkin (magneettikytkin) 2kpl lämpötila-antureita Sireeni Liiketunnistin Paloilmaisin Akkuvarmistuspaketti Muuta: - Tarvikepussi - Asennuskaapeli - Käyttö- ja asennusohje 2.3 Lisätarvikkeet HCE+:aan on saatavana seuraavat lisätarvikkeet: Pinta- ja uppoasennettava ovikytkin (magneettikytkin) Etälukija-turvanäppäimistö Etäkamera Kosteusnauha Sireeni valolla Lämpötila-anturi Lämpötunnistin Häkäilmaisin HCE Langaton laajennussarja: ilmaisimet ja kauko-ohjaimet

8 4 HouseControl E+ Asennusohje 3. ASENNUS 3.1 Kannen aukaisu Aseta käsi yläosan kaartuvaan syvennykseen ja poista kansi vetämällä sitä itseesi päin. Laitteen kannen valkopäiset kiinnitysruuvit toimitetaan tarvikepussissa. 3.2 HCE+ sisältä 1. Lämmityksen/ilmastointilaitteen ohjausrele (ks. 3.3) 2. Vapaavalintainen ohjausrele (ks. 3.3) Kamera- ja dataliitiin 4. Liitännät lämpötila-antureille, sireenille, ovikytkimille, kosteusanturille, liiketunnistimelle, palovaroittimelle, turvanäppäimistölle ja 12V virransyötölle (ks. 3.3) 5. Kaapelipidin 6. SIM-kortin pidike 7. Virtakytkin Kansikytkin 9. Lämmityksen manuaaliohjauksen kytkin (punainen merkkivalo palaa käsikäytön ollessa päällä) 10. Ovivalvonta päälle/pois kytkin 3.3 Jousivoimaliittimet Älä käytä sormia apuna vapauttaaksesi jousivoimaliittimen. Releet voivat rikkoutua sormien voimasta, jos otat niistä tukea.

9 ASENNUS 5 Käytä aina ruuvimeisseliä ja kärkipihtejä asentaessasi kaapeleita laitteen jousivoimaliittimiin. Paina jousivoimaliittimiä lähes kohtisuoraan ylhäältä. Ennen kuin liität tunnistimien johtimia jousivoimaliittimiin, kuori kaapelin vaippaa noin 10 cm. Maadoita kaapelin vaippa runkomaahan kytkentäpalan avulla (ks. erillinen johdotuskuva). Valvontasilmukoista ovikytkin DOOR, liiketunnistin IR ja palovaroitin FIRE on oikosuljettu keltaisilla johtimilla. Door IR Fire Oikosulkujohtimet estävät hälytykset niiltä ilmaisimilta, joita laitteistoon ei kytketä. Kytkettäessä ilmaisin laitteeseen, vastaava oikosulkujohdin tulee poistaa. HUOM. Kosteusnauha ja turvanäppäimistö toimivat sulkeutuvalla silmukalla. Niihin ei saa kytkeä oikosulkujohdinta, jos niitä ei käytetä. 3.4 Keskusyksikön asennus Suositeltu asennuspaikka keskusyksikölle on sellainen paikka, joka on joko ovikytkimen tai liiketunnistimen valvontapiirissä, ja jonne pääsee käyttämään keskusyksikön oviturvakytkintä mikäli ko. toimintoa haluaa käyttää. Valvontatila ilmaistaan turvanäppäimistön merkkivalolla. Poraa seinään reiät kaapeleille ja tuo ne reikien läpi keskusyksikön sisälle ja jätä vähintään 30cm ylimääräistä kaapelia helpottaaksesi kaapelien kytkemistä. Työnnä asennuksen lopuksi ylimääräinen kaapeli takaisin seinän sisälle. Asenna sen jälkeen keskusyksikkö seinälle kolmella mukana toimitettavalla ruuvilla kuvan mukaisesti. Kaapelit voidaan tuoda keskusyksikölle myös pintavetona, jolloin reikiä ei tarvitse porata. Avaa tällöin kotelon reunalla olevat aukot kaapeleille. Huomautus: Metallikotelointi (ns. faraday:n häkki) vaimentaa GSM-signaalia. Mikäli laite joudutaan asentamaan metallikotelon sisälle esim. metallikannella olevaan sähkökeskukseen, on laite varustettava kotelon ulkopuolelle asennettavalla antennilla (saatavana lisävarusteena). Huomautus: Myös muut materiaalit vaimentavat GSM-signaalia, erityisesti kiviset seinärakenteet jotka saattavat sisältää myös metalliosia kuten raudoituksia.

10 6 HouseControl E+ Asennusohje 3.5 Kamera HCE+:aan voi liittää lisävarusteena etäkameran. Kameraa asentaessa ja sijoituspaikkaa valitessa tulee ottaa huomioon Suomen laissa säädetyt oikeudet yksityisyyden suojaan ja kotirauhaan. HCE+ mahdollistaa liiketunnistimesta aktivoituvan kuvauksen. Asenna kamera. Poista kameran linssin suojus. Kieritä ylimääräinen osa kaapelista ja kiinnitä se tarraankkurin avulla piiloon. Kytke kameran kaapeli keskusyksikön alempaan minidin-liittimeen erillisen johdotuskuvan mukaisesti. Kameran suuntaa voidaan säätää avaamalla kameran kotelo ja löysäämällä sen pohjassa olevaa ruuvia säädön ajaksi. 3.6 Sisätilan lämpötila-anturi Suositeltava asennuspaikka sisälämpötila-anturille on oleskelutilassa esimerkiksi kaapin päällä tai muussa näkymättömässä paikassa. Kaapeli kuljetetaan esimerkiksi jalkalistan sisällä keskusyksikölle. Huomautus: Älä jätä asentamatta antureita. Lyhennä kaapeleita tarvittaessa ja asenna temp1 ja temp2 anturit HCE+ laitteen sisälle. Näin vältät aiheettomat hälytykset lämpötiloista. Asenna anturi. Piilota ylimääräinen osa kaapelista. Kytke sisätilan lämpötila-anturi keskusyksikön liitäntään Temp1 erillisen johdotuskuvan mukaisesti. 3.7 Ulkotilan lämpötila-anturi Ulkolämpötila-anturi on asennettava suojaan auringon paisteelta. Asenna anturi. Piilota ylimääräinen osa kaapelista. Kytke ulkotilan lämpötila-anturi keskusyksikön liitäntään Temp2 erillisen johdotuskuvan mukaisesti.

11 ASENNUS Vesiputken lämpötila-anturi Asenna anturi suojaputkeen, jonka sisällä vesiputki kulkee. Piilota ylimääräinen osa kaapelista. Kytke vesiputken lämpötila-anturi keskusyksikön liitäntään Temp3 erillisen johdotuskuvan mukaisesti. Tätä anturia voidaan käyttää myös muihin käyttötarkoituksiin ja se voidaan nimetä (ks. käyttöohje). 3.9 Sireeni Asenna sireeni sellaiselle paikalle, josta sireenin kuulee kun se soi. Huomautus: Mikäli HCE+ laitteeseen kytketään eri sireeni (esim. virrankulutukseltaan suurempi ulkosireeni), on käytettävä välissä 12V ohjausrelettä. Lisäreleen kelan virrankulutus ei saa ylittää 300mA (12VDC). HCE:n sireeniohjaus sisältää ns. paukkudiodin, joten sillä voidaan ohjata lisärelettä ilman oheiskomponentteja. Musta - Punainen + Kiinnitä sireeni seinään mukana toimitettavilla ruuveilla. Kytke sireenin johdot keskusyksikön liitäntään Siren erillisen johdotuskuvan mukaisesti. Huomioi napaisuus (musta ja punainen johdin) Ovikytkimet Ovikytkimet asennetaan sarjaan keskenään johdotuskuvan mukaisesti. Ovikytkimet kannattaa asentaa oviin ja ikkunoihin, joka todennäköisimmin unohtuvat auki ja joiden auki jäämisestä koituu suurta haittaa, esim. lämmön karkaaminen, varkaan mahdollinen sisälle pääsy, jne... Kytke asennuskaapeli ovikytkimeen johdotuskuvan mukaisesti. Suojaa ruuviliittimet suojakuorella (D). Asenna osat C ja B oven avautuvalle puolelle niin, että niiden välimatka toisistaan on vähemmän kuin 5mm. Kiinnitä osa C seinään tai karmiin ja osa B oveen tai ikkunaan 2- puoleisella teipillä ja ruuvaa ne lopuksi kiinni.

12 8 HouseControl E+ Asennusohje Piilota ylimääräinen osa ovikytkimen asennuskaapelista. Kytke ovikytkimen asennuskaapeli keskusyksikön liitäntään Door erillisen johdotuskuvan mukaisesti. Poraa sopiva reikä oven/ikkunan karmiin uppomagneettia varten. Asenna kytkin painamalla se käsin reikään. Huom! Älä lyö vasaralla. Hälytys ovikytkimiltä on viivästetty eli hälytystä ei lähetetä heti kun se havaitaan. Hälytys on viivästetty, jotta käyttäjä ehtii vaihtamaan hälytystilan turvanäppäimistöltä oven avattuaan ja perumaan ko. hälytyksen ennen sen lähettämistä. Huomautus: Ovikytkintä ei tule asentaa oven saranapuolelle Kosteusanturi HCE+:n mukana toimitetaan yksi kosteusanturi. Kosteusantureita on saatavana lisävarusteina. Suositeltava asennuspaikka kosteusanturille on esimerkiksi ns. jakotukin tai astianpesukoneen alla. Vesijohdon suojaputkeen vuotava vesi on tarkoitettu purkautuvaksi jakotukin päästä lattiakaivoon. Vuoto on helposti havaittavissa asettamalla kosteusanturi jakotukin alle. Asenna kosteusanturi lattian tasolle. Piilota ylimääräinen osa kaapelista. Kytke kosteusanturi keskusyksikön liitäntään Water erillisen johdotuskuvan mukaisesti Liiketunnistin Suositeltava asennuspaikka liiketunnistimelle on paikka, josta tunnistin kattaa parhaiten sisätilan ja tekee mahdolliseksi tunkeilijan tunnistamisen. Liiketunnistinta ei saa sijoittaa tuulikaappiin, jos turvanäppäimistö on samassa tilassa. Jos liiketunnistin on turvanäppäimistön kanssa samassa tilassa, hälytys syntyy turhaan ennen kuin käyttäjä ehtii

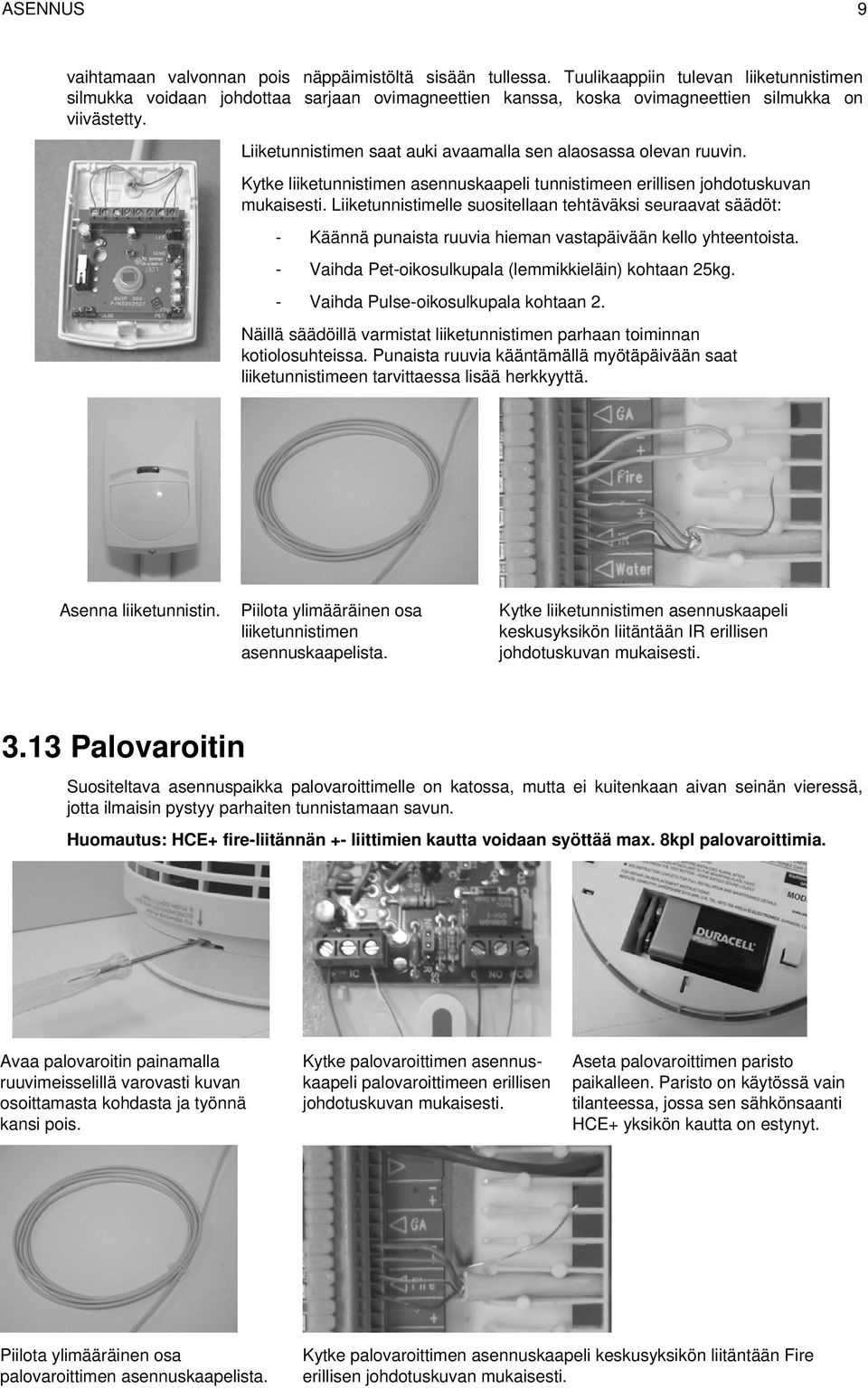

13 ASENNUS 9 vaihtamaan valvonnan pois näppäimistöltä sisään tullessa. Tuulikaappiin tulevan liiketunnistimen silmukka voidaan johdottaa sarjaan ovimagneettien kanssa, koska ovimagneettien silmukka on viivästetty. Liiketunnistimen saat auki avaamalla sen alaosassa olevan ruuvin. Kytke liiketunnistimen asennuskaapeli tunnistimeen erillisen johdotuskuvan mukaisesti. Liiketunnistimelle suositellaan tehtäväksi seuraavat säädöt: - Käännä punaista ruuvia hieman vastapäivään kello yhteentoista. - Vaihda Pet-oikosulkupala (lemmikkieläin) kohtaan 25kg. - Vaihda Pulse-oikosulkupala kohtaan 2. Näillä säädöillä varmistat liiketunnistimen parhaan toiminnan kotiolosuhteissa. Punaista ruuvia kääntämällä myötäpäivään saat liiketunnistimeen tarvittaessa lisää herkkyyttä. Asenna liiketunnistin. Piilota ylimääräinen osa liiketunnistimen asennuskaapelista. Kytke liiketunnistimen asennuskaapeli keskusyksikön liitäntään IR erillisen johdotuskuvan mukaisesti Palovaroitin Suositeltava asennuspaikka palovaroittimelle on katossa, mutta ei kuitenkaan aivan seinän vieressä, jotta ilmaisin pystyy parhaiten tunnistamaan savun. Huomautus: HCE+ fire-liitännän +- liittimien kautta voidaan syöttää max. 8kpl palovaroittimia. Avaa palovaroitin painamalla ruuvimeisselillä varovasti kuvan osoittamasta kohdasta ja työnnä kansi pois. Kytke palovaroittimen asennuskaapeli palovaroittimeen erillisen johdotuskuvan mukaisesti. Aseta palovaroittimen paristo paikalleen. Paristo on käytössä vain tilanteessa, jossa sen sähkönsaanti HCE+ yksikön kautta on estynyt. Piilota ylimääräinen osa palovaroittimen asennuskaapelista. Kytke palovaroittimen asennuskaapeli keskusyksikön liitäntään Fire erillisen johdotuskuvan mukaisesti.

14 10 HouseControl E+ Asennusohje 3.14 Turvanäppäimistö HCE+:hen on saatavana lisävarusteena turvanäppäimistö. Turvanäppäimistö tulee sijoittaa eteiseen sisääntulon läheisyyteen sopivalle korkeudelle. Laitteen valvontatila ilmaistaan turvanäppäimistön merkkivalolla. Näppäimistö kannattaa asentaa siten, että merkkivaloa ei näe ulkoa. Kytke kaapelin RJ-liitin turvanäppäimistöön Kiinnitä turvanäppäimistö tuulikaapin seinään. Piilota ylimääräinen osa turvanäppäimistön kaapelista. Kytke turvanäppäimistö keskusyksikön liitäntöihin GA ja Ind1 erillisen johdotuskuvan mukaisesti. Huomautus! Koska turvanäppäimistön etälukija on radiotaajuustekniikalla toimiva laite, vältä sen asentamista sähkömagneettisia kenttiä aiheuttavien laitteiden (esim. kontaktorit) tai kaapelien läheisyyteen. Turvanäppäimistö toimitetaan valmiiksi ohjelmoituna siten, että yhdeksällä etälukuavaimella (lukuun ottamatta asennusavainta) voidaan vaihtaa laitteen valvontatilaa. Lisäksi valvontatilan vaihtamiseen toimitetaan yksi yksilöllinen käyttökoodi. Koodit toimitetaan kiinnitettynä asennusavaimeen turvanäppäimistön yhteydessä. Turvanäppäimistön ohjelmointia varten (esim. käyttökoodin vaihto) tarvitaan asennuskoodi 1234 ja asennusavain. Asennuskoodi 1234 on kaikille sama, mutta asennusavaimen tunniste yksilöllinen älä muuta asennuskoodia koska unohdettu asennuskoodi tai hukattu asennusavain tekee näppäimistön ohjelmoimisen mahdottomaksi. Säilytä asennusavain yhdessä koodin kanssa valolta suojattuna valvotusta kohteesta erillään tai tilassa jota HCE valvoo. Valvontatilan vaihto kotona tilasta poissa tilaan, tapahtuu viemällä jokin muu kuin asennusavain hetkeksi turvanäppäimistön lähelle; tällöin OK-merkkivalo vilahtaa näppäimistössä. Turvanäppäimistön vasemman yläkulman pyöreä LED-merkkivalo vilkkuu poistumisviiveen ajan ja jää palamaan merkkinä poissa-tilasta Siirtyminen poistumisviiveen aikana tai poissa-tilasta takaisin kotona tilaan tapahtuu viemällä avain näppäimistön lähelle kuten edellä kuvattiin; OK-merkkivalo vilahtaa ja turvanäppäimistön vasemman yläkulman pyöreä LED-merkkivalo sammuu. Vinkki! Voit sammuttaa soivan sireenin viemällä avaimen lähelle turvanäppäimistöä tällöin vain sireeni sammuu ja valvontatila ei muutu. Valvontatilan vaihto voidaan tehdä myös käyttökoodilla: 1. Paina CLR 2. Näppäile nelinumeroinen käyttökoodi 3. Paina EN

15 ASENNUS 11 Halutessasi voit vaihtaa nelinumeroisen käyttäjäkoodin. Siirry ohjelmointitilaan: FUN 2 EN 1. Paina, ja. Tämän jälkeen ja alkavat vilkkua. 2. Käytä asennusavainta näppäimistön lähellä. Kuuluu lyhyt merkkiääni ja pelkkä vilkkuu. EN 3. Näppäile asennuskoodi 1234 ja paina. Kuuluu pitkä merkkiääni ja vilkkuu. Koodin ohjelmointi: FUN 4 6 EN 4. Paina,,, ja. Tämän jälkeen vilkkuu. 0 1 EN 5. Paina, ja. Edelleen vilkkuu. EN 6. Näppäile 4-numeroinen haluamasi käyttökoodi. Paina lopuksi. Edelleen vilkkuu. EN 7. Näppäile sama 4-numeroinen koodi kuin kohdassa 6. Paina lopuksi. Merkkivalo syttyy sekunniksi jonka jälkeen kuuluu pitkä merkkiääni. Huom! Koodin ohjelmoiminen 0000:ksi poistaa käyttökoodi toiminnon. Palaa käyttötilaan: FUN 2 EN 8. Paina, ja. Turvanäppäimistö palaa käyttötilaan. Huomautus: Tee edellä kuvattu toimintasarja yhtenäisesti keskeyttämättä sitä välillä muuten turvanäppäimistö palaa käyttötilaan automaattisesti jonkin ajan kuluttua ja käyttäjäkoodin vaihto ei välttämättä onnistu Lämmityksen ohjaus Lämmitystä voidaan ohjata HC E -laitteella. HC E laitteella voidaan ohjata sekä kokonaista lämmitysjärjestelmää että yksittäistä lämmityslaitetta. Lämmityksen ohjauksen (HEATER) kytkeminen keskusyksikköön. Huomautus: Lämmityksen relettä ei voi ohjata matkapuhelimella mikäli lämmityksen käsikäyttö on päällä. Huomautus: Varmista että maksimikuormaa 230VAC/10A ei ylitetä missään vaiheessa. Huomautus: Ohjattattaessa releellä induktiivista kuormaa esim. toista kontaktoria, tulee tämän kuorman rinnalle kytkeä RC-suodatin tai vastaava EMC-supressio komponentti estämään kontaktorin päästötilanteessa syntyvää suurta jännitepiikkiä. Jännitepiikki voi rikkoa HCE:n releen Vapaavalintainen releohjaus HCE+:ssa on toinen ohjausrele (EXT), jonka käytön voi vapaasti valita. EXT-releen toiminta voidaan asettaa myös AUTO-toimintatilaan, jolloin rele seuraa valvontatilaa. VALVONTA ON-tilassa rele vetää ja EI-tilassa päästää. Toiminnalla voidaan toteuttaa esim. turvapistorasiat ja veden katkaisu valvontatilariippuvaisesti käyttäen magneetti-venttiiliä. EXT-releen toimintaan voidaan vaikuttaa myös ottamalla käyttöön VUOTOVAHTI: kun kosteusanturi hälyttää, EXT-rele vetää. Rele päästää vasta kun vuotovahti poistetaan käytöstä tai viritetään uudelleen. Vuotovahdin ollessa käytössä, sen ohjaus ohittaa EXT komennolla annetun releen ohjauksen.

16 12 HouseControl E+ Asennusohje Vapaavalintaisen ohjauksen kytkeminen keskusyksikköön, esimerkiksi magneettiventtiilin ohjaus. Huomautus: Varmista että maksimikuormaa 230VAC/6A ei ylitetä missään vaiheessa. Huomautus: Ohjattattaessa releellä induktiivista kuormaa esim. toista kontaktoria, tulee tämän kuorman rinnalle kytkeä RC-suodatin tai vastaava EMC-supressio komponentti estämään kontaktorin päästötilanteessa syntyvää suurta jännitepiikkiä. Jännitepiikki voi rikkoa HCE:n releen Virransyöttö ja akkuvarmistuspaketti 1. Kytke virransyöttökaapeli keskusyksikön +12V ja GND liittimiin johdotuskuvan mukaisesti. 2. Kytke akun liitin akkuun. 3. Ota suojatarrat irti kaksipuoleisista teipeistä ja kiinnitä akku painamalla se tiivisti koteloon. 4. Kytke verkkojohto. Tarkista että HCE+ pysyy toiminnassa, vaikka irrotat 230V pistokkeen pistorasiasta. Tällöin akku on oikein kytketty ja sen 4A suojasulake on ehyt SIM-kortin asennus Kun PIN-koodin kysely on poistettu SIM-kortilta, varmista että keskusyksikön virta on kytketty pois päältä (virtakytkin = OFF, ks. kuva). Asenna SIM-kortti laitteen sisällä oikeassa alareunassa olevaan pidikkeeseen. Työnnä SIM-kortti sisään ja aseta virtakytkin ON-asentoon ja jätä kansi auki. Laitteen käynnistyminen kestää noin 30 sekuntia. Virtakytkin ON OFF Kuva 1. Keskusyksikön kannen avaaminen, virtakytkimen sijainti ja SIM-kortin asennus.

17 KÄYTTÖÖNOTTO JA TESTAUS 13 SIM-kortin asentamisen ja virrankytkemisen jälkeen jätä laitteen kansi auki ja odota noin 30 sekuntia, jonka jälkeen laitteen merkkivalon tulisi vilkkua ohjelmointitilan merkiksi. Jos näin ei käy, varmista että PIN-koodin kysely on kytketty kortilta pois, liittymä on avattu, GSM-signaalin voimakkuus alueella on riittävä ja SIM-kortti on asetettu oikein SIM-kortin pidikkeeseen. GSM-signaali voidaan kysyä laitteelta, kun SIM-kortti on oikein asennettu laitteeseen, laite on päällä (vihreät merkkivalot vilkkuvat laitteessa) ja laitteen kansi on avoinna (ohjelmointitila päällä). Lähetä laitteelle SMS-viesti jonka sisältö on pelkkä kysymysmerkki (?). Signaalivoimakkuuden tulee olla tekstiviesteille väh. 10, multimediaviesteille kamerakäytössä vähintään 15 mutta mielellään jopa 20 tai suurempi. Tarvittaessa on syytä käyttää lisäantennia tai vaihtaa keskusyksikön paikkaa Langattomat laajennukset HCE+ laitteessa voidaan käyttää myös langattomia ilmaisimia lisävarusteena saatavalla laajennussarjalla. Laajennussarja asennetaan sen mukana toimitettavien ohjeiden mukaan, ja lähettämällä HCE+ laitteelle SMS-viesti: #LANGATON PERUS Mikäli lisävarustesarjaan kuuluu myös palovaroitin, laajennussarja otetaan käyttöön komennolla: #LANGATON TÄYSI 4. KÄYTTÖÖNOTTO JA TESTAUS Ota laite käyttöön käyttöohjeen mukaisesti ja suorita huolellisesti testit, jotka kuvataan tässä asennusohjeessa. Mahdollisten ongelmien paikallistamiseksi ja ratkaisemiseksi katso lisätietoja käyttöohjeen Vianetsintä-luvusta. 1. Varmista että laitteessa on SIM-kortti. Aseta virta päälle keskusyksikköön, jätä laitteen kansi auki ja odota 30 sekuntia, jonka jälkeen laitteen merkkivalon tulisi vilkkua ohjelmointitilan merkiksi. Jos näin ei käy, varmista että PIN-koodin kysely on kytketty kortilta pois, liittymä on avattu, GSM signaalin voimakkuus alueella on riittävä ja SIM-kortti on asetettu oikein SIM-kortin pidikkeeseen. Jätä keskusyksikön kansi auki. 2. Suorita testipuhelu HCE+:n puhelinnumeroon varmistaaksesi, että laite on GSM-verkossa. Jos puhelu yhdistyy, GSM-liittymä on auki ja kaikki on kunnossa. Laite vastaa kolmella PIIP PIIP PIIP merkkiäänellä ja katkaisee puhelun. 3. Valitse kieli lähettämällä tekstiviestinä komento LANG xx, jossa xx on valittu kieli (ks. valittavat kielet käyttöohjeesta). Tämä alustaa laitteen, ja lisää sinut laitteen pääkäyttäjäksi. LANG FI LANG FI (Käytettävä kieli: FI = suomi) P nnnn (Sinun puhelinnumerosi luettelopaikassa yksi) 4. Aseta keskusyksikön kansi paikalleen ja ruuvaa se kiinni. Aloita testaus. 4.1 Testaus Asennuksen ja HCE+:aan tehdyn kielivalinnan jälkeen voit testata laitteiston käymällä läpi ohessa esitetyt vaiheet. Valvontatilan voi vaihtaa joko tekstiviestillä tai vilauttamalla elektronista avainta turvanäppäimistön edessä.

18 14 HouseControl E+ Asennusohje Turvanäppäimistöltä valvontatila ei vaihdu heti, vaan siinä on viivettä 30 sekuntia kotona-valvontatilaan siirryttäessä ja 45 sekuntia poissa-valvontatilaan siirryttäessä. Tekstiviestejä VALVONTA EI (kotona) ja VALVONTA ON (poissa) käytettäessä valvontatila vaihtuu heti. HCE+:aan liitetyn soivan sireenin saa sammutettua vilauttamalla avainta turvanäppäimistön edessä tai painamalla kerran oviturva-näppäintä. Em. tilanteissa valvontatila ei vaihdu. TÄRKEÄÄ! Testauksen yhteydessä on aina erityisen tärkeää kuitata jokainen hälytys VALVONTA ON tai VALVONTA EI tekstiviestillä. 1. Jos ovikytkimet on asennettu, lähetä VALVONTA ON viesti laitteelle. Aukaise ovi tai ikkuna, jossa ovikytkin on asennettuna. Odota että saat hälytysviestin matkapuhelimeesi. Lähetä VALVONTA EI laitteelle kuitataksesi hälytykset. 2. Jos kosteusnauha on asennettu, kastele nauhaa hieman, että se kytkeytyy. Odota että saat hälytysviestin matkapuhelimeesi. Lähetä VALVONTA EI laitteelle kuitataksesi hälytykset. 3. Lähetä VALVONTA ON viesti laitteelle. Mene asunnon sisälle ja liiku niin, että liiketunnistin havaitsee liikettä. Odota että saat hälytysviestin matkapuhelimeesi. Lähetä VALVONTA EI tekstiviesti laitteelle kuitataksesi hälytykset. 4. Jos palovaroitin on asennettu, suorita testaus palovaroittimen valmistajan ohjeiden mukaisesti esim. laitteen testipainikkeesta. Palovaroittimen hälytyksen on kestettävä n. 10s, jotta HCE+ reagoi hälytykseen. Odota että saat hälytysviestin matkapuhelimeesi. Lähetä VALVONTA EI laitteelle kuitataksesi hälytykset. Huom! Hälytystilanteessa tulee soida sen palovaroittimen paikallissireeni, josta hälytys on aiheutunut ja HCE+:aan liitetty erillinen sireeni. Poikkeus: Mikäli palovaroittimien interconnect ominaisuus on otettu käyttöön, hälytystilanteessa soi jokaisen palovaroittimen paikallissireeni. 5. Jos häkäilmaisin on asennettu, suorita testaus häkäilmaisimen valmistajan ohjeiden mukaisesti. Odota että saat hälytysviestin matkapuhelimeesi. Lähetä VALVONTA EI laitteelle kuitataksesi hälytykset. 6. Jos kamera on asennettu, odota sen käynnistymistä ja asettumista. Lähetä KAMERA ON viesti laitteelle. Lähetä tämän jälkeen? viesti laitteelle ja tarkista paluuviestistä onko kamera käytössä vai ei. Jos laitteessa on Soneran, Elisan tai DNA:n GSM-liittymä ja MMS-viestitoiminnot on aktivoitu (joidenkin palveluntarjoajien tapauksessa), kohdan 6. voi hypätä yli. 7. Jos laitteeseen ei ole asetettu Soneran, Elisan eikä DNA:n GSM-liittymää, multimediaasetukset joudutaan ohjelmoimaan käsin. Kameralla ei voi ottaa kuvia ennen kuin käytössä olevan GSM-liittymän multimedia-asetukset on ohjelmoitu. Kullakin palveluntarjoajalla on omat multimedia-asetukset, ja ne löytyvät yleensä heidän omilta Internet-sivuiltaan. Kun asetukset ovat tiedossa, ne voi asettaa laitteelle alla olevilla komennoilla. Joillakin palveluntarjoajilla esim. DNA, täytyy MMS-viestitoiminnot aktivoida asettamalla HCE+:n SIM MMS-yhteensopivaan puhelimeen ja avata palvelu tekstiviestillä. Asetuskomento Selite Esimerkkikomento MMSAPN Yhteysosoitteen nimi MMSAPN xxx.xxx.xx MMSURL Aloitussivu MMSURL MMSIP Yhdyskäytävän IP-osoite MMSIP xx.xx.xx.xx MMSPORT Yhdyskäytävän portti MMSPORT xxxx MMSUSERNAME Käyttäjätunnus (yleensä tyhjä) MMSUSERNAME MMSPASSWORD Salasana (yleensä tyhjä) MMSPASSWORD Kun asetukset on ohjelmoitu, testaa kameraa ottamalla kuva komennolla KUVA. Saat kuvan multimediaviestinä matkapuhelimeesi, jos asetukset ovat oikein. 8. Jos lämmityslaitteen ohjaus on asennettu, lähetä LÄMPÖ ON ja LÄMPÖ EI viestit ja varmista, että lämmityslaite käynnistyy ja pysähtyy. 9. Jos vapaavalintainen ohjaus on asennettu, lähetä EXT ON ja EXT EI viestit ja varmista, että ohjattava laite käyttäytyy odotetusti.

19 KÄYTTÖÖNOTTO JA TESTAUS Lähetä VALVONTA ON ja VALVONTA EI viestit laitteelle ja varmista, että turvanäppäimistön merkkivalon tila muuttuu. 11. Katkaise 230V syöttö asunnosta ja odota että saat hälytysviesti matkapuhelimeesi. Hälytyksen aktivoituminen saattaa kestää minuuttia. Viestin tultua kytke verkkosyöttö takaisin ja odota että saat viestin Verkkosyöttö 230V OK.

20 16 HouseControl E+ Asennusohje Muistiinpanot Isoharjantie 6 Puh Siilinjärvi Fax (017) info@telemic.fi
