1 Älykoti.com Hälytysjärjestelmä - GSM Käyttöohje

2 Yleistä GSM 900/1800/1900 yhteensopiva. Voidaan käyttää maailmanlaajuisesti. Kahdensuuntainen ohjaus Hälytykset hälytysjärjestelmästä matkapuhelimeen Ohjaa matkapuhelimesta hälytysjärjestelmää Soittaa ja lähettää tekstiviestin hälytyksestä Ohjaus kaukosäätimellä (Päälle, Pois, Kuorivalvonta ja Paniikki-toiminto) Tukee 5 puhelinnumeroa, joihin soitetaan ja/tai lähetetään tekstiviesti hälytyksestä Akkuvarmennus 3 aluetta langallisille sensoreille 16 aluetta langattomille sensoreille Hälytystekstiviestien muuttaminen 1 ohjattava rele, mitä voit ohjata tai mikä menee päälle hälytyksestä 2 ohjaussignaalia ulos. (Voidaan käyttää muiden järjestelmien ohjaukseen). Varoittaa sähkökatkosta

3 Asennus 1. SIM-kortin valmistelu a. Aseta SIM-kortti normaaliin matkapuhelimeen. b. Poista SIM-kortilta kaikki sinne talletetut numerot c. Aseta PIN-koodin kysely pois päältä i. Köytyy puhelimen turva-asetuksista. Usein kohdata PIN-koodin kysely 2. SIM-kortin asettaminen hälyttimeen a. Paina laitteen takana olevaa keltaista nappia kynänkärjellä. b. SIM-kortin paikka aukeaa. c. Vedä SIM-kortin telakkaa hieman ulos ja aseta SIM-kortti telakkaan siten, että SIM-kortin metalliset pinnat ovat alaspäin d. Paina SIM-kortin telakka kiinni 3. Liitä antenni a. Kierrä mukana tuleva antenni laitteeseen kiinni b. Älä ylikiristä antennia! 4. Liitä virtalähde hälyttimeen a. Liitä mukana tuleva muuntaja laitteeseen. (9V-12V DC yli 1000mA) b. Status valo muuttuu punaiseksi 20 sekunnin ajaksi i. Tässä vaiheessa laitteelle voidaan opettaa uusia langattomia sensoreita c. 20 sekunnin jälkeen status puuttuu oranssiksi, jolloin laite ottaa SIM-kortin ja GSM-verkon käyttöön. d. Laite siirtyy perustilaan i. Vihreänä palava valo tarkoittaa, ettei laitteeseen ole vielä ohjelmoitu vastaanottavaa matkapuhelinnumeroa ja hälytys on pois päältä. ii. Hitaasti vilkkuva vihreä valo tarkoittaa, että laite on Hälytys-tilassa. 5. Yhdistä sireeni a. Yhdistä sireeni kuvan mukaisesti laitteeseen i. Musta johto GND-kohtaan ii. Punainen johto sireeni-kohtaan 6. Yhdistä langalliset sensorit a. Laitteeseen voidaan yhdistää kolme langallista sensoria b. Yhdistä langalliset sensorit kuvan mukaisesti

4 i. Sensorin on oltava NO -tyyppinen (Normally Open). ii. Useampi sensori voidaan kytkeä samaan liitoksen, kytkemällä laitteet rinnakkain. Laitteiden yhteisresistanssi on kuitenkin oltava alle 220 ohmia. 7. Yhdistä ulostulokanavat a. Kolme ulostuloa (O1,O2 ja O3) ja yksi rele mahdollistaa laitteiden ohjauksen hälyttimen kautta matkapuhelimella. b. Laitteen rele kytkeytyy haluttaessa päälle hälytyksestä ja se voidaan myös kytkeä päälle matkapuhelimella. c. Ulostulot (O1, O2 ja O3) voivat ohjata lisäreleitä tai ne voidaan kytkeä muihin heikkovirtalaitteisiin. d. HUOM! kysy neuvoa sähköasentajaltasi soveltuvatko rele tai ulostulot käyttötarkoitukseesi ennen kytkentää. Kokematon käyttäjä voi rikkoa laitteen tai aiheuttaa vaaratilanteen väärinkytkennällä. 8. Kaiuttimen kytkentä (lisävaruste) a. Voit kytkeä laitteeseen kaiuttimen, jolloin voit myös puhua hälyttimen kautta kohteeseen. b. Kytke kaiutin ulostulokanavaan O3 ja maaliittimeen (GND)

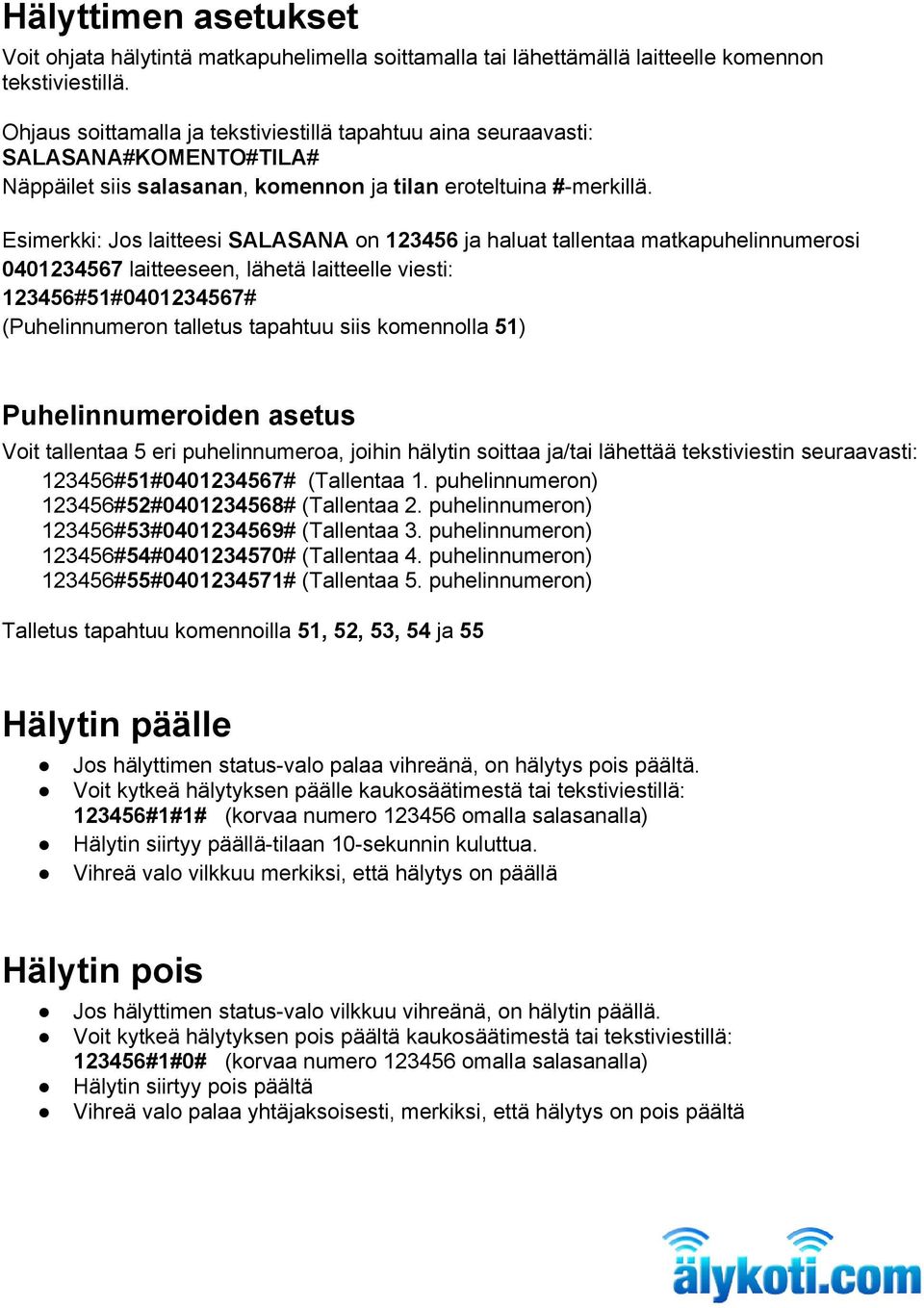

5 Hälyttimen asetukset Voit ohjata hälytintä matkapuhelimella soittamalla tai lähettämällä laitteelle komennon tekstiviestillä. Ohjaus soittamalla ja tekstiviestillä tapahtuu aina seuraavasti: SALASANA#KOMENTO#TILA# Näppäilet siis salasanan, komennon ja tilan eroteltuina #-merkillä. Esimerkki: Jos laitteesi SALASANA on ja haluat tallentaa matkapuhelinnumerosi laitteeseen, lähetä laitteelle viesti: #51# # (Puhelinnumeron talletus tapahtuu siis komennolla 51) Puhelinnumeroiden asetus Voit tallentaa 5 eri puhelinnumeroa, joihin hälytin soittaa ja/tai lähettää tekstiviestin seuraavasti: #51# # (Tallentaa 1. puhelinnumeron) #52# # (Tallentaa 2. puhelinnumeron) #53# # (Tallentaa 3. puhelinnumeron) #54# # (Tallentaa 4. puhelinnumeron) #55# # (Tallentaa 5. puhelinnumeron) Talletus tapahtuu komennoilla 51, 52, 53, 54 ja 55 Hälytin päälle Jos hälyttimen status-valo palaa vihreänä, on hälytys pois päältä. Voit kytkeä hälytyksen päälle kaukosäätimestä tai tekstiviestillä: #1#1# (korvaa numero omalla salasanalla) Hälytin siirtyy päällä-tilaan 10-sekunnin kuluttua. Vihreä valo vilkkuu merkiksi, että hälytys on päällä Hälytin pois Jos hälyttimen status-valo vilkkuu vihreänä, on hälytin päällä. Voit kytkeä hälytyksen pois päältä kaukosäätimestä tai tekstiviestillä: #1#0# (korvaa numero omalla salasanalla) Hälytin siirtyy pois päältä Vihreä valo palaa yhtäjaksoisesti, merkiksi, että hälytys on pois päältä

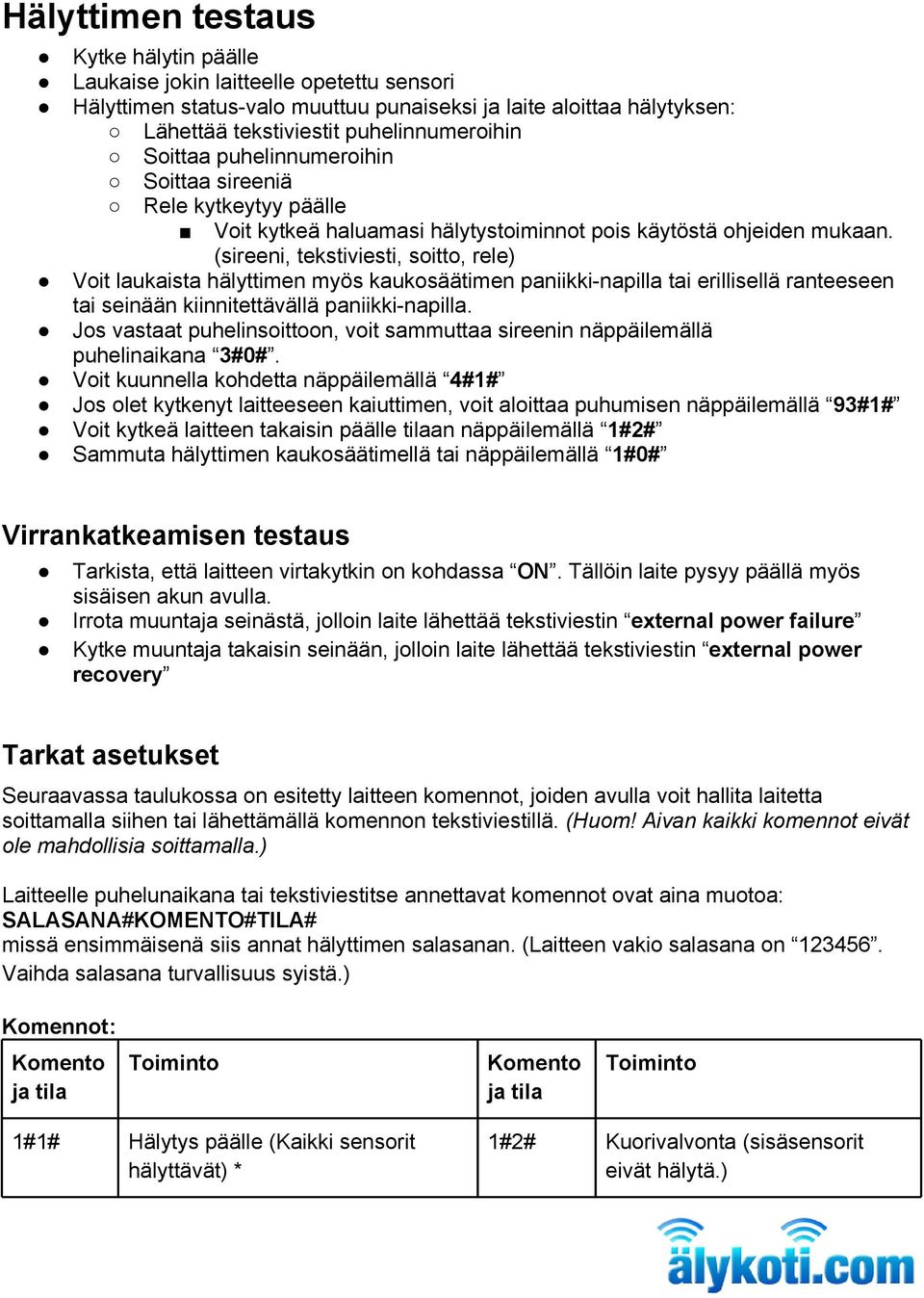

6 Hälyttimen testaus Kytke hälytin päälle Laukaise jokin laitteelle opetettu sensori Hälyttimen status-valo muuttuu punaiseksi ja laite aloittaa hälytyksen: Lähettää tekstiviestit puhelinnumeroihin Soittaa puhelinnumeroihin Soittaa sireeniä Rele kytkeytyy päälle Voit kytkeä haluamasi hälytystoiminnot pois käytöstä ohjeiden mukaan. (sireeni, tekstiviesti, soitto, rele) Voit laukaista hälyttimen myös kaukosäätimen paniikki-napilla tai erillisellä ranteeseen tai seinään kiinnitettävällä paniikki-napilla. Jos vastaat puhelinsoittoon, voit sammuttaa sireenin näppäilemällä puhelinaikana 3#0#. Voit kuunnella kohdetta näppäilemällä 4#1# Jos olet kytkenyt laitteeseen kaiuttimen, voit aloittaa puhumisen näppäilemällä 93#1# Voit kytkeä laitteen takaisin päälle tilaan näppäilemällä 1#2# Sammuta hälyttimen kaukosäätimellä tai näppäilemällä 1#0# Virrankatkeamisen testaus Tarkista, että laitteen virtakytkin on kohdassa ON. Tällöin laite pysyy päällä myös sisäisen akun avulla. Irrota muuntaja seinästä, jolloin laite lähettää tekstiviestin external power failure Kytke muuntaja takaisin seinään, jolloin laite lähettää tekstiviestin external power recovery Tarkat asetukset Seuraavassa taulukossa on esitetty laitteen komennot, joiden avulla voit hallita laitetta soittamalla siihen tai lähettämällä komennon tekstiviestillä. (Huom! Aivan kaikki komennot eivät ole mahdollisia soittamalla.) Laitteelle puhelunaikana tai tekstiviestitse annettavat komennot ovat aina muotoa: SALASANA#KOMENTO#TILA# missä ensimmäisenä siis annat hälyttimen salasanan. (Laitteen vakio salasana on Vaihda salasana turvallisuus syistä.) Komennot: Komento ja tila Toiminto Komento ja tila Toiminto 1#1# Hälytys päälle (Kaikki sensorit hälyttävät) * 1#2# Kuorivalvonta (sisäsensorit eivät hälytä.)

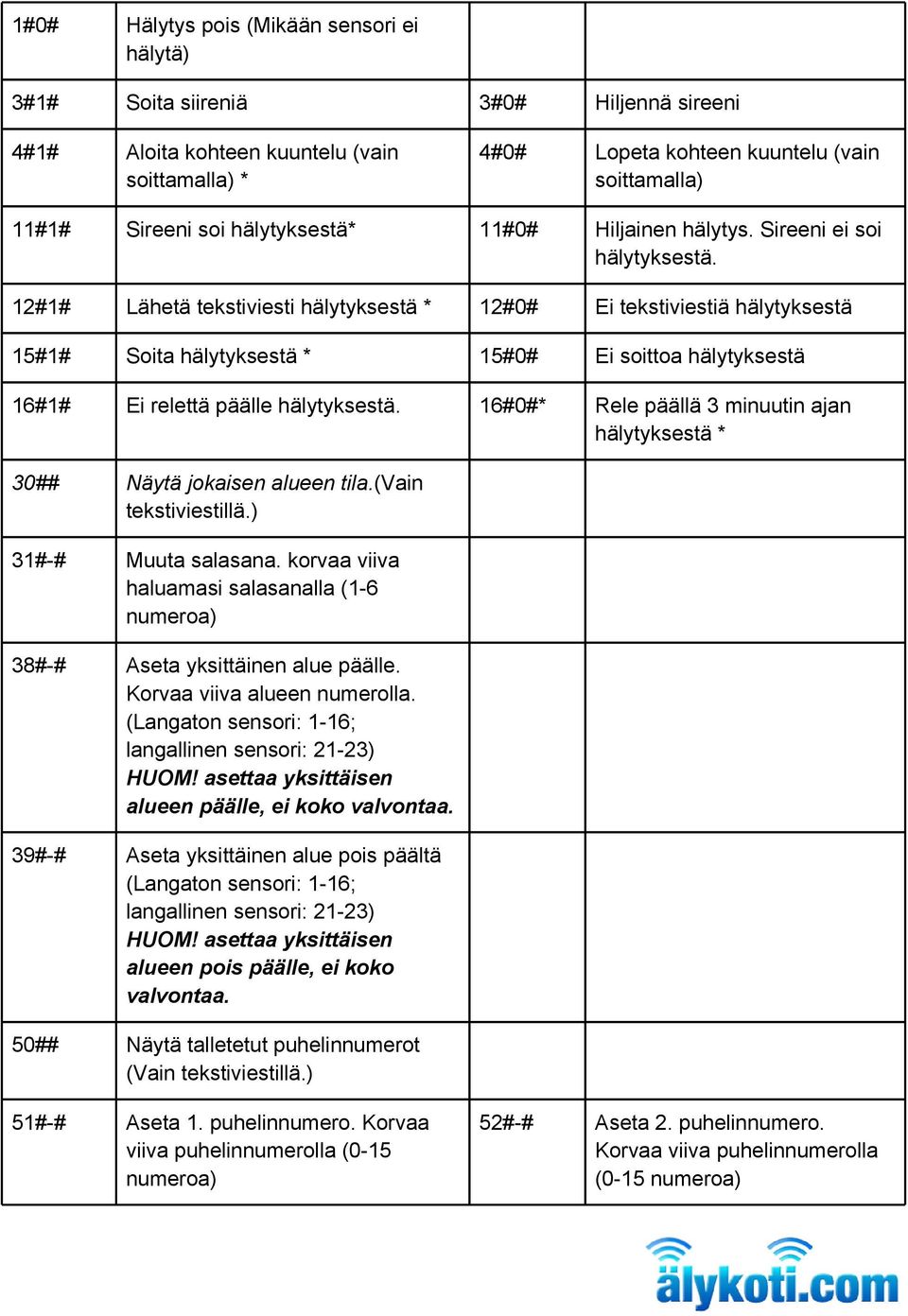

7 1#0# Hälytys pois (Mikään sensori ei hälytä) 3#1# Soita siireniä 3#0# Hiljennä sireeni 4#1# Aloita kohteen kuuntelu (vain soittamalla) * 4#0# Lopeta kohteen kuuntelu (vain soittamalla) 11#1# Sireeni soi hälytyksestä* 11#0# Hiljainen hälytys. Sireeni ei soi hälytyksestä. 12#1# Lähetä tekstiviesti hälytyksestä * 12#0# Ei tekstiviestiä hälytyksestä 15#1# Soita hälytyksestä * 15#0# Ei soittoa hälytyksestä 16#1# Ei relettä päälle hälytyksestä. 16#0#* Rele päällä 3 minuutin ajan hälytyksestä * 30## Näytä jokaisen alueen tila.(vain tekstiviestillä.) 31#-# Muuta salasana. korvaa viiva haluamasi salasanalla (1-6 numeroa) 38#-# Aseta yksittäinen alue päälle. Korvaa viiva alueen numerolla. (Langaton sensori: 1-16; langallinen sensori: 21-23) HUOM! asettaa yksittäisen alueen päälle, ei koko valvontaa. 39#-# Aseta yksittäinen alue pois päältä (Langaton sensori: 1-16; langallinen sensori: 21-23) HUOM! asettaa yksittäisen alueen pois päälle, ei koko valvontaa. 50## Näytä talletetut puhelinnumerot (Vain tekstiviestillä.) 51#-# Aseta 1. puhelinnumero. Korvaa viiva puhelinnumerolla (0-15 numeroa) 52#-# Aseta 2. puhelinnumero. Korvaa viiva puhelinnumerolla (0-15 numeroa)

8 53#-# Aseta 3. puhelinnumero. Korvaa viiva puhelinnumerolla (0-15 numeroa) 54#-# Aseta 3. puhelinnumero. Korvaa viiva puhelinnumerolla (0-15 numeroa) 55#-# Aseta 5. puhelinnumero. Korvaa viiva puhelinnumerolla (0-15 numeroa) 80## Näytä varoitustekstiviestit. (Vain tekstiviestitse) 81#-# Aseta 1. alueen hälytysviesti. 83#-# Aseta 3. alueen hälytysviesti. 85#-# Aseta 5. alueen hälytysviesti. 82#-# Aseta 2. alueen hälytysviesti. 84#-# Aseta 4. alueen hälytysviesti. 86#-# Aseta 6. alueen hälytysviesti. 87#-# Aseta 7. alueen hälytysviesti. 90## Näytä ulostulojen tilat 91#1# Aseta ulostulo 1 päälle 91#0# Aseta ulostulo 1 pois päältä 92#1# Aseta ulostulo 2 päälle 92#0# Aseta ulostulo 1 pois päältä 93#1# Aloita puhuminen kohteeseen (Output 3) 93#0# Lopeta puhuminen kohteeseen (Output 3) 94#1# Aseta rele päälle 94#0# Aseta rele pois päältä 95#1# Laukaise hälytys kun 1. sisääntulo (Input 1) on avoin 96#1# Laukaise hälytys kun 2. sisääntulo (Input 1) on avoin 95#0# Laukaise hälytys kun 1. sisääntulo (Input 1) on kytketty GND-liittimeen * 96#0# Laukaise hälytys kun 2. sisääntulo (Input 1) on kytketty GND-liittimeen *

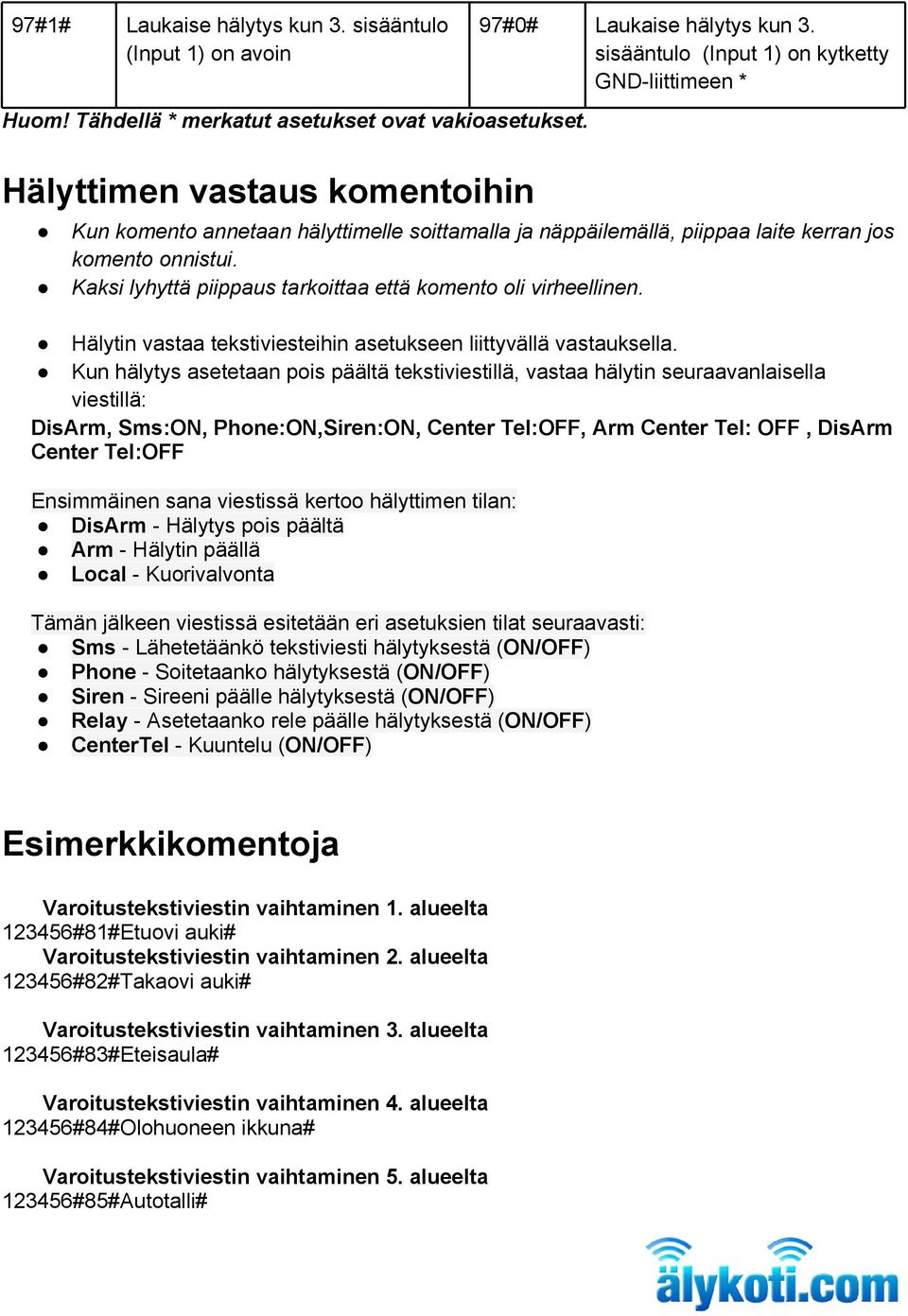

9 97#1# Laukaise hälytys kun 3. sisääntulo (Input 1) on avoin Huom! Tähdellä * merkatut asetukset ovat vakioasetukset. Hälyttimen vastaus komentoihin 97#0# Laukaise hälytys kun 3. sisääntulo (Input 1) on kytketty GND-liittimeen * Kun komento annetaan hälyttimelle soittamalla ja näppäilemällä, piippaa laite kerran jos komento onnistui. Kaksi lyhyttä piippaus tarkoittaa että komento oli virheellinen. Hälytin vastaa tekstiviesteihin asetukseen liittyvällä vastauksella. Kun hälytys asetetaan pois päältä tekstiviestillä, vastaa hälytin seuraavanlaisella viestillä: DisArm, Sms:ON, Phone:ON,Siren:ON, Center Tel:OFF, Arm Center Tel: OFF, DisArm Center Tel:OFF Ensimmäinen sana viestissä kertoo hälyttimen tilan: DisArm - Hälytys pois päältä Arm - Hälytin päällä Local - Kuorivalvonta Tämän jälkeen viestissä esitetään eri asetuksien tilat seuraavasti: Sms - Lähetetäänkö tekstiviesti hälytyksestä (ON/OFF) Phone - Soitetaanko hälytyksestä (ON/OFF) Siren - Sireeni päälle hälytyksestä (ON/OFF) Relay - Asetetaanko rele päälle hälytyksestä (ON/OFF) CenterTel - Kuuntelu (ON/OFF) Esimerkkikomentoja Varoitustekstiviestin vaihtaminen 1. alueelta #81#Etuovi auki# Varoitustekstiviestin vaihtaminen 2. alueelta #82#Takaovi auki# Varoitustekstiviestin vaihtaminen 3. alueelta #83#Eteisaula# Varoitustekstiviestin vaihtaminen 4. alueelta #84#Olohuoneen ikkuna# Varoitustekstiviestin vaihtaminen 5. alueelta #85#Autotalli#

10 Kaukosäätimen käyttäminen Kaukosäätimen nappien toiminta: Hälytys päälle (lukko kiinni) Asettaa hälytyksen päälle. Kaikki sensorit päälle. Hälyttimen vihveä valo vilkkuu hitaasti Hälytys pois (lukko auki) Sammuttaa hälytyksen. Mikään sensori ei aiheuta hälytystä. Hälyttimen vihveä valo palaa jatkuvasti Kuorivalvonta (salama) Asettaa kuorivalvonnan päälle. Ulko-ovet ja ikkunat hälyttävät, mutta sisätilan sensorit eivät aiheuta hälytystä. Voidaan käyttää yöaikaan. Hälyttimen vihreä valo vilkkuu nopeasti Paniikki (kello) Laukaisee hälytyksen heti Lähettää tekstiviestin ja soittaa aivan kuten normaalin hälytyksen yhteydessä Sensorien liittäminen hälyttimeen Voit lisätä hälyttimeen langallisia ja langattomia lisäsensoreita kuten ovi-, tärinä-, kaasu- ja liikesensoreita. Myös yhteensopivia savu ja palovaroittimia voidaan liittää hälyttimeen. Langattomien sensorien liittäminen - Kuorivalvonta Kuorivalvonnan piiriin voit lisätä sensorit seuraavalla tavalla: 1. Sammuta laite (Laite OFF-tilaan ja muuntaja pois seinästä) 2. Kytke muuntaja seinään. 3. Status-valo palaa punaisena 20 sekunnin ajan. Tänä 20 sekunnin aikana voit opettaa hälyttimelle uusia sensoreita. 4. Laukaise uusi sensori tai paina uuden sensorin code-nappia. 5. Hälyttimen status valo vilahtaa merkiksi oppimisen onnistuneen. 6. Toista kohdat 4. ja 5. jokaiselle lisättävälle sensorille Langattomien sensorien liittäminen Voit lisätä sensorit seuraavalla tavalla: 7. Sammuta laite (Laite OFF-tilaan ja muuntaja pois seinästä) 8. Kytke muuntaja seinään. 9. Paina laitteen reset-nappia, jolloin status-valo muuttuu oranssiksi 10. Status-valo palaa oranssina 20 sekunnin ajan. Tänä 20 sekunnin aikana voit opettaa hälyttimelle uusia sensoreita. 11. Laukaise uusi sensori tai paina uuden sensorin code-nappia. 12. Hälyttimen status valo vilahtaa merkiksi oppimisen onnistuneen.

11 13. Toista kohdat 4. ja 5. jokaiselle lisättävälle sensorille Opetettujen sensorien poisto Voit poistaa kaikki hälyttimelle opetetut sensorit seuraavalla tavalla: 14. Sammuta laite (Laite OFF-tilaan ja muuntaja pois seinästä) 15. Paina reset-nappi pohjaan ja kytke muuntaja seinään edelleen painaen reset-nappia. 16. Hälytin väläyttää valoa merkiksi nollaamisesta. Virhetilanteet Status-valo vilkkuu oranssina SIM-kortti on asennettu väärin tai GSM-verkko ei ole saavutettavissa. Tekniset tiedot Virrankulutus:50mA Jännite:9V-12V DC Toimintalämpötila:-20 ~+85 GSM850/900/1800/1900MHz Receiving code: ASK Taajuus:433 MHz Langattomien sensorien kantama: 30m Langattomien sensorien määrä:16 Langallisten sensorien määrä:3 Ovisensorin tekniset tiedot Jännite: DC12V (sisäinen patteri) Virrankulutus: 15mA Virrankulutus lähetettäessä: 20 ma Taajuus:433±0.5 MHz Kantama: 80m (Avointila.) Toimintalämpötila: 10 ~+ 40 Kosteus: 90% rh

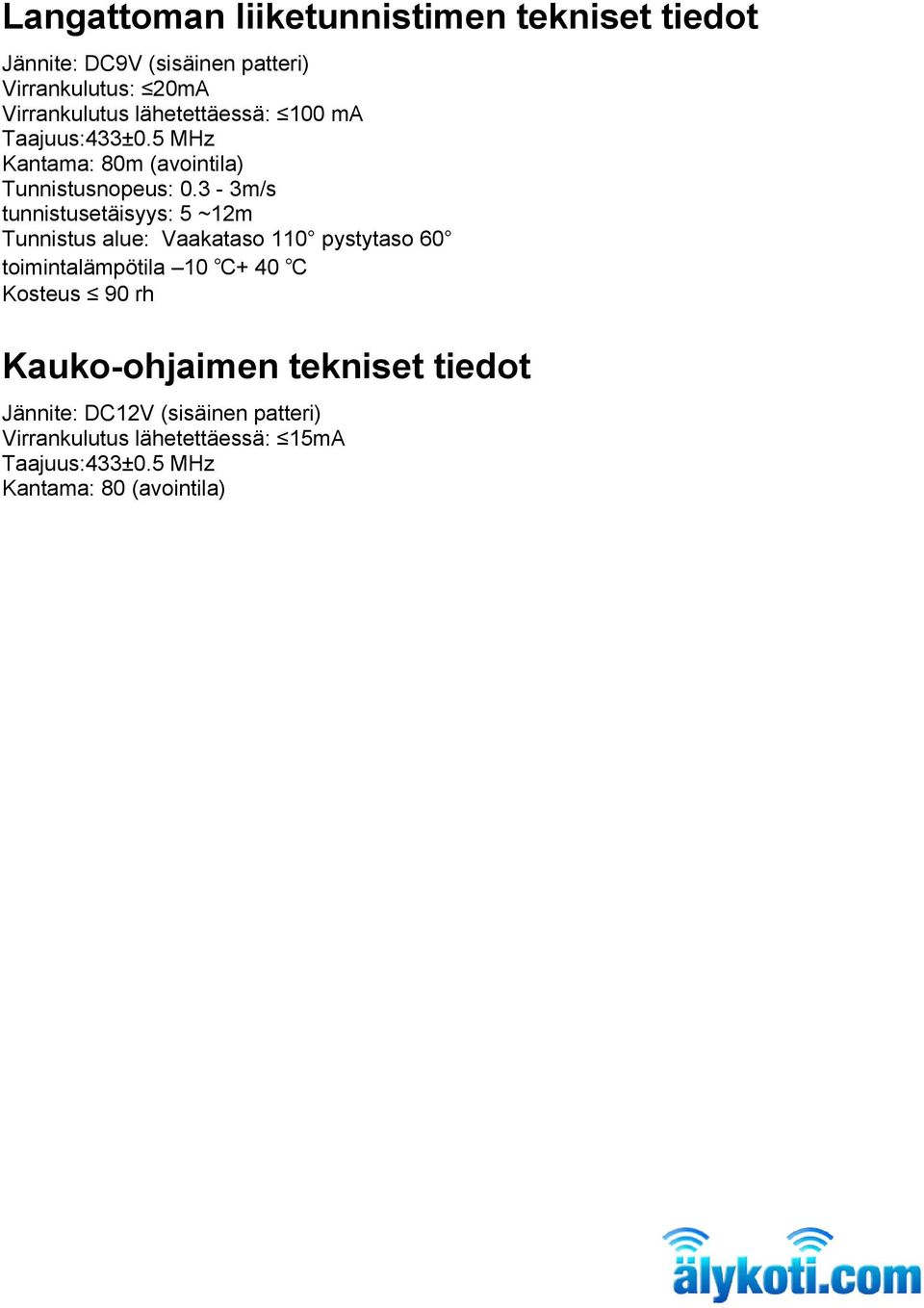

12 Langattoman liiketunnistimen tekniset tiedot Jännite: DC9V (sisäinen patteri) Virrankulutus: 20mA Virrankulutus lähetettäessä: 100 ma Taajuus:433±0.5 MHz Kantama: 80m (avointila) Tunnistusnopeus: 0.3-3m/s tunnistusetäisyys: 5 ~12m Tunnistus alue: Vaakataso 110 pystytaso 60 toimintalämpötila Kosteus 90 rh Kauko-ohjaimen tekniset tiedot Jännite: DC12V (sisäinen patteri) Virrankulutus lähetettäessä: 15mA Taajuus:433±0.5 MHz Kantama: 80 (avointila)
