V Käyttöohje 2-5 Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se myöhempää tarvetta varten.

Transkriptio

1 V1.0 FI SV EN Käyttöohje 2-5 Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se myöhempää tarvetta varten. Bruksanvisning 6-11 Läs bruksanvisningen noga innan du använder apparaten och spara den för framtida bruk. User instructions Read this manual carefully and save it for future use.

2 F I 1 Turvallisuus ja käyttö Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se myöhempää tarvetta varten. 1.1 Varastointi Laitteen säilytyslämpötila on o C Käyttölämpötila o C Suurin sallittu kosteus on 90% Rh Näyttö ei ole vesitiivis. Suojaa näyttö kastumiselta. Suojaa näyttö pölyltä ja kemikaalihöyryiltä, voimakkaalta tärinältä ja iskuilta. 1.2 Käyttö Laitteen virtalähteenä voi käyttää volttista auton akkua tai sähköjärjestelmää. Irrota virtajohdot, jos et aio käyttää laitetta vähään aikaan. Noudata laitteen käyttöohjeita. Älä katso videokuvaa turhaan ajon aikana. 1.3 Huolto ja puhdistus Huolto Vain sähköammattilainen saa korjata laitteen. Jos peruutuskamerajärjestelmä vikaantuu: Sammuta laite Kytke johdot irti laitteesta Ota yhteys laitteen ostopaikkaan tai vie laite valtuutettuun huoltoliikkeeseen. Puhdistus 1. Irrota kaikki monitoriin liitetyt johdot ennen puhdistusta. 2. Puhdista monitori miedolla puhdistusaineella ja kostealla ja pehmeällä liinalla 1.4 Vaatimustenmukaisuusvakuutus Tämä laite täyttää FCC-määräysten osan 15 vaatimukset. Laitteen käyttö edellyttää seuraavien ehtojen täyttymistä: Laite ei saa aiheuttaa haitallista häiriötä Laitteen on kestettävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat johtaa virheelliseen toimintaan Tämä symboli ilmaisee, että laitteen mukana toimitettu dokumentaatio sisältää tärkeitä käyttö- ja huolto-ohjeita. Tämä symboli tarkoittaa, että sähkökäyttöisiä ja elektronisia laitteita ei saa hävittää sekajätteen mukana. Toimita rikkinäinen laite asianmukaiseen jätteenkeräyspisteeseen. 2 Peruutuskamerajärjestelmän ominaisuudet ja tekniset tiedot 7 korkearesoluutioinen väri-tft-lcd-näyttö Virransyöttö 8-32V Suojaus liitäntäjohtojen väärinkytkemisen varalta. ESD -suojaus LED-näytön virransääntelytoiminto estää näytön kuumenemisen ja pidentää sen käyttöikää. Näytön valikosta voi säätää kuvanäkymille oletuskanavan (normaali / peilikuva / ylös / alas). Ajastettu kuvan vaihto kamerakuvien välillä Kaksi kamerakanavaa Kameran suojausluokka: IP69K 2.1 Monitorin tekniset tiedot Monitorin mitat P x L x S (aktiivinen näyttöalue) 218 x 149 x 82 mm ( ) Näyttö 7 Väri TFT-LCD Resoluutio 800 x (RGB) 480 Videokanavia (INPUT) 2 kanavaa Katselukulma ylös: 50 / alas: 70, oikealle/vasemmalle: 70 Vasteaika (ms) Huippujännite Toimintajännite Virran ulostulo (OUTPUT) Käyttölämpötila Varastointilämpötila 25ms DC 12+87V / 400ms DC 11V ~ 32V (5W Max.) Max 12W -20 o C o C -30 o C o C 1

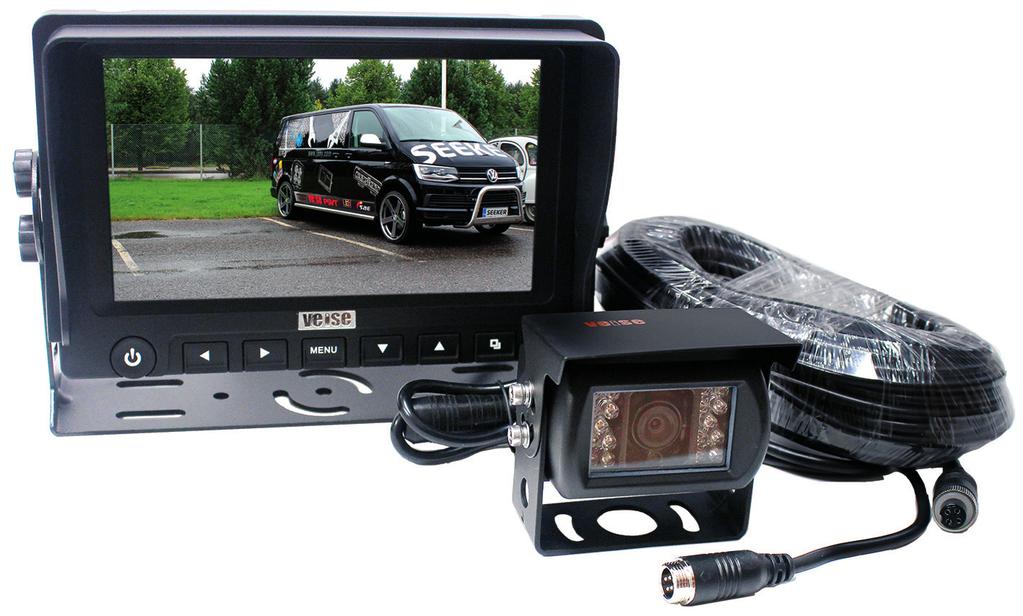

3 2.2 Kameran tekniset tiedot Kamera Autokamera CCD-kennon koko 1/3 SHARP COLOR CCD Värijärjestelmä PAL: 752(H)X582(V) / NTSC: 752(H) 494 (V) Minimivalaistustaso 0 Lux yöllä (IR LED päällä) Virran sisääntulo 12V DC Kyllästetty linssi 2.9mm Valkotasapaino / kamerasuljin Automaattinen Kameran suojausluokka IP69K Toimintajännite DC 11~32V Kameran ulkomitat 77.2mm x 77.2mm x 66mm Käyttölämpötila -20 o C o C Varastointilämpötila -30 o C o C F I 3 Käyttökohteita V Henkilöautot 2 Pakettiautot 3 Yhdistelmä- ja matkailuautot 4 Bussit 5 Raskaat ajoneuvot 6 Työkoneet 7 Maatalouskoneet 8 Trukit 4 Monitorin toiminnot ja osat Virtakytkin 2 3 Nuoli vasemmalle (-) Siirtyy taaksepäin valikossa. Nuoli oikealle (+) Siirtyy eteenpäin valikossa. 4 Menu (ESC) Avaa tai sulkee valikon 5 Nuoli alas 6 Nuoli ylös 7 8 Kamera -painike. Vaihtaa kuvan toisesta kamerasta, jos kaksi kameraa on kytketty. Virran merkkivalo, Punainen valo, kun monitori on valmiustilassa (stand-by -tila) 9 Asennusjalka 10 Kiinnitysruuvi 11 Värillinen TFT-LCD -näyttö 2

4 F I 4.1 Monitorin mitat 207mm 50mm 4.2 Kameran mitat 5 Asennus Sininen - TRIG 2 Valkoinen - TRIG 1 Punainen -positiivinen (+), virta Musta -negatiivinen (-), maa 5.1 Huomioi asennuksessa Asenna monitori paikkaan, jossa on vähintään 5 cm vapaata tilaa monitorin ympärillä. Asenna virtajohdot niin, etteivät ne joudu puristuksiin eikä niiden päälle astuta. 5.2 Johtojen kytkentä 1. Yhdistä virtajohdot (punainen, virta / musta, maa) auton akkuun. Katso ajoneuvon ohjekirjasta lisäohjeita. 2. Kytke sininen ja valkoinen herätevirtajohto esim. vilkun tai peruutusvalon virtajohtoon. 3. Yhdistä kamera näyttöön pakkauksen mukana tulleella kaapelilla. Varmista, että kaikki liitännät ovat kunnolla kytketty. 6 Valikko 1 Virtapainike Nuolipainikkeet vasemmalle / oikealle MENU Nuolipainikkeet Ylös / Alas Kuva (Picture) asetukset: Kirkkaus (brightness) Kontrasti (contrast) Väri (color) Paina MENU (Valikko) -painiketta, kunnes näytössä on kuvan säätöasetukset Kuva (Picture). Kuvan asetustila aukeaa. Selaa kuvan asetusvalikkoa nuolipainikkeilla ylös tai alas (4). Paina MENU-painiketta haluamasi asetuksen kohdalla. Säädä kirkkautta, kontrastia ja kuvan väriä asteikolla nuolipainikkeilla. (2). Oletusarvo on 50. 3

5 Peili- / normaalikuvan valinta: 1. Paina MENU -painiketta kunnes näytössä on CAM1 2. Aseta kuvan suunta nuolinäppäimillä ylös tai alas. 3. CAM1(NOR) Kamera 1 normaali kuva V1 N-LR Normaali kuva vasemmalta oikealle M-LR Peilikuva vasemmalta oikealle N-UD Normaali kuva ylösalaisin M-UD Peilikuva ylösalaisin 4. Vahvista valinta MENU (3) -painikkeella. F I Oletuskameran valinta 1. Painele MENU-painiketta(3), kunnes pääset Priority -näyttöön 2. Valitse nuolipainikkeilla ylös tai alas (4) Oletuskameraksi CAM1 tai CAM2 3. Palaa valikkolistaan painamalla uudelleen MENU (1) Huomio! Kun poistut valikosta, järjestelmä tallentaa asetukset automaattisesti. Järjestelmä siirtyy valmiustilaan (Standby), jos se on käyttämättömänä 10 minuuttia. Järjestelmää ei voi säätää, kun se on käytössä. Esimerkiksi kun ajoneuvolla peruutetaan. 7 Vianhaku Muut toiminnot: Kamerakuvan vaihtumisen viiveajan valinta Kuvasuhde Kieliversion valinta 1. Paina MENU (3) ja säädä nuolinäppäimillä (2) viiveaika (DELAY TIME) 0-30 sekunnin välillä. (V1/V2). 2. Valitse monitorin kuvasuhde (ZOOM) 3. Painele MENU-painiketta ku (3) Valitse kuvasuhteeksi 16:9 painamalla MENU nuolinäppäimillä mikäli haluat 4:3-kuvasuhteen. LANGUAGE(kieli) -valikosta voit valita haluamasi kieliversion näyttöteksteille:chinese/english/french/german/italian/spanish/portuguese/russian/dansk/polski/nederlands. HUOM! Vain sähköammattilainen saa korjata laitteen. Jos Seuraavat toimenpiteet eivät auta vian ratkaisemisessa, kytke peruutuskameran johdot irti ja estä sen käyttö. Ota yhteys laitteen ostopaikkaan tai vie laite valtuutettuun huoltoliikkeeseen. Seuraavassa kuvatut oireet eivät välttämättä tarkoita, että näyttö olisi viallinen. Tarkista seuraavat seikat, ennen kuin teet korjauspyynnön. Kuva ei näy Kuva on tumma Vian kuvaus Värejä ei näy Tarkista väriasetukset. Mahdolliset syy/ ratkaisu Tarkista, että autosovitin on kytketty kunnolla. Tarkista, että virtalähde on hyväksyttyä mallia. Tarkista, onko kaapeli monitorin ja kameran välillä kytketty kunnolla. Tarkista, onko monitorin kirkkaus ja kontrasti säädetty oikein. Tarkista, onko ympäristön lämpötila liian alhainen. Kuva ylösalaisin tai kääntynyt sivuilta Vaihda kuvan suunta oikeaksi valintapainikkeilla. Peruutustoiminnossa ei kuvaa 8 Jätteenkäsittely Tarkista onko peruutusvaloon vievä johto löysällä. Tarkasta onko näytöstä lähtevä johto löysällä. Toimita käytöstä poistettu rikkinäinen laite asianmukaiseen elektroniikkaromun keräyspisteeseen. Laitteen pahvisen pakkauksen voi hävittää kierrättämällä pahvijätteen mukana tai polttamalla. 4

6 1 Säkerhet och användning S V 1.1 Lagring Läs bruksanvisningen noggrant innan du använder produkten, och spara bruksanvisningen för framtida bruk. Anordning lagringstemperatur är o C Driftstemperatur är o C. Maximalt tillåtna fuktighet är 90% Rh. Monitor är inte vattentät. Utsätt inte apparaten för fukt, damm, oljedimma, höga halter av vibrationer eller där den kan utsättas för kraftiga stötar. 1.2 Använding Anordningen kan användas som kraftkälla 12 till 24 Volt bilbatteri eller annan elektriskt system. Koppla av strömkabeln om du inte ska använda apparaten på ett tag. Läs anvisningarna noggrant och följ alla angivna instruktioner. Inte titta på video under körning om du inte tittar på annullering. 1.3 Underhåll 1.4 Försäkran om överensstämmelse Underhåll Lämna in produkten till auktoriserad verkstad för reparation. Om ett problem upstår stänga av skärmen 1. Koppla bort alla kablar från apparaten. 2. Kontakta tillverkaren eller en auktoriserad återförsäljare av enheten. Rengöring 1. Koppla bort alla kablar som är anslutna till bildskärmen innan du rengör produkten. 2. Rengör enheten med ett milt rengöringsmedel och en fuktig, mjuk trasa. Denna enhet överensstämmer med del 15 i FCC-bestämmelserna krav. Använder enheten, följande villkor uppfylls: Denna enhet får inte orsaka skadliga störningar Denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oregelbunden drift Denna symbol anger att dokumentationen som medföljer enheten innehåller viktig information drift- och underhåll. Denna symbol anger att eldrivna och elektroniska apparater får inte kastas i hushållssoporna. Leverera en trasig enhet i en lämplig avfallsuppsamlingsplatsen. 2 Backkamerasystemets egenskaper och tekniska specifikationer 7 högresolutionsfärg TFT-LCD Ströminggång 8-32V DC Monitorns krets har skydd för omvänt batteri (+/-) LED backlight display med ständig spänning och skydd för ström till strömkretsen. Detta kan lösa problem med LED arbetstemperaturer (LED backlight strömstyrkans begränsning) och ge en längre livstid. ESD-skydd Monitorns OSD meny ger möjlighet att ställa in kamerabilden på varje kanal i 4 lägen NOR/MIR/UP/DOWN läge för tidsförskjutning. Två kanaler för kameras Vattentät kamera: IP69K 2.1 Teknisk information för monitorn Monitor dimensioner L x B x D (det aktiva skärmområdet) 218 x 149 x 82 mm ( ) Skärm 7 färg TFT-LCD Resolution 800 x (RGB) 480 Videokanaler (INPUT) 2 kanaler Betraktningsvinkel up: 50 / ner: 70, hög/vänster: 70 Responstid (ms) 25 Belastningstransient DC 12+87V / 400ms Arbetsspänningsområde DC 11V ~ 32V (5W Max.) Uteffekt (OUTPUT) Användningstemperatur Lagringstemperatur Max 12W -20 o C o C -30 o C o C 7

7 2.2 Teknisk information för kamera Kamera Bilkamera Apparat för bildhämtning 1/3 SHARP COLOR CCD Bild element PAL: 752(H)X582(V) / NTSC: 752(H) 494 (V) Minimum belysning 0 Lux på natten (IR LED ON) Ströminggång 12V DC Vitbalans / kamera slutare. Automaatisk Vattentäthet IP69K Arbetsspänningsområde DC 11~32V Dimensioner (kamera) 77.2mm x 77.2mm x 66mm Användningstemperatur -20 o C o C Lagringstemperatur -30 o C o C S V 4 Tillämpningar V Personbilar 2 Pakettbilar 3 Forrdonkombinationer och husvagnar 4 Tunga fordon 5 Bussar 6 Arbetsmaskiner 7 Lantbruksmaskiner 8 Gaffeltruckar 5 Funktioner i systemet Power knapp/ på-av. Denna knapp används för både val av kamera och för på/av. Pil vänster (-) Rör sig bakåt i menyn Pil höger (+) Rör sig framåt i menyn 9 4 Meny (ESC) Öppnar eller stänger menyn. 5 Pil ner. 6 Pil upp. 7 Kamera-val. För att ändra bilden av den andra kameran, om två kameror är anslutna Strömindikatorn, gult ljus när skärmen är i viloläge (standby-läge) 9 Monitorn stativ 10 Fästskruv 11 Digital Färg TFT-LCD -skärm 8

8 5.1 Skärm och kamera dimensioner S V 50mm 207mm 5.2 Kamera dimensioner 6 Montering Blå - TRIG 2 Vit - TRIG 1 Röd -pluspol (+), ström Svart -minuspol (-), jordning Blue - TRIG 2 White - TRIG Observera vid montering Installera kablarna så att de inte krossas eller trampade på toppen av dem. Installera bildskärmen på en plats med minst 5 cm fritt utrymme runt den. 6.2 Kabelanslutningar 1. Anslut strömkablarna (röd, sröm / svart, grund) till bilbatteriet. Se fordonets handbok för ytterligare instruktioner. 2. Anslut den bruna och blå excitation exempel. Nätsladd med blinkers eller backljus. 3. Anslut kameran till monitorn med den medföljande kabeln. Se till att alla kontakter är ordentligt anslutna. 7 Meny 1 1. Power knapp/ på-av. 2. Pilknapparna vänster / höger 3. MENY 4. Pilknapparna Pil up / Pil ner Bildinställning: (Picture): Ljusstarka: (brightness) Kontrast (contrast) Färg (color) 1. Öppna menyn med menyknappen (2) 2. Bläddra meny med pilknapparna (3) och välj bild (picture) och tryck sedan på OK (4). Dialogen för bildinställning öppnas. 3. Ställ in ljusstyrkan, kontrasten och bildens ton med pilknapparna på skalan (2). Standardvärdet är 50. För att gå tillbaka till menylistan, tryck på MENU (1) en gång till. 9

9 1. Tryck på knappen för att välja monitorbild. 2. CAM1(NOR) Kamera 1 normala bilden V1 N-LR Normala bilden från vänster till höger M-LR Speglade bilden från vänster till höger N-UD Normala bilden nedvänd M-UD Speglade bilden nedvänd S V Val av standardkamera 1. Bläddra i menyn med pilknapparna tills du kommer till vyn Priority 2. Välj CAM1 eller CAM2 som standardkamera 3. För att gå tillbaka till menylistan, tryck på MENU (1) en gång till. OBS! När du lämnar menyn, sparar systemet inställningarna automatiskt. Om systemet inte används på 10 minuter ställs monitorn i standby-läge. Det är inte möjligt att göra inställningar i systemet när det används, till exempel när fordonet backar. 8 Felsökning Övriga funktioner Val av fördröjning vid byte av kamerabild. Bildförhållande Val av språkversion 1. Tryck på MENU (3) och använd pilknapparna (2) för att ställa in fördröjningen (DELAY TIME) mellan 0 och 30 sekunder. (V1/ V2). 2. Välj monitorns bildförhållande (ZOOM) 3. Tryck på MENU-knappen (3) Välj bildförhållandet 16:9 genom att trycka på MENU med pilknapparna om du vill ha bildförhållandet 4:3. 4. På LANGUAGE-menyn kan du välja språkversion för de visade texterna du vill ha.. OBS! Lämna in produkten till auktoriserad verkstad för reparation. Om ovanstående steg inte hjälper till att lösa felet, växla från systemet. Vänligen kontakta inköpsstället eller ta enheten till en auktoriserad serviceverkstad Symptomen som beskrivs nedan inte nödvändigtvis betyder att displayen är felaktig. Kontrollera följande punkter innan du gör en förfrågan reparation. Symptom Bilden visas inte. Bilden är mörkt Möjlig orsak / lösning Kontrollera om att biladaptern är korrekt ansluten. Se till att strömförsörjningen är godkänd modell. Kontrollera om AV-kabeln är korrekt ansluten. Kontrollera om ljusstyrka och kontrast justeringar. Kontrollera om den omgivande temperaturen är för låg. Det finns ingen färg Kontrollera färginställningarna Bild nedvänd eller vände sidor Ändra bildorienteringen rät med valknapparna. Ingen bild i backningläge. 9 Avfallshantering Kontrollera om backljuset AV-kabel sladd lös Kontrollera om den röd ledning som lämnar ifrån skärmen är slak. En trasig enheten som tagits ur bruk, ska lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Enhetens emballage kan återvinnas tillsammans med pappavfall eller brännas. 10

10 E N 1 Safety and operation 1.1 Storaging instructions Storage temperature is o C Operating temperature o C. Maximum humidity is 90% Rh. The monitor is not waterproof Don t expose monitor to humidity, dust, oil etc. Don t use the system in places where it is exposed to vibrations or powerful shocks. 1.2 Operation Use only V car battery or elctric system for a power source to the system. Disconnect the power cord if you are not going to use the device for a while. Follow all the given operating instructions. Don t look at the monitor picture unnececcarily while driving. 1.3 Maintenance 1.4 Certificate of conformity Maintenance Only an electrician is allowed to repair the device. If the backview camera system fails: Switch off the monitor Disconect the wires from the monitor Contact to the system dealer or take it to authorized service center. Cleaning the device 1. Unplug all the wires connected to the monitor before maintenance or cleaning. 2. Clean the system using mild multi-purpose cleaner and damp, soft cloth. This device fulfills the demands of FCC regulation Part 15. Using the device requires fulfilling the following terms: The device must not cause harmful interference. The device must withstand all the received interference including the ones that can lead to faulty operation. This symbol indicates that the documentation contains important instructions for proper use and maintenance of the system. This symbol indicates that the electrical equipment or batteries should not be thrown away with household waste. Alternatively use local landfill to dispose of the material in a correct way. 2 Features and technical details 7 High Resolution Color TFT- LCD monitor 8V-32V DC power input ESD protection Protection against reverse connection of the wires Monitor OSD menu can set each camera image in 4 mode NOR/MIR/UP/DOWN; the priority for each channel (Each channel with a trigger can connect with reversing / right / left trig). Finds picture automatically, time delay setting 0~30s. 2 channels for camera input. Waterproof classification of the camera: IP69K 2.1 Monitor technical Specification Dimensions L x W x D (active area) 218 x 149 x 82 mm ( ) Display device 7 Color TFT-LCD (16:9) Resolution 800 x (RGB) 480 Video Inputs 2 channels View angle Up: 50 / down: 70, right/left: 70 Response time (ms) Load dump Operating voltage range Power Output Operating temperature Storage temperature 25ms DC 12+87V/400ms DC 11~32V (5W Max) Max 12W -20 o C o C -30 o C o C 11

11 2.2 Car camera technical specification Camera Car Camera Image pick-up device 1/3 SHARP COLOR CCD Picture elements PAL: 752(H) X 582(W) / NTSC:752(H) 494 (W) White Balance / Electronic Shutter Control Automatic Minimum illumination 0 Lux at night (IR LED on) Waterproof rating IP69K Operating voltage range DC 11~32V Camera dimensions W X H X D 77.2mm X 77.2mm X 66mm Operating temperature -20 o C o C Storage temperature -30 o C o C 4 Applications E N V Saloon cars 2 Delivery vans 3 Camping van 4 Busses 5 Heavy trucks 6 Work machines 7 Agriculture machines 8 Fork lift trucks 5 Monitor parts and functions 1 Power switch 11 2 Arrow left (-) Moves backwards in the menu Arrow right (+) moves forward in the menu. 4 Menu (ESC) opens or closes the menu 5 Arrow down 6 Arrow up 9 7 Camera button. Changes the image from another camera if two cameras are connected. 8 Power indicator. Red light when monitor is on stand-by -mode 9 Mounting bracket Installation screw 11 Color TFT-LCD -monitor 12

12 5.1 Monitor dimensions 207mm E N 5.2 Camera dimensions 50mm 6 System connections Blue - TRIG 2 White - TRIG 1 Red - Positive (+), power Black - Negative (-), grounding 6.1 Notice in mounting Install the monitor in a location with at least 5 cm of free space around the monitor. Install the wires so that they do not cling to or pinch. 6.2 Wire connections 1. Connect the power cable (red, power / black, earth) to the vehicles battery. Refer to the vehicle manual for further instructions. 2. Connect the blue and white excitation cables for example to the power wire of the blinker or reversing light. 3. Connect the camera to the monitor with the supplied cable. Make sure all connections are properly connected. 7 Menu 1 1. Power switch 2. Arrow buttons LEFT/ RIGHT 3. MENU 4. Arrow buttons up / down Picture settings: brightness contrast color Turn the monitor on by pressing switch 1 1. Press MENU (3), until screen shows Picture settings. 2. Choose Picture from a list by pressing Menu (3) button. 3. Adjust brightness, color or contrast on scale by pressing arrow buttons. (2). Default value is

13 Selecting Mirror/normal picture: 1. Press the MENU button(3) until you reach the CAM1 2. Set picture view with arrow buttons up or down in 4 different way. CAM1(NOR) camera 1 normal picture V1 N-LR Normal picture from left to right M-LR Mirror from left to right N-UD Normal picture upside down M-UD Mirror picture upside down Confirm selection by pressing MENU button(3). Choose primary camera 1. Press the MENU button(3) until you reach the Priority screen. 2. Select CAM1 or CAM2 as Primary Camera by arrow buttons up or down (4) 3. To return to the menu list, press MENU again (1). E N Note! As you exit the menu the system saves settings automatically. If the system is not used in 10 minutes the monitor will be set to the stand-by mode. The system can not be adjusted when it is in use. For example, when a vehicle is reversing. 8 Troubleshooting Other features: Select the delay time for changing the camera image Aspect ratio Choice of language versions 1. Press MENU (3) and adjust the delay time (DELAY TIME) with the arrow keys (2) between 0 and 30 seconds. (V1 / V2). 2. Press MENU button to find ZOOM (DISPLAY MODE) (3) Press MENU to select 16: 9 aspect ratio 3. Change the display mode with the arrow keys if you want a 4: 3 aspect ratio. 4. From the LANGUAGE menu, you can choose the language version for the display texts. NOTE! The system maintenance must be done by professionals only. If the procedures mentioned here don t help, unplug the monitor from the system and try again. Regarding warranty contact the retailer. The following symptoms don t necessarily mean that the monitor is broken. Check the following before seeking professional assistance. Symptoms There is no image Image is dark Possible cause / solution Check that the car adapter is connected properly. Check that you are using power source that is approved model. Check that the AV cable is connected properly. Check that the brightness and contrast are set correctly. Check whether the outside temperature is too low. No colours Check color settings Image is upside down or turned sidewards No image in reverse mode 9 Environment Use the selection buttons to change the direction of the image. Check is the AV cable that leads to reverse light too loose Check is the monitor cable too loose Deliver the broken device to the appropriate electronic waste collection point. Devices cardboard packaging can be disposed by recycling cardboard waste or by burning. 14

14

15

16 Maahantuoja - Importör - Importer - Importija - импортер Kannistontie 138, Lempäälä, FINLAND tel (0)
