1 Muokattu Jalomäki Esa Venttiiliprikkojen ja palopostitaulujen asennus Tarvikkeet - prikat, palopostitaulut taustalevyineen - kiinnityskiskot - rst-kiinnityspannat ja kiristin - stanssausvälineet o numerot kahta kokoa 0-9 o kirjaimet 2 kokoa, aakkoset o piste o pajavasara o kova tasainen lyöntialusta - rst-ruuvit - ruuviväännin - laseretäisyysmittari - prisma/kulma 90 - keltainen ja punainen spraymaali - spraylakka kirkas - väritön silikoni Sijainti: Prikkojen sijainnin määrittämisessä on syytä käyttää huolellisuutta ja harkintaa, huonosti tai väärin sijoitettu prikka on hyödytön, jopa haitallinen. Yleistä - Vanhat prikat poistettava vahingoittamatta kiinnityskohdetta, kuten talon seinää o Tarvittaessa kiinteistöä informoidaan, mikäli samaan kohtaan ei enää kiinnitetä uutta prikkaa o vanhat kiinnitysreiät tiivistetään tarvittaessa värittömällä silikonimassalla - Stanssauksen jälkeen prikka lakataan. - Prikat kiinnitetään pääsääntöisesti allekkain kiinni toisiinsa, ei koskaan edes osittain päällekkäin - Useamman prikan kiinnittämisessä käytetään tarvittaessa matalaprofiilista alumiinikiskoa (myös seinälle), jolloin reikien määrä seinään minimoidaan - Prikan uudelle sijainnille on saatava lupa kiinteistön omistajalta - Prikka pyritään kiinnittämään näköetäisyydelle sulun sijaintikohdasta - Prikan sijoituskorkeus n.1,5-2m, normaalilla näkökorkeudella, näköetäisyydelle alle 15m - Mikäli kyseessä seinämateriaali, johon ei voi prikkaa kiinnittää, kuten lasi tai graniitti ja lupaa ei kiinteistön omistajalta ole saatu, voidaan prikka kiinnittää ohjeesta poiketen alemmas, kuitenkin lumirajan yläpuolelle - Voidaan käyttää myös maahan asennettavaa, täysin erillistä merkkipaalua. Tämän asentamisessa otettava huomioon lumen auraus jne. - Mikäli kaikesta huolimatta järkevää paikkaa prikalle ei löydy kiinteistön kanssa yhteistyössä, ollaan asiasta yhteydessä työmaan valvojaan - Prikat kiinnitetään sijaintijärjestyksessä, ylimmäksi kuitenkin aina palopostintaulu - Paloposti kiinnitetään aina taustalevyllään o katso kuvat alempana - Jos sulku ja prikka ovat kaukana kyseisestä kiinteistöstä, voi prikan ylimpään ruutuun stanssata esim. osoitteen alun kuten Ilmk. 2, kioski, Museo tai WC - Mikäli sulku/sulut sijaitsevat kaivossa, prikataan kaivonkannensijainti, jolloin prikan ylimpään ruutuun stanssataan neliö Huom. kaivoilla oma prikka, ei sulkusuunta nuolia - Mikäli kyseessä mittarikaivo, stanssataan neliön sisään M kirjain

2 - Painerajaventtiileiden ja aluemittausrajaventtiileiden alle asennetaan lisä kilpi Aluemittaus tai Paineraja. Lisäkilpi puhdistetaan ja lakataan, 2 kerrosta. - Pitkäksi aikaa kiinnijäävän venttiilin prikka maalataan punaiseksi, odottaa esim. tulppausta - Jos et tiedä tai olet epävarma kysy Kiinnitys tolppiin - Tolppiin kiinnitys vain alumiinikiskolla ja metallipannalla, tolppiin ruuvaaminen kielletty - Kiinnityksessä huomioitava palopostintaulu, joka saattaa alhaalle sijoitettuna aiheuttaa haittaa/vaaraa kävelijöille (terävät kulmat), pyritään siis sijoittamaan tarpeeksi ylös - Sijainti oltava näköetäisyydellä suluista Linjasulkuventtiilit - Uusi prikka vaihdetaan lähtökohtaisesti vanhan prikan tilalle - Pyritään sijoittamaan valaisinpylväisiin tai kiinteistöjen seiniin, vältetään kuitenkin omakotitaloja kiinnitys kohteena linjaventtiileillä. Huom. lupa - Saman ristikon/ryhmän venttiilien prikat samaan kohtaan - Sijainti oltava näköetäisyydellä suluista Talosulkuventtiilit - Uusi prikka vaihdetaan lähtökohtaisesti vanhan tilalle - Mikäli vanhaa prikkaa ei enää löydy tai sen sijainti on huono, on sijainti sovittava kiinteistön omistajan kanssa. - Vanhan prikan sijainti voi olla eri kiinteistössä, jos kyseessä takatalo tai sulkuventtiili kaukana, tällöin lisämerkintä prikkaan tarpeen (osoitteen alku). Viemäriventtiilit LPS - Oma kolmiomallinen prikka - Uusi prikka vaihdetaan lähtökohtaisesti vanhan tilalle - Karan päähän lisätään kuvan mukainen merkki. (kuva tulossa) - Vanhan prikan sijainti voi olla eri kiinteistössä, jos kyseessä takatalo tai sulkuventtiili kaukana, tällöin lisämerkintä prikkaan tarpeen (osoitteen alku, talon numero) Palopostit - Uusi taulu lähtökohtaisesti vanhan tilalle, vanha poistettava - Tauluissa valmiina linjankoko, mutta mitat ja kätisyys tarroin - Taulu pyyhitään puhdistusaineella, merkitään mitat tarroin - Palopostin taulu kiinnitetään näkyvälle etäisyydelle palopostista, siten että se on huomattavissa esteettä - Käytettävä taustalevyä - Pyritään sijoittamaan ylös n.2m Mitat ja stanssaus - Mitat otetaan lasermittarilla ja sivumitan kulma 90 varmistetaan prismalla tai erillistä kulmaa käyttäen - Mitta stanssataan desimaalin tarkkuudella - Mitta otetaan suorassa kulmassa prikasta venttiilin kansiston/palopostikannen keskelle - Mitat on oltava ehdottoman oikein - Stanssaus ruudukon keskelle

3 Prikat ja palopostin taulu Prikat lakataan ja läppäventtiilin prikan L maalataan keltaiseksi. Yläkuvan läppäventtiili prikka maalattu vielä mustaksi, mustaksi maalaamisesta luovuttu, prikka lakataan. Palopostin taulu kiinnitys aina kuvan taustalevyyn

4 kuva: 1 paloposti ja 3 runkovesijohdon venttiiliä, prikka pylväässä Kuva: sprinkler liittymä jossa 2 runkojohdon venttiiliä ja yksi talosulku, lisäksi 1 talohaara

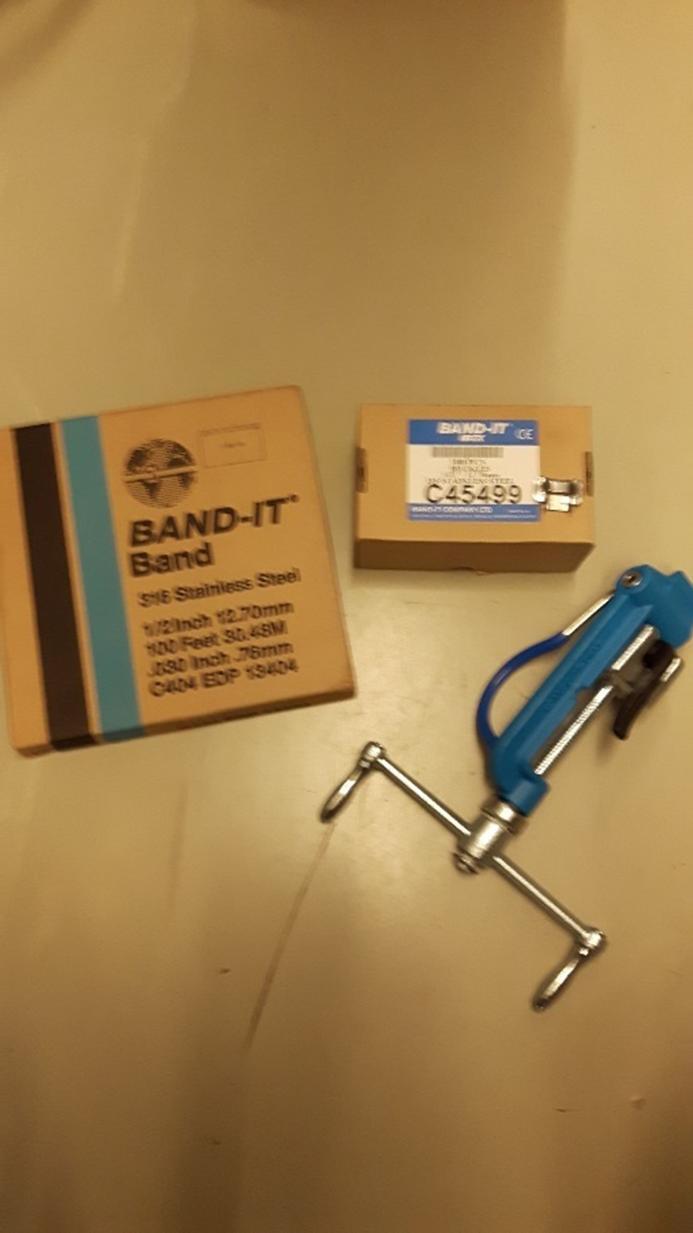

5 Stanssausvälineet Kirjaimet kahta kokoa, numerot 0-9 kahta kokoa Kiinnitysvälineet Kiinnityskisko prikkauksille ja palopostintauluille. Kisko kiinnitetään kahdella pannalla, käytetään lähtökohtaisesti kokonaisia kiskoja. 1-2 prikan kiinnittämiseksi, kiskon voi katkaista keskeltä.

6 Ei näin Yläkuva palopostin taulu lisätty pylvääseen, vaikka vanhakyltti poistamatta talonaidasta. Parempi kiinnitys paikka prikoille betonitolpassa alapuolella Mittoja merkitty tussilla, lisäksi taulu jää betonitolpan taakse piiloon oikealta katsottuna

7 Vaan näin Palopostintaulu ylimpänä, venttiilienprikat alla. Kiinnityksen linjauksella palopostille saatu suora mitta. Prikkojen alempi kolmen ryhmä eri linjassa ylemmän palopostin ja prikan kanssa, näin saatu kauempana olevalle 3.n venttiilin ryhmälle lyhemmät sivumitat.
