1 TEHOKKAAT KAAPELOINTIJÄRJESTELMÄRATKAISUT GIGAMEDIA on Rexelin oma brändi. Tarjoamme ammattilaisten kehittämiä tuotteita ammattilaisten käyttöön Tässä esitteessä on lyhyt yleiskuvaus tuotteista, jotka sisältyvät yhteen markkinoiden kattavimmista kaapelointijärjestelmistä.

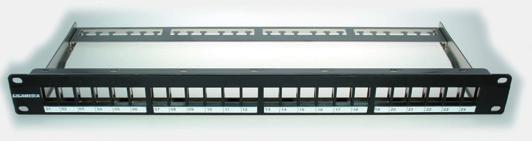

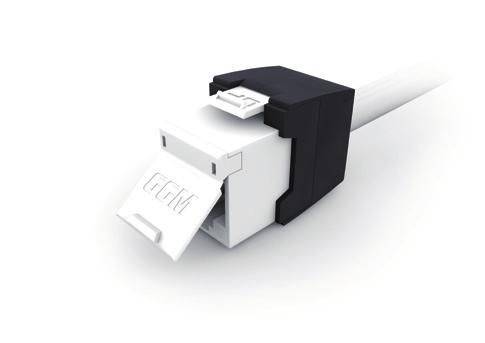

2 KUPARI KATEGORIA 6A STP ALLA OLEVILLE TUOTTEILLE ON SAATAVILLA: U/FTP - KAAPELI WARRANTY CERTIFICATE Standardit: ISO/IEC 11801, ANSI/TIA-568-C.2 Taajuusalue: MHz Alumiini-/polyesterikalvosuoja kussakin parissa Ulko vaippa: LSZH (IEC ) 23 AWG GGM C6AF4PZHT3 Kaapeli, 4 paria, CAT6A U/FTP LSZH Dca Valkoinen 305 m GGM C6AF4PZHT5 Kaapeli, 4 paria, CAT6A U/FTP LSZH Dca Valkoinen 500 m GGM C6AF2X4ZHT5 Kaapeli, 2 x 4 paria, CAT6A U/FTP LSZH Dca Valkoinen 500 m TYÖKALUTON KEYSTONE-LIITIN Kompakti keystone (syvyys 28 mm) 1/2 U 24 portin paneelipaketti saatavilla 360 suojaus Irrotettava pölysuoja Komponentin CAT6A-sertifikaatti ANSI/TIA-568-C.2, luokka 6A IEC (+ mitta PSANEXT, PSAFEXT) ISO/IEC Amd 2: 2011 EN : 2007, A1: 2010 IEC :2012 (Ed. 1.0) Sovellukset POE ja POE GGM NKJSC6ATL 6A STP suojattu, keystone, lyhyt liitin GGM NKJSC6ATL24 6A STP suojattu, keystone, lyhyt liitin, 24 kappaleen pakkaus GGM NKJS24PC6A05 24 portin kytkentäpaneeli 1/2U + 24 x keystone Cat6A POE+, suojattu PANEELI Yksikön koko: 1U Irroitettava takarauta, joka sisältää kiinnityspidikkeet Musta väri GGM PANVC6A24BK Tyhjä metallinen paneeli, 1U Premium takakiinnityspidikkeillä JATKOLIITIN IDC-johdotuslohkot AWG A/B - värikoodi Suositeltu työkalu: GGM S00 Suojattu IDC 10G, luokka A STP, konsolidointipiste lankaiselle kaapelille TYÖKALUTON PISTOKE IP GGM PLUGIT10G STP RJ45, IP20 10G, luokka EA S/FTP 6A WH RD YL BL GN OG BK Standardit: ISO/IEC 11801, ANSI/TIA-568-C.2 Kokosuoja ja alumiini-/polyesteri- kalvosuoja kussakin parissa (PIMF) Taajuusalue: MHz impedanssi: 100 Ω Slim Line värilliset valetut muovisuojukset Kullakin kytkentäjohdolla on oma tunnusnumero jäljityksen helpottamiseksi Saatavilla eri värejä PITUUS SNRO OSANUMERO VÄRI 0,5 m GGM CAT6AS05MWH Valkoinen 1 m GGM CAT6AS1MWH Valkoinen 2 m GGM CAT6AS2MWH Valkoinen 3 m GGM CAT6AS3MWH Valkoinen 5 m GGM CAT6AS5MWH Valkoinen 10 m GGM CAT6AS10MWH Valkoinen 15 m GGM CAT6AS15MWH Valkoinen 20 m GGM CAT6AS20MWH Valkoinen

3 KATEGORIA 6 UTP ALLA OLEVILLE TUOTTEILLE ON SAATAVILLA: WARRANTY CERTIFICATE U/UTP KAAPELI X-SLIM Standardit: ISO/IEC 11801; ANSI/TIA-568-C.2 Taajuusalue: MHz Impedanssi: 100 Ω Ulkovaippa: LSZH (IEC ) 23 AWG GGM C6U4PZHSBU1 Kaapeli, 4 paria, Slim CAT6 U/UTP LSZH Dca - valkoinen 100 m GGM C6U4PZHSBU3 Kaapeli, 4 paria, Slim CAT6 U/UTP LSZH Dca - valkoinen 305 m GGM C6U4PZHSBT5 Kaapeli, 4 paria, Slim CAT6 U/UTP LSZH Dca - valkoinen 500 m GGM C6U2X4HSBT5 Kaapeli, 2x4 paria CAT6 U/UTP LSZH Dca 500m TYÖKALUTON KEYSTONE-LIITIN Matala rakenne, vain 28 mm Musta tai valkoinen kotelo Työkaluton Gigabit Ethernet -tuki 3rd part testaus PoE+-sertifioitu ISO/IEC Ed2.2 IEC EN50173 ANSI/TIA -568-C.2 IEC GGM NKJUC6TLW SLIM C6 UTP, työkaluton KEYSTONE-LIITIN, valkoinen GGM NKJUC6TLW24 SLIM C6 UTP, työkaluton KEYSTONE JACK, valkoinen, 24 kappaleen laatikko GGM NKJU24PC605 Paneeli 1/2 U, sisältää 24 kappaletta luokan 6 SLIM-jack liitintä PANEELI GGM PAN24VKP Tyhjä metallinen paneeli, 1U U/UTP LUOKKA 6 GR RD YL BL GN OG BK Yhteensopiva standardien ISO/IEC 11801, EN ja EIA/TIA 568B.2-1 määräysten kanssa Impedanssi 100 ohm Litteät valetut liittimet Tarttumaton, suojaa pistokkeen salpaa tarttumasta vedettäessä johtoja reittien/kaapeliohjaimen läpi Kullalla päällystetty (50 μ) LSZH saatavilla Yksittäin pakattu PITUUS SNRO OSANUMERO 0,5 m GGM CAT605MZH 1 m GGM CAT61MZH 2 m GGM CAT62MZH 3 m GGM CAT63MZH 5 m GGM CAT65MZH 10 m GGM CAT610MZH 15 m GGM CAT615MZH 20 m GGM CAT620MZH U/UTP SLIM, LUOKKA 6 WH RD YL BL ANSI/TIA-568-C.2 EN ISO/IEC RJ45 UTP -pistoke (50 µ) Kaapeli, OD: 3,1 mm Taajuusalue: MHz Impedanssi: 100 Ω Ulkovaippa: LSZH (IEC ) AWG30 PITUUS SNRO OSANUMERO VÄRI 0,3 m GGM CAT603MZHSB Valkoinen 0,5 m GGM CAT605MZHSB Valkoinen 1 m GGM CAT61MZHSB Valkoinen 2 m GGM CAT62MZHSB1 Valkoinen 3 m GGM CAT63MZHSB1 Valkoinen

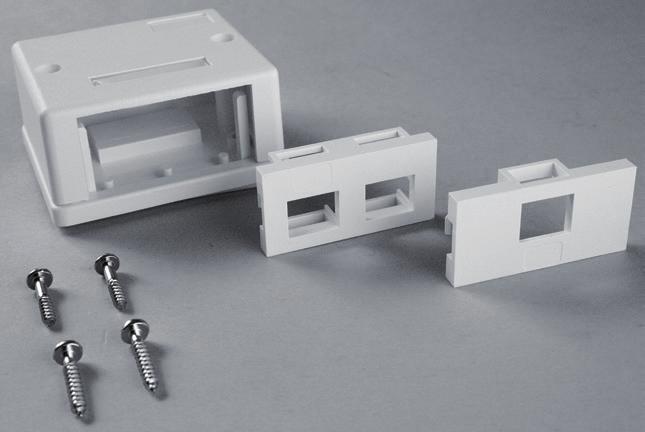

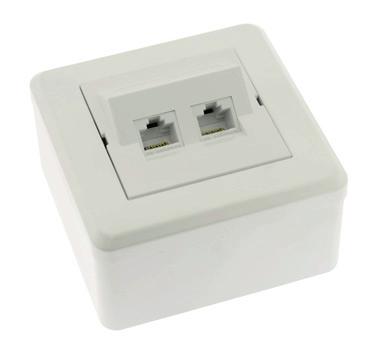

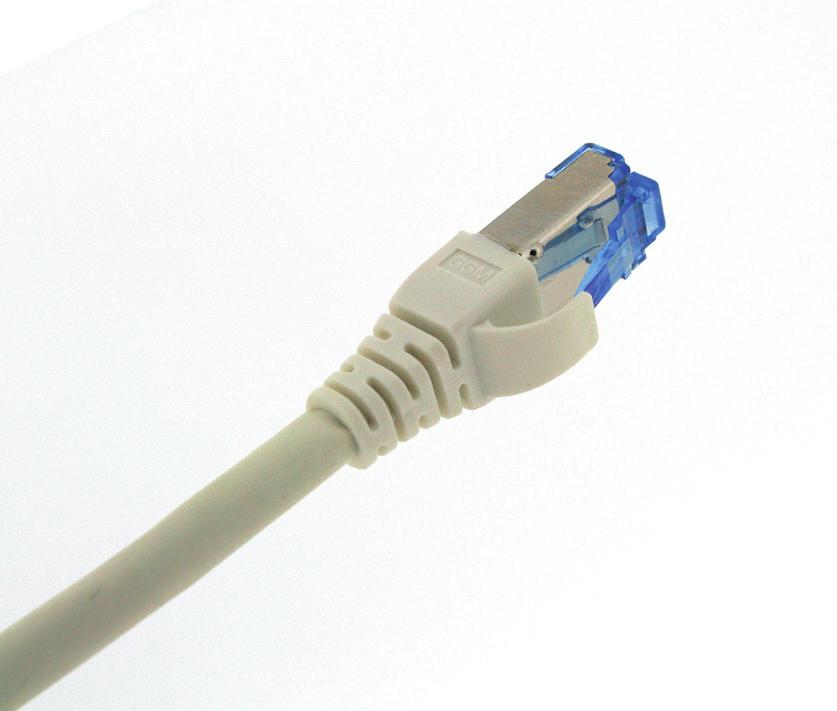

4 KATEGORIA 6 STP F/UTP ANSI/TIA-568-C.2 EN ISO/IEC Yhteensopiva, PoE ja PoE + Vaippa: LSZH (IEC ), sininen RAL5012 Ulko vaipan halkaisija: 6,8 mm Impedanssi: 100 Ω Nimellinen etenemisnopeus: 66 % Eristämätön johdin, kupari, 24 AWG GGM C6F4PZHC1 Kaapeli, 4 paria CAT6 F/UTP LSZH Dca, sininen, 100 m GGM C6F4PZHT3 Kaapeli, 4 paria CAT6 F/UTP LSZH Dca, sininen, 305 m GGM C6F4PZHT5 Kaapeli, 4 paria CAT6 F/UTP LSZH Dca, sininen, 500 m KATEGORIA 6 TYÖKALUTON KEYSTONE-LIITIN Suojattu keystone-liitin Työkaluton / 3rd part tarkistama Matala rakenne ANSI/TIA-568-C.2,EN 50173,ISO/ IEC Yhteensopiva, PoE ja PoE + 22/24 AWG IDC, hyväksyntä GGM PRJC6STL 6 FTP, suojattu keystone-liitin GGM PRJC6STL24 6 FTP keystone - 24 kappaleen laatikko S/FTP LUOKKA 6 GR RD YL BL GN Standardit: ISO/IEC 11801, ANSI/TIA-568-C.2 Taajuusalue: MHz Impedanssi: 100 Ω Slim Line värilliset valetut muovisuojukset Saatavilla eri värejä PITUUS SNRO OSANUMERO (PVC) VÄRI 1 m GGM CAT6S1MZH Harmaa 2 m GGM CAT6S2MZH Harmaa 3 m GGM CAT6S3MZH Harmaa 5 m GGM CAT6S5MZH Harmaa 10 m GGM CAT6S10MZH Harmaa 15 m GGM CAT6S15MZH Harmaa 20 m GGM CAT6S20MZH Harmaa KESKIÖLEVY JA PINTA-ASENNUSRASIA PINTA-ASENNUSRASIA 35 MM EXXACT-VALKOINEN GGM SWEEXXACTRAM PINTA-ASENNUSRASIA +KESKIÖLEVY+2XRJ45 LIITIN CAT6 UTP GGM SWEPACK 4 KESKIÖLEVY EXXACT 2 X RJ45 KEYSTONE GGM SWEEXXACT DATAPISTORASIA 2 X RJ45 EXXACT-VALKOINEN GGM SWEEXXACTUTT KESKIÖLEVY + 2 X RJ45 CAT6 UTP LIITIN GGM SWEPACK 3 PINTAKOTELO 2 ADAPTERILEVYÄ 1 X RJ45 KEYSTONE + 2 X RJ45 KEYSTONE GGM X RJ45 KEYSTONE PINTAKOTELO GGM BOX002KV 1 X RJ45 KEYSTONE PINTAKOTELO GGM BOX001KV DIN-KISKO, KEYSTONE SOVITIN GGM RJDIN

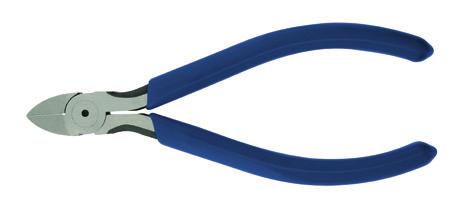

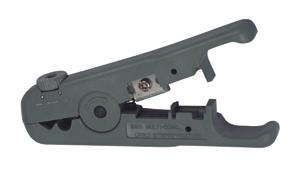

5 UROSLIITIN/TAIVUTUSSUOJA JA TYÖKALUT TARRANAUHA, 5 METRIN RULLA, L: 20 MM, MUSTA GGM BBR205MN PURISTUSTYÖKALU RJ45, RJ12, RJ11, RJ GGM 907H468B KAAPELINKUORIJA GGM 907X501 RJ45, RJ12 JOHTAVUUDEN TESTAUSLAITE GGM DIAGLC90 LSA-TERÄ GGM 907H14TKR IDC PUNCH DOWN - TYÖKALU GGM 907H110 SIVULEIKKURIT GGM 907CUT15S X10 PAKKAUS GGM MJ8EP8CR 10 kappaleen pakkaus 8P8C RJ45 CAT5E / CAT6 UTP, lankaiselle kaapelille GGM 2105XM45G 10 kappaleen pakkaus, harmaat valetut RJ45-taivutussuoja KAAPIT 19 SEINÄKIINNIKKEET Rakenne: Teräs, hitsattu 19 asennusprofiilit: 2 säädettävän syvyyden 19 asennusprofiilia Korkeus: 97 mm Leveys: 530 mm Syvyys: Säädettävissä välillä mm Väri: RAL GGM WR2U Seinäkehys 2 U GGM WR4U Seinäkehys 4 U GGM WR8U Seinäkehys 8 U 19 SEINÄLLE ASENNETTAVA KAAPPI, MODULBOX Helppo käyttö irrotettavien sivupaneelien ansiosta Rakenne: Teräs 19 asennusprofiilit: 2 säädettävän syvyyden 19 asennusprofiilia Etuovi: Käännettävä, turvalasi ovi sivuprofiileilla, voidaan avata jopa 180, lukitaan avaimella Sivupaneelit: Irrotettavissa helppoa käyttöä varten (salvoilla) Kaapelitulot: Ylhäällä ja alhaalla Ilmanvaihto: Tuuletettu Väri: RAL 9005 IP 20 Kantavuus: 50 kg Maadoitussarja sisältyy toimitukseen GGM COF6U2P5MN Seinäkaappi 6U syvyys 500 mm GGM COF9U2P5MN Seinäkaappi 9 U syvyys 500 mm GGM COF12U2P5MN Seinäkaappi 12 U syvyys 500 mm GGM COF9U2P6MN Seinäkaappi 9 U syvyys 600 mm GGM COF12U2P6MN Seinäkaappi 12 U syvyys 600 mm GGM COF15U2P6MN Seinäkaappi 15 U syvyys 600 mm

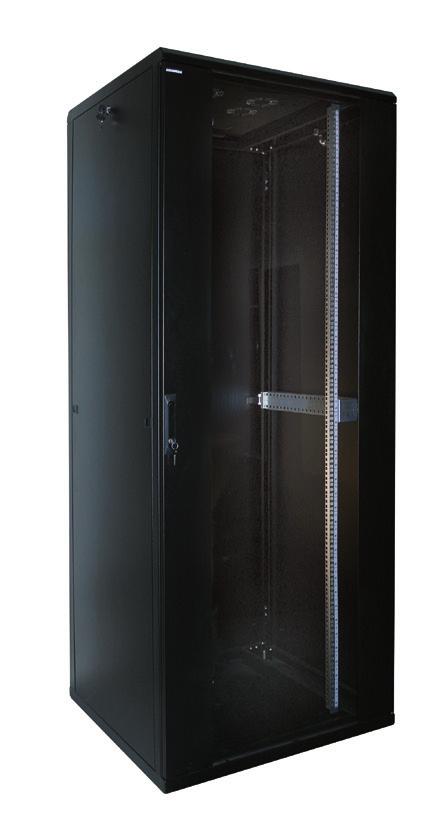

6 KAAPIT LATTIA 19 KAAPIT, TYYPPI 70 Erinomainen hinta-/laatusuhde. Suunniteltu tarjoamaan mahdollisimman paljon toimintoja ja helpottamaan kaapelointia. Etuovi: Käännettävä, turvalasi ovi sivuprofiileilla Takapaneeli: Irrotettavissa, lukitaan salvoilla ja avaimella (nro 333) Sivupaneelit: Irrotettavissa, lukitaan salvoilla ja avaimella (nro 333) Yläosa: Aukot tuuletusta ja takakaapelien tulojärjestelmää varten Kantavuus: 900 kg Tuki: Säädettävät jalat Alaosa: Täydellinen kaapelien takaa tuontijärjestelmällä ja sivujen esileikkauksella kaapelituloa varten Alaosa: Avoin, alalevy saatavilla lisävarusteena GGM EL4288N 19 lattia kaappi GIGARACK, tyyppi U 800 x musta GGM EL4266N 19 lattia kaappi GIGARACK, tyyppi U 600 x musta SAATAVILLA ERI KORKEUKSILLA JA SYVYYKSILLÄ DATASOVELLUKSIA VARTEN 19 KAAPIT, TYYPPI 250 Alumiinikehys, laadukas laitteisto, luokkansa paras Ruuveilla koottava kehysrakenne mahdollistaa kaapin purkamisen kokonaan Kehys: Alumiini, kokoaminen ruuveilla 19 asennusprofiilit: 2 säädettävän syvyyden 19 asennusprofiilia (9,5 x 9,5 mm:n häkkimutterin kokoiset reiät), U-merkintä Etuovi: Käännettävä, turvalasi ovi sivuprofiileilla, voidaan avata jopa 190, lukitaan kääntökahvalla ja avaimella (nro 333) Takapaneeli: Irrotettavissa, lukitaan salvoilla ja avainlukoilla (nro 333) Sivupaneelit: Irrotettavissa, lukitaan salvoilla ja avainlukoilla Kantavuus: kg Tuki: Säädettävät jalat GGM AL4288N 19 lattia kaappi GIGARACK, tyyppi U 800 x musta GGM AL4266N 19 lattia kaappi GIGARACK, tyyppi U 600 x musta SAATAVILLA ERI KORKEUKSILLA JA SYVYYKSILLÄ DATASOVELLUKSIA VARTEN 19 SEINÄ KEHYS GGM FSF42U Rakenne: Teräs, asennus ruuveilla 19 asennuskehys Korkeus: mm Leveys: 505 mm Syvyys: Säädettävissä välillä mm Kapasiteetti: 15 U Väri: SINKKIPÄÄLLYSTEINEN GGM FSFB GGM FSF42U Lattia kehys, 505 x mm GGM FSFB Ylimääräiset kannattimet X2 LISÄVARUSTEET GGM VER3095 GGM COFBM GGM ARPPCA1N GGM COFBM Kaapelitulo GGM B9PNL PDU Schuko paneeli 9 x schuko GGM VER Korimutterisarja GGM ARPPCA1N 19 Ohjuripaneeli 1 U - musta GGM B9PNL

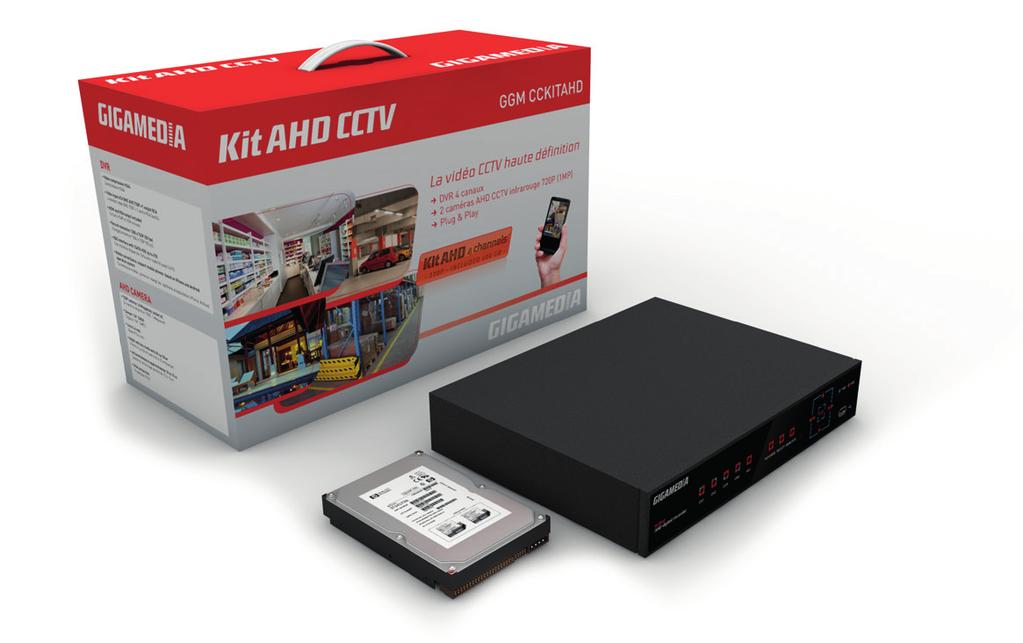

7 VERKKO TUOTTEET AMMATTIMAINEN ALL IN ONE CCTV AHD -SARJA SISÄLTYY 2x AHD BULLET -KAMERAT 1080P + AHD DVR 1080P + KIINTOLEVY (1 Tb) + 2 x 18 m:n KAAPELIA LAAJENNETTAVISSA 4 KAMERAAN GIGAMEDIA CCTV KIT AHD:n mukana toimitetaan H264 NVR 2x IR -kameraa (15 metrin pimeänäkö), virtasovitin, 2 kamerajohtoa (18 m). Uusinta turvatekniikkaa helposti ja kohtuuhintaan. 2x AHD -kamera, infrapuna, päivä/yö, sisä-/ulkokäyttö, vesitiivis IP66, DVR H264 -pakkaus (4 kanavaa), useita kieliä 1 teratavun kiintolevy asennettu 2 virtalähdettä ja 1-4 virtajohtosovitinta 2 x yhdistettyä videoja virtajohtoa (18 m) Optinen hiiri ja 1 x kaukosäädin DVR:ää varten Pika-aloitusopas CD-ohjelmisto 2 vuoden takuu GGM CCKITAHD Ammattimainen all in one CCTV AHD -sarja GGM CCH2TI2F3MB Metallinen bullet AHD 1080p -kamera, 3,6 mm, musta KYTKIN GGM NE808XR 8 portin 10/100TX Ethernet -kytkin pöytämalli GGM GS08D 8 portin 10/100/1 000 Gigabit-kytkin pöytämalli GGM NE808XR GGM GS08D USB HUB GGM NEUSB43 USB HUB 3.0, 4 porttia HDMI-KYTKENTÄJOHTO Kaapelin rakenne varmistaa tarvittavan laadun puhdasta 1080 p:n kuvaa varten. Kultapäällysteiset liittimet varmistavat pitkän käyttöiän, ja PVC-vaippa lisää joustavuutta ja kestävyyttä. Täysin valetut liittimet tarjoavat erinomaisen vedonpoiston. Full HD 1080p -tarkkuus Suuri kaistanleveys HDMI CEC HDMI Ethernet -kanava PITUUS GGM CORDHDMI2M 1.4 HDMI M/M-kytkentäjohto 2 m GGM CORDHDMI5M 1.4 HDMI M/M-kytkentäjohto 5 m GGM CORDHDMI10M 1.4 HDMI M/M-kytkentäjohto 10 m GGM CORDHDMI15M 1.4 HDMI M/M-kytkentäjohto 15 m GGM CORDHDMI20M 1.4 HDMI M/M-kytkentäjohto 20 m Vaipan tyyppi: Musta PVC AWG30

8 GIGAMEDIAN PALVELUT KAAPELOINTIJÄRJESTELMÄPALVELUT Valmiiksi PÄÄTETYT kupari- ja kuitulinkit 19 kaappi suunnittelu ja kokoaminen Merkintäja kaiverrusratkaisut GIGAMEDIA on Rexelin oma brändi. Tarjoamme ammattilaisten kehittämiä tuotteita ammattilaisten käyttöön. Tässä esitteessä on lyhyt yleiskuvaus tuotteista, jotka sisältyvät yhteen markkinoiden kattavimmista kaapelointijärjestelmistä. Yhteystiedot Rexelin valtakunnallinen myymäläverkosto palvelee asiakkaitaan 24/7. 24/7 PALVELUMYYMÄLÄT Espoo Martinsillantie Espoo puh Kuopio Leväsentie Kuopio puh Rovaniemi Teollisuustie Rovaniemi puh Helsinki (Hermanni) Kyläsaarenkatu 9 D Helsinki puh Helsinki (Pasila) Asemapäällikönkatu Helsinki puh Hyvinkää Metsäkaari Hyvinkää puh Joensuu Teollisuuskatu Joensuu puh Jyväskylä Alasinkatu Jyväskylä puh Kotka Takojantie 4 B Kotka puh Lahti Alavankatu Lahti puh Lappeenranta Mäntysuonkatu Lappeenranta puh Nokia Kolmenkulmantie Nokia puh Oulu Jääsalontie Oulu puh Pori Hevoshaankatu 7 C Pori puh Rauma Isometsäntie Rauma puh Seinäjoki Tuottajantie Seinäjoki puh Tampere Kuokkamaantie Tampere puh Turku Louhimontie Raisio puh Vaasa Varastokatu Vaasa puh Vantaa (Vapaala) Torpantie Vantaa puh Vantaa (Vantaanportti) Antaksentie Vantaa puh /7 ITSEPALVELUMYYMÄLÄT Forssa Viksbergintie Forssa Kaarina Hallimestarinkatu Kaarina Kouvola Kaitilankatu Kouvola Mikkeli Laiturikatu Mikkeli Valkeakoski Sammonkatu Valkeakoski Hamina Teollisuuskatu Hamina Kamppi Ruoholahdenkatu Helsinki Kuusamo Oravantie Kuusamo Porvoo Kuninkaantie Porvoo 24/7 NOUTOPISTE Hämeenlinna Luukkaankatu Hämeenlinna Kerava Jäspilänkatu Kerava Loimaa Turuntie Loimaa Raahe Antinkankaantie Raahe Kokkola Mestarintie Kokkola Löydät GIGAMEDIA-tuotteet Rexel-palvelumyymälöistä ympäri Suomen.
