1 R&M Freenet enemmän, kuin tavallinen kaapelointijärjestelmä Suojattu Cat6-kaapelointiratkaisu n Suojattu Cat6 A -kaapelointiratkaisu

2 Oy Nylund-Group Ab, Tietoverkot ja Valaistus Masalantie MASALA Vaihde (myynti) puh Faksi Painettu Suomessa 2014 Painopaikka: Savion Kirjapaino Oy Pidätämme oikeudet tuotemuutoksiin ja teknisiin muutoksiin ilman ennakkoilmoitusta Painotuote Nylund Group on suomalainen perheyritys. Tavoitteenamme on olla kannattava, hallitusti omilla vahvuusalueillaan kasvava myyntiyritys. Strategiamme kulmakivet ovat energia, ekologisuus ja elinkaari. Kaksi liiketoimintaryhmäämme ovat Elektroniikka sekä Tietoverkot ja Valaistus. Tarjoamme asiakkaillemme tietoverkko- ja valaistusratkaisuja sekä elektroniikan komponentteja, nesteiden annostelulaitteita, teknisiä hartseja ja liimoja. Palvelemme kotimaisia ja kansainvälisiä asiakkaitamme ympäri maailmaa.

3 Sisältö R&M Freenet enemmän, kuin tavallinen kaapelointijärjestelmä... 4 Suojattu Cat6 kaapelointiratkaisu / Luokka E A... 6 Parikaapelit, suojattu Cat6 A... 6 Kuorintatyökalu... 6 RJ45-liittimet... 7 RJ45-liitinpaneelit... 7 RJ45-liitinrasiat... 7 IP54-liitinrasiat... 7 RJ45-kytkentäkaapelit... 7 Suojattu Cat6 A kaapelointiratkaisu / Luokka E A... 8 Parikaapelit, suojattu Cat6 A... 8 Parikaapelit, suojattu Cat Kuorintatyökalu... 8 RJ45-liittimet... 9 RJ45-liitinpaneelit... 9 RJ45-liitinrasiat... 9 IP54-liitinrasiat... 9 RJ45-kytkentäkaapelit Muut tuotteet kytkentäkaapit Optiset tuotteet Referenssejä... 13

4 R&M Freenet enemmän, kuin tavallinen kaapelointijärjestelmä Normaalissa tietoverkossa on tiedonsiirto-ongelmia noin 70 kertaa vuodessa 1. Niistä aiheutuvat kustannukset maksavat pahimmillaan noin euroa tunnissa 2. Mistä ongelmat sitten aiheutuvat? Tiedonsiirtoverkko on yksi kiinteistön tärkeimpiä kokonaisuuksia. Sitä voi verrata sähköverkkoon tai vesijohtoverkkoon, lämmitystä, ilmastointia ja valaistusta unohtamatta. Tiedonsiirtoverkko on sähköverkon ohella rakennuksen tärkein yksittäinen kokonaisuus. Miksi sen osuutta kuitenkin usein vähätellään? Eikö yhteen rakennuksen tärkeimpään kokonaisuuteen kannattaisi panostaa? Huonolaatuiset kaapelointikomponentit, inhimilliset käsittelyvirheet ja ympäristötekijät aiheuttavat jopa yli 70 prosenttia tietoverkon ongelmista. Kun puhutaan laadusta, mainitaan usein Reichle & De-Massarin R&M Freenet -kaapelointijärjestelmä. Sveitsiläinen tuote on maineensa veroinen. R&M Freenet -kaapelointijärjestelmä soveltuu erinomaisesti erittäin vaativiin asennusympäristöihin, kuten toimistoihin, sairaaloihin, lentokentille tai laivoihin. Katkeamaton tiedonsiirto on joissakin käyttöympäristöissä elinehto. Asiakkaat, jotka ovat valinneet R&M Freenet -kaapelointijärjestelmän tällaiseen ympäristöön, ovat olleet erittäin tyytyväisiä tehtyyn valintaan. R&M Freenet -kaapelointijärjestelmä ei ole vain perinteinen kaapelin ja liittimen yhdistelmä. Se on erilainen ja tarjoaa paljon enemmän. Puolueettomasti testatut ja hyvän asennusmarginaalin omaavat kategorian 6 tai 6 A komponentit varmistavat tietoverkon maksimaalisen suorituskyvyn, sekä pitkän elinkaaren. Vakiokomponenttien, kaapelin ja liittimen lisäksi R&M:llä on innovatiivisia ratkaisuja, jotka antavat ainutlaatuisia mahdollisuuksia toteuttaa ja hallita tietoverkkoa, sekä turvata katkeamaton tiedonsiirto. Käyttäjäystävällinen 25 vuoden järjestelmätakuu on myös haluttaessa saatavana valtuutettujen urakoitsijoiden kautta. 1 LAN Technology, The Standish Group 2 Contigency Planning Research 4

5 Ratkaisut turvalliseen tiedonsiirtoon R&M on kehittänyt ja patentoinut Freenet-kaapelointijärjestelmään tuotteita, joilla voidaan varmistaa katkeamaton tiedonsiirto. Plug Guard -komponentti asennetaan liitinrasioihin ja liitinpaneeleihin, joissa on Smart Holes -ratkaisu. Plug Guard -komponentti estää RJ45- kytkentäkaapelin irrottamisen esimerkiksi vahingossa. Kytkentäkaapeli irrotetaan hallitusti siihen tarkoitetulla avaimella. RJ45-linja voidaan myös sulkea ilkivallalta tai varata se määrätylle henkilölle tai palvelulle. Vaivaako lika, pöly tai vesi? Jos lika, pöly ja vesi voivat vaikuttaa tiedonsiirtoon, tarvitaan järeämpiä ratkaisuja. R&M Freenet Splash Line -liitinrasiat täyttävät IP54-kotelointiluokan ja soveltuvat erinomaisesti vaativiin asennusolosuhteisiin. RJ45-kytkentäkaapeliin asennettava silikonista valmistettu taivutussuoja varmistaa IP54 tiiviin liitoksen. Katoaako toimistostasi kaapeleita? Patch Guard -komponentilla voit lukita RJ45- kytkentäkaapelit RJ45-portteihin. Patch Guard -komponentti asennetaan RJ45-kytkentäkaapeliin, kytkentäkaapeli kytketään RJ45-porttiin ja lukitus laitetaan päälle. Yksinkertaista ja turvallista. Lukitus avataan erikoisavaimella ja kytkentäkaapeli voidaan irrottaa turvallisesti. Patch Guard -komponentti sopii kaikkiin R&Mkytkentäkaapeleihin, eikä sen asentamiseen tarvita mitään työkaluja. 5

6 Suojattu Cat6 kaapelointiratkaisu / Luokka E A Parikaapelit, suojattu Cat6 A R&M suojatut Cat6 A parikaapelit sopivat nousu- ja kerroskaapelointiin. Niiden vaipparakenne on halogeeniton (LSZH) ja vaihtoehtoina 4-parinen tai 2x4-parinen vaihtoehto. Rakenne Suojattu U/FTP 650MHz. Neljä paria tai 2x4 paria suojattuna foliolla. Nopeuskerroin 70 % Vaippa Halogeeniton (LSZH), harmaa RAL7035 Johtimet AWG 23 Ominaisimpedanssi 100 Ω Parikaapeli Cat6 A U/FTP 4P HF 500 m Parikaapeli Cat6 A U/FTP 2x4P HF 500 m Kuorintatyökalu R&M-kuorintatyökalu on helppokäyttöinen. Se soveltuu ohut- ja paksuvaippaisten kaapelien kuorintaan. Kaapelin ulkohalkaisija voi olla suurimmillaan 10 mm Kuorintatyökalu 1 kpl RJ45-liittimet R&M Freenet liitin on täysin suojattu (360 ) RJ45-liitinmoduuli. Se on helppo ja nopea kytkeä, eikä sen kytkentä vaadi erikoistyökaluja. Liitin sopii keystone - aukkoisiin liitinpaneeleihin. RJ45-liitinmoduulit soveltuvat yksi- ja monisäikeisille kaapeleille RJ45-liitin Cat6 STP 10 kpl RJ45-liitin Cat6 STP 100 kpl Kiinnityslevy RJ45-liittimelle 10 kpl RJ45-liitinpaneelit R&M Freenet -liitinpaneeli sopii kaikkiin 19 asennuskiskopareihin. Liitinpaneelissa on 24 liitinpaikkaa ja se on 1U korkea. Paneeliin tulevat RJ45- liittimet (snro tai snro ) tilataan erikseen. Paneelin alapuolelle voidaan asentaa kaapeliohjuripaneeli, mikä helpottaa kytkentäkaapeleiden hallintaa RJ45-liitinpaneeli 24xRJ45 1 kpl Kaapeliohjainpaneeli 1U 1 kpl 6

7 Suojattu Cat6 kaapelointiratkaisu / Luokka E A RJ45-liitinrasiat RJ45-liitinrasiat soveltuvat uppo- ja pinta-asennuksiin. Keskiölevyssä (70x70) on aukotus kahdelle RJ45-liittimelle. RJ45-liittimet ja peitelevyt tilataan erikseen. Pinta-rasiaan ja vinoon liitinrasiaan tuleviin liittimiin tarvitaan myös kiinnityslevy (snro ) RJ45-liittimelle. Liitinrasioihin kytkettävät RJ45-liitosjohdot voidaan myös lukita Plug Guard -lukituspalalla ja estää tahattomat tiedonsiirtokatkot RJ45-liitinrasia 70x70 2xRJ45 suora 10 kpl RJ45-liitinrasia 70x70 2xRJ45 vino 10 kpl Liitinpidin vinorasiaan 10 kpl Peitelevy 85x85 1 os. 10 kpl Pinta-rasia kahdelle RJ45-liittimelle 10 kpl RJ45 pölysuoja, valkoinen 10 kpl Plug Guard lukituspala 20 kpl Avain 1 kpl IP54-liitinrasiat IP54-liitinrasia sopii vaativiin asennusympäristöihin. Se soveltuu mainiosti paikkoihin, joissa kosteus, pöly, lika ja kemikaalit saattavat aiheuttaa tiedonsiirto-ongelmia. Liitinrasiassa on aukotus kahdelle RJ45-liittimelle ja rasia sisältää IP54-pölysuojat ja holkkitiivisteet kaapelien läpivientiin. RJ45-liittimet tilataan erikseen ja liittimiin tarvitaan myös kiinnityslevy (snro ) RJ45- liittimelle IP54-pintarasia 2xRJ45 1 kpl RJ45-liitin Cat6 STP 10 kpl Kiinnityslevy RJ45-liittimelle 10 kpl RJ45-kytkentäkaapelit R&M Freenet suojatut Cat6 RJ45-kytkentäkaapelit on tarkoitettu ristikytkentäkaapeissa tapahtuviin laitekytkentöihin ja työpisteiden kytkentäkaapeleiksi. Kaapeleiden vakioväri on harmaa. Patch Guard -komponentilla voi lukita RJ45- kytkentäkaapelit RJ45-portteihin. Patch Guard - komponentti asennetaan RJ45- kytkentäkaapeliin, kaapeli kytketään RJ45-porttiin ja lukitus laitetaan päälle. Yksinkertaista ja turvallista. Lukitus avataan erikoisavaimella ja kytkentäkaapeli voidaan irrottaa turvallisesti. Patch Guard -komponentti sopii kaikkiin R&Mkytkentäkaapeleihin, eikä sen asentamiseen tarvita työkaluja Kytkentäkaapeli Cat6 S/FTP 1,0 m 1 kpl Kytkentäkaapeli Cat6 S/FTP 2,0 m 1 kpl Kytkentäkaapeli Cat6 S/FTP 3,0 m 1 kpl Kytkentäkaapeli Cat6 S/FTP 5,0 m 1 kpl Kytkentäkaapeli Cat6 S/FTP 7,5 m 1 kpl Kytkentäkaapeli Cat6 S/FTP 10 m 1 kpl Kytkentäkaapelin IP54 taivutussuoja 10 kpl Patch Guard lukituspala 1 kpl Patch Guard avain 1 kpl 7

8 Suojattu Cat6 A kaapelointiratkaisu/luokka E A Parikaapelit, suojattu Cat6 A R&M suojatut Cat6 A parikaapelit sopivat nousu- ja kerroskaapelointiin. Niiden vaipparakenne on halogeeniton (LSZH) ja vaihtoehtoina 4-parinen tai 2x4-parinen vaihtoehto. Rakenne: Suojattu U/FTP 650MHz. Neljä paria tai 2x4 paria suojattuna foliolla. Nopeuskerroin: 70 % Vaippa: Halogeeniton (LSZH), harmaa RAL7035 Johtimet: AWG 23 Ominaisimpedanssi 100 Ω Parikaapeli Cat6 A U/FTP 4P HF 500 m Parikaapeli Cat6 A U/FTP 2x4P HF 500 m Parikaapelit, suojattu Cat7 R&M suojatut Cat7 parikaapelit sopivat nousu- ja kerroskaapelointiin. Niiden vaipparakenne on halogeeniton (LSZH) ja vaihtoehtoina 4-parinen tai 2x4-parinen vaihtoehto. Rakenne: Suojattu S/FTP 1000MHz. Neljä paria tai 2x4 paria suojattuna foliolla ja yhteisellä kuparipalmikolla. Nopeuskerroin: 70 % Vaippa: Halogeeniton (LSZH), harmaa RAL7035 Johtimet: AWG 23 Ominaisimpedanssi 100 Ω Parikaapeli Cat7 S/FTP 4P HF 500 m Parikaapeli Cat7 S/FTP 2x4P HF 500 m Kuorintatyökalu Cyclop-kuorintatyökalu on tarkoitettu parikaapelien, koaksiaalikaapelien ja valokaapelien ulkovaipan kuorintaan. Työkalu on helppokäyttöinen ja soveltuu ohut- ja paksuvaippaisten kaapelien kuorintaan. Kaapelin ulkohalkaisija voi olla suurimmillaan 10 mm Kuorintatyökalu 1 kpl 8

9 Suojattu Cat6 A kaapelointiratkaisu/luokka E A RJ45-liittimet R&M Cat6 A RJ45-liitin täyttää ISO/IEC Cat6 A /Luokka E A, EN50173 Cat6A/Luokka E A ja EIA/TIA Cat6A standardit. Se on puolueettomien testauslaboratorioiden testaama ja hyväksymä. R&M Cat6A RJ45-liitinmoduulit soveltuvat yksi- ja monisäikeisille kaapeleille. Uusi mullistava kytkentätekniikka liittää sekä katkaisee kytkettävän johdinparin. Liitin sopii keystone -aukkoisiin liitinpaneeleihin ja rasiakalusteisiin RJ45-liitin Cat6 A STP 10 kpl RJ45-liitinpaneelit R&M Cat6 A liitinpaneeli sopii kaikkiin 19 asennuskiskopareihin. Liitinpaneelissa on 24 liitinpaikkaa ja se on 1U korkea. Paneeliin tulevat RJ45-liittimet tilataan erikseen. Paneelin alapuolelle voidaan asentaa kaapeliohjuripaneeli, mikä helpottaa kytkentäkaapeleiden hallintaa RJ45-liitinpaneeli 24xRJ45 1 kpl Kaapeliohjainpaneeli 1U 1 kpl RJ45-liitinrasiat R&M Cat6 A RJ45-liitinrasiat soveltuvat uppo- ja pinta-asennuksiin. Liittimet painetaan liitinpitimeen, jossa on kaksi RJ45 liitinaukkoa. RJ45-liittimet ja peitelevyt tilataan erikseen. Liitinrasioihin kytkettävät RJ45-liitosjohdot voidaan myös lukita Plug Guad lukituspalalla ja estää tahattomat tiedonsiirtokatkot RJ45-liitinrasia 70x70 2xRJ45 vino 10 kpl Liitinpidin vinorasiaan 10 kpl Peitelevy 85x85 1 os. 10 kpl Pinta-rasia kahdelle RJ45-liittimelle 10 kpl RJ45-pölysuoja, valkoinen 10 kpl Plug Guard -lukituspala 20 kpl Avain 1 kpl IP54-liitinrasiat IP54-liitinrasia sopii vaativiin asennusympäristöihin. Se soveltuu mainiosti paikkoihin, joissa kosteus, pöly, lika ja kemikaalit saattavat aiheuttaa tiedonsiirto-ongelmia. Liitinrasiassa on aukotus kahdelle RJ45-liittimelle ja rasia sisältää IP54 pölysuojat ja holkkitiivisteet kaapelien läpivientiin. RJ45-liittimet tilataan erikseen ja liittimiin tarvitaan myös kiinnityslevy RJ45-liittimelle (snro ) IP54 pintarasia 2xRJ45 1 kpl RJ45-liitin Cat6 A STP 10 kpl 9

10 Suojattu Cat6 A kaapelointiratkaisu/luokka E A RJ45-kytkentäkaapelit R&M Cat6 A RJ45-kytkentäkaapelit on tarkoitettu ristikytkentäkaapeissa tapahtuviin laitekytkentöihin ja työpisteiden kytkentäkaapeleiksi. Kaapeleiden vakioväri on harmaa. Patch Guard -komponentilla voi lukita RJ45-kytkentäkaapelit RJ45-portteihin. Patch Guard -komponentti asennetaan RJ45-kytkentäkaapeliin, kaapeli kytketään RJ45-porttiin ja lukitus laitetaan päälle. Yksinkertaista ja turvallista. Lukitus avataan erikoisavaimella ja kytkentäkaapeli voidaan irrottaa turvallisesti. Patch Guard -komponentti sopii kaikkiin R&M-kytkentäkaapeleihin, eikä sen asentamiseen tarvita mitään työkaluja Kytkentäkaapeli Cat6 A S/FTP 1,0 m 1 kpl Kytkentäkaapeli Cat6 A S/FTP 2,0 m 1 kpl Kytkentäkaapeli Cat6 A S/FTP 3,0 m 1 kpl Kytkentäkaapeli Cat6 A S/FTP 5,0 m 1 kpl Kytkentäkaapeli Cat6 A S/FTP 10 m 1 kpl Kytkentäkaapelin IP54 taivutussuoja 10 kpl Patch Guard -lukituspala 1 kpl Patch Guard -avain 1 kpl Kytkentäkaapeli lukittu tukiasemaan. Kytkentäkaapeli lukittu valvontakameraan. 10

11 Muut tuotteet 19 kytkentäkaapit 19 kytkentäkaapit soveltuvat erinomaisesti kerroskaapeloinnin ristikytkentäkaapeiksi ja talojakamossa tai alijakamoissa tapahtuviin kytkentöihin. Kaapit voi asentaa yksittäin tai ryhmiin. Niiden kotelointiluokka on IP20. Kaappeja saa pelti- ja lasiovisina, vakiovärinä harmaa RAL kytkentäkaappeihin on saatavana kattava valikoima lisätarvikkeita, esimerkiksi laitehyllyjä, tuulettimia, pistorasiapaneeleja ja maadoituspaneeleja. Snro Nimike Mitat (k x l x s) Pakkaus " kytkentäkaappi 2066 peltiovella 2000 x 600 x kpl " kytkentäkaappi 2066 lasiovella 2000 x 600 x kpl " kytkentäkaappi 2088 peltiovella 2000 x 800 x kpl " kytkentäkaappi 2088 lasiovella 2000 x 800 x kpl Laitekaapin Abloy-lukko 1 kpl " kytkentäkaappirunko x 600 x kpl " kytkentäkaappirunko x 800 x kpl Sokkeli 100x600x x 600 x kpl Sokkeli 100x800x x 800 x kpl Tuuletinsarja 1 kpl Termostaatti 1 kpl " maadoituspaneeli 1 kpl Pistorasiapaneeli 19" 6-os. 1 kpl Laitehylly 19"/370 mm 1 kpl Optiset tuotteet Optisilla tuotteilla päätetään asennetut yksi- tai monimuotovalokaapelit. 19 päätepaneelit soveltuvat asennettaviksi 19 kytkentäkaappeihin ja liitoskotelo seinäpintaan. Liitinadapteria käytetään 19 päätepaneeleissa ja liitoskotelossa, kun asennetut valokaapelit yhdistetään aktiivilaitteisiin kytkettäviin laitekaapeleihin. Yleisimpiä Suomessa käytettäviä liitinadaptereita ovat SC- ja LC-adapterit. SC- tai LC-liittimellä päätetty häntäkaapeli hitsataan optisiin runkokaapeleihin ja päätetään vastaavaan liitinadapteriin " optinen päätepaneeli 24XLC/D, SC 1 kpl " optinen päätepaneeli 24XSC/D, LC/Q 1 kpl Törmäyssuoja / kaapeliohjuri 1 kpl Optinen liitoskotelo 6XSC/D, LC/Q 1 kpl Optinen liitoskotelo Micro 1XLC/Q 1 kpl Liitinadapteri LC MM duplex 8 kpl Liitinadapteri LC SM duplex 8 kpl Liitinadapteri SC MM duplex 8 kpl Liitinadapteri SC SM duplex 8 kpl Liitinadapteri SC SM simplex 8 kpl Liitinadapteri LC SM Quad 1 kpl Häntäkuitu LC 1,5m OM3 8 kpl Häntäkuitu LC 1,5m SM 8 kpl Häntäkuitu SC 1,5m OM3 8 kpl Häntäkuitu SC 1,5m SM 8 kpl 11

12 CASE Hoitotyö vaatii luotettavaa tietoliikenneverkkoa Etelä-Karjalan keskussairaalan uudisrakennukseen ja saneerattavaan osaan toteutettiin R&M:n (Reichle & De-Massari) Freenet suojattu CAT6-yleiskaapelointijärjestelmä. Ratkaisu mahdollistaa jopa 10 Gbit/s tiedonsiirtonopeuden Ethernet-tekniikalla. Sairaala on kohteena aina vaativa, mutta kyseessä oli myös ajallisesti pitkä projekti. Olimme alusta asti mukana laatimassa ratkaisua, jolla tietoliikenneverkko voitaisiin toteuttaa. Yleiskaapeloinnin monipuolinen hyödyntäminen, tietoliikenteen häiriöttömyys ja luotettavuus sekä verkon käyttöturvallisuus olivat suunnittelun lähtökohdat unohtamatta ryhmän G2-tilojen erikoisvaatimuksia, kertoo Nylund Tietoverkkojen tuotepäällikkö Raimo Mattsson. Koska G2-lääkintätilojen hoitoalueelle asennettavat yleiskaapelointipisteet on erotettava galvaanisesti muusta yleiskaapelointijärjestelmästä, käytettiin toteutuksessa muovisia RJ45-liitinpaneeleja. Paneelin jokainen RJ45-liitin on maadoitettu erikseen erikoisvalmisteisiin maattopaneeleihin, jotka on myös galvaanisesti erotettu muusta yleiskaapeloinnista. Maattopaneelin rakenteen ansiosta määräaikaismittaukset on erittäin helppo toteuttaa vuosittain paneelin edessä olevasta maattorimasta. Luotettava ja häiriötön tiedonsiirto Etelä-Karjalan keskussairaalan insinööri Terhi Nummelan mukaan tietoverkolle asetetut kriteerit ja odotukset ovat täyttyneet hyvin. Sairaalaympäristö on aina haas- tava. Edellytimme, että verkon tulee tukea kaikkia IP-pohjaisia ratkaisuja. Verkon toimintavarmuus ja häiriöttömyys ovat osa potilasturvallisuutta ja omat haasteensa asettavat G2-luokan tilat, joissa galvaanista yhteyttä potilaan ja tiedonsiirtoverkon välillä ei missään olosuhteissa saa syntyä. Määräaikaismittaukset pitää myös pystyä tekemään helposti ja luotettavasti, listaa Nummela vaatimuksia. Toimitusvarmuus avainasemassa Kohteen sähköurakoinnista vastanneen Polar 2000 Oy:n aluepäällikkö Ami Hannolan mukaan pitkä projekti edellytti toimitusten jaksottamista moneen osaan. Hänen mukaansa pitkä kokemus Nylundin toimitusvarmuudesta vaikutti ratkaisevasti päätökseen valita toimittajaksi Nylund ja R&M. Toimitukset on hoidettu aina ajallaan ja tuotetta on ollut varastossa silloin, kun on luvattu. Valintapäätöstä helpotti myös se, että lop- pukäyttäjä oli tutustunut messuilla R&M:n tuotteisiin, kertoo Hannola. Värikoodaus helpottaa sairaalan työtä Värikoodaus otettiin sairaalassa käyttöön järjestelmien hallittavuuden ja selkeän käytettävyyden takaamiseksi sairaalan henkilökunnan työssä. Sininen on datakäyttö, punainen on puhelin, keltainen on hoitajakutsu, violetti olosuhdevalvonta ja ruskea päällekarkausjärjestelmä. Tietoliikennekaappien sisällä kaapelointi on selkeä eikä epämääräisiä kaapelivyyhtejä roiku paneelien edustalla. Kaikki tietoverkolle asetetut odotukset ovat Hannolan mukaan täyttyneet erinomaisesti. Hän on tyytyväinen myös siihen, että asentajien mielestä R&M:n liittimet olivat nopeita ja helppoja kytkeä, mikä omalta osaltaan helpotti kireässä aikataulussa pysymistä. 12

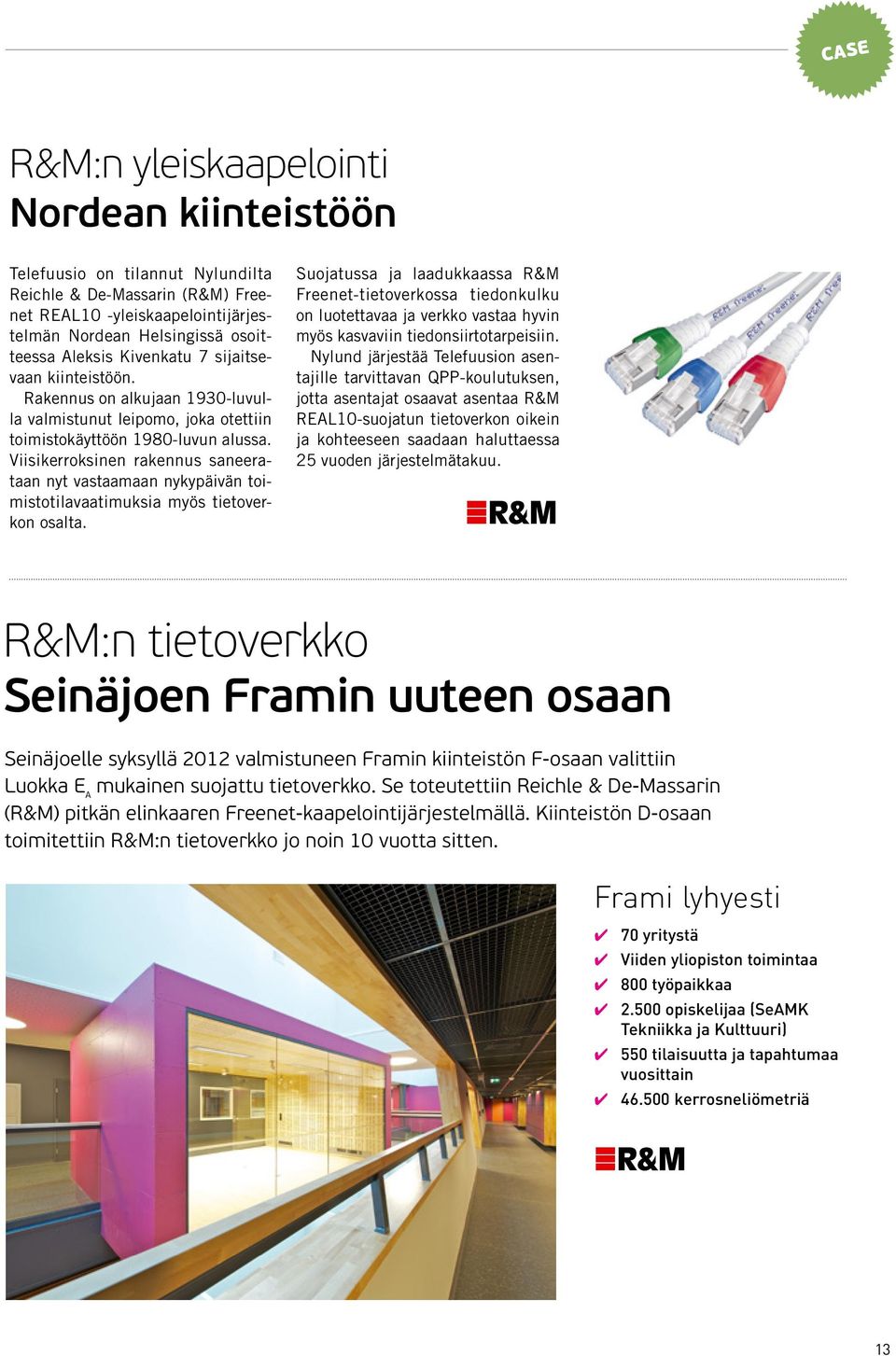

13 CASE R&M:n yleiskaapelointi Nordean kiinteistöön Telefuusio on tilannut Nylundilta Reichle & De-Massarin (R&M) Freenet REAL10 -yleiskaapelointijärjestelmän Nordean Helsingissä osoitteessa Aleksis Kivenkatu 7 sijaitsevaan kiinteistöön. Rakennus on alkujaan 1930-luvulla valmistunut leipomo, joka otettiin toimistokäyttöön 1980-luvun alussa. Viisikerroksinen rakennus saneerataan nyt vastaamaan nykypäivän toimistotilavaatimuksia myös tietoverkon osalta. Suojatussa ja laadukkaassa R&M Freenet-tietoverkossa tiedonkulku on luotettavaa ja verkko vastaa hyvin myös kasvaviin tiedonsiirtotarpeisiin. Nylund järjestää Telefuusion asentajille tarvittavan QPP-koulutuksen, jotta asentajat osaavat asentaa R&M REAL10-suojatun tietoverkon oikein ja kohteeseen saadaan haluttaessa 25 vuoden järjestelmätakuu. R&M:n tietoverkko Seinäjoen Framin uuteen osaan Seinäjoelle syksyllä 2012 valmistuneen Framin kiinteistön F-osaan valittiin Luokka E A mukainen suojattu tietoverkko. Se toteutettiin Reichle & De-Massarin (R&M) pitkän elinkaaren Freenet-kaapelointijärjestelmällä. Kiinteistön D-osaan toimitettiin R&M:n tietoverkko jo noin 10 vuotta sitten. Frami lyhyesti yritystä 44 Viiden yliopiston toimintaa työpaikkaa opiskelijaa (SeAMK Tekniikka ja Kulttuuri) tilaisuutta ja tapahtumaa vuosittain kerrosneliömetriä 13

14 CASE Nylundilta tietoliikennekaapelointi toiseen TUI-alukseen STX Finland Oy on tilannut Nylundilta tietoverkkokaapeloinnin toiseen Turun telakalla valmistettavaan TUI Cruises -varustamon tilaamaan Mein Shiff 4 -risteilijään. Alus on Turun telakalla rakennettavan Mein Shiff 3 -risteilijän sisaralus. Nylund toimittaa risteilijään suojatun luokka E A standardin täyttävän Reichle & De-Massarin (R&M) Freenet-tietoliikennekaapeloinnin. Alus valmis keväällä Ei mikään tavallinen tietoverkko Kun työpöydällä on parhaimmillaan neljä tietokonetta ja kahdeksan näyttöä, ei mikään tavanomainen riitä. Sampo Pankin uuden pääkonttorin diilerisalien R&M Freenet -tietoverkko onkin toteutukseltaan ainutlaatuinen Suomessa. Sampo Pankissa arvostetaan myös R&M:n järjestelmätakuuta. Valmistajan takuun avulla asiakas voi varmistua kaapelointijärjestelmän laadusta, sen toimivuudesta ja kaapelointityön huolellisuudesta. Uusien tilojen käyttöönotto oli meille erittäin kriittinen hetki, koska tietoliikennekatko ei saanut viedä yhtään arkipäivää. Kiire oli kauhea ja kaiken tuli toimia moitteetta heti, muistelee sähkö- ja tietoliikennekaapelointiratkaisuista Sampo Pankissa vastaava Hannu Isoniemi. Tietoverkkokaapelointi erillishankkeena Koska kyseessä oli iso kaapelointiprojekti paitsi hankkeena, myös rahallisesti, haluttiin Sampo Pankissa pitää se omissa käsissä. Kiinteistön kaapelointi oli suunniteltu jo pitkälle, mutta diilerisalien osalta halut- tiin myös tietoverkko suunnitella uudelleen. Koska aikataulu oli erittäin tiukka, haluttiin onnistuminen varmistaa toteuttamalla tietoverkkokaapelointi erillishankkeena. Haarukoimme neljää eri järjestelmää. Hinnan perusteella on vaikea ostaa mitään, jollei tiedä, miten tuotteet lopulta toimivat. Kaapeleissa ei niin paljon eroja ole, mutta liittimissä kylläkin. R&M:n tuotteisiin tutustuin ensimmäisen kerran Tampereen Verkosto-messuilla, muistelee Isoniemi. Sampo Pankki tekee Isoniemen mukaan läheistä yhteistyötä IBM:n kanssa, joka suosittelee käytettäväksi R&M:n tuotteita Euroopassa. Luotettavaa sveitsiläistä laatua Isoniemen mukaan myös diileripöydissä oli omat haasteet. Niiden tuli olla pienikokoisia, helppokäyttöisiä ja muunneltavia. Pöytiin tulee kymmeniä yhteyksiä ja useita puhelinlinjoja ja kun kaikilla näiden yhteyksien toimittajilla oli omia speksejä, piti kaikille löytää yhteinen järjestelmä. Lattiassa ei ollut korotusvaraa, kuten normaalissa atk-tilassa, muttei muutakaan sopivaa salia ollut. Lattian alla on todella tiukkaa. Halusimme ehdottomasti luotettavan ratkaisun, joka on kerralla valmis, Isoniemi toteaa. Hänen mukaansa kaikki meni projektissa niin sanotusti tuubiin. Kiinteistöä urakoinut Empower voitti tarjouskilpailun, mikä helpotti paljon ja heihin olen erittäin tyytyväinen. Toimitusaika oli meille kriittinen tekijä ja siinä Nylund täytti odotuksemme. Urakoitsijalle oli tärkeää, että liittimet on nopea asentaa ja sekin toive täyttyi. Koska aiempaa kokemusta R&M:n tuotteista tai yhteistyöstä Nylundin kanssa ei ollut, luotimme, että homma toimii ja se toimi. Ja sveitsiläinen laatu on tunnetusti luotettavaa, korostaa Isoniemi. 14

15 15

16 Oy Nylund-Group Ab, Tietoverkot ja Valaistus Masalantie 375, Masala Vaihde (myynti) puh /2014
