1 Ammattilaisen valinta!

2 Kaapit ja kehykset Aktiivilaitteet Kupari Sisällysluettelo Ammattilaisen valinta...s. 3 Johdanto kuparikaapelijärjestelmiin...s. 4 Kuparikaapelijärjestelmä Cat 6A suojattu...s. 8 Kuparikaapelijärjestelmä Cat 6 suojaamaton... s. 18 Kuparikaapelijärjestelmä Cat 6 suojattu... s. 28 Kupariverkon tarvikkeet ja lisävarusteet... s. 30 Datapistorasiat ja kotelot... s. 32 Kytkentäpaneeli televiestintään... s. 34 Modulaariliittimet... s. 35 Työkalut kupariverkkosovelluksiin... s. 38 Johdanto kuitukaapelijärjestelmiin... s. 40 Valokaapelit... s. 41 Värikoodit, valokuitu... s. 42 Kytkentäpaneeli/ODF valokuitu ja tarvikkeet... s. 44 Päätekotelot ja rasiat, valokuitu... s. 47 Adapterit, valokuitu... s. 50 Häntäkuidut, Premium... s. 52 Kuitukytkentäkaapeli, Premium... s. 53 Puhdistusaineet, valokuitu... s. 60 Työkalut/kuitukytkennät... s. 62 Kytkimet, pöytä ja 19"... s. 64 Kytkimet DIN-kiskoon... s. 67 Muut verkkokomponentit... s. 69 Telineet, seinäkaapit ja tarvikkeet... s. 72 Lattiakaappi Gigarack s. 80 Lattiakaappi Gigarack 70, lisävarusteet... s. 82 Virranjako... s. 86 Tietoa kupariverkosta... s. 88 Tietoa valokuidusta... s. 90 Ammattilaisen valinta! Tämä on ensimmäinen tuoteluettelo Gigamedian tuotteiden lanseeraamisen jälkeen Suomen markkinoille. Gigamedia on yksi harvoista brändeistä, jotka tarjoavat täydellisen valikoiman tietoverkkotuotteita kaapeista datapistorasioihin sekä valokuitutuotteita ja aktiivilaitteita. Lisäksi yrityksen ammattikäyttöön tarkoitetut tuotteet ovat hinnaltaan edullisia. Valikoimaa kehitetään jatkuvasti, tässä tuoteluettelossa on paljon uutuustuotteita. Conectis Rexel-konserniin kuuluva Conectis sijaitsee Pariisin pohjoispuolella Lillessä, Ranskassa. Täällä on Euroopan suurin tele- ja datatuotteiden varasto (noin m 2 ), josta jakelu toimii tehokkaasti ja luotettavasti. Conectis on kehittänyt Gigamedian, joka on Rexelin oma tuotemerkki. Täältä voit ostaa tuotteitamme Suomessa tuotteitamme myy Rexel. Tavallisimpia tele- ja datatuotteet ovat saatavana kaikista toimipisteistämme/myymälöistämme, joissa asiakkaitamme palvelevat ammattitaitoiset myyjämme! Hyvinkään jakelukeskuksestamme tuotteitamme toimitetaan nopeasti ja kätevästi toimipaikkaanne. Haluatko GCI -sertifioinnin? Haluatko tietää lisää Gigamediasta? Ota yhteyttä lähimpään Rexel myyjään. Koulutus räätälöidään teidän tarpeita varten kattamaan yleiskaapelointijärjestelmän eri osa-alueet. Koulutuksen jälkeen sinusta tulee "Gigamedia Certified Installer" vuoden pidennetty takuu Jos asiakkaasi vaatii pidennettyä takuuta, voit hakea sitä. Sinulla on oltava "GCI" sertifiointi ja tarvitsemme dokumentit asennuksesta. Ota yhteyttä ja kysy lisää pidennetystä järjestelmätakuusta. Sopiva ja tyylikäs! Meillä on useita itse suunnittelemiamme tyylikkäitä datapistorasioita, mutta useimmiten datapistorasioiden halutaan olevan samannäköisiä kuin virrankatkaisimet ja seinäpistorasiat. Gigamedian liittimissä on Keystone-aukotus, joten ne sopivat moniin eri brändien pistorasioihin. Olemme kehittäneet Exxact- ja Elko RS/Plus -malleihin omat keskiölevyt, joiden avulla liittimiemme asennuksesta tulee todella tyylikäs. Testattu Kaikki Gigamedian tuotteet on testattu ja hyväksytty ja monissa tapauksissa kolmannen osapuolen laitoksessa, mikä varmistaa erinomaisen suorituskyvyn. Rexelin taustatuella varmistamme korkean palvelutason ja erittäin laajan asiantuntemuksen. Me vastaamme siitä, että tekemäsi asennus täyttää asiakkaittesi vaatimukset. 2

3 KAAPELIJÄRJESTELMÄ KUPARI JOHDANTO KAAPELIJÄRJESTELMÄ KUPARI JOHDANTO Kaapelijärjestelmä kupari Voimassa olevat ja tulevat standardit Kansainvälinen voimassa oleva standardi ISO Ed2.2 sisältää suuntaviivat kaapelijärjestelmän suorituskyvylle sekä siihen, miten järjestelmä on asennettava ja mitattava. Nykyisin käsitellään ennen kaikkea toimistotiloihin tehtyjä asennuksia. Seuraavassa versiossa, Ed3, käsitellään myös asennuksia muissa ympäristöissä (teollisuusrakennukset, asunnot, datakeskukset...) Pystymme silloin noudattamaan samaa rakennetta kuin CENELECillä on standardissa EN Katso taulukko. Suomessa noudatamme SFS-EN standardia, joka on täysin identtinen eurooppalaisen standardin kanssa. Kiinteistöverkon valinta strateginen valinta Järjestelmällisen kiinteistöverkon merkitys kasvaa jatkuvasti kaikissa yrityksissä. IT-verkkojen käyttämät resurssit ja verkkoon liitettyjen laitteiden määrä on moninkertaistunut viime vuosien aikana. Gigamedian valikoimasta löytyy suorituskyvyltään eritasoisia verkkokomponentteja, joiden avulla asennus voidaan sovittaa käyttäjän vaatimusten mukaan. Verkon rakentamisessa on tärkeää ottaa huomioon sekä nykyiset että lähitulevaisuuden suorituskykyvaatimukset. Rakennettaessa kiinteistöverkko Gigamedian komponenteilla investointikustannukset pysyvät kohtuullisina laadusta tinkimättä. Kuka määrää verkon suorituskyvyn? On olemassa useita referenssiorganisaatioita, joilla on kiinteistöverkon ja niitä tukevien verkkosovellusten, järjestelmien ja komponenttien sekä asennusten ja testimenetelmien standardointirooli. Valitessaan standardoidun kaapelijärjestelmän käyttäjä saa suorituskykyä, turvallisuutta, kestävyyttä ja yhteensopivuutta. Koska tuotteemme ovat kolmannen osapuolen sertifioimia, käyttäjä voi luottaa siihen, että kaikki komponentit ja koko verkko noudattaa asianmukaisia standardeja. Gigamedia seuraa standardien ja tekniikan kehitystä ja tarjoaa kaapelijärjestelmäratkaisuja, jotka täyttävät, ja useimmiten ylittävät, viimeisimmät voimassa olevat standardit, mikä takaa verkon luvatun suorituskyvyn. Maailmanlaajuinen järjestö Ethernetverkkostandardien määritelmä Yleiset vaatimukset Toimistotilat Teollisuustilat Kategoriat ja suorituskyky Nykyisin tietoverkoissa käytetään standardoitua RJ45-liitintä ja saatavana on pääasiassa kolme materiaalikategoriaa täydellisiä järjestelmäratkaisuja varten: kategoriat 5e, 6 ja 6A. Korkeampien luokkien täydellisiin järjestelmiin vaaditaan uusi liitintyyppi. Erilaisia ehdotuksia uuden liitintyypin rakenteesta on ollut jo pidemmän aikaa, mutta mitään ei ole vielä standardoitu. Materiaalikategoriat Cat 5e Cat 6 Cat 6A Kaistanleveys Siirtotieluokka Protokolla Nopeus PoE-tuki PoE+-tuki Asunnot Datakeskukset Rakennusten hallintajärjestelmät 100 MHz Luokka D 2.5GBase-T 2,5 GBit/s Nykyinen standardi ISO Ed3 CENELEC EN ISO ISO ISO ISO ISO Ei sovellu 250 MHz Luokka E 5GBase-T 5 GBit/s ISO ISO ISO ISO ISO ISO MHz Luokka EA 10Gbase-T 10 GBit/s EN * EN EN EN EN EN * Käytössä nykyisin pääasiallisesti Standardin SFS-EN 5017ukaan pysyvän siirtotien (Permanent Link) maksimipituus on 90 m. Molempiin päihin liitetään kytkentäkaapelit, yhteensä enintään 10 m, jolloin kanavan (Channel Link) koko pituus on enintään 100 m. Eri kategorioille ilmoitettu suorituskyky perustuu siihen, mitä maksimipituiselta siirtotieltä voidaan edellyttää. Lyhyillä etäisyyksillä, kuten asunnoissa ja pienemmissä toimistoissa, voidaan siten käytännössä saavuttaa parempi suorituskyky. Mitä tarvitaan? Nykyisin useimmilla on käytössä 1000 Mbps:n verkkokortilla varustettu tietokone, jolla voidaan täysin hyödyntää 1000Base-T-tekniikkaa käyttävää verkkoa. Kehitys on hyvin nopeaa ja pystymme jo lähitulevaisuudessa hyödyntämään täysin 10Gbase-T-yhteyksiä. Suosittelemme sen vuoksi rakentamaan verkon 10 Gbps -nopeutta varten, mikä merkitsee lyhyillä (< 30 m) siirtoteillä toteutetussa asennuksessa vähintään kategoriaa 6 ja muissa asennuksissa kategoriaa 6A. MAAILMANLAAJUINEN EUROOPPA POHJOIS-AMERIKKA 1000 Mbps 1000 Mbps 1000 Mbps Verkkostandardin määritelmä (asennus) Komponenttien määritelmä (valmistaja) Asennuksen jälkeen tehtävien testimenetelmien määritelmä Verkkostandardin määritelmä (asennus) Komponenttien määritelmä (valmistaja) Asennuksen jälkeen tehtävien testimenetelmien määritelmä Verkkostandardin määritelmä (asennus) Komponenttien määritelmä (valmistaja) Asennuksen jälkeen tehtävien testimenetelmien määritelmä (Luokka D) 0 10 Gbps Mbps 1000Base-T KAT5e 10GBase-T TÄYSIN TOIMIVA TOIMII LYHYILLÄ SIIRTOTEILLÄ EI TOIMI 100 Mbps 100Base-T 1000Base-T KAT6 10GBase-T (Luokka E) 0 10 Gbps 100 Mbps 100Base-T 1000Base-T KAT6A 10GBase-T (Luokka EA) 0 10 Gbps

4 KAAPELIJÄRJESTELMÄ KUPARI JOHDANTO KAAPELIJÄRJESTELMÄ KUPARI JOHDANTO Kolmannen osapuolen sertifiointi osoittaa, että Gigamedia on turvallinen valinta On tärkeää, että sekä asentaja että loppukäyttäjä tuntevat Gigamedian olevan turvallinen valinta. Käyttämällä riippumattomia testilaboratorioita, kuten Delta ja 3P, jotka testaavat ja varmistavat vuosittain kategorioiden 6 ja 6A tuotteemme (sekä kategoria 7:n kaapelit), voimme taata, että tuotteet täyttävät verkkostandardin SFS EN 5017ukaiset tiukat vaatimukset. Voimassa olevat sertifikaatit löytyvät kunkin tuotteen omilta verkkosivuilta Järjestelmätakuu jopa 25 vuotta kaikesta! Tiedämme, että Gigamedia täyttää vaatimukset, nyt ja tulevaisuudessa. Tarjoamme sen vuoksi jopa 25 vuoden pidennetyn komponenttitakuun. Takuun saamiseksi oheislaitteilla varustetulle kupariverkolle edellytyksenä on se, että laitteiston asentaja on suorittanut Gigamedia Certified Installer -kurssimme. Tuleva standardi IEEE kehittää tällä hetkellä uutta Power over Ethernet -menetelmää (802.3bt, PoE++), jossa käytetään neljää johdinparia (PoE- ja PoE+-menetelmissä käytetään vain kahta paria). Tämä uusi, todennäköisesti vuoden 2018 aikana standardoitava menetelmä mahdollistaa suurempaa tehontarvetta, ainakin 90 W vaativien laitteiden käytön (esim. kannettavat tietokoneet, kevyet asiakaspäätteet, PTZ-kamerat, maksupäätteet, LED valaistus jne.). Menetelmä tukee virransyöttöä samalla kun se mahdollistaa siirtotiellä 10Gbase-T-tiedonsiirtoyhteyden. Kaapelijärjestelmät rakennetaan tavallisesti vuoden käyttöä varten, minkä jälkeen ne korvataan uusilla. Tästä syystä on tärkeää valita tulevaisuuden vaatimukset huomioon ottava järjestelmä sekä viestintää että virransyöttöä varten PoE-menetelmällä. Luokan EA siirtotie Cat 6A -komponentit Mikä on PoE ja mitä on pidettävä mielessä? PoE (Power over Ethernet) -tekniikan avulla verkkokaapelia voidaan käyttää virransyöttöön samalla kun sitä käytetään verkkoliikenteeseen. Tekniikka mahdollistaa virransyötön laitteisiin, kuten langattomiin liitäntäpisteisiin, IP-kameroihin tai VoIP-puhelimiin RJ45-verkkorajapinnan kautta. Siten näihin laitteisiin ei tarvita paikallista virtalähdettä. Luokan D siirtotie Cat 5e -komponentit Luokan E siirtotie Cat 6 -komponentit Valittavana on useita Power over Ethernet -menetelmiä erilaisia tehontarpeita varten. Kaksi tavallisinta on PoE (IEEE 802.3af ) ja PoE+ (IEEE 802.3at), jotka syöttävät etäyksikköön 12,95 W ja vastaavasti 25,5 W. Yhteensopiva PoE/PoE+ Erinomaisesti yhteensopiva PoE/PoE+ Optimaalisesti yhteensopiva PoE/PoE+ ja PoE++ PoE-tekniikkaa käytettäessä verkkokaapeliin syötetty tasajännite vaihtelee V ja virta 350 ma tai 600 ma, tyypistä riippuen (PoE tai PoE+) Standardi Pareja, joita käytetään PoE-tekniikkaan PoE IEEE 802.3af 2 PoE+ IEEE 802.3at 2 PoE++* IEEE 802.3bt* 4 Kaikki Gigamedian kaapelit ja liittimet soveltuvat PoE-tekniikan käyttöön, mutta jotkut niistä sopivat siihen paremmin... Syöttöteho (PSE) Käytettävissä oleva teho laitteelle (PD) Virtaa siirtotiellä 15,4 W 12,95 W 350 ma 30 W 25,5 W 600 ma 90 W min (1) 71 W min 1,73 A (2x600 ma) Aivan kaikilla erilaisilla datakaapeleilla, kaapelin rakenteesta riippuen, ei voi jakaa virtaa PoE:n välityksellä vaikuttamatta samalla tietoliikenteeseen. Enemmän kuparia sisältävillä kaapeleilla on parempi johtamiskyky. Ohuilla langoilla varustettu kaapeli säteilee PoE-kuormituksessa enemmän lämpöä, mikä johtuu DC-resistanssista. Sen vuoksi PoE-tekniikalla sähköä syöttävässä datakaapeleiden nipussa lämpötila nousee ja tämä vaikuttaa tietoliikenteeseen. AWG23-kaapeli on siis parempi valinta PoEsovelluksiin kuin AWG24-kaapeli. (AWG on käänteinen mitta. Mitä korkeampi AWG, sitä ohuempi lanka.) Suojatussa kaapelissa on lisäksi parempi lämmönjohtokyky kuin suojaamattomassa. Suojatun Cat 6A -kaapelin ominaisuudet PoE-virransyöttöön ovat huomattavasti paremmat kuin suojaamattoman Cat 5e -kaapelin. Syöttöjännite Pienin siirtotien luokka Kaapelin enimmäispituus Maks. resistanssi siirtotiellä / johdin Mahdollinen tiedonsiirtoprotokolla Esimerkki laitteesta V ** Luokka D (Cat 5e) 100 m (ISO 11801) 20 Ω 1000BASE-T IP-puhelin V ** Luokka D (Cat 5e) 100 m (ISO 11801) 12,5 Ω 1000BASE-T IP-kamera V ** Luokka D (Cat 5e) 100 m (ISO 11801) 12,5 Ω 10GBASE-T Älykäs valaistus PoE-sovellukset asettavat suurempia vaatimuksia paitsi kaapeleille, myös liittimille ja mahdollisille jatkoliittimille, joiden on kestettävä virransyötön aiheuttamaa kuormituksen kasvua. Erityisen tärkeää on se, että liitin kestää toistuvia yhteyden kytkemistä ja katkeamista sekä pieniä kipinöitä, joita voi muodostua PoE-virtapiirin katketessa ja kytkeytyessä, ilman että liittimen suorituskyky heikkenee. Gigamedian Cat 6 UTP- ja Cat 6A STP -liittimet ovat Deltan testaamia ja hyväksymiä standardin IEC ukaisesti, mikä varmistaa, että ne täyttävät edellä mainitut vaatimukset. * IEEE:n ehdotuksen mukaisesti. Ei standardoitu ** Tehontarpeesta riippuen (PSE) (1) Suurempia tehoja voidaan tarvita 6 7

5 Kupari Gigamedia kuparikaapelijärjestelmä Cat 6A suojattu 100 Mbps 100Base-T 1000Base-T KAT6A 1000 Mbps 10GBase-T (Luokka EA) 0 10 Gbps Gigamedian korkean paloluokituksen omaava Cat 6A suojattu datakaapeli U/FTP Halogeeniton suojattu Cat 6A -datakaapeli. Sisältää neljä kierrettyä paria, joissa on yksilankaiset johtimet AWG 23 ja erillinen foliosuojaus. Täyttää seuraavien standardien vaatimukset: ISO/IEC 11801, ANSI/TIA-568-C.2 ja EN Kupari Gigamedia datakaapeli Cat 6A U/FTP HF Suojattu valkoinen halogeeniton verkkokaapeli Cat 6A 10G. Sisältää 4 kerrattua paria ja yksilankaiset johtimet, AWG23. Kaikki parit ovat yksilöllisesti foliosuojattuja. Kolmannen osapuolen testaamat ja tarkastamat. Täyttää seuraavien standardien vaatimukset: EN 50173, ANSI/TIA-568-C.2, IEC : Edition , ISO/IEC Ed 2.2. Saatavana single tai siamilaiskaapeleina (kaksi yhteen hitsattua kaapelia). Kategoria: 6A Luokka: EA, 500 MHz (550 MHz) Pakkaus: Kela Väri: (RAL 9003) Ulkohalkaisija: 7,m (siamilainen 7,3 x 16 mm) Impedanssi: 100 ohm NVP: 74 % Lämpötila: 0 C +50 C asennettaessa, -20 C +60 C käytössä Minimitaivutussäde: 50 mm asennettaessa, 2m käytössä Paloluokitus: CPR: Dca s2, d2, a1 Snro Tyyppi Tuotteen nimi Pakkaus GGM C6AF4PZHT3 GGM C6AF4PZHT5 GGM C6AF2X4ZHT5 Datakaapeli Cat 6A U/FTP HF Datakaapeli Cat 6A U/FTP HF Datakaapeli Cat 6A U/FTP HF, siamilainen Gigamedia-datakaapeli Cat 6A F/FTP HF Kela, 30 Kela, 500 m Kela, 500 m Halogeeniton tuplasuojattu Cat 6A F/FTP -datakaapeli. Sisältää neljä kierrettyä paria, joissa on yksilankaiset johtimet AWG 23 ja erillinen suojafolio jokaisen parin ympärillä sekä lisäksi yhteinen suojafolio. Täyttää standardien ISO/IEC 11801, ANSI/TIA-568-C.2 ja EN , 2 & 5 vaatimukset. Kaapeli on myös kolmannen osapuolen testaama ja tarkastama. Tekniset tiedot: Materiaalikategoria: 6A Siirtotieluokka: EA, 550 MHz Pakkaus: Kela, 500 m Väri: (RAL 9003) Ulkohalkaisija: 7,m Impedanssi: 100 ohm NVP: 74 % Lämpötilat: 0 C +50 C asennettaessa, -20 C +60 C käytössä Minimitaivutussäde: 6m asennettaessa, 3m käytössä Maks. vetolujuus: 110 N Paloluokitus: CPR: Dca s2, d2, a1 Kategoria: 6A Luokka: EA, 500 MHz (550 MHz) Pakkaus: Kela Väri: Keltainen (RAL 1021) Ulkohalkaisija: 7,m Impedanssi: 100 ohm NVP: 74 % Lämpötila: 0 C +50 C asennettaessa, -20 C +50 C käytössä Minimitaivutussäde: 6m Paloluokitus: CPR: Cca s1a, d1, a1 Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM C6AF4PZHT3 Cat 6 U/FTP HF T500 Keltainen (RAL 1021) Gigamedian korkean paloluokituksen omaava Cat 6A tuplasuojattu datakaapeli F/FTP Kela, 500 m Halogeeniton tuplasuojattu Cat 6A -datakaapeli. Sisältää neljä kierrettyä paria, joissa on yksilankaiset johtimet AWG 23 ja erillinen suojafolio jokaisen parin ympärillä sekä lisäksi yhteinen suojafolio. Täyttää ja standardien ISO/IEC 11801, ANSI/TIA-568-C.2 ja EN vaatimukset. Kategoria: 6A Luokka: EA, 500 MHz (550 MHz) Pakkaus: Kela Väri: Keltainen (RAL 1021) Ulkohalkaisija: 7,m Impedanssi: 100 ohm NVP: 79 % Lämpötila: 0 C +50 C asennettaessa, -20 C +50 C käytössä Minimitaivutussäde: 6m Paloluokitus: CPR: Cca s1a, d1, a1 Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM C6AFF4PFRT5 Cat 6 F/FTP HF Keltainen (RAL1021) Kela, 500 m Snro Tyyppi Tuotteen nimi Pakkaus GGM C6AFF4PZHT5 Datakaapeli Cat 6A F/FTP HF Kela 500 m 8 9

6 Datakaapeli Cat 7 S/FTP HF PIMF 900 MHz Työkaluton suojattu SLIM-liitin Cat 6A Kupari Tuplasuojattu datakaapeli, joka täyttää ISO/TIA ja CENELEC kategorian 7 (luokka F) suoritusarvot. Kaapeli on taaksepäin yhteensopiva Cat 6A -komponenttien kanssa ja täyttää myös luokkaa EA koskevat siirtotien suorituskykyvaatimukset (10 Gigabit Ethernet). Kaapeli sisältää neljä kierrettyä paria, joissa on yksilankaiset johtimet, AWG 23. Kaikissa 4:ssä parissa on erillinen foliosuojaus sekä yhteinen palmikkosuojaus, jolloin kaapeli on suojattu sekä matala- että korkeataajuiselta häiriöltä (EMC). Kaapeli on tarkoitettu asennettavaksi sisätiloihin. Täyttää seuraavien standardien vaatimukset: EN , EN , ISO/IEC11801, IEC Kategoria: 7 Luokka: F, 600 MHz (900 MHz) Pakkaus: Kela Väri: Oranssi (RAL 2003) Ulkohalkaisija: 7,m Impedanssi: 100 ohm NVP: 79 % Lämpötila: 0 C +50 C asennettaessa, -20 C +60 C käytössä Minimitaivutussäde: 6m Paloluokitus: CPR: Dca s2, d2, a1 Snro Tyyppi Tuotteen nimi Pakkaus GGM C7SF4PHFT5 Kaapeli Cat 7 S/FTP HF 900 MHz Kela, 500 m Erittäin kompakti suojattu liitin, 10G dataverkkoihin helppo kytkeä. Johtimet asetetaan värimerkintöjen mukaan ohjaimeen, ja katkaistaan oikeaan pituuteen. Ohjain asetetaan liittimen rimaa vasten, liitin suljetaan, jolloin ohjain puristuu automaattisesti rimaa vasten. Värimerkinnät A- tai B-kytkentää varten. Liittimen mukana toimitettu pölysuoja voidaan asentaa liittimen etuosaan. Liittimen kompakti muoto pienentää kaapelin taivutussädettä, kun pistorasiaan jää enemmän tilaa. Siirtotieluokka EA, 500 MHz. Liitin on Deltan sertifioima (testattu 700 kytkentää ja irroittamista). Ja täyttää standardien ISO/IEC 11801, TIA-568-C.2, EN sekä IEEE 802.3at/af (PoE/PoE+) vaatimukset. Aukotus: Keystone. Myydään kappaleittain pussissa tai 24 kpl:n laatikossa. Mitat (k x l x s): 21 x 17 x 28 mm aus GGM NKJSC6ATL GGM NKJSC6ATL24 Pölyluukkuja SLIM-liittimille CAT 6A STP SLIM työkaluton CAT 6A STP SLIM työkaluton Hopea Hopea 24 kpl Pölyluukkuja Gigamedia SLIM-liittimille, sopii CAT 6 UTP ja CAT 6A STP liittimiin. Helppo kiinnittää liittimeen edestä. Voidaan käyttää kaikissa kalusteissa ja paneeleissa jossa liittimen koko etuosa näkyy. Kahdeksan eri värivaihtoehtoa. Myydään 24 kappaleen pusseissa. Kupari Gigamedia-putkijohto ja halogeeniton datakaapeli Cat 6A ja Cat 7 Halogeeniton, itsestään sammuva polypropeenista valmistettu 16 mm:n putkijohto, jossa on Cat 6A- tai Cat 7 - kaapeli. Metrimerkinnät helpottavat asennusta ja määrän laskentaa. Putkijohtojen puristuslujuus on 750 N, joten ne on hyväksytty asennettavaksi valuun. Tuotteet on suunniteltu asennettavaksi sisätiloihin ja ne toimitetaan muoviin käärittyinä kieppeinä. Datakaapelit ovat Gigamedian valikoimasta. Putkijohdot tekniset tiedot: Materiaali: Polypropeeni Luokka: 3422/3342 Väri: Standardi: EN EN EN EN IEC Snro Datakaapelin tyyppi Tuotteen nimi Pituus Putkijohdon väri Cat 6A U/FTP ( ) Cat 7 S/FTP ( ) Gigamedia putkijohto 16/1 x Cat 6A U/FTP Gigamedia putkijohto 16/1 x Cat 7 S/FTP 100 m 100 m Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM NKJSHUTWH GGM NKJSHUTBK GGM NKJSHUTBL GGM NKJSHUTGN GGM NKJSHUTOG GGM NKJSHUTRD GGM NKJSHUTYL GGM NKJSHUTTR Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Vihreä Oranssi Punainen Keltainen Läpinäkyvä 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl 10 11

7 Kupari Kytkentäpaneeli Premium 24 porttia, tyhjä, 1U Erinomainen 24 portin tyhjä 19" kytkentäpaneeli, johon sopii kaikki Gigamedian liittimet, sekä suojatut että suojaamattomat. Liittimet kiinnitetään paneeliin takakautta napsauttamalla. sta muovista ja metallista valmistettu paneeli on siisti ja kestävä. Kun paneeliin on kiinnitetty Gigamedian liittimet, etusivu on täysin tasainen. Tilaa on myös merkinnöille. Toimitus sisältää kiinni napsautettavan kaapelituen kaapeleiden kiinnittämiseksi paneelin taakse sekä maadoitusjohto, suojatuille liittimille, korimutterit ja nippusiteet. Kupari Mitat: 44 x 482 x 77 mm (k x l x s) Väri: Materiaali: Metalli/muovi Korkeusyksikköä: HU Aukotus: Keystone aus GGM PANVC6A24BK Kytkentäpaneeli Premium 24 porttia, UTP/STP Kytkentäpaneeli Premium SLIM 0,5 U, 24 SLIM-liitin Cat 6A Erittäin kompakti 19" kytkentäpaneeli, joka vie tilaa puoli korkeusyksikköä (0,5 U = 2m). Toimitus sisältää 24 työkalutonta SLIM-liitintä, Cat 6A STP (Snro: ). Toimitus ei sisällä liittimien pölysuojia. Tähän paneeliin sopivat vain Gigamedian SLIM-liittimet. Kiinni napsautettava kaapelituki, maadoitusjohto suojatuille liittimille, korimutterit ja nippusiteet sisältyvät toimitukseen. Väri: Hopea aus GGM NKJS24PC6A05 Kytkentäpaneeli 0,5 U sis. 24 kpl Cat 6A SLIM-liitintä kpl 12 13

8 Kupari Välikaapeli Cat 6A S/FTP HF Halogeeniton tuplasuojattu erittäin laadukas Cat 6A -välikaapeli. Parhaan suorituskyvyn takaamiseksi ristikytkennässä jokainen välikaapeli on yksilöllisesti testattu ja hyväksytty. Kapeaprofiilinen liitin on helppo lisätä tiheään pakattuihin kytkentäpaneeleihin. Lukituskielen suoja estää lukituskielen tarttumisen ja rikkoutumisen, kun välikaapeli irroitetaan ristikytkennästä. Suojan nerokkaan muotoilun ansiosta lukituskieli on kuitenkin helppo painaa alas. Valettu taivutussuoja. Täyttää seuraavat standardit: ANSI/TIA/EIA-568-C.2, ISO/IEC nd Edition: 2009, EN 50173:2007, IEC Taajuus: MHz. Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/pakk GGM CAT6AS03MWH GGM CAT6AS05MWH GGM CAT6AS1MWH GGM CAT6AS1M5WH GGM CAT6AS2MWH GGM CAT6AS2M5WH GGM CAT6AS3MWH GGM CAT6AS4MWH GGM CAT6AS5MWH GGM CAT6AS7MWH GGM CAT6AS8MWH GGM CAT6AS10MWH GGM CAT6AS15MWH GGM CAT6AS20MWH 0, 0, 1, 2, 4 m 7 m 8 m 10 m 1 20 m Kupari GGM CAT6AS05MRD GGM CAT6AS1MRD GGM CAT6AS2MRD GGM CAT6AS3MRD GGM CAT6AS5MRD GGM CAT6AS10MRD 0, 10 m Punainen Punainen Punainen Punainen Punainen Punainen GGM CAT6AS05MYL GGM CAT6AS1MYL GGM CAT6AS2MYL GGM CAT6AS3MYL GGM CAT6AS5MYL GGM CAT6AS10MYL 0, 10 m Keltainen Keltainen Keltainen Keltainen Keltainen Keltainen GGM CAT6AS05MBL GGM CAT6AS1MBL GGM CAT6AS1M5BL GGM CAT6AS2MBL GGM CAT6AS3MBL GGM CAT6AS5MBL GGM CAT6AS7MBL GGM CAT6AS10MBL GGM CAT6AS15MBL GGM CAT6AS20MBL 0, 1, 7 m 10 m 1 20 m GGM CAT6AS05MGN GGM CAT6AS1MGN GGM CAT6AS1MSGN GGM CAT6AS2MGN GGM CAT6AS3MGN GGM CAT6AS5MGN GGM CAT6AS10MGN 0, 1, 10 m Vihreä Vihreä Vihreä Vihreä Vihreä Vihreä Vihreä GGM CAT6AS05MOG GGM CAT6AS1MOG GGM CAT6AS2MOG GGM CAT6AS3MOG GGM CAT6AS5MOG GGM CAT6AS10MOG 0, 10 m Oranssi Oranssi Oranssi Oranssi Oranssi Oranssi GGM CAT6AS03MBK 0, GGM CAT6AS05MBK 0, GGM CAT6AS1MBK GGM CAT6AS2MBK GGM CAT6AS3MBK GGM CAT6AS5MBK GGM CAT6AS10MBK 10 m 14 15

9 Kupari Tolppakaapeli 6A S/FTP HF Tolppakaapeli Cat 6A S/FTP. Käytetään ensisijaisesti silloin, kun kiinteästi asennettu siirtotie päättyy esim. katon (Consolidation Point) alle ja sitä on pidennettävä pylväspistorasiaan tai paneeliin asti. Hyväksytty standardin EN5017ukaan, siirtotieluokka EA. Varustettu suojatulla RJ45-tulpalla, jossa on taivutussuoja toisessa päässä ja Cat 6A -liitin toisessa. Halogeeniton kaapeli ulkohalkaisija 7,m. Kaapelissa on yksilankaiset johtimet, AWG 23, ja oranssi vaippa (RAL2003). Saatavana 7 eri pituutta. Kupari Snro Tyyppi Tuotteen nimi Pituus Väri Pakkaus GGM CPCEA5MZHO GGM CPCEA7MZHO GGM CPCEA10MZHO GGM CPCEA12MZHO GGM CPCEA15MZHO GGM CPCEA17MZHO GGM CPCEA20MZHO CP-kaapeli 6A S/FTP HF CP-kaapeli 6A S/FTP HF CP-kaapeli 6A S/FTP HF CP-kaapeli 6A S/FTP HF CP-kaapeli 6A S/FTP HF CP-kaapeli 6A S/FTP HF CP-kaapeli 6A S/FTP HF 5m 7m 10m 12m 15m 17m 20 m Oranssi Oranssi Oranssi Oranssi Oranssi Oranssi Oranssi Jatkoadapteri RJ45 Cat 6A STP Jatkoadapteri suojattuun RJ45-liittimeen Cat 6A, luokka EA. Asennettavaksi tyhjiin Gigamedian kytkentäpaneeleihin. Voidaan käyttää myös kytkentäkaapeleiden jatkamiseen. Naaras-naaras GGM GS00 Jatkoadapteri RJ45 Cat 6A STP Jatkoskotelo Cat 6A Jatkoskotelo suojatuille Cat 6A -datakaapeleille. Kahden datakaapelin liittämiseen tiedonsiirto- ja suojausominaisuuksien muuttumatta. Kytkentä tehdään 110-kytkentärimoihin, joissa on värimerkinnät 568A ja B. Tarkoitettu yksilankaisiin johtimiin, AWG Luokka EA, 550 MHz GGM S00 Jatkoskotelo Cat 6A STP 16 17

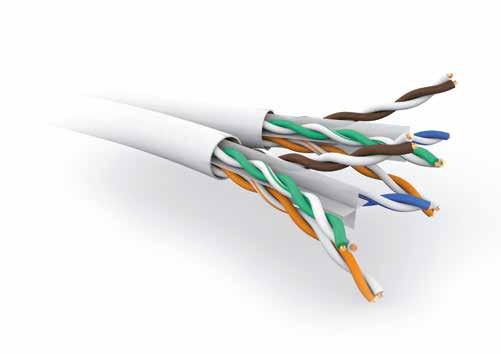

10 Kupari Gigamedian kuparikaapelijärjestelmä Cat 6 suojaamaton 100 Mbps 1000Base-T KAT6 Gigamedia-datakaapeli Cat 6 U/UTP HF X-SLIM, AWG Mbps (Luokka E) 0 10 Gbps Suojaamaton valkoinen halogeeniton Cat 6 -datakaapeli, jossa on pieni ulkohalkaisija. Sisältää 4 kierrettyä paria, joissa on PE-eristetyt yksilankaiset johtimet, AWG23. Parit ovat erotettu toisistaan muovisella keskusristillä. Täyttää kaikki standardien EIA/TIA 568-C.2 CAT6 kaapelisuorituskykyä sekä ISO/IEC ja EN koskevat vaatimukset. Kategoria: 6 Pakkaus: Laatikko/kela Luokka: E, 250 MHz Väri: (RAL 9010) Ulkohalkaisija: 5,m Impedanssi: 100 ohm Snro Tyyppi Tuotteen nimi Pituus Pakkaus GGM C6U4PZHSBU1 GGM C6U4PZHSBU3 GGM C6U4PZHSBT5 NVP: 67 % Lämpötila: 0 C +50 C asennuksessa ja -20 C +60 C käytössä Minimitaivutussäde: 8 x ulkoläpimitta asennuksessa ja 4 x ulkoläpimitta käytössä Paloluokitus: CPR: Dca s2, d2, a2 Datakaapeli Cat 6 U/UTP HF X-slim Datakaapeli Cat 6 U/UTP HF X-slim Datakaapeli Cat 6 U/UTP HF X-slim 100Base-T 100 m m Laatikko Laatikko Kela 10GBase-T Gigamedian korkean paloluokituksen omaava suojaamaton Cat 6 -datakaapeli Halogeeniton suojaamaton CAT6 -datakaapeli. Sisältää neljä kierrettyä paria, joissa on yksilankaiset johtimet, AWG 23, parit ovat erotettu toisistaan muovisella keskusristillä. Täyttää standardien ISO/IEC 11801, ANSI/TIA-568-C.2 ja EN vaatimukset. Kategoria: 6 Pakkaus: Kela Luokka: E, 250 MHz Väri: Keltainen (RAL 1016) Ulkohalkaisija: 5,6 mm Impedanssi: 100 ohm NVP: 67 % Lämpötila: 0 C +50 C asennuksessa ja -20 C +50 C käytössä Minimitaivutussäde: 8 x ulkoläpim. asennuksessa ja 4 x ulkoläpim. käytössä Paloluokitus: CPR: Cca s1a, d1, a1 Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM C6U4PFROHT5 Cat 6 U/UTP HF Keltainen (RAL1016) Gigamedia-datakaapeli Cat 6 U/UTP SIAMILAINEN Kela, 500 m Kupari Gigamedia-datakaapeli Cat 6 U/UTP HF E-SLIM, AWG24 Suojaamaton valkoinen halogeeniton, muovisella keskusristillä varustettu siamilainen Cat 6 -kaapeli. PE-eristetyt yksilankaiset johtimet, AWG23. Täyttää standardit EIA/TIA 568-C.2, ISO/IEC 11801, IEC ja EN Suojaamaton ohut valkoinen halogenivapaa datakaapeli Cat 6 muovisella keskusristillä. Sisältää 4 kierrettyä paria, joissa on PE-eristetyt yksilankaiset johtimet, AWG24. Täyttää kaikki standardien: EIA/TIA 568-C.2 CAT6 kaapelisuorituskykyä sekä ISO/IEC 11801, EN ja EN koskevat vaatimukset. Kategoria: 6 Pakkaus: Laatikko/kela Luokka: E, 250 MHz Väri: (RAL 9010) Ulkohalkaisija: 5,m Impedanssi: 100 ohm NVP: 67% Lämpötila: 0 C C asennuksessa ja -20 C C käytössä Minimitaivutussäde: 8 x ulkoläpimitta asennuksessa ja 4 x ulkoläpimitta käytössä Paloluokitus CPR: Dca, s2,d2, a1 Kategoria: 6 Pakkaus: Kela Luokka: E, 250 MHz Väri: (RAL 9010) Kaapelin leveys: 14,6 mm Korkeus: 6,m Impedanssi: 100 ohm NVP: 67 % Lämpötila: 0 C +50 C asennettaessa, -20 C +60 C käytössä Minimitaivutussäde: 50 mm asennettaessa, 2m käytössä Paloluokitus: CPR: Dca s2, d2, a2c Snro Tyyppi Tuotteen nimi Pituus Pakkaus GGM C6U2X4ZHSBT5 Datakaapeli 2 x Cat 6 U/UTP HF, siamilainen 500 m Kela Snro Tyyppi Tuotteen nimi Pituus Pakkaus GGM C6UHR4WU1 GGM C6UHR4WU3 GGM C6UHR4WT5 Datakaapeli Cat 6 U/UTP HF E-slim Datakaapeli Cat 6 U/UTP HF E-slim Datakaapeli Cat 6 U/UTP HF E-slim 100 m m Laatikko Laatikko Kela 18 19

11 Gigamedia-datakaapeli Cat 6 U/UTP ulkokäyttöön Gigamedian putkijohto ja halogeeniton datakaapeli Cat 6 Kupari Suojaamaton, muovisella keskusristillä varustettu Cat 6 U/UTP kaapeli sisä- ja ulkokäyttöön, AWG 23. Kaapeli on musta ja UV suojattu. Sisävaippa on PVC:tä ja ulkovaippa PE:tä. Maa-asennuksessa kaapeli on suojattava putkella. Kaapelia ei saa asentaa sisätiloissa kahden palo-osaston väliin poistamatta ulkovaippaa. Ulkovaippa on helppo poistaa repäisylangan avulla. Täyttää seuraavien standardien vaatimukset: EIA/TIA 568-C.2, ISO/IEC 11801; IEC ; EN ; EN Kategoria: 6 Pakkaus: Kela Luokka: E, 250 MHz Väri: (RAL 9005) Ulkohalkaisija: 6,m Ulkovaippa: PE/PVC Impedanssi: 100 ohm NVP: 67% Lämpötila: 0 C +50 C asennettaessa, -20 C +60 C käytössä Minimitaivutussäde: 56 mm asennettaessa, 28 mm käytössä Snro Tyyppi Tuotteen nimi Pituus Pakkaus GGM C6U4PPEDC1 GGM C6U4PPEDT3 GGM C6U4PPEDT5 Cat 6 PE U/UTP musta Cat 6 PE U/UTP musta Cat 6 PE U/UTP musta 100 m m Nippu Kela Kela Halogeeniton, itsestään sammuva polypropeenista valmistettu 16 mm:n, putkijohto jossa on Cat 6A- tai Cat 7 -kaapeli. Saatavana kolme vaihtoehtoa: yksi tai kaksi datakaapelia 16 mm:n putkessa, kaksi datakaapelia 20 mm:n putkessa sekä kaksi datakaapelia ja yksi KTV/coax-kaapeli 20 mm:n putkessa. Jos putkessa on kaksi datakaapelia, toinen on valkoinen ja toinen liila, jolloin ne on helppo erottaa toisistaan. Metrimerkinnät helpottavat asennusta ja määrän laskentaa. Putkijohtojen puristuslujuus on 750 N, joten ne on hyväksytty asennettavaksi valuun. Tuotteet on suunniteltu asennettavaksi sisätiloihin ja ne toimitetaan muoviin käärittyinä kieppeinä. Verkkokaapelit ovat Gigamedian valikoimasta. KTV/coax tekniset tiedot: Materiaali: Halogeeniton (LSOH) Kaapelin väri: Sisäjohdin: 1,0m² Ulkohalkaisija: 6,80 mm² Dielektriset aineet: 4,60 mm² Taivutussäde: 10 x ulkoläpimitta Johtimen resistanssi 21,5 Ω/km Suojan resistanssi: 16 Ω/km Kapasitanssi: 53,0 pf/m Impedanssi +/-3: 75 Ω Vaimennus 10 MHz:n taajuudella: 1,9 db / 100 m Vaimennus 860MHz:n taajuudella: 19,1 db / 100 m Vaimennus 2150MHz:n taajuudella: 31,9 db / 100 m Standardi: EN Joustoputket tekniset tiedot: Materiaali: Polypropeeni Luokka: 3422/3342 Väri: Standardi: EN EN EN EN IEC Kupari Gigamedia-datakaapeli, monisäikeinen, Cat 6 U/UTP HF Monisäikeinen halogeeniton datakaapeli Cat 6 U/UTP, AWG 24. Käytetään omien kytkentäkaapeleiden tekemiseen tai dataverkkoihin, joissa tarvitaan jonkin verran joustavaa kaapelia käytettäväksi esim. kaapeliketjuissa. Kaapeli on pakattu laatikkoon, 50 metriä. Snro Datakaapelin tyyppi Tuotteen nimi Pituus Putkijohdon Väri X-slim AWG23 ( ) X-slim AWG23 ( ) X-slim AWG23 ( ) E-slim AWG24 Gigamedia-putkijohto 16/1 x Cat 6 UTP Gigamedia-putkijohto 20/2 x Cat 6 UTP Gigamedia-putkijohto 20/2 x Cat 6 UTP + KTV 1,0 T Gigamedia-putkijohto 16/2 x Cat 6 UTP 100 m 100 m 100 m 100 m Kategoria: 6 Pakkaus: laatikko 50 m Luokka: E, 250 MHz Väri: harmaa (RAL 9002) Ulkohalkaisija: 6,4 mm Impedanssi: 100 ohm (+/-15 %) NVP: 67% Lämpötila: 0 C +50 C asennuksessa Minimitaivutussäde: 40 mm asennettaessa, 20 mm käytössä Snro Tyyppi Tuotteen nimi Pituus Pakkaus GGM CP6UZHC05 Cat 6 monisäikeinen U/UTP harmaa HFX50 50 m Laatikko Työkaluton suojaamaton SLIM-liitin Cat 6 Erittäin kompakti suojaamaton, helposti kytkettävä liitin. Saatavana täysin musta versio, sekä versio jossa mustassa liittimessä on valkoinen etupuoli. Johtimet asetetaan värimerkintöjen mukaan ohjaimeen, ja leikataan oikeaan pituuteen. Ohjain asetetaan liittimen rimaa vasten, liitin suljetaan, jolloin ohjain puristuu automaattisesti rimaa vasten. Värimerkinnät A- ja B-kytkentää varten. Liittimen mukana toimitettu pölysuoja voidaan asentaa liittimen etuosaan. Kompaktin muodon ansiosta kaapelin taivutussäde on pienempi, koska pistorasiaan jää enemmän tilaa. Luokka E, 250 MHz. Liitin on Deltan sertifioima (testattu 700 kytkentää ja irroittamista) ja täyttää standardien ISO/IEC 11801, TIA-568-C.2, EN ja IEEE 802.3at/af (PoE/PoE+) vaatimukset. Aukotus: Keystone. Myydään kappaleittain pussissa tai 24 kpl:n laatikossa. Snro Tyyppi Tuotteen nimi Väri etupuoli Määrä/pakk GGM NKJUC6TL GGM NKJUC6TL24 GGM NKJUC6TLW GGM NKJUC6TLW24 Työkaluton SLIM Cat 6A UTP VL Työkaluton SLIM Cat 6A UTP VL 24 kpl Työkaluton SLIM Cat 6A UTP VL Työkaluton SLIM Cat 6A UTP VL 24 kpl 24 kpl 24 kpl 20 21

12 Suojaamaton liitin CAT6 LSA / 110 Kytkentäpaneeli Premium 24 porttia, tyhjä, 1U Kupari Gigamedia suojaamaton liitin joka päätetään tavallisella LSA tai 110 työkalulla. Värimerkinnät sekä A että B kytkennälle löytyy liittimestä. Täyttää seuraavat standardit: ISO 11801, EN 50173, TIA 568A ja 568B. Keystone. Snro Tyyppi Tuotteen nimi Väri Määrä GGM Cat6 UTP keystone LSA/110 liitin musta Laadukas 24 portin tyhjä 19" kytkentäpaneeli, johon sopii kaikki Gigamedian liitintyypit, sekä suojatut että suojaamattomat. Liittimet kiinnitetään paneeliin takakautta napsauttamalla. sta muovista ja metallista valmistettu paneeli on siisti ja kestävä. Kun paneeliin on kiinnitetty Gigamedian liittimet, etusivu on tasainen. Tilaa on myös merkinnöille. Toimitus sisältää kiinni napsautettavan kaapelituen kaapeleiden kiinnittämiseksi paneelin taakse sekä maadoitusjohdon, korimutterit ja nippusiteet. Mitat: 44 x 482 x 77 mm (k x l x s) Väri: Kupari Materiaali: Metalli/muovi Pölyluukkuja SLIM-liittimille Räkkiyksikköjä: 1 Aukotus: Keystone Pölyluukkuja Gigamedia SLIM-liittimille, sopii CAT 6 UTP ja CAT 6A STP liittimiin. Helppo kiinnittää liittimeen edestä. Voidaan käyttää kaikissa kalusteissa ja paneeleissa jossa liittimen koko etuosa näkyy. Kahdeksan eri värivaihtoehtoa. Myydään 24 kappaleen pusseissa GGM PANVC6A24BK Kytkentäpaneeli Premium 24 porttia, UTP/STP Kytkentäpaneeli Premium SLIM 0,5 U ja 24 SLIM-liitintä Cat 6 UTP Erittäin kompakti 19" kytkentäpaneeli, joka vie tilaa vain puoli korkeusyksikköä (0,5 U = 2m). Toimitus sisältää 24 työkalutonta SLIM-liitintä, Cat 6 UTP. Toimitus ei sisällä liittimien pölysuojia, pölysuojat pitää tilata erikseen 24 kappaleen pakkauksena. Tähän paneeliin sopivat vain Gigamedian SLIM-liittimet. Kiinni napsautettava kaapelituki. Maadoitusjohto, korimutterit ja nippusiteet sisältyvät toimitukseen. Väri: Hopea Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM NKJSHUTWH GGM NKJSHUTBK GGM NKJSHUTBL GGM NKJSHUTGN GGM NKJSHUTOG GGM NKJSHUTRD GGM NKJSHUTYL GGM NKJSHUTTR Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Pölyluukku SLIM-liitin Vihreä Oranssi Punainen Keltainen Läpinäkyvä 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl 24 kpl GGM NKJU24PC605 Kytkentäpaneeli 0,5 U sis. 24 kpl Cat 6 SLIM -liitintä kpl 22 23

13 Välikaapeli Cat 6 UTP HF Premium Välikaapeli Cat 6 UTP HF SLIM Kupari Erittäin laadukas halogeeniton CAT6 suojaamaton välikaapeli. Parhaan suorituskyvyn takaamiseksi ristikytkennässä jokainen välikaapeli on yksilöllisesti testattu ja hyväksytty. Kapeaprofiilinen liitin on helppo lisätä tiheään pakattuihin kytkentäpaneeleihin. Lukituskielen suoja estää sen tarttumisen ja rikkoutumisen, kun välikaapeli irroitetaan ristikytkennästä. Suojan nerokkaan muotoilun ansiosta lukituskieli on kuitenkin helppo painaa alas. Kosketuspinnat on kultapinnoitettu (50 um). Välikaapeleissa on valettu taivutussuoja, ja ne on pakattu yksilöllisesti pusseihin. Värivaihtoehdot: harmaa, keltainen, sininen, vihreä, punainen ja musta. Välikaapelit täyttävät seuraavien standardien vaatimukset: C6 TIA/EIA 568C.2 ja ISO/IEC & EN Vain m ohut suojaamaton SLIM CAT6 halogeenivapaa välikaapeli. Saatavana 0,3. Sopii käytettäväksi muunmuassa asunnoissa ja laajakaistakeskuksissa, joissa on vähän tilaa. Kaapeli soveltuu hyvin myös huomiota herättämättömiin IP-kamera-asennuksiin. Valettu taivutussuoja. Välikaapelit on pakattu :n pusseihin. Välikaapelit täyttävät standardien ANSI/TIA 568C.2 CAT6 ja ISO/IEC CAT6 vaatimukset. Kupari Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/pakk GGM CAT605MZH GGM CAT61MZH GGM CAT62MZH GGM CAT63MZH GGM CAT65MZH GGM CAT67MZHA GGM CAT610MZH GGM CAT615MZH GGM CAT620MZH 0, 7 m 10 m 1 20 m Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/pakk GGM CAT603MZHSB GGM CAT605MZHSB GGM CAT61MZHSB GGM CAT62MZHSB1 GGM CAT63MZHSB1 GGM CAT603MZHSJ GGM CAT605MZHSJ GGM CAT61MZHSJ Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH 0, 0, 0, 0, Keltainen Keltainen Keltainen GGM CAT605MZHJ GGM CAT61MZHJ GGM CAT62MZHJ GGM CAT63MZHJ GGM CAT65MZHJ GGM CAT610MZHJ 0, 10 m Keltainen Keltainen Keltainen Keltainen Keltainen Keltainen GGM CAT603MZHSR GGM CAT605MZHSR GGM CAT61MZHSR GGM CAT603MZHSBE GGM CAT605MZHSBE GGM CAT61MZHSBE Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH Välikaapeli SLIM Cat 6 UTP LSOH 0, 0, 1m 0, 0, Punainen Punainen Punainen GGM CAT61MZHB GGM CAT62MZHB GGM CAT63MZHB GGM CAT65MZHB GGM CAT610MZHB GGM CAT605MZHV GGM CAT61MZHV GGM CAT62MZHV GGM CAT63MZHV GGM CAT65MZHV GGM CAT610MZHV 10 m 0, 10 m Vihreä Vihreä Vihreä Vihreä Vihreä Vihreä Litteä välikaapeli Giga UTP HF valkoinen Litteä, erittäin ohut, suojaamaton, halogeeniton valkoinen kytkentäkaapeli, joka sopii Gigabit Ethernetsovelluksiin. Suunniteltu ensisijaisesti tietokoneiden liittämiseen siistillä tavalla kaukana sijaitseviin datapistorasioihin toimistoissa ja asunnoissa. RJ45-liittimessä on ohut valettu taivutussuoja. Johtimen paksuus: AWG 30. Impedanssi: 100 ohm. Sovellukset IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T. Saatavana kolme eri pituutta GGM CAT61MZHR GGM CAT62MZHR GGM CAT63MZHR GGM CAT65MZHR GGM CAT610MZHR 10 m Punainen Punainen Punainen Punainen Punainen Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/pakk GGM FLAPU10MWH GGM FLAPU15MWH GGM FLAPU20MWH Litteä välikaapeli Giga UTP HF Litteä välikaapeli Giga UTP HF Litteä välikaapeli Giga UTP HF 10 m 1 20 m GGM CAT605MZHN GGM CAT61MZHN GGM CAT62MZHN GGM CAT63MZHN GGM CAT65MZHN GGM CAT610MZHN 0, 10 m 24 25

14 Kupari Jatkoadapteri RJ45 Cat 6 Jatkoadapteri RJ45 Cat 6 UTP esim. kytkentäkaapeleiden liittämiseen. Keystone-kiinnikkeellä varustettu jatkoadapteri voidaan asentaa tyhjiin Gigamedia-kytkentäpaneeleihin. Toimii yhtä hyvin myös Cat 5e -ratkaisuissa. Naaras-naaras. Kupari GGM U00 Jatkoadapteri RJ45 Cat 6 UTP Jatkoskotelo Cat 6 Jatkoskotelo Cat 6 on suunniteltu kahden datakaapelin liitämiseen tiedonsiirto- ja suojausominaisuuksien muuttumatta. Sopii yhtä hyvin myös Cat 5e -kaapeleille. Kytketään 110-rimaan. Sopiva työkalu kytkentään: Snro GGM U00 Gigamedia jatkoskotelo Cat 6 UTP 26 27

15 Kupari Gigamedia-kuparikaapelijärjestelmä Cat 6 suojattu Gigamedia-datakaapeli Cat 6 F/UTP HF 100 Mbps 1000Base-T KAT Mbps (Luokka E) 0 10 Gbps Suojattu sininen halogeeniton Cat 6 -datakaapeli. Sisältää 4 kierrettyä paria, joissa on PE-eristetyt yksilankaiset johtimet, AWG24, Parit ovat erotettu toisistaan muovisella keskusristillä.. Parit on suojattu yhteisellä foliosuojalla. Täyttää seuraavien standardien vaatimukset: EN 50173, ISO/IEC 11801, TIA/EIA 568-C.2 Kategoria: 6 Luokka: E, 400 MHz Pakkaus: Kela Väri: (RAL 5015) Ulkohalkaisija: 6,8 mm Impedanssi: 100 ohm NVP: 66 % Lämpötila: 0 C +50 C asennettaessa, -20 C +60 C käytössä Minimitaivutussäde: 50 mm asennettaessa, 2m käytössä Paloluokitus: CPR: Dca s2, d1, a1 100Base-T 10GBase-T Työkaluton suojattu liitin, Cat 6 Työkaluton Gigamedia-liitin, joka on erittäin helppo kytkeä. Työnnä kaapelin johtimet ohjaimeen ja aseta se rimaa vasten. Taita kaksi siipeä kokoon ne luovat puristusvoiman, joka painaa ohjaimen rimaa vasten. Riman terät leikkaavat johtimien muovipinnan ja muodostavat yhteyden. Siivet toimivat suojaavana kupuna riman ympärillä. Värimerkinnät sekä A- että B-kytkennälle. Asennusohjeet toimitetaan jokaisen liittimen mukana. Täyttää standardien ISO 11801, EN ja TIA 568B.2 vaatimukset. Aukotus: Keystone GGM PRJC6STL GGM PRJC6STL24 Cat 6 STP VL Cat 6 STP VL 24 kpl Kytkentäpaneeli Premium 24 porttia, tyhjä, 1U Hopea Hopea 24 kpl Laadukas 24 portin tyhjä 19" kytkentäpaneeli, johon sopii kaikki Gigamedian liittimet, sekä suojatut että suojaamattomat. Liittimet kiinnitetään paneeliin takakautta napsauttamalla. sta muovista ja metallista valmistettu paneeli on siisti ja kestävä. Kun paneeliin on kiinnitetty Gigamedian liittimet, etusivu on tasainen. Tilaa on myös merkinnöille. Toimitus sisältää kiinni napsautettavan kaapelituen kaapeleiden kiinnittämiseksi paneelin taakse sekä maadoitusjohdon, korimutterit ja nippusiteet. Kupari Snro Tyyppi Tuotteen nimi Pituus Pakkaus GGM C6F4PZHT3 GGM C6F4PZHT5 Datakaapeli Cat 6 F/UTP HF Datakaapeli Cat 6 F/UTP HF m Kela Kela Mitat: 44 x 482 x 77 mm (k x l x s) Väri: Materiaali: Metalli/muovi Räkkiyksikköjä: 1 Gigamedia-datakaapeli Cat 6 F/UTP ulkokäyttöön Suojattu datakaapeli Cat 6 F/UTP AWG24 ulkokäyttöön. Polyeteenistä valmistettu musta ulkovaippa kestää UV-säteilyä ja vettä. Kaapeli on tarkoitettu asennettavaksi ulos mutta ei maahan. Sisätiloissa voidaan asentaa vain lyhyille etäisyyksille, koska kaapelia ei ole paloluokiteltu. Erinomainen valinta IP-kamera-asennuksiin ulkotiloihin. Täyttää seuraavien standardien vaatimukset: ISO/IEC 11801, EIA/TIA 568-C.2 ja EN Aukotus: Keystone GGM PANVC6A24BK Kytkentäpaneeli Premium 24 porttia, UTP/STP Kategoria: 6 Luokka: E, 400 MHz Pakkaus: Nippu tai kela Väri: Ulkohalkaisija: 7,4 mm Ulkovaippa: PE Impedanssi: 100 ohm NVP: 66 % Lämpötila: 0 C +50 C asennettaessa, -20 C +60 C käytössä Minimitaivutussäde: 60 mm asennettaessa, 30 mm käytössä Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM C6F4PPEC1 GGM C6F4PPET3 Cat 6 ulkotilat F/UTP musta X100 Cat 6 ulkotilat F/UTP musta X100 Nippu, 100 m Kela, 30 Välikaapeli Cat 6 S/FTP HF Laadukas tuplasuojattu halogeeniton kytkentäkaapeli. Jokainen välikaapeli on yksilöllisesti testattu ja hyväksytty ja varmistaa parhaan suorituskyvyn ristikytkennässä suojatuissa Cat 6 -kaapelijärjestelmissä. Kapeaprofiilinen liitin on helppo lisätä tiheään pakattuihin kytkentäpaneeleihin. Lukituskielen suoja estää sen tarttumisen ja rikkoutumisen, kun välikaapeli irrotetaan ristikytkennästä. Suojan nerokkaan muotoilun ansiosta lukituskieli on kuitenkin helppo painaa alas. Kosketinpinnat on kultapinnoitettu (50 um). Välikaapelissa on valettu taivutussuoja. Välikaapelit täyttävät seuraavien standardien vaatimukset: C6 TIA/EIA 568C.2 sekä ISO/IEC & EN Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/pakk GGM CAT6S1MZH GGM CAT6S2MZH GGM CAT6S3MZH GGM CAT6S5MZH GGM CAT6S10MZH Välikaapeli Cat 6 S/FTP LSOH Välikaapeli Cat 6 S/FTP LSOH Välikaapeli Cat 6 S/FTP LSOH Välikaapeli Cat 6 S/FTP LSOH Välikaapeli Cat 6 S/FTP LSOH 10 m 28 29

16 Kupari Kupariverkon tarvikkeet ja lisävarusteet Keskiölevy malliin ELKO 2 x RJ45, suora Sokkotulppa Keystone Sokkotulppa Keystone-aukkoon. Käytetään datapistorasioissa ja paneeleissa käyttämättömien liitinaukkojen peittämiseen. Sopii kaikkialle, mihin Gigamedian pistorasioita asennetaan. Saatavana :n pakkauksissa. Kupari Tasainen keskiölevy Gigamedian dataliitinten asennukseen ELKO RS- tai PLUS-kehykseen, erillisenä tai yhdistelmäasennuksena esim. virrankatkaisimen kanssa. Syvennys 9 mm:n merkintänauhalle. Yhdistelmäasennuksiin on saatavana sopivalla kuviolla varustettuja tukikehyksiä. Paikat kahdelle liittimelle. Jos asennat vain yhden liittimen, voit täydentää asennusta sokkotulpalla. Gigamedian SLIM-liittimien mukana tuleva pölyluukku sopii käytettäväksi tuotteessa. Värit valkosävyinen ja mattamusta erilaisiin sovelluksiin. Mitat: 5m x 5m (k x l) GGM OBTURJ45K GGM OBTURJ45KW Sokkotulppa Keystone Sokkotulppa Keystone Adapteri Gigamedia/Actassi, pölysuojallinen GGM SWEELKOPL GGM SWEELKOPLSV GGM OBTURJ45KW GGM OBTURJ45K Keskiölevy ELKO GGM 2xRJ45, tasainen Keskiölevy ELKO GGM 2xRJ45, tasainen Sokkotulppa Keystone Sokkotulppa Keystone (RAL 9010) Mattamusta Adapteri Gigamedian liittimien asennukseen aukkoihin, jotka on tarkoitettu Actassi (LexCom)- asennuskehyksiin. Sopii kaikkiin Actassi-kansiin, mallit Exxact, Trend, Renova ja Senso. Sopii myös Elkon Actassi-kansiin, mallit RS & Plus. Adapteri on valkoinen ja pölysuojallinen. Keskiölevy malliin Schneider Exxact 2 x RJ45, suora GGM ADAPTLX2 Adapteri Gigamedia/Actassi Tasainen keskiölevy Gigamedian dataliitinten asennukseen Schneider Exxact -kehykseen, erillisenä tai yhdistelmäasennuksena esim. virrankatkaisimen kanssa. Syvennys 9 mm:n merkintänauhalle. Yhdistelmäasennuksiin on saatavana sopivalla kuviolla varustettuja tukikehyksiä. Paikat kahdelle liittimelle. Jos asennat vain yhden liittimen, voit täydentää asennusta sokkotulpalla. Gigamedian SLIM-liittimien mukana tuleva pölyluukku sopii käytettäväksi tuotteessa. Värit valkosävyinen ja mattamusta erilaisiin sovelluksiin. Mitat: 5m x 5m (k x l) GGM SWEEXXAKTPL GGM SWEEXXAKTPLSV Keskiölevy EXXACT 2xRJ45, tasainen Keskiölevy EXXACT 2xRJ45, tasainen (RAL 9003) Mattamusta 30 31

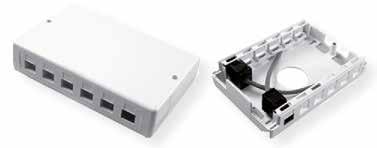

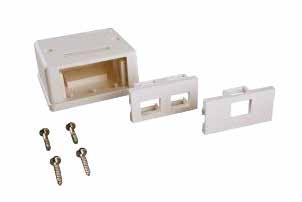

17 Datapistorasia 2 x RJ45, suora Pintarasia 12 liittimelle Kupari Ruotsalaisvalmisteinen tasainen datapistorasia, jossa on tilaa kahdelle RJ45-liittimelle, uppo- tai pintaasennukseen. Pistorasiassa on keskiölevy Exxact, joka tässä toimitetaan Gigamedian itse suunnittelemalla kehyksellä varustettuna. Sopiva kaikkien Gigamedian liittimien kanssa, ja SLIM-liittimien mukana tuleva pölyluukku sopii käytettäväksi tuotteessa. Etupuolella on syvennys 9 mm merkintänauhalle. Tarkoitettu pinta-asennukseen voidaan täydentää korotusrasialla. Jos asennat vain yhden liittimen, täydennä asennusta sokkotulpalla. Varit valkosävyinen ja mattamusta erilaisiin sovelluksiin. Datapistorasian mitat: Korotusrasian mitat: 87x87x14 mm 85x85x3m Pintarasiaan voidaan liittää 1 1odulaariliitintä. Mukana 2 liitinlevyä, joissa molemmissa on paikat 6 Keystoneliittimelle sekä aukollinen osa kaapeliläpiviennille. Kaikki Gigamedian liittimet sopii. Rasia voidaan asentaa esim. asennuslevyyn tai seinään ja käyttää kaikkialla, missä tarvitaan useita pistorasioita. Toimitetaan ilman liittimiä. Tyhjät aukot voidaan sulkea sokkotulpilla. Materiaali: Väri: IP-luokka: 20 Termomuovi Mitat: 40x170x110 mm (k x l x s) Kupari Aukotus: Keystone GGM BOX612KV Pintarasia 12 liittimelle Pintakotelo 1 2 liittimelle ilman pölysuojaa GGM SWEUTTPL GGM SWEUTTPLSV GGM SWEEXXACTRAM GGM SWEBOXSV GGM OBTURJ45KW GGM OBTURJ45K Datapistorasia 2xRJ45 tasainen Datapistorasia 2xRJ45 tasainen Korotusrasia 3m Korotusrasia 3m Sokkotulppa Keystone Sokkotulppa Keystone (RAL 9003) Mattamusta (RAL 9003) Mattamusta Tyhjä pinta-asennettava datapistorasia 1 odulaariliittimelle. Sopiva kaikkien Gigamedian liittimien kanssa, mutta SLIM-liittimien mukana tulevaa pölyluukkua ei voi käyttää. Mukana liitinlevyt yhdelle tai kahdelle Keystone-liittimelle. Rasia voidaan asentaa siten, että liittimet ovat kotelon alareunassa, jolloin kytkentäkaapelit ovat paremmin suojassa. Merkintätarrat sisältyvät toimitukseen. Materiaali: Väri: Termomuovi Mitat: 65 x 70 x 3m (k x l x s) Datapistorasiat 2 x Cat 6 UTP, suora GGM Pintakotelo 1 2 RJ45 ilman pölysuojaa Ruotsalaisvalmisteisia tasaisia datapistorasioita uppo- tai pinta-asennukseen. Täydellisenä toimitetussa pistorasiassa on kaksi työkalutonta SLIM-liitintä Cat 6 UTP. Mukana pistorasian etupuolelle asennettavat pölysuojat. Syvennys 9 mm:n merkintänauhalle. Mukana sokkotulppa sovellukseen, jossa asennukseen tulee vain yksi liitin. Pintakotelot 1 2 liittimelle, sis. pölysuojan Tyhjiä pölysuojallisia datapistorasioita pinta-asennukseen, kaksi eri kokoa, yhdelle tai kahdelle RJ45-liittimelle. Kaikki Gigamedian liittimet sopivat niihin. Merkintäikkuna läpinäkyvää muovia. Sopivia pinta-asennuksiin esim. kerrostaloasunnon laajakaista-asennuksissa tai yläjakeluasennukseen. Jos kotelo käännetään seinällä alaspäin, kytkentäkaapeli on paremmin suojassa. Snro Tyyppi Tuotteen nimi Mitat Väri Määrä/pakk Snro Tyyppi Tuotteen nimi Mitat Väri Määrä/pakk GGM SWEPACK 5 GGM SWEPACK 6 Täyd. pistorasia 2xKAT6 UTP, tas. uppoasenn. Täyd. Pistorasia 2xKAT6 UTP, tas. rasiall. 87x87x14 mm 87x87x49 mm (RAL 9003) (RAL 9003) GGM BOX001KV GGM BOX002KV Pintakotelo pölysuojallinen 1 x RJ45 Pintakotelo pölysuojallinen 2 x RJ45 DIN-adapteri modulaariliittimelle 65 x 37 x 30 mm. 65 x 63 x 30 mm. Adapteri Keystone-modulaariliittimille esim. teollisuuden laitekaappiin. Adapteri kiinnitetään DIN-kiskoon napsauttamalla, ja valinnainen Gigamedian liitin voidaan asentaa adapteriin. Irrotettavat sivusuojat helpottavat käyttöä. Varustettu pölysuojalla. valkoinen valkoinen Mitat: 75x70x18, väri: vaaleanharmaa GGM RJDIN Adapteri Keystone-liittimeen DIN 32 33

18 Kupari Gigamedia-kytkentäpaneeli televiestintään Telepaneeli 19" 1U Modulaariliittimet Modulaariliitin työkaluton RJ45 Cat 6A 10G Kupari Gigamedian täysin varusteltu 19" teleliikenteen kytkentäpaneeli on edullinen ja säästää tilaa. Toimitetaan täydellisenä paneelina 50:lle tai 60:lle RJ45 Cat 3 -liittimelle. Paneeli on erittäin kompakti ja vie vain 1U:n verran tilaa. 50 portin paneelit on sovitettu nastoille 4/5 (sininen-sininen/valkoinen) sekä nastoille 7/8, ja 60 portin paneelit on sovitettu nastoille 4/5 (sininen-sininen/valkoinen) sekä palautus 3/6 (vihreä-vihreä/valkoinen). Voidaan kytkeä joko LSA+- tai 110-kytkentätyökalulla. Sopiva työkalu Gigamedialta: Snro Modulaariliitin asennetaan ilman erikoistyökaluja. Sopii suojatuille kaapeleille kategoriasta riippumatta. Johdinkoot AWG Tukee 10 GBit Ethernetiä (IEEE 802.3an). Siirtotieluokka EA standardin ISO/IEC Ed.2.ukaan. Mitat: 44 x 482 x 77 mm (k x l x s) Väri: Snro Tyyppi Tuotteen nimi Mitat Pakkaus GGM PLUGIT10G RJ45 pikaliitin uros Cat 6A STP 56x14x1m Materiaali: Metalli Räkkiyksikköjä: GGM VC3 GGM 60PVPPC3 Telepaneeli FB 50 x RJ45 UTP Telepaneeli FB 60 x RJ45 UTP Modulaariliitin RJ45, 10G, suojatulle Cat 6-, Cat 6A- ja Cat 7 -kaapelille. Modulaariliitin RJ45 STP sopii kaikille Gigamedian suojatuille kaapeleille. Tarkoitettu yksilankaisille johtimille AWG Tässä kaksiosaisessa mallissa johtimet pujotetaan ohjaimeen, joka työnnetään liittimeen. Toimitetaan varustettuna mustalla taivutussuojalla. Kosketinpinnat on kultapinnoitettu. Täyttää luokan EA (10 Gbps) koskevat, standardin EN50173-ukaiset vaatimukset. Saatavana :n pakkauksissa. Huom! Oikean tuloksen varmistamiseksi on käytettävä sopivia puristuspihtejä Snro Snro Tyyppi Tuotteen nimi Taivutussuojan väri Pakkaus GGM PLUGC6SRIGN RJ45-liitin STP 10G Modulaariliitin RJ45 Cat 5e/6, UTP Modulaariliitin RJ45, suojaamaton, sopii sekä yksilankaisille että monisäikeisille johtimille, AWG23. Täyttää Cat 6 (channel link) ja Cat 5e (permanent link) -tuotteita koskevat, standardin EN5017ukaiset vaatimukset. Kosketinpinnat on kultapinnoitettu. Erikseen tilattavia taivutussuojia on saatavana useita eri värejä. Työkaluksi suosittelemme Gigamedia-puristuspihtejä, Snro: Liittimiä on saatavana 10 kappaleen pakkauksissa. Snro Tyyppi Tuotteen nimi Pakkaus GGM MJ8EP8CR GGM MJ8EP8CR100 Modulaariliitin RJ45 Cat 5e/6 UTP Modulaariliitin RJ45 Cat 5e/6 UTP 100 kpl 34 35

19 Kupari Modulaariliittimet RJ45 Cat 5e/6 pyöreille monisäikeisille kaapeleille Modulaariliitin RJ45, suojaamattomana ja suojattuna, pyöreälle monisäikeiselle kaapelille (AWG 26). Täyttää Cat 6 (channel link) ja Cat 5e (permanent link) -tuotteita koskevat, standardin EN5017ukaiset vaatimukset. Kosketinpinnat on kultapinnoitettu. Erikseen tilattavia taivutussuojia on saatavana useita eri värejä. Työkaluksi suosittelemme Gigamedia-puristuspihtejä, Snro: Pakkaus sisältää. 1. /vihreä 2. Vihreä 3. /oranssi Johdinjärjestys, 568A 1. /oranssi 2. Oranssi 3. /vihreä Johdinjärjestys, 568B Kupari Snro Tyyppi Tuotteen nimi Pakkaus GGM MJ8P8C GGM MJ8PB8C GGM MJ8EP8C Modulaariliitin RJ45 UTP Cat 5e/6 monisäikeinen Modulaariliitin RJ45 STP Cat 5e/6 monisäikeinen Modulaariliitin RJ45 UTP Cat 5e/6 2-osainen /sininen 6. Oranssi /sininen 6. Vihreä Taivutussuojat RJ45-modulaariliittimiin ABS-muovista valmistettuja taivutussuojia kaapeleille, joiden halkaisijat ovat 5,6 6,0 mm. Kiinteä muovinen murtosuoja modulaariliittimen lukituskielen suojaamiseen. Saatavana useita eri värejä. Pakkaus sisältää. Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM 2105XM45G GGM 2105XM45J Muovinen taivutussuoja RJ45-liittimiin Muovinen taivutussuoja RJ45-liittimiin Modulaariliittimet RJ45 Cat 5e/6 STP, integroitu itu taivutussuoja Gigamedia-modulaariliitin RJ45, Cat 5e, monisäikeisille kaapeleille, suojattu ja varustettu integroidulla taivutussuojalla. Täyttää Cat 6 (channel link) ja Cat 5e (permanent link) -tuotteita koskevat, standardin EN5017ukaiset vaatimukset. Kontaktipinnat on kultapinnoitettu. Työkaluksi suosittelemme Gigamediapuristuspihtejä, Snro: Pakkaus sisältää. Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM MJ8C5EBL Modulaariliitin, taivutussuojallinen, Cat 5e/6 STP Modulaariliittimet Tele RJ9, RJ11 ja RJ12 Modulaariliittimet RJ9, RJ11 ja RJ12 litteille monisäikeisille kaapeleille. Kontaktipinnat on kultapinnoitettu. Työkaluksi suosittelemme Gigamedia-puristuspihtejä, Snro: Pakkaus sisältää. 7. /ruskea Johdinsiteet Johdinsiteet on helppo irrottaa ja käyttää uudelleen. Ne ovat ihanteellisia sovelluksissa, joissa vaaditaan joustavuutta, esim. datakaapin ristikytkennässä. Johdinsiteet sopivat erinomaisesti myös kiinteisiin asennuksiin, joissa ei haluta käyttää nippusidettä, koska ne saattavat vaurioittaa kaapelia kiristettäessä side liian tiukalle. Saatavana etrin rulla, josta nauhaa leikataan tarvittaessa halutun pituisia pätkiä, sekä :n pakkaus valmiiksi leikattuja 150 mm:n pituisia johdinsiteitä, joissa on stanssatut reiät. Väri: musta Snro Tyyppi Tuotteen nimi Pituus Määrä/pakk Ruskea GGM BBT25200N GGM BBR205MN GGM BBR205MR GGM BBR205MB GGM BBR135MN Tarranauha, soljellinen 7. /ruskea Tarranauha Tarranauha MUSTA 20 mm Tarranauha PUNAINEN 20 mm Tarranauha SININEN 20 mm Tarranauha MUSTA 1m 8. Ruskea Johdinsidetarra, jossa on kiinnitystä helpottava, kätevä muovisolki. Myydään 10 kpl:n pakkauksissa. Johdinsidetarra sopii datakaapissa tehtäviin joustaviin ristikytkentöihin sekä kiinteisiin asennuksiin, joissa ei haluta käyttää nippusidettä, koska ne saattavat vaurioittaa kaapelia kiristettäessä side liian tiukalle. 150 mm Rulla Rulla Rulla Rulla Snro Tyyppi Tuotteen nimi Pakkaus GGM MJ4P4C GGM MJ6P4C GGM MJ6P6C Modulaariliitin RJ9 4-4 FLAT Modulaariliitin RJ FLAT Modulaariliitin RJ FLAT Snro Tyyppi Tuotteen nimi Pituus Leveys GGM HLS20290N Johdinsidetarra, soljellinen 290 mm 20 mm 36 37

20 Kupari Työkalut kupariverkkosovelluksiin Sivuleikkurit data- ja telesovelluksiin Sivuleikkureita käytetään useimmiten hienomekaniikka-asennuksissa. Sivuleikkurit ovat tarkkuushiotut ja varustettu palautusjousella. Valmistettu runsasseosteisesta työkaluteräksestä. Ergonomiset kahvat. Sopivat erinomaisesti johtimien leikkaamiseen Gigamedian työkaluttomien liittimien kytkennässä. Pituus: 130 mm GGM 907CUT15S Sivuleikkurit tele/data Kuorintatyökalu, tele-/datakaapelit Erittäin laadukas kuorintatyökalu. Pyöreiden ja litteiden kaapeleiden täsmälliseen, nopeaan ja turvalliseen kuorintaan. Työkalun takareunassa myös leikkaustoiminto. Sopii kaikkien Gigamedian datakaapeleiden kuorintaan. Veitsen kuorintasyvyys on säädettävissä eri vaipan paksuuksille GGM 907X501 Kuorintatyökalu data/tele Työkalusarja kaapelin testauslaite, sivuleikkurit ja kuorintatyökalu Kupariverkkosovelluksiin suunniteltu työkalusarja sisältää pyöreiden kaapeleiden kuorintatyökalun, sivuleikkurit ja helppokäyttöisen testityökalun kuparikaapelijärjestelmien testaamiseen. Pehmeään siistiin laukkuun pakattu työkalusarja voidaan kiinnittää vyöhön. Kuorintatyökalu pyöreiden kaapeleiden täsmälliseen, nopeaan ja varmaan kuorintaan. Sopiva työkalu kaikille Gigamedian verkkokaapeleille. Runsasseosteisesta työkaluteräksestä valmistetut tarkkuushiotut sivuleikkurit ovat varustettu palautusjousella ja ergonomisilla kahvoilla. Sopivat erinomaisesti johtimien leikkaamiseen Gigamedian työkaluttomien liittimien kytkennässä. Lähettimestä ja vastaanottimesta koostuvalla testi-instrumentilla tarkistetaan, onko johtimet kytketty oikein ja toimivatko kaapelijärjestelmän yhteydet. Tämä voi olla täysin riittävä testityökalu valvontaan ja vianetsintään pienehköissä verkoissa, joissa ei vaadita normeja noudattavia mittauksia GGM KITLC90 Testisarja ja työkaluja Kuorintatyökalu Kytkentätyökalu 110 / LSA+ Työkalu johtimien kytkemiseen 110-rimaan. Painaa kytkettävät johtimet hahloon ja leikkaa samalla ylimenevän johtimen osan pois juuri oikeasta kohdasta. Puristuksen säätömahdollisuus ennen leikkaamista sekä leikkuuesto -asetus. Soft-Grip varmistaa hyvän otteen. Leikkuuterä LSA+ (Krone) -järjestelmää varten ei sisälly toimitukseen ja on tilattava erikseen. Koukkupää kytkennän poistamiseen GGM 907H110 GGM 907H14TKR Puristuspihdit Premium Kytkentätyökalu 110 LSA+ (Krone) -terä Työkalu ammattikäyttöön kytkentäkaapelien tai asennuskaapelien kytkemiseen modulaaripistokkeeseen (uros). Puristaa tarkasti kaikentyyppiset modulaaripistokkeet: RJ45, RJ12, RJ11, RJ9. Työkalussa on sekä leikkuri että kuorintatyökalu. Ergonomiset kahvat, joista saa mukavan otteen GGM 907H468B Puristuspihdit Premium Työkalusarja kytkentään, puristamiseen ja kuorintaan Kupariverkkosovelluksiin suunniteltu työkalusarja sisältää ammattimaisen modulaariliitinten puristustyökalun, LSA+/110-kytkentätyökalun ( Krone-työkalu ) sekä kuorintatyökalun pyöreiden kaapeleiden kuorintaan. Sarja toimitetaan pakattuna kovaan muovilaukkuun. Puristustyökalu puristaa tarkasti kaikentyyppiset modulaaripistokkeet: RJ45, RJ12, RJ11, RJ9. Kytkentätyökalun mukana on leikkuuterä johtimien kytkentään sekä 110-rimaan että LSA+-rimaan ( Krone-rima ) GGM KITHTK3024 Työkalusarja puristamiseen ja kytkentään Puristustyökalu F/UTP ammattikäyttöön Ammattikäyttöön suunniteltu puristustyökalu erityisesti Gigamedian suojattujen 10G-modulaaripistokkeiden Snro tekemiseen GGM 907H8C6S Puristuspihdit RJ45-liittimille Cat 6 F/UTP HDMI-kaapeli HDMI 1.4 -kaapeli on laadukas vaihtoehto selkeään audio-/videosignaaliin. Tämän kaapelityypin perusominaisuudet ja suorituskyky ovat samat kuin tavallisessa High Speed HDMI -kaapelissa. Lisäksi kaapelissa on HDMI Ethernet Channel -datakanava tätä toimintoa tukevien laitteiden keskinäistä tiedonsiirtoa varten. Kultapinnoitetut liittimet parantavat suorituskykyä. Joustava vaippa mustaa PVC:tä. Täysin valetut liittimet varmistavat hyvän vedonpoiston. Ammattimainen kuorintatyökalu pyöreiden, ulkohalkaisijaltaan 2,5 1m:n datakaapeleiden tarkkaan, nopeaan ja turvalliseen kuorintaan. Sopiva kaikille Gigamedian Snro Tyyppi Tuotteen nimi Pituus Väri verkkokaapeleille. Leikkaussyvyys säädettävissä eri vaippapaksuuksille GGM CORDHDMI2M HDMI 1.4 2M musta GGM CORDHDMI5M HDMI 1.4 5M musta GGM CORDHDMI10M HDMI M musta 10 m GGM CORDHDMI15M HDMI M musta GGM 907X502 Kuorintatyökalu 2,5 1m GGM CORDHDMI20M HDMI M musta 20 m Kupari

21 KAAPELIJÄRJESTELMÄ VALOKUITU JOHDANTO Kaapelijärjestelmä valokuitu Gigamedia kuitukaapelit kaapeli TBU yksimuoto SMT, 9/125 μm OS2 Yleiskäyttöinen kiinteällä toisiopäällysteellä varustettu valokuitukaapeli sisä- ja ulkokäyttöön. Vahvistettu ja tiivistetty kyllästetyllä lasilangalla, mikä toimii myös jyrsijäsuojauksena. UV-kestävä musta halogeeniton vaippa. Maa-asennuksessa asennetaan suojaputkeen. Saatavana 4-, 6-, 8-, 12- tai 24-kuituisena. Myydään määrämittaisena tai kelalla 2100 m Ammattimaisia valokuitutuotteita Tarjoamme täydellisen valikoiman tuotteita valokuitutekniikalla toteutetun lähiverkon rakentamiseen. Valikoima sisältää eri kaapelityyppejä eri käyttötarkoituksiin sekä kuiturasioita, ODF-tuotteita, jatkoskasetteja, puhdistusaineita jne. Lisäksi meillä on häntäkuituja ja muita tarvikkeita kuitujen hitsaamiseen sekä työkalusarjoja ja materiaaleja mekaanisten liittimien tekoon XPFIT. Tuoteluettelomme lopussa on luku Tietoa valokuidusta, jossa esitellään kuitutekniikan perusteita. Kaapelityyppi: Kiinteällä toisiopäällysteellä suojattu kuitukaapeli, TBU (Tight Buffered Universal) Kuitutyyppi: Yksimuoto OS2 9/125 μm, G652D Ensiöpäällyste: 250 μm Toisiopäällyste: 900 µm Käyttöalue: sisä- ja ulkotilat. Maa-asennus suojaputkeen Vaipan väri: Vahvistus/tiivistys: Kyllästetty lasikuitulanka Vaippa: Halogeeniton, UV-kestävä Maks. vetolujuus: 500 N Maks. puristuslujuus: 3000 N Käyttölämpötila: -20 C +60 C Paloluokka CPR: Dca, s2, d2, a1 Yleistä: Täyttää mekaanisia vaatimuksia ja ympäristösuoristuskykyä koskevat standardin IEC vaatimukset Snro Tyyppi Tuotteen nimi Ulkohalk. Taivutussäde Kela käyttö/asenn GGM FO4B9ST GGM FO8B9ST GGM FO12B9ST 4-kuit. kaapeli TBU SM G652D 8-kuit. kaapeli TBU SM G652D 12-kuit. kaapeli TBU SM G652D 6,m 7,0 mm 7,m Kaapelin saa myös monimuotokuiduilla OM1, OM2, OM3 ja OM4. Kysy erikseen. 50 mm/100 mm 50 mm/100 mm 7m/130 mm 2100 m 2100 m 2100 m Valmiiksi päätetty aikaa säästävä vaihtoehto Voit halutessasi ratkaista valokuitujen kytkennän nopeasti, kätevästi ja edullisesti tilaamalla tarvitsemasi kuitukaapelit määrämittaisina ja liittimillä varustettuina. Varustamme tarvitsemasi kuitukaapelit haluamillasi liittimillä toimipaikassamme Lillessä, Ranskassa. Voit myös saada valmiiksi liitetyn kuitukytkentäpaneelin/odf:n sekä tarvitsemasi määrämittaiset kaapelit, joissa on holkkitiivisteet ja liittimet valmiina asennettavaksi ODF-telineeseen adaptereiden avulla. Jos tarvitset valmiiksi kalustettuja kuparikaapeleita, tarjoamme ratkaisuja myös siihen. Meillä on laaja valikoima ammattitarvikkeita sekä liittimien tekemiseen että kosketuspintojen tarkistukseen sekä valmiiden kaapelointien mittauksiin. Taitavat teknikkomme ovat kaikentyyppisten kuituliittimien asiantuntijoita, ja heillä on multikuituliitäntöjen MTP/ MPO sertifiointi. Meillä on kiinteä hinnoittelukäytäntö ja konfiguraattori, jonka avulla myyjä pystyy antamaan hintatiedot nopeasti. Valmistus ja toimitus vievät noin kaksi viikkoa tilauksesta. Kaapelit toimitetaan keloissa, joissa liittimet on suojattu ja toisessa päässä on vetonaru. Toimitamme aina mittausprotokollan valmiista tuotteesta. Keskiputkirakenteinen (Central Loose Tube) valokaapeli sisäja ulkokäyttöön, yksimuoto (SML) 9/125μm OS2 Keskiputkirakenteinen (Central Loose Tube) sisä- ja ulkokäyttöön, 12- tai 24-kuituisena. Ulkokäytössä kaapeli on asennettava putkeen. Kaapelin sisällä olevat lasikuituvahvikelangat toimii vahvikkeena sekä jyrsijäsuojauksena. Kaapelityyppi: Keskiputkirakenteinen (CLT), geeli Kuitutyyppi: Yksimuoto SM OS2 9/125 μm, G652D Ensiöpäällyste: 250 μm Käyttöalue: Sisälle ja ulos putkessa Vaipan väri: Oranssi Vahvistus/tiivistys: Lasikuitulanka Snro Tyyppi Tuotteen nimi Ulkohalkaisija Väri M/kela GGM FO12B9LST GGM FO24B9LST 12 kuitu CLT SM G kuitu CLT SM G652 Vaippa: Halogeeniton (LSZH) CPR: Eca Käyttölämpötila: -20 C + 70 C Yleistä: Täyttää mekaanisia vaatimuksia ja ympäristösuoristuskykyä koskevat standardin IEC vaatimukset 6,m (±0,8) 7,m (±0,8) Oranssi Oranssi T2100 T

22 Gigamedian värijärjestelmä, valokuitu Gigamedian valokuitukaapeleiden värijärjestelmä noudattaa standardia IEC Kuitu 1: Punainen Kuitu 2: Vihreä Kuitu 3: Kuitu 4: Keltainen Kuitu 5: Kuitu 6: Kuitu 7: Ruskea Kuitu 8: Liila Kuitu 9: Turkoosi Kuitu 10: Kuitu 11: Oranssi Kuitu 12: Vaaleanpunainen Kuitu 13: Keltainen, merkintä 70 mm:n välein Kuitu 14:, merkintä 70 mm:n välein Kuitu 15:, merkintä 70 mm:n välein Kuitu 16: Turkoosi, merkintä 70 mm:n välein Kuitu 17: Oranssi, merkintä 70 mm:n välein Kuitu 18: Vaaleanpunainen, merkintä 70 mm:n välein Kuitu 19: Keltainen, merkintä 3m:n välein Kuitu 20:, merkintä 3m:n välein Kuitu 21:, merkintä 3m:n välein Kuitu 22: Turkoosi, merkintä 3m:n välein Kuitu 23: Oranssi, merkintä 3m:n välein Kuitu 24: Vaaleanpunainen, merkintä 3m:n välein 42 43

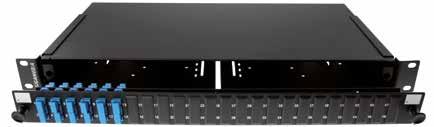

23 Gigamedian kytkentäpaneeli / ODF kuitu ja tarvikkeet Kytkentäpaneeli/ODF, valokuitu Kytkentäkaapelisuoja kuitukytkentäpaneeliin/odftelineeseen sta pellistä valmistettu kytkentäpaneelisuoja 1U asennetaan Gigamedian kytkentäpaneeleihin suojaamaan kytkentäkaapelia/adaptereita. Suojassa on 1U:n korkuinen etulevy, joka voidaan kaapeleiden ohjauksessa kääntää alas. Sopii kuitupaneeleihin Snro ja sekä Snro ja Väri: musta (RAL 9005) Tyhjiä ulosvedettäviä 19" kuitupaneeleja, korkeus 1U (korkeusyksikkö), 12 tai 24 adapterille, SC duplex (LC quad) tai SC simplex (LC duplex). sta pellistä valmistetut paneelit ovat kestäviä ja tyylikkäitä. Sisältää kuusi pidikettä kaapeleiden ohjaukseen sekä kaksi kaapeliläpivientiä PG13,5. Paneeliin voidaan kiinnittää Gigamedian jatkoskasetti. Materiaali: Pelti GGM PGJ1N Liitin-/kaapelisuoja, valokuitu Väri: Korkeus: Leveys: Syvyys: 1U (44 mm) 19" (48m) 224 mm Pidike 24 hitsausholkille Itsekiinnittyvä pidike kuitujatkosholkeille. Tilaa 24 holkille (2 x 12). Sopii käytettäväksi Gigamedian kuitukytkentäpaneeleissa jatkettaessa kiinteällä toisiopäällysteellä suojattua kuitukaapelia (TB-kaapelia). Väri: musta GGM GMT024SCN GGM GMTO24SCDN GGM OBTUSCDPLEX GGM GMTO12SCN GGM GMTO24SCSN GGM OBTUSCSPLEX Kuitupaneeli 12 SC DUPLEX Kuitupaneeli 24 SC DUPLEX Sokkotulppa kuitupaneeliin, SC DUPLEX Kuitupaneeli 12xSC SIMPLEX Kuitupaneeli 24xSC SIMPLEX Sokkotulppa kuitupaneeliin, SC SIMPLEX Kytkentäpaneeli/ODF, valokuitu varusteltu Ulosvedettävä 19 " kuitupaneeli, korkeus 1U (korkeusyksikkö) varusteltu 6, 12 tai 24 adapterilla, yksimuoto SC duplex. Tupla etulevyn ansiosta laitteen ilme välikappaleineen on yhtenäinen, ja myös kytkentäkaapeleiden taivutussäde on pienempi. Valmistettu mustasta pellistä. Sisältää itsekiinnittyvät pidikkeet kaapeleiden ohjaukseen (8 kpl) sekä pidikkeet jatkosholkeille. Sisältää reiät kaapeleille 2 x 20 mm + 4 x 10 mm ja yhden kaapeliläpiviennin PG13,5. Kaikissa malleissa on 24 porttia SC duplex -liitimille, tyhjät aukot on varustettu sokkotulpilla. Korkeus: 1U (44 mm) GGM SPLICEBRIDGE Pidike 24 hitsausholkille Jatkoskasetti 12, valokuitu, Perus ja Laajennettu Gigamedia-jatkoskasetissa on tilaa 2 x 6 kuitujatkokselle. Kasetti on varustettu jatkospidikkeillä. Jatkoskasetista on saatavana kaksi eri mallia: perusmalli, jota käytetään sellaisenaan tai pohjana pinottaessa useita kasetteja päällekkäin, sekä laajennusmalli, joka napsautetaan pinottaessa perusmallin päälle. Toisella sivulla olevan saranan avulla pinottuja kasetteja voidaan selata. Kasetissa kuitujen taivutussäde on mm, mikä varmistaa sen, etteivät kuidut altistu rasitukselle tai vaimennus kasva liian suureksi. Toimitus sisältää läpinäkyvän muovisen kannen. Materiaali: muovi, mitat (l x s x k): 160 x 98 x 10 mm GGM CASSEPFB GGM CASSEPFS Jatkoskasetti PERUS Jatkoskasetti LAAJENNUS Leveys: 19" (48m) Syvyys: 200 mm GGM TIRRA6SC09 GGM TIRRA12SC09 GGM TIRRA24SC09 Kuitupaneeli sis. 6 x SCD SM -adapteria Kuitupaneeli sis. 12 x SCD SM -adapteria Kuitupaneeli sis. 24 x SCD SM -adapteria 44 45

24 Jatkoskasetti 24, valokuitu Gigamedia-jatkoskasetissa on tilaa 24 kuitujatkokselle. Sisältää pidikkeen kuitujatkosholkille ja kannelle. Asennetaan Gigamedian kuitukytkentäpaneeleihin/odf-telineisiin (Snro: tai ) Päätekotelot ja rasiat valokuitu Päätekotelo 4xSC simplex GGM 24FOTRAY Jatkoskasetti 24, valokuitu, sis. kannen Kuitujatkosholkit Läpinäkyvät kuitujatkosholkit (hitsausholkit), joista on saatavana kaksi pituutta: 45 ja 60 mm. Myydään 100 kpl pakkauksissa GGM PROTHERMO45L GGM PROTHERMO60L Kuitujatkosholkki 4m Kuitujatkosholkki 60 mm 100 kpl 100 kpl Kompakti päätekotelo neljälle pölysuojatulle SC simplex -välikappaleelle/adapterille. Tarkoitettu sisäkäyttöön. Sopii sekä G652- että G657-kuidulle. Huom! Jos koteloon päätetään kolme tai neljä kuitua, koteloon mahtuvat vain alla olevat korvattomat adapterit. Kahta tavallista korvallista adapteria voidaan käyttää siten, että niiden väliin sijoitetaan sokkokansi. Toimitus sisältää 3 sokkokantta mahdollisia käyttämättömiä paikkoja varten. Läpimenevien ruuvireikien ansiosta pistorasia voidaan asentaa ja irrottaa suljettuna. Kotelo voidaan asentaa laiterasian päälle käyttämällä pohjassa olevia rasian ruuvikiinnitykseen tarkoitettuja avaimenreikiä. Pohjassa on myös kiinnike DIN-kiskoon asentamista varten. Kotelossa oleva lasersäteilyn varoitusmerkki ja värimerkintätarra voidaan haluttaessa korvata toisella merkinnällä tai poistaa kokonaan, jolloin pistorasia on kauttaaltaan valkoinen. Mitat: 83x100x29 mm (korkeus x leveys x pituus). Väri: valkoinen (RAL 9010), IP GGM ONT4B3 Päätekotelo 4xSC simplex Suojaputki 900µm, 250µm kuiduille 900µm suojaputki joka voidaan pujottaa 250µm kuiduille. Käytetään esimerkiksi jos 250µm kuituja halutaan päättää Gigamedian mekaaniseen XPFIT liittimeen. Toimitetaan 10m pakkauksessa. Välikappale/adapteri, pölysuojallinen, SC simplex Välikappale/adapteri päätekotelolle Snro Integroitu jousitoiminen pölysuoja. Saatavana SC/UPC- ja SC/APC-malleihin. Snro Tyyppi Tuotteen nimi Väri Pakkaus GGM VFIBTJACK Suojaputki 900µm 10 m GGM RACMOCCSWS GGM RACSCASWS Adapteri SC/UPC pölysuojallinen Adapteri SC/APC pölysuojallinen Vihreä Ruuvit adaptereiden kiinnitykseen Seinäkotelo, IP20 Ruuvit adaptereiden kiinnittämiseen Gigamedian ODF-telineeseen. Parantaa kiinnitystä, jos adapteri on kiinnitetty vain telineeseen kuuluvalla jousella. Myydään 24 ruuvin pakkauksissa. Jokaista adapteria kohti tarvitaan kaksi ruuvia. Seinäkiinnitykseen tarkoitettu metallinen kotelo IP20. Täydennetään erilaisilla liitinlevyillä, jotka tilataan erikseen. Seinäkotelon liitinlevyä on saatavana 4 x SC duplex-, 6 x SC simplex- sekä 6 x ST -liittimille sopivilla aukotuksilla. Kaapeliläpiviennit pohjassa, mitat: 55x160x250 mm (korkeus x leveys x pituus). Väri: harmaa (RAL 7035) GGM VISSC Ruuvit adaptereiden kiinnitykseen 24 kpl GGM BOXOPTIC GGM PAG4CD GGM PAG6C GGM PAG6T Seinäkotelo IP20 Liitinlevy 4 x SC duplex Liitinlevy 6 x SC simplex Liitinlevy 6 x ST 46 47

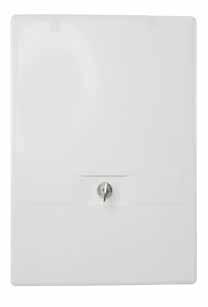

25 Jatkos-/päätekotelo, valokuitu, 4xSC simplex Edullinen valkoinen, muovinen jatkos-/päätekotelo 4 kuidulle. Integroitu jatkoskasetti. Paikat neljälle Simplexadapterille. Erinomaisesti rakennuksen julkisivuun sopiva luovutuspisterasia FTTH-asennuksissa rivitaloihin ja omakotitaloihin. Sopii sekä G652- että G657-kuidulle. Voidaan lukita toimitukseen sisältyvällä avaimella. Pohjassa viisi 7 10 mm:n kaapeliläpivientiä. Jatkoskotelo IP20, 48 kuituliitokselle ja 12 SC duplex liitinadapterille Kuitujatkoskotelo IP20 ABS-muovia 48 kuituliitokselle. Tilaa 12 SC duplex liitinadapterille. Kaksi integroitua jatkoskasettia. Lukittava kansi. Erinomainen valinta FTTH-sovelluksiin. Materiaali: Suojausluokka: Paino: ABS-muovi, UV-kestävä IP65 0,45 kg Mitat: 201x140x40 mm (k x l x s) Lämpötila: -40 C +60 C GGM 4FSBOX Jatkos-/päätekotelo, valokuitu, 4xSC simplex Päätekotelo IP Tekniset tiedot: Väri: valkoinen (RAL 9003) Kapasiteetti: 48 kuituliitosta ja/tai 12 SC-kaksoisadapteria Symmetrinen muotoilu, kaapeliläpiviennit vasemmalla ja oikealla puolella. Kotelossa on midspan valmius (kylkiotto) Käytetään kuitukaapeleiden ja puhalluskuitujen jatkamiseen Mukana avain ja lukko, asennetaan tarvittaessa Tukee 1ikrokanavan liittämistä, enimmäisläpimitta Ø 7 mm Toimitus sisältää kaksi muovimoduulia 12 SC-kaksoisadapterille, nippusiteitä sekä tiivisteitä Mitat: 340 x 235 x 60 mm Paino: 0,8 kg Päätekotelo IP65 sisä- ja ulkotila-asennukseen, joka on myös UV-kestävä. Pienikokoinen kotelo on sovitettu 2 SC simplex- tai LC duplex -liittimille ja suurempi 12 SC simplex- tai LC duplex -liittimille. Integroitu kuitujatkospidike ja urat kuitujen ohjaukseen sekä integroidut kaapeliläpiviennit. Isommassa kotelossa on kaapeliläpivienti PG16. Sopii sekä G652- että G657 kuidulle. Täyttää standardien BELLCORE GR-326, ISO 1133 ja DIN vaatimukset. Väri: harmaa Tekniset tiedot: Mitat Snro: : 180 x 165 x 43 (k x l x p), paino: 0,34 kg Mitat Snro: : 220 x 200 x 50 (k x l x p), paino: 0,52 kg GGM IP65BOX4FO GGM IP65BOX24FO Päätekotelo IP65 jatkos 2XSCS Päätekotelo IP65 jatkos 12XSCS GGM 48FLOORBOX Jatkoskotelo IP20, 48 kuituliitokselle 12Xscd (RAL 9003) Kestävä polykarbonaatista valmistettu päätekotelo sisä- ja ulkokäyttöön Kestävä polykarbonaatista valmistettu päätekotelo sisä- ja ulkokäyttöön. Kestää sekä UV säteilyä että sadetta. Kotelossa on kaksi lukkoa ja niihin kuuluva kolmioavain. Pohjassa asennuslevy esim. DIN-kiskon, kuitujatkoskotelon tai muiden lisälaitteiden kiinnittämistä varten. Kotelossa on kolme kaapeliläpivientiä (1xPG29 + 2xPG13,5). Mitat (k x l x s): 400x300x210 mm. Luokitus IP67. Asennettaessa tolppaan mm käytetään ruostumattomasta teräksestä valmistettua tolppakiinnikettä, Snro GGM IP67COF GGM KITFIXPOL40 Päätekotelo polykarbonaatti IK10 Tolppakiinnikesarja RF teräs 48 49

26 Gigamedia-adapterit, valokuitu Adapteri Multimode adapterit monimuoto. Adapterit ovat laadukkaita, ja ne täyttävät seuraavien normien vaatimukset: EIA/TIA 568, ISO ja EN LC duplex sopii samaan aukkoon kuin SC simplex LC quad sopii samaan aukkoon kuin SC duplex Adapterit Singelmode Yksimuotokuitujen adapterit. Adapterit ovat laadukkaita ja täyttävät seuraavien normien vaatimukset: EIA/TIA 568, ISO ja EN LC duplex sopii samaan aukkoon kuin SC simplex LC quad sopii samaan aukkoon kuin SC duplex Snro Tyyppi Tuotteen nimi Väri Kuva nro Määrä/pakk GGM RACTTM GGM RACCCP GGM RACCCP2 GGM RACTCM2 GGM RACLCLCMM GGM RACLCLCQMM Adapterit Multimode, 6 kpl Adapteri MM ST/ST Adapteri MM SC/SC SIMPLEX Adapteri MM SC/SC DUPLEX Adapteri MM ST/SC DUPLEX Adapteri MM LC/LC DUPLEX Adapteri MM LC/LC QUAD Metalli Beige Beige Beige Beige Beige Snro Tyyppi Tuotteen nimi Väri Kuva nro Määrä/pakk GGM RACMOCCS GGM RACCCP2SC GGM RACSCAPCS GGM RACSCAPCD GGM RACLCLCSM GGM RACLCLCQSM Adapterit Singelmode, 6 kpl SC SM adapteri SC-D SM adapteri SC SM APC adapteri SC-D SM APC adapteri LC-D SM adapteri LC-Q SM adapteri Yksimuotokuitujen duplex-adapteri SC, 6 kpl, saatavana UPC ja APC hionnalla. Adapterit ovat laadukkaita ja täyttävät seuraavien normien vaatimukset: EIA/TIA 568, ISO ja EN Pakkaus sisältää 6 kpl adapteria. Vihreä Vihreä Monimuotokuitujen duplex-adapterit SC, 6 kpl. Adapterit ovat laadukkaita ja täyttävät seuraavien normien vaatimukset: EIA/TIA 568, ISO ja EN Pakkaus sisältää 6 kpl adapteria GGM 6RACSCAPCD GGM 6RACCCP2SC Adapteri SM SC/APC DPX 6 kpl Adapteri SM SC/UPC DPX 6 kpl Vihreä 6 kpl 6 kpl GGM 6RACCCP2 Adapteri MM SC/PC DPX 6 kpl Beige 6 kpl 50 51

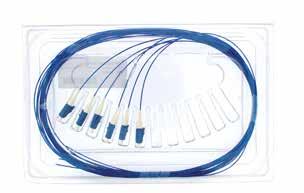

27 Gigamedian häntäkuidut, Premium Gigamedia-kuitukytkentäkaapeli, Premium Monimuotohäntäkuidut OM1 ja OM3 sekä yksimuotohäntäkuitu G657 Valmiita erittäin laadukkaita häntäkuituja. Kiinteä toisiopäällyste (tight buffer). Parhaan suorituskyvyn takaamiseksi jokainen häntäkuitu on yksilöllisesti testattu ja hyväksytty. Saatavana 6 kpl:n pakkauksessa, joihin sisältyy myös mittausprotokolla. Kaikissa häntäkuiduissa on kiinteä halogeeniton toisiopäällyste 900 μm. Yksimuotohäntäkuidut ovat G657-tyyppiä, mikä mahdollistaa pienemmän taivutussäteen, ja on G652D yhteensopiva. Hyväksytty seuraavien normien mukaan: EIA/TIA 568, ISO ja EN Hännän pituus: etriä. Pakkaus sisältää 6 kpl Snro Tyyppi Tuotteen nimi Pituus Väri Kuva nro GGM S2MPC2MTL6 GGM S4MPC2MTL6 GGM S3MG6SC2MTL6 GGM S3MG6SCA2TL6 GGM S3MG6LC2MTL6 GGM S3MG6LCA2TL6 Häntäkuitu MM OM1 SC TB Häntäkuitu MM OM3 SC TB Häntäkuitu SC/UPC SM G657 TB Häntäkuitu SC/APC SM G657 TB Häntäkuitu LC/UPC SM G657 TB Häntäkuitu LC/APC SM G657 TB Oranssi kaapeli / harmaa liitin Aqua kaapeli / harmaa liitin Vihreä kaapeli ja liitin Vihreä kaapeli ja liitin Määrä/ pakk 6 kpl 6 kpl 6 kpl 6 kpl 6 kpl 6 kpl Tässä esittelemme Gigamedian kuitukytkentäkaapelit. Lisää malleja löytyy osoitteesta mm. eri muunnelmia, joissa liitin on ST-tyyppiä. Kuitukytkentäkaapeli SM SC/UPC, G657 simplex Laadukas simplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on SC/UPC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: SC/UPC Liittimen väri: Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM SPG6SC05M GGM SPG6SC1M GGM SPG6SC2M GGM SPG6SC3M GGM SPG6SC5M GGM SPG6SC10M Kuitukytkentäkaapeli SM SC/UPC + SC/APC, G657 simplex Laadukas simplex yksimuoto G657 -kuitukytkentäkaapeli, jonka toisessa päässä on SC/UPC- ja toisessa SC/APCliitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: SC UPC/SC APC Liittimen väri: UPC = sininen ja APC = vihreä Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Kytk.kaapeli SM SPX SC/UPC- SC/UPC Kytk.kaapeli SM SPX SC/UPC- SC/UPC Kytk.kaapeli SM SPX SC/UPC- SC/UPC Kytk.kaapeli SM SPX SC/UPC- SC/UPC Kytk.kaapeli SM SPX SC/UPC- SC/UPC Kytk.kaapeli SM SPX SC/UPC- SC/UPC Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset 0, 10 m Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM SPG6CSCA1M GGM SPG6CSCA2M GGM SPG6CSCA3M GGM SPG6CSCA5M Kytk.kaapeli SM SPX SC/UPC- SC/APC Kytk.kaapeli SM SPX SC/UPC- SC/APC Kytk.kaapeli SM SPX SC/UPC- SC/APC Kytk.kaapeli SM SPX SC/UPC- SC/APC Sin. kaapeli, sin./vihreä liitin Sin. kaapeli, sin./vihreä liitin Sin. kaapeli, sin./vihreä liitin Sin. kaapeli, sin./vihreä liitin 52 53

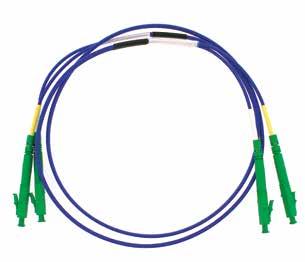

28 Kuitukytkentäkaapeli SM SC/APC, G657 simplex Kuitukytkentäkaapeli SM LC/UPC, G657 simplex Laadukas simplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on SC/APC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: SC APC Liittimen väri: Vihreä Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Laadukas simplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on LC/UPC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: LC UPC Liittimen väri: Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM SPG6SCA1M GGM SPG6SCA2M GGM SPG6SCA3M GGM SPG6SCA5M Kytk.kaapeli SM SPX SC/APC- SC/APC Kytk.kaapeli SM SPX SC/APC- SC/APC Kytk.kaapeli SM SPX SC/APC- SC/APC Kytk.kaapeli SM SPX SC/APC- SC/APC Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Kuitukytkentäkaapeli SM SC/UPC + LC/UPC, G657 simplex Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM SPG6LCLC1M GGM SPG6LCLC2M GGM SPG6LCLC3M GGM SPG6LCLC5M GGM SPG6LCLC10M Kytk.kaapeli SM SPX LC/UPC- LC/UPC Kytk.kaapeli SM SPX LC/UPC- LC/UPC Kytk.kaapeli SM SPX LC/UPC- LC/UPC Kytk.kaapeli SM SPX LC/UPC- LC/UPC Kytk.kaapeli SM SPX LC/UPC- LC/UPC 10 m Laadukas simplex yksimuoto G657 -kuitukytkentäkaapeli, jonka toisessa päässä on SC/UPC- ja toisessa LC/UPC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: SC UPC/LC UPC Liittimen väri: Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM SPG6CLC1M GGM SPG6CLC2M GGM SPG6CLC3M GGM SPG6CLC5M Kytk.kaapeli SM SPX SC/UPC- LC/UPC Kytk.kaapeli SM SPX SC/UPC- LC/UPC Kytk.kaapeli SM SPX SC/UPC- LC/UPC Kytk.kaapeli SM SPX SC/UPC- LC/UPC Kuitukytkentäkaapeli SM LC/APC, G657 simplex Laadukas simplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on LC/APC-liitin. Kompakti pakkaus.yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: LC APC Liittimen väri: Vihreä Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM SPG6LCA1M GGM SPG6LCA2M GGM SPG6LCA3M GGM SPG6LCA5M Kytk.kaapeli SM SPX LC/APC- LC/APC Kytk.kaapeli SM SPX LC/APC- LC/APC Kytk.kaapeli SM SPX LC/APC- LC/APC Kytk.kaapeli SM SPX LC/APC- LC/APC Sin. kaapeli / vihreä liitin Sin. kaapeli / vihreä liitin Sin. kaapeli / vihreä liitin Sin. kaapeli / vihreä liitin 54 55

29 Kuitukytkentäkaapeli SM SC/UPC, G657 duplex Kuitukytkentäkaapeli SM SC/APC, G657 duplex Laadukas duplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on SC/UPC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: UPC Liittimen väri: Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Laadukas duplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on SC/APC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: SC APC Liittimen väri: Vihreä Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/pakk GGM DPG6SC05M GGM DPG6SC1M GGM DPG6SC2M GGM DPG6SC3M GGM DPG6SC5M GGM DPG6SC10M Kytk.kaapeli SM DPX SC/UPC- SC/UPC Kytk.kaapeli SM DPX SC/UPC- SC/UPC Kytk.kaapeli SM DPX SC/UPC- SC/UPC Kytk.kaapeli SM DPX SC/UPC- SC/UPC Kytk.kaapeli SM DPX SC/UPC- SC/UPC Kytk.kaapeli SM DPX SC/UPC- SC/UPC 0, 10 m Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM DPG6SCA1M GGM DPG6SCA2M GGM DPG6SCA3M GGM DPG6SCA5M Kytk.kaapeli SM DPX SC/APC- SC/APC Kytk.kaapeli SM DPX SC/APC- SC/APC Kytk.kaapeli SM DPX SC/APC- SC/APC Kytk.kaapeli SM DPX SC/APC- SC/APC Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Kuitukytkentäkaapeli SM SC/UPC + LC/UPC, G657 duplex Kuitukytkentäkaapeli SM SC/UPC + SC/APC, G657 duplex Laadukas duplex yksimuoto G657 -kuitukytkentäkaapeli, jonka toisessa päässä on SC/UPC- ja toisessa SC/APCliitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: SC UPC /SC APC Liittimen väri: UPC = sininen ja APC = vihreä Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/pakk GGM DPG6CSCA1M GGM DPG6CSCA2M GGM DPG6CSCA3M GGM DPG6CSCA5M Kytk.kaapeli SM DPX SC/UPC -SC/APC Kytk.kaapeli SM DPX SC/UPC -SC/APC Kytk.kaapeli SM DPX SC/UPC -SC/APC Kytk.kaapeli SM DPX SC/UPC -SC/APC Sin. kaapeli, sin./ vihreä liitin Sin. kaapeli, sin./ vihreä liitin Sin. kaapeli, sin./ vihreä liitin Sin. kaapeli, sin./ vihreä liitin Laadukas duplex yksimuoto G657 -kuitukytkentäkaapeli, jonka toisessa päässä on SC/UPC- ja toisessa LC/UPCliitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: SC UPC/LC UPC Liittimen väri: Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM DPG6CLC1M GGM DPG6CLC2M GGM DPG6CLC3M GGM DPG6CLC5M Kytk.kaapeli SM DPX SC/UPC -LC/UPC Kytk.kaapeli SM DPX SC/UPC -LC/UPC Kytk.kaapeli SM DPX SC/UPC -LC/UPC Kytk.kaapeli SM DPX SC/UPC -LC/UPC 56 57

30 Kuitukytkentäkaapeli SM LC/UPC, G657 duplex Kuitukytkentäkaapeli monimuoto SC/PC, OM1 62,5/125 duplex Laadukas duplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on LC/UPC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Liitintyyppi: LC UPC Liittimen väri: Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Laadukas duplex monimuoto OM1, 62,5/125 µm -kuitukytkentäkaapeli, jonka molemmissa päissä on SC/PC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kaapelin väri: Oranssi Liitintyyppi: SC PC Liittimen väri: Beige Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM DPG6LCLC1M GGM DPG6LCLC2M GGM DPG6LCLC3M GGM DPG6LCLC5M GGM DPG6LCLC10M Kytk.kaapeli SM DPX LC/UPC- LC/UPC Kytk.kaapeli SM DPX LC/UPC- LC/UPC Kytk.kaapeli SM DPX LC/UPC- LC/UPC Kytk.kaapeli SM DPX LC/UPC- LC/UPC Kytk.kaapeli SM DPX LC/UPC- LC/UPC 10 m Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM DP2CC1M GGM DP2CC2M GGM DP2CC3M GGM DP2CC5M Kytk.kaapeli OM1 DPX SC/PC Kytk.kaapeli OM1 DPX SC/PC Kytk.kaapeli OM1 DPX SC/PC Kytk.kaapeli OM1 DPX SC/PC Oranssi kaapeli, beige liitin Oranssi kaapeli, beige liitin Oranssi kaapeli, beige liitin Oranssi kaapeli, beige liitin Kuitukytkentäkaapeli SM LC/APC, G657 duplex Laadukas duplex yksimuoto G657 -kuitukytkentäkaapeli, jonka molemmissa päissä on LC/APC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Kuitukytkentäkaapeli monimuoto SC/PC, OM3 50/125 duplex Laadukas duplex monimuoto OM3, 50/125 µm -kuitukytkentäkaapeli, jonka molemmissa päissä on SC/PC-liitin. Kompakti pakkaus. Yksilöllisesti testattu ja hyväksytty seuraavien normien mukaisesti: EIA/TIA 568, ISO ja EN Sopii erinomaisesti käytettäväksi myös OM2, 50/125 µm sovelluksissa. Kaapelin väri: Liitintyyppi: LC APC Liittimen väri: Vihreä Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Kaapelin väri: Aqua Liitintyyppi: SC PC Liittimen väri: Beige Läpäisyvaimennus: 0,30 db Heijastusvaimennus: 50 db (SC ja LC APC: 50 db) Lämpötila-alue, käyttö: -40 C +75 C Noudattaa: IEC ; TELCORDIA-GR-326-CORE Täyttää RoHS-direktiivin vaatimukset Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM DPG6LCA1M GGM DPG6LCA2M GGM DPG6LCA3M GGM DPG6LCA5M Kytk.kaapeli SM DPX LC/APC- LC/APC Kytk.kaapeli SM DPX LC/APC- LC/APC Kytk.kaapeli SM DPX LC/APC- LC/APC Kytk.kaapeli SM DPX LC/APC- LC/APC Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Sin. kaapeli, vihreä liitin Snro Tyyppi Tuotteen nimi Pituus Väri Määrä/ pakk GGM DP4CC1M GGM DP4CC2M GGM DP4CC3M GGM DP4CC5M OM3 SC/PC 1m duplex OM3 SC/PC 2m duplex OM3 SC/PC 3m duplex OM3 SC/PC 5m duplex Aqua kaapeli, beige liitin Aqua kaapeli, beige liitin Aqua kaapeli, beige liitin Aqua kaapeli, beige liitin 58 59

31 Gigamedian puhdistusaineet, valokuitu Isopropanolin annostelija Puhdistuskynä kuituliittimien puhdistamiseen Puhdistuskynä (one click) liittimien ST/SC/FC (2,m) ja LC (1,m) puhdistamiseen. Irrallisten kuituliittimen tai esim. ODF-telineessä oleviin adaptereihin kiinnitettyjen kuituliittimien puhdistamiseen. Riittää jopa 500 puhdistuskertaan. Mitat: 172 x 17,m. Pumppupullo puhdistusspriin annosteluun (isopropanoli Snro ). Käytetään puhdistusliinojen kostuttamiseen (Snro ). Pöytämalli, pumppua ei voi lukita. Snro Tyyppi Tuotteen nimi Väri Tilavuus GGM DISTRI150ML Annostelupurkki nesteelle valkoinen/ metalli 150 ml GGM CLEANER GGM CLEANERLC Puhdistuskynä SC/ST/FC Puhdistuskynä LC Puhdistusliinat opto, Kimtech Nukkaantumattomia KimWipes-puhdistusliinoja. Sopivat kuituliittimien puhdistukseen. Erinomainen imukyky. CLETOP-S liittimien puhdistukseen, valokuitu Puhdistusliinakasetti kuituliittimien puhdistukseen. Liittimet puhdistetaan joka kerta täysin puhtaalla kangasnauhalla. CLETOP-S poistaa tehokkaasti likahiukkaset, rasvan ja muut epäpuhtaudet naarmuttamatta arkoja kosketuspintoja ja ilman alkoholia, joka voi vahingoittaa liitinholkkia. Kasettiin on saatavana täyttörulla. Yksi rulla riittää jopa 400 puhdistuskertaan, mikä tekee käytöstä edullista GGM WIPES11X21 Puhdistusliina, Kimtech 250 kpl Puhdistuskasetti ST/SC/LC/FC GGM CLETOPBR CLETOP-S liittimien puhdistukseen Vaihtonauha CLETOP-S Isopropanoli Isopropanoli 50 cl. Sopii kuitutuotteiden puhdistukseen. Ei saa käyttää kuituliittimien kontaktipintojen puhdistamiseen, koska se voi vahingoittaa liitinholkkia GGM 1610P Puhdistusneste 50 cl 1/50 cl Kosteuspyyhkeet IPA Isopropanoli-kosteuspyyhkeet kuitutuotteiden puhdistukseen GGM PK Puhdistuspyyhe IPA 50 kpl 50 kpl 60 61

32 Gigamedia-työkalut / kuitukytkennät Lasertesteri, valokuitu Sarja kuitujen liittämiseen XPFIT-liittimiin Laserkynä W vian/murtuman etsimiseen kuitukaapelista. Tarkoitettu ST/SCliittimille. Lasertyyppi: 635 nm, enint. 3 km. Toimii kahdella AAA-paristolla. Väri: musta Laukku sisältää kaikki työkalut/tarvikkeet monimuoto- ja yksimuotokuitujen mekaaniseen liitäntään. Erinomainen vaihtoehto liittämiseen ilman hitsausta ja soveltuu hyvin kohteisiin, joissa hitsauslaitteistoa ei ole käytettävissä tai sitä ei haluta/voi vuokrata. XPFIT-liittimen tekeminen on erittäin helppoa, yhden liittimen tekeminen vie alle inuuttia. Sisältö: 1 asennustyökalu SC-liittimiä ja 1 asennustyökalu LC-liittimiä varten 1 cleaver 1 kuitukuorija 1 kevlarsakset 1 laserkynä SC- ja LC-liitäntöjen tarkistusta varten 10 IPA-kosteuspyyhettä GGM XPFITKIT Sarja, valokuitu XPFIT SC/LC 1 laukku GGM FC2001 Laserkynä 650 nm max10 km Kuitusarja: sakset, kuorija ja stripper Kuitutyökalusarja sisältää sakset aramidi-/kevlarsakset, ulkovaipan kuorijan (4 2m) sekä kuidun kuorintatyökalun/stripperin (900 μm / 250 μm / 125 μm). Sarja toimitetaan käytännöllisessä pehmeässä laukussa, jota voidaan kantaa vyössä GGM FOKIT Kuitutyökalu kit Kuitukuorija, monitoiminen 900, 250, 125 µm Kuituliittimet XPFIT monimuoto Ammattikäyttöön tarkoitettu työkalu kuitukaapelin kuorintaan. Kuorii 900 μm toisiopäällysteen ja 250 μm ensiöpäällysteen. Voidaan käyttää myös ulkovaipan poistamiseen esimerkiksi kytkentäkaapelista tai jakokaapelista. Selkeät merkinnät helpottavat oikean kuorintakoon valintaa. Mahdollisuudet kuorintamitan hienosäätöön: 900, 250 ja 125 µm GGM SCXPFITOM1 GGM SCXPFITOM3 GGM LCXPFITOM3 Kuituliittimet XPFIT yksimuoto Kuituliitin XPFIT MM SC OM1 Kuituliitin XPFIT MM SC OM2/OM3 Kuituliitin XPFIT MM LC OM2/OM3 k GGM STRIPPER Kuorintatyökalu, valokuitu Mikroskooppi 200/400 Mikroskooppi kontaktipintojen tarkistamiseen kuituasennuksissa ja vianetsinnässä. Toimitukseen sisältyy yleiskäyttöinen adapteri ST-, SC- ja FC-sovelluksiin (Ø 2,m) sekä paristot (kolme AAA-paristoa) ja pehmeä kantolaukku. MM 200X -mallin suurennos on 150x 200x. Sopii monimuotosovelluksiin. Terävämmän mallin (SM 400X) suurennos on 400x, ja se sopii erityisesti yksimuotosovelluksiin GGM SCXPFIT09 GGM SCAXPFIT09 GGM LCXPFIT09 GGM LCAPCXPFIT09L Kuituliitin XPFIT SM SC/UPC Kuituliitin XPFIT SM SC/APC Kuituliitin XPFIT SM LC/UPC Kuituliitin XPFIT SM LC/APC GGM SCOPE200 GGM SCOPE400 Kuitumikroskooppi x200 MM Kuitumikroskooppi x400 SM Asennustyökalut XPFIT SC ja LC Asennustyökalut SC ja LC Gigamedian XPFIT-liittimien tekemiseen. Kuituliittimen XPFIT sekä kuidun yhteenliittämiseen. Tarkoitettu sekä yksi- että monimuotokuiduille GGM SCXPFITOOL GGM LCXPFITOOL Työkalu XPFIT SC liittimille Työkalu XPFIT LC liittimille 62 63

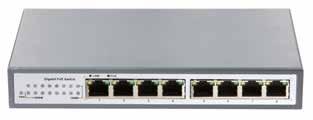

33 Gigamedia-kytkimet, pöytämalli ja 19" 8-porttinen Gigabit-minikytkin, 10/100/1000 Aktiivilaitteet 8-porttinen minikytkin, 10/100 Mbps 8-porttinen minikytkin 10/100 Mbps pienyrityksille ja kotiverkkoihin (SOHO). Tukee toimintoja Auto MDI/MDIX ja plug & play. Mukana ulkoinen virtalähde. Täyttää standardien IEEE Base-T ja IEEE 802.3u 100Base-TX vaatimukset. Lisää tietoa sekä tekninen esite löytyvät osoitteesta Nopeus: 10 tai 100 Mbps Porttien lukumäärä: 8 porttia Mitat: 124 x 59 x 2m (l x s x k) Virtalähde: Ulkoinen DC 5 V GGM NE808XR Kytkin 8P 10/100 DT mini Minikytkin 16 porttia 10/100 Mbps Erittäin kompakti 16 portin minikytkin 10/100 Mbps pienyrityksille ja kotiverkkoihin (SOHO). Tukee toimintoja: Auto MDI/MDIX ja plug & play. Mukana ulkoinen virtalähde. Täyttää seuraavien standardien vaatimukset: IEEE BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3x Flow Control. Lisää tietoa sekä tekninen esite löytyvät osoitteesta Nopeus: 10/100 Mbps Porttien lukumäärä: 16 porttia Mitat: m (l x s x k) Virtalähde: Ulkoinen DC 7,5 V/0,8 A GGM NE816X Kytkin 16p 10/100M SOHO 8 porttinen Gigabit Ethernet -minikytkin 10/100/1000 Mbps pienyrityksille ja kotiverkkoihin (SOHO). Tukee toimintoja MDI/MDIX ja plug & play. Kiiltävän musta muovikotelo. Tekniset tiedot: Auto MDI/MDIX -tuki 10/100/1000 M automaattinen neuvottelutoiminto Ethernet LAN -portit Integroitu 4000 MAC -osoitetaulukko Mukana ulkoinen virtalähde (9 V 0,6 A) Mitat (p x l x k): mm 2 vuoden takuu GGM GS08D Kytkin 8P 10/100/1000 desktop Kytkin PoE 8+1 porttia 10/100 Mbps, kompakti Kompakti kytkin 10/100 Mbps, jossa on 8 PoE-porttia, 15,4W per portti, sekä yksi uplink-portti. Täysin äänetön jäähdytys ilman tuuletinta. Erinomainen IP-kameroiden ja langattomien liitäntäpisteiden virtalähteeksi. Täyttää direktiivien IEEE802.3, IEEE802.3u ja IEEE802.3af vaatimukset. Auto MDI/MDIX -tuki. Automatic MAC address learning and aging. 1K MAC-osoite 1,6 G laajakaista ja 96 Kb välitysmuisti. Kaksisuuntainen vuonohjaus ja kaksisuuntainen backpressure-vuonohjaus. Mukana 48 V:n virtalähde. Mitat (k x l x s): 30x190x107 mm. Snro Tyyppi Tuotteen nimi Väri Takuu GGM NE08P Kytkin PoE 8+1P 10/100 kompakti Grafiitti 2 vuotta Kytkin PoE 8 porttia 10/100/1000 Mbps, kompakti Aktiivilaitteet Kompakti Gigabit-kytkin, jossa on 8 PoE-porttia,15,4W per portti. Täysin äänetön jäähdytys ilman tuuletinta. Erinomainen IP-kameroiden ja langattomien liitäntäpisteiden virtalähteeksi. Täyttää direktiivien IEEE802.3, IEEE802.3u ja IEEE802.3af vaatimukset. Auto MDI/MDIX -tuki. Automatic MAC address learning and aging. 1K MAC-osoite 1,6 G laajakaista ja 96 Kb välitysmuisti. Kaksisuuntainen vuonohjaus ja kaksisuuntainen backpressure-vuonohjaus. Mukana 48 V:n virtalähde. Mitat (k x l x s): 30x190x107 mm. Snro Tyyppi Tuotteen nimi Väri Takuu GGM GS07P Kytkin PoE 8P 10/100/1000 kompakti Grafiitti 2 vuotta 64 65

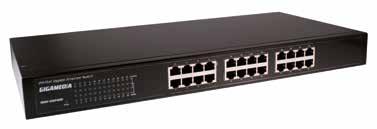

34 Kytkin 16 ja 24 porttia 19" 10/100 Mbps 16 ja 24 portin 10/100 kytkin asennettavaksi telineeseen/kaappiin, mukana pidike 19" asennukseen. Tukee toimintoja Auto MDI/MDIX ja plug & play. Täyttää seuraavien standardien vaatimukset: IEEE Base-T Ethernet, IEEE802.3u 100Base-TX Fast Ethernet. Lisää tietoa sekä tekninen esite löytyvät osoitteesta Gigamedia-kytkimet DIN-kiskoon Kytkin 5 porttia DIN 10/100 Mbps Aktiivilaitteet Nopeus: 10/100 Mbps Porttien lukumäärä: 16 ja 24 porttia Mitat: 19" 440 x 123 x 44 mm (l x s x k) Virtalähde: Sisäinen 100 ~ 240 V / AC, 50~60 Hz GGM FES1602 GGM FES2402 Kytkin 16P 10/ Kytkin 24P 10/ Kytkin 16 & 24 porttia 19" 10/100/1000 Mbps 16 ja 24 portin, 19" kytkin 10/100/1000 Mbps. Asennetaan telineeseen/kaappiin, mukana pidikkeet 19" asennukseen.tukee toimintoja Auto MDI/MDX ja store-and-forward sekä Quality of Service ja plug & play. Täyttää standardien IEEE802.3 ja IEEE802.3ab vaatimukset. Lisää tietoa sekä tekninen esite osoitteessa Nopeus: 10/100/1000 Mbps Porttien lukumäärä: 16 ja 24 porttia Mitat: 19" 440 x 177 x 44 mm (l x s x k) Virtalähde: Sisäinen 100 ~ 240 V / AC, 50~60 Hz GGM GS1600 GGM GS2400 Kytkin 16P 10/100/ Kytkin 24P 10/100/ Minikytkin DIN-kiskoon, 5 porttia. Nopeus 10/100 Mbps. Ei vaadi konfigurointia, vain plug and play. Toimitetaan ilman virtalähdettä, joka on saatavana lisävarusteena. Mitat: 109,2 x 23,4 x 73,8 mm (k x l x s) Jännite: 18~30 V DC Virrankulutus: 3 wattia (enint.) Viisi RJ45 Ethernet-porttia Auto negotiation Nopeus 10/100 Mbps Valodiodit, jotka ilmaisevat/toiminnon Auto MDI/MDI-X -tuki Kytkin 8 porttia DIN 10/100 Mbps Minikytkin DIN-kiskoon, 8 porttia. Nopeus 10/100 Mbps. Ei vaadi konfigurointia, vain plug and play. Toimitetaan ilman virtalähdettä, joka on saatavana lisävarusteena. Mitat: 50 x 62 x 120 mm (l x k x s) Jännite: 9~48V DC Virrankulutus: 6 W (0,25 A / 24 V) Kahdeksan RJ45-porttia, Ethernet Nopeus 10/100 Mbps Auto MDI/MDI-X -tuki Kaksi-/yksisuuntainen tiedonsiirto jokaisessa portissa Tukee Store-and-forward-kytkentämenetelmiä Integroitu Look-Up Engine, jossa 2K-tuki Ylijännitesuojaus IEEE 802.3x flow control kaksisuuntaisessa tilassa Asennetaan 3m DIN-kiskoon FCC luokka A ja CE-hyväksytty GGM INS5TX Kytkin 5P DIN 10/100 Auto negotiation NWay-tuki DIP-kytkin hälytystoiminnon aktivointiin Estoton, store-and-forward-kytkentä Integroitu osoitteen etsintämoottori Tukee 1K MAC -osoitteita GGM INS5TX Kytkin 8P DIN 10/100 Kytkin 5 porttia DIN 10/100/1000 Mbps Aktiivilaitteet Hallittava 24-portin 19" Gigabit-kytkin, kaksi SFP-porttia, PoE-tuella tai ilman 24 portin 19" kytkin 10/100/1000 Mbps. Asennettavaksi telineeseen/kaappiin ja mukana pidike 19" asennukseen. Edistyksellinen tekniikka ja energiasäästötoiminnot varmistavat luotettavan toiminnon ja hyvän turvallisuuden. SFP-portteja käytetään kuituliitäntään valinnanvaraisen SFP-moduulin avulla (esim. SM-sovellukseen Gigamedia Snro SM tai MM-sovellukseen Snro ). Saatavana versio, jossa on PoE+ (standardin IEEE802.3af/ at mukaan) kaikissa porteissa (enint. 450 W). Lisää tietoa sekä tekninen esite osoitteessa Nopeus: 10/100/1000 Mbps Porttien lukumäärä: 24 x RJ SFP-porttia Mitat: 19", 440 x 285 x 44,m (l x s x k) Käyttövirta: Sisäinen 110 ~ 240 V / AC, 50~60 Hz GGM GS26L2 GGM GS26L2P Kytkin 24P Gigabit 2xSFP Kytkin PoE 24P Gigabit 2xSFP Minikytkin DIN-kiskoon, 5 porttia. Nopeus 10/100/1000 Mbps. Ei vaadi konfigurointia, vain plug and play. Toimitetaan ilman virtalähdettä, joka on saatavana lisävarusteena. Mitat: 30 x 95 x 140 mm (l x s x k) Jännite: 12~48 V DC Virrankulutus: 4,6 W Viisi RJ45-porttia, Ethernet Nopeus 10/100/1000 Mbps Auto MDI/MDI-X -tuki Store-and-forward-kytkentä Backplane 10 bps Muistipuskuri 136 Kbps 8K MAC-osoitetaulukko 9 KB Jumbo-kehys Broadcast storm control -tuki Redundant Power Design -tuki Virta, napaisuussuojaus Ylikuormitussuoja IP luokka: 30 Asennetaan 3m DIN-kiskoon tai seinään Tukee 4000 V DC Ethernet ESD-suojausta GGM INS05RS Kytkin 5P DIN 10/100/

35 PoE-kytkin 8 porttia DIN 10/100/1000 Mbps, hallittava Alumiinirunkoinen minikytkin DIN-kiskoon, 8 PoE-porttia. Nopeus 10/100/1000 Mbps. Tukee IEEE 802.3af/at (PoE ja PoE+). Ei vaadi konfigurointia, mutta voidaan konfiguroida esimerkiksi WLAN-sovelluksiin. Gigamediavirtalähdettä DIN 120W, Snro: , tai tehokkaampaa suositellaan. Mitat: 50x162x13m (l x k x s) Jännite: V DC Virrankulutus: enint. 260 W (täydellä PoE-kuormituksella) 8 RJ45-porttia Ethernet PoE, enint. 30 W / portti, 1 konsoliportti Nopeus 10/100/1000 Mbps Useita hälytystoimintoja Lämpötila: 0 C +70 C GGM INS8RPA Kytkin 8P 10/100/1000 PoE DIN Gigamedian muut verkkokomponentit Mediamuunnin 10/100 Mediamuunnin, muuntaa monimuoto- tai yksimuotokuidun sähköiseksi signaaliksi (muuntimessa on SC duplex- ja RJ45-liittimien paikat). 10/100Base-T => 100Base-FX. Kantama MM noin 2 km, SM noin 20 km GGM 742MCV2 GGM 742SC20 Mediamuunnin Gigabit Muunnin 10/100 MM SC 2 km Muunnin 10/100 SM SC 20 km Virtalähde 24W DIN-kiskoon Suojaus: oikosulku / ylikuormitus / ylijännite / ylilämpötila Voidaan asentaa DIN-kiskoon TS-35/7.5 tai 15 UL 508 -hyväksytty (teollisuuskäyttö) Jännite: DC 24V Virta: 1 A Teho: 24 W Tulojännite: VAC sekä VDC Mitat: 22,5 x 90 x 100 mm (p x l x k) Gigabit-mediamuunnin, muuntaa monimuoto- ja yksimuotokuidun sähköiseksi signaaliksi (muuntimessa on SC duplex- ja RJ45-liittimien paikat). 1000Base-T => 1000Base-SX. Kantama MM: 550 m kuidulla 50/125 µm; 27 kuidulla 62,5/125 µm, SM: noin 20 km GGM 741MC GGM 741SC Mediamuunnin 1000 MM SC 275/550 m Mediamuunnin 1000 SM SC 20 km Aktiivilaitteet GGM IAL2024 Virtalähde 24W DIN Virtalähde 45 W DIN-kiskoon Suojaus: oikosulku / ylikuormitus / ylijännite / ylilämpötila Voidaan asentaa DIN-kiskoon TS-35/7.5 tai 15 UL 508 -hyväksytty (teollisuuskäyttö) Jännite: DC 24V Virta: 2A Teho: 45W Tulojännite: VAC Mitat: 93 x 78 x 67mm (p x l x k) Mediamuunnin 10/100/1000 SFP Mediamuunnin 10/100/1000 Mbps, jota täydennetään SFP:llä haluttua kuitukäyttöliittymää varten. Suosittelemme Gigamedia SFP Snro ja 19. Muuntaa kuidun kupariksi (RJ45:n kautta). Kantama määräytyy SFP:n mukaan GGM 840SFP Mediamuunnin 10/100/1000 SFP Aktiivilaitteet GGM IAL4524 Virtalähde 45 W DIN DIN-kiinnike, mediamuunnin Kiinnike Gigamedia-mediamuuntimen asentamiseen DIN-kiskoon. Valittavana kaksi eri versiota erityyppisiä muuntimia varten. Virtalähde 120 W DIN-kiskoon Snro sopii muuntimeen Snro ja Snro sopii muuntimeen Snro ja Suojaus: oikosulku / ylikuormitus / ylijännite / ylilämpötila Voidaan asentaa DIN-kiskoon TS-35/7.5 tai 15 UL 508 -hyväksytty (teollisuuskäyttö) Jännite: DC 48 V Virta: 2,5 A Teho: 120W Tulojännite: VAC Mitat: 45 x 90 x 100 mm (p x l x k) GGM FIXCONV GGM FIXCONV2 Adapteri mediam. DIN-kiskoon Adapteri mediam. DIN-kiskoon GGM IAL12048 Virtalähde 120W DIN 68 69

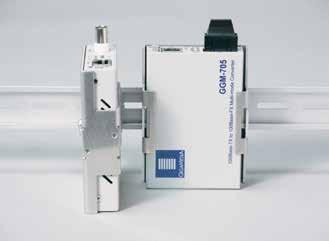

36 Kuitumuunnin 10/100 PoE+ PoE-injektori 15 W Kupari-/kuitu-mediamuunnin, joka sisältää PoE+ injektorin. Suunniteltu erityisesti verkkoyhteyden jatkamiseen vaihtamalla kuparista (RJ45) yksimuoto- tai monimuotokuituun (SC/UPC-liitin). Sopii erinomaisesti IP-kameran tai langattoman tukiaseman asentamiseen, kun 100 metrin verkkokaapeli ei riitä. Tukee: PoE- ja PoE+. 10/100BaseTX, 100Base FX. Mukana virtalähde. Lähtöteho: 25,5 W RJ45-portti tukee: Yksi-/kaksisuuntainen, Auto-MDI / MDI-X, auto negotiation. 1-porttinen Power over Ethernet (PoE) - injektori 15,4 W, plug and play. Käytetään PoE-yhteensopivien laitteiden virransyöttöön Ethernet-kaapelin kautta. Käyttää Ethernet-kaapelissa pareja 1 2 ja 3 6. Noudattaa IEEE 802.3af -standardia. Mukana 48 V:n virtalähde. Virtalähde: 48 V DC Lämpötila: 0 C +50 C Mitat: 102 x 75 x 2m (p x l x k) Snro Tyyppi Tuotteen nimi Kuitutyypille Kantama Väri GGM CONVSPSC GGM CONVMPSC Mediam. 10/100 SM 10KM PoE+ Mediam. 10/100 MM 2km PoE+ Yksimuoto Monimuoto 10 km 2 km GGM POEINJV2 PoE-injektori 15 W PoE+-injektori 25 W SFP-moduuli, monimuoto SFP-moduuli, monimuoto, 1250 Mbps, 850 nm, duplex LC-liitin. Tukee kaksisuuntaista tiedonsiirtoa Fast Gigabit Ethernetissä monimuotokuidulla; tukee 802.3x flow control. Käyttövirta: 3,3 V / 5 V. Kantama 550 m kuidulla 50/125 µm; 27 kuidulla 62,5/125 µm. Täyttää RoHS-vaatimukset. Sopii mm. seuraaviin valmistajien tuotteisiin: Gigamedia, D-Link, Allied Telesis, Net Gear, 3 Com, Nortel, Aruba, HP. Lisää tietoa sekä tekninen esite löytyvät osoitteesta 1-porttinen Power over Ethernet plus (PoE+) -injektori 25 W, plug and play. Käytetään PoE+-laitteiden virransyöttöön Ethernet-kaapelin kautta. Käyttää Ethernet-kaapelissa pareja 1 2 ja 3 6. Noudattaa IEEE 802.3at -standardia. Mukana 48 V:n virtalähde. Virtalähde: 48 V DC Lämpötila: 0 C +50 C Mitat: 102 x 75 x 2m (p x l x k) Rajapinta: Monimuoto Liitos: Duplex LC Kotelo: Metalli GGM POEINJPLUS POE+ 1p injektori 25W Aktiivilaitteet GGM MSFPSX SFP Moduuli 1000BASE-SX MM 275/550 m SFP-moduuli, yksimuoto SFP-moduuli, yksimuoto, 1250 Mbps, 1310 nm, duplex LC -liitin. Tukee kaksisuuntaista tiedonsiirtoa Fast Gigabit Ethernetissä yksimuotokuidulla; tukee 802.3x flow control. Käyttövirta: 3,3 V / 5 V. Kantama: 10 km = 10,5 db. Täyttää RoHS-vaatimukset. Sopii mm. seuraaviin valmistajien tuotteisiin: Gigamedia, D-Link, Allied Telesis, Net Gear, 3 Com, Nortel, Aruba, HP. Lisää tietoa sekä tekninen esite löytyvät osoitteesta PoE-toistin, 100 Mbps Ratkaisee ongelman, jossa 100 metrin verkkokaapeli ei riitä IP-kameran ja NVR:n välillä. Jatkaa verkkoa sadalla metrillä. Jos tämä ei riitä, voidaan käyttää kahta toistinta, jolloin etäisyydeksi saadaan yhteensä 300 m. Virta PoE:lta ja syöttää edelleen PoE:lle. Tukee standardeja IEEE 802.3u 100Base-TX (100Mbps Ethernet) ja IEEE 802.3af/at (PoE ja PoE+). Plug and play, liitetään yhteen ilman konfigurointia. Mitat (k x l x s): 113 x 46 x 29 mm Oma käyttö: < 3 W Lämpötila: -10 C +55 C Aktiivilaitteet Rajapinta: Yksimuoto Liitos: Duplex LC Kotelo: Metalli GGM POEINJRM LAN extenderi/toistin PoE GGM MSFPLX SFP Moduuli 1000BASE-LX SM 10KM 70 71

37 Gigamedian kehykset, seinäkaapit ja tarvikkeet Lattiakehys 19" 42U Vakaa 19" 42U:n lattiakehys. Profiileissa on standardimittaiset nelikulmaiset reiät, jotka on tarkoitettu laitteiden kiinnittämiseen korimuttereilla. Säädettävän seinäkiinnikkeen avulla teline voidaan asentaa cm:n etäisyydelle seinästä. Kehys toimitetaan esikoottuna ja telineen asentaminen on helppoa ja nopeaa. Toimitukseen sisältyvät kaksi seinäkiinnikettä jotka asennetaan mukana olevien torx-ruuvien avulla halutulle etäisyydelle seinästä. Toimitukseen sisältyy sopiva torx ruuvauskärki. Vakauden varmistamiseksi kiinnitystä voidaan täydentää ylimääräisillä seinäkiinnikkeillä telineen päällä tai alla. Mitat (cm): 191 x 51 x (k x l x s) GGM FSF42U GGM FSFB Seinäkehys 19" 15U Vakaa 19" 15U:n seinäkehys. Profiileissa on standardimittaiset nelikulmaiset reiät, jotka on tarkoitettu laitteiden kiinnittämiseen korimuttereilla. Säädettävän seinäkiinnikkeen avulla teline voidaan asentaa cm:n etäisyydelle seinästä. Kehys toimitetaan esikoottuna ja telineen asentaminen on helppoa ja nopeaa. Toimitukseen sisältyvät neljä seinäkiinnikettä jotka asennetaan mukana olevien torx-ruuvien avulla halutulle etäisyydelle seinästä. Toimitukseen sisältyy sopiva torx ruuvauskärki Mitat (cm): 73 x 51 x (k x l x s) GGM WF15U Seinäteline 19" 15U Metalli Seinäkehys 19" 2 8 HE Lattiakehys 19" 42U d39 61cm Lattiakehyksen lisäkiinnikkeet Vakaa pellistä valmistettu 19" seinäkehys. Syvyys on säädettävissä mm. Leveys: 530 mm, maks. kuormitus 20 kg. Väri: musta (RAL 9005). Metalli Metalli 1 pari Seinäkehys 19" 9 30U, käännettävä malli 19" seinäkehyksessä on käännettävä kehys ja kaapeliläpivienti sekä alta- että päältäpäin. Asennettuihin paneeleihin on helppo lisätä liittimiä takakautta kehyksen ollessa avattuna. Leveys 490 mm, syvyys 350 mm, maks. kuormitus 25 kg. Väri: harmaa (RAL 7035). Kehys on tukeva ja valmistettu mustasta pellistä. Snro Tyyppi Tuotteen nimi Korkeus (mm) Väri Määrä/pakk GGM RM9U GGM RM12U GGM RM15U GGM RM30U Seinäkaappi SLIM 19" Seinäteline 19" 9U KÄÄNTYVÄ Seinäteline 19" 12U KÄÄNTYVÄ Seinäteline 19" 15U KÄÄNTYVÄ Seinäteline 19" 30U KÄÄNTYVÄ Minikaappi, 2+4 U 19", syvyys vain 220 mm. Kytkentäpaneeli ja kytkimet asetetaan pystysuoraan ja/tai kulmaan. Säädettävät 19" profiilit ja kaapeliläpiviennit sivuilta ja takaa. Lukko sisältyy toimitukseen. Väri: harmaa (RAL 7035) tai musta (RAL 9005), leveys: 540 mm, syvyys 220 mm, korkeus 500 mm, maks. kuormitus 20 kg. Valmistettu pellistä Snro Tyyppi Tuotteen nimi Korkeus (mm) Väri Määrä/pakk GGM COFMB4UG GGM COFMB4UN Seinäkaappi FP, (flat-pack), 19" Seinäkaappi SLIM 19" harmaa Seinäkaappi SLIM 19" musta Seinäkaappi 19", kaappi kasataan itse viidestä osasta. Kääntyvä lasiovi ja irrotettavat sivupaneelit. Sivupaneeleihin on saatavana lukon kiinnike lisävarusteena. 19"-profiilit ovat säädettäviä syvyyssuunnassa. Toimitus sisältää lukon lasioveen sekä maadoitussarjan. Huom! Kaappia voidaan tarvittaessa täydentää kaapeliläpivienneillä (Snro: ). Väri harmaa (RAL 7035), suojausluokka IP 20, leveys 600 mm, maks. kuormitus 50 kg. Kaapit ja kehykset Snro Tyyppi Tuotteen nimi Korkeus (mm) Väri Määrä/pakk GGM WR2U GGM WR4U GGM WR8U Seinäkehys pysty 19" 4U Seinäteline 19" 2U Seinäteline 19" 4U Seinäteline 19" 8U Pystysuora 19" 4U:n seinäkehys mustasta pellistä. Säästää tehokkaasti tilaa asennettaessa tietoverkkoa ahtaisiin tiloihin. Paneelit ja kytkimet asennetaan pystysuoraan. Korkeus: 22m, leveys: 490 mm, syvyys: 198 mm Väri: musta (RAL 9005) Snro Tyyppi Tuotteen nimi Syvyys (mm) GGM COF6U5FP GGM COF9U5FP GGM COF12U5FP GGM COF15U5FP GGM COF18U5FP GGM COF21U5FP GGM COF9U6FP GGM COF12U6FP GGM COF15U6FP GGM COF18U6FP GGM COF21U6FP GGM COFBM Seinäkaappi FP 6U Seinäkaappi FP 9U Seinäkaappi FP 12U Seinäkaappi FP 15U Seinäkaappi FP 18U Seinäkaappi FP 21U Seinäkaappi FP 9U Seinäkaappi FP 12U Seinäkaappi FP 15U Seinäkaappi FP 18U Seinäkaappi FP 21U Kaapeliläpivienti, seinäkaappi Korkeus (mm) Väri Määrä/pakk Kaapit ja kehykset GGM WRV4U Seinäteline pystysuora 19" 4U 72 (RAL 9005) 73

38 Seinäkaappi, valmiiksi kasattu, 19" Gigamedia-seinäkaapin takalevy Seinäkaappi 19" valmiiksi kasattu. Lasiovi ja irrotettavat sivupaneelit. Sivupaneeleihin on saatavana lukon kiinnike lisävarusteena. 19"-profiilit ovat säädettäviä syvyyssuunnassa. Toimitus sisältää lukon lasioveen sekä maadoitussarjan. Huom! Kaappia täydennetään tarvittaessa kaapeliläpivienneillä. Seinäkaapin takaosan peitelevy 6 21U. Valmistettu peltilevystä. Saatavana harmaana (RAL7035) ja mustana (RAL 9005) (Snro: ) Väri musta (RAL 9005), suojausluokka IP 20, leveys 600 mm, maks. kuormitus 50 kg. Snro Tyyppi Tuotteen nimi Syvyys (mm) GGM COF6U2P5MN GGM COF9U2P5MN GGM COF12U2P5MN GGM COF15U2P5MN GGM COF18U2P5MN GGM COF21U2P5MN GGM COF9U2P6MN GGM COF12U2P6MN GGM COF15U2P6MN GGM COF18U2P6MN GGM COF21U2P6MN GGM COFBM Seinäkaappi 6HE 500 syvyys Seinäkaappi 9HE 500 syvyys Seinäkaappi 12HE 500 syvyys Seinäkaappi 15HE 500 syvyys Seinäkaappi 18HE 500 syvyys Seinäkaappi 21HE 500 syvyys Seinäkaappi 9HE 600 syvyys Seinäkaappi 12HE 600 syvyys Seinäkaappi 15HE 600 syvyys Seinäkaappi 18HE 600 syvyys Seinäkaappi 21HE 600 syvyys Kaapeliläpivienti, seinäkaappi Korkeus (mm) Väri Määrä/pakk GGM COFPFM6UG GGM COFPFM9UG GGM COFPFM12UG GGM COFPFM15UG GGM COFPFM18UG GGM COFPFM21UG GGM COFPFM6UN GGM COFPFM9UN GGM COFPFM12UN GGM COFPFM15UN GGM COFPFM18UN GGM COFPFM21UN Takalevy seinäkaappi 6U Takalevy seinäkaappi 9U Takalevy seinäkaappi 12U Takalevy seinäkaappi 15U Takalevy seinäkaappi 18U Takalevy seinäkaappi 21U Takalevy seinäkaappi 6U Takalevy seinäkaappi 9U Takalevy seinäkaappi 12U Takalevy seinäkaappi 15U Takalevy seinäkaappi 18U Takalevy seinäkaappi 21U Kaapeliläpivienti, seinäkaappiin Kaapeliläpivienti, joka sopii Gigamedian seinäkaappeihin. Asennetaan kaapin yläosaan. Kaapeliläpiviennissä on kaapeleille hellävaraiset harjakset, jotka myös suojaavat tehokkaasti pölyltä. Väri: musta GGM COFBM Kaapeliläpivienti seinäkaappi Lukko seinäkaappiin Seinäkaapin lasisoveen sisältyy lukko, mutta lisälukko irrotettavien sivupaneelien mahdollista lukitsemista varten on ostettava erikseen. Kaapit ja kehykset GGM COFSPM Lukko seinäkaappiin 2 kpl 2 kpl Vara-avaimet Gigamedian seinäkaappiin Vara-avaimet Gigamedian seinäkaappiin Snro Avaimet eivät sovi "SLIM seinäkaappiin". Myydään 2 kpl:n pakkauksissa GGM SERMOD Vara-avain seinäkaappi 2 kpl Kaapit ja kehykset 74 75

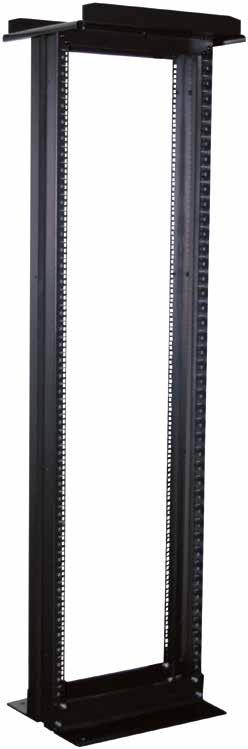

39 Lattiateline 19" 42U Erittäin vakaa irrallinen lattiajalusta mustaksi maalatusta teräksestä. Sopii moniin eri sovelluksiin pienistä ristikytkentähuoneista suuriin datakeskuksiin. Vakaampi kuin seinäteline ja edullisempi ja huomattavasti kompaktimpi kuin kaappi. Vapaasti lattialle sijoitettu lattiateline mahdollistaa käytön molemmilta puolilta. Lisävarusteena on saatavana telineen sivuihin asennettavia yksinkertaisia ja tuplia kaapeliohjaimia. Sijoitettaessa kaksi tai useamman telineen riviin lähelle toisiaan telineet liitetään yhteen yhdellä tai kahdella kaapeliohjaimella. Kaapeliohjaimissa on yksi taaksepäin käännetty lokero ja yksi eteenpäin käännetty lokero, molemmissa on kaapelit peittävä ovi. Ristikytkentä eri telineiden välillä, tai telineen sivuissa, tehdään katon kautta, jossa on integroitu kaapeliohjuri. Pohjalevyssä on reiät lattiaan kiinnittämistä varten. Telineen molemmissa sivuissa on profiilit, joissa on 9,5 x 9,m reiät korimuttereille sekä U-merkinnät (korkeusyksiköt). Korkeus: 42U, 2 08m Leveys: 19", 530 mm (570 mm katto mukaan luettuna) Syvyys: 46m (kaapleiohjain mukana) Maksimikuorma: 500kg Kaapeliohjain 19" Basic Kaapeliohjain 19" telineeseen ja kaappiin. Neljä valmiiksi asennettua metallista sankaa, korkeus 1U tai 2U (korkeusyksikköä). Kytkentäkaapeleiden tai kuitukytkentäkaapeleiden ohjaamiseen siistillä ja ammattimaisella tavalla. Kaapeliohjaimen ulostyöntymä paneelista on 70 mm. Väri: musta (RAL9005) GGM ARPPCA1N GGM ARPPCA2N Kaapeliohjain 19" Premium Ohjuripaneeli 19" basic 1U Ohjuripaneeli 19" basic 2U Kaapeliohjain 19" telineeseen tai kaappiin. Neljä valmiiksi asennettua erittäin kestävää, lähes rikkoutumatonta joustavaa muovia. Kaapeliohjaimen ulostyöntymä paneelista on 12m, mikä loiventaa taivutussädettä ja pienentää kaapeliin kohdistuvaa rasitusta, erityisesti Cat 6A -kytkentäkaapeleille. Väri: musta (RAL 9005) GGM PGCA1N GGM PGCA2N 19" ohjuripaneeli 1U premium 19" ohjuripaneeli 2U premium Kaapeliohjain 19", kannellinen Muovikannellinen kaapeliohjain 19" 1U telineeseen tai kaappiin. Kytkentäkaapeleiden tai kuitukytkentäkaapeleiden ohjaamiseen siistillä ja ammattimaisella tavalla, jossa kaapelit peitetään. Kaapeliohjaimen ulostyöntymä paneelista on 7m. Väri: musta (RAL 9005) GGM PGCC1N GGM PGCC2N Ohjuripaneeli 19" kannellinen 1U Ohjuripaneeli 19" kannellinen 2U Kaapeliohjain 19", harjallinen Harjallinen kaapeliohjain 19" telineeseen tai kaappiin, korkeus 1U (korkeusyksikkö). Kytkentäkaapeleiden tai kuitukytkentäkaapeleiden ohjaamiseen siistillä ja ammattimaisella tavalla, jossa kaapelit työnnetään harjaksen läpi eikä etupuolelle muodostu ulkonemaa. Väri: musta (RAL 9005) Kaapit ja kehykset Snro Tyyppi Tuotteen nimi Mitat k x l x s (mm) Väri GGM OFS42UN GGM OFSVCMS42UN GGM OFSVCMD42UN Lattiateline vap. seisova 19" Pystyohjuri yksink. Pystyohjuri kaksink. 2085x570x x150x x300x465, RAL 9005 RAL 9005/RAL 5024 RAL 9005/RAL GGM ARPBPC1N Harjaspaneeli 19" 1U Kaapit ja kehykset 76 77

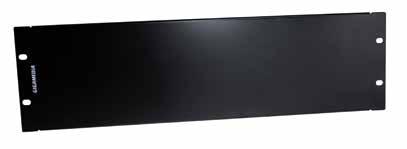

40 Kiinteä hyllytaso 19" Kiinteä hylly 19", korkeus 2U (korkeusyksikköä), telineeseen tai kaappiin. Kantavuus 20 kg. Saatavana kaksi syvyyttä: 250 ja 37m. Käyttöleveys: 430 mm. Väri: musta (RAL 9005) Kaapeleiden pystyohjuri Pystysuoraan asentoon telineeseen tai kaappiin asennettavat pystyohjurit (5 kpl) helpottavat kaapelien ohjaamista ja varmistavat viimeistellyn asennustuloksen. Halkaisija 6m, ohjuriin mahtuu 100 kpl. 4 parista parikaapelia. Väri: musta (RAL 9005) GGM AL5ABV Pystyohjuri 5 kpl 5 kpl GGM ARPLM250N GGM ARPLM375N Ulosvedettävä hyllytaso 19" Hylly 19" 2U syvyys 250 mm Hylly 19" 2U syvyys 37m Ulosvedettävä hylly 19", korkeus 2U (korkeusyksikköä), syvyys 250 mm. Kantavuus 20 kg. Käyttöleveys: 410 mm. Väri: musta (RAL 9005) Siirtosangat 1U 120 mm Siirtosarja paneelin, kytkimen, ODF:n tms. siirtämiseen 120 mm syvemmälle kaappiin. Sopivat esimerkiksi kytkentäkaapeleiden vaatiman tilan järjestämiseen. Ei sovellu kehyksille Snro: ja Snro Tyyppi Tuotteen nimi Materiaali Pituus Korkeus GGM BB1U 19" 2U siirtosarja Metalli 120 mm 1U (44 mm) GGM EG250N Liukuhylly 19" 2U 250 Sokkopaneelit 19" Korimutterit Korimutterisarja M6, ristipää, nailonaluslaatta ja mutteri. 19":n tuotteiden kiinnittämiseen telineeseen tai kaappiin. Saatavana 30 kpl:n kuplapakkauksessa tai kätevästi uudelleensuljettavassa 100 kpl:n muovirasiassa. Sokkopaneeli 19", 1 5U, käytetään telineessä tai kaapissa pintojen peittämiseen sekä aktiivilaitteiden erottamiseen toisistaan ilmankierron parantamiseksi. Väri: musta (RAL 9005) GGM VER3095 GGM VER10095 Korimutterisarja 30 kpl Korimutterisarja 100 kpl 30 kpl 100 kpl Kaapit ja kehykset GGM ARP01N GGM ARP02N GGM ARP03N GGM ARP05N Sokkopaneeli 19" 1U Sokkopaneeli 19" 2U Sokkopaneeli 19" 3U Sokkopaneeli 19" 5U Maadoituskisko 19" 0,5U kaappiin/telineeseen Kuparinen potentiaalintasauskisko, 10 liitosruuvia, 19":n kaappiin tai telineeseen. Eristetyt päät. Korkeus: 0,5U (2m) GGM EB19 Maadoitusrima 19" 0,5U Kupari Kaapit ja kehykset 78 79

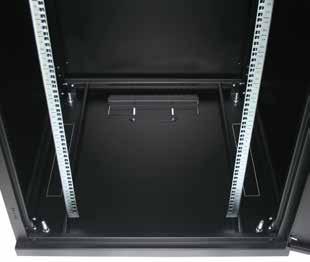

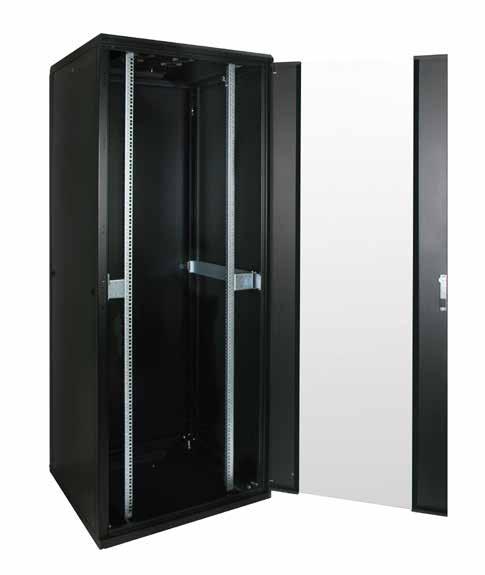

41 Gigamedia-lattiakaappi Gigarack 70 Lattiakaappi G70, lasiovellinen Lattiakaappi Gigarack 70, 19" 26 42U. Korkealuokkaiset kaapit ovat erittäin vakaita, ja niissä on lukittava lasiovi. Takalevy ja sivupaneelit on helppo irrottaa ja varustaa lukolla. Kaapeissa on asennuskiskot (pari), joiden sijaintia voidaan säätää syvyyssuunnassa. Kaappia voidaan tarvittaessa täydentää takakiskoilla ja rivityssarjalla (leveys 800 mm). Kaapin päällä ja pohjassa on säädettävät, vaahtokumitiivisteillä varustetut kaapeliläpiviennit. 800 mm leveän kaapin sivuissa on lisäksi läpivientiaihiot, jotka voidaan varustaa harjastiivisteellä (Snro ). Mukana säädettävät jalat. Väri: musta (RAL 9005), suojausluokka IP20, maks. kuormitus: 900 kg Lattiakaappi G70, rei'itetyllä metalliovella Lattiakaapissa Gigarack 70, 42U, on ilmanvaihtoa parantava rei'itetty musta lukittava metalliovi. Sopiva palvelimille ja muille lämpöä säteileville laitteille. Kaappi on laadukas ja erittäin vakaa. Takalevy ja sivupaneelit on helppo irrottaa ja varustaa lukolla. Kaapissa on asennuskiskot (pari), joiden sijaintia voidaan säätää syvyyssuunnassa. Kaappia voidaan tarvittaessa täydentää takakiskoilla ja rivityssarjalla. Kaapin päällä ja pohjassa on säädettävät, vaahtokumitiivisteillä varustetut kaapeliläpiviennit. Kaapin sivuissa on lisäksi läpivientiaihiot, jotka voidaan varustaa harjatiivisteellä (Snro ). Mukana säädettävät jalat. Väri: musta (RAL 9005), suojausluokka IP20, Kantavuus: 900 kg Snro Tyyppi Tuotteen nimi Mitat l x s (mm) Korkeus (mm) GGM EL4288AVPEN Lattiakaappi G70P 42HE Lattiakaappi G70 kompakti 12U 600x600 Väri 800 x Tiivis, erittäin vakaa lattiakaappi, joka on tarkoitettu erityisesti äänentoistolaitteille esim. konferenssihuoneisiin ja urheiluhalleihin. Kaappi sopii myös erinomaisesti palvelimille ja muille verkkolaitteille. Etupuolella lasiovi ja takana ilmanvaihtoa parantava rei'itetty metalliovi, jotka molemmat on varustettu lukittavalla kahvalla. Irrotettavat ilmanvaihtoa parantavat perforoidut sivupaneelit on varustettu lukoilla. Sekä kaapin etu- että takaosaan on asennettu säädettävät 19":n profiilit. Kaapeliläpiviennit kaapin päällä ja pohjassa. Toimitetaan varustettuna säädettävillä jaloilla sekä maadoitussarjalla. Voidaan varustaa G70-sarjan tuulettimella, hyllyillä, pyörillä jne. Kantavuus 200 kg. Snro Tyyppi Tuotteen nimi Mitat l x s (mm) Korkeus (mm) GGM AR1266N Lattiakaappi G70 kompakti 12U Väri 600 x Määrä/pakk Määrä/pakk Kaapit ja kehykset Snro Tyyppi Tuotteen nimi Mitat l x s (mm) Korkeus (mm) GGM EL2666N GGM EL2688N GGM EL3666N GGM EL4266N GGM EL4268N GGM EL4286N GGM EL4288N GGM EL42810N Lattiak. G70 26U Lattiak. G70 26U Lattiak. G70 36U Lattiak. G70 42U Lattiak. G70 42U Lattiak. G70 42U Lattiak. G70 42U Lattiak. G70 42U 600 x x x x x x x x Väri Määrä/pakk Kaapit ja kehykset 80 81

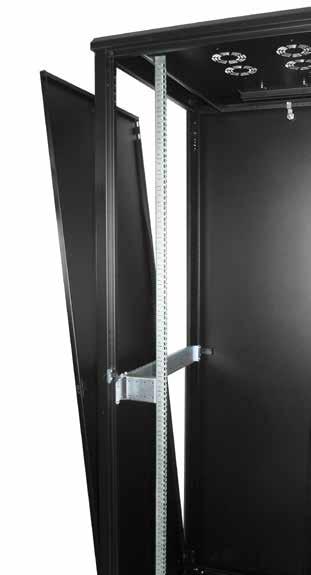

42 Gigamedia-lattiakaappi Gigarack 70, lisävarusteet Tukikiskot Tukikisko malleihin Gigarack 70 ja Gigarack 250. Kiskot kiinnitetään kaapin etu- ja takareunaan tukemaan 19"-laitteistoa. Tarkoitettu 600 ja 800 mm:n syvyisiin kaappeihin. Kantavuus: 80 kg. Pakkaus sisältää 2 kpl. Asennuskisko Asennuskisko malliin Gigarack 70, 19", korkeudet: 26, 36 ja 42U asennukseen ja hyllyjen kiinnitykseen kaapin takaosaan. Kahden kiskon sarja, aukot 9,5 x 9,5 korimuttereille. Asennetaan rivityssarjan avulla, Snro , 800 mm:n levyisiin kaappeihin GGM ALSUP400 GGM ALSUP600 Tuki 19" asennussarja 600 mm Tuki 19" asennussarja 800 mm 2 kpl 2 kpl Snro Tyyppi Tuotteen nimi Mitat Määrä/pakk GGM ELMON26U GGM ELMON36U GGM ELMON42U Rivityssarja asennuskiskoon G70 19" 26U lisäkiskopari G70 19" 36U lisäkiskopari G70 19" 42U lisäkiskopari Asennuskiskojen asentamisessa 800 mm:n levyisen kaapin takaosaan tarvitaan rivityssarjaa. Kaapin takareunaan asennettu kisko antaa siten tukea 19":n laitteisiin. 26U 36U 42U 2 kpl 2 kpl 2 kpl Tuuletinyksiköt Tuuletinyksikkö malliin Gigarack 70. Saatavana 2 tai 4 tuulettimella, jotka asennetaan kaapin päälle. Puhallusteho: 76 tai 304 m 3 /h. Sisäinen termostaatti. Liitäntä pistotulpalla, jännite V. Väri: musta (RAL 7005) GGM EL2VENN GGM EL4VENN Kattotuuletin malliin G70 2 tuuletinta Kattotuuletin malliin G70 4 tuuletinta GGM ELMONK800 Rivityssarja malliin G mm 2 kpl Asennuslevyt Asennuslevy malleihin Gigarack 70, 26, 36 ja 42 U, leveys 260 mm. Asennetaan kaapin taakse tai sivuille 800 mm:n levyisiin kaappeihin. Sinkitty. Kiinteä hyllytaso 19" Kiinteä hyllytaso malliin Gigarack 70, 19", 2U. Saatavana 400 mm:n syvyisenä 600 mm:n syvyiseen kaappiin sekä 600 mm:n syvyisenä mm:n syvyiseen kaappiin. Kaappiin on asennettava takakisko hyllyn kiinnittämiseksi kaapin takareunaan. Kantavuus 100 kg. Tehollinen leveys: 430 mm. Väri: musta (RAL 9005) Snro Tyyppi Tuotteen nimi Mitat Määrä/pakk GGM ELVCO26U GGM ELVCO36U GGM ELVCO42U Kaapeleiden pystyohjuri Asennuslevy malliin G70 Asennuslevy malliin G70 Asennuslevy malliin G70 26U 36U 42U GGM ELEF400N GGM ELEF600N Kiinteä hylly malliin G mm Kiinteä hylly malliin G mm Pystysuoraan asentoon kaappiin asennettavat kaapeliohjaimet helpottavat kaapeleiden ohjausta ja varmistavat viimeistellyn asennustuloksen. Halkaisija 6m, ohjuriin mahtuu 100 kpl 4 parista kaapleia. Pakkaus sisältää 5 kpl. Väri: musta (RAL 9005) Kaapit ja kehykset Ulosvedettävä hyllytaso 19" Ulosvedettävä hylly malliin Gigarack 70, 19", 2U. Saatavana 400 mm:n syvyisenä 600 mm:n syvyiseen kaappiin sekä 600 mm:n syvyisenä mm:n syvyiseen kaappiin. Kaappiin on asennettava takakisko hyllyn kiinnittämiseksi kaapin takareunaan. Kantavuus 35kg. Tehollinen leveys: 410 mm. Väri: musta (RAL 9005) GGM ELEG400N GGM ELEG600N Liukuhylly malliing mm Liukuhylly malliing mm GGM AL5ABV Pystyohjuri 5 kpl musta 5 kpl Harjatiiviste Harjatiiviste 800 mm:n levyisen Gigarack 70 -lattiakaapin sivuissa oleviin läpivientiaihioihin (knockout). Pituus 300 mm, tehollinen leveys 60 mm. Myydään pareittain GGM ALB Kaapeliläpivienti harjakset musta 2 kpl Kaapit ja kehykset 82 83

43 Sokkelit Sokkeli malliin Gigarack 7, korkeus 100 mm, väri: musta (RAL 9005) Snro Tyyppi Tuotteen nimi Mitat Väri Määrä/pakk GGM ELSOC66N GGM ELSOC68N GGM ELSOC86N GGM ELSOC88N GGM ELSOC810N Sokkeli malliin G70 600x600 Sokkeli malliin G70 600x800 Sokkeli malliin G70 800x600 Sokkeli malliin G70 800x800 Sokkeli malliin G70 800x x x x x x1000 Ovenkahva G70 ABLOY avainpesälle Täydellinen asennussarja ovenkahvan vaihtoon Gigamedia G70 lattiakaappiin. Tämä ovenkahva mahdollistaa ABLOY avainpesän asentamisen kaikkiin Gigamedia G70 sarjan kaappeihin. Taka ja sivulevyt toimivat edelleen standardi lukolla jotka tulevat kaapin mukana. Avaimet näihin lukkoihin voidaan ripustaa kaapin sisälle sopivaan paikkaan. Snro Tyyppi Tuotteen nimi Sopivuus Materiaali GGM ACSH Ovenkahva Abloy avainpesälle / G70 G70 Kaapin ovi muovi Pyöräsarja Pyöräsarja malliin Gigarack 70, korkeus 70 mm, kantavuus 600 kg. Pakkaus sisältää 4 kpl GGM ELR2X2 G70 pyöräsarja 600 kg 4 kpl Rivityssarja Rivityssarja malliin Gigarack 70. Kahden kaapin yhdistämiseen. 4 kpl:n sarja GGM ELKJUXN Rivityssarja malliin G70 4 kpl Maadoitussarja Kaapit ja kehykset Maadoitussarja malliin Gigarack 70, liitettäväksi kaapin eri osiin. Pakkaus sisältää 4 kpl. Väri: vihreä/keltainen GGM ELMASSE Maadoitussarja malliin G70 Keltainen/ vihreä Vara-avaimet Gigamedian lattiakaappiin Vara-avain Gigamedian lattiakaappiin, Snro Myydään 2 kpl:n pakkauksissa. 4 kpl Kaapit ja kehykset GGM CLES333 Avainsarja, lattiakaappi 2 kpl 84 85

44 Virranjako Pistorasiapaneeli 19" 1U, Schuko Pistorasiapaneeli 19" 1U, telineeseen tai kaappiin. 8-osainen maadoitettu pistorasiapaneeli, jossa on kytkin (ja ilmaisin), tai 9-osainen pistorasiapaneeli, ilman kytkintä. Asennussangat voidaan kääntää haluttuun suuntaan siten, että paneeli voidaan kiinnittää ruuveilla seinään tai hyllyn alle. Liitosjohto etriä. Väri: harmaa (RAL 7035) Gigamedia-virtajohdot Virtajohto 10 A, liitintyyppi uros IEC320 C14 ja naaras IEC320 C13. Johtimet 3 x 1,0. Kolme eri väriä ja neljä eri pituutta. Sopivat erinomaisesti aktiivilaitteiden liittämiseen esim. jos haluaa tehdä selkeän vaihejaon. Sopiva IEC C13 -pistorasiapaneelin kanssa 19" asennuksessa. 10 A -virtajohdossa on tulopuolella maadoitettu schuko-pistotulppa ja lähtöpuolella IEC320 C13. Johtimet 3 x 1,0. Saatavana kolme eri pituutta. Väri: musta GGM B8PINL GGM B9PNL Pistorasiapaneeli 19" 8x schuko+kytkin Pistorasiapaneeli 19" 9x schuko Pistorasiapaneeli 19" 1U, schuko, ampeerimittarilla 7-osainen maadoitettu schuko-pistorasiapaneeli, 10 A. Integroitu digitaalinen ampeerimittari näyttää paneeliin liitettyjen yksiköiden sen hetkisen virrankulutuksen. Liitosjohto, 3x1,5 ja valettu schukopistotulppa. Snro Tyyppi Tuotteen nimi Väri Pituus Määrä/pakk GGM PC GGM PC13141 GGM PC13142 GGM PC13143 GGM PC131405B GGM PC13141B GGM PC13142B GGM PC131405R GGM PC13141R GGM PC13142R IEC C13/C14 kaapeli 0,5m IEC C13/C14 kaapeli 1m IEC C13/C14 kaapeli 2m IEC C13/C14 kaapeli 3m IEC C13/C14 kaapeli 0,5m IEC C13/C14 kaapeli 1m IEC C13/C14 kaapeli 2m IEC C13/C14 kaapeli 0,5m IEC C13/C14 kaapeli 1m IEC C13/C14 kaapeli 2m Punainen Punainen Punainen 0, 0, 0, Snro Tyyppi Tuotteen nimi Väri GGM B7PAMPNL Pistorasiapaneeli 19" 7xSch+AMP-mittari GGM PCSCH1405 GGM PCSCH141 GGM PCSCH142 Schuko/IEC C13 kaapeli 0,5m Schuko/ IEC C13 kaapeli 1m Schuko/ IEC C13 kaapeli 2m 0, Pistorasiapaneeli 19" 1U, IEC C13 9-osainen maadoitettu IEC C13 -pistorasiapaneeli, 10 A. Liitosjohto, 3x1,5 ja valettu schukopistotulppa tai valettu IEC C14 -liitin. Erinomainen pistorasiapaneeli aktiivilaitteiden liittämiseen kaappiin tai telineeseen. Gigamedian virtajohdoista on saatavana 3 eri väriä ja 4 eri pituutta. Kaapit ja kehykset Snro Tyyppi Tuotteen nimi Väri GGM B9PIEC GGM B9PC13CC14 19" paneeli 9x IEC C13, SCHUKO 19" paneeli 9x IEC C13, IEC C14 Kaapit ja kehykset 86 87

45 Tietoa kupariverkosta Tuoteluettelon alussa olevasta luvusta Johdanto kuparikaapelijärjestelmiin saat lisää tietoa kuparikaapelitietoverkkoihin liittyvistä standardeista. Siellä on myös yhteenveto Gigamedian eri järjestelmistä ja niiden tarjoamista suorituskyvyistä. Asennusta suunnitellessa on hyvä muistaa muutamia asioita sekä tehtävä monenlaisia valintoja. 88 Mikä kategoria? Suosittelemme kiinteistöverkon uudisrakentamisessa, että järjestelmäksi valitaan 10 Gbit/s -siirtonopeuksille soveltuva verkko. Vaikka tätä nopeutta ei tarvita juuri tällä hetkellä, sitä tarvitaan lähitulevaisuudessa. Pienissä toimistoissa ja asunnoissa, joissa siirtotiet (paneelista pistorasiaan) ovat alle 30 metriä, kategorian 6 komponentit ovat riittäviä. Suuremmissa asennuksissa, joissa siirtotiet ovat pidempiä, suositellaan verkon rakentamista kategorian 6A-komponenteilla. Mikä on siirtotien luokka? Verkkostandardissa SFS-EN50173 selitetään, miten verkko rakennetaan eri siirtotieluokkiin kuuluvilla eri kategorioiden komponenteilla. Siirtotien kaistanleveys määräytyy komponenttien suorituskyvyn mukaan. Luokat ja kategoriat: Luokka D, kategorian 5e tuotteet, 100 MHz Luokka E, kategorian 6 tuotteet, 250 MHz Luokka Ea, kategorian 6a tuotteet, 500 MHz Luokka F, kategorian 7 tuotteet, 600 MHz Luokka Fa, kategorian 7a tuotteet, 1000 MHz Suojattu vai suojaamaton? Markkinoilla on saatavana useita kaapelityyppejä, joista nykyisin tavallisin on suojaamaton kaapeli. Suojattu kaapeli tarjoaa suorituskykyyn liittyviä etuja, jolloin sekä ulkoinen että sisäinen vaikutus on alhainen ja suurtaajuinen säteily on minimoitu, kun taas suojaamaton kaapeli on edullisempi ja helpompi kytkeä. Kaapelin valintaan vaikuttavat ulkoiset tekijät ja asennusympäristön tyyppi. Esimerkkejä eri kaapelityypeistä: U/UTP: Suojaamaton kaapeli F/UTP: Suojattu kaapeli, jossa kaikki neljä paria on suojattu foliolla suurtaajuiselta häiriöltä U/FTP: Suojafolio jokaisen parin ympärillä, suojaa suurtaajuiselta häiriöltä, tavallinen kaapeli Cat 6A - verkkoon S/FTP: Kaksoissuojatussa kaapelissa on yhteinen suojapunos kaikkien parien ympärillä sekä erillinen foliosuojaus kunkin parin ympärillä, mikä varmistaa suojauksen sekä korkea- että matalataajuisilta häiriöiltä. Tätä käytetään useimmiten Cat 7 -asennuksissa. Sitä kutsutaan myös PIMF-kaapeliksi Kun häiriöt ovat suurtaajuuksisia, kuten EA-siirtotieluokassa, vaaditaan suojausjärjestelmä, joka suojaa toisiaan lähellä sijaitsevia kaapeleita keskinäisiltä häiriöiltä (alien crosstalk). Tarjoamme sen vuoksi ainoastaan suojattuja Cat 6A -komponentteja. Suosituksemme: Pitkät siirtotiet tai häiriölle alttiit ympäristöt: Cat 6A suojattu Lyhyet siirtotiet normaalissa ympäristössä (toimistot, asunnot): Cat 6 suojaamaton Värit ja johdotus Pari 1: Pari 2: Pari 3: Pari 4: valkoinen/sininen sininen valkoinen/oranssi oranssi valkoinen/vihreä vihreä valkoinen/ruskea ruskea Dataliittimissämme käytetään kahta kytkentämerkintää, A- ja B-liitäntä. Vinkkejä asennukseen Kaapelin johtimet on kierretty johdinpareiksi (TP tarkoittaa Twisted Pair), ja on hyvin tärkeää, että kaapelit on kierretty jatkuvasti samalla tavoin, jotta kaapelissa ei ilmene epätasapainoa. Sen vuoksi tehtäessä liitosta Cat 5e -liittimeen johtimia ei saa kiertää auki enempää kuin 1m. Cat 6- ja Cat 6A -kaapeleissa johdinpareja saa avata enintään 6 mm. Myös taipumis- tai puristusvaurioissa kaapelin suorituskyky voi heiketä, koska kaapelin impedanssi muuttuu. Sen vuoksi on syytä huomioida toimittajan antamat ohjeet, ja yleisestikin on tärkeää olla varovainen kaapeleita niputtaessa (käytä mielellään tarranauhaa) ja välttää 50 mm pienempiä taivutussäteitä. Kun kaapelia on vedetty esim. asennettavaksi kaapelitikkaille, kaapelin päästä on leikattava palanen pois, jos sen pää on vaurioitunut. Dataverkon merkintä Verkkoasennuksia voidaan merkitä eri tavoin, ja joskus tilaajalla/asiakkaalla on oma standardi, jota hän haluaa noudattaa. Lähtökohtana on ristikytkentähuoneen sijainti rakennuksessa, minkä perusteella kaappiin/telineeseen merkitään kenttä ja numerot. Standardissa määritetään myös kytkentäpaneelin sijainti kaapissa/telineessä, minkä jälkeen ilmoitetaan, mitä pistorasiaa (RJ45) tarkoitetaan. Järjestelmään kuuluva pistorasia merkitään samalla tavalla kuin paneelissa ja tehdään tarvittaessa lisäys. Standardin voi ostaa Ruotsin Elförlagetilta (EIO). Verkon mittaus On tärkeää, että asennus verifioidaan ja dokumentoidaan, ja useimmissa tapauksissa se on myös pakollista. Markkinoilla on runsaasti erilaisia instrumentteja, mutta me suosittelemme Fluke Versiv -testityökalua, jossa on DSX moduuli tai Idealin Lantek III 500/1000. Näitä instrumentteja on mahdollista myös vuokrata tukkuliikkeestä, mikä voi olla sopiva vaihtoehto, jos ei haluta investoida testityökaluihin tai jos verkkojen asennus on hyvin pienimuotoista. Tavallisinta on mitata verkon pysyvä siirtotie (permanent link), jossa mitataan vain asennuksen kiinteä osuus, ts. liitin kaapeli liitin, ilman kytkentäkaapeleita. Testauksessa voidaan myös mitata siirtotie kanavamittauksena (channel link), jolloin mittaukseen otetaan mukaan myös paneelipuolen ja pistorasiapuolen kytkentäkaapelit. Kaapit, telineet ja maadoitus Kaappien ja telineiden mittojen suunnittelussa on otettava huomioon hyvin monia eri asioita. Erityisen suuri merkitys on sijainnilla ja siirtotien pituudella (siirtotien enimmäispituus on 90 metriä) ja että kaappi/teline on tarpeeksi iso, jotta sitä voidaan tulevaisuudessa myös laajentaa. Kaapin asennuksessa on tärkeää muistaa, että kaappi on helposti ulottuvilla sivuilta, mikä helpottaa asennusta ja tulevia muutoksia. Sekä suojatussa että suojaamattomassa verkossa kaappi/teline ja paneelit on aina maadoitettava. Dokumentointi ja takuu On tärkeää huolehtia asennuksen dokumentoinnista ja laatia testiprotokolla, koska se on todiste siitä, että asiakkaan esittämät tai asiakirjoissa esitetyt vaatimukset on täytetty. Se on todiste siitä, että asennus täyttää standardin asennetulle siirtotieluokalle määrittämät vaatimukset. Testiprotokolla toimii myös asentajalle itselleen todistuksena siitä, että asennus on tehty hyvin ja toimii asianmukaisesti. Asiakkaan halutessa asennukselle voidaan myöntää jopa 25 vuoden takuu. Asentajalla on tällöin oltava sertifiointi, ja asennuksesta on tehtävä mittaukset ja asennus on dokumentoitava. Pidennettyä takuuta ei myönnetä koskaan, jos asennuksessa on yhdistelty eri valmistajien tuotteita. Hae pidennettyä takuuta osoitteesta 89

46 Tietoa valokuidusta 90 Edut kupariin verrattuna Perinteisesti ja myös käytännön syistä telekommunikaatiossa on aina käytetty kuparikaapelia, mutta optiset valokuidut yleistyvät nykyisin yhä nopeammin. Optisten kuitujen tärkeimmät edut kuparikaapeliin verrattuna ovat: Sähköhäiriöt eivät vaikuta valokuituun, koska ne eivät vaikuta valoon. Tästä syystä kaapelin lähellä sijaitsevia voimakaapeleita ei tarvitse ottaa kaapeliasennuksissa huomioon. Sähköinen eristys; kuituja käytettäessä muodostuu galvaaninen eristys lähettäjän ja vastaanottajan välillä, jolloin potentiaalieroja, ennen kaikkea maadoituspotentiaaleja, ei tarvitse ottaa huomioon. Vaimennus on alhaisempi kuin kuparikaapeleissa, minkä ansiosta signaaleja voidaan lähettää huomattavasti pidemmälle. Suuri kapasiteetti; valon suuren kaistanleveyden ansiosta voidaan lähettää runsaita määriä signaaleja samanaikaisesti. on kuparia ohuempaa. Siten halkaisijaltaan tietynkokoisiin kaapeleihin voidaan niputtaa enemmän kuituja kuin kuparikaapeleihin. Miten se toimii Kupariverkossa tietoa lähetetään sähkövirtana, mutta kuidussa sähköiset signaalit muuttuvat valoksi, jota lähetetään eri aaltopituuksilla. Kuidun ydin on valmistettu erittäin puhtaasta lasista, jota ympäröi pinnoite ja suojaava päällyste. Kuidussa kulkeva valonsäde heijastuu rajapintaan vaippaa vasten (optinen kuori, cladding), ja siten valo pystyy kulkemaan erittäin pitkiä matkoja, riippuen tietenkin lasin puhtaudesta, mahdollisista epätasaisuuksista, joihin valo heijastuu, sekä minkä tyyppistä kuitua ja valoa käytetään. Kuituoptinen tiedonsiirtojärjestelmä koostuu lähettimestä, joka lähettää valosignaaliksi koodaamansa signaalin optista kuitua pitkin, sekä vastaanottimesta, joka ottaa valosignaalin vastaan ja purkaa koodauksen. Lähetin lähettää valon joko laserin tai valodiodien avulla. Laserlähettimien etuna on se, että ne voivat siirtää enemmän energiaa optiseen kuituun. Vastaanotin muuntaa valosignaalit sähköisiksi impulsseiksi, jotka lähetetään tietokoneelle, televisioon tai puhelimeen muuntimen kautta. Tavallisimmat valon aallonpituudet ovat 850, 1310 ja 1550 nanometriä, ts. infrapunavaloa. Yksi- ja monimuoto Yksimuoto- ja monimuotokuidut eroavat toisistaan. Erona on ytimen (lasi) paksuus, jossa yksimuotokuidun ytimen halkaisija on huomattavasti monimuotokuidun halkaisijaa pienempi. Yksinkertaistaen voidaan sanoa, että yksimuotokuidun ohut ydin ei salli valosäteiden kulkea monia eri teitä, ja sen vuoksi signaali vääristyy vähemmän. Siten yksimuodossa signaali kulkee myös suurissa nopeuksissa paljon pidemmälle kuin monimuodossa kulkeva signaali. Monimuotokuidun ydin on 50 tai 62,5 µm ja päällyste 125 µm, kun taas yksimuodon ydin on 9 µm ja päällyste 125 µm. Erilaiset kuidut Kuidut jaetaan muutamaan eri luokkaan kuitujen kaistanleveyssuorituskyvyn mukaan. Monimuodon luokat ovat OM1, OM2, OM3 ja OM4, ja yksinkertaisesti ilmaistuna kuidut ovat sitä hienompia, mitä korkeammasta luokasta on kyse, ja tarjoavat suuremman kaistanleveyden ja suorituskyvyn. OM1:n ydin on 62,5 μm ja muiden ydin on 50 μm. Sen vuoksi OM1-luokkaa ja esim. OM3-luokkaa ei pidä yhdistellä keskenään, kun taas OM3-kytkentäkaapeli toimii erinomaisesti OM2-asennuksessa. Myös yksimuotokuiduissa on eri luokkia, ja tavallisimmat ovat OS1 ja OS2. OS2-luokassa on vähemmän vaimennusta kuin OS1-luokassa, ja OS2:n suorituskyky on siten parempi. Tänä päivänä käytännössä kaikki yksimuotokuidut ovat OS2 luokkaa. Yksimuotokuidut ovat rakenteeltaan erilaisia, ja siten niiden taivutuskestävyyskin vaihtelee. Tavallinen tyyppi on G652-kuitu, mutta liityntäverkoissa käytetyissä kaapeleissa sekä kytkentäkaapeleissa ja häntäkuiduissa siirrytään yhä enemmän G657-kuituun, koska se kestää paremmin taivuttamista lisäämättä vaimennusta. Kuitukaapelin rakenne Kuitukaapelit valmistetaan eri tavoin käyttökohteiden ja käytön mukaan. Itse ydintä on suojattava jyrkiltä taivutuksilta, vetovoimilta, painovoimilta, kosteudelta, vedeltä ja aggressiivisilta kemikaaleilta. kaapelit erotetaan toisistaan myös niitä suojaavien kerrosten perusteella: kiinteässä toisiopäällysteisessä (tight buffer) kaapelissa kuidun ensiöpäällyste on katettu ylimääräisellä polyamidikerroksella ja irrallisessa putkirakenteisessa kaapelissa (loose tube) kuitu on esim. nylonputken sisällä. Ribbon-tyyppisessä kaapelissa kuidut (jopa 12 kuitua) ovat vierekkäin nauhan muodossa. Hionta ja kuituliittimet Kuitujen päät hiotaan eri tavoin tarpeen mukaan. Tavallisin on PC-hionta, jossa pinta on kevyesti pyöristetty ja kuidun voi asettaa lasin lasia vasten. Ultra PC- tai UPC-hionnassa pinta hiotaan erittäin sileäksi työstämällä kuidun päätä timanttihionnalla. Toinen kontaktipintatyyppi on APC, joka on hiottu kevyesti kuperaksi ja jonkin verran taivutettu heijastusvaimennuksen vähentämiseksi. Tämä on tärkeä ominaisuus lähetettäessä analogista tv-signaalia. liitinten valikoima on laaja, ja seuraavassa on muutamia esimerkkejä: ST (straight tip) on bajonettikiinnikkeellä varustettu metalliliitin, jota käytetään joskus teollisuudessa mutta joka ei ole nykyasennuksissa enää niin tavallinen. Paikalleen napsautettava SC (subscriber connector) -liitin on hyvin tavallinen kaikenlaisissa asennuksissa. Saatavana ovat mallit duplex (kaksi) ja simplex (yksi). Liitin on valmistettu muovista ja holkki keramiikasta. Tätä mallia on käytettävä standardin SFS-EN mukaisesti työpisterasioissa. LC (little connector) toimii SC-liittimen tavoin ja näyttää myös SC -liittimeltä, mutta se on huomattavasti pienempi, mikä tarjoaa monia etuja. SFP-moduulissa (small form factor pluggable) käytetään melkein aina LC-liitintä. SFP on muunnin, joka liitetään kytkimeen slot-portin kautta. MPO-liittimet ovat nk. monikuituliittimiä, joissa on jopa 24 kuitua. Kuituliittimet liitetään yhteen jatkosvälikappaleilla, jotka ohjaavat kuidut toisiaan vasten. Nämä asennetaan erityyppisiin ODF-telineisiin (kuitukytkentäpaneeli) tai kuitupistorasioihin. Liittimien värikoodit noudattavat standardia, jossa monimuoto 50/62,5 µm on beige, monimuoto OM3 on turkoosi, yksimuoto vakio (PC) on sininen ja yksimuoto kulmaanhiottu (APC) on vihreä. Kytkentämenetelmät Liittimiä voidaan kytkeä kuituun monella eri tavalla. Tavallisinta on käyttää nk. häntäkuituja (pigtail), joissa kuitukaapeliin on jo tehtaalla kytketty erityyppisiä liittimiä. Tällöin kuidun pää hitsataan kiinni kuitukaapeliin. Hitsausmenetelmää käytetään myös kuitujen jatkoksissa. Kuitu sulatetaan tällöin valokaaren avulla yhteen tarkasti valvotuissa olosuhteissa. Toinen kytkentätapa on itse asentaa kuidun päähän liittimiä eri menetelmillä. Näitä menetelmiä ovat esimerkiksi seuraavat: liimaus epoksiliimalla, Hot Melt, Light Crimp ja XPFIT. Kuituyhteyksien mittaukset Toiminnan varmistamiseksi ja eri raja-arvojen tarkistamiseksi kuidusta on tehtävä mittauksia. Tällöin tarkistetaan vaimennus (fiber optic loss), ja jos vaimennus on liian suuri, on liittimet tarkistettava ja mahdollisesti puhdistettava. Liian suuri vaimennus voi johtua myös virheellisestä kytkennästä. Saatavana on kuitumoduuleja, joita voidaan liittää kuparin mittausta varten instrumenttiin, esimerkiksi Fluke Versiv- tai Lantek III -testeriin. Mittauksia voidaan tehdä myös perusmallisilla kuituinstrumenteilla, kuten valonlähde ja db-mittari. Kuitua voidaan mitata myös ODTR-laitteella eli valokaapelitutkalla, joka luo kuitukaapelin ominaisuuksista graafisen esityksen ja osoittaa mahdolliset virheelliset kytkennät sekä hitsauskohdat.
