2 Upposekoittimet Parempi sekoittuminen pienemmällä tehonkulutuksella Kuiva-asennettuihin sekoittimiin verrattuna upposekoitinratkaisut tarjoavat suuremman joustavuuden ja huomattavan energiansäästön monenlaisissa sekoitustehtävissä kuten kiintoaineiden liettämisessä, pohjaeroosiossa, ainesten sekoittamisessa, kierrättämisessä tai kerrostuneisuuden poistossa. Miten sekoitus toimii? Kaikissa sekoitussovelluksissa tarvitaan sopivana yhdistelmänä paikallista pyörteisyyttä ja kokonaisvirtausta. Kun kokonaisvirtaus toimii hyvin, koko säiliön sisältö joutuu liikkeeseen niin että kaikki osat ovat mukana sekoittumisessa. Useimmissa sekoitussovelluksissa syntyy pyörteisyyttä enemmän kuin riittävästi, joten sekoitustehokkuuden määrää kokonaisvirtauksen voimakkuus. Upposekoittimen tehokkuutta mitataan sen tuottamalla työntövoimalla (N). Siten kokonaisvirtauksen voimakkuus vuorostaan riippuu asennuksen kokonaistyöntövoimasta. Upposekoittimet merkitsevät tehokkaampaa kokonaisvirtausta Päinvastoin kuin kuiva-asennetut sekoittimet, upposekoittimet tarjoavat suuren sijoitus- ja suuntausvapauden. Tätä vapautta hyödyntämällä voidaan sekoitussuihku saada muodostumaan pitkällä matkalla ja mukautumaan säiliön muotoon. Näin kokonaisvirtaus saadaan mahdollisimman tehokkaaksi. Tuloksena on parempi sekoittuminen ja pienempi tehonkulutus. Kun sekoitussuihku saa rauhassa muodostua, koko säiliön sisältö joutuu voimakkaaseen liikkeeseen ja sekoittuminen on tehokasta. Upposekoitin tarjoaa suuremman sijoitus- ja suuntausvapauden.

3 Helppo ja nopea asennus Asennustavat Reunasennus Pienet sekoittimet voidaan asentaa ankoon, joka kiinnitetään yksinkertaisesti sangalla tai pulteilla altaan reunaan. Upposekoitin on usein edullisempi ratkaisu kuin kuiva-asennetut sekoitinjärjestelmät. Upposekoittimien asennus on nopeaa ja pääomakustannuksia säästävää, koska ei tarvita kalliita hoitosiltoja, ulkopuolista voimansiirtoa tai betonijalustoja moottoreille. Johdeputkijärjestelmä Tavallisin asennustapa. Sekoitinta nostetaan ja lasketaan altaan seinämässä olevaa tankoa pitkin. Ei kalliita muutostöitä Kiitos asennustavan joustavuuden voidaan sekoittimia käyttää olemassaolevissa säiliöissä ilman kalliita muutoksia. Upposekoitinten asennukseen on tarjolla useita erilaisia teknisiä ratkaisuja. Tavallisimmin käytetyt asennustavat on esitelty ohessa. Voimme antaa neuvoja muistakin mahdollisista ratkaisuista. Pohja-asennus Käytetään usein matalissa altaissa ja lammikoissa. Sekoitin kiinnitetään pohjassa olevaan telineeseen. Laippa-asennus Sekoitin kiinnitetään sovituslaippaan, joka vuorostaan asennetaan säiliön tarkastusaukkoon.

4 Mallit Sekoitinsarja joka kattaa kaikki tarpeet Flygtin 4600-sarjan kompaktit sekoittimet tarjoavat kustannustehokkaita ratkaisuja monenlaisiin sekoitustarkoituksiin, esimerkiksi seuraaviin: Biologiset käsittelyaltaat Lietteen varastoaltaat Tasausaltaat ph-stabilointialtaat Kloorausaltaat Massakyypit Malmilietepumppukaivot Kalkkilietteen varastoaltaat Bentoniitin valmistusaltaat Lämmönvaihtimet Sammutusaltaat Jäätymisenesto Lantasäiliöt ja monet muut 4600-sarjan sekoittimet ITT Flygt tarjoaa suorakäyttöisiä sekoittimia kahdeksaa eri kokoa. Sekoittimen modulaarisessa rakenteessa käytetään standardoitua osa- ja materiaalivalikoimaa, ja kuhunkin malliin on saatavana sarja erisuuruisia siipikulmia, joten suoritusarvojen suhteen on valinnan varaa laajalti. Työntövoima [N] PA 254 ASTM Flygtin sekoitinmalli Malli Sekoitin 4610 Sekoitin 4620 Sekoitin 4630 Sekoitin 4640 Sekoitin 4650 Sekoitin 4660 Sekoitin 4670 Sekoitin 4680 Akseliteho 50 Hz, 0,75 kw 50 Hz, 1,5 kw 50 Hz, 1,5 kw 50 Hz, 2,5 kw 50 Hz, 5,5 kw 50 Hz, 10,0 kw 50 Hz, 13,0 kw 50 Hz, 25,0 kw Suurin nimellis- 50 Hz, 0,20 kn 50 Hz, 0,34 kn 50 Hz, 0,48 kn 50 Hz, 0,79 kn 50 Hz, 1,9 kn 50 Hz, 2,9 kn 50 Hz, 3,8 kn 50 Hz, 6,4 kn työntövoima Potkurin 210 mm 210 mm 368 mm 368 mm 580 mm 580 mm 766 mm 766 mm halkaisija Varustettuna suihkurenkaalla Ilman suihkurengasta

5 Luotettavuus syntyy harkituista yksityiskohdista Rakenne Kaapelin läpivienti Kokoonpuristuva kaapeliholkki ja vedonpoisto estävät vuodon moottoriin. Tiivisteyksikkö Yhdeksi jäykäksi yksiköksi kootut itse suunnittelemamme akselitiivisteet suojaavat moottoria ympäröivältä nesteeltä. Tiivistekammio Tiivistekammio, jossa on suojanestettä. Tämä neste myös voitelee ja jäähdyttää tiivistettä. Sähkömoottori Moninapainen oikosulkumoottori, jossa on ylikuumenemissuoja. Suunniteltu suorakäynnistykseen. Laakerit Akselia kannattaa potkuripäässä yksi päälaakeri ja takapäässä kaksoislaakeri. Potkuri Ohuet kaksoiskaarevat siivet on suunniteltu parasta mahdollista hyötysuhdetta silmälläpitäen. Potkurin siivet voidaan hitsata napaan eri kulma-asentoihin tarvittavien sekoitusominaisuuksien mukaan. Suihkurengas Parantaa hydraulista hyötysuhdetta ja vähentää siten tehonkulutusta.

6 Potkuri ja suihkurengas Suuri työntövoima pienellä tehonkulutuksella Sekoittimen tehokkuus riippuu ensi kädessä hydraulisten osien rakenteesta. Ja lähes kaikissa sovelluksissa sekoitustulos riippuu siitä, miten hyvä kokonaisvirtaus saadaan kehittymään koko altaaseen. Siksi kaikki Flygtin sekoittimet on suunniteltu mahdollisimman suuren työntövoiman aikaansaamiseksi pienimmällä mahdollisella tehonkulutuksella. Hyötysuhde on saatava pysymään hyvänä silloinkin kun sekoitettava aines on kuitupitoista. Flygtin potkurien taakse kaartuva muotoilu minimoi tukkeutumisvaaran. Kokonaiskustannus Suihkurengasvertailu ilman suihkurengasta suihkurenkaalla varustettuna Suihkurenkaan takaisinmaksuaika muodostuu usein lyhyeksi. Suihkurengasta käyttäen vielä parempaan hyötysuhteeseen Hyvin suunniteltu suihkurengas voi parantaa sekoittimen hyötysuhdetta huomattavasti ja siten edelleen vähentää tehonkulutusta tuottaen silti saman tai jopa suuremman työntövoiman. Sekoittimesta lähtevä virtaus on suunnaltaan aksiaalinen, mutta tuleva virtaus on pääasiallisesti radiaalinen. Suihkurengas pienentää tästä suunnanmuutoksesta johtuvia häviöitä samoin kuin paluuvirtausta siivenkärjen ohi. Hyötysuhde saattaa kasvaa vedessä % ja sakeissa nesteissä enemmänkin. ITT Flygtin sekoittimien suoritusarvot on osoitettu luotettavilla mittauksilla. Aika

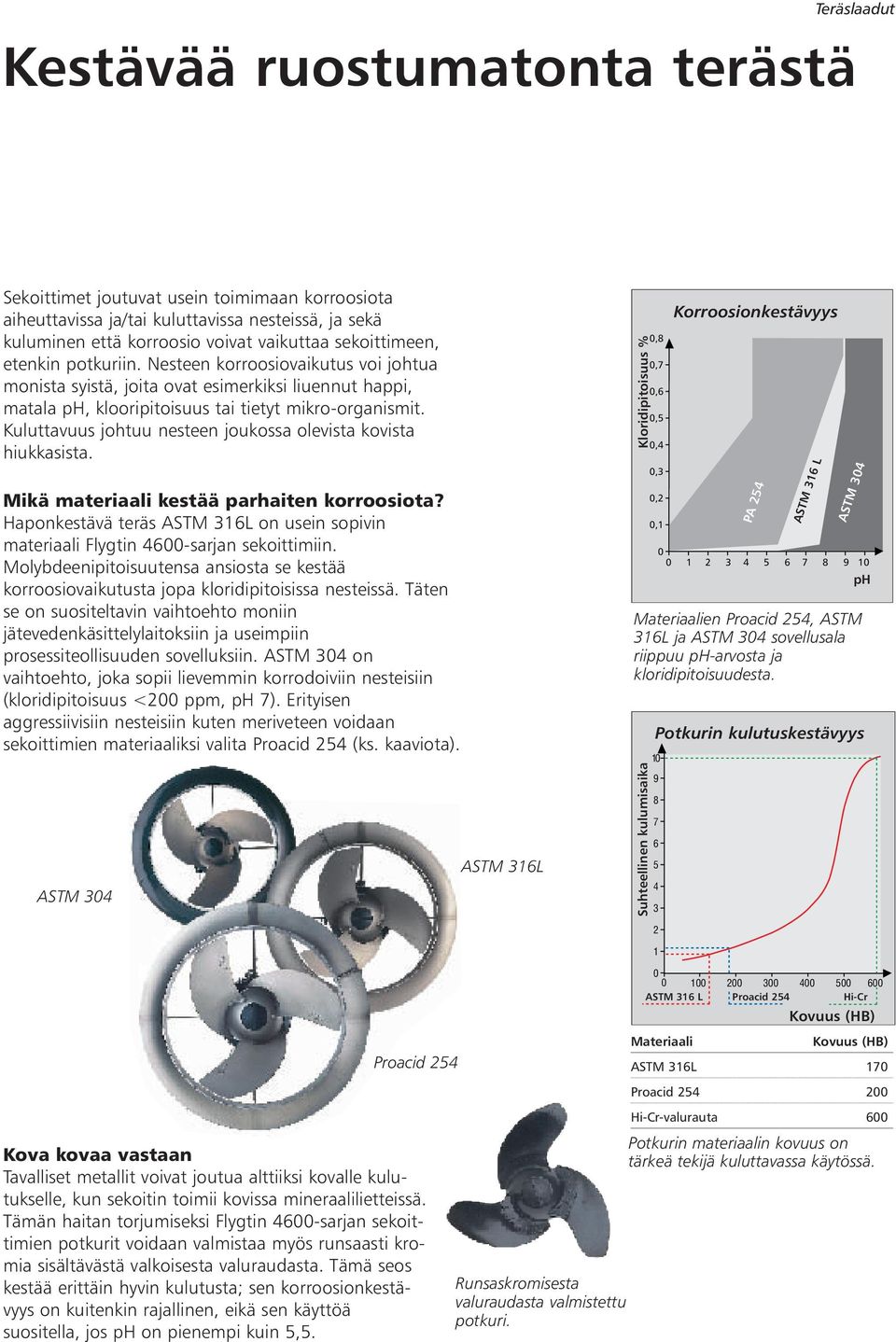

7 Kestävää ruostumatonta terästä Teräslaadut Sekoittimet joutuvat usein toimimaan korroosiota aiheuttavissa ja/tai kuluttavissa nesteissä, ja sekä kuluminen että korroosio voivat vaikuttaa sekoittimeen, etenkin potkuriin. Nesteen korroosiovaikutus voi johtua monista syistä, joita ovat esimerkiksi liuennut happi, matala ph, klooripitoisuus tai tietyt mikro-organismit. Kuluttavuus johtuu nesteen joukossa olevista kovista hiukkasista. Mikä materiaali kestää parhaiten korroosiota? Haponkestävä teräs ASTM 316L on usein sopivin materiaali Flygtin 4600-sarjan sekoittimiin. Molybdeenipitoisuutensa ansiosta se kestää korroosiovaikutusta jopa kloridipitoisissa nesteissä. Täten se on suositeltavin vaihtoehto moniin jätevedenkäsittelylaitoksiin ja useimpiin prosessiteollisuuden sovelluksiin. ASTM 304 on vaihtoehto, joka sopii lievemmin korrodoiviin nesteisiin (kloridipitoisuus <200 ppm, ph 7). Erityisen aggressiivisiin nesteisiin kuten meriveteen voidaan sekoittimien materiaaliksi valita Proacid 254 (ks. kaaviota). ASTM 304 ASTM 316L Kloridipitoisuus % 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Materiaalien Proacid 254, ASTM 316L ja ASTM 304 sovellusala riippuu ph-arvosta ja kloridipitoisuudesta. Suhteellinen kulumisaika Korroosionkestävyys PA 254 ASTM 316 L ASTM 304 ph Potkurin kulutuskestävyys 2 1 Proacid 254 Kova kovaa vastaan Tavalliset metallit voivat joutua alttiiksi kovalle kulutukselle, kun sekoitin toimii kovissa mineraalilietteissä. Tämän haitan torjumiseksi Flygtin 4600-sarjan sekoittimien potkurit voidaan valmistaa myös runsaasti kromia sisältävästä valkoisesta valuraudasta. Tämä seos kestää erittäin hyvin kulutusta; sen korroosionkestävyys on kuitenkin rajallinen, eikä sen käyttöä suositella, jos ph on pienempi kuin 5,5. Runsaskromisesta valuraudasta valmistettu potkuri ASTM 316 L Proacid 254 Hi-Cr Materiaali Kovuus (HB) Kovuus (HB) ASTM 316L 170 Proacid Hi-Cr-valurauta 600 Potkurin materiaalin kovuus on tärkeä tekijä kuluttavassa käytössä.

8 Akselitiivisteet Oikeat tiivisteet sovellukseenne Akselitiivisteillä on olennainen merkitys upposekoittimien luotettavalle toiminnalle. Flygtin 4600-sarjan sekoittimissa on kahdet mekaaniset akselitiivisteet, joiden välissä on suojanestettä. Sisempi ja ulompi tiiviste on koottu yhdeksi jäykäksi yksiköksi. Miksi tiivisteet kuluvat? Teoriassa mekaanisten tiivisteiden pintojen välillä tulisi aina olla ohut nestekalvo. Käytännössä renkaiden välillä esiintyy aina jonkin verran suoraa kosketusta, minkä vuoksi tiivistepinnat kuluvat. Tästä syystä oikealla materiaalilla ja sen liukuominaisuuksilla on erittäin suuri merkitys mekaanisen tiivisteen kestoiälle. Volframikarbidia vai piikarbidia? ITT Flygt tarjoaa 4600-sarjan sekoittimiin tiivisteiden materiaaliksi kahta vaihtoehtoa: korroosionkestävää volframikarbidia (WCCR) tai piikarbidia (SiC). WCCR on paras valinta useimpiin sovelluksiin. Sen erinomaiset liukuominaisuudet merkitsevät kahden tiivistepinnan kulumisen huomattavaa vähenemistä pidentäen käyttöikää ja pienentäen vuotoriskiä. WCCR on myös mekaanisesti lujempaa ja paljon vähemmän haurasta tai arkaa käsittelylle kuin SiC. Materiaaliin lisätty kromi-, nikkeli- ja molybdeenisideaine antaa WCCR:lle lisäksi erinomaisen korroosionkestävyyden ph-arvoon 3 saakka. SiC on parempi valinta kahdessa tapauksessa: kun ph on pienempi kuin 3, ja kun sekoitetaan hienoja hiukkasia, jotka ovat kovempia kuin WCCR. Taivutuslujuus (MPa) Murtositkeys (MPam 1/2 ) WCCR SiC 390 4,5 WCCR:n mekaaniset ominaisuudet ovat ylivoimaiset.

9 Helppokäyttöiset ja luotettavat apuvälineet Asennusvarusteet Asennusvarusteiden tulee olla niin tanakat, että ne kestävät sekoittimen painon ja sen aiheuttamat reaktiovoimat vuodesta vuoteen. Toiminnan tehokkuus vaatii myös, että laitteiston käsittely on helppoa sekä asennuksen että tarkastusten ja huollon yhteydessä. Johdetangot kaikkiin altaisiin Useimmissa Flygtin upposekoittimien käyttösovelluksissa käytetään johdetankoa ja nostolaitetta. Johdetanko on kiinnitettynä ylä- ja alakiinnikkeellä. Pitkä johdetanko voidaan lisäksi varustaa välikiinnikkeellä. Kiinnikkeiden varassa johdetankoa voidaan kääntää eri kulmiin sekoittimen suuntaamiseksi. Sekoitin voidaan asentaa johdetankoon mielivaltaiselle korkeudelle sovelluksen vaatimusten mukaan. Kätevät ja turvalliset nostolaitteet ITT Flygt toimittaa laitteet, joilla sekoittimien nostaminen ja käsittely käy kätevästi. Turvallisuuden takeena on CE-merkintä. Nostolaite on alapäästään kiinnitetty jalkaan, jonka varassa sitä on helppo kääntää. Sekoittimen nostamista varten nostolaite varustetaan joko vintturilla tai nostotaljalla. Investointikustannusten säästämiseksi voidaan käyttää samaa nostolaitetta usealle sekoittimelle. Sekoittimet voidaan jättää upoksiin ilman että ne ovat nostovaijerin varassa. Yhtenä ratkaisuna on ITT Flygtin patentoima nostolaite, jonka avulla taataan varma kiinnittyminen sekoittimen nostosankaan.

10 Optiot ja lisävarusteet Ratkaisut joka tilanteeseen Räjähdyssuojatut versiot Räjähdysvaarallisiin tai tulenarkoihin ympäristöihin voidaan kaikki Flygtin sekoittimet toimittaa Exhyväksyttyinä versioina. Staattorin kosteusanturi Koska mekaanisen akselitiivisteen muodostaa kaksi liikkuvaa pintaa, se ei ole hermeettisen tiivis. Siksi sen läpi voi tapahtua vähäistä, hallittua vuotoa. Mahdollisen kosteuden osoittamiseksi voidaan asentaa pieni anturi. Valvonta Ylikuumenemissuojan ja kosteusanturin valvonta on sopivinta hoitaa Flygtin MiniCAS-releellä. Se ratkaisee helpolla tavalla laitteistonne valvonnan. Patentoitu pyörresuoja Joissakin tapauksissa nesteallas on hyvin matala, tai sekoitin on sijoitettava lähelle pintaa. Silloin saattaa pinnasta imeytyä ilmapyörteitä sekoittimen potkuriin, mikä voi vioittaa potkuria ja huonontaa toimintatehokkuutta. Tämän estämiseksi Flygtin sekoittimet voidaan varustaa patentoidulla pyörrekilvellä. Tiivisteen huuhtelu Kun sekoitetaan hyvin hienoja hiukkasia (pienempiä kuin mekaanisen akselitiivisteen pintojen välisen nestekalvon paksuus), nämä hiukkaset voivat tunkeutua tiivisteen läpi. Tämän estämiseksi Flygtin sekoittimiin on saatavana lisävarusteet tiivisteen huuhtelemiseksi joko ilmalla tai vedellä.

11 Huoleton käyttö vuodesta vuoteen Huolto Kattava huoltoverkko Laitteiston huolto ja kunnossapito ovat avaintekijöitä kaikessa tuottavassa toiminnassa. ITT Flygt tarjoaa verrattoman maailmanlaajuisen huoltoverkon, jonka ansiosta lähellänne on aina asiansa osaava huoltoliike missä maailman kolkassa tahansa. Kokonaispalvelu Ei ole kahta samanlaista sekoitinasennusta ja - järjestelmää, joten tarvittavan huollon ja tuen määrä vaihtelee tilanteenne mukaan. ITT Flygtiltä voitte valita juuri tarpeitanne vastaavan tukitason, pelkästä haluamienne sekoittimien toimittamisesta täyteen huoltotukeen. ITT Flygtin täydellisen palvelun periaate tarkoittaa, että saatte sen palvelun, jota tarvitsette, haluamillanne ehdoilla. Huolto helpommaksi katso Internetistä Sekoittimiemme suunnittelussa kiinnitämme suurta huomiota nopean ja vaivattoman huollon tarjoamiseen käyttöpaikalla. Tämän tuen ja varaosasarjojemme ansiosta saadaan seisokkiaika minimoiduksi. Asiakkaille, jotka haluavat itse huoltaa sekoittimensa, on tarjolla seikkaperäiset korjaamo- ja huoltokäsikirjat joko painettuina tai verkko-osoitteesta 15 vuoden varaosatakuu Takaamme, että jonkin sekoitinmallin tuotannon lopettamisen jälkeen varaosia on saatavana 15 vuoden ajan. Tämä on yksi niistä tavoista, joilla ITT Flygt sitoutuu asiakkaittensa pitkäaikaiseen palveluun.
