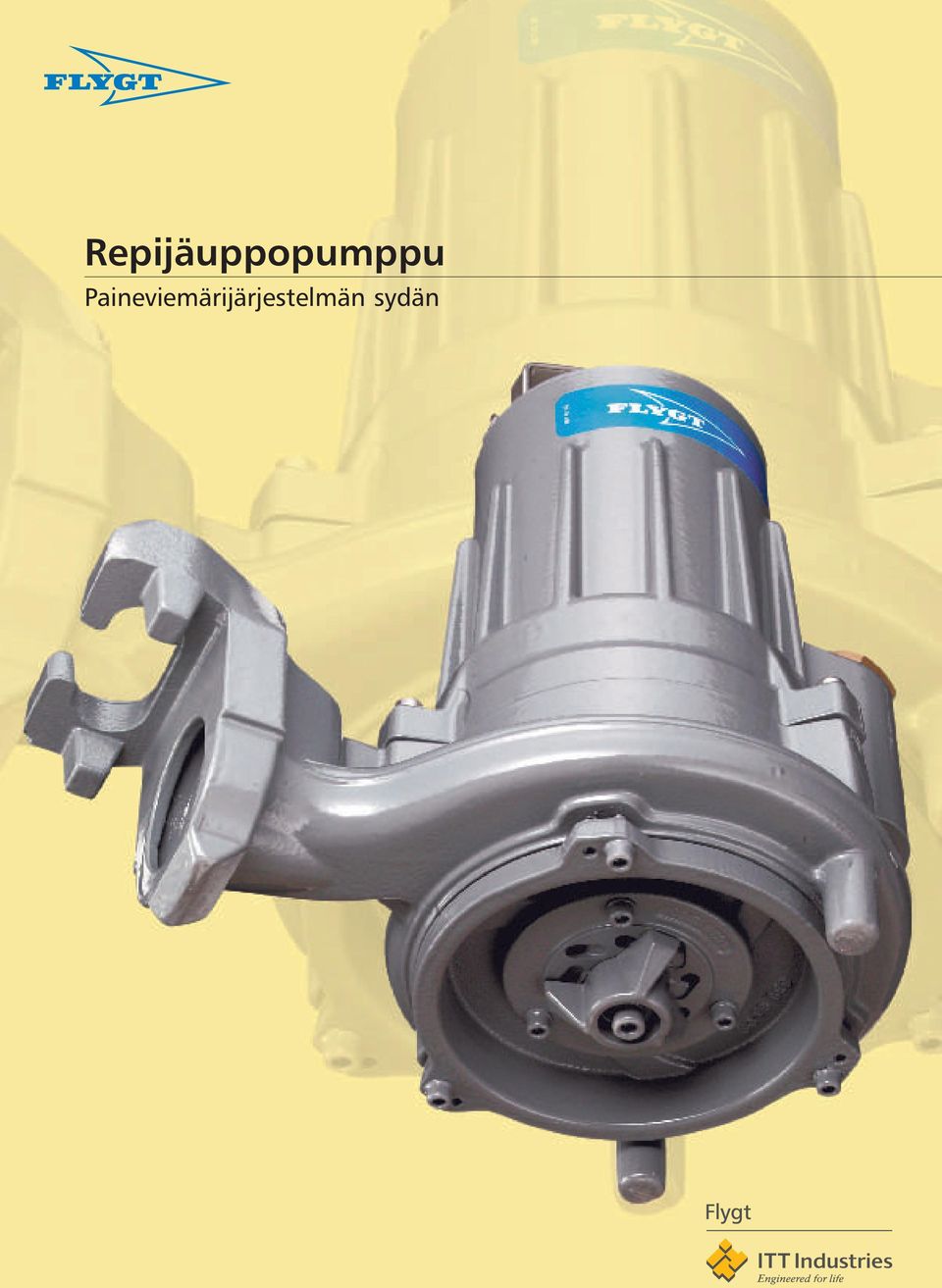

1 Repijäuppopumppu Paineviemärijärjestelmän sydän

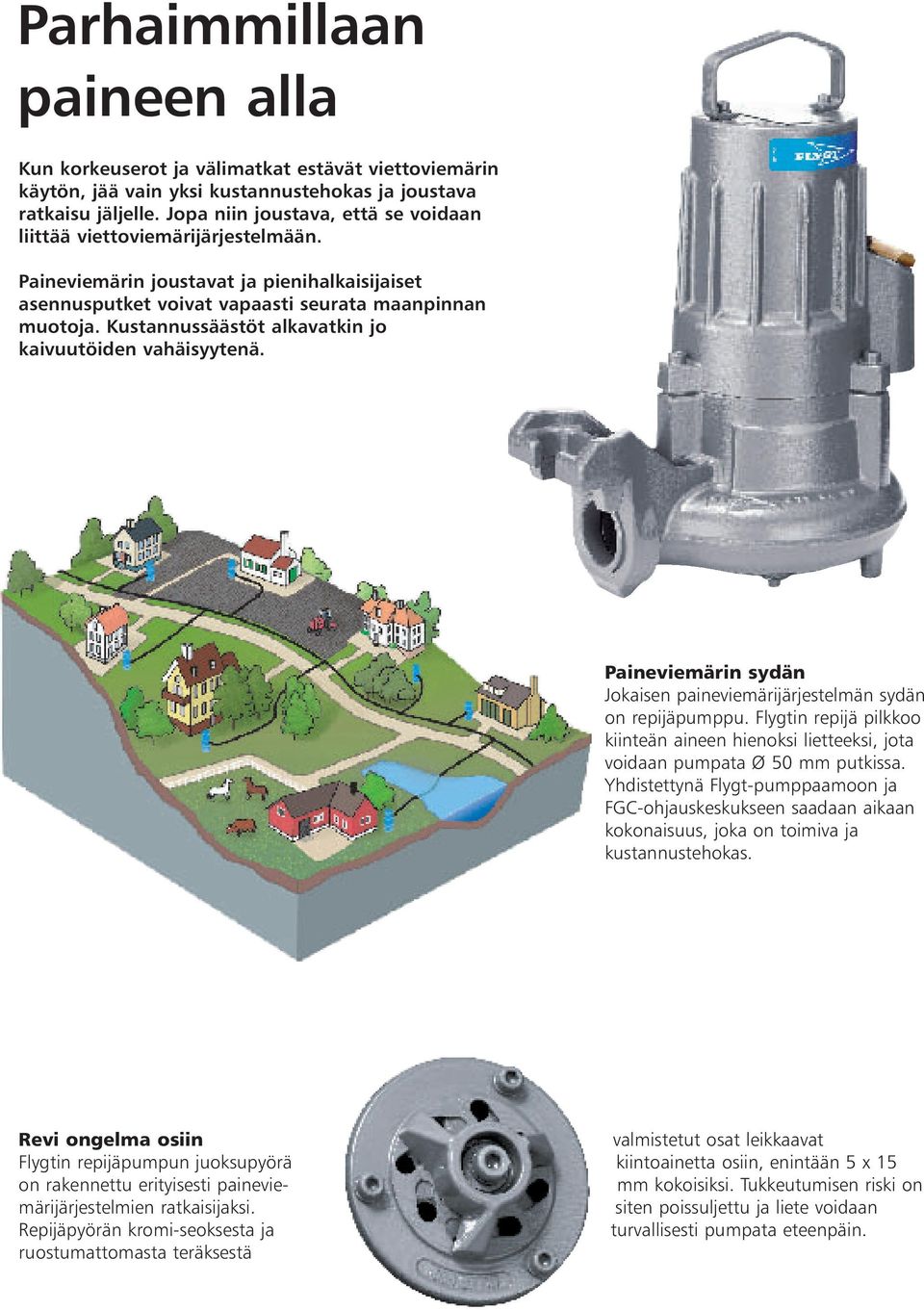

2 Parhaimmillaan paineen alla Kun korkeuserot ja välimatkat estävät viettoviemärin käytön, jää vain yksi kustannustehokas ja joustava ratkaisu jäljelle. Jopa niin joustava, että se voidaan liittää viettoviemärijärjestelmään. Paineviemärin joustavat ja pienihalkaisijaiset asennusputket voivat vapaasti seurata maanpinnan muotoja. Kustannussäästöt alkavatkin jo kaivuutöiden vahäisyytenä. Paineviemärin sydän Jokaisen paineviemärijärjestelmän sydän on repijäpumppu. Flygtin repijä pilkkoo kiinteän aineen hienoksi lietteeksi, jota voidaan pumpata Ø 50 mm putkissa. Yhdistettynä Flygt-pumppaamoon ja FGC-ohjauskeskukseen saadaan aikaan kokonaisuus, joka on toimiva ja kustannustehokas. Revi ongelma osiin Flygtin repijäpumpun juoksupyörä on rakennettu erityisesti paineviemärijärjestelmien ratkaisijaksi. Repijäpyörän kromi-seoksesta ja ruostumattomasta teräksestä valmistetut osat leikkaavat kiintoainetta osiin, enintään 5 x 15 mm kokoisiksi. Tukkeutumisen riski on siten poissuljettu ja liete voidaan turvallisesti pumpata eteenpäin.

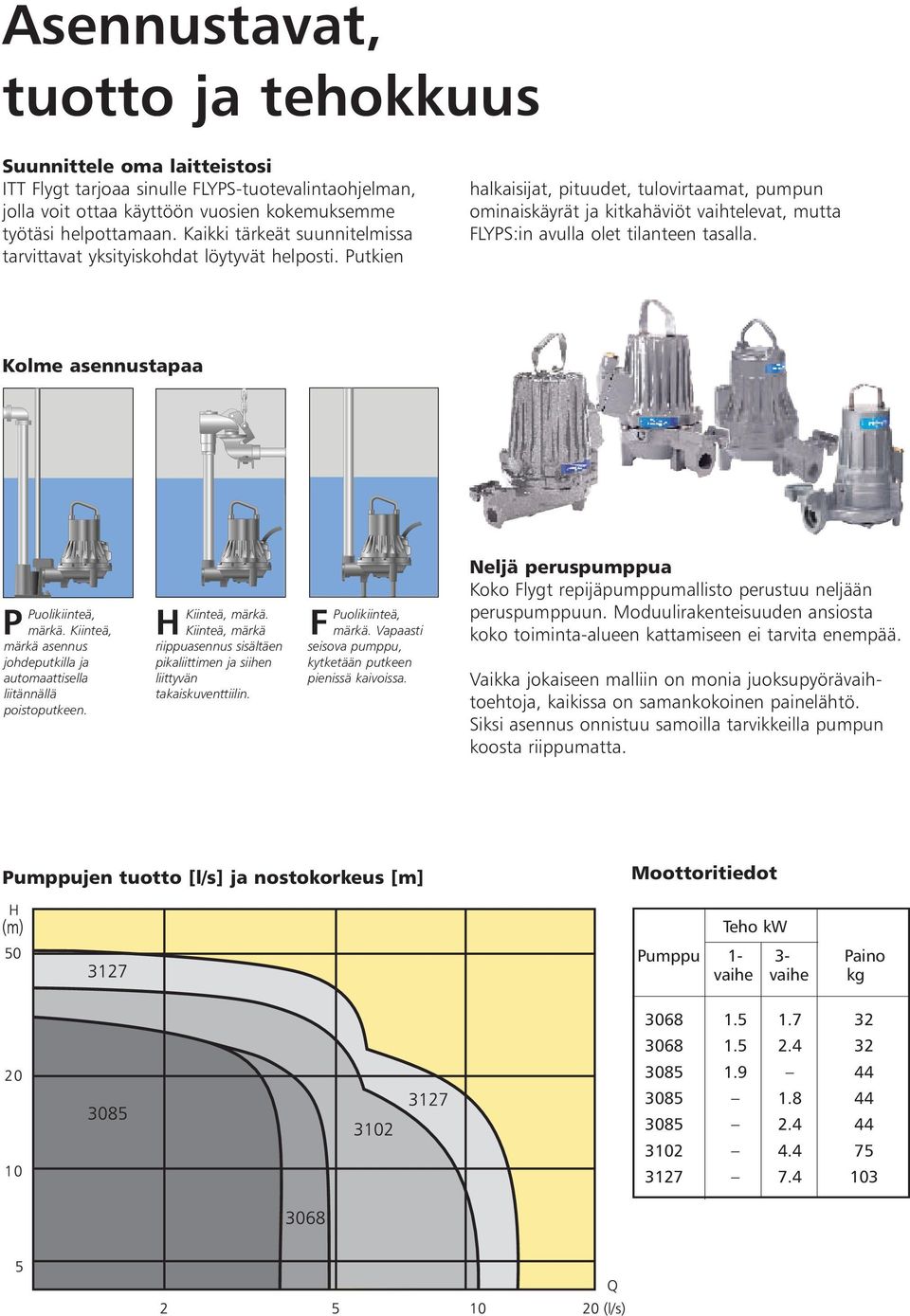

3 Asennustavat, tuotto ja tehokkuus Suunnittele oma laitteistosi ITT Flygt tarjoaa sinulle FLYPS-tuotevalintaohjelman, jolla voit ottaa käyttöön vuosien kokemuksemme työtäsi helpottamaan. Kaikki tärkeät suunnitelmissa tarvittavat yksityiskohdat löytyvät helposti. Putkien halkaisijat, pituudet, tulovirtaamat, pumpun ominaiskäyrät ja kitkahäviöt vaihtelevat, mutta FLYPS:in avulla olet tilanteen tasalla. Kolme asennustapaa P H F Puolikiinteä, märkä. Kiinteä, märkä asennus johdeputkilla ja automaattisella liitännällä poistoputkeen. Kiinteä, märkä. Kiinteä, märkä riippuasennus sisältäen pikaliittimen ja siihen liittyvän takaiskuventtiilin. Puolikiinteä, märkä. Vapaasti seisova pumppu, kytketään putkeen pienissä kaivoissa. Neljä peruspumppua Koko Flygt repijäpumppumallisto perustuu neljään peruspumppuun. Moduulirakenteisuuden ansiosta koko toiminta-alueen kattamiseen ei tarvita enempää. Vaikka jokaiseen malliin on monia juoksupyörävaihtoehtoja, kaikissa on samankokoinen painelähtö. Siksi asennus onnistuu samoilla tarvikkeilla pumpun koosta riippumatta. Pumppujen tuotto [l/s] ja nostokorkeus [m] Moottoritiedot Teho kw Pumppu 1-3- Paino vaihe vaihe kg

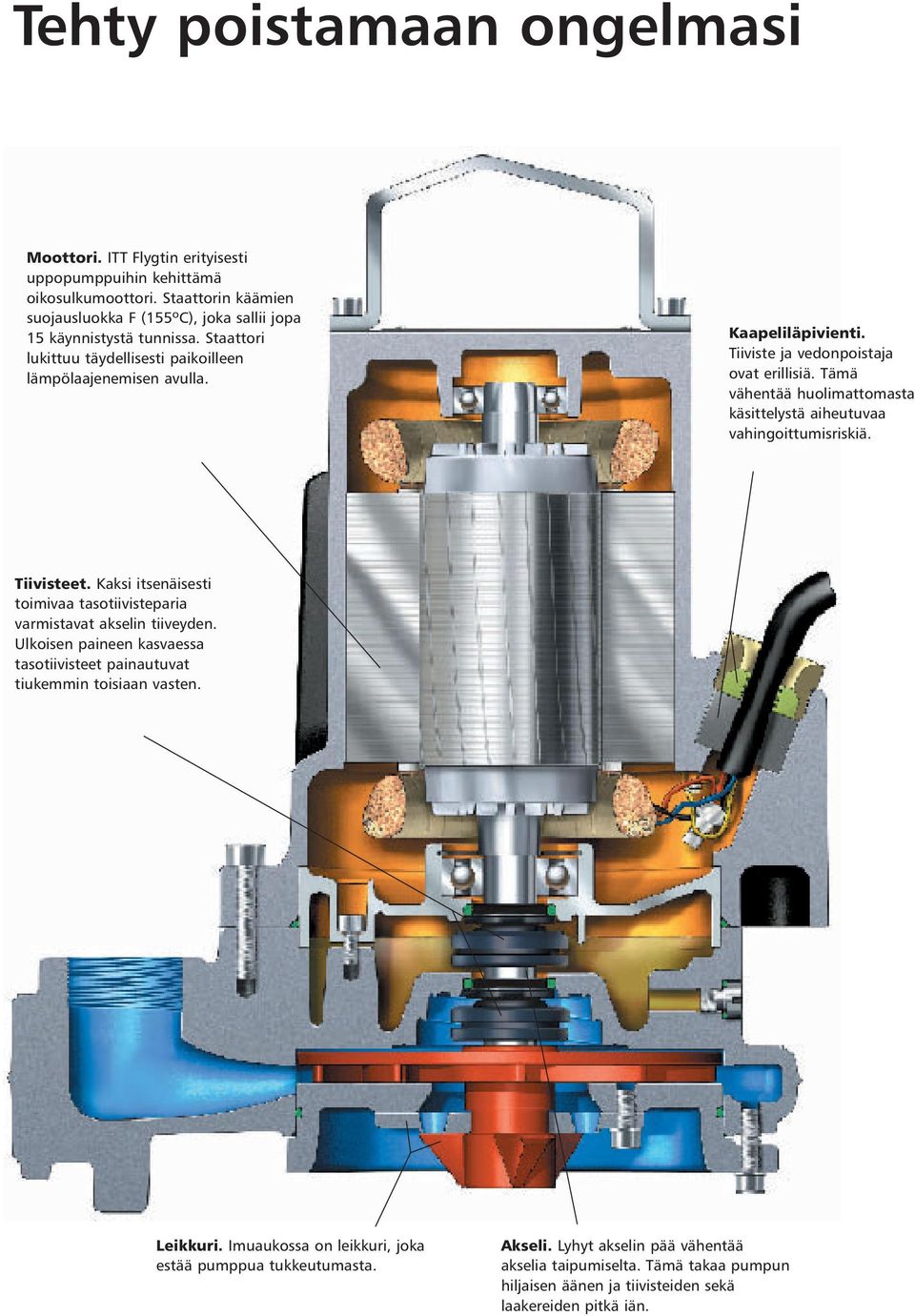

4 Tehty poistamaan ongelmasi Moottori. ITT Flygtin erityisesti uppopumppuihin kehittämä oikosulkumoottori. Staattorin käämien suojausluokka F (155ºC), joka sallii jopa 15 käynnistystä tunnissa. Staattori lukittuu täydellisesti paikoilleen lämpölaajenemisen avulla. Kaapeliläpivienti. Tiiviste ja vedonpoistaja ovat erillisiä. Tämä vähentää huolimattomasta käsittelystä aiheutuvaa vahingoittumisriskiä. Tiivisteet. Kaksi itsenäisesti toimivaa tasotiivisteparia varmistavat akselin tiiveyden. Ulkoisen paineen kasvaessa tasotiivisteet painautuvat tiukemmin toisiaan vasten. Leikkuri. Imuaukossa on leikkuri, joka estää pumppua tukkeutumasta. Akseli. Lyhyt akselin pää vähentää akselia taipumiselta. Tämä takaa pumpun hiljaisen äänen ja tiivisteiden sekä laakereiden pitkä iän.

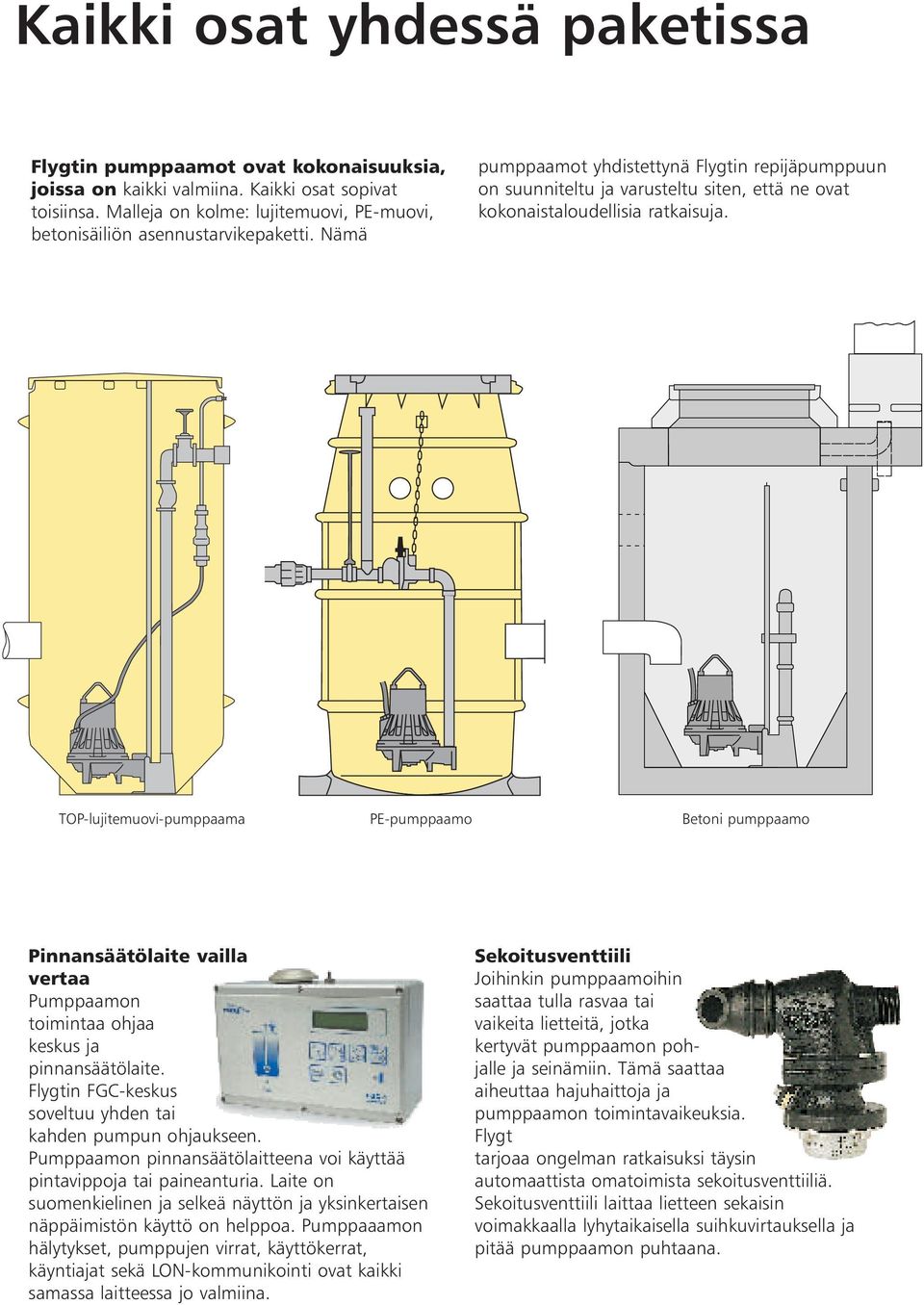

5 Kaikki osat yhdessä paketissa Flygtin pumppaamot ovat kokonaisuuksia, joissa on kaikki valmiina. Kaikki osat sopivat toisiinsa. Malleja on kolme: lujitemuovi, PE-muovi, betonisäiliön asennustarvikepaketti. Nämä pumppaamot yhdistettynä Flygtin repijäpumppuun on suunniteltu ja varusteltu siten, että ne ovat kokonaistaloudellisia ratkaisuja. TOP-lujitemuovi-pumppaama PE-pumppaamo Betoni pumppaamo Pinnansäätölaite vailla vertaa Pumppaamon toimintaa ohjaa keskus ja pinnansäätölaite. Flygtin FGC-keskus soveltuu yhden tai kahden pumpun ohjaukseen. Pumppaamon pinnansäätölaitteena voi käyttää pintavippoja tai paineanturia. Laite on suomenkielinen ja selkeä näyttön ja yksinkertaisen näppäimistön käyttö on helppoa. Pumppaaamon hälytykset, pumppujen virrat, käyttökerrat, käyntiajat sekä LON-kommunikointi ovat kaikki samassa laitteessa jo valmiina. Sekoitusventtiili Joihinkin pumppaamoihin saattaa tulla rasvaa tai vaikeita lietteitä, jotka kertyvät pumppaamon pohjalle ja seinämiin. Tämä saattaa aiheuttaa hajuhaittoja ja pumppaamon toimintavaikeuksia. Flygt tarjoaa ongelman ratkaisuksi täysin automaattista omatoimista sekoitusventtiiliä. Sekoitusventtiili laittaa lietteen sekaisin voimakkaalla lyhytaikaisella suihkuvirtauksella ja pitää pumppaamon puhtaana.

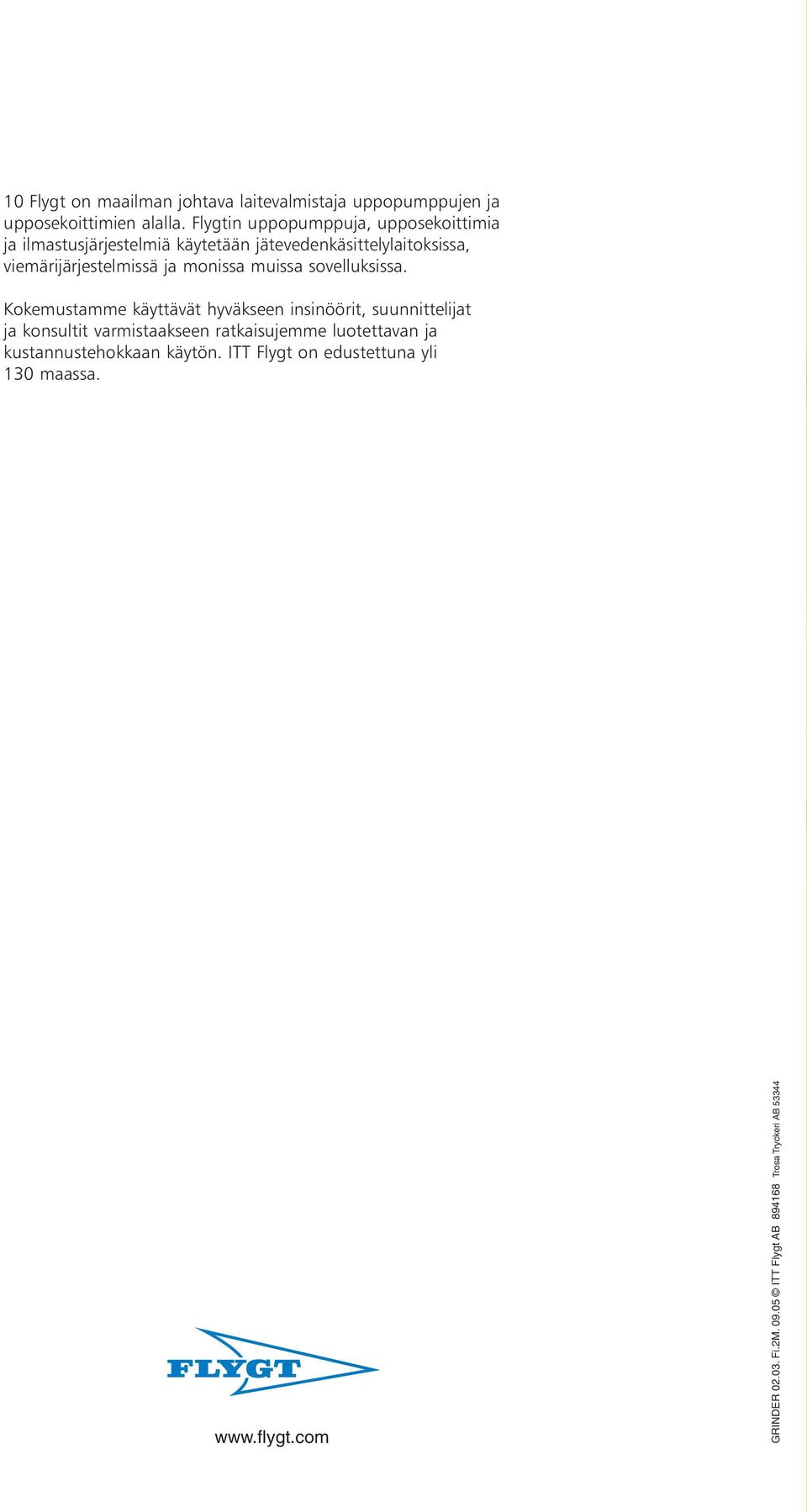

6 10 Flygt on maailman johtava laitevalmistaja uppopumppujen ja upposekoittimien alalla. Flygtin uppopumppuja, upposekoittimia ja ilmastusjärjestelmiä käytetään jätevedenkäsittelylaitoksissa, viemärijärjestelmissä ja monissa muissa sovelluksissa. Kokemustamme käyttävät hyväkseen insinöörit, suunnittelijat ja konsultit varmistaakseen ratkaisujemme luotettavan ja kustannustehokkaan käytön. ITT Flygt on edustettuna yli 130 maassa. GRINDER Fi.2M ITT Flygt AB Trosa Tryckeri AB 53344
