3 I 3 1.YLEISTÄ ItuString -kattosäteilijän modulaarinen rakenne mahdollistaa asennukset kaikkiin kohteisiin. Käyttökohteiksi soveltuvat kaikki 3-30 metriä korkeat tilat; esimerkiksi tehtaat, varastohallit, kauppakeskukset, urheiluhallit. ItuString -kattosäteilijä on erittäin kevyt. Keveys tekee asennuksesta helppoa, ja yksi henkilö riittää asentamaan koko järjestelmän. ItuString -kattosäteilijän nopea reaktioaika, joka on seurausta keveydestä ja vähäisestä vesisisällöstä, tekee siitäerittäin tehokkaan. Kattosäteilijä pystyy vastaamaan nopeasti muuttuviin olosuhteisiin ja näin ollen säästämään energiaa. Täysin sinkitty rakenne ja tehdasmaalattu pinta tekevät ItuString -kattosäteilijästä korroosiota kestävän ja erittäin pitkäikäisen. Kattosäteilijä soveltuu hyvin käytettäväksi kosteissa tiloissa ja jäähdytyskäytössä. Kattosäteilijät yhdistetään toisiinsa puristusliitoksilla, ja niistä voidaan tehdä yli 50 metriä pitkiä paneelinauhoja. ItuString -kattosäteilijä on saatavilla standardimitoissa 3, 4, 5 ja 6 metrisenä. Pidempiä paneelinauhoja saadaan yhdistämällä erikokoisia kattosäteilijöitä. Kattosäteilijöiden leveys on 320 mm ja vakioväri RAL Pyynnöstä ItuString -kattosäteilijöistä on saatavilla myös erikoispituuksia ja -värejä. 2.SUUNNITTELU ITUCALC-MITOITUSOHJELMALLA ItuCalc-mitoitusohjelma on luotu helpottamaan suunnittelijan työtä. Ohjelmalla mitoitat helposti ja nopeasti ItuGraf- ja ItuString -paneelien lämmitys- ja jäähdytystehot. Uusi mitoitusohjelma mahdollistaa lisäksi säteilijöille yhteensopivien venttiilien, toimilaitteiden ja pumppuryhmien valinnan. >> Rekisteröidy ohjelmaan osoitteessa:

4 I 4 3.TEKNISET TIEDOT Kuvaus Yksikkö Arvo Putkien etäisyys toisistaan mm 80 Putken ulkohalkaisija mm 15 Kattosäteilijän vakioleveys mm 320 Lämpöteho W/m dt Jäähdytysteho W/m -dt10-36 Kattosäteilijän paino veden kanssa kg/m 4,5 Kattosteilijän paino ilman vettä kg/m 4,0

5 I 5 Seuraavissa taulukoissa on esitetty ItuString -kattosäteilijän lämmitys- ja jäähdytystehot ylilämpötilan/alilämpötilan funktiona. Ylilämpötila on säteilijän meno- ja paluuveden keskiarvon ero huonetilan mitoituslämpötilaan (+). Alilämpötila on säteilijän meno- ja paluuveden keskiarvon ero huonetilan mitoituslämpötilaan ( - ). LÄMMITYSTEHO ERISTYKSELLÄ 1 ItuString -kattosäteilijä K 2,0677 n 1,1406 Δtyli (K) W/m Δtyli (K) W/m JÄÄHDYTYSTEHO ERISTYKSELLÄ 1 ItuString -kattosäteilijä K 2,84306 n 1,1 Δtali (K) W/m JÄÄHDYTYSTEHO ERISTYKSELLÄ T yli = (t p + t m ) 2 T ali = (t p + t m ) 2 t i t i

6 I 6 4.PAINEHÄVIÖTIEDOT Painehäviötiedot on esitetty seuraavassa kaaviossa virtaaman funktiona. 0,40 PAINEHÄVIÖ 15MM PUTKESSA 0,35 0,30 PAINEHÄVIÖ [kpa/m] 0,25 0,20 0,15 0,10 0, ,01 0,02 0,03 0,04 0,05 0,06 0,07 VIRTAAMA PUTKESSA [l/s]

7 I 7 0,0350 MINIMIVIRTAAMA 15MM PUTKESSA TURBULENTTISUUDEN VARMISTAMISEKSI 0,0300 0,0250 VIRTAAMA [l/s] 0,0200 0,0150 0,0100 0,0050 0, ALIN JÄRJESTELMÄN LÄMPÖTILA [ C]

8 I 8 5.YLEISIMMÄT KYTKENTÄTAVAT ItuString-kattosäteilijöitä voidaan asentaa erikseen tai rinnakkain aina neljään säteilijään saakka. Kohteesta riippuen veden virtaukseen voidaan vaikuttaa kytkentätavalla. Kytkentätapaa valittaessa täytyy varmistua, että turbulenttinen virtaama saavutetaan annetuilla käyttölämpötiloilla ja suunnitellulla teholla. Eri asennustapojen dwg-kuvat löydät Itula nettisivuilta. Kuva osoittaa asennuksessa käytettävät jakotukit ja rinnakkain asennettavien paneeleiden määrän. Katso kytkentätapa ja virtaussuunta esitteestä. 2A2-1B4 1A4-1A4 2A4-2A4 Leveys 704 mm, kun 2 kattosäteilijää kytketty rinnakkain. 2A2-2A2 2A2-1B4

9 I 9 3A4-3A4-y Leveys 1088 mm, kun 3 kattosäteilijää kytketty rinnakkain. 3A4-3A4-z 3A4-3A4-x

10 I 10 4A2-2B4 4A4-4A4 Leveys 1472 mm, kun 4 kattosäteilijää kytketty rinnakkain. 6A2-3B4

11 I 11 8A2-4B4 2A4-2A4-2

12 I 12 6.KATTOSÄTEILIJÖIDEN VASTAANOTTO 6.1 Vastaanottotarkastus Vastaanottaessaan tuotteen ostajan on tarkistettava, että toimitus on lähetysluettelon mukainen ja, että se on ulkoisesti vahingoittumaton. Kuljetusvahingosta tai kollien puuttumisesta on tehtävä merkintä rahtikirjaan tai vastaavaan asiakirjaan. Allekirjoita rahtikirja vasta tarkastuksen jälkeen. HUOM! Mikäli vauriota ei ole merkitty rahtikirjaan, se voi johtaa reklamaation hylkäykseen! 6.2 Toimituksen purkaminen Tavaran purkamisen vastuu ja rahdinkuljettajan kanssa sovittujen toimitusaikojen tulee sisältää riittävästi aikaa, jotta saadaan järjestettyä henkilöstö ja välineet turvallista purkua varten. Purkuvaiheessa tuotteet tulee säilyttää omissa pakkauksissaan. Vahinkojen välttämiseksi tulee noudattaa tarkkuutta nostoköysien ja tukipisteiden sijoittamisessa niille nosto-ohjeessa merkittyihin paikkoihin. Kuorman purkamiseen suositellaan trukkia ristipalkilla ja nostoköysillä varustettuna.

13 I 13 7.KATTOSÄTEILIJÖIDEN KÄSITTELY JA SÄILYTYS 7.1 Kattosäteilijöiden käsittely Yksittäisten kattosäteilijöiden suuren koon takia suositellaan, että tuotteiden kaikissa käsittelyvaiheissa noudatetaan erityistä huolellisuutta ja tarkkaavaisuutta. Purettaessa kattosäteilijät pakkauksesta tulee niitä kantaa sivuttain taipumien estämiseksi. Kattosäteilijöitä kannettaessa on varottava aiheuttamasta niihin vääntävää kuormitusta. 7.2 Kattosäteilijöiden varastointi Vastaanottajan vastuulla on suojata tuotteet työmaalla sään vaikutuksilta ja ilkivallalta. Kattosäteilijät tulee aina suojata säästä johtuvia ääriolosuhteita vastaan, ja ne on varastoitava vaakatasossa kuivassa tilassa. 8.KATTOSÄTEILIJÖIDEN MITAT ItuString -kattosäteilijä on saatavilla standardimitoissa 3, 4, 5 ja 6 metrisenä. Pidempiä säteilypaneeleita saadaan yhdistämällä erikokoisia kattosäteilijöitä. Kattosäteilijöiden leveys on 320 mm. Vakioväri on RAL Pyynnöstä kattosäteilijöistä on saatavilla myös erikoispituuksia ja -värejä. 6 m 5 m 4 m 3 m Kuva 1: ItuString -kattosäteilijöiden vakiopituudet

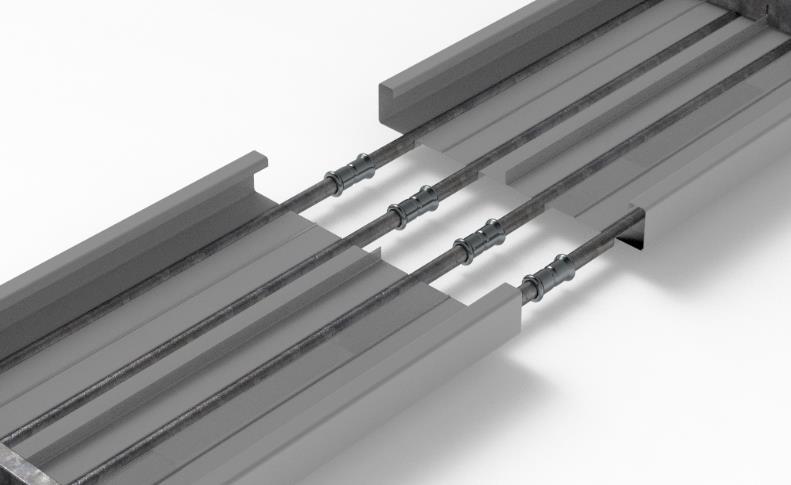

14 I 14 9.ASENNUS- JA KIINNITYSTAVAT 9.1 Kattosäteilijöiden asennus Itula tarjoaa ItuString-kattosäteilijälle valmiita asennuskokonaisuuksia. Kattosäteilijoiden liitännät tehdään puristusliittimillä. Kattosäteilijöihin asennettavat jakotukit ovat sinkittyjä. Kattosäteilijät voidaan kiinnittää suoraan ripustustangostaan. Useita kattosäteilijöitä sarjaan asennettaessa voidaan ne ripustaa yhteiseen kannatinpalkkiin, joita kiinnitetään kattoon 3 metrin välein. Kattosäteilijät kiinnitetään kattoon karbiihaoilla varustetuilla teräsketjuilla. Esimerkki kannakointiakselin sijainnista 18 metrisen lautan asennuksessa. HUOM! Lämpöpitenemisen takia kannakointi on tehtävä mahdollisimman suoraan ja kannakkeiden tulee olla linjassa keskenään. Kattosäteilijöiden kannakoinnin ja kytkennän jälkeen kattosäteilijät on koeponnistettava valvotusti ja dokumentoidusti. Koska kaikkia toimitettuja komponentteja ei ole tarkoitettu käytettäväksi paineellisille kaasuille, vesikiertoinen järjestelmä pitää testata vedellä. HUOM! Jos järjestelmää ei ole koeponnistettu ohjeen mukaisesti ja dokumentoidusti. Itula ei vastaa mahdollista vuodoista tai niistä johtuvista kustannuksista! Jakotukki liitetty puristusliittimillä Yksittäiset kattosäteilijät yhdistetty puristusliittimillä

15 I 15 Kiinnityssarjat per kannatinpalkki Tyyppi Määrä Kiinnityspisteiden välinen etäisyys 2 ItuString-kattosäteilijää vierekkäin ItuString-kattosäteilijää vierekkäin ItuString-kattosäteilijää vierekkäin Kuvissa yksittäisen paneelin kattokiinnitykset ja ketjujen etäisyys toisistaan.
