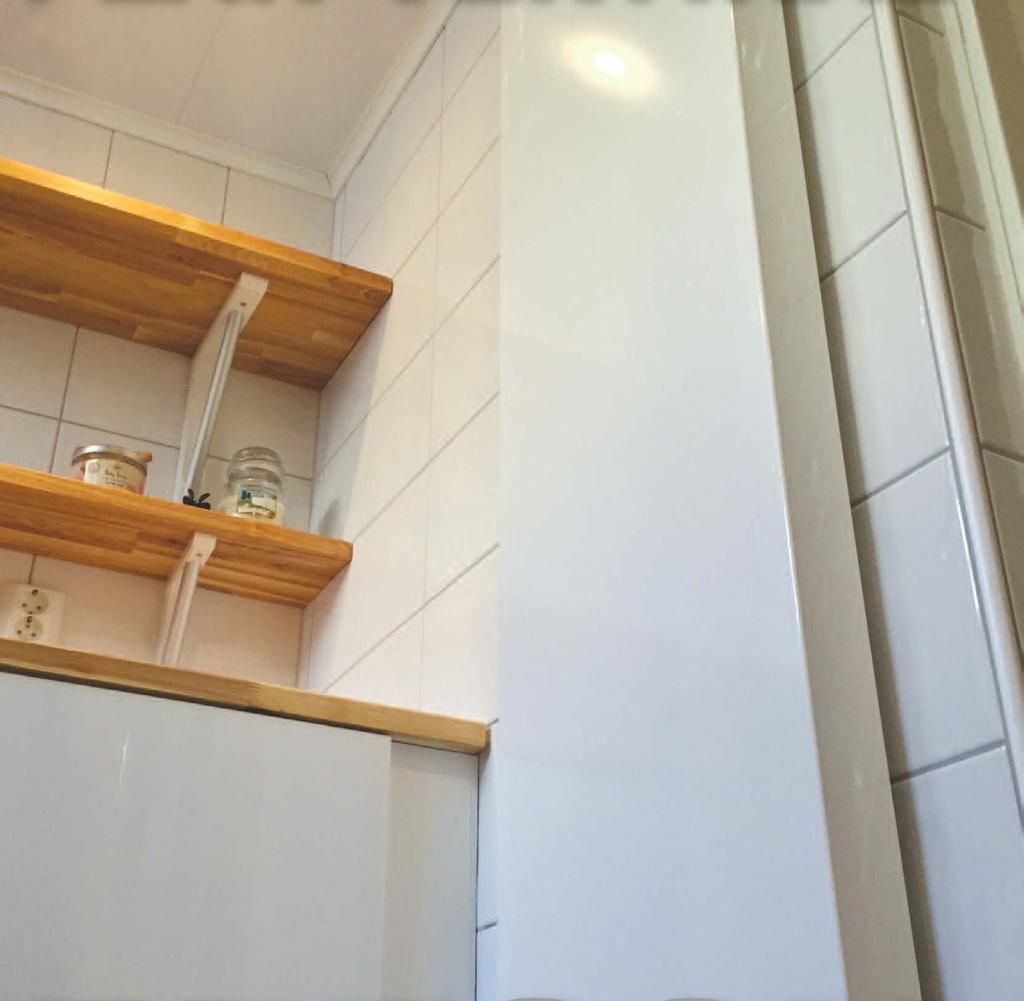

1 Stravent Radiaattorit Modul Compact Plan Vertikal Paneeliradiaattori

2 Modul Compact Plan Vertikal paneeliradiaattori TEKNISET TIEDOT Materiaali: Pintakäsittely: Väri: Paneelit: kylmävalssattu ohutpelti, paksuus 1,15 mm. Etulevy sekä sivulevyt, paksuus 1,00 mm Rasvanpoisto, fosfatointi ja jauhemaalaus polyesteripohjaisella lakalla. Kovettunut uunissa 200 C:ssa Valkoinen, RAL9016. Muut RAL-sävyt saatavilla pyynnöstä. Ilmoita väri tilauksen yhteydessä Suurin käyttölämpötila: 110 C Suurin käyttöpaine: 10 bar Kytkennät: Laatustandardi: Pakkaus: Toimitusehdot: Takuu: R15-sisäkierre. Toimitetaan ilmausventtiilillä ja pohjatulpalla Valmistus EN ISO 9001 ja EN 442 mukaisesti Pakattu kutistemuoviin ja aaltopahviin kuljetusta ja varastointia varten. Radiaattorin etuosa on suojattu aaltopahvilla, jonka tulisi olla paikallaan asennuksen aikana NL 01 mukaisesti 10 vuotta 2

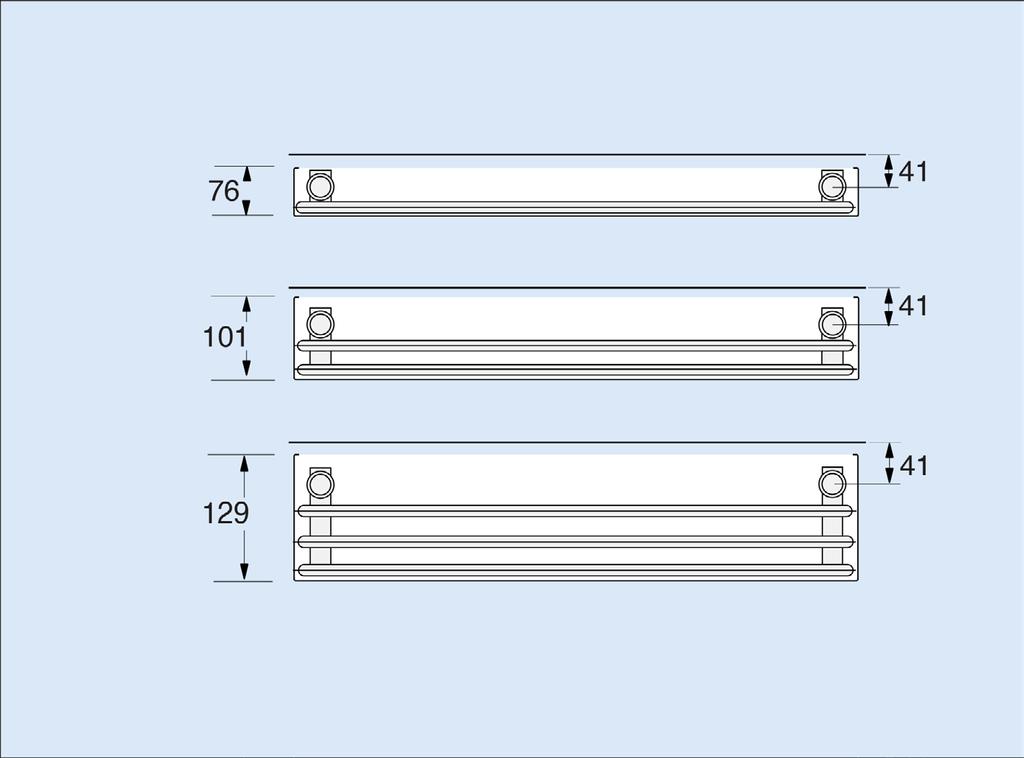

3 RAKENNE Vertikal koostuu 1, 2 tai 3 paneelista, joiden läpi virtaa lämmintä vettä. Menokytkentä sijaitsee aina radiaattorin yläosassa ja paluukytkentä sen pohjassa, kytkentätyypistä riippumatta. Sisäänrakennetut jakorasiat takaavat, että lämmin vesi jakautuu optimaalisesti koko paneelin yli, jotta saataisiin mahdollisimman suuri lämmönluovutus. Radiaattori ja sen komponentit on suunniteltu suljettuun lämmitysjärjestelmään ilman happipitoista vettä. TYYPIT Vertikal on saatavilla kolmena eri tyyppinä; 10, 20 ja 30. Kaikki tyypit valmistetaan sileällä etupaneelilla, jossa on integroidut sivupaneelit. Vertikal toimitetaan ilman konvektiolamelleja tai yläritilää. Etäisyys seinästä putkikytkennän keskipisteeseen on 41 mm kaikilla tyypeillä. Etäisyys seinästä radiaattorin ulkopintaan on 76, 101 tai 129 mm, tyypistä riippuen. Katso myös Kytkentävaihtoehdot-kappale. Tyyppi 10 Tyyppi 20 Tyyppi

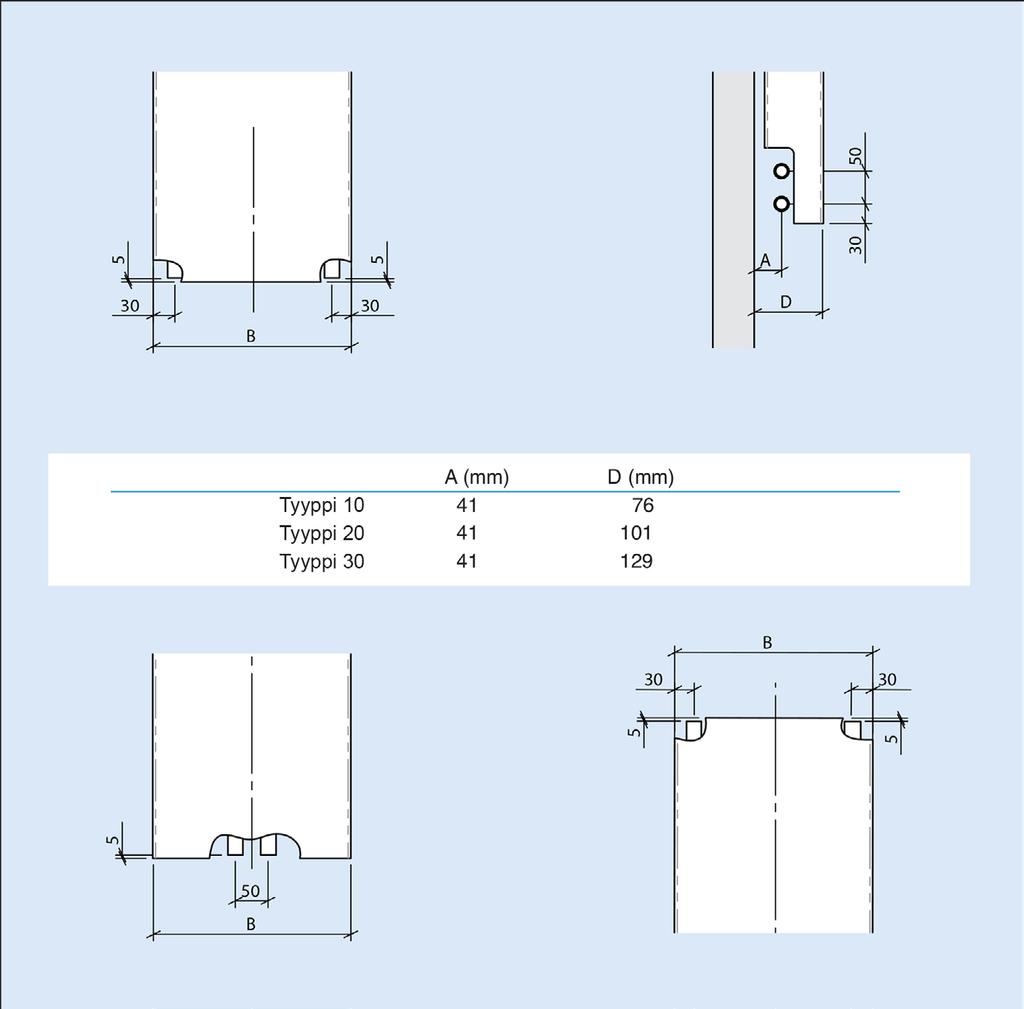

4 TYYPIT Korkeudet: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1600, 1800, 2000 och 2300 mm. Leveydet: 200, 300, 400, 500 och 600 mm. KYTKENTÄMITAT Riippumatta kytkentävaihtoehdosta, etäisyys seinän ja putkikytkennän keskipisteen välillä on aina 41 mm. Kytkentävaihtoehto 1 ja 2 Kytkentävaihtoehto 3 ja 4 Kytkentävaihtoehto 5 ja 6 Kytkentävaihtoehto 7 ja 8 4

5 KYTKENTÄVAIHTOEHDOT Kaikilla tyypeillä on 8 eri kytkentävaihtoehtoa, jotka on kuvattu alla. Kytkentävaihtoehdoilla 3, 4, 5 ja 6 on yhteensä neljä kytkentää (verkoston kytkentöjen lisäksi): kaksi radiaattorin yläosassa ja kaksi pohjassa. Tämä mahdollistaa ilmausventtiilin ja tyhjennysventtiilin asennuksen riippumatta siitä, mikä kytkentävaihtoehto valitaan. Kytkentävaihtoehdoilla 1, 2, 7 ja 8 on yhteensä neljä kytkentää. Tämä tarkoittaa, että ilmaus on tehtävä putkistosta vaihtoehdoilla 7 ja 8 ja vastaavasti tyhjennys putkistosta vaihtoehdoilla 1 ja

6 SEINÄKONSOLIT Vertikal toimitetaan vakiona seinäkonsoleilla, jotka kiinnittyvät paneelin alareunasta sekä kulmaraudoilla, joilla radiaattori kiinnitetään yläreunasta. Radiaattoria ei saa konsoleiltaan irti ilman työkaluja. Vertikal, jonka leveys on 200, toimitetaan kokonaisuudessaan kulmaraudoilla konsolien sijaan kytkentävaihtoehdoissa 5 ja 6. Seinäkonsoli UK-Radiaattori Kulmarauta 6

7 LISÄVARUSTEET Vertikal toimitetaan joko MMA-venttiiliyhdistäjällä tai DN10 / DN15 MMA, IMA tai Danfoss -termostaattiventtilillä. Valmistaja Malli Kv-arvo IMI TRV 2 DN10 0,047 0,468 IMI TRV 2S DN10 0,017 0,316 MMA FV DN10 0,01 0,7 MMA AN DN10 0,01 0,4 Danfoss RA-N DN10 0,04 0,56 Danfoss RA- U DN10 0,016 0,30 Kv-arvo pätee termostaattiventtiileille, joissa on asennettu termostaatti. Venttiiliyhdistäjä, MMA RFA 76, k/k 40 mm verkostoa päin. Tekniset tiedot Paineluokka Suurin sulkeutumispaine Suositeltu paine-ero PN kpa 3-10 kpa Kv-arvo / Kvs-arvo 0,01 0,7 / 0,01-1,2 Suurin käyttölämpötila 100 C Pienin käyttölämpötila 5 C Materiaali Tiivisteet messinki EPDM Mittatiedot A B C D Paino [g] RFA c/c 40 c/c 50 0,

8 TEHO, PAINO JA TILAVUUS Lämmitysteho Wateissa lämpötilassa 75/65-20 C ja 60/45-20 C mitattuna EN 442 mukaisesti. Leveys 200 Lämmitysteho Wateissa lämpötilassa 75/65-20 C ja 60/45-20 C mitattuna EN 442 mukaisesti. Leveys 300 Lämmitysteho Wateissa lämpötilassa 75/65-20 C ja 60/45-20 C mitattuna EN 442 mukaisesti. Leveys

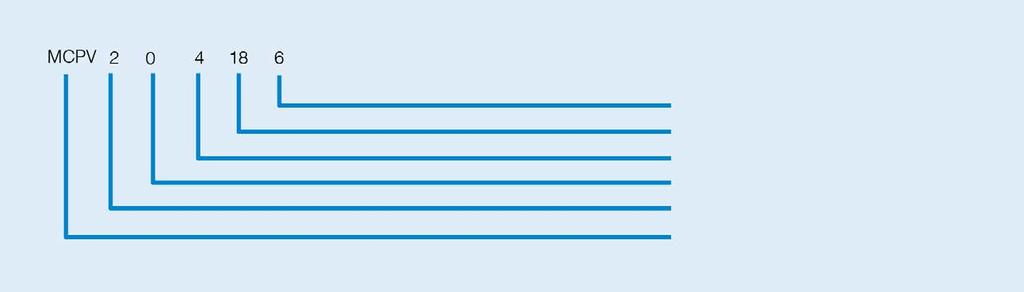

9 TEHO, PAINO JA TILAVUUS Lämmitysteho Wateissa lämpötilassa 75/65-20 C ja 60/45-20 C mitattuna EN 442 mukaisesti. Leveys 500 Lämmitysteho Wateissa lämpötilassa 75/65-20 C ja 60/45-20 C mitattuna EN 442 mukaisesti. Leveys 600 TILAUSKOODIT 6 Kytkentävaihtoehto (1-8) 18 Korkeus (dm) 4 Leveys (dm) 0 Konvektiolamellien lukumäärä 2 Paneelien lukumäärä (1,2 tai 3) Modul Compact Plan Vertikal 9

10 Olarinluoma Espoo Puh. (09) info@stravent.fi Ota yhteys, niin asiantuntijamme kertoo tarkemmin tuotteen tutkimustuloksista ja teknisistä ominaisuuksista!
