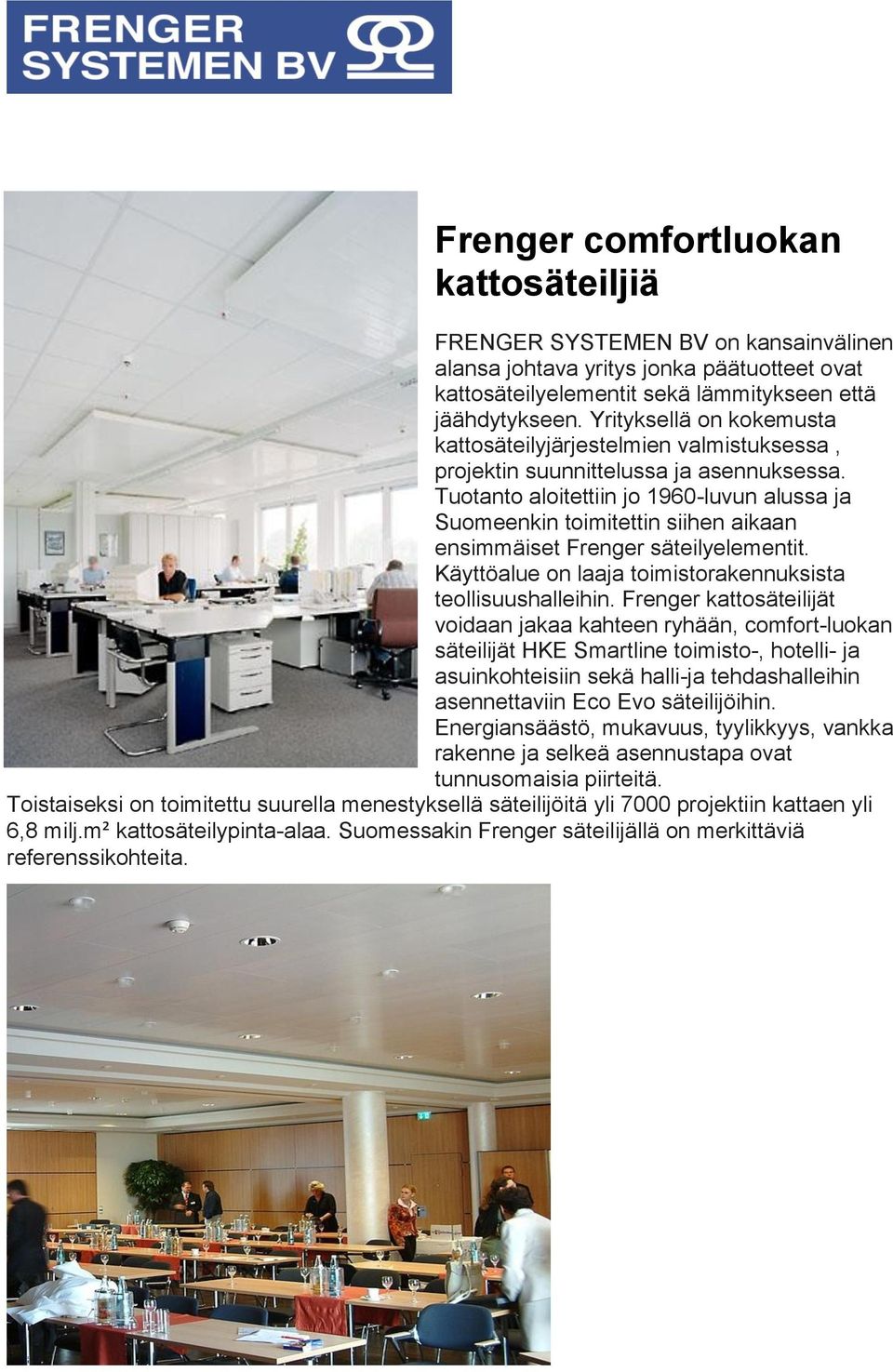

1 Frenger comfortluokan kattosäteiljiä FRENGER SYSTEMEN BV on kansainvälinen alansa johtava yritys jonka päätuotteet ovat kattosäteilyelementit sekä lämmitykseen että jäähdytykseen. Yrityksellä on kokemusta kattosäteilyjärjestelmien valmistuksessa, projektin suunnittelussa ja asennuksessa. Tuotanto aloitettiin jo 1960-luvun alussa ja Suomeenkin toimitettin siihen aikaan ensimmäiset Frenger säteilyelementit. Käyttöalue on laaja toimistorakennuksista teollisuushalleihin. Frenger kattosäteilijät voidaan jakaa kahteen ryhään, comfort-luokan säteilijät HKE Smartline toimisto-, hotelli- ja asuinkohteisiin sekä halli-ja tehdashalleihin asennettaviin Eco Evo säteilijöihin. Energiansäästö, mukavuus, tyylikkyys, vankka rakenne ja selkeä asennustapa ovat tunnusomaisia piirteitä. Toistaiseksi on toimitettu suurella menestyksellä säteilijöitä yli 7000 projektiin kattaen yli 6,8 milj.m² kattosäteilypinta-alaa. Suomessakin Frenger säteilijällä on merkittäviä referenssikohteita.

Tuotanto aloitettiin jo 1960-luvun alussa ja Suomeenkin toimitettin siihen aikaan ensimmäiset Frenger säteilyelementit. Käyttöalue on laaja toimistorakennuksista teollisuushalleihin.

2 1. Käyttökohteet Tyypilliset kohteet lämmitykseen ( pääasiassa malli Eco Evo): Urheiluhallit Näyttelytilat Tehdasrakennukset Varastorakennukset Lentokonehallit Korkeat hallirakeknnukset Huoltotilat Tyypilliset tilat jäähdytykseen ja lämmitykseen ( malli Smartline HKE) Toimistotilat Neuvottelutilat Asikastilat Tuotantotilat Terveydenhuolto Potilashuoneet 1.2 Rakenne Smartline HKE Pääasiassa julkisiin tiloihin esim toimistotiloihin suunniteltu säteilijä Smartline HKE n koostumus: - kupariputki 15x0,75mm joko 2-putki tai 4-putkijärjestelmää varten - puristettu leveä alumiini-t-profiili johon kupariputki puristettu. Optimaalinen lämmönsiirto juuri oikeaan suuntaan alaspäin huonetilaan. - alumiinirakenteinen säteilijä runko 1,0mm materiaalivahvuus, kehystys 60mm ( joko 90 ⁰ tai 70⁰ sovituskulmalla )sekä 20mm sisäänpäin kääntyvä reuna mahdollisen eristyksen pitoa varten - runko joko täysin sileä tai reijitetty aukustiseen vaimennuksen - vakiopinnoitus RAL9016 matta tai erikseen tilattavassa RAL-värissä - poikittaiset teräsprofiilit säteilijän jäykistämiseen ja kannakointia varten Malli Smartline HKE Tyylikkäät sileät pinnat ominaisia HKE säteilijälle

2 Rakenne Smartline HKE Pääasiassa julkisiin tiloihin esim toimistotiloihin suunniteltu säteilijä Smartline HKE n koostumus: - kupariputki 15x0,75mm joko 2-putki tai 4-putkijärjestelmää varten -

3 1.3 Smartline HKE edut Joko avonaisesti kattoon asennettuna tai alakattoon integroituna esim urheiluhalleihin Frenger tarjoaa aina optimaalisen ja asennusystävällisen ratkaisun. Ei pölyvirtuaksia sen kautta parempi hygenia, pienempi suodatustarve Ei veto-ongelmia Vähemmän melua puhaltimista, ilmahajottajista ym Parempi äänenvaimennus erityisesti jos käytetään reijitettyjä säteilijämalleja Pintalämpötilat ympäristöä korkeammat sen ansiosta lattian pintalämpötila ilmaa korkeampi mukavuustekijä Huonetilan säästöä, lattiapinta jää vapaaksi ja kanavakoot ja ilmanstointikojeiden koot pienemmät Säteilijän rakennepaine 6 bar, erikoisvalmisteisena jopa 25 bar. Asennusystävällinen, yksityiskohtia myöten suunniteltu putki- ja alakattoasentajaa varten Suurin mahdollinen taloudellisuus, energiansäästöä alhaisilla veden- ja ilman lämpötiloilla Alhainen paino mahdollistaa ongelmattoman asennuksen sekä uudisrakennuksiin että saneerauksiin.

säteilijämalleja Pintalämpötilat ympäristöä korkeammat sen ansiosta lattian pintalämpötila ilmaa korkeampi mukavuustekijä Huonetilan säästöä, lattiapinta jää vapaaksi ja kanavakoot ja

4 2.1. Lämmitysteho pinnoitettu nauhamainen asennus paneli yläpuolella eristettynä [W/m] ( mittaus EN mukaan) malli HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL putkirivimäärä (kpl) rakenneleveys [mm] T [K] Ilman eristystä nauha-asennuksena lämmitysteho 80% suurempi Jäähdytysteho eristettynä [W/m] (DIN V 4706 mukaan) putkirivimäärä (kpl) rakenneleveys [mm] T [K] 2. Tehotaulukko Smartline

250 212 175 137 99 35 386 343 301 255 211 165 119 40 454 403 353 300 247 194 140 45 523 465 407 345 285 224 161 50 593 528 462 392 323 254 183 55 665 592 518 439 363 285 205 60 739 657 576 488 403

5 2.3. Jäähdytysteho ilman eristystä [W/m] ( DIN 4715 mukaan) putkirivimäärä (kpl) rakenne leveys [mm] T[K] 2.4. Smartline panelin painot [kg/m] malli putkirivimäärä kpl HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL sileä levy eristyksellä sileä levy ilman eristystä reikälevy ja eristys reikälevy ilman erist rakenneleveys [mm]rakenneleveys [mm] Kaikki painoarvot sisältävät nestepainon mutta ilman liittimiä Smartline HKE kattosäteilijä on testattu Frenger HKE säteilijä toimitetaan muovisuojalla Suomessa laboratoriossa hyvin tuloksin mikä poistetaan vasta ennen käyttöönottoa.

41 12 173 152 130 108 86 66 45 13 189 166 142 118 94 72 50 14 205 180 154 128 102 78 54 T[K] 2.4. Smartline panelin painot [kg/m] malli putkirivimäärä kpl HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL HKE-EL 8 7 6 5 4 3 2 1200 1050 900 750 600 450 300 sileä levy eristyksellä 14.

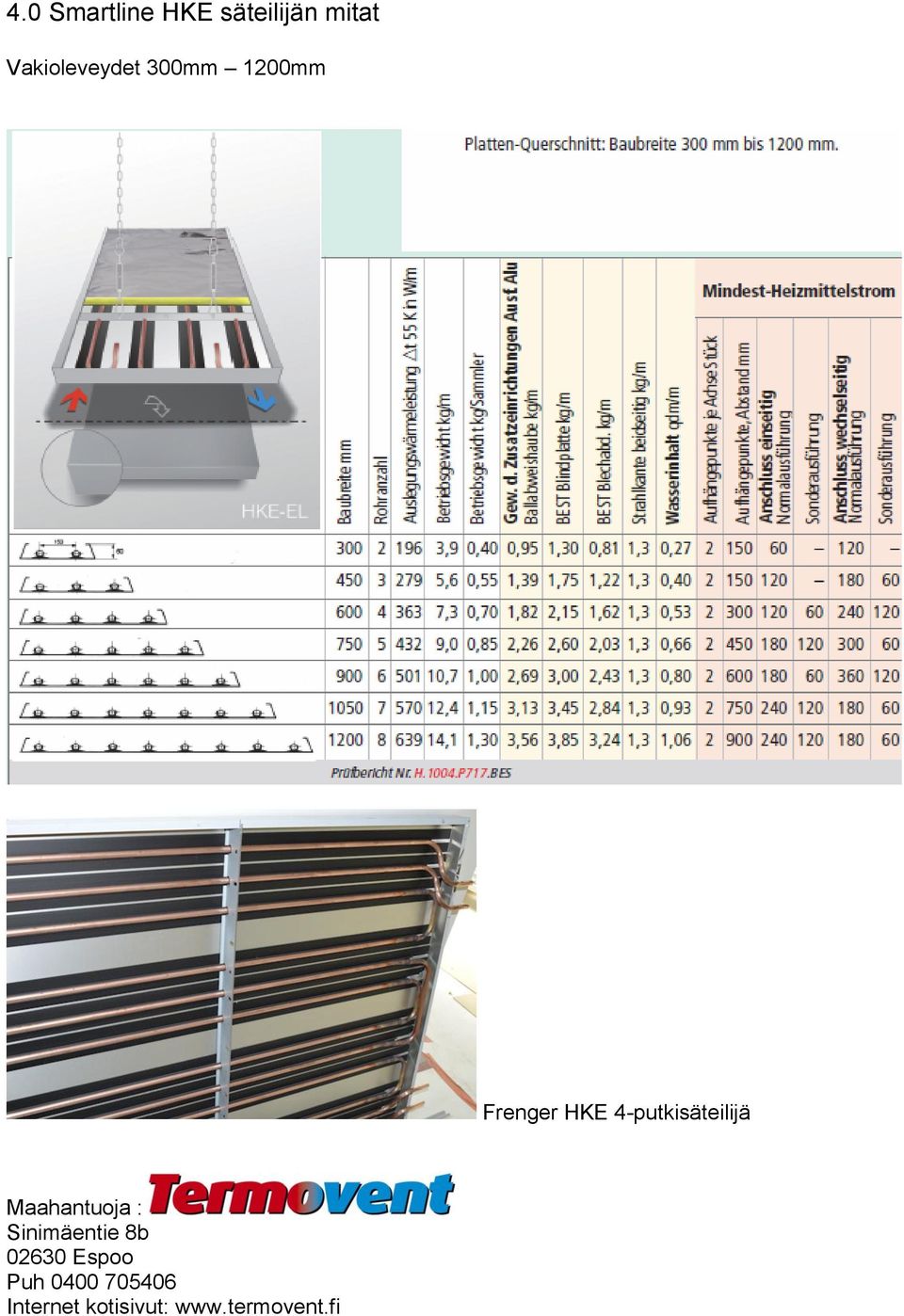

6 4.0 Smartline HKE säteilijän mitat Vakioleveydet 300mm 1200mm Frenger HKE 4-putkisäteilijä Maahantuoja : Sinimäentie 8b Espoo Puh Internet kotisivut:
