1 Operatiivinen asiakirja Täydentävät tiedot Vaatimustenmukaisuustiedot Koneen turvajärjestelmää varten MSS3i (A5:S1) NÄMÄ TIEDOT OVAT CATERPILLAR INC:N JA/TAI SEN TYTÄRYHTIÖIDEN OMAISUUTTA. KOPIOIMINEN, LUOVUTTAMINEN MUILLE JA KÄYTTÄMINEN MUISSA TARKOITUKSISSA KUIN MIHIN TIEDOT ANNETTIIN LAINAKSI ILMAN KIRJALLISTA LUPAA ON KIELLETTY. 1

2 Sisällysluettelo sivu Tuotteen nimi (merkki, malli, tyyppi)... 3 Ominaisuudet... 4 EU-vaatimustenmukaisuusvakuutus... 5 Asennus-, varastointi-, kuljetus-, toteutus- ja käyttöehdot... 6 Sähköliitäntä... 7 Ennaltaehkäisevä huolto... 7 Turvallinen käyttö... 7 Vianetsintä... 7 Valmistuspäivä

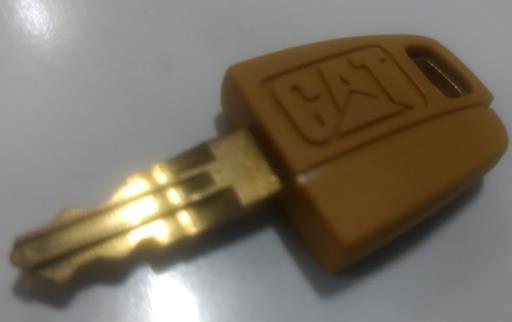

3 Tuotteen nimi: Cat -koneen turvajärjestelmä (MSS3i) Merkki: Cat -merkki Malli: MSS3i (A5:S1) Osan numero: Tyyppi: langaton laite (moduuli koneen suojaamiseksi laitteen ja RFID-tietoliikenteen avulla) SMCS-koodi: 7631 Ostettava A5:S1-osa numero sisältää radiolaitteen ja ohjelmiston, jotka liittyvät koneen integroimiseen. A5:S1:n sisältämä radiolaite on Tällainen radiolaite täyttää sovellettavat tuotteille asetettavat vaatimukset, kuten oheinen vaatimustenmukaisuusvakuutus osoittaa. Ostettavan osan sisältämä ohjelmisto ei vaikuta säädöstenmukaisuuteen. Tuotteen nimi: Cat -avaimenperä Merkki: Cat -merkki Malli: avaimenperä Osan numero: Tyyppi: langaton laite (sirun sisältävä avain kuljettajan RFID-tunnistusta varten) SMCS-koodi:

4 Ominaisuudet (tärkeimmät turvallisuuteen vaikuttavat parametrit eli jänniteluokitus, radiotaajuusalue, virta ja lämpötila) MSS3i-turvallisuusparametrit Syöttöjännite Käyttöjännitealue Suojaus 9 32 V DC Käänteinen napaisuus RFID-tietoliikenne Lähetystaajuus Lähetysteho 134,2 khz m 23 3 m Virrankulutus (enintään) Suurin virrankulutus toiminnan aikana 1,5 24 V Ympäristö Käyttölämpötila-alue 40 C ( 40 F) 85 C (185 F) Varastointilämpötila 50 C ( 58 F) 85 C (185 F) 4

5 5 a

6 Kokoonpano-, varastointi-, kuljetus- ja hävittämisehdot Kaikissa MSS3i-sijainneissa käytetään eristyskiinnikkeitä. Niitä ei voi irrottaa, jotta kiinnittämisessä voidaan käyttää M6-pulttia. Kiinnityskohdat Kun koneen MSS3i-turvallisuusjärjestelmä asennetaan, on noudatettava seuraavia ohjeita. Asenna MSS3i ohjaamoon, jos kuljettaja tunnistetaan sen avulla. Varmista, että radiotaajuista tietoliikennettä ei estetä. Lähetintä ja vastaanotinta ei saa sulkea kokonaan metallin sisään. Lähettimen ja vastaanottimen saa asentaa ohjaamossa paneelin tai metallilevyn alle, jos suurin osa paneelin materiaalista on muuta kuin metallia. Varastointi- ja kuljetusehdot Tuote on pakattu valmistajan kuluttajapakkaukseen. Tuote tulee säilyttää tehdaspakkauksessa. Säilytysolosuhteiden tulee täyttää ryhmän 4 GOST vaatimukset. Kuormaa purettaessa ja kuljetettaessa on otettava huomioon pakkauksissa näkyvät varoitukset. Laitteen ulkonäköön ja suorituskykyyn mahdollisesti vaikuttavia iskuja ei sallita. Kuljettamisessa voidaan käyttää kaikkia katettuja kuljetusajoneuvoja. Kuljetettaessa lentokoneessa on varmistettava, että laite kuljetetaan paineistetussa osastossa. Kuljettaminen ja hävittäminen Saat tietoja kuljettamisesta ja hävittämisestä ottamalla yhteyden valtuutettuun edustajaan. 6

7 Sähköliitäntä MSS3i: 8-nastainen DT-liitin Avaimenperä: Ennaltaehkäisevä huolto Nämä laitteet eivät tarvitse ennaltaehkäisevää huoltoa. Turvallinen käyttö Tämän laitteen turvallisen käytön varmistamiseksi se on yhdistettävä käyttämällä oikeaa johtosarjaa ja asennettava noudattaen ohjeita. 7

8 Tietoja vioista ja korjaustoimenpiteistä Ennen yhteydenottoa edustajaan laitteen korjaamiseksi tarkista sähköjohtojen eheys, katkaise virransyöttö akusta laitteeseen ja kytke virransyöttö uudelleen. Tämän voi tehdä seuraavasti: Katkaise virta koneen pääkatkaisimesta ja kytke virta. Irrota johtosarja laitteesta ja yhdistä johtosarja siihen uudelleen. Irrota miinuskaapeli akun miinusnavasta ja yhdistä kaapeli siihen. Jos nämä ratkaisut eivät auta, ota yhteys paikalliseen edustajaan huollon saamiseksi. Valmistuspäivä Saat valmistuspäivän selville sarjanumeron perusteella ottamalla yhteyden paikalliseen edustajaan. 8
