2 ItuGraf: käsittely-, asennus- ja huolto-ohjeet 2 Sisällysluettelo 1. PANEELIEN VASTAANOTTO Vastaanottotarkastus Paneeleiden säilytys työmaalla Toimituksen purkaminen Mahdollinen uudelleen pakkaaminen PANEELIEN KÄSITTELY JA SÄILYTYS Paneelin suojamuovi Paneelin siirtely työmaalla TEHDASVALMIIN PANEELIN TYÖSTÄMINEN Korjauksen ja muutostyöt Maalaus Läpivientirei itykset ASENNUS- JA KIINNITYSTAPOJA Yleisiä ohjeita asennukseen ja asennustekniikkaan Toimisto- ja julkiset rakennukset Paneelin kiinnitystarvikkeet ja kannakointi Alakatot Asuinrakennukset Paneelien putkikytkennät PUHDISTUS JA HUOLTO... 12

3 ItuGraf: käsittely-, asennus- ja huolto-ohjeet 3 1. PANEELIEN VASTAANOTTO 1.1 Vastaanottotarkastus Materiaaleja vastaanotettaessa tarkastetaan aina ensin lähetyksen kunto ulkoisten vaurioiden varalta sekä saapuneiden kollien/tavaroiden määrä. Allekirjoita rahtikirja vasta tarkastuksen jälkeen. Lähetyksessä tai pakkauksessa havaitut vauriot merkitään rahtikirjan varaumat - kenttään. Vauriosta otetaan myös valokuva. Merkitse varaumat -kenttään, jos lähetyksen kunnossa on jotain epäilyttävää tai vaikka vaurio olisikin hyvin pieni. Mikäli toimituksessa on virhe, siitä tulee informoida välittömästi Itulan yhteyshenkilöä ja toimittaa hänelle valokuva sekä kirjallinen selvitys virheen laadusta. Visuaalisessa tarkastuksessa havaittavia poikkeamia ovat esimerkiksi seuraavat: paketti on rikkoutunut tavarat ovat kastuneet tavaroiden määrä ei täsmää lavassa on halkeama tai jälki, joka saattaa olla aiheutettu trukin piikillä HUOM! Mikäli vauriota ei ole merkitty varaumat -kenttään, se voi johtaa reklamaation hylkäykseen! 1.2 Paneeleiden säilytys työmaalla Vastaanottajan vastuulla on suojata tuotteet työmaalla sään vaikutuksilta ja ilkivallalta. Mikäli paneeleita ei tarvita välittömästi työmaalla ne tulee säilyttää kuljetuslaatikossaan kuivassa säältä suojattuna. 1.3 Toimituksen purkaminen HUOM! Paneelin sisäpuolella olevaa tarraa ei saa irrottaa paneelista. Ulkopuolinen tunnistetarra voidaan poistaa suojamuovin poiston yhteydessä.

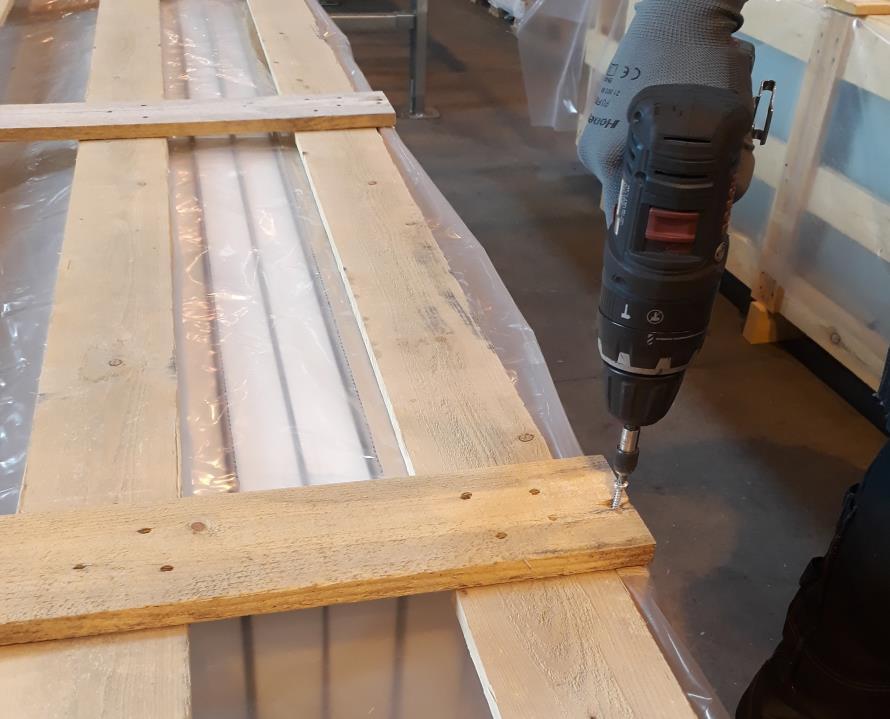

4 ItuGraf: käsittely-, asennus- ja huolto-ohjeet 4 Paneelit tulisi purkaa pakkauksesta vasta, kun ne ovat menossa asennukseen ja/tai asennuspaikka on selvillä. Näin vältytään turhalta paneelien siirtelyltä ja irrallaan varastoinnilta työmaalla. Paneelit puretaan pakkauksesta suurta huolellisuutta noudattaen. Pakkaukset puretaan seuraavasti: pakkausruuvit avataan (kts. kuva 1), sen jälkeen pakkauksen kansi poistetaan ja lopuksi paneelit nostetaan varoen yksi kerrallaan pakkauksesta (kts. kuva 2). Kuva 1: Pakkausruuvien poisto Paneelit nostetaan järjestyksessä reunimmaisesta paneelista aloittaen. Asettele paneelit siten, että paneelirivi ei pääse kaatumaan, kun nostat tuotteita laatikosta (kts. kuva 2 ja 3). Kuva 2: Paneelien nostaminen pakkauslaatikosta Kuva 3: Paneelien asettelu purettaessa

5 ItuGraf: käsittely-, asennus- ja huolto-ohjeet Mahdollinen uudelleen pakkaaminen Grafiittipaneelien pakkauksessa pakkausjärjestyksellä ja säteilypintoja suojaavilla pahveilla voidaan estää kuljetuksessa tapahtuvia vaurioita. Paneelit pakataan puulaatikkoihin yksi kerrallaan, ja paneeleiden väliin asetetaan aaltopahvi suojaamaan säteilypintoja (kts. kuva 3). Säteilypinnat asetetaan laatikossa vastakkain. Paneelien väliin laitettava pahvi asetetaan siten, että se ylittää hieman paneelin reunan. Paneeleita pakataan laatikkoon maksimissaan 20 kappaletta. Varmista esim. pahvitäytteiden avulla, etteivät paneelit pääsee liikkumaan laatikossa. Paneeli pakataan kahden henkilön voimin tarttumalla paneelin päädyistä. Paneeli lasketaan varovasti laatikkoon. Varo erityisesti, etteivät ohutlevyosien kiinnitykseen käytettävät ruuvit osu muihin laatikossa oleviin paneeleihin.

6 ItuGraf: käsittely-, asennus- ja huolto-ohjeet 6 2. PANEELIEN KÄSITTELY JA SÄILYTYS 2.1 Paneelin suojamuovi Paneelien säteilypinta on suojattu suojamuovilla. Suojamuovi otetaan pois vasta asennuksen jälkeen, kun työmaalla ei enää suoriteta töitä, jotka saattavat liata pinnan. Integroiduissa kattoasennuksissa suojamuovi on hyvä irrottaa reunoiltaan jo asennusvaiheessa. HUOM! Suojamuovi on tarkoitettu suojaamaan paneelia tahroilta ja pieniltä naarmuilta. Suojamuovi ei suojaa kovemmilta iskuilta eikä ole vedenpitävä. 2.2 Paneelin siirtely työmaalla Paneelien siirtelyssä tulee noudattaa erityistä varovaisuutta, ettei paneelien pinta vaurioidu. Paneelin säteilypinta on hyvä suojata esim. aaltopahvilla. Paketista poiston jälkeen paneeleita tulisi siirtää aina sivuttain (kts. kuva 4). Mikäli paneeleita täytyy hetkellisesti varastoida työmaalla, varastoinnin paikka ja tilantarve tulee suunnitella huolellisesti. Kuva 4: Paneelin siirtäminen HUOM! Paneelien kuljetus ja säilytys aina sateelta suojattuna. HUOM! Käytä paneelien käsittelyssä aina puhtaita käsineitä!

7 7 3. TEHDASVALMIIN PANEELIN TYÖSTÄMINEN 3.1 Korjaukset ja muutostyöt Vastaanottajan vastuulla on tarkastaa, että kaikki toimitetut paneelit ovat oikeaa tyyppiä ja pituutta. Eroavaisuudet tilauksessa on ilmoitettava myyntiedustajalle ennen paneeleiden purkamista ja asentamista. Takuukorjauksista tai muutostöistä on ilmoitettava odotettavissa oleva korjauskustannus ennen työn aloittamista. Itula Oy ei ole vastuussa ostajan tekemistä korjauksista tai muutoksista ilman Itula Oy:n kirjallista suostumusta, eikä hyväksy jälkivaateita näihin liittyvistä töistä. 3.2 Maalaus HUOM! Paneelin maalaaminen tehtaan ulkopuolella on aina tekijän vastuulla! Paneelin jälkimaalaamisessa tulee ottaa huomioon, että visuaalisuuteen vaikuttavat monet tekijät niin maalissa kuin maalaustavassakin. Testaa käyttämääsi maalia ensin yhteen tuotteeseen. 3.3 Läpivientirei itykset HUOM! Rei ityksien teko ja niiden onnistuminen tehtaan ulkopuolella on tekijän vastuulla! Jos tehdasvalmiiseen paneeliin päätetään tehdä rei ityksiä, työ tulee suorittaa erityistä huolellisuutta noudattaen. Putkiston paikka kasetissa vaihtelee jonkin verran mittapiirustuksiin verrattuna johtuen tuotantomenetelmästä. Kaikki läpiviennit porataan grafiittipuolelta, jolloin voit tarkastaa, että putki ei ole läpiviennin tiellä. Kuvassa 7 on esitetty putkituksen periaate standardipaneelista. Kaksipiiripaneelissa kupariputket ovat kahdessa kerroksessa päällekkäin. Suurin suositeltava läpivientireikä on halkaisijaltaan 55 mm.

8 8 Kuva 5: Putkiston paikat paneelissa

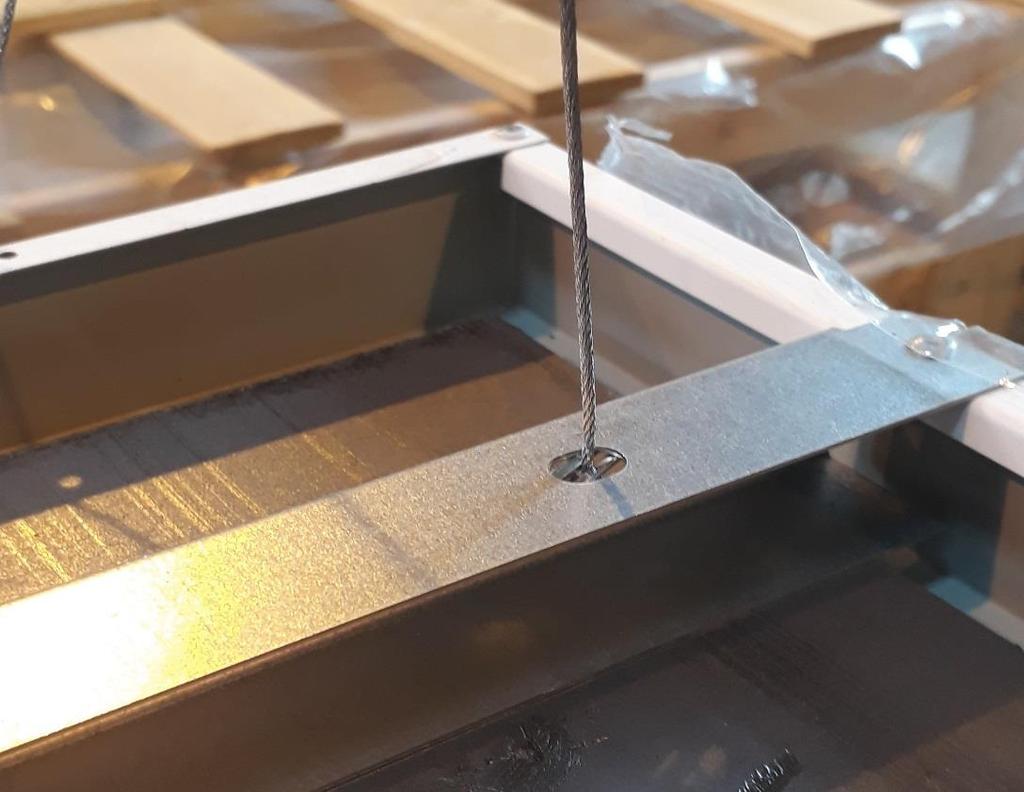

9 9 4. ASENNUS- JA KIINNITYSTAPOJA 4.1 Yleisiä ohjeita asennukseen ja asennustekniikkaan Paneelien asennuksessa käytettävien apuvälineiden (mm. kärryt, nostimet, tikapuut, työkalut jne.) tulee olla kestäviä, tukevia ja laadukkaita. Ennen asentamista tutustu paneeleita koskeviin LVI-suunnitelmiin, sekä paneeleiden suunniteltuun sijaintiin työmaalla. Paneeleiden kannakoinnin ja kytkennän jälkeen paneelit on koeponnistettava valvotusti ja dokumentoidusti. Koska kaikkia toimitettuja komponentteja ei ole tarkoitettu käytettäväksi paineellisille kaasuille vesikiertoinen järjestelmä pitää testata vedellä. HUOM! Jos järjestelmää ei ole koeponnistettu ohjeen mukaisesti ja dokumentoidusti, Itula ei vastaa mahdollista vuodoista tai niistä johtuvista kustannuksista. 4.2 Toimisto- ja julkiset rakennukset Paneelin kiinnitystarvikkeet ja kannakointi Paneelit kannakoidaan katosta säädettävällä teräsvaijerilla. Kuvassa 6 on esitetty vaijerikannakkeen kiinnitys paneeliin. Pituuteen 2390 mm asti paneelit kannakoidaan neljällä kannakkeella, ja 2990mm paneelit kannakoidaan kuudella kannakkeella. Paneelien oma massa kannakoidaan aina suoraan paneelien jäykistetangoissa tai reunapellissä olevien kannakointipisteiden kautta. Paneeleita ei saa jättää alakattorakenteen varaan ilman omaa kannakointia. Paneeleiden kytkemisessä verkostoon on käytettävä Itulan hyväksymiä letkuja ja liittimiä. HUOM! Kannakointi on tehtävä mahdollisimman kohtisuoraan ja kannakkeiden tulee olla linjassa keskenään, jotta lämpöpiteneminen olisi mahdollista ja paneeli pitää asemansa käytön aikana. HUOM! ItuGraf -paneelin suosituskannakemäärät takaavat paneelille turvallisen ja siistin asentamisen eri kannakointitavoilla. Kannakemäärät on tarkastettava erikseen tehtaalta, mikäli paneeli integroidaan alakattoon tai sen osaksi.

10 10 Kuva 6: Vaijerikannakkeen kiinnitys paneeliin Kuvaus Merkki Mitta, mm Leveys B 595 Pituus L Korkeus H 45 Etäisyys paneelin päädystä a 106 Kiinnityskohtien välinen etäisyys paneeleissa joiden pituus on mm b (L-2*a)/2 Kiinnityskohtien välinen etäisyys paneeleissa joiden pituus on mm 2*b L-2*a Kiinnityskohtien välinen etäisyys c 468 Kuva 7: Paneelin kannakointipisteet Alakatot Integroitaessa paneelit alakattoon on asennuksessa ja alakattoristikkoon sovittamisessa noudatettava alakattotoimittajan ohjeita. Alakattoasennuksissakin paneelit kannakoidaan katosta. Näin paneelin paino ei lepää alakatossa.

11 11 HUOM! Paneeleita ei saa jättää alakattorakenteen varaan ilman omaa kannakointia. 4.3 Asuinrakennukset Upotettaessa paneelit esimerkiksi levykattoon suositellaan käytettäväksi ristikoolausta, johon varataan hieman paneelia leveämmät (n. 610 mm) ja noin 50 mm syvyiset koolausvälit. Kiinnitys toteutetaan peltikiinnikkeillä paneelien reunasta. Ristikoolaus helpottaa syöttöletkujen asennusta. 4.4 Paneelien putkikytkennät Paneelissa olevia kupariputkiyhteitä ei saa kammeta tai vääntää, koska tällöin grafiitti saattaa repeytyä. Kytkettäessä paneeleja verkostoon käytetäänkin usein joustavia liitäntäletkuja pistoliittimellä, jotka helpottavat asennusta. Asennettaessa täytyy huolehtia, että letkut eivät taitu tai kierry. Letkuliitoksia kiristettäessä liitettävät pinnat pidettävä suoraan toisiaan vasten. Mikäli joustavaa letkua ei käytetä, tulee kupariputkeen liittää putki tai venttiili erityisen huolellisesti ja varoen. Menetelmän pitää olla tulityövapaa.

12 12 5. PUHDISTUS JA HUOLTO Paneelin yläpinta Yläpinnan puhdistus imuroimalla ja pyyhkiminen kostutetulla liinalla Paneelin alapinta ja reunat Käytä pehmeää puhdistusliinaa Vältä kovaa hankaamista Puhdista koko pinta Varmista puhdistusaineen soveltuvuus Älä käytä liuottimia sisältäviä puhdistusaineita Älä käytä happamia, emäksisiä tai hankaavia aineita Väärän puhdistusaineen käyttö voi aiheuttaa värimuutoksia ja vaikuttaa metallin suojapinnoitteeseen (sinkitykseen). Soveltuvuustesti on tehtävä tarvittaessa. Pyyhi nihkeällä (ei märällä) puhdistusliinalla (erityisesti perforoitu paneeli) Puhdista ensin yksi paneeli ja vertaa sitä viereiseen samanlaiseen huomataksesi mahdolliset puhdistuksen aiheuttamat muutokset paneelipinnassa Puhdistustulos saattaa vaihdella sileäpintaisen ja perforoidun paneelin välillä Pyyhi paneelipinta nihkeällä kostutetulla liinalla heti puhdistamisen jälkeen
