1 Uusi Ramo radiaattori (RCV) Uusi Ramo RCV radiaattori valmistetaan 200, 300, 400, 500 ja 600 mm korkeana. Raidoitetussa, kiiltävässä Ramo (RCV) radiaattorissa ja Reno liitäntäventtiilissä yhdistyy tehokkuus ja tyylikäs muotoilu. Purmo Ventil Compact Ramo on varustettu sisäänrakennetulla venttiililaitteistolla, päälliritilällä ja päätylevyillä. Termostaatti on tilattava erikseen. Kaikki Purmon radiaattorit on tarkoitettu suljettuihin vesikeskuslämmitysjärjestelmiin. Uusi Reno liitäntäventtiili Liitäntäventtiili Reno on tarkoitettu pinta-asennukseen, jossa putket jäävät näkyville. Reno sopii käytettäväksi kaikkien integroidulla venttiilirakenteella varustettujen radiaattorien ja konvektorien kanssa. Käyttökohteet ovat sekä uudisrakentamisessa että erityisesti korjausrakentamisessa. Liitäntäventtiili Reno antaa merkittävän hyödyn asentamisen nopeudessa ja putkituksen vaatimassa tilankäytössä. Reno liitäntäventtiili on patenttisuojattu. Rettig Lämpö Oy myöntää 10 vuoden tuotetakuun radiaattoreille laskettuna toimituspäivästä. Takuu kattaa materiaali- ja valmistusviat. RCV radiaattorin tekniset tiedot Rakenne EN Materiaali Kylmävalssattu teräslevy EN Pintakäsittely Viisiosainen käsittely Alkaalinen rasvanpoisto Fosfatointi Kataforeettinen ruostesuojapohjamaalaus Polyester-epoksi jauhemaalaus Kovettaminen n. 200 C Pintakäsittely täyttää normin DIN vaatimukset Väri Valkoinen RAL Muut värit saatavana tilauksesta. Rakennepaine 10 bar Kytkentä 2 alaliitäntää ja 4 päätyliitäntää 1/2" ISO 228 Laatujärjestelmä ISO 9001 ja ISO Korkeudet 200, 300, 400, 500 ja 600 mm (korkeus 200 mm, katso Tekninen esite) Pituudet mm Tyypit 11, 21, 22, 33 Kannakkeiden mm 2 kpl suositusmäärä mm 3 kpl mm 4 kpl Tarvikkeet Kannakkeet, iimaruuvi ja umpitulppa sisältyvät pakkaukseen. Venttiili-insatsi RD mukana vakiona. Reno liitäntäventtiilin tekniset tiedot Väri Valkoinen RAL 9016 ja kromi Kytkentä R 1/2 sisäkierteiset yhteet ja kombiliitinpohja Mallit Reno 20 - radiaattorityypille 10 Reno 38 - radiaattorityypille Reno 56 - radiaattorityypille HUOM! Reno liitäntäventtiili on tilattava erikseen.

2 Seinäkannakkeet SEINÄKANNAKKEET VENTTIILI-insatsit PURMO Monclac -seinäkannakkeet (kork ). Pakattu pareittain, sis. umpitulpan ja ilmaruuvin. M30 RD RFD Liitäntäventtiili Reno 20, kromi Liitäntäventtiili Reno 38, kromi Liitäntäventtiili Reno 56, kromi Liitäntäventtiili Reno 20, valkoinen Liitäntäventtiili Reno 38, valkoinen Liitäntäventtiili Reno 56, valkoinen M30 venttiili-insatsi RD venttiili-insatsi RDF venttiili-insatsi Seinäkannake, H 300 mm tyyppi Seinäkannake, H 400 mm tyyppi Seinäkannake, H 500 mm tyyppi Seinäkannake, H 600 mm tyyppi Seinäkannake, H 300 mm tyypit 21, 22, Seinäkannake, H 400 mm tyypit 21, 22, Seinäkannake, H 500 mm tyypit 21, 22, Seinäkannake, H 600 mm tyypit 21, 22, 33 TUOTEKOODI : RCV22XXXYYYZ ESIMERKKI : RCV O radiaattori tyyppi korkeus pituus Z = V: vasen. O: oikea Lisää /... RAL erikoisvärin koodi esim. RCV O/3003, jos väri on RAL Toimitetaan vakiona oikeakätisenä. FI - 06/2011 Rettig Lämpö Oy PL 16, Tupakankatu, Pietarsaari Puh , Fax info@purmo.fi,

3 Tyylikäs ja mullistava uutuus Purmo Ramo radiaattori ja liitäntäventtiili Reno CLEVER LOW TEMPERATURE RADIATORS

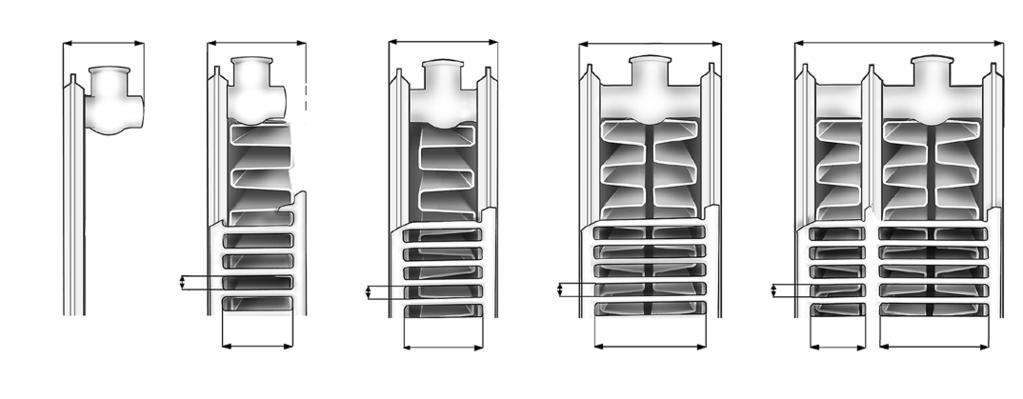

4 Radiaattorityypit Ramo Ventil Compact Asennusmitat Ramo Ventil Compact C/C = Radiaattorin korkeus miinus 50 mm. Purmo Ventil Compact Ramo toimituksen mukana Purmo Monclac jousikannakket, paitsi tyyppi 11 jossa mukana Purmo pikakannnakkeet. Asennettaessa tuote-etiketti seinäänpäin. Tyyppi 33: etiketti ulospäin C/C C/C C/C C/C Suositus 60 Suositus 76 Suositus 76 Suositus Asennusmitat Liitäntäventtiili Reno C/C 50 Reno 20 Reno 38 Reno C/C

5 Ventil Compact Ramo KORKEUS 300 mm = 529 W/m ( t50) = 276 W/m ( t30) n = 1,2820 = 732 W/m ( t50) = 382 W/m ( t30) n = 1,2790 = 937 W/m ( t50) = 484 W/m ( t30) n = 1,3000 = 1314 W/m ( t50) = 674 W/m ( t30) n = 1,3160 KORKEUS 400 mm = 680 W/m ( t50) = 355 W/m ( t30) n = 1,2820 = 929 W/m ( t50) = 484 W/m ( t30) n = 1,2850 = 1198 W/m ( t50) = 616 W/m ( t30) n = 1,3100 = 1664 W/m ( t50) = 849 W/m ( t30) n = 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1

6 KORKEUS 500 mm = 823 W/m ( t50) = 429 W/m ( t30) n = 1,2830 = 1113 W/m ( t50) = 578 W/m ( t30) n = 1,2910 = 1444 W/m ( t50) = 739 W/m ( t30) n = 1,3200 = 1994 W/m ( t50) = 1014 W/m ( t30) n = 1,3330 KORKEUS 600 mm = 961 W/m ( t50) = 501 W/m ( t30) n = 1,2830 = 1288 W/m ( t50) = 667 W/m ( t30) n = 1,2970 = 1676 W/m ( t50) = 853 W/m ( t30) n = 1,3300 = 2309 W/m ( t50) = 1169 W/m ( t30) n = 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7
