1 XM Electronic Labelmaker Instructions for Use Elektronisk Märkmaskin Bruksanvisning Elektroninen Tarrakirjoitin Käyttöohjeet GB S FIN

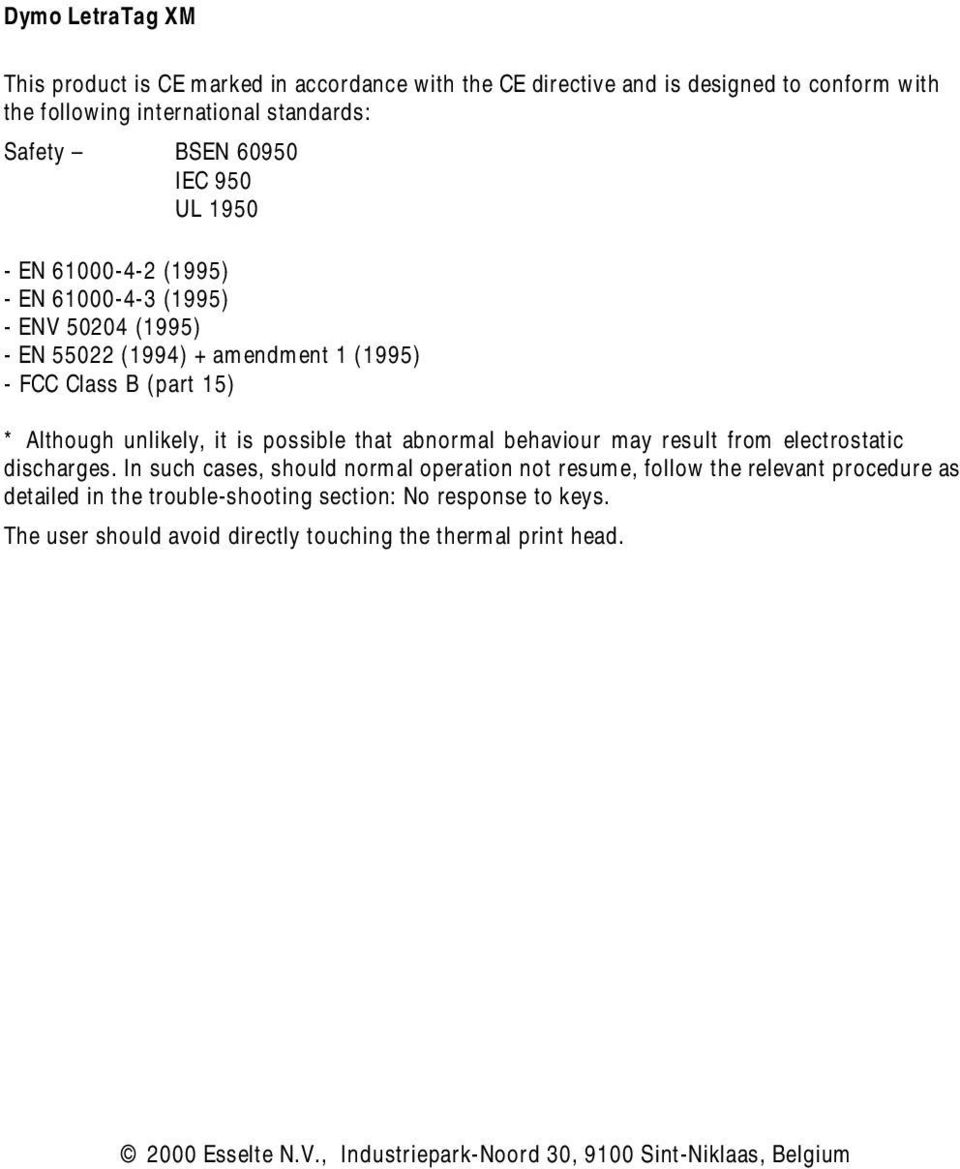

2 Dymo LetraTag XM This product is CE marked in accordance with the CE directive and is designed to conform with the following international standards: Safety BSEN IEC 950 UL EN (1995) - EN (1995) - ENV (1995) - EN (1994) + amendment 1 (1995) - FCC Class B (part 15) * Although unlikely, it is possible that abnormal behaviour may result from electrostatic discharges. In such cases, should normal operation not resume, follow the relevant procedure as detailed in the trouble-shooting section: No response to keys. The user should avoid directly touching the thermal print head Esselte N.V., Industriepark-Noord 30, 9100 Sint-Niklaas, Belgium

3 DYMO labelmaker CAPS STYLE B 123 A 1 D 2 B C CLICK! CAPS E STYLE B 123 CAPS PREVIEW PRINT 4 5 D E 0 A B C D E F G H I F : ( ) %+ = # Æ Ø Œ ß Å Ã Ñ Õ Â æøœ * ' å ã ñ õ â

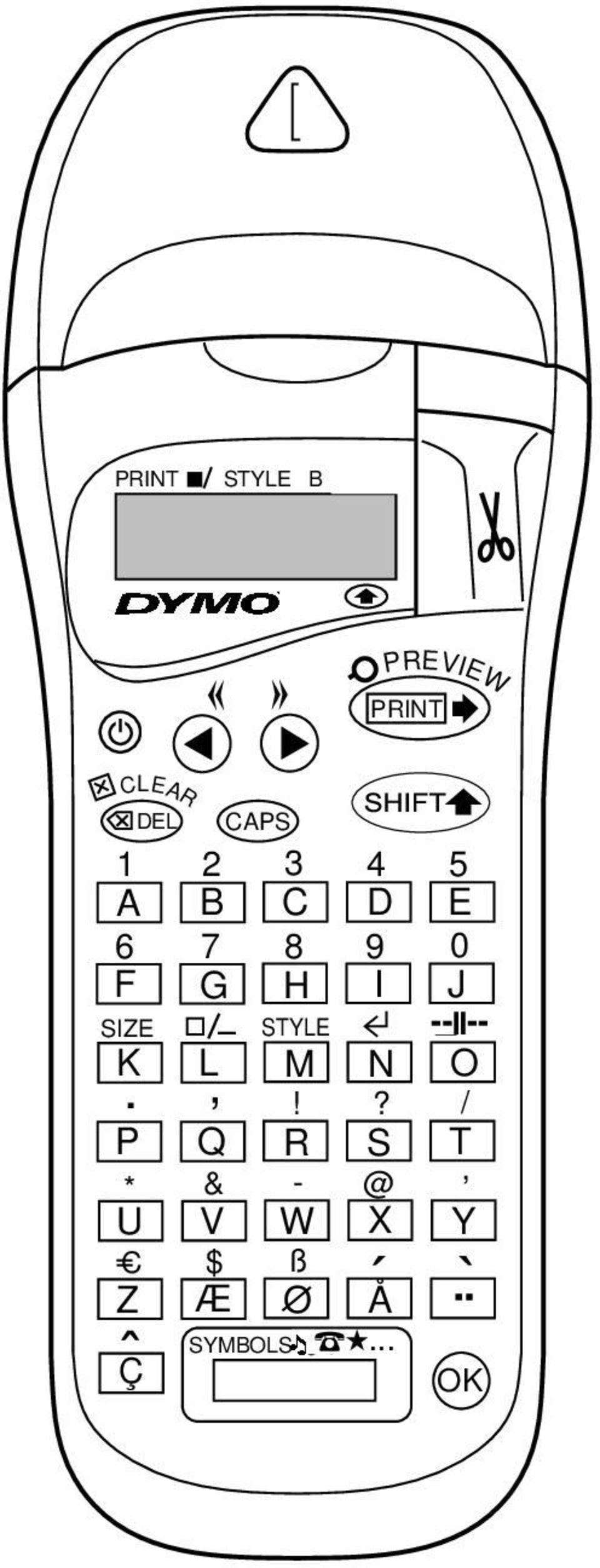

4 PRINT STYLE B 123 DYMO labelmaker PREVIEW PRINT CLEAR DEL CAPS A B C D E F G H I J 2 = K L M N O.!? / P Q R S T * & U V W X Y C $ ß Z Æ O Å SYMBOLS... Lj OK SIZE STYLE 123

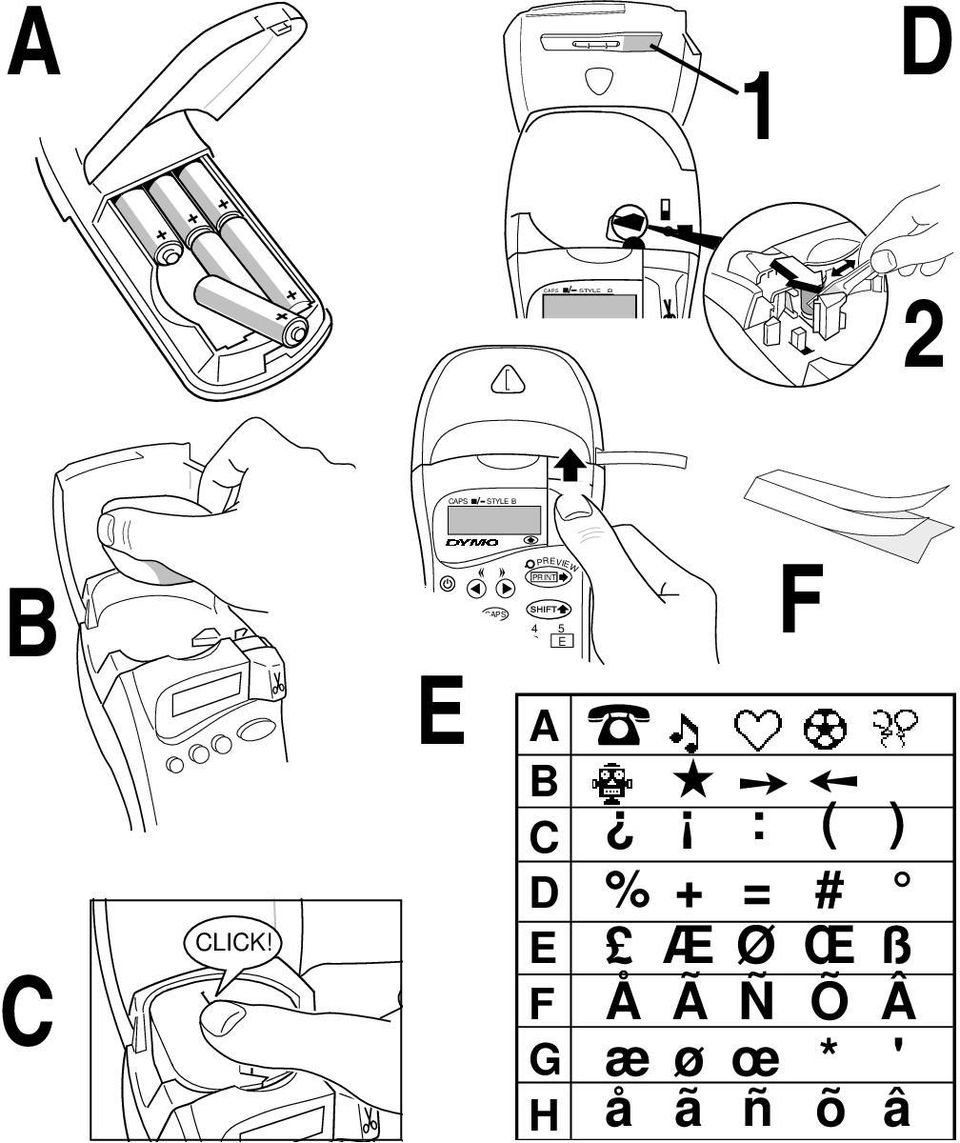

5 Visit our website ( for information on obtaining tapes and accessories for the LetraTag. Power Supply Insert six size AA batteries, as shown in Fig. A. Remove batteries if the Labelmaker is to be unused for some time. Inserting the cassette The Labelmaker uses paper, plastic and metallic labels. Insert cassette as shown in Fig. B and press until it "clicks" into place - Fig. C. Check that the cassette is correctly located before closing the access door. The Display Shows up to 6 characters plus cursor and 5 indicators as shown below. Indicators show whether a feature is selected. CAPS STYLE B GB CAPS = capital letters = box/underline STYLE = outline/italic etc. B = BIG CAPS = shift key Function keys ON/OFF Switches the power on and off. Switches off automatically after two minutes if no keys are pressed. The last label will be retained automatically in memory. Note: If the batteries are removed for more than a few seconds, the memory will be lost.

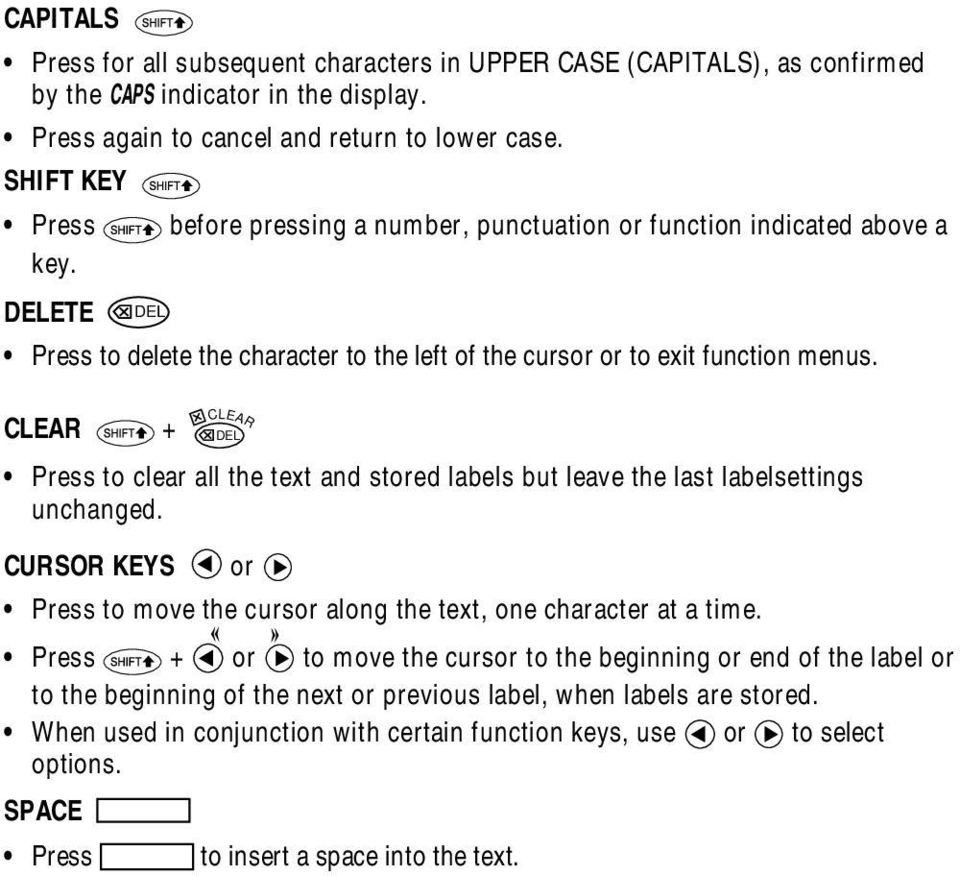

6 CAPITALS Press for all subsequent characters in UPPER CASE (CAPITALS), as confirmed by the CAPS indicator in the display. Press again to cancel and return to lower case. SHIFT KEY Press key. DELETE DEL before pressing a number, punctuation or function indicated above a Press to delete the character to the left of the cursor or to exit function menus. CLEAR + DEL CLEAR Press to clear all the text and stored labels but leave the last labelsettings unchanged. CURSOR KEYS or Press to move the cursor along the text, one character at a time. Press + or to move the cursor to the beginning or end of the label or to the beginning of the next or previous label, when labels are stored. When used in conjunction with certain function keys, use or to select options. SPACE Press to insert a space into the text.

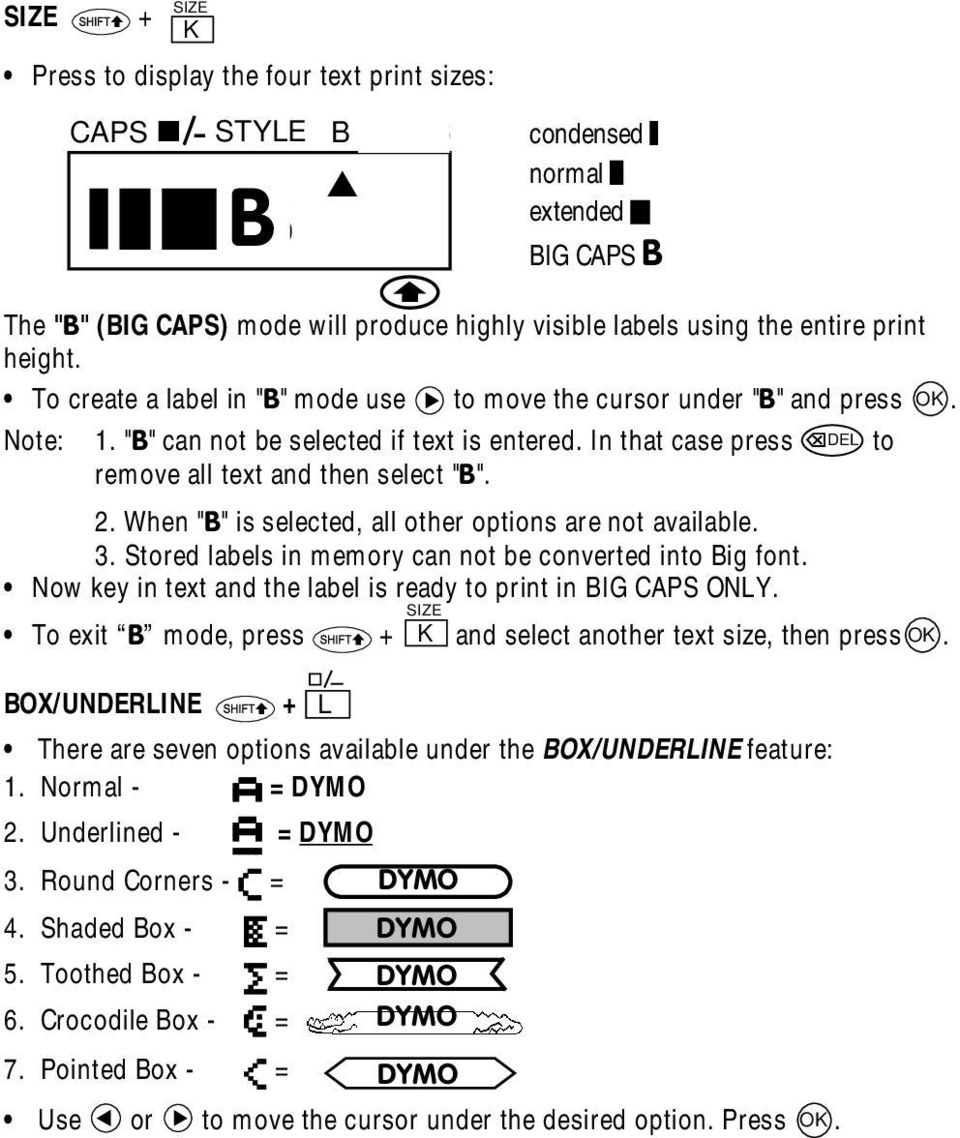

7 SIZE + SIZE K Press to display the four text print sizes: CAPS STYLE B 123 B condensed normal extended BIG CAPS B The "B" (BIG CAPS) mode will produce highly visible labels using the entire print height. To create a label in "B" mode use to move the cursor under "B" and press OK. Note: 1. "B" can not be selected if text is entered. In that case press DEL to remove all text and then select "B". 2. When "B" is selected, all other options are not available. 3. Stored labels in memory can not be converted into Big font. Now key in text and the label is ready to print in BIG CAPS ONLY. SIZE To exit B mode, press + K and select another text size, then press OK. BOX/UNDERLINE + L There are seven options available under the BOX/UNDERLINE feature: 1. Normal - = DYMO 2. Underlined - = DYMO 3. Round Corners - = DYMO 4. Shaded Box - = DYMO 5. Toothed Box - = DYMO 6. Crocodile Box - = DYMO 7. Pointed Box - = DYMO Use or to move the cursor under the desired option. Press OK.

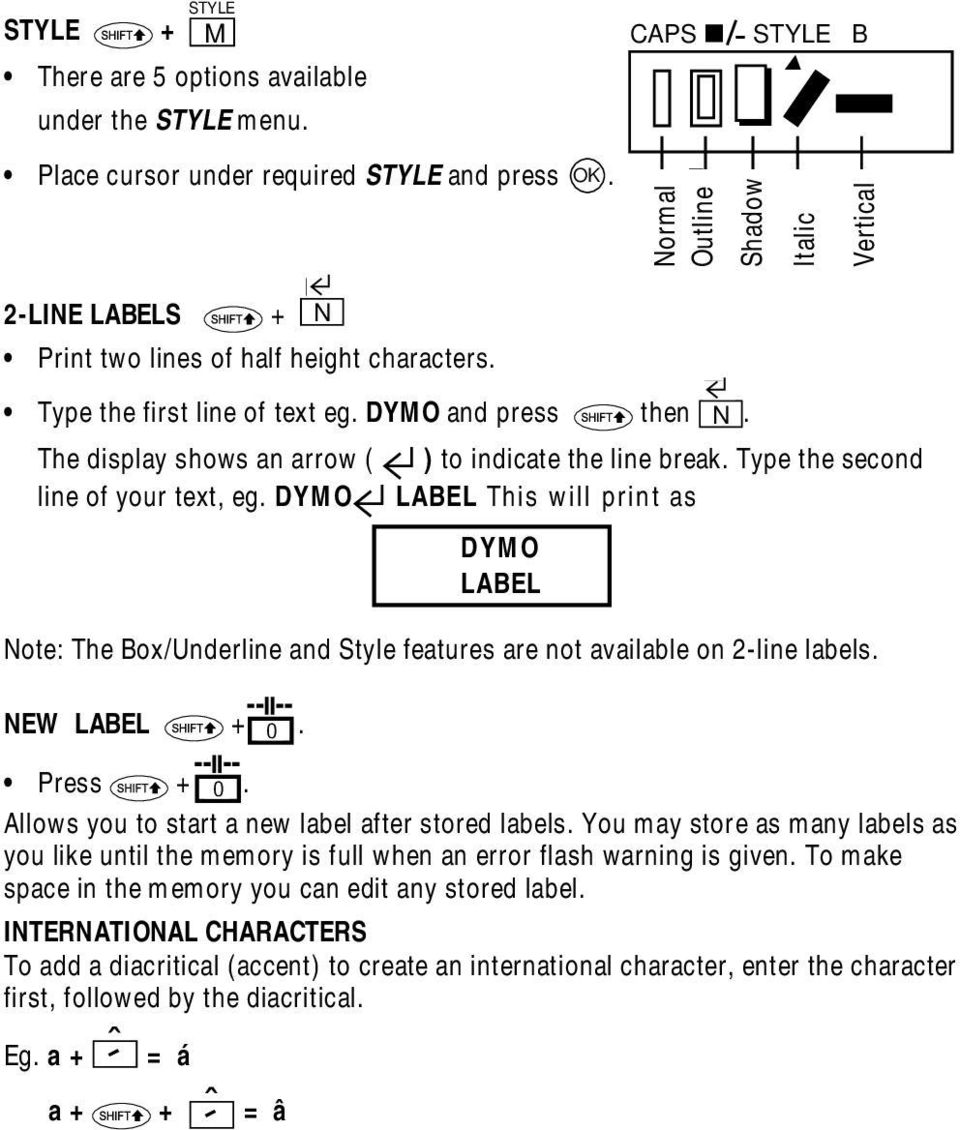

8 STYLE STYLE + M There are 5 options available under the STYLE menu. Place cursor under required STYLE and press OK. = 2 2-LINE LABELS + N CAPS STYLE B 123 Print two lines of half height characters. = Type the first line of text eg. DYMO and press 2 then N. The display shows an arrow ( ) to indicate the line break. Type the second line of your text, eg. DYMO LABEL This will print as DYMO LABEL Note: The Box/Underline and Style features are not available on 2-line labels. NEW LABEL + O. Press + O. Allows you to start a new label after stored labels. You may store as many labels as you like until the memory is full when an error flash warning is given. To make space in the memory you can edit any stored label. INTERNATIONAL CHARACTERS To add a diacritical (accent) to create an international character, enter the character first, followed by the diacritical. Eg. a + ˆ = á a + + ˆ = â D Normal Outline Shadow Italic Vertical

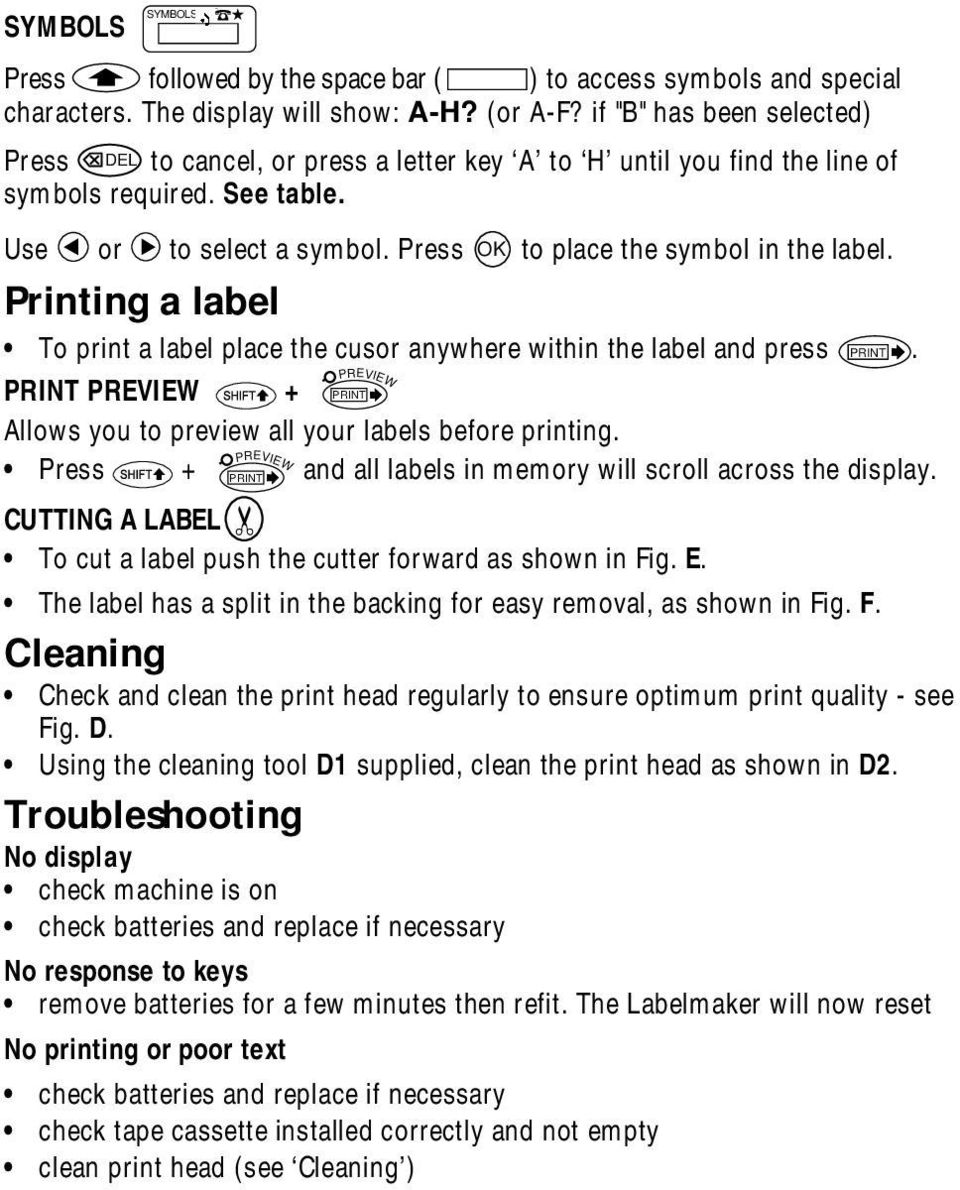

9 SYMBOLS SYMBOLS Press followed by the space bar ( ) to access symbols and special characters. The display will show: A-H? (or A-F? if "B" has been selected) Press DEL to cancel, or press a letter key A to H until you find the line of symbols required. See table. Use or to select a symbol. Press OK to place the symbol in the label. Printing a label To print a label place the cusor anywhere within the label and press PRINT. PRINT PREVIEW + PRINT Allows you to preview all your labels before printing. Press + PRINT and all labels in memory will scroll across the display. CUTTING A LABEL To cut a label push the cutter forward as shown in Fig. E. PREVIEW PREVIEW The label has a split in the backing for easy removal, as shown in Fig. F. Cleaning Check and clean the print head regularly to ensure optimum print quality - see Fig. D. Using the cleaning tool D1 supplied, clean the print head as shown in D2. Troubleshooting No display check machine is on check batteries and replace if necessary No response to keys remove batteries for a few minutes then refit. The Labelmaker will now reset No printing or poor text check batteries and replace if necessary check tape cassette installed correctly and not empty clean print head (see Cleaning )

10 Print contrast For use under extreme temperature or humidity conditions. Press + + 'X'. The display will show the five contrast symbols. Use or to select lighter or darker print and press OK to set. Flashing!!!!!!!! in the display!!!!!!!! in the display indicates that the tape can not be transported. Press any key to return to normal display. Check if there is a tape jam. In that case, lift out the cassette and carefully release jammed tape. Cut off excess tape and refit/replace the cassette. If there is no tape jam, replace the batteries. No success? call the customer service telephone number - see warranty booklet.

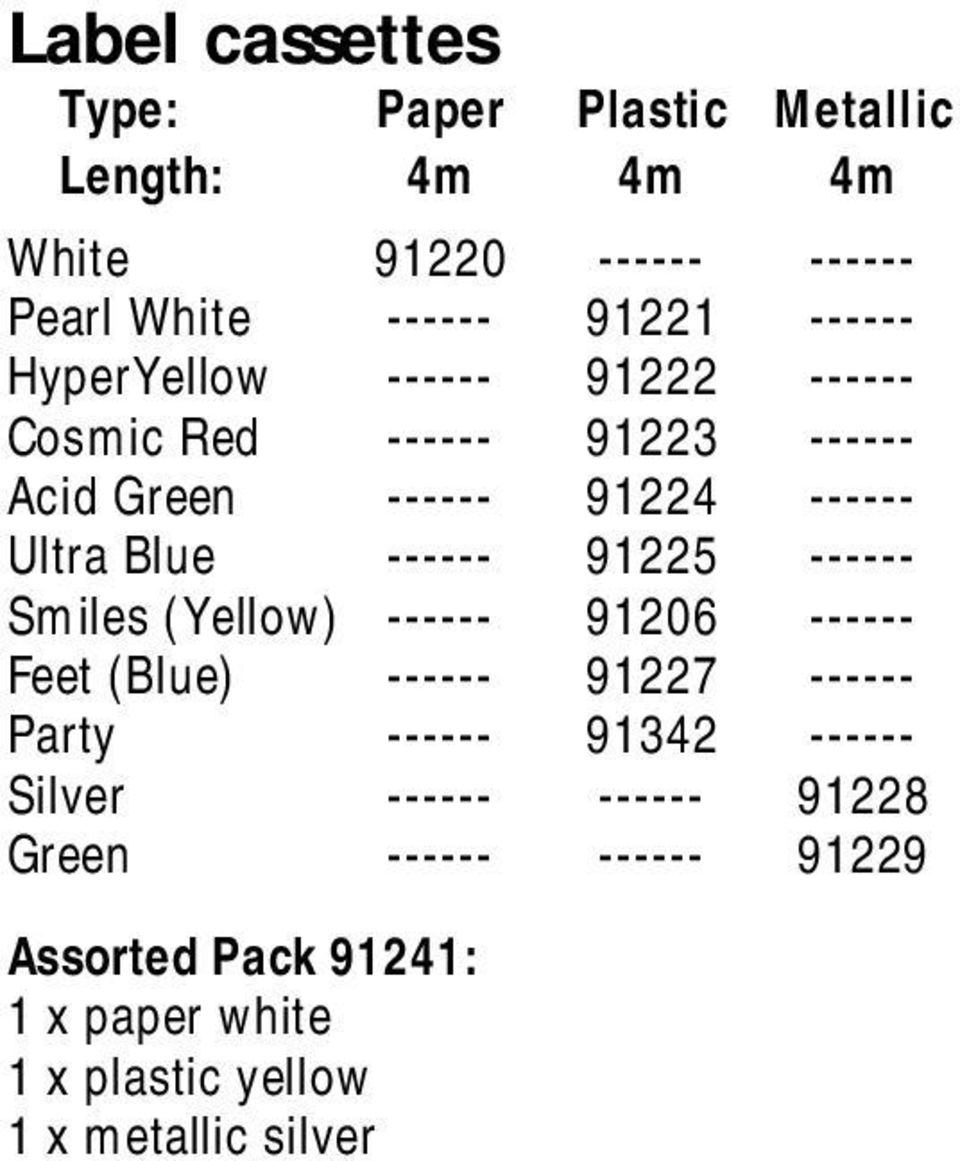

11 Label cassettes Type: Paper Plastic Metallic Length: 4m 4m 4m White Pearl White HyperYellow Cosmic Red Acid Green Ultra Blue Smiles (Yellow) Feet (Blue) Party Silver Green Assorted Pack 91241: 1 x paper white 1 x plastic yellow 1 x metallic silver

12 Besök vår hemsida ( för information om var du finner taper och tillbehör till Letratag. Strömförsörjning Sätt i sex batterier storlek AA enligt fig A. Ta ur batterierna om märkmaskinen ej skall användas under längre tid. Sätta i kassetten Märkmaskinen hanterar pappers-, plast- och metalletiketter. Sätt i kassetten enligt fig B och tryck tills den snäpper i med ett klick - fig C. Kontrollera att kassetten sitter korrekt på plats innan du stänger luckan. Displayen Visar upp till 6 tecken, markören och 5 indikatorer enligt bilden nedan. Indikatorerna visar om en funktion valts. CAPS = VERSALER = box/understrykning STYLE = outline/kursiv etc. B = STORA VERSALER = shift-tangent CAPS STYLE B Funktionstangenter TILL/FRÅN Kopplar till och från strömmen. Stängs av två minuter efter senaste tangenttryckning. Senaste etikett sparas automatiskt i minnet. S

13 VERSALER CAPS När denna tangent tryckts in skrivs alla följande tecken som VERSALER (STORA BOKSTÄVER). Detta visas med indikatorn CAPS på displayen. Tryck igen för att återgå till små bokstäver (gemena). SHIFT-tangenten Tryck på innan du skriver in en siffra, ett interpunktionstecken eller en funktion som indikeras över tangenten. RADERA DEL Raderar tecknet till vänster om markören eller avslutar funktionsmenyn. CLEAR (rensa) + DEL Tryck för att radera all text och lagrade etiketter men spara etikettinställningar. PILTANGENTER eller Flyttar markören längs texten, ett tecken i taget. Tryck + eller för att flytta markören till början eller slutet av etiketten, eller till början eller slutet av nästa etikett, när etiketter är lagrade. Använd eller för att i samband med vissa funktionstangenter välja alternativ. MELLANSLAG Tryck på för att lägga in ett mellanslag i texten SIZE (storlek) + SIZE K Tryck för att visa de fyra teckenstorlekarna: CAPS CLEAR STYLE B 123 B komprimerad normal dubbel STORA VERSALER B B (STORA VERSALER) ger tydliga etiketter med text över hela etikettens tryckhöjd. Skapa en etikett i B -mode genom att placera markören under B med och trycka på OK. När B valts är inga andra alternativ tillgängliga.

14 Märk: 1. B kan inte använcas efter att text matats in. Om så är fallet, tryck DEL för att ta bort all text, välj sedan B och skriv texten igen. 2. Lagrade etiketter kan inte konverteras till B. När du skrivit in texten är etiketten klar för utskrift i enbart STORA VERSALER. Avsluta B -mode genom att trycka på SIZE + K och välja annan textstorlek, tryck sedan på OK. BOX/UNDERSTRYKNING + L Det finns sju alternativ under funktionen BOX/UNDERSTRYKNING: 1. Normal - = DYMO 2. Understruken - = DYMO 3. Rundade hörn - = DYMO 4. Skuggad box - = DYMO 5. Tandad box - = DYMO 6. Krokodilbox - = DYMO 7. Pilbox - = DYMO Använd eller för att flytta markören till önskat alternativ. Tryck på OK. STYLE STYLE (stil) + M Det finns fem alternativ under STYLE menyn. CAPS STYLE B 123 D Normal Outline Skuggad Kursiv Vertikal Placera markören under önskad STYLE och tryck på OK.

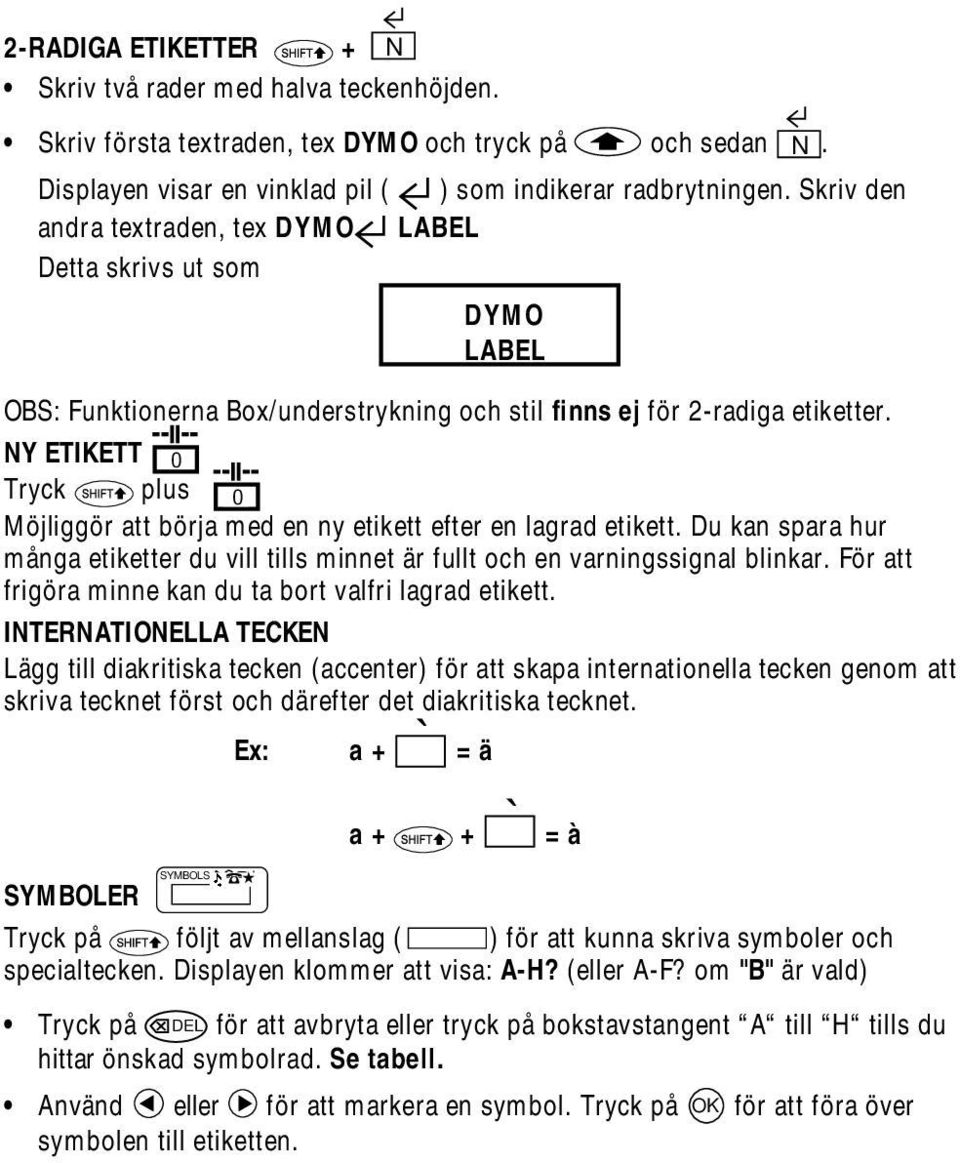

15 = 2 2-RADIGA ETIKETTER + N Skriv två rader med halva teckenhöjden. = Skriv första textraden, tex DYMO och tryck på 2 och sedan N. Displayen visar en vinklad pil ( ) som indikerar radbrytningen. Skriv den andra textraden, tex DYMO LABEL Detta skrivs ut som DYMO LABEL OBS: Funktionerna Box/understrykning och stil finns ej för 2-radiga etiketter. NY ETIKETT O Tryck plus O Möjliggör att börja med en ny etikett efter en lagrad etikett. Du kan spara hur många etiketter du vill tills minnet är fullt och en varningssignal blinkar. För att frigöra minne kan du ta bort valfri lagrad etikett. INTERNATIONELLA TECKEN Lägg till diakritiska tecken (accenter) för att skapa internationella tecken genom att skriva tecknet först och därefter det diakritiska tecknet. Ex: a + = ä a + + = à SYMBOLER SYMBOLS Tryck på följt av mellanslag ( ) för att kunna skriva symboler och specialtecken. Displayen klommer att visa: A-H? (eller A-F? om "B" är vald) Tryck på DEL för att avbryta eller tryck på bokstavstangent A till H tills du hittar önskad symbolrad. Se tabell. Använd eller för att markera en symbol. Tryck på OK för att föra över symbolen till etiketten.

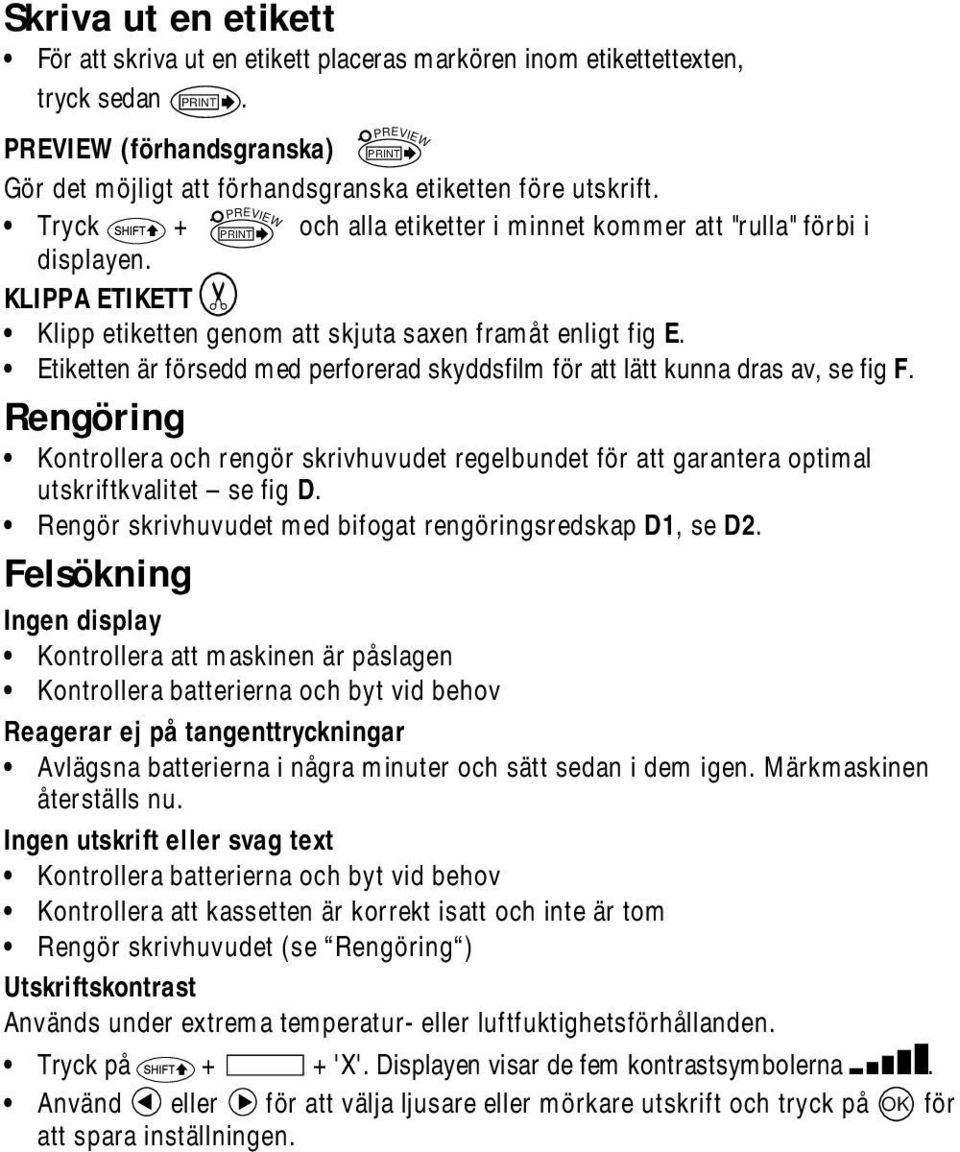

16 Skriva ut en etikett För att skriva ut en etikett placeras markören inom etikettettexten, tryck sedan PRINT. PREVIEW (förhandsgranska) PRINT Gör det möjligt att förhandsgranska etiketten före utskrift. Tryck + PRINT och alla etiketter i minnet kommer att "rulla" förbi i displayen. KLIPPA ETIKETT PREVIEW PREVIEW Klipp etiketten genom att skjuta saxen framåt enligt fig E. Etiketten är försedd med perforerad skyddsfilm för att lätt kunna dras av, se fig F. Rengöring Kontrollera och rengör skrivhuvudet regelbundet för att garantera optimal utskriftkvalitet se fig D. Rengör skrivhuvudet med bifogat rengöringsredskap D1, se D2. Felsökning Ingen display Kontrollera att maskinen är påslagen Kontrollera batterierna och byt vid behov Reagerar ej på tangenttryckningar Avlägsna batterierna i några minuter och sätt sedan i dem igen. Märkmaskinen återställs nu. Ingen utskrift eller svag text Kontrollera batterierna och byt vid behov Kontrollera att kassetten är korrekt isatt och inte är tom Rengör skrivhuvudet (se Rengöring ) Utskriftskontrast Används under extrema temperatur- eller luftfuktighetsförhållanden. Tryck på + + 'X'. Displayen visar de fem kontrastsymbolerna. Använd eller för att välja ljusare eller mörkare utskrift och tryck på OK för att spara inställningen.

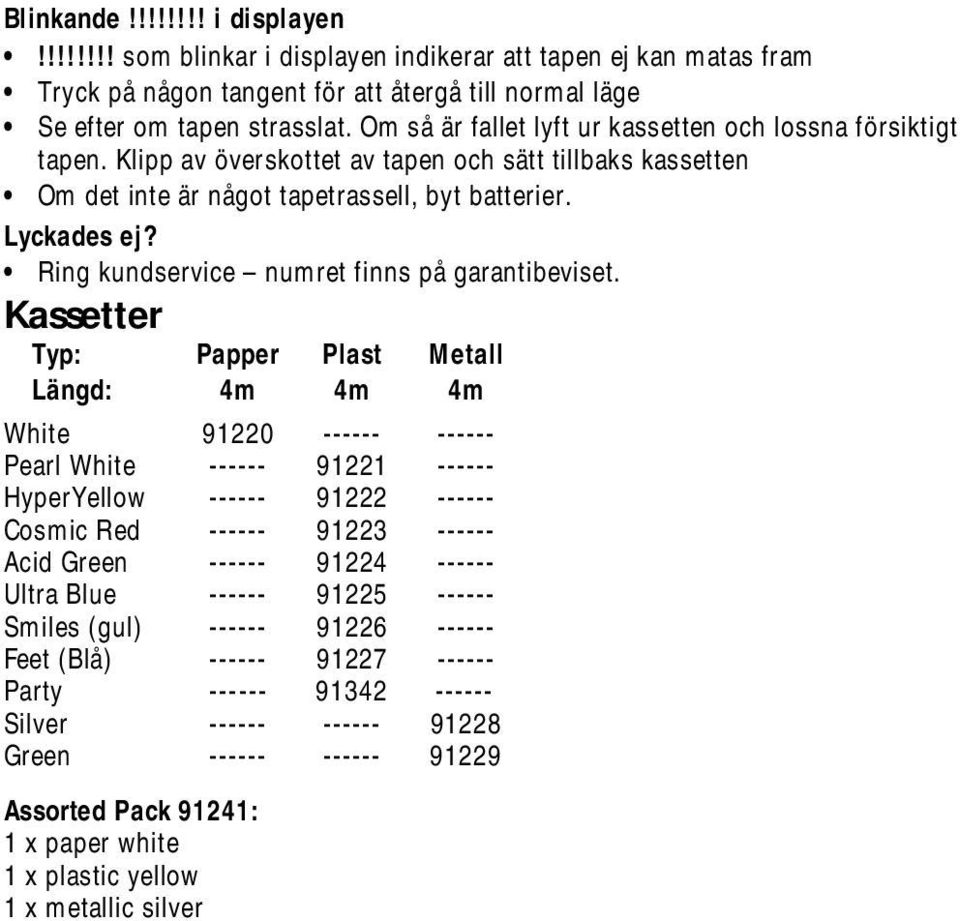

17 Blinkande!!!!!!!! i displayen!!!!!!!! som blinkar i displayen indikerar att tapen ej kan matas fram Tryck på någon tangent för att återgå till normal läge Se efter om tapen strasslat. Om så är fallet lyft ur kassetten och lossna försiktigt tapen. Klipp av överskottet av tapen och sätt tillbaks kassetten Om det inte är något tapetrassell, byt batterier. Lyckades ej? Ring kundservice numret finns på garantibeviset. Kassetter Typ: Papper Plast Metall Längd: 4m 4m 4m White Pearl White HyperYellow Cosmic Red Acid Green Ultra Blue Smiles (gul) Feet (Blå) Party Silver Green Assorted Pack 91241: 1 x paper white 1 x plastic yellow 1 x metallic silver

18 Lisätietoja Letratagin teipeistä sekä lisävarusteista saat WWW-sivuiltamme osoitteessa FIN Virransyöttö Aseta paikoilleen kuusi AA-kokoista paristoa kuten kuvassa A on esitetty. Poista paristot, jos tarrakirjoitin on pitkään käyttämättä. Kasetin asettaminen Letratag käyttää paperi-, muovi- ja metalliteippiä. Aseta kasetti kuten kuvassa B ja paina, kunnes se napsahtaa paikalleen kuva C. Varmista, että kasetti on oikein asetettu, ennen kuin suljet kotelon. Näyttö Näytöllä esitetään jopa 6 merkkiä sekä kohdistin ja 5 osoitinta kuten alla on esitetty. Osoittimet kertovat, onko jokin toiminto käytössä. CAPS STYLE B CAPS = Isot kirjaimet = Kehystetty / alleviivattu STYLE = ääriviiva/kursiivi jne B = BIG CAPS (SUURAAKKOSET) = Vaihtonäppäin Toimintonäppäimet ON/OFF Kytkee virran päälle (ON) ja pois (OFF). Virta kytkeytyy automaattisesti pois, jos näppäimistöä ei käytetä kahteen minuuttiin.viimeksi tehty tarra säilyy muistissa aiemmin tallennettujen tarrojen kanssa ja se esitetään näytöllä, kun virta seuraavan kerran kytketään. Huom.: Jos paristot poistetaan muutamaa sekuntia pidemmäksi ajaksi, valmis teksti ja tarran asetukset häviävät.

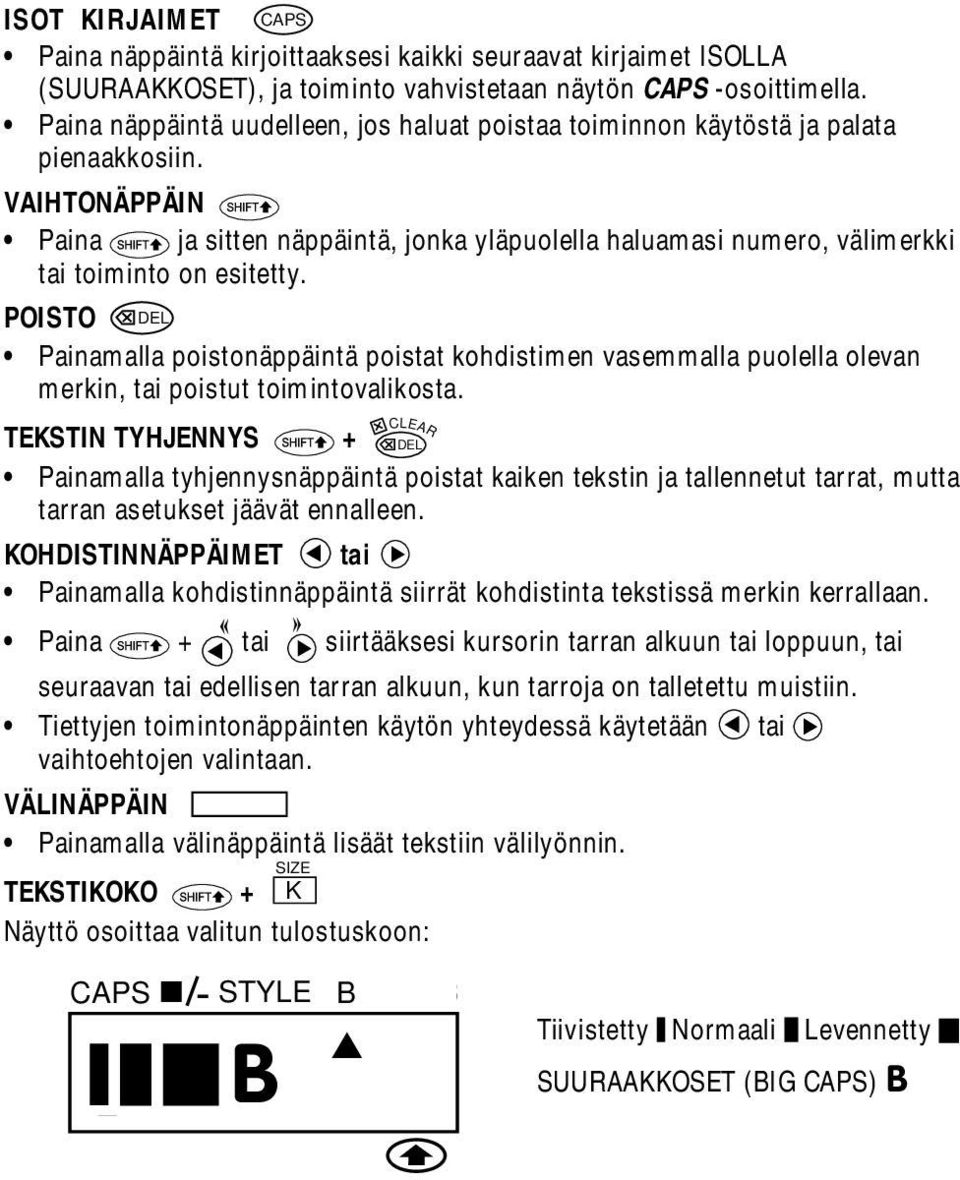

19 ISOT KIRJAIMET CAPS Paina näppäintä kirjoittaaksesi kaikki seuraavat kirjaimet ISOLLA (SUURAAKKOSET), ja toiminto vahvistetaan näytön CAPS -osoittimella. Paina näppäintä uudelleen, jos haluat poistaa toiminnon käytöstä ja palata pienaakkosiin. VAIHTONÄPPÄIN Paina ja sitten näppäintä, jonka yläpuolella haluamasi numero, välimerkki tai toiminto on esitetty. POISTO DEL Painamalla poistonäppäintä poistat kohdistimen vasemmalla puolella olevan merkin, tai poistut toimintovalikosta. TEKSTIN TYHJENNYS + DEL Painamalla tyhjennysnäppäintä poistat kaiken tekstin ja tallennetut tarrat, mutta tarran asetukset jäävät ennalleen. KOHDISTINNÄPPÄIMET tai Painamalla kohdistinnäppäintä siirrät kohdistinta tekstissä merkin kerrallaan. Paina + tai siirtääksesi kursorin tarran alkuun tai loppuun, tai seuraavan tai edellisen tarran alkuun, kun tarroja on talletettu muistiin. Tiettyjen toimintonäppäinten käytön yhteydessä käytetään tai vaihtoehtojen valintaan. VÄLINÄPPÄIN Painamalla välinäppäintä lisäät tekstiin välilyönnin. SIZE TEKSTIKOKO + K Näyttö osoittaa valitun tulostuskoon: CLEAR CAPS STYLE B 123 B Tiivistetty Normaali Levennetty SUURAAKKOSET (BIG CAPS) B

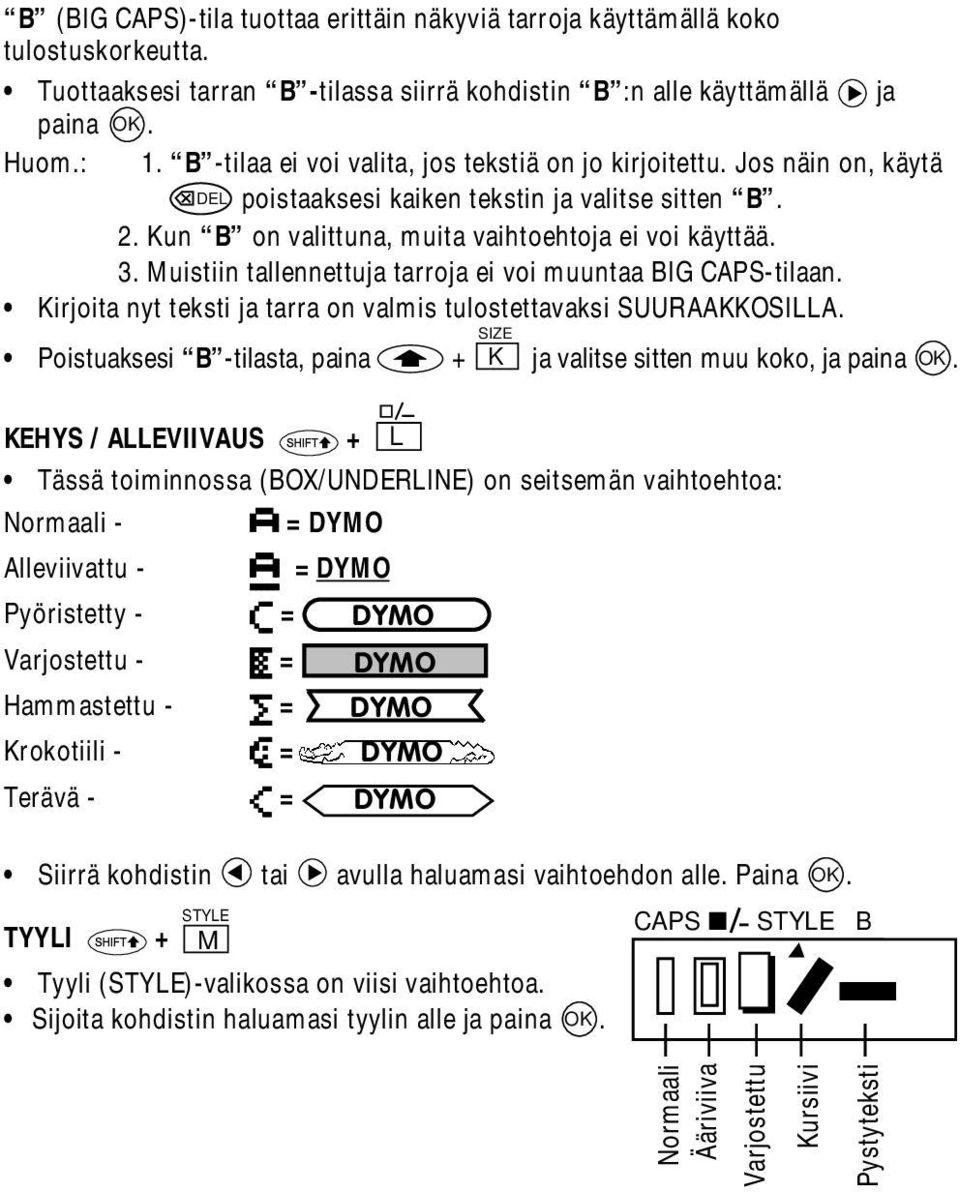

20 B (BIG CAPS)-tila tuottaa erittäin näkyviä tarroja käyttämällä koko tulostuskorkeutta. Tuottaaksesi tarran B -tilassa siirrä kohdistin B :n alle käyttämällä ja paina OK. Huom.: 1. B -tilaa ei voi valita, jos tekstiä on jo kirjoitettu. Jos näin on, käytä DEL poistaaksesi kaiken tekstin ja valitse sitten B. 2. Kun B on valittuna, muita vaihtoehtoja ei voi käyttää. 3. Muistiin tallennettuja tarroja ei voi muuntaa BIG CAPS-tilaan. Kirjoita nyt teksti ja tarra on valmis tulostettavaksi SUURAAKKOSILLA. Poistuaksesi B -tilasta, paina SIZE + K ja valitse sitten muu koko, ja paina OK. KEHYS / ALLEVIIVAUS + L Tässä toiminnossa (BOX/UNDERLINE) on seitsemän vaihtoehtoa: Normaali - = DYMO Alleviivattu - = DYMO Pyöristetty - = DYMO Varjostettu - = Hammastettu - = Krokotiili - = Terävä - = DYMO DYMO DYMO DYMO Siirrä kohdistin tai avulla haluamasi vaihtoehdon alle. Paina OK. STYLE CAPS STYLE B 123 TYYLI + M Tyyli (STYLE)-valikossa on viisi vaihtoehtoa. Sijoita kohdistin haluamasi tyylin alle ja paina OK. D Normaali Ääriviiva Varjostettu Kursiivi Pystyteksti

21 = 2 KAKSIRIVISET TARRAT + N Voit tulostaa kaksirivisiä tarroja puolikorkeilla merkeillä. = Kirjoita ensin ensimmäinen rivi, esim. DYMO ja paina 2 ja N. Näytölle tulee rivinvaihtoa osoittava nuoli ( ). Kirjoita toinen tekstirivi, esim. DYMO TARRA.Tämä tulostuu seuraavasti: DYMO TARRA Huom.: Kehys/Alleviivaus sekä tyyliominaisuudet EIVÄT ole käytettävissä kaksirivitarroilla. UUSI TARRA Paina ja O Mahdollistaa uuden tarran aloittamisen tallennettujen jälkeen. Voit tallentaa niin monta tarraa kuin haluat, kunnes muisti on täynnä ja vilkkuva varoitus näkyy. Vapauttaaksesi muistitilaa voit muokata mitä tahansa muistissa olevaa tarraa. KANSAINVÄLISET MERKIT Jos haluat lisätä aksentin, näppäile ensin haluamasi merkki ja sitten aksentti. Esim. a + = ä a + + = à SYMBOLIT SYMBOLS Paina ja välilyönti ( ) saadaksesi näyttöön symboleja ja erikoismerkkejä. Näytössä näkyy: A-H? (tai A-F? jos B on valittu) Paina DEL peruuttaaksesi toiminnon,tai paina A H kunnes löydät haluamasi symbolin.katso taulukko. Paina tai valitaksesi symbolin. Paina OK laittaaksesi symbolin tarraan.

22 Tarran tulostaminen Tulosta tarra sijoittamalla kohdistin mihin tahansa tarrassa ja painamalla PRINT. ESIKATSELU PRINT Voit esikatsella tarran ennen sen tulostamista. Paina + PRINT ja kaikki muistissa olevat tarratekstit vierivät näytön poikki. TARRAN LEIKKAAMINEN PREVIEW PREVIEW Leikkaa tarra painamalla vipua eteenpäin kuten näet kuvassa E. Teippien taustapaperi on halkaistu pituussuunnassa poiston helpottamiseksi. Katso kuva F. Puhdistaminen Tarkista ja puhdista tulostuspää säännöllisesti varmistaaksesi parhaan tulostusjäljen. ks. kuva D. Puhdista tulostuspää puhdistusvälineellä D kuten kuvassa D2 esitetään. Häiriöiden selvittäminen Näyttö on tyhjä Tarkista, että laite on kytketty päälle. Vaihda tyhjentyneet paristot tarvittaessa. Näppäimmistö ei toimi Poista paristot muutamaksi minuutiksi. Letratag palaa alkutilaan. Teksti ei tulostu tai tulostuu huonosti Tarkista paristot ja vaihda ne tarvittaessa. Tarkista, että teippikasetti on oikein asennettu ja teippiä on jäljellä. Puhdista tulostuspää ( ks. Puhdistus ). Tulostuksen tummuusaste (Print Contrast) Käytetään äärilämpötiloissa ja kosteissa olosuhteissa. Paina + + 'X'. Näytöllä esitetään viisi tummuusasteen symbolia. Valitse tummempi tai vaaleampi tulostus käyttämällä tai ja valitse painamalla OK.

23 Vilkkuva!!!!!!!! näytöllä Näytössä oleva!!!!!!!! kertoo, ettei teippi siirry. Paina jotain näppäintä palauttaaksesi normaalinäytön. Tarkista, onko kyseessä teippitukos. Poista kasetti ja selvitä mahdollinen tukkeuma varovasti. Leikkaa ylimääräinen teippi pois ja aseta kasetti paikoilleen tai vaihda kasetti tarvittaessa. Jos kyseessä ei ole teippitukos, vaihda paristot. Ei auttanut? Soita DYMO-asiakaspalveluun, jonka numeron saat takuuvihkosesta. Teippikasetit Tyyppi: Paperi Muovi Metalli Pituus: 4m 4m 4m Valkoinen Valkoinen Hyper Keltainen Cosmic Punainen Vihreä Ultra Sininen Smiles Keltainen Feet Sininen Juhla Hopea Vihreä Lajitelmapakkaus 91241: 1 x paperi valkoinen 1 x muovi keltainen 1 x metalli hopea

24 Esselte NV 2000
