QWERTY (EU) QWERTY (S-FIN) QWERTZ 3

Transkriptio

1 QWERTY (EU) QWERTY (S-FIN) QWERTZ 3

2 Accessories Tape cassettes Width: 6mm 9mm 12mm 19mm Length: 7m 7m 7m 7m Black/Clear Blue/Clear Red/Clear Black/White Blue/White Red/White Black/Blue Black/Red Black/Yellow Black/Green White/Clear White/Black Black/Silver Black/Gold Black/Fluo Green Black/Fluo Red AC Adaptor GB 7m This product is CE marked in accordance with the EMC directive and the low voltage directive and is designed to conform with the following international standards: Safety EN 60950, IEC 950, UL 1950 EMC emissions EN Class B, CIS PR22 Class B, FCC pt15 Sub pt B Class B EMC immunity EN , IEC801-2 & IEC801-3 Zubehör Bandkassetten Breite: 6mm 9mm 12mm 19mm Länge: 7m 7m 7m 7m Schwarz/transparent Blau/transparent Rot/transparent Schwarz/Weiß Blau/Weiß Rot/Weiß Schwarz/Blau Schwarz/Rot Schwarz/Gelb Schwarz/Grün Weiß/transparent Weiß/Schwarz Schwarz/Silber Schwarz/Gold Schwarz/Fluo-grün Schwarz/Fluo-rot Netzteil D 7m

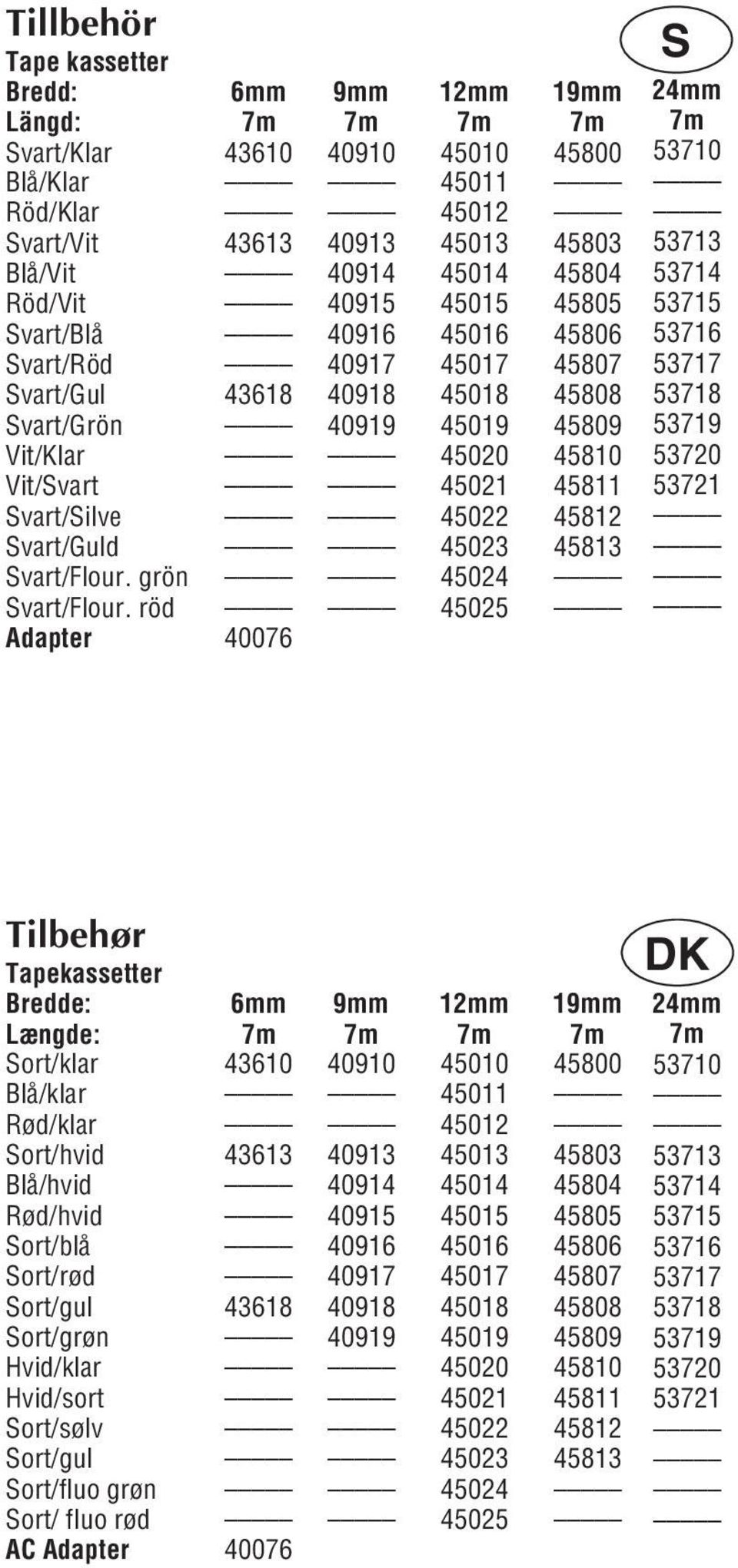

3 Tillbehör Tape kassetter Bredd: 6mm 9mm 12mm 19mm Längd: 7m 7m 7m 7m Svart/Klar Blå/Klar Röd/Klar Svart/Vit Blå/Vit Röd/Vit Svart/Blå Svart/Röd Svart/Gul Svart/Grön Vit/Klar Vit/Svart Svart/Silve Svart/Guld Svart/Flour. grön Svart/Flour. röd Adapter S 7m Tilbehør Tapekassetter Bredde: 6mm 9mm 12mm 19mm Længde: 7m 7m 7m 7m Sort/klar Blå/klar Rød/klar Sort/hvid Blå/hvid Rød/hvid Sort/blå Sort/rød Sort/gul Sort/grøn Hvid/klar Hvid/sort Sort/sølv Sort/gul Sort/fluo grøn Sort/ fluo rød AC Adapter DK 7m

4 Tarvikkeet Teippikasetit Leveydet: 6mm 9mm 12mm 19mm Pituus: 7m 7m 7m 7m Musta / Kirkas Sininen / Kirkas Punainen / Kirkas Musta / Valkoinen Sininen / Valkoinen Punainen / Valkoinen Musta / Sininen Musta / Punainen Musta / Keltainen Musta / Vihreä Valkoinen / Kirkas Valkoinen / Musta Musta / Hopea Musta / Kulta Musta / neon-vihreä Musta / neon-punainen AC Verkkolaite FIN 7m Tilbehør Tapekassetter Bredde: 6mm 9mm 12mm 19mm Lengde: 7m 7m 7m 7m Sort/Klar Blå/Klar Rød/Klar Sort/Hvit Blå/Hvit Rød/Hvit Sort/Blå Sort/Rød Sort/Gul Sort/Grønn Hvit/Klar Hvit/Sort Sort/Sølv Sort/Gull Sort/Fluo Grønn Sort/Fluo Rød AC Adaptor N 7m

5 7

6 Esselte NV 2000

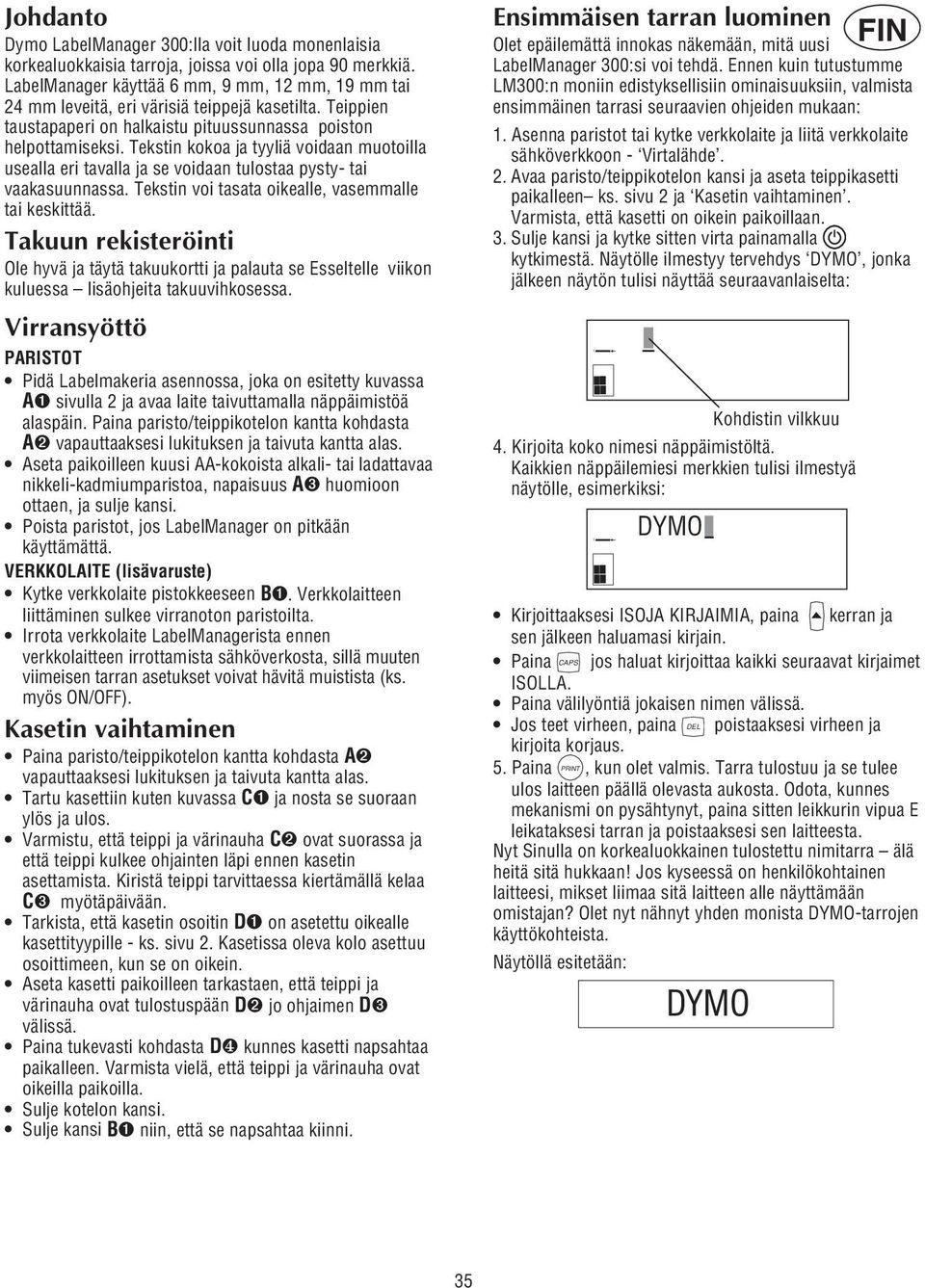

7 1 1 Johdanto Dymo LabelManager 300:lla voit luoda monenlaisia korkealuokkaisia tarroja, joissa voi olla jopa 90 merkkiä. LabelManager käyttää 6 mm, 9 mm, 12 mm, 19 mm tai 24 mm leveitä, eri värisiä teippejä kasetilta. Teippien taustapaperi on halkaistu pituussunnassa poiston helpottamiseksi. Tekstin kokoa ja tyyliä voidaan muotoilla usealla eri tavalla ja se voidaan tulostaa pysty- tai vaakasuunnassa. Tekstin voi tasata oikealle, vasemmalle tai keskittää. Takuun rekisteröinti Ole hyvä ja täytä takuukortti ja palauta se Esseltelle viikon kuluessa lisäohjeita takuuvihkosessa. Virransyöttö PARISTOT Pidä Labelmakeria asennossa, joka on esitetty kuvassa A➊ sivulla 2 ja avaa laite taivuttamalla näppäimistöä alaspäin. Paina paristo/teippikotelon kantta kohdasta A➋ vapauttaaksesi lukituksen ja taivuta kantta alas. Aseta paikoilleen kuusi AA-kokoista alkali- tai ladattavaa nikkeli-kadmiumparistoa, napaisuus A➌ huomioon ottaen, ja sulje kansi. Poista paristot, jos LabelManager on pitkään käyttämättä. VERKKOLAITE (lisävaruste) Kytke verkkolaite pistokkeeseen B➊. Verkkolaitteen liittäminen sulkee virranoton paristoilta. Irrota verkkolaite LabelManagerista ennen verkkolaitteen irrottamista sähköverkosta, sillä muuten viimeisen tarran asetukset voivat hävitä muistista (ks. myös ON/OFF). Kasetin vaihtaminen Paina paristo/teippikotelon kantta kohdasta A➋ vapauttaaksesi lukituksen ja taivuta kantta alas. Tartu kasettiin kuten kuvassa C➊ ja nosta se suoraan ylös ja ulos. Varmistu, että teippi ja värinauha C➋ ovat suorassa ja että teippi kulkee ohjainten läpi ennen kasetin asettamista. Kiristä teippi tarvittaessa kiertämällä kelaa C➌ myötäpäivään. Tarkista, että kasetin osoitin D➊ on asetettu oikealle kasettityypille - ks. sivu 2. Kasetissa oleva kolo asettuu osoittimeen, kun se on oikein. Aseta kasetti paikoilleen tarkastaen, että teippi ja värinauha ovat tulostuspään D➋ jo ohjaimen D➌ välissä. Paina tukevasti kohdasta D❹ kunnes kasetti napsahtaa paikalleen. Varmista vielä, että teippi ja värinauha ovat oikeilla paikoilla. Sulje kotelon kansi. Sulje kansi B➊ niin, että se napsahtaa kiinni. Ensimmäisen tarran luominen Olet epäilemättä innokas näkemään, mitä uusi LabelManager 300:si voi tehdä. Ennen kuin tutustumme LM300:n moniin edistyksellisiin ominaisuuksiin, valmista ensimmäinen tarrasi seuraavien ohjeiden mukaan: 1. Asenna paristot tai kytke verkkolaite ja liitä verkkolaite sähköverkkoon - Virtalähde. 2. Avaa paristo/teippikotelon kansi ja aseta teippikasetti paikalleen ks. sivu 2 ja Kasetin vaihtaminen. Varmista, että kasetti on oikein paikoillaan. 3. Sulje kansi ja kytke sitten virta painamalla kytkimestä. Näytölle ilmestyy tervehdys DYMO, jonka jälkeen näytön tulisi näyttää seuraavanlaiselta: Kohdistin vilkkuu 4. Kirjoita koko nimesi näppäimistöltä. Kaikkien näppäilemiesi merkkien tulisi ilmestyä näytölle, esimerkiksi: DYMO FIN Kirjoittaaksesi ISOJA KIRJAIMIA, paina kerran ja sen jälkeen haluamasi kirjain. Paina CAPS jos haluat kirjoittaa kaikki seuraavat kirjaimet ISOLLA. Paina välilyöntiä jokaisen nimen välissä. Jos teet virheen, paina DEL poistaaksesi virheen ja kirjoita korjaus. 5. Paina, kun olet valmis. Tarra tulostuu ja se tulee ulos laitteen päällä olevasta aukosta. Odota, kunnes mekanismi on pysähtynyt, paina sitten leikkurin vipua E leikataksesi tarran ja poistaaksesi sen laitteesta. Nyt Sinulla on korkealuokkainen tulostettu nimitarra älä heitä sitä hukkaan! Jos kyseessä on henkilökohtainen laitteesi, mikset liimaa sitä laitteen alle näyttämään omistajan? Olet nyt nähnyt yhden monista DYMO-tarrojen käyttökohteista. Näytöllä esitetään: DYMO 35

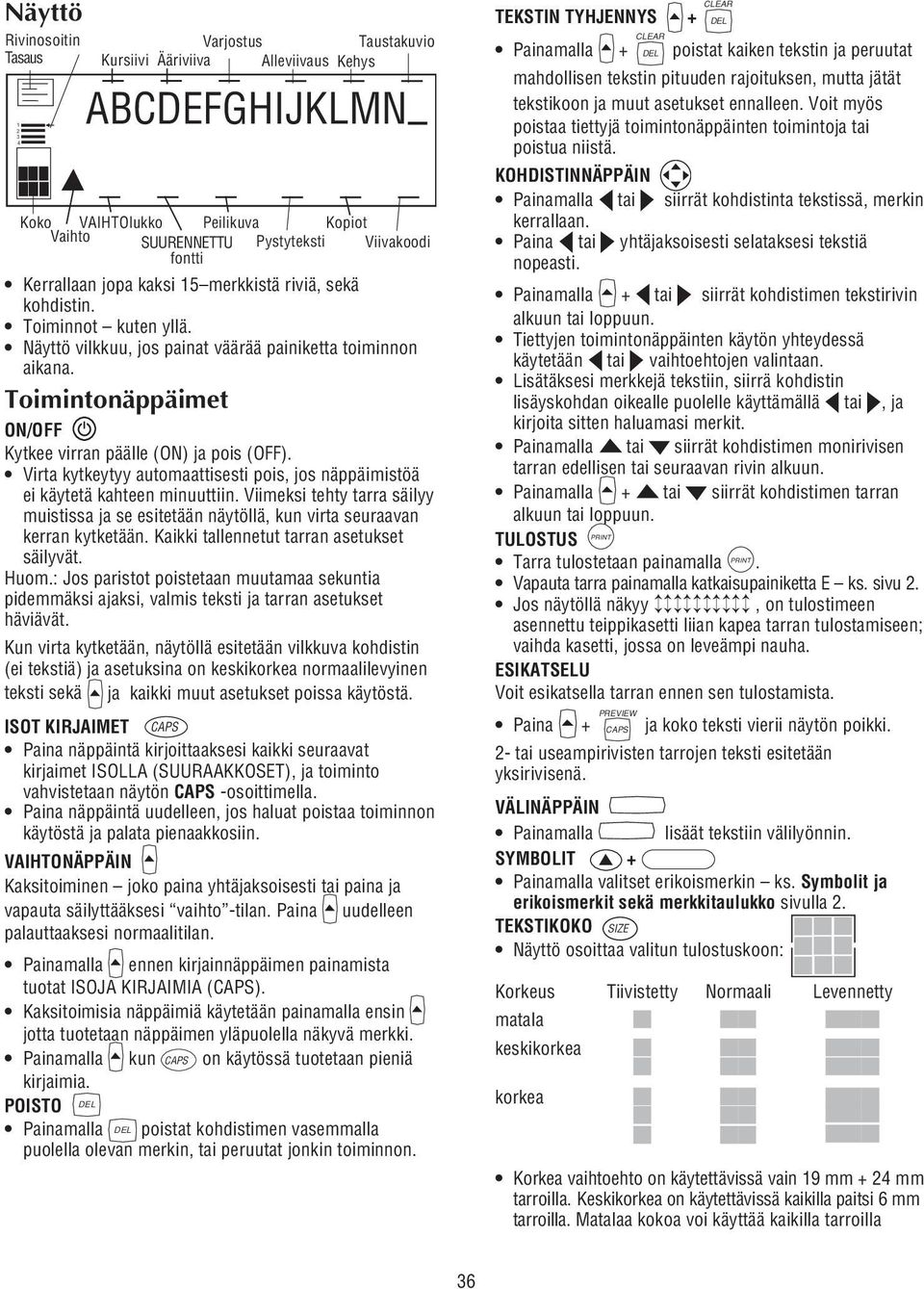

8 Näyttö Rivinosoitin Tasaus Varjostus Taustakuvio Kursiivi Ääriviiva Alleviivaus Kehys ABCDEFGHIJKLMN Koko Vaihto VAIHTOlukko Peilikuva Kopiot SUURENNETTU Pystyteksti Viivakoodi fontti Kerrallaan jopa kaksi 15 merkkistä riviä, sekä kohdistin. Toiminnot kuten yllä. Näyttö vilkkuu, jos painat väärää painiketta toiminnon aikana. Toimintonäppäimet ON/OFF Kytkee virran päälle (ON) ja pois (OFF). Virta kytkeytyy automaattisesti pois, jos näppäimistöä ei käytetä kahteen minuuttiin. Viimeksi tehty tarra säilyy muistissa ja se esitetään näytöllä, kun virta seuraavan kerran kytketään. Kaikki tallennetut tarran asetukset säilyvät. Huom.: Jos paristot poistetaan muutamaa sekuntia pidemmäksi ajaksi, valmis teksti ja tarran asetukset häviävät. Kun virta kytketään, näytöllä esitetään vilkkuva kohdistin (ei tekstiä) ja asetuksina on keskikorkea normaalilevyinen teksti sekä ja kaikki muut asetukset poissa käytöstä. ISOT KIRJAIMET CAPS Paina näppäintä kirjoittaaksesi kaikki seuraavat kirjaimet ISOLLA (SUURAAKKOSET), ja toiminto vahvistetaan näytön CAPS -osoittimella. Paina näppäintä uudelleen, jos haluat poistaa toiminnon käytöstä ja palata pienaakkosiin. VAIHTONÄPPÄIN Kaksitoiminen joko paina yhtäjaksoisesti tai paina ja vapauta säilyttääksesi vaihto -tilan. Paina uudelleen palauttaaksesi normaalitilan. Painamalla ennen kirjainnäppäimen painamista tuotat ISOJA KIRJAIMIA (CAPS). Kaksitoimisia näppäimiä käytetään painamalla ensin jotta tuotetaan näppäimen yläpuolella näkyvä merkki. Painamalla kun CAPS on käytössä tuotetaan pieniä kirjaimia. DEL POISTO Painamalla DEL poistat kohdistimen vasemmalla puolella olevan merkin, tai peruutat jonkin toiminnon. TEKSTIN TYHJENNYS CLEAR CLEAR + DEL Painamalla + DEL poistat kaiken tekstin ja peruutat mahdollisen tekstin pituuden rajoituksen, mutta jätät tekstikoon ja muut asetukset ennalleen. Voit myös poistaa tiettyjä toimintonäppäinten toimintoja tai poistua niistä. KOHDISTINNÄPPÄIN Painamalla tai siirrät kohdistinta tekstissä, merkin kerrallaan. Paina tai yhtäjaksoisesti selataksesi tekstiä nopeasti. Painamalla + tai siirrät kohdistimen tekstirivin alkuun tai loppuun. Tiettyjen toimintonäppäinten käytön yhteydessä käytetään tai vaihtoehtojen valintaan. Lisätäksesi merkkejä tekstiin, siirrä kohdistin lisäyskohdan oikealle puolelle käyttämällä tai, ja kirjoita sitten haluamasi merkit. Painamalla tai siirrät kohdistimen monirivisen tarran edellisen tai seuraavan rivin alkuun. Painamalla + tai siirrät kohdistimen tarran alkuun tai loppuun. TULOSTUS Tarra tulostetaan painamalla. Vapauta tarra painamalla katkaisupainiketta E ks. sivu 2. Jos näytöllä näkyy, on tulostimeen asennettu teippikasetti liian kapea tarran tulostamiseen; vaihda kasetti, jossa on leveämpi nauha. ESIKATSELU Voit esikatsella tarran ennen sen tulostamista. Paina PREVIEW + CAPS ja koko teksti vierii näytön poikki. 2- tai useampirivisten tarrojen teksti esitetään yksirivisenä. VÄLINÄPPÄIN Painamalla lisäät tekstiin välilyönnin. SYMBOLIT + Painamalla valitset erikoismerkin ks. Symbolit ja erikoismerkit sekä merkkitaulukko sivulla 2. TEKSTIKOKO SIZE Näyttö osoittaa valitun tulostuskoon: Korkeus Tiivistetty Normaali Levennetty matala keskikorkea korkea Korkea vaihtoehto on käytettävissä vain 19 mm + 24 mm tarroilla. Keskikorkea on käytettävissä kaikilla paitsi 6 mm tarroilla. Matalaa kokoa voi käyttää kaikilla tarroilla 36

9 a ll Paina SIZE avataksesi kokovalikon: v er t ic y B Käytä valitaksesi haluamasi tekstikoko, ja vahvista valintasi painamalla. B (BIG FONT) tila tuottaa erittäin näkyviä tarroja käyttämällä koko tulostuskorkeutta. Kun B on valittuna, kaikki teksti kirjoitetaan isoilla kirjaimilla (ilman aksentteja). Tuottaaksesi tarran B - tai tilassa siirrä kohdistin kohtaan B ja paina (näytölle ilmestyy teksti BFONT). Kun B on valittuna, muita vaihtoehtoja ei voi käyttää. TASAUS JUST Tarrat tulostetaan tavallisesti vasemmalle tasattuna. Tuottaessasi monirivisiä tarroja, paina JUST valitaksesi vasemmalle tai oikealle tasattua tai keskitettyä tekstiä, kuten näytöllä esitetään. Katso myös TARRAN PITUUS. PYSTYTEKSTI VERT Kiertää tekstiä 90, joten tarra tulostetaan, kuten näytön VERT-osoitin näyttää. Painamalla uudelleen VERT palaat normaaliin vaakasuoraan tekstiin. Huom.: Pystyteksti ei ole käytettävissä monirivisissä tarroissa. MONIRIVITULOSTUS Painamalla aloitat monirivisen tarran uuden rivin, esim. This is a two line label näytöllä tulostuu seuraavasti: This is a two ja näyttö osoittaa line label kahta riviä Tarroja voidaan luoda seuraavasti: 6 mm 1 rivi matalaa tekstiä 9 mm enintään 2 riviä matalaa tekstiä 9 mm 1 rivi keskikorkeaa tekstiä 12 mm enintään 2 riviä matalaa tekstiä 12 mm 1 rivi keskikorkeaa tekstiä 19 tai 19 tai 19 tai enintään 4 riviä matalaa tekstiä enintään 2 riviä keskikorkeaa tekstiä 1 rivi korkeaa tekstiä Riviosoitin näytössä kertoo, montako riviä tarran tulee. 37 BOXES KEHYSTETTY/ALLEVIIVATTU TULOSTUS UL Jos kehystetty/alleviivattu vaihtoehtoa ei ole valittu, painamalla BOXES UL kerran saat näytölle seuraavan valikon: Alleviivattu - = DYMO Suorakaide - = Terävä - = Pyöristetty - = Krokotiili - = Käärö - = Kolmiulotteinen - = Siirrä kohdistin tai avulla haluamasi vaihtoehdon alle. Valitse vaihtoehto painamalla (vahvistuksena näytöllä tai -osoitin), tai DEL poistuaksesi. Kun tai -osoitin näkyy, paina halutessasi BOXES UL poistaaksesi kehystys/alleviivaus-valinnan. TARRAN PITUUS LTH Tarran pituus määräytyy normaalisti automaattisesti tekstin pituuden mukaan. Tarran pituus -toiminto näyttää viimeksi käytetyn kiinteän tarrapituuden, esim. 40mm 1 10 Painamalla DEL voit poistua toiminnosta muuttamatta määrättyä pituutta, tai: Käyttää tai kasvattaaksesi ( max 5000 mm ) tai pienentääksesi pituutta 1 mm askelin, tai kasvattaaksesi tai pienentääksesi pituutta 10 mm askelin. Pienin kiinteä tarrapituus on 45 mm. Paina määrätäksesi seuraavien tarrojen pituuden, mikä vahvistetaan näytön LTH SET-tunnuksella. Painamalla LTH voit peruuttaa määrätyn pituuden ja palauttaa peruspituuden. Jos määrätty pituus on tekstille liian lyhyt, painaessasi PREVIEW tai + CAPS näytöllä kerrotaan, kuinka paljon tarra on määrättyä pituutta pidempi, esim. eikä tarra tulostu. Joko peru määrätty pituus (ks. yllä), tai paina LTH kahdesti ja kasvata pituutta käyttämällä : tarra on nyt riittävän pitkä ja voidaan tulostaa.

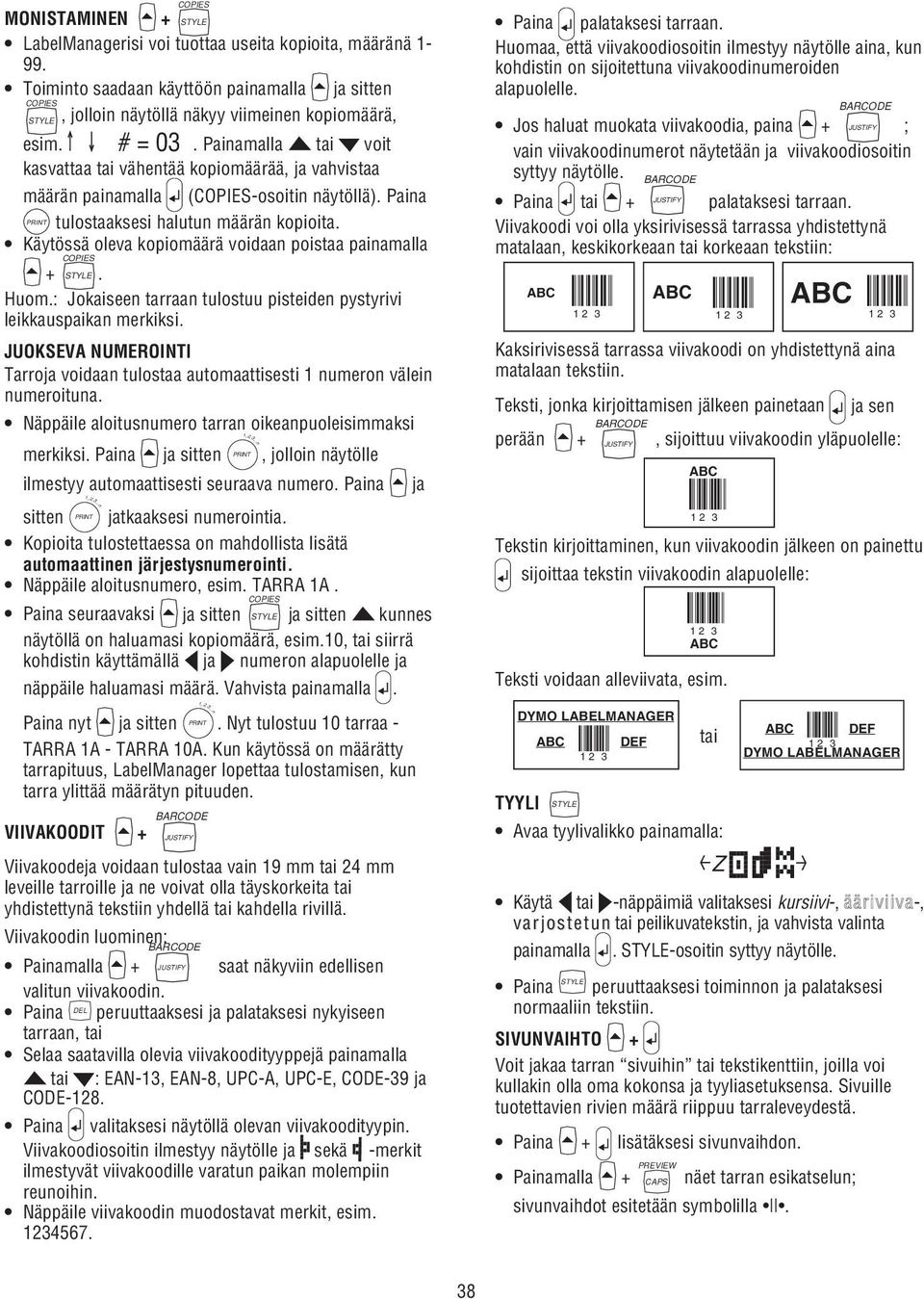

10 COPIES MONISTAMINEN + STYLE LabelManagerisi voi tuottaa useita kopioita, määränä Toiminto saadaan käyttöön painamalla ja sitten COPIES STYLE, jolloin näytöllä näkyy viimeinen kopiomäärä, esim. # = 03. Painamalla tai voit kasvattaa tai vähentää kopiomäärää, ja vahvistaa määrän painamalla (COPIES-osoitin näytöllä). Paina tulostaaksesi halutun määrän kopioita. Käytössä oleva kopiomäärä voidaan poistaa painamalla COPIES + STYLE. Huom.: Jokaiseen tarraan tulostuu pisteiden pystyrivi leikkauspaikan merkiksi. JUOKSEVA NUMEROINTI Tarroja voidaan tulostaa automaattisesti 1 numeron välein numeroituna. Näppäile aloitusnumero tarran oikeanpuoleisimmaksi merkiksi. Paina ja sitten, jolloin näytölle ilmestyy automaattisesti seuraava numero. Paina ja sitten jatkaaksesi numerointia. Kopioita tulostettaessa on mahdollista lisätä automaattinen järjestysnumerointi. Näppäile aloitusnumero, esim. TARRA 1A. COPIES Paina seuraavaksi ja sitten STYLE ja sitten kunnes näytöllä on haluamasi kopiomäärä, esim.10, tai siirrä kohdistin käyttämällä ja numeron alapuolelle ja näppäile haluamasi määrä. Vahvista painamalla. Paina nyt ja sitten. Nyt tulostuu 10 tarraa - TARRA 1A - TARRA 10A. Kun käytössä on määrätty tarrapituus, LabelManager lopettaa tulostamisen, kun tarra ylittää määrätyn pituuden. 1,2,3...n VIIVAKOODIT 1,2,3...n BARCODE + JUSTIFY Viivakoodeja voidaan tulostaa vain 19 mm tai 24 mm leveille tarroille ja ne voivat olla täyskorkeita tai yhdistettynä tekstiin yhdellä tai kahdella rivillä. Viivakoodin luominen: BARCODE Painamalla + JUSTIFY saat näkyviin edellisen valitun viivakoodin. Paina DEL peruuttaaksesi ja palataksesi nykyiseen tarraan, tai Selaa saatavilla olevia viivakoodityyppejä painamalla tai : EAN-13, EAN-8, UPC-A, UPC-E, CODE-39 ja CODE-128. Paina valitaksesi näytöllä olevan viivakoodityypin. Viivakoodiosoitin ilmestyy näytölle ja sekä -merkit ilmestyvät viivakoodille varatun paikan molempiin reunoihin. Näppäile viivakoodin muodostavat merkit, esim ,2,3...n Paina palataksesi tarraan. Huomaa, että viivakoodiosoitin ilmestyy näytölle aina, kun kohdistin on sijoitettuna viivakoodinumeroiden alapuolelle. BARCODE Jos haluat muokata viivakoodia, paina + JUSTIFY ; vain viivakoodinumerot näytetään ja viivakoodiosoitin syttyy näytölle. BARCODE JUSTIFY Paina tai + palataksesi tarraan. Viivakoodi voi olla yksirivisessä tarrassa yhdistettynä matalaan, keskikorkeaan tai korkeaan tekstiin: ABC Kaksirivisessä tarrassa viivakoodi on yhdistettynä aina matalaan tekstiin. Teksti, jonka kirjoittamisen jälkeen painetaan ja sen perään BARCODE + JUSTIFY, sijoittuu viivakoodin yläpuolelle: Tekstin kirjoittaminen, kun viivakoodin jälkeen on painettu sijoittaa tekstin viivakoodin alapuolelle: Teksti voidaan alleviivata, esim. TYYLI STYLE 123 ABC 123 ABC DYMO LABELMANAGER ABC 123 DEF ABC ABC ABC ABC tai ABC 123 DEF DYMO LABELMANAGER Avaa tyylivalikko painamalla: Z Käytä tai -näppäimiä valitaksesi kursiivi-, ääriviiva-, varjostetun tai peilikuvatekstin, ja vahvista valinta painamalla. STYLE-osoitin syttyy näytölle. Paina STYLE peruuttaaksesi toiminnon ja palataksesi normaaliin tekstiin. SIVUNVAIHTO + Voit jakaa tarran sivuihin tai tekstikenttiin, joilla voi kullakin olla oma kokonsa ja tyyliasetuksensa. Sivuille tuotettavien rivien määrä riippuu tarraleveydestä. Paina + lisätäksesi sivunvaihdon. Painamalla PREVIEW + CAPS näet tarran esikatselun; sivunvaihdot esitetään symbolilla. 38

11 TALLENNUS SAVE + SIZE Voit tallentaa jopa 10 tarraa muistiin. SAVE Tallentaaksesi tarran paina + SIZE nähdäksesi muistipaikat. Jos tallennettuna ei ole yhtään tarraa, näytöllä näkyy: Kohdistin ensimmäisen muistipaikan kohdalla. Laatikot, jotka ovat täysiä, sisältävät tarran ja osoitin asettuu viimeksi muokatun tarran alapuolelle, esim. tarran sisältö Tässä esimerkissä on kolme tallennettua tarraa, kohdistin on viimeksi muokatun tarran alapuolelle ja ko. tarran sisältö näkyy toisella rivillä. PREVIEW + CAPS Painamalla voit katsella halutessasi tarran koko sisällön. Siirrä kohdistin ja painikkeilla ensimmäisen tyhjän muistipaikan kohdalle, paina sitten tallentaaksesi ja palataksesi tarraan, tai DEL poistuaksesi ja palataksesi tarraan. Muistipaikan sisältö tyhjennetään, siirtämällä kohdistin ko. muistipaikan kohdalla Ja -näppäimillä ja CLEAR painamalla. + DEL MUISTISTA PALAUTTAMINEN RECALL + BOXES UL RECALL + BOXES UL Painamalla saat näytölle tallennettujen tarrojen muistipaikat kuten yllä kohdassa TALLENNUS. Tallennettu tarra palautetaan, siirtämällä ensin kohdistinta ja -näppäimillä, kunnes se on halutun tarran muistipaikan kohdalla. Voit esikatsella tarran halutessasi painamalla + CAPS. Valitse haluamasi tarra painamalla, tai paina DEL palataksesi nykyiseen tarraan. Muistipaikan sisältö tyhjennetään siirtämällä kohdistin halutun muistipaikan alla ja näppäimillä ja CLEAR painamalla. TAUSTAKUVIO + DEL PATTERN + VERT Puukuvio tiilet ruudut kudosteksti timantit tummennus tartaani PREVIEW Taustakuvioita ei voi tulostaa 6 mm leveille tarroille eikä peilikuva-, pystysuora- tai BIG-tekstiasetuksilla. Jos käytössä on jo kuvio (PATTERN-tunnus näytöllä), PATTERN voi kuvion peruuttaa painamalla + VERT. Taustakuvavalikko saadaan esille painamalla PATTERN + VERT : Siirrä osoitin tai käyttämällä haluamasi kuvion alapuolelle. Valitse haluamasi kuvio painamalla (PATTERNosoitin ilmestyy näytölle), tai DEL palataksesi nykyiseen tarraan. 39 Johonkin kymmenestä muistipaikasta tallennettua tarraa voi käyttää toisen tarran taustakuviona. Esimerkiksi jo tallennettu tarra, jossa on teksti DYMO voidaan tulostaa taustakuvioksi tarralle, jossa on teksti LM300: Huomaa, että taustateksti tulostetaan aina BIG-fontilla, (riippumatta alkuperäisen tarran asetuksista) ja taustakuvion määrän ratkaisee etualalla olevan tekstin pituus. Valitaksesi taustatekstin, paina A. Näytöllä esitetään tallennettujen tarrojen muistipaikat: tarran sisältö Siirrä kohdistin haluamasi tarran kohdalle tai avulla. Valitse haluamasi tarra painamalla (PATTERN-osoitin syttyy näytölle) ja palaa nykyiseen tarraan, jossa on etualan teksti. Painamalla tulostat tarran. VIIMEISEN TARRAN MUISTI Laite tallentaa viimeisen tarran tekstin ja asetukset, kun virta kytketään pois. Käynnistettäessä nämä tiedot palautuvat ja esitetään näytöllä. Patterien poistaminen muutamaa sekuntia pidemmäksi aikaa voi johtaa näiden tietojen katoamiseen. ALIGN TASAUS + LTH LM300 DYMO ALIGN Jos tarralla on määrätty pituus, jokainen + LTH painallus tasaa tekstin tarraan vasemmalle, keskelle tai oikealle, kuten näytöllä esitetään. C EURO-MUUNNOS C tai + C LabelManager voidaan asettaa muuntamaan haluttu valuutta Euroiksi painamalla C tai Euroista painamalla C + C. Tällä toiminnolla tarrasta etsitään muunnettavaksi soveltuva luku. Ensimmäinen pilkku (,) tai piste (.), oikealta vasemmalle luettaessa katsotaan desimaalipilkuksi. Esimerkiksi: Jos muunnetaan Euroja Suomen markoiksi (ks. Euroasetus alla), painamalla + C muunnetaan tarralla C oleva numero markoiksi ja lisätään tarran loppuun: Hinta 10.00/ tulostuu muodossa Hinta10,00/mk59,45. Jos alkuperäinen luku on tarran lopussa, se korvataan markka-arvolla: Hinta tulostuu muodossa Hinta mk59,45 Painamalla C muunnetaan luku Euroiksi ja tulostetaan tarran loppuun: Hinta 10.00/ tulostuu muodossa Hinta 10.00/e1.68'. Jos alkuperäinen luku on tarran lopussa, se korvataan Euro-arvolla: Hinta tulostuu muodossa Hinta e1.68' Huomaa, että arvot pyöristetään lähimpään yksikön sadasosan tarkkuuteen.

12 EURO -ASETUS Vaihtokurssin asetus Euromuunnosta varten: Paina + ja sitten C. Näytöllä esitetään edelliseksi valittu valuutta ja sen vaihtokurssi Euroiksi, esim.: BEF BF40,3399 Voit selata käytettävissä olevia valuuttoja painamalla ja : Austria (Itävalta): 13,7603 ös Belgium (Belgia): BF 40,3399 Germany (Saksa): DM 1,95583 Spain (Espanja): 166,386 Pts Finland (Suomi): 5,94573 mk France (Ranska): 6,55957 Fr Ireland (Irlanti): Italy (Italia): L1936,27 Luxembourg (Luxemburg): LF 40,3399 e1 = _ Paina vahvistaaksesi valintasi. C Kun seuraavan kerran painat C tai + C, suoritetaan muunnos Eurojen ja valitun valuutan välillä. Rivi, jolla näkyy e1 = _ on käyttäjän muokattavissa. Voit lisätä valuutan tunnuksen ja vaihtokurssin suhteessa Euroon, esim. $US. Huomaa, että käytettäessä Euroa suurempia valuuttoja, täytyy lisätä 0 ennen arvon desimaalipilkkua. Symbolit ja erikoismerkit KANSAINVÄLISET MERKIT Jos haluat lisätä aksentin, näppäile ensin haluamasi merkki ja sitten aksentti, esim. E ja sitten / tuottaaksesi merkin é. Aksentti luodaan jo olemassa olevaan kirjaimeen siirtämällä kohdistin ja -näppäimien avulla halutun merkin oikealle puolelle ja näppäämällä siihen haluttu aksentti. SYMBOLS SYMBOLIT + Näyttävät symbolit ja erikoismerkit, joita ei ole merkitty näppäimistöön. Näytöllä esitetään viimeksi käytetty merkki. Esim. A1 ja rivi symboleja sen yläpuolella. Jokainen kirjain valitsee rivin symboleja, jotka on numeroitu 1 6. Symbolit on esitetty sivulla 2. Paina DEL peruuttaaksesi, tai Paina kirjainnäppäimiä välillä A Z, kunnes näet rivin, jossa on haluamasi symboli. Voit sitten valita haluamasi symbolin painamalla numeronäppäimiä 1 6. Voit vaihtoehtoisesti selata kohdistinnäppäimillä ja rivejä A Z sekä siirtää kohdistimen halutun symbolin alle käyttämällä kohdistinnäppäimiä ja. Valittu symboli lisätään tarraan painamalla. TULOSTUKSEN TUMMUUSASTE säädetään painamalla + SYMBOLS ja, jolloin tummuusasteasetus esitetään näytöllä. Valitse tummempi tai vaaleampi tulostus ja - näppäimillä. Vahvista valintasi painamalla. Tummuusasetus palautuu keskitasolle, kun tulostin sammutetaan. Huom.: Tämä toiminto mahdollistaa tulostusjäljen säädön poikkeuksellisissa käyttölämpötiloissa. Puhdistus Puhdista leikkuuterä säännöllisesti: paljasta terä F➊ painamalla leikkuripainiketta E yhtäjaksoisesti ja puhdista terä molemmilta puolilta käyttäen vanupuikkoa ja spriitä. Vapauta leikkuripainike E. Tarkista ja puhdista tulostuspää F➋ säännöllisesti käyttäen VAIN vanua ja spriitä. Häiriöiden selvittäminen Näyttö on tyhjä tarkista, että laite on kytketty päälle vaihda tyhjentyneet paristot tarkista verkkolaite Teksti ei tulostu tai tulostuu huonosti vaihda tyhjät paristot tarkista, että teippikasetti on oikein asennettu puhdista tulostuspää vaihda teippikasetti Teippitukos poista teippikasetti varoen poista/irrota tukkeentunut teippi ÄLÄ katkaise värinauhaa käännä ohjaimesta C➌ kiristääksesi nauhaa leikkaa pois ylimääräinen teippi aseta kasetti paikoilleen Valkoinen teksti tulostuu heikosti Kun käytetään valkoista tekstiä mustalla tai kirkkaalla teipillä, kannattaa käyttää tumminta kontrastia, jotta saavutetaan paras mahdollinen tulostusjälki. Vaihtaaksesi kontrastin asetuksen, lue ohjeet kappaleesta Tulostuksen tummuusaste. Leikkuri toimii huonosti puhdista leikkuri säännöllisesti Print-näppäin ei tulosta Näytössä oleva!!!!!!!!!!!!!!! kertoo tukkeumasta. Paina jotakin näppäintä palataksesi normaalinäyttöön. Avaa kasettikotelo ja selvitä tukkeuma. Näytössä vilkkuva kertoo paristojen tyhjentyneen. Paina jotakin näppäintä palataksesi normaalinäyttöön. Vaihda paristot. Ei auttanut? Soita DYMO-asiakaspalveluun, jonka numeron saat takuuvihkosta. 40

13 41

14 42
