1 MAGNASYSTEM Automaattinen pakokaasunpoistolaitteisto, joka on suunniteltu erityisesti paloasemia varten. Käyttäjäystävällinen, tehokas ja luotettava. Löydät toimivan ratkaisun riippumatta pakoputken sijoituksesta, auton liikkeellelähtönopeudesta tai rakennuksen tyypistä. Nro /2

2 MAGNASYSTEM MAGNASYSTEM on automaattinen pakokaasunpoistojärjestelmä joka on suunniteltu erityisesti hälytysajoneuvoja varten. Nederman teki yhteistyötä palomiesten kanssa suunnitteluvaiheessa jotta todelliset käyttötilanteet otettaisiin huomioon valmistusvaiheessa. Valitsemalla MAGNASYSTEMin pakokaasunpoistojärjestelmäksi saat tehokkaan ja luotettavan järjestelmän, jota on helppo käyttää. Lisäksi järjestelmä vähentää ajoneuvoihin ja henkilöihin kohdistuvien onnettomuuksien todennäköisyyttä. MAGNASYSTEM on joustava järjestelmä. Löydät toimivan ratkaisun riippumatta pakoputken sijoituksesta, auton liikkeellelähtönopeudesta tai rakennuksen tyypistä. Nedermanin MAGNASYSTEM-pakokaasujärjestelmiä on asennettu n kpl eri puolille maailmaa. Kokemuksemme ja tietotaitomme on takeena sille, että ratkaisemme pakokaasupoisto-ongelmanne nyt ja tulevaisuudessa. Järjestelmän edut Ergonominen, nopea ja turvallinen kiinnittää Pakokaasusuulakkeen kiinnittäminen autoon käy sekunneissa; tartu kahvaan, sijoita suulake pakoputken päälle ja varmista sijoittamalla sähkömagneetti ankkurilevyyn. Sinun ei tarvitse kumartua etkä altistu pakokaasuille tai kuumalle pakoputkelle. Vähemmän rasitusta letkulle Kun ajoneuvo on poistumassa hallista, järjestelmä pysyy ajoneuvossa kiinni ovelle asti. Ovella suulake irtoaa ajoneuvosta kun sähkömagneetin virta katkeaa automaattisesti. Suulake irtoaa ajoneuvosta pehmeästi ja siihen yhdistetty kannatinkela nostaa letkun rauhallisesti ylös. Sähkömagneetin käyttö mekaanisen kiinnityksen sijaan tekee käytön helpoksi Patentoitu suulake pysyy pakoputkea vasten letkussa olevan jousen avulla. Vähäinen huollon tarve Suulakkeen ja pakoputken välistä virtaa korvausilmaa, joka jäähdyttää kuumia pakokaasuja. Tämä vähentää letkuun kohdistuvaa lämpörasitusta ja pidentää sen käyttöikää. Suunniteltu kestämään MAGNASYSTEM koostuu sähkömagneetista, letkusta, kiskosta ja puhaltimesta kaikki kestäviä, korkealaatuisia osia.... ja irrotus tapahtuu silmänräpäyksessä ilman että letkuun kohdistuu voimia. 2

3 MAGNATRACK BASIC MAGNATRACK BASIC on perusratkaisu paloasemiin. Järjestelmää käytetään ajoneuvon liikkeellelähdöstä hallista poistumiseen asti. Järjestelmä sopii sovelluksiin, joissa etäisyys pysäköintipaikalta ovelle on lyhyt ja liikkeellelähtönopeus alhainen. Järjestelmä kiinnitetään ajoneuvoon sähkömagneetilla. Mikrokytkin katkaisee virran sähkömagneetilta ajoneuvon poistuessa hallista. Letku suulakkeineen irtoaa ajoneuvosta "lennossa" ja ne jäävät paikoilleen ajoneuvon paluuseen asti. Pakokaasukiskossa oleva pyörivä liitin estää letkun kiertymisen. Virtalähde Alumiinikisko Kannatinkela Mikrokytkin MagnaTrack Basicissa on sama suulake kuin MagnaTrackissa. Letku Kääntyvä liitin Sähkömagneetti Suulake 3

4 MAGNATRACK LL/HL MAGNATRACKia on asennettu tuhansia ympäri maailman. MAGNATRACK on alkuperäinen ja suosituin MAGNASYSTEMin tuotteista. Suulake kiinnittyy ajoneuvoon samalla tavalla kuin MAGNATRACK BASICissa. Erot ovat käytetyissä komponenteissa, jotka on valittu niin, että ne kestävät raskasta käyttöä ja toistuvia lähtöjä päivittäin suurilla nopeuksilla. Kaksi kokoonpainuvaa letkua vaatii mahdollisimman vähän tilaa ja ne on suunniteltu kestämään yli edestakaista liikettä menettämättä joustavuuttaan. MAGNATRACK on suunniteltu sellaisiin kohteisiin, joissa ajoneuvo peruutetaan halliin samasta ovesta, josta lähtökin tapahtuu. Järjestelmää käytetään siitä lähtien kun ajoneuvo käynnistyy siihen asti, kun ajoneuvo ajaa ulos hallista. Samaa järjestelmää käytetään myös tietyissä testaussovelluksissa. MAGNATRACK kytketään ajoneuvoon aina, kun se on hallin sisällä. Tämä varmistaa, että pakokaasut eivät pääse työskentelytiloihin. Alumiinikisko MAGNATRACKin tilantarve on vähäinen eikä se estä ajoneuvoa ajamasta ahtaaseenkaan tilaan. Kannatinkela nostaa suulakkeen ja letkun irrotuksen jälkeen Kokoonpainuva vaakaletku liukuu pyörästön varassa Kahva ja sähkömagneetti Patentoitu suulake ilman mekaanista lukitusta MAGNATRACK soveltuu käytettäväksi kaikkien pakoputkityyppien kanssa. 4

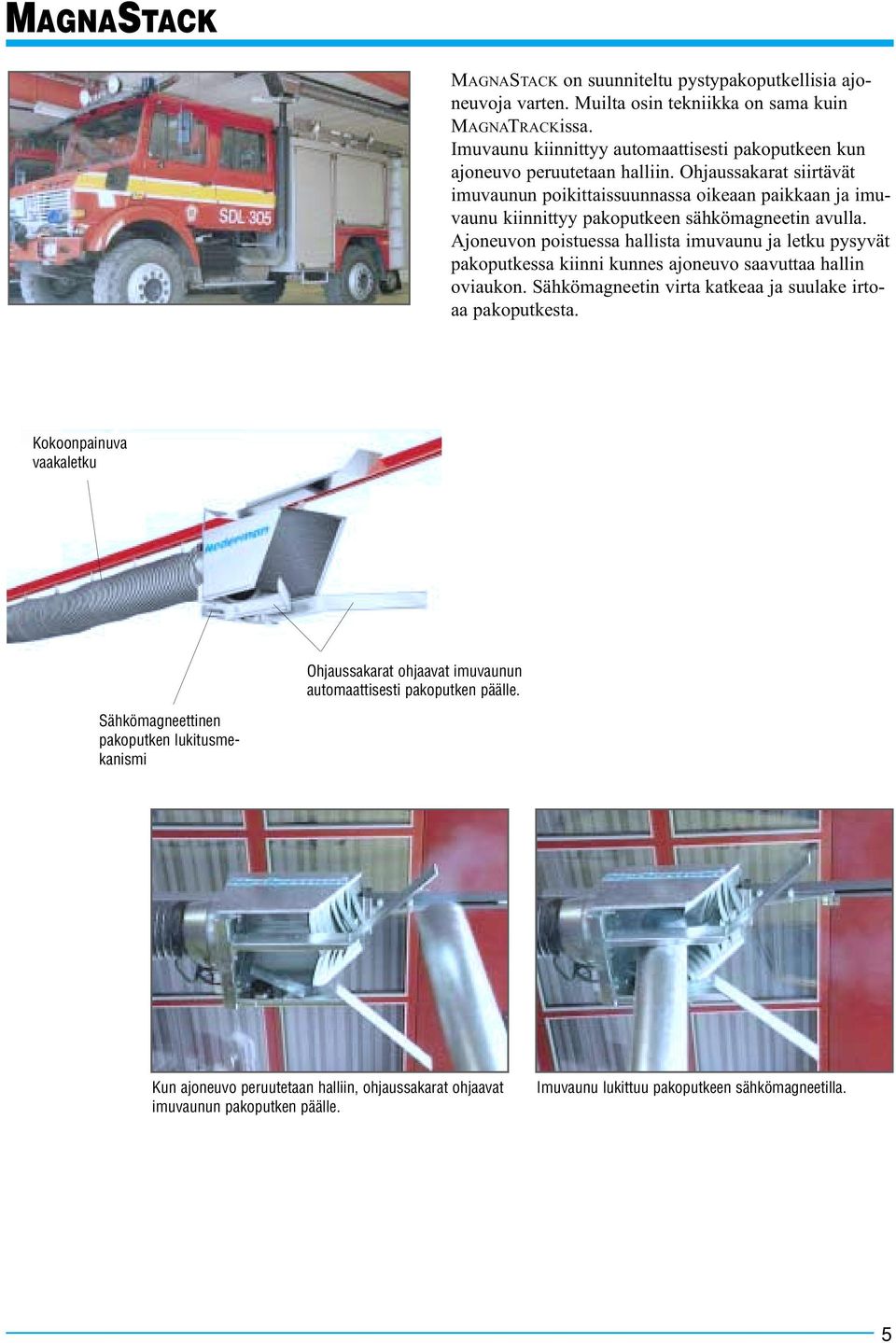

5 MAGNASTACK MAGNASTACK on suunniteltu pystypakoputkellisia ajoneuvoja varten. Muilta osin tekniikka on sama kuin MAGNATRACKissa. Imuvaunu kiinnittyy automaattisesti pakoputkeen kun ajoneuvo peruutetaan halliin. Ohjaussakarat siirtävät imuvaunun poikittaissuunnassa oikeaan paikkaan ja imuvaunu kiinnittyy pakoputkeen sähkömagneetin avulla. Ajoneuvon poistuessa hallista imuvaunu ja letku pysyvät pakoputkessa kiinni kunnes ajoneuvo saavuttaa hallin oviaukon. Sähkömagneetin virta katkeaa ja suulake irtoaa pakoputkesta. Kokoonpainuva vaakaletku Ohjaussakarat ohjaavat imuvaunun automaattisesti pakoputken päälle. Sähkömagneettinen pakoputken lukitusmekanismi Kun ajoneuvo peruutetaan halliin, ohjaussakarat ohjaavat imuvaunun pakoputken päälle. Imuvaunu lukittuu pakoputkeen sähkömagneetilla. 5

6 MAGNARAIL LL/HL MAGNATRACKin pääpiirteet löytyvät myös MAGNARAILista. MAGNARAILin pakokaasukisko antaa mahdollisuuden suurempiin ilmamääriin. Yhteen kiskoon voidaan liittää kaksi imuvaunua. Kiskon käyttäminen mahdollistaa myös läpiajon. Yhden imuvaunun tapauksessa imuvaunuun voidaan kiinnittää automaattinen palautusjärjestelmä. Järjestelmä siirtää imuvaunun alkupäähän sen irrottua ajoneuvosta. MAGNARAILia käytetään aina, kun ajoneuvo on hallissa. Tämä varmistaa, että pakokaasuja ei pääse leviämään työtiloihin. Järjestelmää voidaan käyttää myös tietyissä testaussovelluksissa. Alumiinikisko MAGNARAILiin voidaan kytkeä kaksi ajoneuvoa. Kannatinkela nostaa suulakkeen ja letkun irrotuksen jälkeen Kahva ja sähkömagneetti MAGNARAIL soveltuu käytettäväksi kaikkien pakoputkityyppien kanssa. Patentoitu suulake ilman mekaanista lukitusta 6

7 LISÄVARUSTEET Lähetin Automaattinen puhaltimen käynnistys/pysäytys Tämä järjestelmä käynnistää puhaltimen ennen kuin ajoneuvon moottorin käynnistyy ja ennen kuin ajoneuvo palaa takaisin halliin. Puhallin pysyy käynnissä niin kauan kuin ajoneuvo moottori käy hallin sisällä. Vastaanotin Järjestelmässä lähetin kytketään ajoneuvon sytytysjärjestelmään. Kun moottori käynnistetään, vastaanottimeen lähetetään signaali, joka käynnistää puhaltimen. Vastaanotin aktivoituu uudelleen kun ajoneuvo palaa takaisin ja puhallin käynnistyy jo ennen kuin ajoneuvo on hallissa. Yhtä vastaanotinta voidaan käyttää yhdellä tai useammalla lähettimellä. Palautusjärjestelmä MAGNARAILille Imuvaunun automaattinen palautusjärjestelmä on helppokäyttöinen ja aikaa säästävä järjestelmä. Ankkurilevyt kaikkiin ajoneuvoihin Ajoneuvoon kiinnitetään ankkurilevy, johon suulakkeen sähkömagneetti kiinnittyy. Myös rullaovien erikorkuisiin säleisiin on saatavana sopivia ankkurilevyjä. 7

8 Nedermanilta pakokaasunpoisto ja paljon muuta! Teemme työympäristöstäsi paremman. Nedermanilta saat pakokaasunpoistolaitteiden lisäksi myös korkeapaineisen keskuspölynpoiston, kaapelija letkukelat sekä tehokkaat puhaltimet. Pidätämme oikeuden teknisiin muutoksiin. Maahantuoja: Jälleenmyyjä: Graficolor 2003 Tecalemit ja Nederman toimivat sertifioitujen ISO 9001 laatu- ja ISO ympäristöjohtamisjärjestelmien mukaan.
