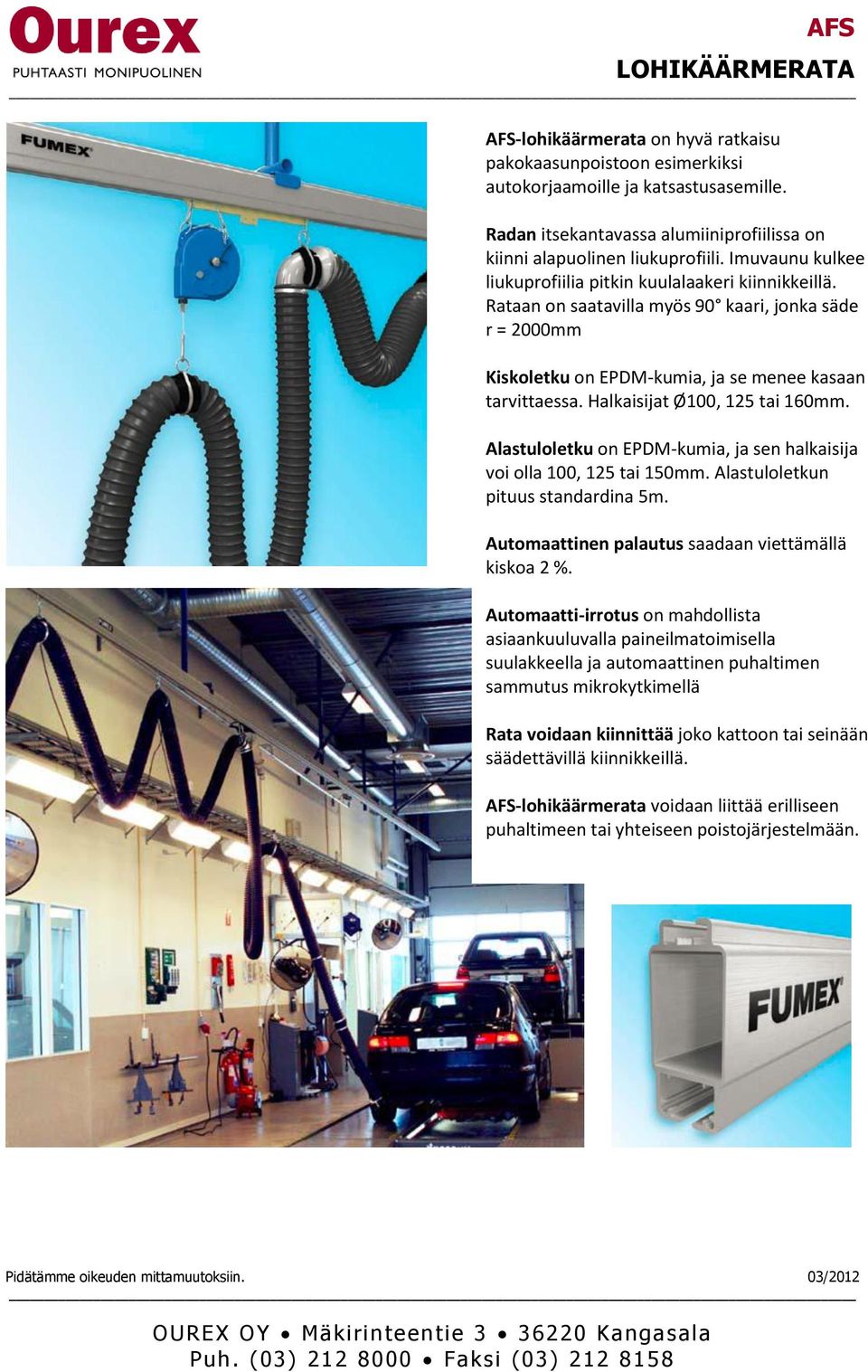

1 AFS-lohikäärmerata on hyvä ratkaisu pakokaasunpoistoon esimerkiksi autokorjaamoille ja katsastusasemille. Radan itsekantavassa alumiiniprofiilissa on kiinni alapuolinen liukuprofiili. Imuvaunu kulkee liukuprofiilia pitkin kuulalaakeri kiinnikkeillä. Rataan on saatavilla myös 90 kaari, jonka säde r = 2000mm Kiskoletku on EPDM-kumia, ja se menee kasaan tarvittaessa. Halkaisijat Ø100, 125 tai 160mm. Alastuloletku on EPDM-kumia, ja sen halkaisija voi olla 100, 125 tai 150mm. Alastuloletkun pituus standardina 5m. Automaattinen palautus saadaan viettämällä kiskoa 2 %. Automaatti-irrotus on mahdollista asiaankuuluvalla paineilmatoimisella suulakkeella ja automaattinen puhaltimen sammutus mikrokytkimellä Rata voidaan kiinnittää joko kattoon tai seinään säädettävillä kiinnikkeillä. AFS-lohikäärmerata voidaan liittää erilliseen puhaltimeen tai yhteiseen poistojärjestelmään.

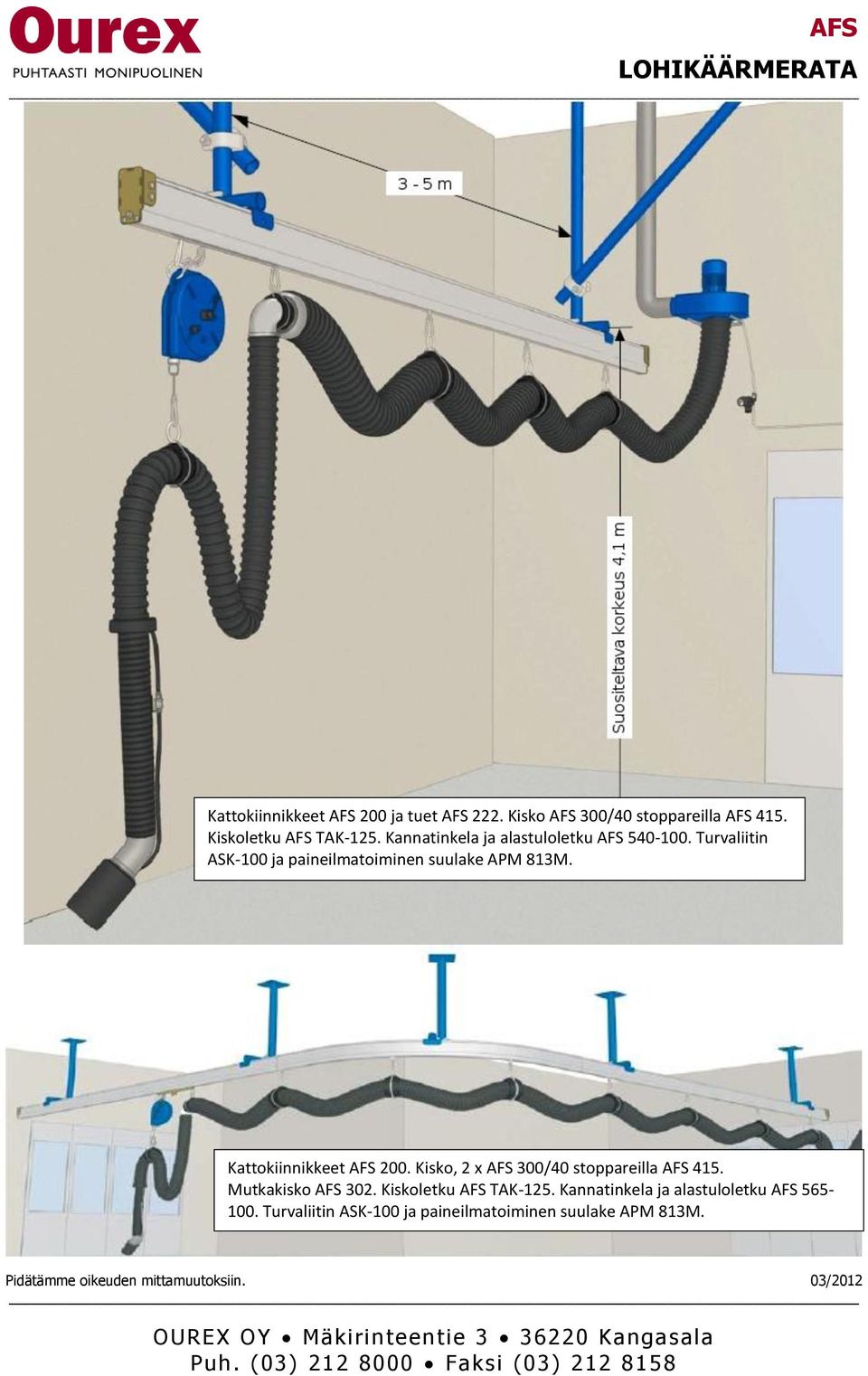

2 Kattokiinnikkeet AFS 200 ja tuet AFS 222. Kisko AFS 300/40 stoppareilla AFS 415. Kiskoletku AFS TAK-125. Kannatinkela ja alastuloletku AFS Turvaliitin ASK-100 ja paineilmatoiminen suulake APM 813M. Kattokiinnikkeet AFS 200. Kisko, 2 x AFS 300/40 stoppareilla AFS 415. Mutkakisko AFS 302. Kiskoletku AFS TAK-125. Kannatinkela ja alastuloletku AFS Turvaliitin ASK-100 ja paineilmatoiminen suulake APM 813M.

3 Säädettävät seinäkiinnikkeet teräksestä. max. 1m. Putkien kiinnitys Layherliitoksella. Paino 12,3 kg Säädettävät kattokiinnikkeet teräksestä. Säätövara mm. Putkien kiinnitys Layherliitoksella. Paino: 1000mm - 7,6kg, 2000mm - 10kg. Tuet kiinnikkeille teräksestä. Edellyttää Layherliitosta kiinnitykseen. Paino: 2000mm - 7,3kg, 4000mm -13,4kg Seinäkiinnike AFS 210 max. 1000mm Kattokiinnike AFS 200 AFS 205 max. 1000mm max. 2000mm Tuki AFS 222 AFS mm 4000mm Kisko Valmistettu anodisoidusta alumiinista. Integroitu alakisko, johon kiinnitetään kannatinkela. 1-6m yhden metrin erotuksella. Paino 2,7 kg Kisko, alumiinia AFS 300/10 AFS 300/20 AFS 300/30 AFS 300/40 AFS 300/50 AFS 300/60 1m 2m 3m 4m 5m 6m Kiskoliitos Valmistettu Sähkösinkitystä teräslevystä. Käytetään pakokaasuratoihin, jotka ovat pidempiä kuin 6m. Kiskoliitos AFS mm Stopparit Valmistettu sähkösinkitystä teräksestä. Vaimentavat iskua kiskon päässä automaattiirrotuksen yhteydessä. Kaasujousitoimiset. Stopparit AFS 415 Kuvaus Iskunvaimennin

4 Kiskoletku EPDM / polyesteriä. Kuljettimet liikkuvat kuulalaakereilla letkun löystyessä ja kiristyessä. Halkaisijavaihtoehdot Ø100, 125 tai 160 mm. Kiskoletku AFS TAK-100 AFS TAK-125 AFS TAK-160 Halkaisija Ø 100 mm 125 mm 160 mm Imuvaunu ja alastuloletku Imuvaunu on valmistettu sähkösinkitystä teräslevystä ja se liikkuu kuulalaakereilla kiskoa pitkin. Alastuloletku EPDM/polyesteriä, letkun pituus 5m ja halkaisijavaihtoehdot Ø100, 125 tai 150mm. AFS 540 manuaali-irrotukseen AFS 550 automaatti-irrotukseen Imuvaunu ja alastuloletku Halkaisija Ø AFS mm AFS mm AFS mm AFS mm AFS mm AFS mm Turvaliitos Iskunkestävää EPDM-kumia ja jäykisterengas ruostumatonta terästä. Katkaisee letkun häiriötilanteessa vahingoittamatta letkua, suulaketta tai ajoneuvoa. Turvaliitos ASK-100 ASK-125 ASK-150 Halkaisija Ø 100mm 125mm 150mm AFS-830M/A Varustepaketti Painilmatoimiseen irroitukseen. Mukana paineilmaletku. Suulake ei sisälly. Paineenrajoitin 0,8 bar. AFS-830M manuaali-irrotukseen AFS-830A automaatti-irrotukseen, mukana vipuventtiili Varustepaketti AFS 830M paineilmayks. etäisyys max. 30m AFS 830A paineilmayks. etäisyys max. 30m Kaari 90 AFS-kiskoon kaari 90. R=2000mm Valmistettu anodisoidusta alumiinista. Toimitetaan kuljettimen ja kiskoletkun kanssa. Varustepaketti AFS Ø 100 mm AFS Ø 125 mm AFS Ø 150 mm

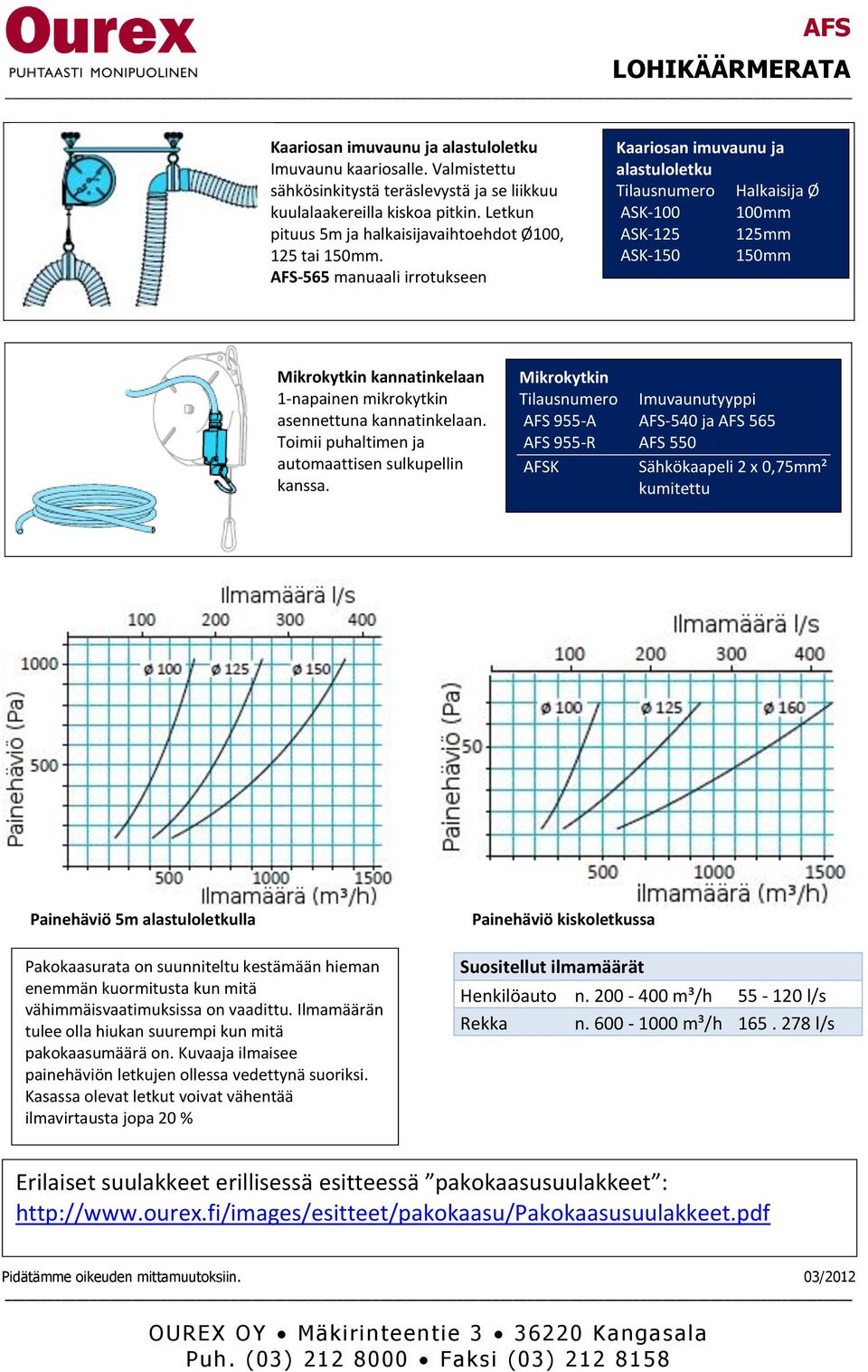

5 Kaariosan imuvaunu ja alastuloletku Imuvaunu kaariosalle. Valmistettu sähkösinkitystä teräslevystä ja se liikkuu kuulalaakereilla kiskoa pitkin. Letkun pituus 5m ja halkaisijavaihtoehdot Ø100, 125 tai 150mm. AFS-565 manuaali irrotukseen Kaariosan imuvaunu ja alastuloletku Halkaisija Ø ASK mm ASK mm ASK mm Mikrokytkin kannatinkelaan 1-napainen mikrokytkin asennettuna kannatinkelaan. Toimii puhaltimen ja automaattisen sulkupellin kanssa. Mikrokytkin Imuvaunutyyppi AFS 955-A AFS-540 ja AFS 565 AFS 955-R AFS 550 AFSK Sähkökaapeli 2 x 0,75mm² kumitettu Painehäviö 5m alastuloletkulla Pakokaasurata on suunniteltu kestämään hieman enemmän kuormitusta kun mitä vähimmäisvaatimuksissa on vaadittu. Ilmamäärän tulee olla hiukan suurempi kun mitä pakokaasumäärä on. Kuvaaja ilmaisee painehäviön letkujen ollessa vedettynä suoriksi. Kasassa olevat letkut voivat vähentää ilmavirtausta jopa 20 % Painehäviö kiskoletkussa Suositellut ilmamäärät Henkilöauto n m³/h l/s Rekka n m³/h l/s Erilaiset suulakkeet erillisessä esitteessä pakokaasusuulakkeet :
