1 PAKOKAASUNPOISTOLAITTEET 2016 TAMMIHOLMA OY Teerisuonkuja 5, Helsinki Puhelin: (09) Faksi: (09)

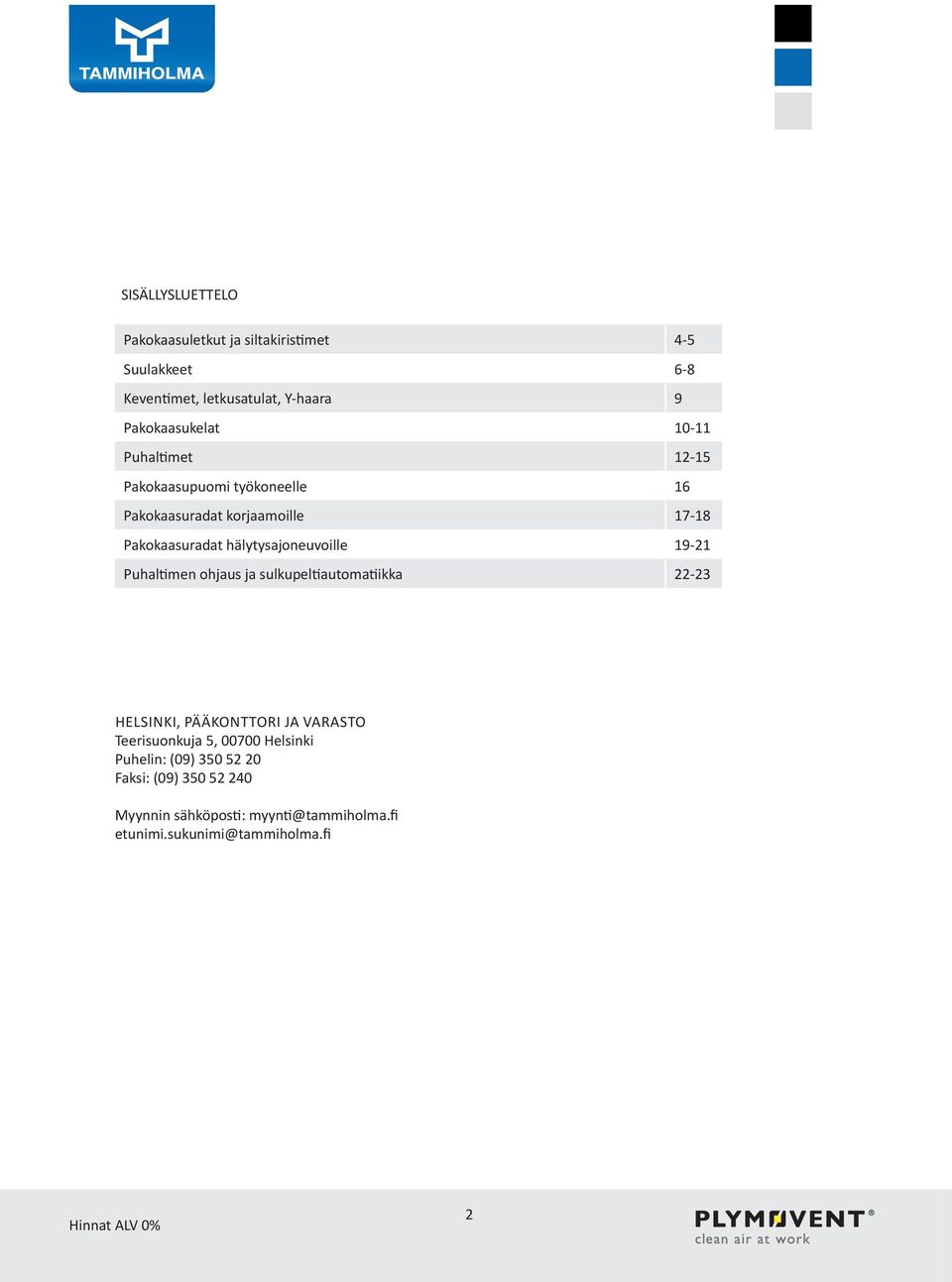

2 SISÄLLYSLUETTELO Pakokaasuletkut ja siltakiristimet 4-5 Suulakkeet 6-8 Keventimet, letkusatulat, Y-haara 9 Pakokaasukelat Puhaltimet Pakokaasupuomi työkoneelle 16 Pakokaasuradat korjaamoille Pakokaasuradat hälytysajoneuvoille Puhaltimen ohjaus ja sulkupeltiautomatiikka HELSINKI, PÄÄKONTTORI JA VARASTO Teerisuonkuja 5, Helsinki Puhelin: (09) Faksi: (09) Myynnin sähköposti: myynti@tammiholma.fi etunimi.sukunimi@tammiholma.fi 2

3 YRITYSESITTELY TYÖYMPÄRISTÖTUOTTEET Tammiholma tuo maahan ja myy Plymovent pakokaasunpoistolaitteita ja järjestelmiä kaikille ajoneuvoille ja työkoneille. Olemme erikoistuneet palolaitosten vaativiin pakokaasunpoistojärjestelmiin ja työkoneiden pakokaasunpoistosovelluksiin. Hälytysajoneuvoratoja on asennettu Suomessa yli 100:lle paloasemalle. Maailmanlaajuisesti Plymoventin hälytysajoneuvoratoja on asennettu yli ajoneuvoon. Kohdepoistolaitteisiin kuuluvat myös keskipakopuhaltimet, kohdepoistoletkustot, pölynpoistolaitteet, hitsaussavujen suodatuslaitteistot sekä öljysumusuodattimet. Lisäksi maahantuomme ja myymme Kiekens, CDust ja Sistem Air keskusimurijärjestelmiä kotiin ja teollisuuteen. KONEET SIIVOUS- JA KIINTEISTÖNHOITOON Tennant on maailman johtava ammattikäyttöön tarkoitettujen siivouskoneiden valmistaja, jonka valikoima kattaa niin pienet laitosimurit kuin myös suuret ulko- ja sisätilojen lakaisu- ja yhdistelmäkoneet. Ensimmäiset Tennant -siivouskoneet tulivat Suomeen jo 1960-luvulla. Tennantin yhdistelmäkoneet ovat saaneet maailmalla suurta huomiota täysin pesuaineettomana vaihtoehtona. Lisäksi valikoimaan kuuluu Columbus siivouskoneet, liukuporraspesurit, KlinMak yhdistelmäkoneet sekä Osprey Frank kuivahöyrypesurit. Tammiholman vuokrapalvelu toimittaa koneita niin lyhytkuin pitkäaikaiseenkin käyttöön. Käyttövuokramaksu sisältää yleensä myös huoltopalvelun. Tammiholman oma huolto ja nopea varaosapalvelu takaavat koneille vuosien keskeytyksettömän toimivuuden. RAKENNUSKONEET Rakennuskoneet sisältävät PullmanErmator rakennusimurit ja ilmanpuhdistajat, Kiekens teollisuusimurit sekä Columbus hiomakoneet. Contec betonirouhimet ja sinkopuhaltimet ovat tarkoitettu kovien lattiapintojen kuten betoni- ja teräspintojen rouhimiseen ja sinkopuhaltamiseen sekä esim. maalipintojen, sementtiliimojen ja tiemerkintöjen poistoon. Asiakkaina ovat konevuokraamot, rakennusliikkeet ja teollisuus. SISUSTUSTUOTTEET Tammiholma Oy:n kuluttajatuoteosasto maahantuo ja markkinoi sisustustuotteita kylpyhuoneisiin ja muihin kodin tiloihin. Pääjakelukanavina toimivat K-Rauta, Kodin Terra, Prisma ja Bauhaus. Tunnetuimmat yhteistyökumppanimme ovat mm. Artweger (AUT), jonka valmistamat kuivaustelineet ovat tuttuja niin yksityiskodeissa kuin ammattisiivouspuolella. Jokey (DE) on tunnettu merkki mm. suihku- ja peilikaappien valmistajana. Näiden laatumerkkien lisäksi markkinoiltamme löytyy suuri valikoima erilaisia laadukkaita sisustustuotteita omien, T-LUX ja TAMMIHOLMA -tuotemerkkien alta. Tavoitteenamme on tuoda markkinoillemme laadukkaita ja ajan hermolla olevia tuotteita kuluttajaystävälliseen hintatasoon. 3

4 Pakokaasuletkut EH käyttölämpötila o C pakokaasuille väri kelta/musta tai musta nylon helix spiraali kestää mekaanista rasitusta kevyt käsitellä myynti metreittäin / m EH-75 Ø75mm letku, 1-30m 38 EH-100 Ø100mm letku, 1-30m 43 EH-125 Ø125mm letku, 1-30m 52 EH-150 Ø150mm letku, 1-30m 63 EH-200 Ø200mm letku, 1-30m 88 EG EH ja EG - letku soveltuvat jousi- ja sähkötoimiselle pakokaasukelalle ja pakokaasuradoille, bensiini- ja dieselkaasuille. max o C pakokaasuille väri kelta/harmaa terässpiraali kevyt ja notkea kestää mekaanista rasitusta / kpl EG-75-5 Ø75mm letku, L=5m 205 EG Ø75mm letku, L=10m 398 EG Ø100mm letku, L=5m 264 EG-100-7,5 Ø100mm letku, L=7,5m 368 EG Ø100mm letku, L=10m 507 EG Ø125mm letku, L=5m 330 EG-125-7,5 Ø125mm letku, L=7,5m 486 EG Ø125mm letku, L=10m 643 EG Ø150mm letku, L=5m 388 EG-150-7,5 Ø150mm letku, L=7,5m 568 EG Ø150mm letku, L=10m 753 SILTAKIRISTIMET / kpl SILTA-075 Ø75mm letkulle 13 SILTA-100 Ø100mm letkulle 13 SILTA-125 Ø125mm letkulle 15 SILTA-150 Ø150mm letkulle 15 SILTA-200 Ø200mm letkulle 18 4

5 Pakokaasuletkut EF max o C pakokaasuille väri kelta/harmaa korvausilmaa oltava n. 50% terässpiraali kevyt ja notkea kestää mekaanista rasitusta / kpl EF-75-5 Ø75mm letku, L=5m 491 EF Ø75mm letku, L=10m 909 EF Ø100mm letku, L=5m 541 EF-100-7,5 Ø100mm letku, L=7,5m 805 EF Ø100mm letku, L=10m EF Ø125mm letku, L=5m 696 EF-125-7,5 Ø125mm letku, L=7,5m EF Ø125mm letku, L=10m EF ja ET letku soveltuvat jousija sähkötoimiselle pakokaasukelalle ja pakokaasuradoille, bensiini- ja dieselkaasuille. EF Ø150mm letku, L=5m 824 EF-150-7,5 Ø150mm letku, L=7,5m EF Ø150mm letku, L=10m HUOM! KYSY MYÖS 1100 o C LETKUT ET max o C pakokaasuille väri harmaa korvausilmaa oltava n. 50% kevyt ja notkea kestää mekaanista rasitusta / kpl ET Ø125mm letku, L=5m tarjous ET Ø125mm letku, L=10m ET ET-150-7,5 Ø150mm letku, L=5m Ø150mm letku, L=7,5m ET Ø150mm letku, L=10m 5

6 Pakokaasusuulakkeet Plymoventin kumisuulakkeet on suunniteltu mukautumaan ajoneuvon pakoputken muotoon. Joustava, ovaalinmuotoinen kumisuulake sopii yksittäisiin, kaksois- sekä erikoismuotoiltuihin pakoputkiin. REG MEN REG on varustettu lukkopihdillä näytteenottoaukko suulakeosa kumia, teräskäyrä lämpötilankesto +220 Celsiusta suulakerunko terästä kansi kumia, jousikuormitettu lämpötilankesto +300 Celsiusta REG Ø75mm letku, 140x76mm aukko 240 REG Ø100mm letku, 140x76mm 250 REG Ø125mm letku, 195x102mm 260 REG Ø125mm letku, 195x102mm 260 REG Ø150mm letku, 195x102mm 270 MEN Ø75mm letku, Ø100 aukko 188 MEN Ø100mm letku, Ø100 aukko 170 MEN Ø125mm letku, Ø125 aukko 178 MEN Ø125mm letku, Ø150 aukko 188 MEN Ø150mm letku, Ø150 aukko 196 MEN Ø150mm letku, Ø200 aukko 206 MEN Ø200mm letku, Ø200 aukko 238 REGD REG + sulkupelti = REGD REGD Ø75mm letku, 140x76mm aukko 299 REGD Ø100mm letku, 140x76mm 307 REGD Ø125mm letku, 195x102mm 313 REGD Ø125mm letku, 195x102mm 320 REGD Ø150mm letku, 195x102mm 327 6

7 Pakokaasusuulakkeet REN REC REN kumisuulake, teräskäyrä näytteenottoaukko lämpötilankesto +220 Celsiusta REC kumisuulake, teräskäyrä jousikiristin suulakkeen sisällä näytteenottoaukko lämpötilankesto +220 Celsiusta REN Ø75mm letku, 140x76mm aukko 114 REN Ø100mm letku, 140x76mm 122 REN Ø125mm letku, 195x102mm 128 REN Ø125mm letku, 195x102mm 136 REN Ø150mm letku, 195x102mm 142 REC Ø75mm letku, 140x76mm aukko 142 REC Ø100mm letku, 140x76mm 150 REC Ø125mm letku, 195x102mm 157 REC Ø125mm letku, 195x102mm 165 REC Ø150mm letku, 195x102mm 171 REND RECD REN + sulkupelti = REND REND Ø75mm letku, 140x76mm aukko 214 REND Ø100mm letku, 140x76mm 193 REND Ø125mm letku, 195x102mm 199 REND Ø125mm letku, 195x102mm 207 REN Ø150mm letku, 195x102mm 214 REC + sulkupelti = RECD RECD Ø75mm letku, 140x76mm aukko 214 RECD Ø100mm letku, 140x76mm 221 RECD Ø125mm letku, 195x102mm 228 RECD Ø125mm letku, 195x102mm 235 REC Ø150mm letku, 195x102mm 242 7

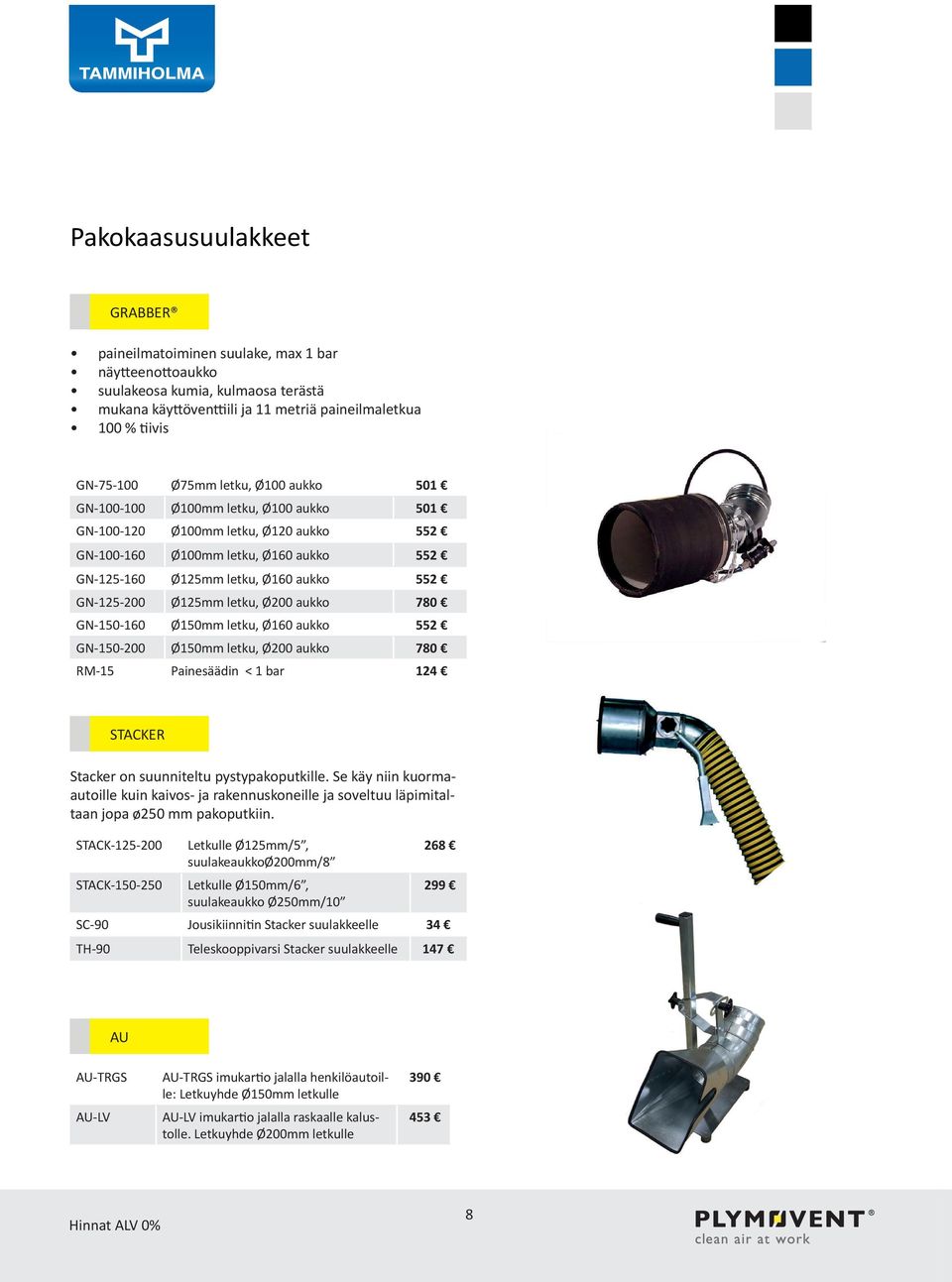

8 Pakokaasusuulakkeet GRABBER paineilmatoiminen suulake, max 1 bar näytteenottoaukko suulakeosa kumia, kulmaosa terästä mukana käyttöventtiili ja 11 metriä paineilmaletkua 100 % tiivis GN Ø75mm letku, Ø100 aukko 501 GN Ø100mm letku, Ø100 aukko 501 GN Ø100mm letku, Ø120 aukko 552 GN Ø100mm letku, Ø160 aukko 552 GN Ø125mm letku, Ø160 aukko 552 GN Ø125mm letku, Ø200 aukko 780 GN Ø150mm letku, Ø160 aukko 552 GN Ø150mm letku, Ø200 aukko 780 RM-15 Painesäädin < 1 bar 124 STACKER Stacker on suunniteltu pystypakoputkille. Se käy niin kuormaautoille kuin kaivos- ja rakennuskoneille ja soveltuu läpimitaltaan jopa ø250 mm pakoputkiin. STACK Letkulle Ø125mm/5, 268 suulakeaukkoø200mm/8 STACK Letkulle Ø150mm/6, 299 suulakeaukko Ø250mm/10 SC-90 Jousikiinnitin Stacker suulakkeelle 34 TH-90 Teleskooppivarsi Stacker suulakkeelle 147 AU AU-TRGS AU-LV AU-TRGS imukartio jalalla henkilöautoille: Letkuyhde Ø150mm letkulle AU-LV imukartio jalalla raskaalle kalustolle. Letkuyhde Ø200mm letkulle

9 KEVENTIMET BR-300/7-14 kevennin 7-14 kg, vaijeri 3m 280 BR-350/5-14 kevennin 5-14 kg, vaijeri 3,5m 280 BRL-300/7-14 kevennin 7-14 kg, vaijeri 3m 331 BRL-350/5-14 kevennin 5-14 kg, vaijeri 3,5m 373 BRC-450/13-16 kevennin kg, vaijeri 4,5m 685 BRC-MS mikrokytkin BRC LETKUSATULAT ø75mm letkulle, kumia ø100mm letkulle, kumia ø125mm letkulle, kumia ø150mm letkulle, kumia 43 Y-HAARAT YS-75 Y-haara, metallia, sis. 2 x 1,5m ø75mm letkua (+150 o C) YS-100 Y-haara, metallia, sis. 2 x 1,5m ø100mm letkua (+150 o C) YS-125 Y-haara, metallia, sis. 2 x 1,5m ø125mm letkua (+150 o C) YS-150 Y-haara, metallia, sis. 2 x 1,5m ø150mm letkua (+150 o C) LETKUJATKO HC-75 ø75mm letkulle 40 HC-100 ø100mm letkulle 40 HC-125 ø125mm letkulle 40 HC-150 ø150mm letkulle 40 9

10 Jousikuormitteiset pakokaasukelat SER SER-450 SER-650 SER-850 SER jousitoiminen pakokaasukela, Ø 75/100mm letkuille, max 7,5m jousitoiminen pakokaasukela, Ø 75 tai ø100mm letkuille, max 10m jousitoiminen pakokaasukela, Ø125 tai ø150mm letkuille, max 10m jousitoiminen pakokaasukela, Ø 200mm letkuille, max 10m SER-kelan toimitus ei sisällä letkun asennussarjaa, letkua eikä suulaketta. LISÄVARUSTEET MAS-75 Ø75mm letkun asennussarja 95 MAS-100 Ø100mm letkun asennussarja 95 MAS-125 Ø125mm letkun asennussarja 95 MAS-150 Ø150mm letkun asennussarja 95 EB m kääntöpuomi kelalle EB m kääntöpuomi kelalle MSR-24/2 mikrokytkin 57 FMA-80 puhaltimen asennussarja kelaan 89 HRR-650 HRR-850 SER-650 kelkka imukiskoon imurata ja kela tilattava erikseen SER-650 kelkka imukiskoon imurata ja kela tilattava erikseen Kela voidaan asentaa imukiskoon HRR-kelkan avulla. Imukisko HRR-kelalle, pyydä tarjous 10

11 Sähkötoimiset pakokaasukelat MHR 230V MER 400V MHR -pakokaasuletkukela on 230V moottorilla varustettu ja sitä voidaan ohjata painonapeilla ylös/alas tai langattomasti kaukosäätimellä. Letkun ja suulakkeen paino max 23 kg. Letku, letkun asennussarja ja suulake tilattava erikseen. MER -pakokaasuletkukelaa suosittelemme painaville letkuille ja korkeisiin tiloihin. Letkun ja suulakkeen paino max. 50 kg. Letku, letkun asennussarja ja suulake tilattava erikseen. MHR-650 MHR-850 MHR V pakokaasukela, Ø75 tai ø100mm letkuille. max 12,5m 230V pakokaasukela, Ø100 tai ø125mm letkuille. max 12,5m 230V pakokaasukela, Ø125 tai ø150mm letkuille. max 10m MER-850 MER-1050 MER V pakokaasukela, Ø100 tai ø125mm letkuille. max 12,5m 400V pakokaasukela, Ø125 tai ø150mm letkuille. max 14m 400V pakokaasukela, Ø200mm letkulle. max 12,5m LISÄVARUSTEET MAP-75 Ø75mm letkun asennussarja MHR 51 MAP-100 Ø100mm letkun asennussarja MHR 51 MAP-125 Ø125mm letkun asennussarja MHR 51 MAP-150 Ø150mm letkun asennussarja MHR 51 LISÄVARUSTEET MAP-75 Ø75mm letkun as.sarja MHR 51 MAP-100 Ø100mm letkun as.sarja MHR 51 MAP-125 Ø125mm letkun as.sarja MHR 51 MAP-150 Ø150mm letkun as.sarja MHR 51 EB m kääntöpuomi kelalle EB m kääntöpuomi kelalle EB m kääntöpuomi kelalle EB m kääntöpuomi kelalle MSR-24/2 mikrokytkin MHR 57 RRC-230 letkun ohjaus radiokauko-ohjaimella MHR 763 RRC-24 letkun ohjaus radiokauko-ohjaimella MER

12 FUA puhaltimet FUA - puhaltimet ovat keskipakopuhaltimia, jotka on suunniteltu hitsaussavun, haitallisten pölyjen, kaasujen, öljysumun ja pakokaasunpoistoon. Puhallinsiipi on valmistettu alumiinista, kotelo teräksestä. Moottorin pyörimisnopeus on 2800 rpm ja suojausluokka IP55. FUA1800 moottoriteho 0,55 kw/400v (IE2) nimellisvirta A imuilma max. +80 o C äänitaso 63,8 db(a) ISO 3746 imu-/poistoliitäntä Ø160mm paino 12,3 kg FUA2100 moottoriteho 0,75 kw/400v (IE2) nimellisvirta 1.9-2A imuilma max. +80 o C äänitaso 65,9 db(a) ISO 3746 imu-/poistoliitäntä Ø160mm paino 16,4 kg FUA1800 0,55 kw/400v 657 FUA2100 0,75 kw/400v 879 FUA2101 0,75 kw/230v MB-FUA/S1 Puhaltimen asennussarja FUA 51 FUA2101 moottoriteho 0,75 kw/230v (IE2) nimellisvirta 5A imuilma max. +80 o C äänitaso 65,9 db(a) ISO 3746 imu-/poistoliitäntä Ø160mm paino 16,5 kg 12

13 FUA puhaltimet FUA3000 moottoriteho 1,1 kw/400v (IE2) nimellisvirta 2,5-2,7A imuilma max. +80 o C äänitaso 68,1 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 274x201mm paino 21,9 kg FUA3000 1,1 kw/400v FUA4700 2,2 kw/400v FUA4700 moottoriteho 2,2 kw/400v (IE2) nimellisvirta 4,8-4,9A imuilma max. +80 o C äänitaso 75,9 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 348x205mm paino 34,5 kg LISÄVARUSTEET MB-FUA/S2 OL-250 OL-315 Puhaltimen asennusjalka FUA-3000 / FUA FUA-3000 poistoliitäntäyhde Ø250mm 114 FUA-4700 poistoliitäntäyhde Ø315mm

14 TEV puhaltimet TEV puhaltimet ovat kohdepoistoon tarkoitettuja keskipakopuhaltimia, jotka on suunniteltu hitsaussavun, haitallisten pölyjen, kaasujen, öljysumun ja pakokaasunpoistoon. Puhallinsiipi on valmistettu alumiinista, kotelo teräksestä. Moottorin pyörimisnopeus on 2800 rpm ja suojausluokka IP55 TEV-385 moottoriteho 0,75 kw/400v (IE2) nimellisvirta 1.7 A imuilma max +80 o C äänitaso 80 db(a) ISO 3746 imuliitäntä Ø160mm poistoliitäntä 230x312mm paino 51 kg TEV-585 moottoriteho 2,2 kw/400v (IE2) nimellisvirta 4,61 A imuilma max +80 o C äänitaso 86 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 274x201mm paino 60 kg TEV-385 0,75 kw/400v TEV-585 2,2 kw/230v Lisävarusteet: TEV-385 TOL-250 poistoliitäntäyhde Ø250mm 179 SC-160 pehmoyhde imuaukkoon 31 SC-250 pehmoyhde Ø250mm 35 TEV-KIT/3 Tärinävaimennussarja sisältää: TOL-250, 2xSC, ja kumieristimet 399 Lisävarusteet: TEV-585 TOL-315 poistoliitäntäyhde Ø315mm 203 SC-200 pehmoyhde imuaukkoon 35 SC-315 pehmoyhde Ø315mm 48 TEV-KIT/5 Tärinävaimennussarja sisältää: TOL-315, 2xSC, ja kumieristimet 430 HUOM! LAAJA VALIKOIMA PUHALTIMIA < 300 kw, KYSY LISÄÄ 14

15 TEV puhaltimet TEV-765 moottoriteho 4 kw/400v (IE2) nimellisvirta 7,69 A imuilma max +80 o C äänitaso 87 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 290x460mm paino 95 kg TEV-985 moottoriteho 7,5 kw/400v (IE2) nimellisvirta 14,1 A imuilma max +80 o C äänitaso 96 db(a ISO 3746 imuliitäntä Ø315mm poistoliitäntä 320x508mm paino 105 kg TEV kw/400v TEV-985 7,5 kw/230v Lisävarusteet: TEV-765 TOL-400 poistoliitäntäyhde Ø400mm 235 SC-250 pehmoyhde imuaukkoon 43 Ø250mm SC-400 pehmoyhde Ø400mm 67 TEV-KIT/7 Tärinävaimennussarja sisältää: 520 TOL-400, 2xSC, ja kumieristimet Lisävarusteet: TEV-985 TOL-500 poistoliitäntäyhde Ø500mm 256 SC-315 pehmoyhde imuaukkoon 48 SC-500 pehmoyhde Ø315mm 79 TEV-KIT/9 Tärinävaimennussarja sisältää: TOL-500, 2xSC, ja kumieristimet 550 HUOM! LAAJA VALIKOIMA PUHALTIMIA < 300 kw, KYSY LISÄÄ 15

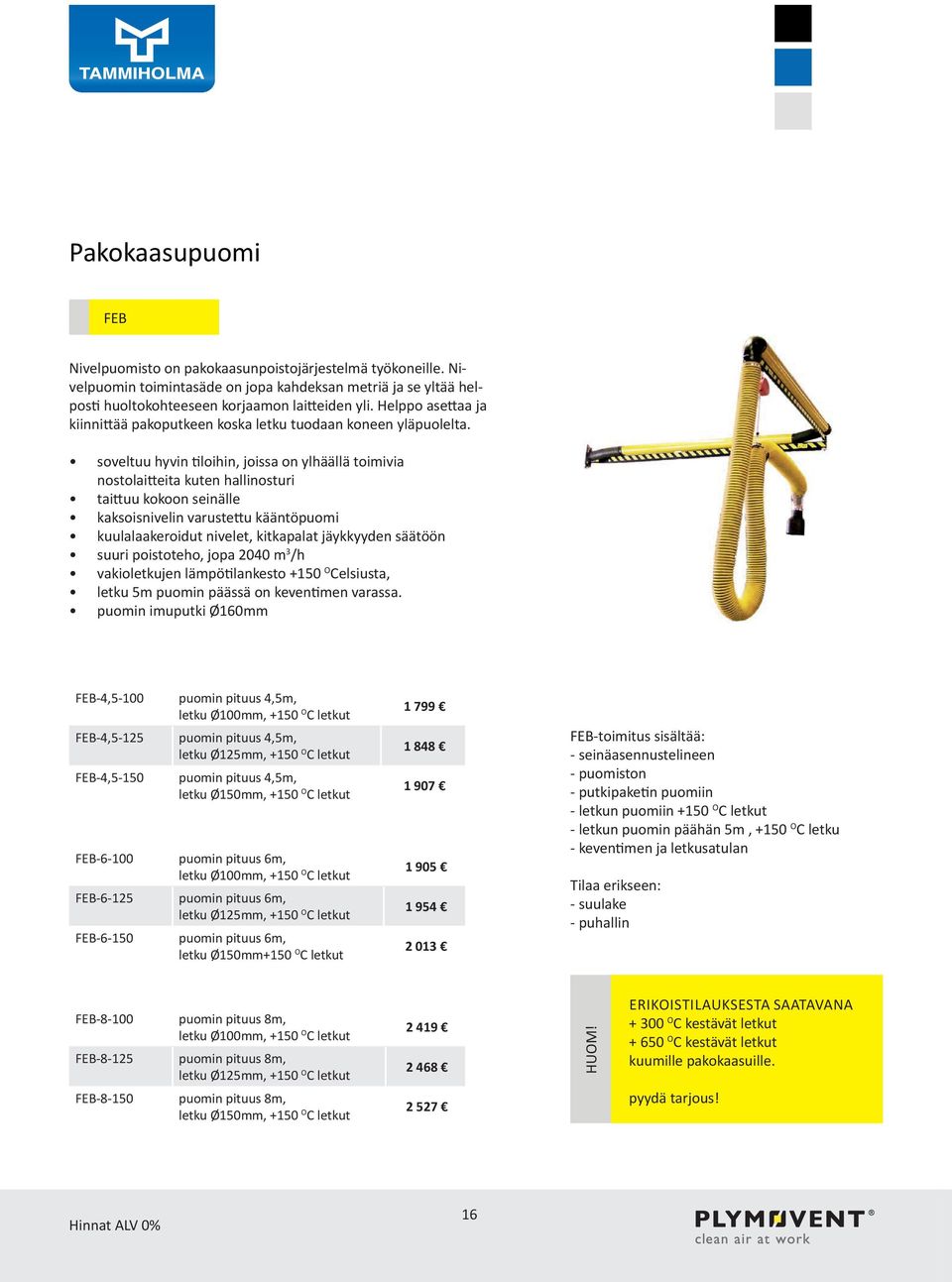

16 Pakokaasupuomi FEB Nivelpuomisto on pakokaasunpoistojärjestelmä työkoneille. Nivelpuomin toimintasäde on jopa kahdeksan metriä ja se yltää helposti huoltokohteeseen korjaamon laitteiden yli. Helppo asettaa ja kiinnittää pakoputkeen koska letku tuodaan koneen yläpuolelta. soveltuu hyvin tiloihin, joissa on ylhäällä toimivia nostolaitteita kuten hallinosturi taittuu kokoon seinälle kaksoisnivelin varustettu kääntöpuomi kuulalaakeroidut nivelet, kitkapalat jäykkyyden säätöön suuri poistoteho, jopa 2040 m 3 /h vakioletkujen lämpötilankesto +150 O Celsiusta, letku 5m puomin päässä on keventimen varassa. puomin imuputki Ø160mm FEB-4,5-100 FEB-4,5-125 FEB-4,5-150 puomin pituus 4,5m, letku Ø100mm, +150 O C letkut puomin pituus 4,5m, letku Ø125mm, +150 O C letkut puomin pituus 4,5m, letku Ø150mm, +150 O C letkut FEB puomin pituus 6m, letku Ø100mm, +150 O C letkut FEB puomin pituus 6m, letku Ø125mm, +150 O C letkut FEB puomin pituus 6m, letku Ø150mm+150 O C letkut FEB-toimitus sisältää: - seinäasennustelineen - puomiston - putkipaketin puomiin - letkun puomiin +150 O C letkut - letkun puomin päähän 5m, +150 O C letku - keventimen ja letkusatulan Tilaa erikseen: - suulake - puhallin FEB puomin pituus 8m, letku Ø100mm, +150 O C letkut FEB puomin pituus 8m, letku Ø125mm, +150 O C letkut FEB puomin pituus 8m, letku Ø150mm, +150 O C letkut HUOM! ERIKOISTILAUKSESTA SAATAVANA O C kestävät letkut O C kestävät letkut kuumille pakokaasuille. pyydä tarjous! 16

17 Pakokaasuradat DRAGON KATSASTUKSEEN Myös liikkuvalle ajoneuvolle. Grabber suulakkeella tai pihtikiinnityksellä radan pituus jopa 23,4 metriä. rata voidaan kannakoida kattoon tai seinään. letkukoot ø75mm, ø100mm tai ø125mm PYYDÄ TARJOUS MRP KORJAAMOILLE Paikallaan olevalle ajoneuvolle tai koneelle. MRP voidaan asentaa palvelemaan useaa työpistettä. MRP rata voidaan varustaa myös useammalla imuvaunulla. radan pituus jopa 30 metriä. rata voidaan kannakoida kattoon tai seinään. PYYDÄ TARJOUS 17

18 Pakokaasuradat STP KORJAAMOILLE JA JA KATSASTUKSEEN Myös liikkuvalle ajoneuvolle STP voidaan asentaa samansuuntaisesti ajoneuvon kulkusuunnan kanssa, mikä takaa täyden pakokaasunpoiston ajoneuvon sisääntulosta ulosmenoon. STP pakokaasurata voidaan asentaa myös työpisteiden suuntaisesti, mikäli operoidaan paikallaan olevia ajoneuvoja. Toimitus sisältää vakiokannakkeet: 3 metriä katosta tai 1m seinästä. radan pituus lähes rajoittamaton. rata voidaan kannakoida kattoon tai seinään. yksi tai useampi imuvaunu samassa radassa tilaa erikseen: imuvaunu, letku, suulake, puhallin IC/EC IMUVAUNU Mikäli rataan kohdistuu letkun välityksellä sivuttaisvetoa, paras vaihtoehto on silloin ulkoinen imuvaunu, koska ulkoisessa imuvaunussa on enemmän vaunua suorassapitäviä pyöriä rataan nähden. EC imuvaunu Jos sivuttaisvetoa on vähemmän, hyvä vaihtoehto on sisäinen imuvaunu, katso kuva ylimpänä STP-6 pakokaasurata, L = 6m STP-9 pakokaasurata, L = 9m STP-12 pakokaasurata, L = 12m STP-15 pakokaasurata, L = 15m STP-18 pakokaasurata, L = 15m RRSS kannake L=1000mm, radan sivusta EC-imuvaunulle 95 RRTS II kannake, (yläkuva) radan päältä IC-imuvaunulle 78 TUB Ø48,3mm teräsputki, sinkattu 13 / m IC-100 Ø100 sisäinen imuvaunu 927 IC-125 Ø125 sisäinen imuvaunu 927 IC-150 Ø150 sisäinen imuvaunu 891 EC-100 Ø100 ulkoinen imuvaunu EC-125 Ø125 ulkoinen imuvaunu EC-150 Ø150 ulkoinen imuvaunu

19 Pakokaasuradat hälytysajoneuvoille automaatti-irrotuksella VSR Plymovent VSR on hälytysajoneuvoille tarkoitettu täysin automaattinen pakokaasurata. VSR ei vaadi käyttäjän toimia. VSR soveltuu ajoneuvoille joissa on pystysuoraan asennettu pakoputki. VSR sopii ajoneuvoille, joiden täytyy joko peruuttaa talliin tai jotka ajavat autohallin läpi. VSR sopii myös useamman ajoneuvon jonoille. VSR-toimitus sisältää kannakoinnin ja radan täydellisenä. Pakoputkeen asennettava FBC-adapteri on lisävaruste. kannatinjärjestelmä myötäilee autoa 300mm sivuille helppo säätää jos auto vaihtuu kaiken kokoisille pakoputkille täysin automaattinen, ei käyttäjän toimia VSR-6 pakokaasurata, L = 6m VSR-9 pakokaasurata, L = 9m VSR-12 pakokaasurata, L = 12m FBC PAKOPUTKIADAPTERI HUOM! SAATAVANA MYÖS PITEMPIÄ VSR-RATOJA, KYSY LISÄÄ FBC-118 adapteri Ø118 mm pakoputkelle 447 FBC-130 adapteri Ø130 mm pakoputkelle 695 HUOM! SAATAVANA MYÖS MUITA FBC-KOKOJA, KYSY LISÄÄ 19

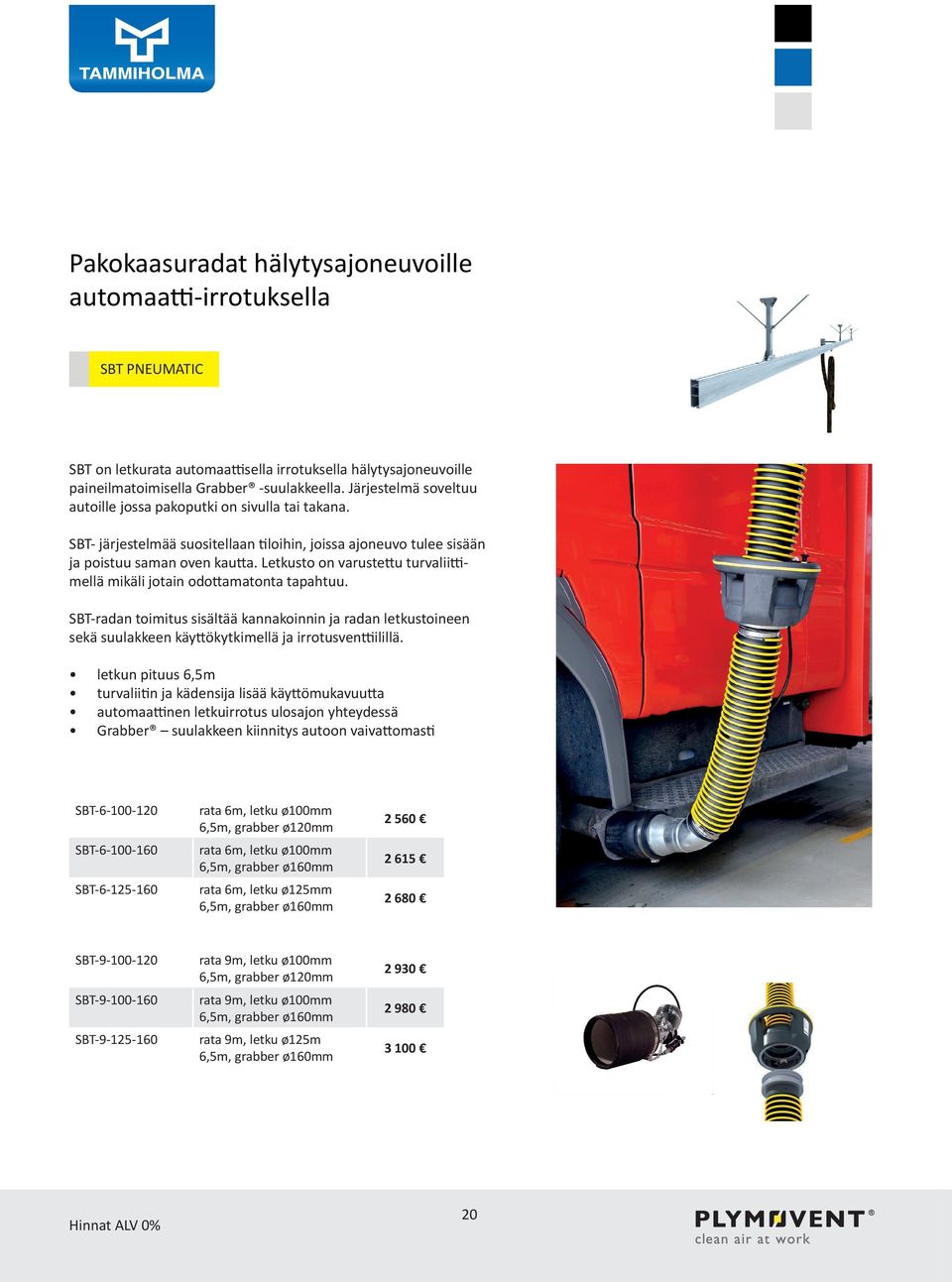

20 Pakokaasuradat hälytysajoneuvoille automaatti-irrotuksella SBT PNEUMATIC SBT on letkurata automaattisella irrotuksella hälytysajoneuvoille paineilmatoimisella Grabber -suulakkeella. Järjestelmä soveltuu autoille jossa pakoputki on sivulla tai takana. SBT- järjestelmää suositellaan tiloihin, joissa ajoneuvo tulee sisään ja poistuu saman oven kautta. Letkusto on varustettu turvaliittimellä mikäli jotain odottamatonta tapahtuu. SBT-radan toimitus sisältää kannakoinnin ja radan letkustoineen sekä suulakkeen käyttökytkimellä ja irrotusventtiilillä. letkun pituus 6,5m turvaliitin ja kädensija lisää käyttömukavuutta automaattinen letkuirrotus ulosajon yhteydessä Grabber suulakkeen kiinnitys autoon vaivattomasti SBT SBT SBT rata 6m, letku ø100mm 6,5m, grabber ø120mm rata 6m, letku ø100mm 6,5m, grabber ø160mm rata 6m, letku ø125mm 6,5m, grabber ø160mm SBT SBT SBT rata 9m, letku ø100mm 6,5m, grabber ø120mm rata 9m, letku ø100mm 6,5m, grabber ø160mm rata 9m, letku ø125m 6,5m, grabber ø160mm

21 Pakokaasuradat hälytysajoneuvoille automaatti-irrotuksella SBTM MAGNETIC SBTM on letkurata automaattisella irrotuksella hälytysajoneuvoille magneettikiinnitteisellä suulakkeella. Soveltuu autoille jossa pakoputki on sivulla tai takana. Kun auton edetessä ovea kohti magneettiseen suulakkeeseen kohdistuu riittävä veto, irtoaa suulake pakoputken vastakappaleesta. Letkusto on varustettu turvaliittimellä mikäli jotain odottamatonta tapahtuu. Magneettinen suulake on suunniteltu niin että se päästää hallitusti jäähdytysilmaa pakoputkeen. Auton peruuttaessa takaisin halliin magneettisuulake asetetaan pakoputkenpään vastakappaletta kohti ja liitäntä autoon on valmis. Paineilmaa tai muita sähköisiä järjestelmiä ei radan toimintaan tarvita. Letkun pituus 6,5m. SBTM-radan toimitus sisältää kannakoinnin ja radan letkustoineen suulakkeella täydellisenä. Sisältää myös pakoputkeen asennettavan suulakkeen vastakappaleen. Letku ø100mm SBTM pakokaasurata, L = 6m, grabber ø100mm SBTM pakokaasurata, L = 6m, grabber ø100mm SBTM pakokaasurata, L = 6m, grabber ø125mm SBTM pakokaasurata, L = 6m, grabber ø100mm SBTM pakokaasurata, L = 6m, grabber ø100mm SBTM pakokaasurata, L = 6m, grabber ø125mm

22 Puhaltimen ohjaus PCU-1000 PCU-1000 ohjauskeskus käynnistää automaattisesti puhaltimen käynnistettäessä letkuun liitetyn ajoneuvon. Kun ajoneuvon moottori sammutetaan, jatkuu imu säädettävän jälkikäynnin mukaan 7 sekuntia 6 minuuttia. Järjestelmä koostuu PCU-1000 ohjauskeskuksesta ja PC-500 (24 V) virtausantureista. Ohjauskeskuksessa mahdollisuus myös käyttää puhallinta manuaalisesti. sähköliitäntä 230V sisältää kontaktorin sisältää muuntajan 24V max. 5,5 kw moottorille moottorisuoja tilattava erikseen toimii yhdessä PC-500 anturin/anturien kanssa ICE-LC ICE-LC OHJAUSKESKUS ohjaa moottoroitua sulkupeltia ja siinä on säädettävä jälkikäyntiaika V - 24V sulkupellille - jälkikäyntiaika säädettävissä 7 sekuntia 6 minuuttia ICE-LC ohjauskeskus 230 / 24V 310 PCU-1000 autom. ohjauskeskus 230 / 24V 640 PC-500 virtausanturi 24V asennetaan pakokaasurataan PC-500 virtausanturi 24V 95 SULKUPELLIT AD MOOTTOROITU SULKUPELTI ohjaa keskitetyssä järjestelmässä imutehoa sinne missä sitä tarvitaan. Aukeamis- ja sulkeutumisaika 8 sekuntia. AD-160 Ø160 mm putkelle, 24 V 330 AD-200 Ø200 mm putkelle, 24 V 340 AD-250 Ø250 mm putkelle, 24 V 416 AD-315 Ø315 mm putkelle, 24 V 518 AD-400 Ø400 mm putkelle, 24 V 678 HUOM! SAATAVANA MYÖS MUITA KOKOJA, KYSY LISÄÄ 22

23 Puhaltimen ohjaus MOOTTORISUOJAKYTKIN ON/OFF - käyttökytkimillä, kotelo MS-1,6 FUA MS-2,5 TEV-385, FUA2100, 70 MS-4 FUA MS-6,3 TEV-585, FUA MS-10 TEV TAAJUUSMUUTTAJA Järjestelmän imuteho asetetaan haluttuun imutehoon jonka taajuusmuuttaja pitää tasaisena jos imupisteiden imumäärä vaihtelee putkistossa. Taajuusmuuttajaa ohjaa paine-erolähetin. Kun imutarve pienenee, hidastuu vastaavasti puhaltimen pyörintänopeus. Järjestelmä käynnistetään taajuusmuuttajasta, erillisestä kaukokäynnistimestä tai ohjataan ohjainkellolla. SA-24/75 käynnistää puhaltimen kun puhallin käynnistetään esim. mikrokytkimellä etänä. - sähköliitäntä 400V - sisältää kontaktorin ja ohjauskytkentärasian S-100 imuvarteen - sisältää muuntajan 24V - max. 5,5 kw moottorille - moottorisuoja tilattava erikseen. SA-2475 ohjauskeskus 335 M-1000 M1000 käynnistää puhaltimen kun käytetään esim. sulkupeltejä usean imupisteen järjestelmässä - sähköliitäntä 400V - sisältää kontaktorin - sisältää muuntajan 24V - max. 5,5 kw moottorille - moottorisuoja tilattava erikseen. DCV FUA-4700, TEV-585 (2,2 kw) 850 DCV TEV-765 (4 kw) DCV TEV-985 (7,5 kw) TG TG säätää puhaltimien nopeutta mittaamalla järjestelmän ilmanpainetta. Tieto välitetään DCV taajuusmuuttajalle. - ulostulosignaali 4-20 ma Pa - 24V, IP54 - käyttöjännite VDC tasavirta - ympäristön lämpötila 0 70 C TG paine-erolähetin 580 M1000 ohjauskeskus

24 HELSINKI, PÄÄKONTTORI JA VARASTO Teerisuonkuja 5, Helsinki Puhelin: (09) Faksi: (09) Myynnin sähköposti: HELSINKI Myyntipäällikkö Petri Järvinen Myynti Jussi Kirjavainen Huolto ja varaosat Ari Backlund JYVÄSKYLÄ Janne Manner Ahjokatu 20, Jyväskylä TURKU Henrik Hollsten Niemeläntie 3 H, Kaarina Y-TUNNUS VAT FI MYYNTIEHDOT: TK YLEISET
