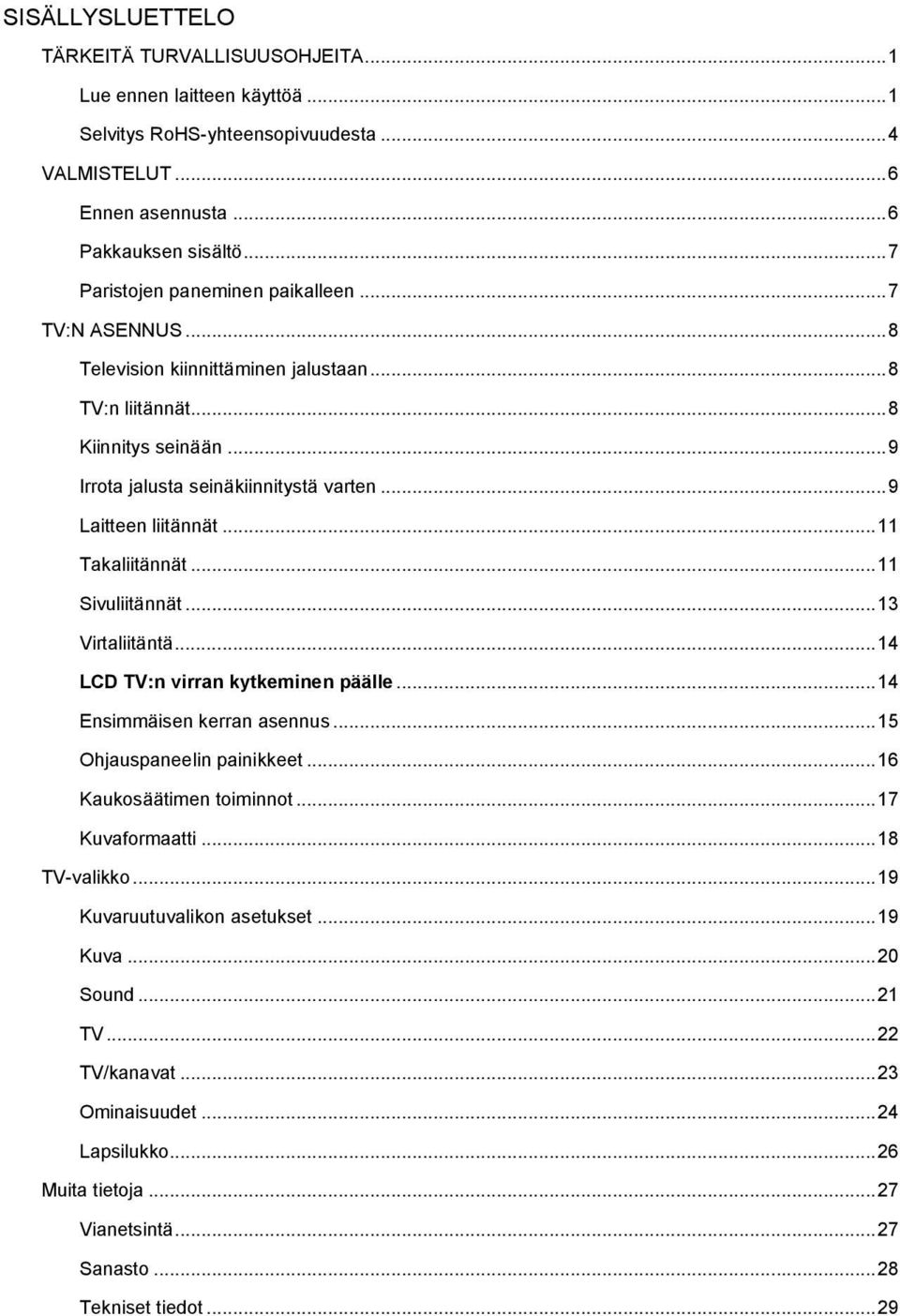

1 SISÄLLYSLUETTELO TÄRKEITÄ TURVALLISUUSOHJEITA...1 Lue ennen laitteen käyttöä...1 Selvitys RoHS-yhteensopivuudesta...4 VALMISTELUT...6 Ennen asennusta...6 Pakkauksen sisältö...7 Paristojen paneminen paikalleen...7 TV:N ASENNUS...8 Television kiinnittäminen jalustaan...8 TV:n liitännät...8 Kiinnitys seinään...9 Irrota jalusta seinäkiinnitystä varten...9 Laitteen liitännät...11 Takaliitännät...11 Sivuliitännät...13 Virtaliitäntä...14 LCD TV:n virran kytkeminen päälle...14 Ensimmäisen kerran asennus...15 Ohjauspaneelin painikkeet...16 Kaukosäätimen toiminnot...17 Kuvaformaatti...18 TV-valikko...19 Kuvaruutuvalikon asetukset...19 Kuva...20 Sound...21 TV...22 TV/kanavat...23 Ominaisuudet...24 Lapsilukko...26 Muita tietoja...27 Vianetsintä...27 Sanasto...28 Tekniset tiedot...29

2

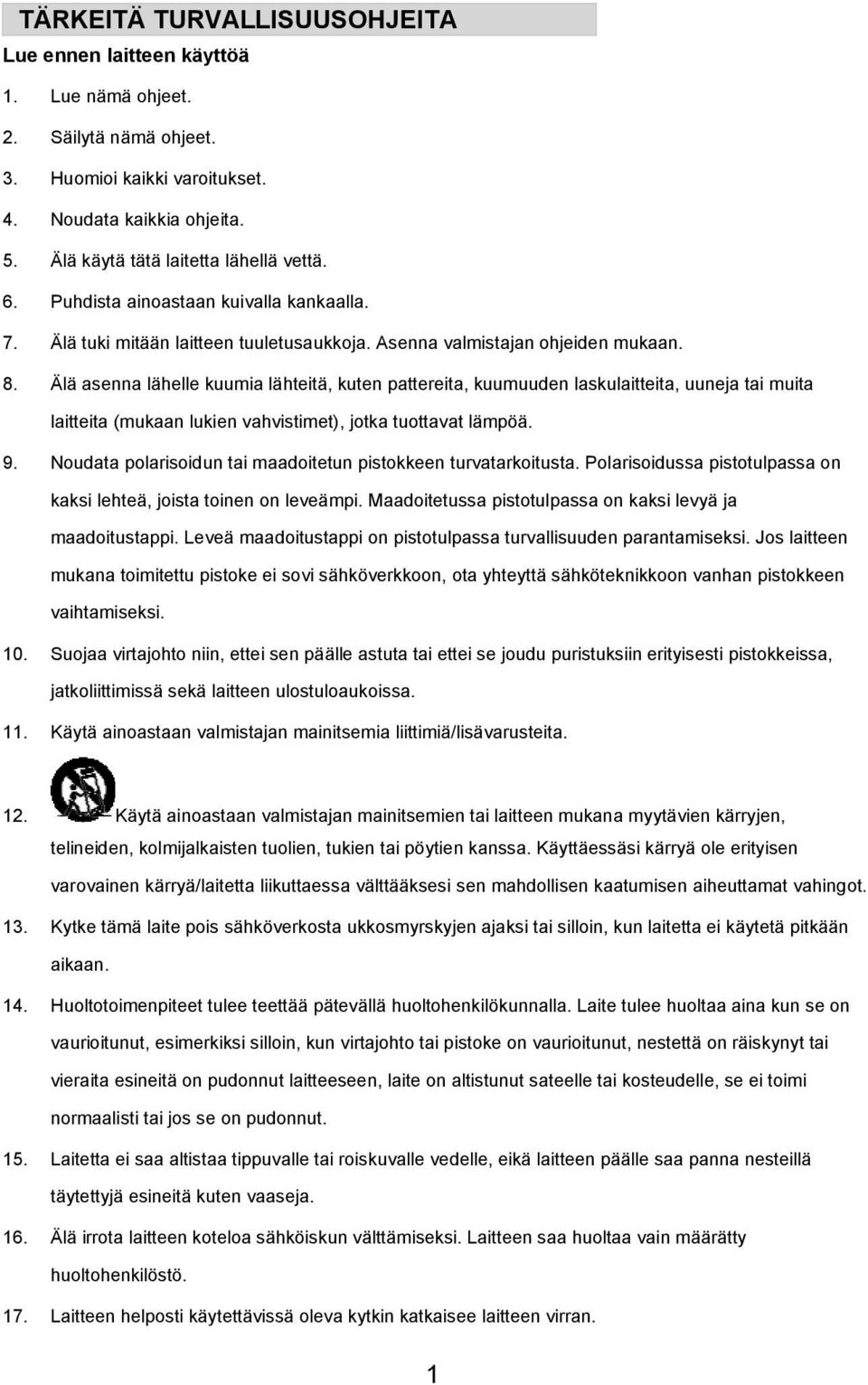

3 TÄRKEITÄ TURVALLISUUSOHJEITA Lue ennen laitteen käyttöä 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta lähellä vettä. 6. Puhdista ainoastaan kuivalla kankaalla. 7. Älä tuki mitään laitteen tuuletusaukkoja. Asenna valmistajan ohjeiden mukaan. 8. Älä asenna lähelle kuumia lähteitä, kuten pattereita, kuumuuden laskulaitteita, uuneja tai muita laitteita (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Noudata polarisoidun tai maadoitetun pistokkeen turvatarkoitusta. Polarisoidussa pistotulpassa on kaksi lehteä, joista toinen on leveämpi. Maadoitetussa pistotulpassa on kaksi levyä ja maadoitustappi. Leveä maadoitustappi on pistotulpassa turvallisuuden parantamiseksi. Jos laitteen mukana toimitettu pistoke ei sovi sähköverkkoon, ota yhteyttä sähköteknikkoon vanhan pistokkeen vaihtamiseksi. 10. Suojaa virtajohto niin, ettei sen päälle astuta tai ettei se joudu puristuksiin erityisesti pistokkeissa, jatkoliittimissä sekä laitteen ulostuloaukoissa. 11. Käytä ainoastaan valmistajan mainitsemia liittimiä/lisävarusteita. 12. Käytä ainoastaan valmistajan mainitsemien tai laitteen mukana myytävien kärryjen, telineiden, kolmijalkaisten tuolien, tukien tai pöytien kanssa. Käyttäessäsi kärryä ole erityisen varovainen kärryä/laitetta liikuttaessa välttääksesi sen mahdollisen kaatumisen aiheuttamat vahingot. 13. Kytke tämä laite pois sähköverkosta ukkosmyrskyjen ajaksi tai silloin, kun laitetta ei käytetä pitkään aikaan. 14. Huoltotoimenpiteet tulee teettää pätevällä huoltohenkilökunnalla. Laite tulee huoltaa aina kun se on vaurioitunut, esimerkiksi silloin, kun virtajohto tai pistoke on vaurioitunut, nestettä on räiskynyt tai vieraita esineitä on pudonnut laitteeseen, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti tai jos se on pudonnut. 15. Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle, eikä laitteen päälle saa panna nesteillä täytettyjä esineitä kuten vaaseja. 16. Älä irrota laitteen koteloa sähköiskun välttämiseksi. Laitteen saa huoltaa vain määrätty huoltohenkilöstö. 17. Laitteen helposti käytettävissä oleva kytkin katkaisee laitteen virran. 1

4 18. Laite on liitettävä verkkovirtapistokkeeseen maadoitetulla pistotulpalla. 19. Käytetyt tai tyhjät paristot on hävitettävä asianmukaisesti tai kierrätettävä paikallisia lakeja noudattaen. Lisätietoja saat paikallisesta jätehuollosta. 20. Jos laitetta käytetään muualla kuin ostomaassa, on käytettävä paikallisten lakien ja asetusten mukaista verkkojohtoa. 21. Loukkaantumisten välttämiseksi laite on kiinnitettävä lattiaan/seinään näiden asennusohjeiden mukaisesti. 22. Laitetta ei saa sijoittaa suljettuun tilaan kuten kirjahyllyyn. 23. Laitteen päälle ei saa panna avointa liekkiä, kuten sytytettyjä kynttilöitä. 24. Tuuletuksen takaamiseksi television ympärillä on oltava cm (4-6 ) vapaata tilaa. Televisiota ei saa laittaa maton päälle. 25. Laitteen päälle ei saa roiskua tai tippua nestettä. 26. Laitetta ei saa altistaa sateelle tai kosteudelle, eikä laitteen päälle saa panna nesteillä täytettyjä esineitä kuten vaaseja. 27. Laite on liitettävä verkkovirtapistokkeeseen maadoitetulla pistotulpalla. 28. BildscharbV:n mukaisesti laitetta ei ole tarkoitettu käytettäväksi näyttöpäätetyöhön. 29. Laitteen virtakytkintä käytetään laitteen irrottamiseen verkkovirrasta. Sen on oltava esteettä käytettävissä. 30. Suuri äänenpaine kuulokkeista voi aiheuttaa kuulovaurioita. Taajuuskorjaimen säätäminen maksimiin lisää kuulokkeiden lähtöjännitettä ja siten äänenpaineen tasoa. VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA VAROITUS: ÄLÄ ALTISTA TÄTÄ TUOTETTA SATEELLE TAI KOSTEUDELLE PIENENTÄÄKSESI SÄHKÖISKUN TAI TULIPALON VAARAA. Tasasivuisessa kolmiossa olevan salamaiskun tarkoitus on varoittaa käyttäjää tuotteen kotelon sisässä olevasta eristämättömästä VAARALLISESTA JÄNNITTEESTÄ, joka on riittävän suuri muodostamaan sähköiskun vaaran. Symbolilla, jossa on huutomerkki kolmion sisällä, kiinnitetään käyttäjän huomio tärkeisiin käyttö- ja huoltoohjeisiin laitteen mukana tulevissa dokumenteissa. VAARA Nämä huolto-ohjeet on tarkoitettu pätevälle huoltohenkilökunnalle. Sähköiskuvaaran välttämiseksi käyttäjä ei saa tehdä muita kuin tässä käyttöohjeessa kuvattuja huoltotoimenpiteitä, jos hänellä ei erikseen ole pätevyyttä niihin. 2

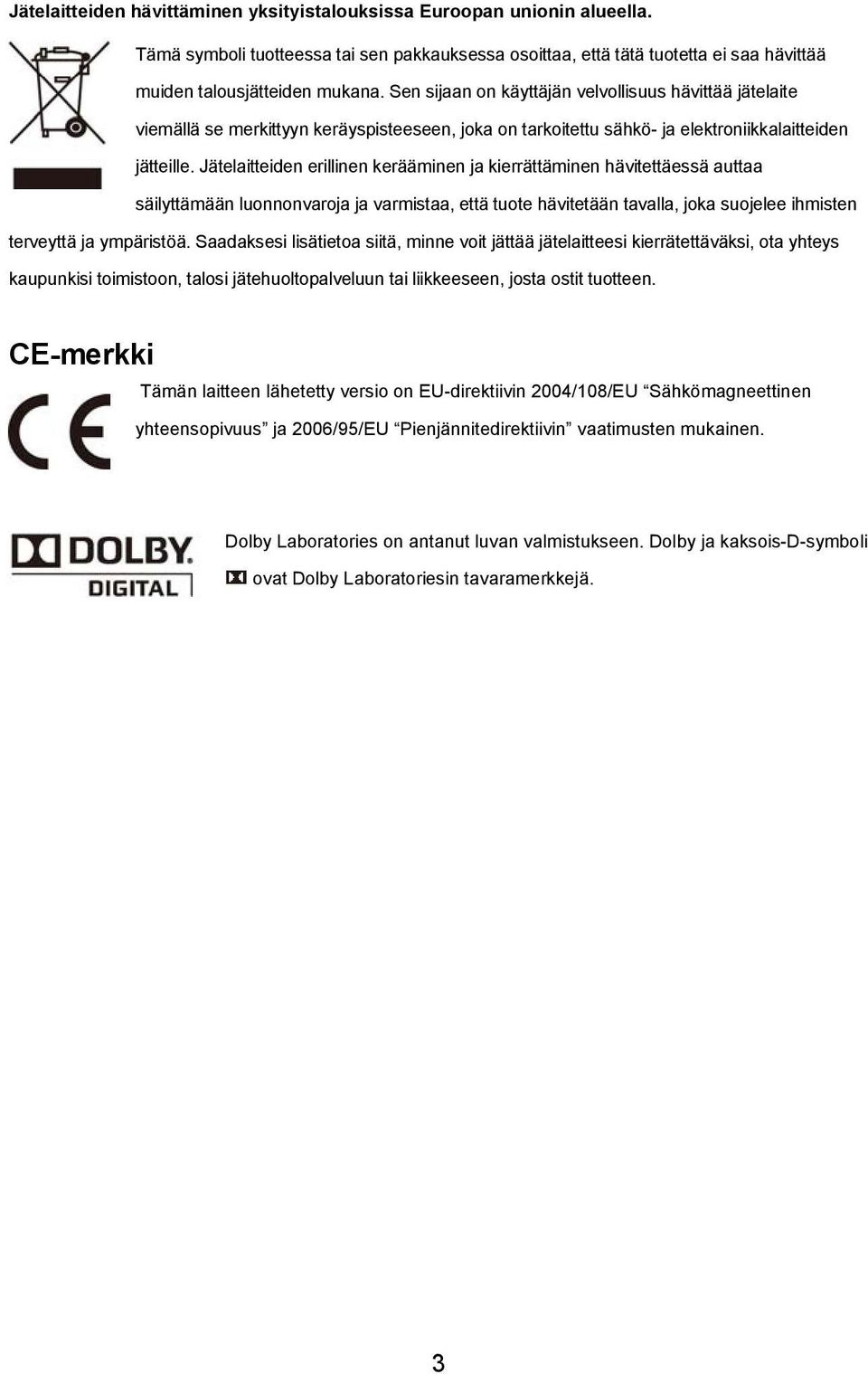

5 Jätelaitteiden hävittäminen yksityistalouksissa Euroopan unionin alueella. Tämä symboli tuotteessa tai sen pakkauksessa osoittaa, että tätä tuotetta ei saa hävittää muiden talousjätteiden mukana. Sen sijaan on käyttäjän velvollisuus hävittää jätelaite viemällä se merkittyyn keräyspisteeseen, joka on tarkoitettu sähkö- ja elektroniikkalaitteiden jätteille. Jätelaitteiden erillinen kerääminen ja kierrättäminen hävitettäessä auttaa säilyttämään luonnonvaroja ja varmistaa, että tuote hävitetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Saadaksesi lisätietoa siitä, minne voit jättää jätelaitteesi kierrätettäväksi, ota yhteys kaupunkisi toimistoon, talosi jätehuoltopalveluun tai liikkeeseen, josta ostit tuotteen. CE-merkki Tämän laitteen lähetetty versio on EU-direktiivin 2004/108/EU Sähkömagneettinen yhteensopivuus ja 2006/95/EU Pienjännitedirektiivin vaatimusten mukainen. Dolby Laboratories on antanut luvan valmistukseen. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. 3

6 Selvitys RoHS-yhteensopivuudesta Tämä tuote on suunniteltu sekä valmistettu Euroopan parlamentin ja neuvoston 2002/95/EY-direktiivin mukaan koskien tiettyjen myrkyllisten aineiden käytön rajoittamista sähkö- ja elktroniikkalaitteistossa (RoHS-direktiivi) ja se täyttää Euroopan Teknisen komission (TAC) asettamat enimmäipitoisuudet alla olevan kaavion mukaan: Aine Ehdotettu enimmäispitoisuus Todellinen pitoisuus Lyijy (Pb) 0,1% < 0,1% Elohope (Hg) 0,1% < 0,1% Kadmium (Cd) 0,01% < 0,01% Kuudenarvoinen kromi (Cr 6+ ) 0,1% < 0,1% Polybromibifenyyli (PBB) 0,1% < 0,1% Polybromidifenyylieetteri (PBDE) 0,1% < 0,1% Tietyt komponentit ovat vapautettuja yllä olevan listan pitoisuuksista RoHS-direktiivin liitten mukaisesti: Esimerkkejä tälläisistä vapautetuista komponenteista ovat: 1. Elohopea pienissä loistevalaisimissa ei ylitä 5 mg lamppua kohden ja muissa lampuissa, jotka eivat ole erikseen mainittu RoHS-direktiivin liittessä. 2. Lyijy kuvaputken lasissa, elektronisissa komponenteissa, loisteputkissa sekä keraamisissa elektroniikan osissa (esim. pietsoelektroniikkalaitteet). 3. Lyijy korkean lämpötilan juotoksissa (kuten lyijypohjaiset seokset, jotka sisältävät lyijyä 85% painostaan tai enemmän). 4. Lyijy kohdentavana elementtinä teräksessä, joka voi sisältää painostaan jopa 0,35% lyijyä, alumiinissa joka voi sisältää painostaan jopa 0,4% lyijyä ja kupariseoksessa, joka voi sisältää painostaan jopa 4% lyijyä. 4

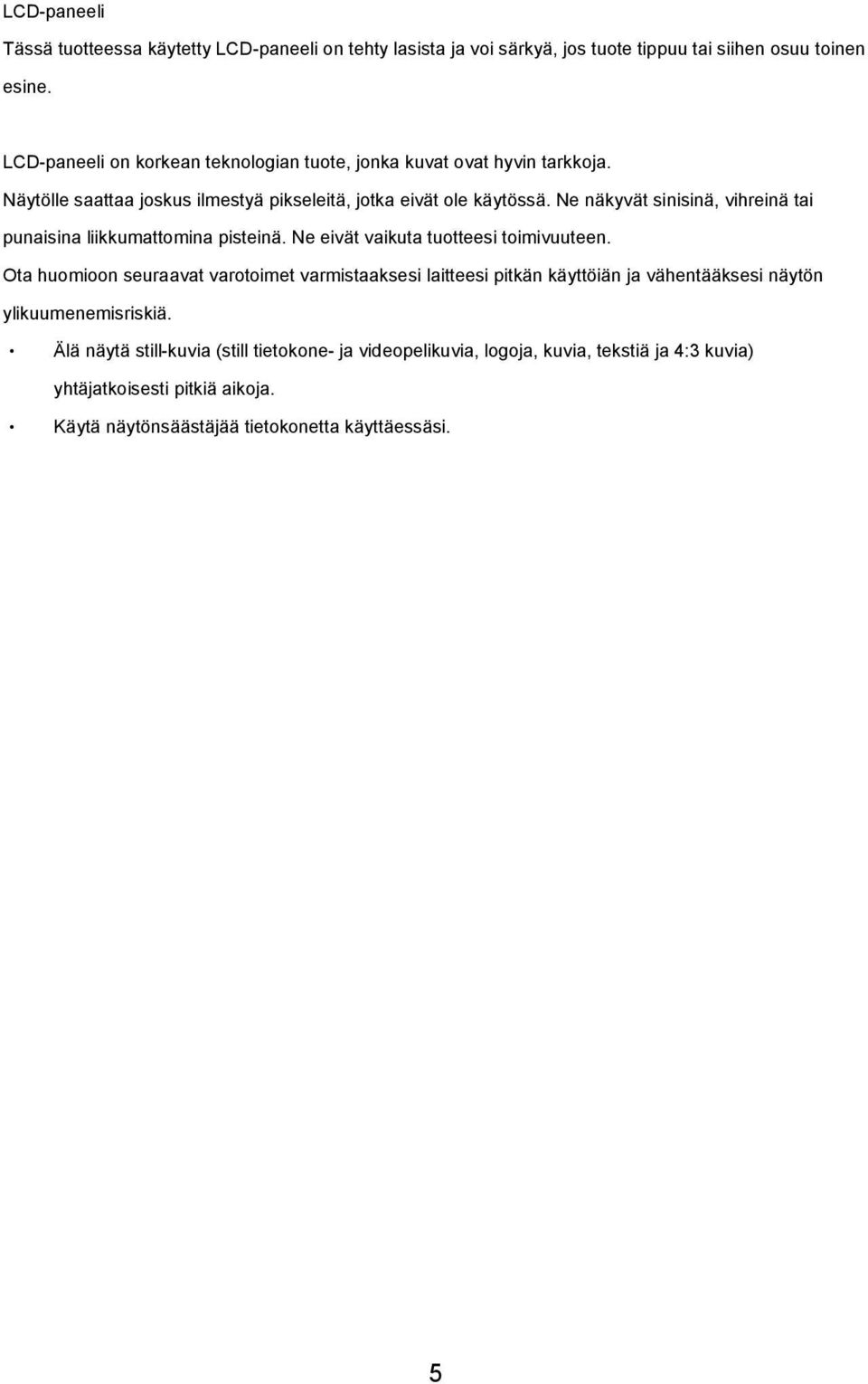

7 LCD-paneeli Tässä tuotteessa käytetty LCD-paneeli on tehty lasista ja voi särkyä, jos tuote tippuu tai siihen osuu toinen esine. LCD-paneeli on korkean teknologian tuote, jonka kuvat ovat hyvin tarkkoja. Näytölle saattaa joskus ilmestyä pikseleitä, jotka eivät ole käytössä. Ne näkyvät sinisinä, vihreinä tai punaisina liikkumattomina pisteinä. Ne eivät vaikuta tuotteesi toimivuuteen. Ota huomioon seuraavat varotoimet varmistaaksesi laitteesi pitkän käyttöiän ja vähentääksesi näytön ylikuumenemisriskiä. Älä näytä still-kuvia (still tietokone- ja videopelikuvia, logoja, kuvia, tekstiä ja 4:3 kuvia) yhtäjatkoisesti pitkiä aikoja. Käytä näytönsäästäjää tietokonetta käyttäessäsi. 5

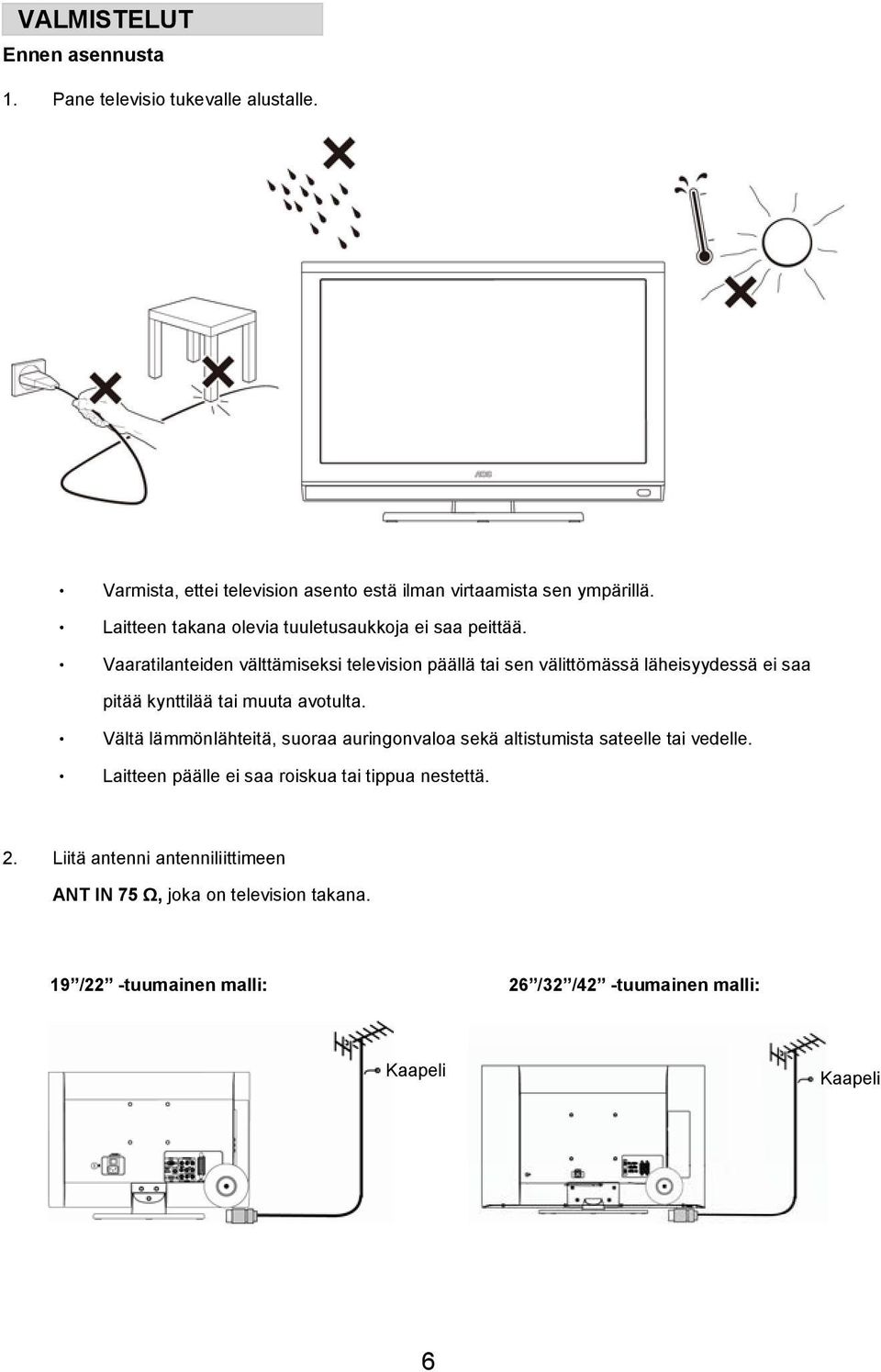

8 VALMISTELUT Ennen asennusta 1. Pane televisio tukevalle alustalle. Varmista, ettei television asento estä ilman virtaamista sen ympärillä. Laitteen takana olevia tuuletusaukkoja ei saa peittää. Vaaratilanteiden välttämiseksi television päällä tai sen välittömässä läheisyydessä ei saa pitää kynttilää tai muuta avotulta. Vältä lämmönlähteitä, suoraa auringonvaloa sekä altistumista sateelle tai vedelle. Laitteen päälle ei saa roiskua tai tippua nestettä. 2. Liitä antenni antenniliittimeen ANT IN 75 Ω, joka on television takana. 19 /22 -tuumainen malli: 26 /32 /42 -tuumainen malli: Kaapeli Kaapeli 6

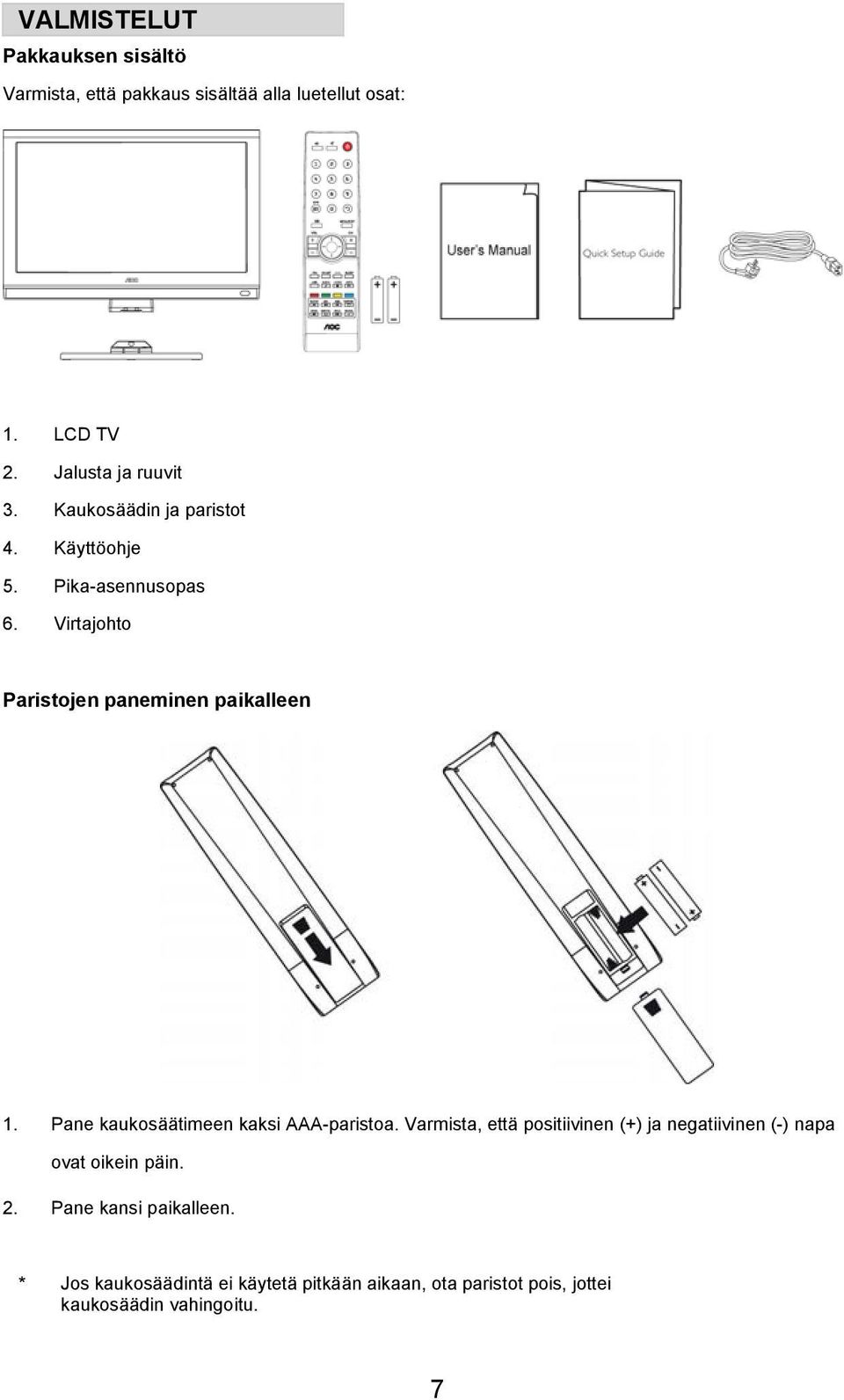

9 VALMISTELUT Pakkauksen sisältö Varmista, että pakkaus sisältää alla luetellut osat: 1. LCD TV 2. Jalusta ja ruuvit 3. Kaukosäädin ja paristot 4. Käyttöohje 5. Pika-asennusopas 6. Virtajohto Paristojen paneminen paikalleen 1. Pane kaukosäätimeen kaksi AAA-paristoa. Varmista, että positiivinen (+) ja negatiivinen (-) napa ovat oikein päin. 2. Pane kansi paikalleen. * Jos kaukosäädintä ei käytetä pitkään aikaan, ota paristot pois, jottei kaukosäädin vahingoitu. 7

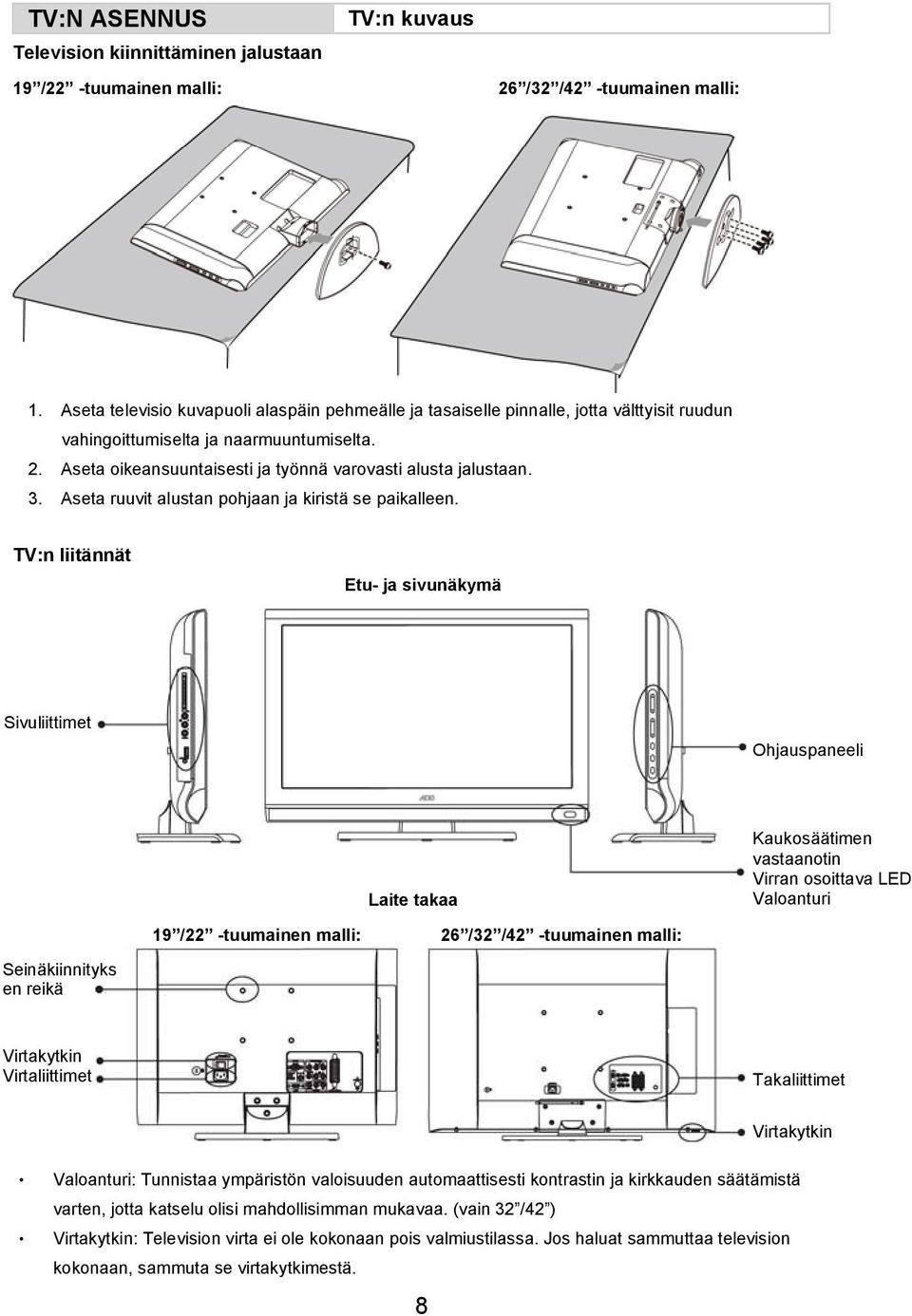

10 TV:N ASENNUS TV:n kuvaus Television kiinnittäminen jalustaan 19 /22 -tuumainen malli: 26 /32 /42 -tuumainen malli: 1. Aseta televisio kuvapuoli alaspäin pehmeälle ja tasaiselle pinnalle, jotta välttyisit ruudun vahingoittumiselta ja naarmuuntumiselta. 2. Aseta oikeansuuntaisesti ja työnnä varovasti alusta jalustaan. 3. Aseta ruuvit alustan pohjaan ja kiristä se paikalleen. TV:n liitännät Etu- ja sivunäkymä Sivuliittimet Ohjauspaneeli Laite takaa Kaukosäätimen vastaanotin Virran osoittava LED Valoanturi Seinäkiinnityks en reikä 19 /22 -tuumainen malli: 26 /32 /42 -tuumainen malli: Virtakytkin Virtaliittimet Takaliittimet Virtakytkin Valoanturi: Tunnistaa ympäristön valoisuuden automaattisesti kontrastin ja kirkkauden säätämistä varten, jotta katselu olisi mahdollisimman mukavaa. (vain 32 /42 ) Virtakytkin: Television virta ei ole kokonaan pois valmiustilassa. Jos haluat sammuttaa television kokonaan, sammuta se virtakytkimestä. 8

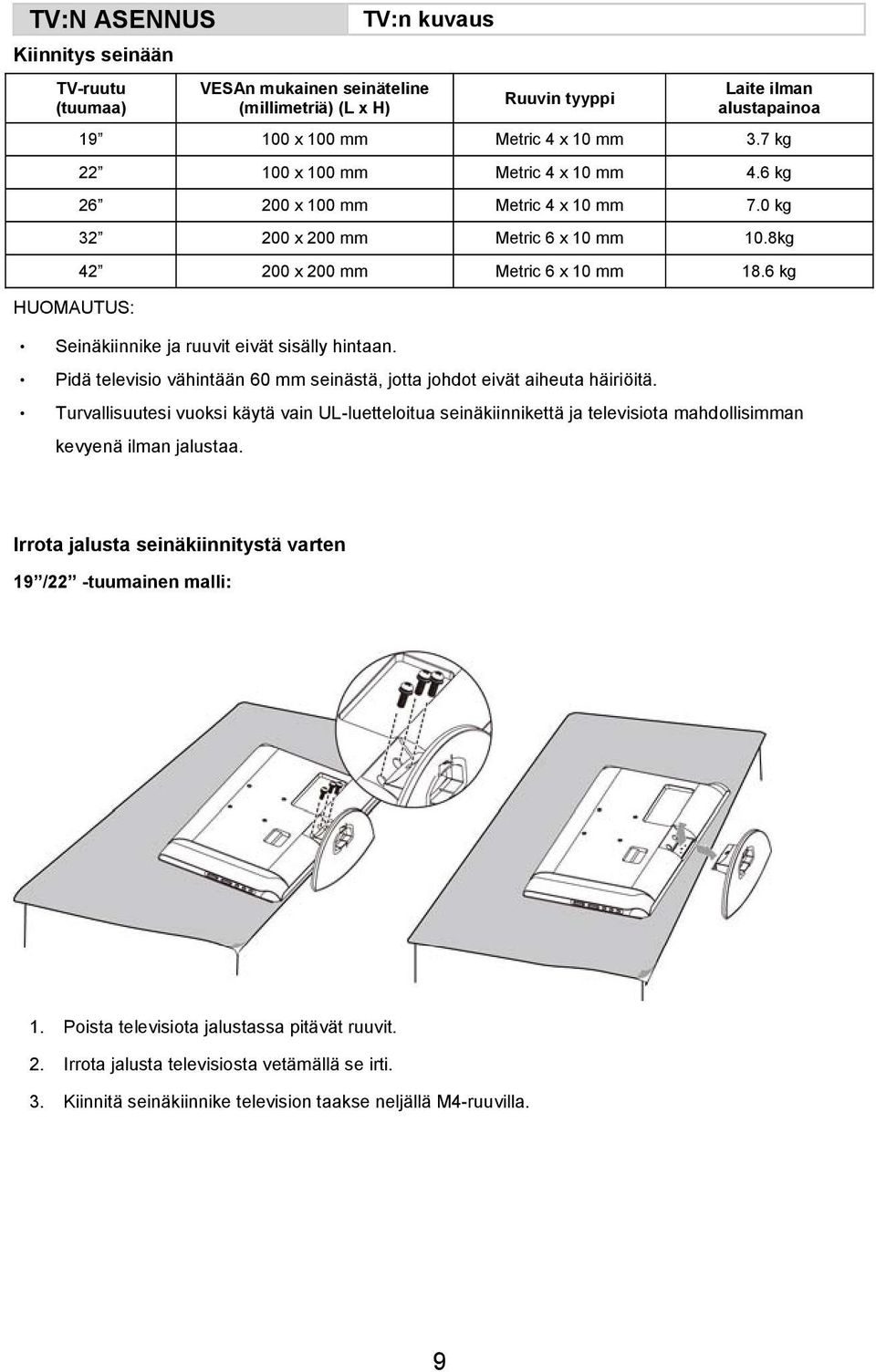

11 TV:N ASENNUS Kiinnitys seinään TV-ruutu (tuumaa) HUOMAUTUS: TV:n kuvaus VESAn mukainen seinäteline (millimetriä) (L x H) Ruuvin tyyppi Laite ilman alustapainoa x 100 mm Metric 4 x 10 mm 3.7 kg x 100 mm Metric 4 x 10 mm 4.6 kg x 100 mm Metric 4 x 10 mm 7.0 kg x 200 mm Metric 6 x 10 mm 10.8kg x 200 mm Metric 6 x 10 mm 18.6 kg Seinäkiinnike ja ruuvit eivät sisälly hintaan. Pidä televisio vähintään 60 mm seinästä, jotta johdot eivät aiheuta häiriöitä. Turvallisuutesi vuoksi käytä vain UL-luetteloitua seinäkiinnikettä ja televisiota mahdollisimman kevyenä ilman jalustaa. Irrota jalusta seinäkiinnitystä varten 19 /22 -tuumainen malli: 1. Poista televisiota jalustassa pitävät ruuvit. 2. Irrota jalusta televisiosta vetämällä se irti. 3. Kiinnitä seinäkiinnike television taakse neljällä M4-ruuvilla. 9

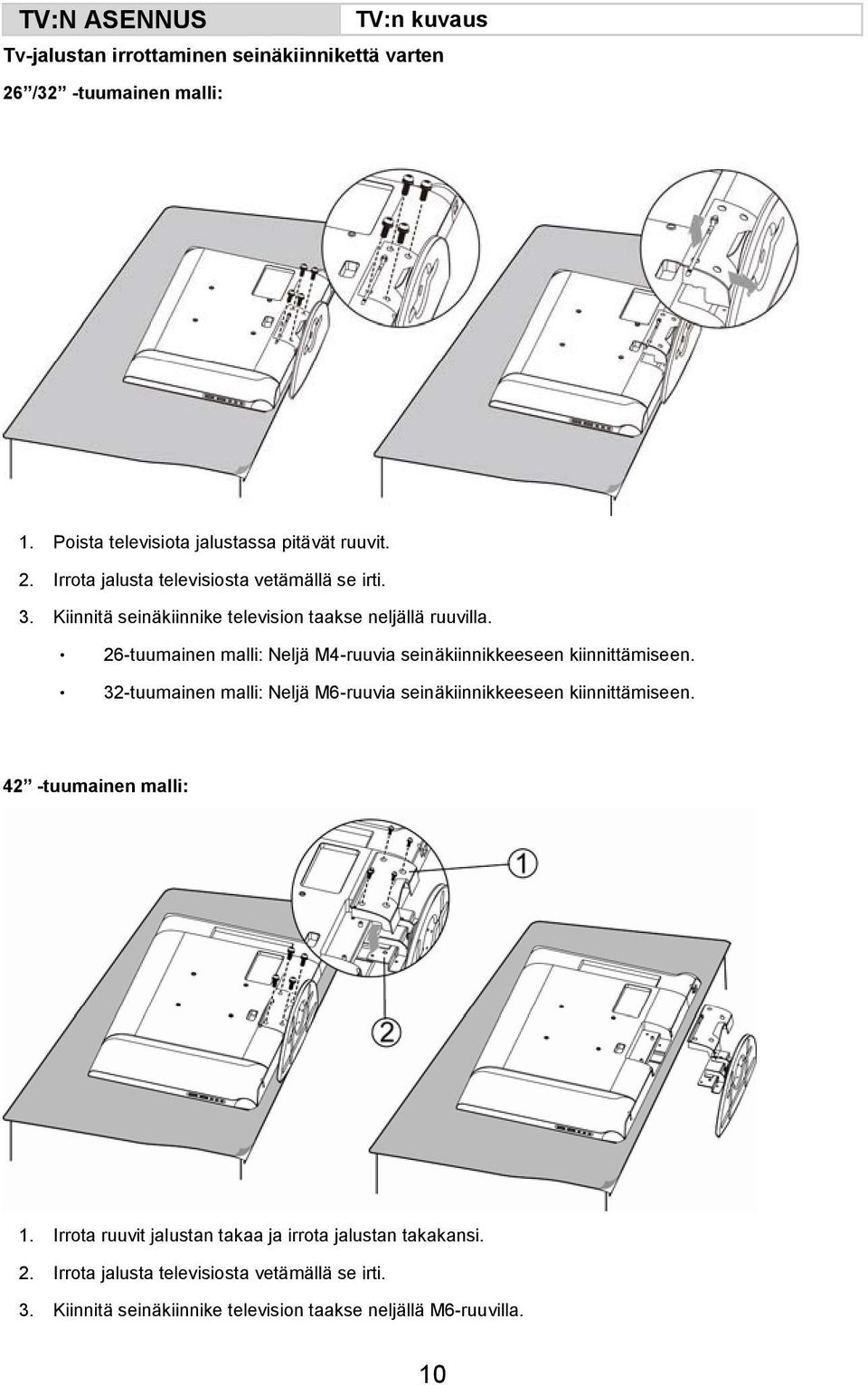

12 TV:N ASENNUS TV:n kuvaus Tv-jalustan irrottaminen seinäkiinnikettä varten 26 /32 -tuumainen malli: 1. Poista televisiota jalustassa pitävät ruuvit. 2. Irrota jalusta televisiosta vetämällä se irti. 3. Kiinnitä seinäkiinnike television taakse neljällä ruuvilla. 26-tuumainen malli: Neljä M4-ruuvia seinäkiinnikkeeseen kiinnittämiseen. 32-tuumainen malli: Neljä M6-ruuvia seinäkiinnikkeeseen kiinnittämiseen. 42 -tuumainen malli: 1. Irrota ruuvit jalustan takaa ja irrota jalustan takakansi. 2. Irrota jalusta televisiosta vetämällä se irti. 3. Kiinnitä seinäkiinnike television taakse neljällä M6-ruuvilla. 10

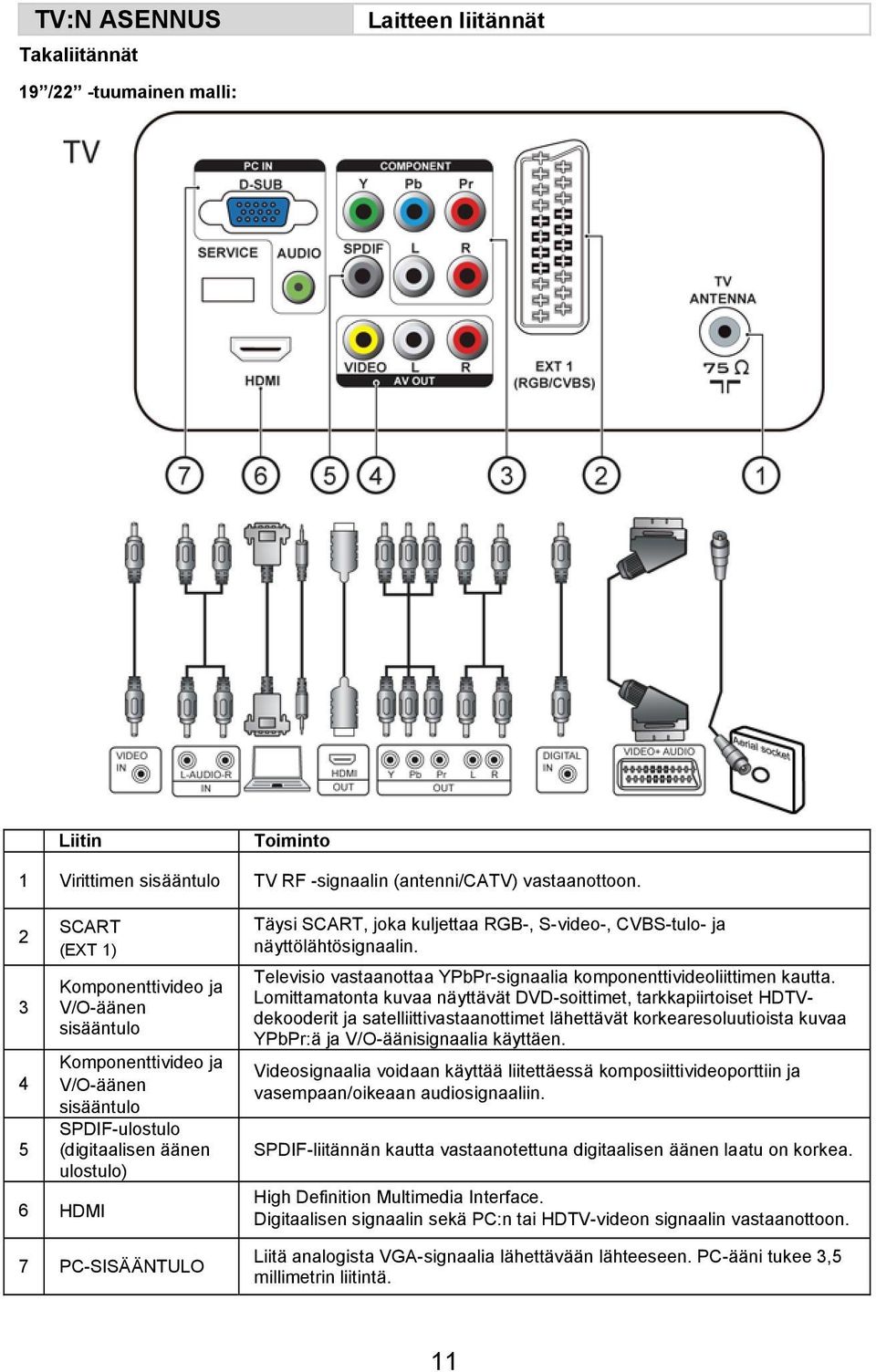

13 TV:N ASENNUS Takaliitännät 19 /22 -tuumainen malli: Laitteen liitännät Liitin Toiminto 1 Virittimen sisääntulo TV RF -signaalin (antenni/catv) vastaanottoon SCART (EXT 1) Komponenttivideo ja V/O-äänen sisääntulo Komponenttivideo ja V/O-äänen sisääntulo SPDIF-ulostulo (digitaalisen äänen ulostulo) 6 HDMI 7 PC-SISÄÄNTULO Täysi SCART, joka kuljettaa RGB-, S-video-, CVBS-tulo- ja näyttölähtösignaalin. Televisio vastaanottaa YPbPr-signaalia komponenttivideoliittimen kautta. Lomittamatonta kuvaa näyttävät DVD-soittimet, tarkkapiirtoiset HDTVdekooderit ja satelliittivastaanottimet lähettävät korkearesoluutioista kuvaa YPbPr:ä ja V/O-äänisignaalia käyttäen. Videosignaalia voidaan käyttää liitettäessä komposiittivideoporttiin ja vasempaan/oikeaan audiosignaaliin. SPDIF-liitännän kautta vastaanotettuna digitaalisen äänen laatu on korkea. High Definition Multimedia Interface. Digitaalisen signaalin sekä PC:n tai HDTV-videon signaalin vastaanottoon. Liitä analogista VGA-signaalia lähettävään lähteeseen. PC-ääni tukee 3,5 millimetrin liitintä. 11

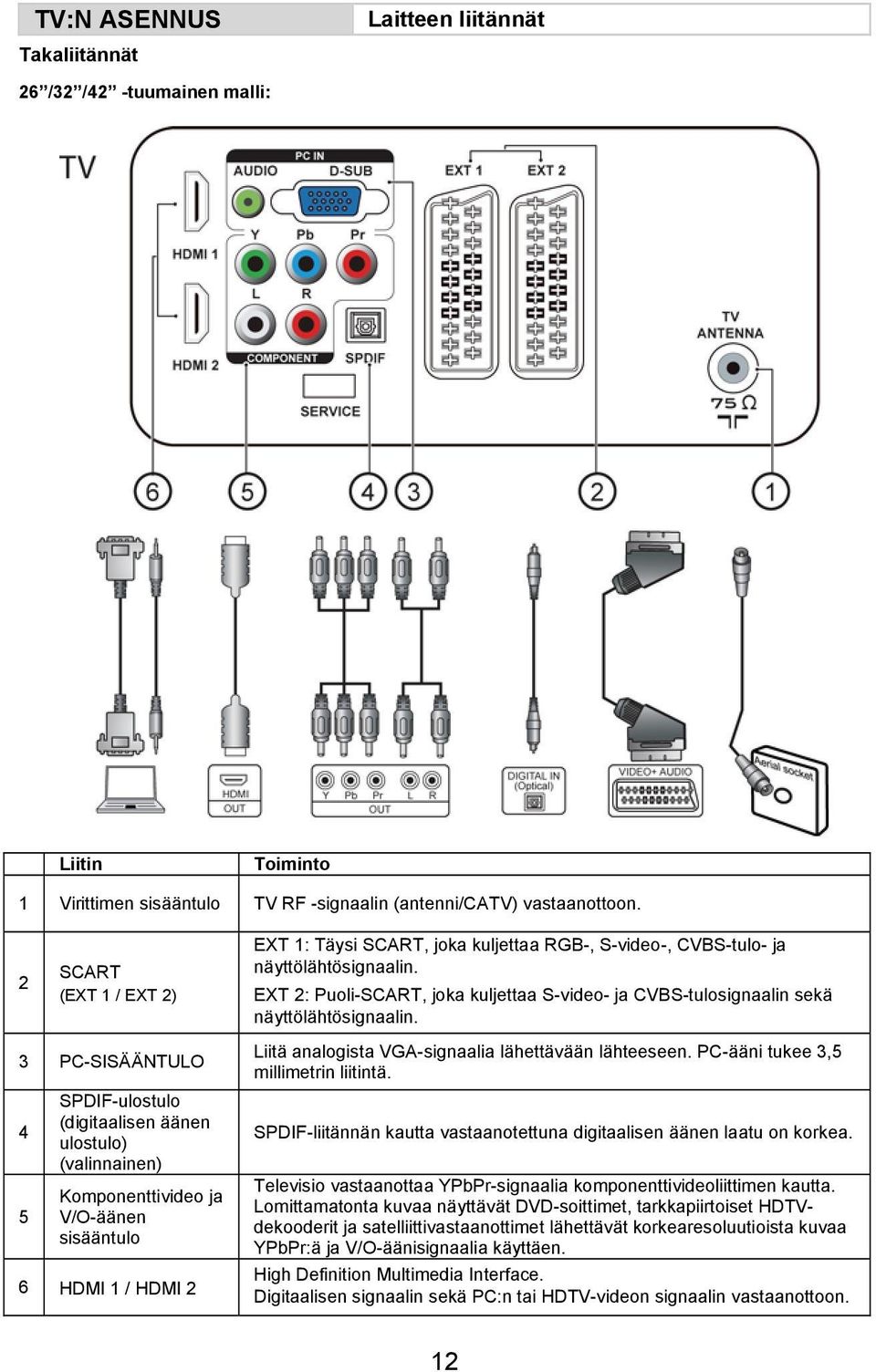

14 TV:N ASENNUS Takaliitännät Laitteen liitännät 26 /32 /42 -tuumainen malli: Liitin Toiminto 1 Virittimen sisääntulo TV RF -signaalin (antenni/catv) vastaanottoon. 2 SCART (EXT 1 / EXT 2) EXT 1: Täysi SCART, joka kuljettaa RGB-, S-video-, CVBS-tulo- ja näyttölähtösignaalin. EXT 2: Puoli-SCART, joka kuljettaa S-video- ja CVBS-tulosignaalin sekä näyttölähtösignaalin. 3 PC-SISÄÄNTULO 4 5 SPDIF-ulostulo (digitaalisen äänen ulostulo) (valinnainen) Komponenttivideo ja V/O-äänen sisääntulo 6 HDMI 1 / HDMI 2 Liitä analogista VGA-signaalia lähettävään lähteeseen. PC-ääni tukee 3,5 millimetrin liitintä. SPDIF-liitännän kautta vastaanotettuna digitaalisen äänen laatu on korkea. Televisio vastaanottaa YPbPr-signaalia komponenttivideoliittimen kautta. Lomittamatonta kuvaa näyttävät DVD-soittimet, tarkkapiirtoiset HDTVdekooderit ja satelliittivastaanottimet lähettävät korkearesoluutioista kuvaa YPbPr:ä ja V/O-äänisignaalia käyttäen. High Definition Multimedia Interface. Digitaalisen signaalin sekä PC:n tai HDTV-videon signaalin vastaanottoon. 12

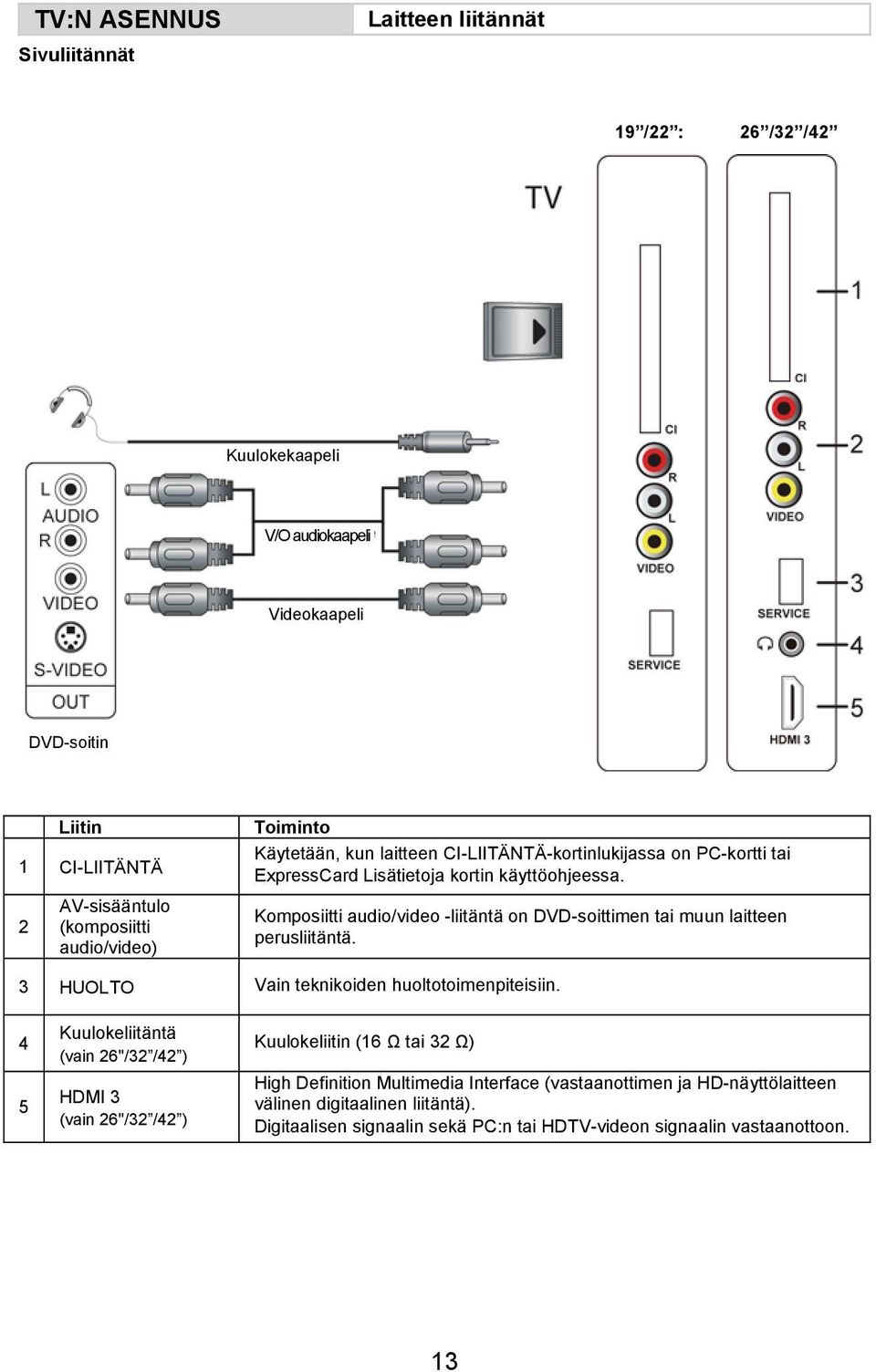

15 TV:N ASENNUS Sivuliitännät Laitteen liitännät 19 /22 : 26 /32 /42 Kuulokekaapeli V/O audiokaapeli Videokaapeli DVD-soitin Liitin 1 CI-LIITÄNTÄ 2 AV-sisääntulo (komposiitti audio/video) Toiminto Käytetään, kun laitteen CI-LIITÄNTÄ-kortinlukijassa on PC-kortti tai ExpressCard Lisätietoja kortin käyttöohjeessa. Komposiitti audio/video -liitäntä on DVD-soittimen tai muun laitteen perusliitäntä. 3 HUOLTO Vain teknikoiden huoltotoimenpiteisiin. 4 5 Kuulokeliitäntä (vain 26"/32 /42 ) HDMI 3 (vain 26"/32 /42 ) Kuulokeliitin (16 Ω tai 32 Ω) High Definition Multimedia Interface (vastaanottimen ja HD-näyttölaitteen välinen digitaalinen liitäntä). Digitaalisen signaalin sekä PC:n tai HDTV-videon signaalin vastaanottoon. 13

16 TV:N ASENNUS Laitteen liitännät Virtaliitäntä Liitä verkkojohto LCD televisioon ja kytke pistotulppa asianmukaiseen seinäpistokkeeseen. 19 /22 -tuumainen malli: 26 /32 /42 -tuumainen malli: AC V, 50/60 Hz Verkkopistokkeet vaihtelevat alueittain. * Älä kytke pistotulppaa seinäpistokkeeseen ennen kuin kaikki liitännät on tehty. LCD TV:n virran kytkeminen päälle Kytke television virtakytkin päälle sivun 8 mukaisesti. Kytke television virta tai valmiustila päälle painamalla TV:n sivussa olevaa VIRTApainiketta tai kaukosäätimen painiketta. Virran osoittava merkkivalo Vihreä: Virta päällä Punainen: Valmiustila * Paikallisen verkkovirran epävakauden vuoksi VIRRAN KYTKEYTYMISESSÄ PÄÄLLE voi olla viivettä. 14

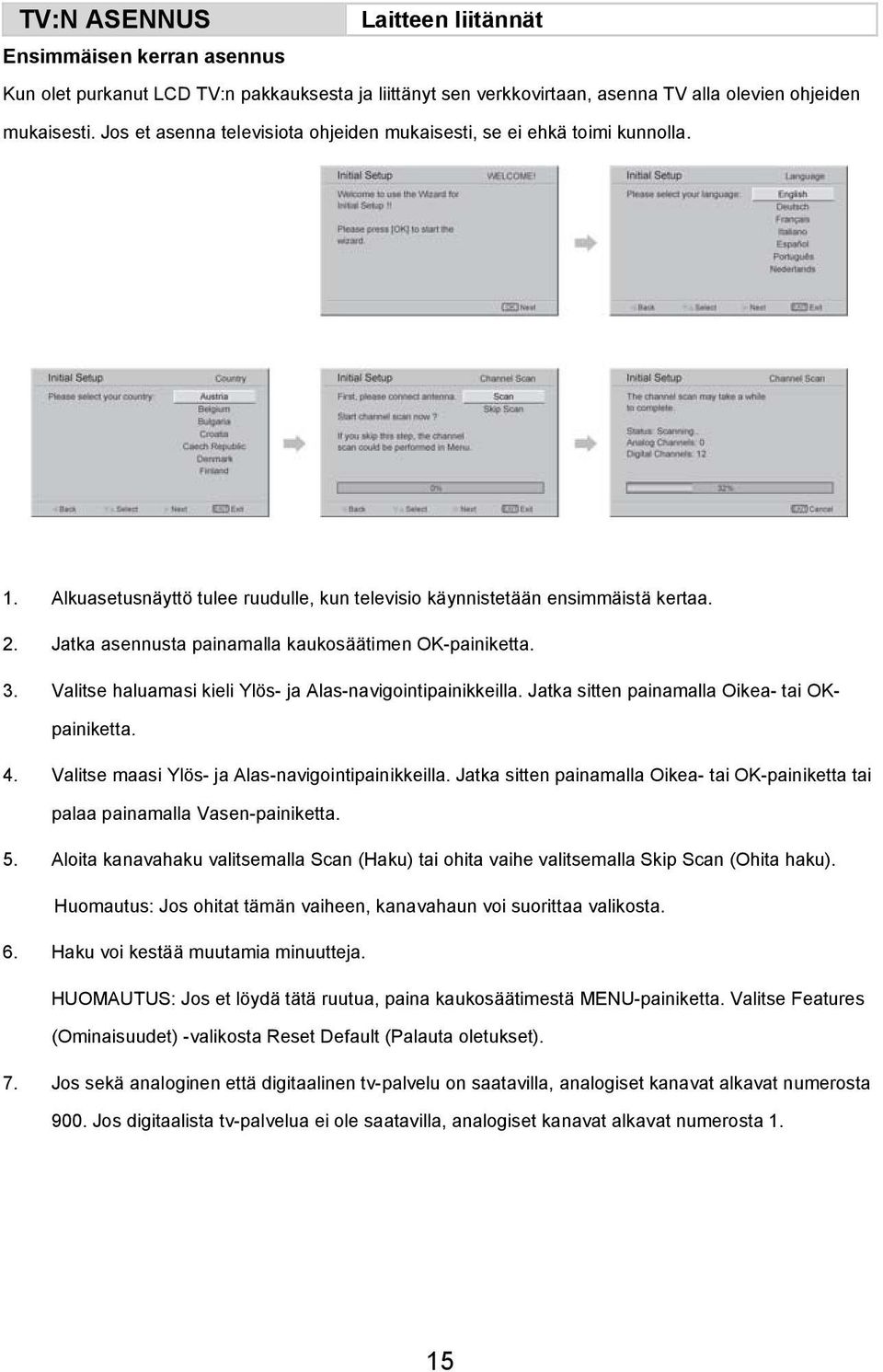

17 TV:N ASENNUS Laitteen liitännät Ensimmäisen kerran asennus Kun olet purkanut LCD TV:n pakkauksesta ja liittänyt sen verkkovirtaan, asenna TV alla olevien ohjeiden mukaisesti. Jos et asenna televisiota ohjeiden mukaisesti, se ei ehkä toimi kunnolla. 1. Alkuasetusnäyttö tulee ruudulle, kun televisio käynnistetään ensimmäistä kertaa. 2. Jatka asennusta painamalla kaukosäätimen OK-painiketta. 3. Valitse haluamasi kieli Ylös- ja Alas-navigointipainikkeilla. Jatka sitten painamalla Oikea- tai OKpainiketta. 4. Valitse maasi Ylös- ja Alas-navigointipainikkeilla. Jatka sitten painamalla Oikea- tai OK-painiketta tai palaa painamalla Vasen-painiketta. 5. Aloita kanavahaku valitsemalla Scan (Haku) tai ohita vaihe valitsemalla Skip Scan (Ohita haku). Huomautus: Jos ohitat tämän vaiheen, kanavahaun voi suorittaa valikosta. 6. Haku voi kestää muutamia minuutteja. HUOMAUTUS: Jos et löydä tätä ruutua, paina kaukosäätimestä MENU-painiketta. Valitse Features (Ominaisuudet) -valikosta Reset Default (Palauta oletukset). 7. Jos sekä analoginen että digitaalinen tv-palvelu on saatavilla, analogiset kanavat alkavat numerosta 900. Jos digitaalista tv-palvelua ei ole saatavilla, analogiset kanavat alkavat numerosta 1. 15

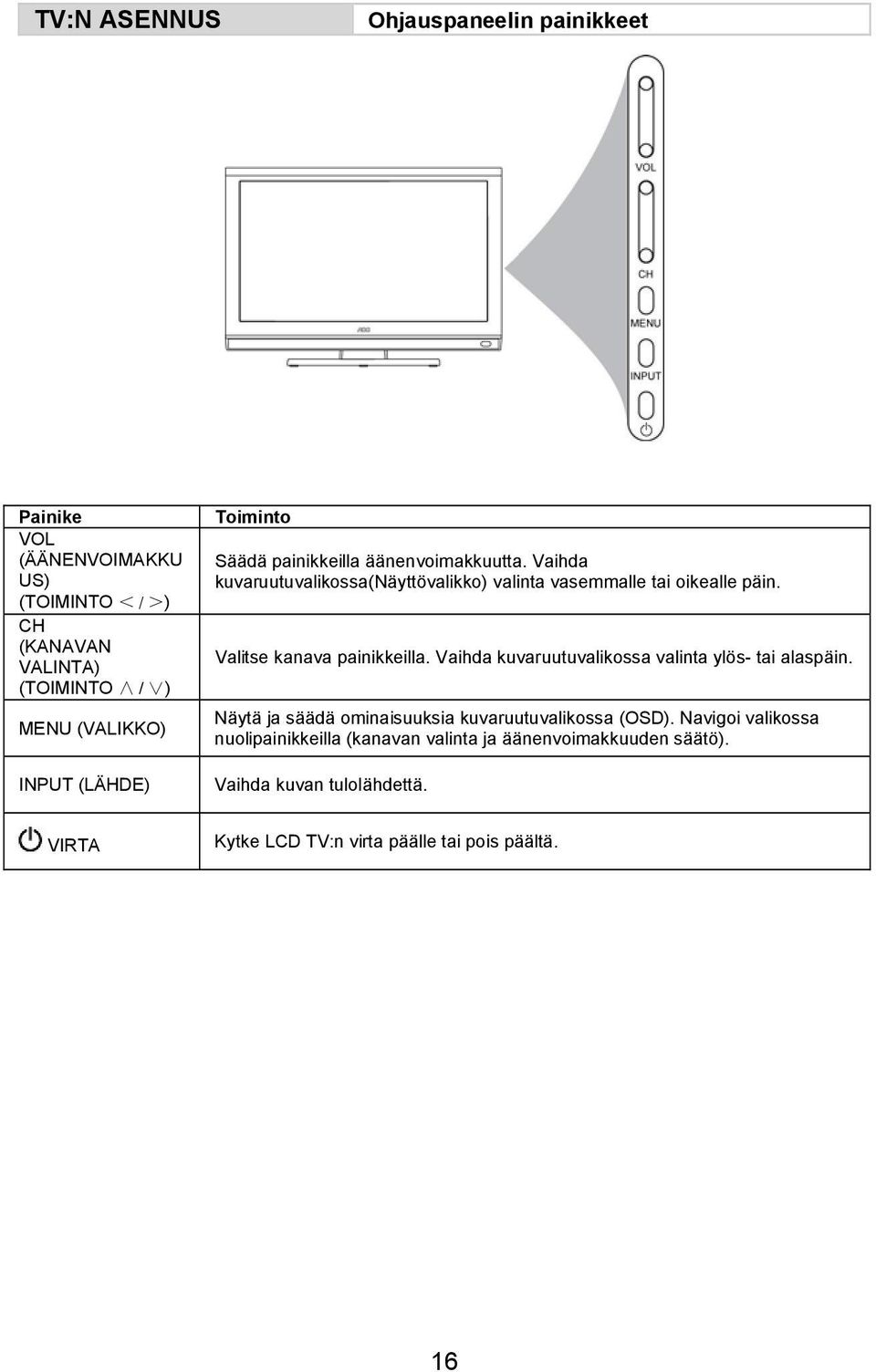

18 TV:N ASENNUS Ohjauspaneelin painikkeet Painike VOL (ÄÄNENVOIMAKKU US) (TOIMINTO < / >) CH (KANAVAN VALINTA) (TOIMINTO / ) MENU (VALIKKO) INPUT (LÄHDE) Toiminto Säädä painikkeilla äänenvoimakkuutta. Vaihda kuvaruutuvalikossa(näyttövalikko) valinta vasemmalle tai oikealle päin. Valitse kanava painikkeilla. Vaihda kuvaruutuvalikossa valinta ylös- tai alaspäin. Näytä ja säädä ominaisuuksia kuvaruutuvalikossa (OSD). Navigoi valikossa nuolipainikkeilla (kanavan valinta ja äänenvoimakkuuden säätö). Vaihda kuvan tulolähdettä. VIRTA Kytke LCD TV:n virta päälle tai pois päältä. 16

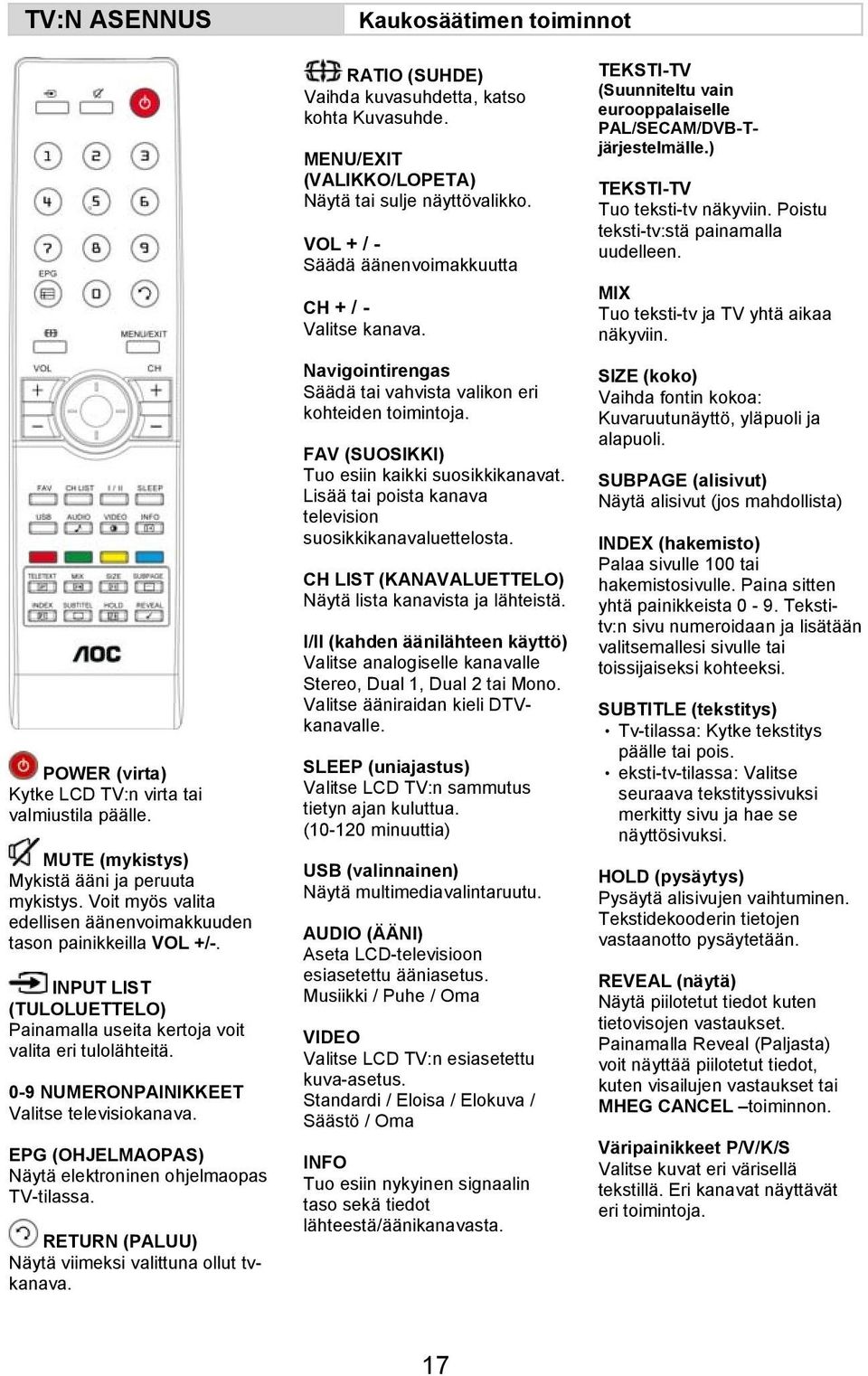

19 TV:N ASENNUS Kaukosäätimen toiminnot POWER (virta) Kytke LCD TV:n virta tai valmiustila päälle. MUTE (mykistys) Mykistä ääni ja peruuta mykistys. Voit myös valita edellisen äänenvoimakkuuden tason painikkeilla VOL +/-. INPUT LIST (TULOLUETTELO) Painamalla useita kertoja voit valita eri tulolähteitä. 0-9 NUMERONPAINIKKEET Valitse televisiokanava. EPG (OHJELMAOPAS) Näytä elektroninen ohjelmaopas TV-tilassa. RETURN (PALUU) Näytä viimeksi valittuna ollut tvkanava. RATIO (SUHDE) Vaihda kuvasuhdetta, katso kohta Kuvasuhde. MENU/EXIT (VALIKKO/LOPETA) Näytä tai sulje näyttövalikko. VOL + / - Säädä äänenvoimakkuutta CH + / - Valitse kanava. Navigointirengas Säädä tai vahvista valikon eri kohteiden toimintoja. FAV (SUOSIKKI) Tuo esiin kaikki suosikkikanavat. Lisää tai poista kanava television suosikkikanavaluettelosta. CH LIST (KANAVALUETTELO) Näytä lista kanavista ja lähteistä. I/II (kahden äänilähteen käyttö) Valitse analogiselle kanavalle Stereo, Dual 1, Dual 2 tai Mono. Valitse ääniraidan kieli DTVkanavalle. SLEEP (uniajastus) Valitse LCD TV:n sammutus tietyn ajan kuluttua. ( minuuttia) USB (valinnainen) Näytä multimediavalintaruutu. AUDIO (ÄÄNI) Aseta LCD-televisioon esiasetettu ääniasetus. Musiikki / Puhe / Oma VIDEO Valitse LCD TV:n esiasetettu kuva-asetus. Standardi / Eloisa / Elokuva / Säästö / Oma INFO Tuo esiin nykyinen signaalin taso sekä tiedot lähteestä/äänikanavasta. TEKSTI-TV (Suunniteltu vain eurooppalaiselle PAL/SECAM/DVB-Tjärjestelmälle.) TEKSTI-TV Tuo teksti-tv näkyviin. Poistu teksti-tv:stä painamalla uudelleen. MIX Tuo teksti-tv ja TV yhtä aikaa näkyviin. SIZE (koko) Vaihda fontin kokoa: Kuvaruutunäyttö, yläpuoli ja alapuoli. SUBPAGE (alisivut) Näytä alisivut (jos mahdollista) INDEX (hakemisto) Palaa sivulle 100 tai hakemistosivulle. Paina sitten yhtä painikkeista 0-9. Tekstitv:n sivu numeroidaan ja lisätään valitsemallesi sivulle tai toissijaiseksi kohteeksi. SUBTITLE (tekstitys) Tv-tilassa: Kytke tekstitys päälle tai pois. eksti-tv-tilassa: Valitse seuraava tekstityssivuksi merkitty sivu ja hae se näyttösivuksi. HOLD (pysäytys) Pysäytä alisivujen vaihtuminen. Tekstidekooderin tietojen vastaanotto pysäytetään. REVEAL (näytä) Näytä piilotetut tiedot kuten tietovisojen vastaukset. Painamalla Reveal (Paljasta) voit näyttää piilotetut tiedot, kuten visailujen vastaukset tai MHEG CANCEL toiminnon. Väripainikkeet P/V/K/S Valitse kuvat eri värisellä tekstillä. Eri kanavat näyttävät eri toimintoja. 17

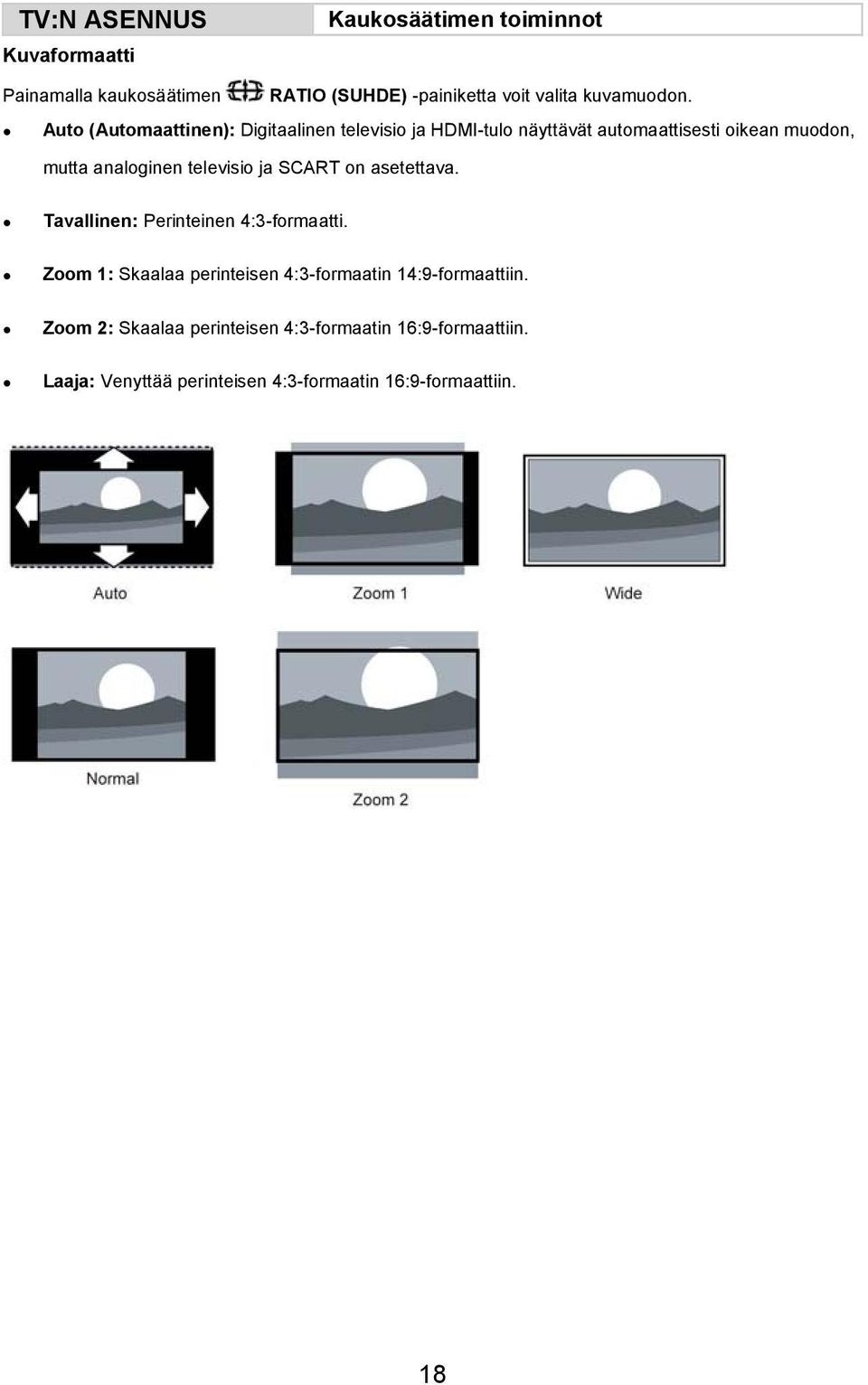

20 TV:N ASENNUS Kuvaformaatti Kaukosäätimen toiminnot Painamalla kaukosäätimen RATIO (SUHDE) -painiketta voit valita kuvamuodon. Auto (Automaattinen): Digitaalinen televisio ja HDMI-tulo näyttävät automaattisesti oikean muodon, mutta analoginen televisio ja SCART on asetettava. Tavallinen: Perinteinen 4:3-formaatti. Zoom 1: Skaalaa perinteisen 4:3-formaatin 14:9-formaattiin. Zoom 2: Skaalaa perinteisen 4:3-formaatin 16:9-formaattiin. Laaja: Venyttää perinteisen 4:3-formaatin 16:9-formaattiin. 18

21 TV-valikko Kuvaruutuvalikon asetukset Lisäasetusten käyttäminen 1. Painamalla television sivusta MENU (VALIKKO) -painiketta tai kaukosäätimestä MENU/EXIT (VALIKKO/LOPETA) -painiketta voit näyttää tai sulkea päävalikon. 2. Navigointirenkaan avulla voit valita, säätää ja vahvistaa kohteita näyttövalikossa. Valikko Kuva Kuvaus Näytä lisää kuvansäätömahdollisuuksia ja toimintoja suosikkikanaviin perustuen. Säädä värejä ja kirkkautta. Ääni Näytä lisää äänimahdollisuuksia. Voit myös asettaa TV:n ääniympäristön. TV Ominaisuudet Voit myös asettaa television ääniympäristön. Säädä maan, äänikielen ja tv-kanavan erityistoimintoja. Säädä televisiokanavien ja kielen asetuksia. Lapsilukko Hallinnoi TV-kanavien erityistoimintoja. 19

22 TV-valikko Kuva Lisäasetusten käyttäminen Valikko Älykäs kuva Kirkkaus Kontrasti Väri Värisävy Terävyys Värilämpö Lisähallinta Kohinanvaimennus Ihonväri Taustavalo DCR (Dynaaminen kontrastisuhde) Älyvalo (vain 32 /42 -mallit, joissa on valoanturi) HDMI mode (HDMI-tila) (vain HDMI) Kuvaus Aseta parasta kuvan ulkoasua varten sopivin vaihtoehto esiasetuksista Standard (Tavallinen), Vivid (Eloisa), Movie (Elokuva), Eco (Säästö) ja Personal (Oma). Kirkasta kuvan tummia osia. Terävöitä kuvaa. Lisää tai vähennä värejä. Säädä kuvan värisävyä. Paranna yksityiskohtia. Valitse Normaali (neutraali), Lämmin (punaisempi) tai Viileä (sinisempi). Suodata ja vähennä kuvan kohinaa ja paranna kuvan laatua. Valitse tehosteen asteeksi Off (Pois), Low (Matala), Medium (Keskitaso), High (Korkea) tai Auto (Automaattinen). Säädä ihonväri luonnollisemmaksi. Kirkasta tai tummenna taustan väriä Dynaaminen kontrastisuhde säätää kirkkautta automaattisesti ja lisää tummien alueiden syvyyttä. Valoanturi säätää kirkkautta automaattisesti taustavalon mukaan. Kytke anturi päälle tai pois. Valitse tilaksi Auto (Automaattinen), Graphic (Grafiikka) tai Video. Seuraavassa niiden kuvaukset: Automaattinen Laitetiedot haetaan automaattisesti ja laite ilmoittaa videon tai grafiikan ajastuksen tiedot (PC-ajastus). Grafiikka Pakota videoajastus grafiikan ajastukseen, esimerkiksi: 720p näyttää x 60 Hz; 1 080p näyttää x 1 60 Hz. Tämä tila optimoi tietokonetulon. Video Pakota grafiikka-ajastus videon ajastukseen, esimerkiksi: x 60 Hz näyttää 720p; x 1 60 Hz näyttää 1 080p. Tämä tila optimoi DVD-soittimen, videokameran ja muiden videolaitteiden tulon. 20

23 TV-valikko Sound Lisäasetusten käyttäminen Valikko Äänitila Kanavatasapaino Virtuaalinen surround Digitaalinen audiolähtö SPDIF Delay (SPDIF-viive) Kuvaus Aseta television esiasetetuksi äänitilaksi Personal (Oma), Music (Musiikki) tai Speech (Puhe). Säädä vasemman/oikean kanavan välistä tasapainoa. Lisää television äänen syvyyttä ja ulottuvuutta. Valitse digitaalisen audiolähdön tilaksi Off (Pois), Dolby Digital tai PCM. Vihje: Kun valittuna on Dolby Digital, varmista, että vahvistin tukee digitaalista ääntä. SPDIF-viivetoiminto vaikuttaa SCART-/linjalähdön viiveeseen. NorDig HD IRD -dekooderin on tuettava audioviiveen säätämistä SPDIFlähdössä (jos saatavilla) korkeintaan 250 ms:iin saakka ja sen on oltava säädettävissä 10 ms:n vaiheissa, koska IRD-dekooderissa voi olla useita erilaisia käyttäjäasetuksia, joista seuraa erilaisia av-viiveitä. IRD-dekooderi voi olla esimerkiksi kytketty useamman tyyppiseen ulkoiseen audiovahvistimeen ja digiviritin voi olla kytketty useamman tyyppiseen ulkoiseen näyttöön. Poista kanavien ja ohjelmien väliset äänenvoimakkuuden erot ja pienennä AVL äänen dynamiikkaa. Seuraavat toiminnot ovat käytettävissä vain audiosignaalia lähettävien digitaalisten kanavien yhteydessä. Tyyppi Äänen kuvaus Valitse ylimääräisen selostuksen tyyppi televisiota katsellessa vaihtoehdoista Normal (Normaali), Hard of Hearing (Kuulovammainen) tai Audio Description (Äänikuvaus). Kuulovammainen: Tämä toiminto tarjoaa selostuksen kuuroille ja huonokuuloisille katselijoille. Kun tyypiksi on asetettu Äänikuvaus, voit säätää äänikuvauksen äänenvoimakkuutta. 21

24 TV TV-valikko Lisäasetusten käyttäminen Valikko Maa Äänilähetys (Vain ATV) 1st and 2nd Audio (1. ja 2. ääni) Kanavat Kuvaus Valitse maa. Tämä on se maa, jossa televisiota käytetään tai jonka kanavia haluat vastaanottaa, jos asut rajan tuntumassa. Käytä tätä toimintoa, kuin yksi tai useampia äänikieliä lähetetään. Valitse analogiselle kanavalle Stereo, Dual 1, Dual 2 tai Mono. Käytä tätä toimintoa, kuin yksi tai useampia äänikieliä lähetetään. Tätä kieltä käytetään digitaalisilla kanavilla, jos se on saatavilla. Siirry Channels (Kanavat) -alivalikkoon ja valitse asetuksista Channel Scan (Kanavahaku), Update Scan (Päivityshaku), Single RF Scan (Yksittäinen RFhaku), Analog Manual Scan (Analoginen manuaalihaku), Channel Skip (Kanavan ohitus), Channel Sort (Kanavalajittelu), Channel Edit (Kanavamuokkaus), Decoder (Dekooderi) ja Analog CH Fine Tune (Analoginen kanavan hienoviritys). 22

25 TV-valikko TV/kanavat Lisäasetusten käyttäminen Valikko Kanavat Kuvaus Kanavien haku Kanavahaku virittää television automaattisesti uudelleen. On suositeltavaa suorittaa kanavahaku ajoittain, jotta kaikki uudet palvelut varmasti lisätään. Päivitä haku Hae automaattisesti uuden kanavat, joita ei ole kanavaluettelossa. Yksittäinen RF-haku, vain digitaalinen Siirry yksittäiseen RF-hakuun Kanavat-alivalikossa, jos haluat hakea digitaalisia kanavia. Analoginen manuaalihaku Televisio voidaan virittää manuaalisesti analogisella manuaalihaulla. Anna numeronäppäimillä Start Frequency (Aloitustaajuus) ylöspäin tai alaspäin hakemista varten. Kanavan ohitus Jos haluat estää tiettyjä kanavia tulemasta näkyviin, kun kaukosäätimestä painetaan CH + / - -painikkeita, kanavan sijainti voidaan ohittaa. Vihje: Ohitettuja kanavia ei löydy painamalla CH + / - -painikkeita, mutta ne voidaan näyttää painamalla numeropainikkeita suoraan. Kanavalajittelu Muuta kanavaluettelon järjestystä. Kanavamuokkaus Siirry Kanavamuokkaus-kohtaan Kanavat-alivalikossa, jos haluat muokata kanavan numeroa ja nimä numeropainikkeilla 0-9. Huomautus: Seuraava kaukosäätimen numerotaulukko ei näy televisioruudussa. Dekooderi, vain analoginen Channel Decode (Kanavan dekoodaus) tukee Canal+ -maksukanavaa, mutta kanava lähettää myös joitakin salaamattomia ohjelmia. Näitä salaamattomia ohjelmia voi katsella maksutta. Analoginen kanavan hienoviritys Valitsemalla Analog CH Fine Tune (Analoginen kanavan hienoviritys) Kanavatalivalikosta voit säätää taajuutta. 23

26 TV-valikko Ominaisuudet Lisäasetusten käyttäminen Valikko Valikon kieli Kuvamuoto Ajan asetus Tekstitys Kuvaus Valitse näyttövalikon kieli. Valitse kuvamuodoksi Auto (Automaattinen), Normal (Normaali), Native (Natiivi, vain HDMI), Wide (Laaja), Zoom 1 tai Zoom 2. Aikavyöhyke Valitse aikavyöhyke, jolla olet. Aika Määritä kellonaika ja päivämäärä tai valitse automaattinen synkronointi. Vinkki: Ennen kuin määrität ajan ja päivämäärän, varmista, että automaattinen synkronointi on pois päältä. Uniajastus Aseta TV sammumaan itsestään tietyn ajan kuluttua. Analoginen tekstitys Näytä lähetetyt tekstitykset ruudulla. Teksti voi näkyä koko ajan (jos kanava tarjoaa palvelun) tai ainoastaan silloin, kun mykistys on päällä. Digitaalinen tekstitys Käytä digitaalista tekstitystoimintoa, kun lähetyksessä on kaksi tai useampia tekstityskieliä. Jos kyseisellä kielellä ei lähetetä tekstitystietoja, tekstitys näytetään oletuskielellä. Tekstityksen tyyppi Valitse normaali tekstitys tai huonokuuloisten tekstitys. 24

27 TV-valikko Ominaisuudet Lisäasetusten käyttäminen Valikko Teksti-tv-kieli Kuvaus Digitaalisen teksti-tv Valitse teksti-tv:n kieli. Dekoodaussivun kieli Aseta teksti-tv:n kieli paikalliseksi. CI-liitäntä HDMI Scan Info (HDMI-hakutiedot, vain HDMI) Palauta oletukset Tämä valikko näyttää CI-jakelijan tiedot. Automaattinen Aseta videosignaalille tunnistettaessa automaattisesti Underscan (Aliskannaus) tai Overscan (Yliskannaus). Aliskannaus Kun videosignaali tunnistetaan, kaikki aktiiviset pikselit ja linjat näytetään rajoilla tai ilman. Yliskannaus Kun videosignaali tunnistetaan, joitakin reunojen aktiivisia pikseleitä ja linjoja ei näytetä. Palauta kaikki tv-asetukset alkuperäisiin tehdasasetuksiin. 25

28 TV-valikko Lapsilukko Lisäasetusten käyttäminen Valikko Kanavaesto Parental Guidance (Lapsilukko) Tuloesto Aseta Salasana Tyhjennä kaikki Kuvaus Estä tiettyjä tv-kanavia. Hallinnoi tiettyjen ohjelmien näkymistä ikärajan perusteella. Kaikki asetukset pätevät digitaalikanaviin. Huomautus: Tämä toiminto toimii lähetysaseman tietojen mukaan. Jos signaalissa ei ole tätä tietoa, tämä toiminto ei toimi. Poista tietty ulkoinen tulosignaali käytöstä. Aseta tai muuta salasana. Aseta se ohjeiden mukaisesti. Kaikki numeroyhdistelmät välillä ovat käytössä. Vinkki: Muista, että oletus-pin-koodi on Jos Salasana-koodisi on muutettu tai olet unohtanut sen, voit aina avata lukituksen käyttämällä oletuskoodia. Tyhjennä kaikki alivalikon asetukset. 26

29 Muita tietoja Vianetsintä Alla olevassa taulukossa on yleisiä ongelmia ja ratkaisuehdotuksia. Käy lista läpi ennen laitteen viemistä huoltoon. Ongelma Ei kuvaa Epänormaalit värit Vääristynyt kuva Kuva on liian tumma Vain ääni, ei kuvaa Vain kuva, ei ääntä Kaukosäädin ei toimi Kanavia ei näy tarpeeksi Ei värejä Kuva välkkyy ja siinä on haamukuvia Linjat tai segmentit ovat pirstaloituneet Jotkin TV-kanavat ovat lukittuja (uusien kanavien lisääminen) Kuva ovat päällekkäin tai ruudussa on haamukuvia Toimintoa ei voi käyttää Kanavia ei vastaanoteta Ratkaisuehdotus 1. Kytke virtajohto kunnolla. 2. Kytke virta päälle. 3. Kytke signaalikaapeli kunnolla. 4. Paina mitä tahansa LCD TV:n painiketta. Kytke signaalikaapeli kunnolla. 1. Kytke signaalikaapeli kunnolla. 2. Käytä yhteensopivaa signaalia. Säädä kirkkautta ja kontrastia. 1. Kytke signaalikaapeli kunnolla. 2. TV-RF-signaali ei saa olla alempi kuin 50 db. 1. Kytke signaalikaapeli kunnolla. 2. Säädä äänenvoimakkuuden tasoa 3. Kytke audiosignaalikaapeli kunnolla. 4. TV-RF-signaali ei saa olla alempi kuin 50 db. 1. Vaihda paristo. 2. Sammuta virta 10 sekunnin ajaksi ja kytke se uudelleen päälle. Hae Kanavahaku-toiminnolla kanavia, joita ei ole tallennettu muistiin. Säädä väriasetuksia. 1. Tarkista antennin/signaalikaapelin liitäntä. 2. Tarkista, että kanava on toistotilassa. 3. Vaihda signaalin lähdettä. Säädä antennia Pidä televisio kaukana häiriöitä aiheuttavista laitteista, kuten autoista, neonvaloista ja hiustenkuivaajista. Käytä Päivitä haku -toimintoa ja lisää kanavia, joita ei ole muistissa. Käytä monisuuntaista ulkoantennia. (Jos lähellä olevat kukkulat tai rakennukset vaikuttavat vastaanottoon) Jos valikon kohta on harmaa, toimintoa ei voi valita. Käytä Päivitä haku -toimintoa ja lisää kanavia, joita ei ole muistissa. 27

30 Muita tietoja Sanasto Audio / Video -liitännät Sijaitsevat vastaanottimen takana ja edessä, näitä liittimiä (RCA phono -tyyppinen pistoke) käytetään audio- ja videosignaalien syöttöön. Suunniteltu käytettäväksi VCR:n (tai muiden lisälaitteiden) kanssa vastaanottamaan korkeamman kuvaresoluution ja tarjoamaan ääniliitäntävaihtoehtoja. S-Video -liitäntä Mahdollistaa suoran yhteyden korkearesoluution omaaviin videolähteisiin, kuten Super VHS videonauhureihin, laserlevysoittimiin jne. Tarjoaa paremman kuvaresoluution, terävyyden ja selvyyden. Valikko Kuvaruudun luetteluointiominaisuudet, jotka näkyvät TV:n kuvaruudussa ja joita käyttäjä voi säätää. Ohjelmointi Kanavanumeroiden lisäämis- ja poistamistoimenpide TV:n muistiin. Näin TV muistaa ainoastaan paikalliset ja saatavilla olevat kanavanumerot ja siirtyy kanavanumeroiden yli, joita käyttäjä ei halua. Virtual Surround Virtual Surround -ääniratkaisu tuo suuremman kuuntelunautinnon pakatulle Internet-radiolle tai selvälle puheelle, ja parantaa käyttäjäkokemusta ja tyytyväisyyttä. RF Radiotaajuus tai moduloitu signaali, jota käytetään televisiolähetyksien alustana. Ajastin Toiminto, jolla voidaan asettaa aika, jonka jälkeen TV kytkeytyy automaattisesti pois päältä. 28

31 Muita tietoja Tekniset tiedot Mallinumero L19WA81 L19WA91 L22WA81 L22WA91 L26WA81 L26WA91 L32WA81 L32WA91 L42HA81 L42HA91 NÄYTTÖ Kuvasuhde 16:9 16:9 16:9 16:9 16:9 Resoluutio 1360 x x x x x 1080 Kuvaruutuvalikon kieli Äänen ulostulo (RMS wattia) Äänitila Bulgaria, kroatia, tšekki, Englanti, saksa, ranska, italia, espanja, portugali, hollanti, unkari, tanska, suomi, ruotsi, norja, romania, puola, serbia, slovakki, sloveeni, venäjä, kreikka, turkki, irlanti ESIASETUKSET 3 W 3 W 5 W 10 W 10 W Personal (Oma), Music (Musiikki), Speech (Puhe) Kuvaformaatti Auto (Automaattinen), Normal (Normaal), Wide (Laaja), Zoom 1, Zoom 2 Kuvansäätö Takaliitännät Sivuliitännät Standard (Standardi), Vivid (Eloisa), Movie (Elokuva), Eco (Säästö), Personal (Oma) LIITÄNNÄT Virittimen sisääntulo (75 Ω) PC IN: D-SUB ja PC-audio Komponenttivideo ja V/O-äänen sisääntulo SCART 1 SPDIFulostulo (digitaalisen äänen ulostulo) HDMI 1 SCART 1 SPDIFulostulo (digitaalisen äänen ulostulo) HDMI 1 COMMON INTERFACE AV In (Composite Audio/ Video) - - SCART 1 SCART 2 SPDIF (valinnainen) HDMI 1 HDMI 2 Kuulokeliitäntä HDMI 3 PAINO & MITAT SCART 1 SCART 2 SPDIF (valinnainen) HDMI 1 HDMI 2 Kuulokeliitäntä HDMI 3 SCART 1 SCART 2 SPDIF (valinnainen) HDMI 1 HDMI 2 Kuulokeliitäntä HDMI 3 Laitteen mitat (L x S x K) 466 mm 344 mm 171 mm mm mm mm 659,0 mm 488,8 mm 232,3 mm mm mm mm mm mm mm Nettopaino 4.0 kg 4.9 kg 8.47 kg kg 21.3 kg VIRRANKULUTUS Käytössä (enintään) 50 W 60 W 120 W 130 W 200 W Valmiustila < 1W Verkkovirta Ympäristön lämpötila AC V Hz 5 C - 35 C AC V Hz AC V Hz AC V Hz AC V Hz 29
