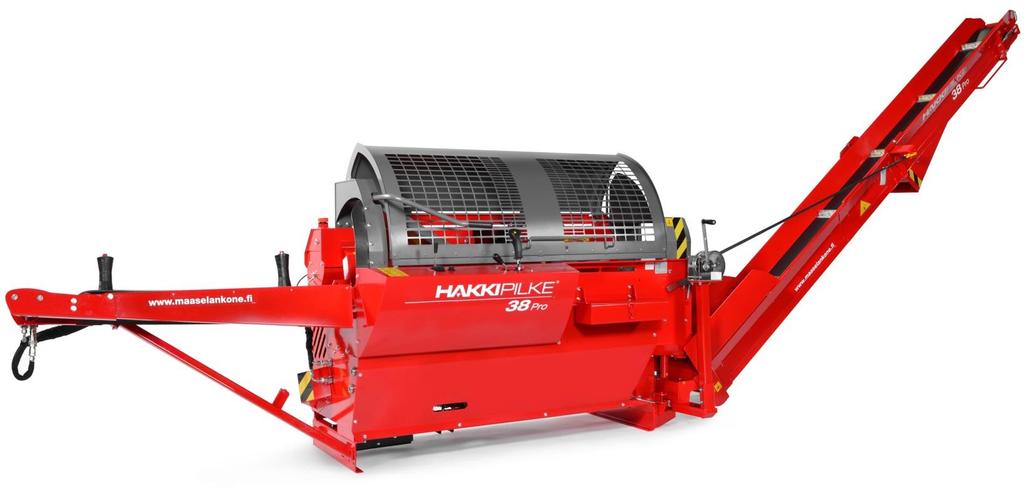

1 SUOMI Hakki Pilke 38 Pro KLAPIKONEEN VARAOSAKIRJA MAASELÄN KONE OY Valimotie 1, Haapajärvi tel Hakki Pilke 38 Pro Varaosakirja Alkuperäinen

2 2 / 35

3 3 / 35 Sisällys 1.1 Öljysäiliöiden räjäytyskuva Öljysäiliöiden osaluettelo Nostopisteet Sähkömoottoripaketti Syöttökuljetin Suojukset Relekotelo Poistokuljettimen yläosa Poistokuljettimen hihna Poistokuljettimen alaosa Poistokuljettimen kääntölaite Halkaisusylinteri + työnnin Halkaisuterät Halkaisuterän säätäjä Kuljettimen kääntölaite ( ) Teräketjun voitelupumppu Sahan kiinnike ( ) Saha ( ) Puunpainaja ( ) Halkaisuterän suojus ( ) Öljynlauhdutin ( ) Vaihde + hydraulipumppu( ) Purupuhallin ( ) Käyttöventtiiliteline ( ) Halkaisu- ja sahaventtiilien ( ) räjäytyskuva Halkaisu- ja sahaventtiilien ( ) osaluettelo Syöttökuljettimen apurulla (38583) Syöttökuljettimen pikaliittimet (37646) Syöttökuljettimen jatko (37631) Puun mittalaite (37561) Hydraulinen purupuhallin, täydellinen (67083)... 34

4 1.1 Öljysäiliöiden räjäytyskuva 4 / 35

5 5 / Öljysäiliöiden osaluettelo Öljysäiliö Säiliön jatko Öljyn mittalasi Täyttökorkki Suodatinkotelo Kaasujousen pallopää, M8 D Öljysilmä Kuusiomutteri DIN 934 M Kuusiomutteri DIN 934 M Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Usit 1" Kaksoisnippa 3/4" x 1" Kuusioruuvi DIN 933 M6x Kuusioruuvi DIN 933 M8x Kuusioruuvi DIN 933 M12x Aluslaatta DIN 125 A Aluslaatta DIN 125 A Aluslaatta DIN 125 A Kuusioruuvi DIN 931 M10x Usit 1/2" Tulppa 1/2" uk Tulppa 1/2" Purukotelon pelti Lukkoruuvi DIN 603 M8x Kaksoisnippa 1/2" x 1/2" Tulppa 1" uk Korilaatta DIN 9021 M Purusuoja Työntövarren tappi 25x Suodatinpanos Nivelakselin koukku Saksisokka DIN 94 3,2x Kuusiokoloruuvi DIN 912 M8x C Nippa Yhdysnippa 1/2" uk x 1/2" sk Paineenrajoitusventtiili 1/2" Supistusliitin 1/2" uk x 1/4" sk Paineenmittausnippa 1/4" Kulmanippa 1/2" uk x 3/8" uk 1

6 6 / Nostopisteet Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Nostovarren korvake Kuusioruuvi DIN 931 M14x Aluslaatta DIN 125 A Aluslaatta DIN 125 A Vetovarrentappi 28x Nurkkaputki Kuusiokoloruuvi DIN 912 M8x25 2

7 7 / Sähkömoottoripaketti Sähkömoottori 10 kw B Moottorin laippa Hydraulipumppu, 38 Pro Usit 1/2" Kaksoisnippa 3/8" x 1/2" Kuusiokoloruuvi DIN 912 M8x Aluslaatta DIN 125 A Aluslaatta DIN 125 A Kuusioruuvi DIN 933 M12x Parikiristin teräs Pidätinruuvi DIN 916 M8x Sähköjohto 7x1,5 L=2100mm Suunnattava kulmanippa 1/2" C Nippa Sähkömoottorin peti Pedin kiinnike Lukkoruuvi DIN 603 M10x Lukkoruuvi DIN 603 M10x Lukitusmutteri DIN 985 M Imuletku L=1050mm Usit 3/8" Vastaventtiili 3/8" 0,5 bar Kaksoisnippa 3/8" x 3/8" Aseteltava T-liitin 3/8" Yhdysnippa 1/2" uk x 1/2" sk Vastaventtiili 1/2" 0,5 bar Kaksoisnippa 1/2" x 1/2" Aseteltava T-liitin 1/2" Kytkinkumi Välikytkin, sähkömoottori Välikytkin pumppu Syöttökaapeli Käynnistimen kiinnityslevy Pistorasia + kaapeli Käynnistin MS 11/ Kaukokäynnistin 1

8 1.5 Syöttökuljetin 8 / Syöttöpöytä Syöttöpöydän jatko Syöttökuljettimen tuki Syöttökuljettimen matto Asemointitappi Aluslaatta DIN 125 A Aluslaatta DIN 125 A Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Kuusioruuvi DIN 931 M12x Kuusioruuvi DIN 931 M12x Syöttökuljettimen vetorulla Hydraulimoottori EPM b Laakerin kiinnityslevy Laakeri UC Kiila Kuusiokoloruuvi DIN 912 M12x Kuusiokoloruuvi DIN 912 M12x40 2

9 9 / Suojukset Tappi Väliprikka Pölysuoja, musta Pölysuoja, punainen Takasuoja Huoltoluukku Etusuoja Päätysuoja Purunohjain Välilevy Käyttöpaneeli Katkaisuterän suoja Liukupelti Yläsuoja Turvatanko Toppari Nappi Pidätinruuvi DIN 914 M6x Kaasujousi Kaasujousen pallonivel Kaasujousen kiinnike Halkaisukourun kumi Kumin kiinnityslatta Kumin kiinnityslatta Kavennin vasen Kavennin oikea Työkalulaatikko Laatikon kiinnike 2

10 10 / Relekotelo Relekotelo Tappirajakytkin Induktio tunnistin M18 PNP avautuva Relekotelon ja rajak.levy Tappikytkimen suoja Turvakatkaisijan kiinnitin Relekanta Relekanta G2R Rele 10A 12VDC Rele 5A 12VDC Diodi 1

11 11 / Poistokuljettimen yläosa Nro Nimike Nimitys Kpl Yläosan runko Kuljettimen ylärulla Suojalevy Saranatanko Roskanerotin Huulilevy Roskanerottimen kumi Hihnan liitoslatta Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Lukkoruuvi DIN 603 M8x Lukkoruuvi DIN 603 M10x Aluslaatta DIN 125 A Aluslaatta DIN 125 A Aluslaatta DIN 125 A Rullan suojalevy Vetojousi 2x20x Puristusjousi 5x24x Silmäruuvi DIN 444 M10x Kuusioruuvi DIN 933 M12x Kuusiomutteri DIN 934 M Kuusiomutteri DIN 934 M Saksisokka DIN 94 2,5x Kuusioruuvi DIN 933 M12x Rengassokka 8 mm Pidätinrengas DIN b Akseli Laakeri Ylärulla 1

12 12 / Poistokuljettimen hihna Nro Nimike Nimitys Kpl Kuljettimen matto Kola Lukitusmutteri DIN 985 M Kolan kiinnike Hihnan liitoslatta Kuusioruuvi DIN 933 M8x Aluslaatta DIN 125 A8 33

13 13 / Poistokuljettimen alaosa Kuljettimen alaosan runko Moottorin kiinnityslevy Kuusioruuvi DIN M12x Kuusioruuvi DIN M12x Aluslaatta DIN A Aluslaatta DIN A Kuusioruuvi DIN M12x Laakeriyksikkö Vetorulla Ketjukytkin Pidätinruuvi M8x Pidätinruuvi M6x Kiila Kiila Hydraulimoottori OMP Kaksoisnippa suora 3/8" x 1/2" USIT 1/2" Kaksoisnippa suora 1/4" x 1/4" Usit 1/4" Suoja Korilaatta M Laippapultti M8x Kuljettimen maton pidike Saksisokka 3,2x Lukitusmutteri M Lukitusmutteri M Lukitusmutteri M Lukkoruuvi M10x Lukkoruuvi M8x Kuljettimen kumiläppä Kuljettimen kumiläpän kiinnityslatta 1

14 14 / Poistokuljettimen kääntölaite Nro Osanumero Nimitys Kpl Vinssin kiinnitysputki Aluslaatta DIN 125 A Aluslaatta DIN 125 A Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Kuusioruuvi DIN 931 M12x Kuusioruuvi DIN 931 M8x Kuljettimen lukitussalpa Kuusioruuvi DIN 933 M12x Kuusioruuvi DIN 933 M8x Kuusioruuvi DIN 933 M10x Kuusioruuvi DIN 933 M12x Kuusiomutteri DIN 934 M Kuusiomutteri DIN 934 M Vetojousi Poistokuljettimen vinssi Käsikahva Tikkusuoja Laippapultti M8x Korilaatta DIN 9021 M Kuljettimen käännön lukitsin Kaksoisvääntöjousi Poistokuljettimen kääntölaite Kääntölaitteen kiinnitystappi Holkki Jousisokka DIN x60 1

15 15 / Halkaisusylinteri + työnnin Aluslaatta DIN 125 A Lukitusmutteri DIN 985 M Kuusioruuvi DIN 933 M12x Kuusioruuvi DIN 933 M10x Kuusioruuvi Din 933 M12x Anturin tunnistin Kuusiomutteri DIN 934 M Tiivistesarja 38 Pro Luisti a Luistin kiinnityslevy Sylinteri Sylinterin yläkiinnike Pidätinrengas DIN b Tappi 96 1

16 1.13 Halkaisuterät 16 / 35 Nro Osanumero Nimitys Halkaisuterä 4-osa Halkaisuterä 6-osa Halkaisuterä 8-osa Halkaisuterä 12-osa, pehmeälle puulle

17 17 / Halkaisuterän säätäjä Lukitusmutteri DIN 985 M Kuusioruuvi DIN 931 M24x Aluslaatta DIN 125 A Sylinterin purusuoja Puristusjousi D Lukitustappi Saksisokka DIN 94 4x Halkaisuterän säädin Tappi Halkaisuterän säädöntappi Pidätinrengas DIN Sylinteri Jousisokka DIN x Tiivistesarja D50/32 1

18 18 / Kuljettimen kääntölaite ( ) Alalevy Ylälevy Kiinnityskorvake Sylinteri Voidenippa M8X Kuusioruuvi DIN 931 M12x Kuusioruuvi DIN 931 M30x Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Aluslaatta DIN 125 A Kuusioruuvi DIN 933 M12x Kuusiomutteri DIN 934 M Korokerikka Kaksoispaineenrajoitusventtiili3/8" Usit 3/8" Kaksoisnippa 3/8" x 3/8" Pitkä kaksoisnippa 3/8" Suunnattava kulmanippa 3/8" Kuristinnippa 3/8" uk x 3/8" uk 1mm Kulmanippa 90 3/8" uk 3/8"sk Hydrauliletku 2000 x 3/8" Hydrauliletku 2200 x 3/8" Hydrauliletku 300 x 3/8" Hydrauliletku 360 x 3/8" Aluslaatta DIN 125 A Lukitusmutteri DIN 985 M Kuusioruuvi DIN 931 Mx Tiivistesarja D50/32 1

19 19 / Teräketjun voitelupumppu Voitelupumppu Letkuside ToppFlex PUR-letku, 8/11 L= ToppFlex PUR-letku, 8/11 L= Letkukara 3/8" Hydrauliletku 1100 x 1/4" Lukitusmutteri DIN 985 M Kuusioruuvi DIN 931 M6x Korilaatta DIN 9021 M Aluslaatta DIN 125 A Kuula 6mm Puristusjousi 1,5x11,5x30mm 1

20 20 / Sahan kiinnike ( ) Käyttöpään levy Sylinterin kiinnike Kiinnityslevy Akseli Laippapultti M8x Korialuslevy M Kuusioruuvi DIN 933 M10x Aluslaatta DIN 125 A Aluslaatta DIN 125 A Voidenippa M8X Liukulaakeri Sylinteri, D32/ Lukitusmutteri DIN 985 M Kuusiomutteri DIN 934 M Kuusioruuvi M Lukitusrikka M16, Nordlock Voidenippa M8x1 90 GR Sylinterin tiivistesarja D32/16 1

21 21 / Saha ( ) Moottorin kiinnityslevy Lukituslevy Kuusioruuvi DIN 933 M8x Puruohjain Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Kuusiokoloruuvi DIN 912 M8x Kuusiokoloruuvi DIN 912 M8x Liukutanko Väliholkki Kuusiokoloruuvi DIN 912 M6x Liuku Puristusjousi 3,5x22x Laippapultti 8.8 ZN M8x Laipan kiristys tappi Uraruuvi DIN 84 M6x Väliholkki Aluslaatta DIN 125 A Aluslaatta DIN 125 A Hammaspyörämoottori 6,3 DH Vetopyörä Kuusiomutteri DIN 936 M Suunnattava kulmanippa 1/2" Terälaippa 16 tuumaa Terälaipan kiinnityslatta Korilaatta DIN 9021 M Kuusioruuvi DIN 933 M8x Teräketju 68vl 0,325" 1,5mm Banjopultti 1/4" Usit 1/4" Lukitsin Kiinnityslevy Pidätinrengas DIN

22 22 / Puunpainaja ( ) Puunpainajan kiinnike Käsikahva Etureunan kumisuojus Aluslaatta DIN 125 A Aluslaatta DIN 125 A Lukitusmutteri DIN 985 M Lukitusmutteri DIN 985 M Lukkoruuvi DIN 603 M12x Lukkoruuvi DIN 603 M8x Puunpainaja Puunpainaja käsikahva Jousisokka DIN x40 2

23 23 / Halkaisuterän suojus ( ) Suojamaton kiinnityslatta Lukkoruuvi DIN 603 M8x Suojalevy Halk. yläsuojus Aluslaatta DIN 125 A Suojamatto Lukitusmutteri DIN 985 M8 20

24 24 / Öljynlauhdutin ( ) Lauhduttimen kiinnike Öljynlauhdutin Lukitusmutteri DIN 985 M Kuusioruuvi DIN 933 M6x Aluslaatta DIN 125 A Usit 3/4" Kaksoisnippa 1/2" x 3/4" Hydrauliletku 2000 x 1/2" Hydrauliletku 650 x 1/2" Termostaatti 1

25 25 / Vaihde + hydraulipumppu( ) Kertojavaihde ML Hydraulipumppu, 38 Pro Vaihteen kiinnike Aluslaatta DIN 125 A Aluslaatta DIN 125 A Kuusioruuvi DIN 933 M12x Kuusioruuvi DIN 933 M10x Kuusiokoloruuvi DIN 912 M8x Sovitelevy Booriholkki Imuliitin 1"/32mm Parikiristin teräs Usit 1/2" Kaksoisnippa 1/2" x 1/2" Kaksoisnippa 3/8" x 1/2" Imuletku L=890mm Vaihteen runkokiinnike Usit 3/8" Vastaventtiili 1/2" 0,5 bar Vastaventtiili 3/8" 0,5 bar Kaksoisnippa 3/8" x 3/8" Aseteltava L-liitin 3/8" 1

26 26 / Purupuhallin ( ) Runko Roottorin kiinnityslevy Roottori Tukilaakeri Hammaspyörämoottori 6,3 DH Kaksoisnippa 3/8" x 1/2" Usit 1/2" Muuntoyhde Kuusiomutteri DIN 936 M Laippapultti M8x Lukitusmutteri DIN 936 M Aluslaatta DIN 125 A Kuusioruuvi DIN 933 M8x Kytkimen sisäosa Kuusiokoloruuvi DIN 912 M8x Kiila Usit 1/4" Kaksoisnippa 1/4" x 3/8" 1

27 27 / Käyttöventtiiliteline ( ) Nro Osanumero Nimitys Kpl Käyttöventtiiliteline Vipu M Ohjainlevy Aluslaatta DIN 125 A Kuusioruuvi DIN 931 M8x Lukitusmutteri DIN 985 M Aluslaatta DIN 125 A Kuusioruuvi DIN 931 M6x Venttiilin käyttövipu Poistokulj. venttiili /säädettävä Hydrauliventtiili 4-kara Pikaliitin paketti Läpivientikumi 25/ Ohjauskahva Kiinnityspyörö Kuusiomutteri DIN 934 M Kuusiomutteri DIN 934 M Usit 3/8" Suunnattava kulmanippa 3/8" Tulppa 3/8" uk Kaksoisnippa 3/8" x 3/8" Pitkä kaksoisnippa 3/8" Sarjaliitäntänippa 3/8" Vastaventtiili 3/8" 0,5 bar USIT-M22 Flat Seal 1

28 28 / Halkaisu- ja sahaventtiilien ( ) räjäytyskuva

29 29 / Halkaisu- ja sahaventtiilien ( ) osaluettelo Venttiiliteline Pohjalaatta NG Suuntaventtiili cetop 5, halkaisulle Suuntaventtiili cetop 5, sahalle Nopeutusventtiili Paineenrajoitusventtiili 1/2" Jakotukki Usit 3/4" Kaksoisnippa 3/4" x 3/4" Kaksoisnippa 1/2" x 1/2" Kaksoisnippa 3/8" x 1/2" Usit 1/2" Aseteltava L-liitin 1/2" Yhdysnippa 1/2" uk x 1/2" sk Vastaventtiili 1/2" 0,5 bar Kaksoisnippa 1/4" x 3/8" Kaksoisnippa 1/2" x 3/4" Kaksoisnippa 3/8" x 3/4" Suunnattava kulmanippa 1/2" Yhdysnippa 3/8" uk x 1/2" sk Aseteltava T-liitin 1/2" Suunnattava kulmanippa 3/4" Yhdysnippa 1/2" Paineenmittausnippa 1/4" Yhdysnippa 1/2" uk x 3/4" sk Aseteltava T-liitin 3/4" Suunnattava kulmanippa 3/4" x 1/2" Kulmanippa 90 1/2" uk x 1/2" sk Aseteltava L-liitin 3/8" Suunnattava kulmanippa 3/8" Pitkä kaksoisnippa 3/8" Vastaventtiili 3/8" 10 bar Vastaventtiili 3/8" 2 bar Usit 3/8" Tulppa 3/8" uk Tulppa 1/2" uk Kuusiokoloruuvi DIN 912 M8x Lukitusmutteri DIN 985 M Aluslaatta DIN 125 A Hydrauliletku 800 x 3/4" Hydrauliletku 650 x 1/2" Hydrauliletku 450 x 3/8" Hydrauliletku 1600 x 3/8" Hydrauliletku 400 x 3/8" Hydrauliletku 1200 x 3/8" Hydrauliletku 500 x 3/8" Hydrauliletku 450 x 1/2" Hydrauliletku 450 x 1/2" Hydrauliletku 450 x 3/8" Hydrauliletku 900 x1/2" Välimuovi Varoventtiili 3/8" 5-50bar Kaksoisnippa 3/8" x 3/8" Aseteltava T-liitin 3/8" Kuristinnippa 3/8" uk x 3/8" uk 1.3 mm 1

30 30 / Syöttökuljettimen apurulla (38583) Apurullan kiinnike vasen Kuusioruuvi DIN 933 M12x Kuusioruuvi DIN 933 M12x Apurullan kiinnike oikea Laippalaakeriyksikkö UCFL Lukitusmutteri DIN 985 M Aluslaatta DIN 125 A Kiila Apurulla Hydraulimoottori EPM Aluslaatta DIN 125 A Usit 1/2" Kaksoisnippa 3/8" x 1/2" Kaksoisnippa 1/2" x 1/2" Pikaliitin uros 1/2" Pikaliitin naaras 1/2" Voidenippa M6X1 45 GR Putkikannatin 39-44mm Kuusioruuvi DIN 931 M8x Hydrauliletku 2200 x 3/8" Hydrauliletku 1900 x 3/8" 1

31 31 / Syöttökuljettimen pikaliittimet (37646) Pikaliitin naaras 1/2" automaatti Kaksoisnippa 3/8" x 1/2" Usit 1/2" Usit 3/8" Aseteltava L-liitin 3/8" Kaksoisnippa 3/8" x 3/8" Kuulahana 3/8" Pidätinrengas DIN Suunnattava kulmanippa 3/8" Hydrauliletku 500 x 3/8" Hydrauliletku 1000 x 3/8" 1

32 32 / Syöttökuljettimen jatko (37631) Syöttöpöydän jatko Kuusiomutteri DIN 934 M Kuusioruuvi DIN 933 M8x Kuusioruuvi DIN 931 M8x Lukitusmutteri DIN 985 M Aluslaatta DIN 125 A Lukitusmutteri DIN 985 M Kuusioruuvi DIN 933 M8x Kuusioruuvi DIN 931 M8x Kuusiomutteri DIN 934 M Kuusioruuvi DIN 933 M12x Lukko Saksisokka DIN 94 3,2x Aluslaatta DIN 125 A Kölirulla Vetojousi Aluslaatta DIN 125 A Jatkopöydän levike Pääty verhous b Kiristysrullan akseli Välirullan putki Pidätinrengas DIN Kiristysrullan akseli Laakeri rs Puun ohjauslevy Kiristysrulla Kuusiokoloruuvi ISO 7380 M6x Korilaatta DIN 440 M8 4

33 33 / Puun mittalaite (37561) Rajoittimen putki Puun pituudenrajoitin Neulasokka Epäkesko Vetojousi 2x20x Voidenippa M8X Lukitustappi Pidätinrengas DIN Korilaatta DIN 9021 M Kuusioruuvi DIN 933 M10x Lukitusmutteri DIN 985 M Kuusiomutteri DIN 934 M Kuusioruuvi DIN 931 M8x65 1

34 34 / Hydraulinen purupuhallin, täydellinen (67083) Imuriteline 38 kone Aluslaatta DIN 125 A Aluslaatta DIN 125 A Lukitusmutteri DIN 985 M Imurinkiinnikepalkki Laippapultti M8x Kuusioruuvi DIN 933 M8x Kuusioruuvi DIN 933 M10x Kuusioruuvi DIN 933M8x Kuusiomutteri DIN 934 M Kuusioruuvi DIN 931 M8x Purupuhallin Usit 3/8" Vastaventtiili 3/8" 0,5 bar Kaksoisnippa 3/8" x 3/8" Liitäntäyhde Letkuside ABA Sescolaatta M Puruletku imu HP Muuntoyhde Puruaukon suoja Tieventtiili 3/8" Aseteltava L-liitin 3/8" Suunnattava kulmanippa 3/8" Hydrauliletku 450 x 3/8" Suunnattava kulmanippa 3/8" Hydrauliletku 550 x 3/8" Hydrauliletku 450 x 3/8" Kuusioruuvi DIN 933 M8x Laippapultti M8x Tiivistenauha 20x4 W-prof. 0,5 m Hydrauliletku 900 x 3/8" 1
