1 Asennus- ja käyttöohje Autorobot Finland Oy, , Srj 10 alk.

2

3 VeneRoller - Asennusohje 3 ASENNUSOHJE Pohjatyöt Rantaa ei välttämättä tarvitse tasoittaa, koska VeneRoller on rakennettu niin, että se tuetaan vain poikittaistukien kohdalta. Poikittais tukien alle laitetaan esim. betonilaattoja, kyllästettyjä lankkuja tai pyöröpuuta. Näiden avulla estetään tukien painuminen liian pehmeään maahan ja säädetään kiskot samaan linjaan. Hiekkarannalla pitää estää poikittaistukien painuminen hiekkaan, sillä hiekka voi muuten nousta kiskoille ja estää pyörien pyörimistä. Kalliolle asennettaessa telakan liikkuminen on estettävä poraamalla kallioon kiinnitysreiät. Reiät porataan poikittaispalkkien päissä olevien reikien kohdalle ja telakka kiinnitetään niihin esim. kiila-ankkureilla. Tärkeintä on kiinnittää ylin poikittaispalkki ja tarpeen mukaan lisätä kiinnityksiä välille. Kokoamisessa tarvittavat työkalut 19 mm lenkki- ja hylsyavaimet (kiskojen ja vinssin aisan asennus) 2 kpl 17 mm lenkkiavaimia (vinssin asennus) 10 mm hylsyavain (porraslankkujen asennus) 17 mm hylsyavain (kelkan lankkujen asennus) Akkuporakone ja räikkäväännin 5 mm poranterä (kelkan lankkujen asennus) 8 mm kuusiokoloavain (vaijerin kiinnitys v-runkoon) (sisältyy toimitukseen)

4 4 VeneRoller - Asennusohje Kiskoelementtien kokoaminen Kokoaminen aloitetaan kiinnittämällä pulteilla (M12x25) alimmat järveen tulevat kiskoparit ja poikittaistuet toisiinsa (kuva 1). Kiskopareja kasataan kaksi tai kolme sen mukaan, miten kauas järveen alin kiskopari viedään. Kohota poikittaistukea maasta laittamalla lankku alle, kun asennat kiinnitysruuveja. Tämä helpottaa muttereiden asentamista. Käytä mukana tulevaa asennustulkkia apuna, jotta kiskojen väli tulee oikein (563 mm), kuva 3. 1 HUOM! Alimpaan poikittaistukeen kiinnitetään myös kelkan stopparit (kuva 2). Vie alimmat kiskot veteen paikoilleen. Kasaa loput kiskoparit. 2 Kiskojen järveen viemisessä voi käyttää apuna jotain kantavaa elementtiä, esim. tynnyriä, joka kiinnitetään kuormaliinalla kiskojen päälle. Kun kiskot ovat sopivassa kohdassa, irrotetaan kantava elementti, jolloin kiskot painuvat pohjaan. 3

5 VeneRoller - Asennusohje 5 Asenna palkit niin, ettei niihin jää porrastusta, jotta kelkan pyörät eivät takerru palkkien liitoskohtaan (piirrokset 4 ja 5). 4 5 Kiskosto tulisi saada kokoamisvaiheessa mahdollisimman suoraan linjaan esim. linjarin avulla. Vältä erityisesti alaspäin notkolle painuvia liitoksia. 6

6 6 VeneRoller - Asennusohje Voit varmistaa kiskojen suoruuden käyttämällä vatupassia. 7 Kelkan kokoaminen ja asennus 8 Kelkka kootaan ensin ja asennetaan sen jälkeen kiskoille. Kiinnitä v-rungot yhdistävät lankut paikoilleen. Lankut asennetaan v-runkojen päälle ja kiinnitetään altapäin kansiruuveilla (10x50 10 cm mm) (esiporaus 5 mm poralla, niin lankut eivät halkea). Lankut kiinnitetään n. 10 cm v-rungon yli moottorin puoleisessa päässä (kuva 8), ja yläpäässä n. 20 cm yli v-rungosta. Paras v-rungon paikka yläpäässä on siinä kohdassa, mihin vene koskettaa ensimmäiseksi rantauduttaessa, kun kelkkaa nostetaan.

7 VeneRoller - Asennusohje 7 9 Lankut voi asentaa ulompiin tai sisempiin reikiin veneen pohjan muodon mukaan (nousulistat yms.) huomioiden kuitenkin, että ne tulevat samaan kohtaan molemmin puolin. Kiinnitä lankut oikeille paikoilleen esim. ruuvipuristimilla ennen lankkujen kiinnitystä. Käytä suorakulmaa apuna. Tarkista kelkan ristimitta ennen lopullista kiinnitystä. Jos käytetään korokepaloja, ne kiinnitetään ensin kansiruuveilla. Sen jälkeen pitkät lankut kiinnitetään korokepalojen päälle. Kiinnityksessä käytetään TX-uppokantaruuveja (6x90) kuvan (9) mukaisesti. Laita ylin portaikon puolelle tuleva v-runko niin, että vaijerin kiinnitysreikä tulee portaikon puolelle.

8 8 VeneRoller - Asennusohje Työnnä kelkan v-rungot kiskojen yläpäästä paikoilleen niin, että pyörät menevät u-palkkien sisälle (kuva 10). Estä kelkan valuminen järveen asennuksen aikana! 10

9 VeneRoller - Asennusohje 9 Kelkka kolmella v-rungolla (akselilla) (mallit VR-1500, VR-2500) 11 Kiinnitä v-rungot kuvan (11) mukaisesti. V-runkojen etäisyys toisistaan on veneen pohjan suoran alueen sisällä ja väliin tuleva v-runko n. 90 cm alimmaisesta v-rungosta.

10 10 VeneRoller - Asennusohje Korokepalojen käyttö Kun veneen pituus ylittää 5 m ja veneen pohjan muoto on jyrkkä (köli tulee lähelle maan tasoa), korotetaan veneen kelkkaa laittamalla korokepalat pitkän lankun (B) alle. Veneen painon mukaan valitaan pyöräakselistot, määrä ja rakenne. 12 B Rannan ollessa jyrkkä (kulman ylittäessä 15 cm metrin matkalla), suositellaan korokepaloja (A), joka asennetaan järven puoleiseen päähän. A 13

11 VeneRoller - Asennusohje Veneen köli EI SAA koskettaa v-runkoa! 15 - Vene nostettu korokepalojen avulla riittävän ylös - Sivuohjaimet koskettavat veneen laitaa

12 12 VeneRoller - Asennusohje Sivuohjurit Säädä sivuohjurien leveys veneen leveyden mukaan ja kiristä ruuvit (kuvat 16 ja 17).

13 VeneRoller - Asennusohje 13 Portaikon yhdistäminen kiskoihin 18

14 14 VeneRoller - Asennusohje Portaikon kasaaminen 18 Kiinnitä askelmalaudat kevyesti ja laita pyörät paikoilleen. Työnnä portaikko kiskoille. Laita osa (16) runkoputkien väliin ja kiinnitä sen pään askelmalauta kiinni. Toisen pään väli tulee automaattisesti oikein, kun osa (16) kiinnitetään runkoputkien väliin. Laita sen jälkeen loput askelmat paikoilleen. Kiinnitä lopuksi askelmalevy (osa 3).

15 VeneRoller - Asennusohje 15 Nro Osa Koko Kpl 1 Kaide, oikea 1 2 Kaide, vasen 1 3 Askelmalevy 1 4 Lauta, painekyllästetty 28x Lukkoruuvi M6x Kuusiomutteri M Aluslaatta M6 2 8 Kuusiokoloruuvi M8x Kuusiomutteri M Pyörän akseli 4 11 Kuusiomutteri, nyloc M Pyörä PO 80/12G Polyamidi 4 13 Kuusioruuvi M10x Kuusiomutteri M Kuusioruuvi, täyskierre M10x Välitanko 1 17 Kiinnityslevy 1

16 16 VeneRoller - Asennusohje Portaikon asennus Työnnä portaikon pyörät kiskojen yläosasta kiskojen väliin (kuva 20). Portaikon etäisyys kelkan järven puoleisesta päästä on sama kuin veneen pituus (ks. piirros alla). Kiinnitä portaikko vinssin vaijeriin (ks. kuva 18, edellinen sivu). Tarkasta etäisyys, kun ajat veneen telakkaan ensimmäisen kerran

17 VeneRoller - Asennusohje 17 Vinssien asennus Käsivinssin asennus 22 Vinssin kiinnityspuomi (osa 3) kiinnitetään yläpään poikkipalkkiin (osa 7) kahdella M12x90 kuusioruuvilla (osa 5) ja kahdella M12 mutterilla (osa 6). Rissa (osa 8) kiinnitetään helan (osa 9) ja kuusioruuvin M12x100 (osa 10) avulla ja lukitaan M12 mutterilla (osa 6). Vinssi (osa 2) kiinnitetään M10x30 kuusioruuveilla (osa 1) ja lukitaan M10 muttereilla (osa 4).

18 18 VeneRoller - Asennusohje Sähkövinssin asennus 23 Sähkövinssin (osa 1) kiiinnityspalkki (osa 2) asennetaan kiskojen yläpäähän. Vinssi kiinnitetään kiinnityspalkkiin neljällä M8x40 ruuvilla (osa 4) kuvan mukaisesti. Osa 3 on vinssin kauko-ohjain. Varmista, että vinssin vaijeri kelautuu rummun alapuolelta. Sähkö vinssin mukana toimitetaan erillinen ohje akun kaapeleiden kytkennästä.

19 VeneRoller - Asennusohje 19 Lopuksi 24 Tarkista kiskojen suoruus ja poikittaistukien alle laittamiesi tukien tukevuus. Puhdista pyörien kulkutiet roskista ja laske kelkka järveen. Aja vene varovasti kelkan lankkujen päälle ja tarkkaile, osuuko veneen pohja oikein niiden päälle. Tarvittaessa vaihda lankkujen paikkaa. Tarkkaile myös, ettei veneen pohja vaurioidu ajettaessa kelkan päälle. Perämoottoria kannattaa nostaa hieman, ettei se osu telakkaan. Aja vene kelkan päälle niin, että lankkujen päät jäävät peräpeilin tasalle tai hieman sisään. Säädä tarvittaessa portaikon etäisyyttä veneen keulasta. Kiinnitä vene portaikkoon kaiteessa olevalla joustavalla narulla. Toinen pää laitetaan veneen kannella olevaan pollariin tai keulasilmukkaan. Vedä vene vinssillä telakalle.

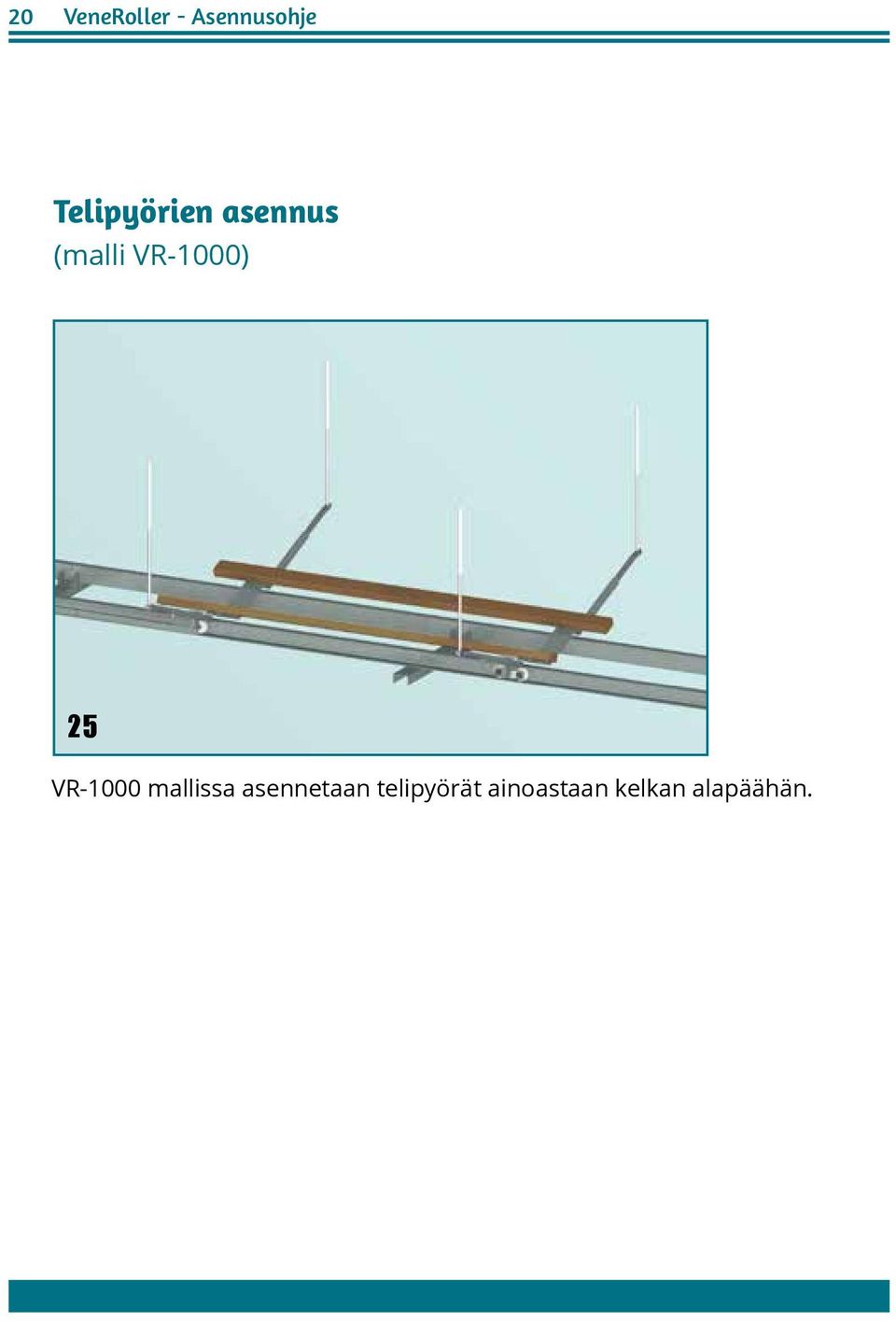

20 20 VeneRoller - Asennusohje Telipyörien asennus (malli VR-1000) 25 VR-1000 mallissa asennetaan telipyörät ainoastaan kelkan alapäähän.

21 VeneRoller - Asennusohje 21 Telipyörien asennus (mallit VR-1500, VR-2500) 26 VR-1500 mallissa asennetaan telipyörät kelkan alapäähän ja välitukeen. 27 VR-2500 mallissa kaikki pyörät ovat telipyöriä.

22 22 VeneRoller - Asennusohje Kävelytasojen kokoaminen (lisävaruste)

23 VeneRoller - Asennusohje 23 Kävelytason reunimmaisiin lankkuihin porataan kolme 6 mm reikää lukkolevyjen (osa 3) asennusta varten. Reiät porataan samalle puolelle 30 mm etäisyydelle lankun ulkoreunasta ja 100 ja 1150 mm etäisyydelle lankun päästä sekä 100 mm toisesta päästä. Rungot (osa 1) kiinnitetään lankun päästä 50 mm ja 1182 mm etäisyydelle ja toisesta päästä myös 50 mm etäisyydelle kuvan mukaisesti. Kiinnityksessä käytetään 6x40 mm kansiruuveja (osa 5). Sen jälkeen kiinnitä lukkolevyt (osa 3) M6x40 kupukantaruuveilla (osa 6) aikaisemmin porattuihin reikiin. Käytä alla prikkaa (osa 4) ja kiinnitä mutterilla (osa 7) niin, että lukkolevyt vielä kääntyvät, mutta ovat mahdollisimman tiukalla. Käännä lukkolevyt pois tieltä ennen kuin lasket kävelytason kiskojen väliin. Käännä sen jälkeen lukkolevyt u-kiskojen alle, runkoja (osa 1) vasten. Lukkolevyjen tarkoituksena on estää kävelytasoja nousemasta ylös, jotta ne eivät voi osua kelkkaan venettä liikutettaessa.

24 24 VeneRoller - Asennusohje Turvallisuus Tarkista aika-ajoin, etteivät poikittaistuet ole painuneet tai liikkuneet, ja että kiskot ovat linjassa. Tarkista ennen veneen laskua, ettei pyörien tiellä ole esteitä. Jos kelkka jumittuu kiskoille, älä nosta tai laske sitä väkisin, vaan selvitä syy ja poista este. VeneRollerissa käytetyt vinssit ovat tehokkaita ja ne voivat rikkoa laitteen tai veneen, jos niillä yritetään vetää venettä väkisin. Varmista venettä nostaessasi tai laskiessasi, ettei kukaan ole edessä tai takana tai muuten vaarallisen lähellä. Jos vinssiä täytyy huoltaa, laske vene ensin järveen. Jos se ei ole mahdollista, estä kelkan liikkuminen huollon aikana. Älä anna lasten käsitellä telakan vinssiä ilman valvontaa. Valvo lasten ja huonokuntoisten siirtymistä veneeseen ja poistumista sieltä. Ohjeista aikuiset telakan käyttöön. Tutustu vinssin käyttöohjeeseen. Älä ylitä suurinta kantavuutta.

25 VeneRoller - Asennusohje 25 KÄYTTÖOHJE Veneen vetäminen telakkaan Aja vene kelkan päälle varoen niin, että veneen keula koskettaa porrasta. Laita joustava köysi kiinni veneen keulaan. Vedä vene telakan päälle vinssillä. Veneen laskeminen järveen Lastaa vene valmiiksi (älä ylitä suurinta kantavuutta) ja laske vene järveen pyörittämällä vinssin kammesta. Kun vene irtoaa kelkasta ja kelluu vapaasti, pysäytä lasku. Irrota köysi veneen keulasta ja laita se kiinni portaikkoon. Työnnä tai peruuta vene pois telakan päältä. Huolto Pyörien napaan kannattaa laittaa keväisin veneilykauden alkaessa vesivaseliinia. Kelkan lankut pitää vaihtaa, jos ne ovat haljenneet ja vaarana on veneen vaurioituminen. Käytä kiinnittämiseen oikean pituisia ruuveja, etteivät ne tule lankkujen läpi ja vaurioita venettä. Vaihda myös portaikon askelmat ajoissa, jos niissä on vaurioita. Puhdista kiskot hiekasta, ruohoista ym. epäpuhtauksista tarvittaessa. Tarkista vinssin vaijerin kiinnitys kelkan v-rungossa. Varmista aika ajoin, että kiskosto on riittävän suorassa linjassa, ja että kelkka kulkee kiskoilla vaivatta. Korota tai korjaa poikittaispalkkien alla olevia tukia, jos ne ovat painuneet.

26 26 VeneRoller - Asennusohje VeneRoller talvella VeneRollerin voi monissa rannoissa jättää talveksi paikalleen. Mikäli kyseessä on iso selkä tai muutoin haastavat jääolosuhteet, tai VeneRoller on kiinnitetty kallioon, suosittelemme veteen jäävän osan irrottamista syksyllä veneilykauden loppuessa. Määritä vedenrajan kohdasta alin liitos, joka varmuudella jää kuivalle maalle ja jäiltä turvaan. Irrota kyseisen liitoskohdan pultit. Irrotetun osan kanssa voit menetellä esim. seuraavasti: Tapa 1: Voit vetää koko veteen jäävän kiskojen osan maille suojaan esim. vinssin avulla. Keväällä kiskot siirretään takaisin veteen ja viedään esim. tynnyrin avustuksella paikalleen ja liitetään kiinni kiskoihin. Tapa 2: Voit jättää irrotetun kiskojen osan vapaasti pohjaan jääkannen alle, ellei ole vaarana, että jäät pääsevät vaurioittamaan tai liikuttamaan niitä. Huom! Varmista aina, että kelkka jää yläasentoon talven ajaksi silloinkin, jos et jätä venettä laitteen päälle. Kelkka on saatava niin ylös, ettei se ole vaarassa jäädä veteen/jäihin, vaikka vesi nousisi talven aikana! Valmistelut keväällä ennen veneilyn aloittamista Mikäli VeneRoller on talvehtinut jäissä, varmista keväällä, että liitoskohtien tuet ovat pysyneet paikoillaan. Tue tarvittaessa uudelleen. Varmista samalla tukien kunto, mikäli käytät tukina puuta tai muuta lahoavaa/kuluvaa materiaalia. Mikäli olet ottanut veteen jäävät kiskot irti talven ajaksi, muista tukea liitoskohdat hyvin keväällä kiskojen uudelleen liittämisen jälkeen. Kun kiskojen liitokset on tuettu hyvin ja kiskosto on mahdollisimman suorassa linjassa, veneily voi taas jatkua sujuvasti kesän ajan.

27 Nautinnollista veneilyä!

28 VeneRollerin valmistaja: Puh Sähköposti: Internet: Yrittäjäntie 23, Kuopio
